Sansui AU−D907X Decade. 5台目修理記録
平成15年1月8日到着  2月16日完成
注意 このAMPはRL−SPのアース側にもAMPが入っています
    よって、AMPのシャーシにSPの線(アース側)を接続してはいけません、共通にしてもいけません、終段TRが死にます
  • A. 修理前の状況
        「ボソボソ・・・」とノイズが入るようになてきました。

  • B. 原因
        経年変化? バイアス・バランスがかなりズレている

  • C. 修理状況
      SP接続リレー交換
      メインAMPのバランス/バイアス半固定VR交換
      メインAMPの初段FET(電界効果トランジスター)交換
      コントロールAMPの初段FET(電界効果トランジスター)交換
      取り外し、各基板の半田不良を修理します、所謂、半田補正作業。
      チューナップの為、電解コンデンサーをオーディオコンデンサーに交換
      フイルムコンデンサーをメタライズドフイルムコンデンサーに交換

  • D. 使用部品
      バランス/バイアス半固定VR 13mmΦ高級品    12個
      メインAMPの初段FET(電界効果トランジスター)                     2個
      フラット/コントロールAMPの初段FET(電界効果トランジスター)           2 個
      SP接続リレ                            2個
      電解コンデンサー(ミューズ使用)              91個
      メタライズドフイルムコンデンサー               4個

  • E. 調整・測定

  • F. 修理費  79,000円    オーバーホール修理。

  • S. Sansui AU−D907X Decade の仕様(マニアル・カタログより)

A. 修理前の状況
A−1. 点検中 上から見る
A−2. 点検中 バイアス設定用VRの位置が同じ、明らかに測定器のない者がいじっている
A−3. 点検中 下から見る

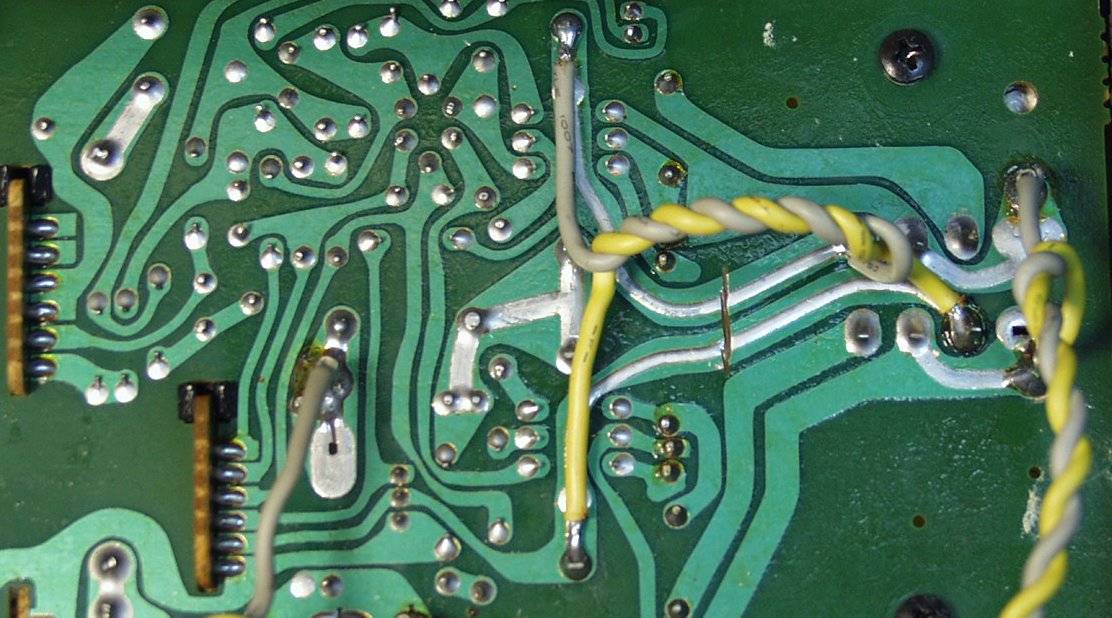

A−4. 点検中 907Xシリ−ズ最終器 前段に供給する電源ラインがカットされ、線で供給されている
          この処置の意味が理解できれば、1歩前進です
C. 修理状況
C−1A. 修理前 SP接続リレー基板
C−1B. 修理後 SP接続リレー基板 SP接続リレー2個、電解コンデンサー12個交換
C−1B−1. 修理中 SP接続リレー比較 左=付いていた接点容量7A=8Ω出力だと392W定格
                           右=交換する接点容量10A=8Ω出力だと800W定格
C−1C. 修理前 SP接続リレー基板 裏
C−1D. 修理(半田補正)後 SP接続リレー基板 裏 全半田やり直し

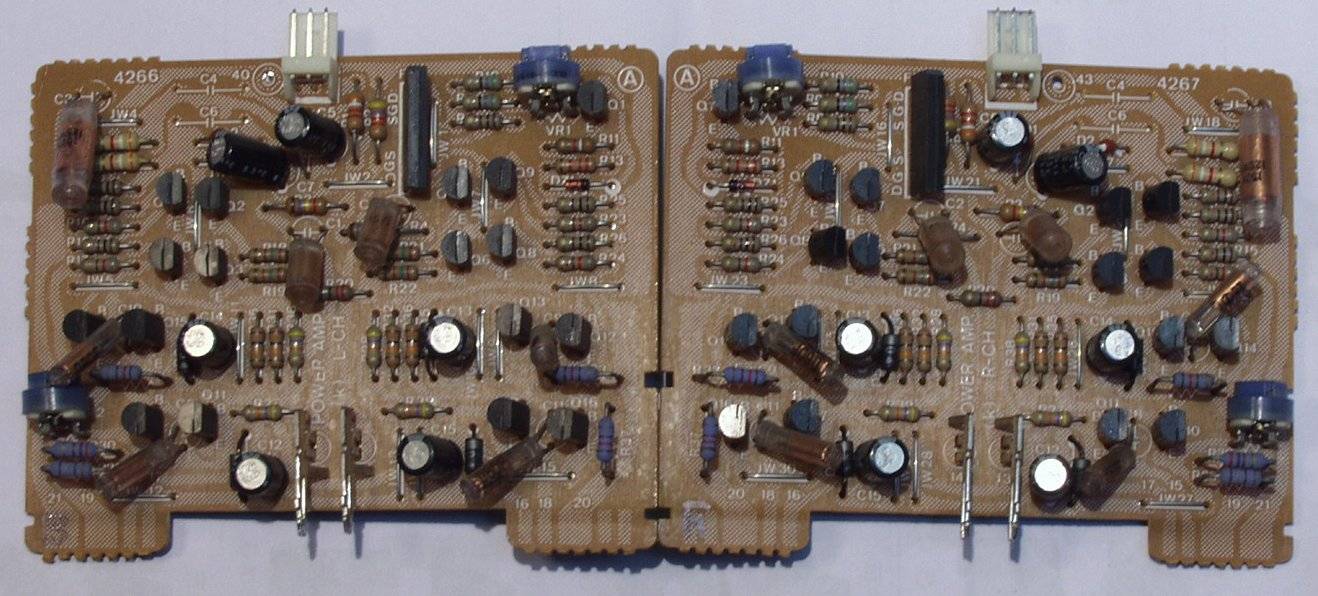

C−2A. 修理前 RL初段ドライブAMP基板
C−2B. 修理後 RL初段ドライブAMP基板 初段FET(電界効果トランジスター)2個、半固定VR4個、電解コンデンサー12個交換

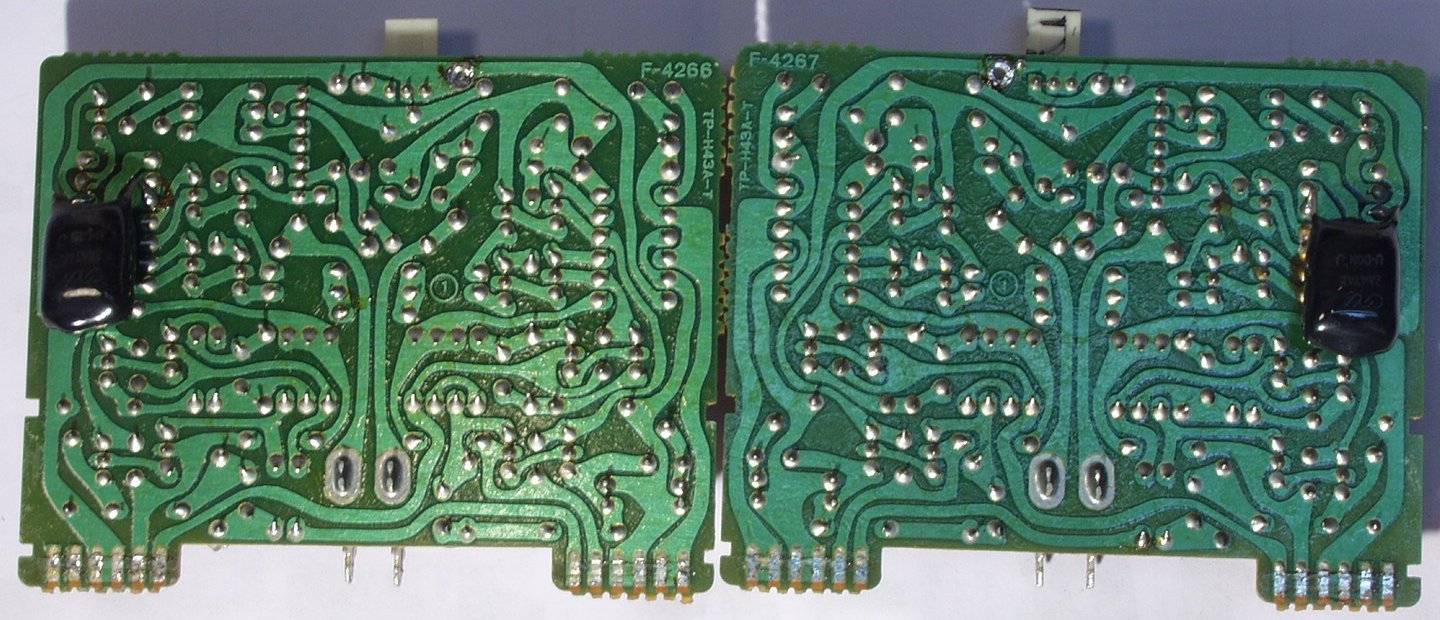

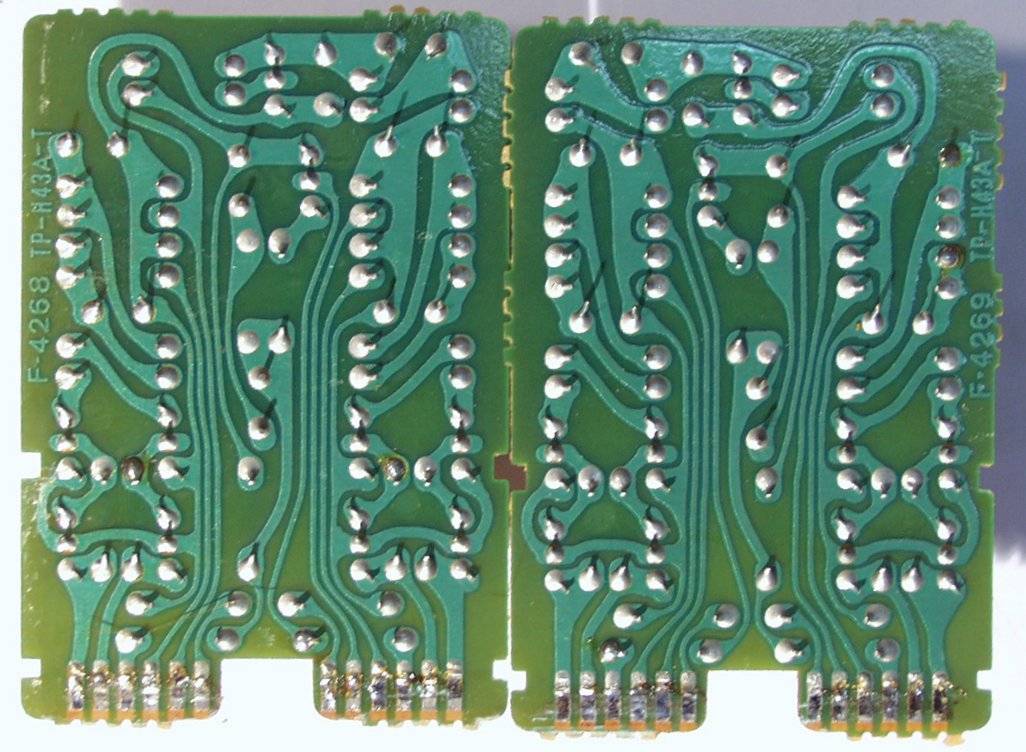

C−2C. 修理前 RL初段ドライブAMP基板 裏
C−2D. 修理(半田補正)後 RL初段ドライブAMP基板 裏  全半田やり直し

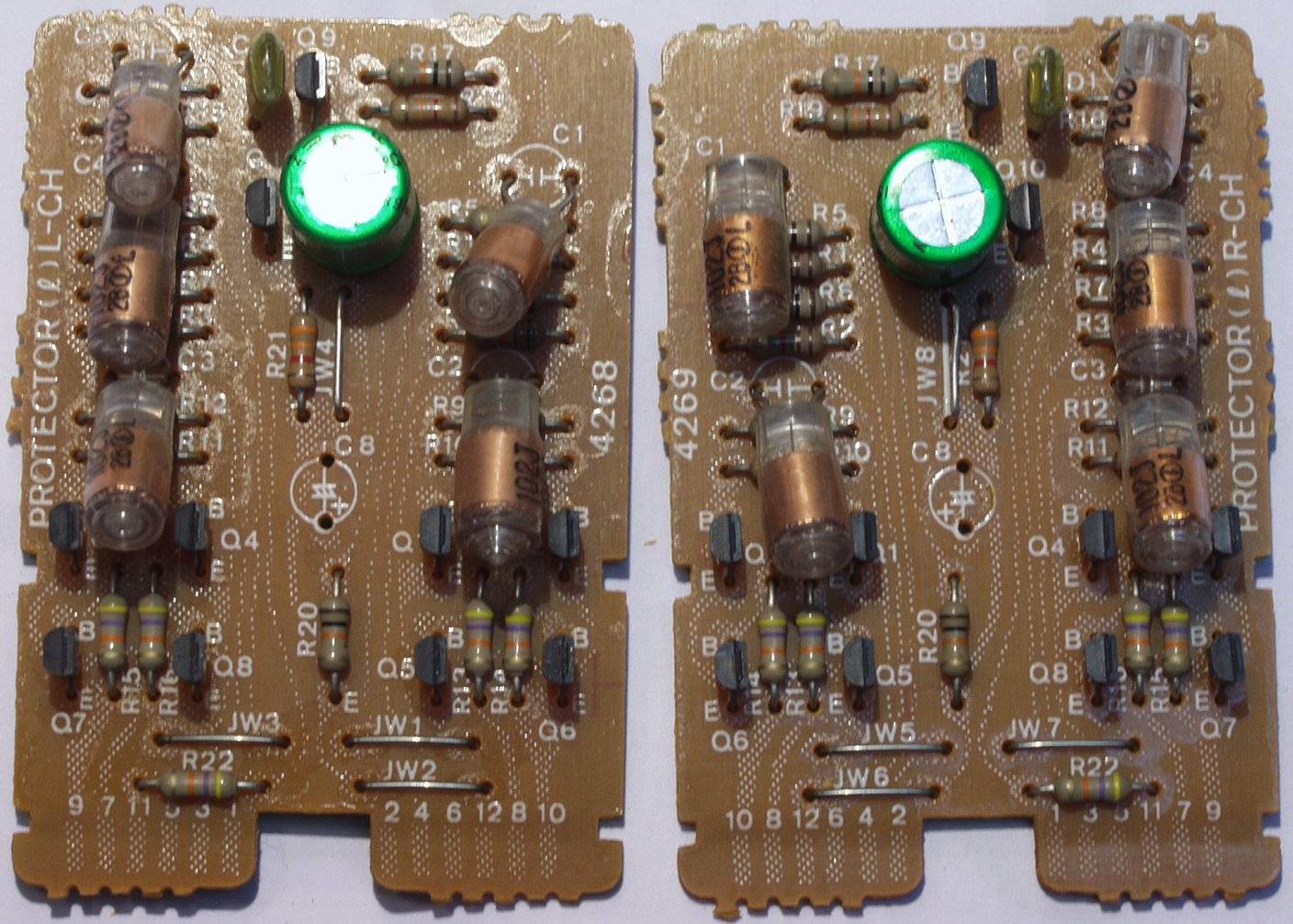

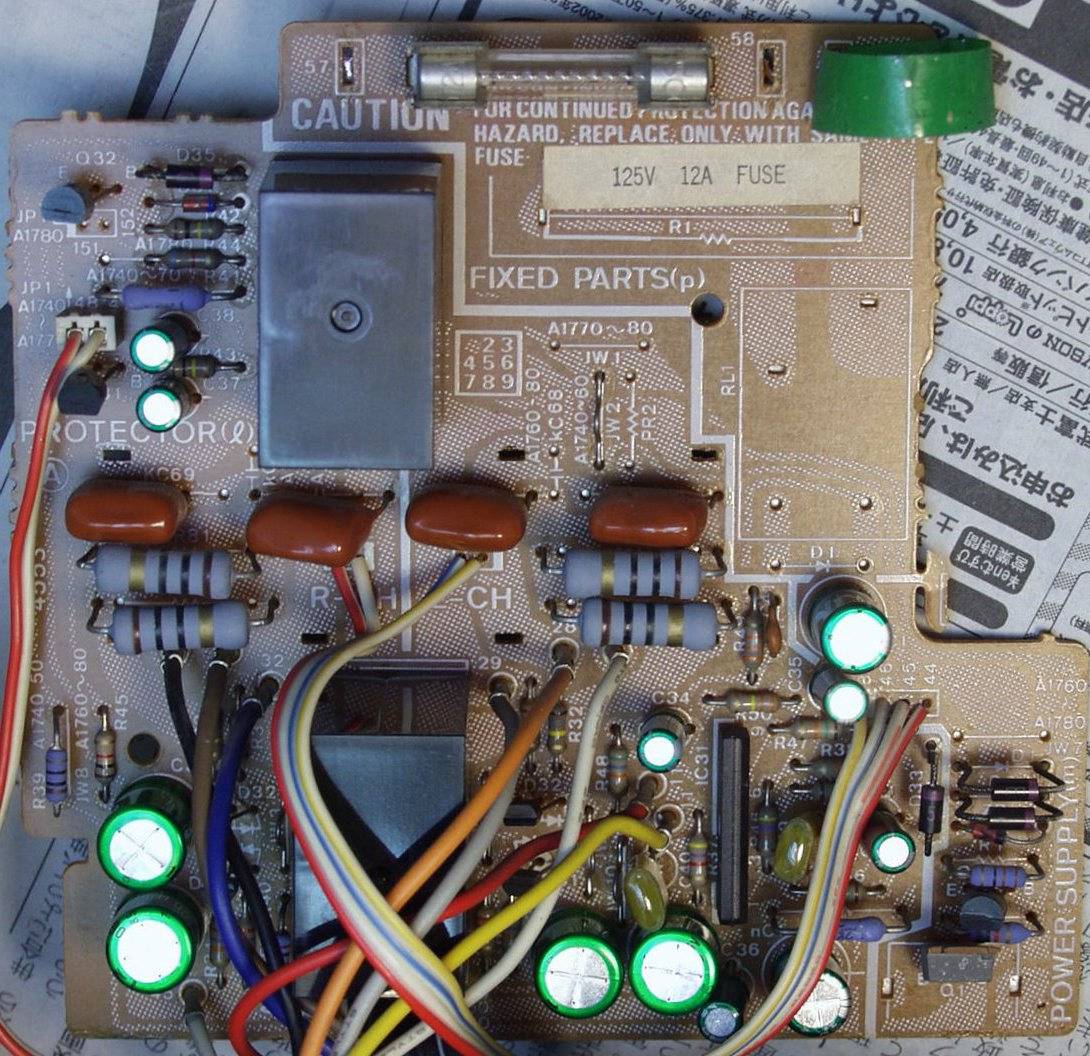

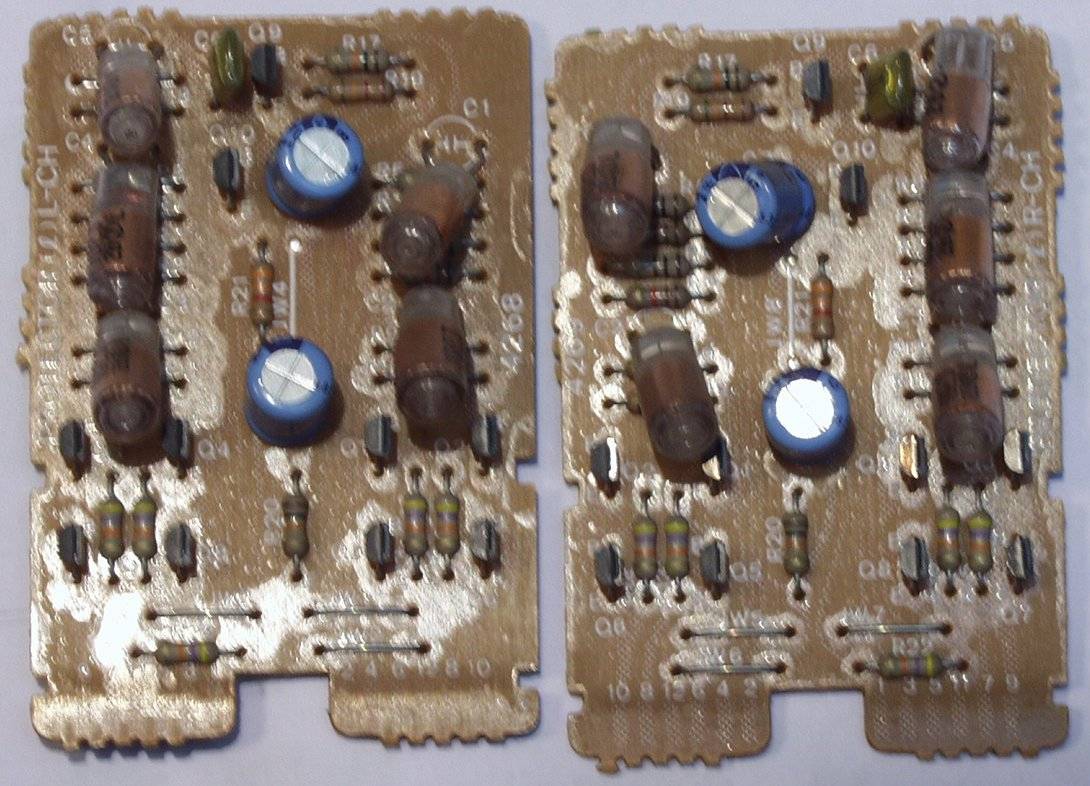

C−2E. 修理前 RLプロテクト基板
C−2F. 修理後 RLプロテクト基板 電解コンデンサー(BPに交換)2個交換
C−2G. 修理前 RLプロテクト基板裏
C−2H. 修理(半田補正)後 RLプロテクト基板裏  全半田やり直し

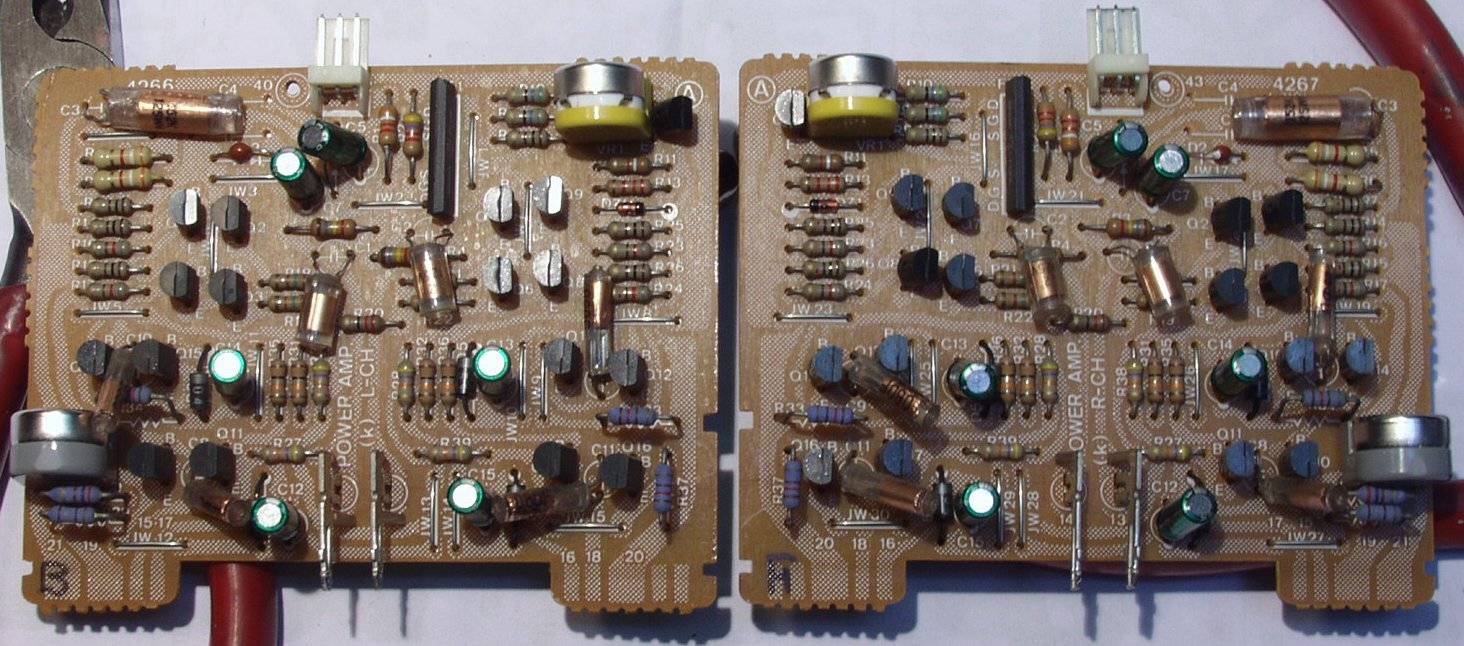

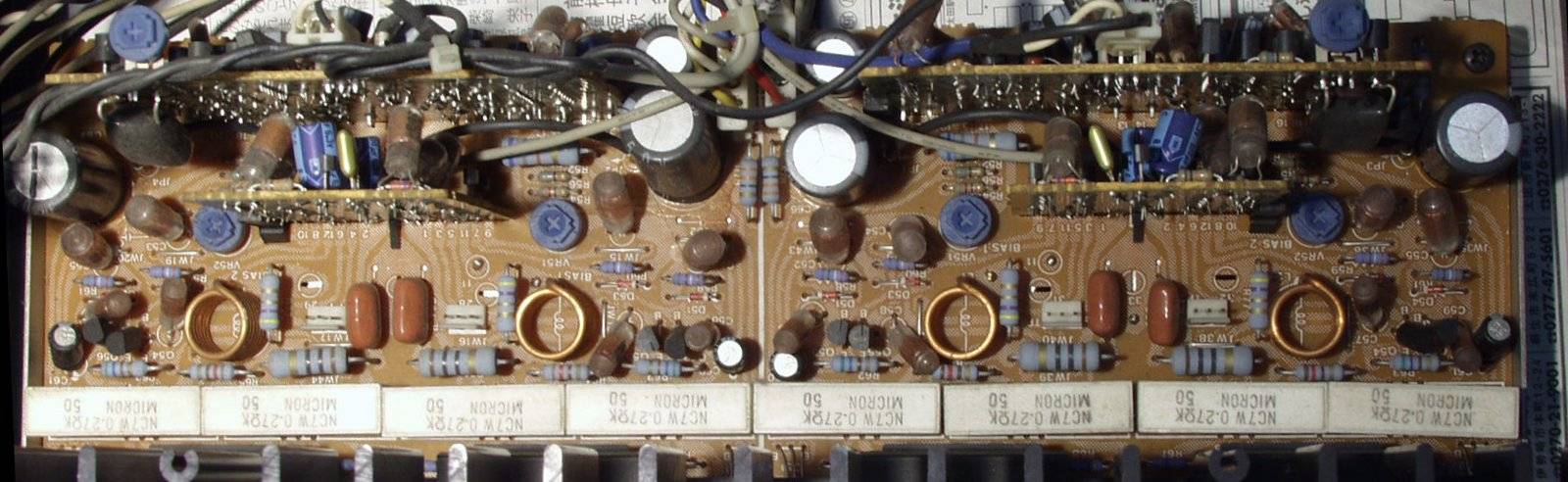

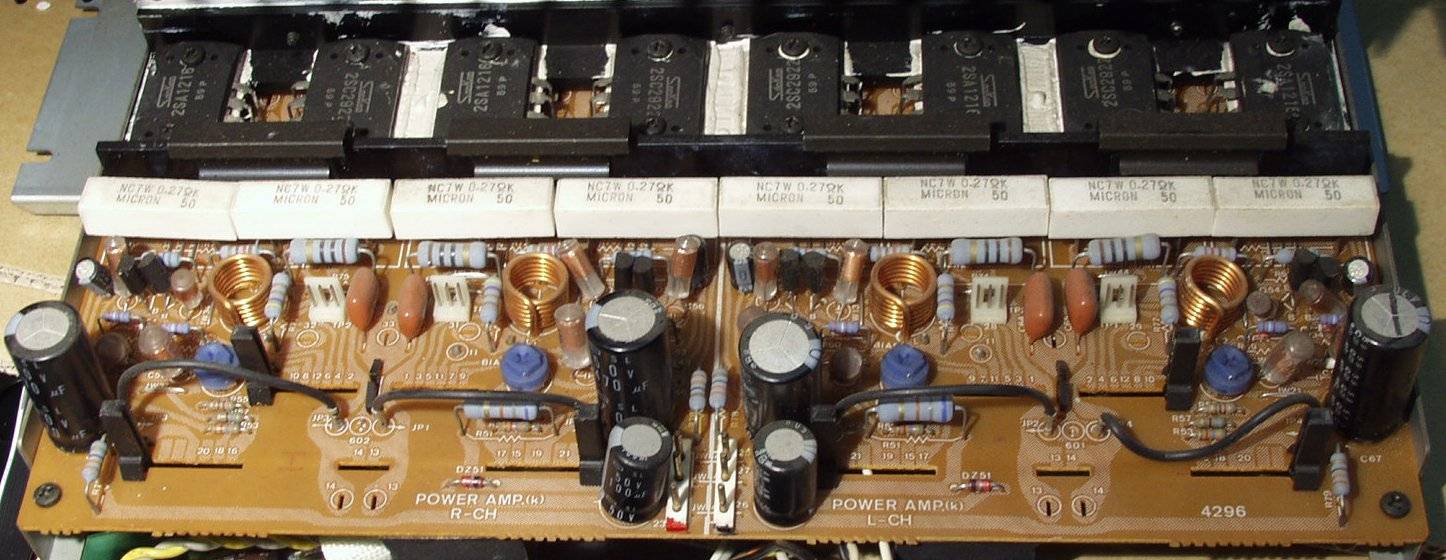

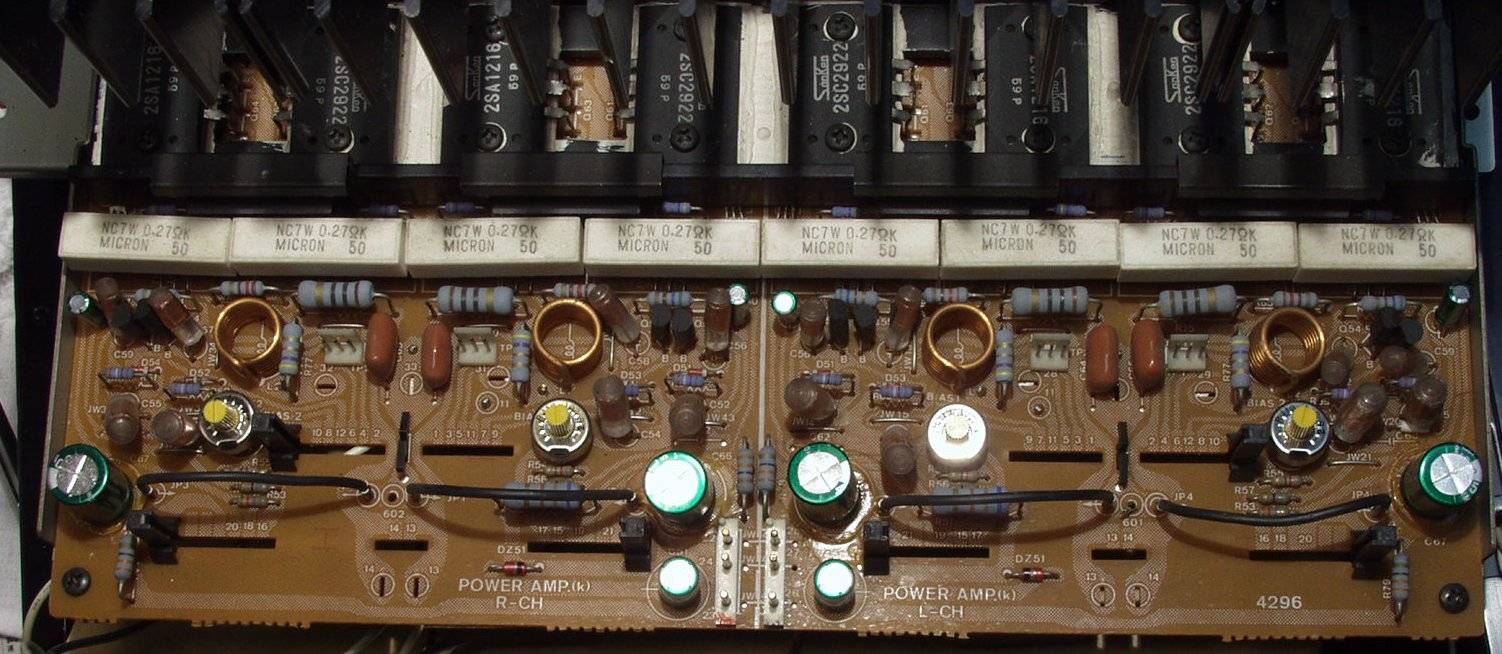

C−3A. 修理前 メイン・ドライブAMP基板
C−3B. 修理後 メイン・ドライブAMP基板 半固定VR4個、電解コンデンサー10個交換

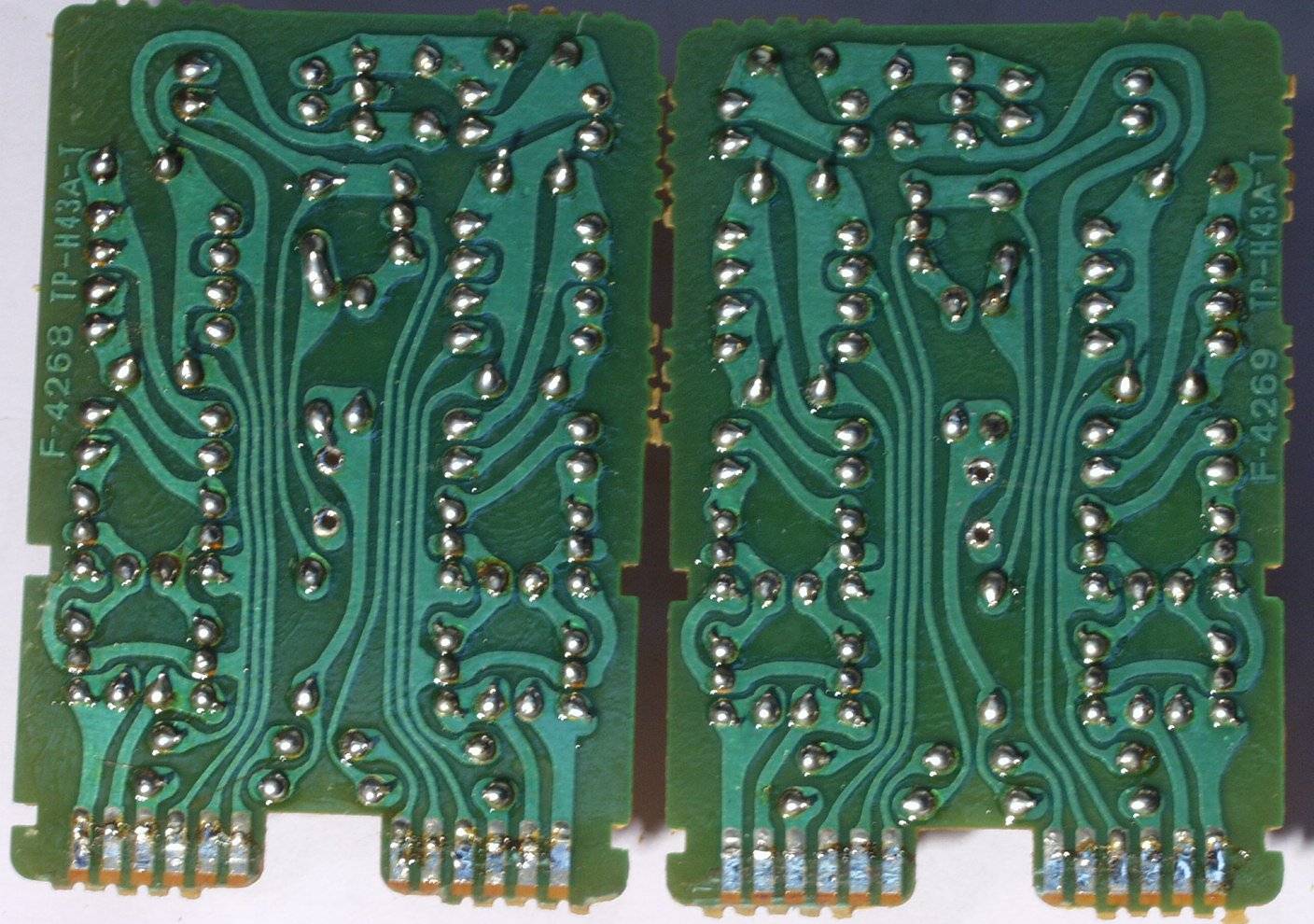

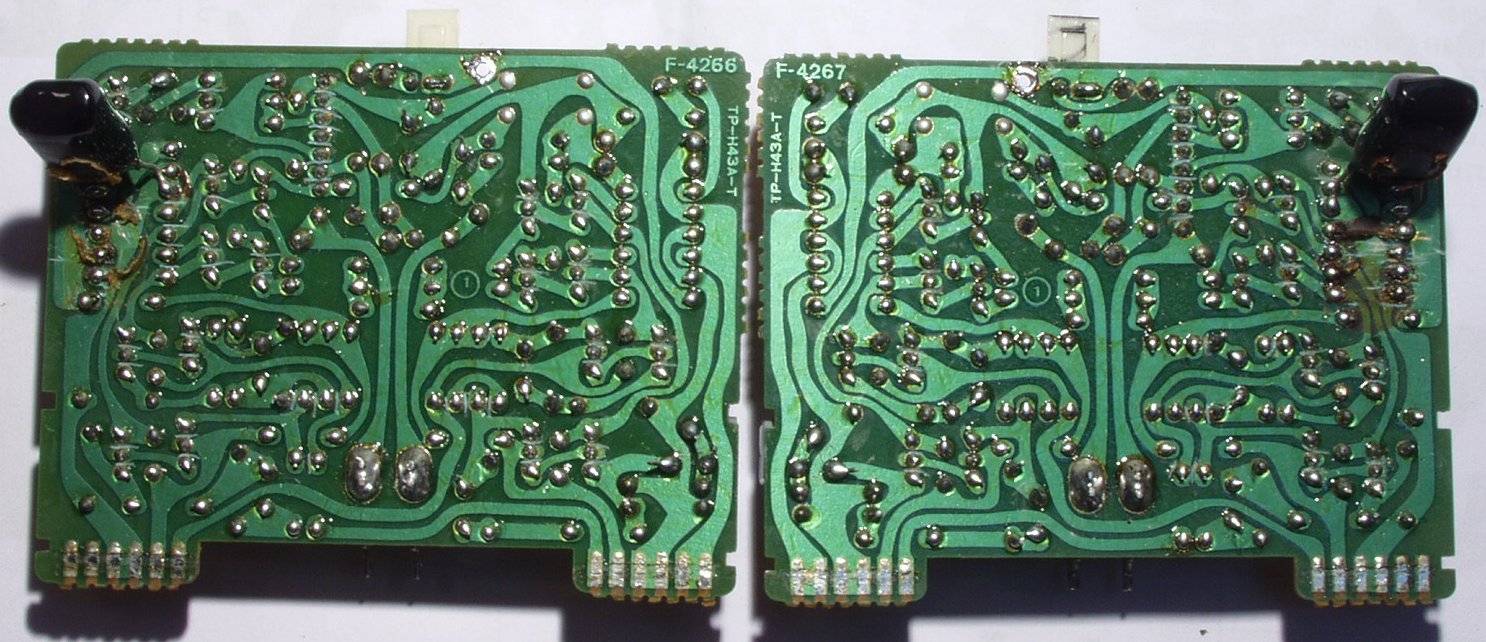

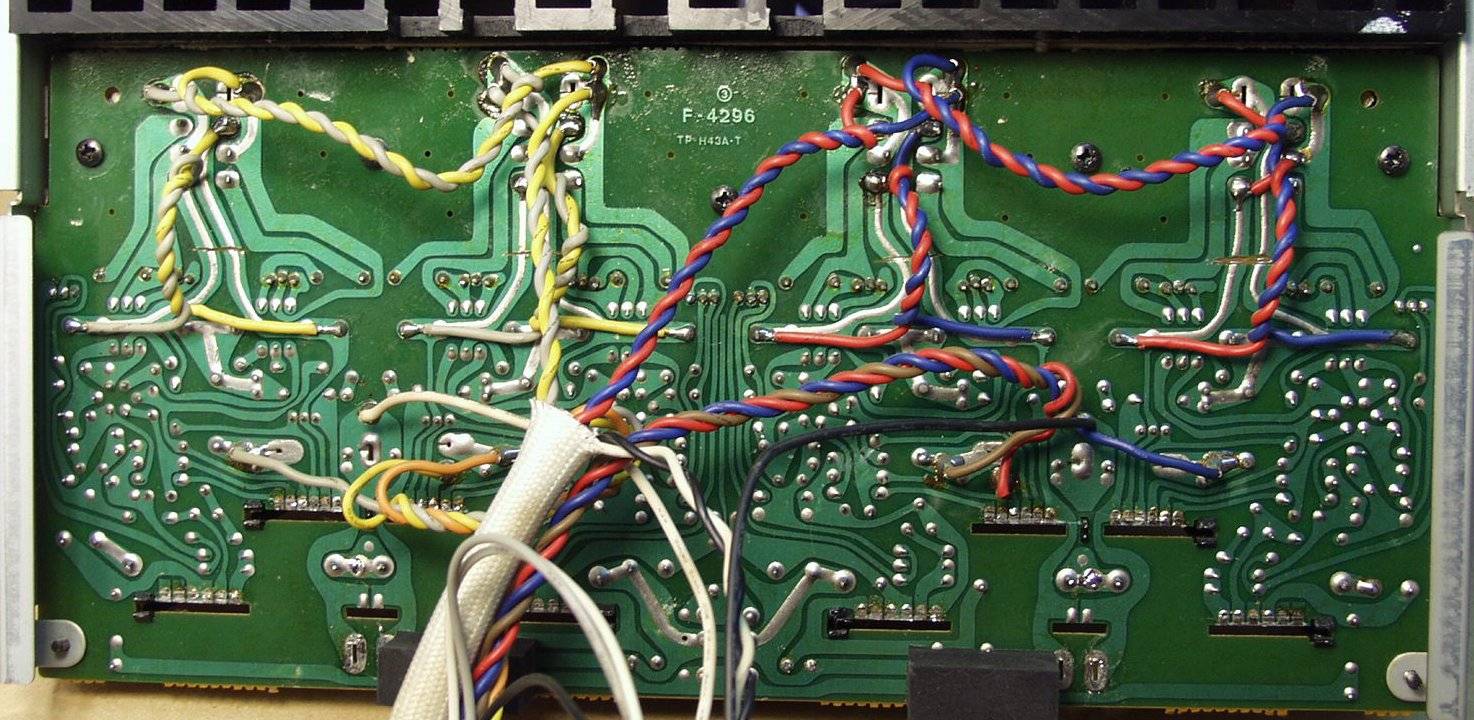

C−3C. 修理前 メイン・ドライブAMP基板裏
C−3D. 修理(半田補正)後 メイン・ドライブAMP基板裏

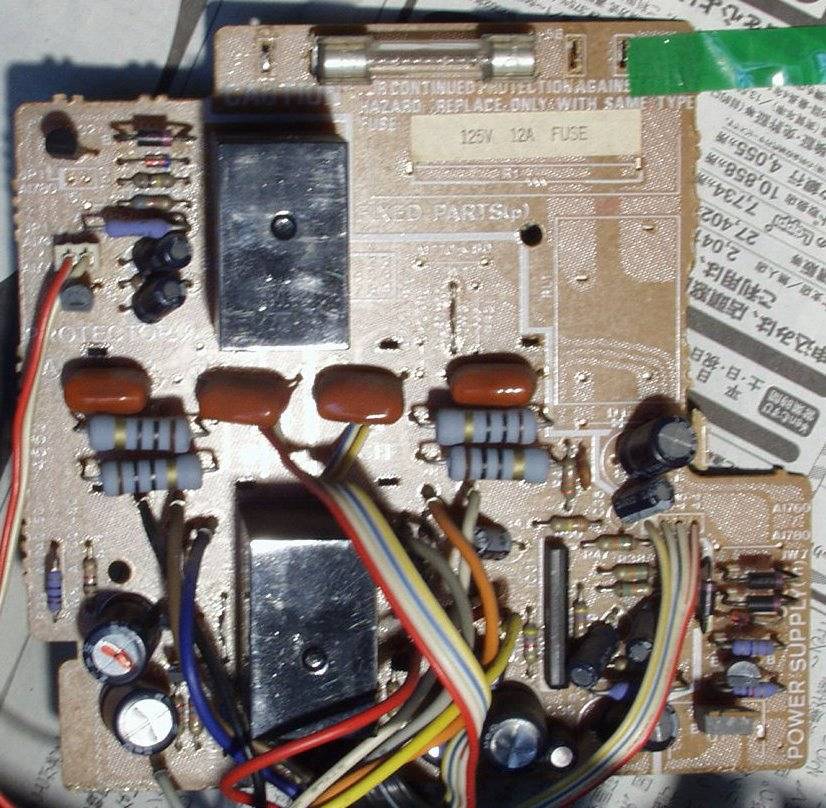

C−4A. 修理前 定電圧基板 狭い場所に納めるため、コンデンサーをパラにしていた
           下右の4個は使用していない

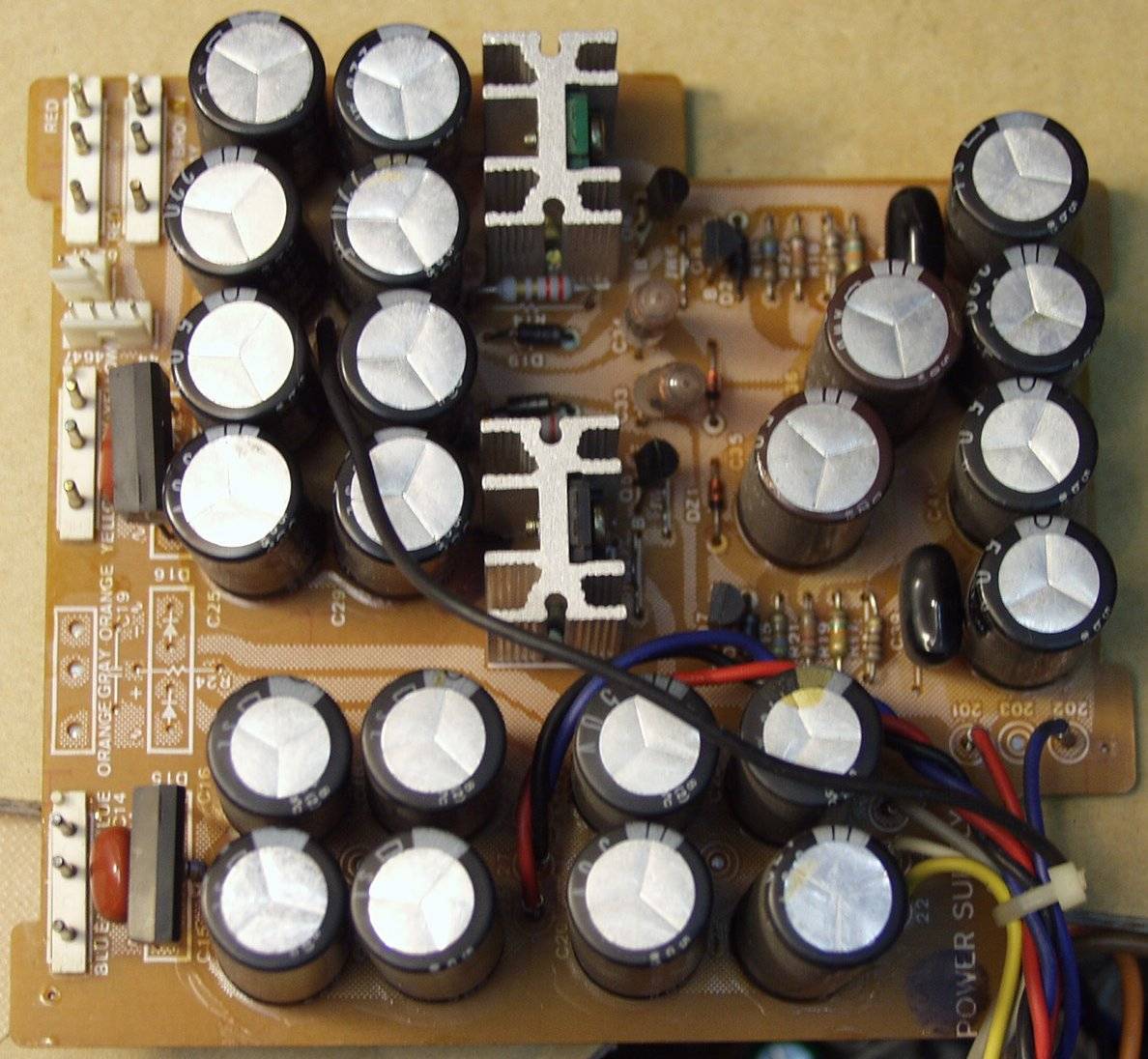

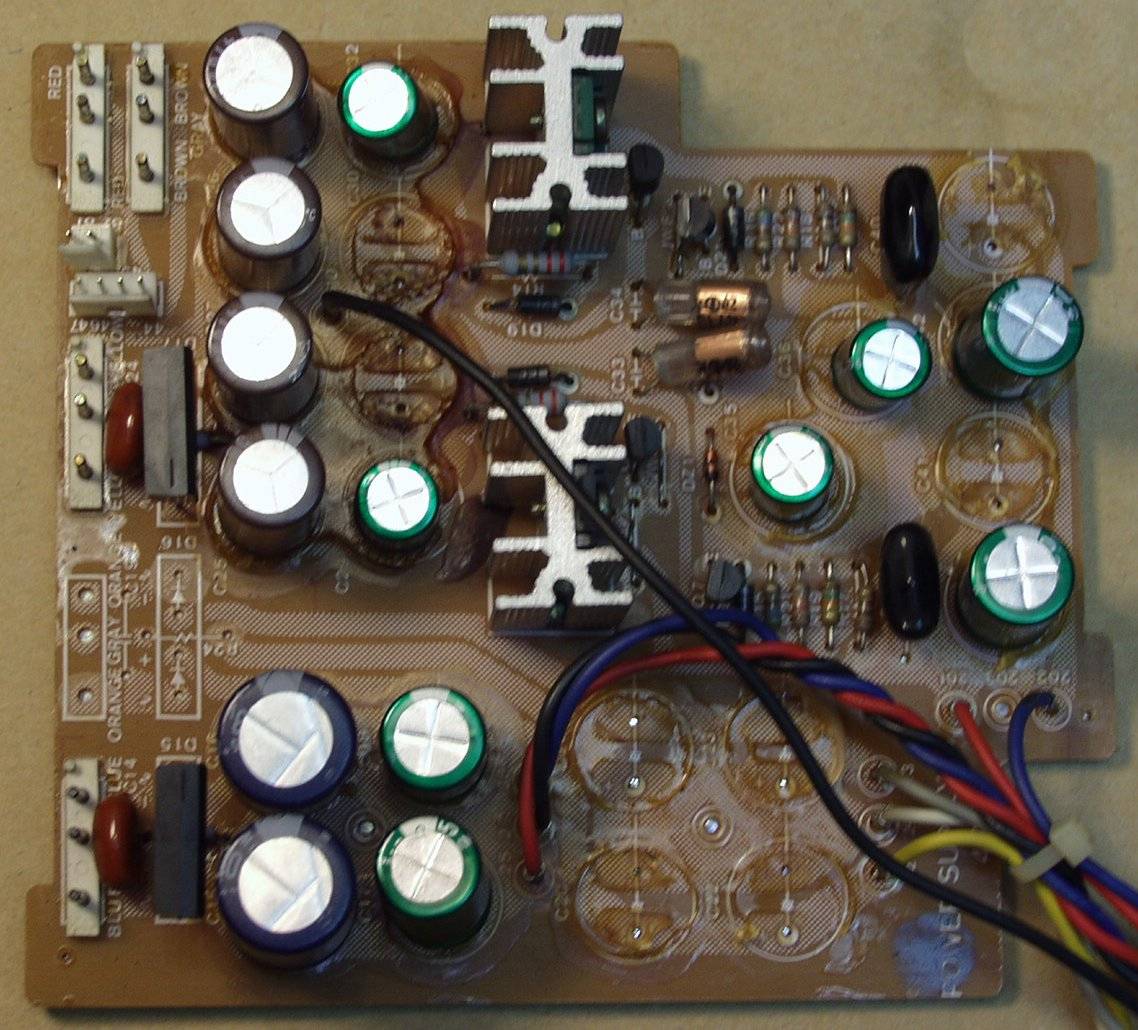

C−4B. 修理後 定電圧基板 電解コンデンサー14個交換 コンデンサー容量は2倍にしてある

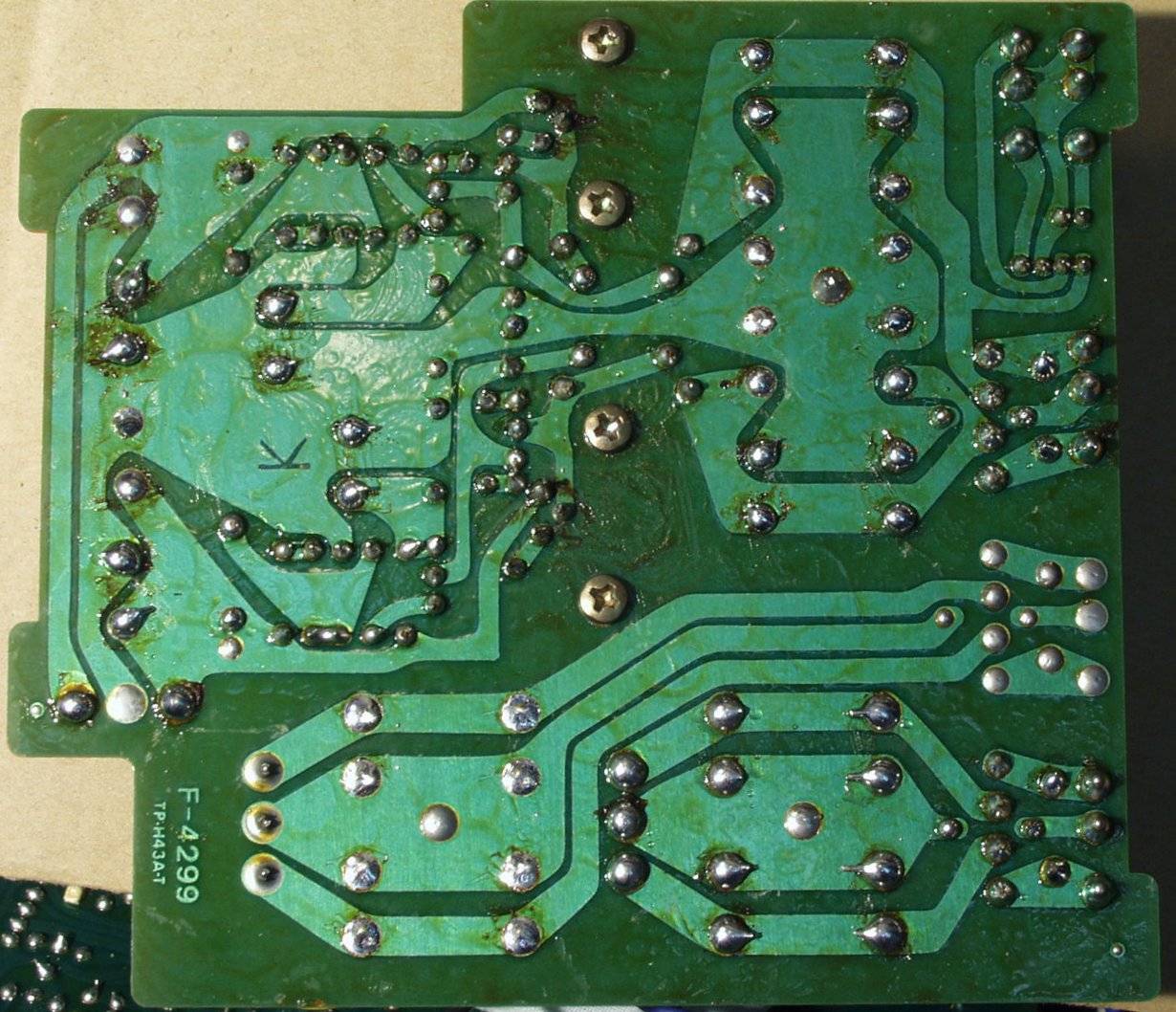

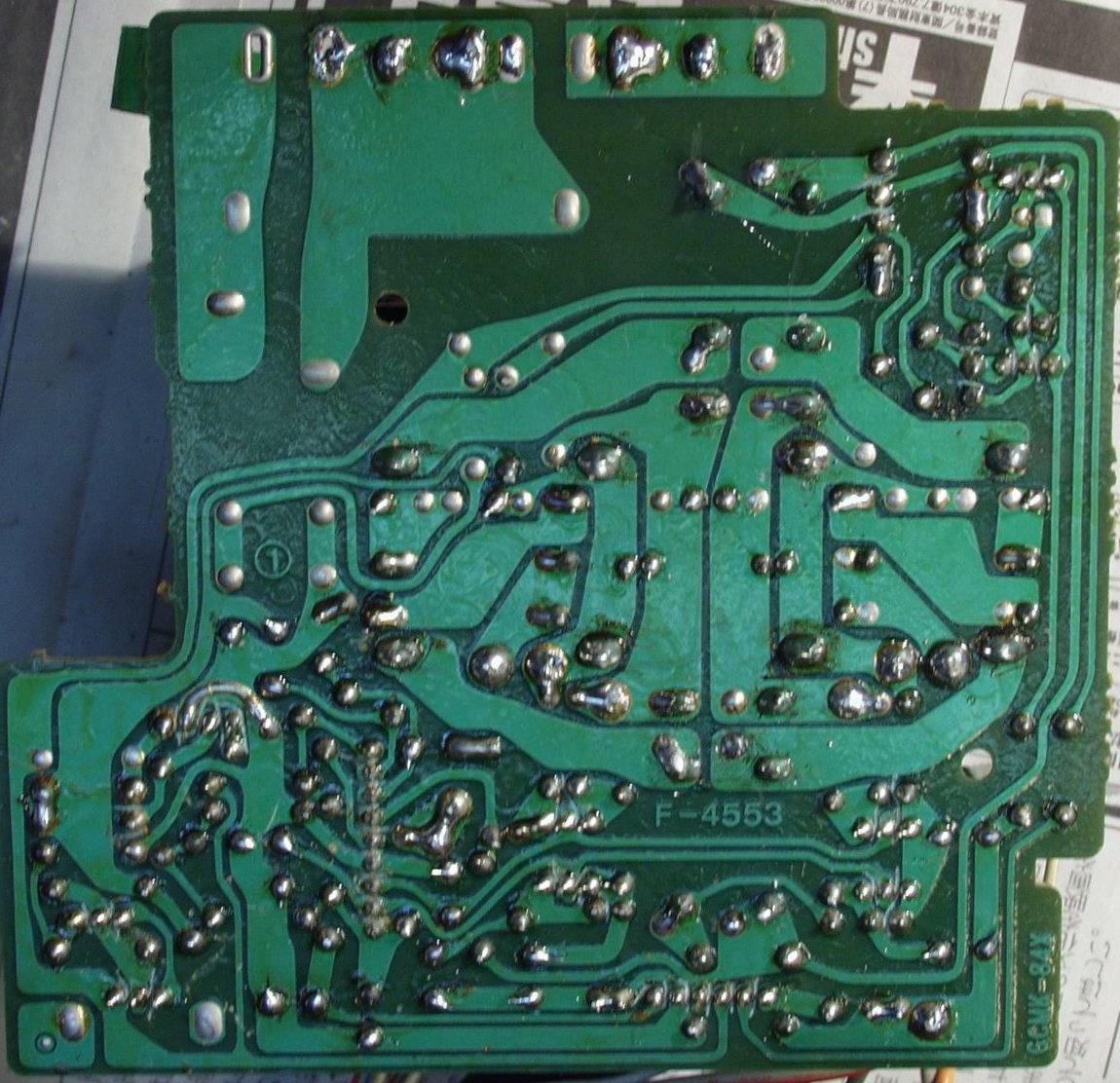

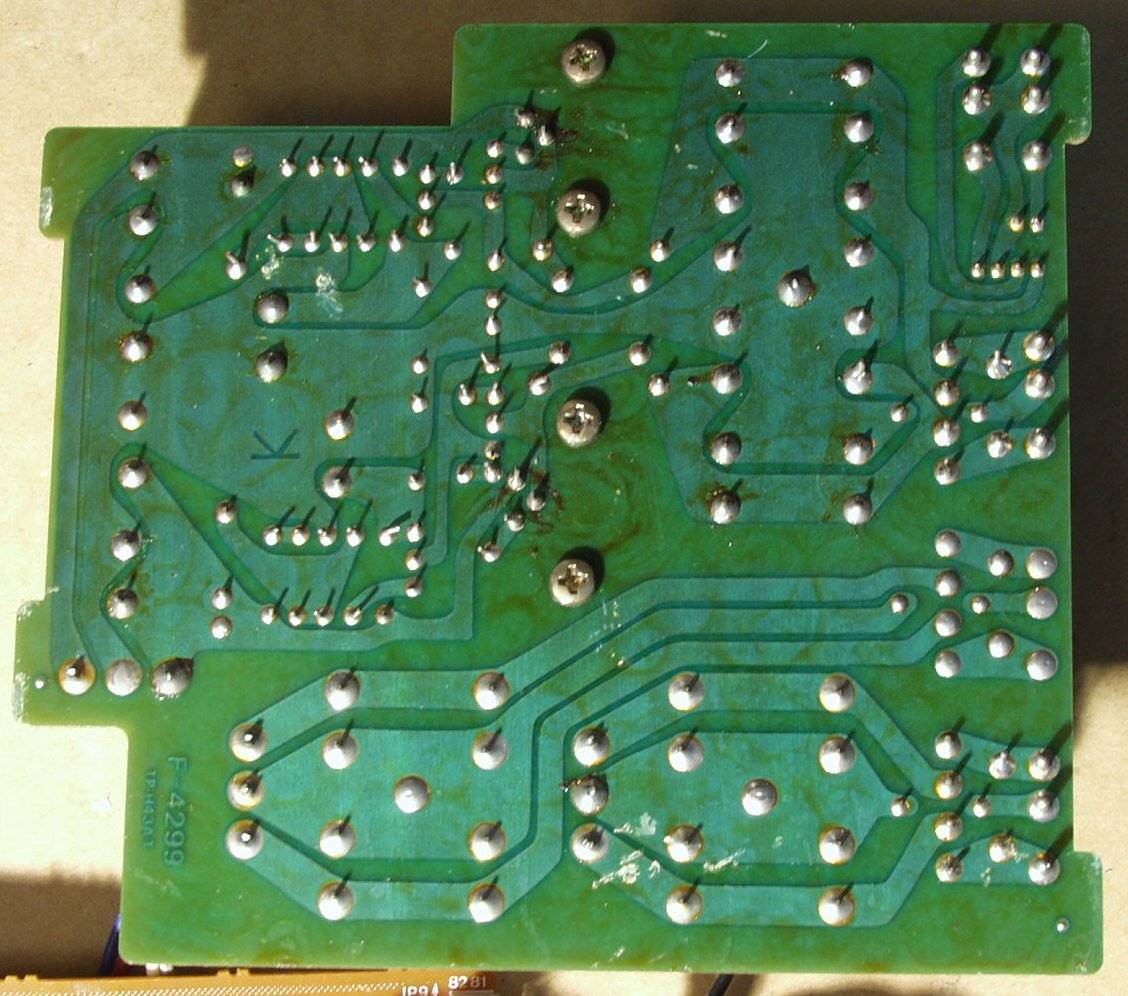

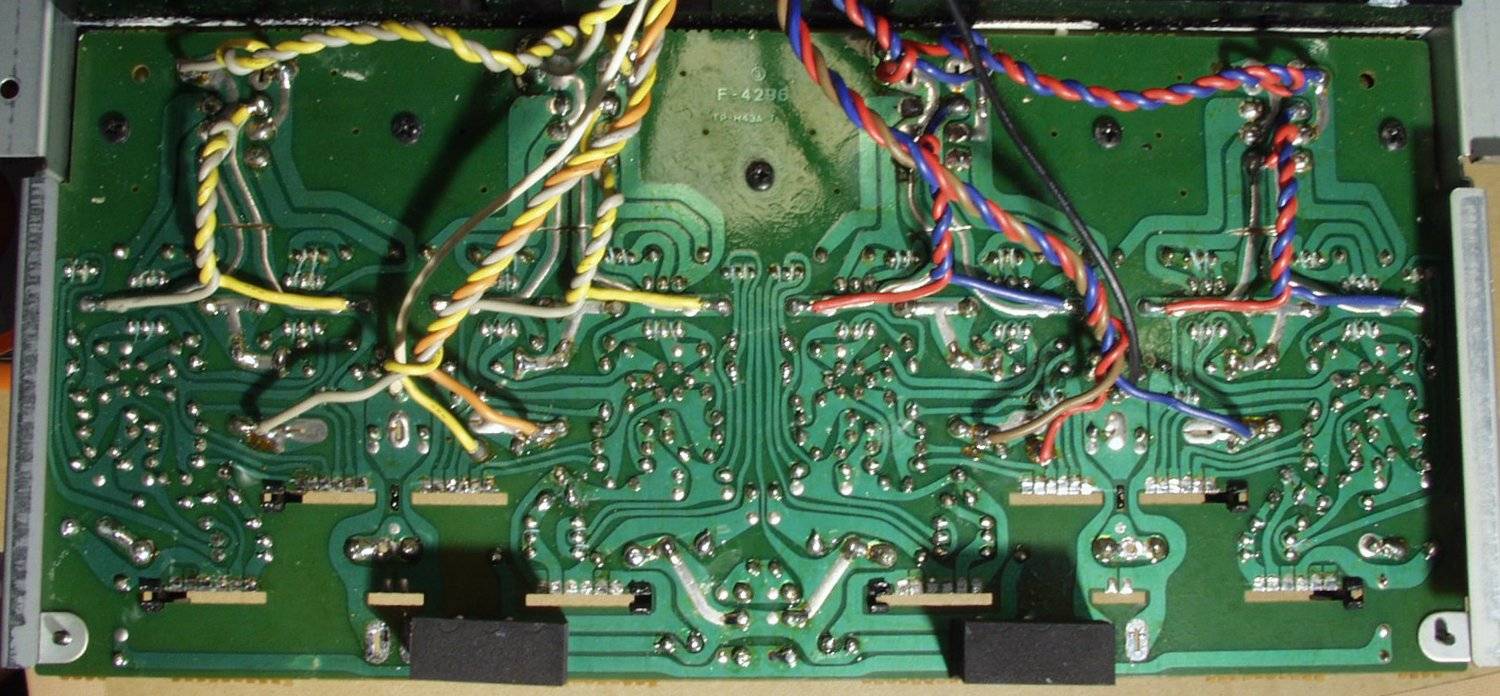

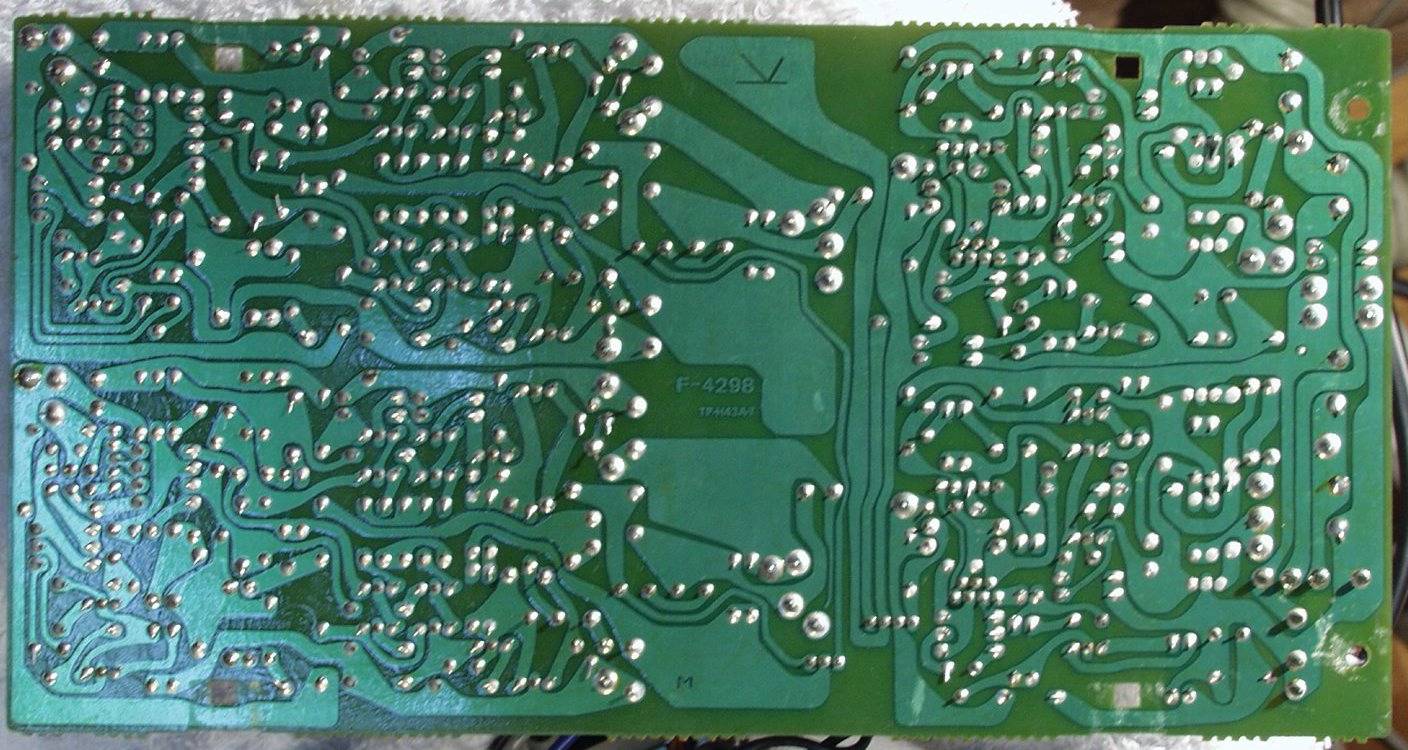

C−4C. 修理前 定電圧基板裏
C−4D. 修理(半田補正)後 定電圧基板裏

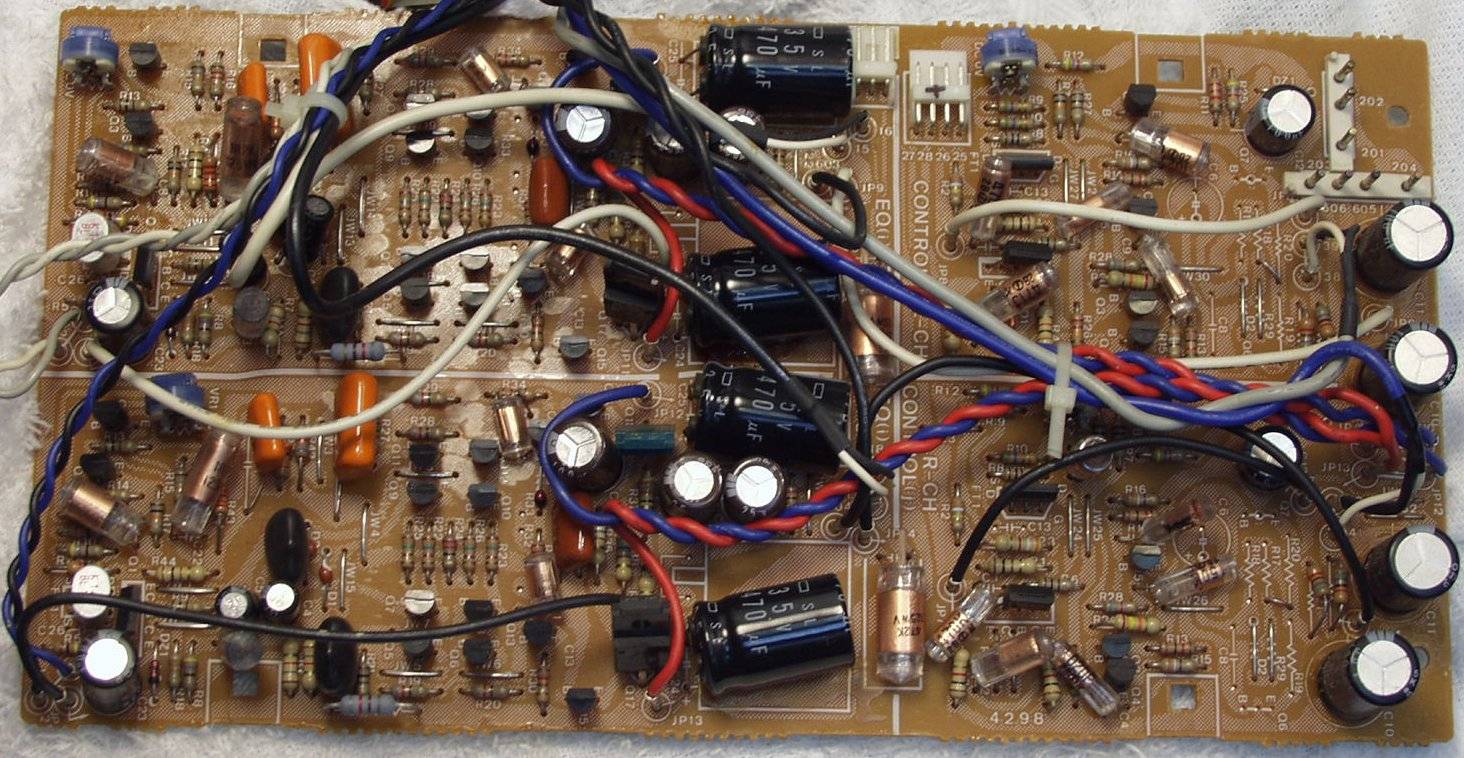

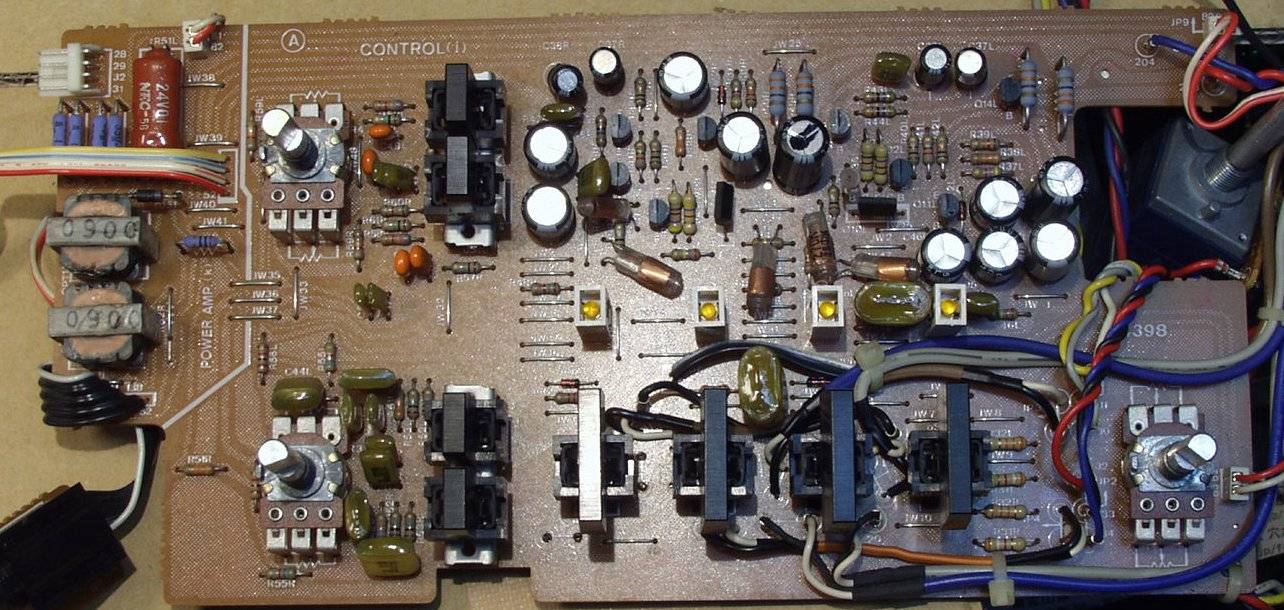

C−4E. 修理前 コントロール基板

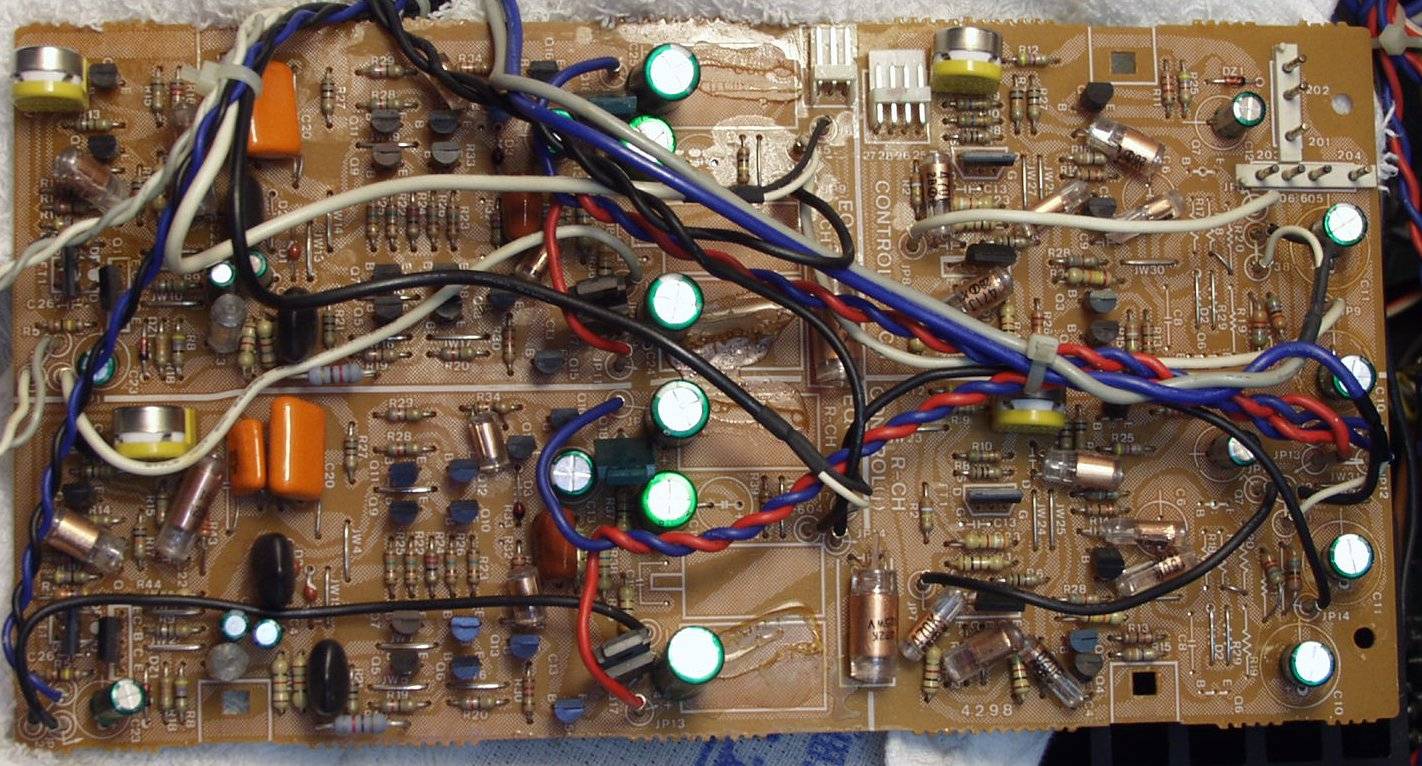

C−4F. 修理後 コントロール基板 初段FET(電界効果トランジスター)2個、電解コンデンサー14個交換
              写真紛失

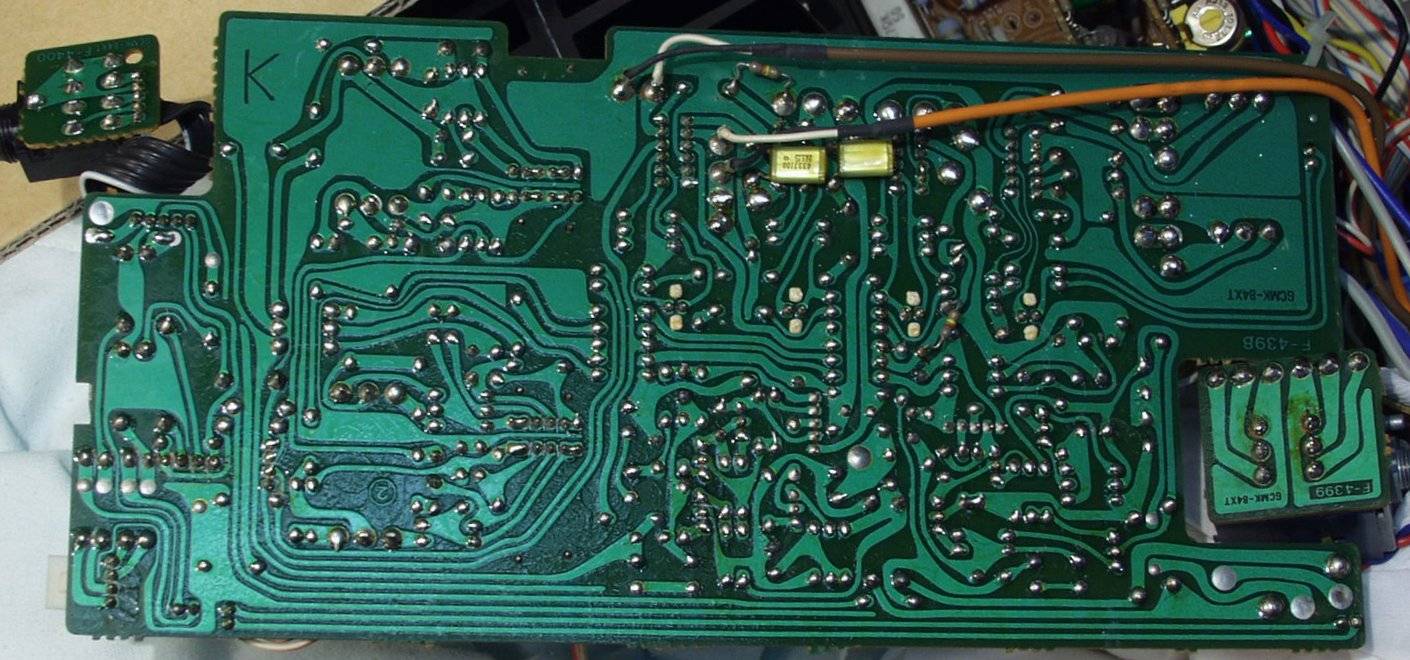

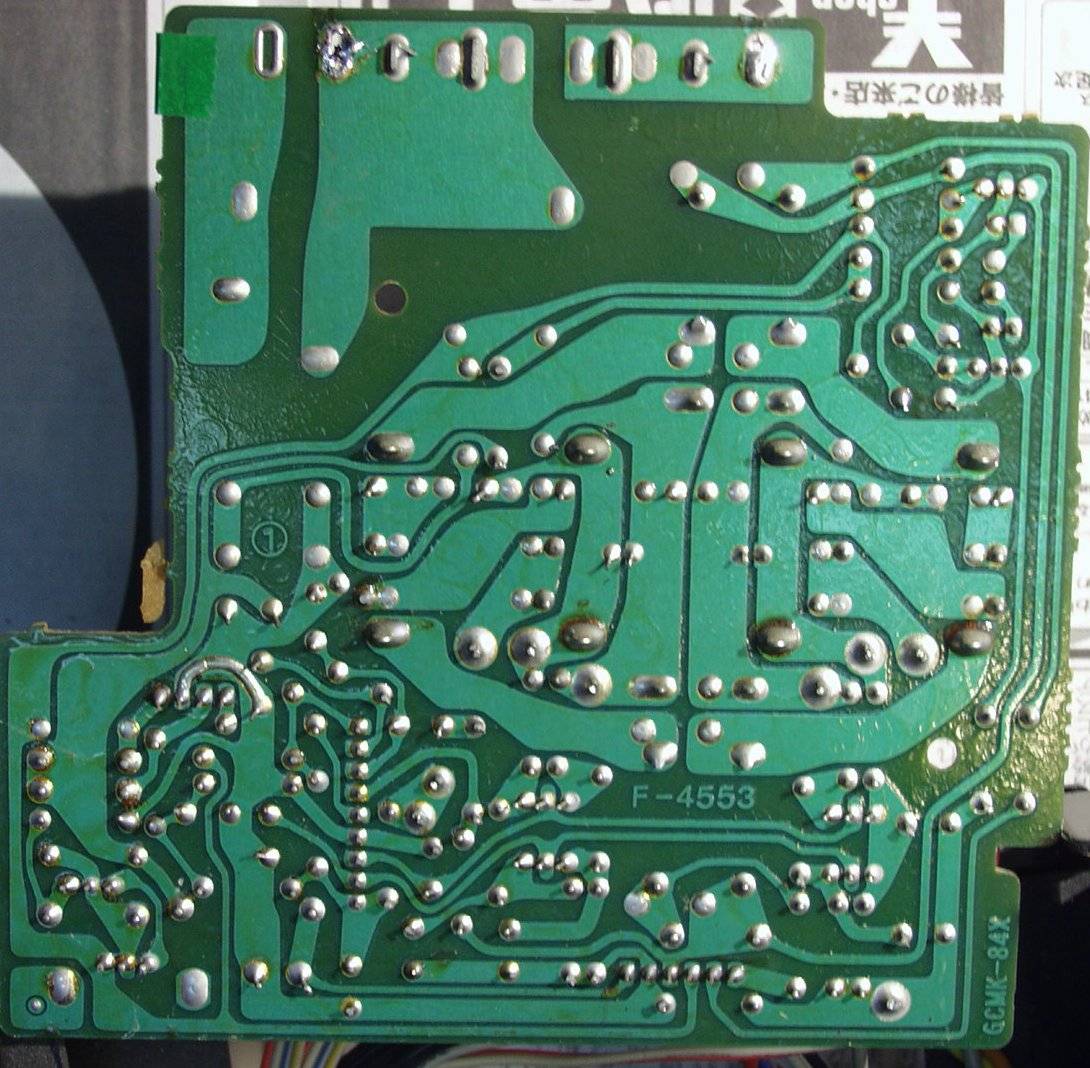

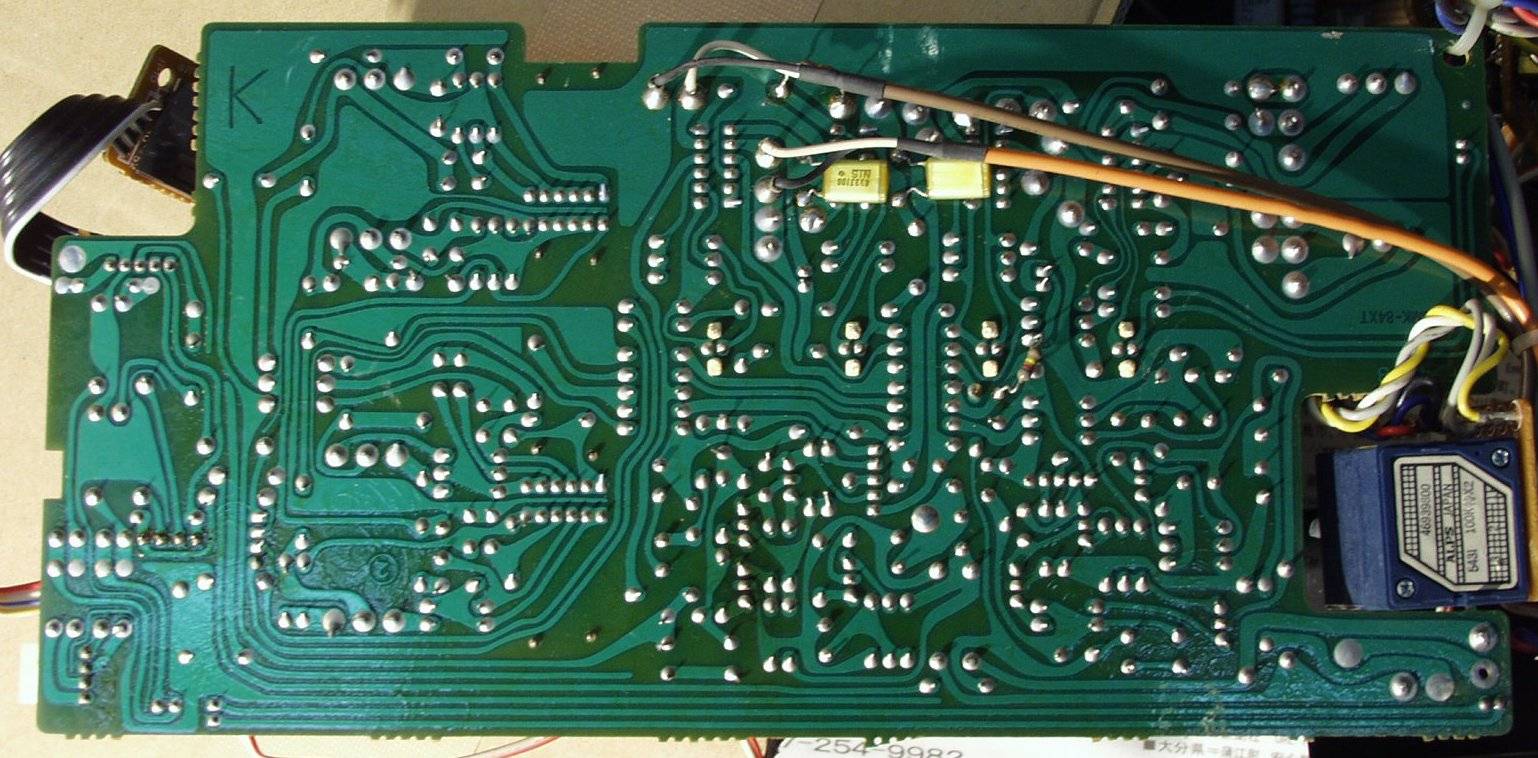

C−4G. 修理前 コントロール基板裏
C−4H. 修理(半田補正)後 コントロール基板裏
C−5A. 修理前 EQ基板
C−5B. 修理後 EQ基板 初段FET(電界効果トランジスター)4個、半固定VR4個、電解コンデンサー20個(BPに交換したので2個減)交換

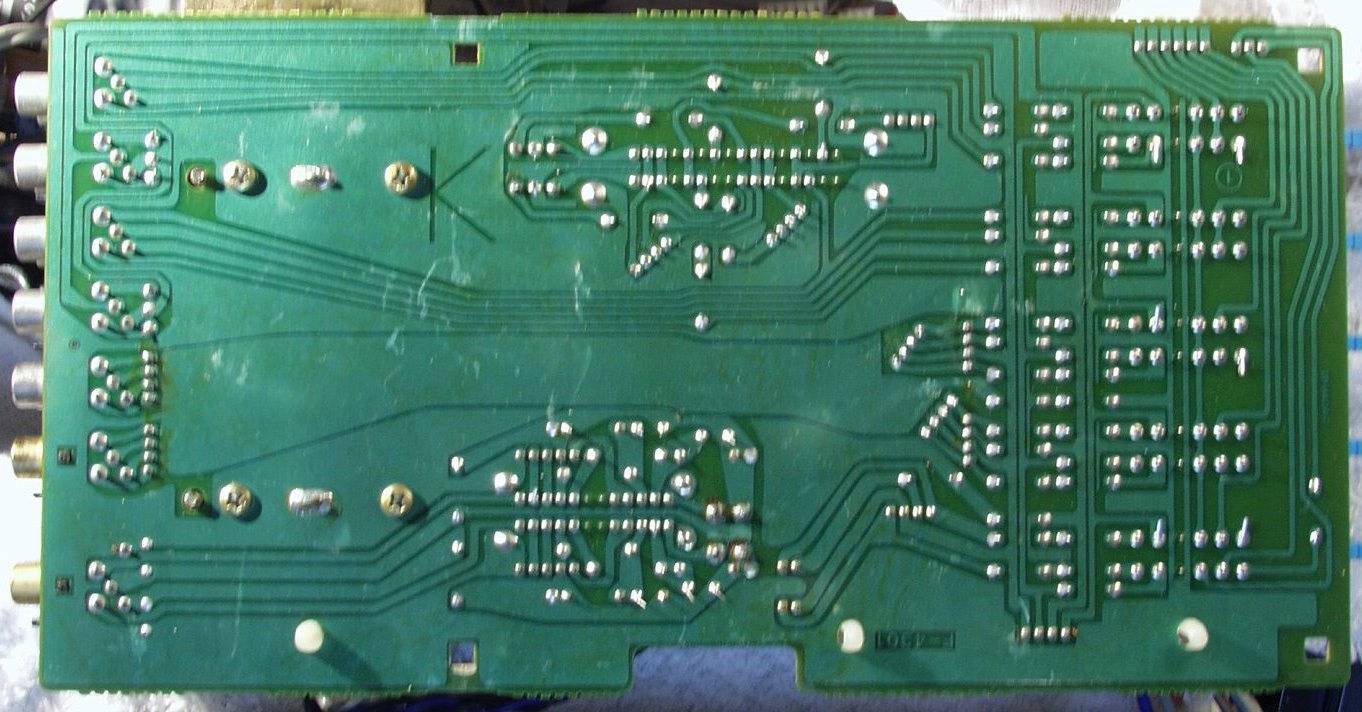

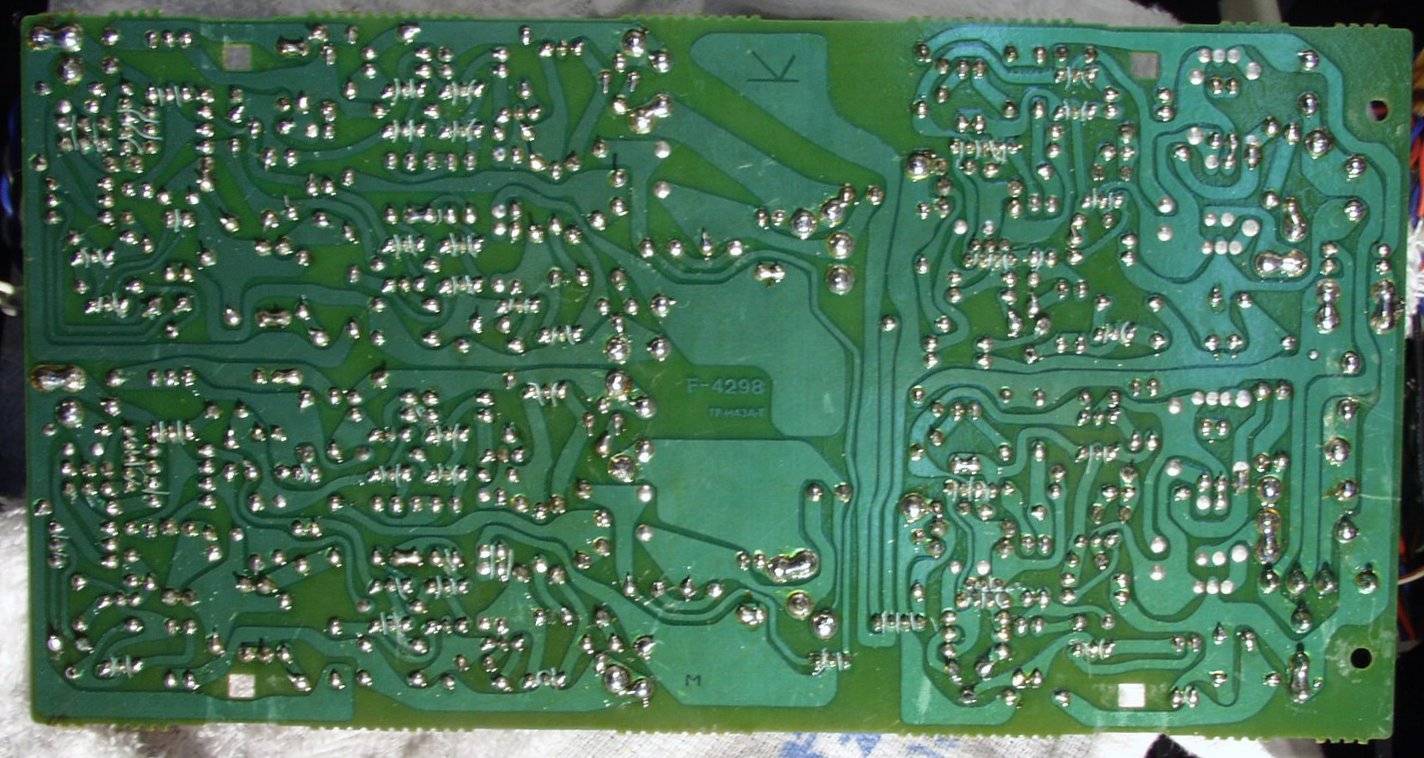

C−5C. 修理前 EQ基板裏
C−5D. 修理(半田補正)後 EQ基板裏  全半田やり直し
C−5E. 修理前 SW基板

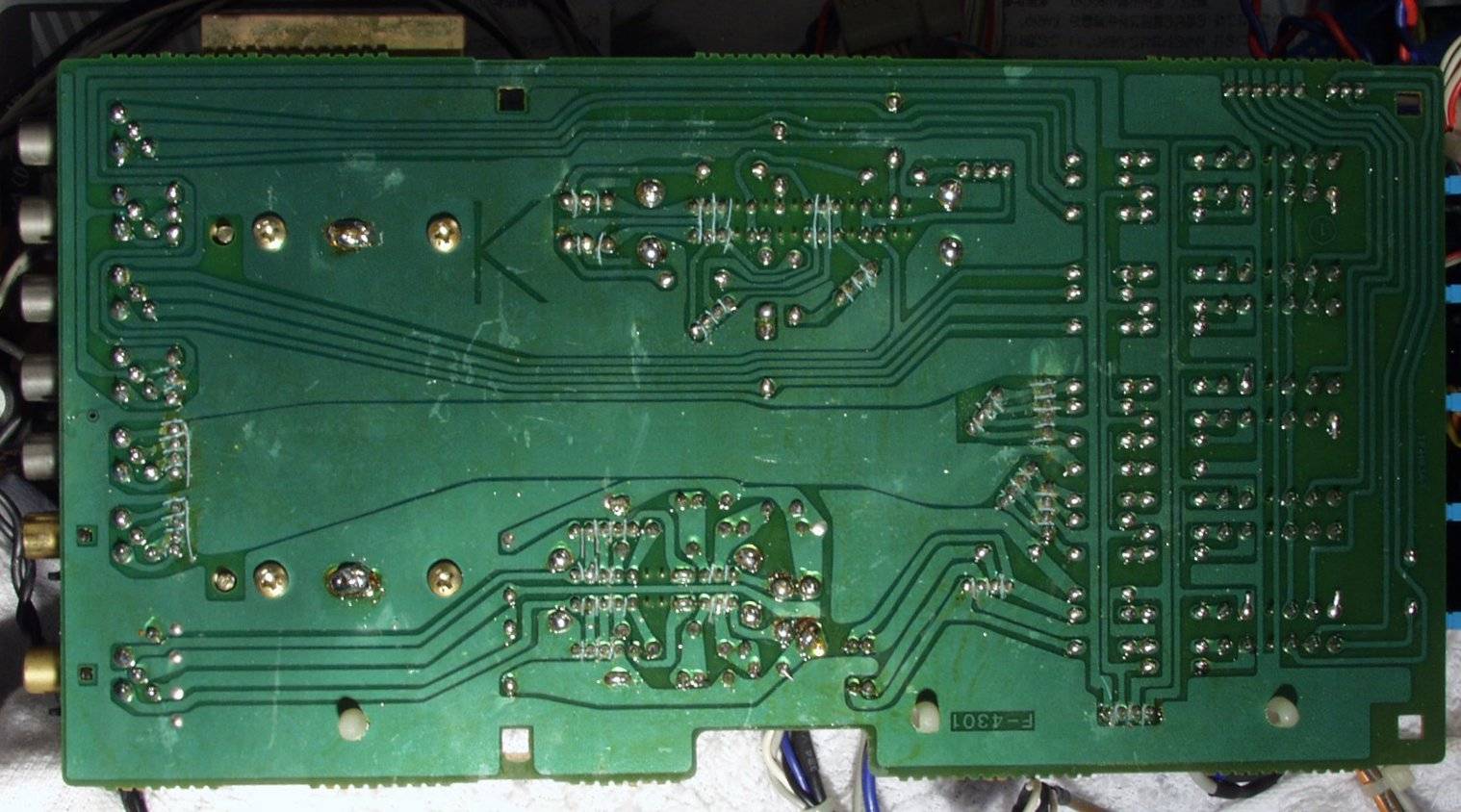

C−5F. 修理(半田補正)後 SW基板裏  全半田やり直し

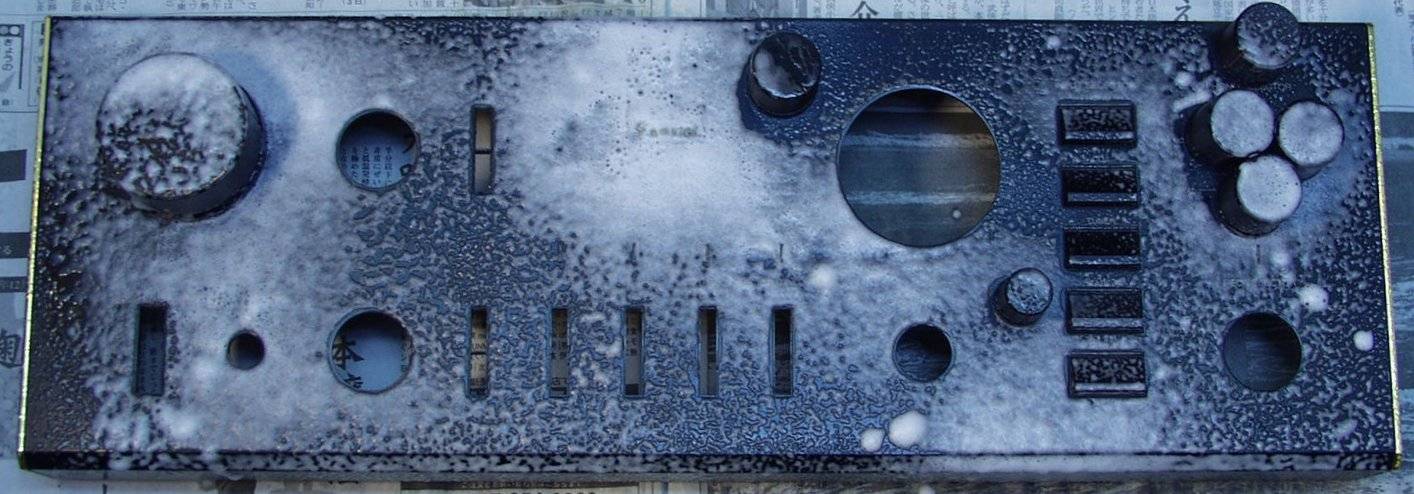

C−6. パネル清掃

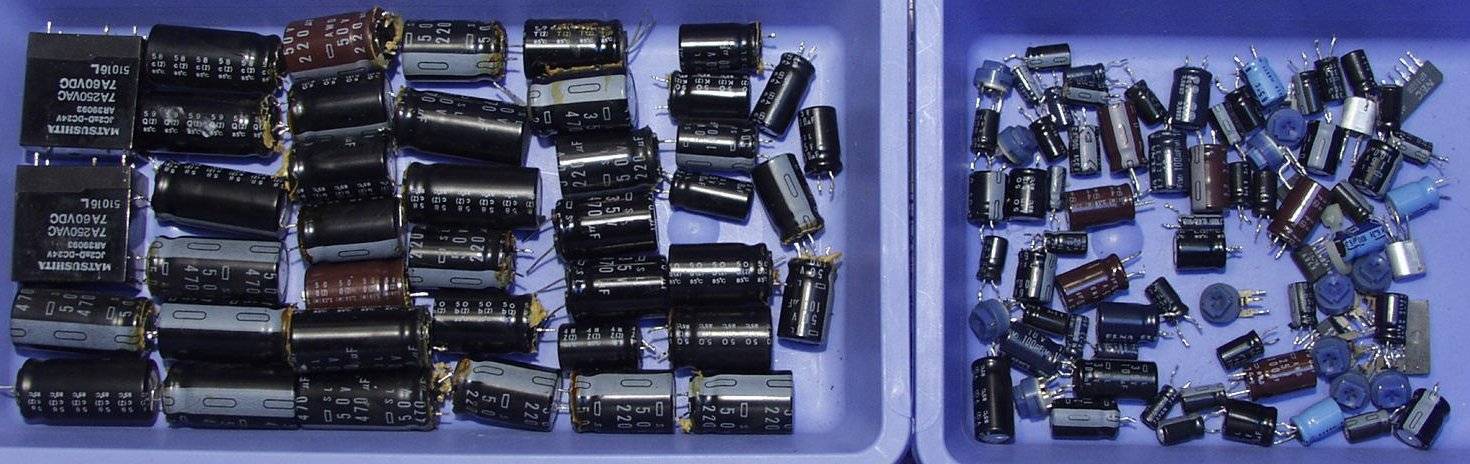

C−7. 交換部品

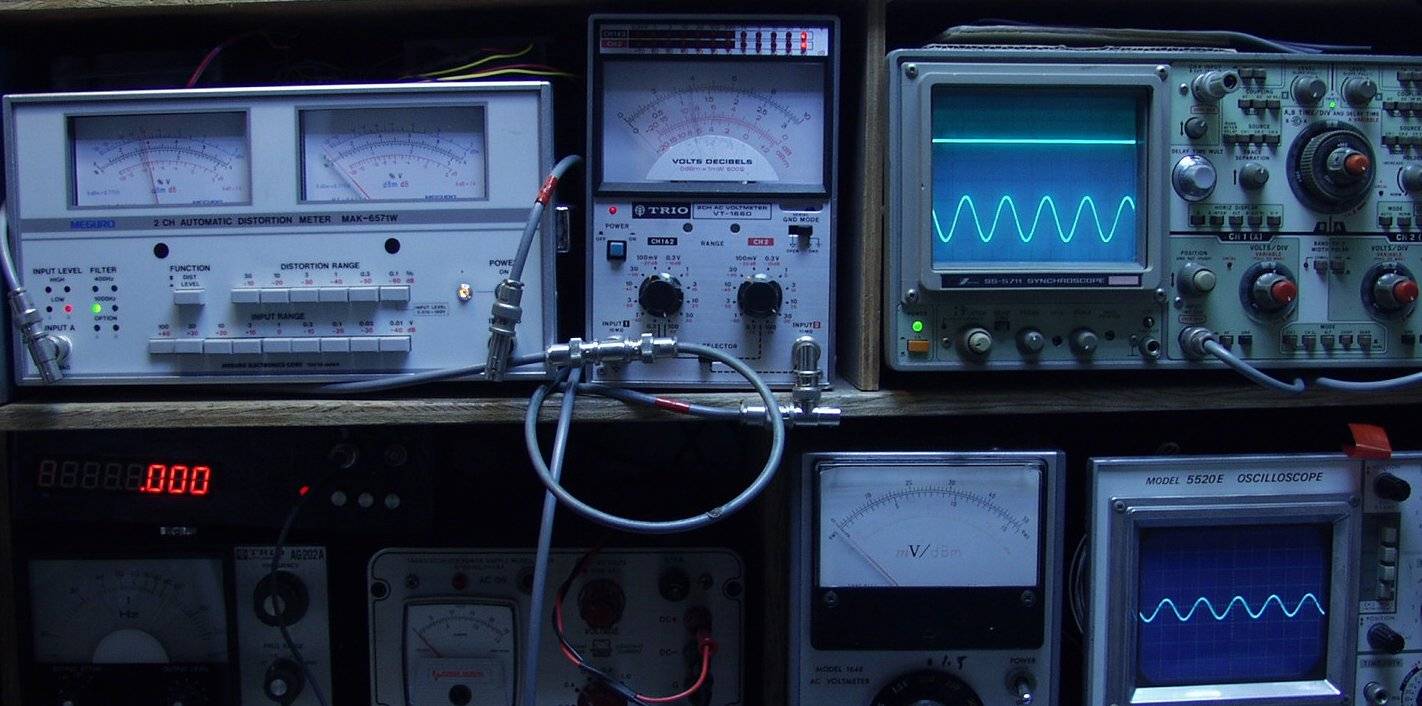

E. 調整後の出力/歪み率測定
E−1. 調整後の出力/歪み率測定

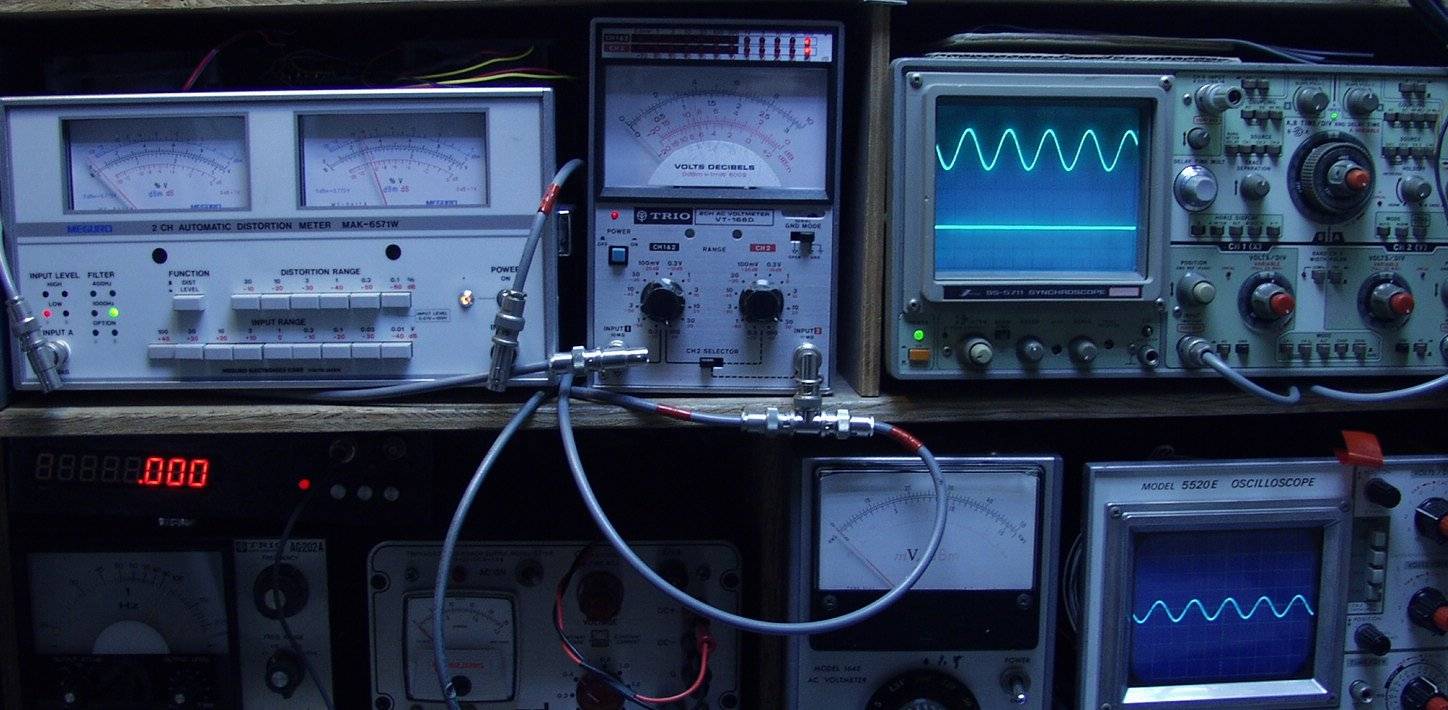

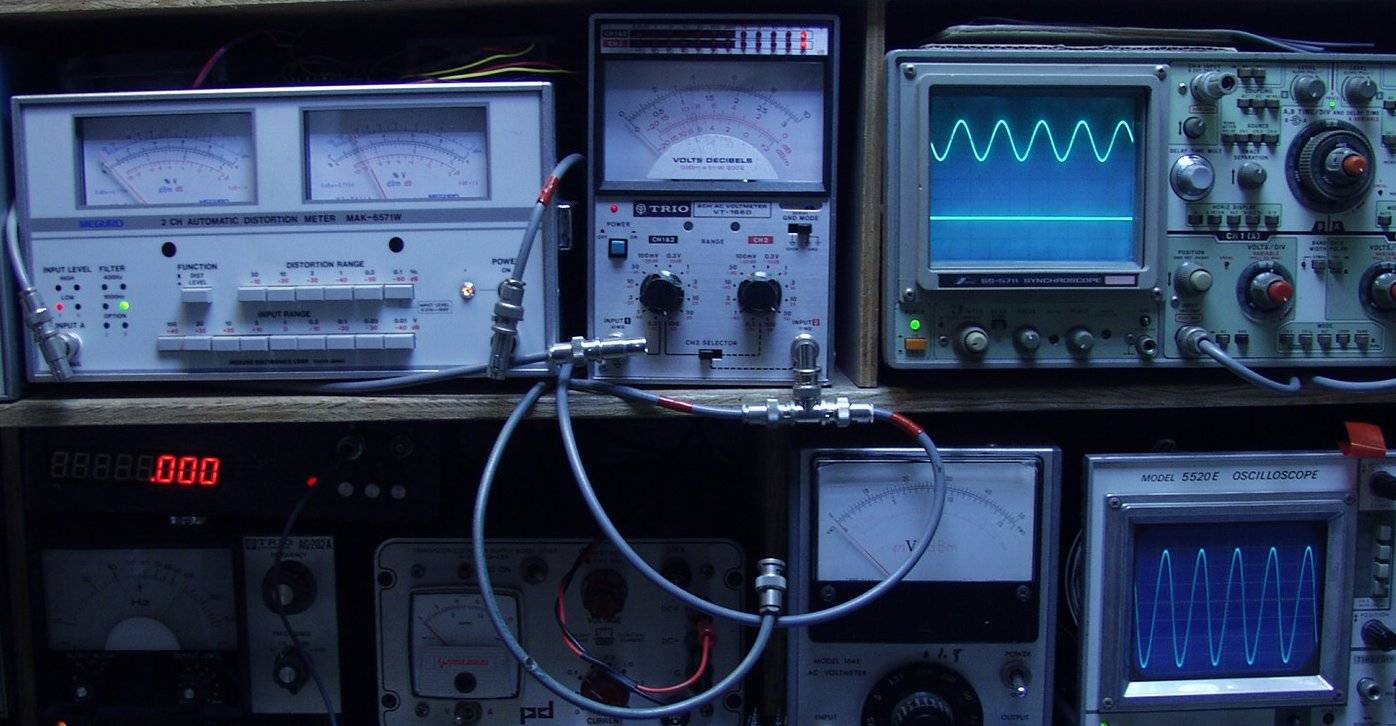

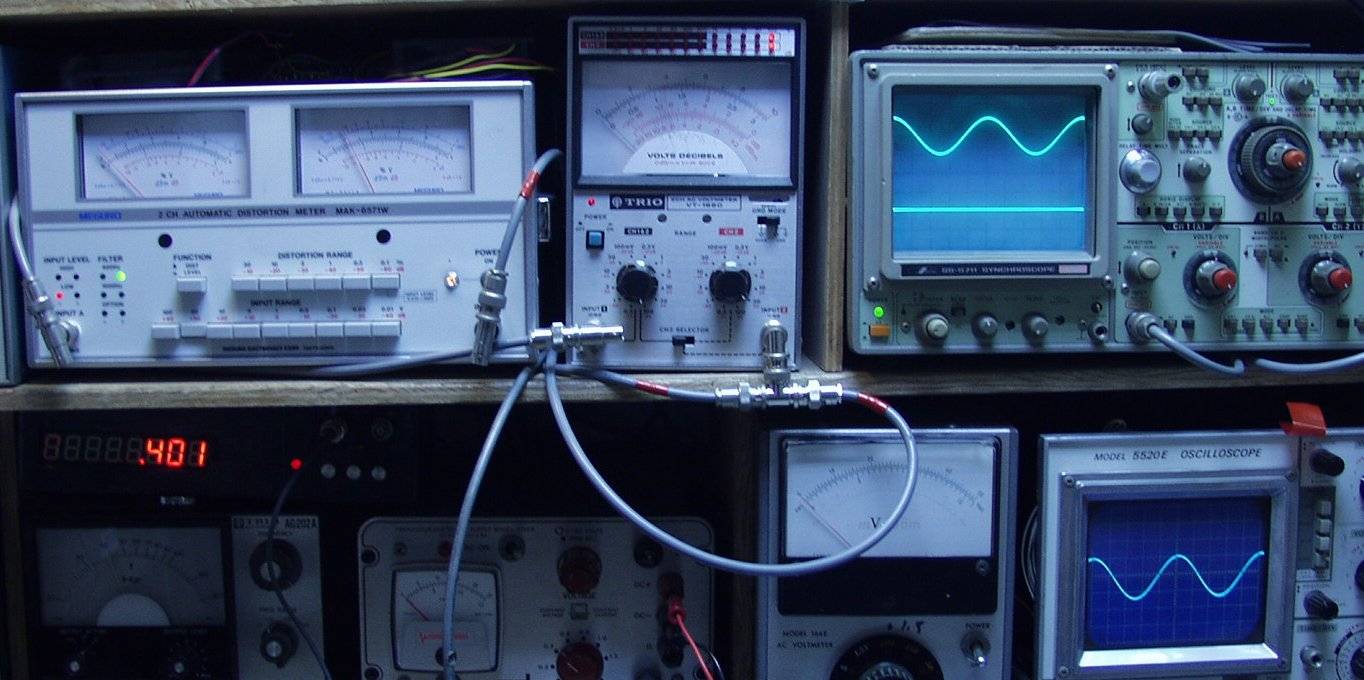

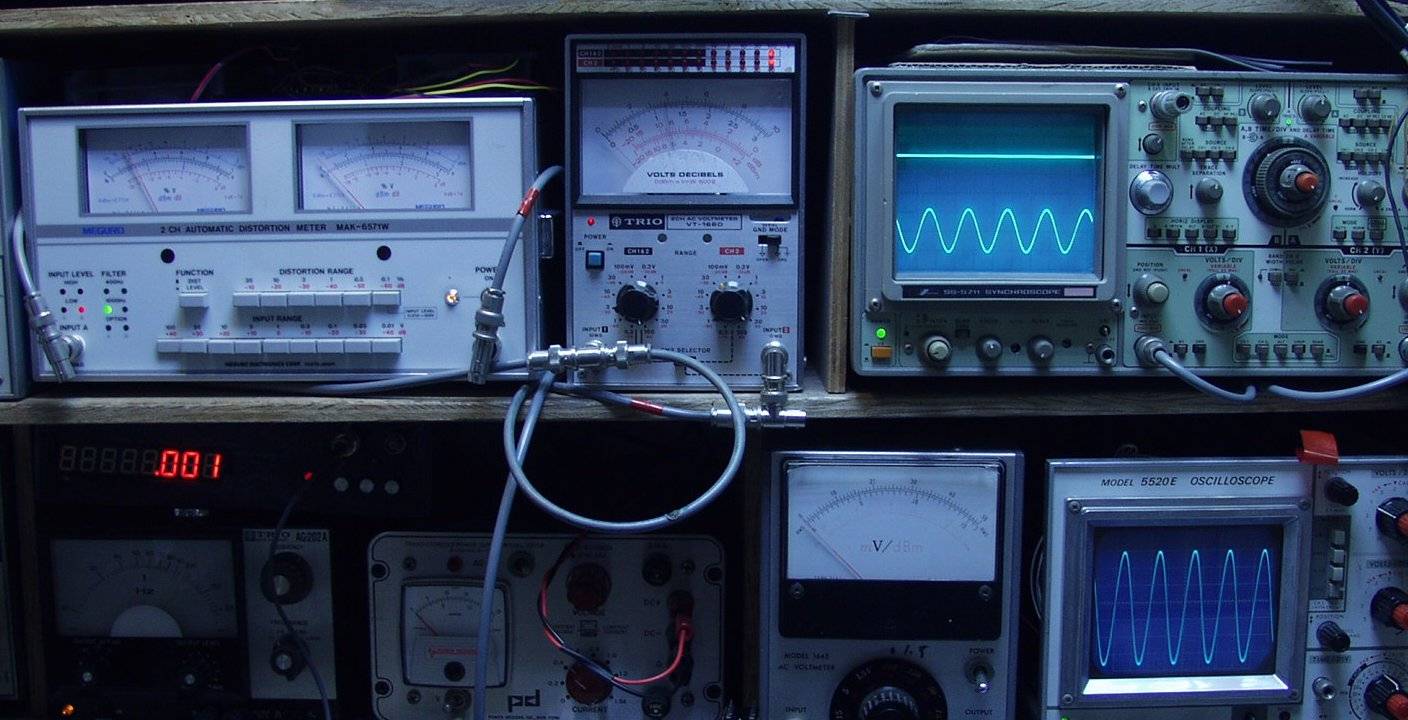

E−2A. R出力37V=171W 歪み率=0.03% 1000HZ AUX入力
E−2B. L出力37V=171W 歪み率=0.03% 1000HZ AUX入力

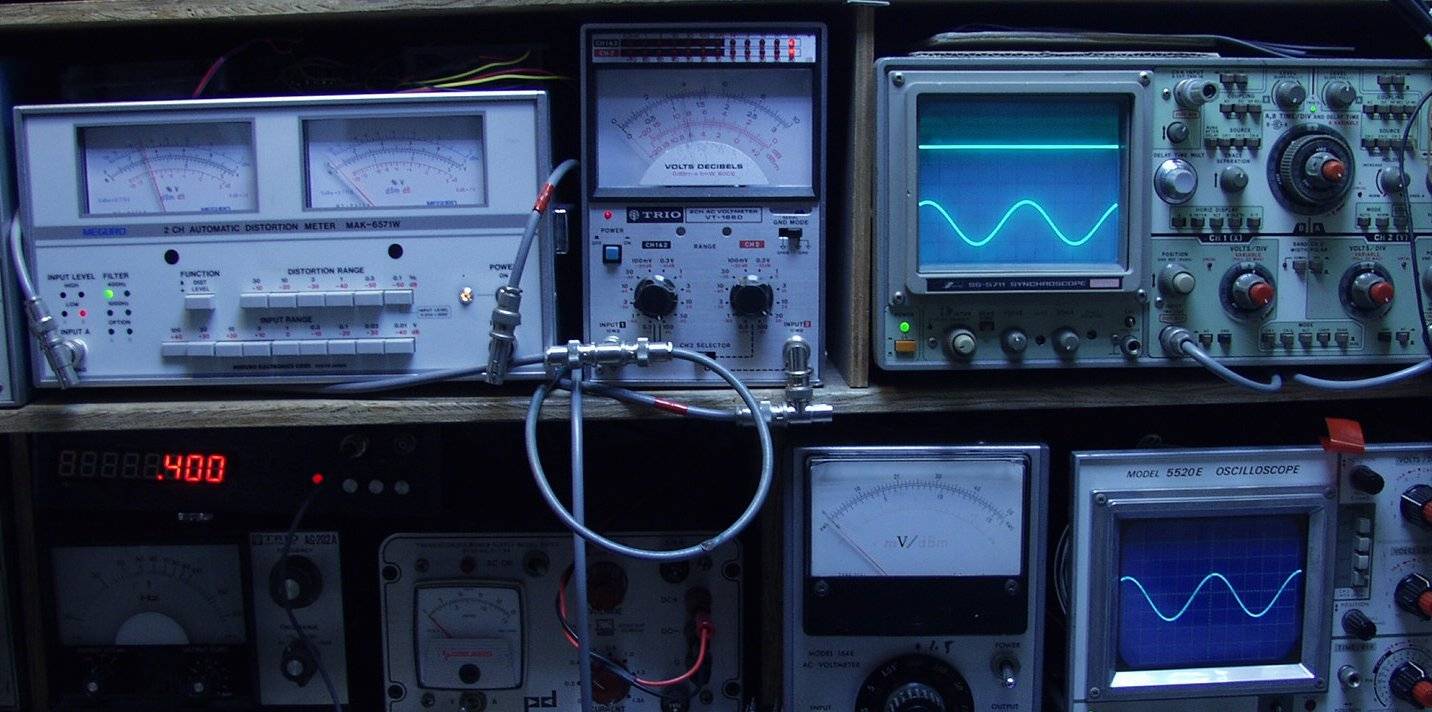

E−2C. R出力37V=171W 歪み率=0.03% 400HZ AUX入力
E−2D. L出力37V=171W 歪み率=0.03% 400HZ AUX入力

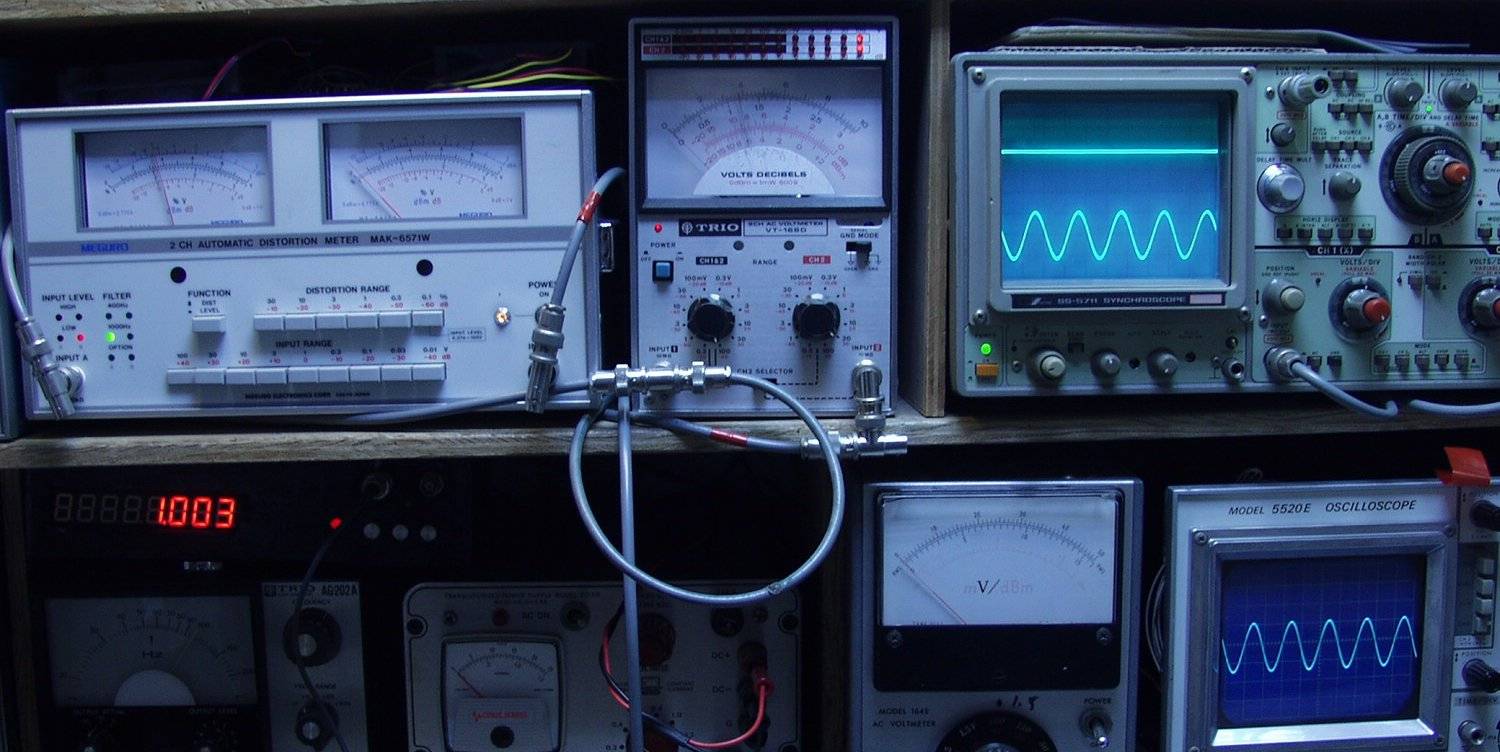

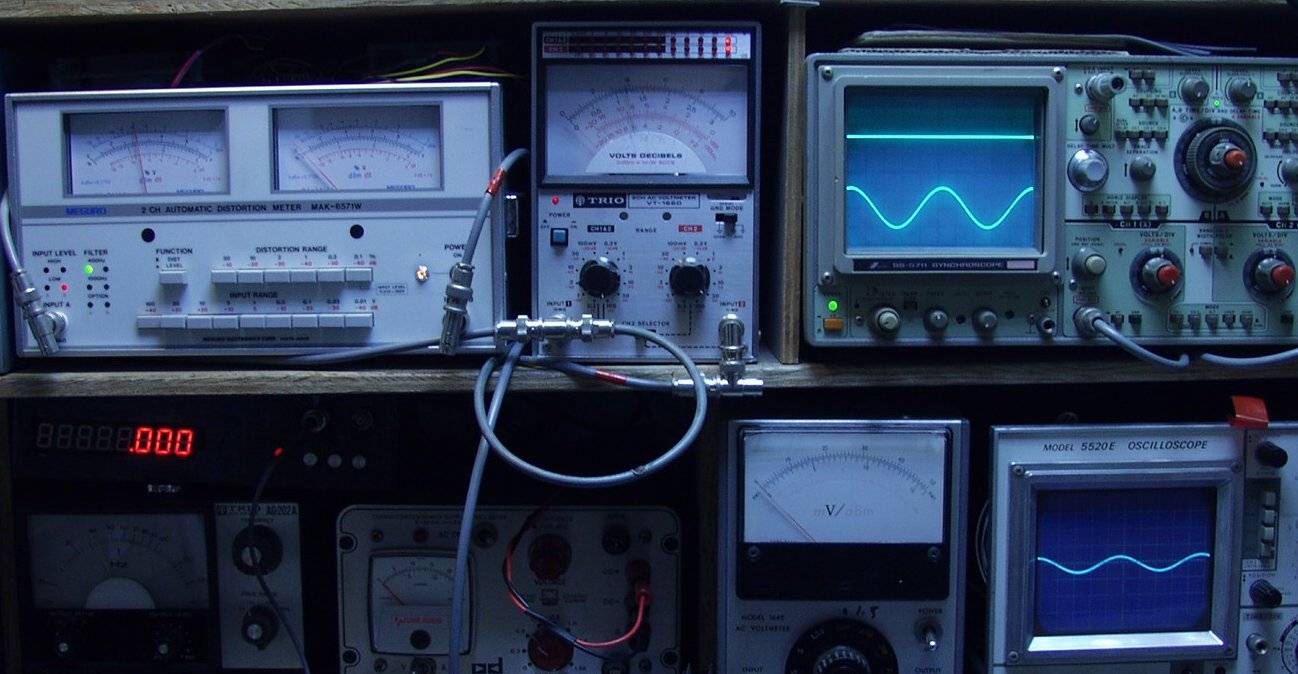

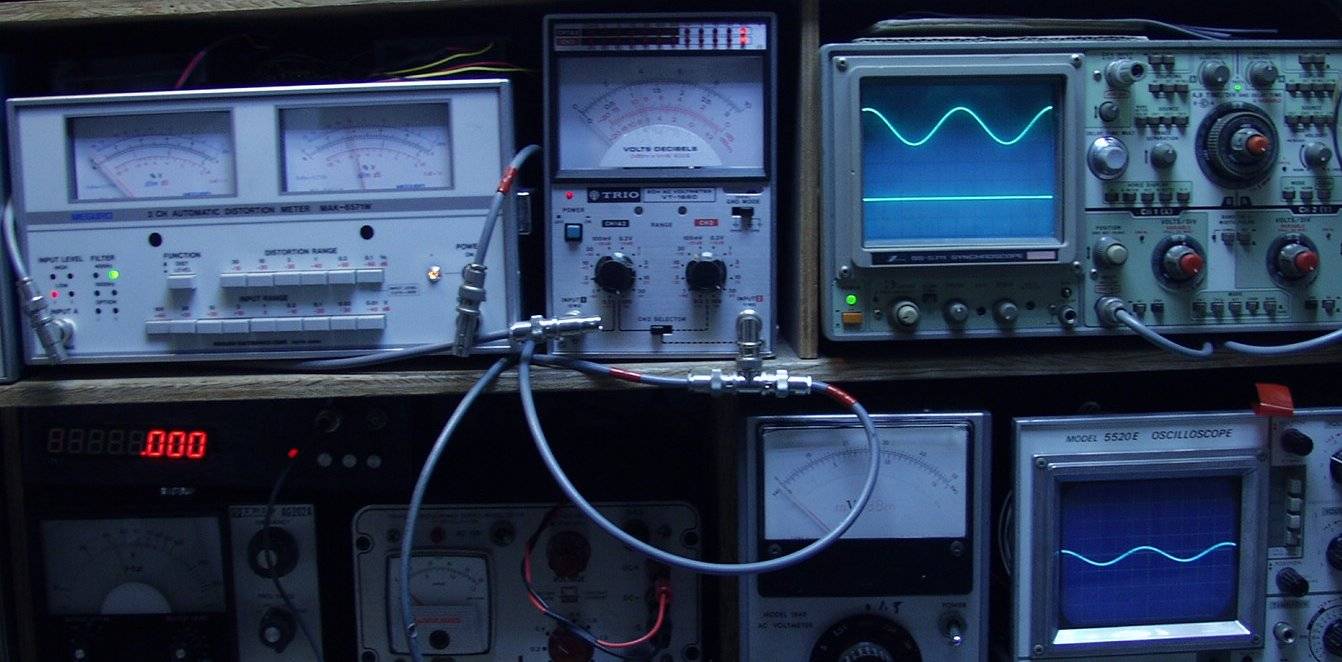

E−3A. R出力37V=171W 歪み率=0.02% 1000HZ MM入力
E−3B. L出力37V=171W 歪み率=0.03% 1000HZ MM入力

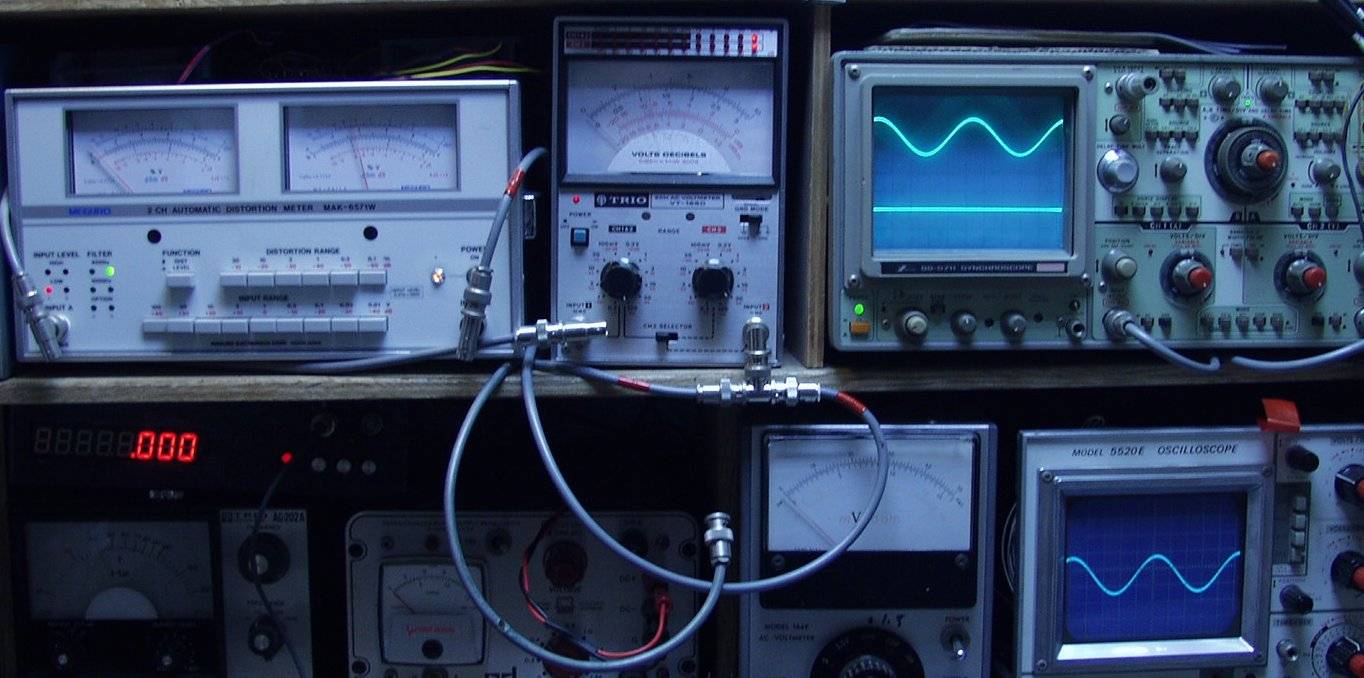

E−3C. R出力37V=171W 歪み率=0.03% 400HZ MM入力
E−3D. L出力37V=171W 歪み率=0.03% 400HZ MM入力

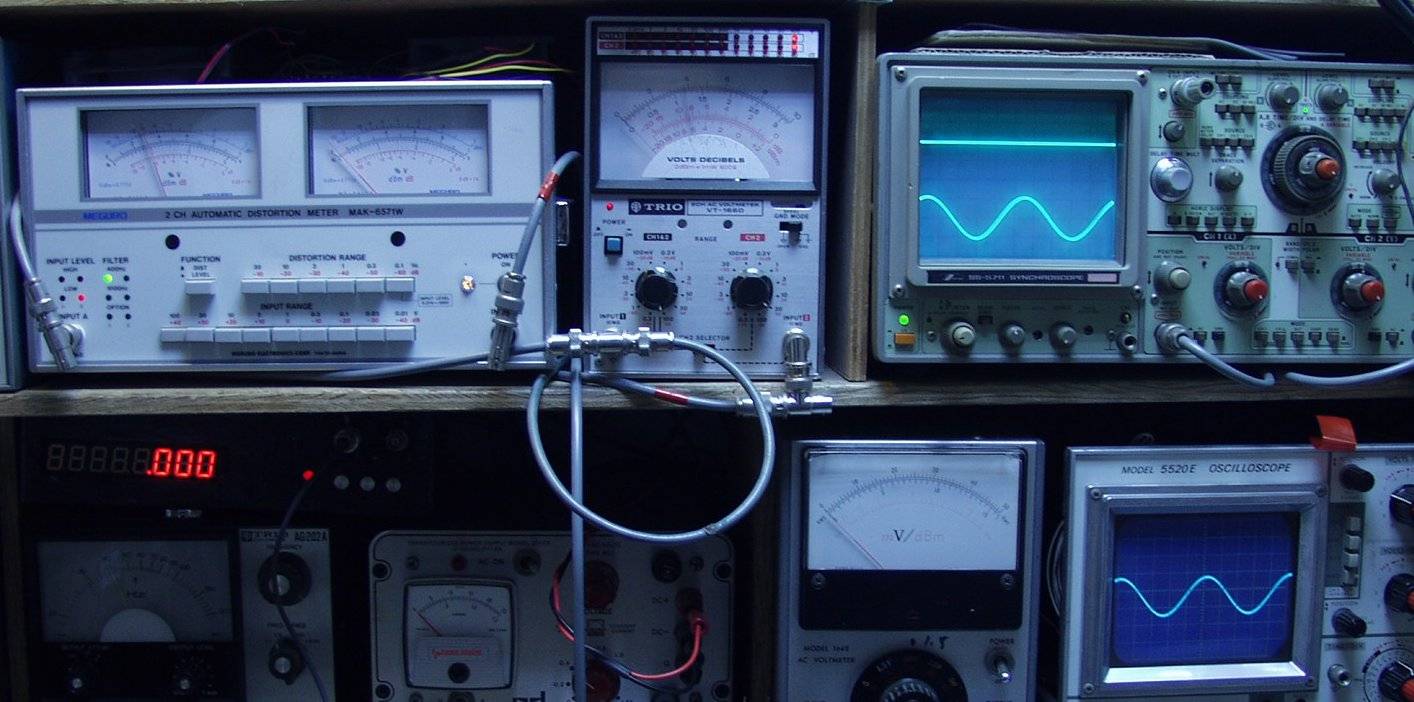

E−4A. R出力37V=171W 歪み率=0.03% 1000HZ MC入力
E−4B. L出力37V=171W 歪み率=0.03% 1000HZ MC入力
E−4C. R出力37V=171W 歪み率=0.03% 400HZ MC入力
E−4D. L出力37V=171W 歪み率=0.03% 400HZ MC入力

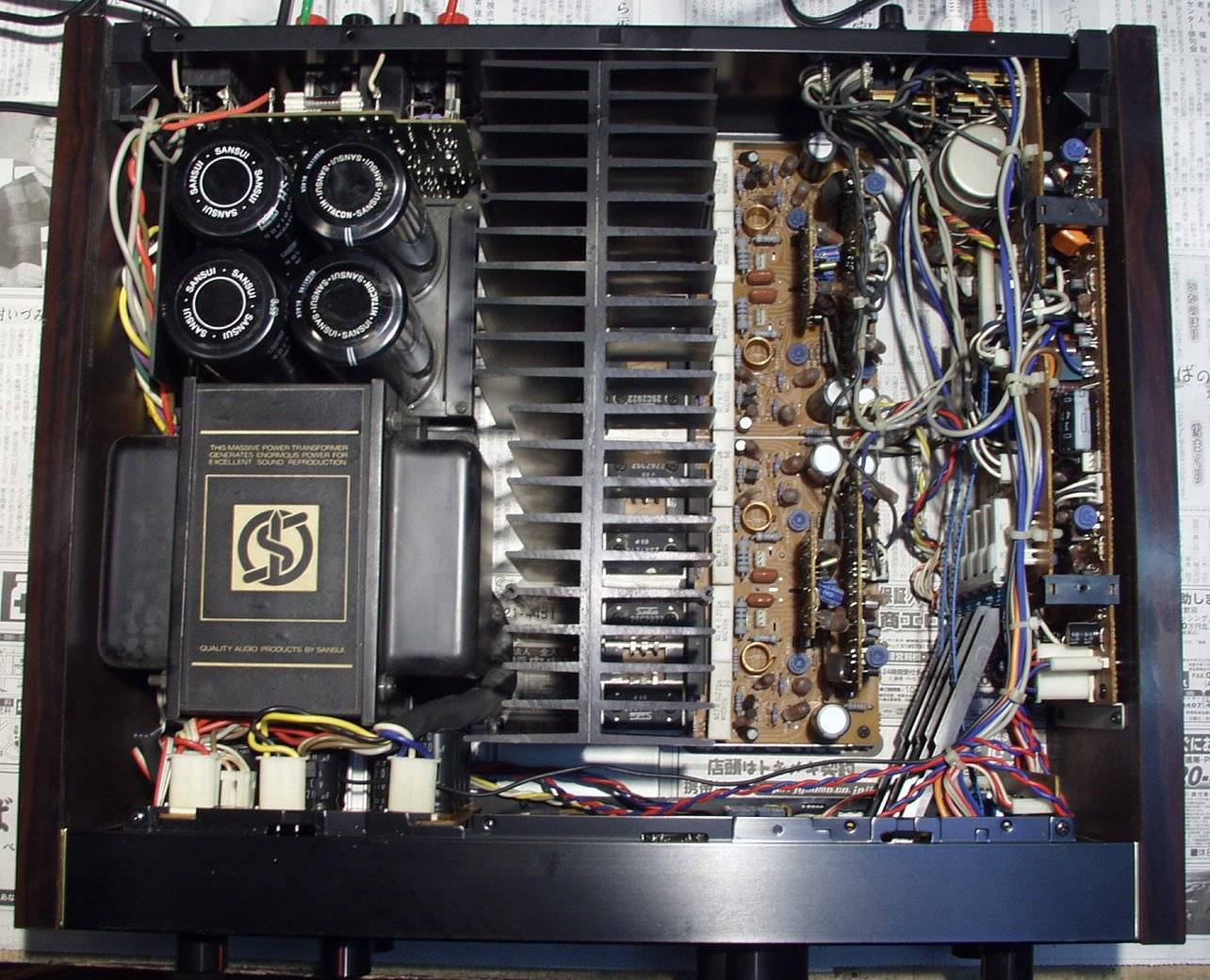

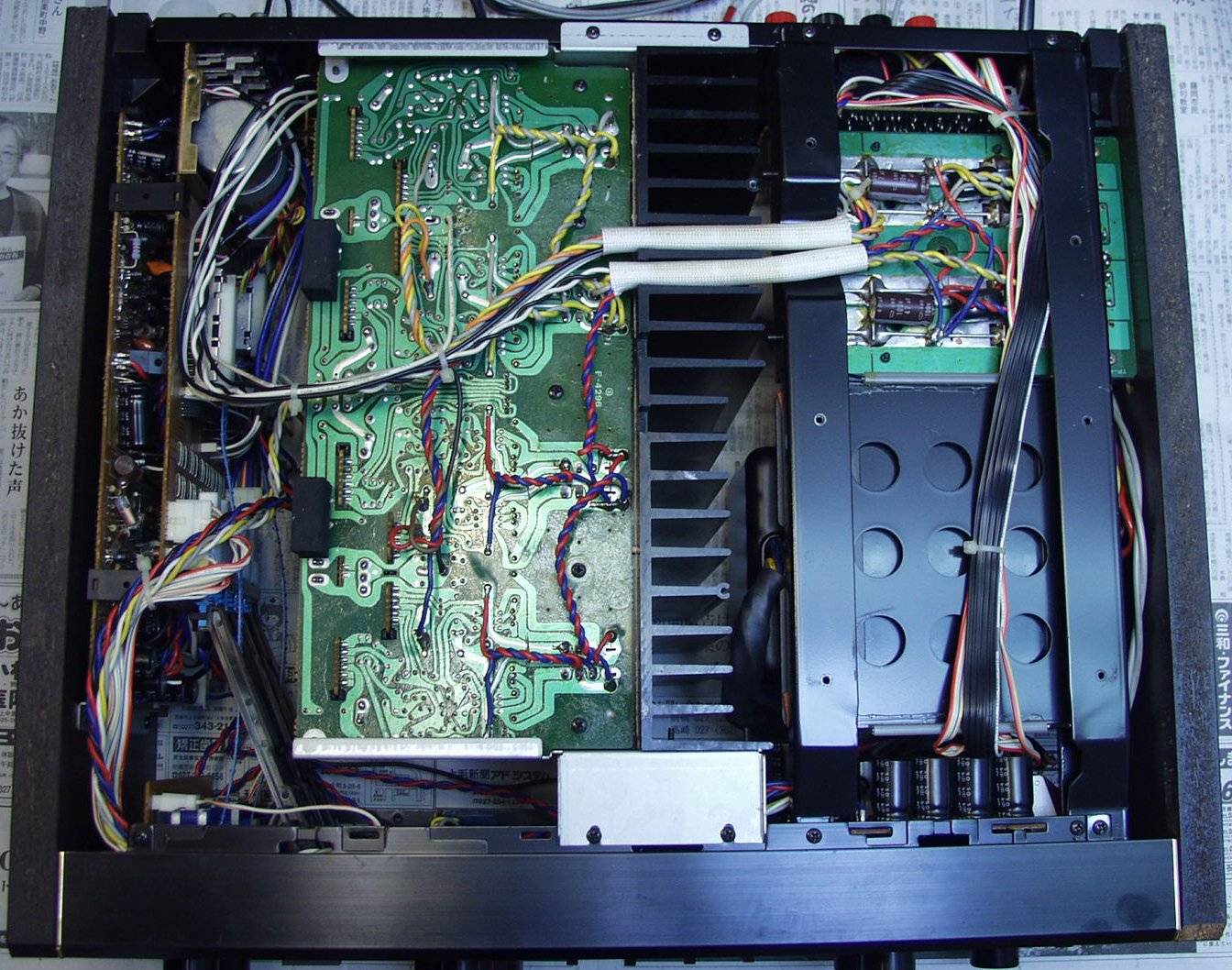

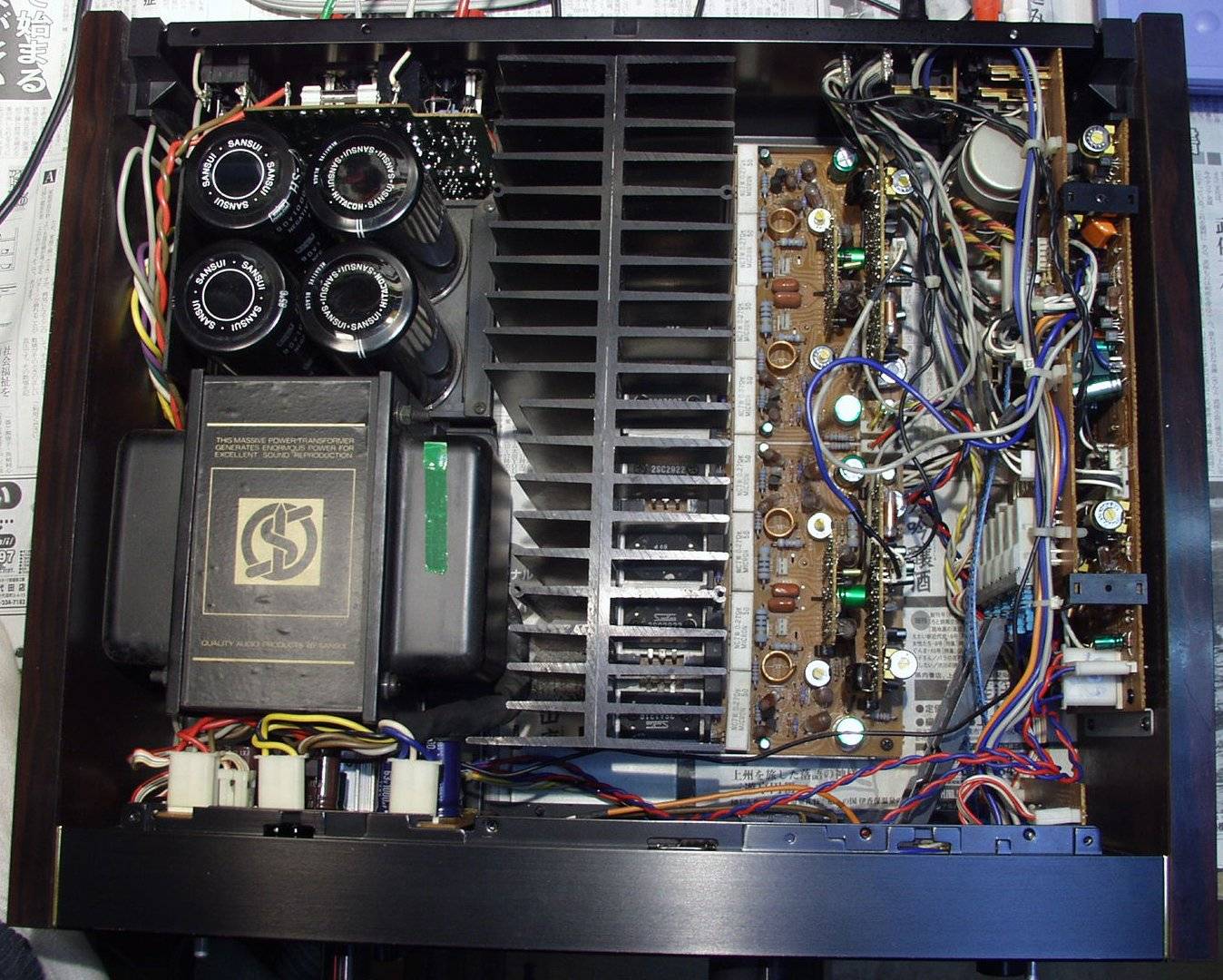

E−5A. 修理前 上から見る

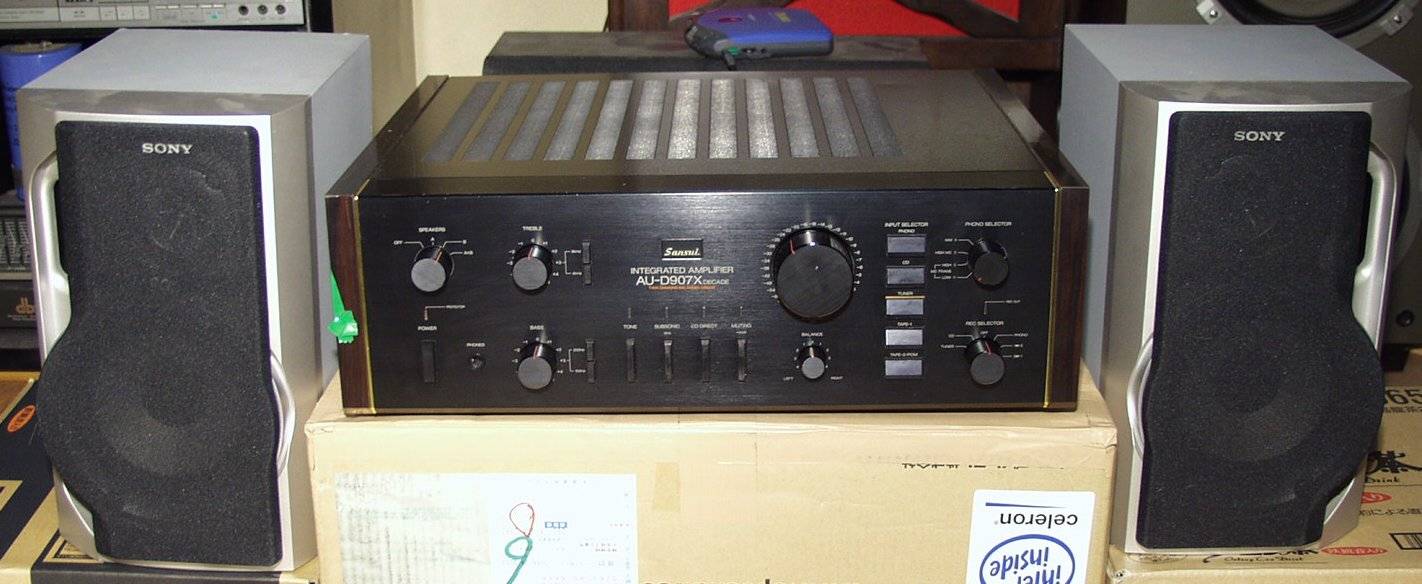

E−5B. 修理後 上から見る

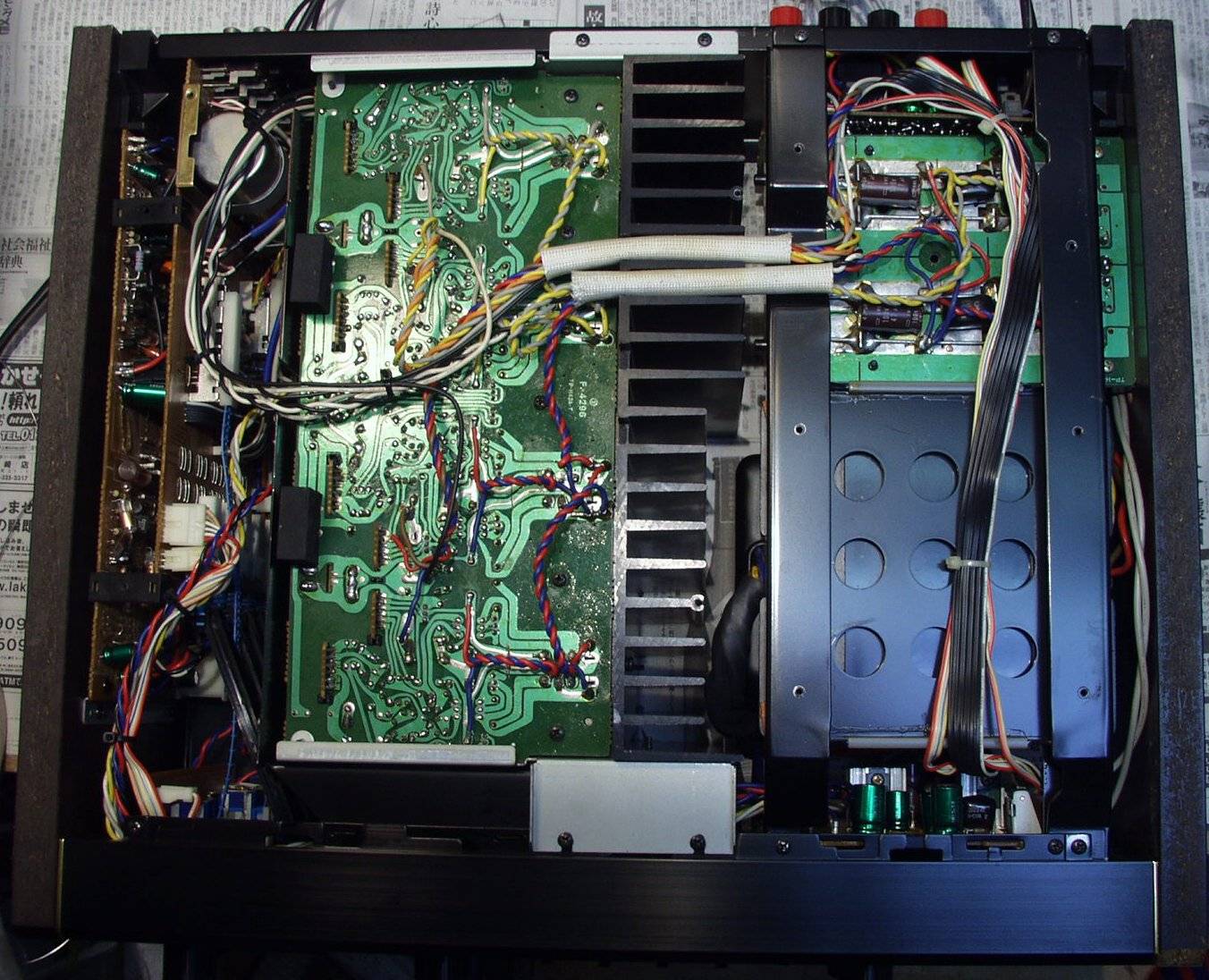

E−5C. 修理前 下から見る
E−5D. 修理前 下から見る

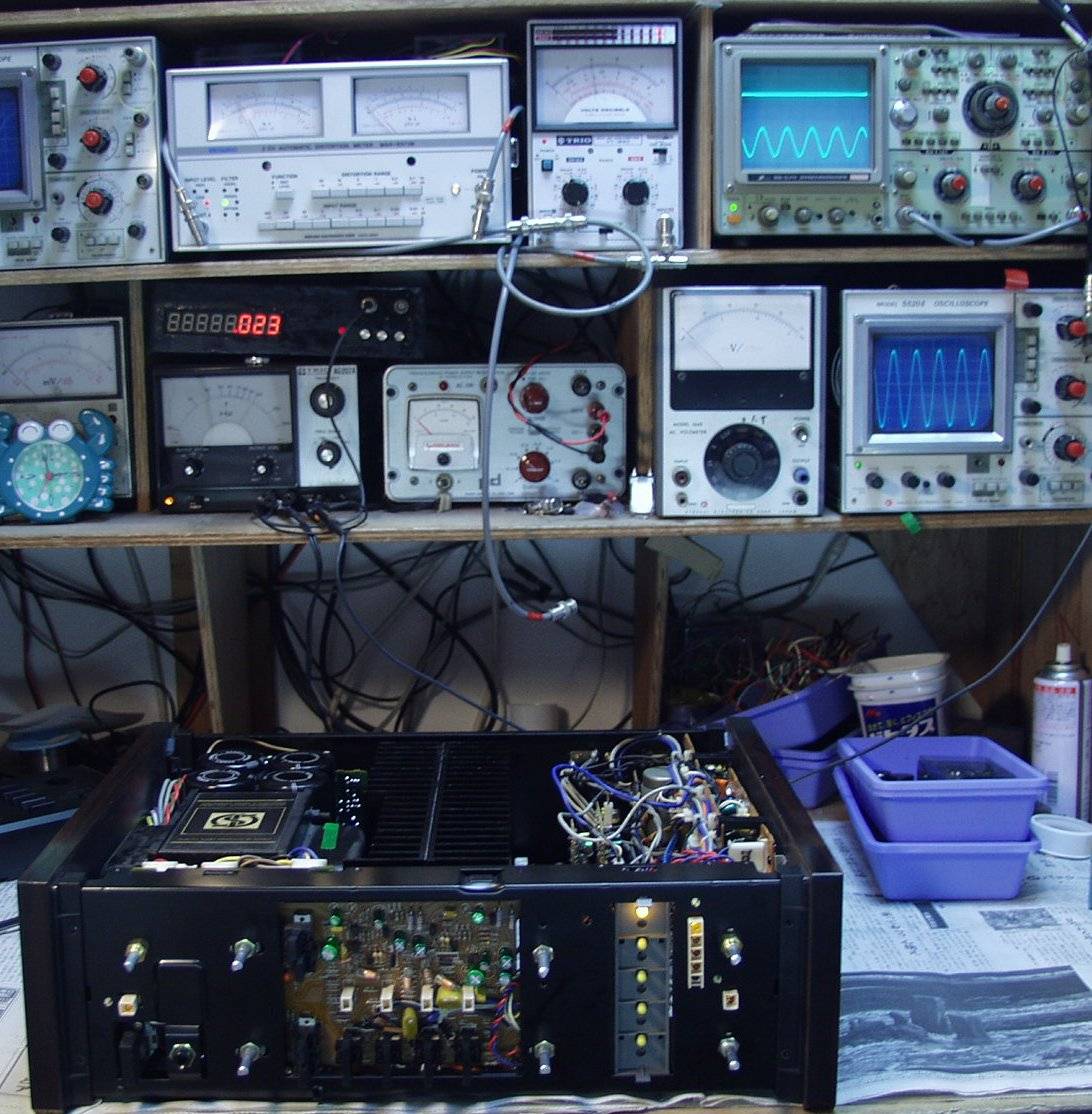

E−6. 24時間エージング
S. Sansui AU−D907X Decade の仕様(マニアル・カタログより)
型式 インテグレーテッドDCアンプ AU-D907X (Decade)
パワーアンプ部 Xバランス・アンプ(Twin Diamond Balanced Drive Amp)方式
実効出力(両ch駆動) 180W+180W(6Ω、10Hz〜20kHz)
160W+160W(8Ω、10Hz〜20kHz)
250W+250W(4Ω、1kHz)
210W+210W(6Ω、1kHz)
180W+180W(8Ω、1kHz)
全高調波歪率 0.003%(8Ω、10Hz〜20kHz、実効出力時)
0.005%(6Ω、10Hz〜20kHz、1/2実効出力時)
混変調歪率(60Hz=7kHz=4=1) 0.003%(8Ω、実効出力時)
出力帯域幅(IHF、両ch動作、THD0.03%) 5Hz〜80kHz
ダンピングファクター(新IHF、20Hz〜20kHz) 100(6Ω)
周波数特性(1W) DC〜300kHz +0 -3dB
エンベロープ歪 測定限界以下
TIM歪(Sawtooth法) 測定限界以下
スルーレイト ±300V/μsec(6Ω)
ライズタイム 0.5μsec
イコライザーアンプ部(Hi-Precisionイコライザー)
入力感度/入力インピーダンス(1kHz) Phono MM=2.5mV/47kΩ
Phono High MC=2.5mV/100Ω
Phono MC Low=100μV/3.2Ω(MCトランス採用)
Phono MC High=300μV/40Ω(MCトランス採用)
CD、Tuner、Tape1、2=150mV/47kΩ
Phono最大許容入力(1kHz、THD 0.01%) MM=300mV
High MC=300mV
MC High=35mV(トランス方式)
出力レベル/インピーダンス Tape rec=150mV/600Ω
RIAA偏差(MM、Rec out) 20Hz〜300kHz ±0.2dB
SN比(Aネットワーク、ショートサーキット) Phono MM=90dB
Phono MC=80dB以上(100μV)
CD、Tuner、Tape=110dB
トーンコントロール Bass最大変化量=±10dB(20Hz)
Treble最大変化量=±10dB(20kHz)
トーンセレクター Bass=100Hz、200Hz
Treble=4kHz、8kHz
サブソニックフィルター 16Hz(-3dB、6dB/oct)
オーディオミューティング -20dB
総合
定格消費電力(電気用品取締法) 370W
外形寸法 幅466x高さ161x奥行431mm
重量 20.5kg
価格 189,000(1984年発売)
