Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７Ｘ．　６台目修理記録

平成１３年１2月

注意　このＡＭＰはＲＬ−ＳＰのアース側にもＡＭＰが入っています 　　　　よって、ＡＭＰのシャーシにＳＰの線（アース側）を接続してはいけません、共通にしてもいけません、終段ＴＲが死にます

A．　修理前の状況 　　ＹＡＨＯＯで買い、購入直後は正常に動作しました。送料入れて約４万円。 　 数時間後、右側の音が出ていないことを見つけました。 　スピーカーの接続をやり直 したところ 音が出ることを確認しました。 　 しかし、翌日、右側の音が出ておらず、それ以後出なくなりました。 　音源(CD,MDなど）を変えても右側の音は出ません。 　スピーカーの接続は何度もチェックしたが、効果ありません。 B．原因 　ＴＲ（トランジスター）の劣化。 　接点復活剤の多量使用か、又は何かをこぼしたか、パネル裏の基板受けに腐食あり。 Ｃ．　修理状況 　　SP接続リレー交換　、基板清掃 　　 メインＡＭＰのバランス／バイアス半固定ＶＲ交換 　　メインＡＭＰの初段ＦＥＴ（電界効果トランジスター）交換 　　メインＡＭＰのＴＲ（トランジスター）交換 　　フラット／コントロールＡＭＰの初段ＦＥＴ（電界効果トランジスター）交換 　　コントロール基板清掃、ハンダ補正 　　 取り外し、各基板の半田不良を修理します、所謂、半田補正作業。 　　配線手直し、補強 　　経年劣化による各部ハンダ補正 　　ＥＱ−ＡＭＰは使用しない Ｄ．使用部品 　バランス／バイアス半固定ＶＲ　１３ｍｍΦ高級品　　　８個 　メインＡＭＰの初段ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　　　　　　　　２個 　メインＡＭＰのＴＲ（トランジスター）　　　　　　　　　　　　２０個 　フラット／コントロールＡＭＰの初段　　　　　　　　　　　　４個 　SP接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　２個 Ｅ．　修理費　　３８，０００円　　　　通常修理。 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７Ｘ　の仕様（マニアル・カタログより）

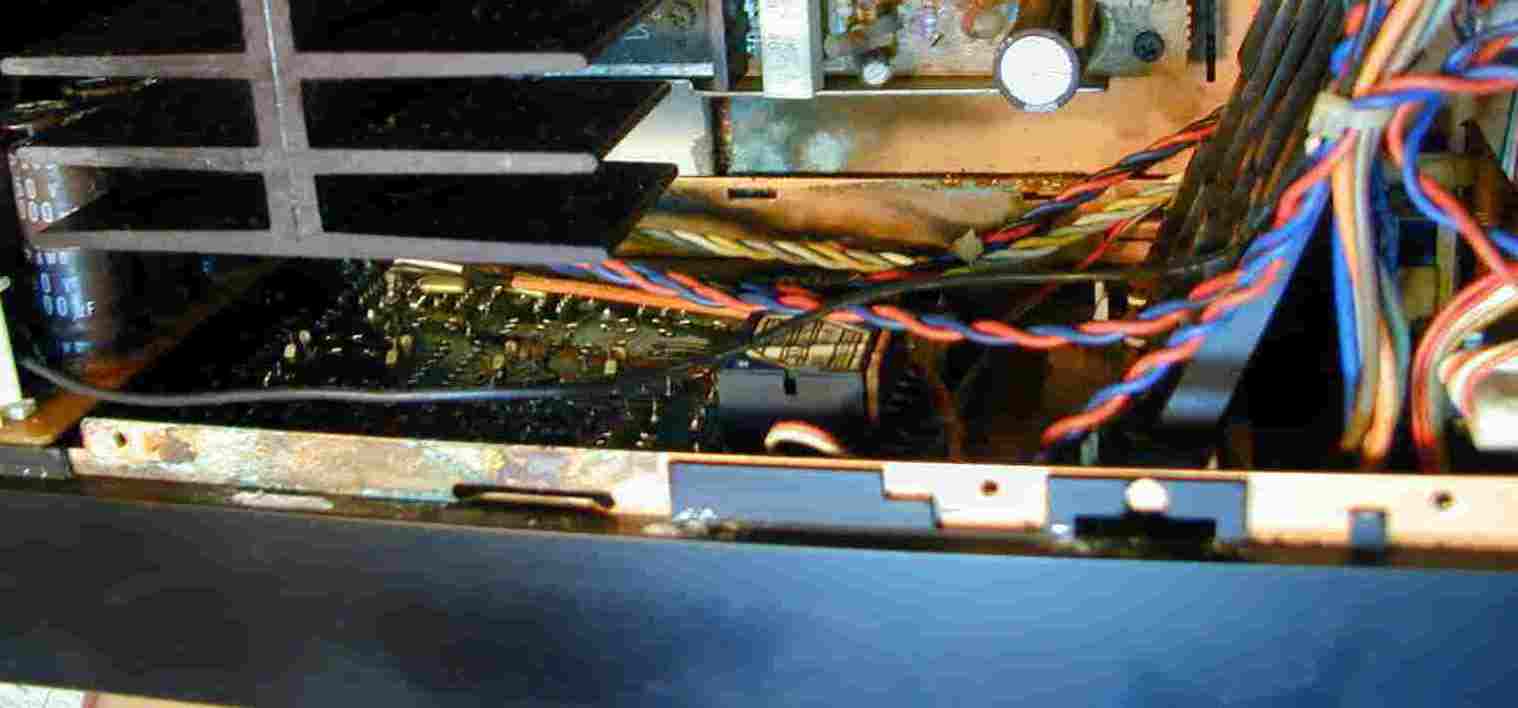

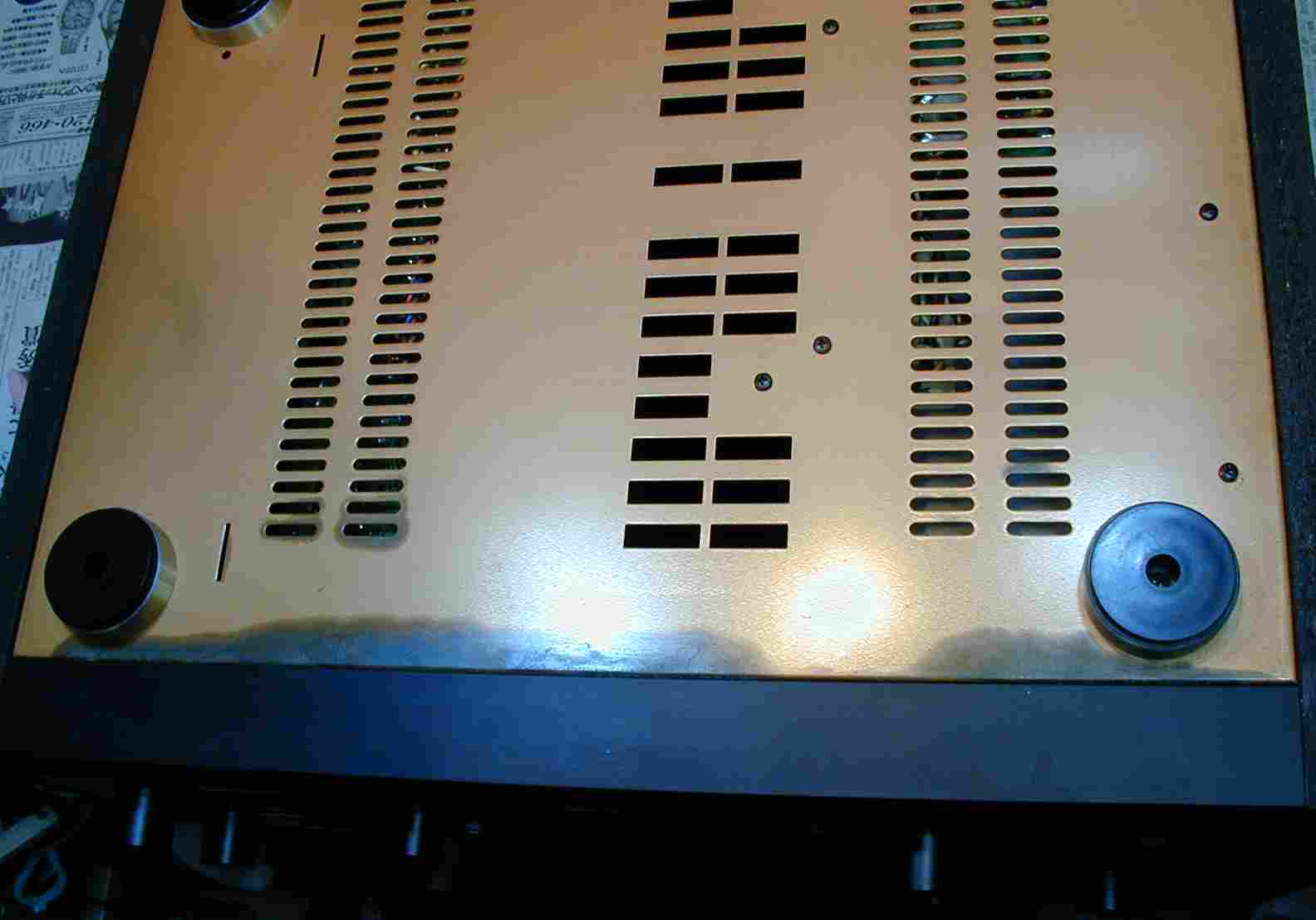

１．　下ケース外からの腐食。

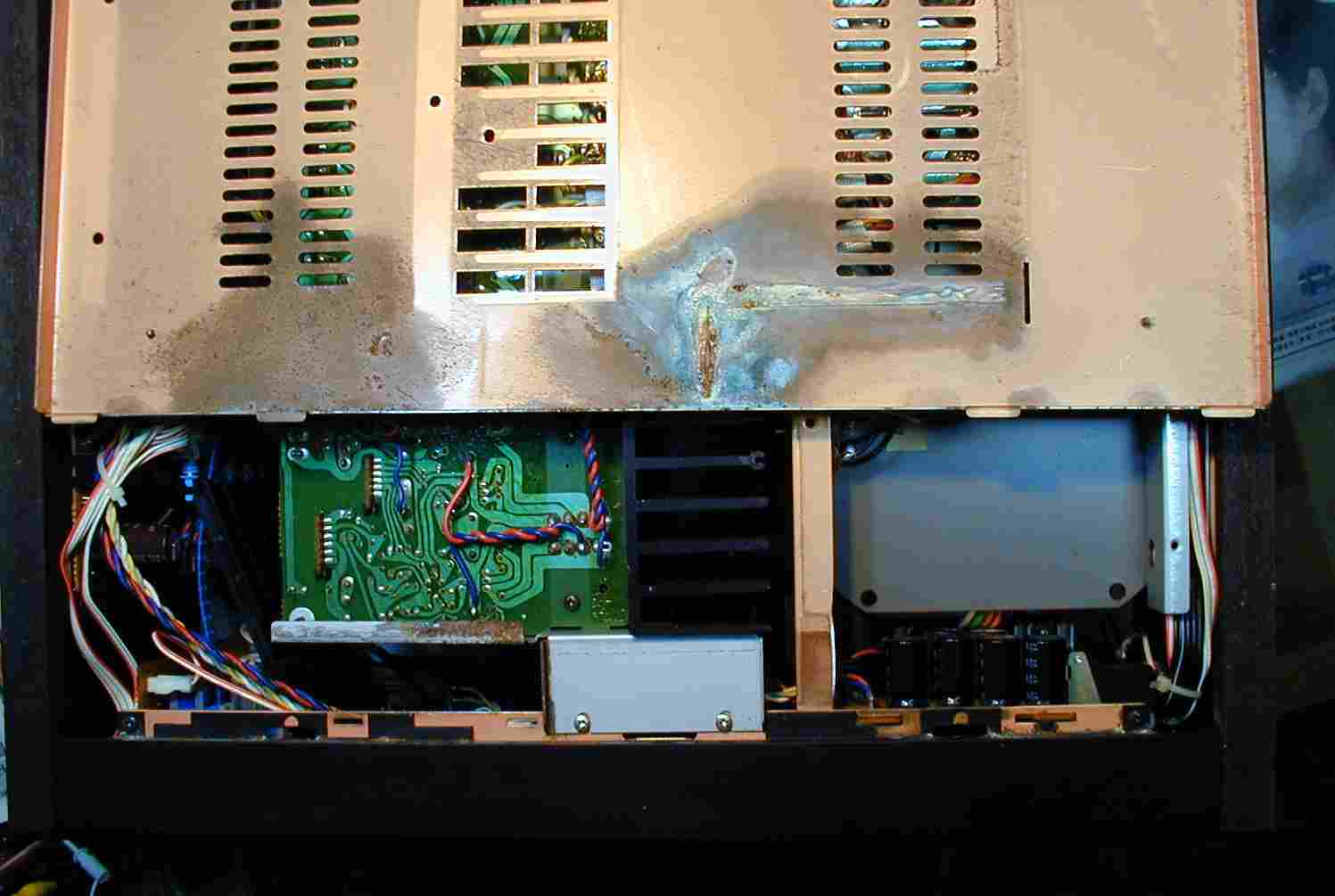

２．　下ケースを取った所。

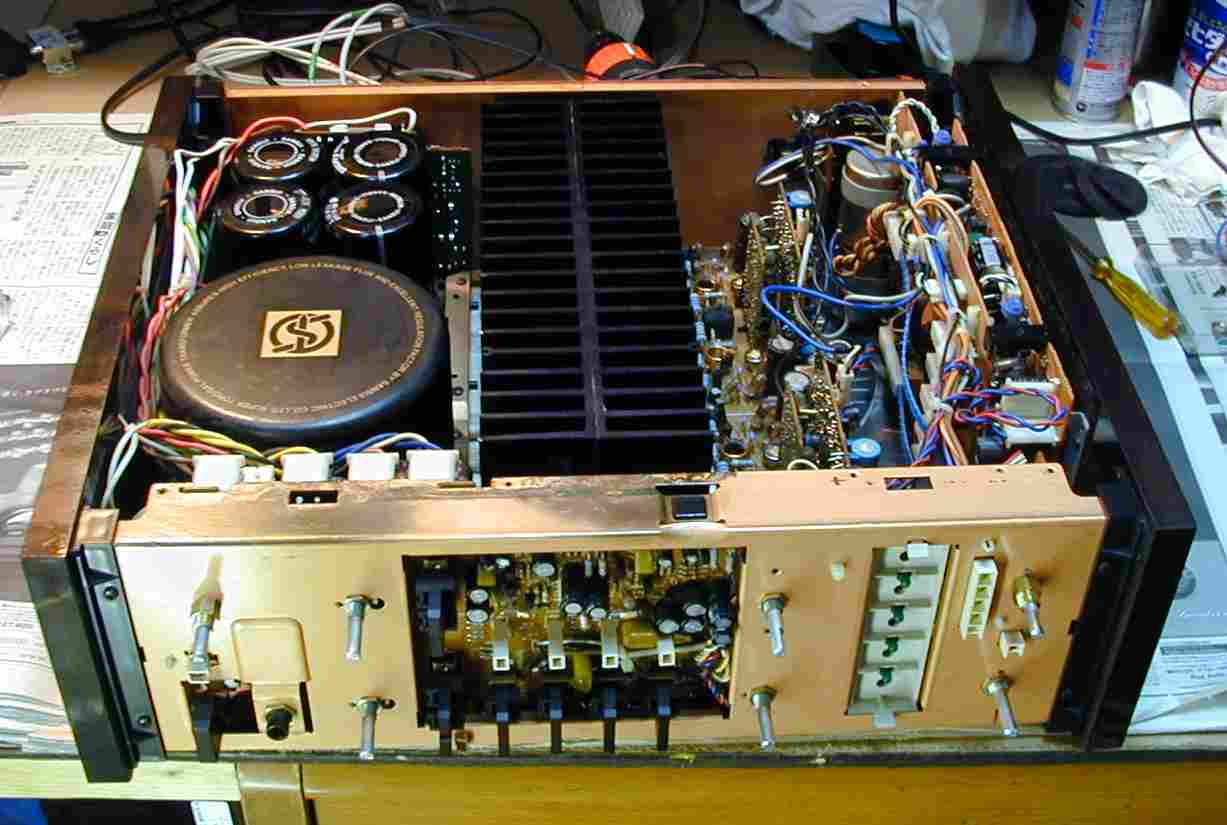

３．　上ケースを取った所

４．　拡大１

５．　拡大２

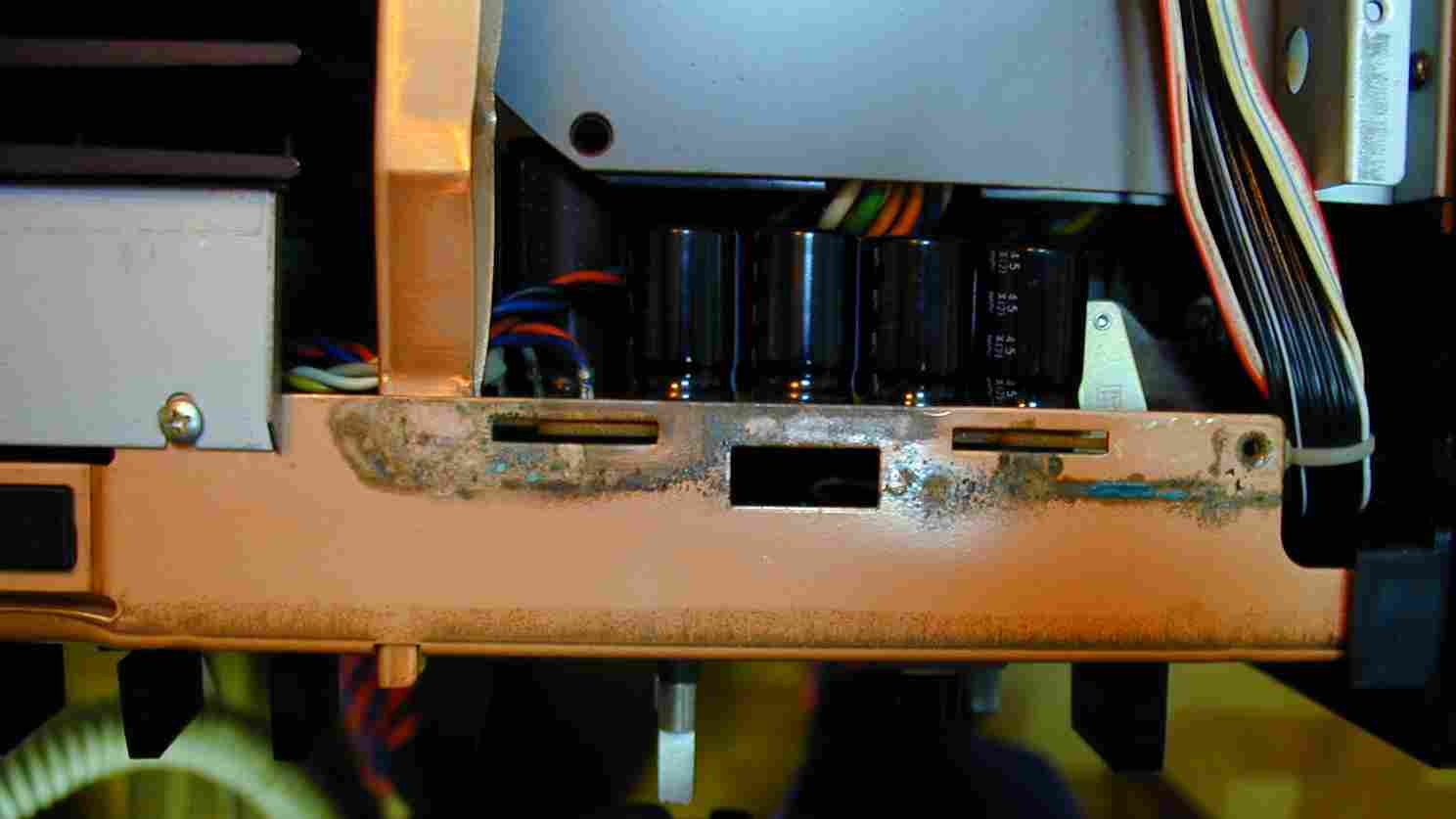

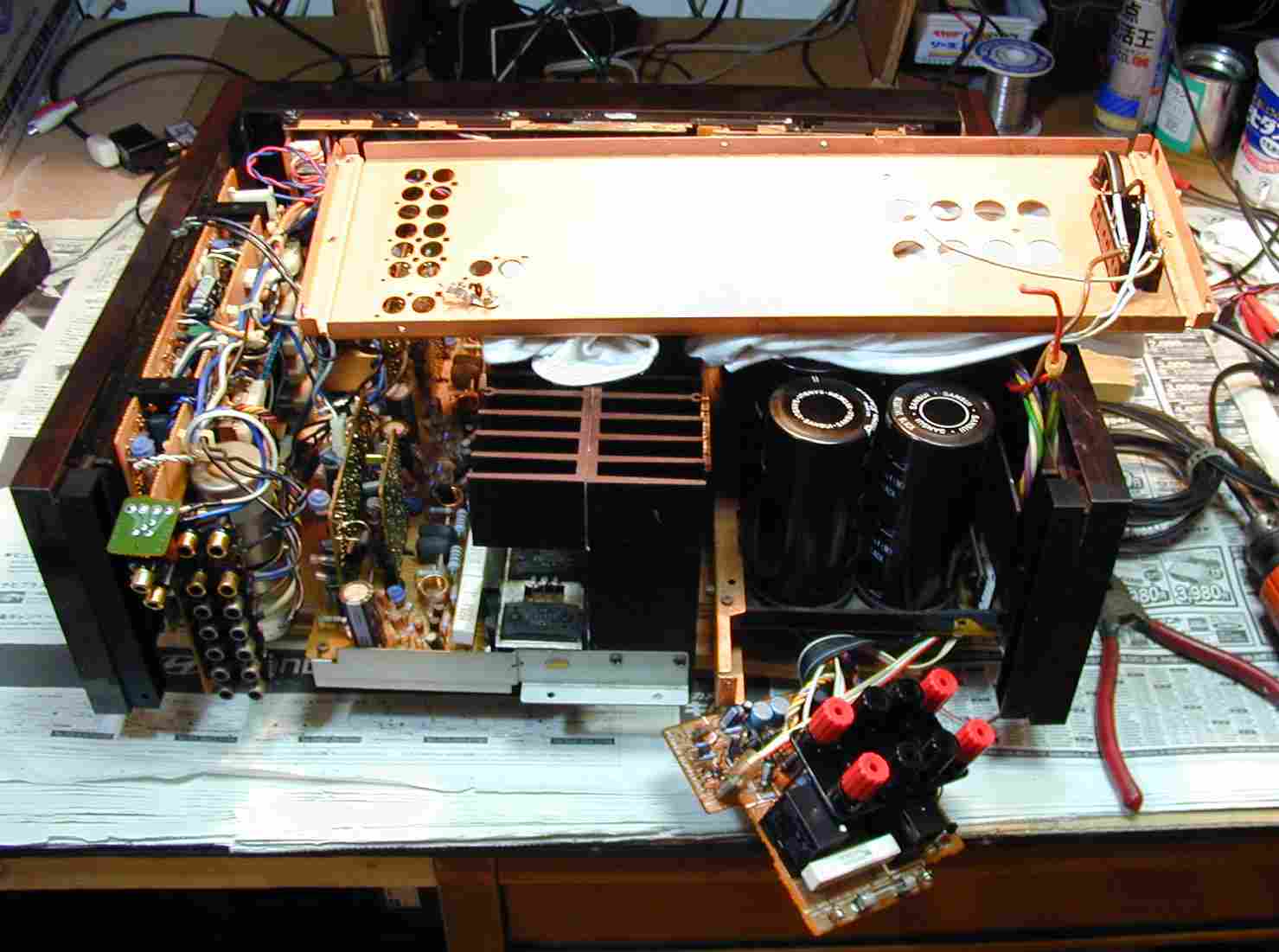

６．　パネルを取り、前から

７．　ＳＰ接続リレー交換、プロテクト基板修理

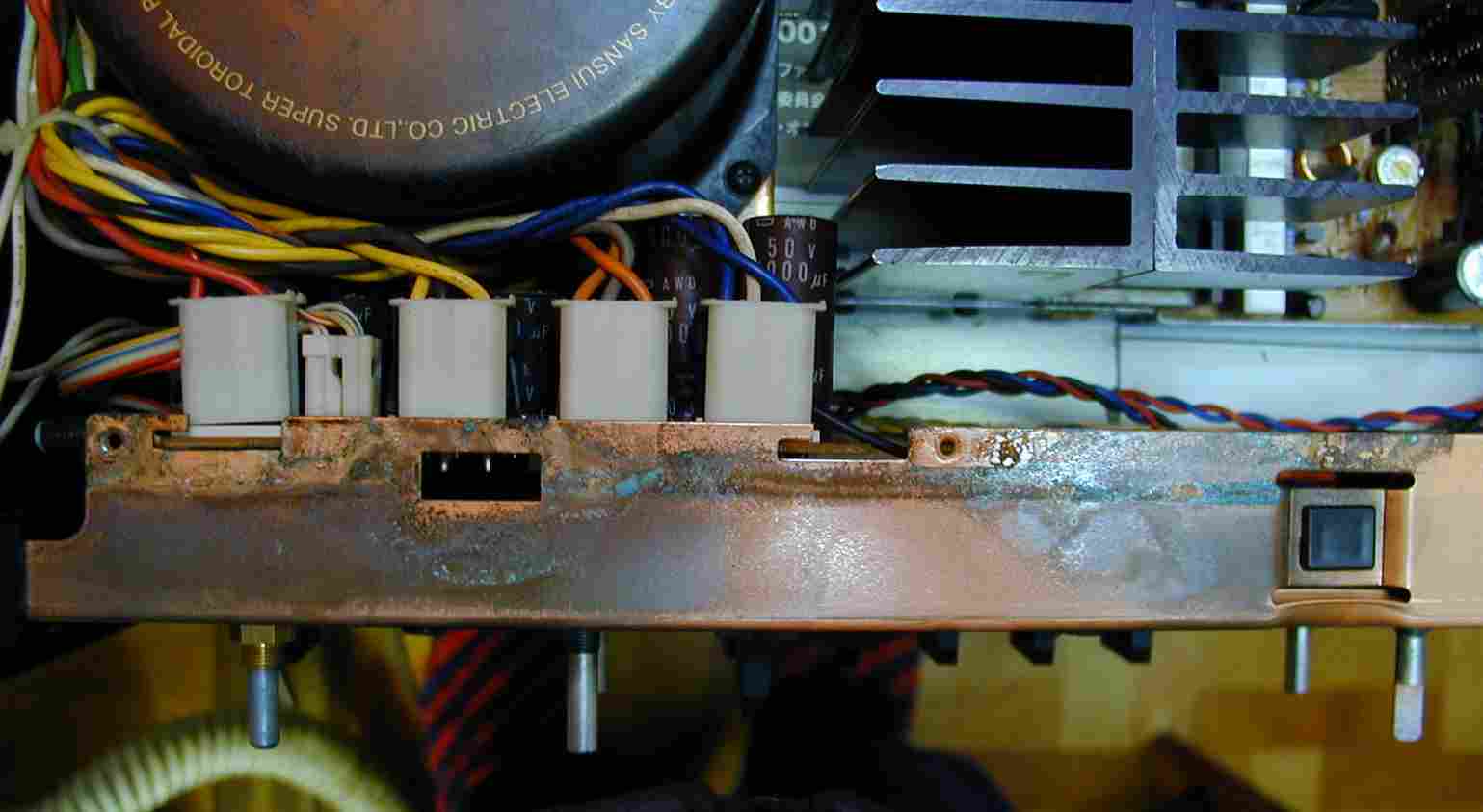

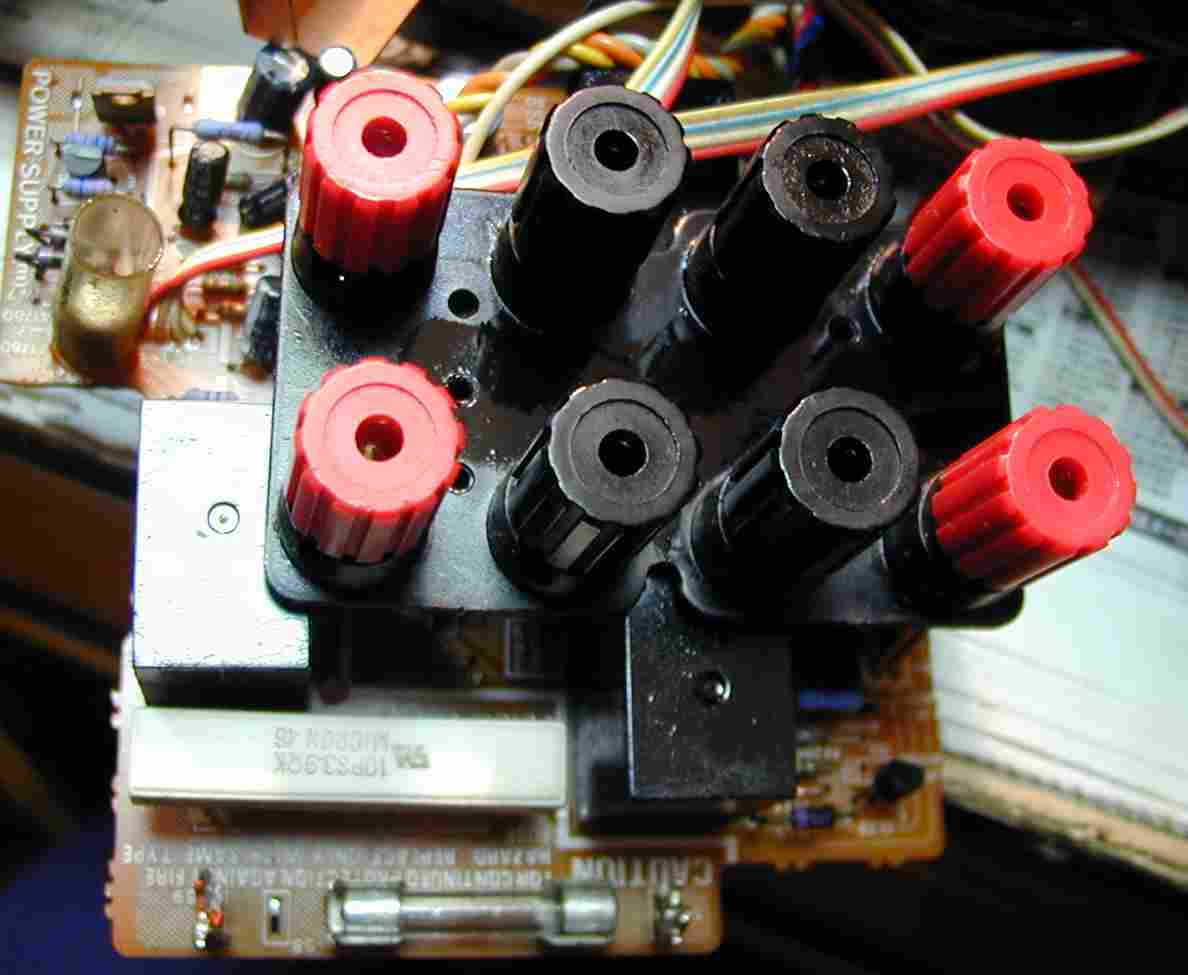

８．　ＳＰ接続端子、接点復活剤で「ぐちゃぐちゃ」、後でもろくなる。

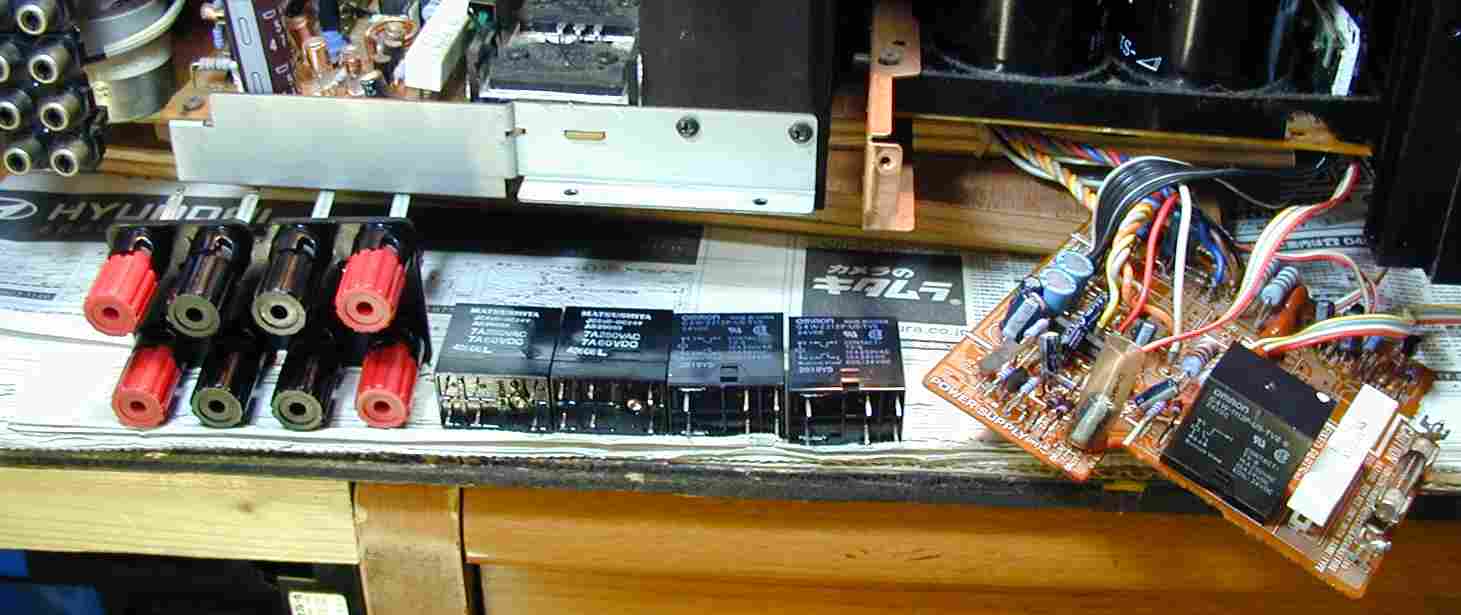

９．　ＳＰ接続リレー交換、左が７Ａの古い物、右１０Ａの新しい物。 　このリレーの様に５Ａ以上の電流が流れる所は接点復活剤は使用止。 　又、清掃しても接点が焼けているし、可動片がへたっている。

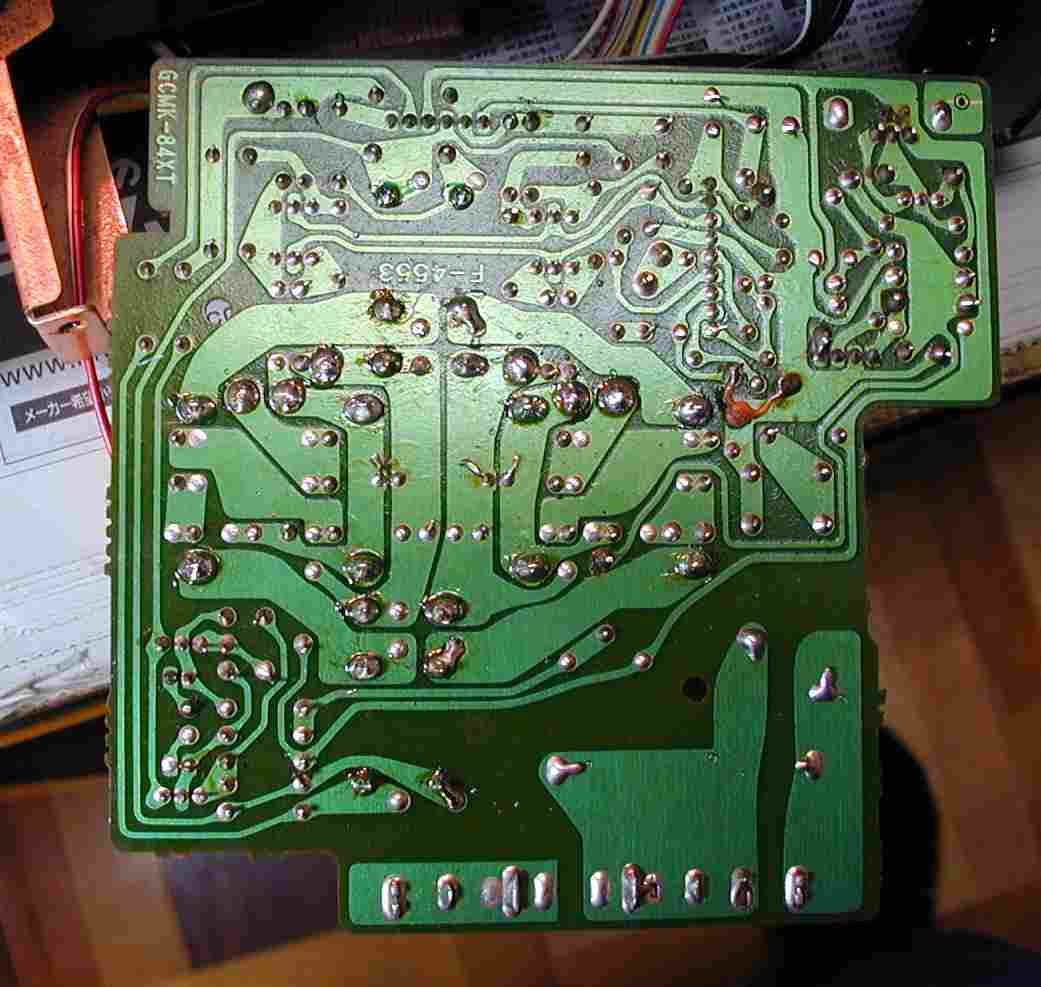

１０．　プロテクト基板修理、光っているのはハンダ補正した所

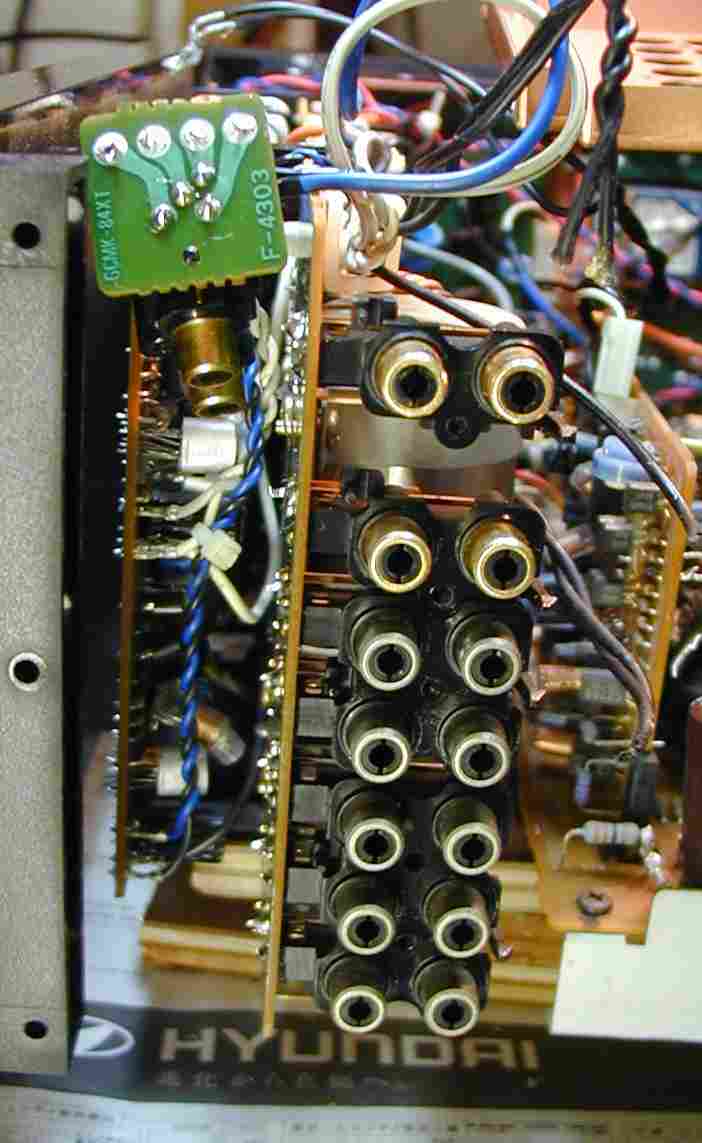

１１．　入力ＲＣＡ端子のハンダ補正

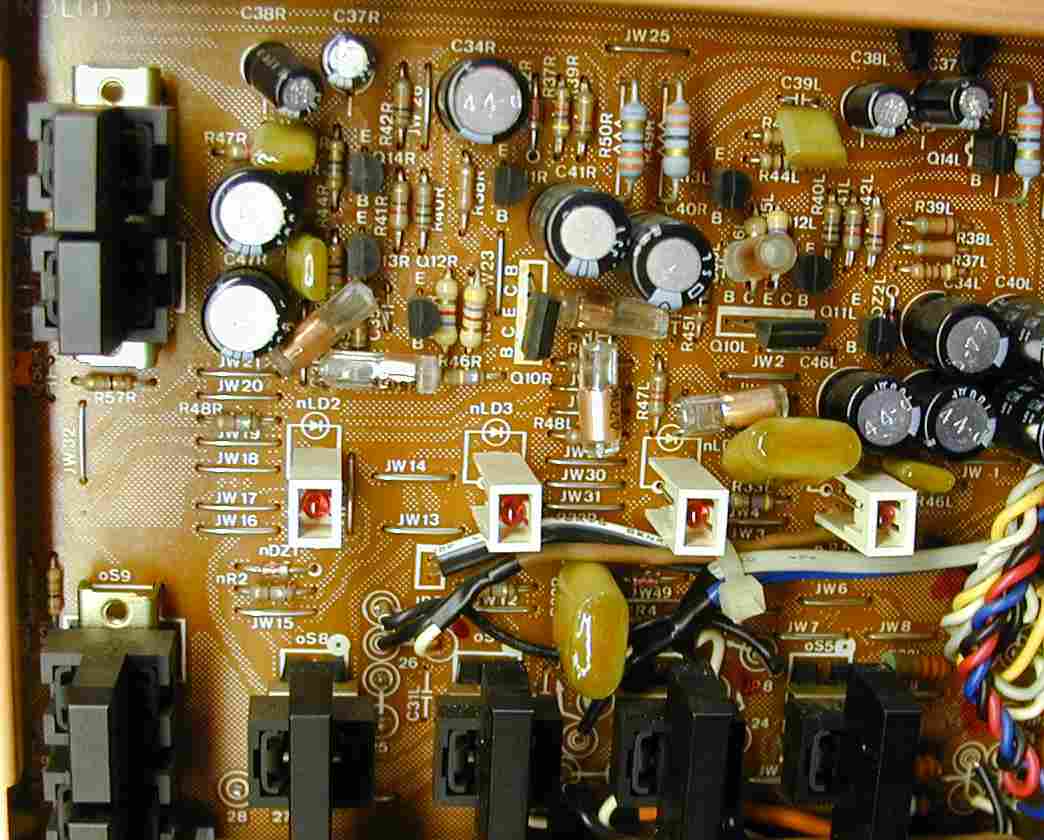

１３．　コントロール基板の修理。

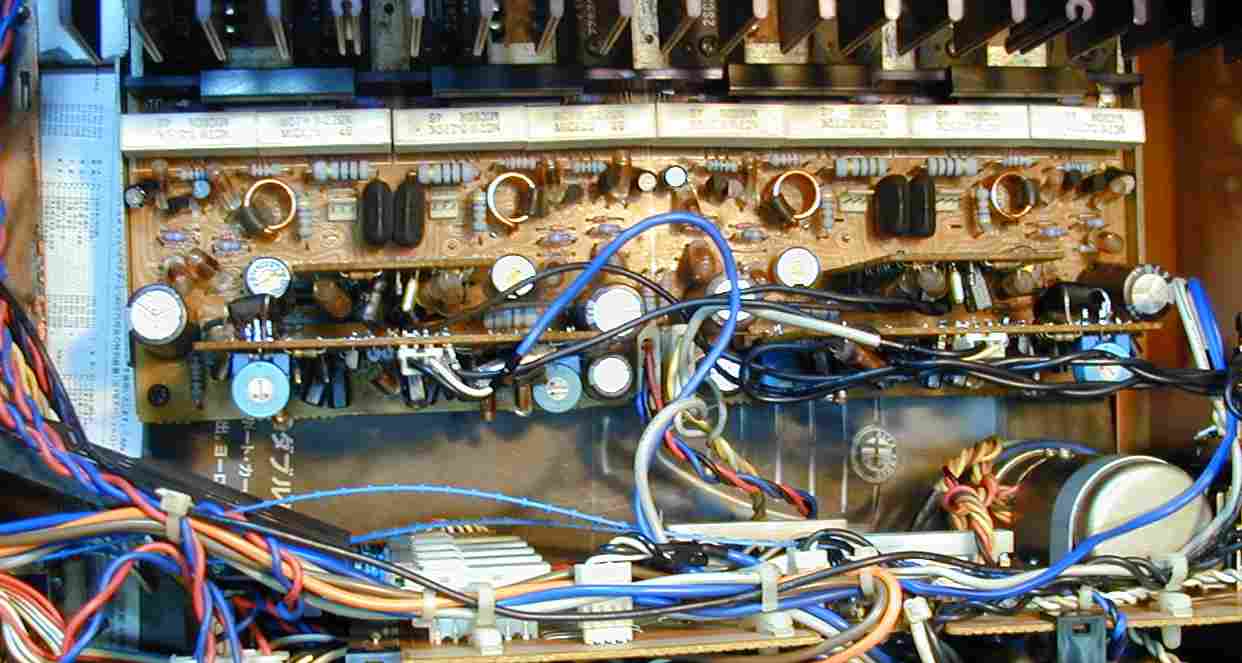

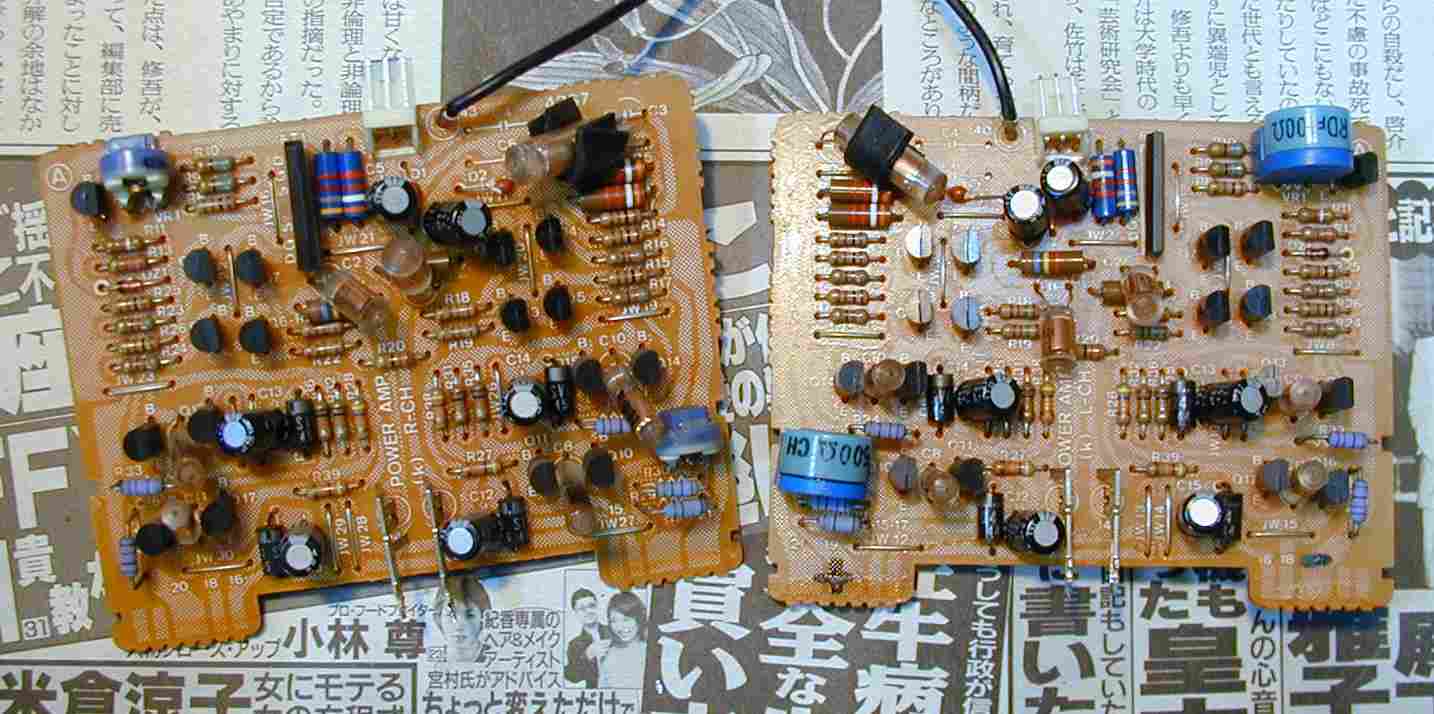

１４．　ドライブ基板の修理、左＝修理前、右＝修理後

１４．　終段ＴＲ（トランジスター）バイアスＶＲ交換

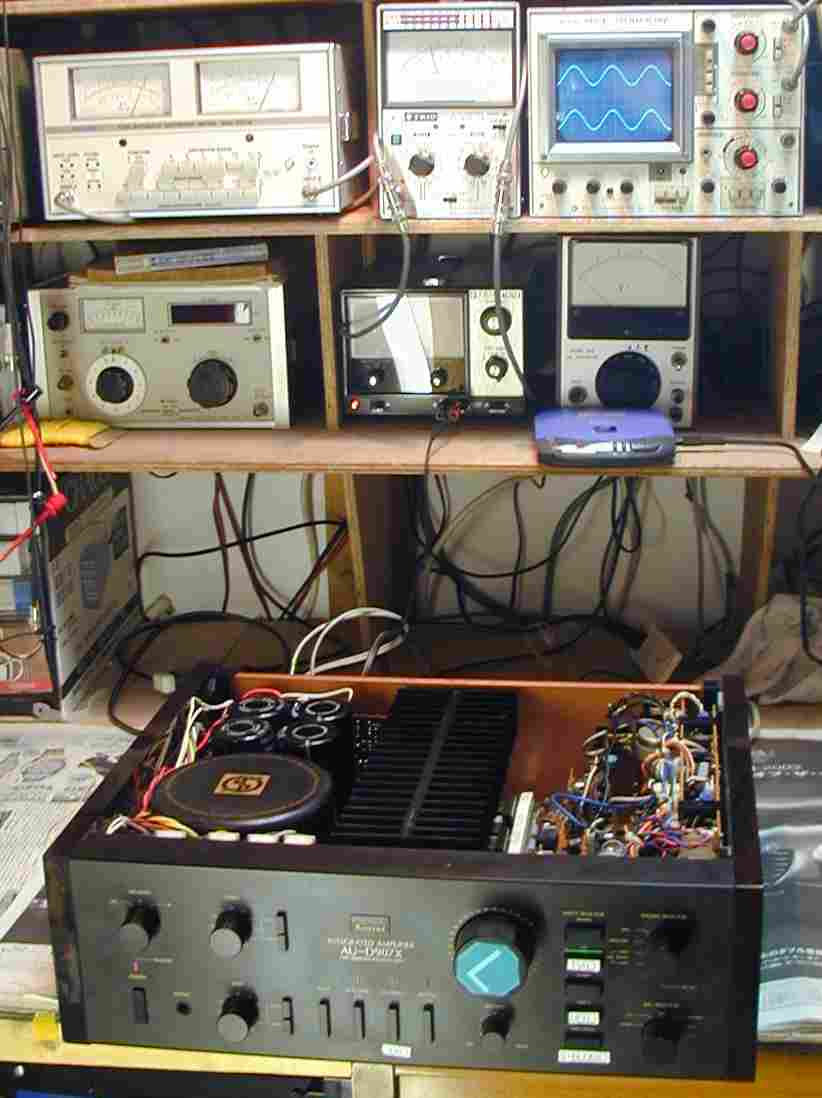

１５．　出力／歪み率確認・調整

１６．　　３６Ｖ＝１６２Ｗ　歪み率＝０．２４％

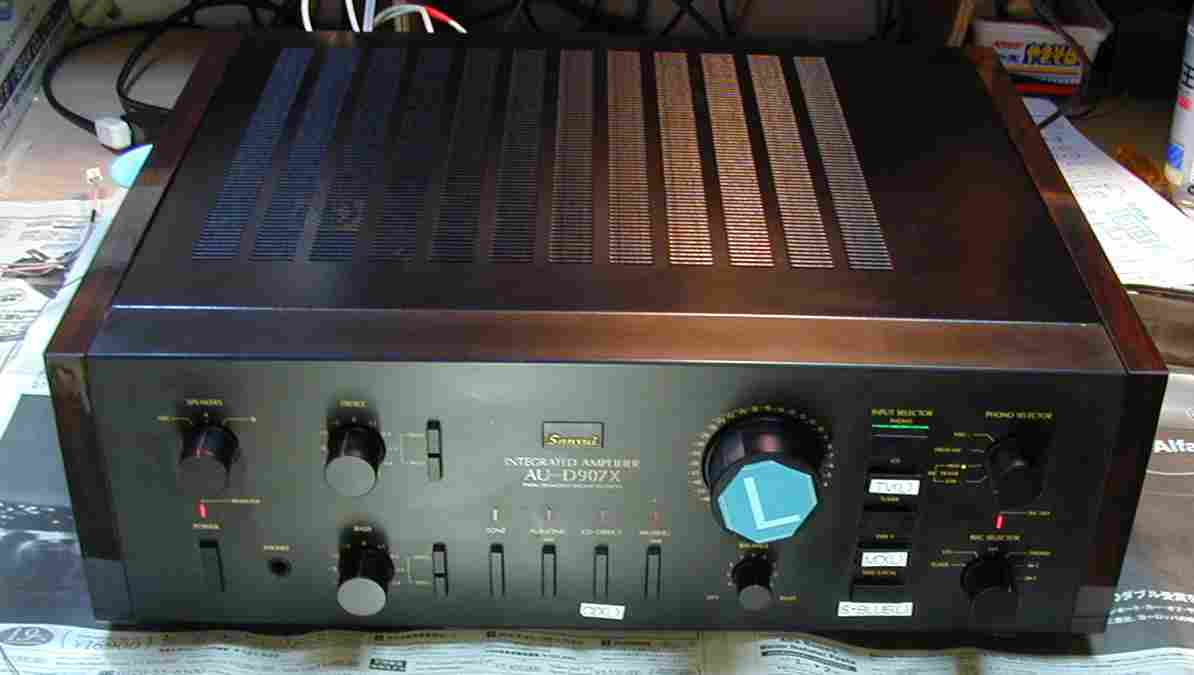

１７．　完成、引き続き３０分の連続定格実働、２４時間エージングに入る。

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７Ｘ　の仕様（マニアル・カタログより）

型式 インテグレーテッドDCアンプ　AU-D907X パワーアンプ部 Xバランス・アンプ(Twin Diamond Balanced Drive Amp)方式 実効出力(両ch駆動) 180W+180W(6Ω、10Hz〜20kHz) 160W+160W(8Ω、10Hz〜20kHz) 250W+250W(4Ω、1kHz) 210W+210W(6Ω、1kHz) 180W+180W(8Ω、1kHz) 全高調波歪率 0.003%(8Ω、10Hz〜20kHz、実効出力時) 0.005%(6Ω、10Hz〜20kHz、1/2実効出力時) 混変調歪率(60Hz=7kHz＝4=1) 0.003%(8Ω、実効出力時) 出力帯域幅(IHF、両ch動作、THD0.03%) 5Hz〜80kHz ダンピングファクター(新IHF、20Hz〜20kHz) 100(6Ω) 周波数特性(1W) DC〜300kHz +0 -3dB エンベロープ歪 測定限界以下 TIM歪(Sawtooth法) 測定限界以下 スルーレイト ±300V/μsec(6Ω) ライズタイム 0.5μsec イコライザーアンプ部(Hi-Precisionイコライザー) 入力感度/入力インピーダンス(1kHz) Phono MM=2.5mV/47kΩ Phono High MC=2.5mV/100Ω Phono MC Low=100μV/3.2Ω(MCトランス採用) Phono MC High=300μV/40Ω(MCトランス採用) CD、Tuner、Tape1、2=150mV/47kΩ Phono最大許容入力(1kHz、THD 0.01%) MM=300mV High MC=300mV MC High=35mV(トランス方式) 出力レベル/インピーダンス Tape rec=150mV/600Ω RIAA偏差(MM、Rec out) 20Hz〜300kHz ±0.2dB SN比(Aネットワーク、ショートサーキット) Phono MM=90dB Phono MC=80dB以上(100μV) CD、Tuner、Tape=110dB トーンコントロール Bass最大変化量=±10dB(20Hz) Treble最大変化量=±10dB(20kHz) トーンセレクター Bass=100Hz、200Hz Treble=4kHz、8kHz サブソニックフィルター 16Hz(-3dB、6dB/oct) オーディオミューティング -20dB 総合 定格消費電力(電気用品取締法) 370W 外形寸法 幅466x高さ161x奥行431mm 重量 20.5kg 価格 189,000(1984年発売)
