Ｓａｎｓｕｉ　ＡＵ－Ｄ９０７Ｘ　Ｄｅｃａｒｄ　修理記録

平成１３年１２月１１日　平成１４年１月７日完成　納期２月１日

注意　このＡＭＰはＲＬ－ＳＰのアース側にもＡＭＰが入っています
　　　　よって、ＡＭＰのシャーシにＳＰの線（アース側）を接続してはいけません、共通にしてもいけません、終段ＴＲが死にます

A．　修理前の状況
　　右CHから不定期に「ガリガリ」と音がします。
　また最近ADを聞いてないのですが一度試すと右CHから音が出ない。
　ボリュームのガリ音も若干あります。

B．原因
　ＴＲ（トランジスター）等の劣化

Ｃ．　修理状況
　メインＡＭＰのバランス／バイアス半固定ＶＲ交換、１３ｍｍΦ高級品。
　メインＡＭＰの初段ＦＥＴ（電界効果トランジスター）交換
　フラット／コントロールＡＭＰの初段ＦＥＴ（電界効果トランジスター）交換。
　 SP接続リレー交換。
　取り外し、各基板の半田不良を修理します、所謂、半田補正作業。
　ＥＱアンプＭＣの初段ＴＲ／ＦＥＴ（電界効果トランジスター）交換。
　各基板の半田不良を修理します、所謂、半田補正作業。
　各基板の電源電解コンデンサーを増量交換します。
　ＳＰ端子交換

Ｄ．　使用部品
　ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　２個
　バランス、バイアス調整用　半固定ＶＲ　　　　　　　８個
　ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　６個
　電解コンデンサー　　　　　　　　　　　　　　　　　　　８個

Ｅ．　修理費　　３２，６００円　　　　通常修理。

Ｓ．Ｓａｎｓｕｉ　ＡＵ－Ｄ９０７ＸＤｅｃａｄｅ　の仕様（マニアル・カタログより）

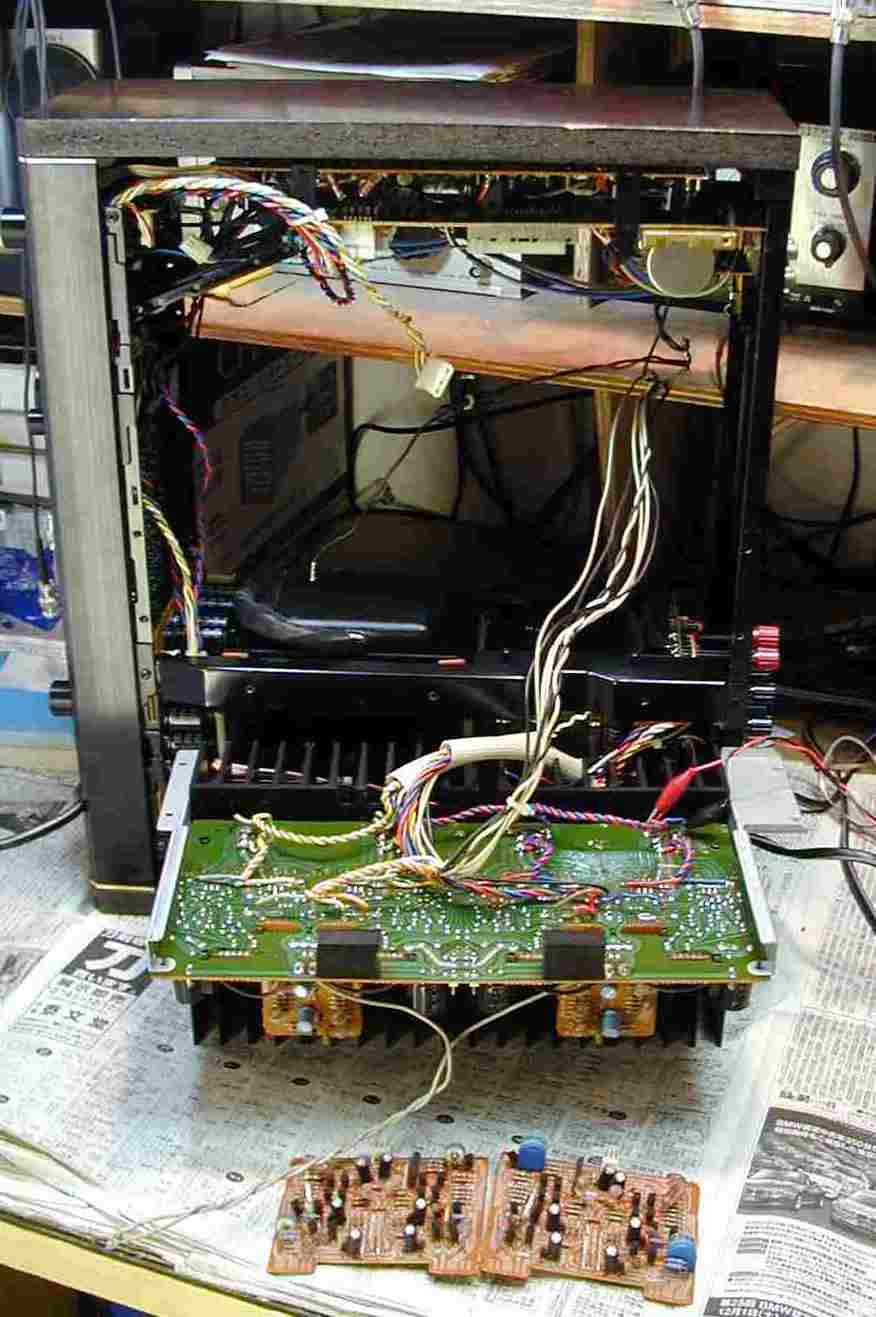

１．　ドライブ基板、プロテクト基板修理中

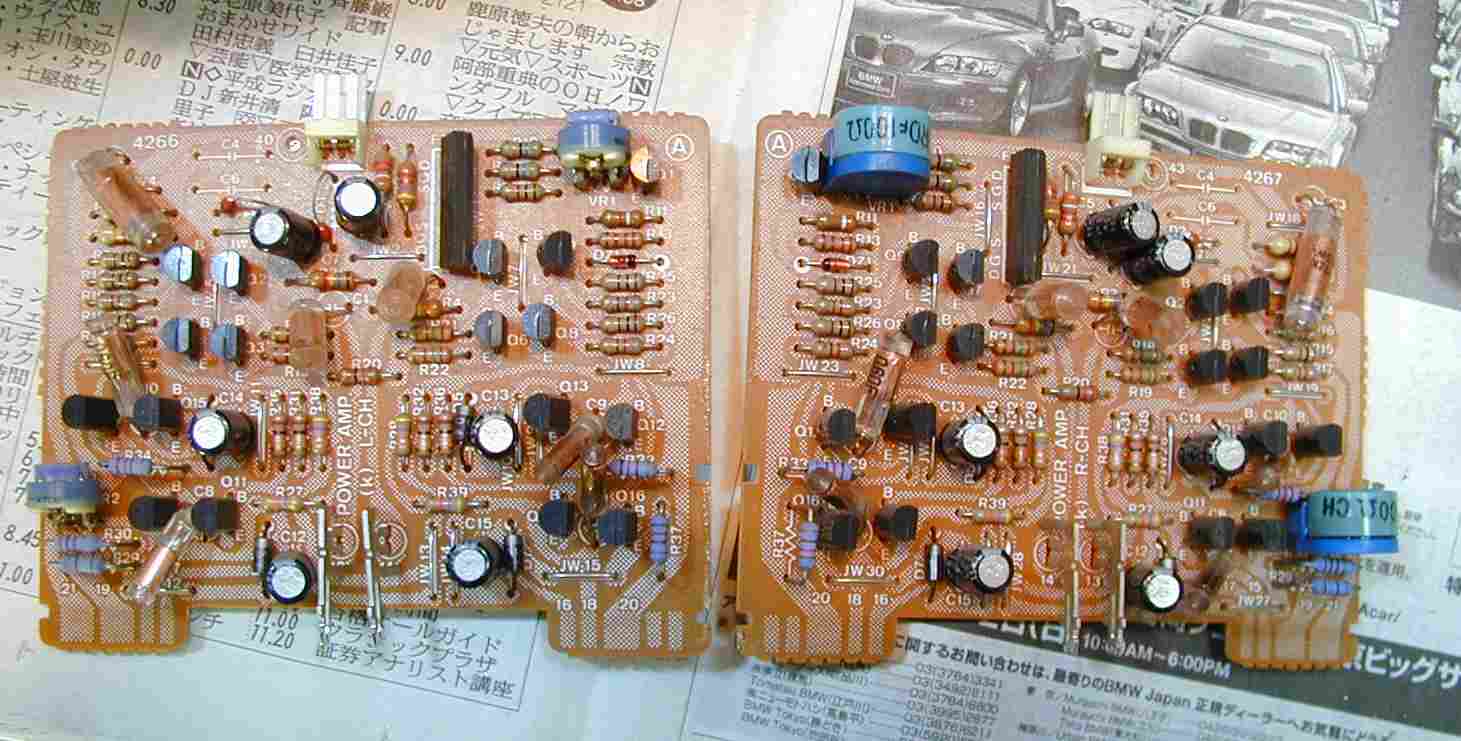

２．　左＝修理前のドライブ基板、右＝修理後のドライブ基板

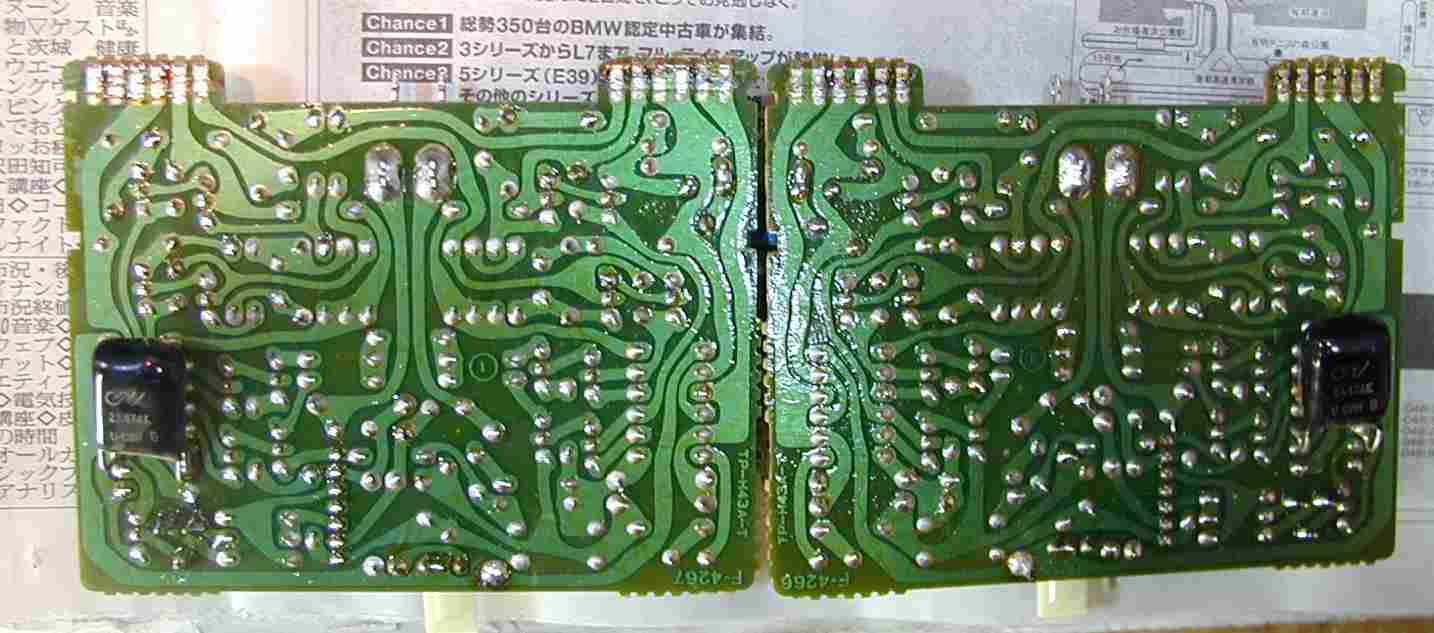

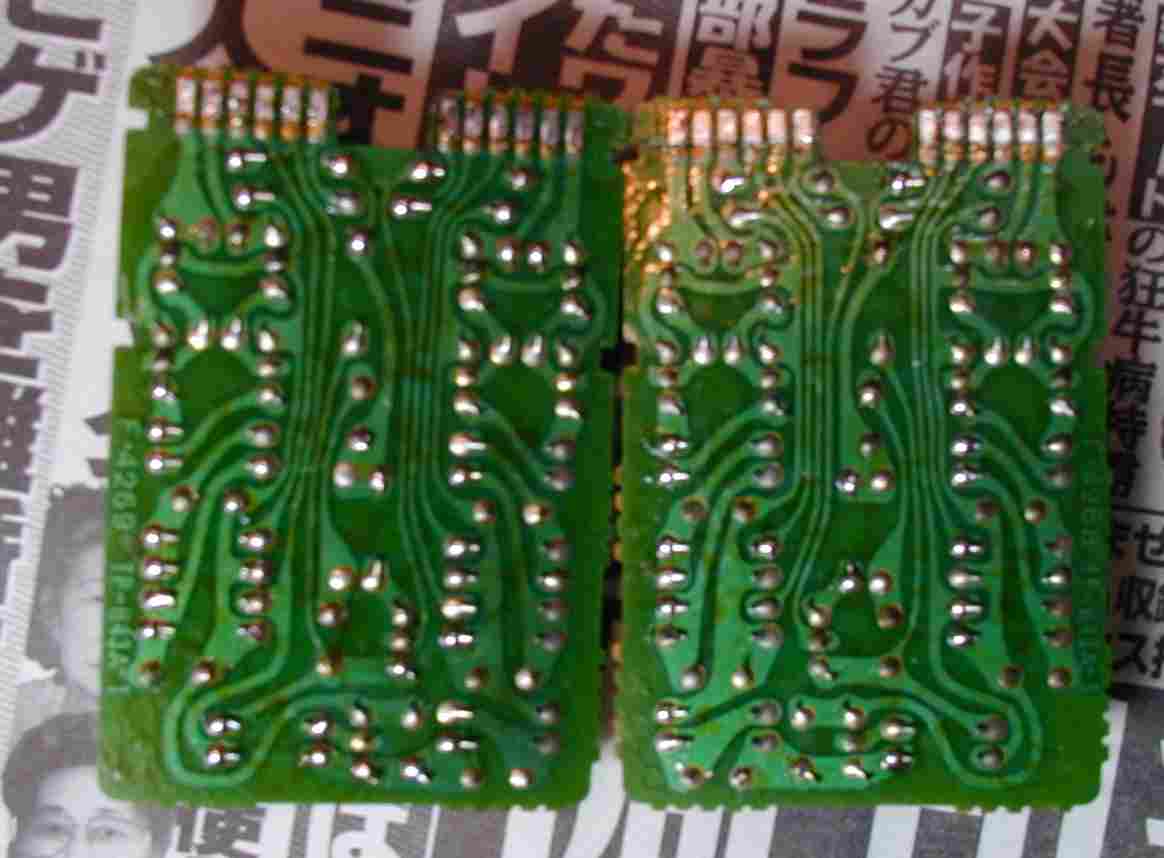

３．　ドライブ基板ハンダ補正

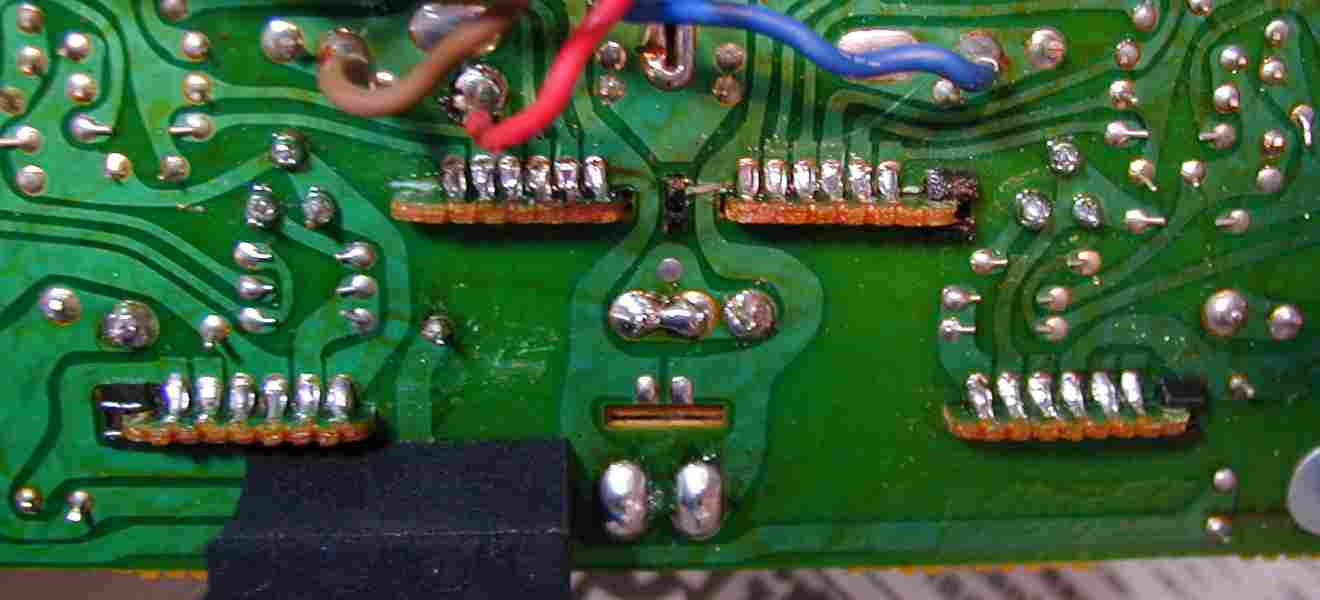

４．　プロテクト基板のハンダ補正

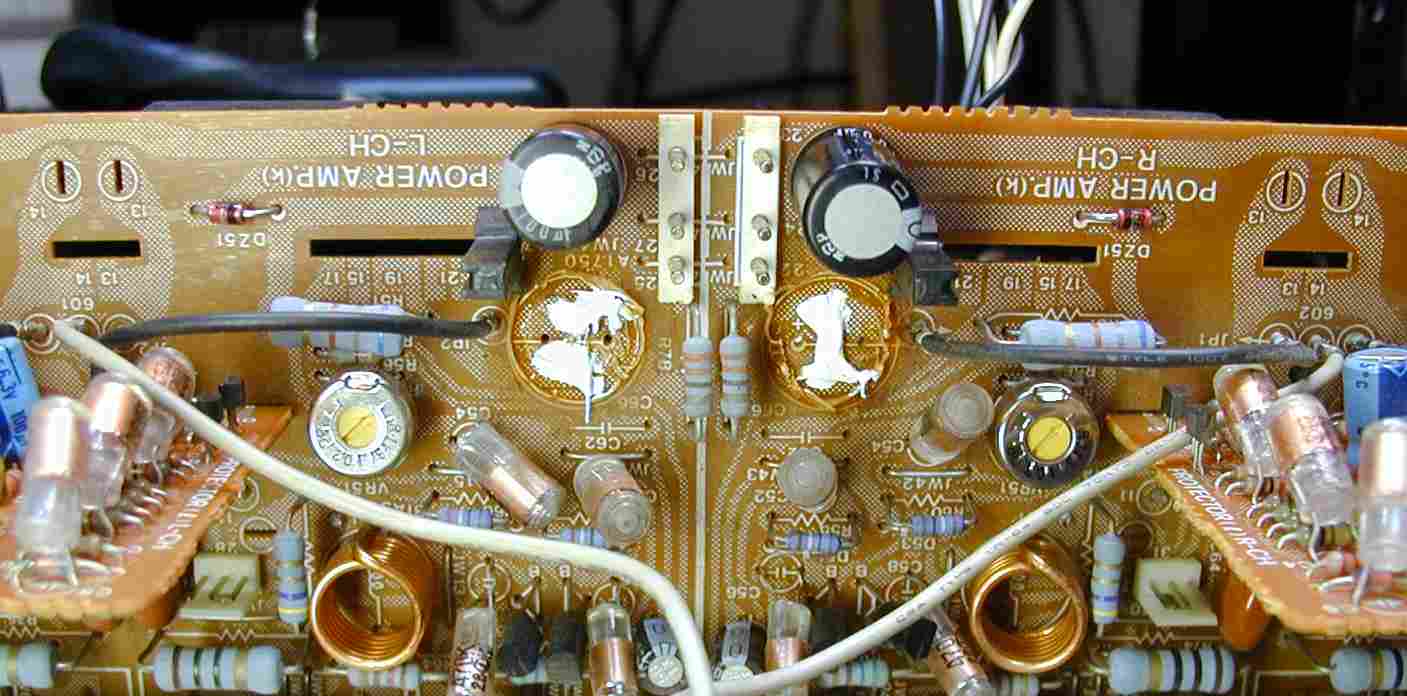

５．　終段ＴＲ（トランジスター）バイアス調整用半固定う゛ＶＲの交換＝４個ある。

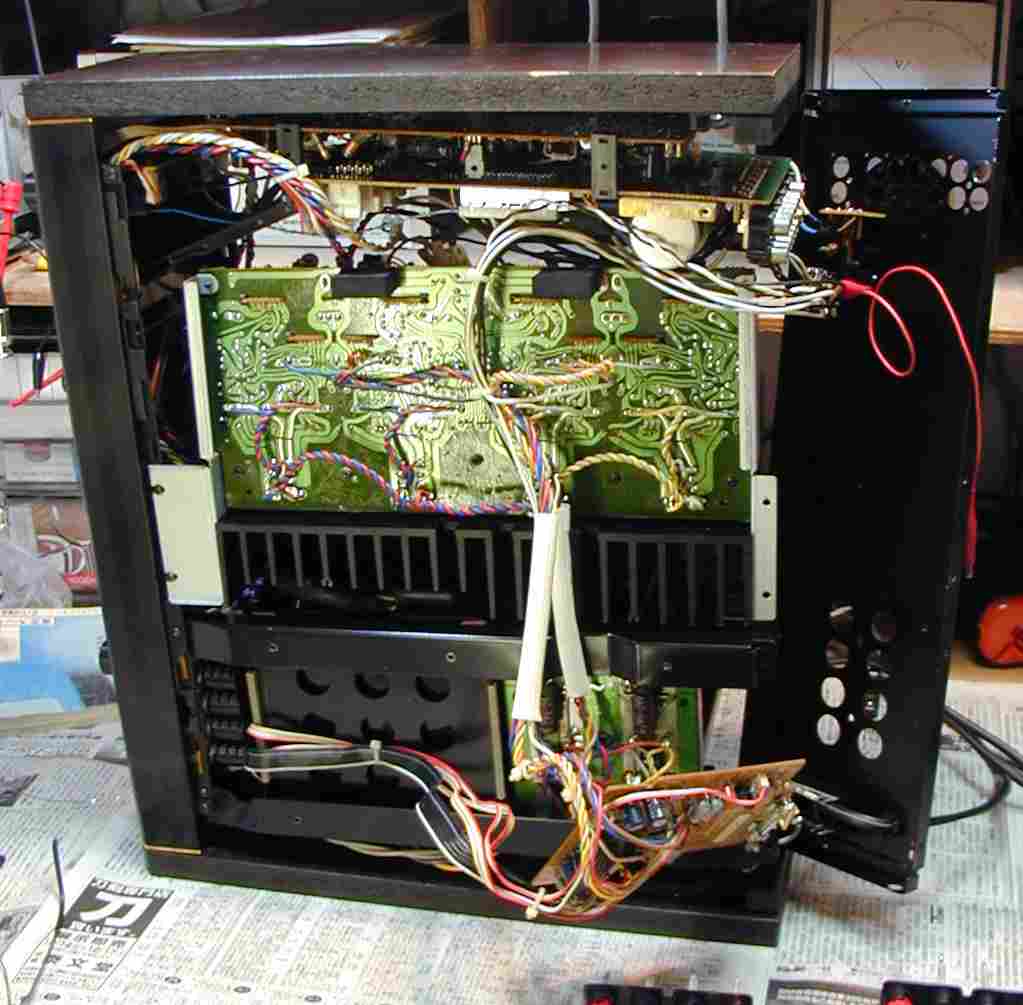

６．　ドライブ基板／プロテクト基板のハンダ付け、力が加わるので十分盛る。

７．　ＳＰ接続リレー／ＳＰ接続端子の交換。

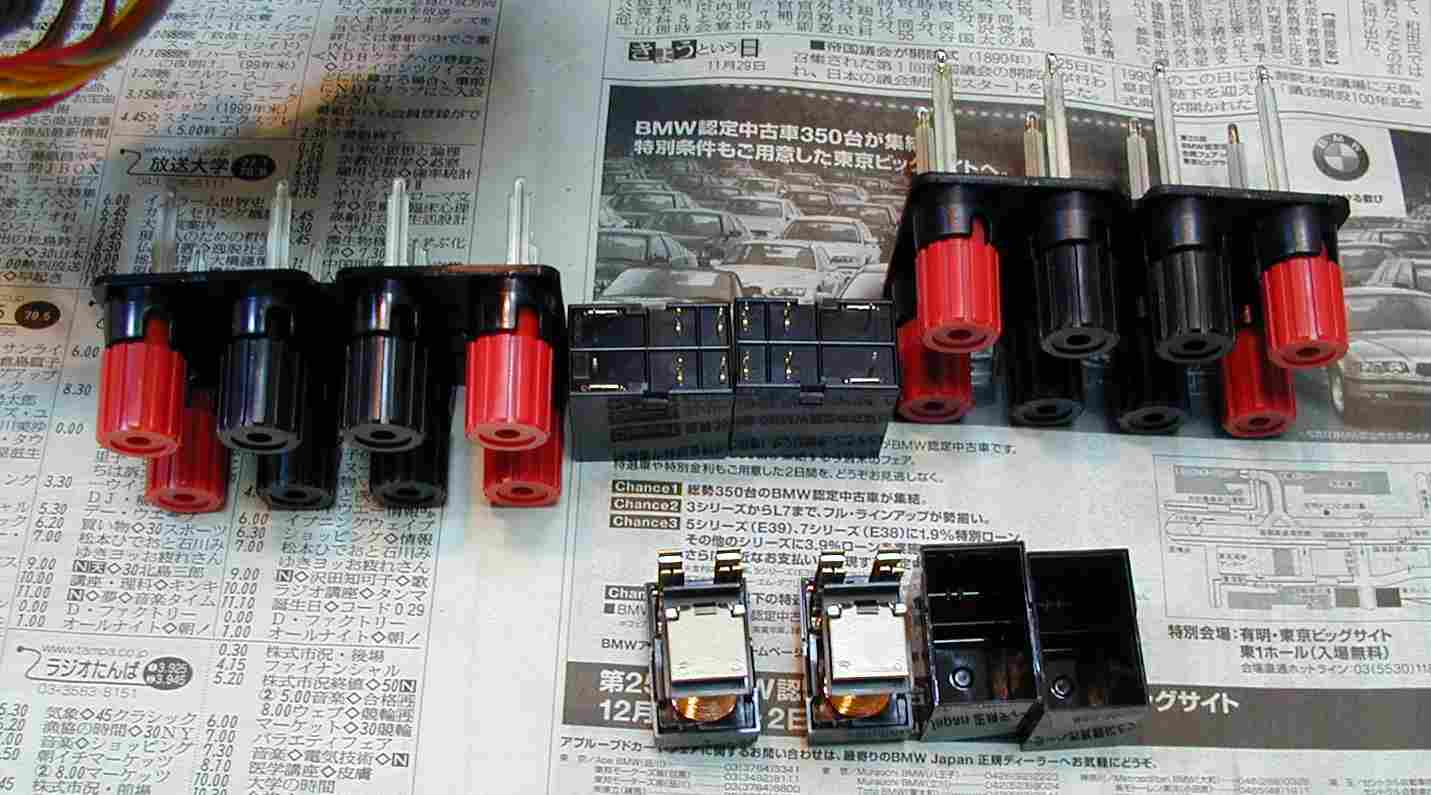

８．　ＳＰ接続リレー、　右＝新品　左＝古い物。

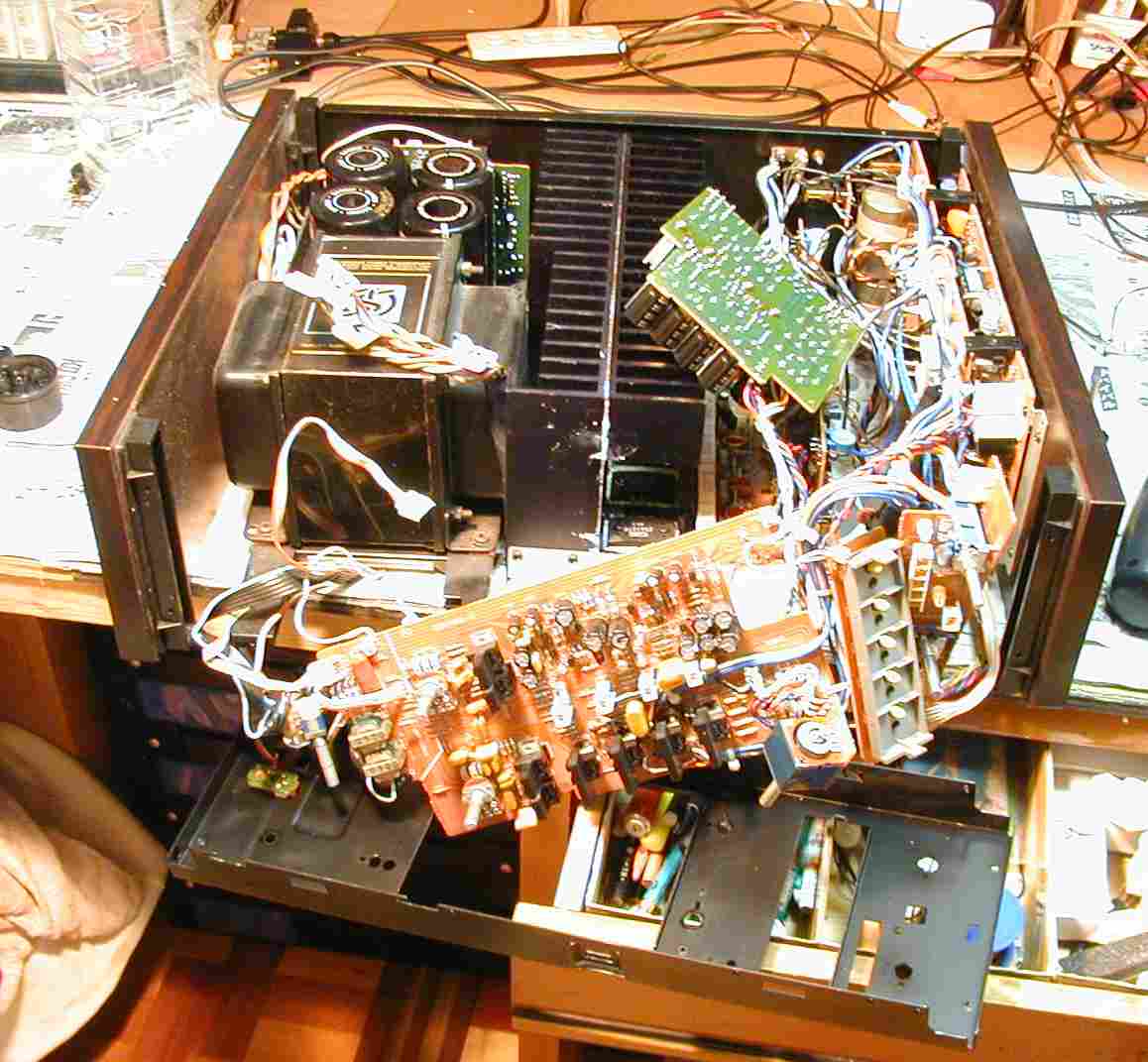

９．　コントロールＡＭＰ修理。

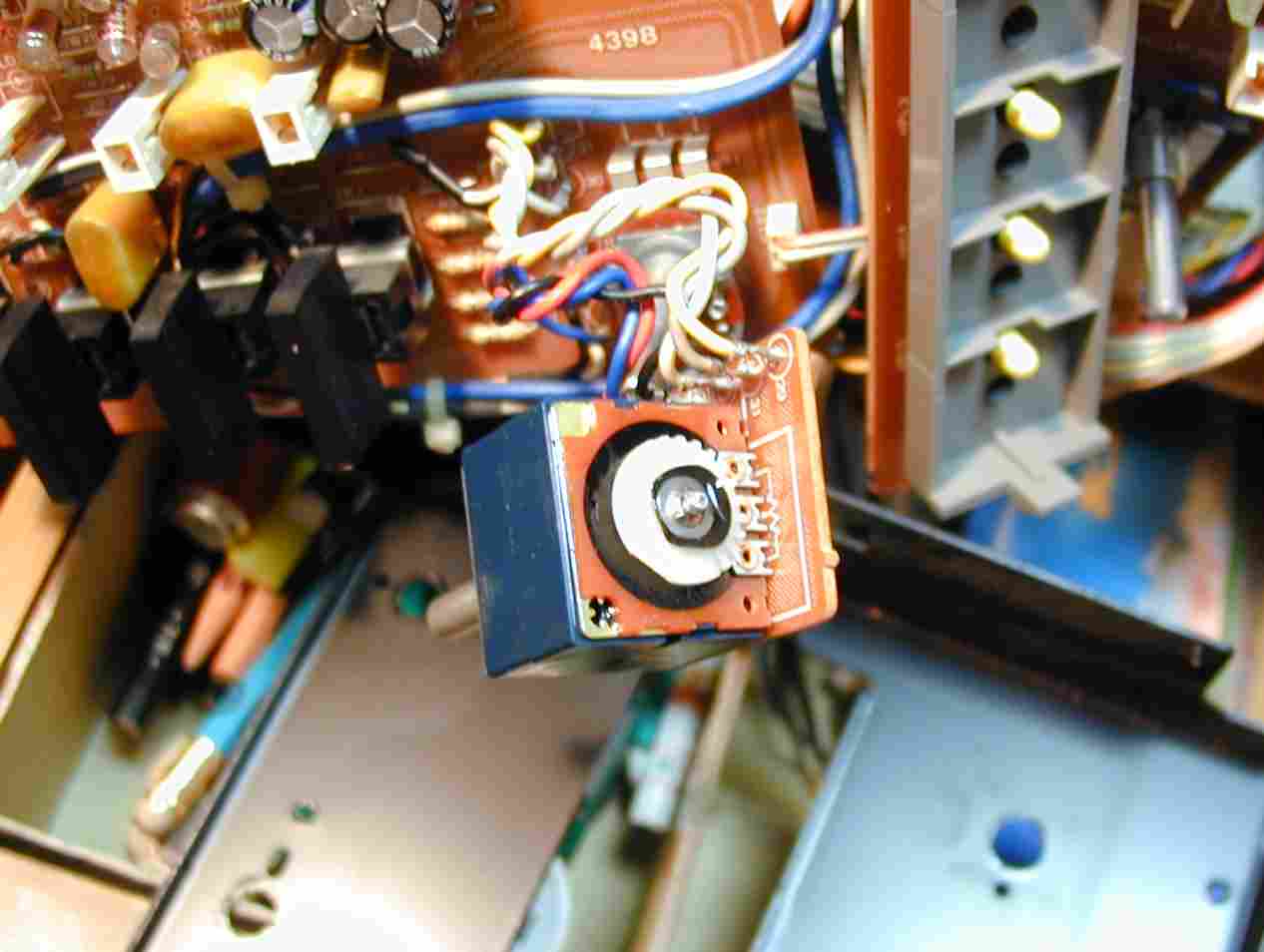

１０．　メインＶＲの清掃、交換した方が安い。しかし無い物は是しかない。

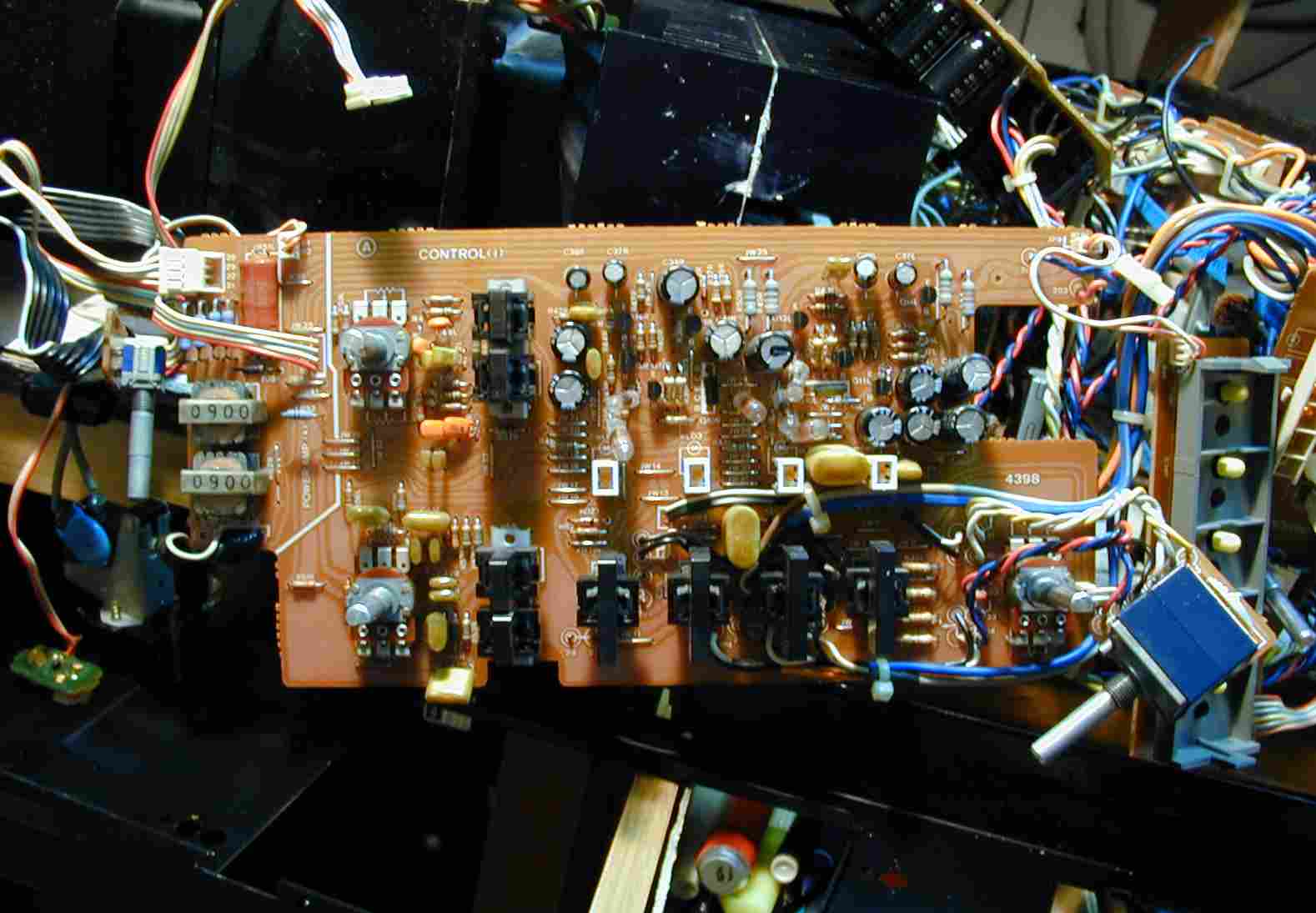

１１．　コントロールＡＭＰ基板

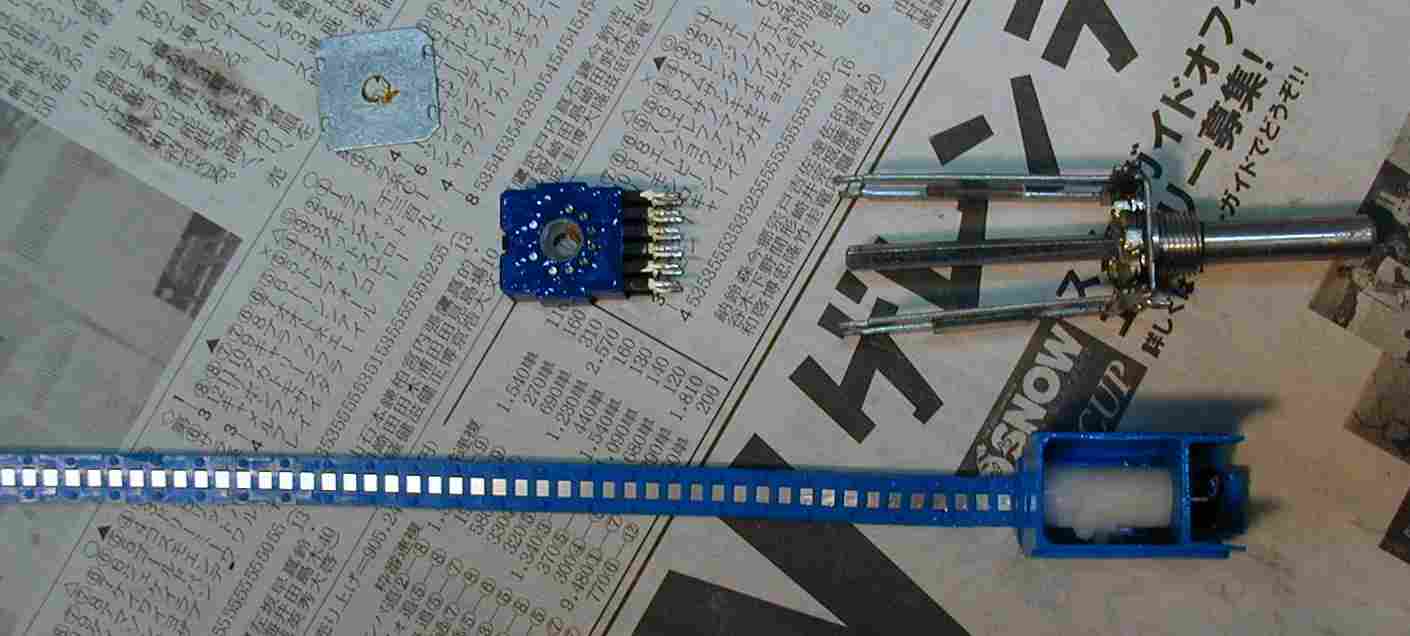

１２．　テープ入力切り替えＳＷが引っかかるのでばらして注油。.

１３．　ＥＱ（イコライザー）ＡＭＰの修理・調整

　　　　　　　　　　　　写真紛失

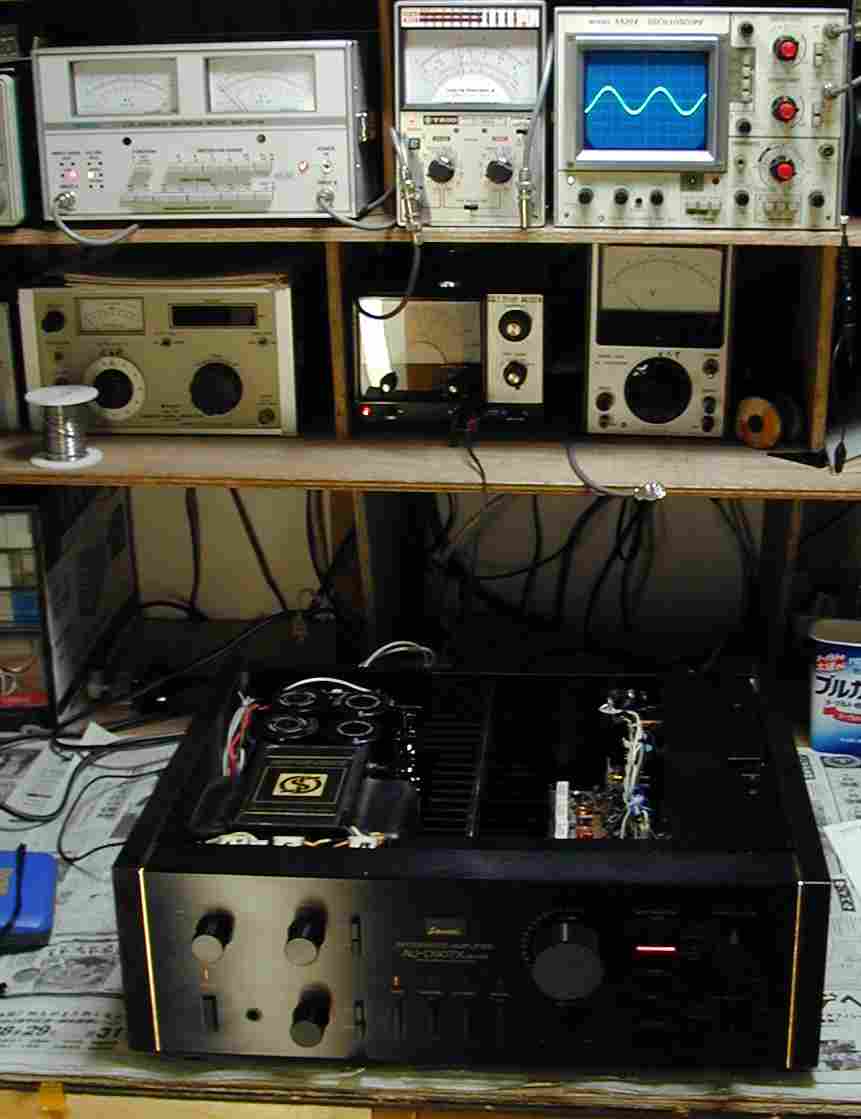

１４．　出力／歪み率測定・調整。

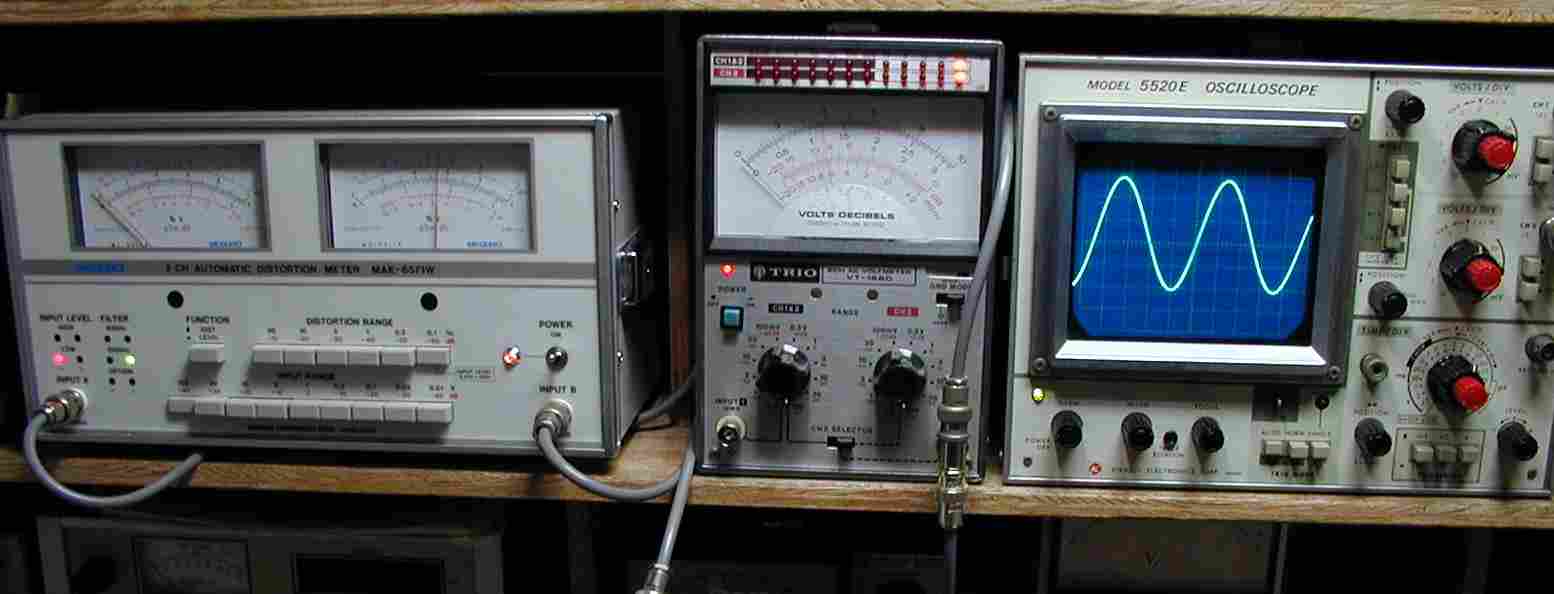

１５．　出力測定　　３８Ｖ＝１８０Ｗ　歪み率０．１％

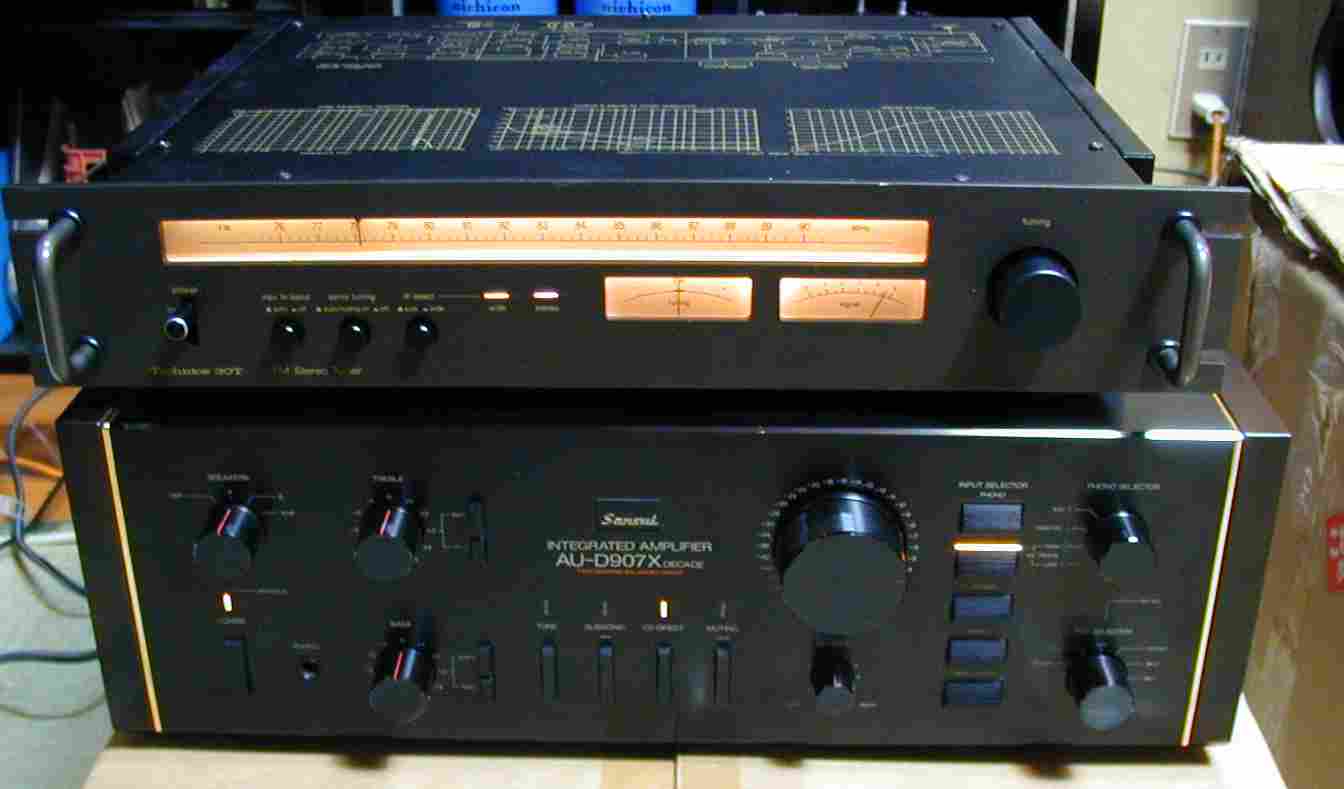

１６．　２４時間エージング

Ｓ．　Ｓａｎｓｕｉ　ＡＵ－Ｄ９０７ＸＤｅｃａｄｅ　の仕様（マニアル・カタログより）　

型式	インテグレーテッドDCアンプ　AU-D907X (Decade)
パワーアンプ部 Xバランス・アンプ(Twin Diamond Balanced Drive Amp)方式
実効出力(両ch駆動)	180W+180W(6Ω、10Hz～20kHz) 160W+160W(8Ω、10Hz～20kHz) 250W+250W(4Ω、1kHz) 210W+210W(6Ω、1kHz) 180W+180W(8Ω、1kHz)
全高調波歪率	0.003%(8Ω、10Hz～20kHz、実効出力時) 0.005%(6Ω、10Hz～20kHz、1/2実効出力時)
混変調歪率(60Hz=7kHz＝4=1)	0.003%(8Ω、実効出力時)
出力帯域幅(IHF、両ch動作、THD0.03%)	5Hz～80kHz
ダンピングファクター(新IHF、20Hz～20kHz)	100(6Ω)
周波数特性(1W)	DC～300kHz +0 -3dB
エンベロープ歪	測定限界以下
TIM歪(Sawtooth法)	測定限界以下
スルーレイト	±300V/μsec(6Ω)
ライズタイム	0.5μsec
イコライザーアンプ部(Hi-Precisionイコライザー)
入力感度/入力インピーダンス(1kHz)	Phono MM=2.5mV/47kΩ Phono High MC=2.5mV/100Ω Phono MC Low=100μV/3.2Ω(MCトランス採用) Phono MC High=300μV/40Ω(MCトランス採用) CD、Tuner、Tape1、2=150mV/47kΩ
Phono最大許容入力(1kHz、THD 0.01%)	MM=300mV High MC=300mV MC High=35mV(トランス方式)
出力レベル/インピーダンス	Tape rec=150mV/600Ω
RIAA偏差(MM、Rec out)	20Hz～300kHz ±0.2dB
SN比(Aネットワーク、ショートサーキット)	Phono MM=90dB Phono MC=80dB以上(100μV) CD、Tuner、Tape=110dB
トーンコントロール	Bass最大変化量=±10dB(20Hz) Treble最大変化量=±10dB(20kHz)
トーンセレクター	Bass=100Hz、200Hz Treble=4kHz、8kHz
サブソニックフィルター	16Hz(-3dB、6dB/oct)
オーディオミューティング	-20dB
総合
定格消費電力(電気用品取締法)	370W
外形寸法	幅466x高さ161x奥行431mm
重量	20.5kg
価格	189,000(1984年発売)
