Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７　Ｌｉｍｉｔｅｄ．　９台目修理記録

使用上の注意　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　平成１７年５月８日到着　　　７月2日完了

A．　修理前の状況 　　　稼動20分程度でpurotectorが働いて音が出なくなります。（電源ランプの点滅状態） 　　　電源を再投入しても，稼動時間が短くなって行き，終いには全く音が出なくなります。 B．　原因 　　　各部劣化 　　　初段ＦＥＴ（電界効果トランジスター）劣化 Ｃ．　修理状況 　　　ＳＰ接続リレー交換 　　　各初段ＦＥＴ（電界効果トランジスター）交換 　　　電解コンデンサー交換（ミューズ使用） 　　　配線手直し、補強 　　　各部、半田補正 Ｄ．　使用部品 　　　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　８個 　　　ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　　　　　　　　　　　　　　　６個 　　　電解コンデンサー　　　　　　　　　　　　　　　　　９０個（ミューズ使用） 　　　ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　２個 　　　ＴＲ（トランジスター）　　　　　　　　　　　　　　　　４個 　　　フイルムコンデンサー　　　　　　　　　　　　　　　６個 Ｅ．　測定・調整 Ｆ．　修理費　　　　　　　９８，０００円　　　　オーバーホール修理。 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７　Ｌｉｍｉｔｅｄ　の仕様（カタログ・マニアルより）

Ａ．　修理前の状況　写真の緑色いテープは識別（９台目）の為 Ａ−１．　修理前　上から見る

Ａ−２．　修理前　下から見る　1度修理履歴あり

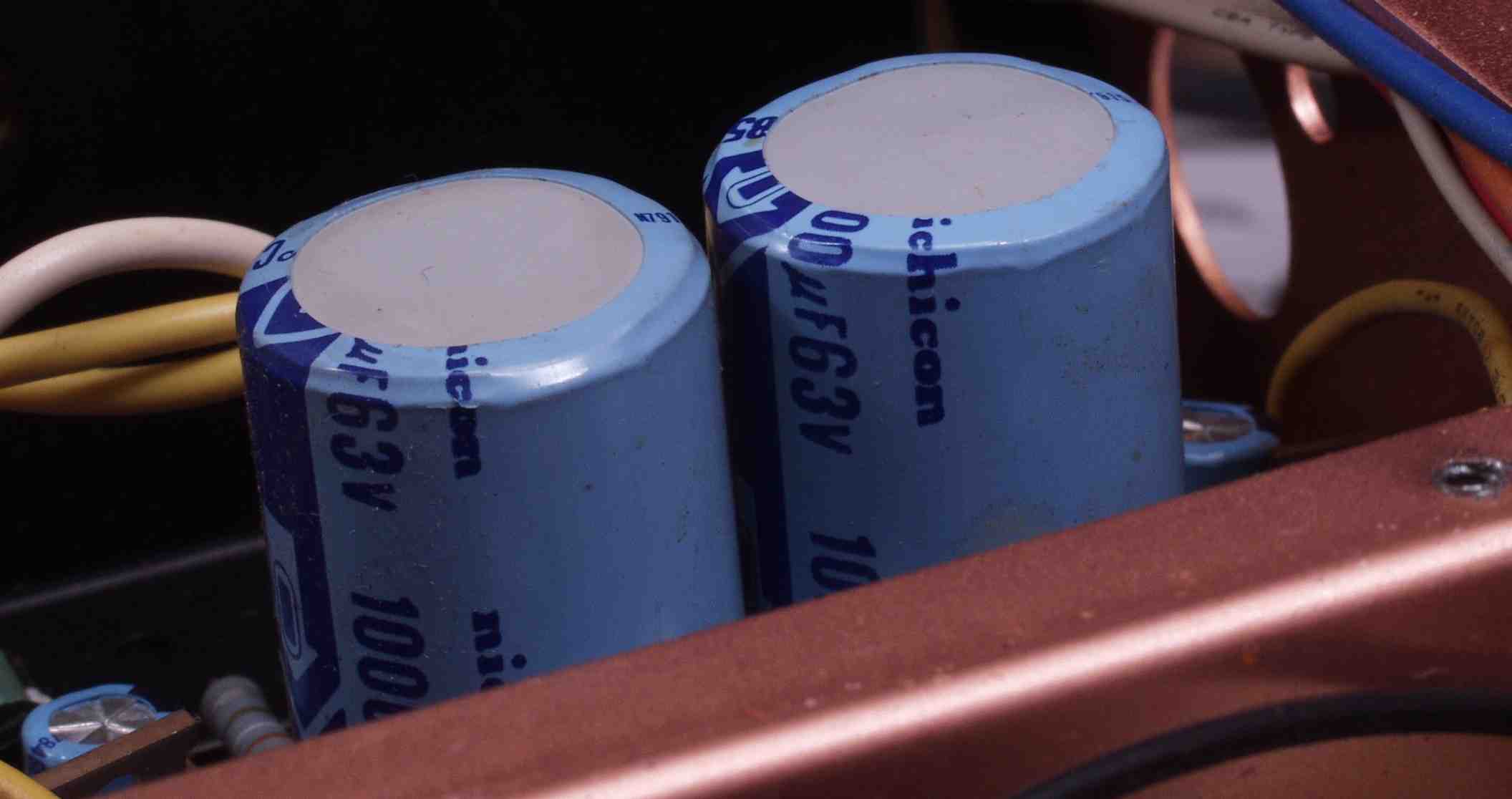

Ａ−３．　修理中　頭の膨れた電解コンデンサー「Ａ−２．　修理前　下から見る」の左上

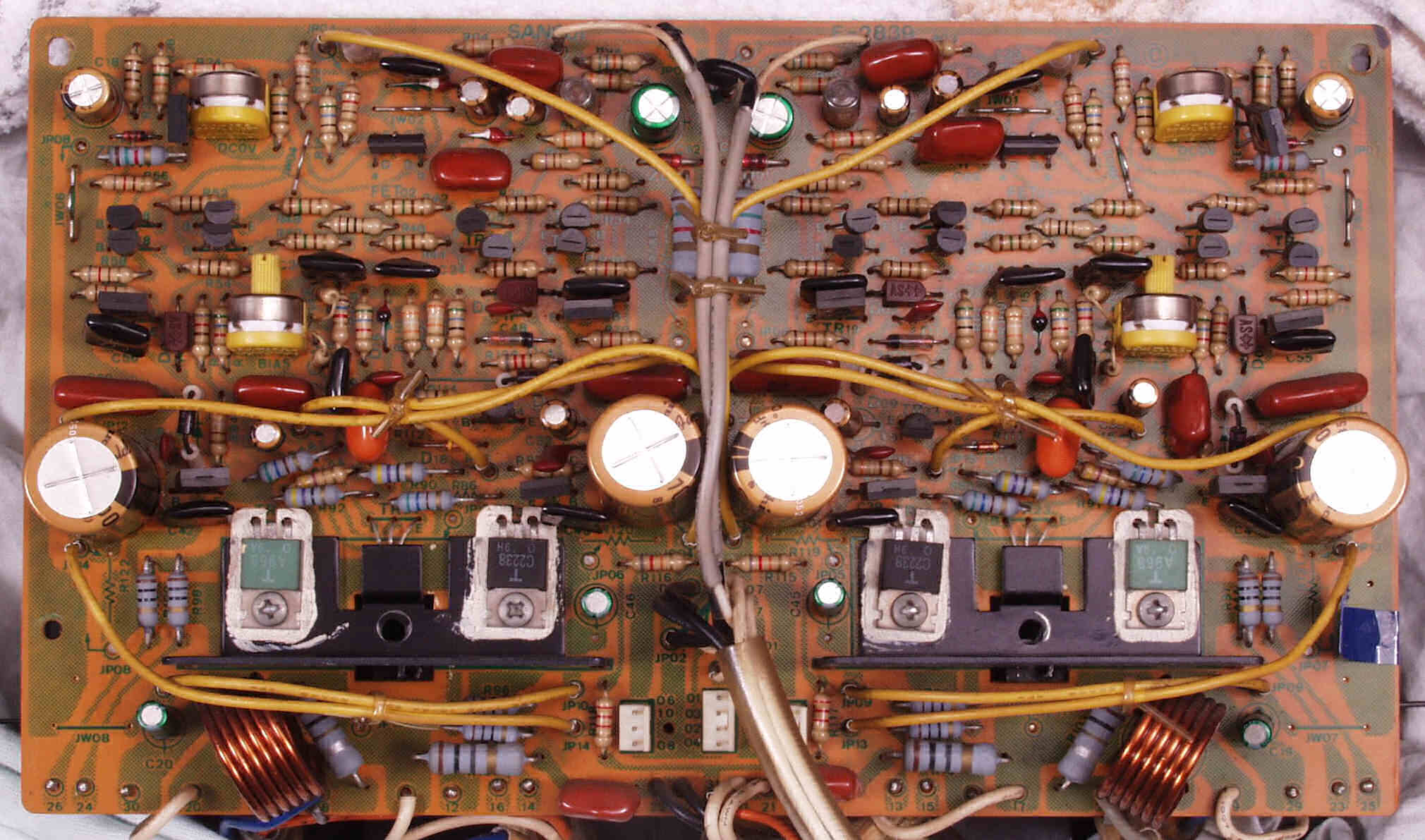

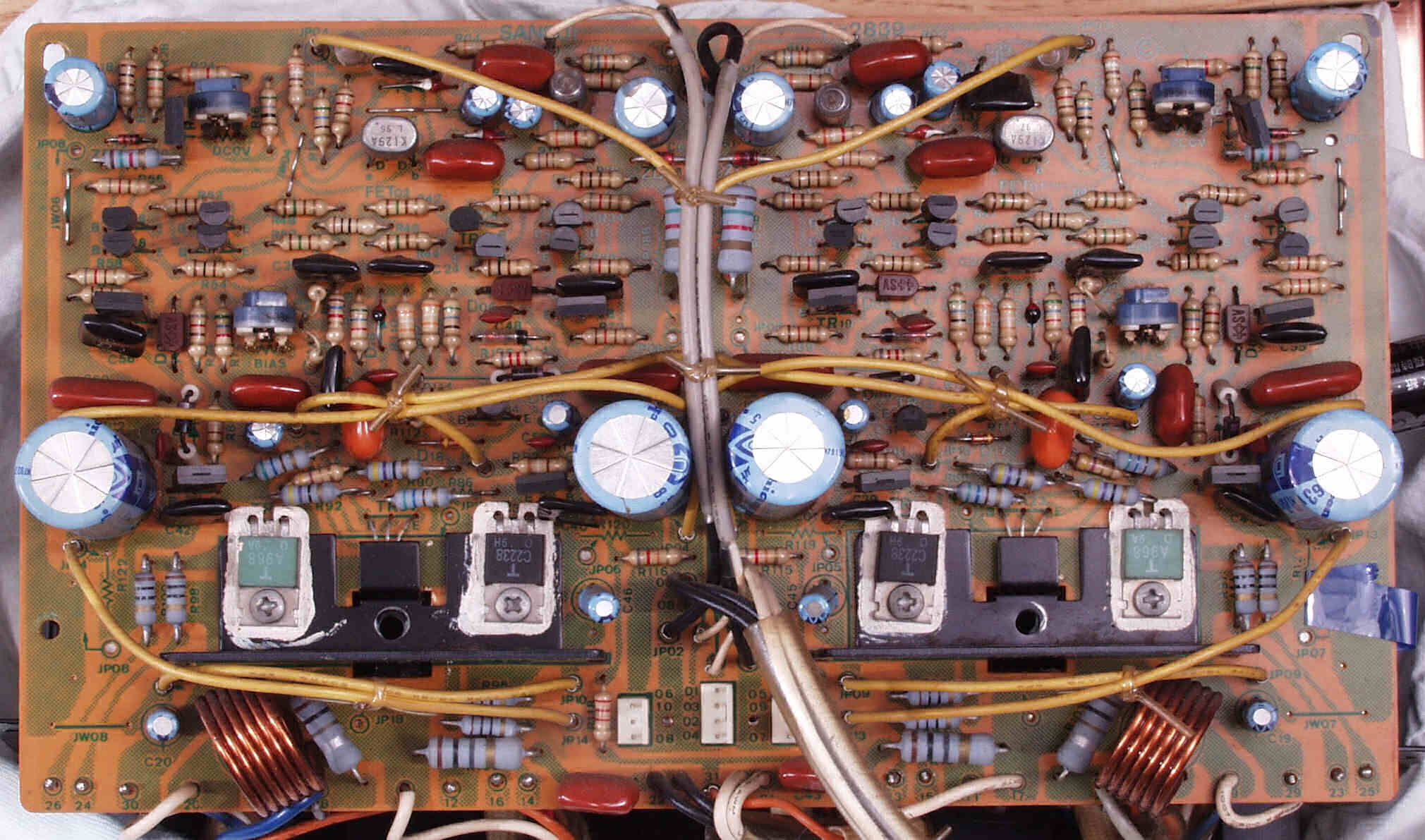

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　メイン・ドライブＡＭＰ基板

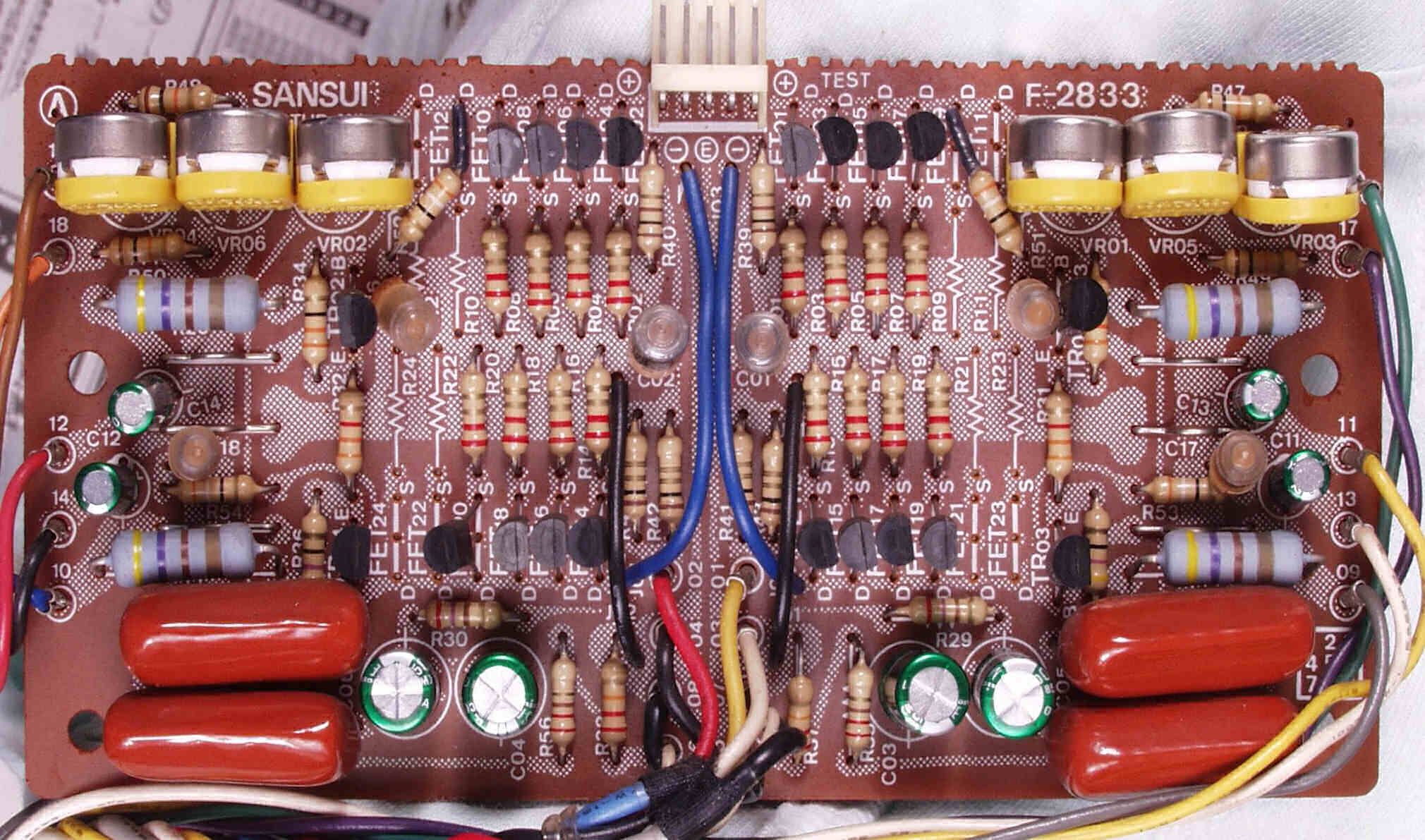

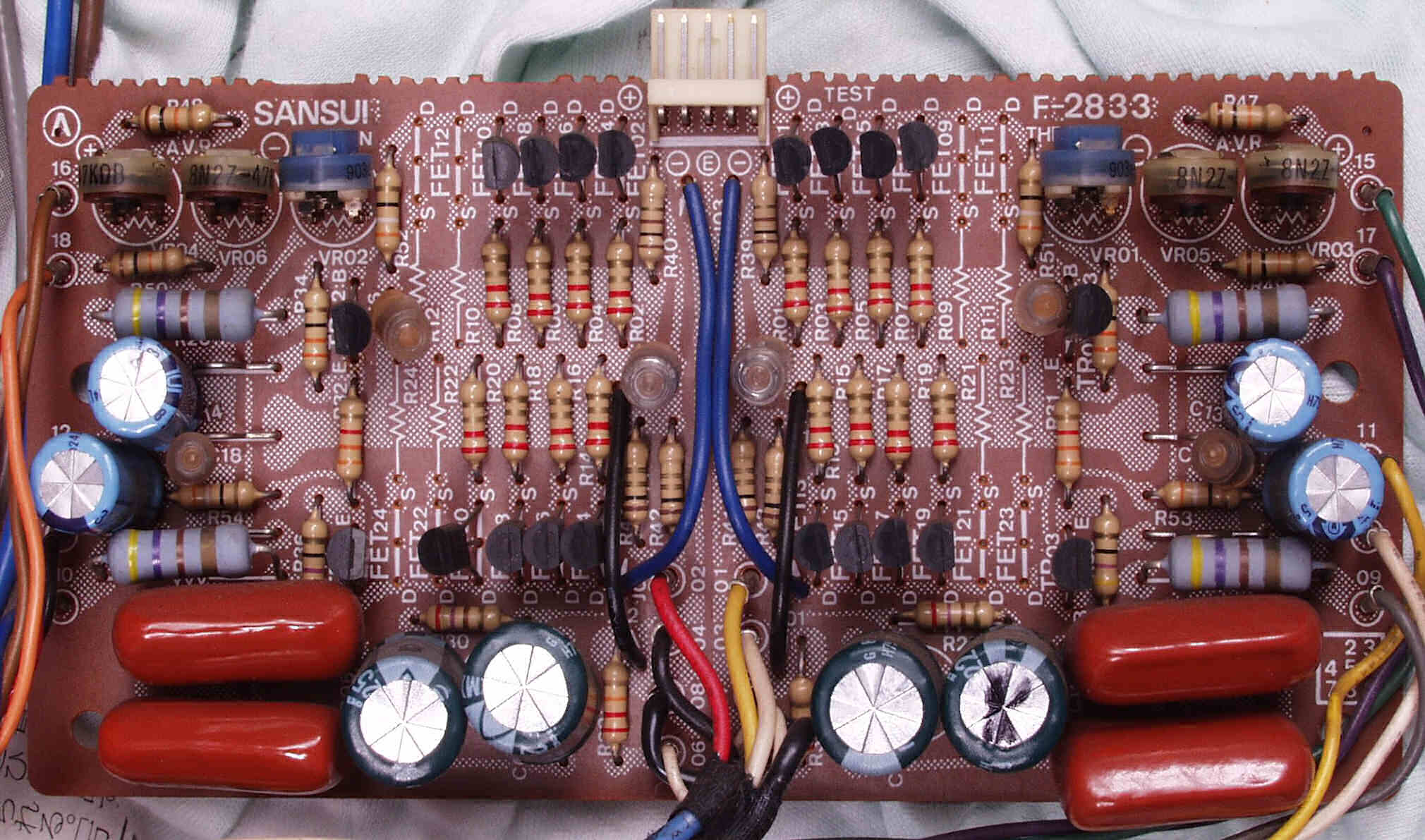

Ｃ−１Ｂ．　修理後　メイン・ドライブＡＭＰ基板　初段ＦＥＴ（電界効果トランジスター）２個、半固定ＶＲ４個、電解コンデンサ−２０個交換

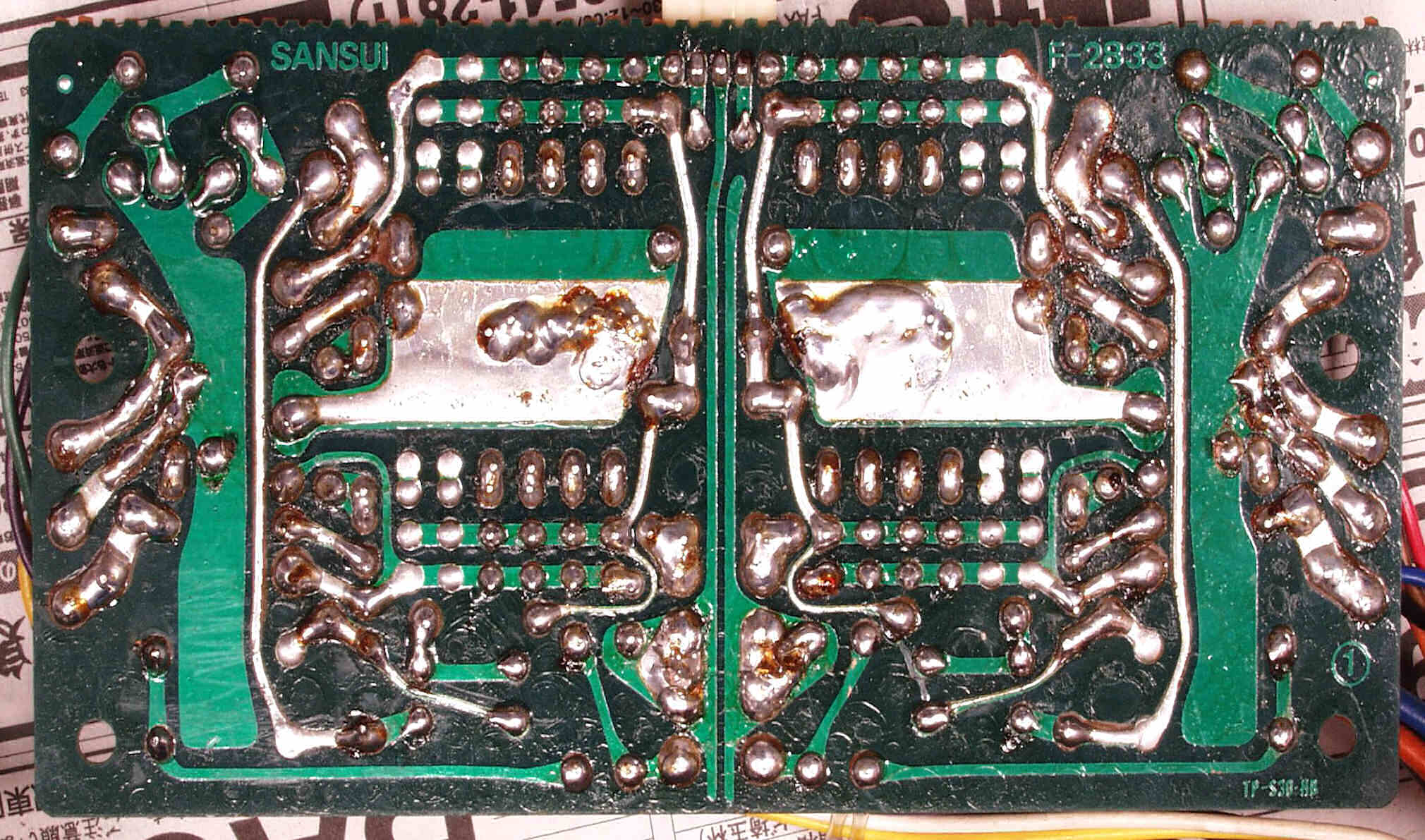

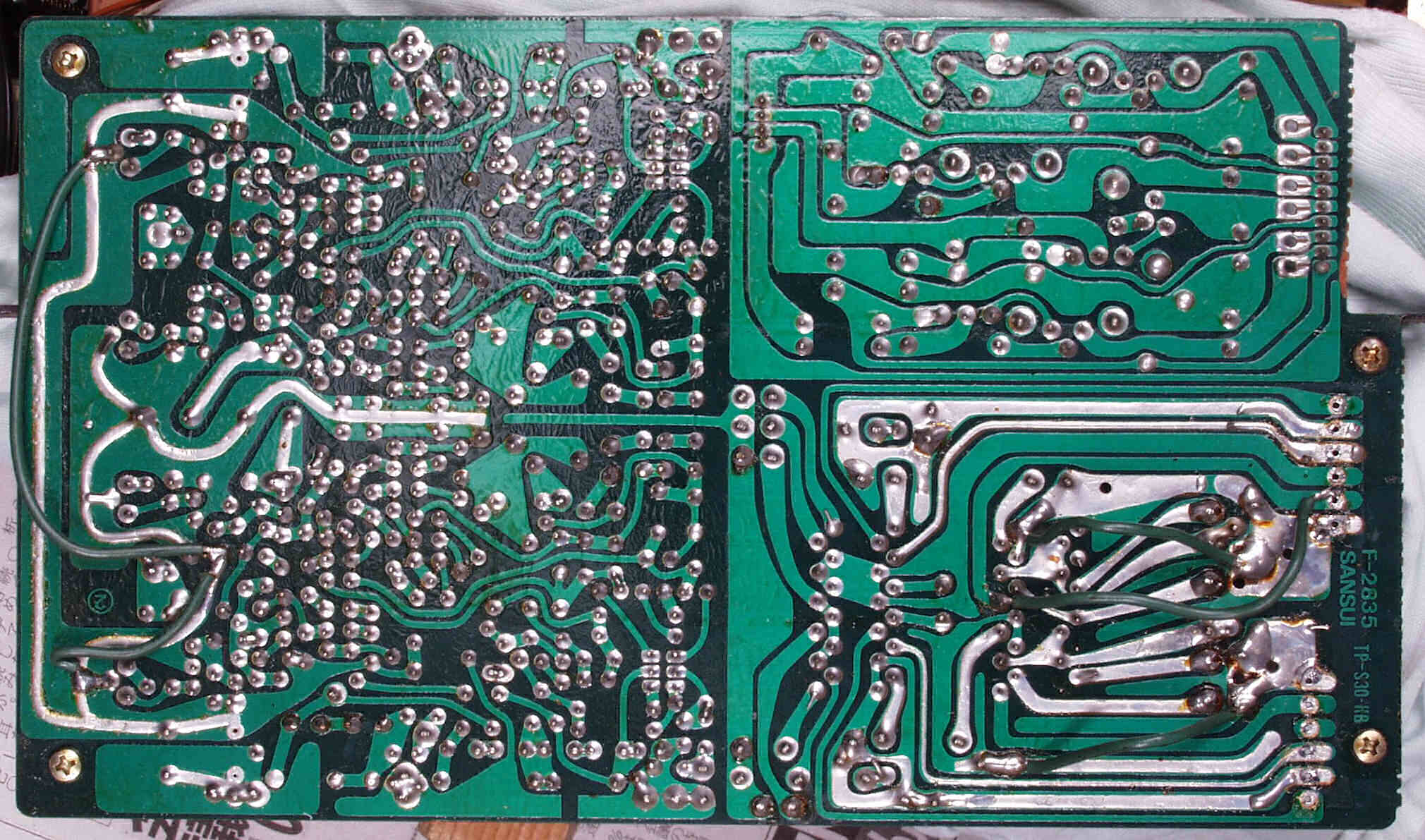

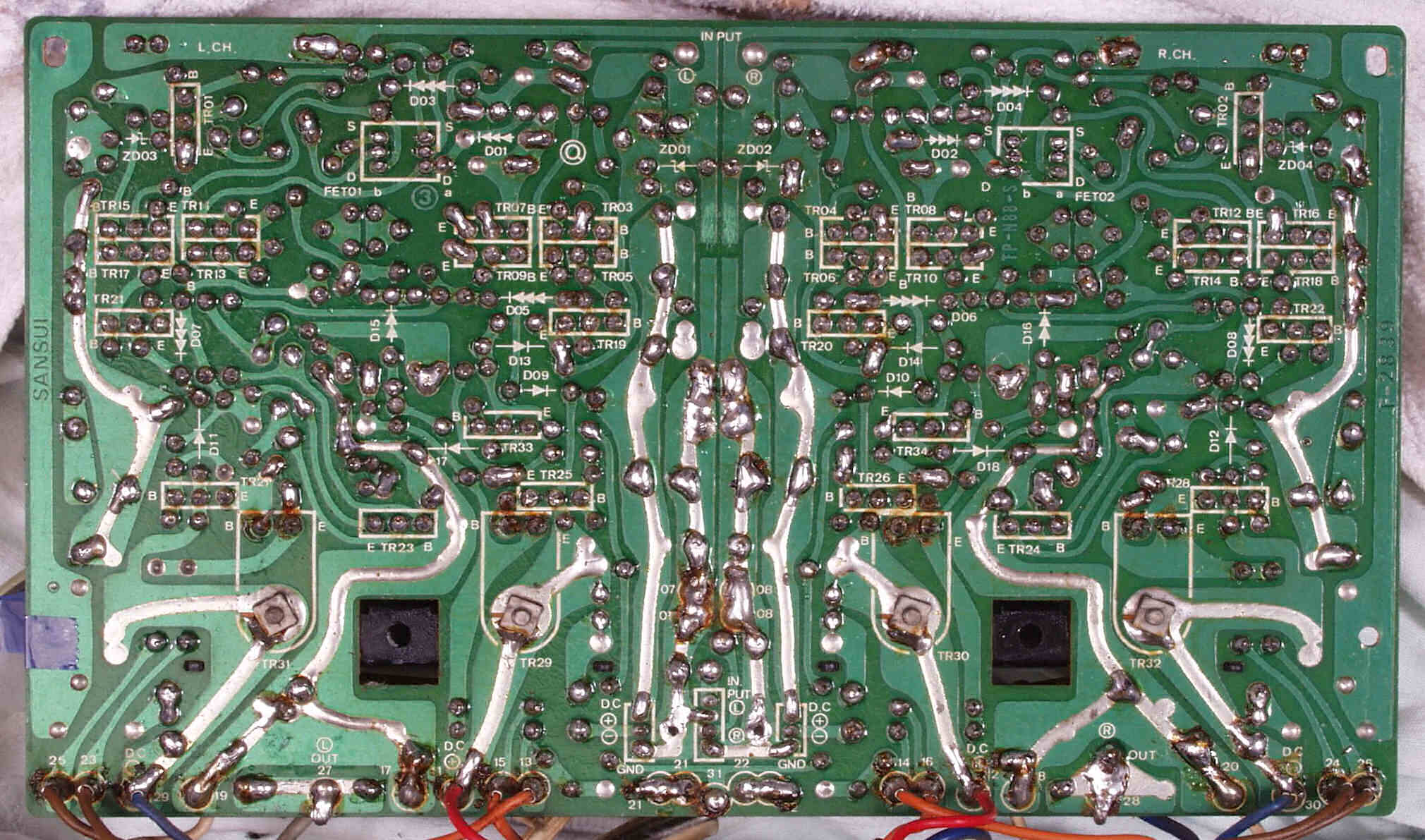

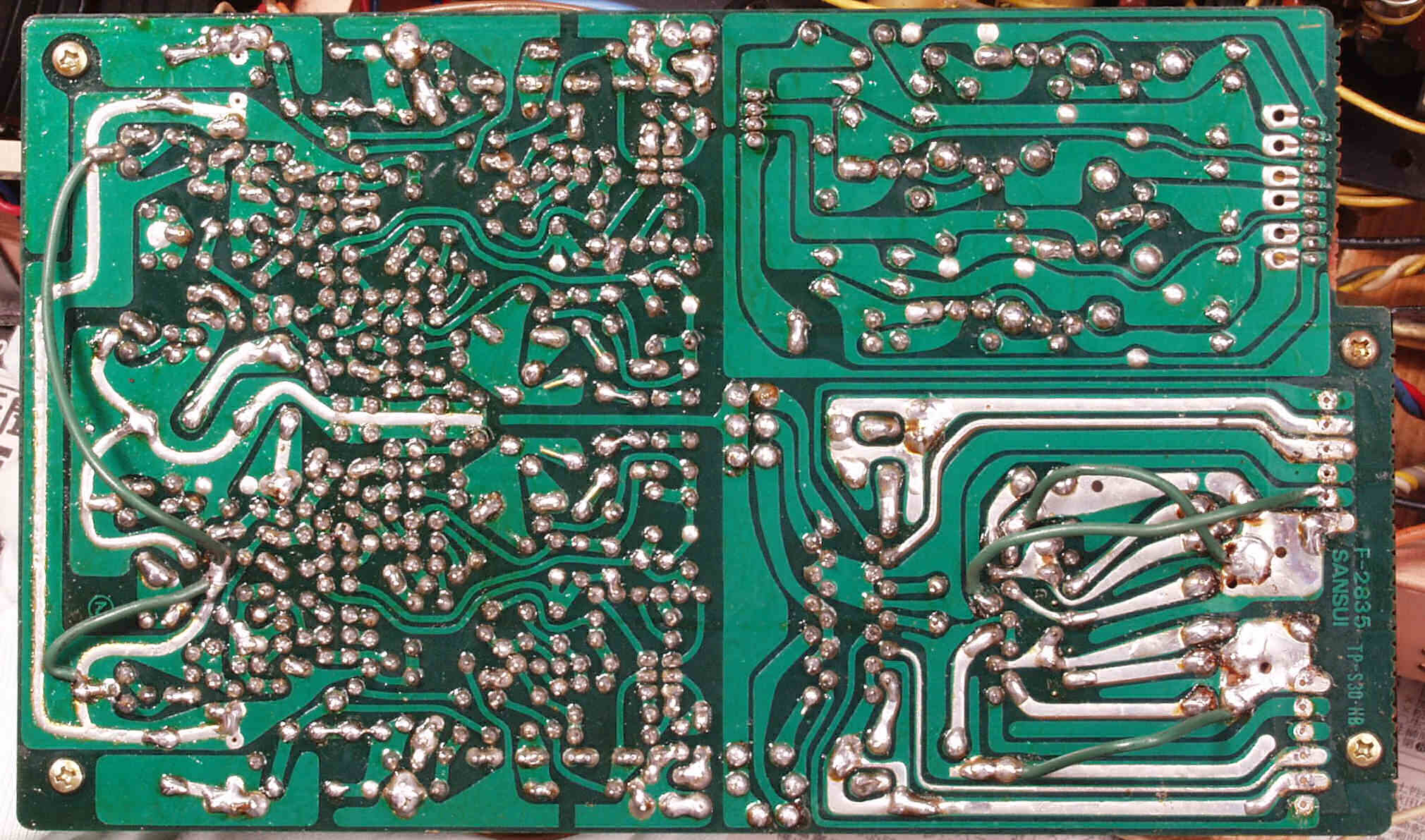

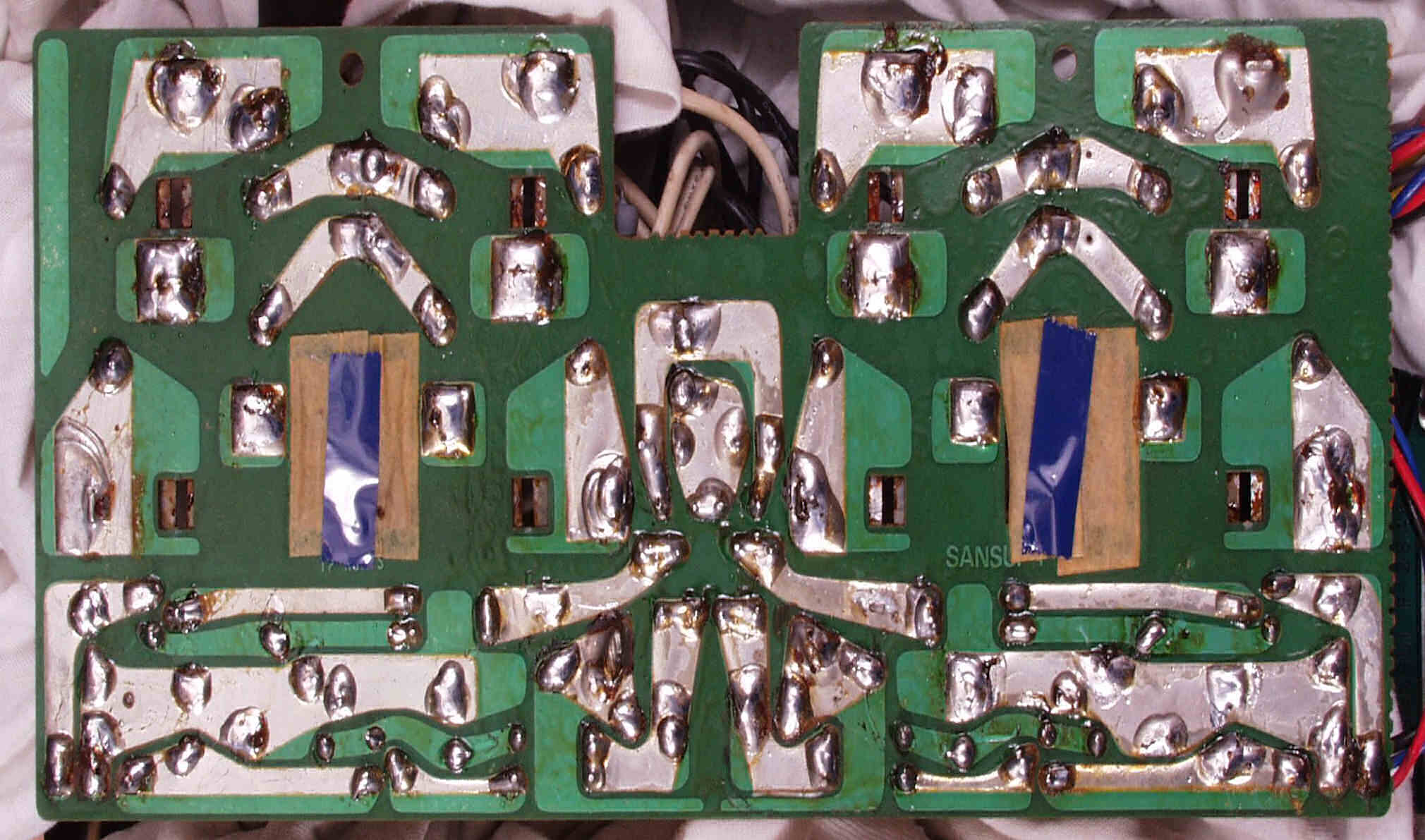

Ｃ−１Ｃ．　修理前　メイン・ドライブＡＭＰ基板裏

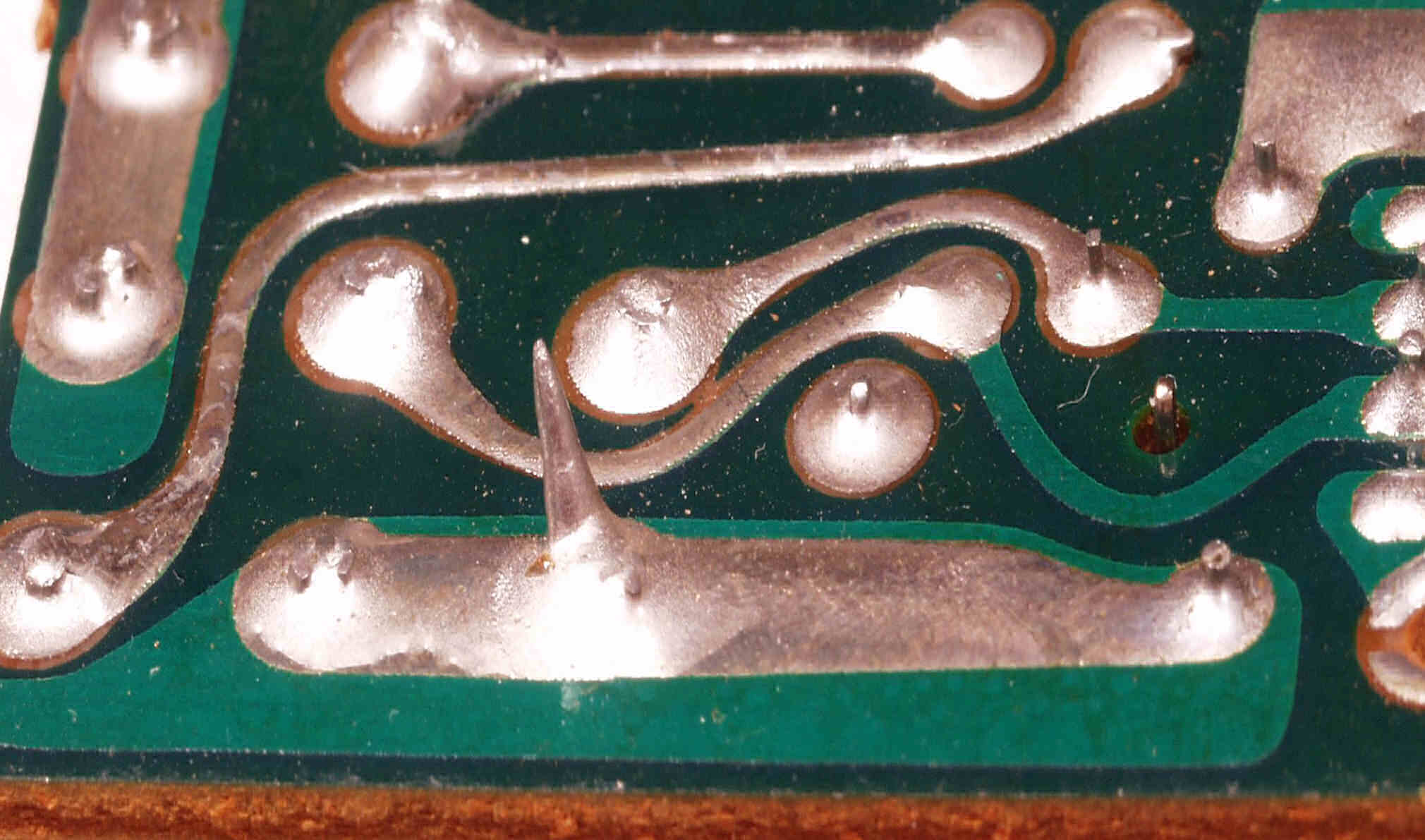

Ｃ−１Ｃ−１．　修理中　メイン・ドライブＡＭＰ基板裏　半田不良箇所

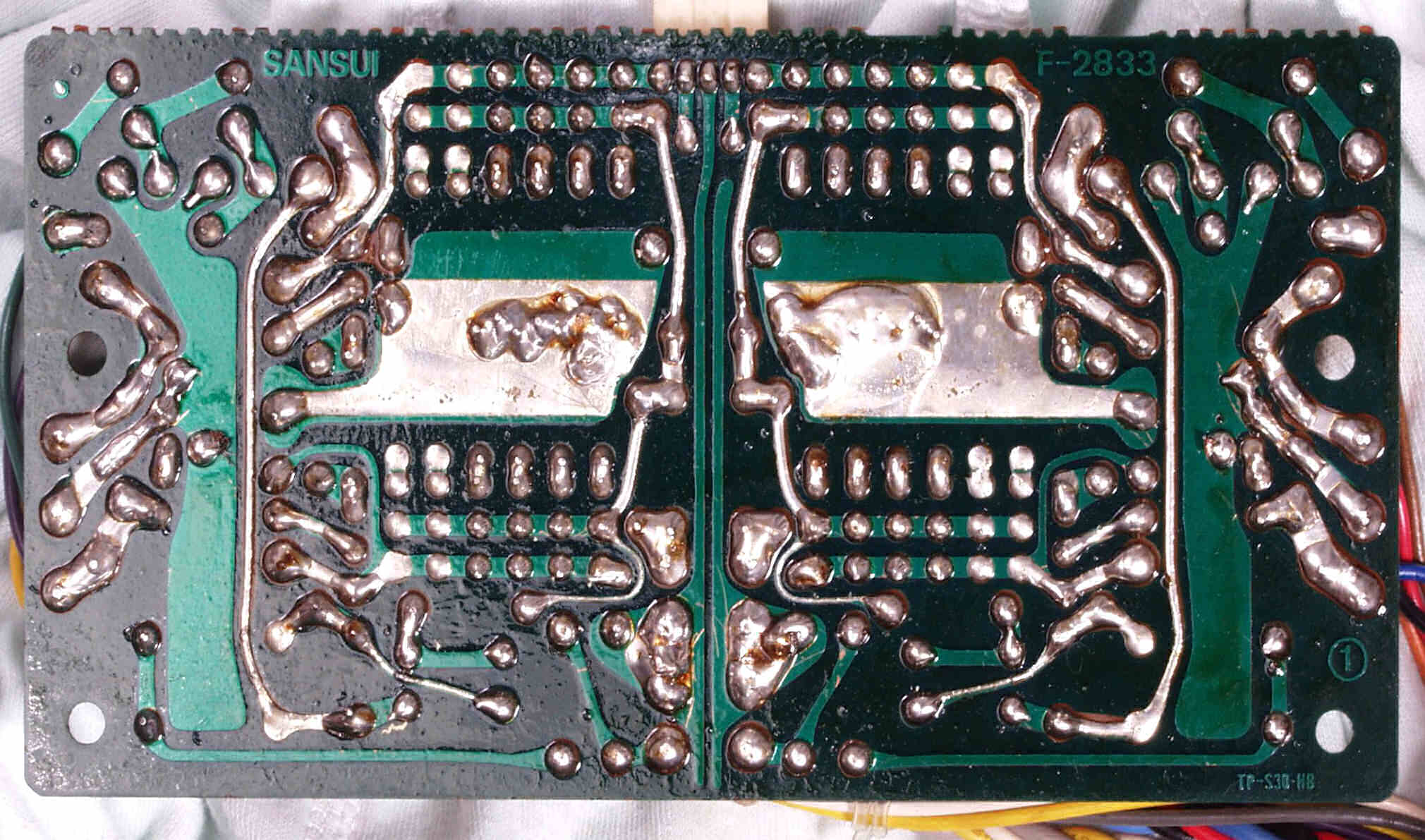

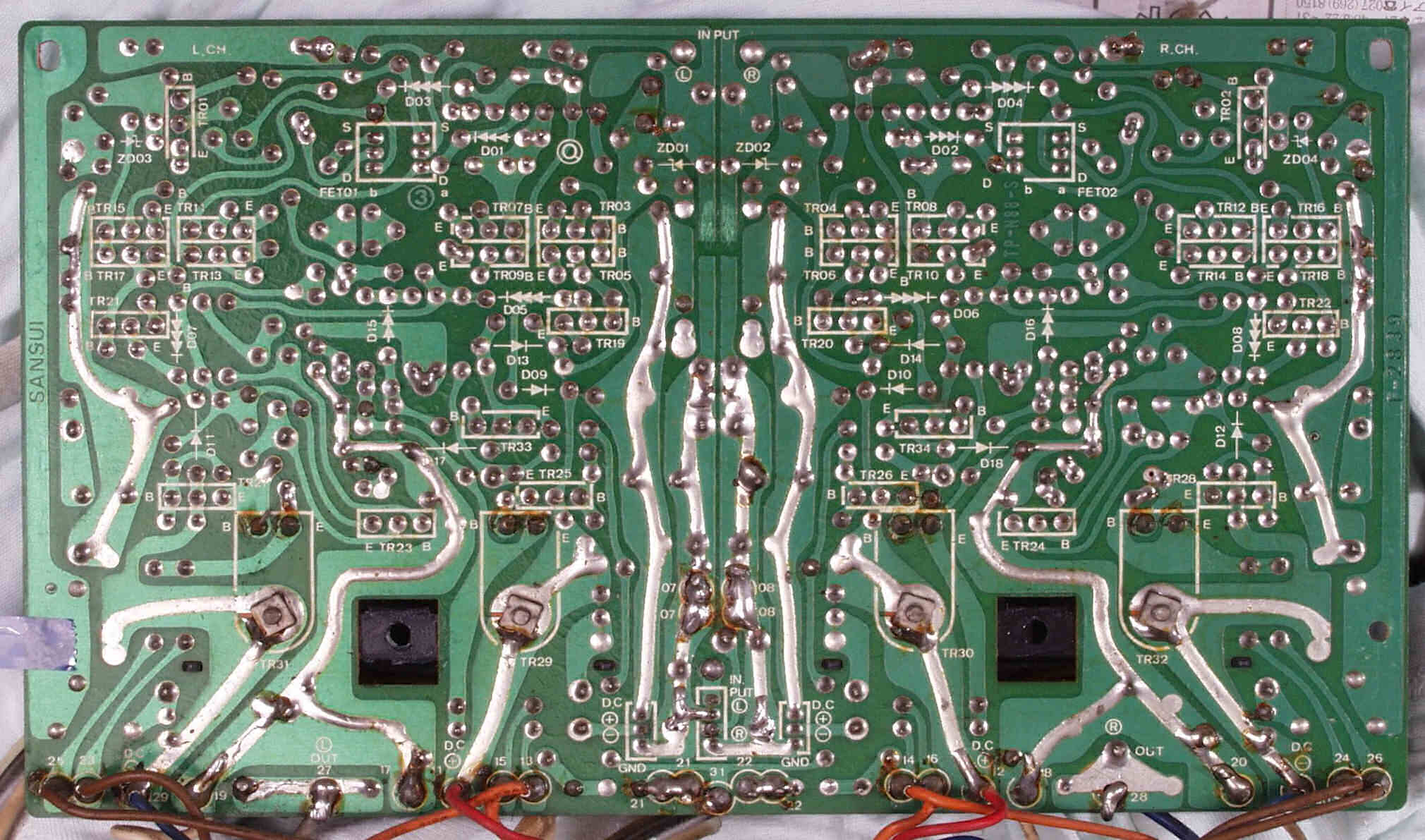

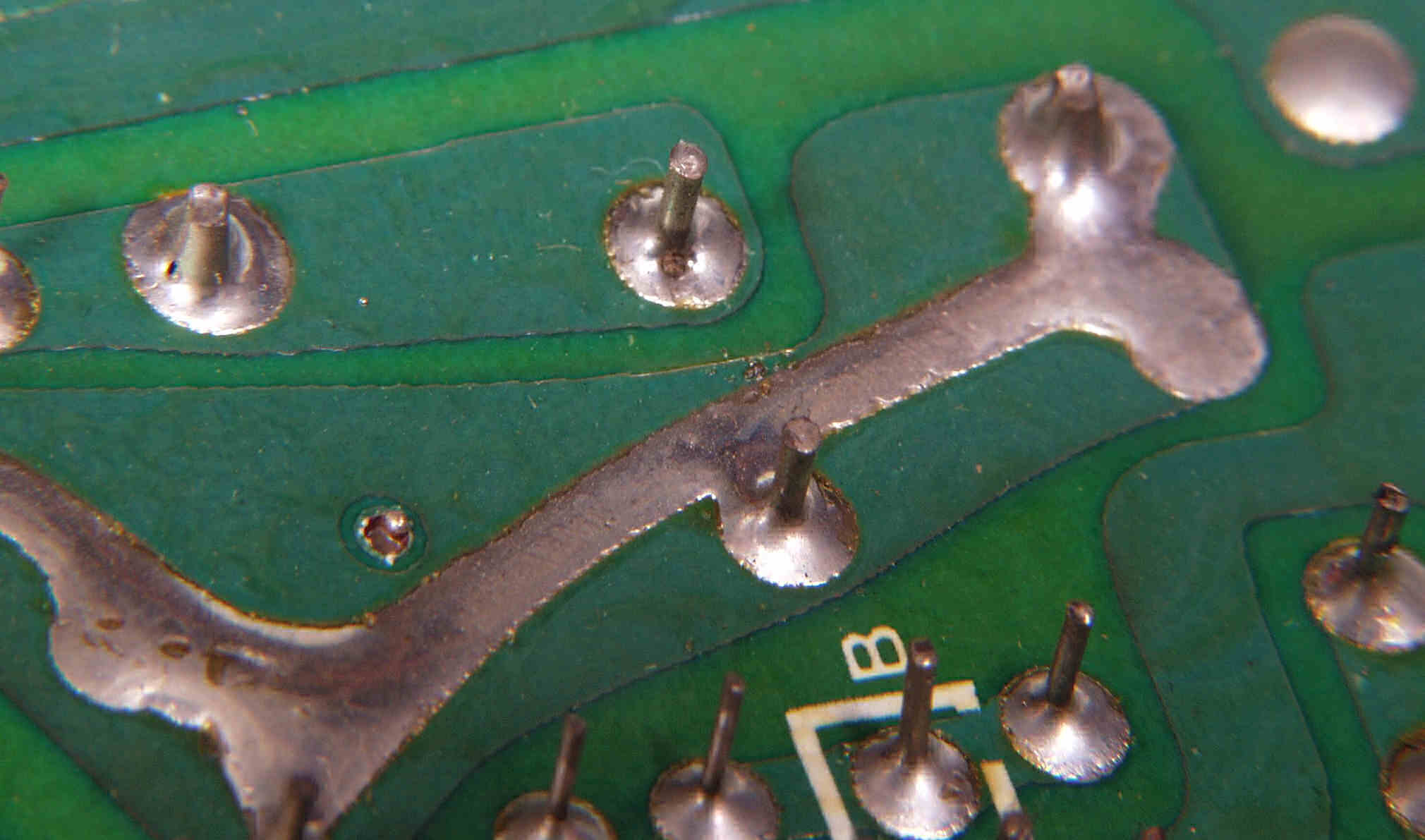

Ｃ−１Ｄ．　修理（半田補正）後　メイン・ドライブＡＭＰ基板裏　全ての半田をやり直す

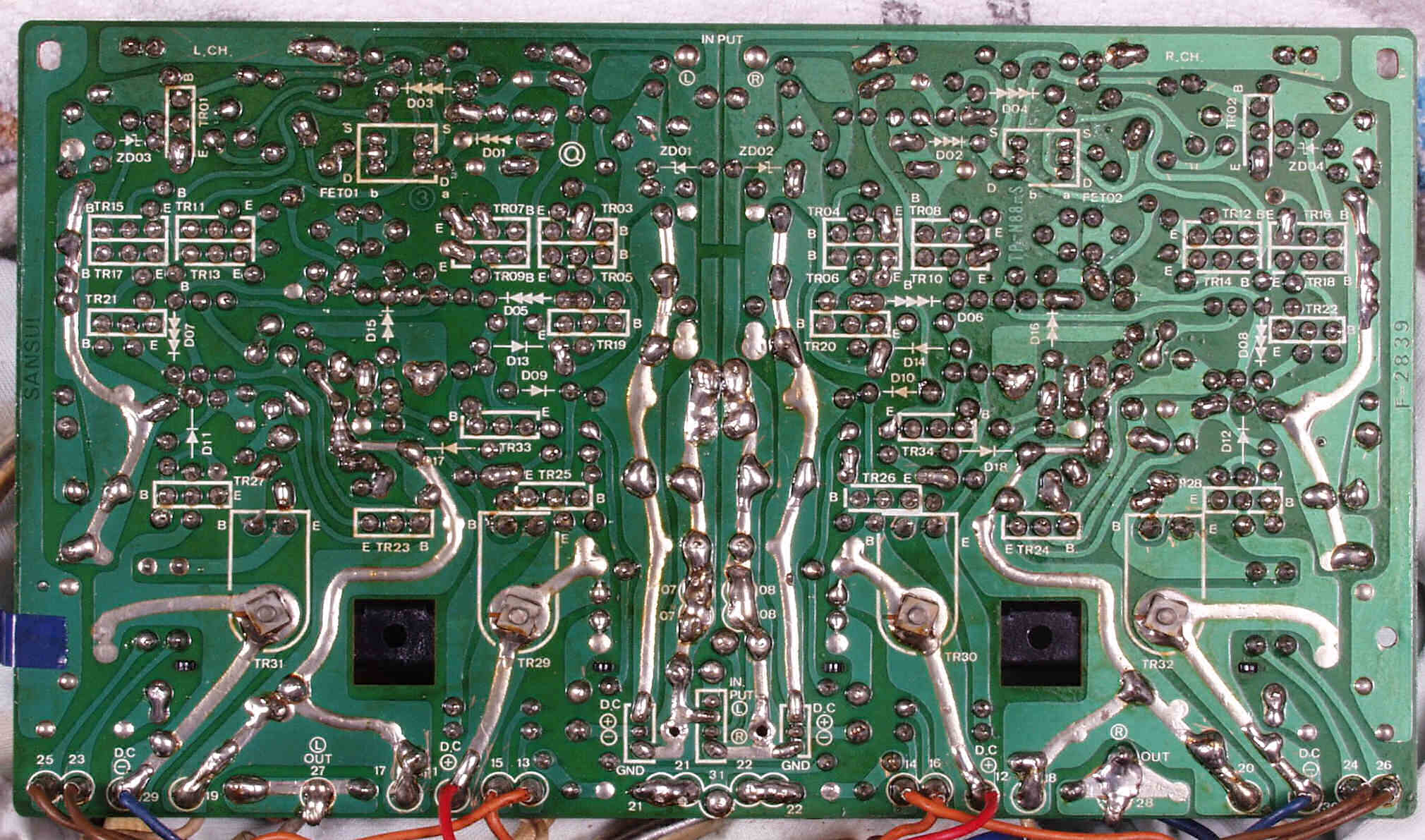

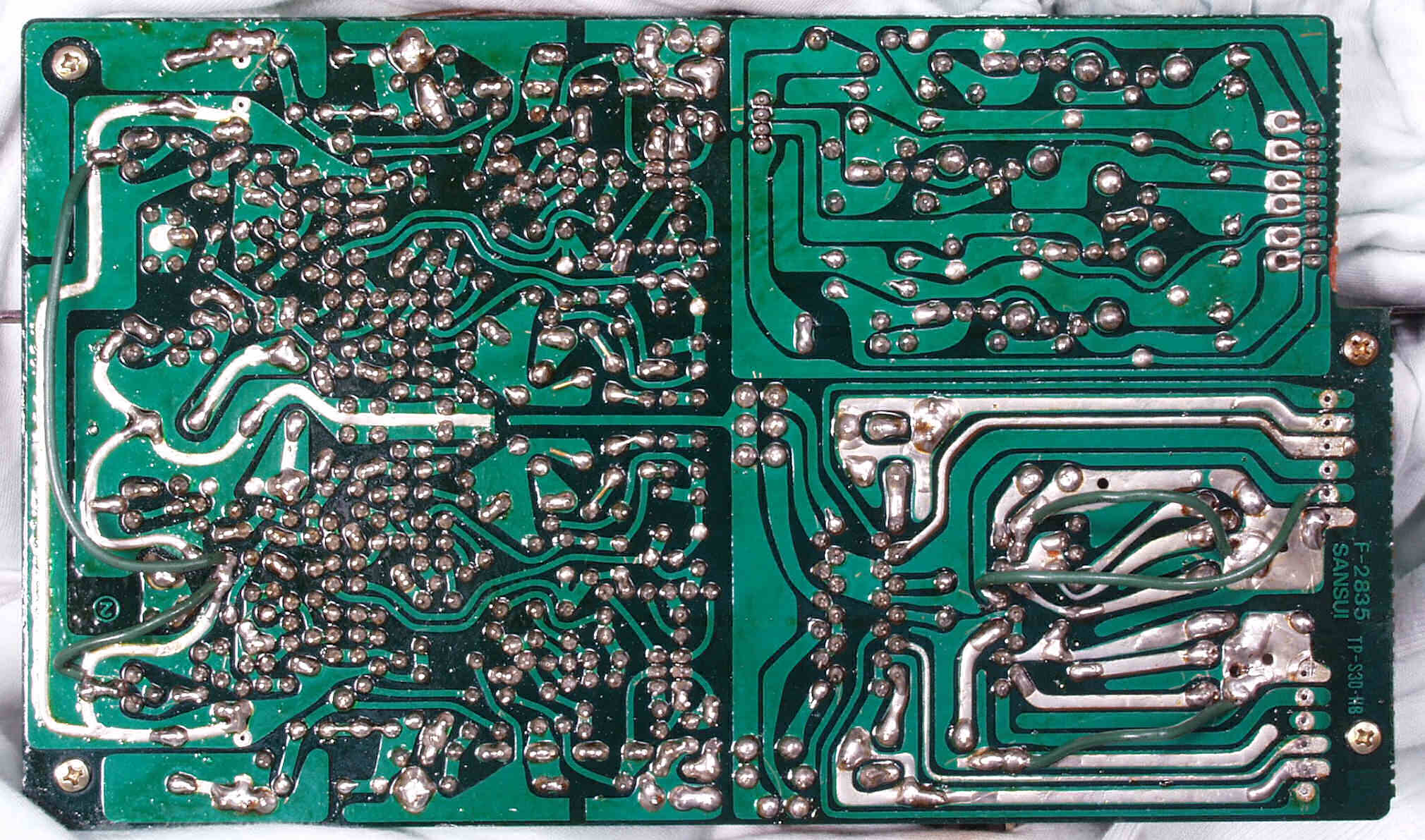

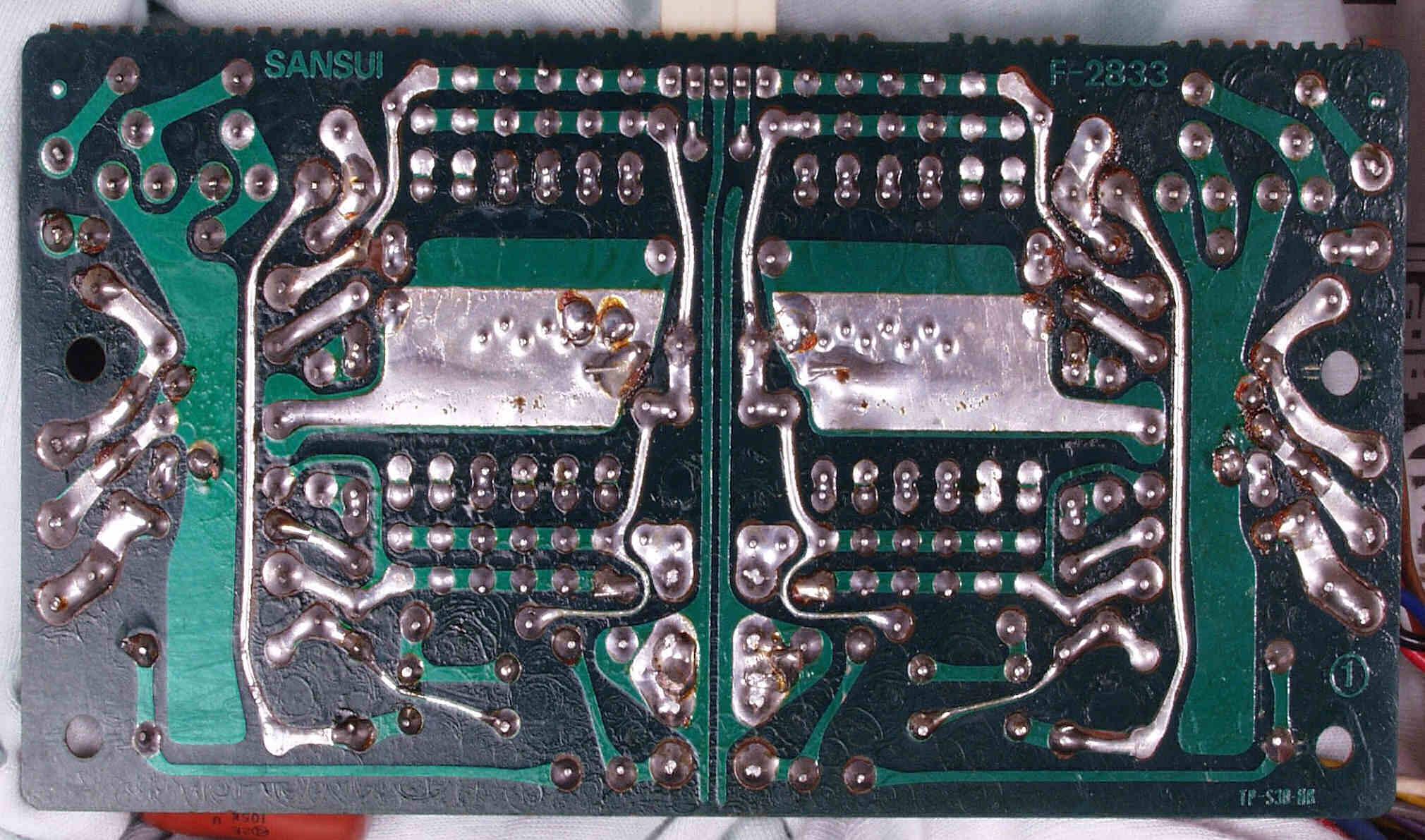

Ｃ−１Ｅ．　完成メイン・ドライブＡＭＰ基板裏　洗浄後

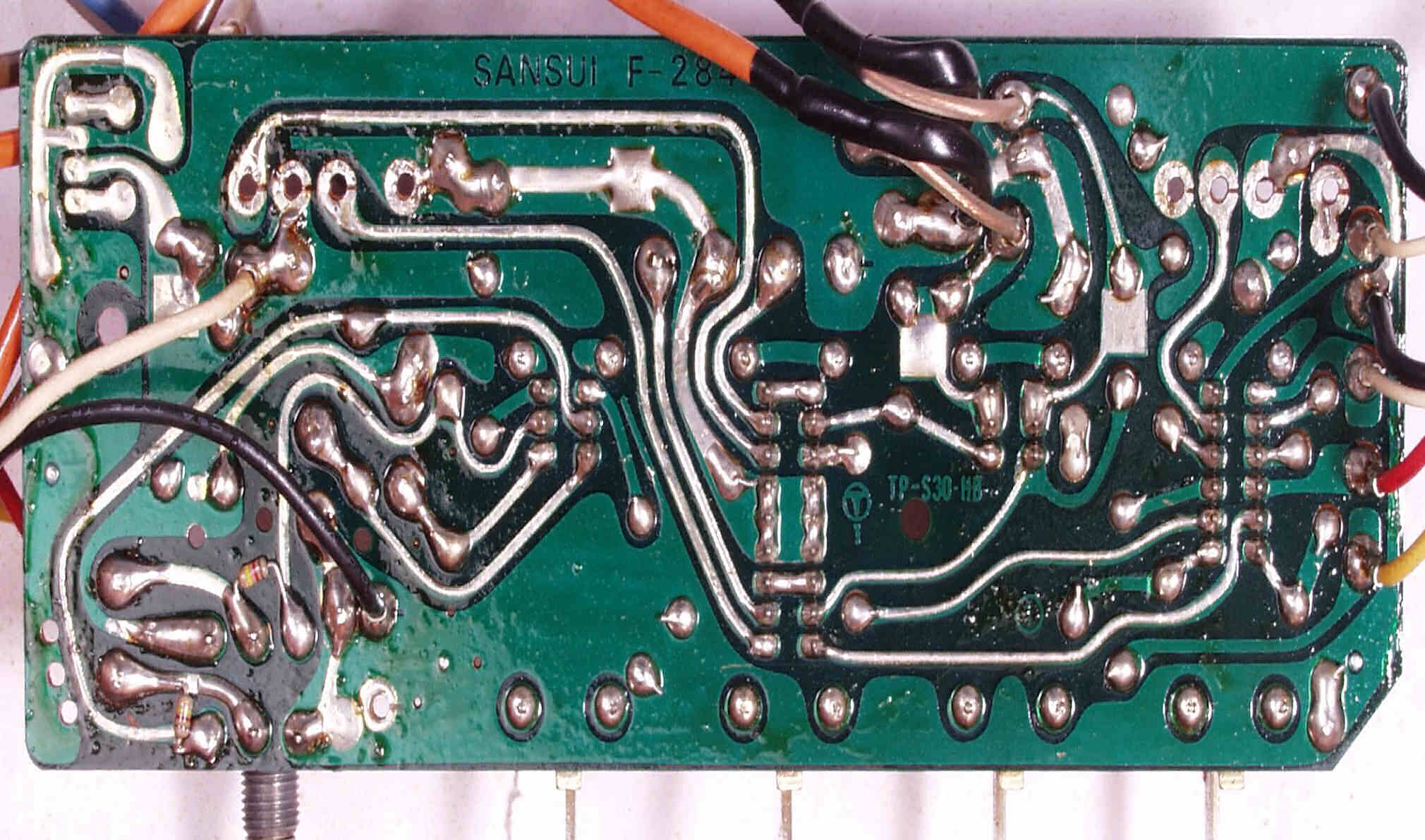

Ｃ−１Ｆ．　修理中　メイン・ドライブＡＭＰ基板裏　アースラインの接続,、普通は基板の裏からだが、銅箔保護の為表から差し込む

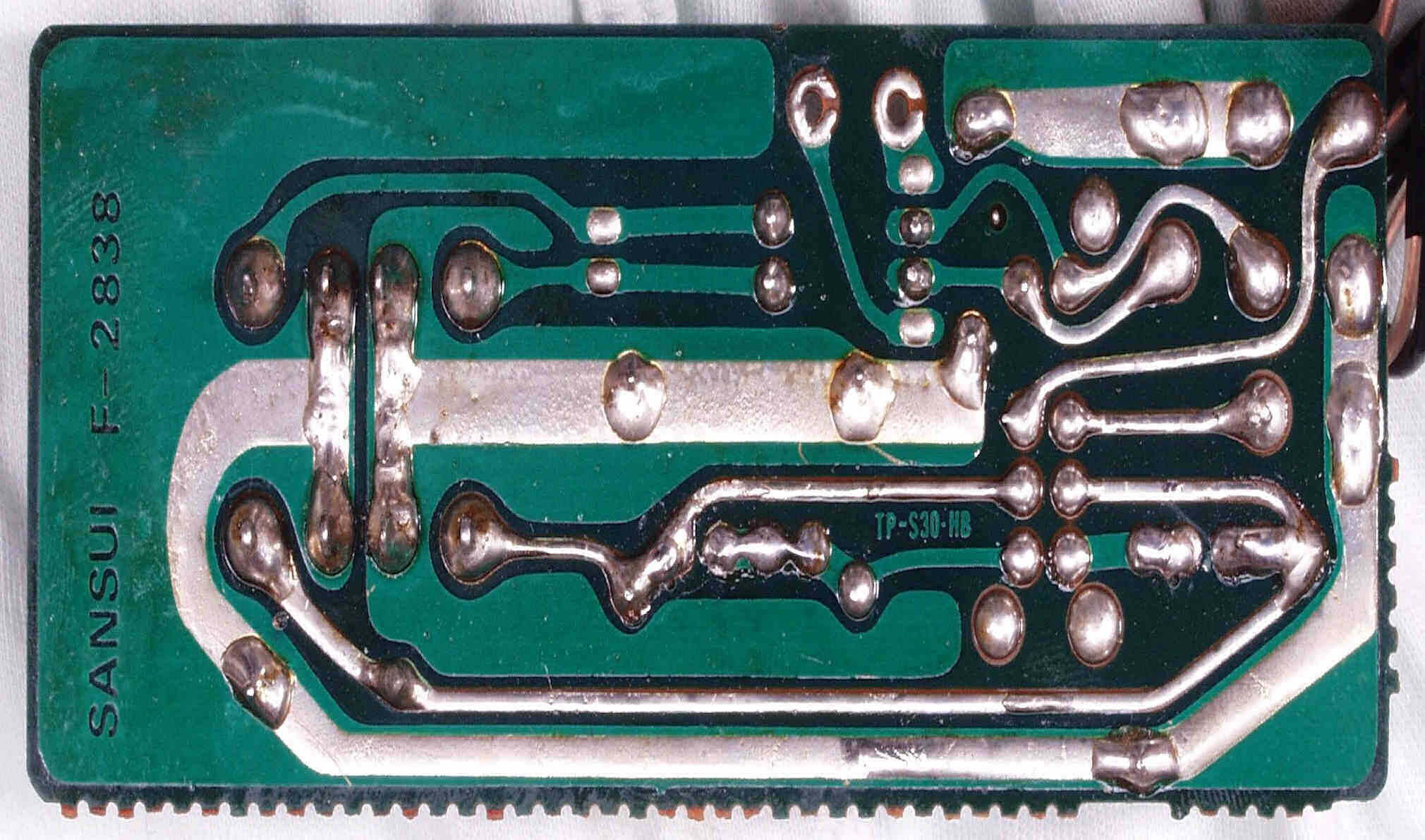

Ｃ−１Ｇ．　修理後　メイン・ドライブＡＭＰ基板裏　アースラインの接続

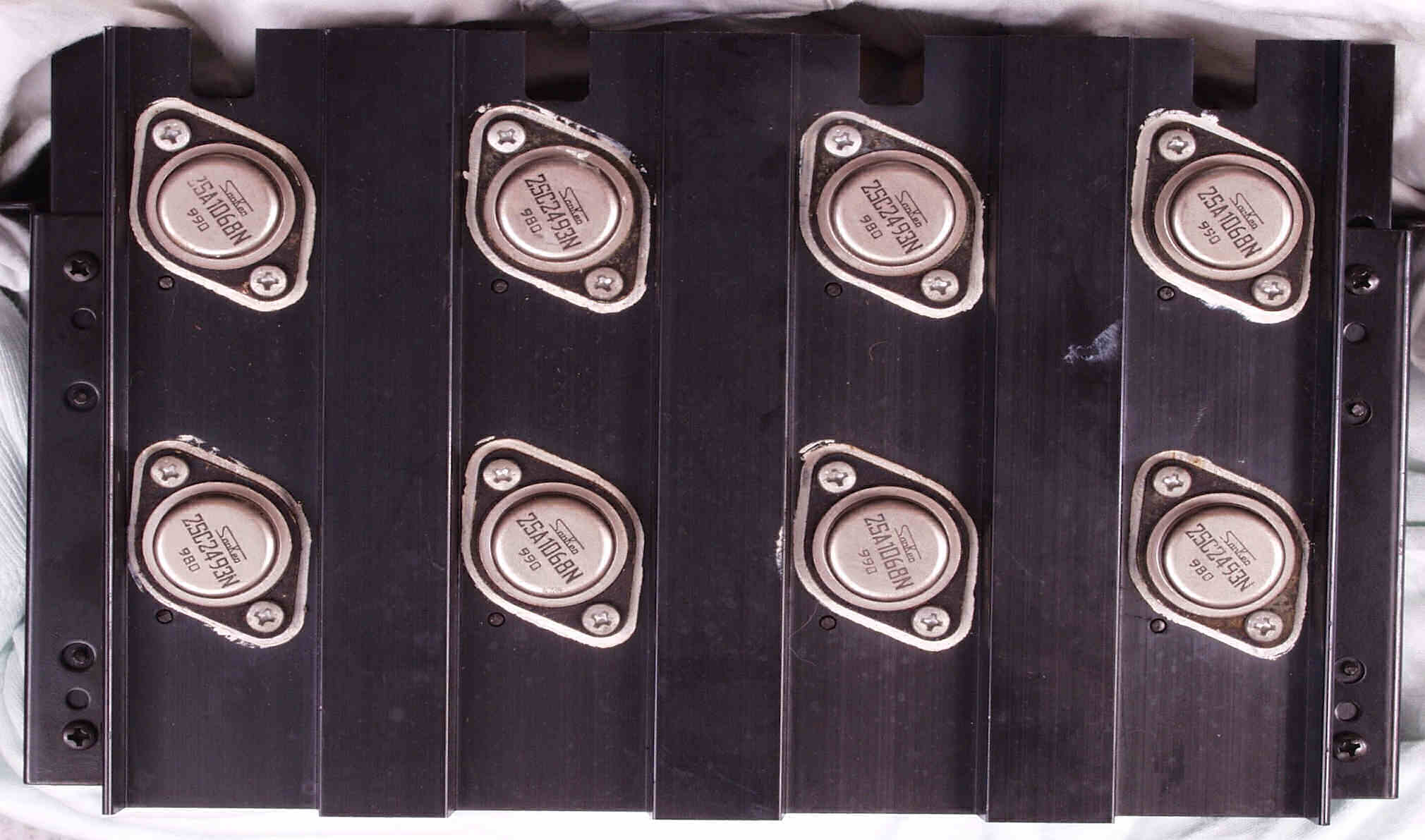

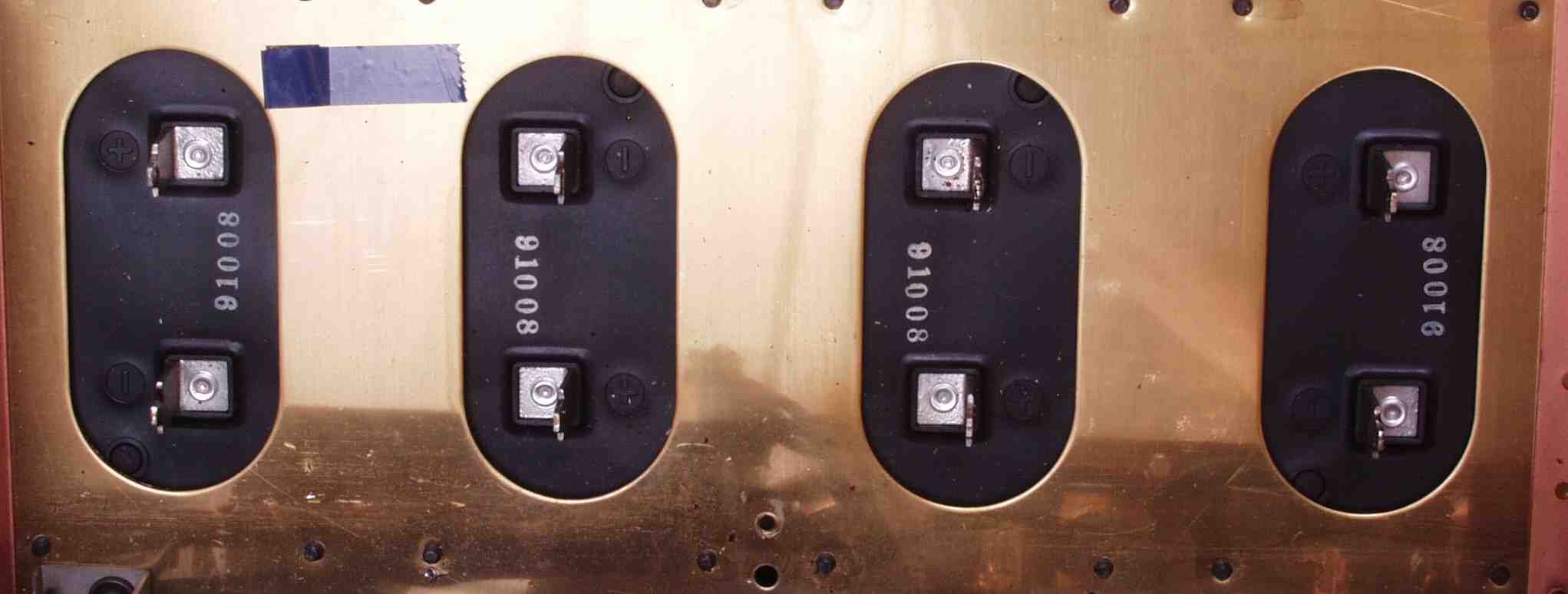

Ｃ−１Ｈ．　修理後　終段ＴＲ（トランジスター）　増す締めする

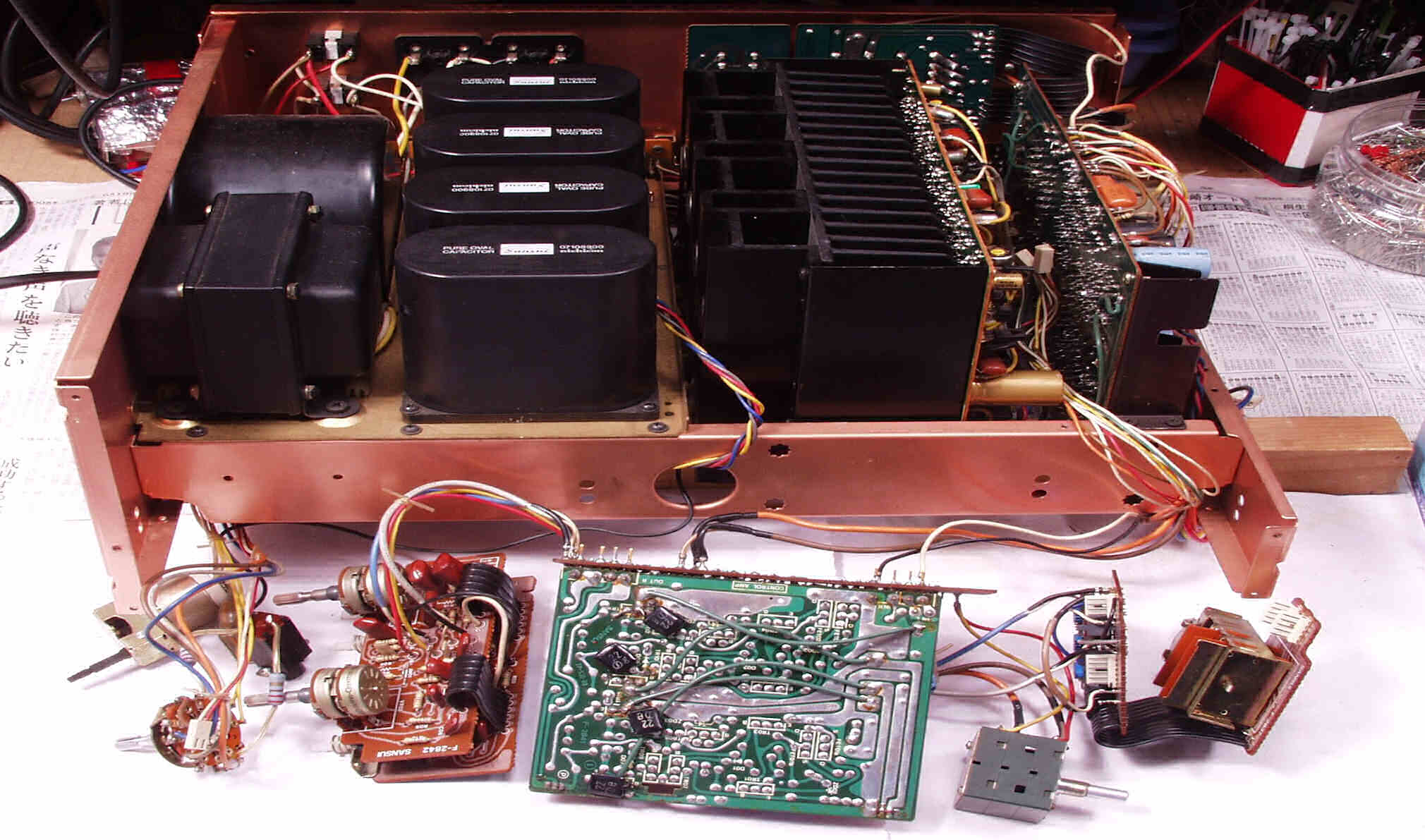

Ｃ−２Ａ．　前面パネルを取り、修理中

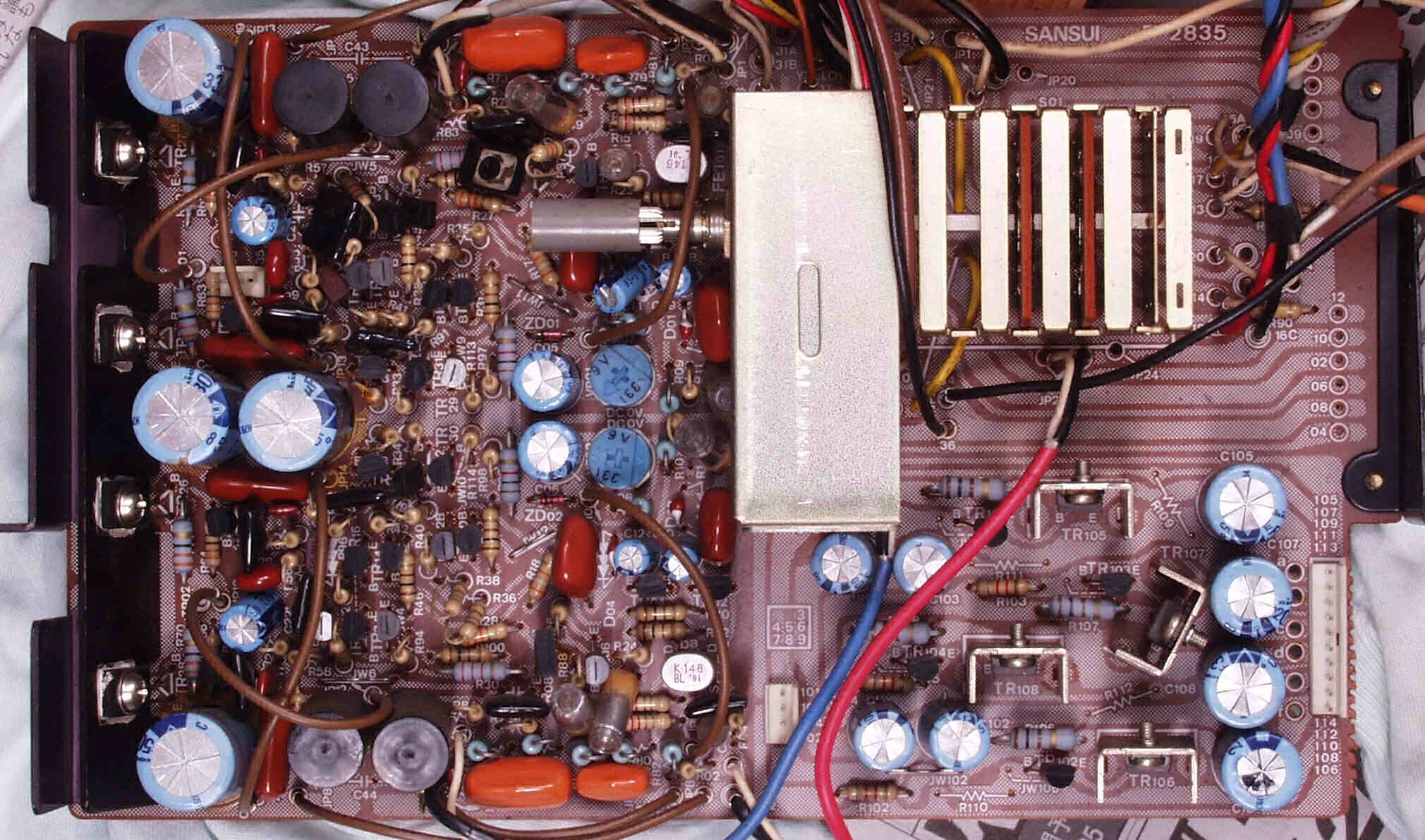

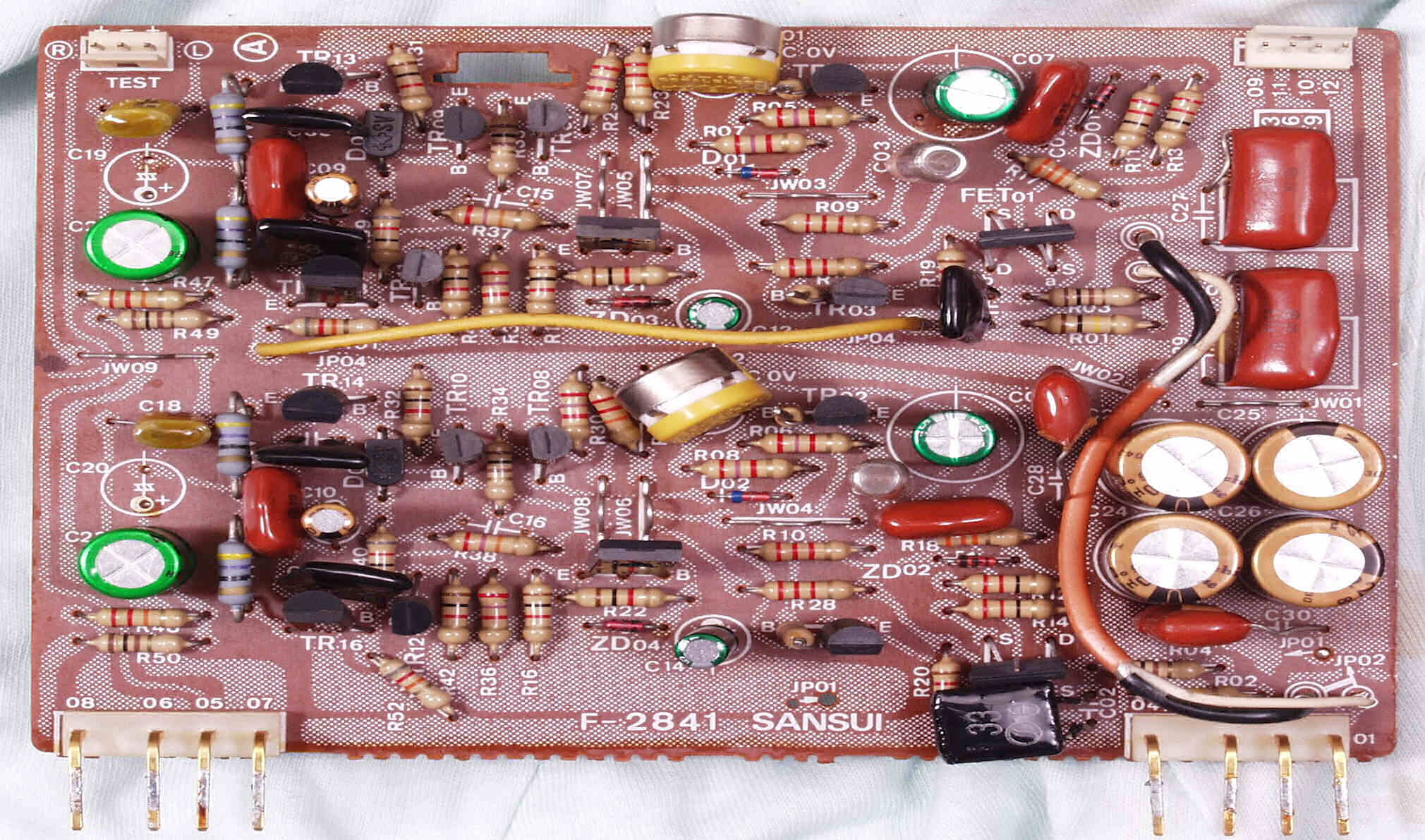

Ｃ−２Ｂ．　修理前　ＦＬＡＴ−ＡＭＰ基板

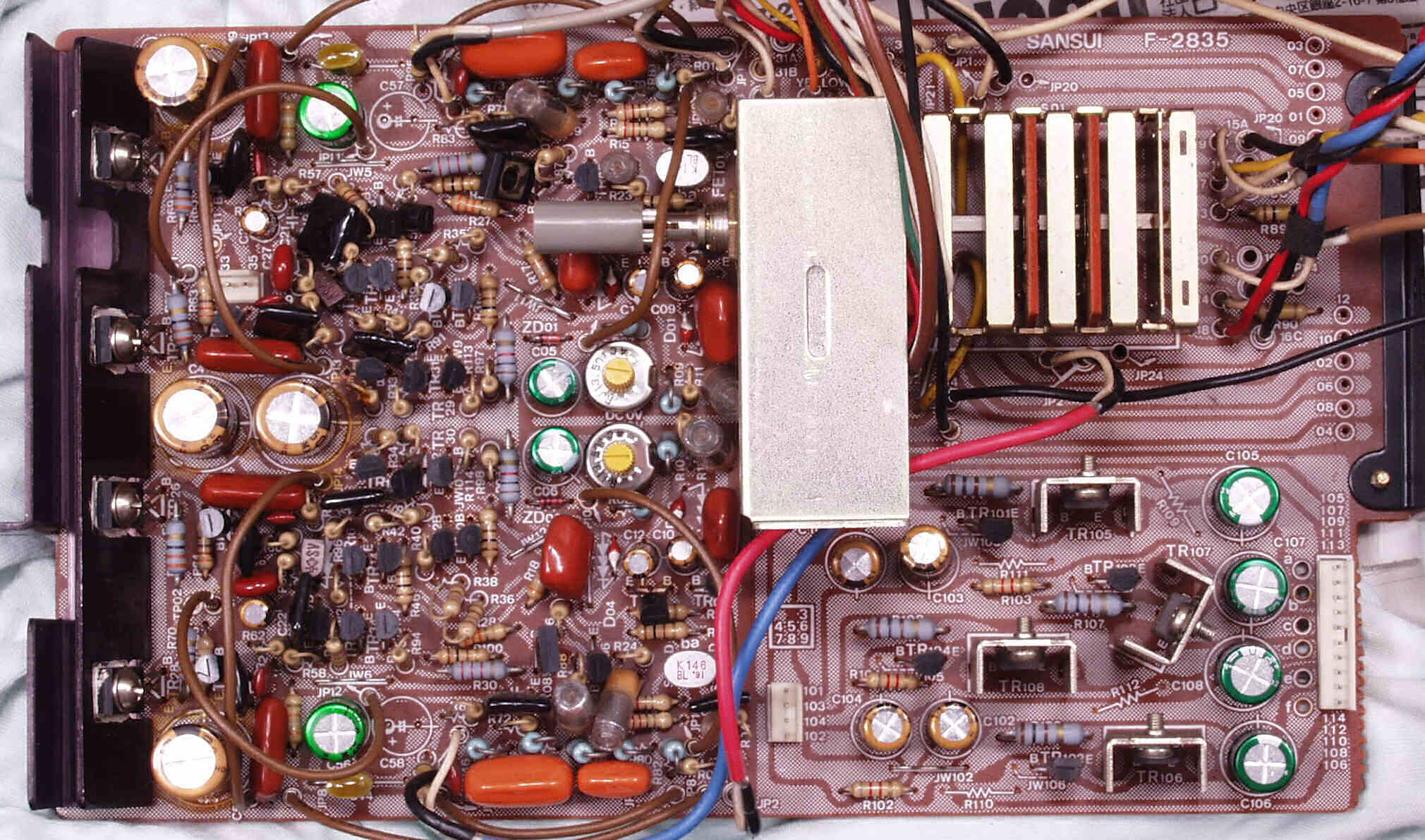

Ｃ−２Ｃ．　修理後　ＦＬＡＴ−ＡＭＰ基板 　　　　　　　　　　ＦＥＴ（電界効果トランジスター）２個、ＴＲ（トランジスター）４個、半固定ＶＲ２個、電解コンデンサー１２個交換、フイルムコンデンサー２個追加

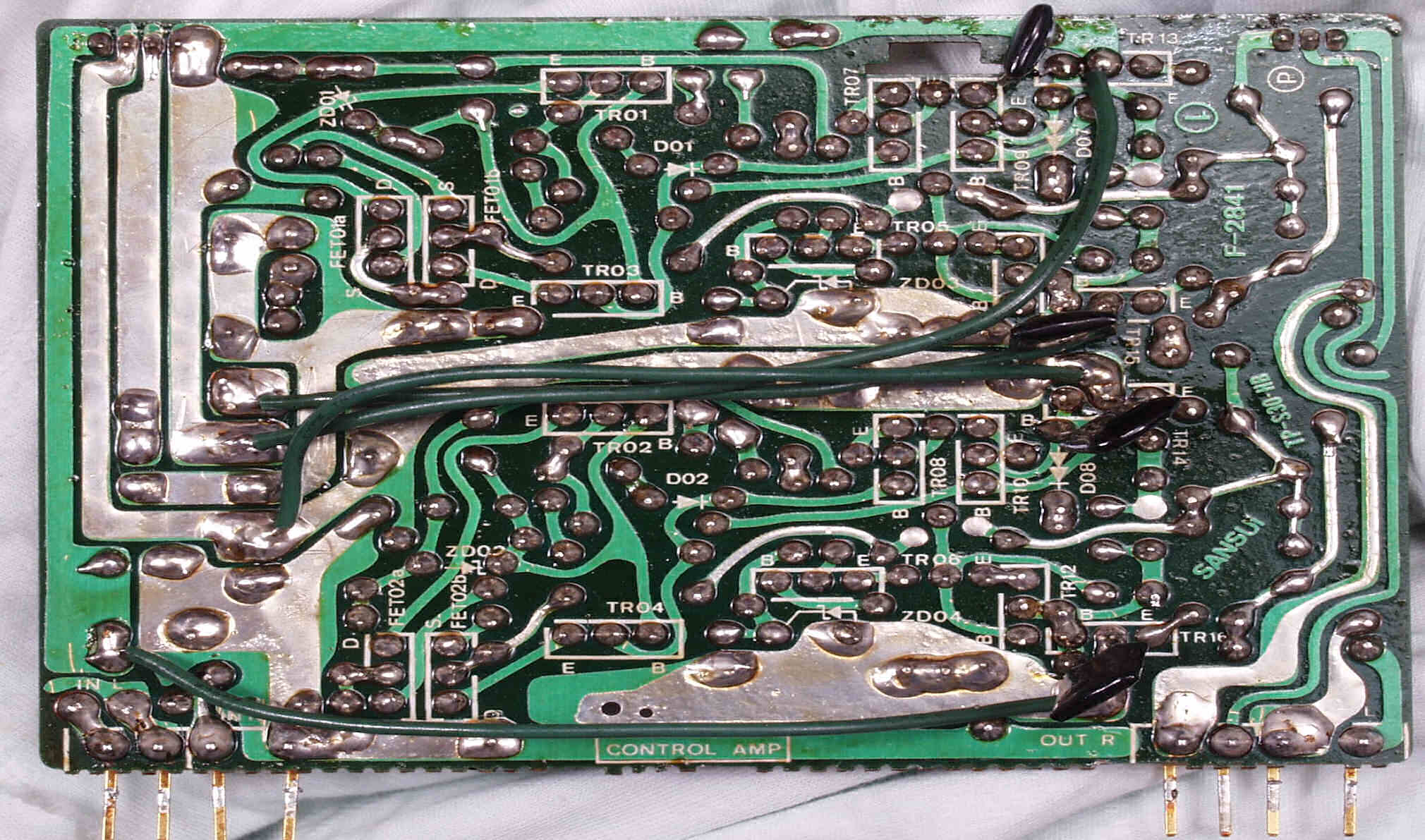

Ｃ−２Ｄ．　修理前　ＦＬＡＴ−ＡＭＰ基板裏

Ｃ−２Ｅ．　修理（半田補正）後　ＦＬＡＴ−ＡＭＰ基板裏　　全ての半田をやり直す

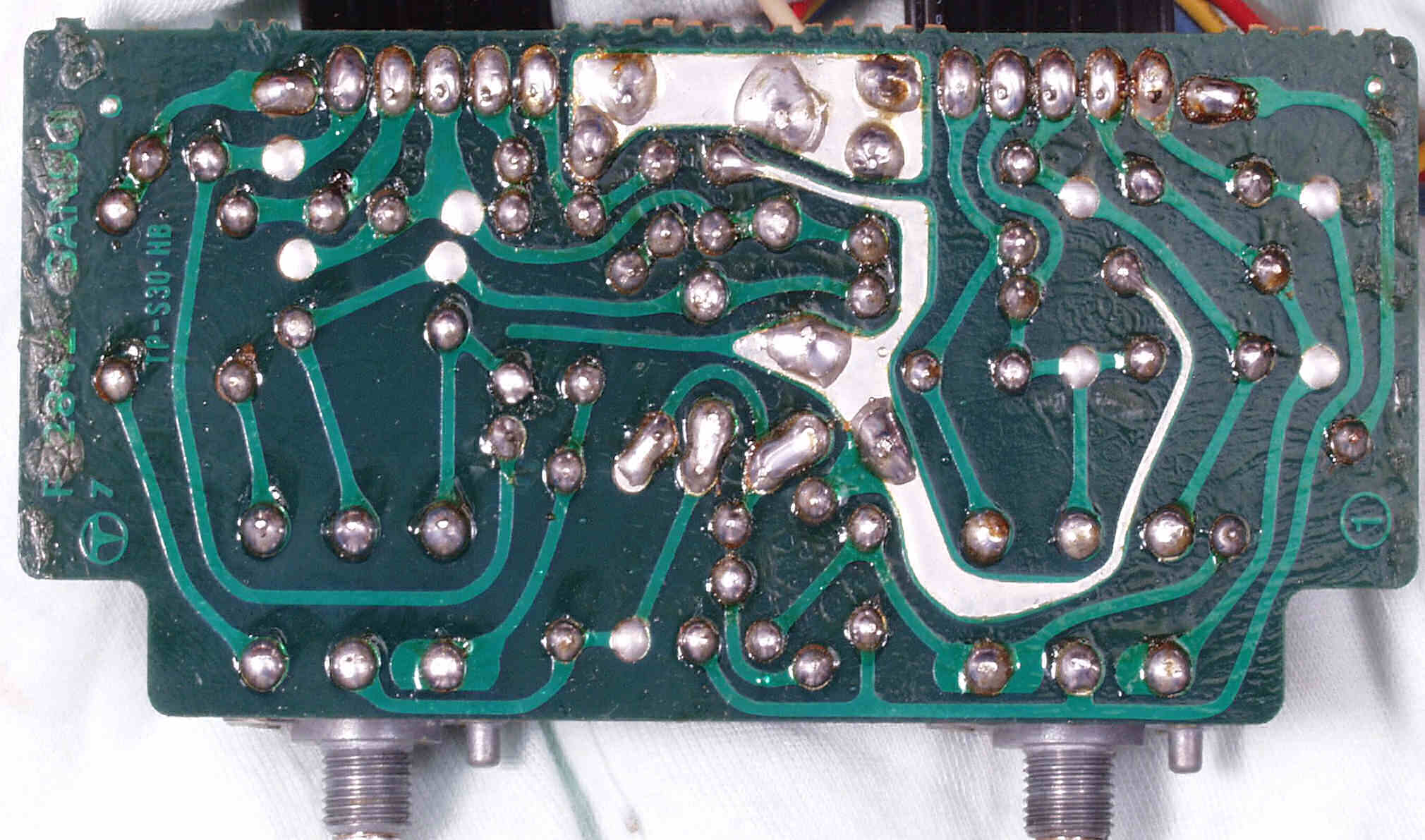

Ｃ−２Ｆ．　完成ＦＬＡＴ−ＡＭＰ基板裏　洗浄後

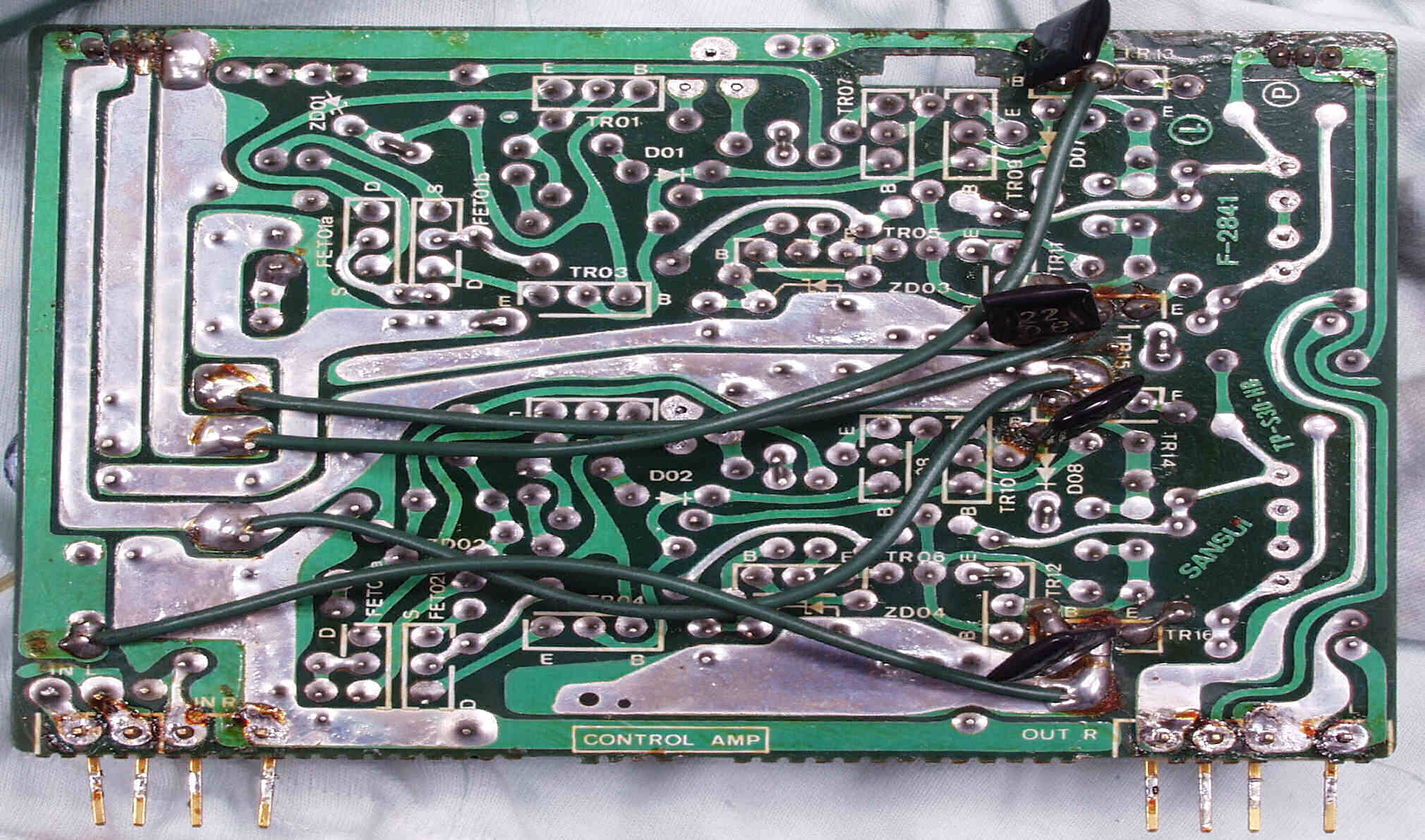

Ｃ−２Ｇ．　修理前　ＣＯＮＴＲＯＬ基板裏

Ｃ−２Ｈ．　修理（半田補正）後　ＣＯＮＴＲＯＬ基板裏　　全ての半田をやり直す

Ｃ−２Ｉ．　完成ＣＯＮＴＲＯＬ基板裏　洗浄後

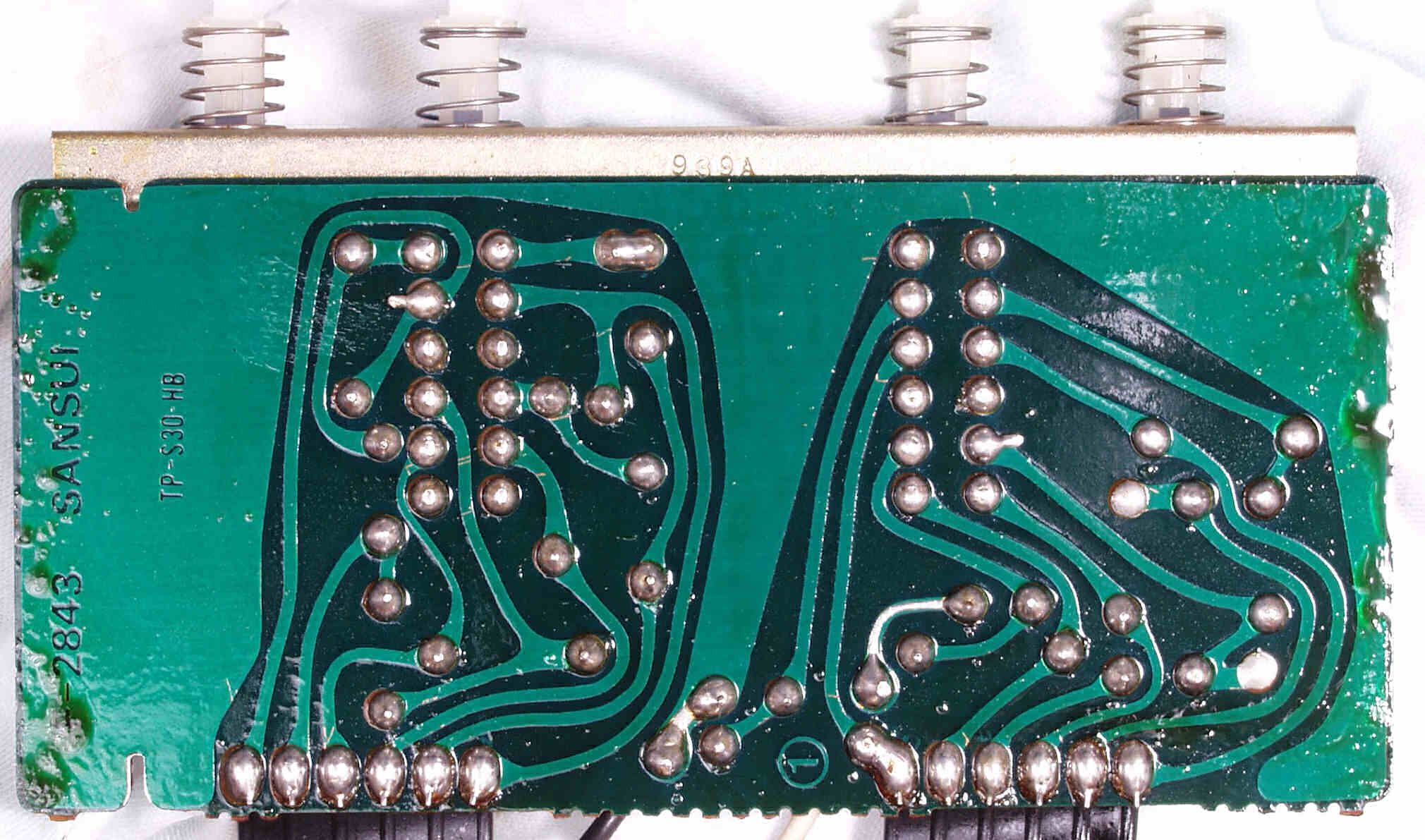

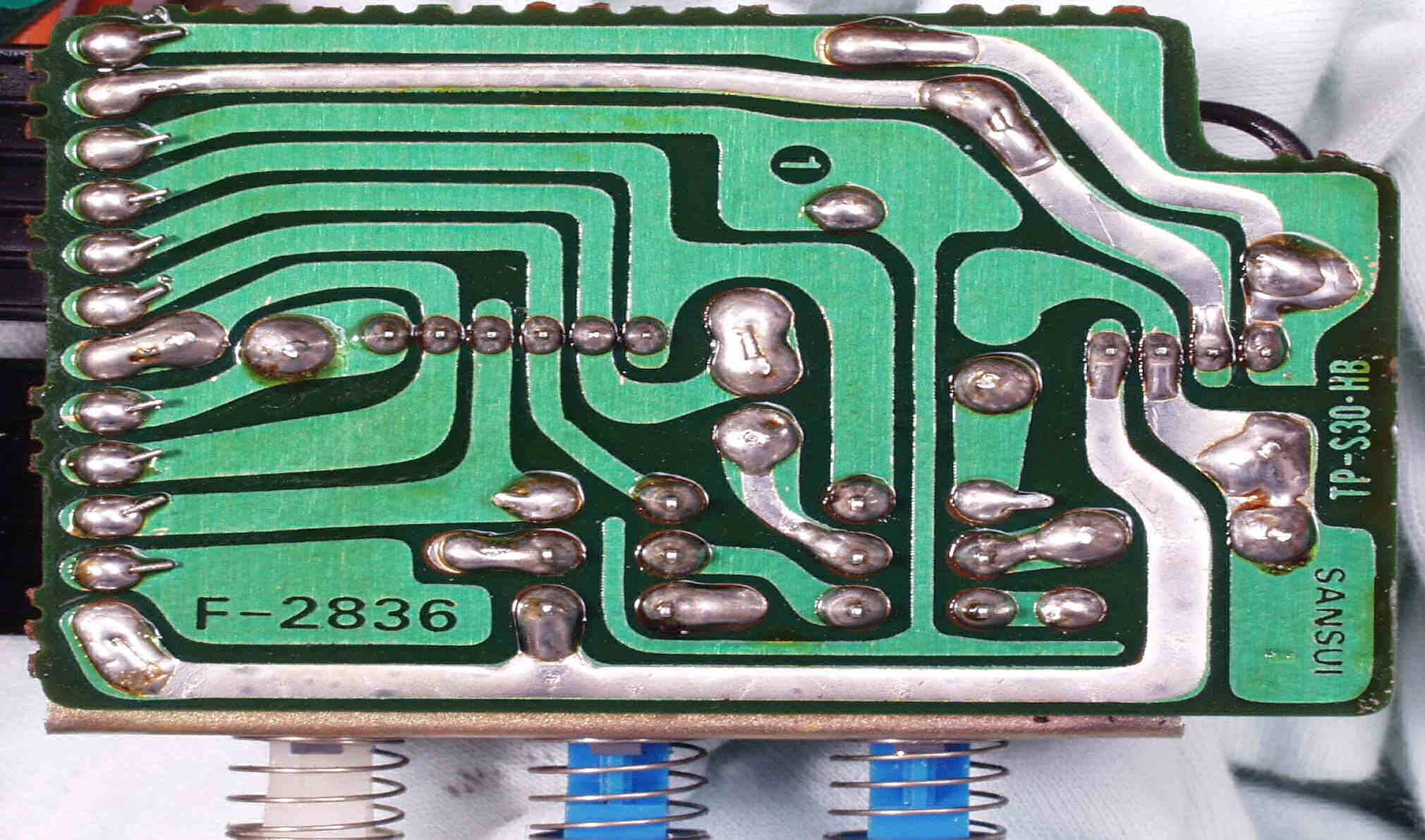

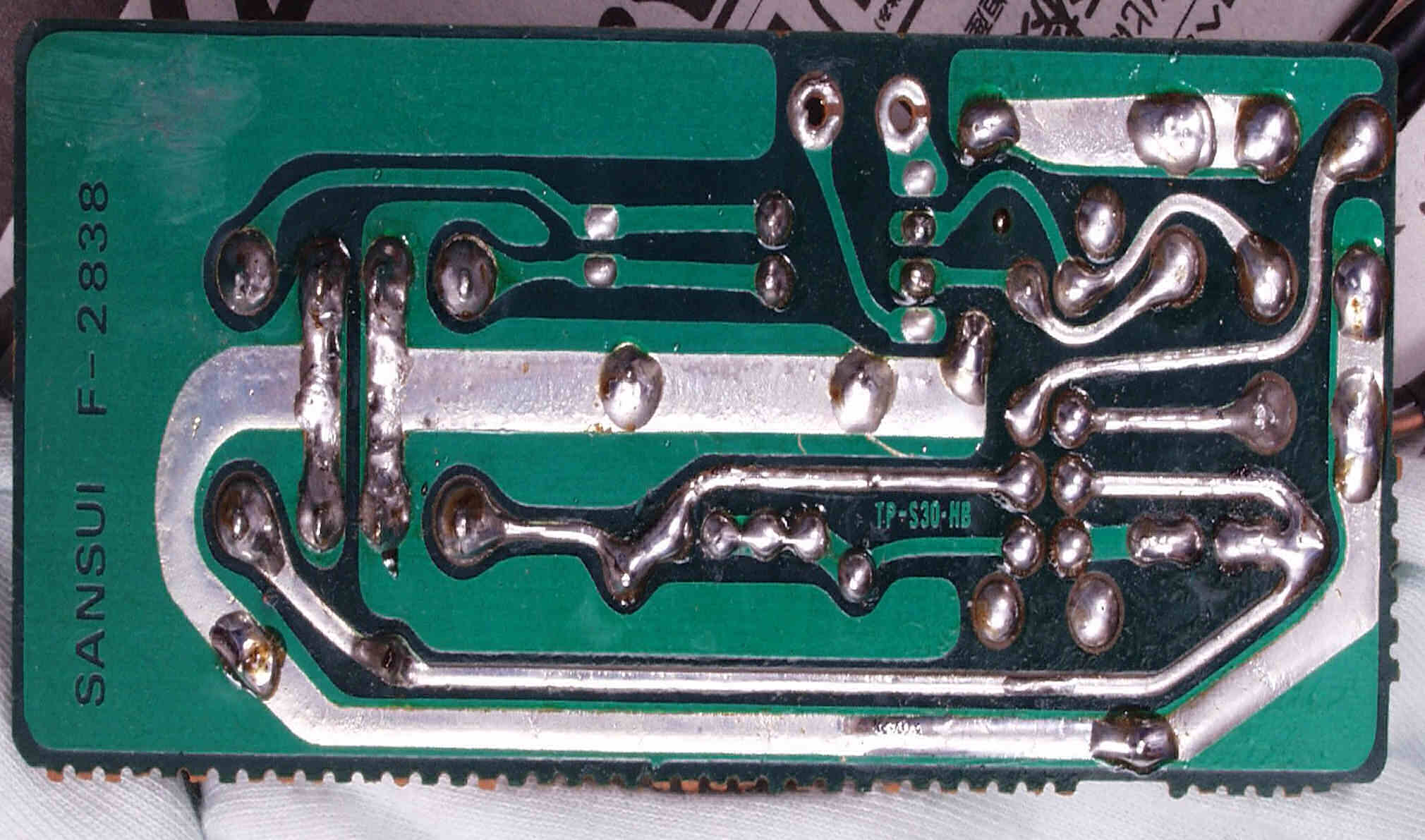

Ｃ−２Ｊ．　修理前　ＴａｐｅＣｏｐｙＳＷ基板裏

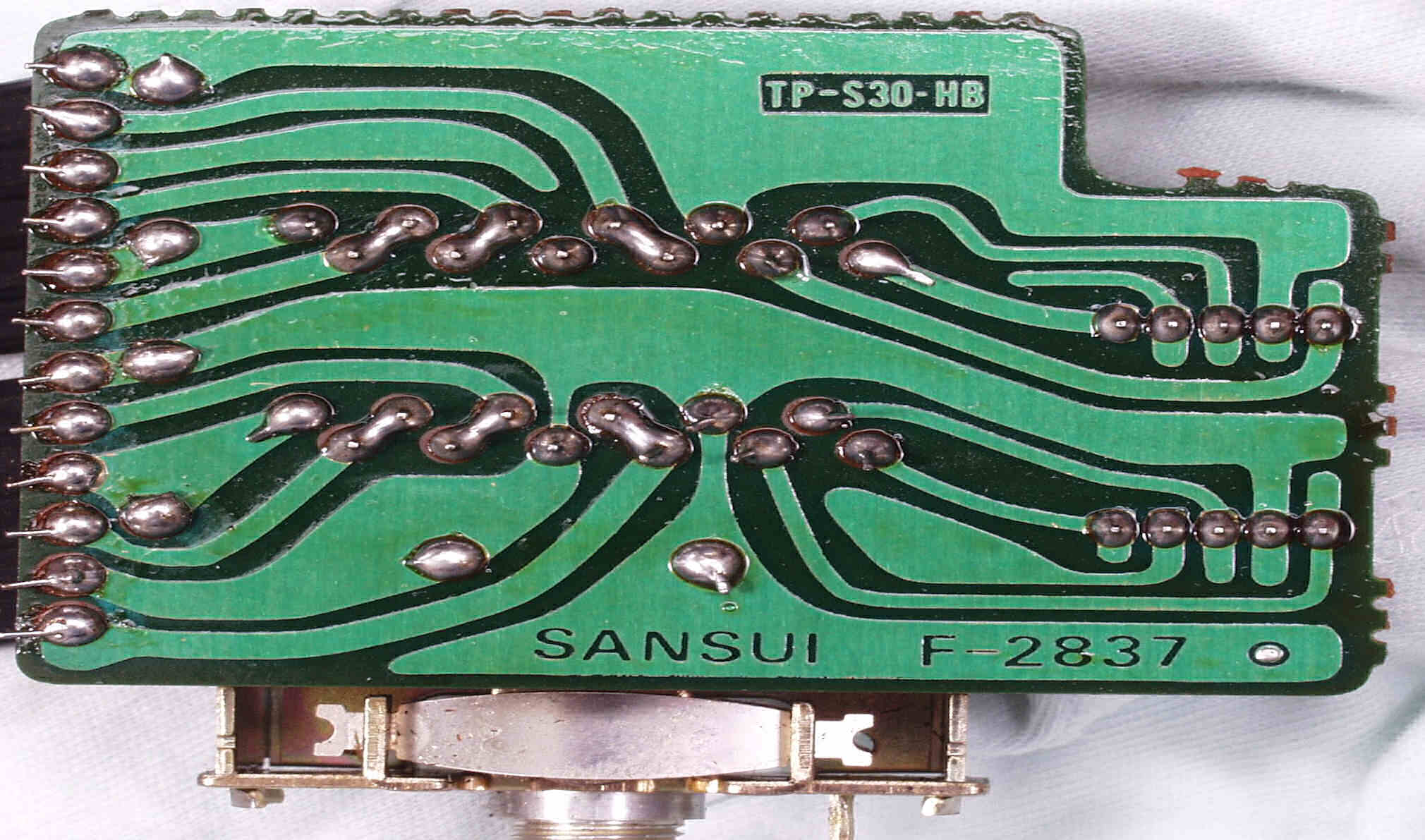

Ｃ−２Ｋ．　修理（半田補正）後　　ＴａｐｅＣｏｐｙＳＷ基板裏　全ての半田をやり直す

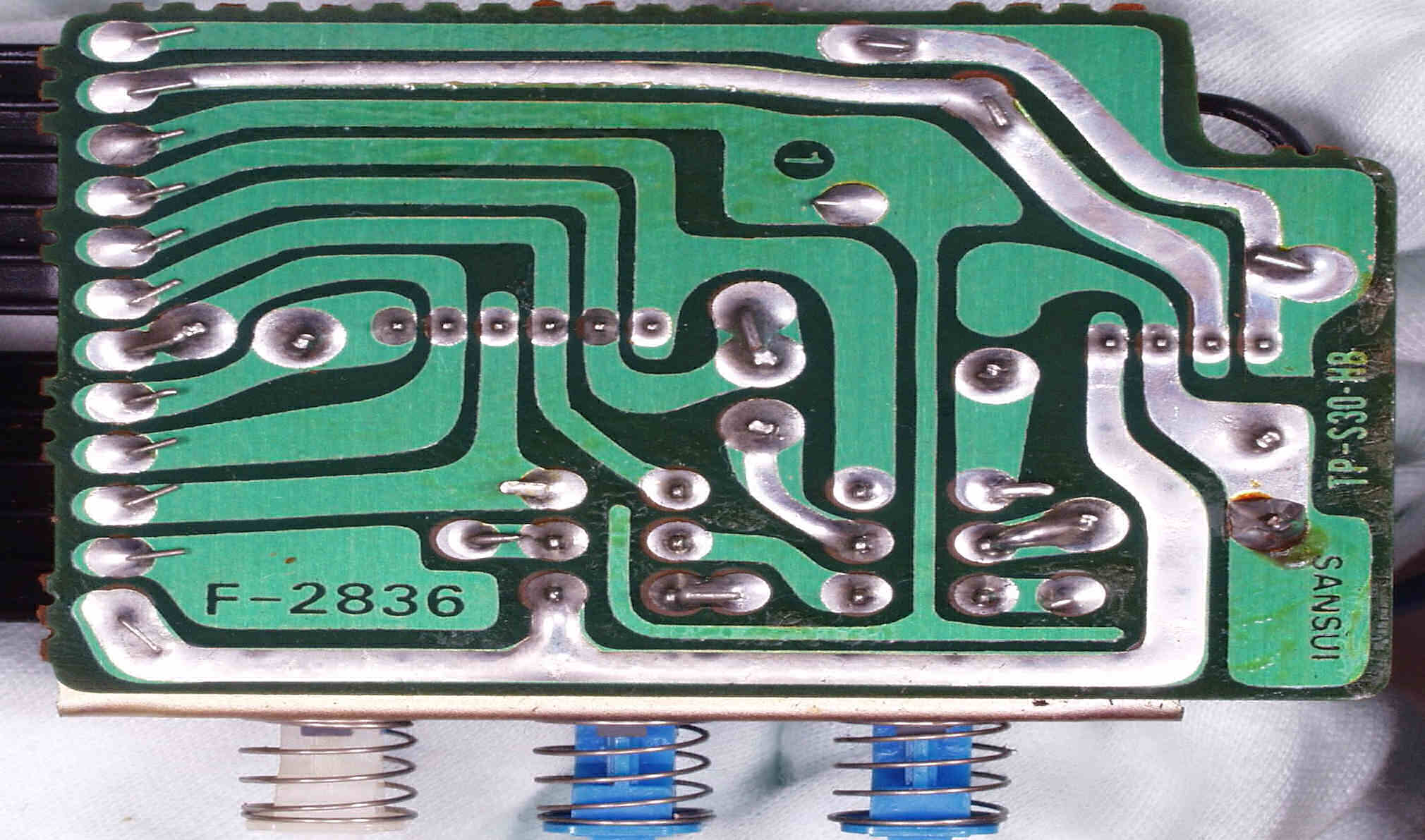

Ｃ−２Ｌ．　完成ＴａｐｅＣｏｐｙＳＷ基板裏　洗浄後

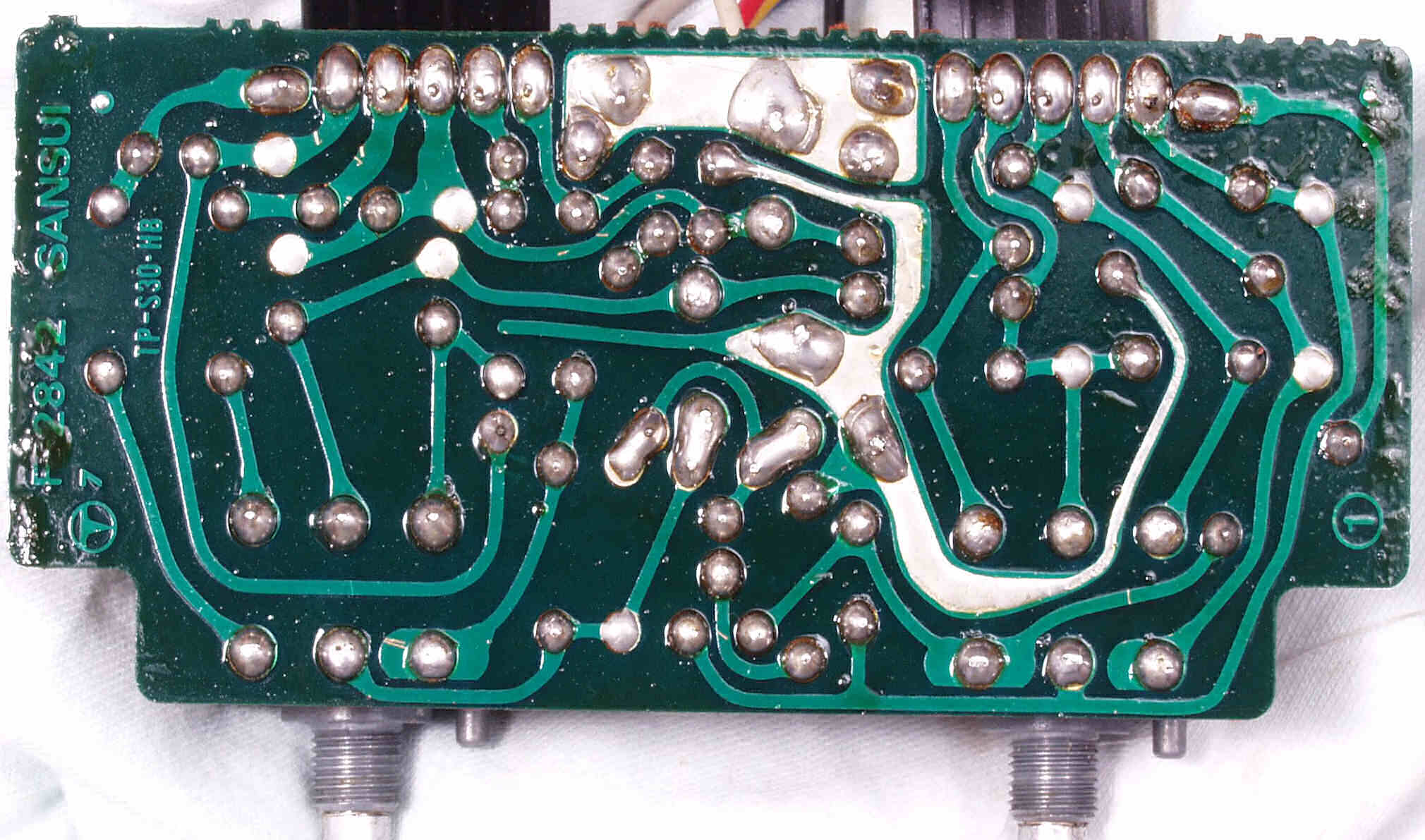

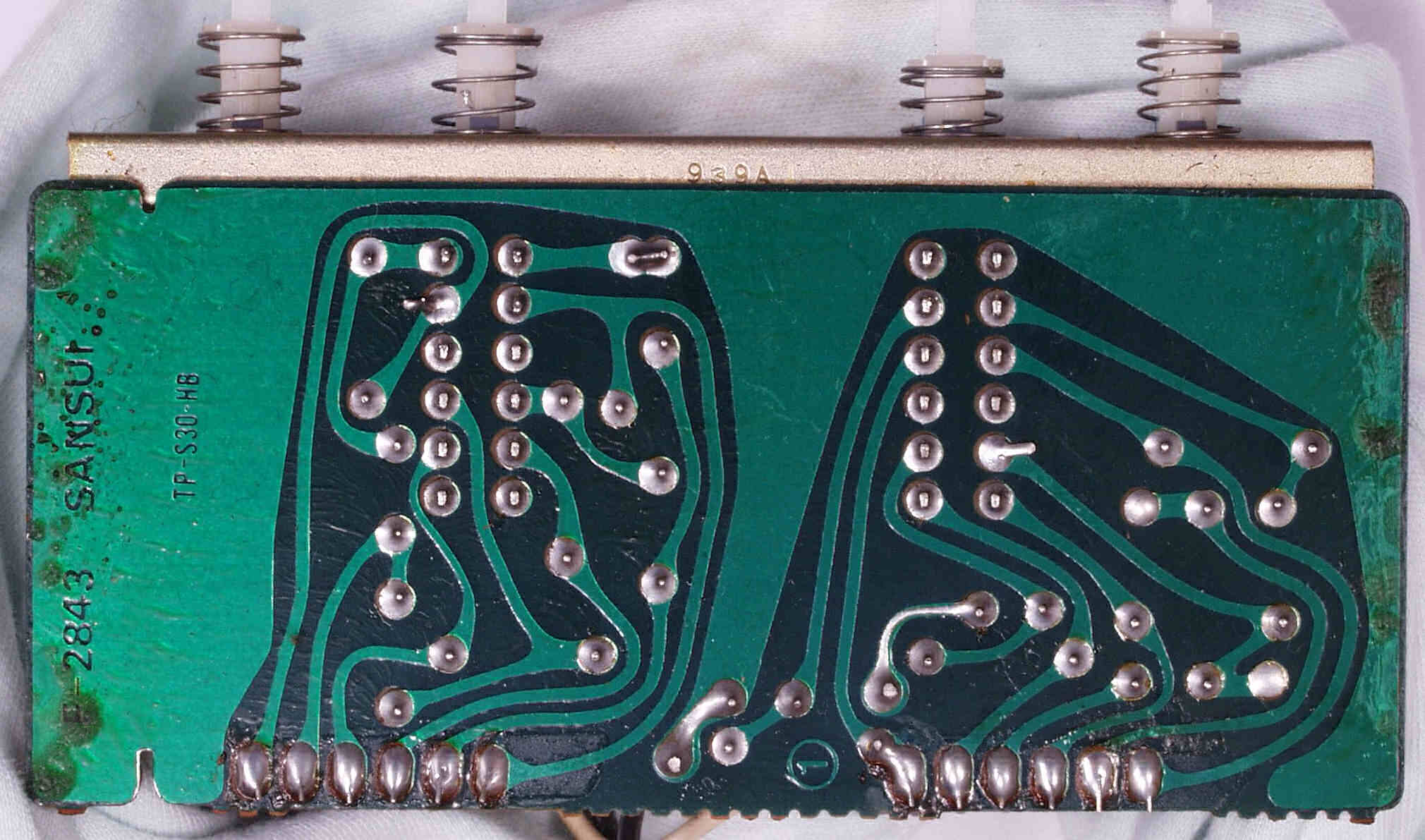

Ｃ−２Ｍ．　修理前　ＴａｐｅＰｌａｙＳＷ基板裏

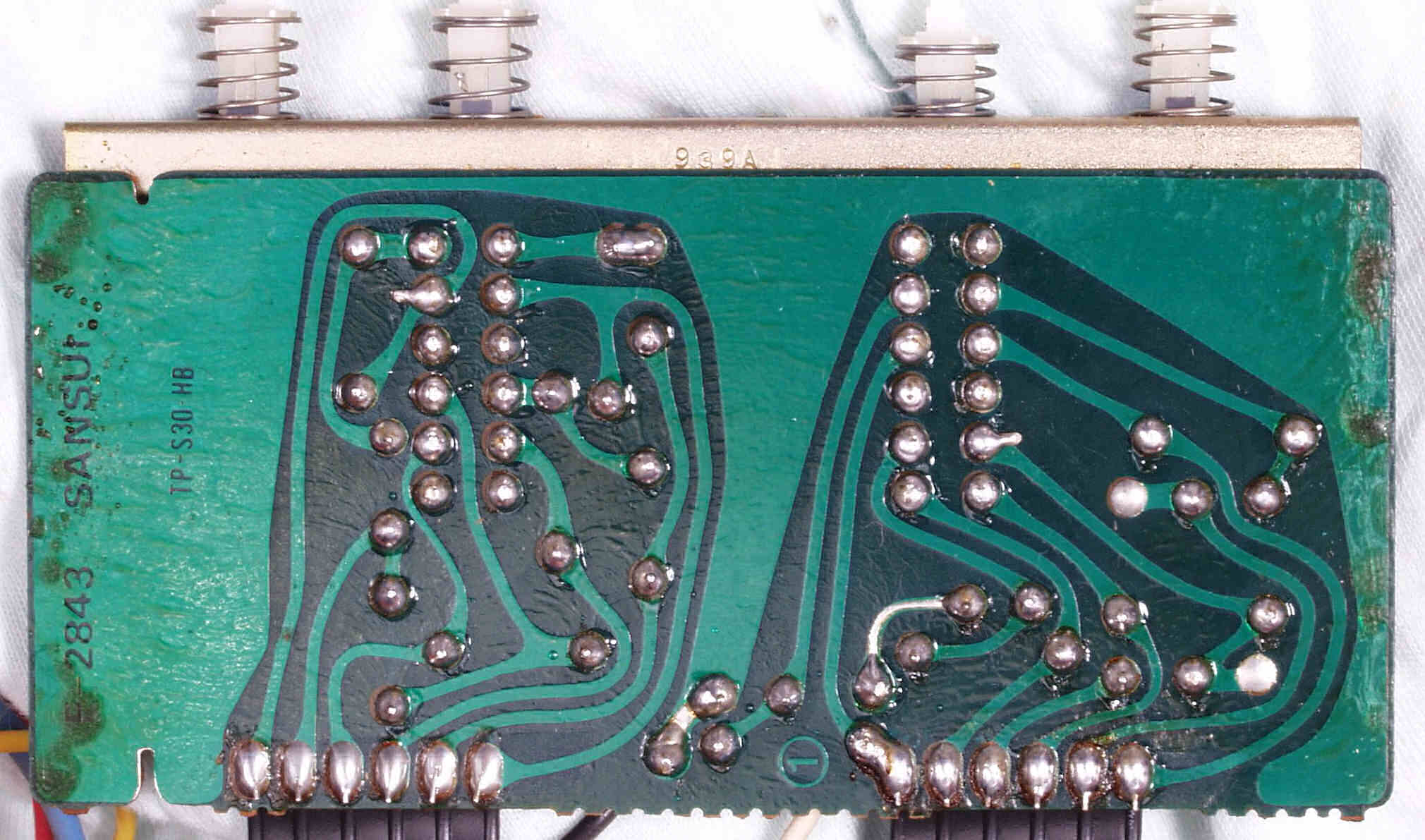

Ｃ−２Ｎ．　修理（半田補正）後　ＴａｐｅＰｌａｙＳＷ基板裏　　全ての半田をやり直す

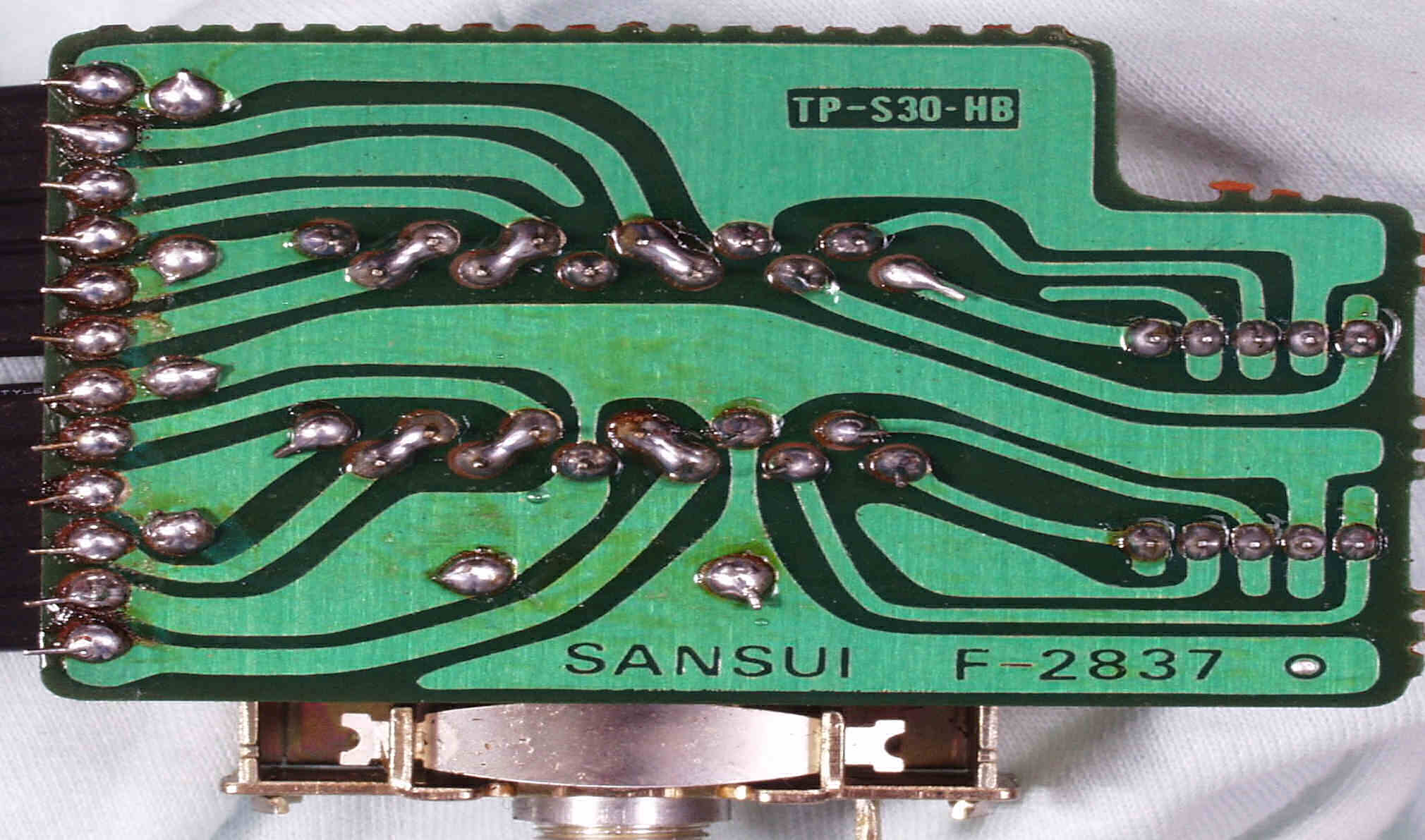

Ｃ−２Ｏ．　完成ＴａｐｅＰｌａｙＳＷ基板裏洗浄後

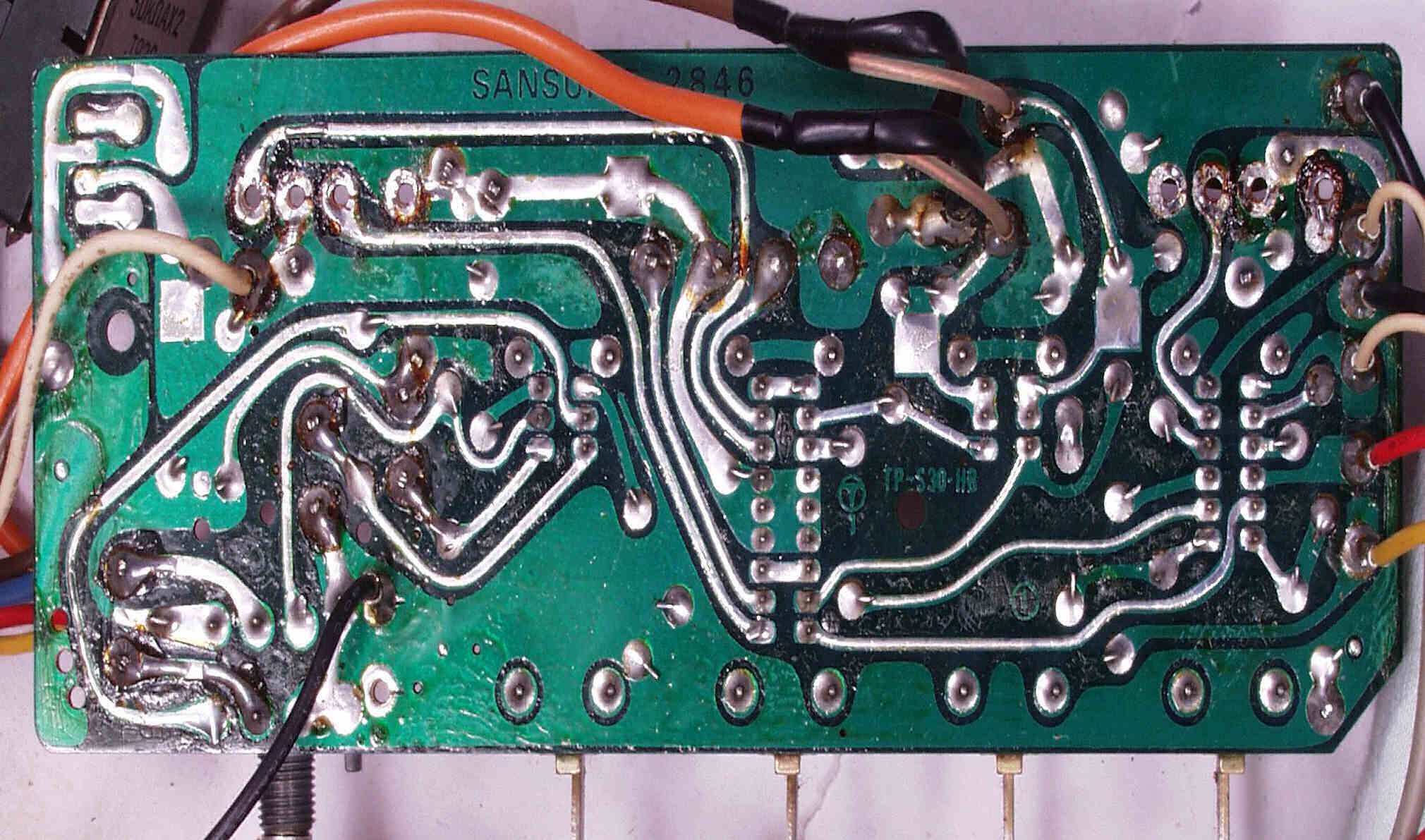

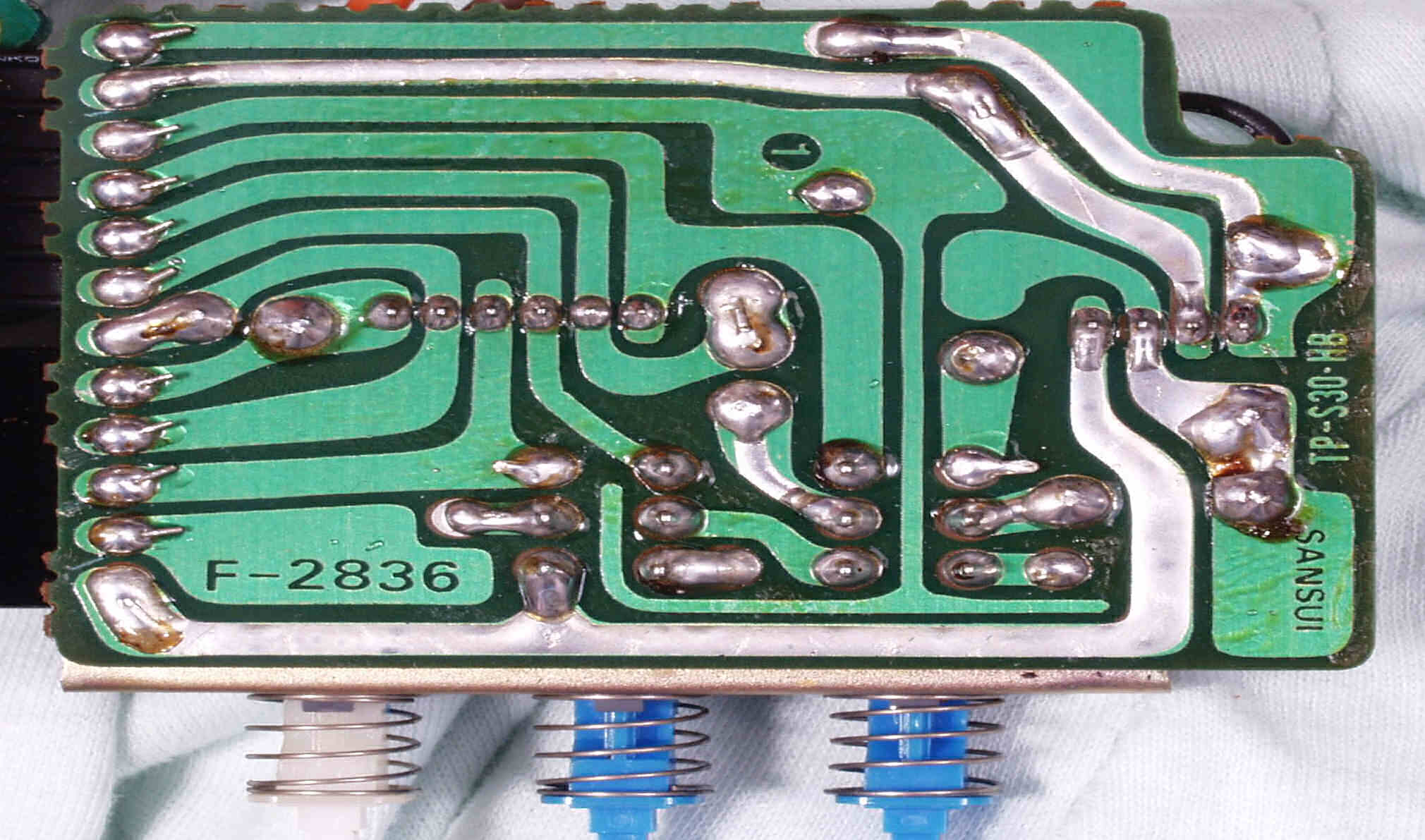

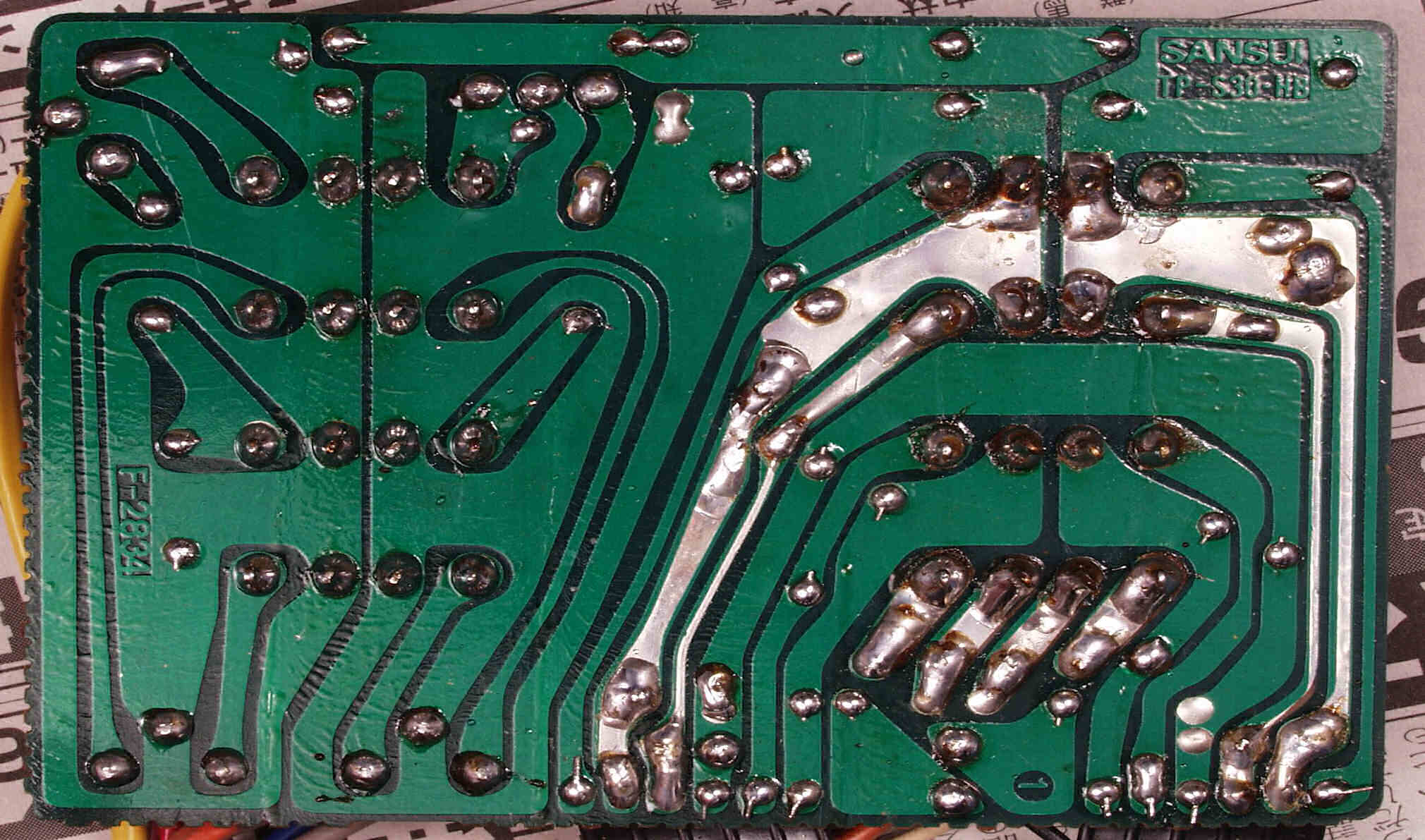

Ｃ−２Ｐ．　修理前　ＴＯＮＥ−ＳＷ基板裏

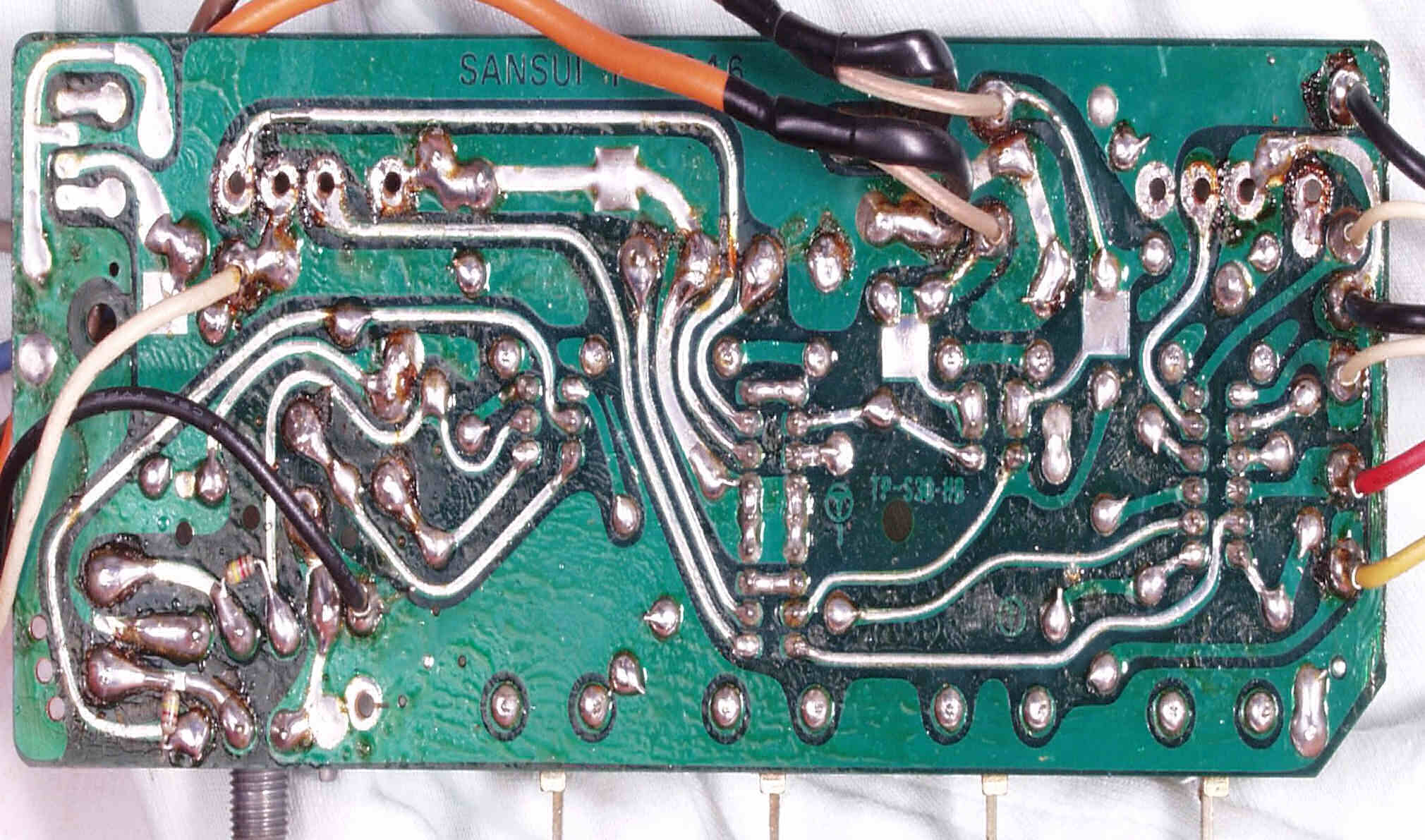

Ｃ−２Ｑ．　修理（半田補正）後　ＴＯＮＥ−ＳＷ基板裏　　全ての半田をやり直す

Ｃ−２Ｒ．　完成ＴＯＮＥ−ＳＷ基板裏　洗浄後

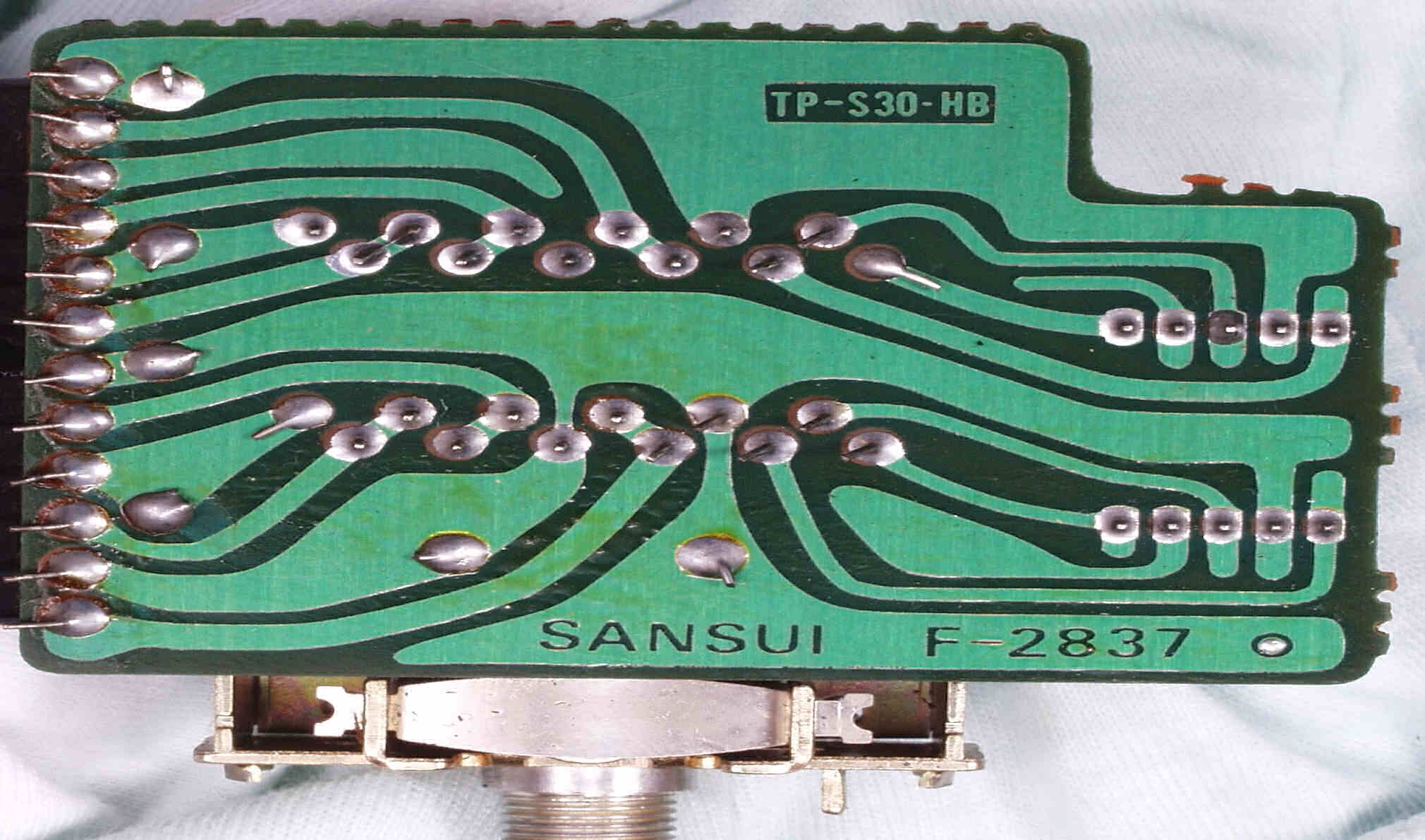

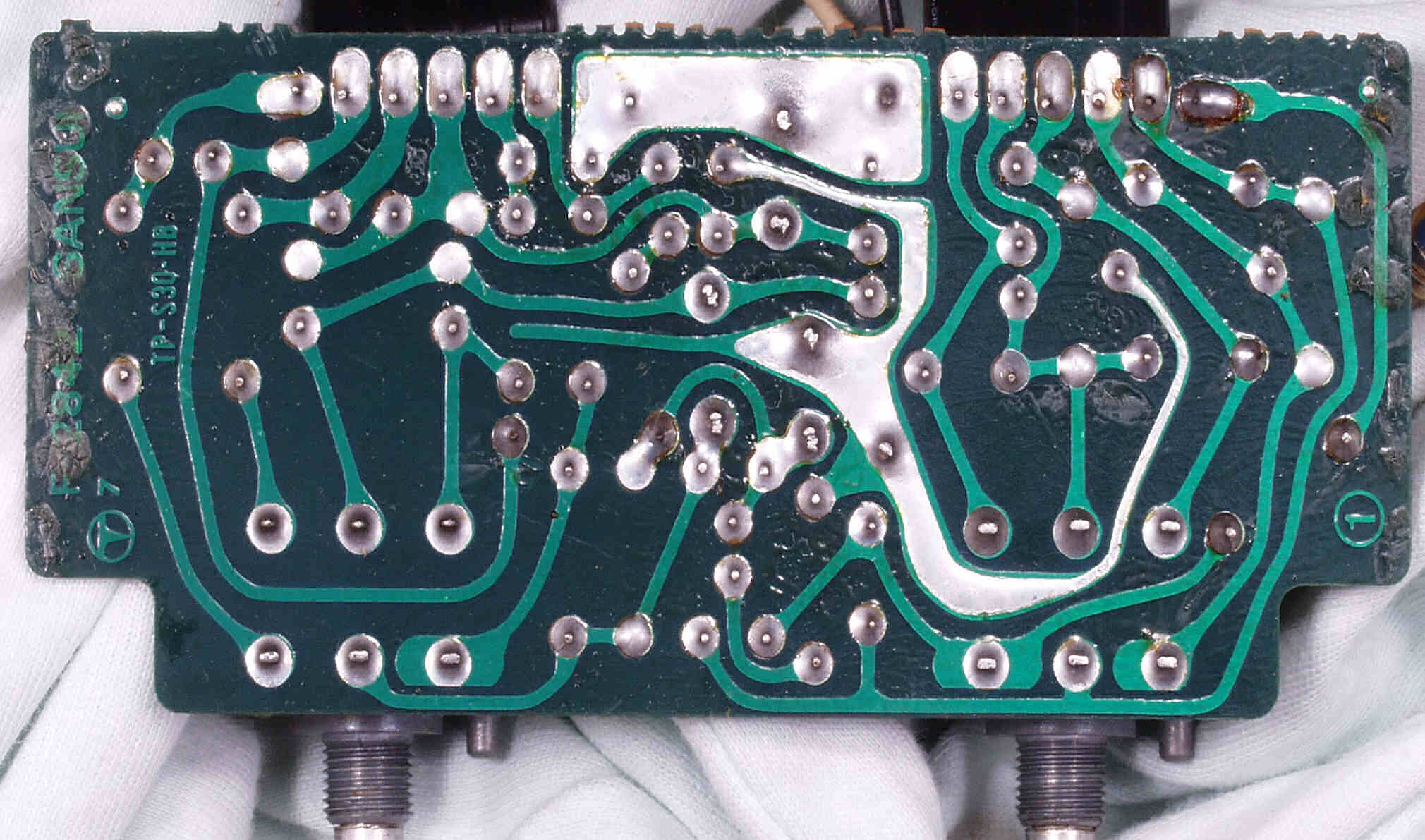

Ｃ−２Ｓ．　修理前　ＴＯＮＥ−ＶＲ基板裏

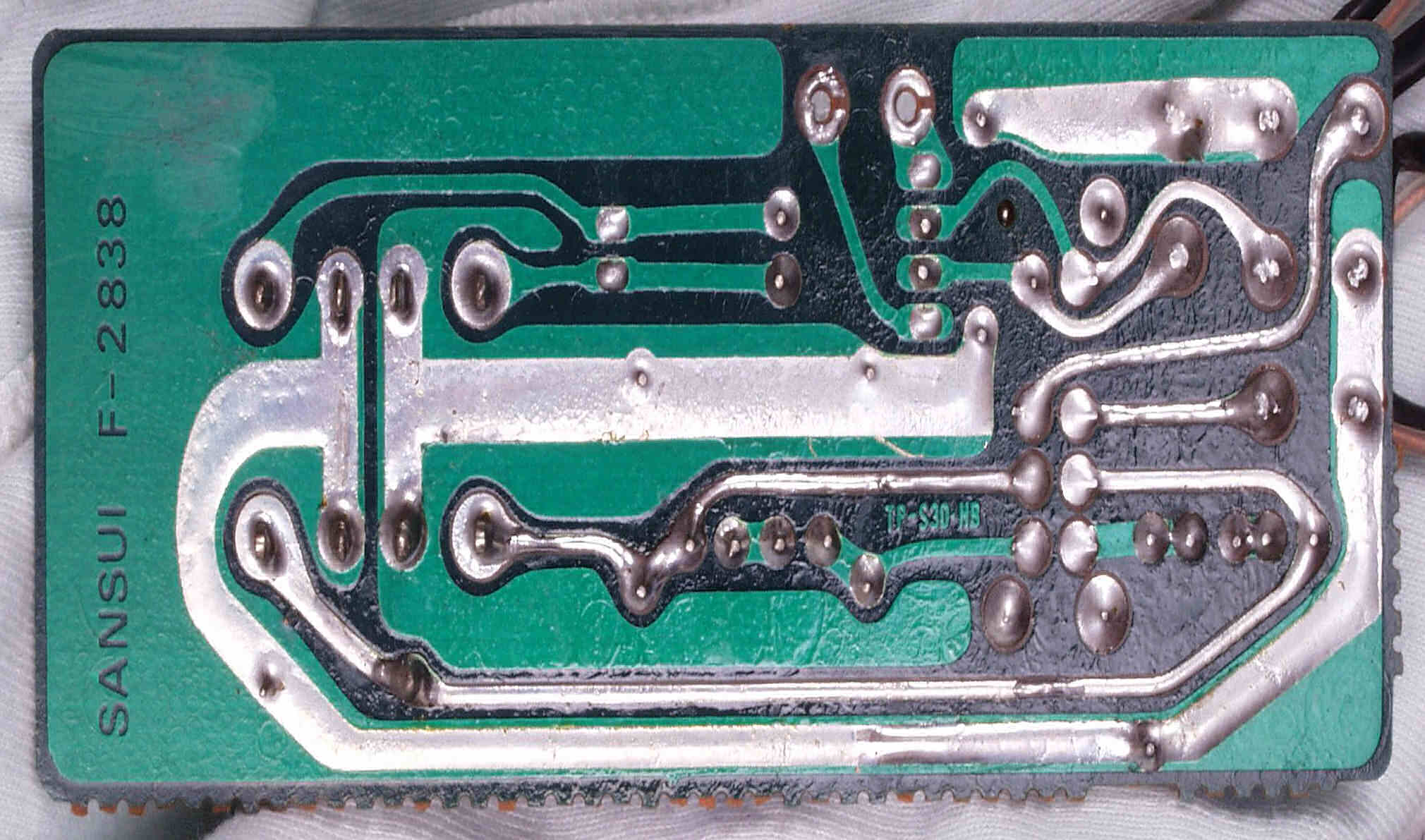

Ｃ−２Ｔ．　修理（半田補正）後　ＴＯＮＥ−ＶＲ基板裏　　全ての半田をやり直す

Ｃ−２Ｕ．　完成ＴＯＮＥ−ＶＲ基板裏　洗浄後

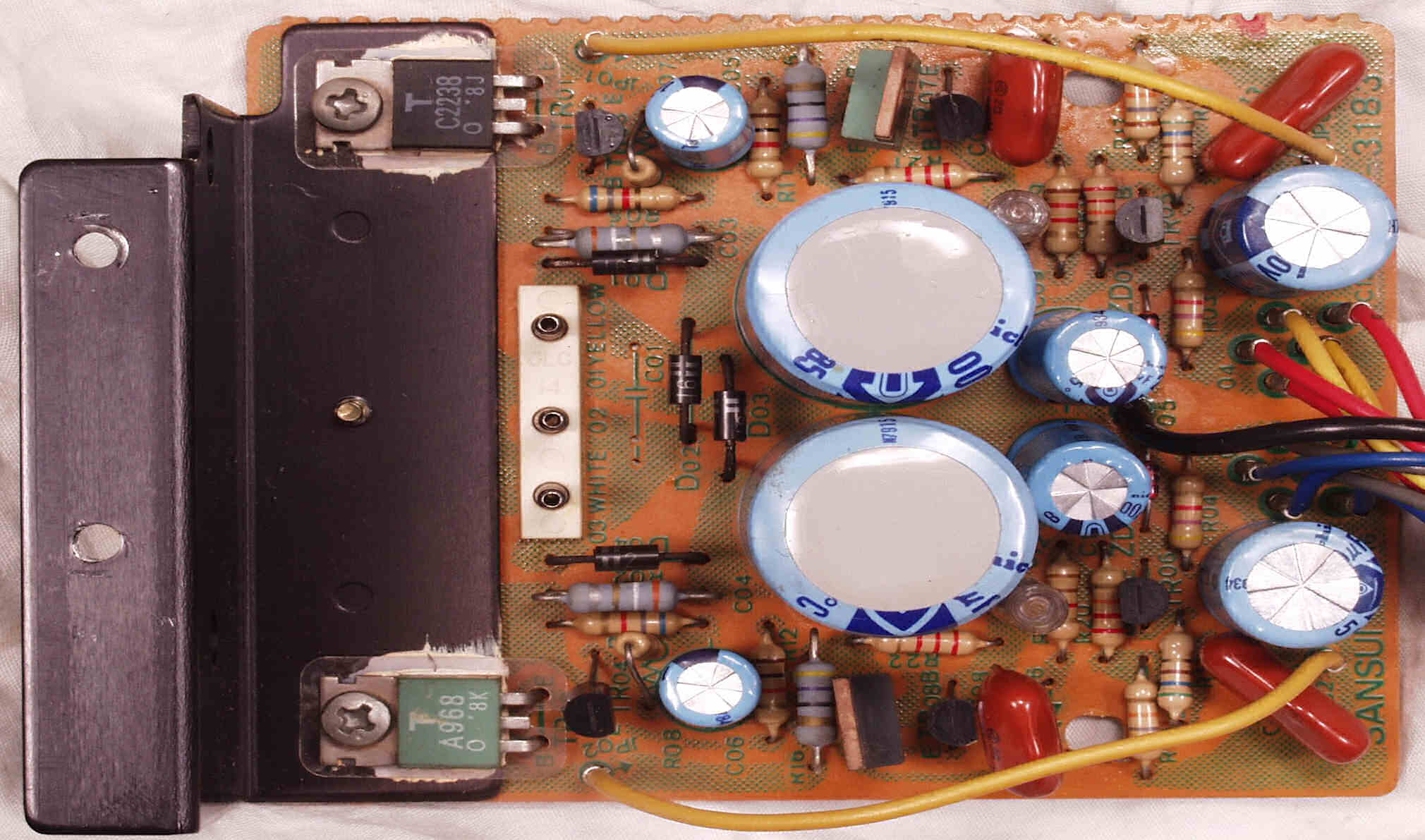

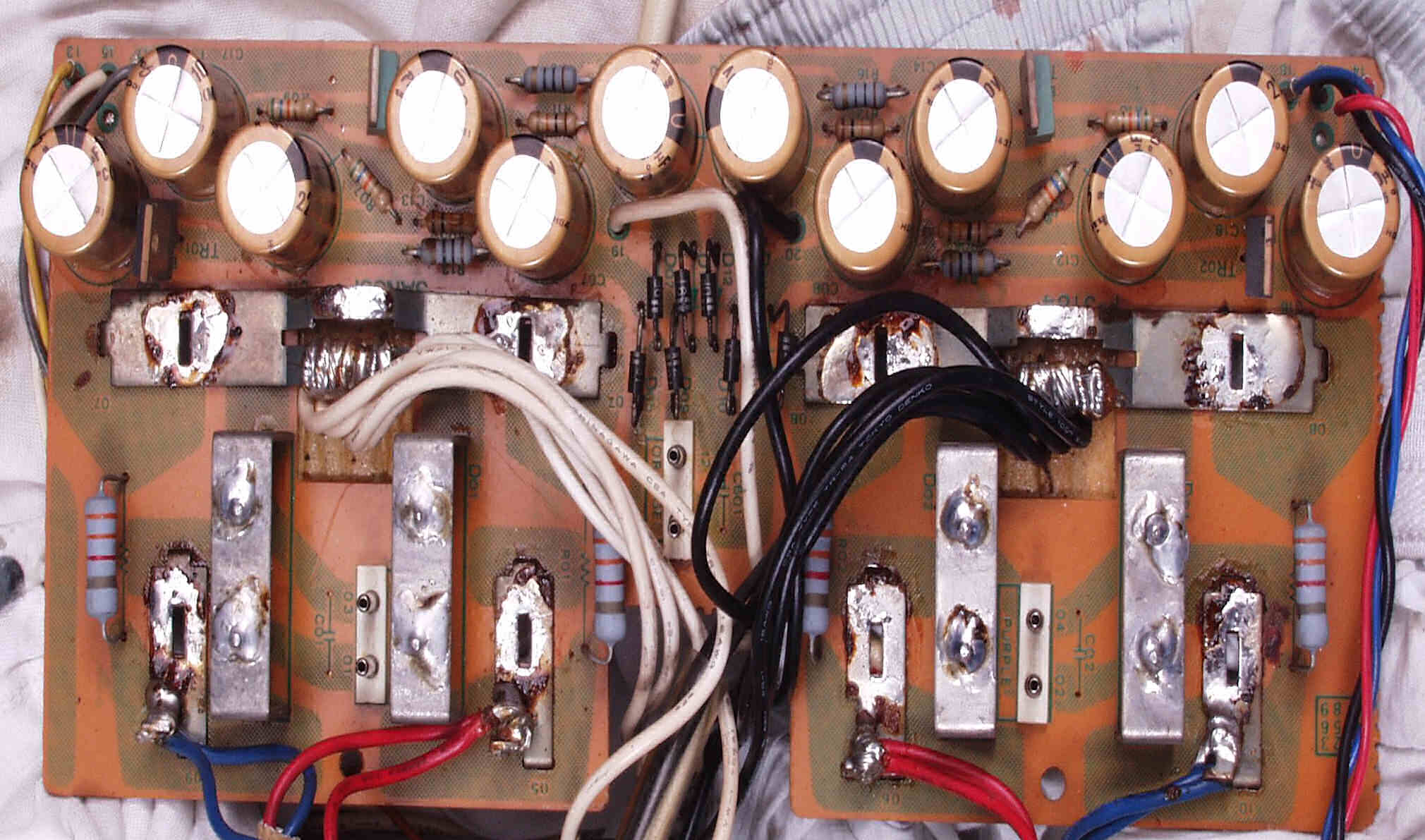

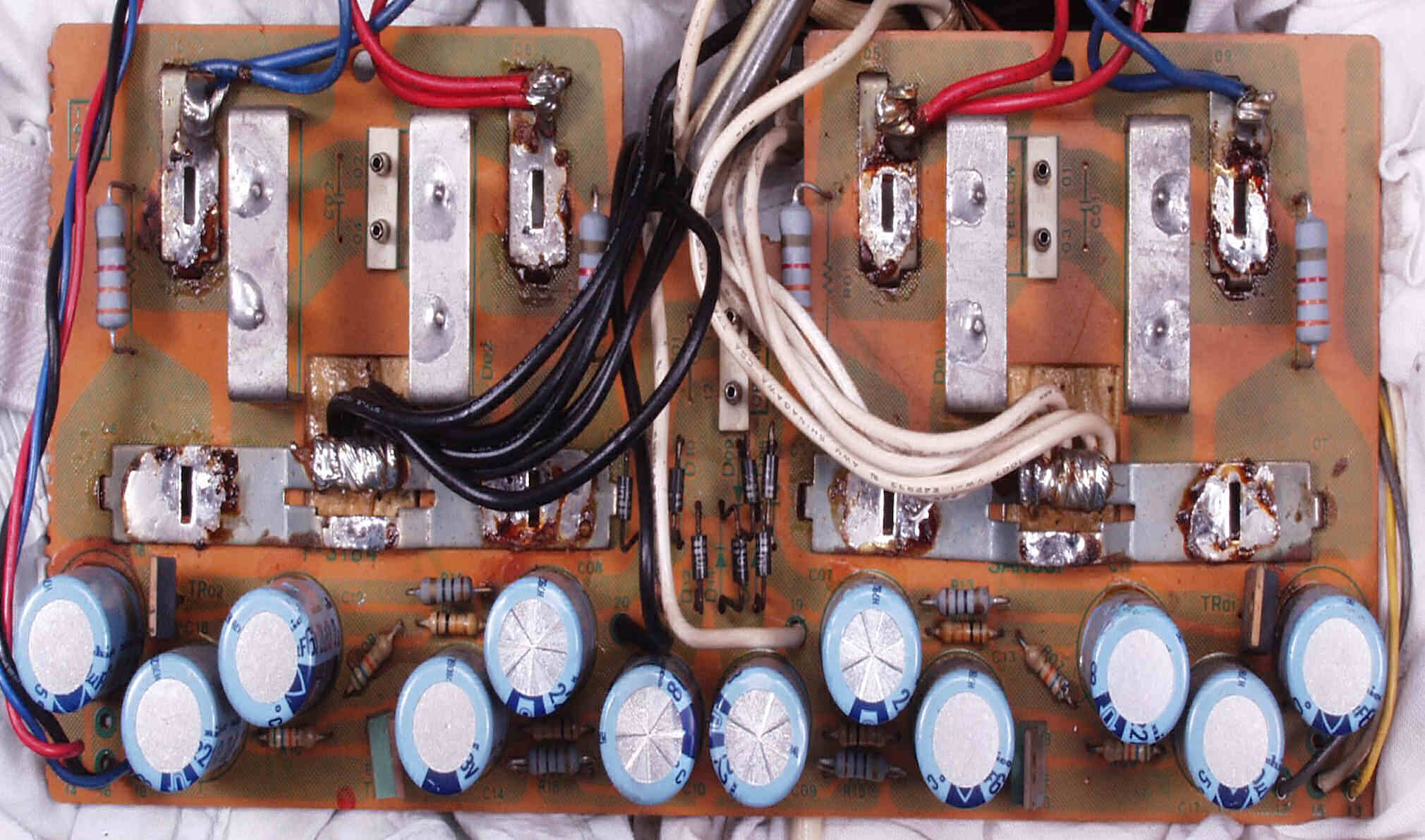

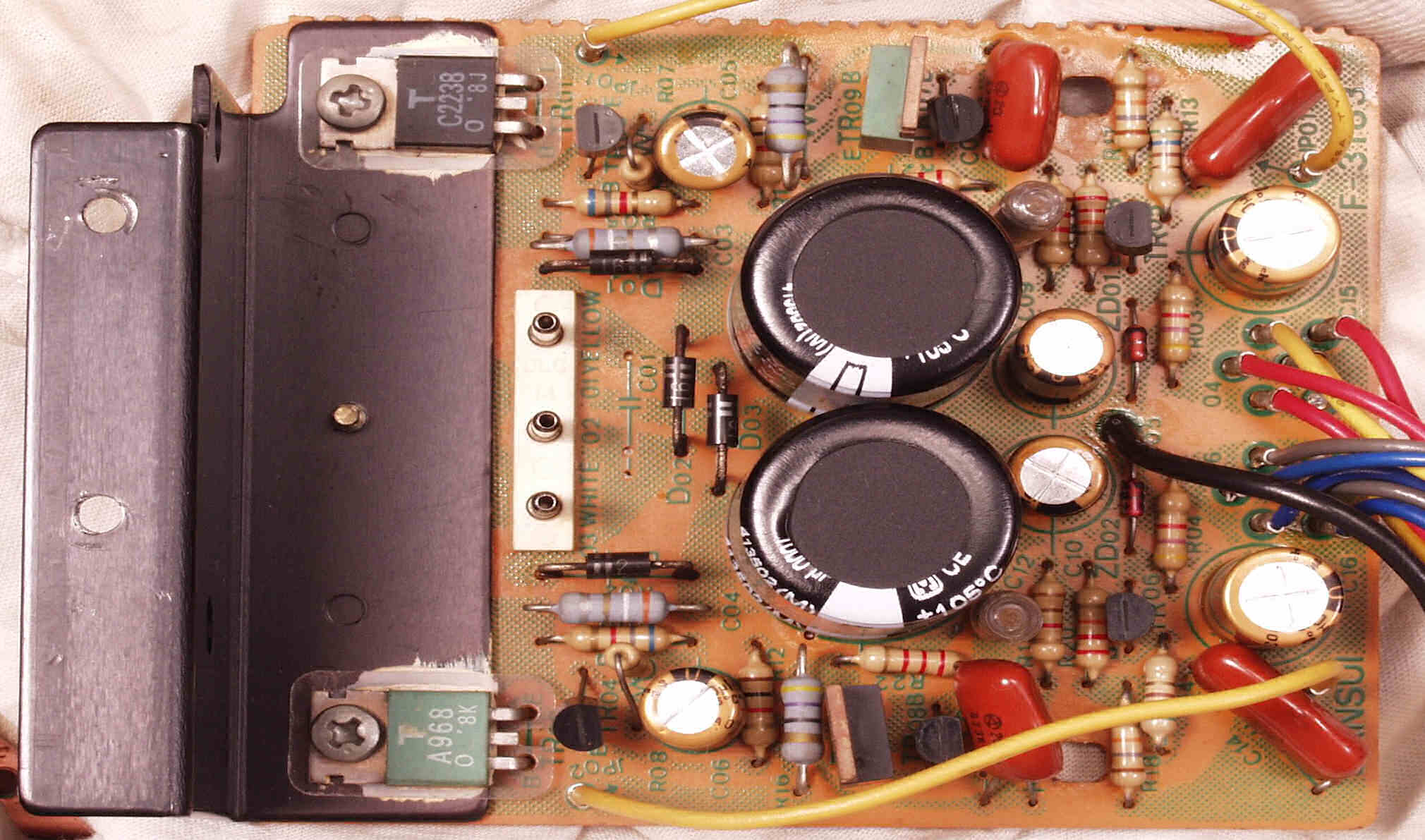

Ｃ−３Ａ．　修理前　電源整流基板

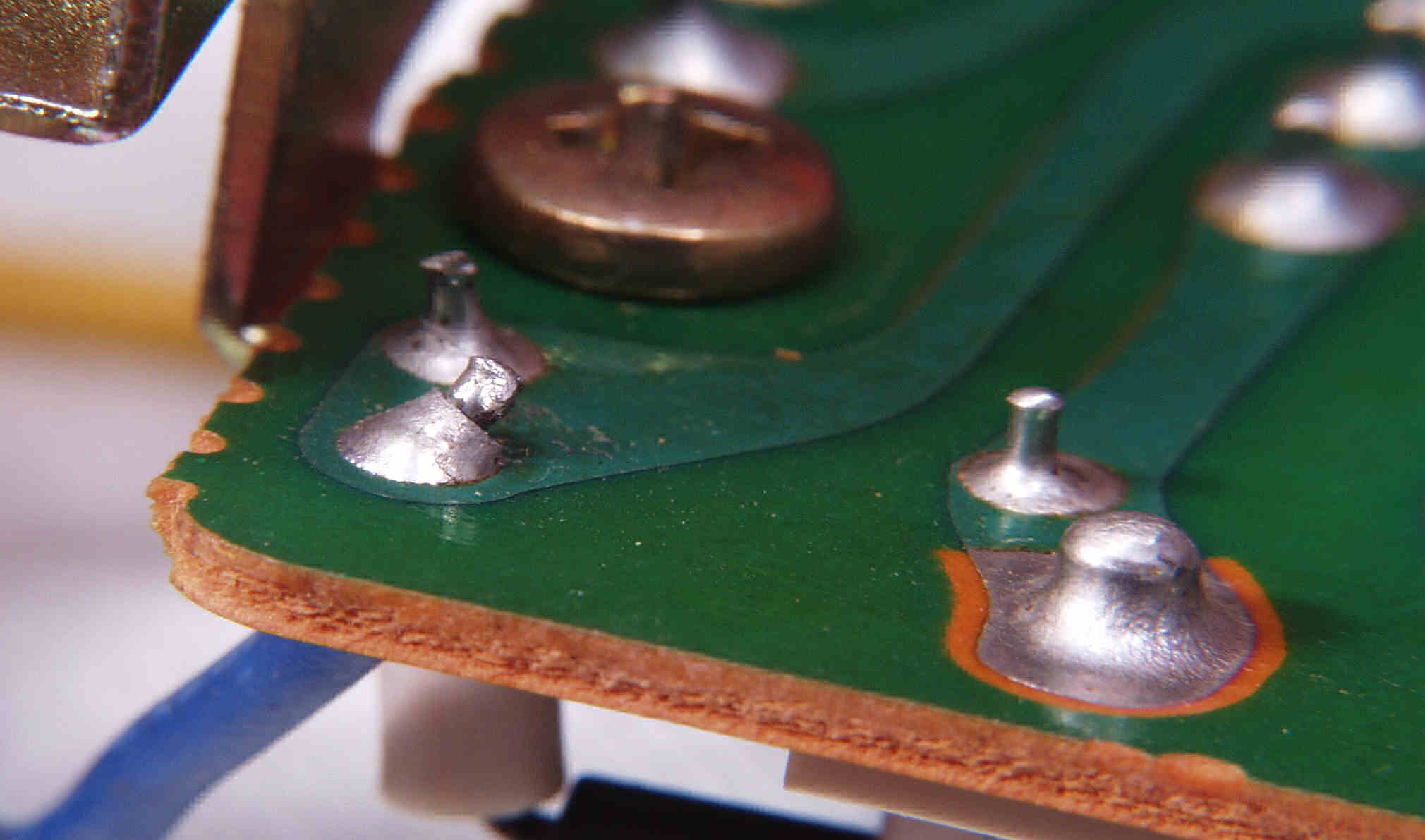

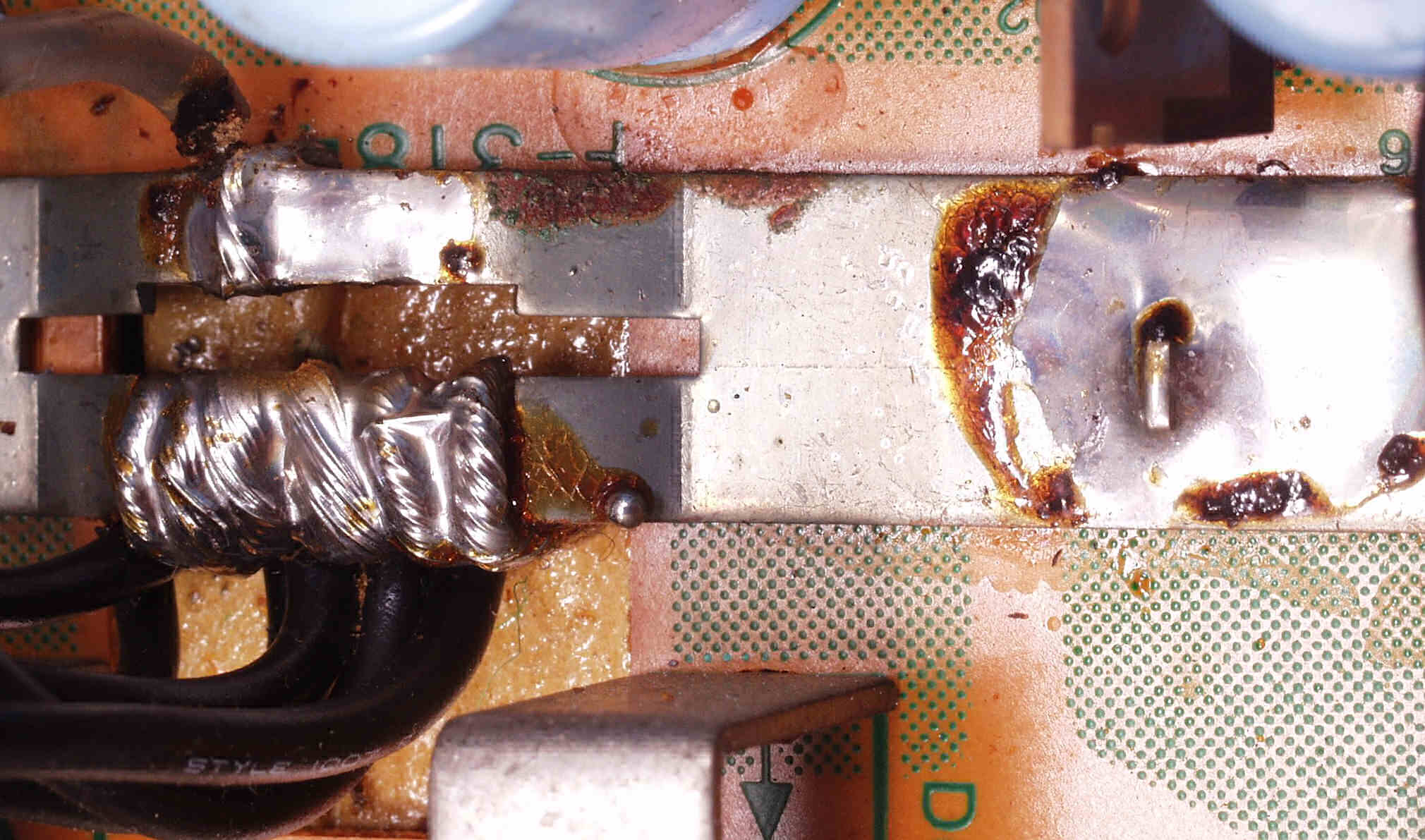

Ｃ−３Ａ−１．　修理前　電源整流基板　半田球が着いたまま、良く落ちなかったものです

Ｃ−３Ｂ．　修理後　電源整流基板　電解コンデンサー１２個交換

Ｃ−３Ｂ−１．　修理中　終段ＴＲ（トランジスター）電源電解コンデンサーの点検

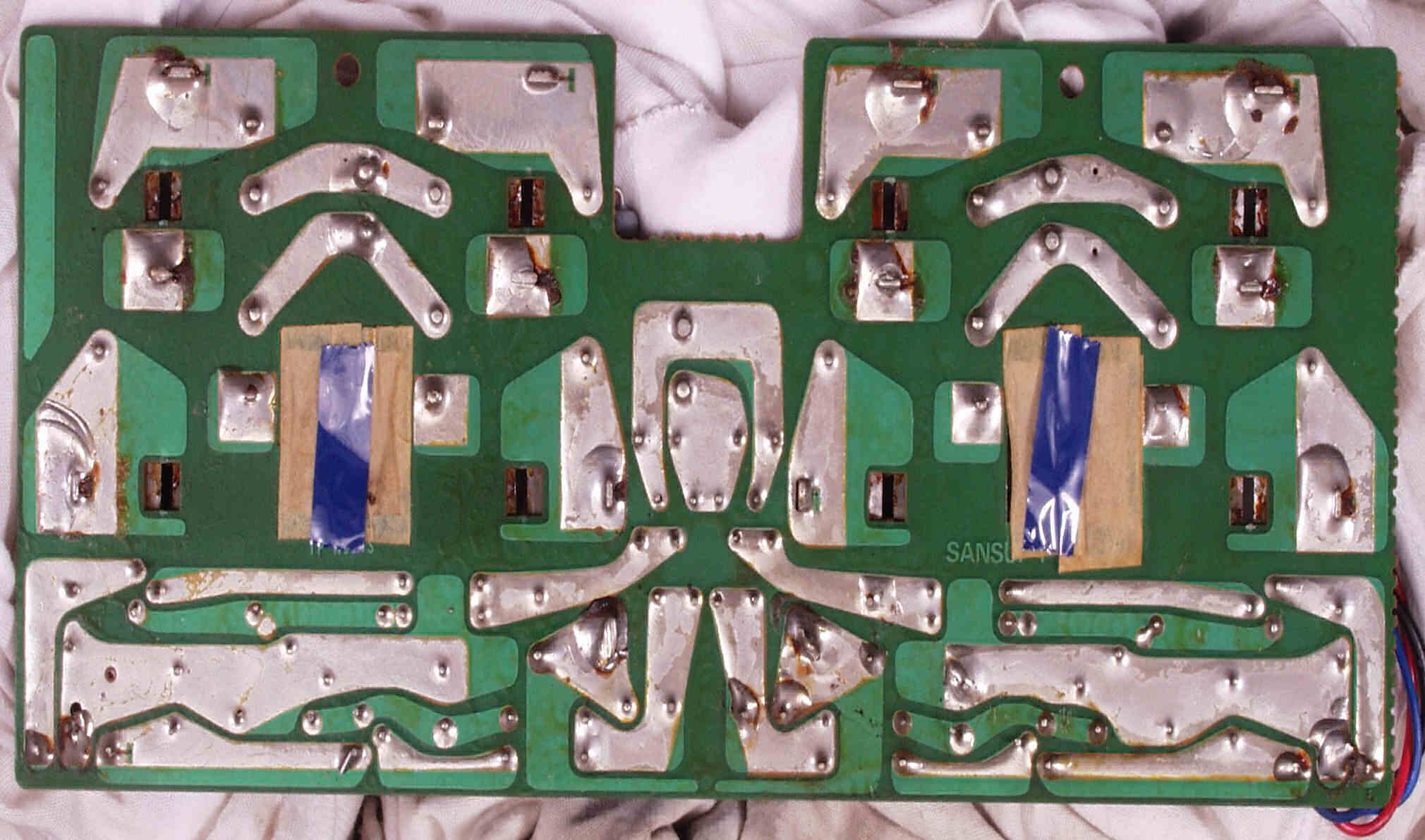

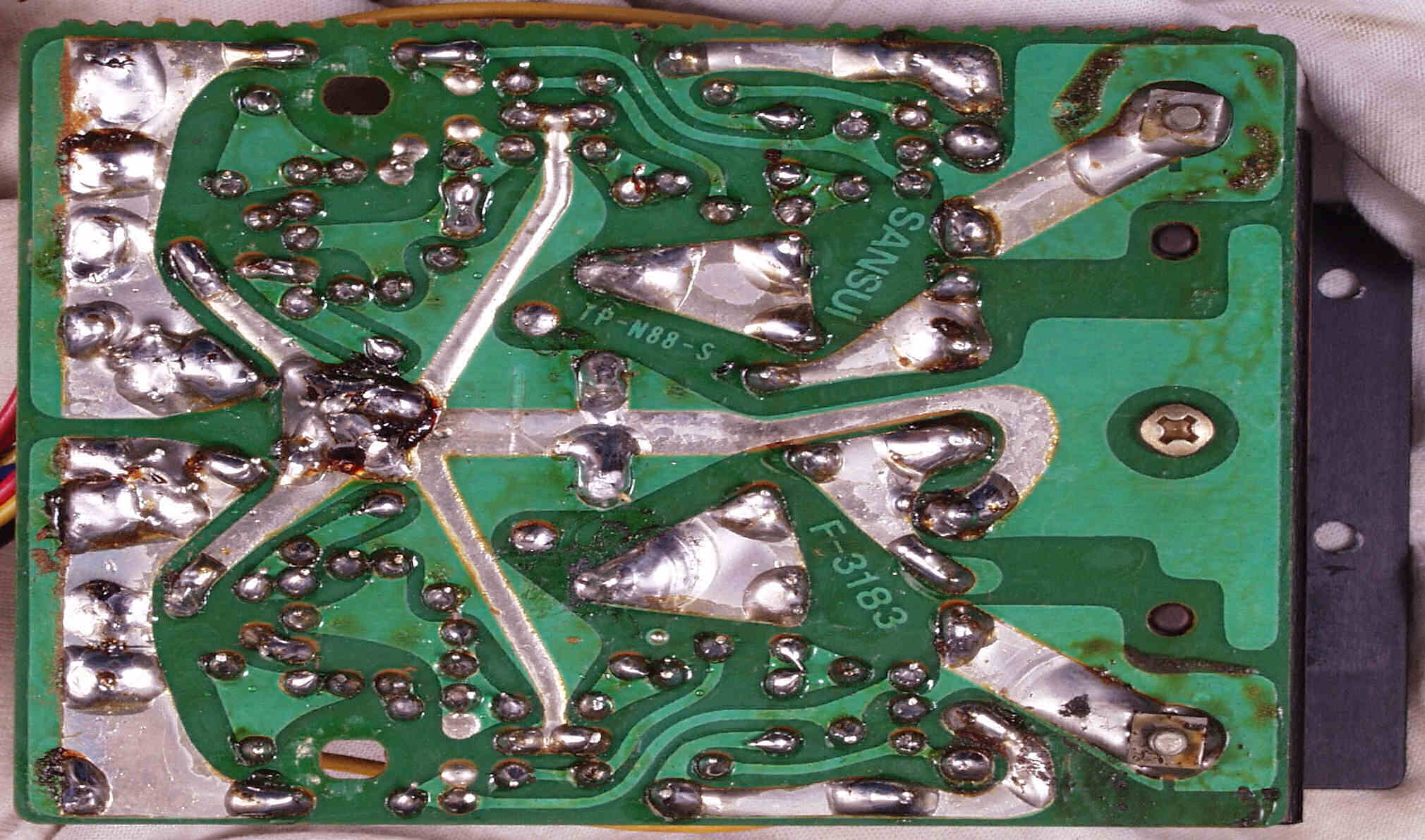

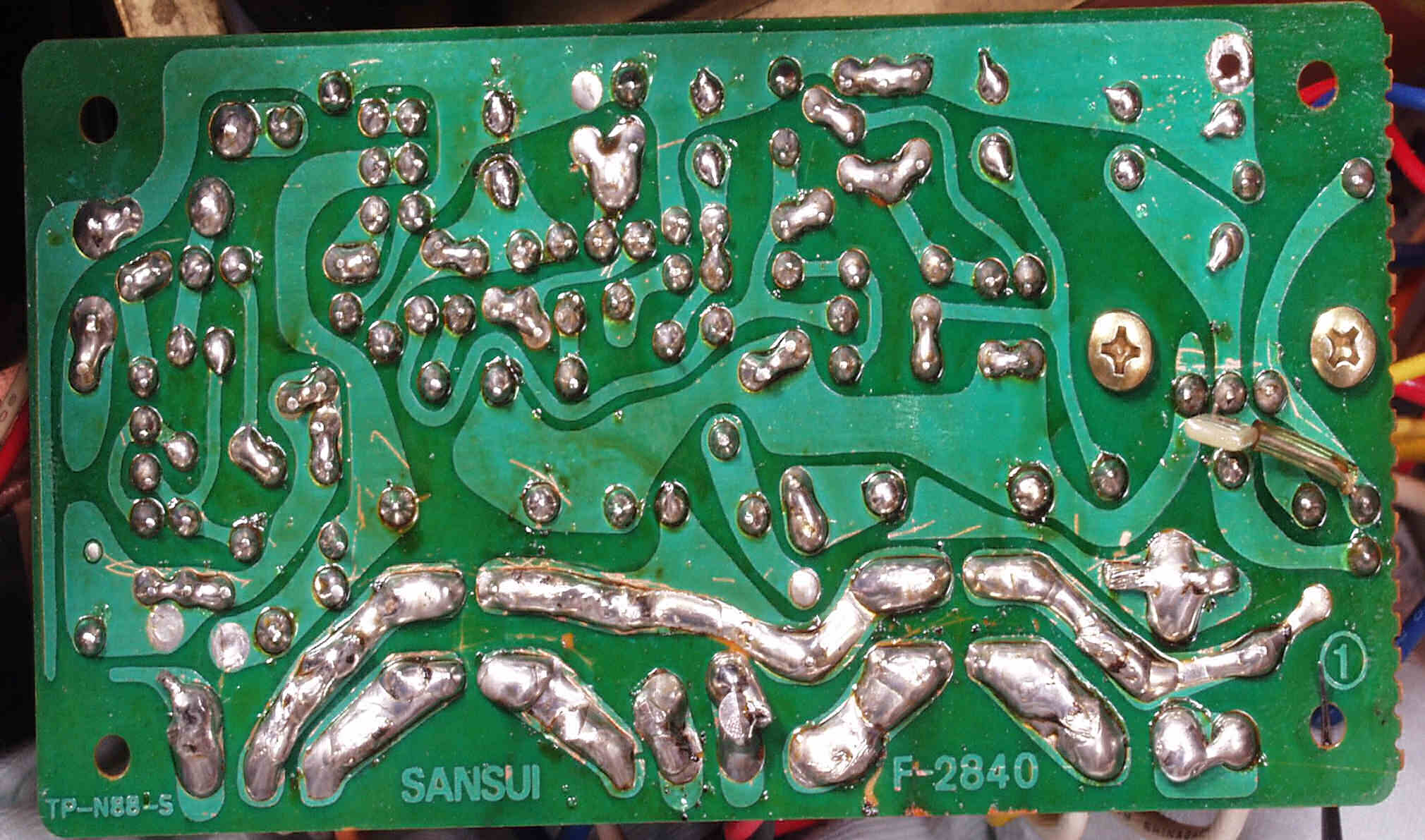

Ｃ−３Ｃ．　修理前　電源整流基板裏

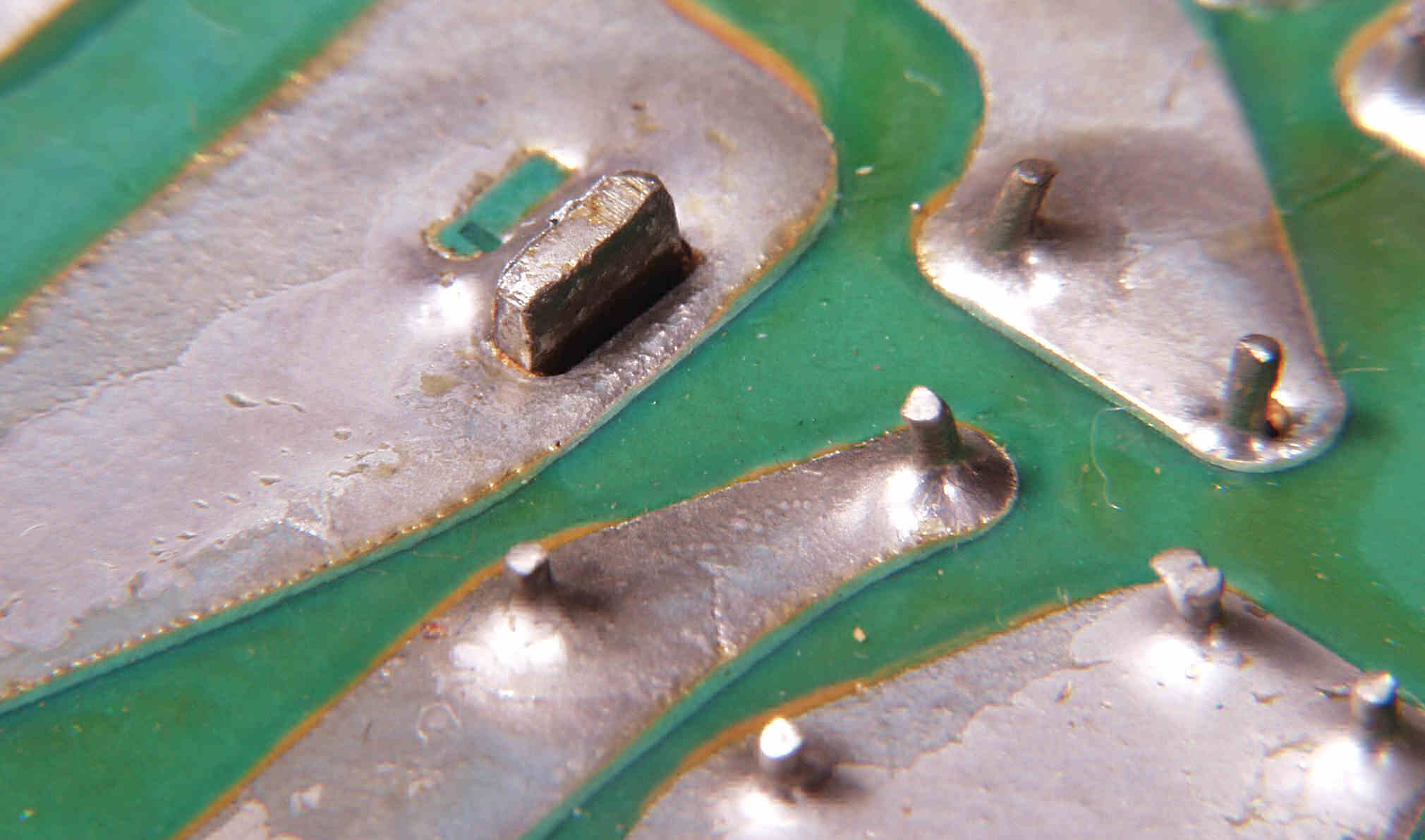

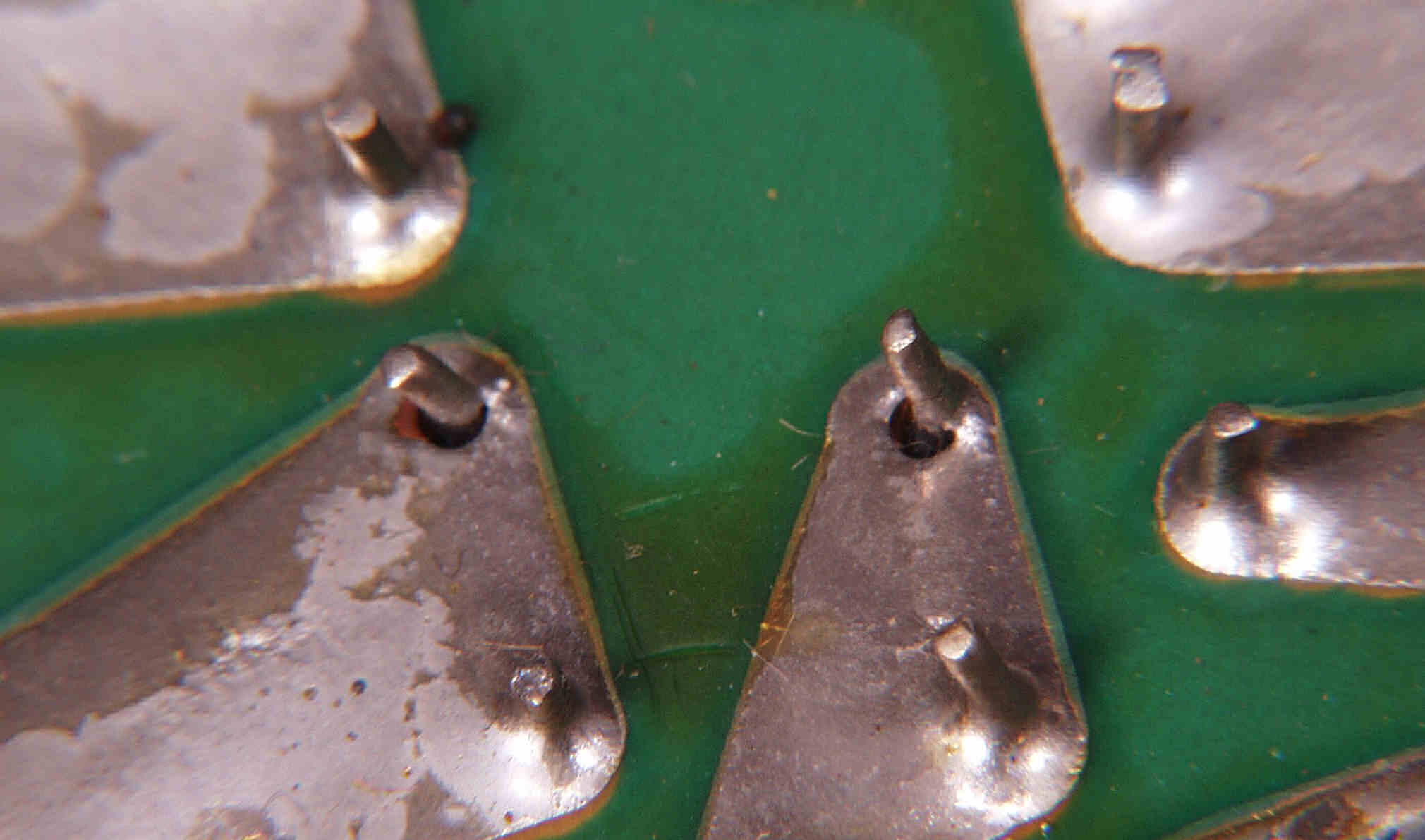

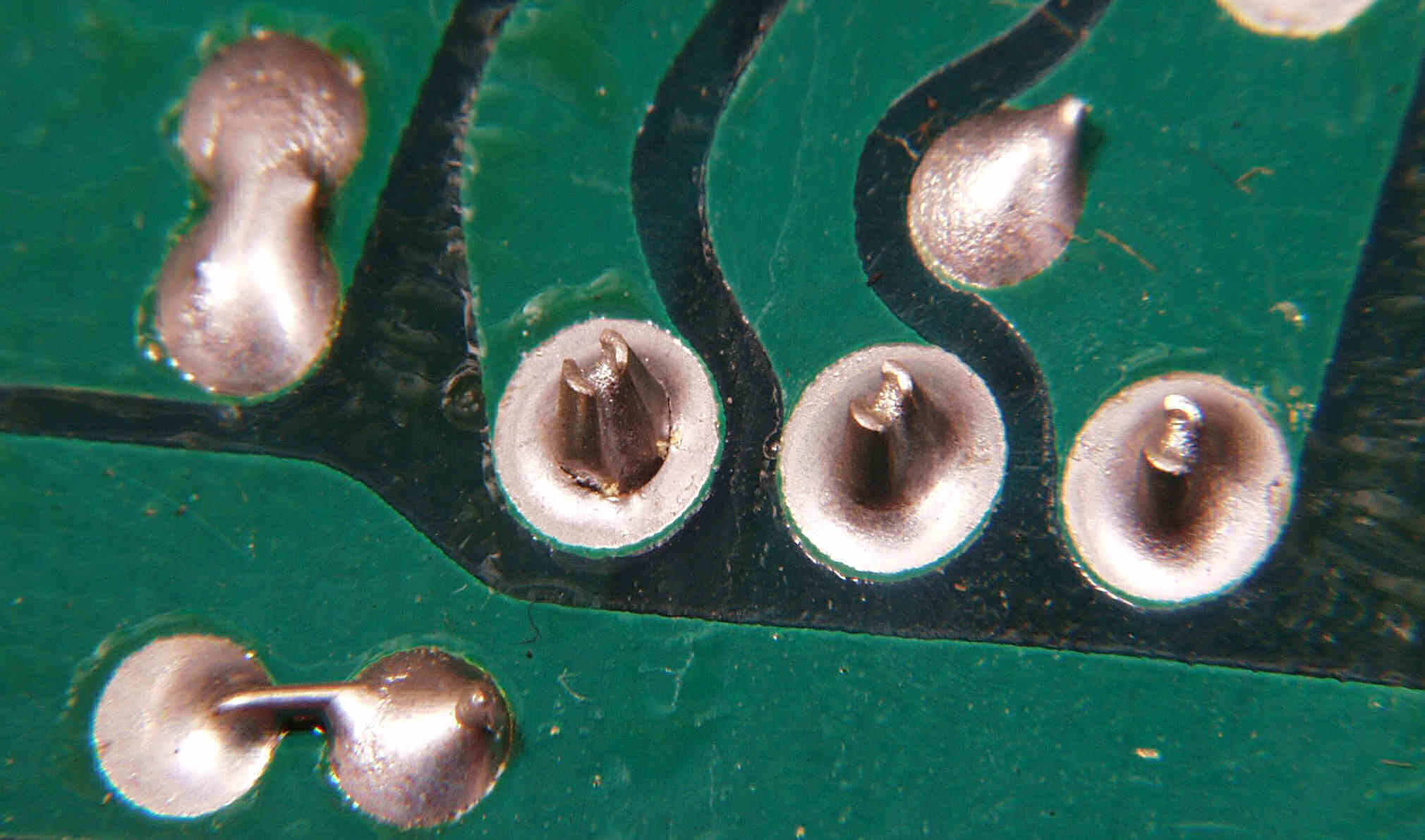

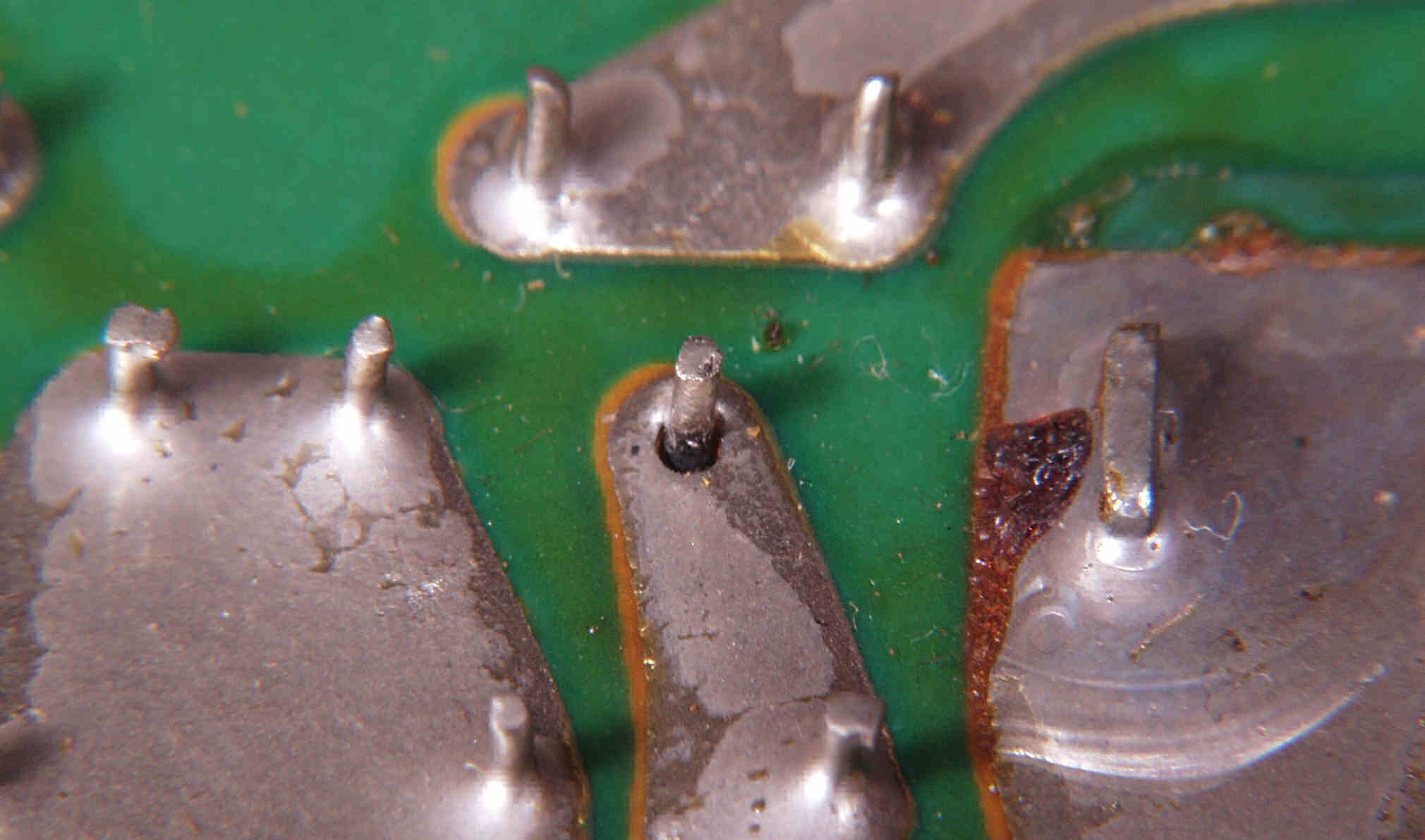

Ｃ−３Ｃ−１．　修理前　電源整流基板裏　　半田不良箇所１

Ｃ−３Ｃ−２．　修理前　電源整流基板裏　　半田不良箇所２

Ｃ−３Ｃ−３．　修理前　電源整流基板裏　　半田不良箇所３

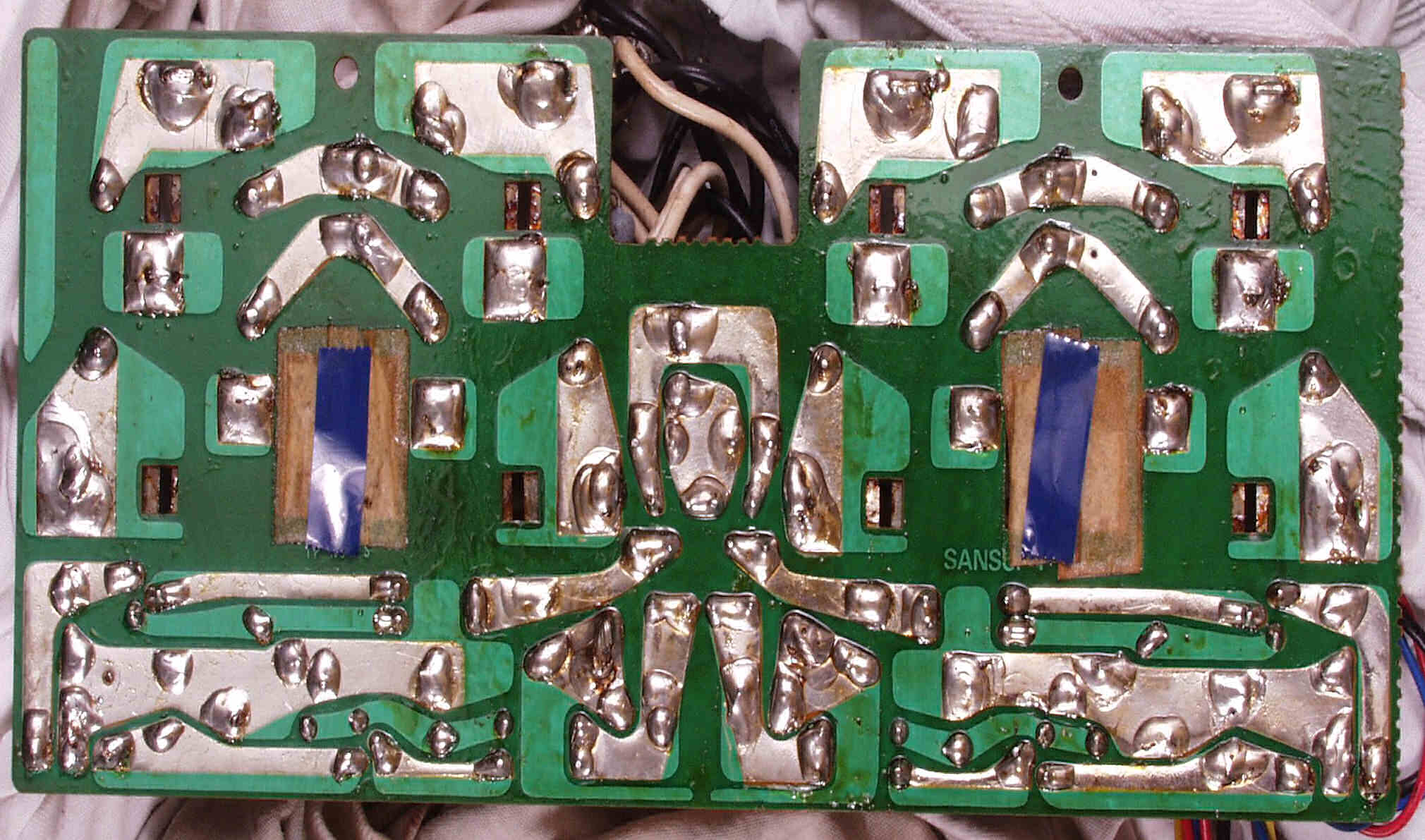

Ｃ−３Ｄ．　修理（半田補正）後　電源整流＋プロテクト基板裏　　全ての半田をやり直す

Ｃ−３Ｅ．　完成電源整流基板裏　洗浄後

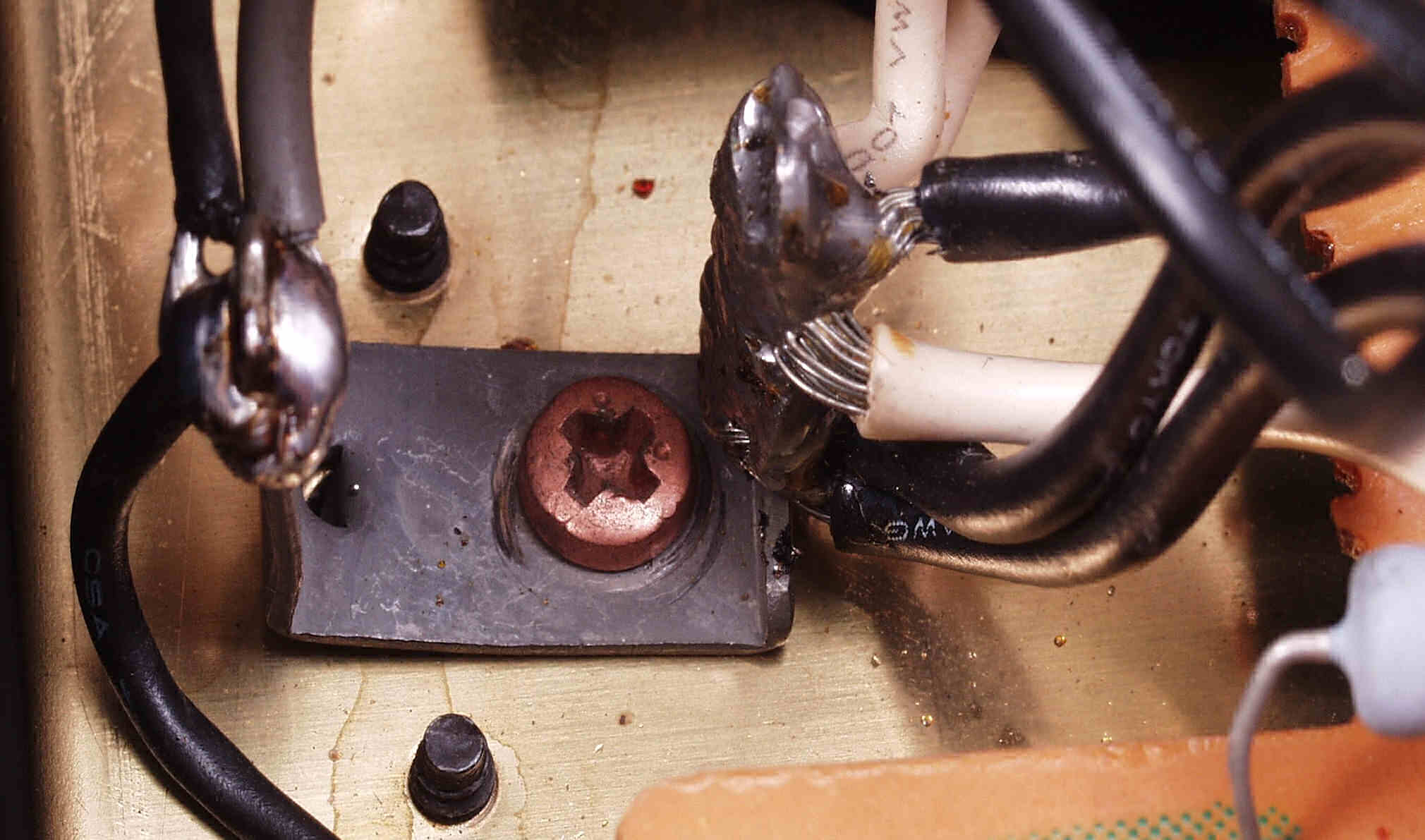

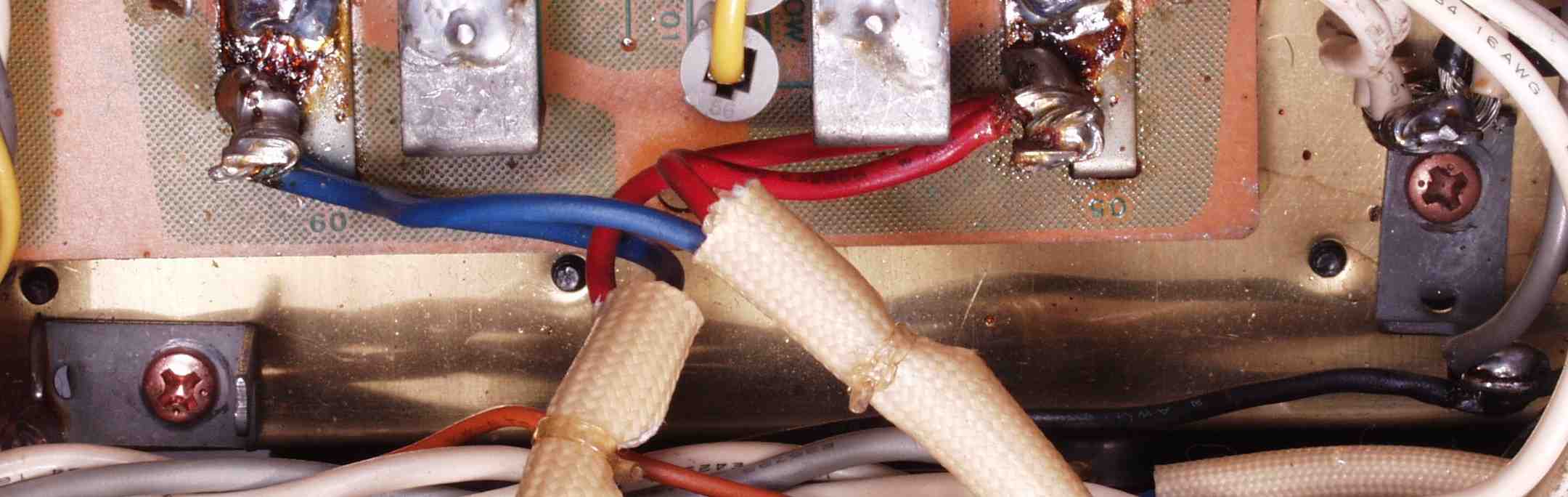

Ｃ−３Ｅ−１．　修理中　シャーシへのアースポイント、止めネジは銅メッキに交換する

Ｃ−３Ｅ−２．　修理中　他も同様に銅メッキに交換する

Ｃ−３Ｆ．　修理前　電源整流基板２

Ｃ−３Ｇ．　修理後　電源整流基板２　電解コンデンサー８個交換

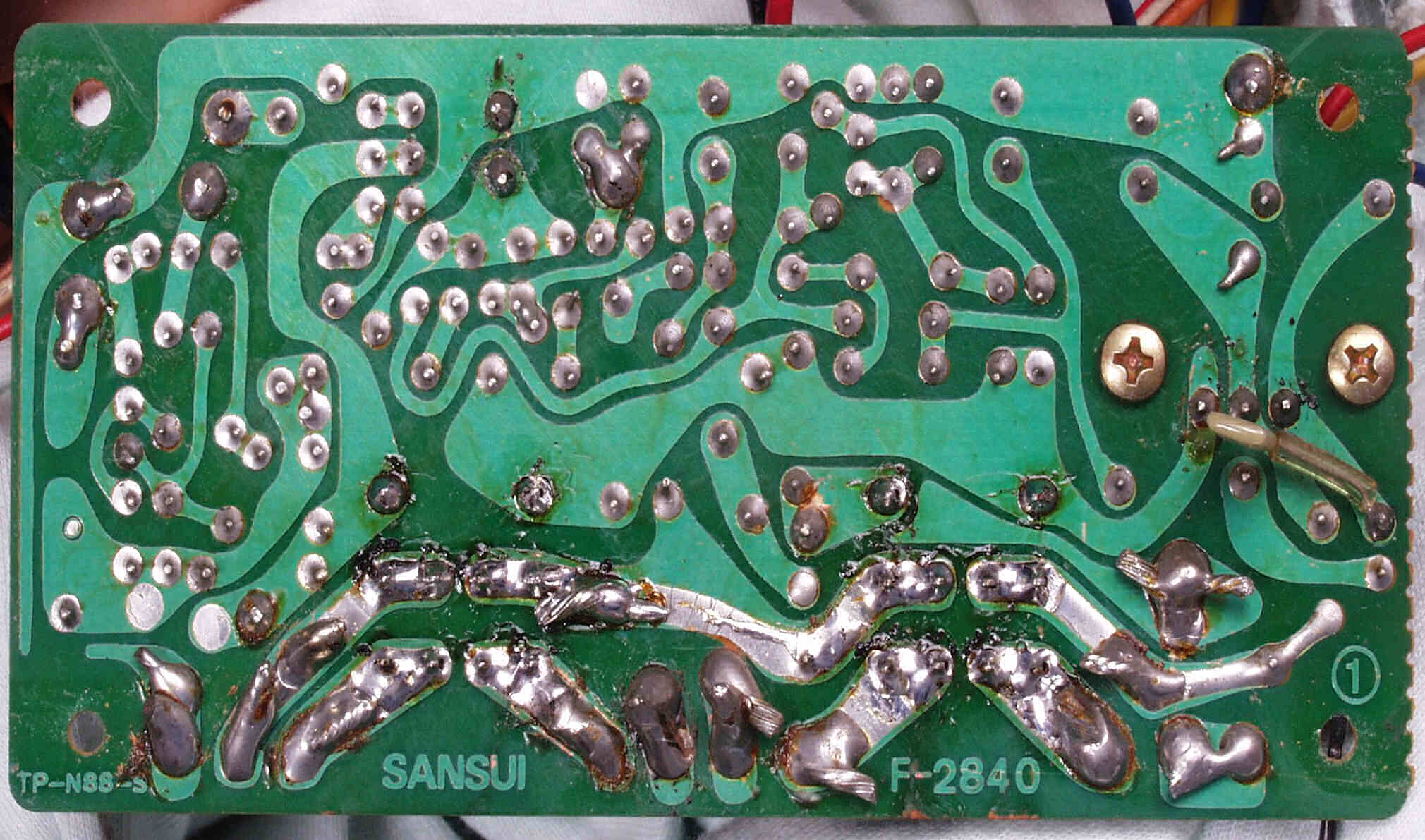

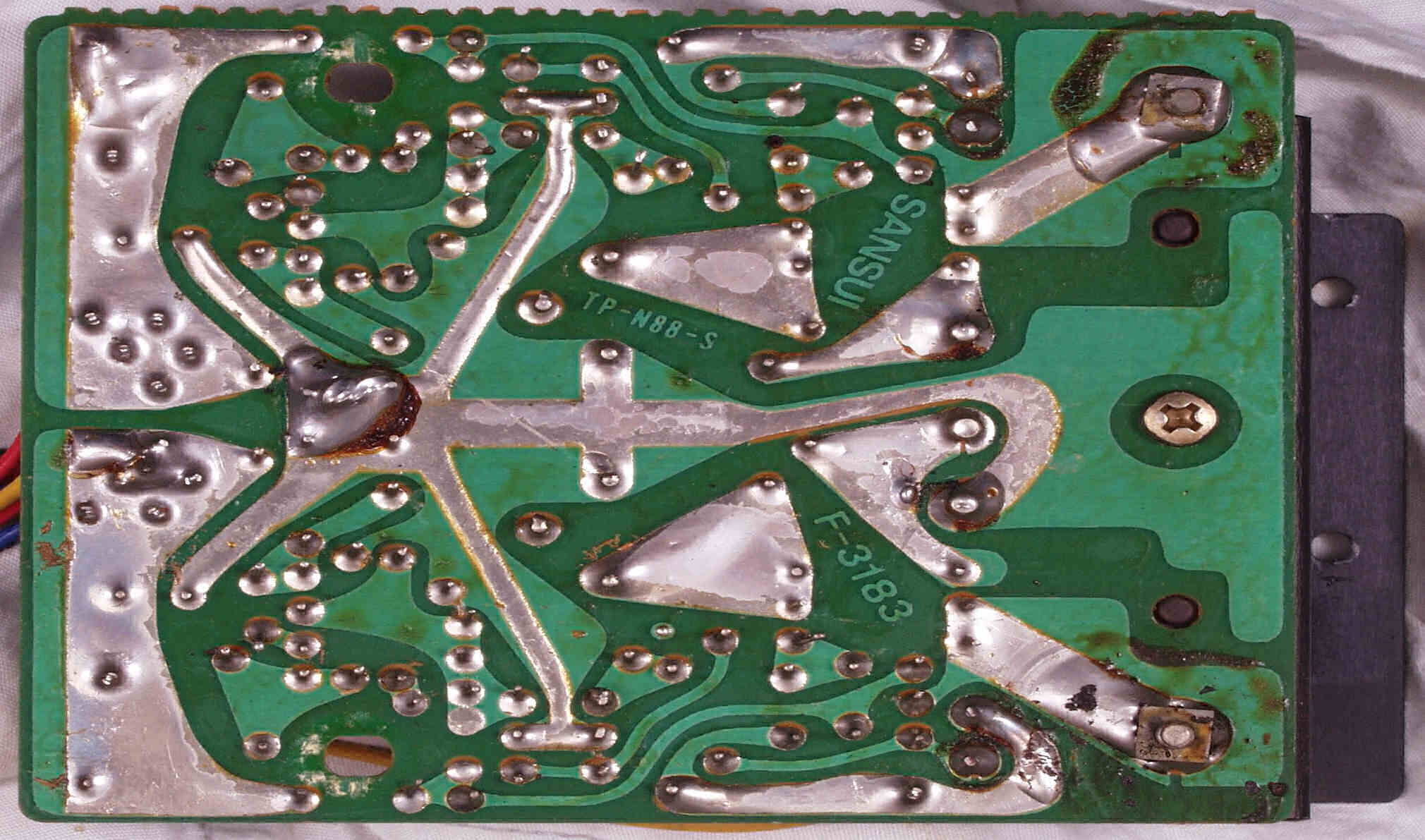

Ｃ−３Ｈ．　修理前　電源整流基板２裏

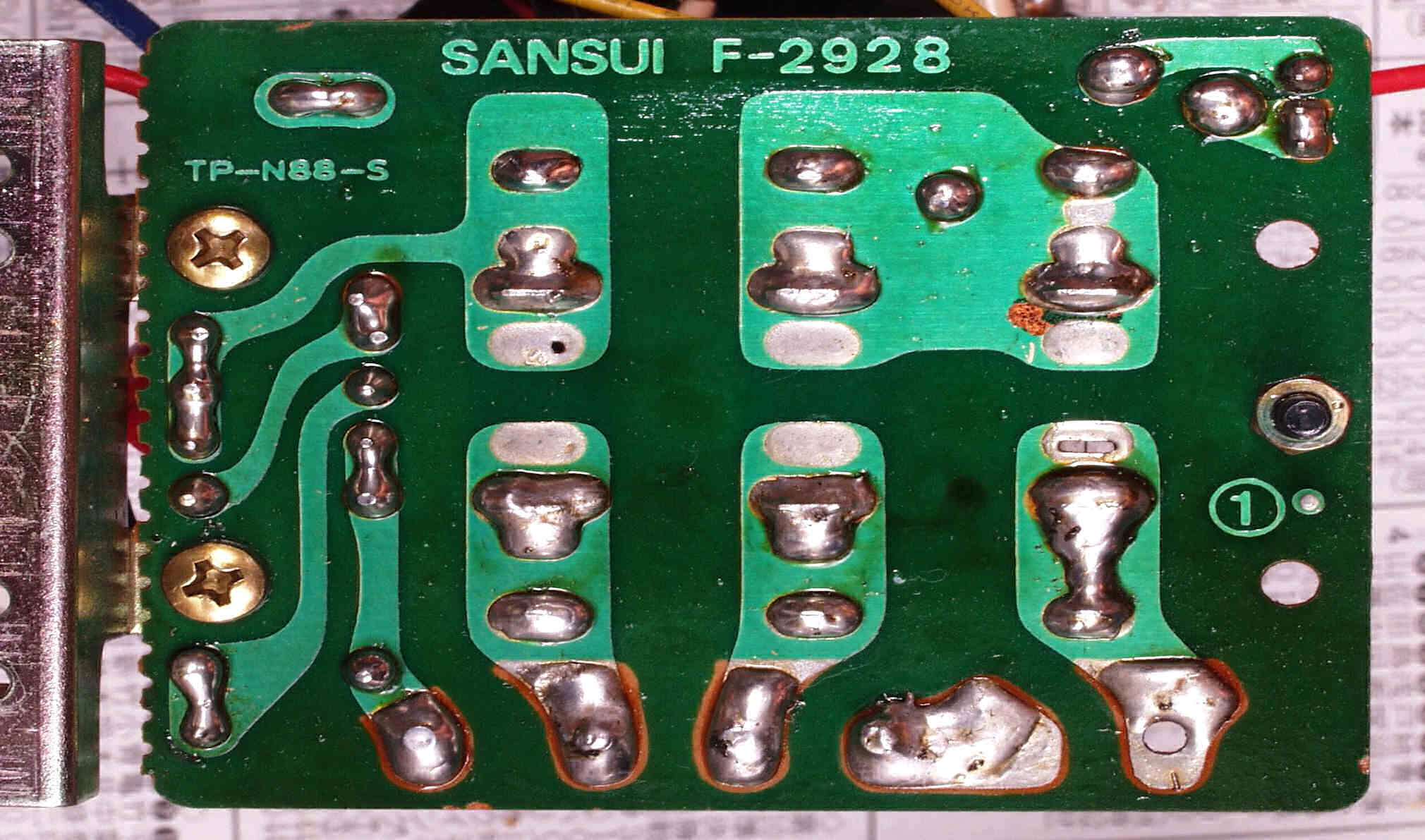

Ｃ−３Ｉ．　修理（半田補正）後　電源整流基板２裏　　全ての半田をやり直す

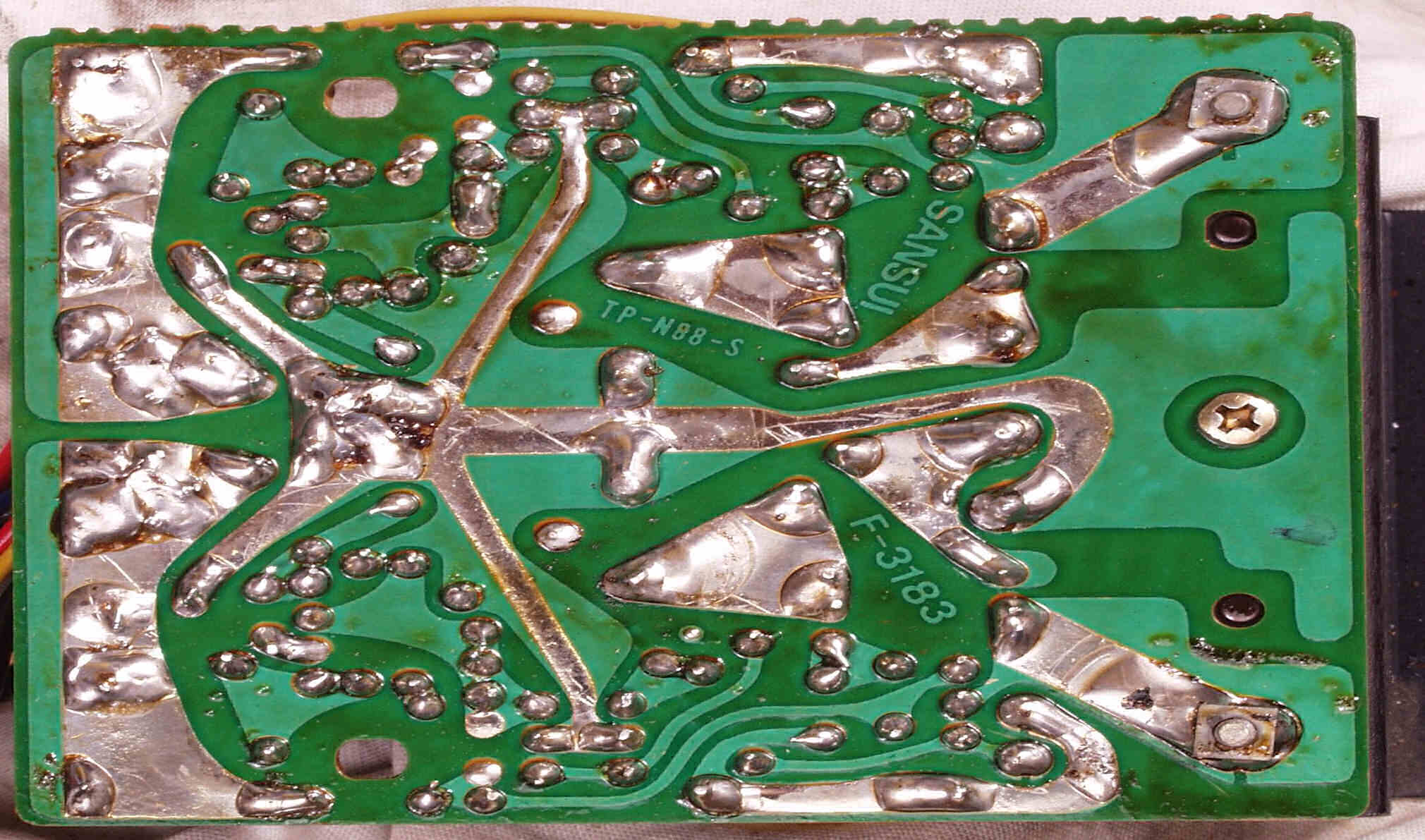

Ｃ−３Ｊ．　完成電源整流基板２裏　洗浄後

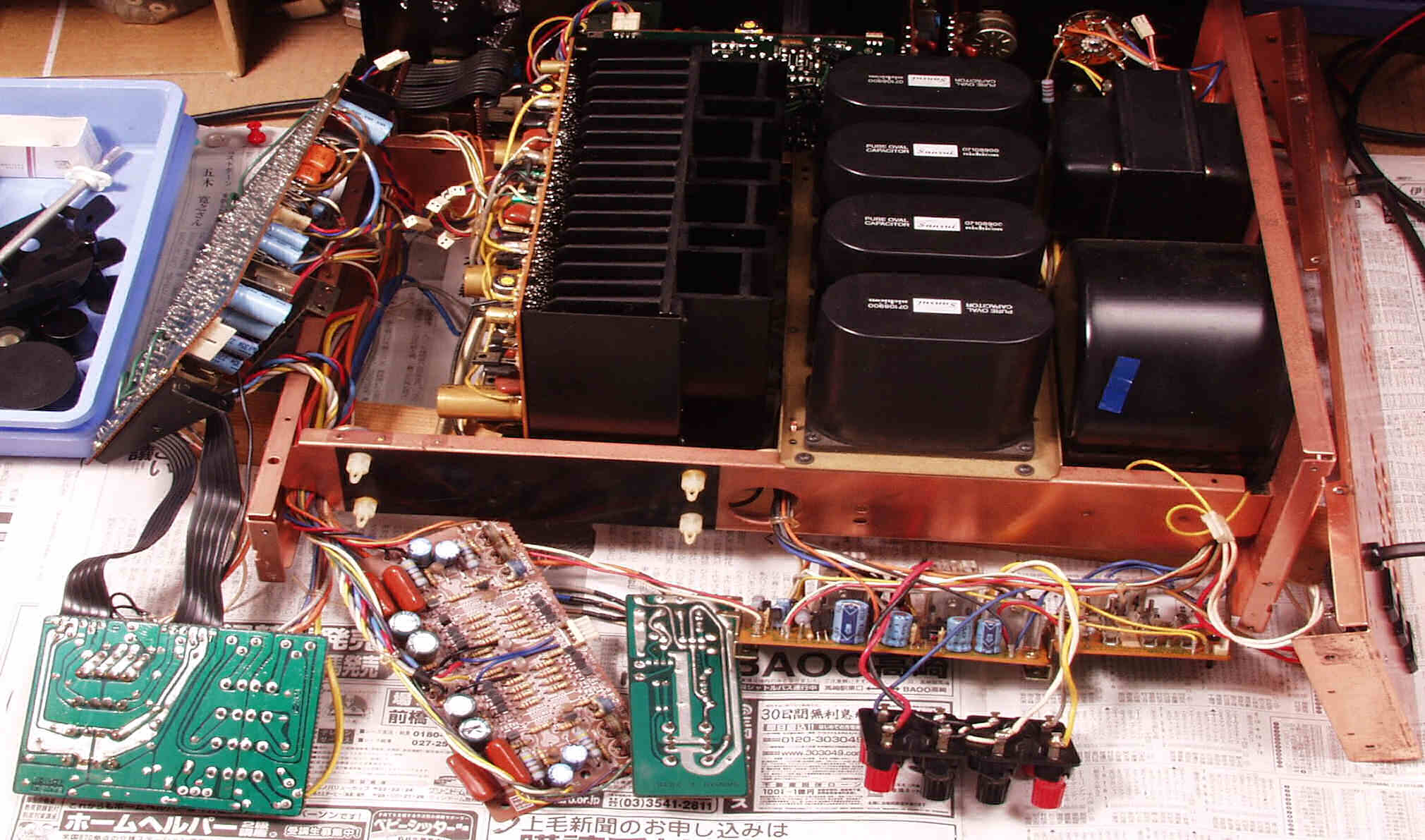

Ｃ−４．　後面パネルを取り外して、修理中

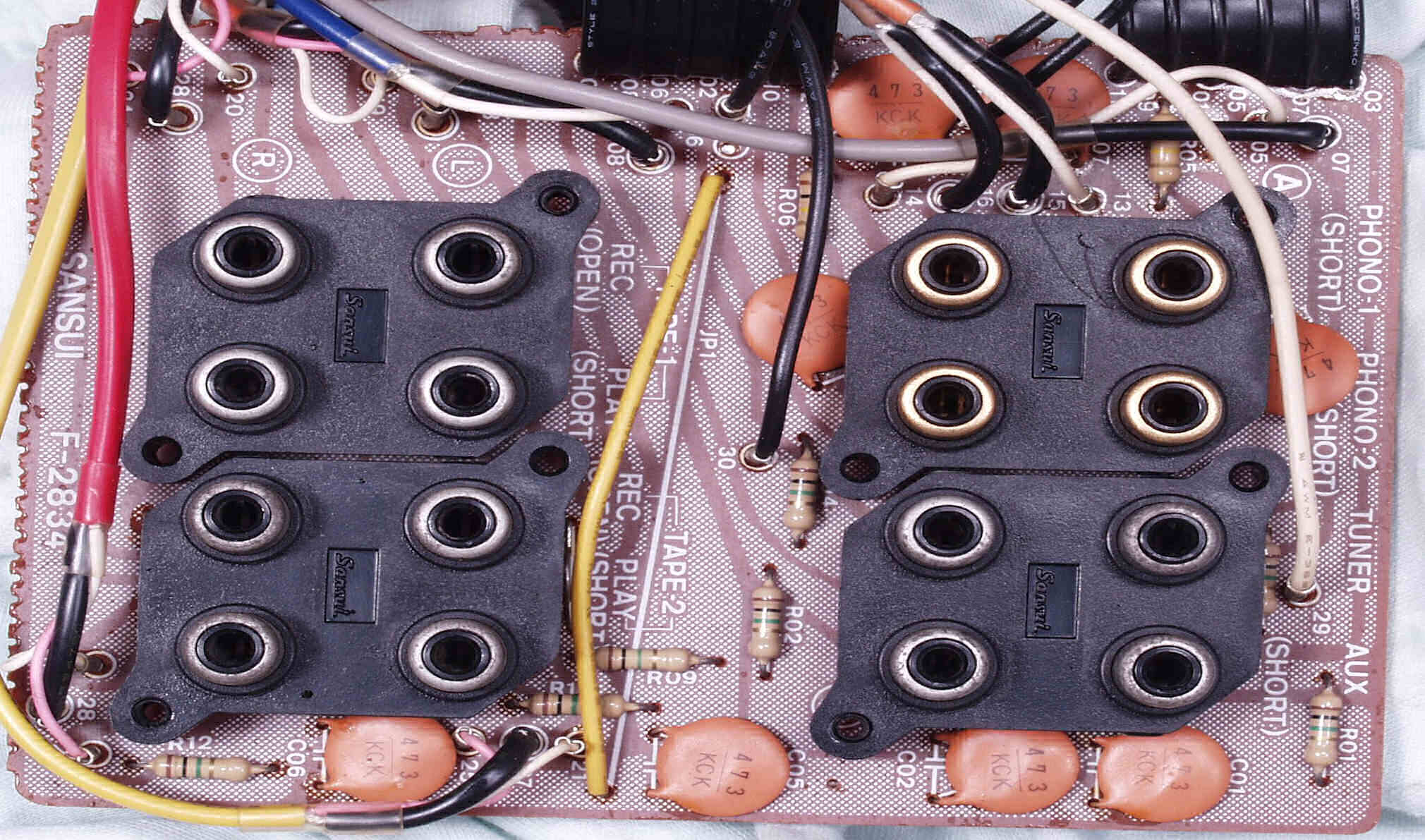

Ｃ−４Ａ．　修理後　ＲＣＡ端子

Ｃ−４Ｂ．　修理前　ＲＣＡ端子裏

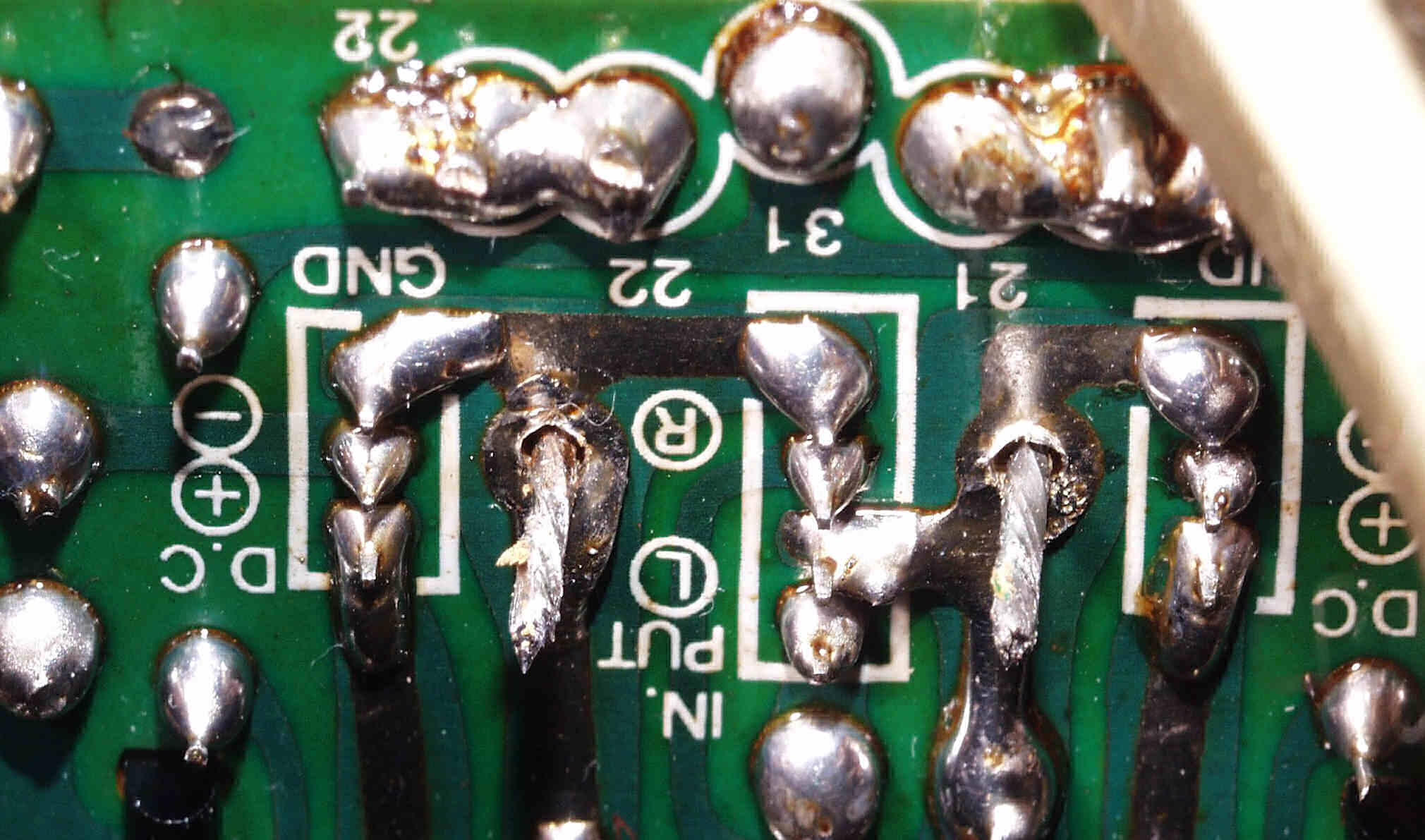

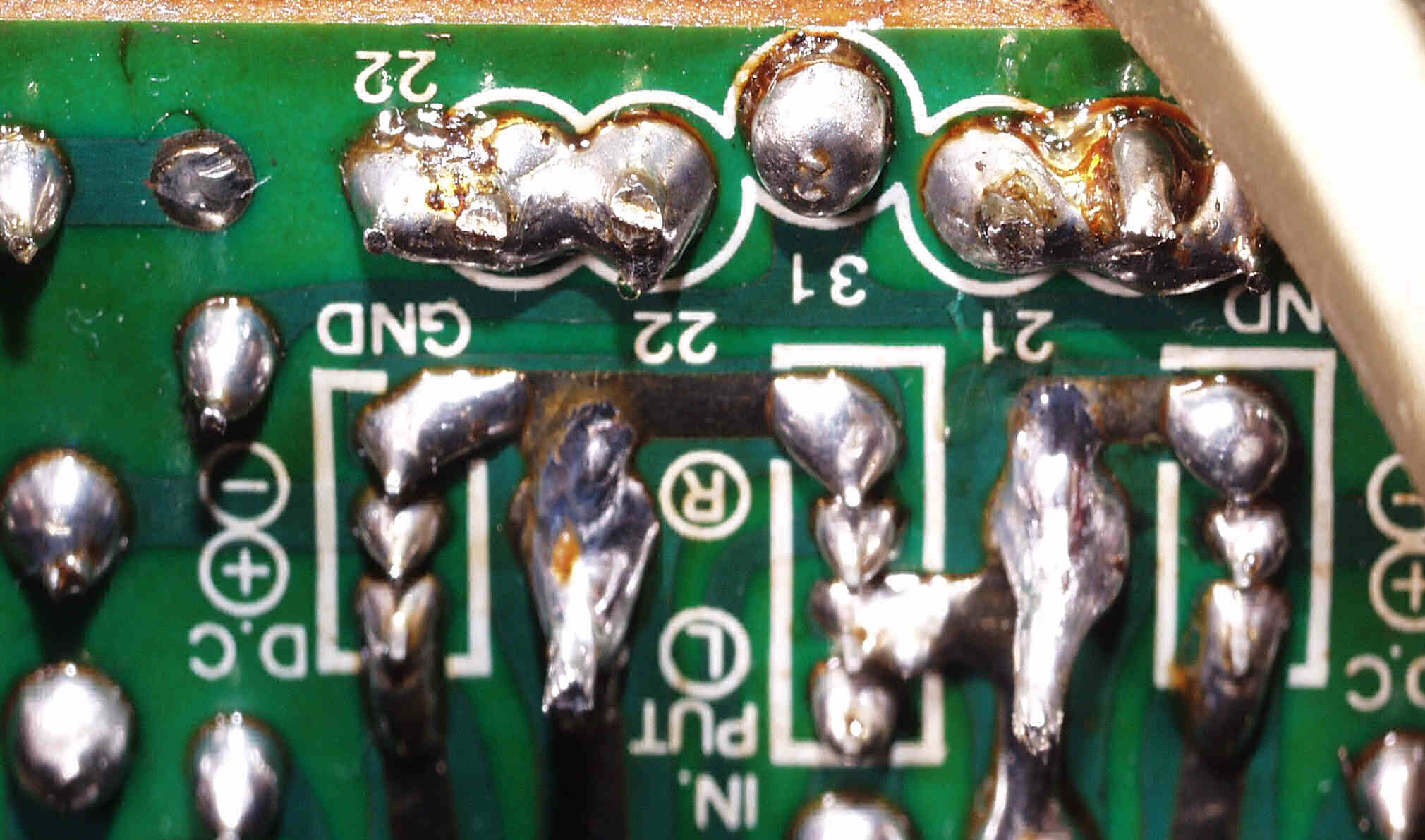

Ｃ−４Ｂ−１．　修理前　ＲＣＡ端子裏　半田不良ヶ所

Ｃ−４Ｃ．　修理（半田補正）後　ＲＣＡ端子裏　　全ての半田をやり直す

Ｃ−４Ｄ．　完成ＲＣＡ端子裏　洗浄後

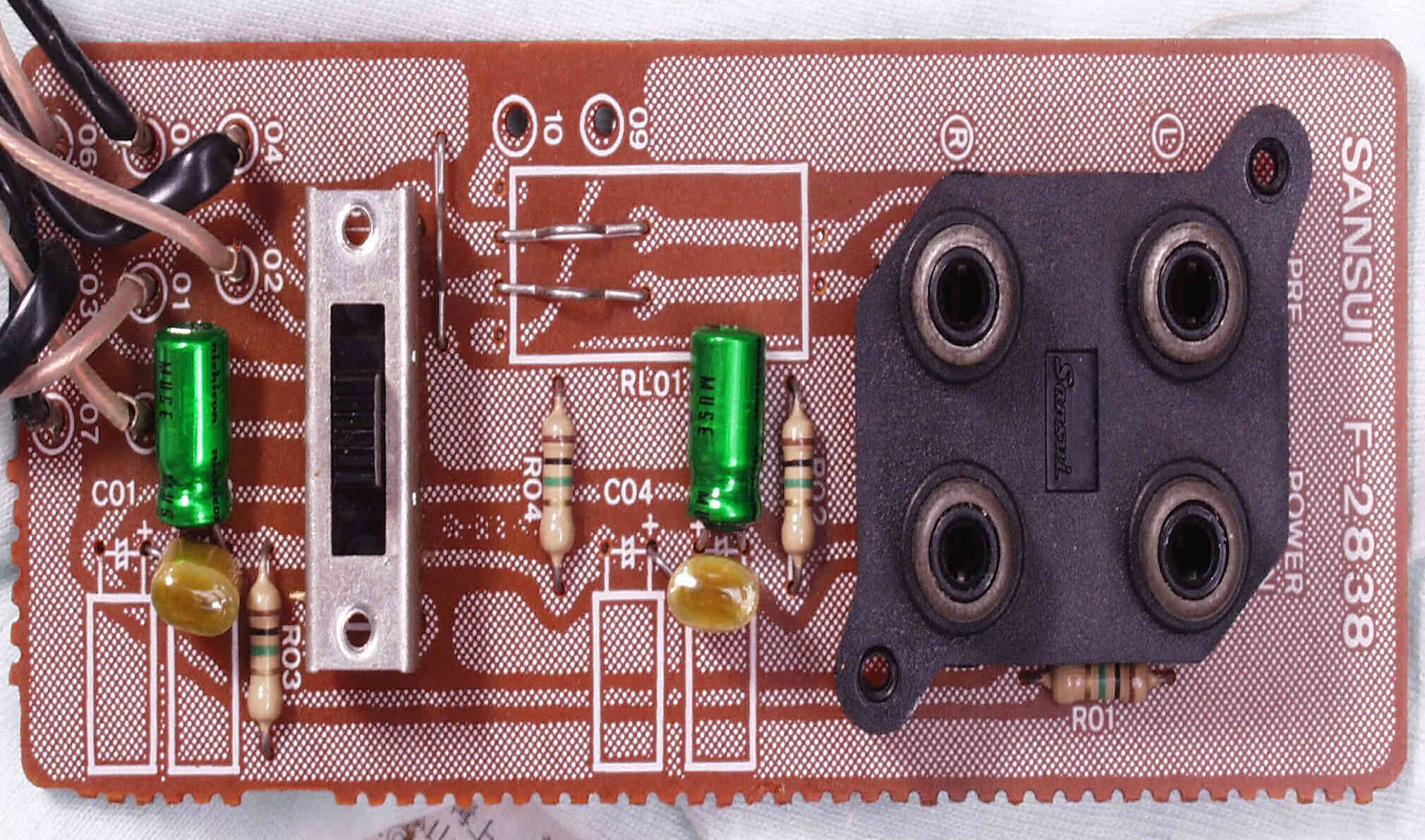

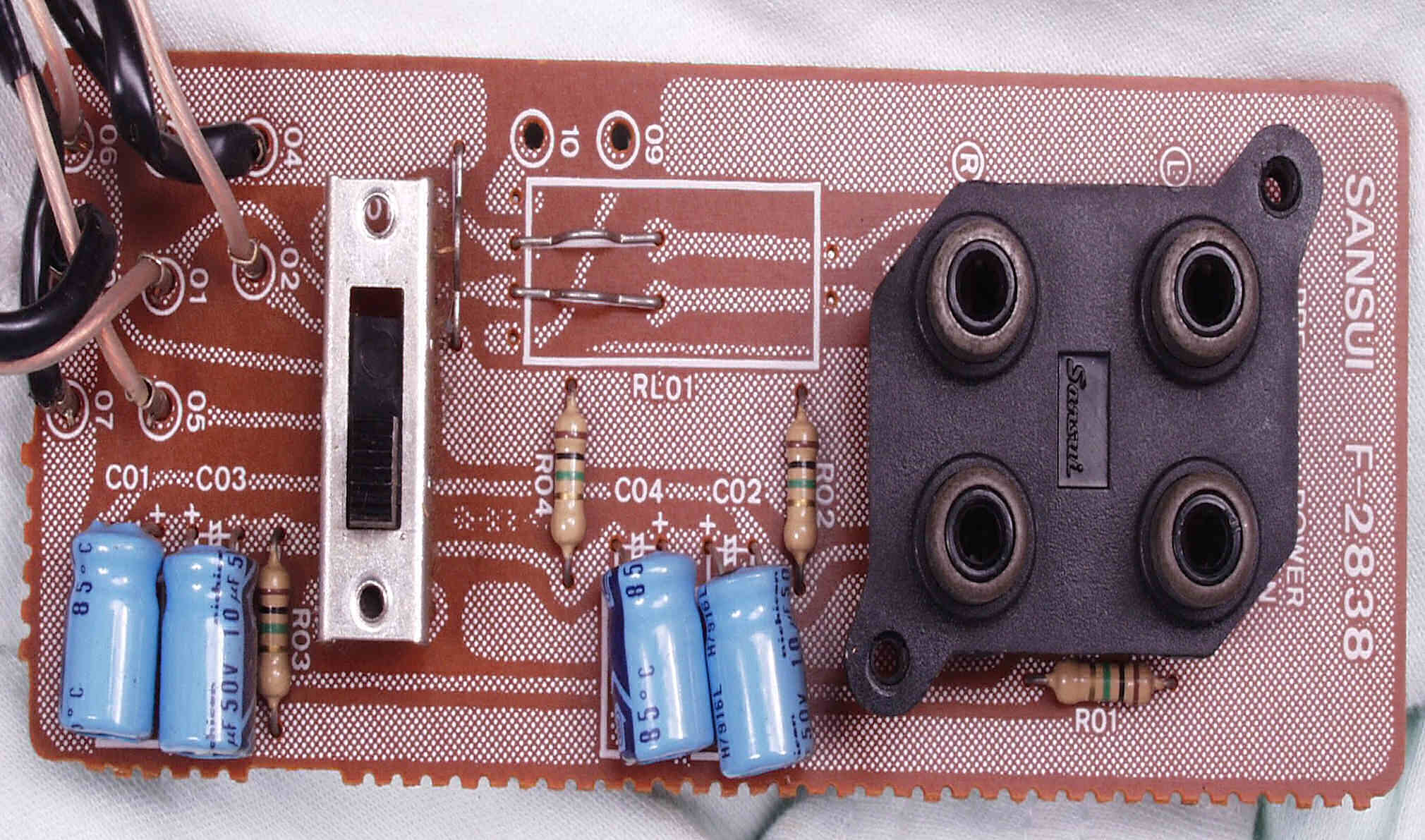

Ｃ−５Ａ．　修理前　プリメインＲＣＡ端子

Ｃ−５Ｂ．　修理後　プリメインＲＣＡ端子　高価なBPに変更したので「２個→１個」、フイルムコンデンサー２個追加

Ｃ−５Ｃ．　修理前　プリメインＲＣＡ端子裏

Ｃ−５Ｃ−１．　修理前　プリメインＲＣＡ端子裏　半田不良ヶ所

Ｃ−５Ｄ．　修理（半田補正）後　プリメインＲＣＡ端子裏　太いケーブルを付けるのでRCA端子は十分に半田盛る

Ｃ−５Ｅ．　完成プリメインＲＣＡ端子裏　洗浄後

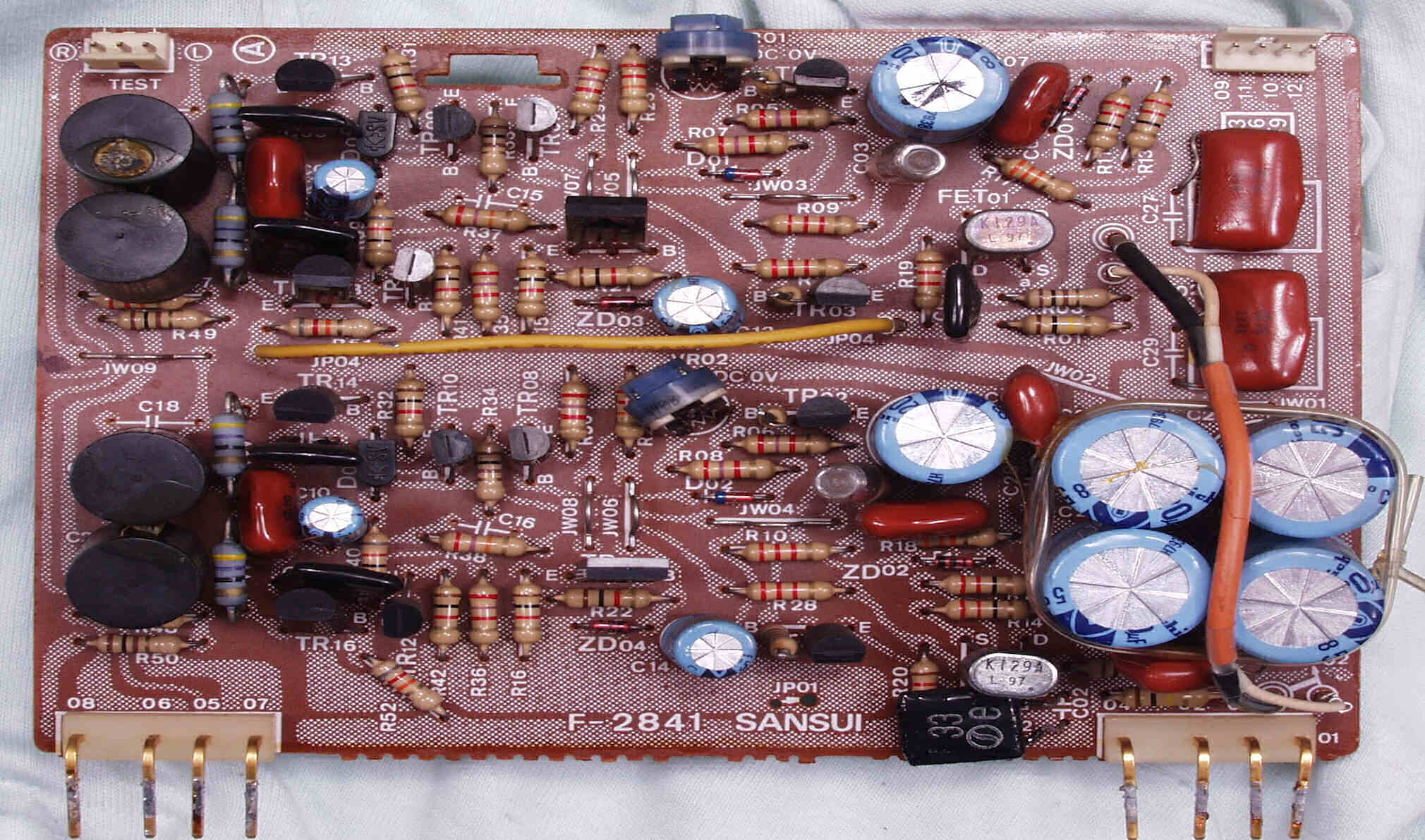

Ｃ−６Ａ．　修理前　ＥＱ基板

Ｃ−６Ｂ．　修理後　ＥＱ基板　初段ＦＥＴ（電界効果トランジスター）２個、ＴＲ（トランジスター）４個、半固定ＶＲ２個、電解コンデンサー２２個交換 　　　　　　　　　　　　　　　　　　フイルムコンデンサー２個追加

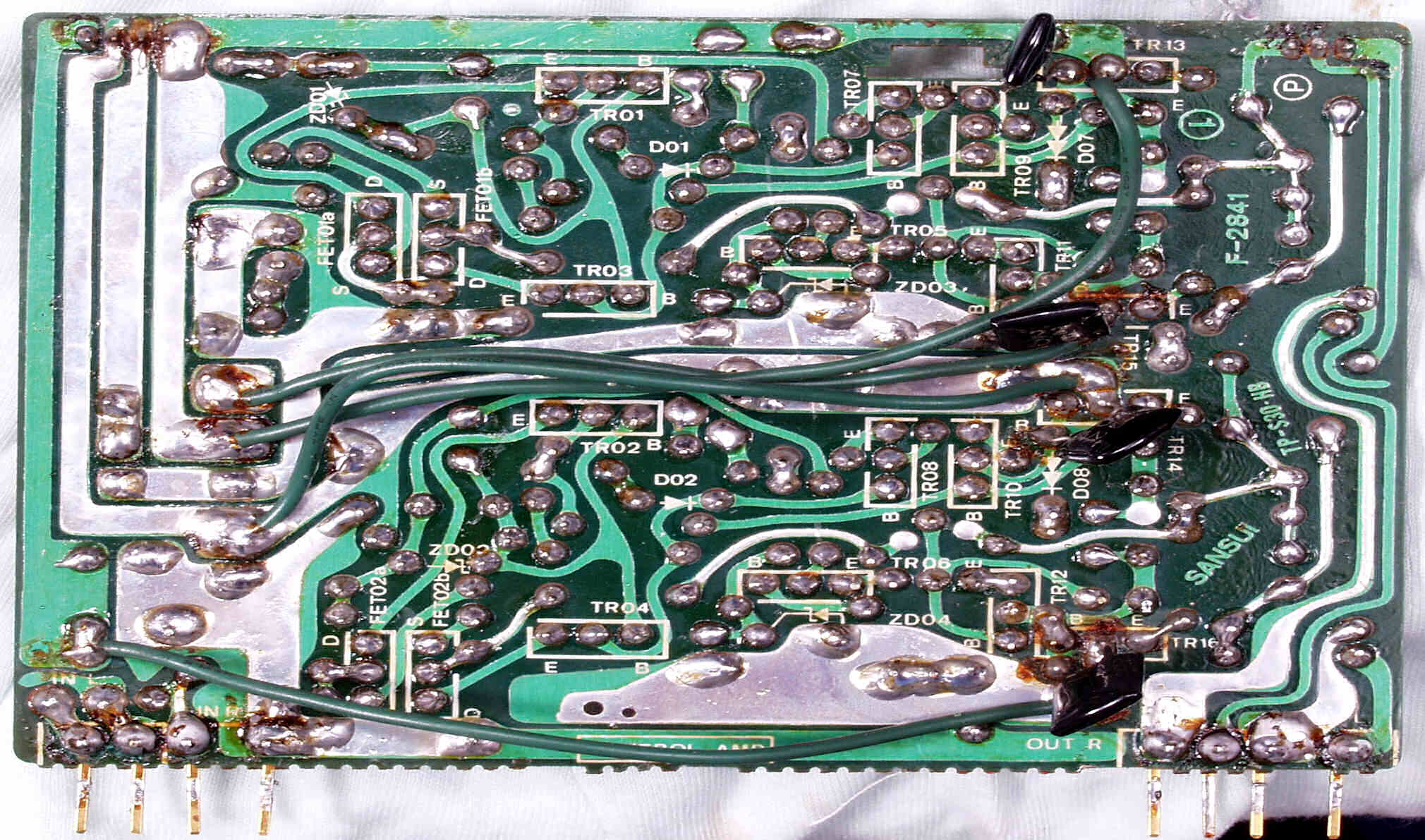

Ｃ−６Ｃ．　修理前　ＥＱ基板裏

Ｃ−６Ｄ．　修理（半田補正）後　ＥＱ基板裏　　全ての半田をやり直す

Ｃ−６Ｅ．　完成ＥＱ基板裏　洗浄後

Ｃ−７Ａ．　修理前　ＭＣ基板

Ｃ−７Ｂ．　修理後　ＭＣ基板　電解コンデンサー８個、半固定ＶＲ６個交換

Ｃ−７Ｃ．　修理前　ＭＣ基板裏

Ｃ−７Ｄ．　修理（半田補正）後　ＭＣ基板裏　　全ての半田をやり直す

Ｃ−７Ｅ．　完成ＭＣ基板裏　洗浄後

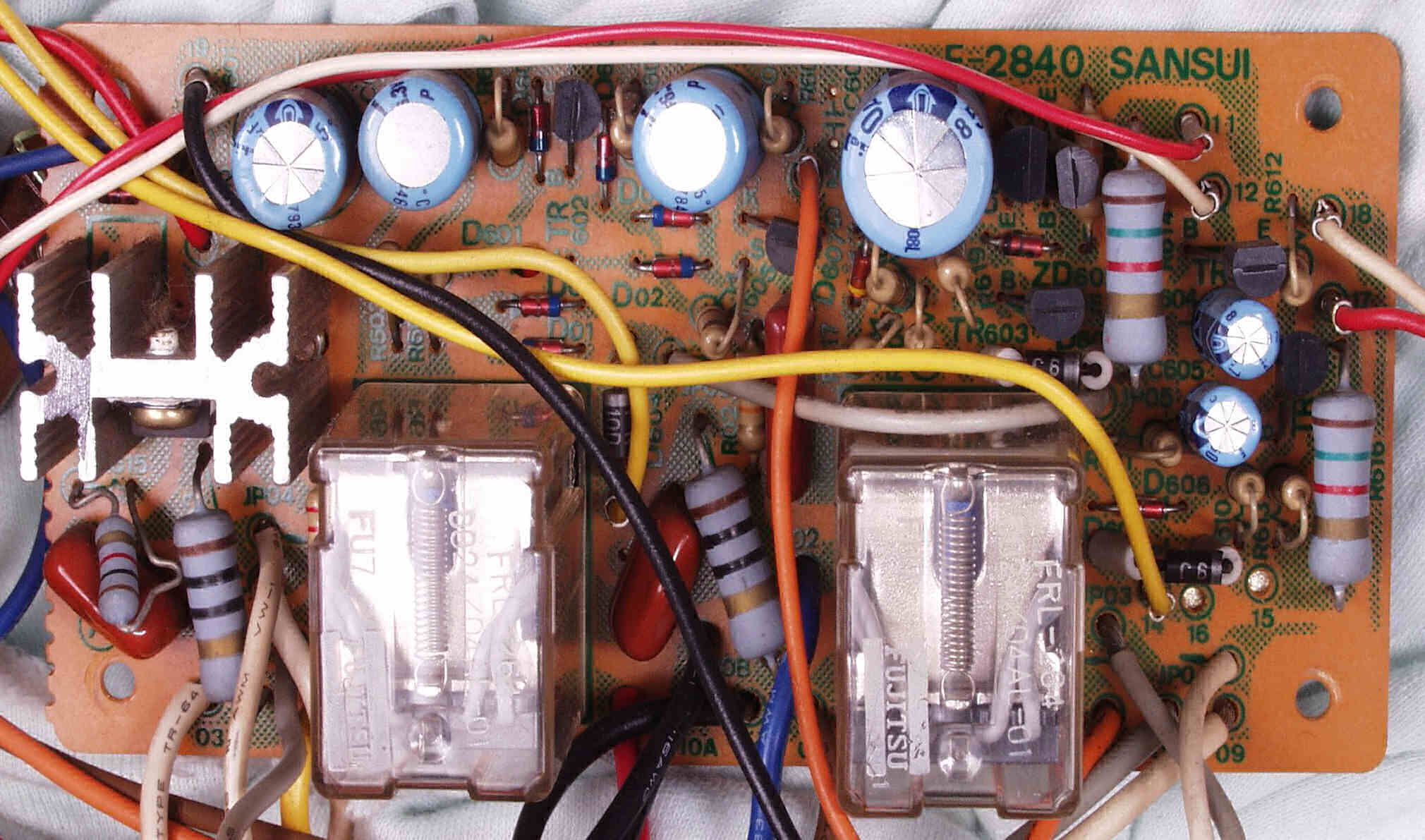

Ｃ−８Ａ．　修理前　ＳＰ接続リレー・プロテクト基板

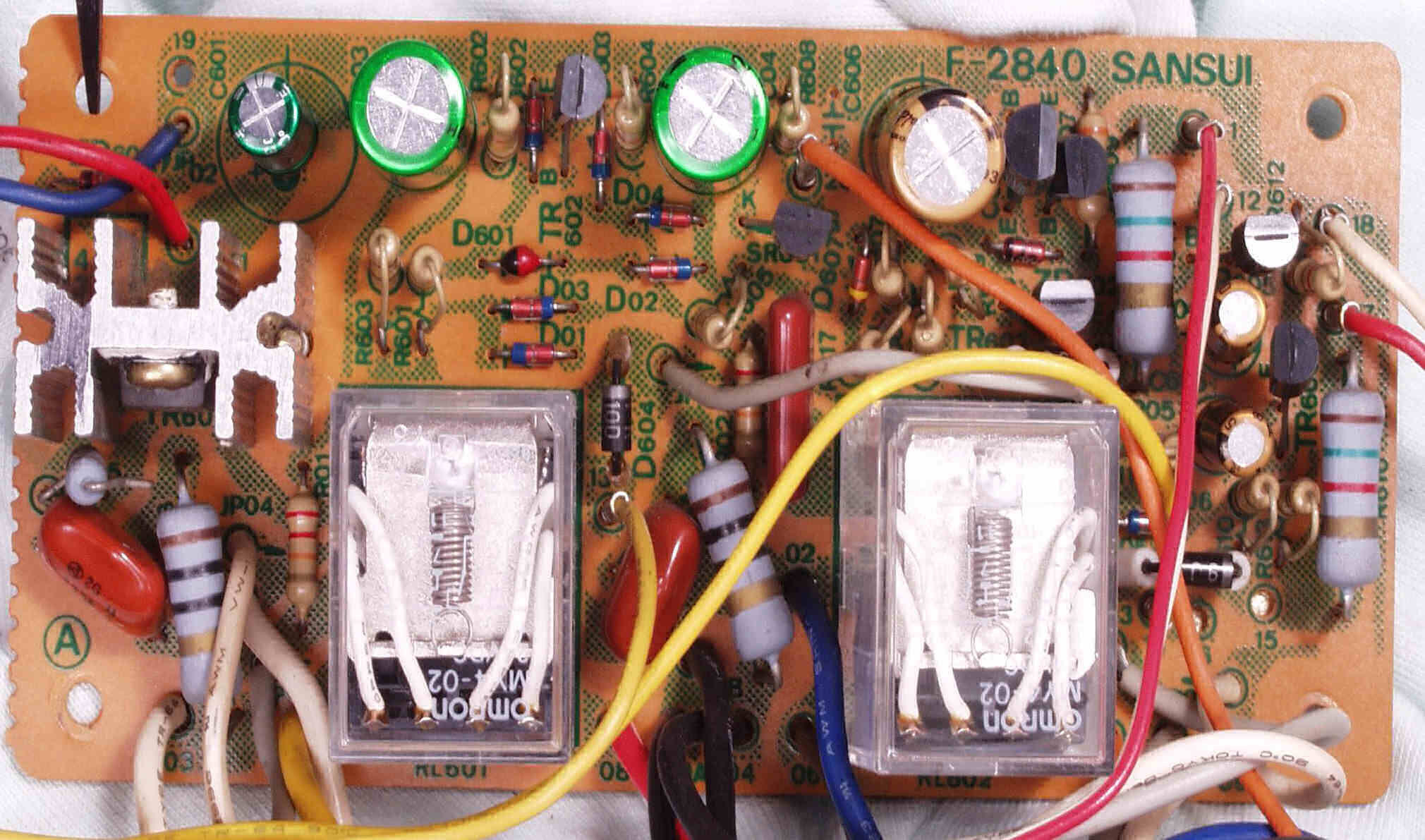

Ｃ−８Ｂ．　修理後　ＳＰ接続リレー・プロテクト基板　ＳＰ接続リレー２個、電解コンデンサー６個交換

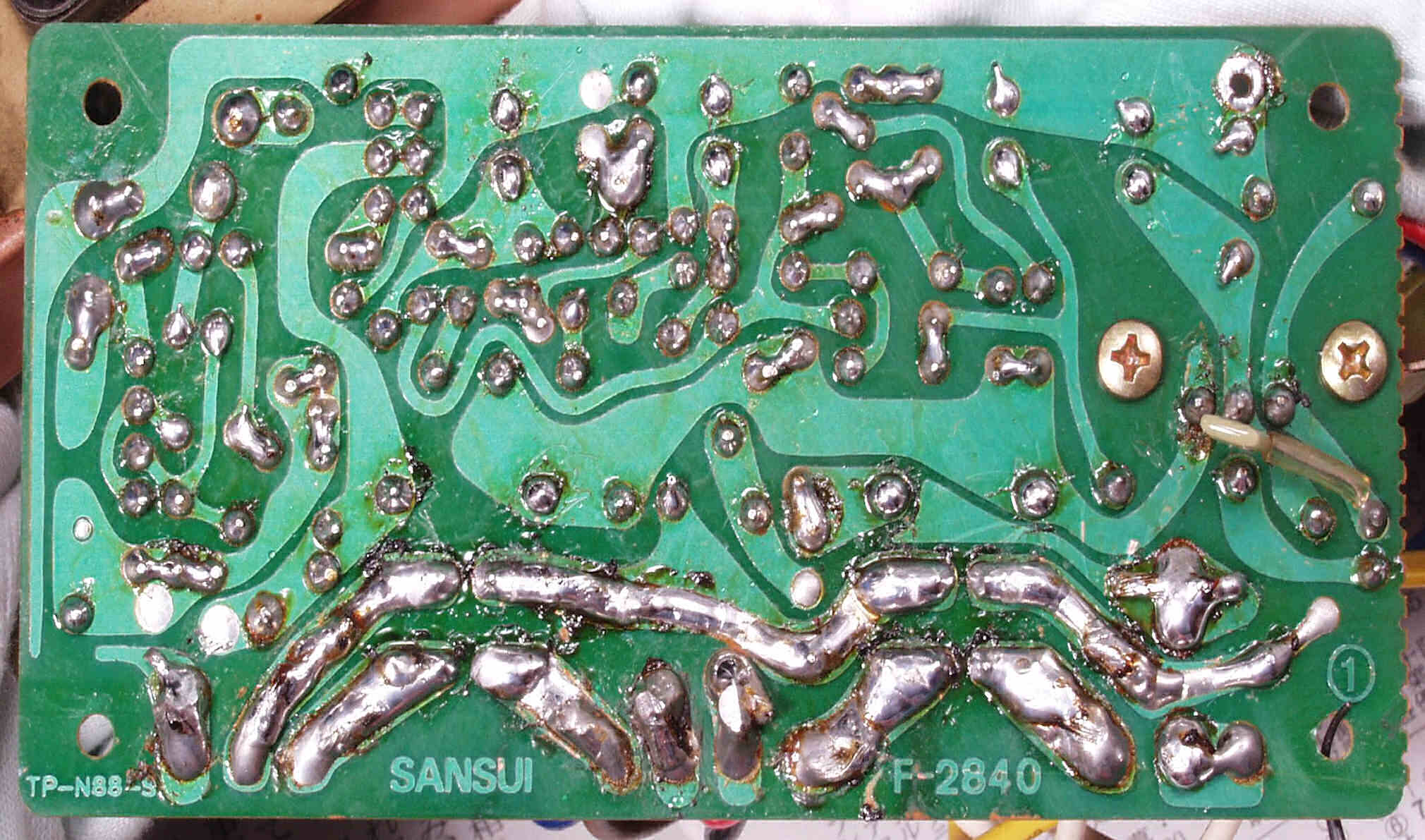

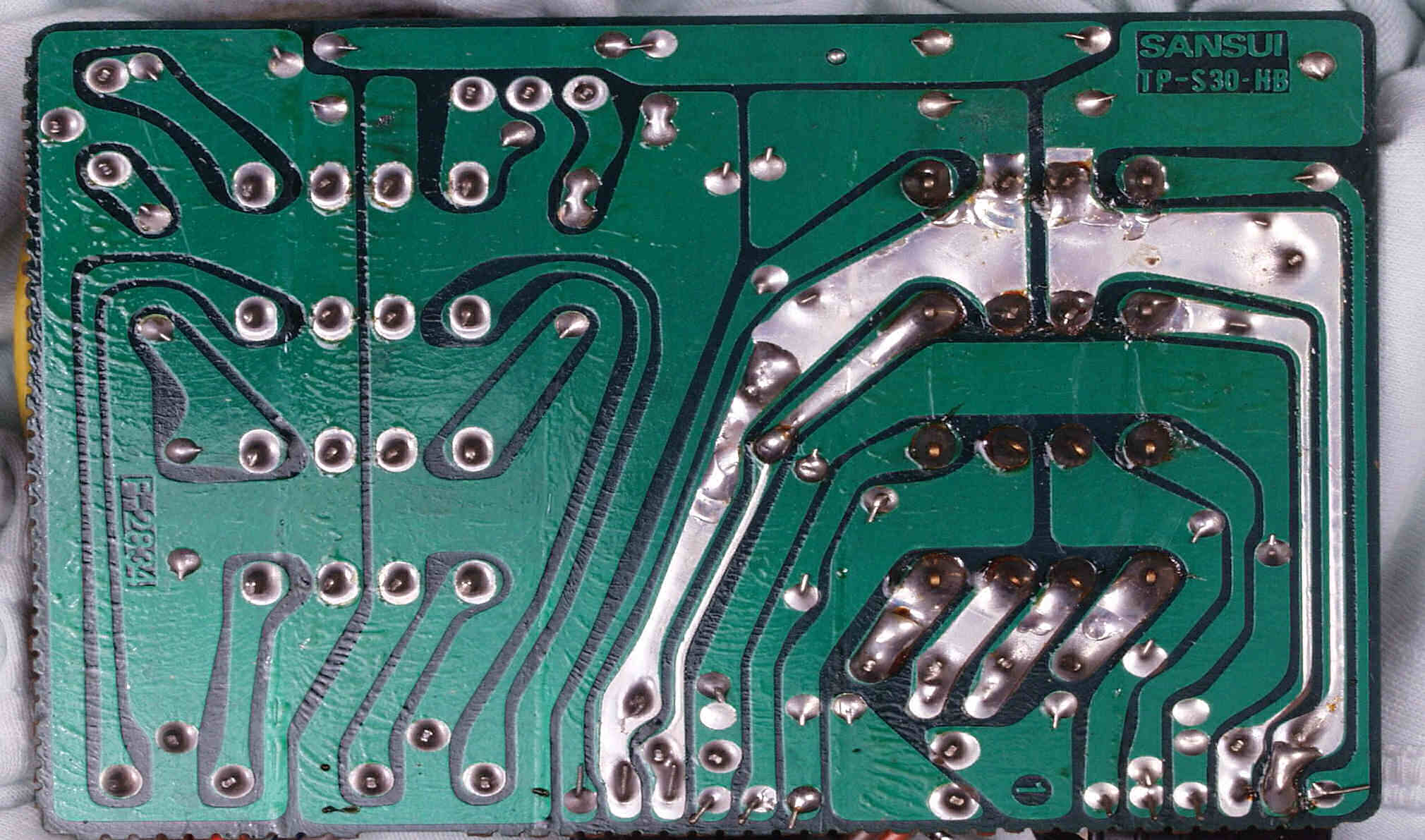

Ｃ−８Ｃ．　修理前　ＳＰ接続リレー・プロテクト基板裏

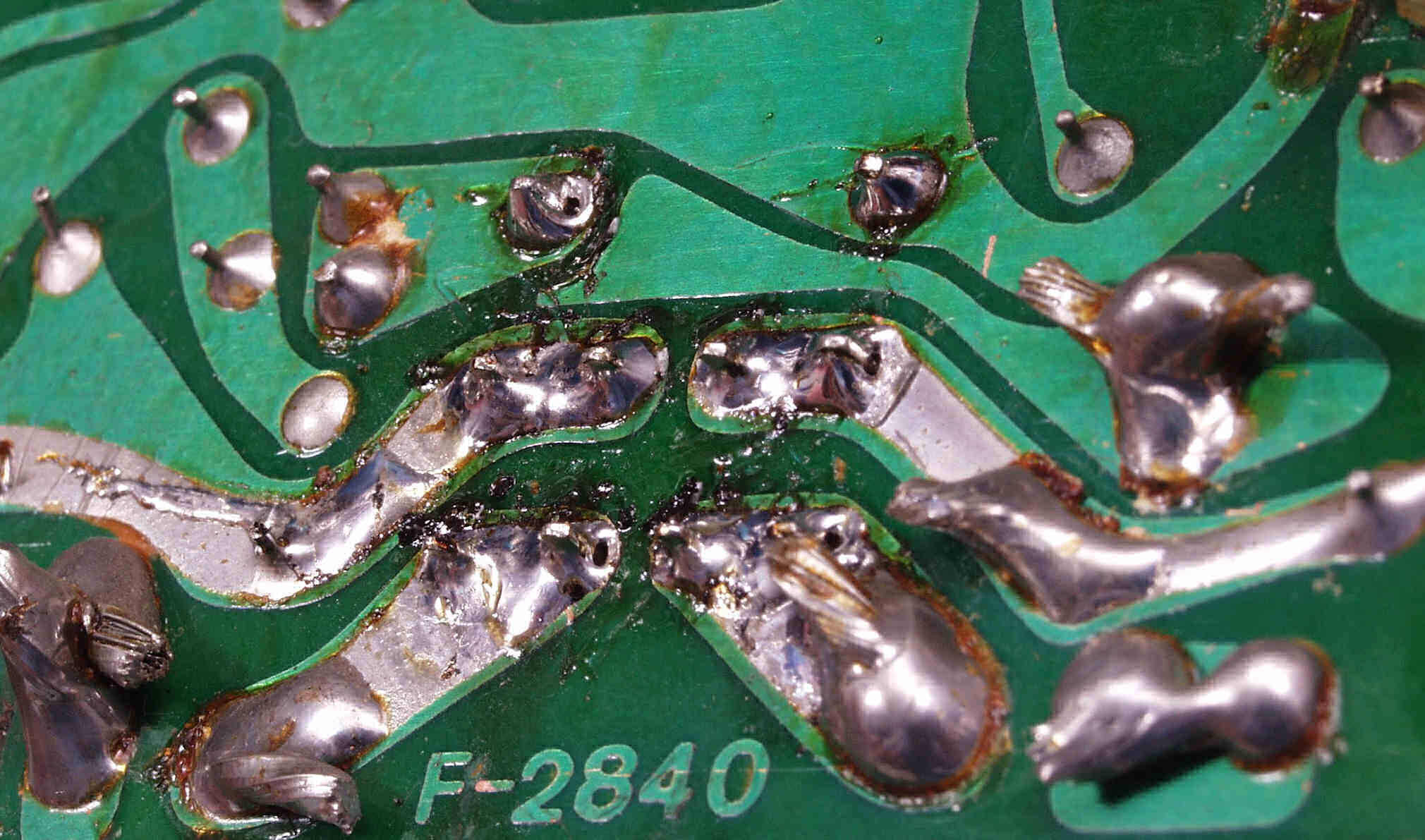

Ｃ−８Ｃ−１．　修理前　ＳＰ接続リレー・プロテクト基板裏　汚い半田！

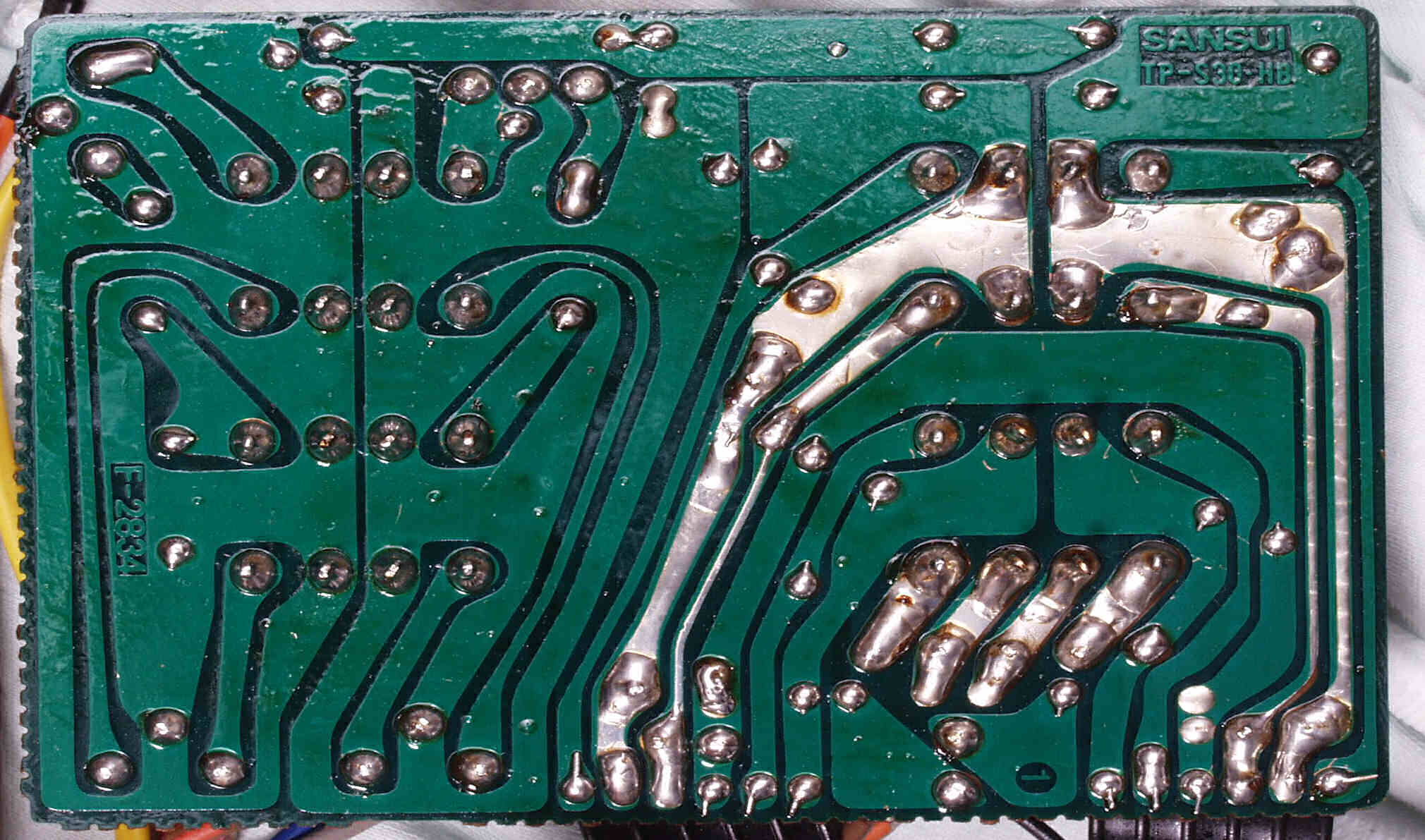

Ｃ−８Ｄ．　修理（半田補正）後　ＳＰ接続リレー・プロテクト基板裏　　全ての半田をやり直す

Ｃ−８Ｅ．　完成ＳＰ接続リレー・プロテクト基板裏　洗浄後

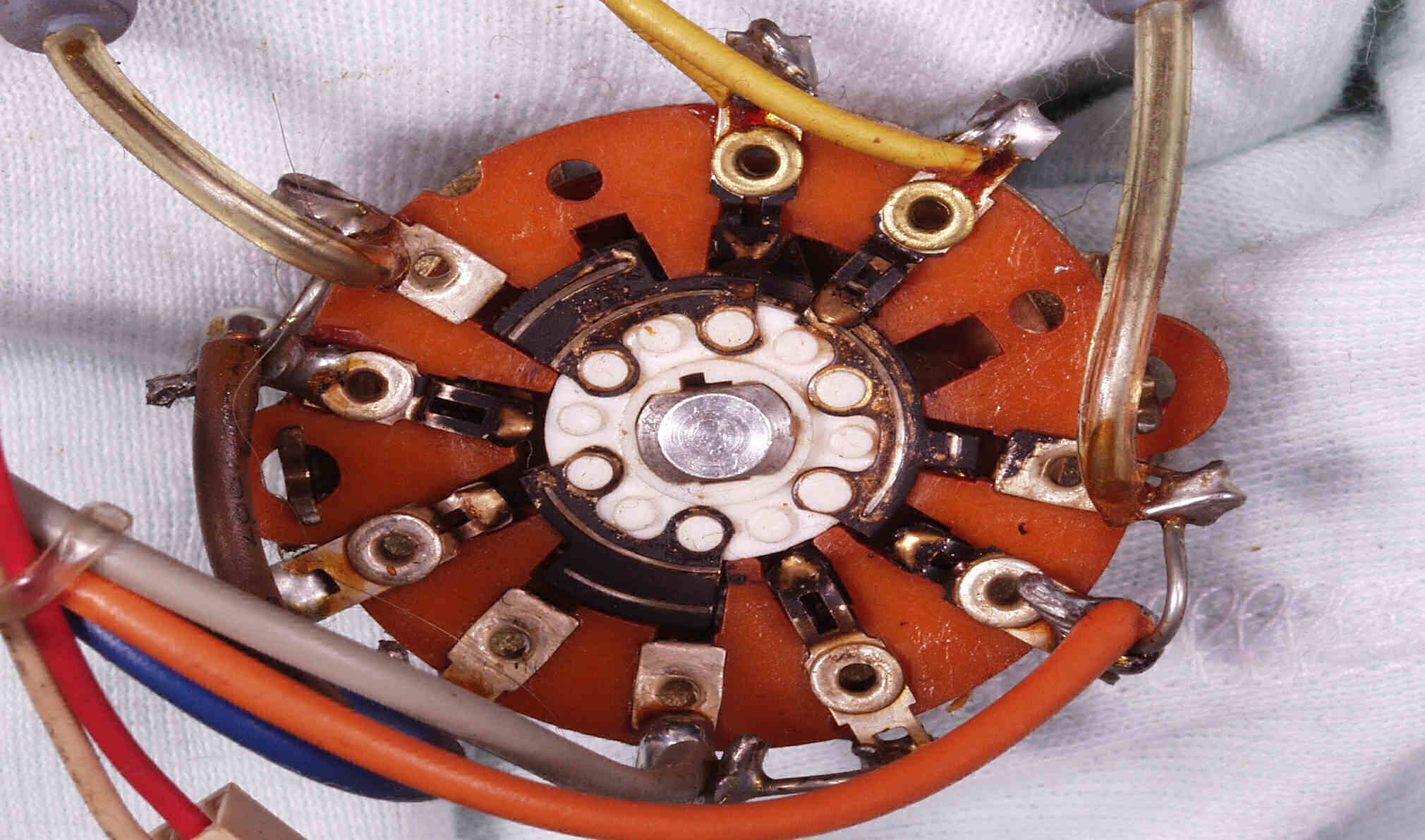

Ｃ−９Ａ．　修理前　ＳＰ接続切り替えＳＷ

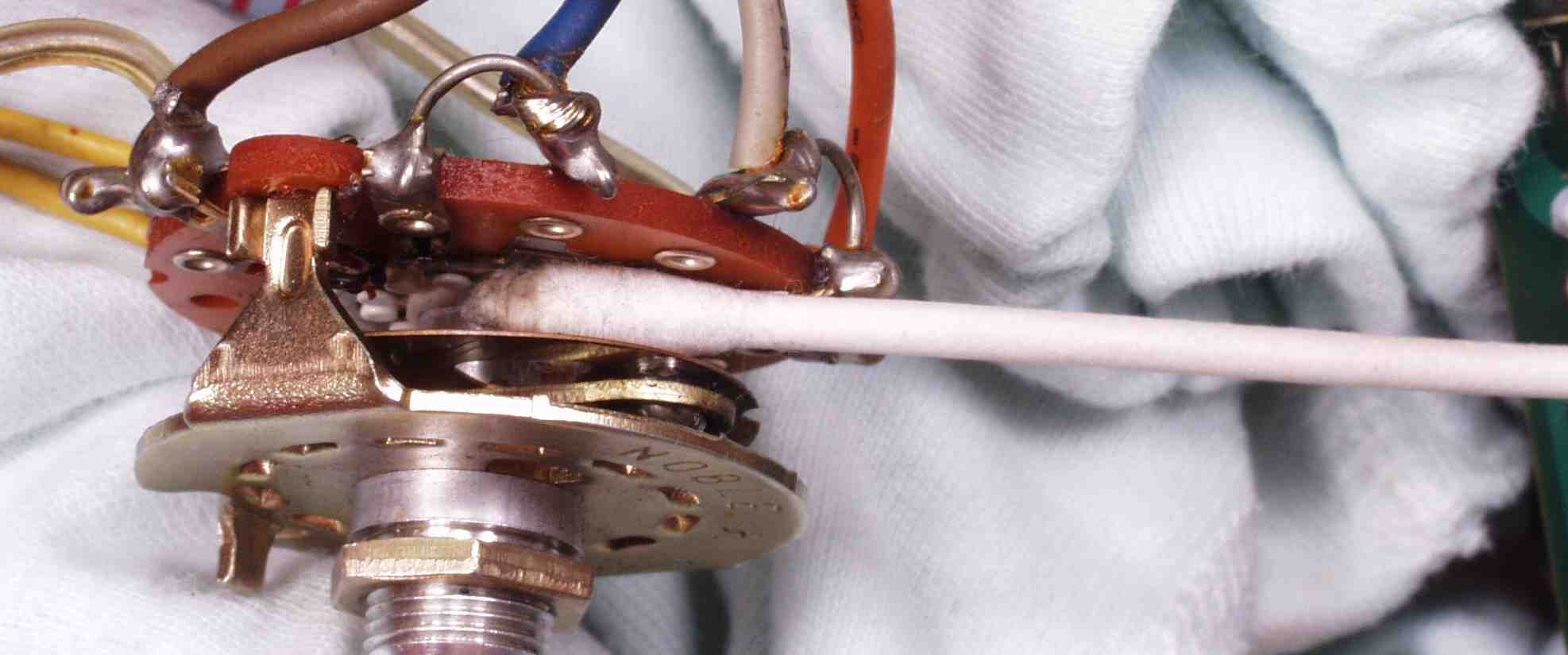

Ｃ−９Ｂ．　修理中　ＳＰ接続切り替えＳＷ、やりにくいがこちら側も磨く

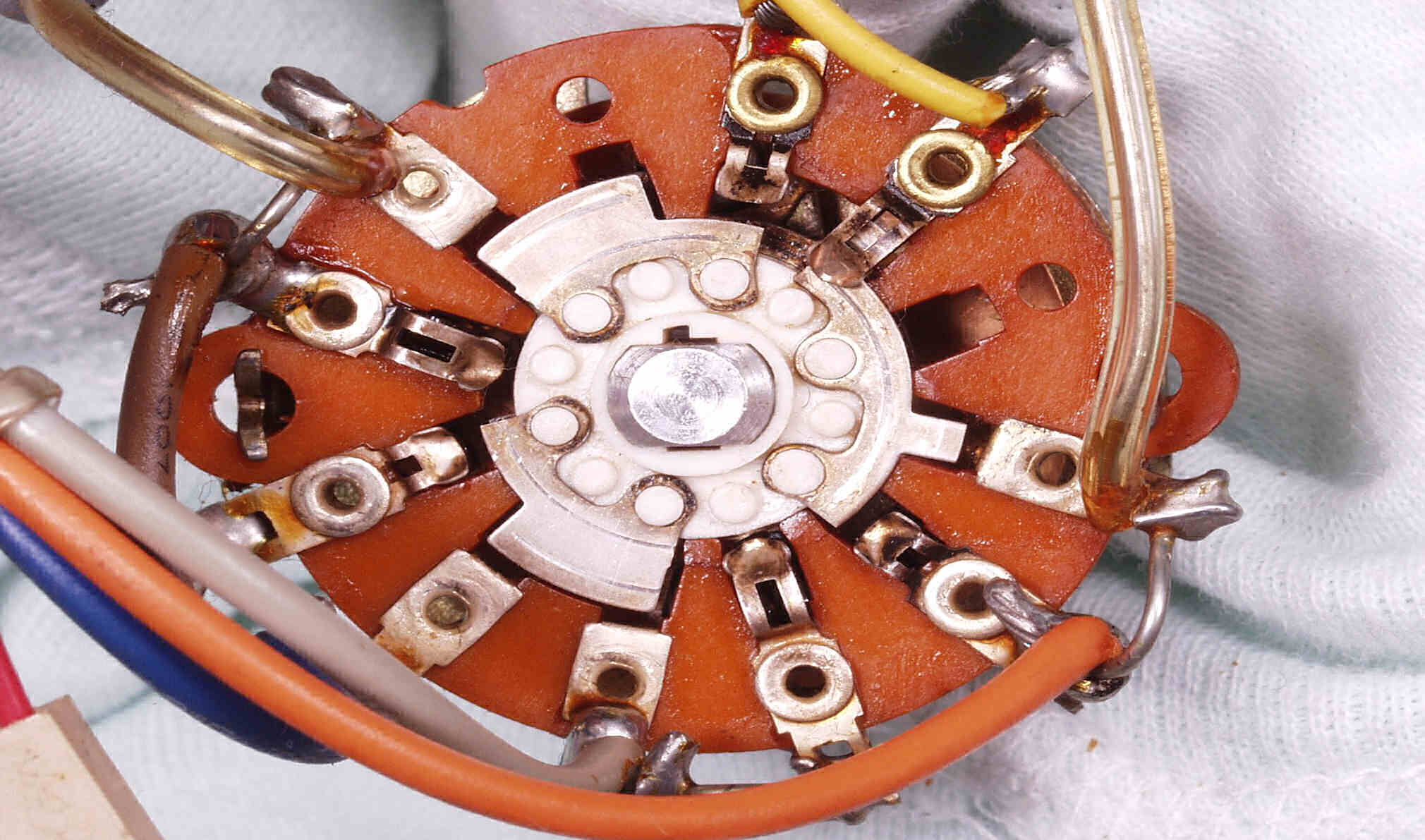

Ｃ−９Ｃ．　修理後　ＳＰ接続切り替えＳＷ、清掃後

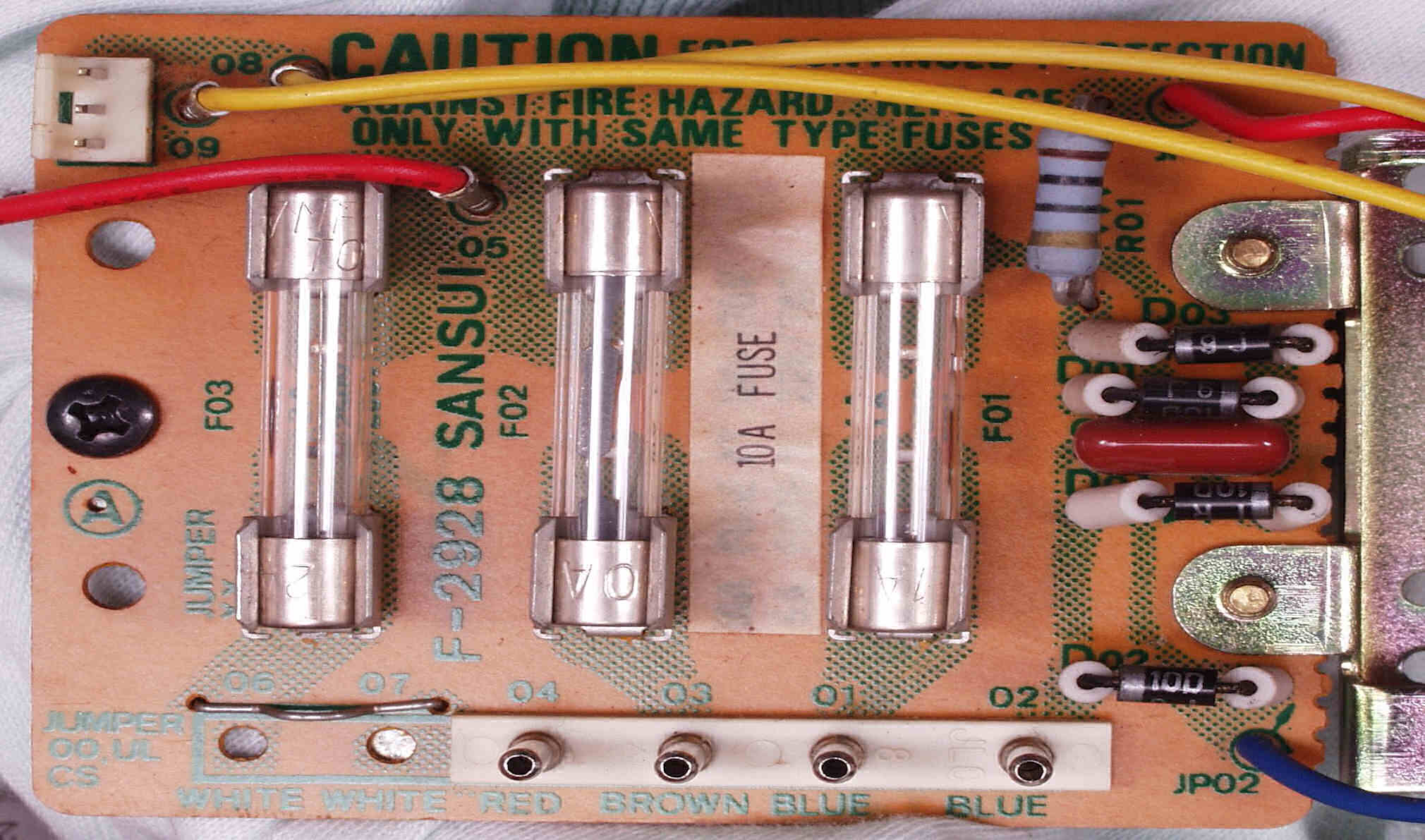

Ｃ−ＡＡ．　修理後　フューズ基板

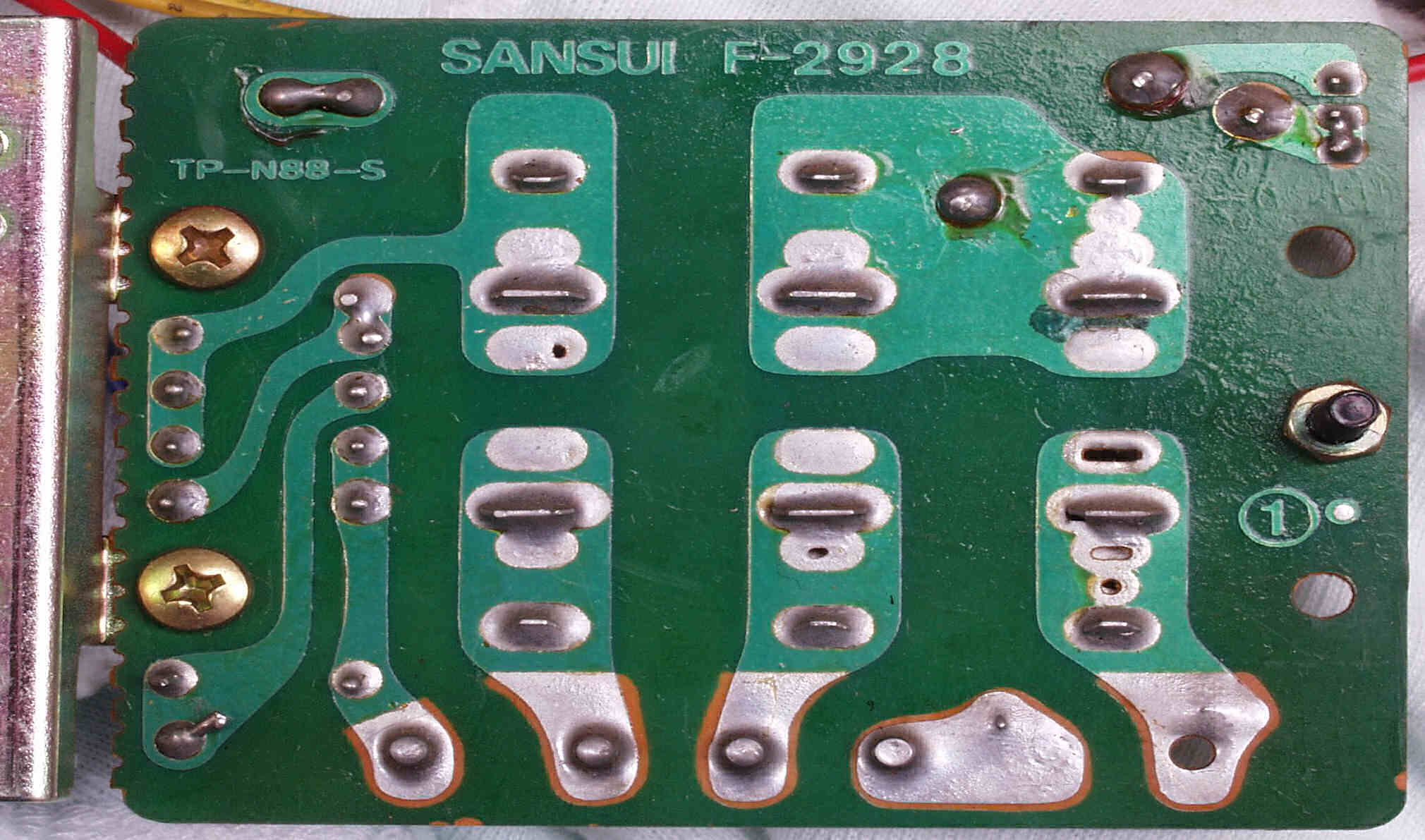

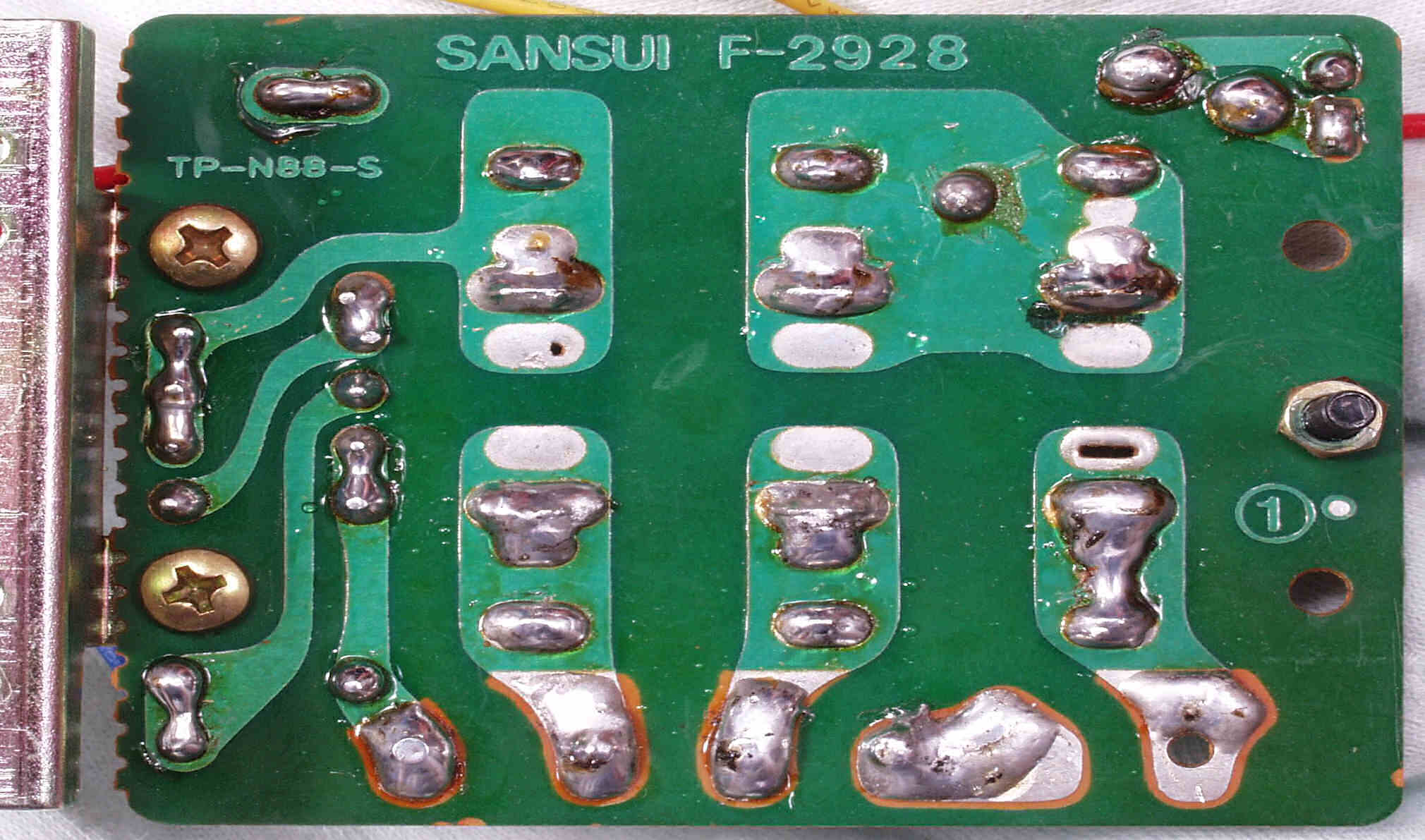

Ｃ−ＡＢ．　修理前　フューズ基板裏

Ｃ−ＡＢ−１．　修理中　フューズ基板裏　半田不良ヶ所

Ｃ−ＡＢ−２．　修理中　フューズ基板裏　半田不良ヶ所

Ｃ−ＡＣ．　修理（半田補正）後　フューズ基板裏

Ｃ−ＡＤ．　完成フューズ基板裏　洗浄後

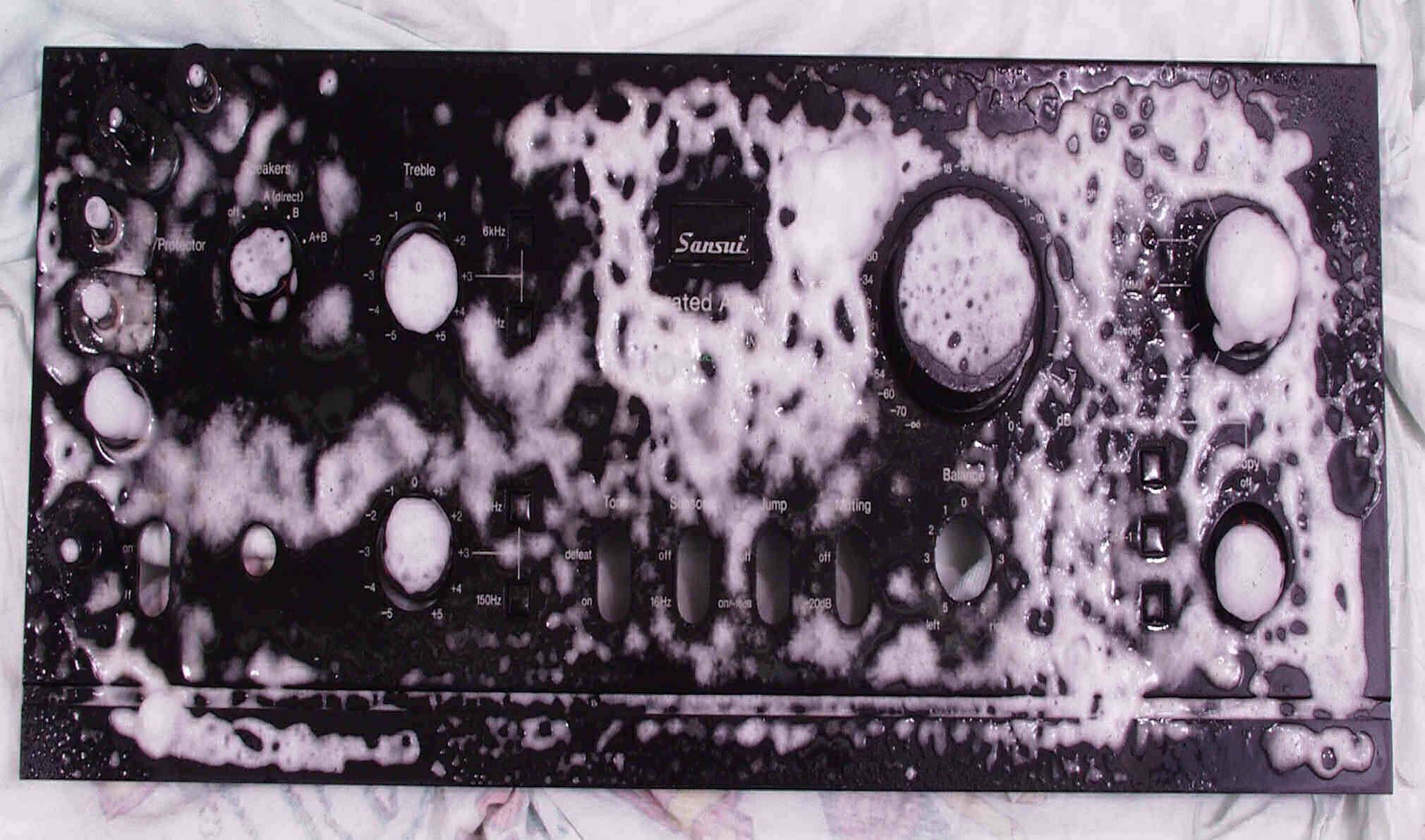

Ｃ−Ｂ．　パネル清掃

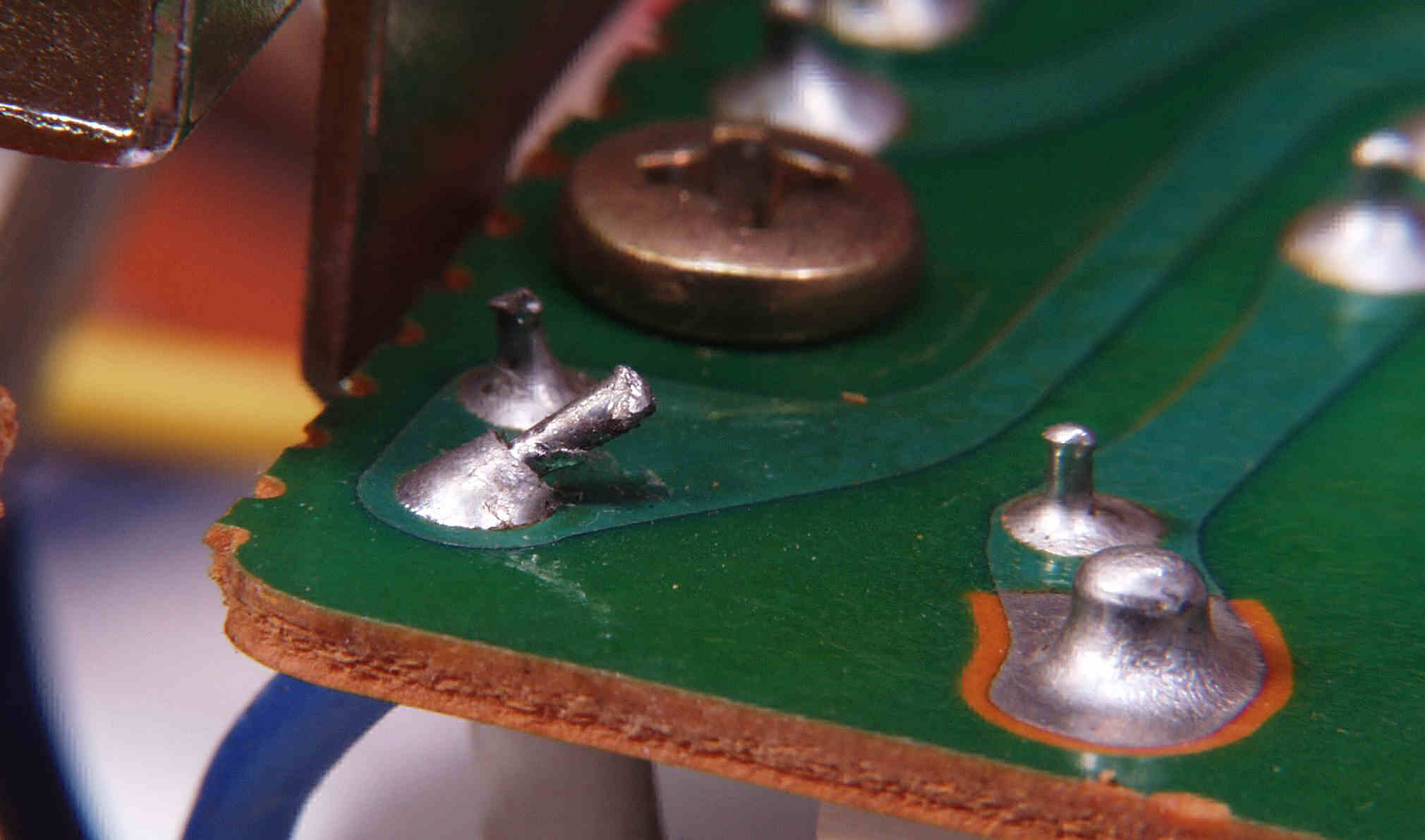

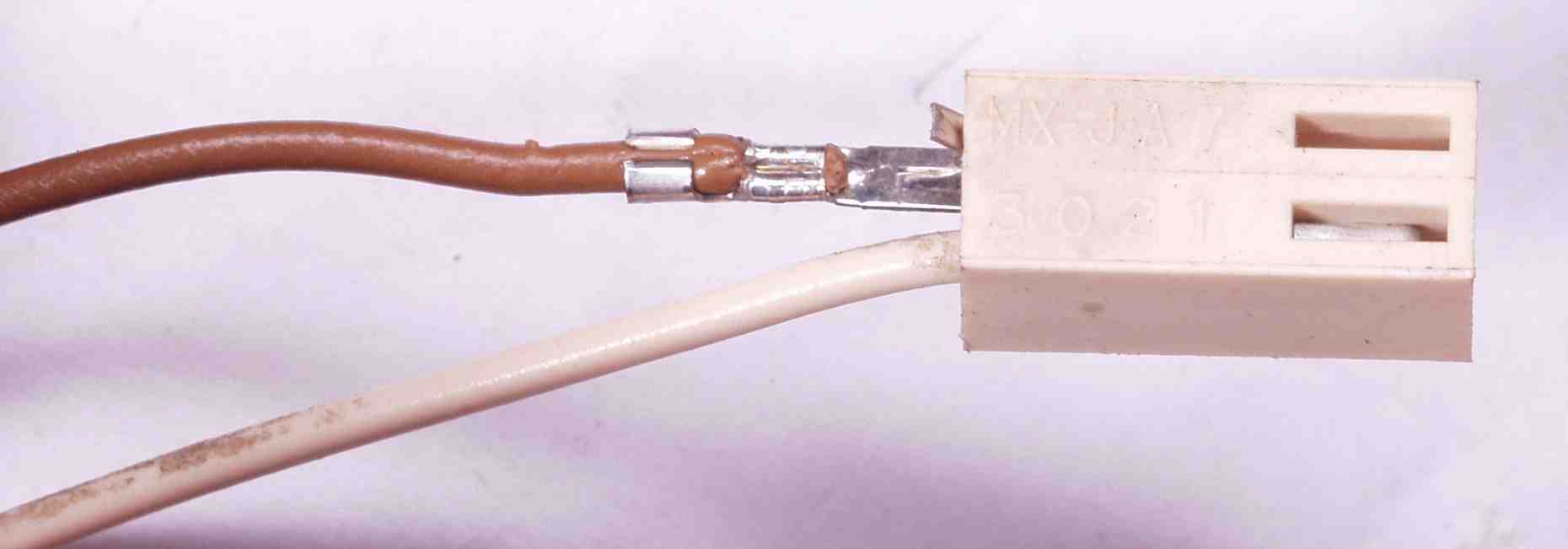

Ｃ−BＢ．　修理中　ＭＭ−２のＬＥＤが点灯し無い、調べたら圧着不良、心線が出ていない！

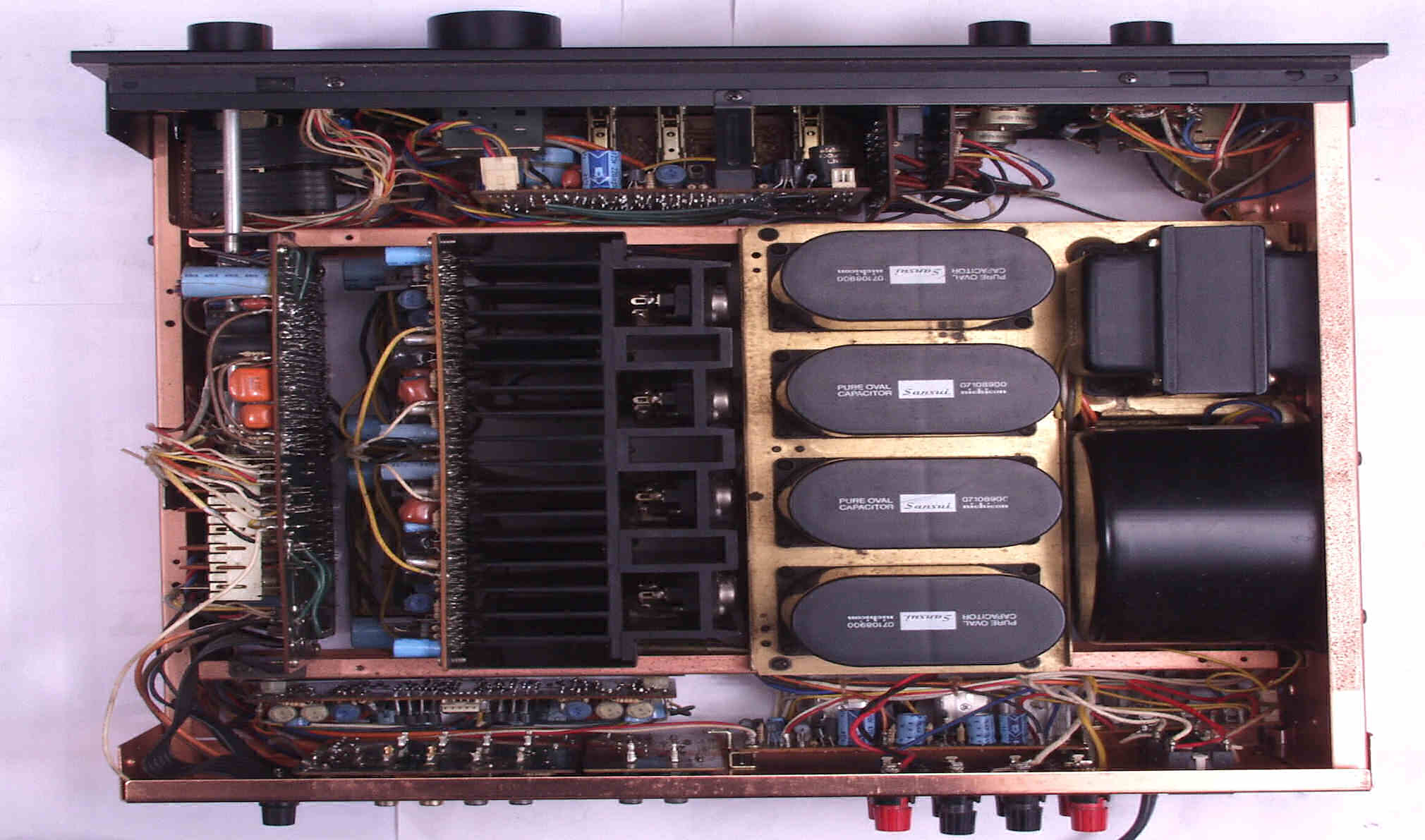

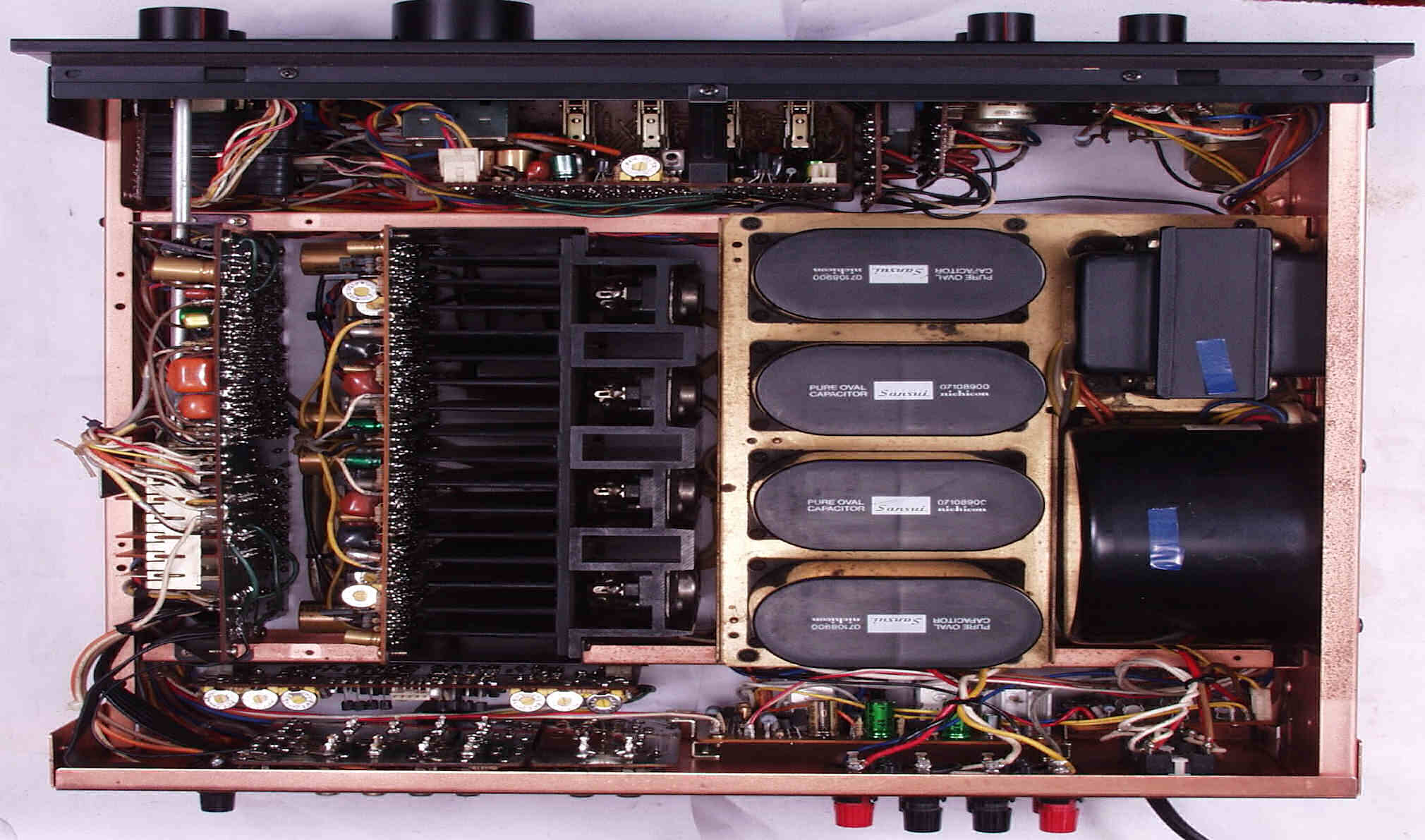

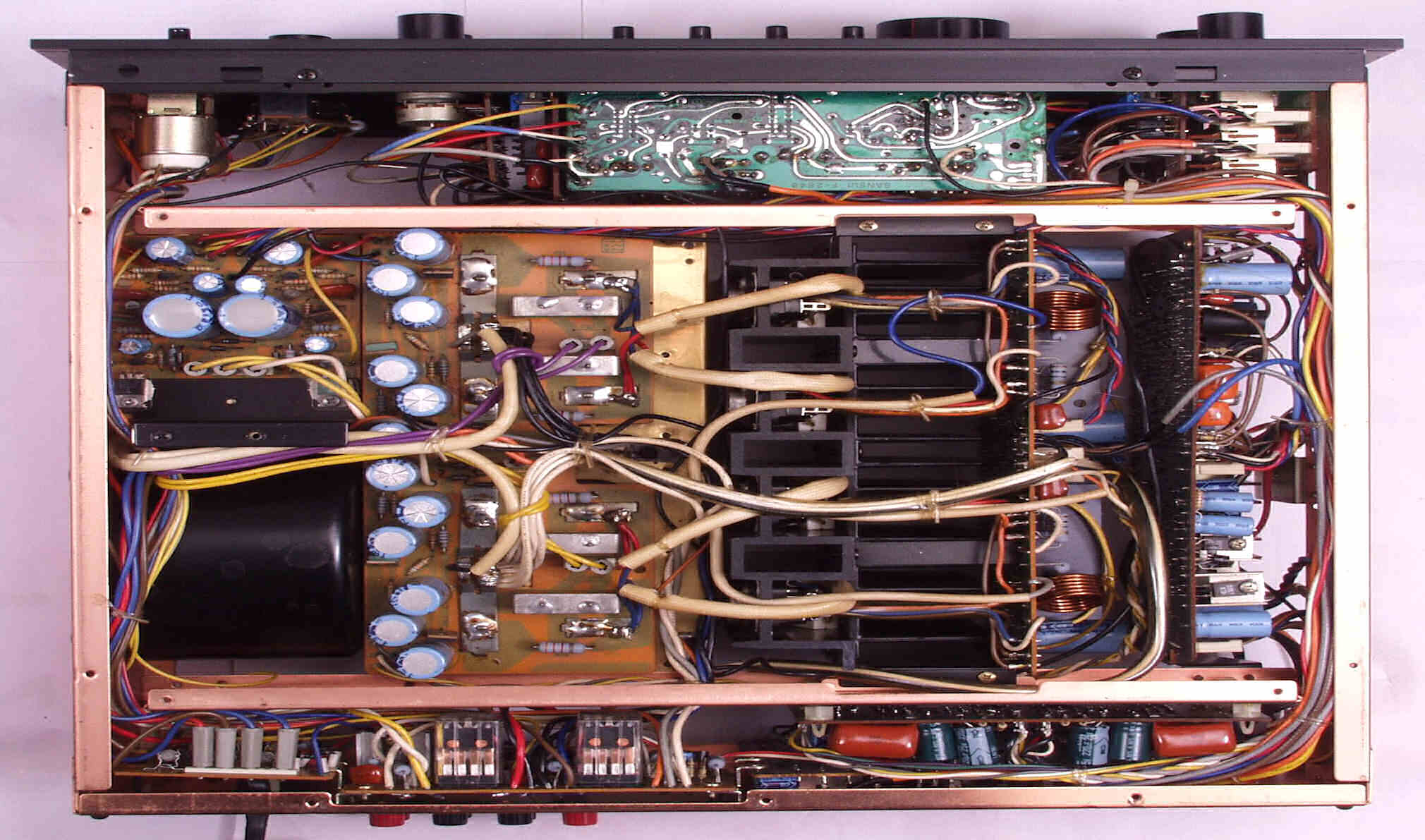

Ｃ−ＣＡ．　修理前　上から

Ｃ−ＣＢ．　修理後　上から

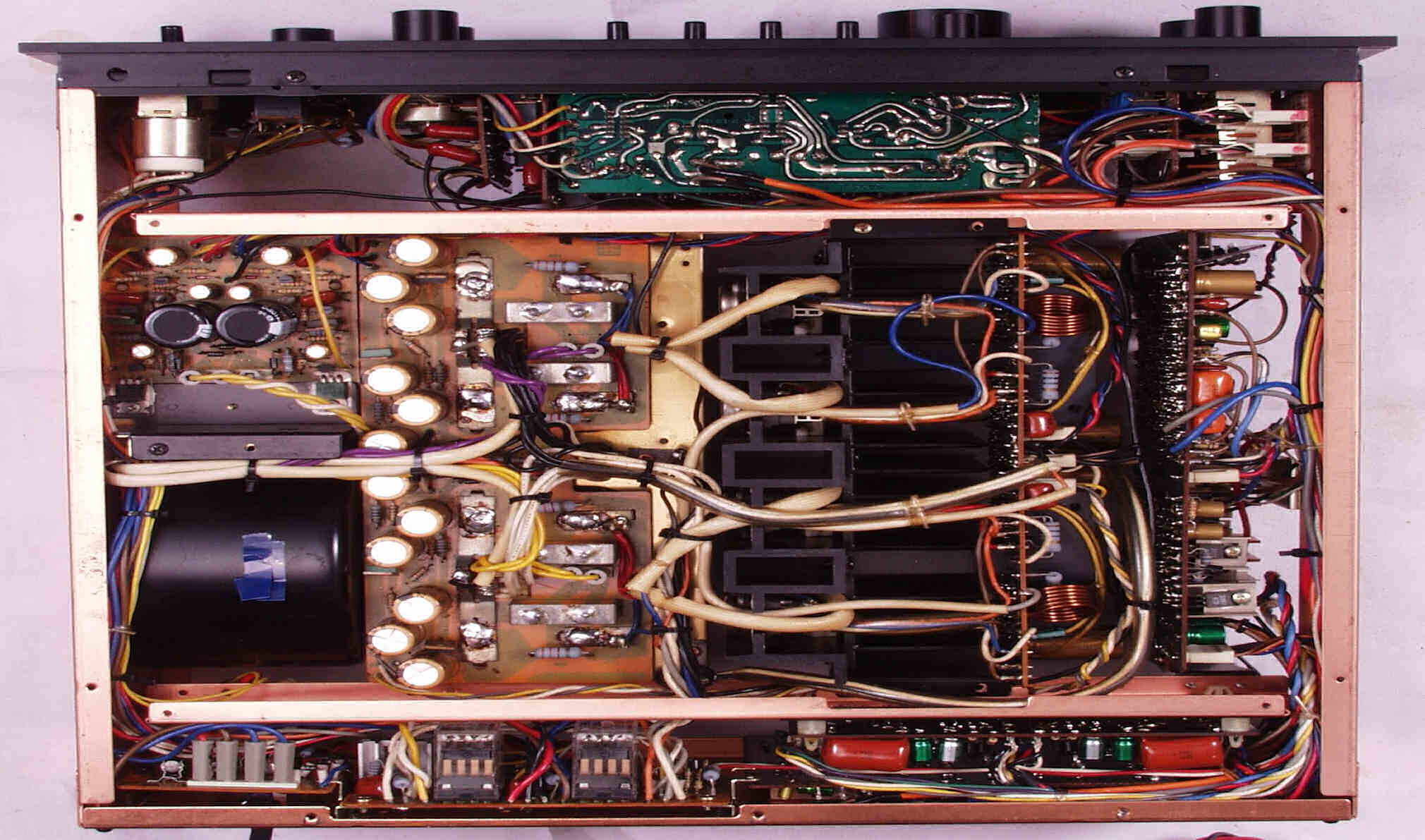

Ｃ−ＣＣ．　修理前　下から

Ｃ−ＣＤ．　修理後　下から

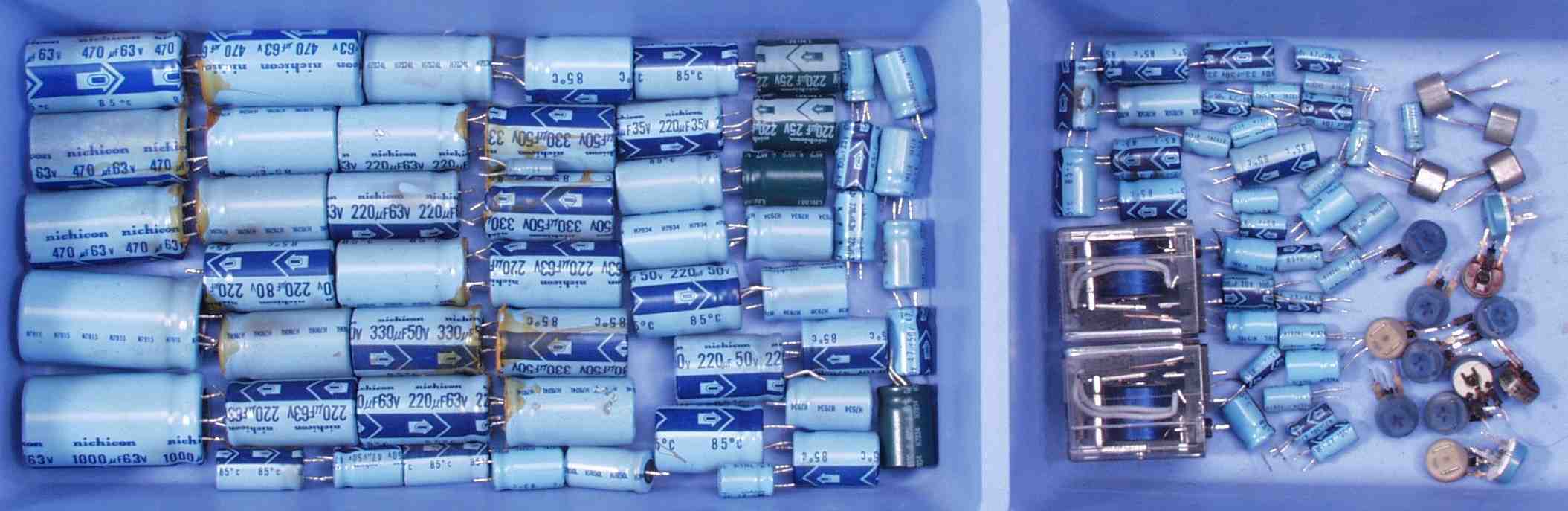

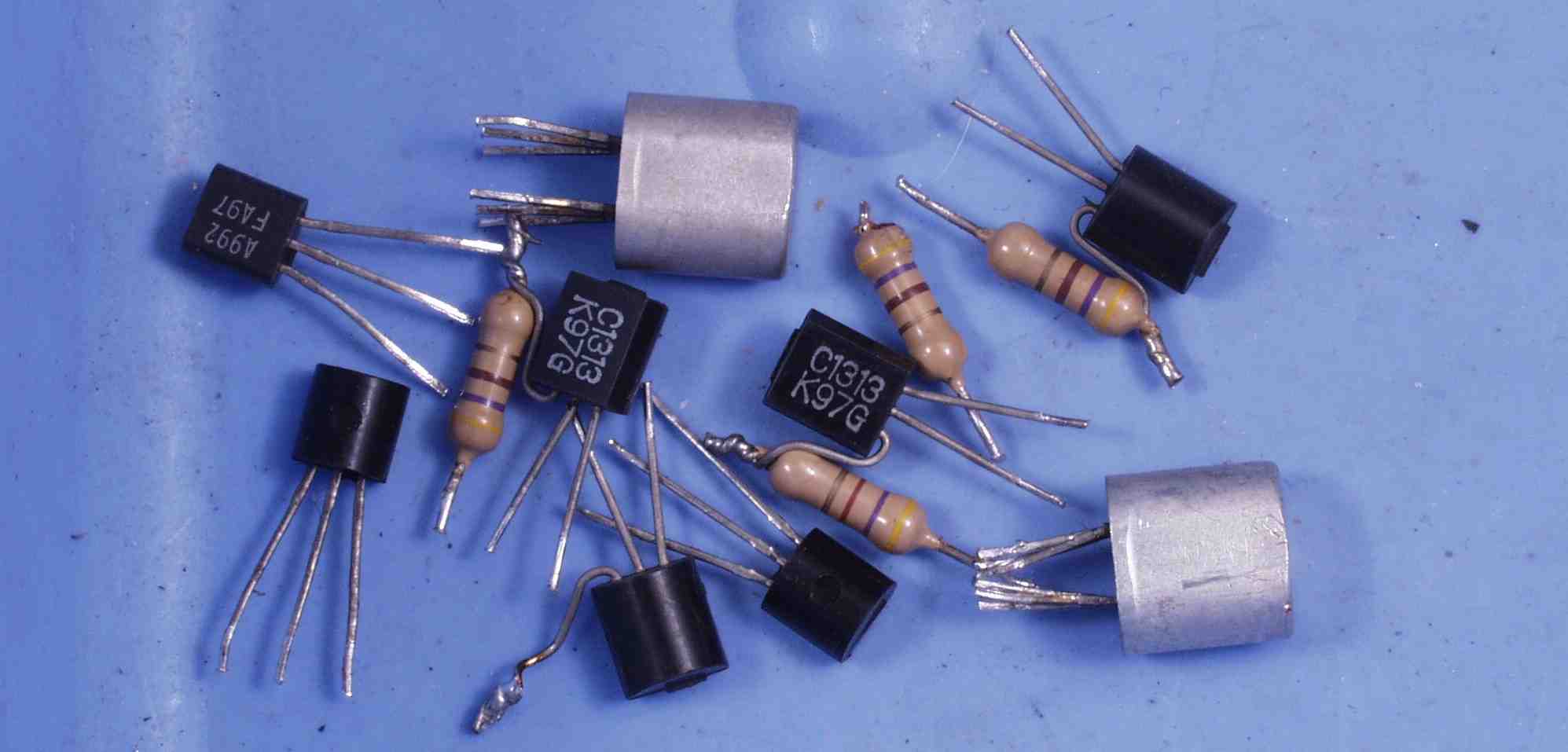

Ｃ−ＤＡ．　修理後　交換部品

Ｃ−ＤＢ．　修理後　交換部品２

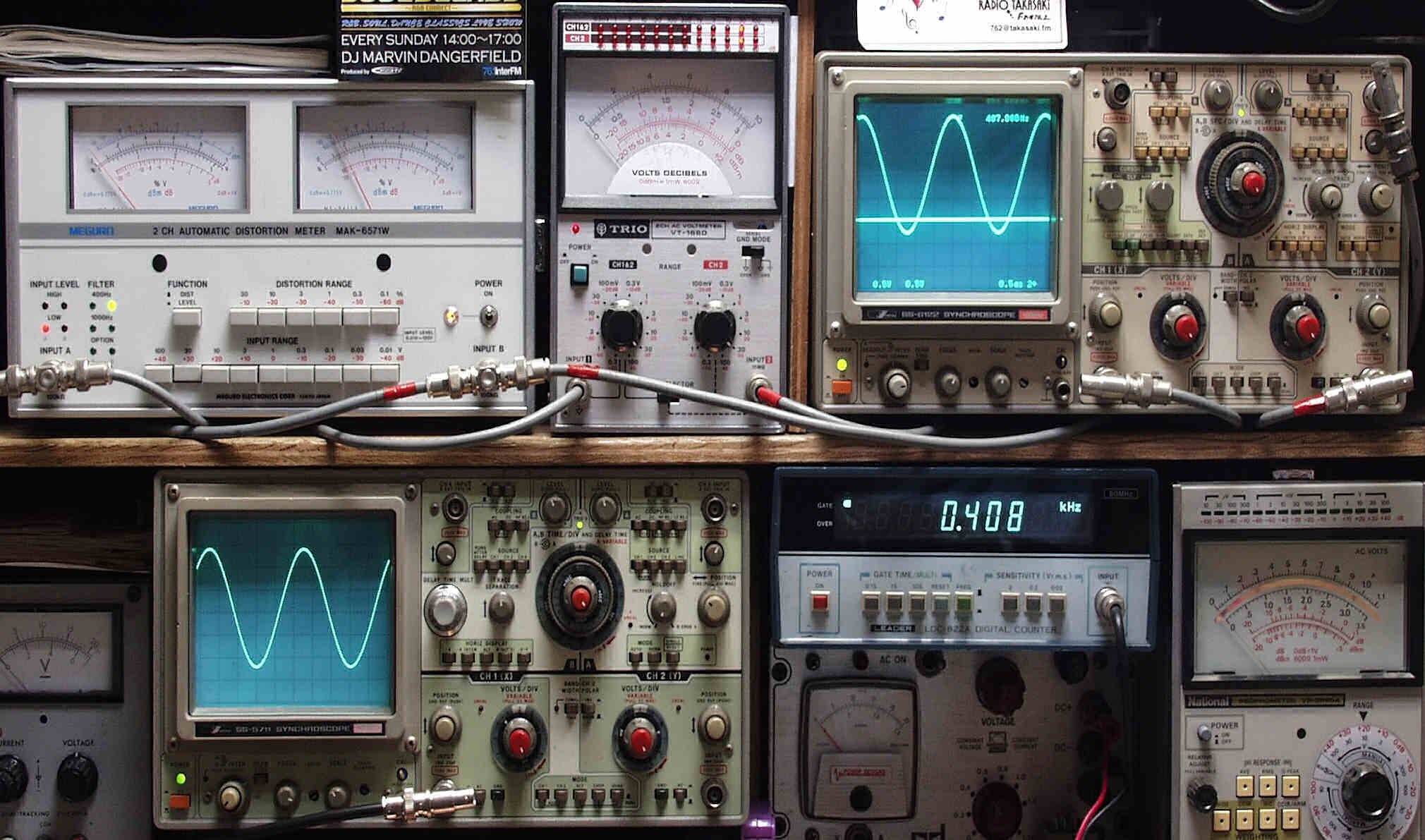

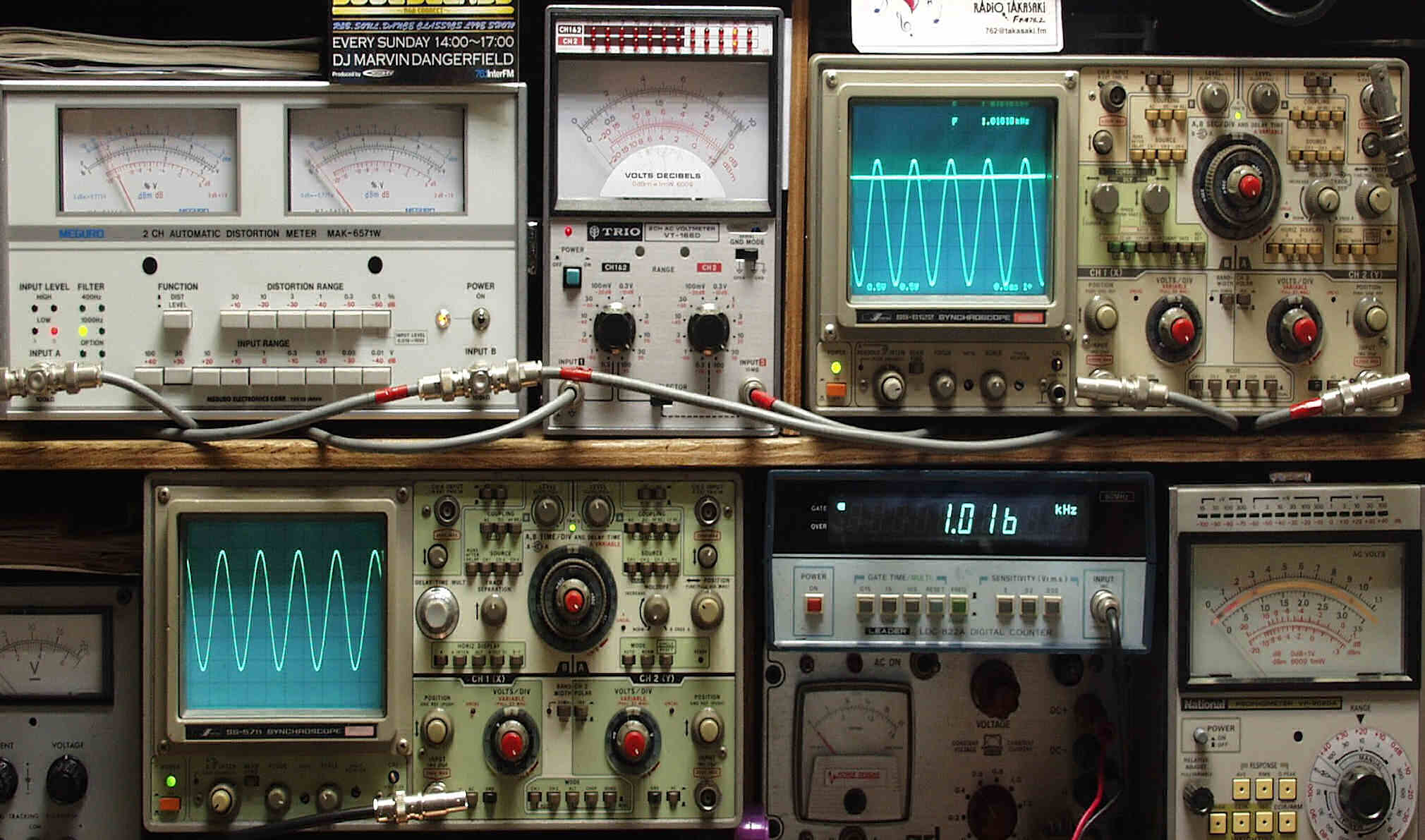

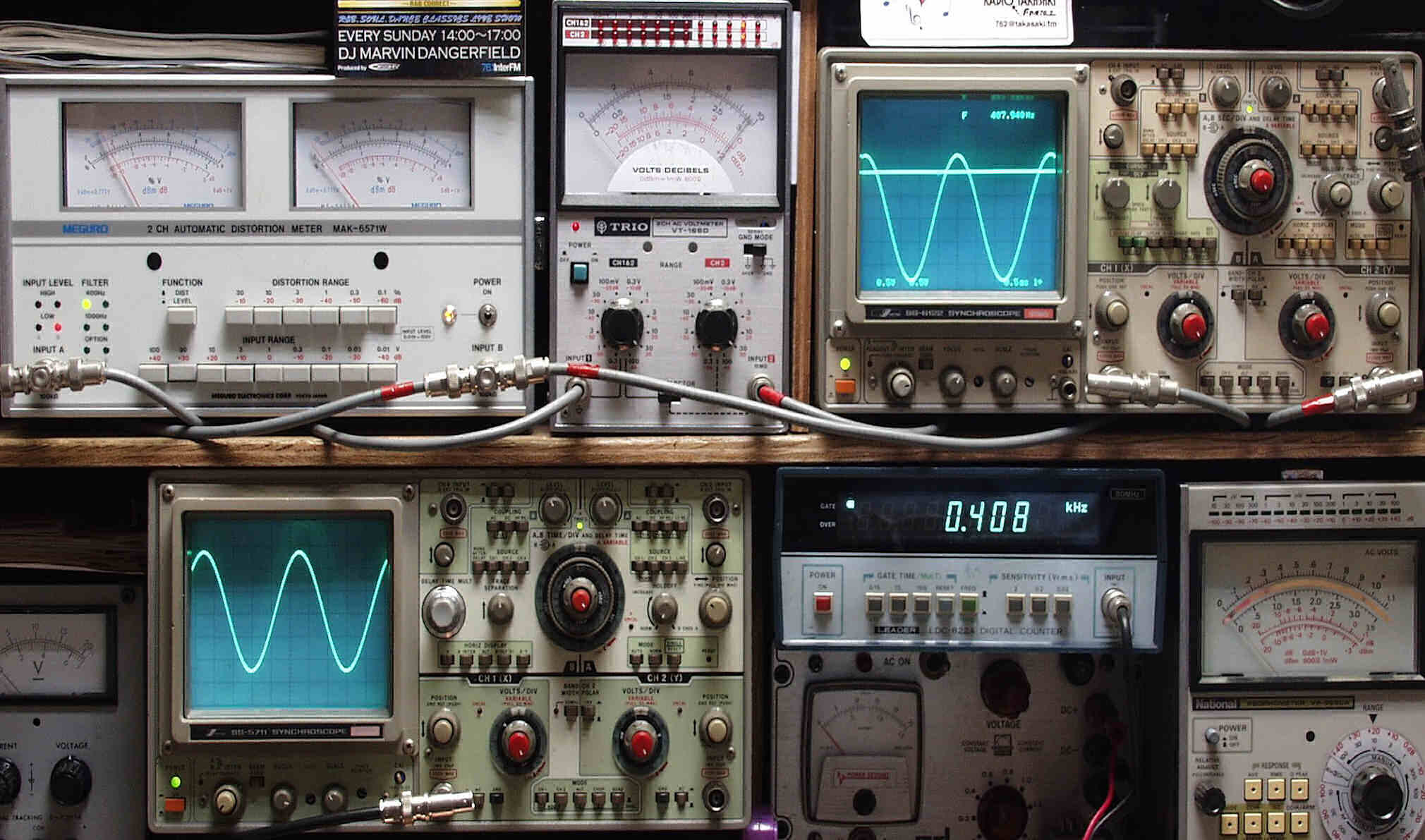

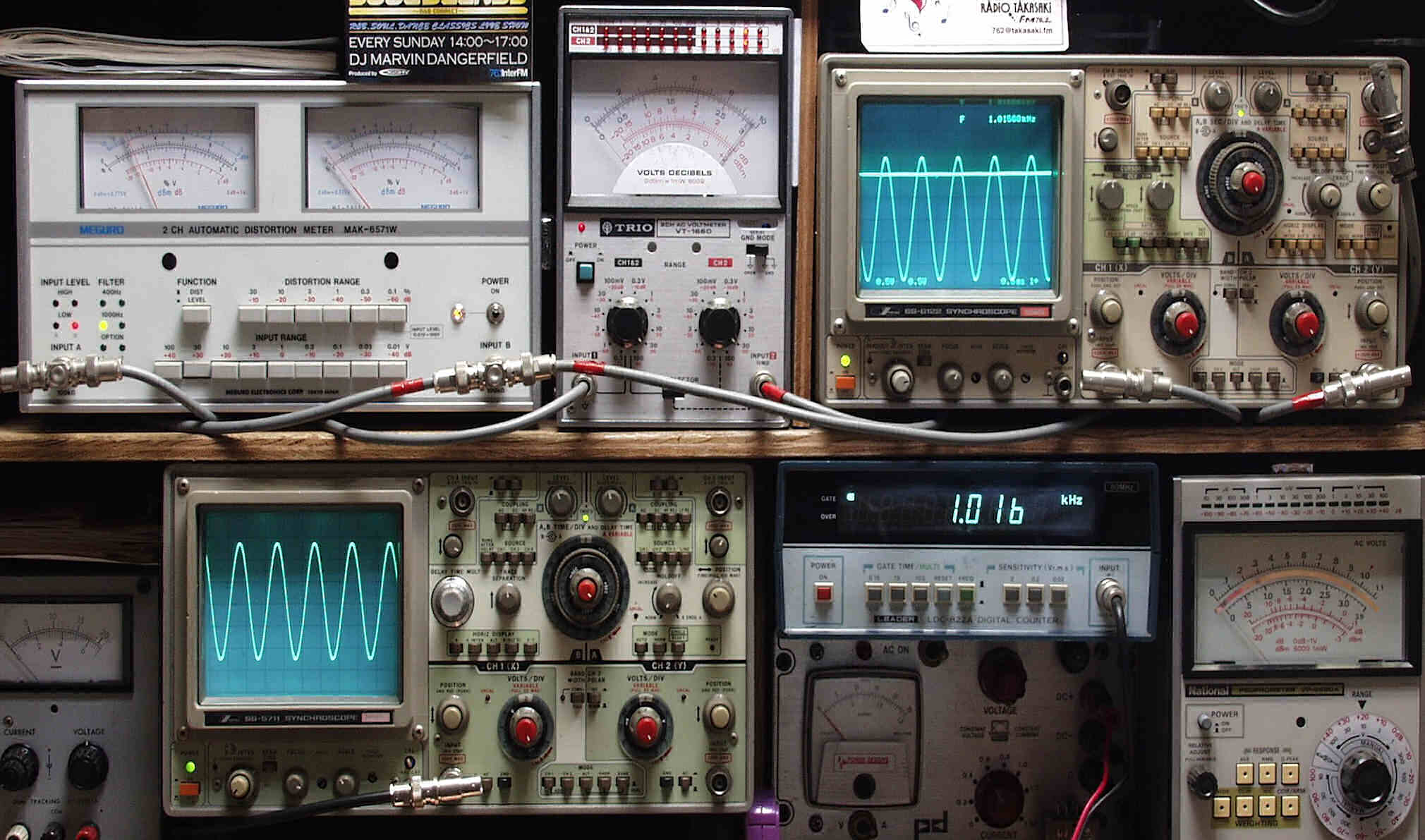

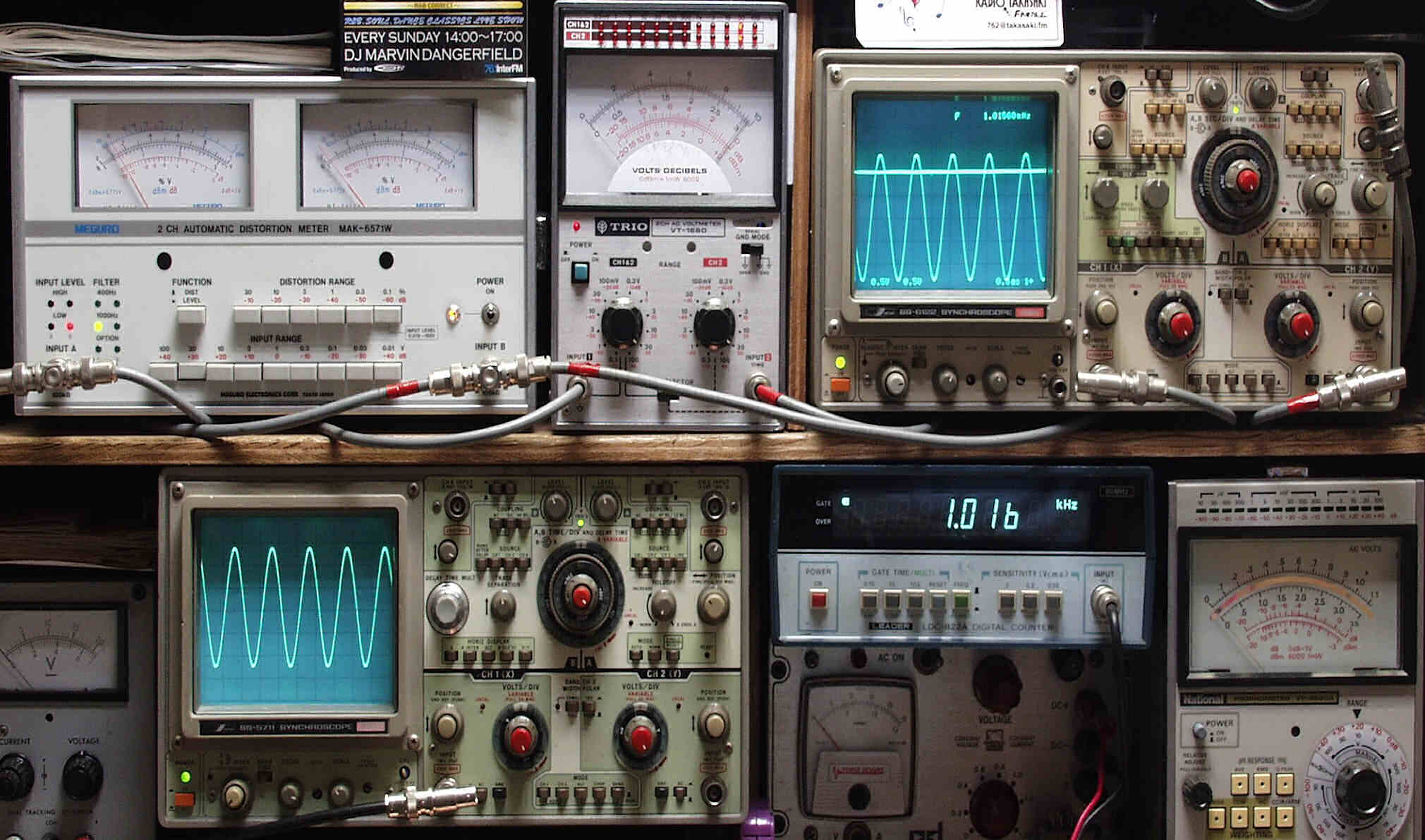

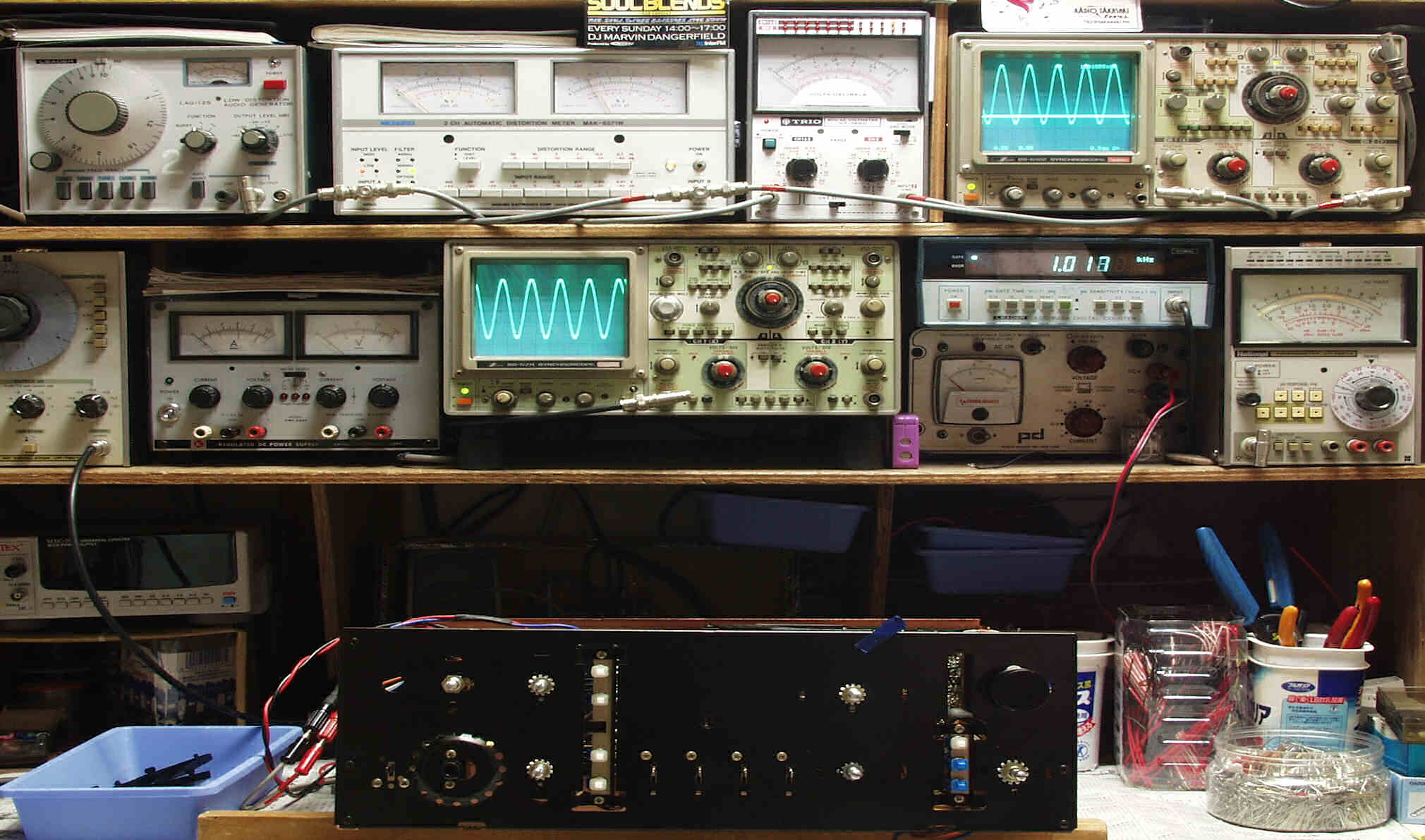

Ｅ．　測定・調整 Ｅ−１．　出力／歪み率測定・調整 　　　　＜見方＞ 　　　　　上左オーディオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 　　　　　下中＝入力波形（オーディオ発振器のTTLレベル）　下右＝周波数計 　　　　　上左＝ＳＰ出力の歪み率測定　左メ−タ−＝Ｌ出力、右メ−タ−＝Ｒ出力 　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）

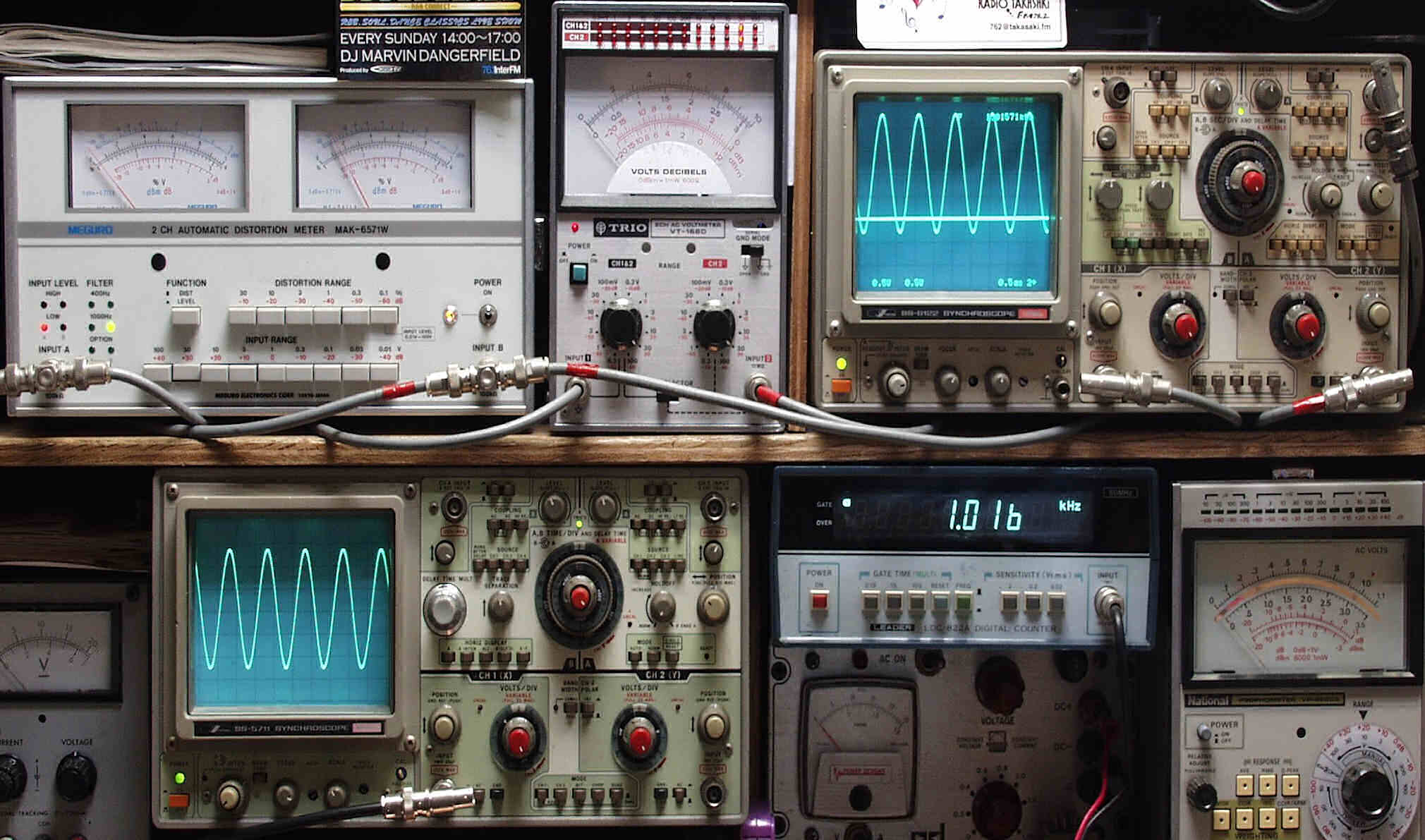

Ｅ−２Ａ．　Ｒ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０３％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力

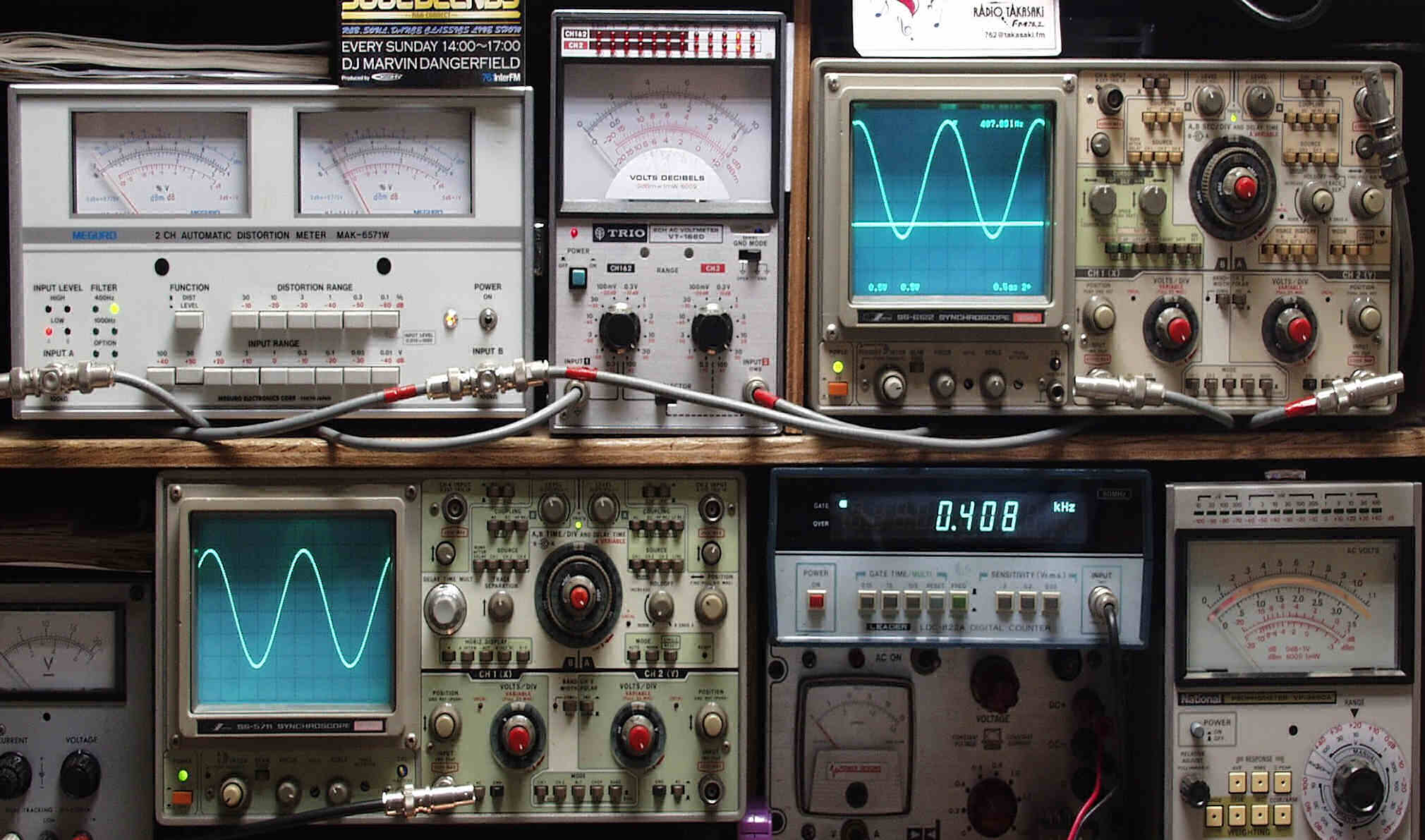

Ｅ−２Ｂ．　Ｒ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力

Ｅ−２Ｃ．　Ｌ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０３％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力

Ｅ−２Ｄ．　Ｌ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力

Ｅ−３Ａ．　Ｒ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０３％　ａｔ＝１０００ＨＺ　ＭＭ端子入力

Ｅ−３Ｂ．　Ｒ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ　ＭＭ端子入力

Ｅ−３Ｃ．　Ｌ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０３％　ａｔ＝１０００ＨＺ　ＭＭ端子入力

Ｅ−３Ｄ．　Ｌ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ　ＭＭ端子入力

Ｅ−４Ａ．　Ｒ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０３％　ａｔ＝１０００ＨＺ　ＭＣ端子入力

Ｅ−４Ｂ．　Ｒ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ　ＭＣ端子入力

Ｅ−４Ｃ．　Ｌ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０３％　ａｔ＝１０００ＨＺ　ＭＣ端子入力

Ｅ−４Ｄ．　Ｌ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ　ＭＣ端子入力

Ｅ−４．　２４時間エージング。

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７　Ｌｉｍｉｔｅｄ　の仕様（カタログ・マニアルより）

型式 ワイドレンジＤＣプリメインアンプ　ＡＵ−Ｄ９０７　Ｌｉｍｉｔｅｄ パワーアンプ部 実効出力 100W+100W(8Ω、10Hz〜20kHz、THD 0.008%) 100W+100W(8Ω、1kHz、THD 0.003%) 全高調波歪率 0.008%以下(10Hz〜20kHz、実効出力時、8Ω) 混変調歪率(60Hz:7kHz＝4:1) 0.008%以下 出力帯域幅 3Hz〜70kHz(IHF、両ch動作、THD0.02%、8Ω) ダンピングファクター 100(IHF、両ch動作、1kHz、8Ω) 周波数特性(1W) DC〜500kHz +0 -3dB 入力感度/インピーダンス(1kHz) 1V/47kΩ SN比 125dB以上(IHF、Aネットワーク、ショートサーキット) チャンネルセパレーション 95dB以上(IHF、1kHz) ライズタイム 0.5μsec スルーレイト(8Ω) ±200V/μsec インサイドスルーレイト(8Ω) ±300V/μsec TIM歪(SAWTOOTH法、8Ω) 0.001%以下(LPF、100KHz) エンベロープ歪(8Ω) 0.001%以下 プリアンプ部 入力感度/インピーダンス(1kHz) Phono-1 MM=2.5mV/47kΩ Phono-1 MC=0.1mV/10Ω Phono-2 MM=2.5mV/47kΩ AUX、Tuner、Tape Play 1、2=150mV/30kΩ MC適合インピーダンス 100Ω以下 Phono最大許容入力(1kHz) Phono MM(THD 0.01%)=350mV Phono MC(THD 0.03%)=30mV 出力電圧(1kHz) Tape Rec 1、2(PIN)=150mV(47kΩ時) Pre Out=1V(47kΩ時) Max Pre Out(THD 0.05%)=4V(47kΩ時) 出力インピーダンス(1kHz) Tape Rec 1、2=600Ω以下 全高調波歪率 Phono MC(1kHz、6V)=0.005%以下 Phono MM(20Hz〜20kHz、6V)=0.005%以下 AUX、Tuner、Tape Play 1、2(20Hz〜20kHz、1V)=0.005%以下 混変調歪率(60Hz=7kHz＝4:1) AUX、Tuner、Tape Play 1、2(1V)=0.005%以下 周波数特性 RIAA偏差(Phono 1、2、20Hz〜20kHz)=±0.2dB AUX、Tuner、Tape Play 1、2=5Hz〜100kHz、+0 -1dB SN比(IHF、Aネットワーク、 ショートサーキット) Phono MC(入力換算)=-154dBV Phono MM=90dB以上 AUX、Tuner、Tape Play 1、2=100dB以上 チャンネルセパレーション (IHF、1kHz) Phono MC=70dB以上 Phono MM=75dB以上 AUX、Tuner、Tape Play 1、2=80dB以上 入力間セパレーション (入力ショート、1kHz) Tuner⇔Phono MM=90dB以上 Tape Play 1、2⇔Phono MM=90dB以上 Tuner⇔Tape Play 1、2=90dB以上 Tape Play 1⇔Tape Play 2=100dB以上 トーンコントロール Bass=±6dB(50Hz) トーンセレクター(ターンオーバー周波数)=300Hz、150Hz Treble=±6dB(15kHz) トーンセレクター(ターンオーバー周波数)=6kHz、3kHz サブソニックフィルター 16Hz(-3dB、6dB/oct) オーディオミューティング -20dB ヘッドホン端子出力 120mW(8Ω) 総　合 負荷インピーダンス 4〜16Ω 定格消費電力(電気用品取締法) 260W 外形寸法 幅466x高さ182x奥行432mm 重量 20.0kg 価格 ￥175,000(1979年発売)
