Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７Limited．　２台目修理記録
使用上の注意　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　平成13年１０月８日
A．　修理前の状況
　　　ＭＣ、ＭＭとも出力がでません。
　　　当初２時間ぐらいは正常だったのですが今は低音が出ないというか、「シャリシャリ」と音は出ます。
　　　低音がさっぱりでフォノイコライザーがだめになったようです。
　　　バランスつまみを回すと（レフト側へ回すと）若干ノイズが出ます。

B．　原因
　　　メインAMPのＴＲ（トランジスター）劣化
　　　フラットAMP、イコライザ−AMPのＴＲ（トランジスター）の劣化
　　　ＳＰ接続リレーの劣化

Ｃ．　修理状況
　　　メインAMPのＴＲ（トランジスター）交換
　　　フラットAMPのＴＲ（トランジスター）個交換、
　　　イコライザーAMPのＴＲ（トランジスター）、ＦＥＴ（電界効果トランジスター）交換
　　　ＳＰ接続リレー交換
　　　配線手直し、補強
　　　経年劣化による各部ハンダ補正

Ｄ．　使用部品
　　　バランス、バイアス調整用　半固定ＶＲ　　　　　　　　　　４個
　　　フラットAMP、イコライザ−AMP　ＴＲ（トランジスター）　１８個
　　　ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２４個
　　　コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個
　　　ＳＰ接続リレー

Ｅ．　修理費　　２５，５００円　　　　通常修理。

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７　Ｌｉｍｉｔｅｄ　の仕様（カタログ・マニアルより）

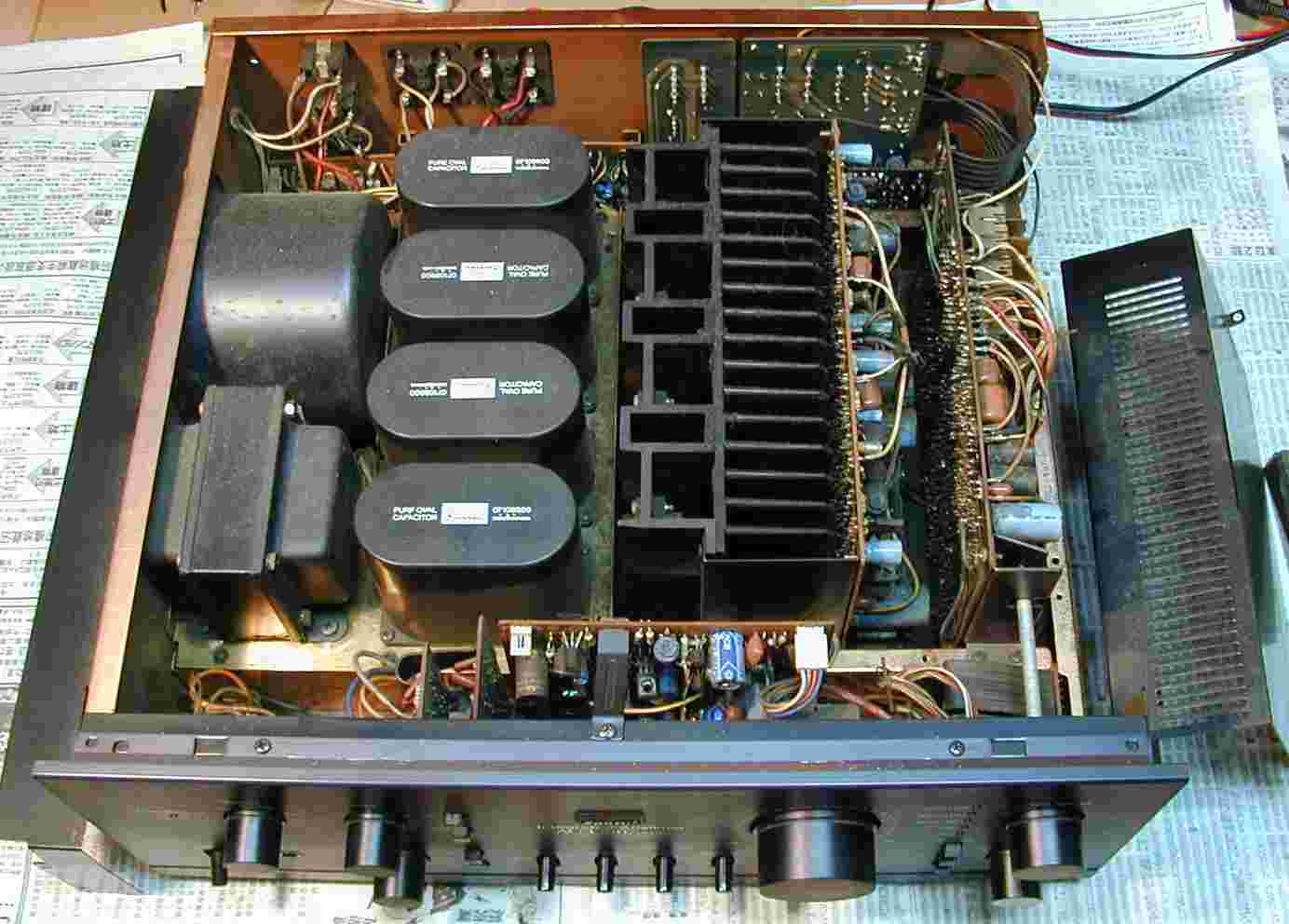

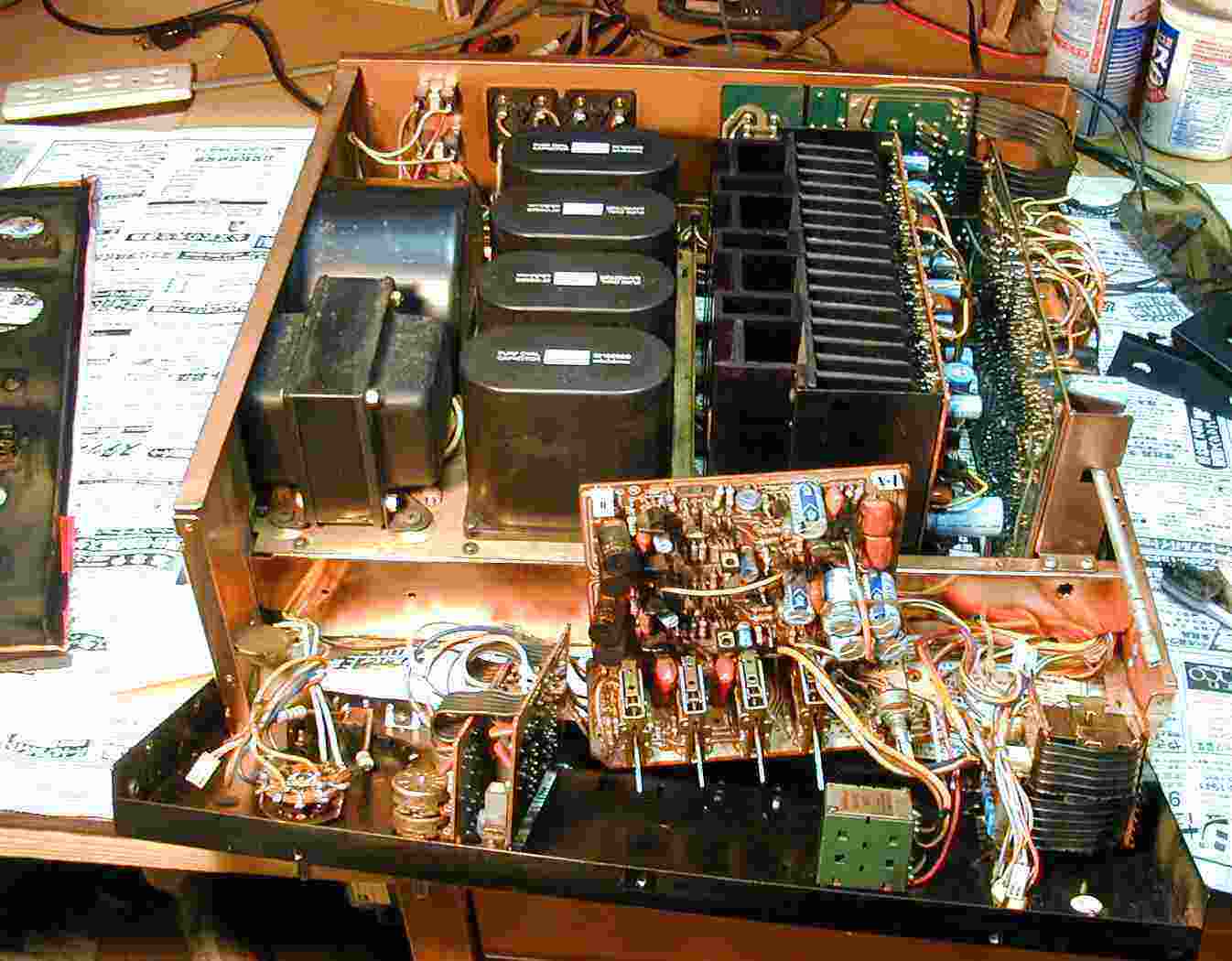

１．上蓋、内部カバーを取り外す。タバコのヤニで埃が一杯

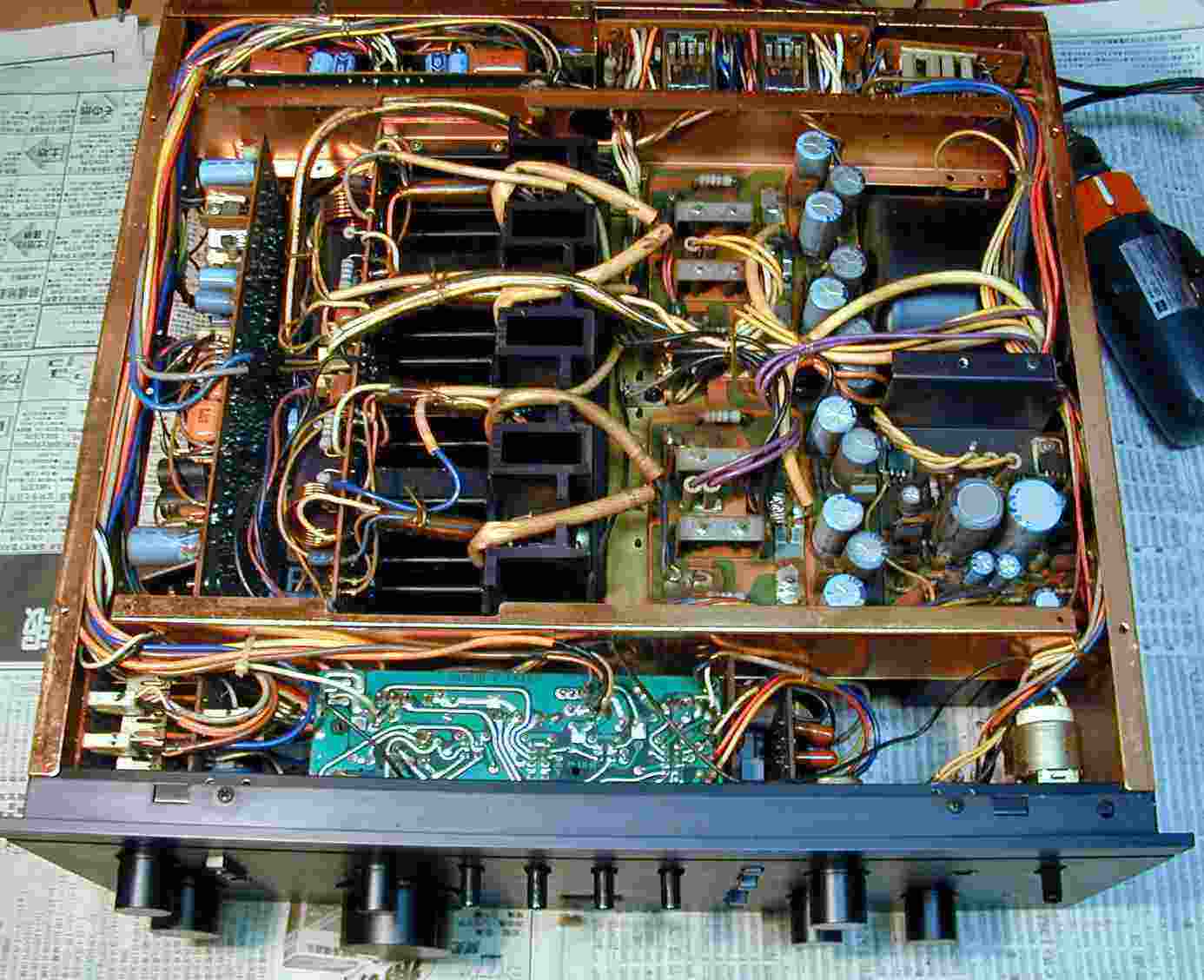

２．下蓋を取り外す。タバコのヤニで埃が一杯本体の様子。

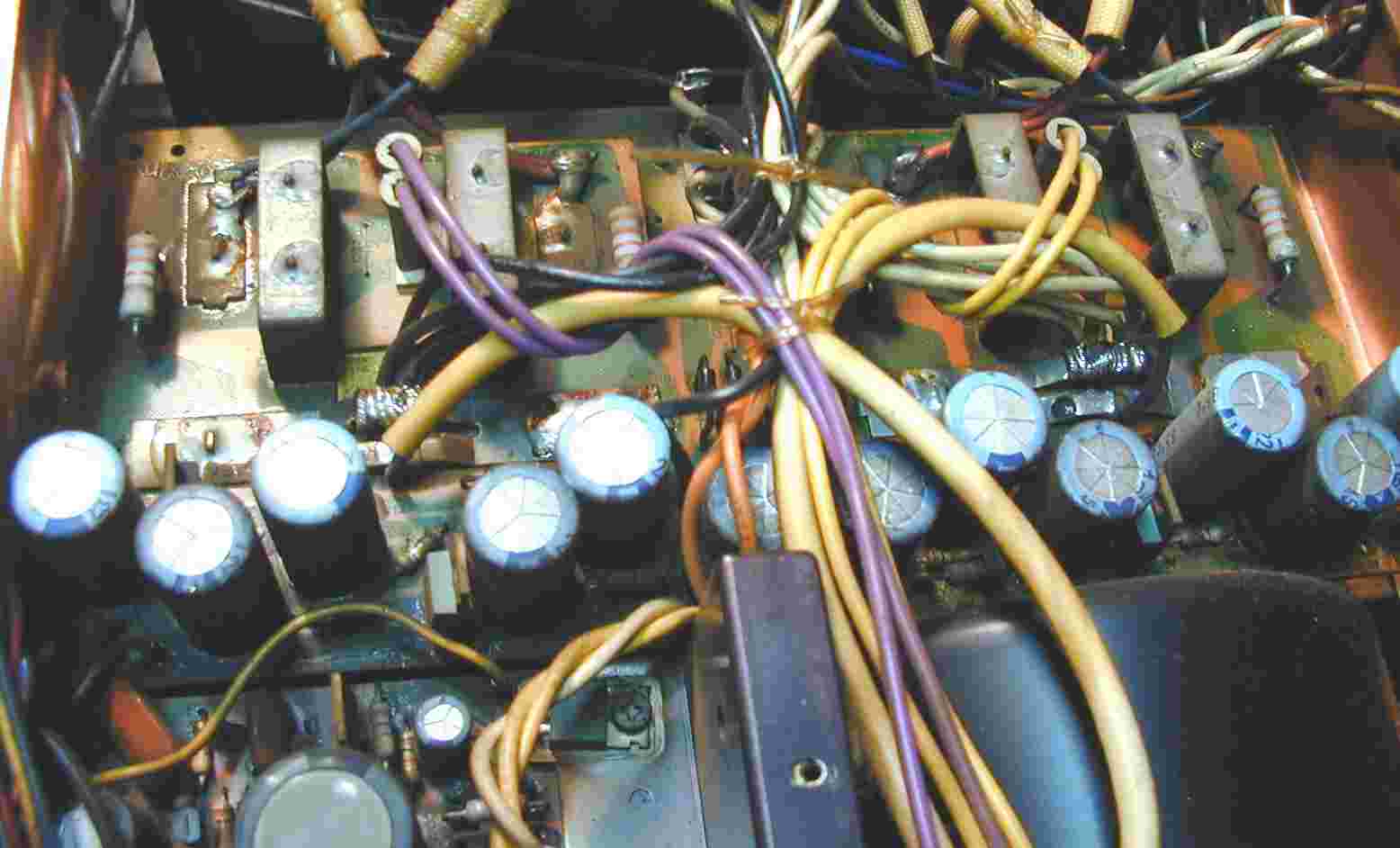

３．高圧の所が、ヤニと埃で焼き付いている。

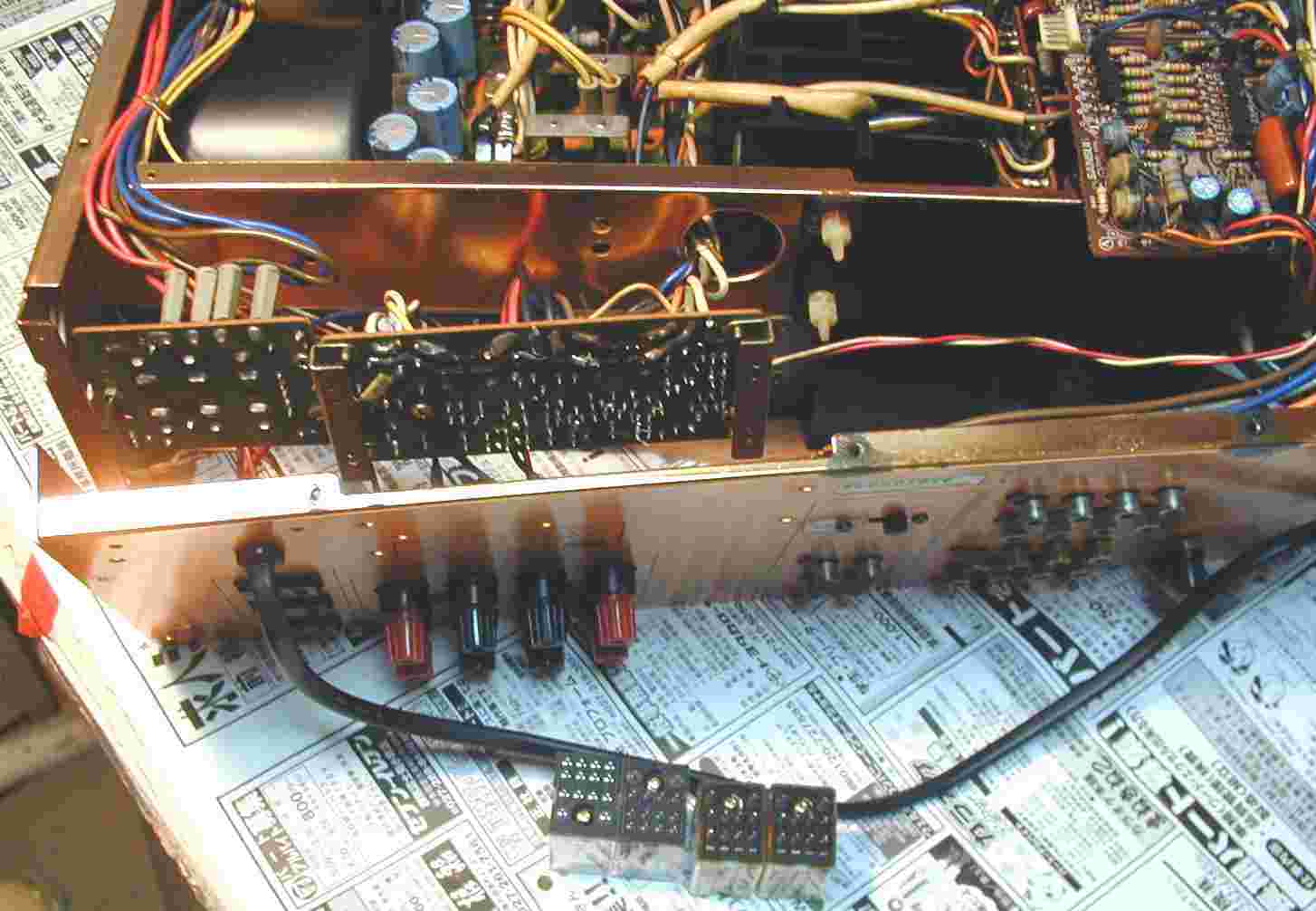

４．容量1.5倍の、ＳＰ出力リレーの交換。
５．容量1.5倍の、ＳＰ出力リレーの交換

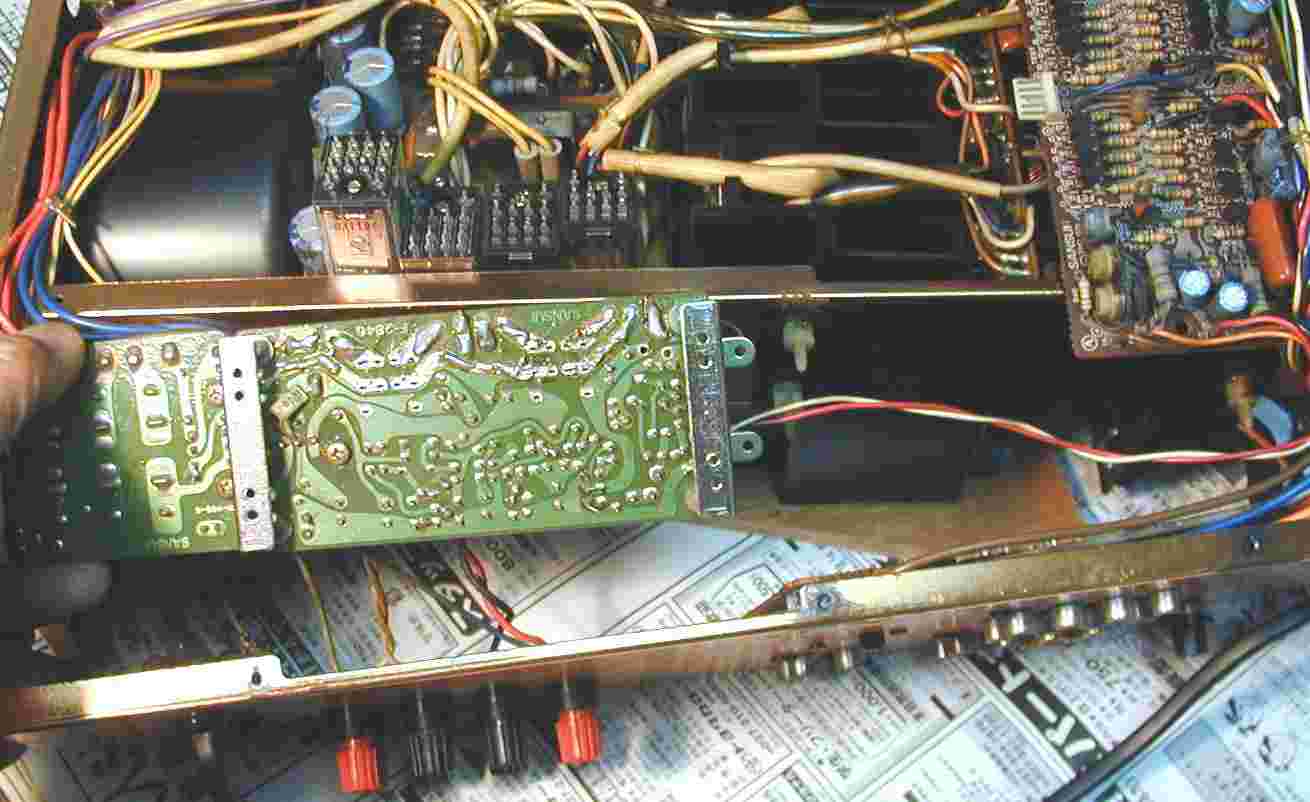

６．メインＡＭＰの修理。

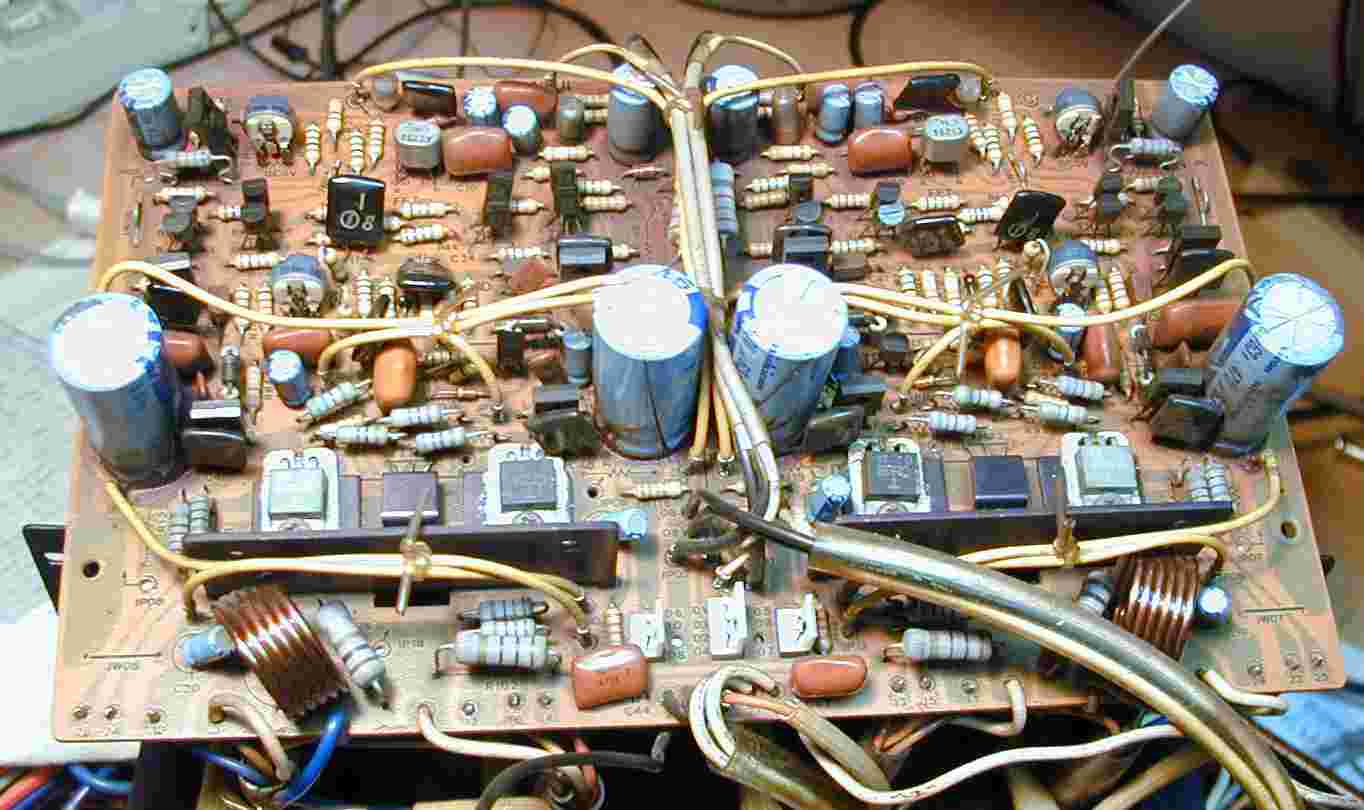

７．修理前のメインＡＭＰ基板。

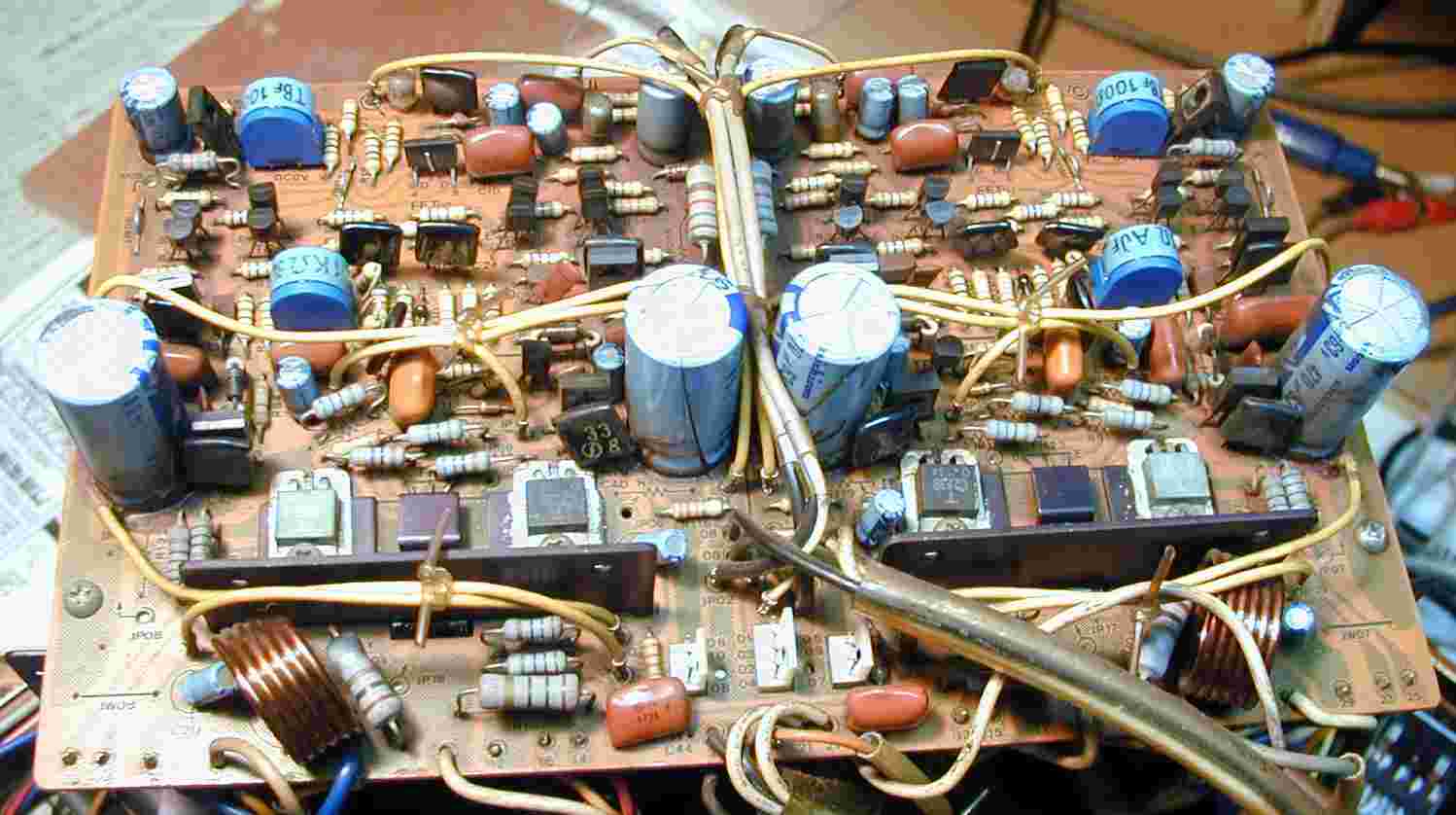

８．修理後のメインＡＭＰ基板。

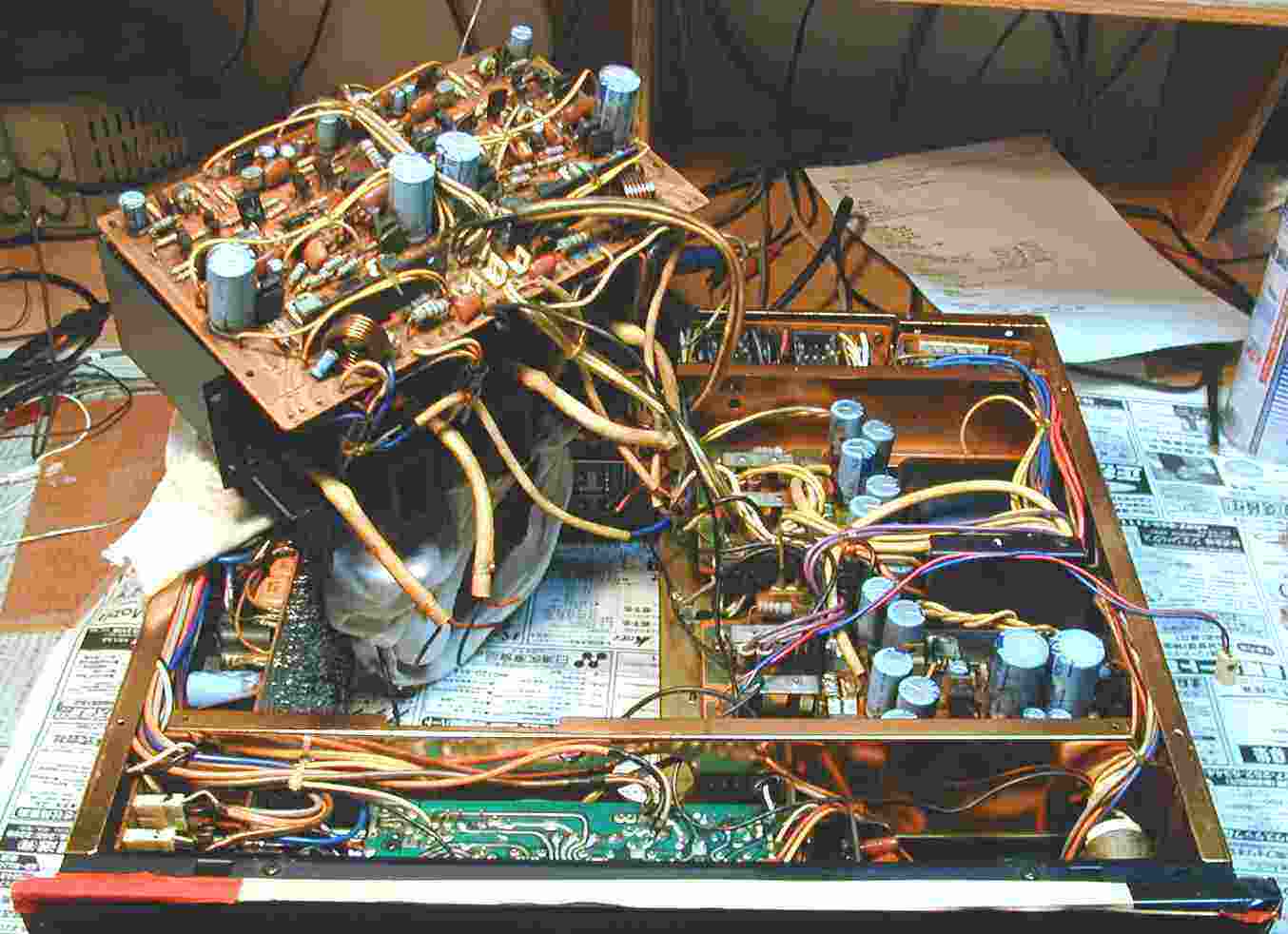

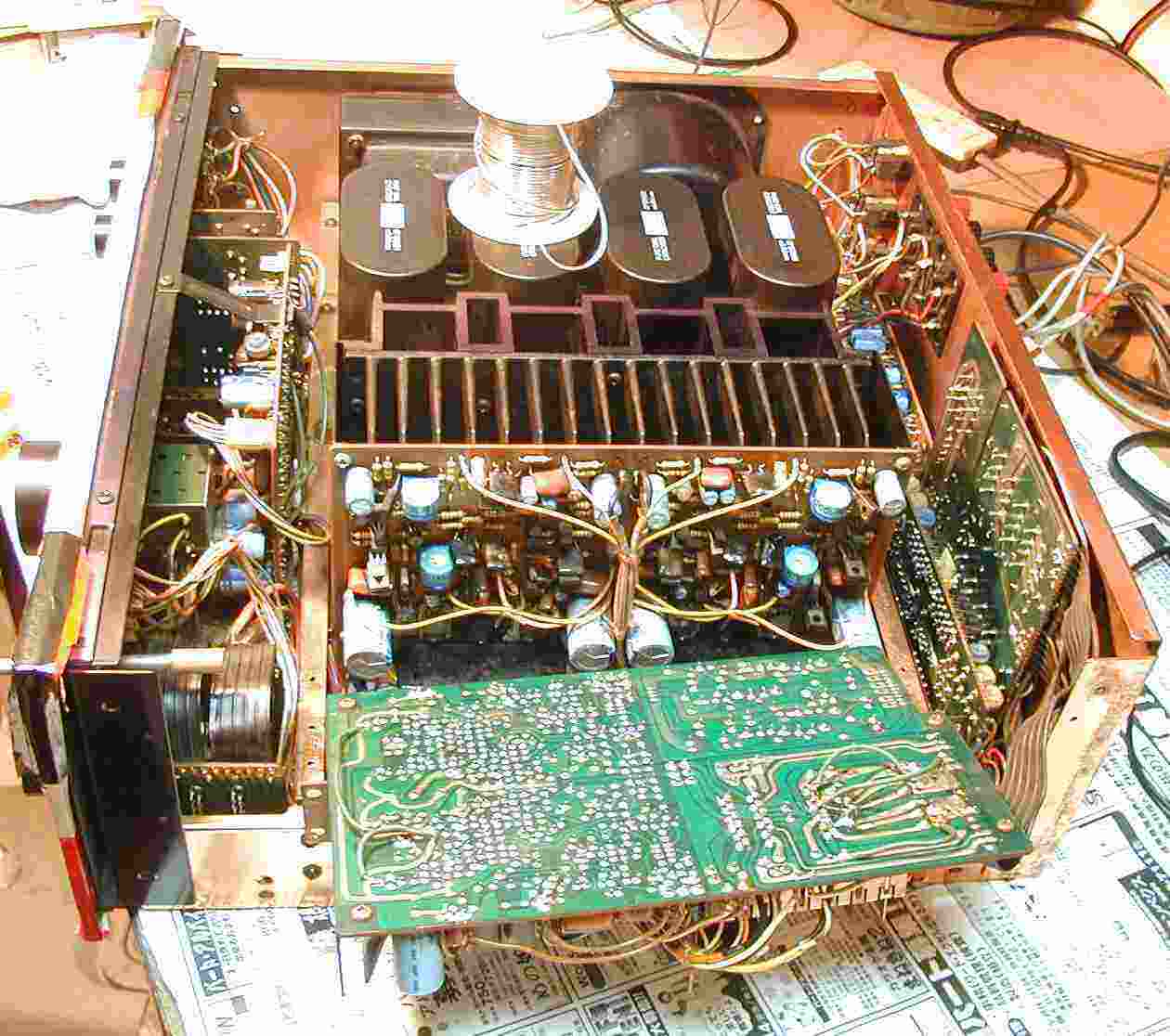

９．コントロールＡＭＰの修理。
１０．コントロールＡＭＰの修理

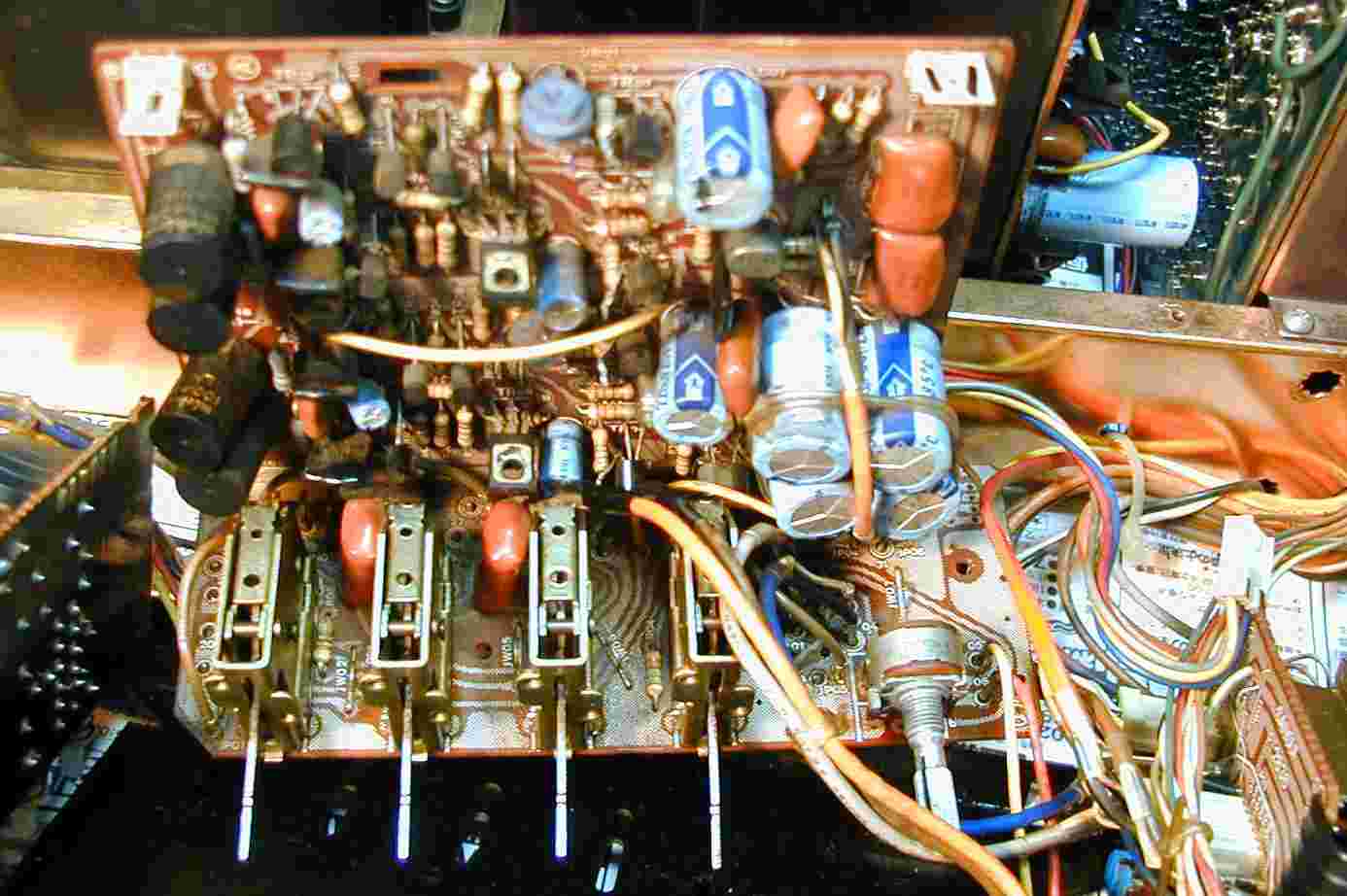

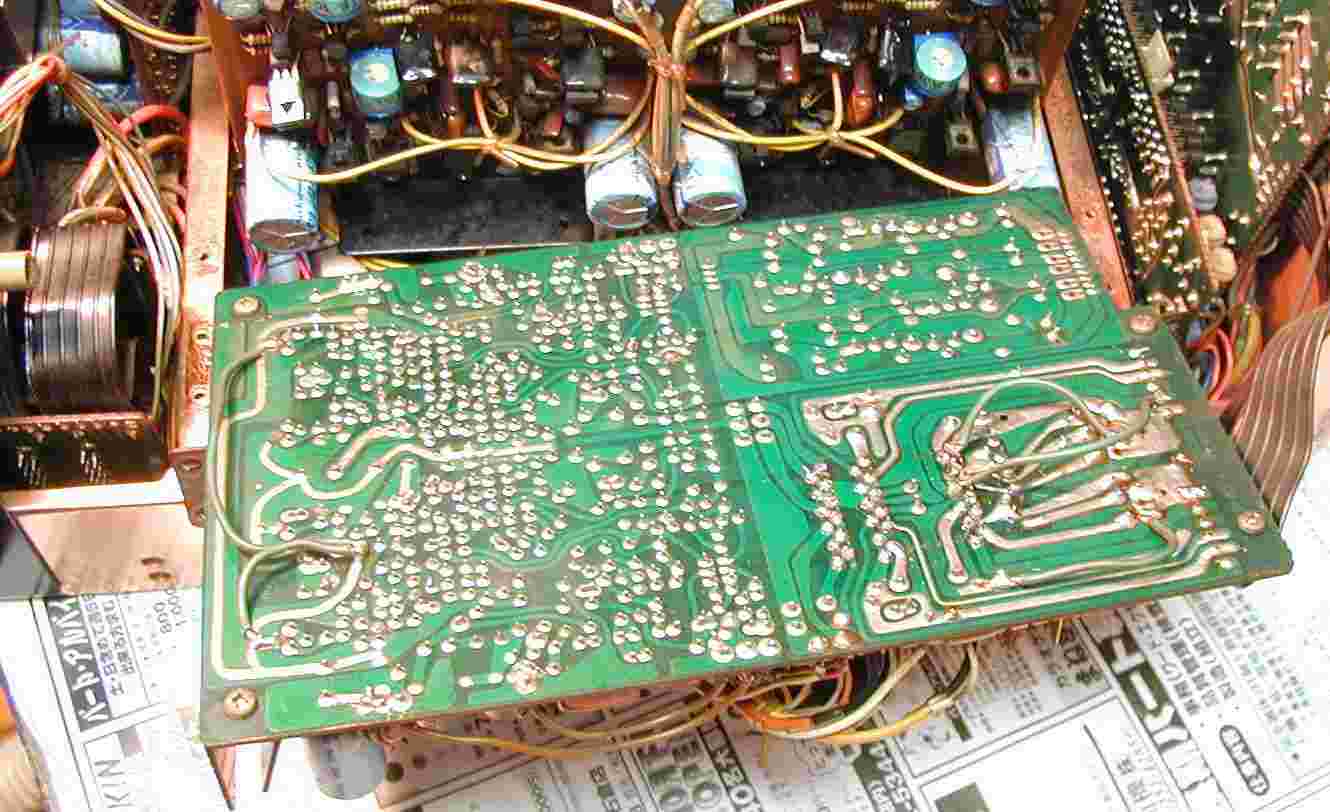

１１．ＥＱ_ＡＭＰの修理。
１２．ＥＱ_ＡＭＰの修理２。

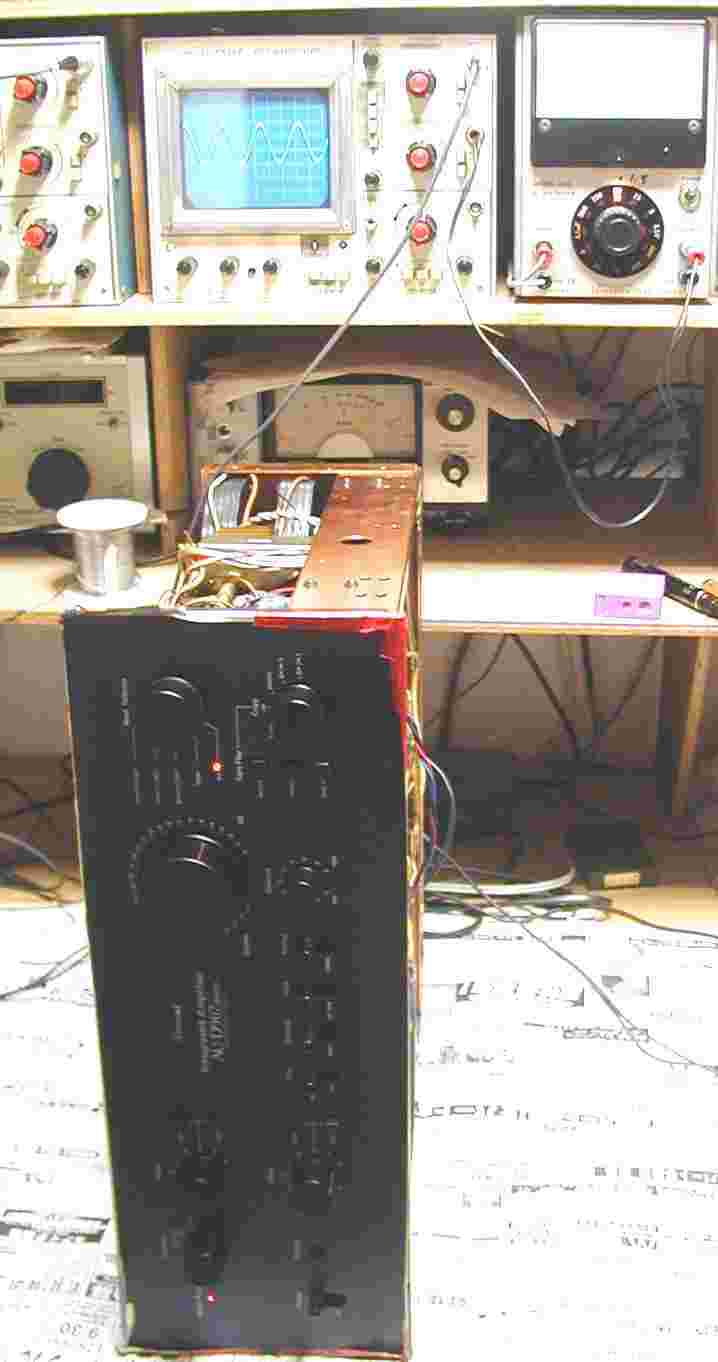

１３．出力測定、１１０Ｗクリヤー

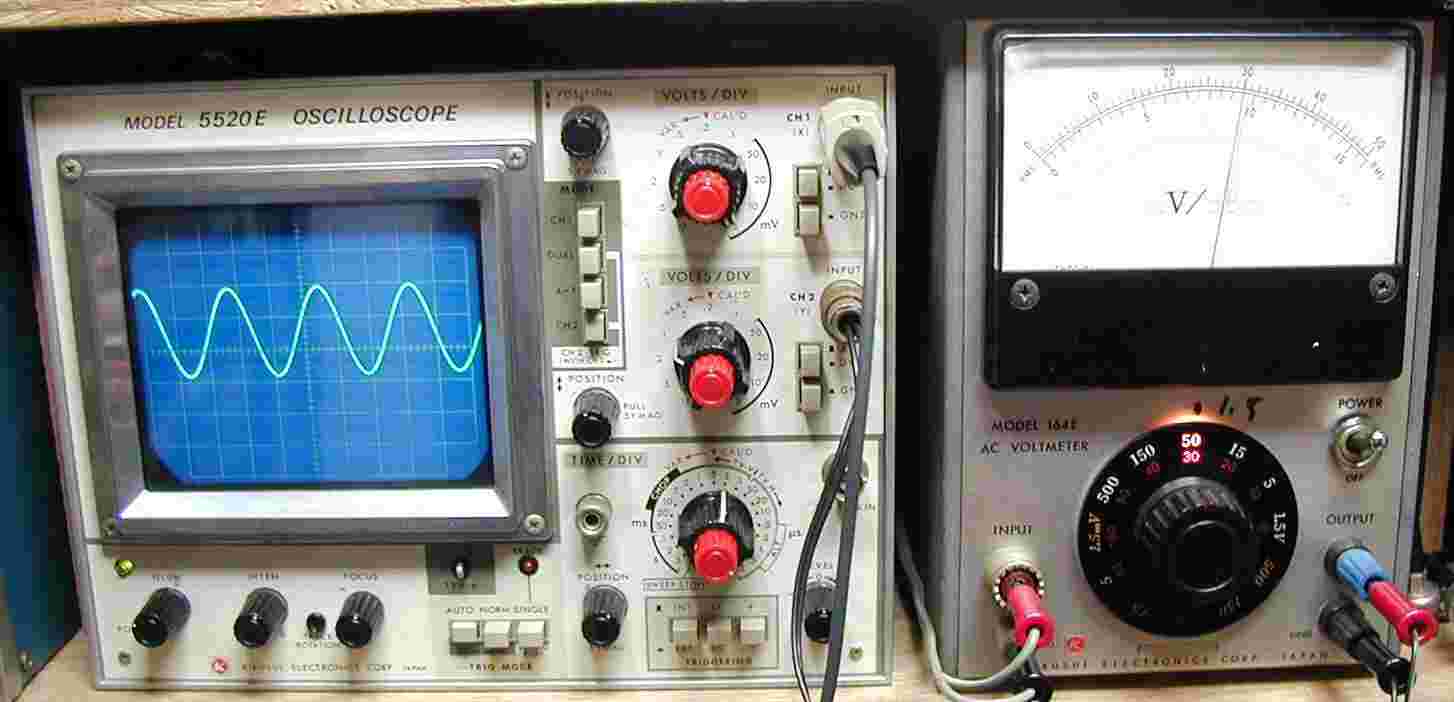

１４．出力測定、３０Ｖ×３０Ｖ／８＝１１２．５Ｗ

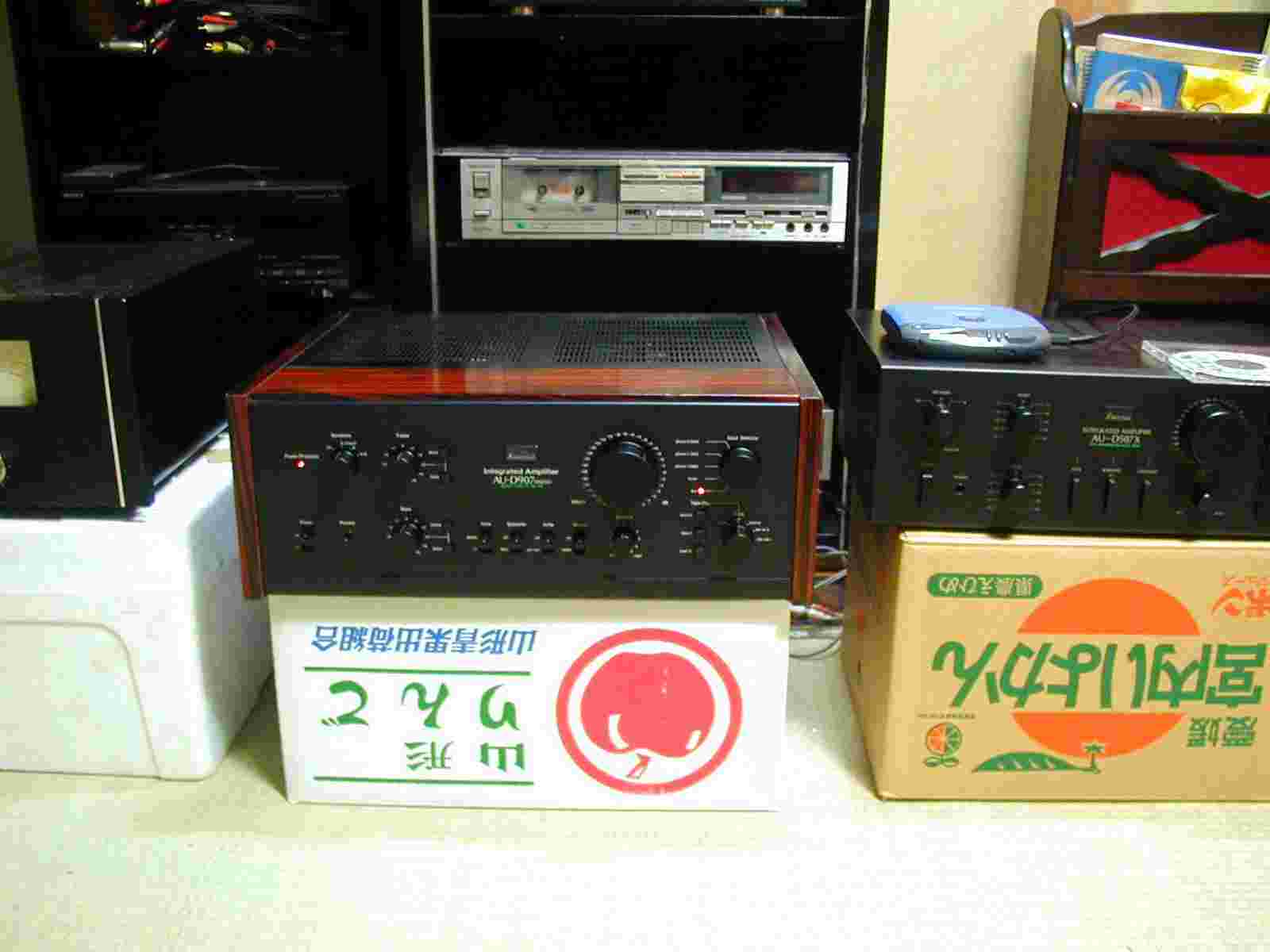

１５．１２時間エージング。
Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７　Ｌｉｍｉｔｅｄ　の仕様（カタログ・マニアルより）　
型式 ワイドレンジＤＣプリメインアンプ　ＡＵ−Ｄ９０７　Ｌｉｍｉｔｅｄ
パワーアンプ部
実効出力 100W+100W(8Ω、10Hz〜20kHz、THD 0.008%)
100W+100W(8Ω、1kHz、THD 0.003%)
全高調波歪率 0.008%以下(10Hz〜20kHz、実効出力時、8Ω)
混変調歪率(60Hz:7kHz＝4:1) 0.008%以下
出力帯域幅 3Hz〜70kHz(IHF、両ch動作、THD0.02%、8Ω)
ダンピングファクター 100(IHF、両ch動作、1kHz、8Ω)
周波数特性(1W) DC〜500kHz +0 -3dB
入力感度/インピーダンス(1kHz) 1V/47kΩ
SN比 125dB以上(IHF、Aネットワーク、ショートサーキット)
チャンネルセパレーション 95dB以上(IHF、1kHz)
ライズタイム 0.5μsec
スルーレイト(8Ω) ±200V/μsec
インサイドスルーレイト(8Ω) ±300V/μsec
TIM歪(SAWTOOTH法、8Ω) 0.001%以下(LPF、100KHz)
エンベロープ歪(8Ω) 0.001%以下
プリアンプ部
入力感度/インピーダンス(1kHz) Phono-1 MM=2.5mV/47kΩ
Phono-1 MC=0.1mV/10Ω
Phono-2 MM=2.5mV/47kΩ
AUX、Tuner、Tape Play 1、2=150mV/30kΩ
MC適合インピーダンス 100Ω以下
Phono最大許容入力(1kHz) Phono MM(THD 0.01%)=350mV
Phono MC(THD 0.03%)=30mV
出力電圧(1kHz) Tape Rec 1、2(PIN)=150mV(47kΩ時)
Pre Out=1V(47kΩ時)
Max Pre Out(THD 0.05%)=4V(47kΩ時)
出力インピーダンス(1kHz) Tape Rec 1、2=600Ω以下
全高調波歪率 Phono MC(1kHz、6V)=0.005%以下
Phono MM(20Hz〜20kHz、6V)=0.005%以下
AUX、Tuner、Tape Play 1、2(20Hz〜20kHz、1V)=0.005%以下
混変調歪率(60Hz=7kHz＝4:1) AUX、Tuner、Tape Play 1、2(1V)=0.005%以下
周波数特性 RIAA偏差(Phono 1、2、20Hz〜20kHz)=±0.2dB
AUX、Tuner、Tape Play 1、2=5Hz〜100kHz、+0 -1dB
SN比(IHF、Aネットワーク、
ショートサーキット)		 Phono MC(入力換算)=-154dBV
Phono MM=90dB以上
AUX、Tuner、Tape Play 1、2=100dB以上
チャンネルセパレーション
(IHF、1kHz)		 Phono MC=70dB以上
Phono MM=75dB以上
AUX、Tuner、Tape Play 1、2=80dB以上
入力間セパレーション
(入力ショート、1kHz)		 Tuner⇔Phono MM=90dB以上
Tape Play 1、2⇔Phono MM=90dB以上
Tuner⇔Tape Play 1、2=90dB以上
Tape Play 1⇔Tape Play 2=100dB以上
トーンコントロール Bass=±6dB(50Hz)
トーンセレクター(ターンオーバー周波数)=300Hz、150Hz
Treble=±6dB(15kHz)
トーンセレクター(ターンオーバー周波数)=6kHz、3kHz
サブソニックフィルター 16Hz(-3dB、6dB/oct)
オーディオミューティング -20dB
ヘッドホン端子出力 120mW(8Ω)
総　合
負荷インピーダンス 4〜16Ω
定格消費電力(電気用品取締法) 260W
外形寸法 幅466x高さ182x奥行432mm
重量 20.0kg
価格 ￥175,000(1979年発売)
　 　
