０Ｖ１　ラジオ　radio

「町のラジオ屋の自作」　０Ｖ２　ラジオ　修理

平成１４年１０月１３日到着　　１０月１５日完成

寸評
　　　真空管の構成　２４Ｂ－４７Ｂ－４７Ｂ　１２Ｂ　直熱菅なので、大容量コンデンサ－使用でも、ハムは残ります
　　　「０Ｖ２」の意味
　　　　　　　　最初の１＝高周波増幅の数　Ｖ＝検波　最後の２＝低周波増幅の段数

Ａ．修理前の状況

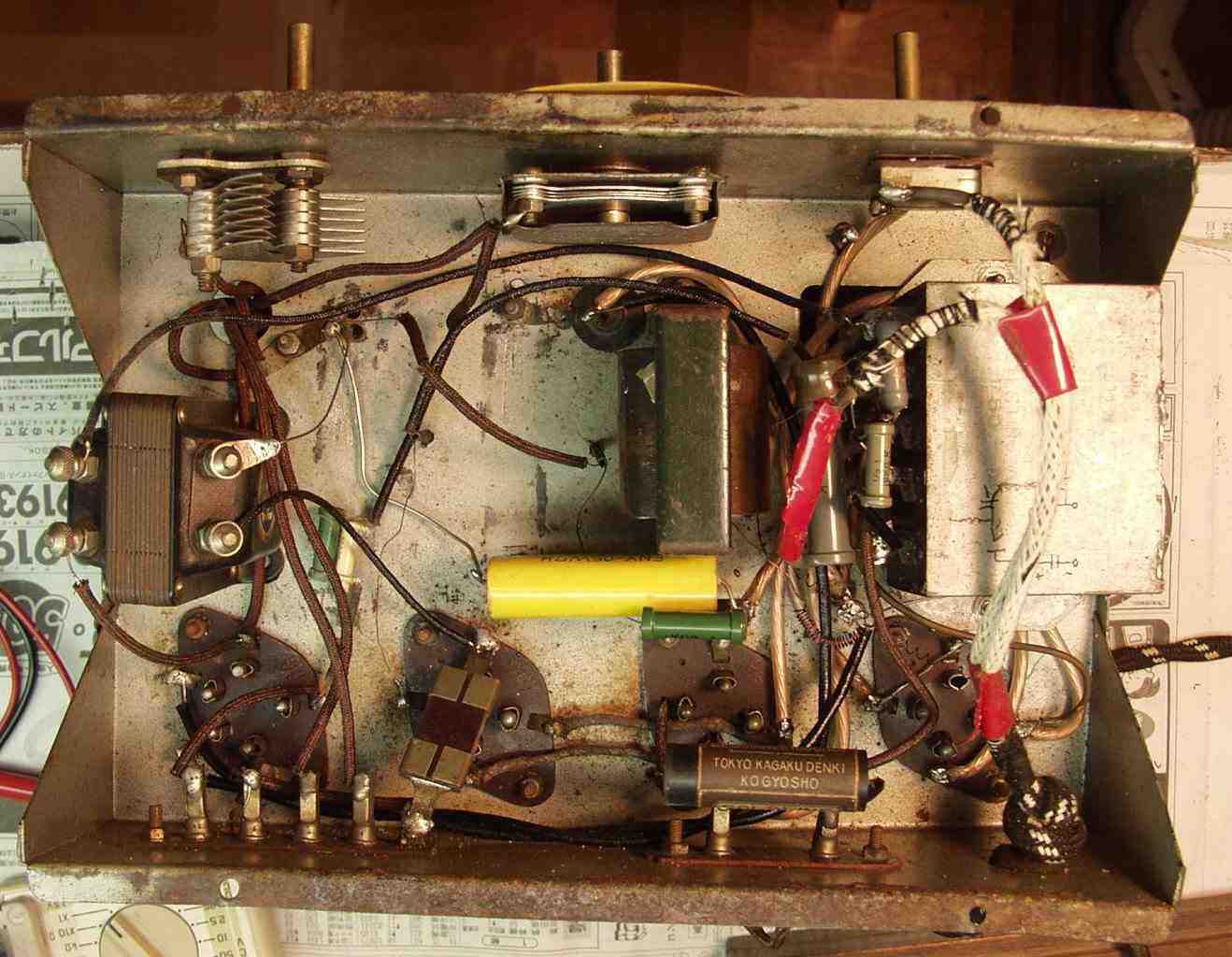

Ａ－１．修理前　シャ－シ下から見る、かなり修理履歴がある、右端結合トランス、真ん中チョ－クトランス
　　　　　電解コンデンサ－の容量抜けもあるが、鉄シャシ使用で「シ－ルド無しの結合トランス」ではハムが出るでしょう

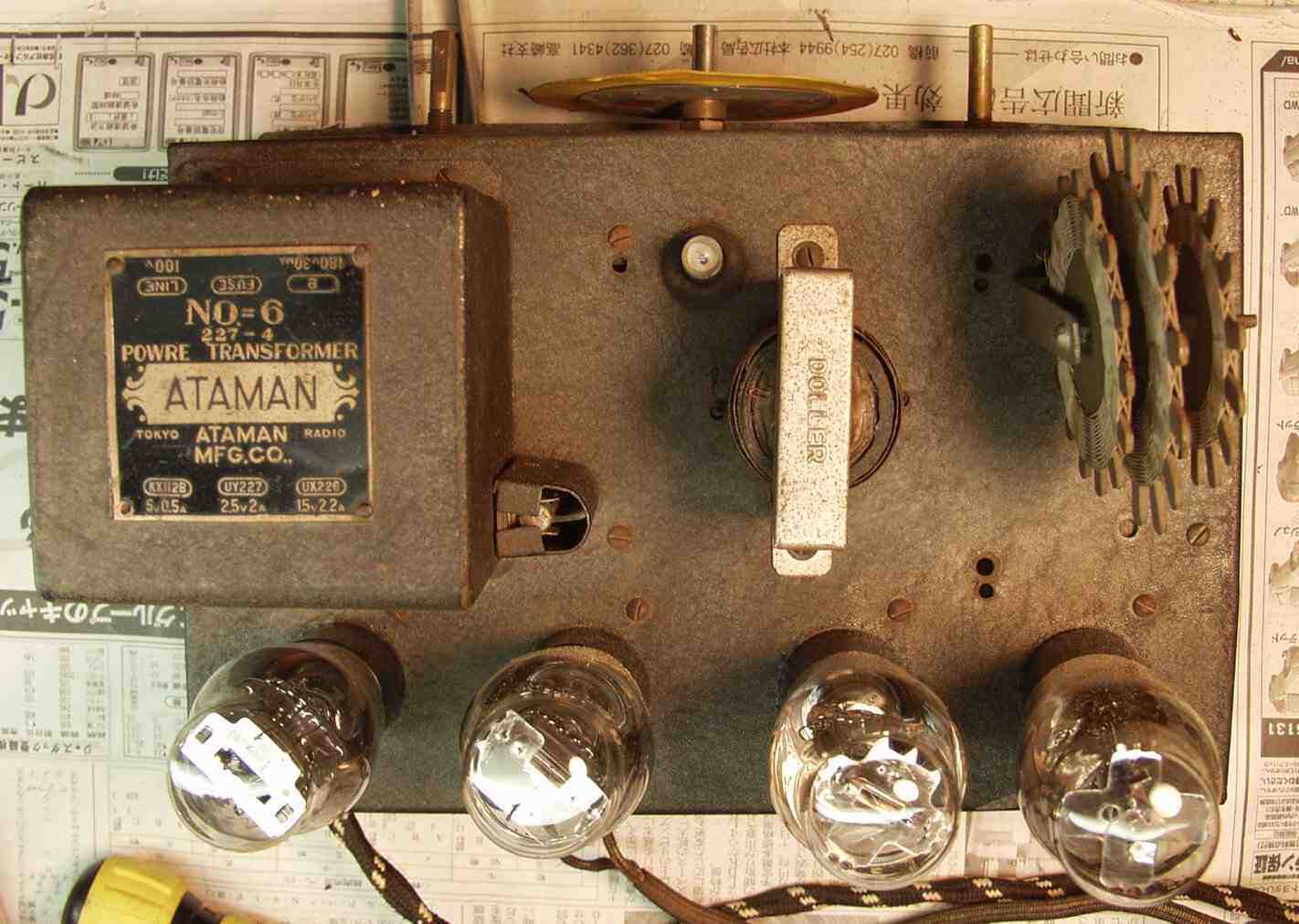

Ａ－２．修理前　真ん中のは結合トランス

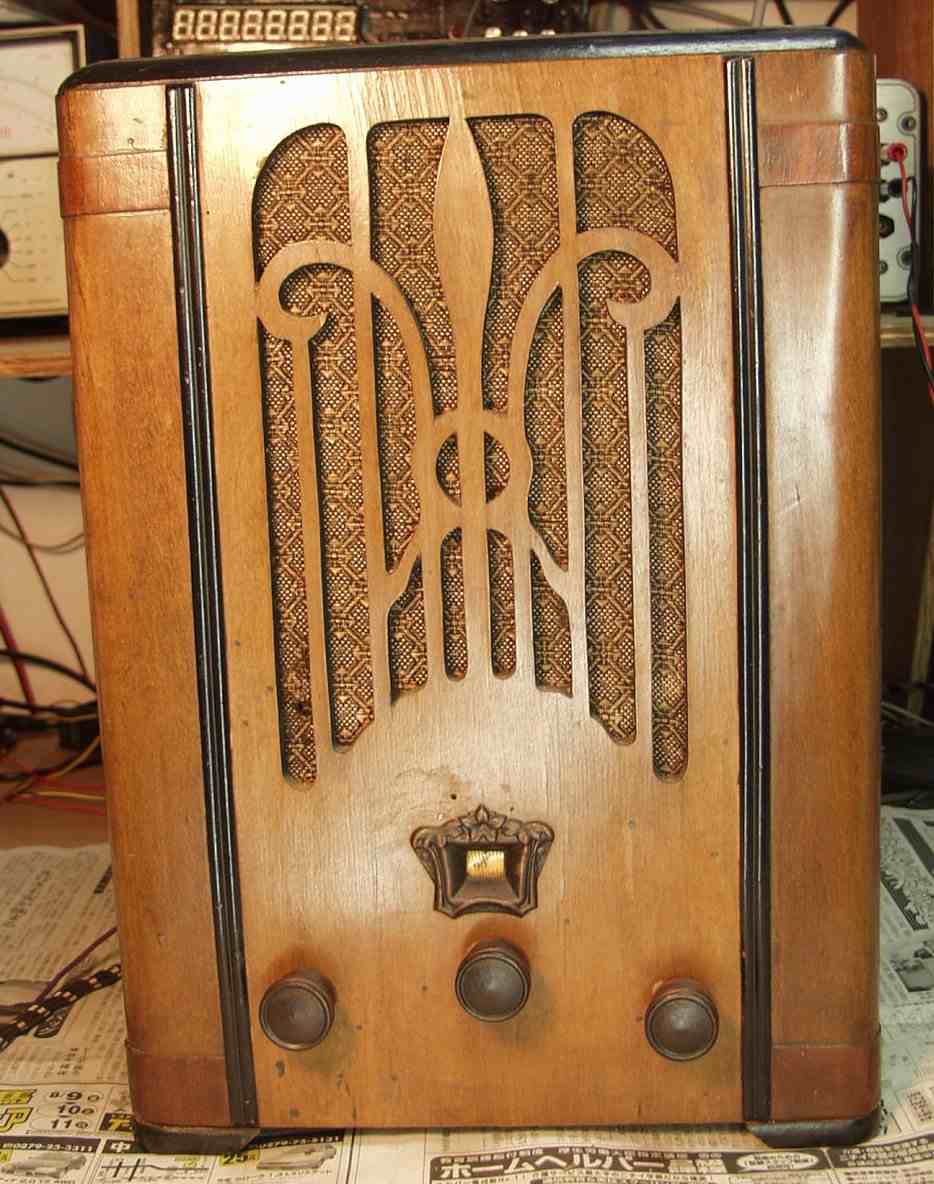

Ａ－３．修理前　前から見る

Ｃ．修理状況

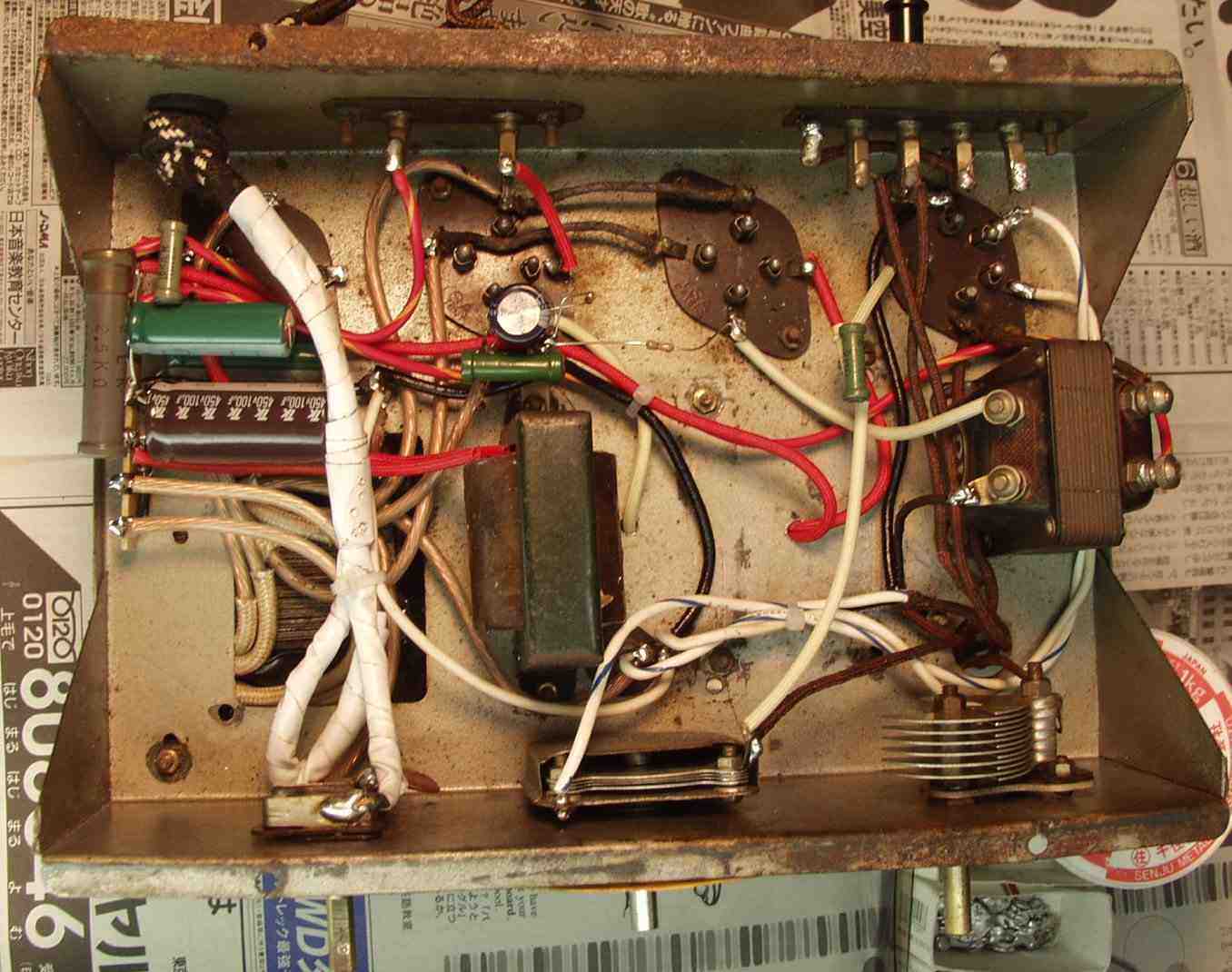

Ｃ－１．修理後　シャシ下から見る
　　　　　コンデンサ－は全部交換する

　　　　　整流管は、ダイオ－ドに置き換える。トランスは巻き替し修理履歴ある
　　　　　トランスはシャシ－から浮かし、ハム軽減するが、少し残る

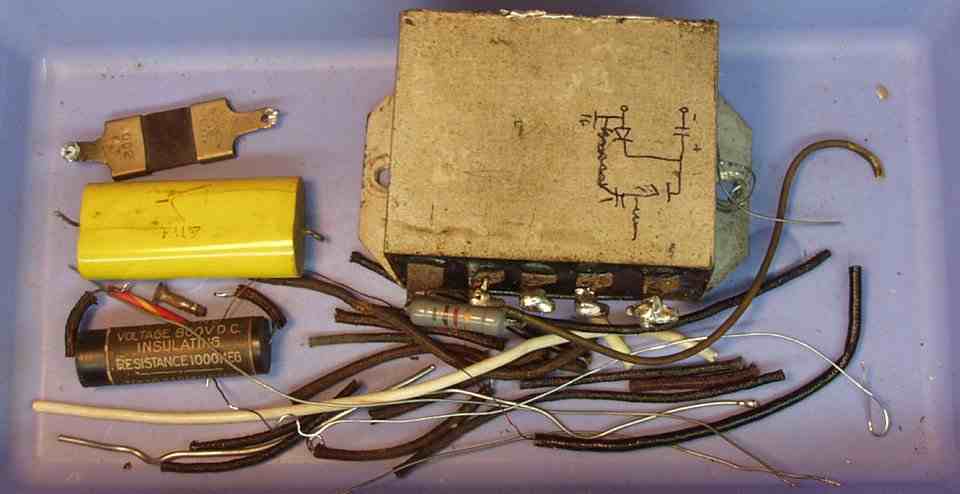

Ｃ－２．交換部品
　　　　「ＰＣＢ」が入っているかも！！　手を良く洗いましょう

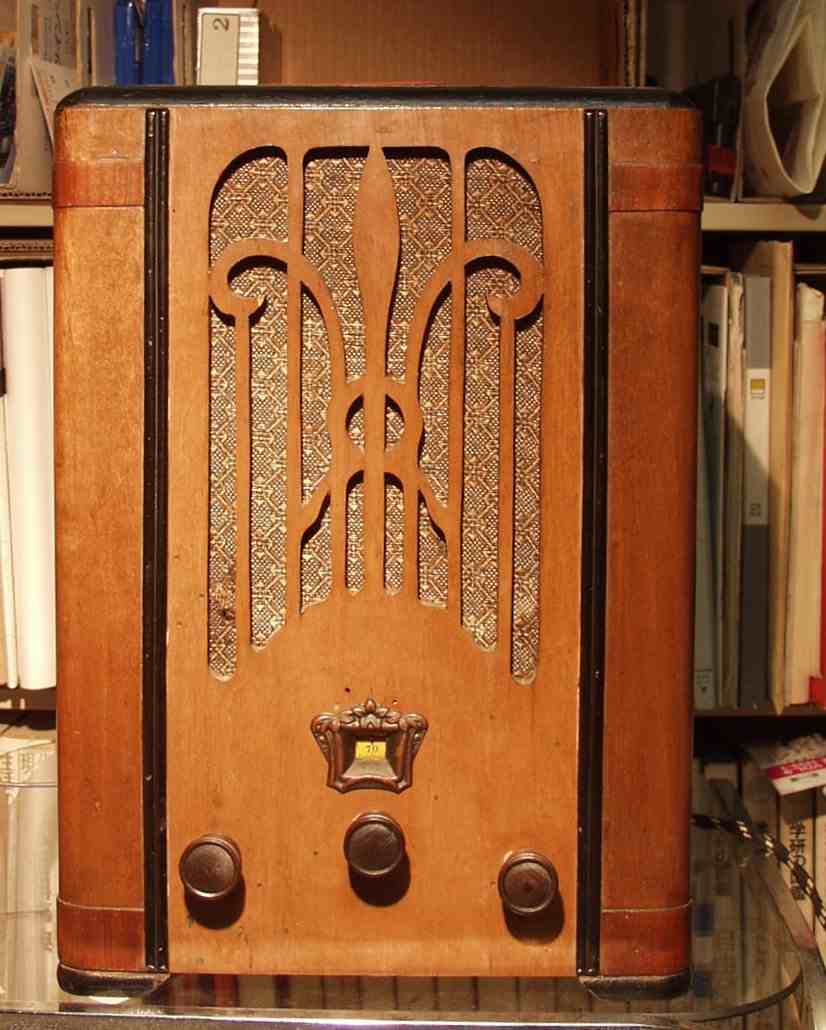

Ｃ－３．調整終わり前から
　　　　コ－ヒの空き缶で、で真空管シ－ルドを作る

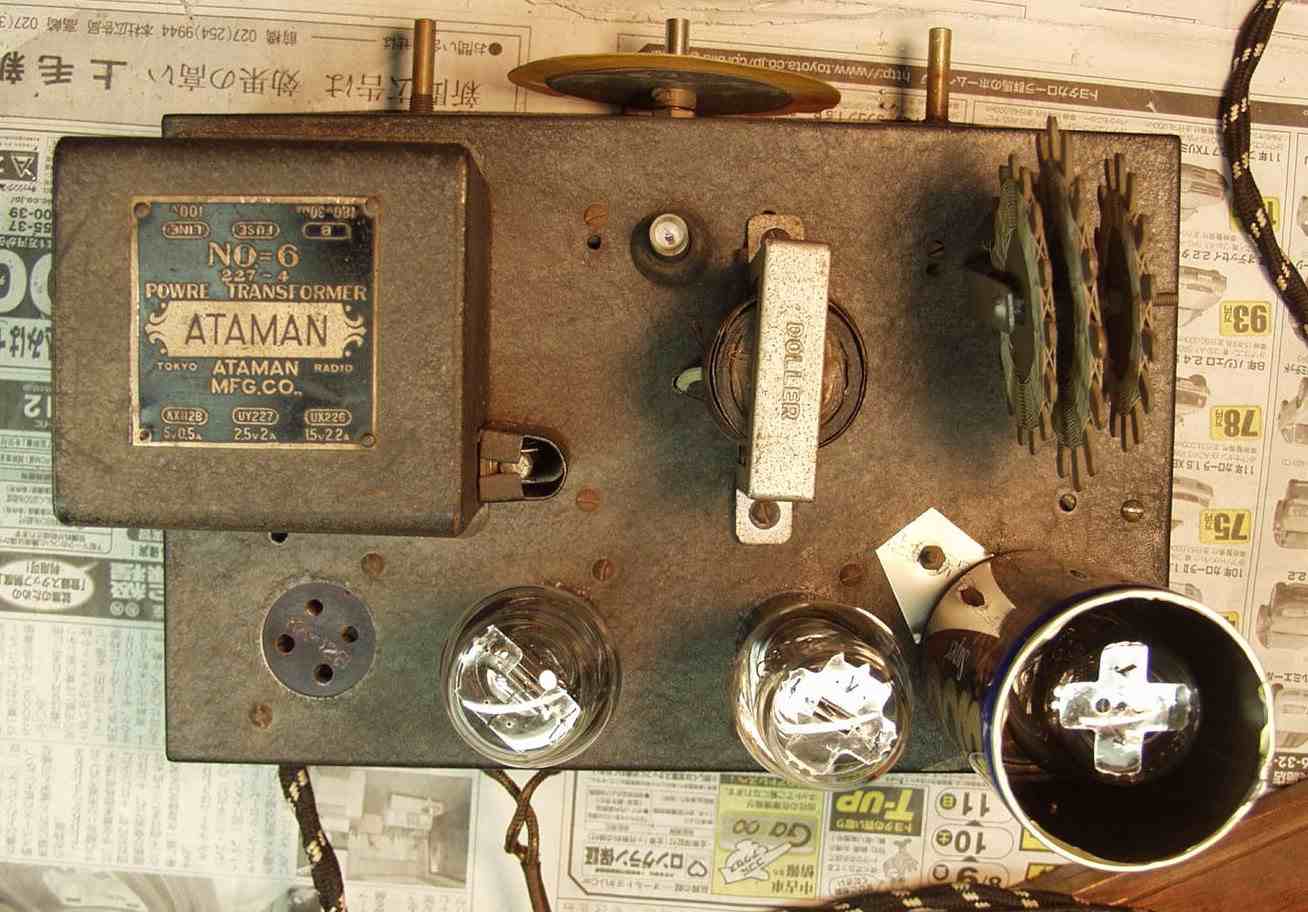

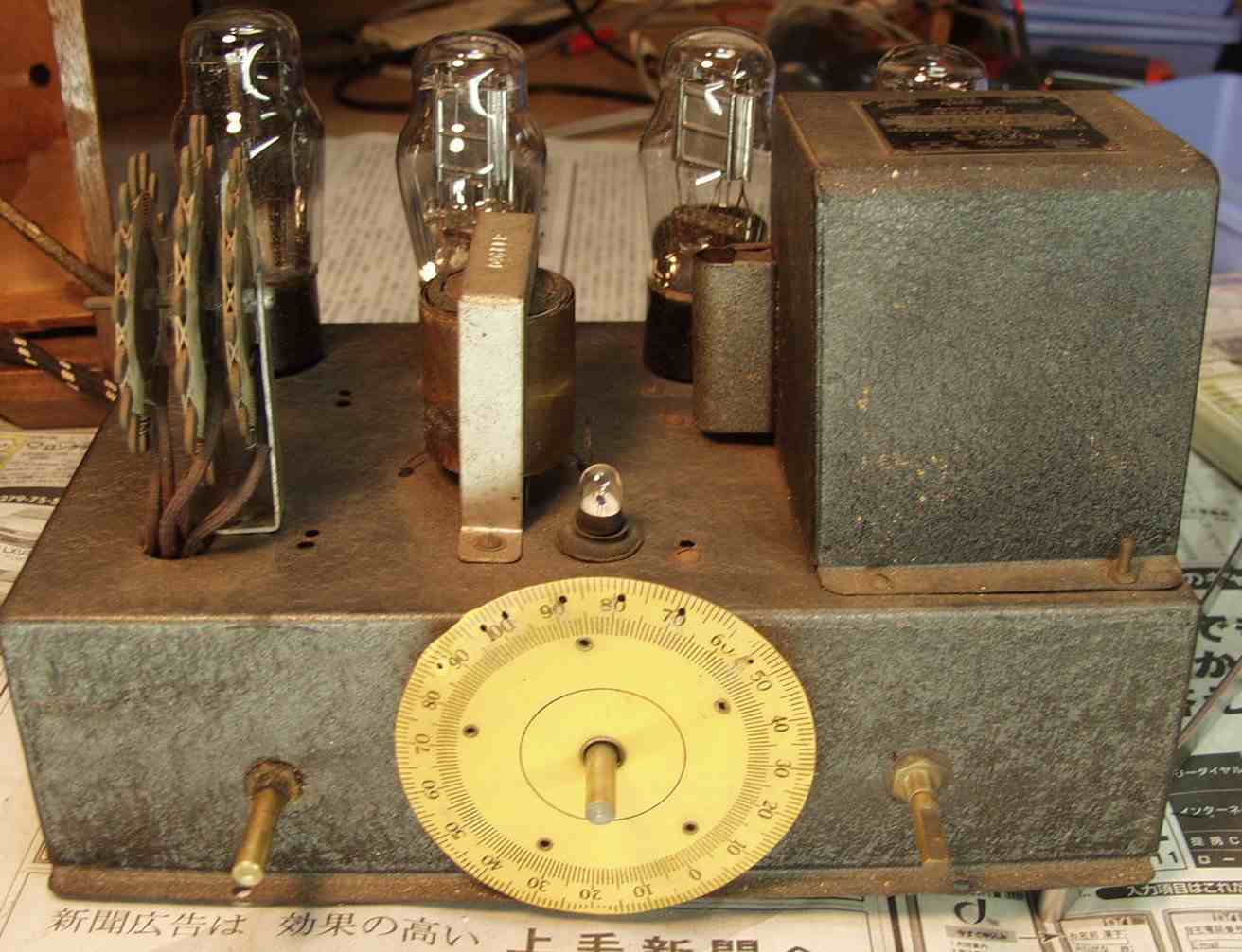

C－４．完成　上から見る

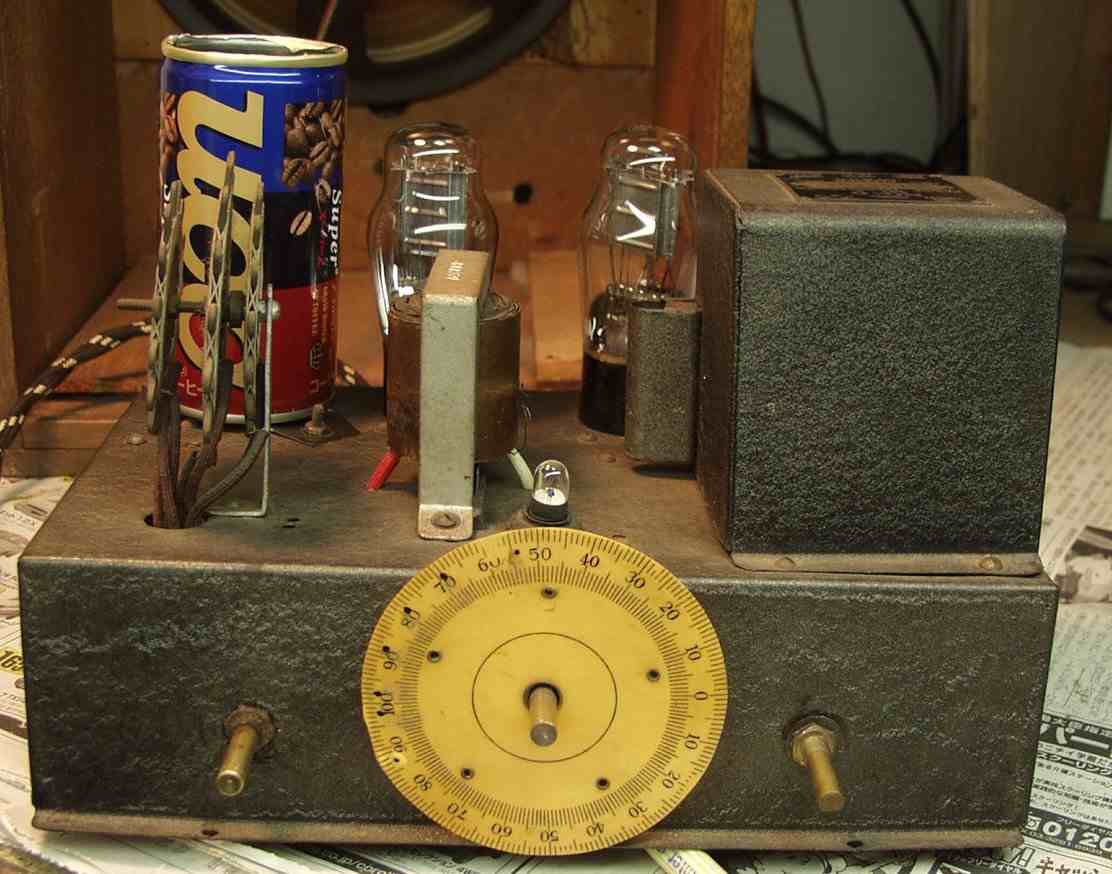

C－５．完成　前から

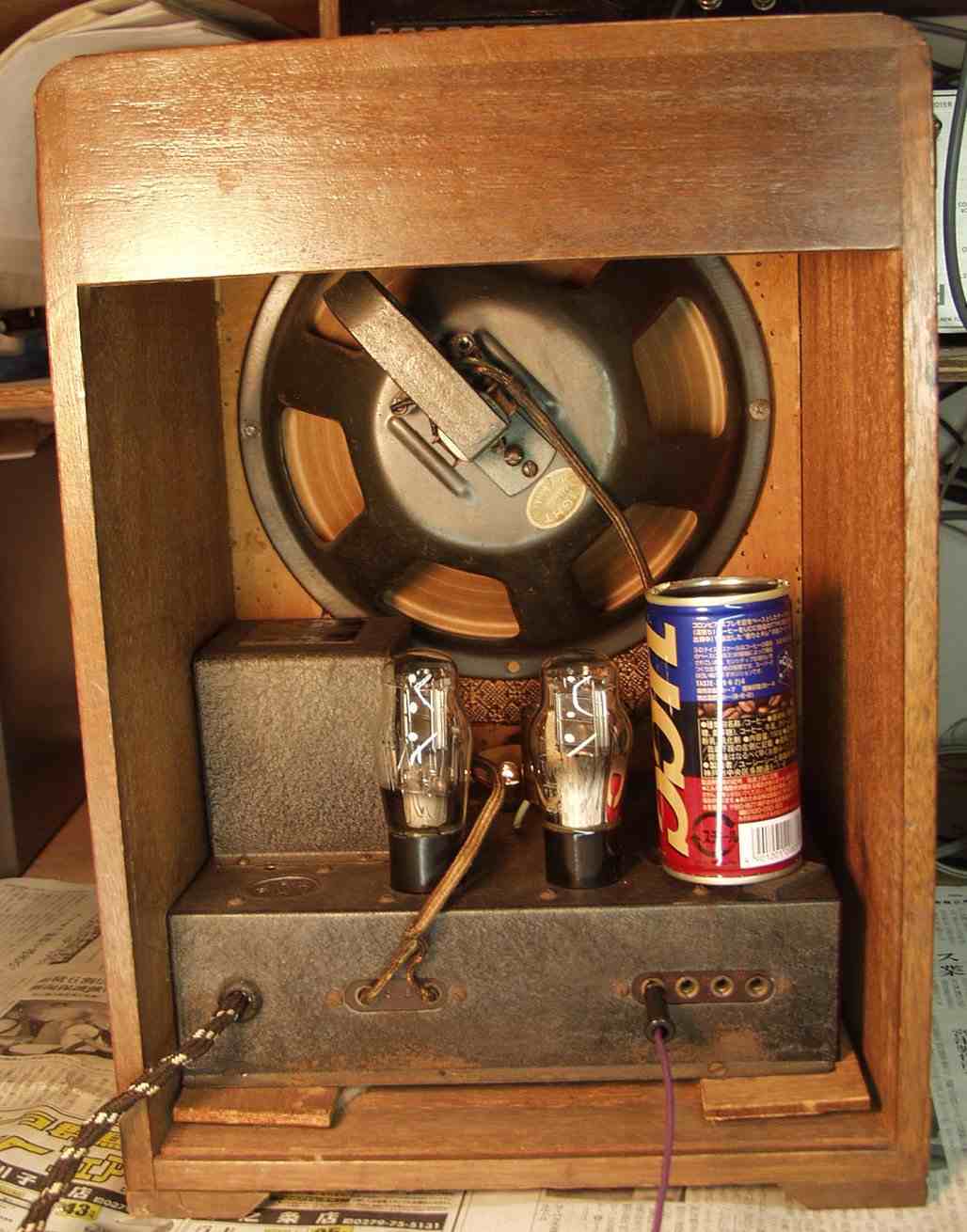

C－６．完成　裏から

Ｃ－７．２４時間エ－ジング。
　　　　　３ｍの室内ＡＮＴで、ＮＨＫ第一（５９４ＫＨＺ）、第二（６９３ＫＨＺ）、ＴＢＳラジオ（９５４ＫＨＺ）
　　　　　夜なので、これ以上の周波数は、ＲＦ（高周波増幅）が無いので、混信に悩まされます
