ＳＡＮＳＵＩ　ＴＵＮＥＲ　ＴＵ－９５００．　２台目修理

平成１６年１１月２４日到着　　　１２月６日完成

　修理前の状況
　FM選局可能だが、極端に音量が小さい
　FMステレオ受信不能
　FM時、チューニングメーター振れません
　AMは特に問題ないように感じられます。

　
　原因
通常修理は非公開
　修理状況
通常修理は非公開

　
　使用部品
通常修理は非公開

　
　調整・測定
　修理費　　２９，０００円　　　　「通常修理」
　　　　　　　　　　　　　　　　　　　通常修理は非公開なのだが、特別にＨＰ製作。
ＳＡＮＳＵＩ　ＴＵ－９５００　の仕様（マニアル・カタログより）

Ａ．　修理前の状況

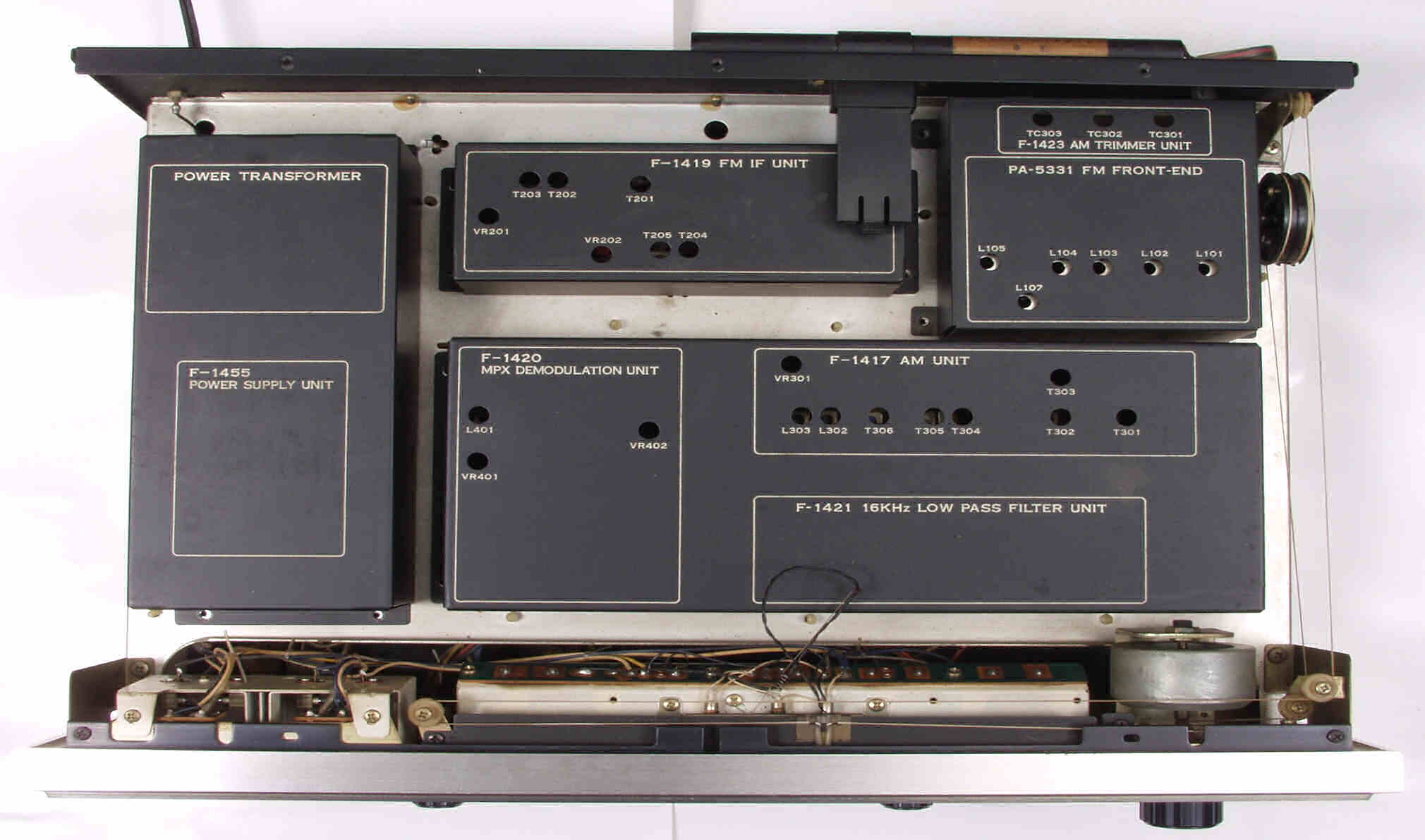

Ａ１Ａ．　上蓋を取った所

Ｃ．　修理状況

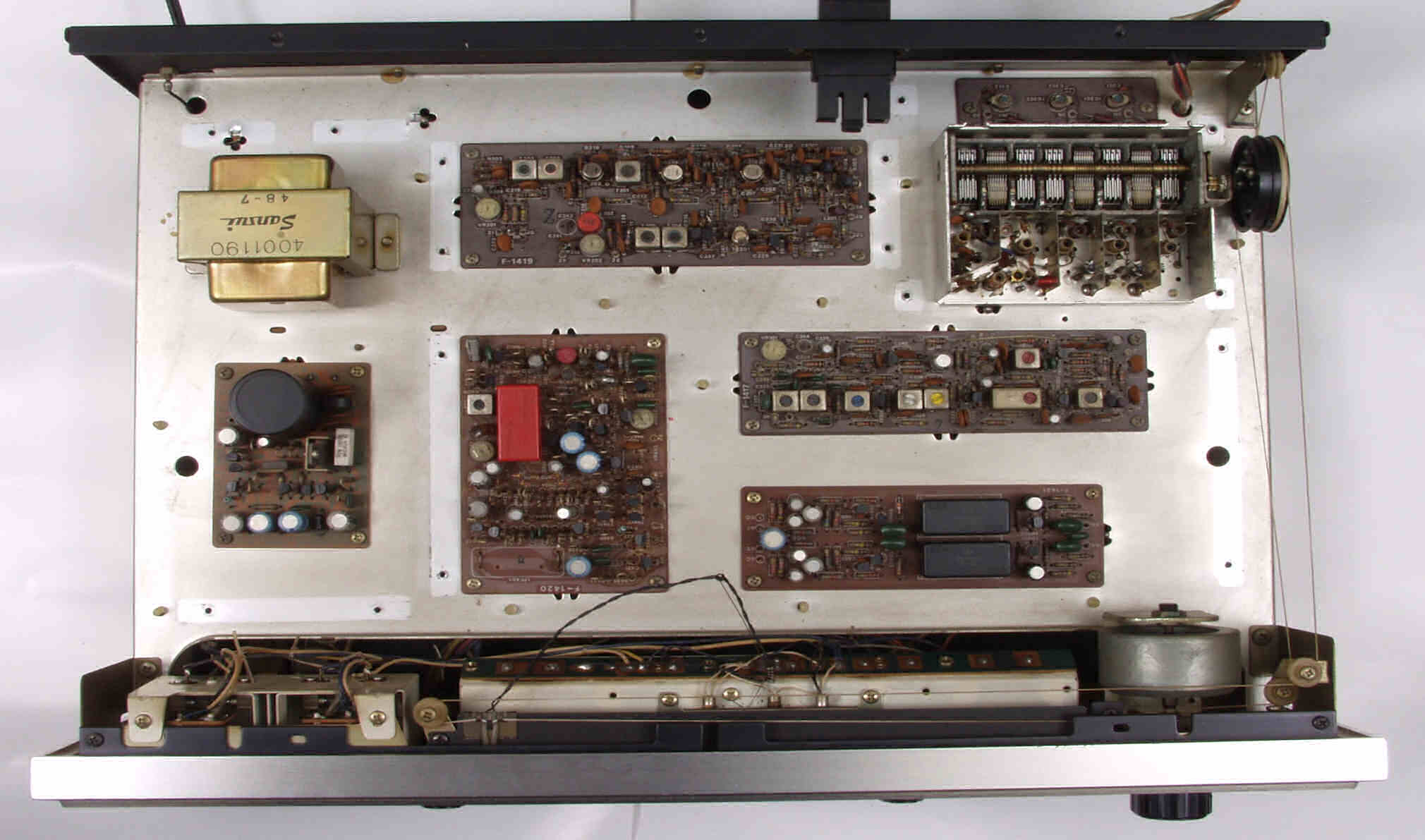

Ｃ１Ａ．　修理前　上から

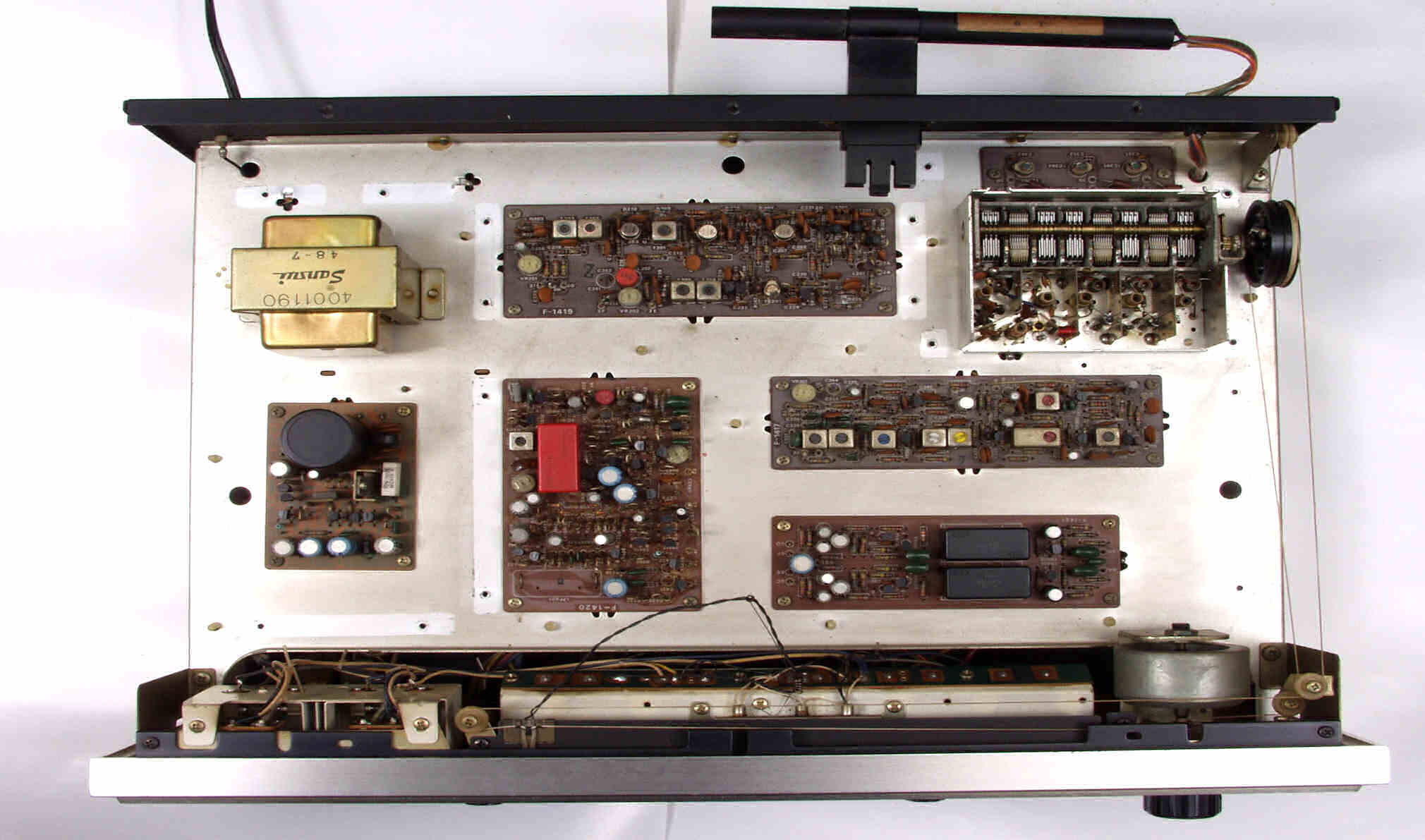

Ｃ１Ｂ．　修理後　上から

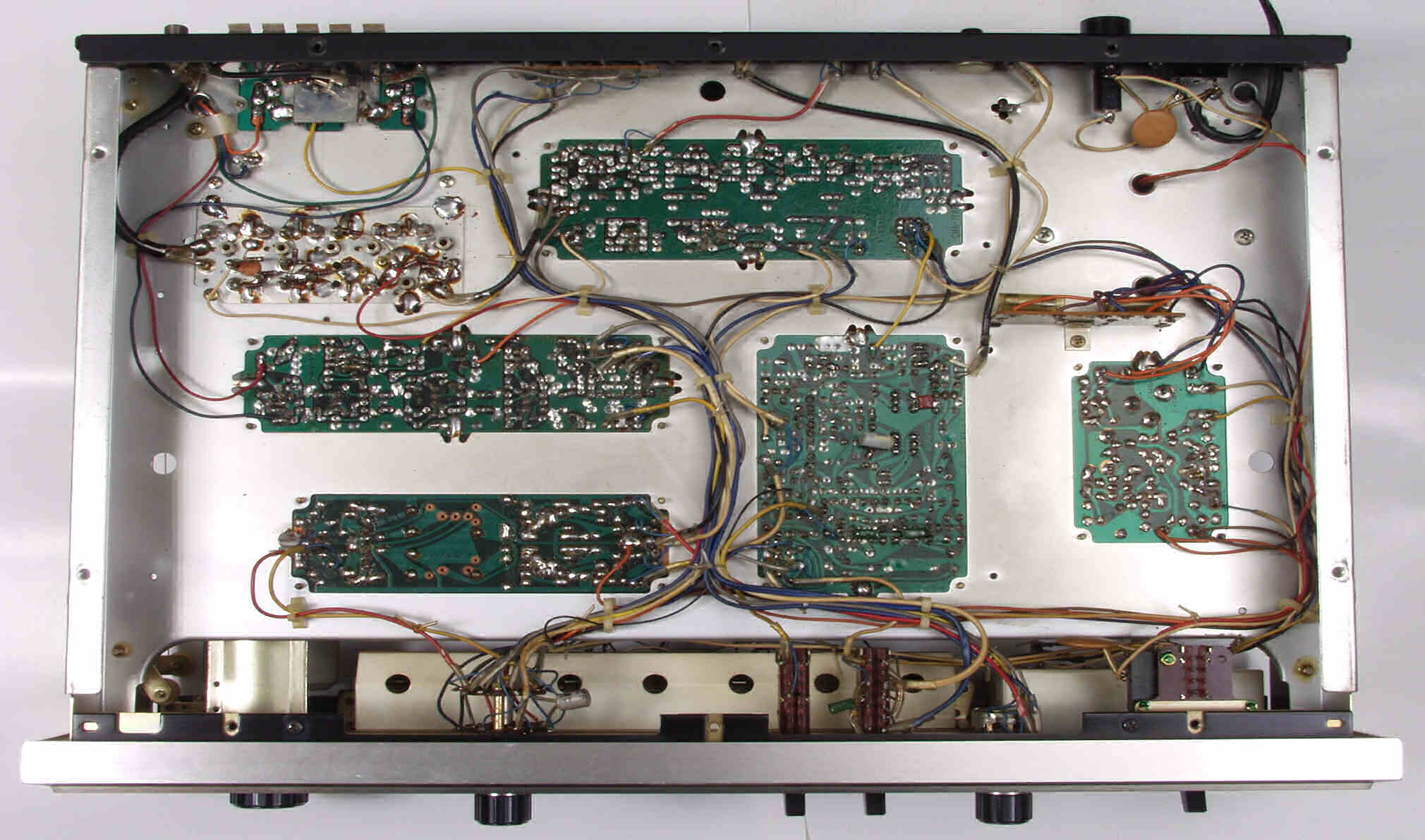

Ｃ１Ｃ．　修理前　下から

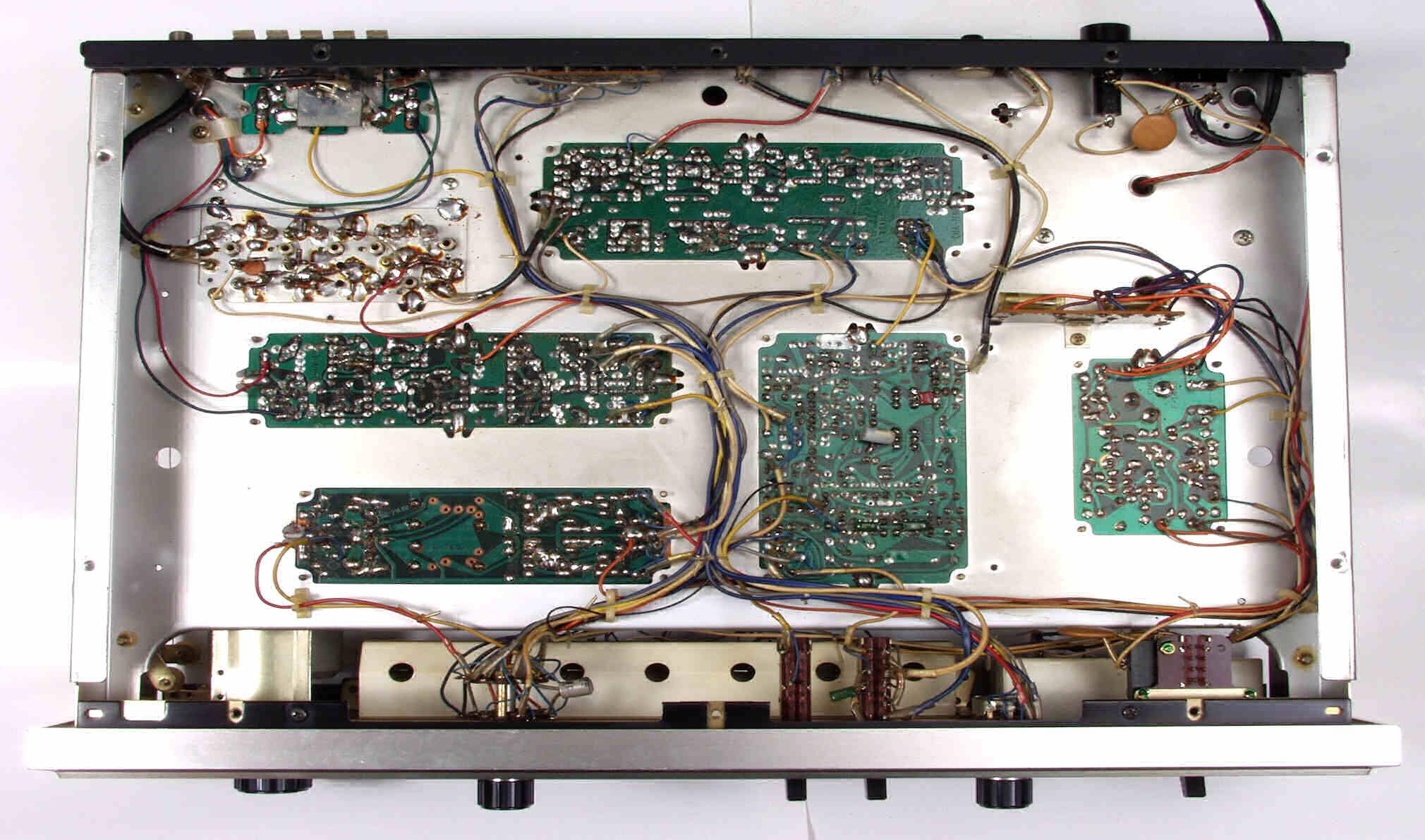

Ｃ１Ｄ．　修理後　下から

Ｓ．　ＳＡＮＳＵＩ　ＴＵ－９５００　の仕様（マニアル・カタログより）

型式	FM/AMチューナー
FMチューナー部
受信周波数	７６～９０ＭＨｚ
クワイティングスロープ（入力傾斜特性）	４０dB：１．７μＶ，５０dB：３μＶ，６０dB：１０μＶ，７０dB：５０μＶ
感度(IHF)	1.7μV
全高調波歪率	mono:0.2%以下、　stereo:0.3%以下
SN比	75dB以上
選択度	80dB以上
キャプチャーレシオ(IHF)	1.5dB
イメージ・フリクエンシー・リジェクション	100dB以上
IFリジェクション	100dB以上
スプリアスレスポンス・リジェクション	100dB以上
ステレオ・セパレーション	40dB以上(400Hz)，３０dB以上（１０ｋＨｚ）
不要輻射	34dB以上
周波数特性	30Hz～15kHz +0.5 -2dB
アンテナ入力インピーダンス	300Ω(平衡型)、　75Ω(不平衡型)
AMチューナー部
受信周波数	５３５～１，６０５ｋＨｚ
感度(バーアンテナ)	46dB/m
選択度	25dB以上
イメージフリクエンシー・リジェクション	100dB/m以上(1MHz)
IFリジェクション	100dB/m以上(1MHz)
総合
出力電圧	0V～1V、　Tape rec出力:0.4V
消費電力	２０Ｗ（最大２５ＶＡ）
外形寸法	幅500x高さ140x奥行347mm
重量	9.5kg
価格	￥74,800(1973年頃)
特色新開発ＦＭ/ＡＭ８連バリコン，位相特性にすぐれたＩＦ段，Ｄ.Ｄ.Ｃ.採用のＭＰＸ部など最新の回路技術を駆使０．３％以下（１ｋＨｚ）の低歪率ステレオ受信を実現歪率０．３％以下（１ｋＨｚ）　きれいなステレオ受信ができます位相補正を行い，　歪を少なくした独特のＩＦ段Ｄ.Ｄ.Ｃ.（差動復調回路）を採用して　セパレーションや位相の乱れを大幅に改善許容入力１３０dB・・・強電界地域での　大入力にも美しい受信を約束します感度，選択度，音質のすぐれたＡＭ受信定電圧電源回路ノイズ・サプレッサー・スイッチ同調点が容易に得られる　ワイド・リニアスケールと大型２メーターミューティング・コントロールにより　ＦＭミューティングの調整が可能ディスクリミネーター出力端子マルチパス観測端子アンテナ入力の損失が少ない７５Ω同軸ケーブル専用Ｆ型コネクターアンプ用と録音用の２回路の出力端子アンプ用出力レベル調整ツマミＦＭ，ＦＭＳＴＥＲＥＯ，ＡＭインジケーターＡＣアウトレット（ＵＮＳＷＩＴＣＨＥＤ）
