ＳＡＮＳＵＩ　ＴＵ−７７７修理記録

平成１８年４月１６日持込　　５月１８日完成

Ａ．　修理前の状況 　　ダイアル回転しない。 Ｂ．　原因 　　経年変化による劣化 Ｃ．　修理状況 　　 ＲＦ増幅、、トラッキング、ＩＦ回路、ＭＰＸ回路、修理・調整 　　ＡＭ回路調整 　　ダイアル操作関係修理 Ｄ．　使用部品 Ｅ．調整・測定 Ｆ．　修理費　　　２０，０００円　　　保証なしの現状悪い所のみの修理＝通常修理

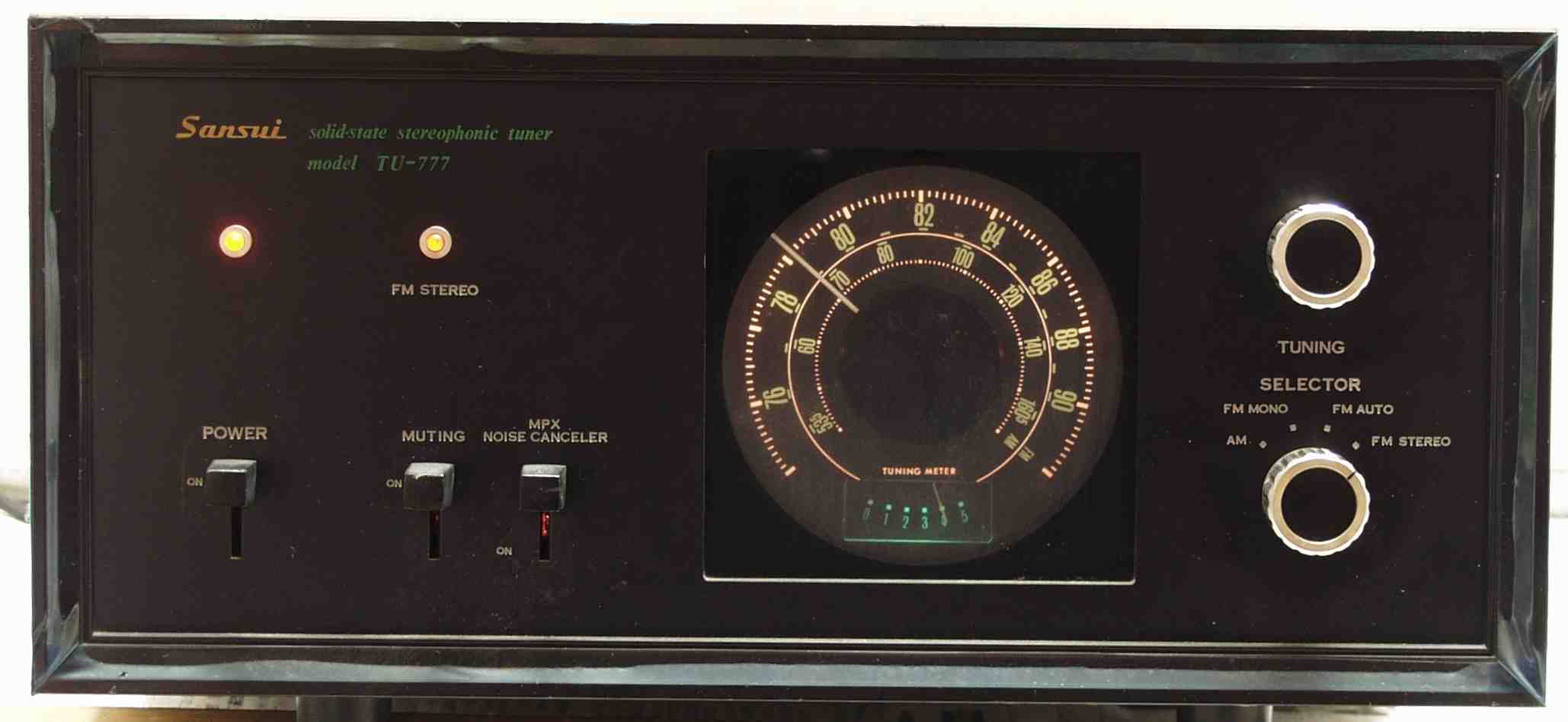

Ａ．　修理前の状況 Ａ１．　修理前点検中　前から見る、非常に綺麗

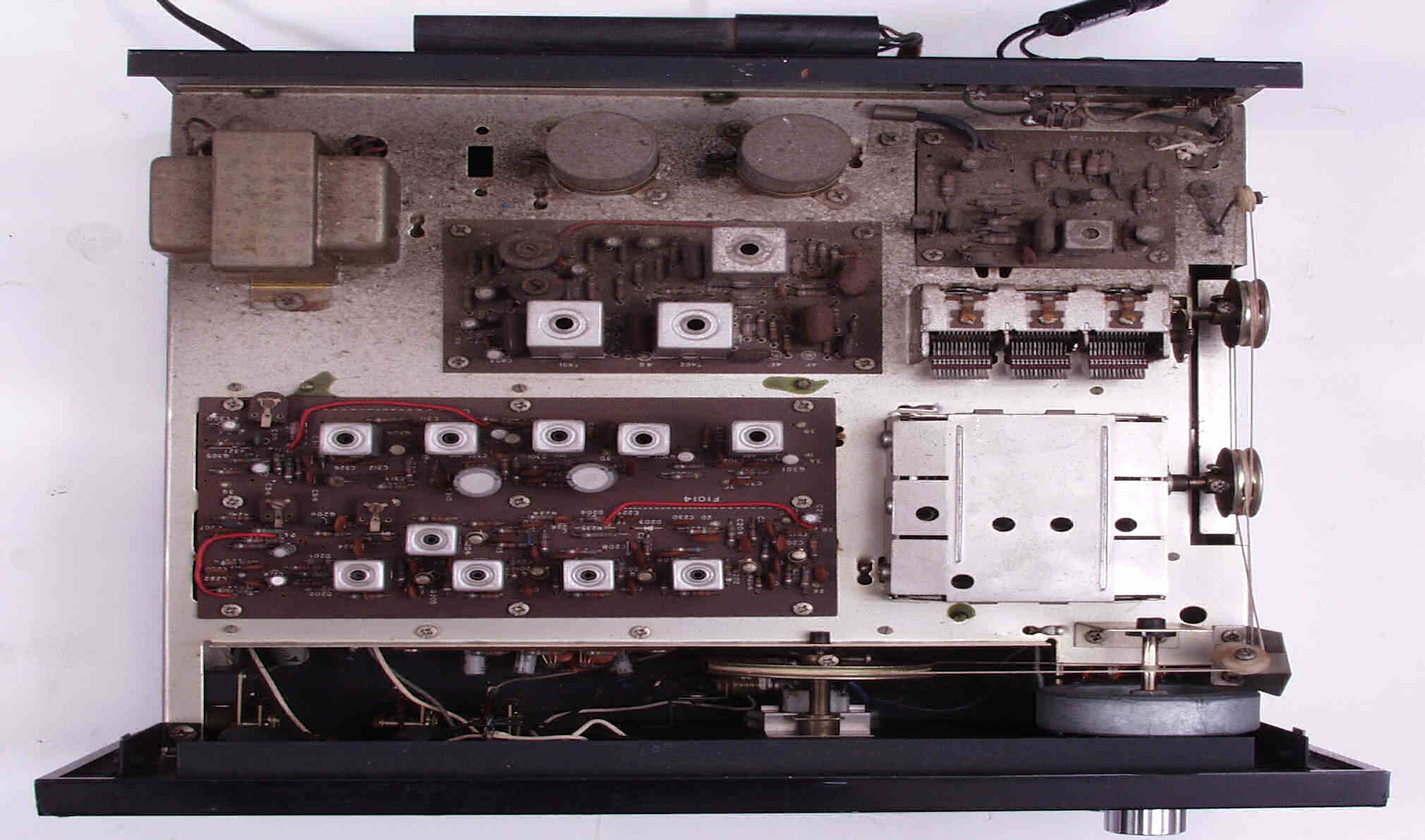

Ａ２Ａ．　修理前点検中　上から見る、埃が一杯

Ａ２Ｂ．　修理前点検中　清掃後、上から見る

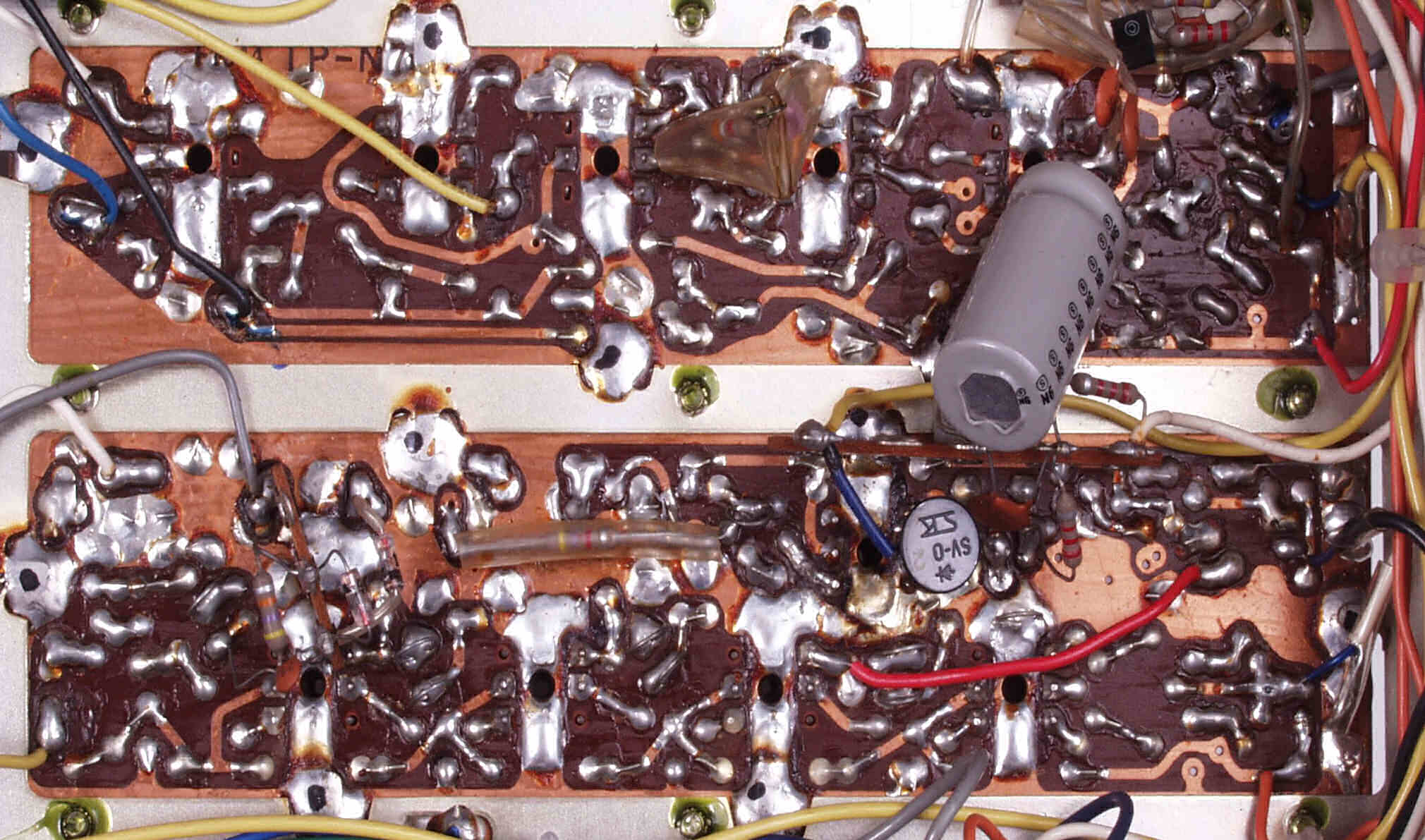

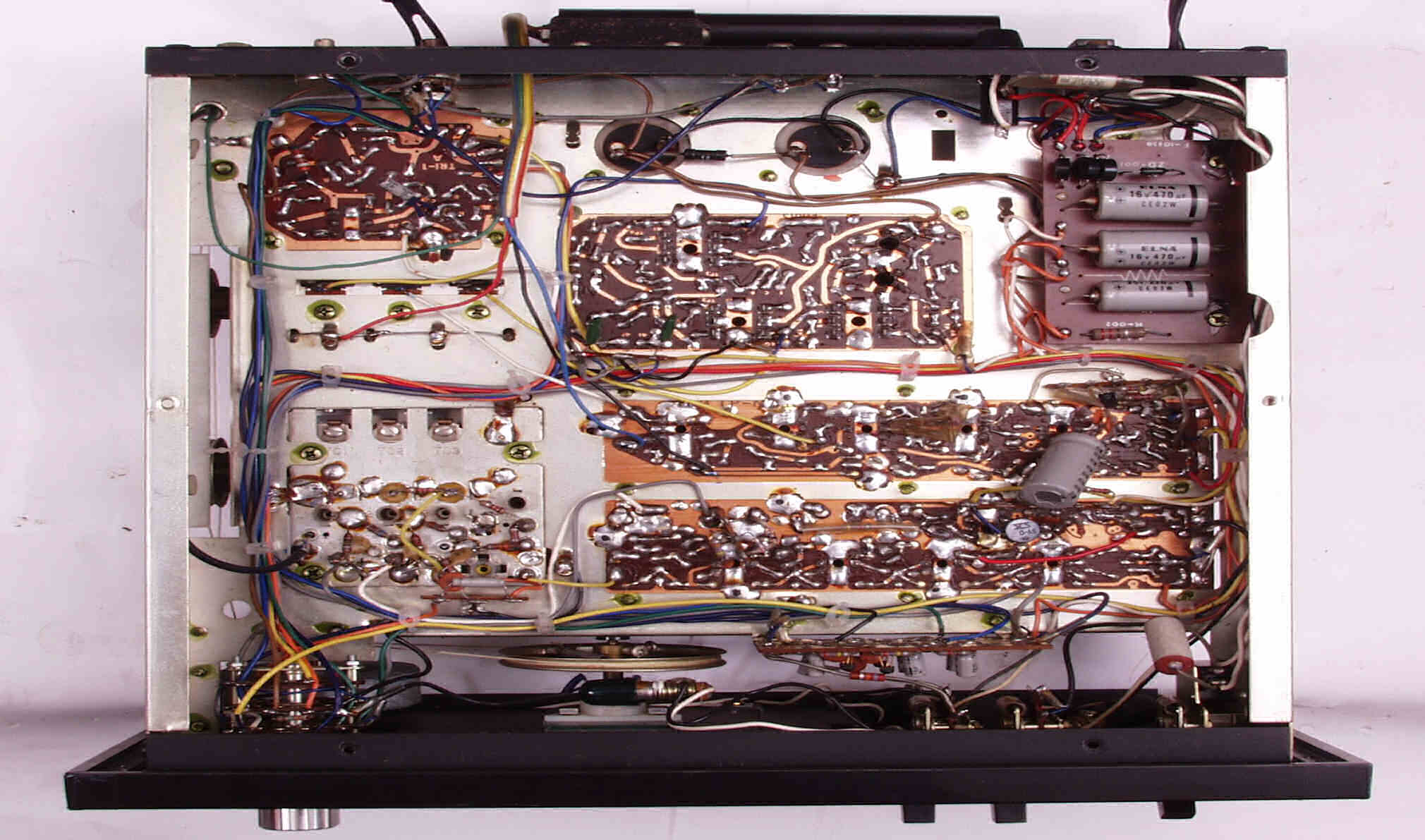

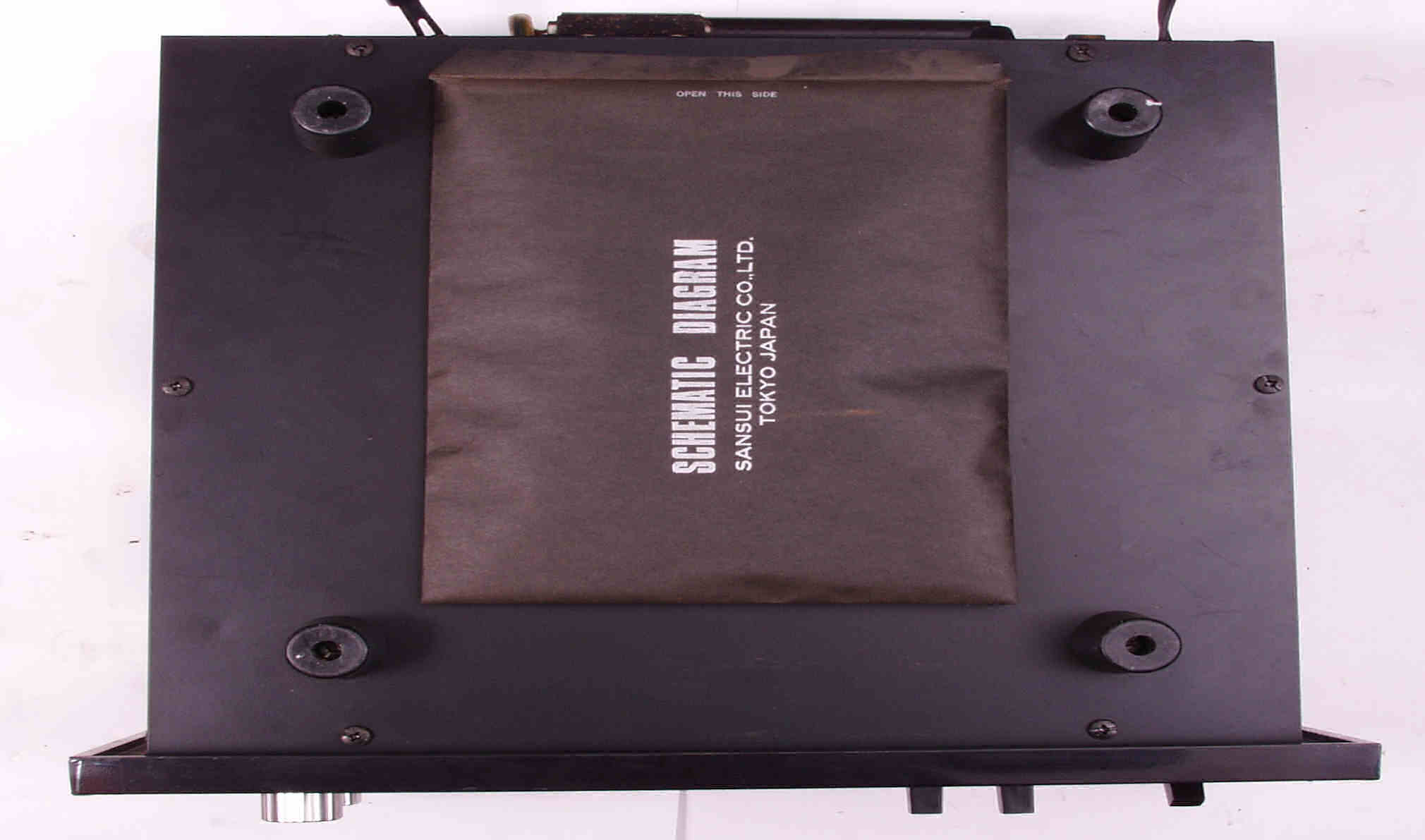

Ａ３Ａ．　修理前点検中　下から見る

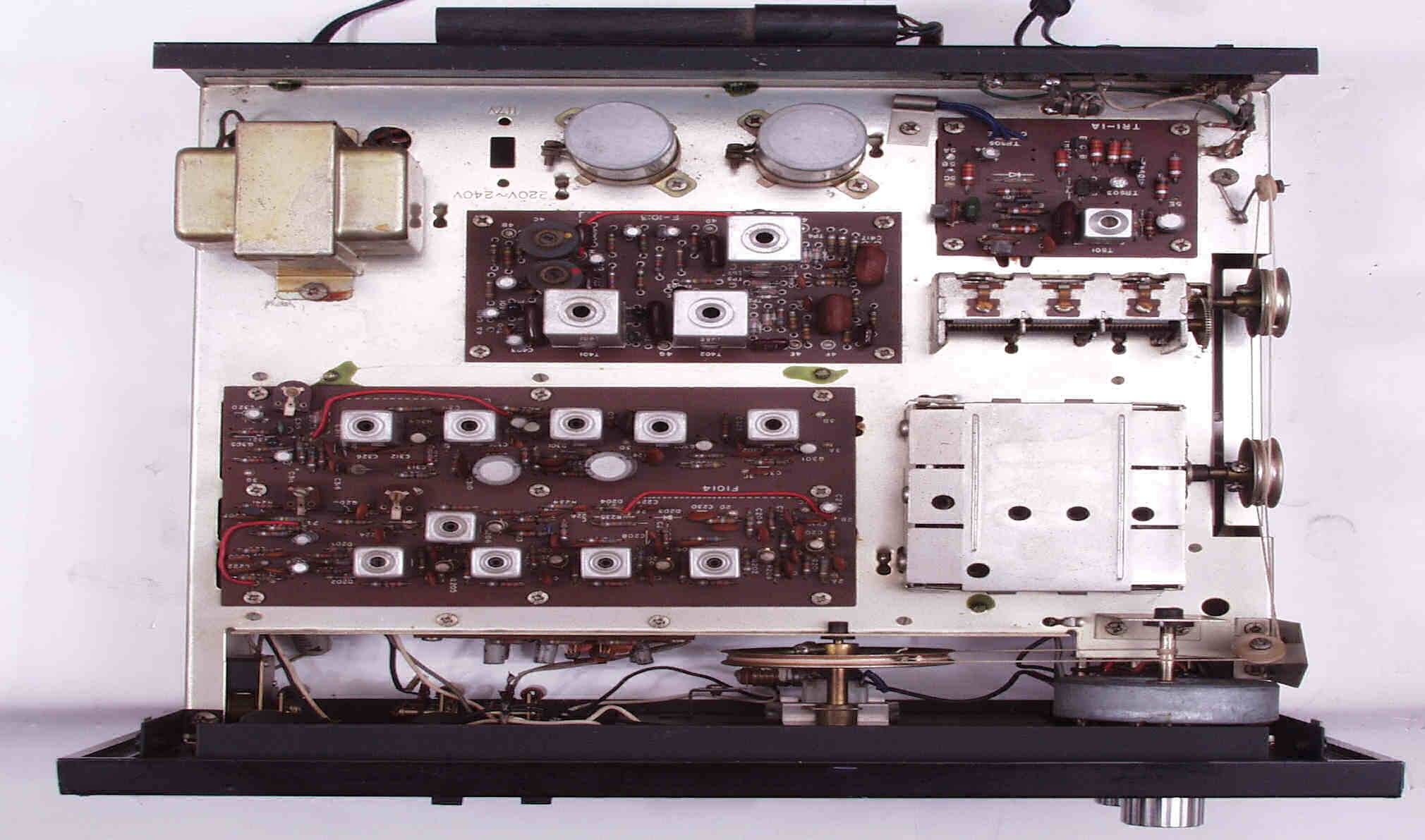

Ａ３Ｂ．　修理前点検中　ケースを取り、下から見る

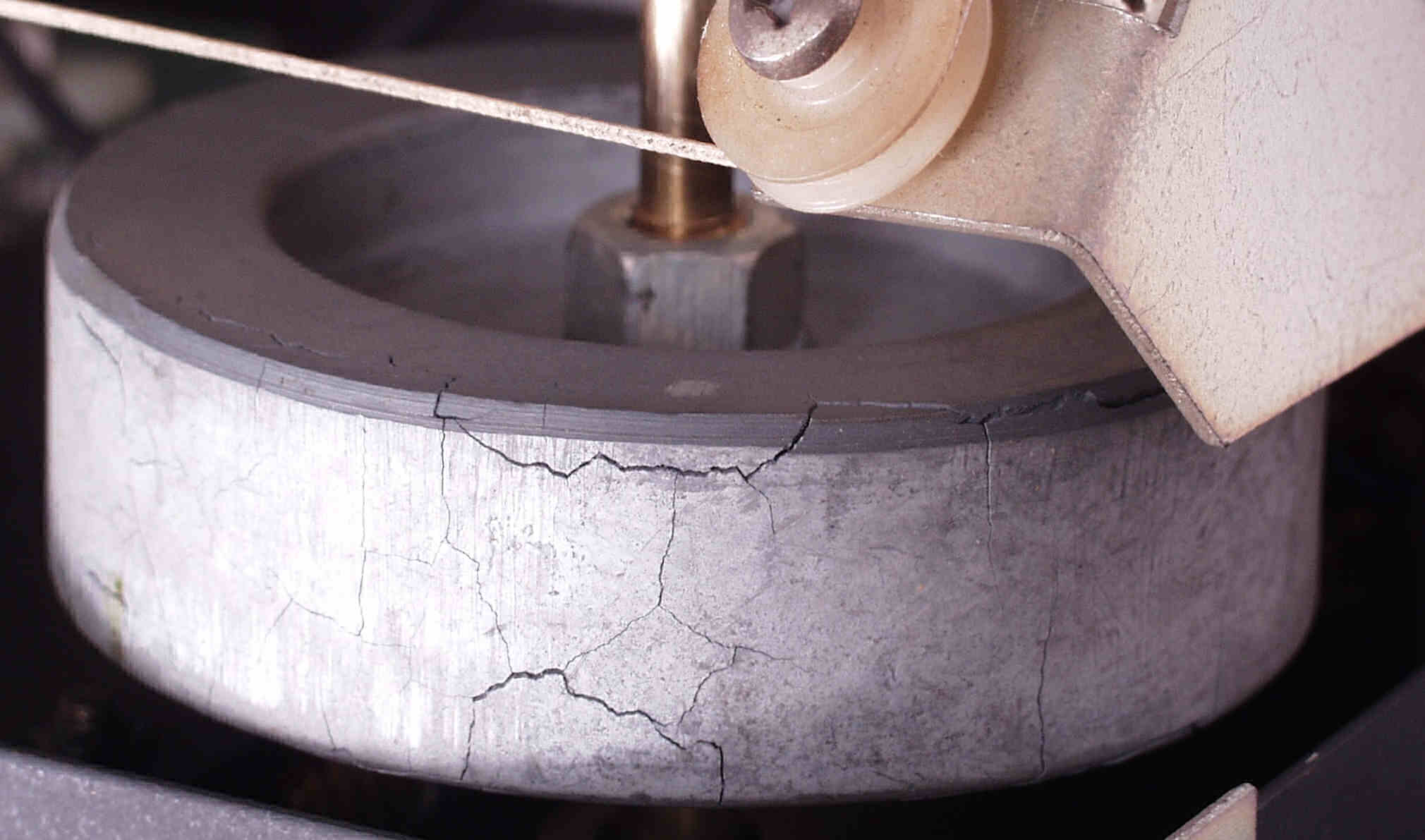

Ａ４Ａ．　修理前点検中　ヒビが入ったフライホイール

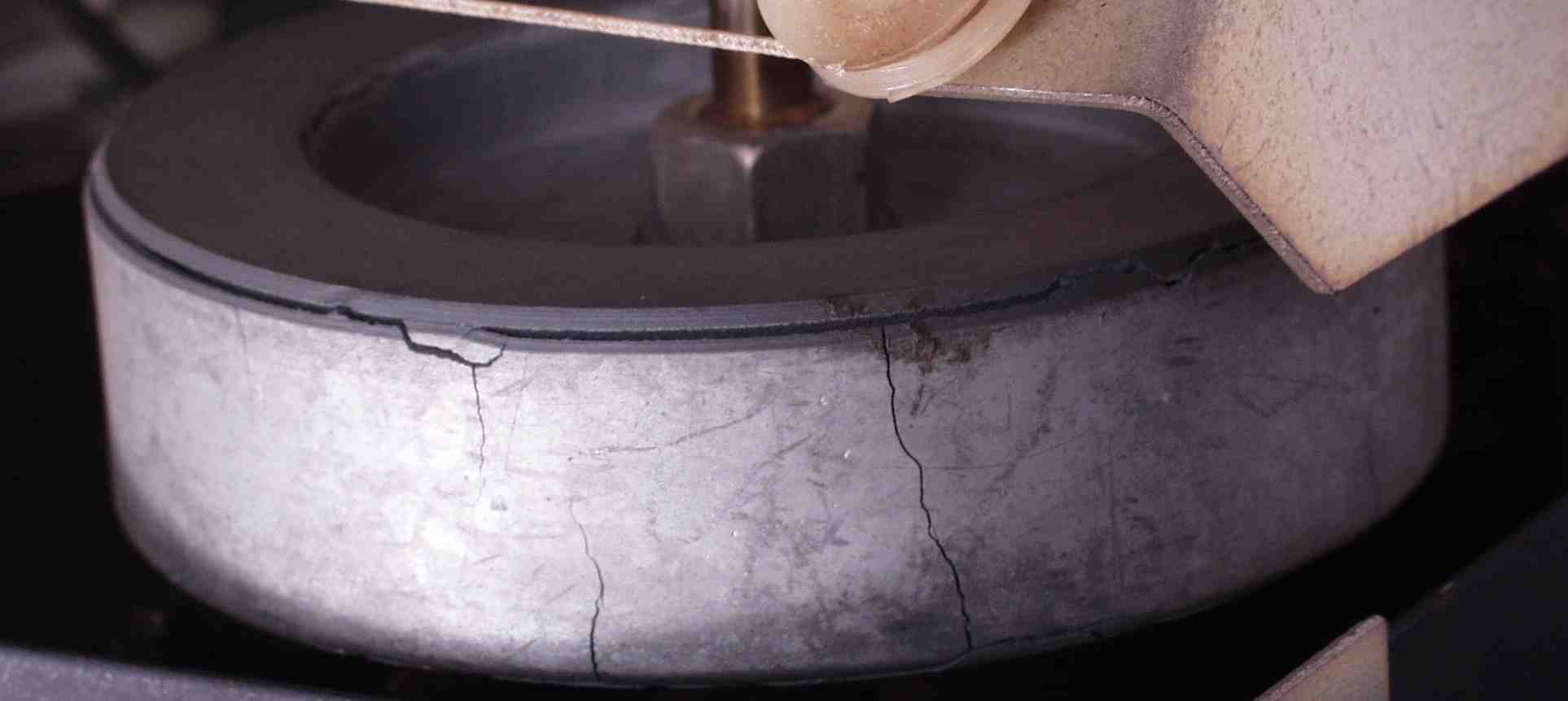

Ａ４Ｂ．　修理前点検中　ヒビが入ったフライホイール２

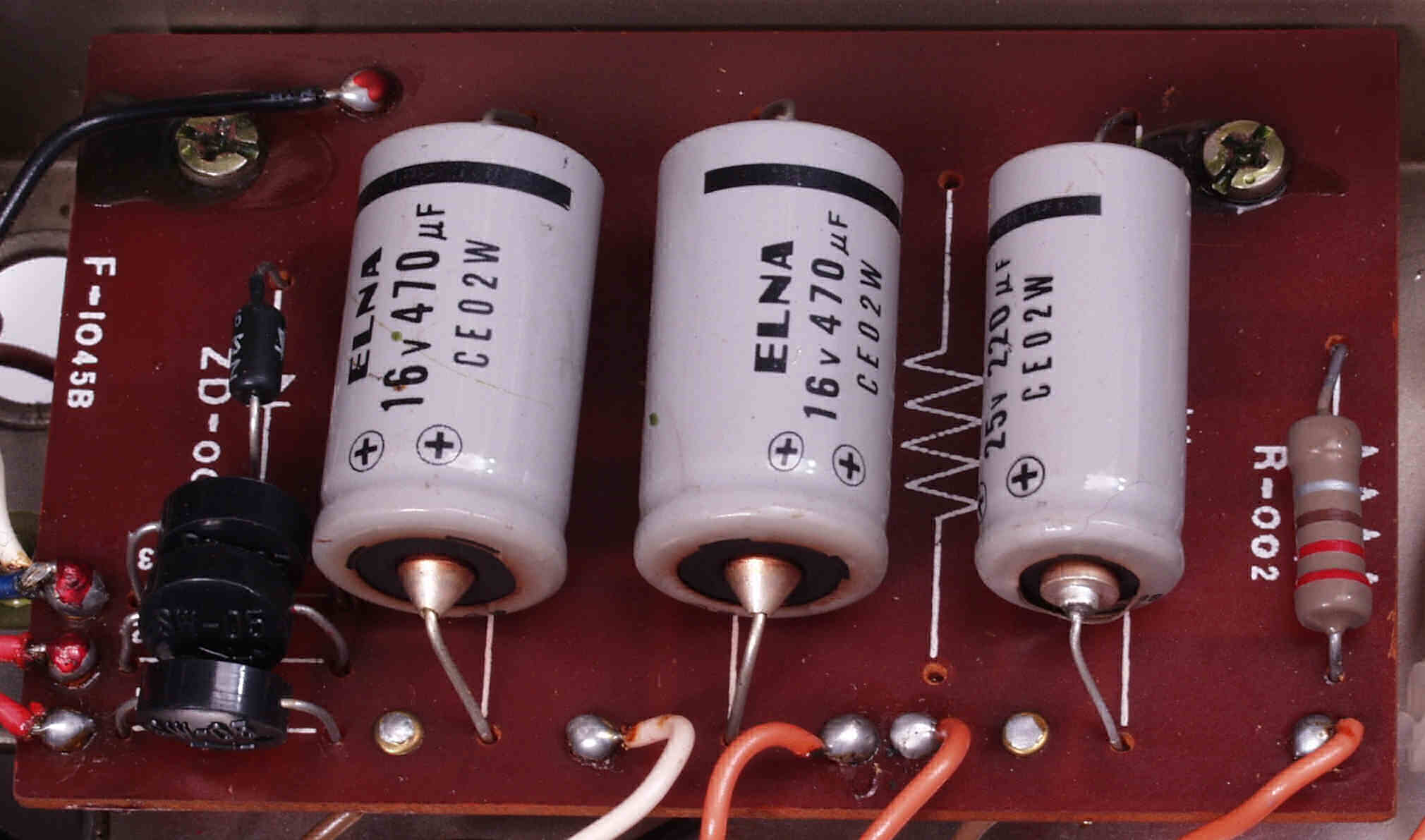

Ａ５．　修理前点検中　　色の変わった電解コンデンサー

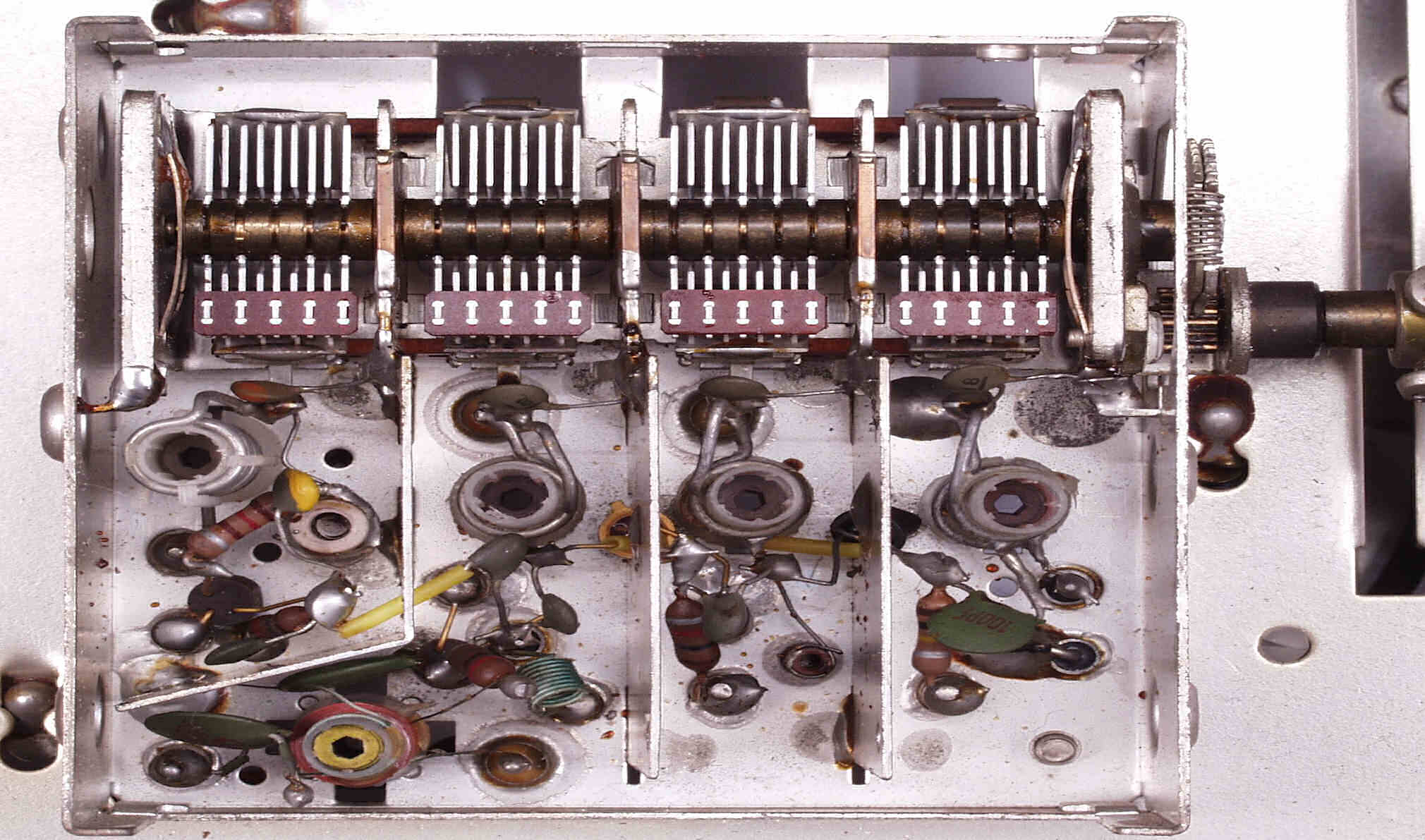

Ｃ．　修理状況 Ｃ１Ａ．　修理前　ＦＭフロントエンド　ＲＦ２段増幅

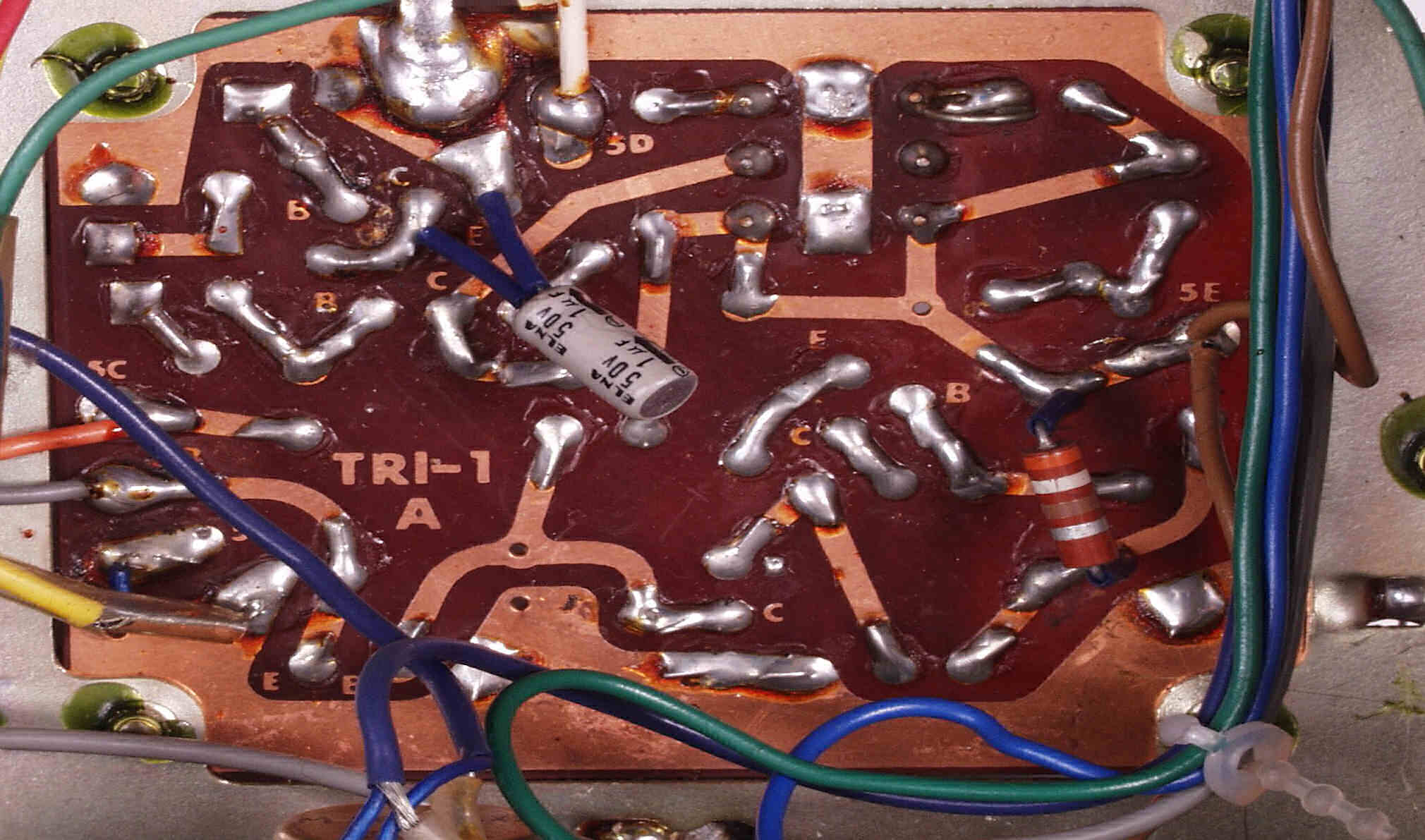

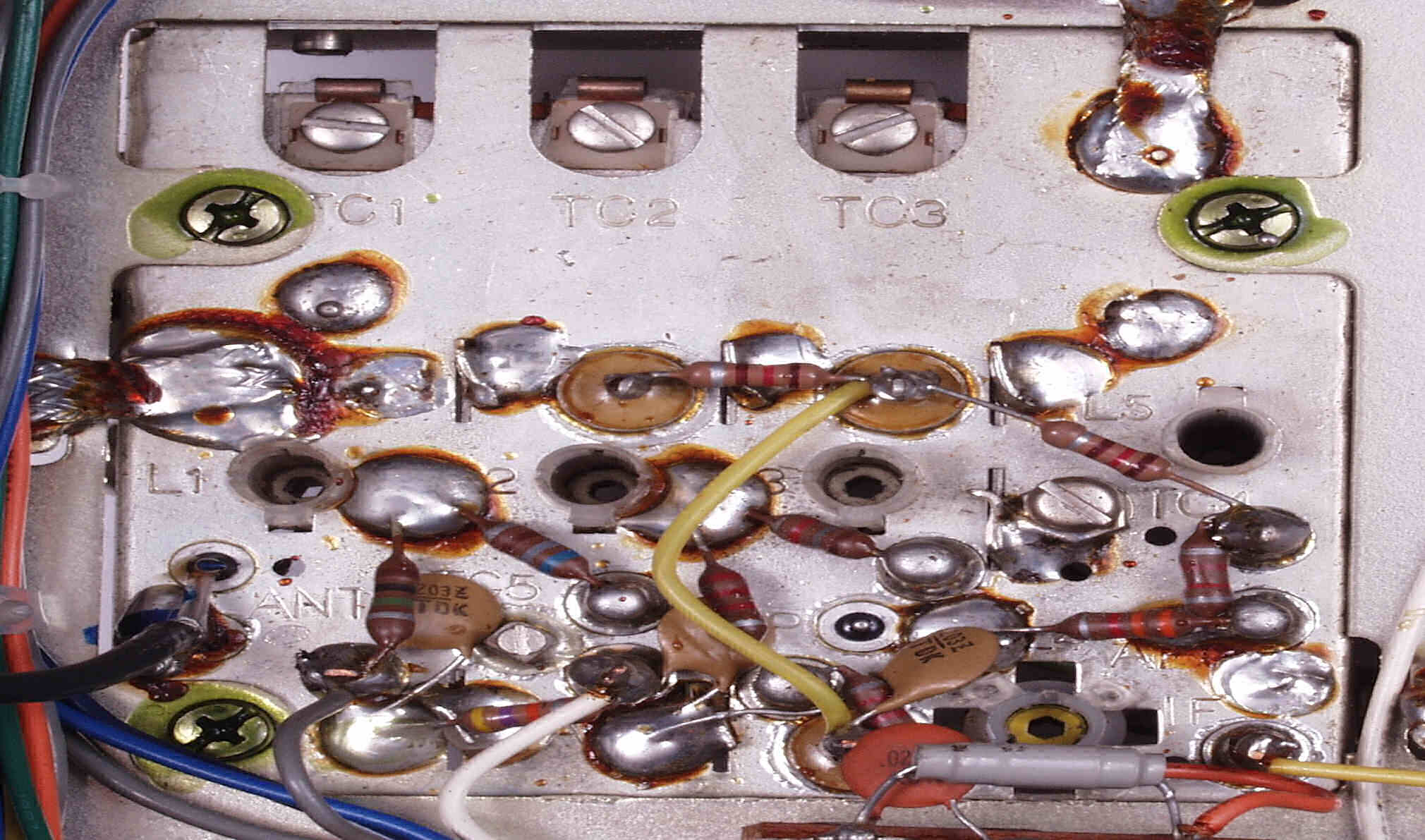

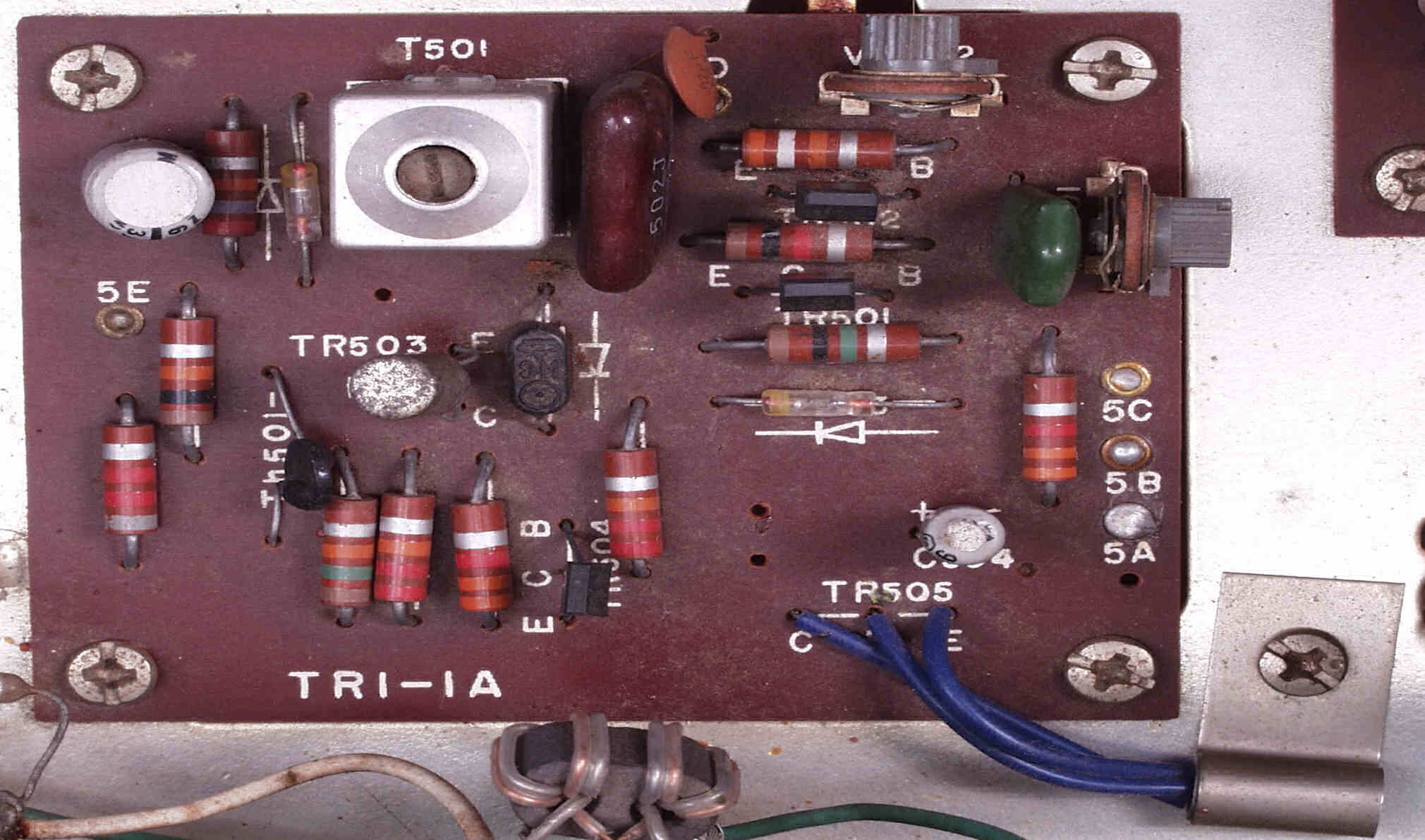

Ｃ１Ｃ．　修理前　フロント・エンド裏

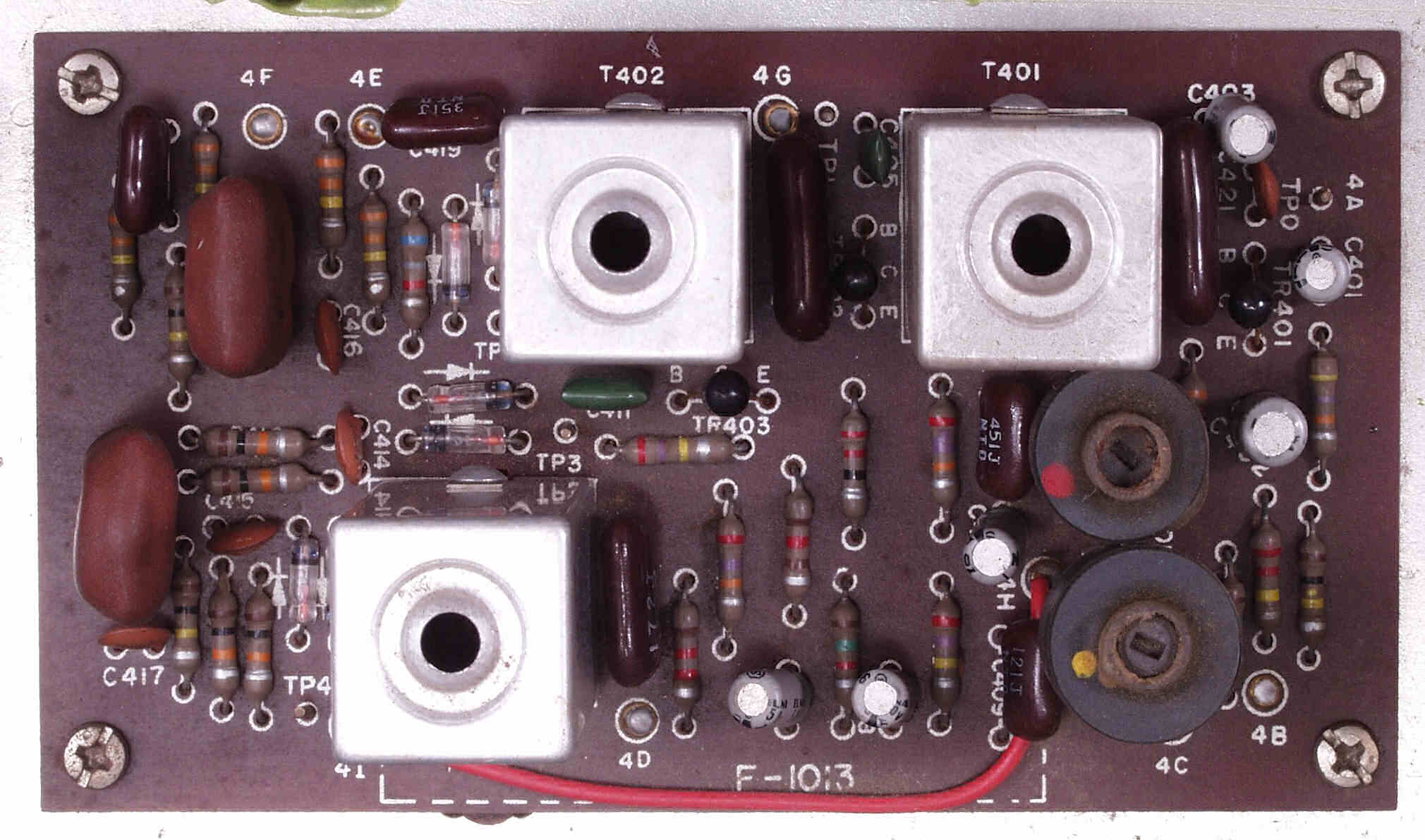

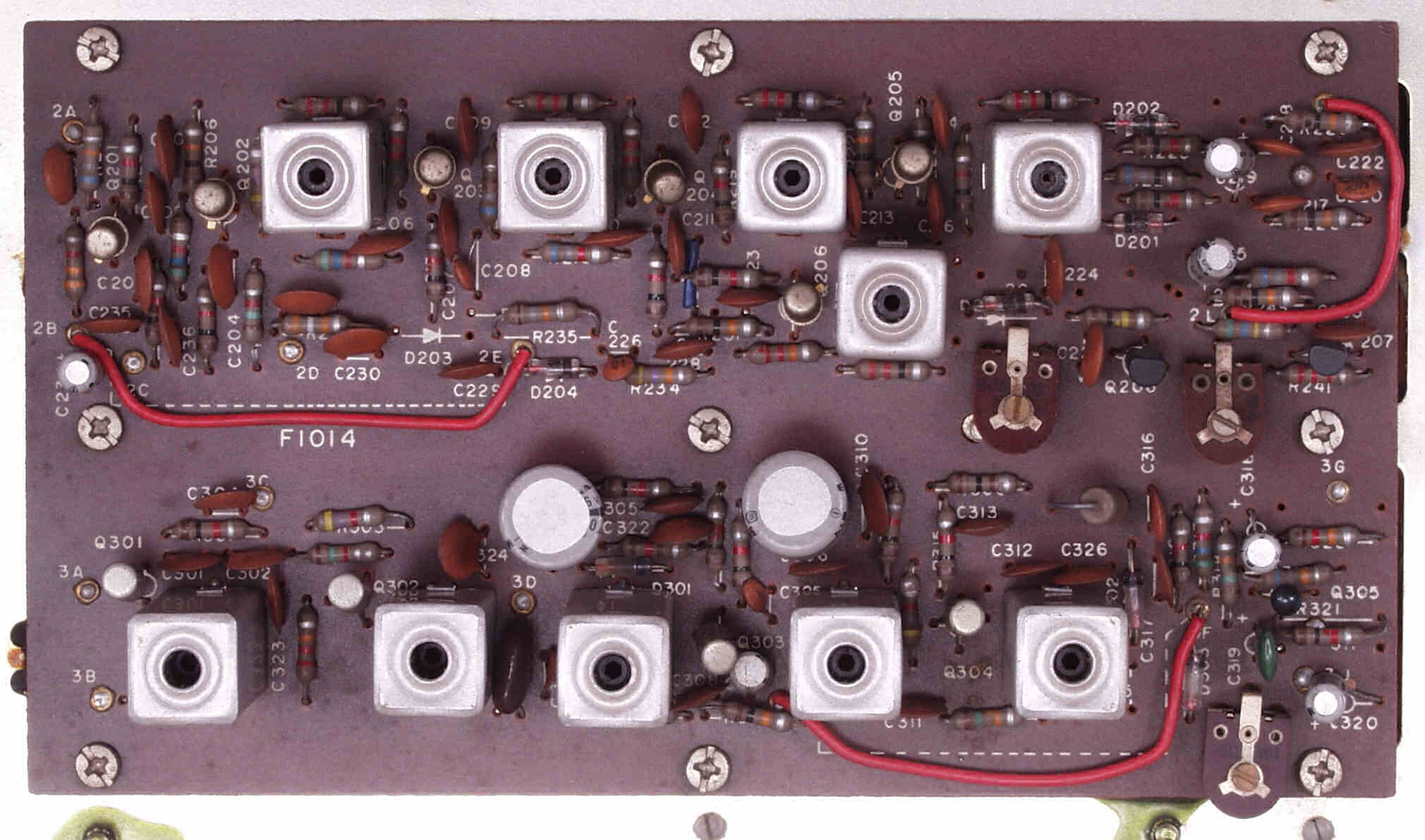

Ｃ２Ａ．　修理前　ＩＦ基板

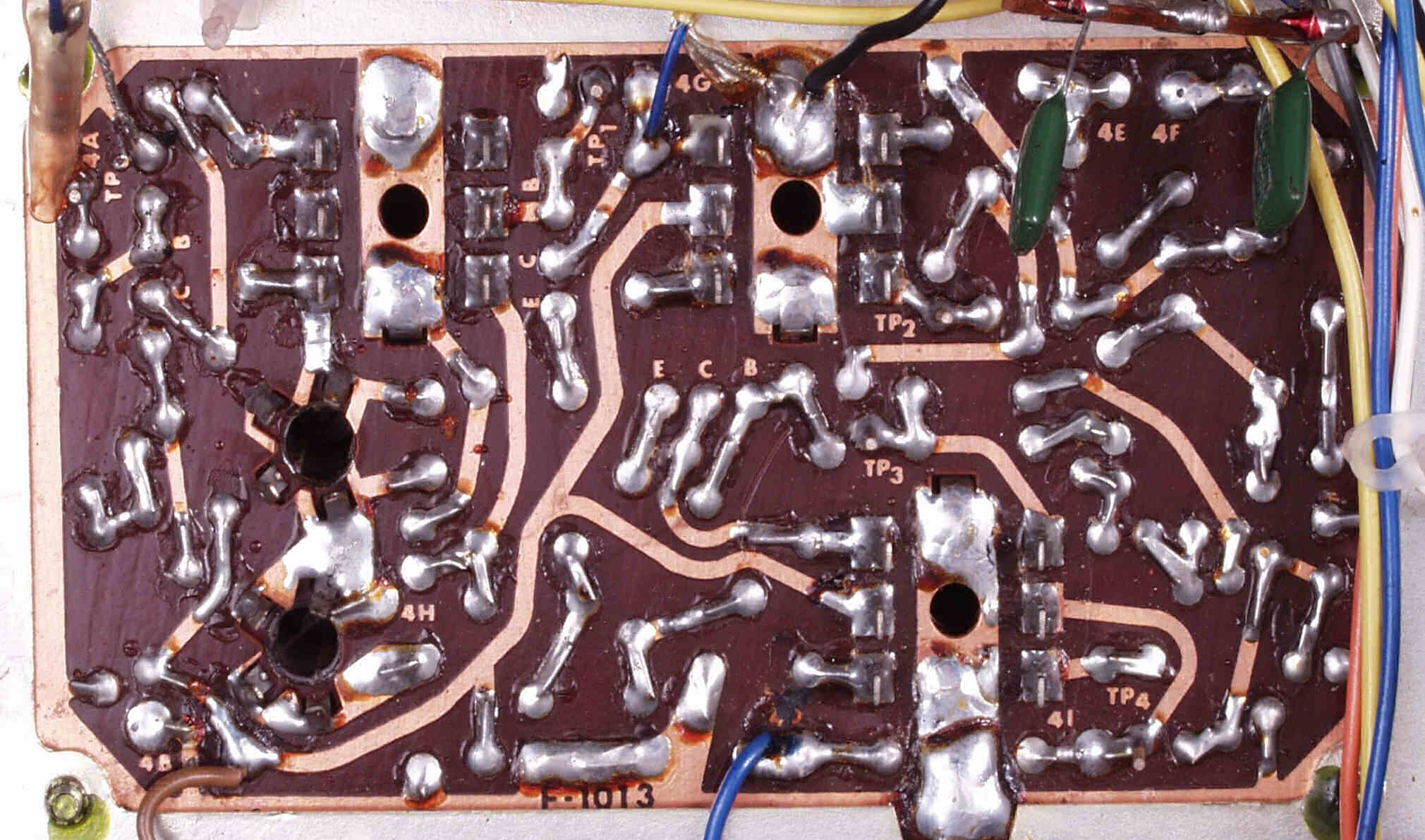

Ｃ２C．　修理前　ＦＭ−ＩＦ基板裏

Ｃ３Ａ．　修理前　ＦＭ−ＭＰＸ基板

Ｃ３Ｃ．　修理前　ＦＭ−ＭＰＸ基板基板裏

Ｃ４Ａ．　修理前　ＦＭステレオ表示基板

Ｃ４Ｃ．　修理前　ＦＭステレオ表示基板裏

Ｃ５Ａ．　修理前　整流基板

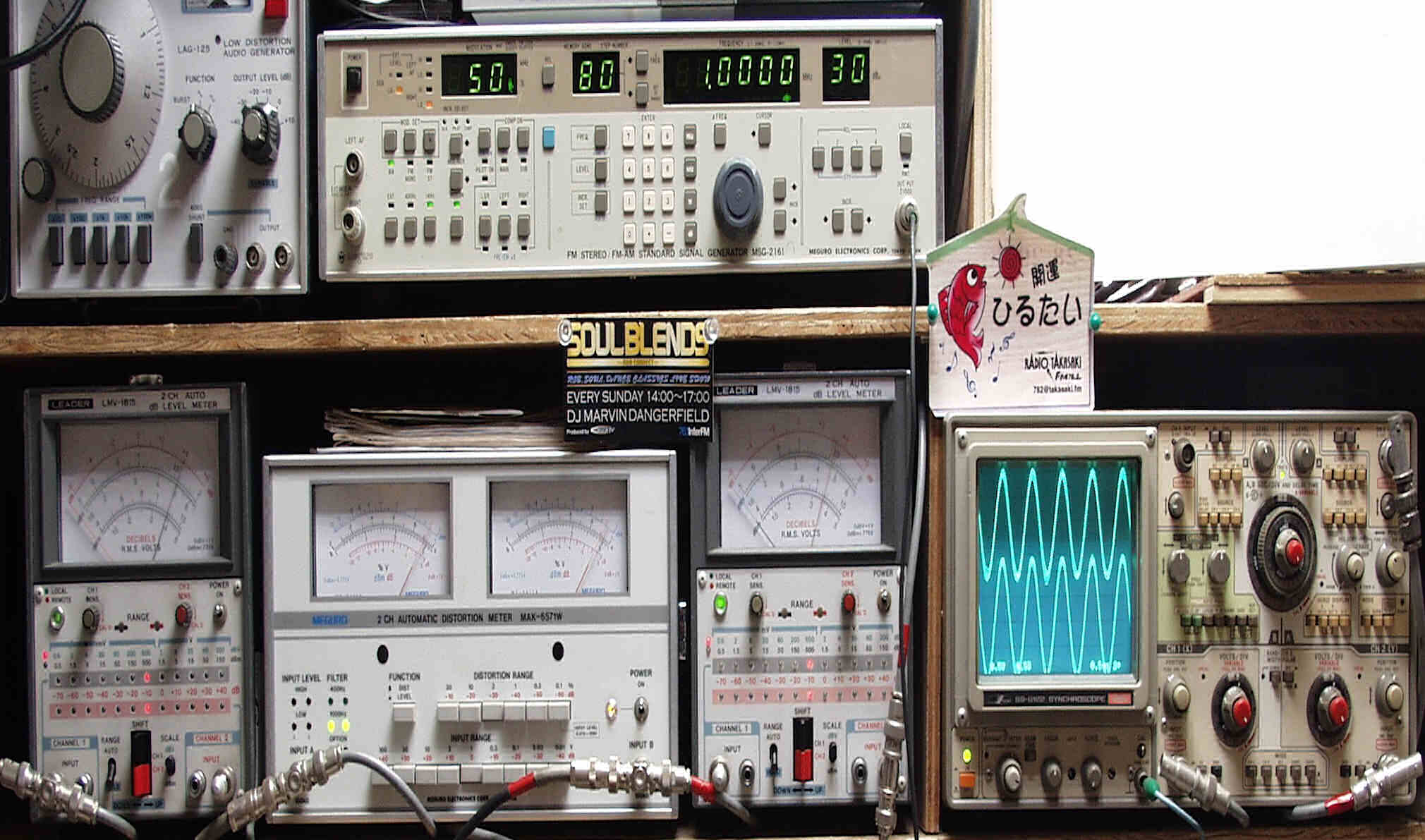

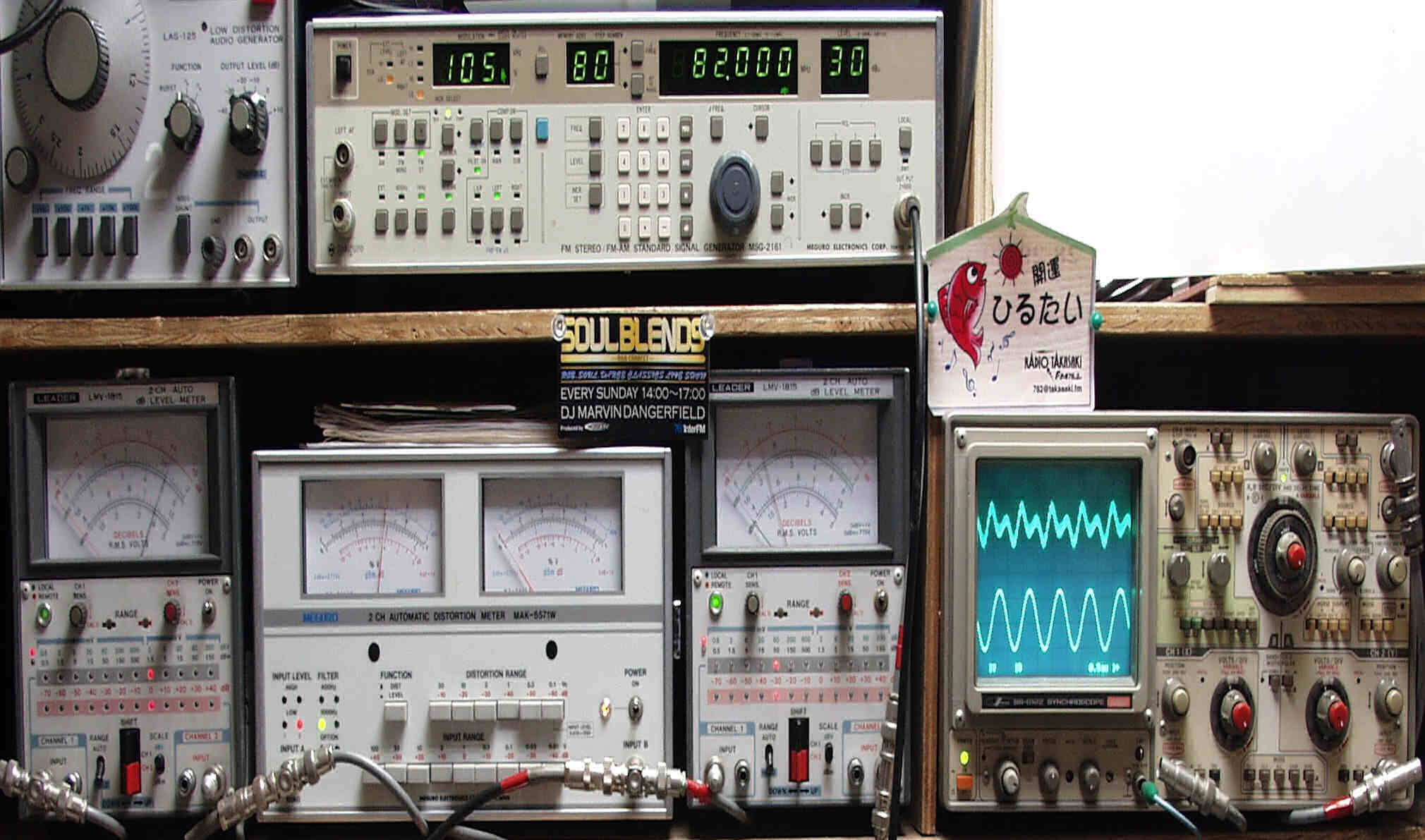

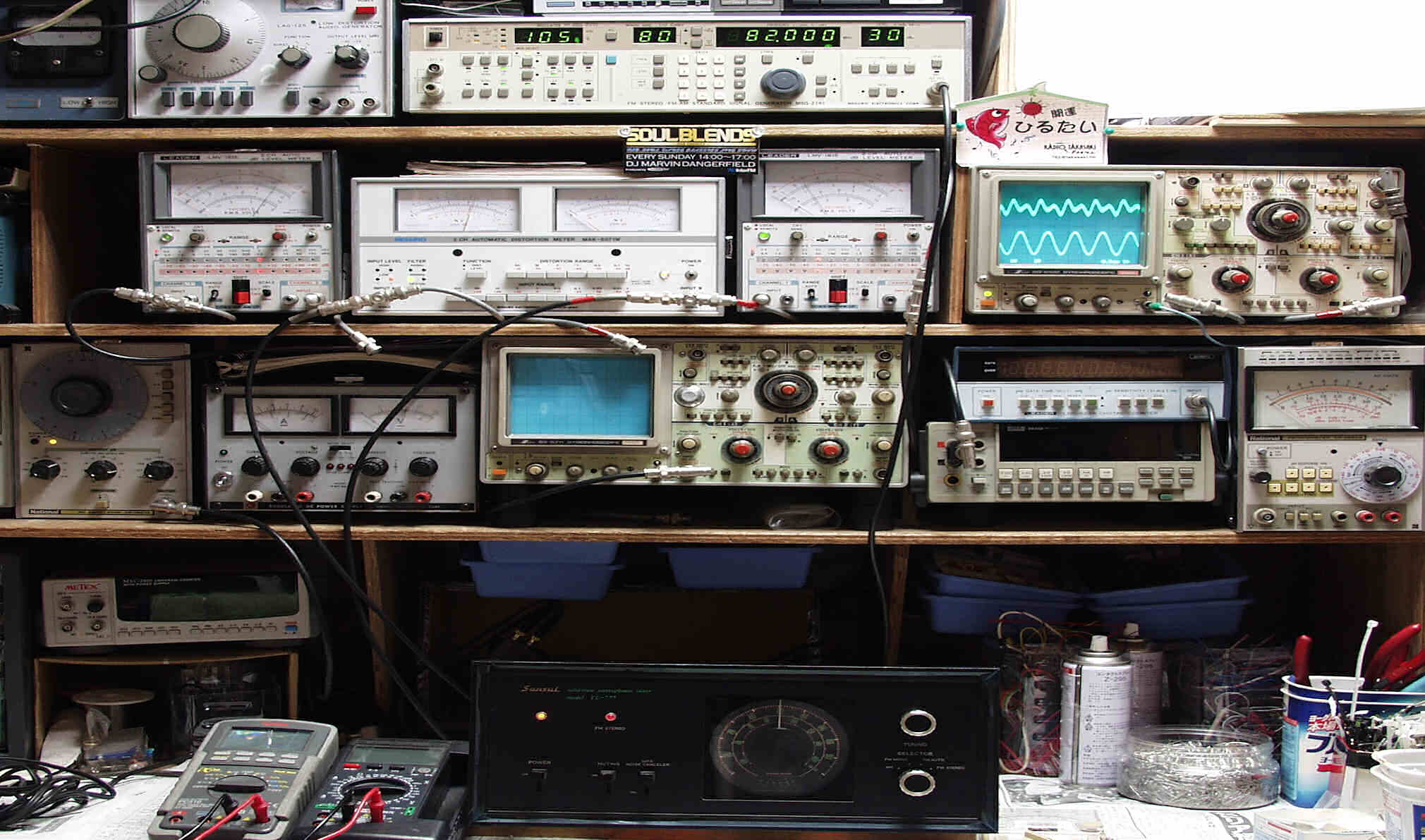

Ｅ．　調整・測定 Ｅ１．　ＦＭ受信感度、歪み、分離度測定調整 　　　　　＜見方＞ 　　　上段右＝ＡＭ・ＦＭステレオ信号発信器 　　　中段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　中段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　中段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　中段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力　ＲＬ電圧計の出力を測定しているのでレンジが異なる場合比較注意 　　　下段中右上　デジタル電圧計＝出力電圧測定ＲＬは切り替えて測定

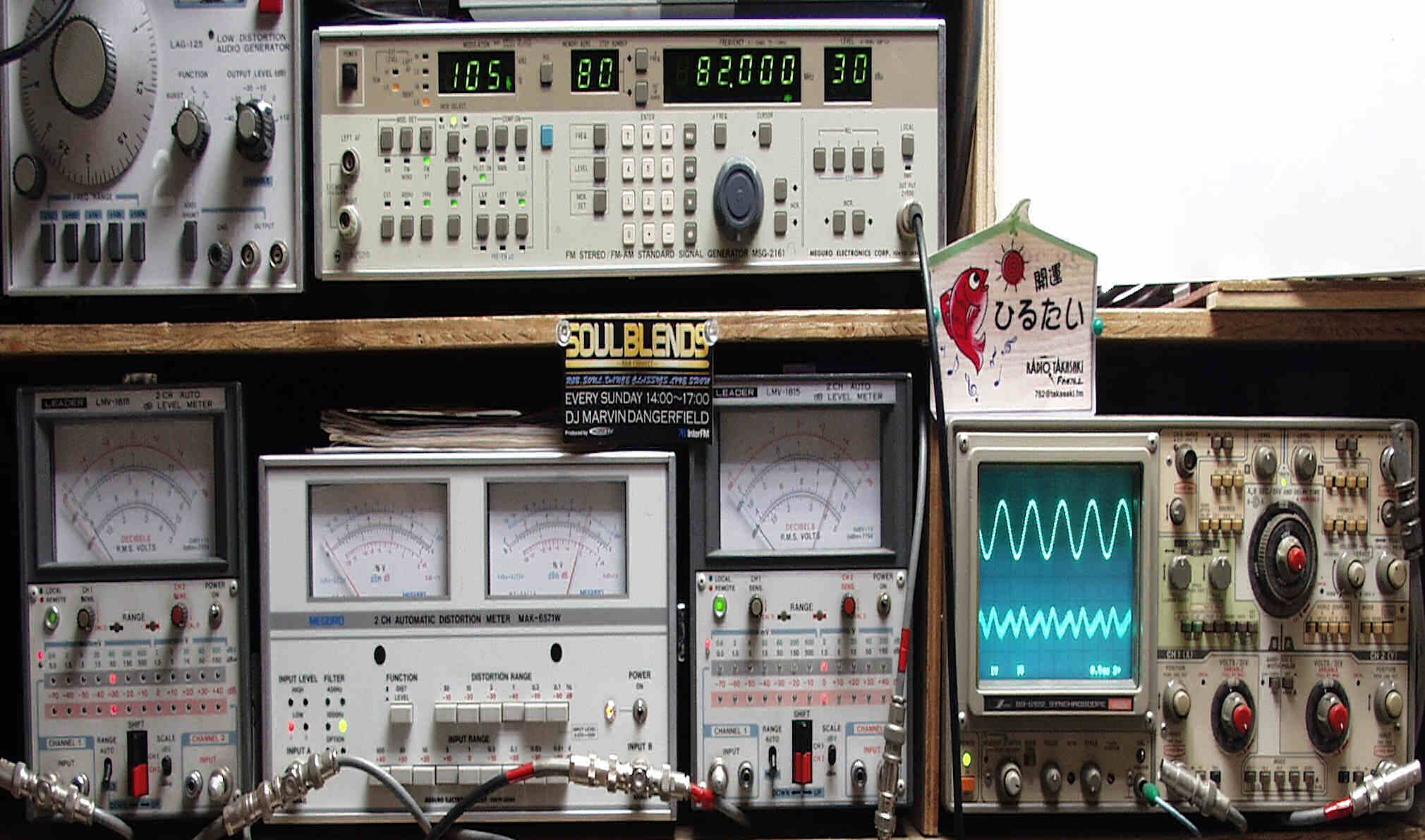

Ｅ２Ａ．　ＦＭ受信感度、歪み、分離度測定調整 　　　　　　見方 　　　　　ＦＭステレオ信号発信器より　８４ＭＨＺで　１０００Ｈの　変調信号を　３０ｄＢで出す 　　　　　これを受信し出力を測定する 　　　　　Ｌ出力＝１０ｍＶ（Ｍａｘ５０ｍＶレンジ）　　　　Ｒ出力＝１．５Ｖ（Ｍａｘ１．５Ｖレンジ） 　　　　　歪み率、Ｌ出力＝--％、右出力＝０．８％ 　　　　　出力波形　上＝Ｒ出力、下＝Ｌ出力　（ＲＬでレンジが異なるので注意、Ｌは１／３０です）

Ｅ２Ｂ．　ＦＭ受信感度、歪み、分離度測定調整 　　　　　　見方 　　　　　ＦＭステレオ信号発信器より　８４ＭＨＺで　１０００Ｈの　変調信号を　３０ｄＢで出す 　　　　　これを受信し出力を測定する 　　　　　Ｌ出力＝１．５Ｖ（Ｍａｘ１．５Ｖレンジ）　　　　Ｒ出力＝１０ｍＶ（Ｍａｘ５０ｍＶレンジ） 　　　　　歪み率、Ｌ出力＝０．８％、右出力＝−％ 　　　　　出力波形　上＝Ｒ出力、下＝Ｌ出力　（ＲＬでレンジが異なるので注意、Ｒは１／３０です）

Ｅ３Ａ．　ＡＭ　感度測定調整 　　　　見方 　　　　　上のＡＭ信号発信器より　１０００ＫＨＺで　１０００Ｈの　５０％変調信号を　６０ｄＢで出す 　　　　　これを受信し出力を測定する、 　　　　　歪み率、Ｌ出力＝０．６％、右出力＝０．６％ 　　　　　Ｌ出力＝０．８Ｖ（Ｍａｘ１．５Ｖレンジ）　　　　Ｒ出力＝０．８Ｖ（Ｍａｘ１．５Ｖレンジ） 　　　　　出力波形　上＝Ｒ出力、下＝Ｌ出力。

Ｅ３Ａ．　ＡＭ　感度測定調整 　　　　見方 　　　　　上のＡＭ信号発信器より　１０００ＫＨＺで　１０００Ｈの　５０％変調信号を　３０ｄＢで出す 　　　　　これを受信し出力を測定する、 　　　　　歪み率、Ｌ出力＝３％、右出力＝３％ 　　　　　Ｌ出力＝４００ｍＶ（Ｍａｘ　５００ｍＶレンジ）　　　　Ｒ出力＝４００ｍＶ（Ｍａｘ　５００ｍＶレンジ） 　　　　　出力波形　上＝Ｒ出力、下＝Ｌ出力。

Ｅ６．　　２４時間エージング。
