ＬＵＸＭＡＮ Ｔ−１１０　修理記録

平成１４年２月１９日到着　　平成１４年３月１日完成

修理前の状況 　ミューティング回路が機能しません。他（ＯＮにしても選曲時、局間ノイズが取れない） 本機種は選曲中スケール針（スケール針というよりインジケータです）がわずかに点滅し、 受信すると点灯状態に変化するのですが、上述不良の通りと思われますが、常時点灯状態なのです。 　原因 　調整不良 　修理状況 ＲＦ増幅、、トラッキング、ＩＦ回路、ＭＰＸ回路、修理・調整 配線手直し、補強　 　使用部品 　 　修理費　　１６，０００円 　　「通常修理」 Ｓ．　ＬＵＸＭＡＮ Ｔ−１１０　の仕様（マニアル・カタログより）

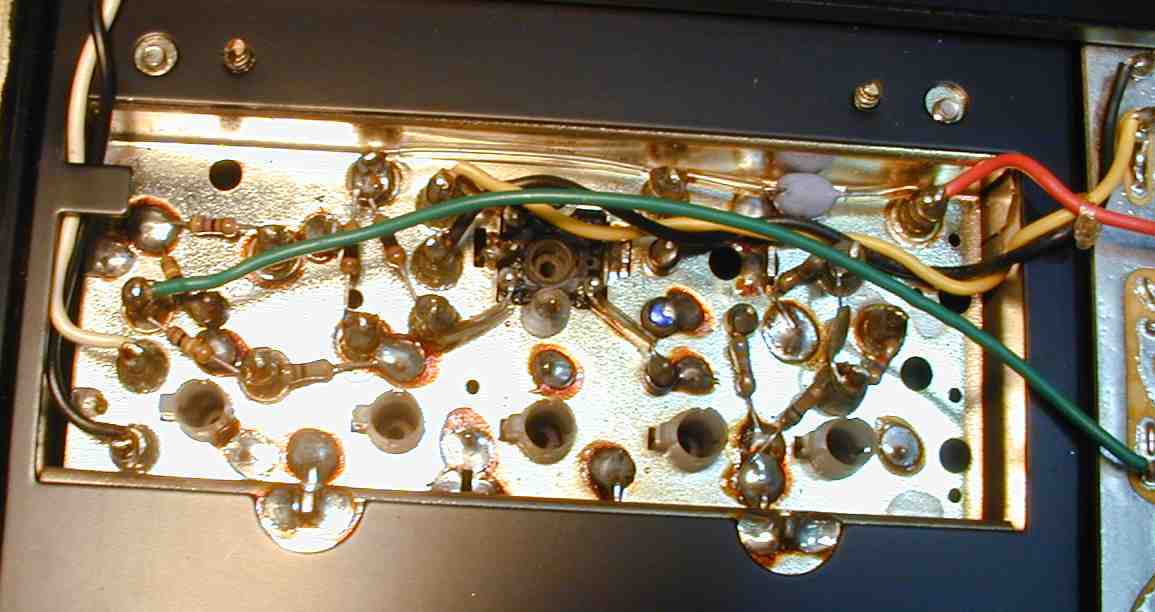

１．　ＲＦフロントエンドの半田補正。

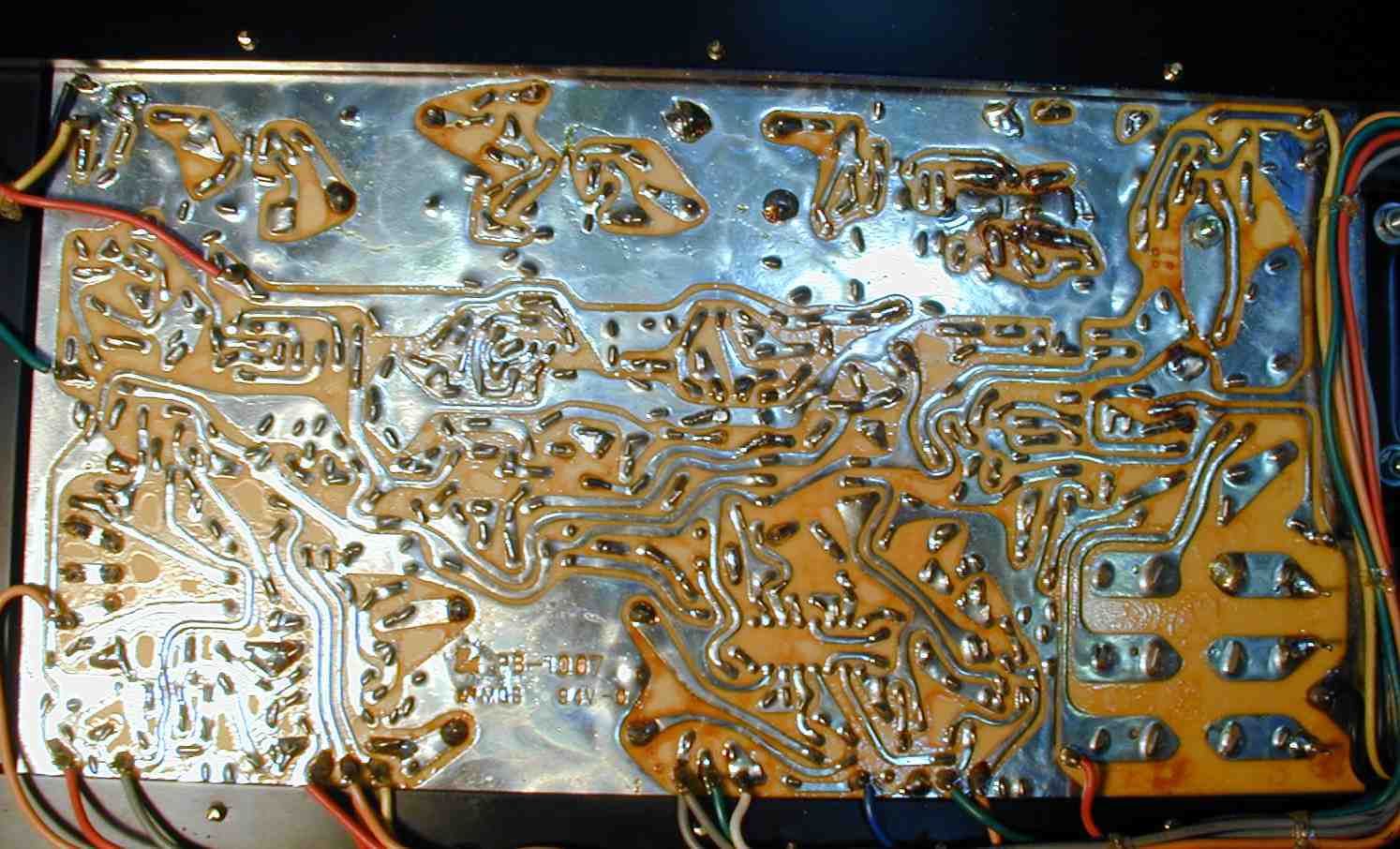

６．　ＩＦ増幅以後の基板の半田田補正。

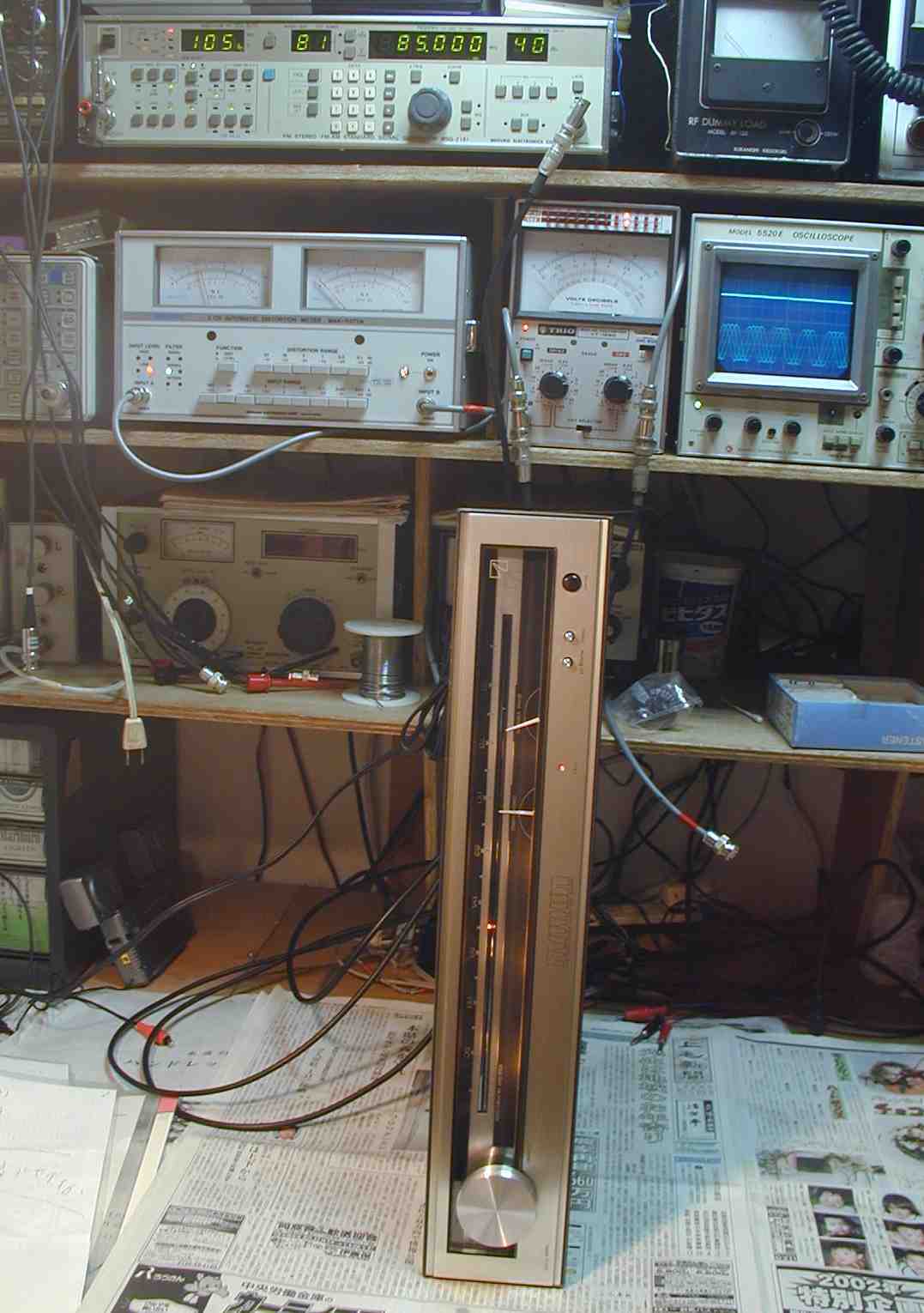

７．　調整開始

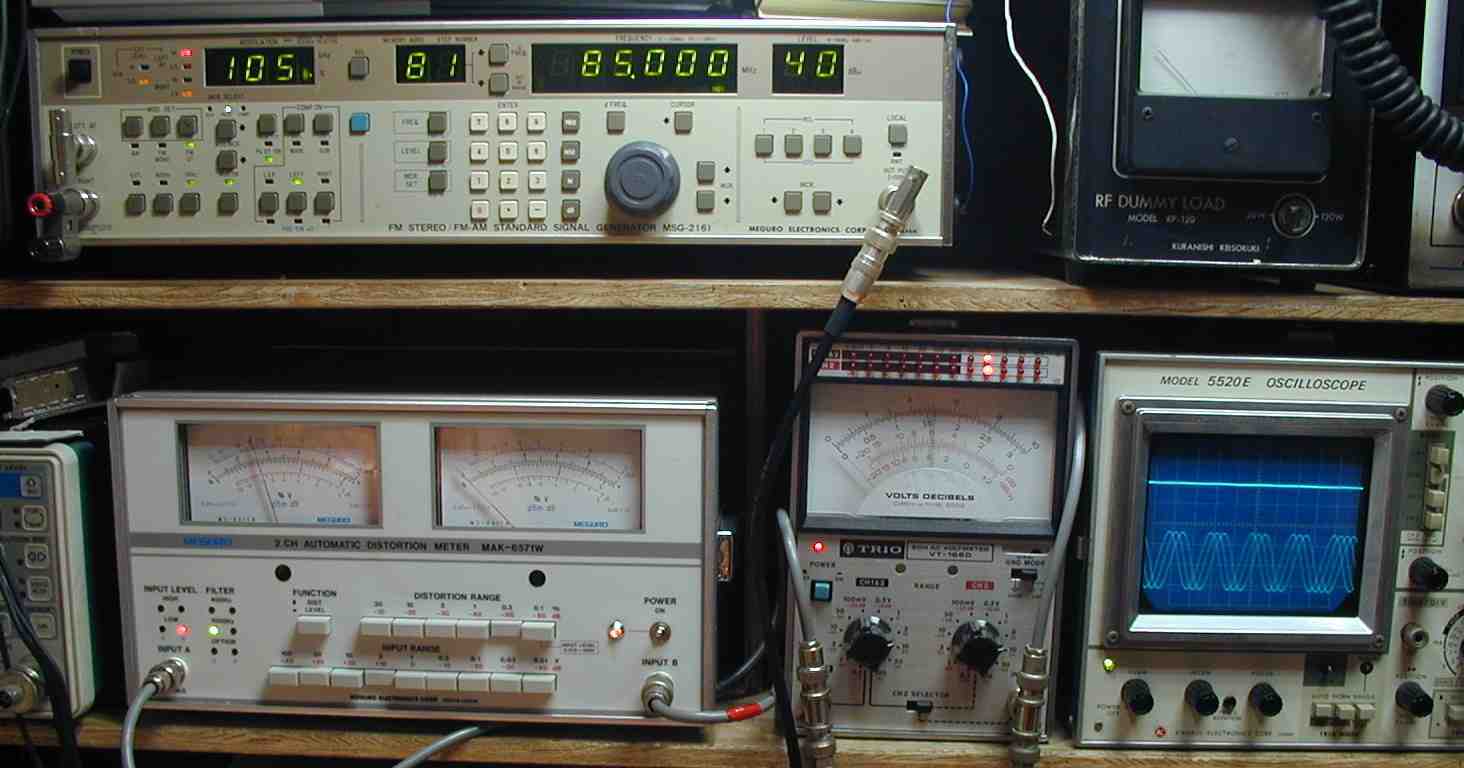

８．　ＦＭ　感度、ＲＬ分離測定調整　Ｌ側 　　見方 　　　　　上のＦＭステレオ信号発信器より　８５ＭＨＺで　４００Ｈの　Ｒのみ変調信号を　４０ｄＢで出す 　　　　　これを受信し出力を測定する、 　　　　　下左側の歪み率計＝０．３％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大０．３％レンジ） 　　　　　真ん中電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力（最大１Ｖレンジ） 　　　　　下右側出力波形　上＝Ｒ出力、下＝Ｌ出力。

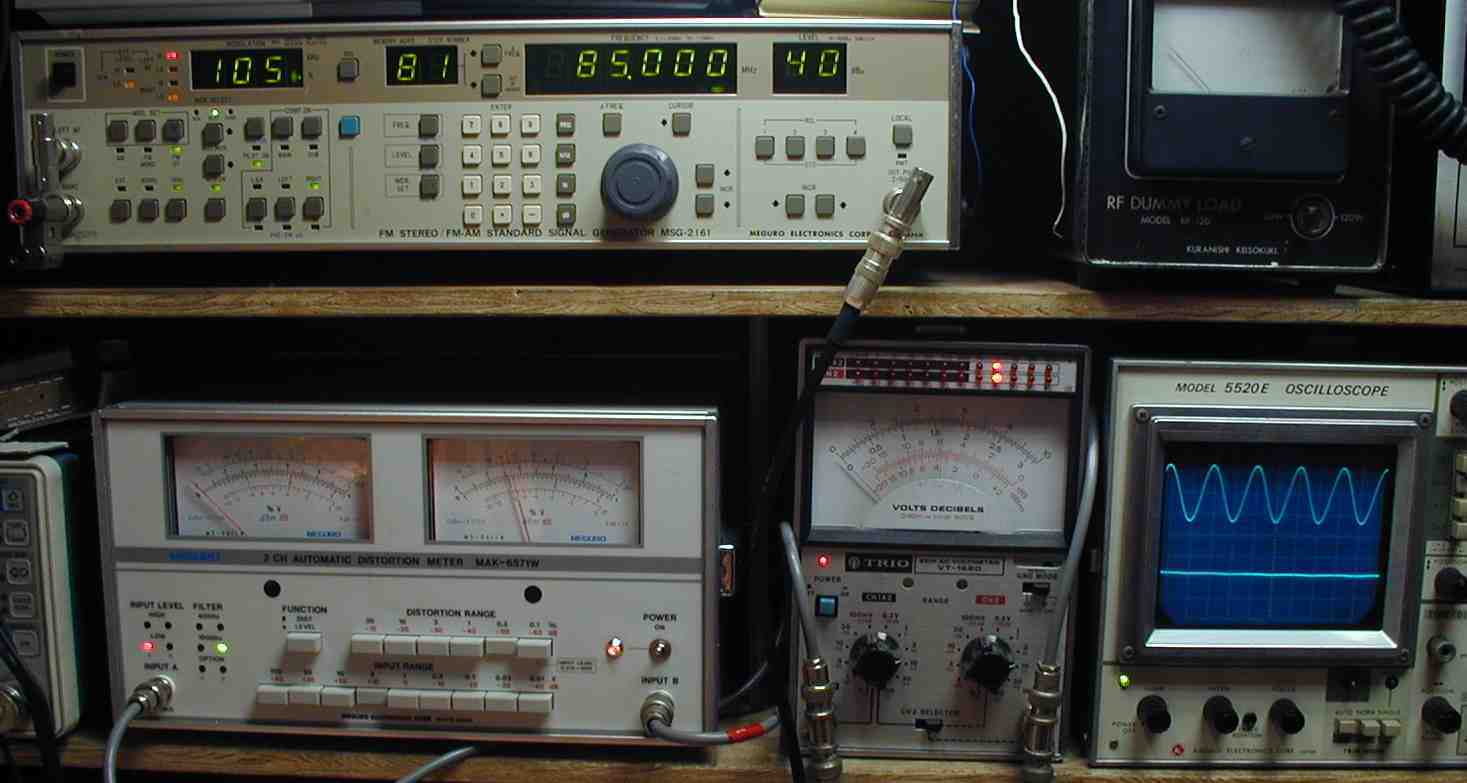

９．　ＦＭ　感度、ＲＬ分離測定調整　Ｒ側

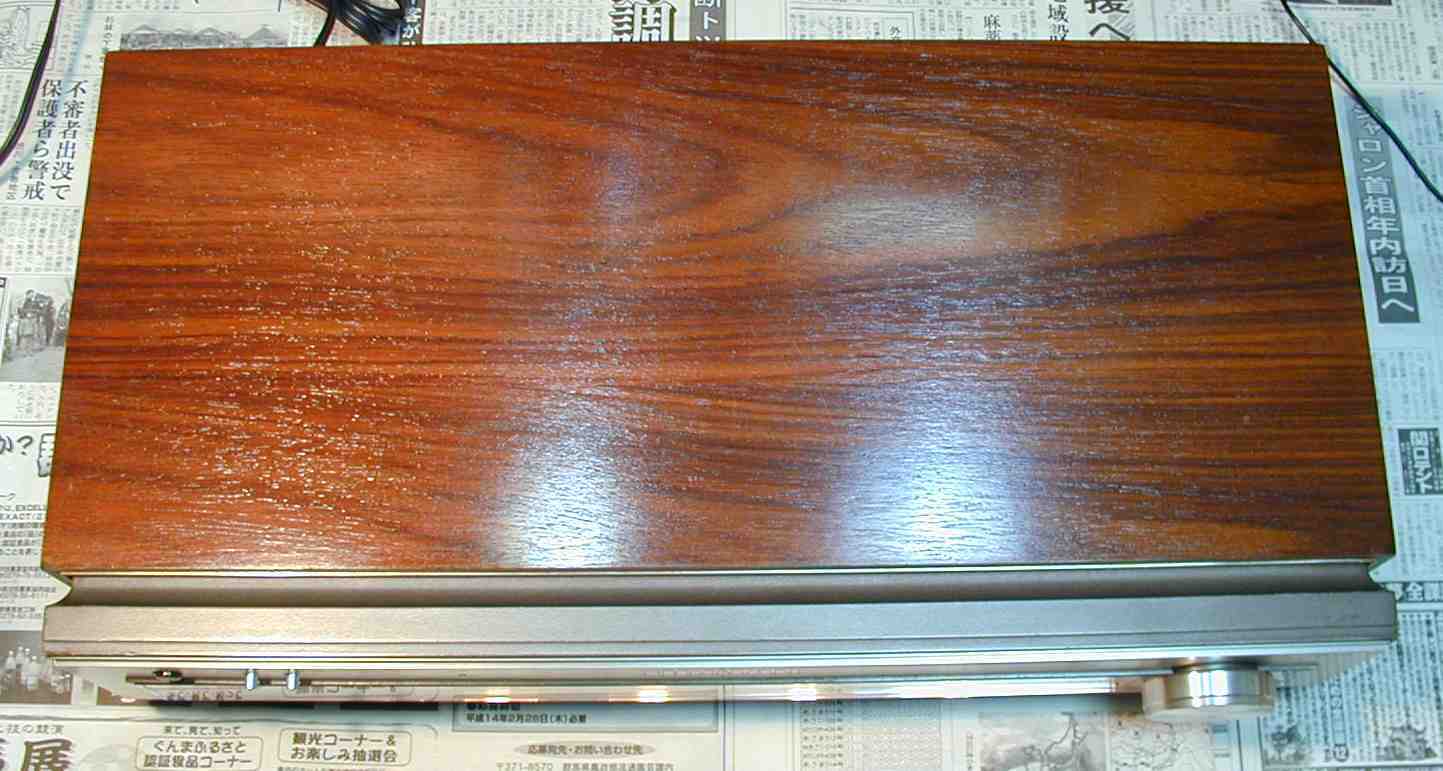

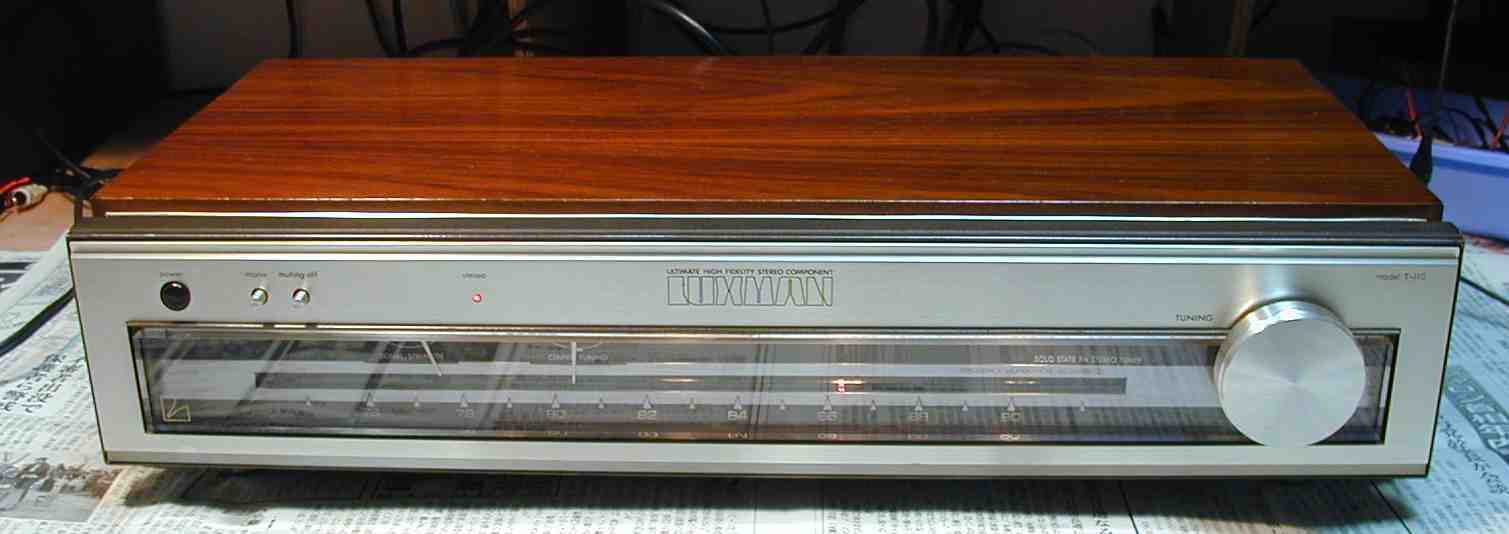

１０．　完成、ユーザーが塗装したので綺麗です。

１１．　　２４時間エージング。

Ｓ．　ＬＵＸＭＡＮ Ｔ−１１０　の仕様（マニアル・カタログより）

型式 FMステレオチューナー　Ｔ−１１０ IHF実用感度 1.7μV SN比50db-RF入力感度 mono＝2.8μV、　stereo＝36μV アルティメイトSN比 mono＝77dB、　stereo＝72dB 2信号選択度 70dB 振幅変調抑圧度 53dB キャプチャー比 1.3dB イメージ比 110dB IF妨害除去比 110dB 周波数特性 20Hz〜15kHz 全高調波歪率 mono＝0.06％(1kHz)、　stereo＝0.08％(1kHz) 出力電圧 1V 外形寸法 幅485×高さ114×奥行243mm 重量 7.6kg 価格 96,000(1975年9月発売)

t-110-8
