ＫＥＮＷＯＯＤ　ＫＴ−９９００　修理記録

平成１７年３月２日到着　　　１８月３日８日返却

A．　修理前の状況 オーバーホール修理依頼。 B．　原因 経年劣化。 ＡＥ．　修理前点検測定 Ｃ．　修理状況 ＲＦ増幅、、トラッキング、ＩＦ回路、ＭＰＸ回路、修理・調整。 ＴＲ（トランジスター）交換。 配線手直し、補強。 半固定ＶＲ交換。 フイルムコンデンサー交換。 Ｄ．　使用部品 電解コンデンサー（オーディオコンデンサー使用）　　　　　　　　個。 ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　　　　　　個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　　個。 半固定ＶＲ　 Ｅ．　調整・測定 ＥＥ．　周波数・調整・測定 Ｆ．　修理費　　　９８，０００円　　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　　 修理費合わず返却。 Ｓ．　ＫＥＮＷＯＯＤ　ＫＴ−９９００　の仕様（マニアル・カタログより）

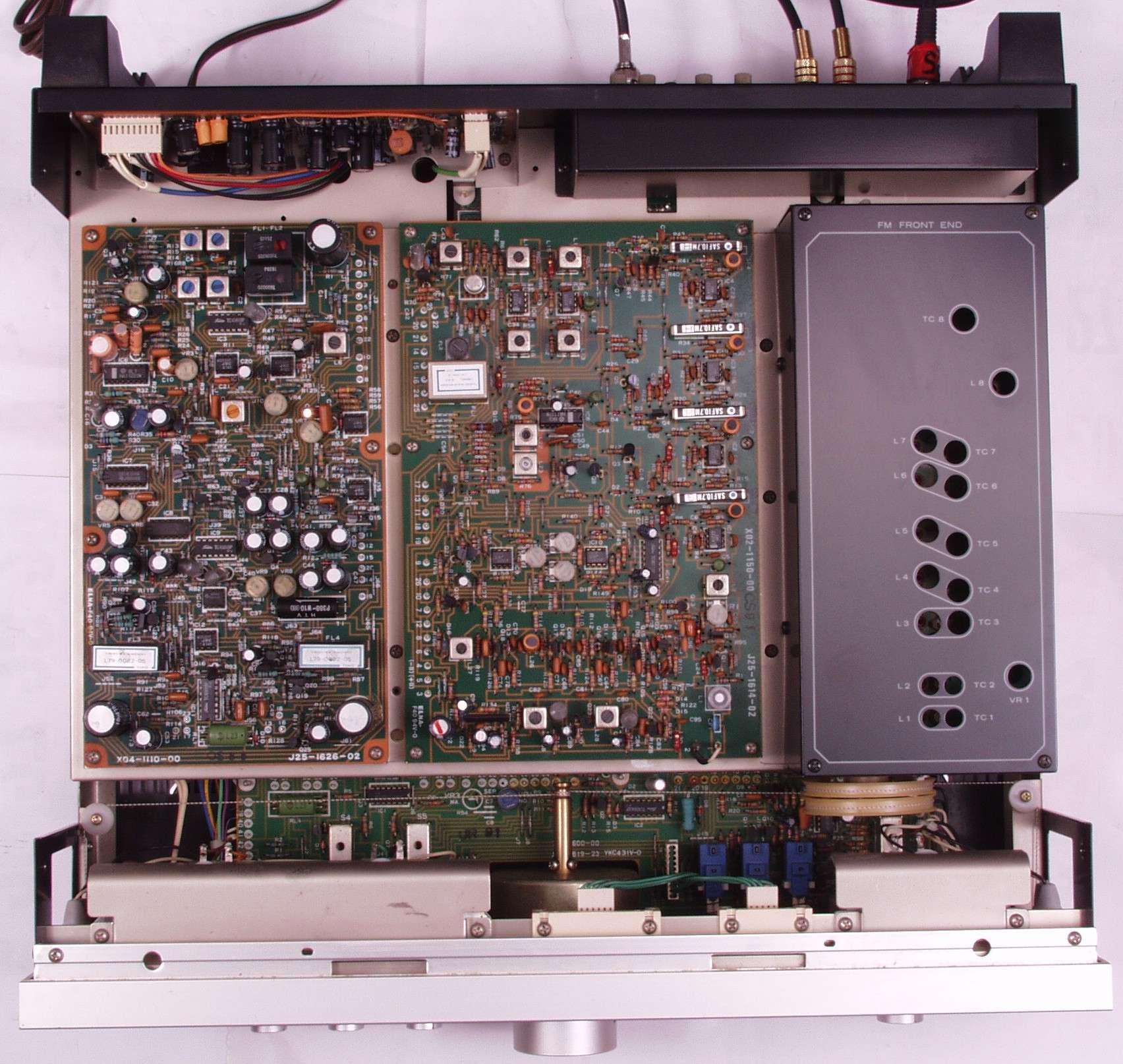

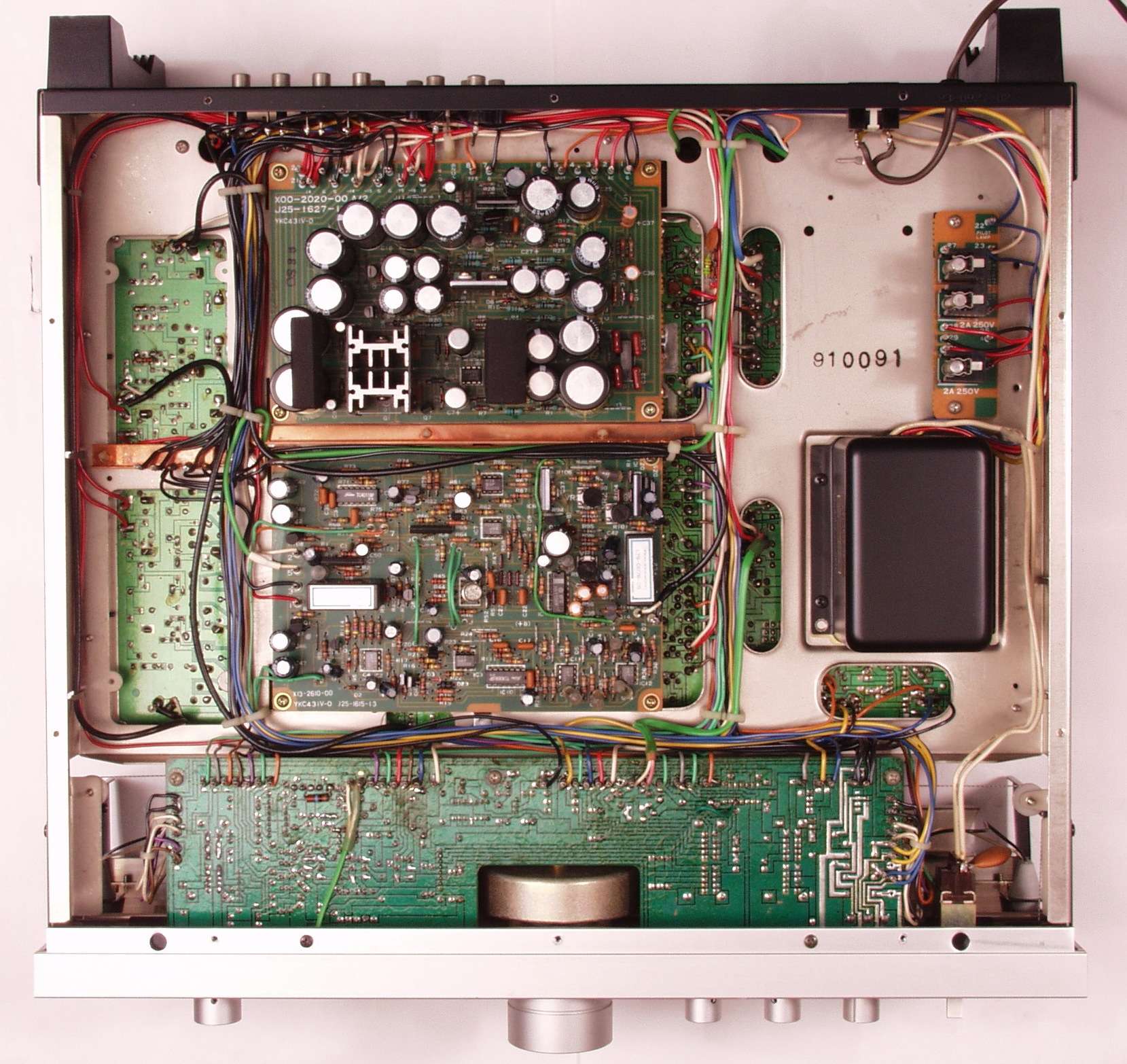

Ａ．　修理前の状況 Ａ１．　上蓋を取った所。

Ａ２．　上蓋を取った所　シャシはステンレス製

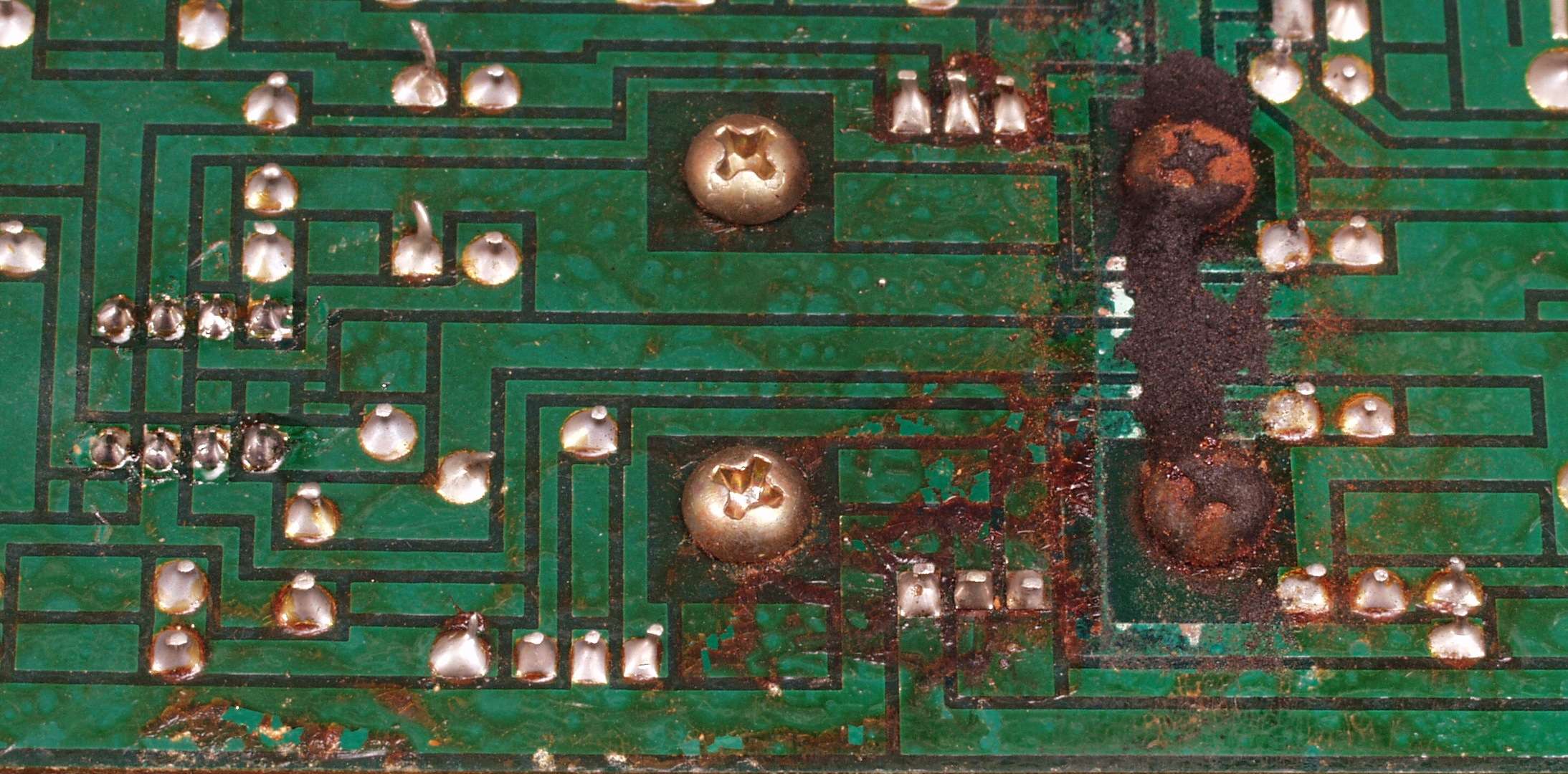

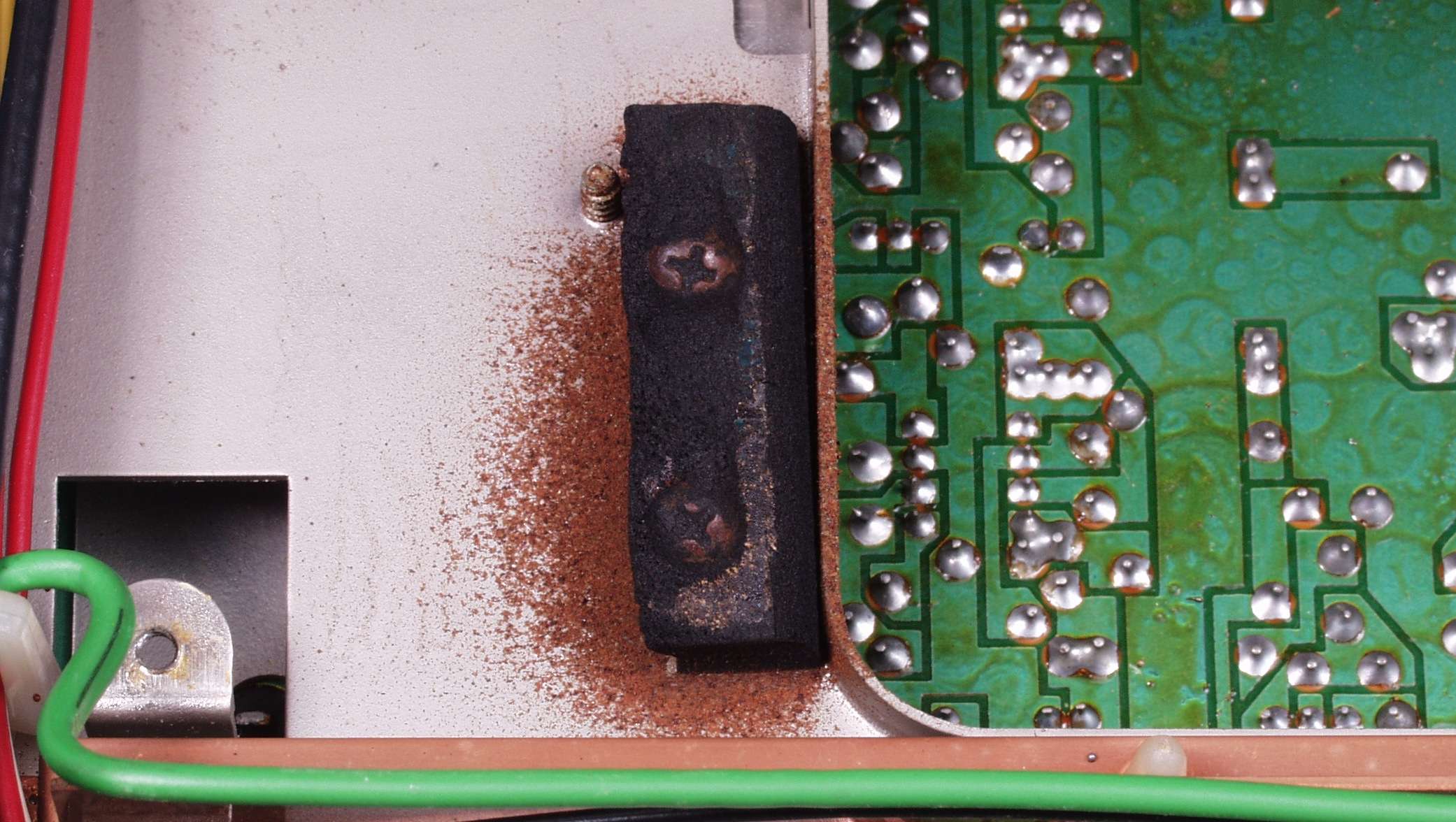

Ａ３Ａ．　サポートスポンジが水分を持ち、ステンレス製シャシが錆びた

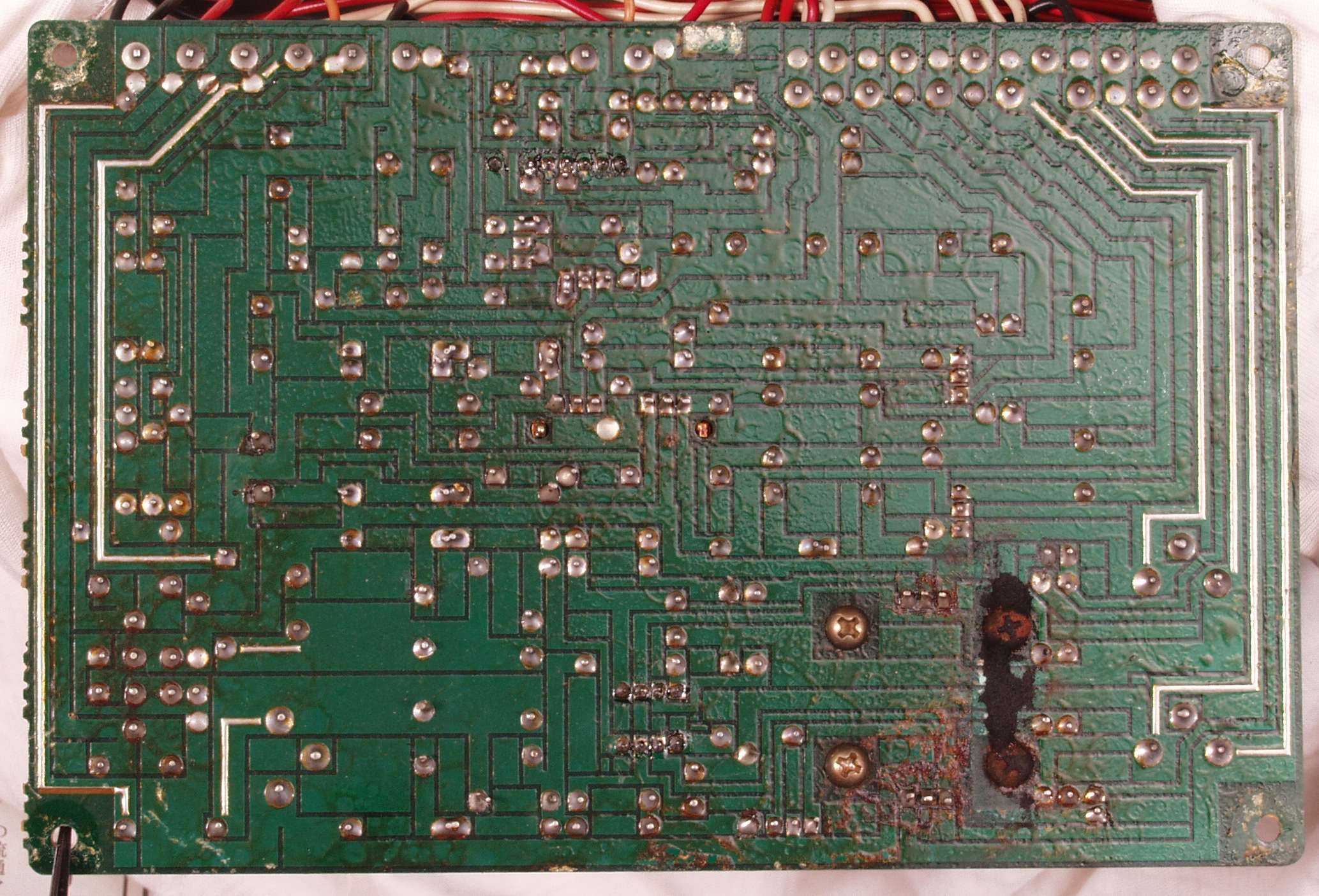

Ａ３Ｂ．　反対側の電源基板裏

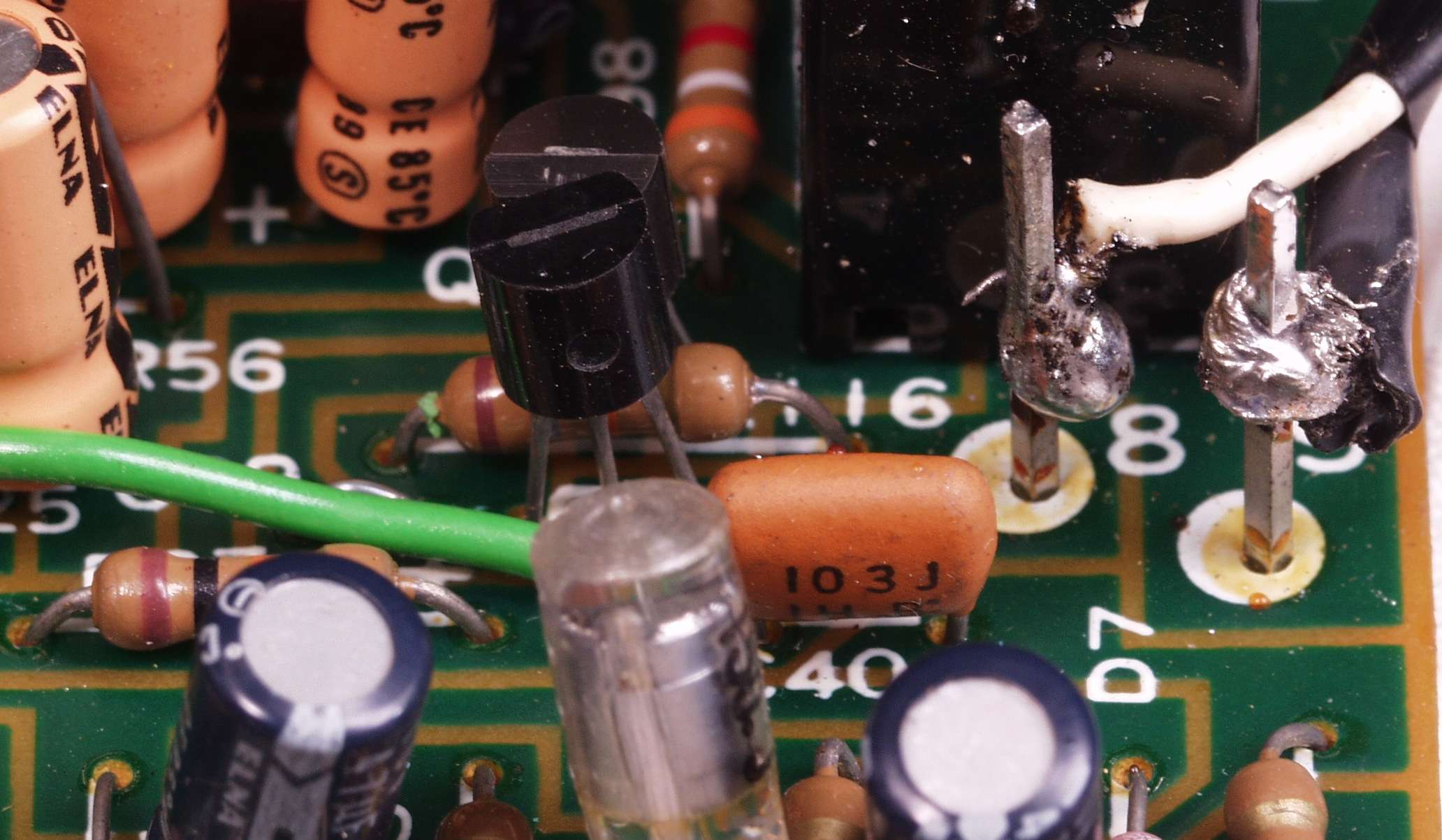

Ａ４．　前回の修理の半田付け

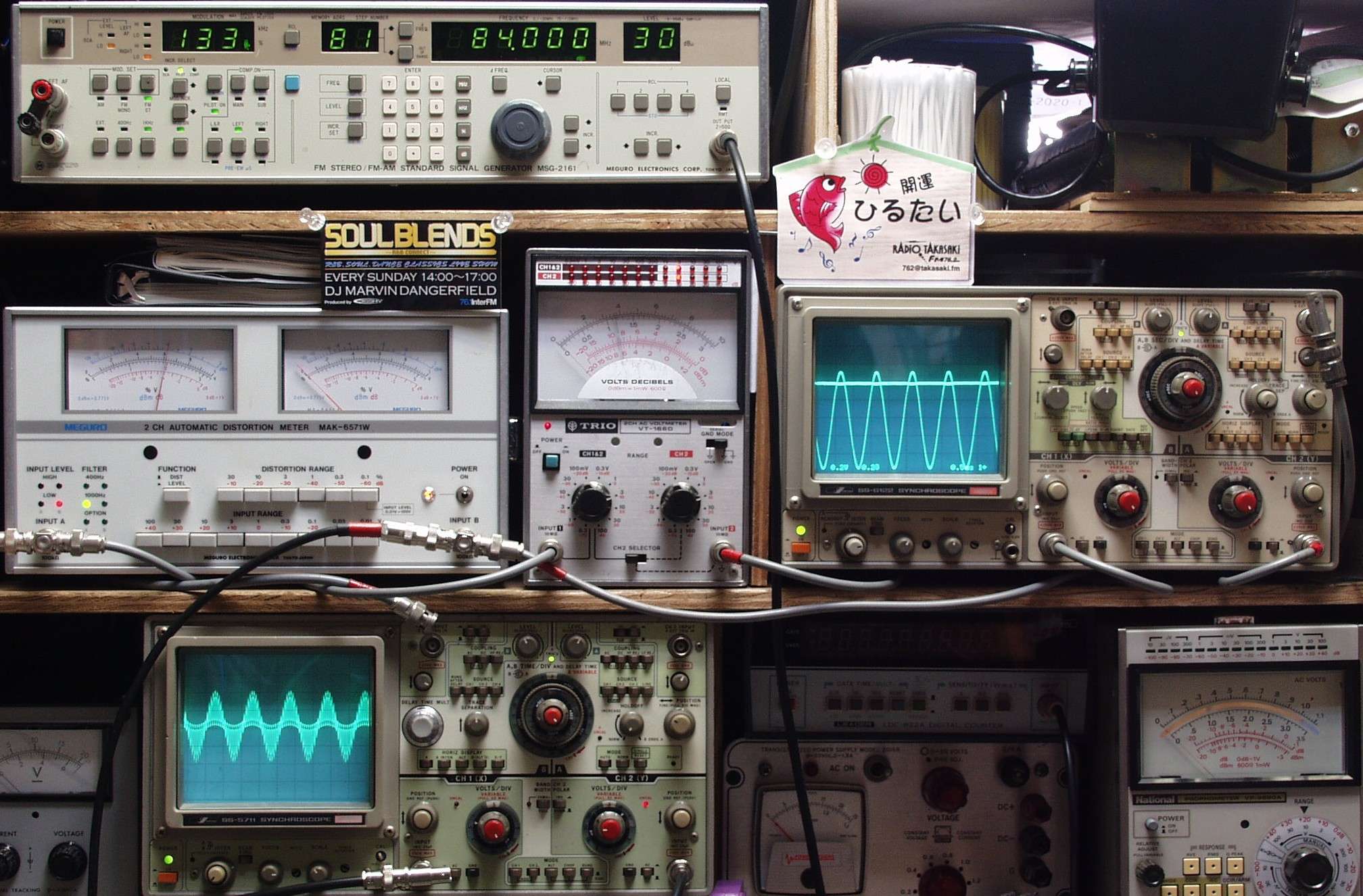

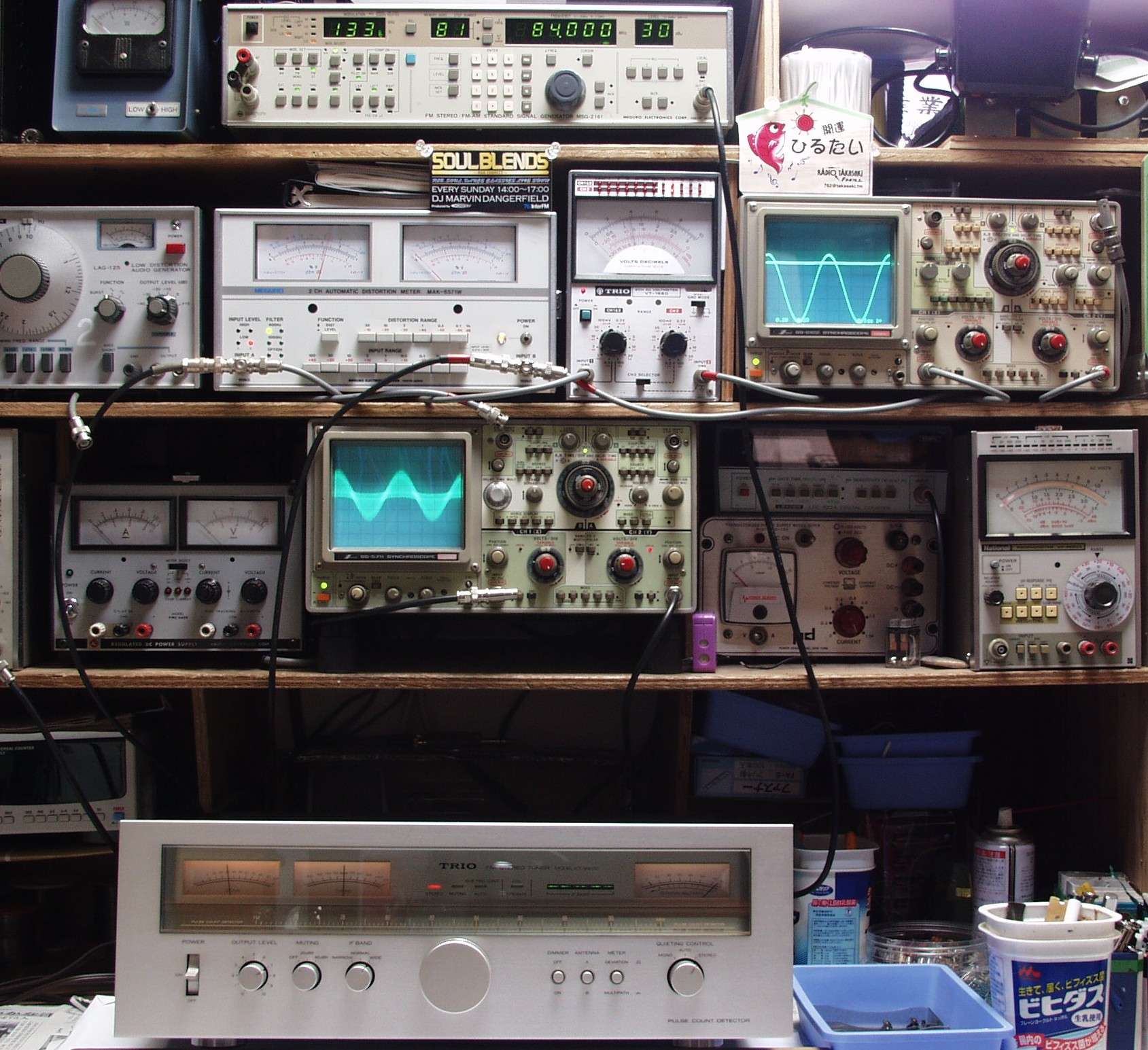

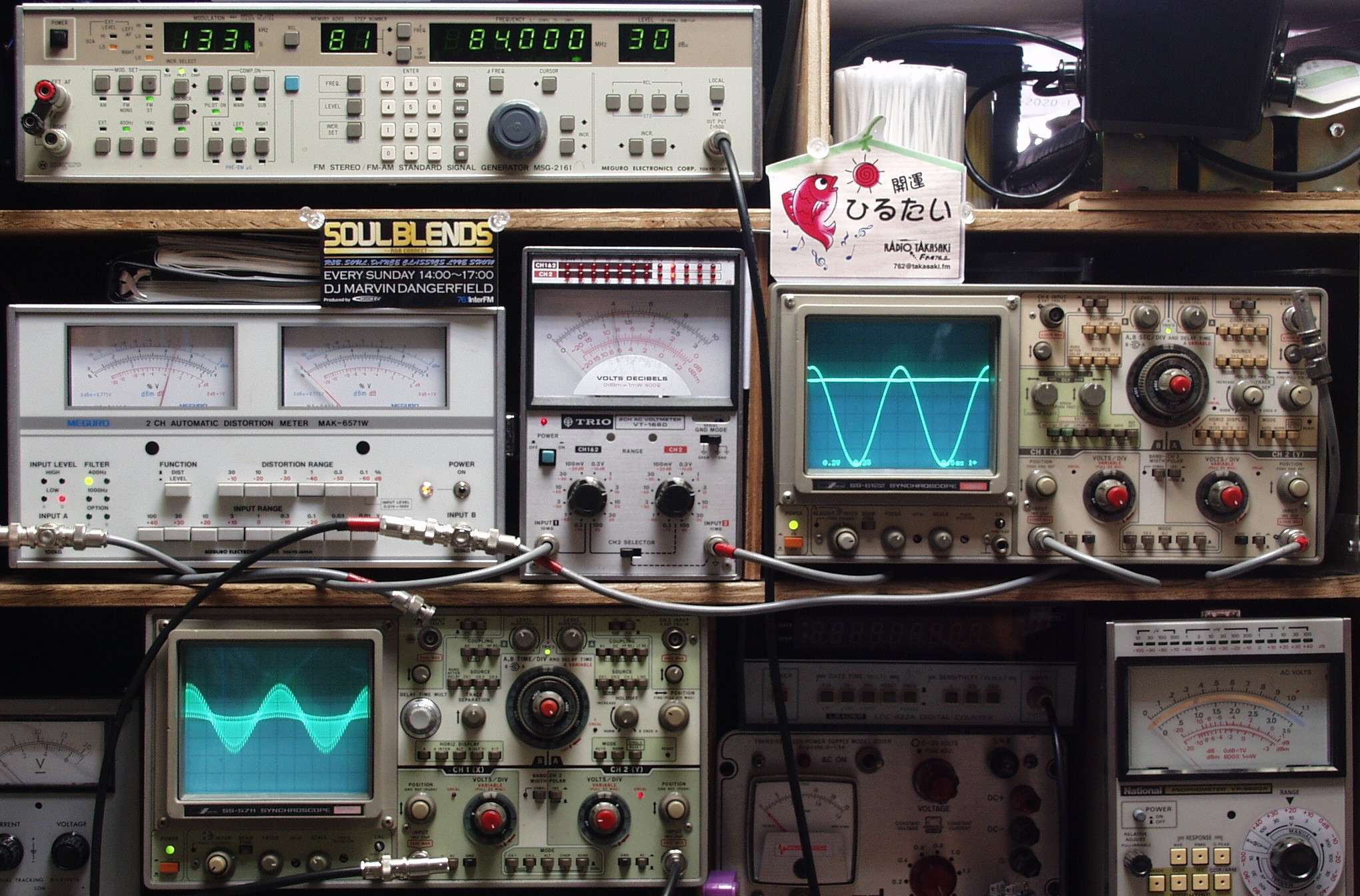

ＡＥ．　修理前の測定 ＡＥ１．＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　４００ＨＺ・１ＫＨＺの　変調信号を　３０ｄＢで出す　これを受信し出力を測定する 　　　　　中左＝歪み率計、左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 　　　　　　　右＝オシロ出力波形　上＝Ｒ出力、下＝Ｌ出力 　　　　　下オシロ＝検波出力波形 　　　　　変調信号を３０ｄＢ＝実際の受信では、最低限のレベルで外来ノイズを受けるレベル

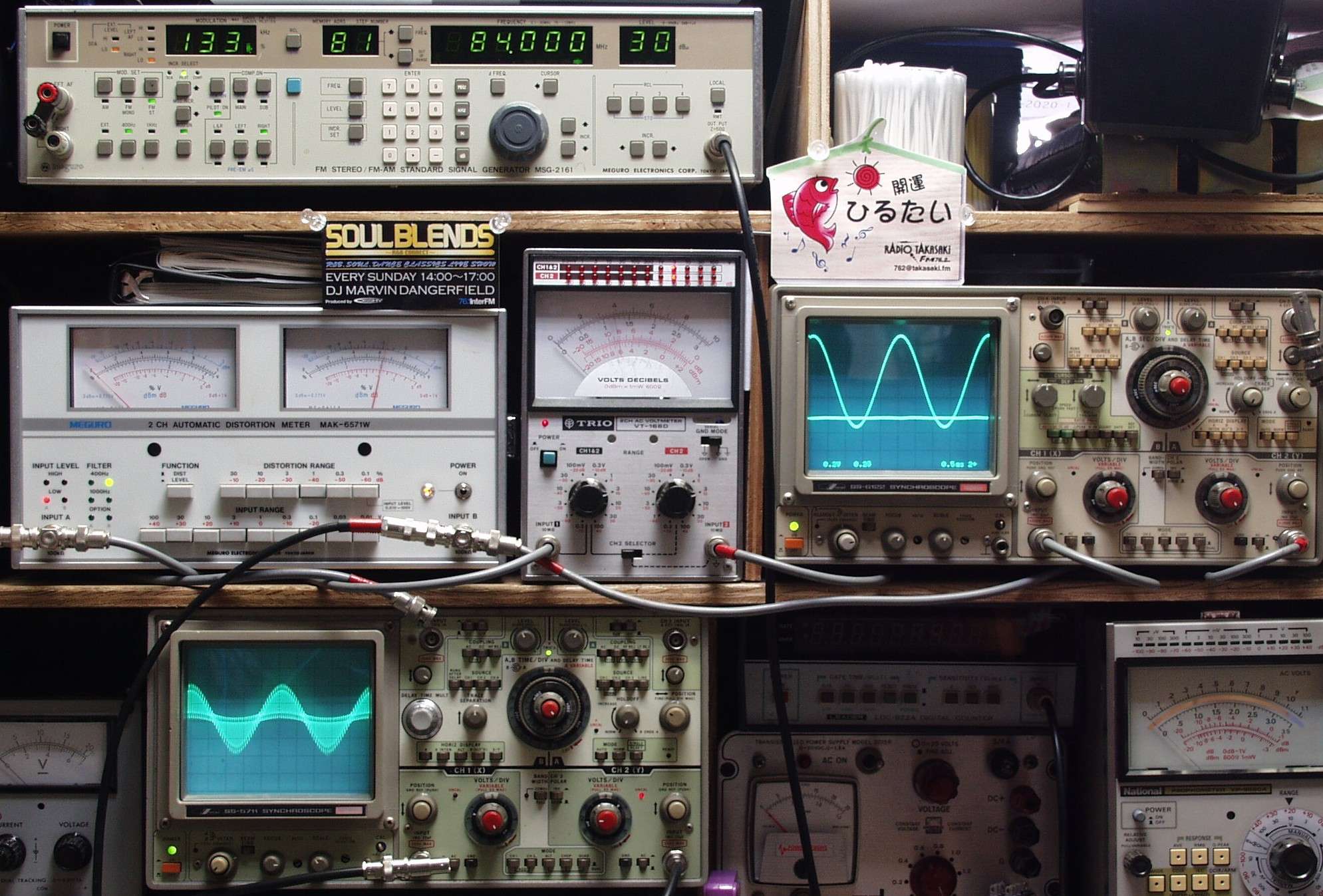

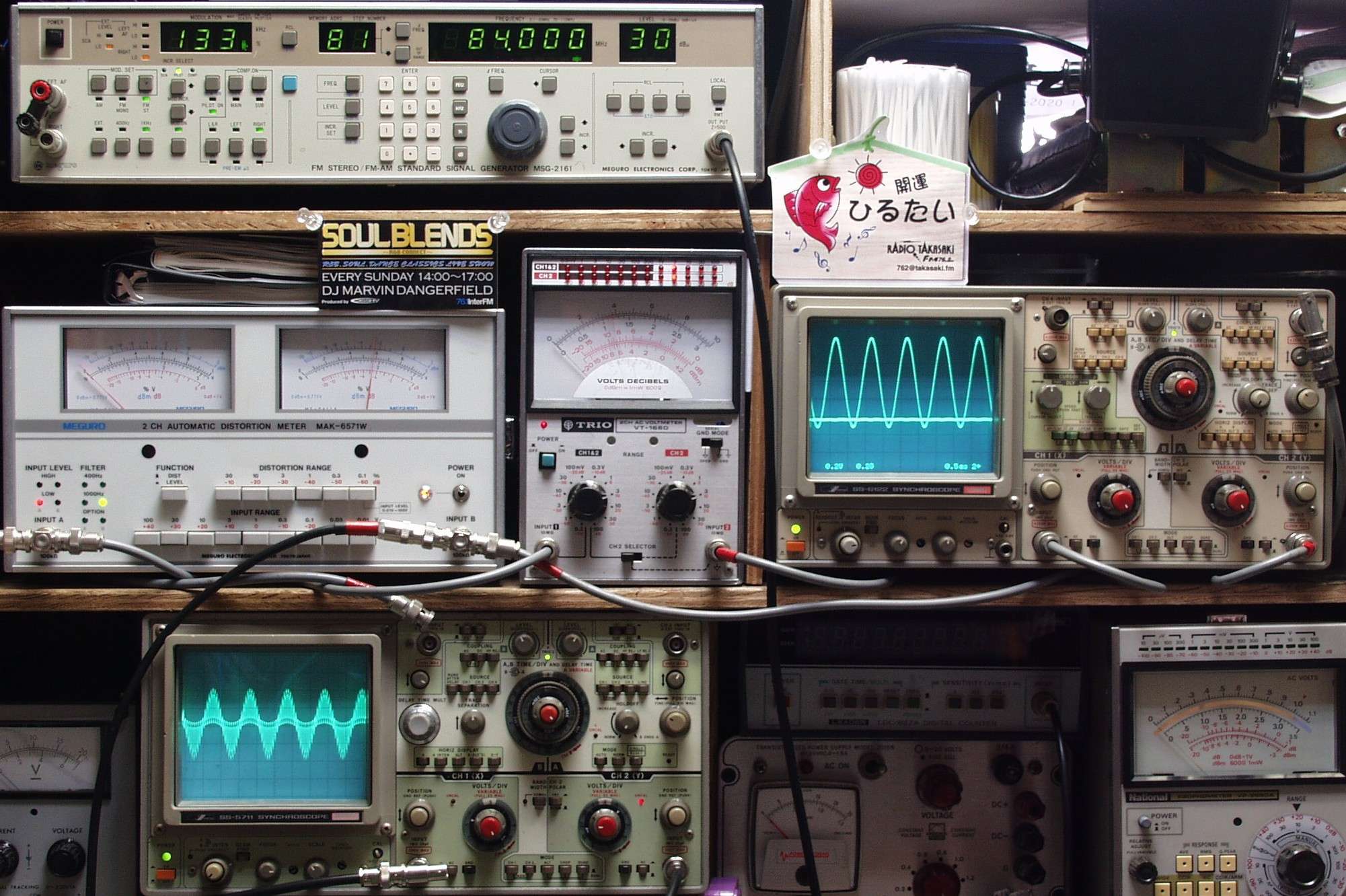

ＡＥ２Ａ．　ＦＭ　感度、ＲＬ分離測定調整　Ｒ側 　　　　　＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　４００ＨＺの　Ｒのみ変調信号を　３０ｄＢで出す　これを受信し出力を測定する 　　　　　中左＝歪み率計＝０．６％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大１％レンジ） 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力（最大３Ｖレンジ） 　　　　　　　右＝出力波形　上＝Ｒ出力、下＝Ｌ出力 　　　　　変調信号を３０ｄＢ＝実際の受信では、最低限のレベルで外来ノイズを受けるレベル

ＡＥ２Ｂ．　ＦＭ　感度、ＲＬ分離測定調整　Ｌ側 　　　　　＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　４００ＨＺの　Ｌのみ変調信号を　３０ｄＢで出す、これを受信し出力を測定する 　　　　　中左＝歪み率計＝０．６％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大１％レンジ） 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力（最大３Ｖレンジ） 　　　　　　　右＝出力波形　上＝Ｒ出力、下＝Ｌ出力 　　　　　変調信号を３０ｄＢ＝実際の受信では、最低限のレベルで外来ノイズを受けるレベル

ＡＥ２Ａ．　ＦＭ　感度、ＲＬ分離測定調整　Ｒ側 　　　　　＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　１ＫＨＺの　Ｒのみ変調信号を　３０ｄＢで出す　これを受信し出力を測定する 　　　　　中左＝歪み率計＝０．６％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大１％レンジ） 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力（最大３Ｖレンジ） 　　　　　　　右＝出力波形　上＝Ｒ出力、下＝Ｌ出力 　　　　　変調信号を３０ｄＢ＝実際の受信では、最低限のレベルで外来ノイズを受けるレベル

ＡＥ２Ｂ．　ＦＭ　感度、ＲＬ分離測定調整　Ｌ側 　　　　　＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　１ＫＨＺの　Ｌのみ変調信号を　３０ｄＢで出す、これを受信し出力を測定する 　　　　　中左＝歪み率計＝０．６％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大１％レンジ） 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力（最大３Ｖレンジ） 　　　　　　　右＝出力波形　上＝Ｒ出力、下＝Ｌ出力 　　　　　変調信号を３０ｄＢ＝実際の受信では、最低限のレベルで外来ノイズを受けるレベル

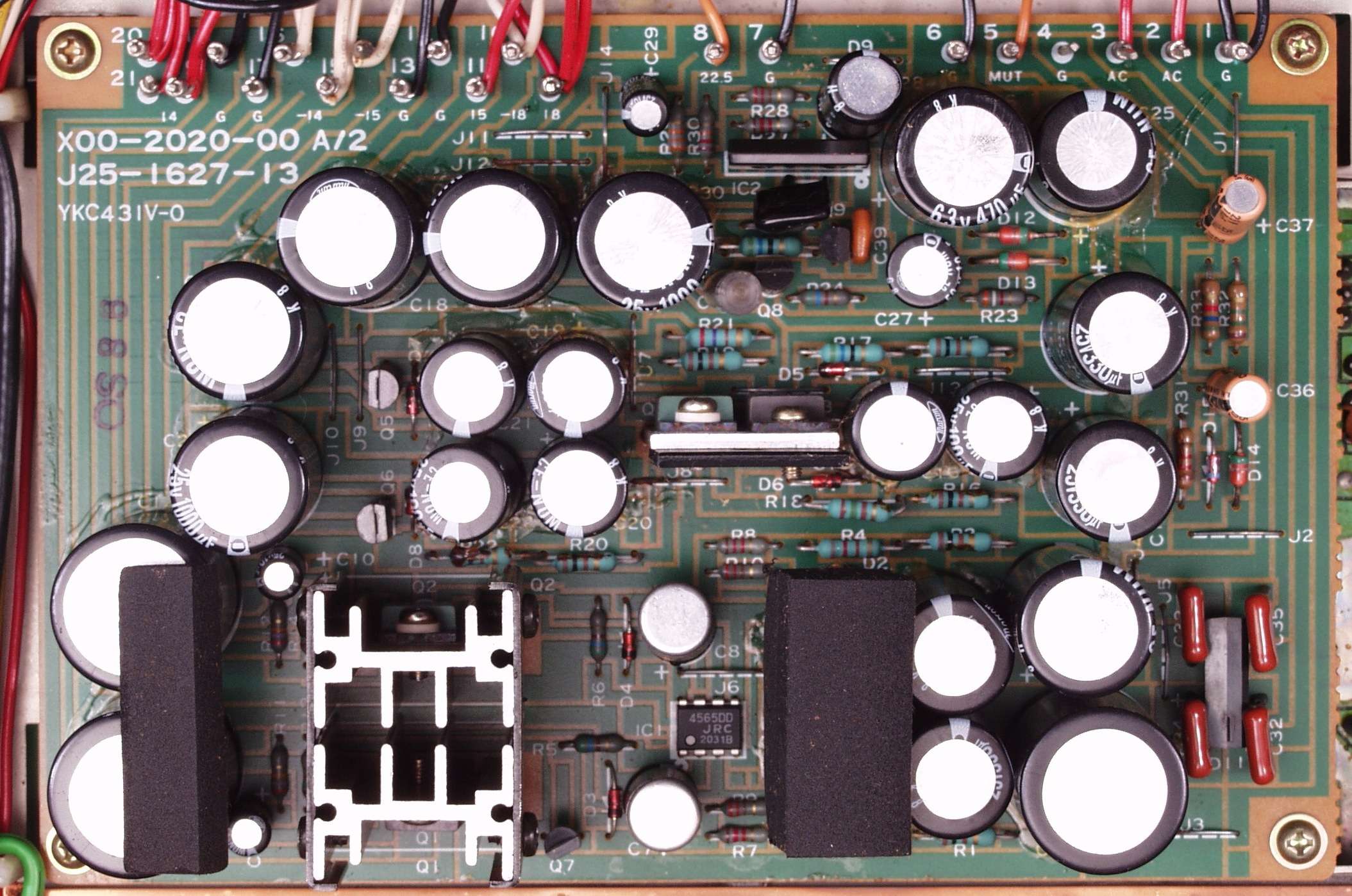

Ｃ．　修理状況 Ｃ１Ａ．　修理前　電源基板

Ｃ１Ｃ．　修理前　電源基板裏

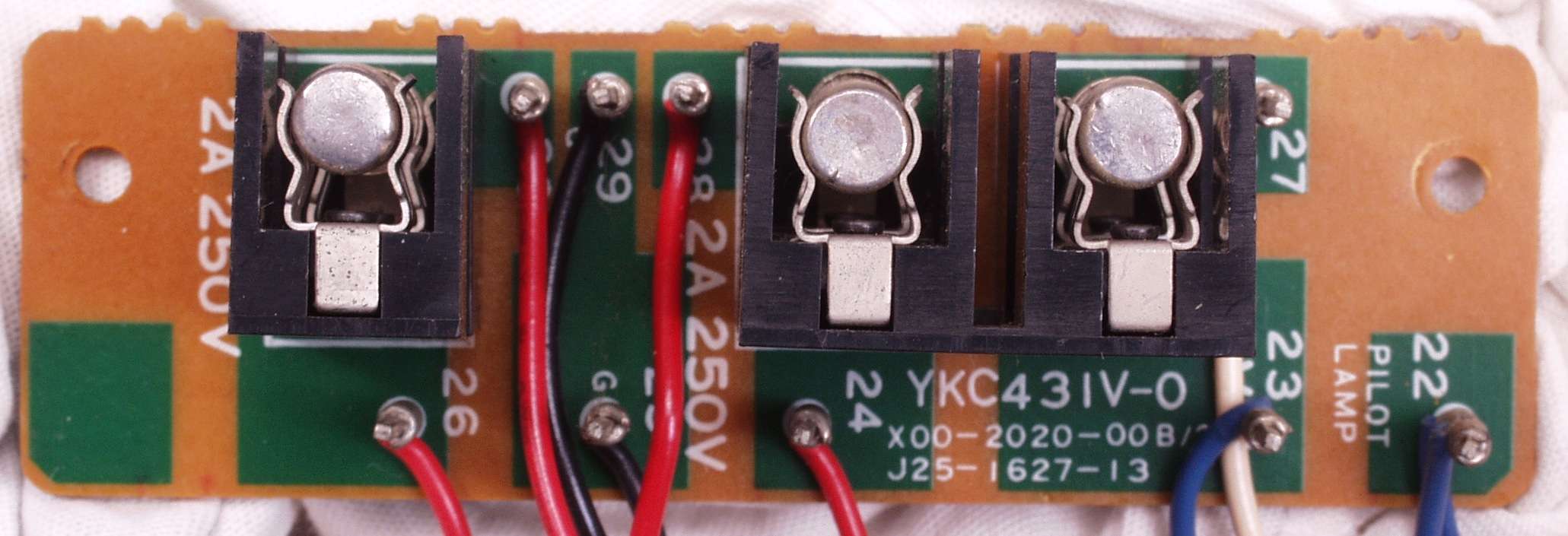

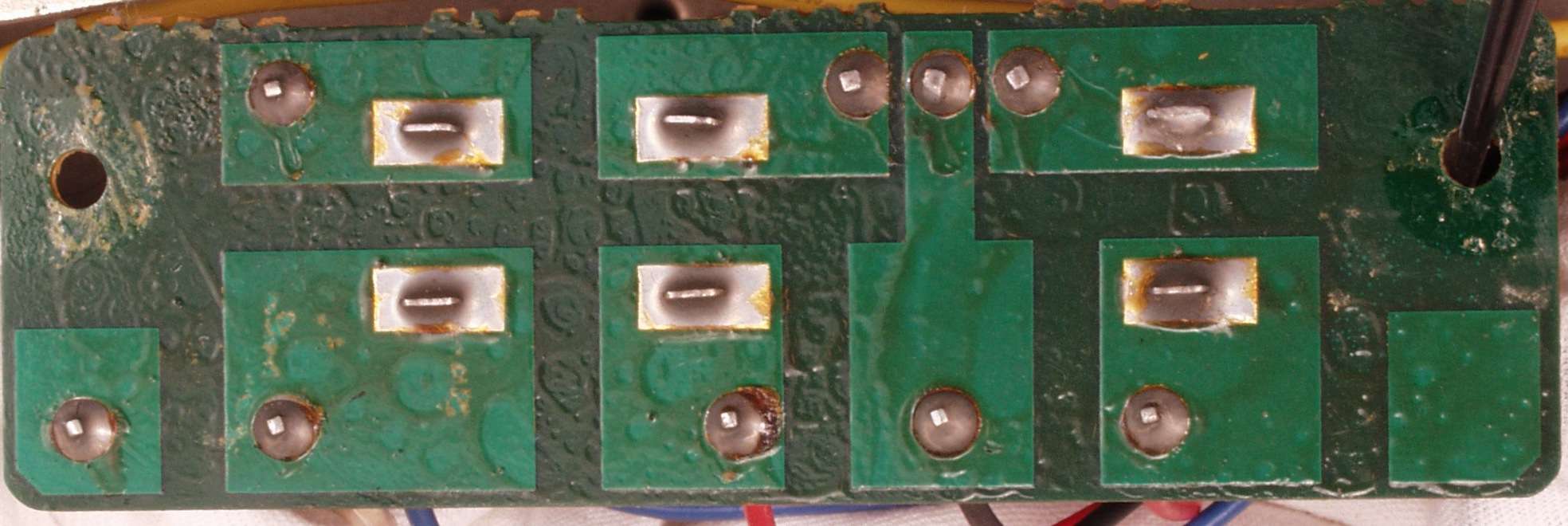

Ｃ２Ａ．　修理前　フューズ基板

Ｃ２Ｃ．　修理前　フューズ基板裏

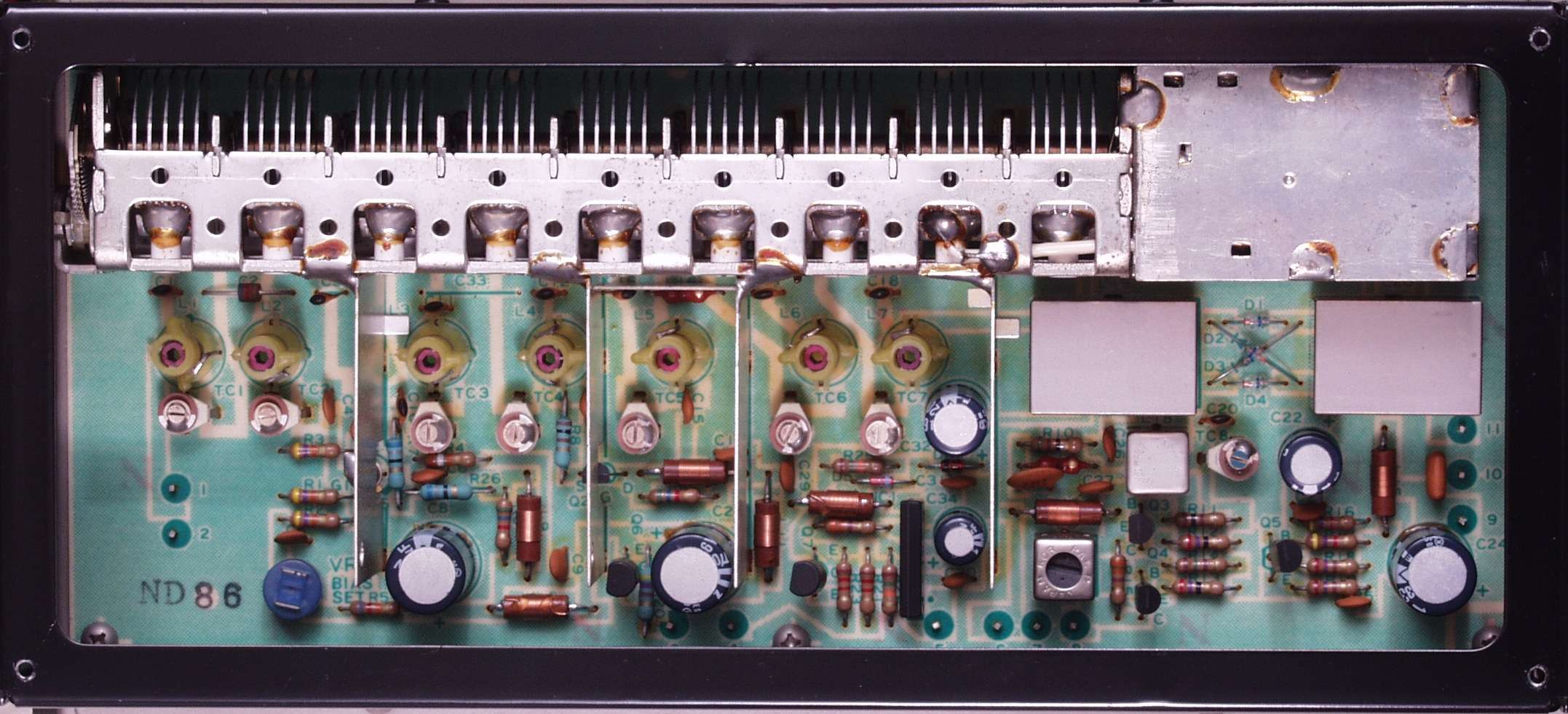

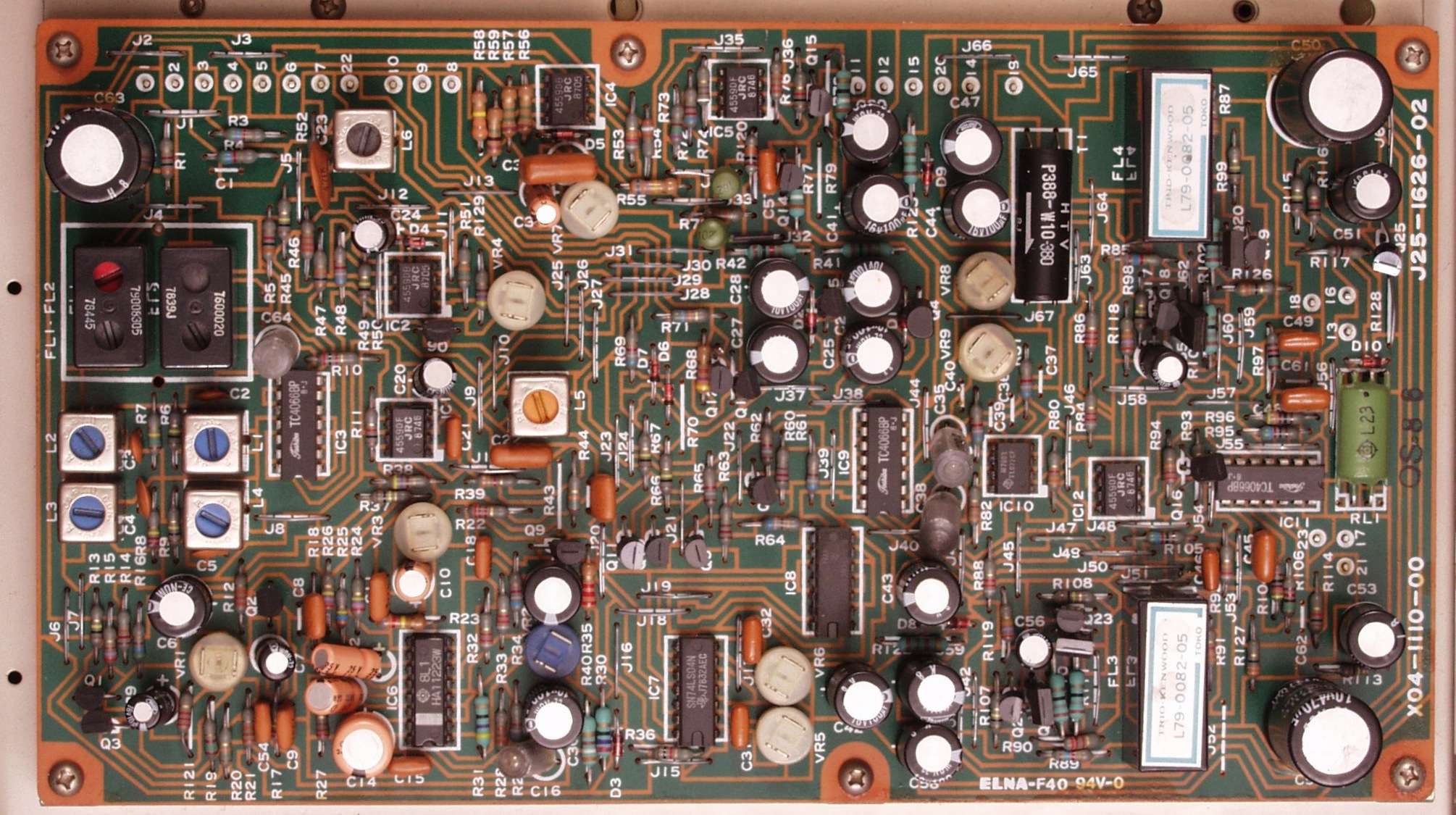

Ｃ３Ａ．　修理前　ＲＦ−ＭＩＸ基板

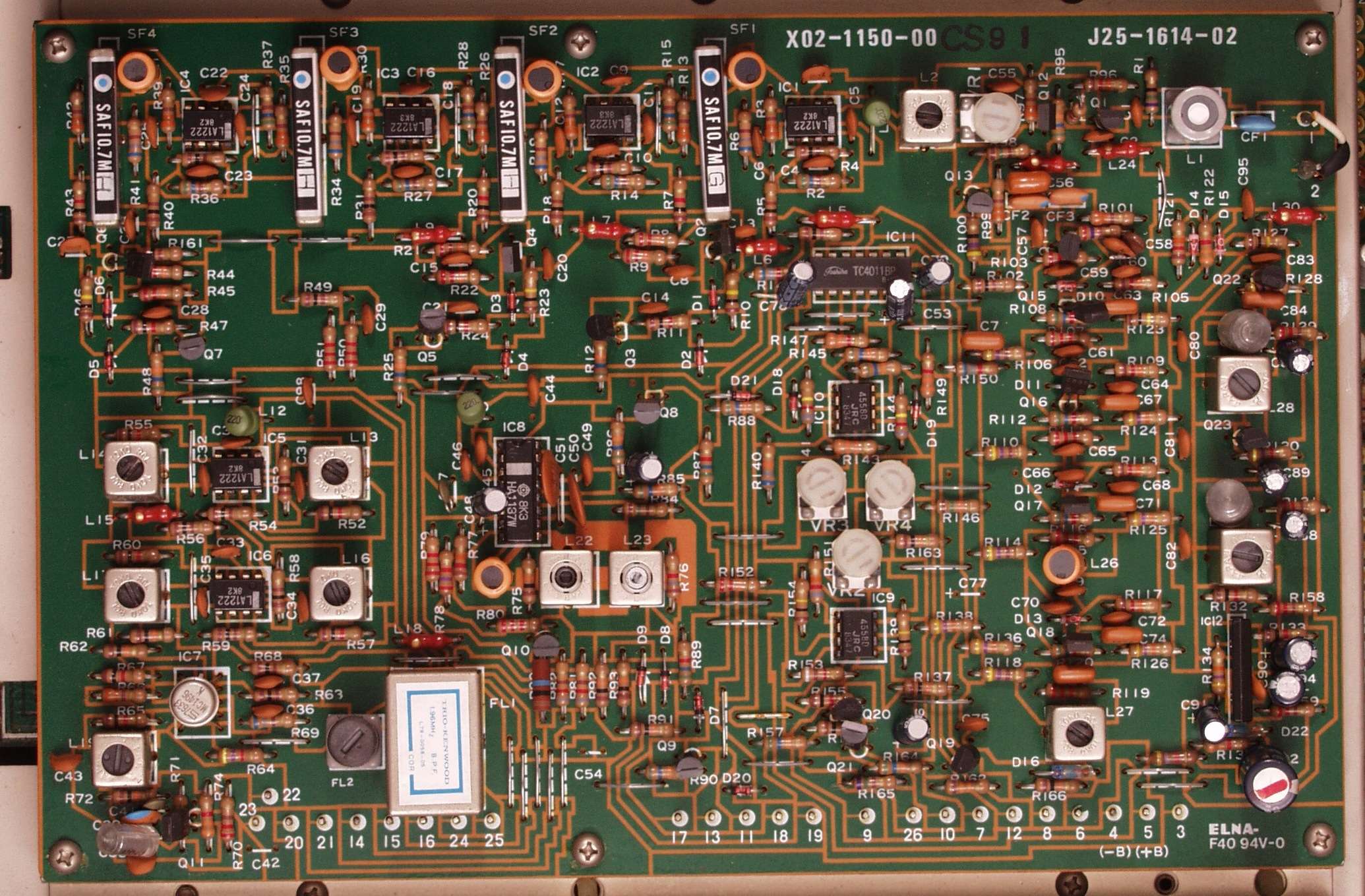

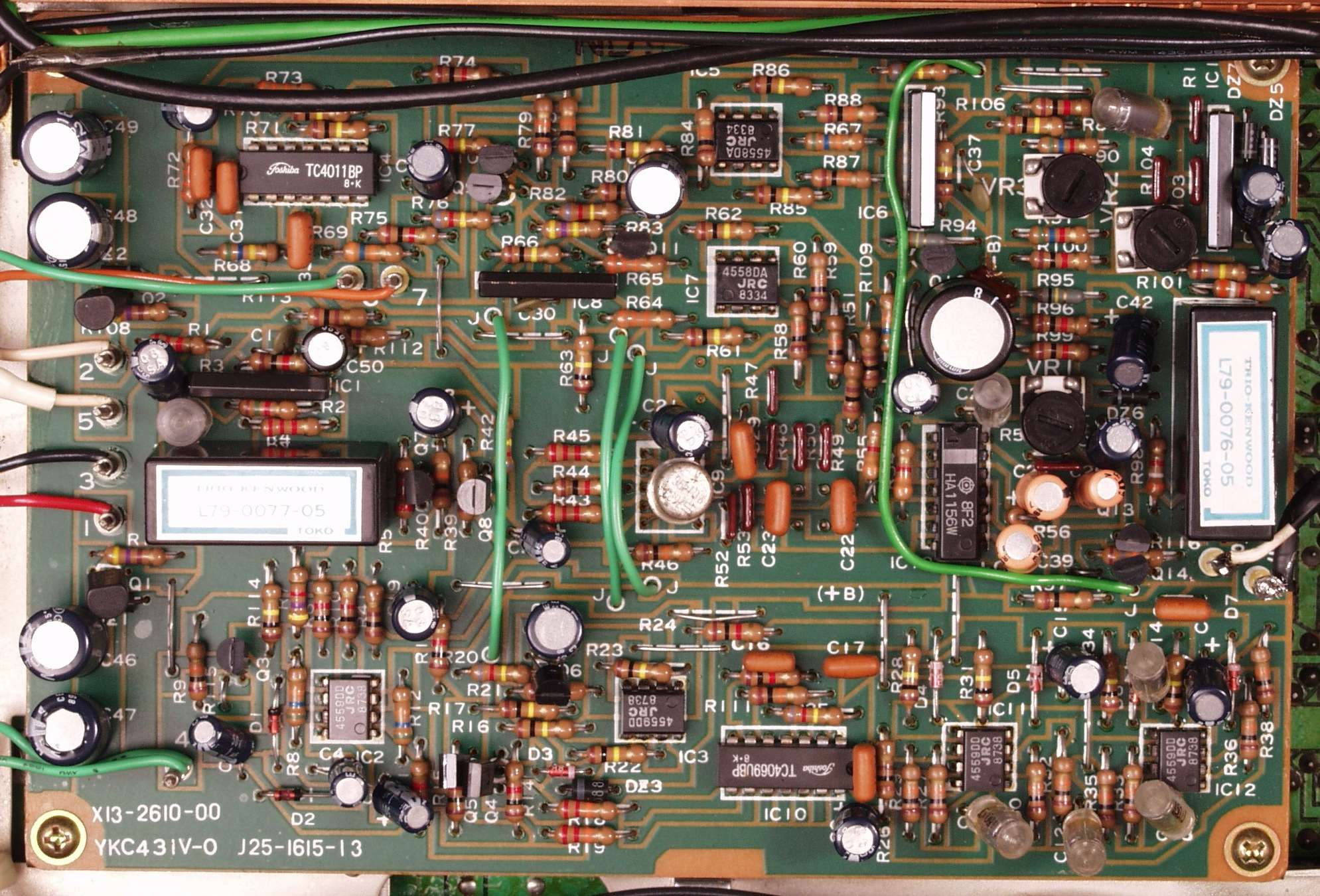

Ｃ４Ａ．　修理前　ＩＦ基板

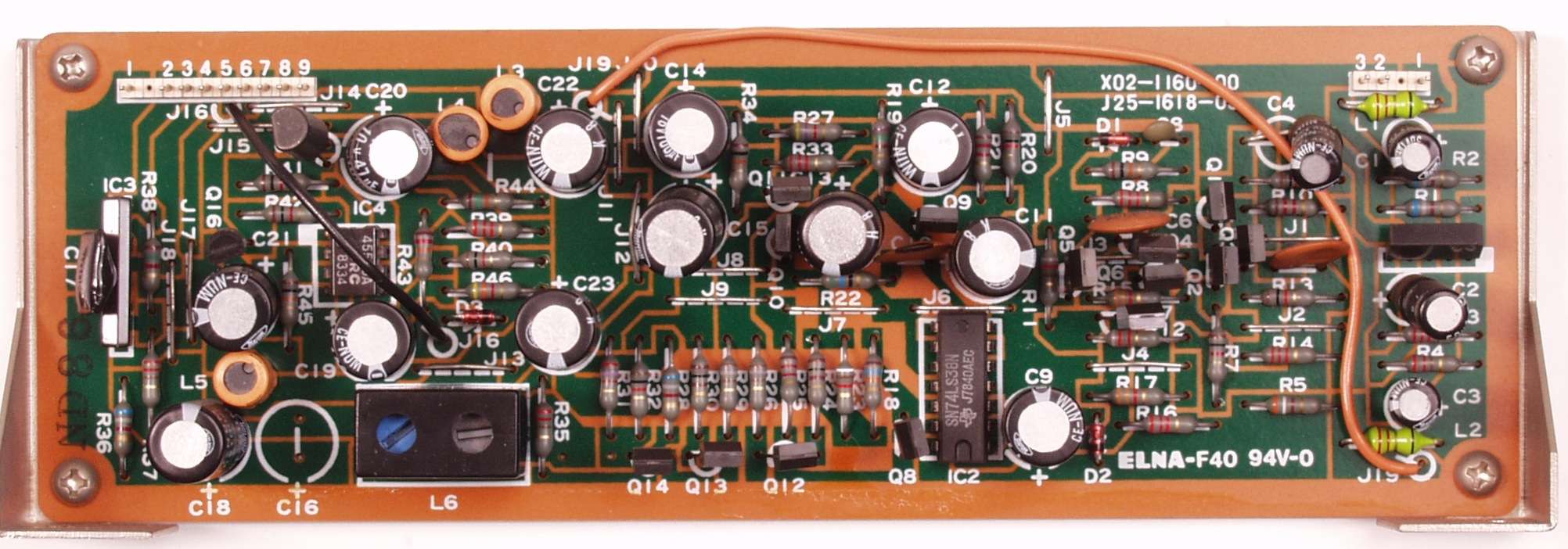

Ｃ５Ａ．　修理前　ＭＰＸ基板

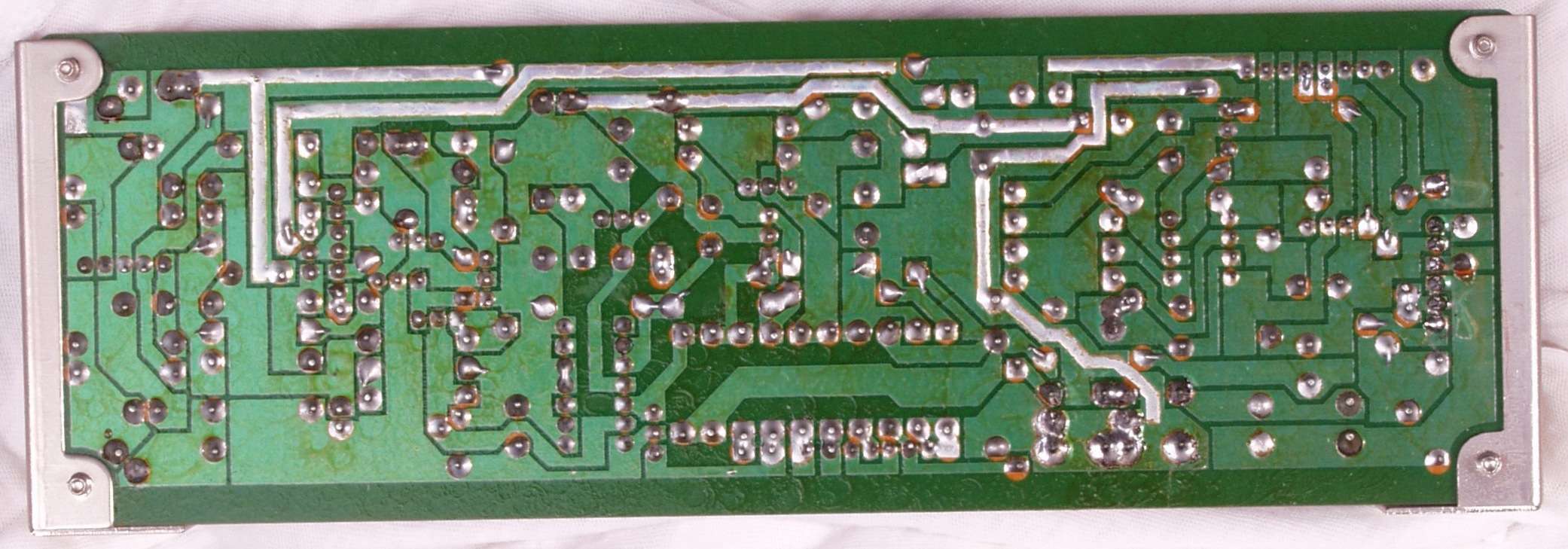

Ｃ５Ｃ．　修理前　ＭＰＸ基板裏

Ｃ６Ａ．　修理前　ＤＤＬ基板

Ｃ７Ａ．　修理前　ＰｕｌｓｅＣｏｕｎｔｅｒ基板

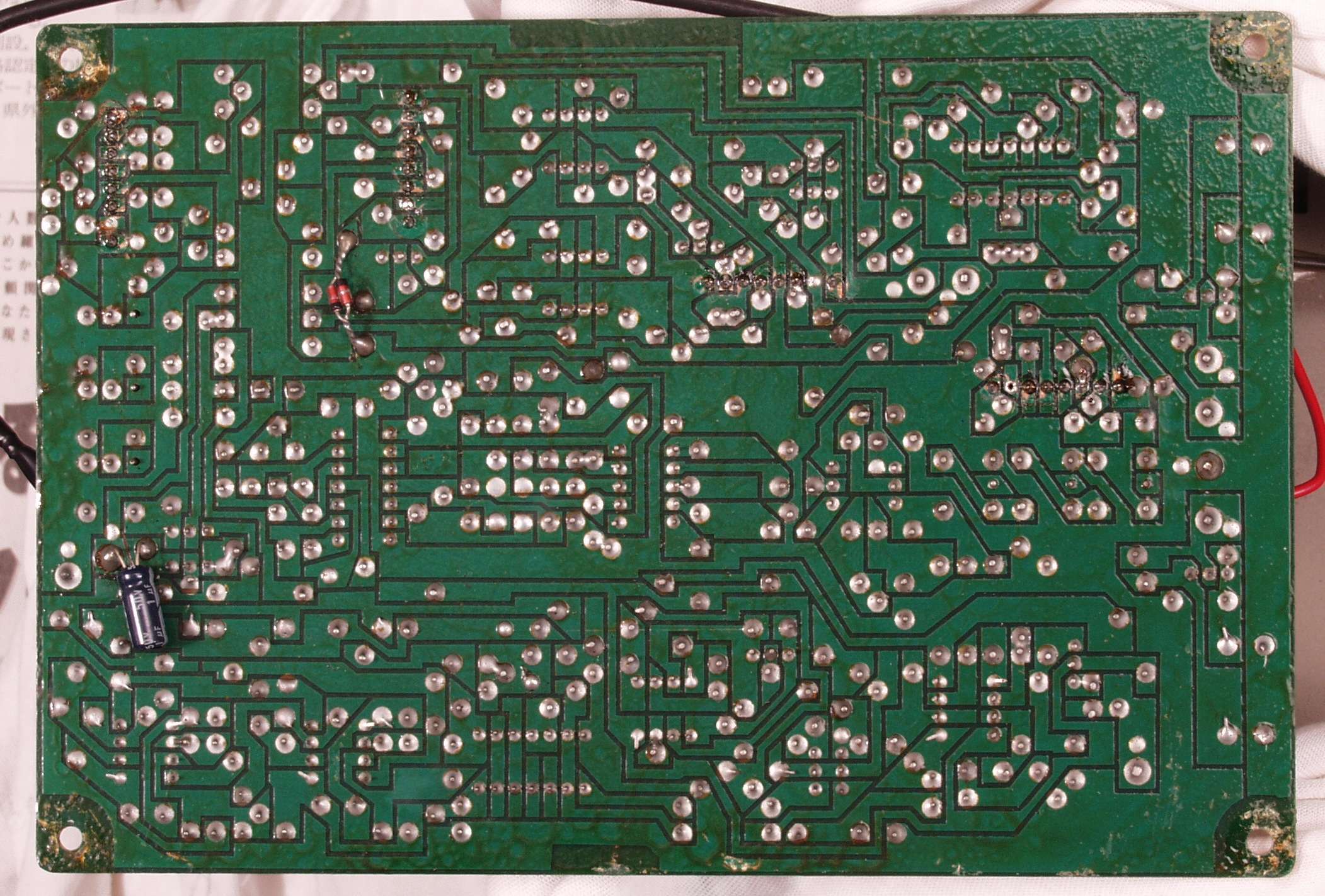

Ｃ７Ｃ．　修理前　ＰｕｌｓｅＣｏｕｎｔｅｒ基板裏

Ｓ．　ＫＥＮＷＯＯＤ　ＫＴ−９９００　の仕様（マニアル・カタログより）

型式 FMチューナー　ＫＴ−９９００ 受信周波数範囲 ７６ＭＨｚ〜９０ＭＨｚ アンテナインピーダンス（Ａ，Ｂ２系統） ３００Ω平衡　　７５Ω不平衡 感度　（７５Ω）  　　　　（３００Ω） １０．８dBｆ（新ＩＨＦ）　０．９５μＶ（ＩＨＦ）  １０．８dBｆ（新ＩＨＦ） ＳＮ比５０dB感度（７５Ω） ＭＯＮＯ＝１５．８dBｆ（新ＩＨＦ）／１．７μＶ（ＩＨＦ）  ＳＴＥＲＥＯ＝３７．２dBf（新ＩＨＦ）／２０μＶ（ＩＨＦ）  ひずみ率　　　　　　　　　 ＷＩＤＥ　　　　１００Ｈｚ　　　　０．０２％（ＭＯＮＯ）  ０．０６％（ＳＴＥＲＥＯ） 　　　　　　　　１ｋＨｚ　　　　　０．０３％（ＭＯＮＯ）  ０．０４％（ＳＴＥＲＥＯ） 　　　　　　　　６ｋＨｚ　　　　　０．０５％（ＭＯＮＯ）  ０．０７％（ＳＴＥＲＥＯ） 　　　　　　　　１５ｋＨｚ　　　　０．０３％（ＭＯＮＯ）　０．２５％（ＳＴＥＲＥＯ） 　　　　　　５０Ｈｚ〜１０ｋＨｚ　０．０５％（ＭＯＮＯ）  ０．０９％（ＳＴＥＲＥＯ） ＮＯＲＭＡＬ　１００Ｈｚ　　　　 ０．０２％（ＭＯＮＯ） 　 ０．１％（ＳＴＥＲＥＯ） 　　　　　　　　１ｋＨｚ　　　　　０．０６％（ＭＯＮＯ）   ０．０９％（ＳＴＥＲＥＯ） 　　　　　　　　６ｋＨｚ　　　　　０．１５％（ＭＯＮＯ）   ０．１５％（ＳＴＥＲＥＯ） 　　　　　　　　１５ｋＨｚ　　　　０．０３％（ＭＯＮＯ）　   ０．４％（ＳＴＥＲＥＯ） 　　　　　　５０Ｈｚ〜１０ｋＨｚ　０．１５％（ＭＯＮＯ）  ０．１２％（ＳＴＥＲＥＯ） ＮＡＲＲＯＷ　１００Ｈｚ　　　　０．０２％（ＭＯＮＯ）     ０．２％（ＳＴＥＲＥＯ） 　　　　　　　　１ｋＨｚ　　　　　  ０．４％（ＭＯＮＯ）     ０．２％（ＳＴＥＲＥＯ） 　　　　　　　　６ｋＨｚ　　　　　０．１５％（ＭＯＮＯ）　０．１５％（ＳＴＥＲＥＯ） 　　　　　　　　１５ｋＨｚ　　　　０．０３％（ＭＯＮＯ）　   ０．９％（ＳＴＥＲＥＯ） 　　　　　　５０Ｈｚ〜１０ｋＨｚ　  ０．４％（ＭＯＮＯ）　０．２５％（ＳＴＥＲＥＯ） ＳＮ比  （１００％変調１ｍＶ入力） ＭＯＮＯ＝９０dB ＳＴＥＲＥＯ＝８４dB キャプチャーレシオ ＷＩＤＥ＝０．８dB、　ＮＯＲＭＡＬ＝１．０dB、　ＮＡＲＲＯＷ＝１．５dB 選択度（ＩＨＦ） ＮＡＲＲＯＷ　６０dB（±３００ｋＨｚ）  ＮＯＲＭＡＬ　 ６０dB  ＷＩＤＥ　　　　３５dB ステレオセパレーション  　　 ＷＩＤＥ　　　　　１ｋＨｚ　　　　　　　　６０dB  　　　　　　　　　５０Ｈｚ〜１０ｋＨｚ　  ５０dB  　　　　　　　　　１５ｋＨｚ　　　　　　　４０dB  ＮＯＲＭＡＬ　　 １ｋＨｚ　　　　　　　　５５dB　  　　　　　　　　　５０Ｈｚ〜１０ｋＨｚ　  ４５dB  　　　　　　　　　１５ｋＨｚ　　　　　　　３８dB  ＮＡＲＲＯＷ　　１ｋＨｚ　　　　　　　　 ５０dB  　　　　　　　　　５０Ｈｚ〜１０ｋＨｚ　  ４０dB  　　　　　　　　　１５ｋＨｚ　　　　　　　 ３３dB 周波数特性 １０Ｈｚ〜１６ｋＨｚ、　　＋０．２dB　−０．５dB イメージ妨害比　　 １２５dB ＩＦ妨害比　　　　　　 １２５dB スプリアス妨害比　 １２５dB ＡＭ抑圧比 ７０dB サブキャリア抑圧比　 ７３dB  レックキャリブレーション ４４０Ｈｚ　５０％変調 出力レベル　＆　出力インピーダンス 　　　　　　（ＦＭ　１ｋＨｚ　１００％変調） ＦＩＸＥＤ＝　０．７５Ｖ／６０Ω ＶＡＲＩＡＢＬＥ＝　０〜１．５Ｖ／６０Ω マルチパス出力 垂直出力＝０．０１Ｖ／１０ｋΩ  水平出力＝　０．５Ｖ／３ｋΩ 電源電圧・電源周波数 １００Ｖ　　５０Ｈｚ／６０Ｈｚ 定格消費電力 ５０Ｗ　（電気用品取締法に基づく表示） 最大外形寸法 約４６０mm（Ｗ）×１６１mm（Ｈ）×４６３mm（Ｄ） 重量 約１５ｋｇ 価格 ￥200,000(1978年発売)
