八重洲　ＦＴ−１０１Ｅ　の修理記録

平成１４年８月２１日到着　　平成１４年８月３０日完成

修理前の状況 電源トランスが熱くなる 　原因 バイアス電源部、電解コンデンサー不良 　修理状況 電解コンデンサー交換 配線手直し、補強 　 　使用部品 電解コンデンサー 　修理費　　２０，０００円 ＜＜通常修理＞＞ 　再修理（平成１４年１２月２５日到着　　平成１５年３月２２日完成 電源を投入しますとＳメーターが振り切り、送信状態のようになり、受 信音などが一切しないのです。 　再修理費　　１０，０００円　　　通常修理　基板支給

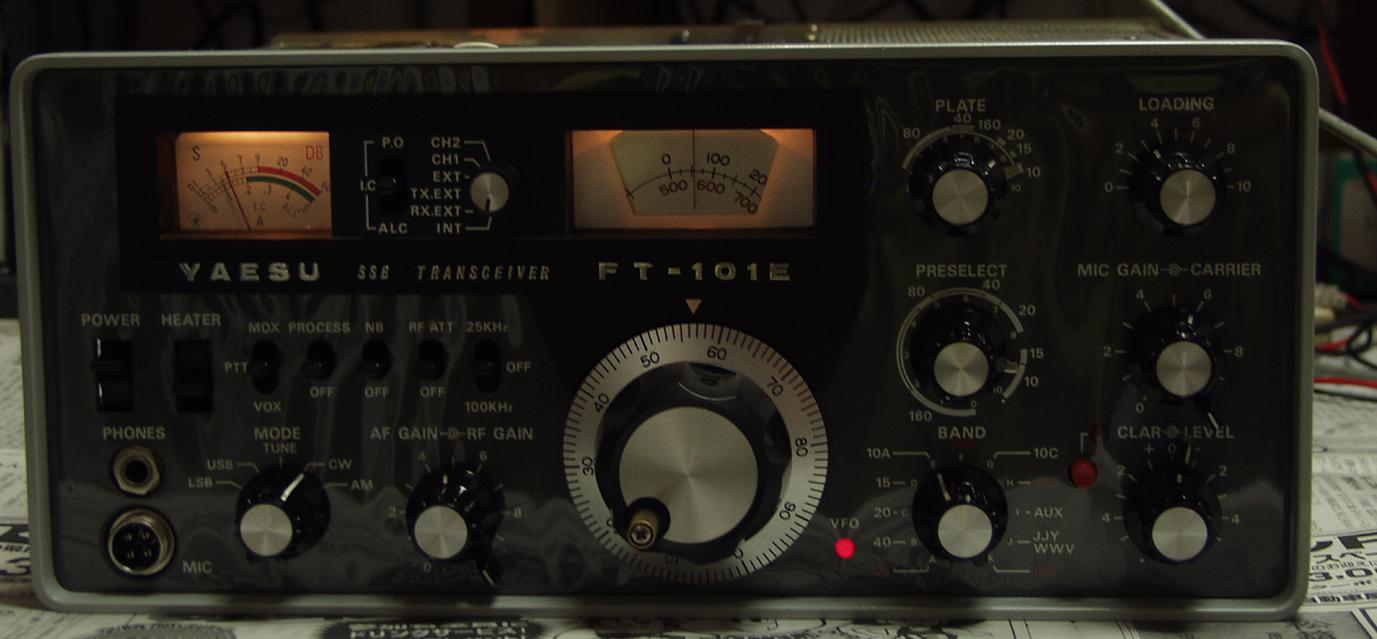

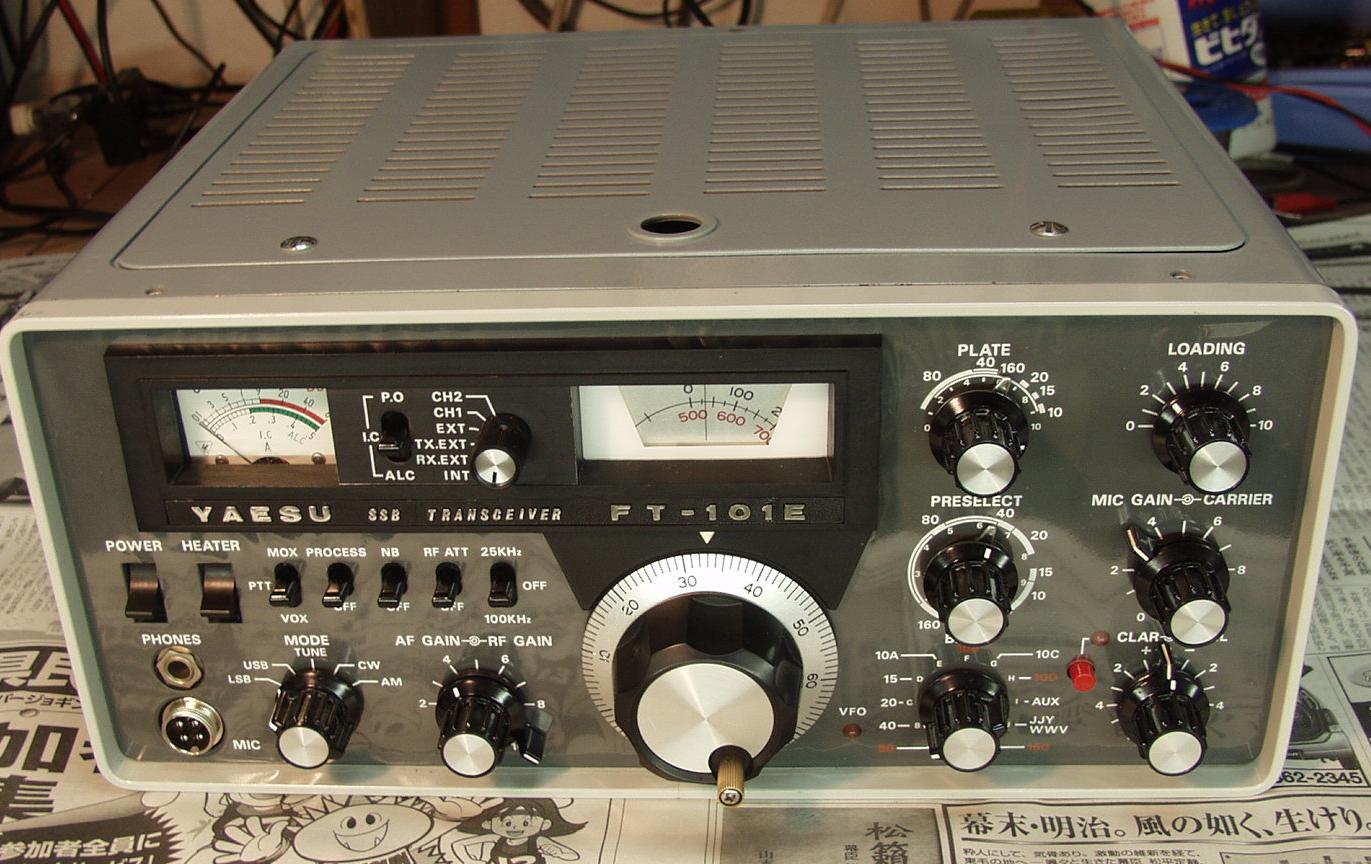

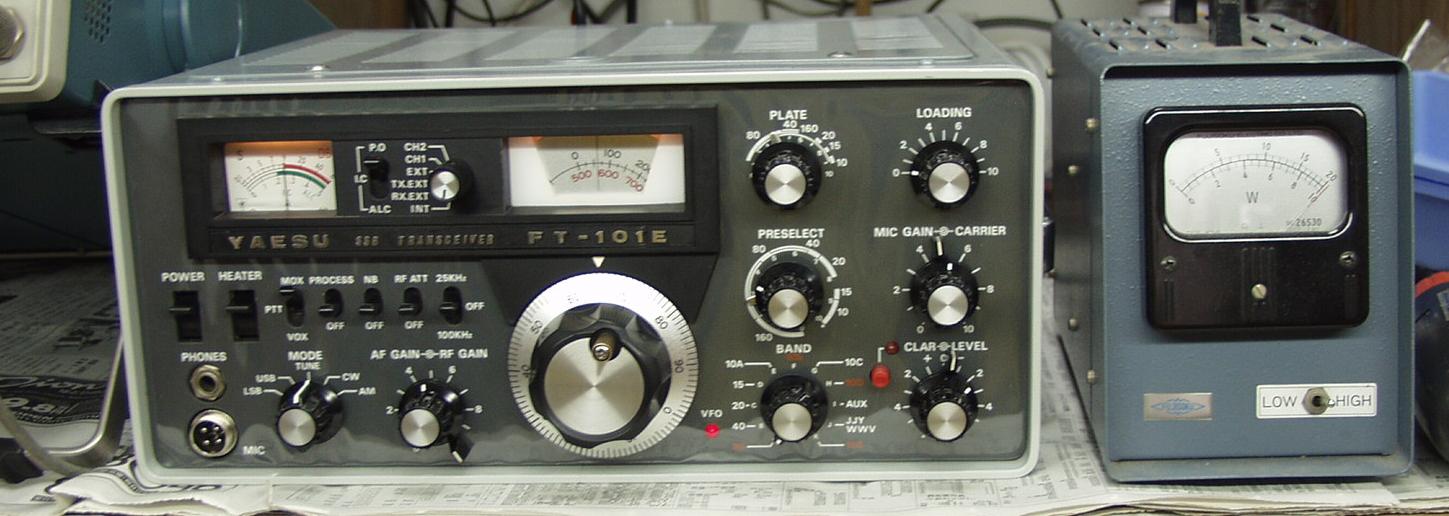

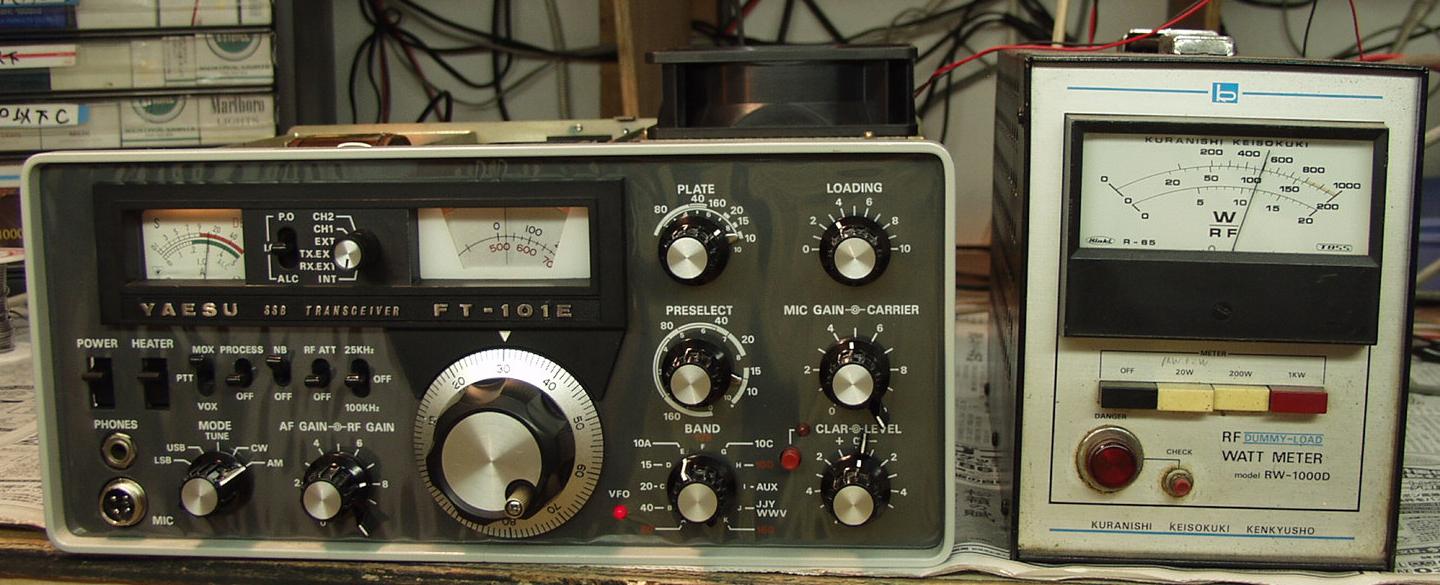

１−１．　修理前　前上から見る 　　　　　外観がこれだけ綺麗なのだから、内部はどれだけ、かと思い、心引き締めてケースを外す！

１−２．　修理前　上から見る

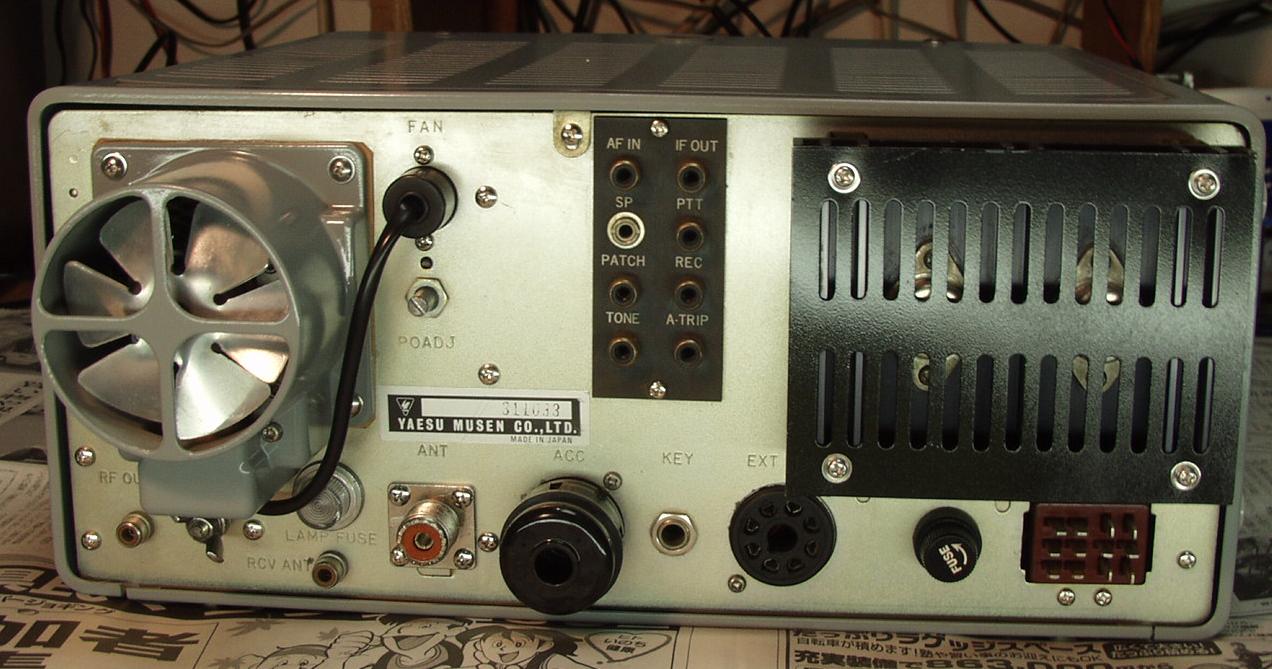

１−３．　修理前　後ろから見る

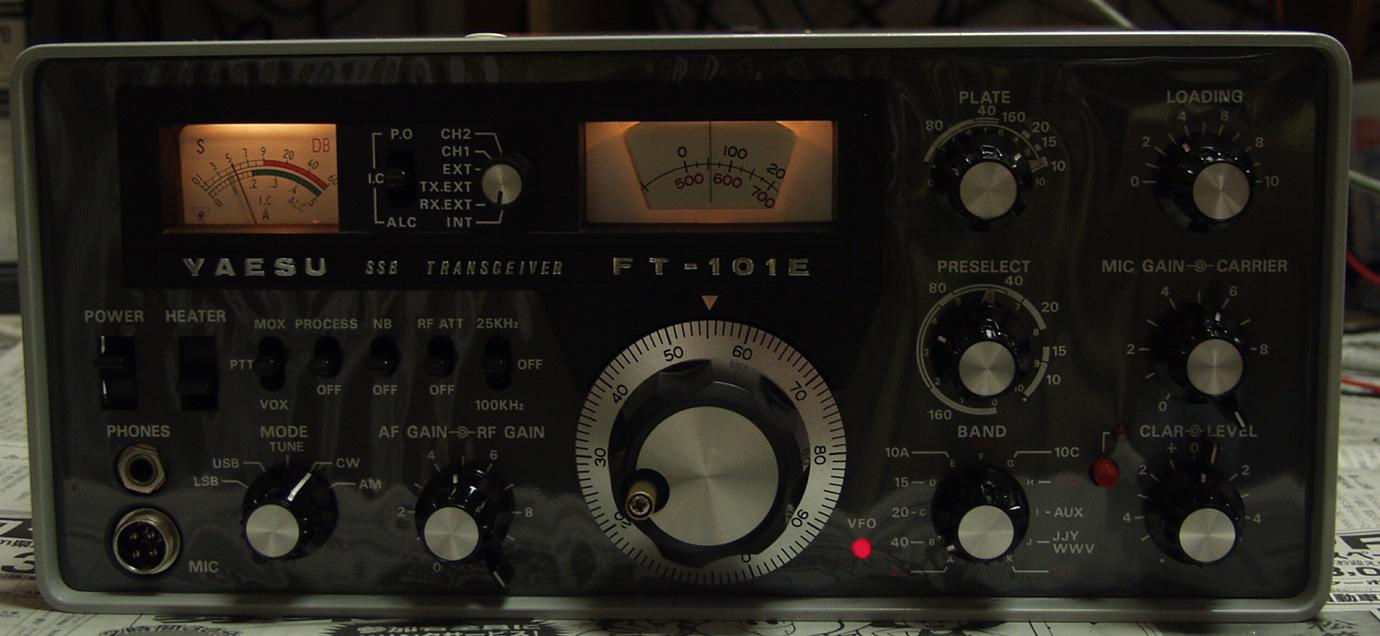

２−１．　上蓋・下蓋を取り、上から見る 　　　　　ほとんどオリジナルのまま！！！

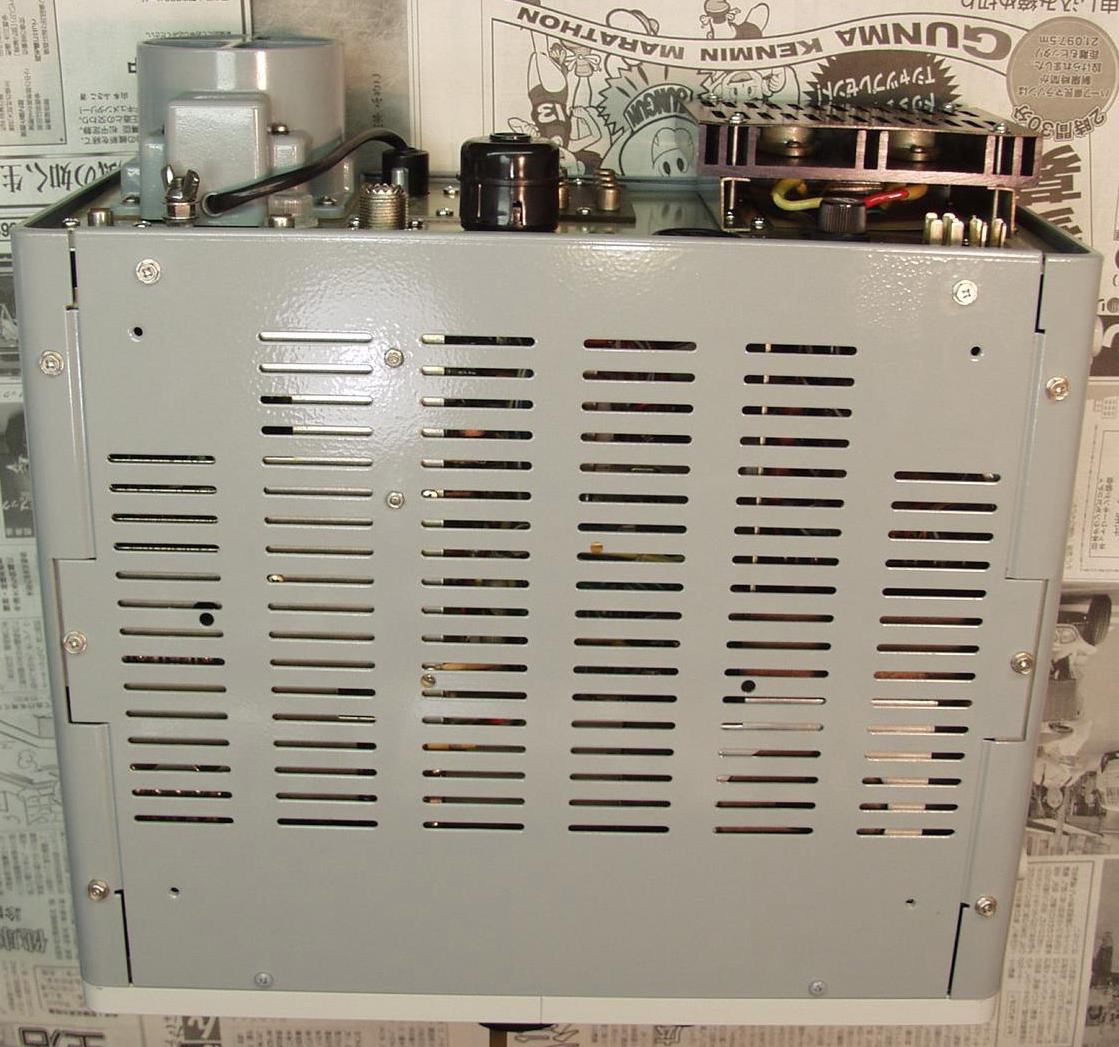

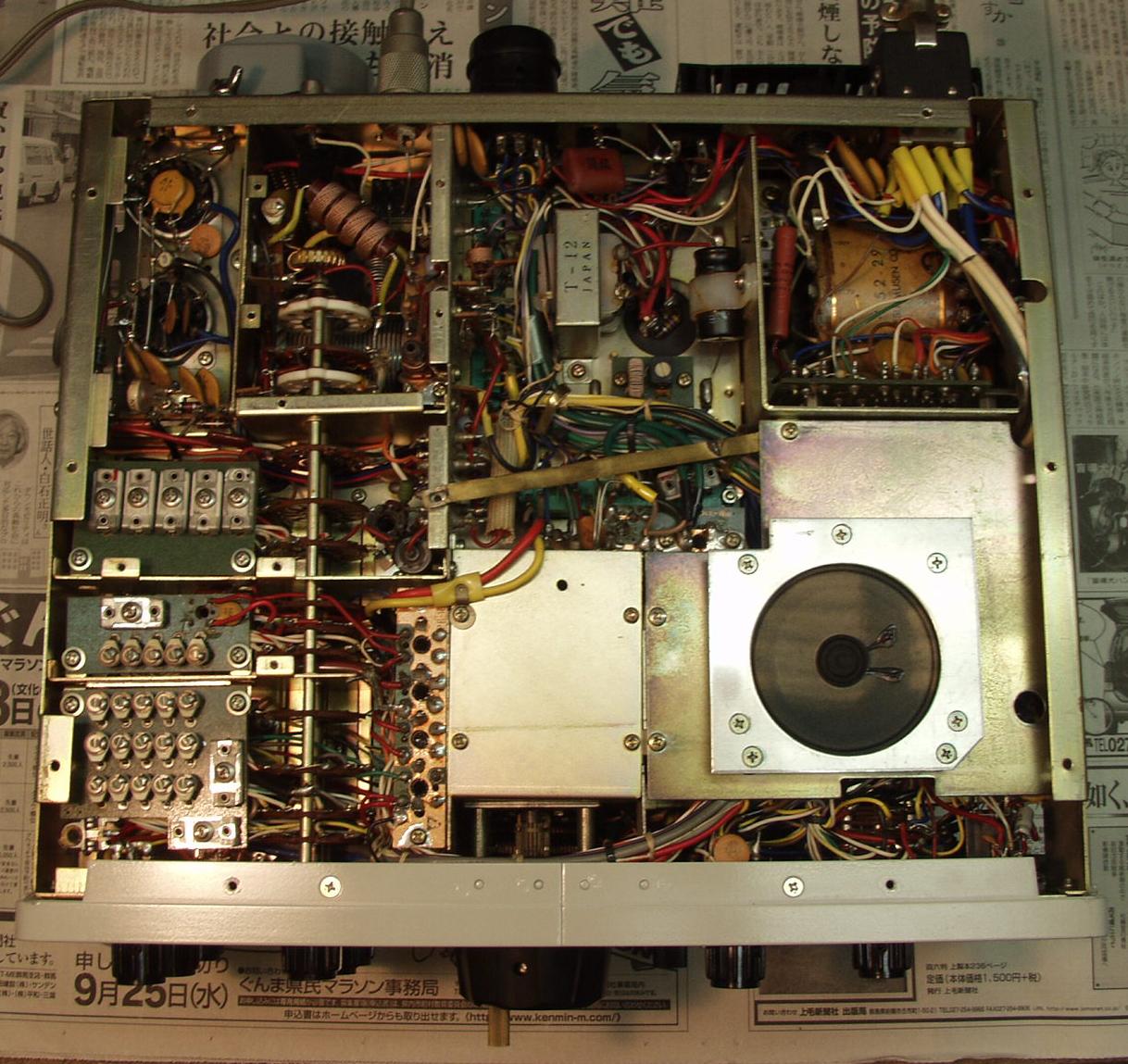

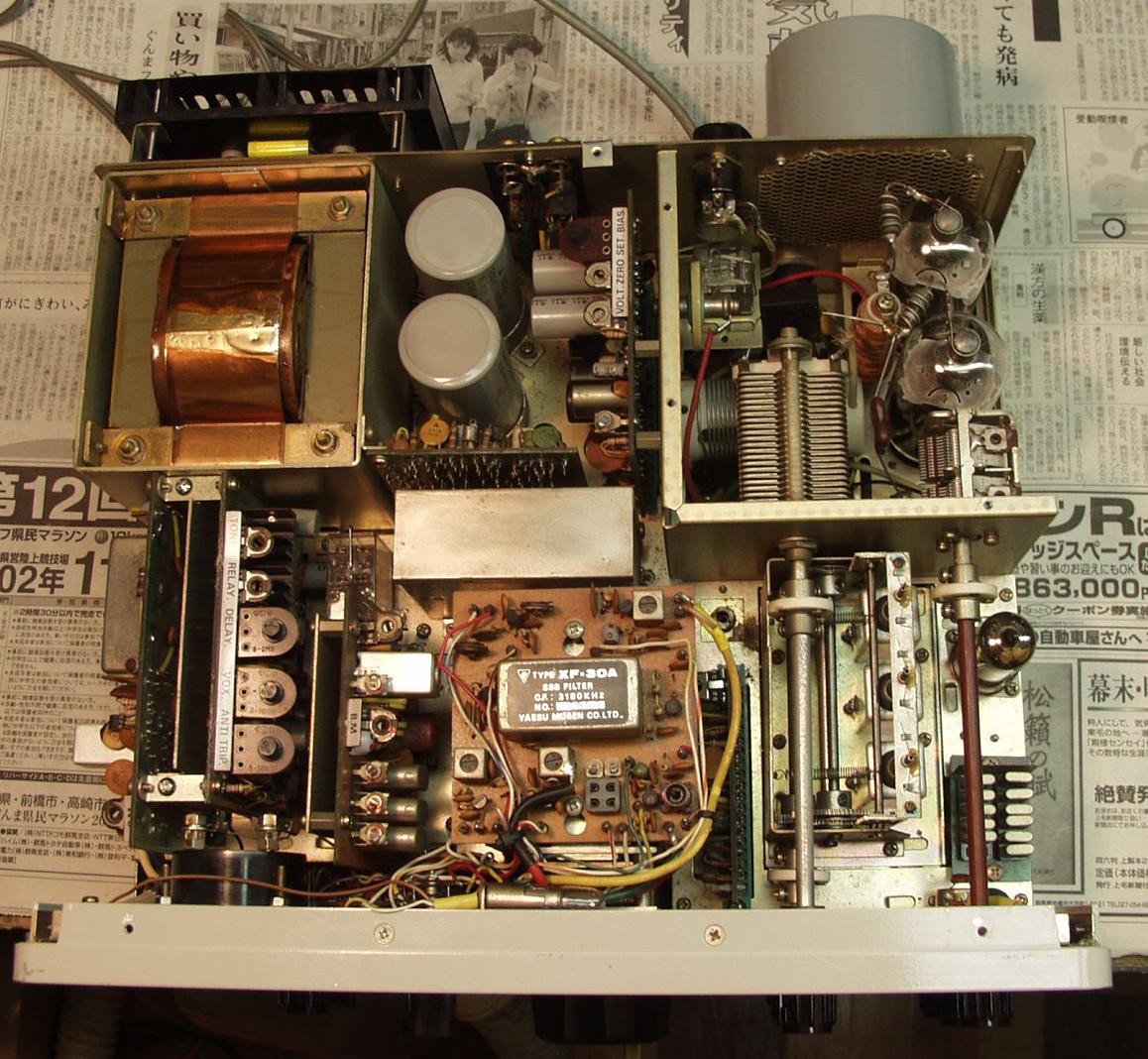

２−２．　上蓋・下蓋を取り、下から見る

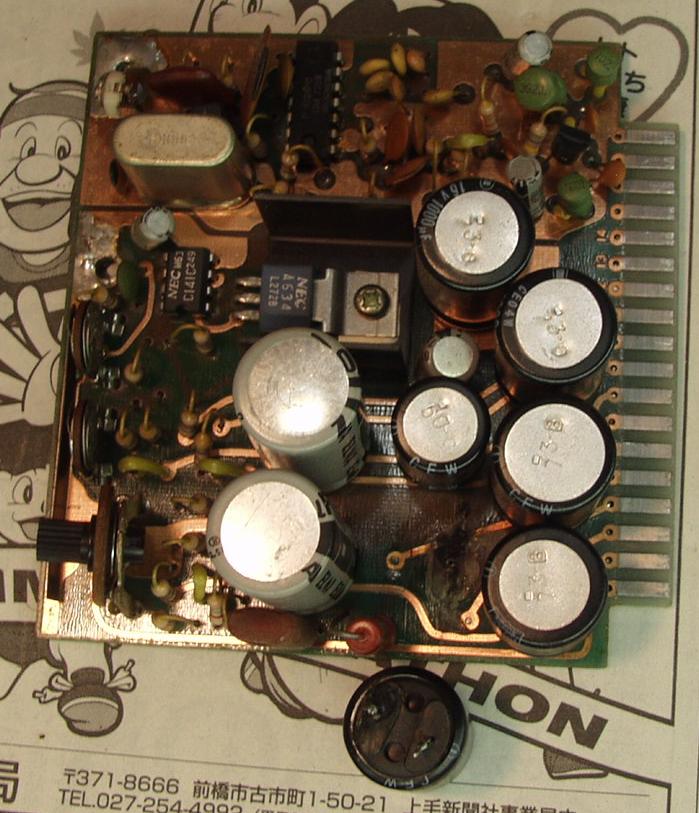

３．　コンデンサーがショウトして、基盤が焼損している

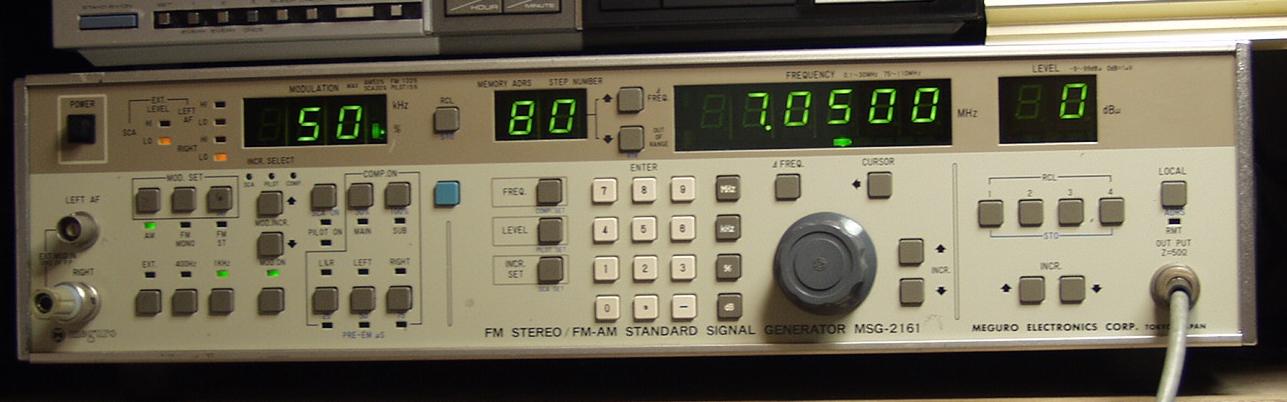

４−１．　感度測定　　　７ＭＨＺで　０ｄＢ　　ＳＳＧ出力

４−２．　それを受信した受信機Ｓメーター

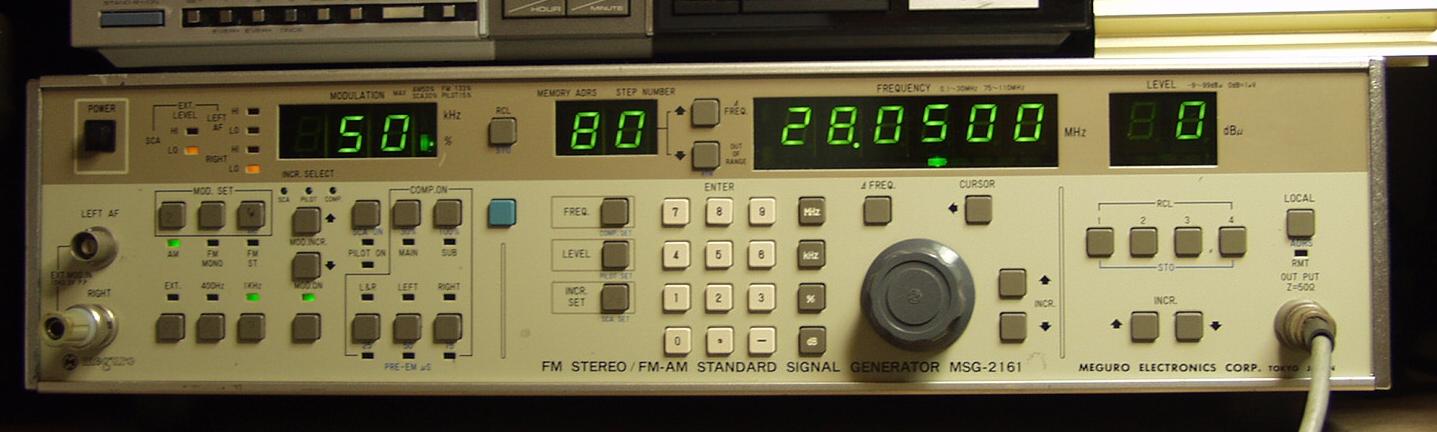

４−３．　感度測定　　　２８ＭＨＺで　０ｄＢ　　ＳＳＧ出力

４−４．　それを受信した受信機Ｓメーター

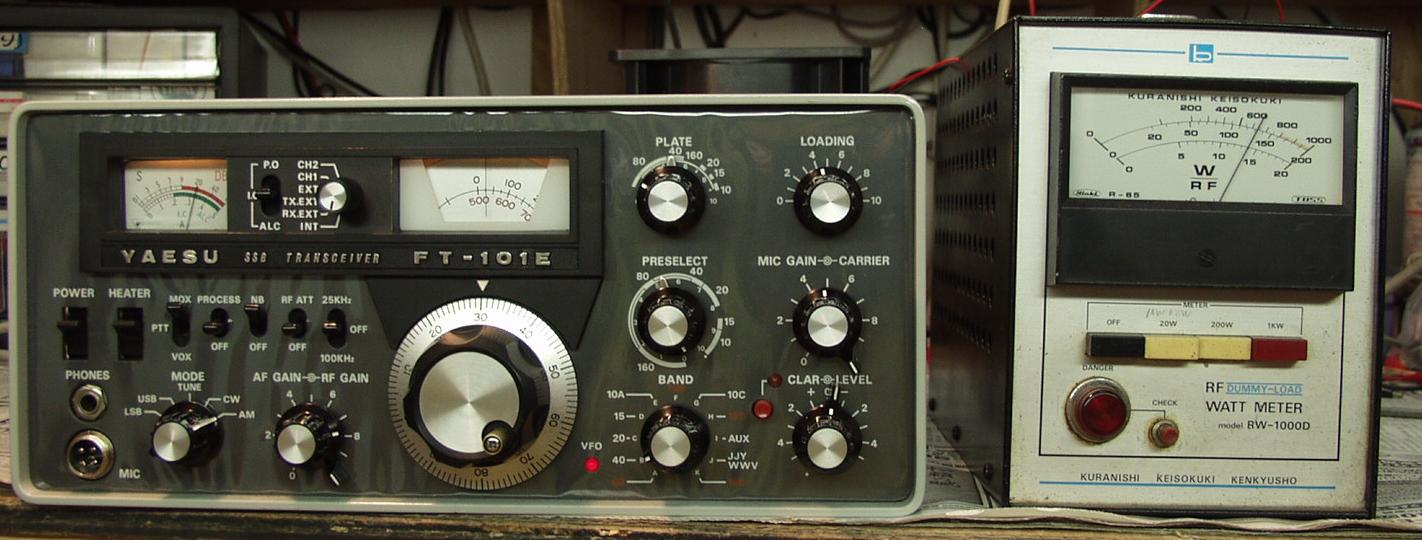

５−１．　送信出力測定　７ＭＨＺで送信

５−１．　送信出力測定　２８ＭＨＺで送信、６ＪＳ６健在なり！！

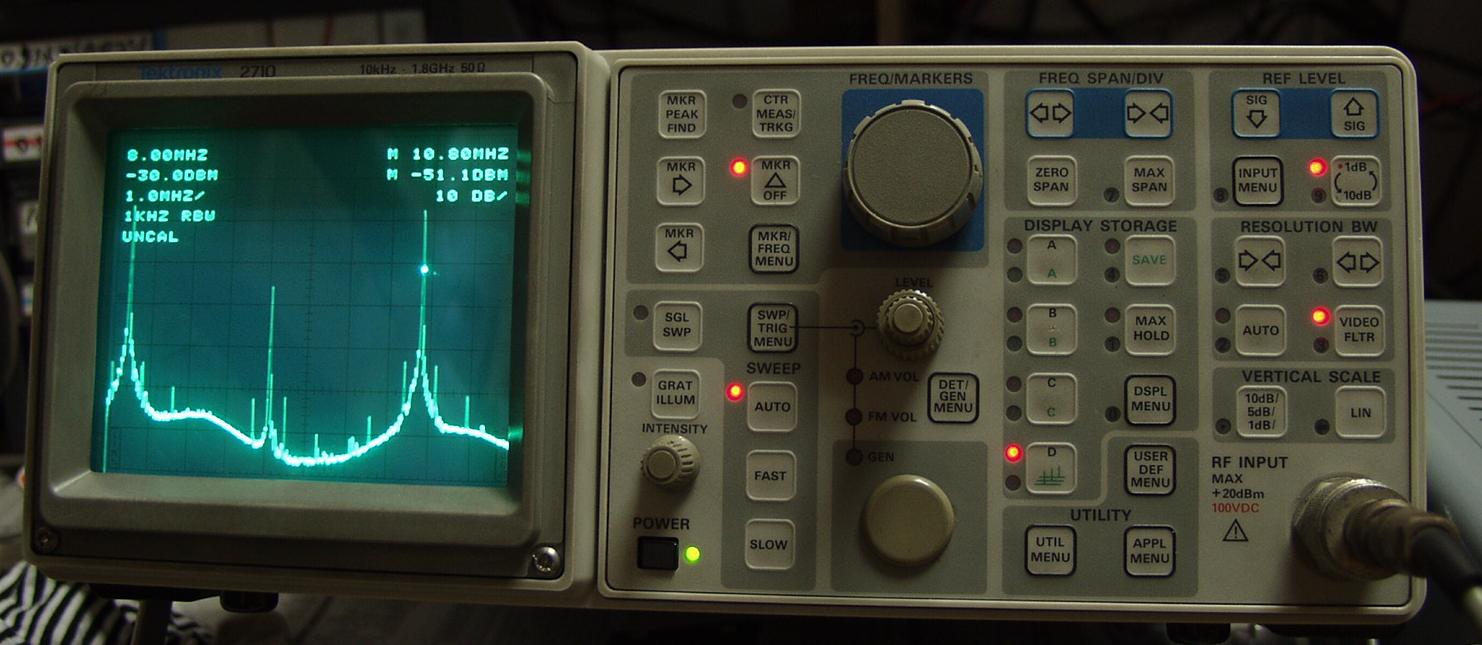

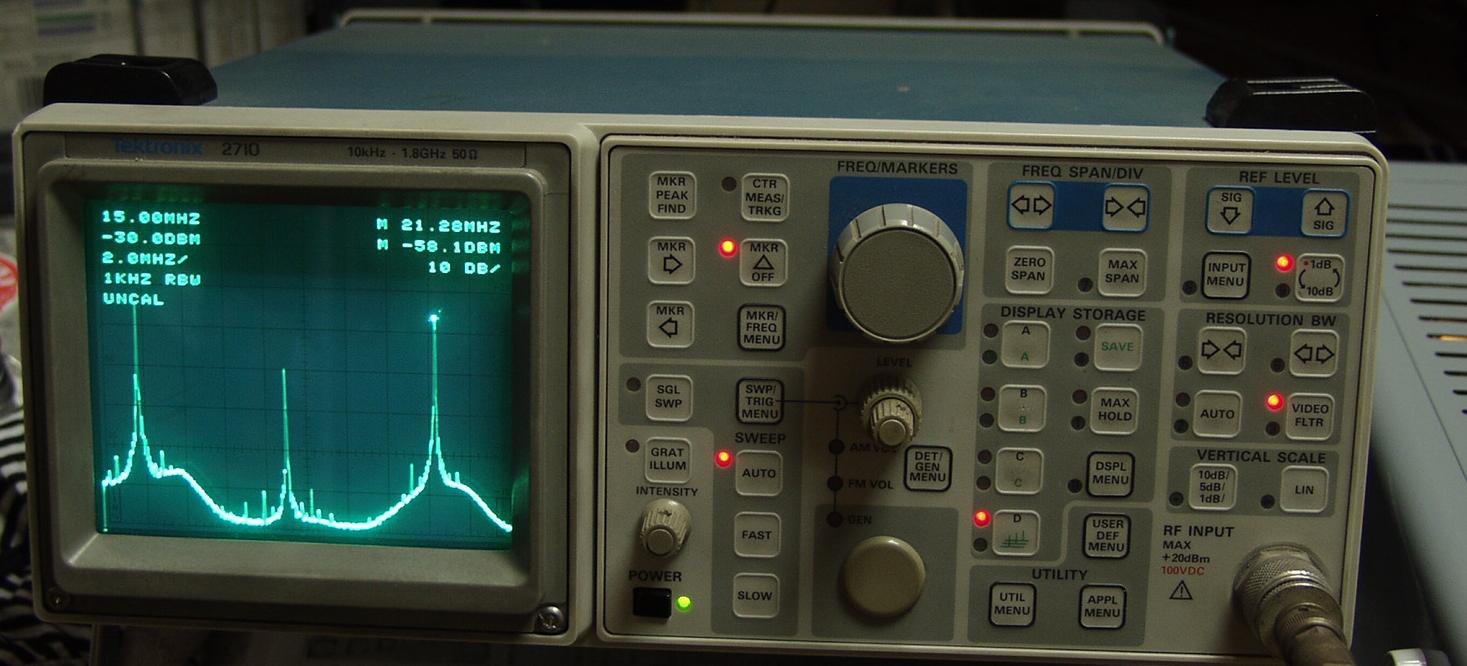

６−１．　スペアナによる測定　３．５ＭＨＺ２０Ｗ出力　　左＝基本波　　真ん中＝２倍高調波　　右＝３倍高調波

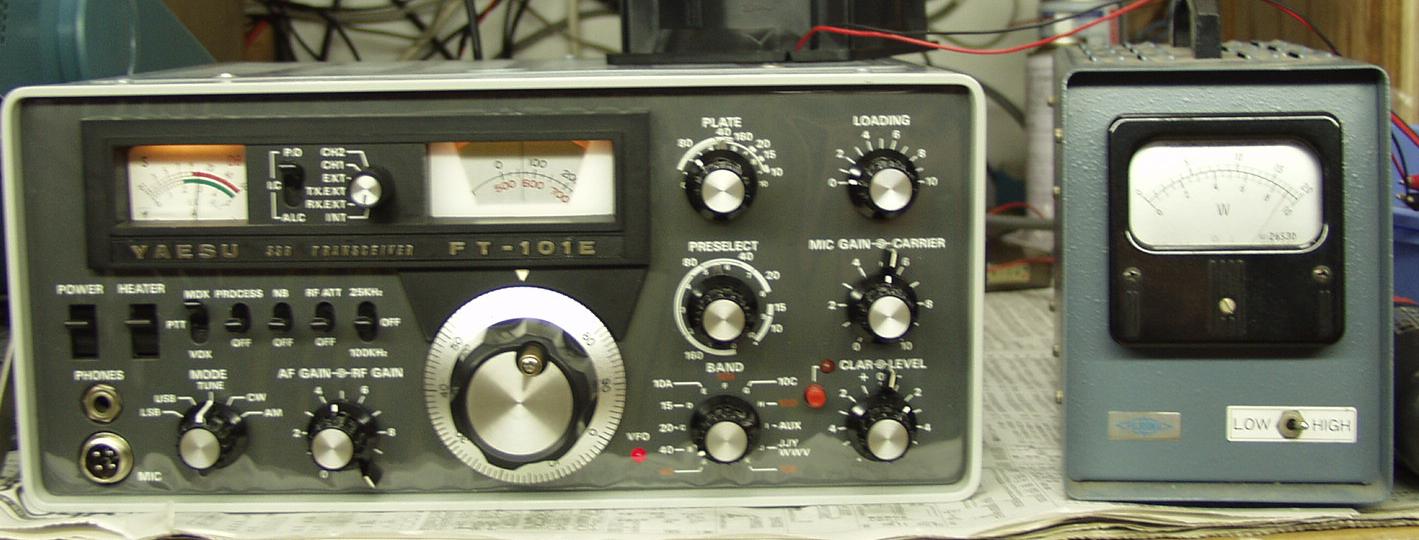

６−２．　本体

６−３．　スペアナによる測定　７ＭＨＺ２０Ｗ出力　　　左＝基本波　　真ん中＝２倍高調波　　右＝３倍高調波

６−４．本体

F.　再修理 　　　　　　外観のみ綺麗にしても、内部から壊れます。 　　　　　　オーバーホールには、電解コンデンサー、フイルムコンデンサー、ソリッド抵抗の交換が必要

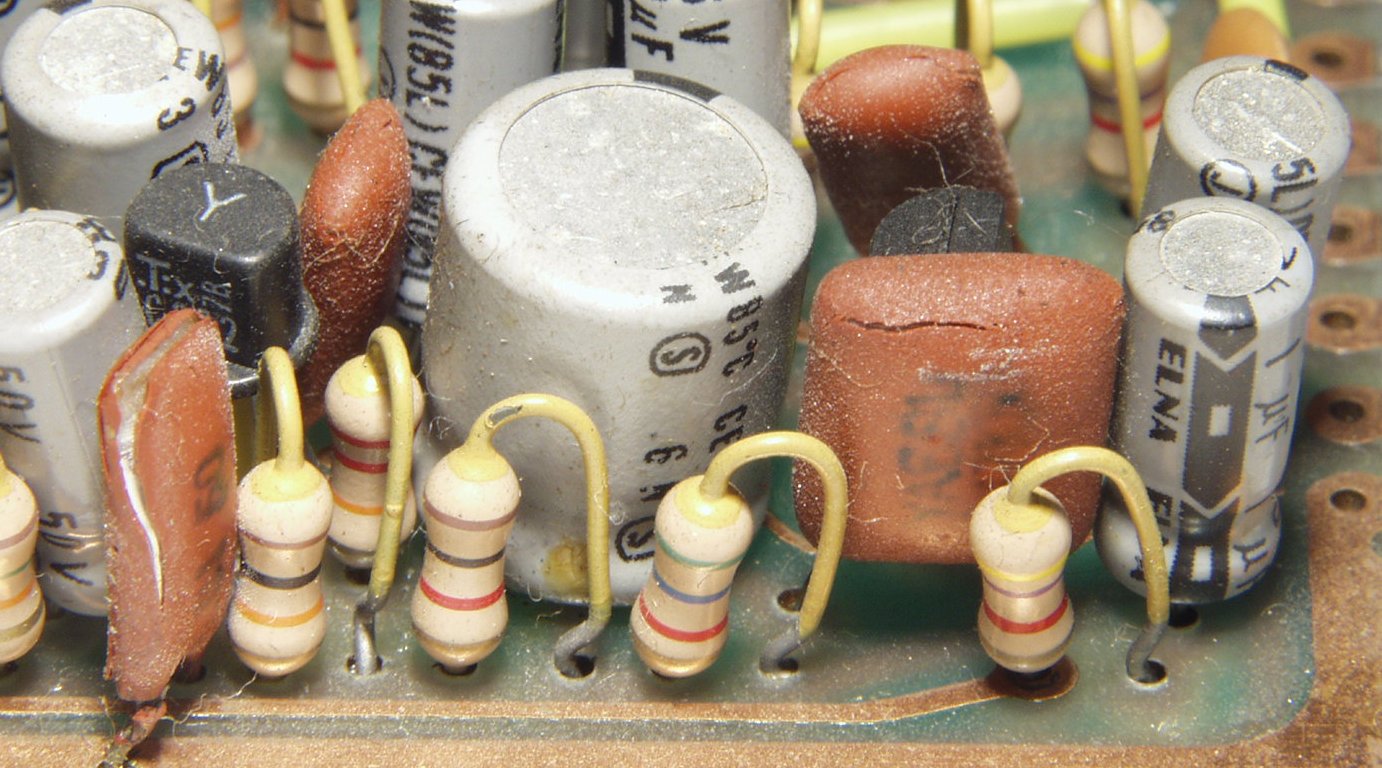

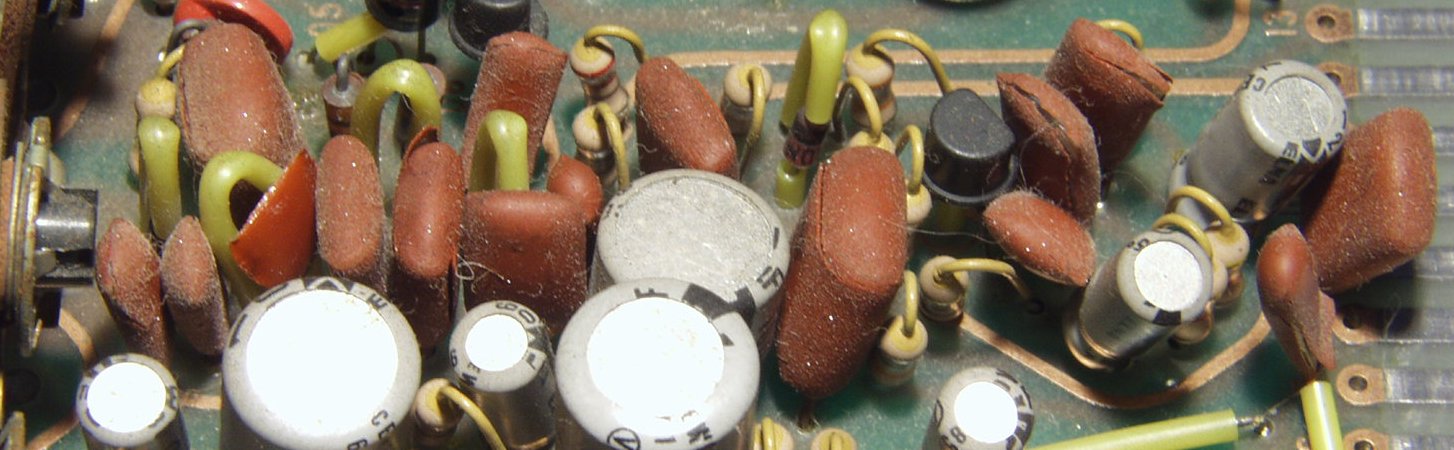

Ｆ−１Ａ．　経年変化でヒビの入った、フイルムコンデンサー　その１

Ｆ−１Ｂ．　経年変化でヒビの入った、フイルムコンデンサー　その２

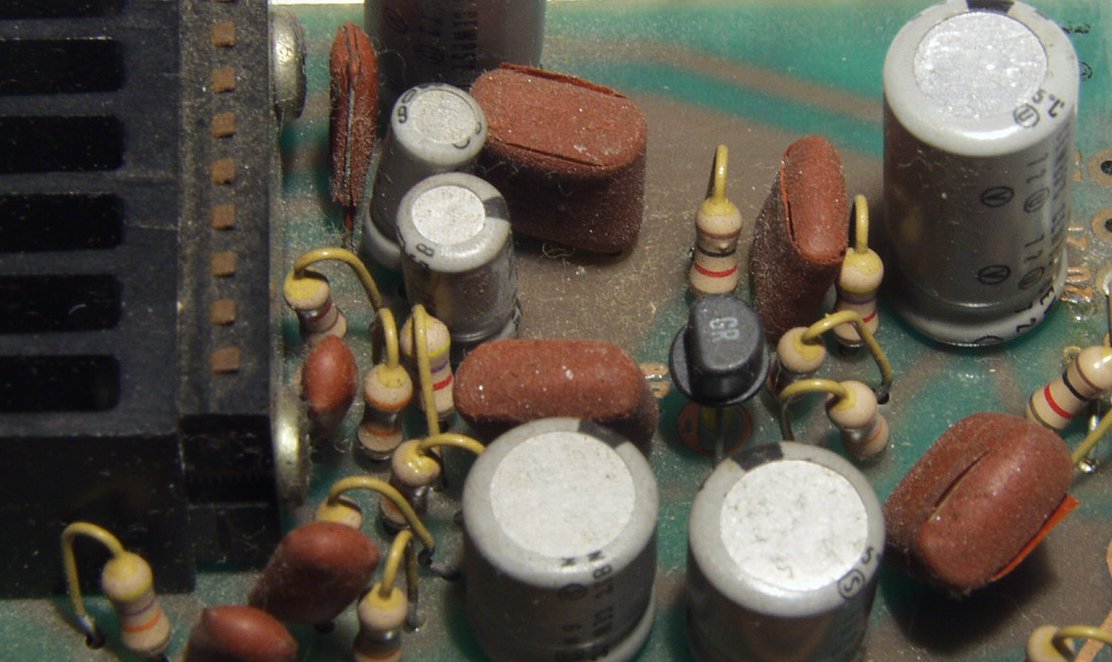

Ｆ−１Ｃ．　経年変化でヒビの入った、フイルムコンデンサー　その３
