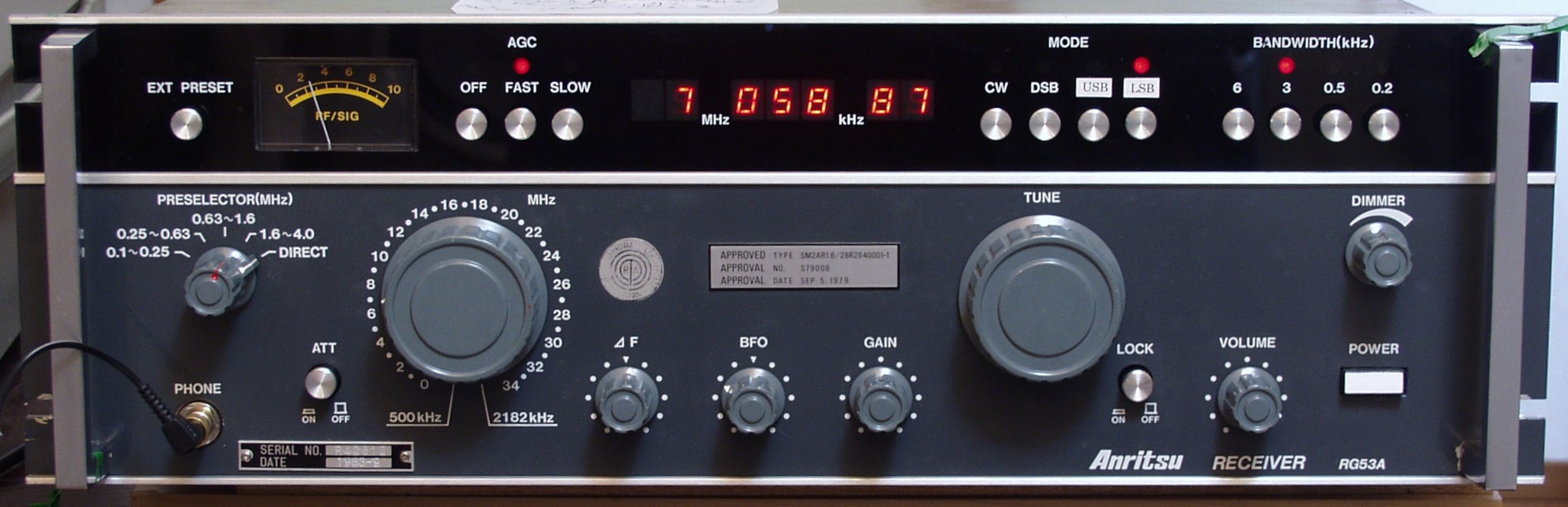

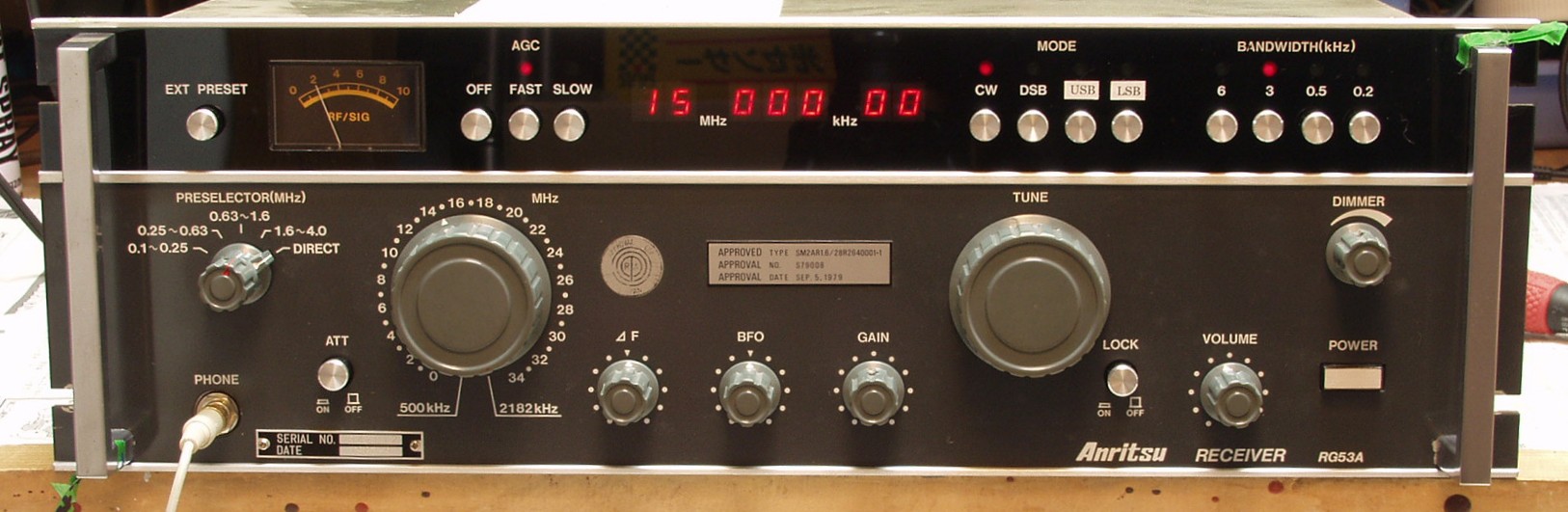

| Ａｎｒｉｔｓｕ ＲＧ５３Ａ． ２台目修理 |
| 平成１５年４月２０日到着 平成１６年３月２３日完成 |
|

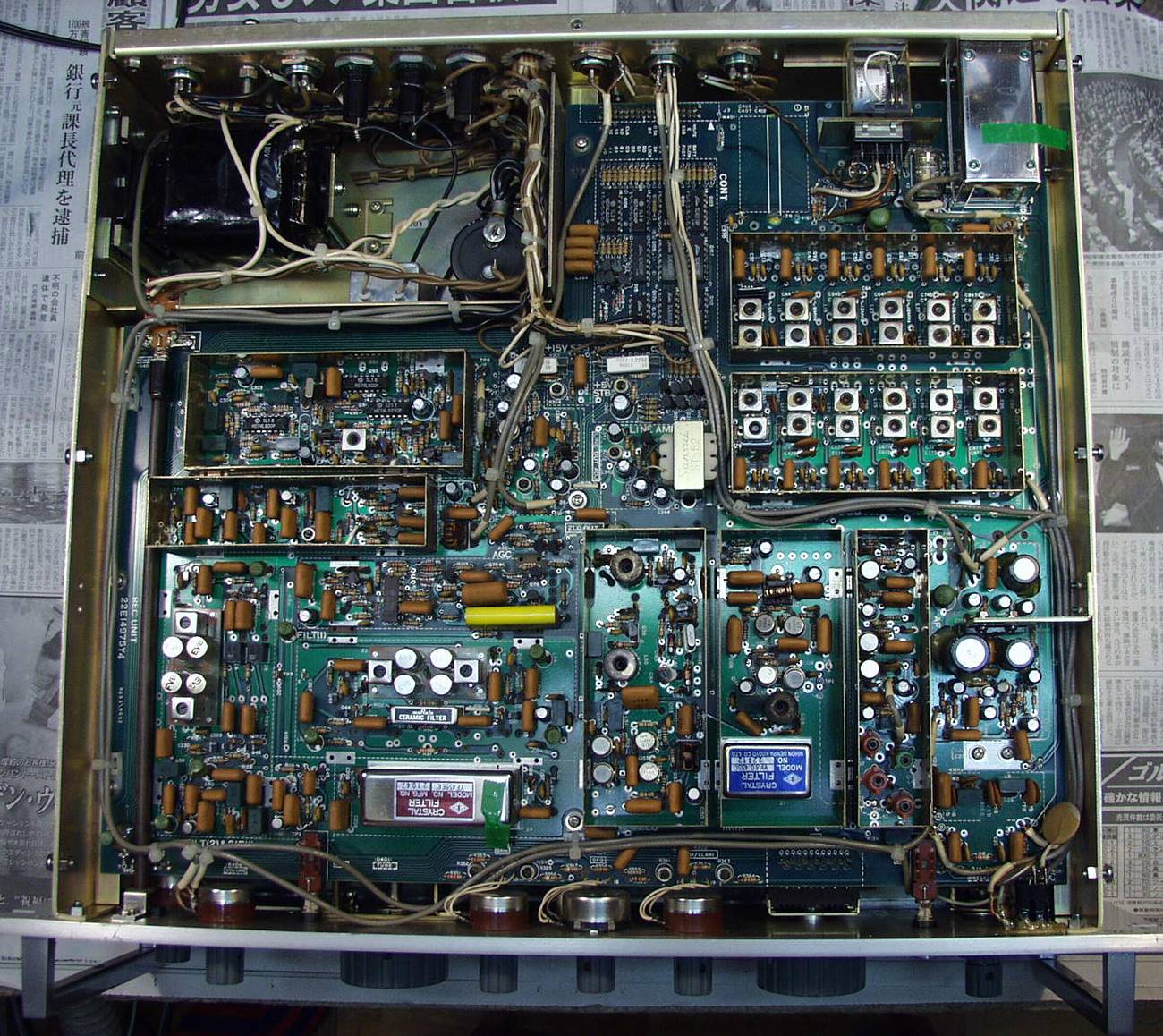

| Ａ． 修理前の様子 Ａ−１Ａ． アナログ基板 |
 |

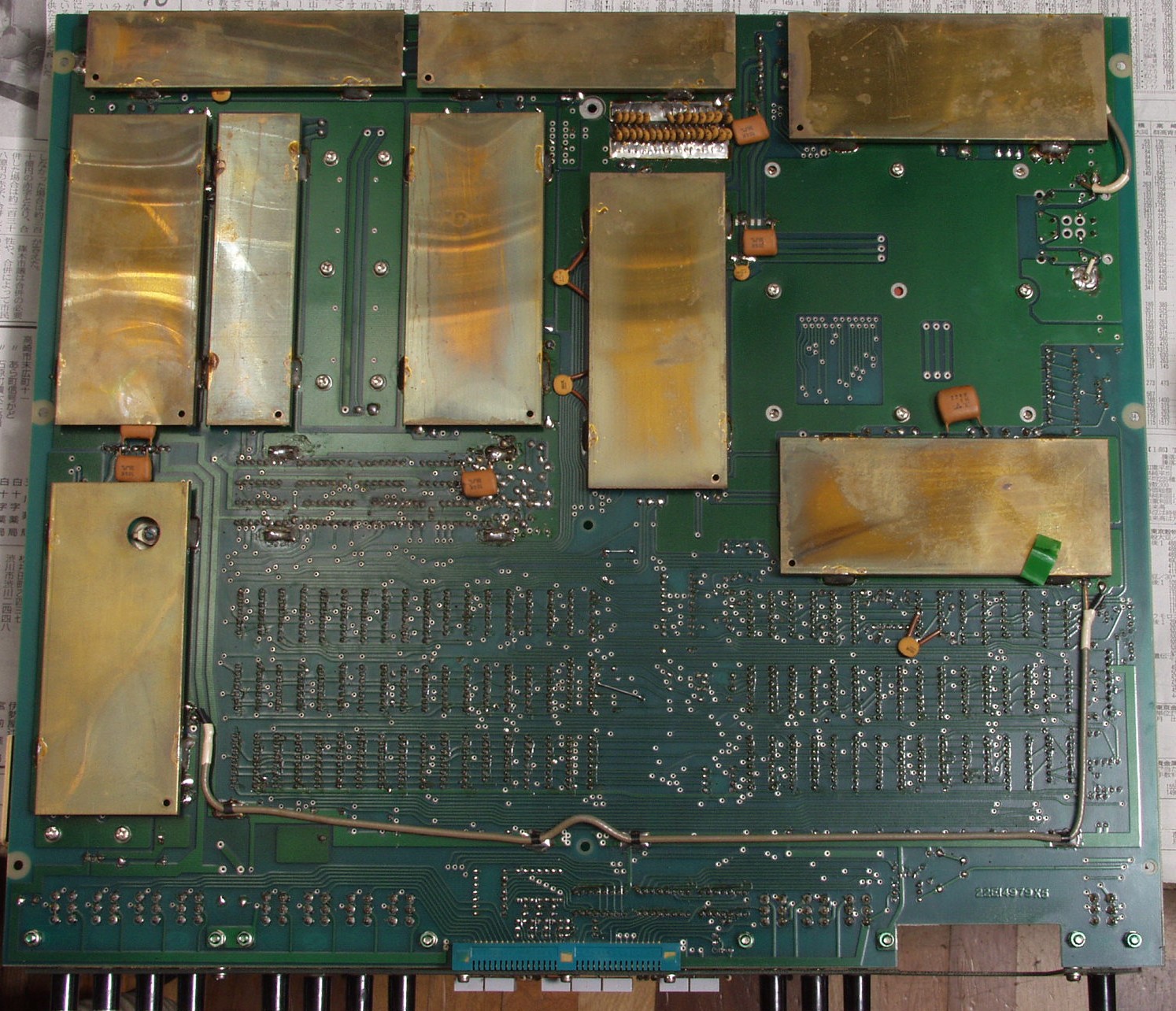

| Ａ−１Ｂ． アナログ基板裏 |
 |

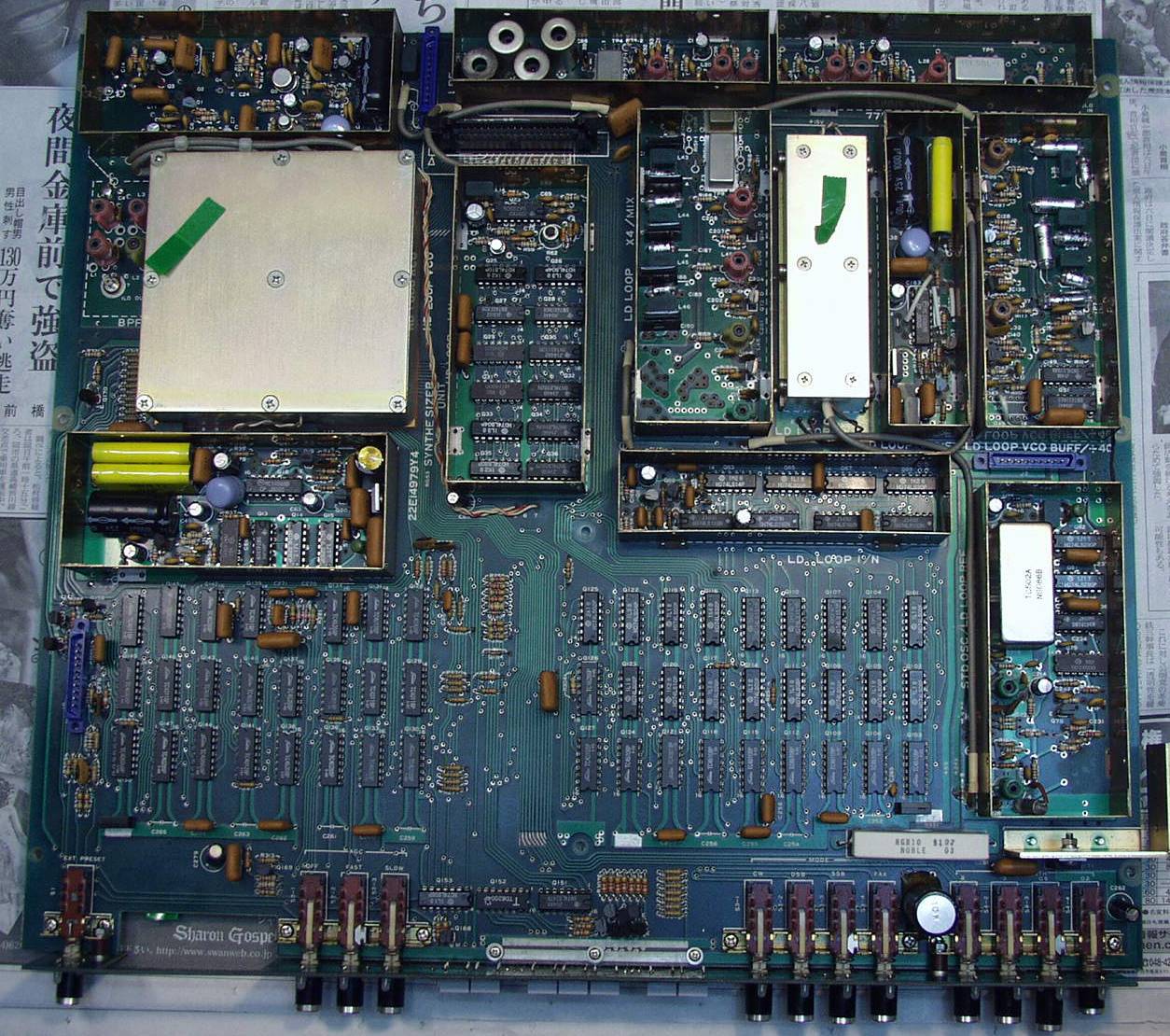

| Ａ−２Ａ． デジタル基板 |
 |
| Ａ−２Ｂ． デジタル基板裏 |
 |

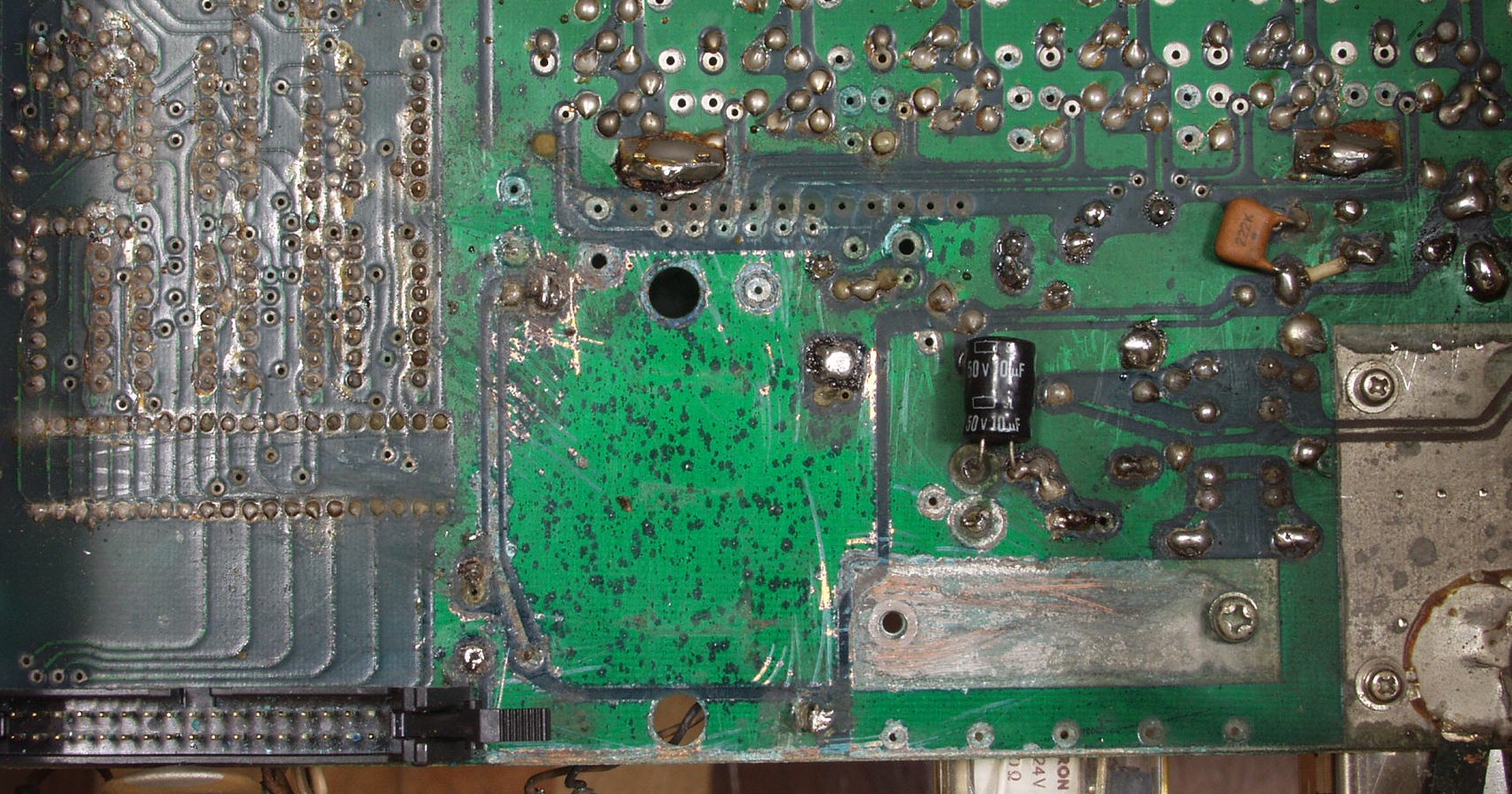

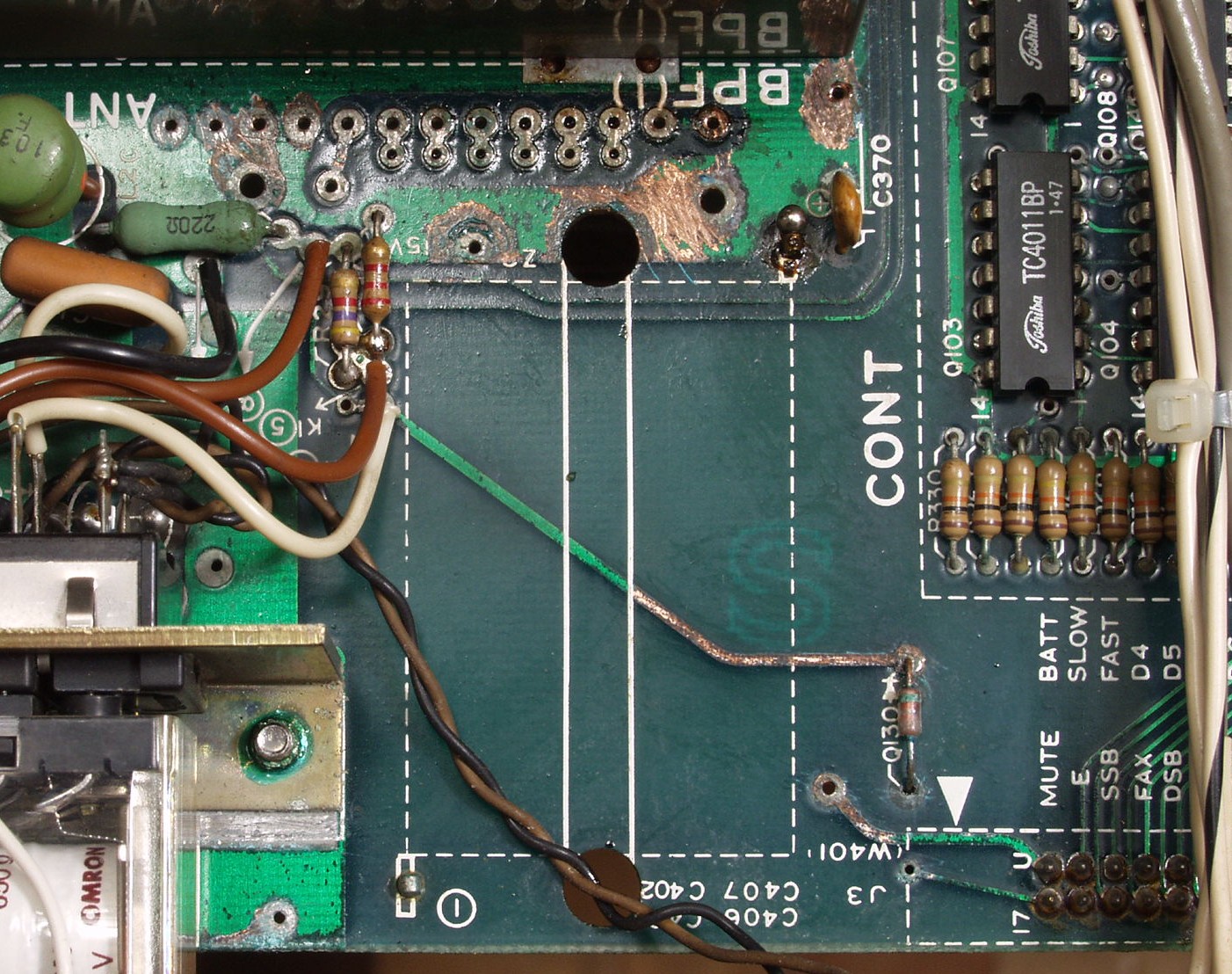

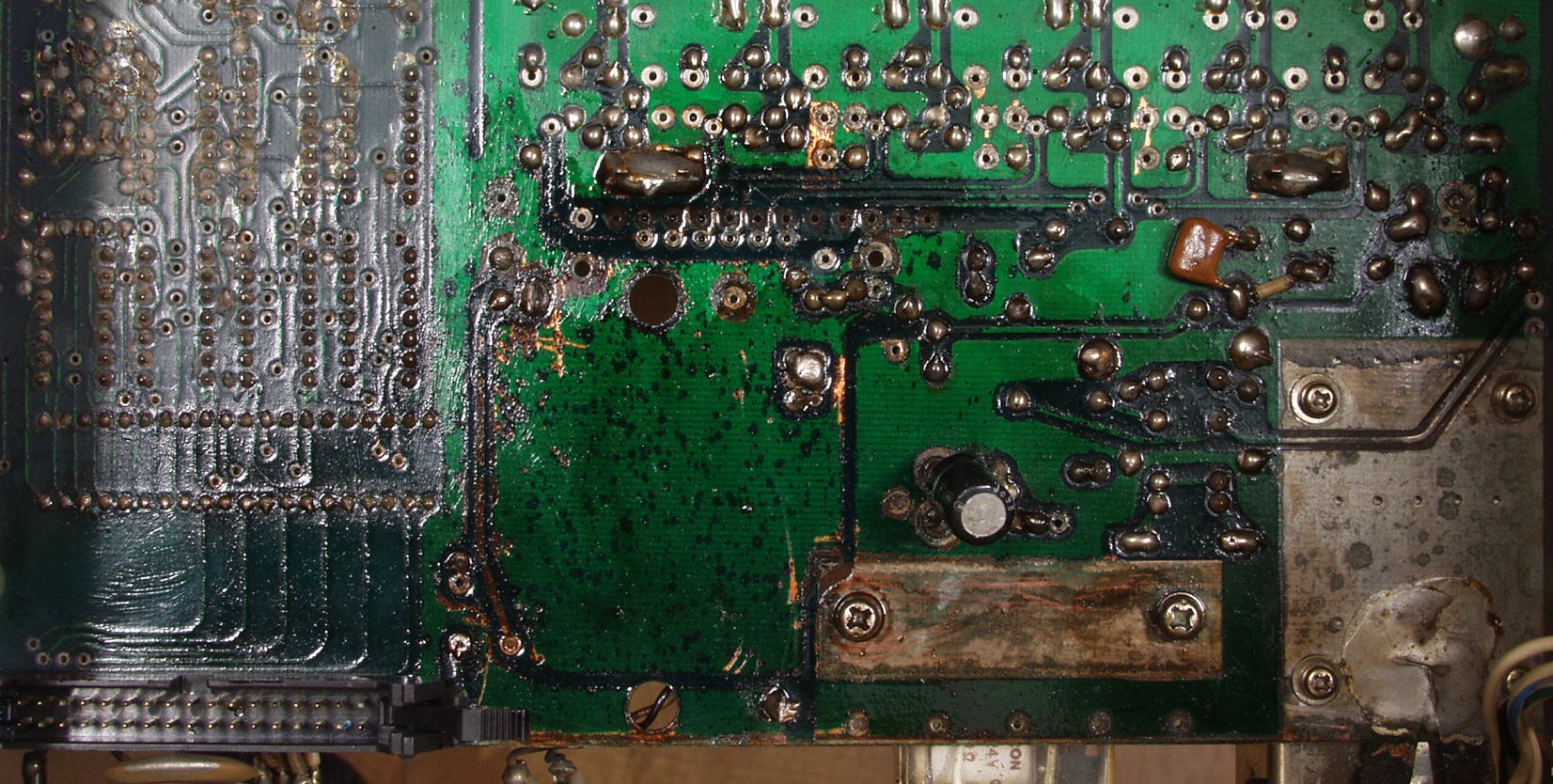

| Ｃ． 修理の様子 Ｃ−１Ａ． 修理前 電池の液漏れで腐食した部分 |
 |
| Ｃ−１Ｂ． 修理中 シールドの下、コネクターまで達していた、ひたすら削り取る |
 |
| Ｃ−１C． 修理後 フラックスを塗り完成 |
 |
| Ｃ−１D． 修理中 表側にも達している |
 |
| Ｃ−１E． 完成 |
 |
| Ｃ−２Ａ． 修理前 アナログ基板 |
|
| Ｃ−２Ｂ． 修理後 アナログ基板 |
 |

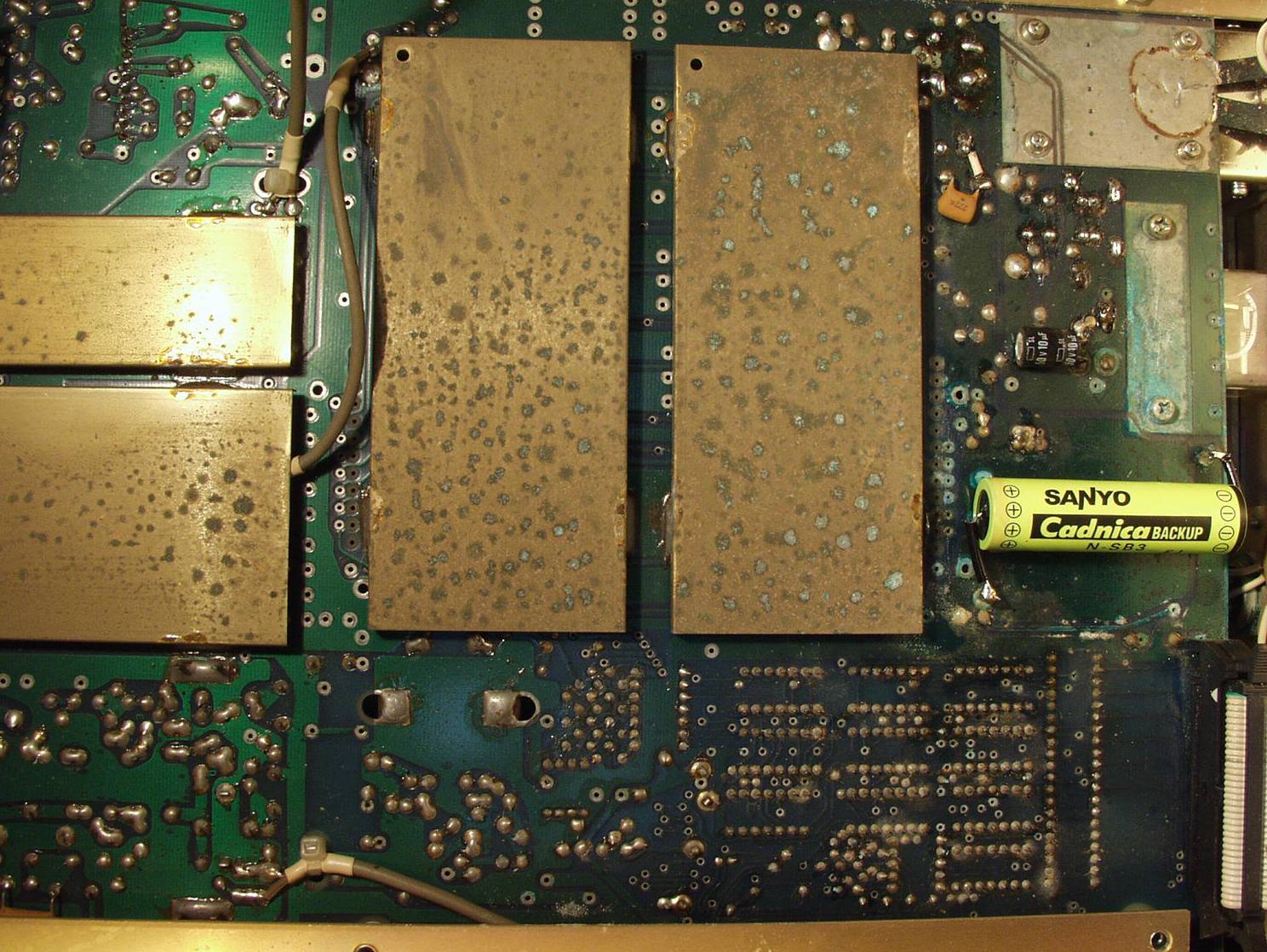

| Ｃ−２Ｃ． 修理前 アナログ基板裏 |
|
| Ｃ−２Ｄ． 修理後 アナログ基板裏 |
 |

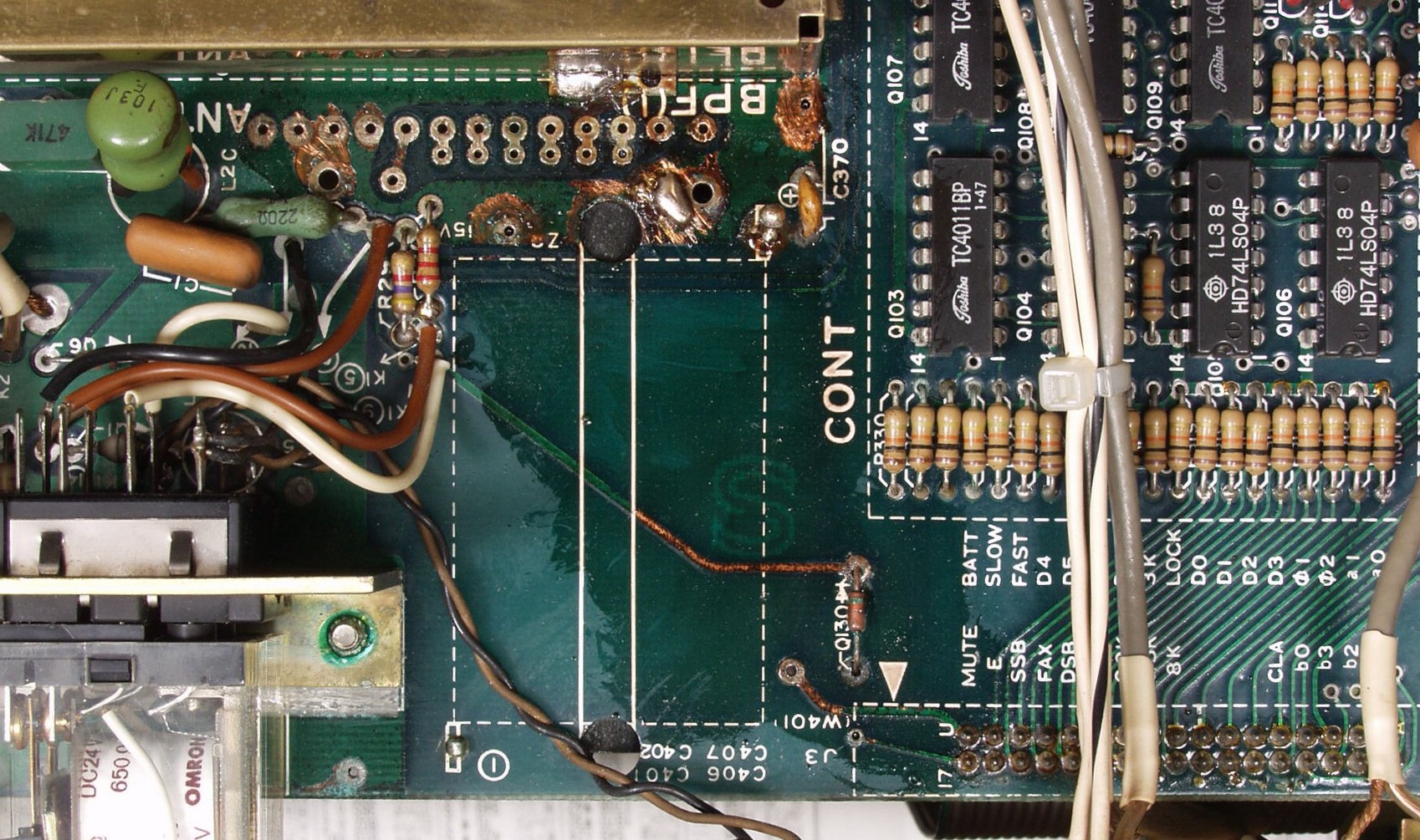

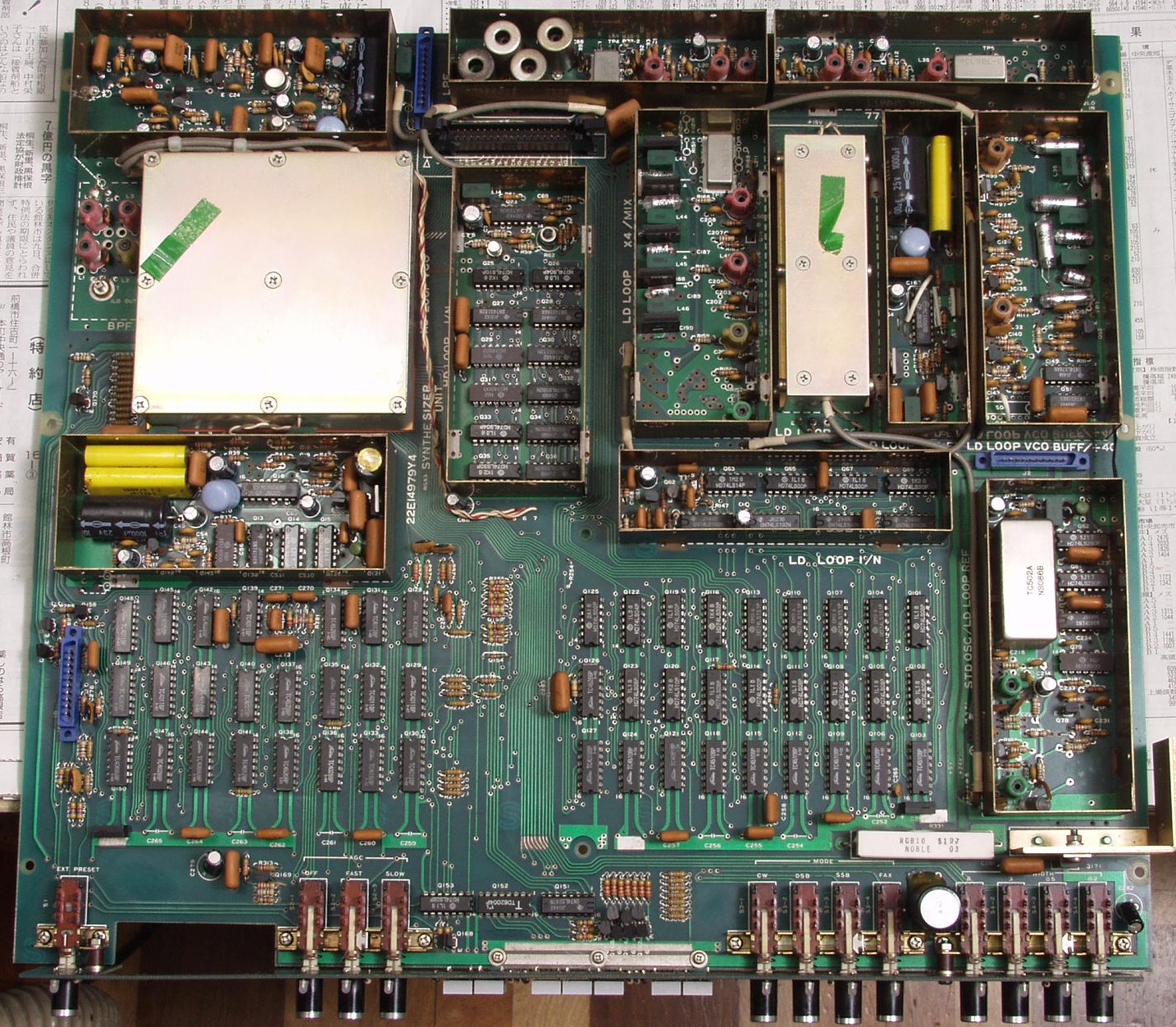

| Ｃ−３Ａ． 修理前 デジタル基板 |
|
| Ｃ−３Ｂ． 修理後 デジタル基板 |
 |

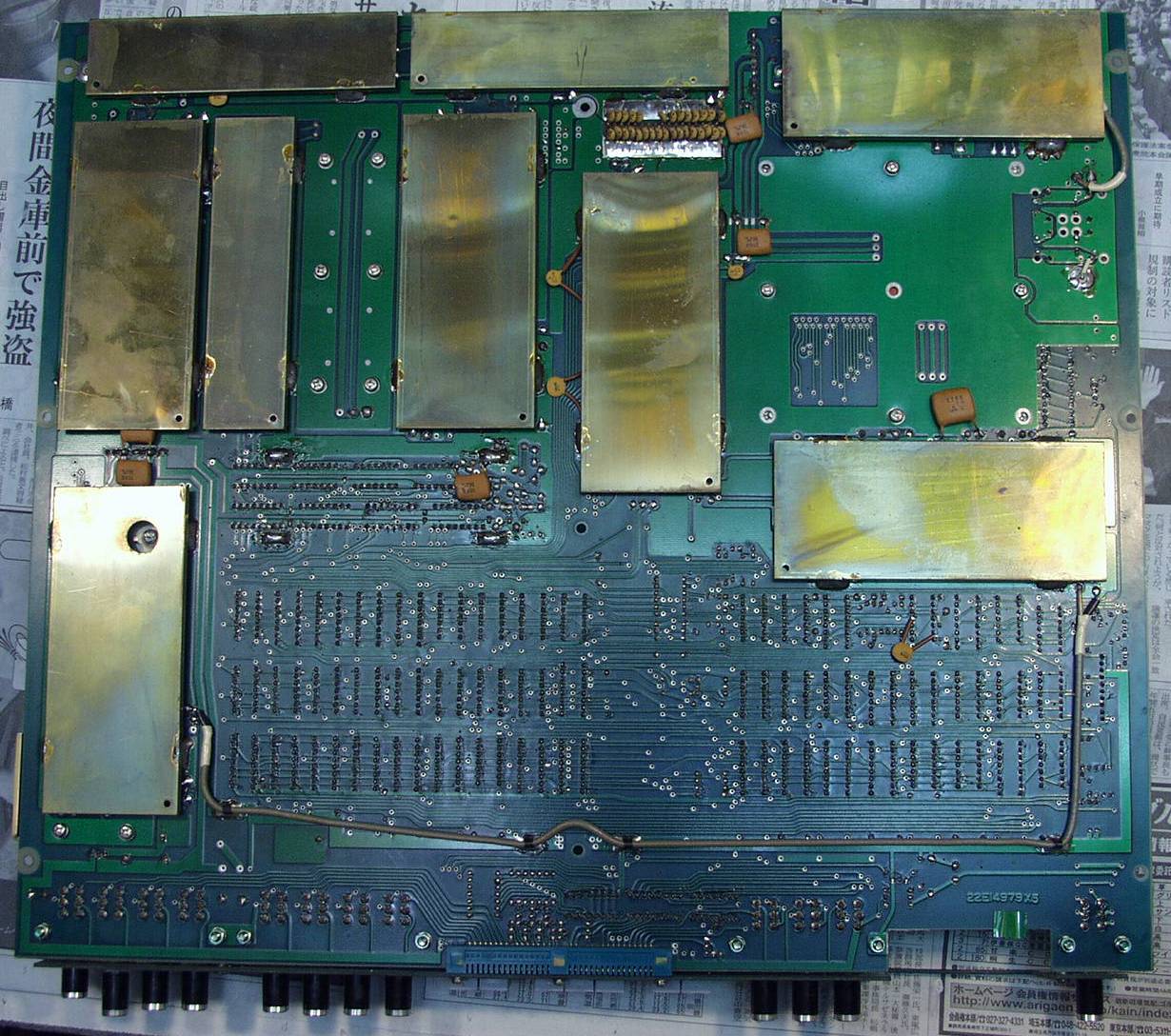

| Ｃ−３Ｃ． 修理前 デジタル基板裏 |
|
| Ｃ−３Ｄ． 修理後 デジタル基板裏 |
 |

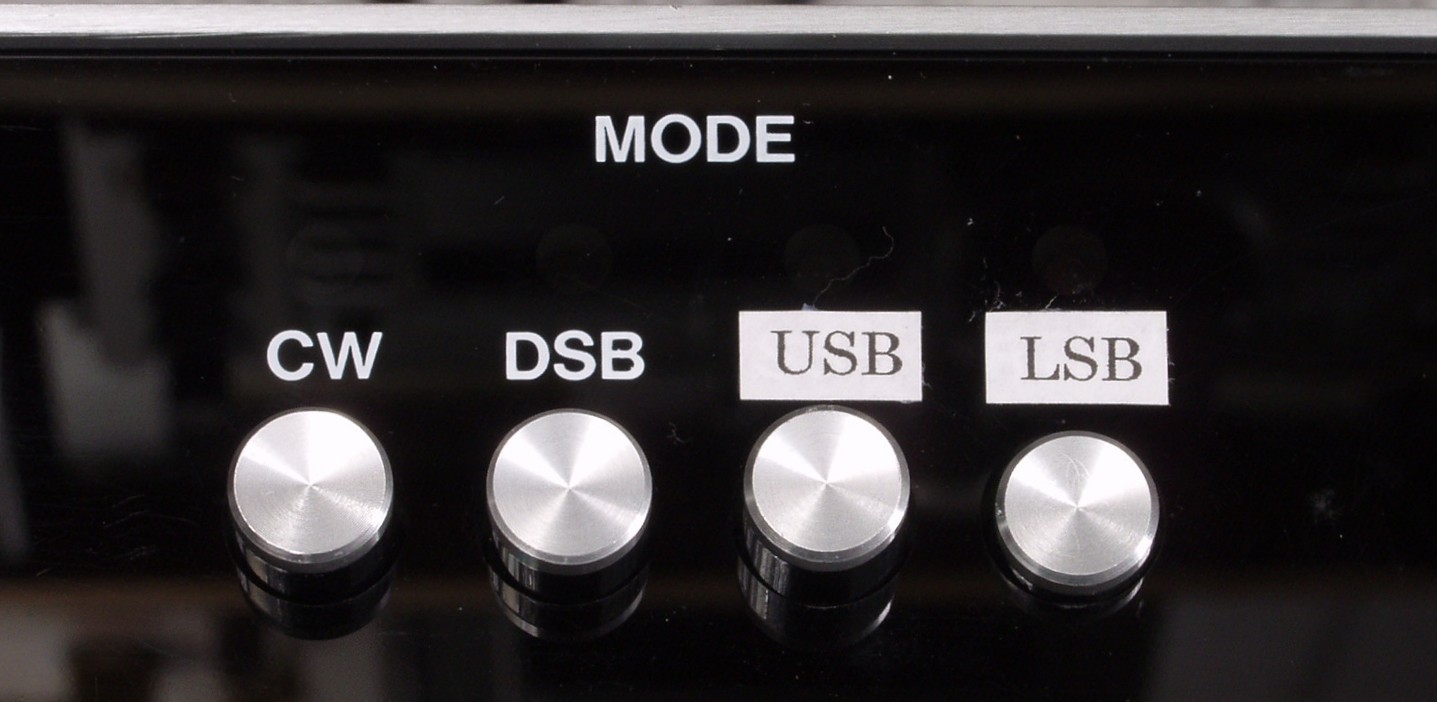

| Ｃ−４． ＭＯＤＥ ＳＷ |
 |

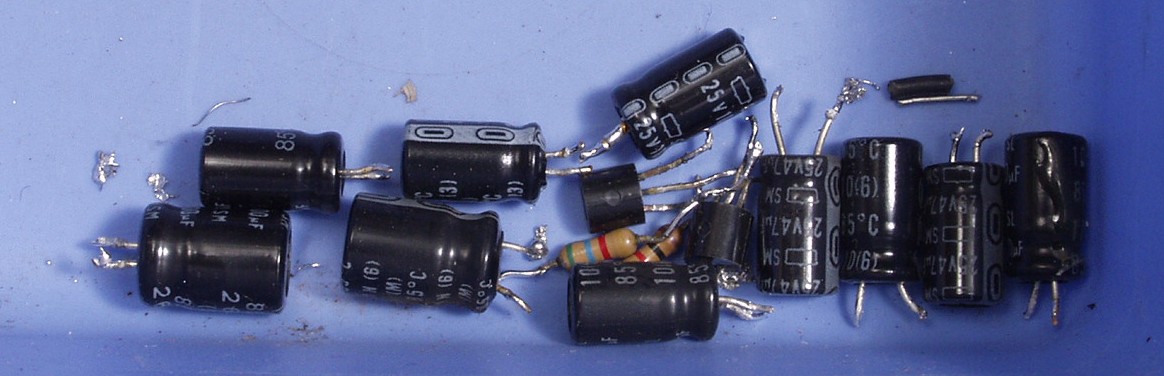

| Ｃ−５． 交換部品 |
 |

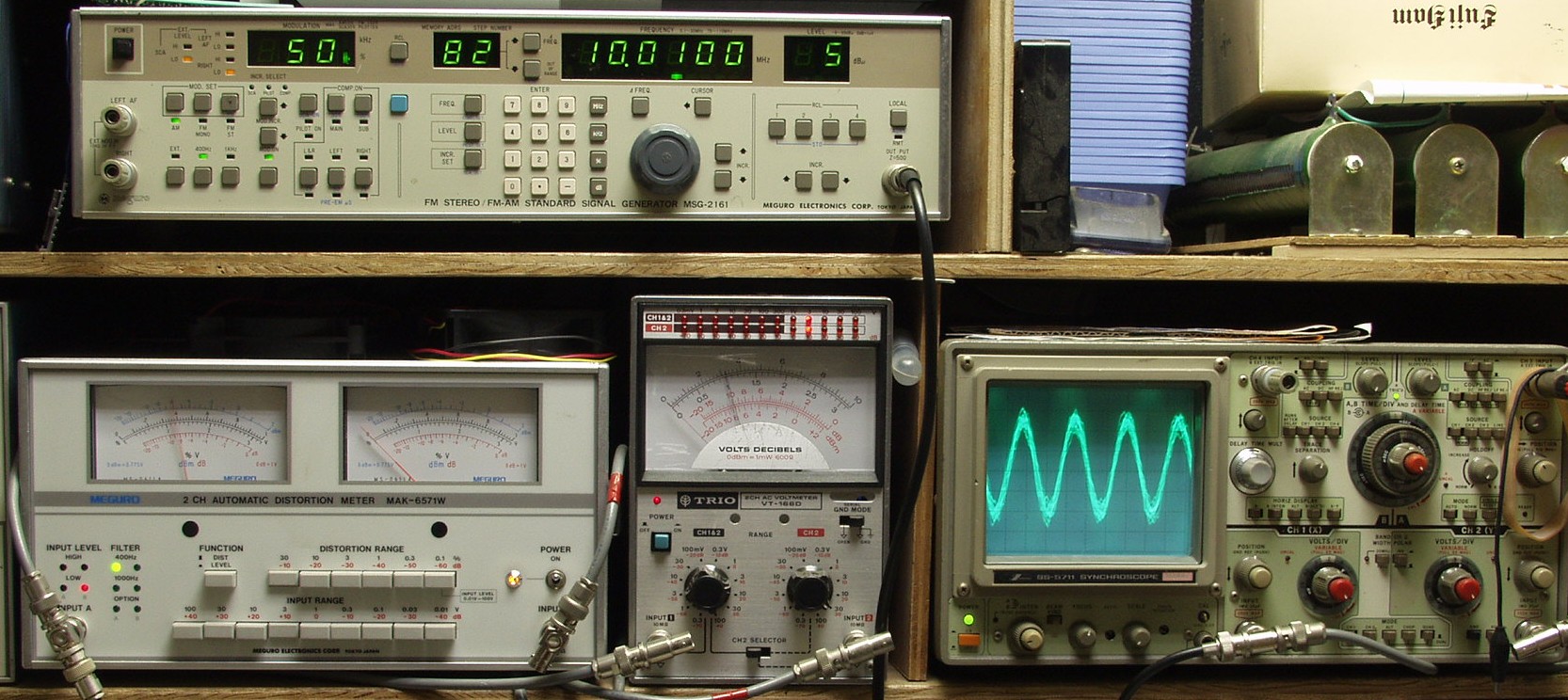

| Ｅ． 測定・調整 ＫＥＮ ＷＯＯＤ ＴＳ−９４０の測定は此方に有りますので比較して下さい Ｅ−１． 測定・調整 |
 |
| Ｅ−２． 周波数精度測定 １５ＭＨＺのＷＷＷ受信 さすがプロ器周波数はドンピシャリ 下手なＳＳＧは顔負け！ |
 |

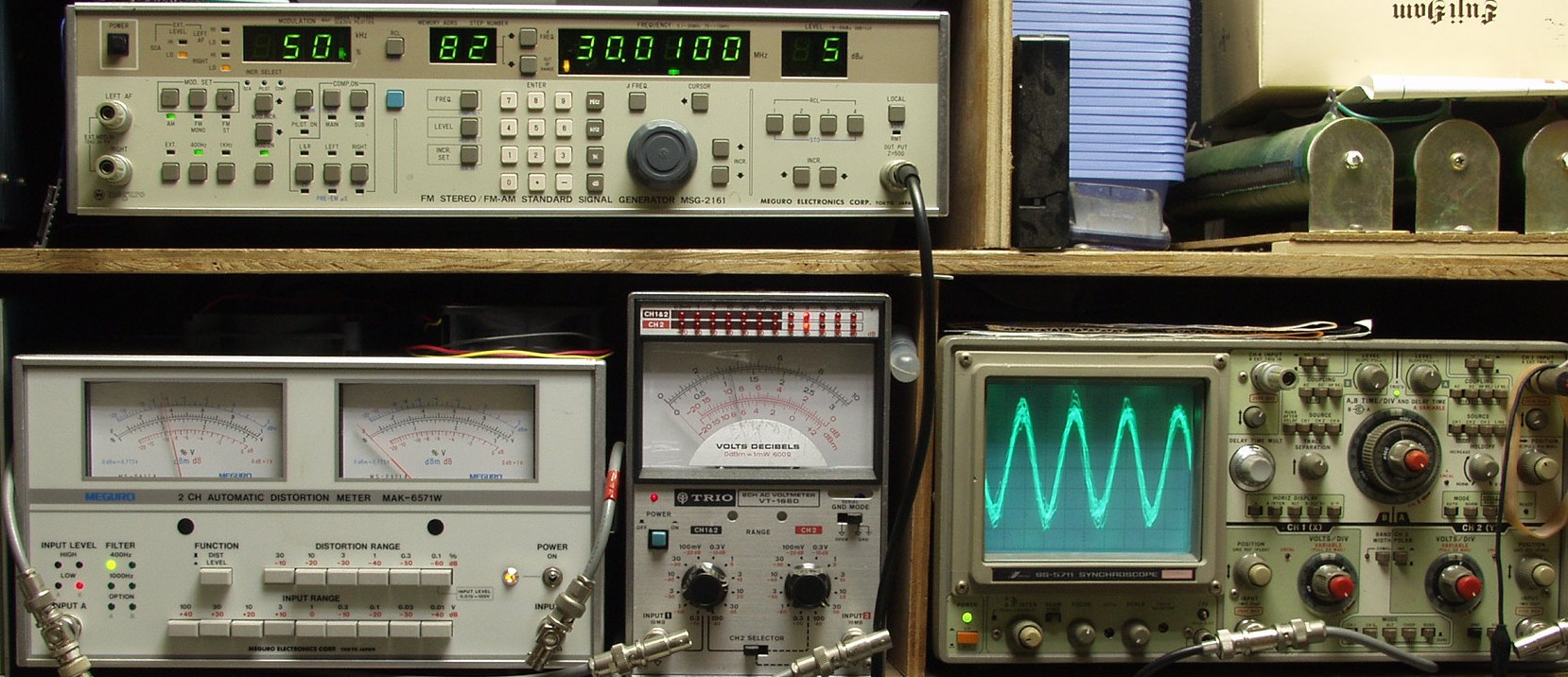

| Ｅ−３A． ３０MHZ感度測定 上のSSGより３０．０１ＭＨＺのAM５０％変調の５ｄBμ受信 本体６００Ω出力を測定 以下、周波数設定以外同じ状態で測定する |
 |

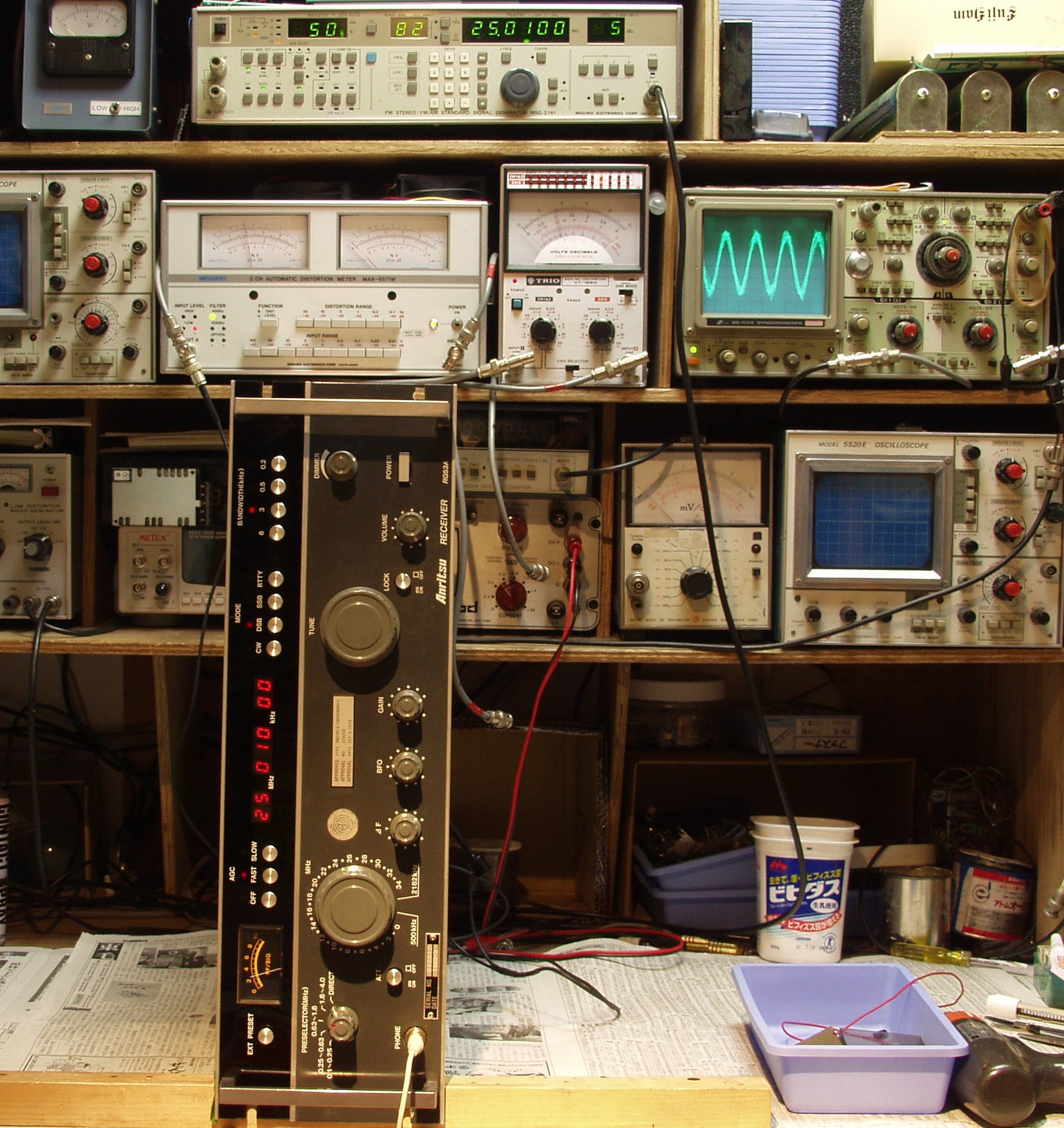

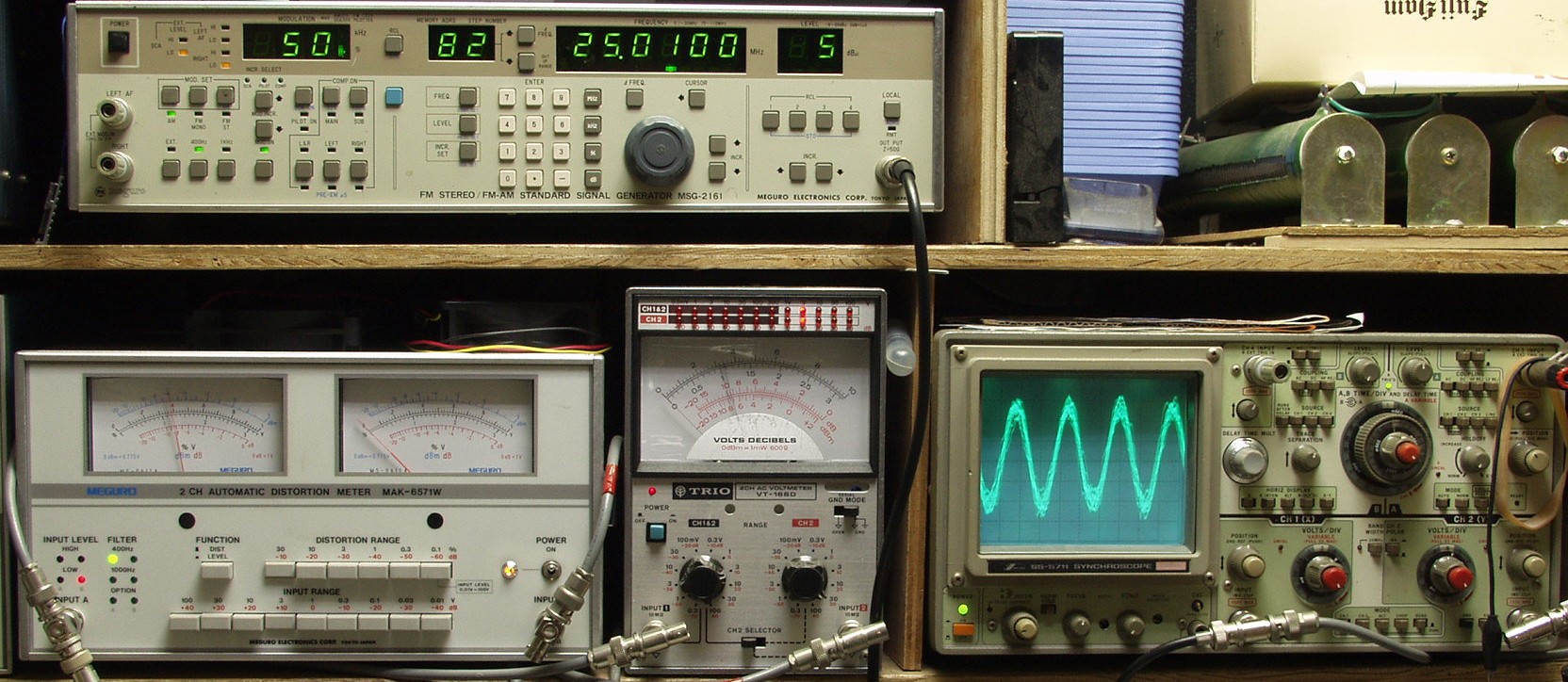

| Ｅ−３B． ２５MHZ感度測定 上のSSGより２５．０１ＭＨＺのAM５０％変調の５ｄBμ受信 |
 |
| Ｅ−３B． ２０MHZ感度測定 上のSSGより２０．０１ＭＨＺのAM５０％変調の５ｄBμ受信 |
 |

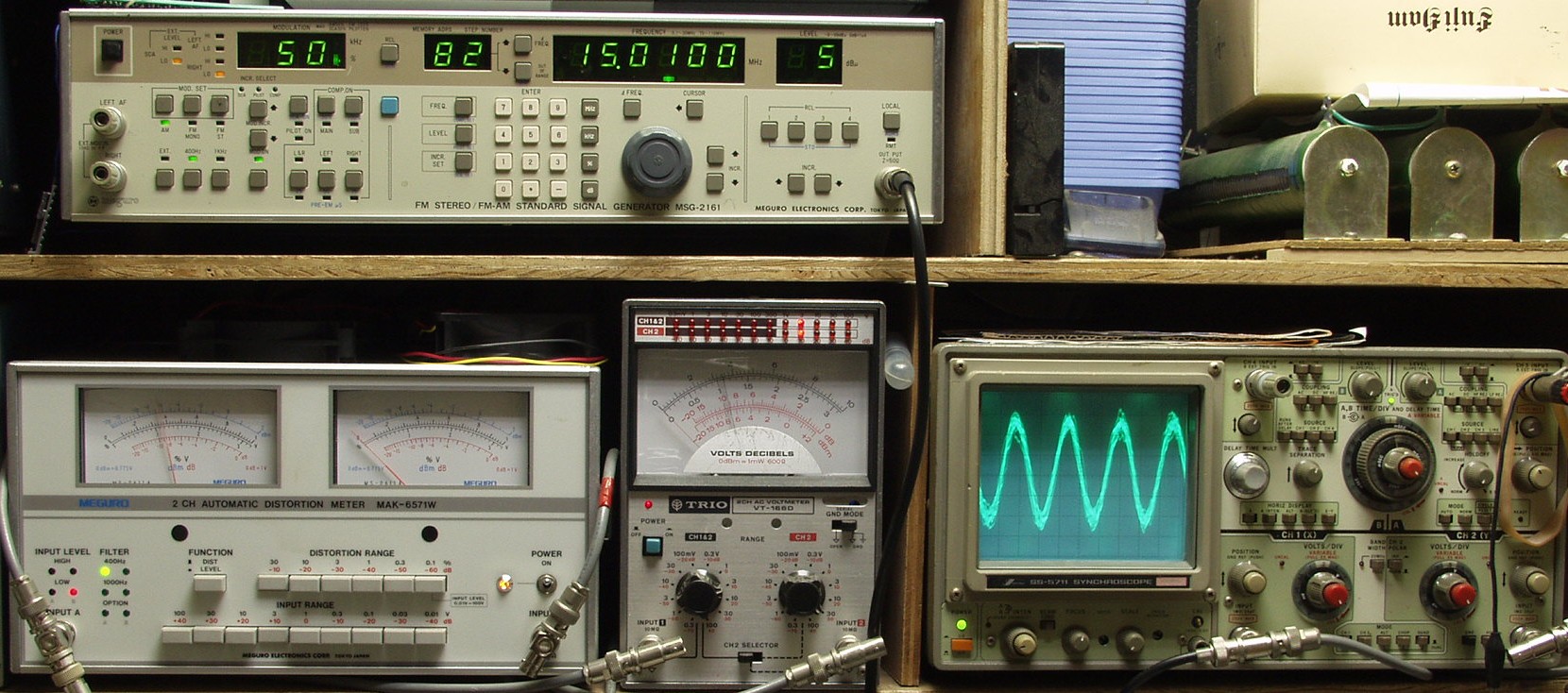

| Ｅ−３C． １５MHZ感度測定 上のSSGより１５．０１ＭＨＺのAM５０％変調の５ｄBμ受信 |
 |

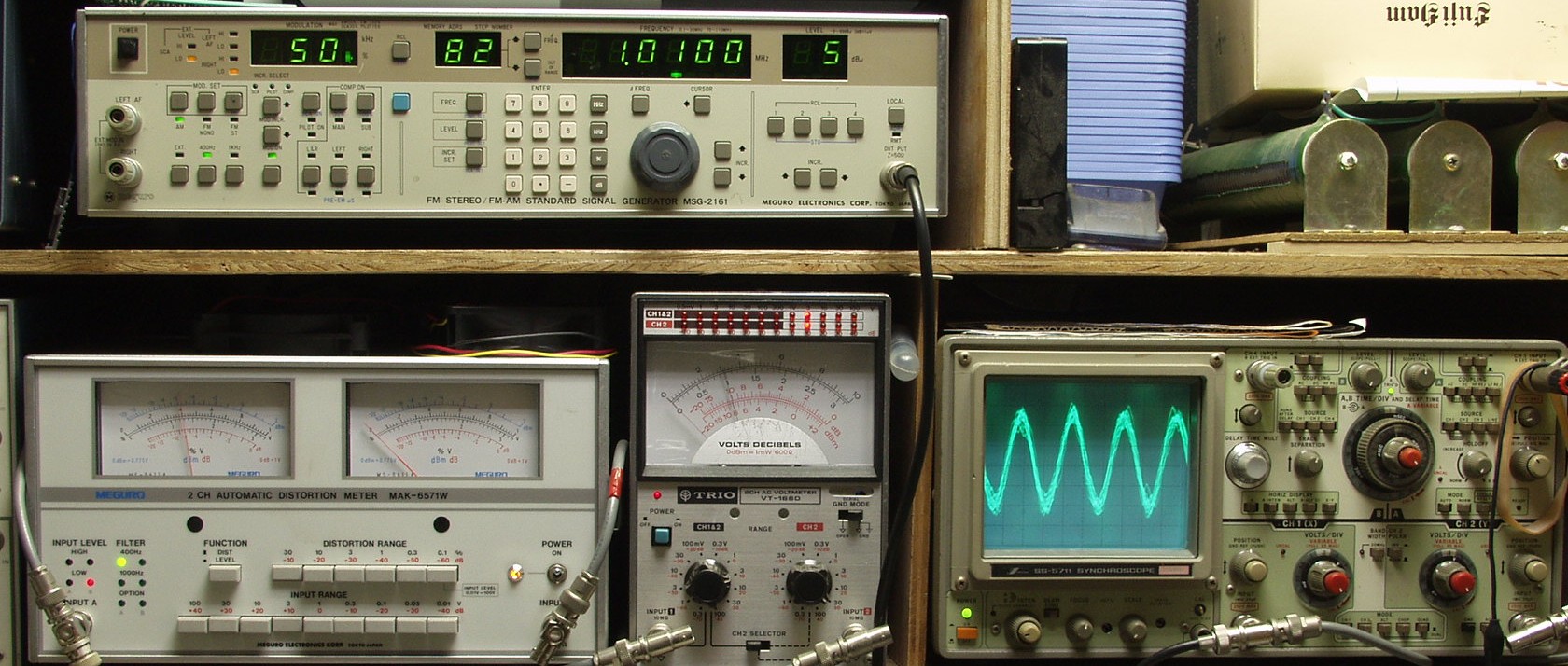

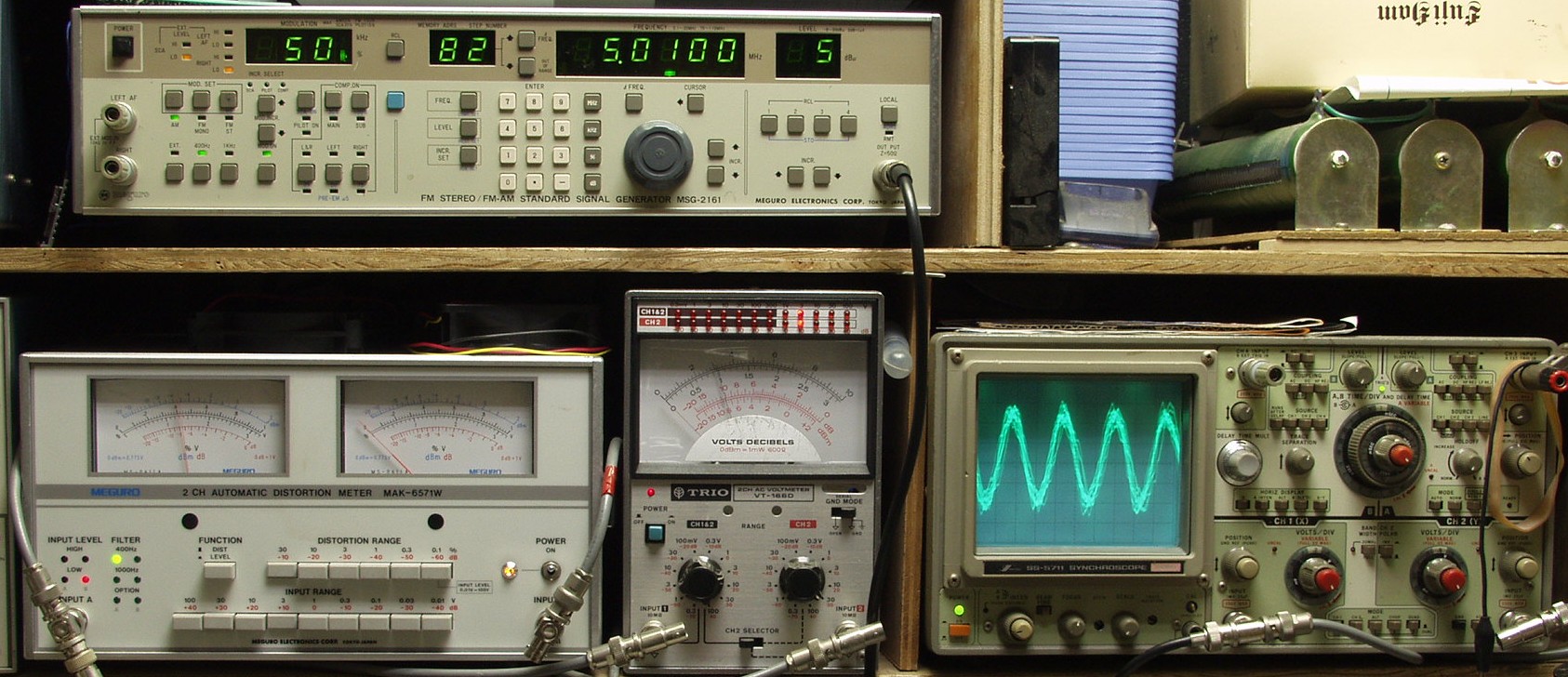

| Ｅ−３D． １０MHZ感度測定 上のSSGより１０．０１ＭＨＺのAM５０％変調の５ｄBμ受信 |
 |
| Ｅ−３E． ５MHZ感度測定 上のSSGより５．０１ＭＨＺのAM５０％変調の５ｄBμ受信 |
 |
| Ｅ−３Ｆ． １MHZ感度測定 上のSSGより１．０１ＭＨＺのAM５０％変調の５ｄBμ受信 |
 |

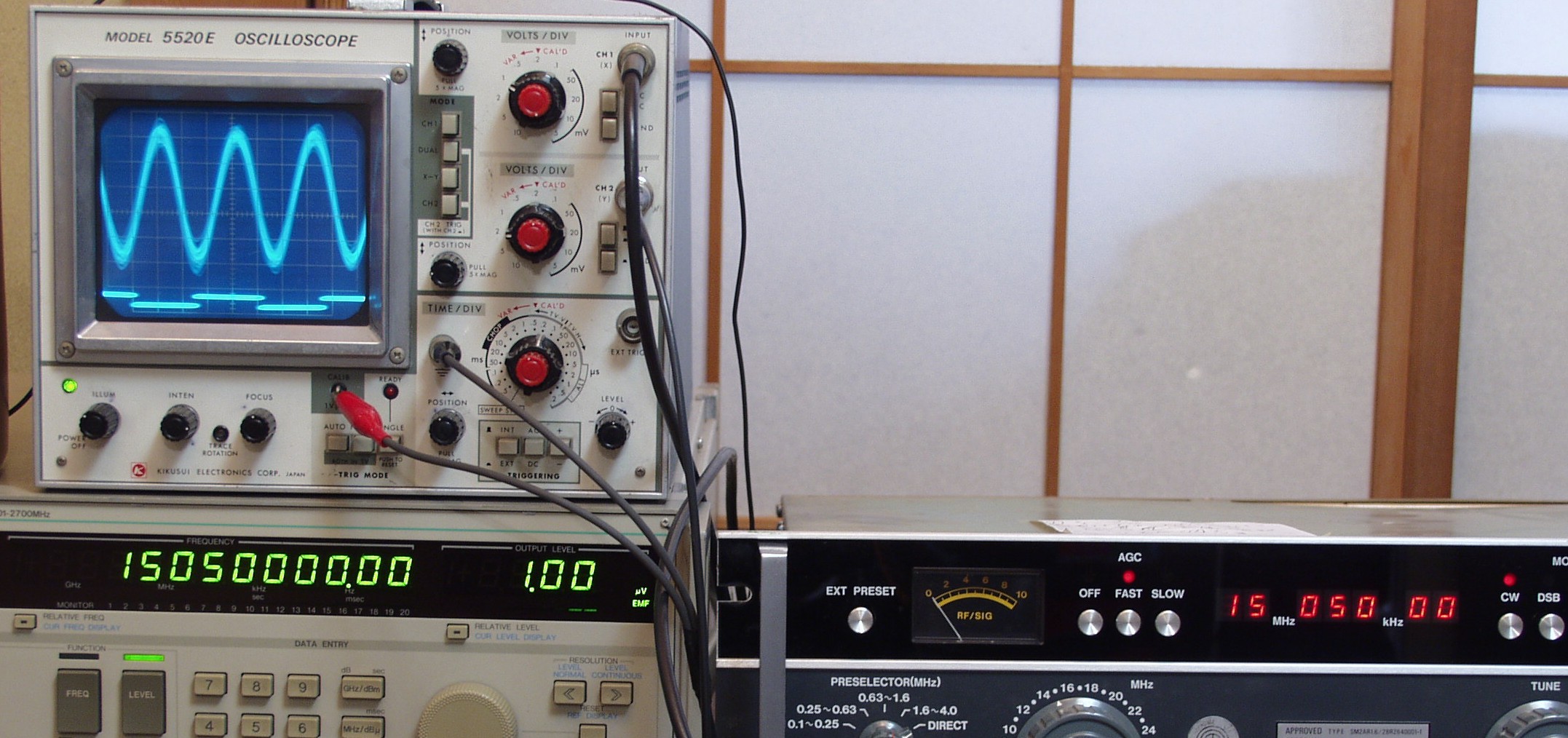

| Ｆ． 上位測定機器での調整・測定 ＫＥＮ ＷＯＯＤ ＴＳ−９４０の測定は此方に有りますので比較して下さい Ｆ−１． １５MHZ感度測定 SSGより１５．０５ＭＨＺの１μＶの信号をＣＷで受信 ＢＦＯを１ＫＨＺに調整して、ＳＰ出力を測定 |
 |
| Ｆ−２． オシロの下の波形は１ＫＨＺ |
 |

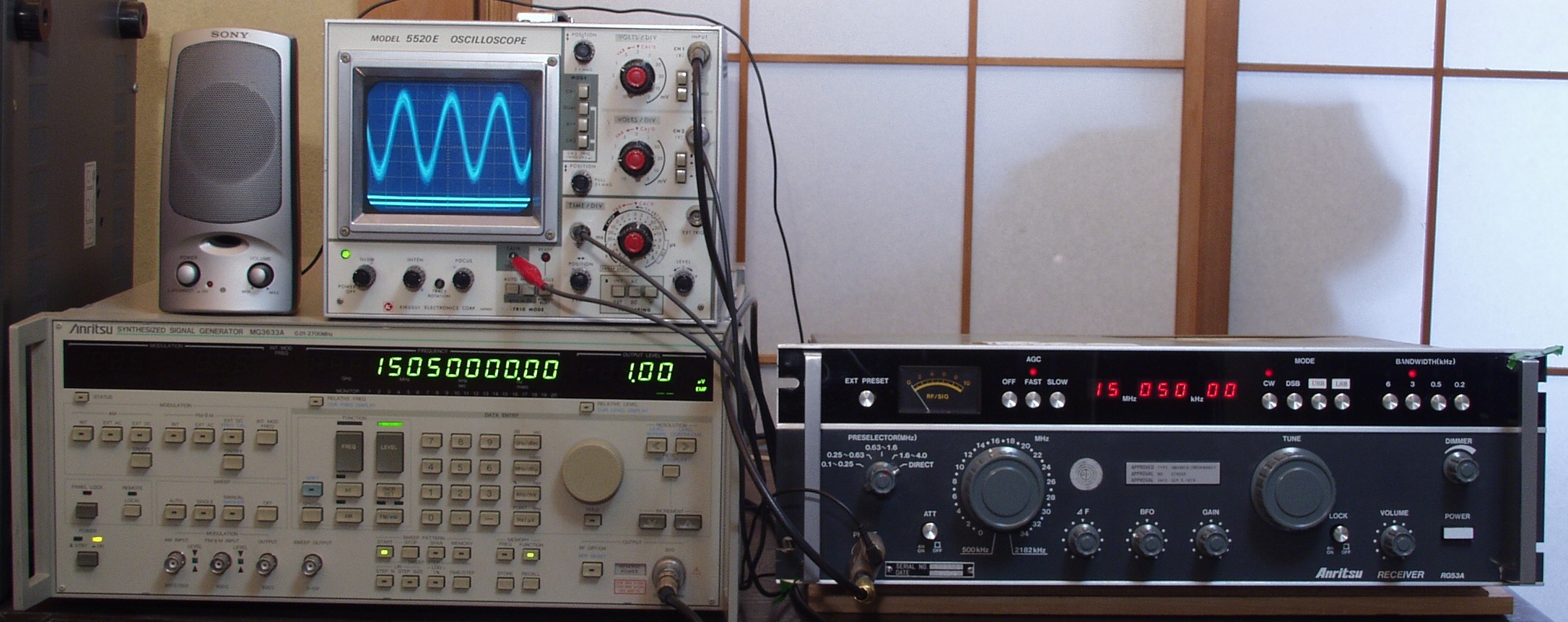

| F−３． 完成後２４時間エージング中 規制緩和のお陰で、ヘビーデュティなプロの業務から開放され、ハムの世界で余生を迎える幸せな機器 |
 |
| 回路図があるので楽 |
 |
