| Ａｎｒｉｔｓｕ ＲＧ５３Ａ 修理記録 |
| 平成１５年４月２日到着 平成１６年３月２３日完成 |
|

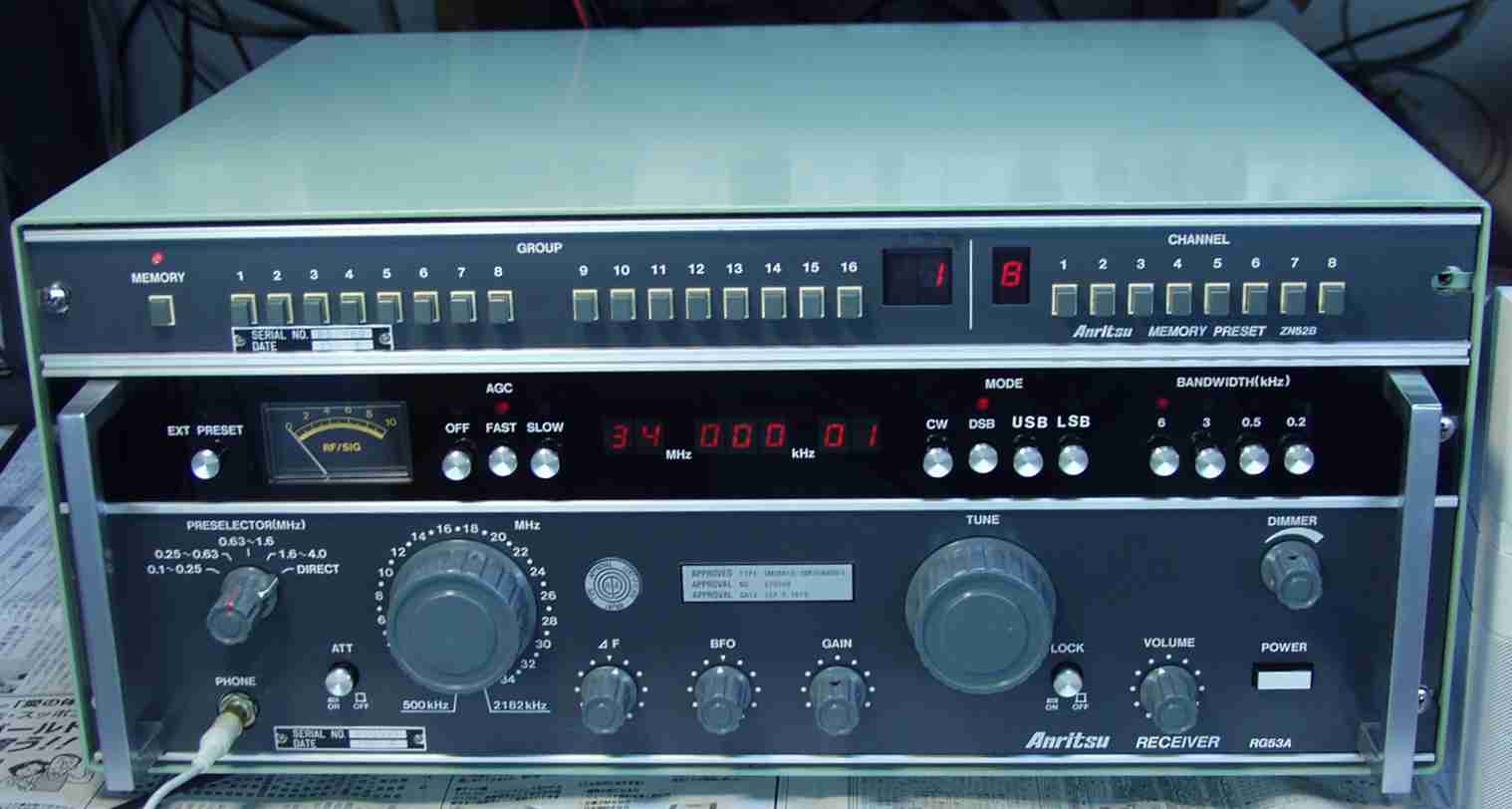

| Ａ． 修理前の様子 Ａ−１． 前から見る ノイズが多い |
 |

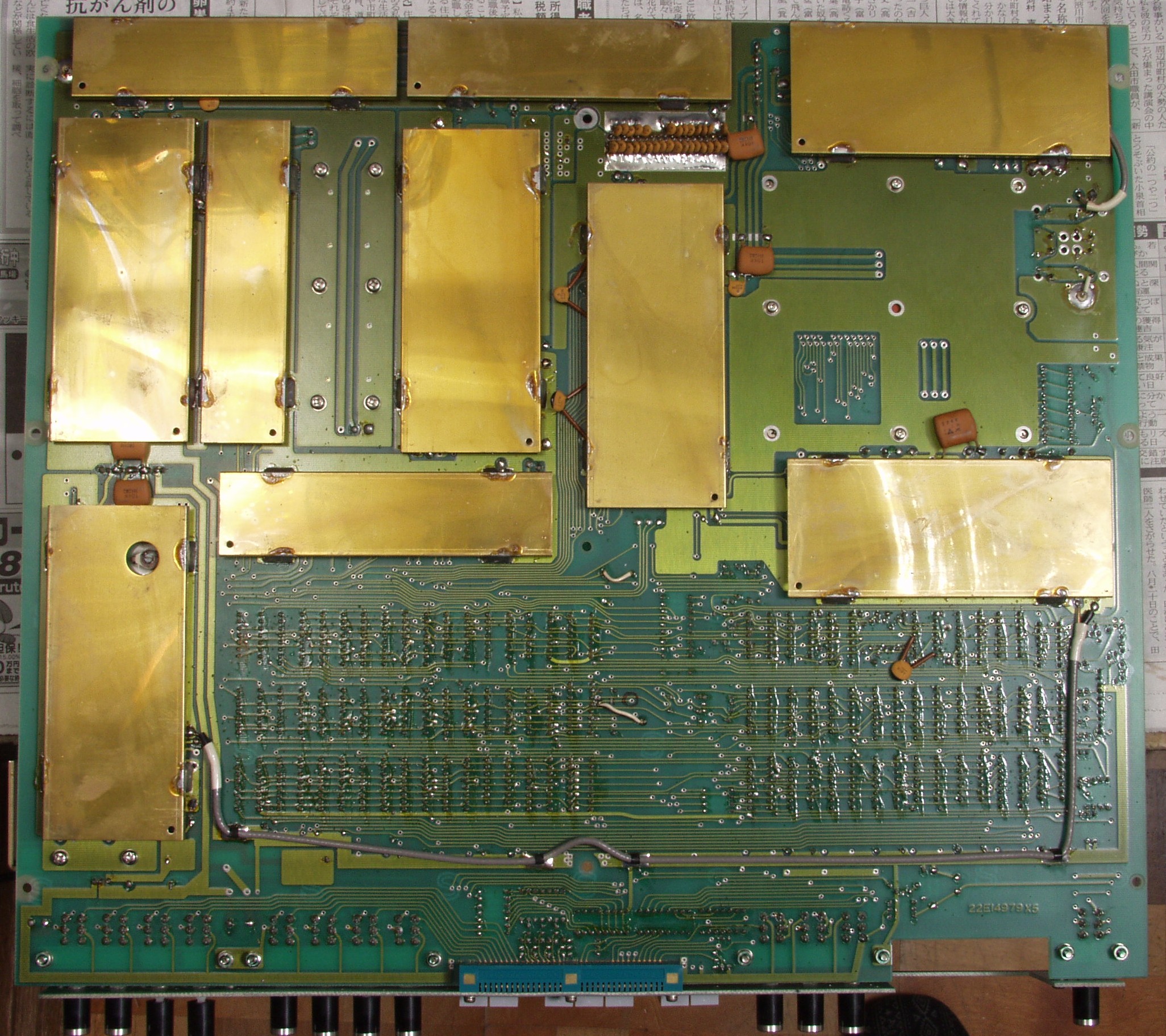

| Ａ−２Ａ． 下から見る ＰＬＬ部を主とするデジタル部分 |
 |

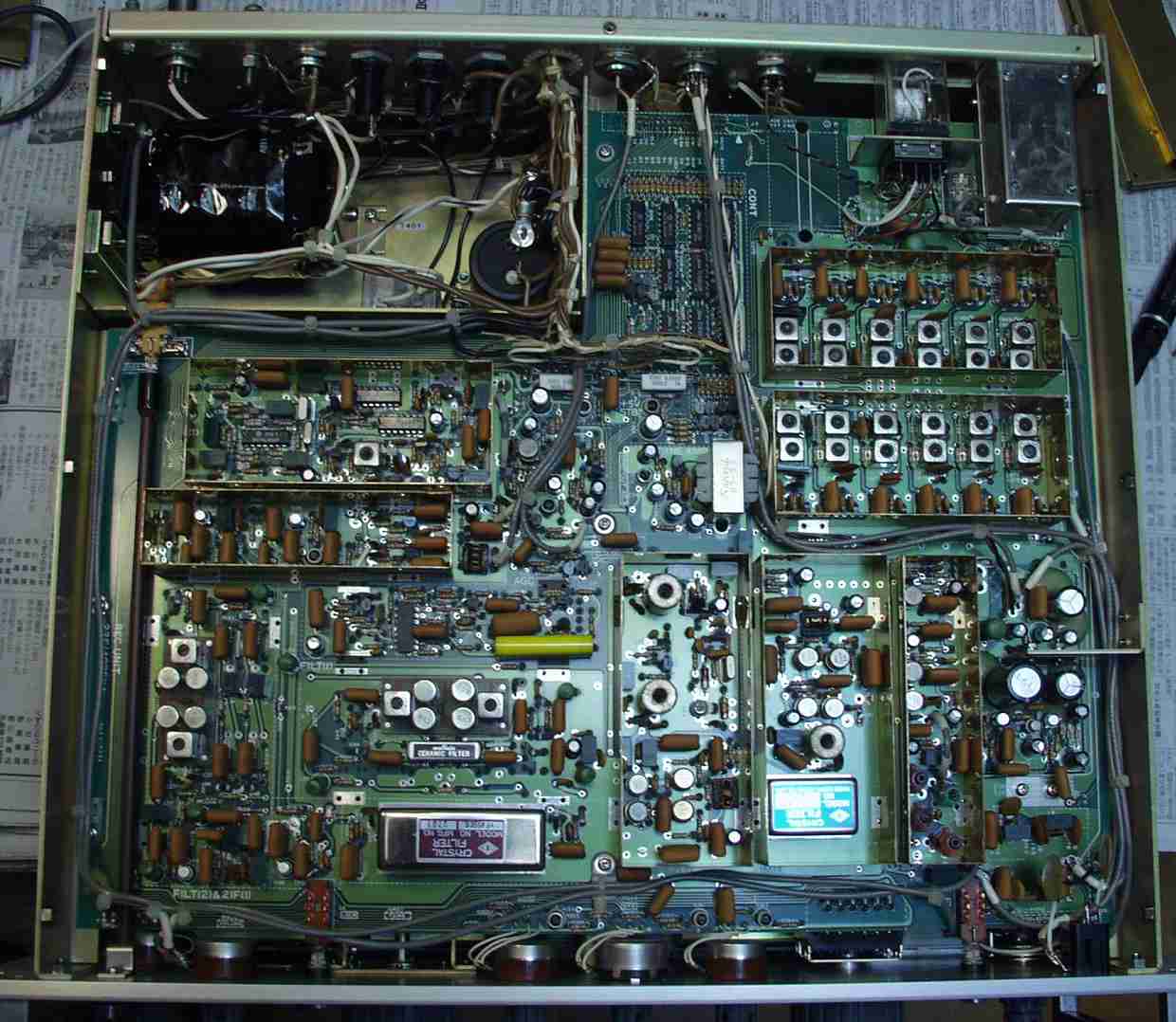

| Ａ−２Ｂ． 上から見る ＲＦ−ＩＦ−ＤＥＴ部 |
 |

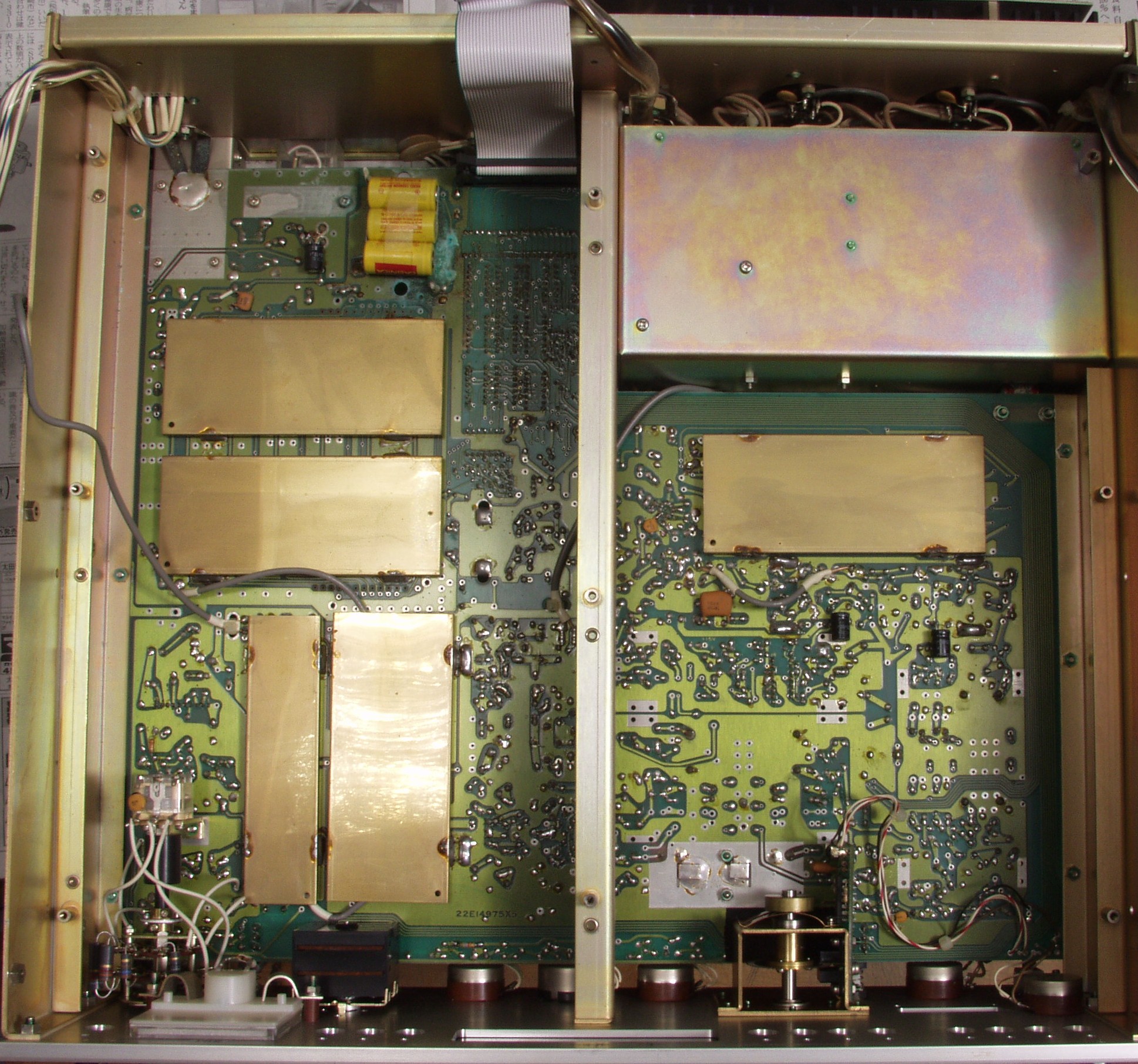

| Ａ−２Ｃ． 上から見る ＲＦ−ＩＦ−ＤＥＴ部裏 |
 |

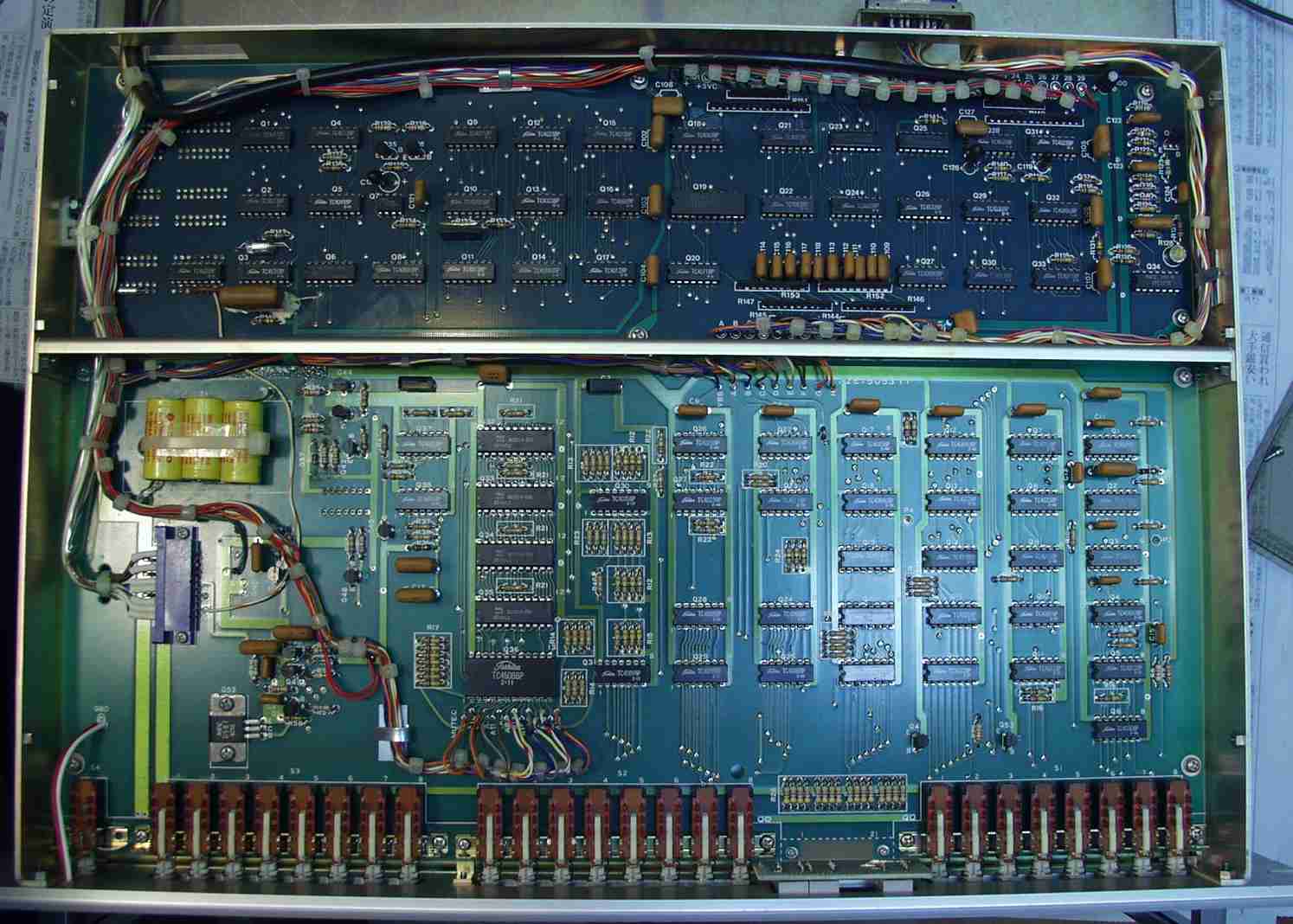

| Ｃ． メモリプリセット修理状況 Ｃ−１Ａ． 修理前 メモリプリセット部 |
 |
| Ｃ−１Ｂ． 修理後 メモリプリセット部 基板補修後、バックアップ電池、抵抗、ＴＲ（トランジスター）２個交換 |
 |
| Ｃ−１Ｃ． 修理（半田補正）後 メモリプリセット部裏 |
 |

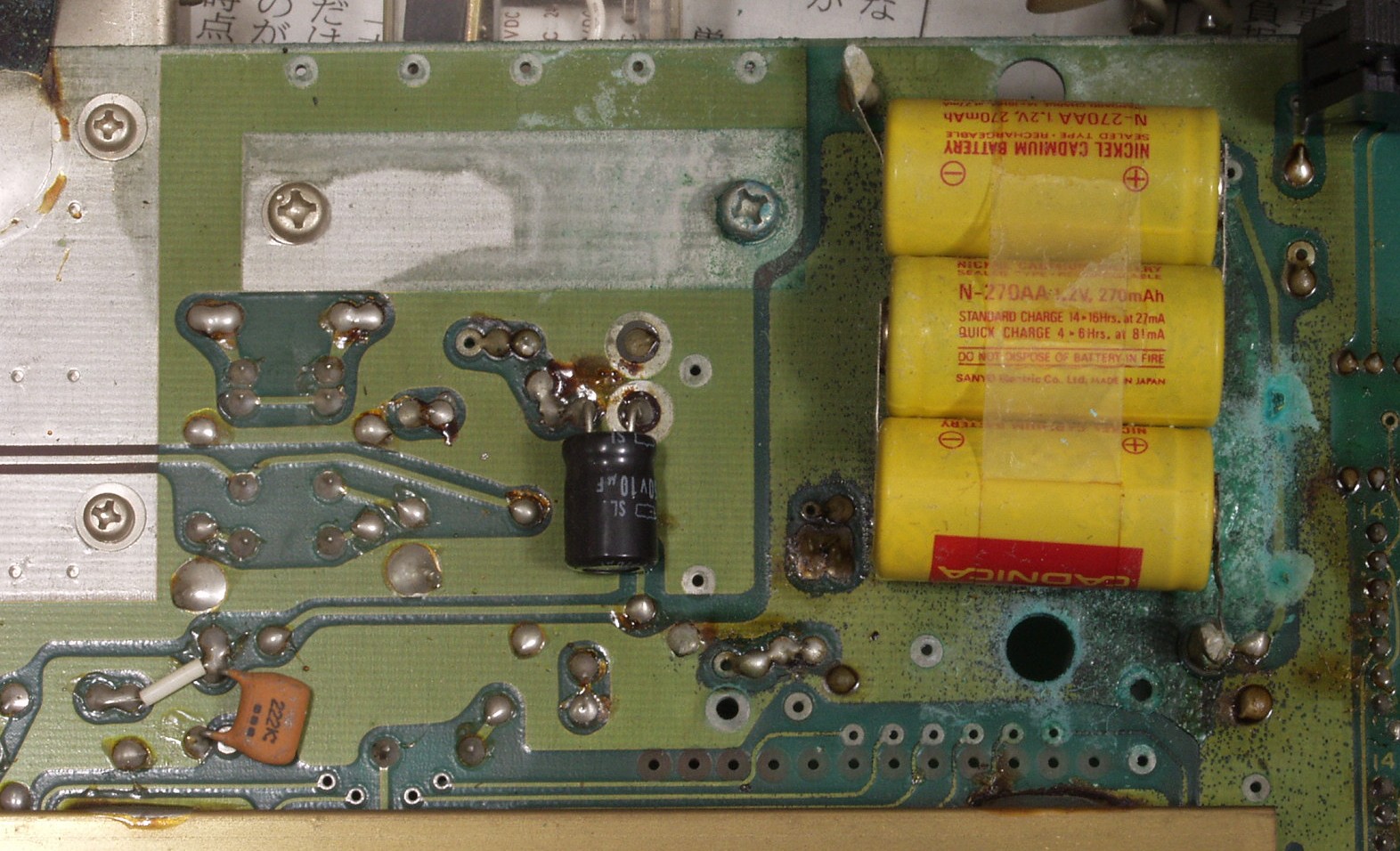

| Ｃ． 本体修理状況 Ｃ−２Ａ． 修理前 液漏れしたバックアップ電池 |
 |

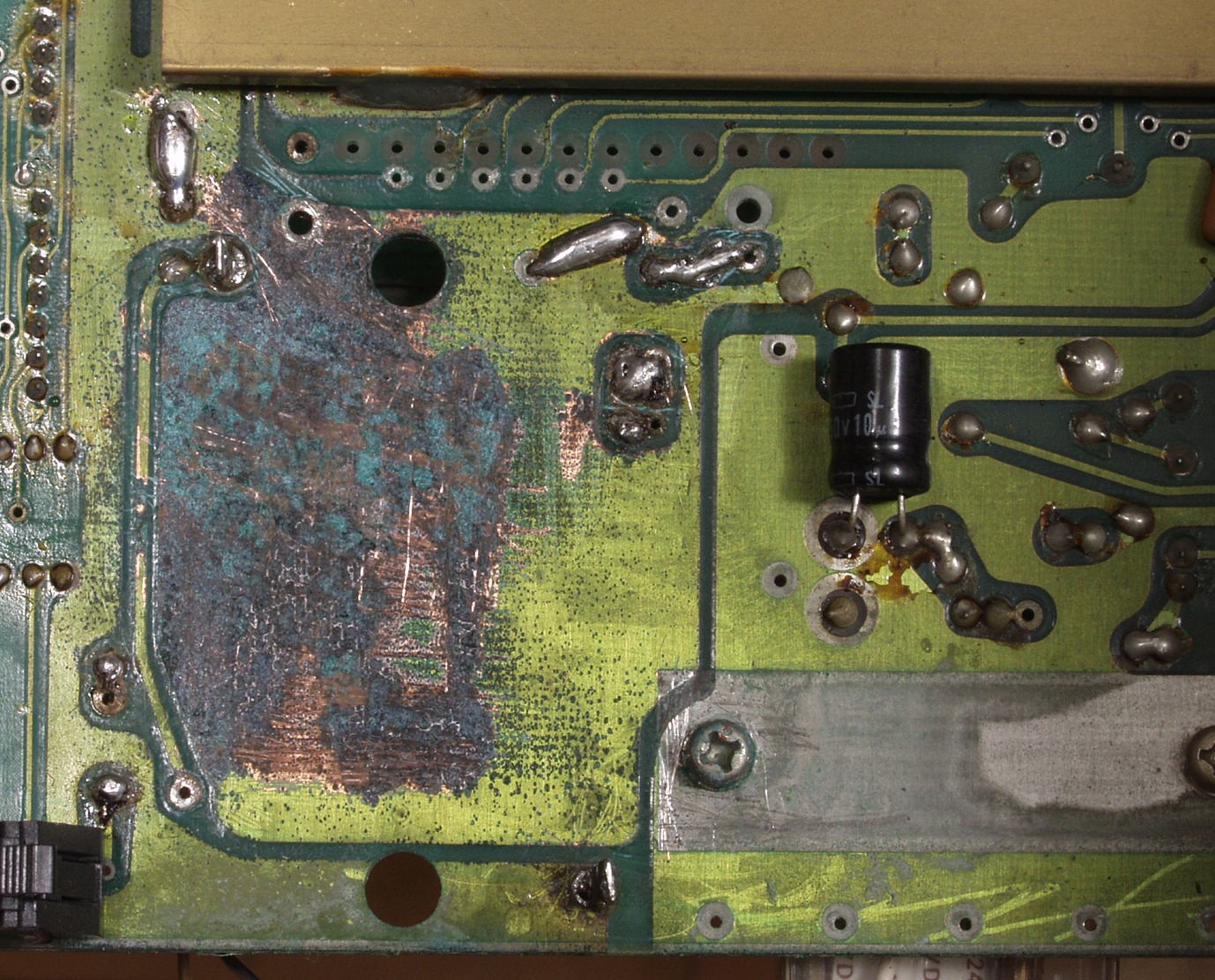

| Ｃ−２Ｂ． 修理中 「サビ」を掻き落とし、基板補修する |
 |

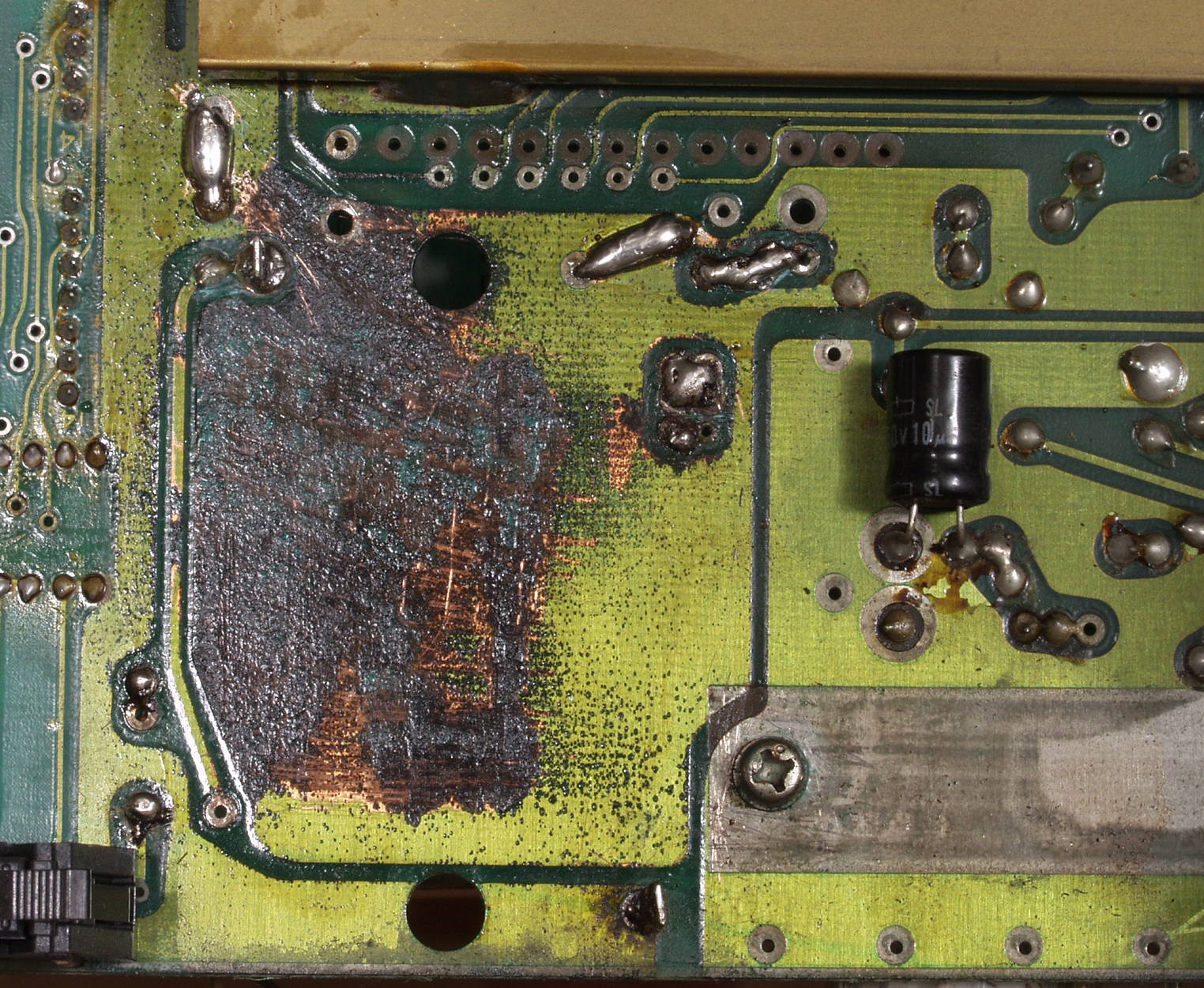

| Ｃ−２Ｃ． 修理後 フラックスを塗り、サビの広がりを防ぐ |
 |

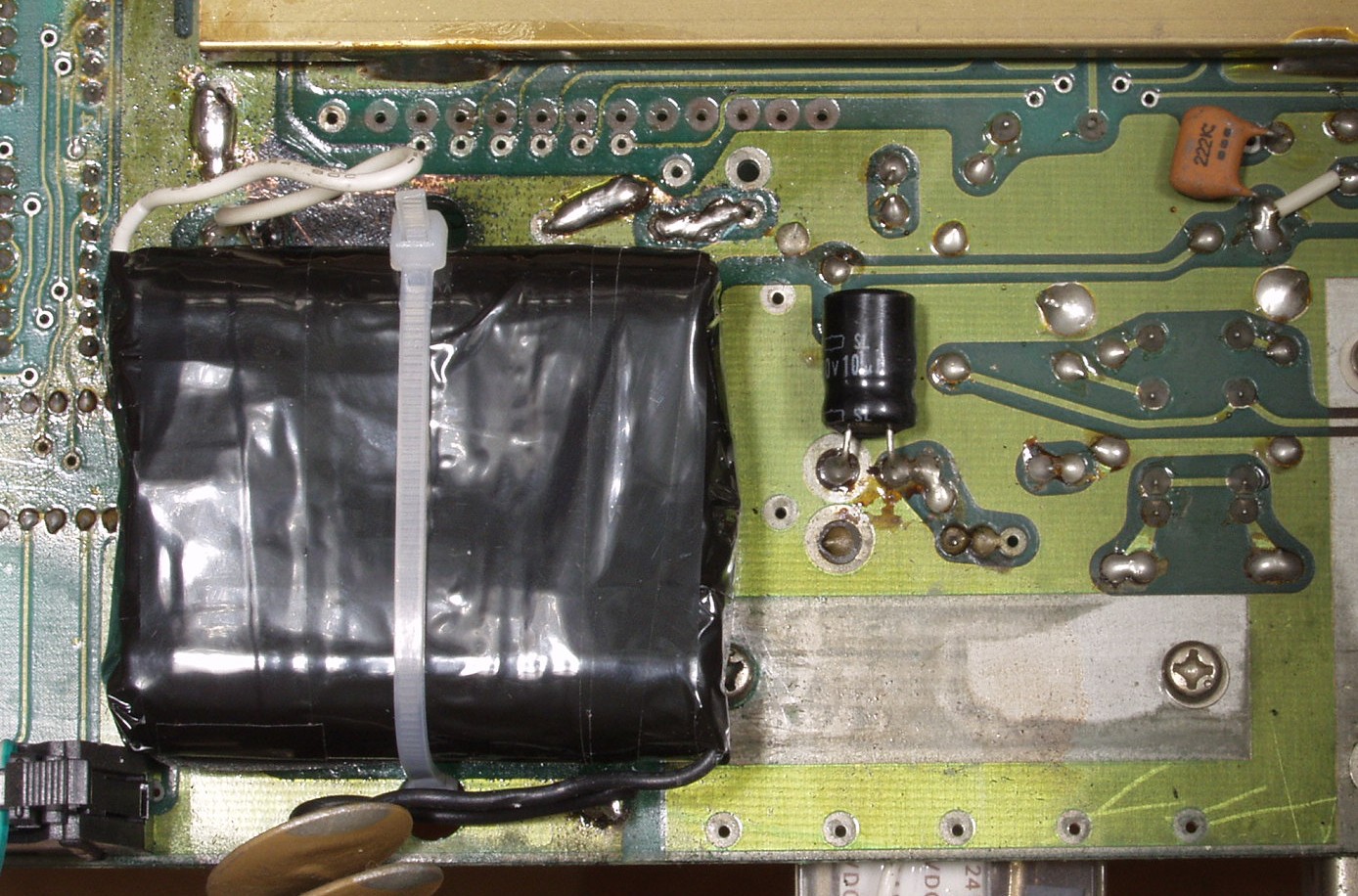

| Ｃ−２Ｄ． 修理後 交換したバックアップ電池 |
 |
| Ｃ−２Ｅ． 修理中 サビは表の基板まで達している |
 |

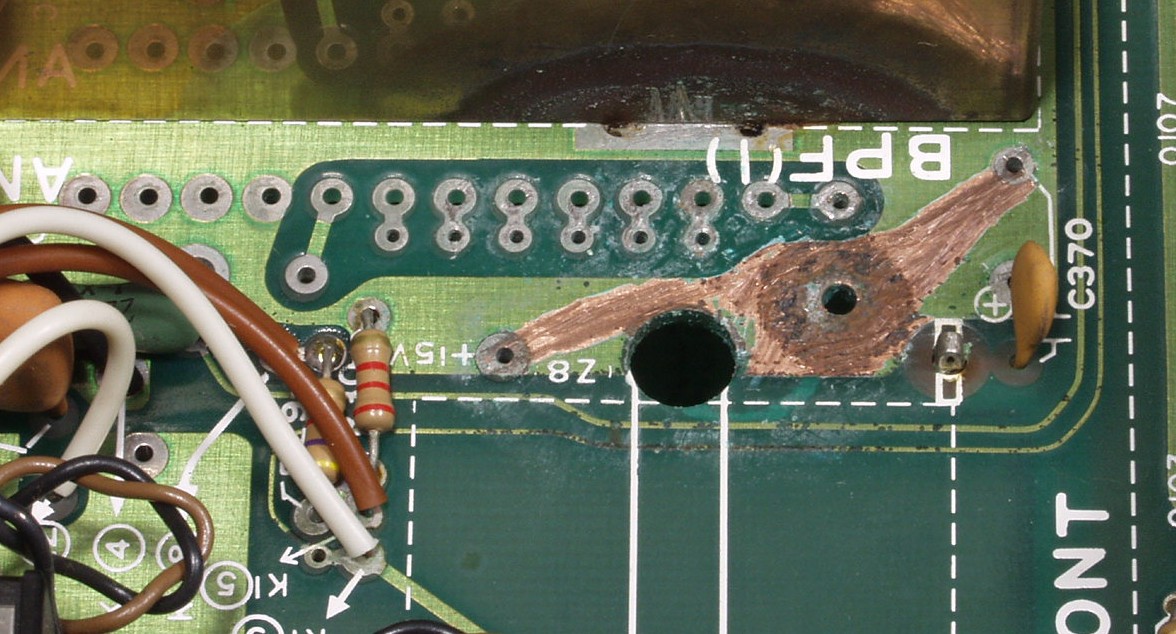

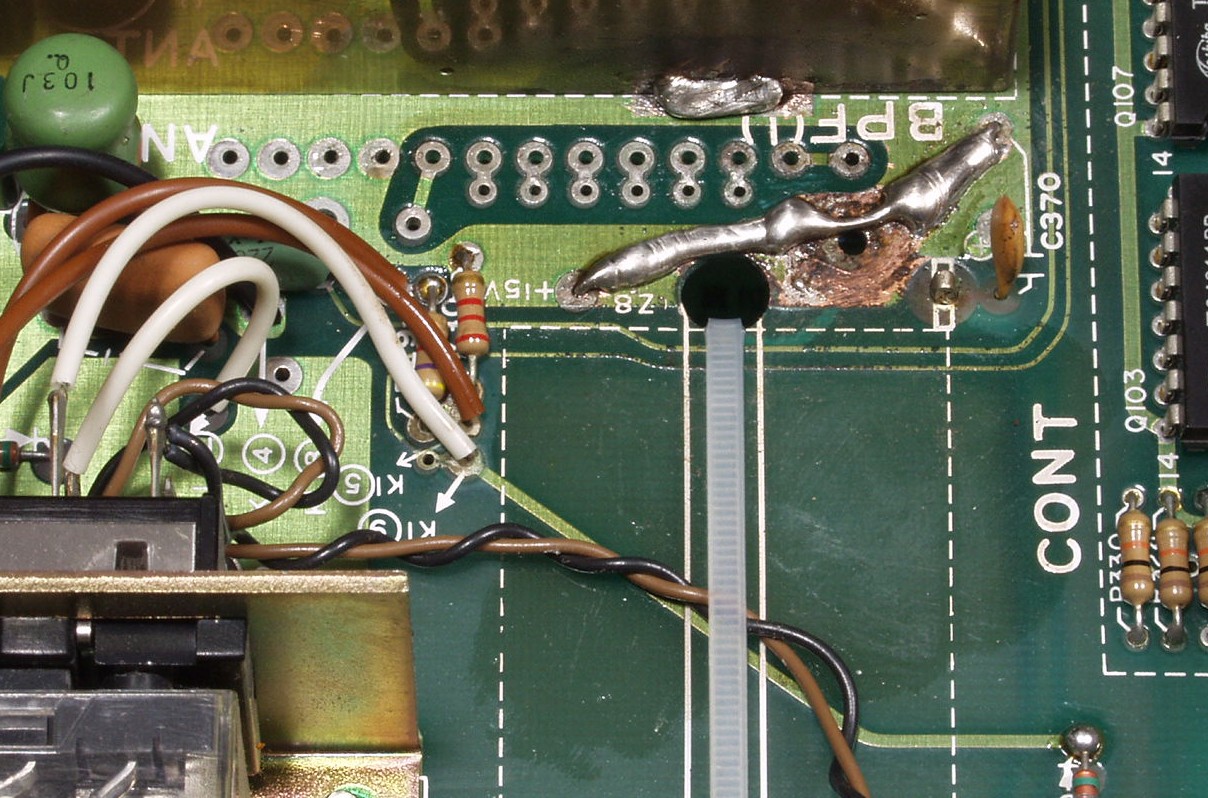

| Ｃ−２Ｆ． 修理後 基板補修する |
 |

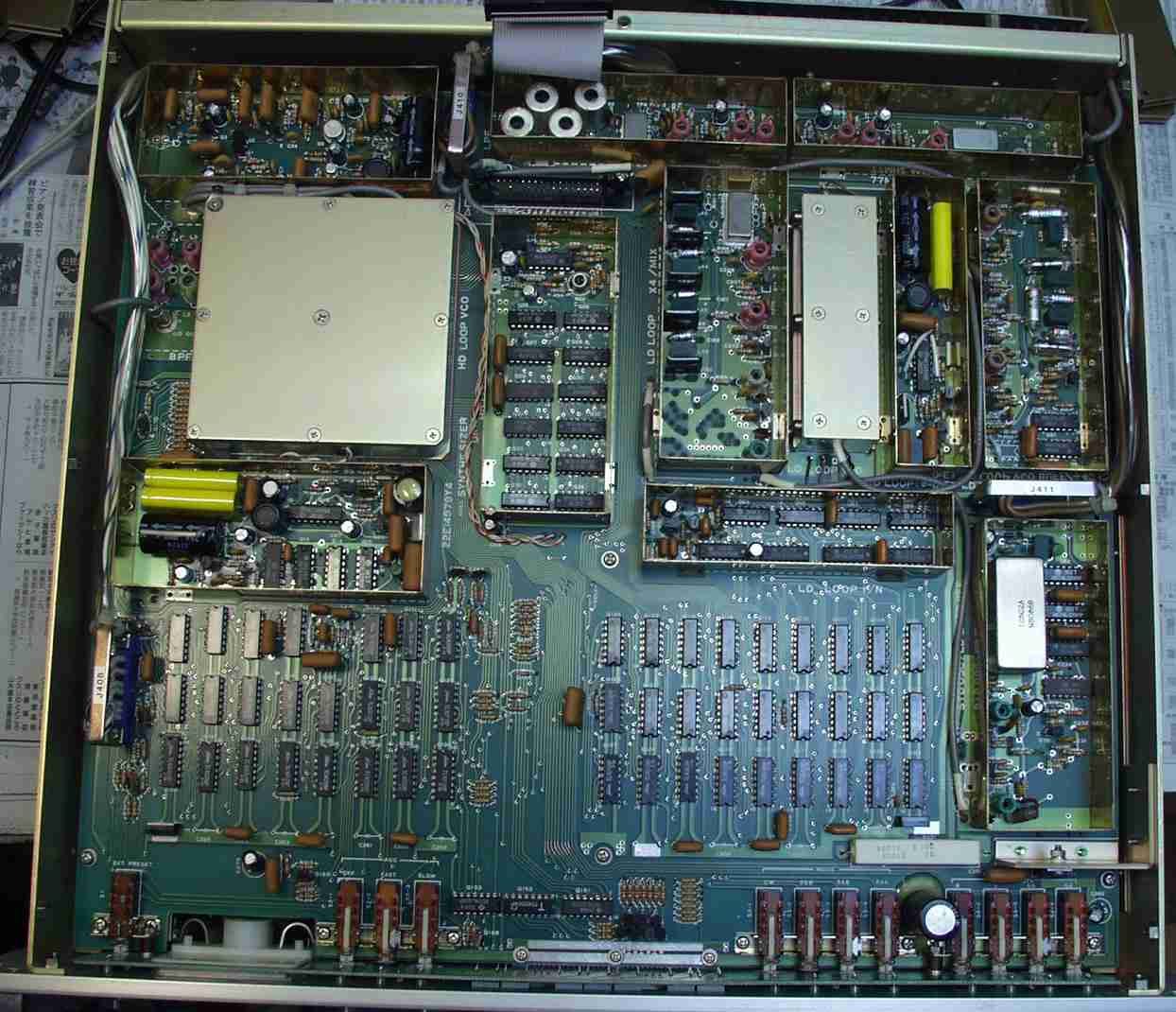

| Ｃ−３Ａ． 修理前 ＰＬＬ部を主とするデジタル部分 |
|
| Ｃ−３Ｂ． 修理後 ＰＬＬ部を主とするデジタル部分 |
 |
| Ｃ−３Ｃ． 修理後 ＰＬＬ部を主とするデジタル部分裏 |
 |

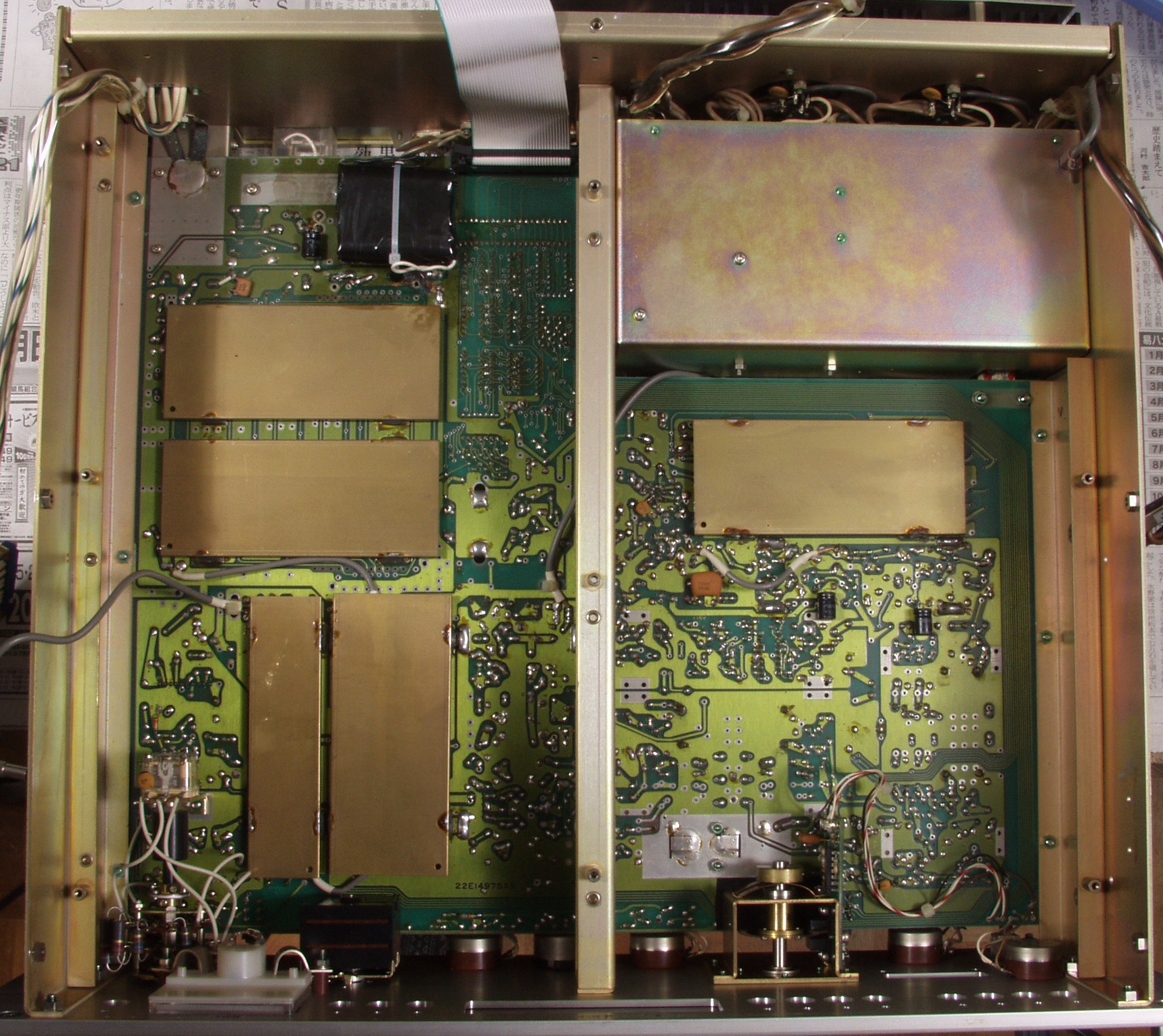

| Ｃ−４Ａ． 修理前 ＲＦ−ＩＦ−ＤＥＴ部 |
|
| Ｃ−４Ｂ． 修理後 ＲＦ−ＩＦ−ＤＥＴ部 |
 |
| Ｃ−４Ｃ． 修理前 ＲＦ−ＩＦ−ＤＥＴ部裏 |
 |
| Ｃ−４Ｄ． 修理後 ＲＦ−ＩＦ−ＤＥＴ部裏 |
 |

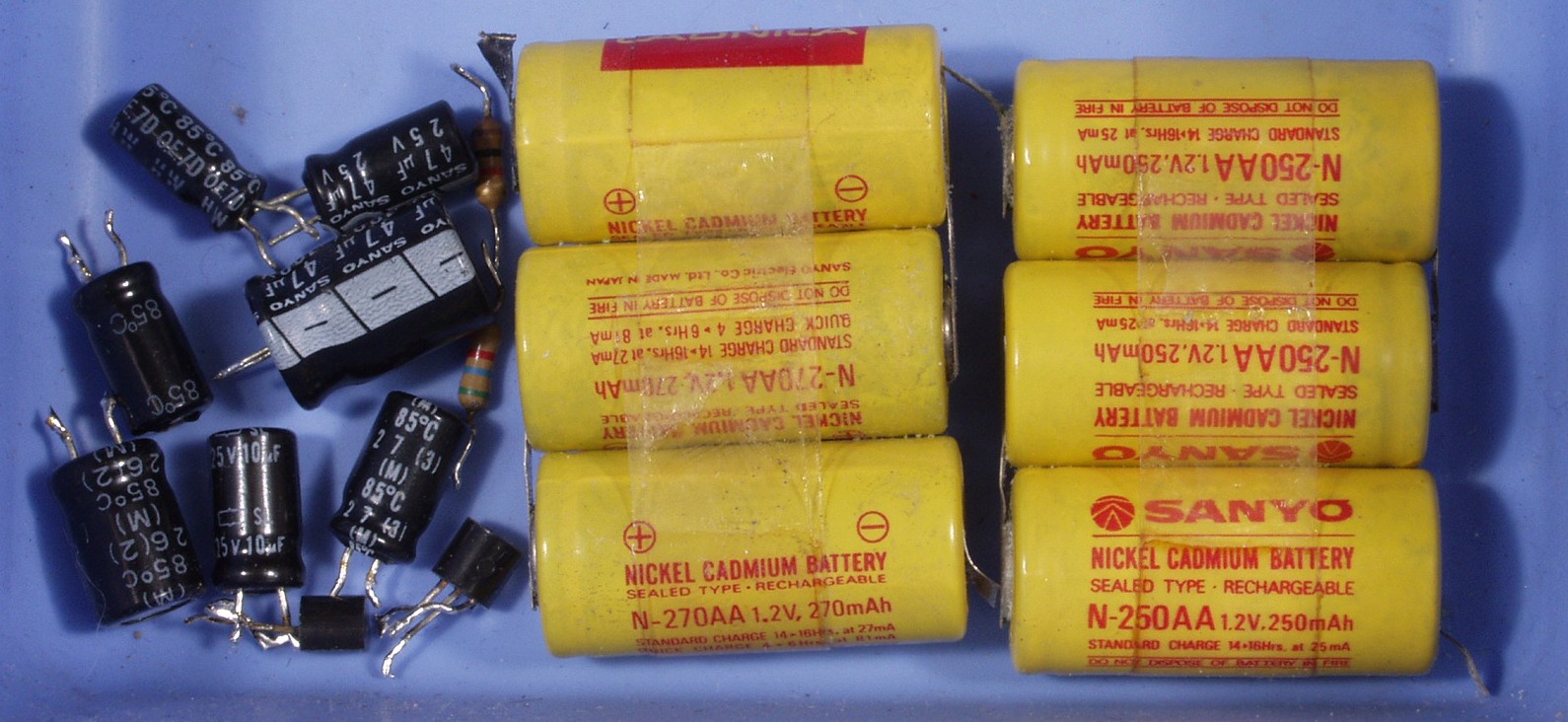

| Ｃ−５． 交換部品 |
 |
| Ｅ． 測定・調整 ＫＥＮ ＷＯＯＤ ＴＳ−９４０の測定は此方に有りますので比較して下さい Ｅ−１． 測定・調整 |
 |
| Ｅ−２． 周波数精度測定 １５ＭＨＺのＷＷＷ受信 さすがプロ器周波数はドンピシャリ 下手なＳＳＧは顔負け！ |
 |

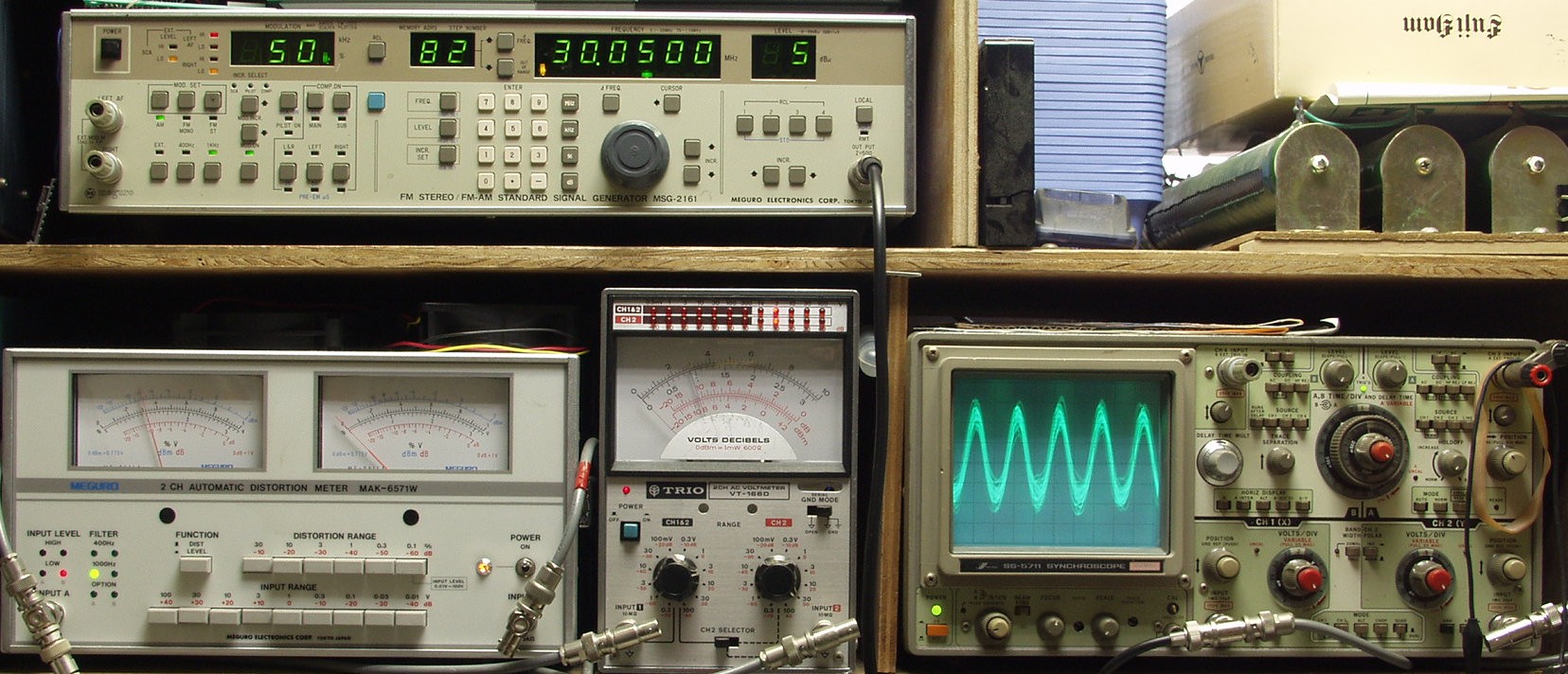

| Ｅ−３A． ３０MHZ感度測定 上のSSGより３０．０５ＭＨＺのAM５０％変調の５ｄBμ受信 本体６００Ω出力を測定 以下、周波数設定以外同じ状態で測定する |
 |

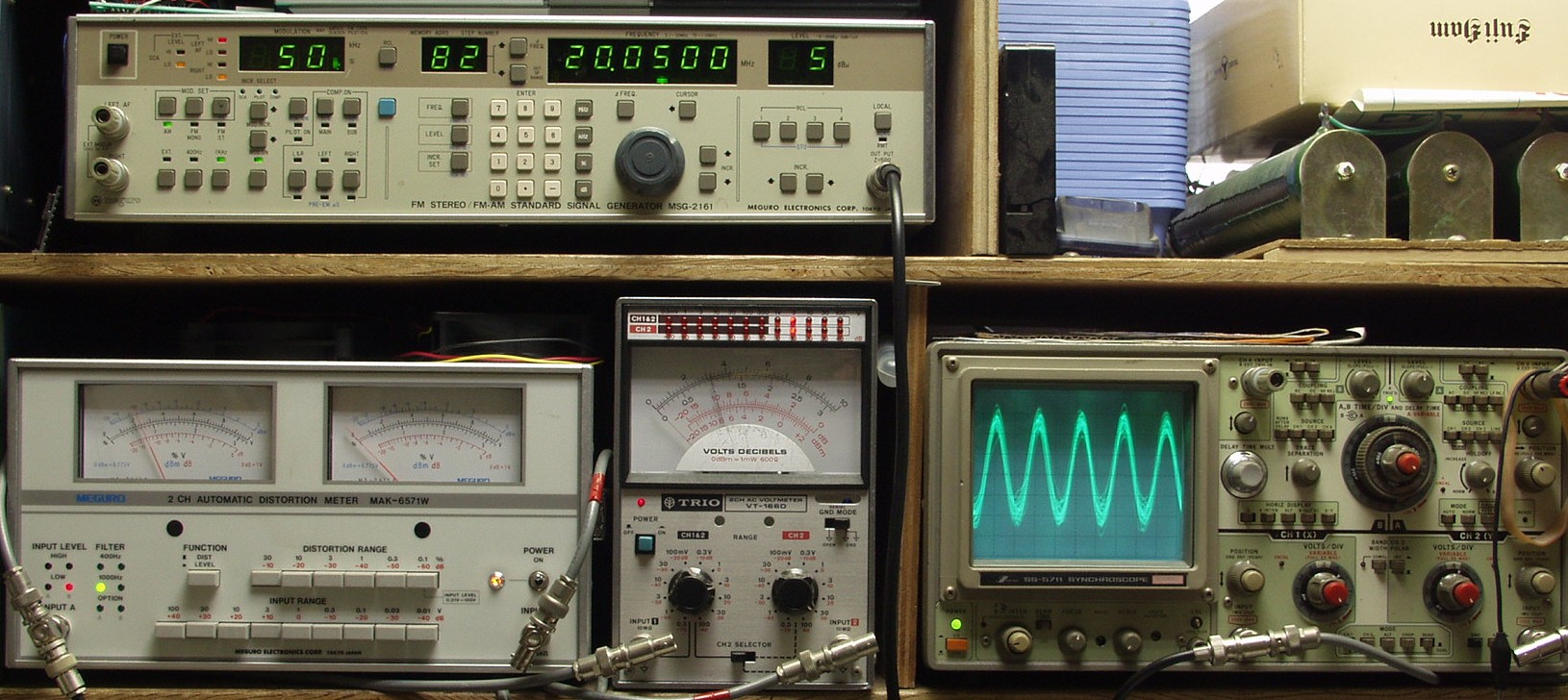

| Ｅ−３B． ２０MHZ感度測定 上のSSGより２０．０５ＭＨＺのAM５０％変調の５ｄBμ受信 |
 |

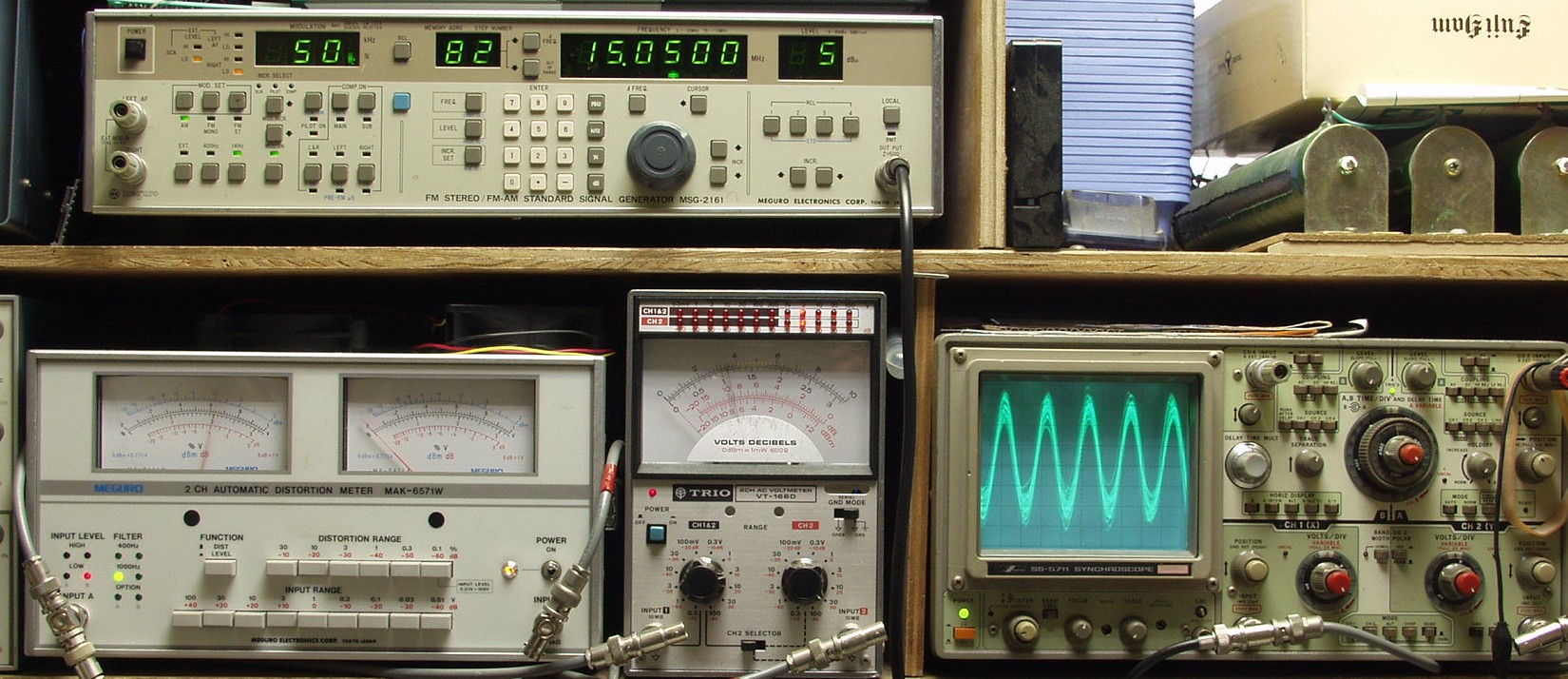

| Ｅ−３C． １５MHZ感度測定 上のSSGより１５．０５ＭＨＺのAM５０％変調の５ｄBμ受信 |
|

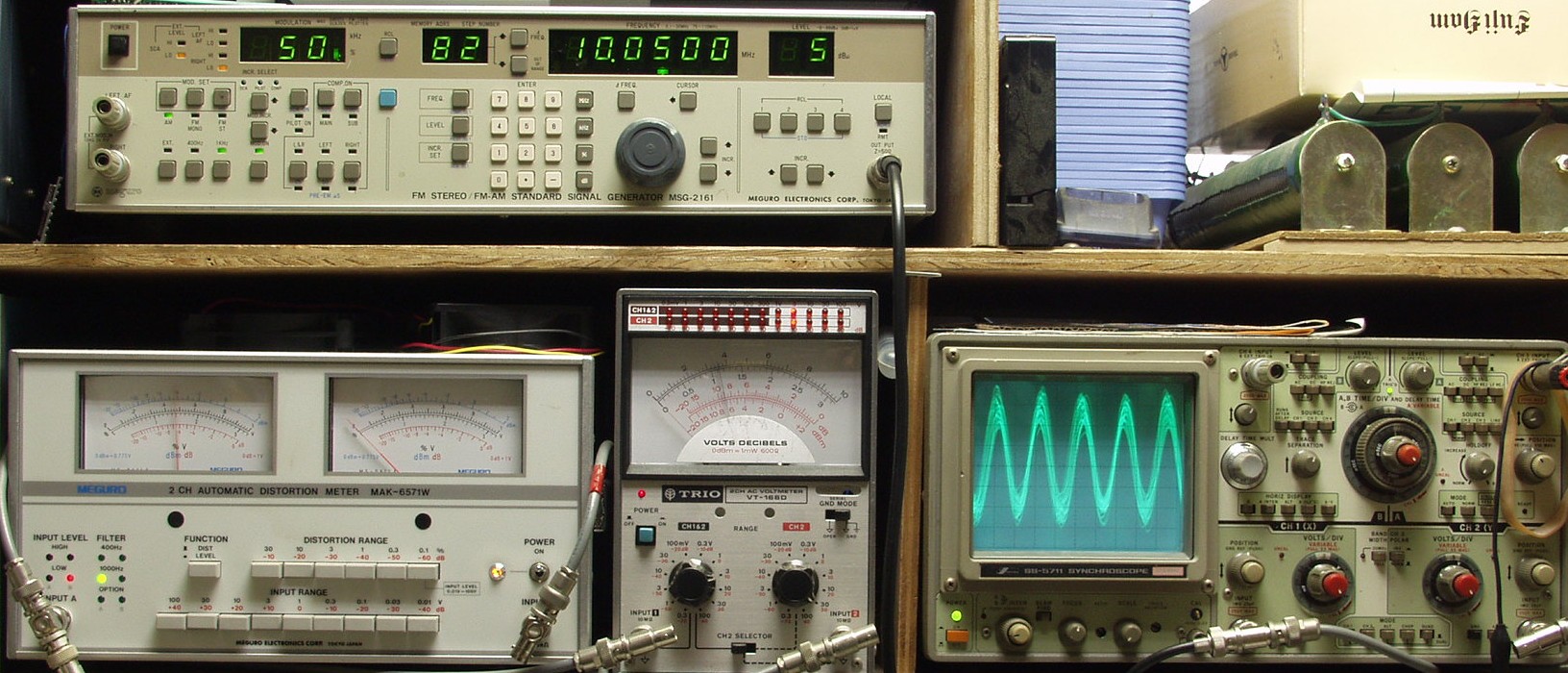

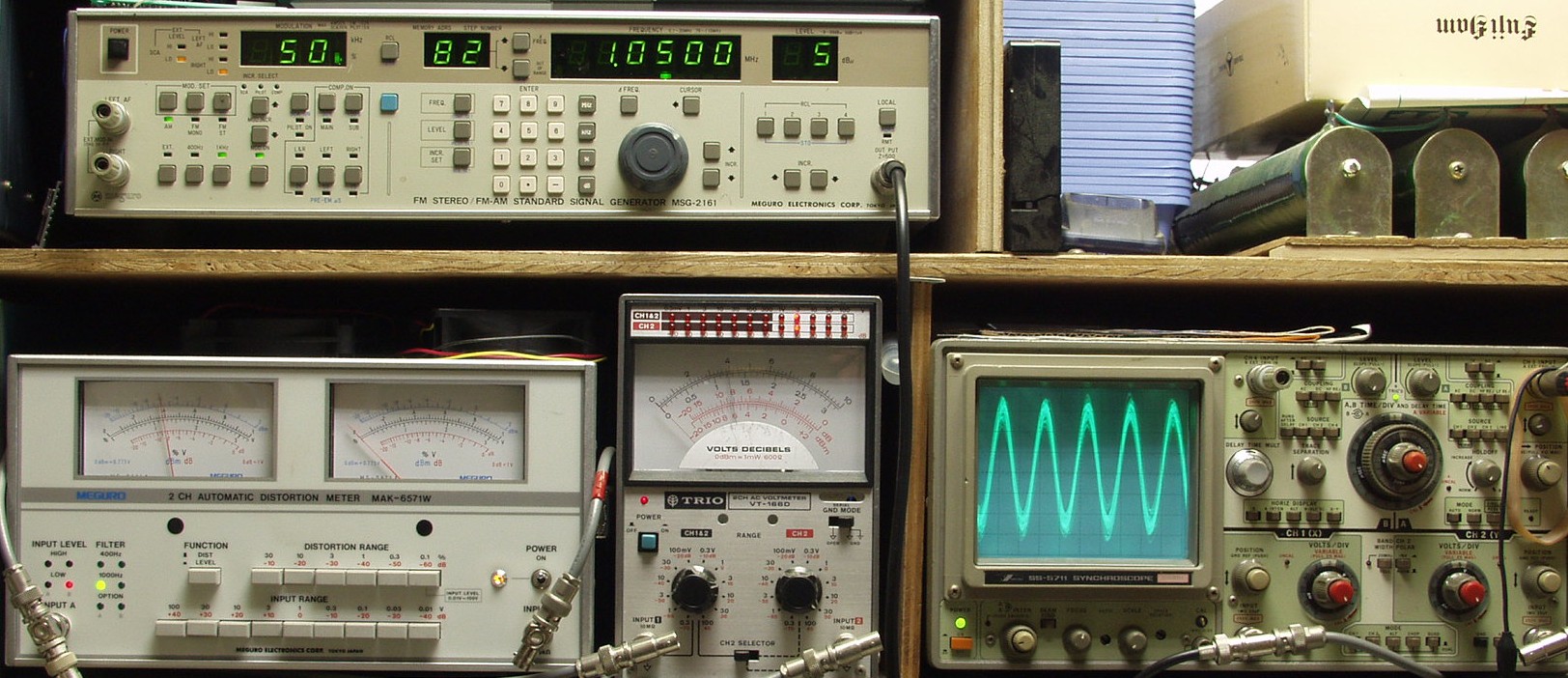

| Ｅ−３D． １０MHZ感度測定 上のSSGより１０．０５ＭＨＺのAM５０％変調の５ｄBμ受信 |
 |

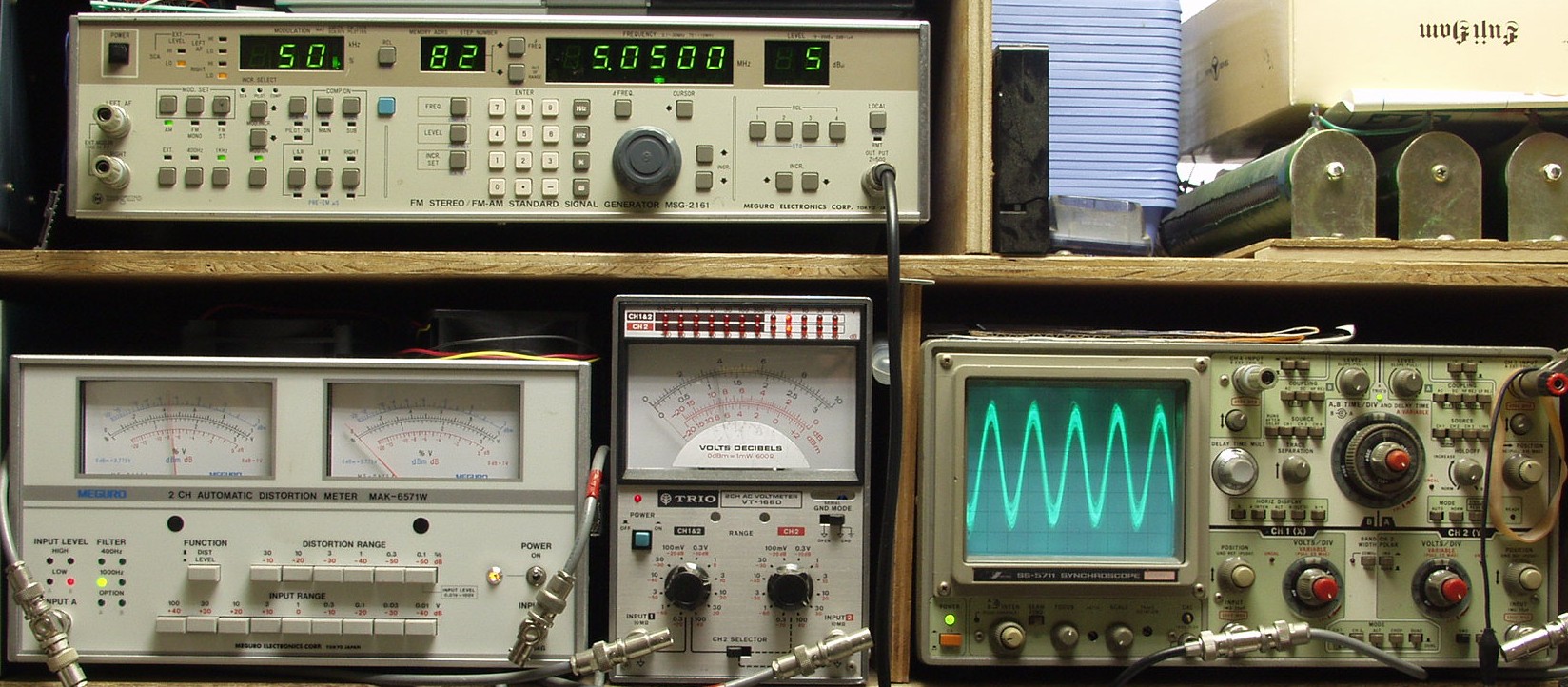

| Ｅ−３E． ５MHZ感度測定 上のSSGより５．０５ＭＨＺのAM５０％変調の５ｄBμ受信 |
 |
| Ｅ−３Ｆ． １MHZ感度測定 上のSSGより１．０５ＭＨＺのAM５０％変調の５ｄBμ受信 |
 |

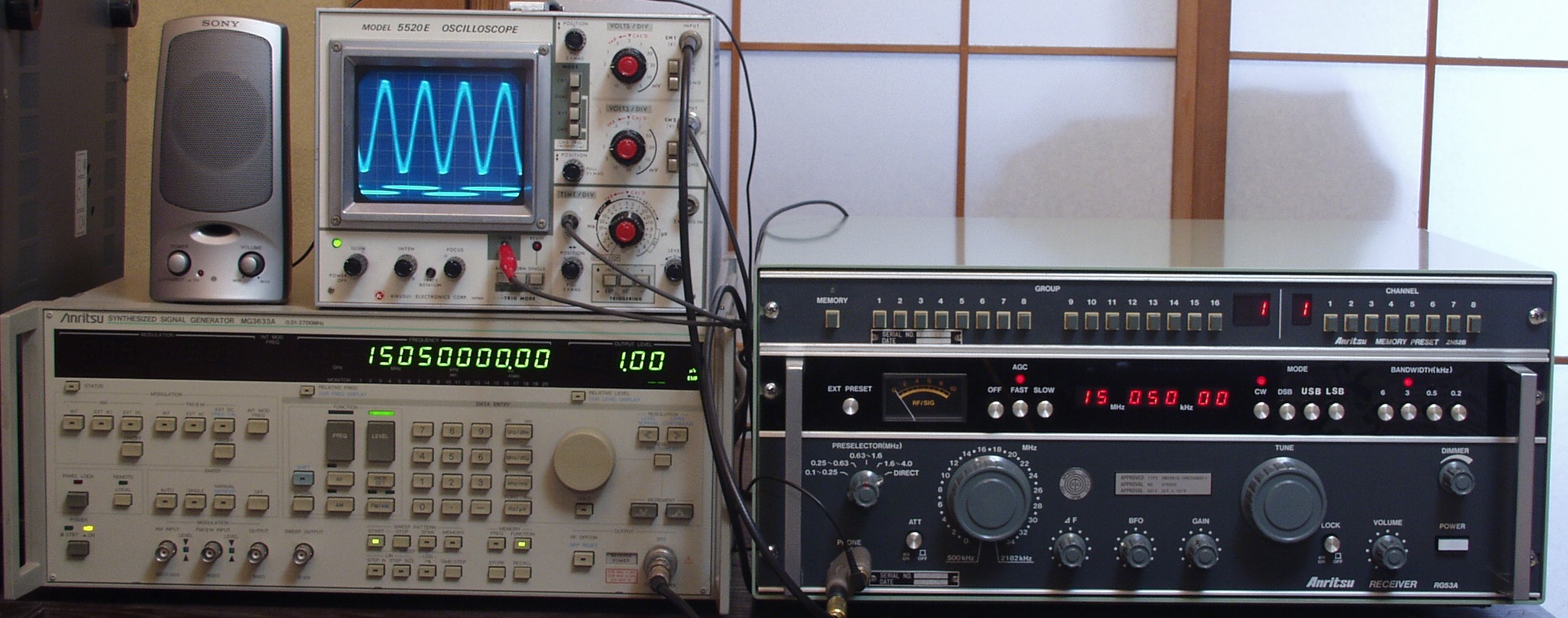

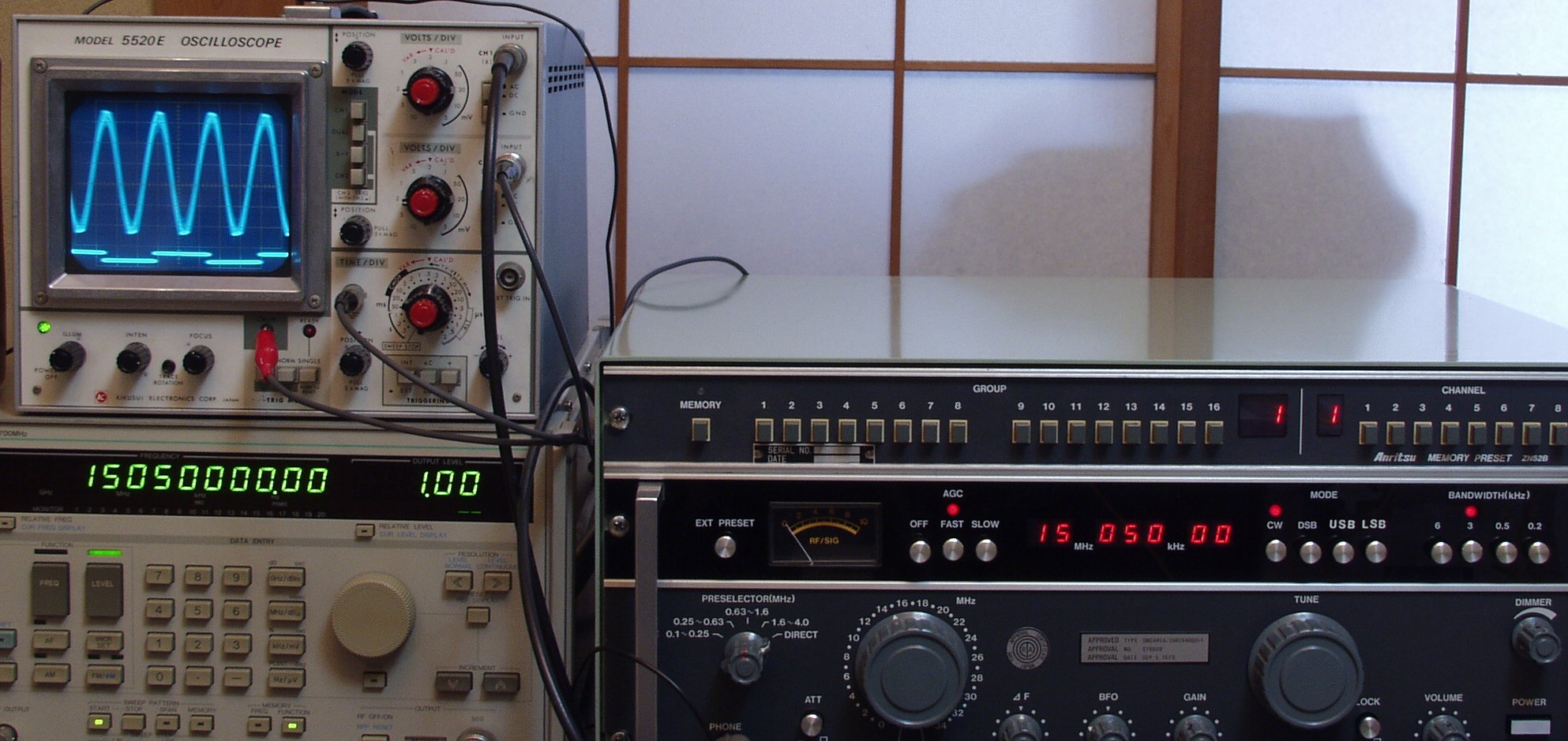

| Ｆ． 上位測定機器での調整・測定 ＫＥＮ ＷＯＯＤ ＴＳ−９４０の測定は此方に有りますので比較して下さい Ｆ−１． １５MHZ感度測定 上のSSGより１５．０５ＭＨＺの信号１μＶをＣＷで受信 ＢＦＯを１ＫＨＺに調整して、ＳＰ出力を測定 |
 |
| Ｆ−２． 下の波形は１ＫＨＺ |
 |

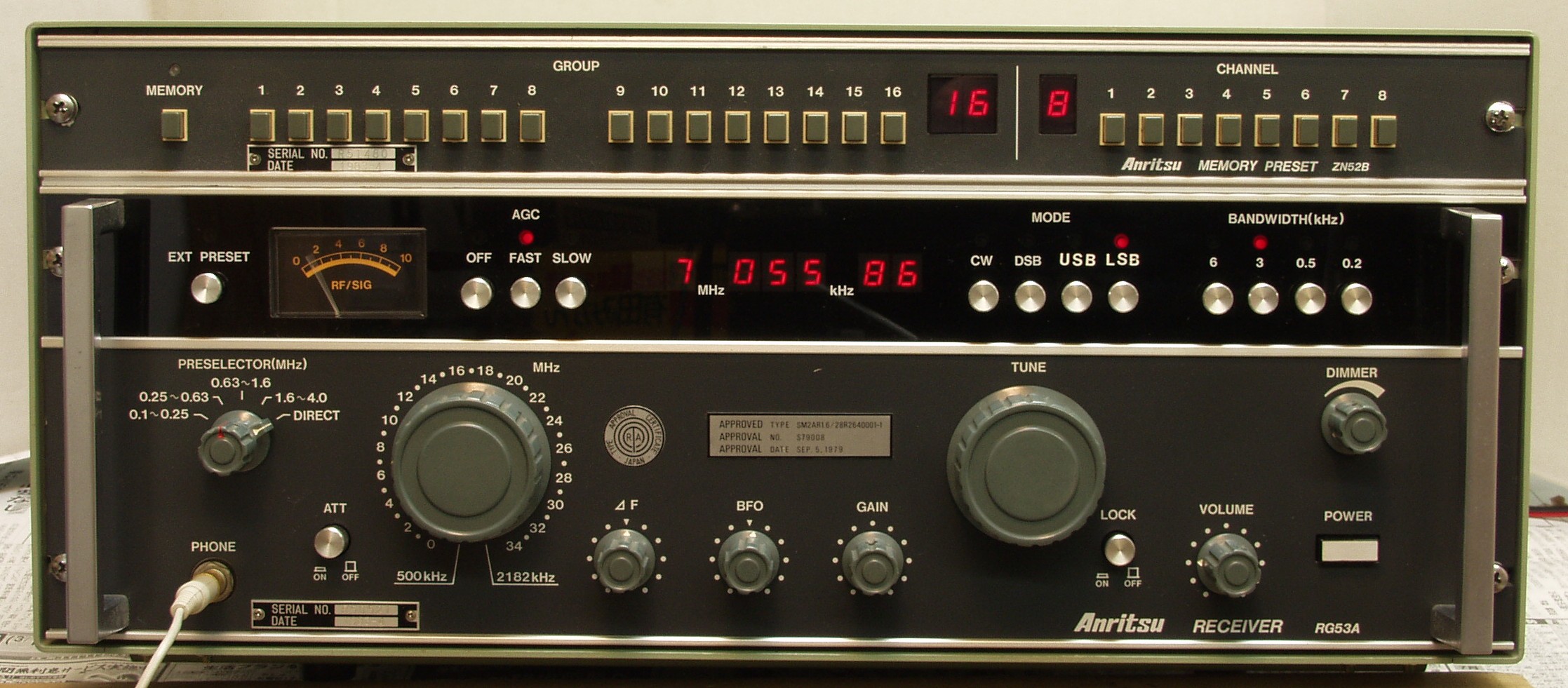

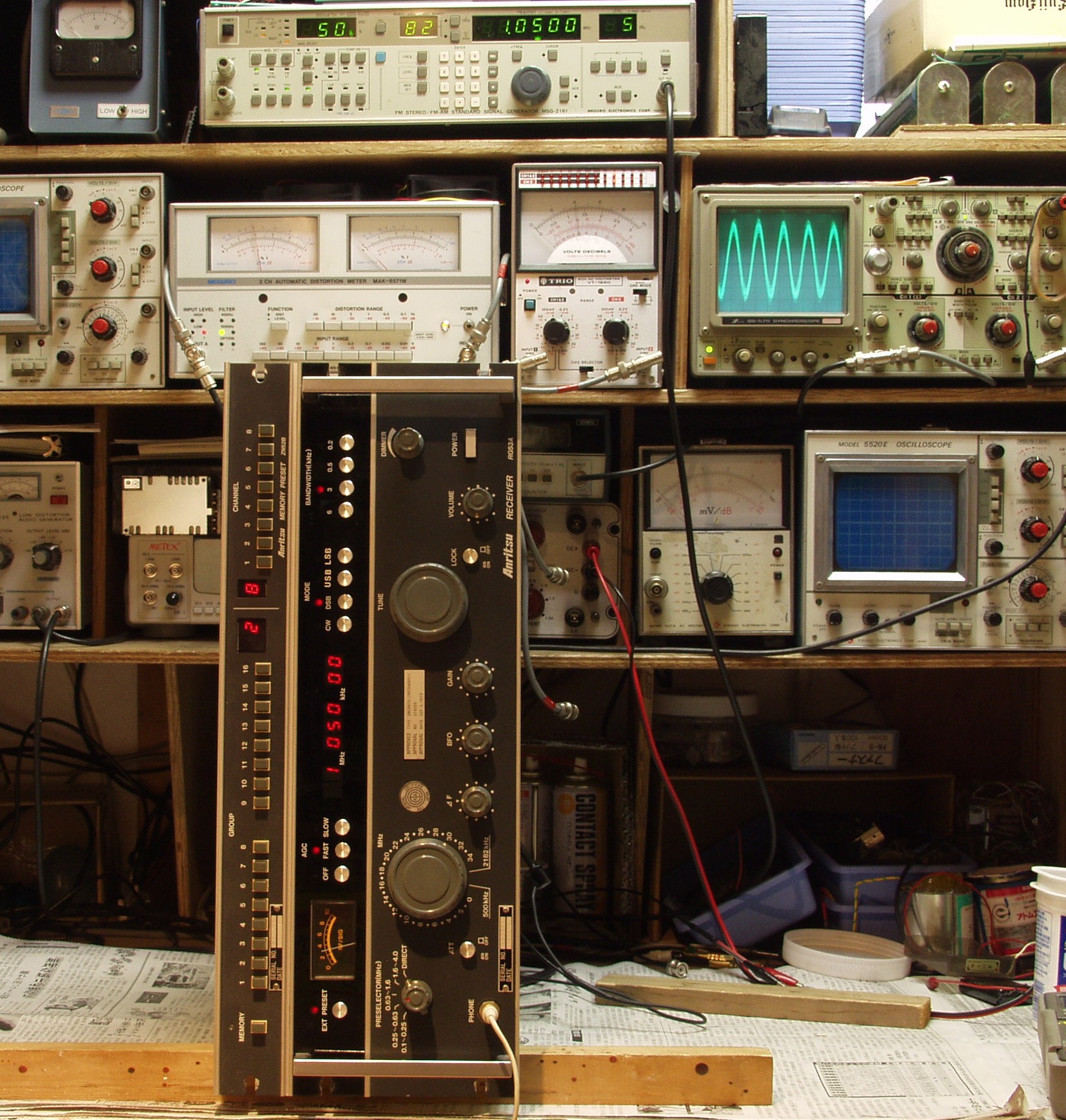

| Ｆ−３． 完成２４時間エージング中 規制緩和のお陰で、ヘビーデュティなプロの業務から開放され、ハムの世界で余生を迎える幸せな機器 |
 |
| 回路図があるので楽 |
 |
