無線機器の為に車のノイズ対策をする（平成９年）

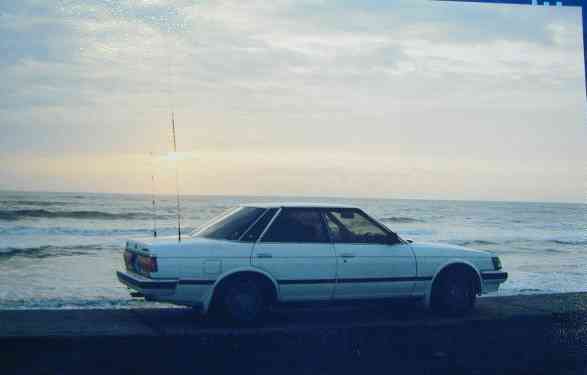

平成９年８月吉日、無線機器のANTを付け、ノイズ対策を施し、試験旅行中の6１年マーク�U。 九十九里浜で、日の出に翳し、これから行く、未知の旅へ、無事を祈願する。 この後、更なる改造を加え、一路、北海道へ向かう。 左ＡＮＴ＝１４４／４３０ＭＨＺ。　右＝７ＭＨＺ用。 後ろバンパーにもＨＦANT基台あり。 この車は、助士席、後部座席シートは取り外し、この部分にベット（幅約６０Ｃｍ長さ１．７ｍ）を作ってある。

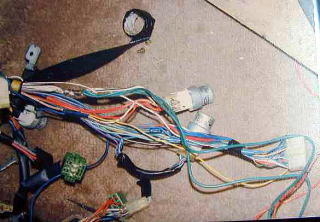

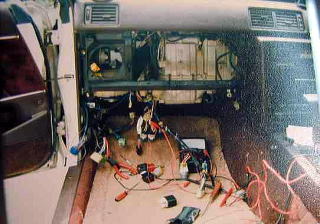

１．ブロアノイズを対策中。　　　　　　　　右＝ブロア用のリレーを増設したハーネス。

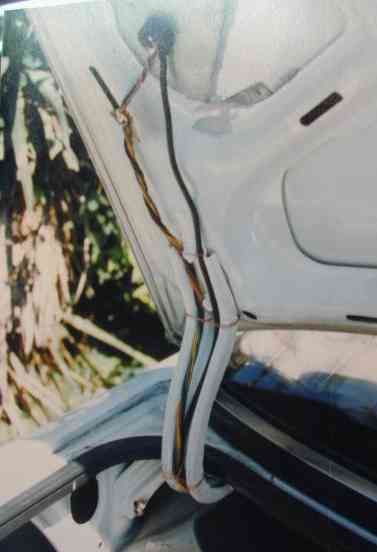

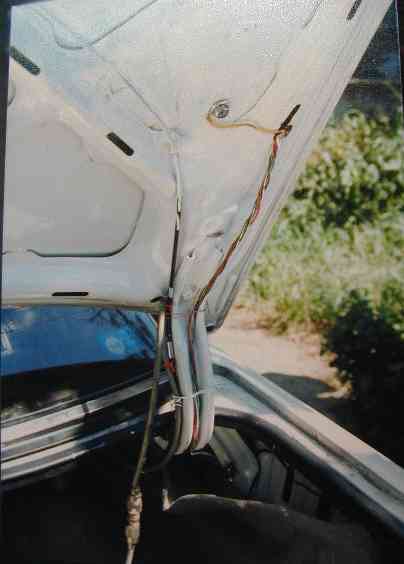

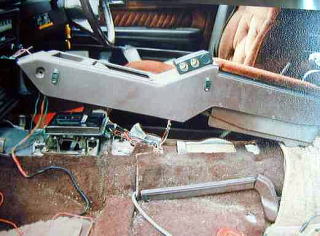

２．後部トランクルームにサブバッテリを積むのでその配線。 　　この後部バッテリーは、前の車用とは、切り離されており、安心して使用できる。

３．ANT基台取り付けの様子、左＝Ｕ／Ｖ用。　　　右＝ＨＦ用。 　　共にアースはしっかりとボデーに接続する。

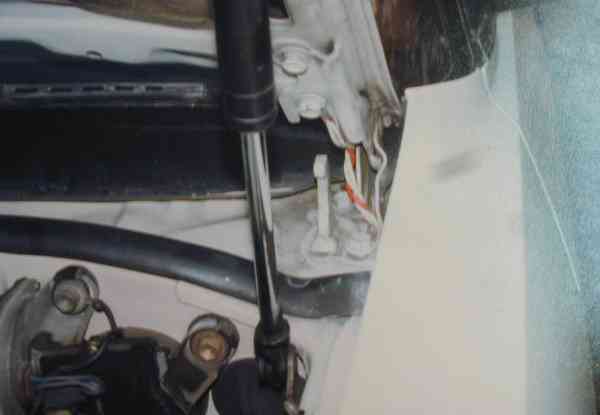

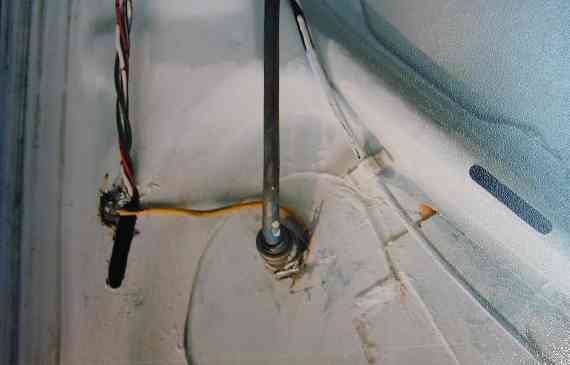

４．　基台の部分の拡大図。　鉄板を入れて強度を増してある。フェンダー右側。

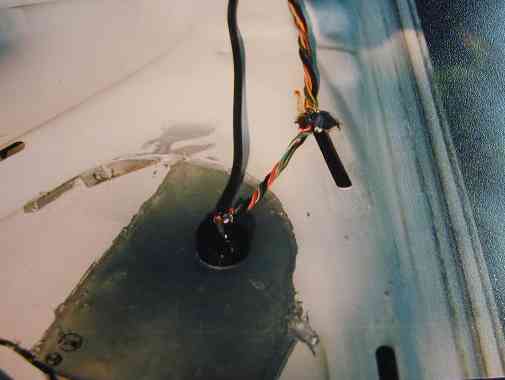

５．　基台の部分の拡大図。　鉄板を入れて強度を増してある。フェンダー左側。

５．ノイズ対策用のアース線

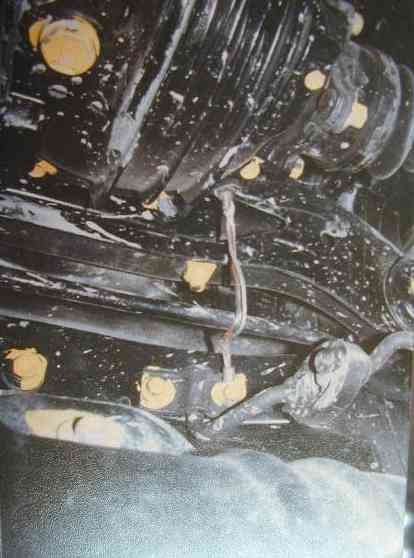

６．各種アース線の様子。　　後輪デフに取り付ける

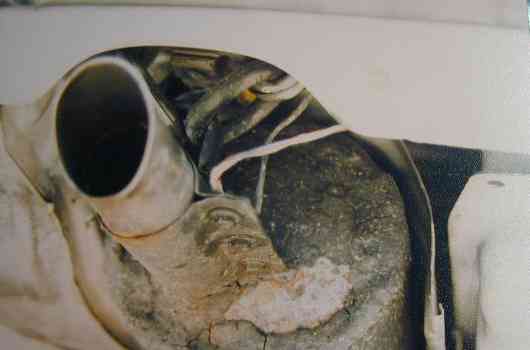

７．各種ア−ス線の様子。　　左＝マフラー出口に取り付ける

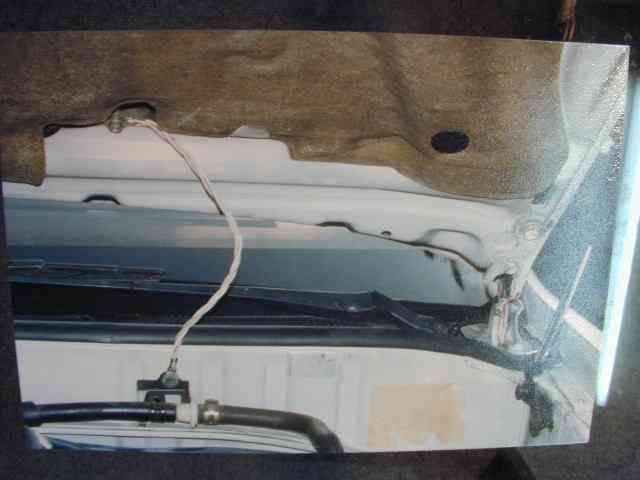

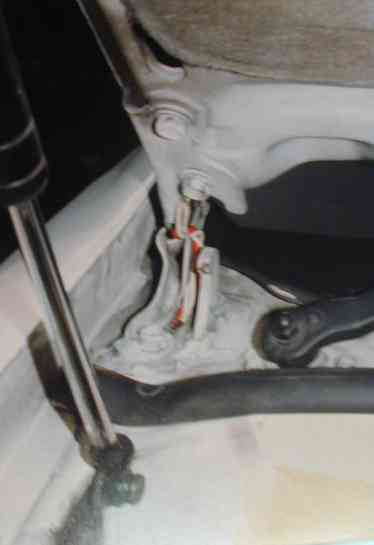

８．　前のフェンダー。　真ん中のアース線

８．　前フェンダー。　左のアース線。　　　　　　　　　前フェンダー。　右のアース線。
