| Hickok TV-2B/Uで ＲＣＡ ８３、Ｐｈｉｌｉｐｓ ８３測定 |

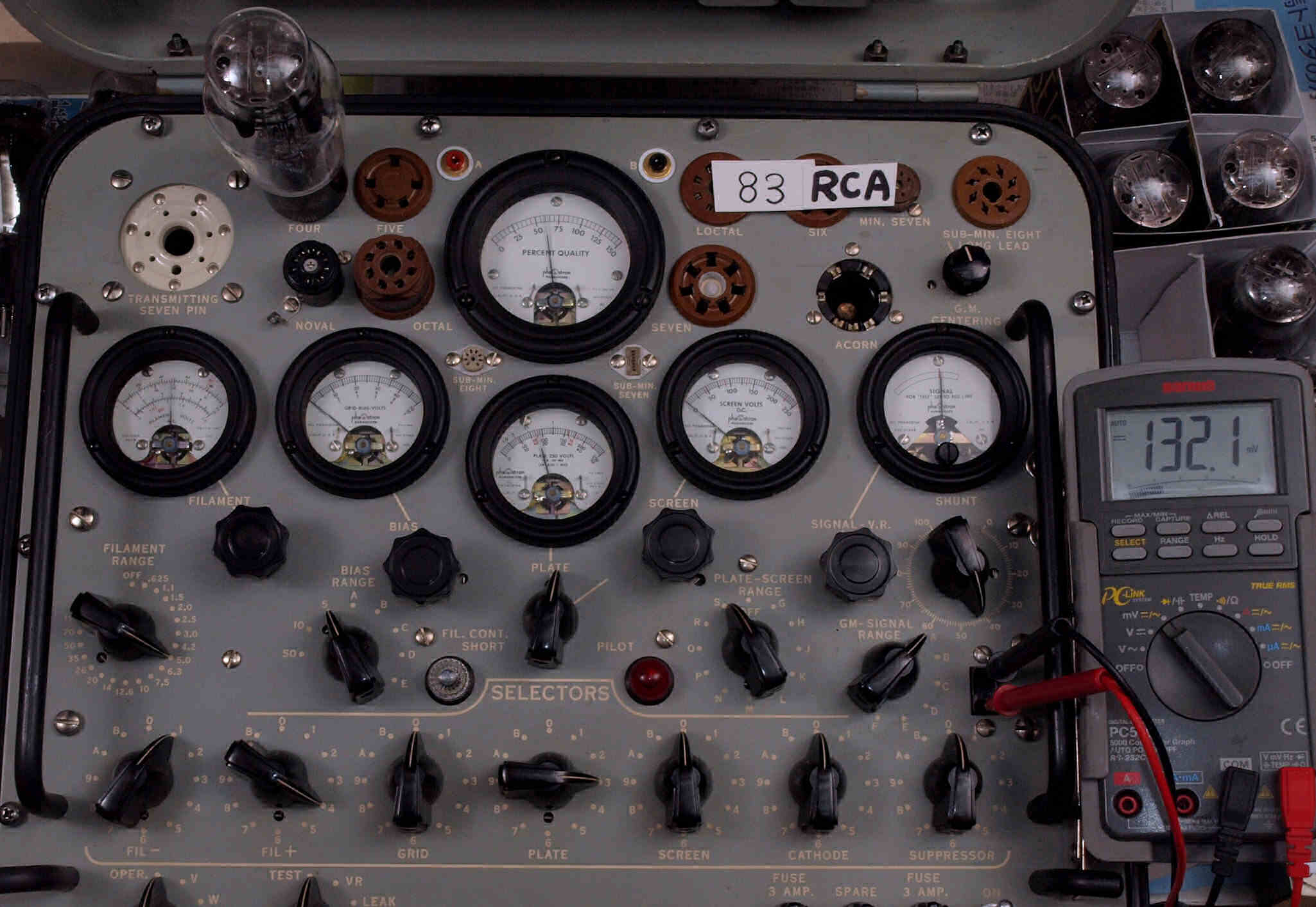

| Hickok ＴＶ−２＊/U のマニアル指定測定方法では、Ｅｐ＝２０Ｖ、シャントＶＲ＝４７でエミッション表示値６０、破棄値５０。 この時の Ｉｐ＝１３２．１ｍV/５０Ω＝２．６４ｍＡ。 このＩｐ電流判定では、大型整流管の判定では不十分。 又、水銀整流管の青放電も始まらない物もあり。 |
 |

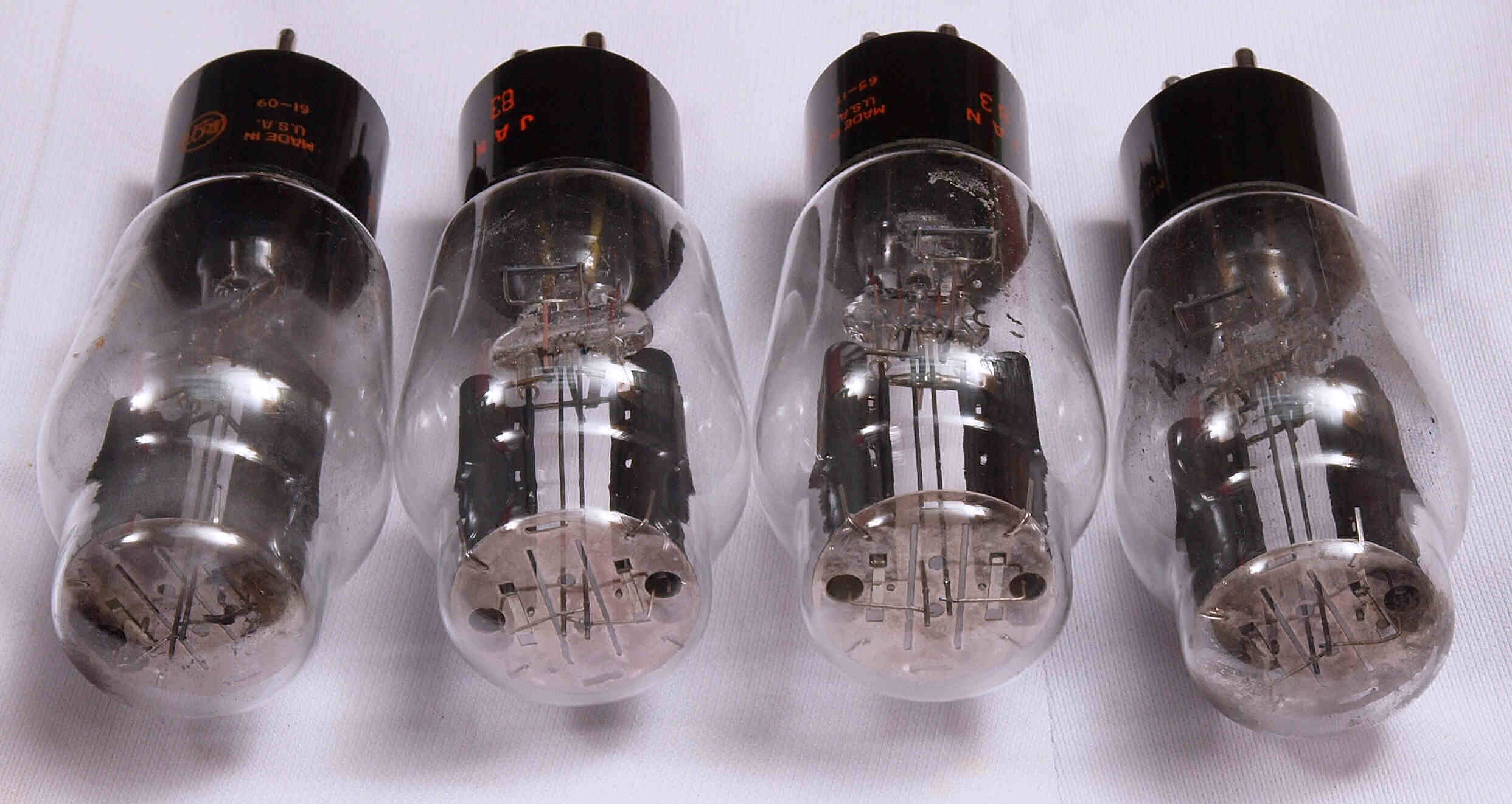

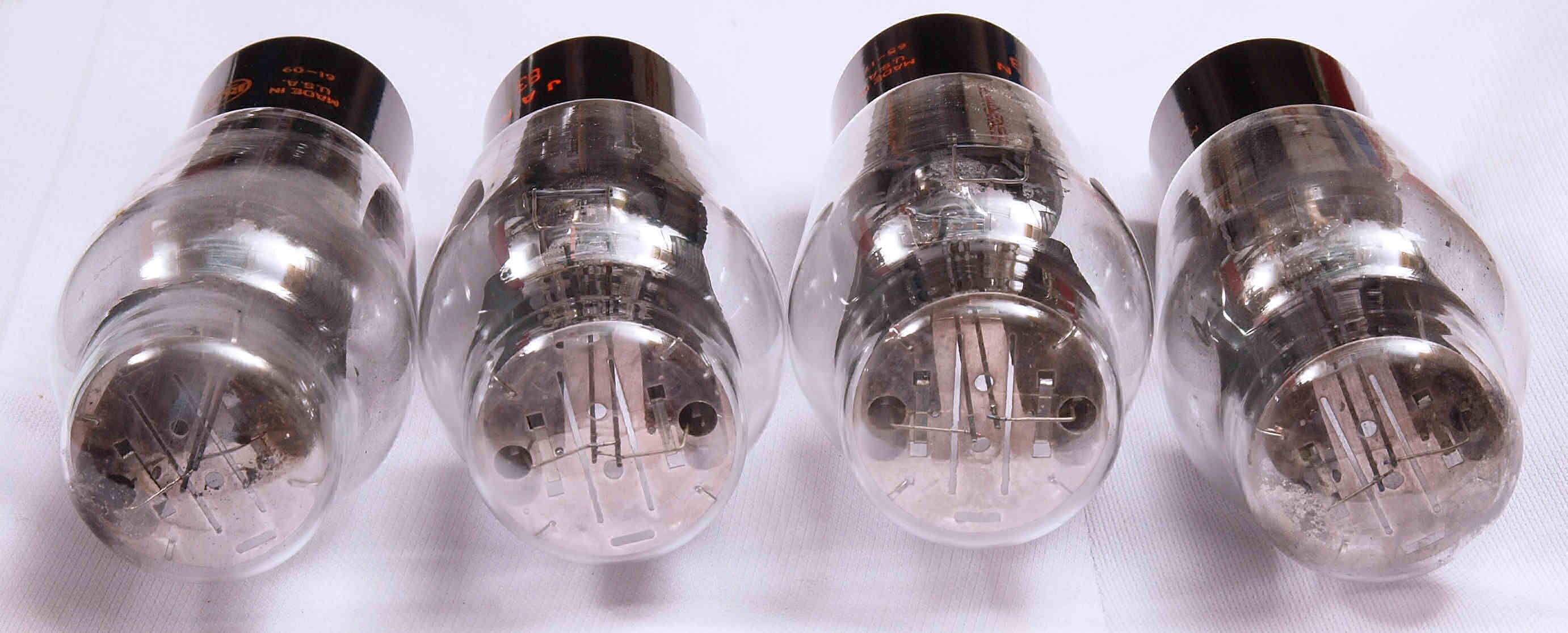

| そこで、 Ｅｐ＝３５Ｖで測定する（シャントＶＲ＝２５）。 この時の Ｉｐ＝５０ｍＡ前後。 水銀整流管の青放電も確実に始まる。 水銀整流管は十分な余熱が必要なので、測定前に別装置にて、数本余熱（５V/3A）しながら行う。 十分な余熱が行われると、真空管管内が透き通る。 Ａ． 赤色文字表示、RCA ８３の「エミッション＆Ｉｐ」測定。 この製品は、未過熱時は硝子表面に水銀が多量に付着していて見た目は綺麗ではありません。 中２本＝測定後、両端２本＝未余熱の写真。 |
 |
赤色文字表示ＲＣＡ８３。 左から、
|
 |

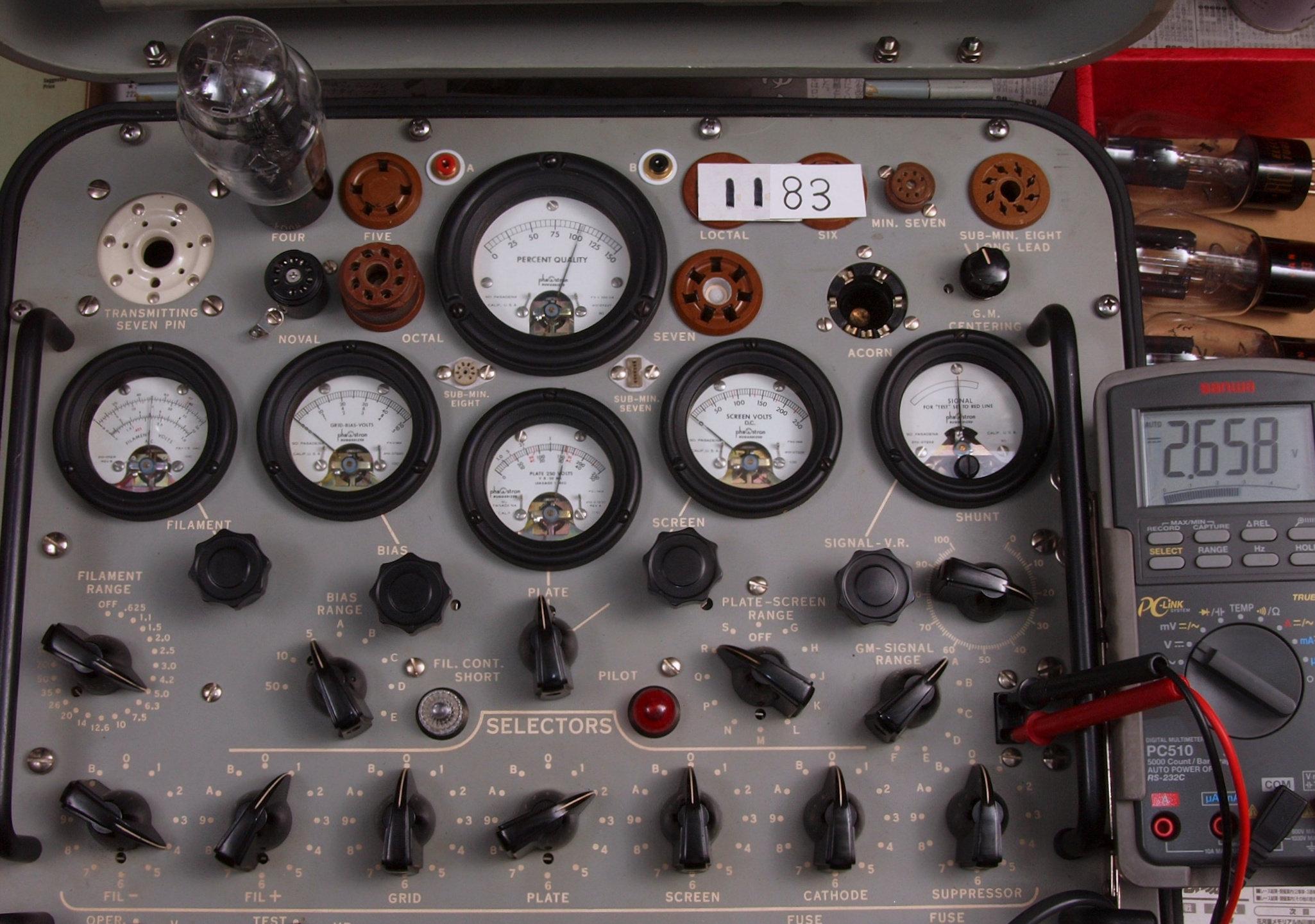

| Ａ１１． １本目 ８３ ユニット１測定。 エミッション表示＝１０２、 Ｉｐ＝２．６５８V/５０Ω＝５３．２ｍＡ。 |
 |

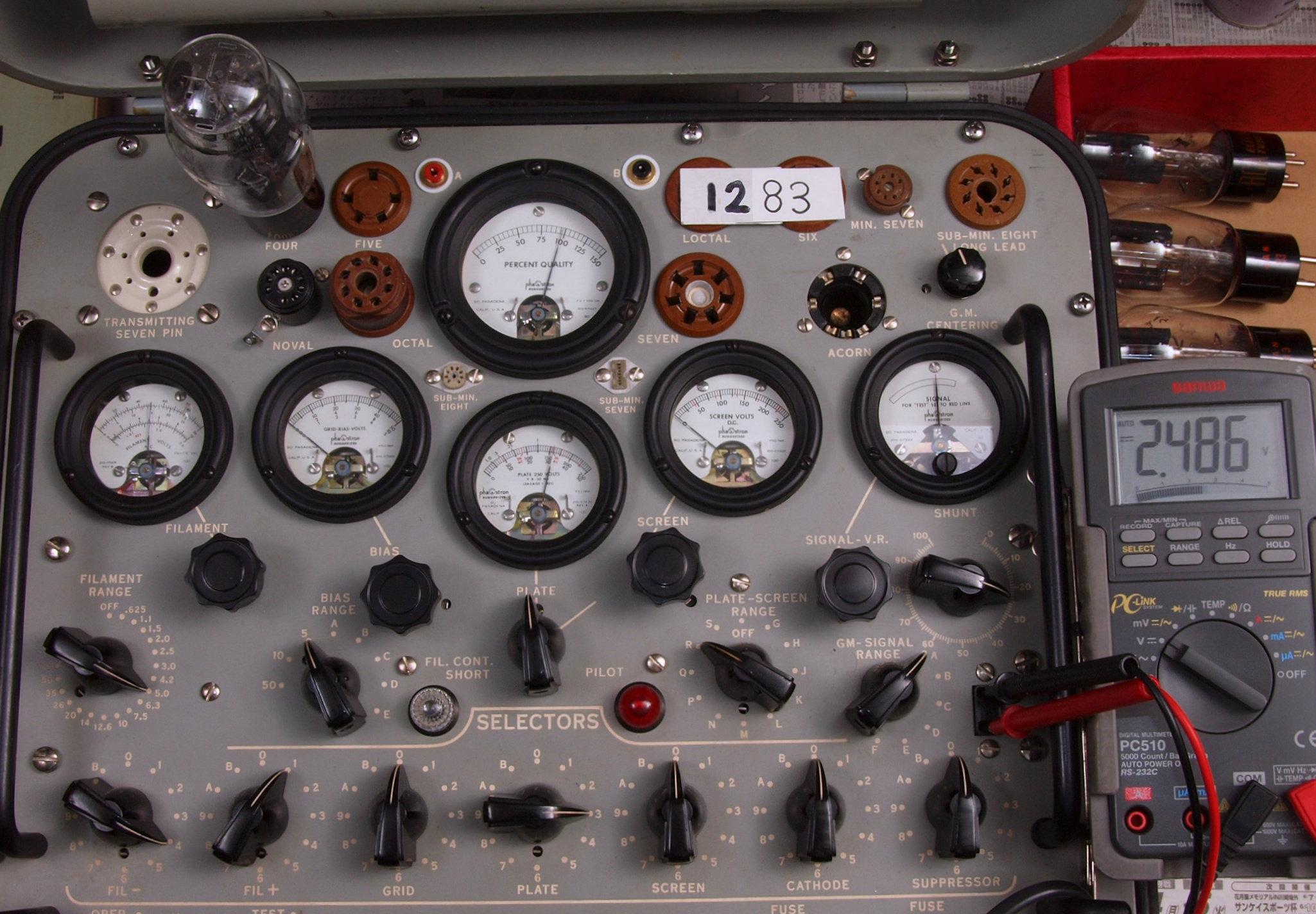

| Ａ１２． １本目 ８３ ユニット２測定。 エミッション表示＝９７、 Ｉｐ＝２．４８６V/５０Ω＝４９．７ｍＡ。 |
 |

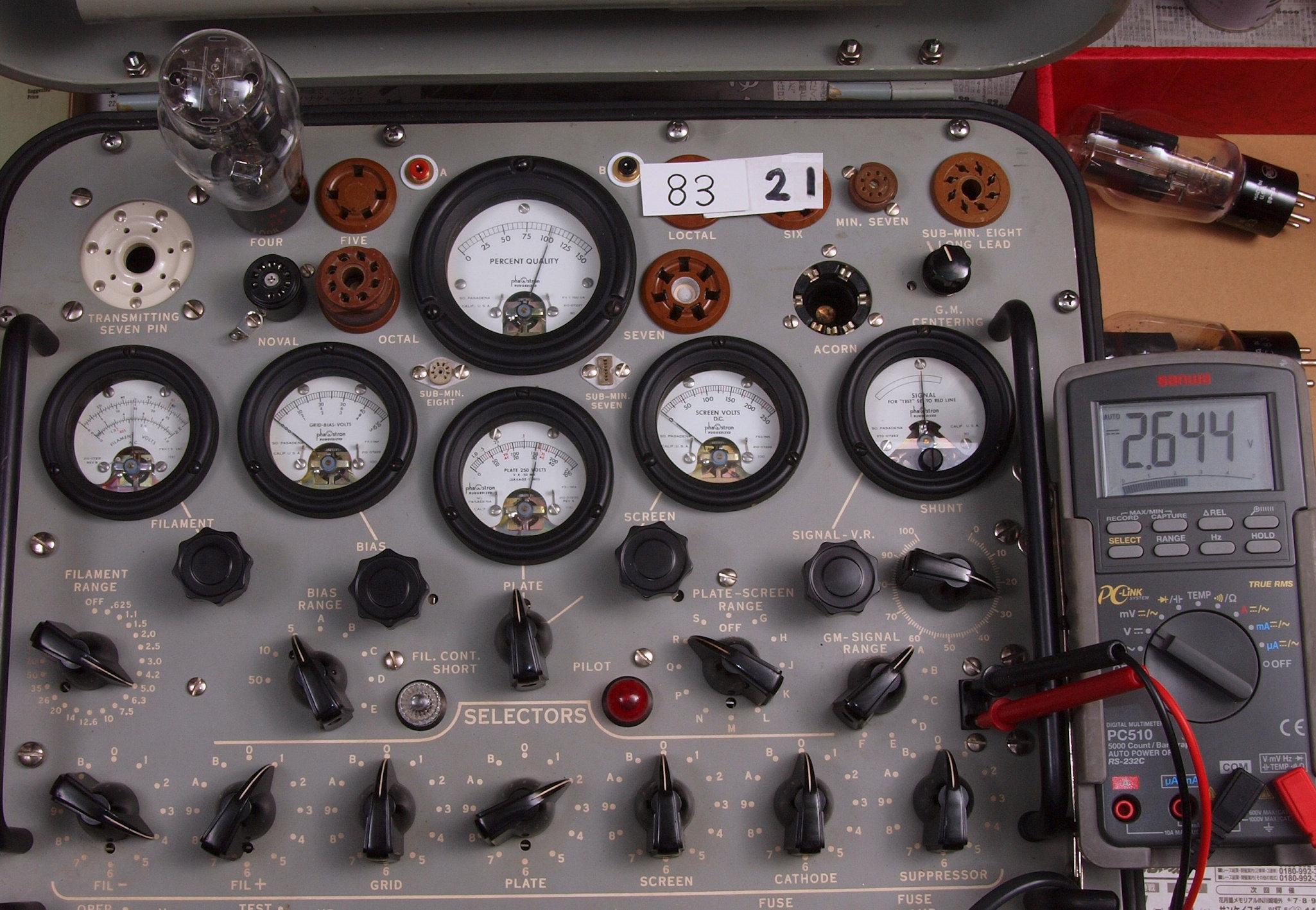

| Ａ２１． ２本目 ８３ ユニット１測定。 エミッション表示＝１０２、 Ｉｐ＝２．６４４V/５０Ω＝５２．９ｍＡ。 |
 |

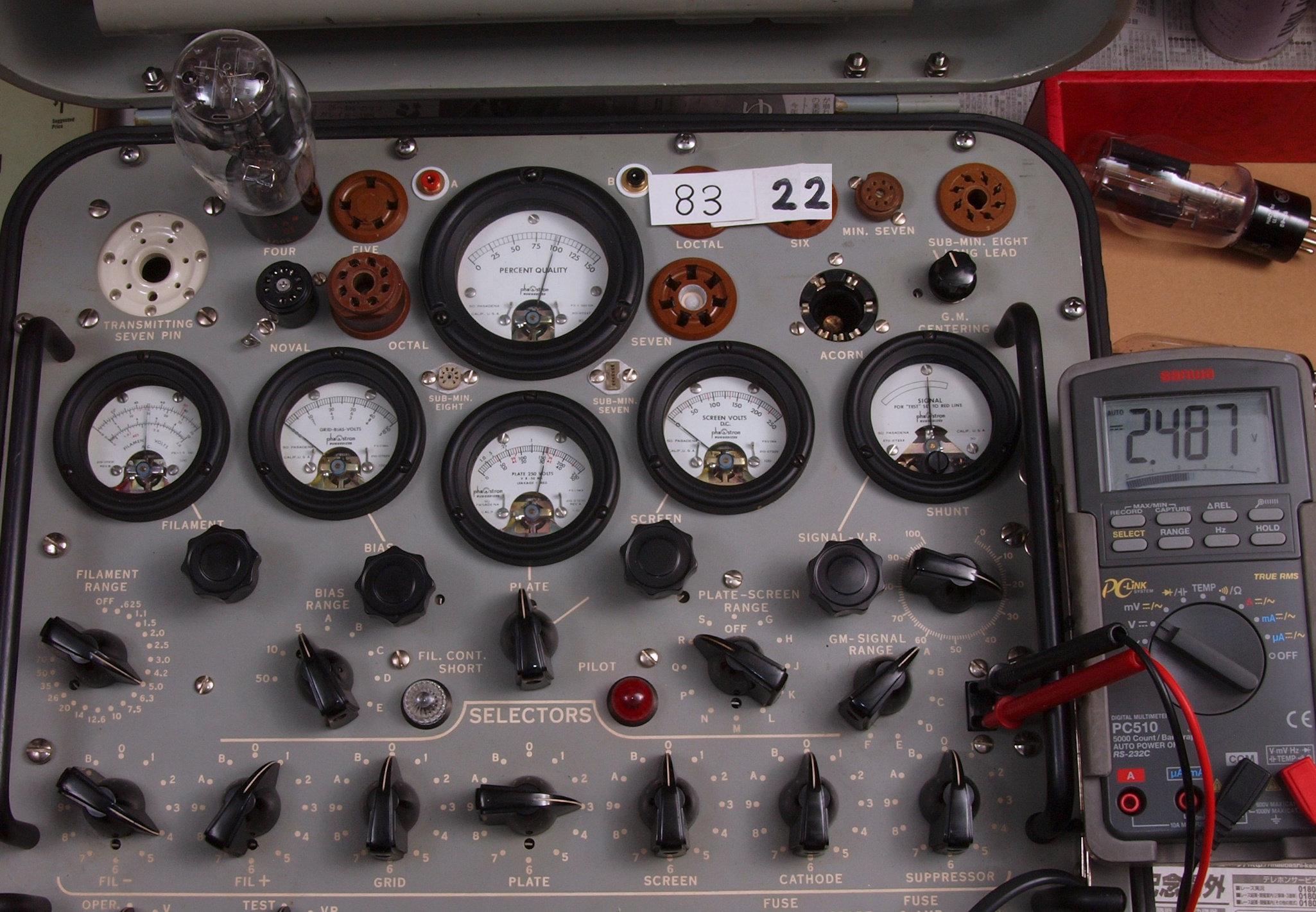

| Ａ２２． ２本目 ８３ ユニット２測定。 エミッション表示＝９７、 Ｉｐ＝２．４８７V/５０Ω＝４９．７ｍＡ。 |
 |

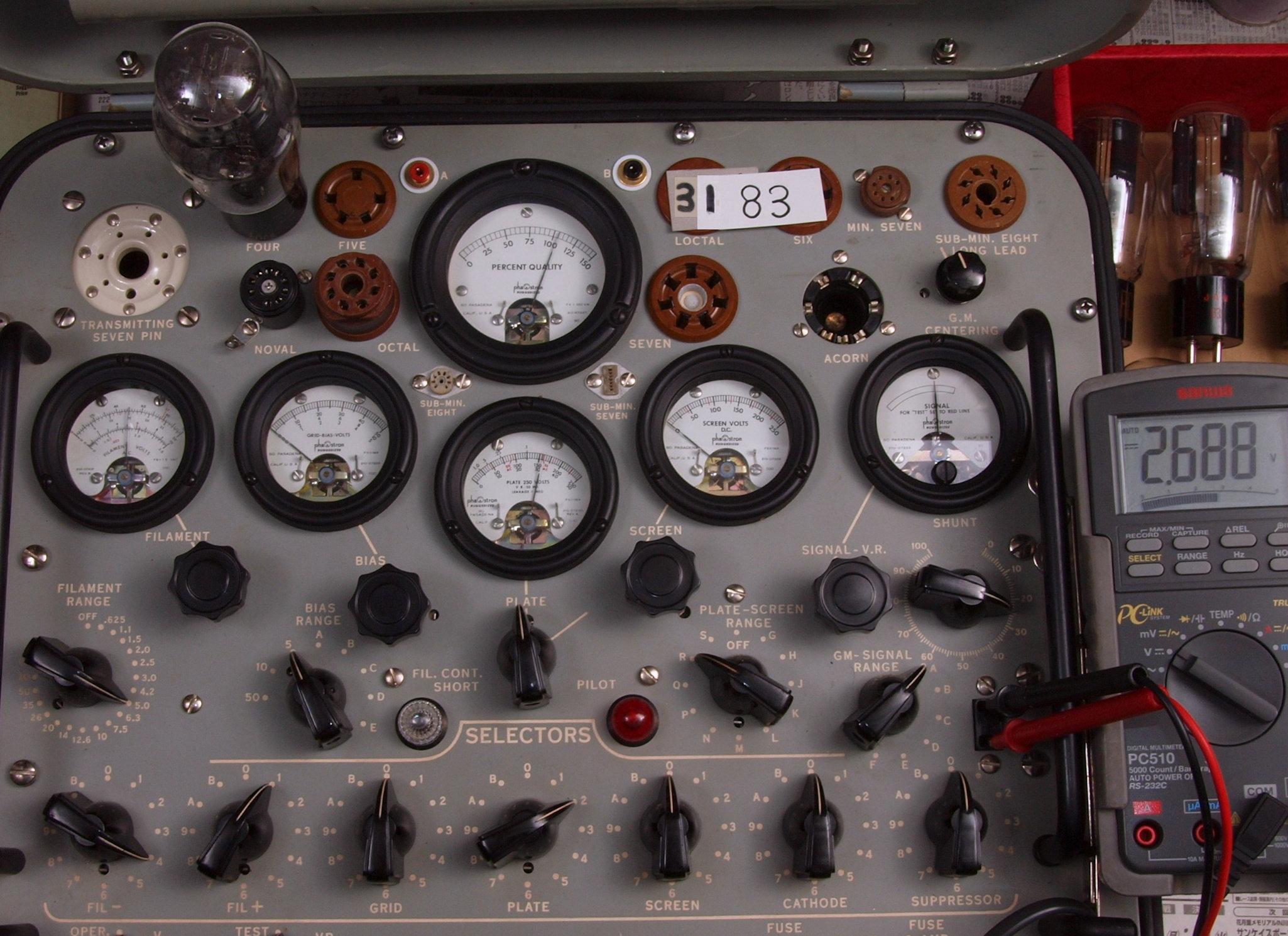

| Ａ３１． ３本目 ８３ ユニット１測定。 エミッション表示＝１０５、 Ｉｐ＝２．６８８V/５０Ω＝５３．８ｍＡ。 |
 |

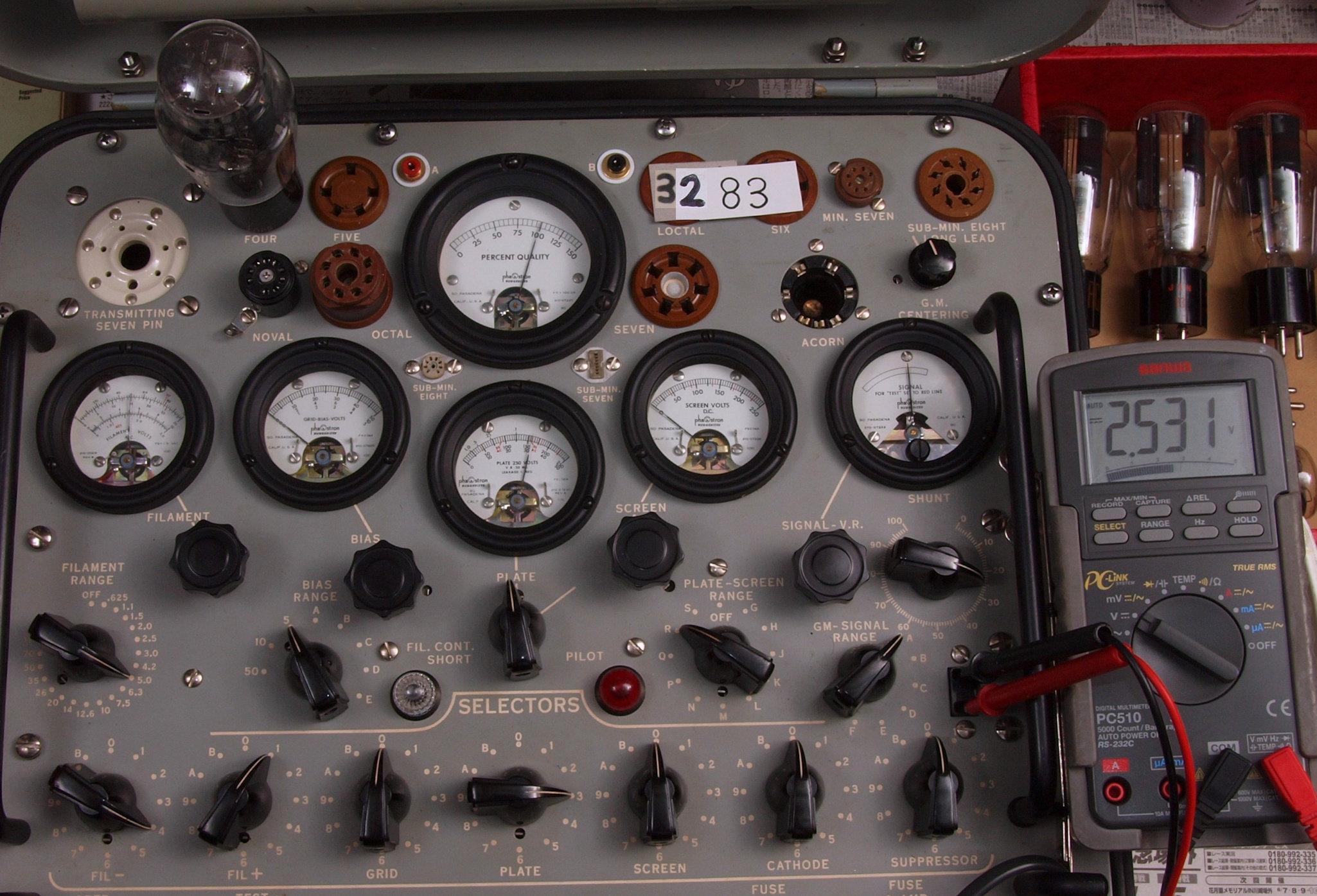

| Ａ３２． ３本目 ８３ ユニット２測定。 エミッション表示＝１００、 Ｉｐ＝２．５３１V/５０Ω＝５０．６ｍＡ。 |
 |

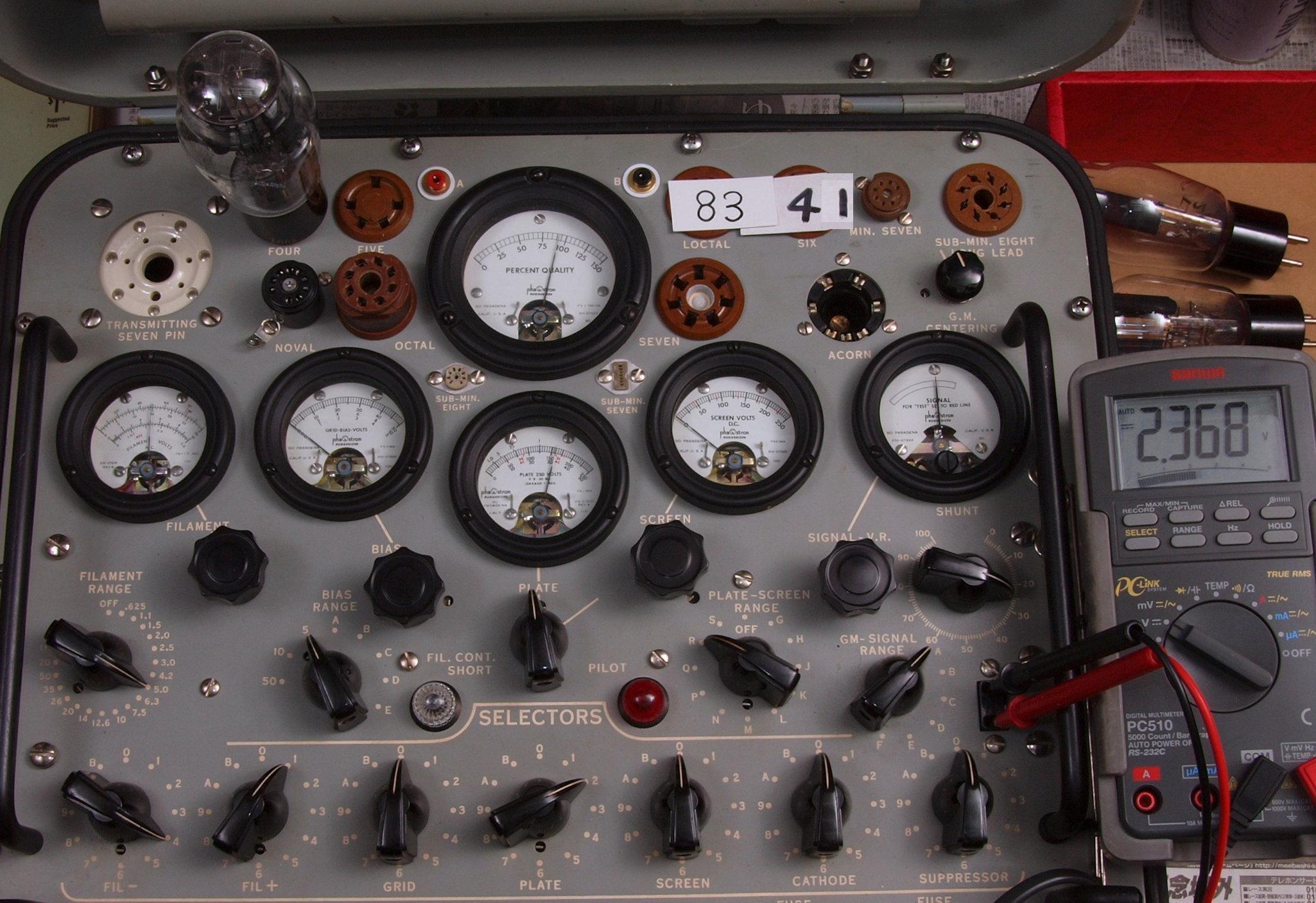

| Ａ４１． ４本目 ８３ ユニット１測定。 エミッション表示＝９２、 Ｉｐ＝２．６５８V/５０Ω＝４７．４ｍＡ。 |
 |

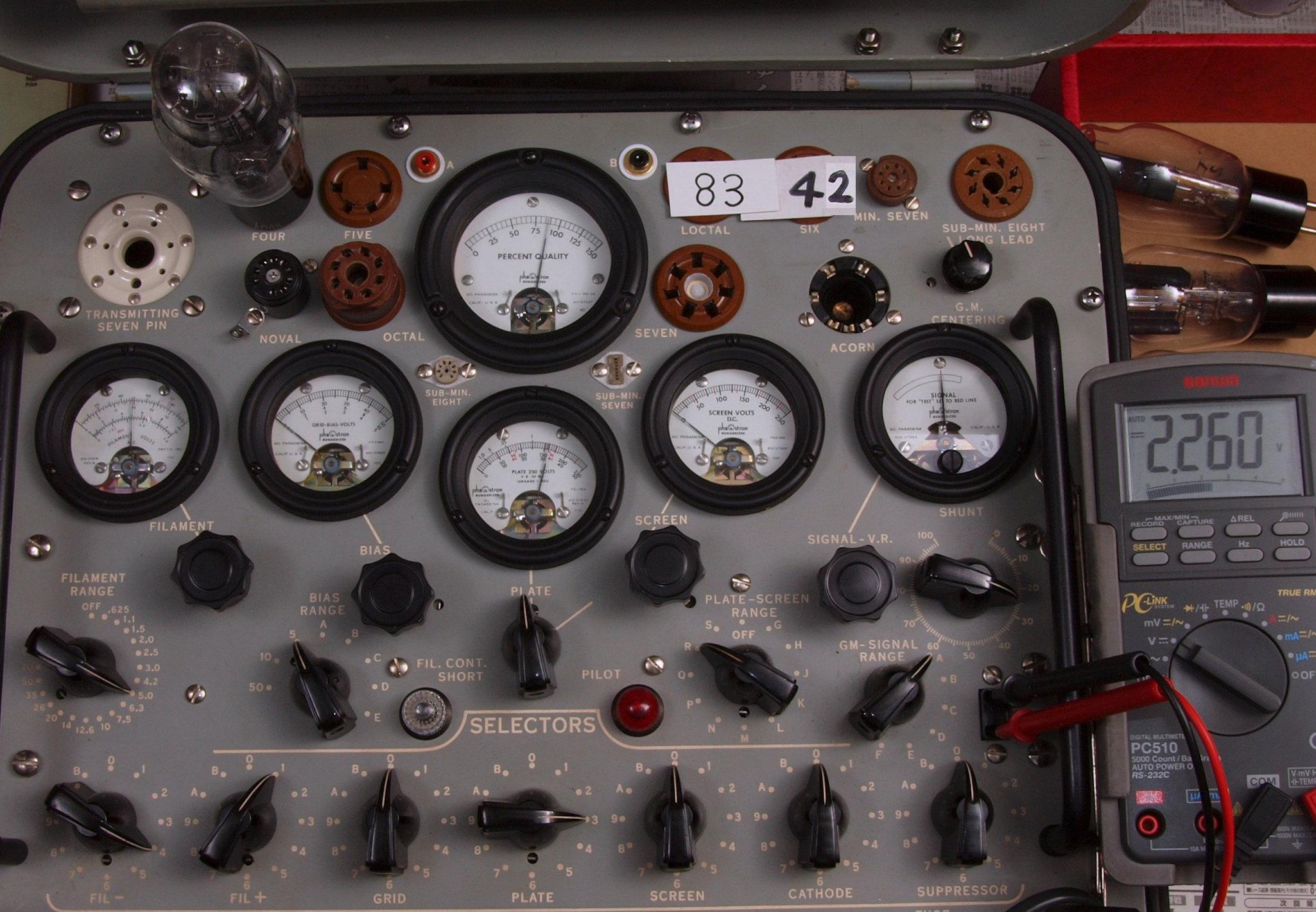

| Ａ４２． ４本目 ８３ ユニット２測定。 エミッション表示＝８７、 Ｉｐ＝２．２６V/５０Ω＝４５．７ｍＡ。 |
 |

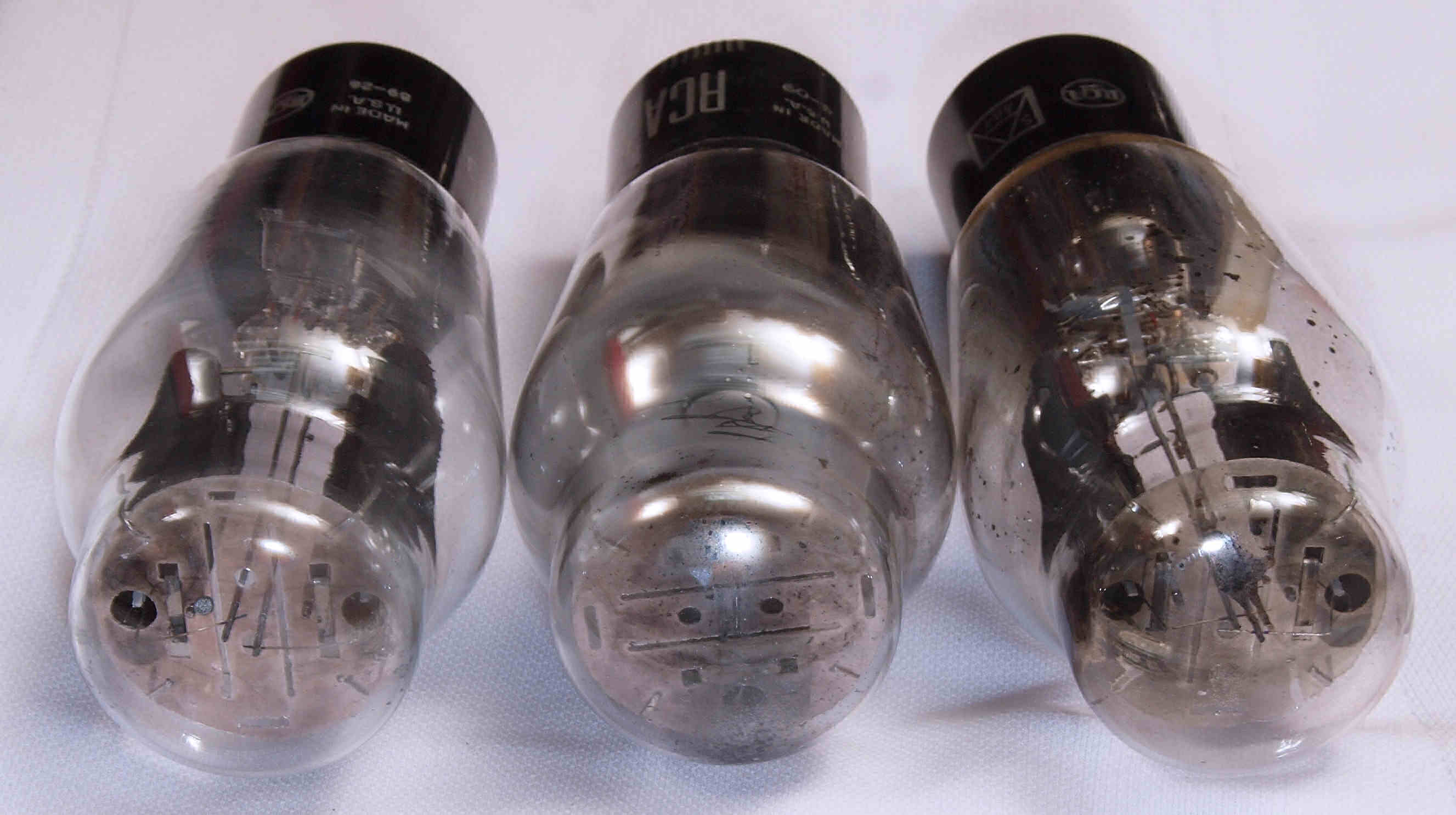

| Ｂ． 銀色文字表示 RCA８３ の「エミッション＆Ｉｐ」測定。 この製品は、未過熱時は硝子表面に水銀が多量に付着していて見た目は綺麗ではありません。 ３本共＝未余熱の写真。 左から１本目、２本目、３本目。
|
 |
 |

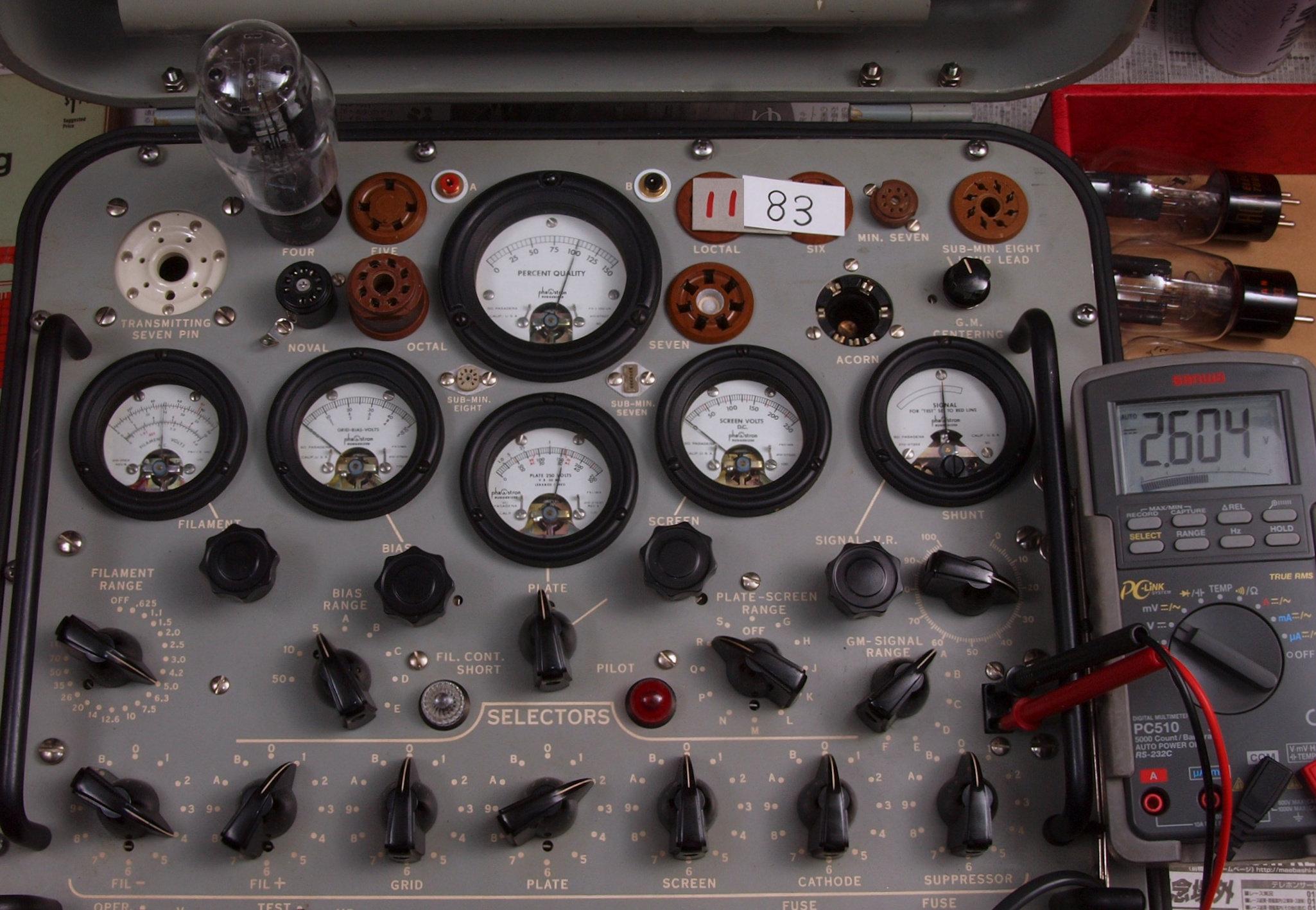

| Ｂ１１． １本目 ８３ ユニット１測定。 エミッション表示＝１００、 Ｉｐ＝２．６０４V/５０Ω＝５２．１ｍＡ。 |
 |

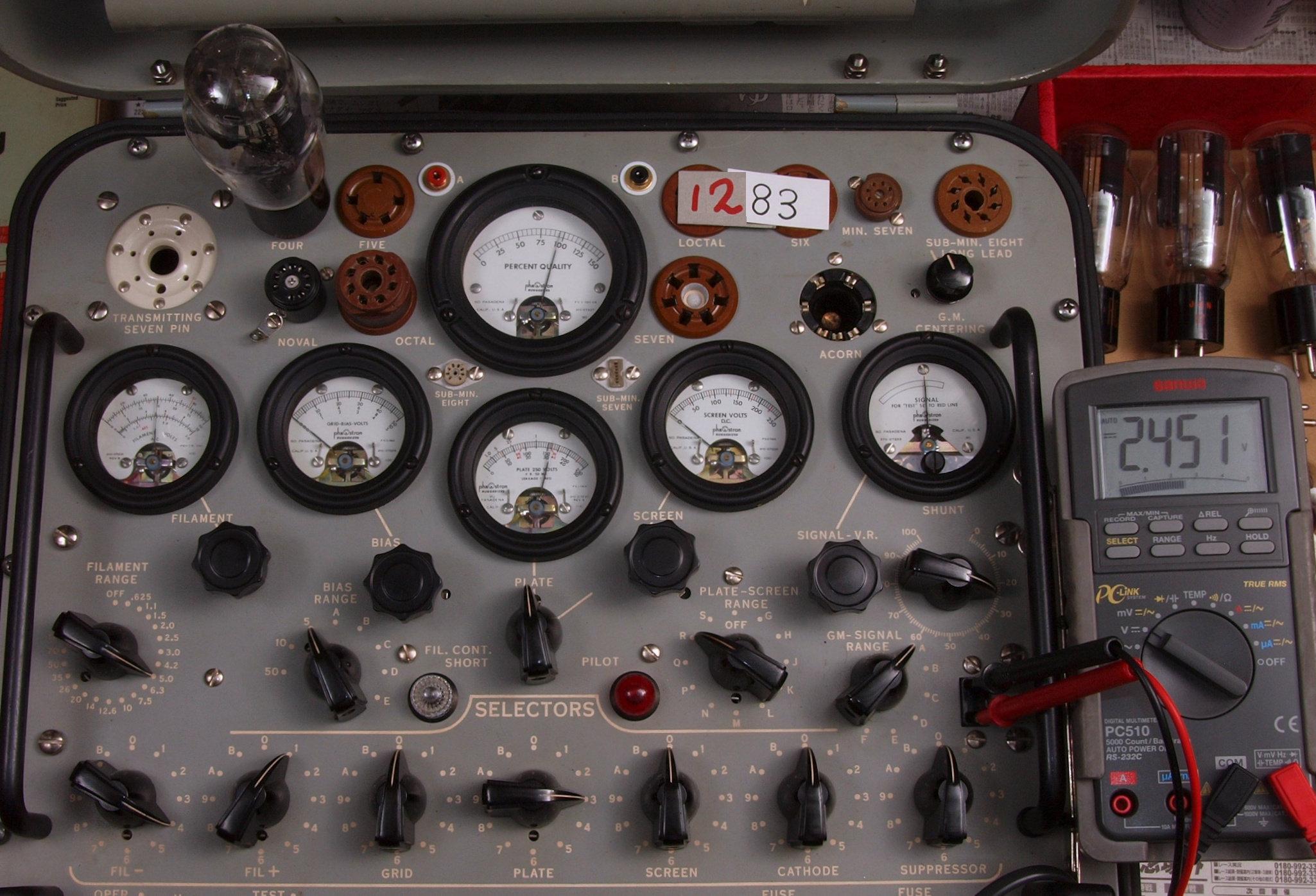

| Ｂ１２． １本目 ８３ ユニット２測定。 エミッション表示＝９５、 Ｉｐ＝２．４８６V/５０Ω＝４９．０ｍＡ。 |
 |

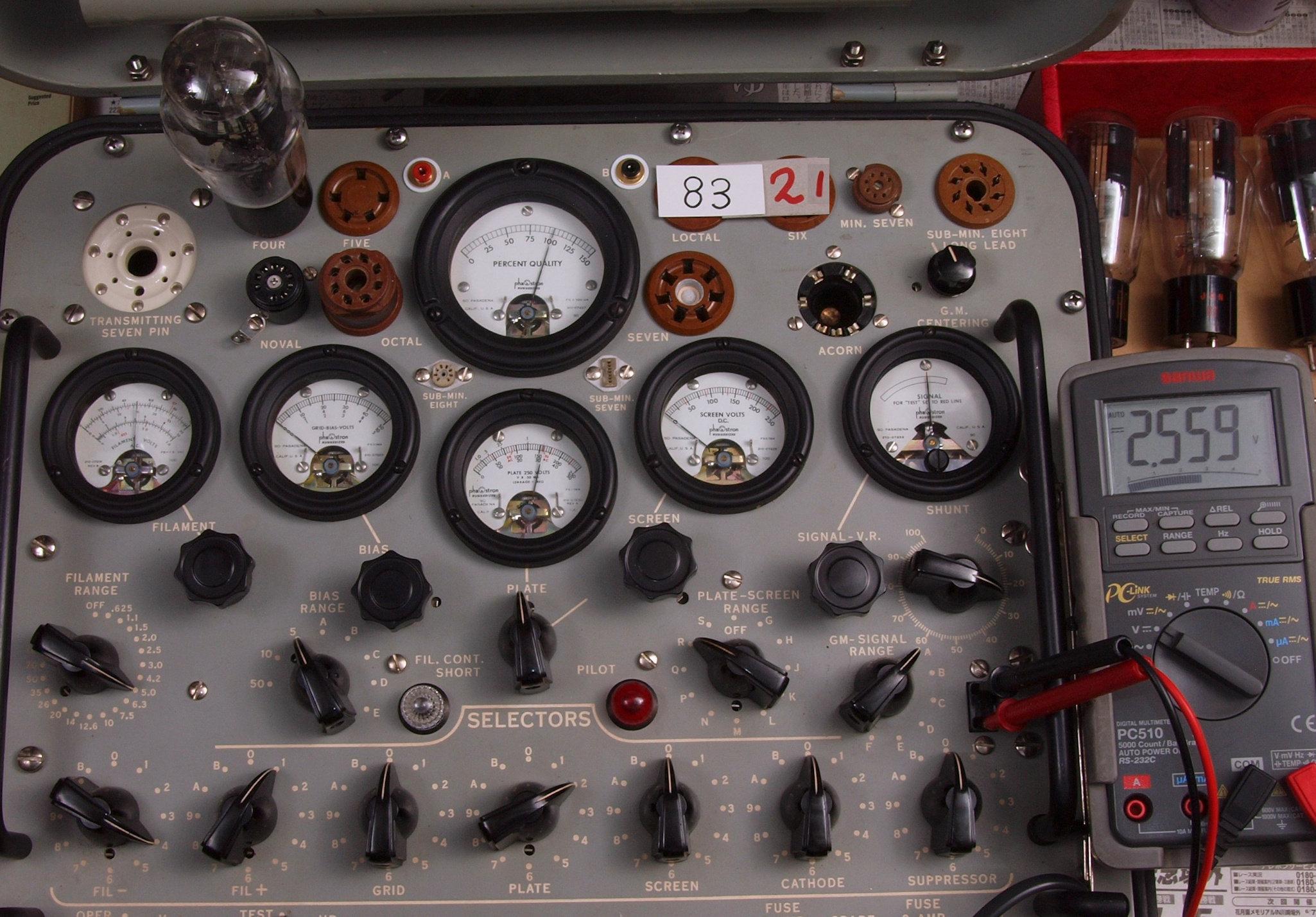

| Ｂ２１． ２本目 ８３ ユニット１測定。 エミッション表示＝１００、 Ｉｐ＝２．６５８V/５０Ω＝５１．２ｍＡ。 |
 |

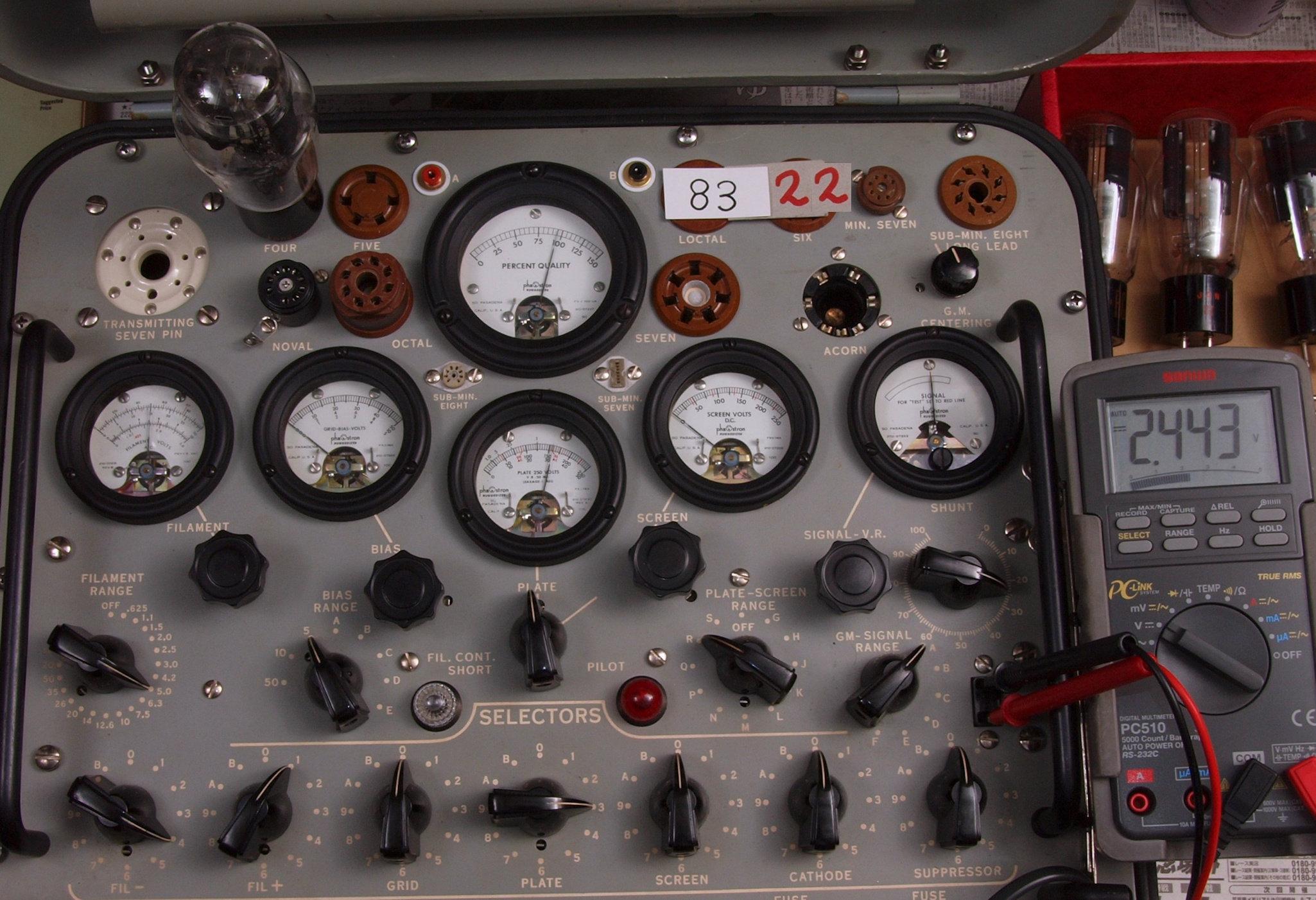

| Ｂ２２． ２本目 ８３ ユニット２測定。 エミッション表示＝９５、 Ｉｐ＝２．４４３V/５０Ω＝４８．９ｍＡ。 |
 |
| Ｂ３１． ３本目 ８３ ユニット１測定。 エミッション表示＝１０５、 Ｉｐ＝２．６８８V/５０Ω＝５３．８ｍＡ。 |
 |
| Ｂ３２． ３本目 ８３ ユニット２測定。 エミッション表示＝１００、 Ｉｐ＝２．５３１V/５０Ω＝５０．６ｍＡ。 |
 |

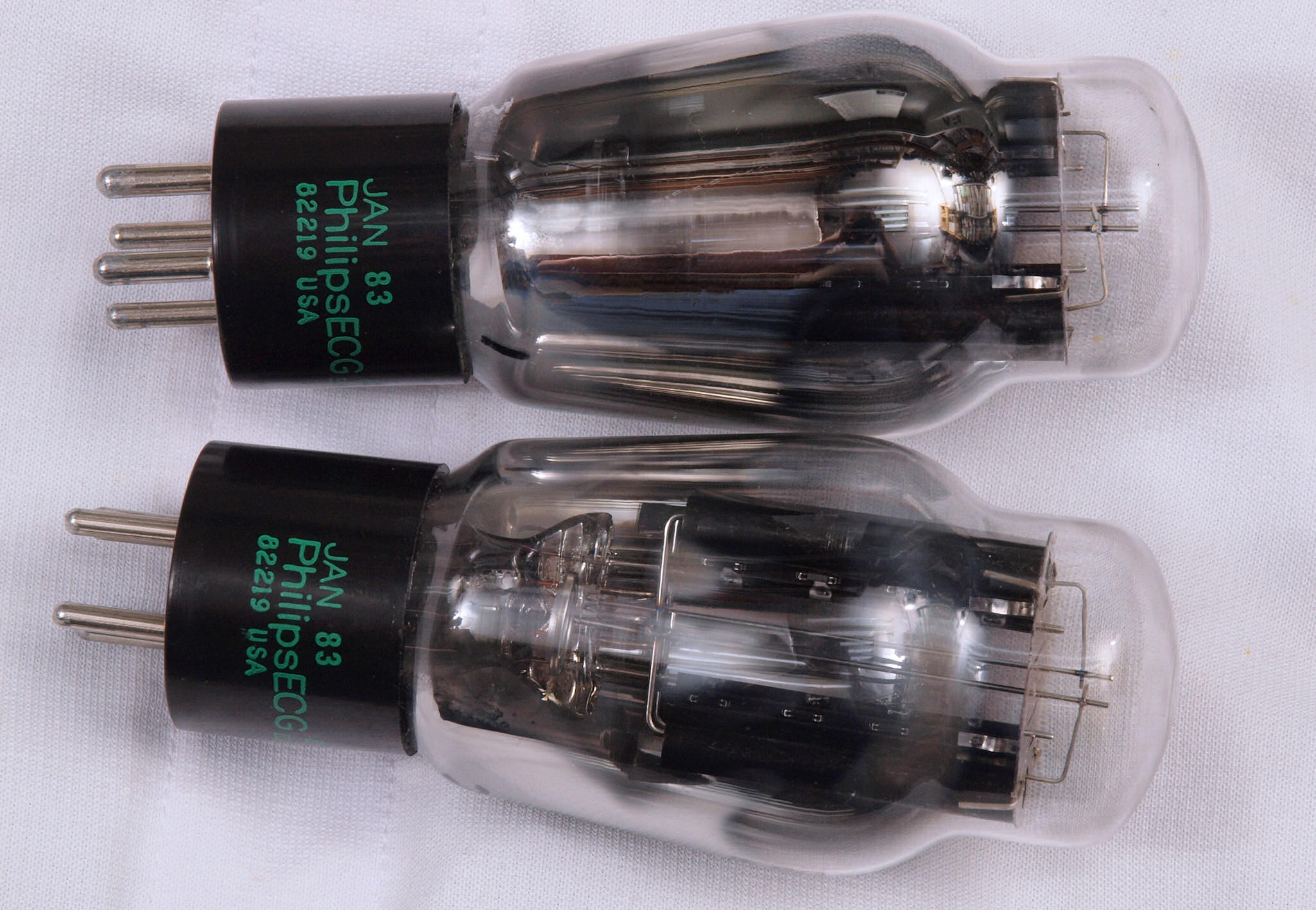

| Ｃ． Ｐｈｉｌｉｐｓ ８３ の「エミッション＆Ｉｐ」測定。 ２本共＝未余熱の写真。 左から１本目、２本目。
|
 |

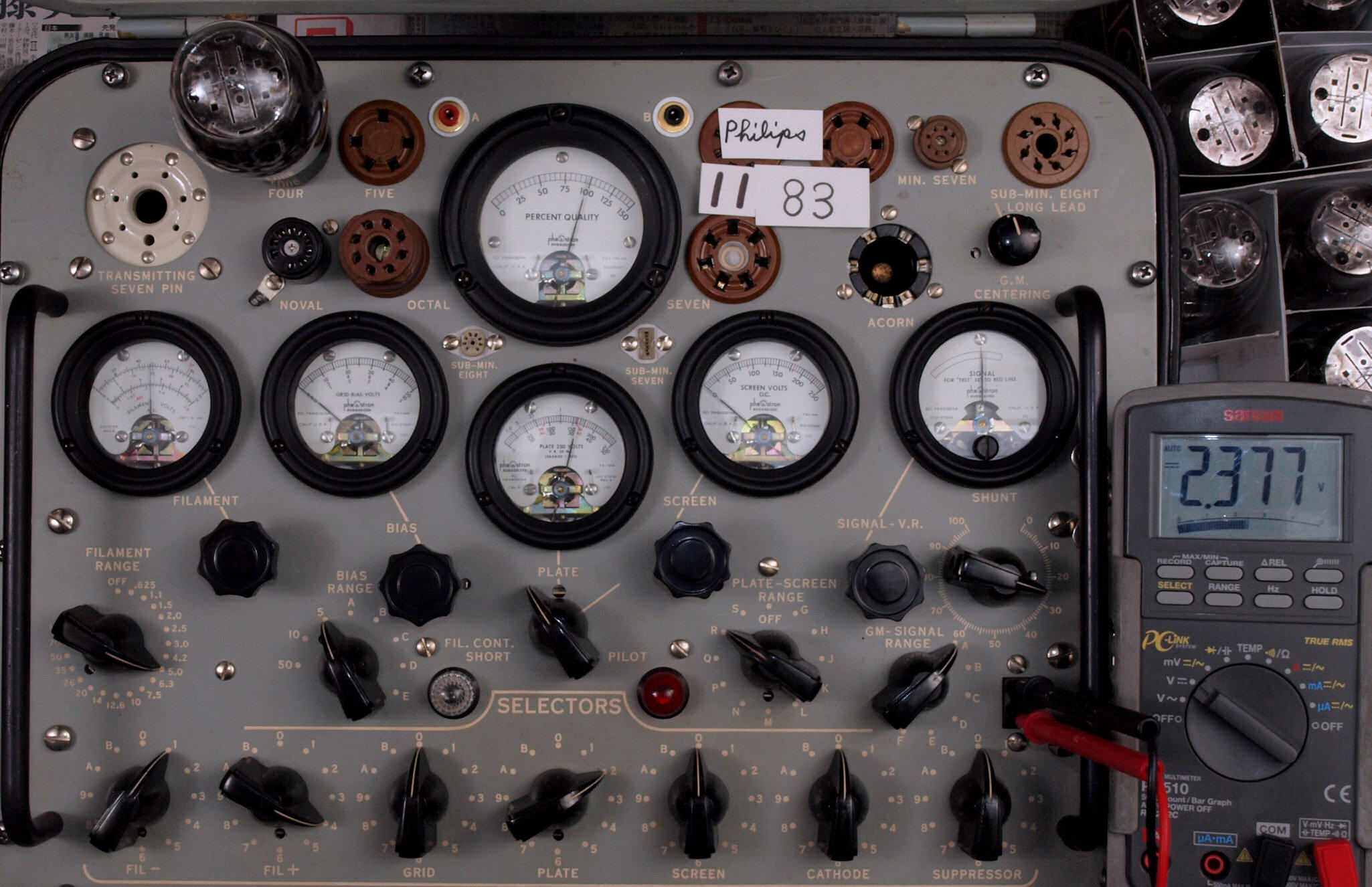

| Ｃ１１． １本目 Ｐｈｉｌｉｐｓ ８３ ユニット１測定。 エミッション表示＝１００、 Ｉｐ＝２．３７７V/５０Ω＝４７．５ｍＡ。 |
 |

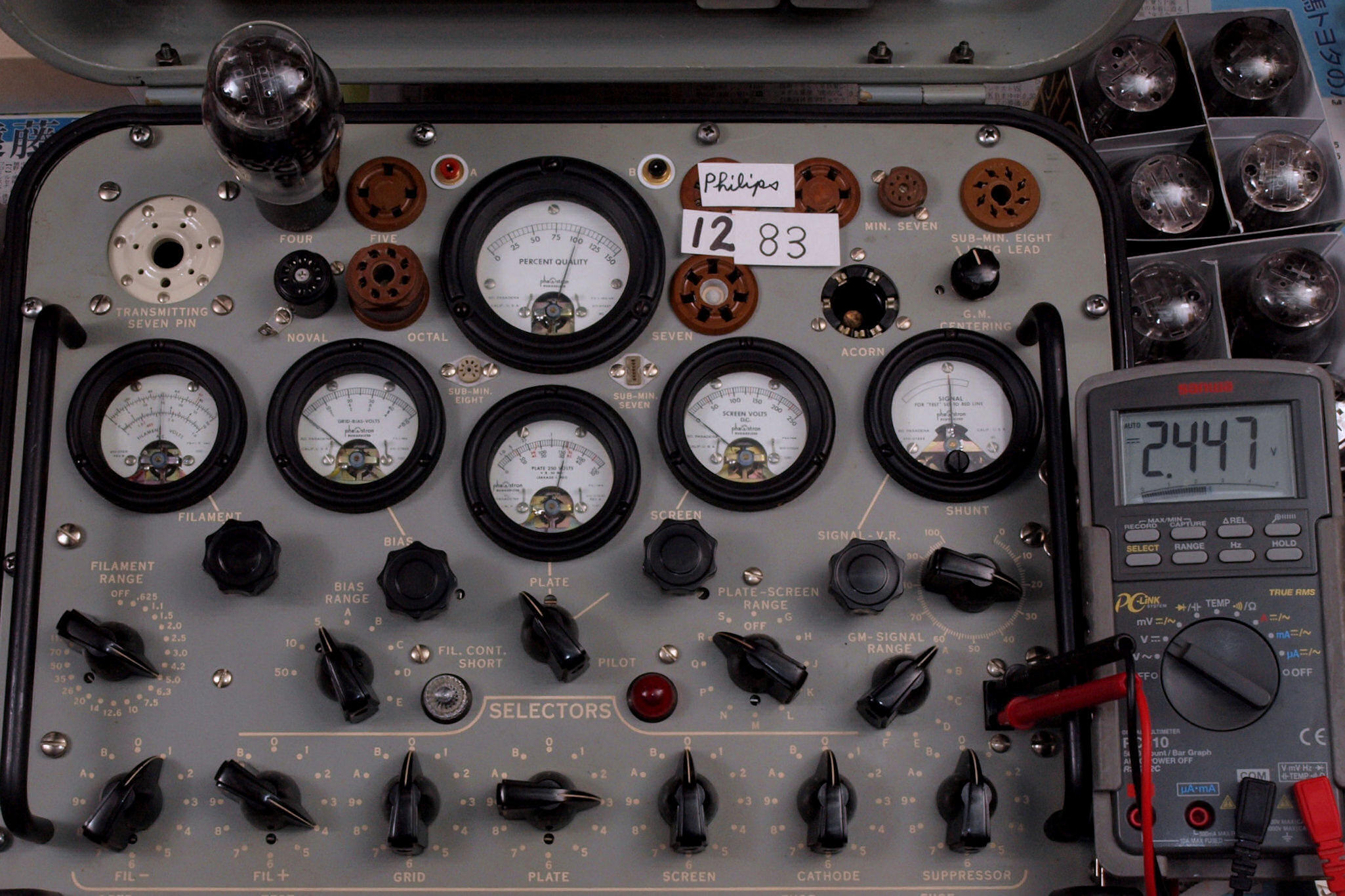

| Ｃ１２． １本目 Ｐｈｉｌｉｐｓ ８３ ユニット２測定。 エミッション表示＝１００、 Ｉｐ＝２．４４７V/５０Ω＝４８．９ｍＡ。 |
 |
| Ｃ２１． ２本目 Ｐｈｉｌｉｐｓ ８３ ユニット１測定。 エミッション表示＝９５、 Ｉｐ＝１．３３３V/５０Ω＝４６．２ｍＡ。 |
 |

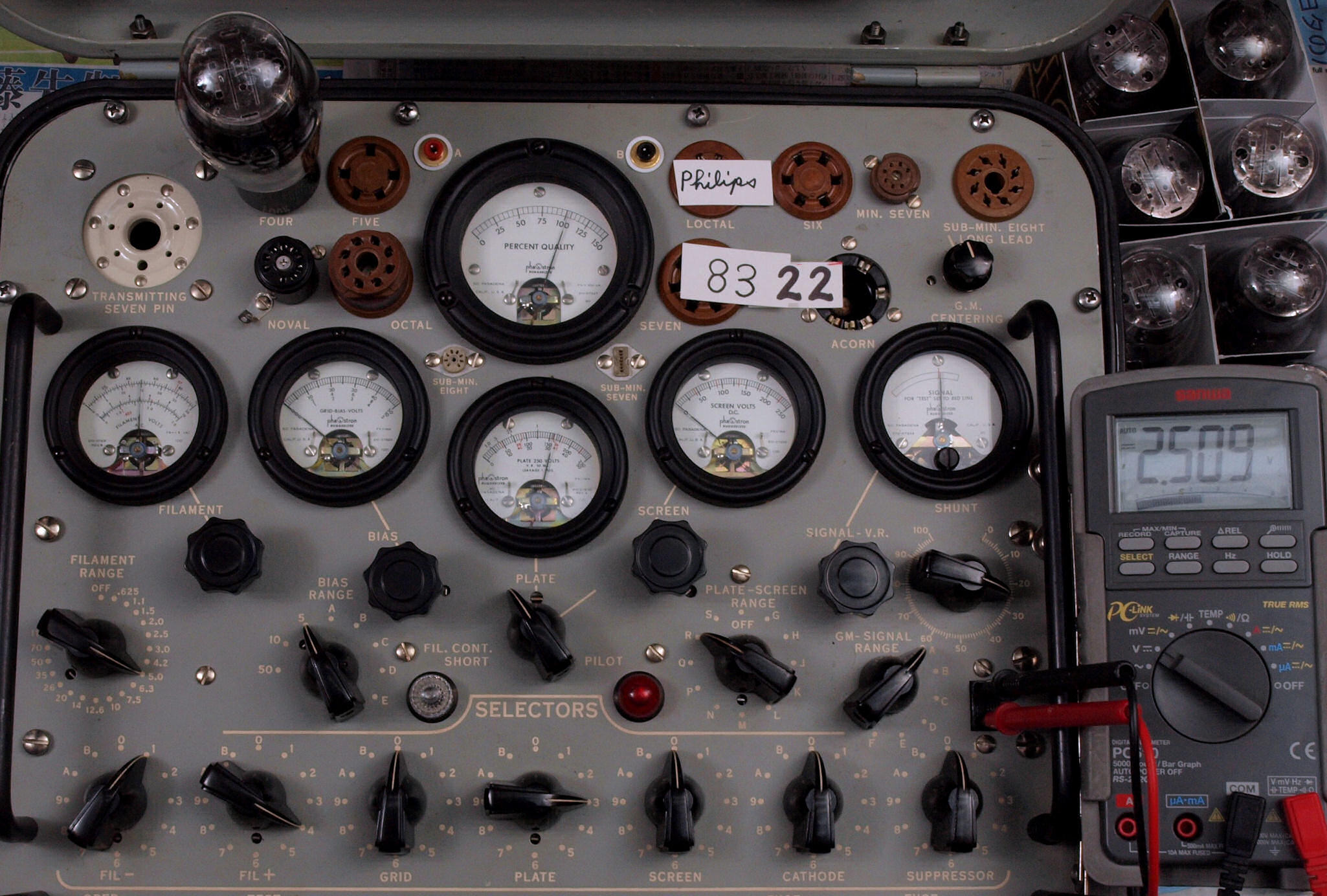

| Ｃ２２． ２本目 Ｐｈｉｌｉｐｓ ８３ ユニット２測定。 エミッション表示＝１００、 Ｉｐ＝１．９１６V/５０Ω＝５０．２ｍＡ。 |
 |
