VacuumTubeTester Hickok TV-2B/Uで
６ＲＡ３、６ＲＡ５　Ｇｍ、 Ｉｐ測定
  • １本目　６ＲＡ３　測定。　Ｇｍ＝１３０００μmho、ＩＰ＝１０９．４ｍＡ。
    ２本目　６ＲＡ３　測定。　Ｇｍ＝１３０００μmho、ＩＰ＝１１０．６ｍＡ。
    ３本目　６ＲＡ３　測定。　Ｇｍ＝１２０００μmho、ＩＰ＝１１６．０ｍＡ。
    ４本目　６ＲＡ３　測定。　Ｇｍ＝１００００μmho、ＩＰ＝７１．２ｍＡ。
    ５本目　６ＲＡ３　測定。　Ｇｍ＝１５０００μmho、ＩＰ＝１２７．３ｍＡ。
    ６本目　６ＲＡ３　測定。　Ｇｍ＝１５０００μmho、ＩＰ＝１０２．５ｍＡ。
    ７本目　６ＲＡ３　測定。　Ｇｍ＝２００００μmho、ＩＰ＝１１４．４ｍＡ。
    ８本目　６ＲＡ３　測定。　Ｇｍ＝１７０００μmho、ＩＰ＝９７．１ｍＡ。
    ９本目　６ＲＡ３　測定。　Ｇｍ＝１９０００μmho、ＩＰ＝１１７．３ｍＡ。
    １０本目　６ＲＡ３　測定。　Ｇｍ＝１９０００μmho、ＩＰ＝７８．１ｍＡ。
    １１本目　６ＲＡ３　測定。　Ｇｍ＝２００００μmho、ＩＰ＝９９．８ｍＡ。
  • １本目　６ＲＡ５　測定。　Ｇｍ＝２１０００μmho、ＩＰ＝９７．５ｍＡ。
    ２本目　６ＲＡ５　測定。　Ｇｍ＝１８０００μmho、ＩＰ＝９５．６ｍＡ。
    ３本目　６ＲＡ５　測定。　Ｇｍ＝２６０００μmho、ＩＰ＝９９．４ｍＡ。
    ４本目　６ＲＡ５　測定。　Ｇｍ＝１２０００μmho、ＩＰ＝９５．０ｍＡ。
Ａ．ＮＥＣ製電圧調整管６ＲＡ３　測定。
　　　真空管ハンドブック（規格表）の相互コンダクタンス＝１２５００μmho
「Ｅｐ＝１００Ｖ、Ｉｐ＝１００ｍＡ、ｅｇ１＝−２０Ｖ」
1995オーディオ用真空管マニアル、1969全日本真空管マニアルより。
画像をクリックすると、大きく（横幅2050ドット）表示されます。

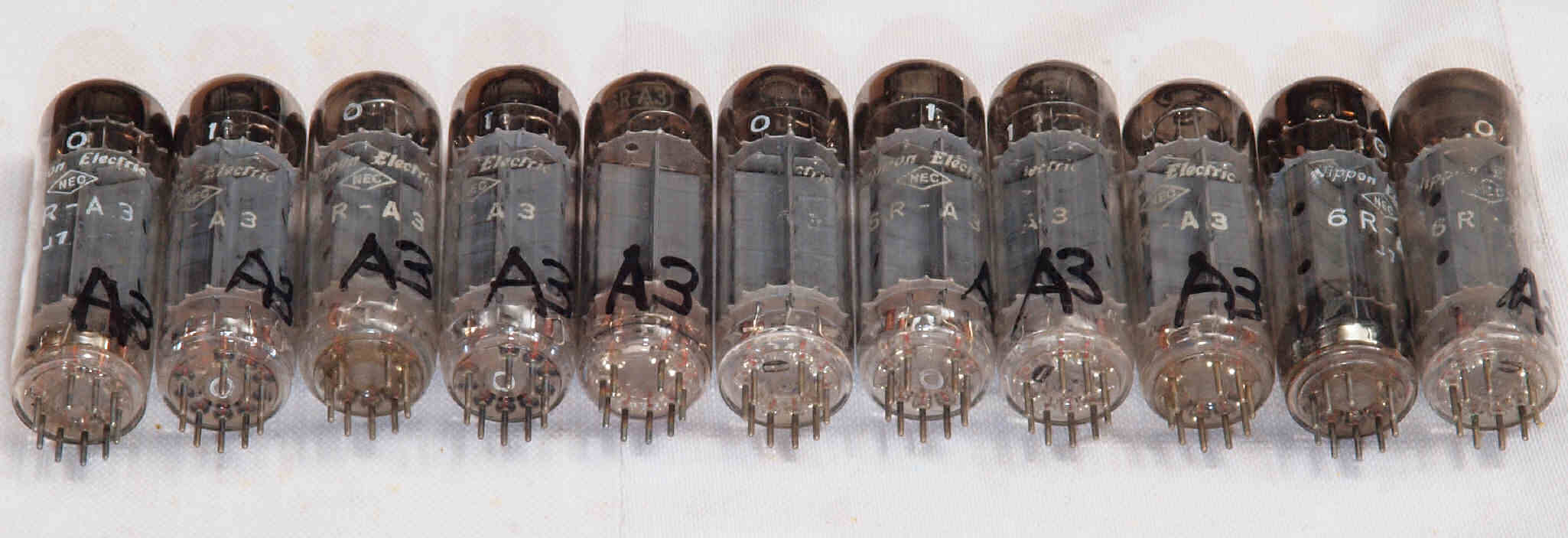

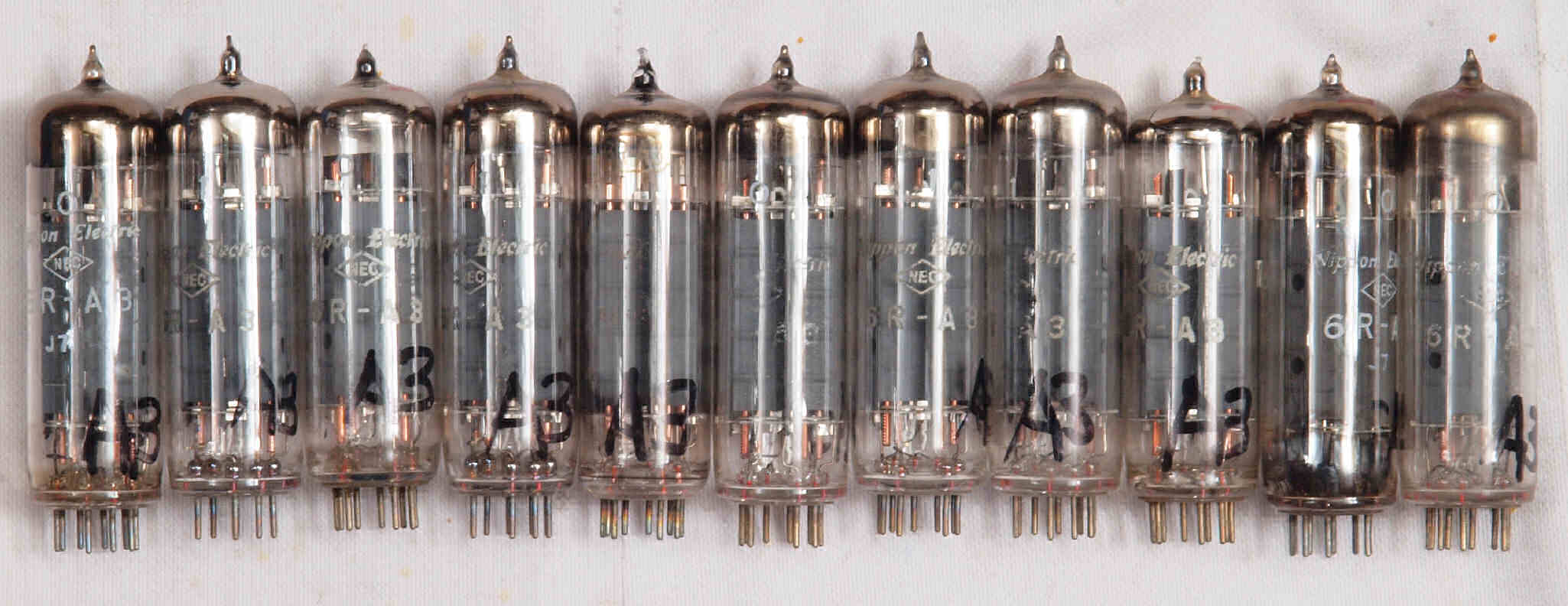

　左から　１本目、２本目、、、１０本目。

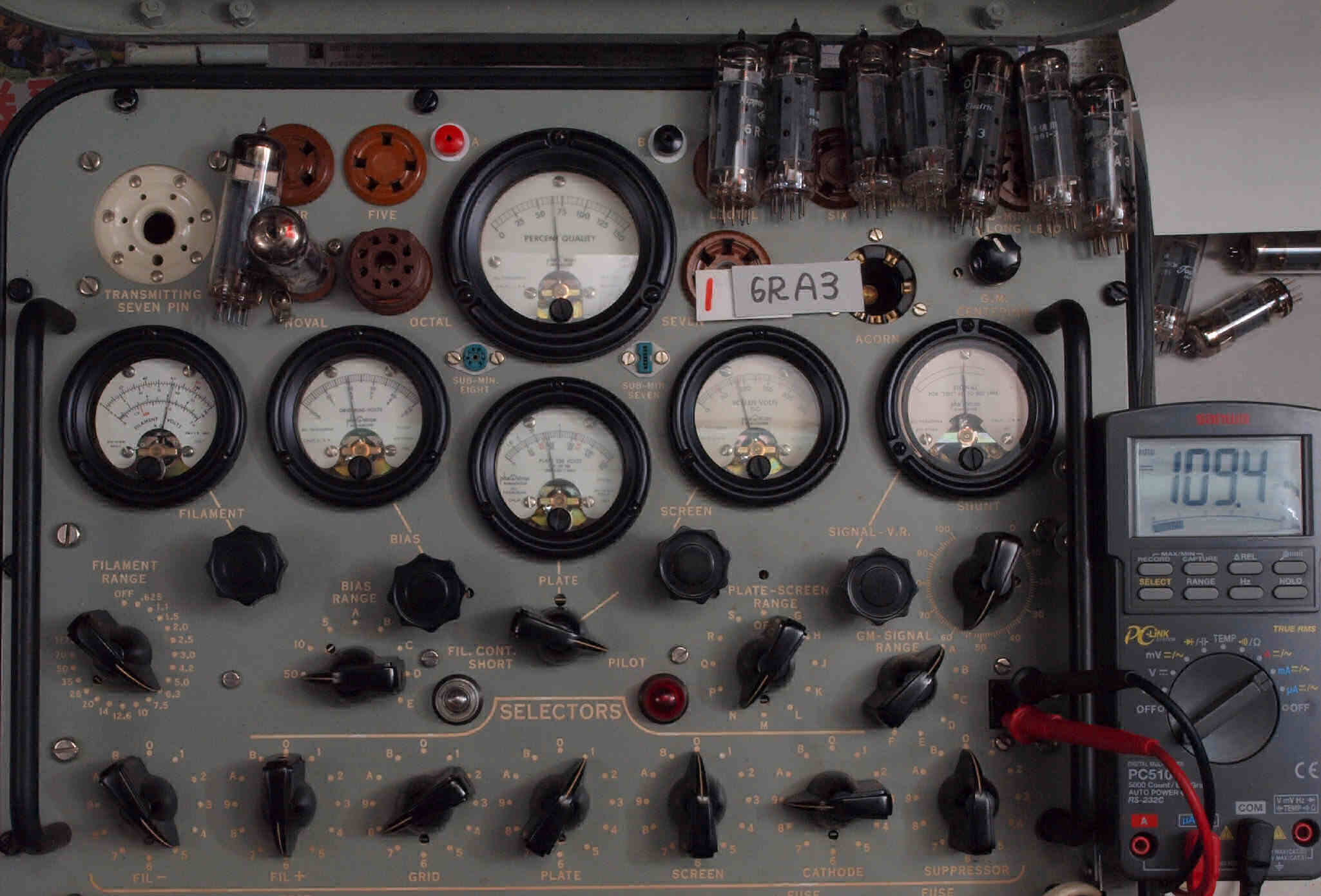

Ａ１．　１本目　６ＲＡ３　測定。　Ｇｍ測定＝１３０００μmho、ＩＰ＝１０９．４ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝１００Ｖ、Ｅｇ１＝−２０Ｖ」。　ＲａｎｇｅSW＝Ａ、FullScale＝３００００μmho。

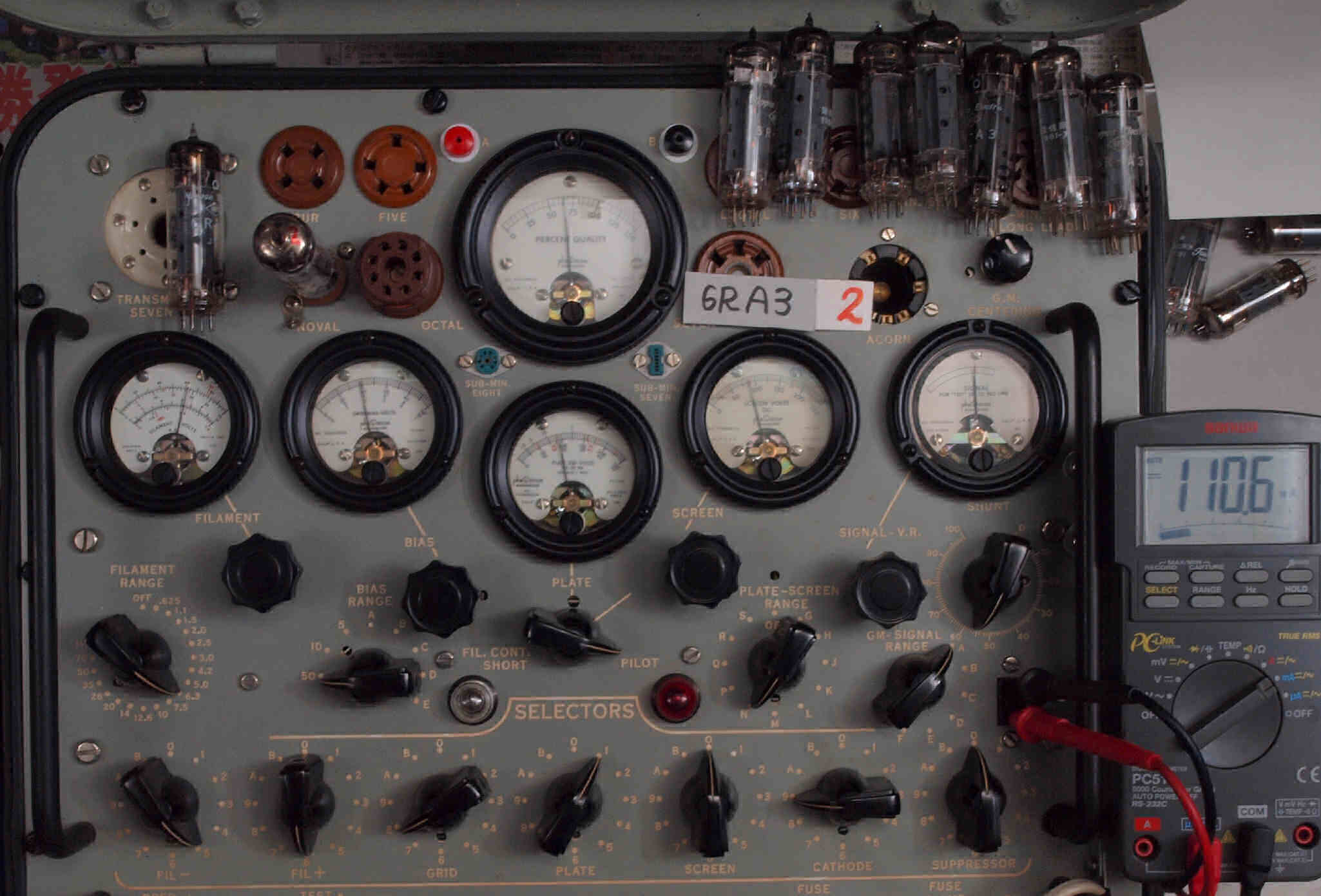

Ａ２．　２本目　６ＲＡ３　測定。　Ｇｍ測定＝１３０００μmho、ＩＰ＝１１０．６ｍＡ。

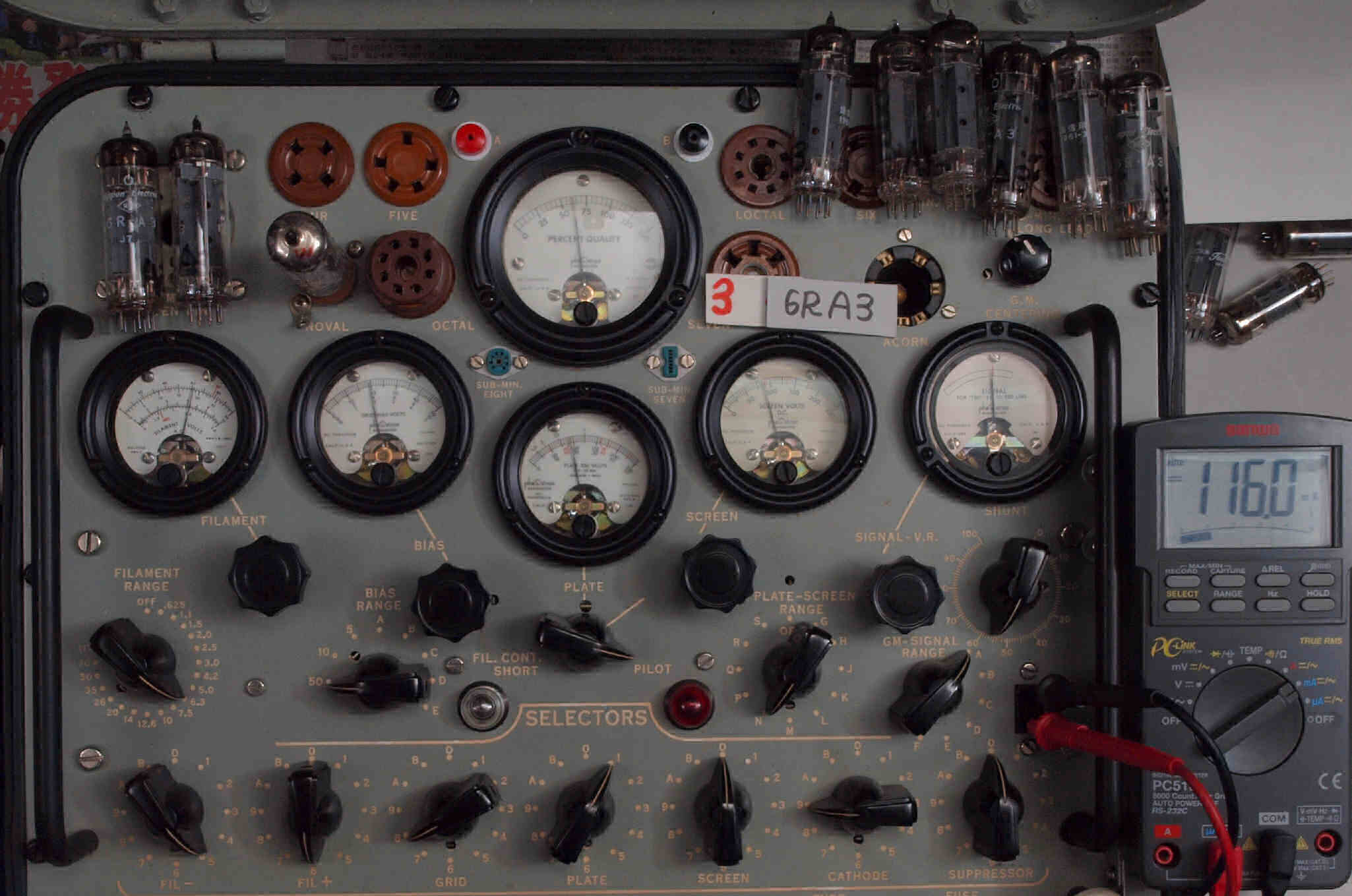

Ａ３．　３本目　６ＲＡ３　測定。　Ｇｍ測定＝１２０００μmho、ＩＰ＝１１６．０ｍＡ。

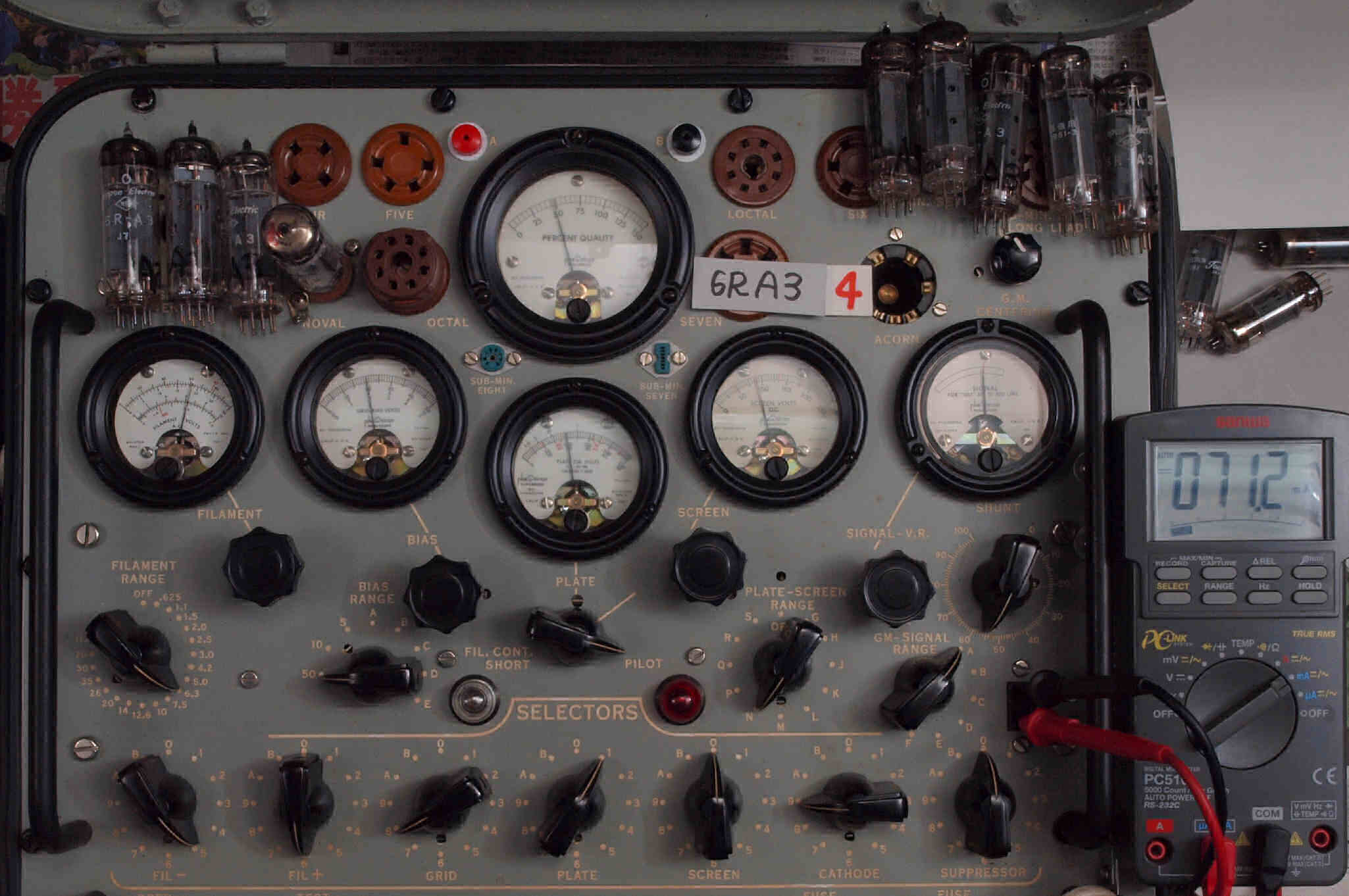

Ａ４．　４本目　６ＲＡ３　測定。　Ｇｍ測定＝１００００μmho、ＩＰ＝７１．２ｍＡ。

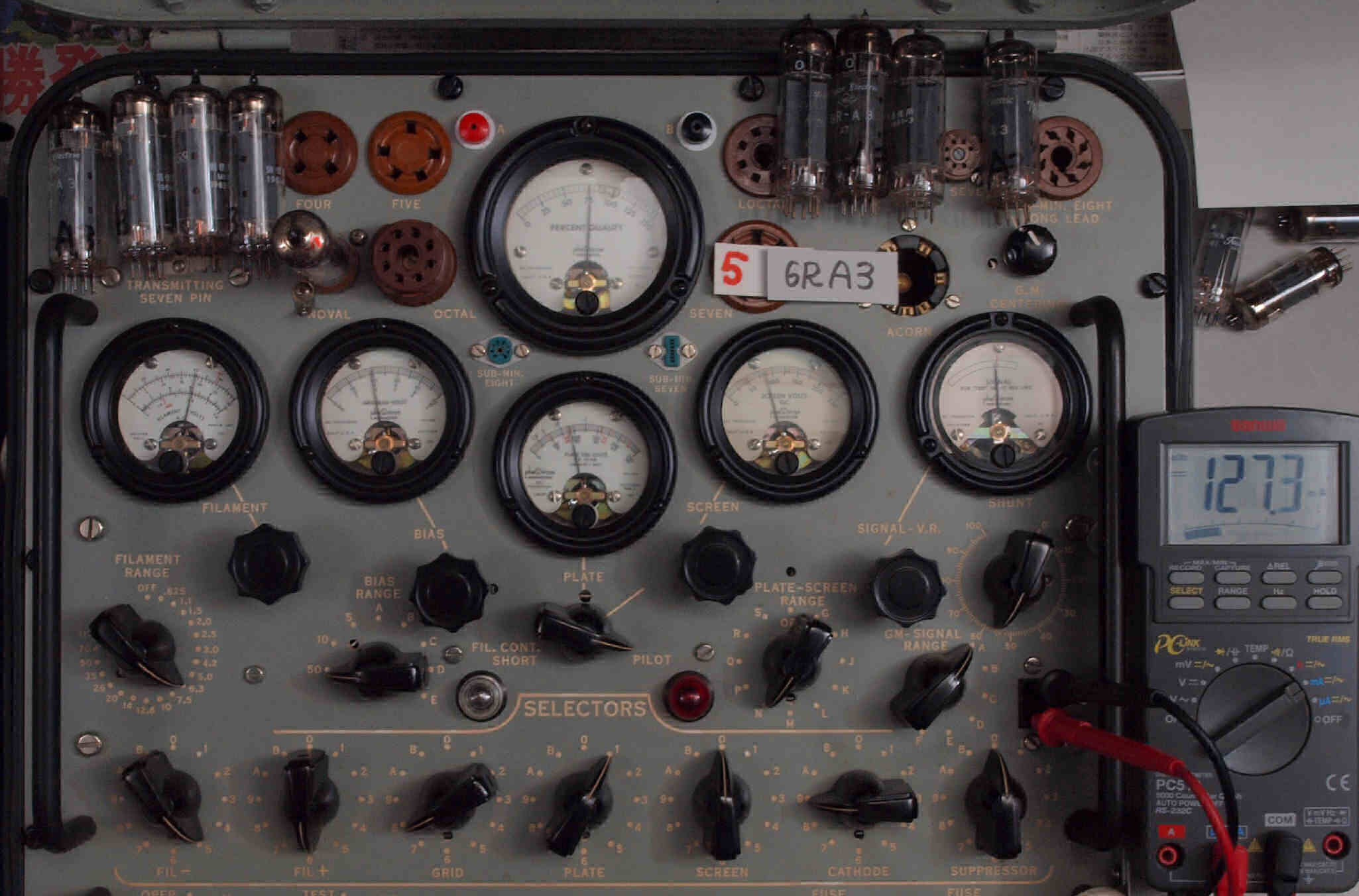

Ａ５．　５本目　６ＲＡ３　測定。　Ｇｍ測定＝１５０００μmho、ＩＰ＝１２７．３ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝１００Ｖ、Ｅｇ１＝−２０Ｖ」。　ＲａｎｇｅSW＝Ａ、FullScale＝３００００μmho。

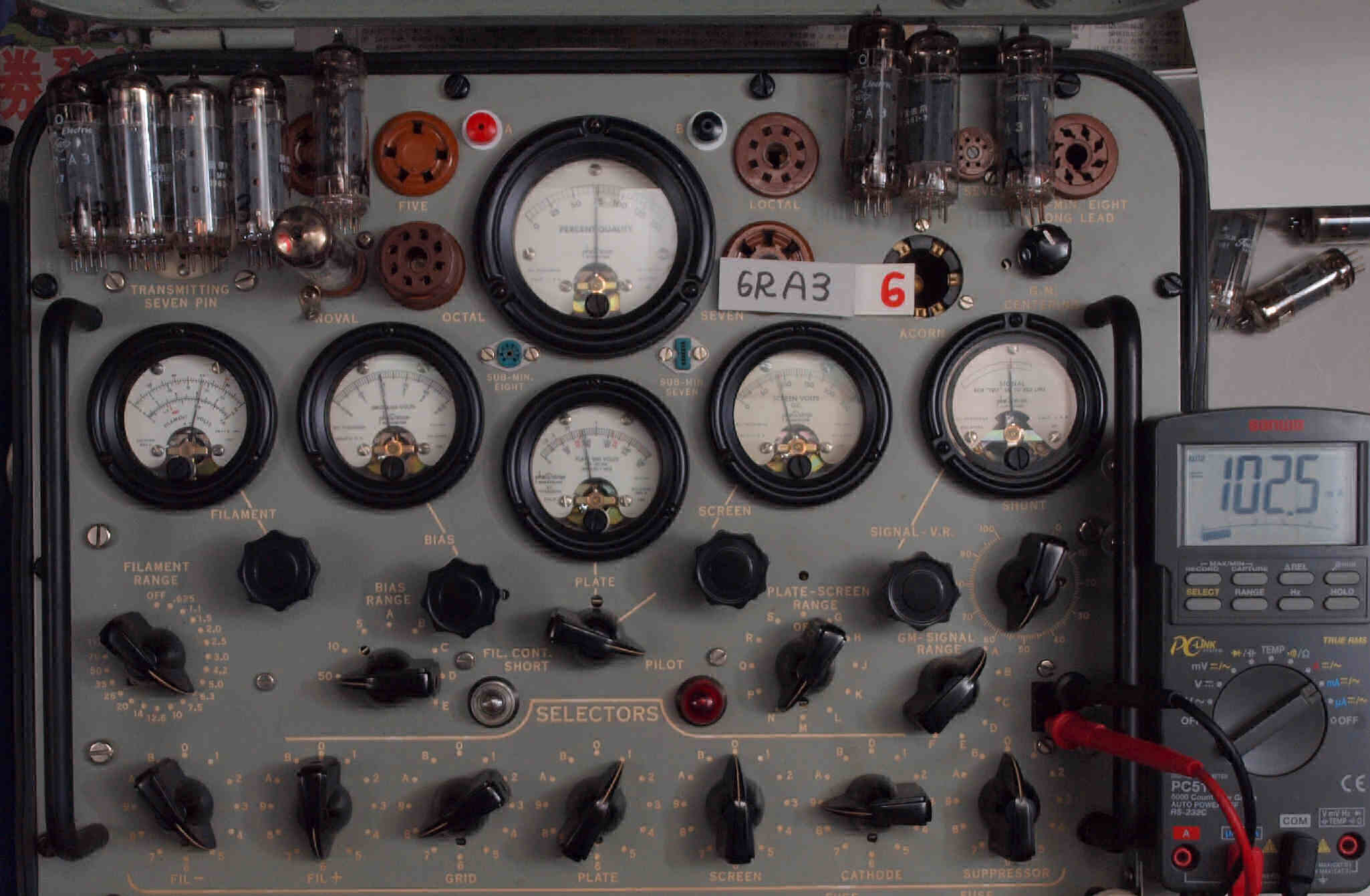

Ａ６．　６本目　６ＲＡ３　測定。　Ｇｍ測定＝１５０００μmho、ＩＰ＝１０２．５ｍＡ。

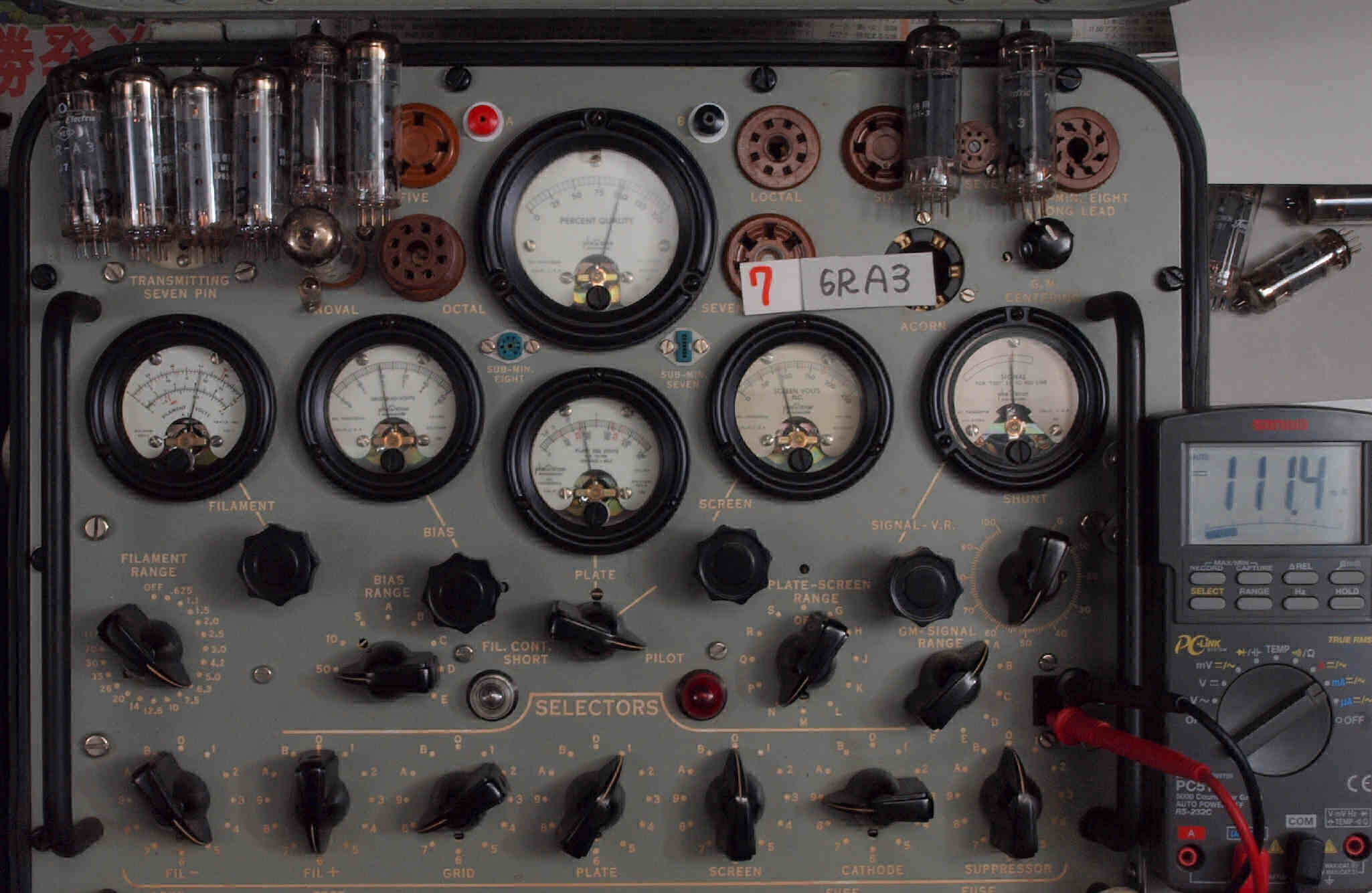

Ａ７．　７本目　６ＲＡ３　測定。　Ｇｍ測定＝２００００μmho、ＩＰ＝１１４．４ｍＡ。

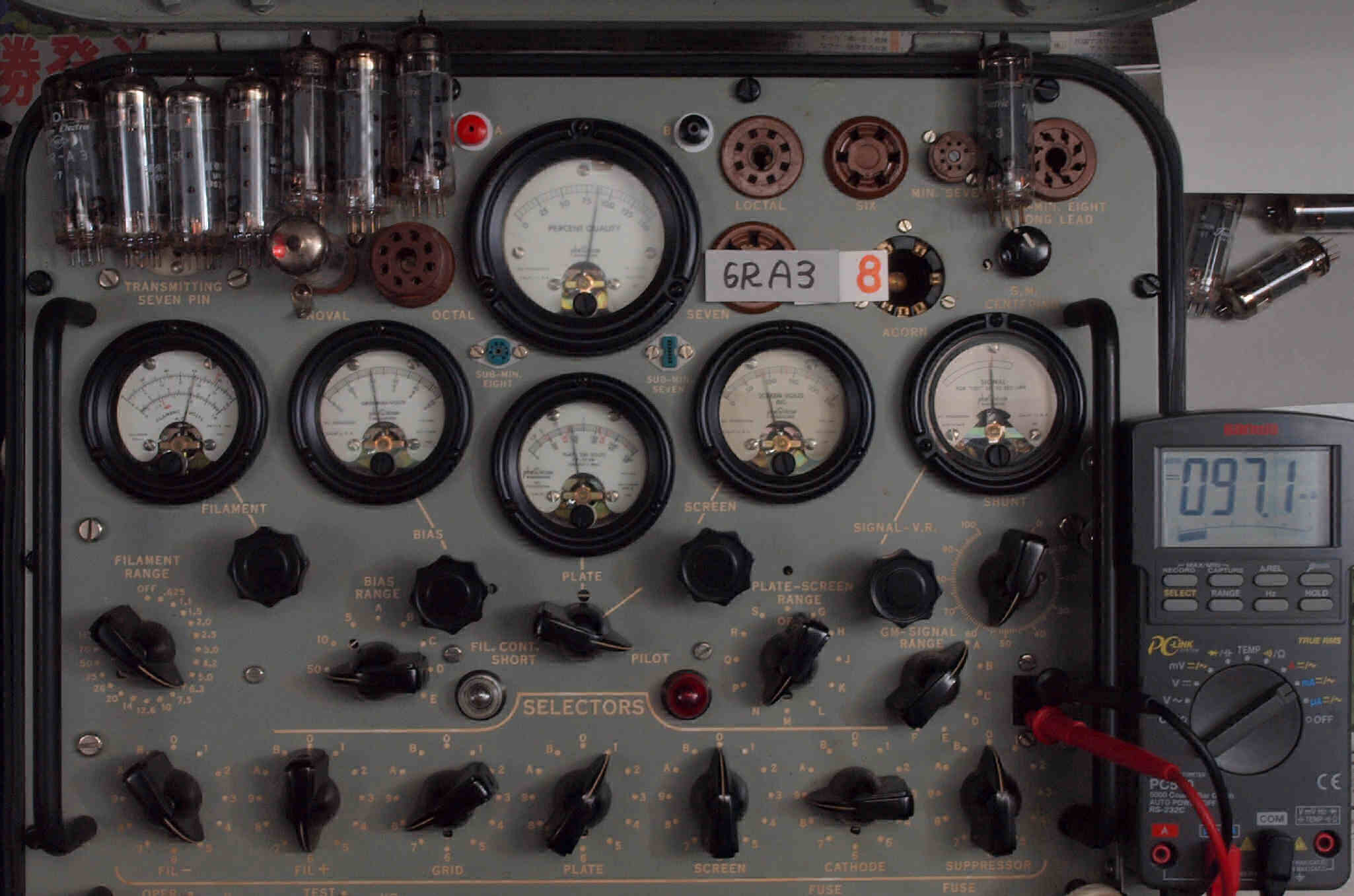

Ａ８．　８本目　６ＲＡ３　測定。　Ｇｍ測定＝１７０００μmho、ＩＰ＝９７．１ｍＡ。

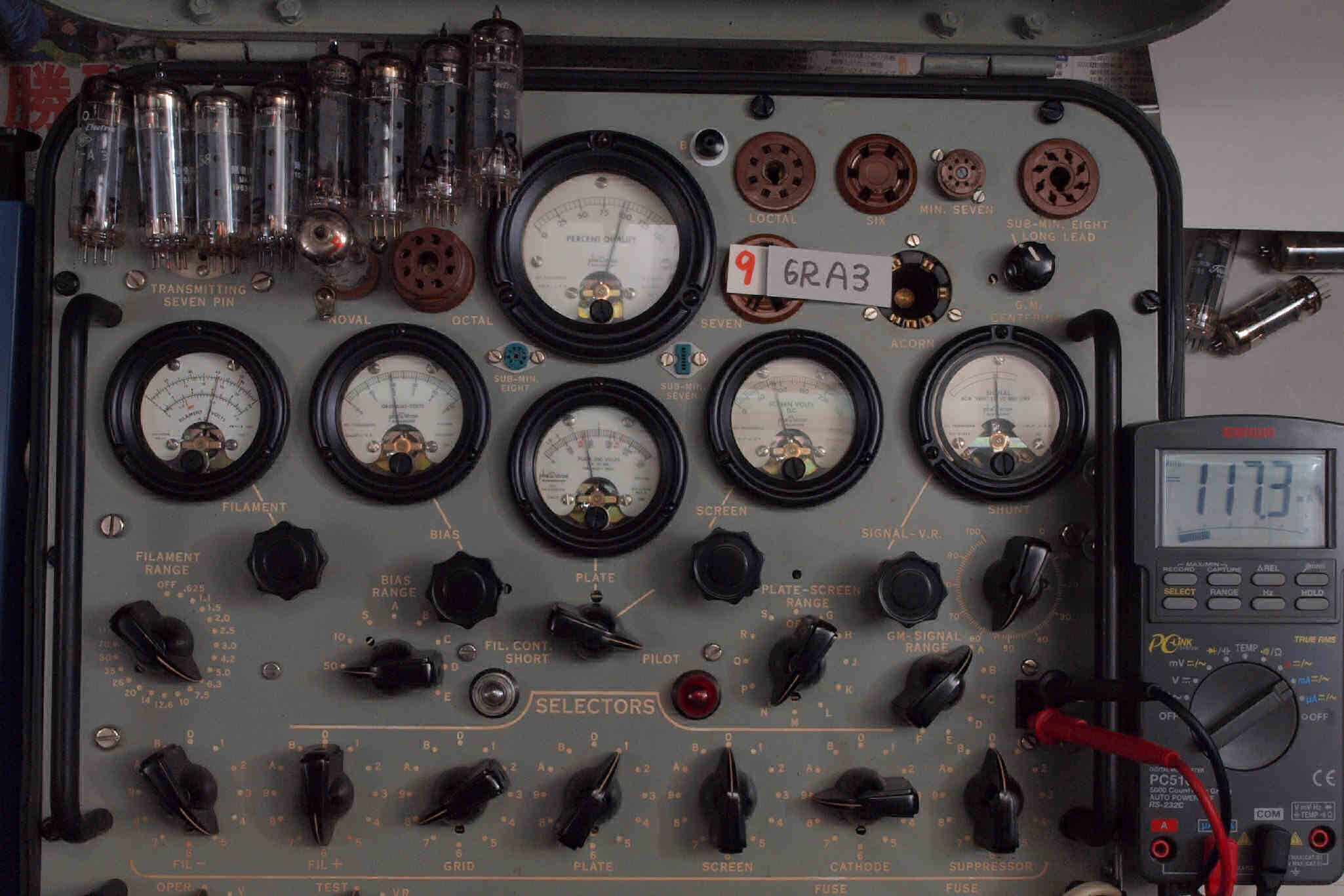

Ａ９．　９本目　６ＲＡ３　測定。　Ｇｍ測定＝１９０００μmho、ＩＰ＝１１７．３ｍＡ。

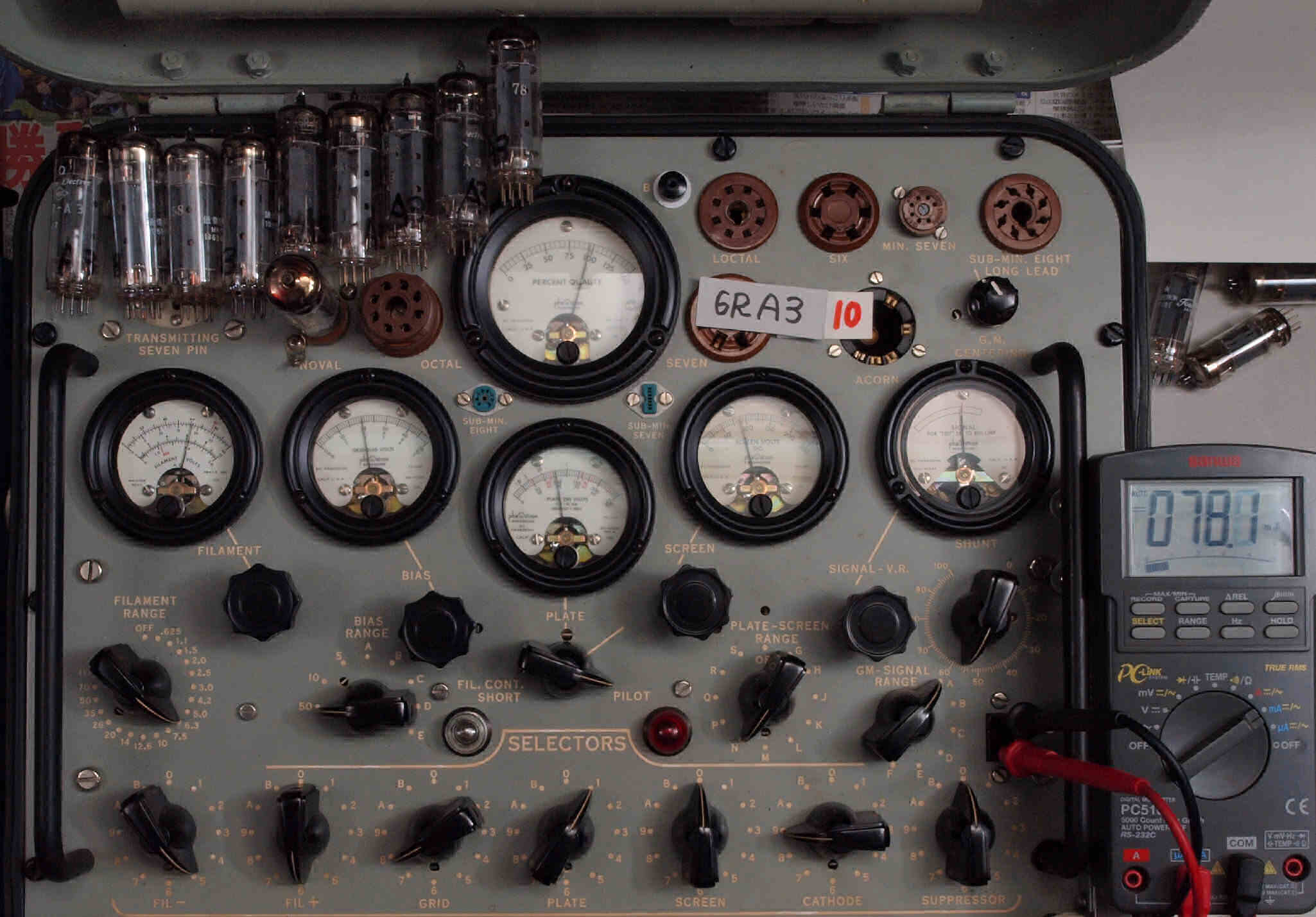

Ａ１０．　１０本目　６ＲＡ３　測定。　Ｇｍ測定＝１９０００μmho、ＩＰ＝７８．１ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝１００Ｖ、Ｅｇ１＝−２０Ｖ」。　ＲａｎｇｅSW＝Ａ、FullScale＝３００００μmho。

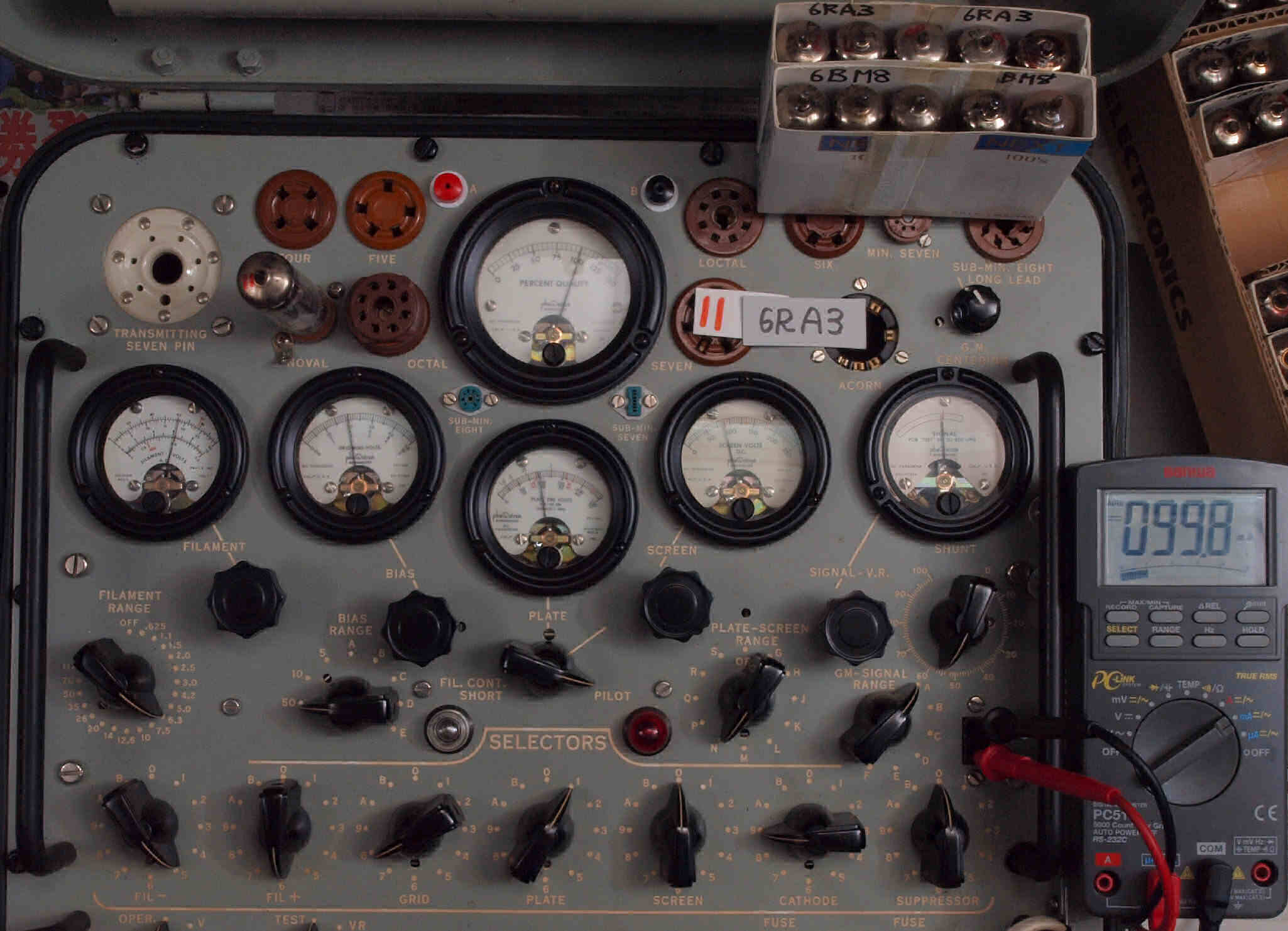

Ａ１１．　１１本目　６ＲＡ３　測定。　Ｇｍ測定＝２００００μmho、ＩＰ＝９９．８ｍＡ。
Ｂ．ＮＥＣ製電圧調整管６ＲＡ５　測定。
　　　真空管ハンドブック（規格表）の相互コンダクタンス＝１１５００μmho
「Ｅｐ＝１００Ｖ、Ｉｐ＝８０ｍＡ、ｅｇ１＝−２０Ｖ」
1995オーディオ用真空管マニアル、1969全日本真空管マニアルより。
画像をクリックすると、大きく（横幅2050ドット）表示されます。

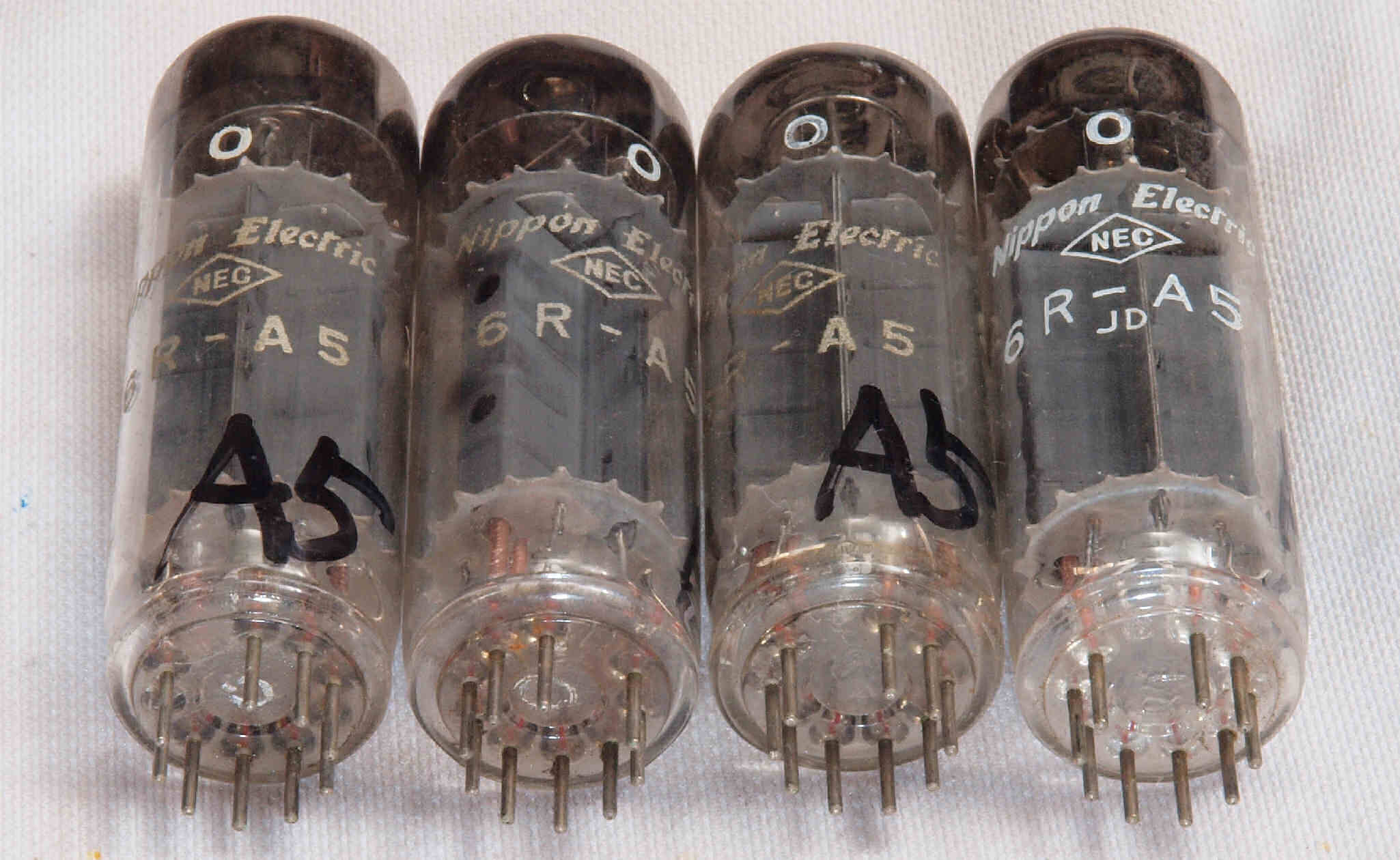

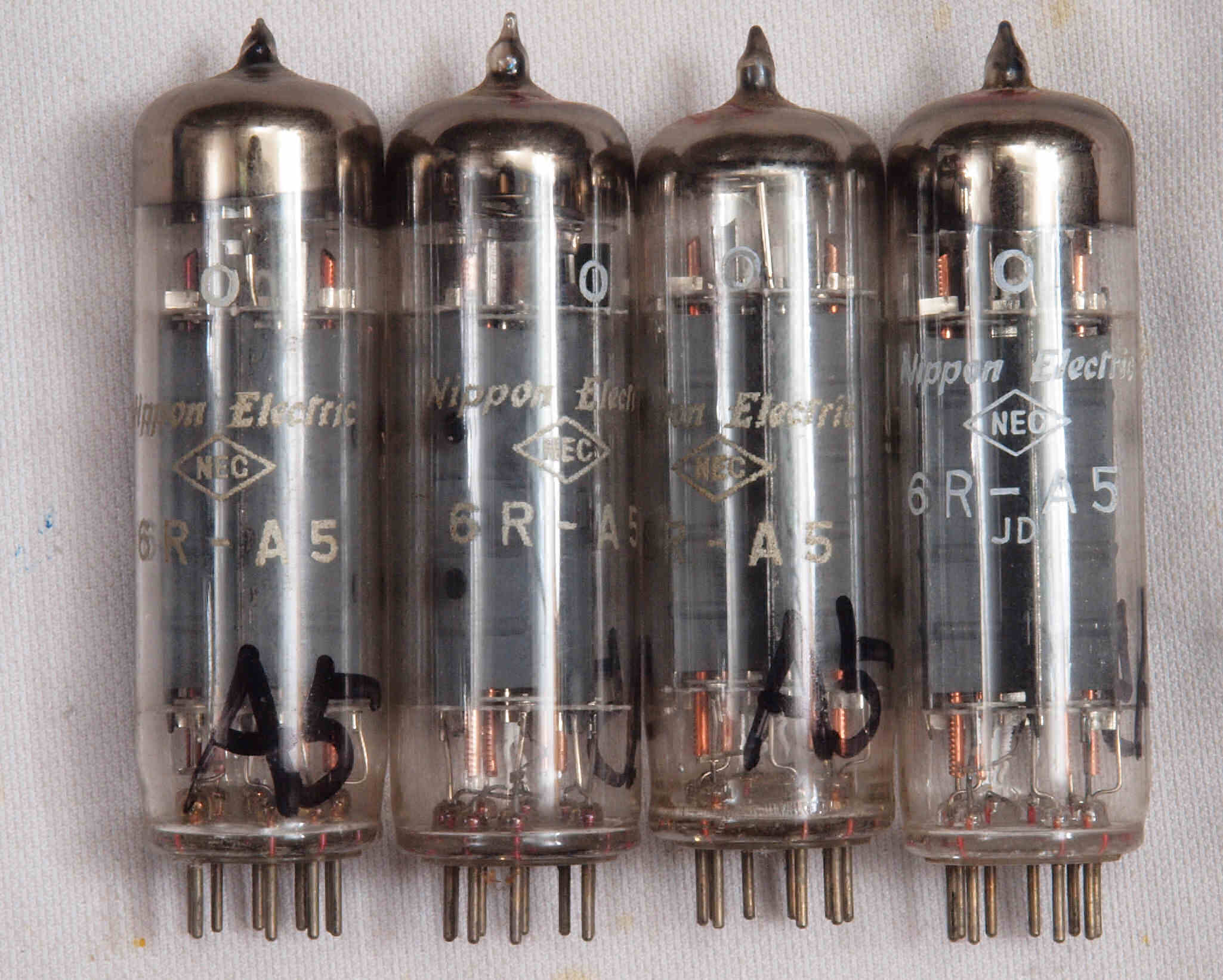

　左から　１本目、２本目、、、４本目。

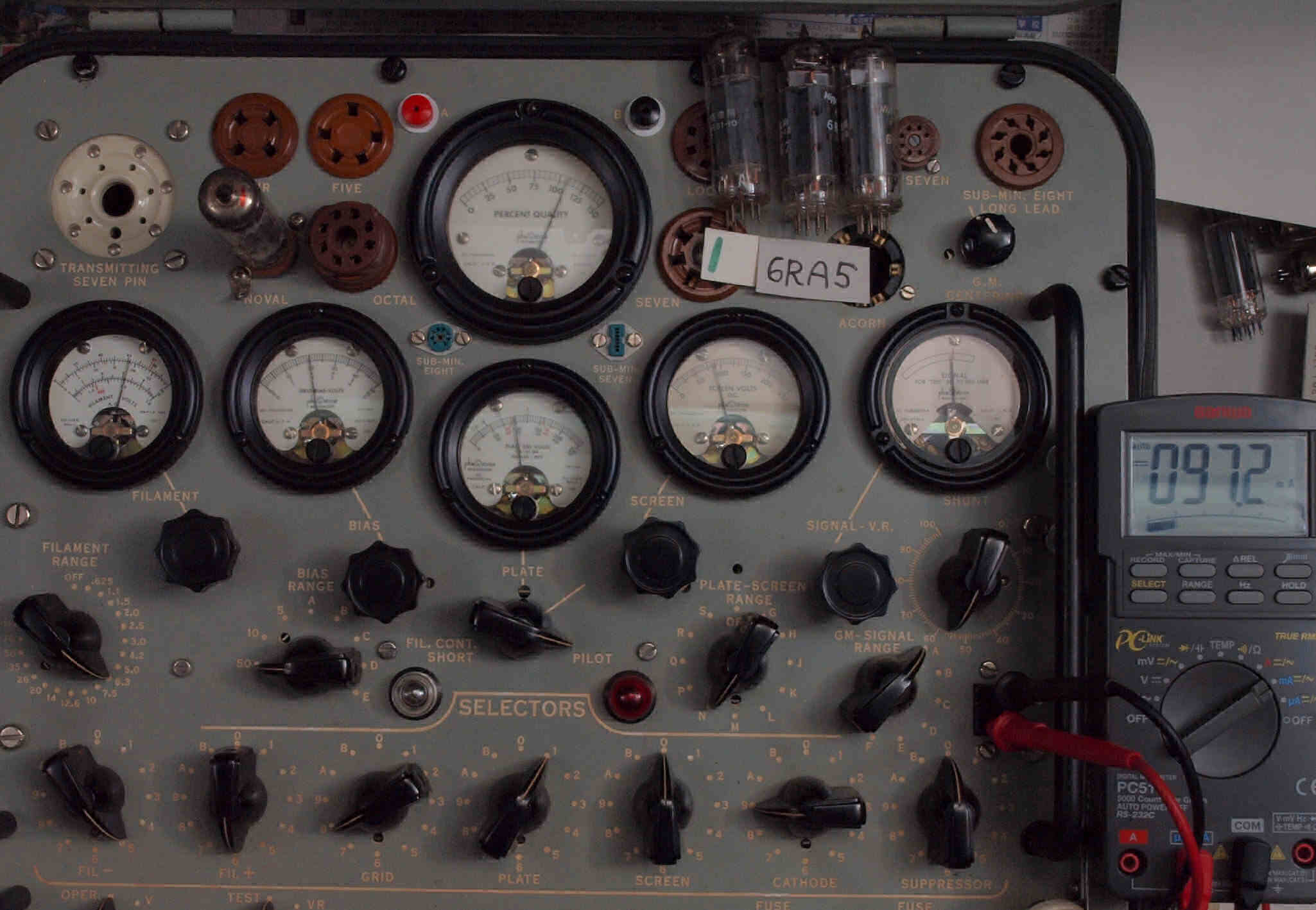

Ｂ１．　１本目　　６ＲＡ５　測定。　Ｇｍ測定＝２１０００μmho、ＩＰ＝９７．５ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝１００Ｖ、Ｅｇ１＝−２０Ｖ」。　ＲａｎｇｅSW＝Ａ、FullScale＝３００００μmho。

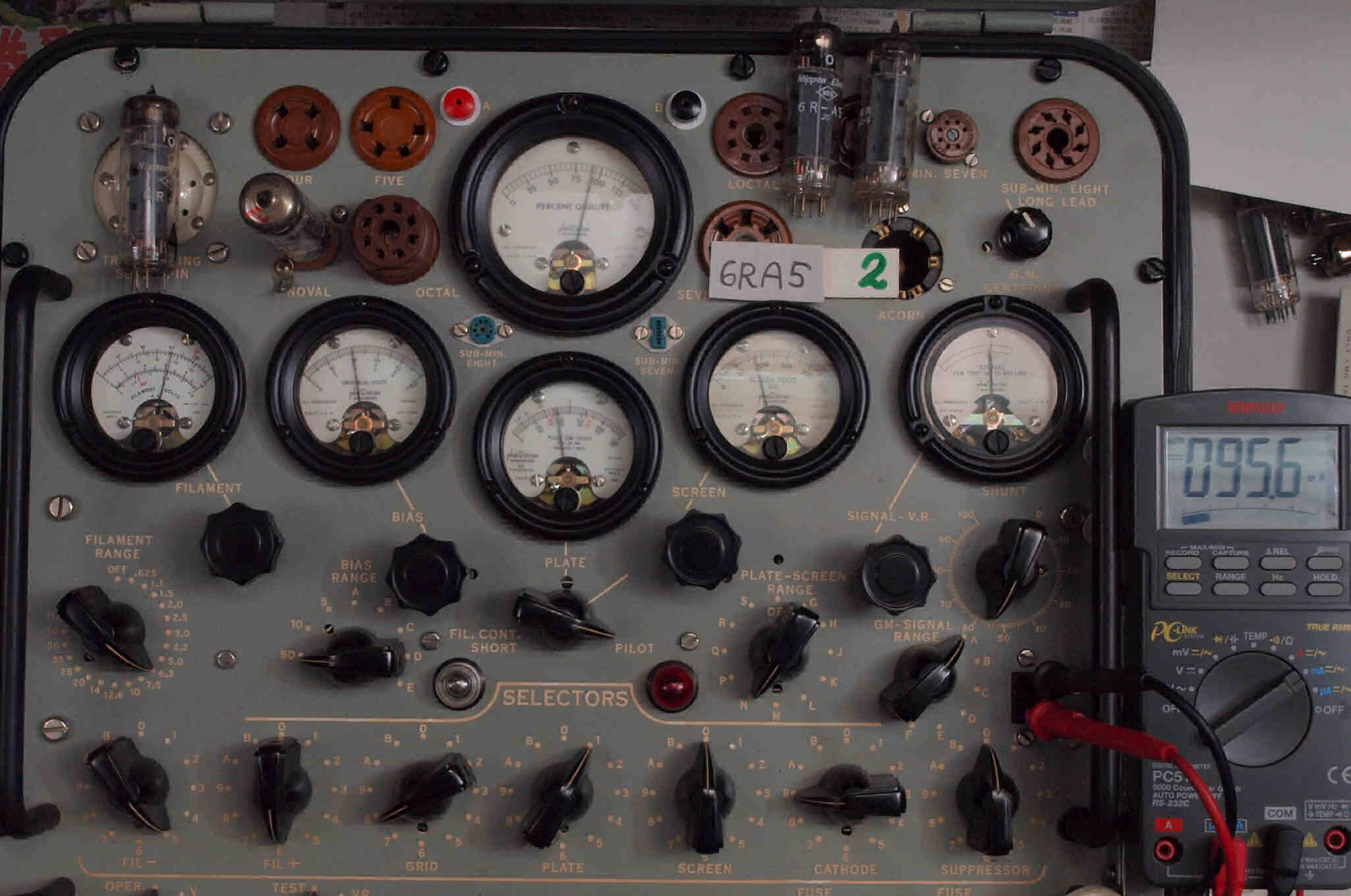

Ｂ２．　２本目　　６ＲＡ５　測定。　Ｇｍ測定＝１８０００μmho、ＩＰ＝９５．６ｍＡ。

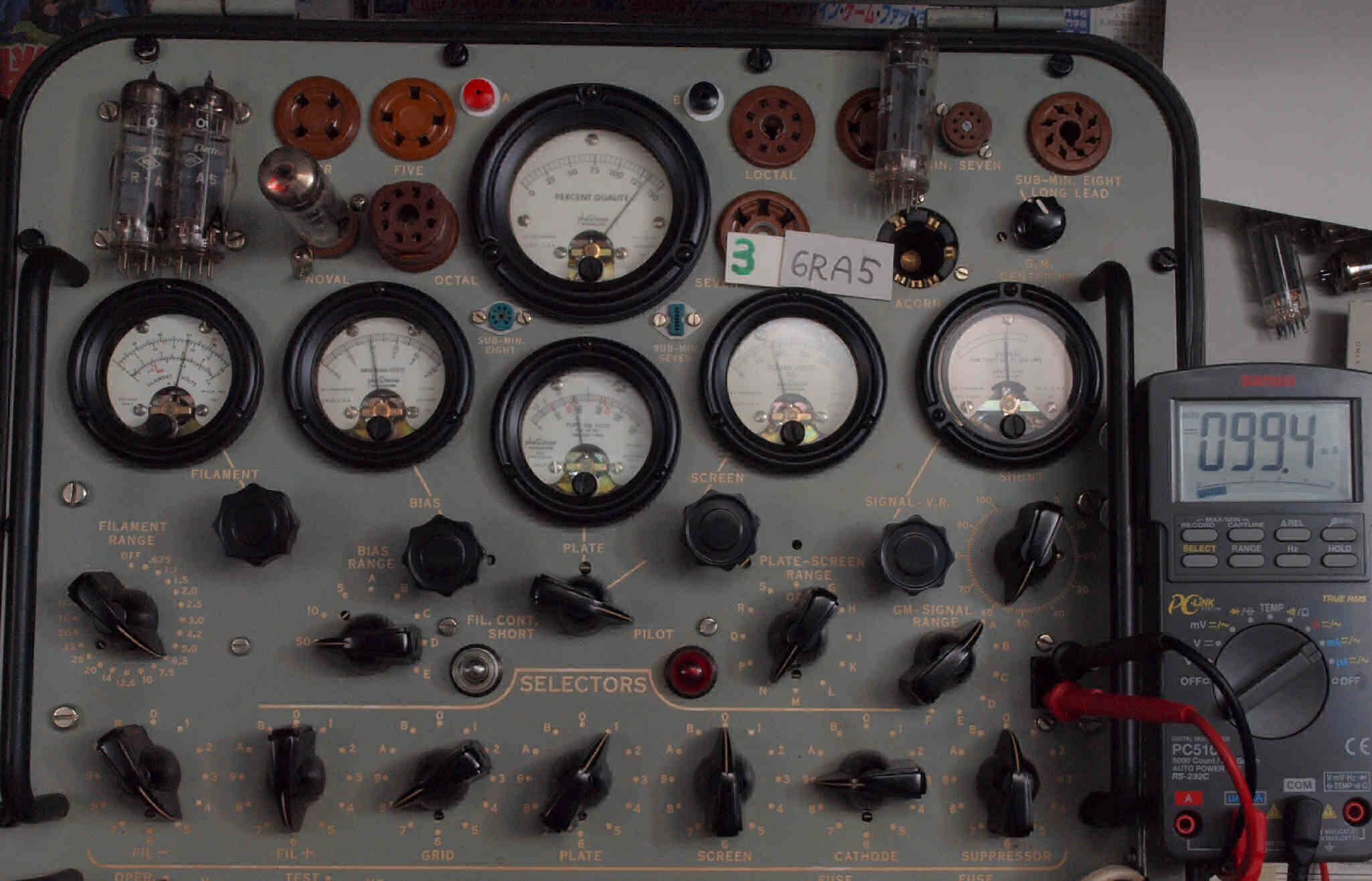

Ｂ３．　３本目　　６ＲＡ５　測定。　Ｇｍ測定＝２６０００μmho、ＩＰ＝９９．４ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝１００Ｖ、Ｅｇ１＝−２０Ｖ」。　ＲａｎｇｅSW＝Ａ、FullScale＝３００００μmho。

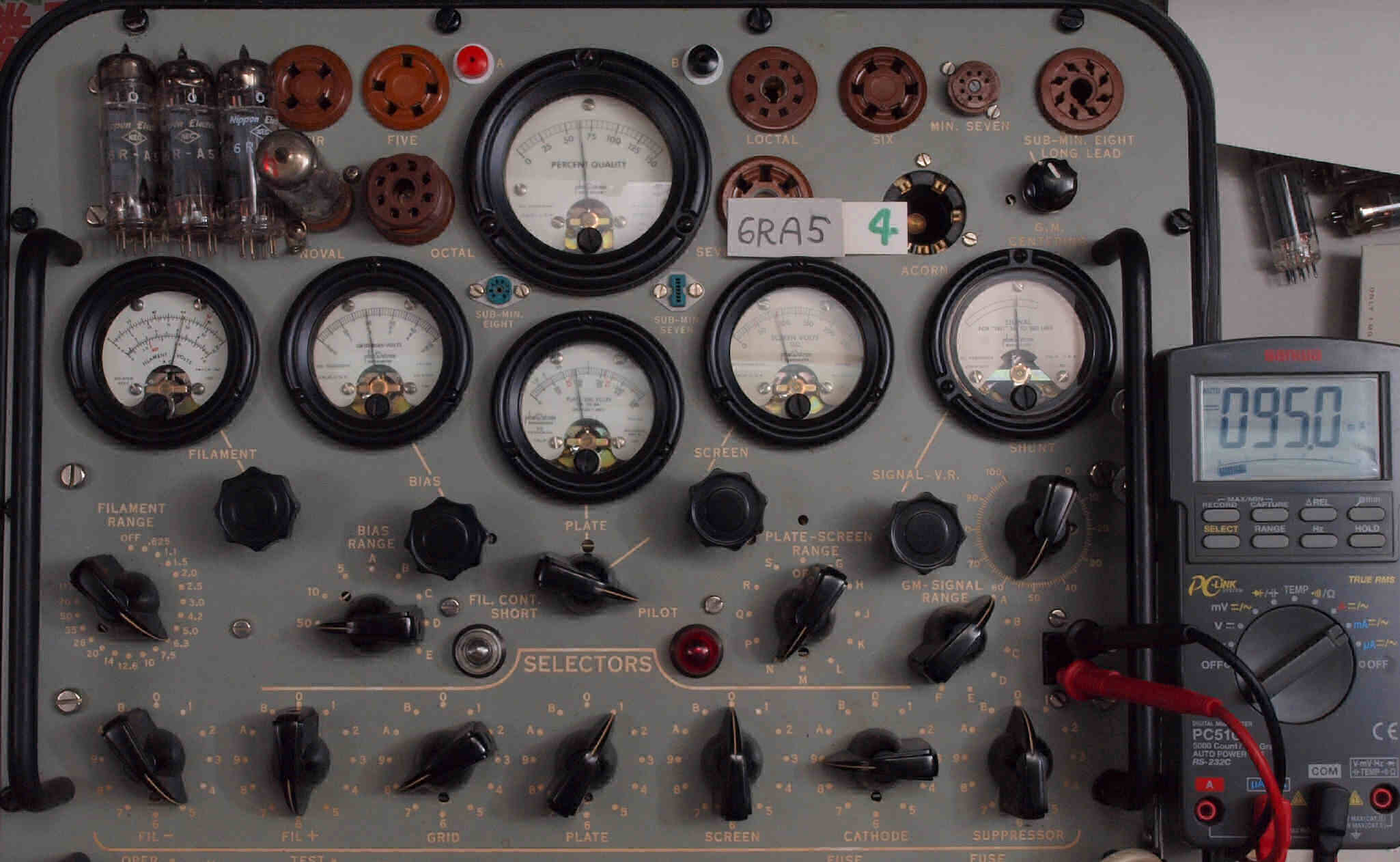

Ｂ４．　４本目　　６ＲＡ５　測定。　Ｇｍ測定＝１２０００μmho、ＩＰ＝９５．０ｍＡ。

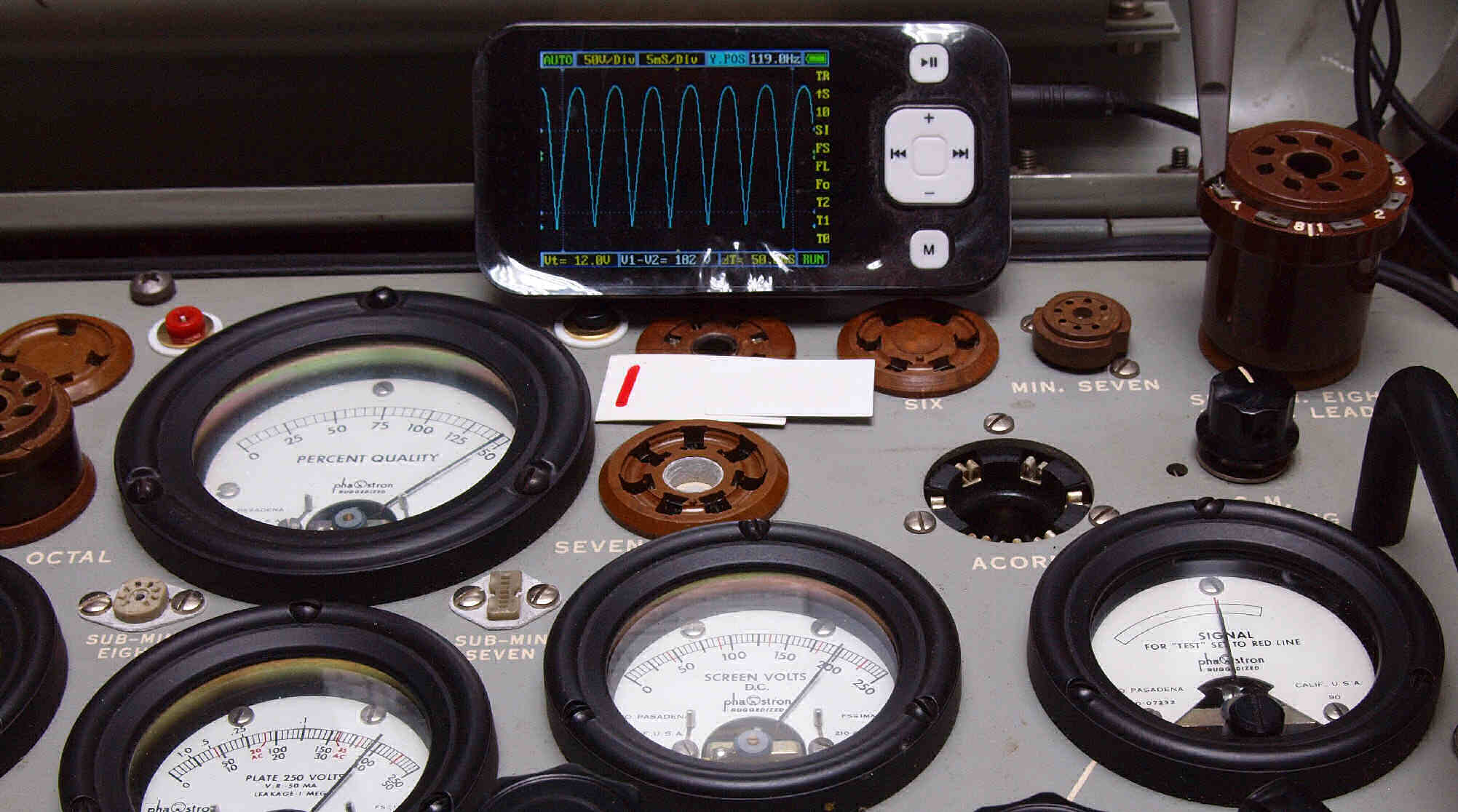

プレート電圧波形を観測しながら測定する。

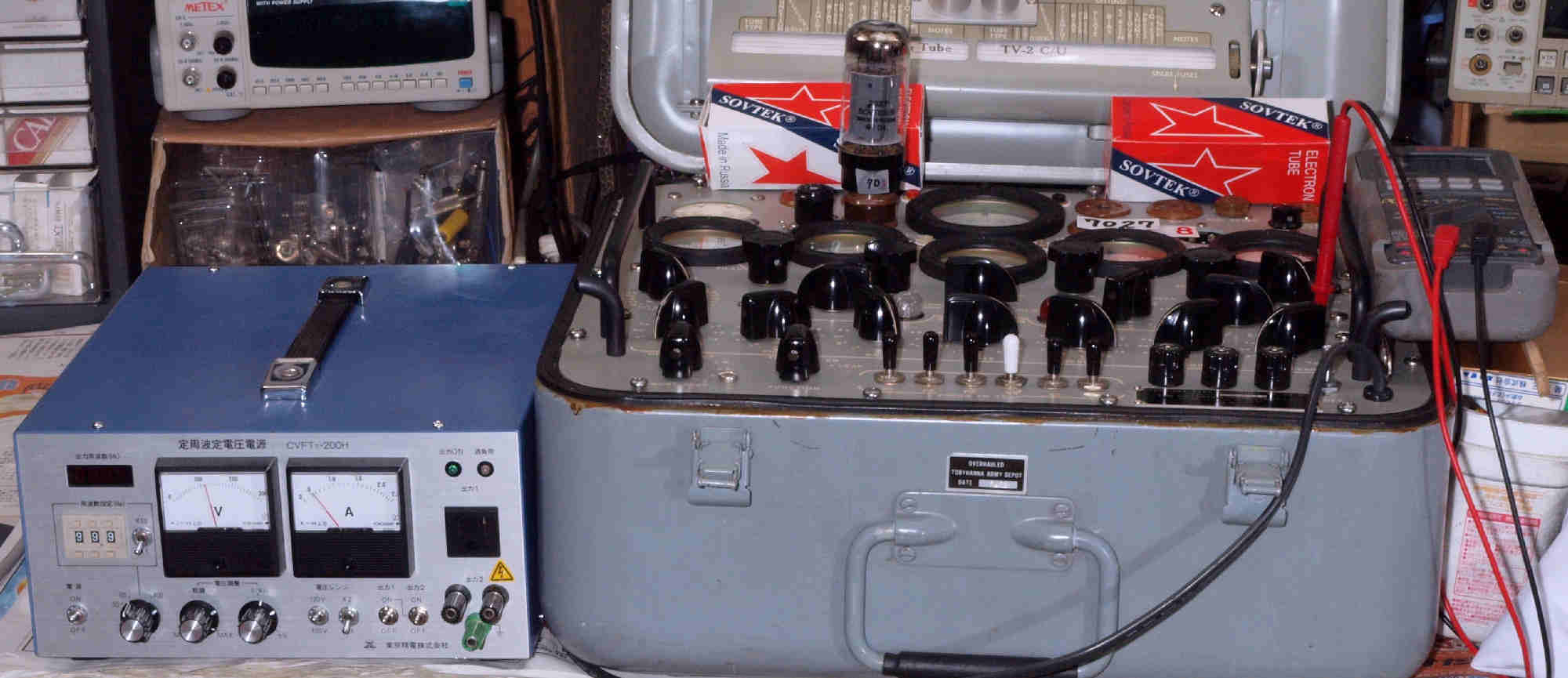

電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。
　　　 　　　　　 　　　　　　　　6ra3-d　　6ra5-6
