Vacuum Tube Tester Hickok TV-2B/Uで
６ＦＱ７、６ＣＧ７　Ｇｍ、Ip測定
Ａ．Ｍａｒａｎｔｚ　８Ｂ．　３台目。
  • ２本目　６ＦＱ７　測定。　ユニット１　Ｇｍ測定＝３０００μmho、ＩＰ＝１０．５２ｍＡ。
    　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝３０００μmho、ＩＰ＝１０．１３ｍＡ。
    ３本目　６ＦＱ７　測定。　ユニット１　Ｇｍ測定＝３２００μmho、ＩＰ＝１２．５８ｍＡ。
    　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝３１２０μmho、ＩＰ＝１１．６１ｍＡ。
    ４本目　６ＦＱ７　測定。　ユニット１　Ｇｍ測定＝３４４０μmho、ＩＰ＝１３．００ｍＡ。
    　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝３４００μmho、ＩＰ＝１３．０４ｍＡ。
Ｂ．Ｍａｒａｎｔｚ　８Ｂ．　４台目。
  • １本目　６ＦＱ７　測定。　ユニット１　Ｇｍ測定＝３０００μmho、ＩＰ＝１０．５６ｍＡ。
    　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝３０００μmho、ＩＰ＝１０．１３ｍＡ。
    ２本目　６ＦＱ７　測定。　ユニット１　Ｇｍ測定＝３２００μmho、ＩＰ＝１２．５８ｍＡ。
    　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝３１００μmho、ＩＰ＝１１．６１ｍＡ。
Ｃ．ＬＵＸ　ＭＢ３０４５。　
  • １本目　６ＦＱ７　測定。　ユニット１　Ｇｍ測定＝２４００μmho、ＩＰ＝１２．４０ｍＡ。
    　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝２６００μmho、ＩＰ＝１４．７３ｍＡ。
    ２本目　６ＦＱ７　測定。　ユニット１　Ｇｍ測定＝２８００μmho、ＩＰ＝１８．０５ｍＡ。
    　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝２９６０μmho、ＩＰ＝１７．３１ｍＡ。
Ｄ．ＬＵＸ　ＭＢ３０４５．４台目。　
  • １本目　６ＦＱ７　測定。　ユニット１　Ｇｍ測定＝２４００μmho、ＩＰ＝１１．３４ｍＡ。
    　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝２０４０μmho、ＩＰ＝１０．６３ｍＡ。
    ２本目　６ＦＱ７　測定。　ユニット１　Ｇｍ測定＝２８００μmho、ＩＰ＝１５．４０ｍＡ。
    　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝２４００μmho、ＩＰ＝１６．９６ｍＡ。

Ｅ．ＬＵＸ　ＭＢ３０４５．修理真空管。　
  • １本目　６ＦＱ７　測定。　ユニット１　Ｇｍ測定＝２２００μmho、ＩＰ＝１０．２２ｍＡ。
    　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝２０４０μmho、ＩＰ＝９．７５ｍＡ。
    ２本目　６ＦＱ７　測定。　ユニット１　Ｇｍ測定＝２４００μmho、ＩＰ＝１２．３９ｍＡ。
    　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝２４８０μmho、ＩＰ＝１１．５６ｍＡ。
    ３本目　６ＦＱ７　測定。　ユニット１　Ｇｍ測定＝２４００μmho、ＩＰ＝１１．５１ｍＡ。
    　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝２０８０μmho、ＩＰ＝１１．１４ｍＡ。
    ４本目　６ＦＱ７　測定。　ユニット１　Ｇｍ測定＝２６００μmho、ＩＰ＝１３．５３ｍＡ。
    　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝２６００μmho、ＩＰ＝１４．０７ｍＡ。 　 　
Ａ．　Ｍａｒａｎｔｚ　８Ｂ．　３台目６ＦＱ７（６ＣＧ７）測定。
　　　　真空管ハンドブック（規格表）の、
　　　　６ＦＱ７（６ＣＧ７）相互コンダクタンス＝２６００μmho、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８Ｖ、ＩＰ＝９ｍＡ」
1995オーディオ用真空管マニアル、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

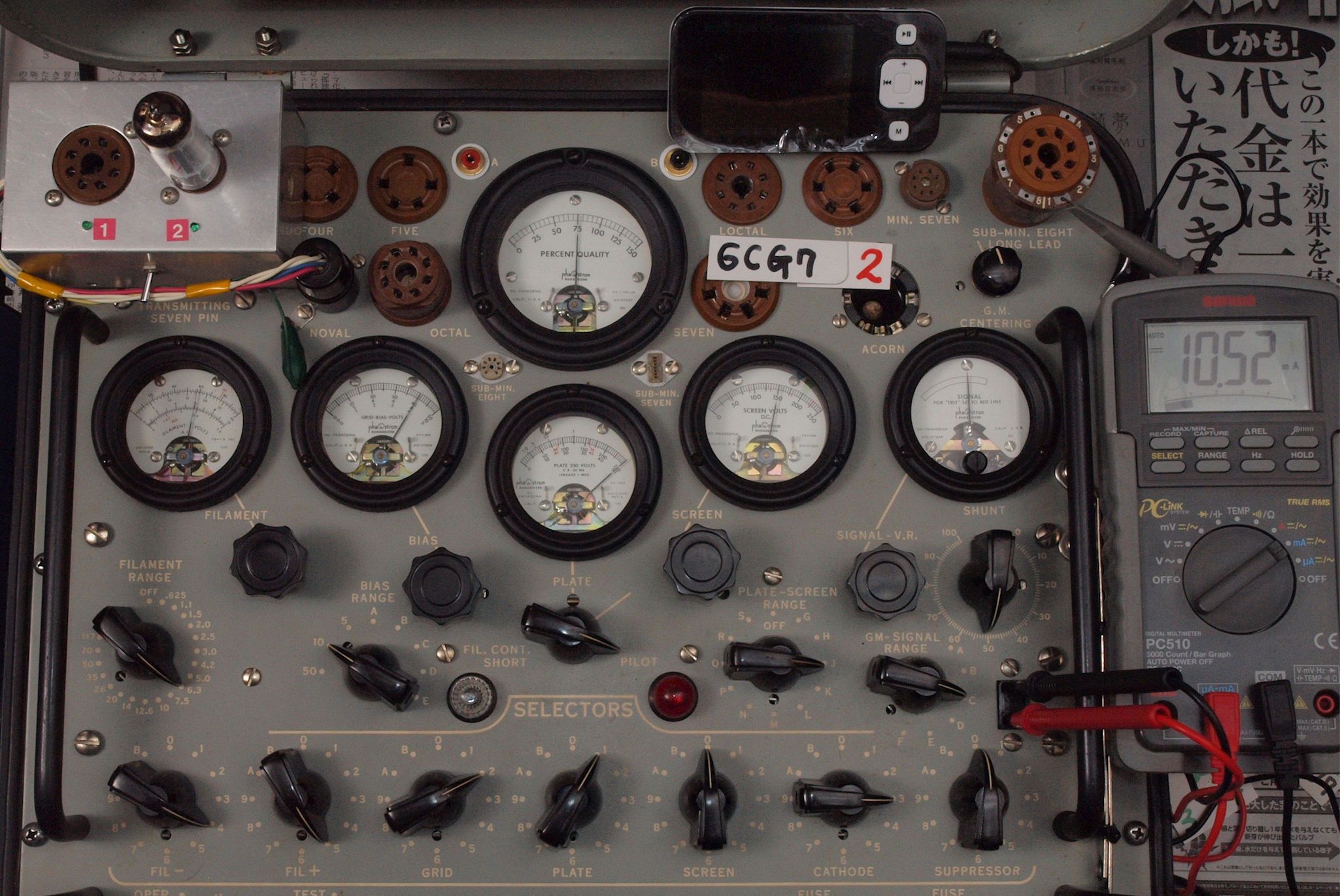

Ａ３１．　付属２本目 ６ＦＱ７（６ＣＧ７） ユニット１測定。　Ｇｍ＝３０００μmho、　ＩＰ＝１０．５２ｍＡ。
　　　　　　　　　Ｃレンジ＝６０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８Ｖ」。

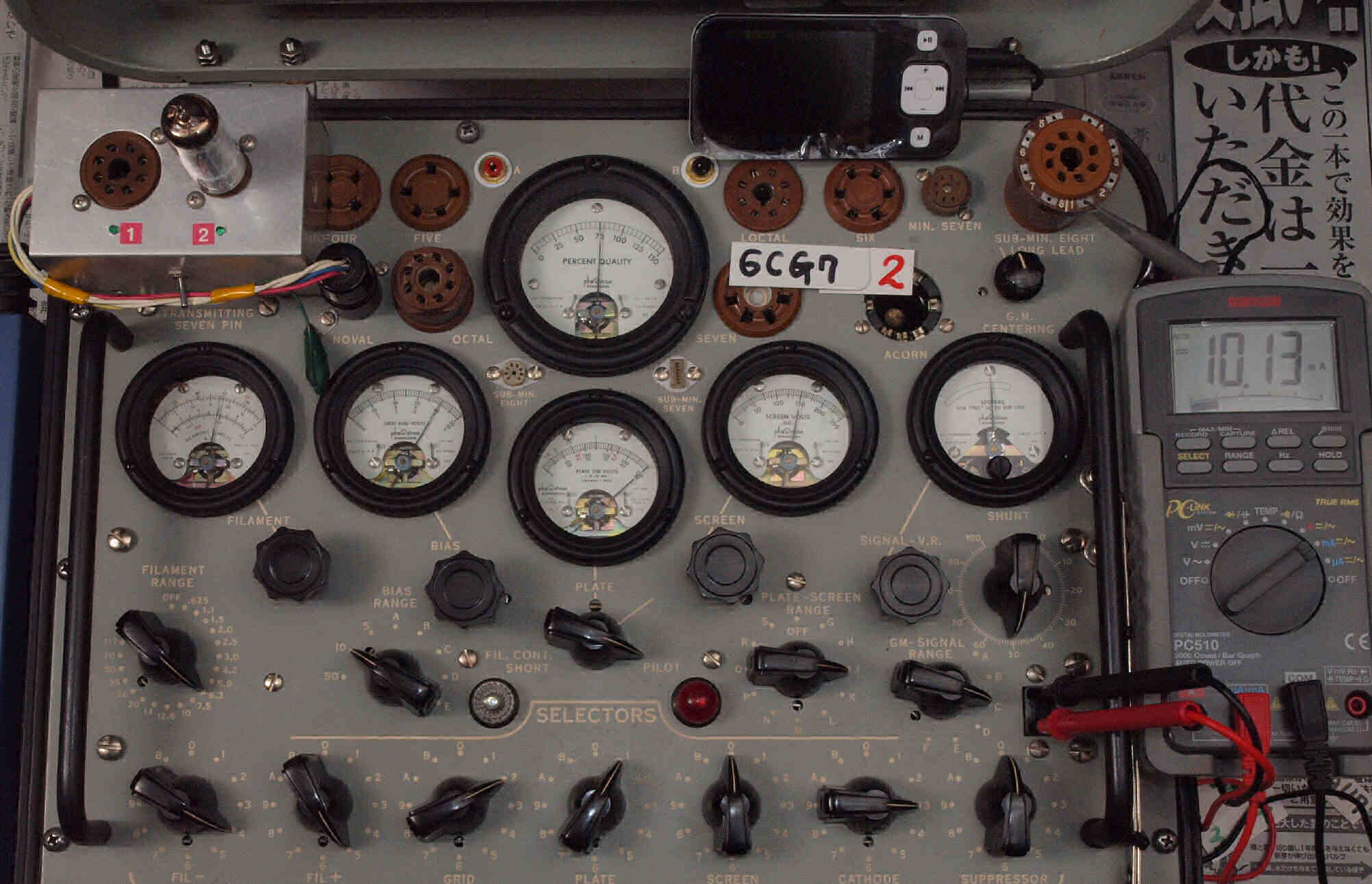

Ａ３２．　付属２本目 ６ＦＱ７（６ＣＧ７） ユニット２測定。　Ｇｍ＝３０００μmho、　ＩＰ＝１０．１３ｍＡ。

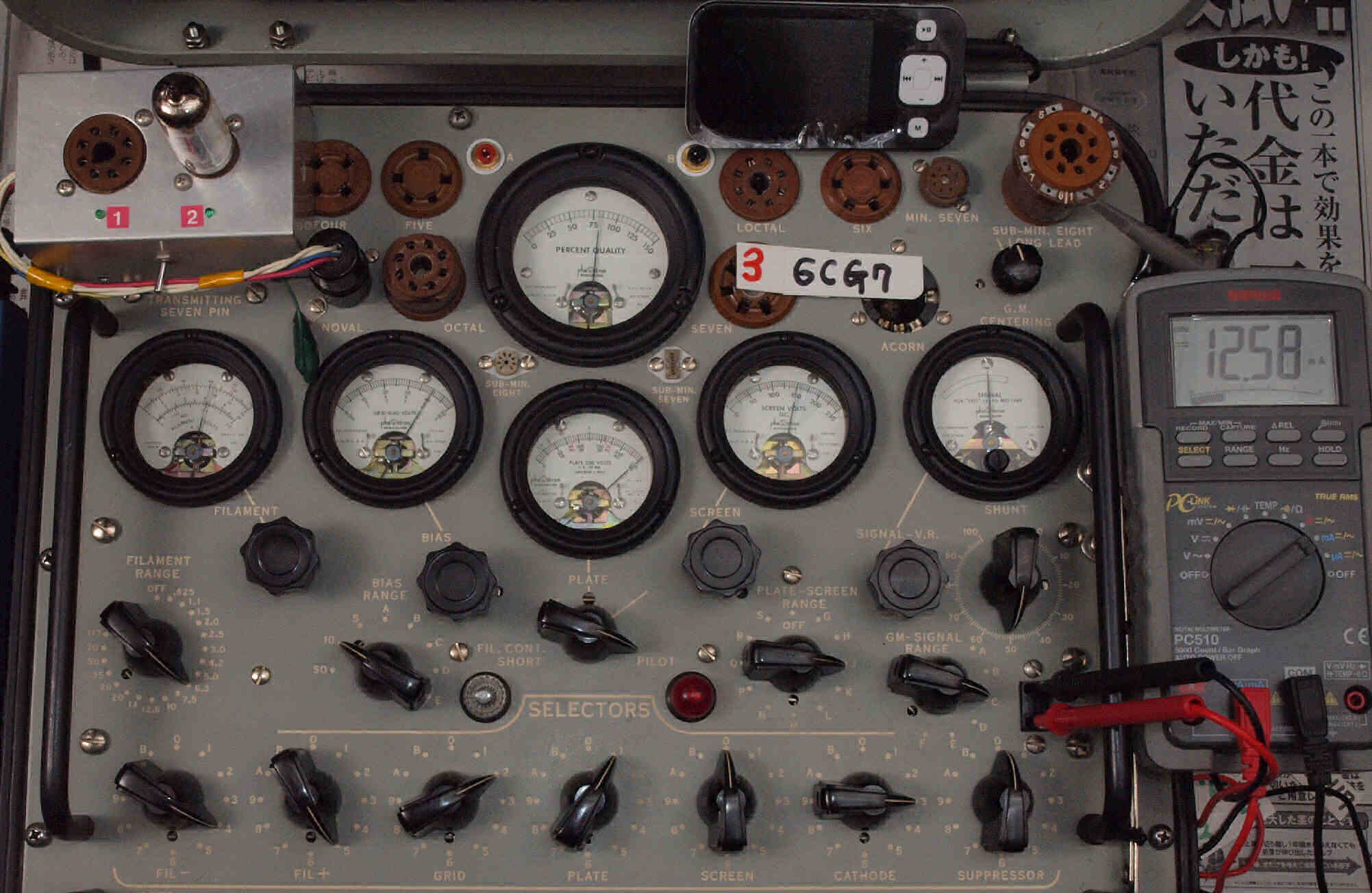

Ａ４１．　付属３本目 ６ＦＱ７（６ＣＧ７） ユニット１測定。　Ｇｍ＝３２００μmho、　ＩＰ＝１２．５８ｍＡ。

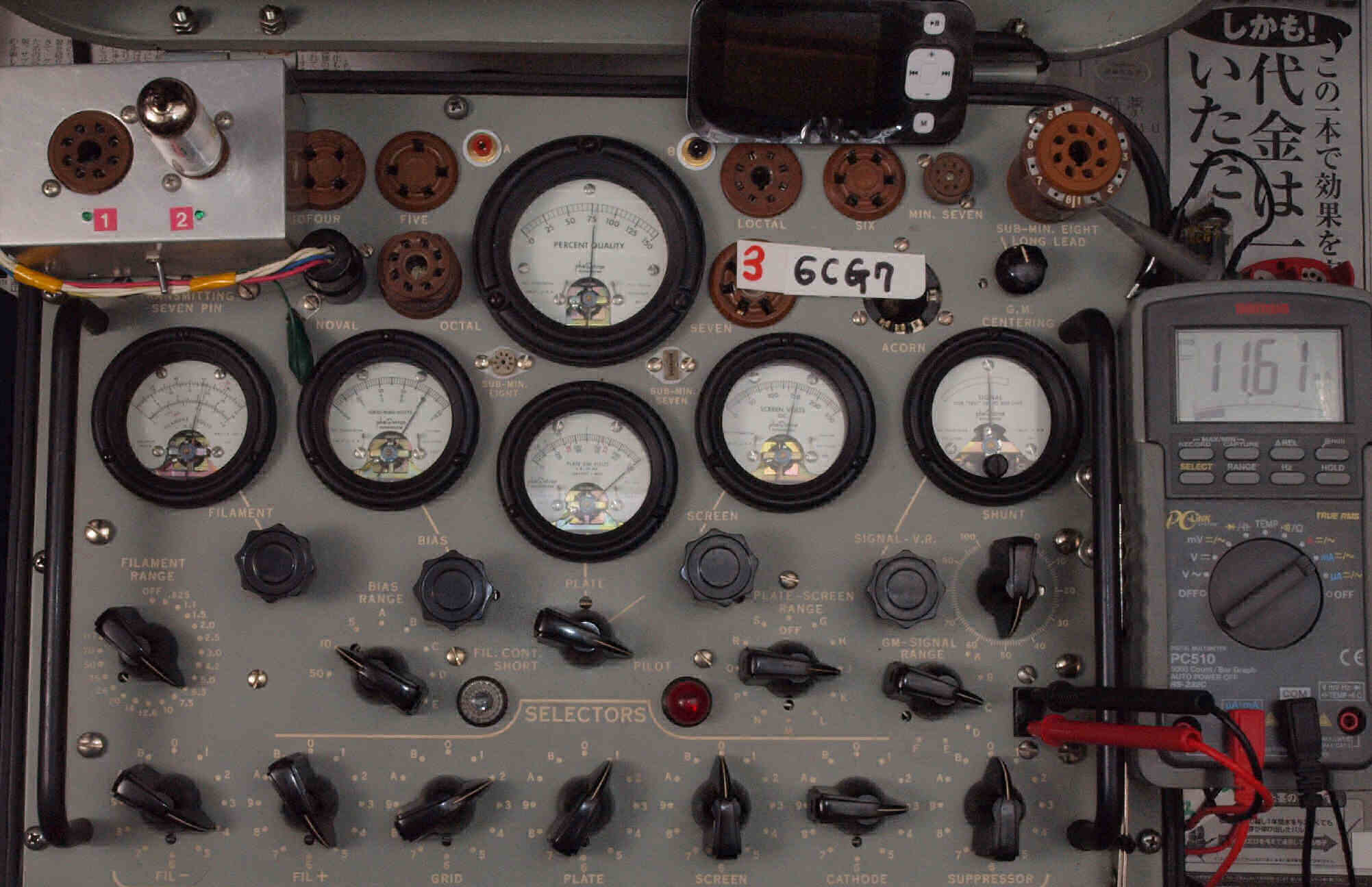

Ａ４２．　付属３本目 ６ＦＱ７（６ＣＧ７） ユニット２測定。　Ｇｍ＝３１２０μmho、　ＩＰ＝１１．６１ｍＡ。

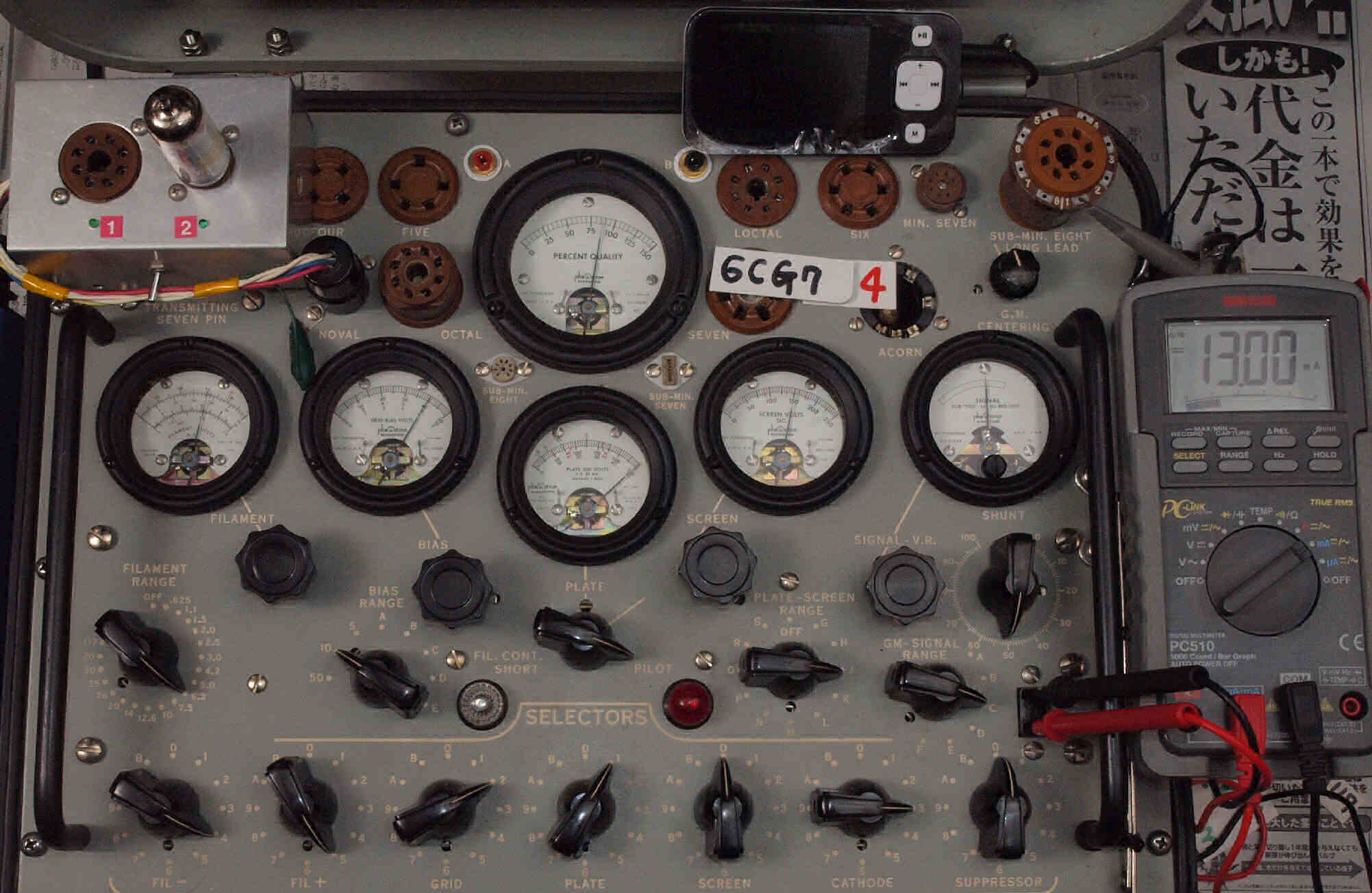

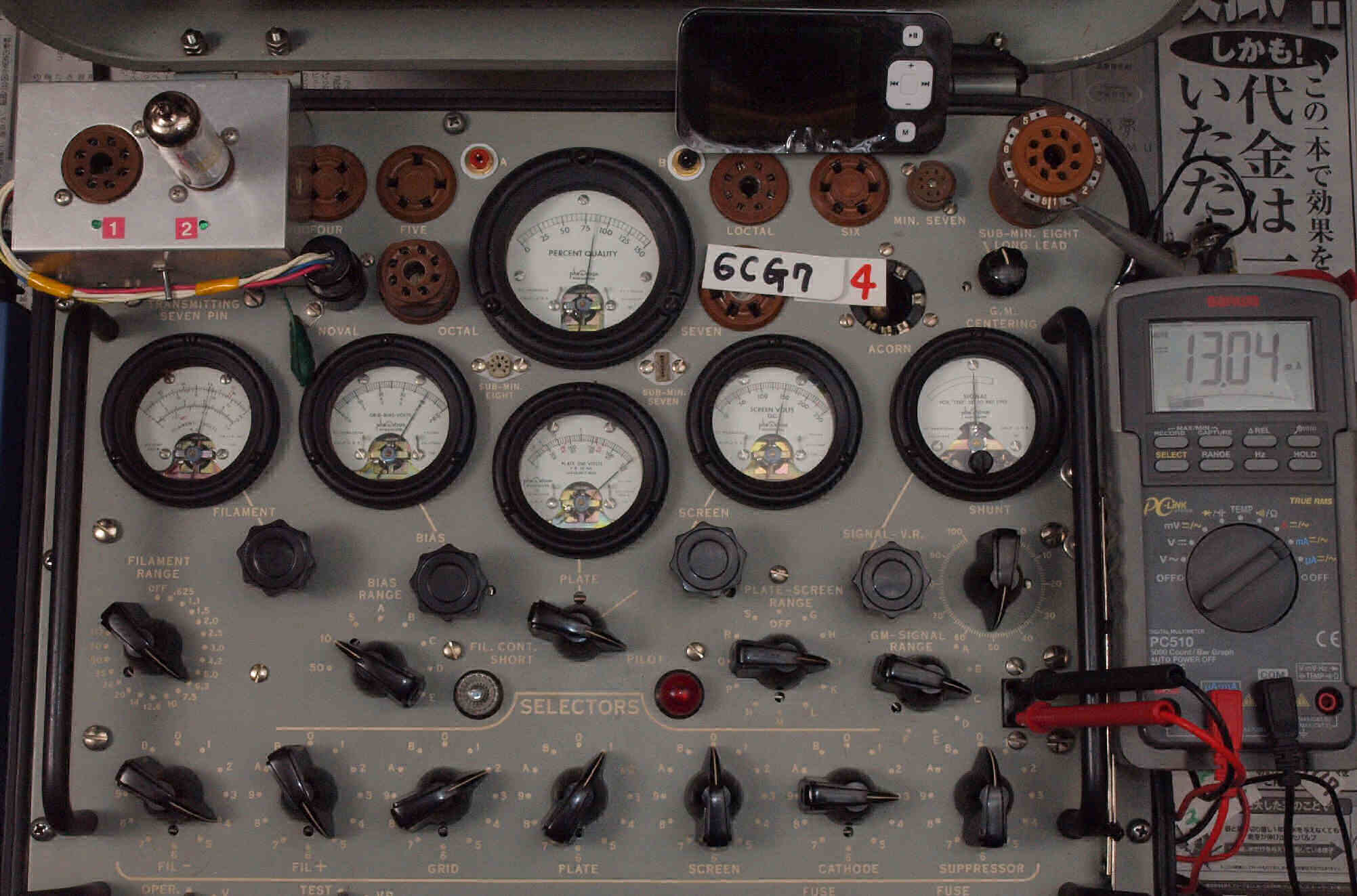

Ａ５１．　付属４本目 ６ＦＱ７（６ＣＧ７） ユニット１測定。　Ｇｍ＝３４４０μmho、　ＩＰ＝１３．００ｍＡ。
　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８Ｖ」。
Ａ５２．　付属４本目 ６ＦＱ７（６ＣＧ７） ユニット２測定。　Ｇｍ＝３４００μmho、　ＩＰ＝１３．０４ｍＡ。
Ｂ．　Ｍａｒａｎｔｚ　８Ｂ．　４台目６ＦＱ７（６ＣＧ７）測定。
　　　　真空管ハンドブック（規格表）の、
　　　　６ＦＱ７（６ＣＧ７）相互コンダクタンス＝２６００μmho、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８Ｖ、ＩＰ＝９ｍＡ」
1995オーディオ用真空管マニアル、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
Ｂ３１．　付属１本目６ＦＱ７（６ＣＧ７）ユニット１測定。　Ｇｍ＝３０００μmho、ＩＰ＝１０．５６ｍＡ。
　　　　　　　　　Ｃレンジ＝６０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８Ｖ」。
Ｂ３２．　付属１本目６ＦＱ７（６ＣＧ７）ユニット２測定。　Ｇｍ＝３０００μmho、ＩＰ＝１０．１３ｍＡ。
Ｂ４１．　付属２本目６ＦＱ７（６ＣＧ７）ユニット１測定。　Ｇｍ＝３２００μmho、ＩＰ＝１２．５８ｍＡ。
　　　　　　　　　Ｃレンジ＝６０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８Ｖ」。
Ｂ４２．　付属２本目６ＦＱ７（６ＣＧ７）ユニット２測定。　Ｇｍ＝３１００μmho、　ＩＰ＝１１．６１ｍＡ。
Ｃ．ＬＵＸ　ＭＢ３０４５。　 ６ＦＱ７（６ＣＧ７）測定。
　　　　真空管ハンドブック（規格表）の、
　　　　６ＦＱ７（６ＣＧ７）相互コンダクタンス＝２６００μmho、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８Ｖ、ＩＰ＝９ｍＡ」
1995オーディオ用真空管マニアル、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
Ｃ２１．　付属１本目　「６ＦＱ７」ユニット１。　Ｇｍ測定＝２４００μmho、ＩＰ＝１２．４０ｍＡ。
　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｉｐ＝９ｍＡ、Ｅｇ１＝−８Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝６０００μmho
Ｃ２２．　付属１本目　「６ＦＱ７」ユニット２。　Ｇｍ測定＝２６００μmho、ＩＰ＝１４．７３ｍＡ。
Ｃ２３．　付属２本目　「６ＦＱ７」ユニット１。　Ｇｍ測定＝２８００μmho、ＩＰ＝１８．０５ｍＡ。
　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｉｐ＝９ｍＡ、Ｅｇ１＝−８Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝６０００μmho
Ｃ２４．　付属２本目　「６ＦＱ７」ユニット２。　Ｇｍ測定＝２９６０μmho、ＩＰ＝１７．３１ｍＡ。
Ｄ．ＬＵＸ　ＭＢ３０４５．４台目。　 ６ＦＱ７（６ＣＧ７）測定。
　　　　真空管ハンドブック（規格表）の、
　　　　６ＦＱ７（６ＣＧ７）相互コンダクタンス＝２６００μmho、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８Ｖ、ＩＰ＝９ｍＡ」
1995オーディオ用真空管マニアル、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
Ｄ２１．　付属１本目　「６ＦＱ７」ユニット１。　Ｇｍ測定＝２４００μmho、ＩＰ＝１１．３４ｍＡ。
　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｉｐ＝９ｍＡ、Ｅｇ１＝−８Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝６０００μmho
Ｄ２２．　付属１本目　「６ＦＱ７」ユニット２。　Ｇｍ測定＝２０４０μmho、ＩＰ＝５．８９ｍＡ。
Ｄ２３．　付属２本目　「６ＦＱ７」ユニット１。　Ｇｍ測定＝２８００μmho、ＩＰ＝１５．４０ｍＡ。
　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｉｐ＝９ｍＡ、Ｅｇ１＝−８Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝６０００μmho
Ｄ２４．　付属２本目　「６ＦＱ７」ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝１６．９６ｍＡ。
Ｅ．ＬＵＸ　ＭＢ３０４５．修理真空管。　 ６ＦＱ７（６ＣＧ７）測定。
Ｅ３１．　１本目　「６ＦＱ７」ユニット１。　Ｇｍ測定＝２２００μmho、ＩＰ＝１０．２２ｍＡ。
　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｉｐ＝９ｍＡ、Ｅｇ１＝−８Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝６０００μmho
Ｅ３２．　１本目　「６ＦＱ７」ユニット２。　Ｇｍ測定＝２０４０μmho、ＩＰ＝９．７５ｍＡ。
Ｅ３３．　２本目　「６ＦＱ７」ユニット１。　Ｇｍ測定＝２４００μmho、ＩＰ＝１２．３９ｍＡ。
　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｉｐ＝９ｍＡ、Ｅｇ１＝−８Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝６０００μmho
Ｅ３４．　２本目　「６ＦＱ７」ユニット２。　Ｇｍ測定＝２４８０μmho、ＩＰ＝１１．５６ｍＡ。
Ｅ３５．　３本目　「６ＦＱ７」ユニット１。　Ｇｍ測定＝２４００μmho、ＩＰ＝１１．５１ｍＡ。
　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｉｐ＝９ｍＡ、Ｅｇ１＝−８Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝６０００μmho
Ｅ３６．　３本目　「６ＦＱ７」ユニット２。　Ｇｍ測定＝２０８０μmho、ＩＰ＝１１．１４ｍＡ。
Ｅ３７．　４本目　「６ＦＱ７」ユニット１。　Ｇｍ測定＝２６００μmho、ＩＰ＝１３．５３ｍＡ。
　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｉｐ＝９ｍＡ、Ｅｇ１＝−８Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝６０００μmho
Ｅ３８．　４本目　「６ＦＱ７」ユニット２。　Ｇｍ測定＝２６００μmho、ＩＰ＝１４．０７ｍＡ。
プレート電流波形を観測しながら測定する。
電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。
　　　 　　　　　 　　　　　
