VacuumTubeTester Hickok TV-2B/Uで
６２６７、ＥＦ８６、６Ｊ３２Ｐ、ＥＦ８０６ＳＧ　Ｇｍ、Ｉｐ測定
Ａ．　ＥＦ８６測定。
  • １本目　ＥＦ８６　測定。　Ｇｍ＝２３００μmho、Ｉｐ＝３．４７ｍＡ。
    ２本目　ＥＦ８６　測定。　Ｇｍ＝１６６０μmho、Ｉｐ＝１．９４ｍＡ。
    ３本目　ＥＦ８６　測定。　Ｇｍ＝２４００μmho、Ｉｐ＝３．５１ｍＡ。
    ４本目　ＥＦ８６　測定。　Ｇｍ＝２１００μmho、Ｉｐ＝３．２１ｍＡ。
Ｂ．　６Ｊ３２Ｐ測定。
  • １本目　６Ｊ３２Ｐ　測定。　Ｇｍ＝２５００μmho、Ｉｐ＝３．５９ｍＡ。
    ２本目　６Ｊ３２Ｐ　測定。　Ｇｍ＝２１００μmho、Ｉｐ＝３．０４ｍＡ。
    ３本目　６Ｊ３２Ｐ　測定。　Ｇｍ＝２４００μmho、Ｉｐ＝３．５２ｍＡ。
    ４本目　６Ｊ３２Ｐ　測定。　Ｇｍ＝２４００μmho、Ｉｐ＝３．４２ｍＡ。
Ｃ．　ＥＦ８０６ＳＧ測定。
  • １本目「ＥＦ８０６ＳＧ」。　Ｇｍ測定＝１９００μmho、ＩＰ＝２．２７ｍＡ。
    ２本目「ＥＦ８０６ＳＧ」。　Ｇｍ測定＝１９００μmho、ＩＰ＝２．１９ｍＡ。
Ｄ．　６２６７測定。
  • １本目 ６２６７。　Ｇｍ測定＝２１６０μmho、ＩＰ＝３．１１ｍＡ。
    ２本目 ６２６７。　Ｇｍ測定＝２１４０μmho、ＩＰ＝３．０５ｍＡ。

Ａ．　ＥＦ８６測定。
真空管ハンドブック（規格表）による相互コンダクタンス＝２０００μmho
「Ｅｐ＝２５０Ｖ、Ｅsg＝１４０Ｖ、Ｉｐ＝３ｍＡ、ｅｇ１＝−２Ｖ」
1960/1962ナショナル真空管ハンドブック、全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアル、69'東芝電子管ﾊﾝﾄﾞﾌﾞｯｸより。
RC-26,RC-28､RC-30 Receiving Tube Manualより。

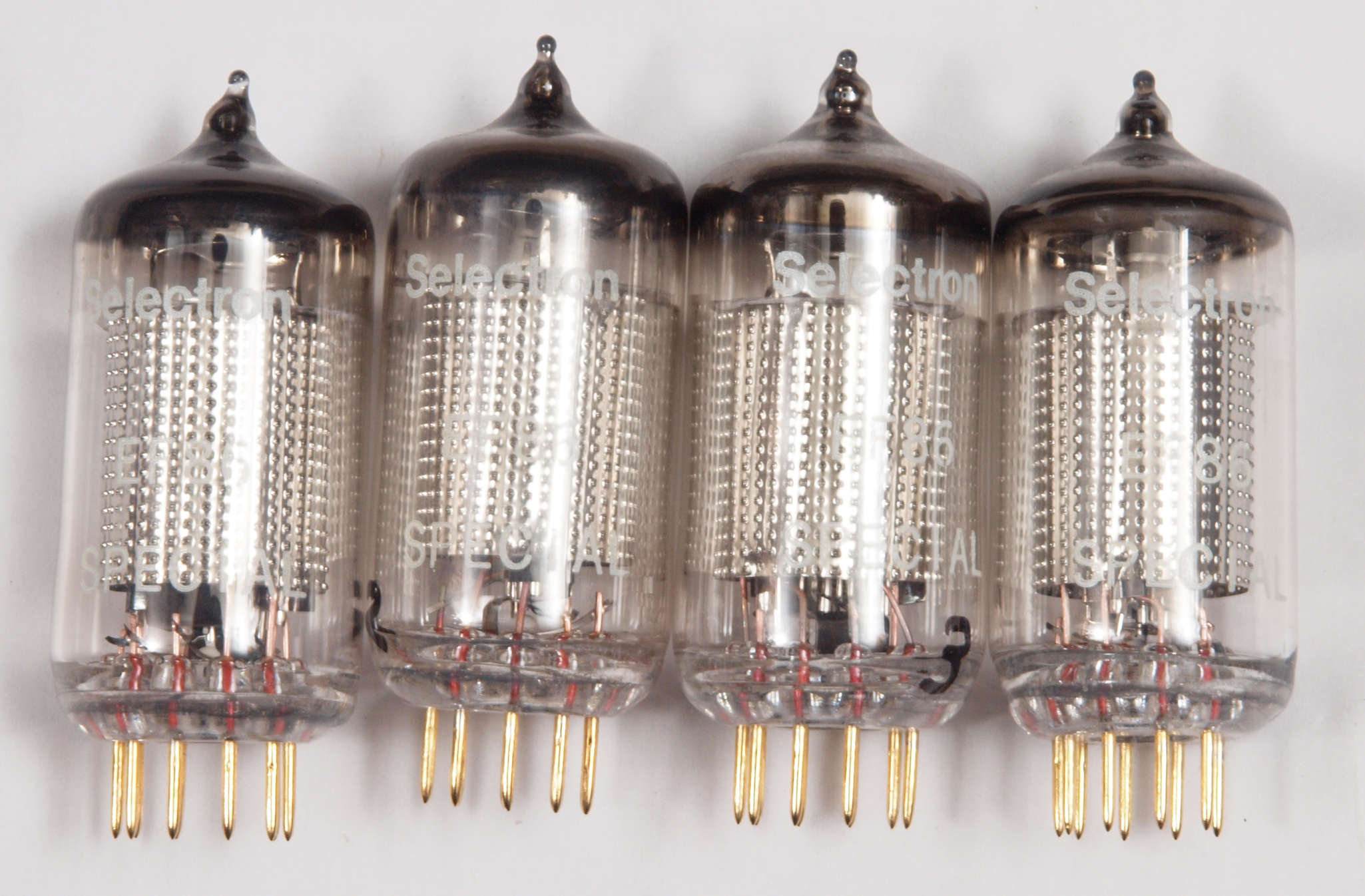

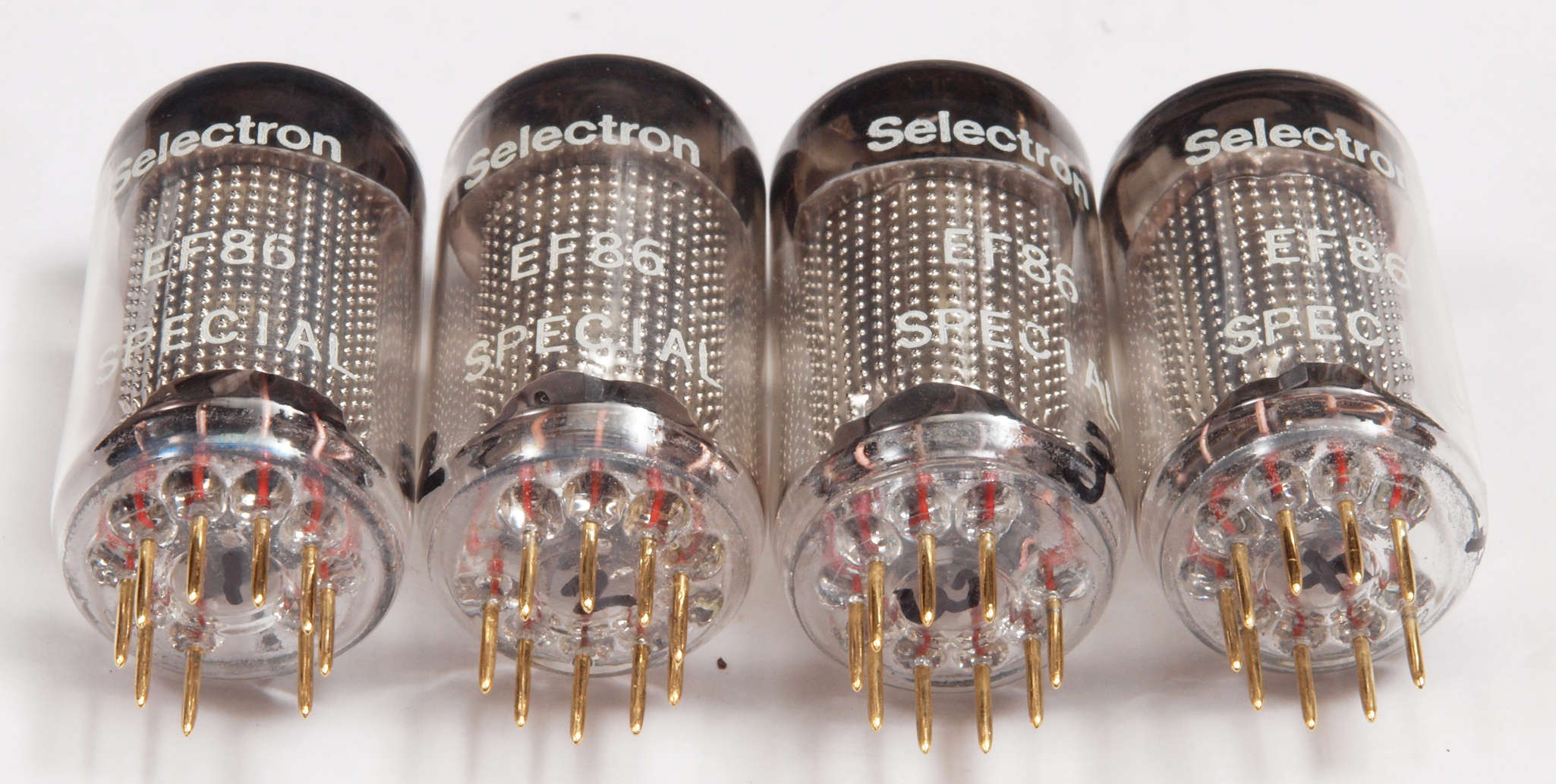

ＥＦ８６　左から、１、２、、４本目。

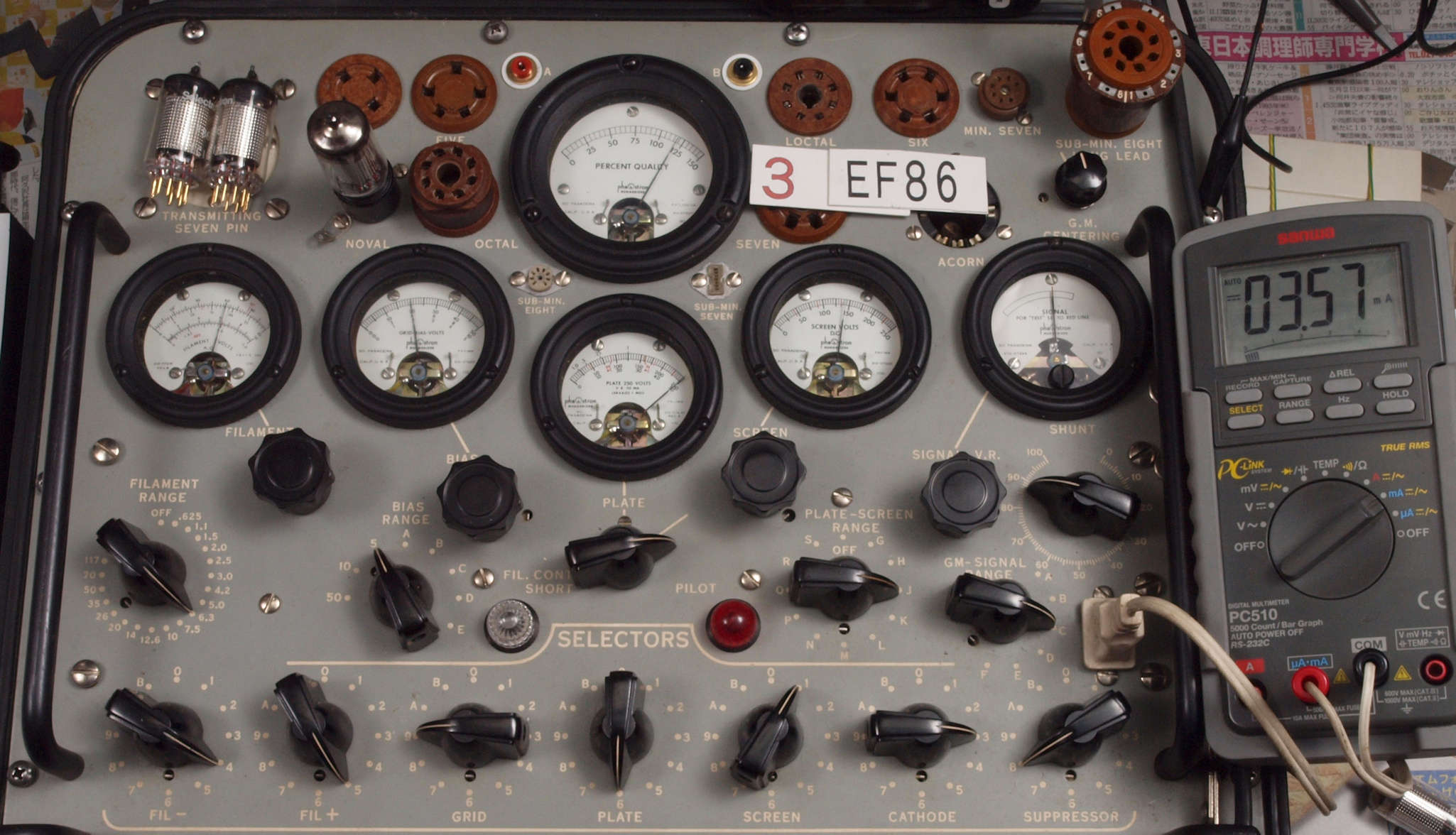

  • １本目　ＥＦ８６　測定。　Ｇｍ＝２３００μmho、Ｉｐ＝３．４７ｍＡ。

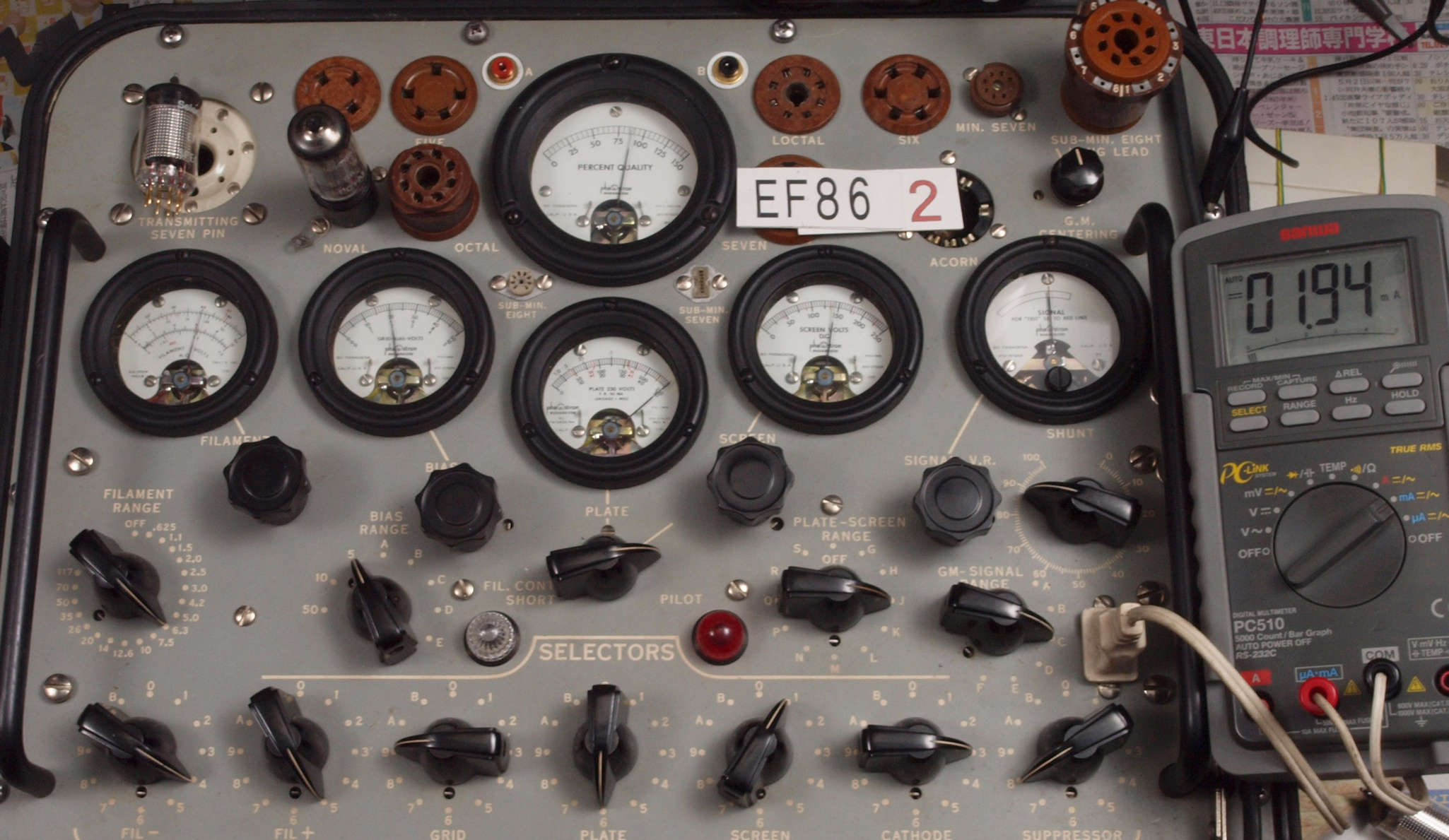

    ２本目　ＥＦ８６　測定。　Ｇｍ＝１６６０μmho、Ｉｐ＝１．９４ｍＡ。
    ３本目　ＥＦ８６　測定。　Ｇｍ＝２４００μmho、Ｉｐ＝３．５１ｍＡ。
    ４本目　ＥＦ８６　測定。　Ｇｍ＝２１００μmho、Ｉｐ＝３．２１ｍＡ。

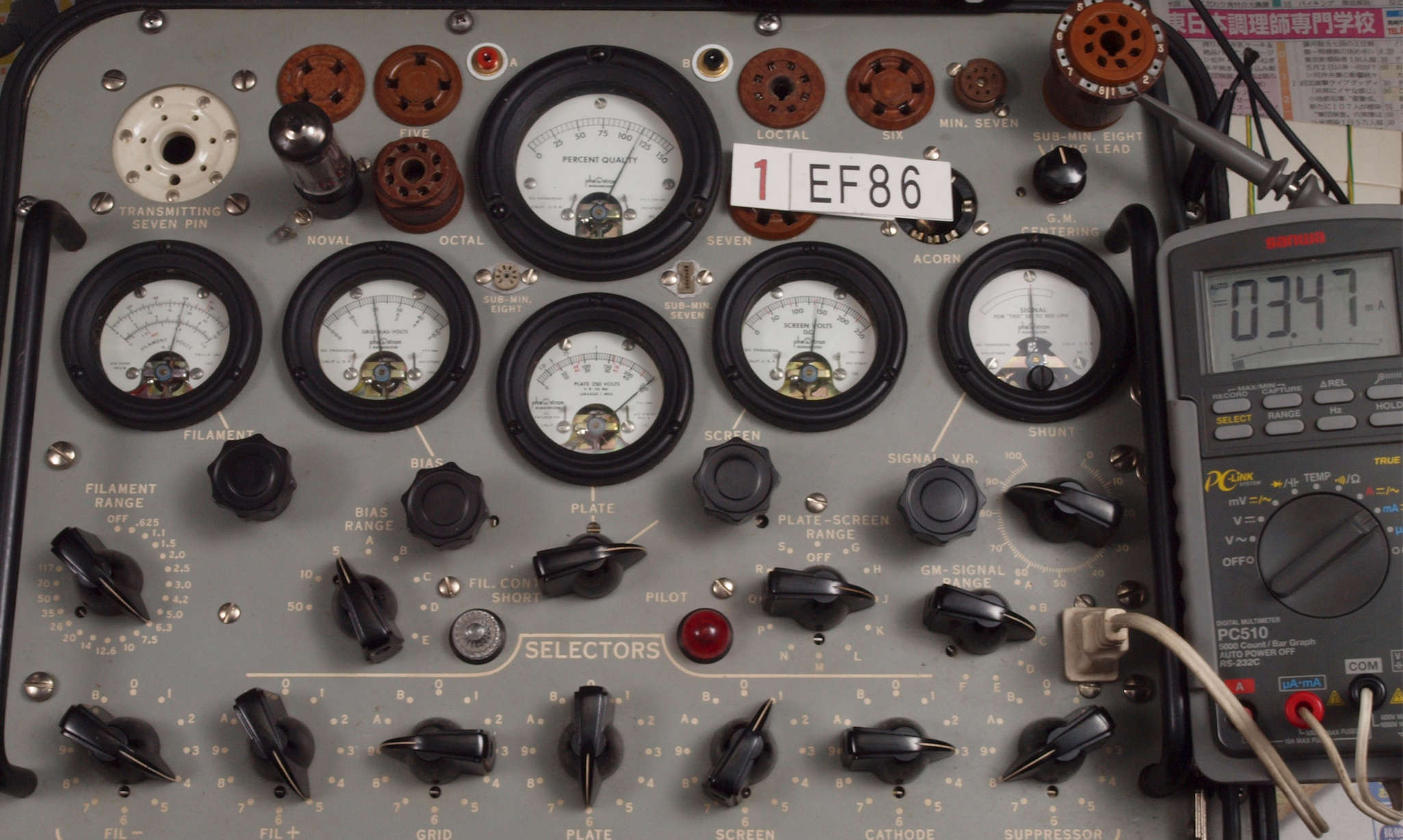

Ａ１．　１本目　ＥＦ８６　測定。　Ｇｍ測定＝２３００μmho、ＩＰ＝３．４７ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅsg＝１４０Ｖ、Ｉｐ＝３ｍＡ、ｅｇ１＝−２Ｖ」　Ｃレンジ＝３０００μmhoレンジでの測定。
Ａ２．　２本目　ＥＦ８６　測定。　Ｇｍ測定＝１６６０μmho、ＩＰ＝１．９４ｍＡ。
Ａ３．　３本目　ＥＦ８６　測定。　Ｇｍ測定＝２４００μmho、ＩＰ＝３．５１ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅsg＝１４０Ｖ、Ｉｐ＝３ｍＡ、ｅｇ１＝−２Ｖ」　Ｃレンジ＝３０００μmhoレンジでの測定。

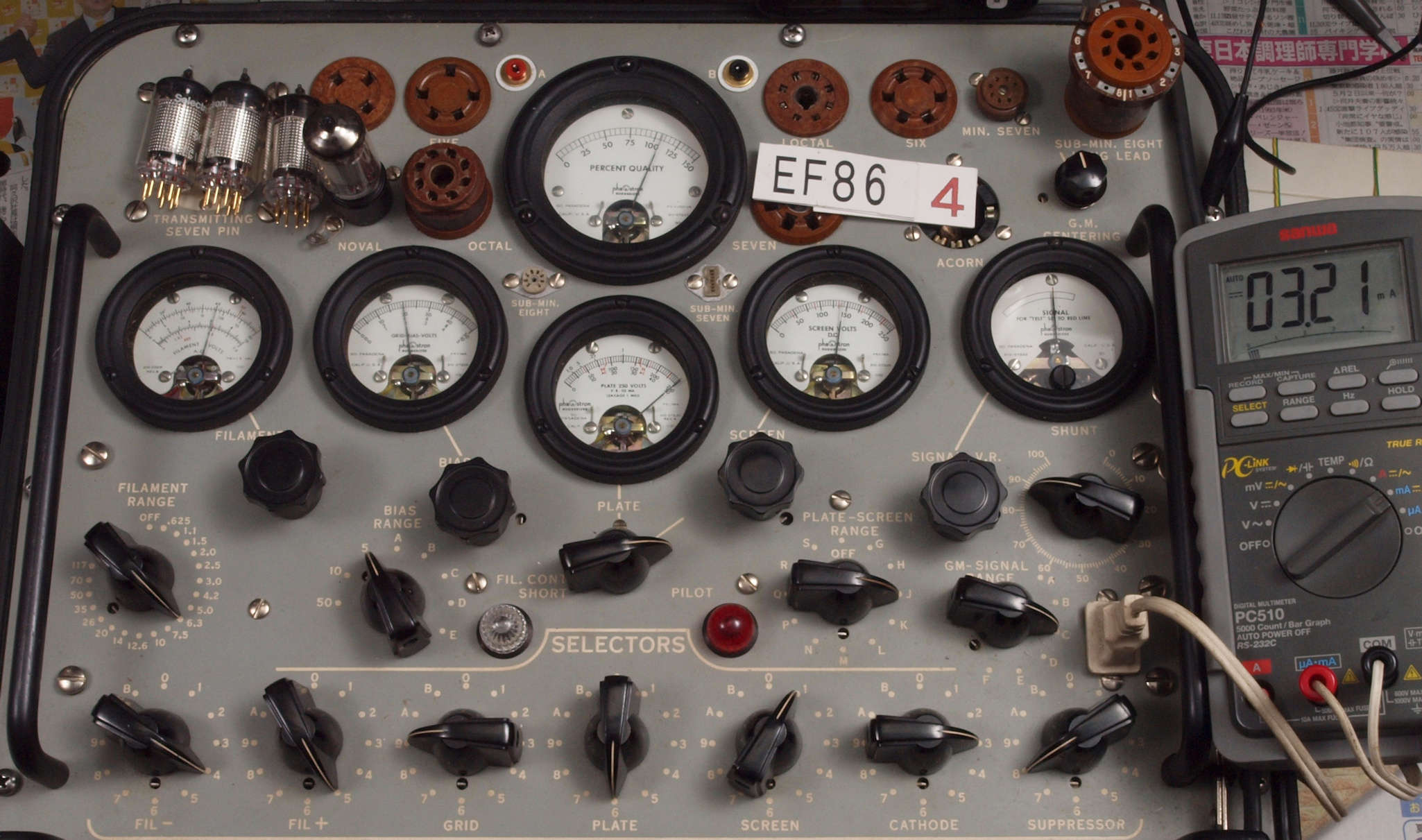

Ａ４．　４本目　ＥＦ８６　測定。　Ｇｍ測定＝２１００μmho、ＩＰ＝３．２１ｍＡ。

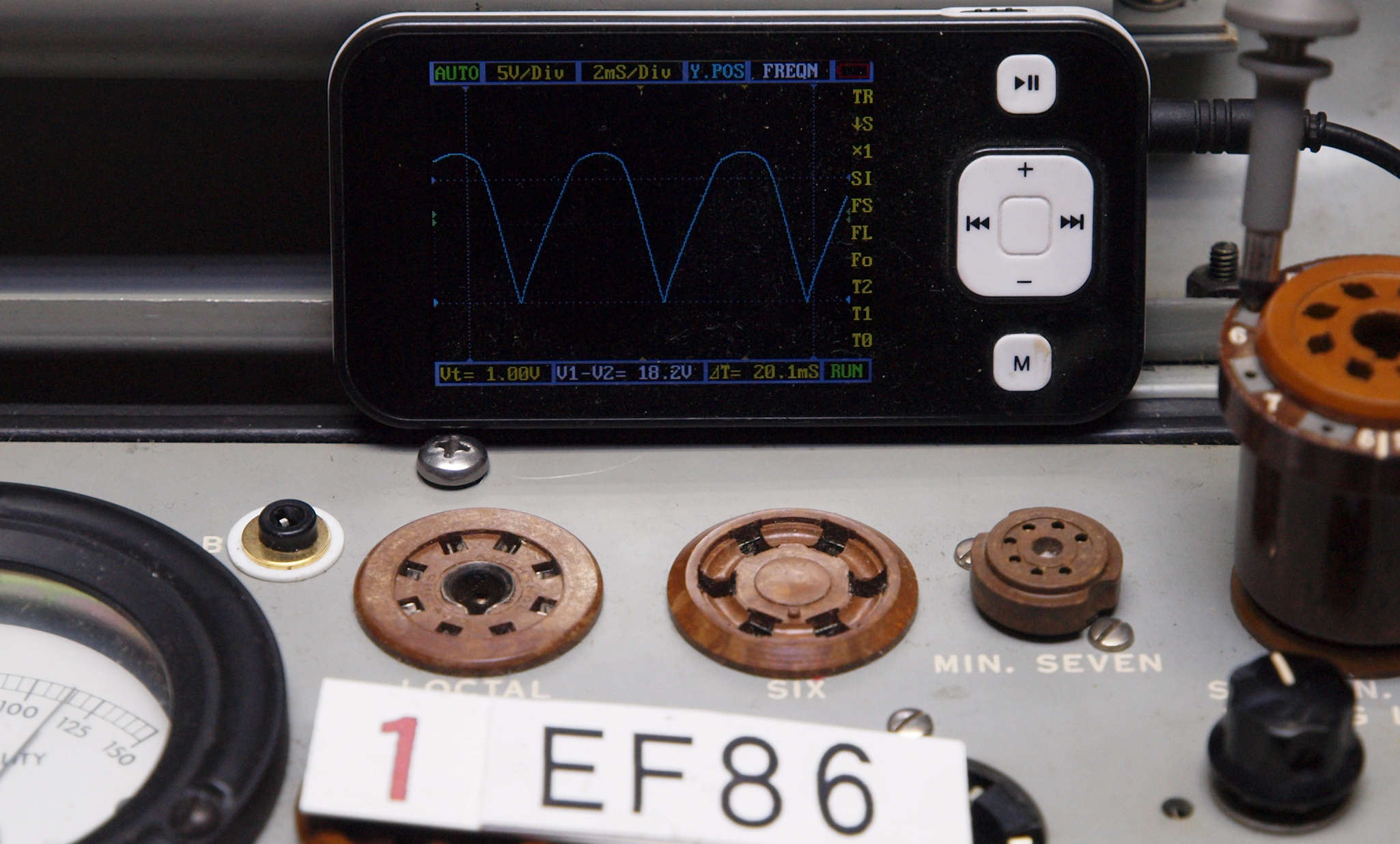

Ａ５．　プレート電圧波形を観測しながら測定する。
Ｂ．　６Ｊ３２Ｐ測定。
真空管ハンドブック（規格表）による相互コンダクタンス＝２０００μmho
「Ｅｐ＝２５０Ｖ、Ｅsg＝１４０Ｖ、Ｉｐ＝３ｍＡ、ｅｇ１＝−２Ｖ」
1960/1962ナショナル真空管ハンドブック、全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアル、69'東芝電子管ﾊﾝﾄﾞﾌﾞｯｸより。
RC-26,RC-28､RC-30 Receiving Tube Manualより。

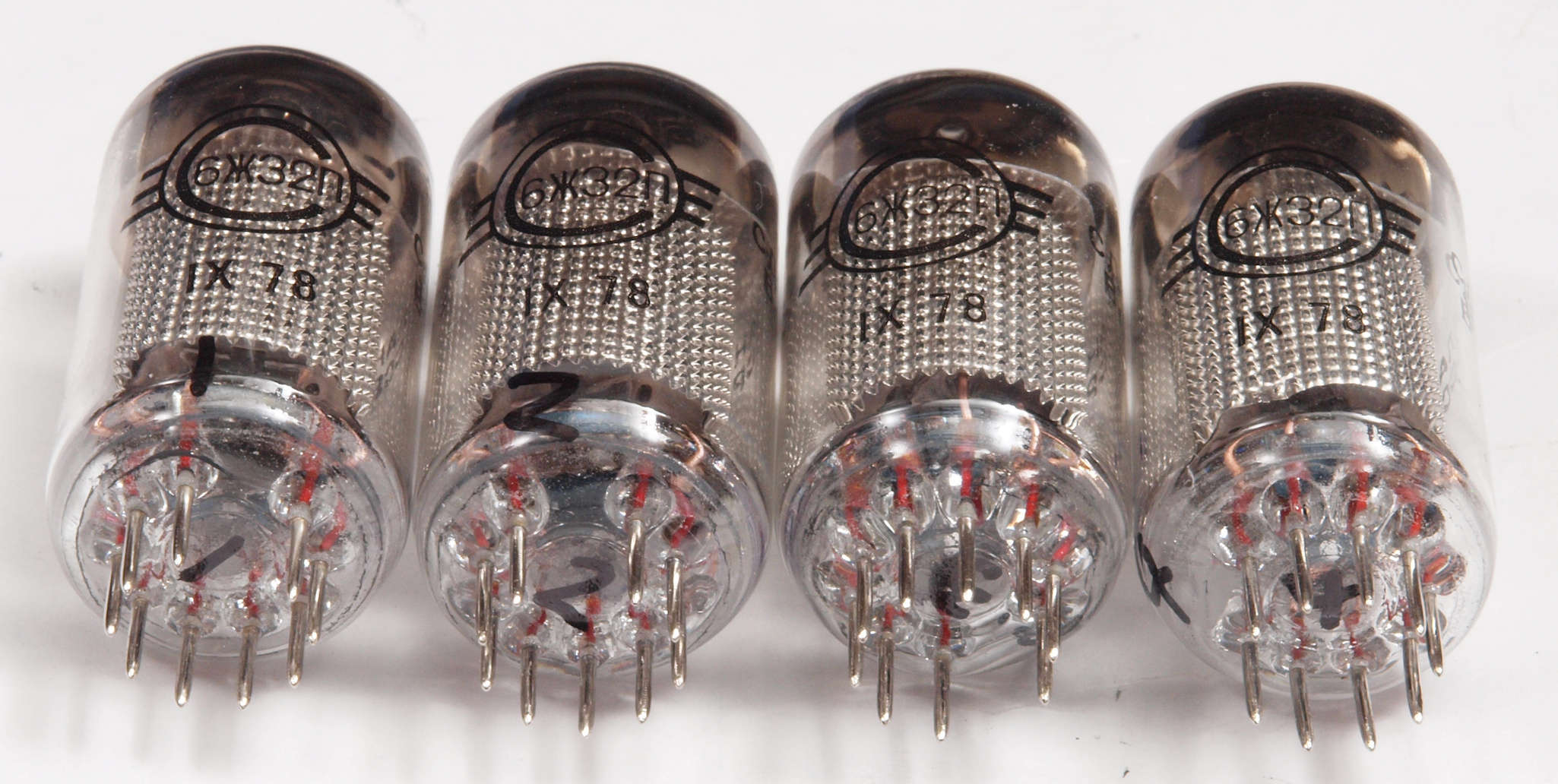

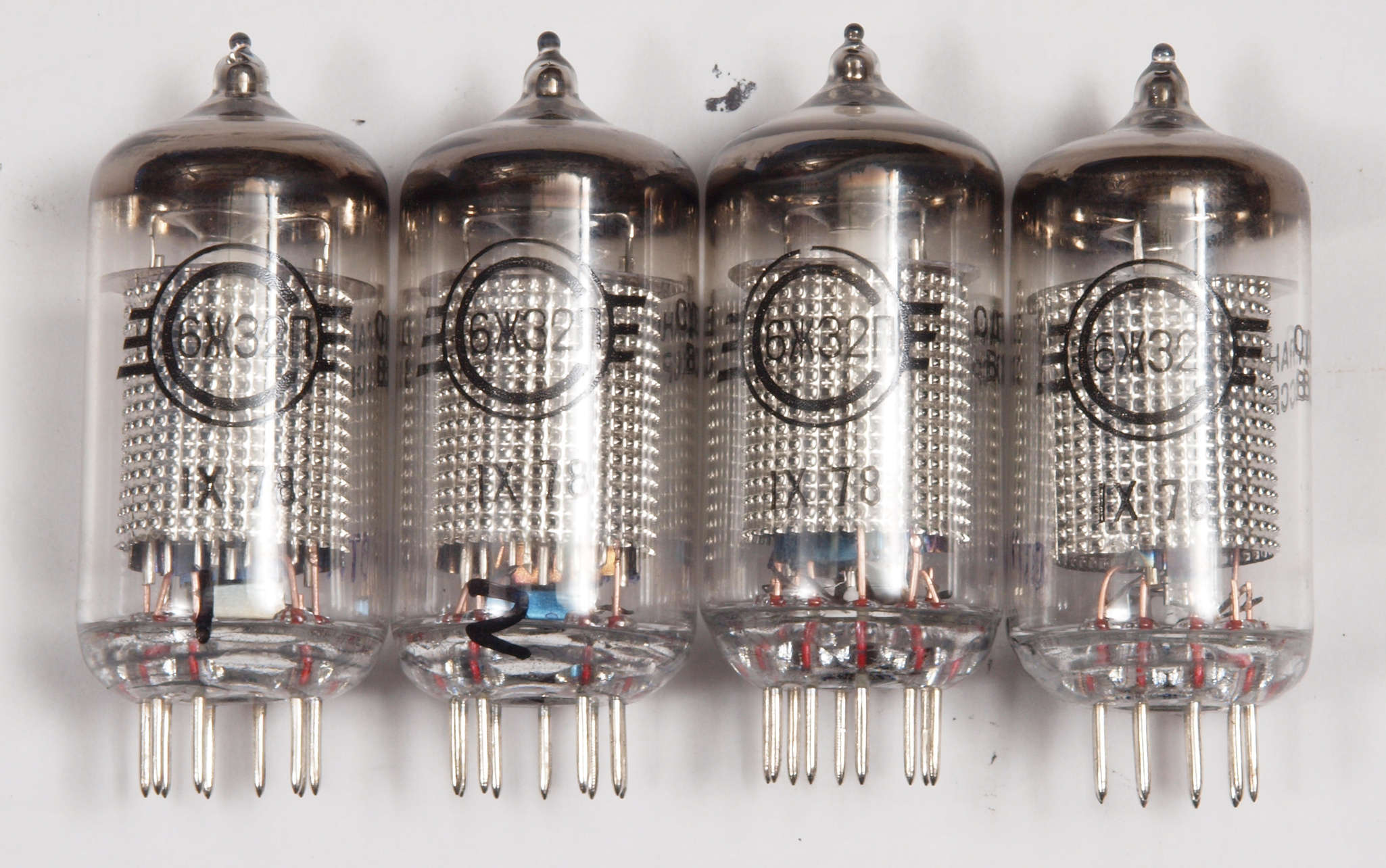

６Ｊ３２Ｐ　左から、１、２、、４本目。

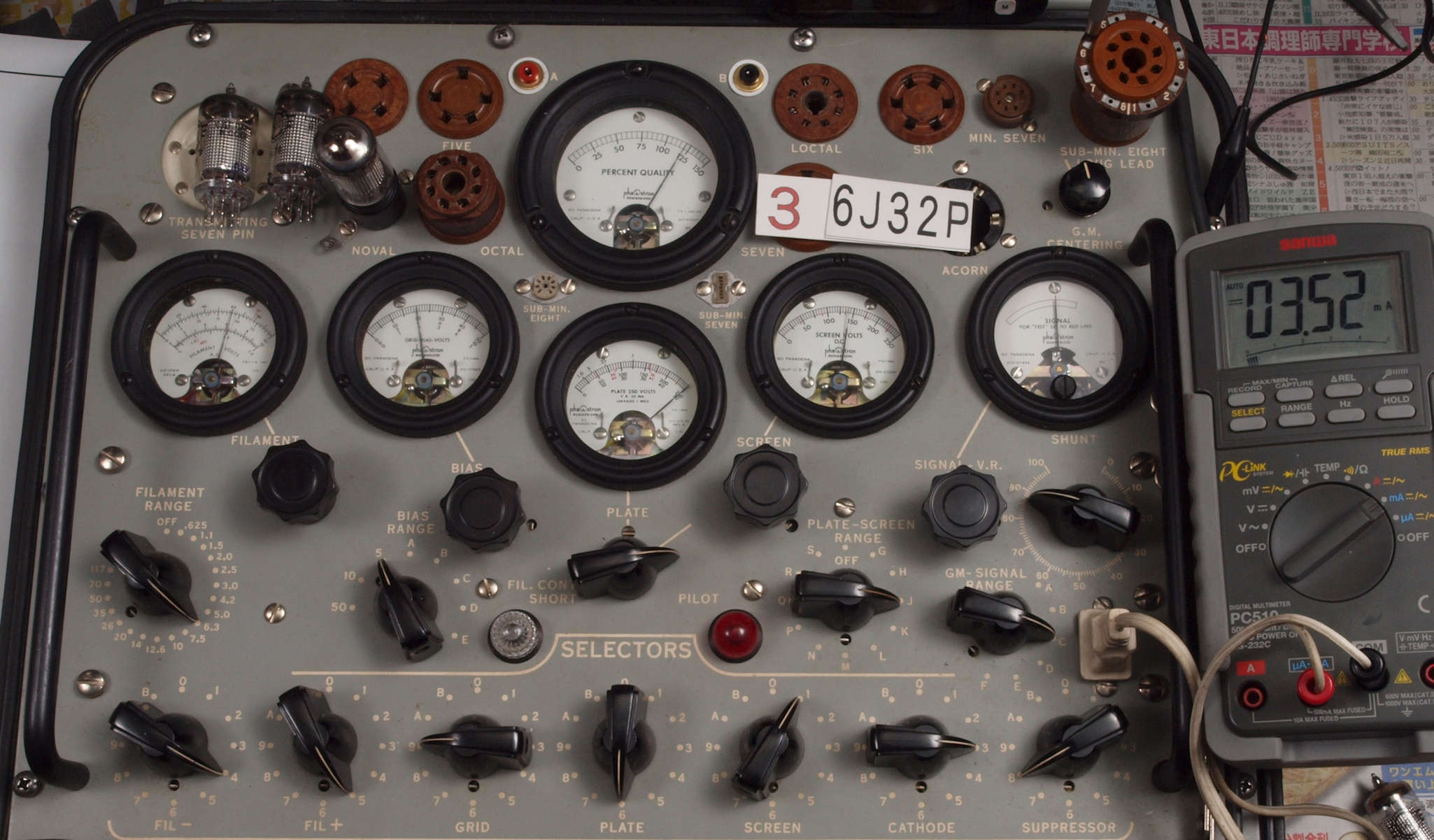

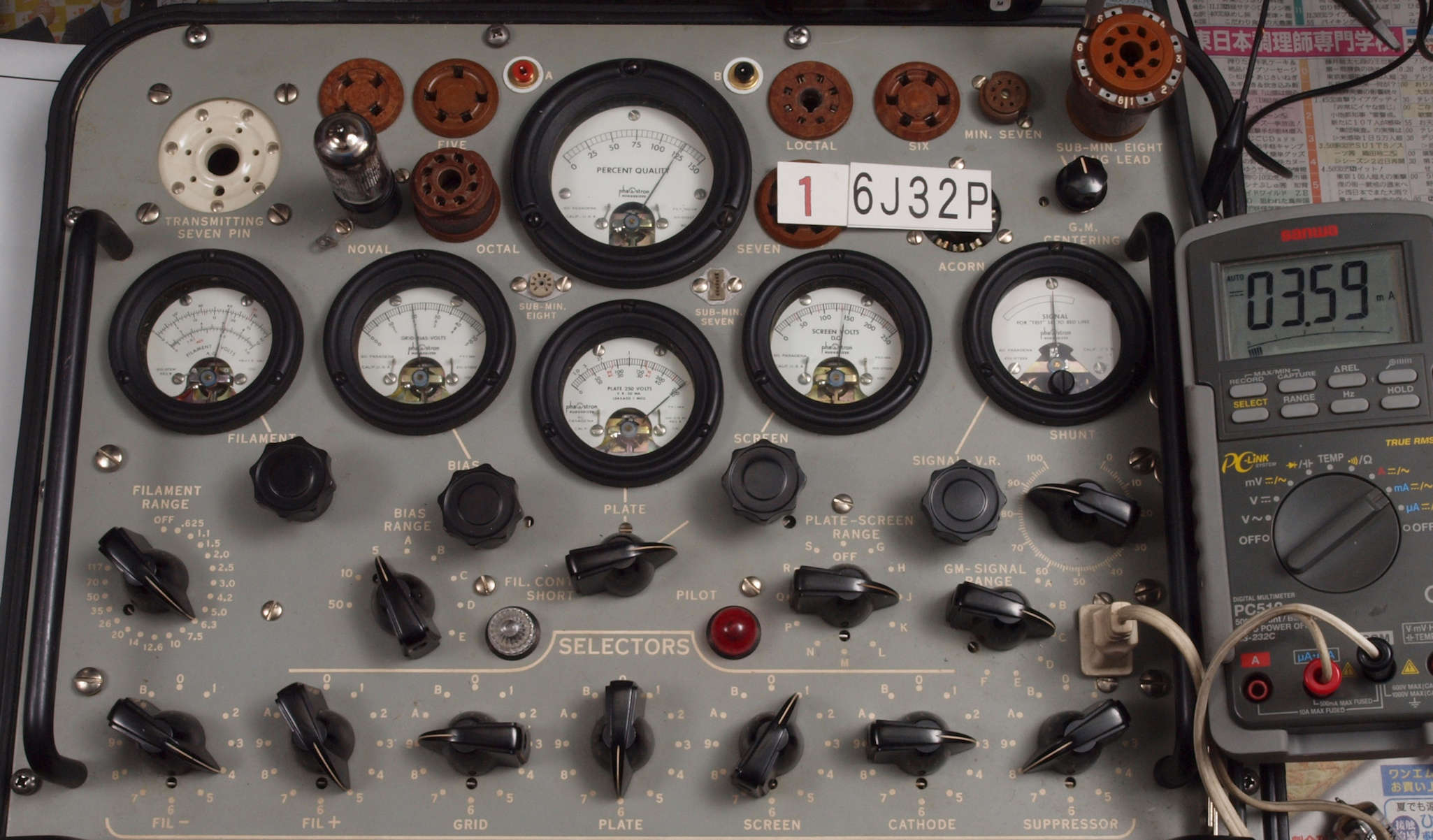

  • １本目　６Ｊ３２Ｐ　測定。　Ｇｍ＝２５００μmho、Ｉｐ＝３．５９ｍＡ。

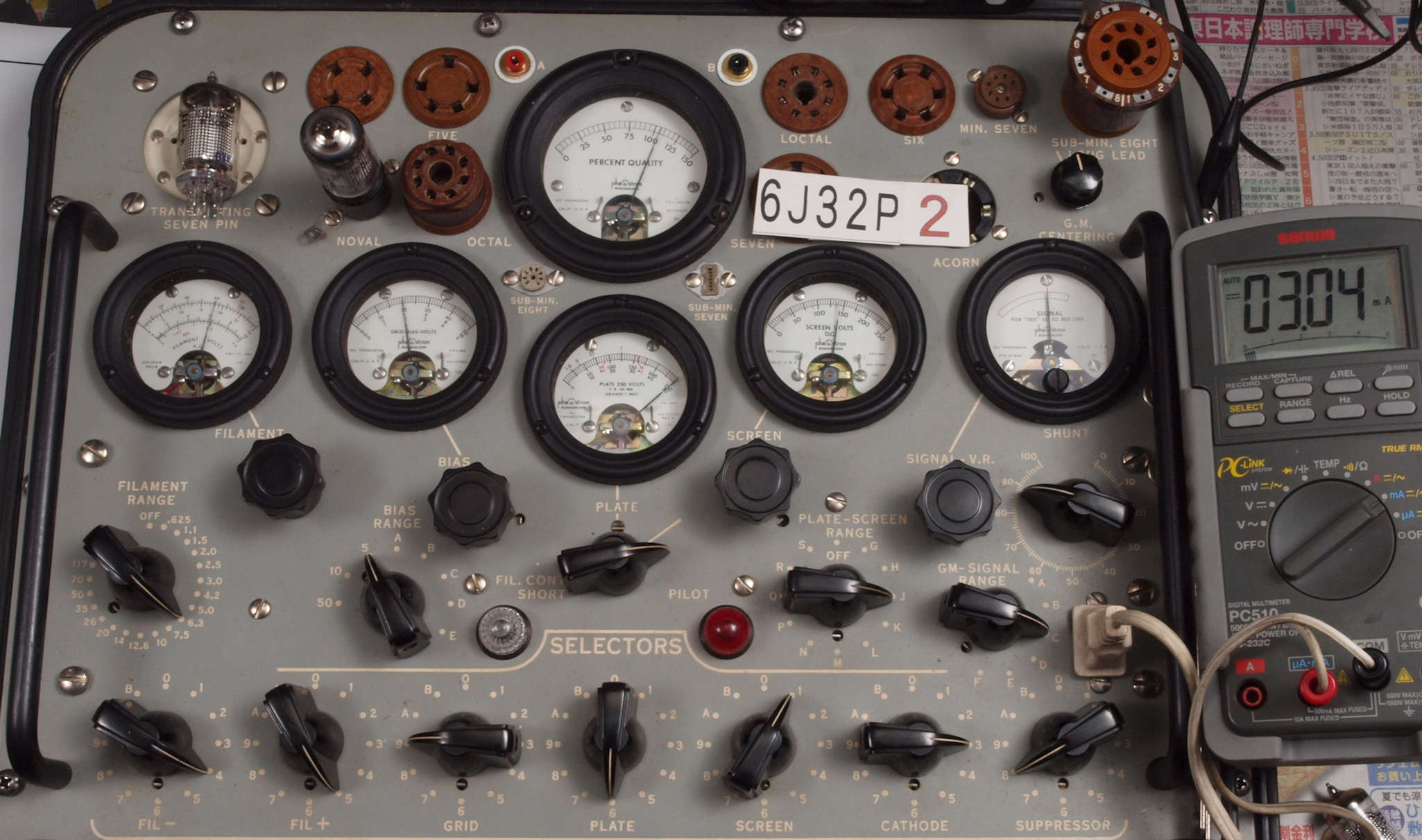

    ２本目　６Ｊ３２Ｐ　測定。　Ｇｍ＝２１００μmho、Ｉｐ＝３．０４ｍＡ。
    ３本目　６Ｊ３２Ｐ　測定。　Ｇｍ＝２４００μmho、Ｉｐ＝３．５２ｍＡ。

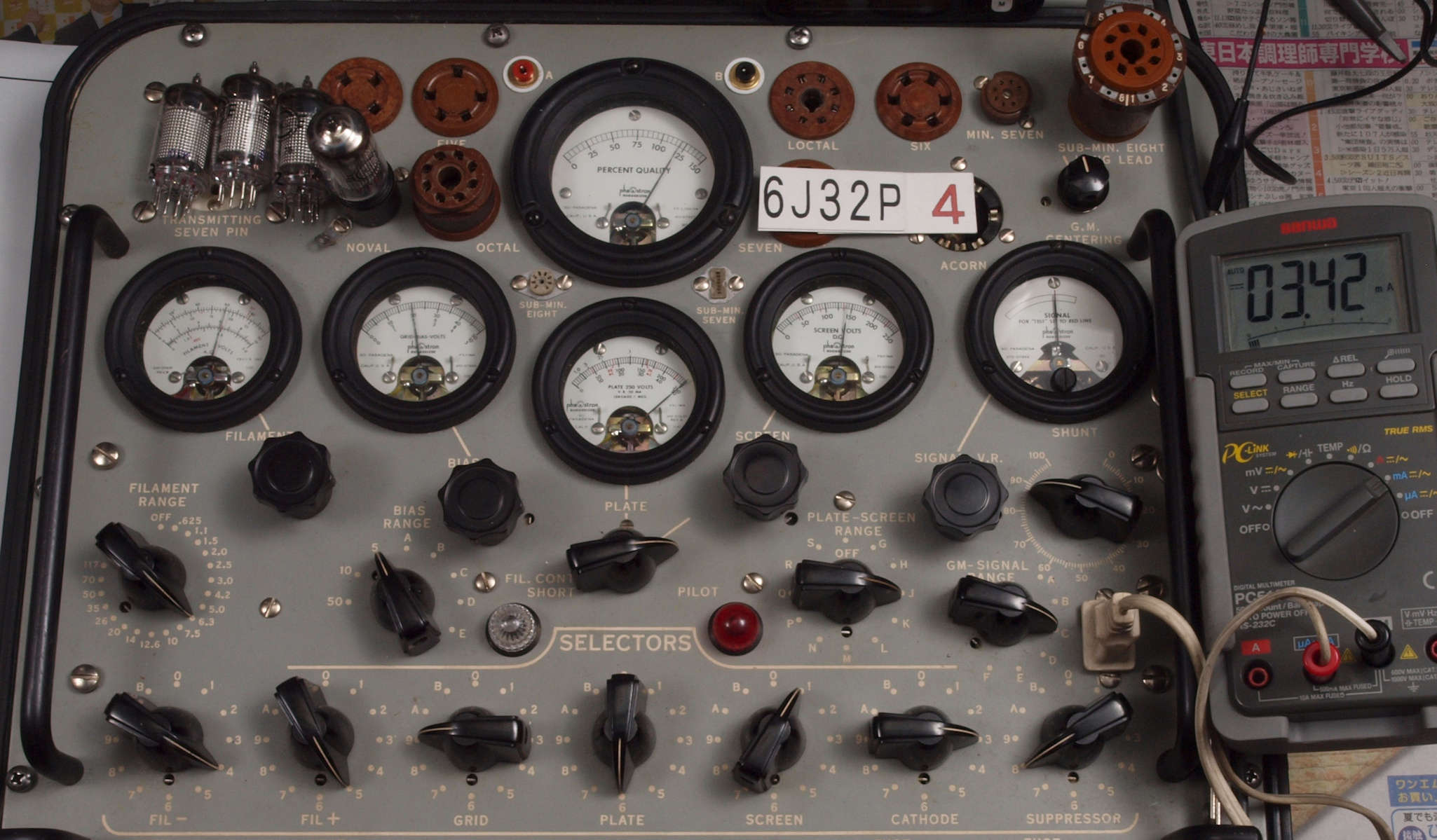

    ４本目　６Ｊ３２Ｐ　測定。　Ｇｍ＝２４００μmho、Ｉｐ＝３．４２ｍＡ。
Ｂ１．　１本目　６Ｊ３２Ｐ　測定。　Ｇｍ測定＝２５００μmho、ＩＰ＝３．５９ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅsg＝１４０Ｖ、Ｉｐ＝３ｍＡ、ｅｇ１＝−２Ｖ」　Ｃレンジ＝３０００μmhoレンジでの測定。
Ｂ２．　２本目　６Ｊ３２Ｐ　測定。　Ｇｍ測定＝２１００μmho、ＩＰ＝３．０４ｍＡ。
Ｂ３．　３本目　６Ｊ３２Ｐ　測定。　Ｇｍ測定＝２４００μmho、ＩＰ＝３．５２ｍＡ。
　　　　　　　　測定条件「Ｅｐ＝２５０Ｖ、Ｅsg＝１４０Ｖ、Ｉｐ＝３ｍＡ、ｅｇ１＝−２Ｖ」　Ｃレンジ＝３０００μmhoレンジでの測定。
Ｂ４．　４本目　６Ｊ３２Ｐ　測定。　Ｇｍ測定＝２４００μmho、ＩＰ＝３．４２ｍＡ。

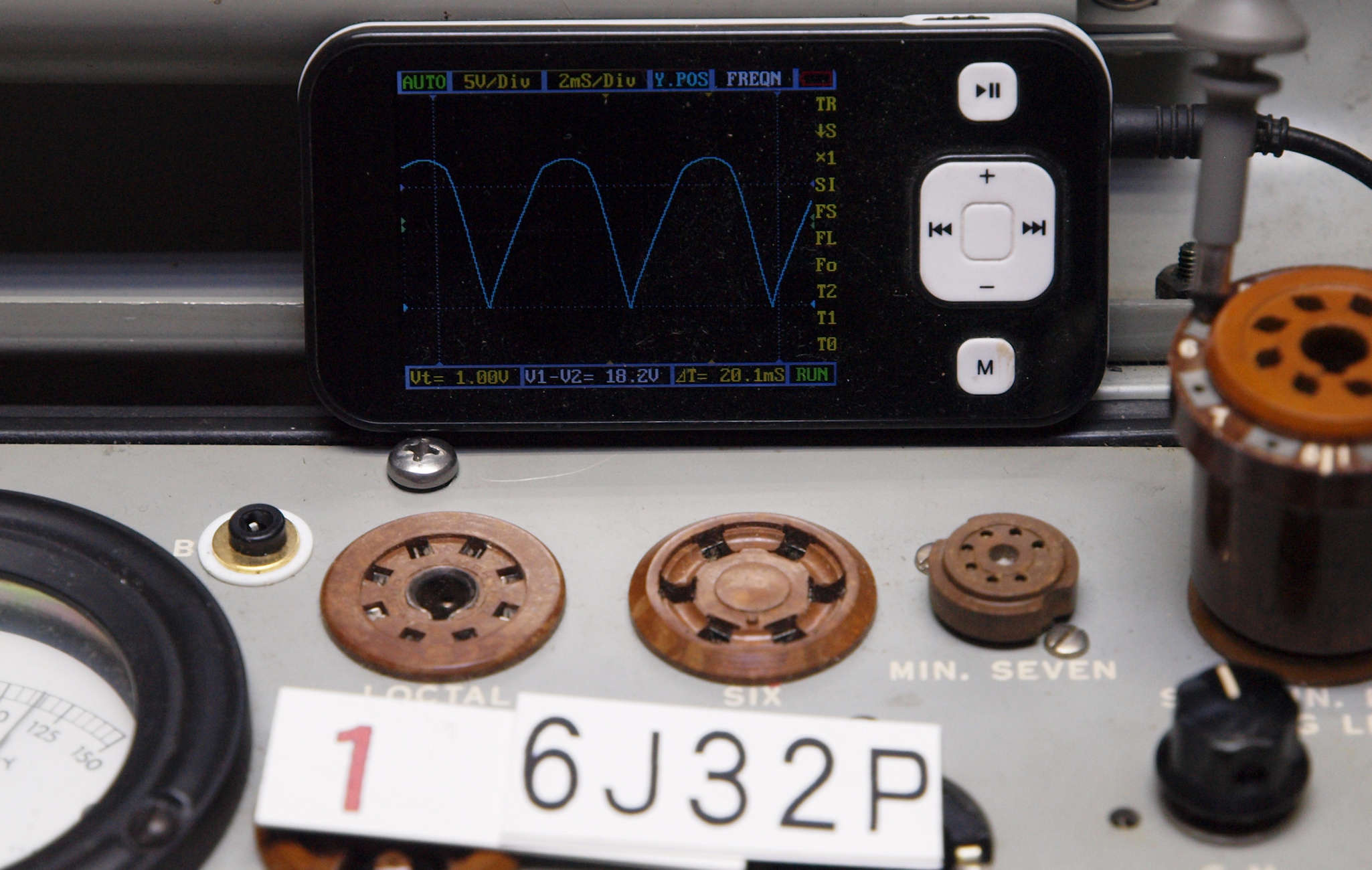

Ｂ５．　プレート電圧波形を観測しながら測定する。
Ｃ．　ＴＵＮＧ−ＳＯＬ　ＥＦ８０６ＳＧ　２本測定。
　　　　　　　真空管ハンドブック（規格表）の、
　　　　　　　ＥＦ８０６ＳＧ（６２６７）相互コンダクタンス＝２０００μmho、
　　　　　　　「Ｅｐ＝２５０Ｖ、Ｉｐ＝３ｍＡ、Ｅｓｇ＝１４０Ｖ、Ｅｇ１＝−２Ｖ」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

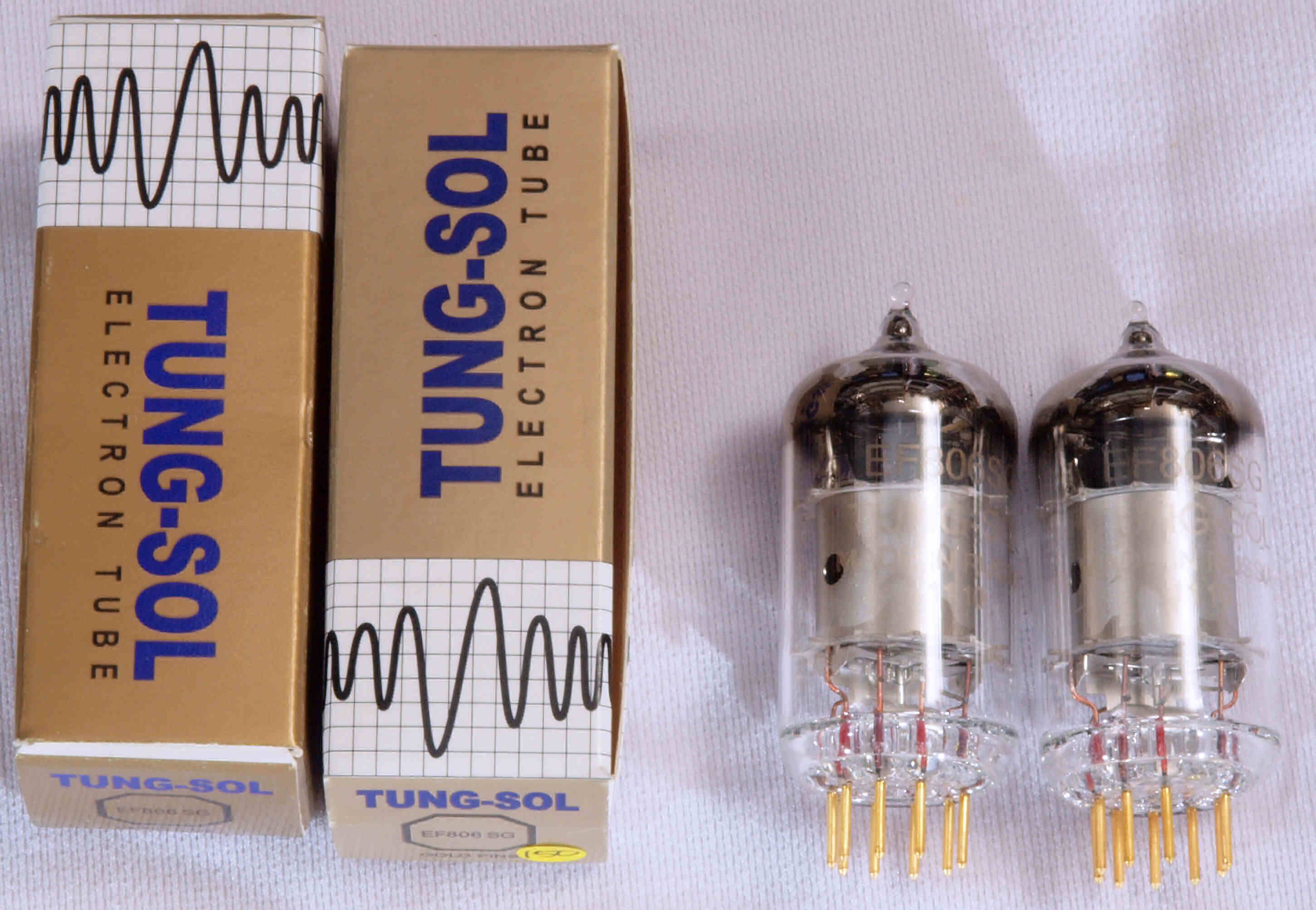

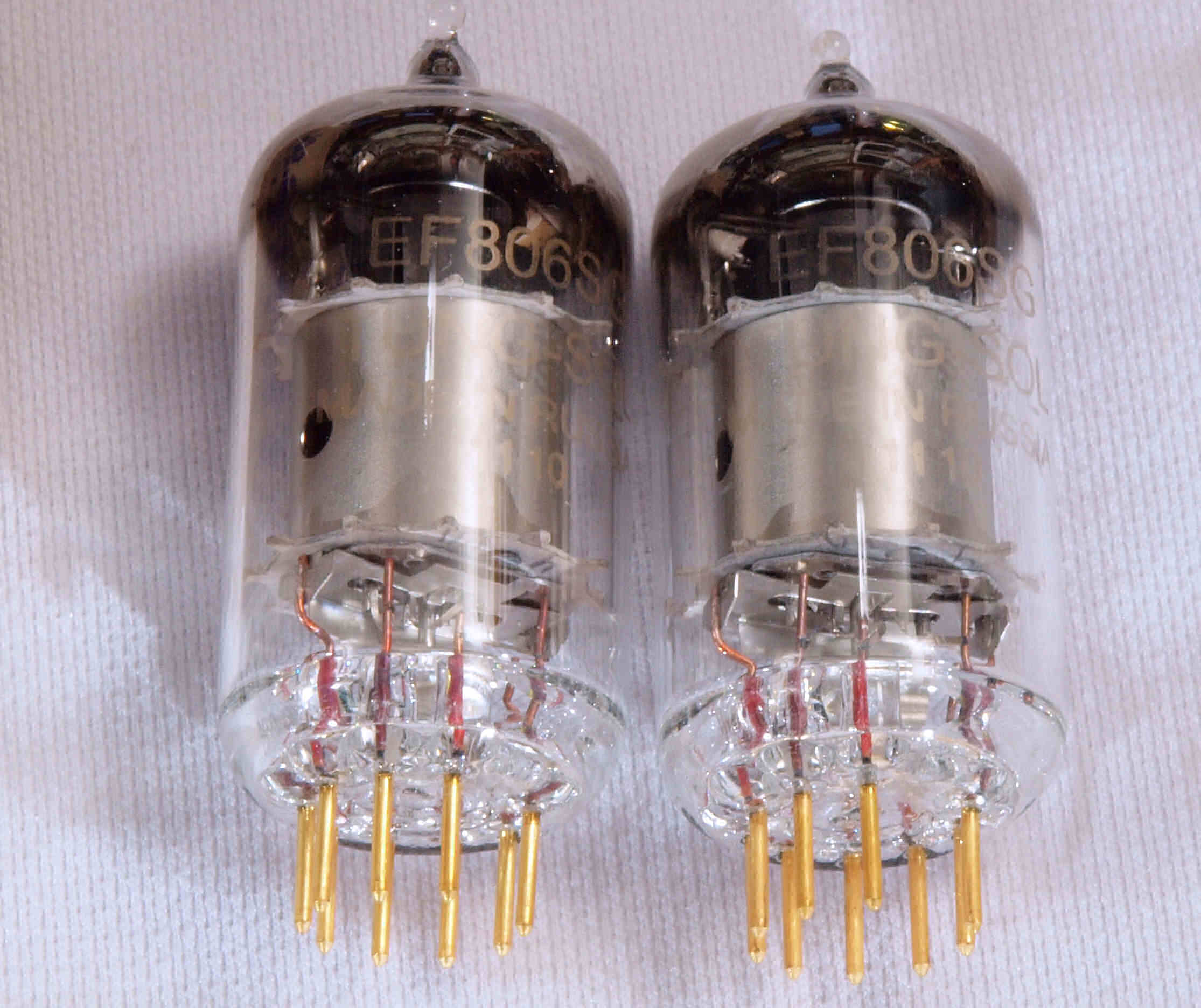

Ｃ０．　ＴＵＮＧ−ＳＯＬ金足 ＥＦ８０６ＳＧ 左から１−２本目。
  • １本目 ＥＦ８０６ＳＧ。　Ｇｍ測定＝１９００μmho、ＩＰ＝２．２７ｍＡ。
    ２本目 ＥＦ８０６ＳＧ。　Ｇｍ測定＝１９００μmho、ＩＰ＝２．１９ｍＡ。

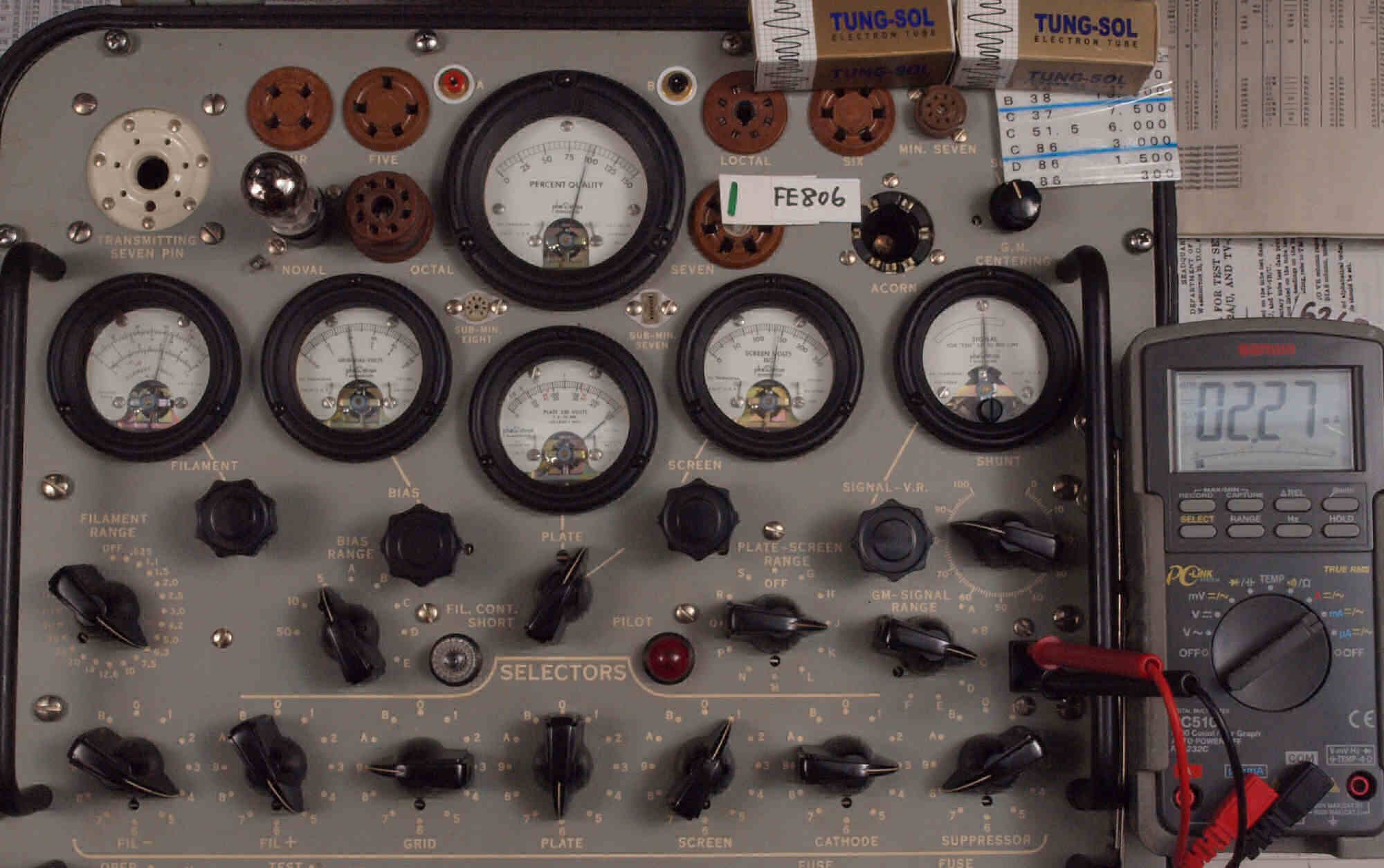

Ｃ１．　１本目 ＥＦ８０６ＳＧ。　Ｇｍ測定＝１９００μmho、ＩＰ＝２．２７ｍＡ。
　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝１５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

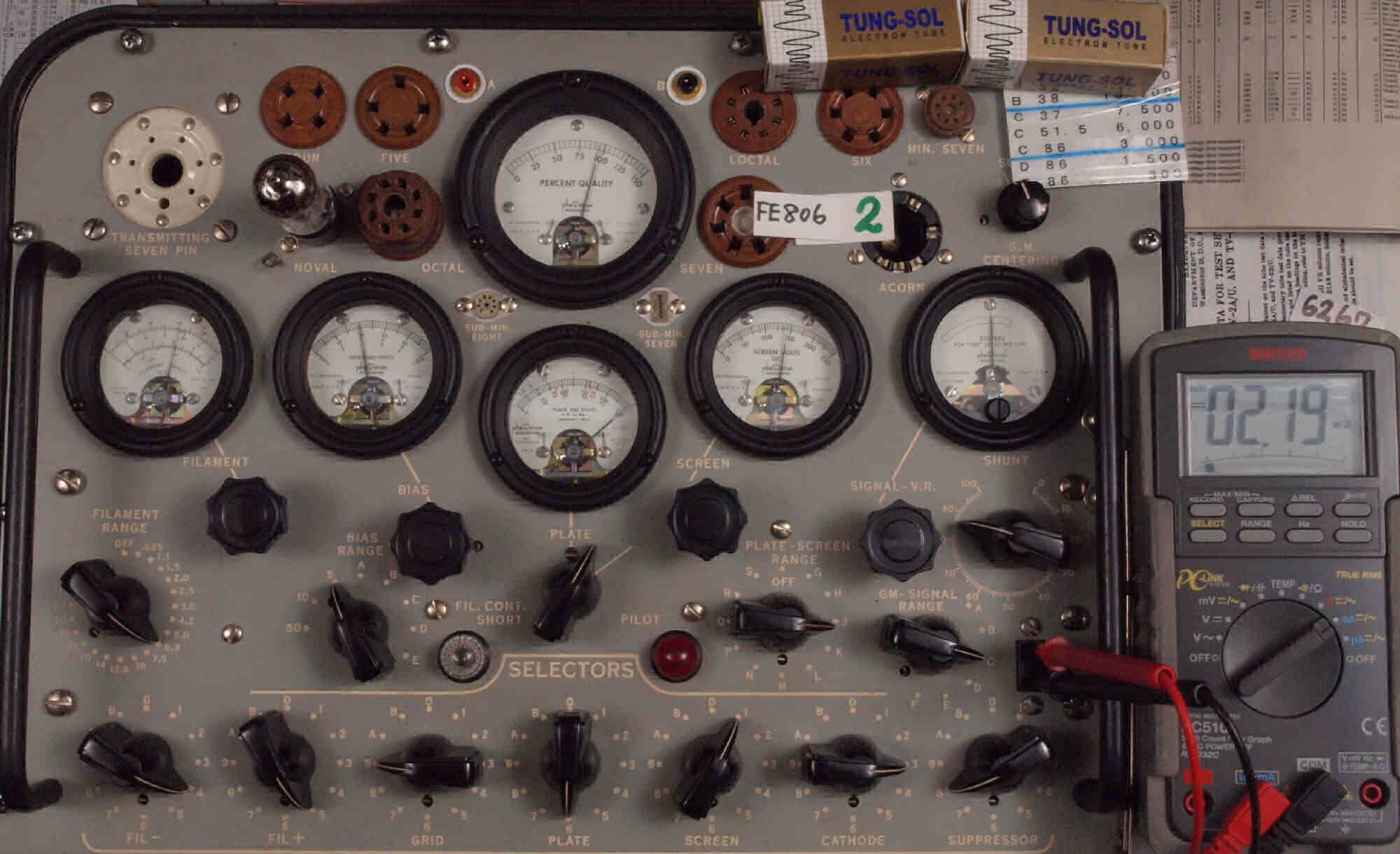

Ｃ２．　２本目 ＥＦ８０６ＳＧ。　Ｇｍ測定＝１９００μmho、ＩＰ＝２．１９ｍＡ。
Ｄ．　６２６７ ２本測定。
　　　　　　　真空管ハンドブック（規格表）の、
　　　　　　　６２６７相互コンダクタンス＝２０００μmho、「Ｅｐ＝２５０Ｖ、Ｉｐ＝３ｍＡ、Ｅｓｇ＝１４０Ｖ、Ｅｇ１＝−２Ｖ」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
Ｄ０．　左から６２６７ １、２本目。
  • １本目 ６２６７。　Ｇｍ測定＝２１６０μmho、ＩＰ＝３．１１ｍＡ。
    ２本目 ６２６７。　Ｇｍ測定＝２１４０μmho、ＩＰ＝３．０５ｍＡ。

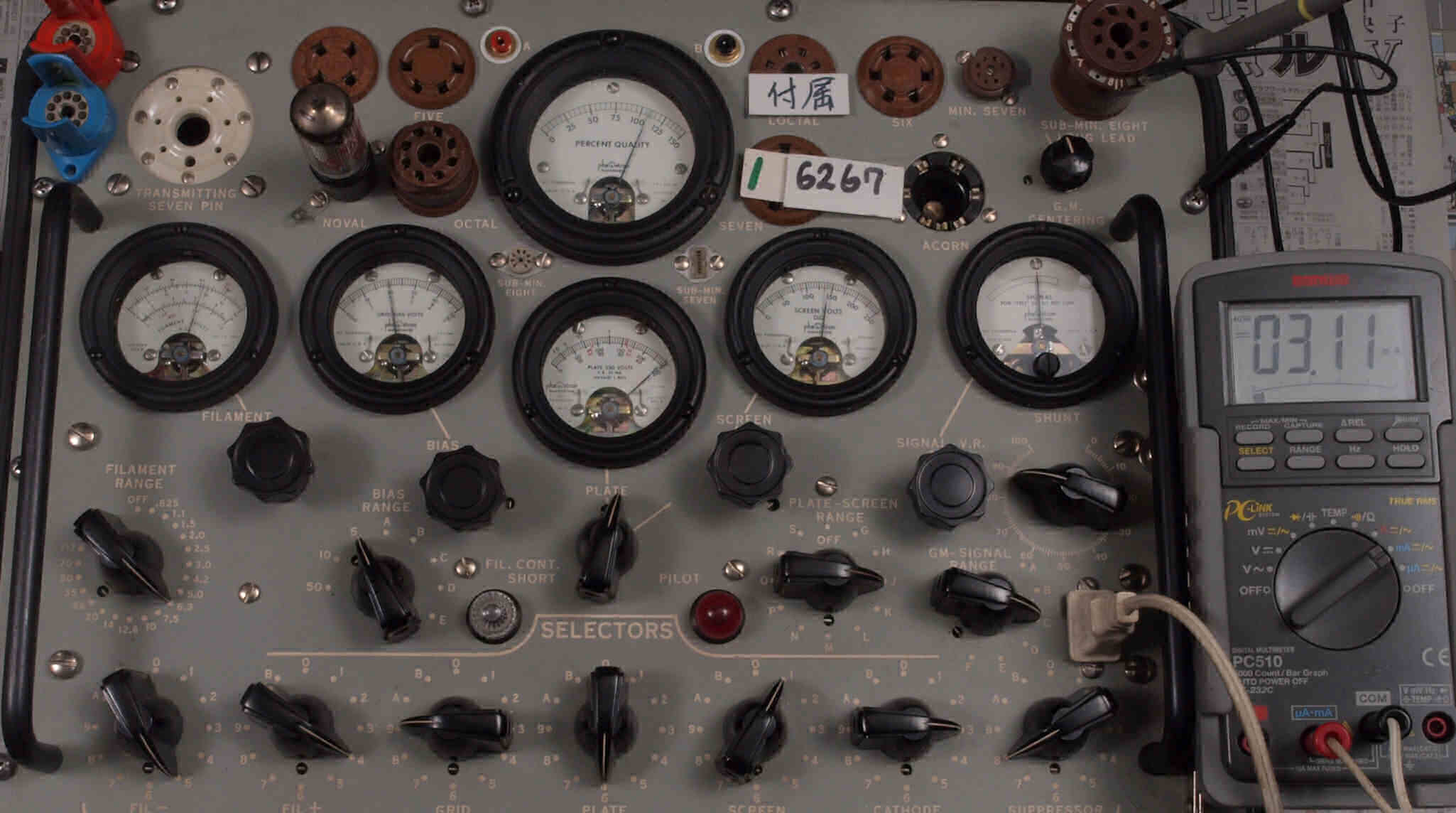

Ｄ１．　１本目 ６２６７。　Ｇｍ測定＝２１６０μmho、ＩＰ＝３．１１ｍＡ。
　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝１５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

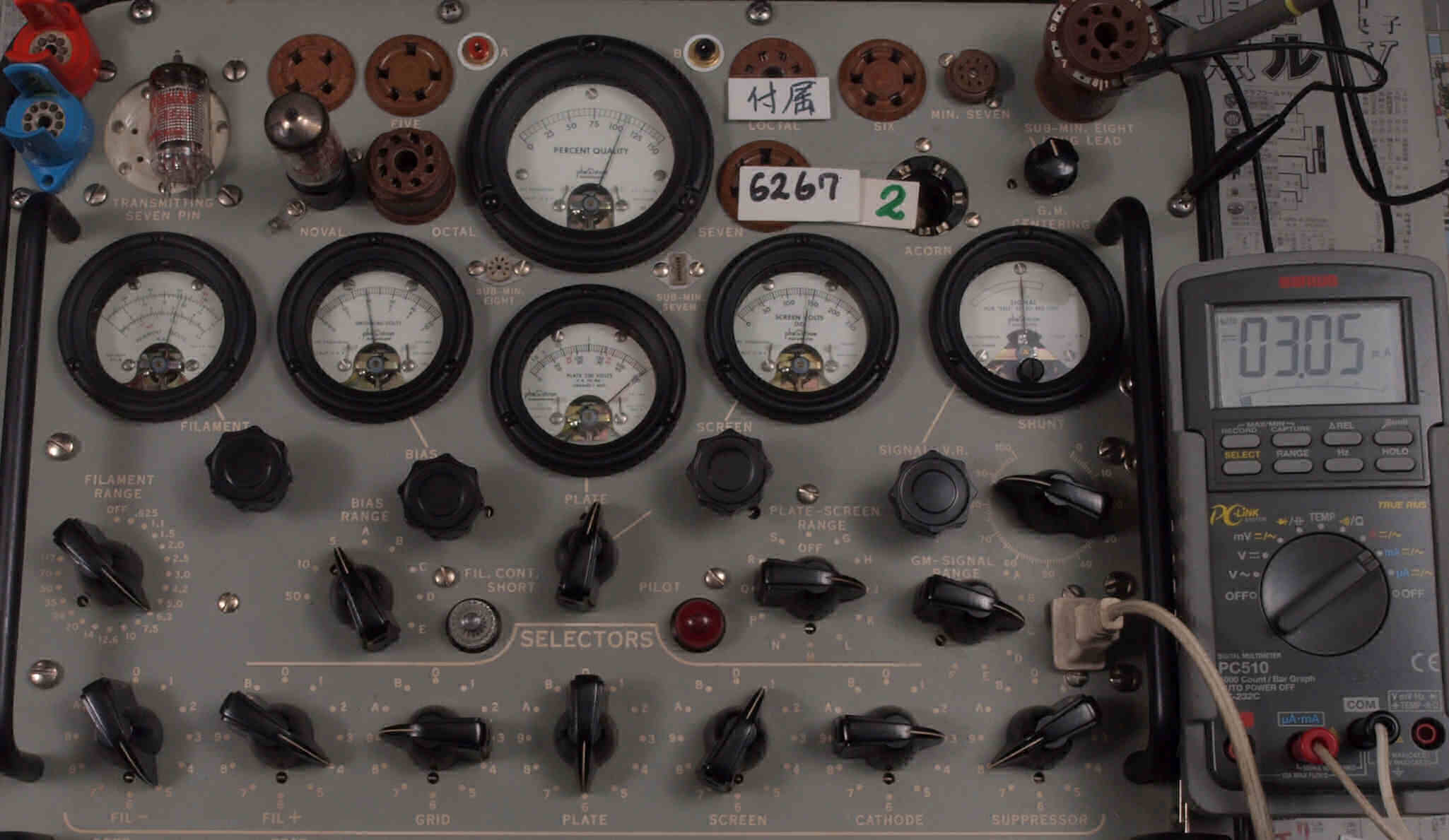

Ｄ２．　２本目 ６２６７ 。　Ｇｍ測定＝２１４０μmho、ＩＰ＝３．０５ｍＡ。

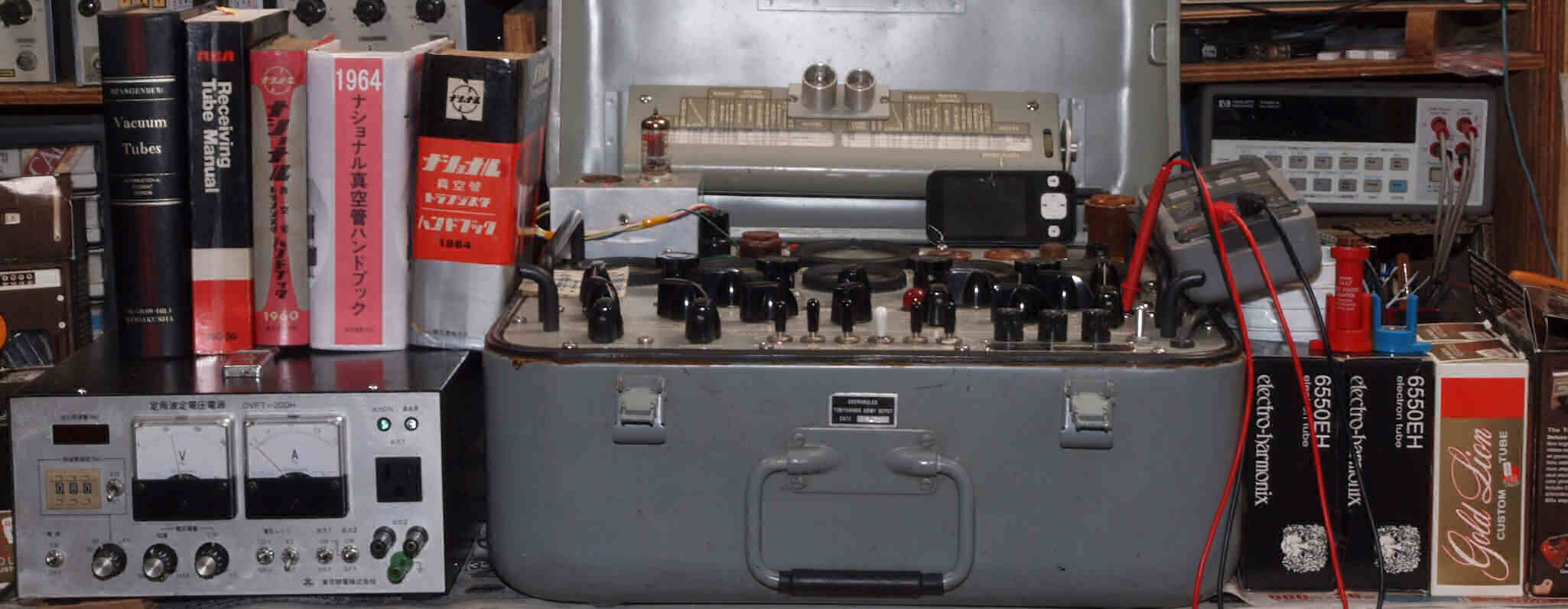

電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。
