Vacuum Tube Tester Hickok TV-2B/Uで
１２ＡＵ７、ＥＣＣ８２　Ｇｍ、Ip測定
Ａ．　１２ＡＵ７（ＥＣＣ８２）　４本測定。
  • １本目 １２ＡＵ７ ユニット１測定。　Gm＝２４００μmho、Ｉｐ＝１２．５４ｍＡ。
    　　　　　　　　　ユニット２測定。　Gm＝２３４０μmho、Ｉｐ＝１２．００ｍＡ。
    ２本目 １２ＡＵ７ ユニット１測定。　Gm＝２４００μmho、Ｉｐ＝１２．１４ｍＡ。
    　　　　　　　　　ユニット２測定。　Gm＝２３４０μmho、Ｉｐ＝１１．９６ｍＡ。
    ３本目 １２ＡＵ７ ユニット１測定。　Gm＝３００μmho、　Ｉｐ＝１．０９ｍＡ。
    　　　　　　　　　ユニット２測定。　Gm＝１０００μmho、Ｉｐ＝５．０８ｍＡ。
    ４本目 １２ＡＵ７ ユニット１測定。　Gm＝２６００μmho、Ｉｐ＝１３．７４ｍＡ。
    　　　　　　　　　ユニット２測定。　Gm＝２６００μmho、Ｉｐ＝１４．０５ｍＡ。

Ｂ．　ＥｌｅｃｔｒｏＨａｒｍｏｎｉｘ　１２AＵ７（ＥＣＣ８２）　４本測定。
  • １２ＡＵ７ １本目ユニット１測定。　Gm＝２２６０μmho、Ｉｐ＝１１．８２ｍＡ。
    　　　 　　　　　ユニット２測定。　Gm＝２４８０μmho、Ｉｐ＝１３．３１ｍＡ。
    １２ＡＵ７ ２本目ユニット１測定。　Gm＝２４００μmho、Ｉｐ＝１１．３９ｍＡ。
    　　　　 　　　　ユニット２測定。　Gm＝２４８０μmho、Ｉｐ＝１３．０９ｍＡ。
    １２ＡＵ７ ３本目ユニット１測定。　Gm＝２２００μmho、Ｉｐ＝１１．５５ｍＡ。
    　　 　　　　　　ユニット２測定。　Gm＝２２００μmho、Ｉｐ＝１１．０７ｍＡ。
    １２ＡＵ７ ４本目ユニット１測定。　Gm＝２０００μmho、Ｉｐ＝９．８３ｍＡ。
    　　　　 　　　　ユニット２測定。　Gm＝２５００μmho、Ｉｐ＝１２．６３ｍＡ。

Ｃ．　１２ＡＵ７　６本測定。ＣＬ３６Ｕ．　２台目
  • １２ＡＵ７ １本目ユニット１測定。　Gm＝３０００μmho、Ｉｐ＝１３．４ｍＡ。
    　　　　　 　　　ユニット２測定。　Gm＝３０００μmho、Ｉｐ＝１４．６ｍＡ。
    １２ＡＵ７ ２本目ユニット１測定。　Gm＝２７００μmho、Ｉｐ＝１２．６ｍＡ。
    　　　　　 　　　ユニット２測定。　Gm＝２８００μmho、Ｉｐ＝１３．０ｍＡ。
    １２ＡＵ７ ３本目ユニット１測定。　Gm＝２７４０μmho、Ｉｐ＝１３．６ｍＡ。
    　　　　　 　　　ユニット２測定。　Gm＝２８００μmho、Ｉｐ＝１５．７ｍＡ。
    １２ＡＵ７ ４本目ユニット１測定。　Gm＝２５００μmho、Ｉｐ＝１３．４ｍＡ。
    　　　　　 　　　ユニット２測定。　Gm＝２５４０μmho、Ｉｐ＝１２．９ｍＡ。
    １２ＡＵ７ ５本目ユニット２測定。　Gm＝２８８０μmho、Ｉｐ＝１４．９ｍＡ。
    　　　　　 　　　ユニット２測定。　Gm＝２３００μmho、Ｉｐ＝１３．４ｍＡ。
    １２ＡＵ７ ６本目ユニット２測定。　Gm＝２８００μmho、Ｉｐ＝１３．４ｍＡ。
    　　　　　 　　　ユニット２測定。　Gm＝２６８０μmho、Ｉｐ＝１２．１ｍＡ。

Ｄ．　１２ＡＵ７　６本測定。ＣＬ３６Ｕ．　２台目
  • １２ＡＵ７ １本目ユニット１測定。　Gm＝２７００μmho、Ｉｐ＝１３．６ｍＡ。
    　　　　　 　　　ユニット２測定。　Gm＝２６６０μmho、Ｉｐ＝１３．２ｍＡ。
    １２ＡＵ７ ２本目ユニット１測定。　Gm＝２７４０μmho、Ｉｐ＝１３．８ｍＡ。
    　　　　　 　　　ユニット２測定。　Gm＝２７６０μmho、Ｉｐ＝１３．８ｍＡ。
    １２ＡＵ７ ３本目ユニット１測定。　Gm＝２５６０μmho、Ｉｐ＝１２．３ｍＡ。
    　　　　　 　　　ユニット２測定。　Gm＝２５６０μmho、Ｉｐ＝１２．１ｍＡ。
    １２ＡＵ７ ４本目ユニット１測定。　Gm＝２２８０μmho、Ｉｐ＝１１．８ｍＡ。
    　　　　　 　　　ユニット２測定。　Gm＝２７００μmho、Ｉｐ＝１３．１ｍＡ。
    １２ＡＵ７ ５本目ユニット２測定。　Gm＝２６００μmho、Ｉｐ＝１２．４ｍＡ。
    　　　　　 　　　ユニット２測定。　Gm＝２５４０μmho、Ｉｐ＝１２．５ｍＡ。
    １２ＡＵ７ ６本目ユニット２測定。　Gm＝２６６０μmho、Ｉｐ＝１３．１ｍＡ。
    　　　　　 　　　ユニット２測定。　Gm＝２６４０μmho、Ｉｐ＝１２．８ｍＡ。


Ａ．　１２AＵ７（ＥＣＣ８２）　４本測定。
　　　真空管ハンドブック（規格表）の、１２AＵ７（ＥＣＣ８２）相互コンダクタンス＝２２００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１０．５ｍＡ、Ｅｇ１＝−８．５Ｖ」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
１２ＡＵ７（ＥＣＣ８２）。　左から１本目．２本目．．．４本目、。

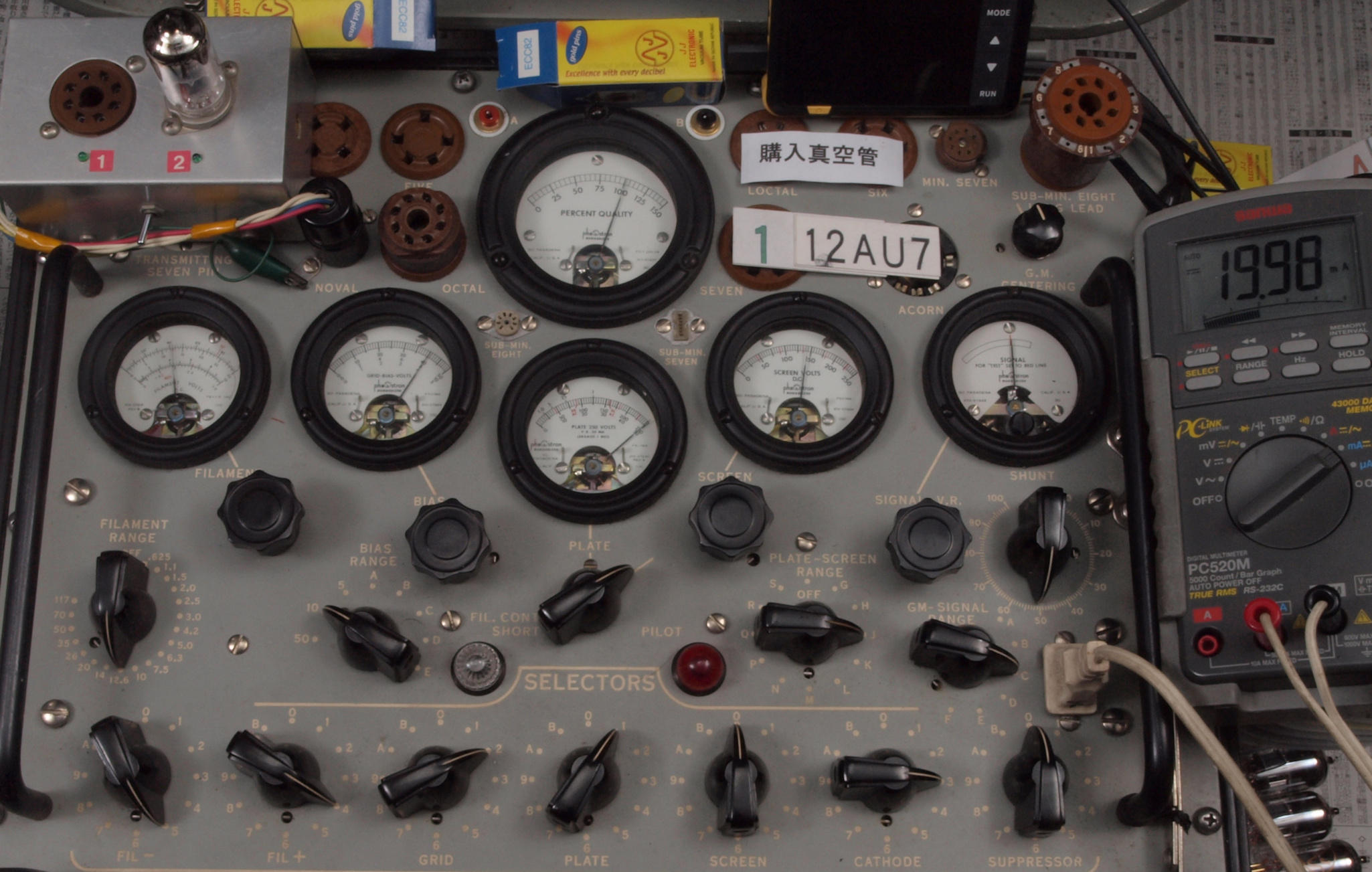

  • １本目 １２ＡＵ７ ユニット１測定。　Gm＝２４００μmho、Ｉｐ＝１２．５４ｍＡ。
    １本目 １２ＡＵ７ ユニット２測定。　Gm＝２３４０μmho、Ｉｐ＝１２．００ｍＡ。
    ２本目 １２ＡＵ７ ユニット１測定。　Gm＝２４００μmho、Ｉｐ＝１２．１４ｍＡ。
    ２本目 １２ＡＵ７ ユニット２測定。　Gm＝２３４０μmho、Ｉｐ＝１１．９６ｍＡ。
    ３本目 １２ＡＵ７ ユニット１測定。　Gm＝３００μmho、Ｉｐ＝１．０９ｍＡ。
    ３本目 １２ＡＵ７ ユニット２測定。　Gm＝１０００μmho、Ｉｐ＝５．０８ｍＡ。
    ４本目 １２ＡＵ７ ユニット１測定。　Gm＝２６００μmho、Ｉｐ＝１３．７４ｍＡ。
    ４本目 １２ＡＵ７ ユニット２測定。　Gm＝２６００μmho、Ｉｐ＝１４．０５ｍＡ。
Ａ１１．　１２ＡＵ７ １本目ユニット１測定。　Gm＝２４００μmho、Ｉｐ＝１２．５４ｍＡ。
　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。
Ａ１２．　１２ＡＵ７ １本目ユニット２測定。　Gm＝２３４０μmho、Ｉｐ＝１２．００ｍＡ。
Ａ２１．　１２ＡＵ７ ２本目ユニット１測定。　Gm＝２４００μmho、Ｉｐ＝１２．１４ｍＡ。
　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。
Ａ２２．　１２ＡＵ７ ２本目ユニット２測定。　Gm＝２３４０μmho、Ｉｐ＝１１．９６ｍＡ。
Ａ３１．　１２ＡＵ７ ３本目ユニット１測定。　Gm＝３００μmho、Ｉｐ＝１．０９ｍＡ。
　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。
Ａ３２．　１２ＡＵ７ ３本目ユニット２測定。　Gm＝１０００μmho、Ｉｐ＝５．０８ｍＡ。
Ａ４１．　１２ＡＵ７ ４本目ユニット１測定。　Gm＝２６００μmho、Ｉｐ＝１３．７４ｍＡ。
　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。
Ａ４２．　１２ＡＵ７ ４本目ユニット２測定。　Gm＝２６００μmho、Ｉｐ＝１４．０５ｍＡ。
Ｂ．　ＥｌｅｃｔｒｏＨａｒｍｏｎｉｘ　１２AＵ７（ＥＣＣ８２）　４本測定。
　　　真空管ハンドブック（規格表）の、１２AＵ７（ＥＣＣ８２）相互コンダクタンス＝２２００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１０．５ｍＡ、Ｅｇ１＝−８．５Ｖ」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
ＥｌｅｃｔｒｏＨａｒｍｏｎｉｘ　１２AＵ７（ＥＣＣ８２）。　左から１本目．２本目．．．４本目。
  • １２ＡＵ７ １本目ユニット１測定。　Gm＝２２６０μmho、Ｉｐ＝１１．８２ｍＡ。
    １２ＡＵ７ １本目ユニット２測定。　Gm＝２４８０μmho、Ｉｐ＝１３．３１ｍＡ。
    １２ＡＵ７ ２本目ユニット１測定。　Gm＝２４００μmho、Ｉｐ＝１１．３９ｍＡ。
    １２ＡＵ７ ２本目ユニット２測定。　Gm＝２４８０μmho、Ｉｐ＝１３．０９ｍＡ。
    １２ＡＵ７ ３本目ユニット１測定。　Gm＝２２００μmho、Ｉｐ＝１１．５５ｍＡ。
    １２ＡＵ７ ３本目ユニット２測定。　Gm＝２２００μmho、Ｉｐ＝１１．０７ｍＡ。
    １２ＡＵ７ ４本目ユニット１測定。　Gm＝２０００μmho、Ｉｐ＝９．８３ｍＡ。
    １２ＡＵ７ ４本目ユニット２測定。　Gm＝２５００μmho、Ｉｐ＝１２．６３ｍＡ。
Ｂ１１．　１２ＡＵ７ １本目ユニット１測定。　Gm＝２２６０μmho、Ｉｐ＝１１．８２ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。
Ｂ１２．　１２ＡＵ７ １本目ユニット２測定。　Gm＝２４８０μmho、Ｉｐ＝１３．３１ｍＡ。
Ｂ２１．　１２ＡＵ７ ２本目ユニット１測定。　Gm＝２４００μmho、Ｉｐ＝１１．３９ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。
Ｂ２２．　１２ＡＵ７ ２本目ユニット２測定。　Gm＝２４８０μmho、Ｉｐ＝１３．０９ｍＡ。
Ｂ３１．　１２ＡＵ７ ３本目ユニット１測定。　Gm＝２２００μmho、Ｉｐ＝１１．５５ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。
Ｂ３２．　１２ＡＵ７ ３本目ユニット２測定。　Gm＝２２００μmho、Ｉｐ＝１１．０７ｍＡ。
Ｂ４１．　１２ＡＵ７ ４本目ユニット１測定。　Gm＝２０００μmho、Ｉｐ＝９．８３ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。
Ｂ４２．　１２ＡＵ７ ４本目ユニット２測定。　Gm＝２５００μmho、Ｉｐ＝１２．６３ｍＡ。
測定電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。
Ｃ．　１２ＡＵ７　６本測定。ＣＬ３６Ｕ．　２台目
Ｃ１．　付属真空管　「１２ＡＵ７」。　左から１本目．２．３．．．．６本目。
　　　　　　　真空管ハンドブック（規格表）の、
　　　　　　　１２ＡＵ７相互コンダクタンス２２００μmho「Ｅｐ＝２５０Ｖ、ＩＰ＝１０．５ｍＡ、Ｅｇ１＝−８．５Ｖ」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
Ｃ２．　付属真空管「１２ＡＵ７」の足を見る。　左から１本目．２．３．．．．６本目。

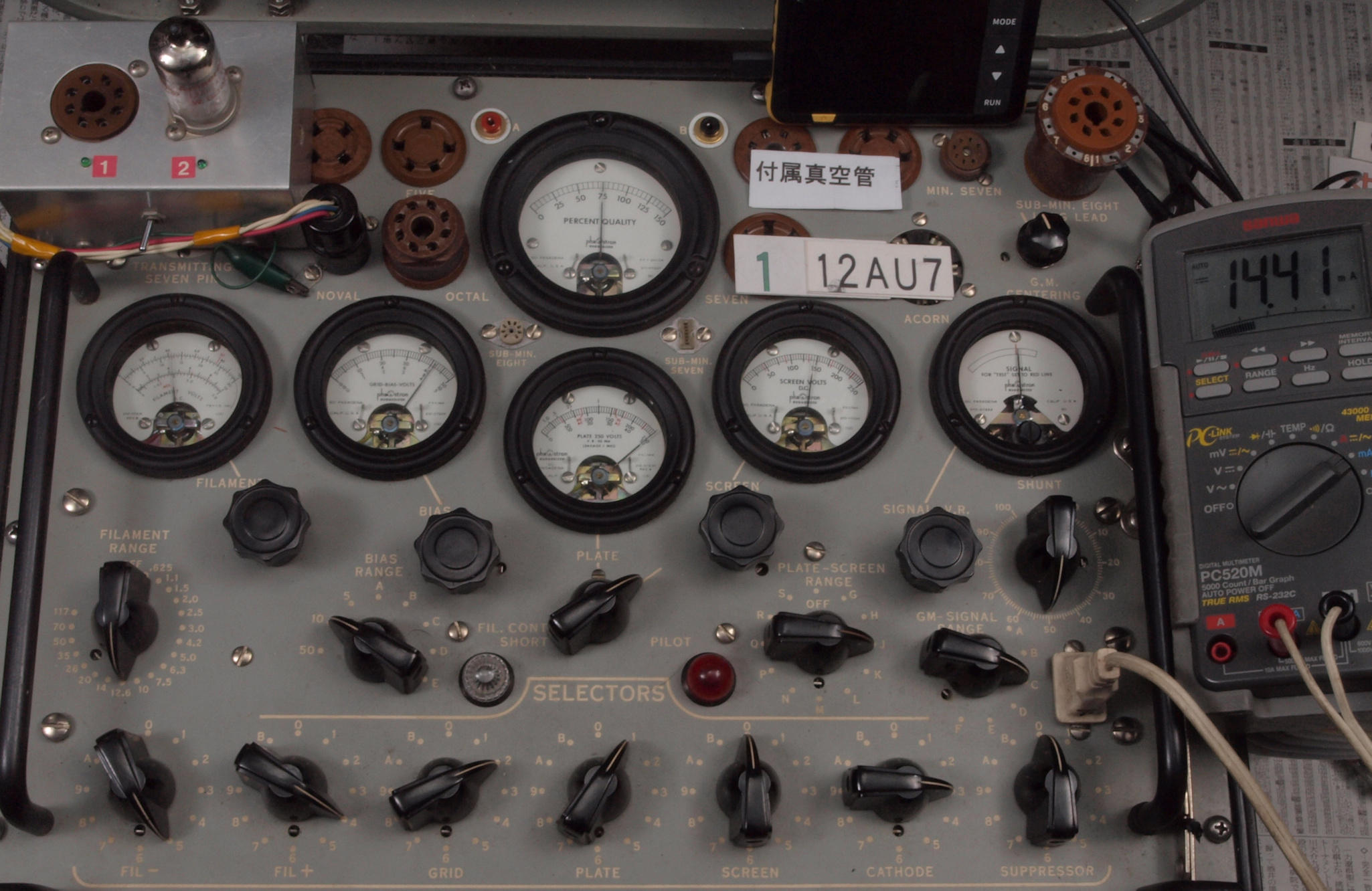

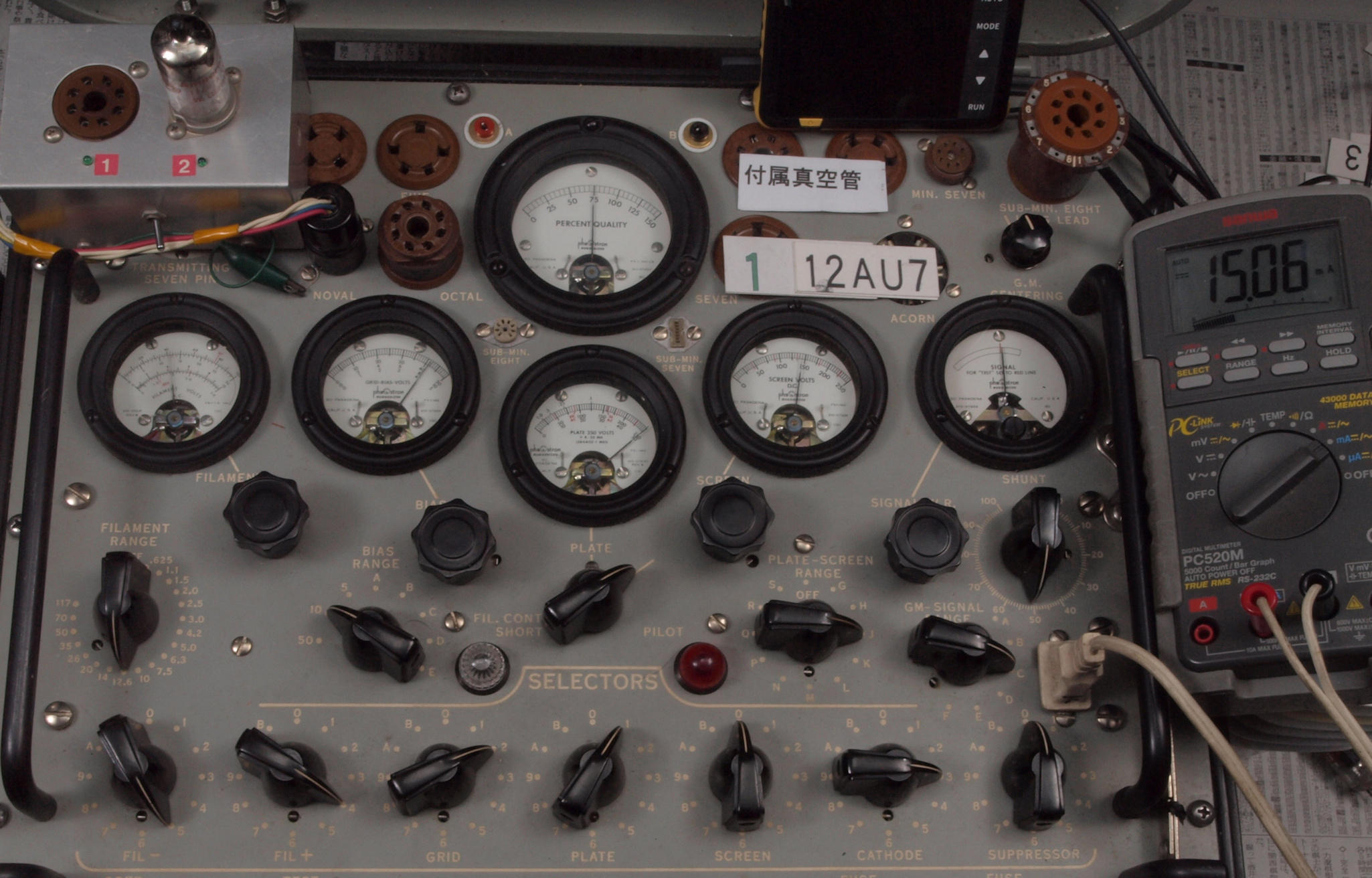

Ｃ１１１．　付属１本目　「１２ＡＵ７」ユニット１。　Ｇｍ測定＝３０００μmho、ＩＰ＝１３．４ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」。

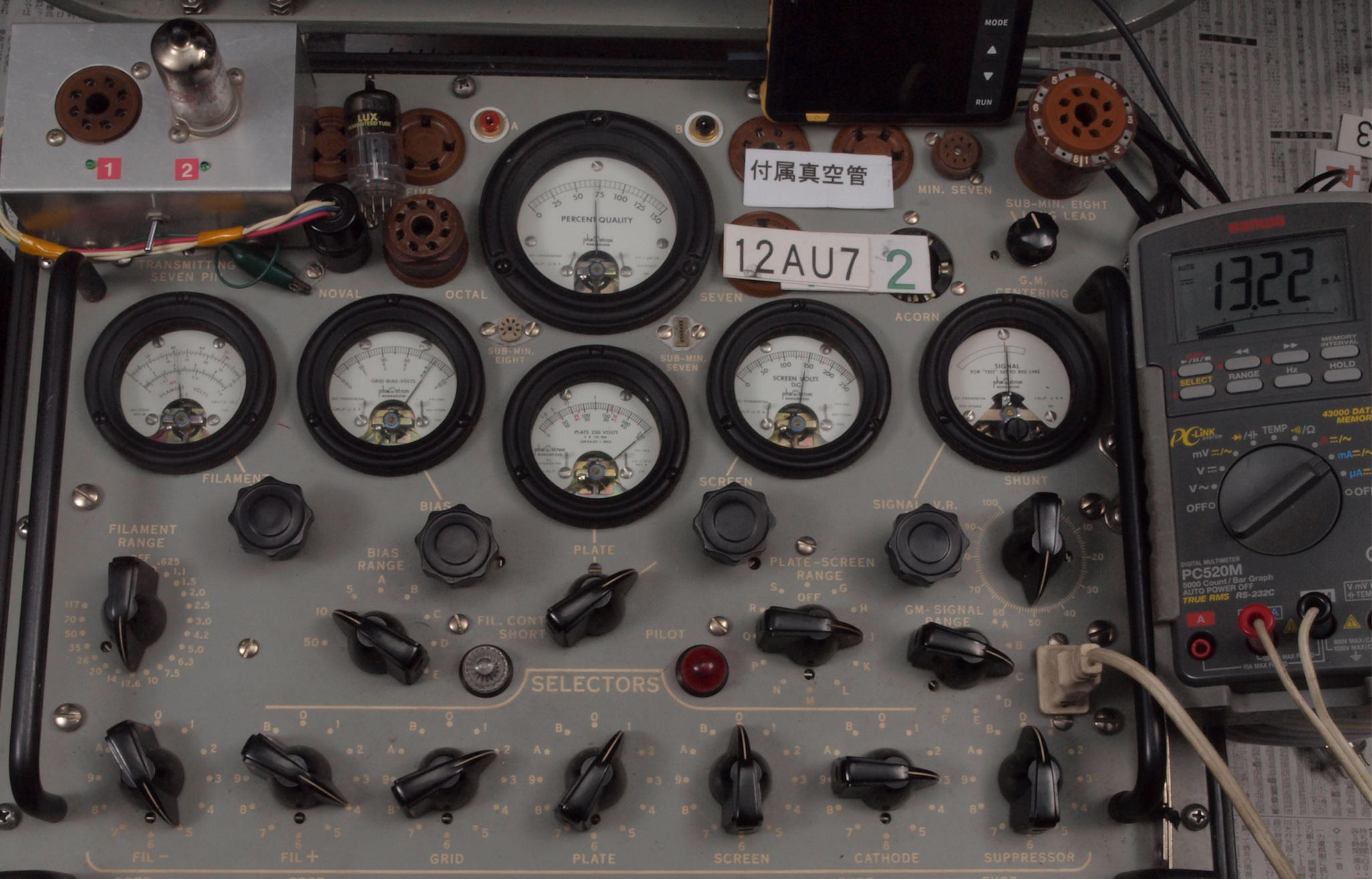

Ｃ１１２．　付属１本目　「１２ＡＵ７」ユニット２。　Ｇｍ測定＝３０００μmho、ＩＰ＝１４．６ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」。
Ｃ１２１．　付属２本目　「１２ＡＵ７」ユニット１。　Ｇｍ測定＝２７００μmho、ＩＰ＝１２．６ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」。

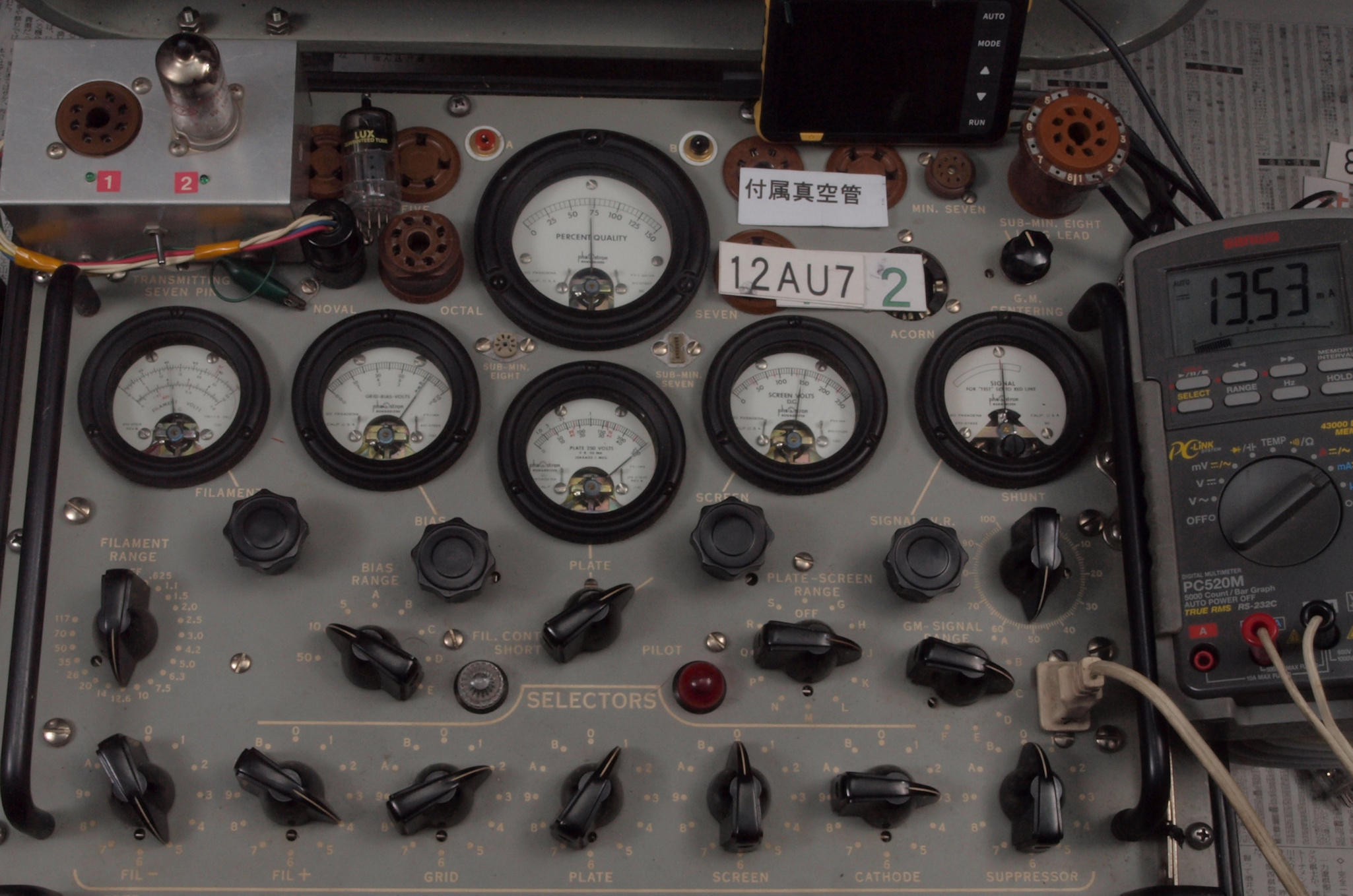

Ｃ１２２．　付属２本目　「１２ＡＵ７」ユニット２。　Ｇｍ測定＝２８００μmho、ＩＰ＝１３．０ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」。

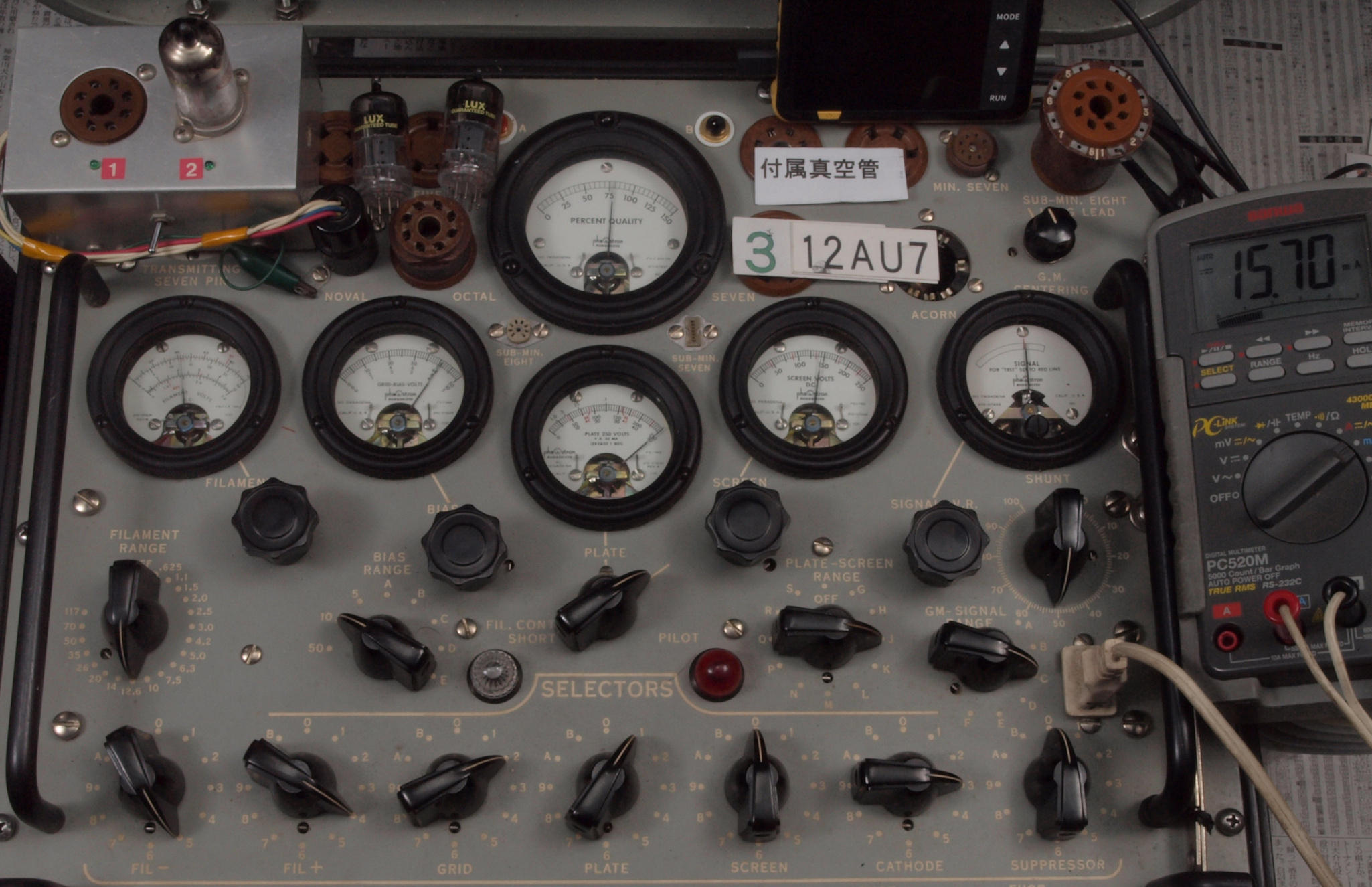

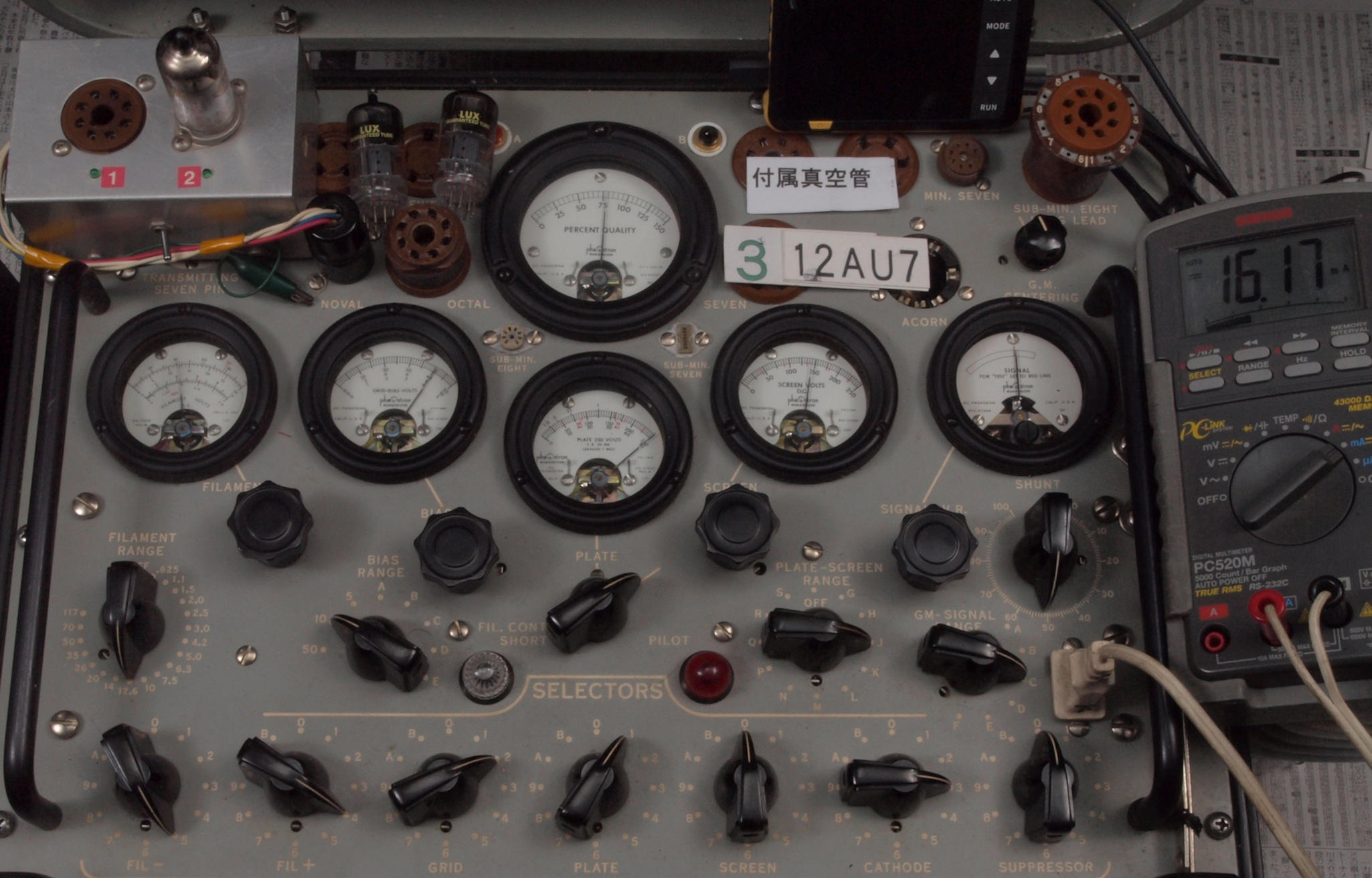

Ｃ１３１．　付属３本目　「１２ＡＵ７」ユニット１。　Ｇｍ測定＝２７４０μmho、ＩＰ＝１３．６ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」。
Ｃ１３２．　付属３本目　「１２ＡＵ７」ユニット２。　Ｇｍ測定＝２８００μmho、ＩＰ＝１５．７ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」。

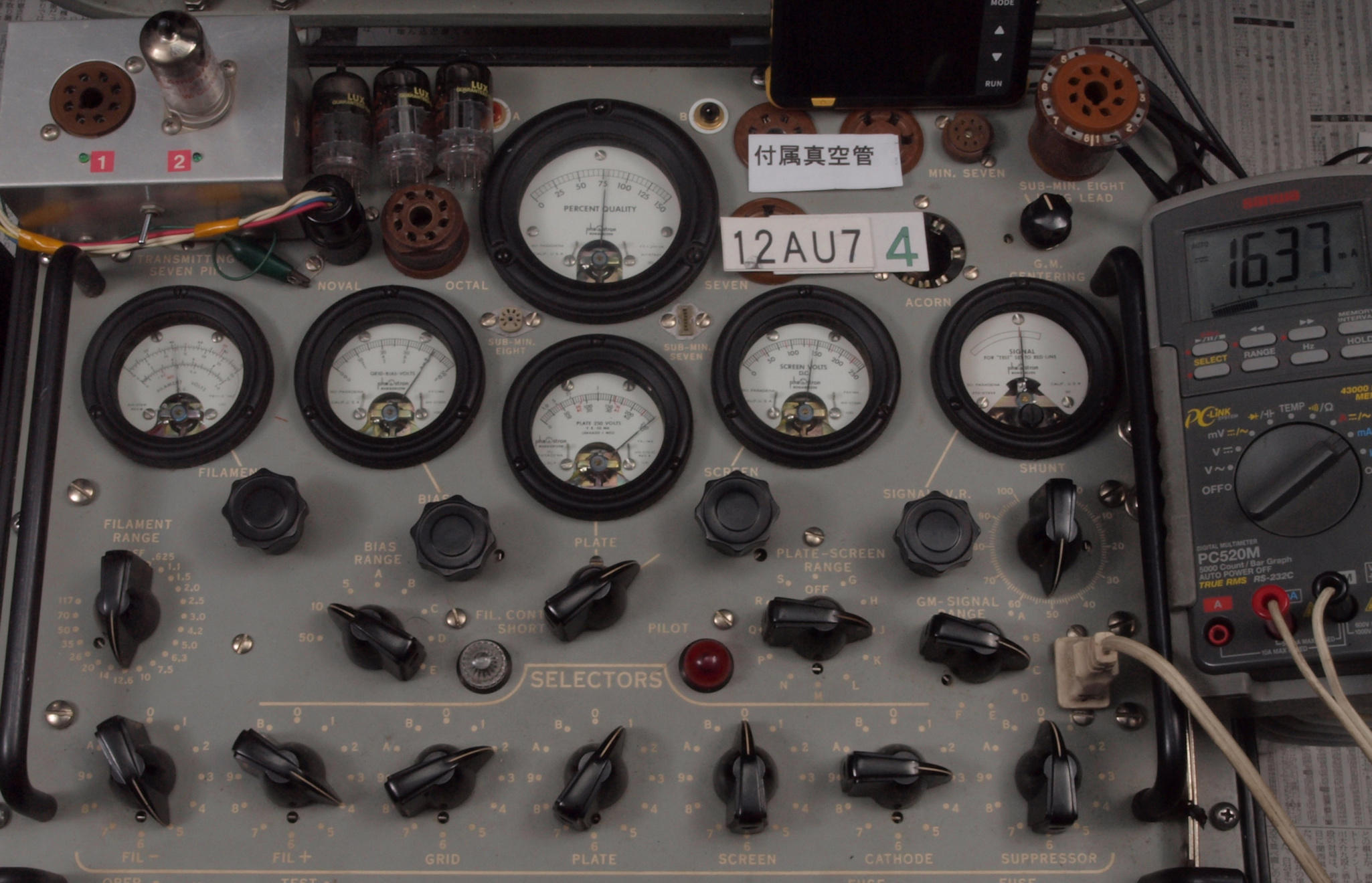

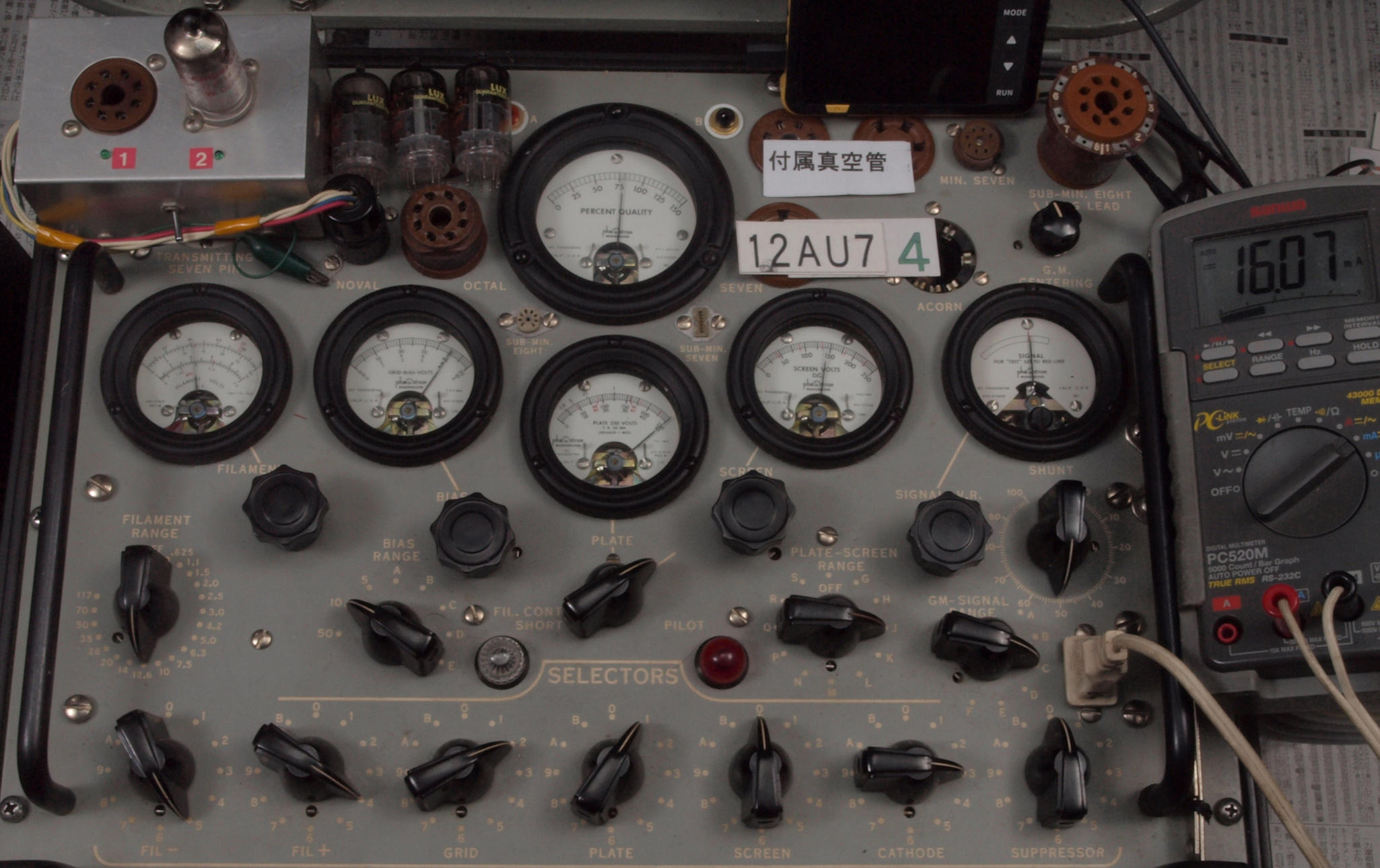

Ｃ１４１．　付属４本目　「１２ＡＵ７」ユニット１。　Ｇｍ測定＝２５００μmho、ＩＰ＝１３．４ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」。
Ｃ１４２．　付属４本目　「１２ＡＵ７」ユニット２。　Ｇｍ測定＝２５４０μmho、ＩＰ＝１２．９ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」。

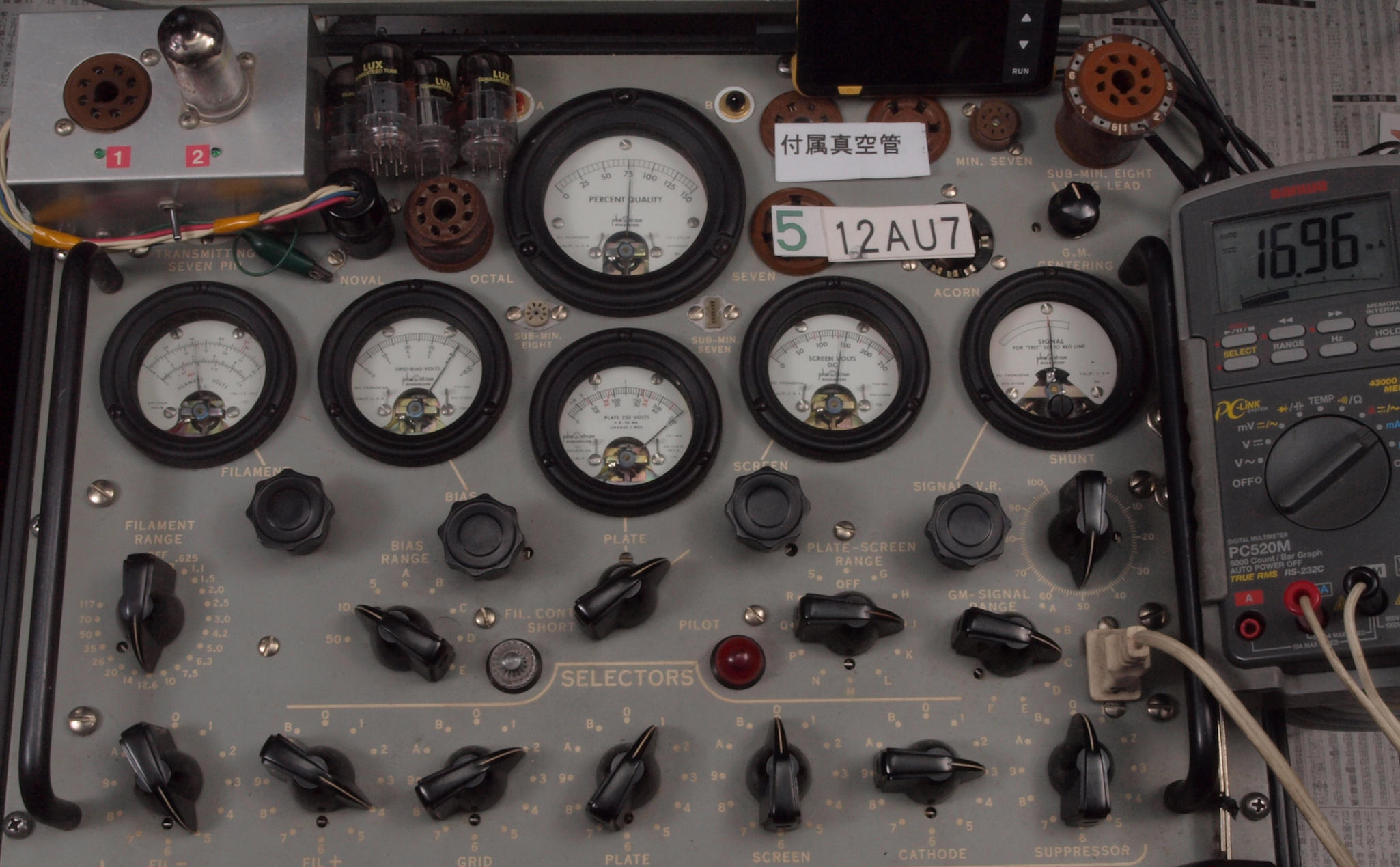

Ｃ１５１．　付属５本目　「１２ＡＵ７」ユニット１。　Ｇｍ測定＝２８８０μmho、ＩＰ＝１４．９ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」。
Ｃ１５２．　付属５本目　「１２ＡＵ７」ユニット２。　Ｇｍ測定＝２３００μmho、ＩＰ＝１３．４ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」。

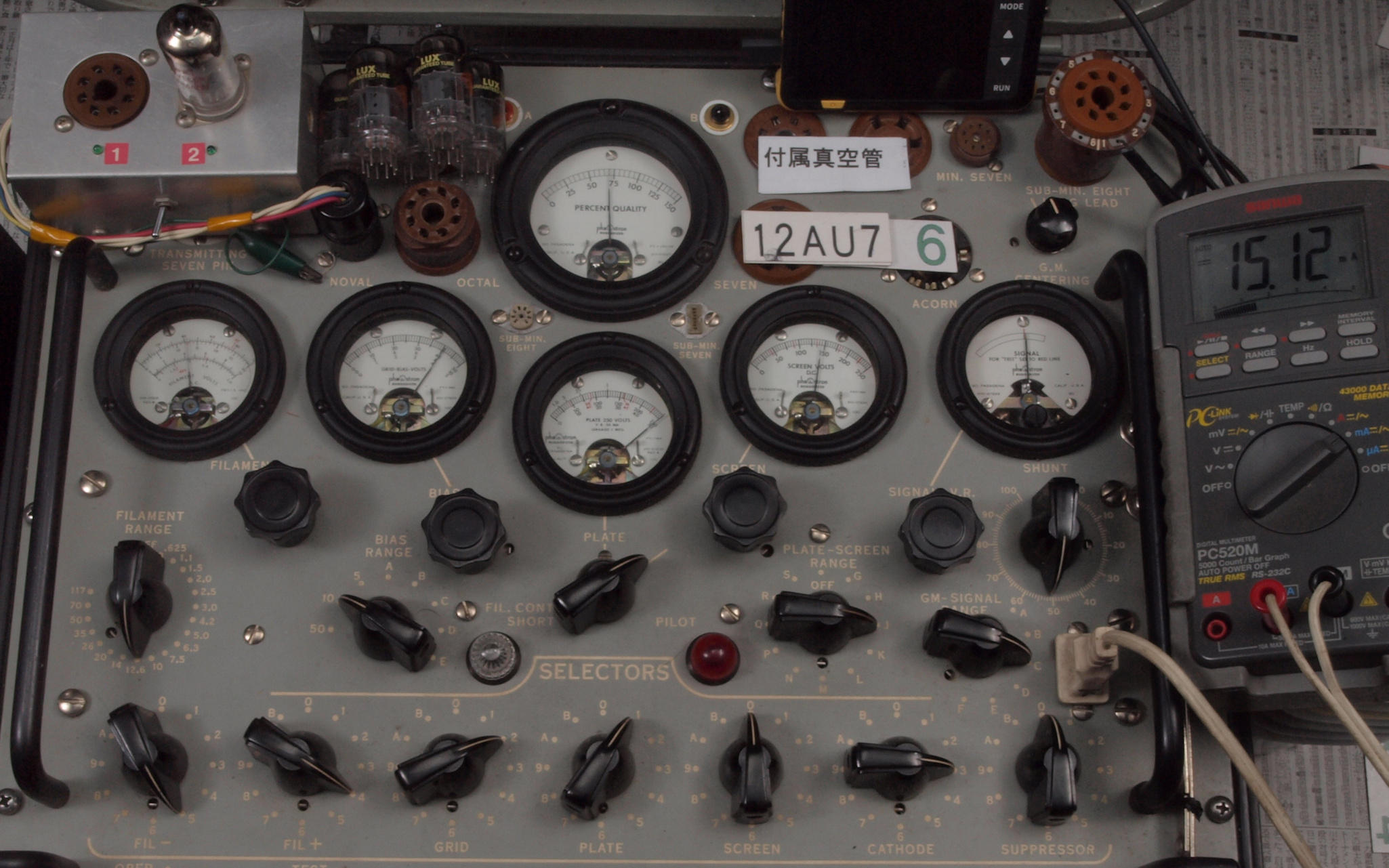

Ｃ１６１．　付属６本目　「１２ＡＵ７」ユニット１。　Ｇｍ測定＝２８００μmho、ＩＰ＝１３．４ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」。

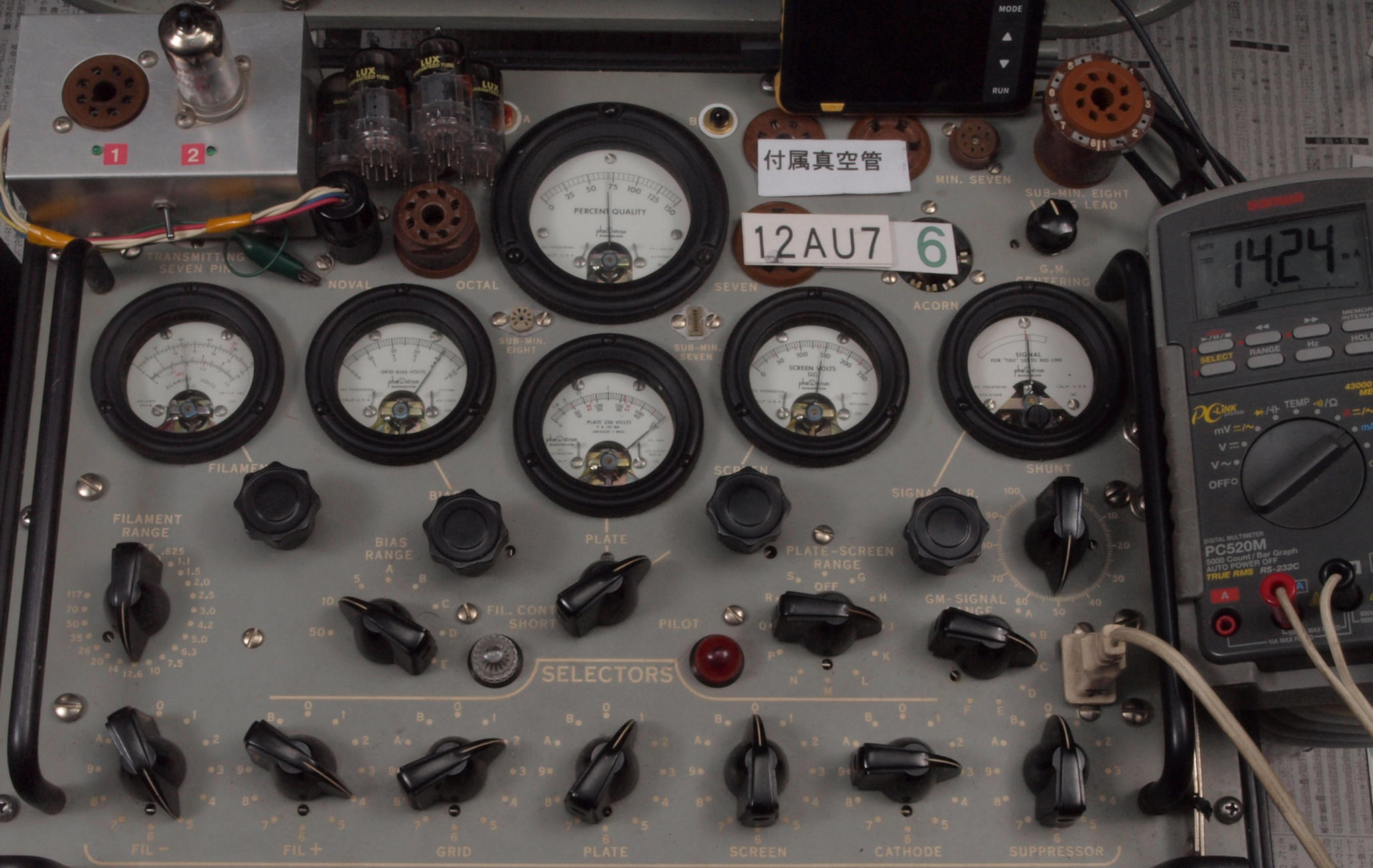

Ｃ１６２．　付属６本目　「１２ＡＵ７」ユニット２。　Ｇｍ測定＝２６８０μmho、ＩＰ＝１２．１ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」。
Ｄ．１２ＡＵ７　６本測定。ＣＬ３６Ｕ．　２台目

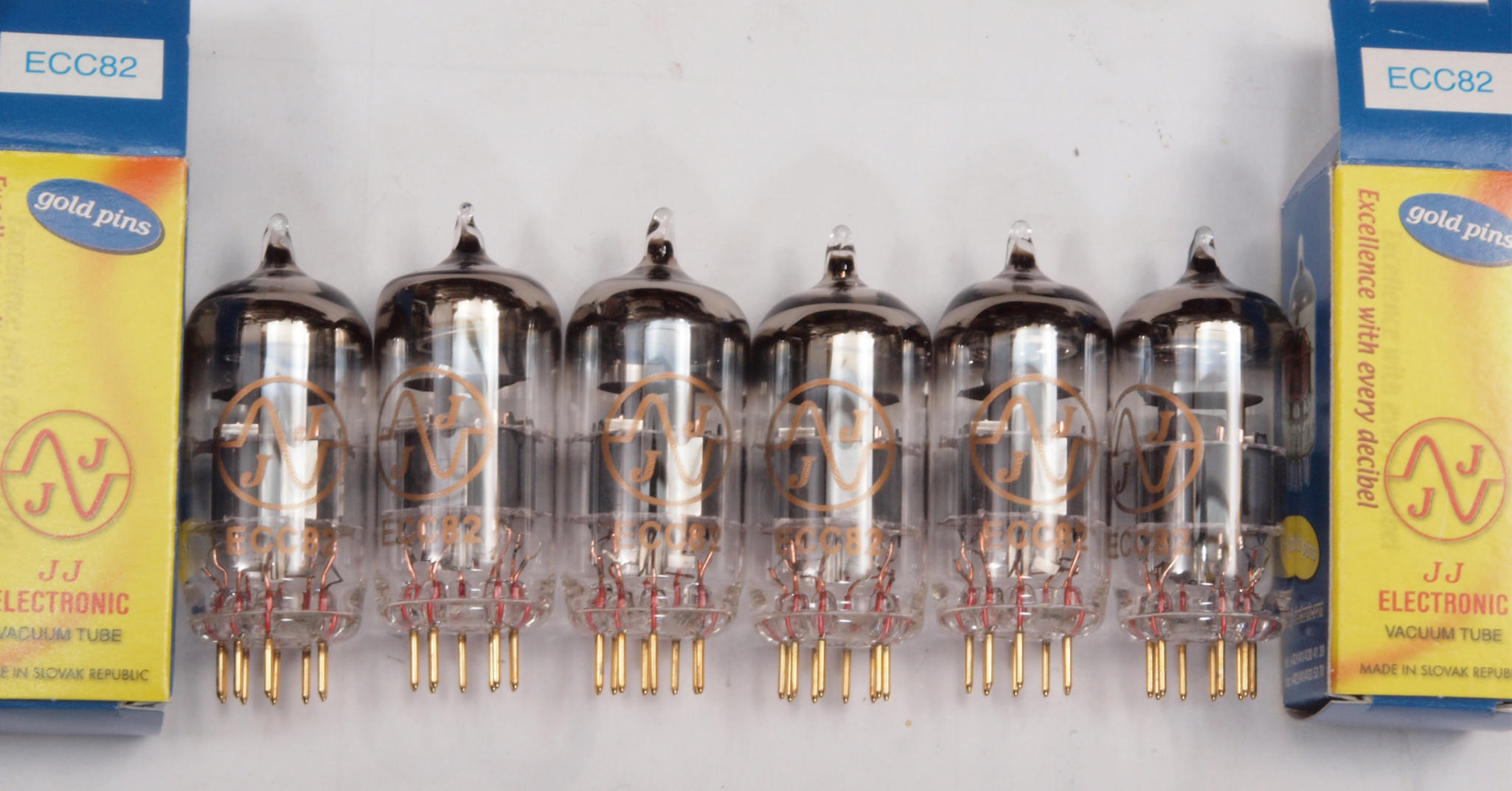

Ｄ１．　交換用真空管　「１２ＡＵ７」。　左から１本目．２．３．．．．６本目。
　　　　　　　真空管ハンドブック（規格表）の、
　　　　　　　１２ＡＵ７相互コンダクタンス２２００μmho「Ｅｐ＝２５０Ｖ、ＩＰ＝１０．５ｍＡ、Ｅｇ１＝−８．５Ｖ」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

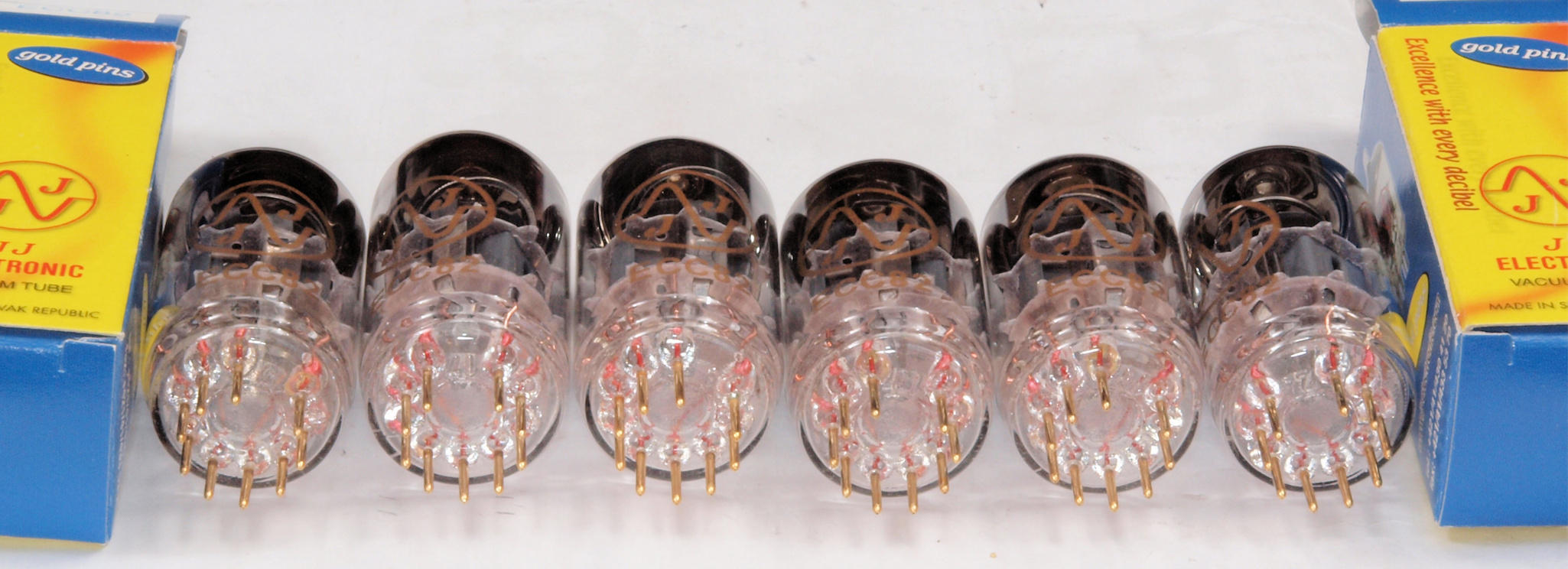

Ｄ２．　交換用真空管「１２ＡＵ７」の足を見る。　左から１本目．２．３．．．．６本目。

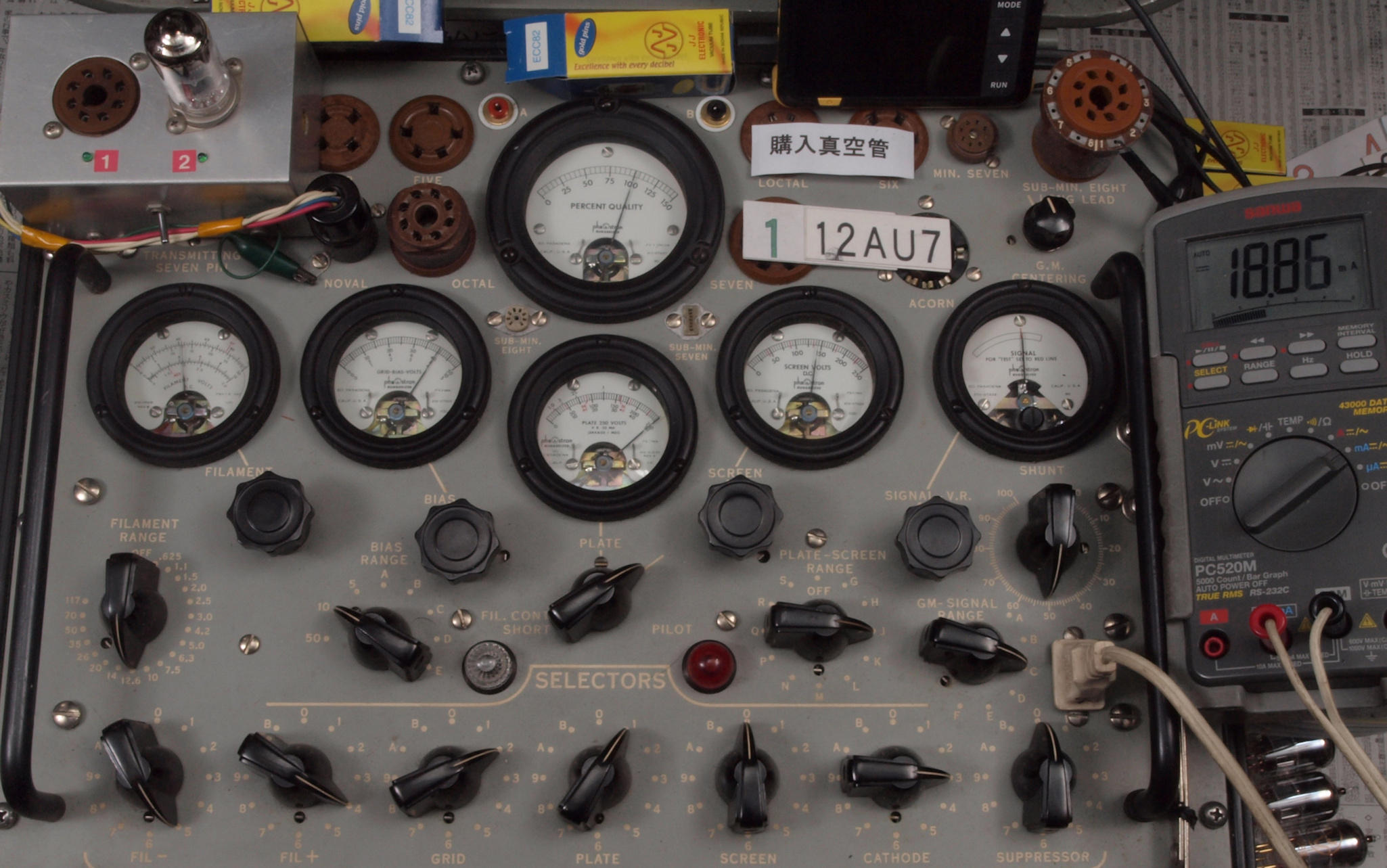

Ｄ１１．　交換用１本目　「１２ＡＵ７」ユニット１。　Ｇｍ測定＝２７００μmho、ＩＰ＝１３．６ｍＡ。
　　　　　　　　箱に記載の１４、１４はＩｐ？
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」。
Ｄ１２．　交換用１本目　「１２ＡＵ７」ユニット２。　Ｇｍ測定＝２６６０μmho、ＩＰ＝１３．２ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」。

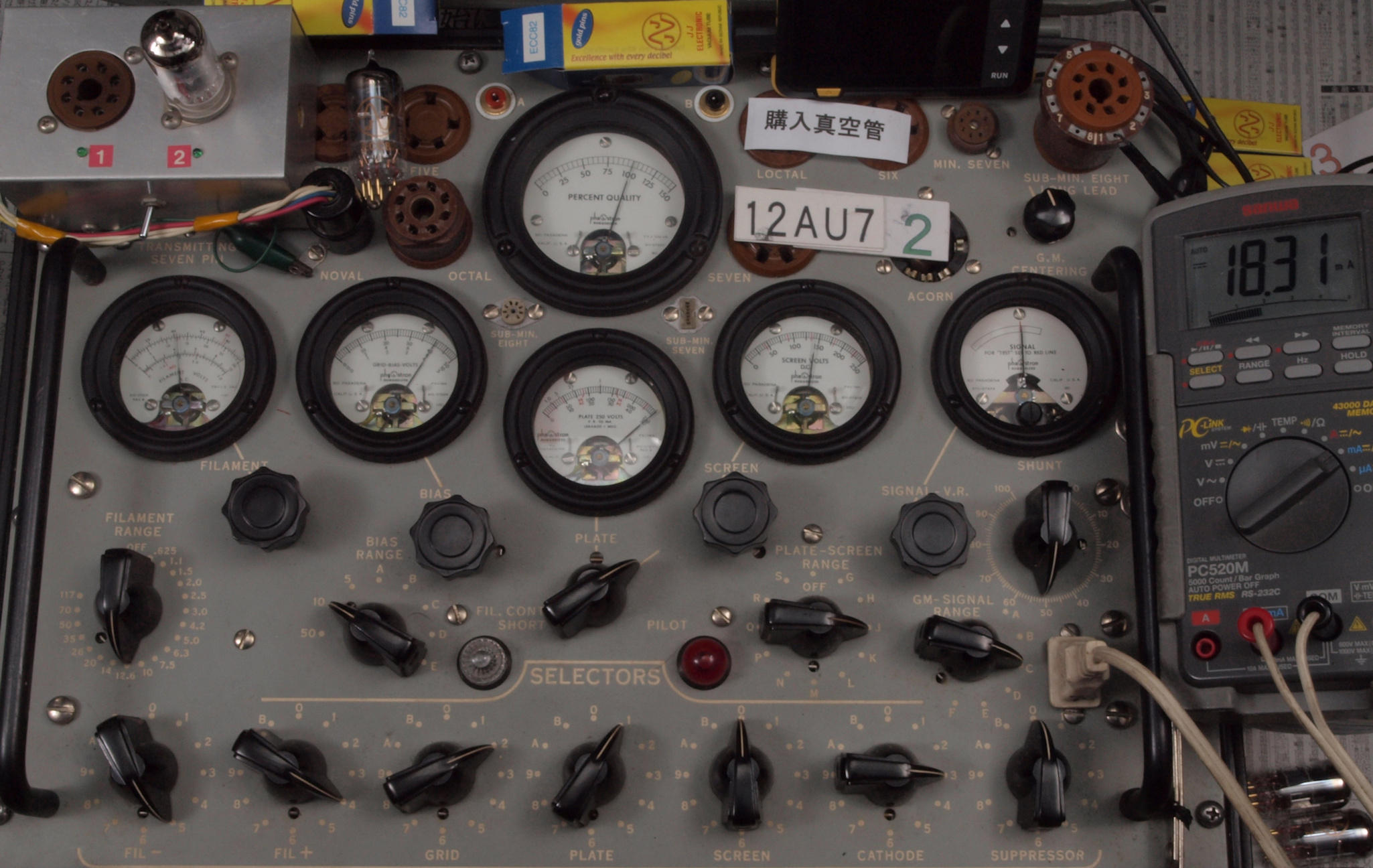

Ｄ２１．　交換用２本目　「１２ＡＵ７」ユニット１。　Ｇｍ測定＝２７４０μmho、ＩＰ＝１３．８ｍＡ。
　　　　　　　　箱に記載の１４、１４はＩｐ？
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」。
Ｄ２２．　交換用２本目　「１２ＡＵ７」ユニット２。　Ｇｍ測定＝２７６０μmho、ＩＰ＝１３．８ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」。

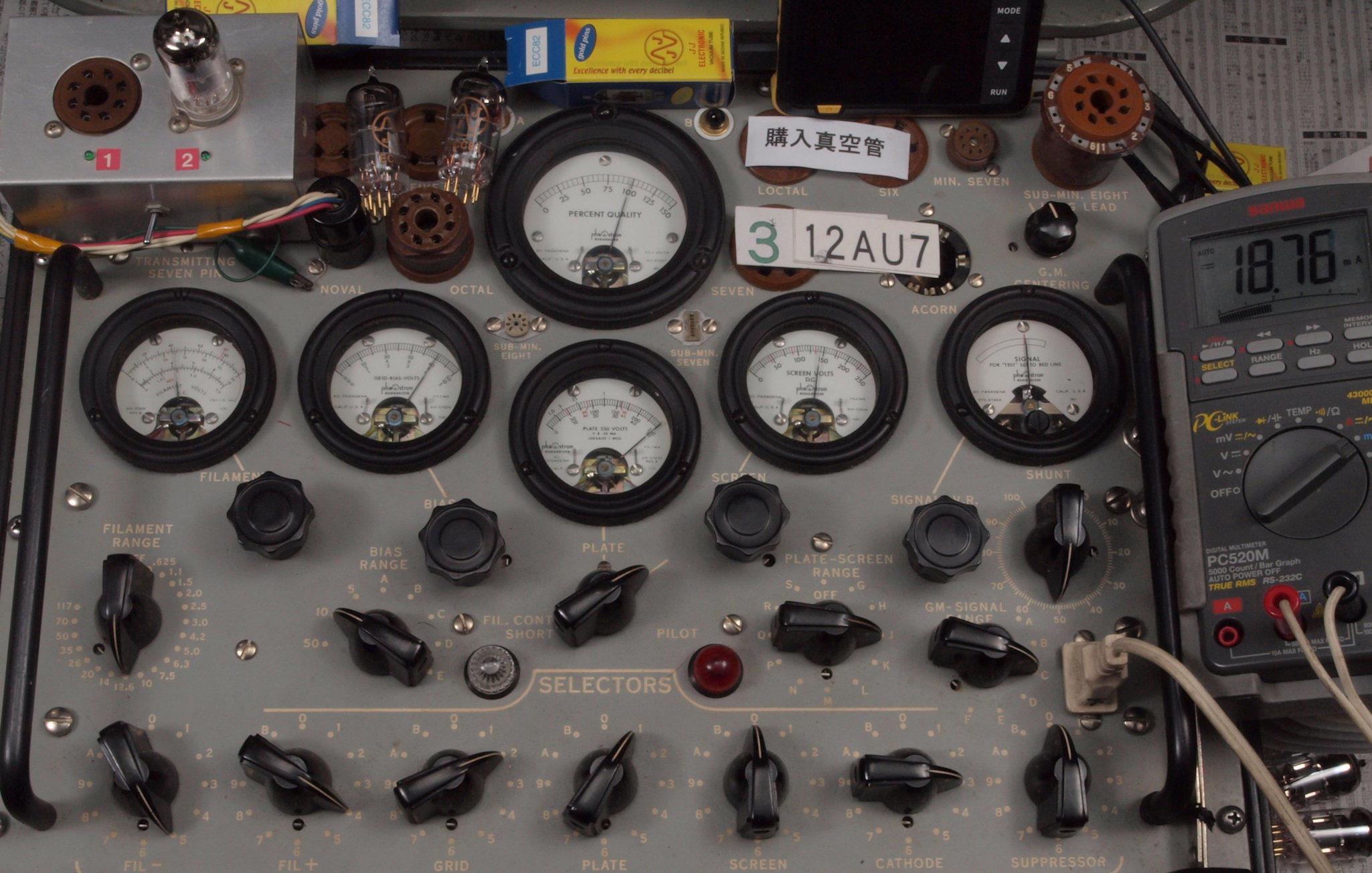

Ｄ３１．　交換用３本目　「１２ＡＵ７」ユニット１。　Ｇｍ測定＝２５６０μmho、ＩＰ＝１２．３ｍＡ。
　　　　　　　　箱に記載の１４、１３はＩｐ？
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」。
Ｄ３２．　交換用３本目　「１２ＡＵ７」ユニット２。　Ｇｍ測定＝２５６０μmho、ＩＰ＝１２．１ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」。

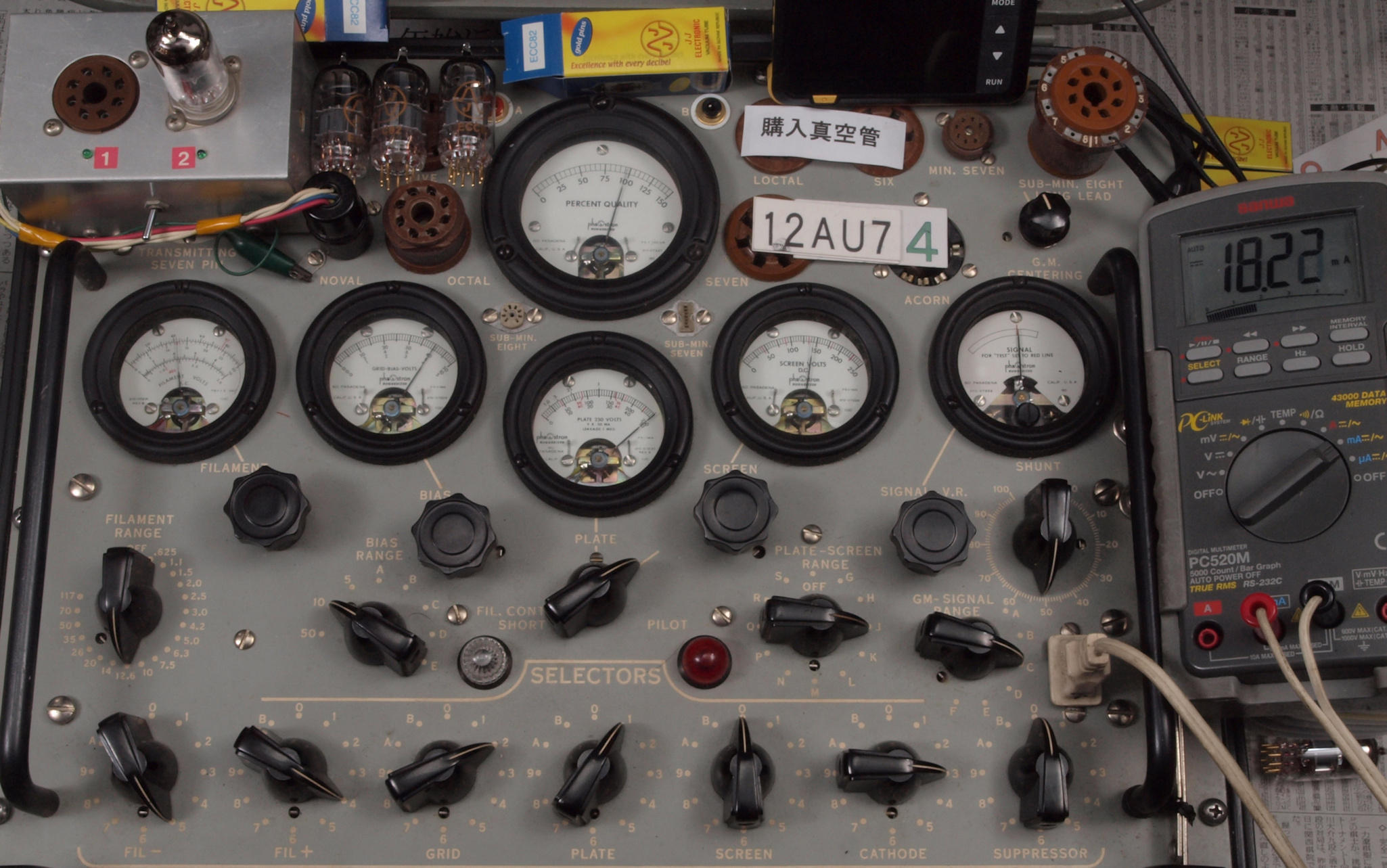

Ｄ４１．　交換用４本目　「１２ＡＵ７」ユニット１。　Ｇｍ測定＝２２８０μmho、ＩＰ＝１１．８ｍＡ。
　　　　　　　　箱に記載の１４、１３はＩｐ？
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」。
Ｄ４２．　交換用４本目　「１２ＡＵ７」ユニット２。　Ｇｍ測定＝２７００μmho、ＩＰ＝１３．１ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」。

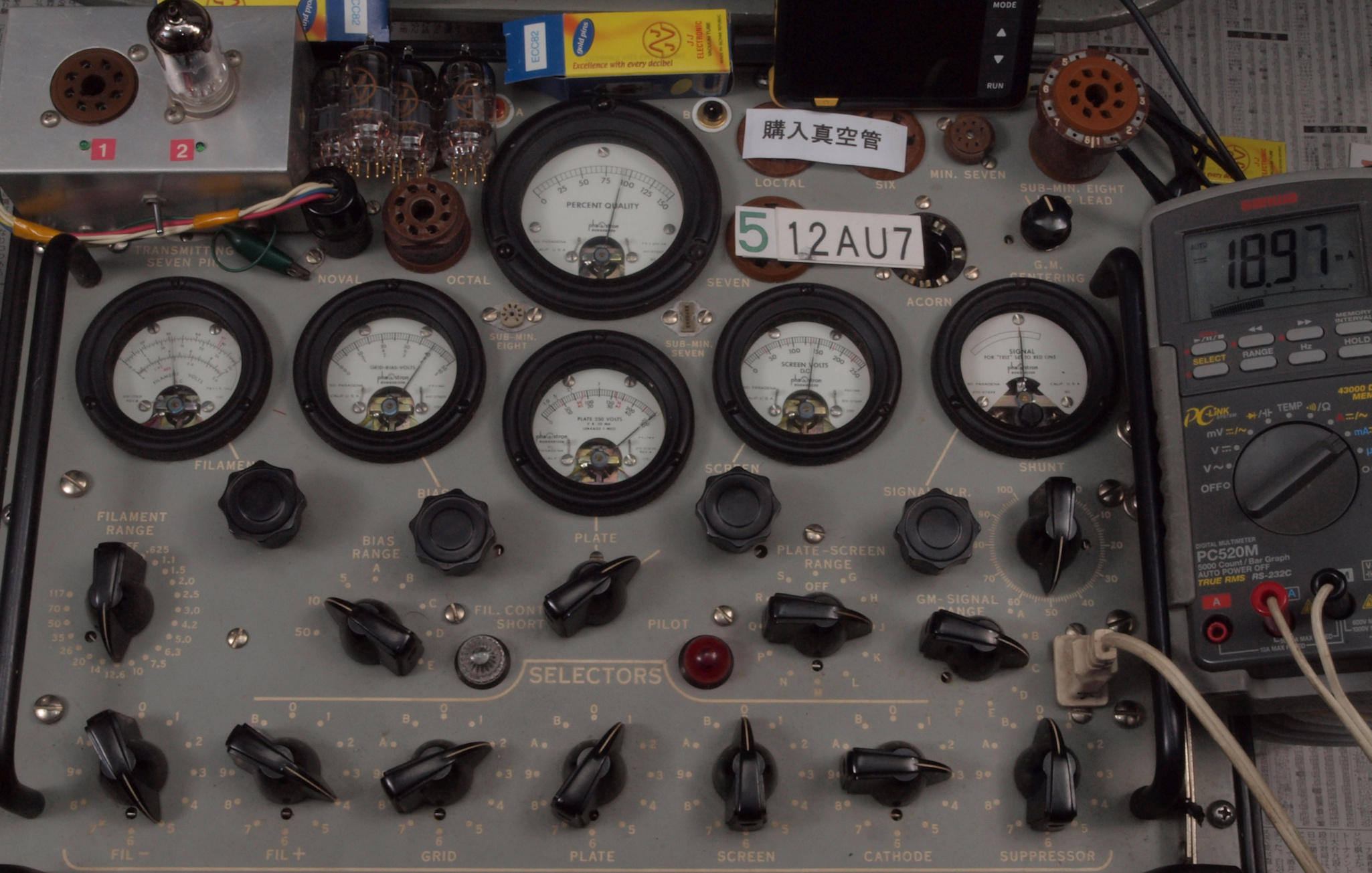

Ｄ５１．　交換用５本目　「１２ＡＵ７」ユニット１。　Ｇｍ測定＝２６００μmho、ＩＰ＝１２．４ｍＡ。
　　　　　　　　箱に記載の１３、１３はＩｐ？
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」。

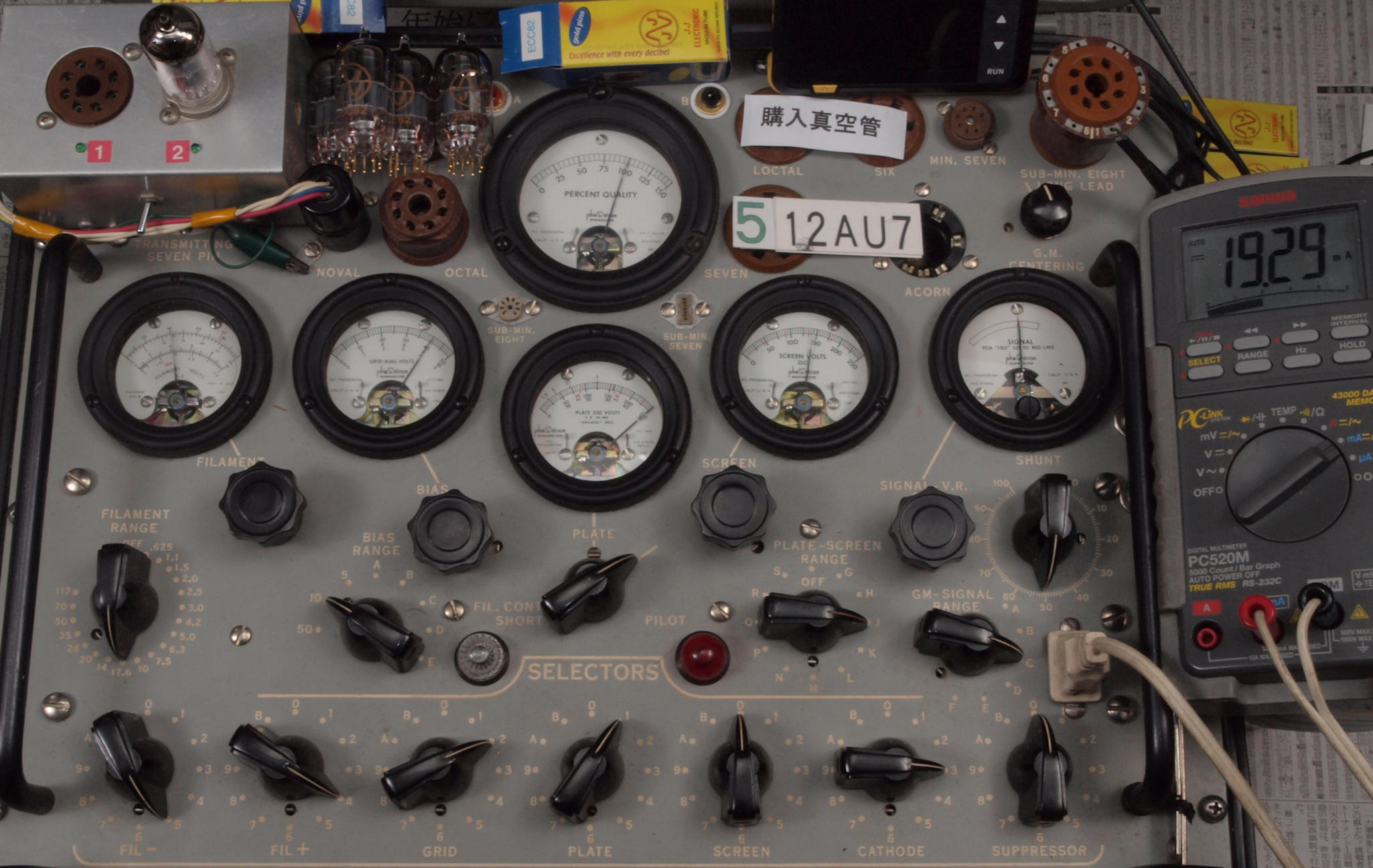

Ｄ５２．　交換用５本目　「１２ＡＵ７」ユニット２。　Ｇｍ測定＝２５４０μmho、ＩＰ＝１２．５ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」。

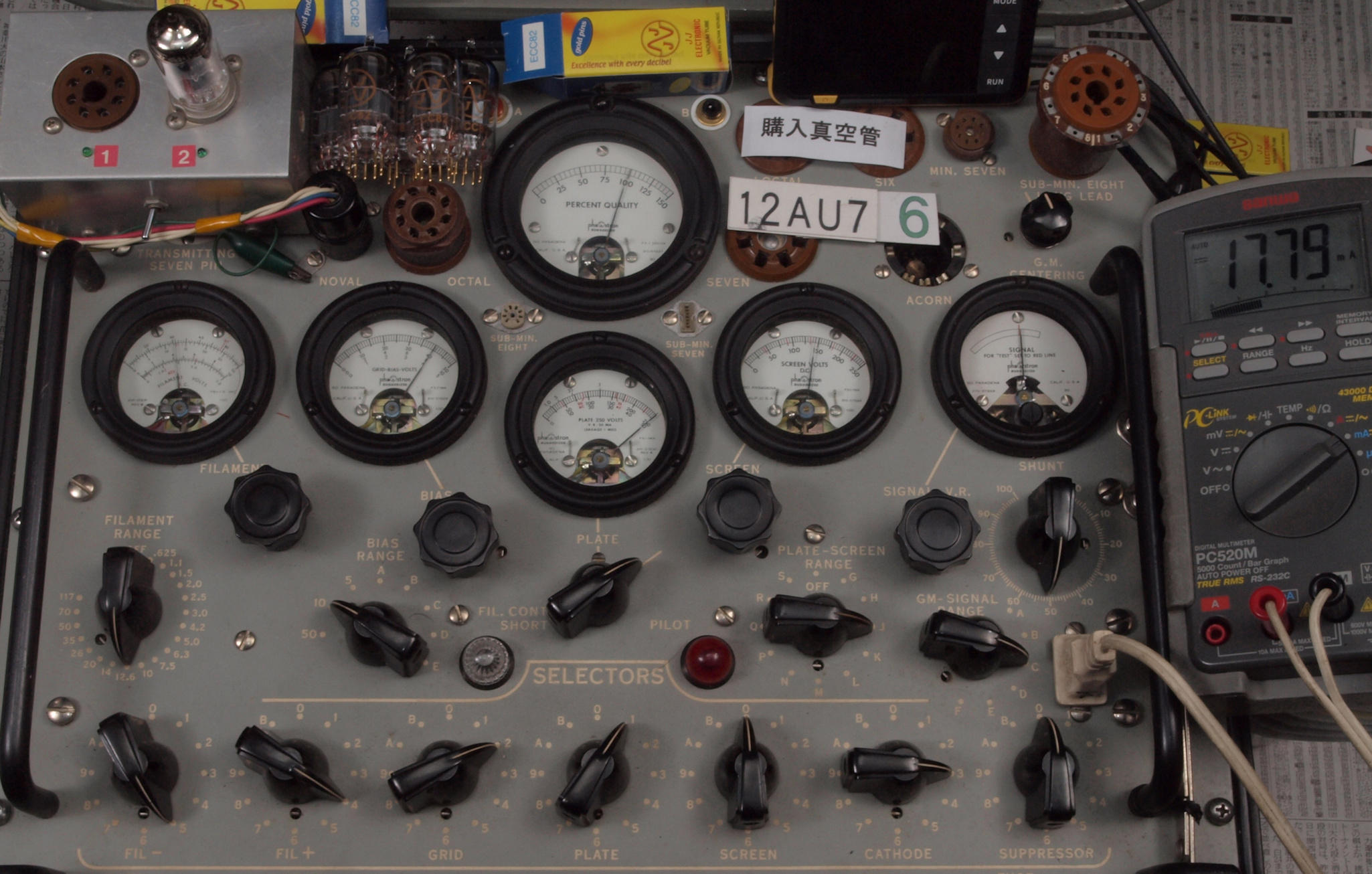

Ｄ６１．　交換用６本目　「１２ＡＵ７」ユニット１。　Ｇｍ測定＝２６６０μmho、ＩＰ＝１３．１ｍＡ。
　　　　　　　　箱に記載の１３、１３はＩｐ？
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」。

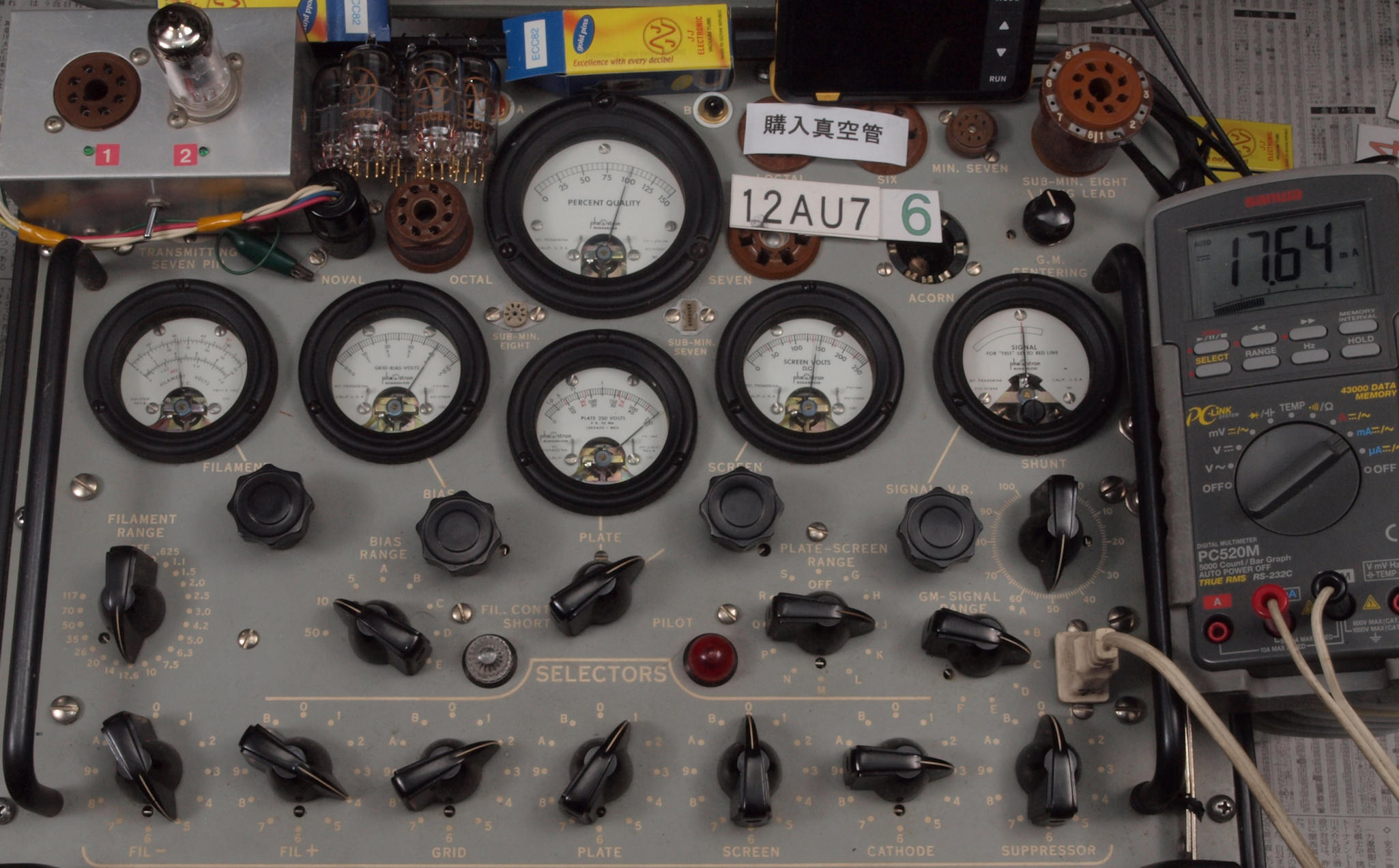

Ｄ６２．　交換用６本目　「１２ＡＵ７」ユニット２。　Ｇｍ測定＝２６４０μmho、ＩＰ＝１２．８ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」。
