ＴＨＯＲＥＮＳ　ＴＤ１２５ｍｋ�U　修理記録

◆ターンテーブルの点検◆梱包はこちらを参考　　　　　２０１８／１０／２２持込　　１１／２５完成

Ａ．　修理前の状況 モーター回転しない。 Ｂ．　現状・原因 各部経年劣化。 Ｃ．　修理状況 電解コンデンサー交換。 半固定ＶＲ交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 フイルムコンデンサー交換。 Ｄ．　本体タンテーブル及びプラカバー修理状況 Ｍ．　モータ部　修理状況 Ｋ．　アーム修理状況 Ｇ．　使用部品 電解コンデンサー　　　　　　２個。 半固定ＶＲ　　　　　　　　　　９個。 フイルムコンデンサー　　　９個。 Ｅ．　測定・調整 Ｆ．　修理費　　　　　　　　　　　９８，０００円。　オーバーホール修理。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＴＨＯＲＥＮＳ　ＴＤ１２５ｍｋ�U　の仕様（カタログ・マニアルより）

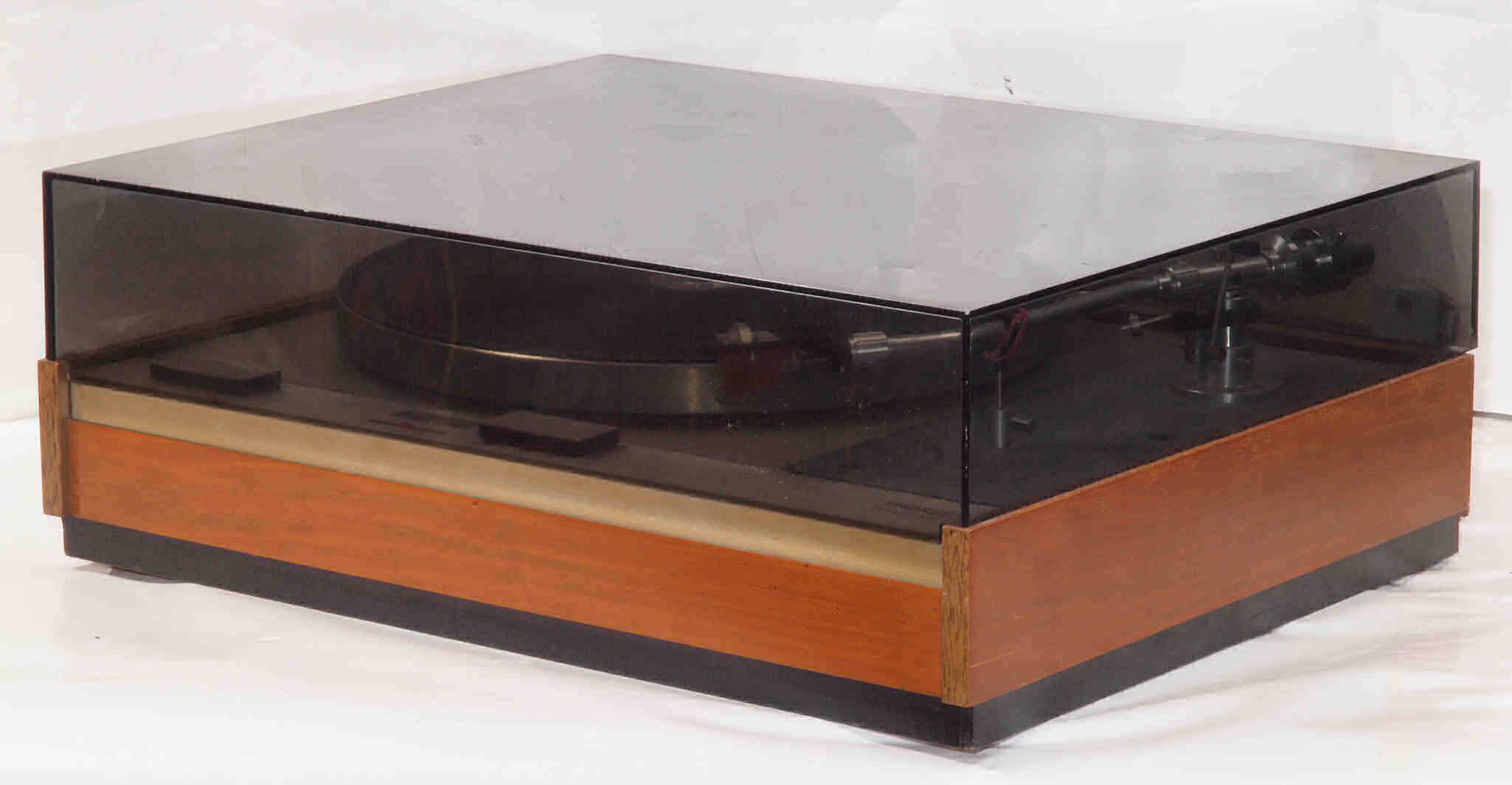

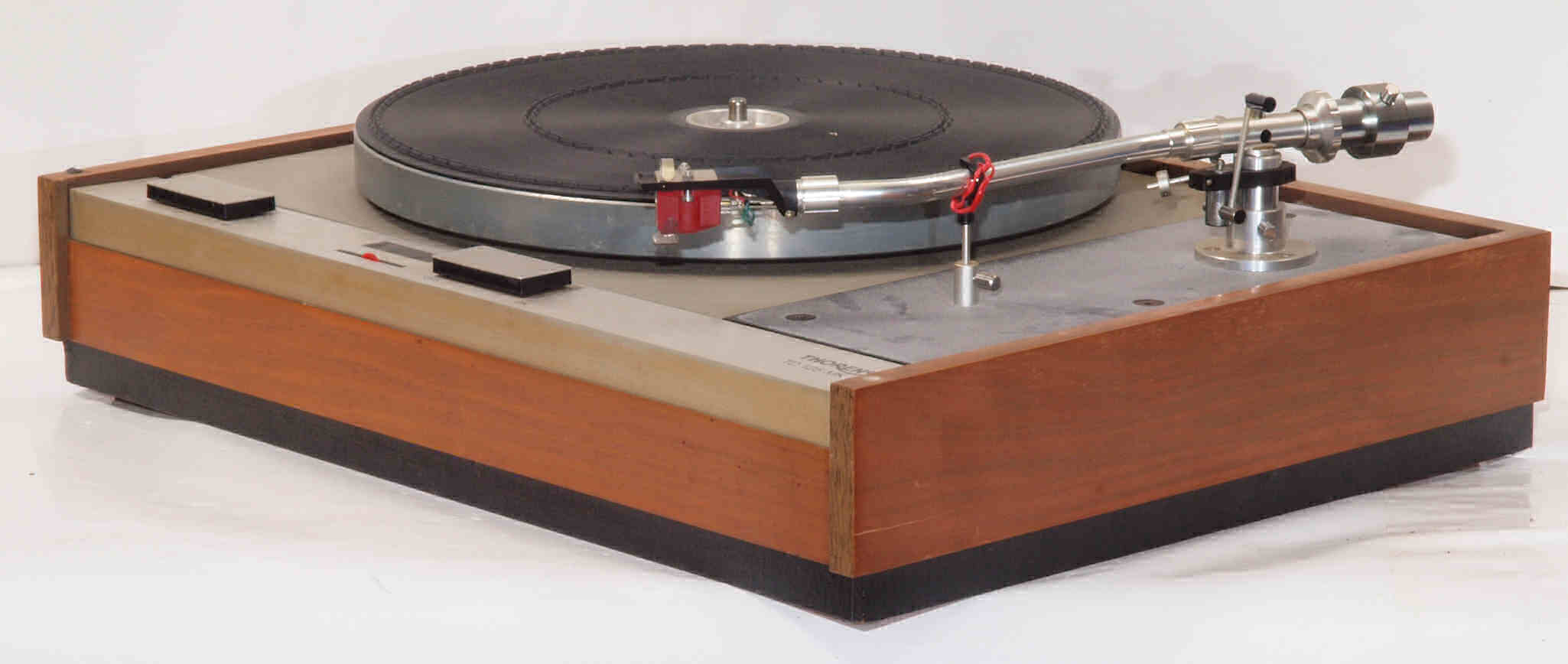

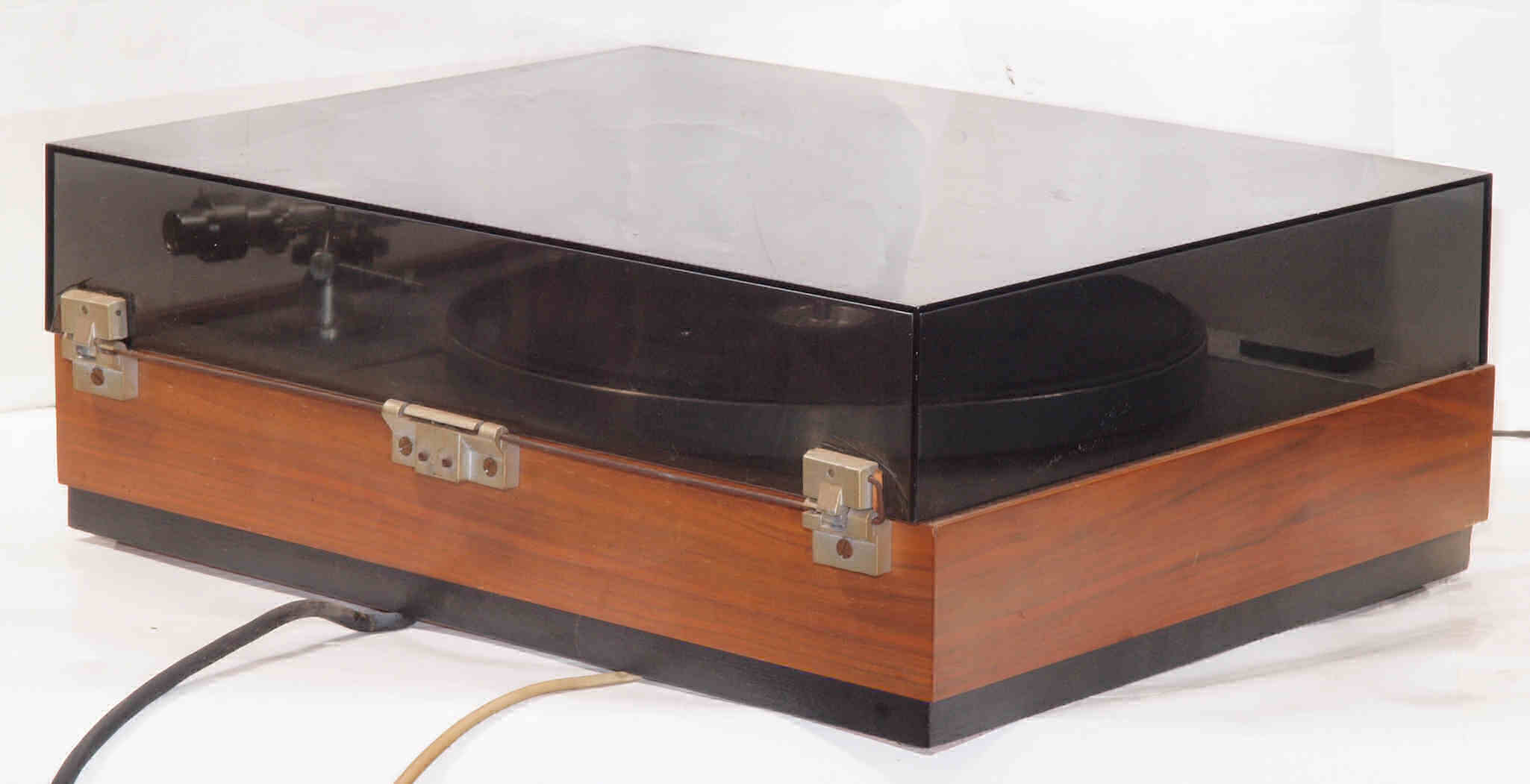

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ０１．　点検中　前右から見る。

Ａ０２．　点検中　後左から見る

Ａ０３．　点検中　後から見る

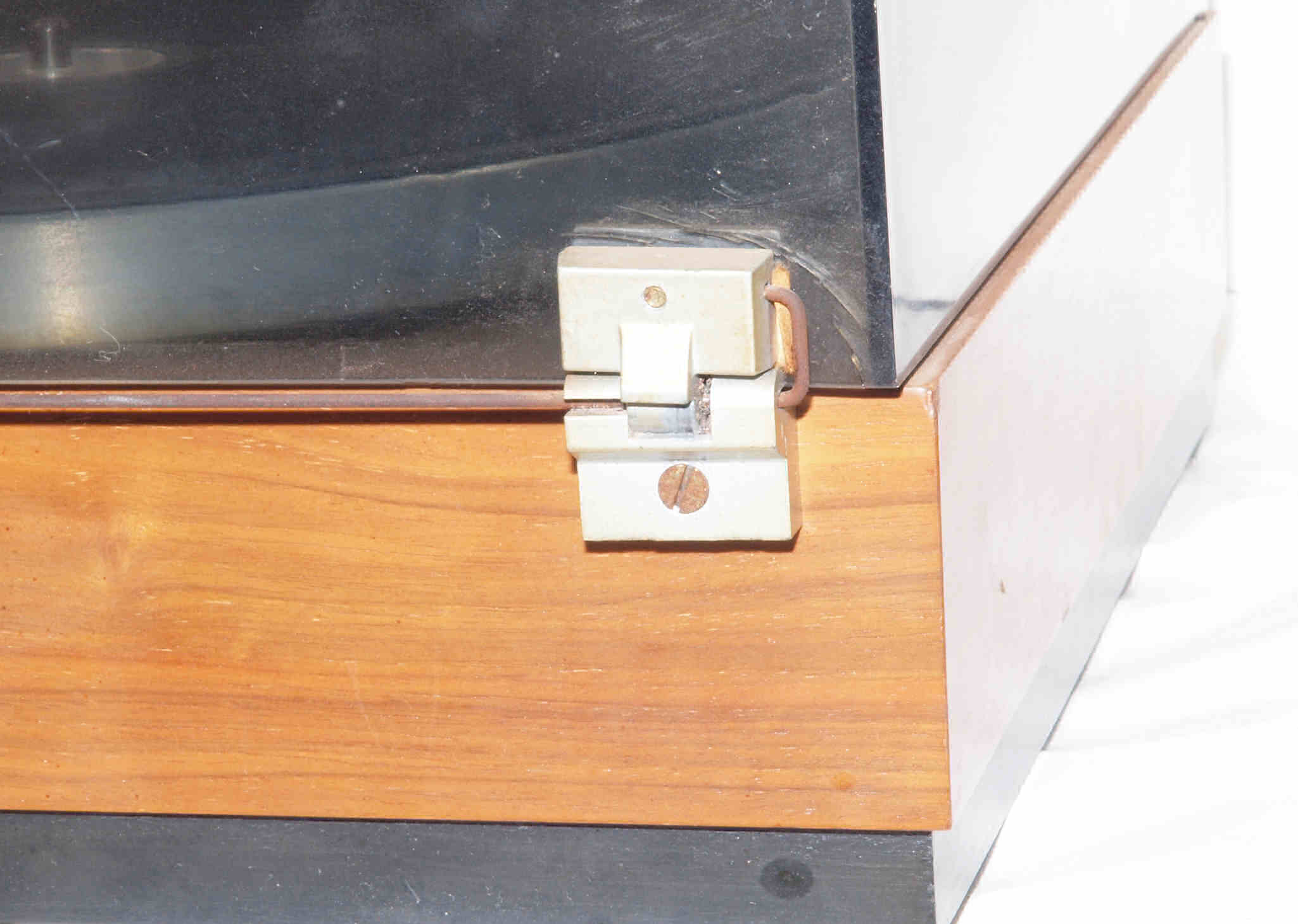

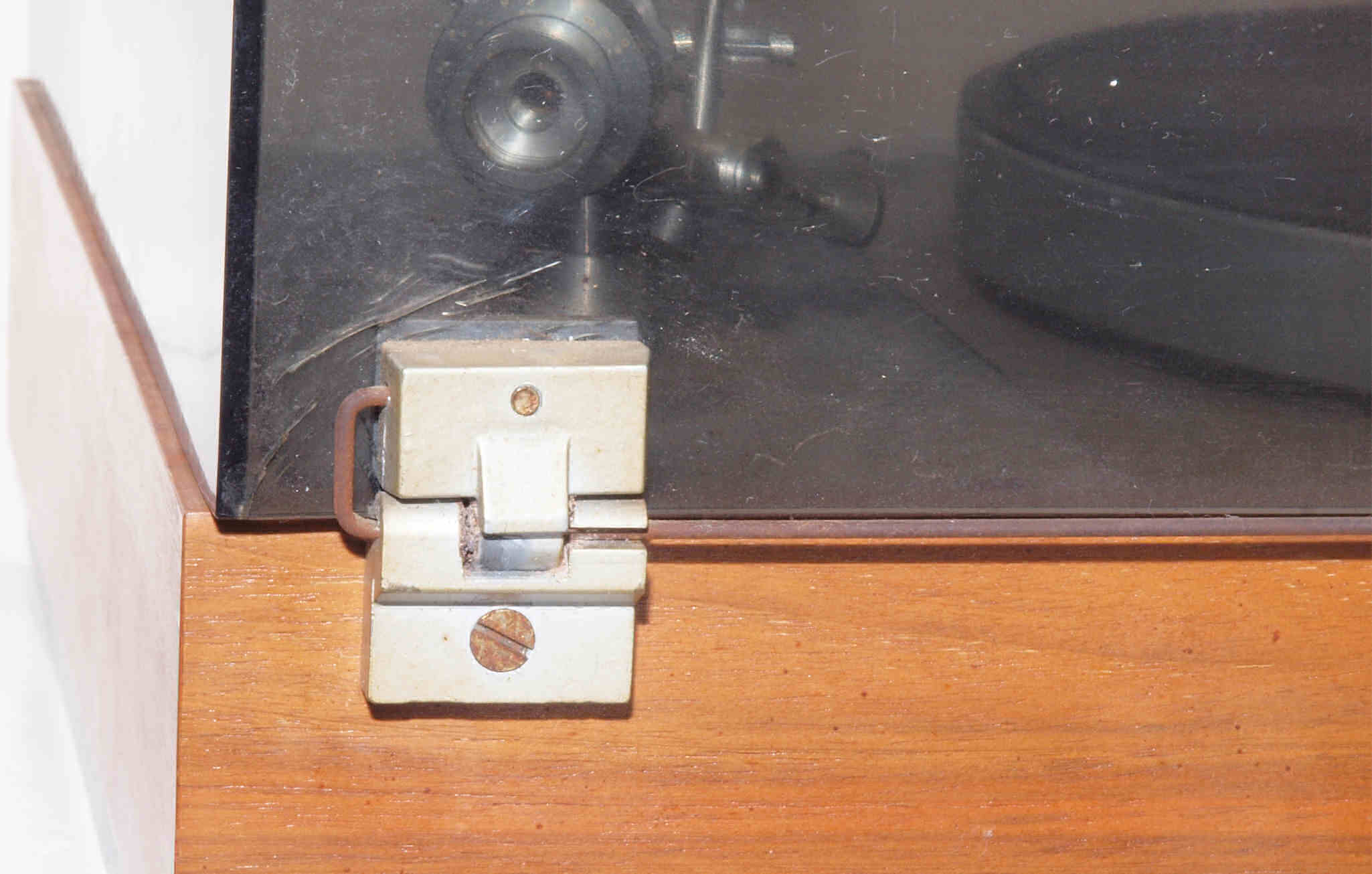

Ａ０４．　点検中　後から、右ヒンジ回り見る。

Ａ０５．　点検中　後から、左ヒンジ回り見る。

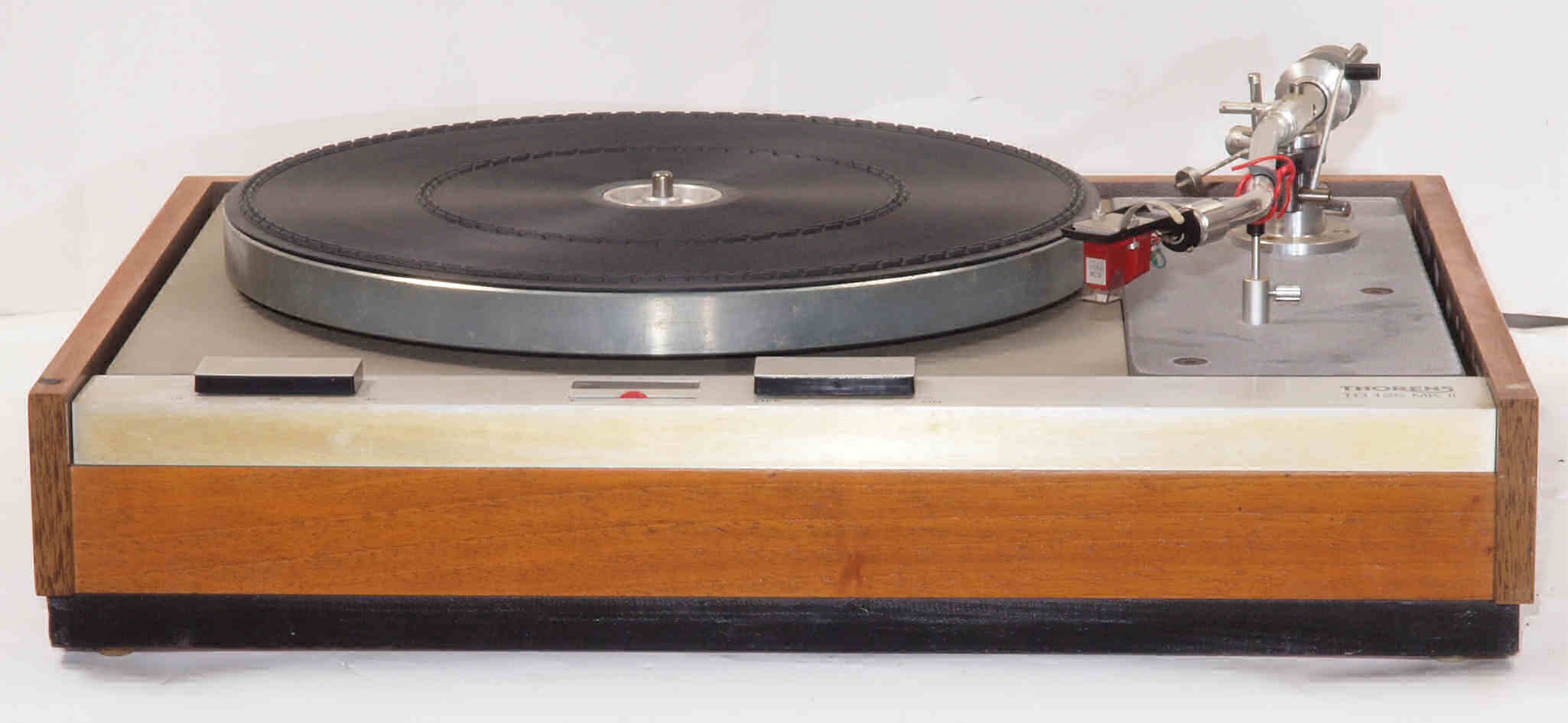

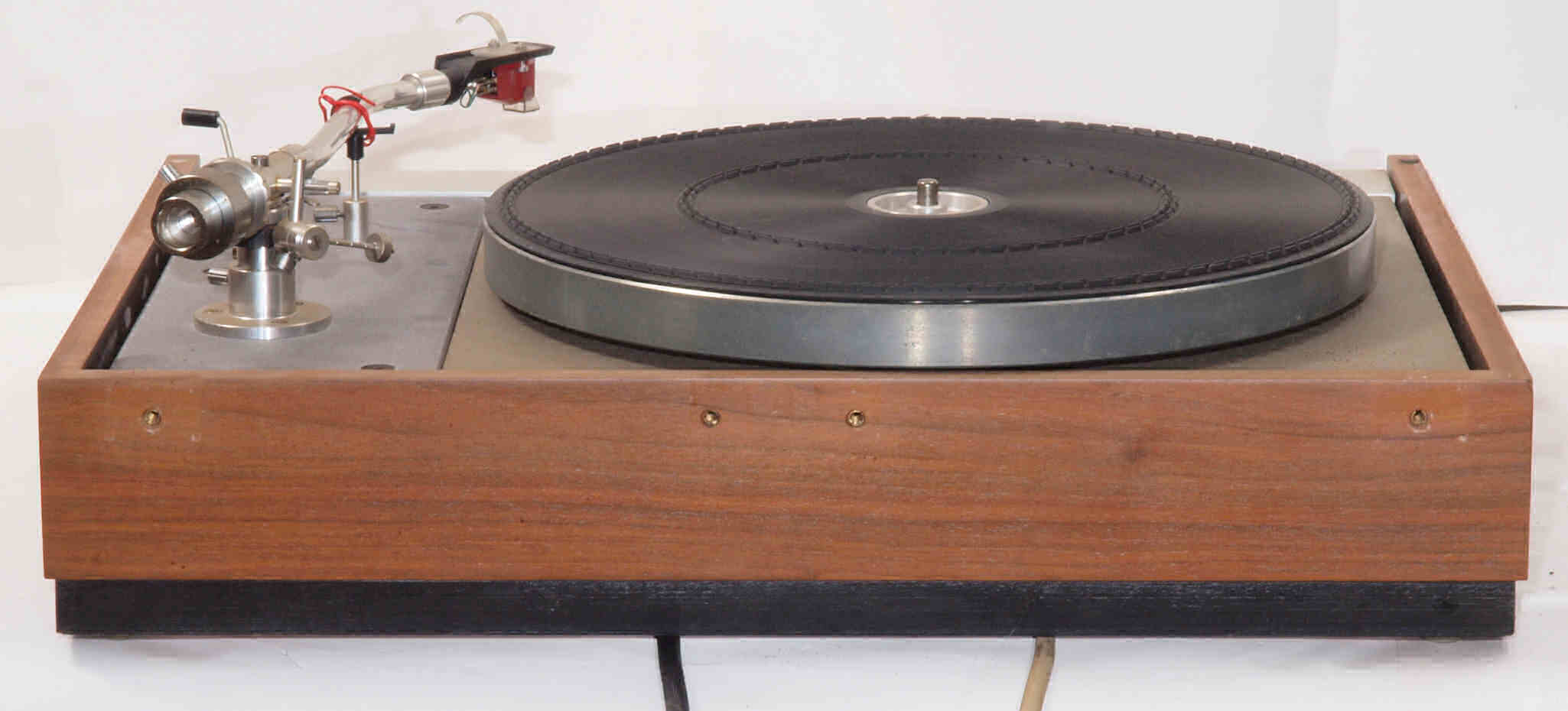

Ａ１１．　点検中　前から見る。

Ａ１２．　点検中　前右から見る

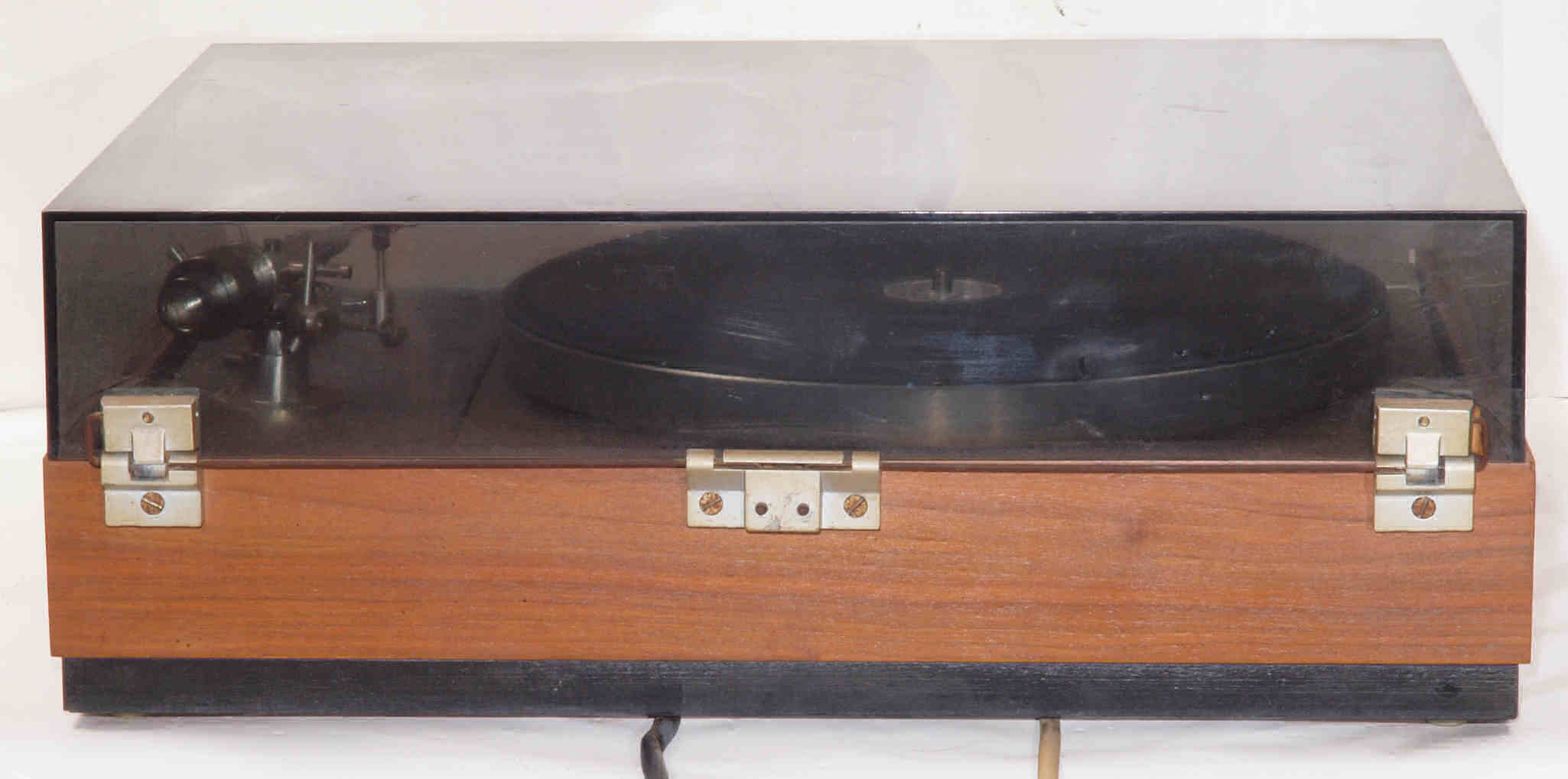

Ａ１３．　点検中　後から見る

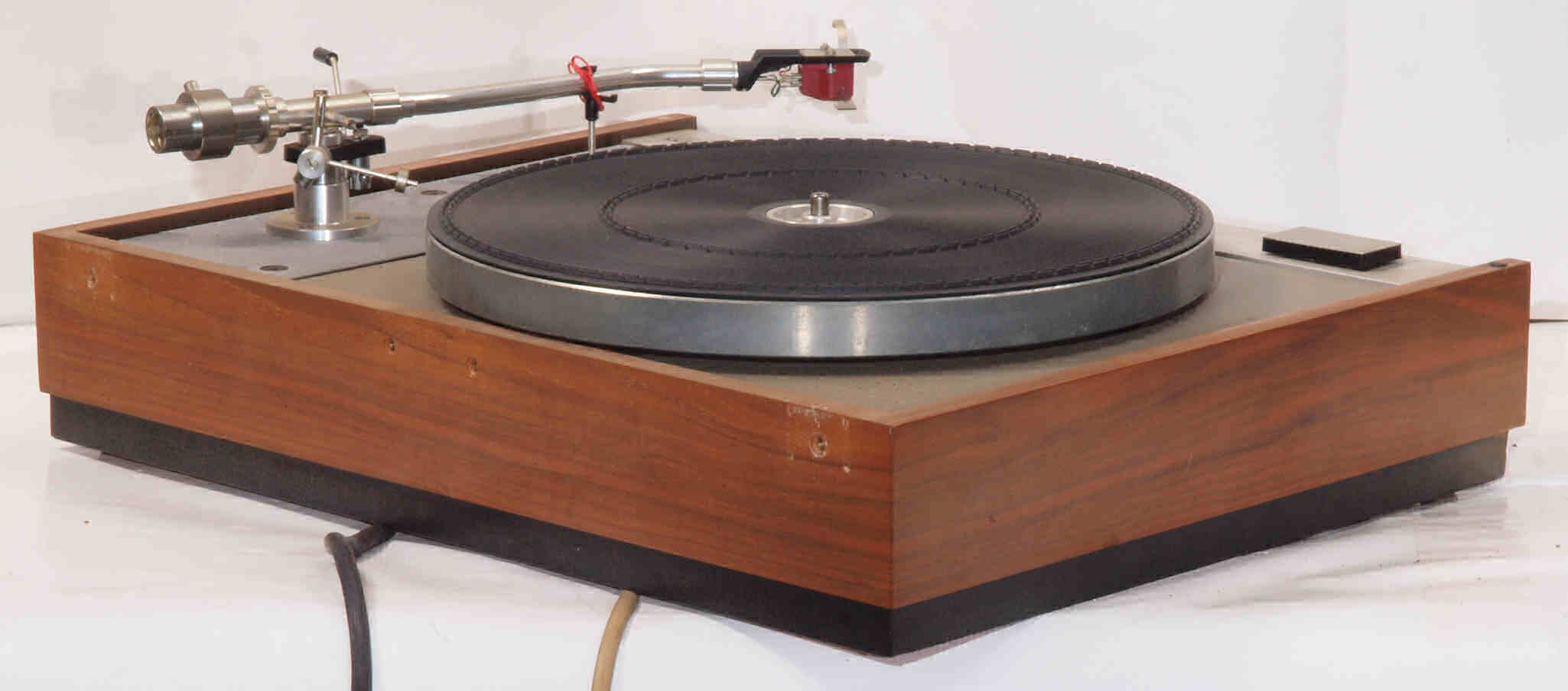

Ａ１４．　点検中　後左から見る

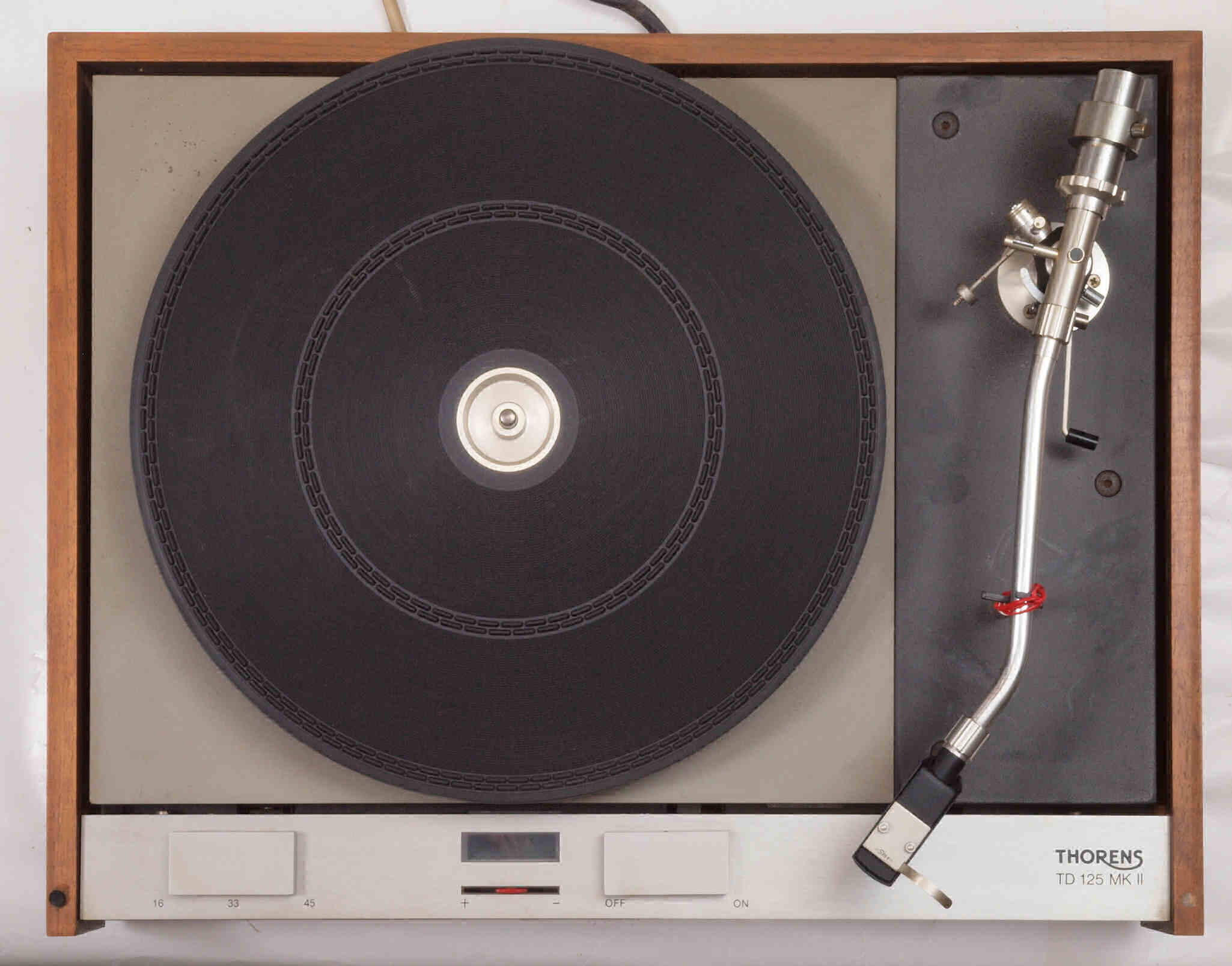

Ａ１５．　点検中　上から見る

Ａ１６．　点検中　ゴムマットを外し、上から見る。

Ａ１７．　点検中　ゴムマット・メインプラッターを外し、上から見る。

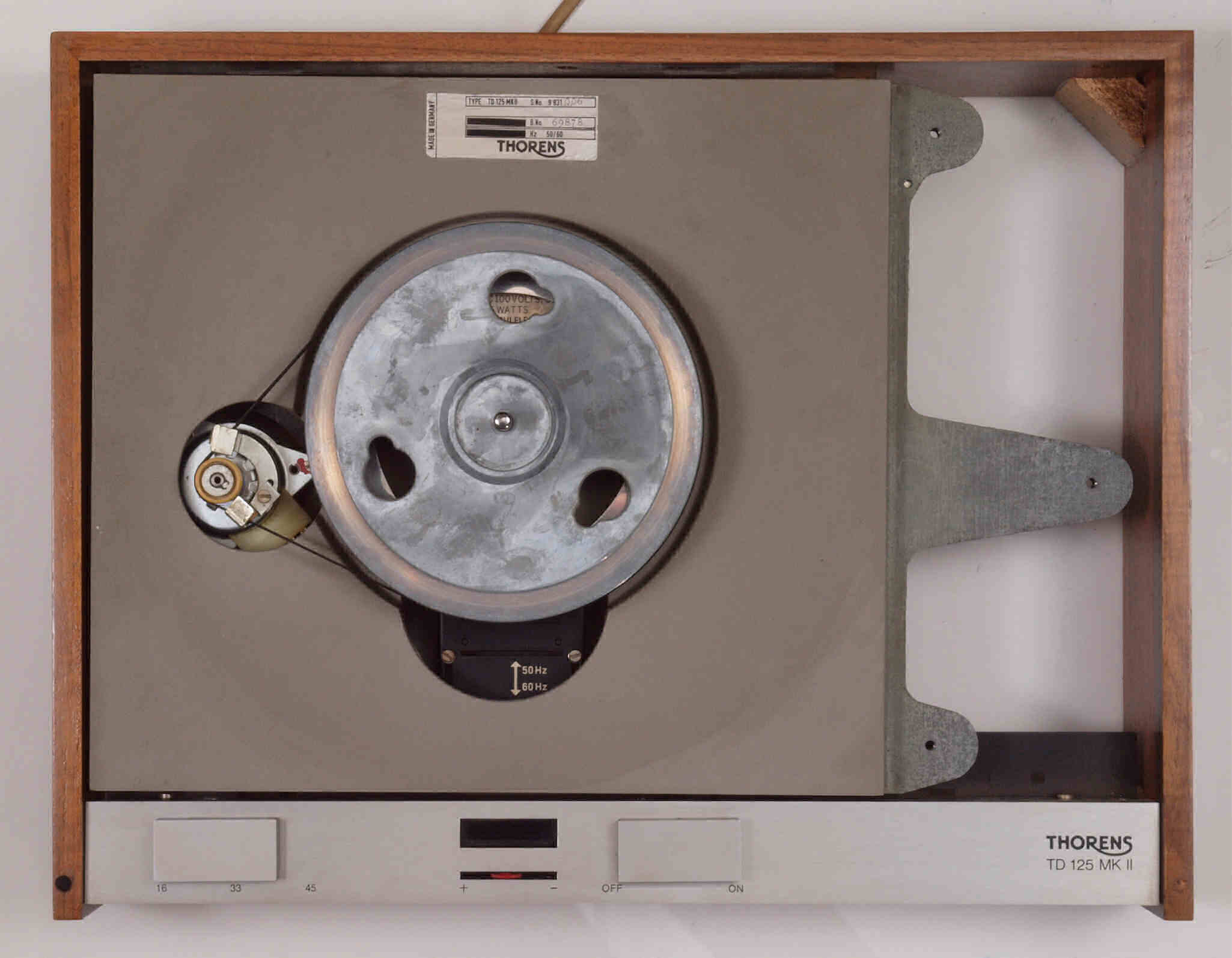

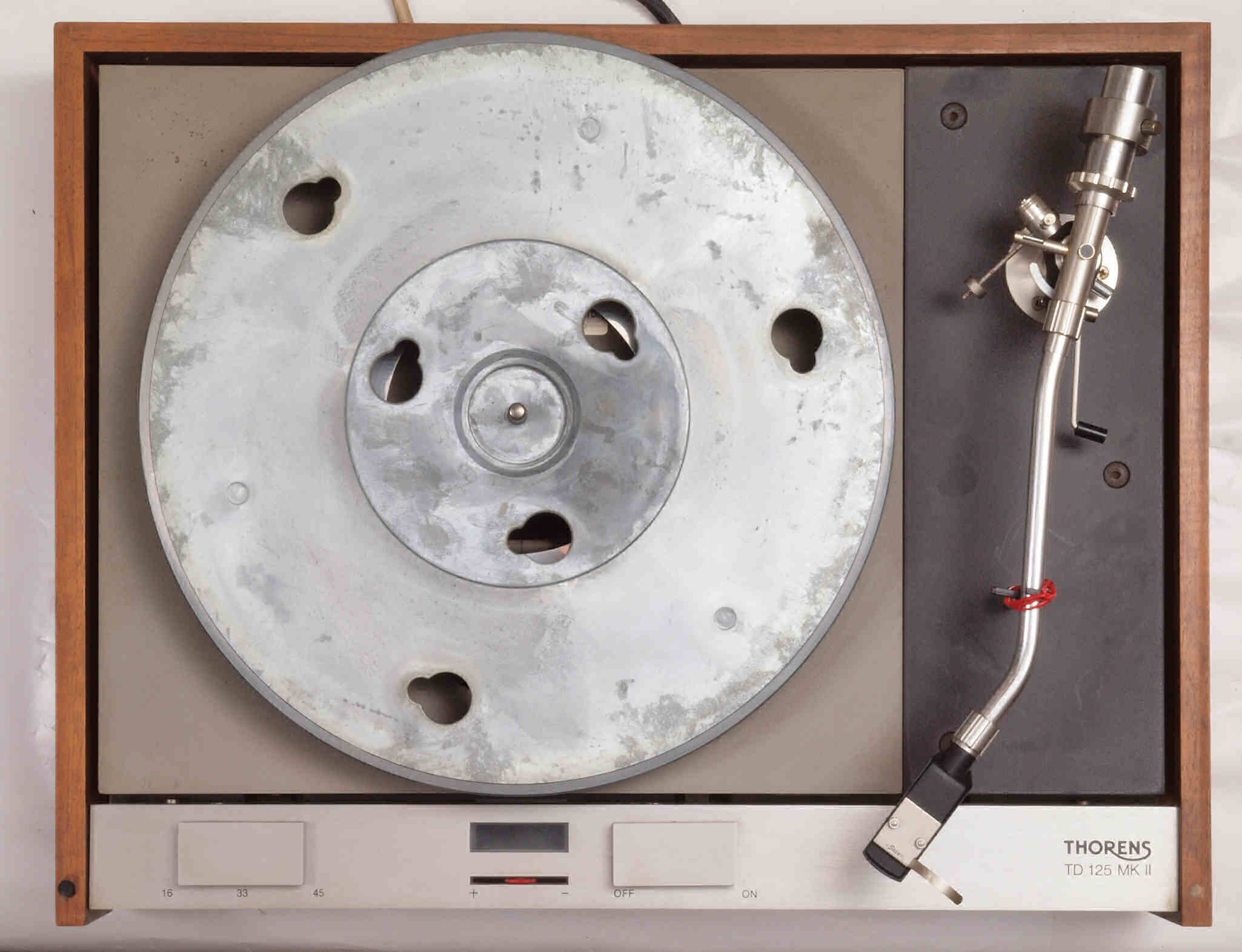

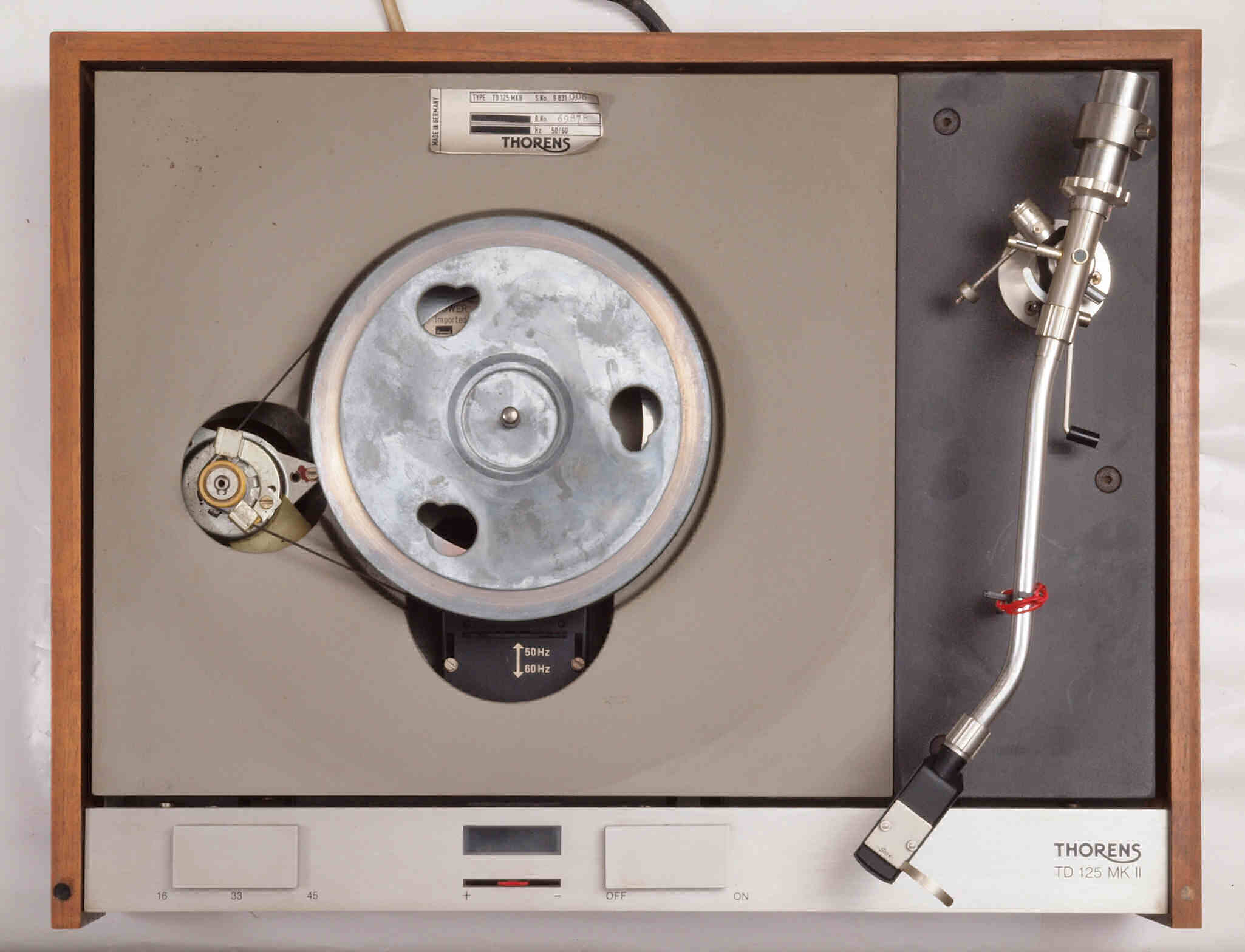

Ａ１８．　点検中　ゴムマット・メイン及びサブプラッターを外し、上から見る。

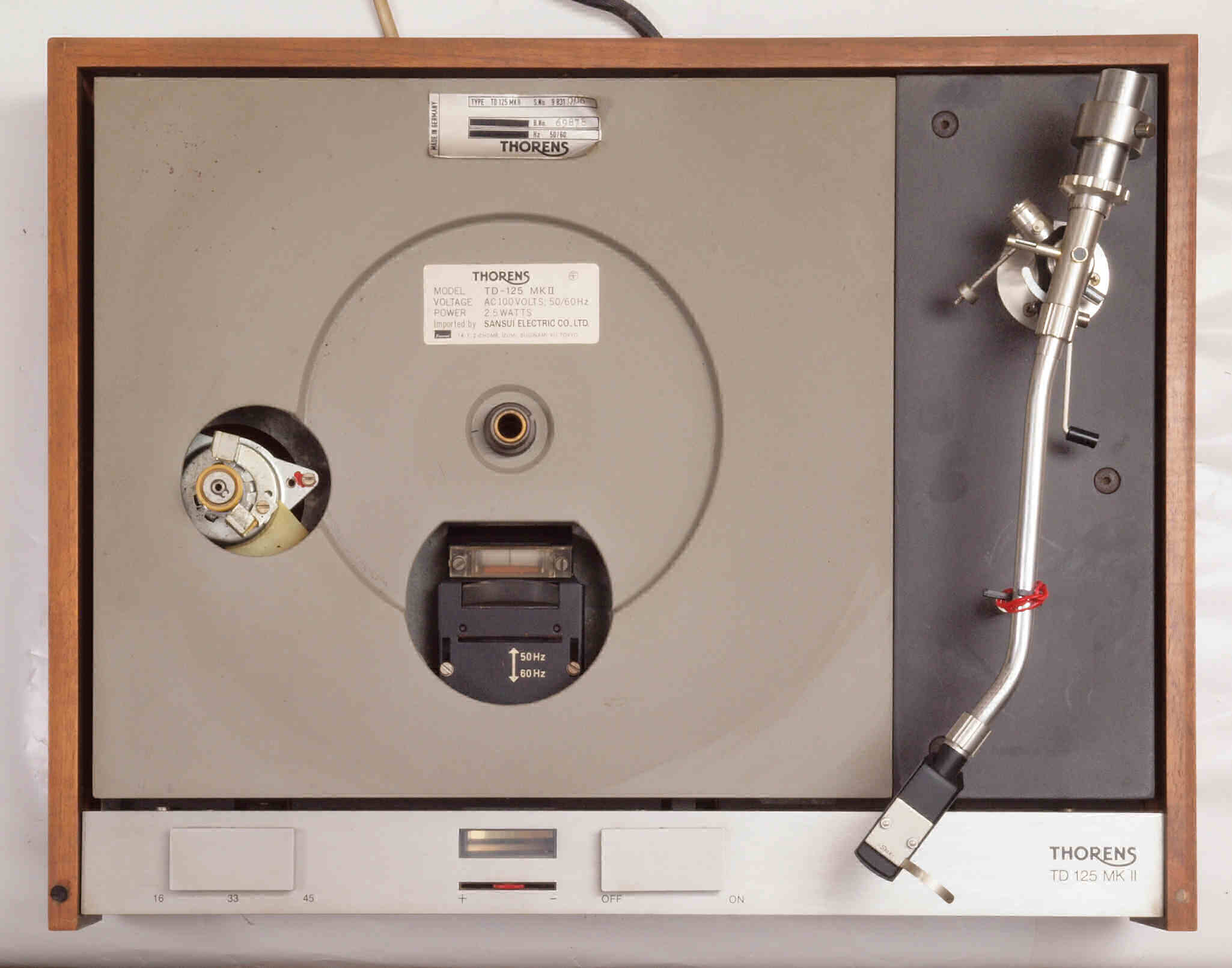

Ａ１９．　点検中　ゴムマット・メイン及びサブプラッター・アームを外し、上から見る。

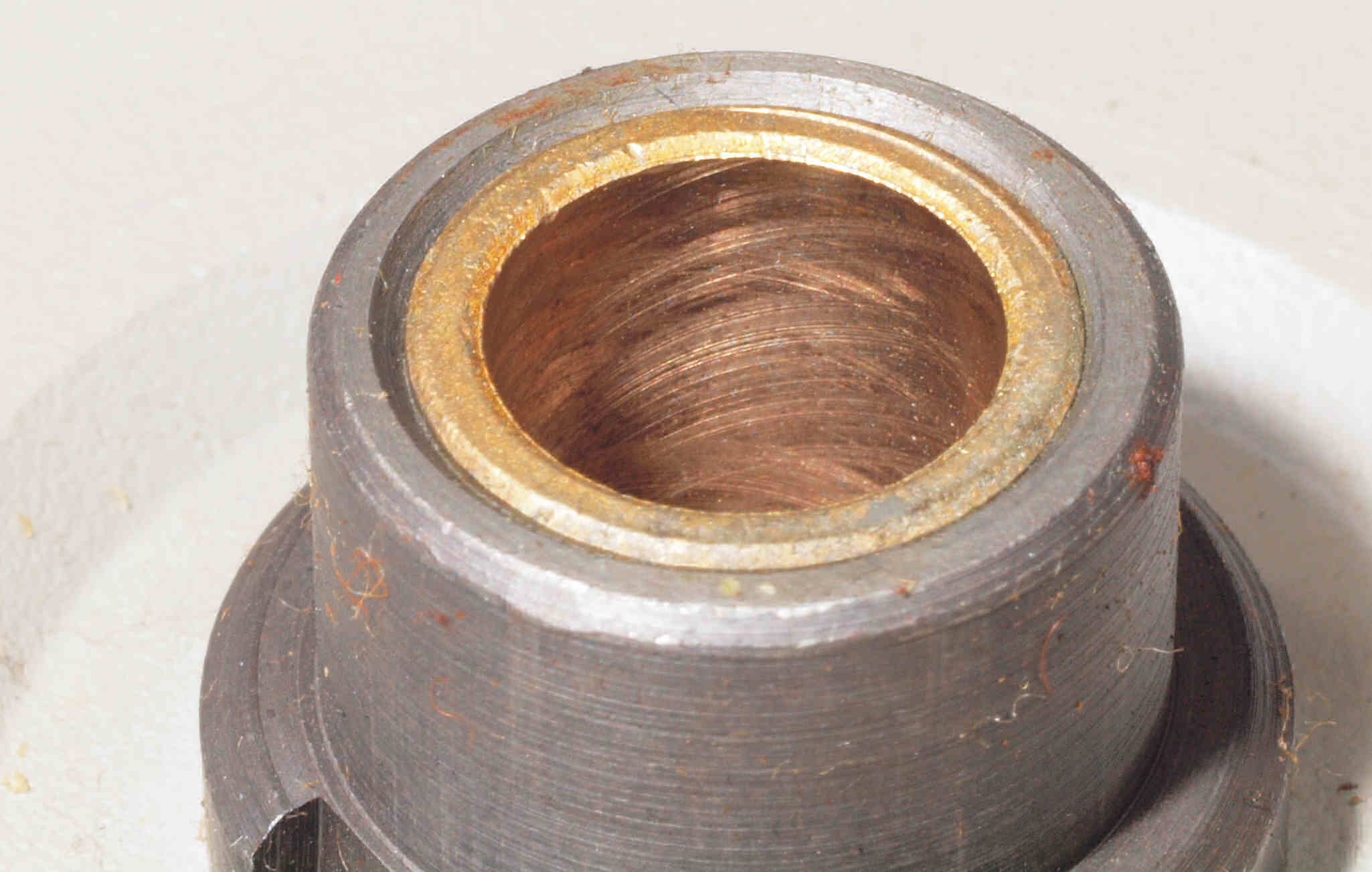

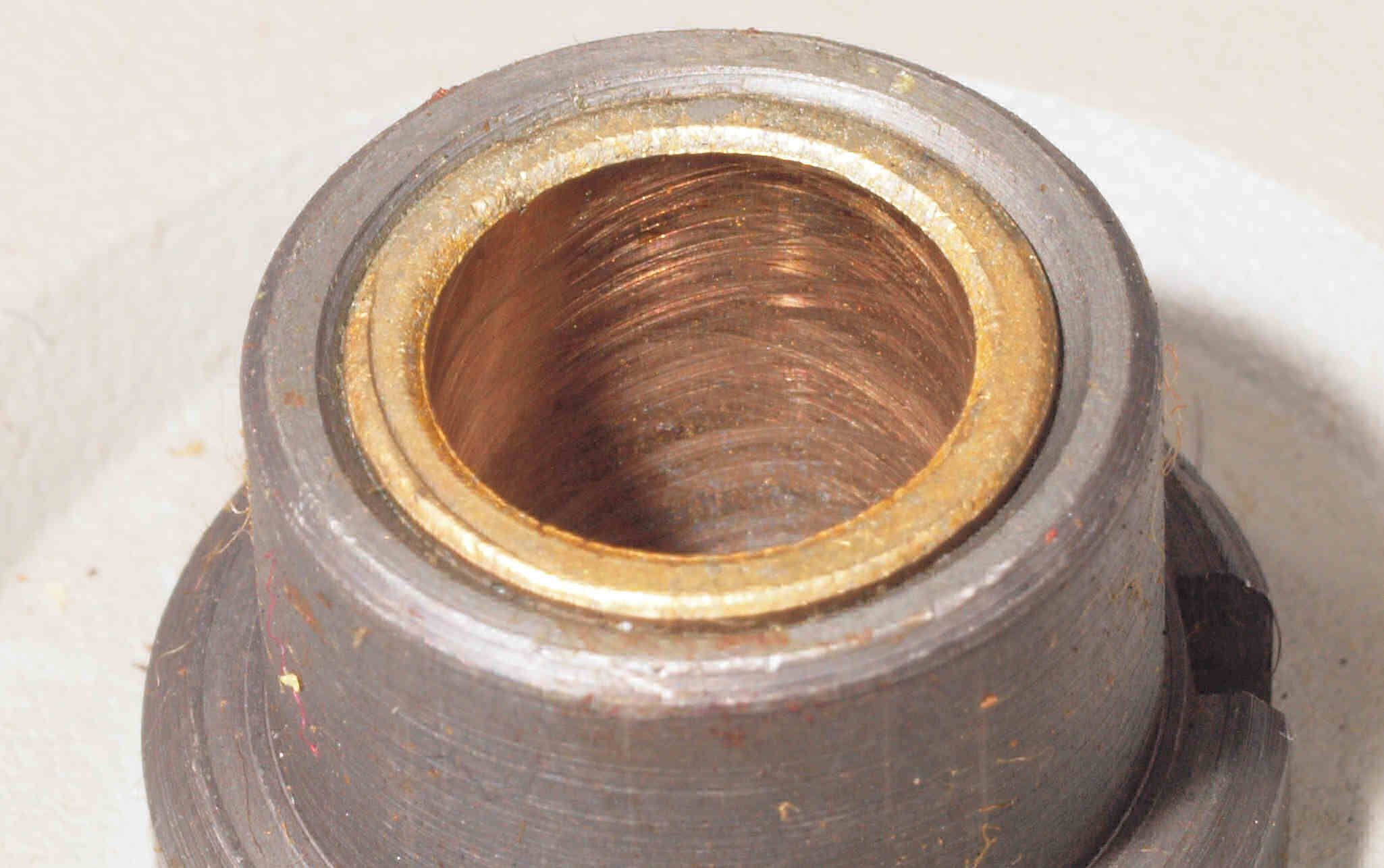

Ａ２１．　点検中　タンテーブルの軸受けを見る。

Ａ２２．　点検中　タンテーブルの軸受けを見る、反対側。

Ａ３１．　点検中　タンテーブルを見る。

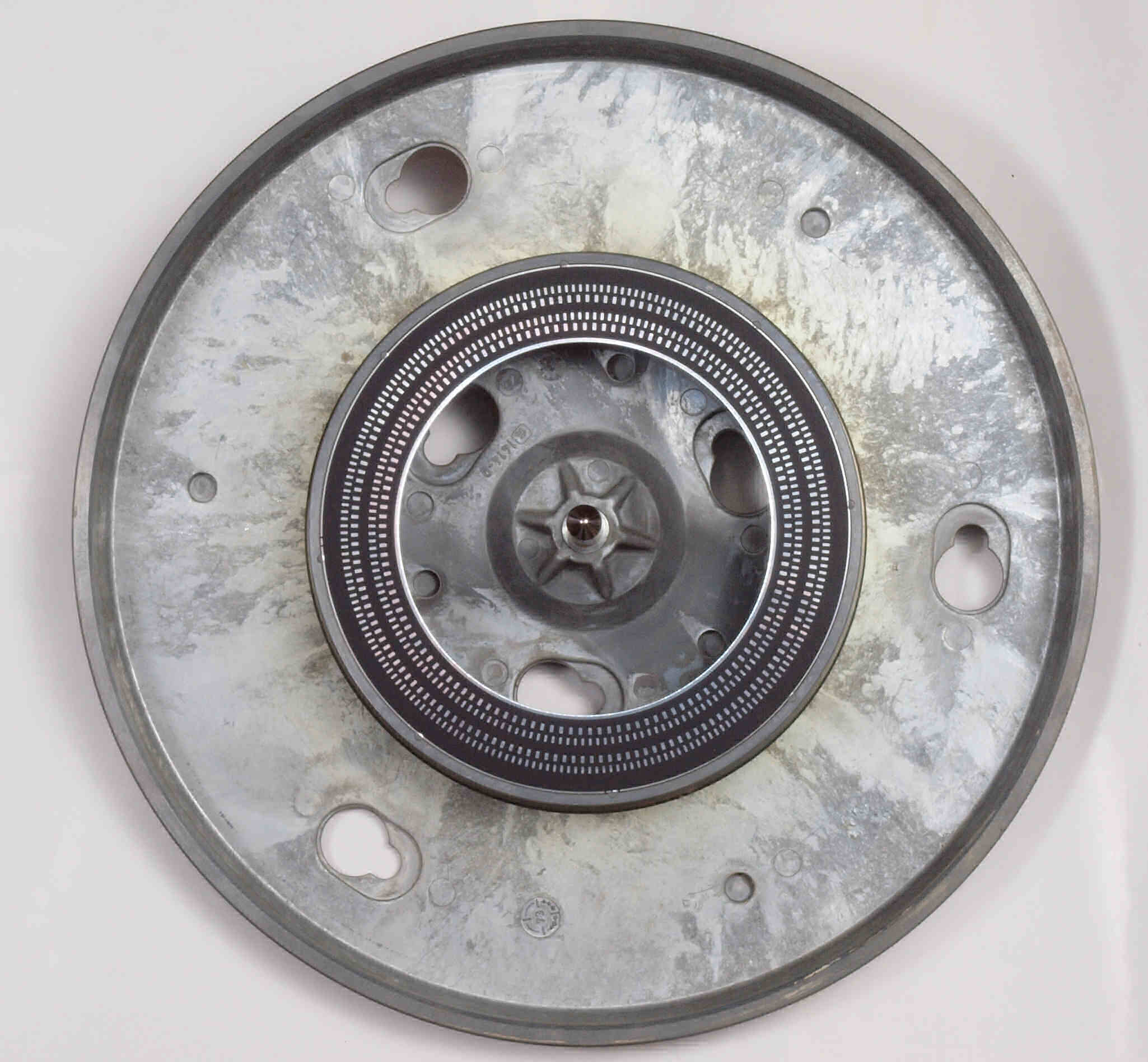

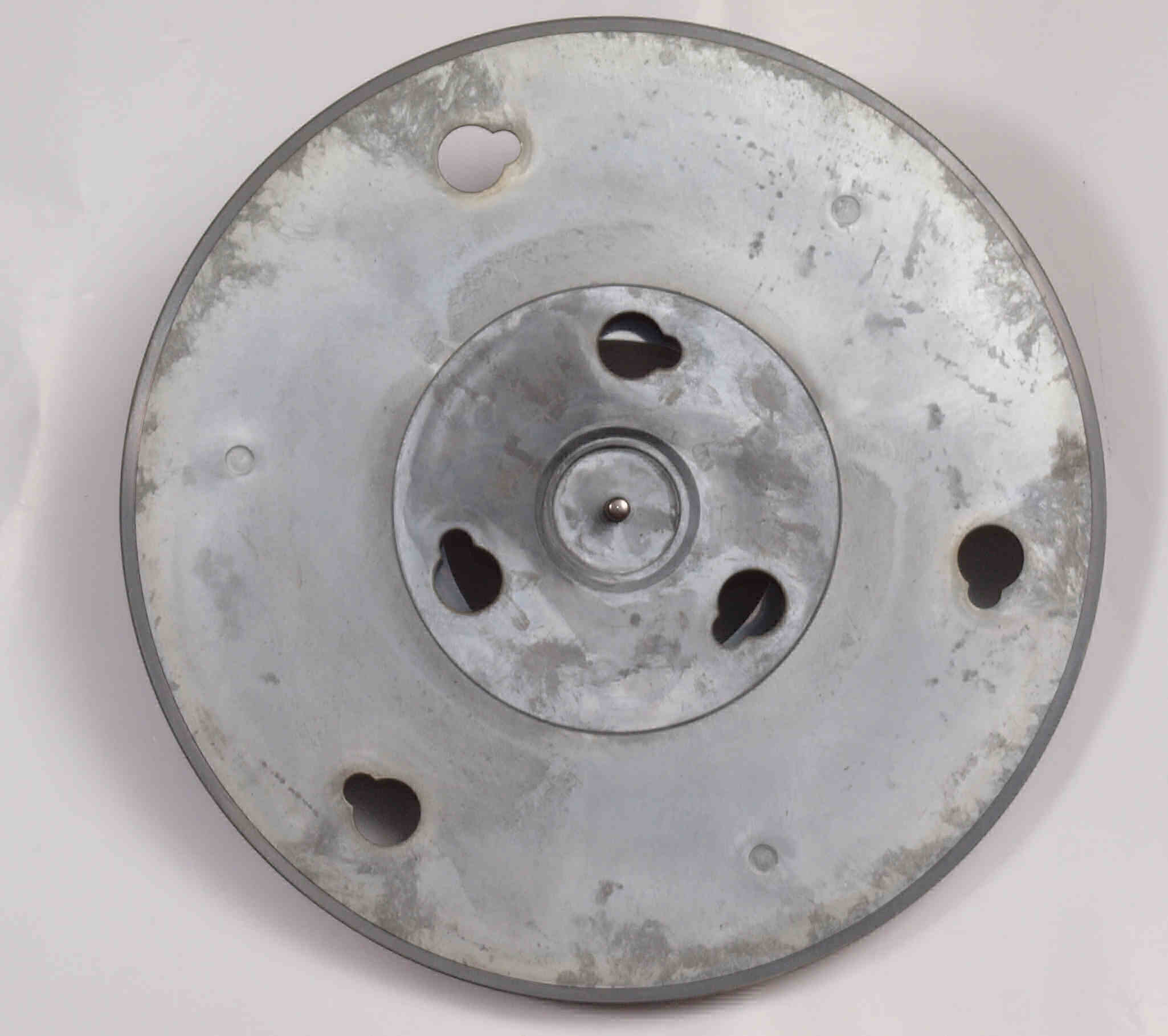

Ａ３２．　点検中　タンテーブル裏を見る。

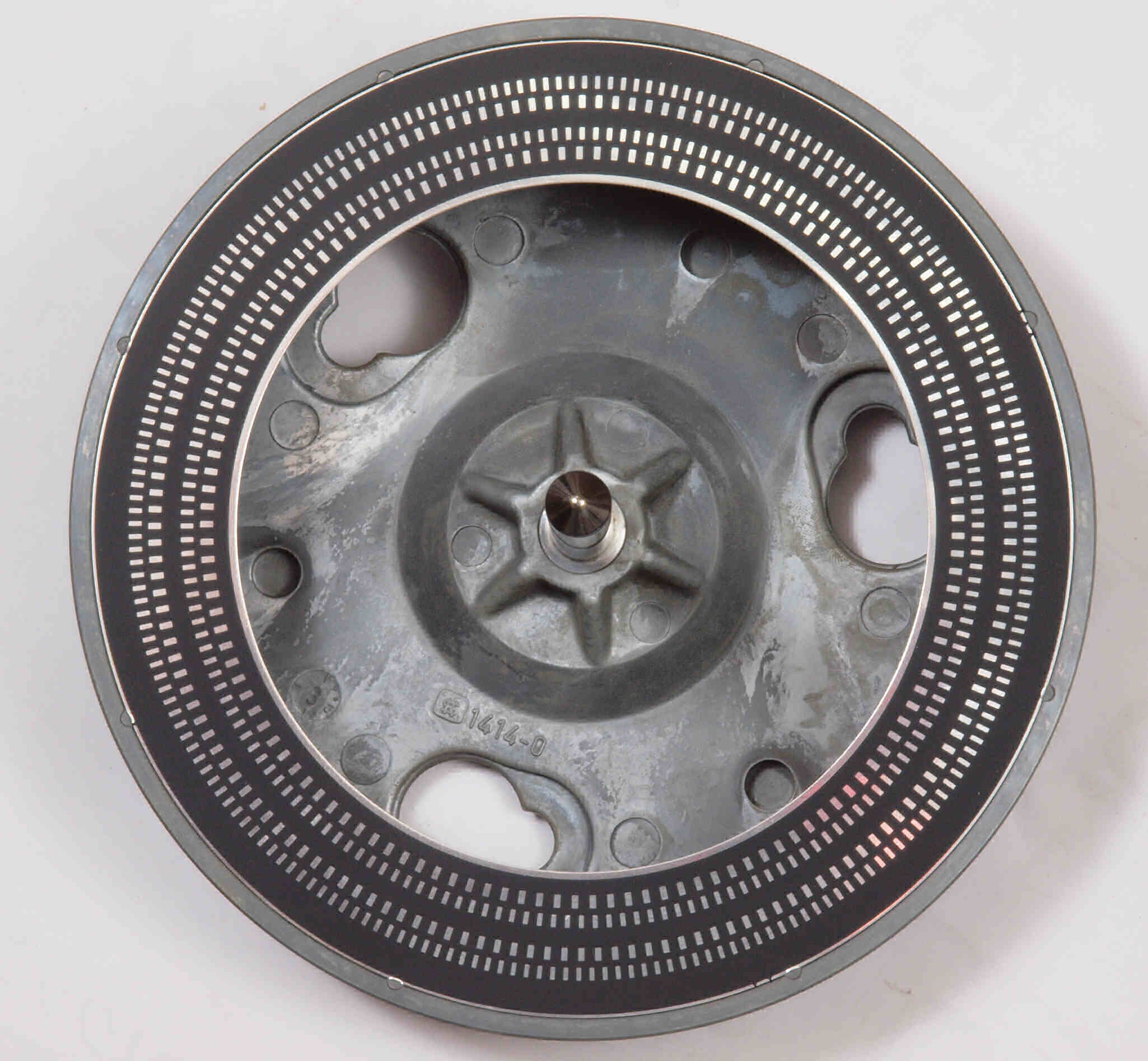

Ａ３３．　点検中　サブタンテーブル裏を見る。

Ａ３４．　点検中　サブタンテーブルの軸を見る。

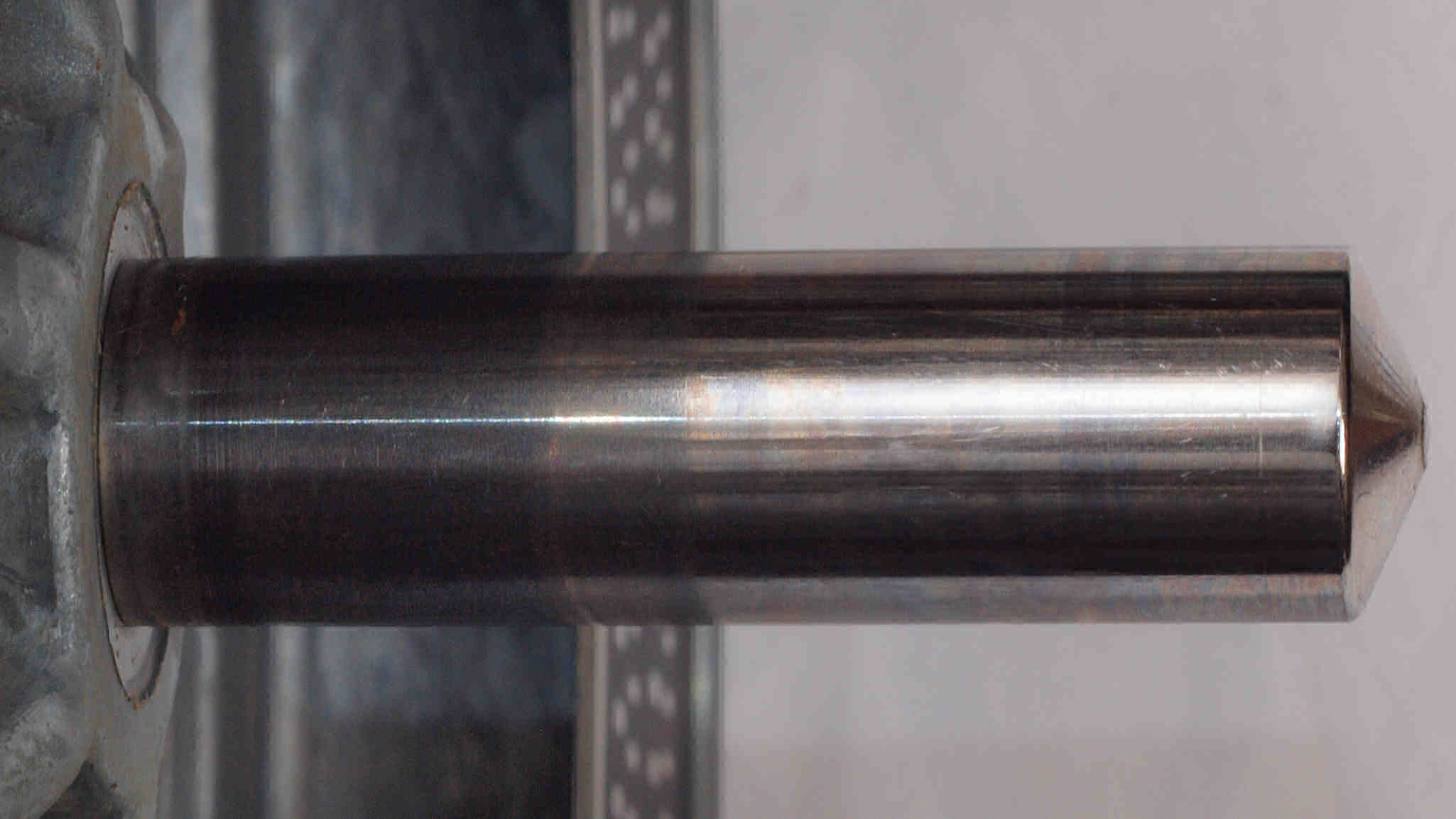

Ａ３５．　点検中　サブタンテーブルの軸を拡大して見る。　縦横比変更。

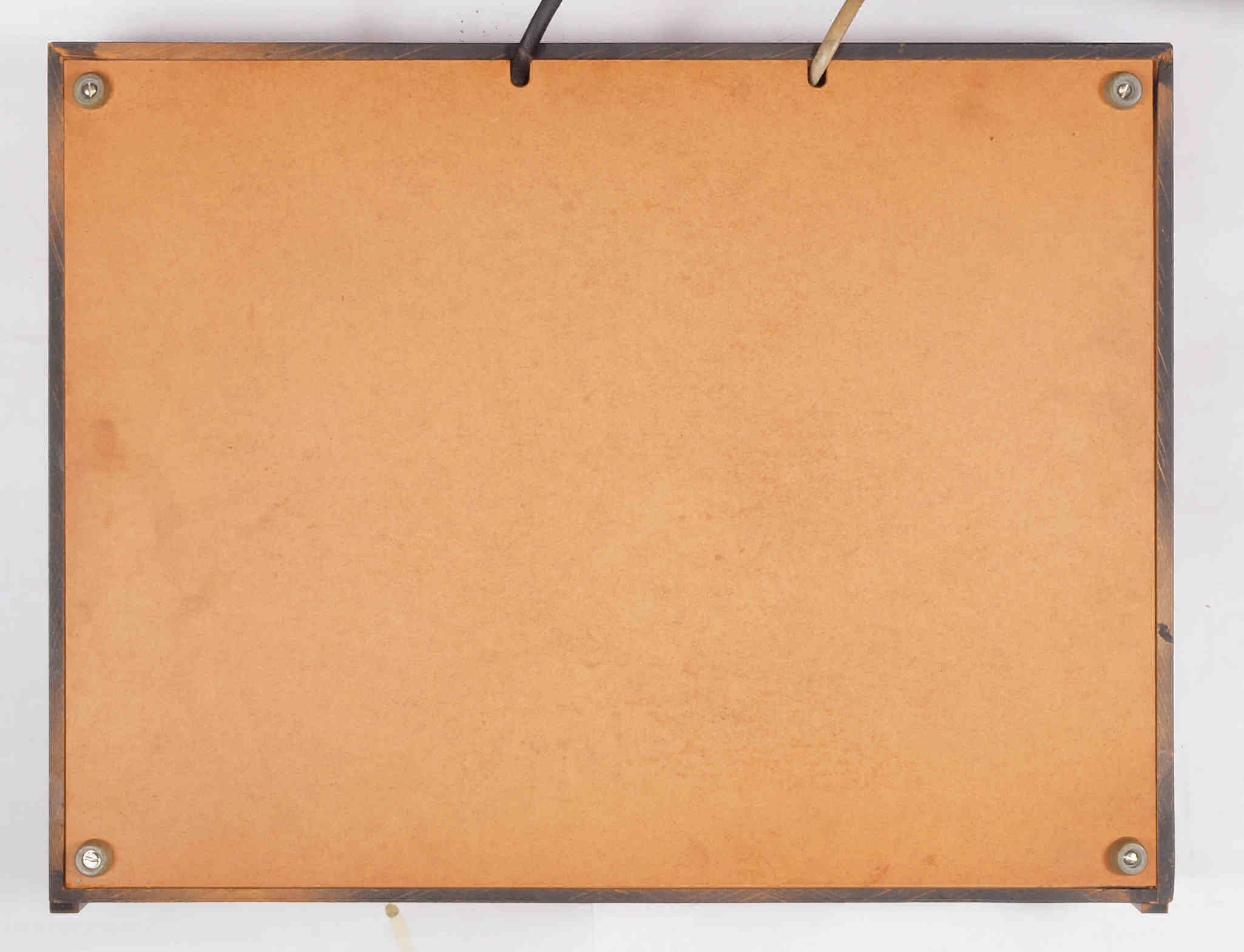

Ａ４１．　点検中　下から見る。

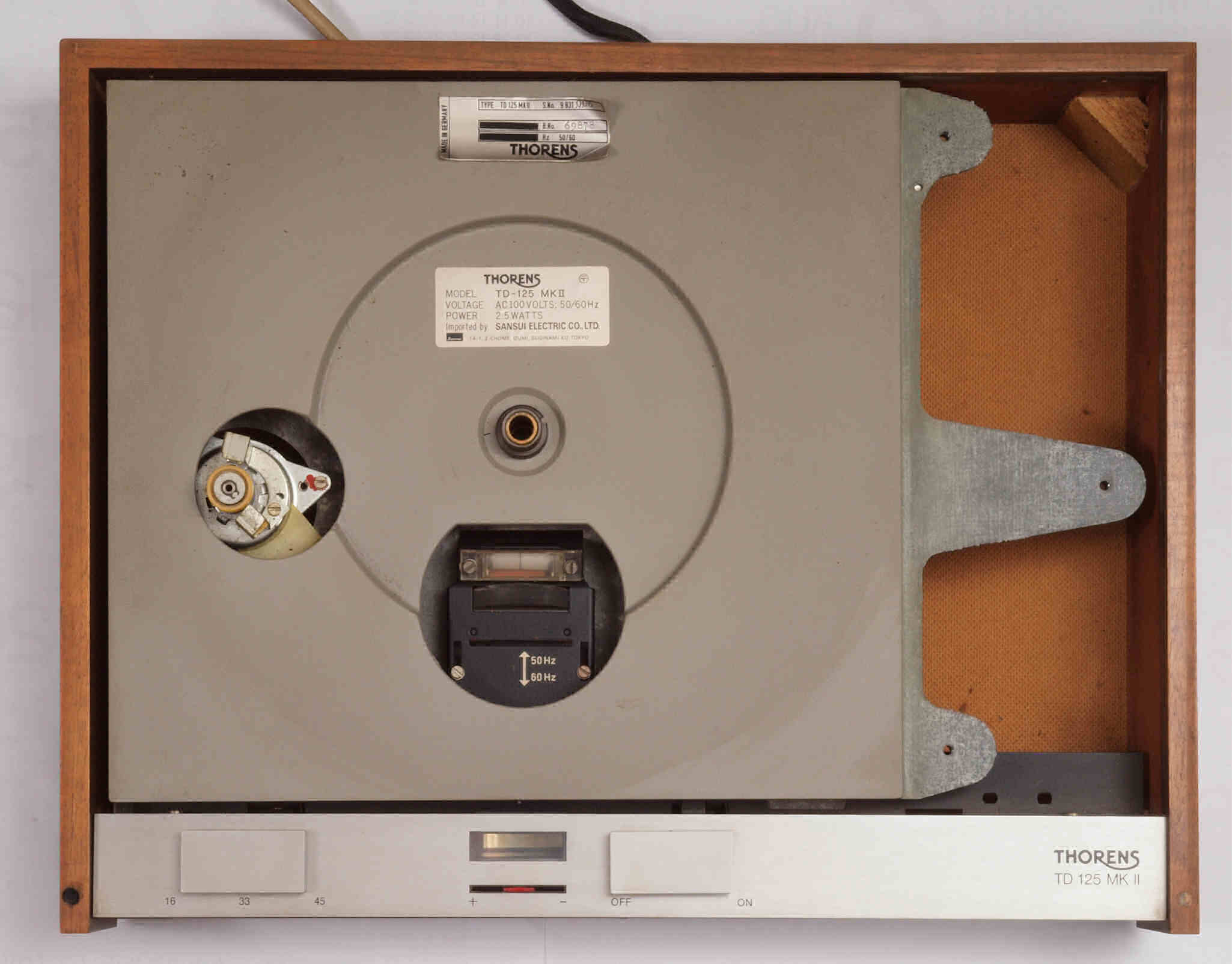

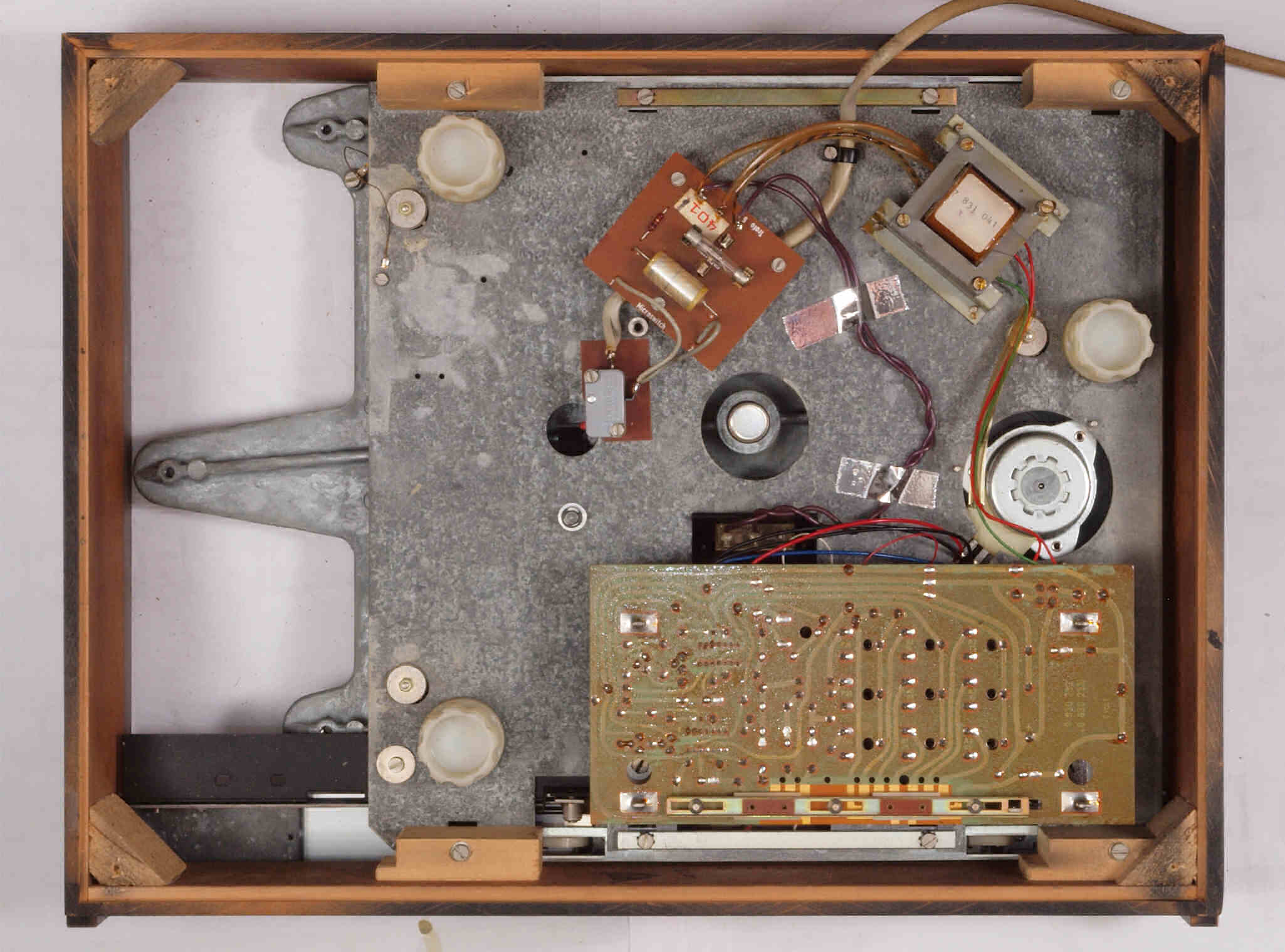

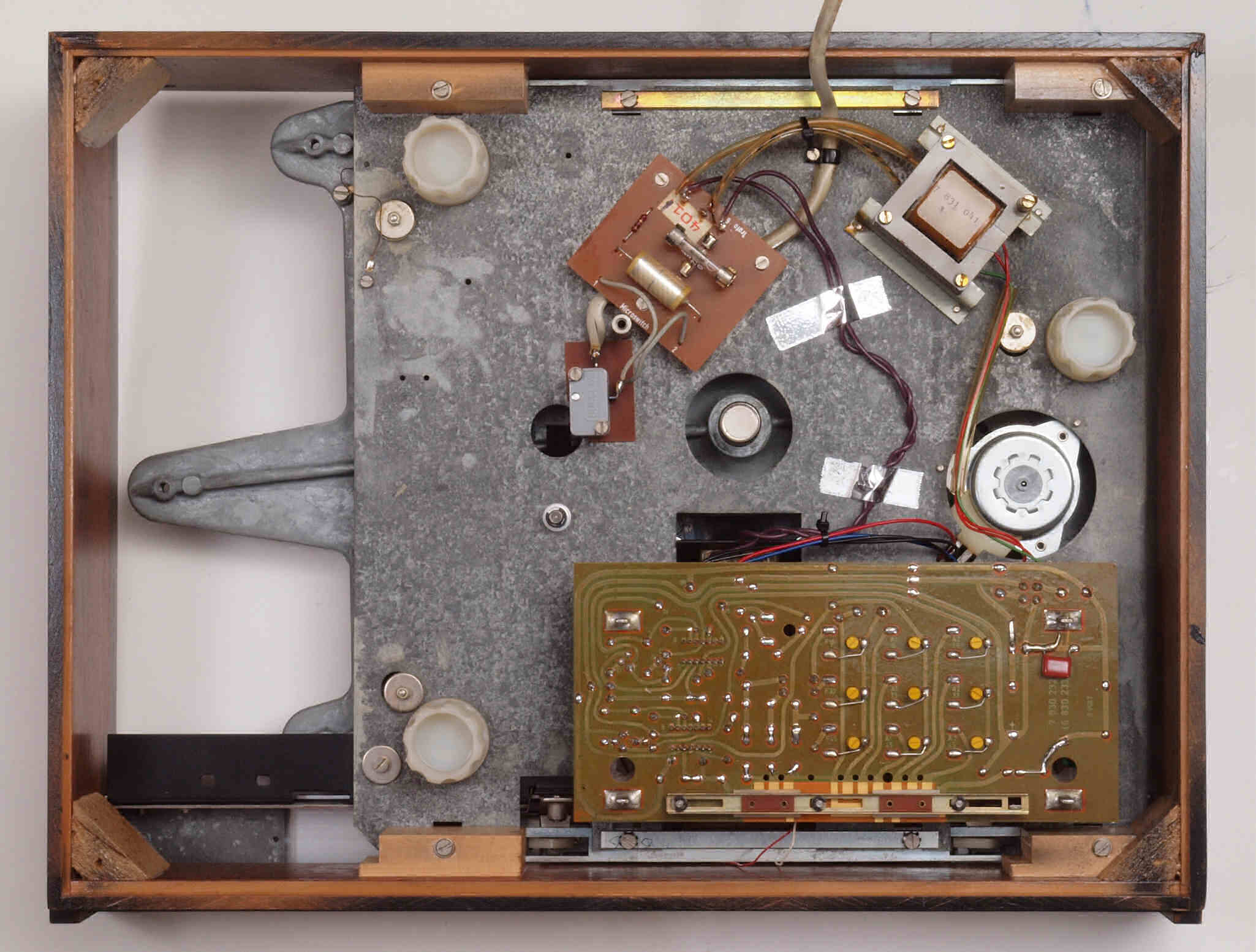

Ａ４２．　点検中　下蓋を取り、下から見る。

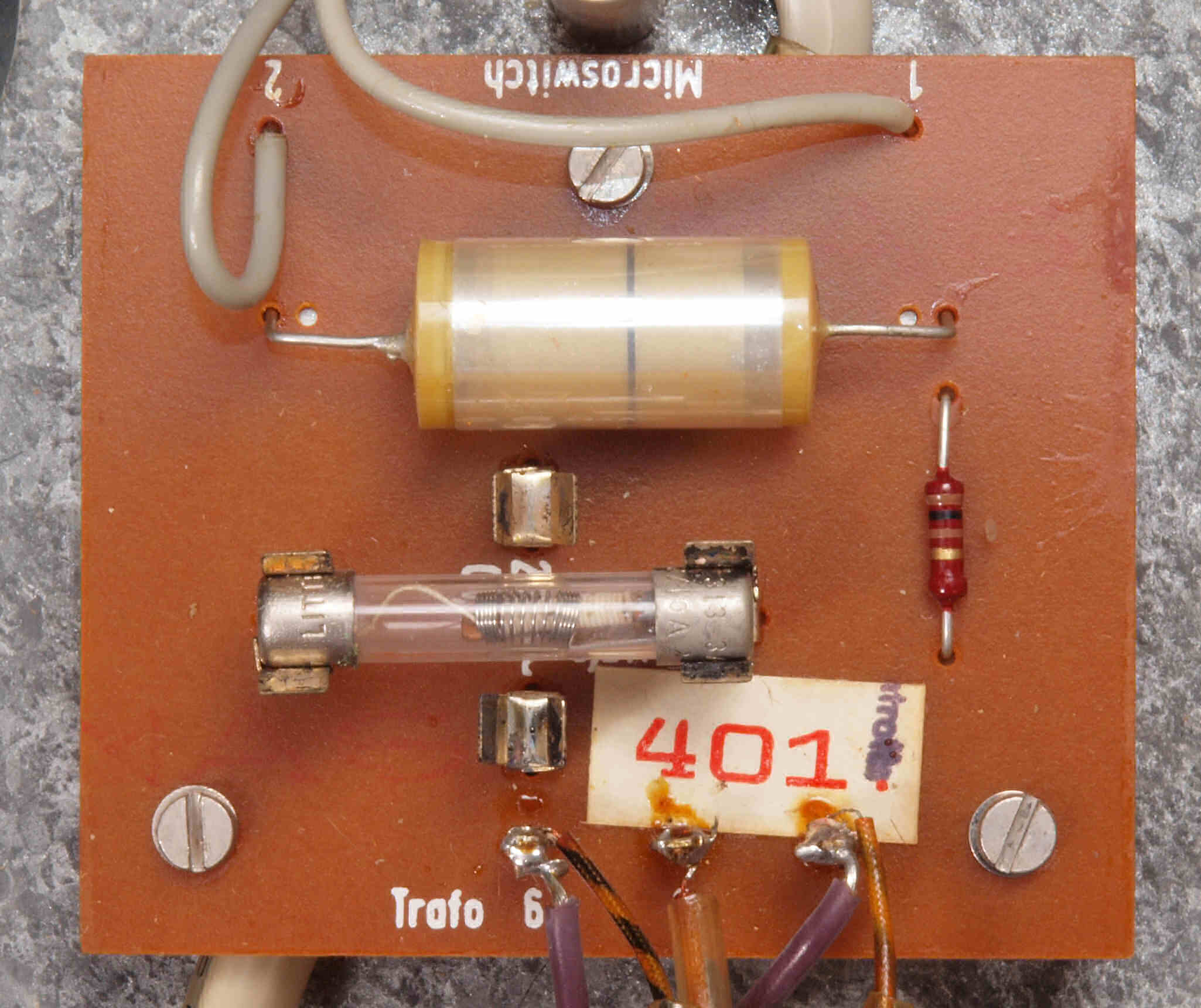

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　ヒユーズ基板。

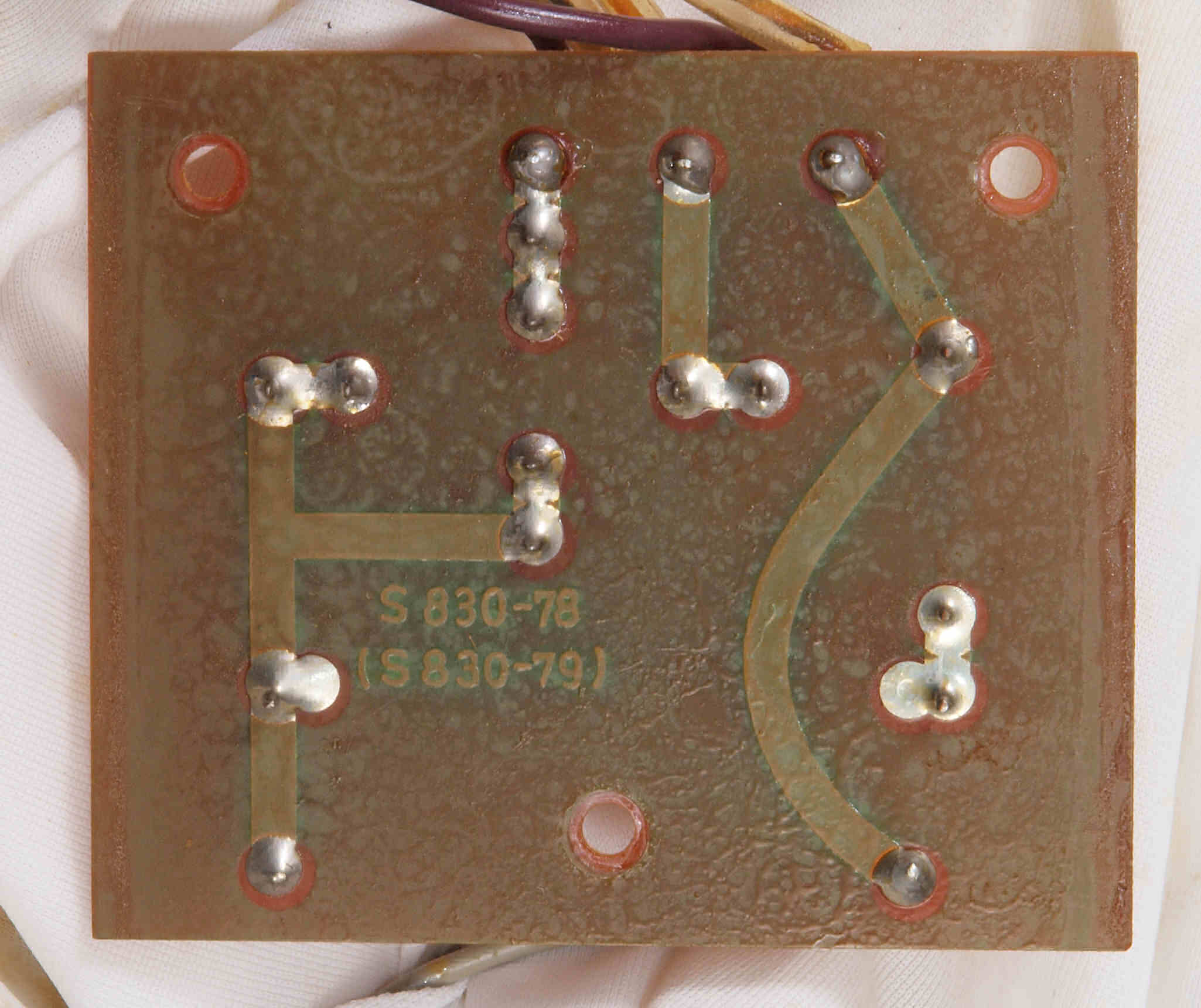

Ｃ１２．　修理前　ヒユーズ基板裏

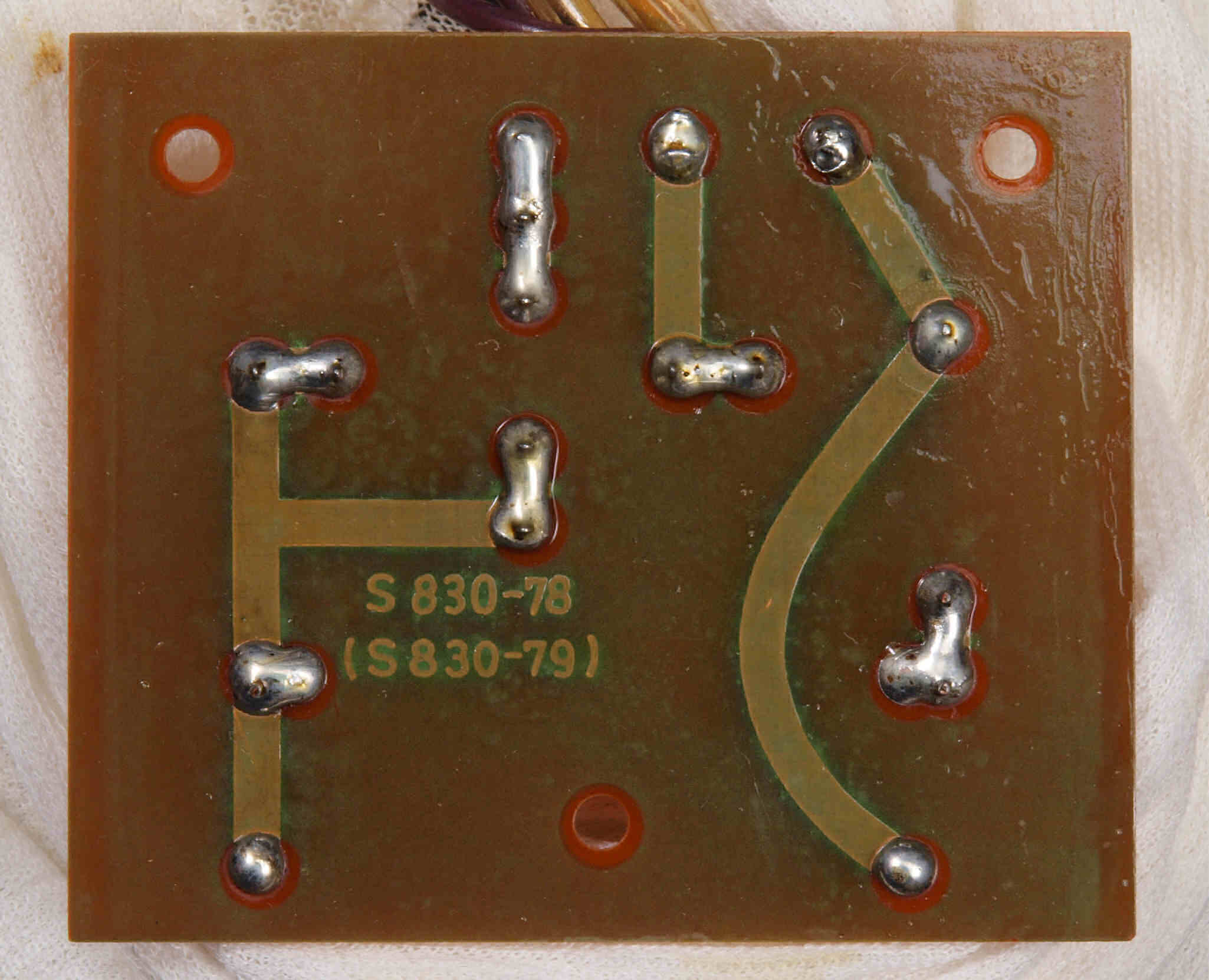

Ｃ１３．　修理（半田補正）後、　ヒユーズ基板裏、全ハンダをやり直す。フイルムコンデンサー１個追加。

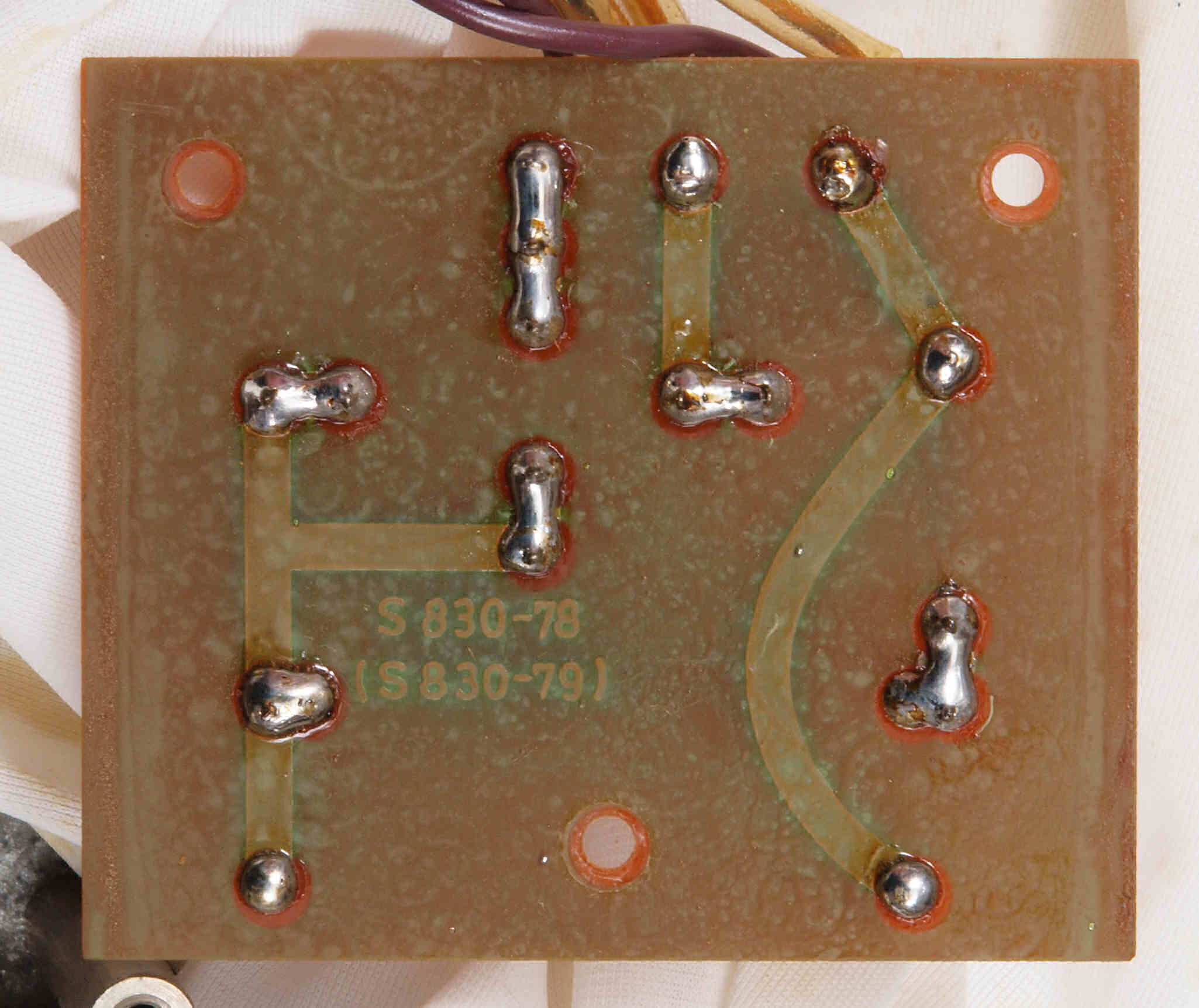

Ｃ１４．　完成ヒユーズ基板裏。余分なフラックスを洗浄後、コート液を塗る。

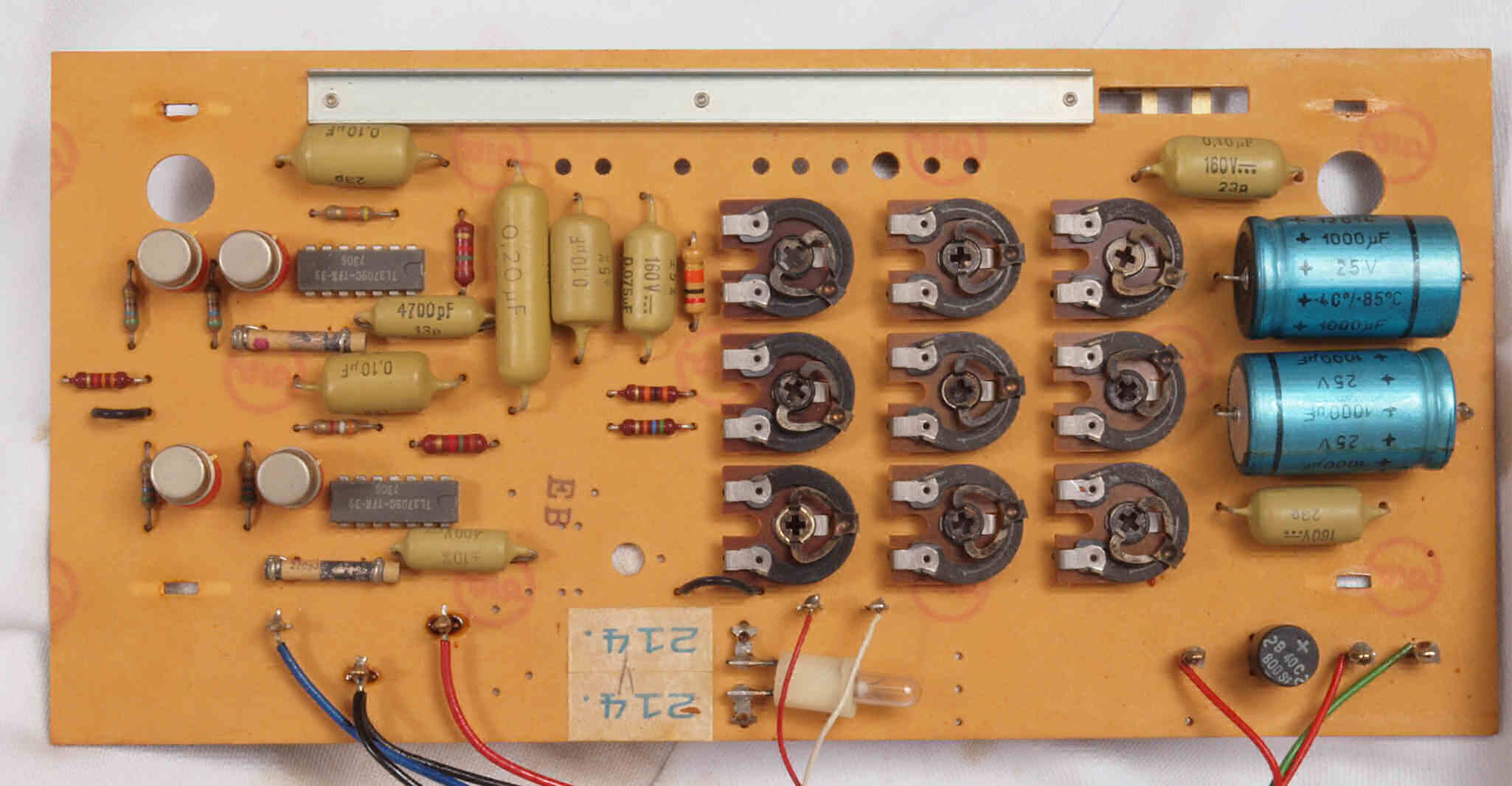

Ｃ２１．　修理前　制御基板

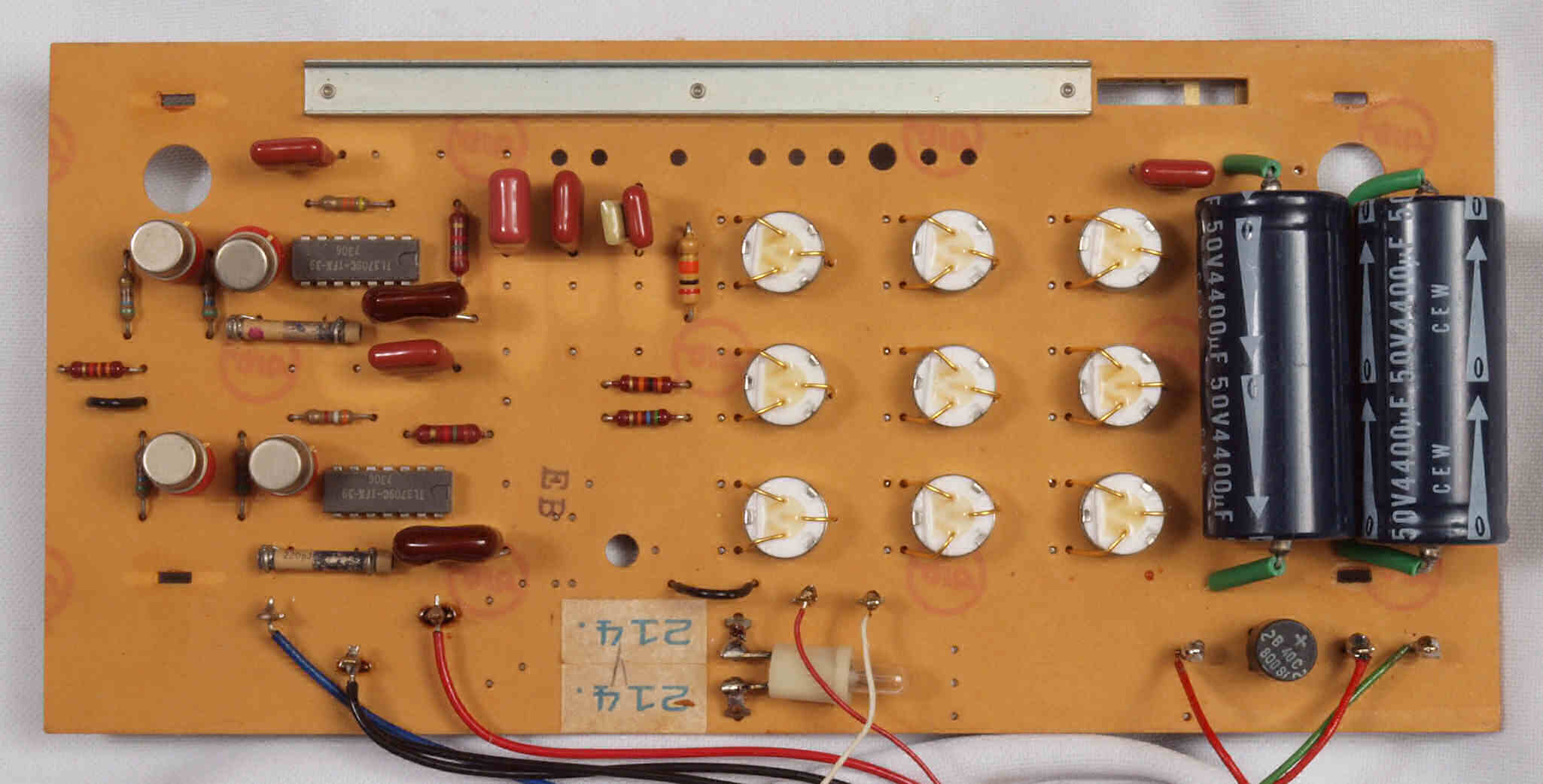

Ｃ２２．　修理後　制御基板。　電解コンデンサー２個、半固定ＶＲ９個、フイルムコンデンサー９個交換。

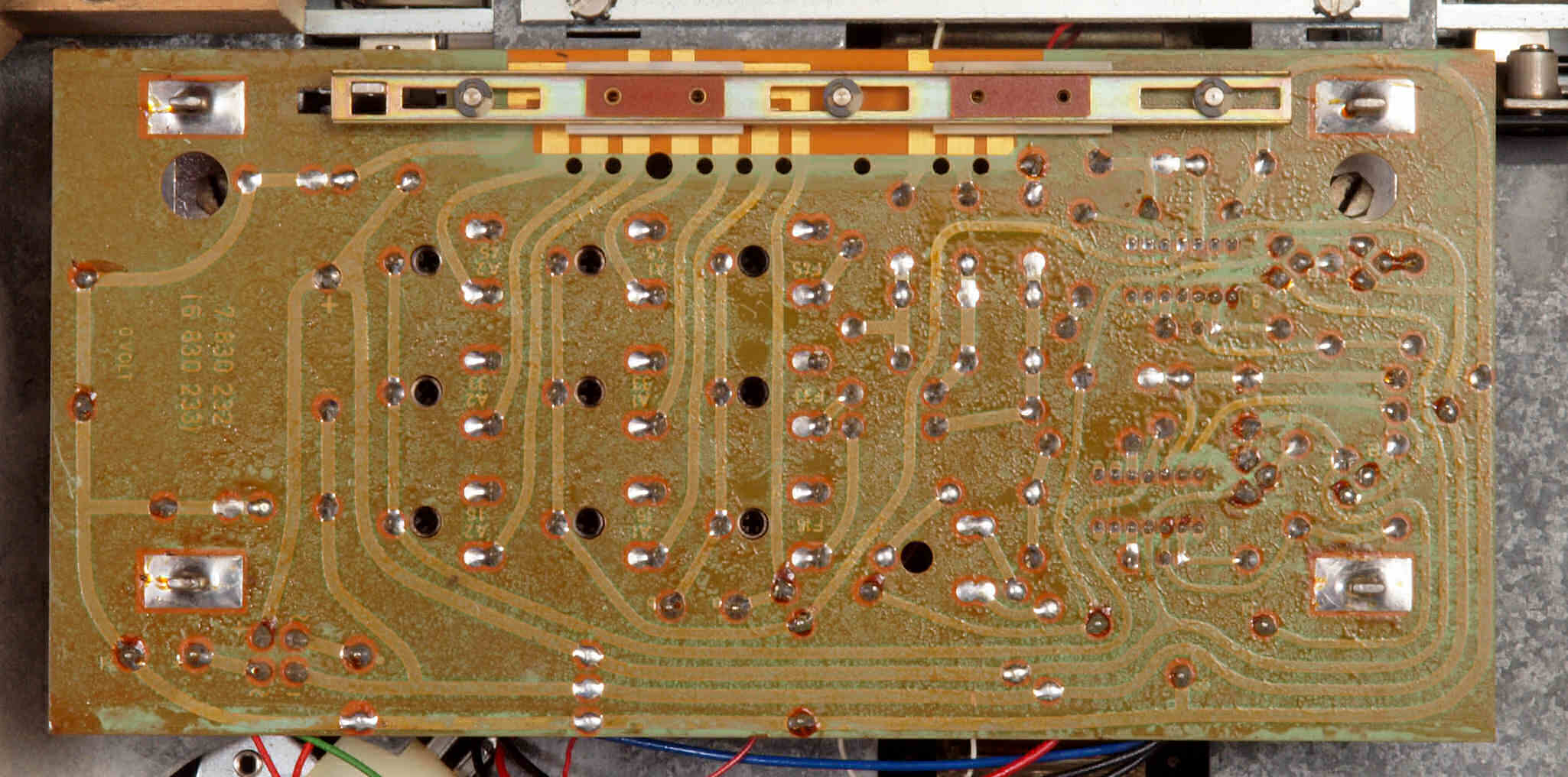

Ｃ２３．　修理前　制御基板裏

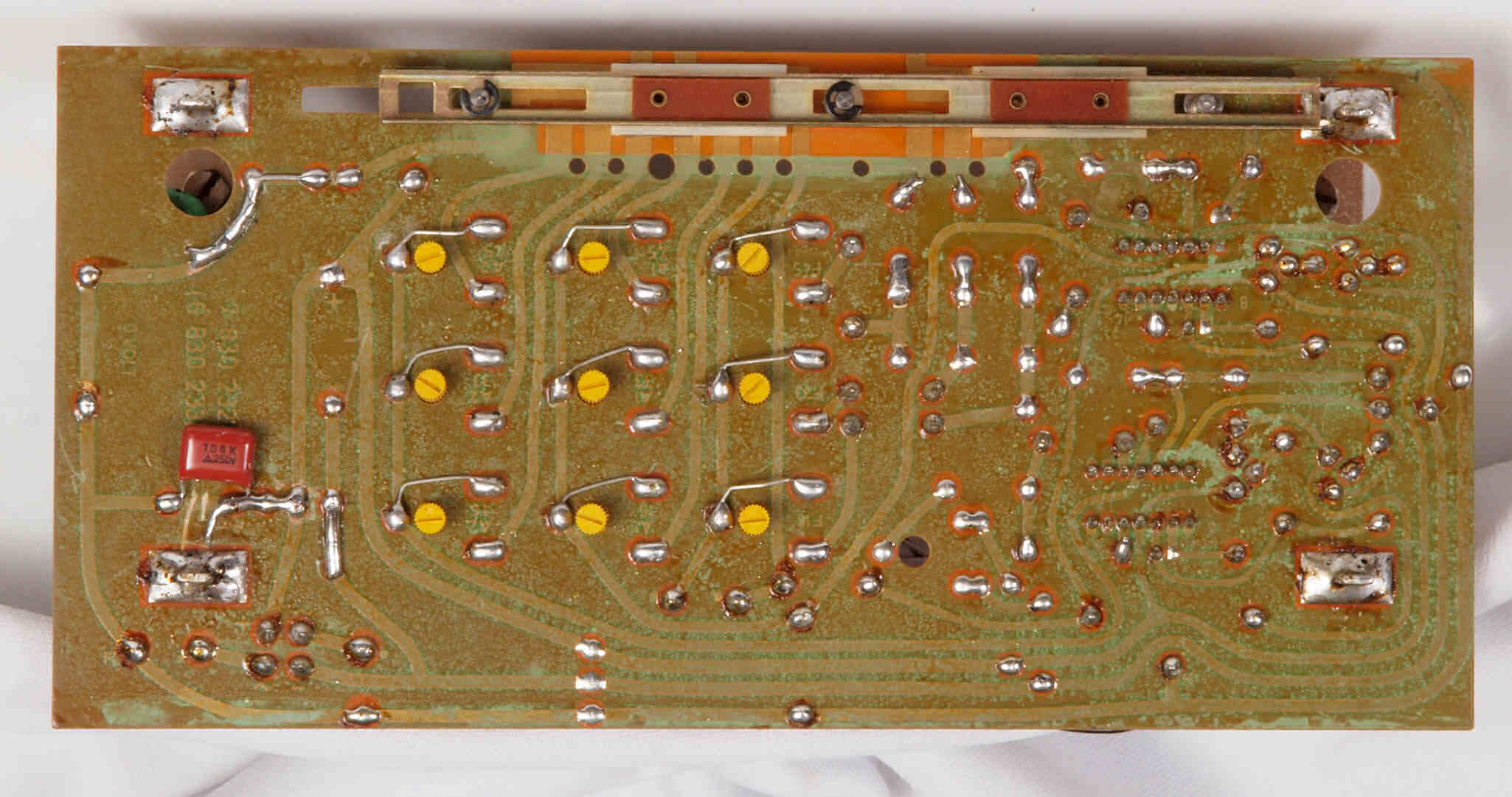

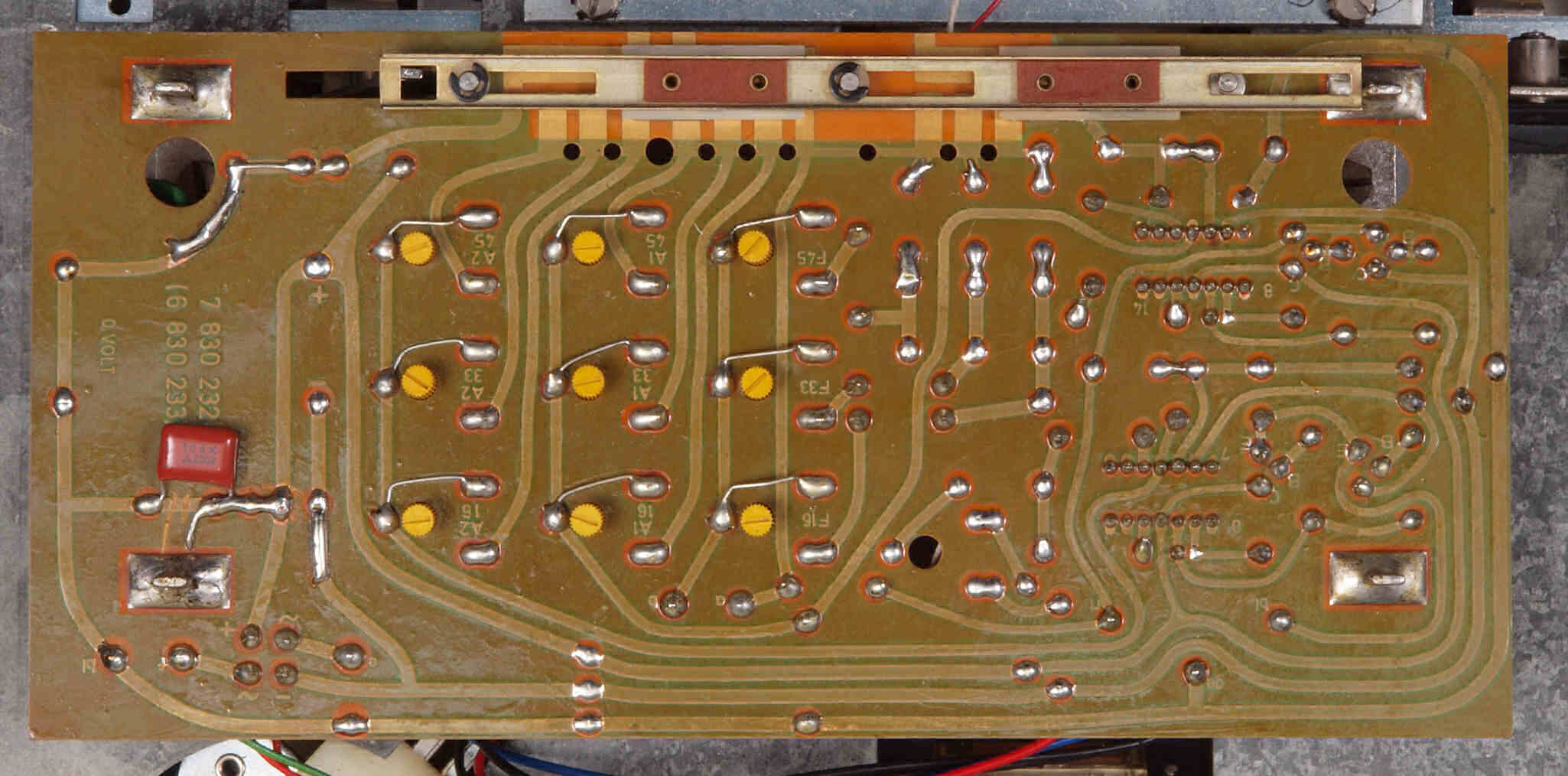

Ｃ２４．　修理（半田補正）後　制御基板裏、全ハンダをやり直す

Ｃ２５．　完成制御基板裏。余分なフラックスを洗浄後、コート液を塗る。

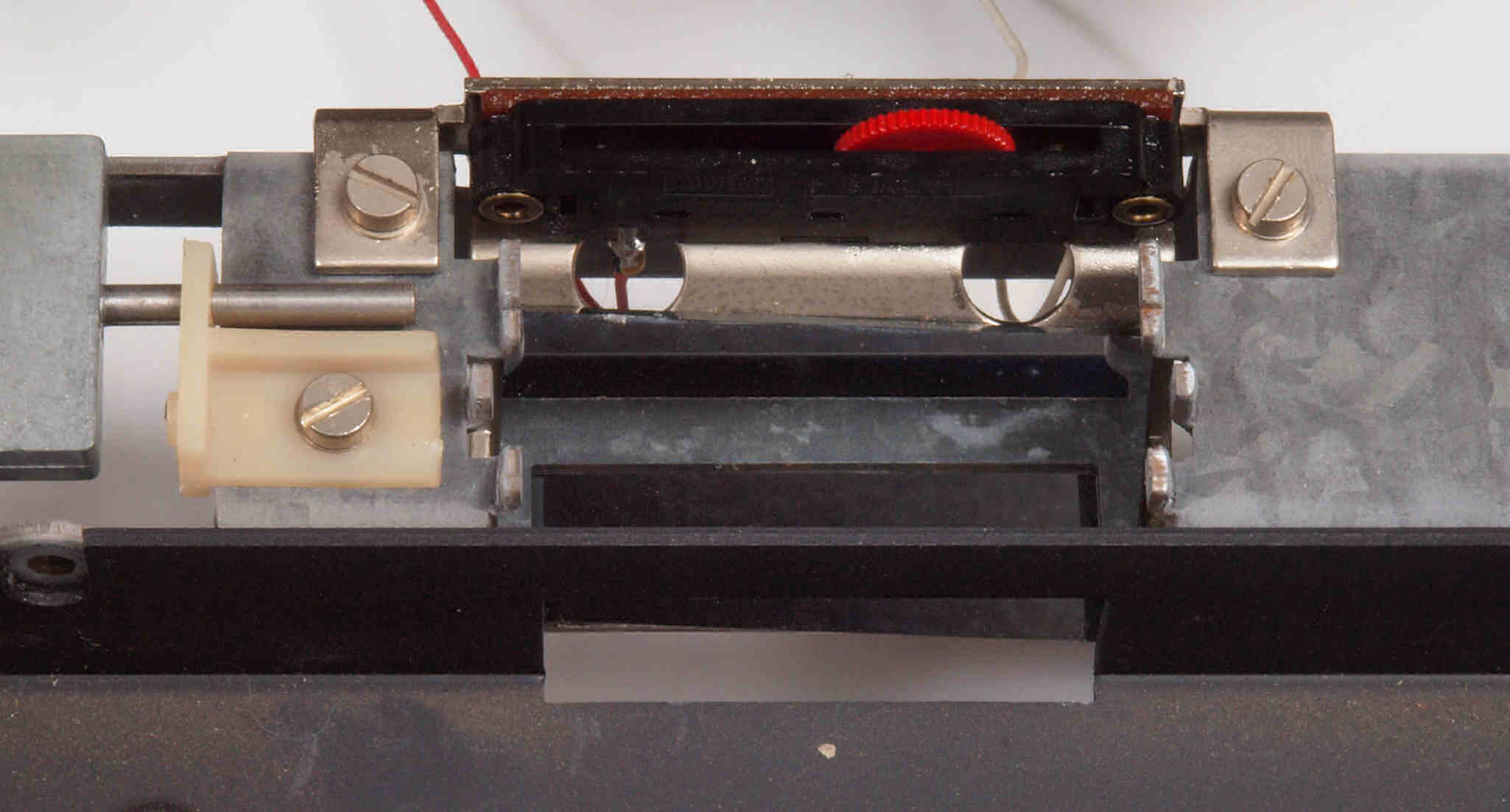

Ｃ３１．　修理中　速度調整ＶＲ洗浄。

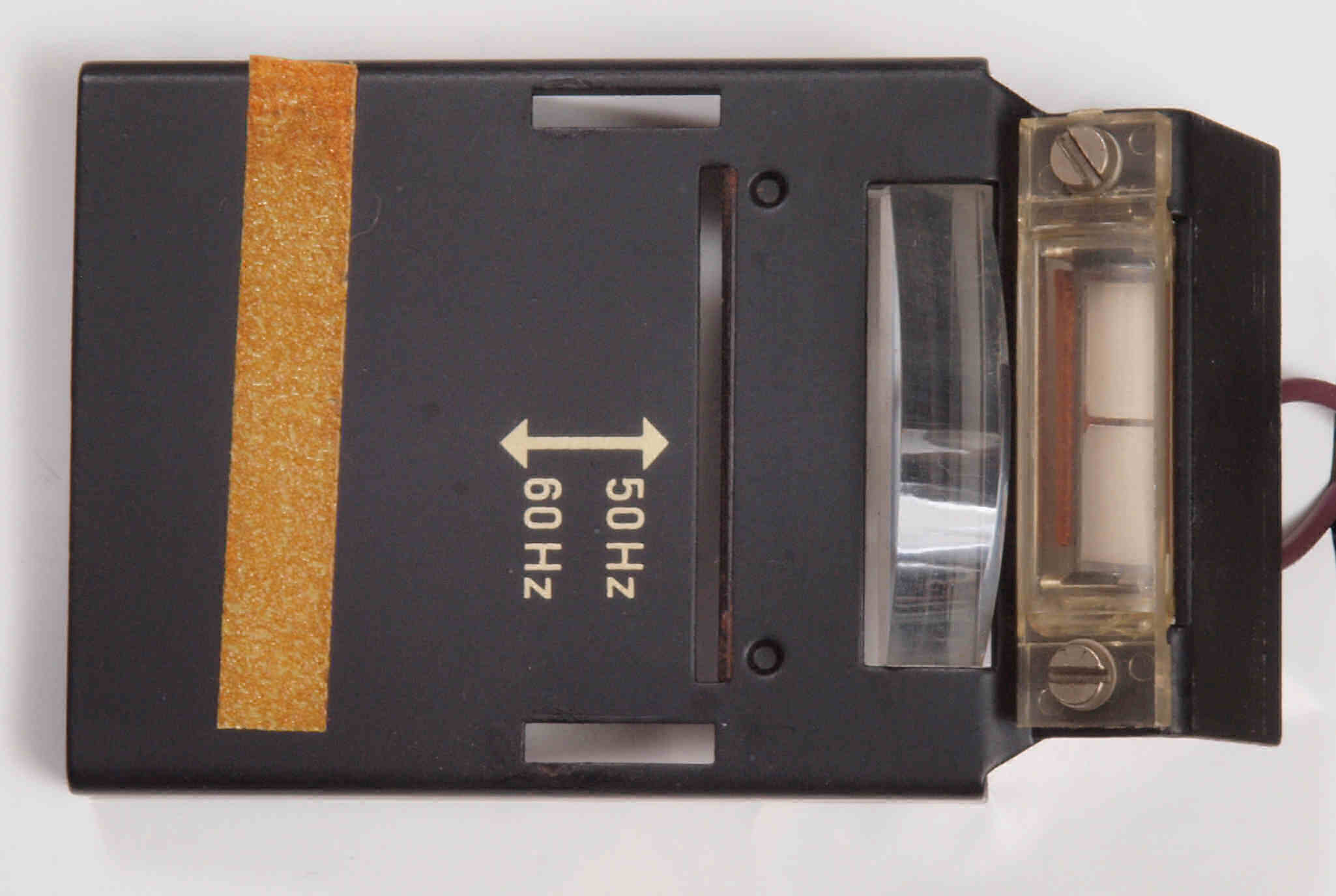

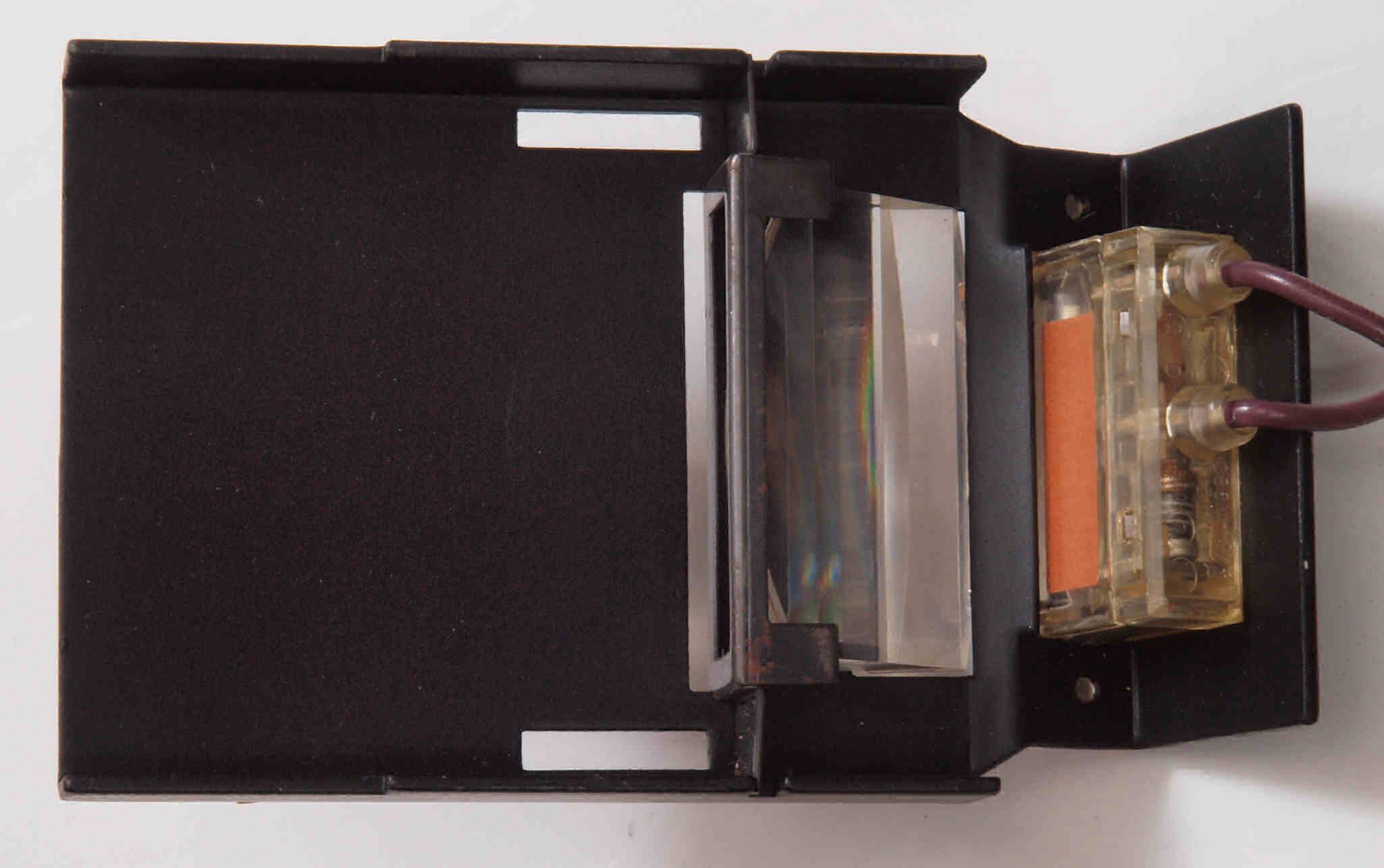

Ｃ４１．　修理（清掃）御　ストロボ発光装置。

Ｃ４２．　修理（清掃）御　ストロボ発光装置、反対側。

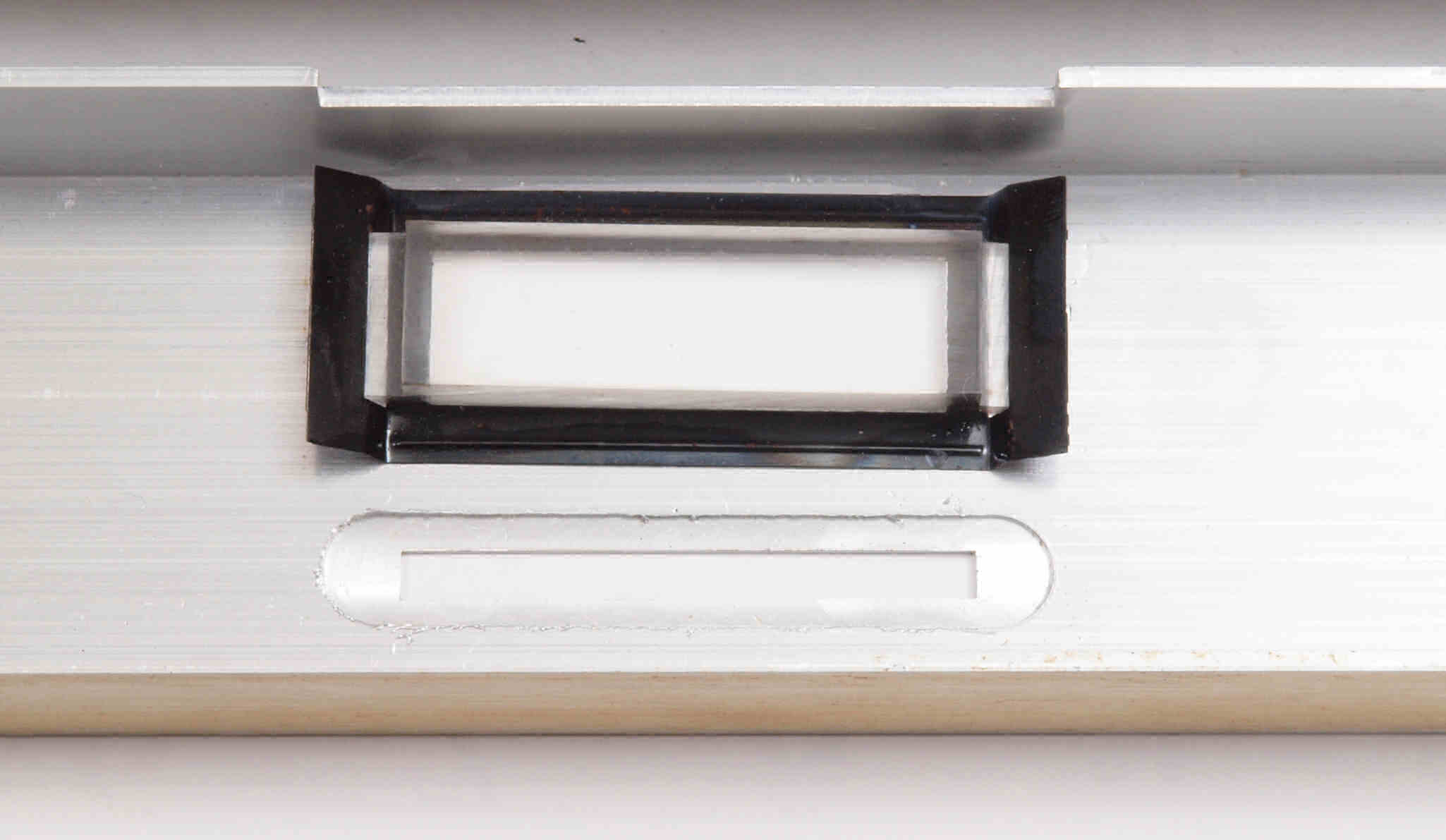

Ｃ４３．　修理中　　ストロボ窓口、接着中。

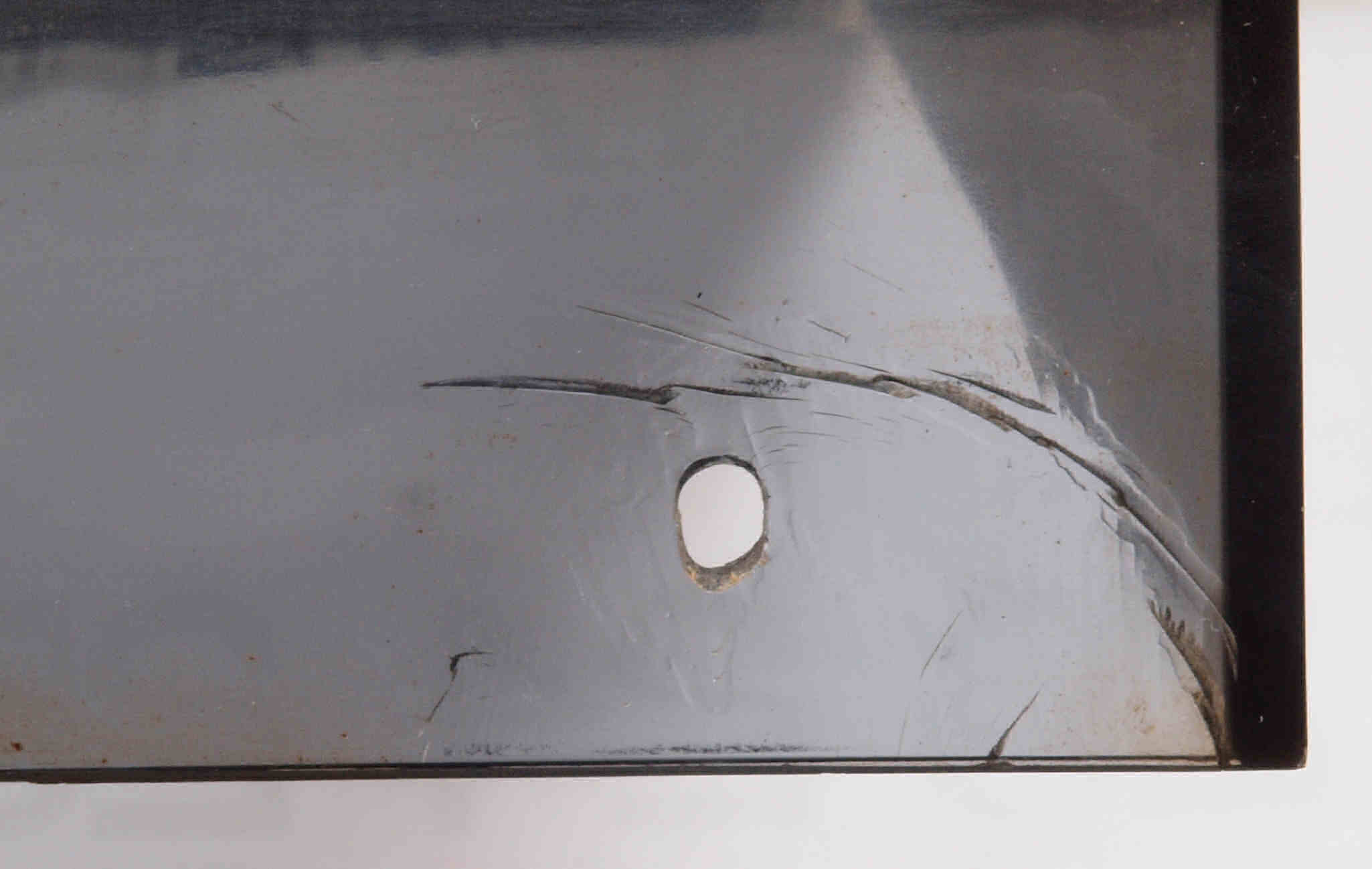

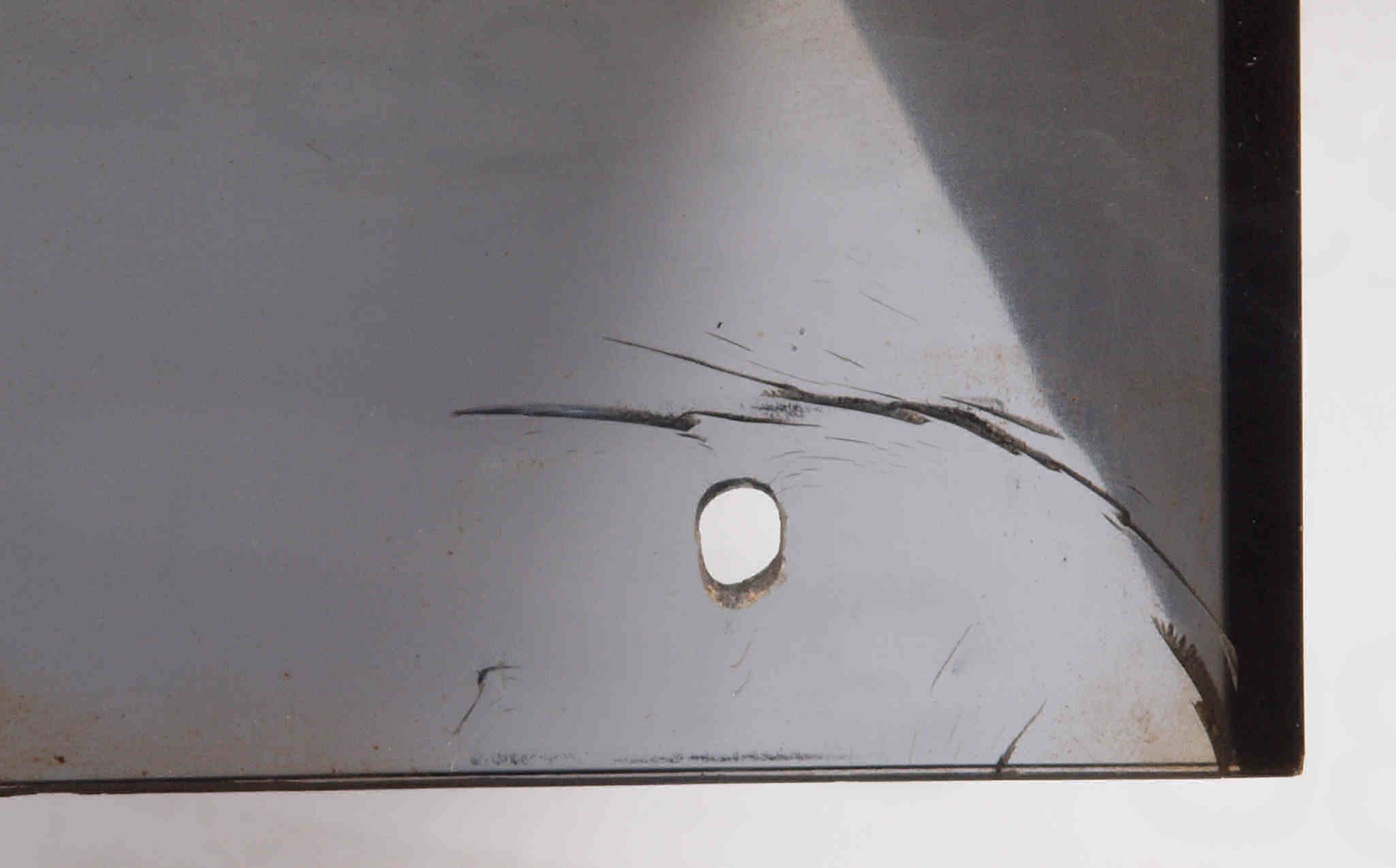

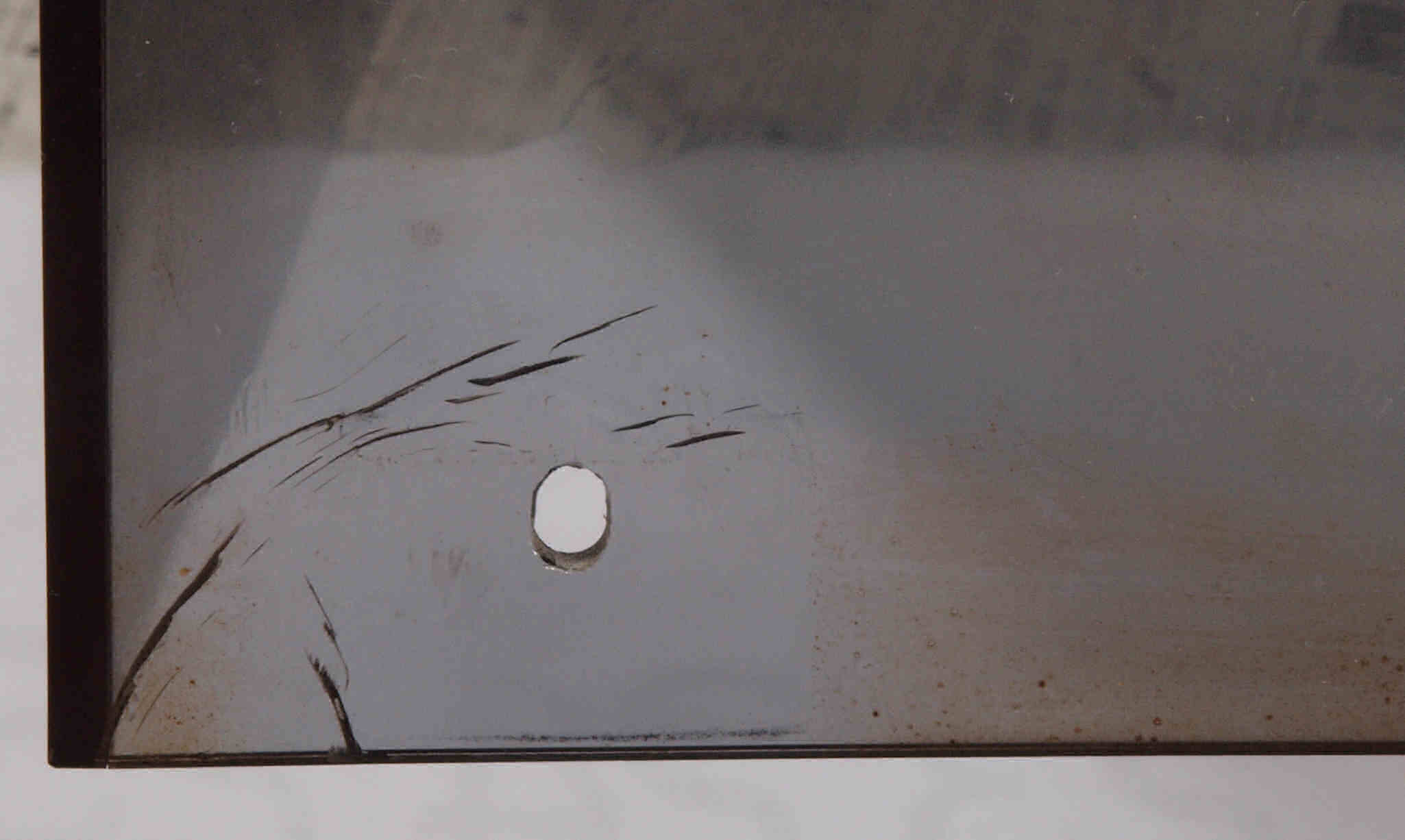

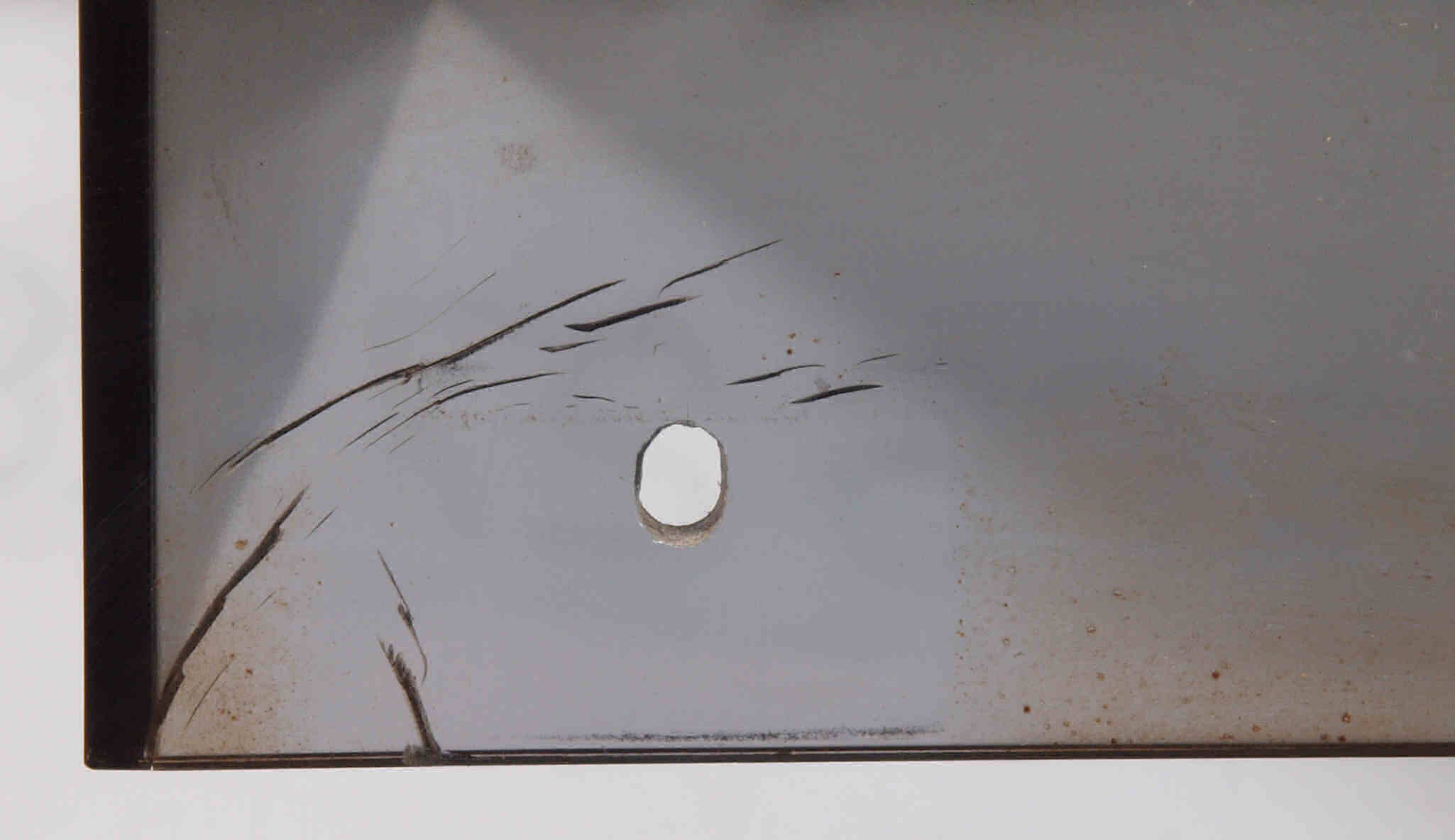

Ｃ５１．　修理中　　カバーヒンジ部右ヒビ。

Ｃ５２．　修理中　　カバーヒンジ部右ヒビ。　ヒビ部分に接着剤を染み込ませる。

Ｃ５３．　修理中　　カバーヒンジ部左ヒビ。

Ｃ５４．　修理中　　カバーヒンジ部左ヒビ。　ヒビ部分に接着剤を染み込ませる。

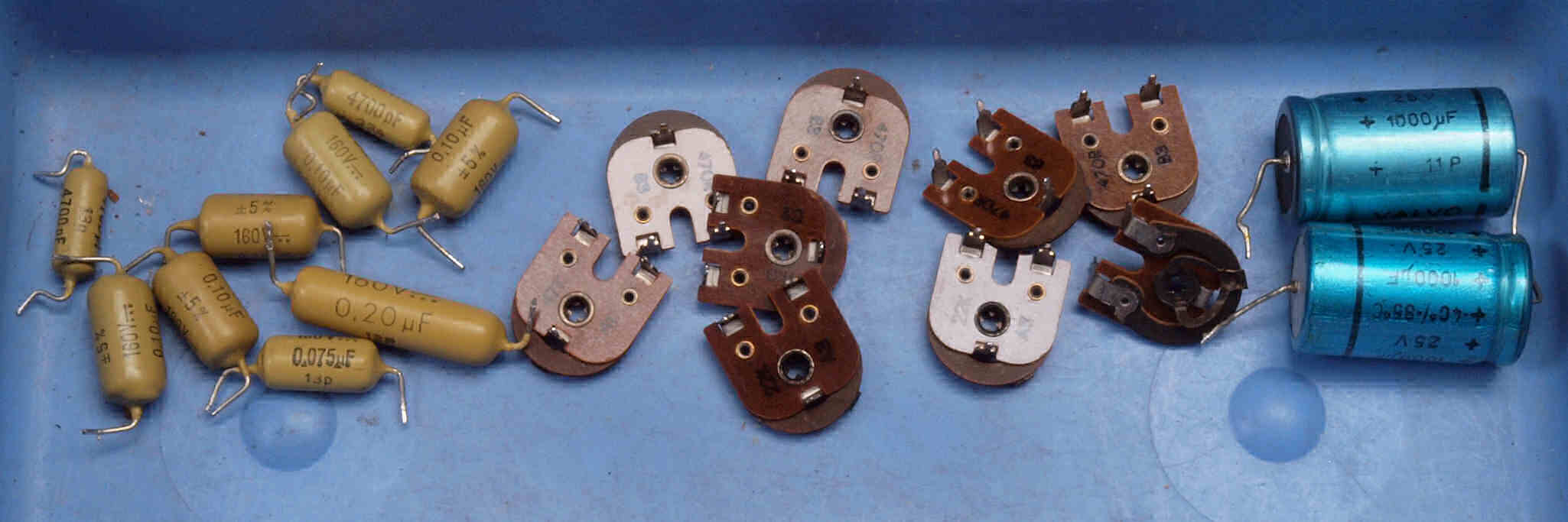

Ｃ６１．　交換部品

Ｃ７１．　修理前　上から見る。

Ｃ７２．　修理後　上から見る。

Ｃ７３．　修理前　下から見る。

Ｃ７４．　修理後　下から見る。

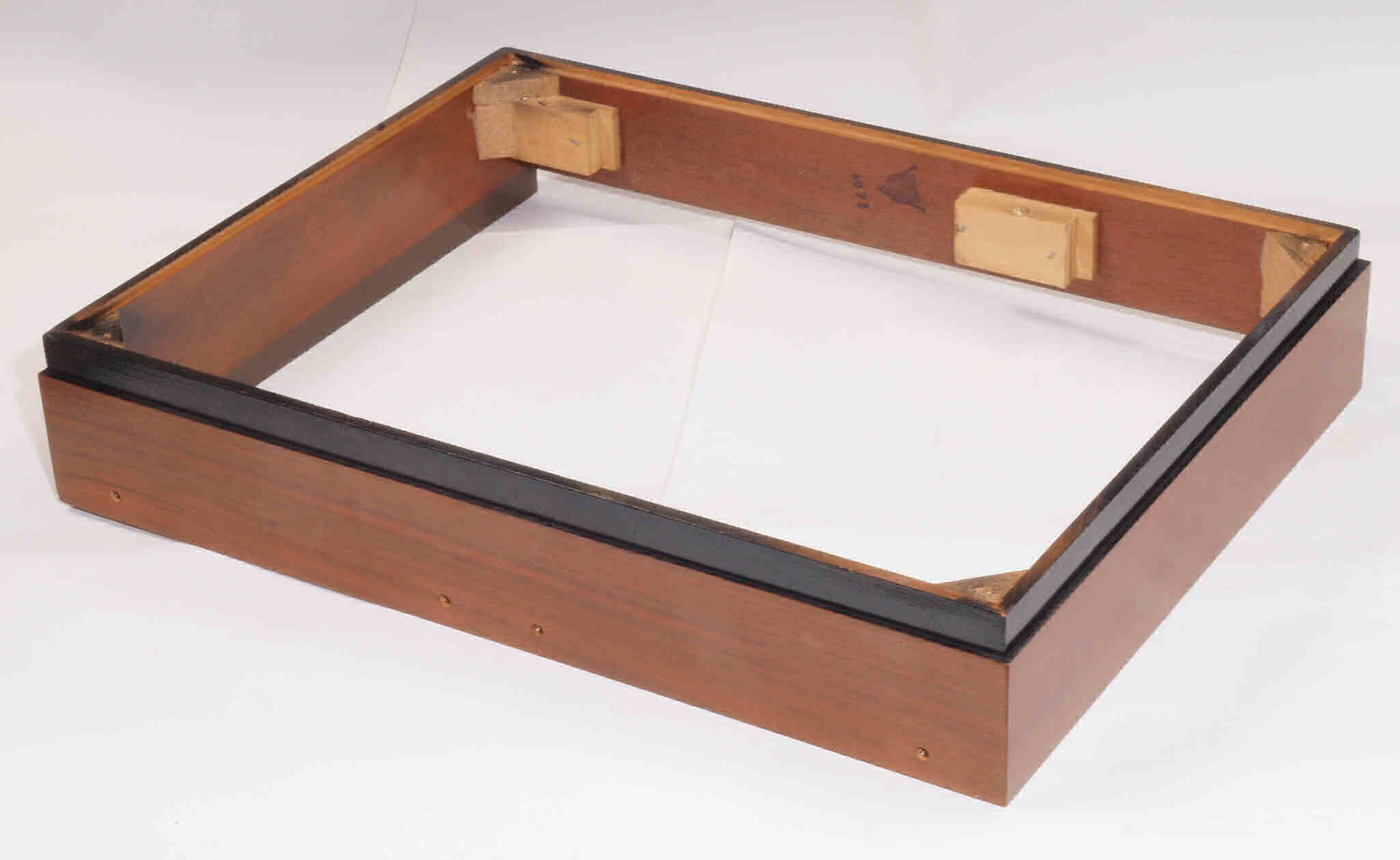

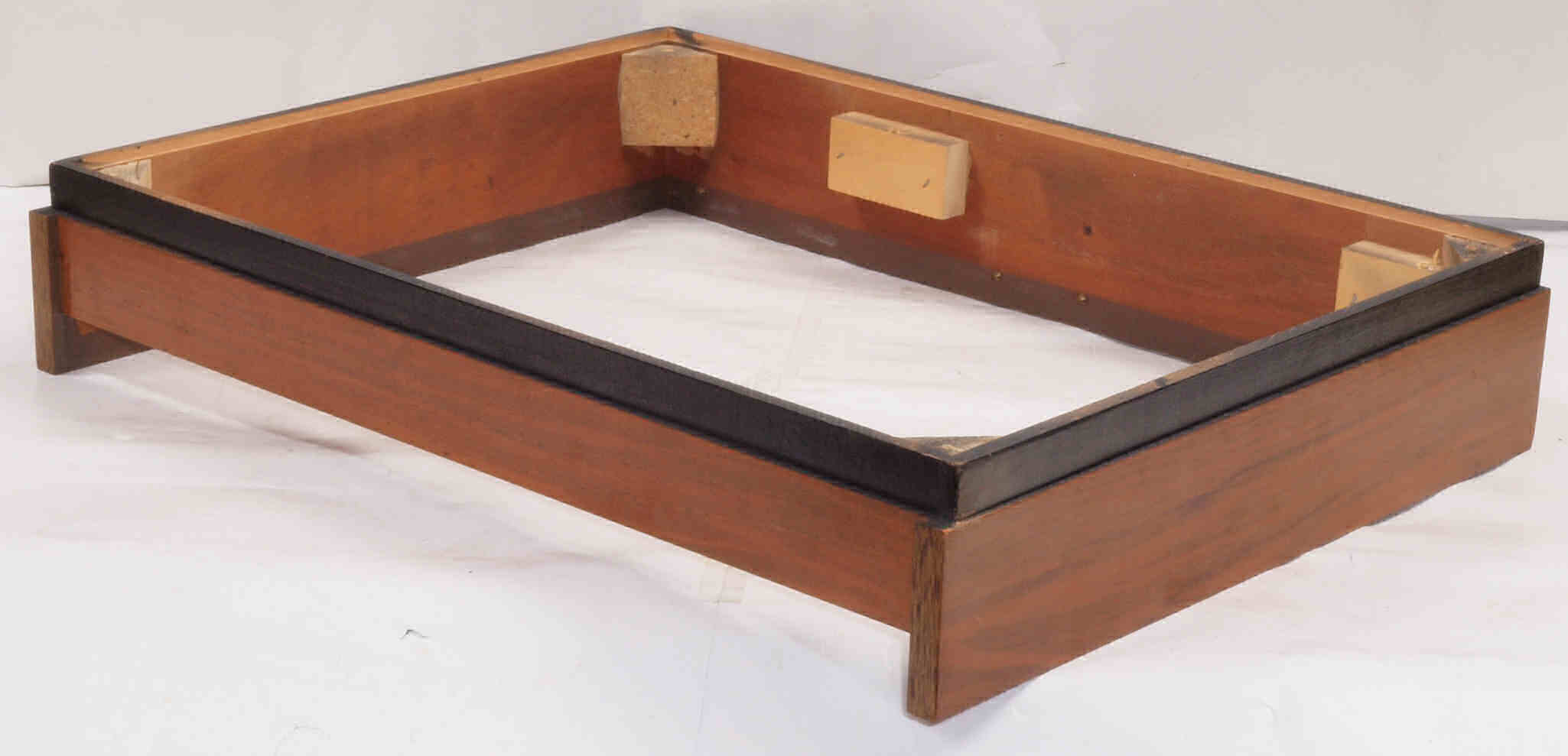

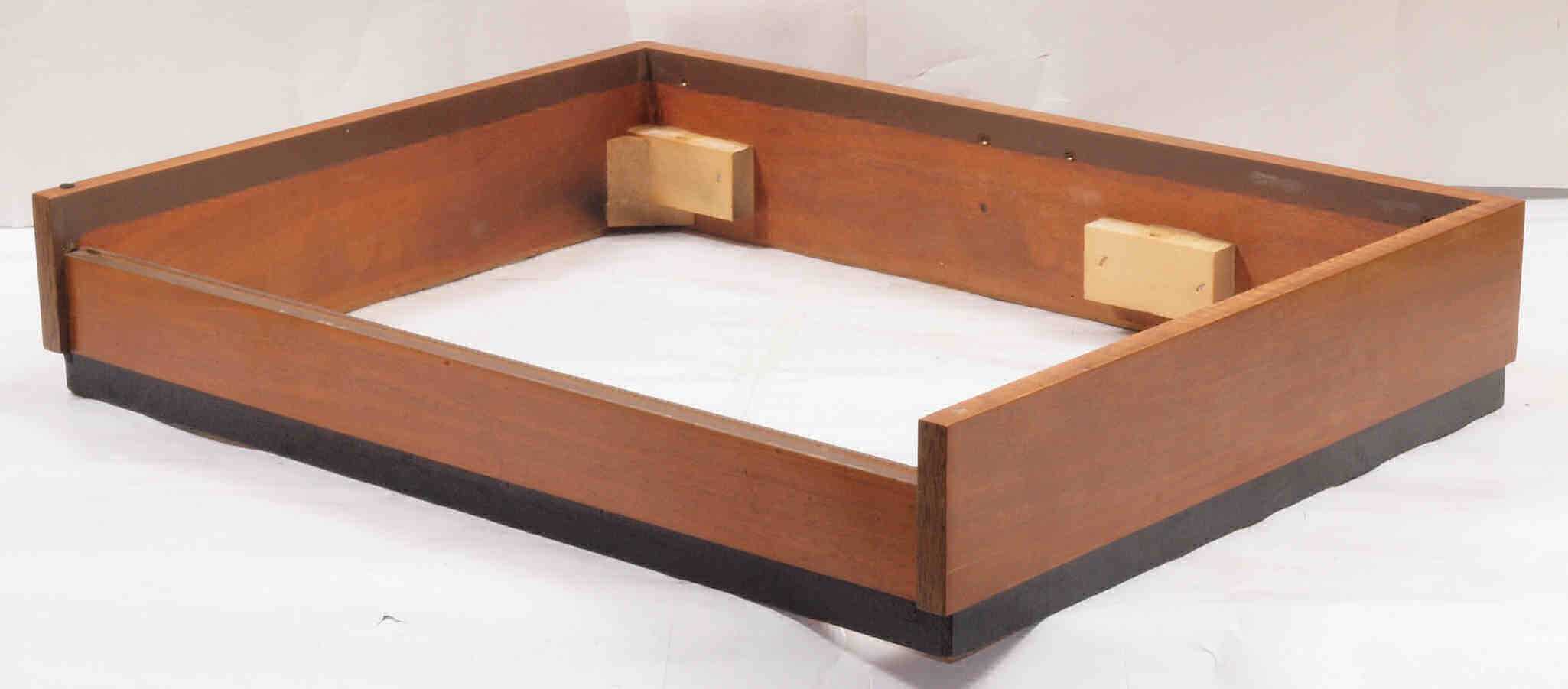

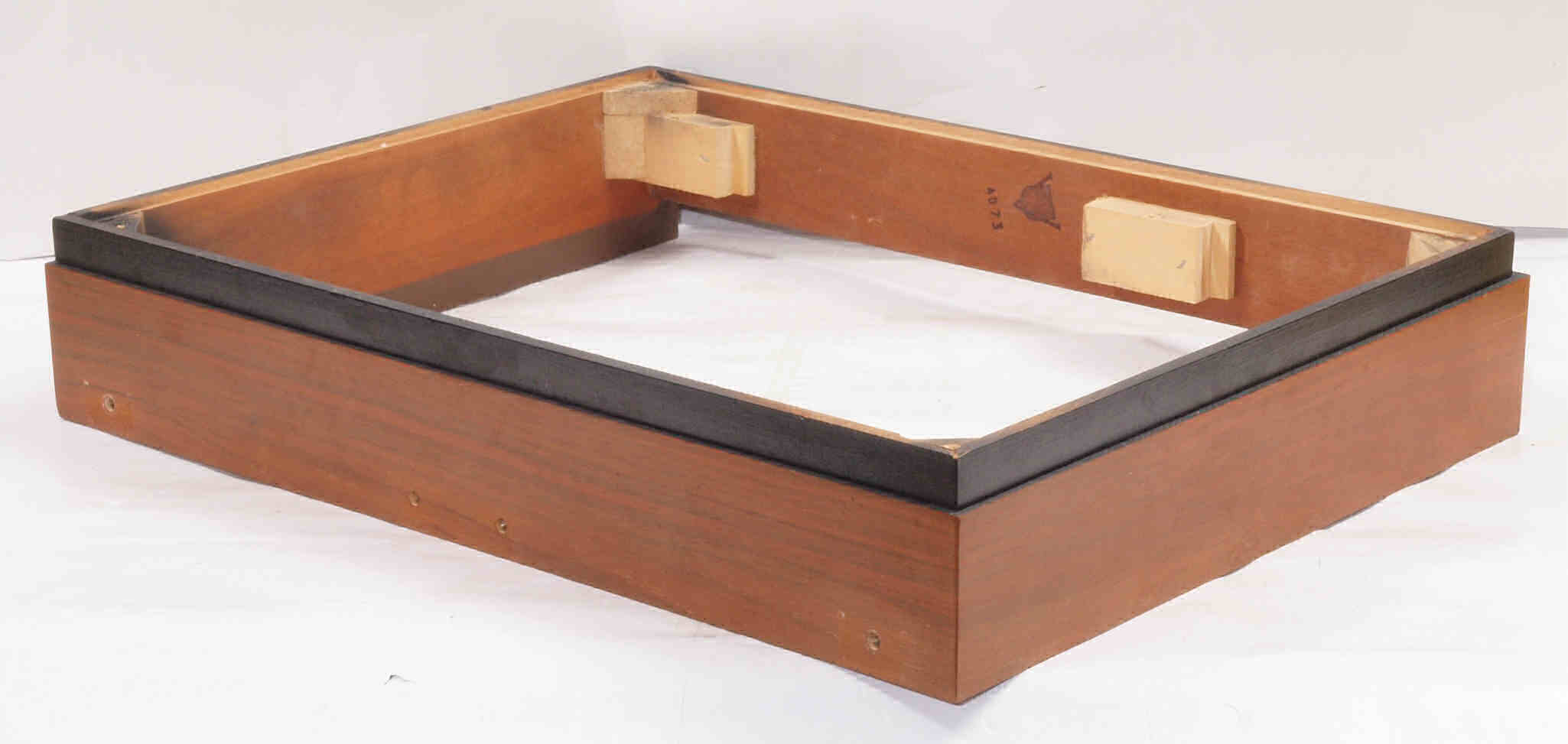

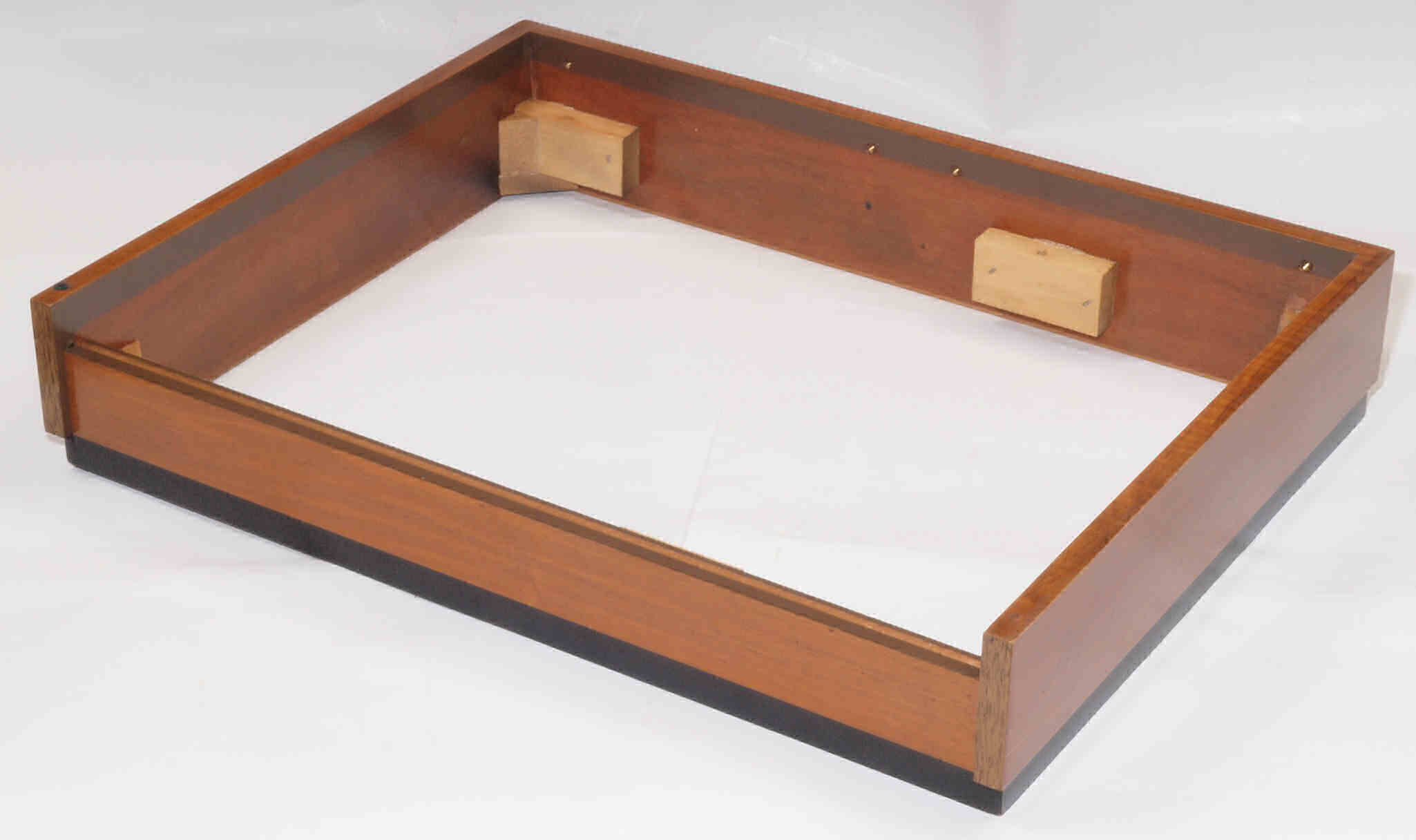

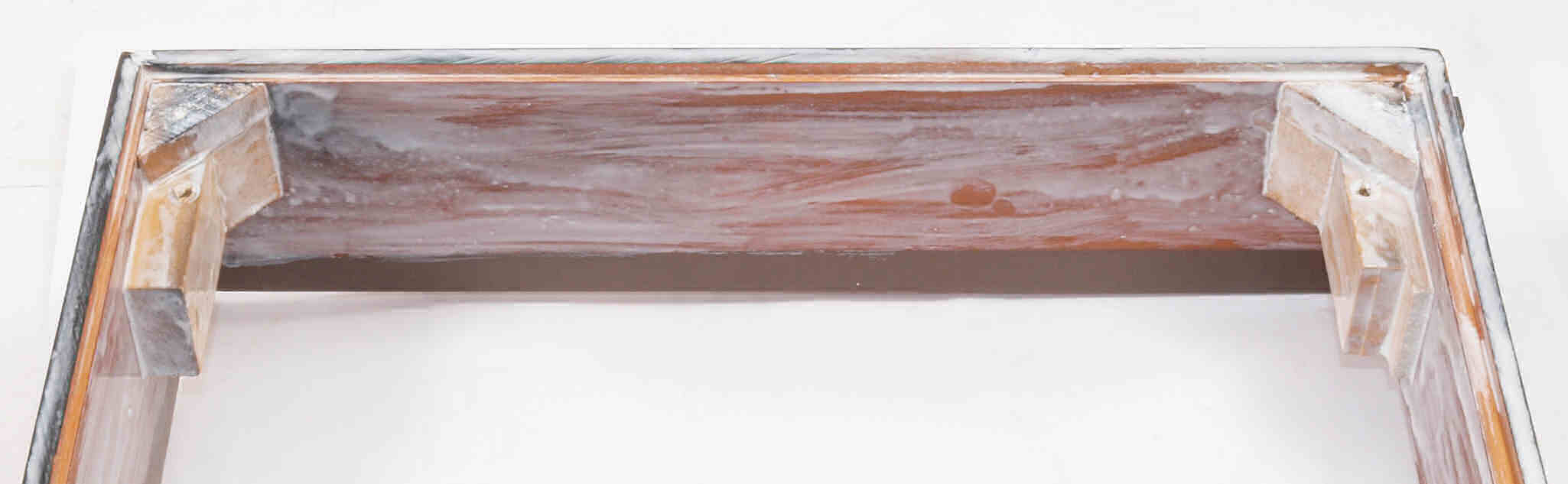

Ｄ．　本体（タンテーブル）修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｄ１１．　修理前　前右木台。

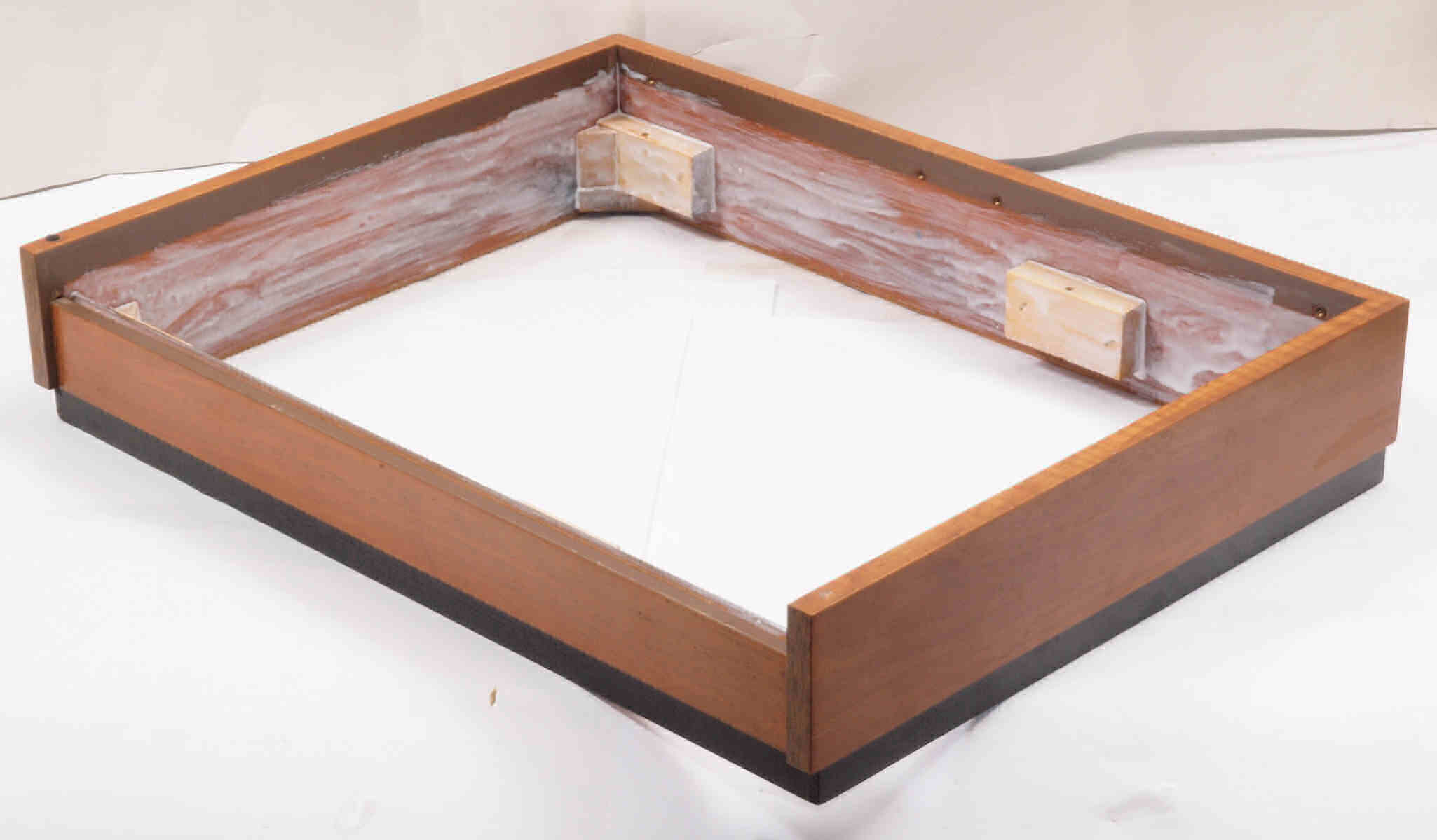

Ｄ１２．　修理中　前右木台。ボンドを塗って固める。

Ｄ１３．　修理後中　前右木台。更に透明ラッカーを吹く。

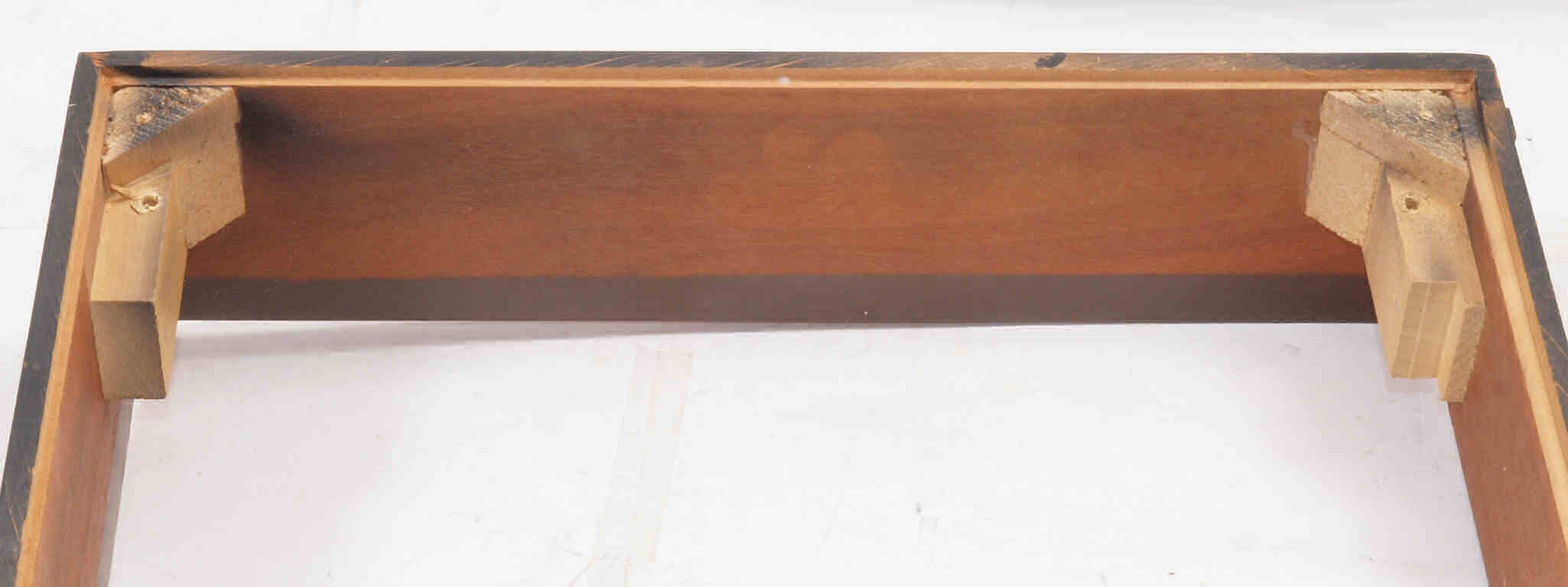

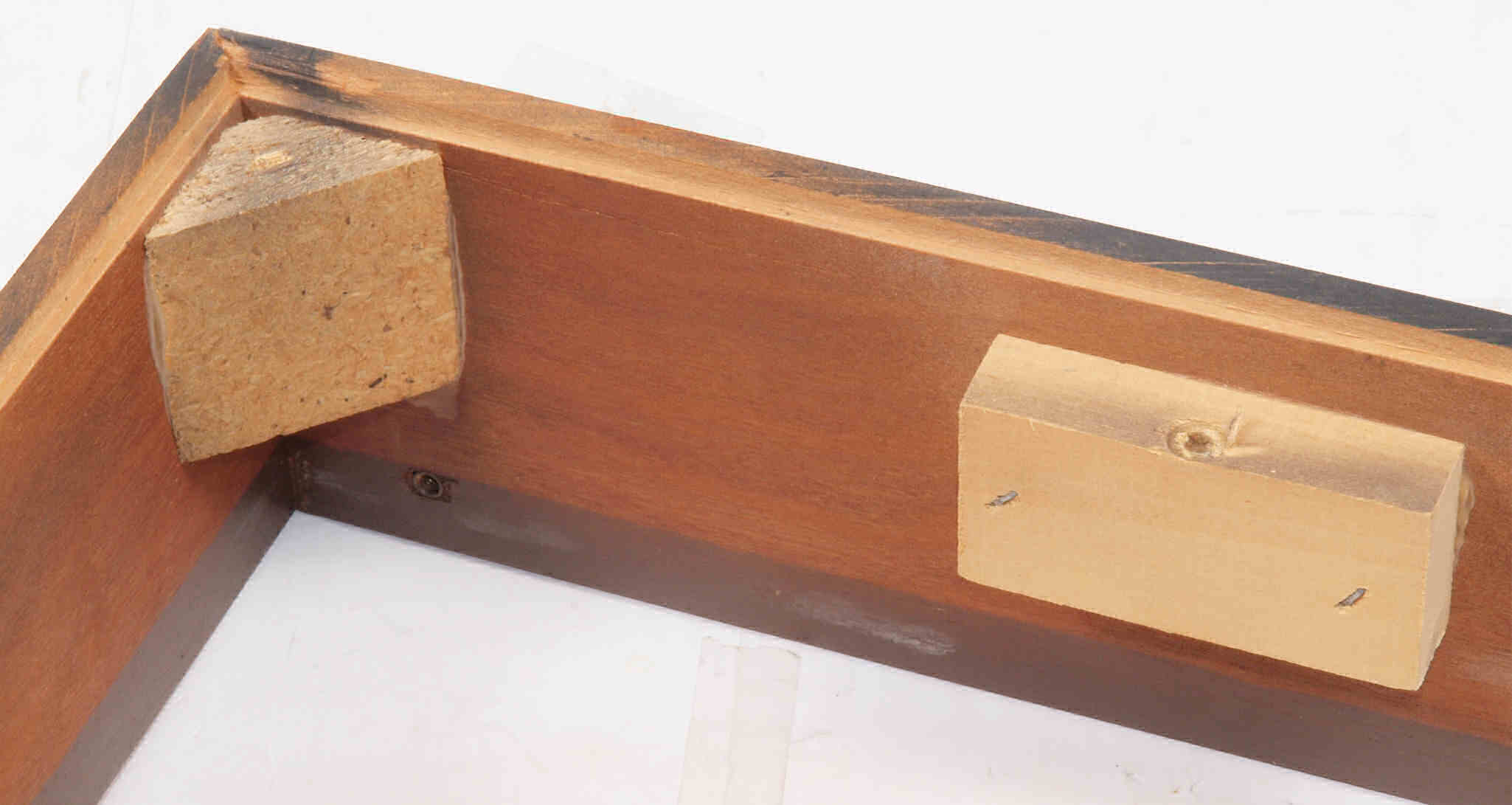

Ｄ１４．　修理前　後左木台。

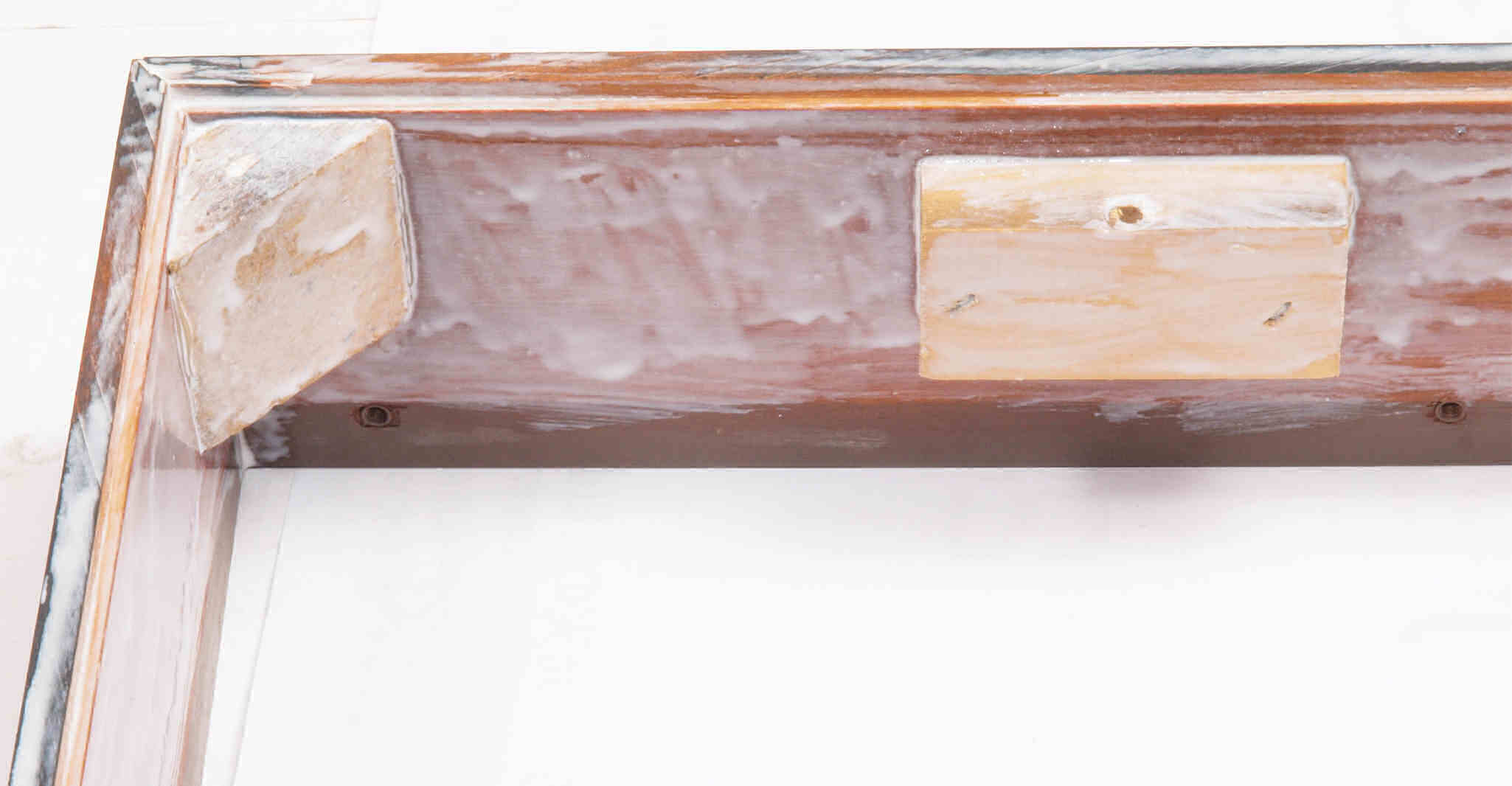

Ｄ１５．　修理中　後左木台。ボンドを塗って固める。

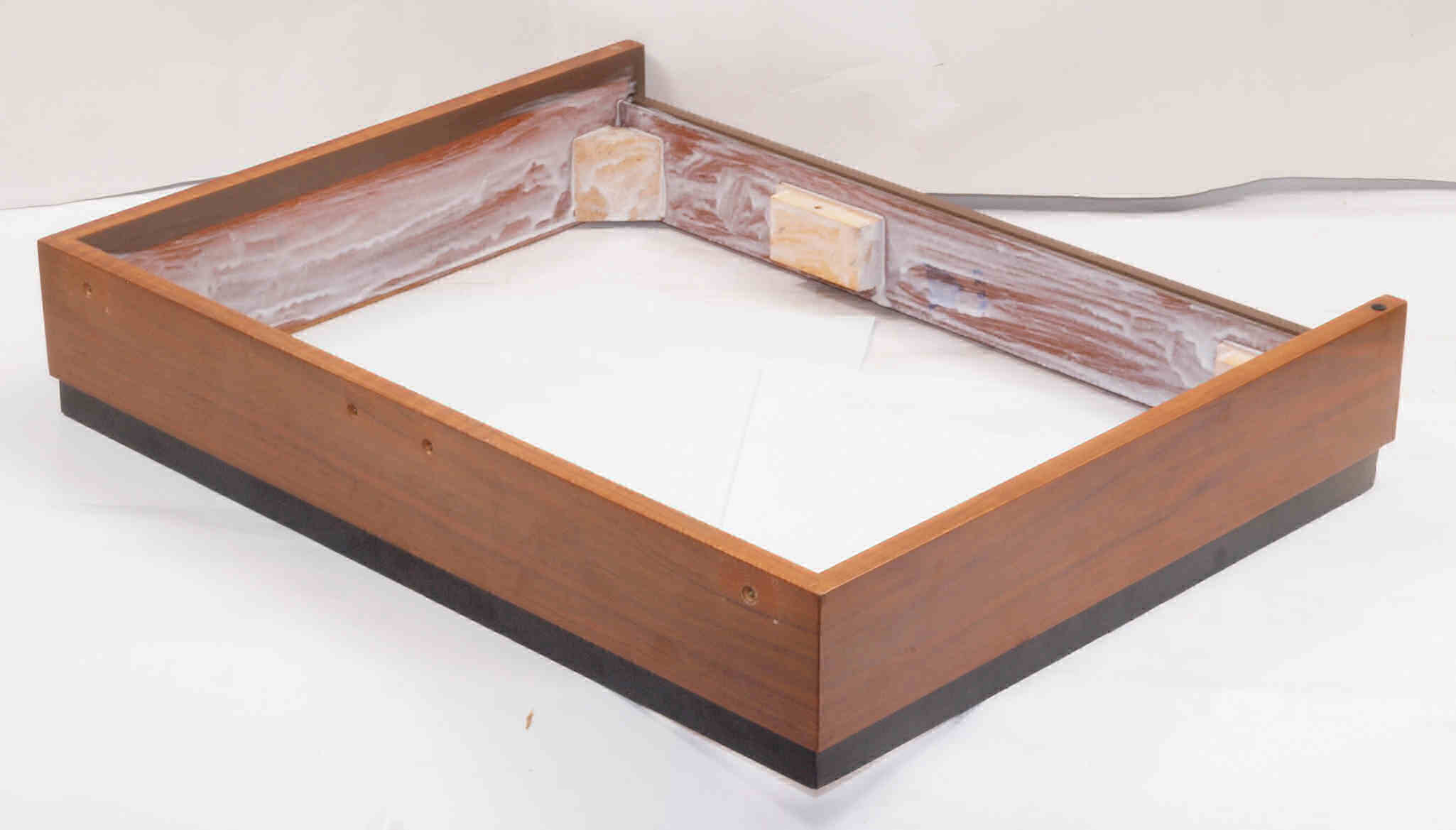

Ｄ１６．　修理後　後左木台。更に透明ラッカーを吹く。

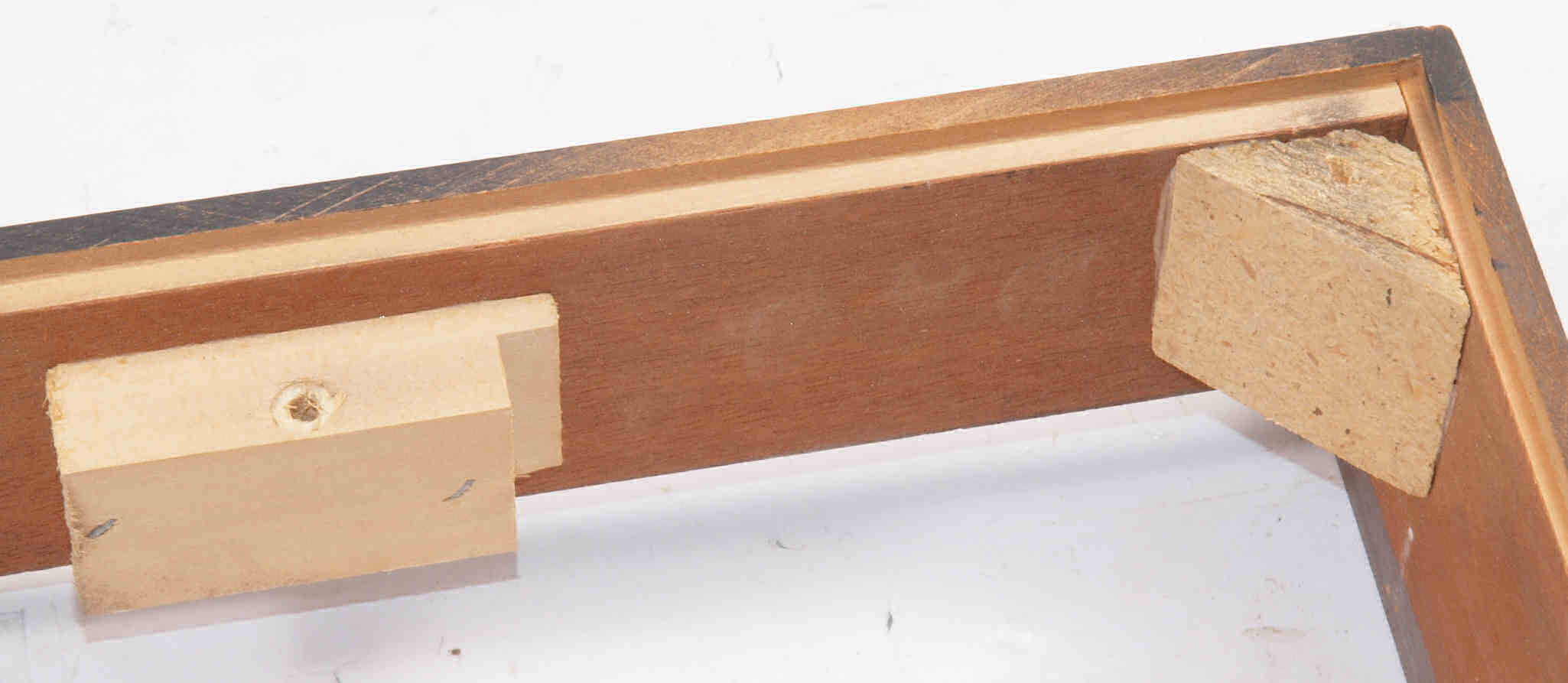

Ｄ１７．　修理前　下前左木台。

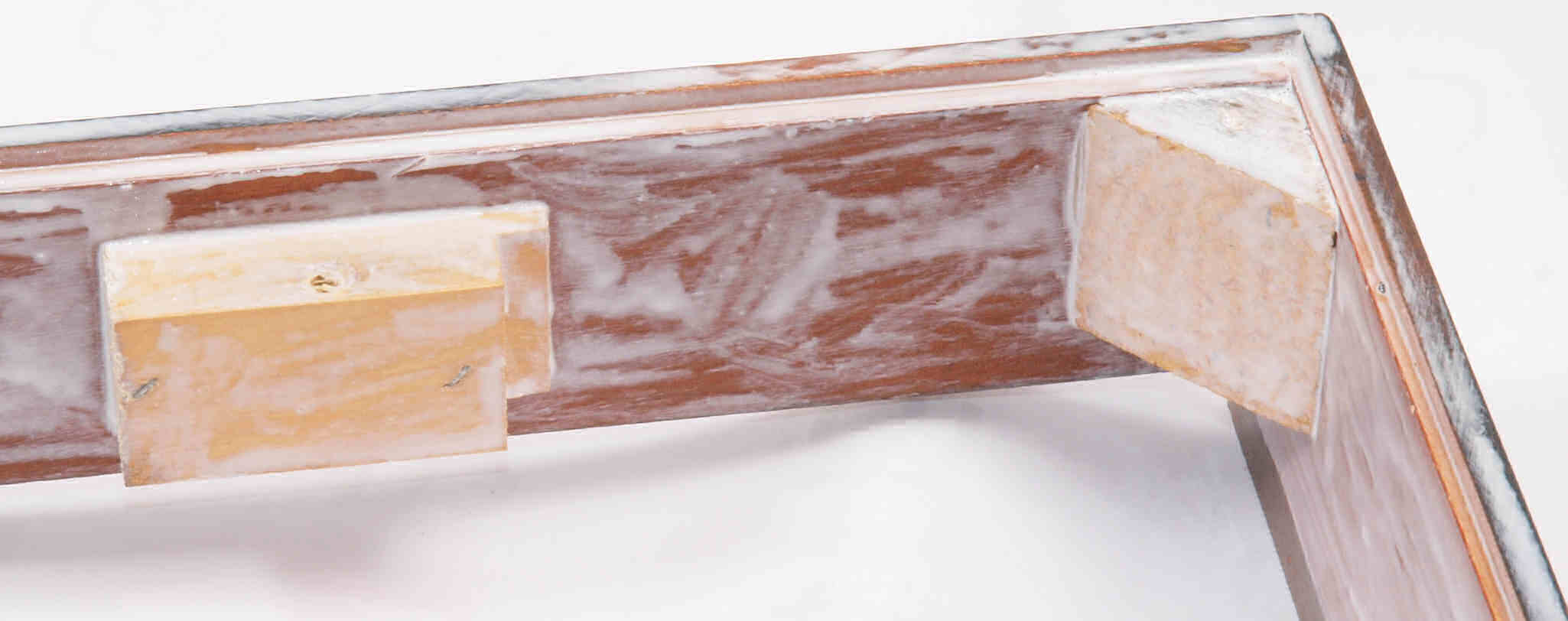

Ｄ１８．　修理中　下前左木台。ボンドを塗って固める。

Ｄ１９．　修理後　下前左木台。更に透明ラッカーを吹く。

Ｄ１Ａ．　修理前　下後右木台。

Ｄ１Ｂ．　修理中　下後右木台。ボンドを塗って固める。

Ｄ１Ｃ．　修理後　下後右木台。更に透明ラッカーを吹く。

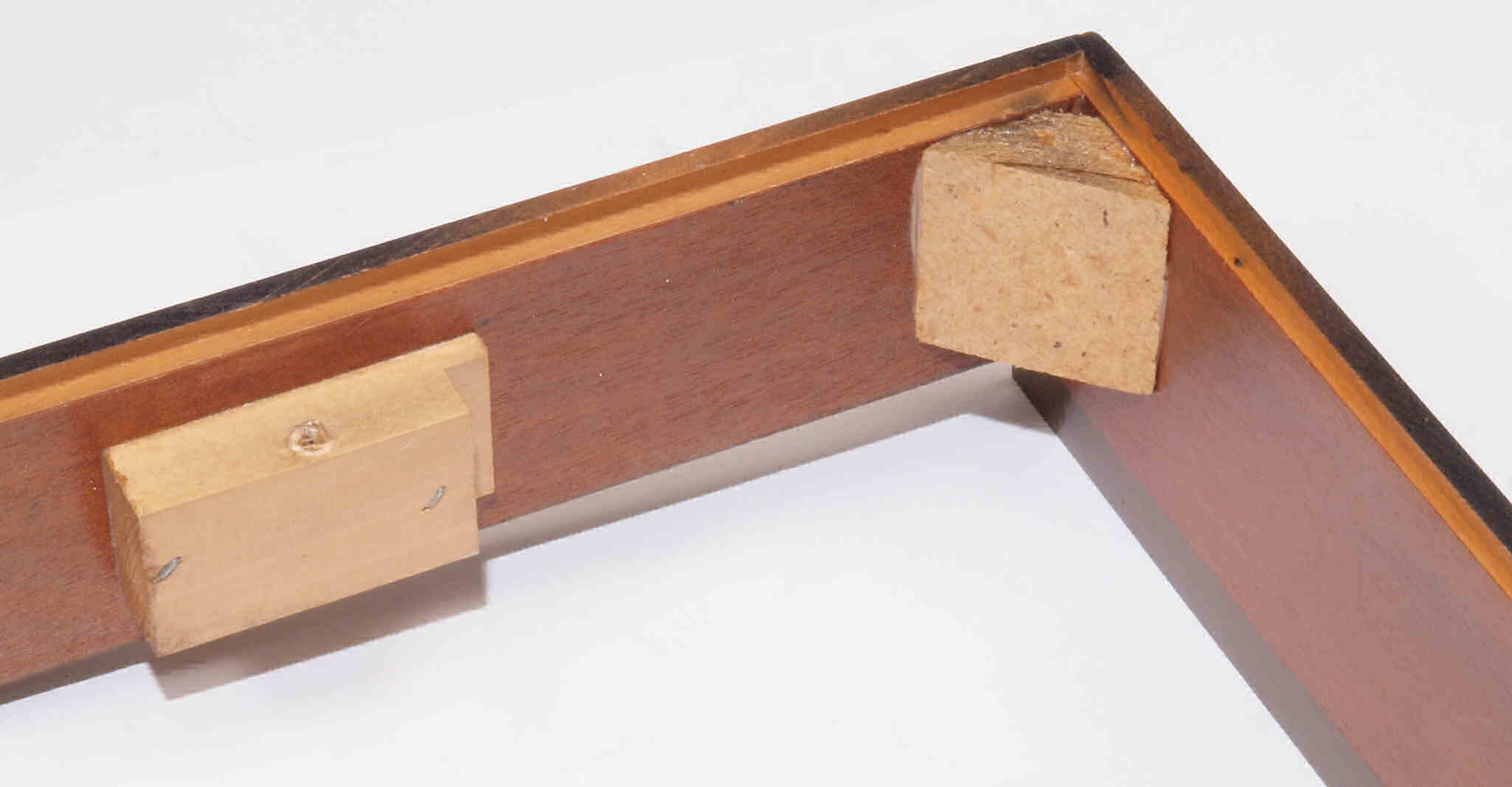

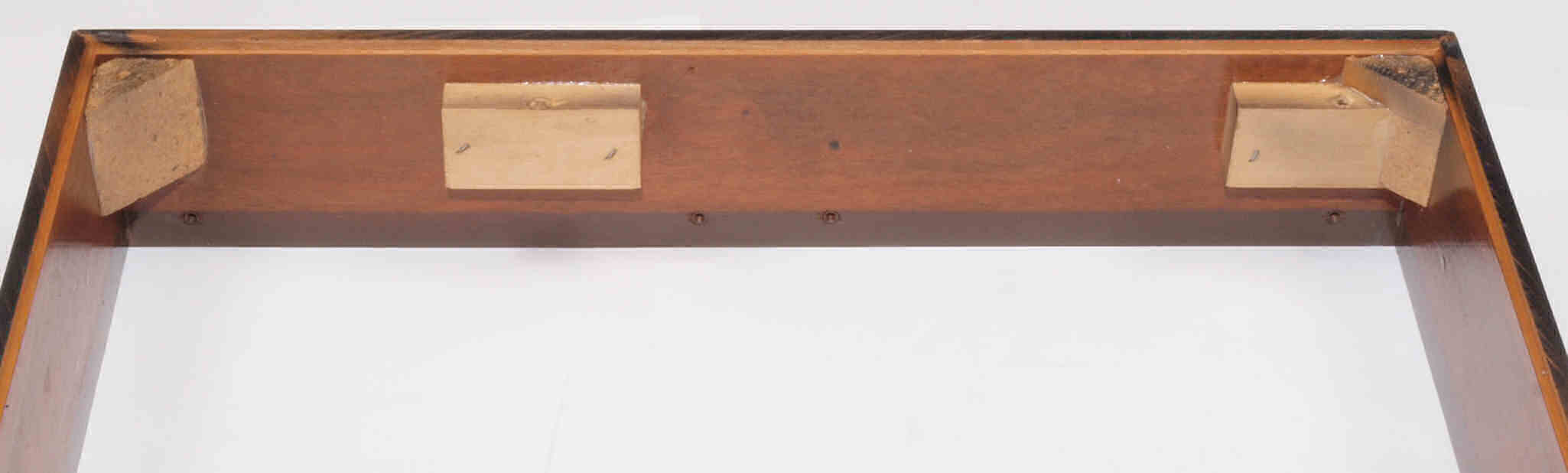

Ｄ２１．　修理前　下右前台角。

Ｄ２２．　修理中　下右前台角。ボンドを塗って固める。

Ｄ２３．　修理後　下右前台角。　更に透明ラッカーを吹く。

Ｄ２４．　修理前　下右後木台角。

Ｄ２５．　修理中　下右後木台角。ボンドを塗って固める。

Ｄ２６．　修理後　下右後木台角。　更に透明ラッカーを吹く。

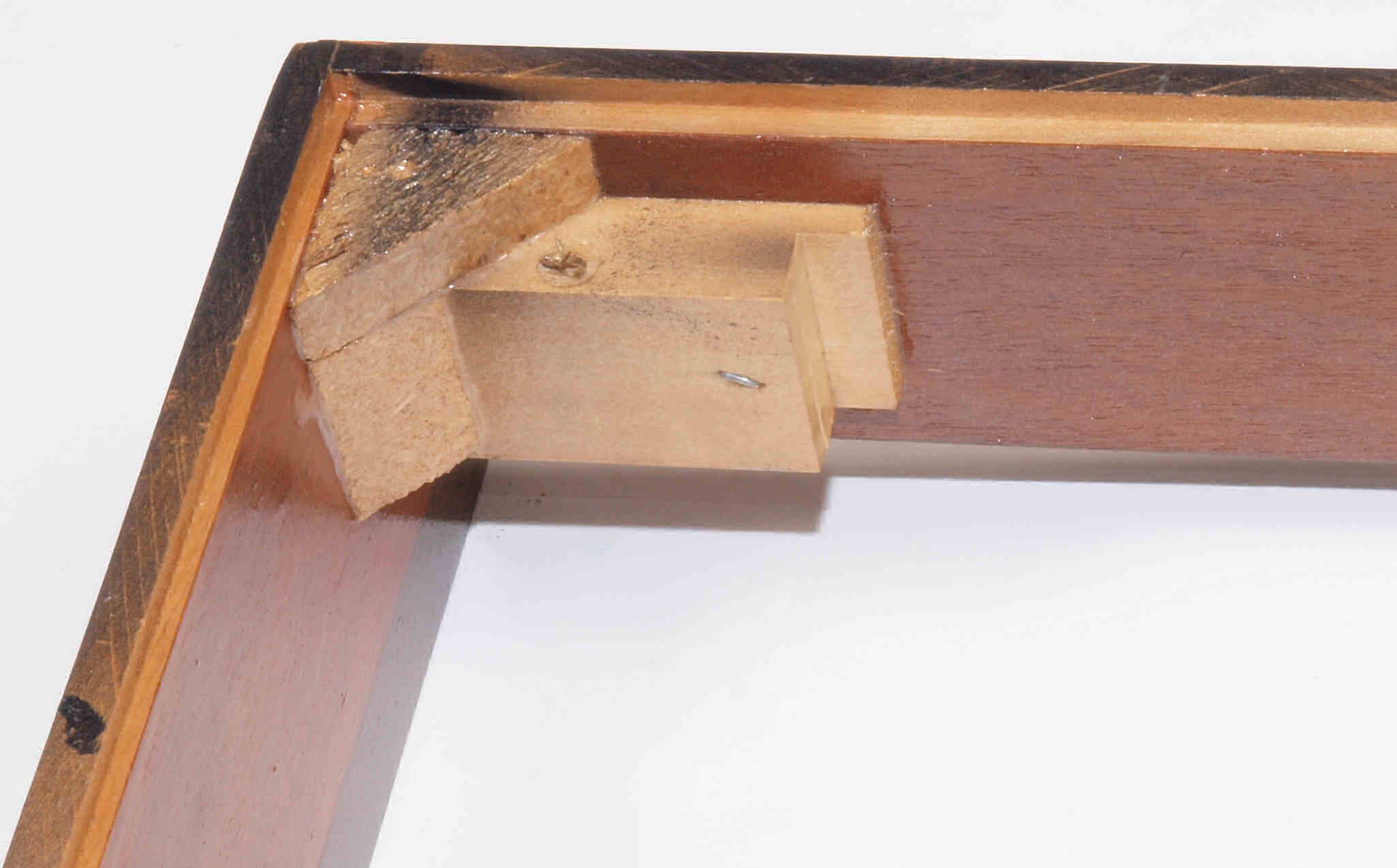

Ｄ２７．　修理前　下左木台角。

Ｄ２８．　修理中　下左木台角。ボンドを塗って固める。

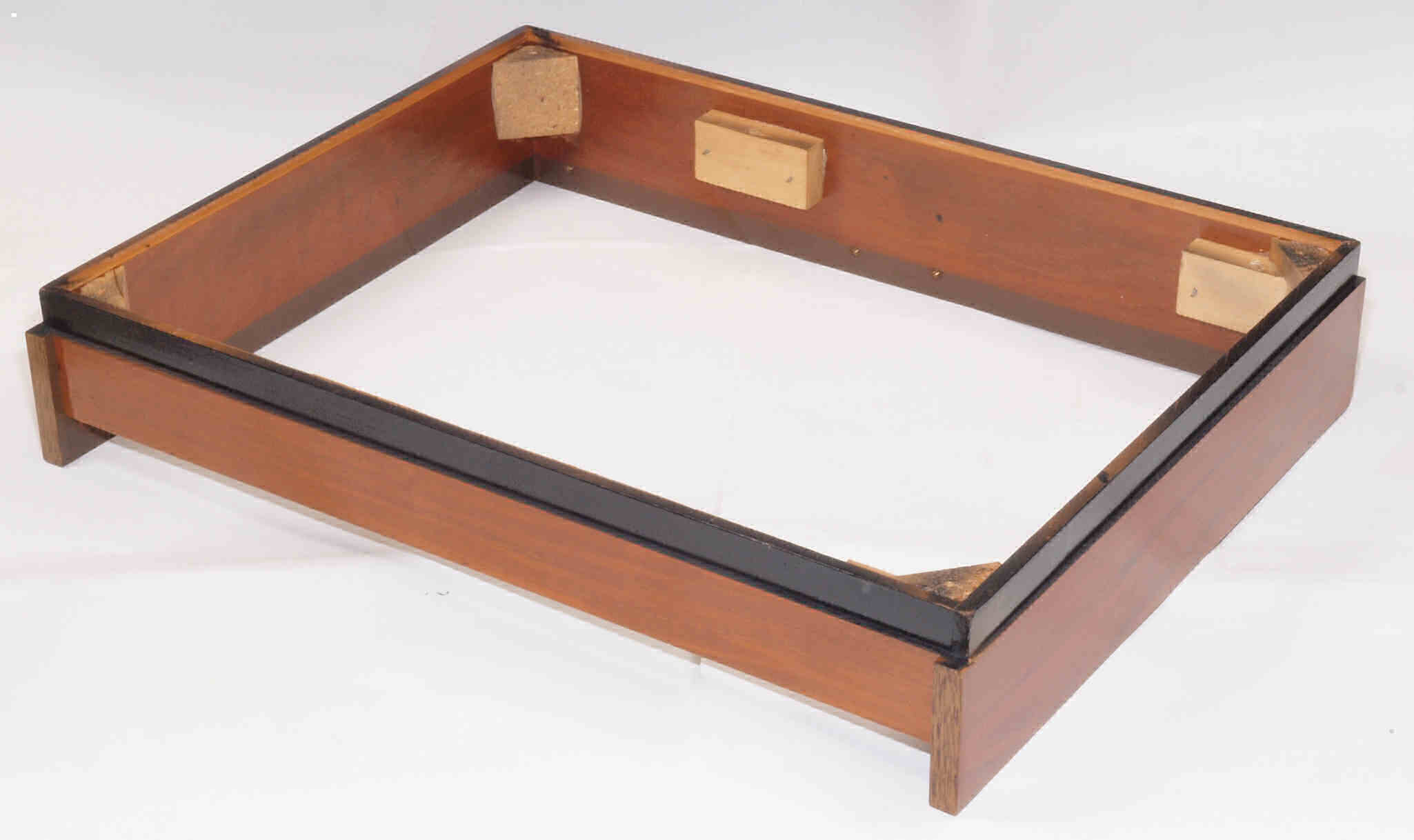

Ｄ２９．　修理後　下左木台角。　更に透明ラッカーを吹く。

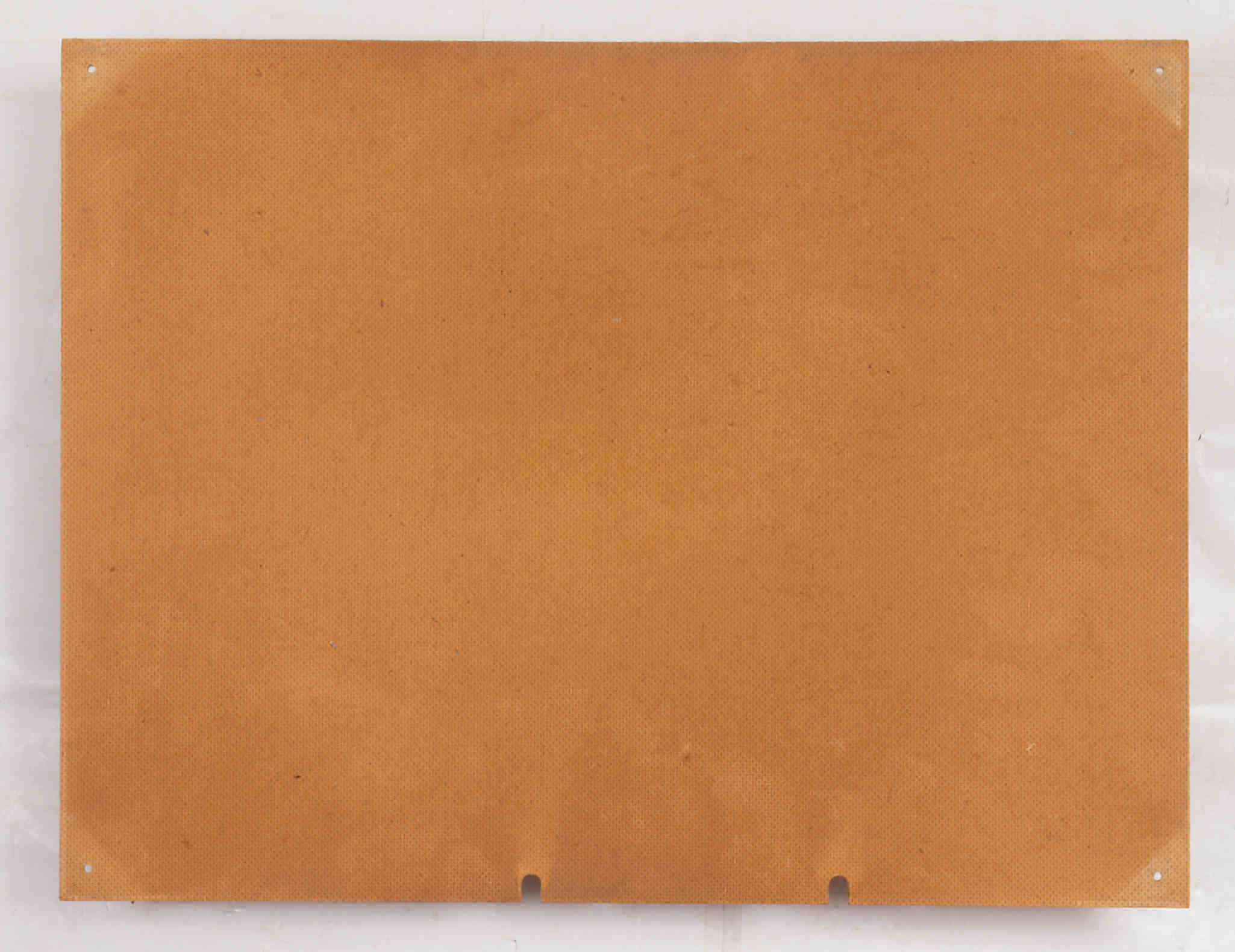

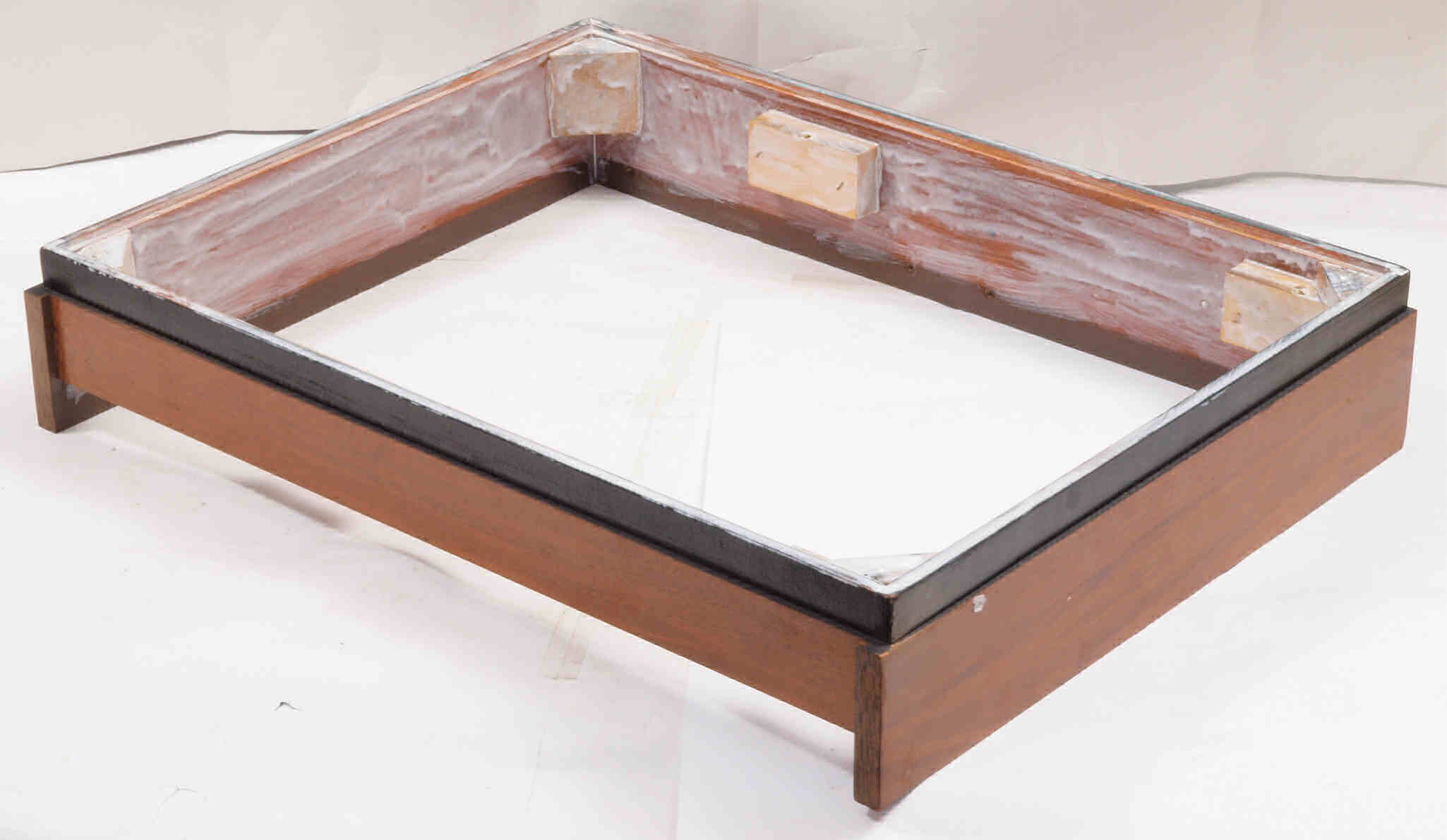

Ｄ３１．　修理前　ターンテーブル底板表側。パルプ（紙）を圧縮成形した物で湿度に弱い。

Ｄ３２．　修理後　ターンテーブル底板表側。透明ラッカーを吹く。

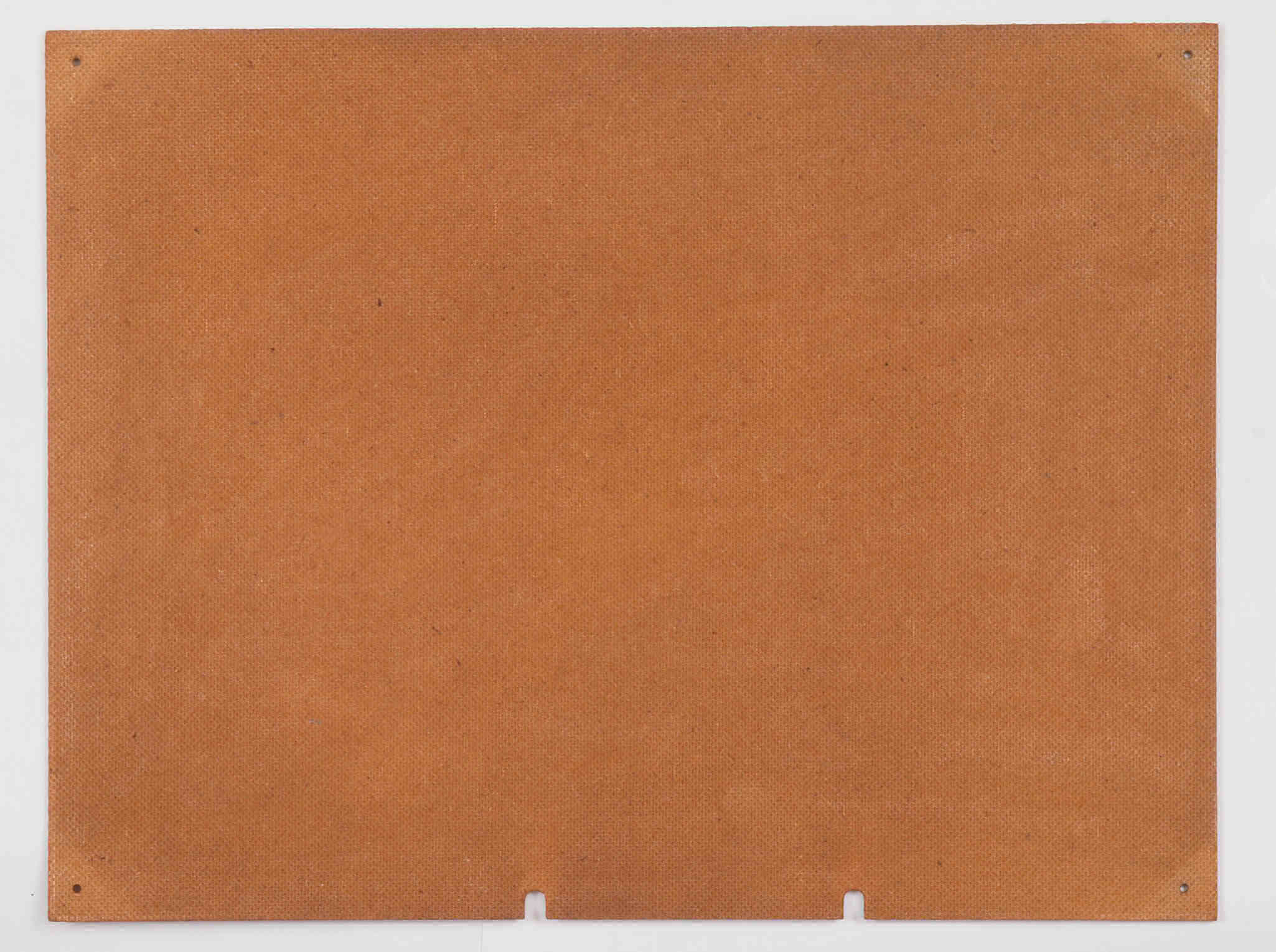

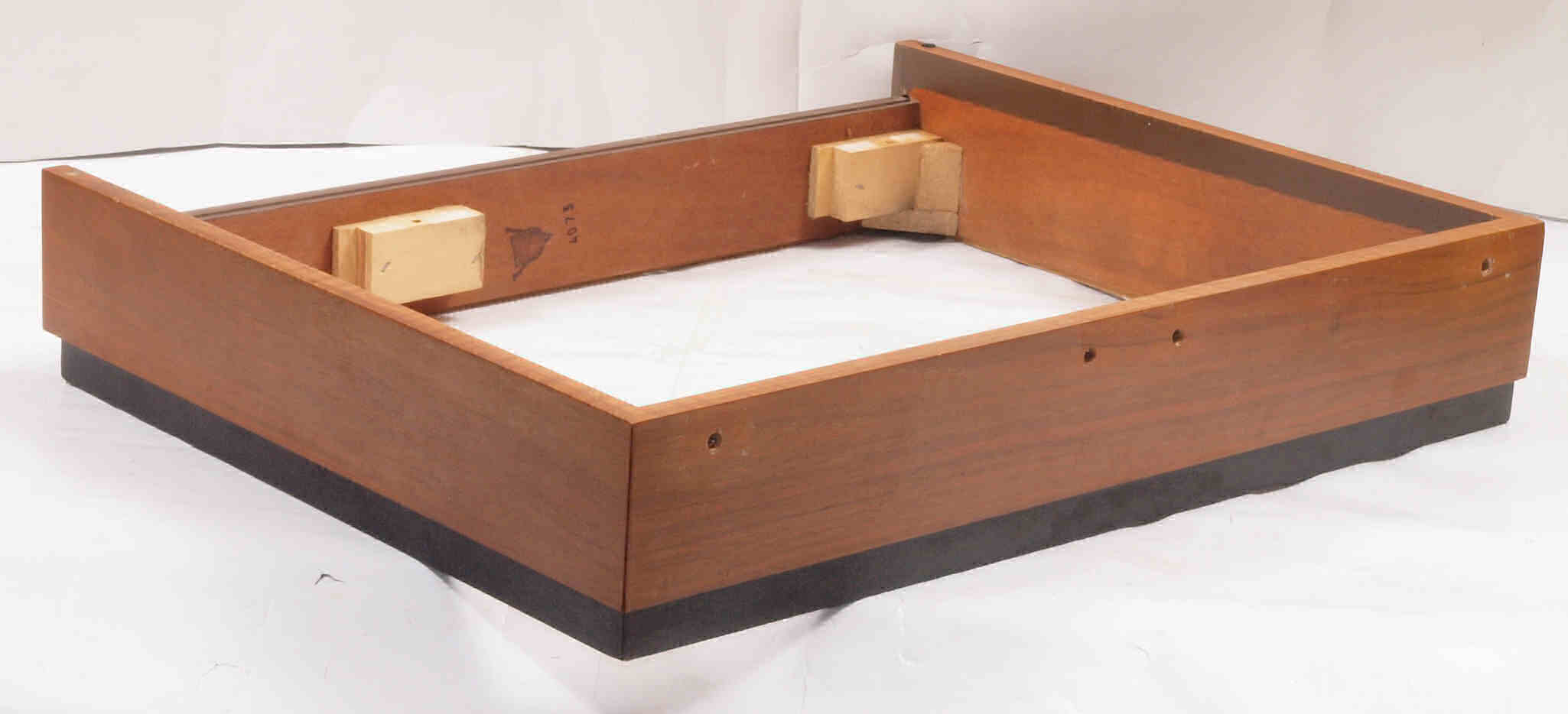

Ｄ３３．　修理前　ターンテーブル底板裏側

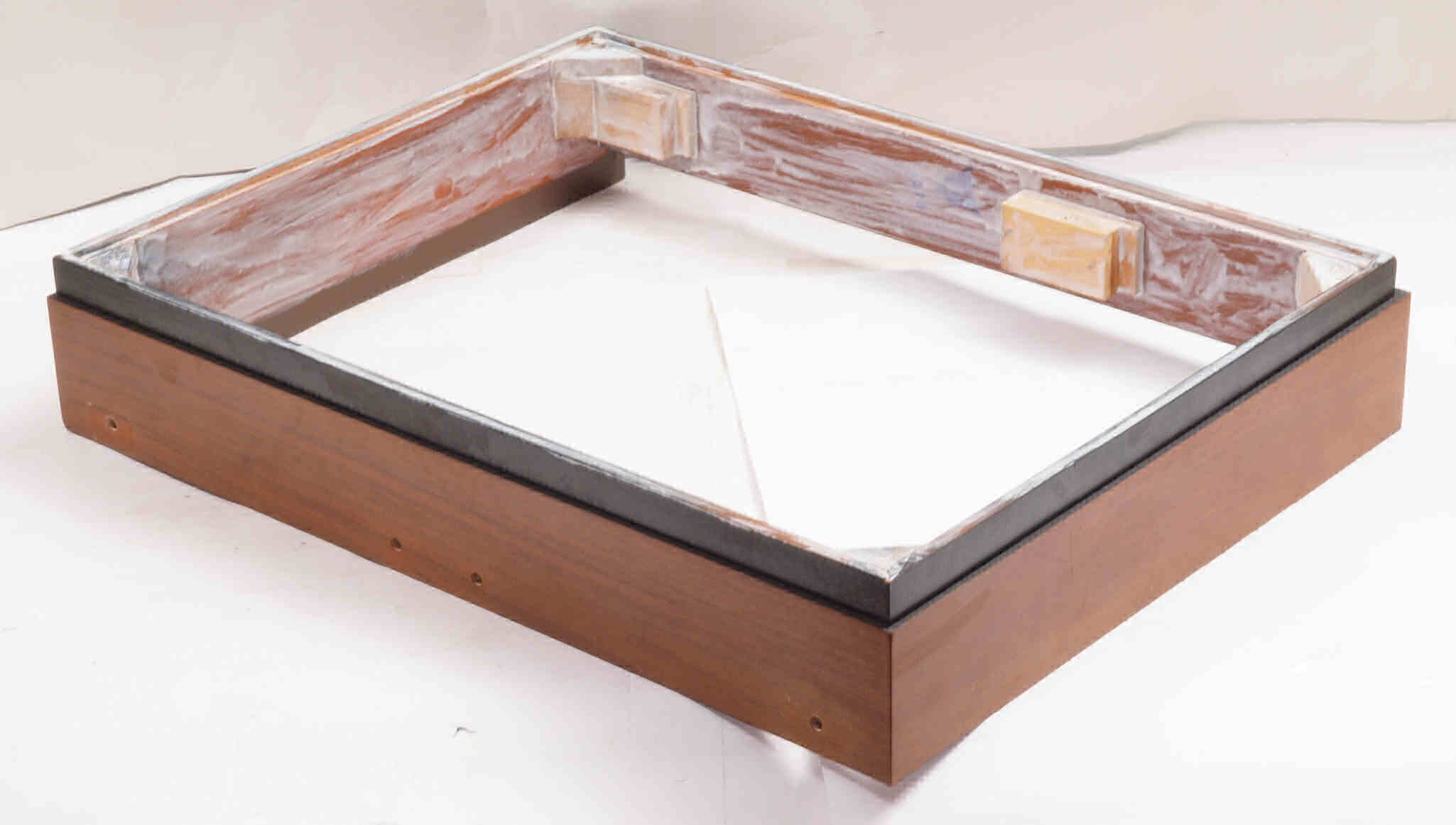

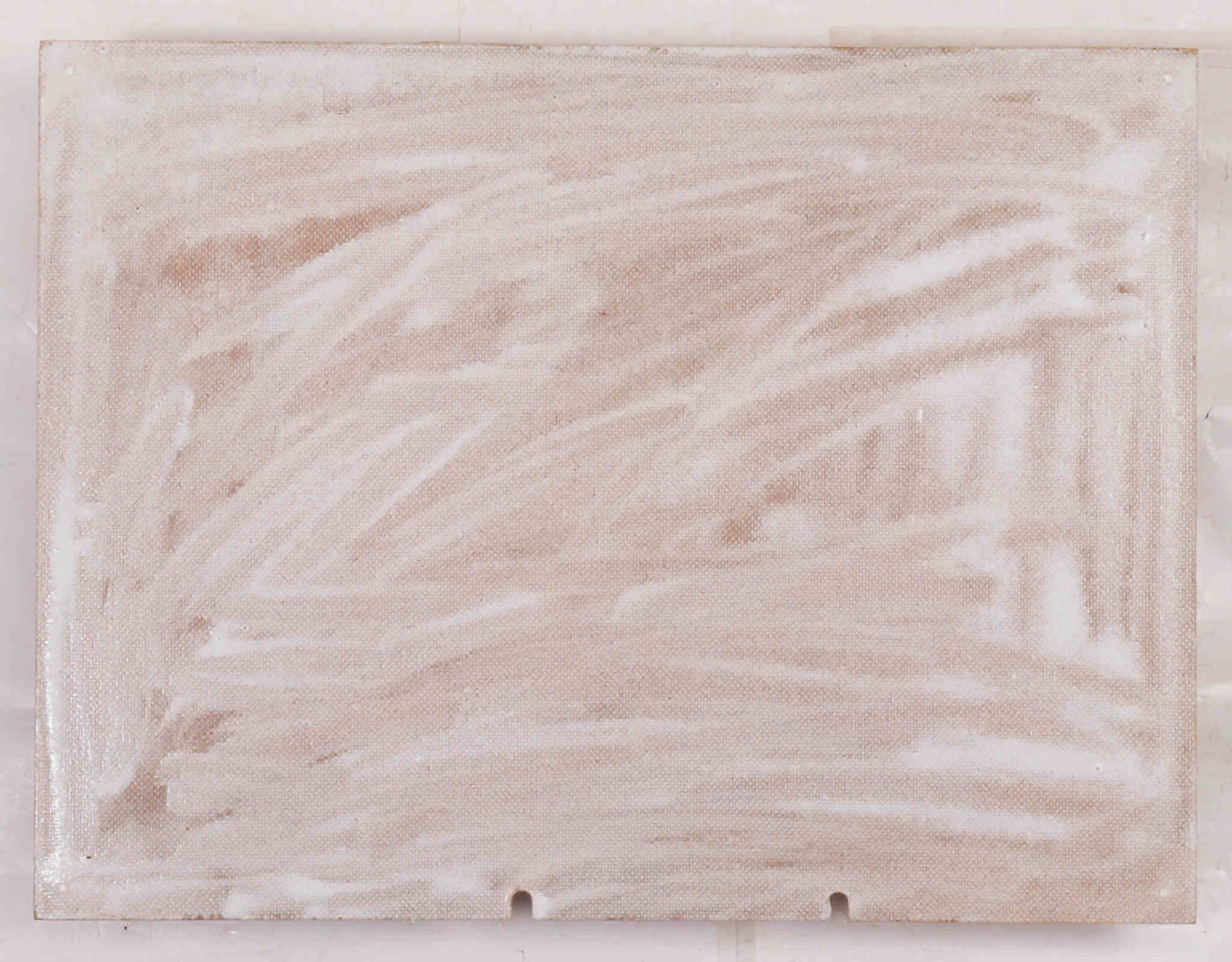

Ｄ３４．　修理中　ターンテーブル底板裏側。ボンドを塗って固める。

Ｄ３５．　修理後　ターンテーブル底板裏側。さらに、塗装する。

Ｄ３６．　修理中　反りに注意しながら、天日で乾燥させる。 　　　　　　　　　　　　　　　　　　　　　　　　右側は、MICRO　マイクロ精機　ＲＰ１１１０．　２４台目

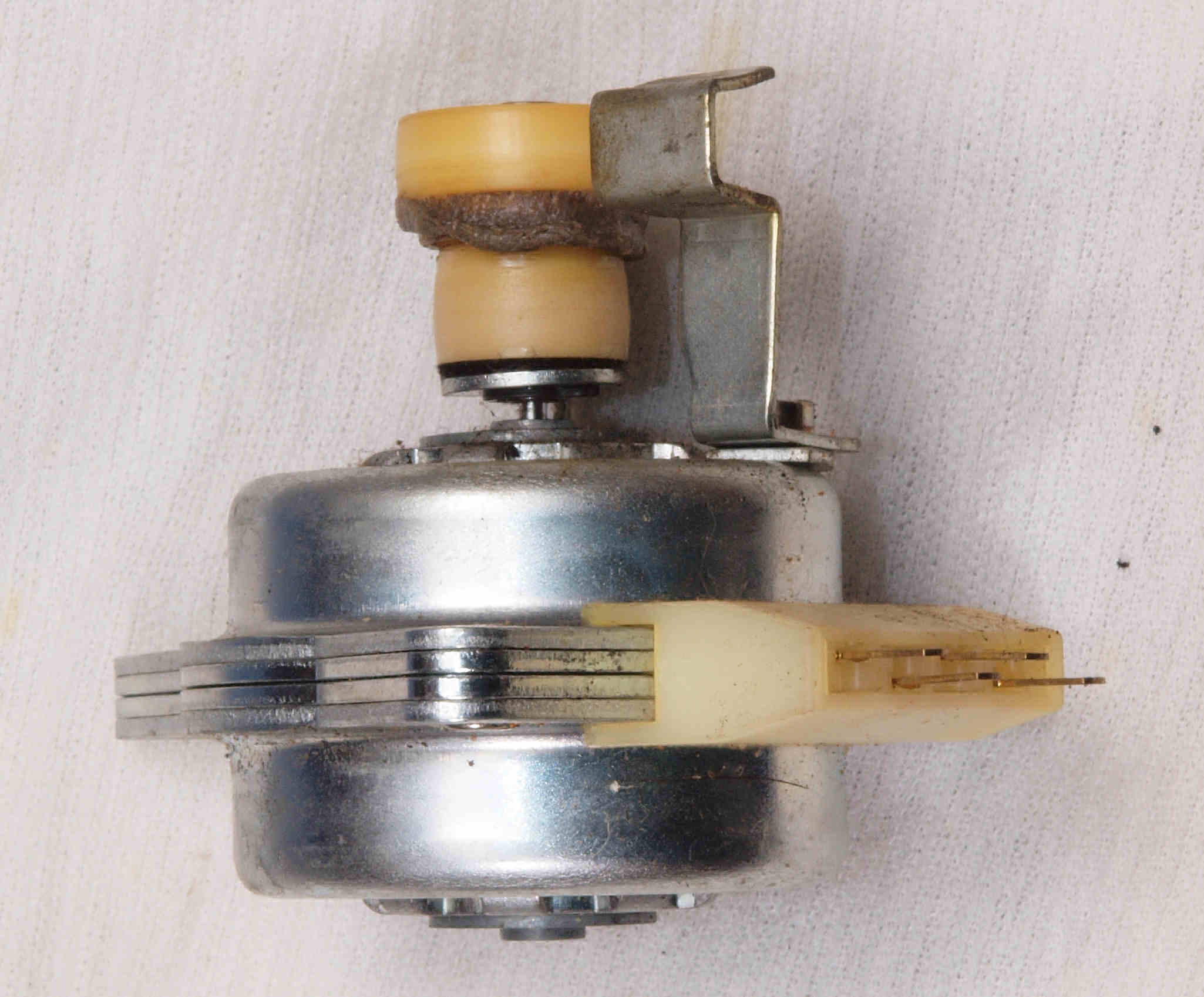

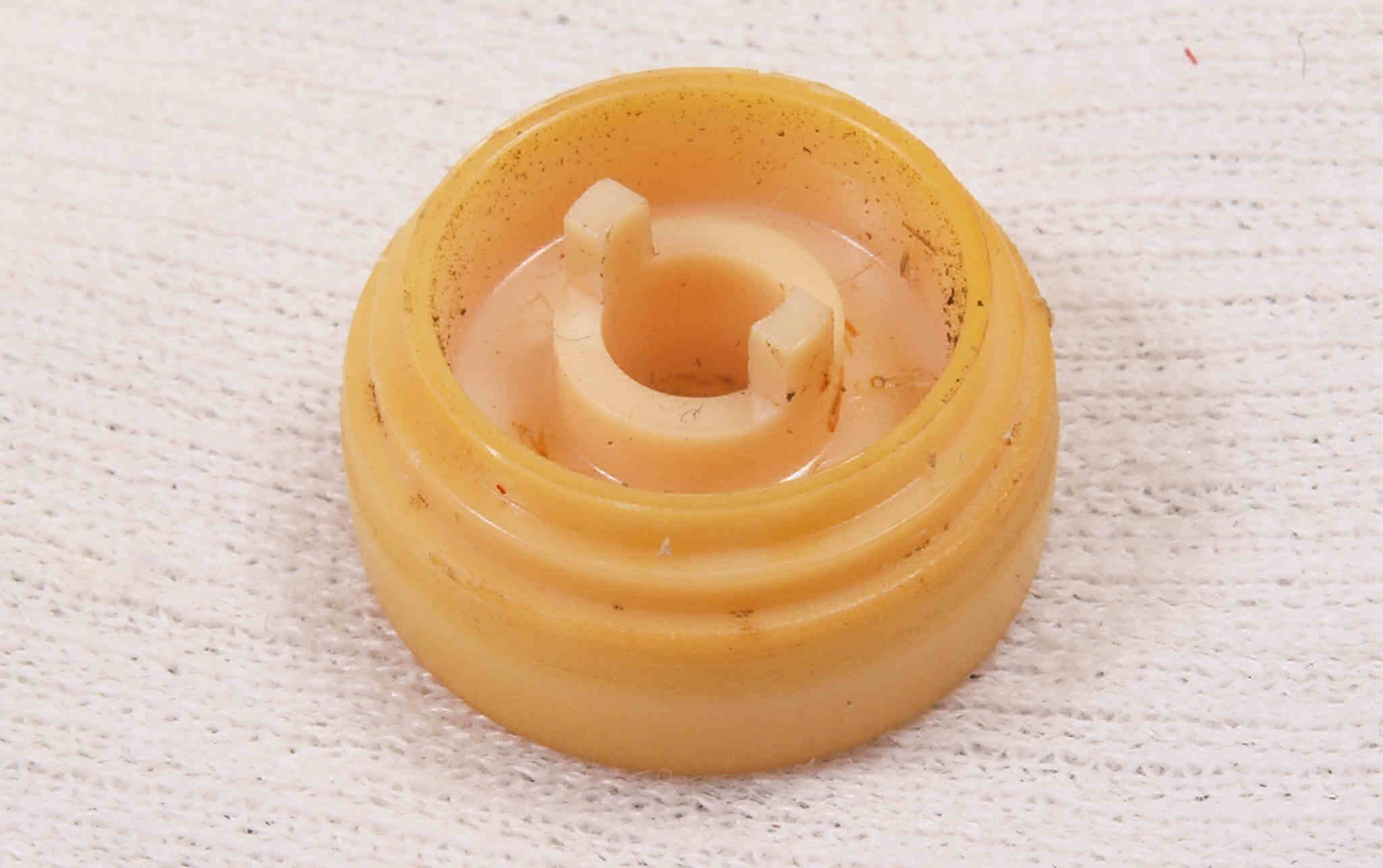

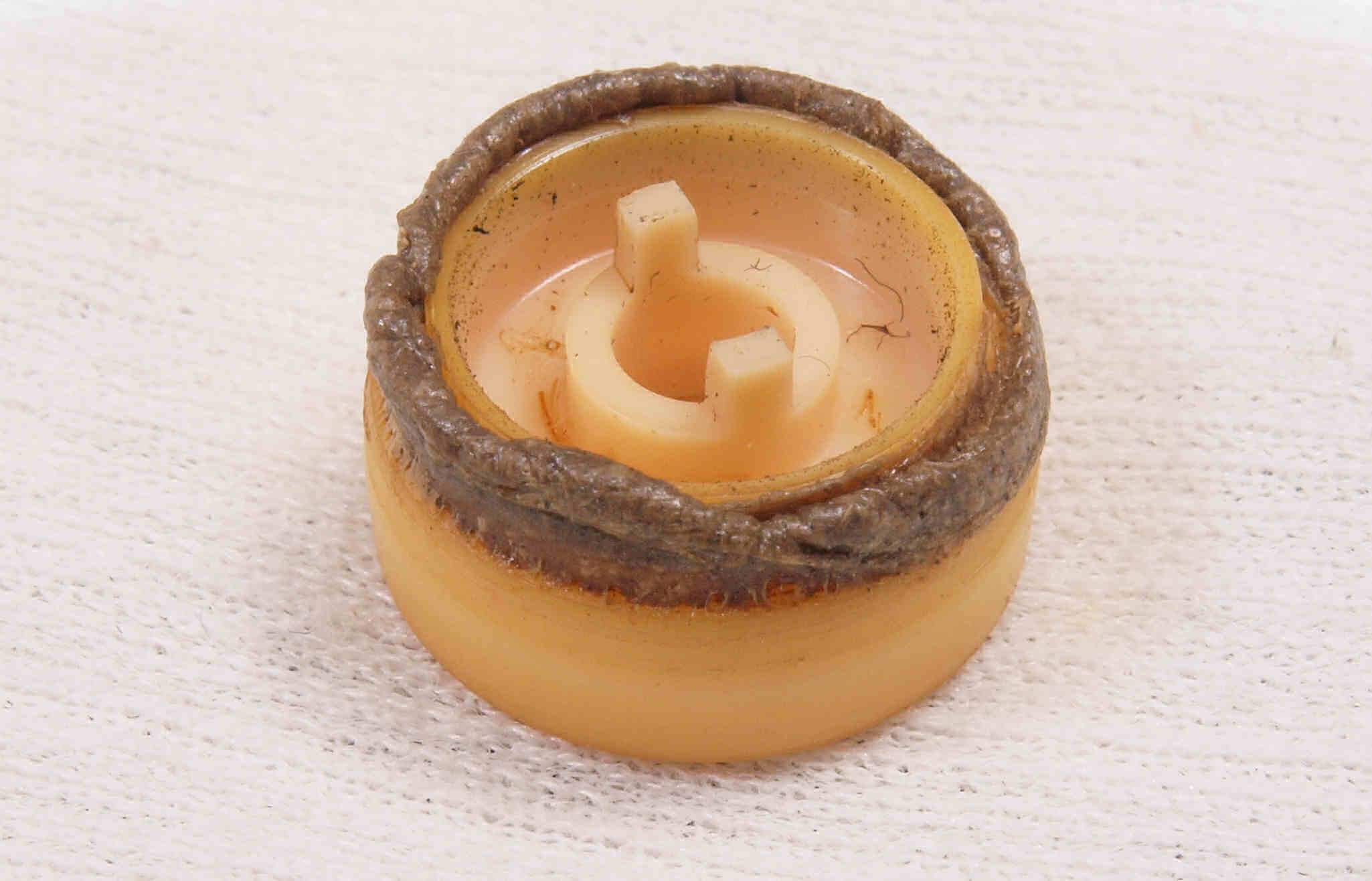

Ｍ．　モータ部　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｍ１．　修理中、　モーター取り出し。

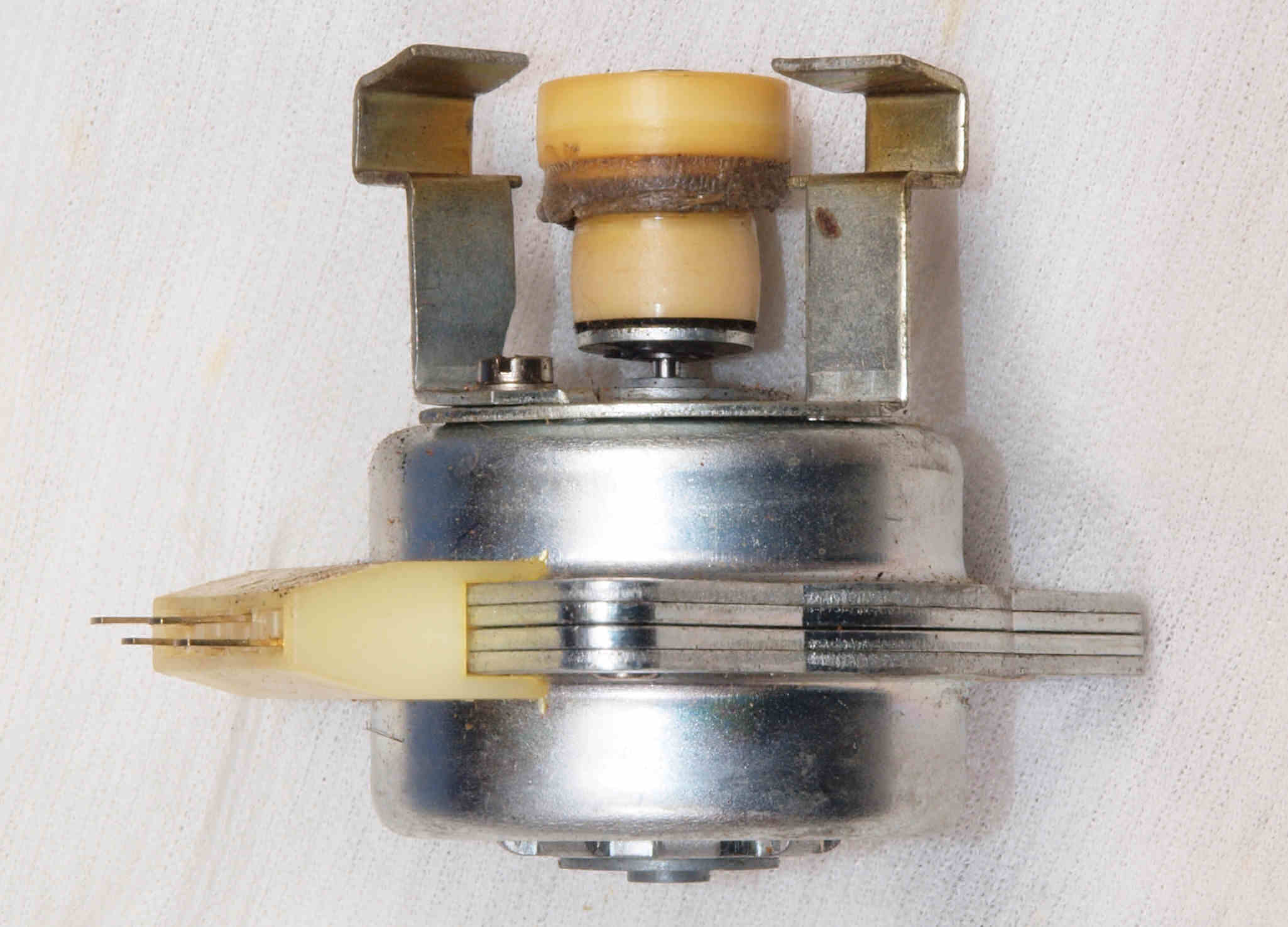

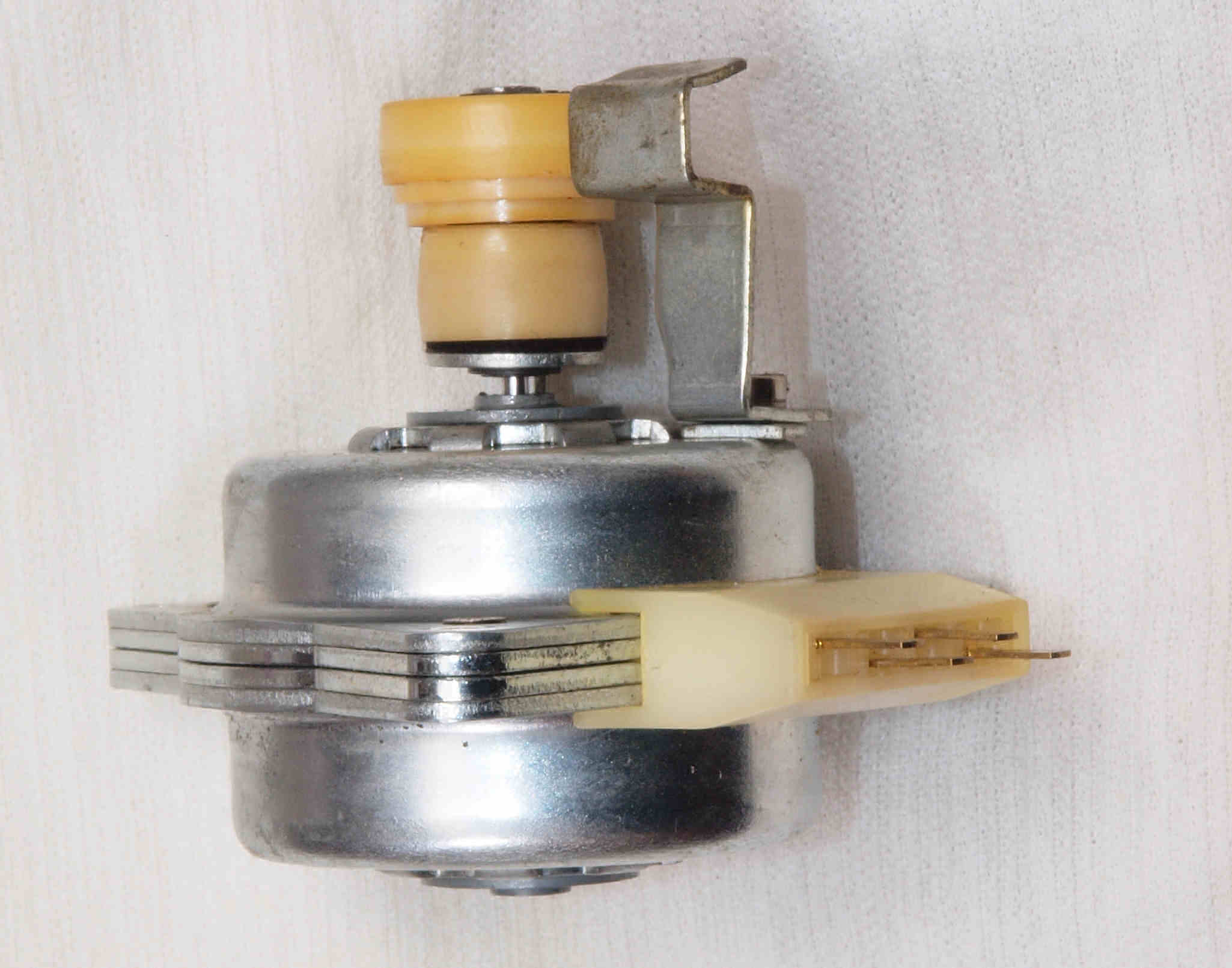

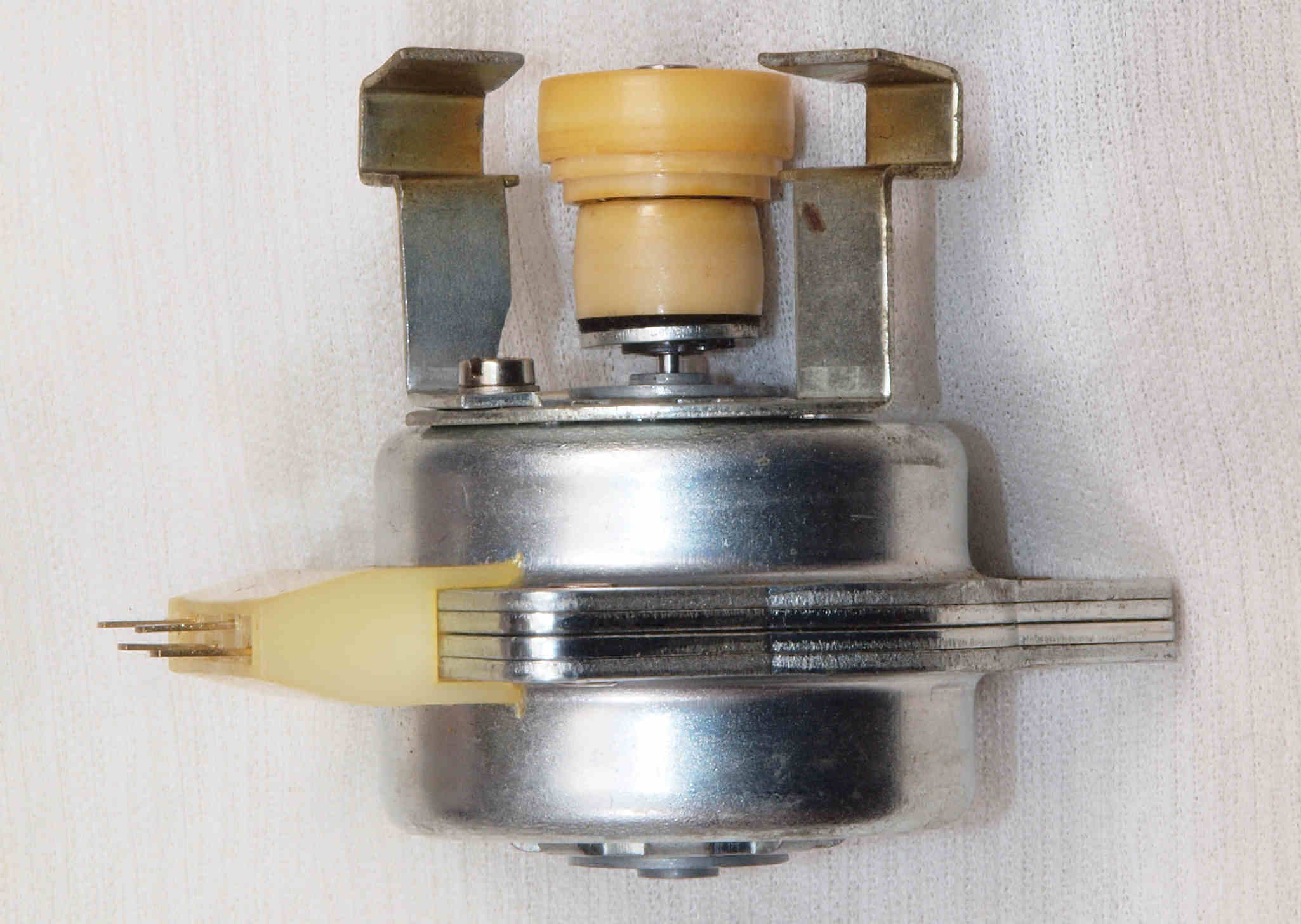

Ｍ２．　修理後　モーター取り出し。　清掃＆注油する。

Ｍ３．　修理後　モーター取り出し、反対側。

Ｍ４．　修理後　モーター取り出し、反対側。　清掃＆注油する。

Ｍ５．　修理前　モータープリー。

Ｍ６．　修理後　モータープリー。

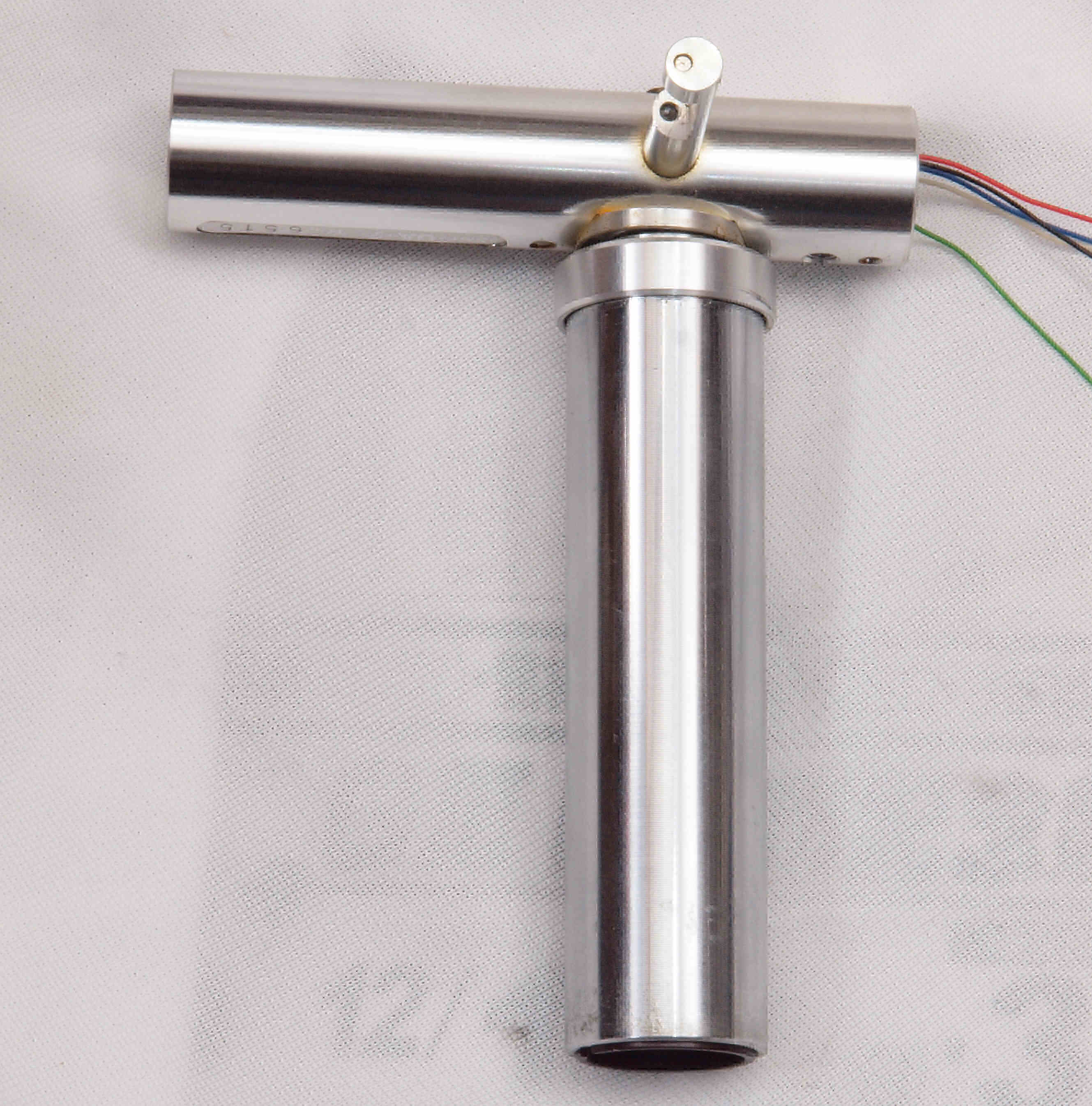

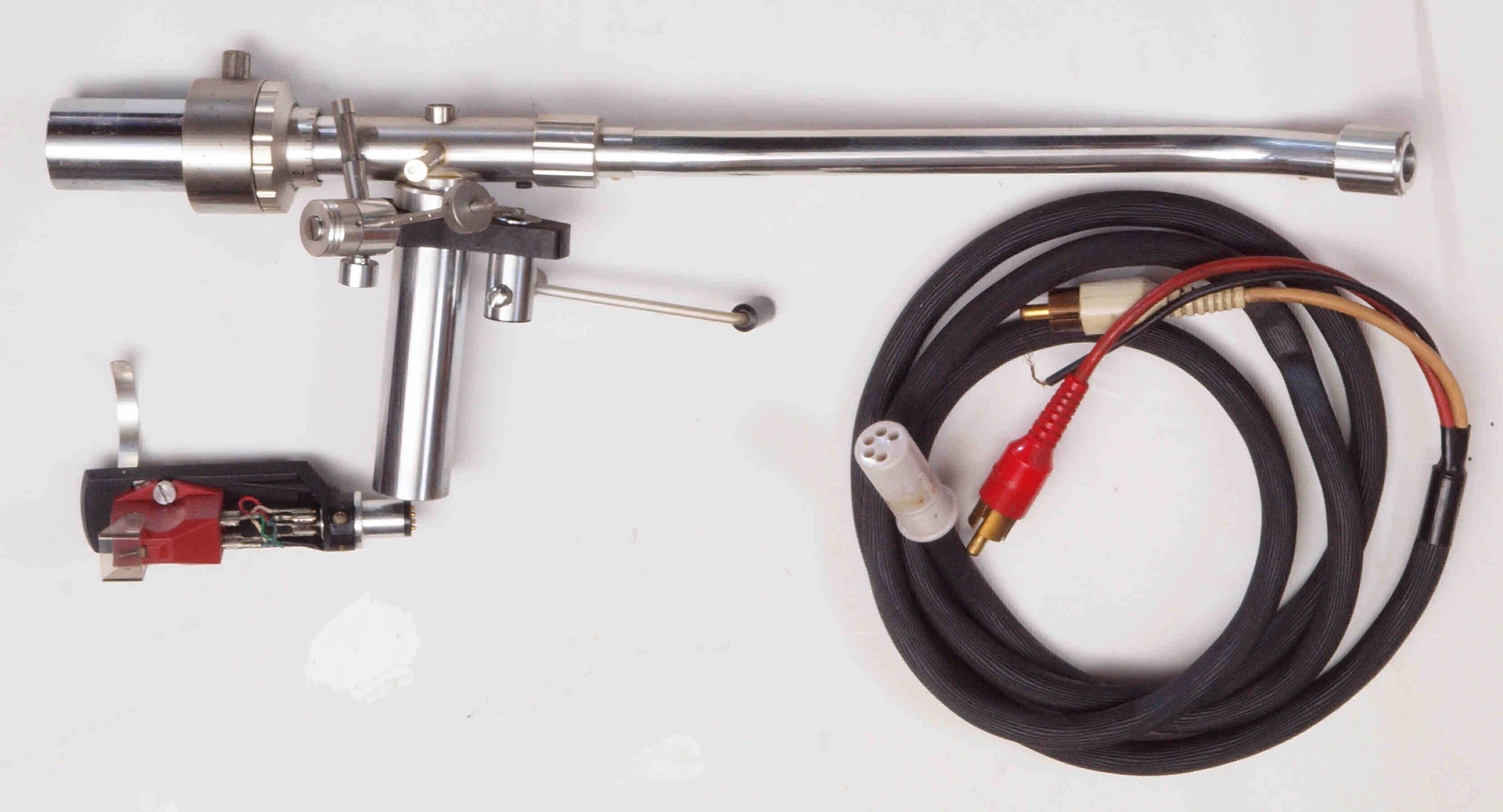

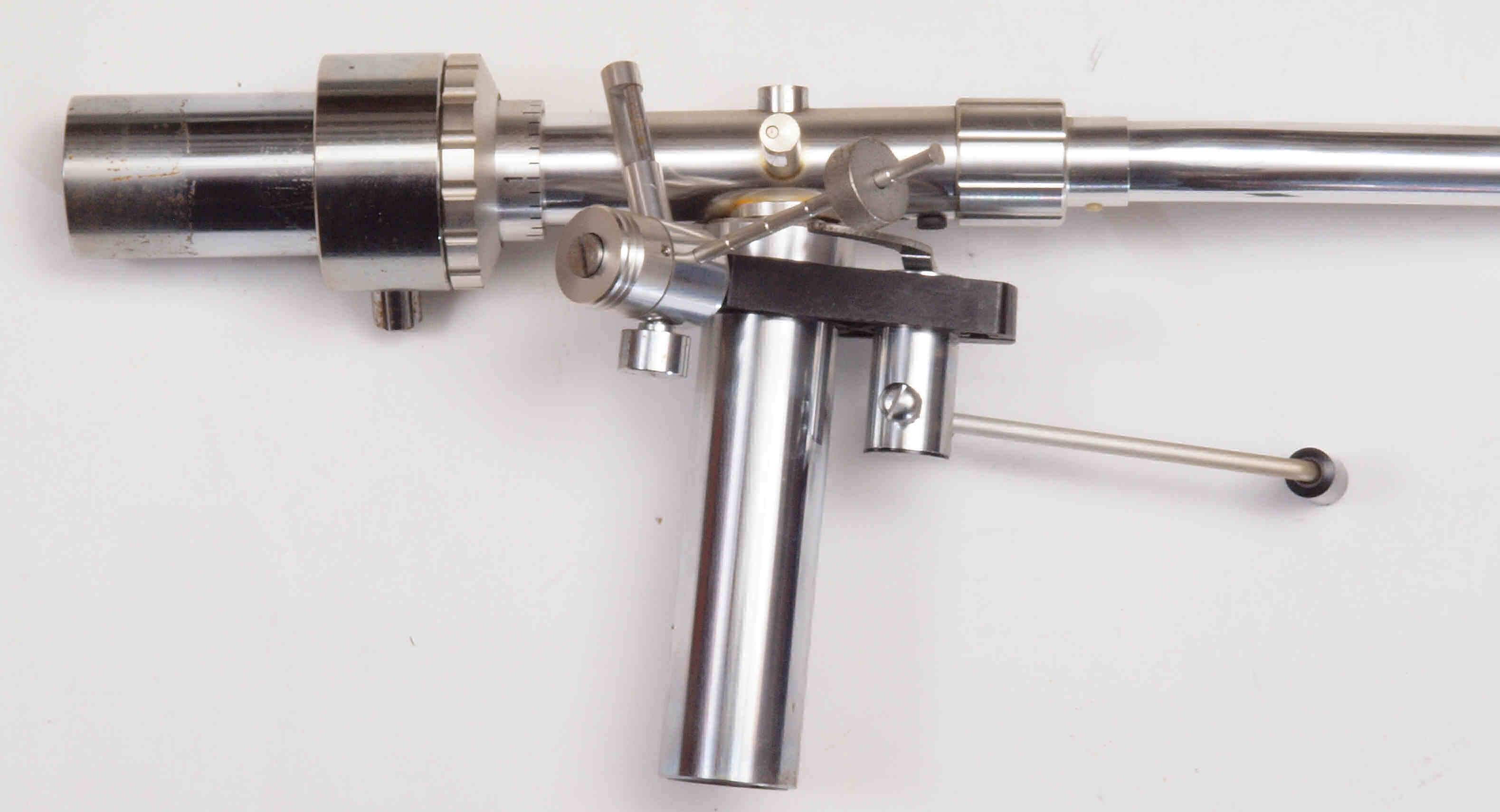

Ｋ．　アーム修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｋ１．　アーム取り外す。　左側が出力しないので、通線を交換する。1

Ｋ2．　線の切れている可動部分。

Ｋ3．　5本通線した所。

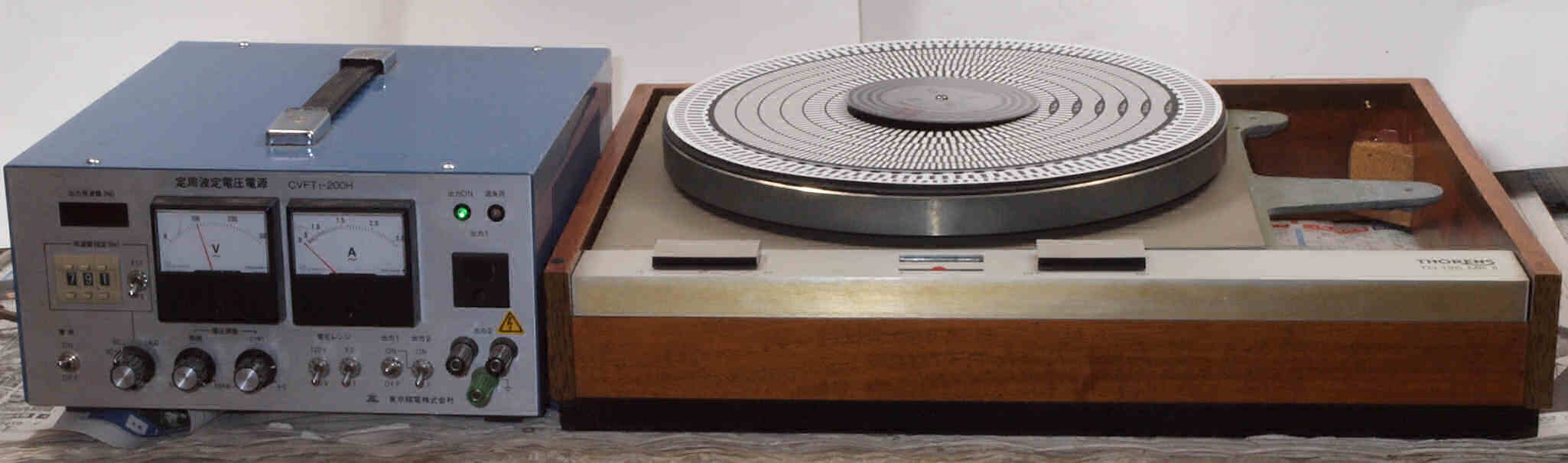

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　ユーザーの地域の６０Ｈｚ１００Vで調整中。　内蔵ストロボは６０Ｈｚ。

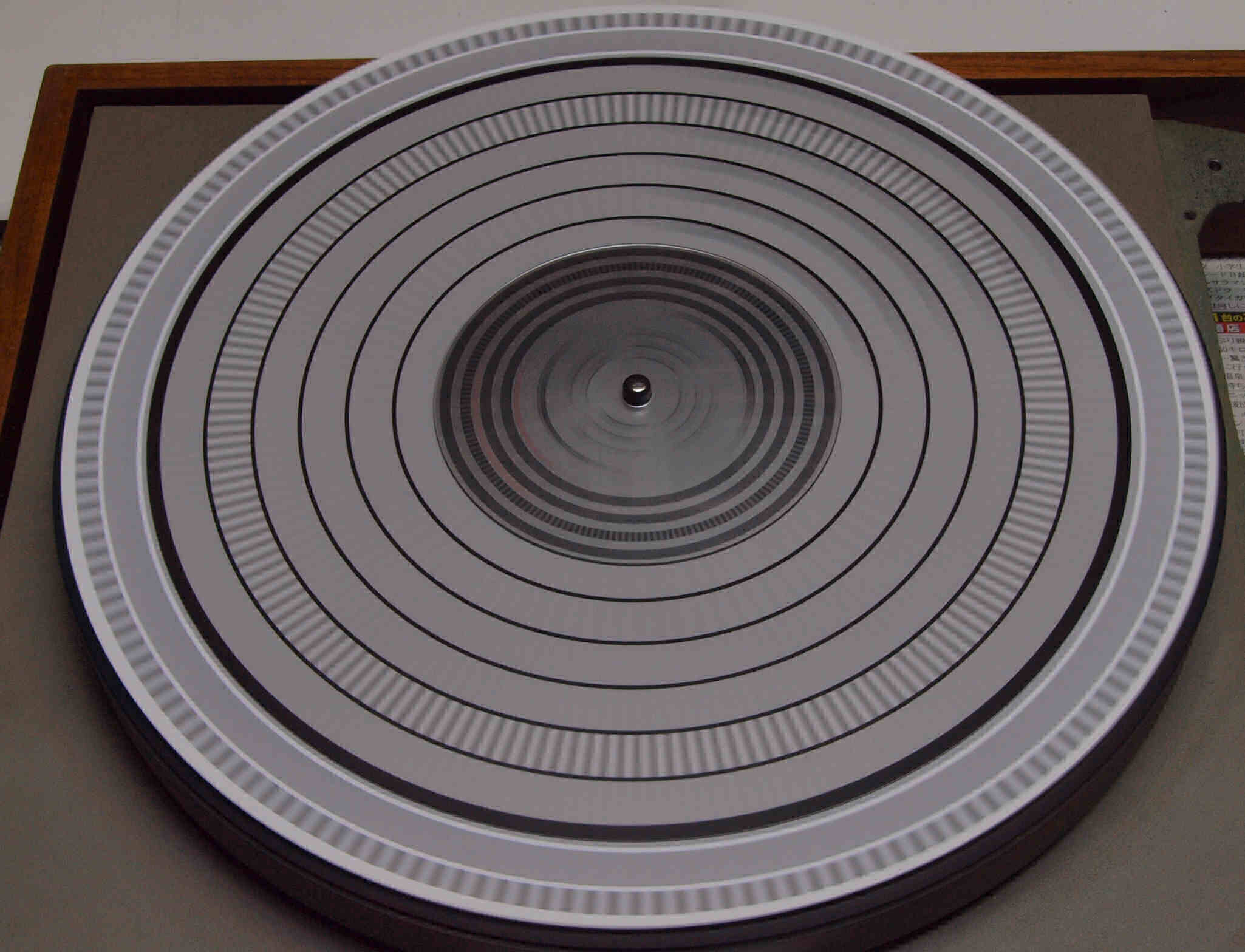

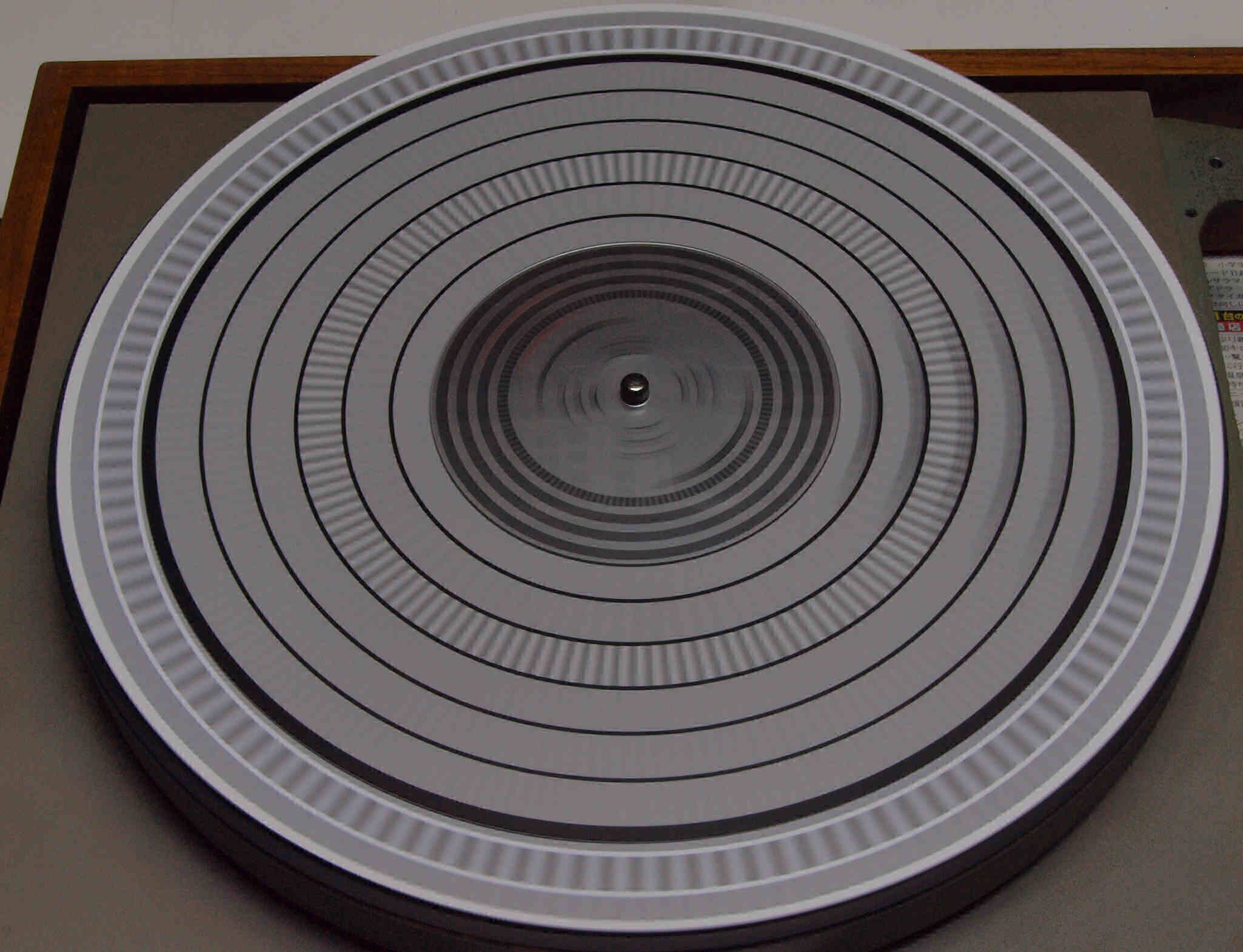

Ｅ１．　測定・調整中　３３回転。

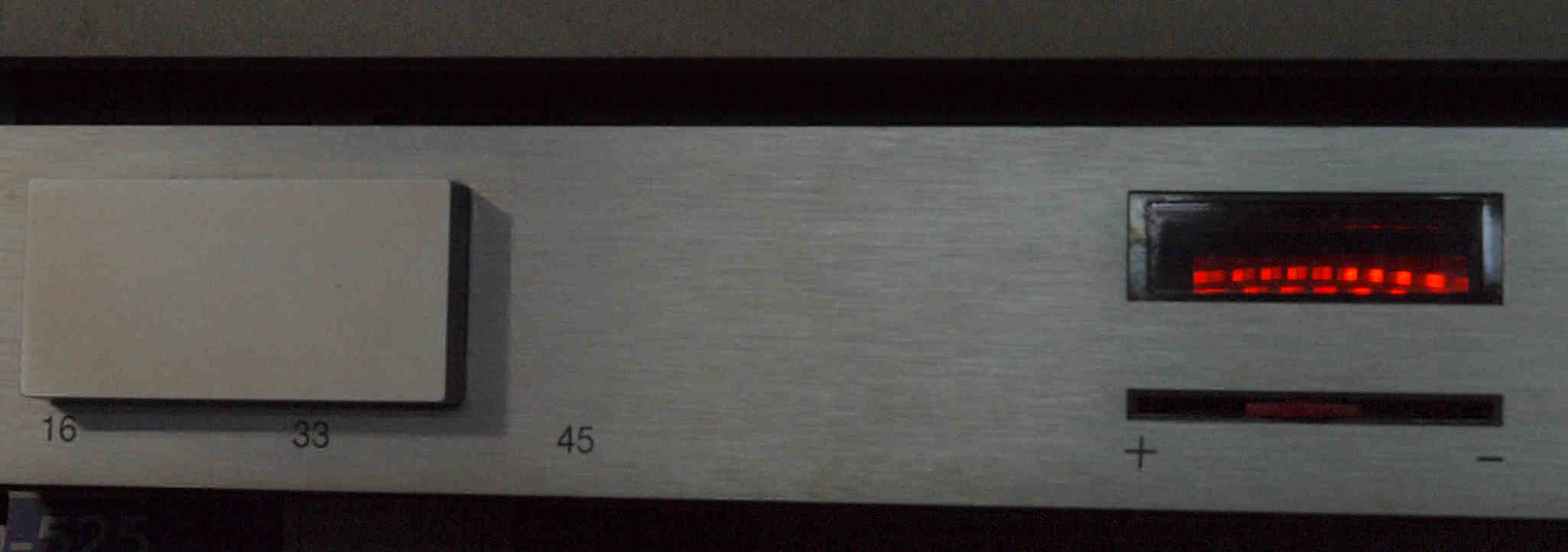

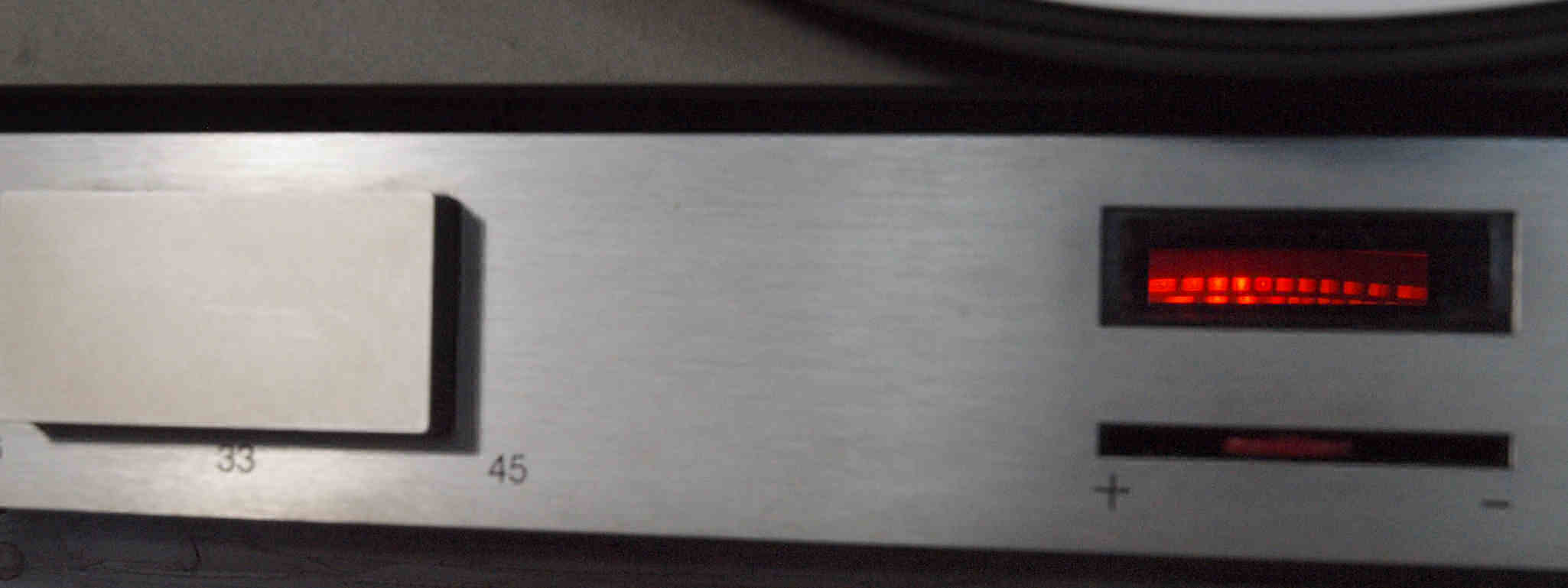

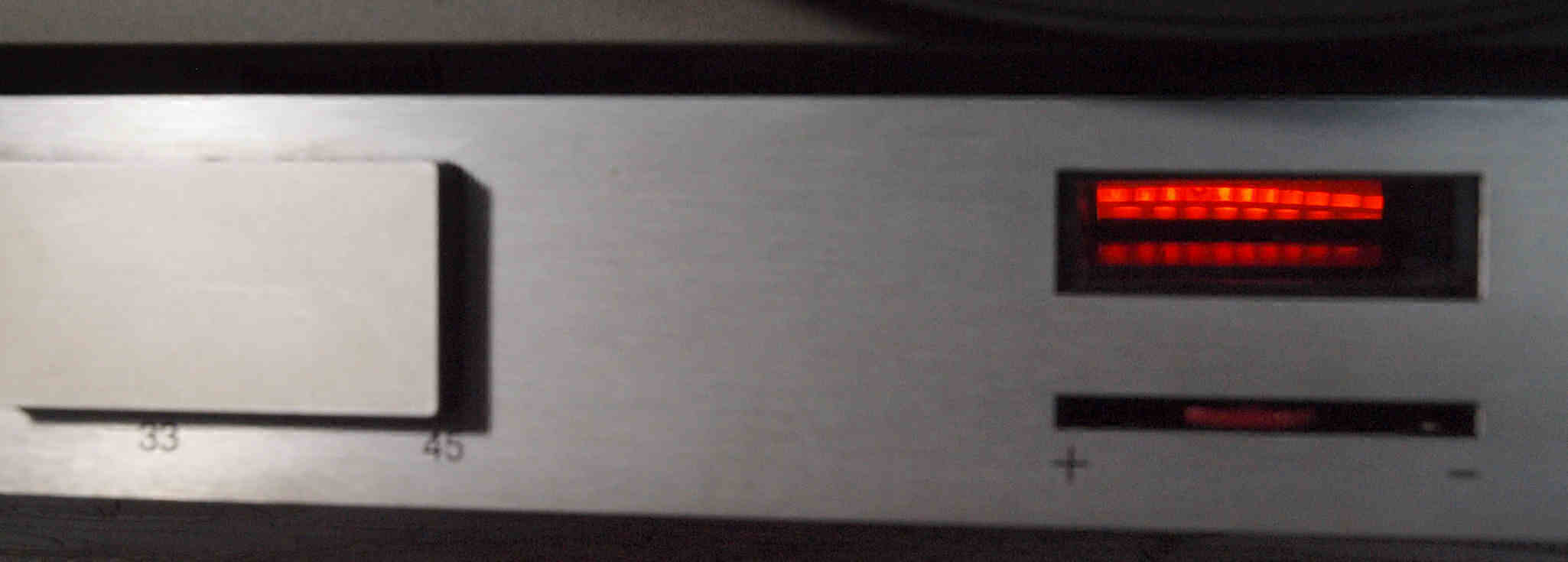

Ｅ２．　内蔵ストロボで測定　３３回転。

Ｅ３．　測定・調整中　４５回転。

Ｅ４．　内蔵ストロボで測定　　４５回転。

Ｅ５．　内蔵ストロボで測定　　１６回転。

Ｅ６．　完成　　２４時間エージング。　左はＲP−１１１０．　２４台目　ＲＹ−１５００Ｄ．　４台目　 ＲＢ−１５００．　３台目

Ｙ．　ユーザー宅の設置状況 Ｙ１．　設置状況、　正面から見る。

Ｓ．　ＴＨＯＲＥＮＳ　ＴＤ１２５ｍｋ�U　の仕様（カタログ・マニアルより）

型式 レコードプレイヤー ＴＤ１２５mk�U ターンテーブルTD125mk�U 駆動方式 ベルトドライブ方式、電子回路制御 駆動モーター 16極シンクロナスモーター 速度切替回路 周波数制御による速度切替 ソリッドステート2相ウィーンブリッジ発振器 回転数 16 2/3、33 1/3、45rpm 速度調整範囲 ±2％ ターンテーブル 30cm非磁性亜鉛合金ダイキャスト製、3.2kg ワウフラッター 0.03％以下（wrms）、0.06％以下（D＝N45507） SN比 68dB（D＝N45539） 電源 AC100V、50Hz/60Hz 消費電力 2.5W 外形寸法 幅440×高さ120×奥行340mm 重量 14.5kg 別売 オリジナルケース ST509（サンスイ製?、\7,900） アクリル製ダストカバー TX25（\10,500） トーンアームTP16 型式 ダイナミックバランス型 実効長 230mm オーバーハング 14.4mm（調整可） 水平トラッキングエラー 0.2゜/cm以下 針圧調整位置 0.5gr ヘッドシェル マグネシウム合金製プラグイン式 インサイドフォースキャンセラー 全ての針形状、針圧に対して調整可 使用可能カートリッジ 取付ビス間隔1/2インチ（12.7mm） 価格 TD125mk�U＝\94,000（1970年代前半頃） TD125mk�UA＝\131,000（1970年代前半頃） TD125mk�UB＝\104,000（1970年代前半頃） TD125mk�UAB＝\141,000（1970年代前半頃）
