ＳＯＮＹ　ＴＴＳ−８０００．　２台目修理記録

梱包はこちらを参考　平成２３年１１月９日到着　　１１月１５日完成

Ａ．　修理前の状況 購入から30年ぐらいがたち、ランプ類が点灯しなくなり、ついでにオ−バ−ホ−ルを思いついたわけです。 他修理店より、修理不能で送られてきました。 Ｂ．　原因 基板不良。 オイル（グリス）劣化。 ネオンランプ劣化。 Ｃ．　修理状況 モーター分解・清掃・点検・注油。 ターンテーブル軸に清掃・注油。 全電解コンデンサー交換。 １部フイルムコンデンサー交換。 ネオンランプ交換。 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　　　３３個。 フイルムコンデンサー　　　　　　　　　　　３個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　３本。 整流ダイオード　　　　　　　　　　　　　　　　４本。 ネオンランプ。 Ｅ．　調整・測定 Ｆ．　修理費　　６５，０００円　　　オーバーホール修理。 Ｓ．　Ｓｏｎｙ　ＴＴＳ−８０００　の仕様　の仕様（マニアルより）

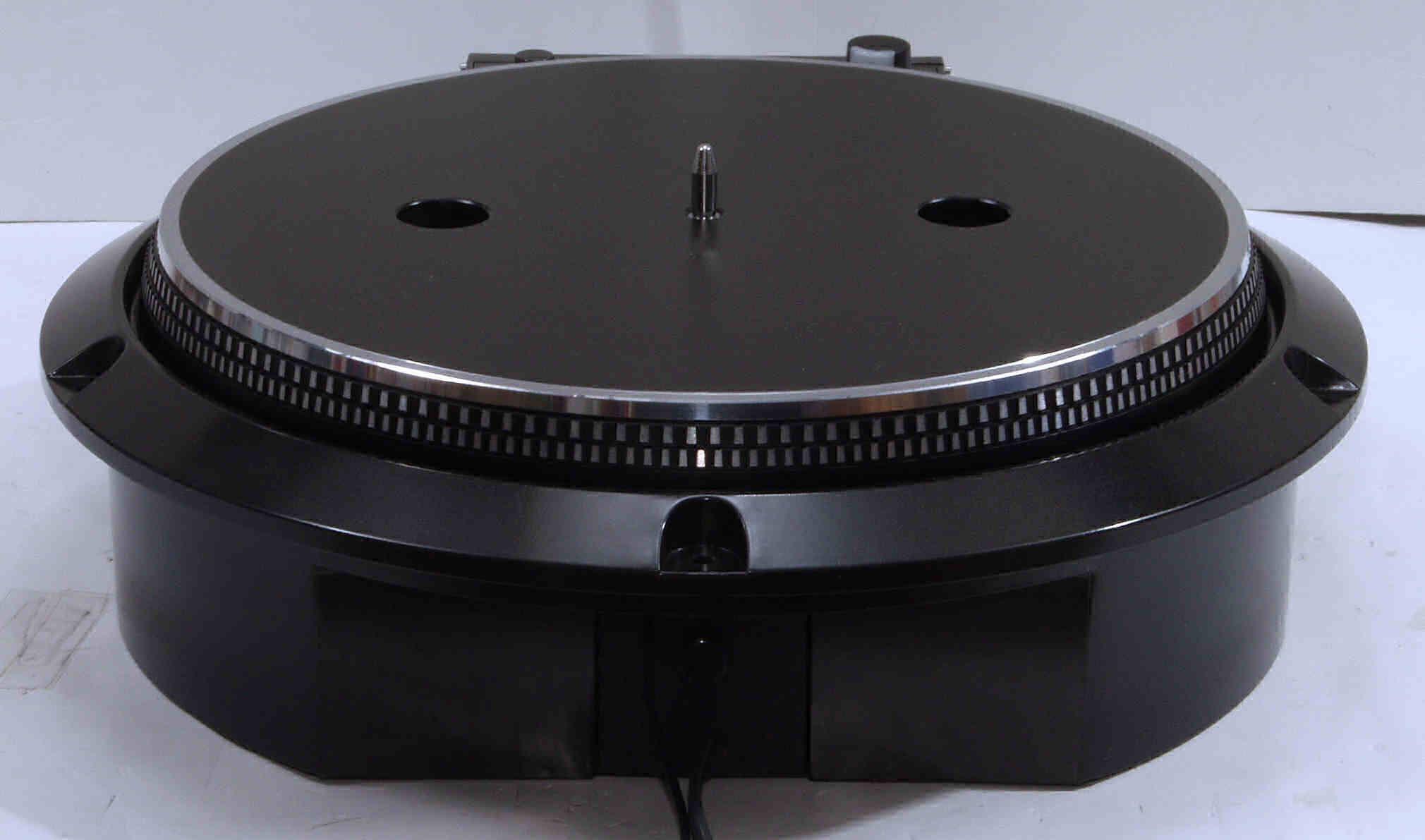

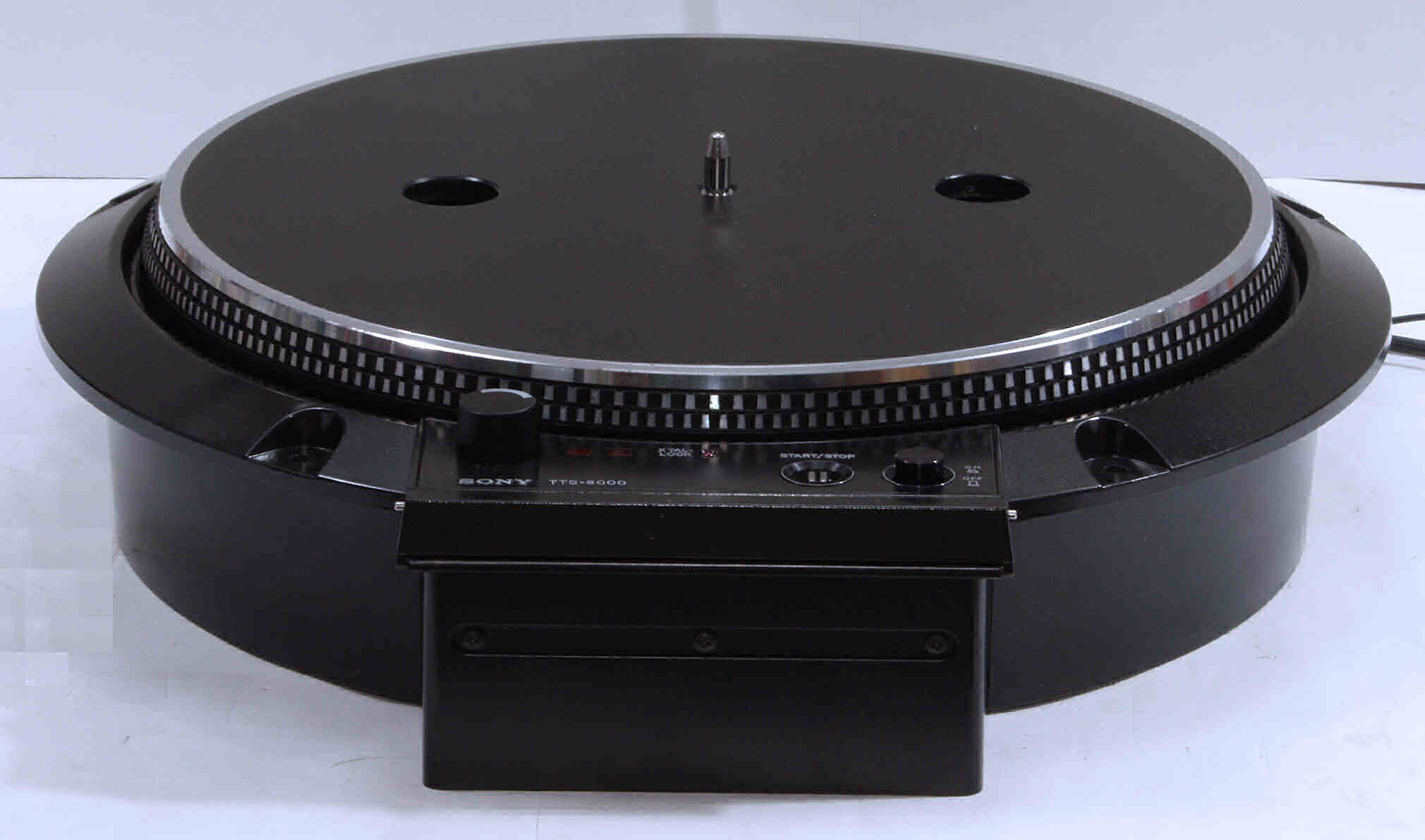

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る、　この状態で輸送されて来ました！　必ずタンテーブルは外して梱包しましょう。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　梱包はこちらを参考

Ａ１２．　点検中　後から見る。

Ａ１３．　点検中　上から見る

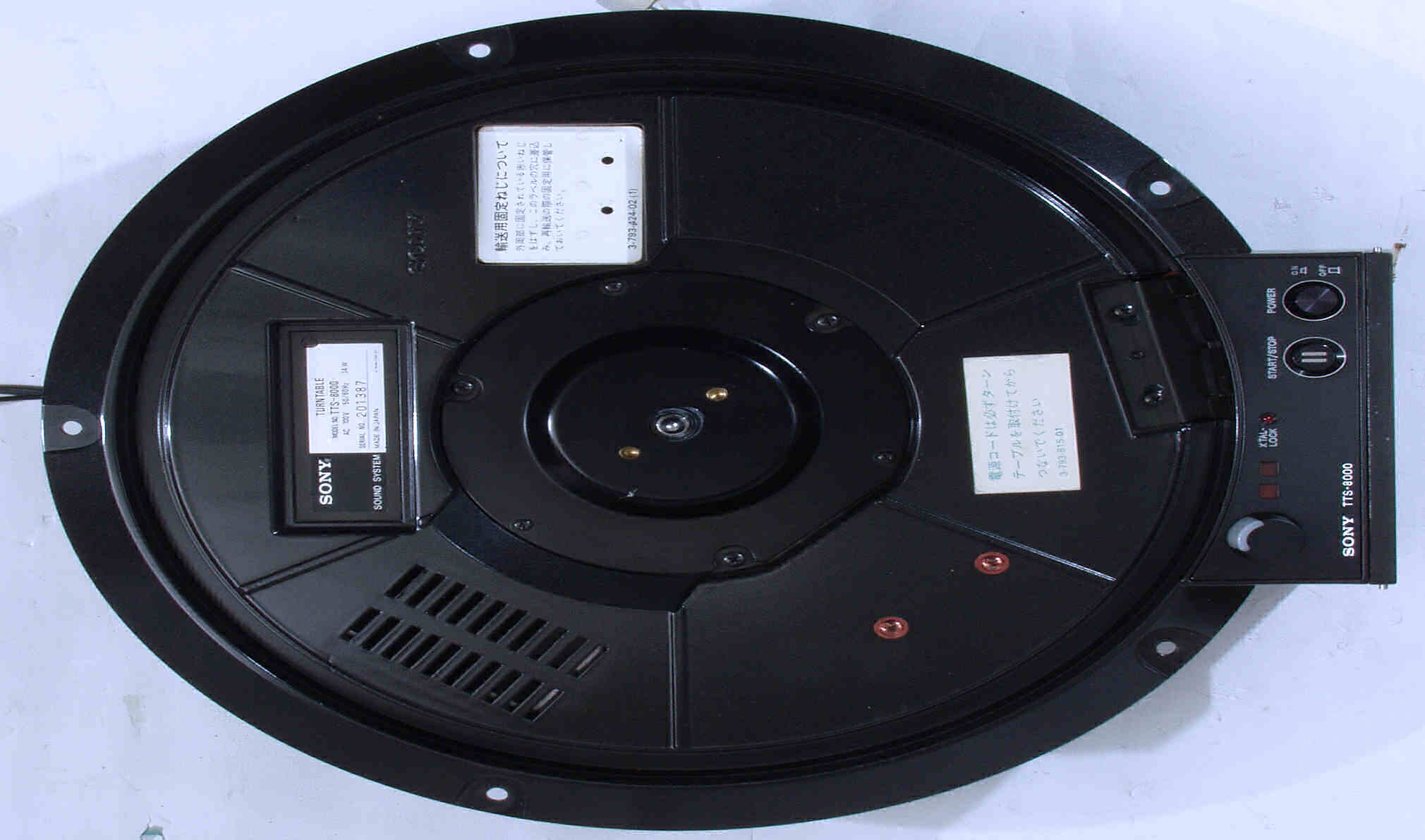

Ａ１４．　点検中　タンテーブルを外し、上から見る

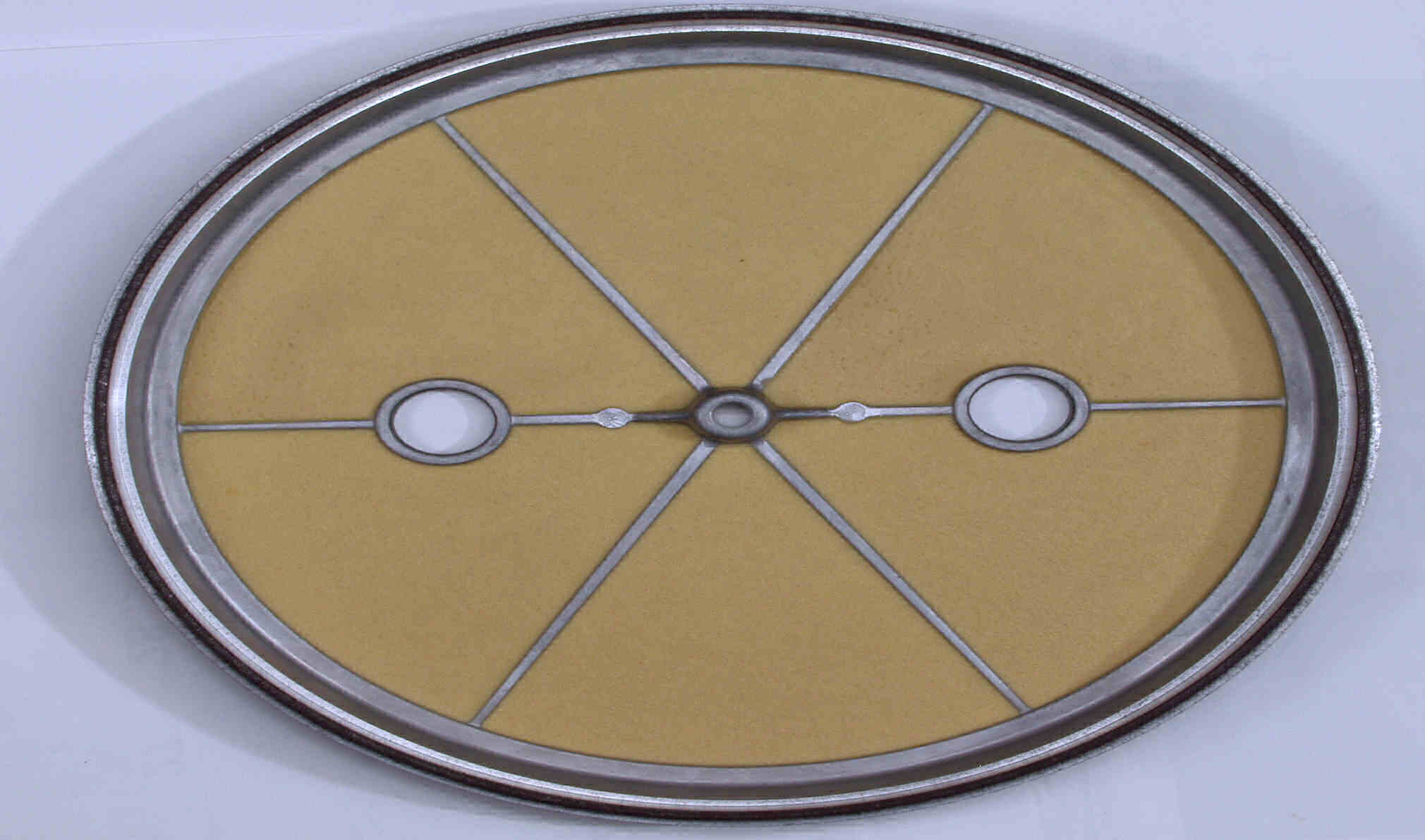

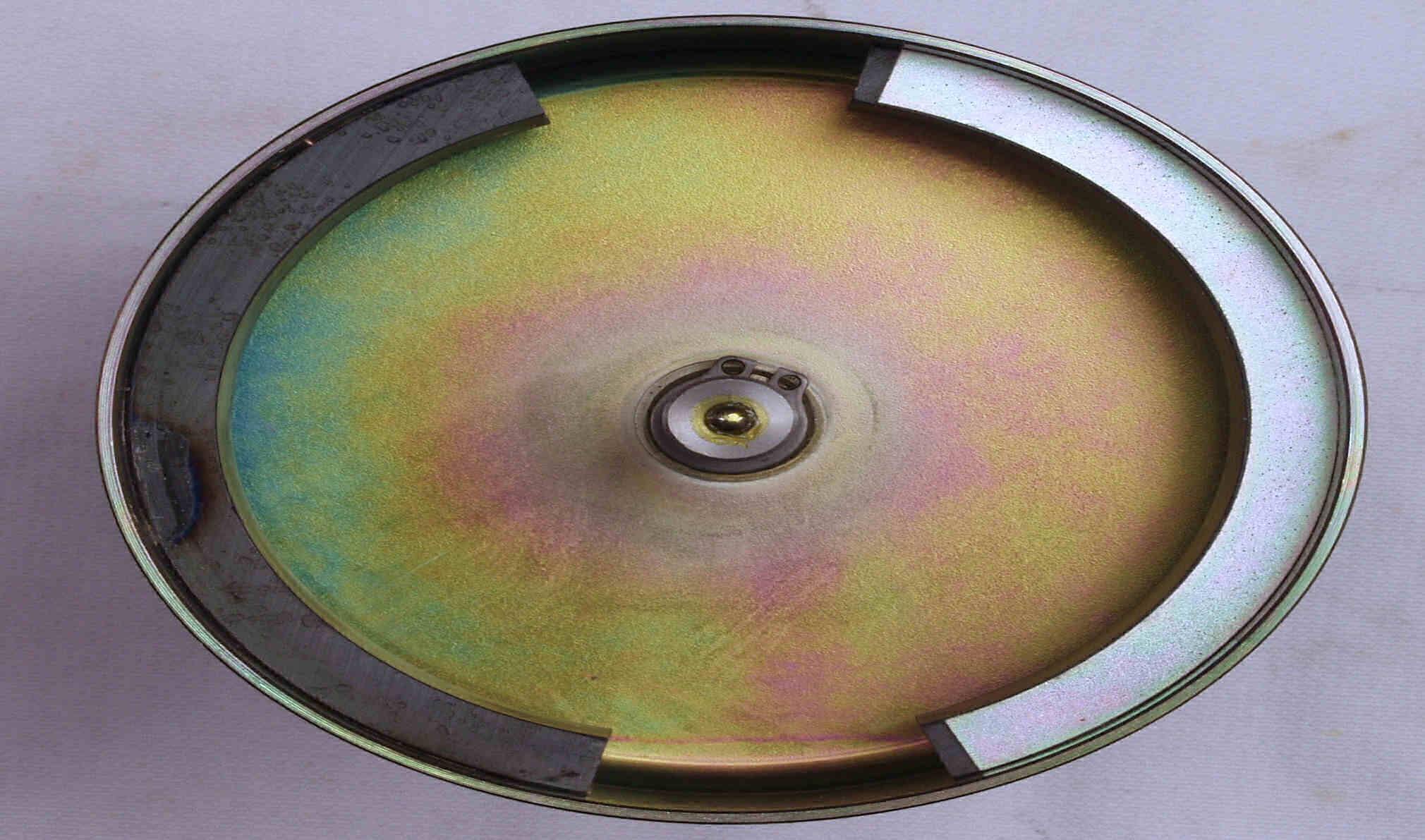

Ａ１５．　点検中　タンテーブル裏を見る

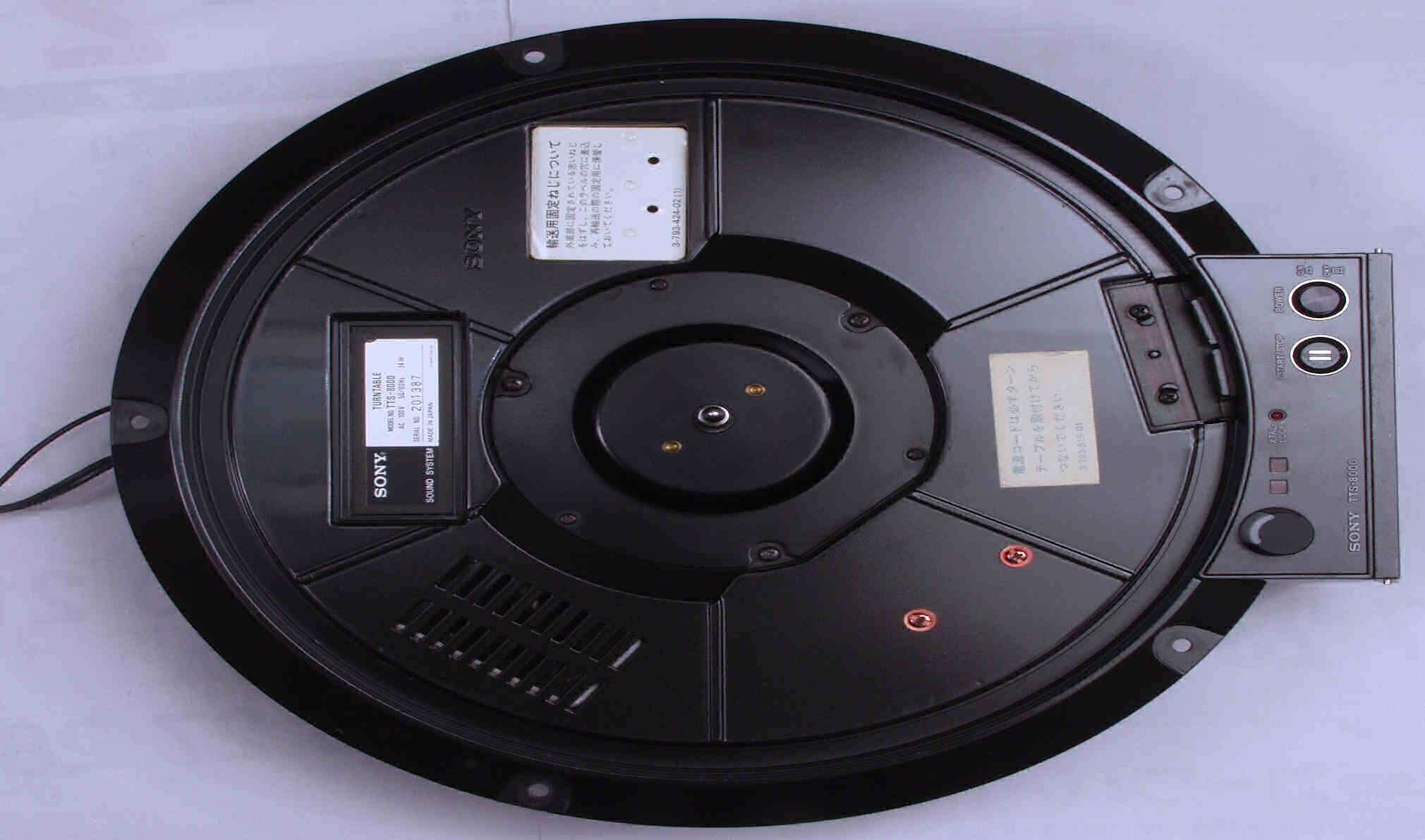

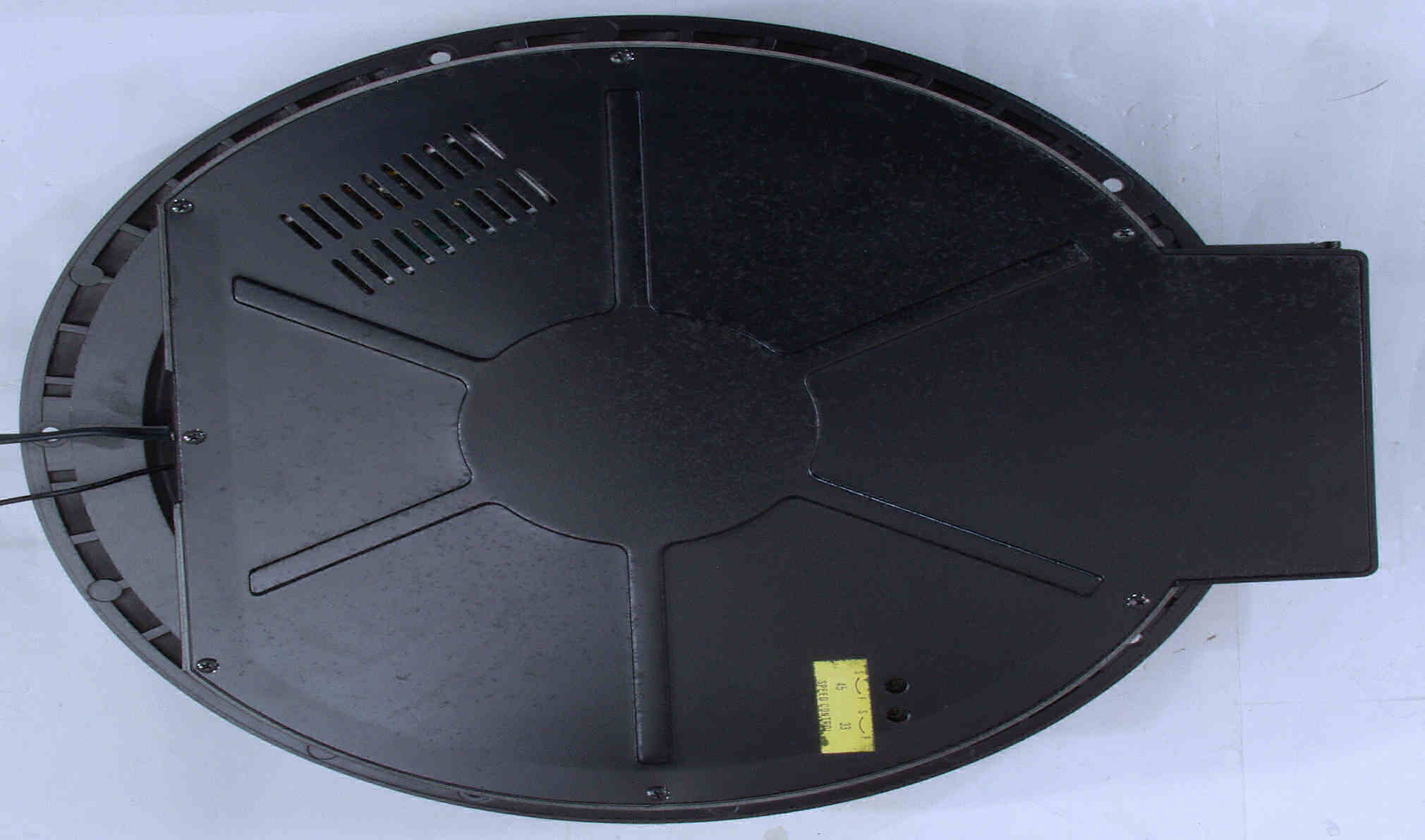

Ａ２１．　点検中　下から見る

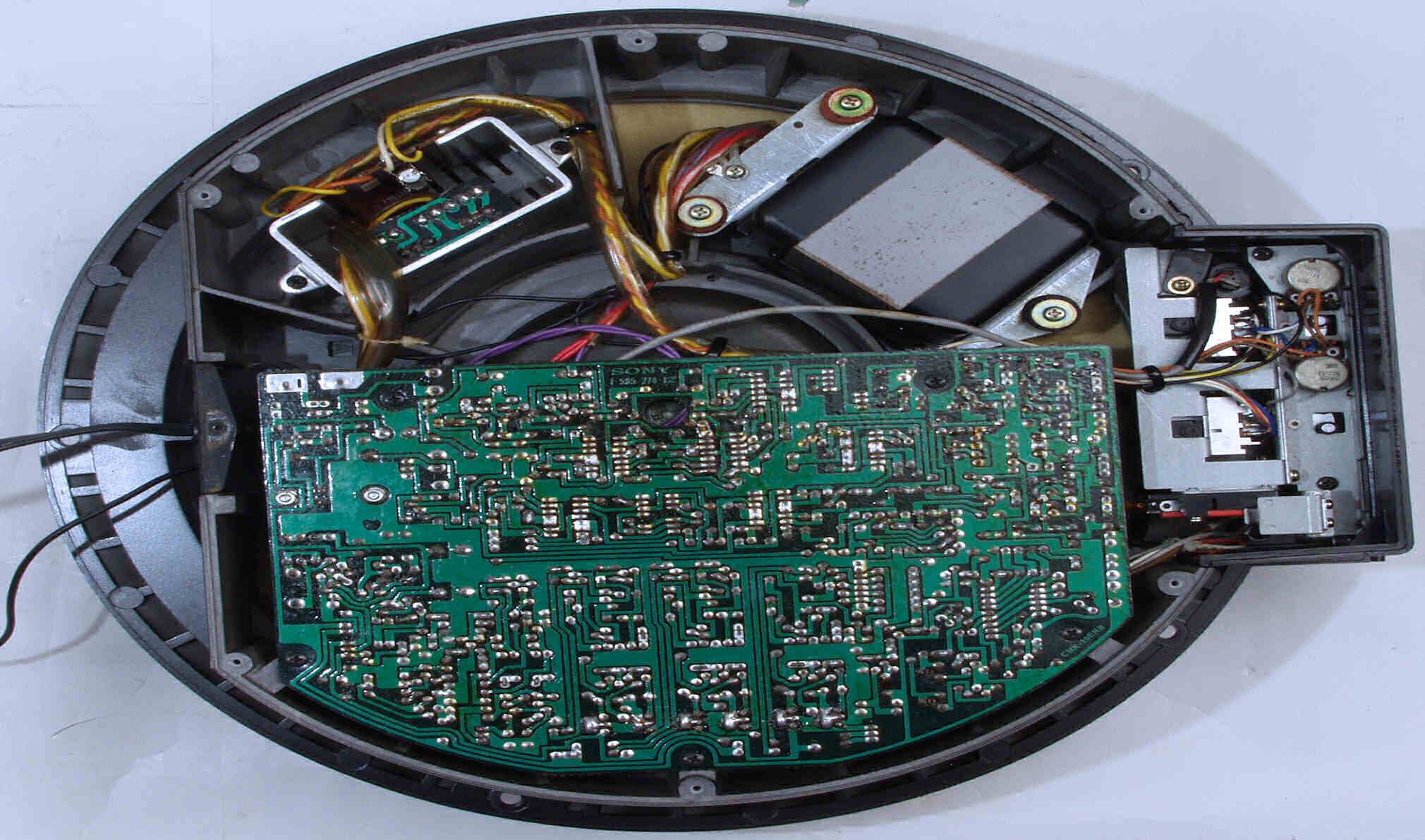

Ａ２２．　点検中　下蓋を外し、下から見る

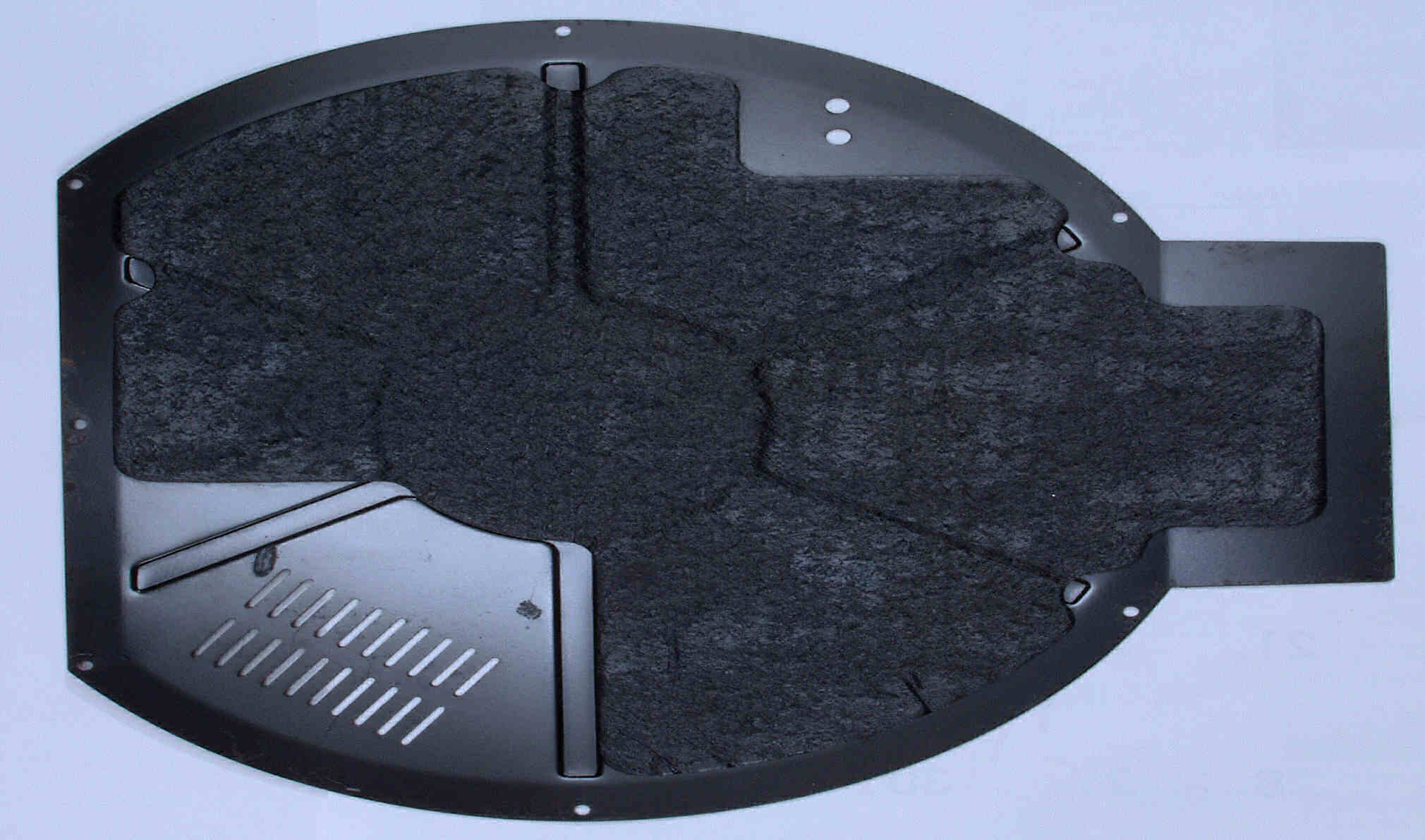

Ａ２３．　点検中　下蓋裏には、アスファルト（？）を含んだフエルトが張ってある。

Ａ３１．　点検中　下前から見る

Ａ３２．　点検中　下前から見る

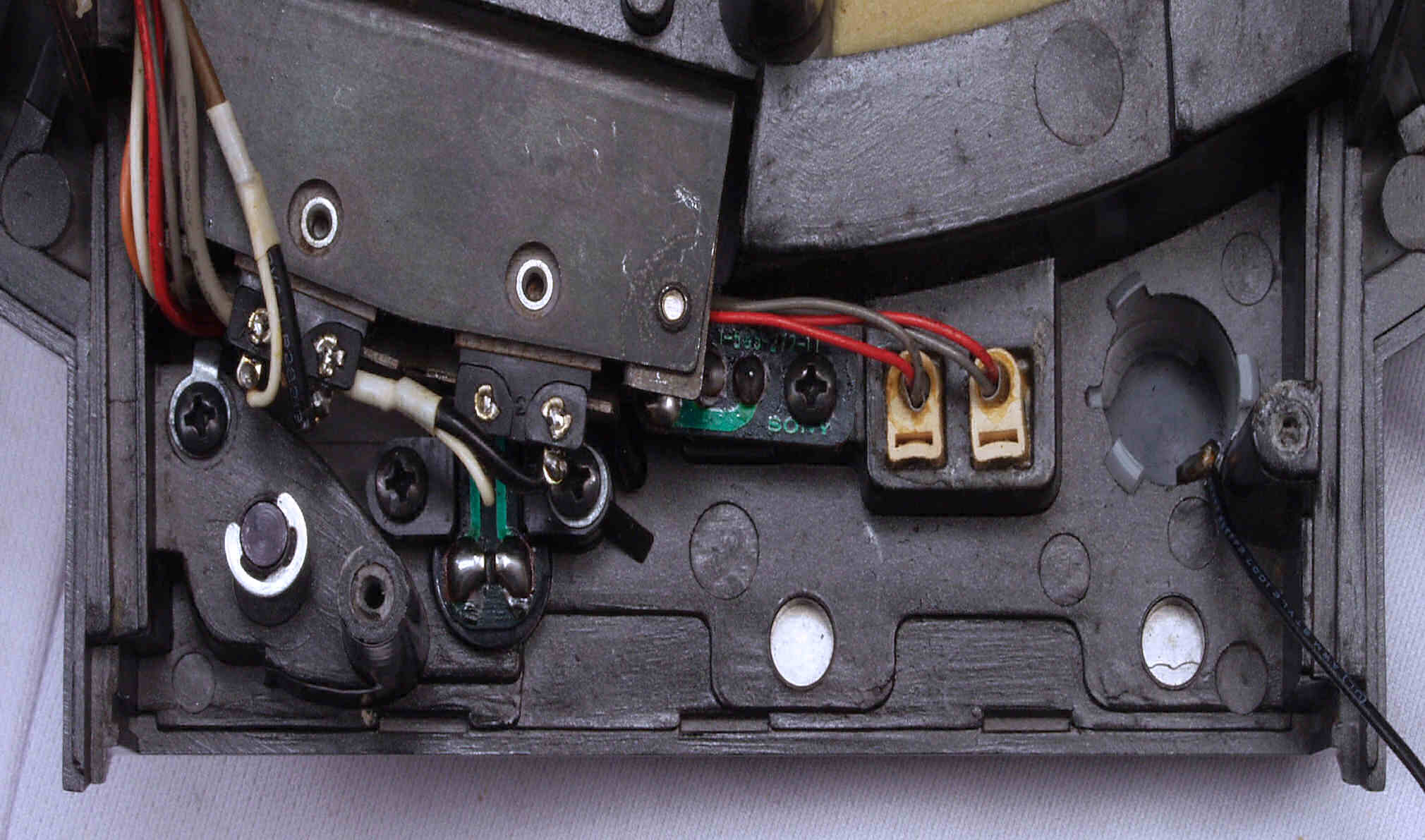

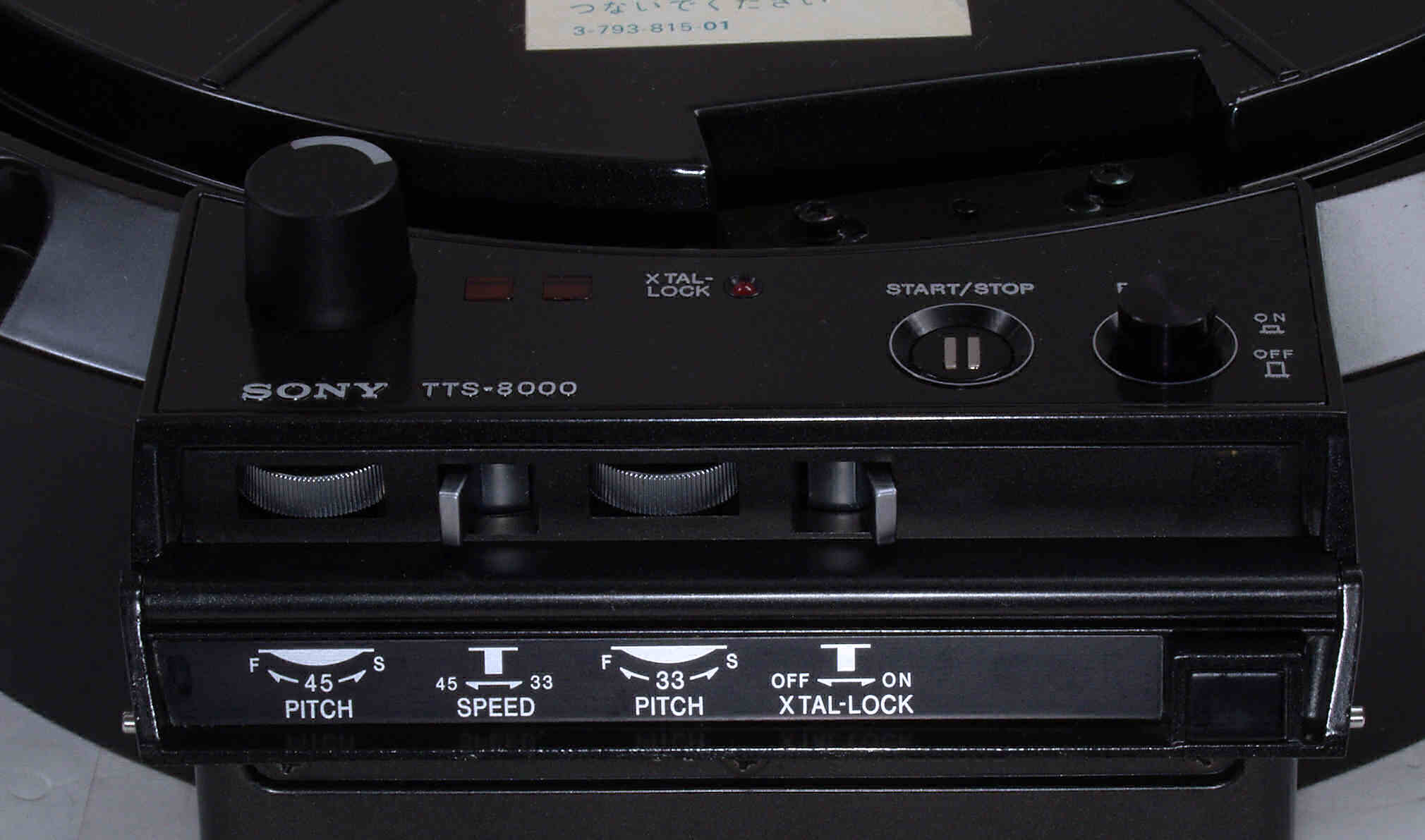

Ａ４１．　点検中　操作部を見る

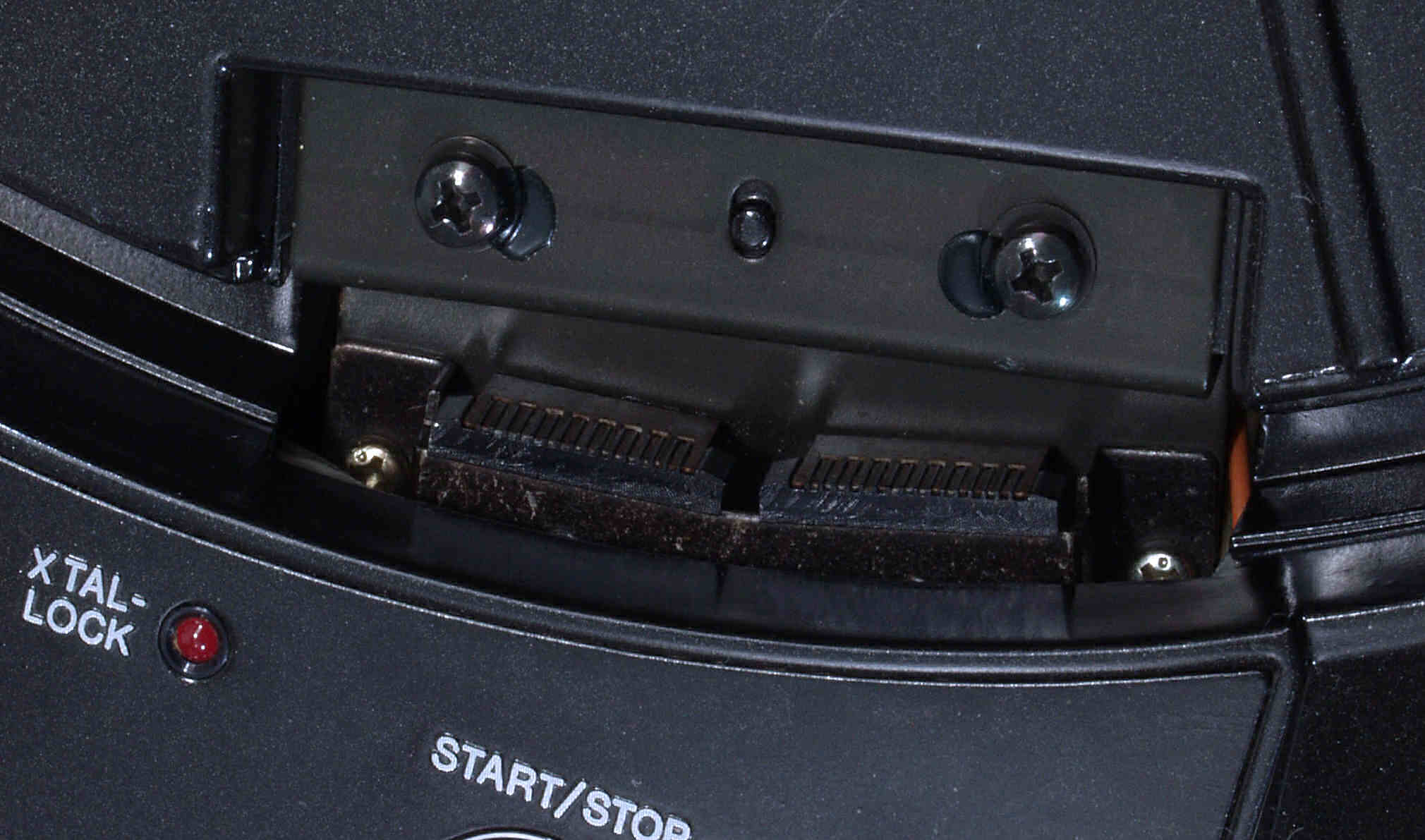

Ａ４２．　点検中　回転感知部ヘッド、輸送中の破損が無くて幸いでした！

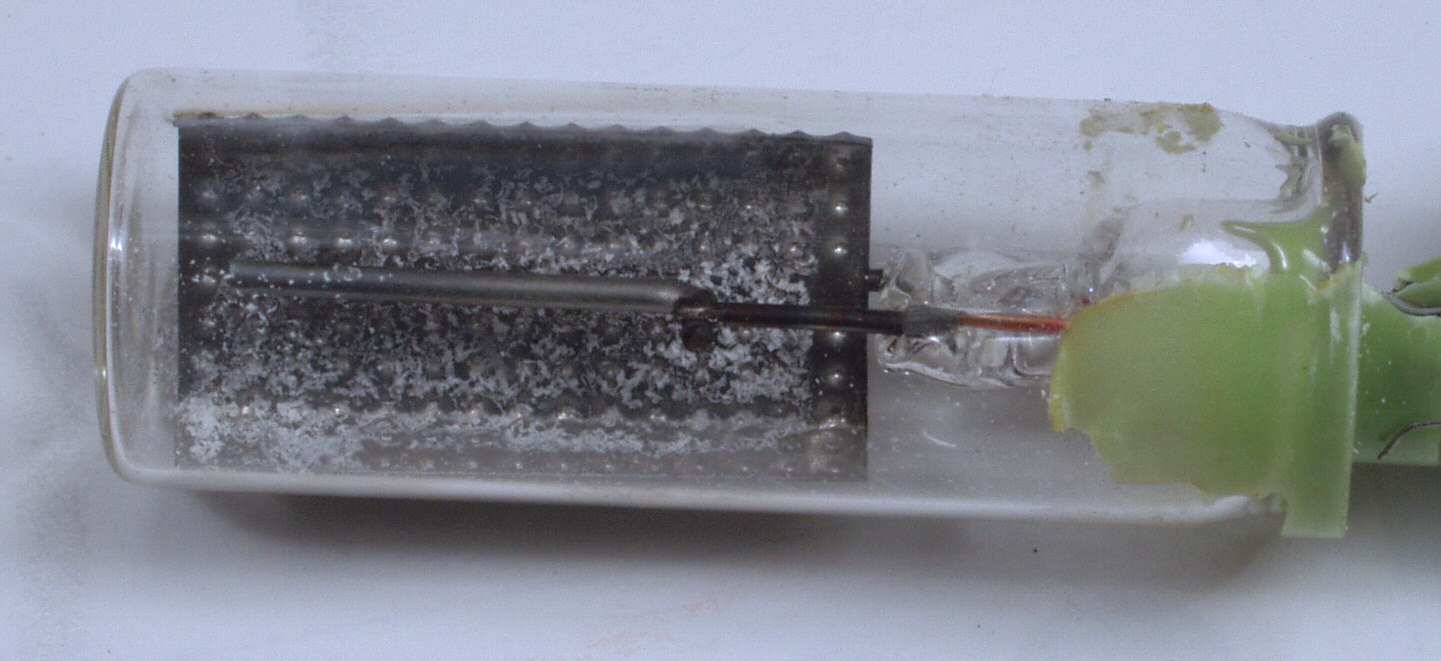

Ａ４３．　点検中　ネオンランプ、空気が浸入したのか、発光物質が脱落している。

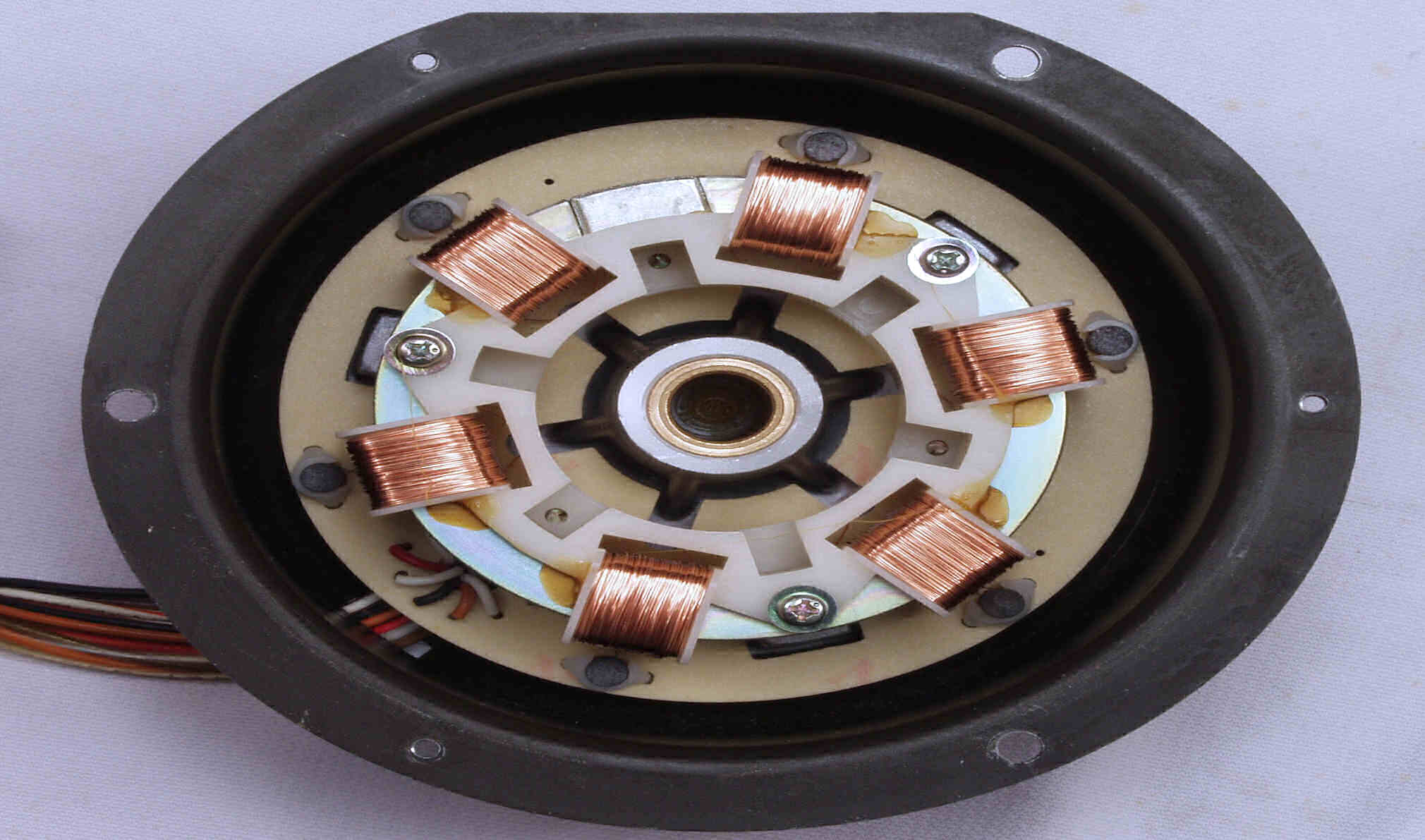

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理中　モーター分解、固定子巻き線。

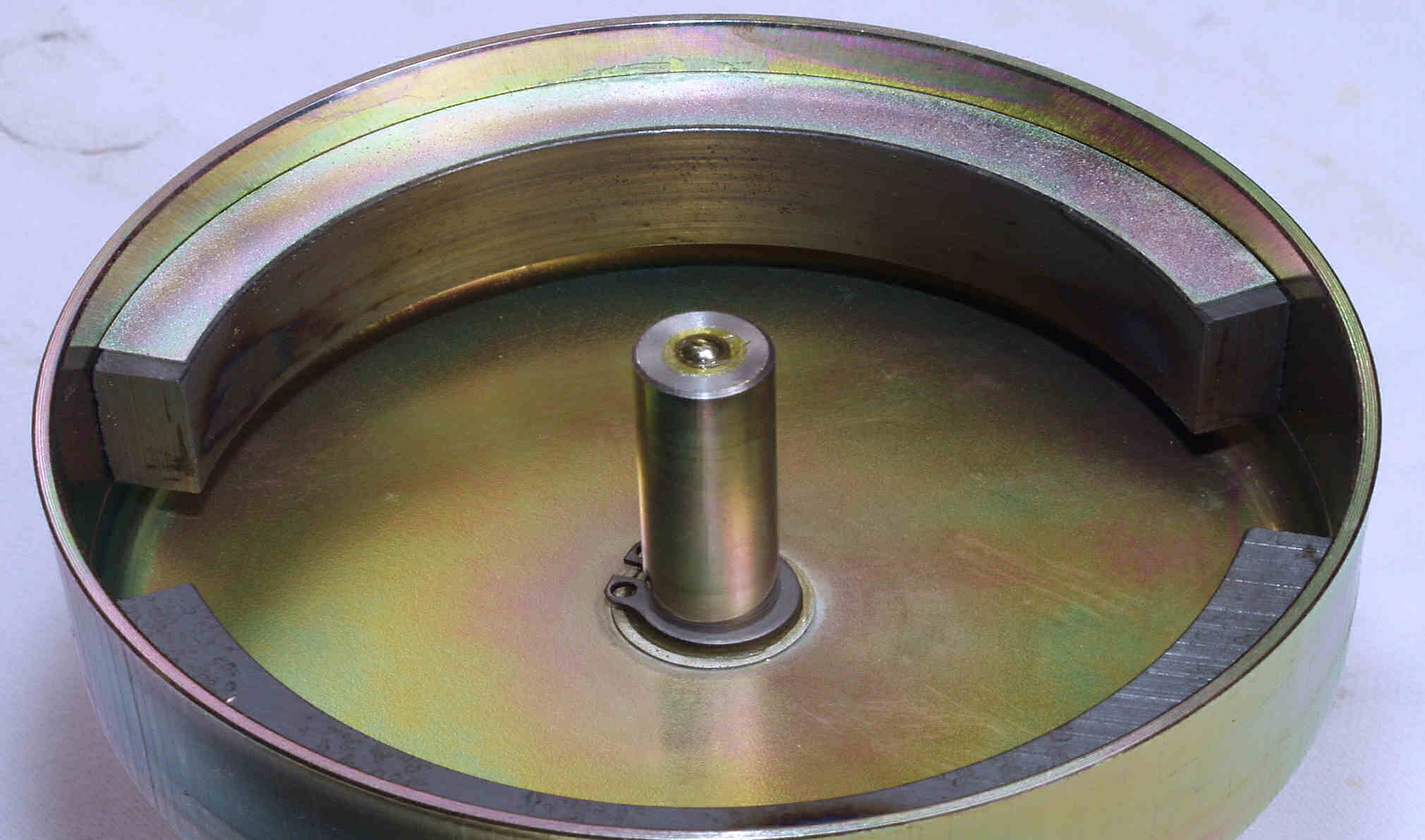

Ｃ１２．　修理中　モーター分解、回転子。

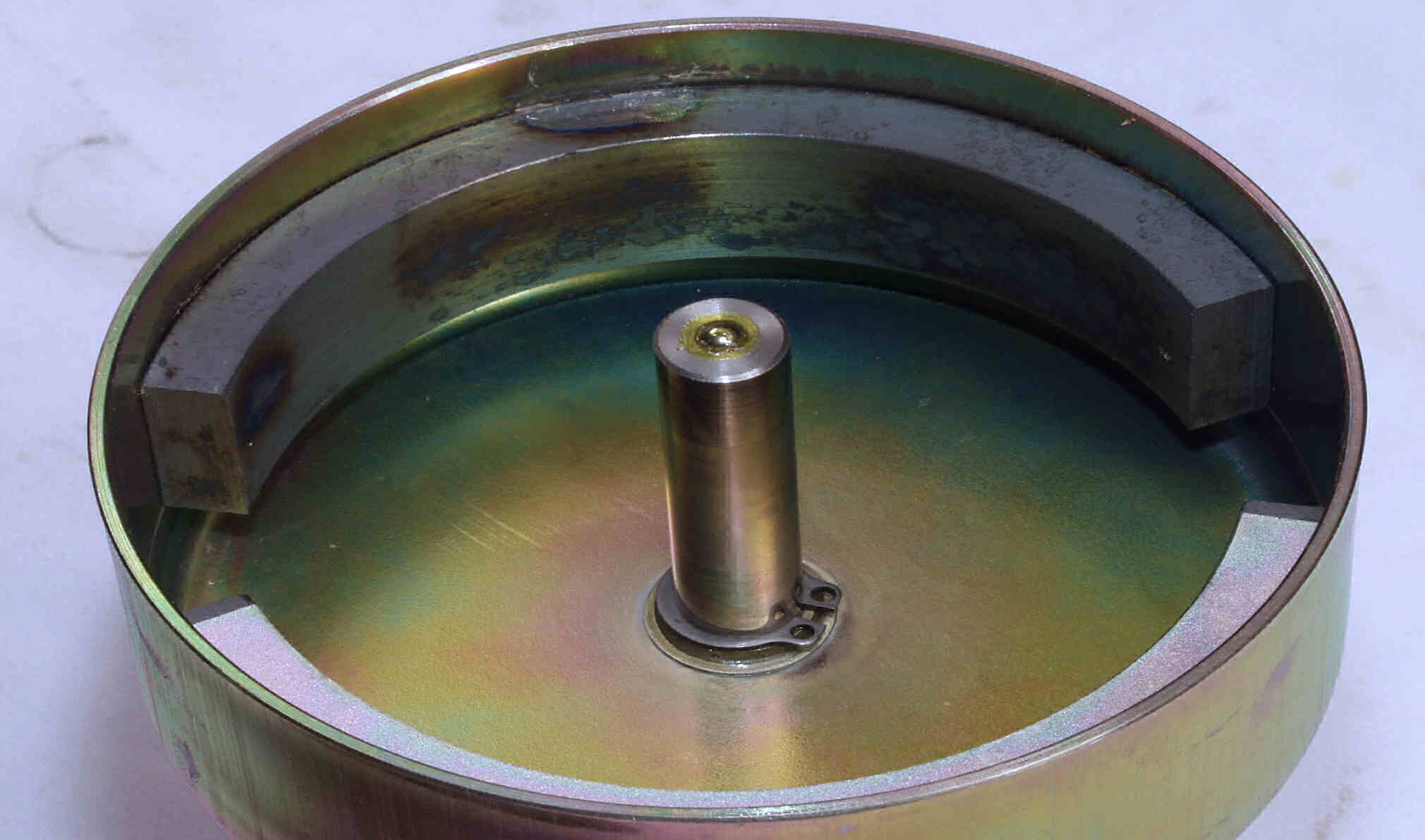

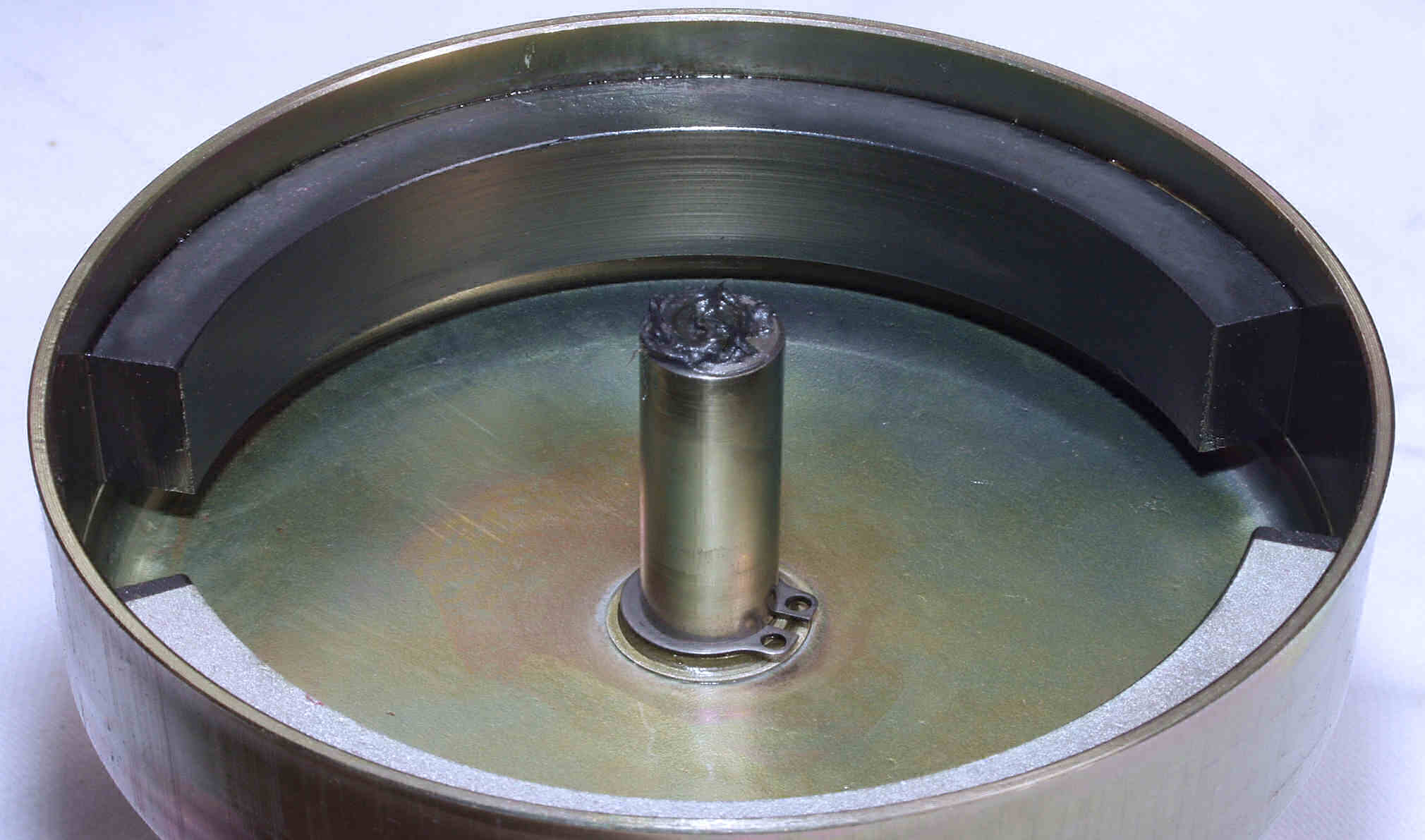

Ｃ１３．　修理中　モーター分解、回転子磁石。

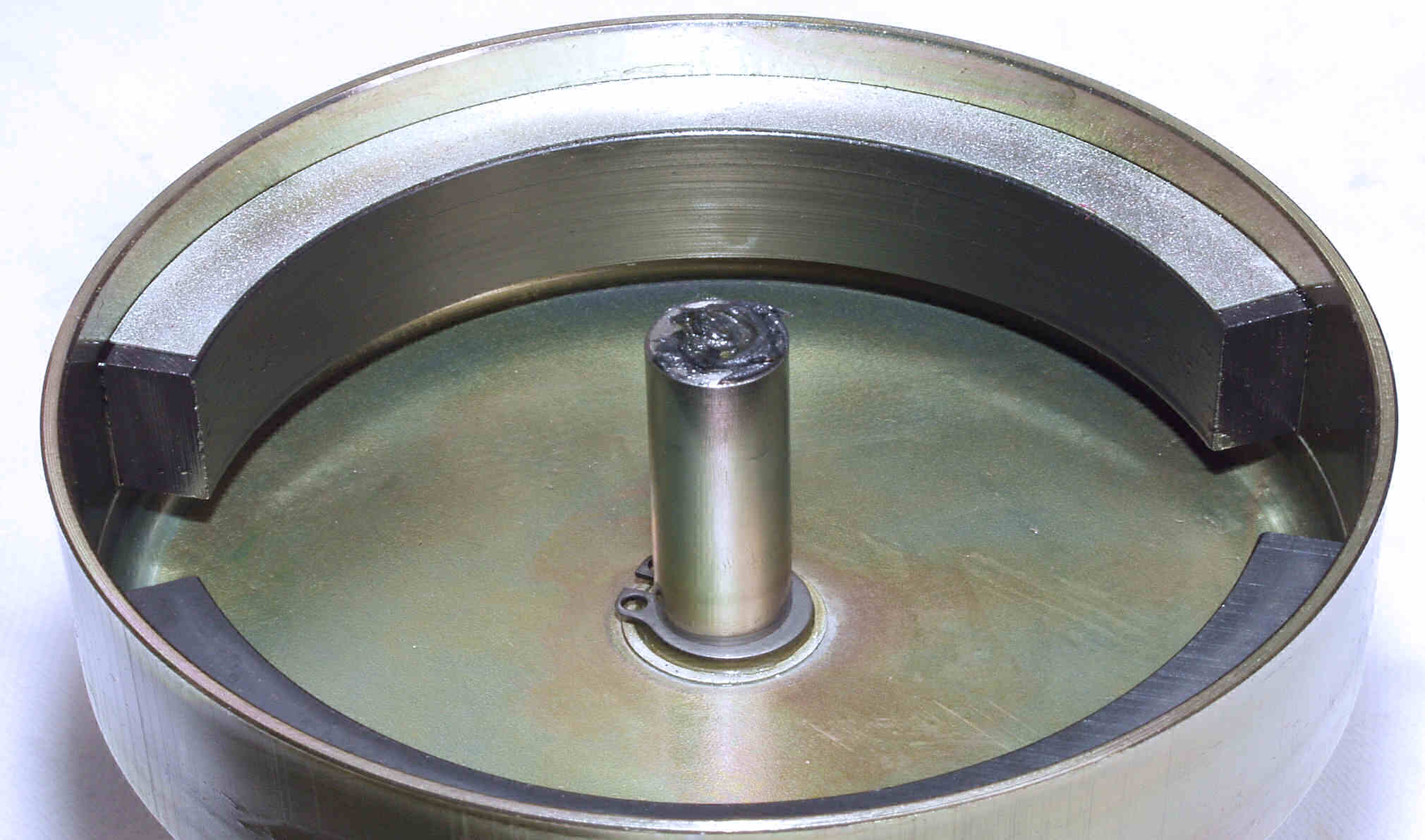

Ｃ１４．　修理後　モーター分解、回転子磁石、錆防止に軽く防錆剤を吹く、軸にはグリス（オイル）を塗る、モリブデン入りなので黒色。

Ｃ１５．　修理中　モーター分解、回転子磁石２。

Ｃ１６．　修理後　モーター分解、回転子磁石２、錆防止に軽く防錆剤を吹く、軸にはグリス（オイル）を塗る、モリブデン入りなので黒色。

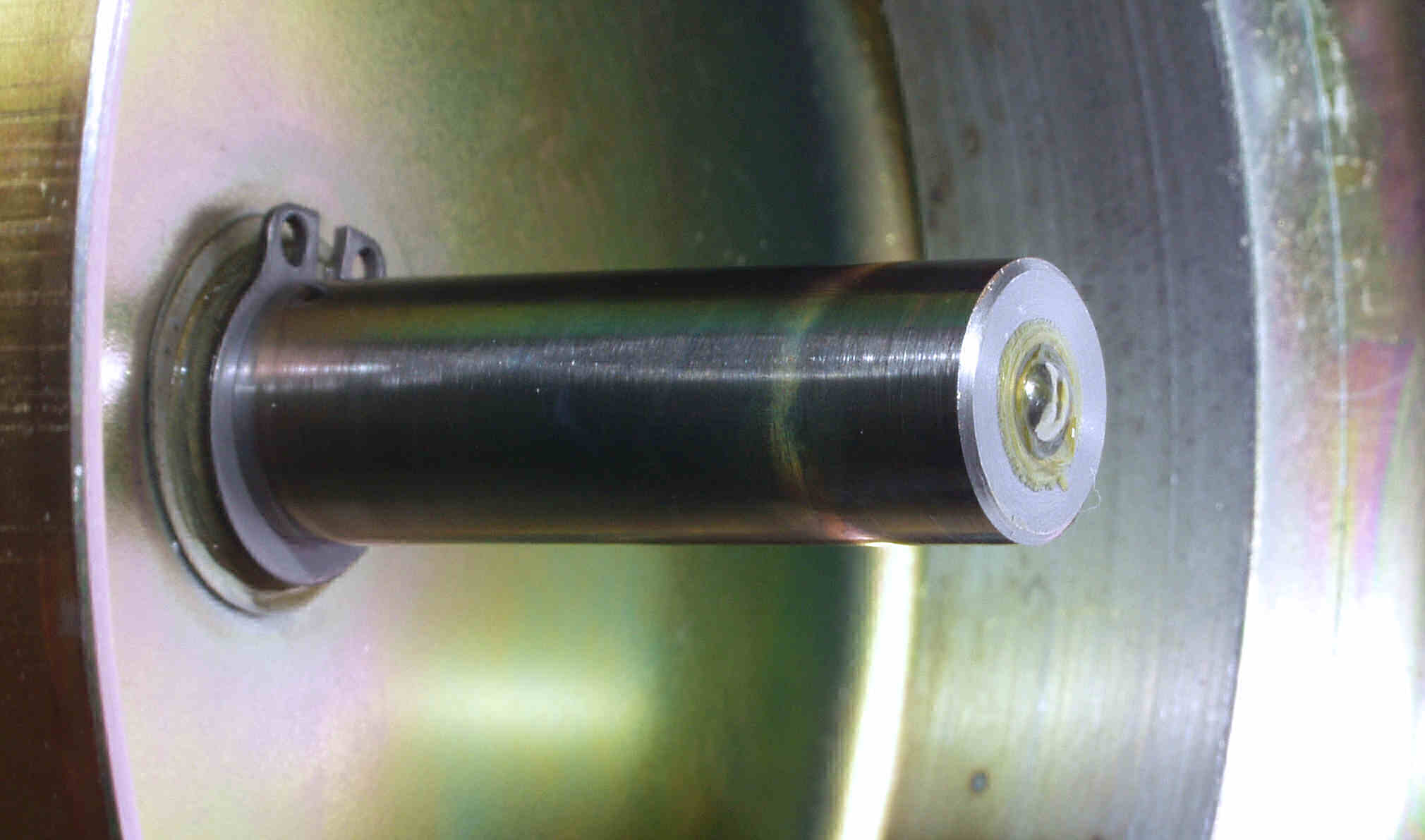

Ｃ１７．　修理中　モーター分解、　軸を見る、キズは少ない。

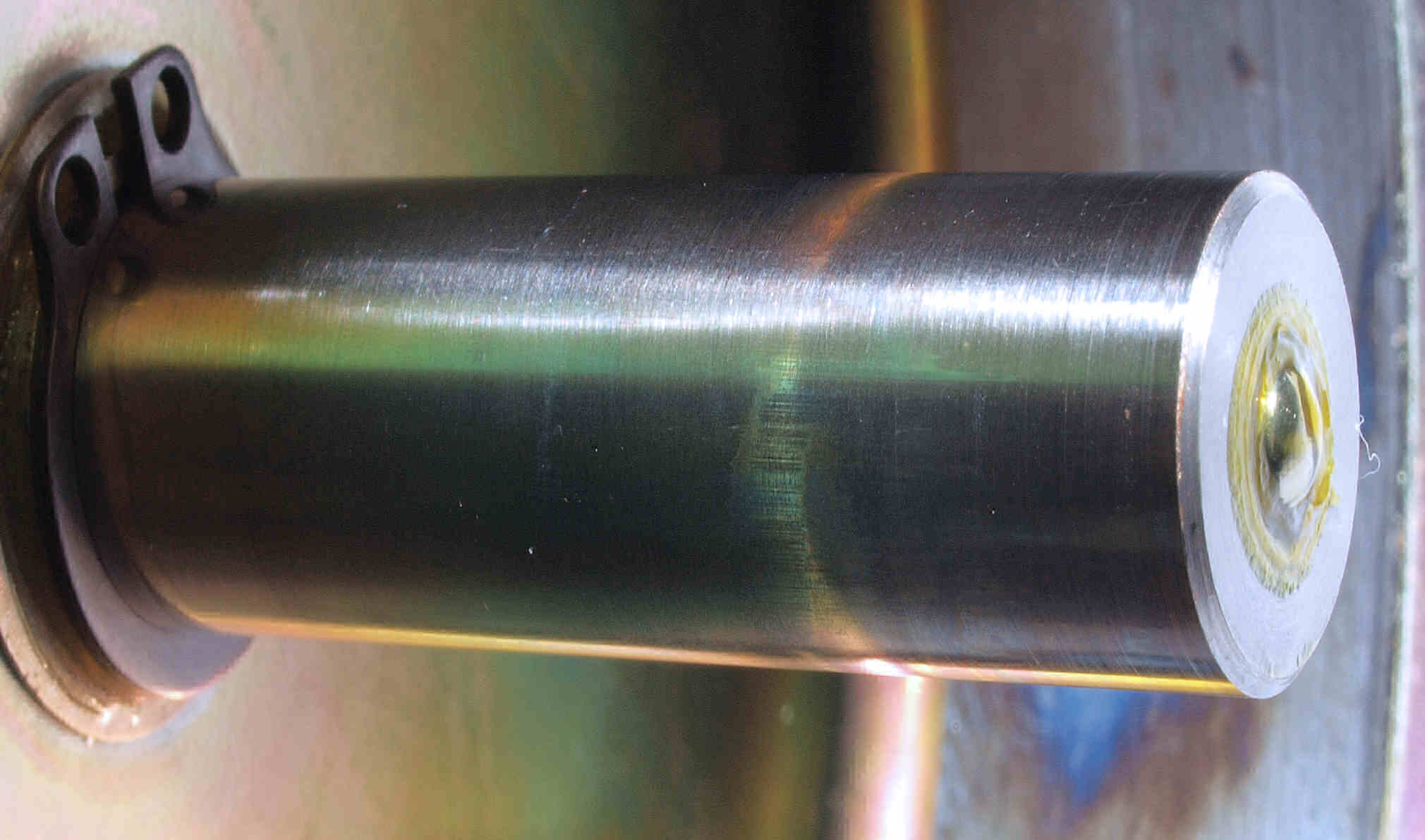

Ｃ１８．　修理中　モーター分解、　軸を拡大して見る、キズは少ない。

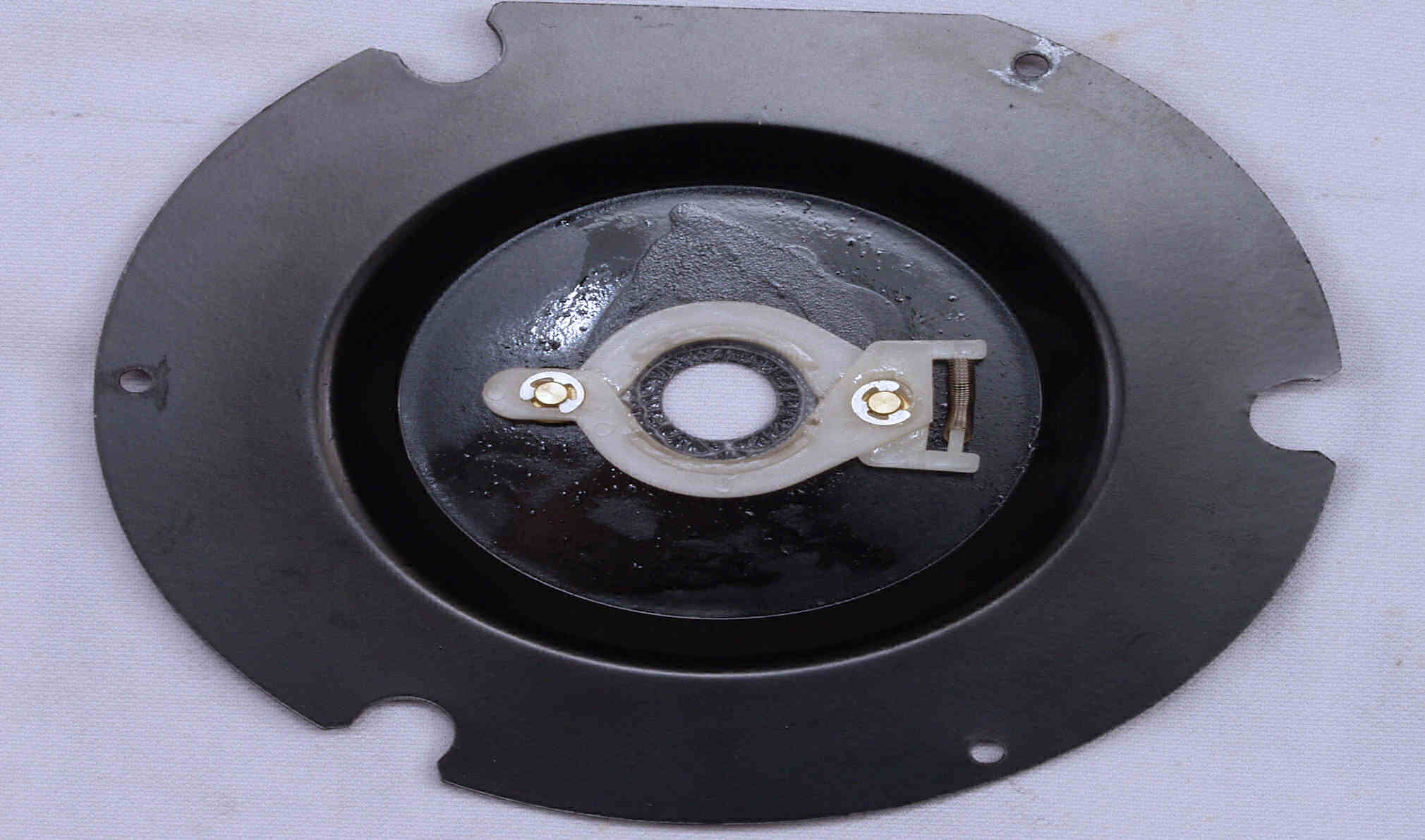

Ｃ２１．　修理中　モーター分解、　軸シール。

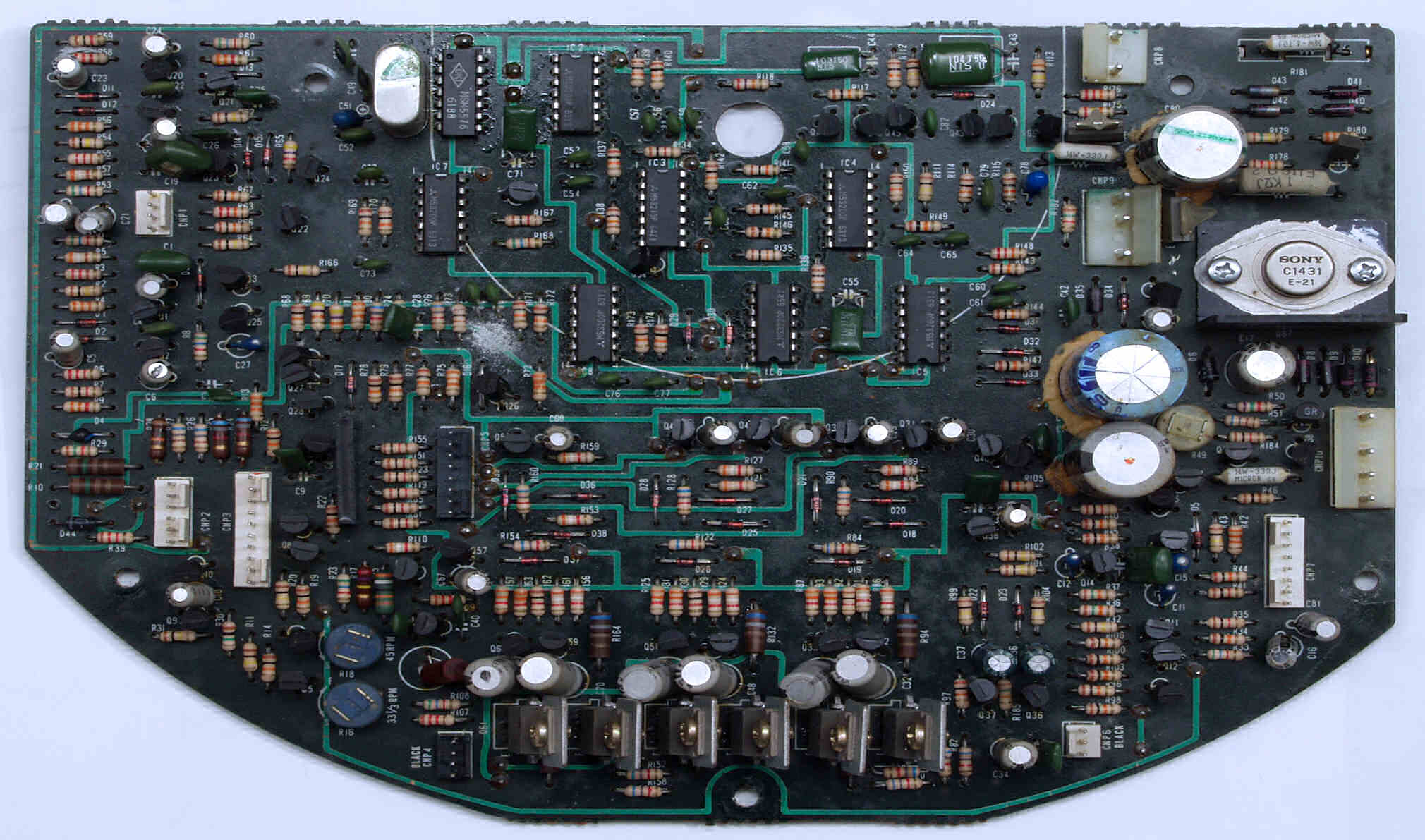

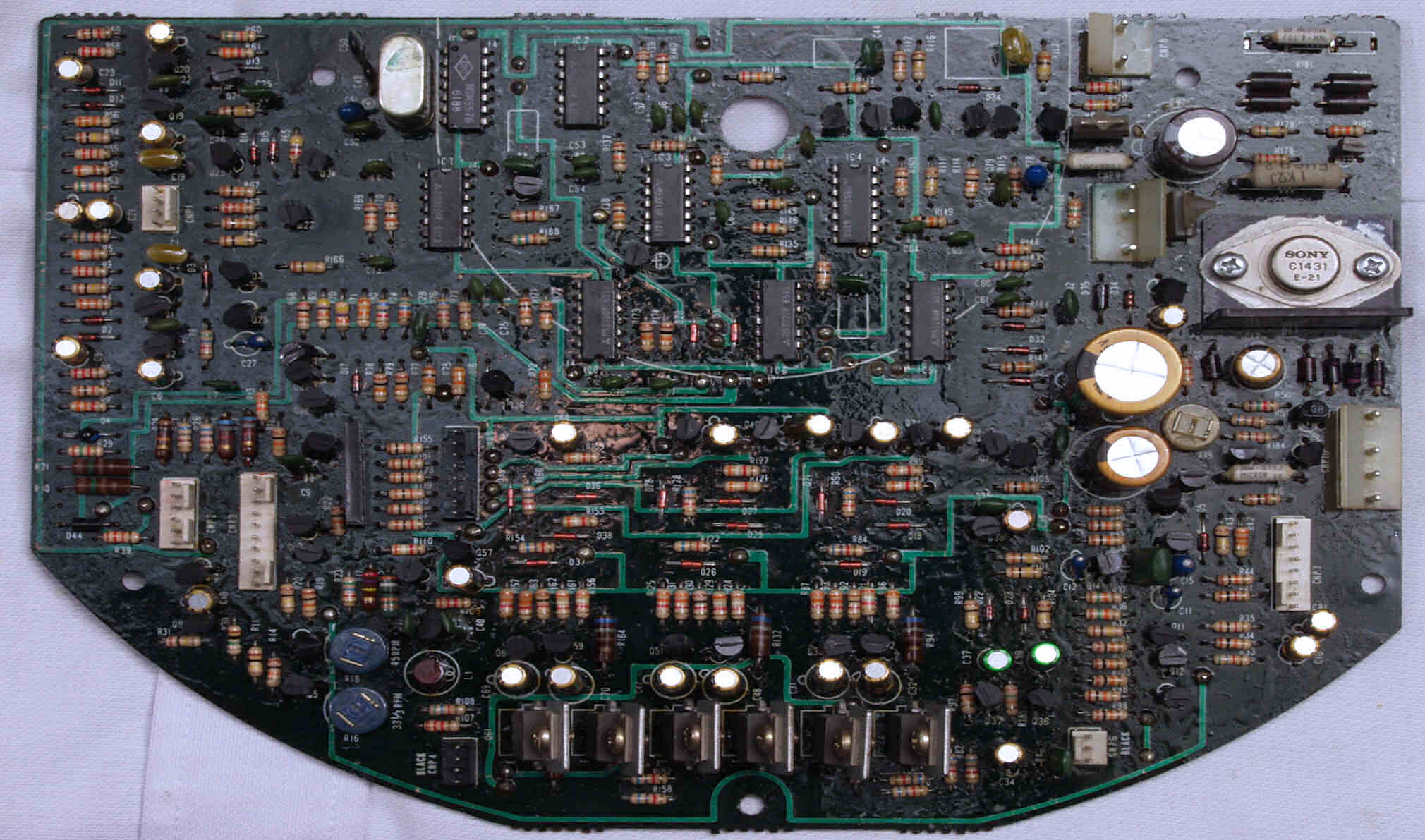

Ｃ４１．　修理前　基板

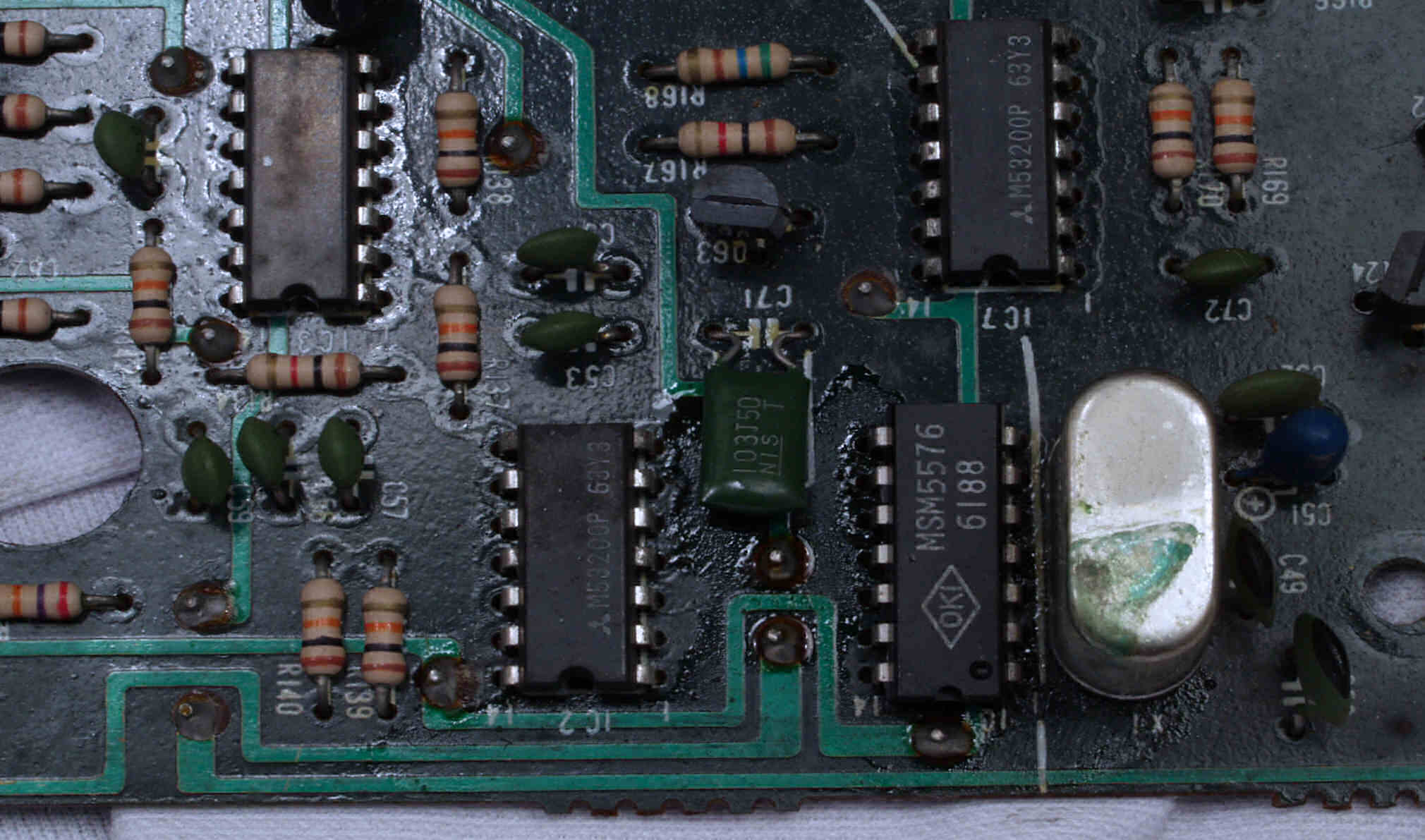

Ｃ４１２．　修理前　基板、　軸のオイルが漏れて、基板の上に、水晶の頭が腐食している。

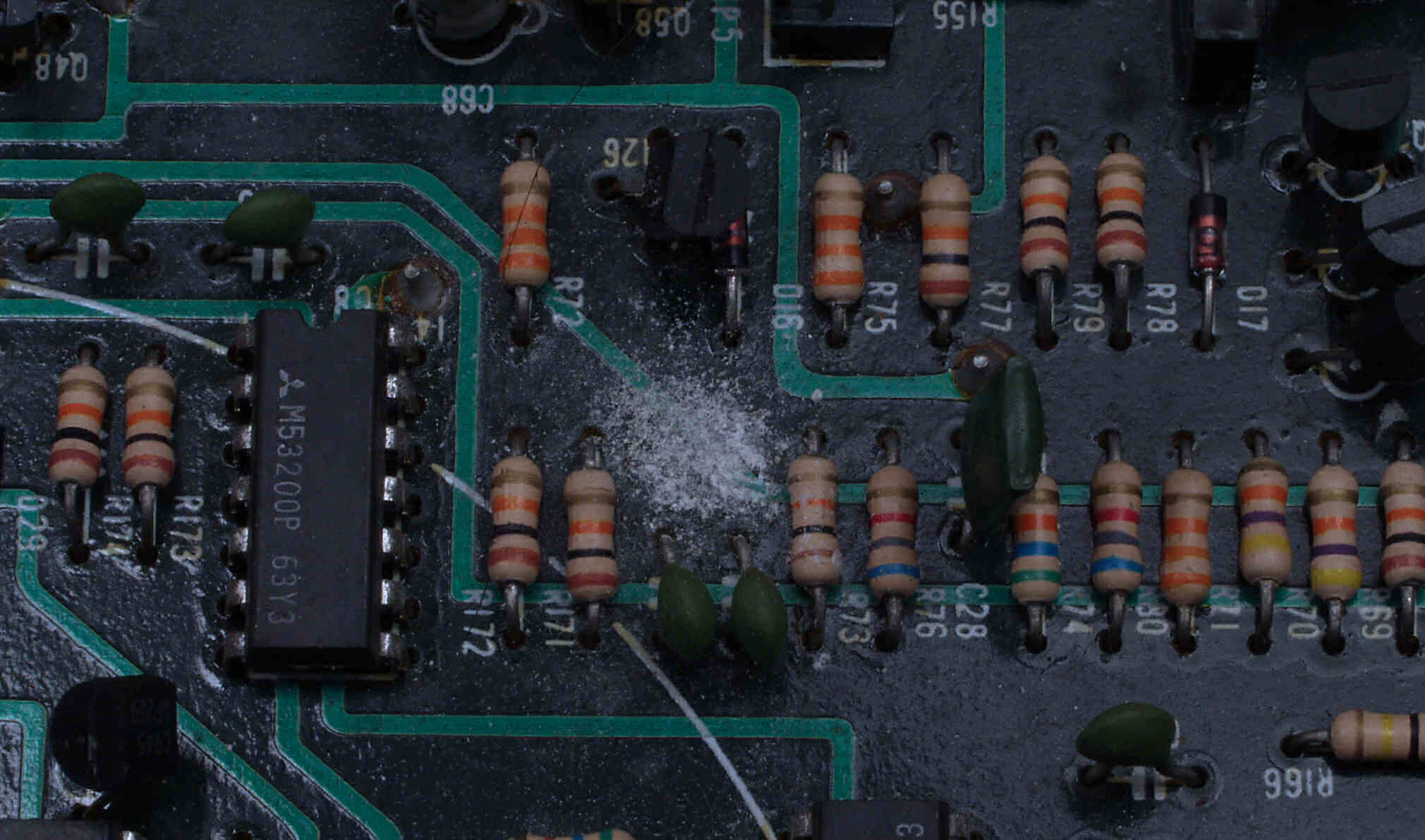

Ｃ４１３．　修理前　基板、　不明の白い粉？

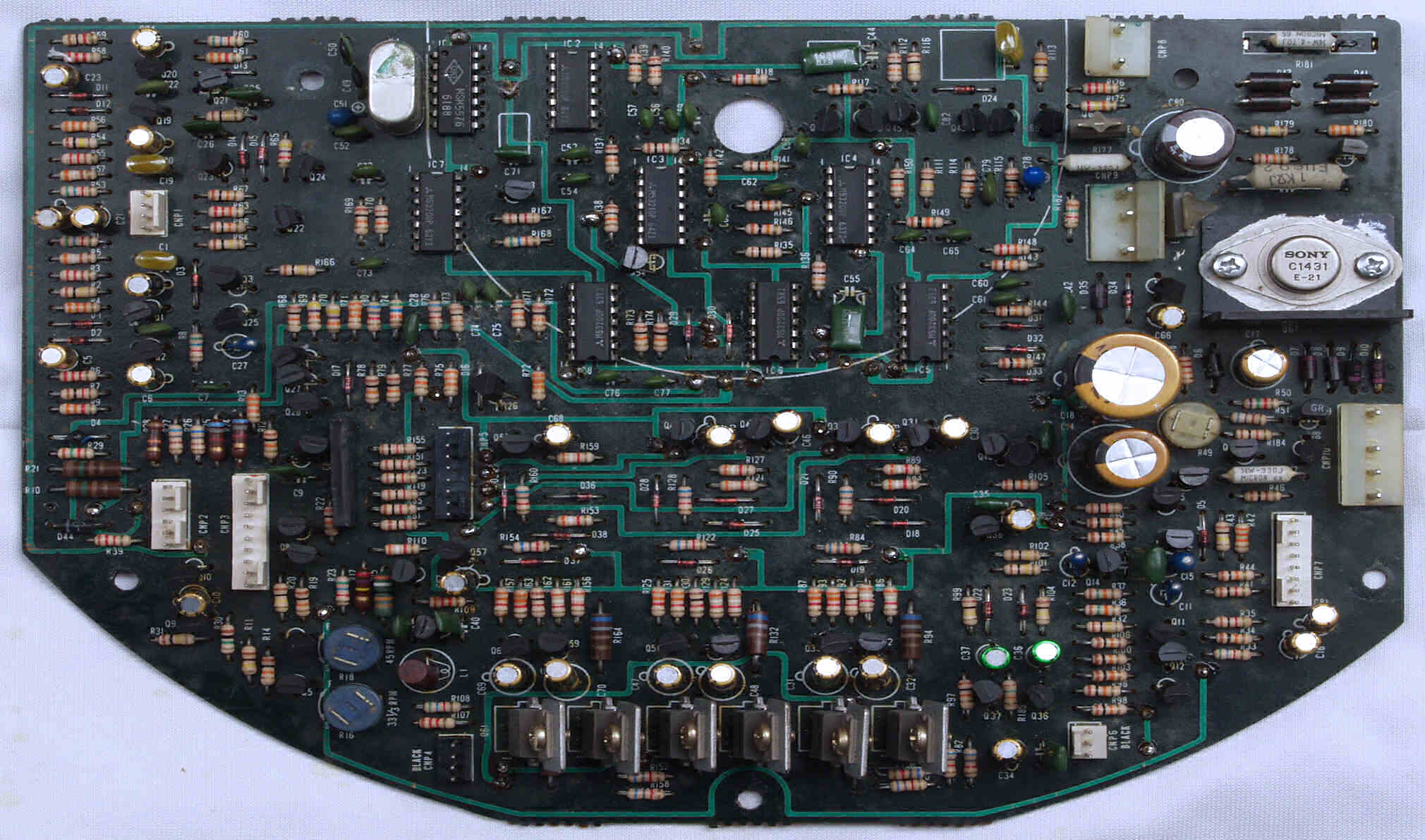

Ｃ４２．　修理後　基板　電解コンデンサー３３個、フイルムコンデンサー３個交換

Ｃ４２２．　完成基板。余分なフラックスを落として、コート液を塗る。

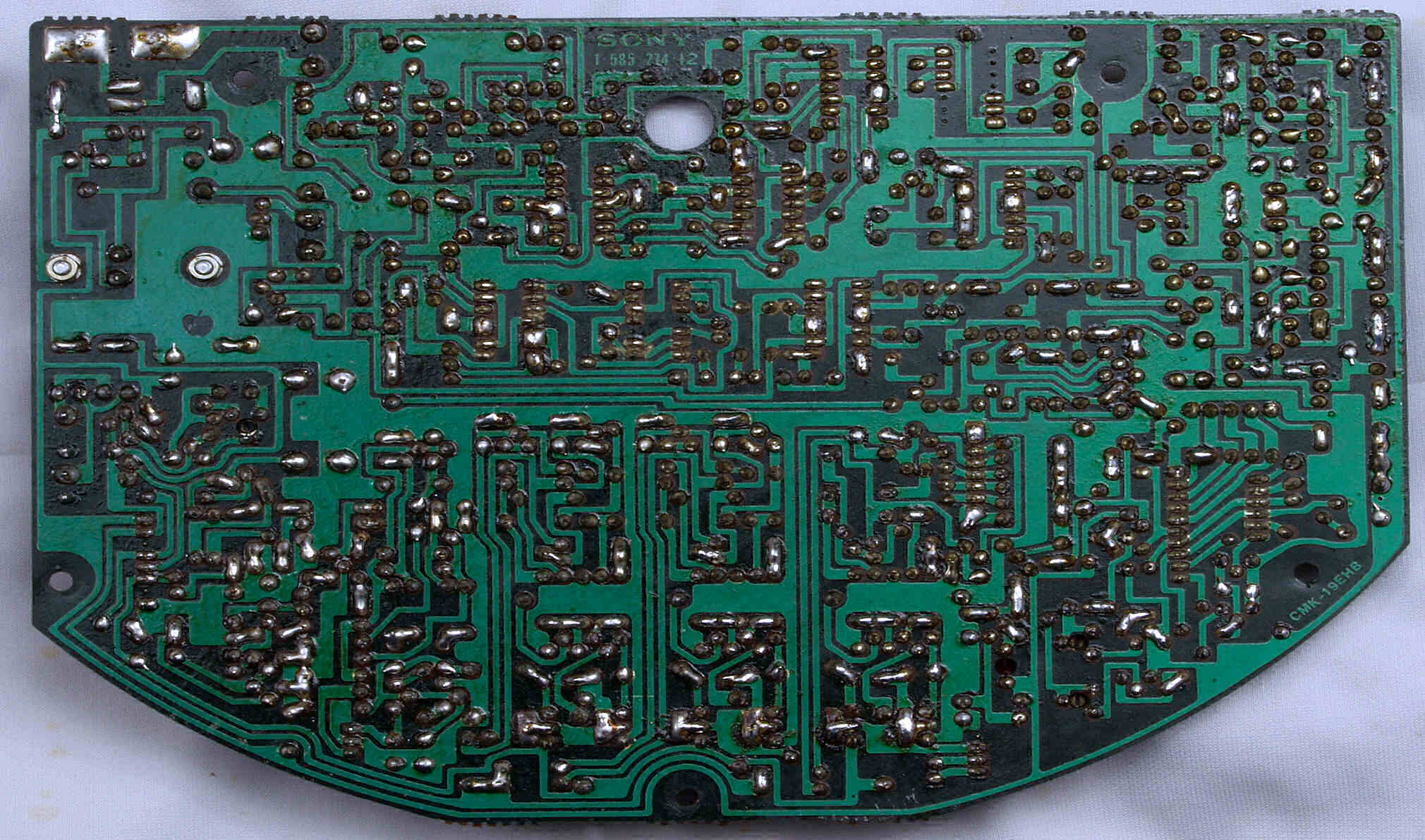

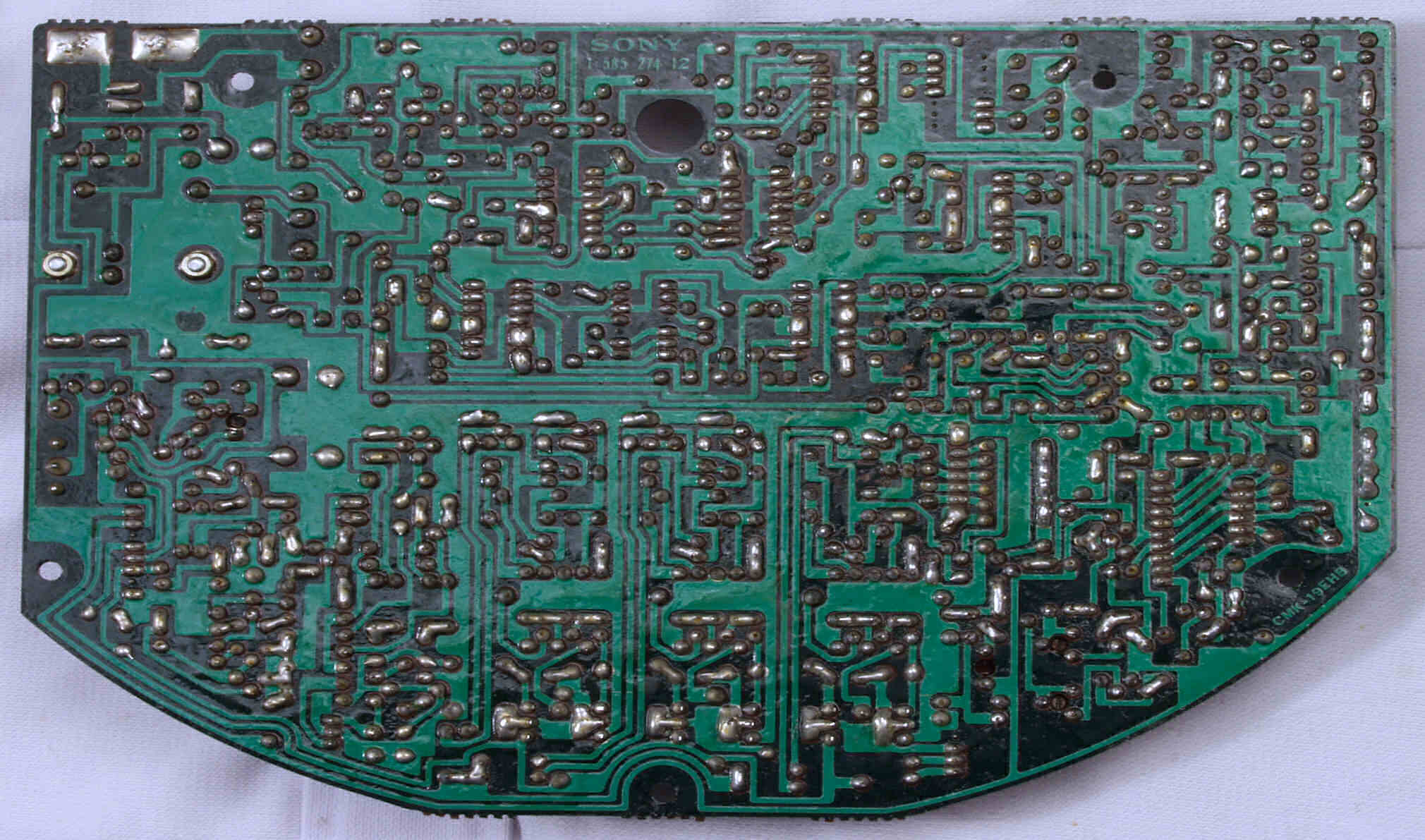

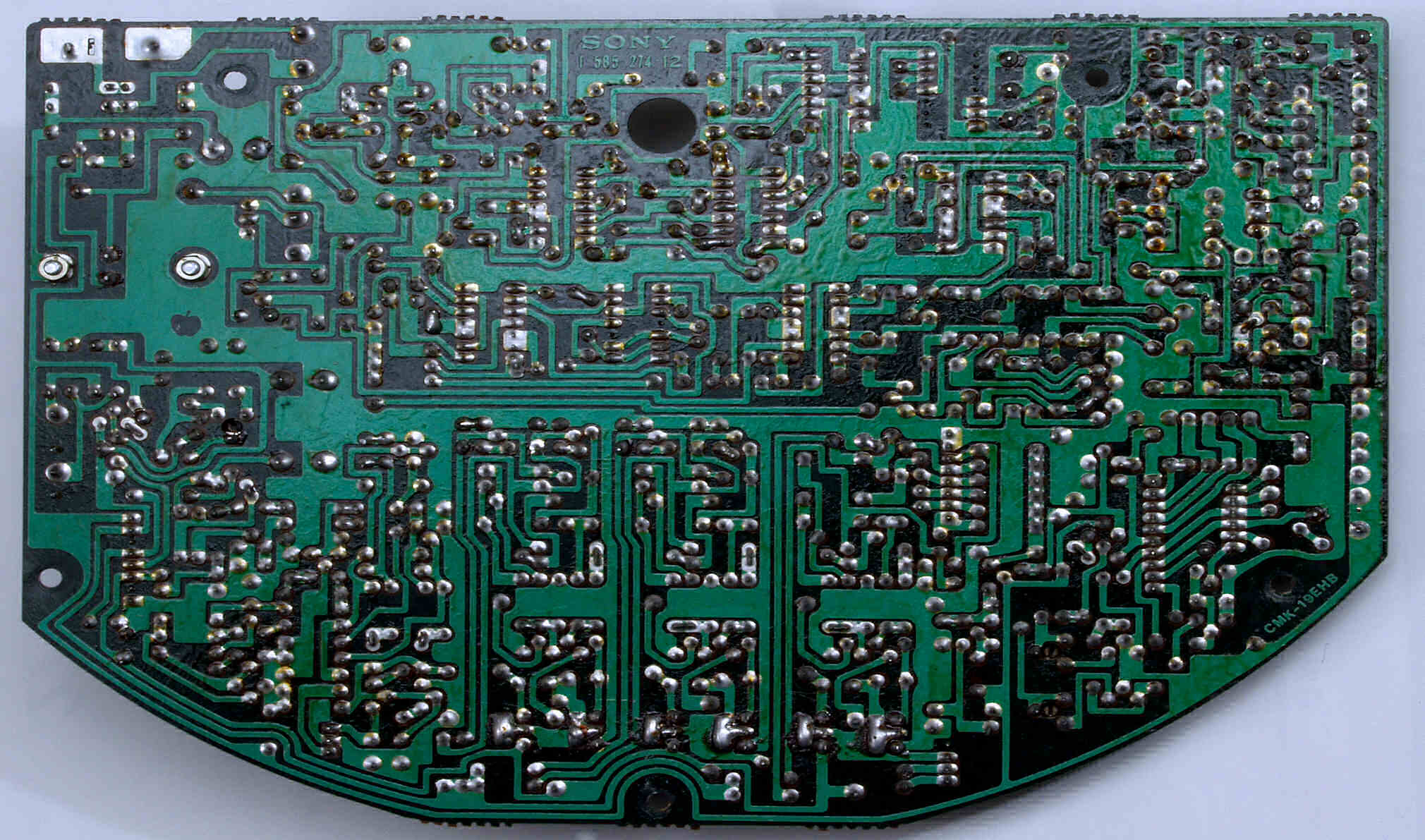

Ｃ４３．　修理前　基板裏

Ｃ４４．　修理（半田補正）後　基板裏

Ｃ４５．　完成基板裏。余分なフラックスを落として、コート液を塗る。

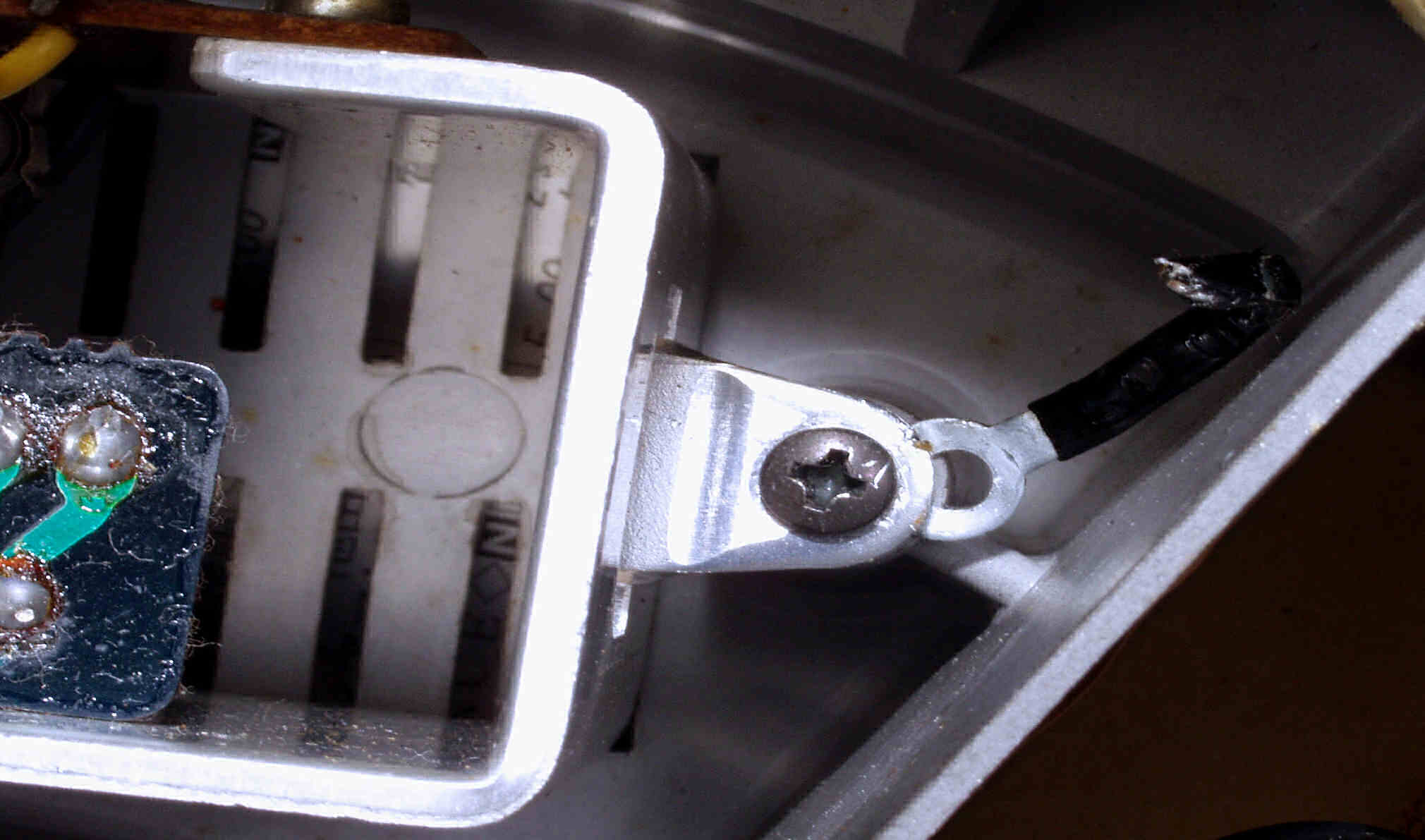

Ｃ５０．　修理中　ラグ端子がネジ穴に入っていない！！

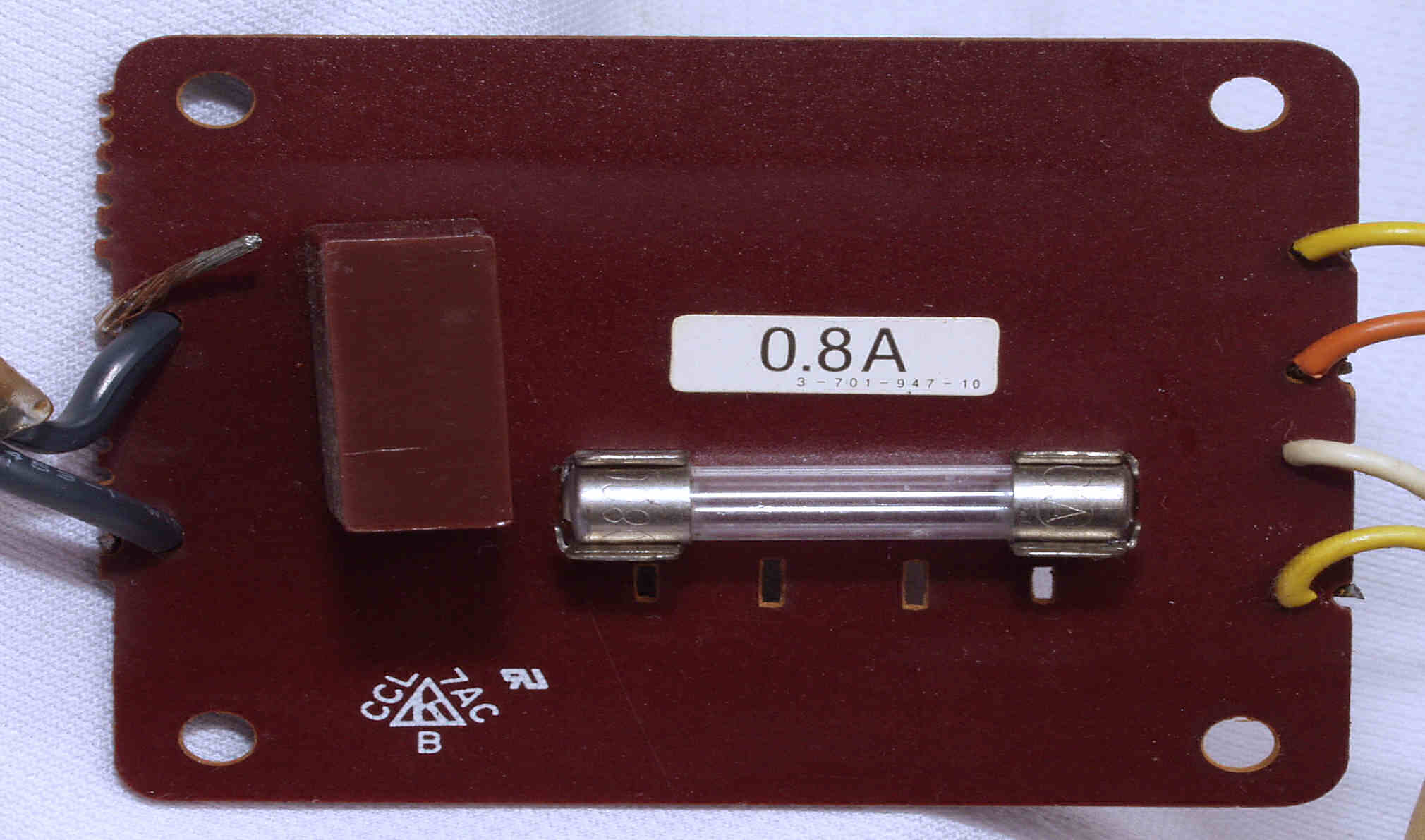

Ｃ５１．　修理前　フューズ基板

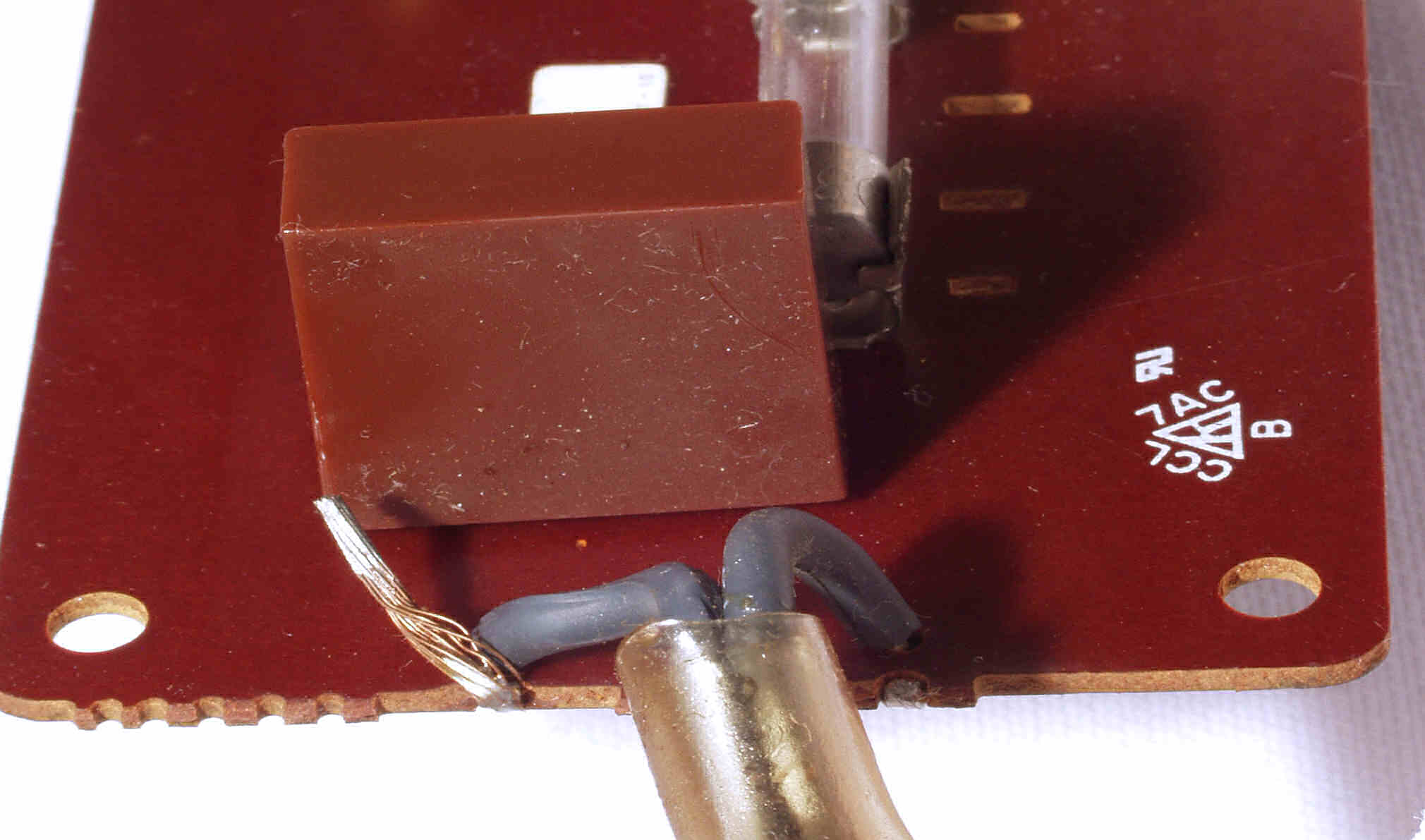

Ｃ５１２．　修理前　フューズ基板、　切り忘れた配線。

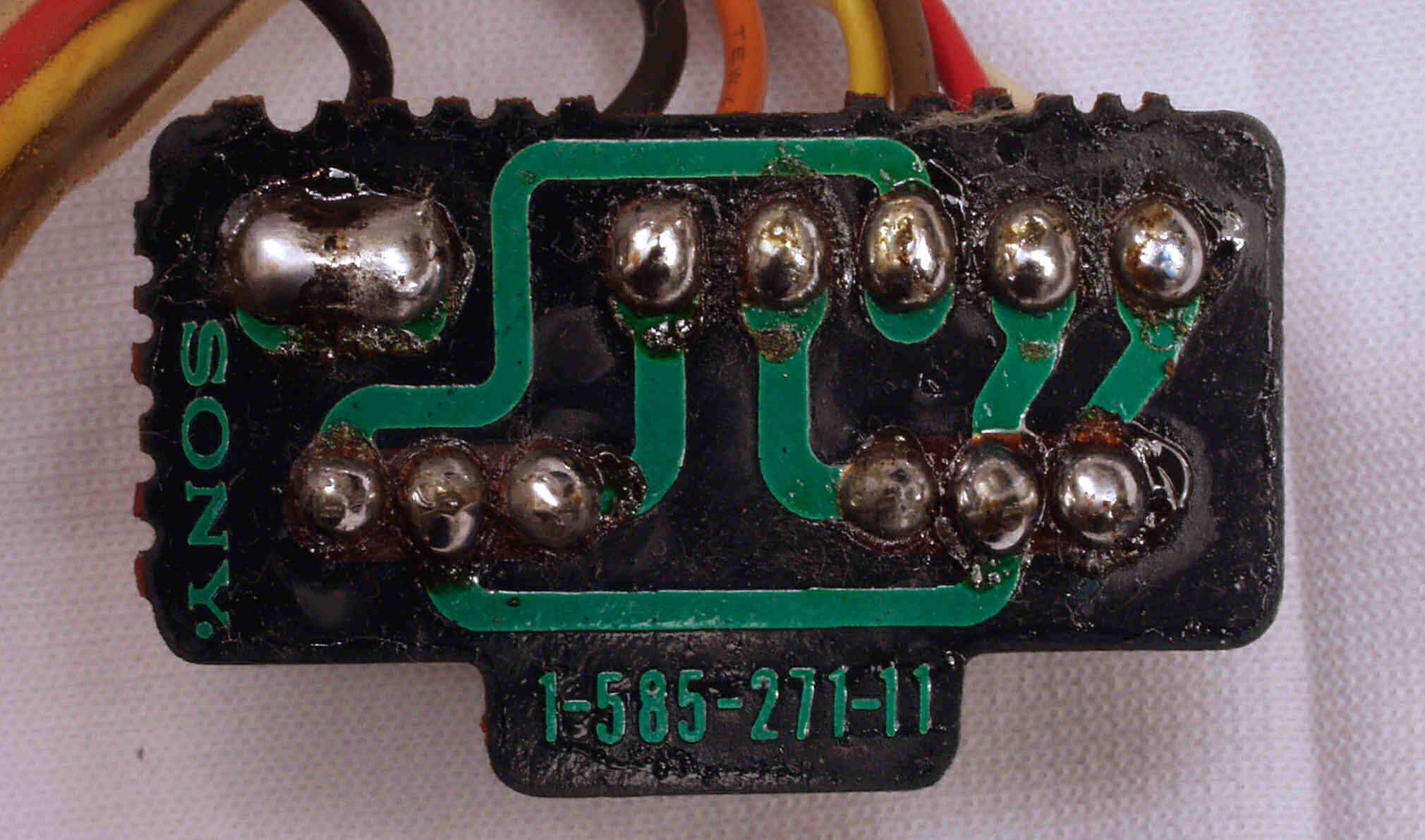

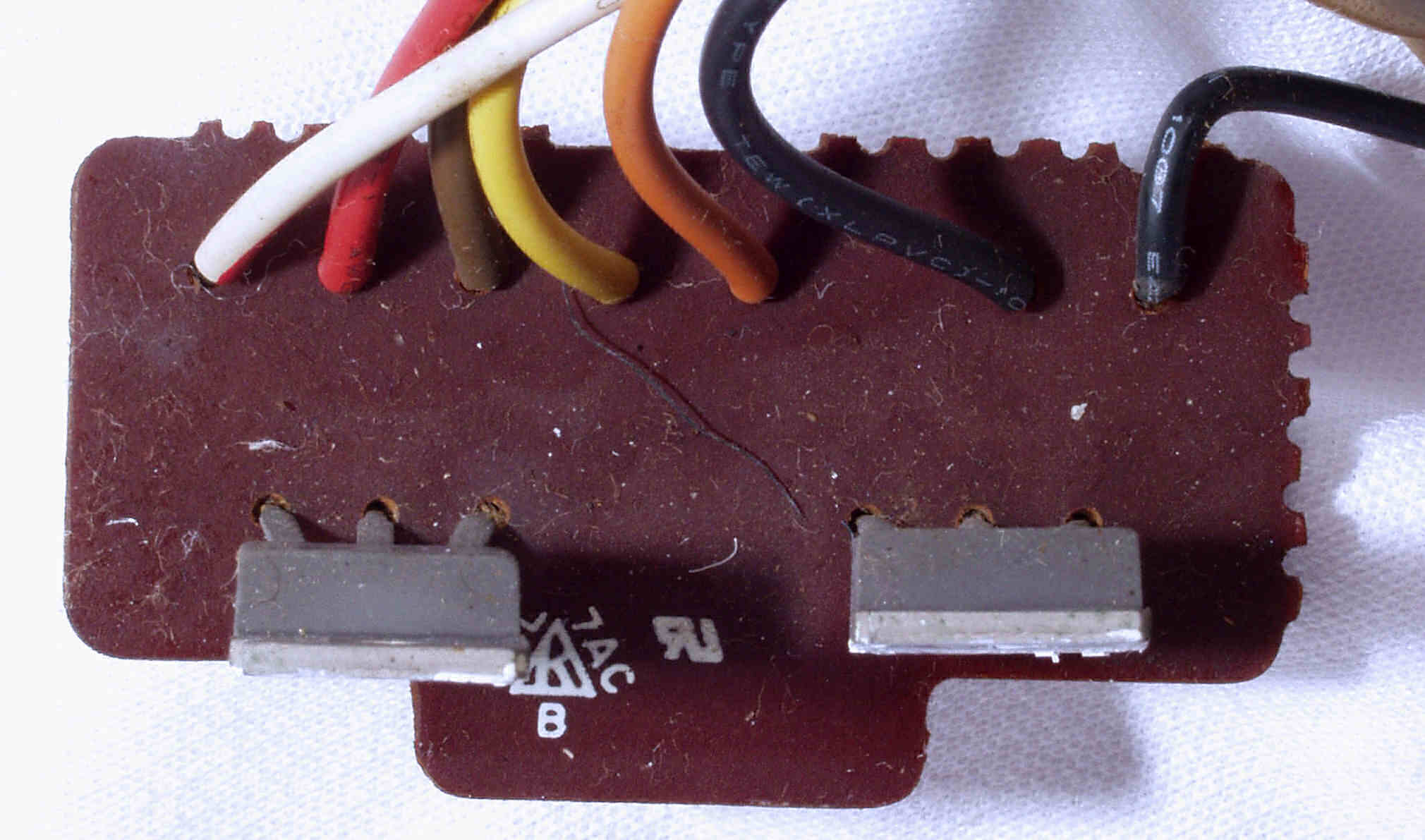

Ｃ５２．　修理前　フューズ基板裏

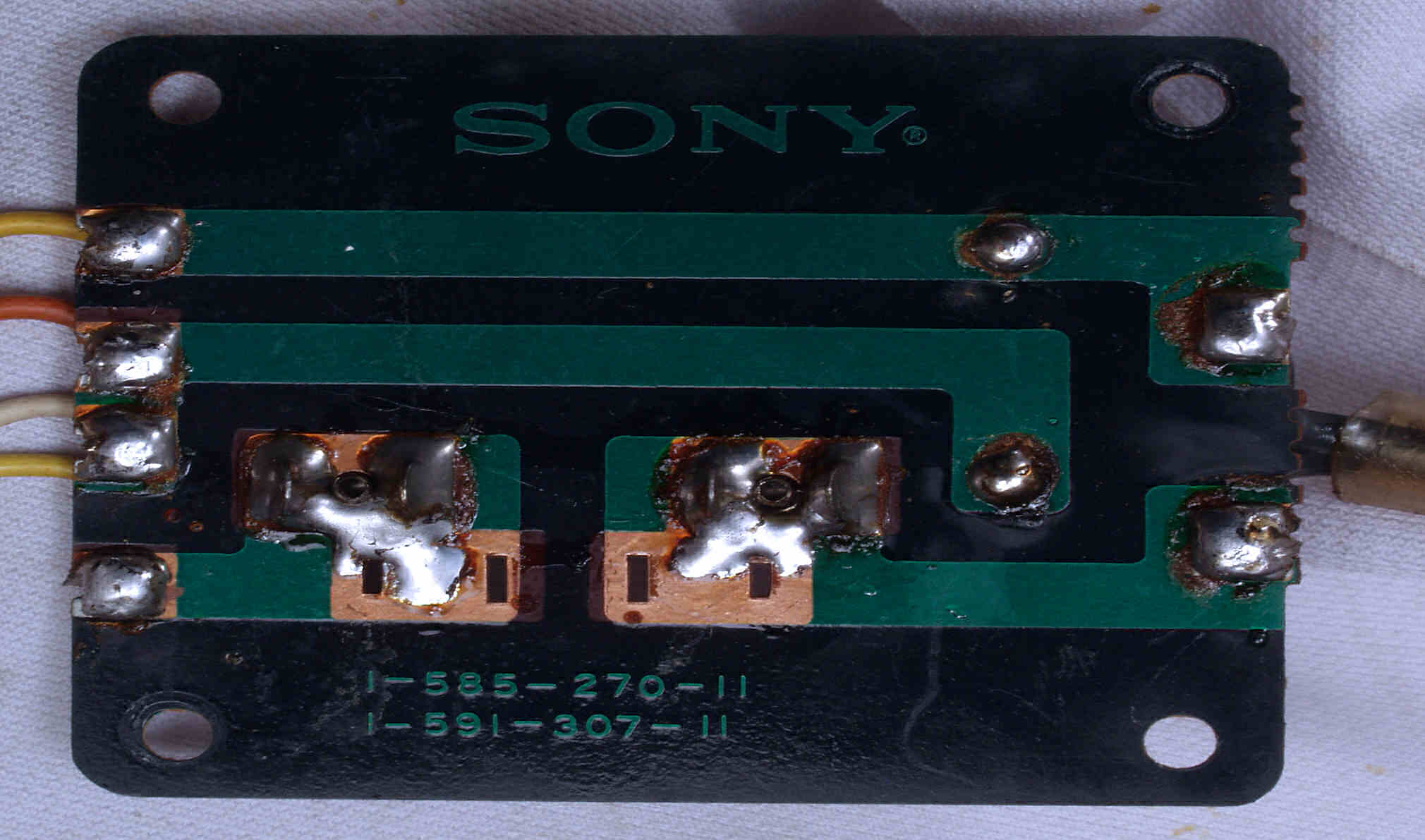

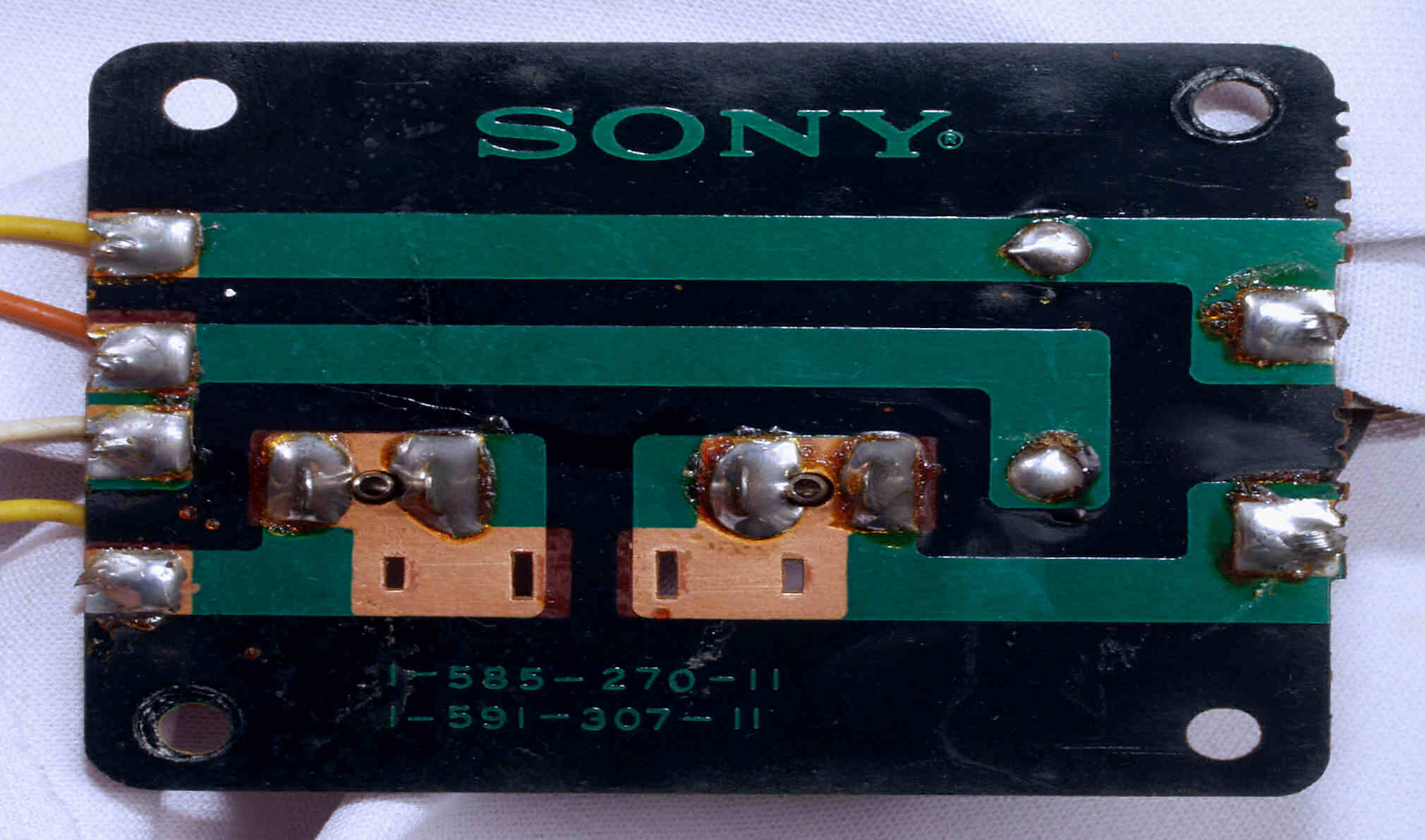

Ｃ５３．　修理（半田補正）後　フューズ基板裏

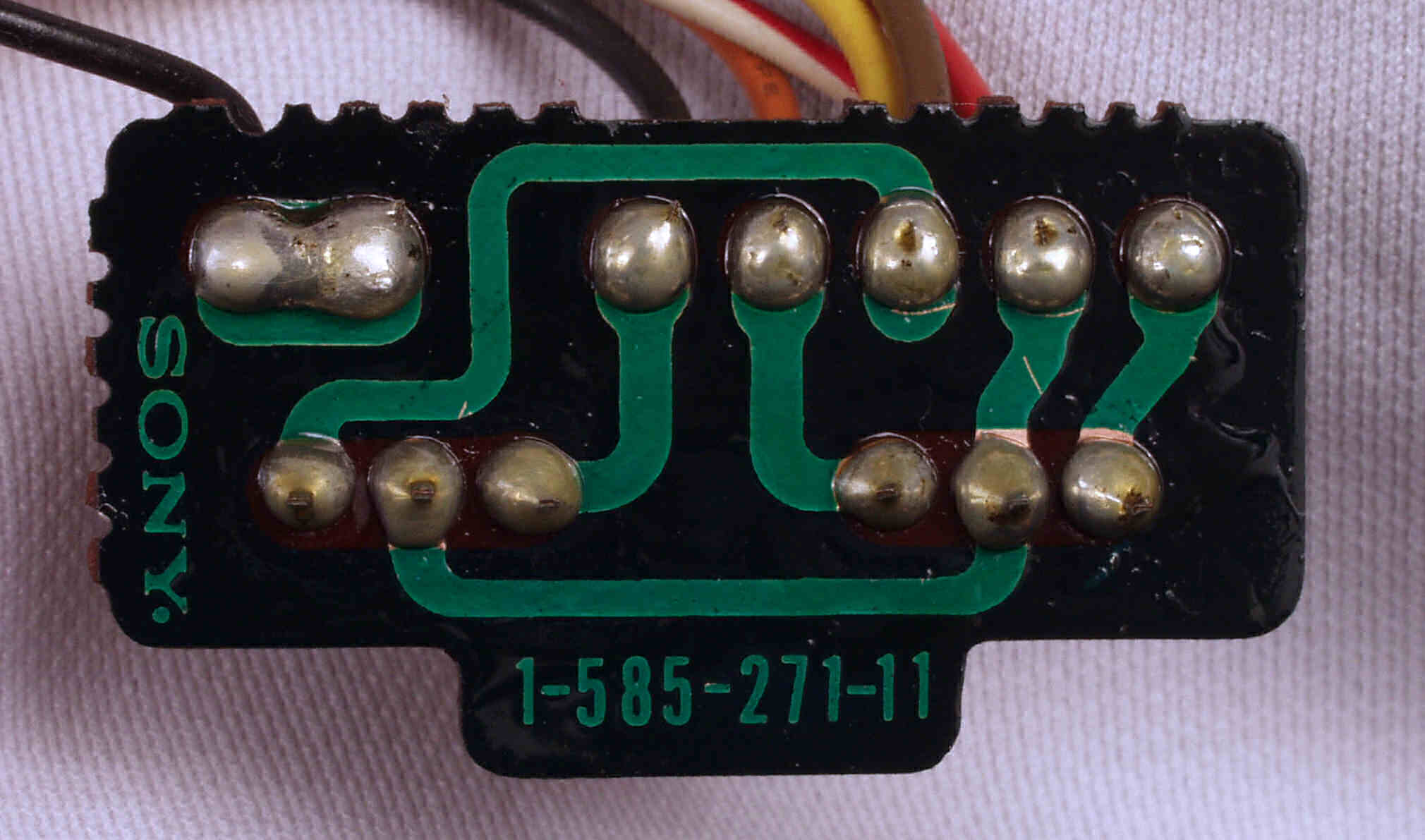

Ｃ５４．　完成フューズ基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ６１．　修理前　定電圧ＴＲ（トランジスター）基板

Ｃ６２．　修理前　定電圧ＴＲ（トランジスター）基板裏

Ｃ６３．　修理（半田補正）後　定電圧ＴＲ（トランジスター）基板裏

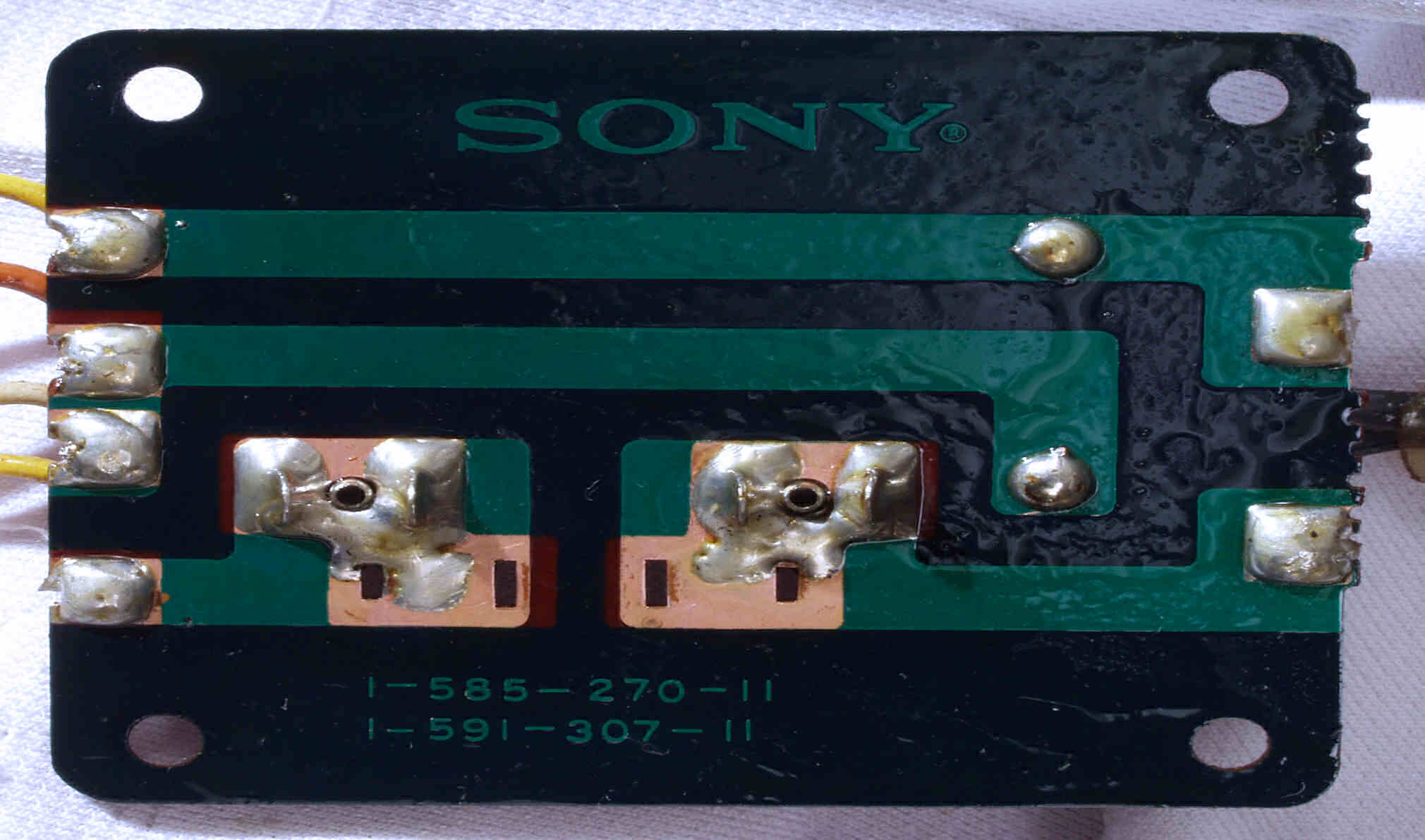

Ｃ６４．　完成定電圧ＴＲ（トランジスター）基板裏。余分なフラックスを落として、コート液を塗る。

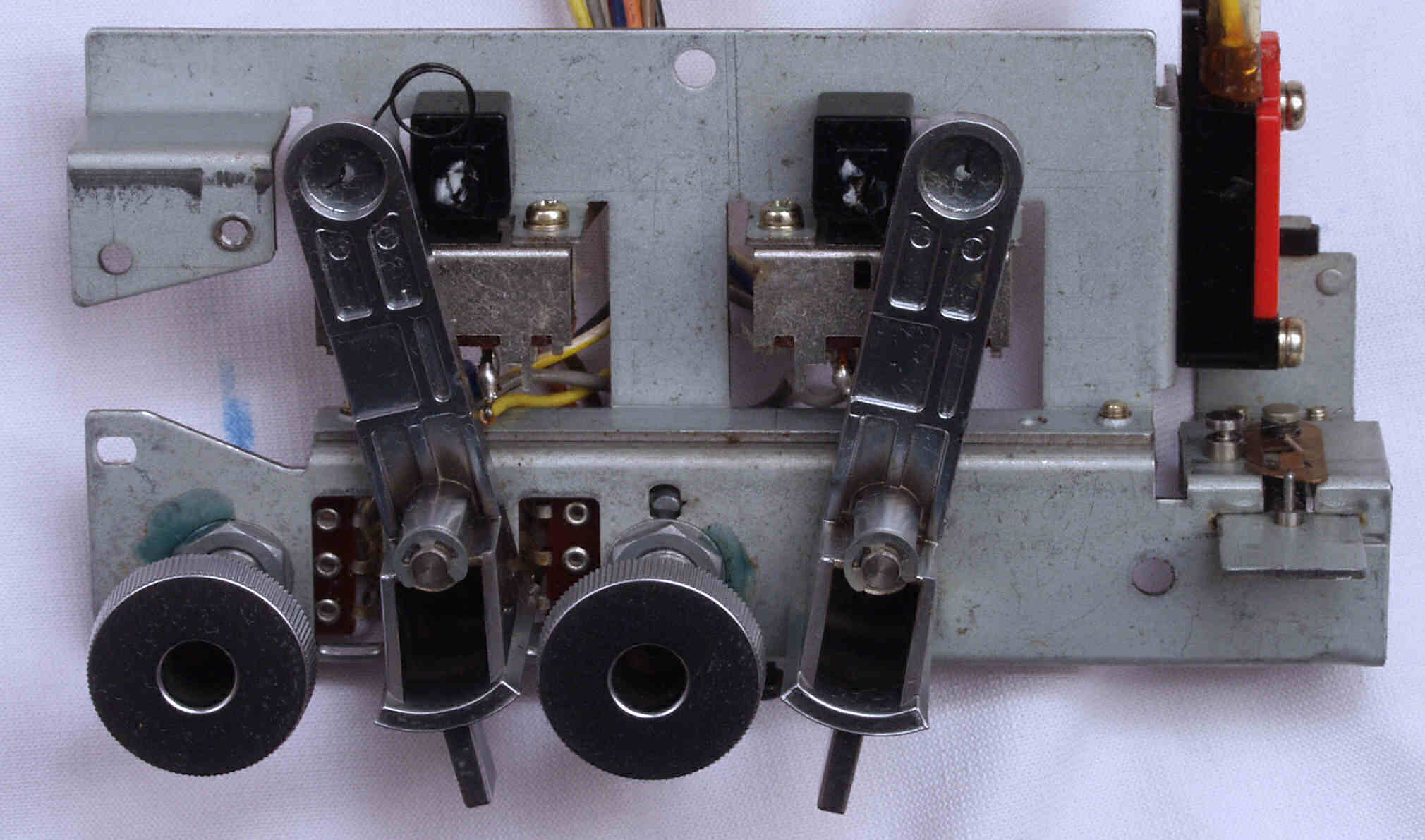

Ｃ７１．　修理中　操作部（電源ＳＷ、回転数切り換えＳＷ、回転数調整ＶＲ）の点検・修理

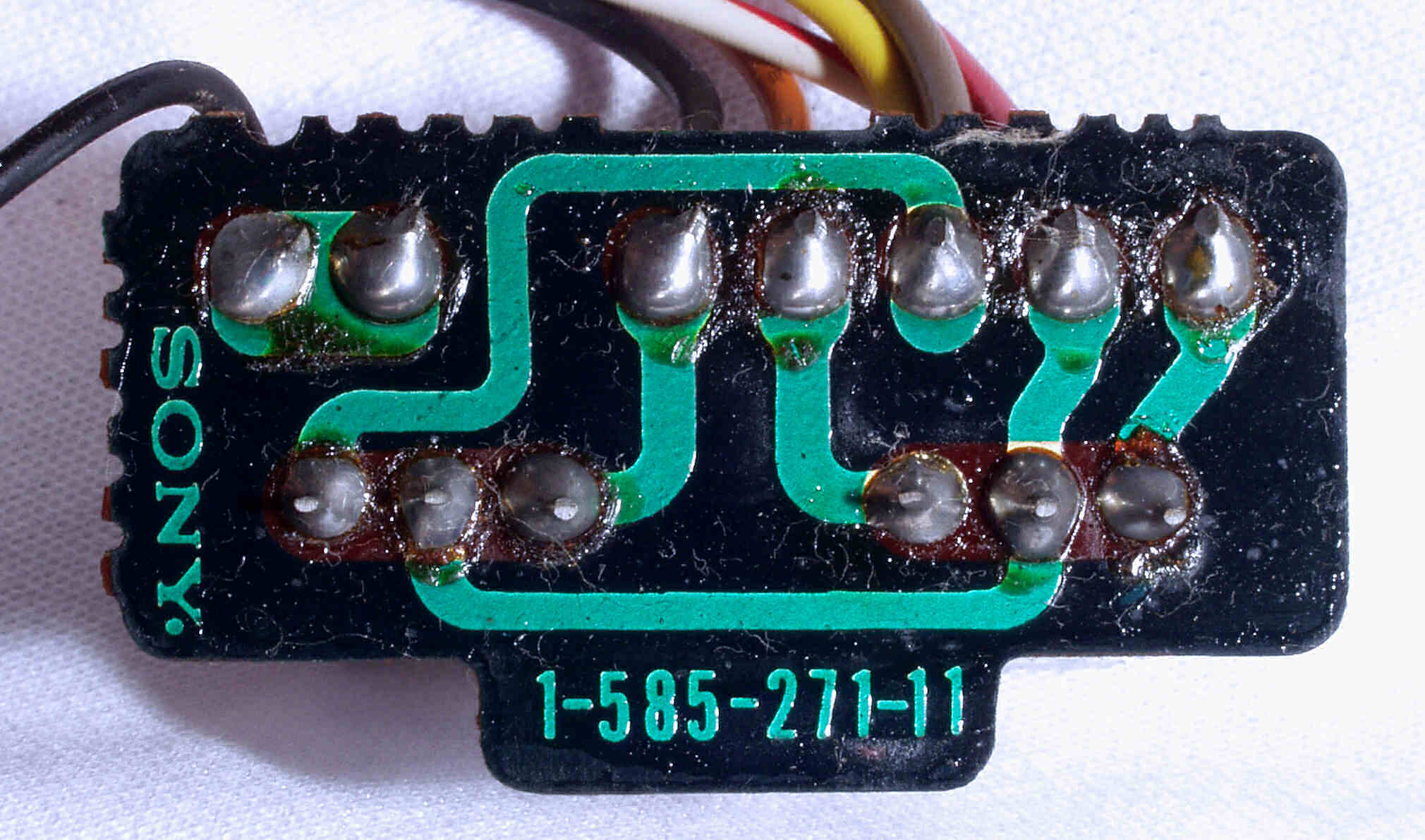

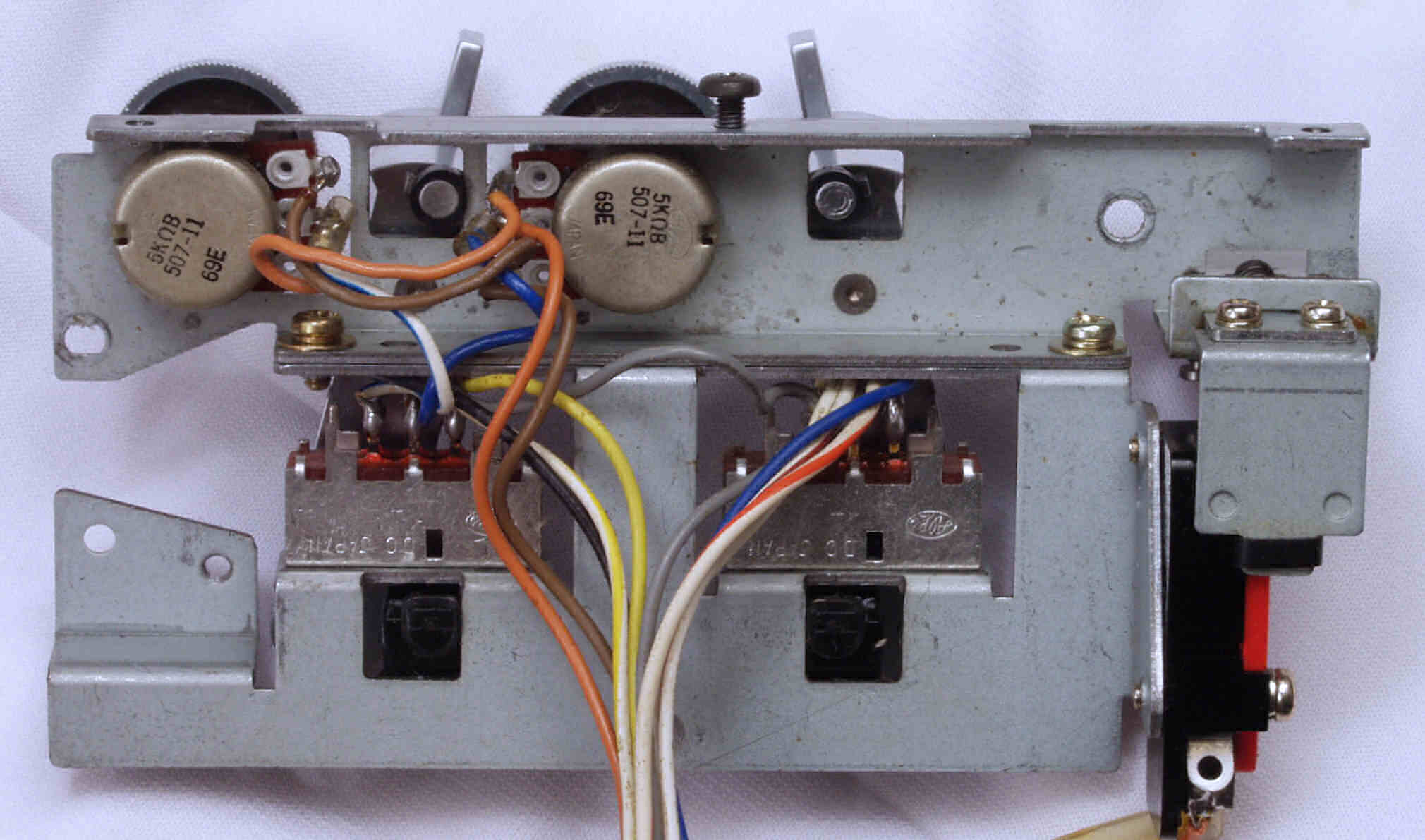

Ｃ７２．　修理中　操作部（電源ＳＷ、回転数切り換えＳＷ、回転数調整ＶＲ）裏の点検・修理

Ｃ７３．　修理中　操作部（電源ＳＷ、回転数表示、START/STOP_SW）の点検・修理

Ｃ９．　交換部品

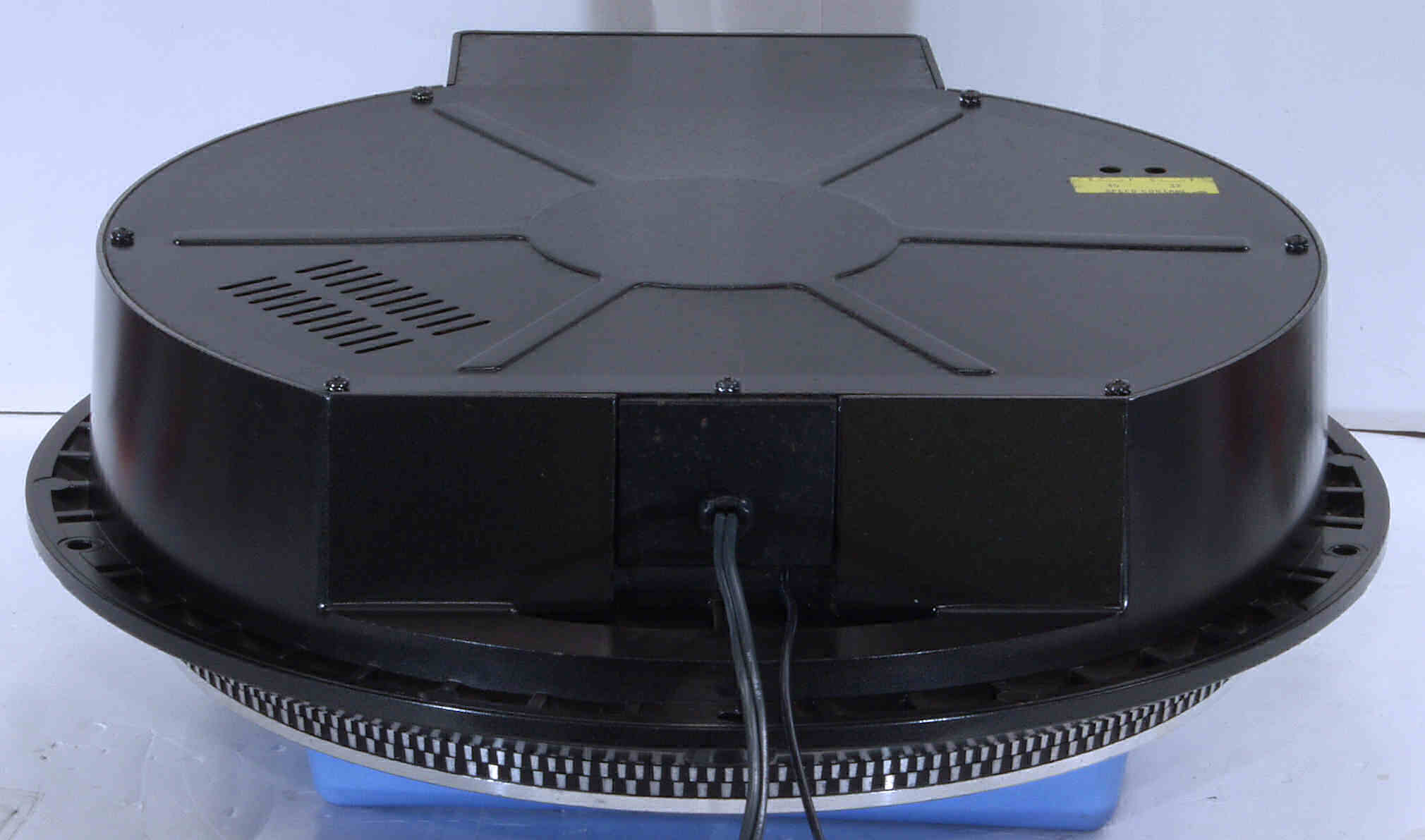

ＣＡＡ．　修理前　　下から見る

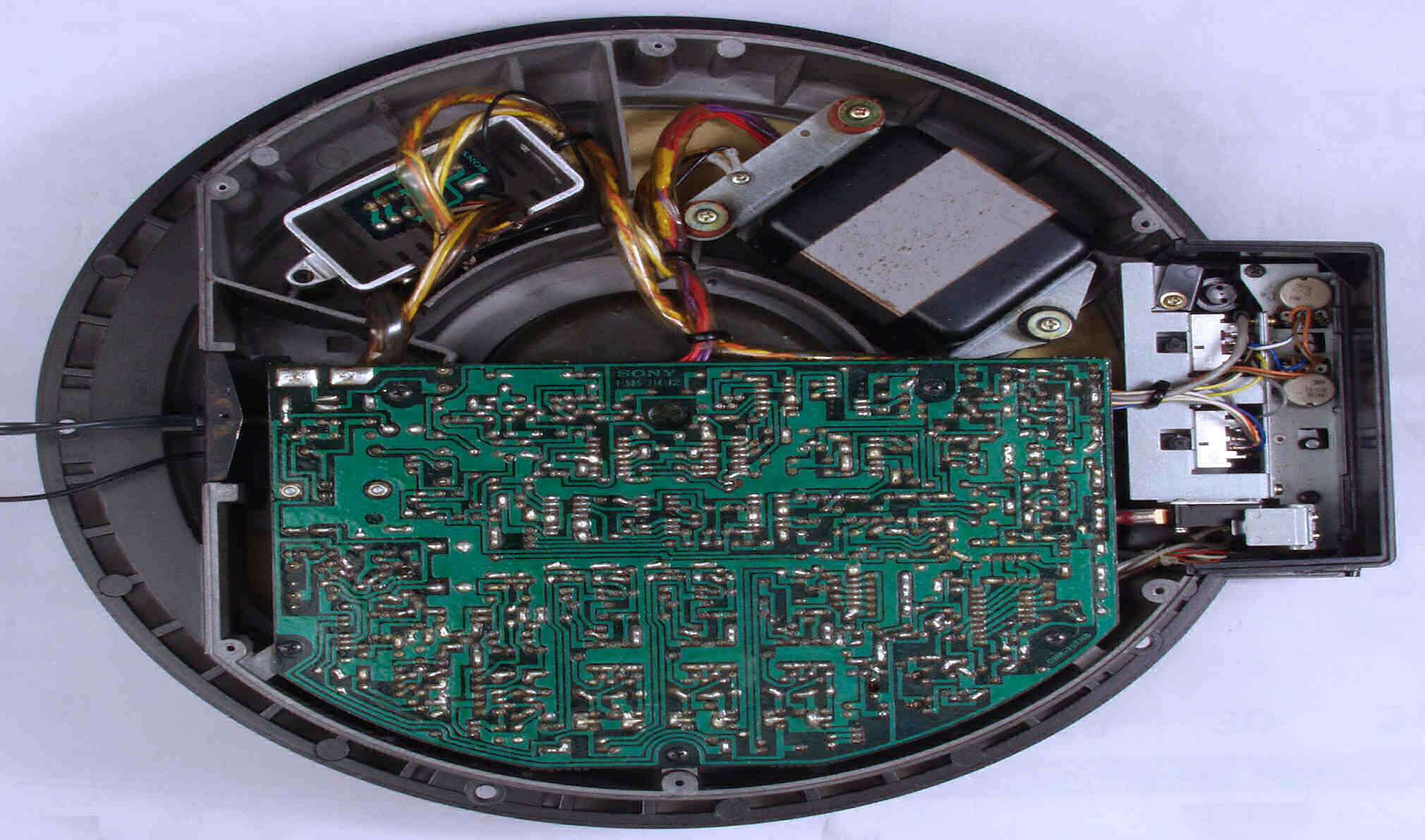

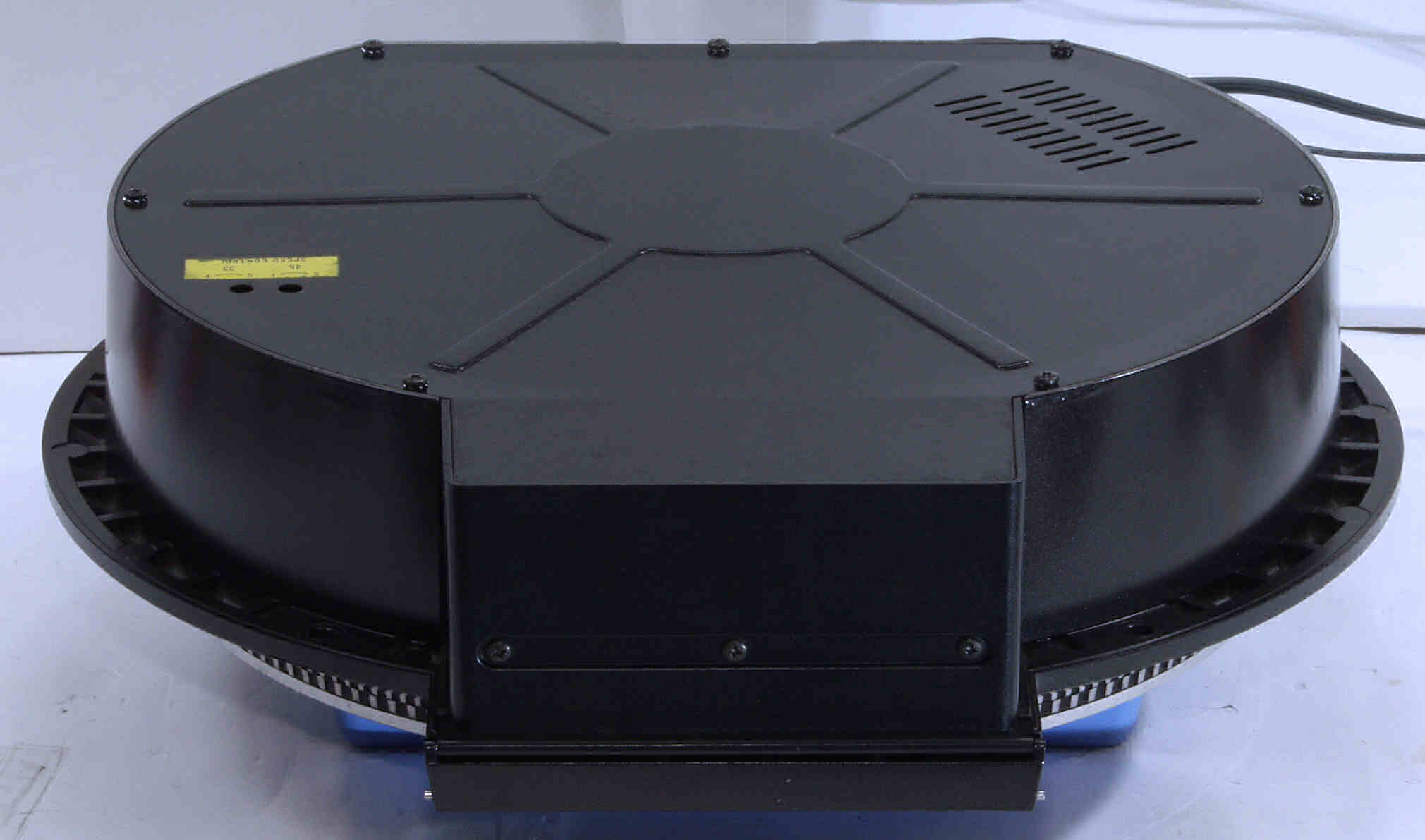

ＣＡＢ．　修理後　　下から見る

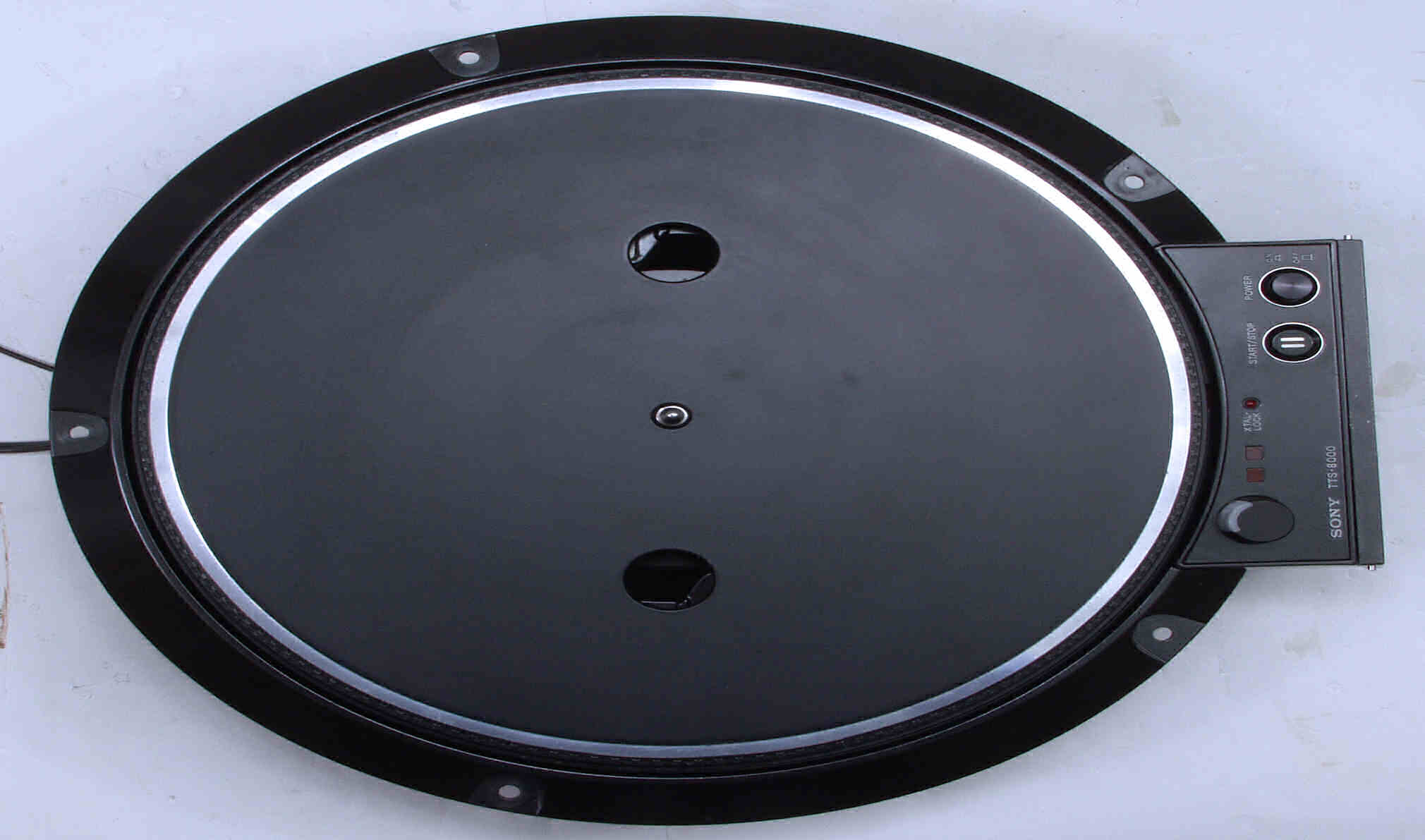

ＣＡＣ．　修理前　　上から見る

ＣＡＤ．　修理後　　上から見る

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　下記の測定の写真はハーレションを起こして、黄色に表示されています、実際は赤色で。

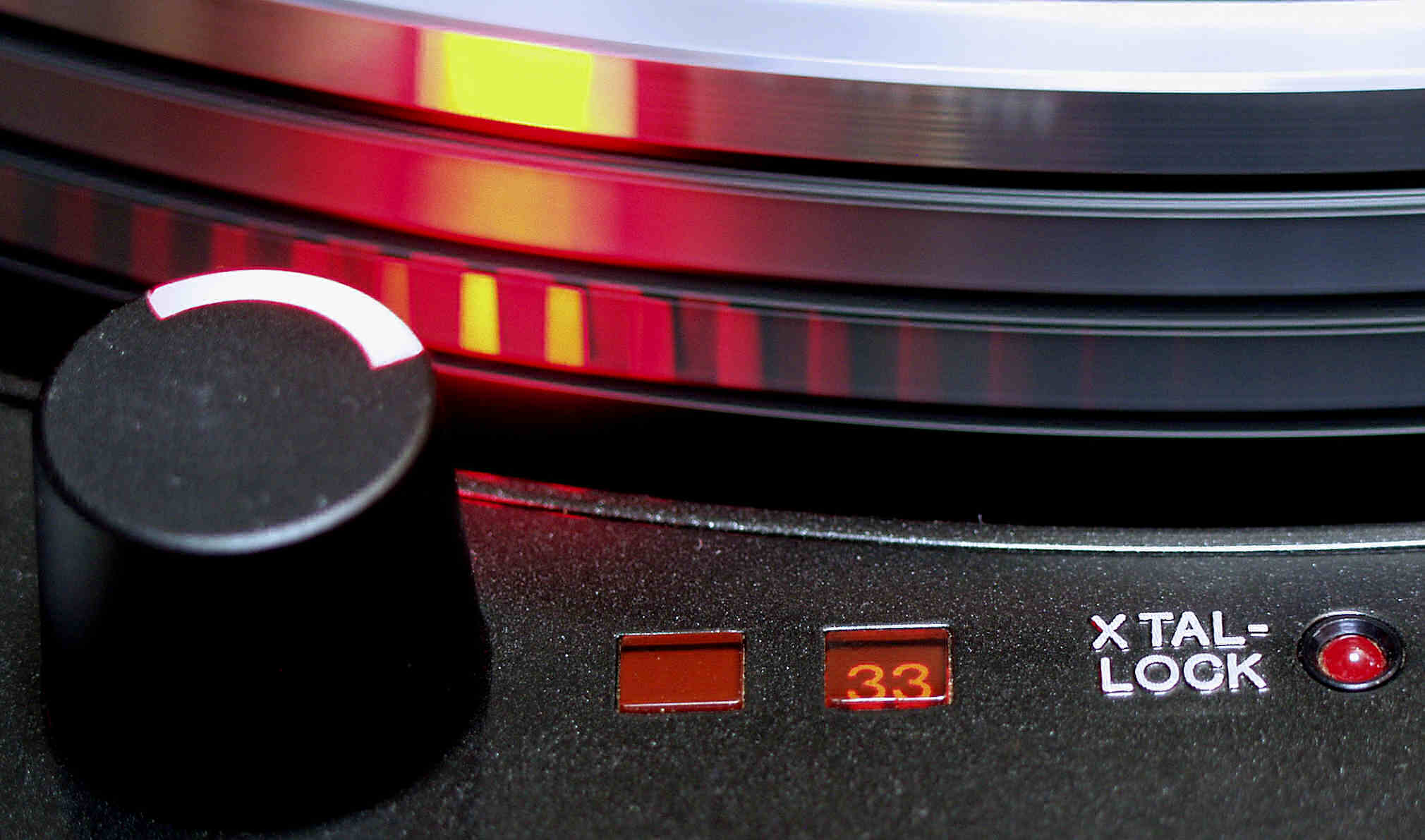

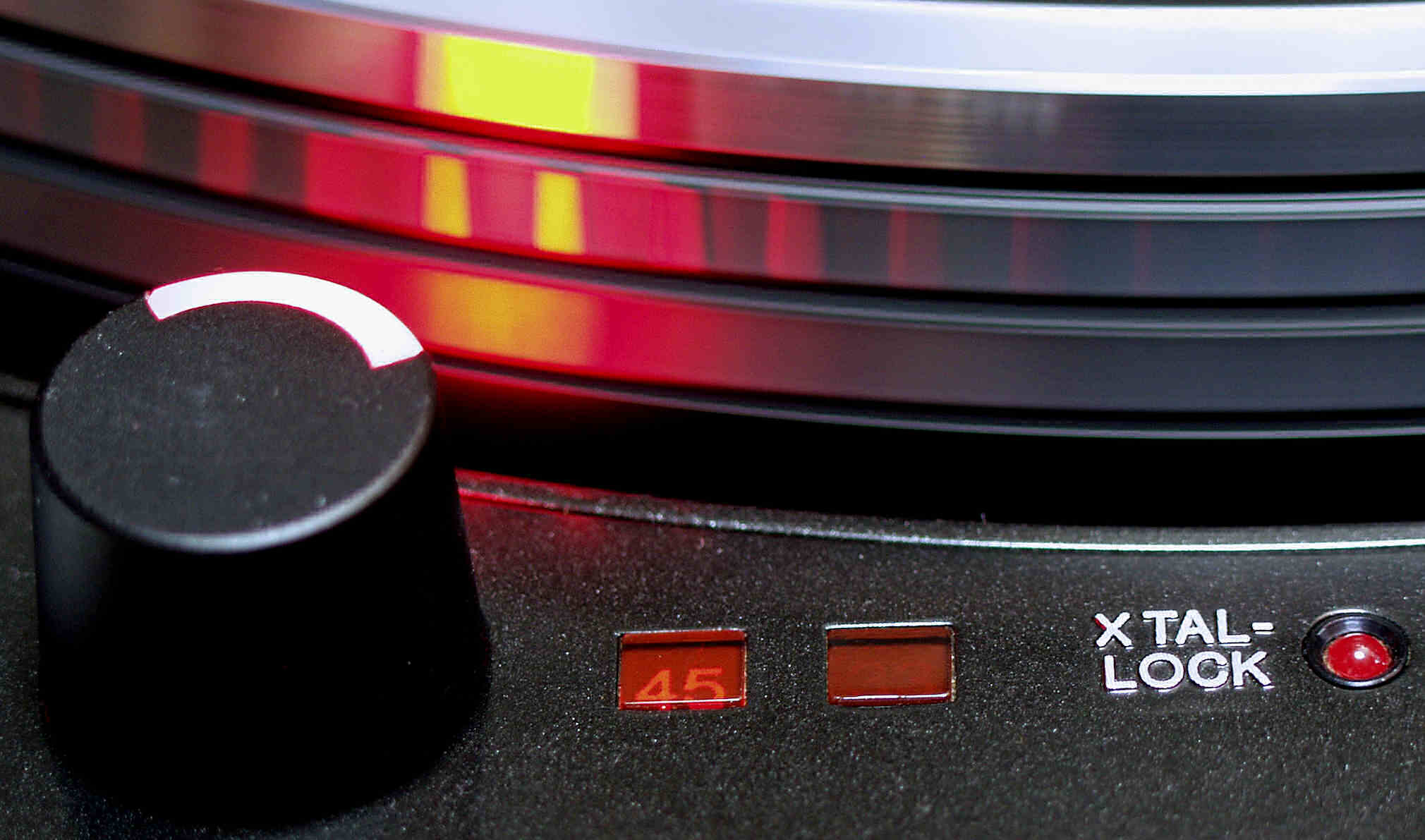

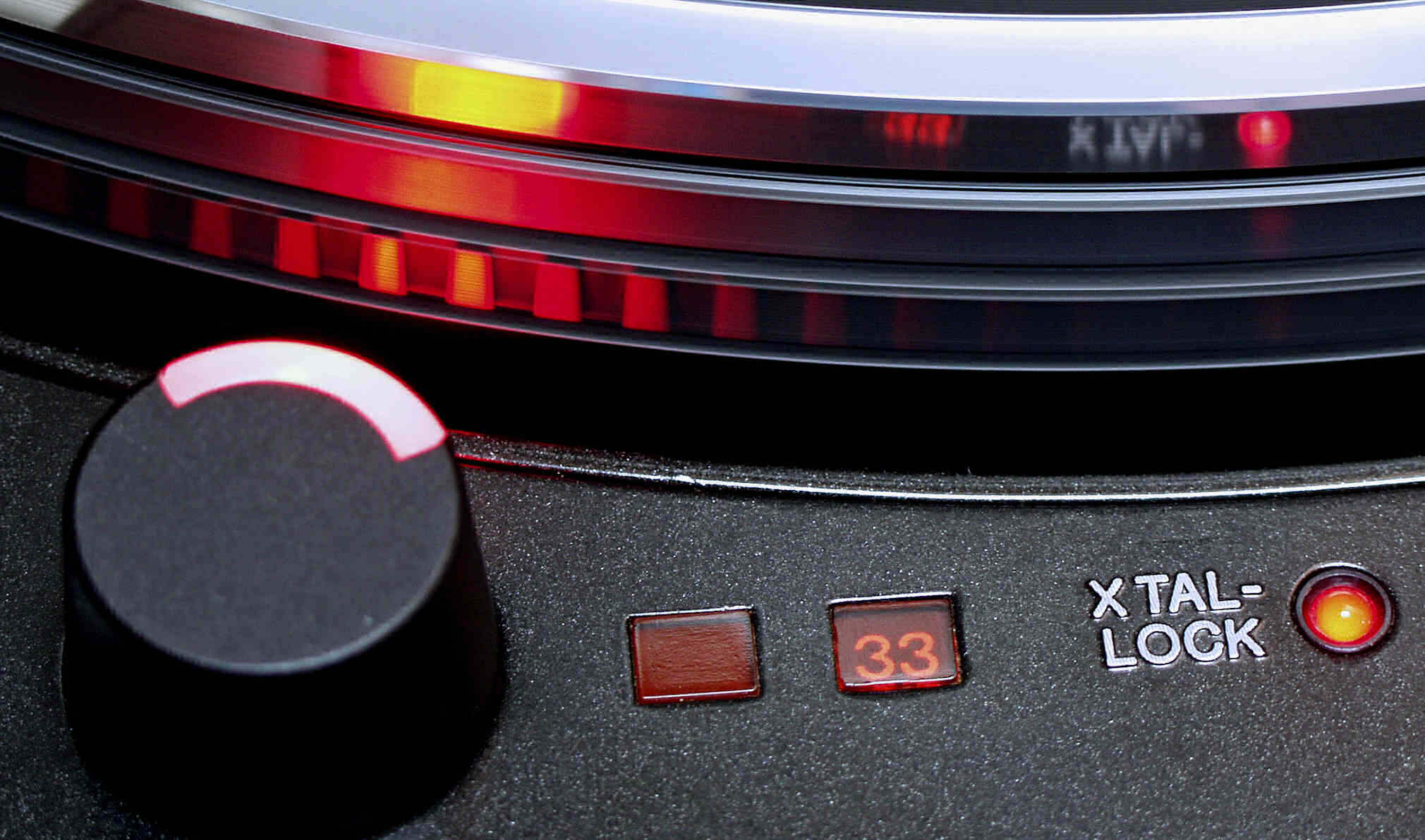

Ｅ１．　ＸＴＡＬ−ＬＯＣＫ−ＯＮ３３回転

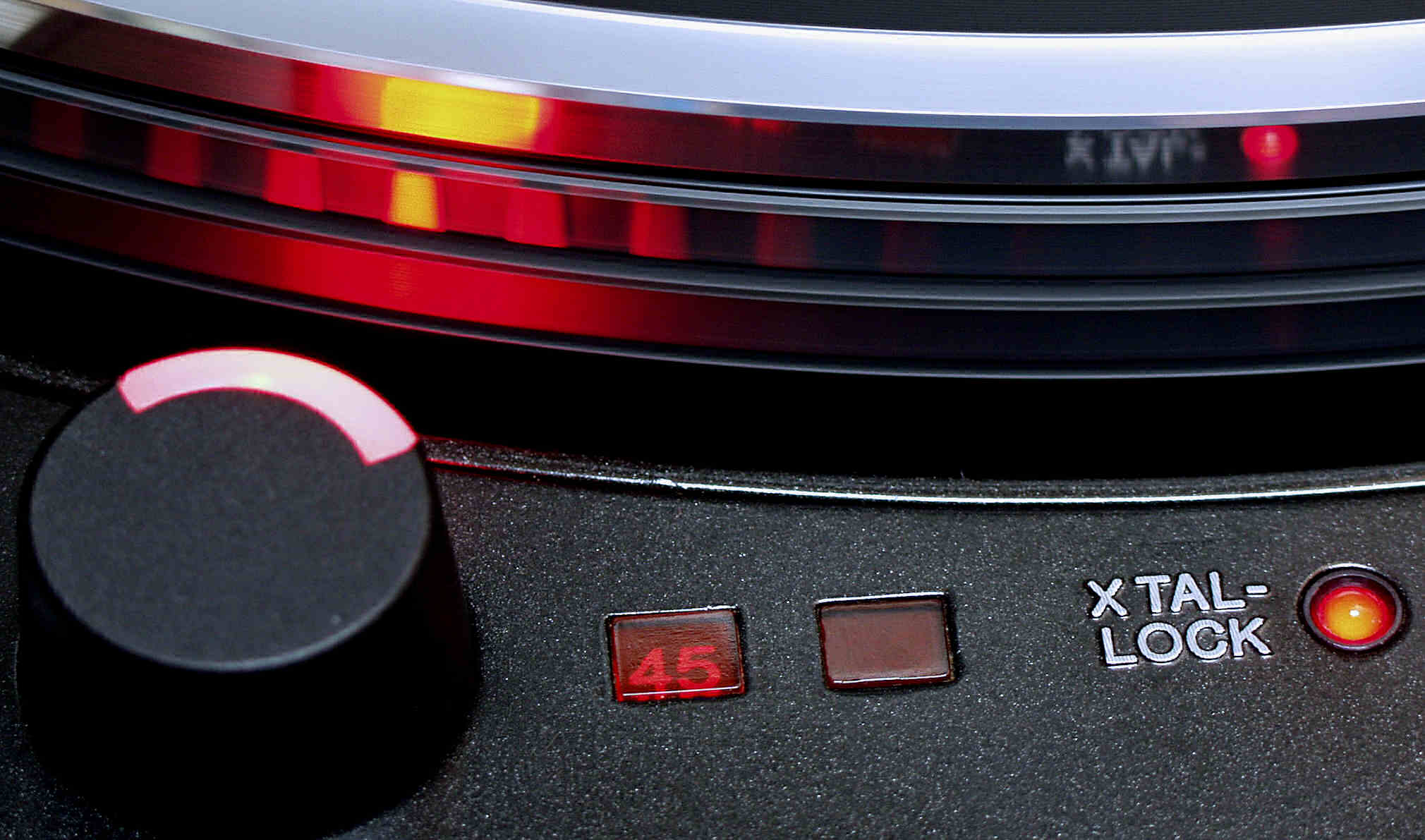

Ｅ２．　ＸＴＡＬ−ＬＯＣＫ−ＯＮ４５回転

Ｅ３．　ＸＴＡＬ−ＬＯＣＫ−ＯＦＦ３３回転

Ｅ４．　ＸＴＡＬ−ＬＯＣＫ−ＯＦＦ４５回転

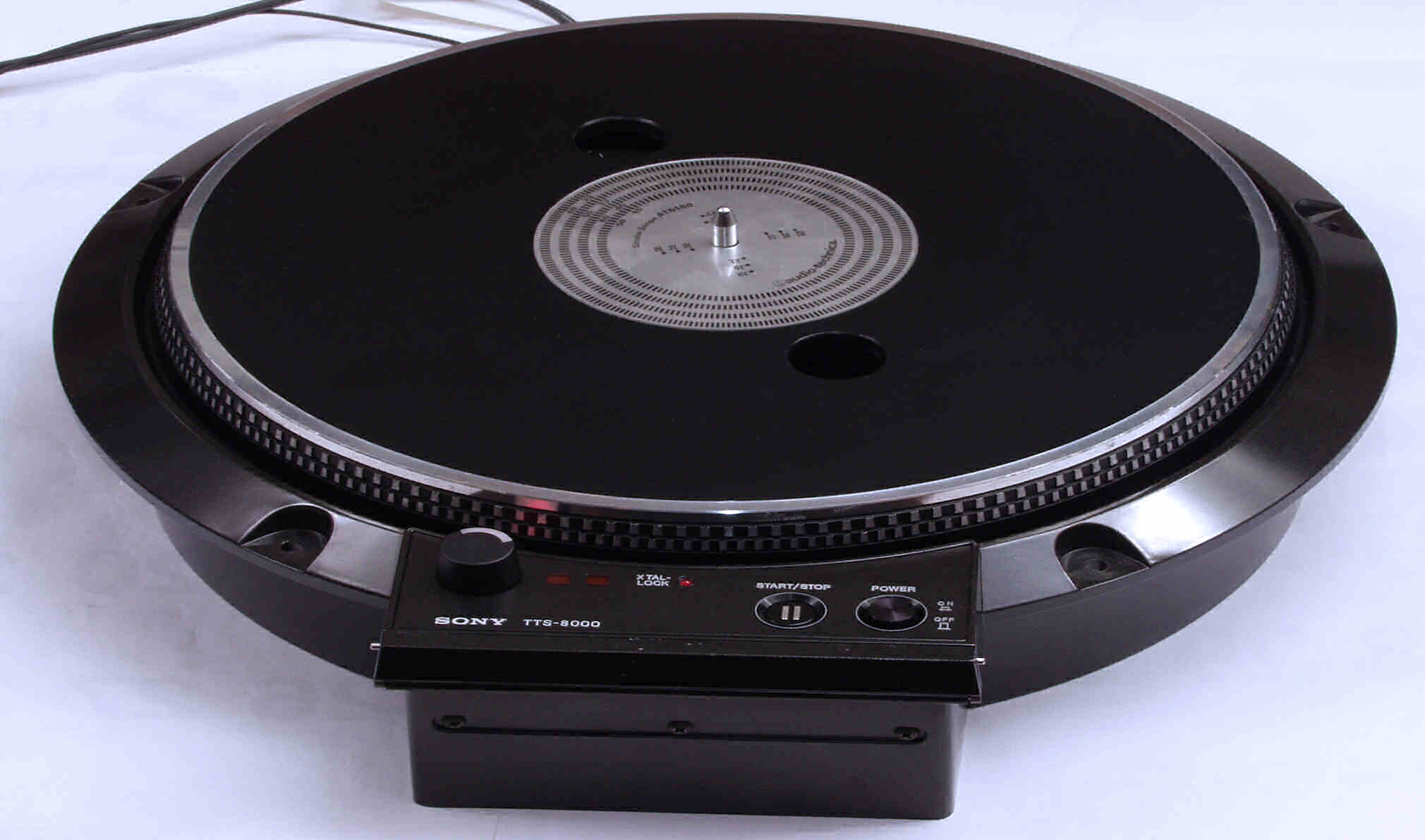

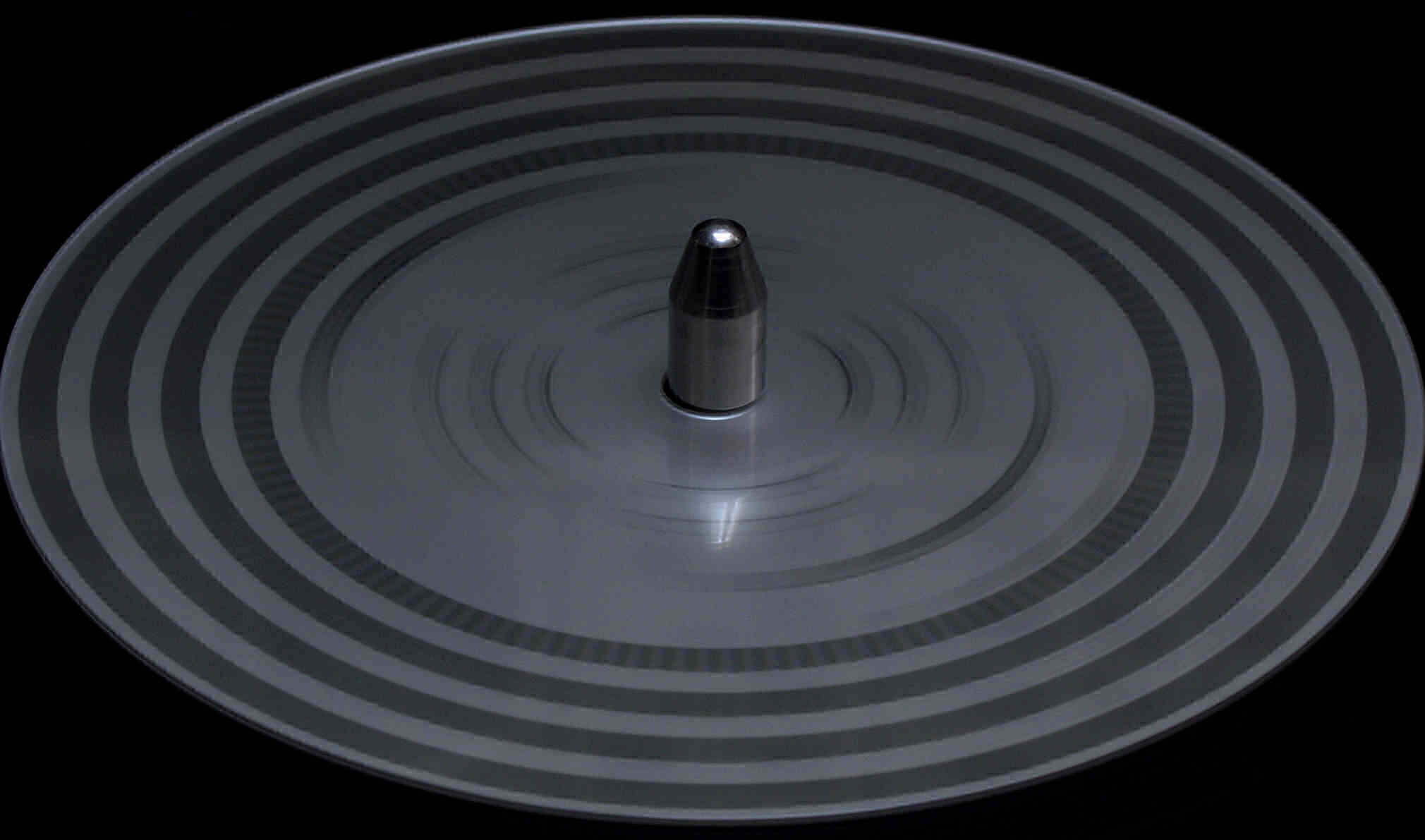

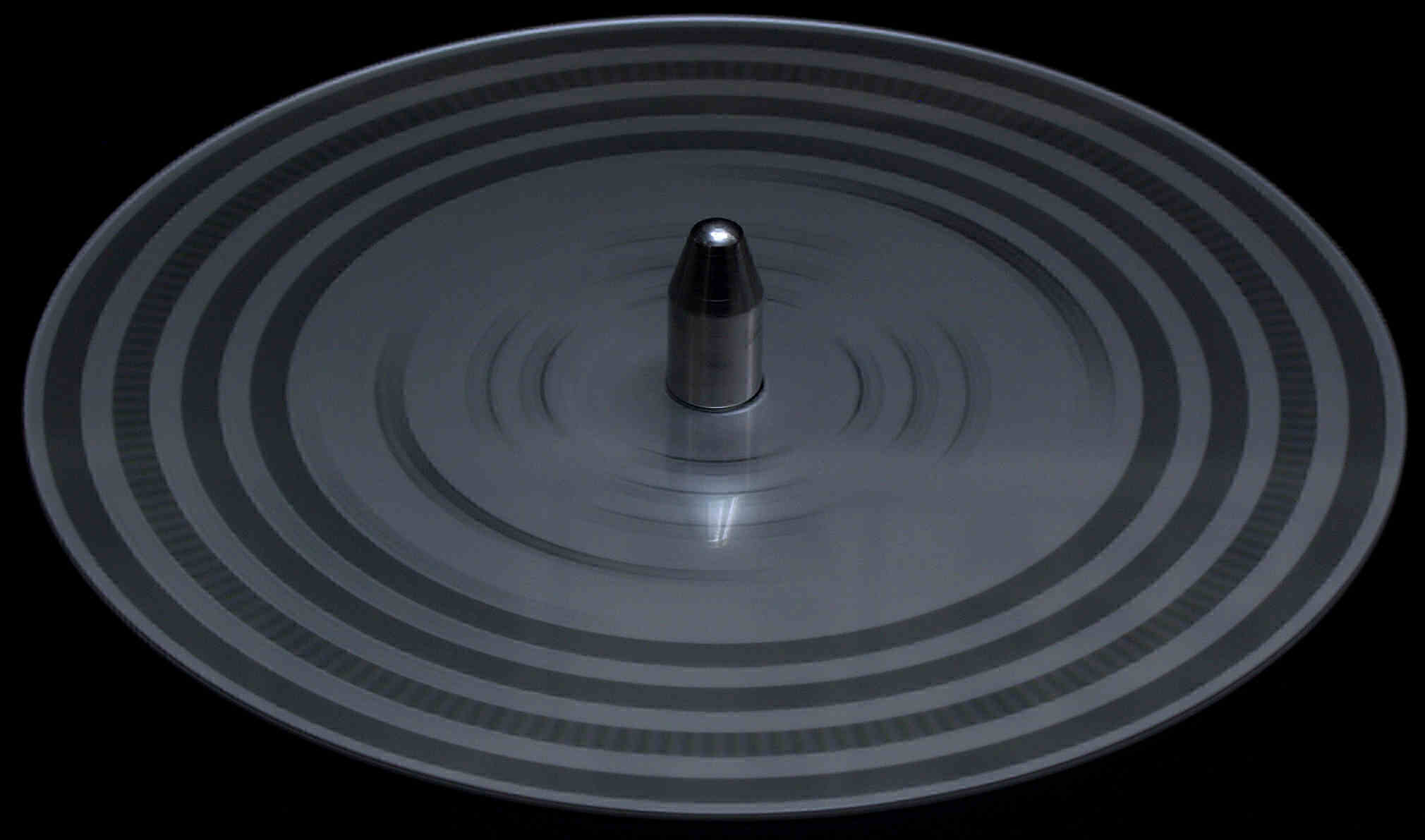

Ｅ５．　ストロボ測定−３３回転

Ｅ６．　ストロボ測定−４５回転

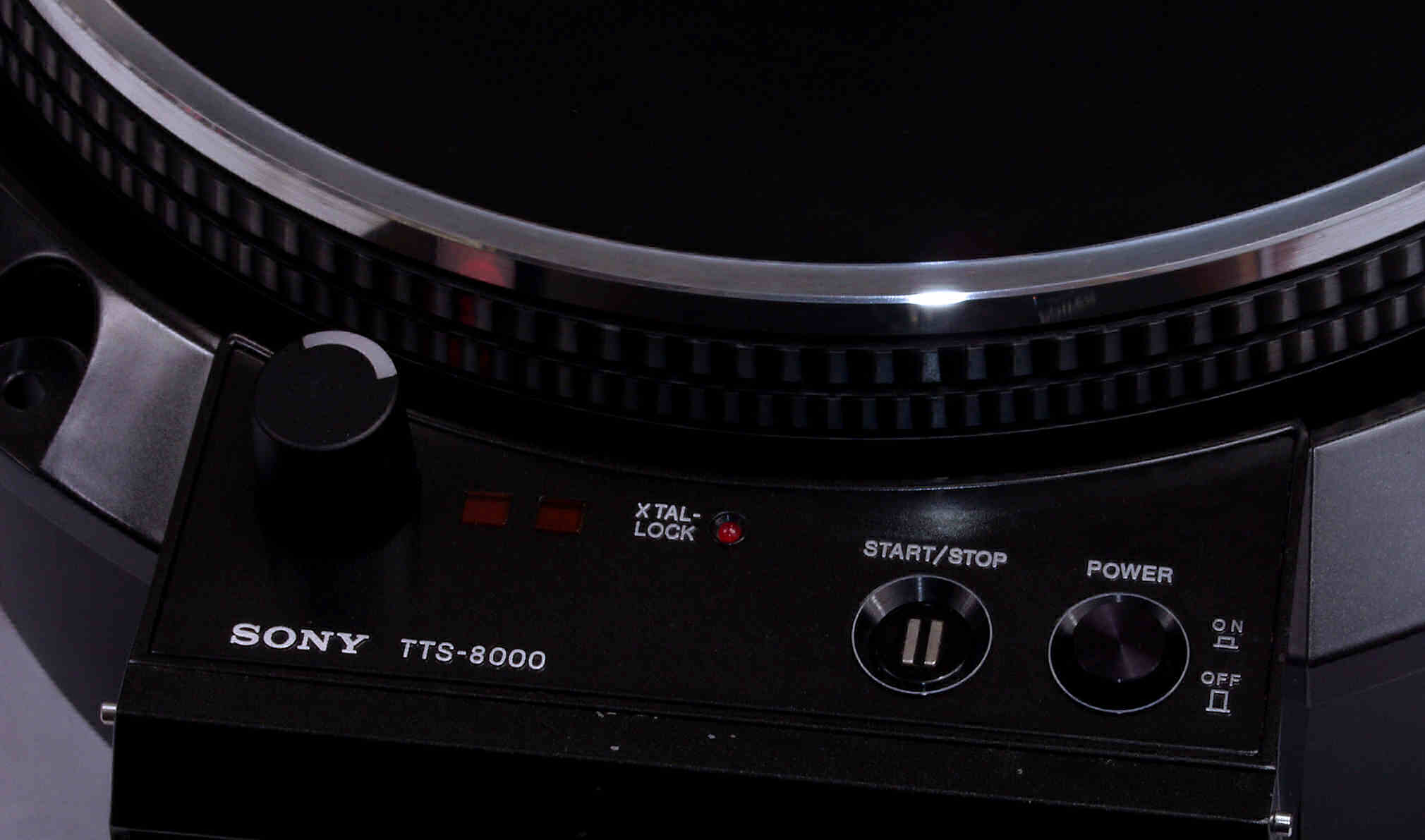

Ｅ７．　完成

Ｓ．Ｓｏｎｙ　ＴＴＳ−８０００　の仕様（マニアルより）

型式 ダイレクトドライブターンテーブル　ＴＴＳ−８０００ ターンテーブル 32cmアルミダイキャスト モーター ＢＳＬ（ブラシアンドスロットレス）ＤＣモーター 駆動方式 ダイレクトドライブ・ クリスタルロック方式 回転数 33 1/3、45rpm 回転数調整範囲 ±4％（クリスタルロック　ＯＦＦ時） 起動特性 1/3回転以内（33 1/3rpm） 起動トルク 1.2kg/cm ワウ・フラッター 0.025％wrms S/N比 70dB（DIN-B） 初期ドリフト クリスタルon時：0.0005％以内、　　クリスタルoff時：0.1％以内 負荷特性（針圧3gで） クリスタルon時：0％。　　　　　　　　クリスタルoff時：0.05％以下 回転数偏差 クリスタルon時：0.003％以内、　　　クリスタルoff時：可変 使用半導体 IC＝8個、　トランジスタ＝69個、　ダイオード＝45個、　ＦＥＴ＝１個 電源 AC100V、50Hz/60Hz 消費電力 14W 外形寸法 幅370×高さ130×奥行395mm 重量 9.9kg 付属 45回転アダプター、　取付ネジ、　取付寸法図 価格 ￥69,800(1977年頃) 別売品 ソニーオイル OL-2KA(￥130)
