ＭＩＣＲＯＳＥＩＫＩ　ＲＹ−５５００．３台目修理記録

同時修理　ＨＳ−８０　＆　ＲＸ−５０００　　　　　　　　　平成２１年７月２日持込　　７月１７日完成

Ａ．　修理前の状況 回転しない Ｂ．　原因 ＡＭＰ−ダイオード焼損。 各部経年劣化。 Ｃ．　修理状況 Ｄ．　使用部品 電解コンデンサー　　　　　９個。 半固定VR　　　　　　　　　２個。 フイルムコンデンサー　　　６個。 Ｅ．　測定・調整 Ｆ．　修理費　　４６，０００円

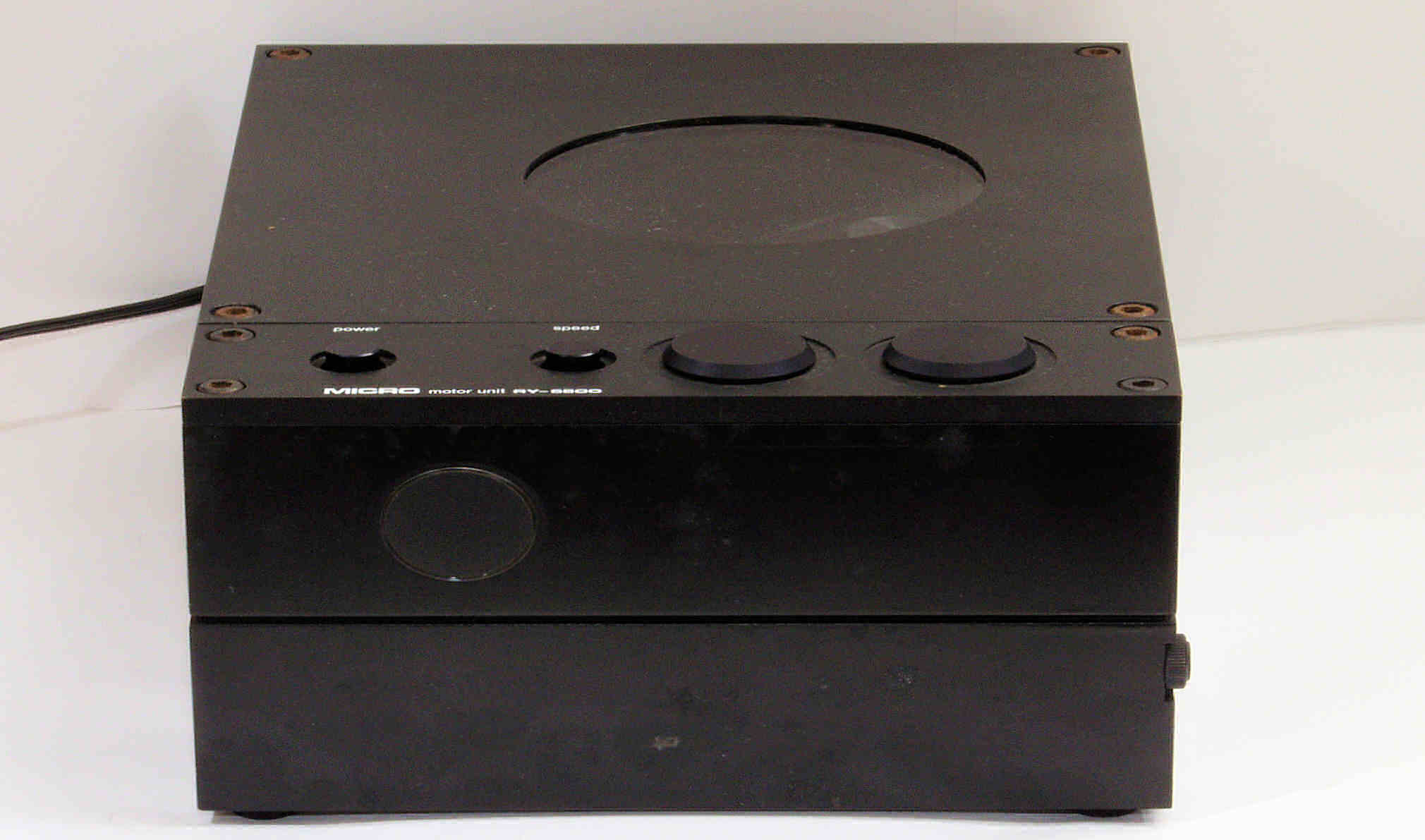

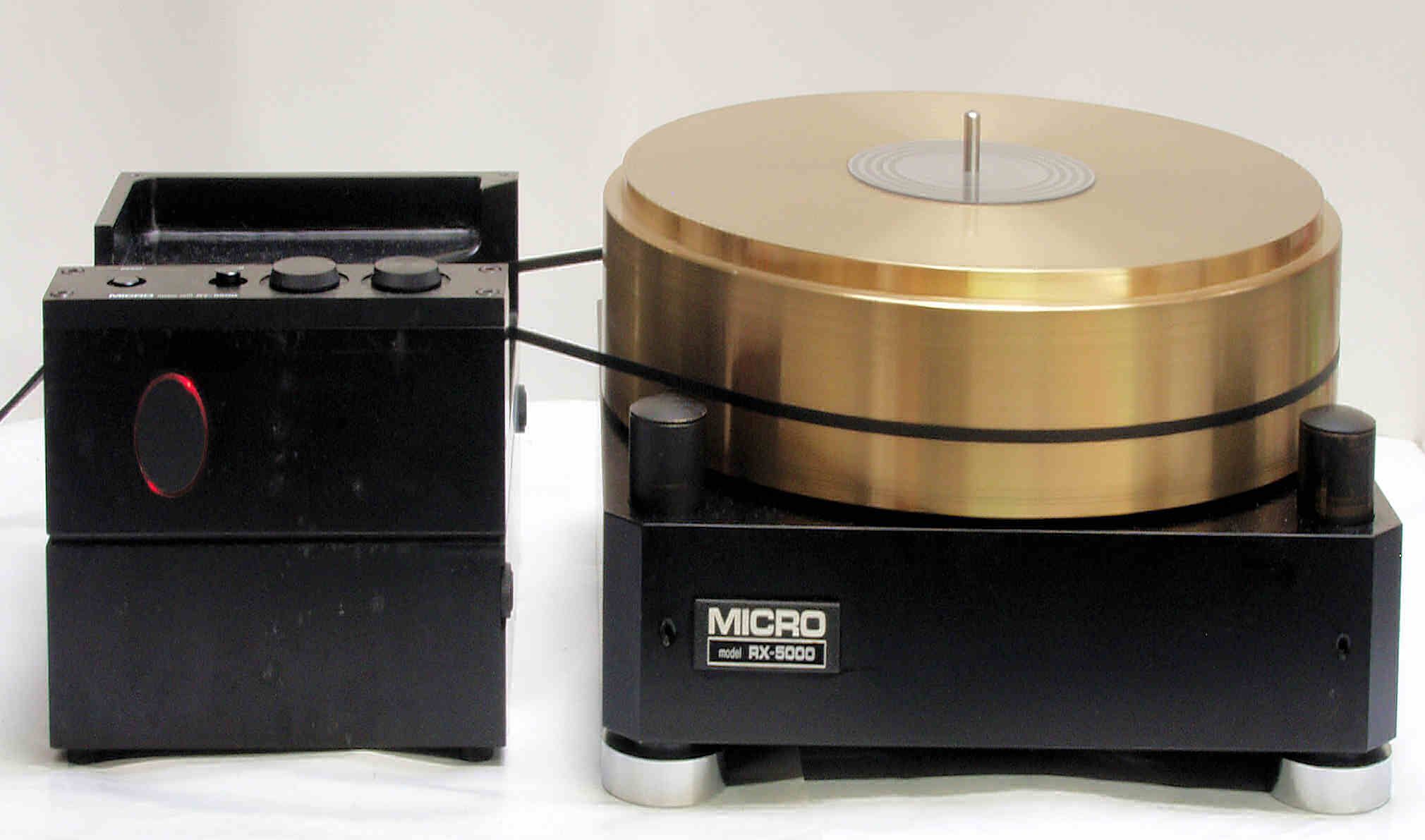

Ａ．　修理前の点検状況 Ａ１１．　点検中　前から見る。

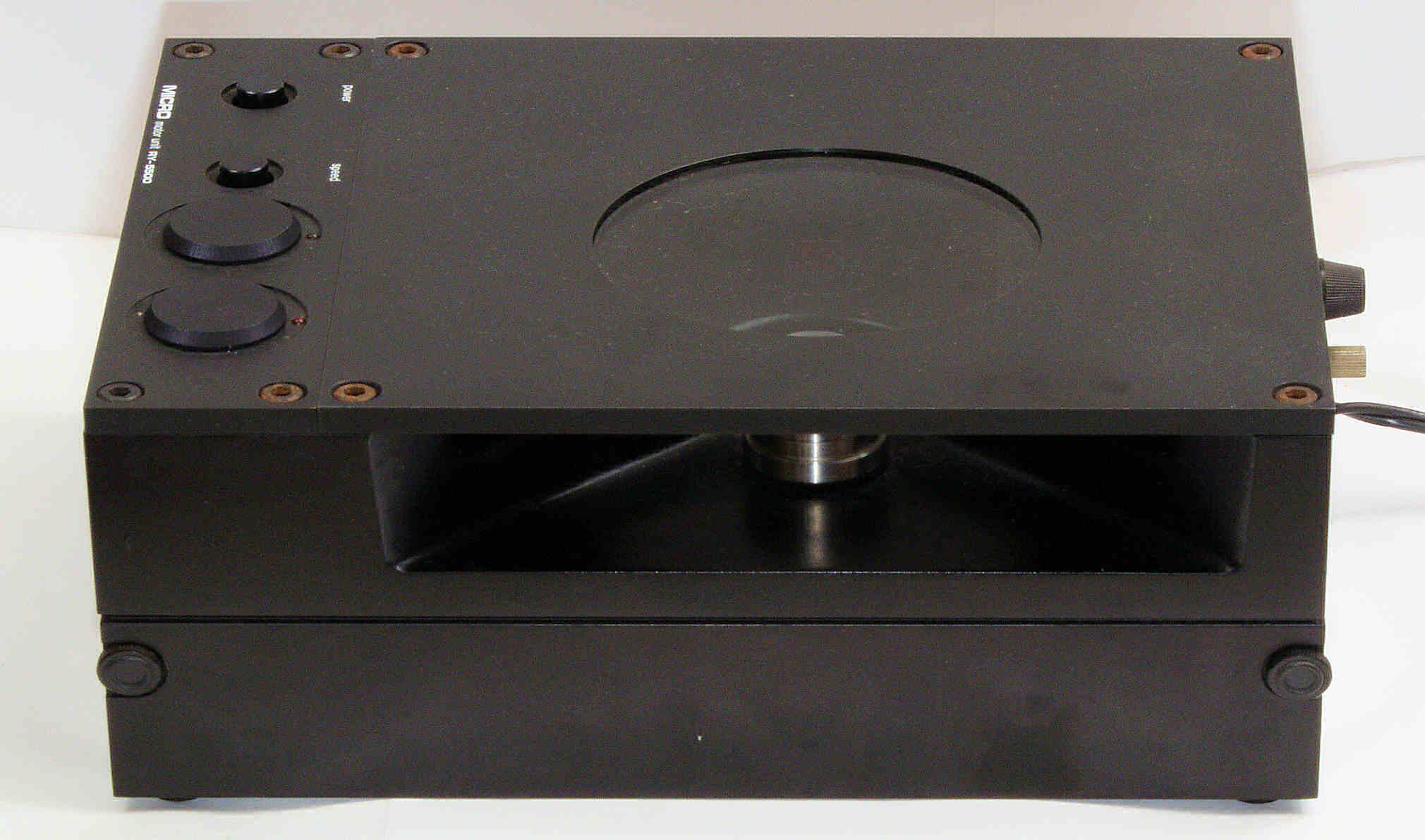

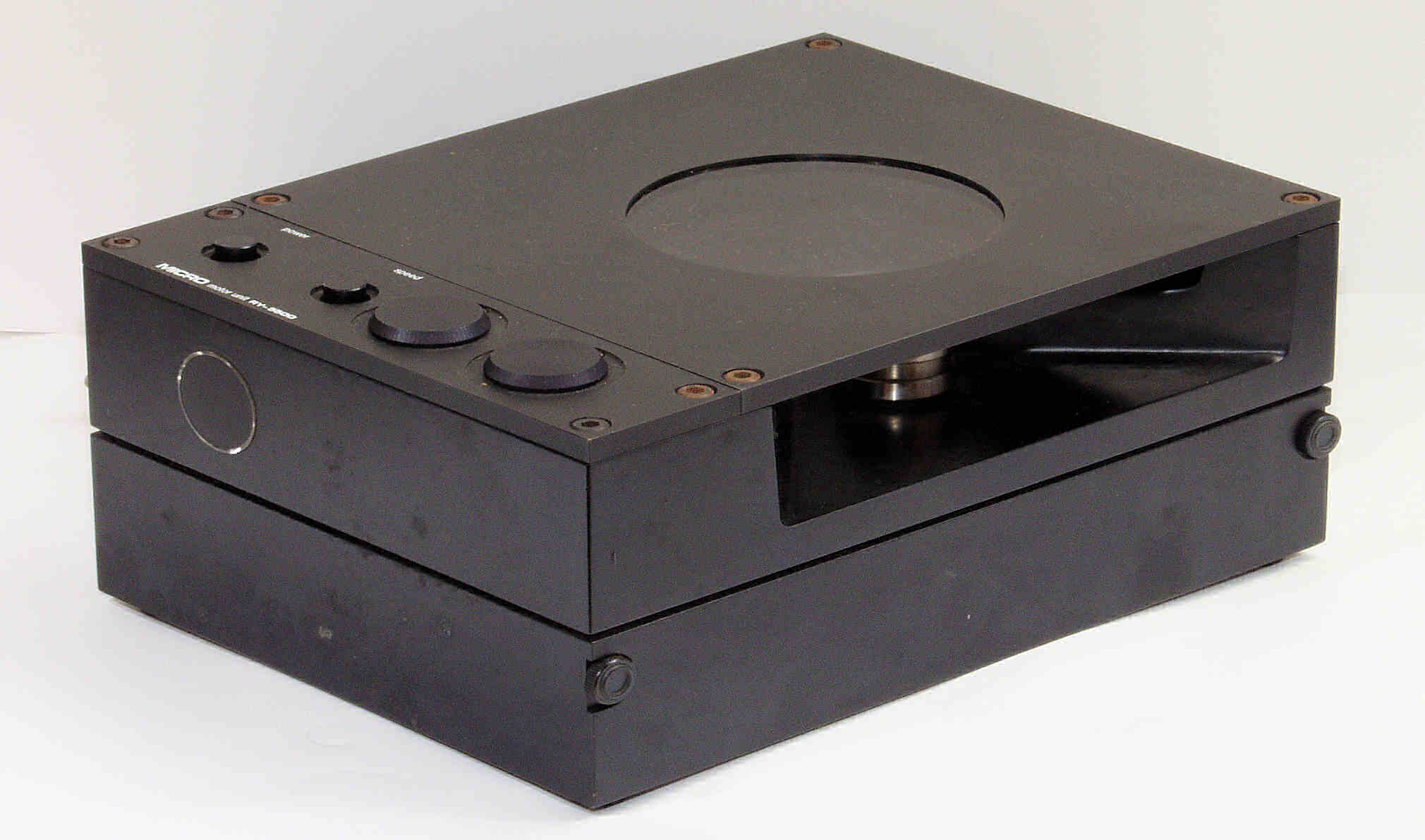

Ａ１２．　点検中、前右から見る。

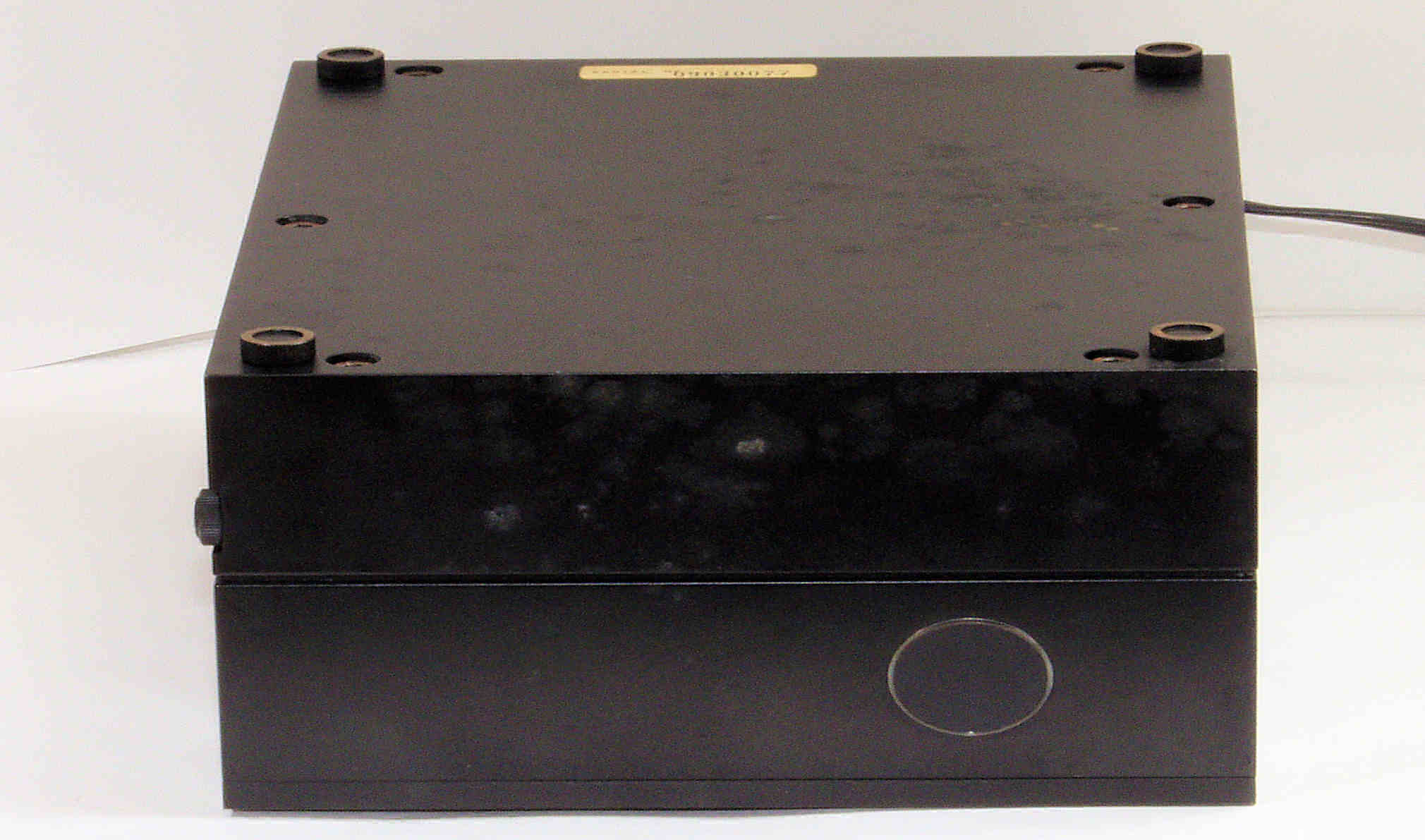

Ａ１３．　点検中、右から見る。

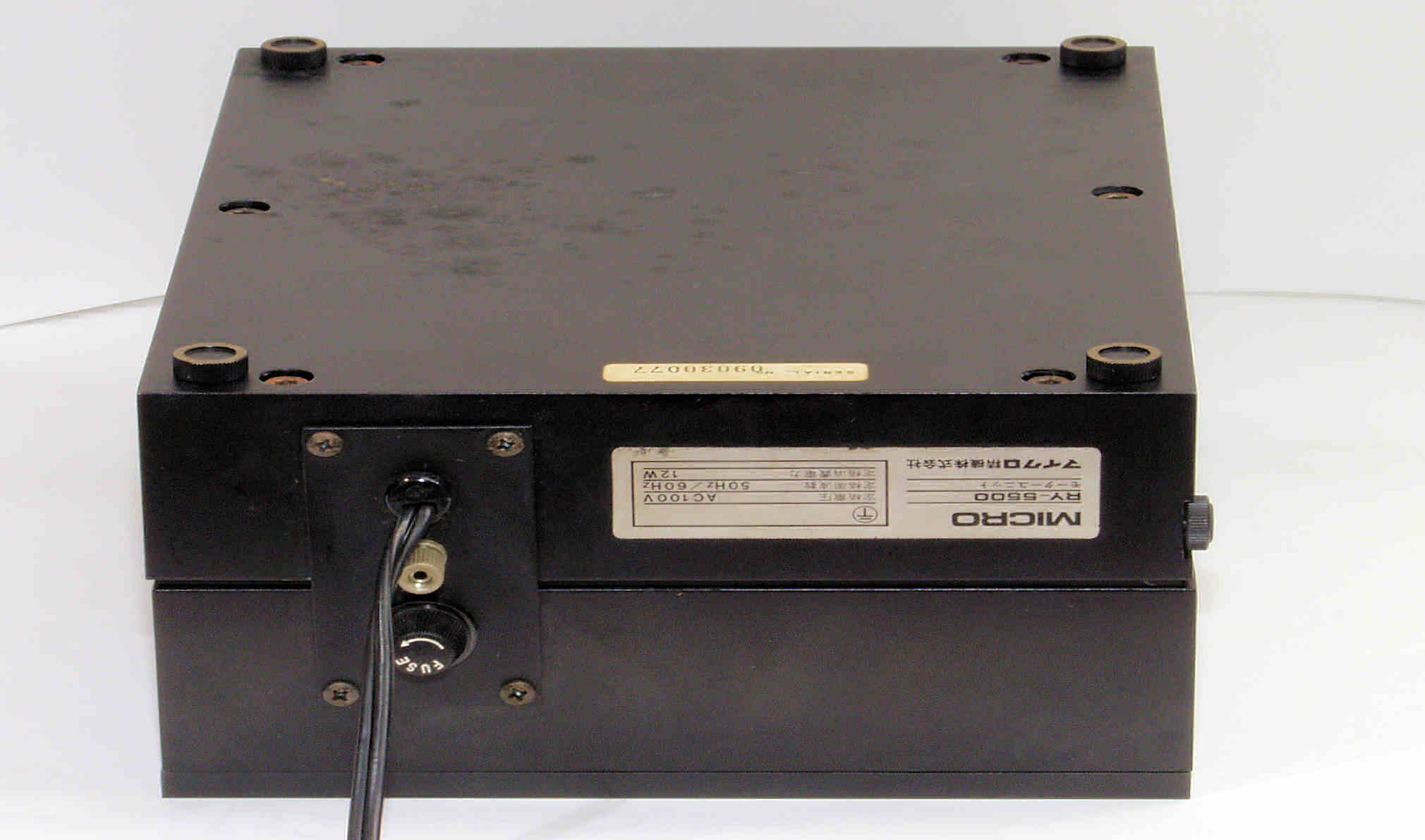

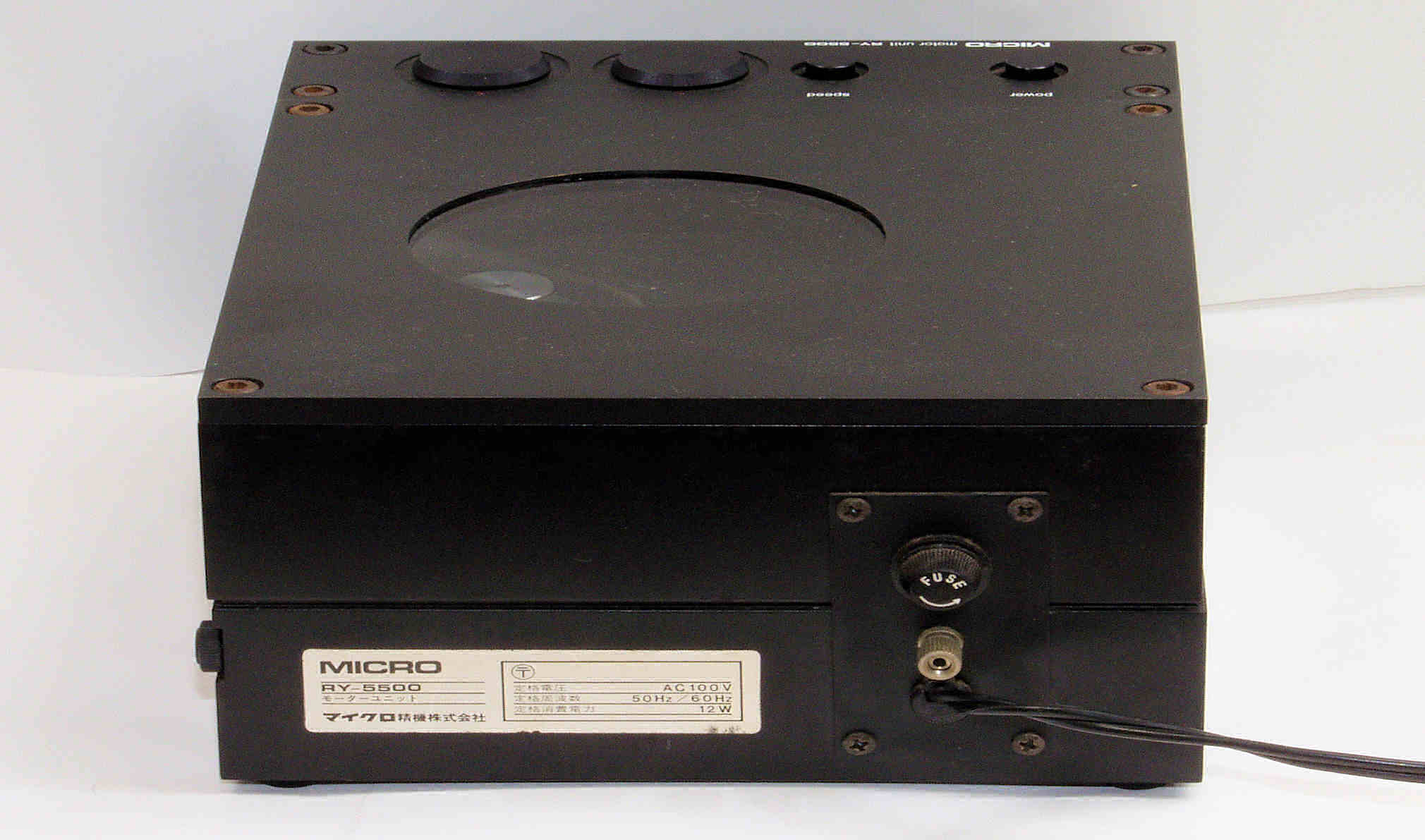

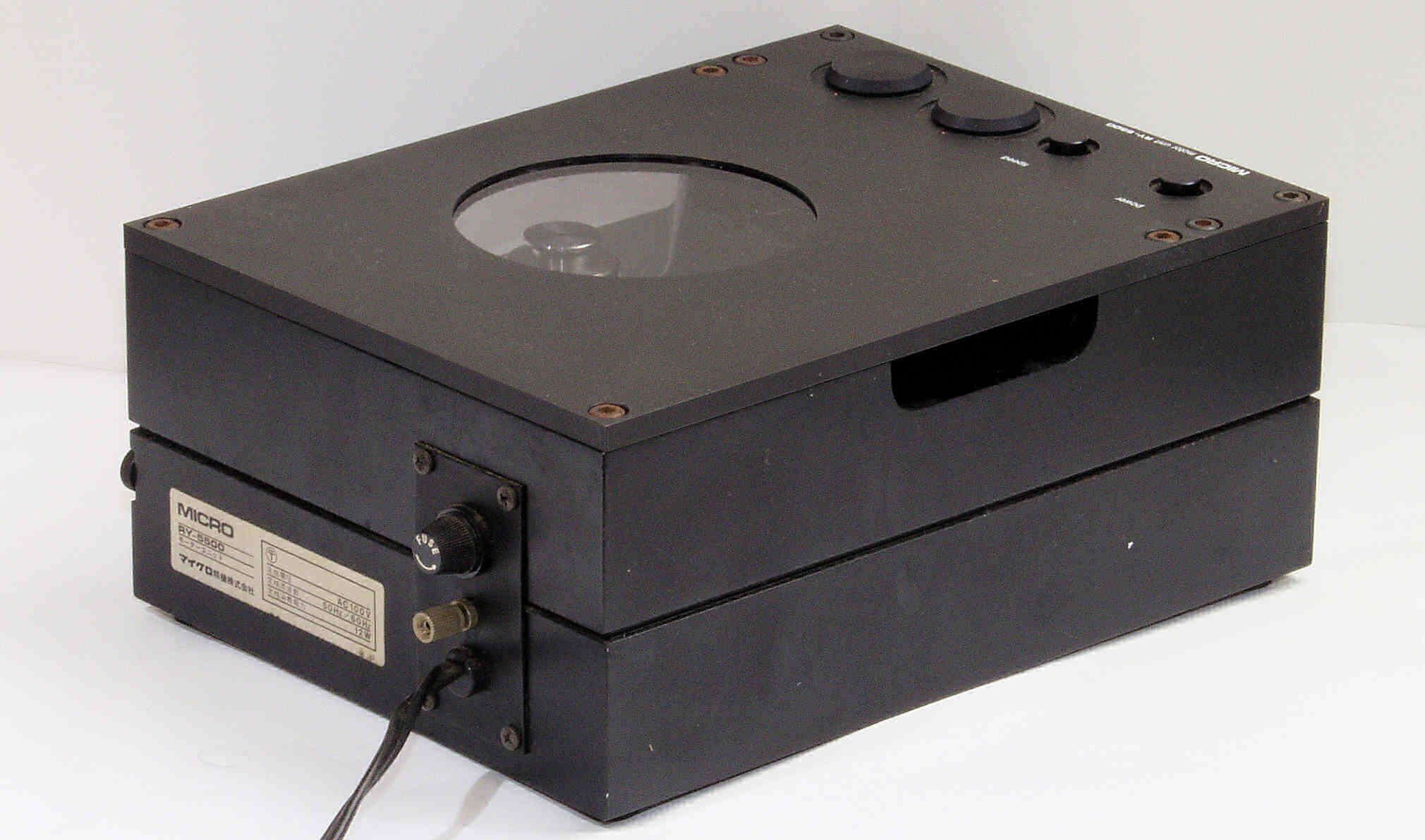

Ａ１４．　点検中、後から見る。

Ａ１５．　点検中、前右から見る。

Ａ２１．　点検中、下前から見る。

Ａ２２．　点検中、下後から見る。

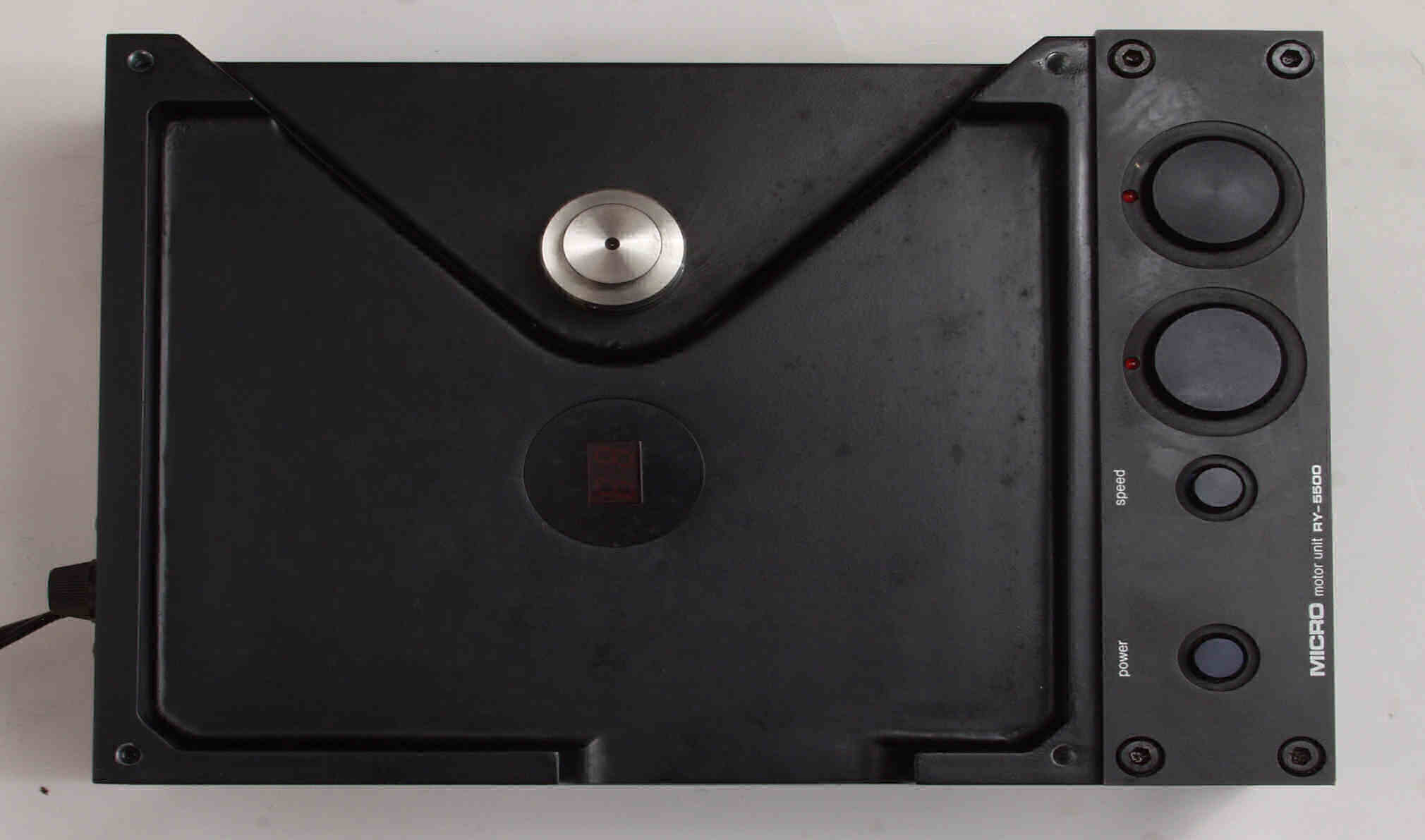

Ａ３１．　点検中、上から見る。

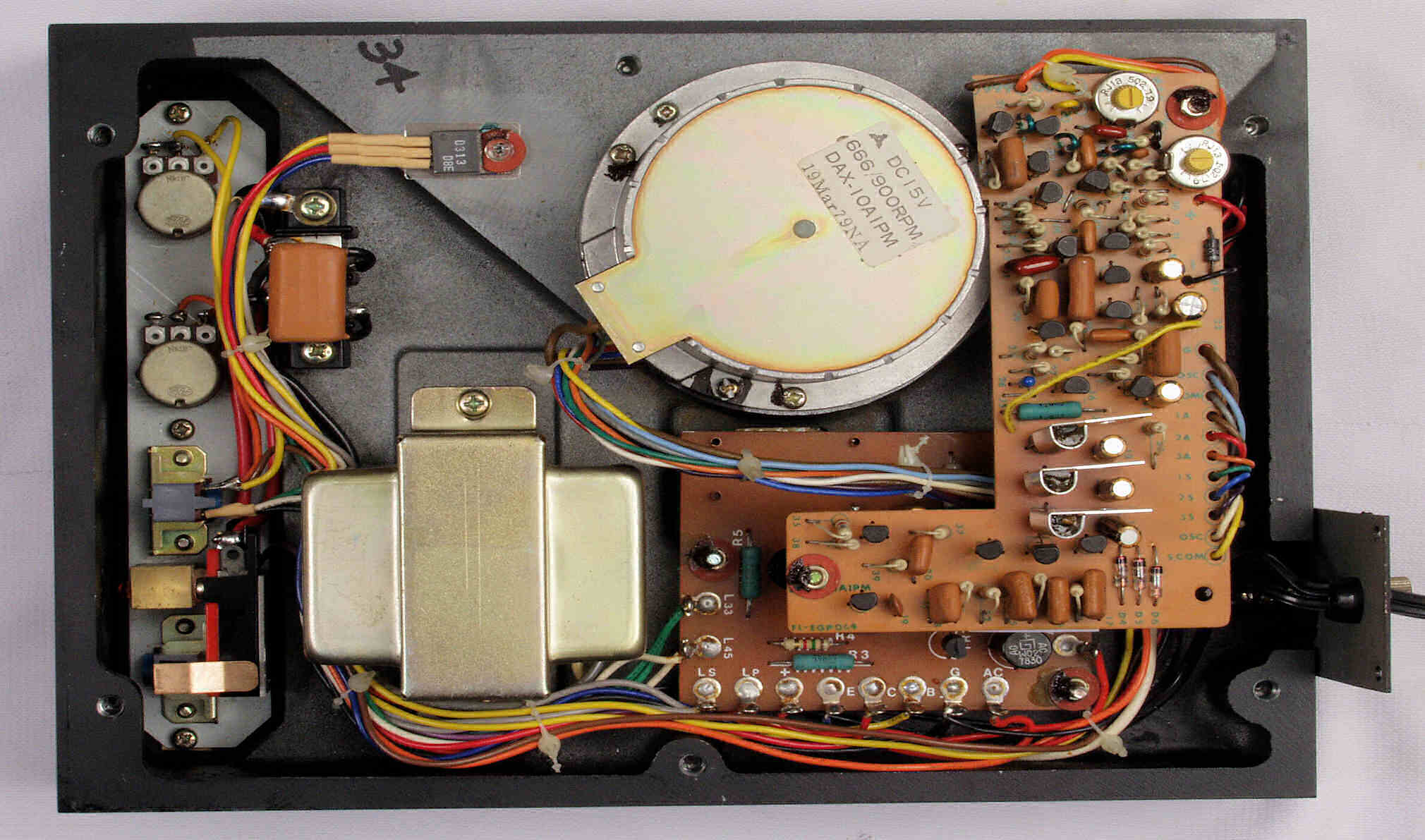

Ａ３２．　点検中、カバーを取り、上から見る。

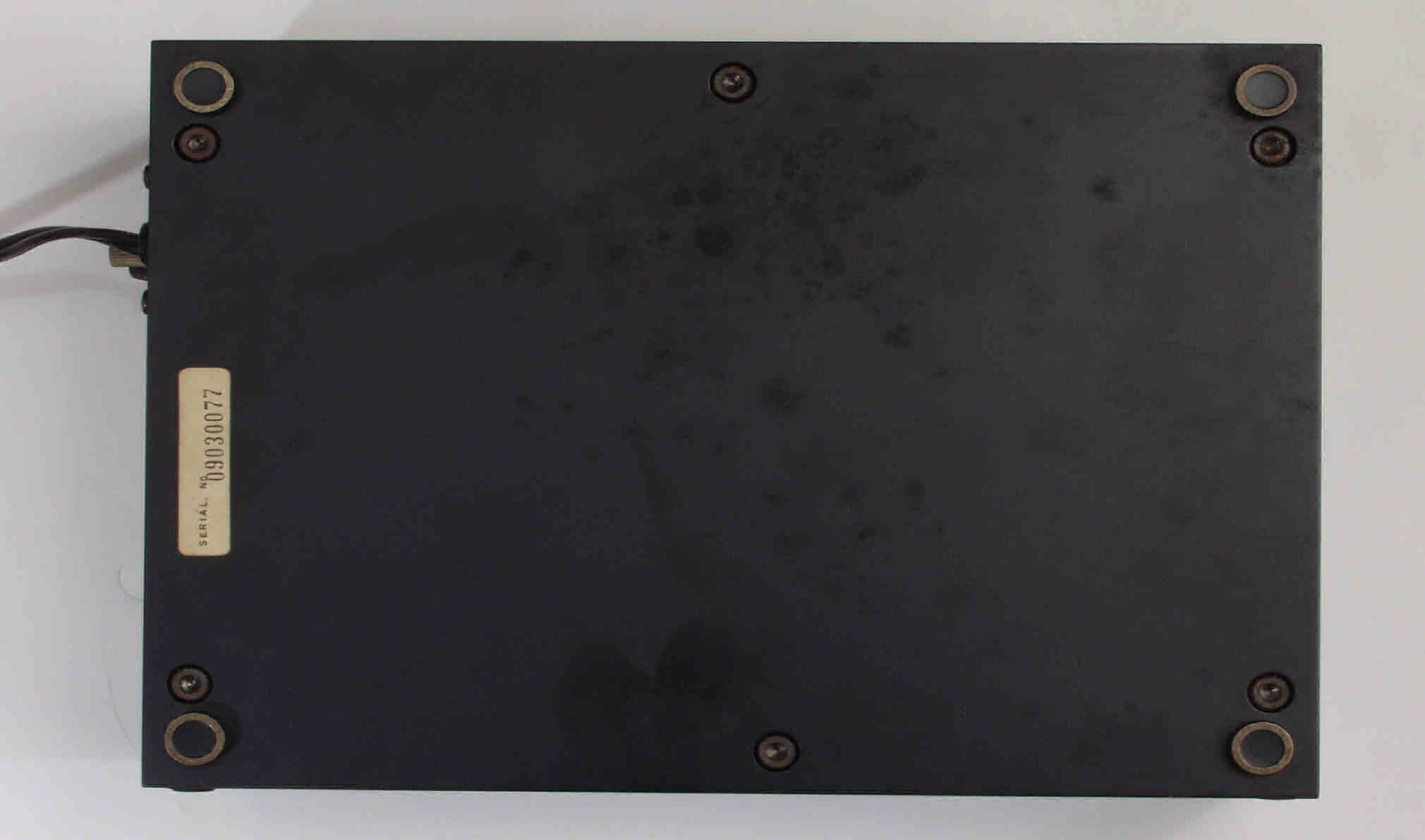

Ａ４１．　点検中、下から見る。

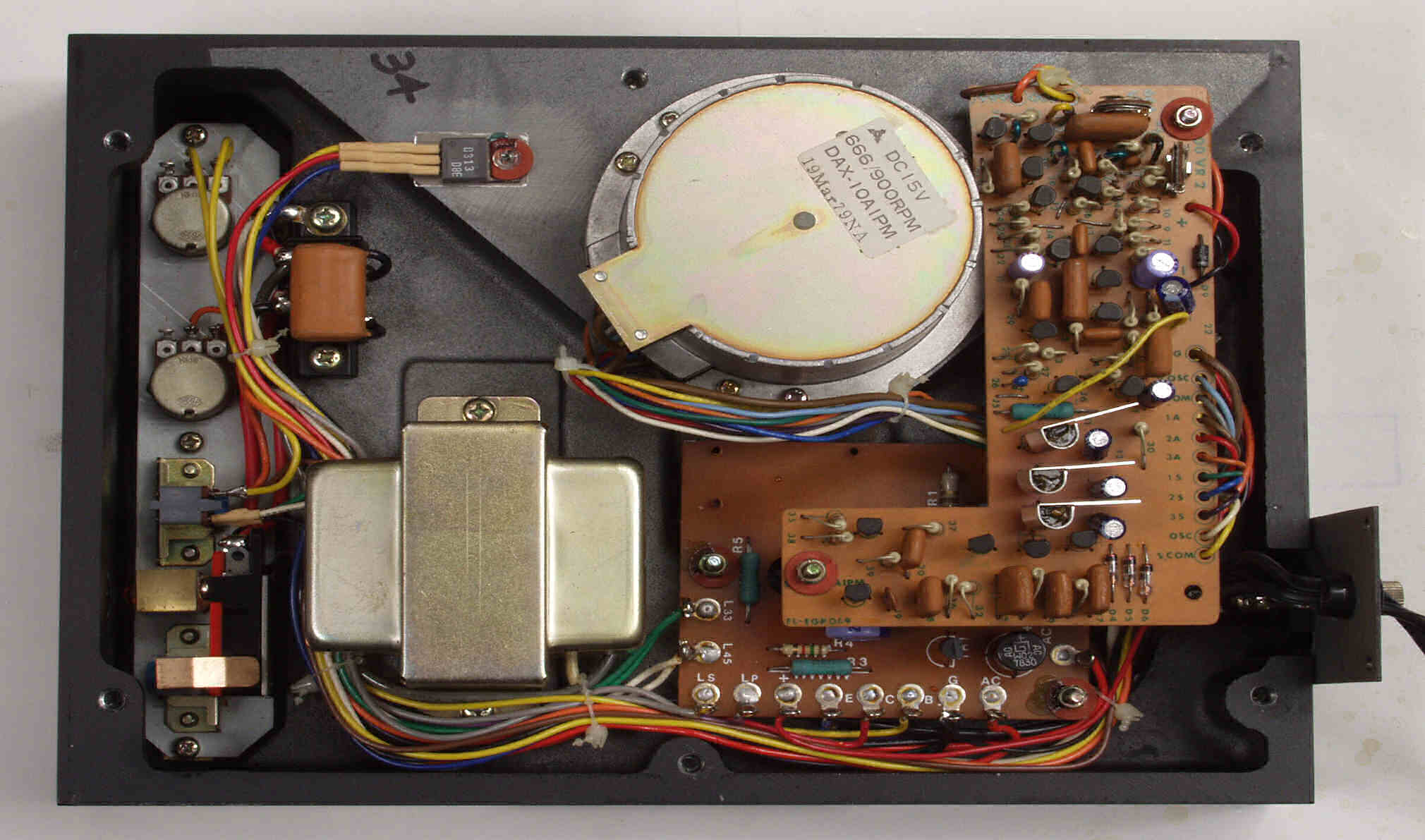

Ａ４２．　点検中、下蓋を取り、下から見る。！

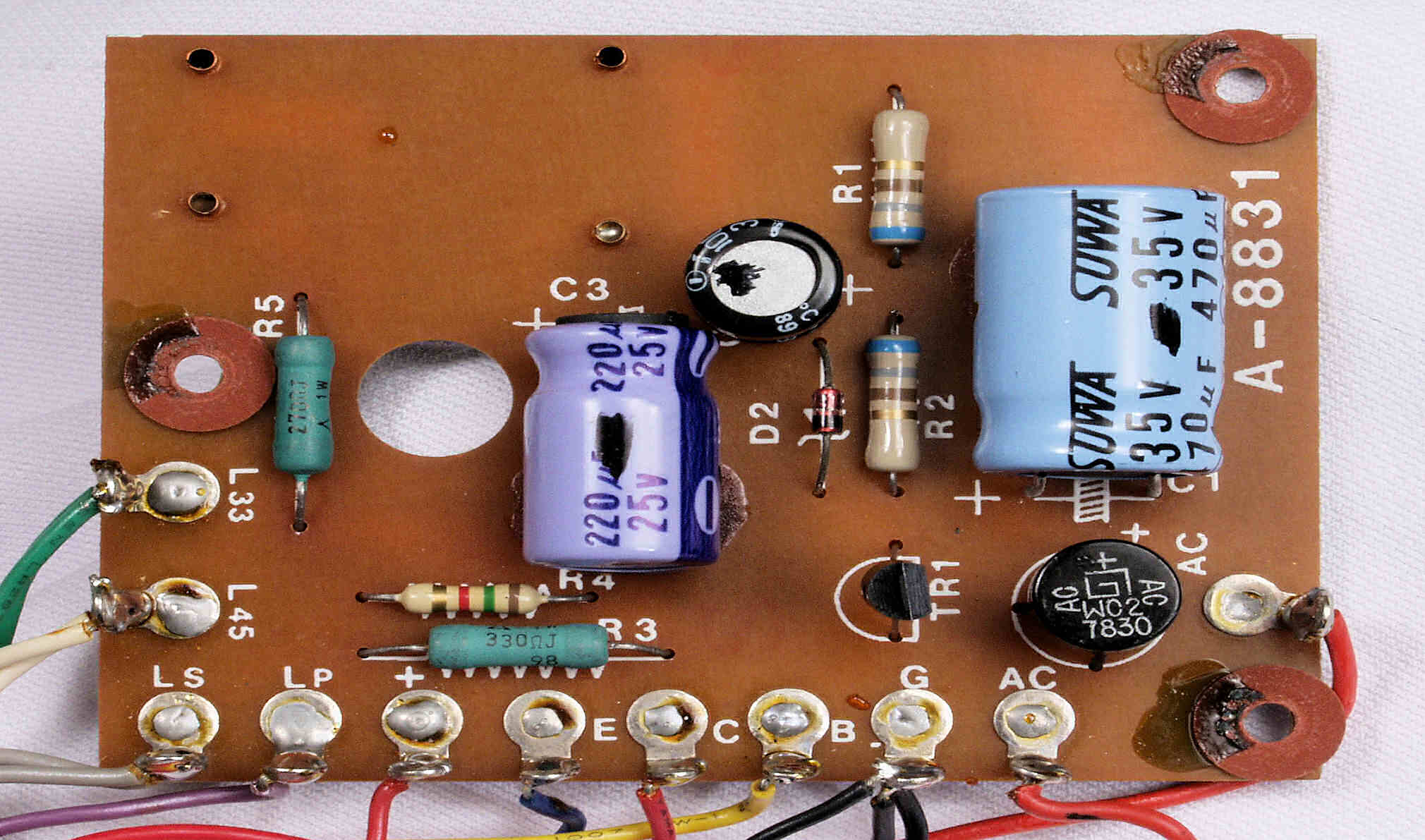

Ｃ．　修理状況 Ｃ１１．　修理前　電源・ＬＥＤ表示基板

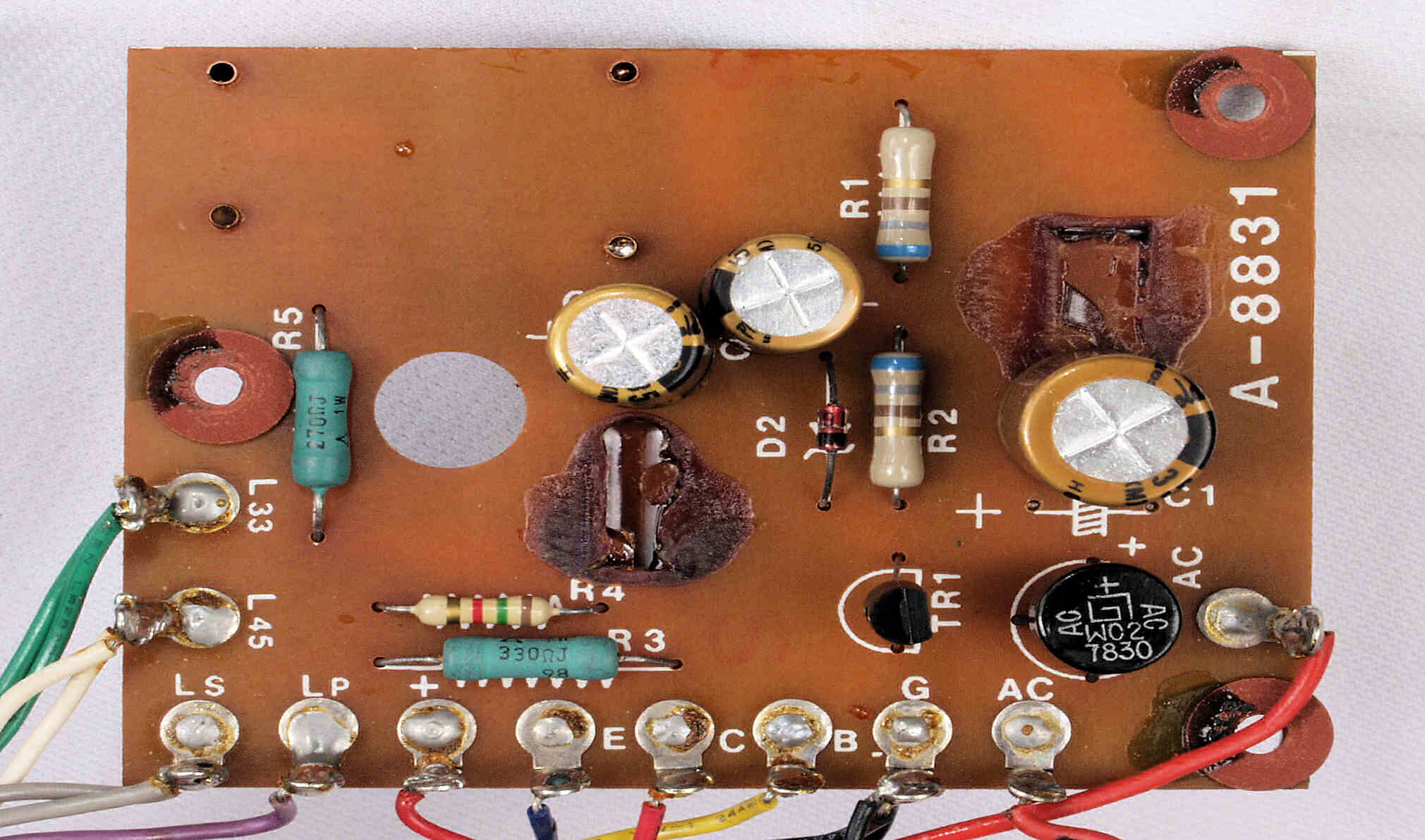

Ｃ１２　．修理後　電源・ＬＥＤ表示基板　電解コンデンサー３個交換

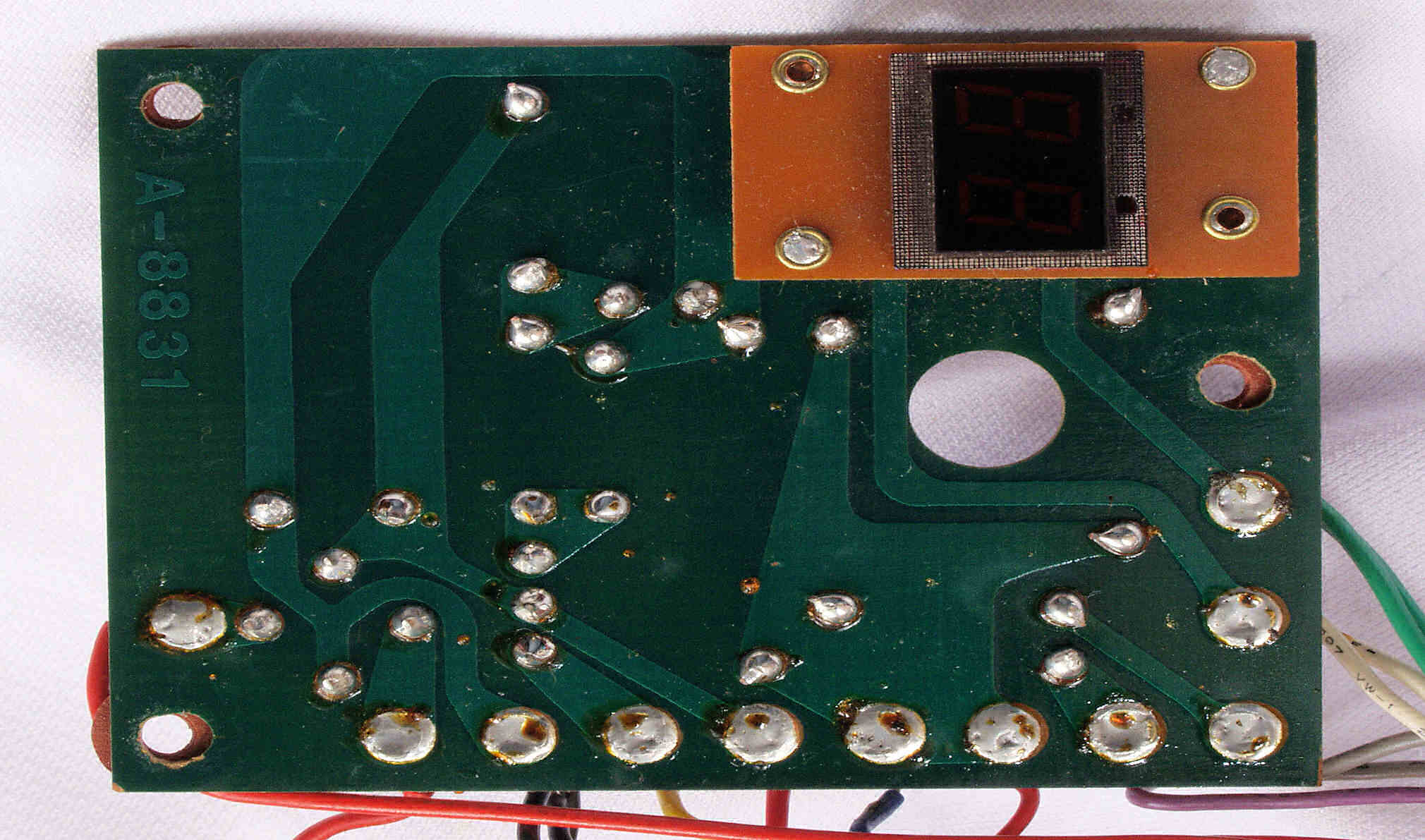

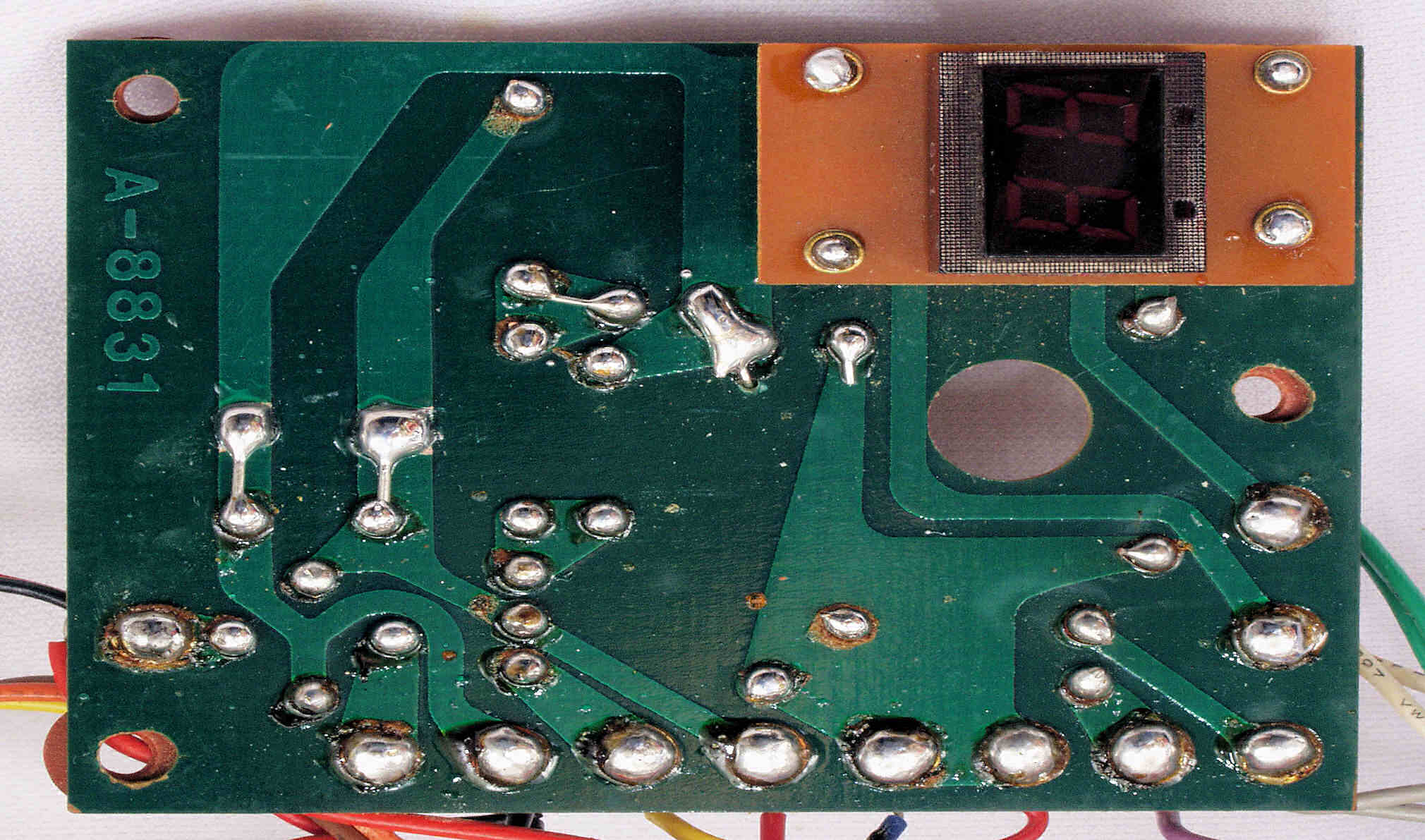

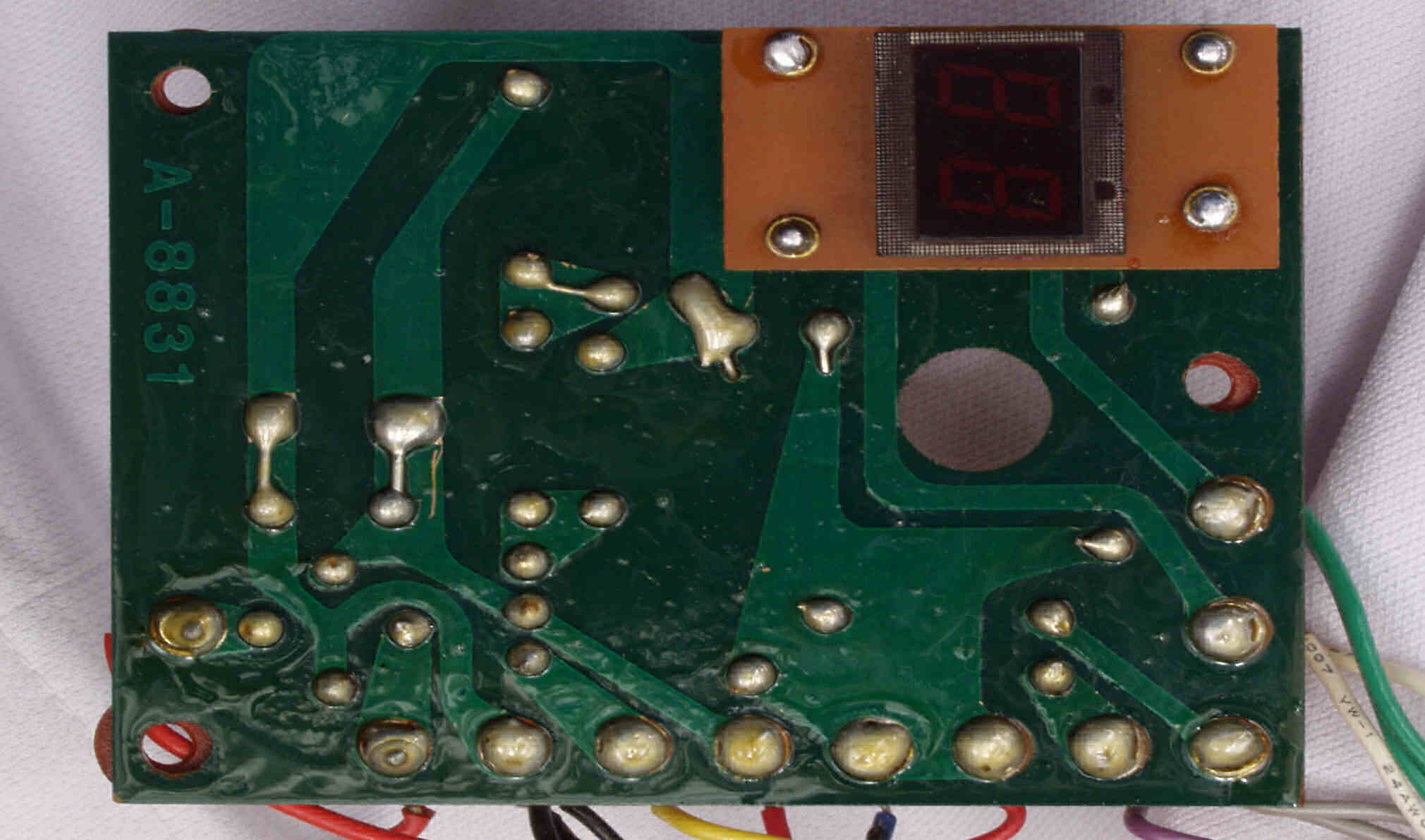

Ｃ１３．　修理前　電源・ＬＥＤ表示基板裏

Ｃ１４．　修理（半田補正）後　電源・ＬＥＤ表示基板裏

Ｃ１５．　完成電源・ＬＥＤ表示基板裏。余分なフラックスを落として、コート液を塗る。

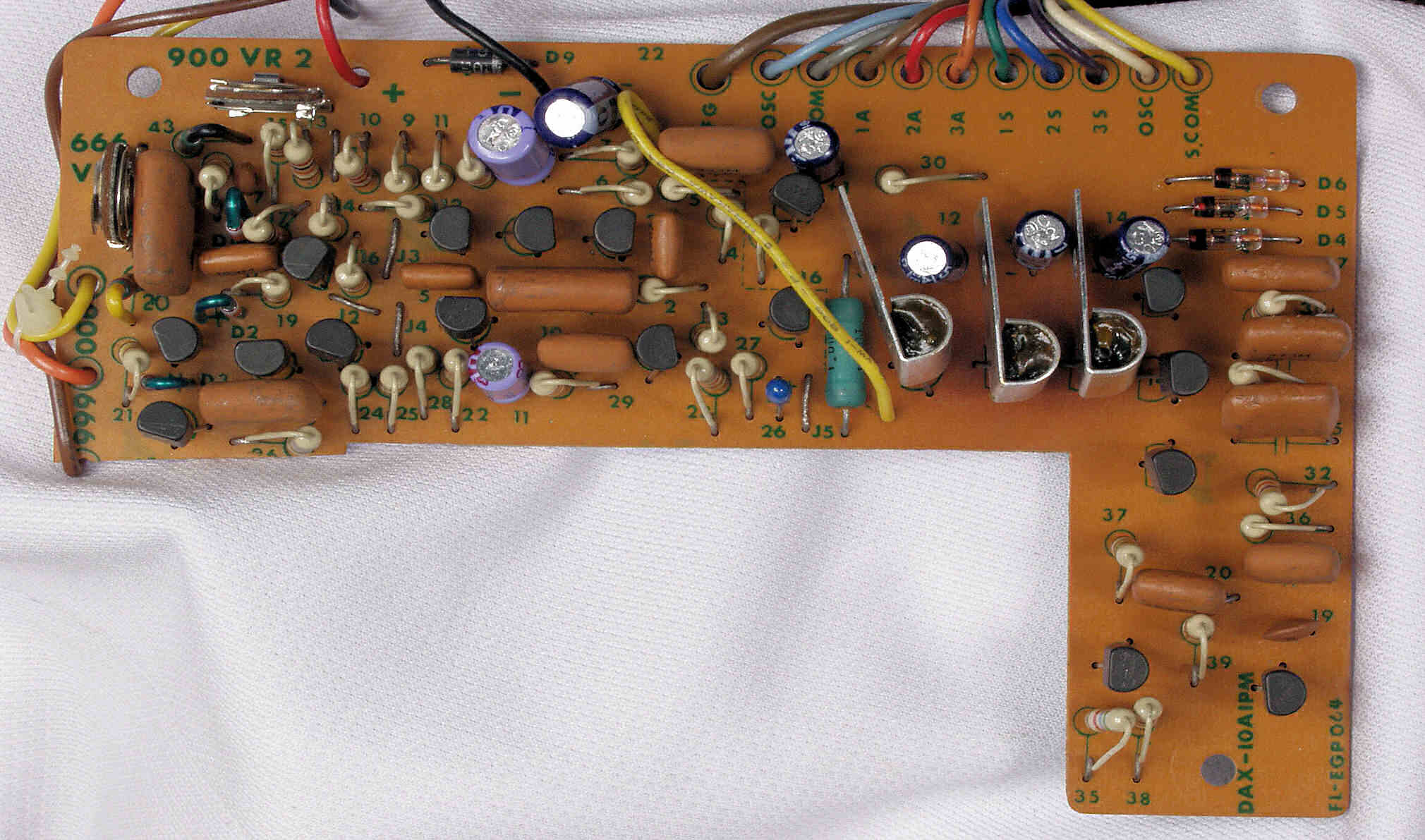

Ｃ２１．　修理前　メイン基板

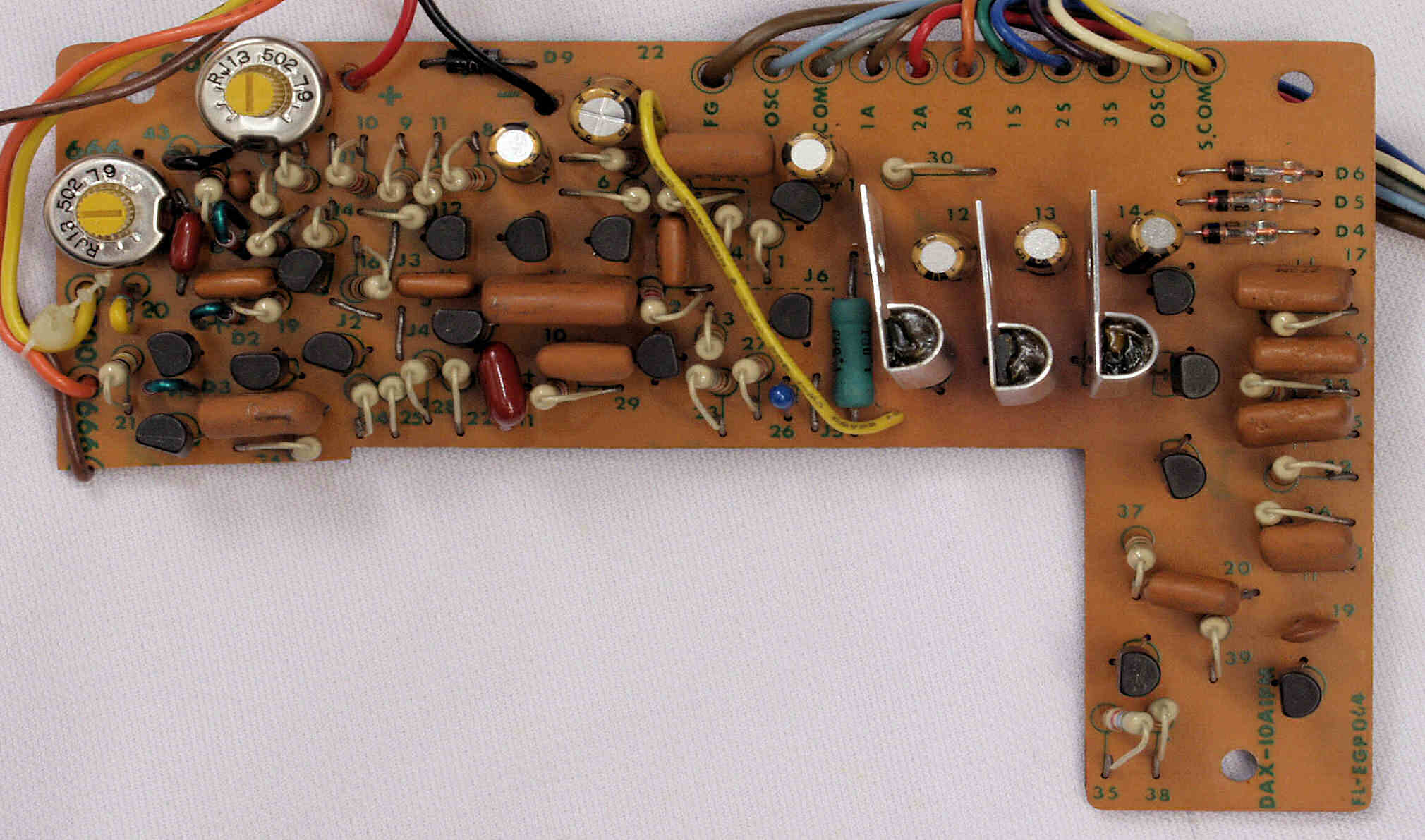

Ｃ２２．　修理後　メイン基板。　半固定ＶＲ２個、電解コンデンサー６個、フイルムコンデンサー６個交換

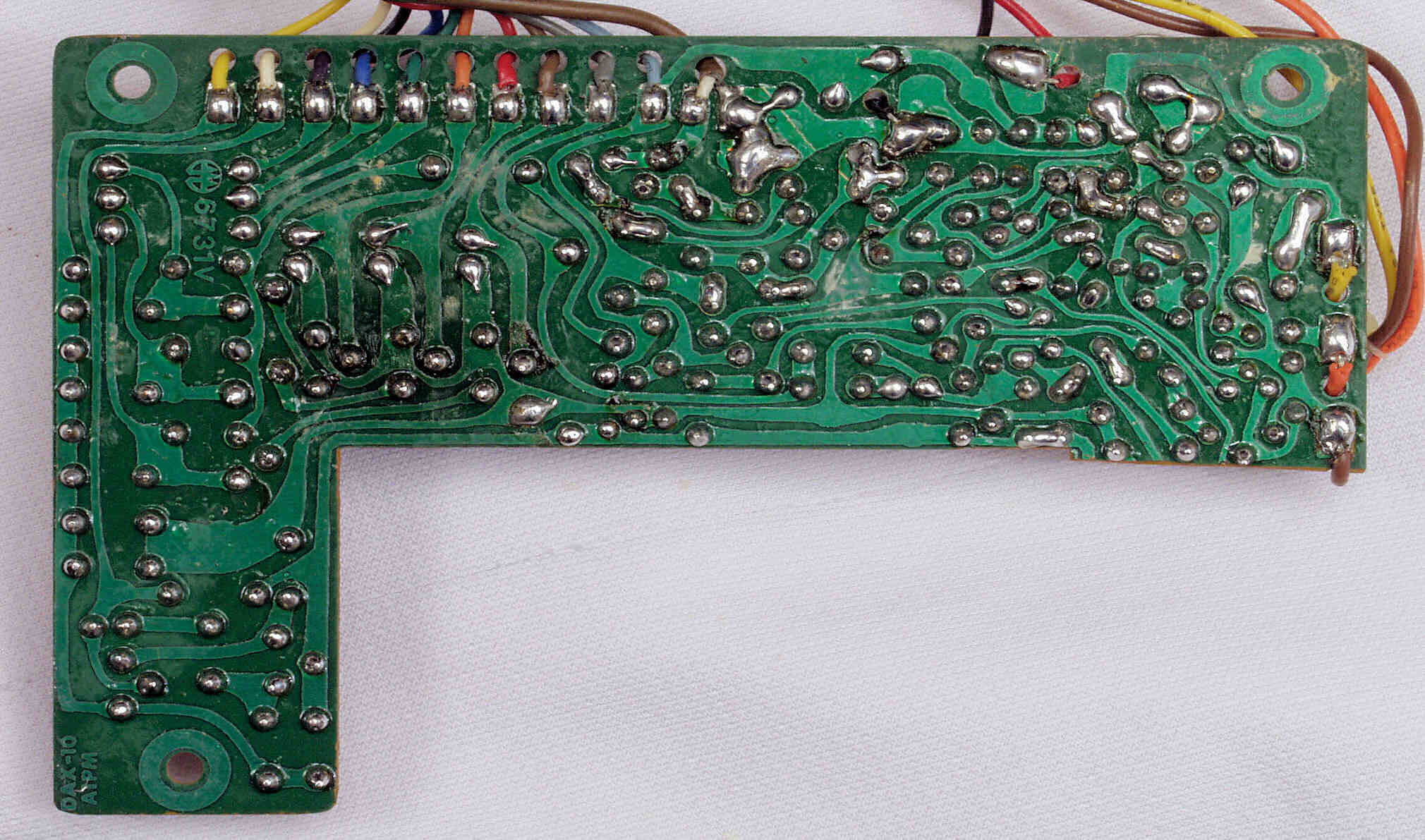

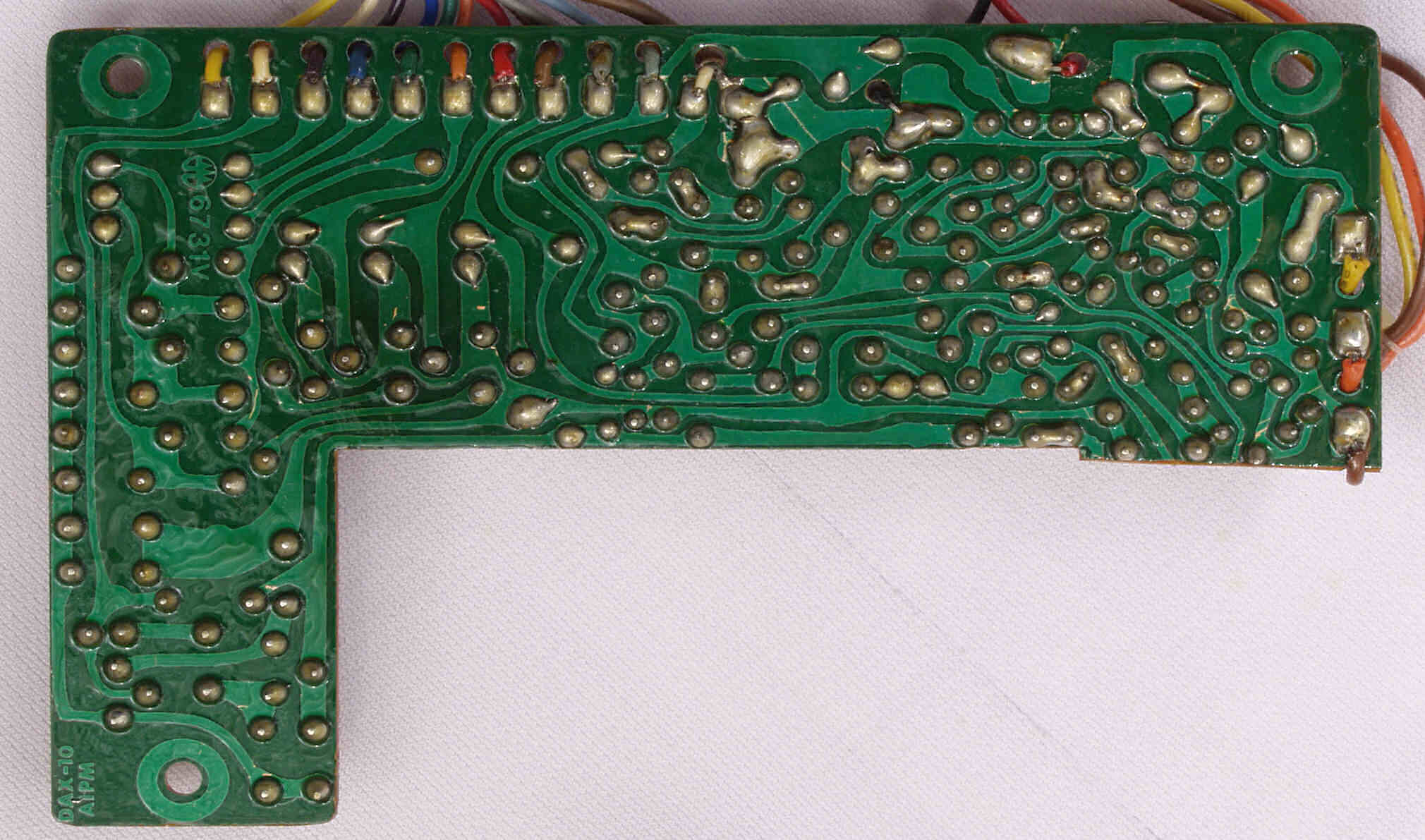

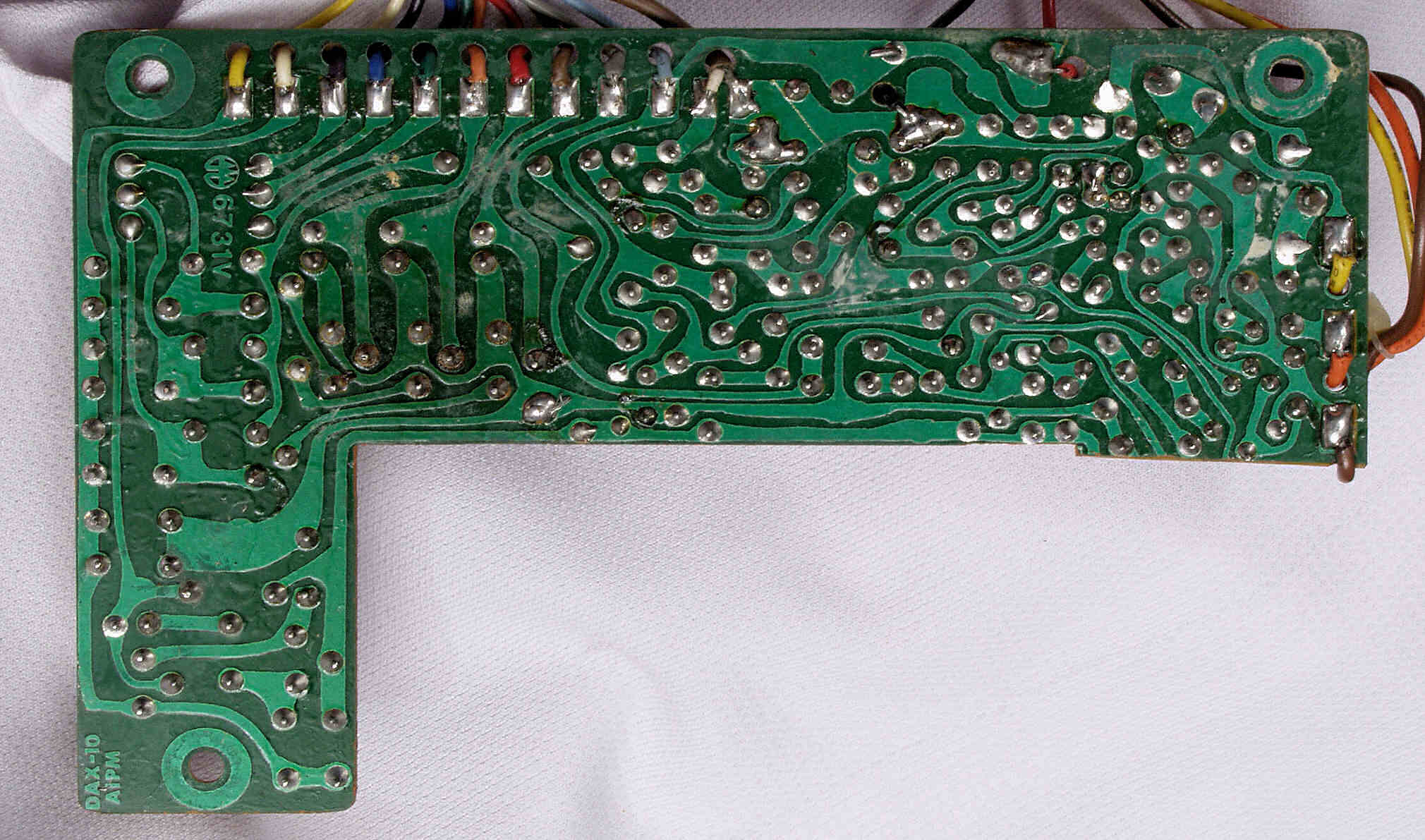

Ｃ２３．　修理前　メイン基板裏

Ｃ２４．　修理（半田補正）後　メイン基板裏

Ｃ２５．　完成メイン基板裏。余分なフラックスを落として、コート液を塗る。

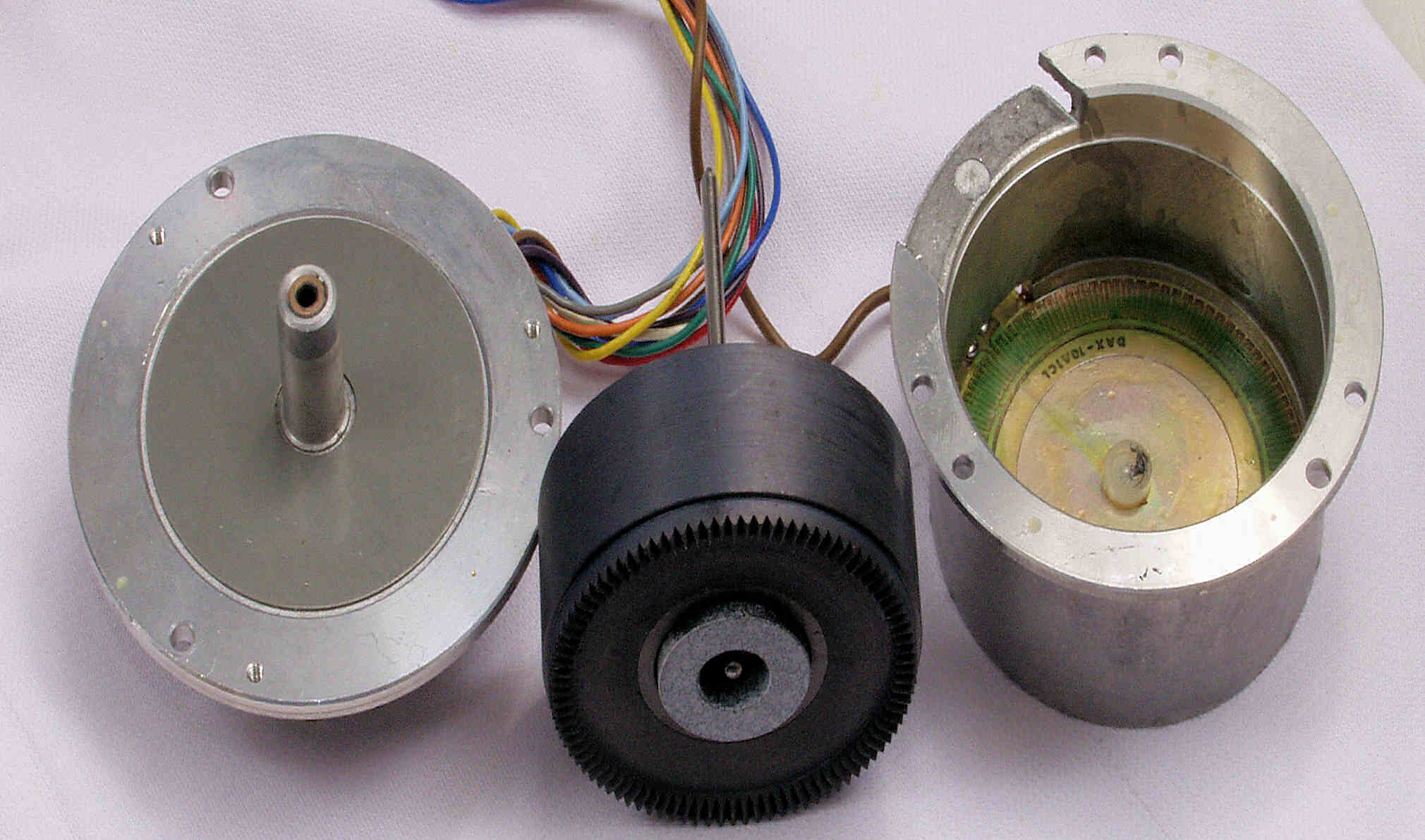

Ｃ４１．　修理中　モーター分解点検・清掃・注油

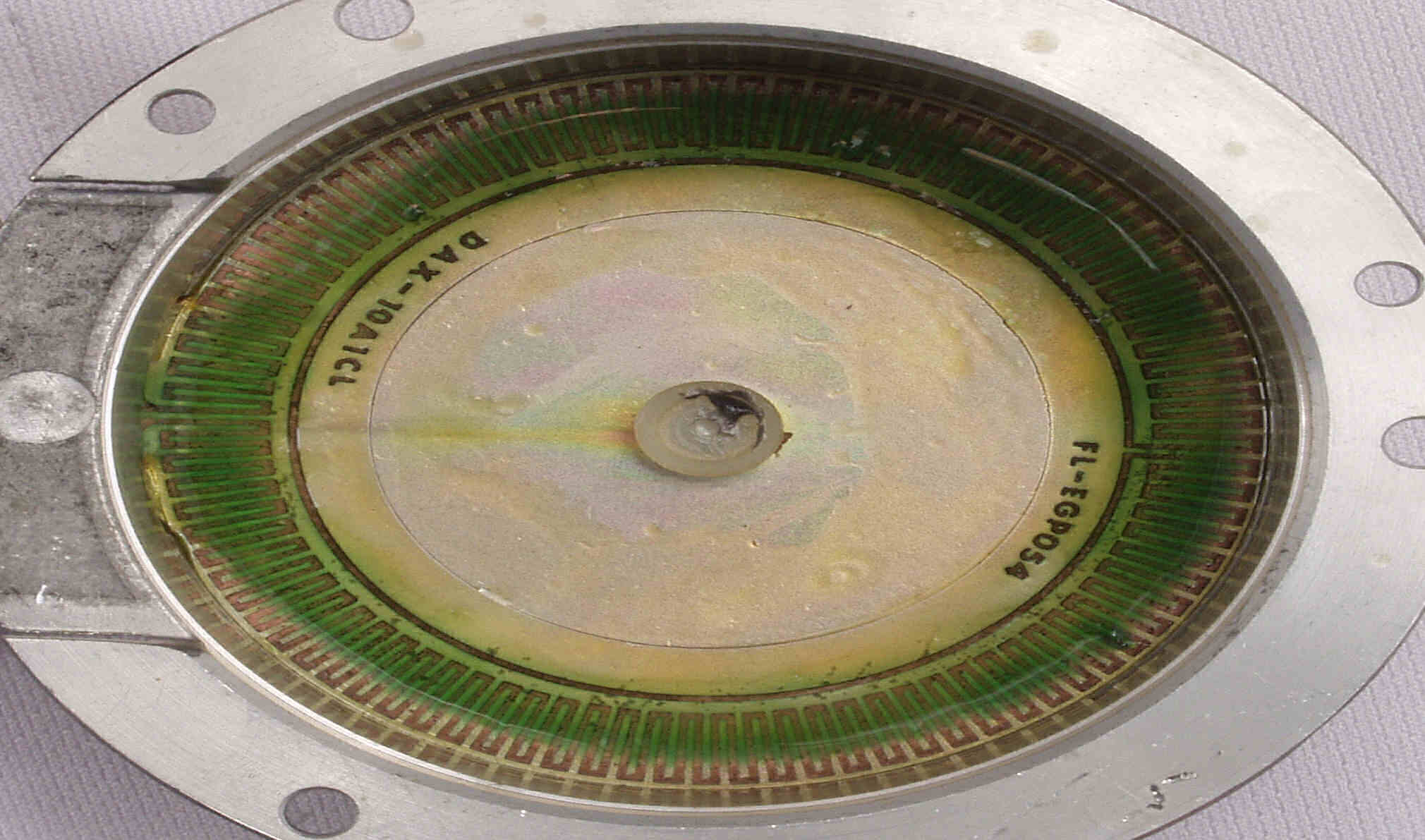

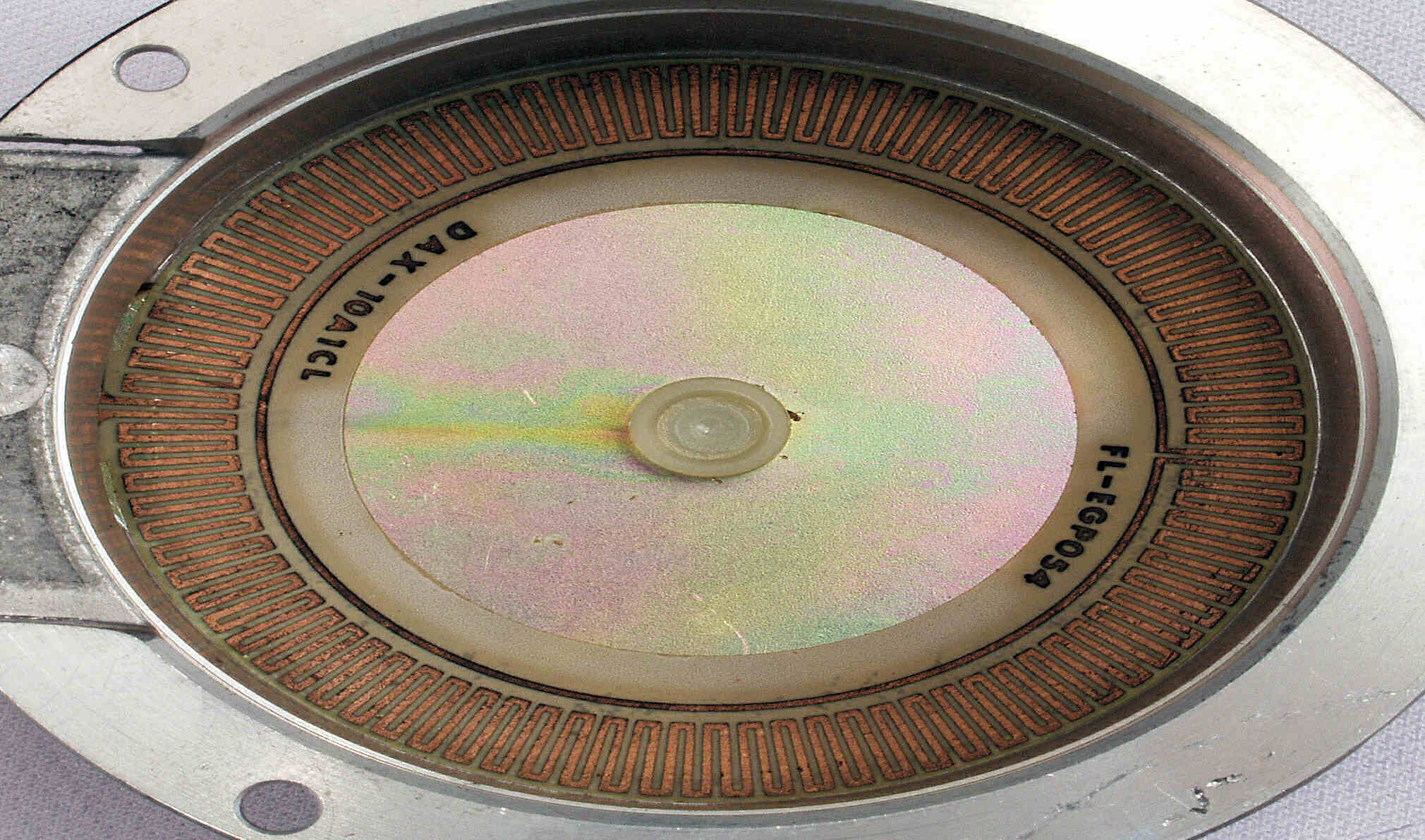

Ｃ４２．　修理中　修理中　モーターサーボ感知巻き線（ＦＧコイル）に錆が発生している。

Ｃ４３．　修理後　モーターサーボ感知巻き線清掃後、絶縁コートを塗る

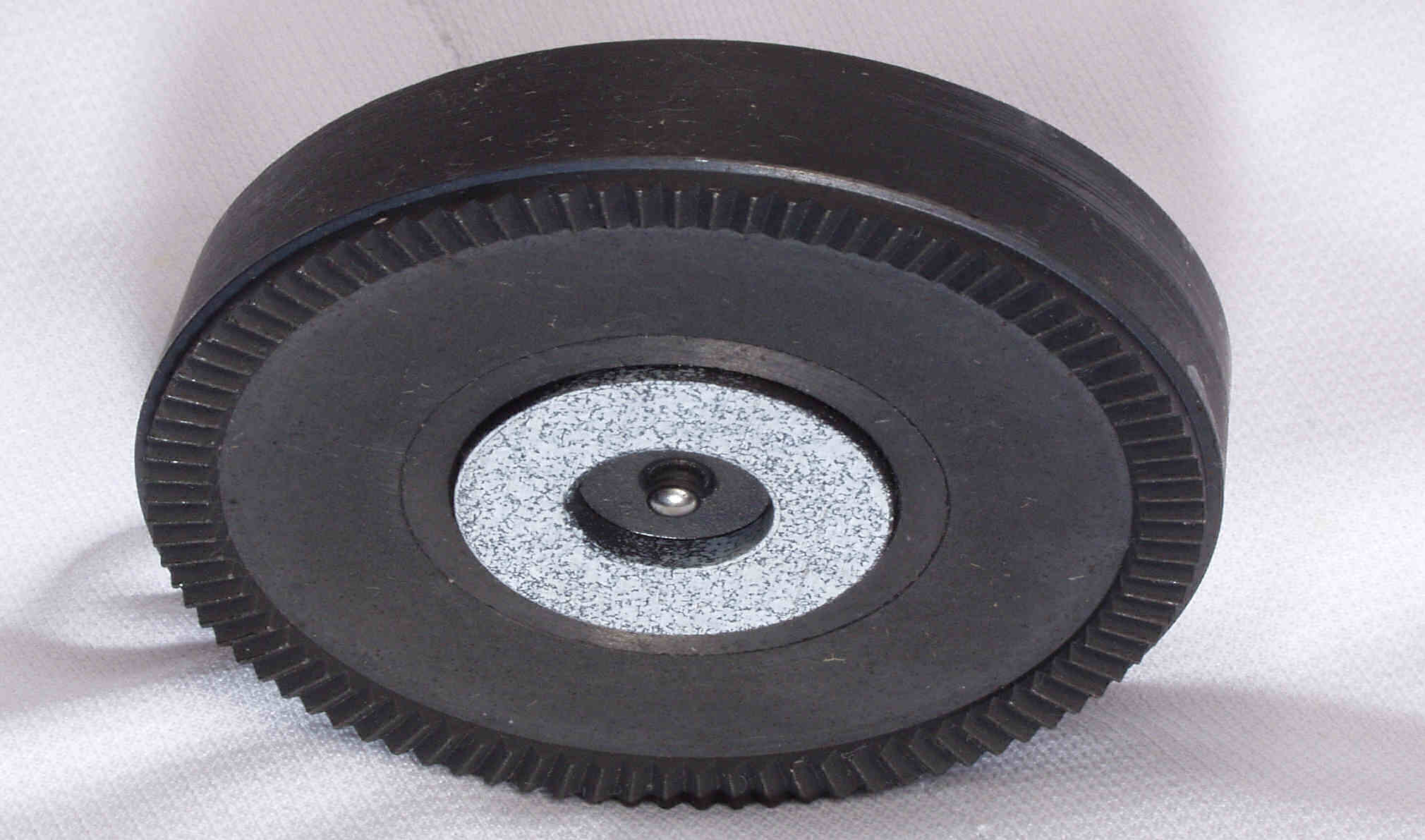

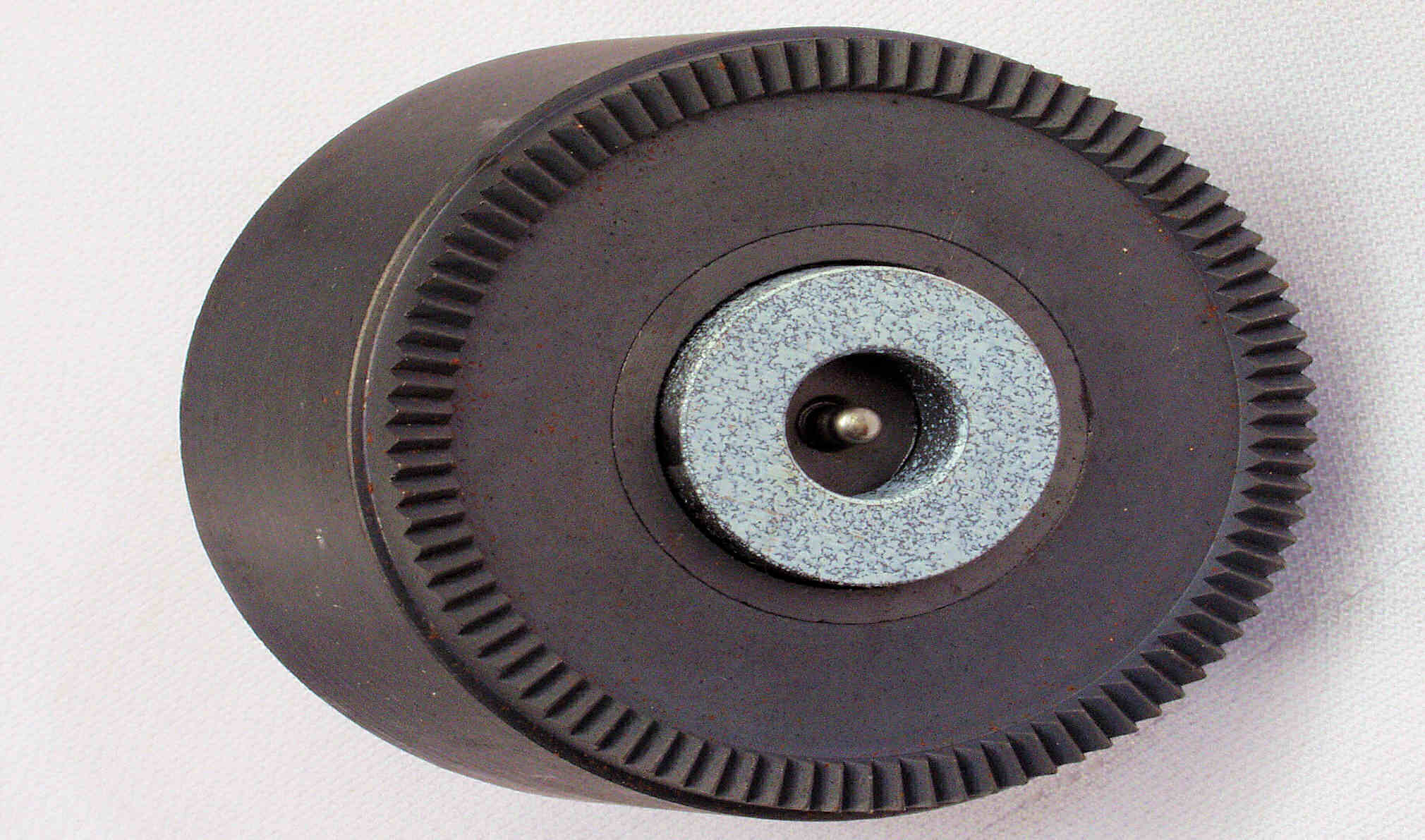

Ｃ５１．　修理前　　モーター回転子（アマチュア）の外側錆び（サビ）！

Ｃ５２．　修理（清掃）後　　モーター回転子（アマチュア）、　錆び（サビ）が出ているので、ＣＲＣで落とす

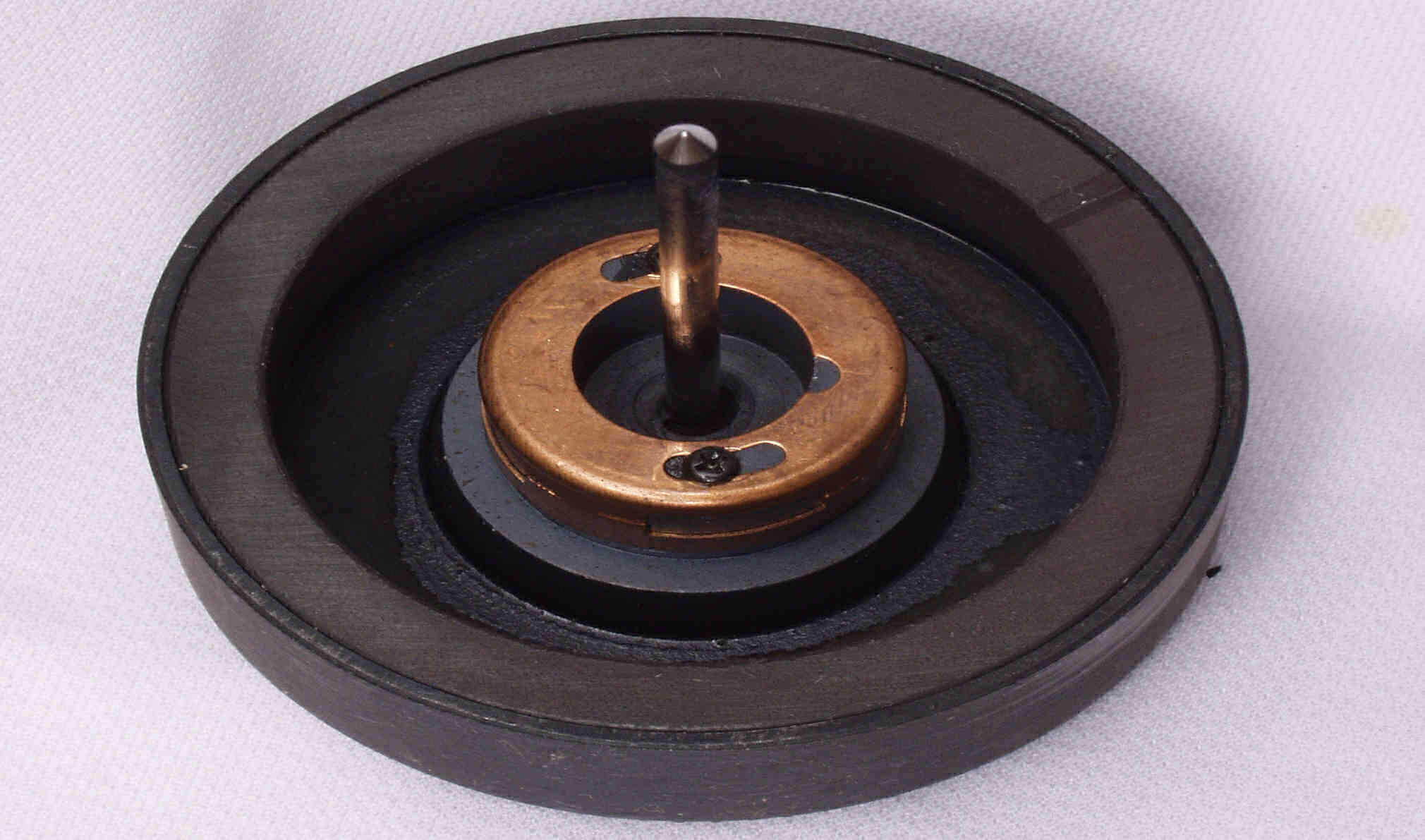

Ｃ５３．　修理前　　モーター回転子（アマチュア）の内側錆び（サビ）！

Ｃ５４．　修理（清掃）後　　モーター回転子（アマチュア）、　錆び（サビ）が出ているので、ＣＲＣで落とす

Ｃ６１．　修理中、モータ回転子上側軸

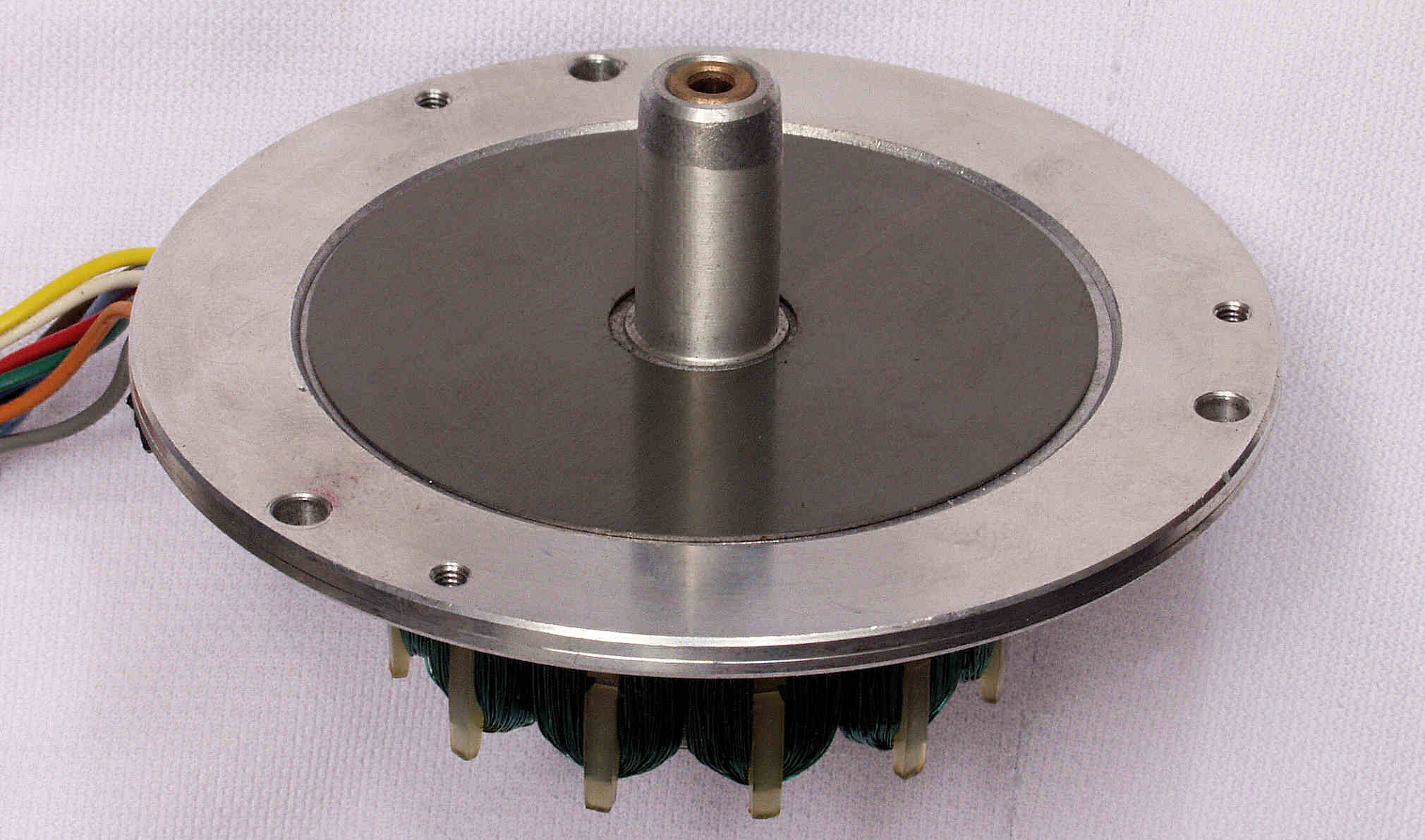

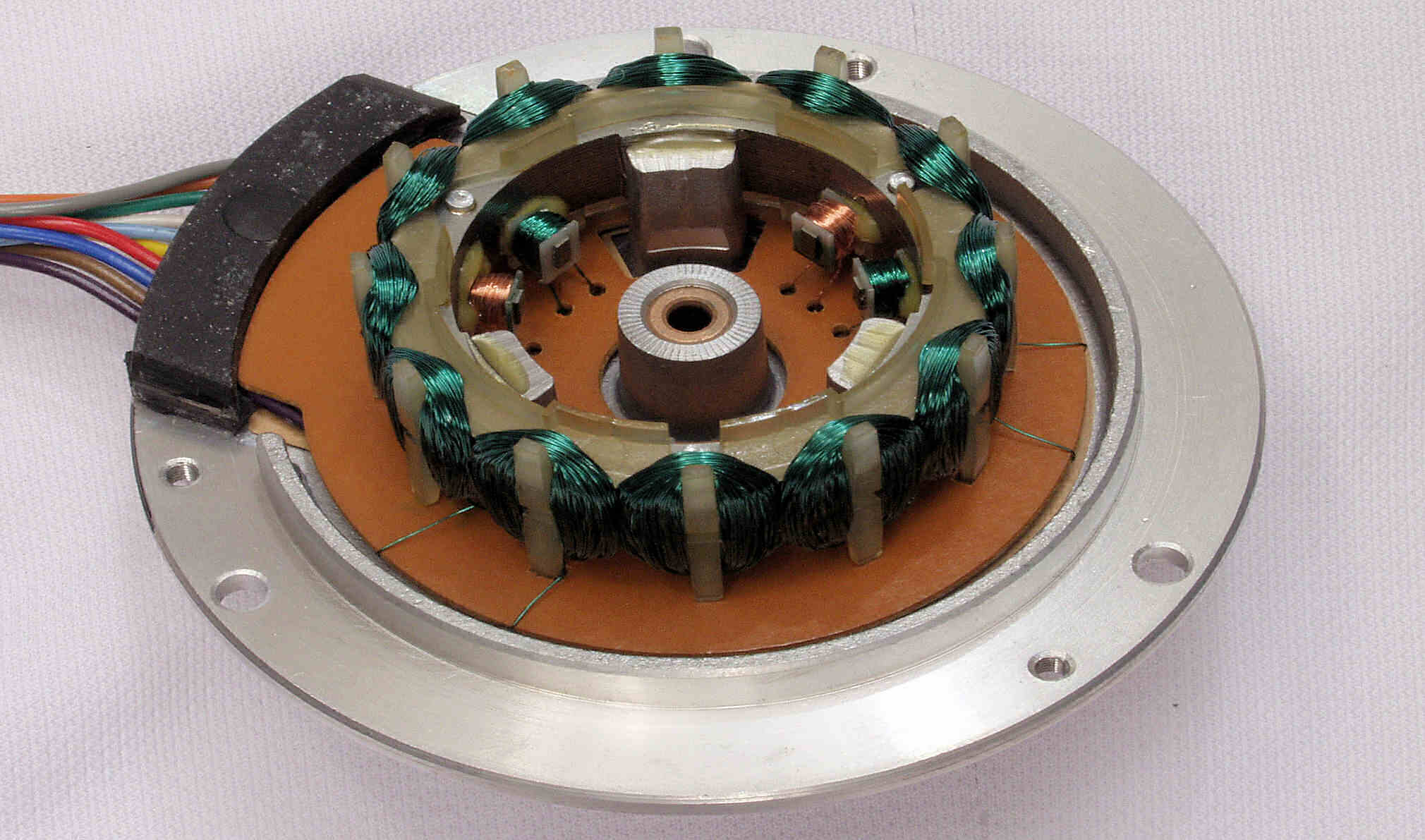

Ｃ６２．　修理中、モーター固定子巻き線。

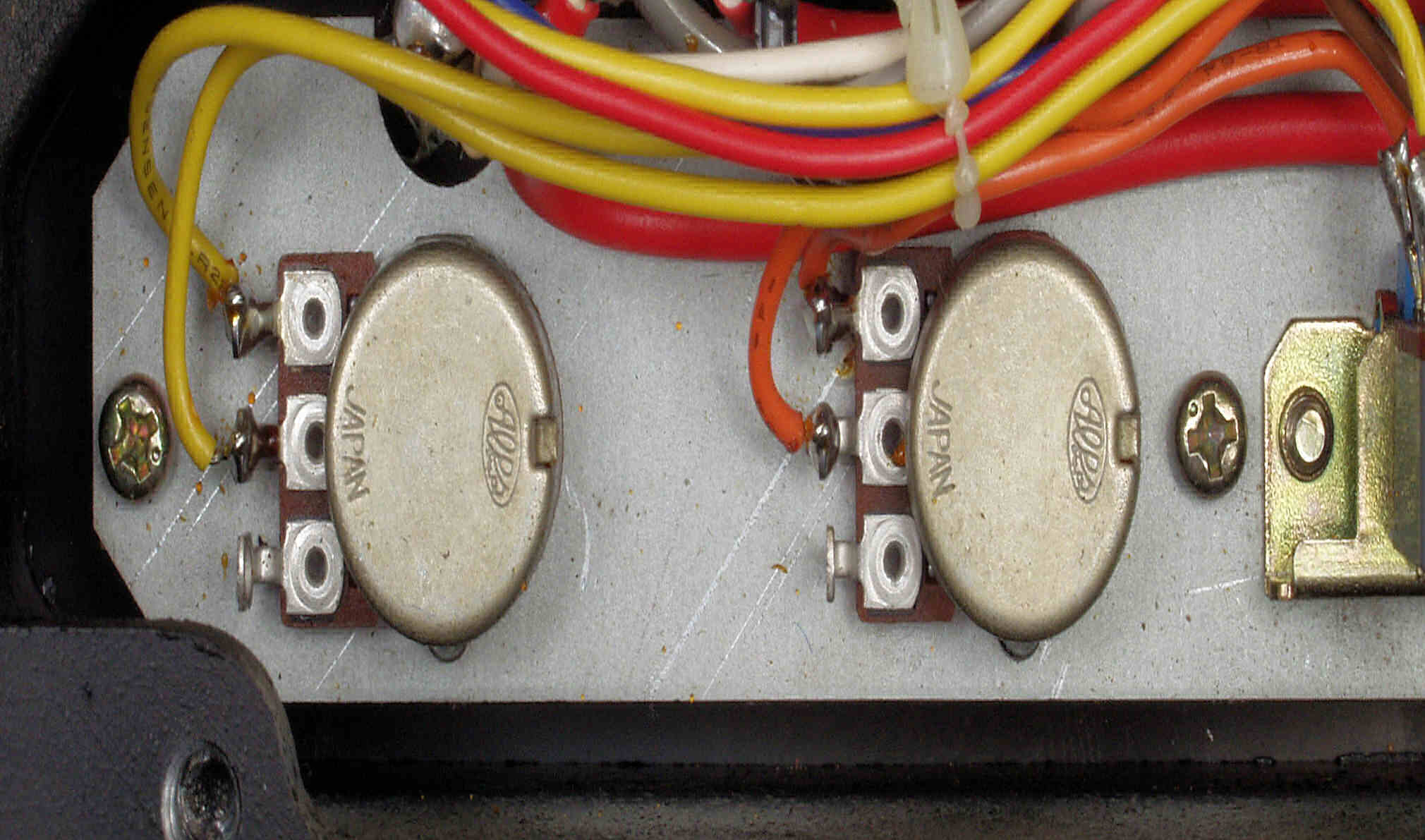

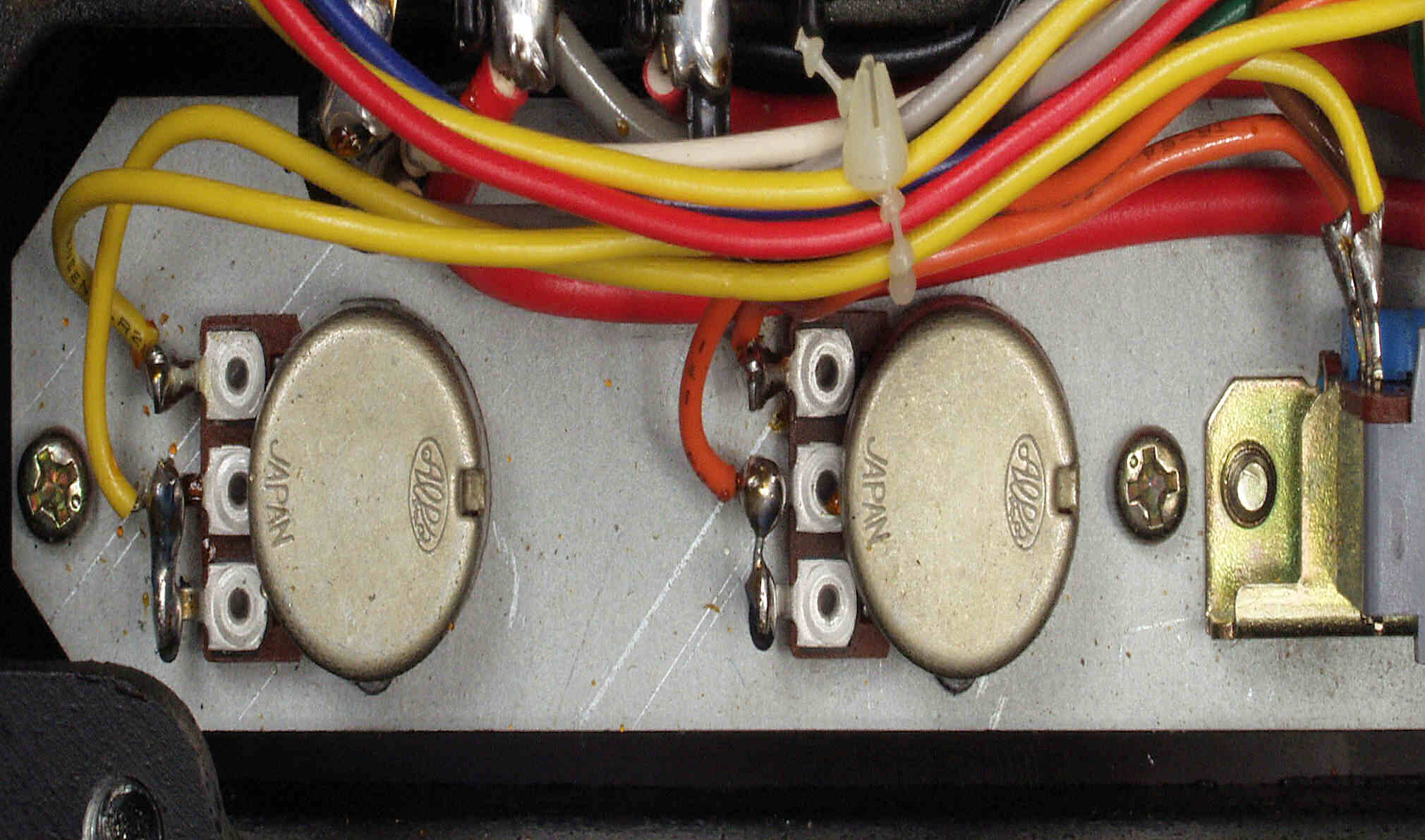

Ｃ７１．　修理前、回転調整ＶＲ配線。

Ｃ７２．　修理後、回転調整ＶＲ配線。

Ｃ８．　交換部品

Ｃ９１．　修理前、下から見る。

Ｃ９２．　修理後、下から見る。

Ｅ．　測定・調整 Ｅ１．　測定・調整中。　　ＨＳ−８０　＆　ＲＸ−５０００の修理はこちら

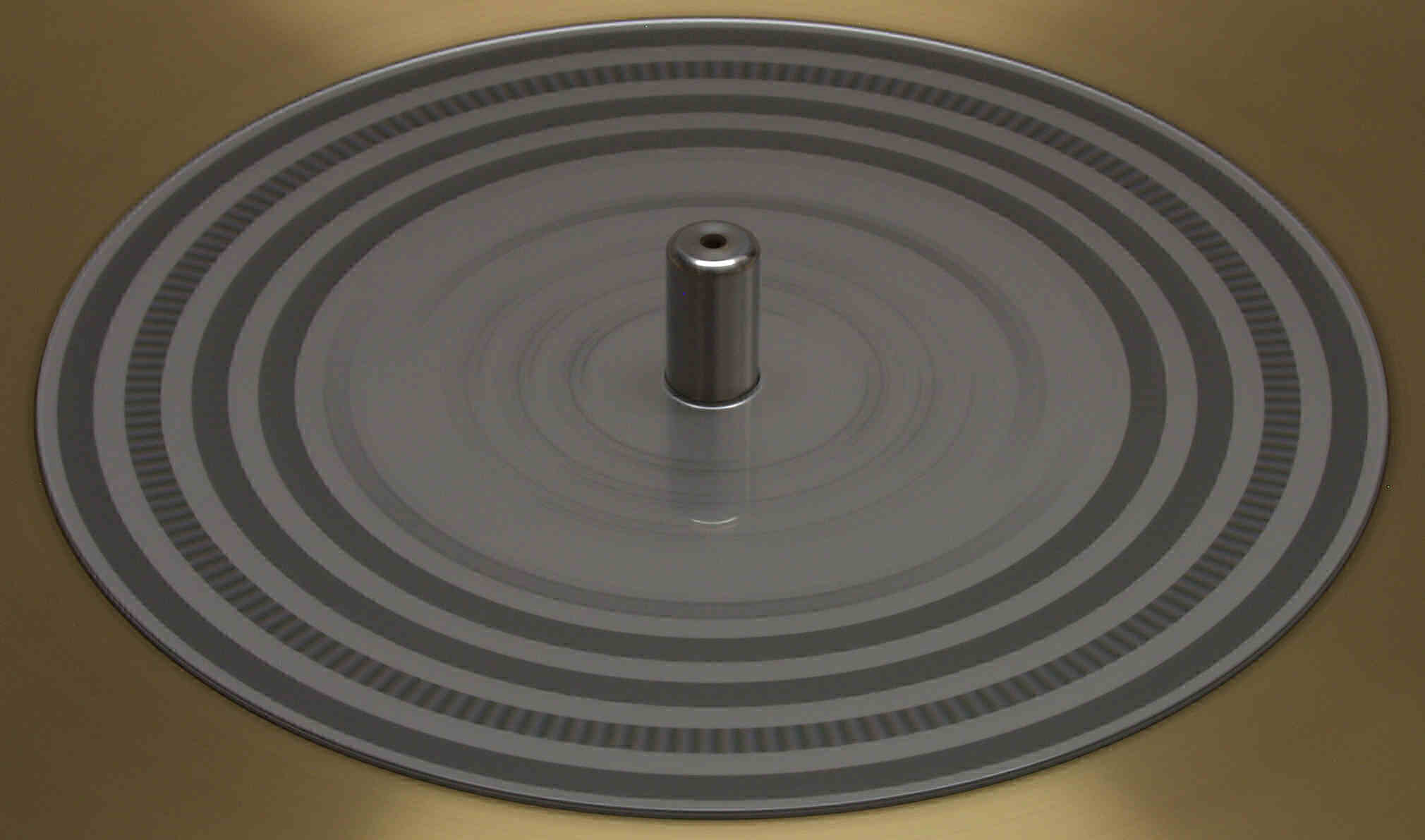

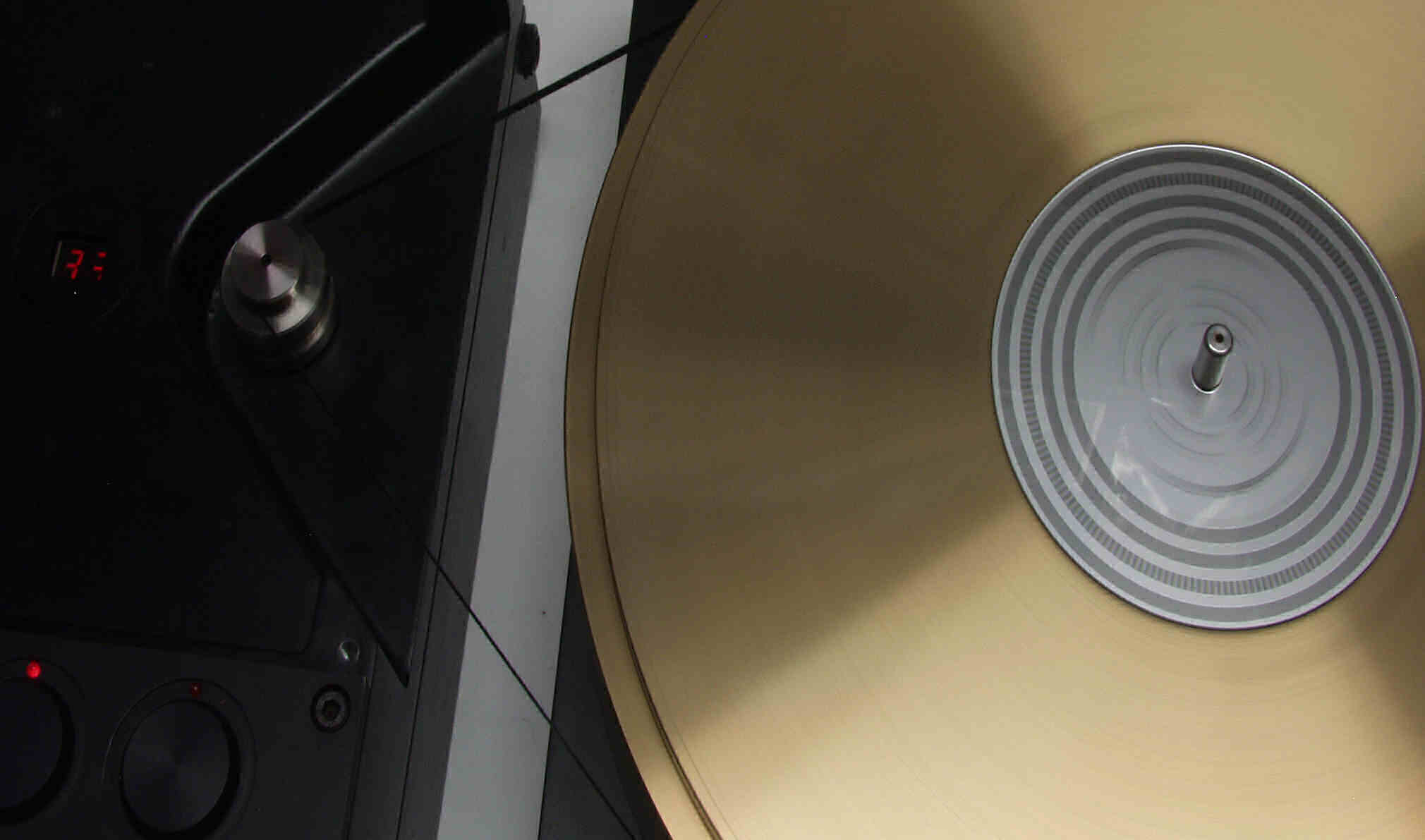

Ｅ１１．　ストロボで計測　「３３回転」

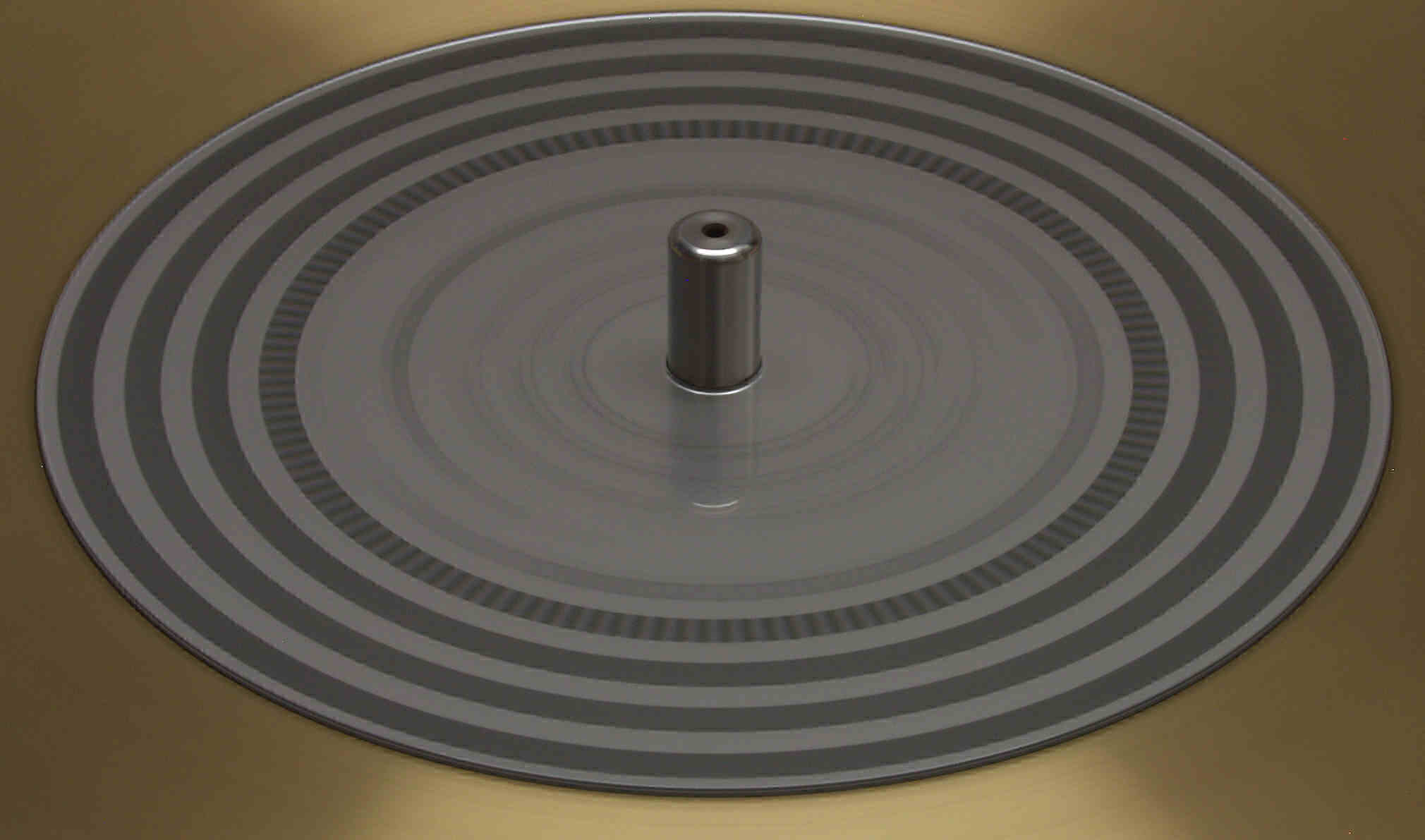

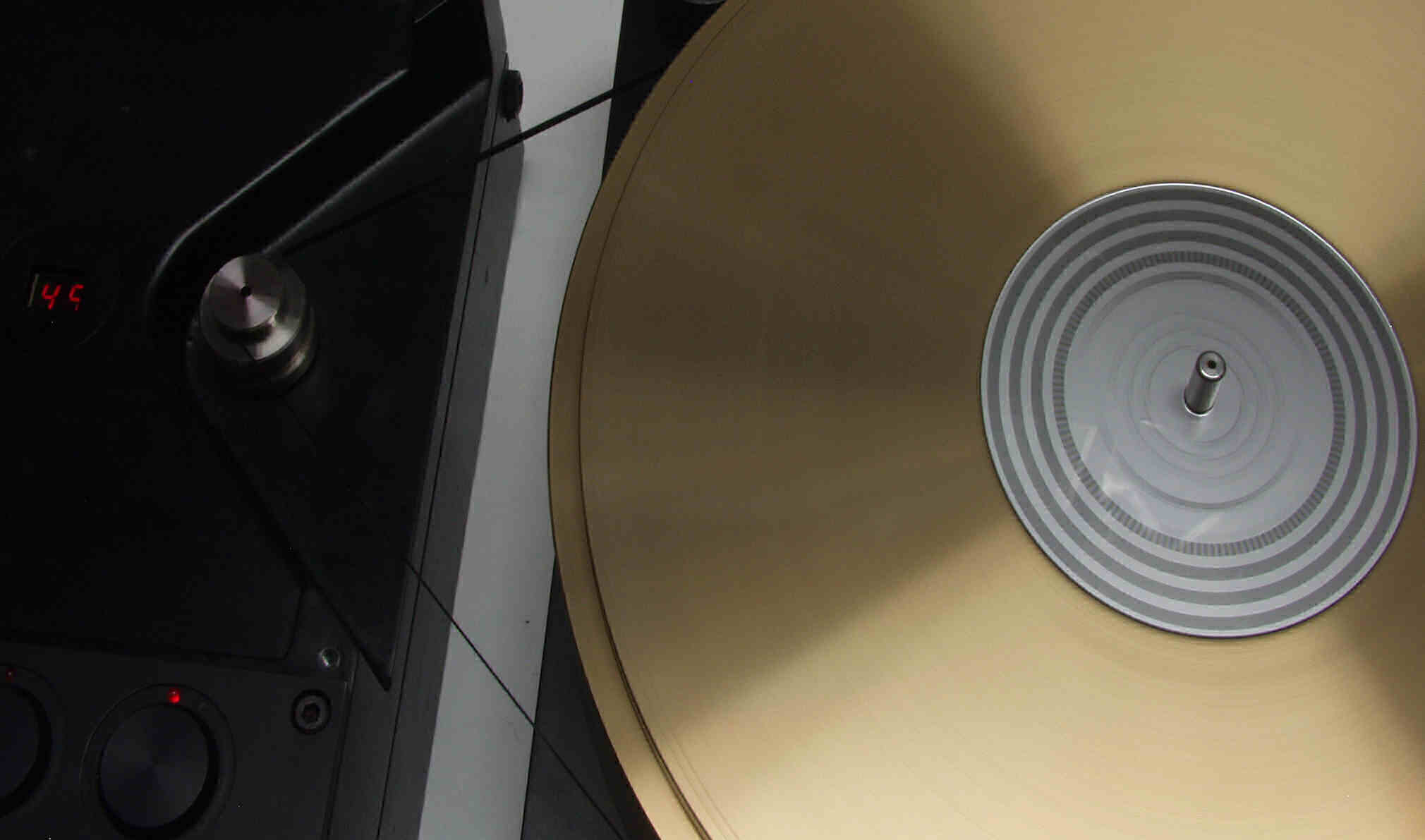

Ｅ１２．　ストロボで計測　「４５回転」

Ｅ２１．　計測中　「３３回転」

Ｅ２２．　計測中　「４５回転」

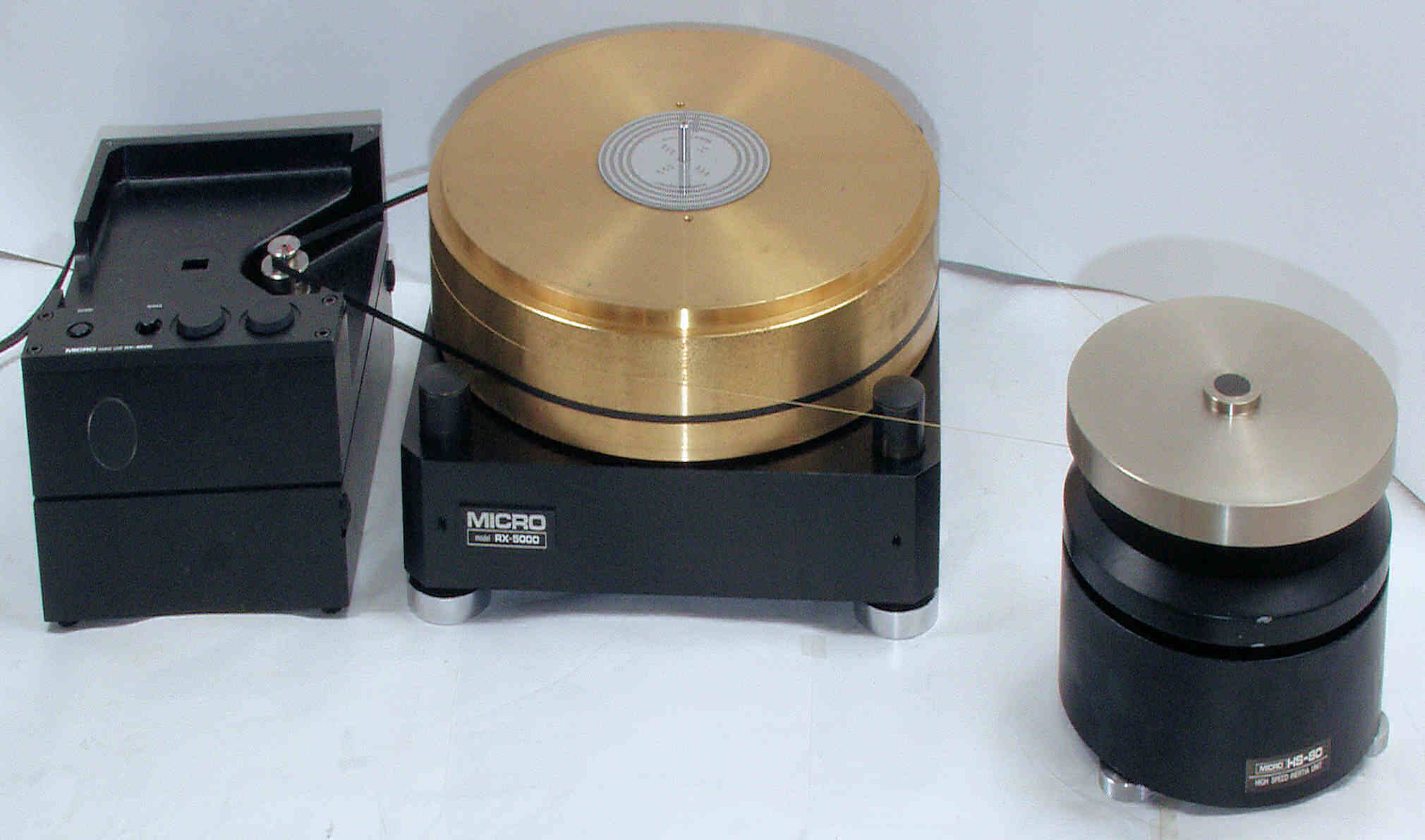

Ｅ４．　　完成２４時間エージング。　右端がＨＳ−８０。
