ＭＩＣＲＯＳＥＩＫＩ　ＲＹ－５５００Ⅱ． １１台目修理記録
「同時修理　ＲＰ１１１０. 　1８台目」　 　　　　　　　　　平成２７年４月９日到着　　５月８日完成　
Ａ．　修理前の状況
  • ＳＸ５０００Ⅱを数十年前に購入し、最近まで使用してました。
    前日には全く問題なく演奏を終了し、翌日特別なことをすることなく、通常通りスイッチをオンしましたがターンテーブルが回りません。
    モーターの回転とレコードの吸着に異常がないことを確認してます。
    ポンプ用のパイプ（４本）の何れかに空気漏れがあるのではと思い点検しましたが４本とも空気の漏れはなさそうです。
    故障するまでは、特別な異常を感じたことはありません。
    順調に動作してました。ターンテーブルは重いですが手で少しは回転しますので多少の浮上力は残っているようです。



Ｂ．　原因
  • モータ駆動ＡＭＰ－ＩＣ焼損（製造中止品）。
    起動リレー（製造中止品）不良。


Ｃ．　修理状況

Ｄ．　使用部品
  • 電解コンデンサー　　　　　　　２２個。
    モータ駆動ＡＭＰ－ＩＣ　　　　２個。
    ＯＰ－ＩＣ　　　　　　　　　　１個。
    半固定VR　　　　　　　　　　　３個。
    フイルムコンデンサー　　　 　５個。
    定電圧ＩＣ　　　　　　　　　　２個。
    リレー　　　　　　　　　　　　２個。


Ｅ．　調整・測定

Ｆ．　修理費　　７８，０００円
Ａ．　修理前の点検状況

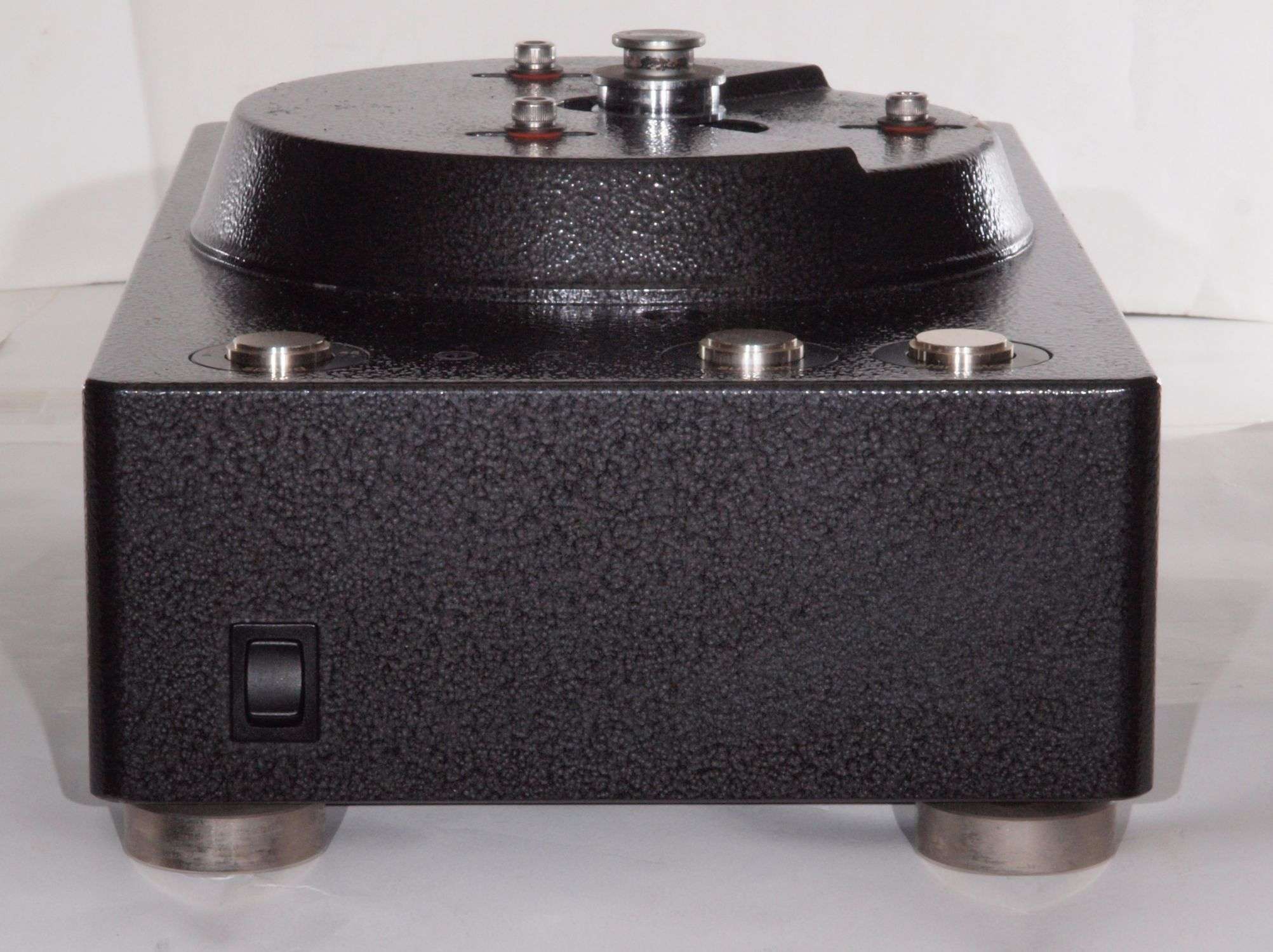

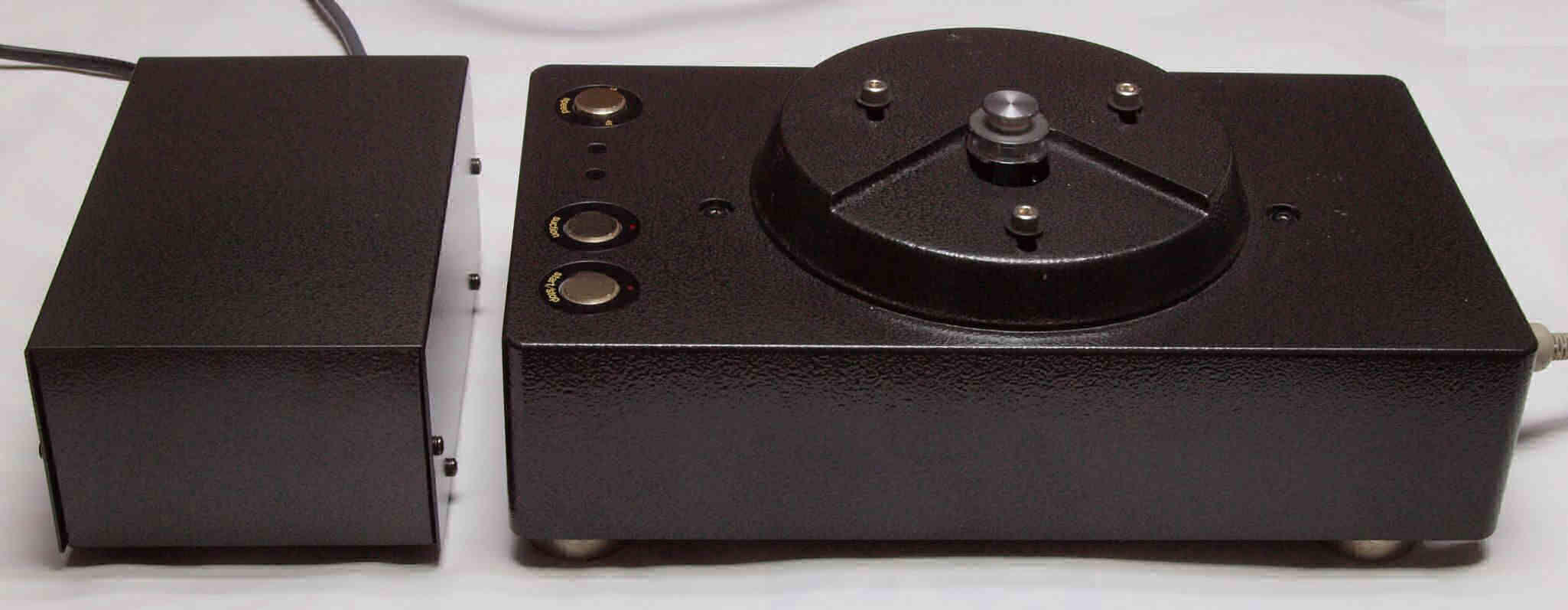

Ａ１１．　点検中、　前から見る。

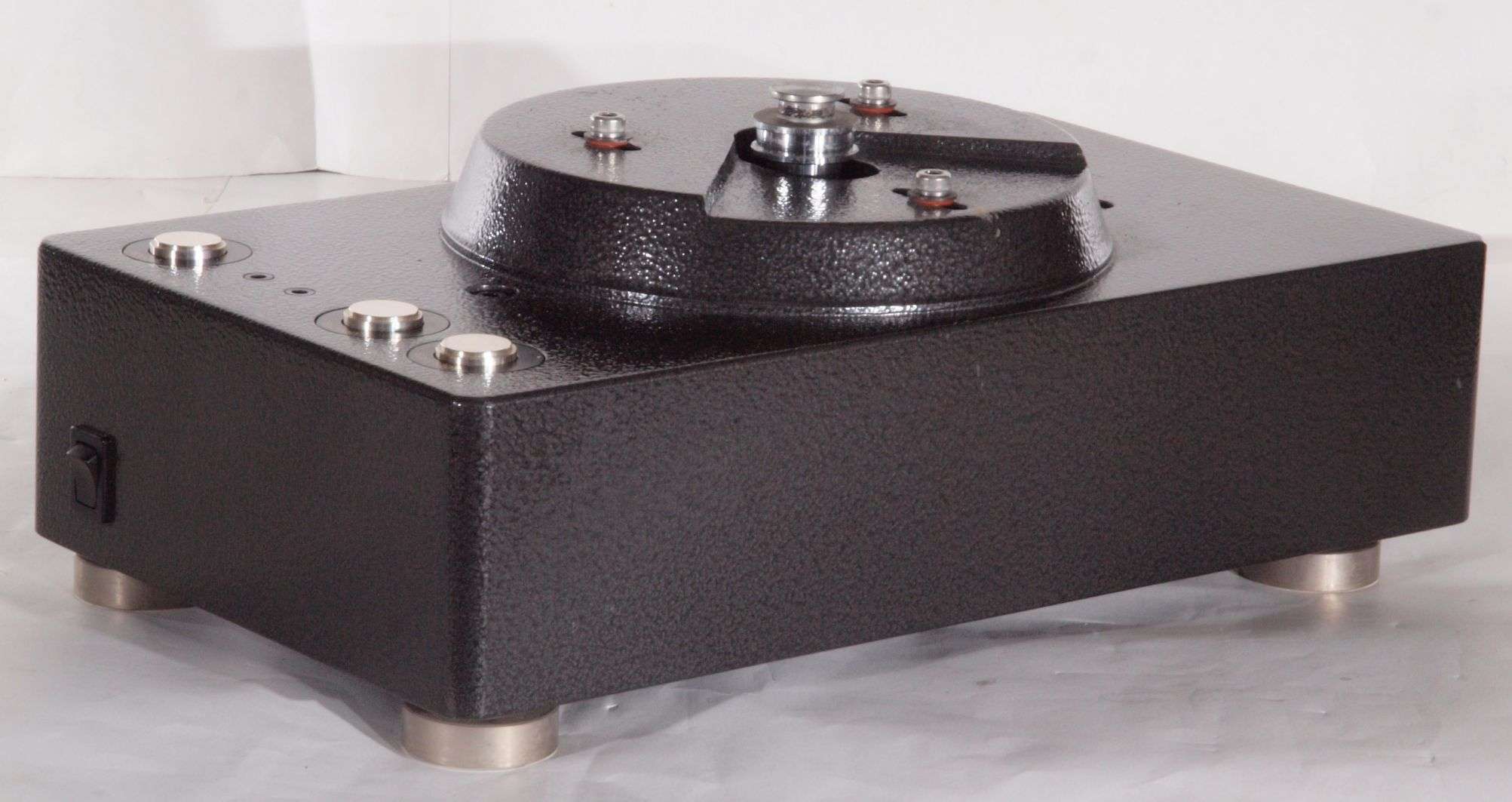

Ａ１２．　点検中、　前右から見る。

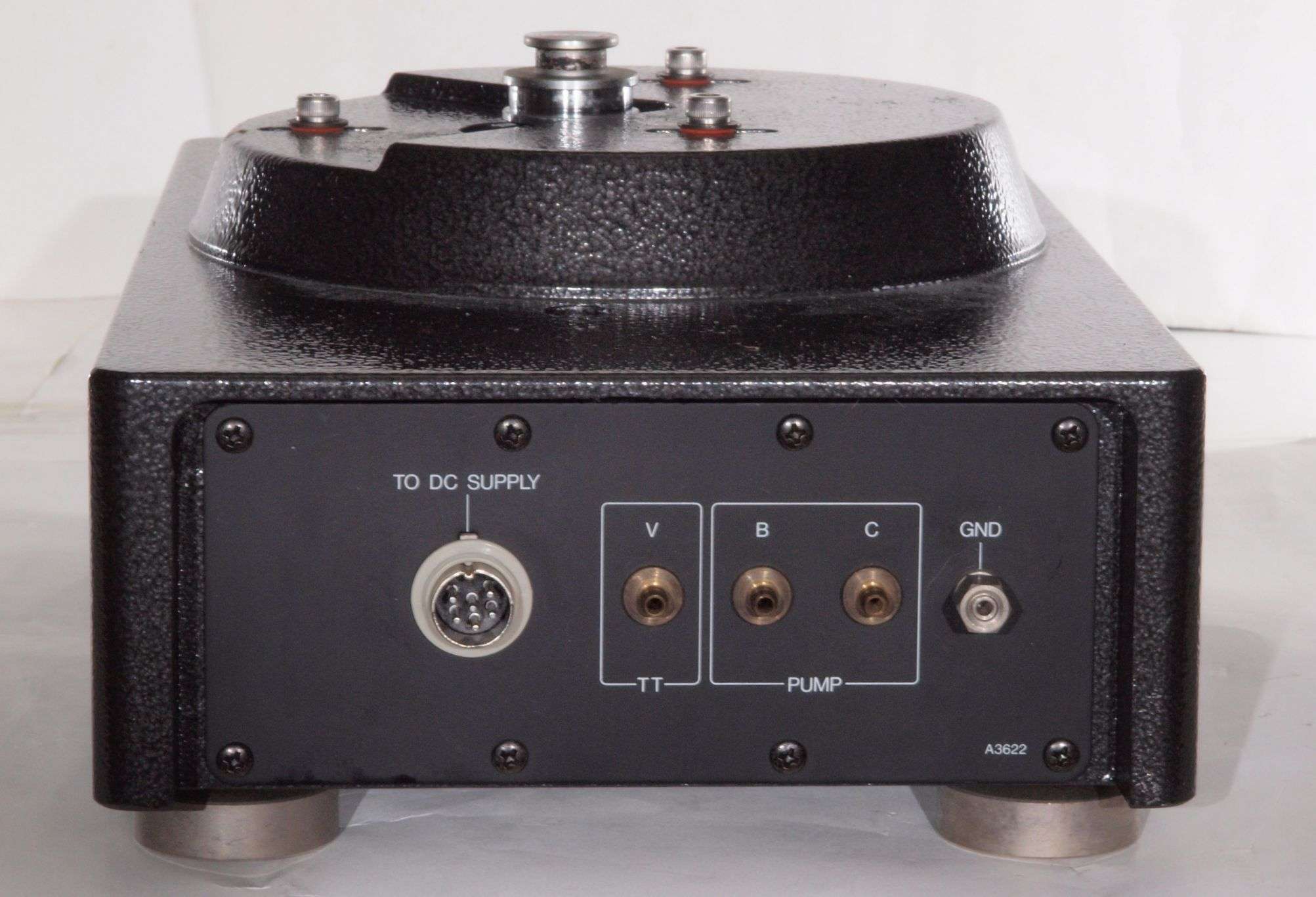

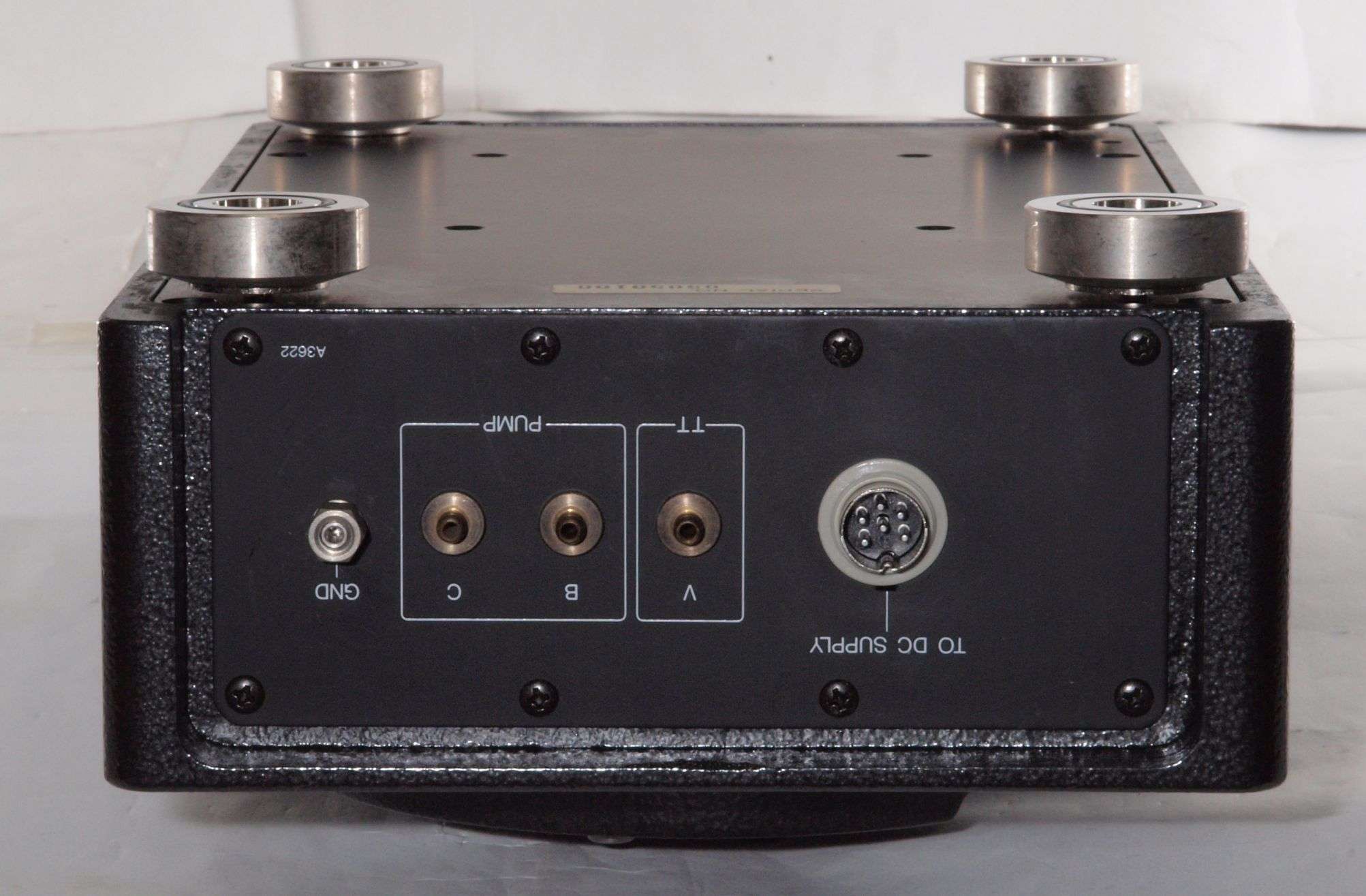

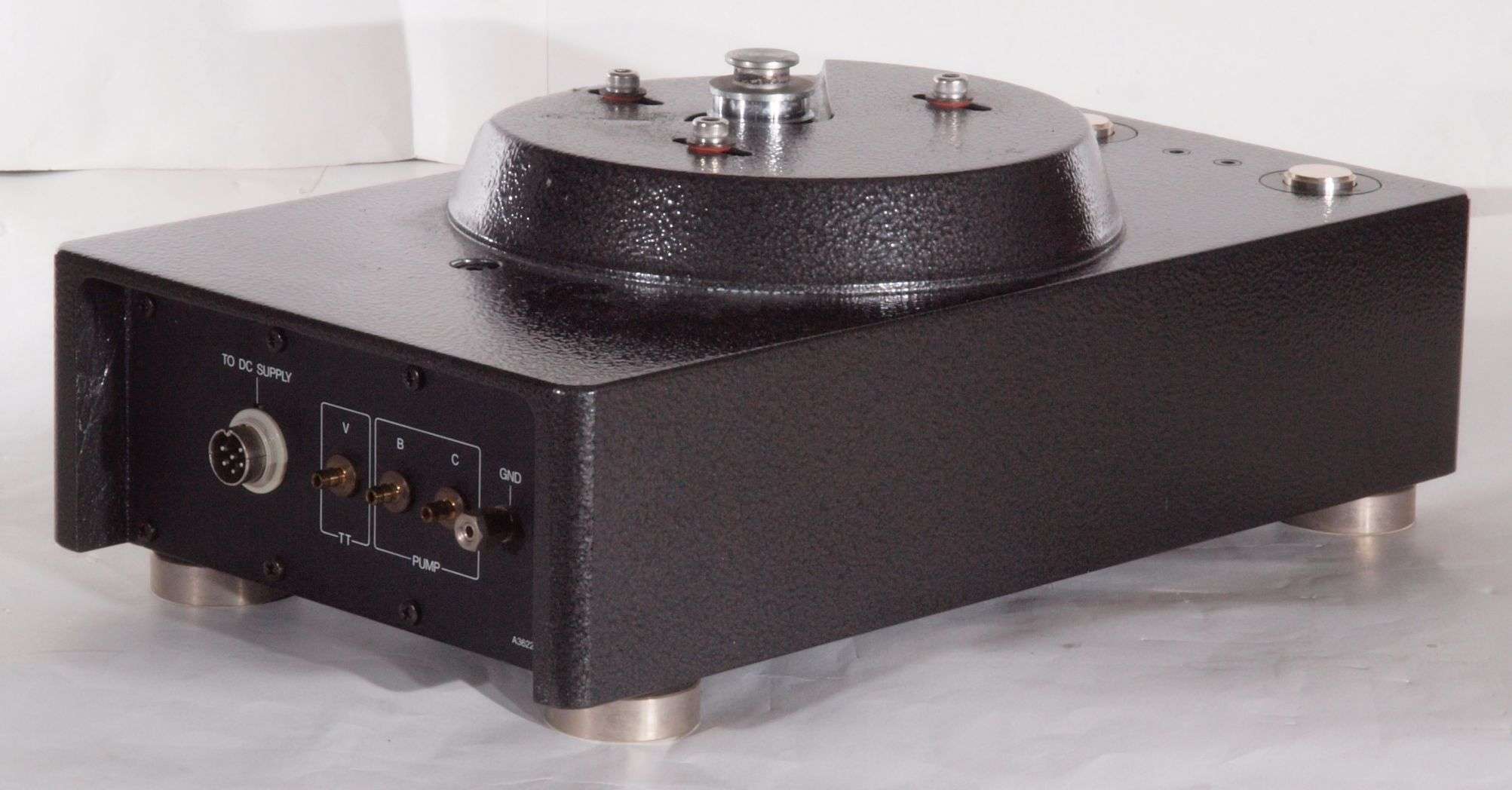

Ａ１３．　点検中、　後から見る。

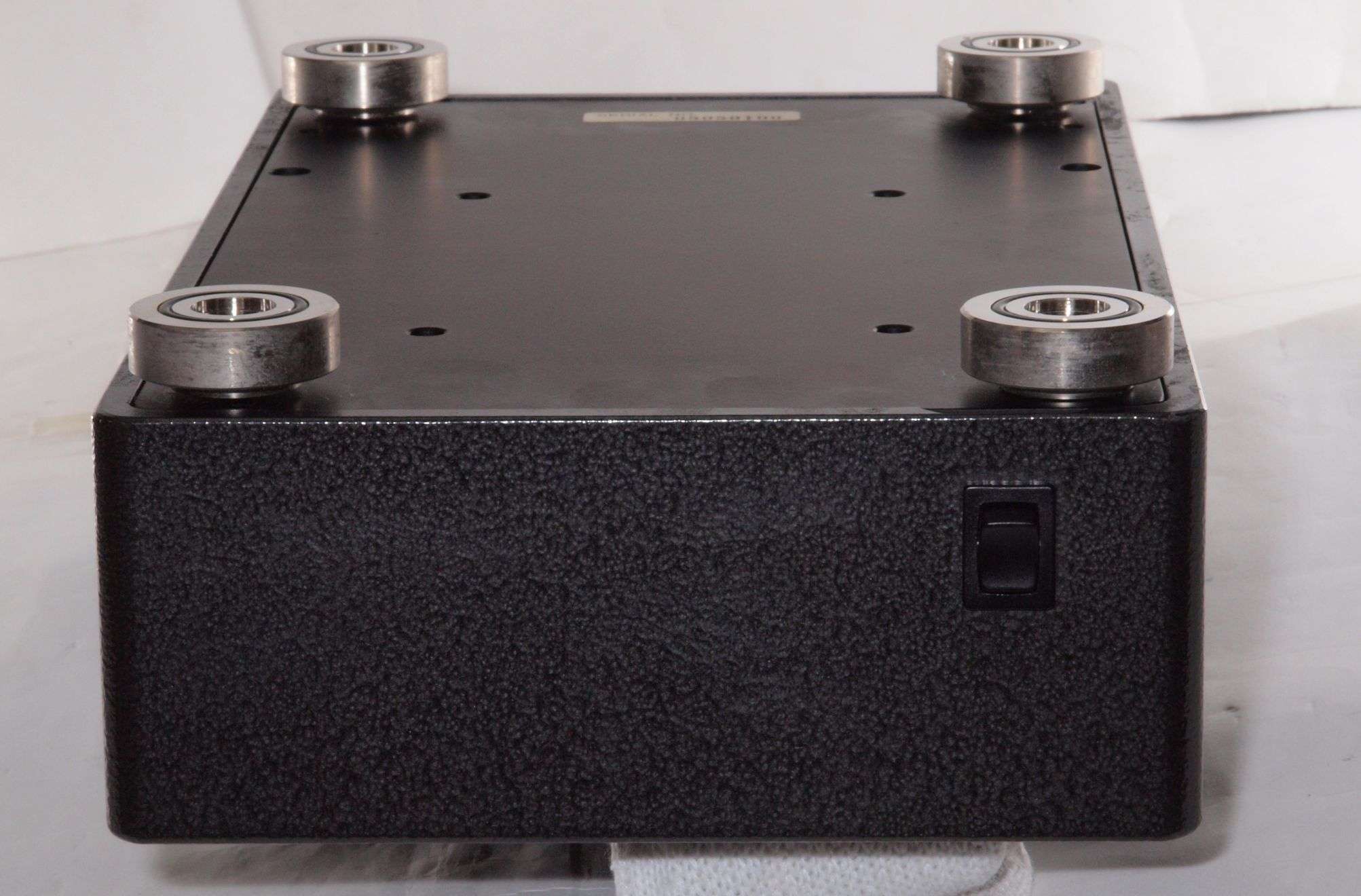

Ａ１４．　点検中、　後左から見る。

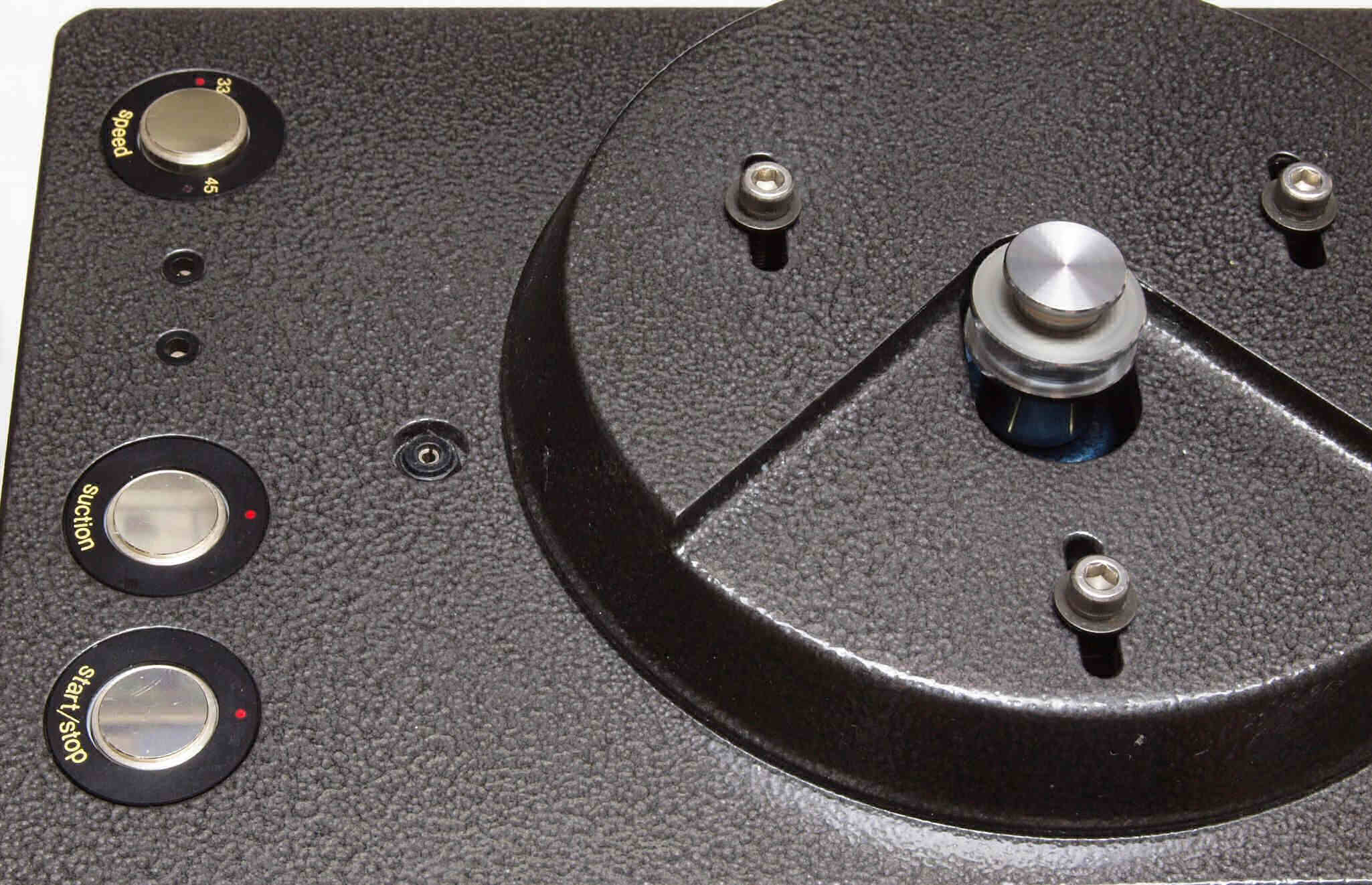

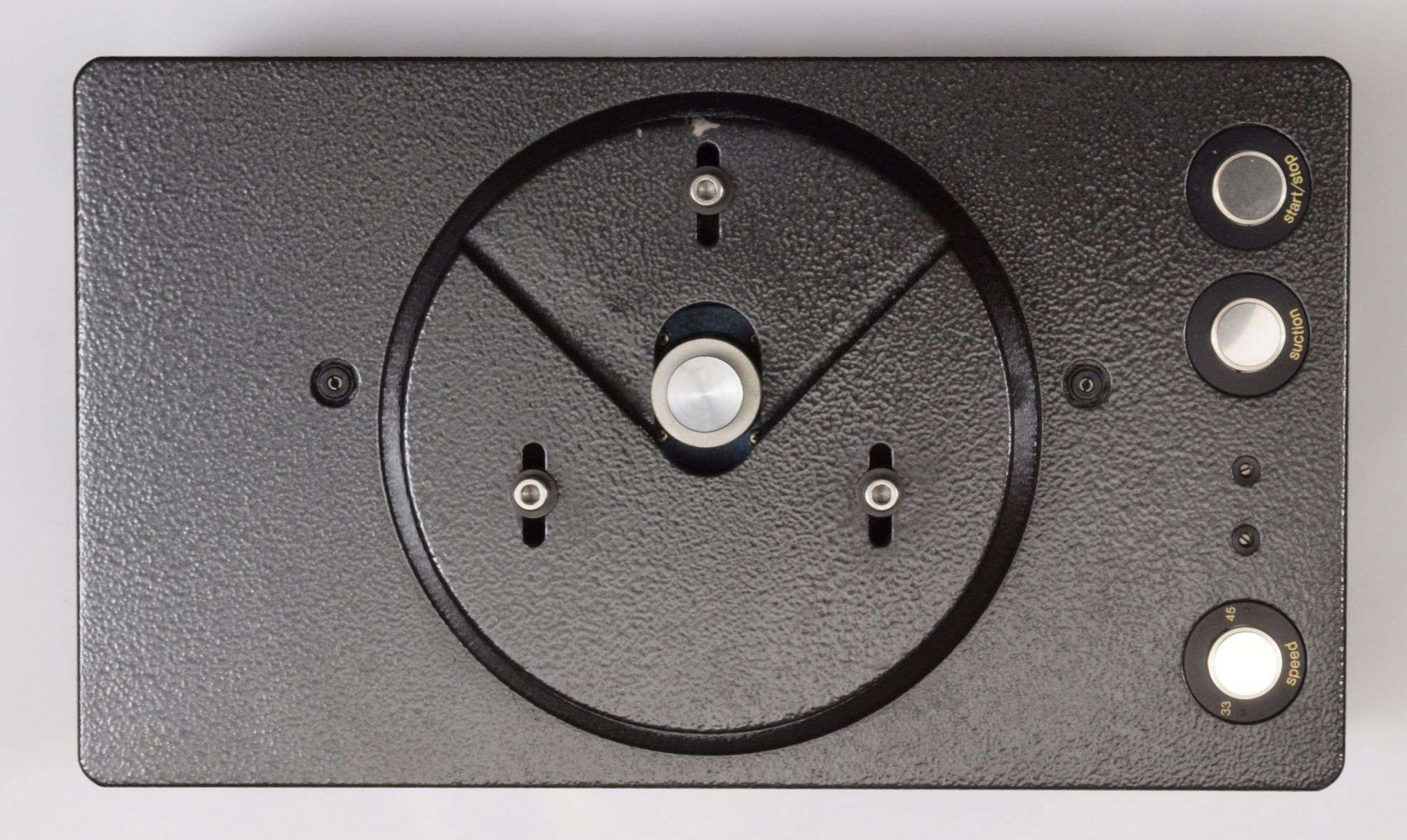

Ａ１５．　点検中、　上から見る。
Ａ２１．　点検中、　下前から見る。
Ａ２２．　点検中、　下前左から見る。
Ａ２３．　点検中、　下後から見る。
Ａ２４．　点検中、　下後右から見る。

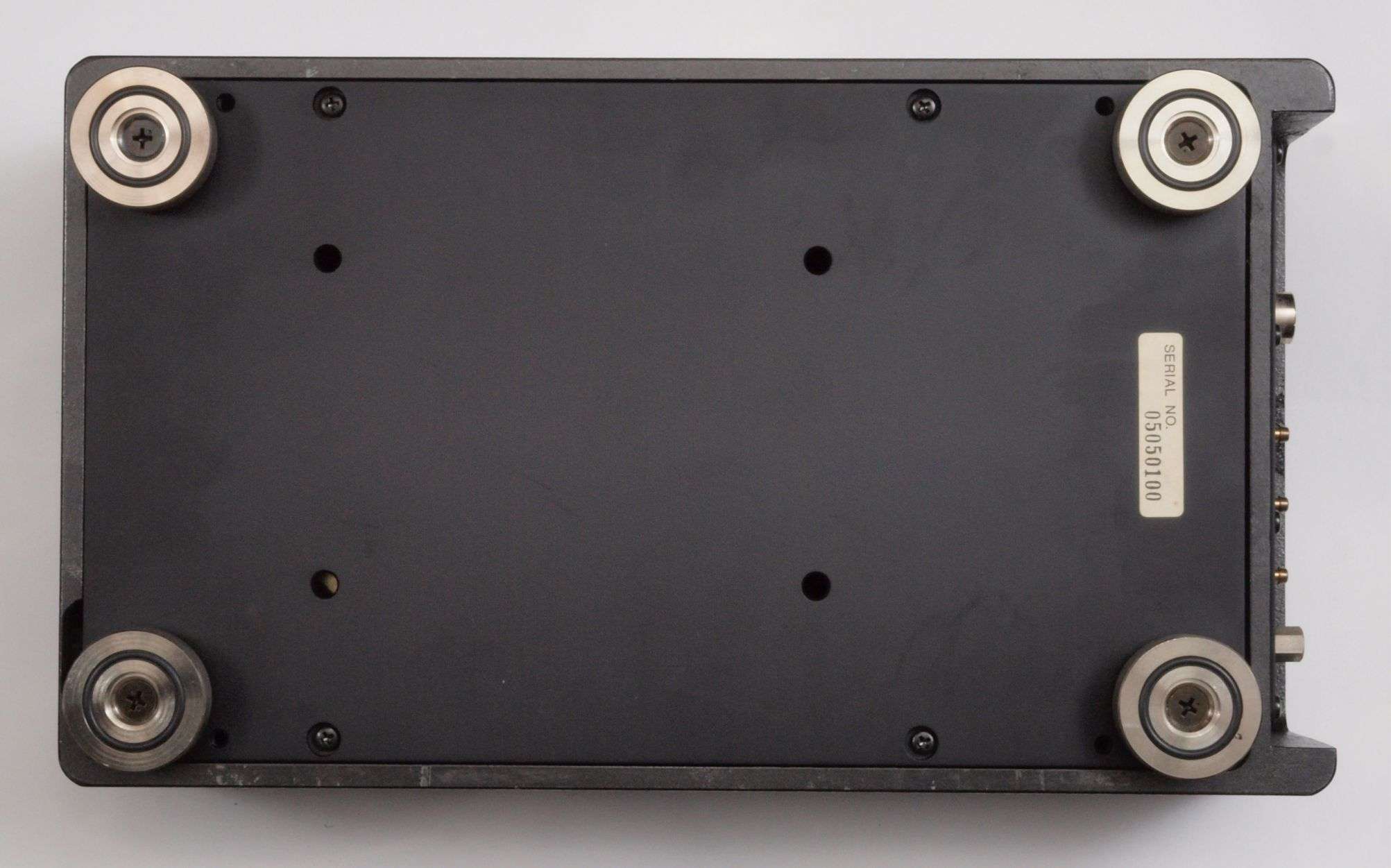

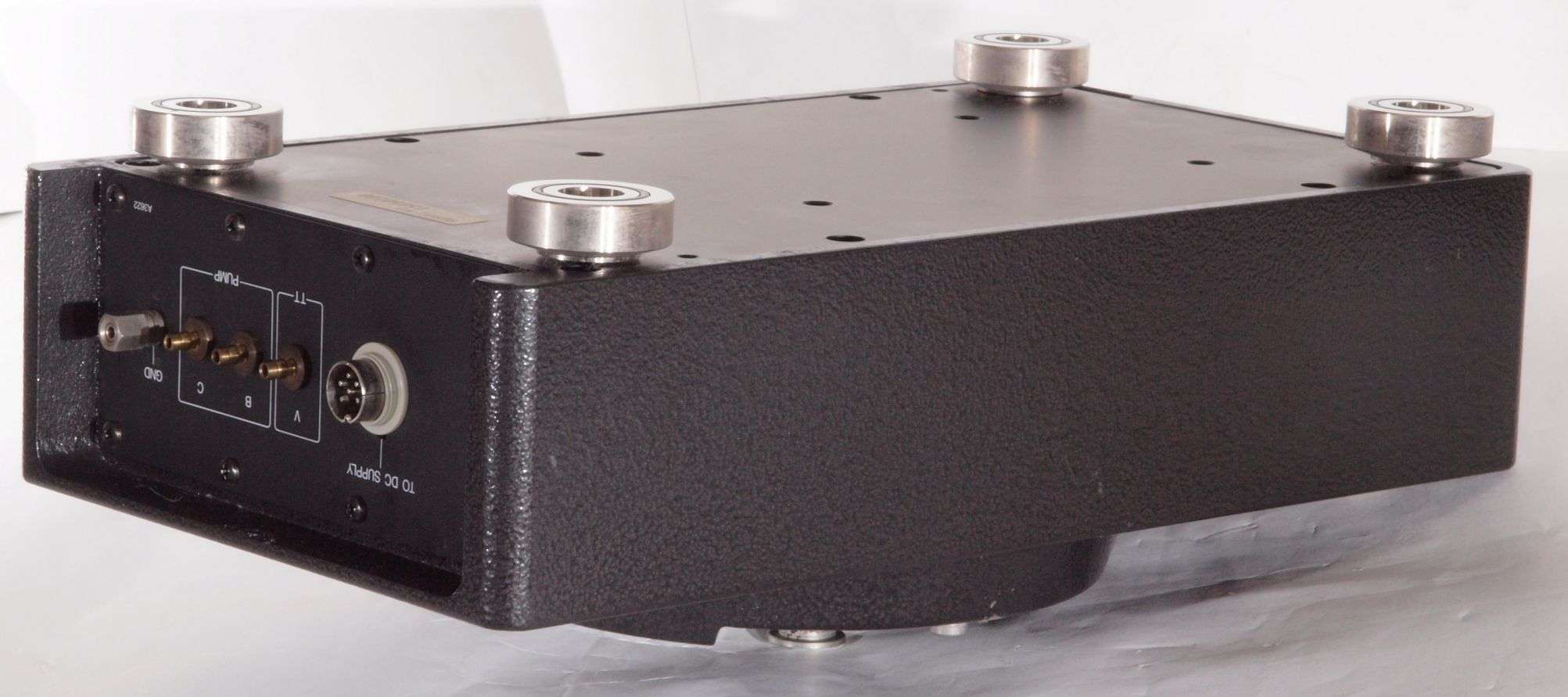

Ａ３１．　点検中、　下から見る。

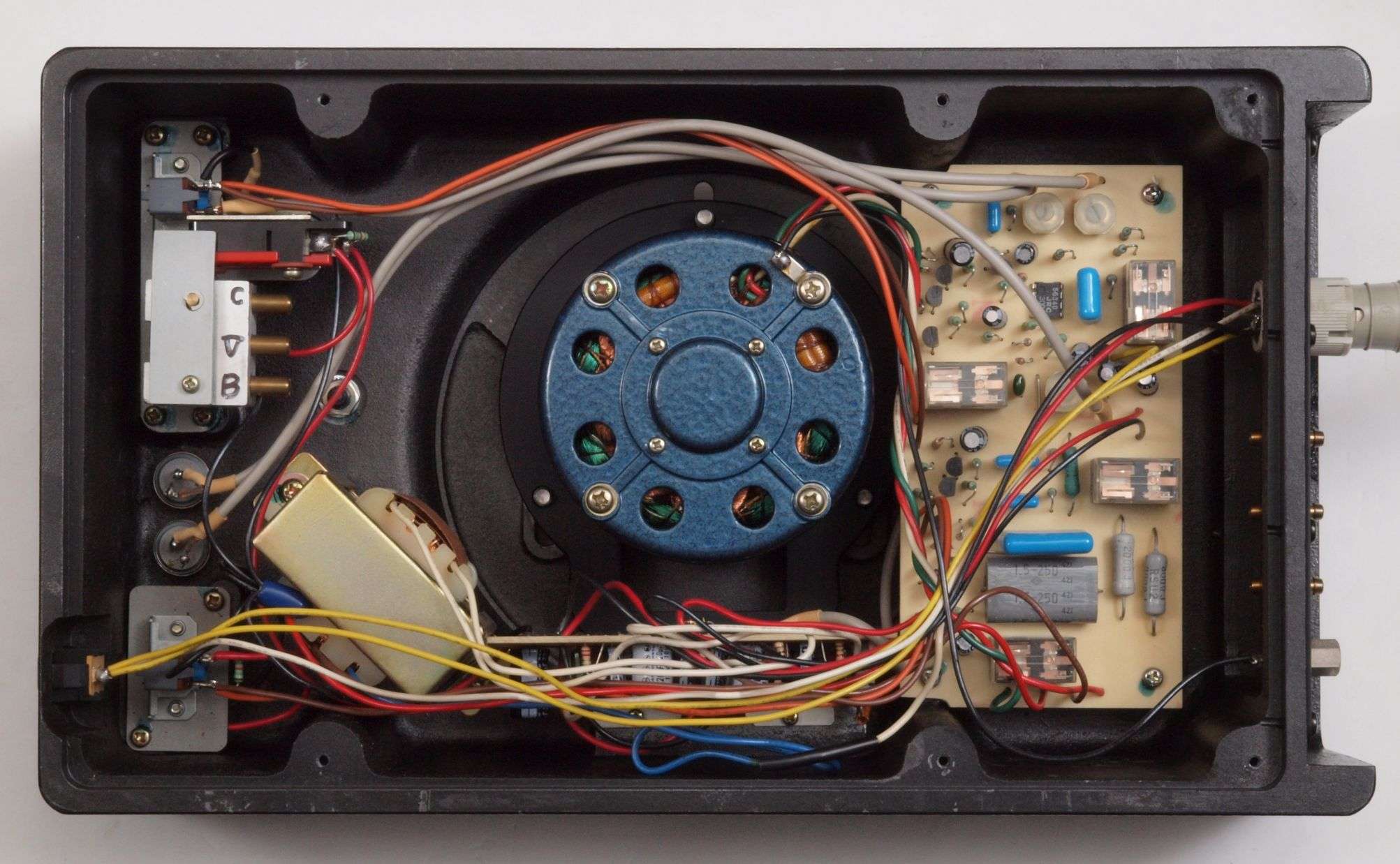

Ａ３２．　点検中、　下蓋を取り下から見る。
Ａ３３．　点検中、　下蓋・ホースを取り下から見る。

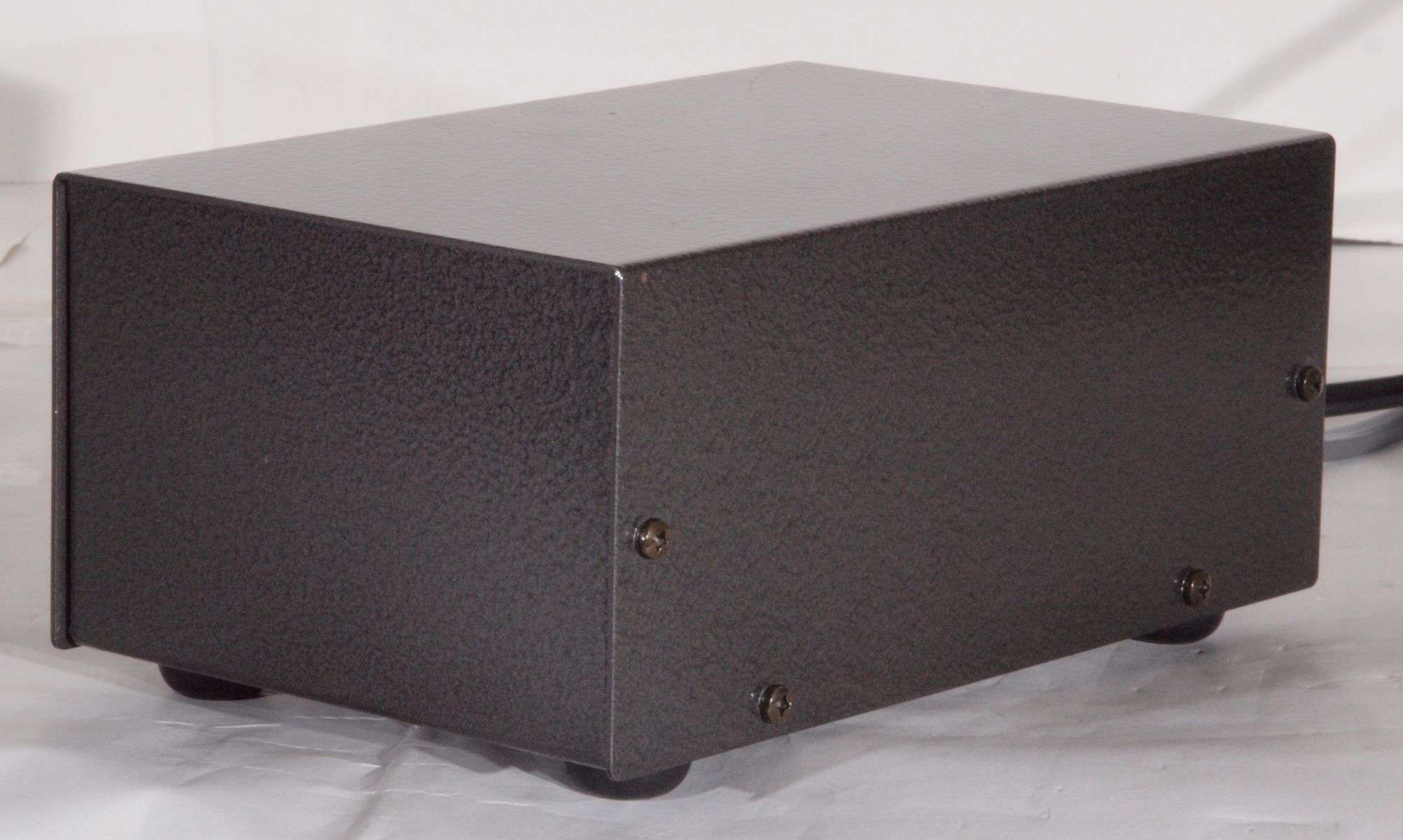

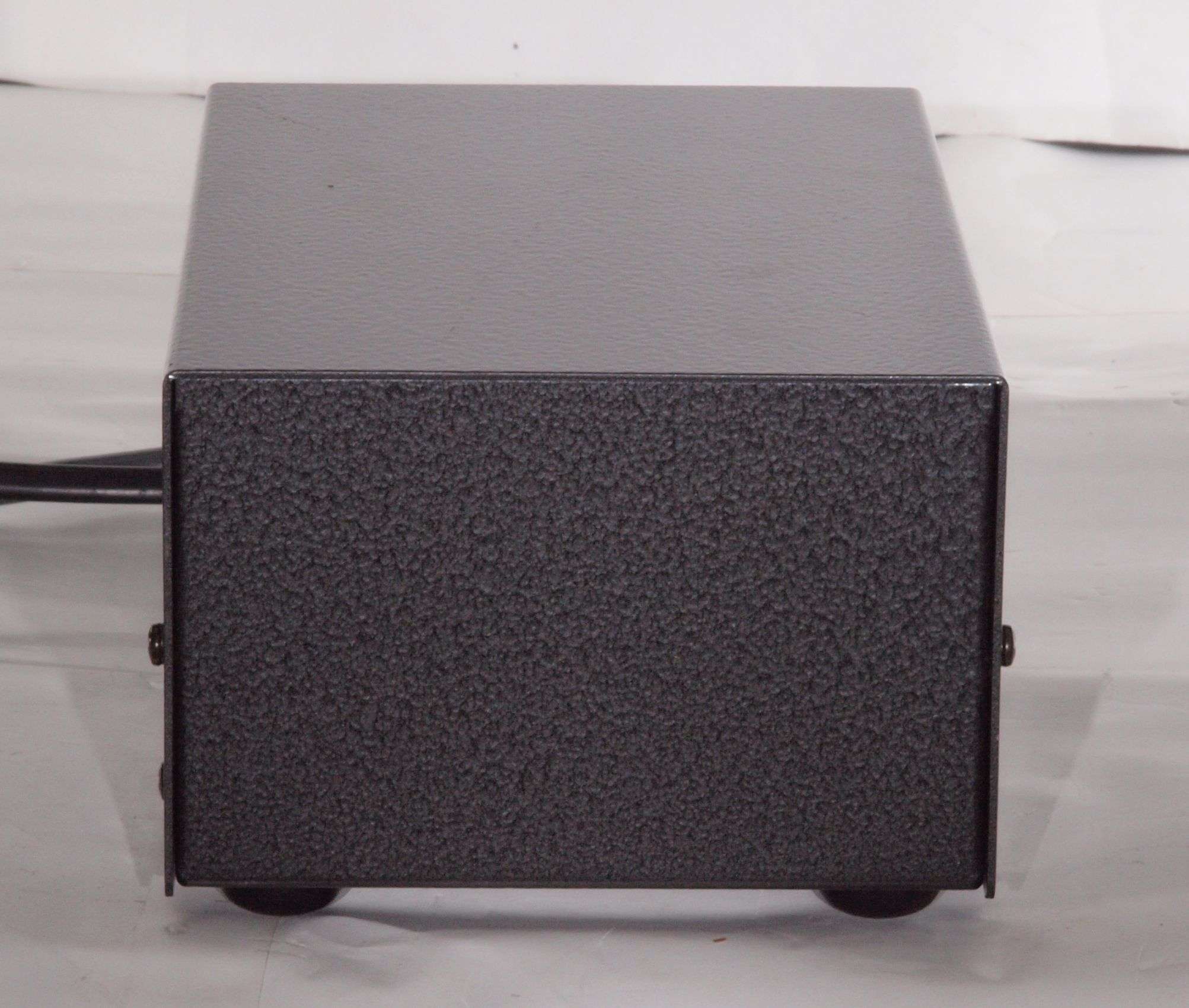

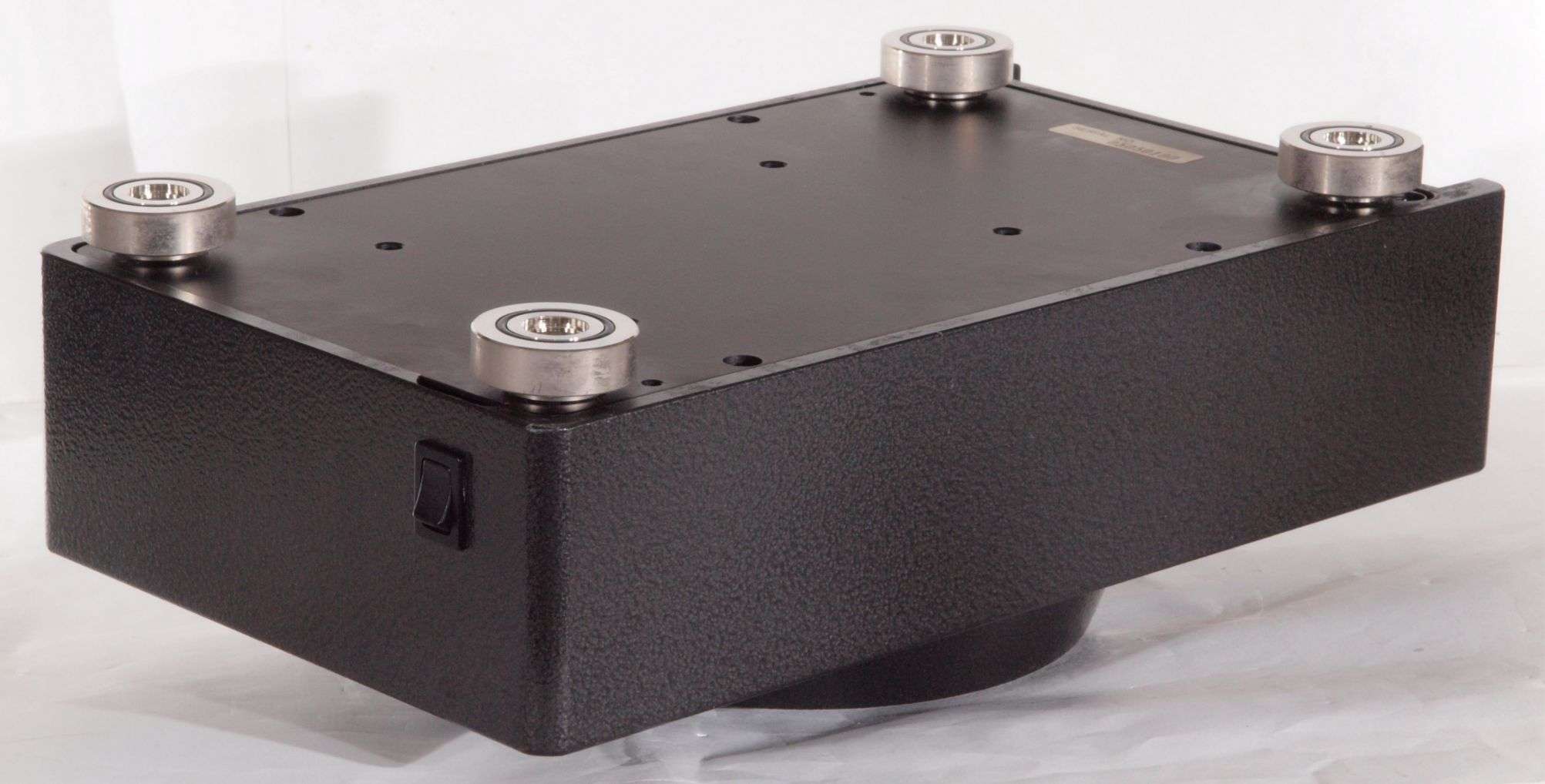

Ａ５１．　電源部点検中、　前から見る。
Ａ５２．　電源部点検中、　前右から見る。

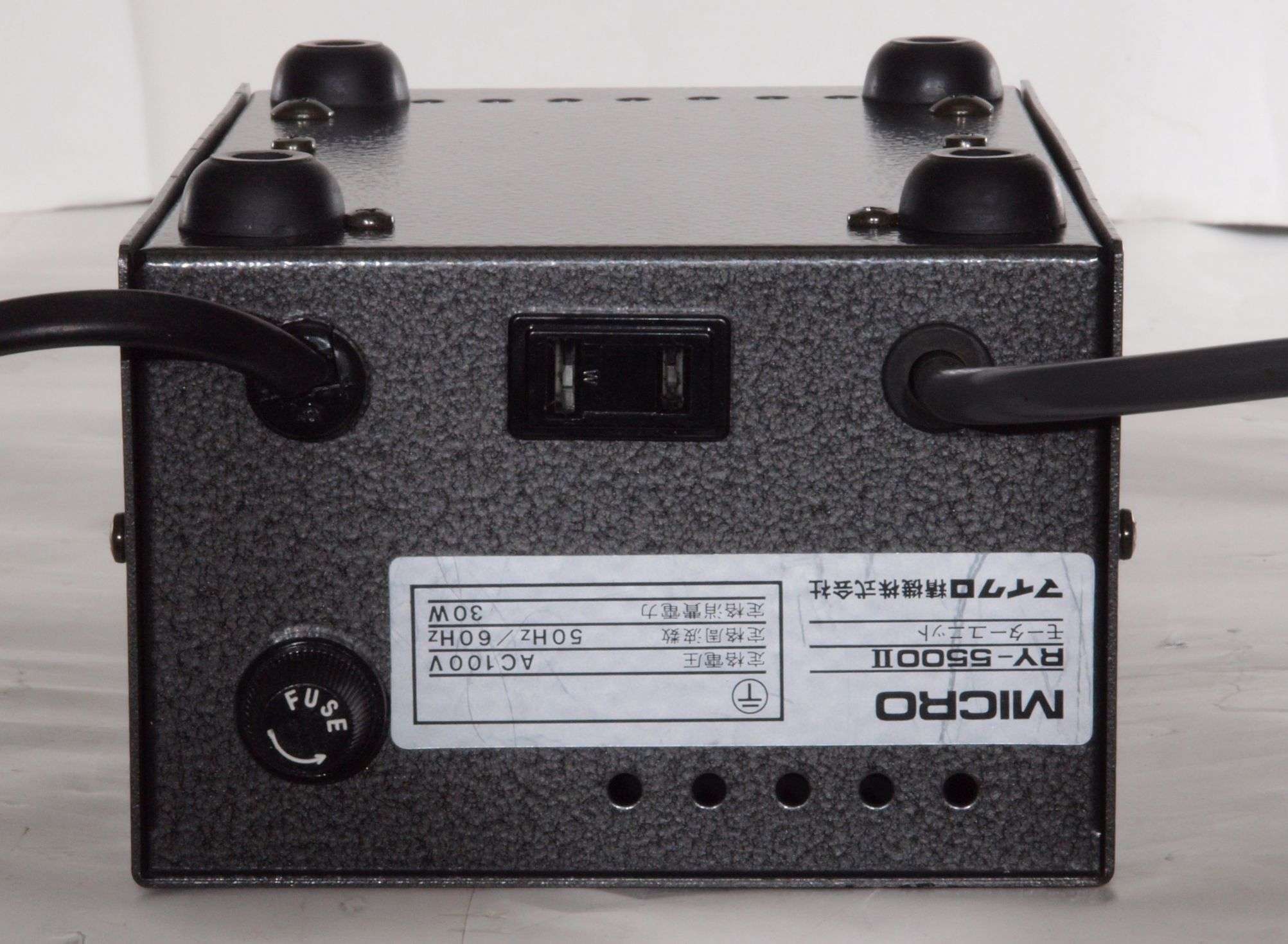

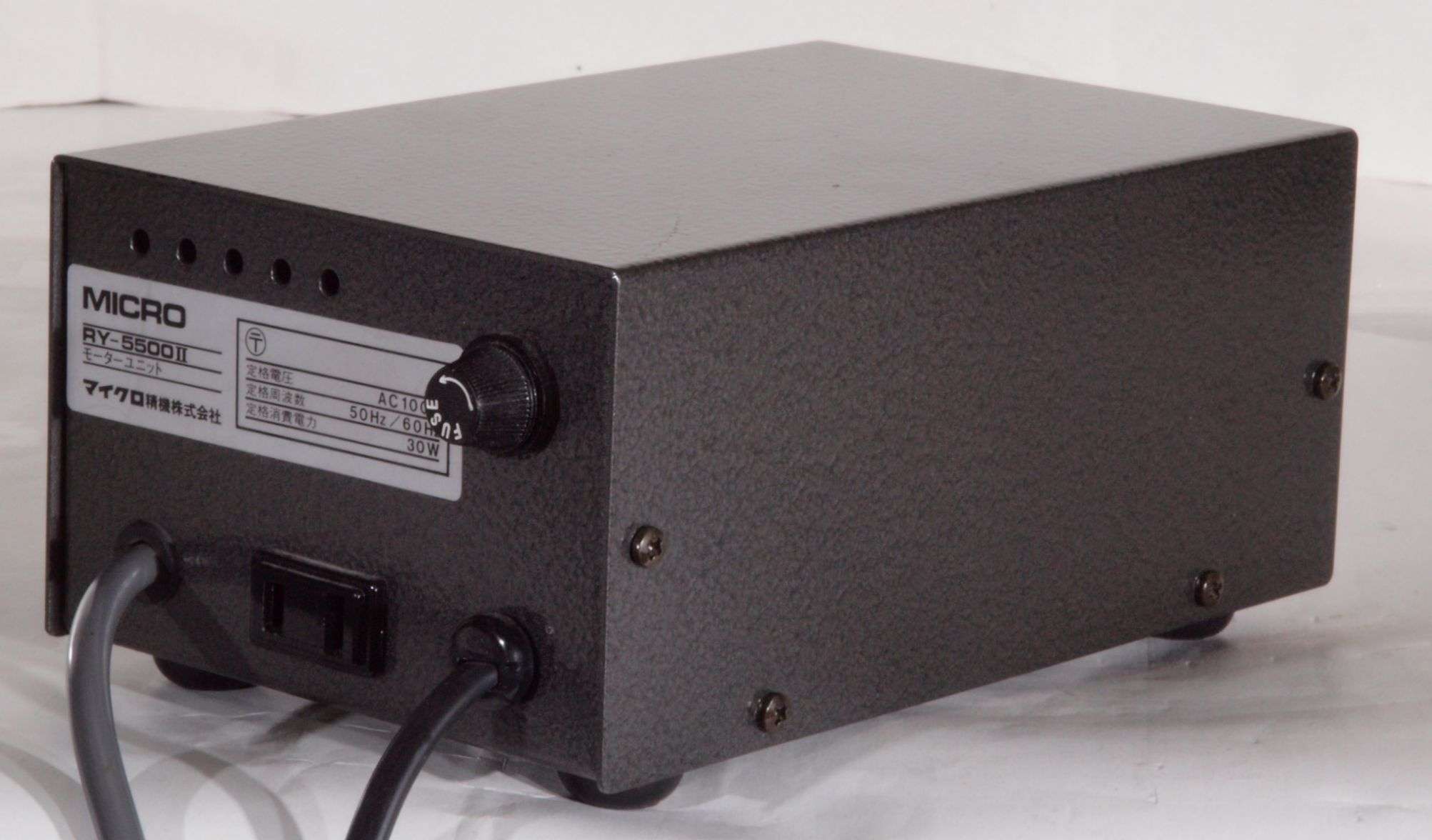

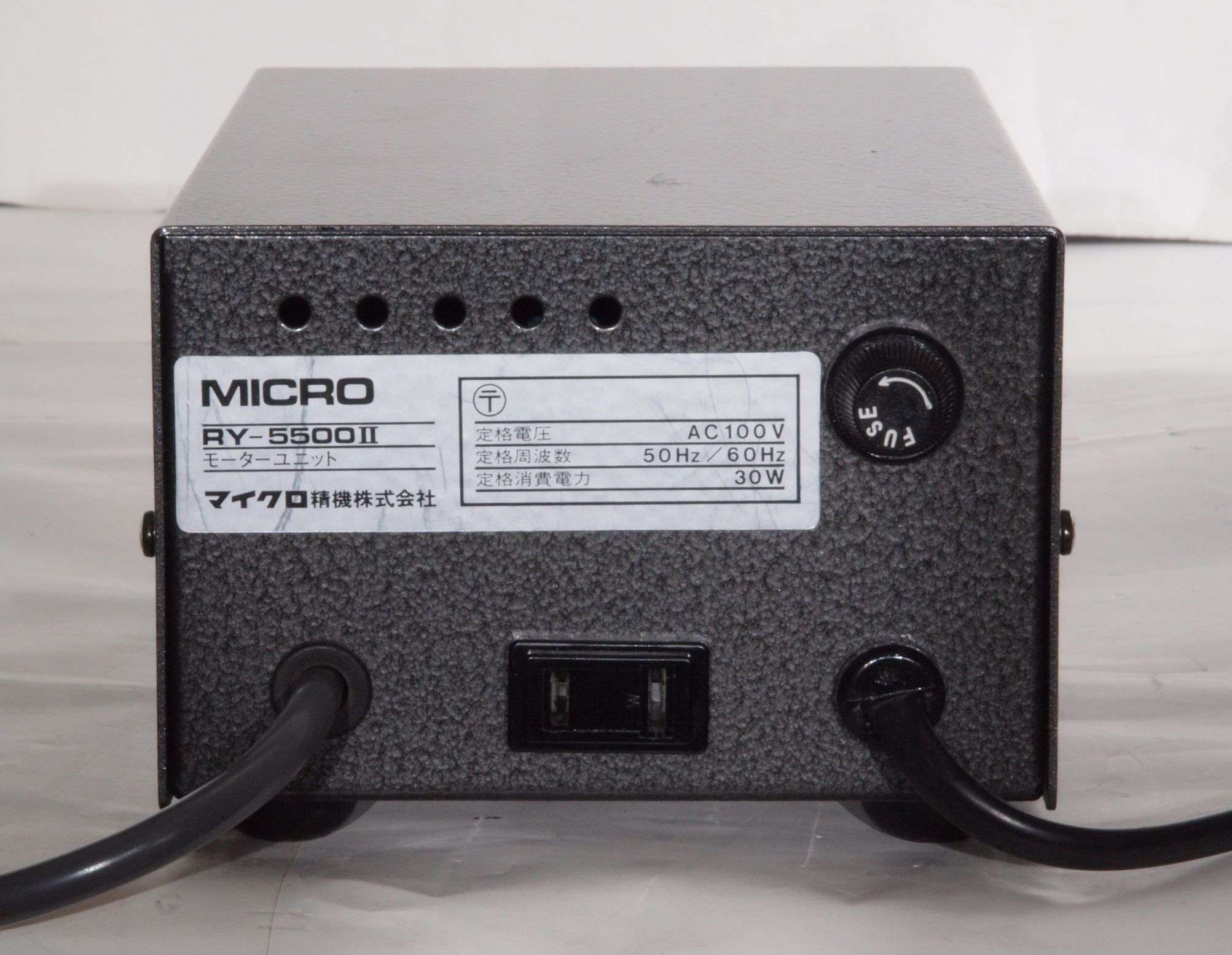

Ａ５３．　電源部点検中、　後から見る。

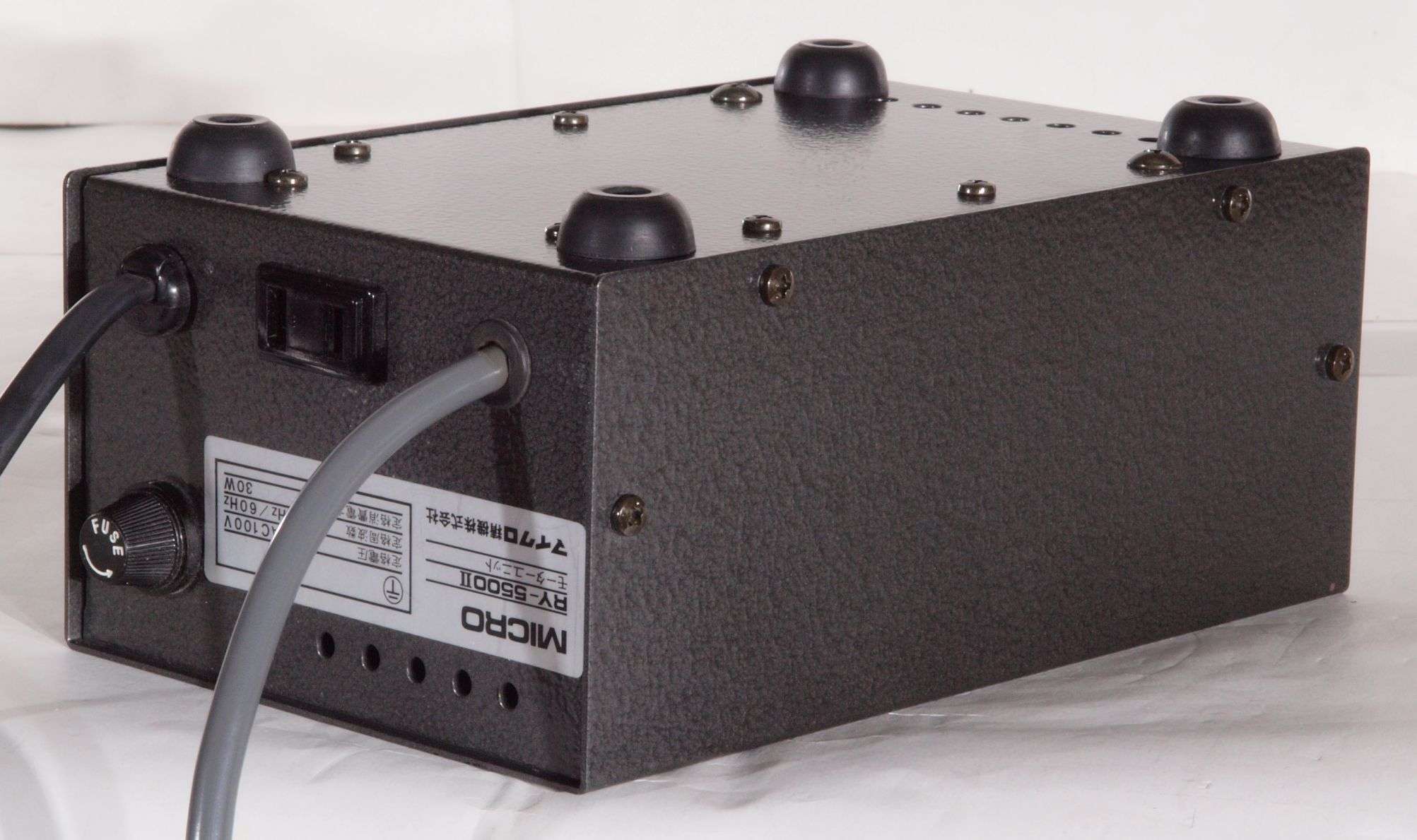

Ａ５４．　電源部点検中、　後左から見る。

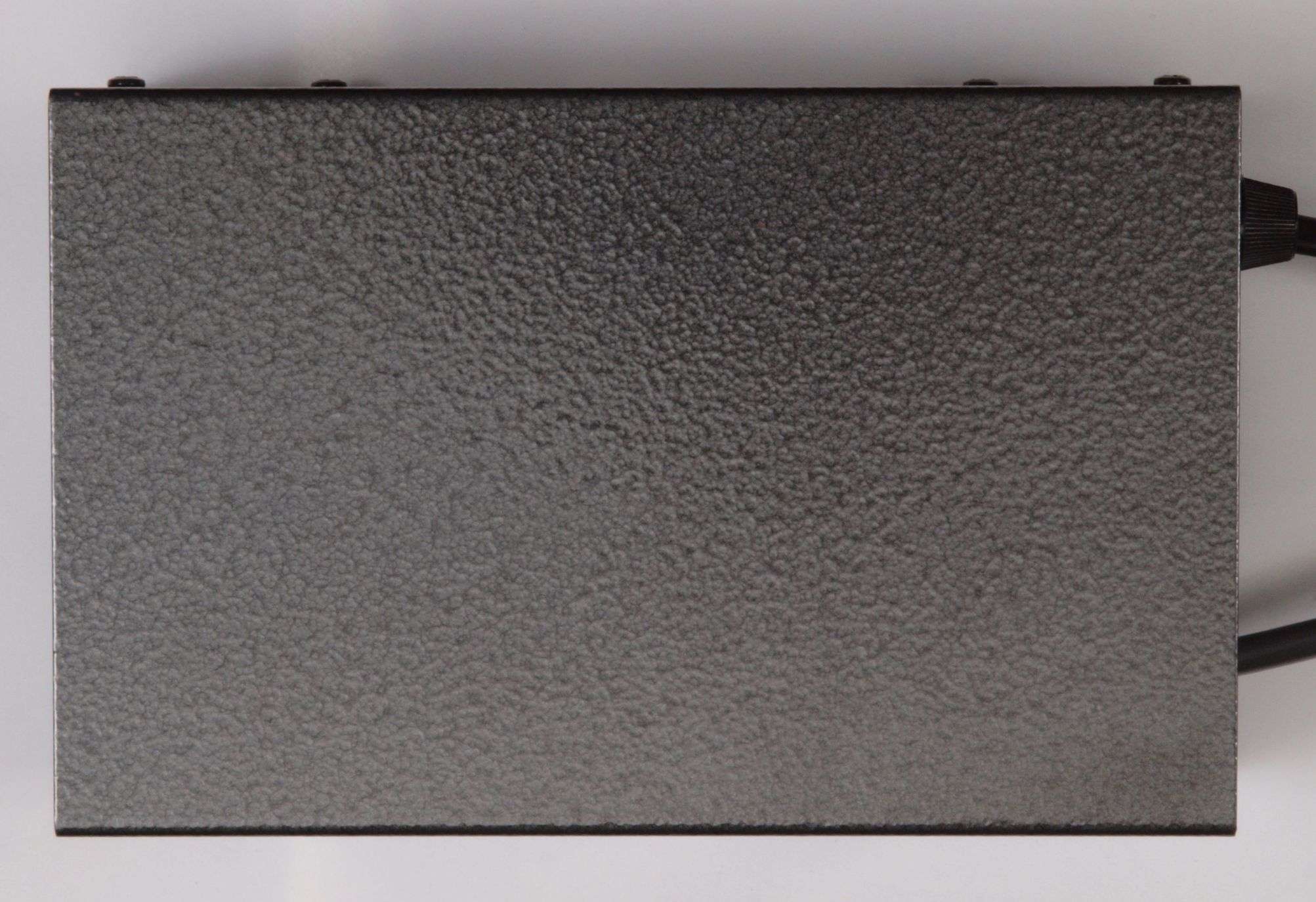

Ａ５５．　電源部点検中、　上から見る。
Ａ５６．　電源部点検中、　上蓋を取り上から見る。

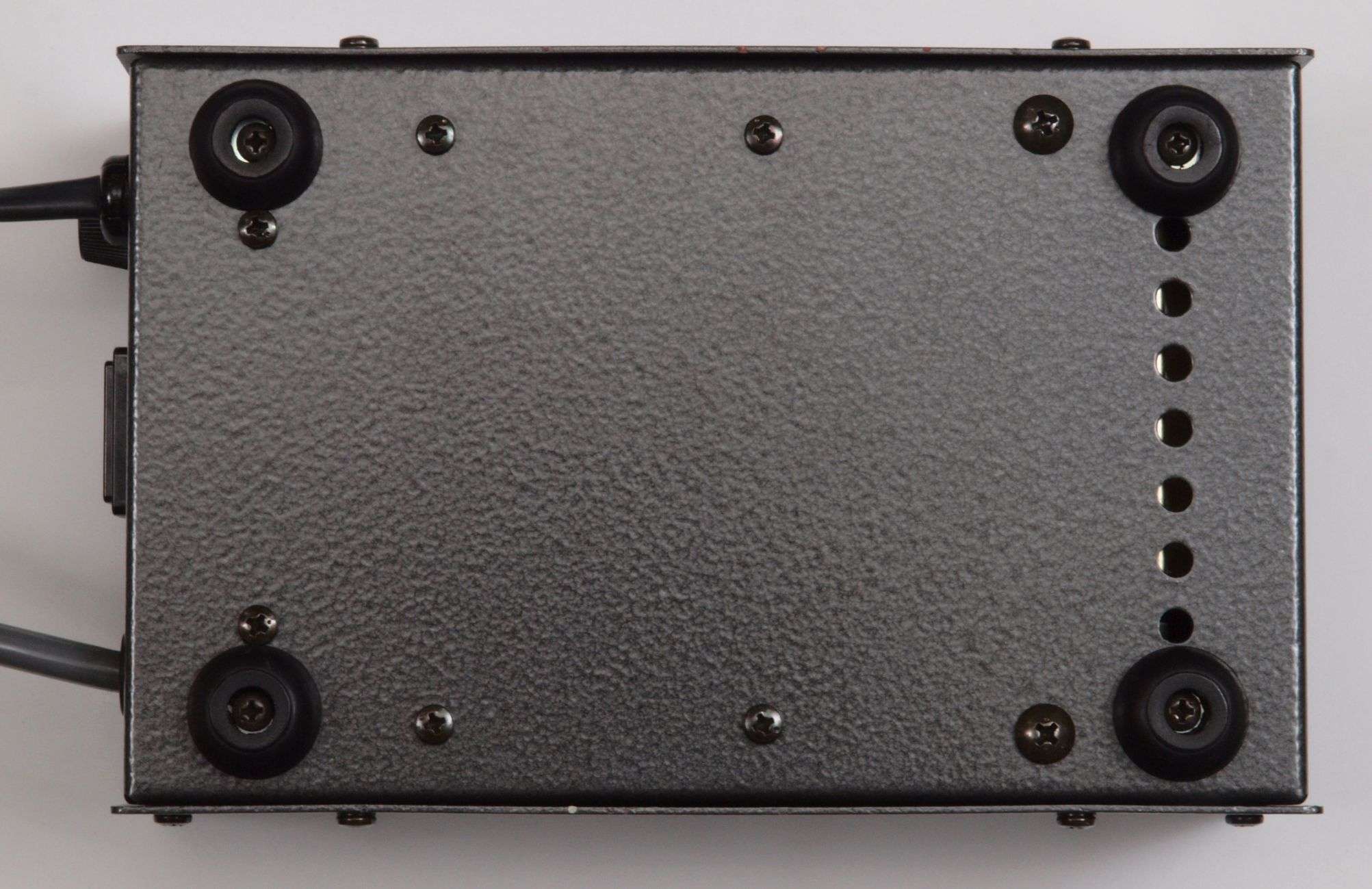

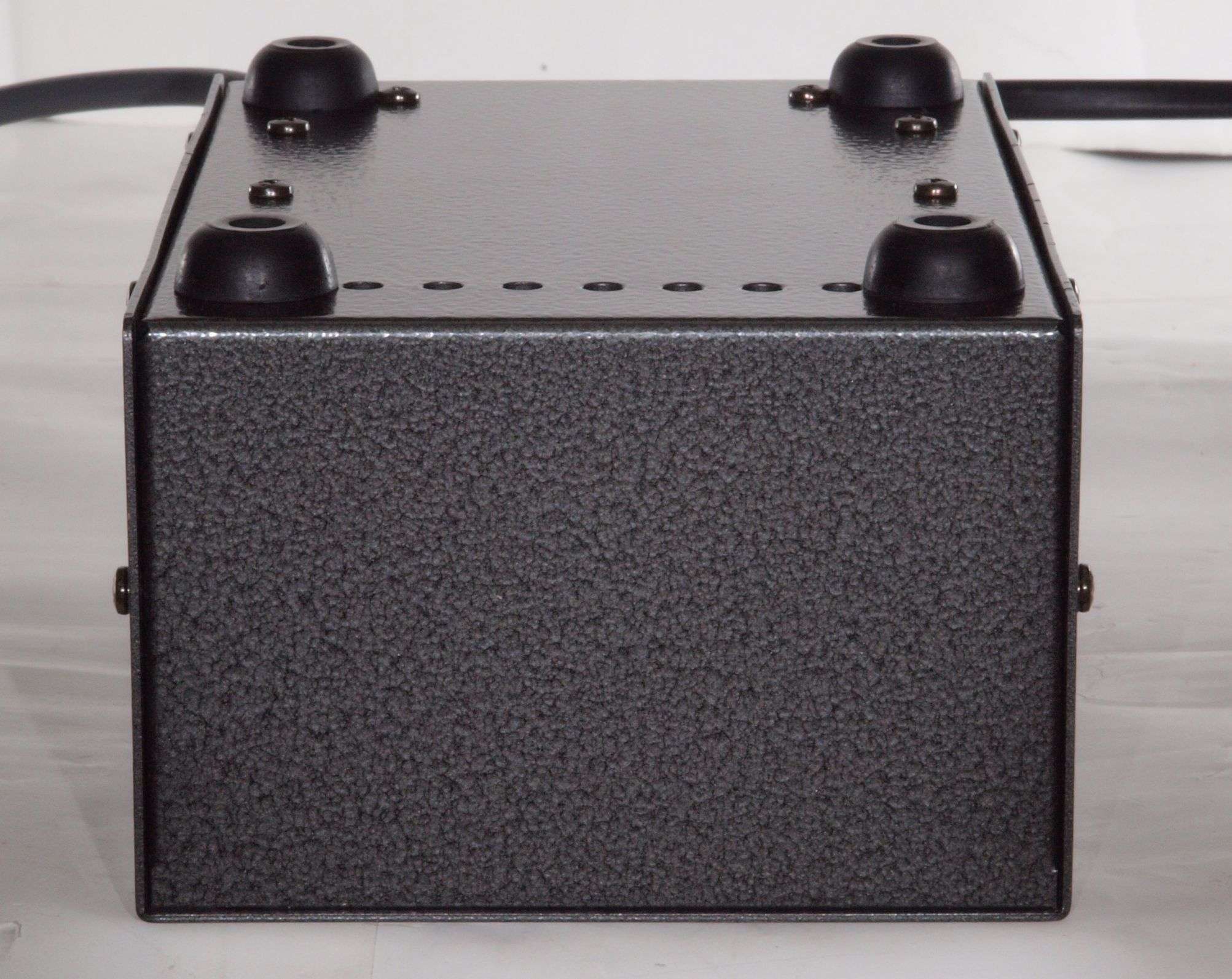

Ａ６１．　電源部点検中、　下から見る。
Ａ６２．　電源部点検中、　下前から見る。
Ａ６３．　電源部点検中、　下前左から見る。

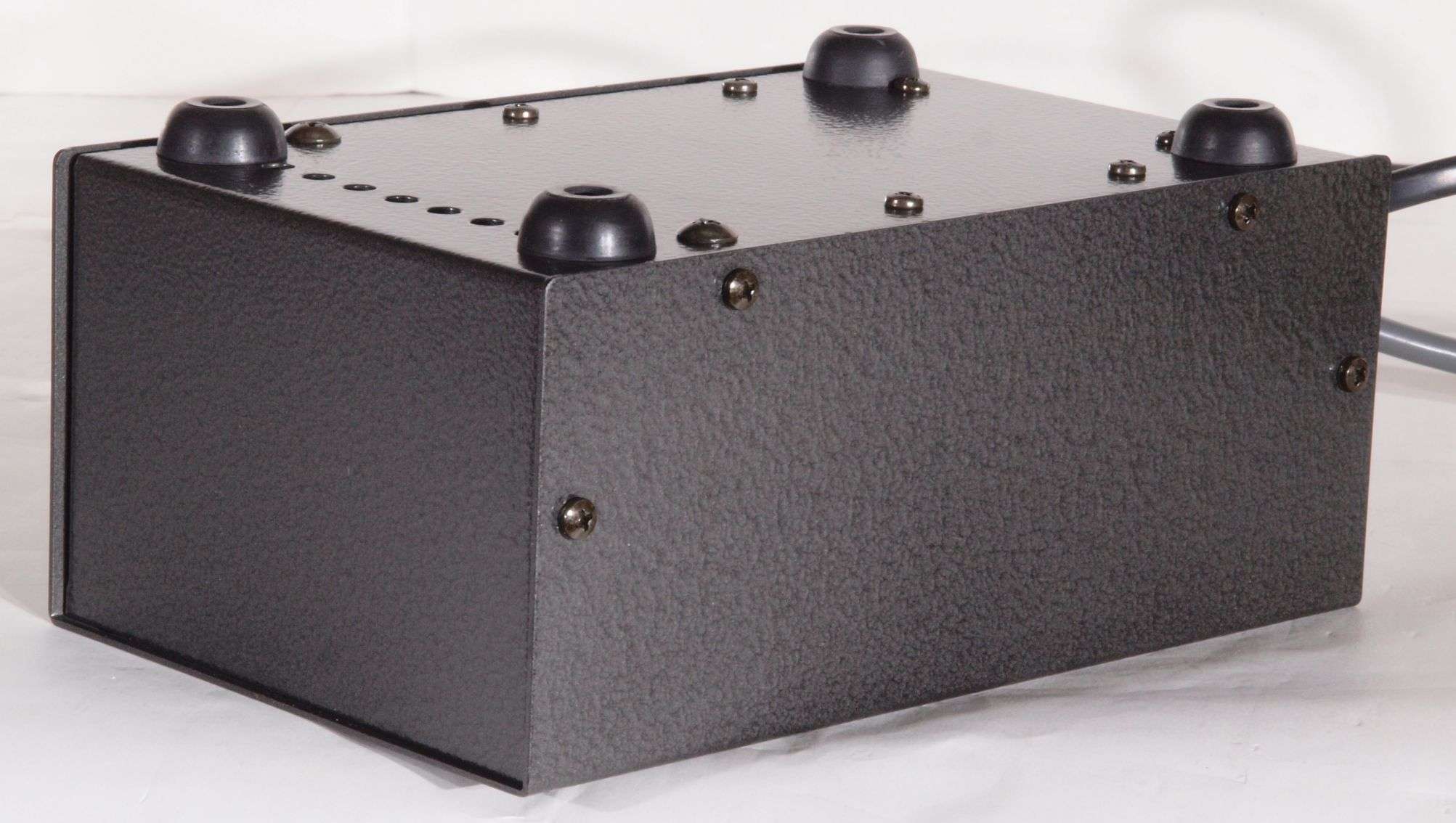

Ａ６４．　電源部点検中、　下後から見る。
Ａ６５．　電源部点検中、　下後右から見る。
Ｃ．　修理状況

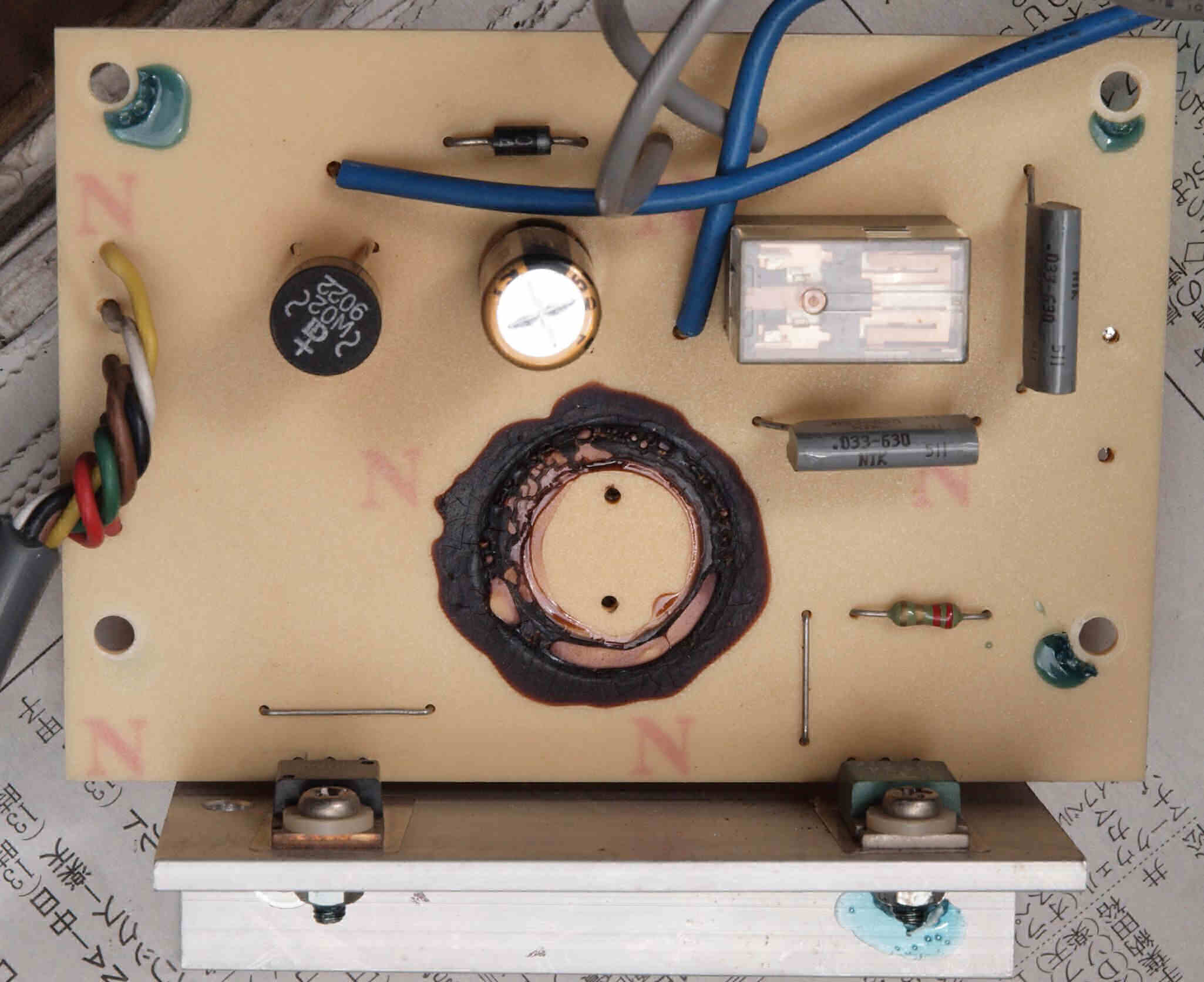

Ｃ１１．　修理前　電源部整流基板
Ｃ１１２．　修理中　電源部整流基板。　トルエン溶媒の接着剤。

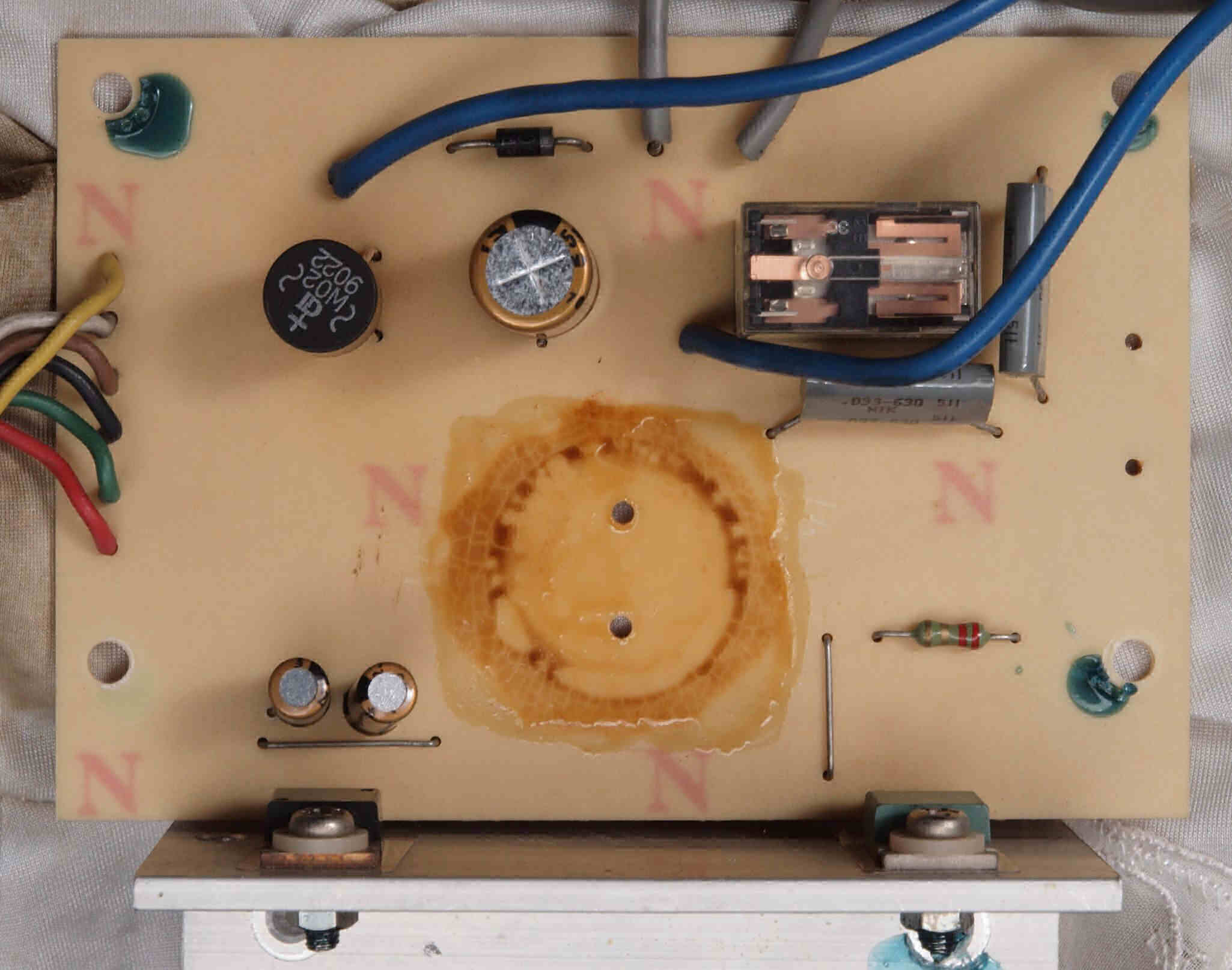

Ｃ１１３．　修理中　電源部整流基板。　トルエン溶媒の接着剤を取り去り、コートを塗布後。

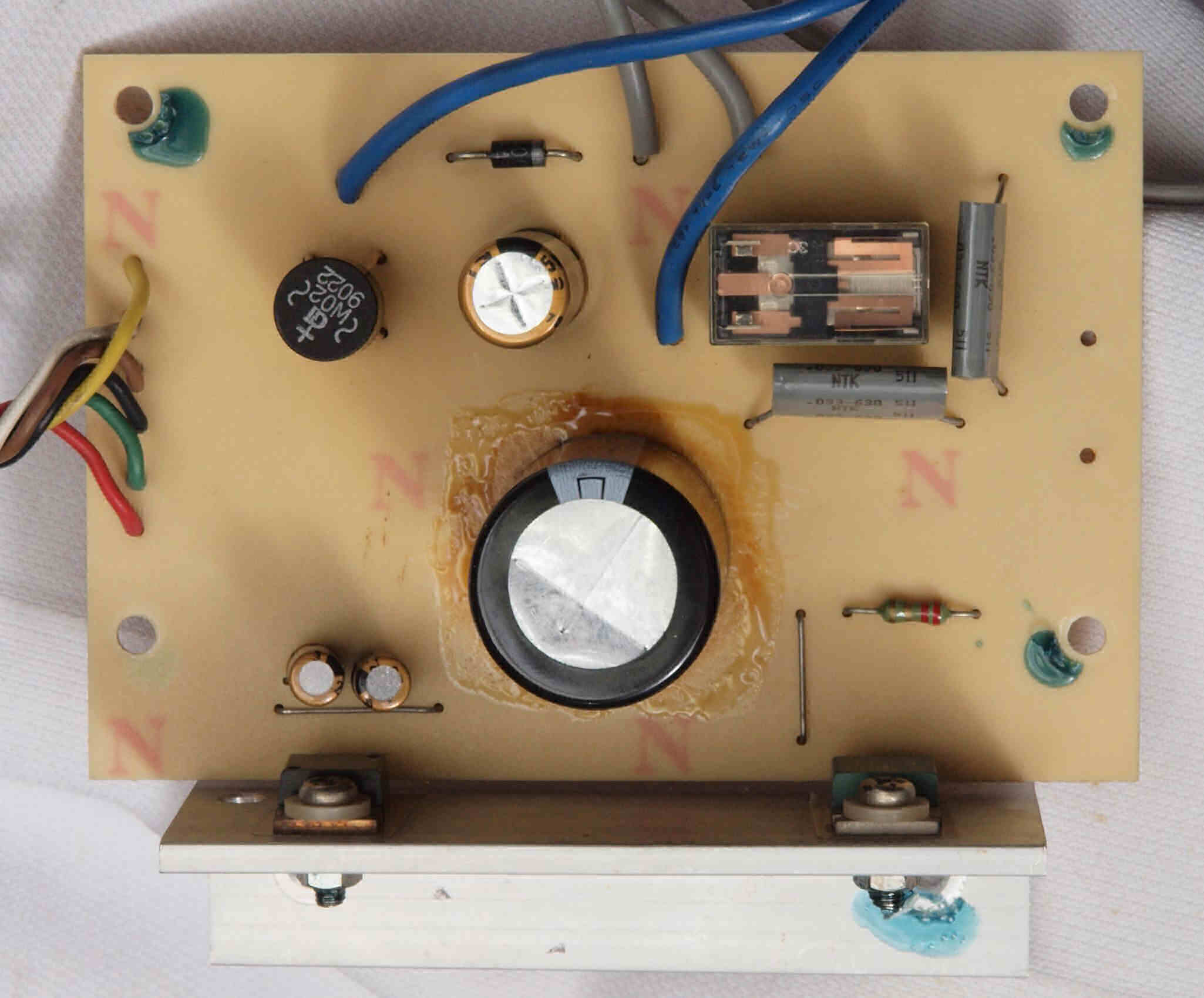

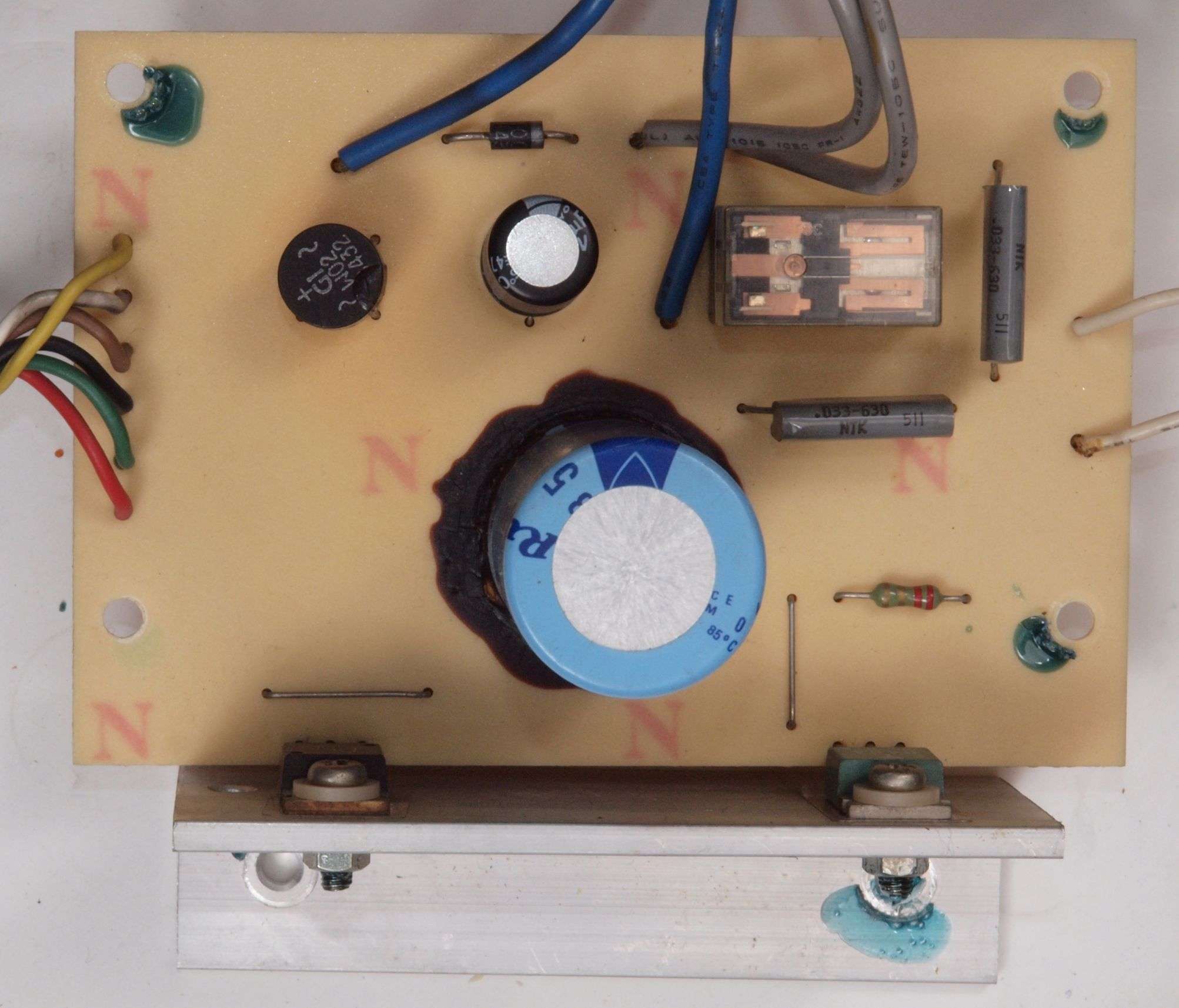

Ｃ１２　．修理後　電源部整流基板、電解コンデンサー４個交換。

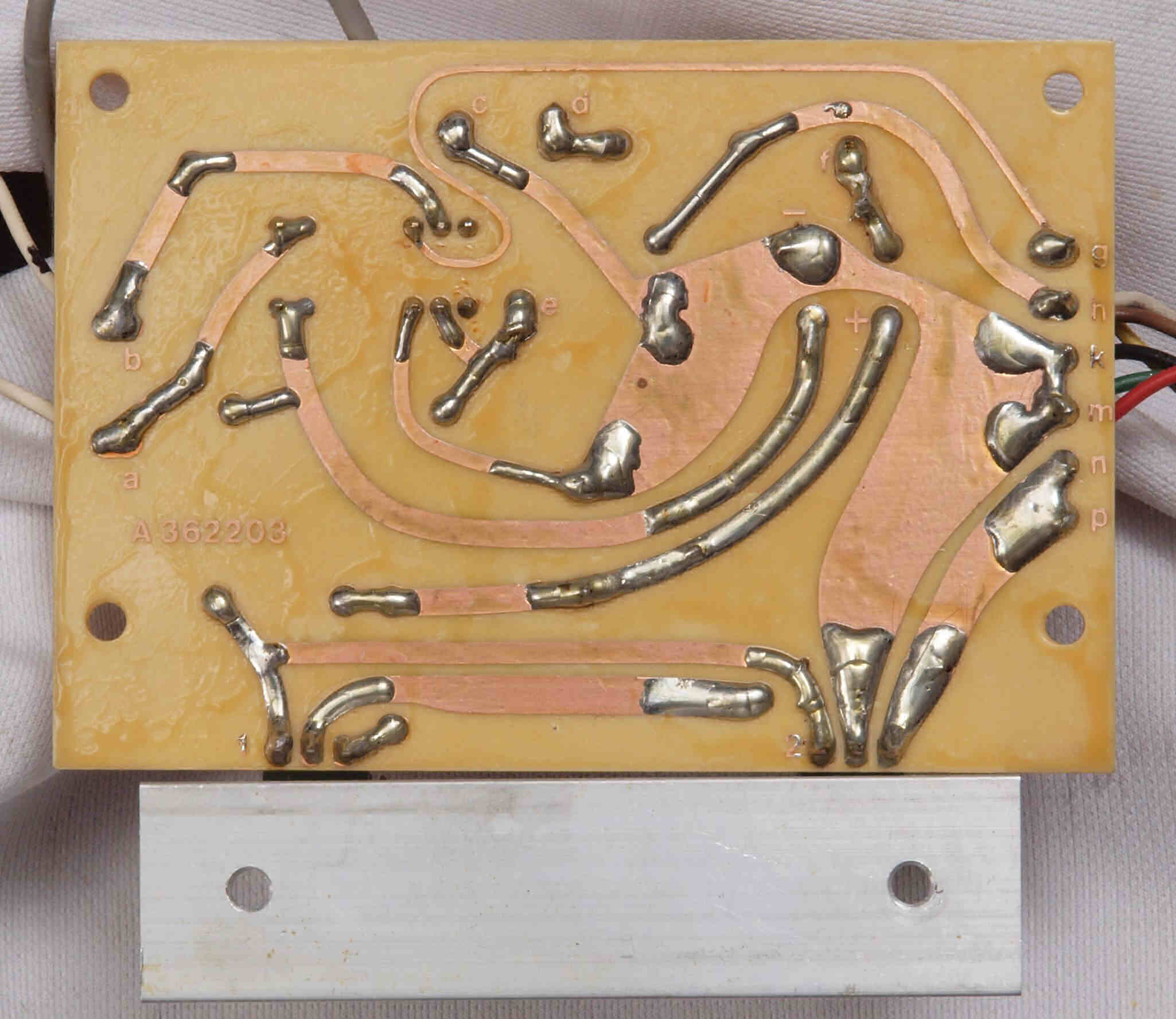

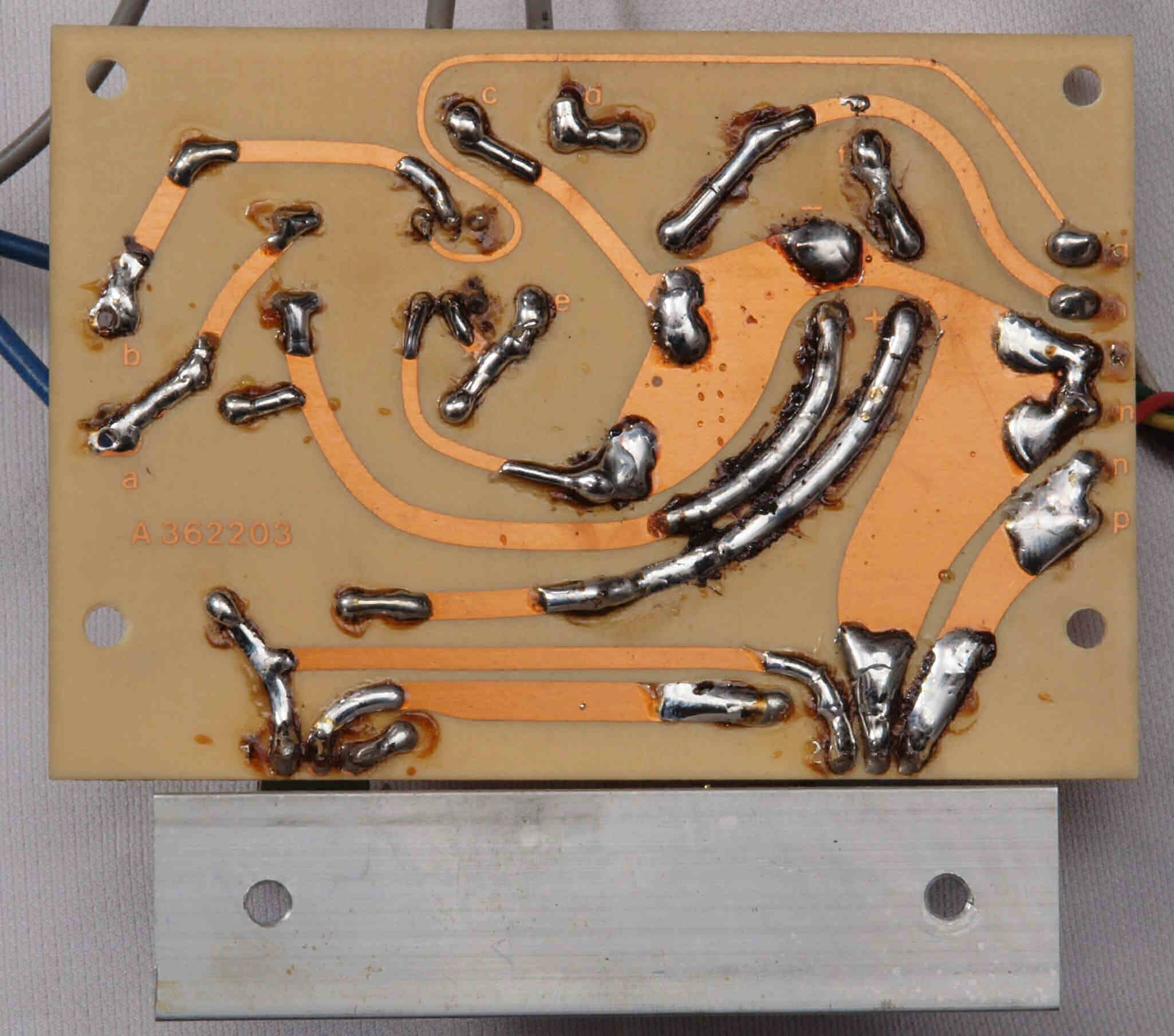

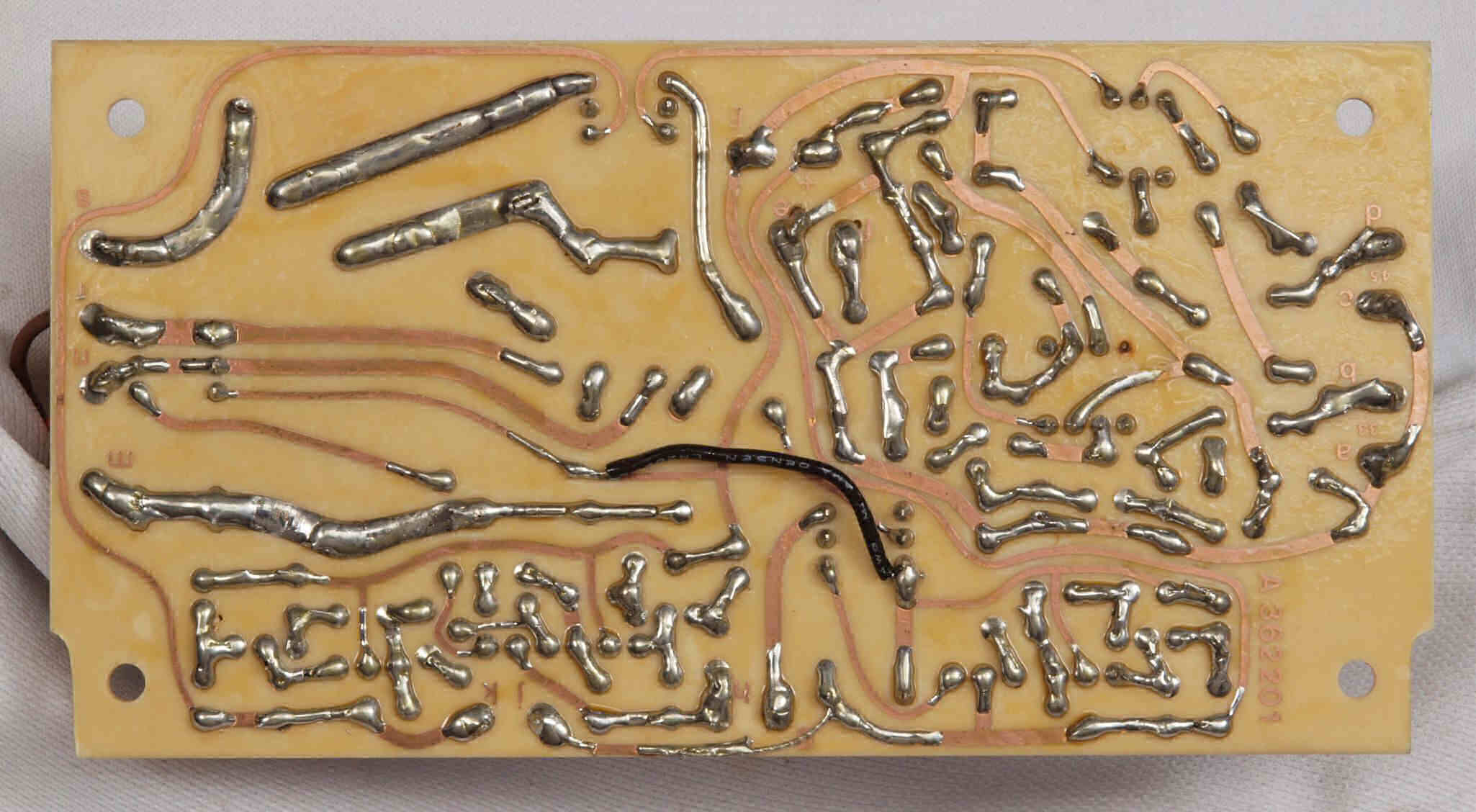

Ｃ１３．　修理前　電源部整流基板裏

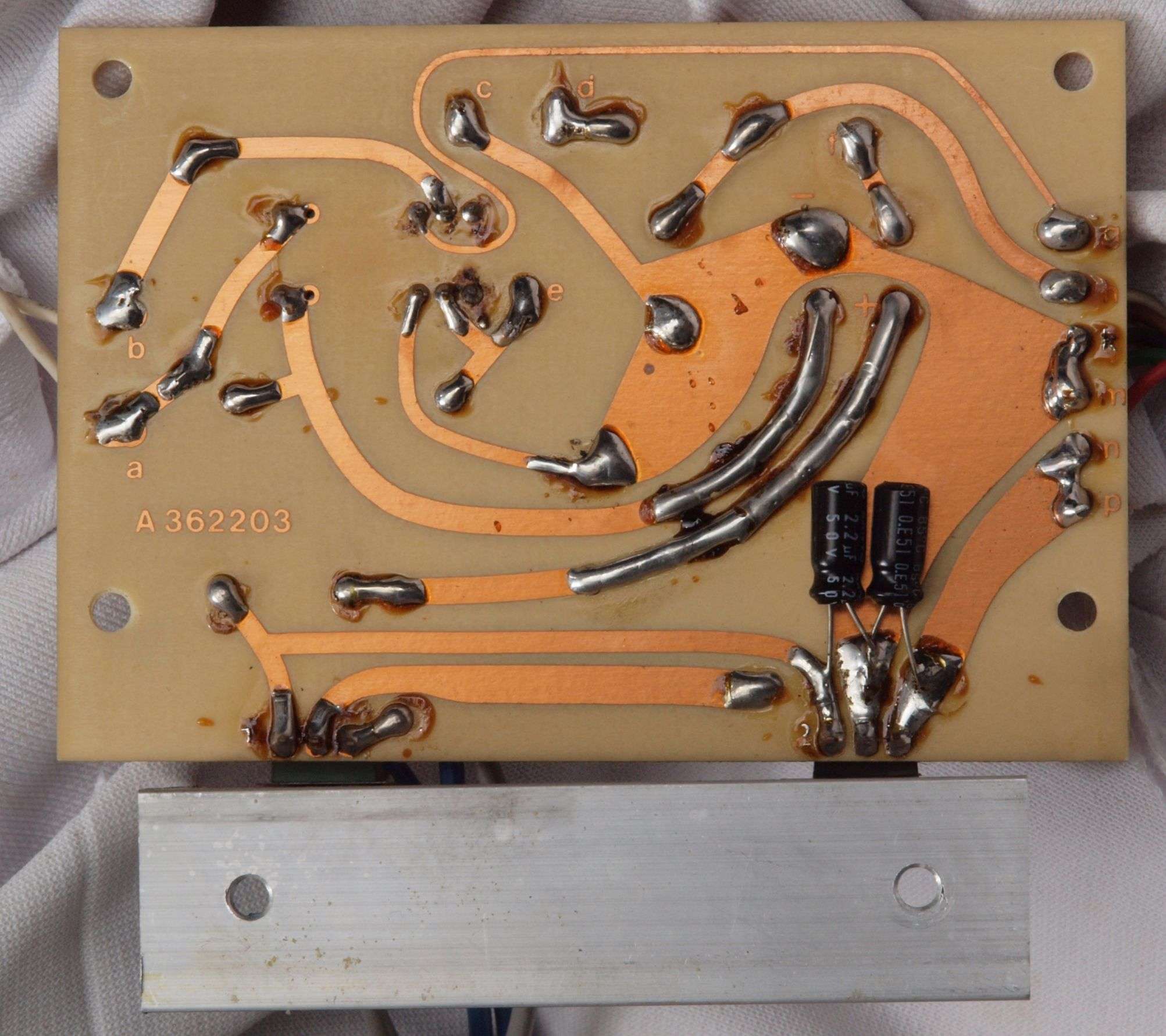

Ｃ１４．　修理（半田補正）後　電源部整流基板裏
Ｃ１５．　完成電源部整流基板裏　不要なフラックスを取り洗浄し、コート液を塗布。

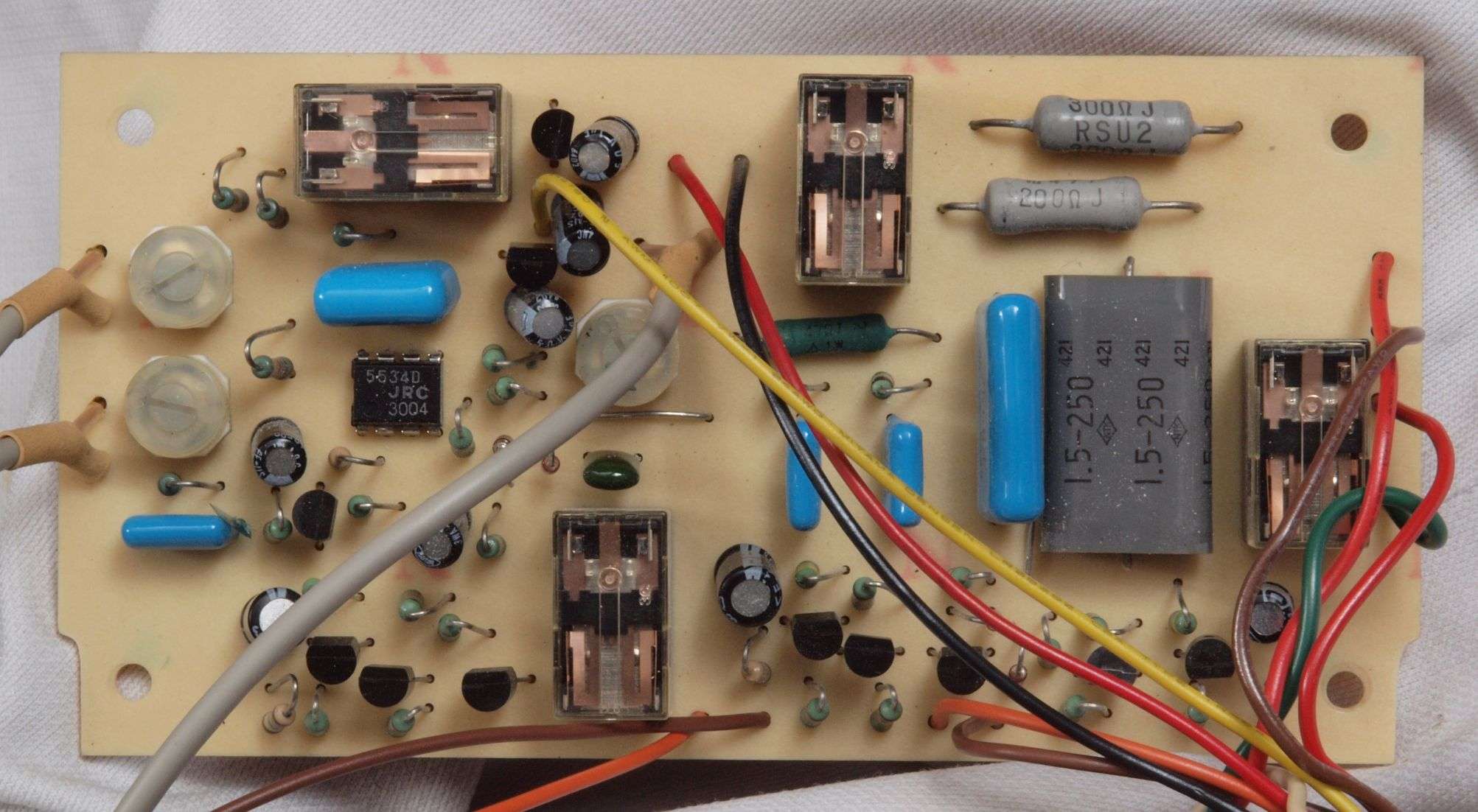

Ｃ２１．　修理前　モーター部コントロール基板

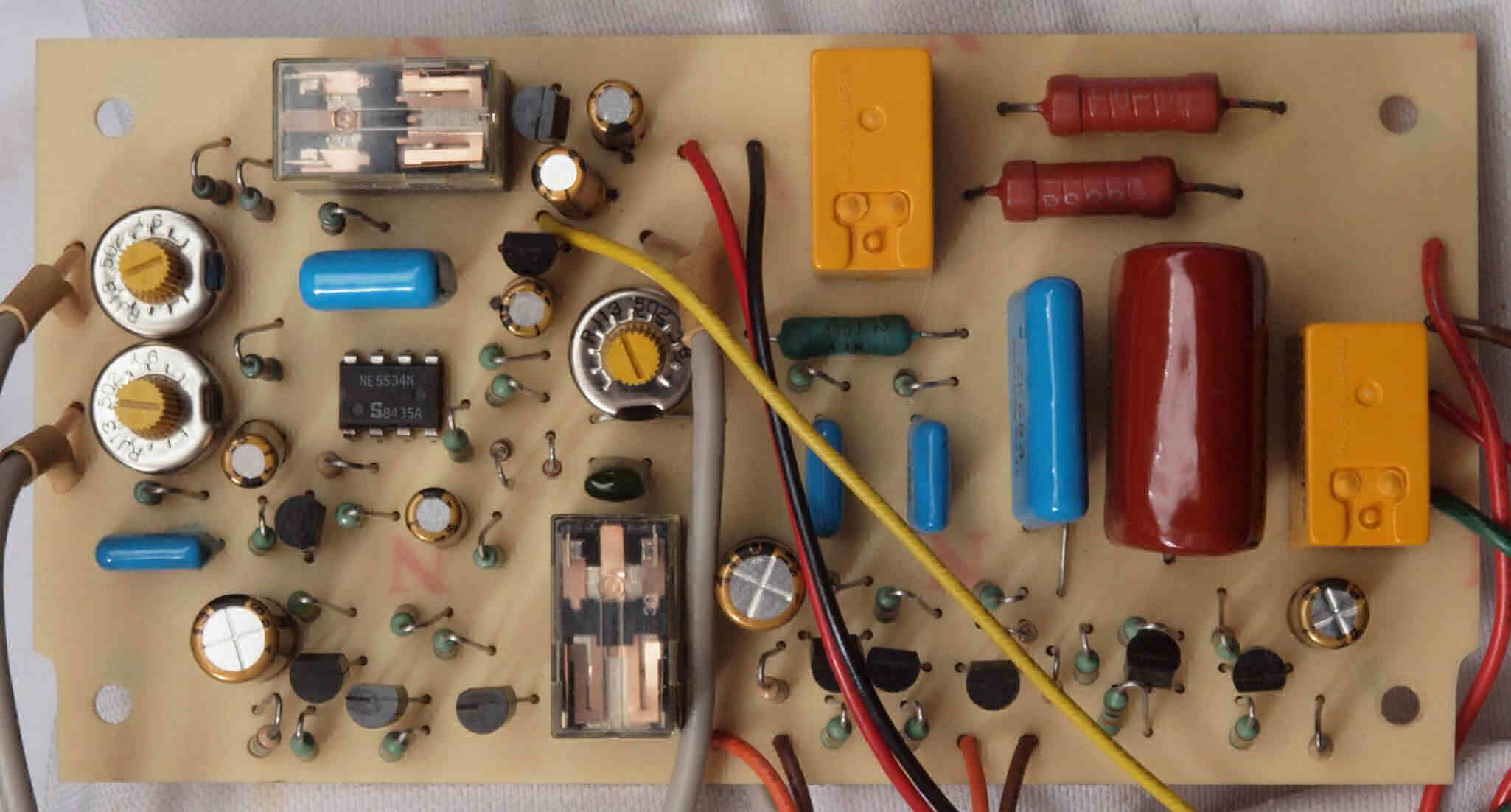

Ｃ２２．　修理後　モーター部コントロール基板、
　　　　　　　半固定ＶＲ３個、電解コンデンサー８個、ＯＰ－ＡＭＰ１個、リレー２個、抵抗３本、フイルムコンデンサー１個交換

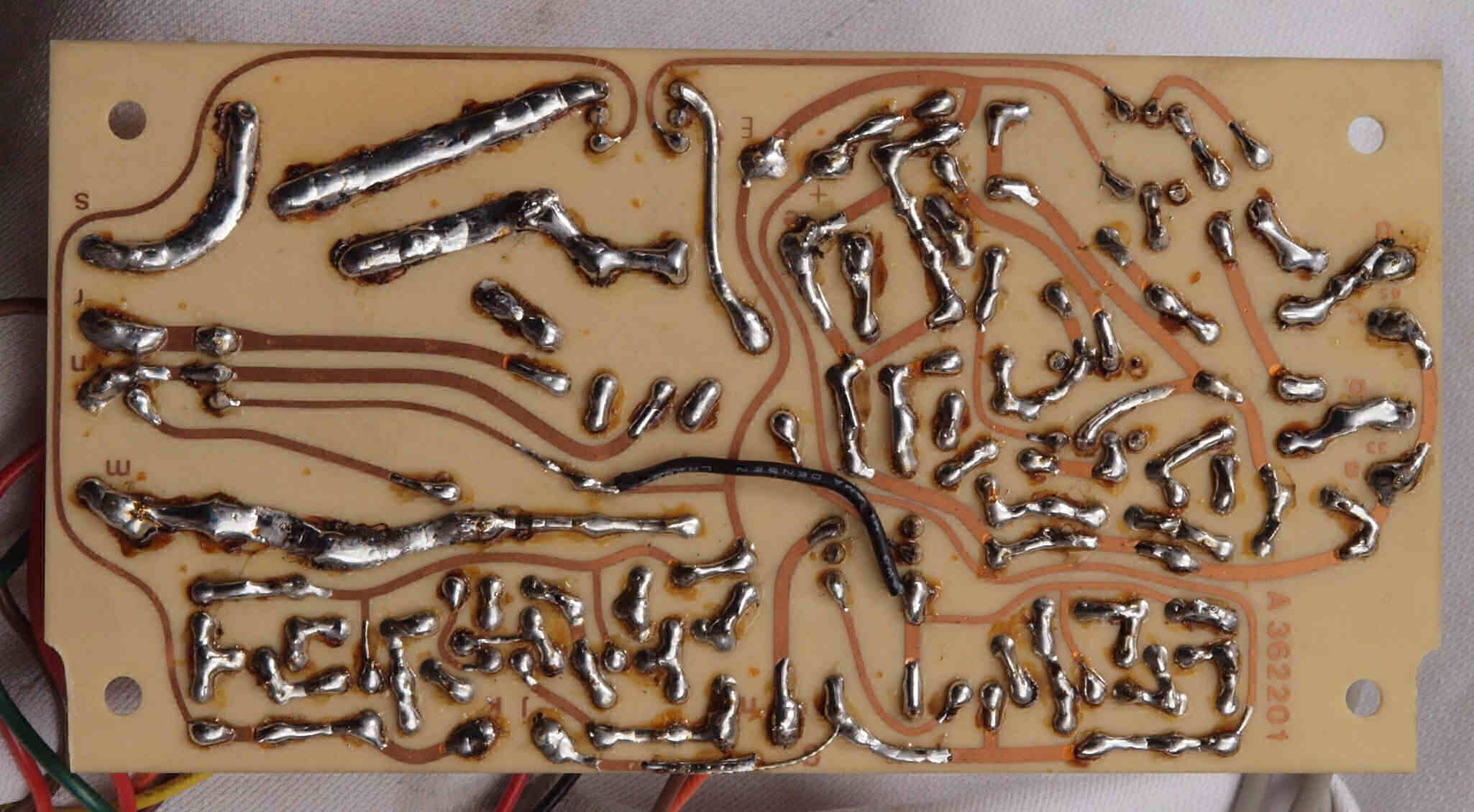

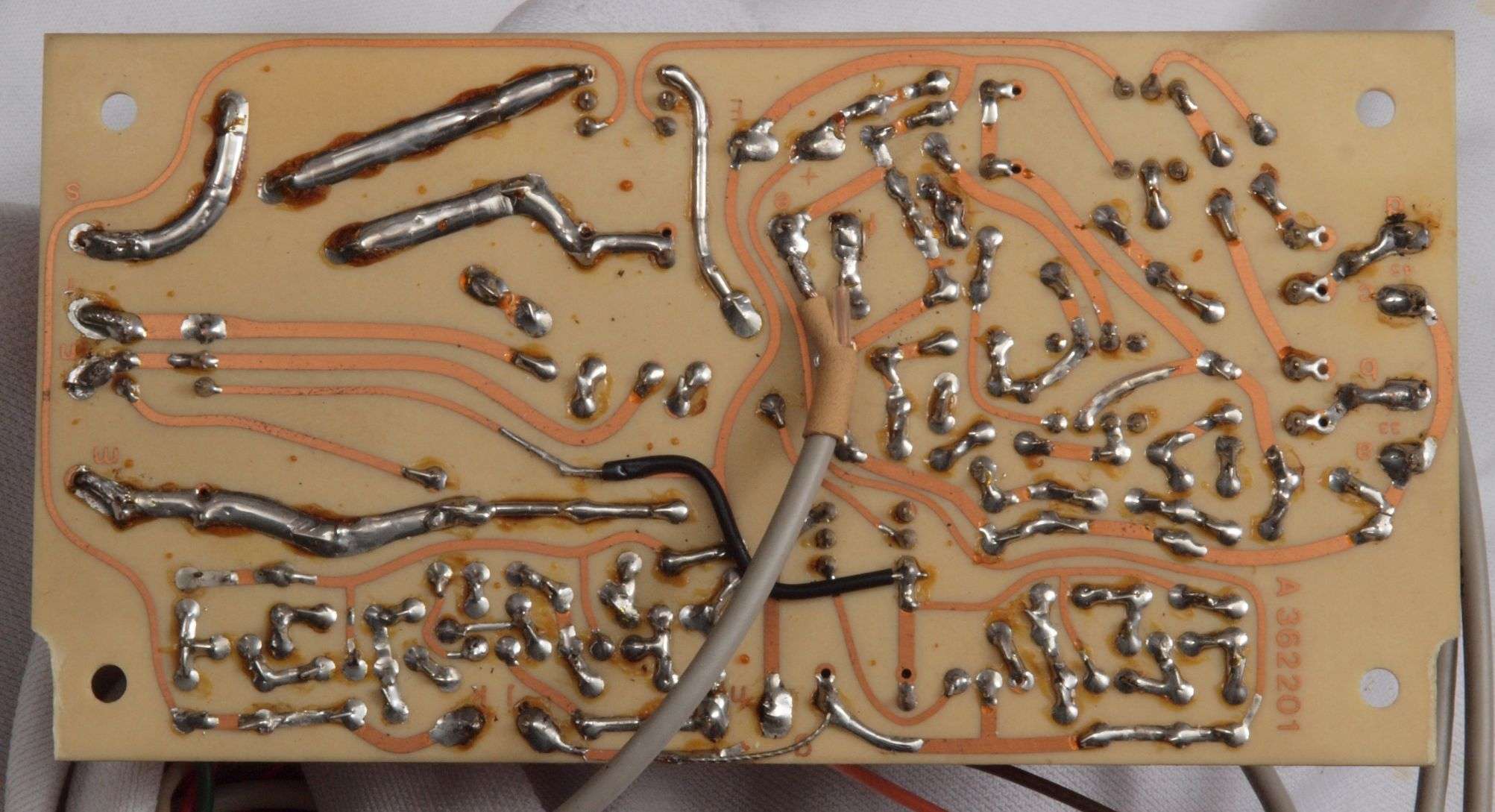

Ｃ２３．　修理前　モーター部コントロール基板裏
Ｃ２４．　修理（半田補正）後　モーター部コントロール基板裏
Ｃ２５．　完成　モーター部コントロール基板裏　不要なフラックスを取り洗浄し、コート液を塗布。
Ｃ３１．　修理前　モーター部ＡＭＰ基板、モータ駆動ＡＭＰ－ＩＣ．２個焼損

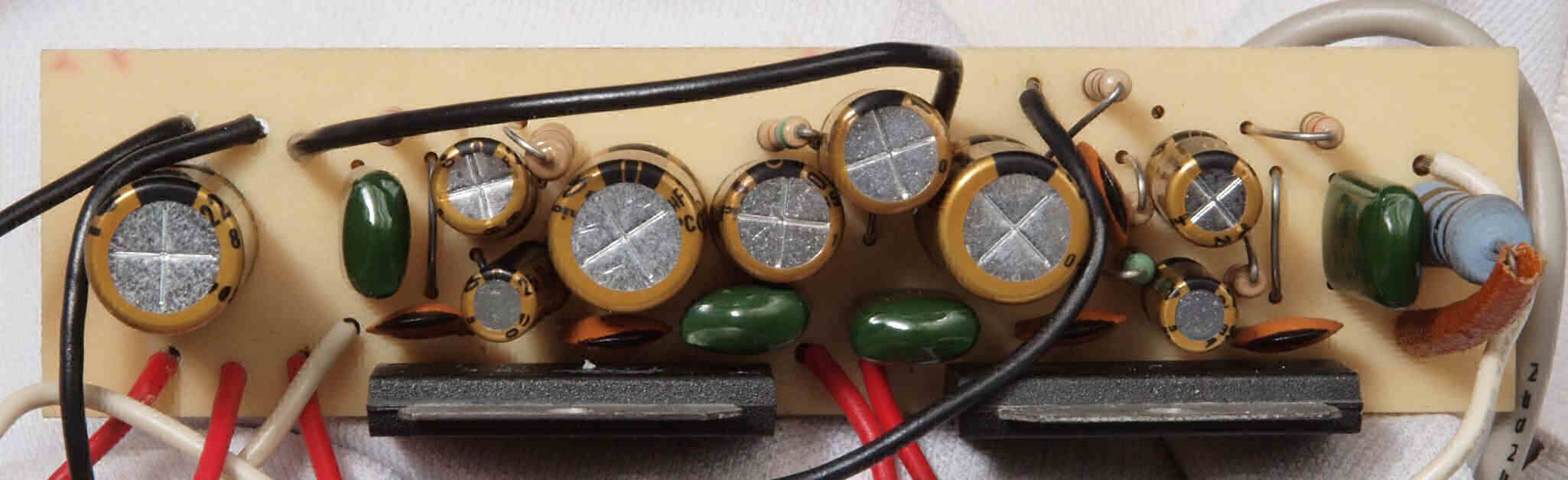

Ｃ３２．　修理後　モーター部ＡＭＰ基板、　モータ駆動ＡＭＰ－ＩＣ．２個、電解コンデンサー９個交換。

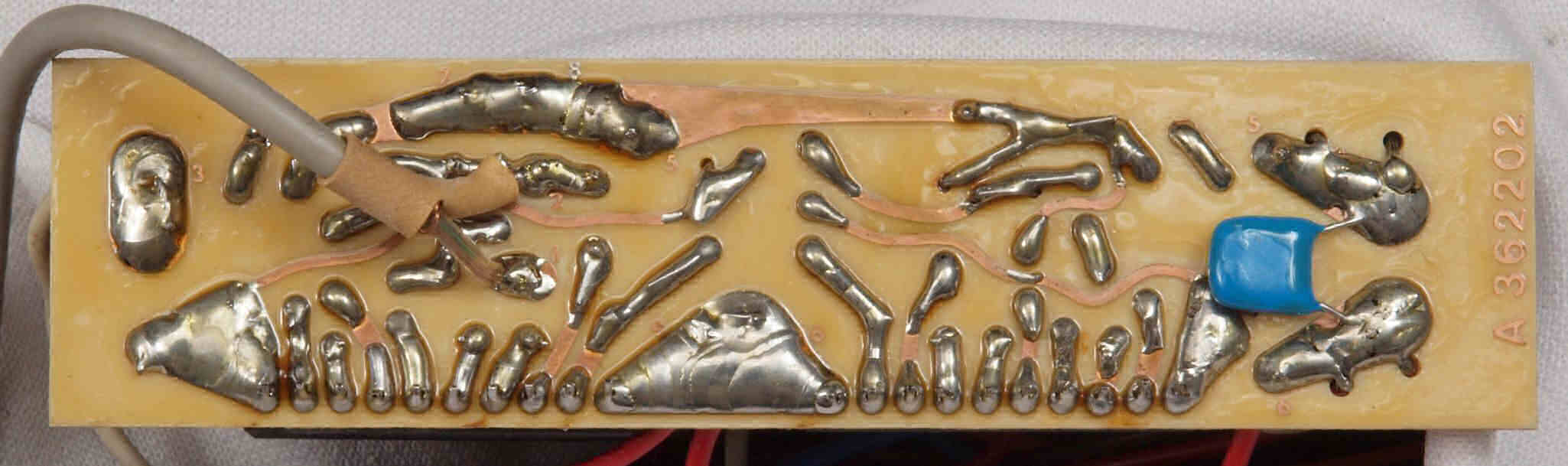

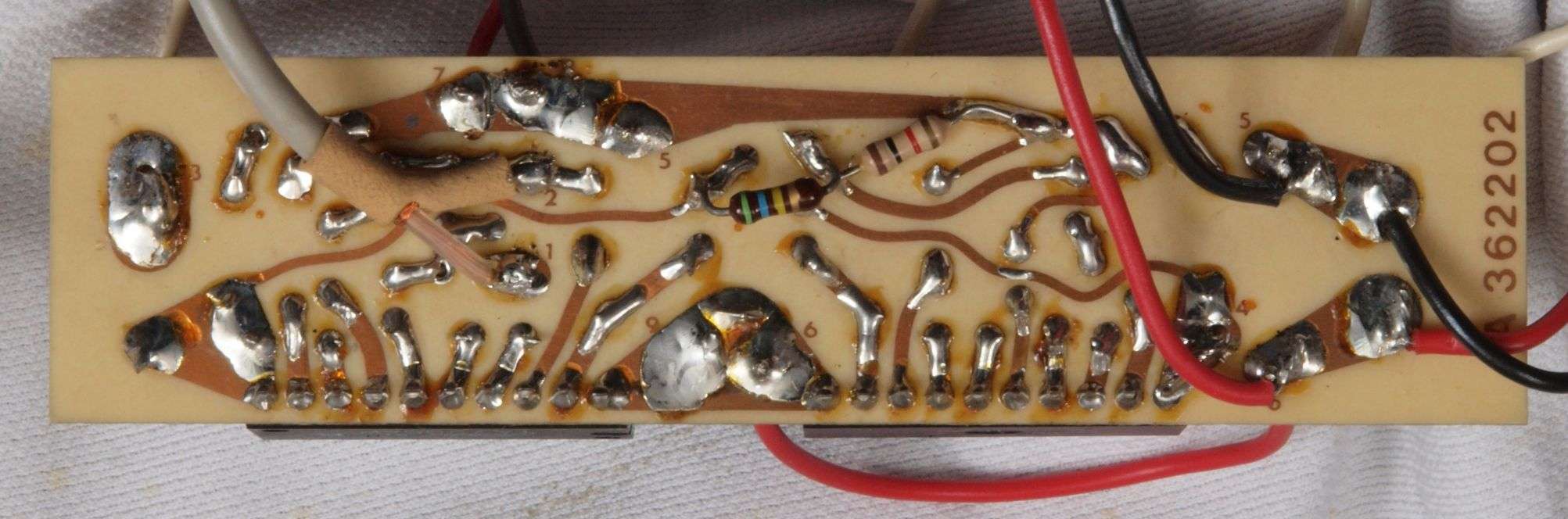

Ｃ３３．　修理前　モーター部ＡＭＰ基板裏

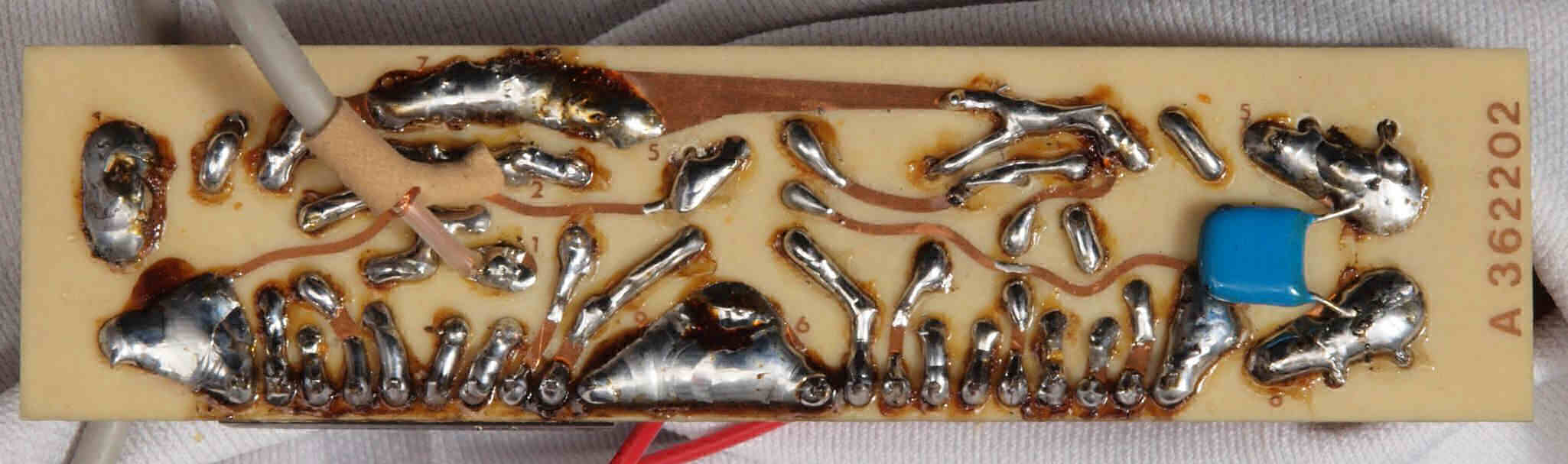

Ｃ３４．　修理（半田補正）後　モーター部ＡＭＰ基板裏、　フイルコンデンサー追加。
Ｃ３５．　完成　モーター部ＡＭＰ基板裏。コート液を塗る。

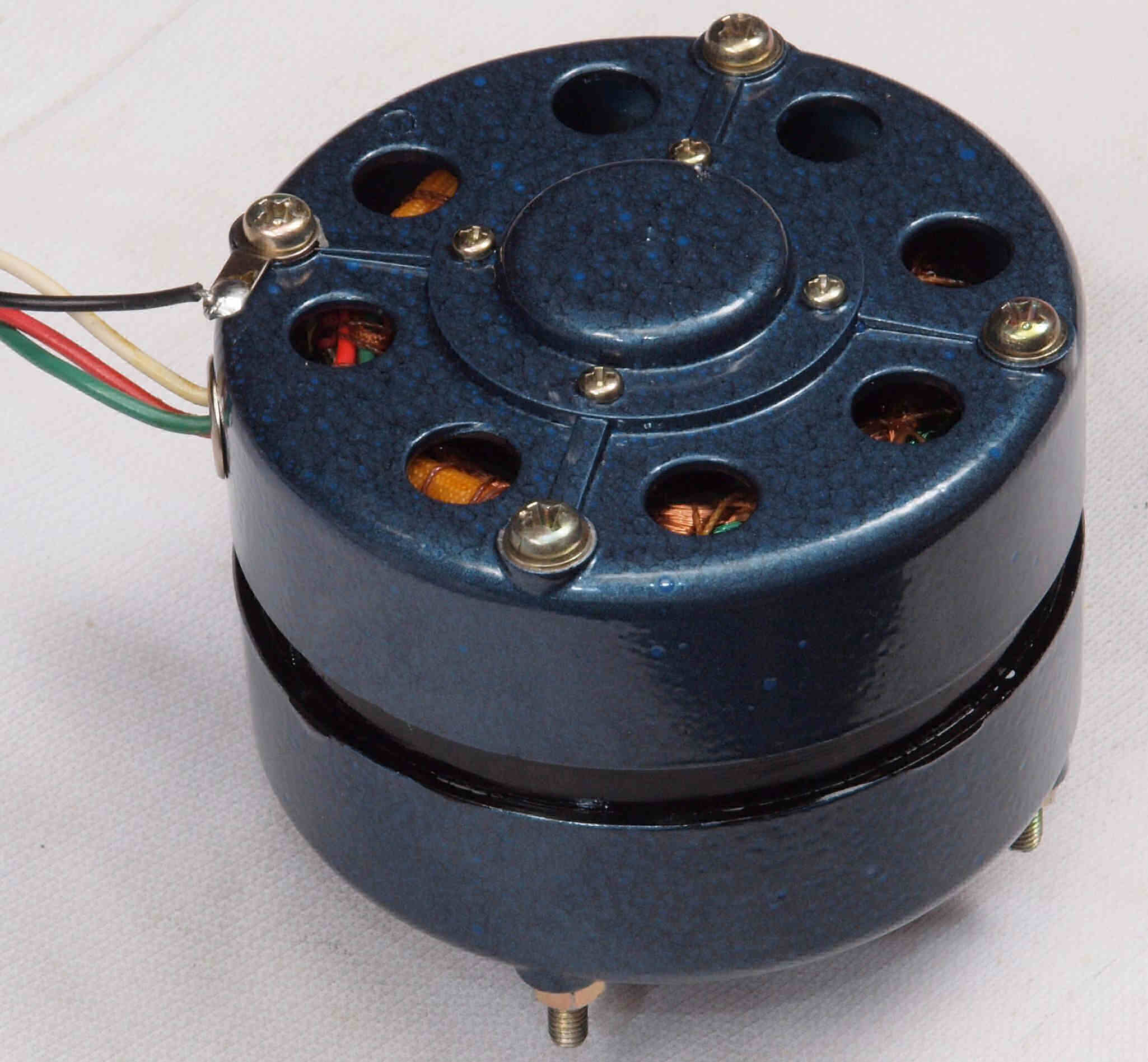

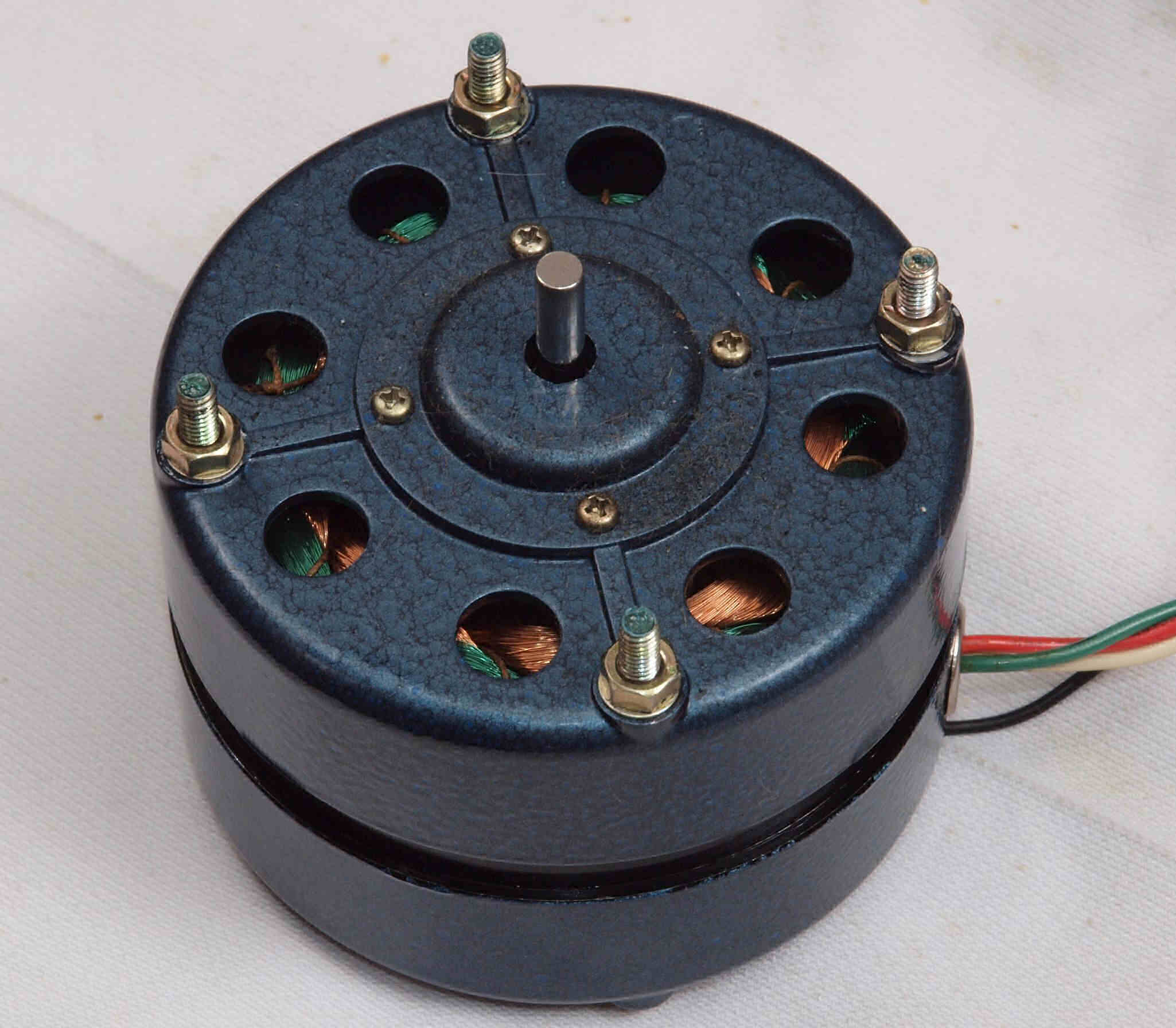

Ｃ４１．　修理中　モーター取り出し。
Ｃ４２．　修理中　モーター取り出し。
Ｃ４３．　修理中　モーター分解、点検・注油

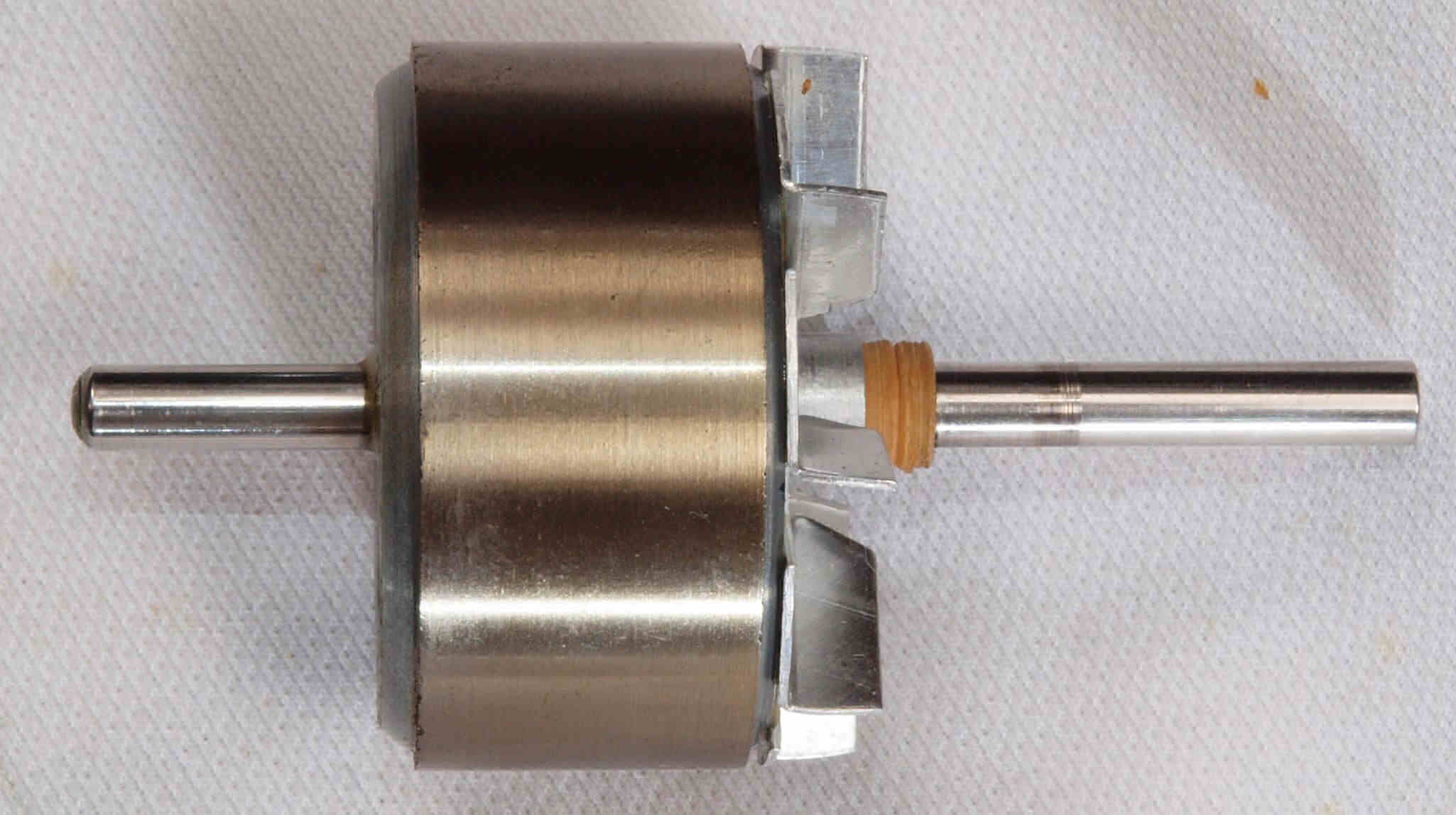

Ｃ４４．　修理中　モーター回転子。

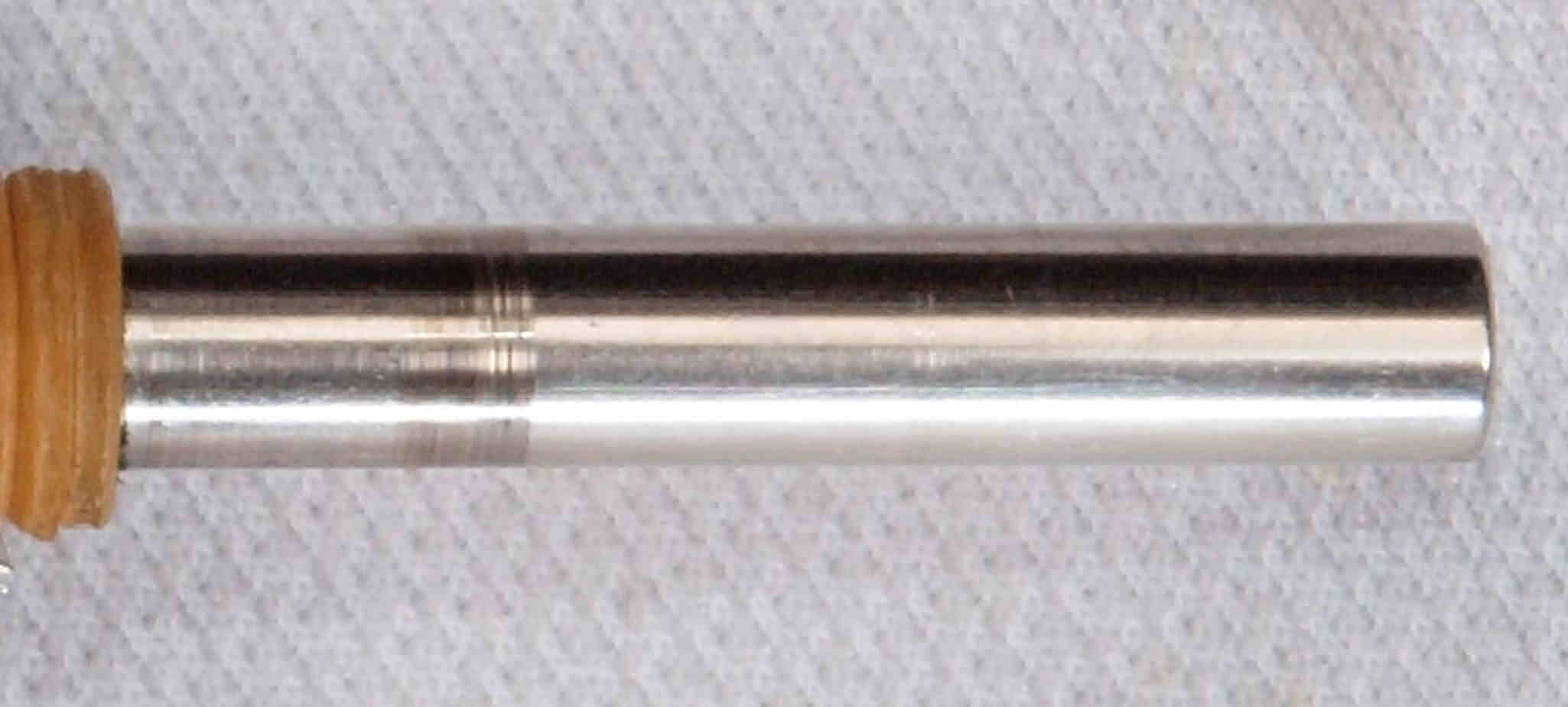

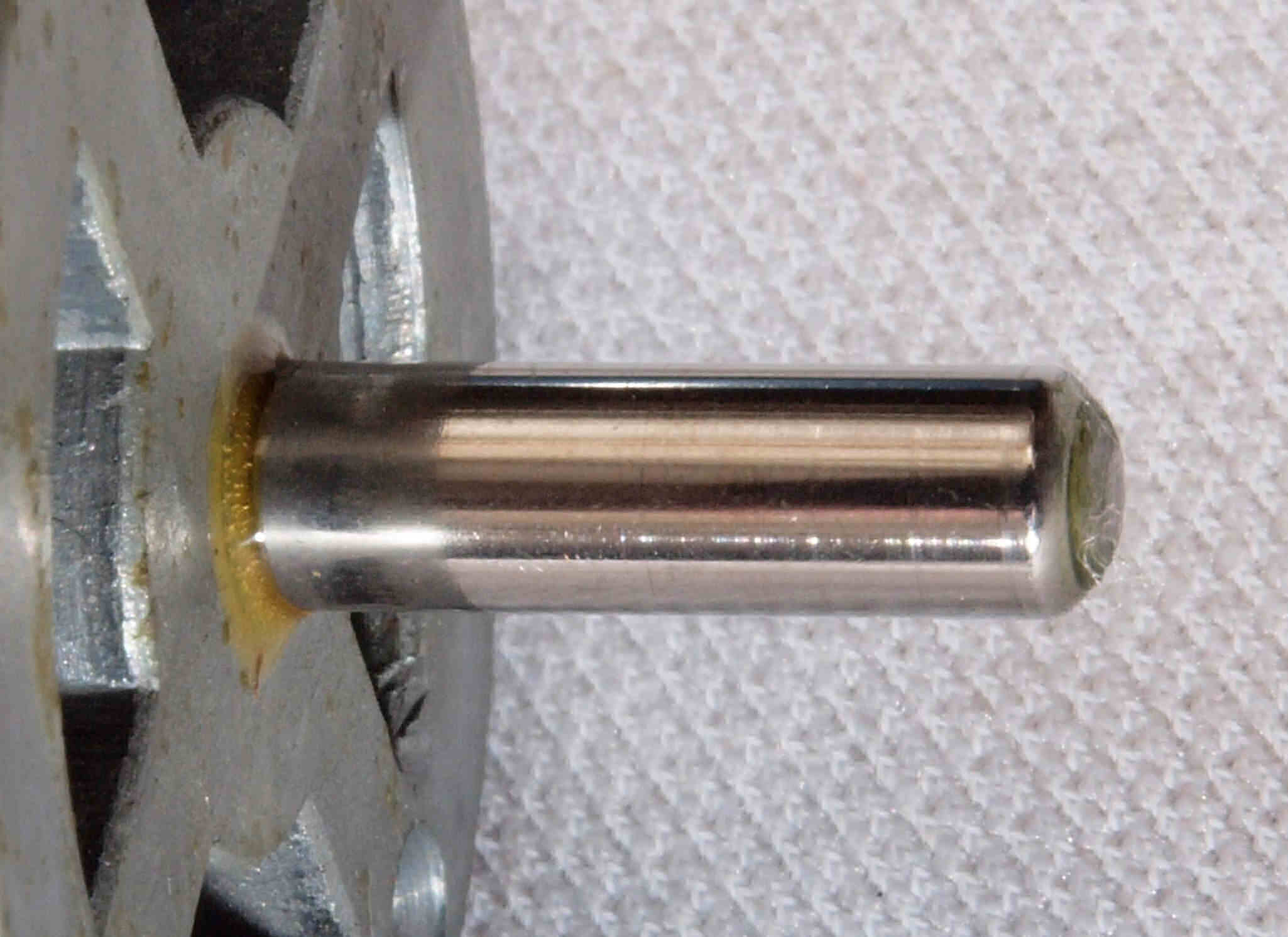

Ｃ４５．　修理中　モーター回転子（アマチュア）軸、ゴミが入りキズがある。
Ｃ４６．　修理中　モーター回転子（アマチュア）軸、下側。
Ｃ５１．　修理前　本体回転数調整の半固定ＶＲ。　対策済み。

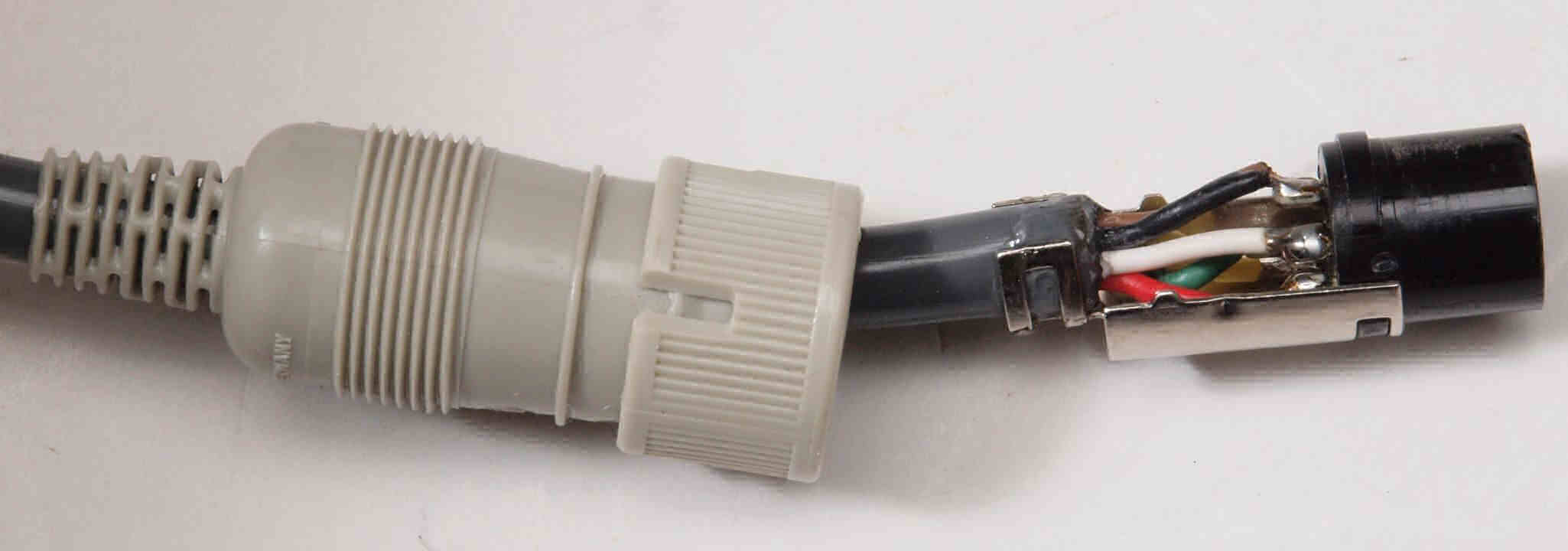

Ｃ６１．　修理中　ケーブルコネクター点検。

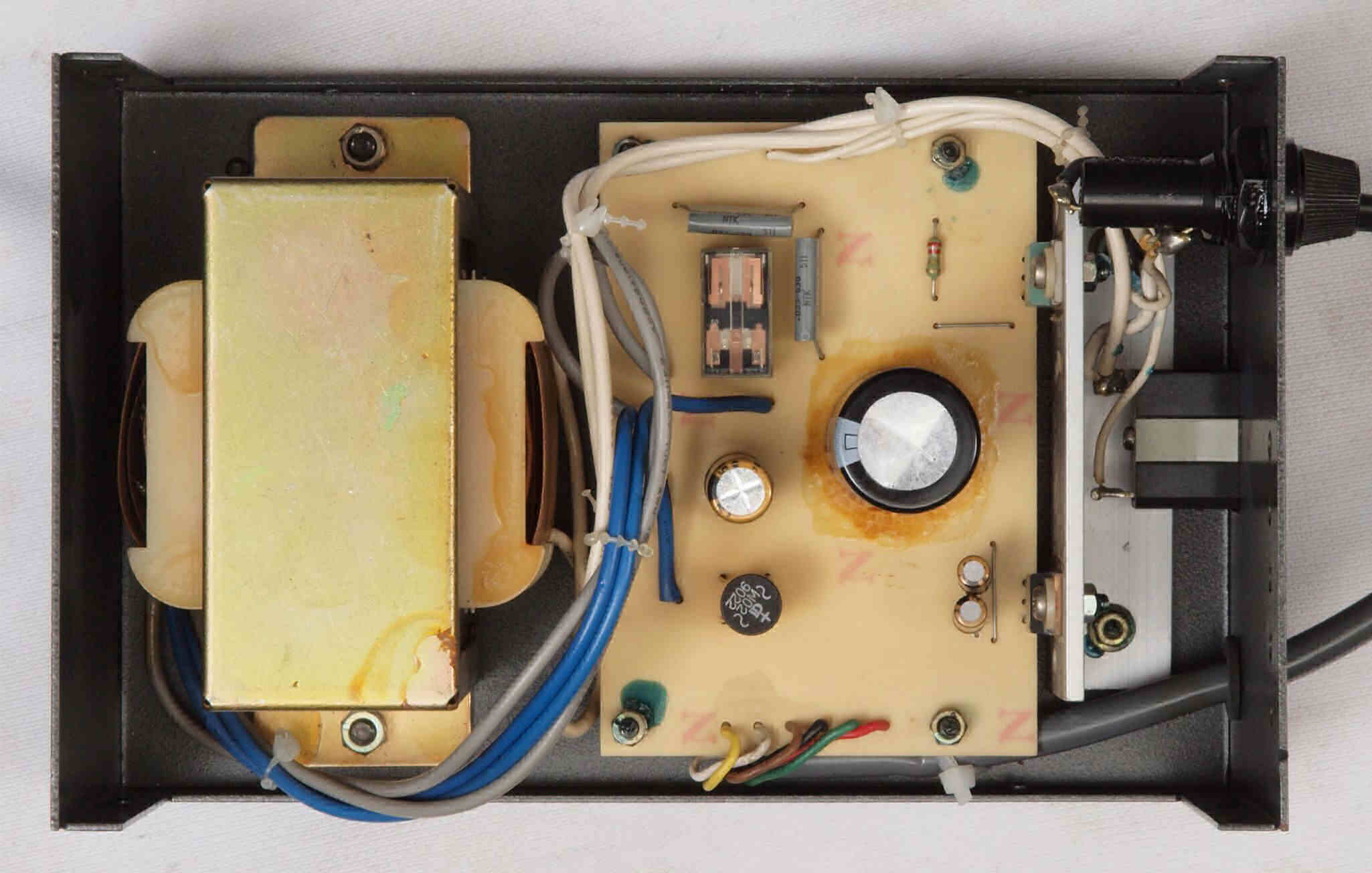

Ｃ７１．　修理前　電源部を上から見る

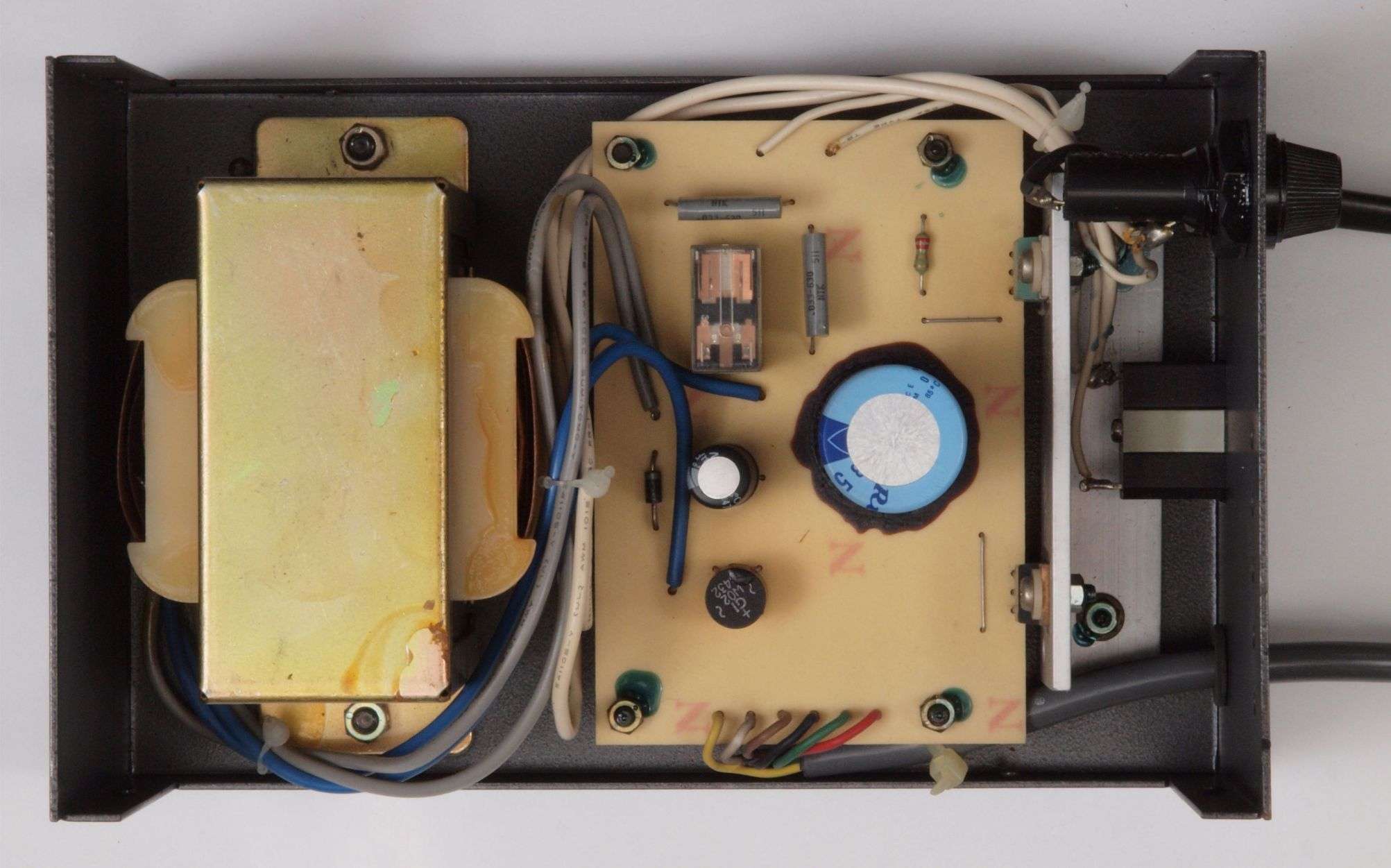

Ｃ７２．　修理後　電源部を上から見る
Ｃ８１．　修理前　モーター部　下から見る

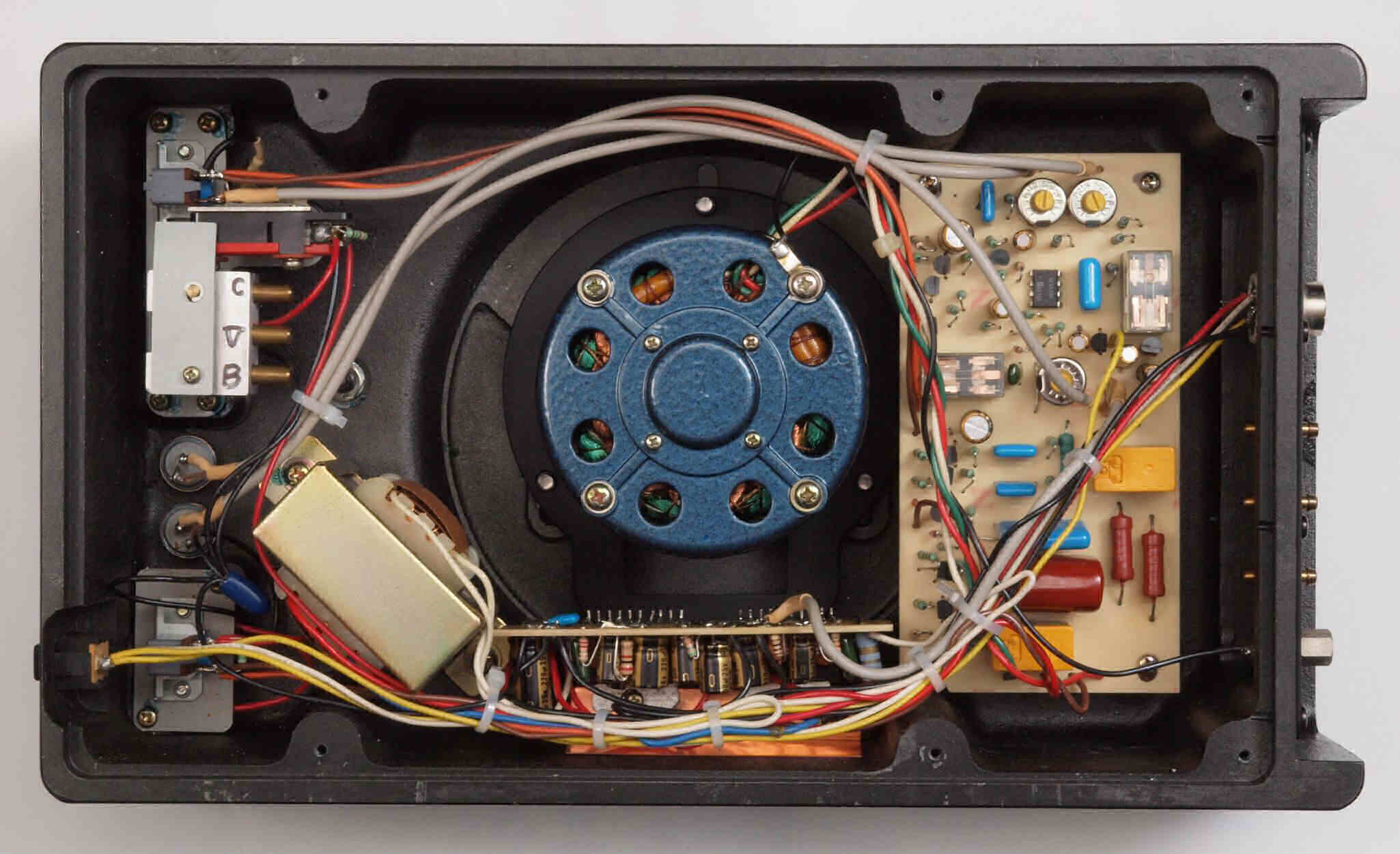

Ｃ８２．　修理後　モーター部　下から見る、ホースを付ける前。

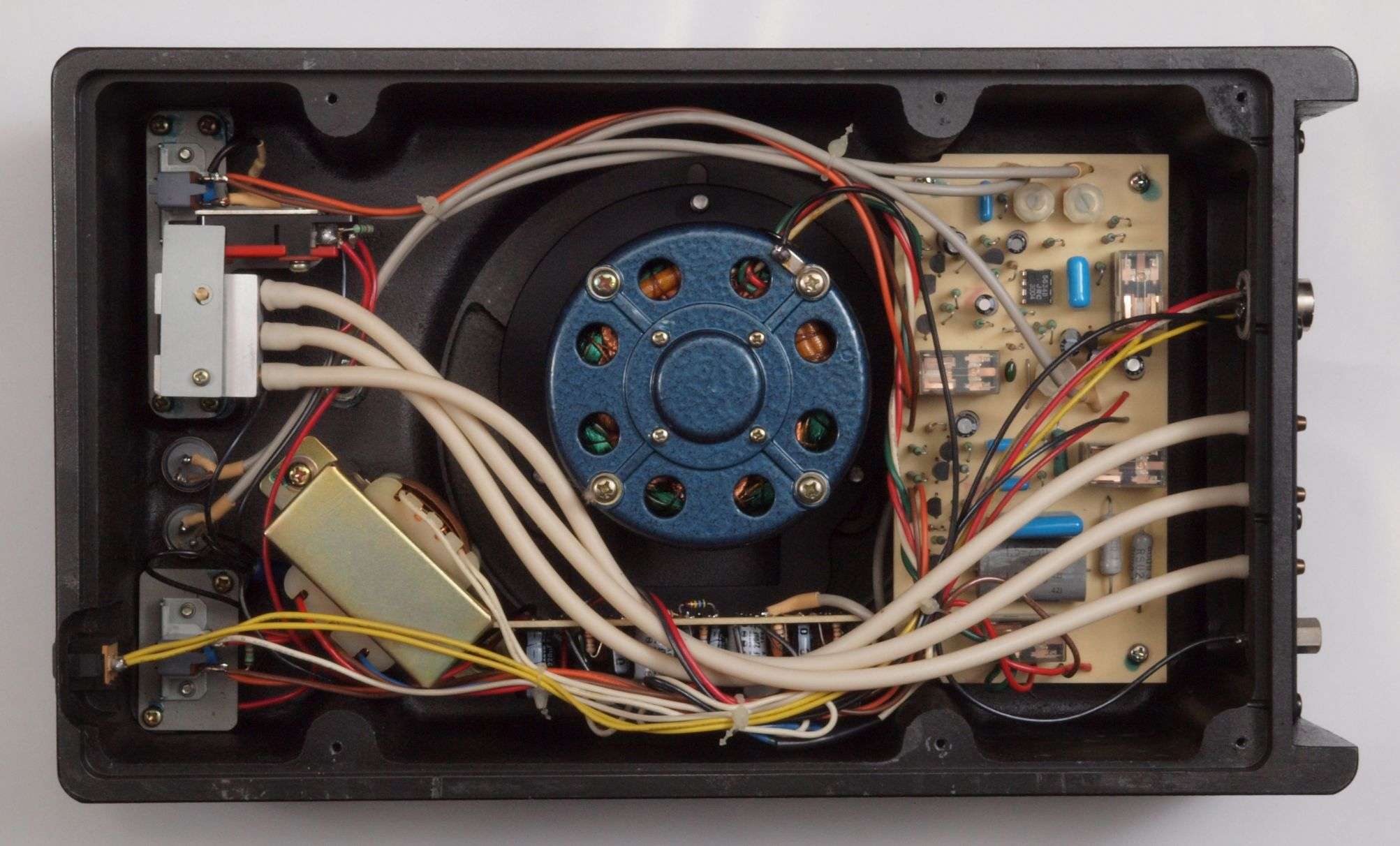

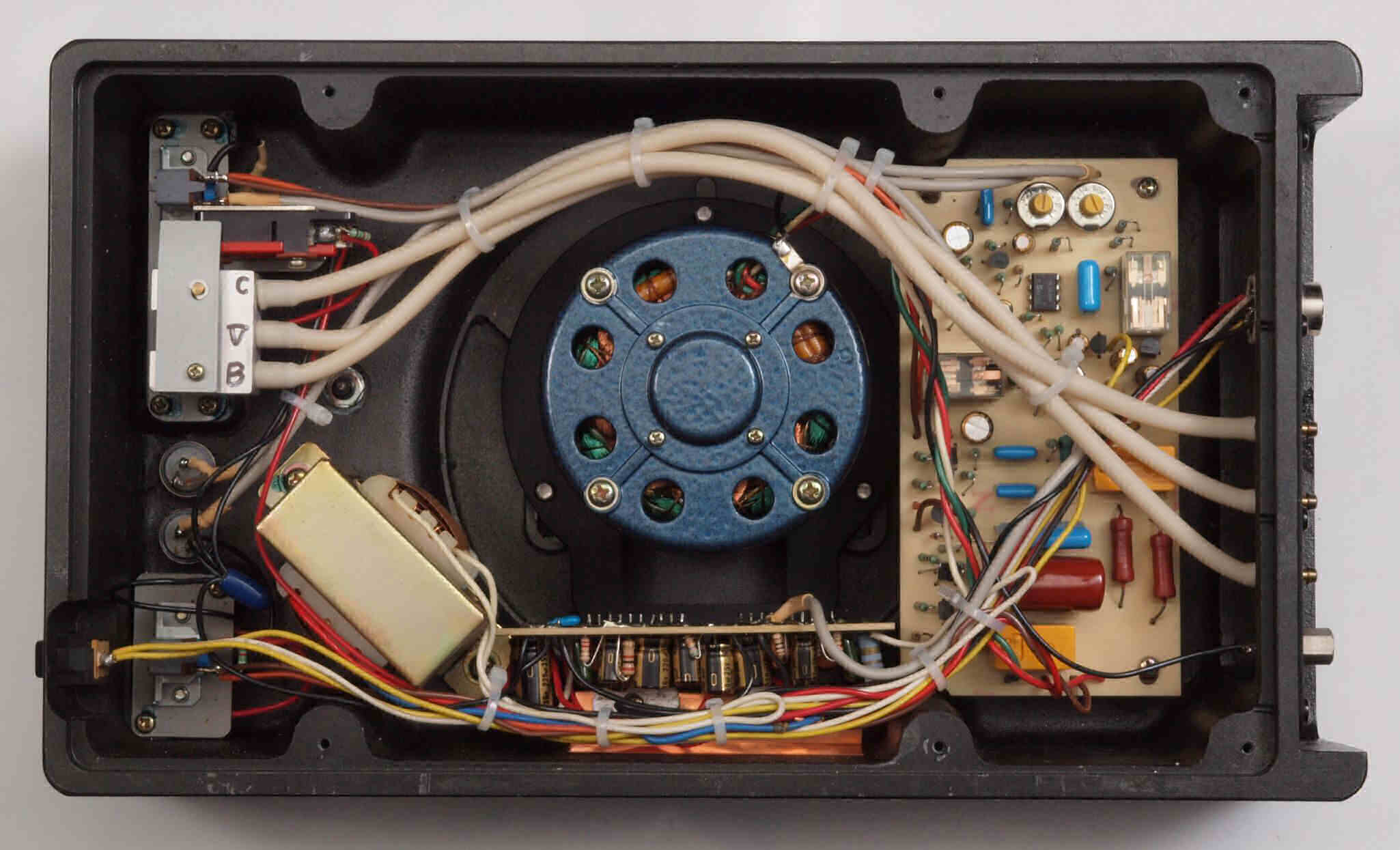

Ｃ８３．　修理後　モーター部　下から見る。

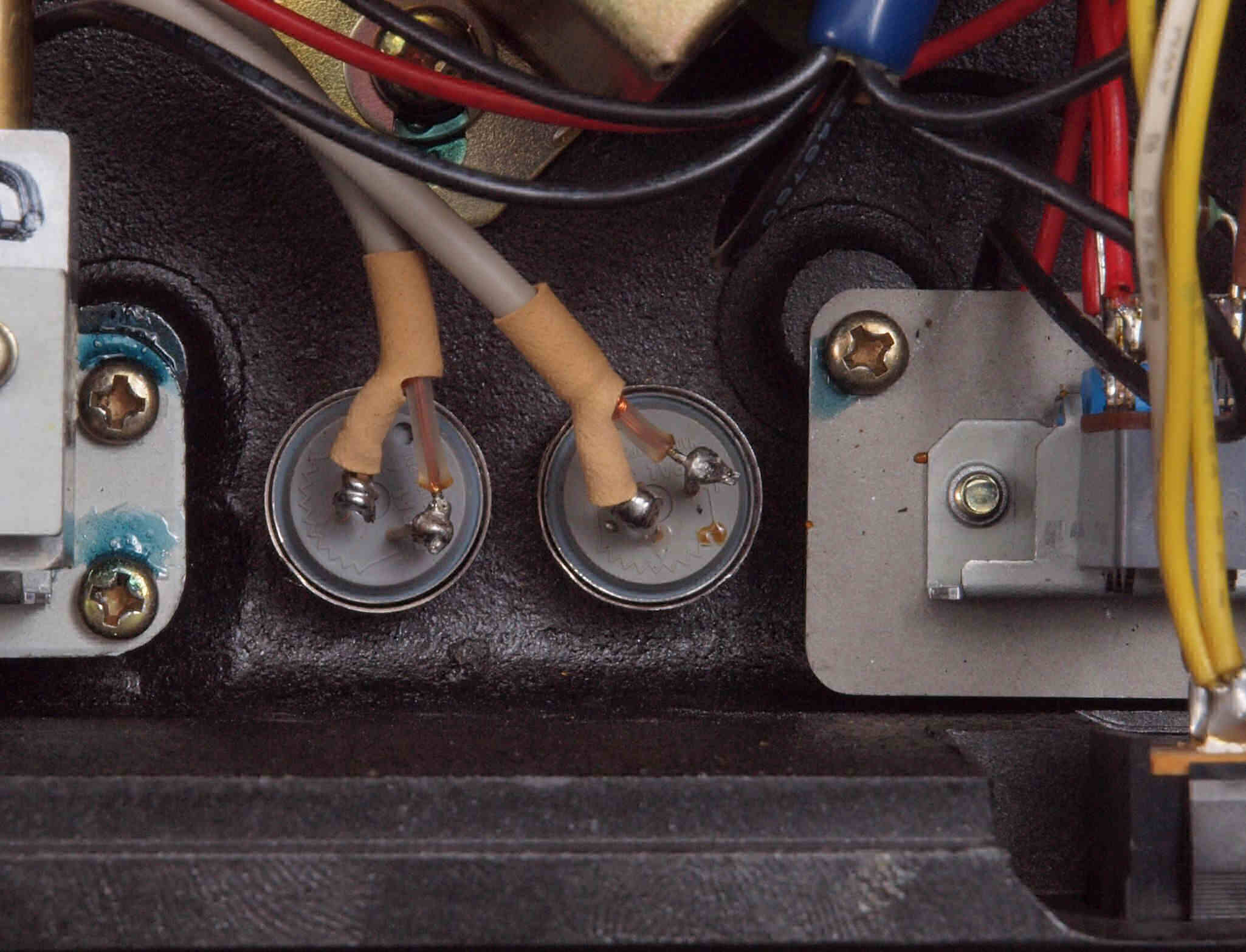

Ｃ８４．　修理後　下から見る。ケースが鉄製なので、ICの放熱を助ける為、銅板を取り付けてある。

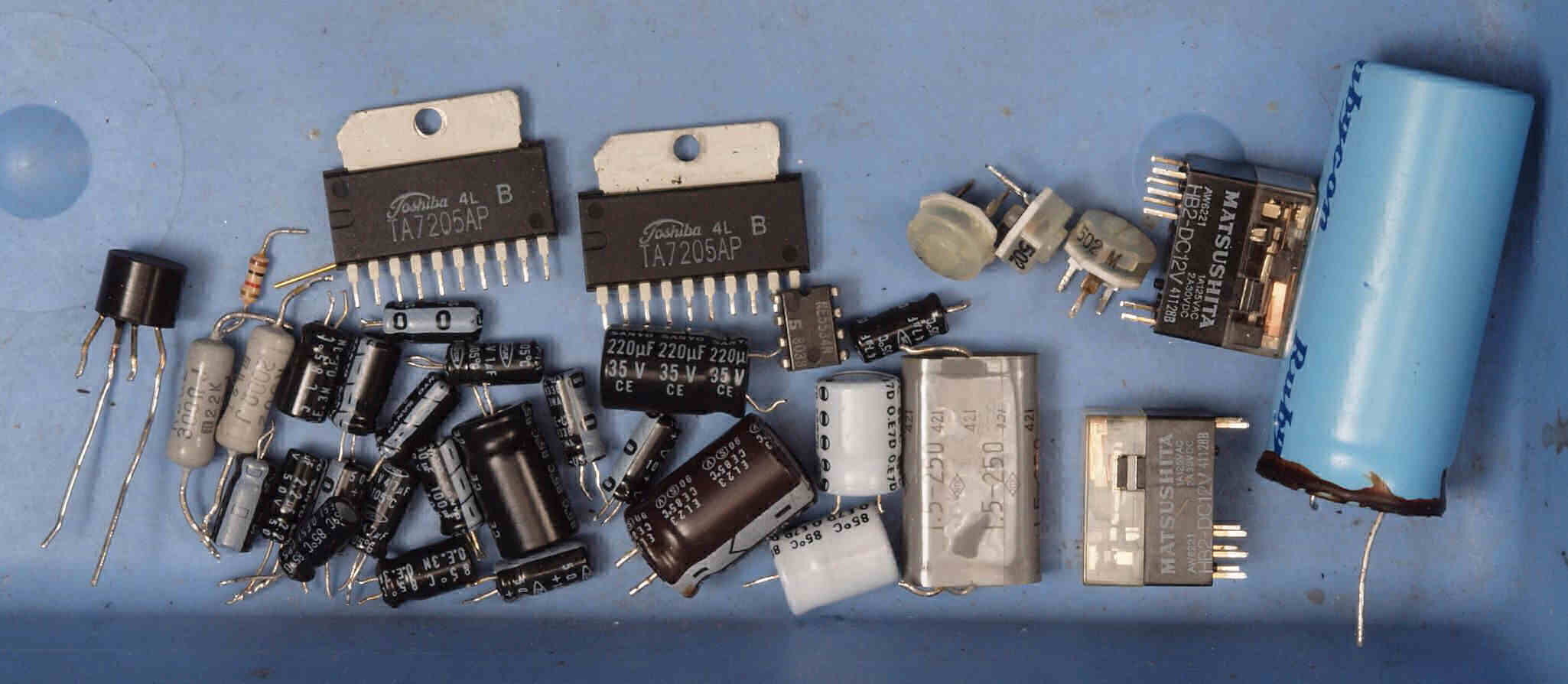

ＣＡ１．　交換部品
Ｅ．　測定・調整
Ｅ１．　タンテーブルが無いので、動作確認のみ。
Ｅ２１．　３３回転。
Ｅ２２．　４５回転。
Ｅ３．　　完成２４時間エージング。

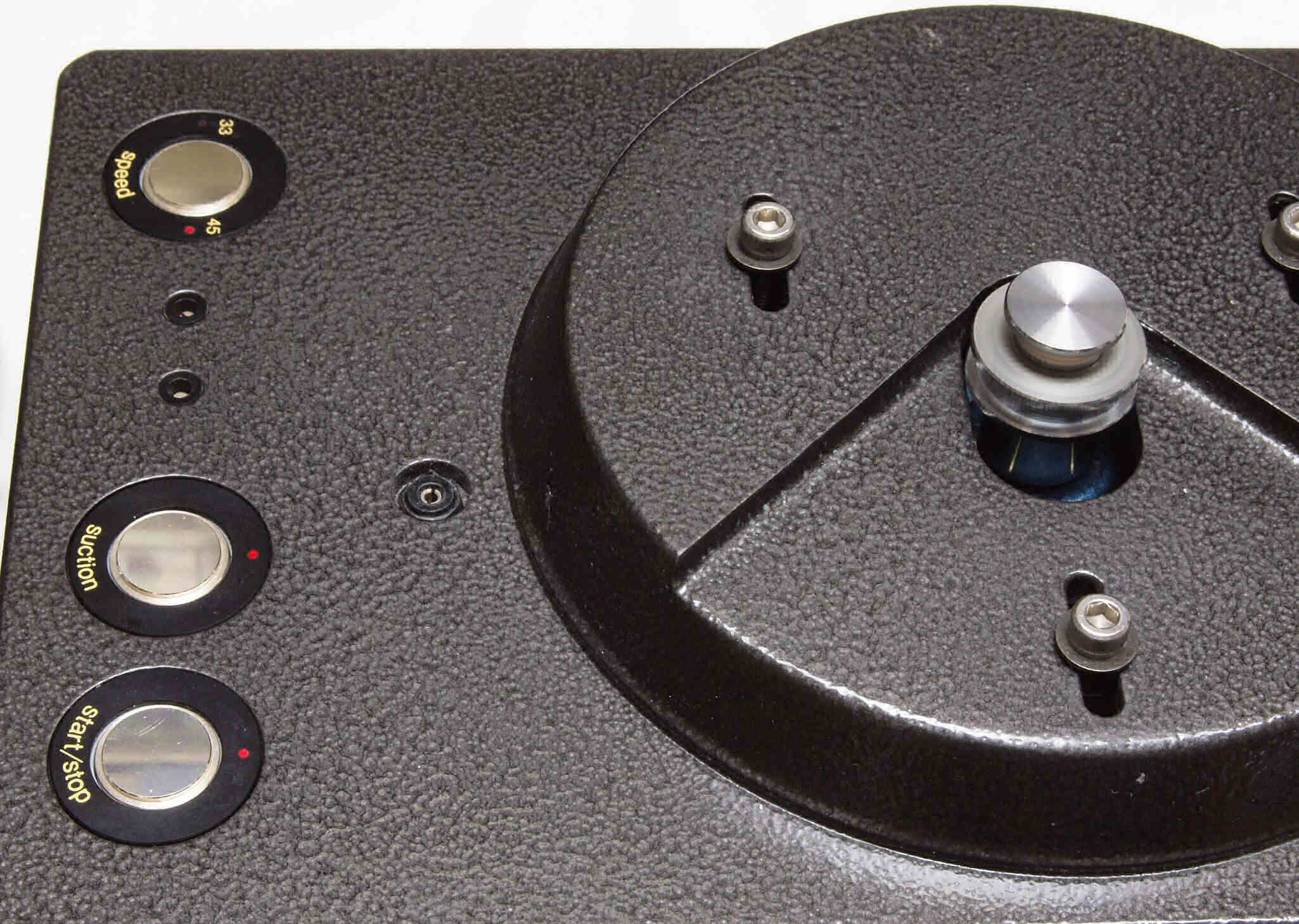

　　　 　　　　　　　　　　　　　　ry5500-b1k
ここに掲載された写真は、修理依頼者の機器を撮影した者です、その肖像権・版権・著作権等は、放棄しておりません。写真・記事を無断で商用利用・転載等することを、禁じます。
