ＭＩＣＲＯＳＥＩＫＩ　ＲＹ−５５００�U． ５台目修理記録

平成２０年９月２０日到着　　１０月８日完成

Ａ．　修理前の状況 ２２〜２３年使用、３年前にモータのオイル切れで停止し、修理に出す。 修理内容は、オイル交換、電解コンデンサー交換。 修理後、４ヶ月で４５回転使用できず、３３回転のみで使用する。 起動ができなくなり、手回しでから電源ＳＷを入れ、使用する。 モーターも少し、熱くなります。 夏場は、２〜３時間で停止します。 遂にモーターが異常音（コトコト・パチパチ）し、焦げた臭いがして、全く回転しません。 Ｂ．　原因 前回修理未熟・経年劣化。 Ｃ．　修理状況 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　２２個。 整流器 抵抗 モーター駆動アンプ−ＩＣ（製造中止品）２個。 半固定VR　　　　　　　　　　　　　　　３個。 フイルムコンデンサー　　　 　　　　　５個。 定電圧ＩＣ　　　　　　　　　　　　　２個。 Ｆ．　修理費　　６０，０００円

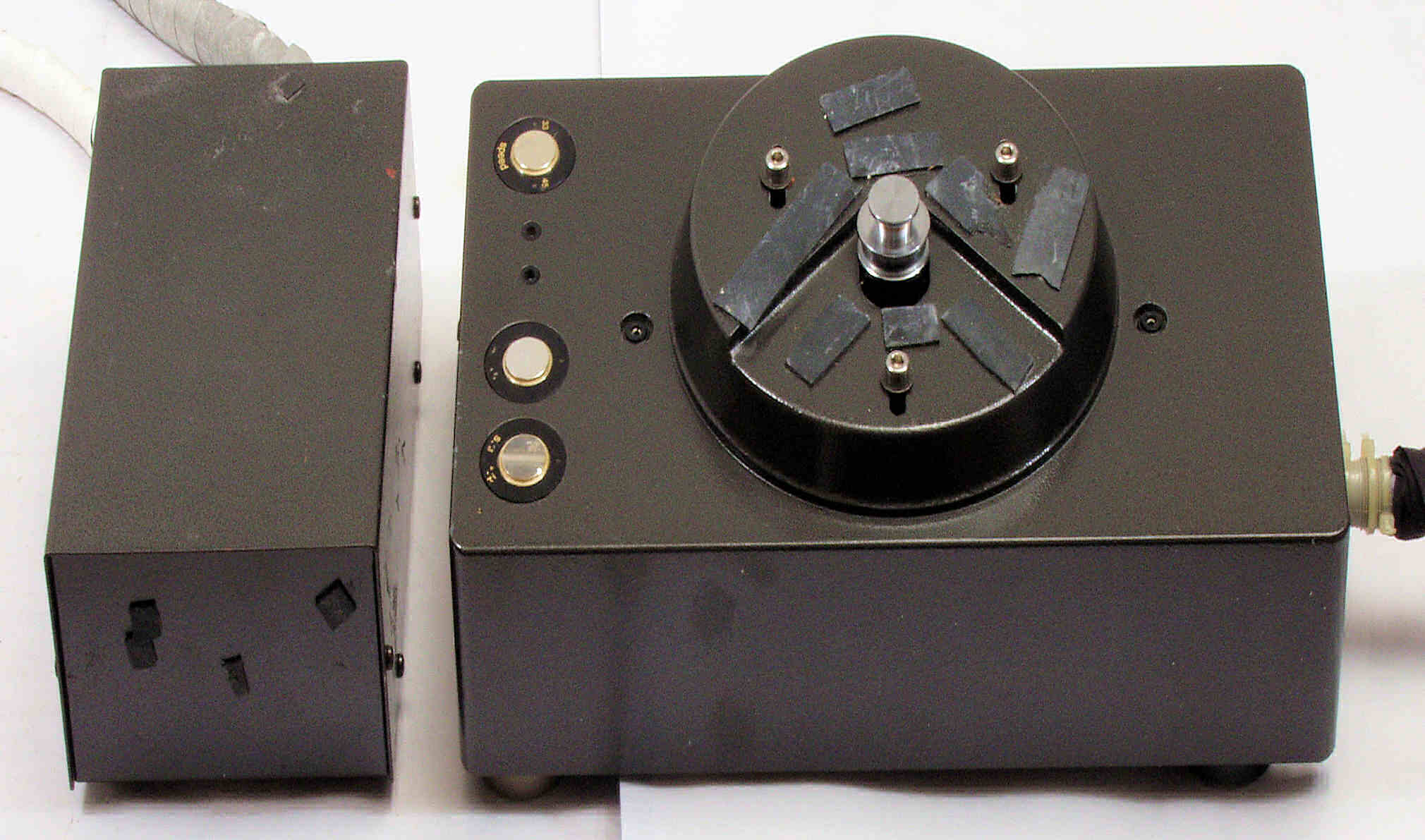

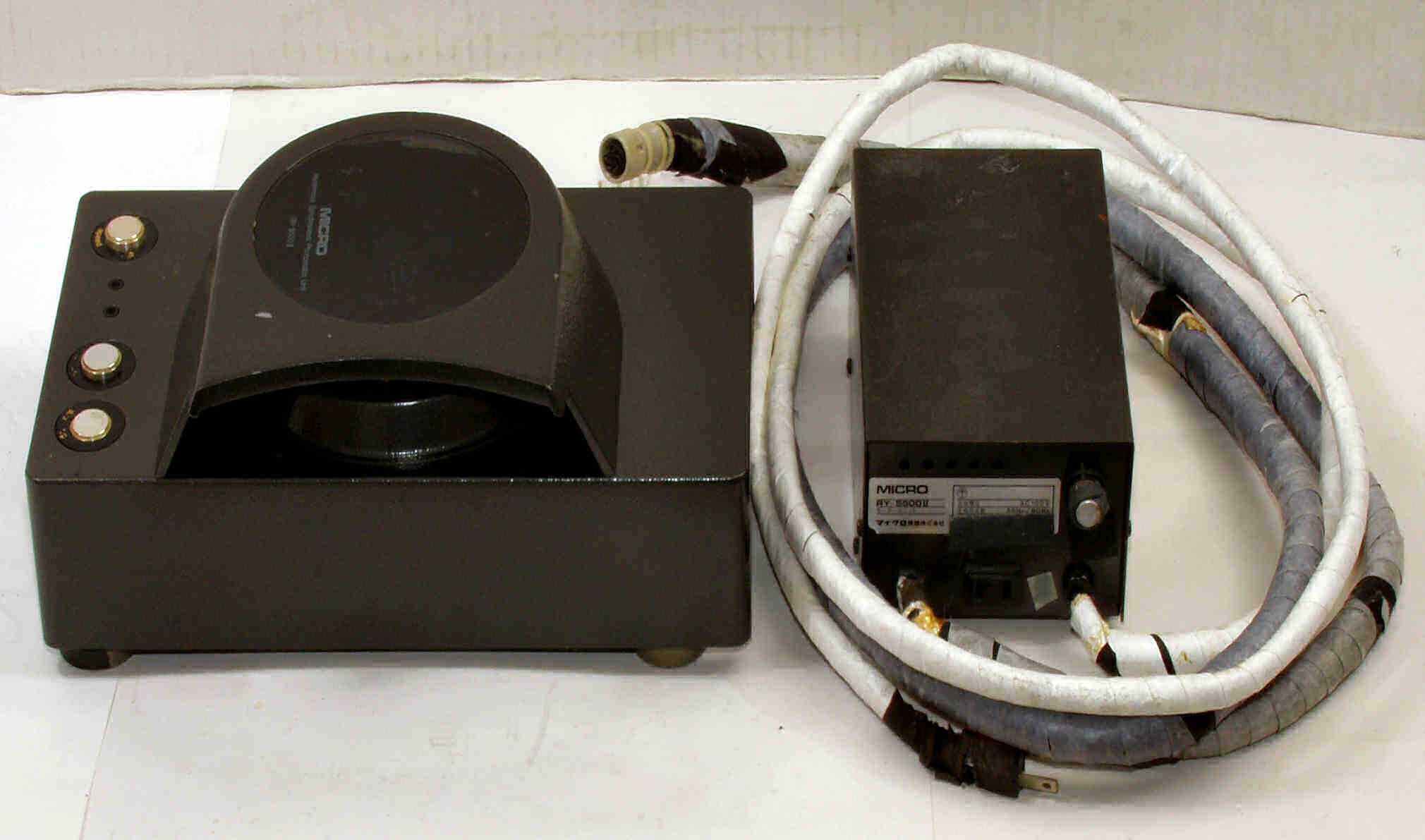

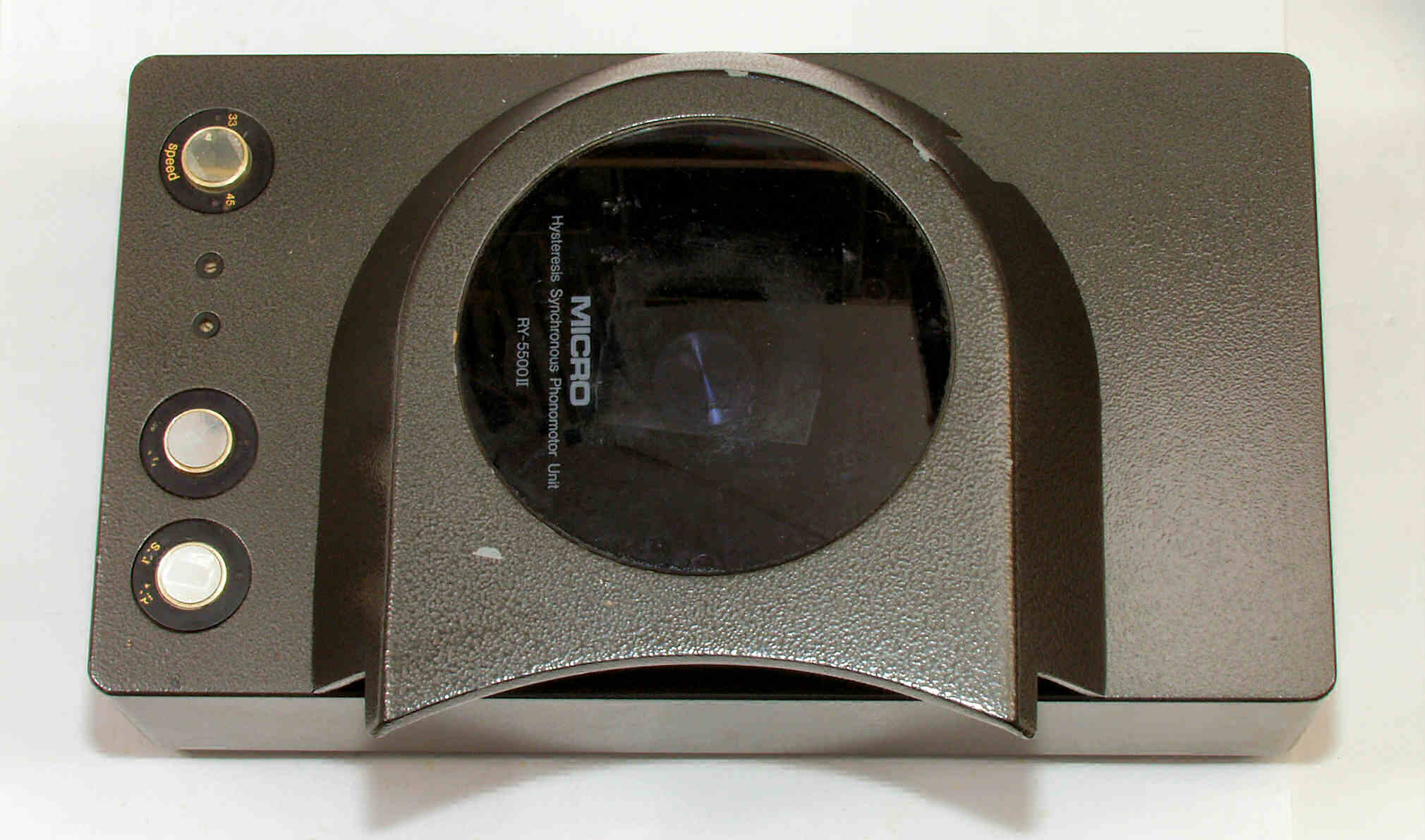

Ａ．　修理前の点検状況 Ａ１．　点検中　全体見る、ケーブルの加工が目立つ！

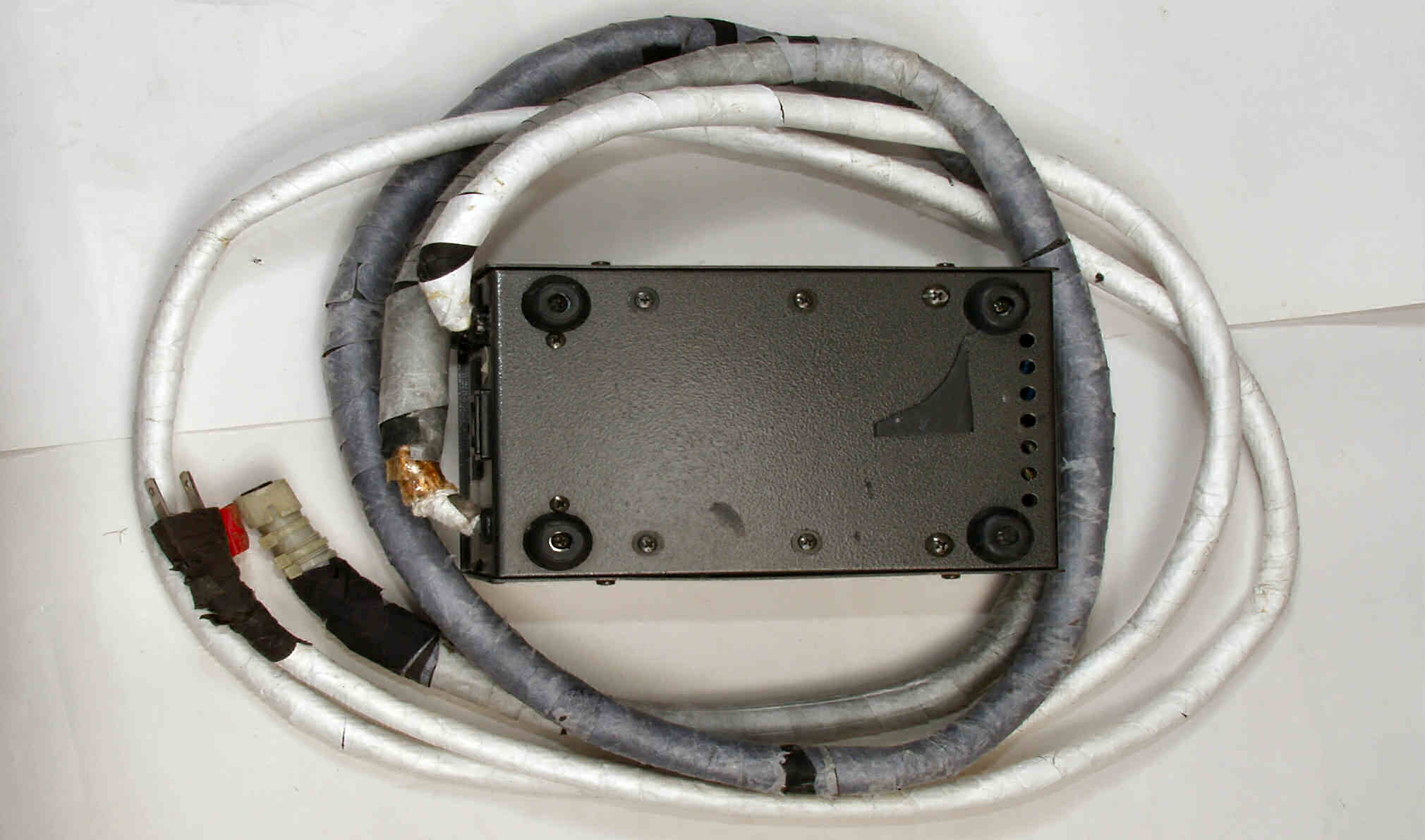

Ａ２．　点検中　電源を下から見る、ケーブルの加工が目立つ！

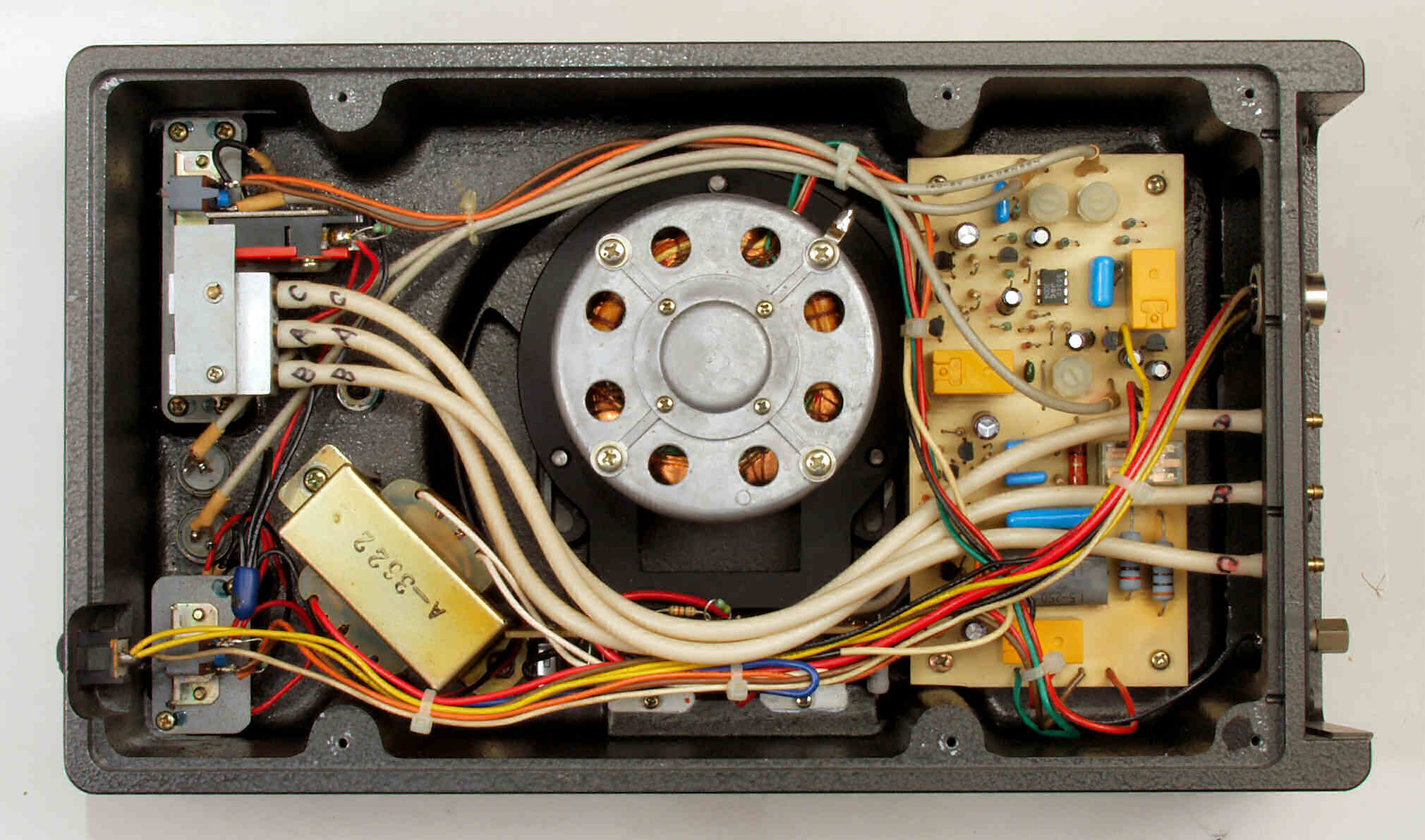

Ａ３．　点検中　電源部を上ケースを外し、上から見る

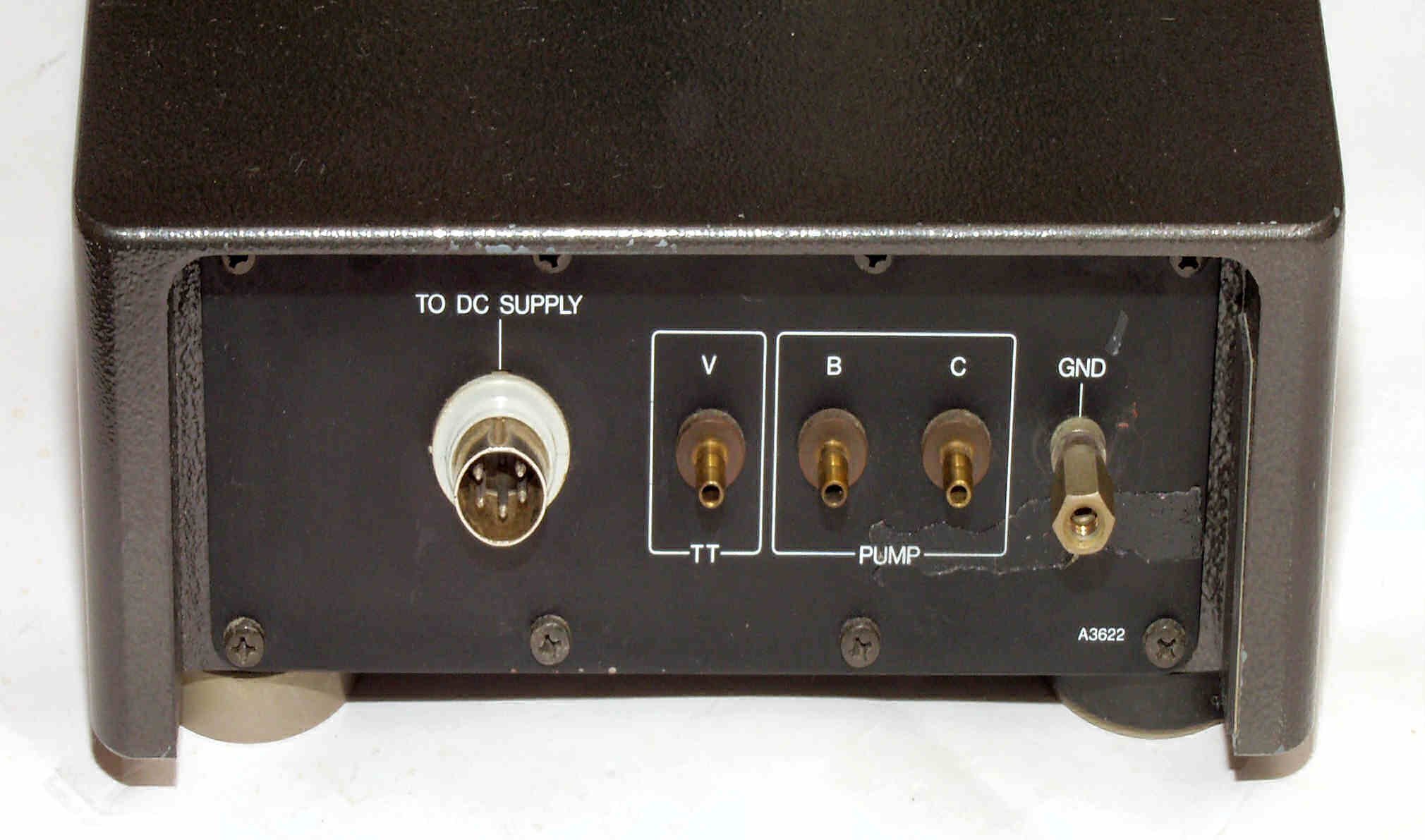

Ａ４．　点検中　モーター部

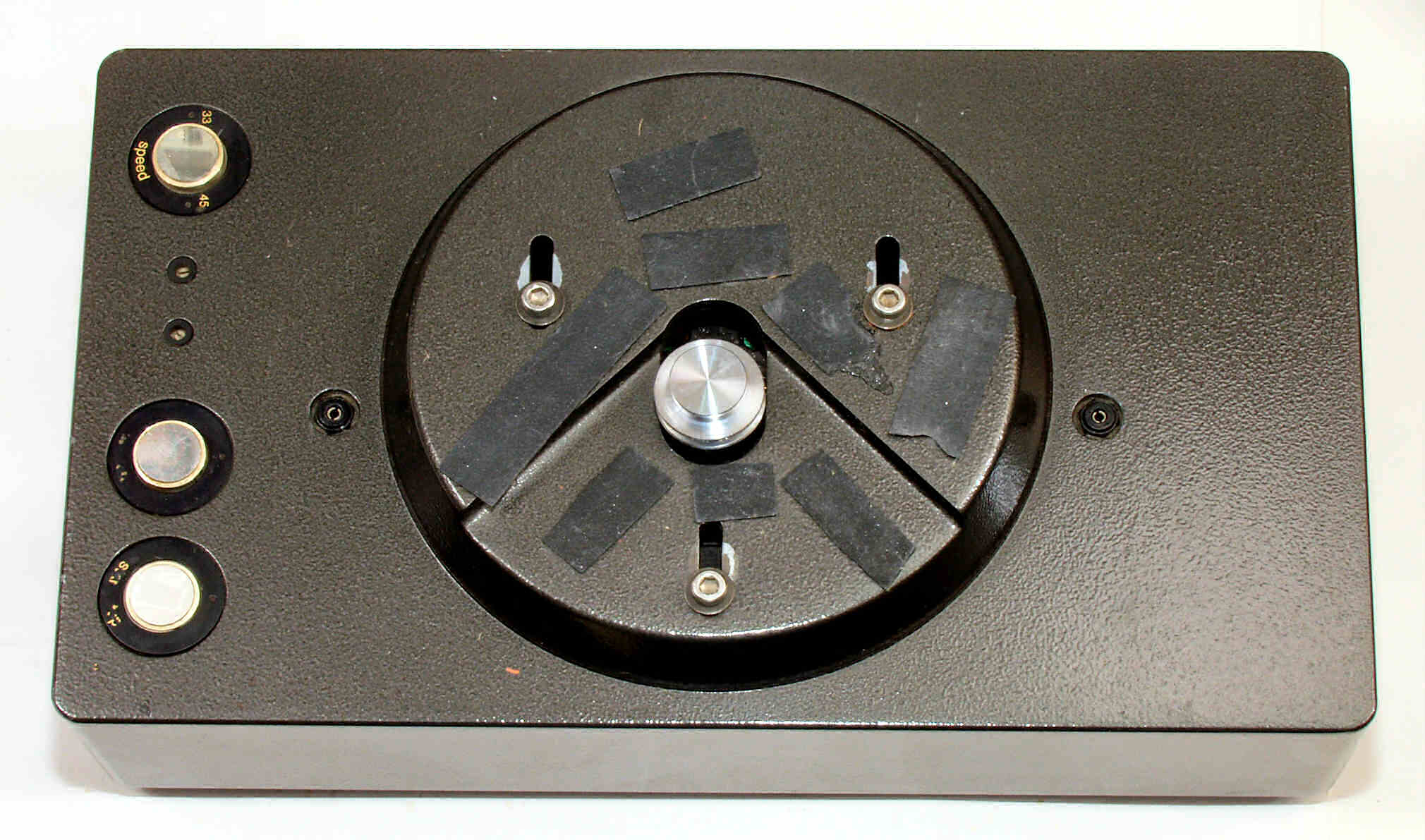

Ａ５．　点検中　モーター部、カーバーを取り、上から見る

Ａ６．　点検中　モーター部、端子部を見る

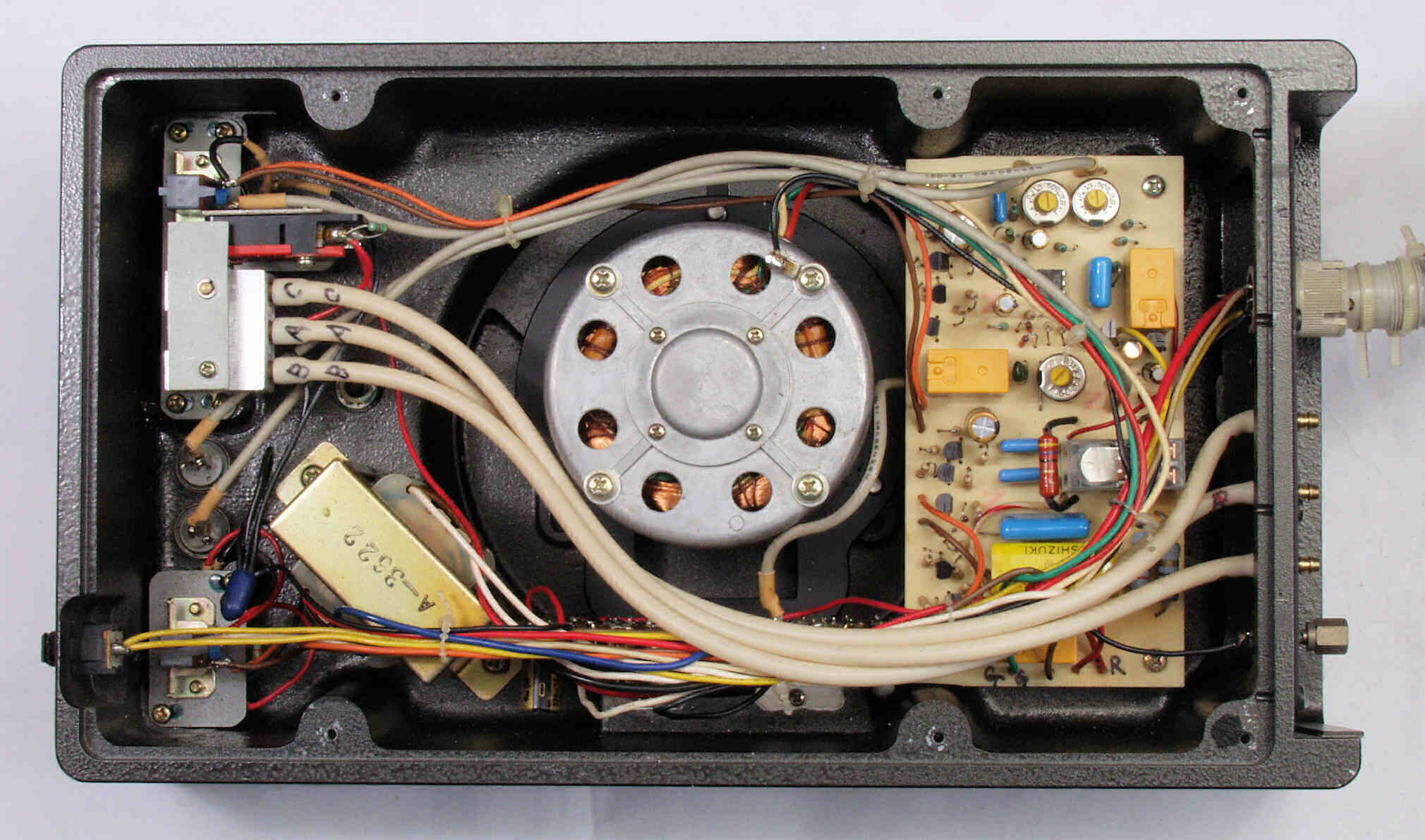

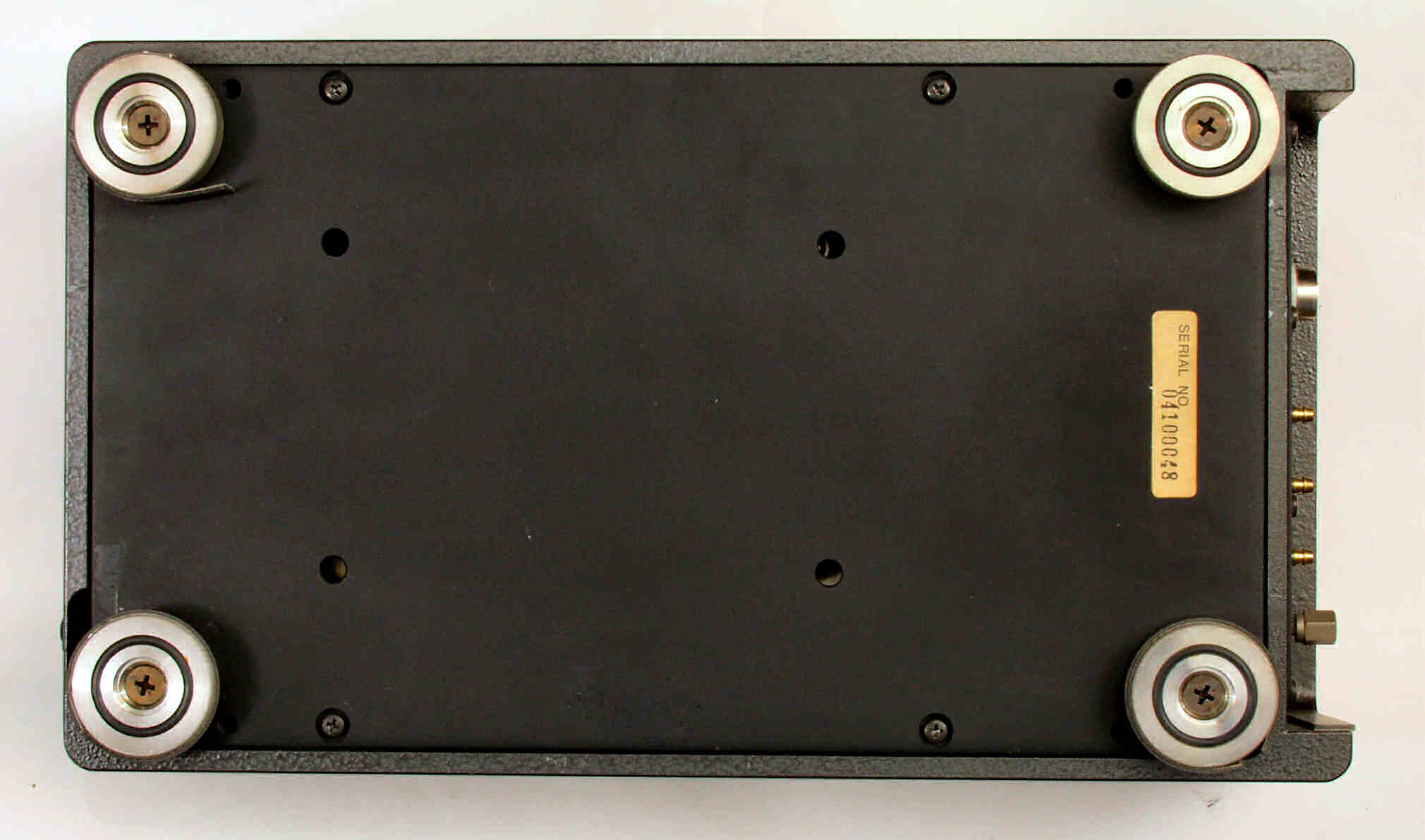

Ａ７．　点検中　モーター部　下から見る

Ａ８．　点検中　モーター部　下蓋を取り、下から見る

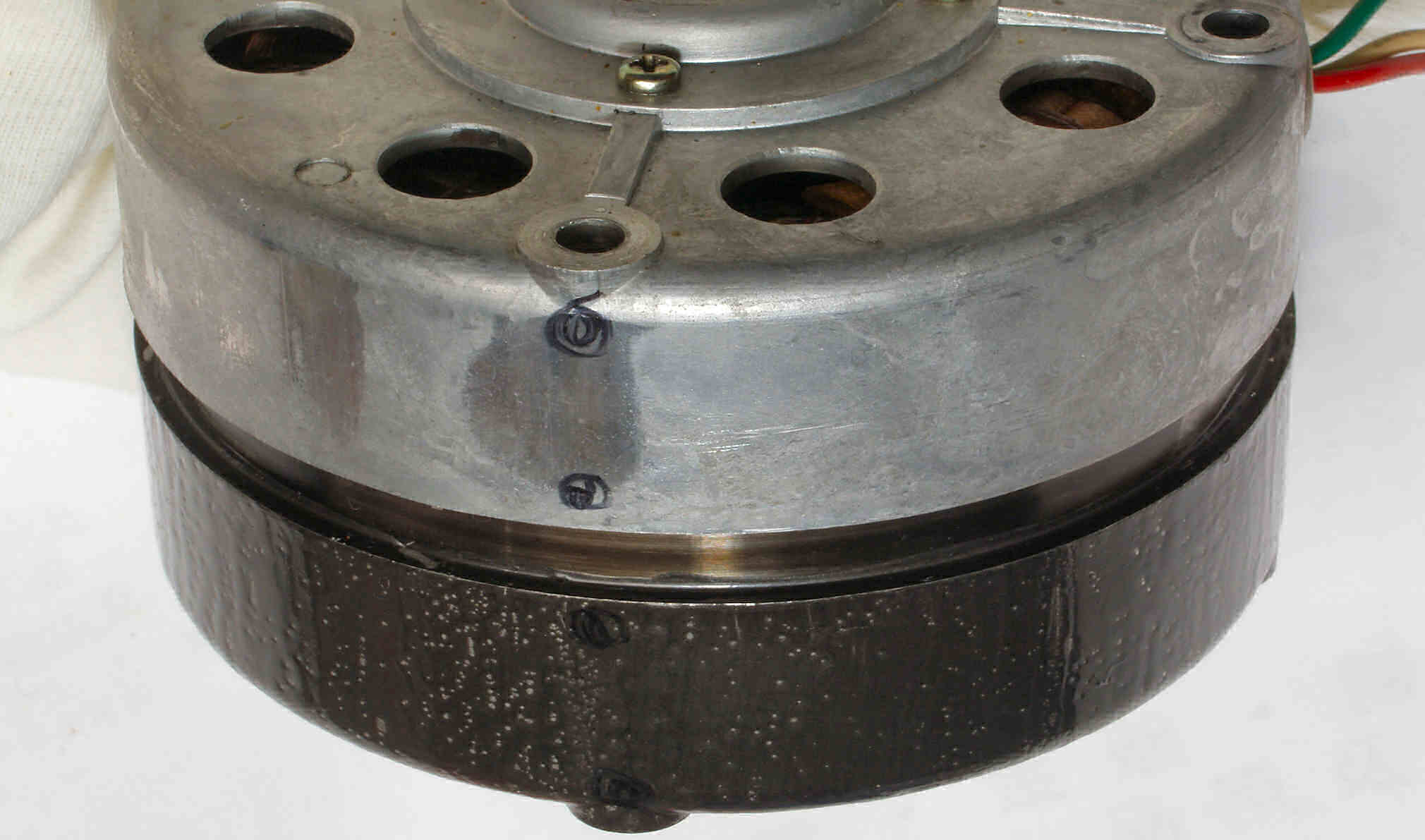

Ａ９．　点検中　モーター

ＡＡ．　点検中　モーター、修理履歴はなさそう

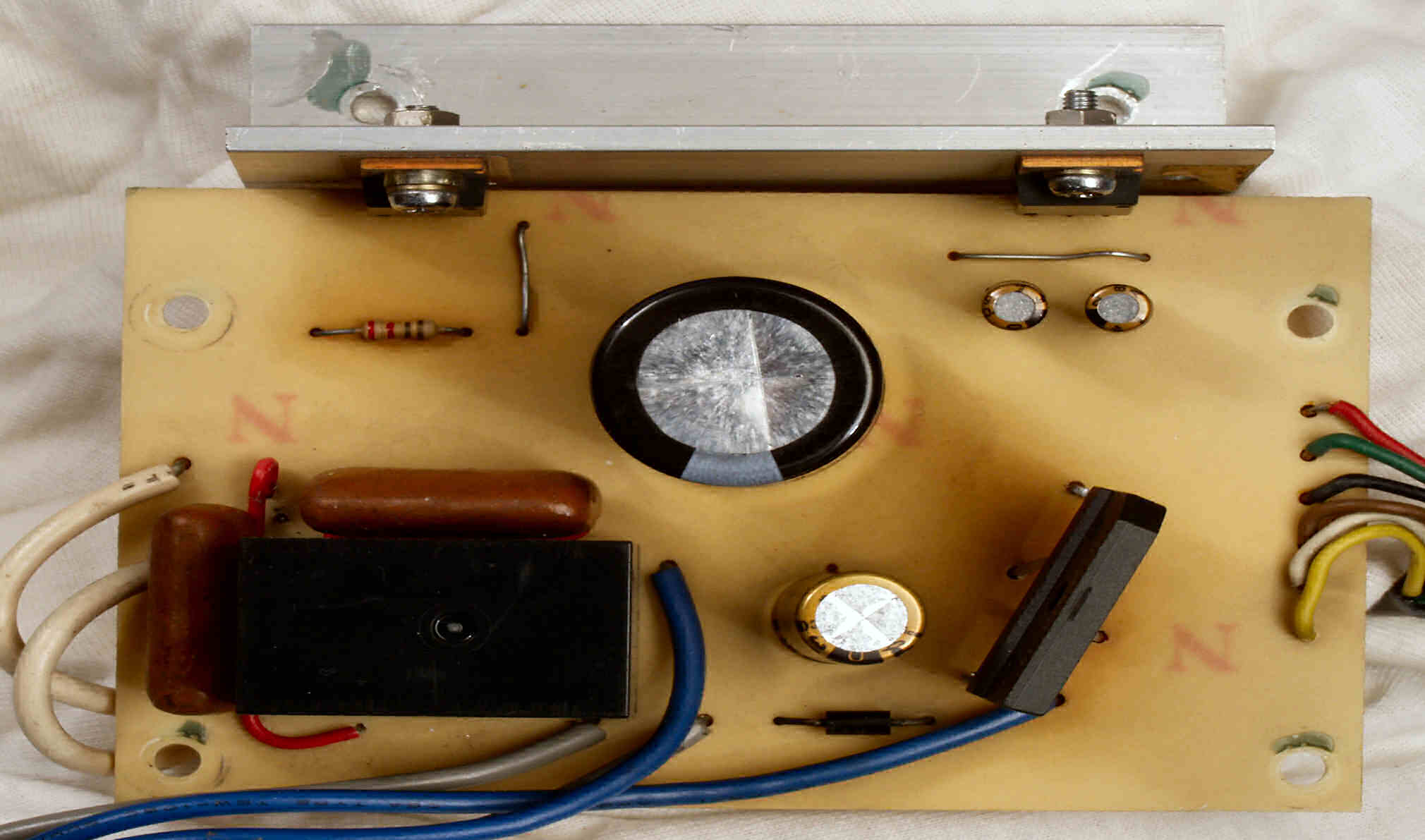

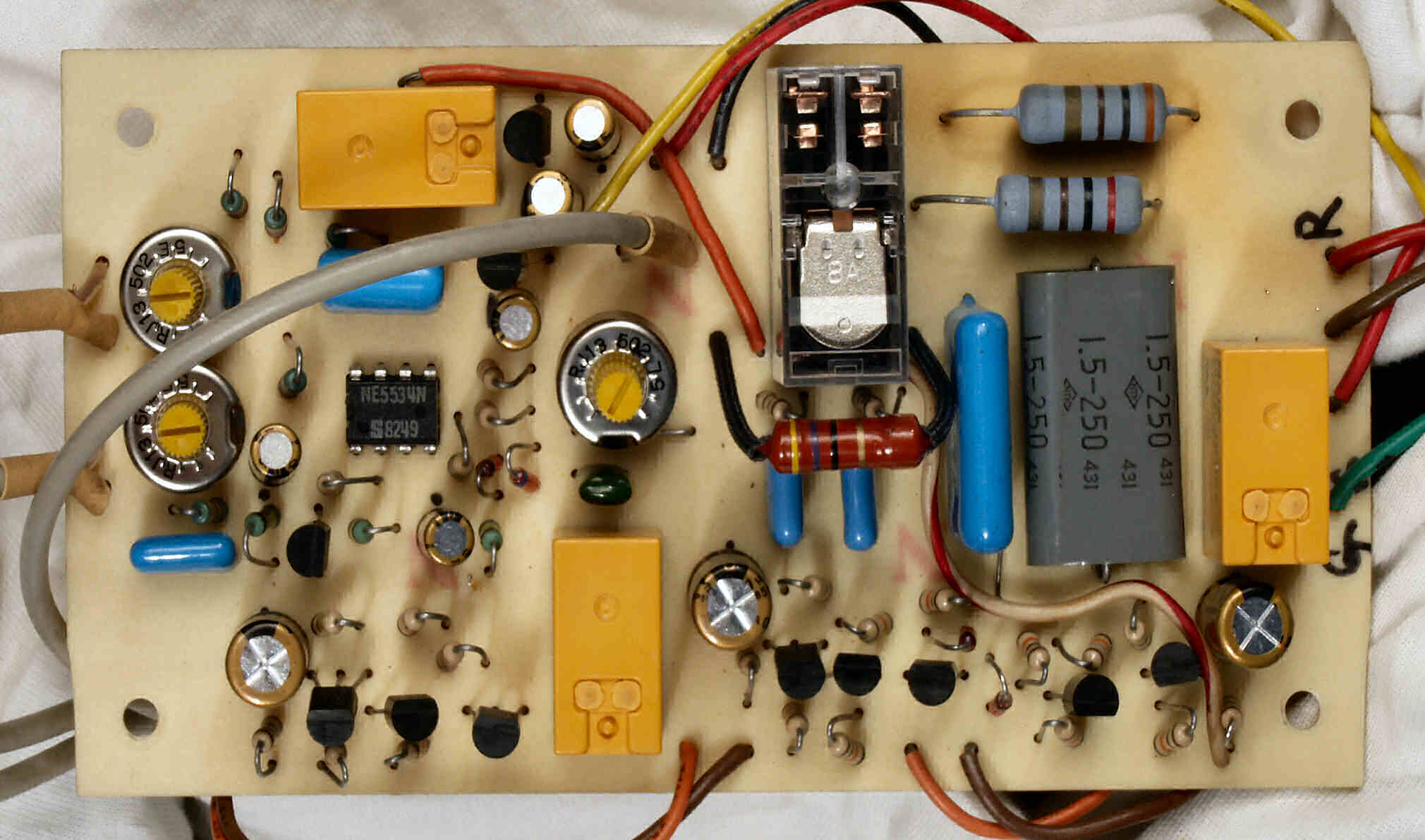

Ｃ．　修理状況 Ｃ１Ａ．　修理前　電源部整流基板

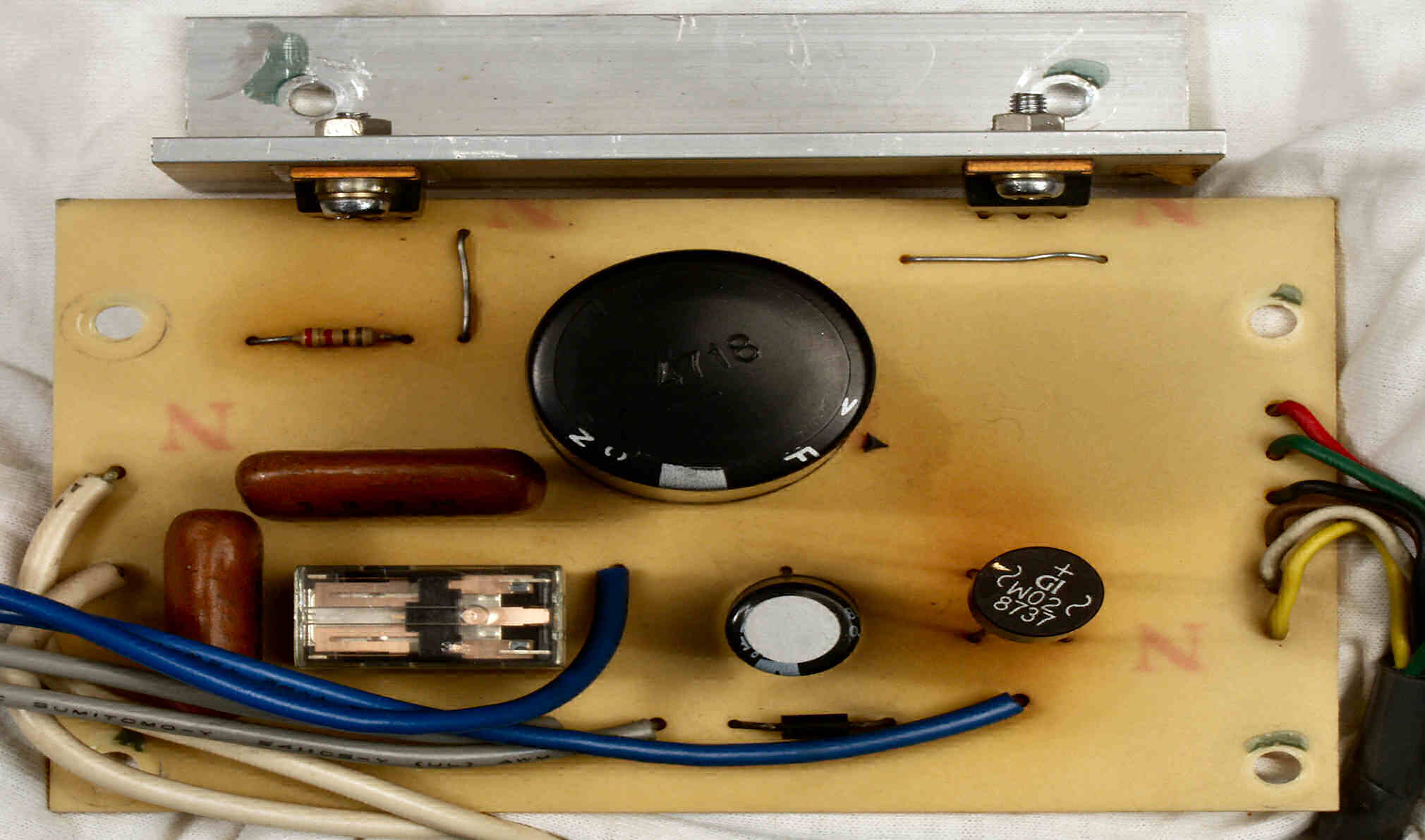

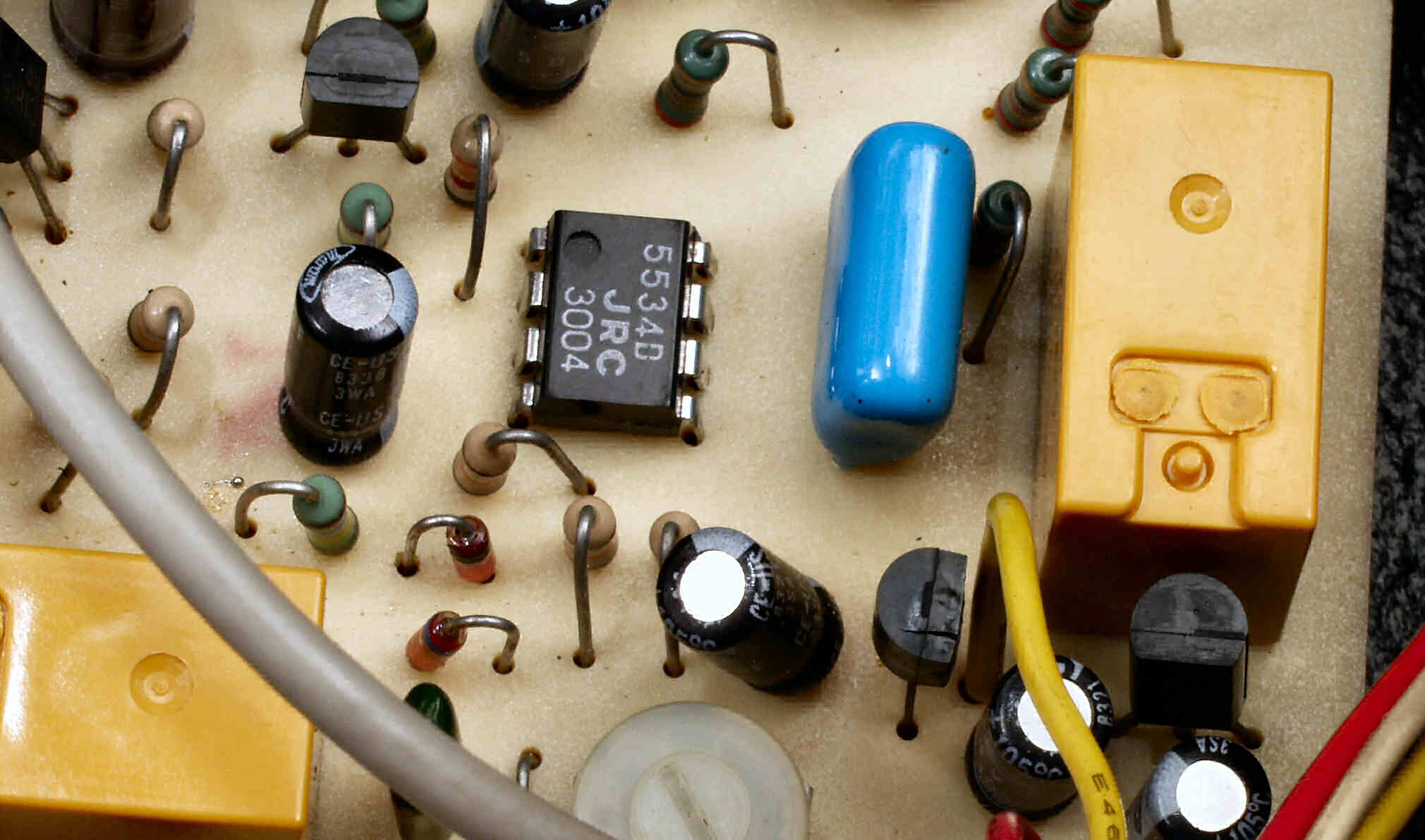

Ｃ１Ｂ　．修理後　電源部整流基板　整流器１個、リレー１個、抵抗１個、電解コンデンサー４個交換、フイルムコンデンサー１個追加

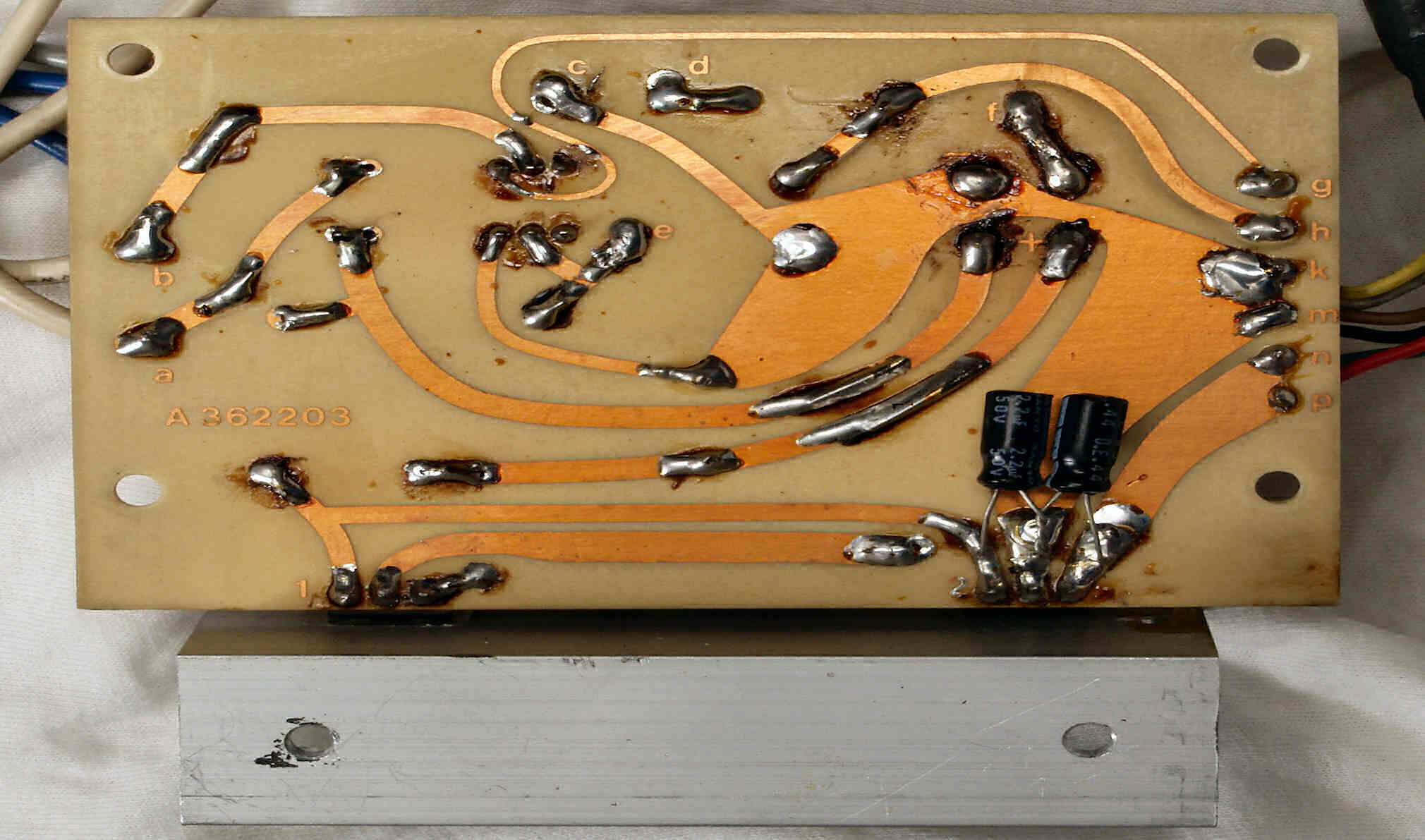

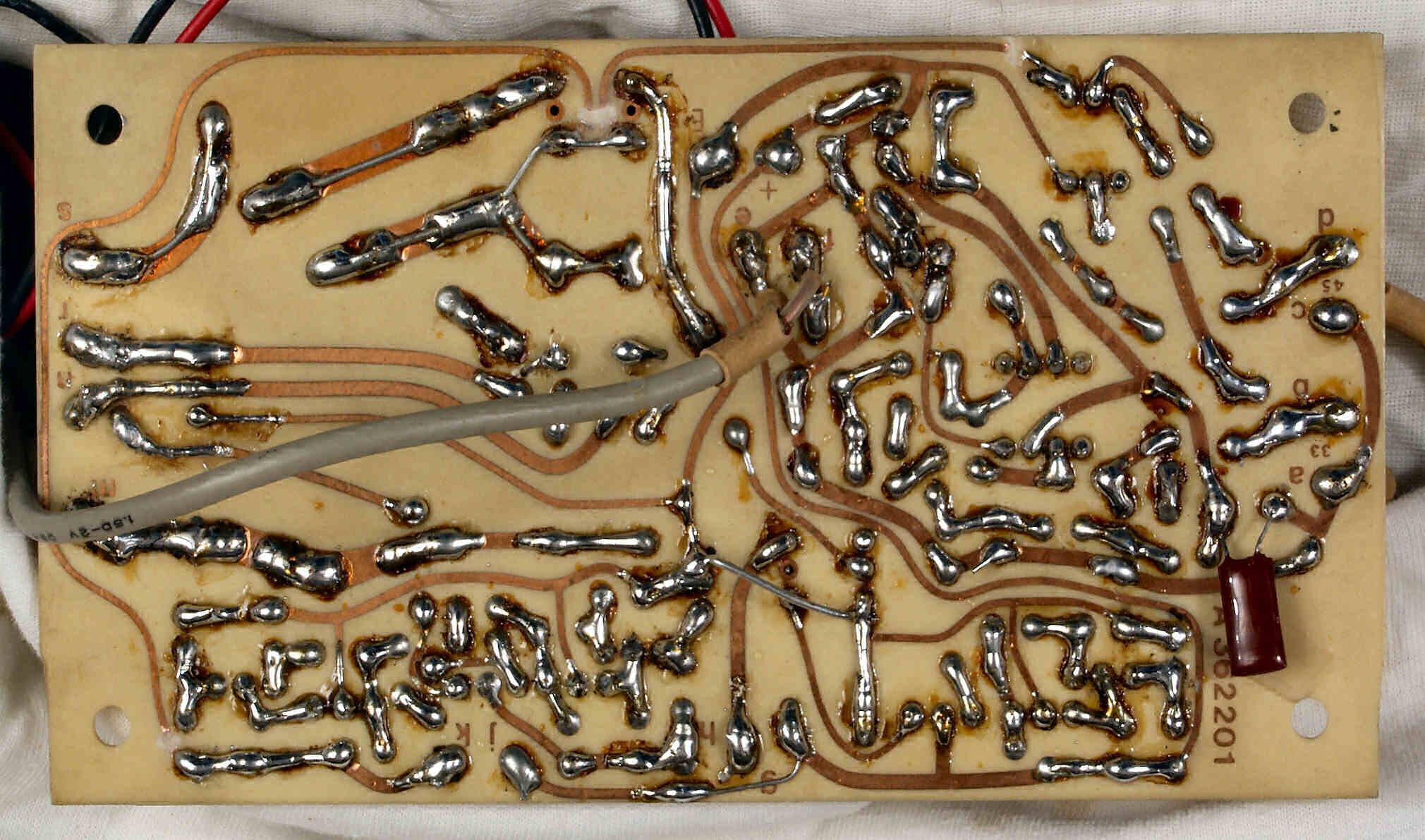

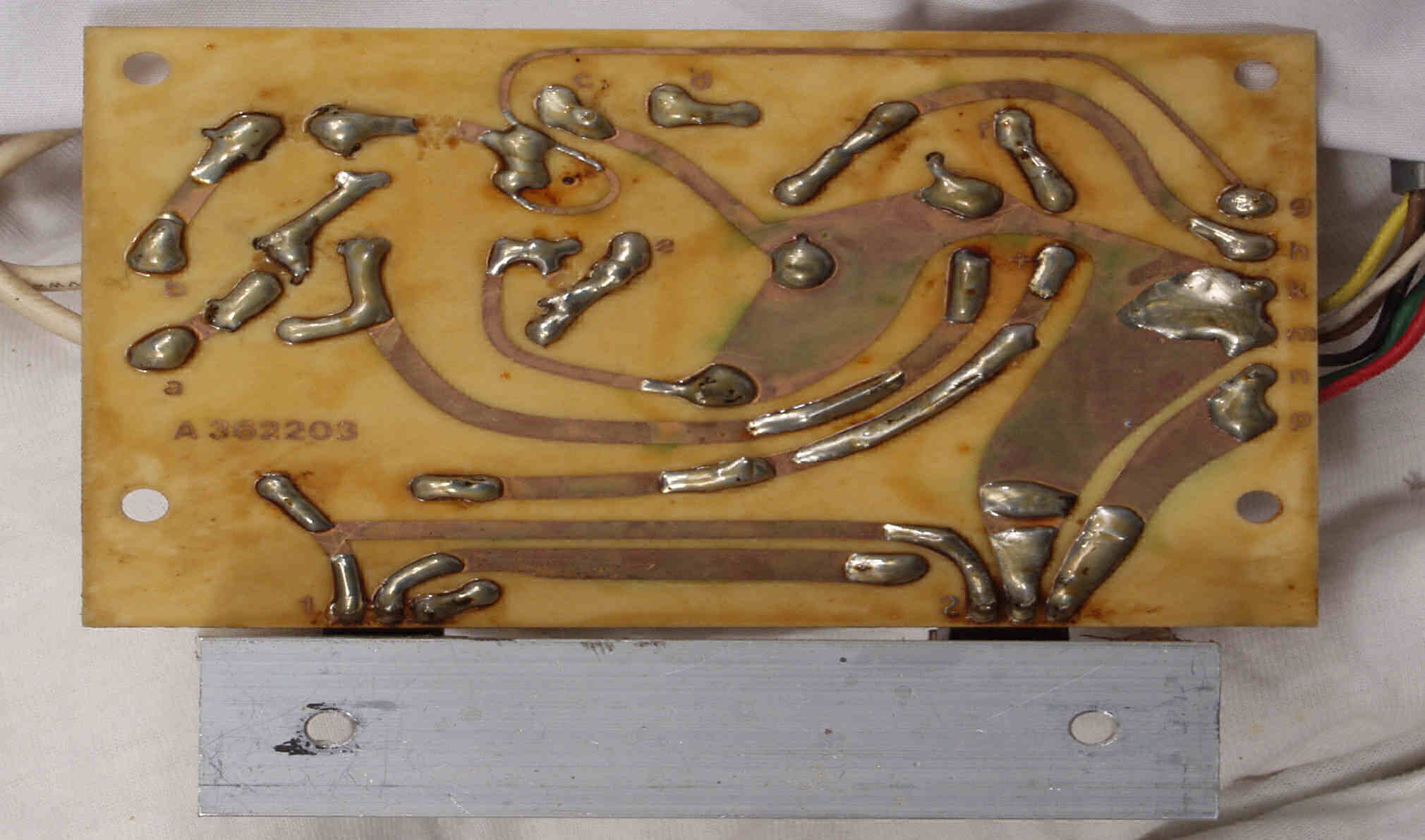

Ｃ１Ｃ．　修理前　電源部整流基板裏

Ｃ１Ｄ．　修理（半田補正）後　電源部整流基板裏

Ｃ１Ｅ．　完成電源部整流基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ２Ａ．　修理前　モーター部コントロール基板

Ｃ２Ａ１．　修理中　モーター部コントロール基板、ＦＥＴ（電解トランジスター）、定電圧ＩＣ２個、ＯＰ−ＡＭＰ焼損

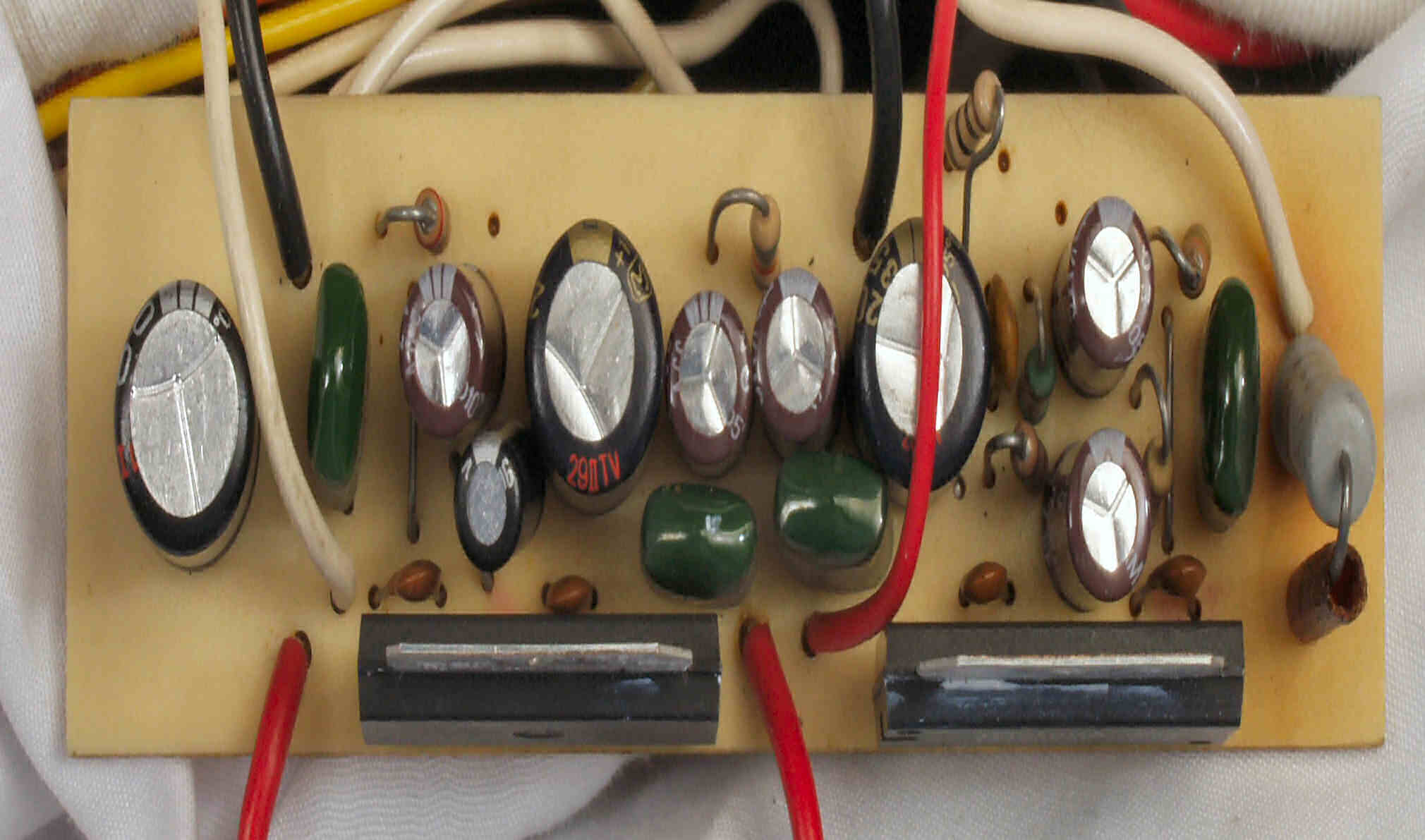

Ｃ２Ｂ．　修理後　モーター部コントロール基板　半固定ＶＲ３個、電解コンデンサー９個交換

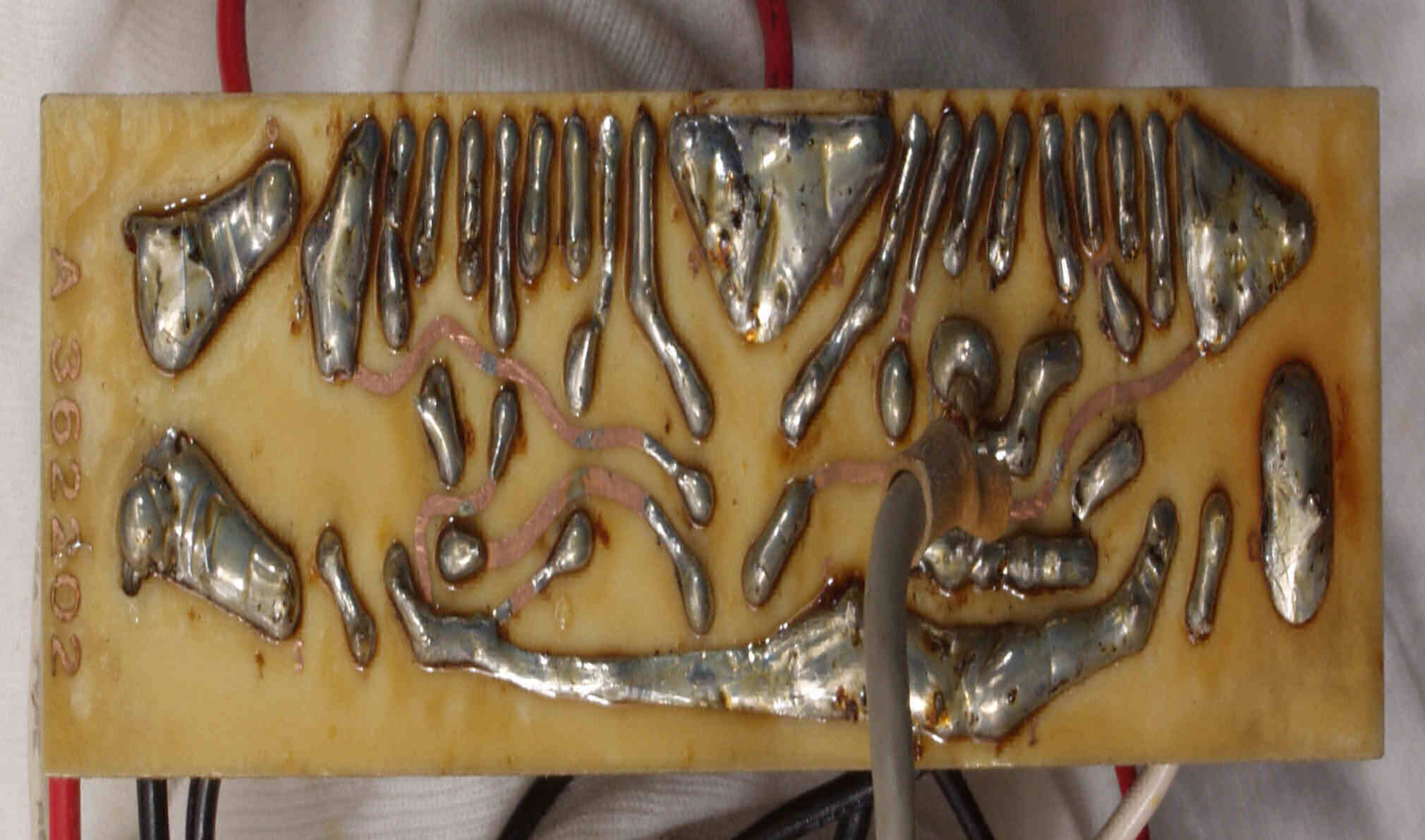

Ｃ２Ｃ．　修理前　モーター部コントロール基板裏

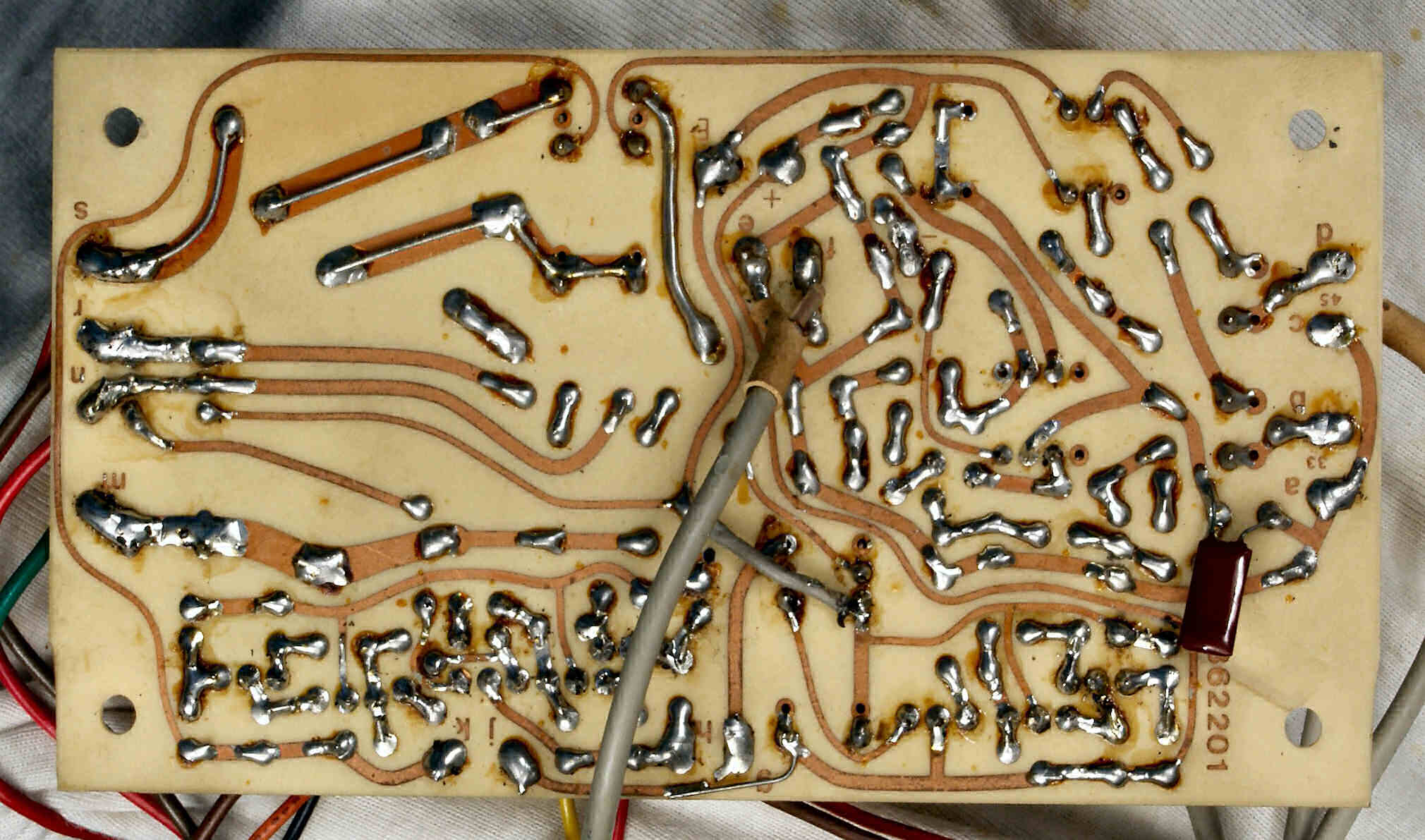

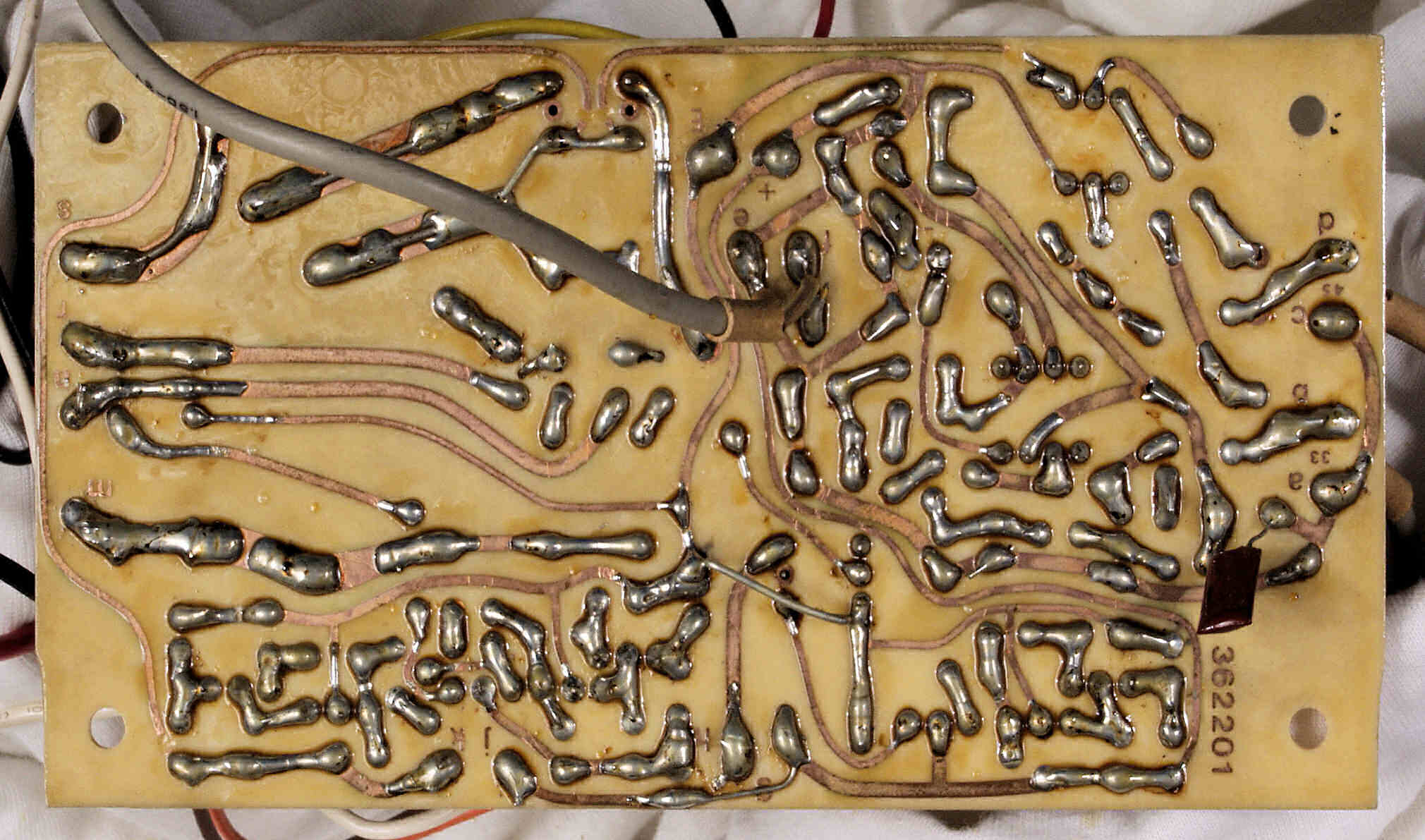

Ｃ２Ｄ．　修理（半田補正）後　モーター部コントロール基板裏

Ｃ２Ｅ．　完成モーター部コントロール基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ３Ａ．　修理前　モーター部ＡＭＰ基板、モーター駆動アンプ−ＩＣ　２個焼損

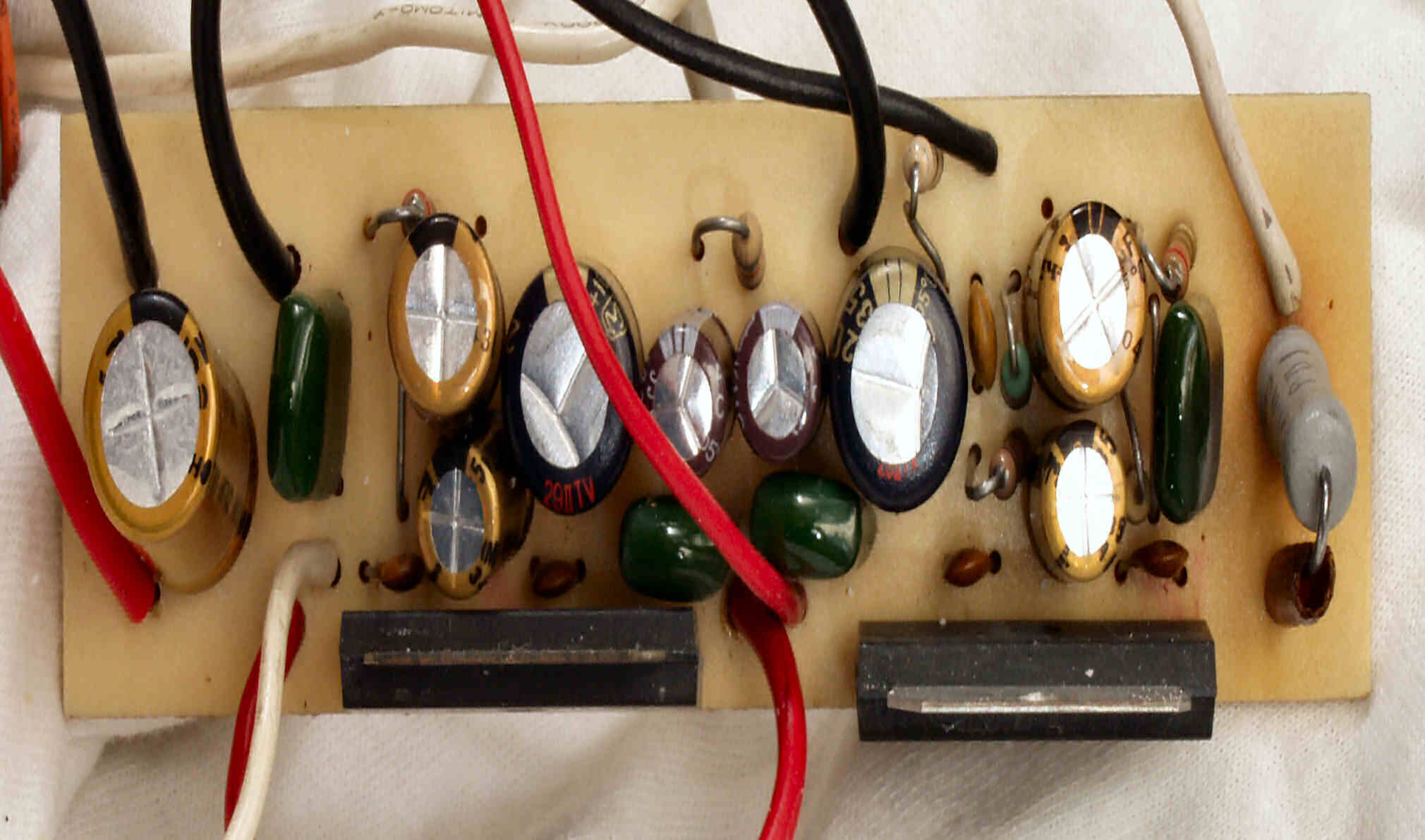

Ｃ３Ｂ．　修理後　モーター部ＡＭＰ基板　モーター駆動アンプ−ＩＣ　２個、電解コンデンサー９個交換

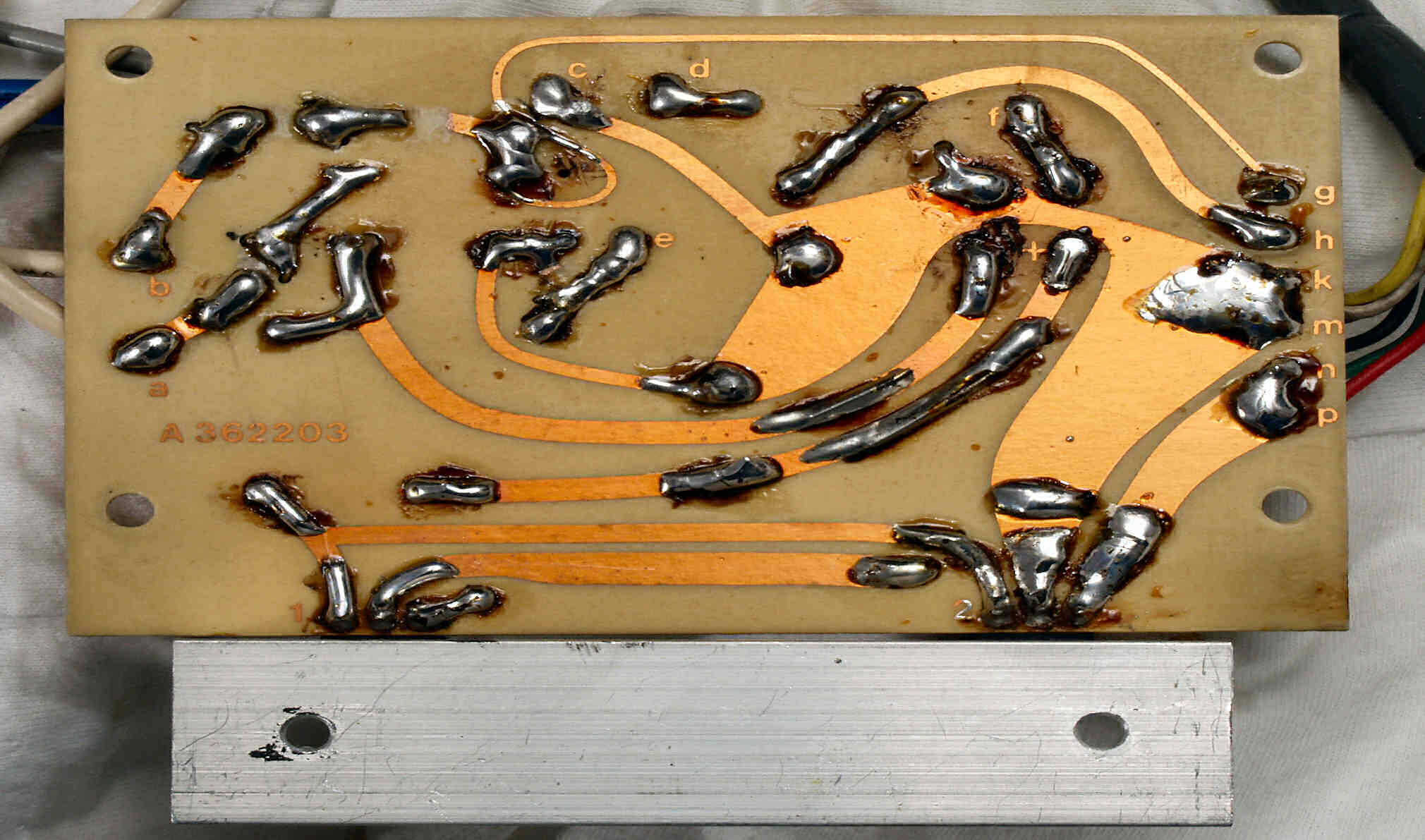

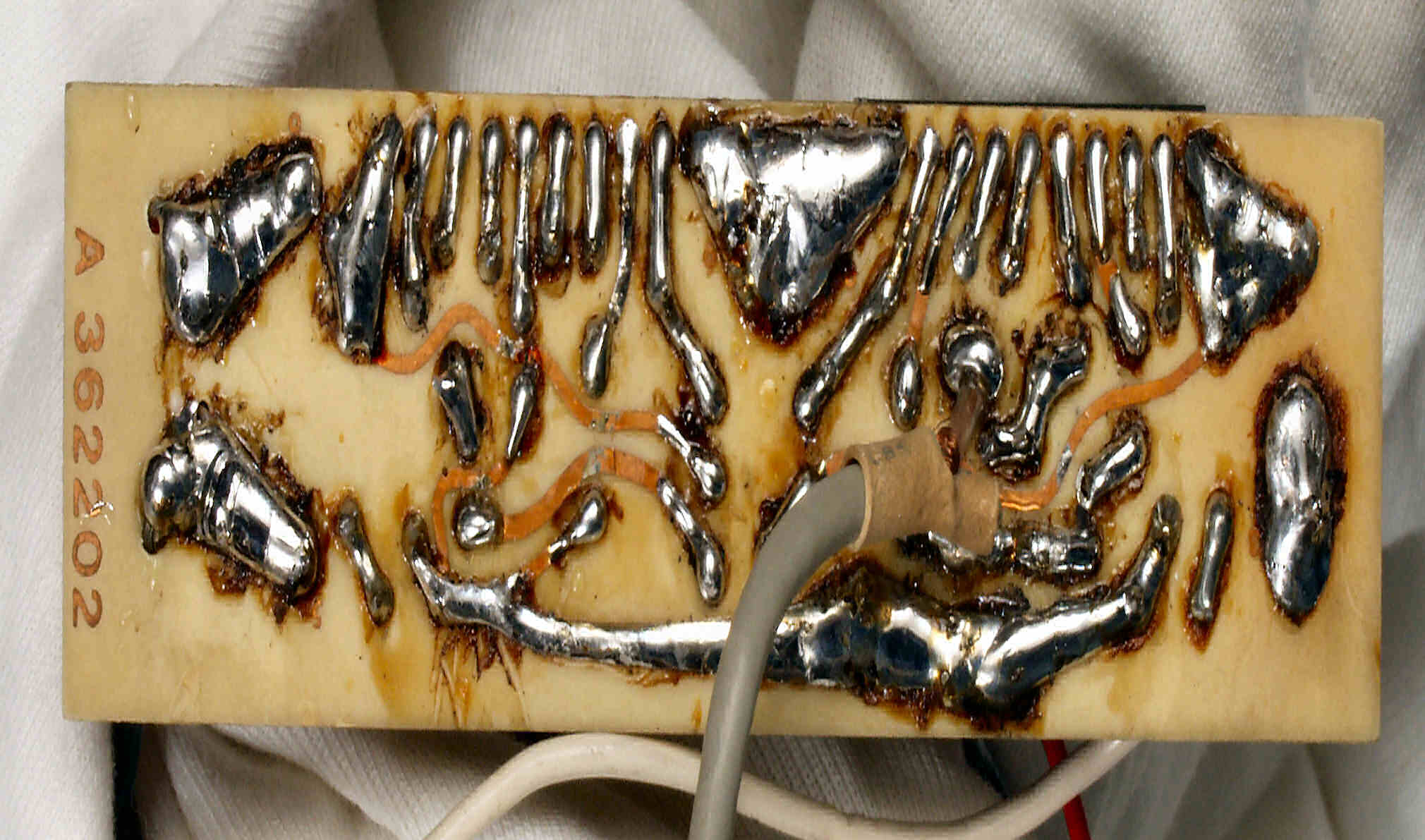

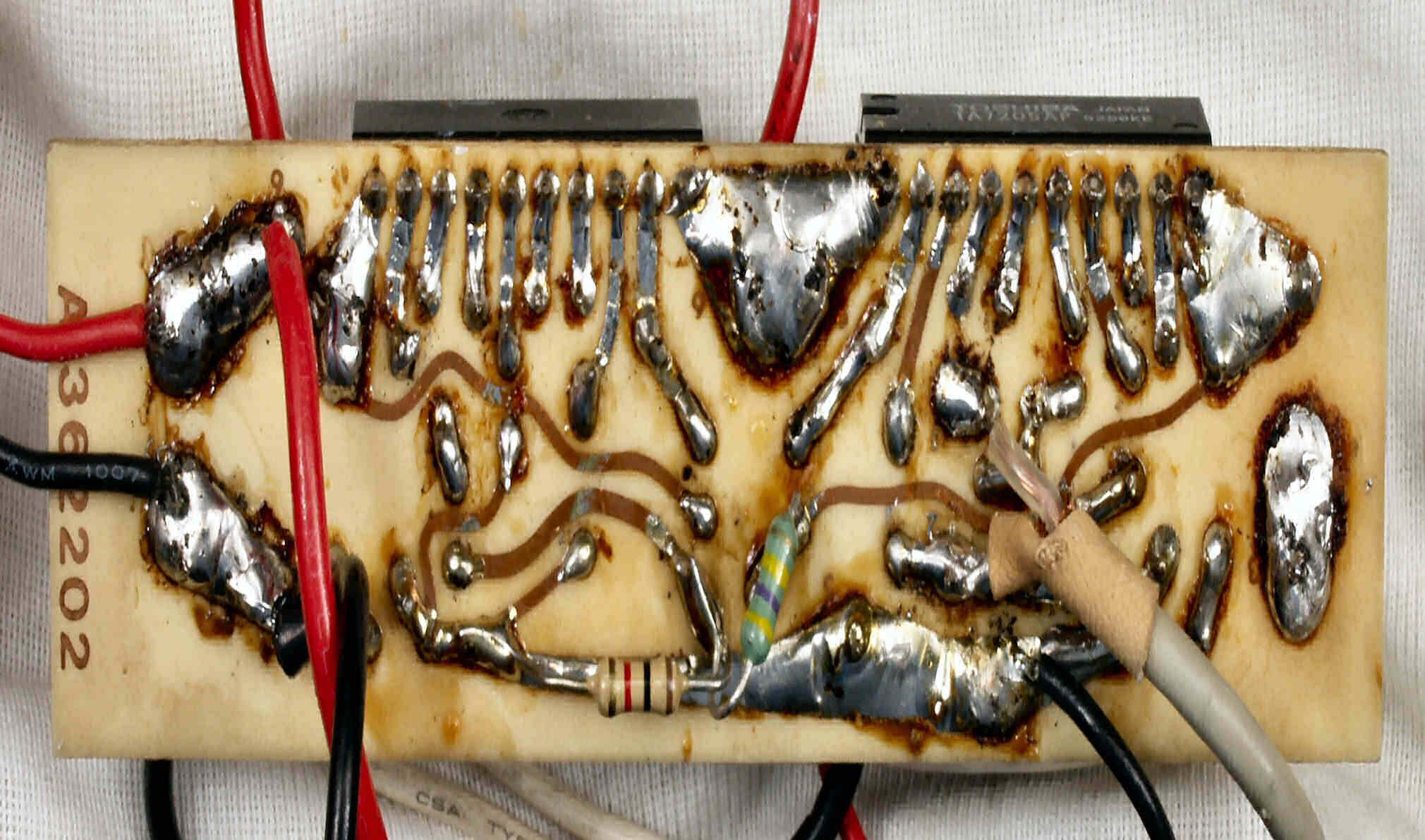

Ｃ３Ｃ．　修理前　モーター部ＡＭＰ基板裏

Ｃ３Ｄ．　修理（半田補正）後　モーター部ＡＭＰ基板裏　フイルムコンデンサー１個追加

Ｃ３Ｅ．　完成モーター部ＡＭＰ基板裏。余分なフラックスを落として、コート液を塗る。

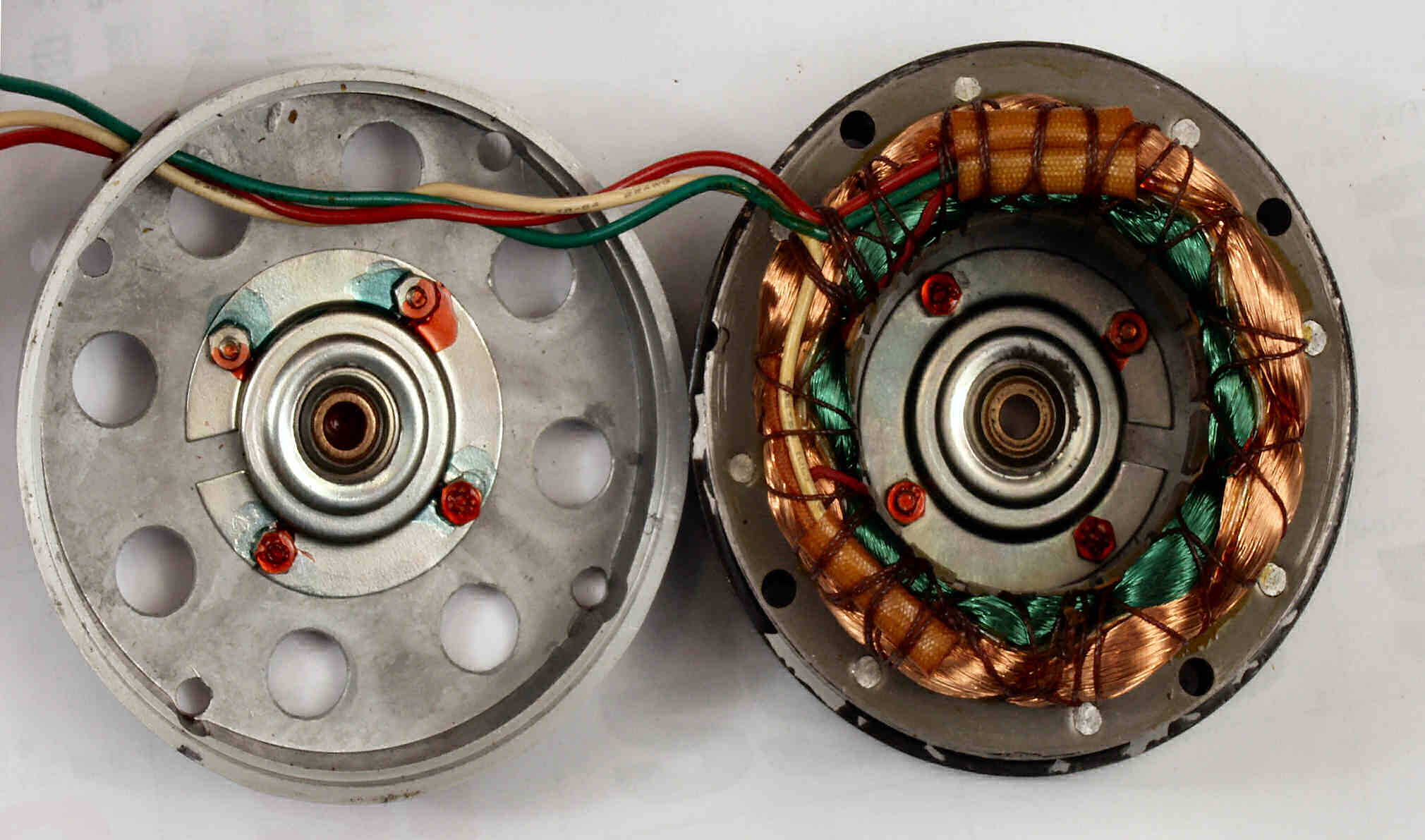

Ｃ４Ａ．　修理中　モーターベアリングを点検・注油

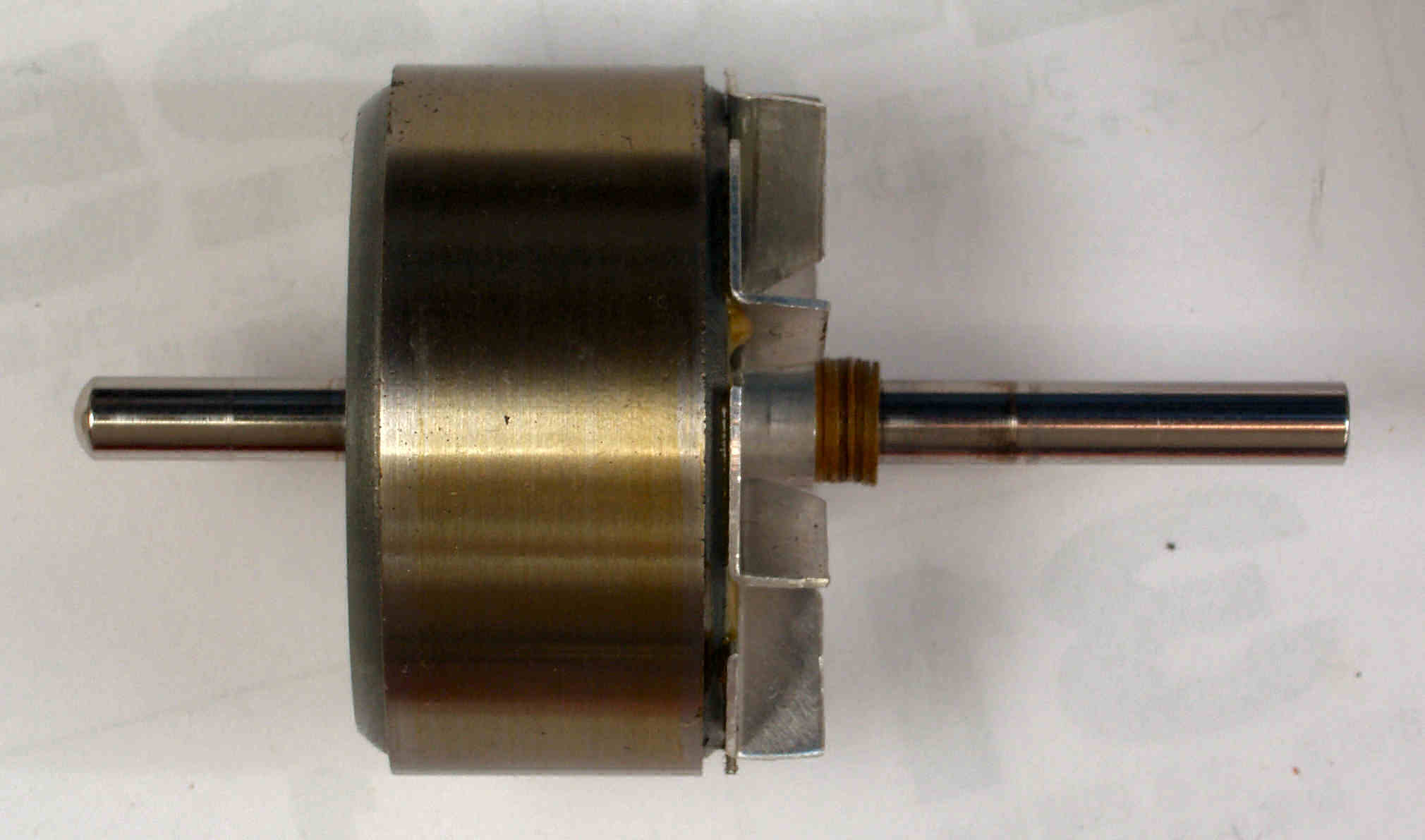

Ｃ４Ｂ．　修理中　モーター回転子（アマチュア）点検・注油、肝心の左側（底）のスペンサーが無い。

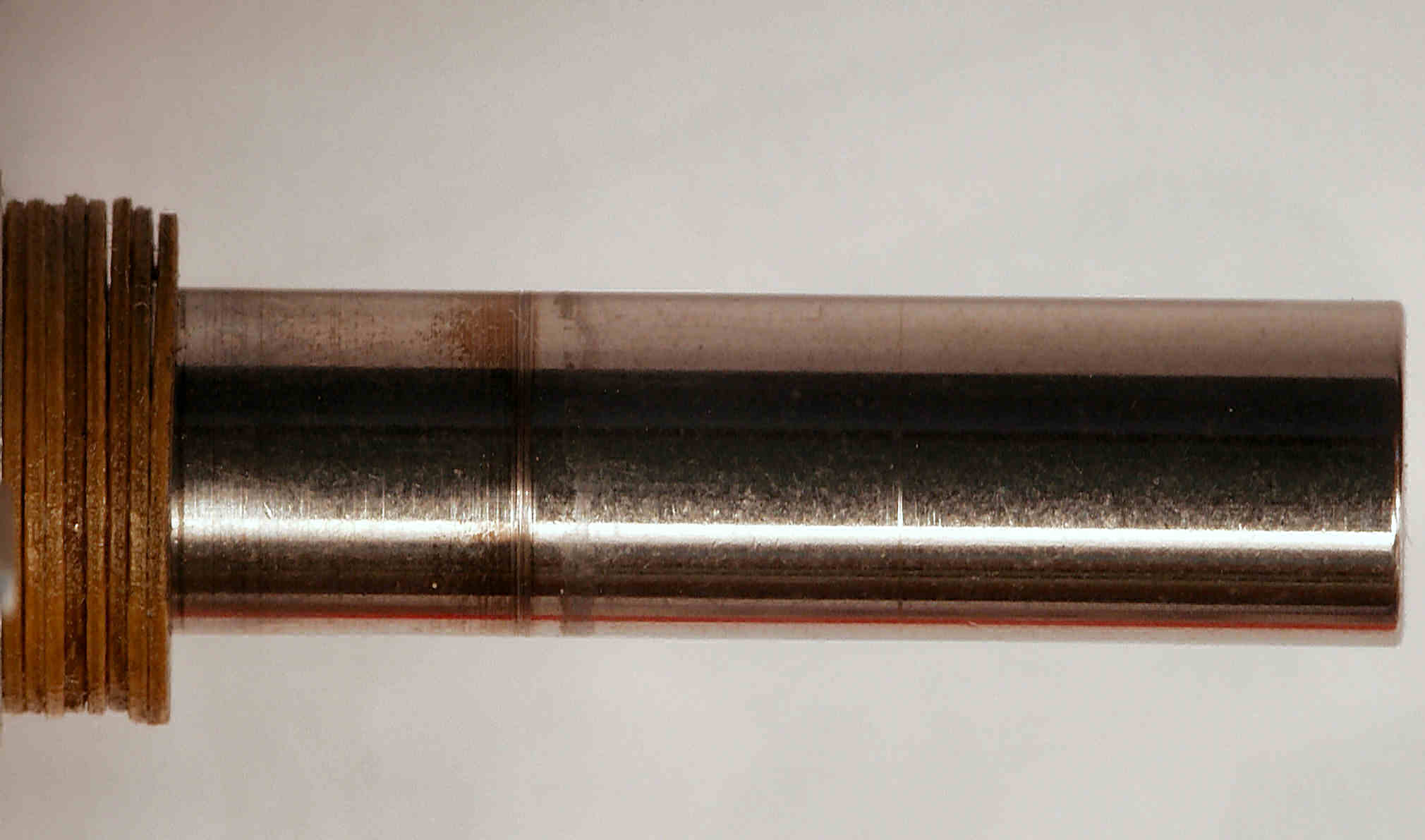

Ｃ４Ｃ．　修理後　モーター回転子（アマチュア）点検・注油、プリー側、ゴミが入りキズがある。

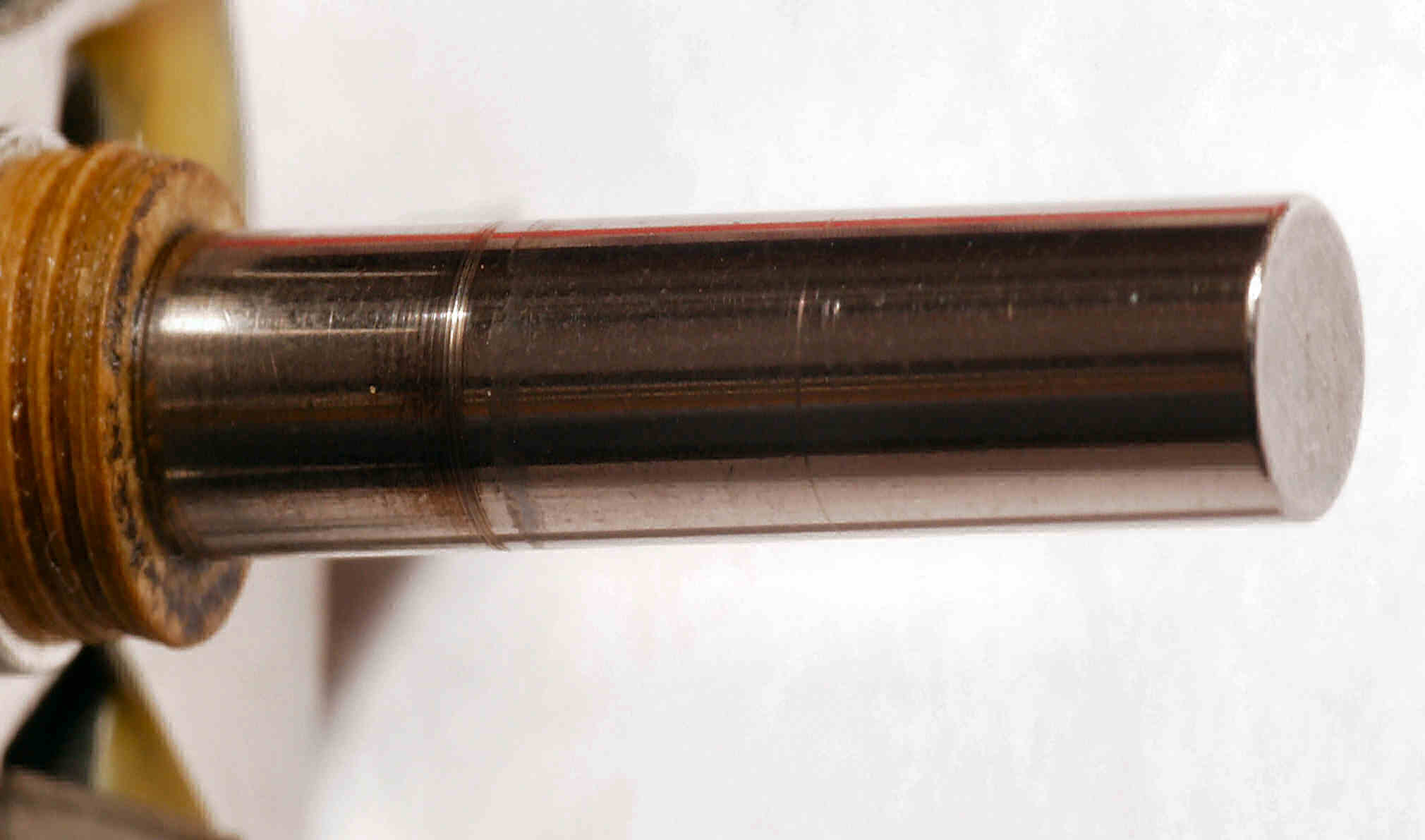

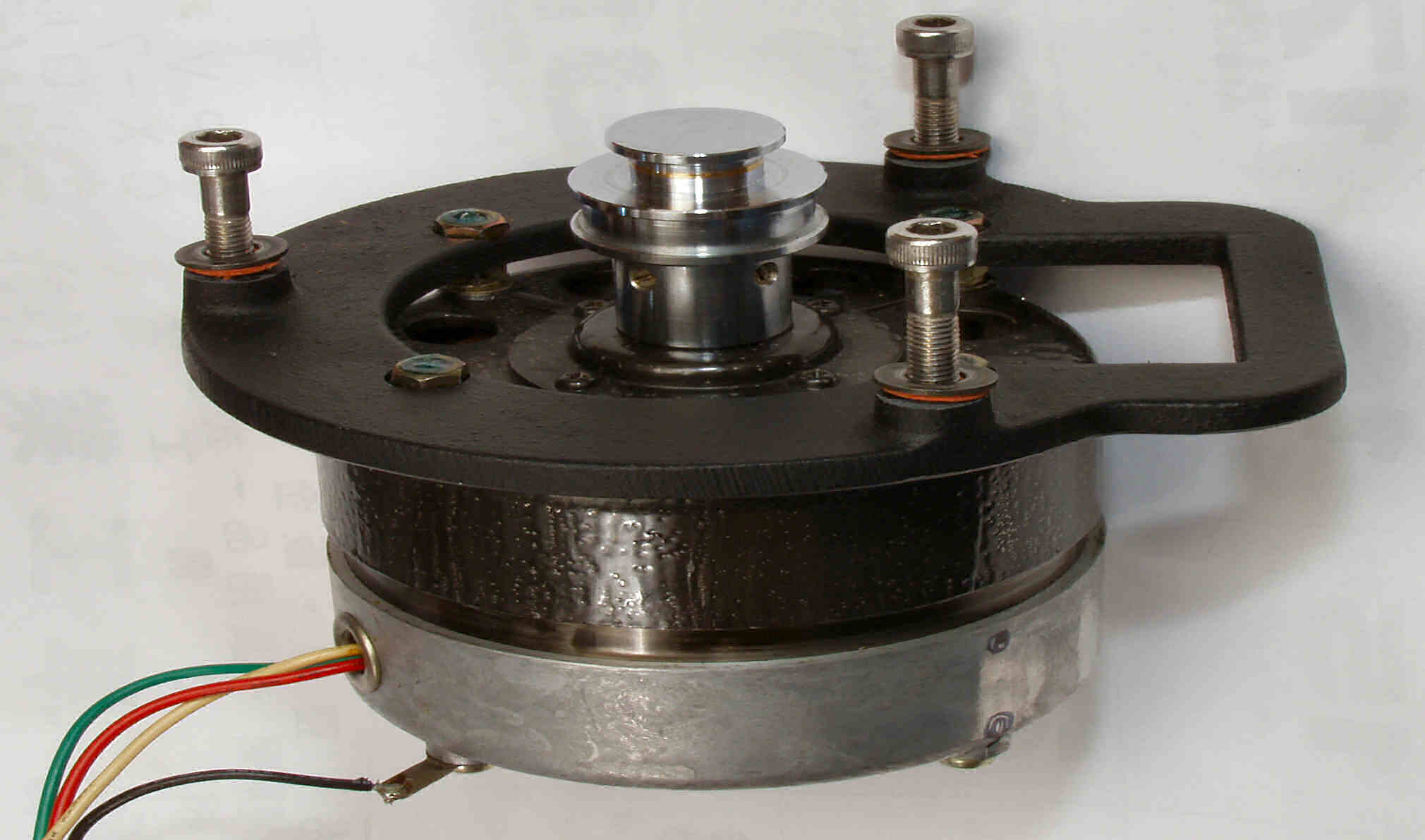

Ｃ４Ｄ．　修理後　モーター回転子（アマチュア）点検・注油、プリー側。

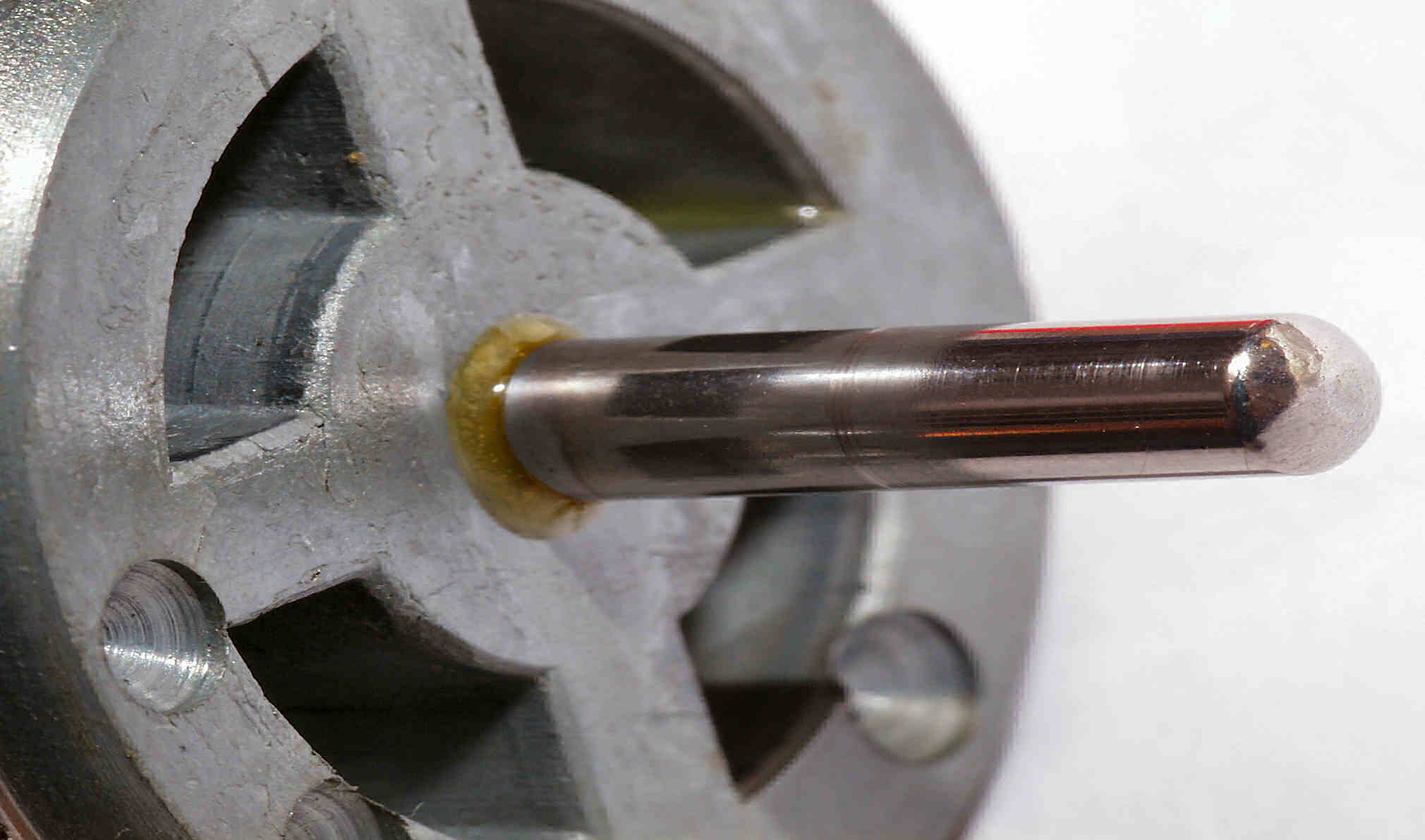

Ｃ４Ｅ．　修理後　モーター回転子（アマチュア）点検・注油、底軸側。

Ｃ５Ａ．　交換部品

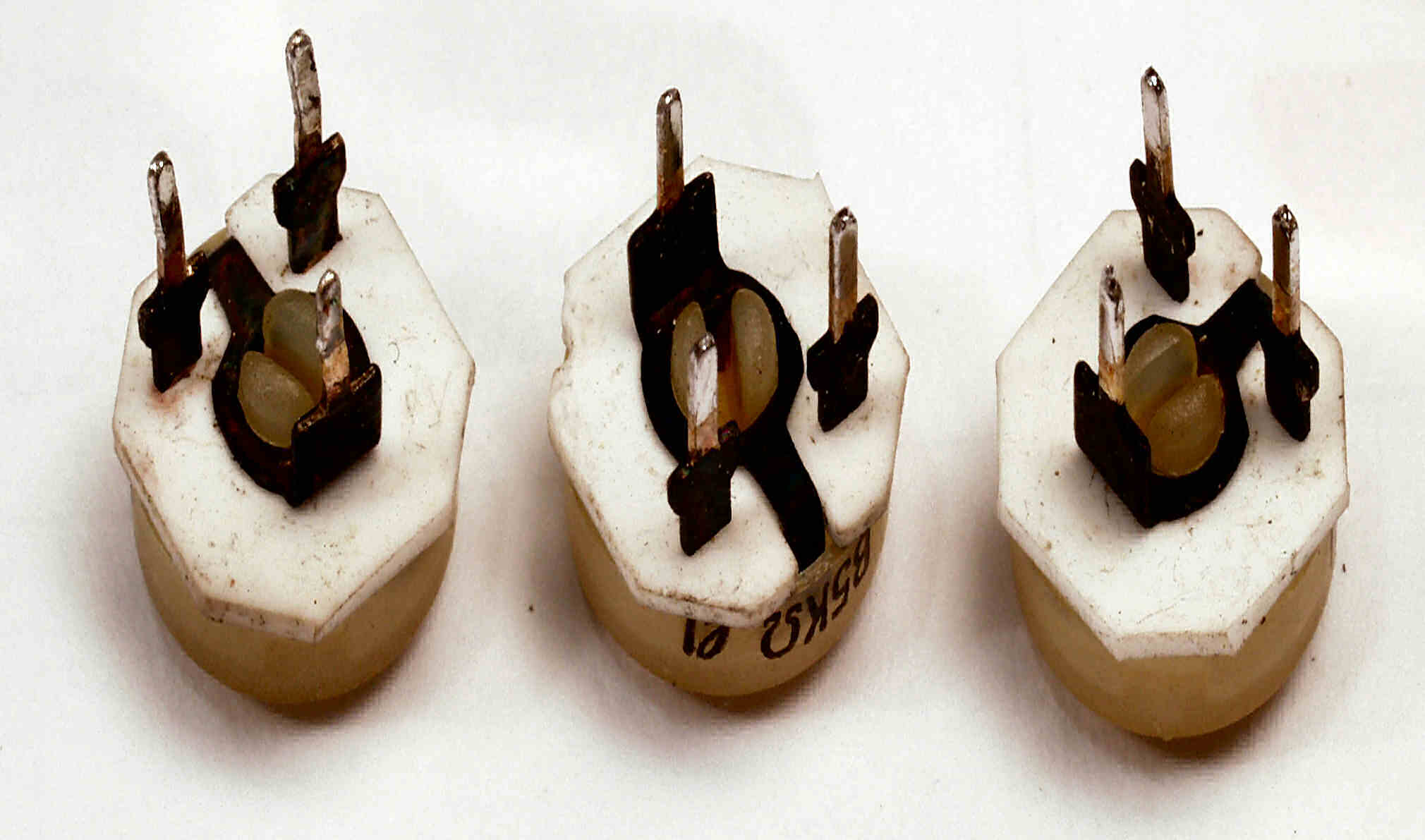

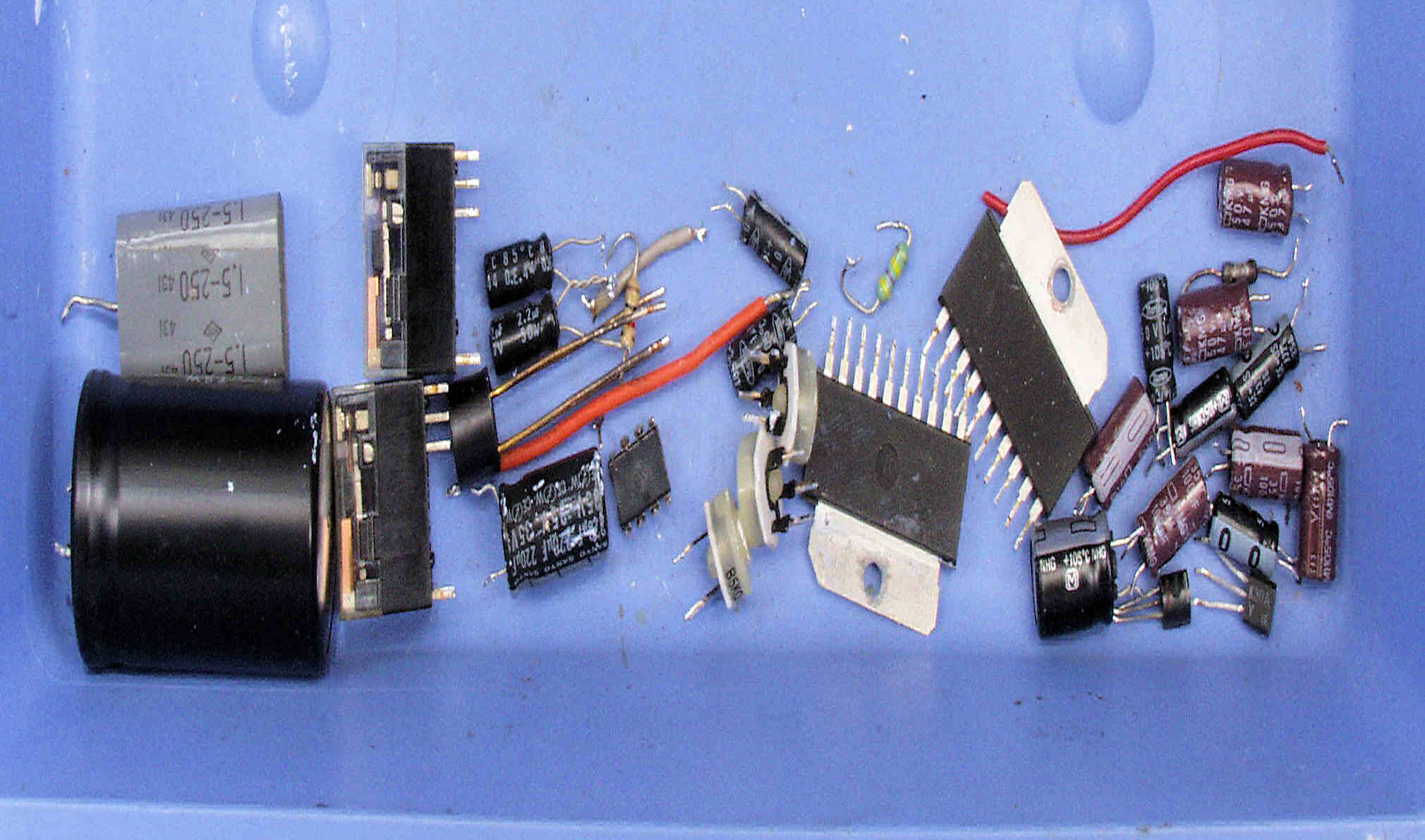

Ｃ５Ｂ．　交換部品、真っ黒に酸化した半固定ＶＲ。

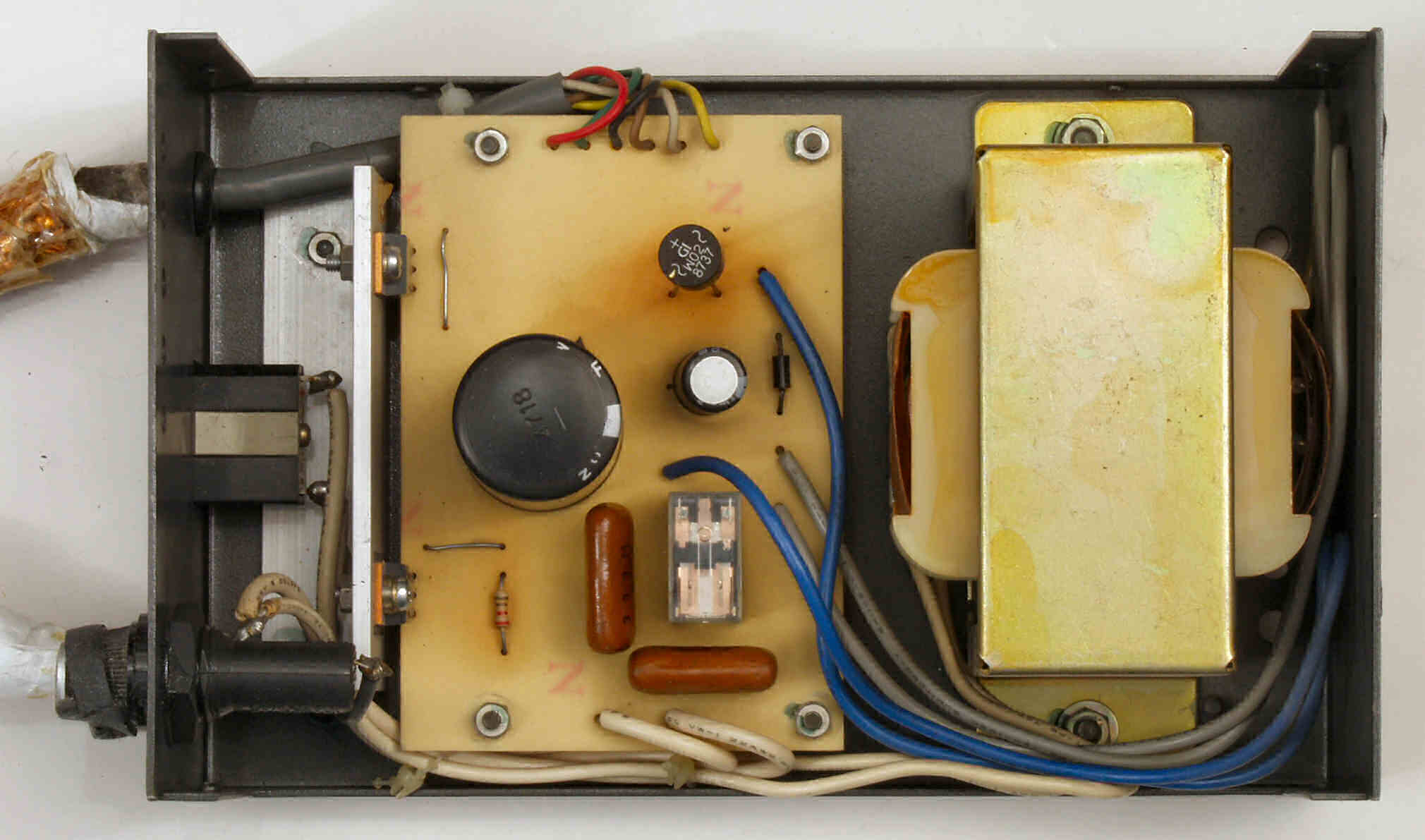

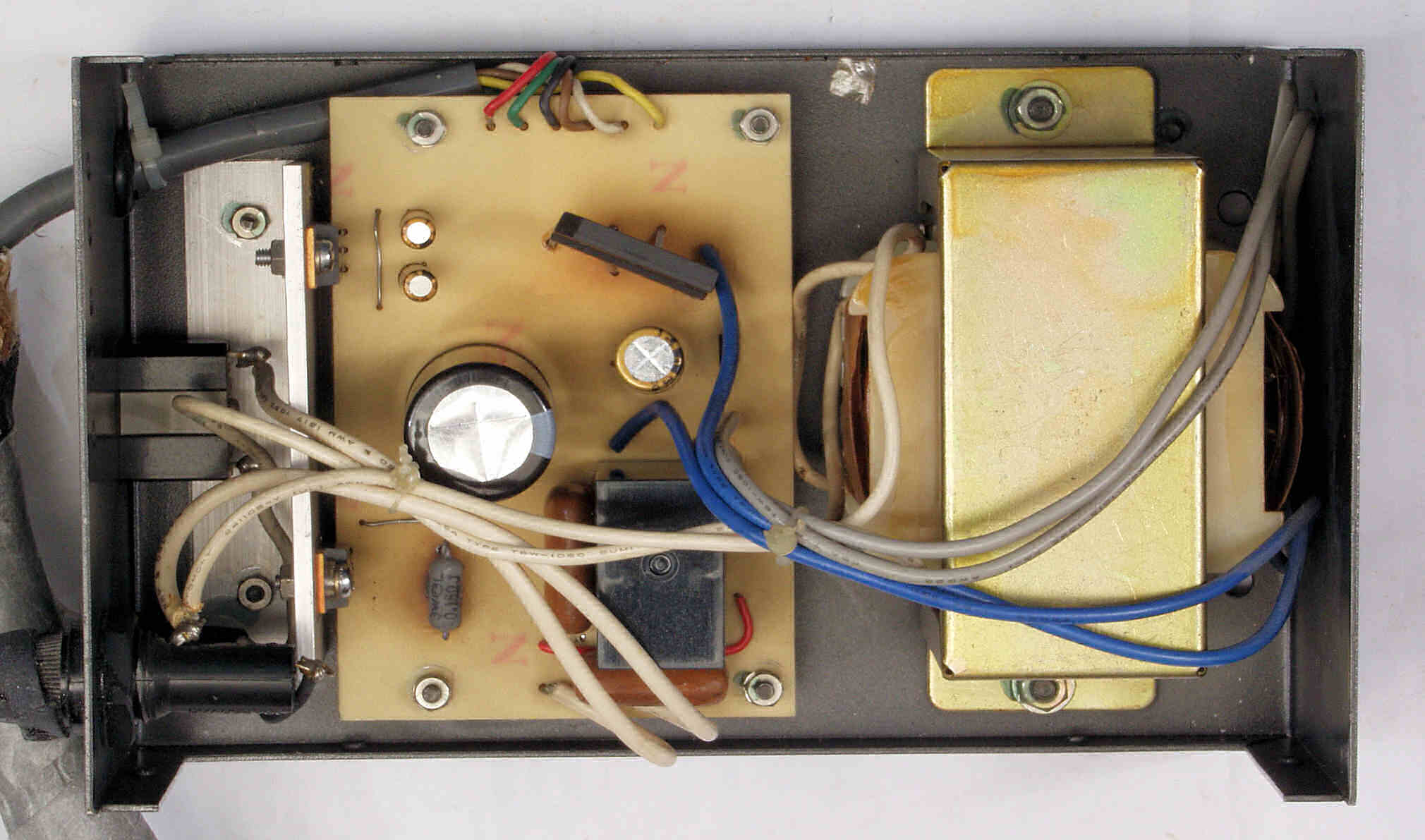

Ｃ６Ａ．　修理前　電源部を上から見る

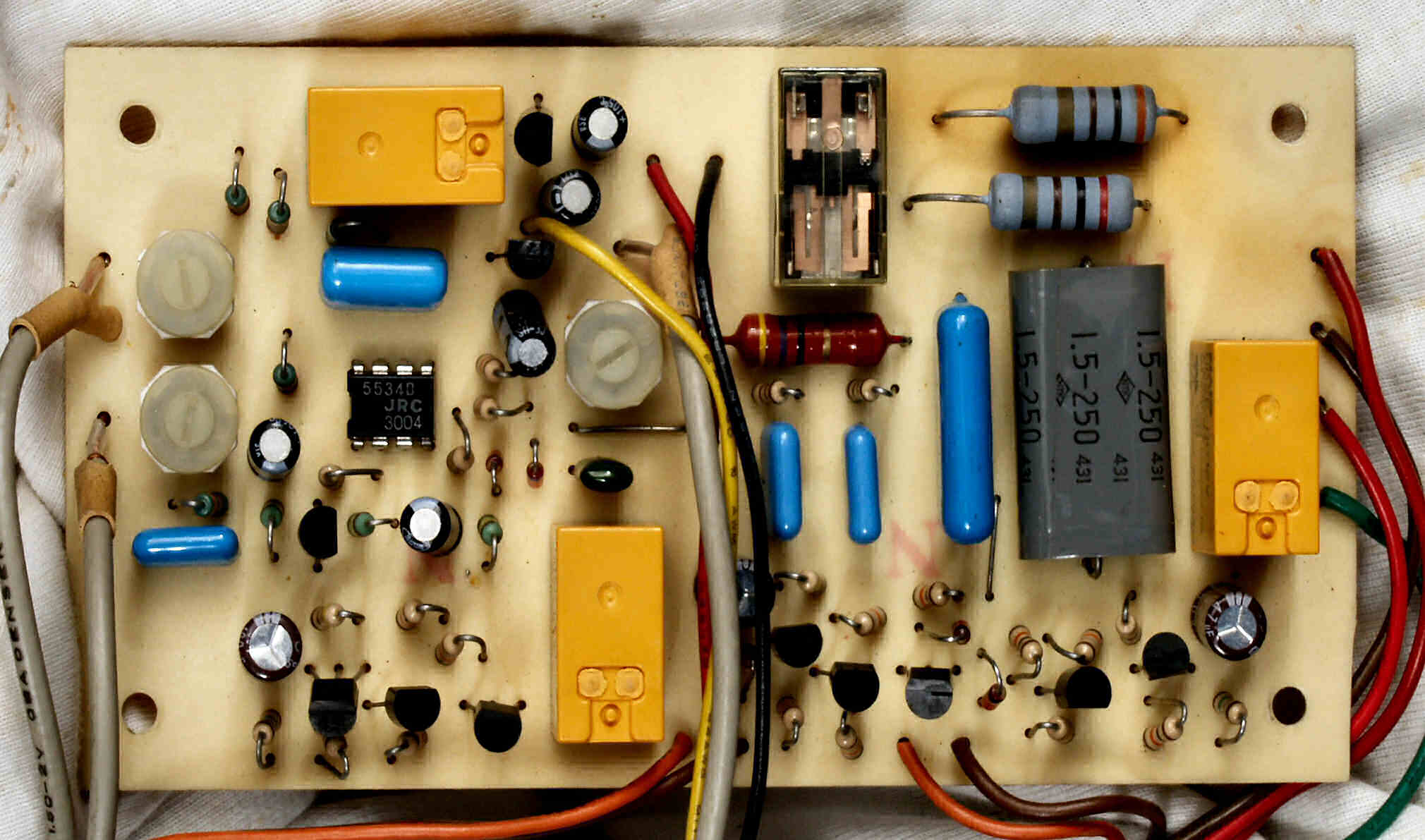

Ｃ６B．　修理後　電源部を上から見る

Ｃ７Ａ．　修理前　モーター部　下から見る

Ｃ７Ｂ．　修理後　モーター部　下から見る

Ｃ９．　完成　エージング中
