ＭＩＣＲＯＳＥＩＫＩ　ＲＹ−５５００�U ４台目修理記録

平成２０年４月１５日到着　　６月２５日完成

Ａ．　修理前の状況 ３３回転は正常、４５回転が回転せず。 Ｂ．　原因 各部経年劣化 Ｃ．　修理状況 Ｄ．　使用部品 電解コンデンサー　　　　　　　２２個。 整流器 抵抗 リレー 半固定VR　　　　　　　　　　　３個。 フイルムコンデンサー　　　　　５個。 テフロン・ワッシャー・スペンサー Ｆ．　修理費　　５９，０００円

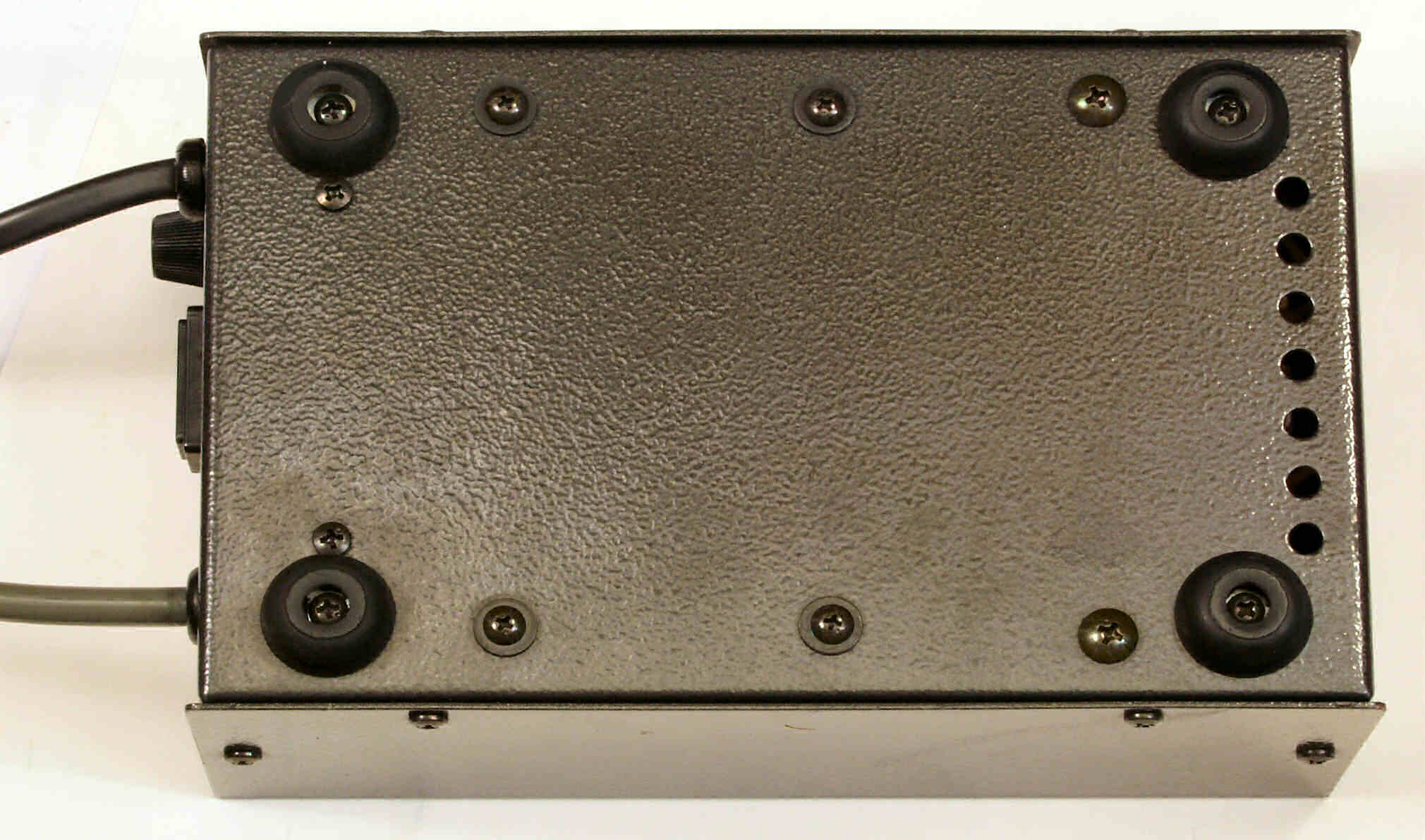

Ａ．　修理前の点検状況 Ａ１．　点検中　電源部を下から見る、非常に綺麗！

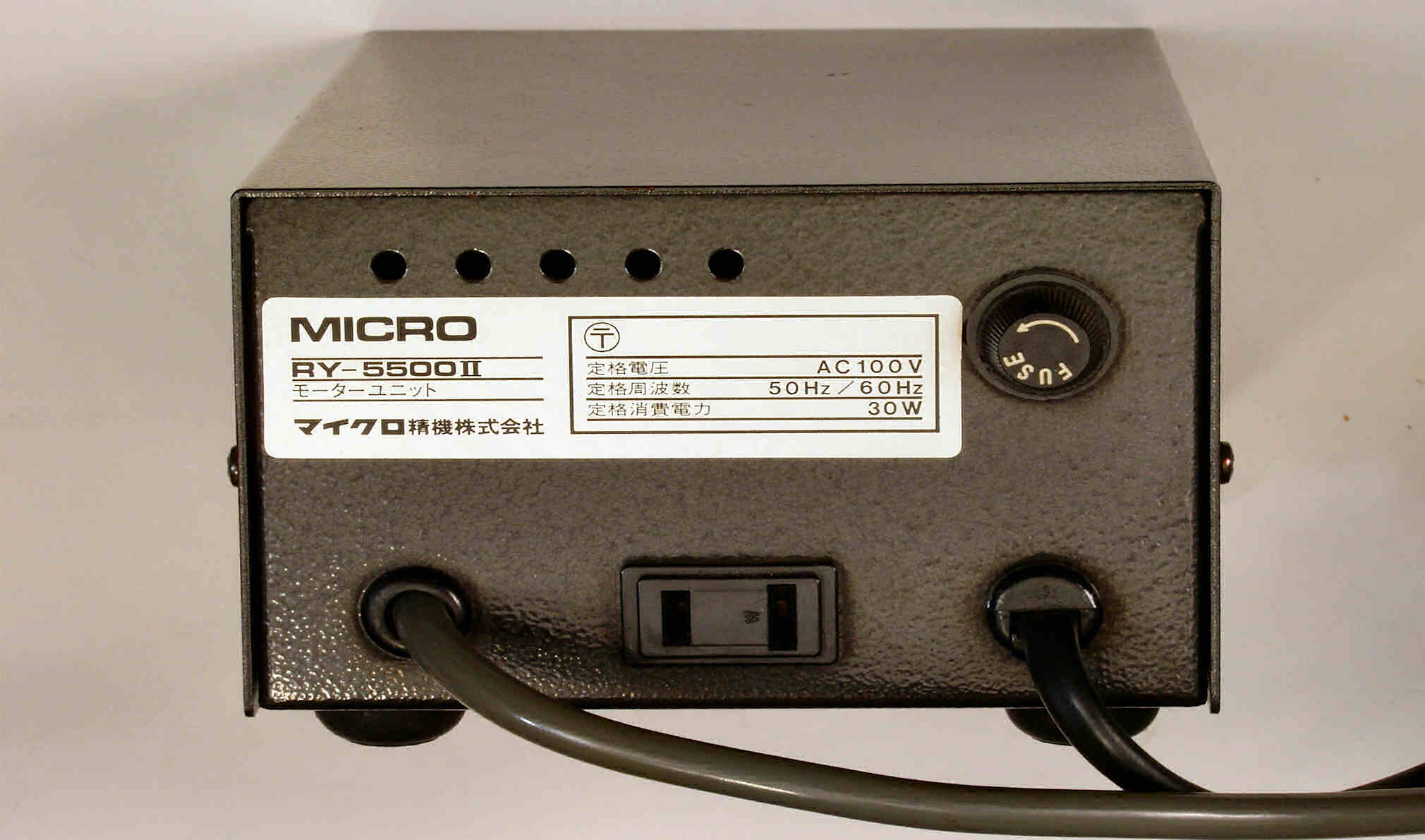

Ａ２．　点検中　電源部の端子部見る

Ａ３．　点検中　電源部を上ケースを外し、上から見る

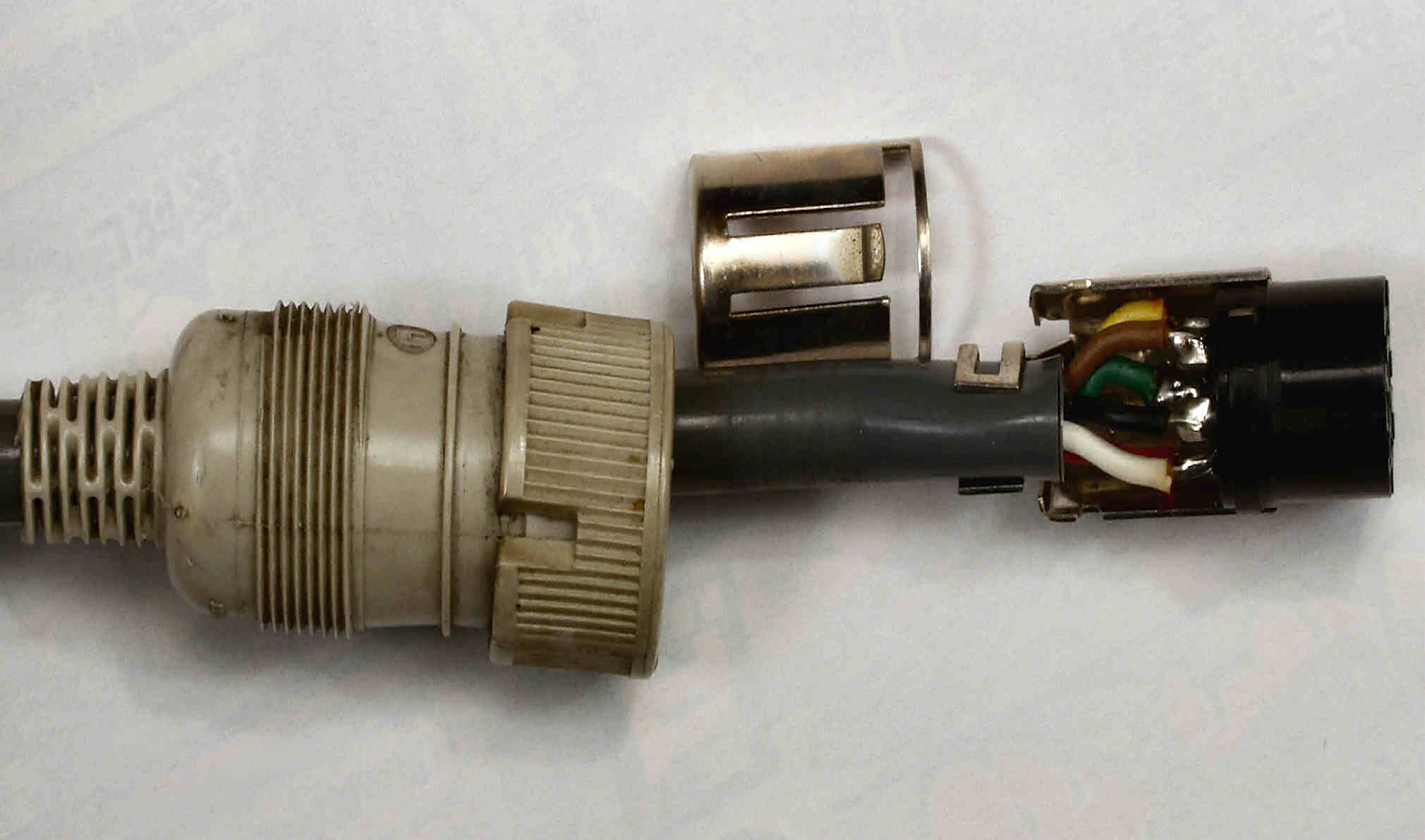

Ａ４．　点検中　コネクター点検

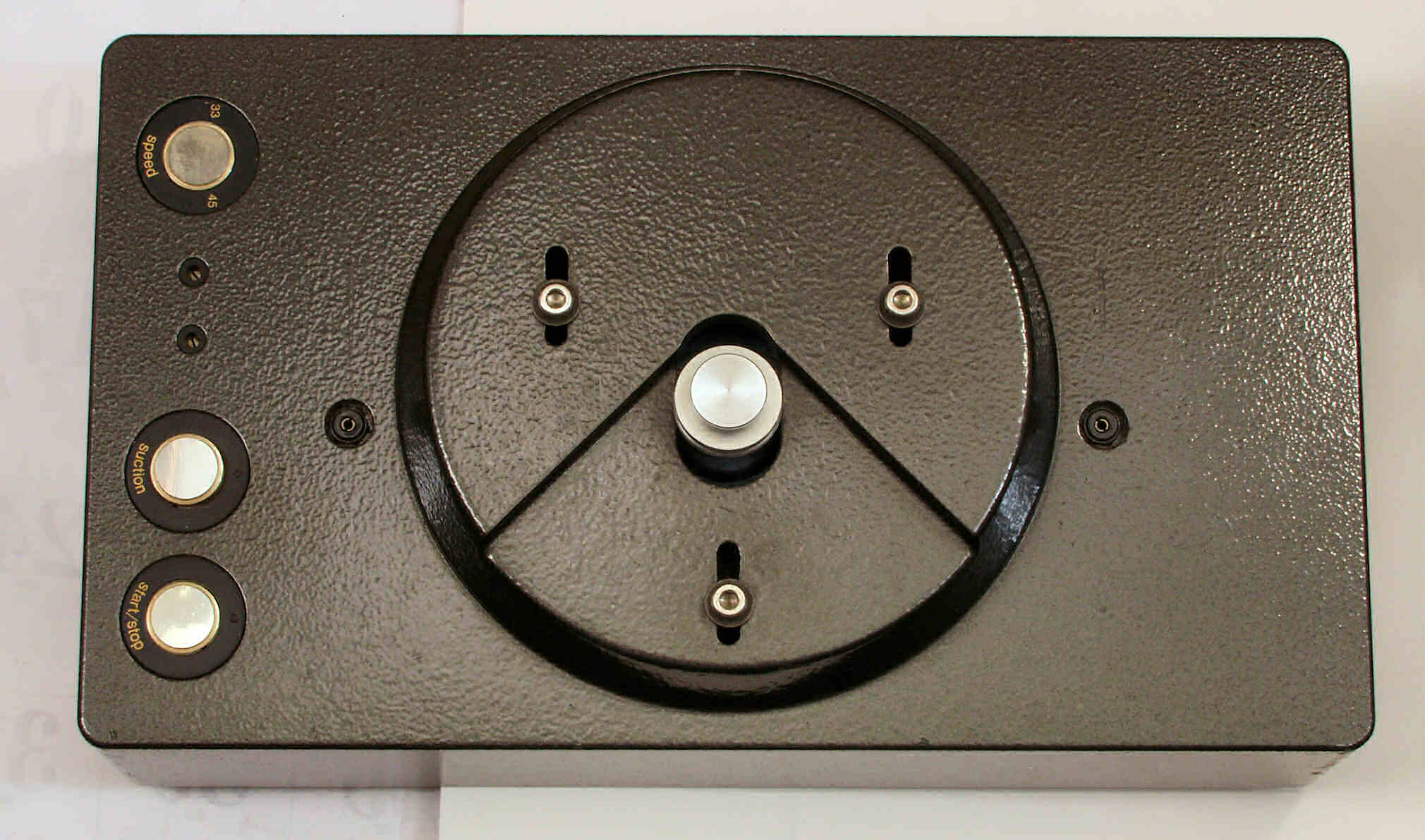

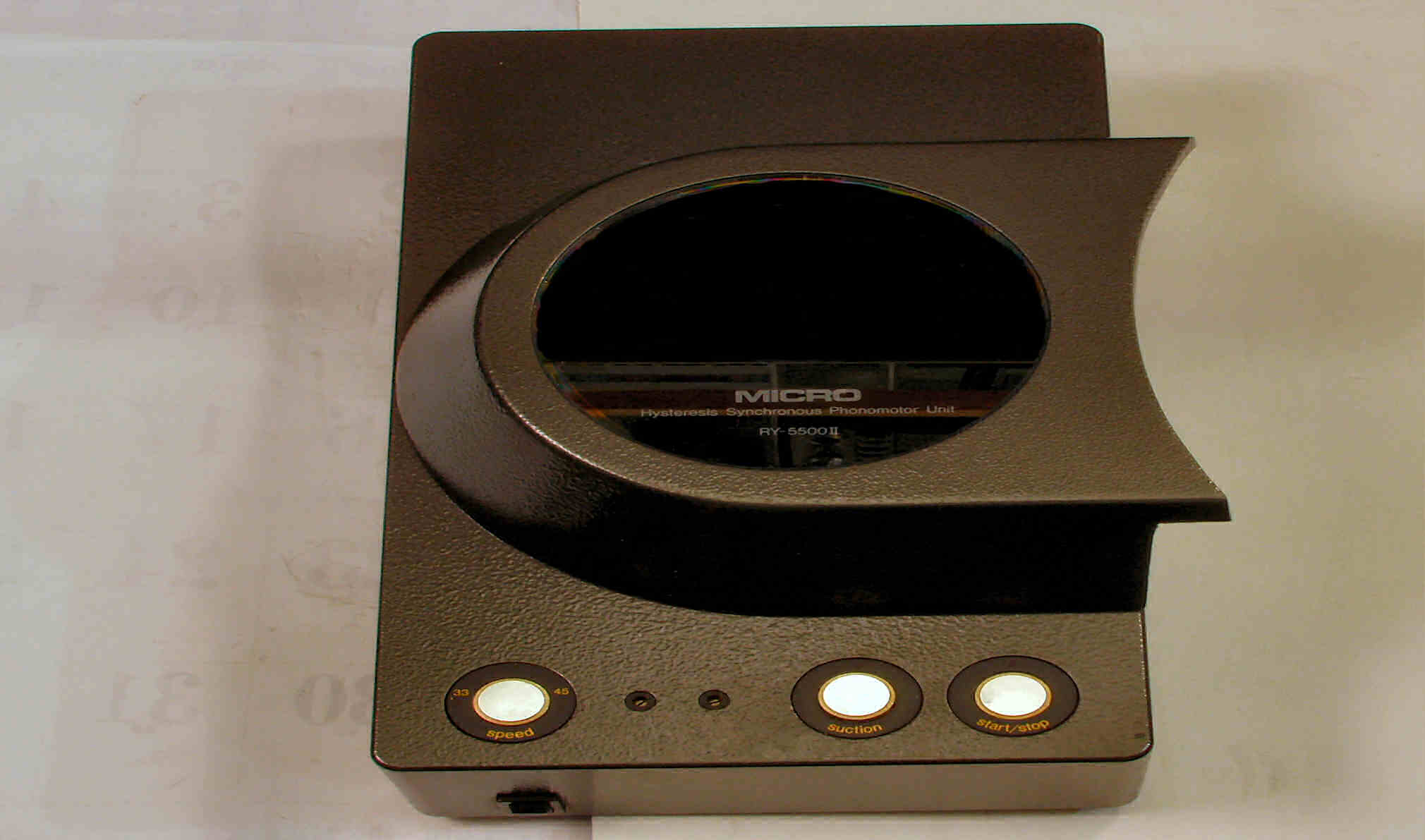

Ａ５．　点検中　モーター部、綺麗なカバー付

Ａ６．　点検中　モーター部、カーバーを取り、上から見る

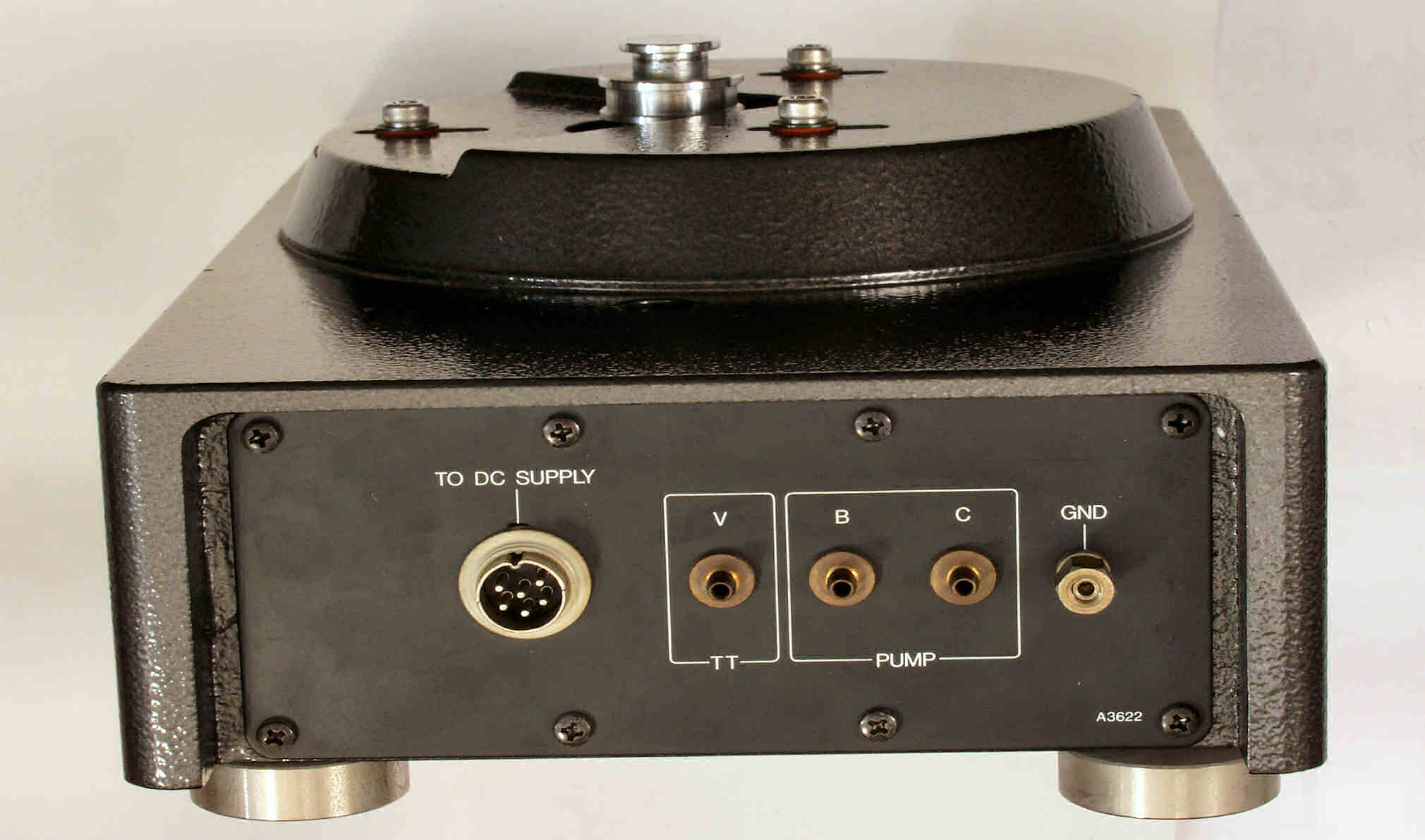

Ａ７．　点検中　モーター部、端子部を見る

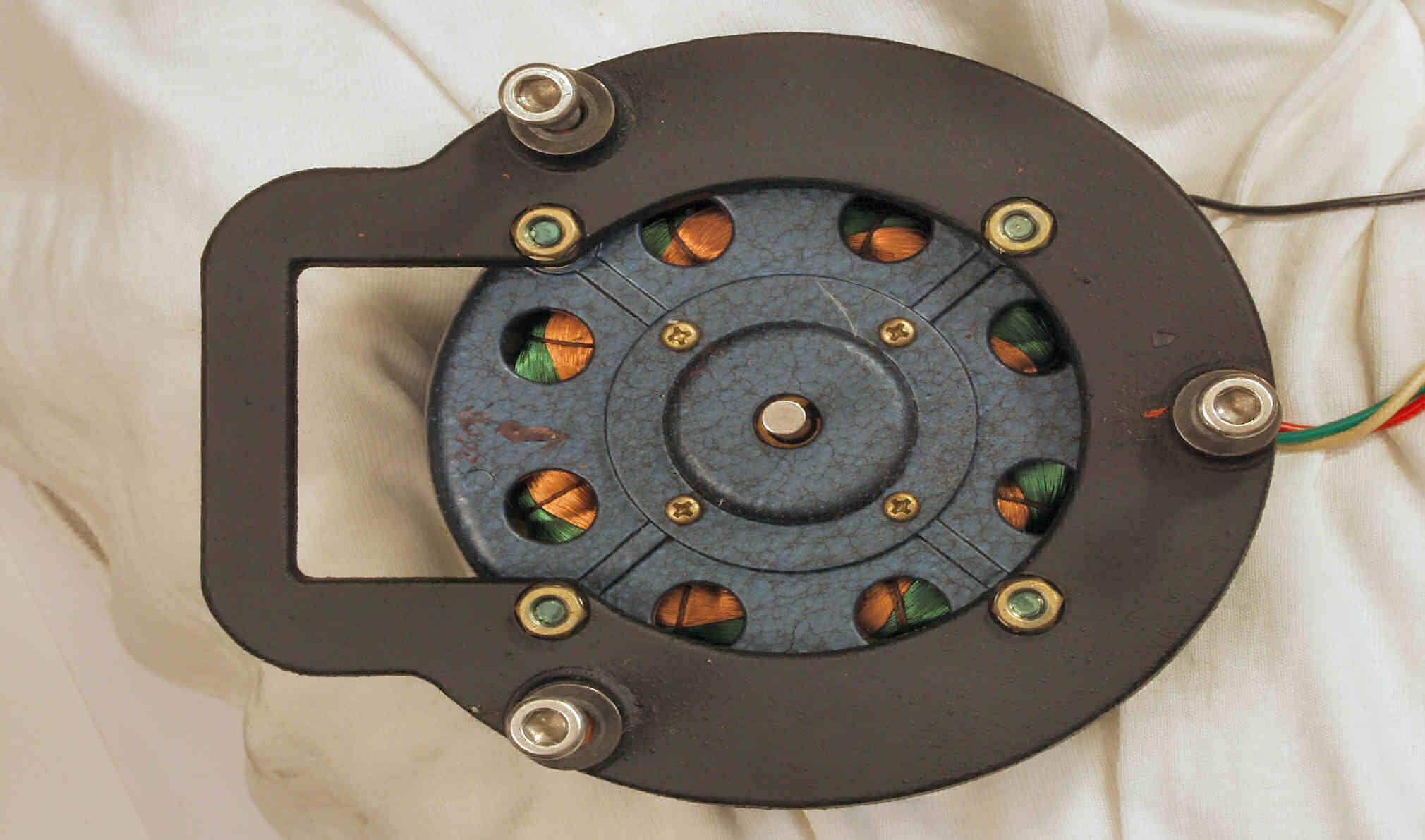

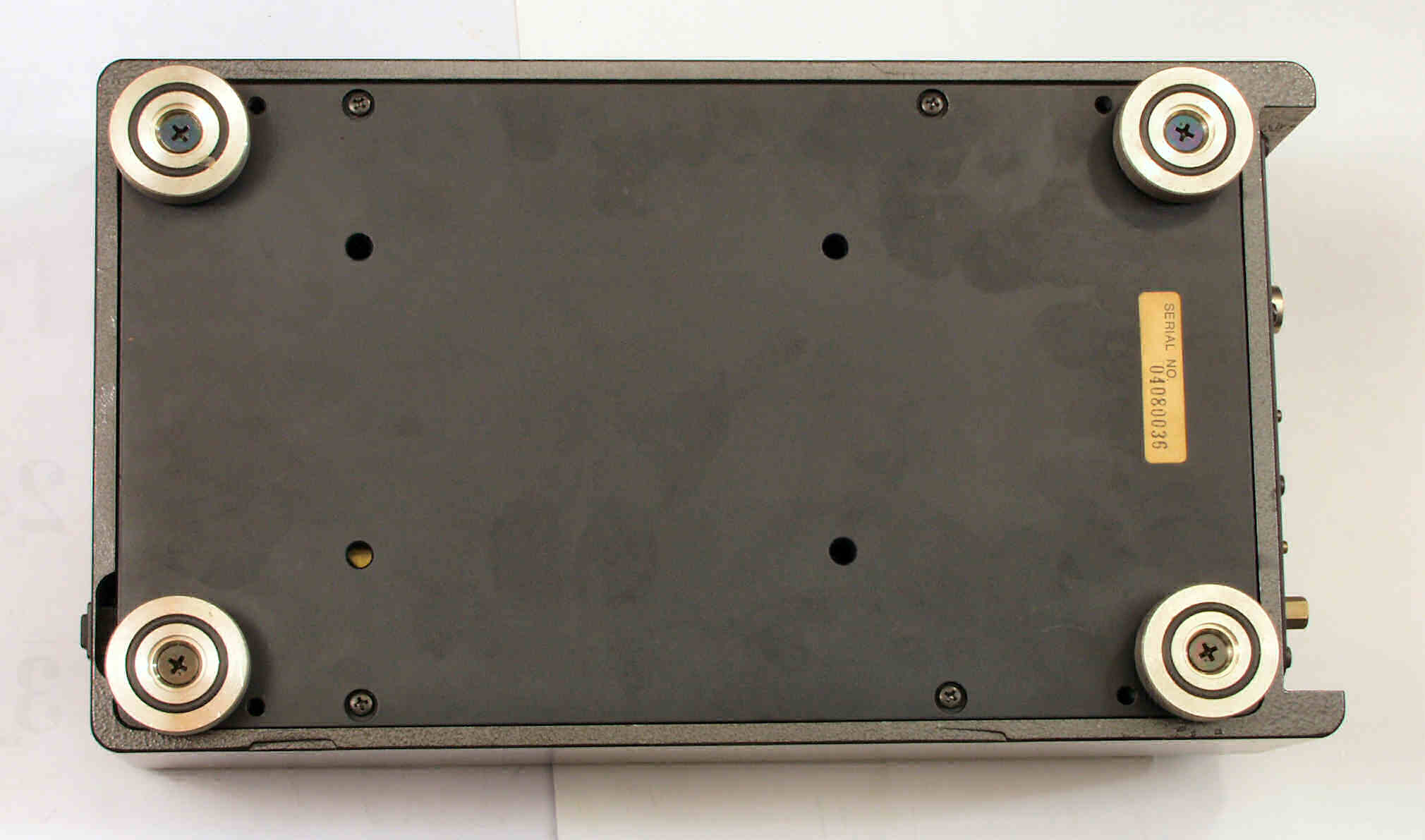

Ａ８．　点検中　モーター部　下から見る

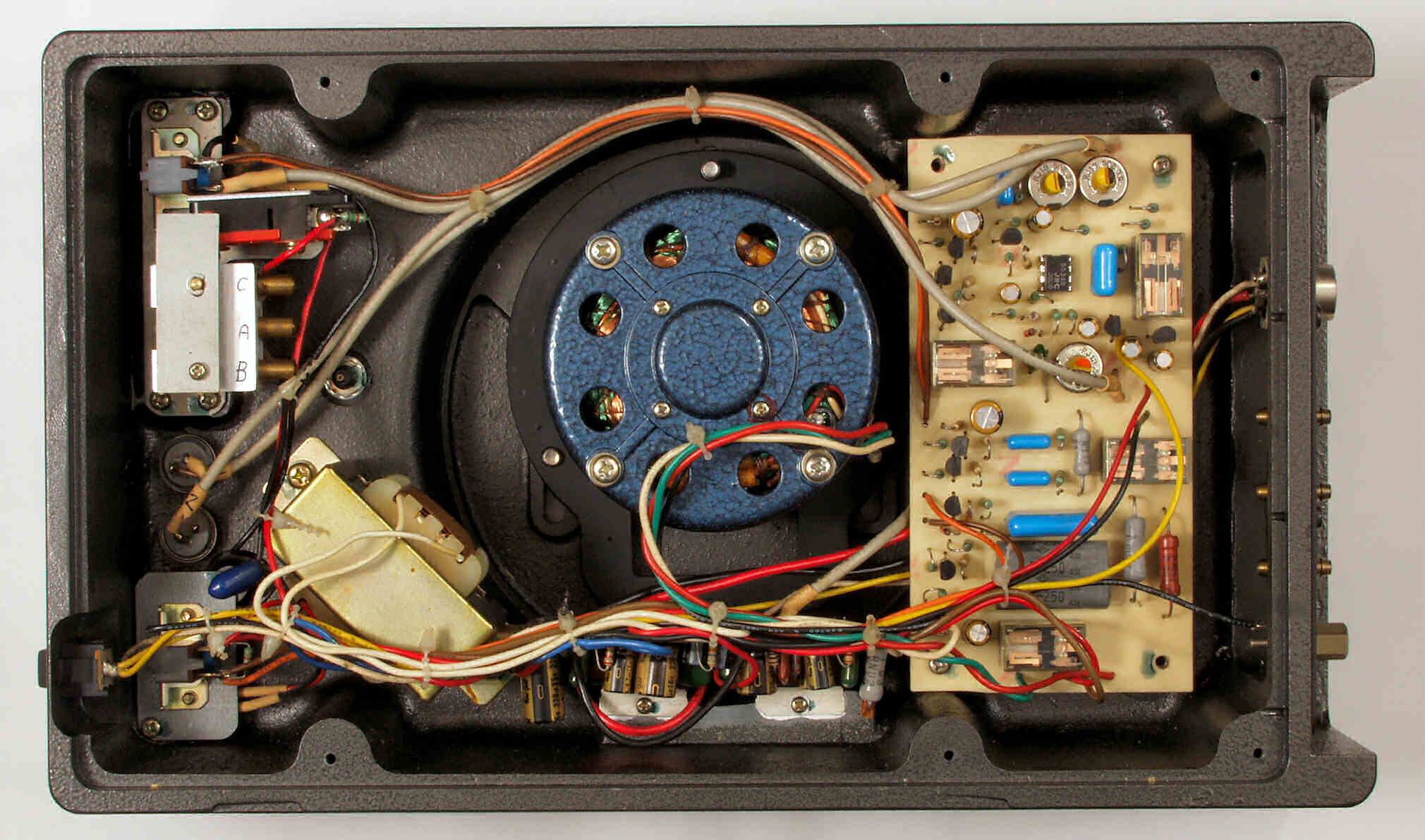

Ａ９．　点検中　モーター部　下蓋を取り、下から見る

ＡＡ．　点検中　モーター　「オイル切れ」＋「ベルトのテンションの張りすぎ」で軸が減って「ガタ」が生じている 　　　　　　　　　　　　　　　　　　位置の変更が必要

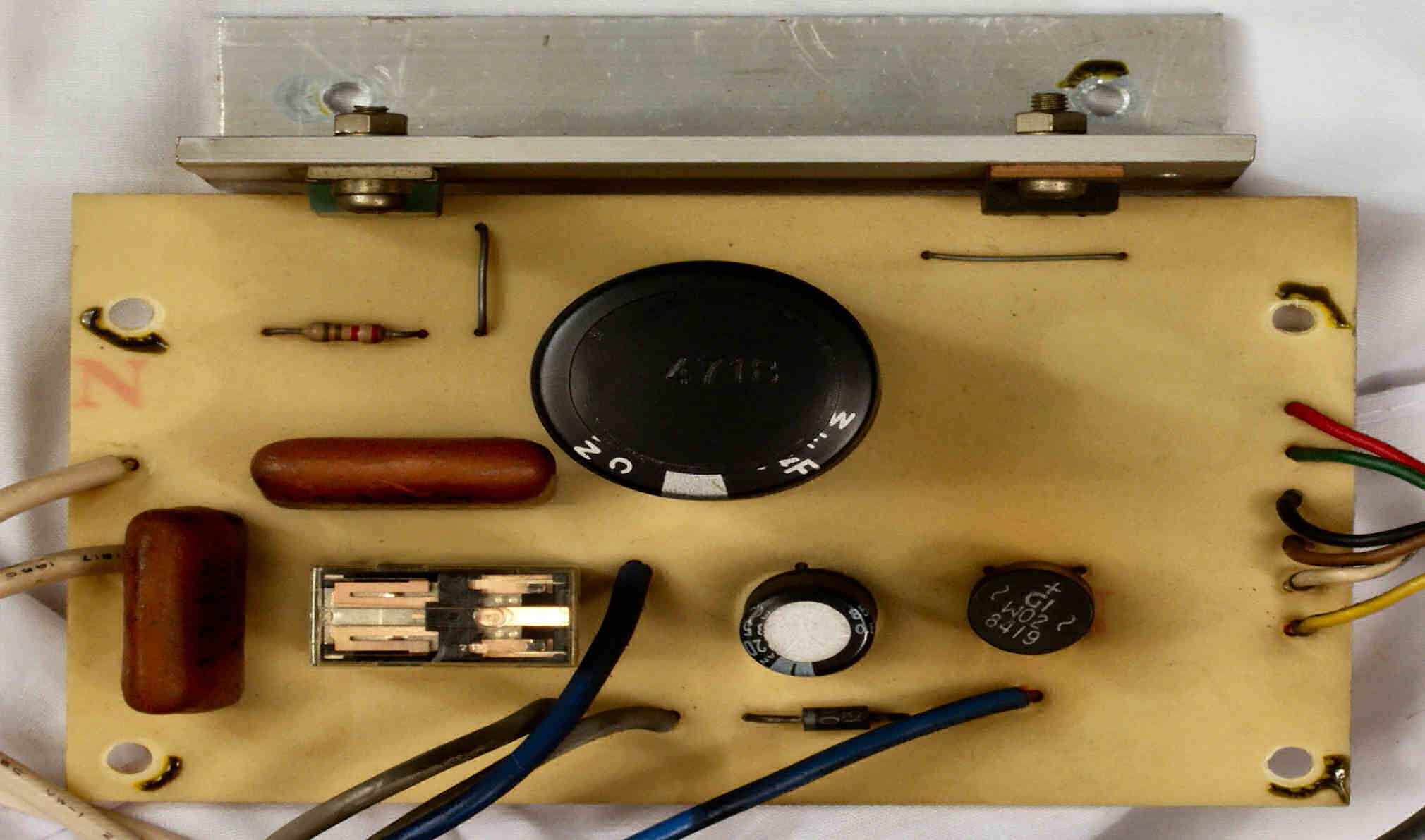

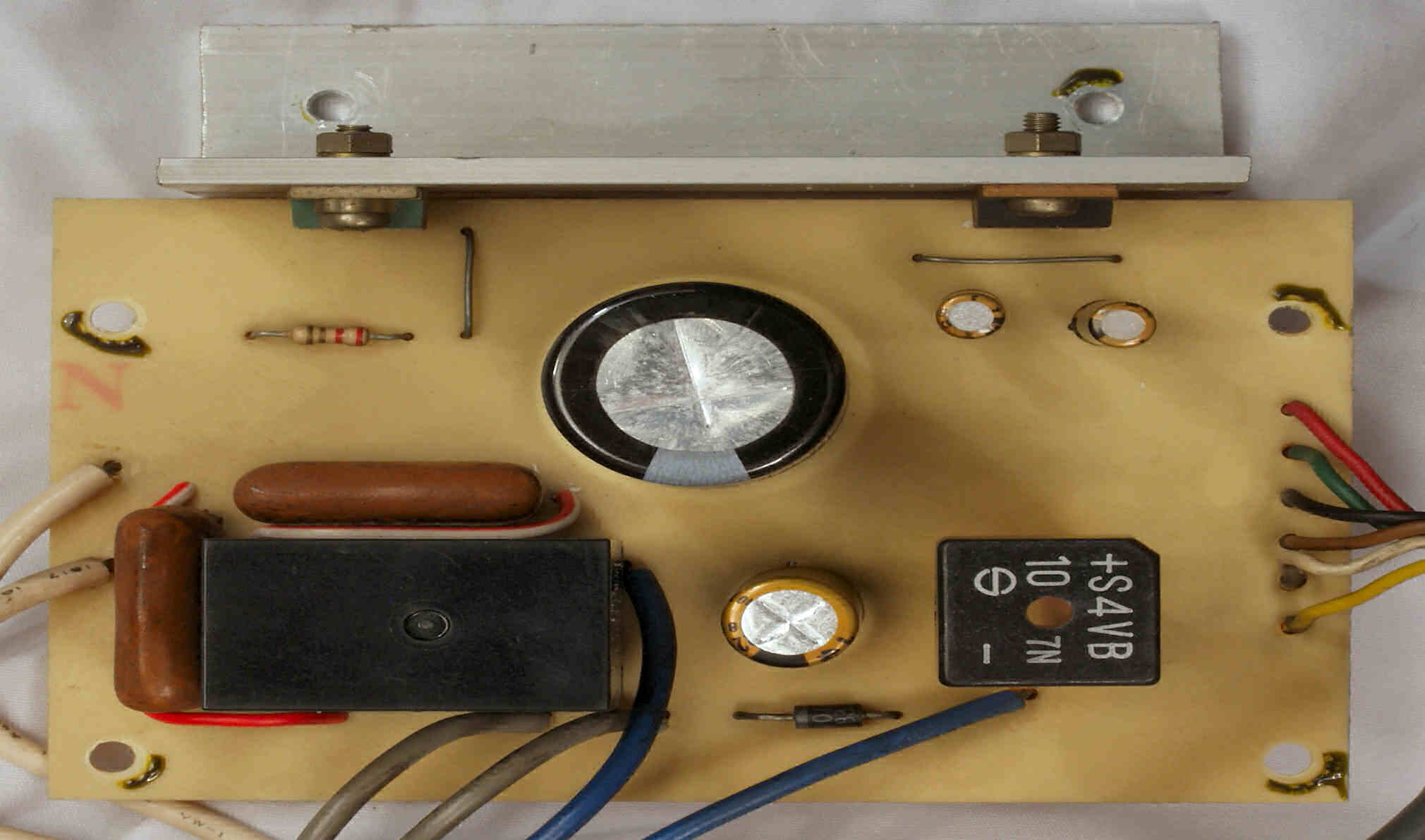

Ｃ．　修理状況 Ｃ１Ａ．　修理前　電源部整流基板

Ｃ１Ｂ　．修理後　電源部整流基板　整流器１個、リレー１個、抵抗１個、電解コンデンサー４個交換、フイルムコンデンサー１個追加

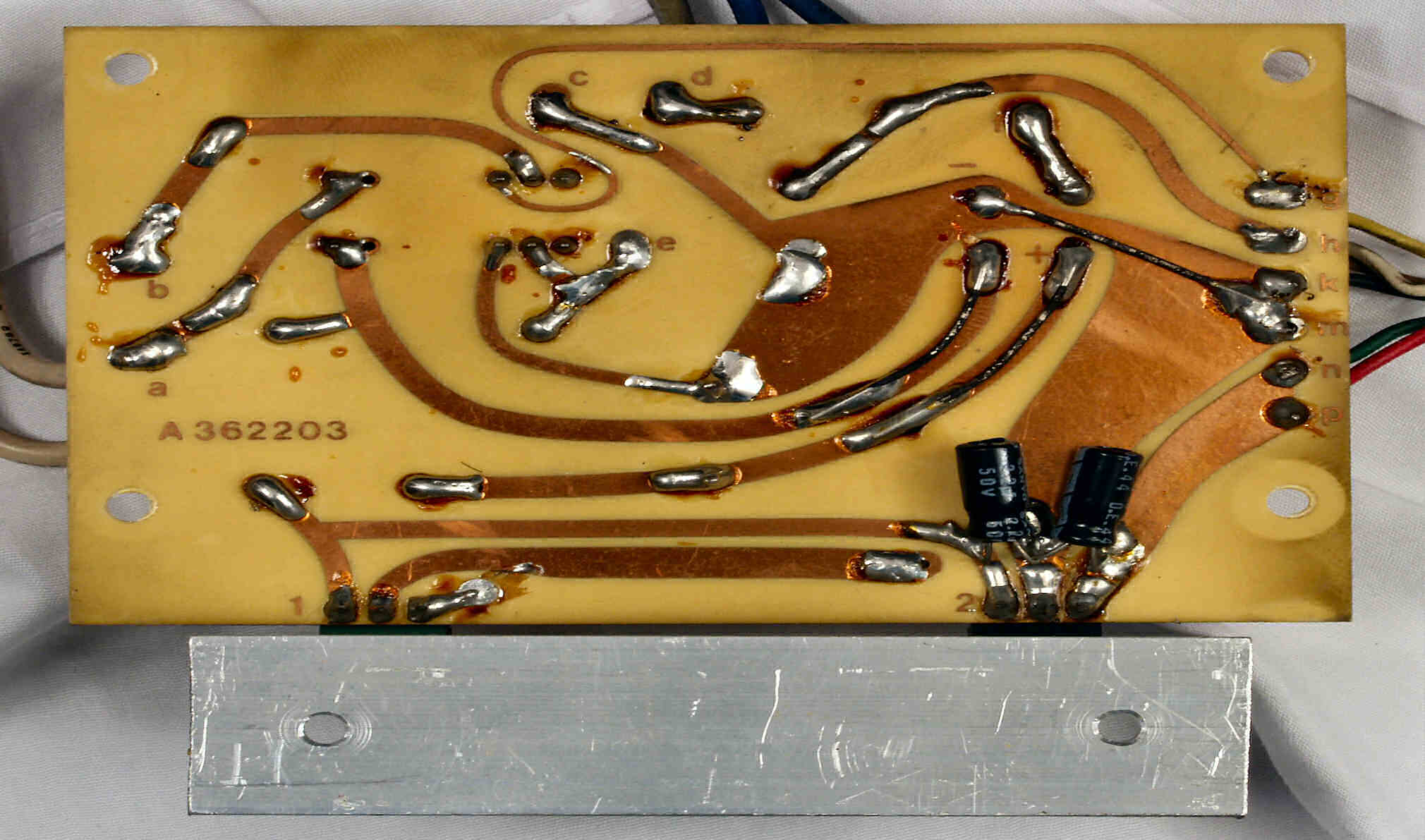

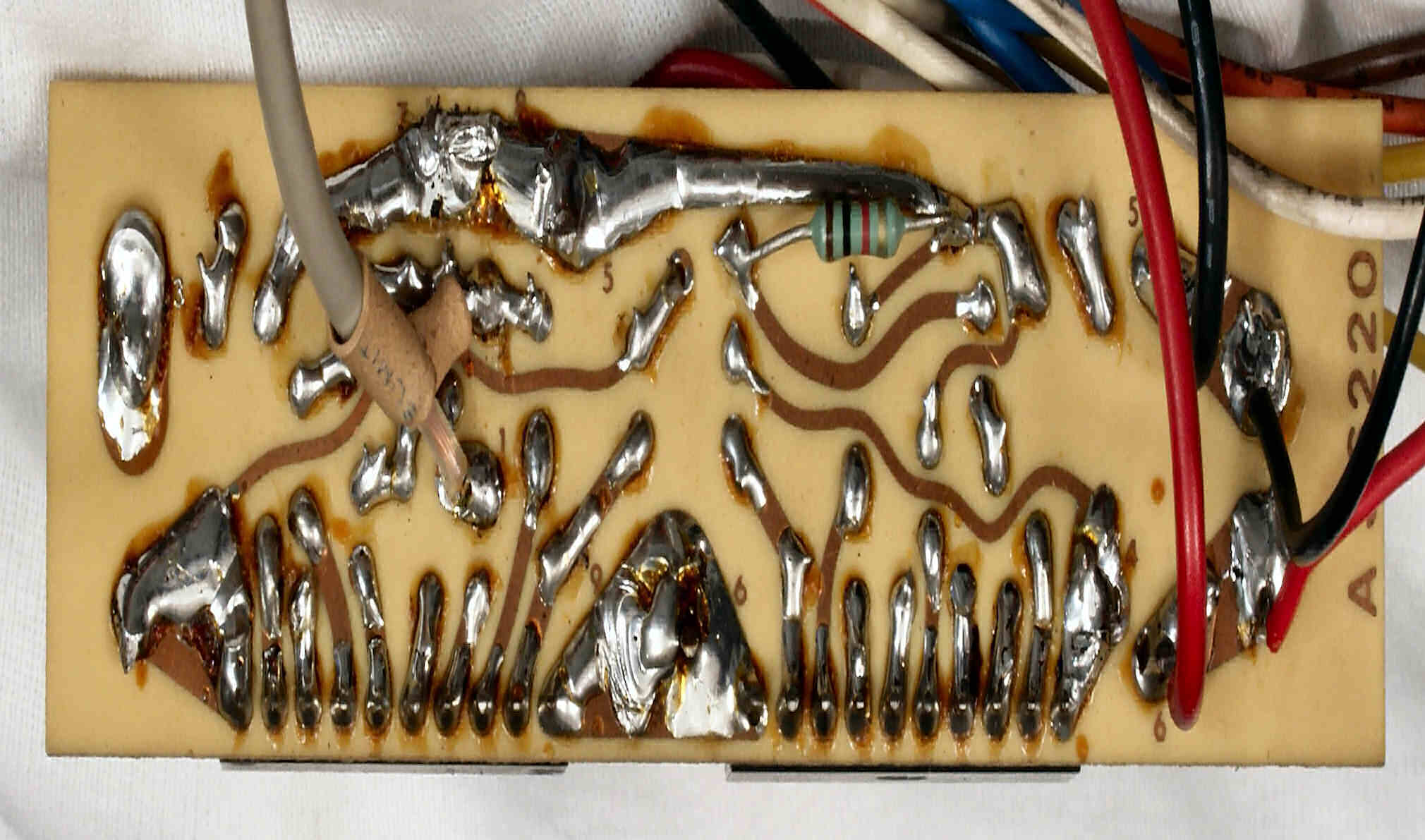

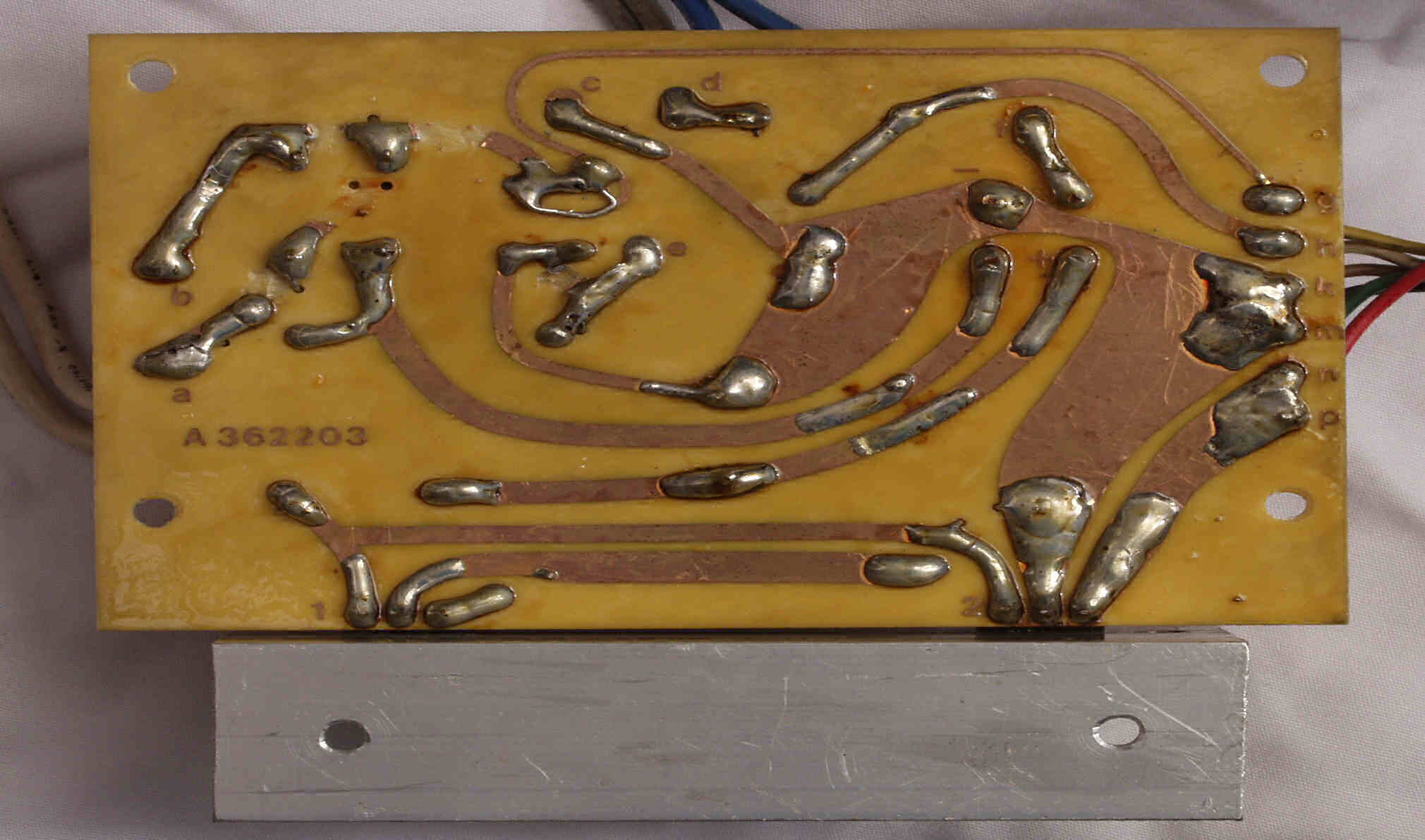

Ｃ１Ｃ．　修理前　電源部整流基板裏

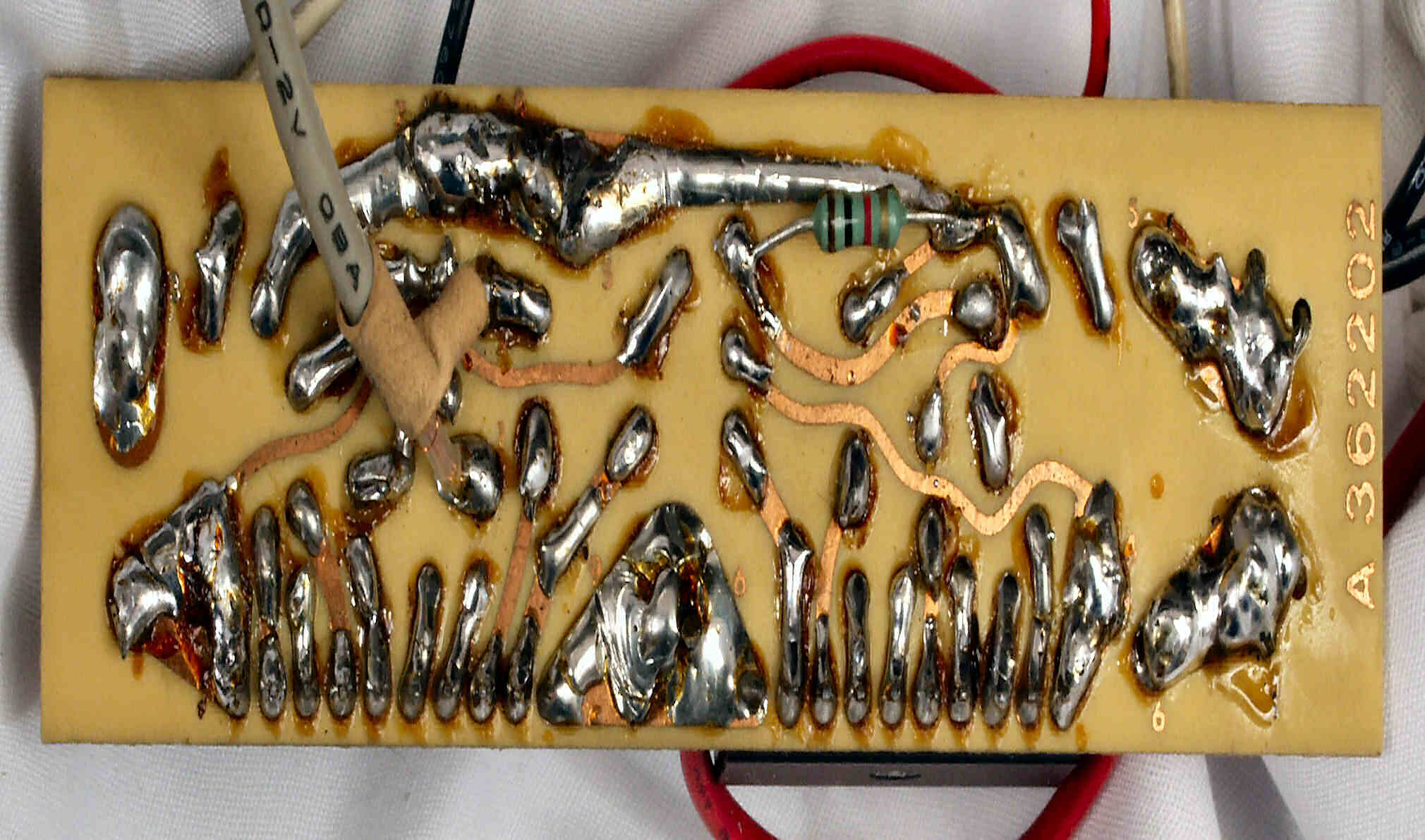

Ｃ１Ｄ．　修理（半田補正）後　電源部整流基板裏

Ｃ１Ｅ．　完成電源部整流基板裏。余分なフラックスを落として、コート液を塗る。

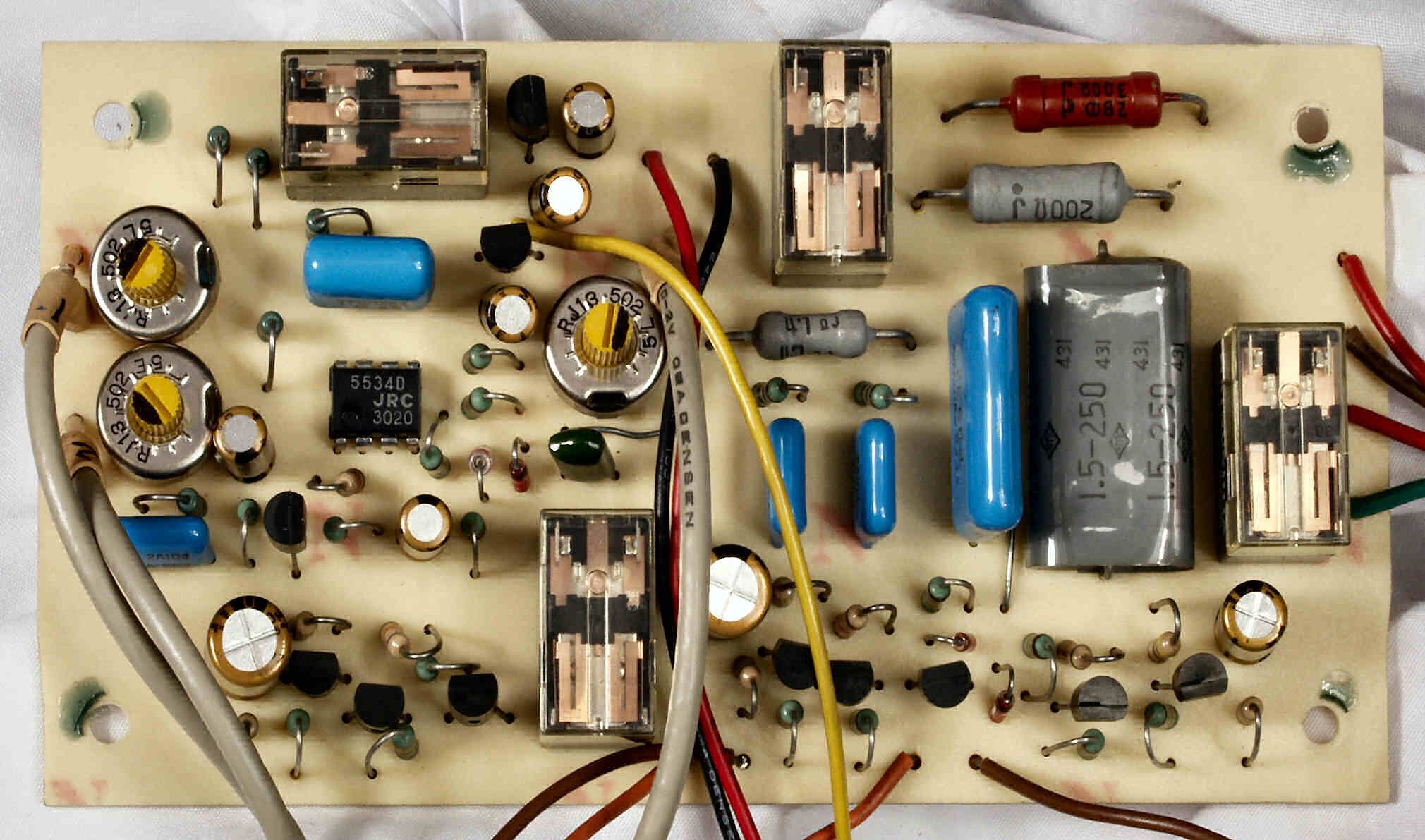

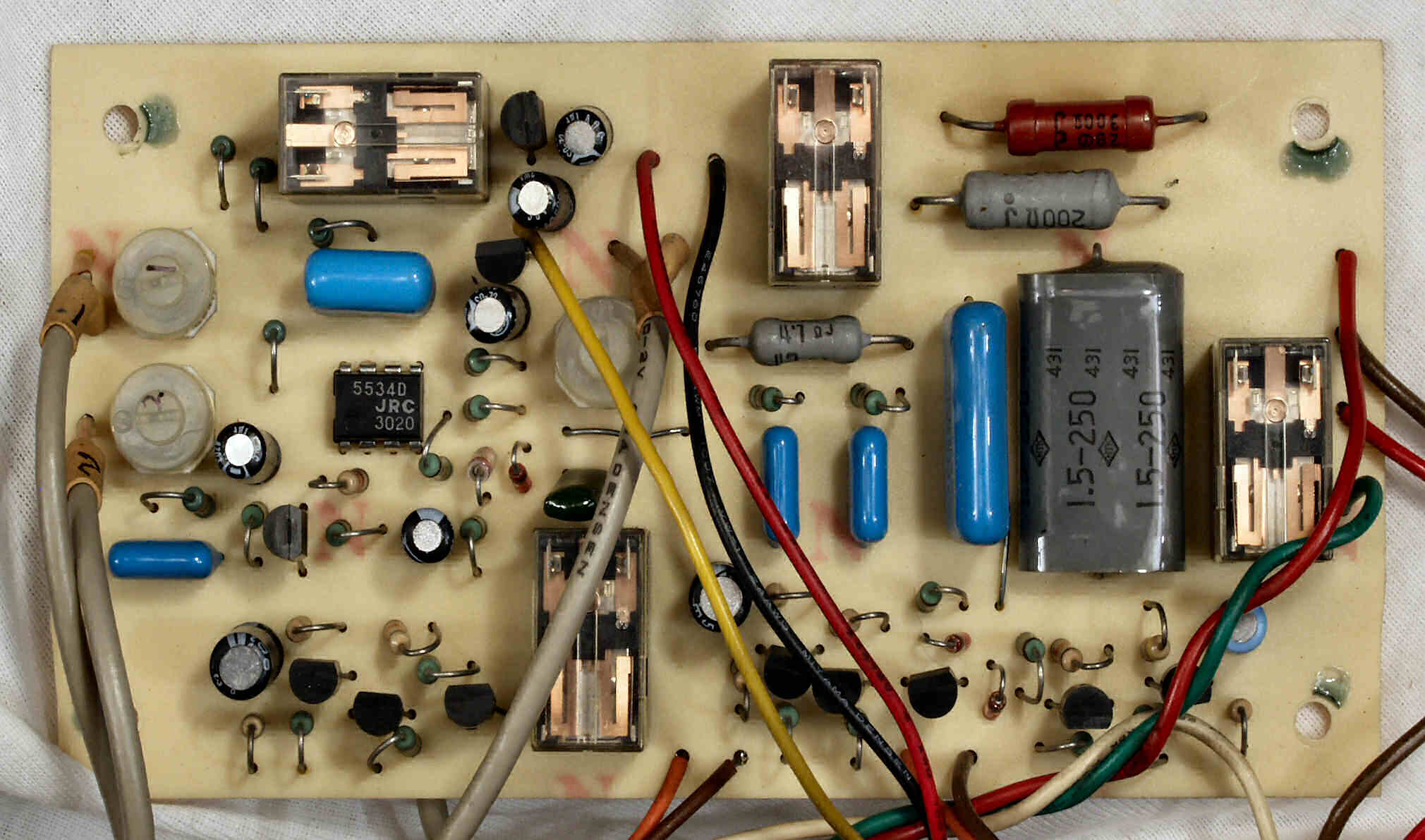

Ｃ２Ａ．　修理前　モーター部コントロール基板

Ｃ２Ａ１．　修理中　モーター部コントロール基板、同型・互換が無く、リレー接点清掃

Ｃ２Ｂ．　修理後　モーター部コントロール基板　半固定ＶＲ３個、電解コンデンサー９個交換

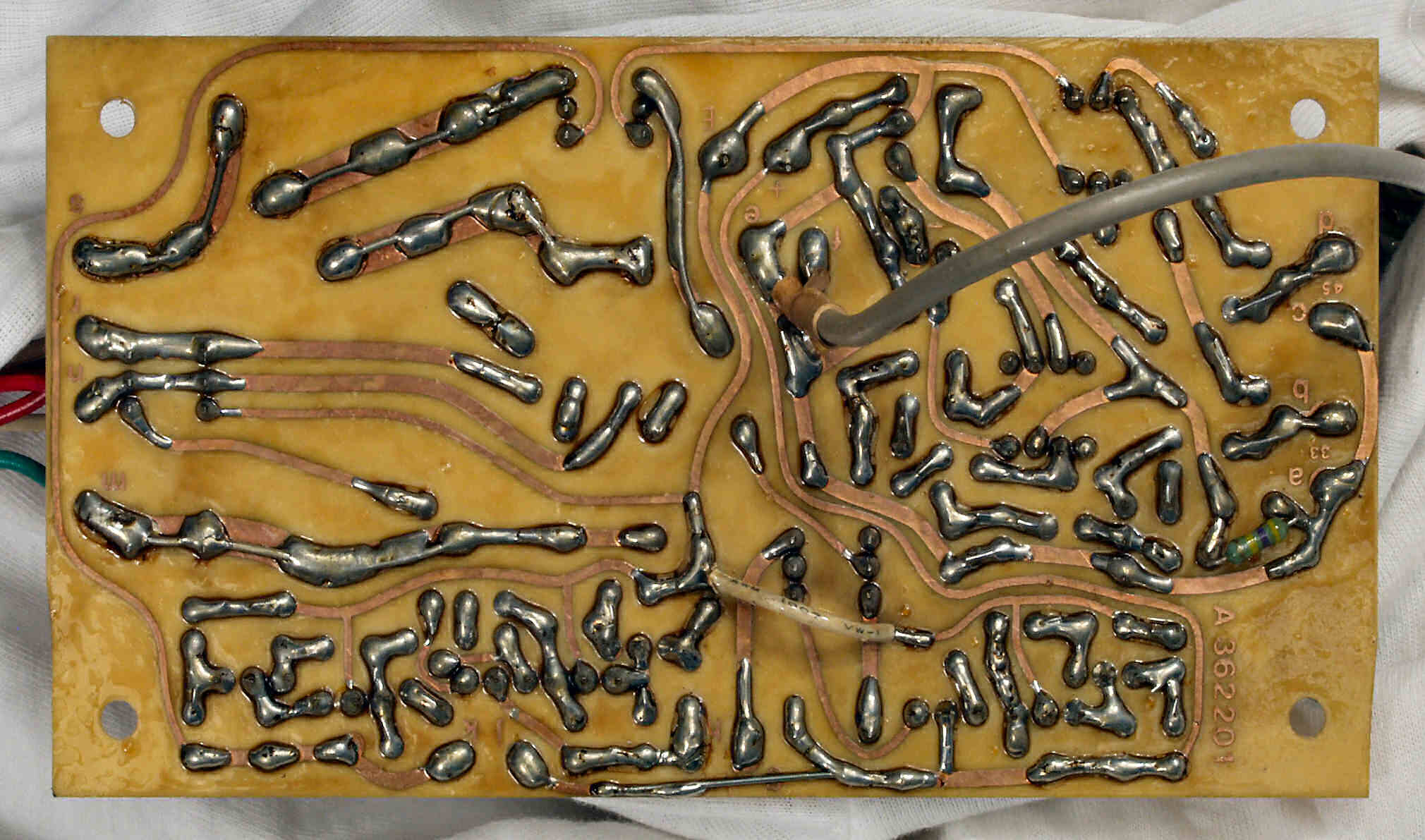

Ｃ２Ｃ．　修理前　モーター部コントロール基板裏

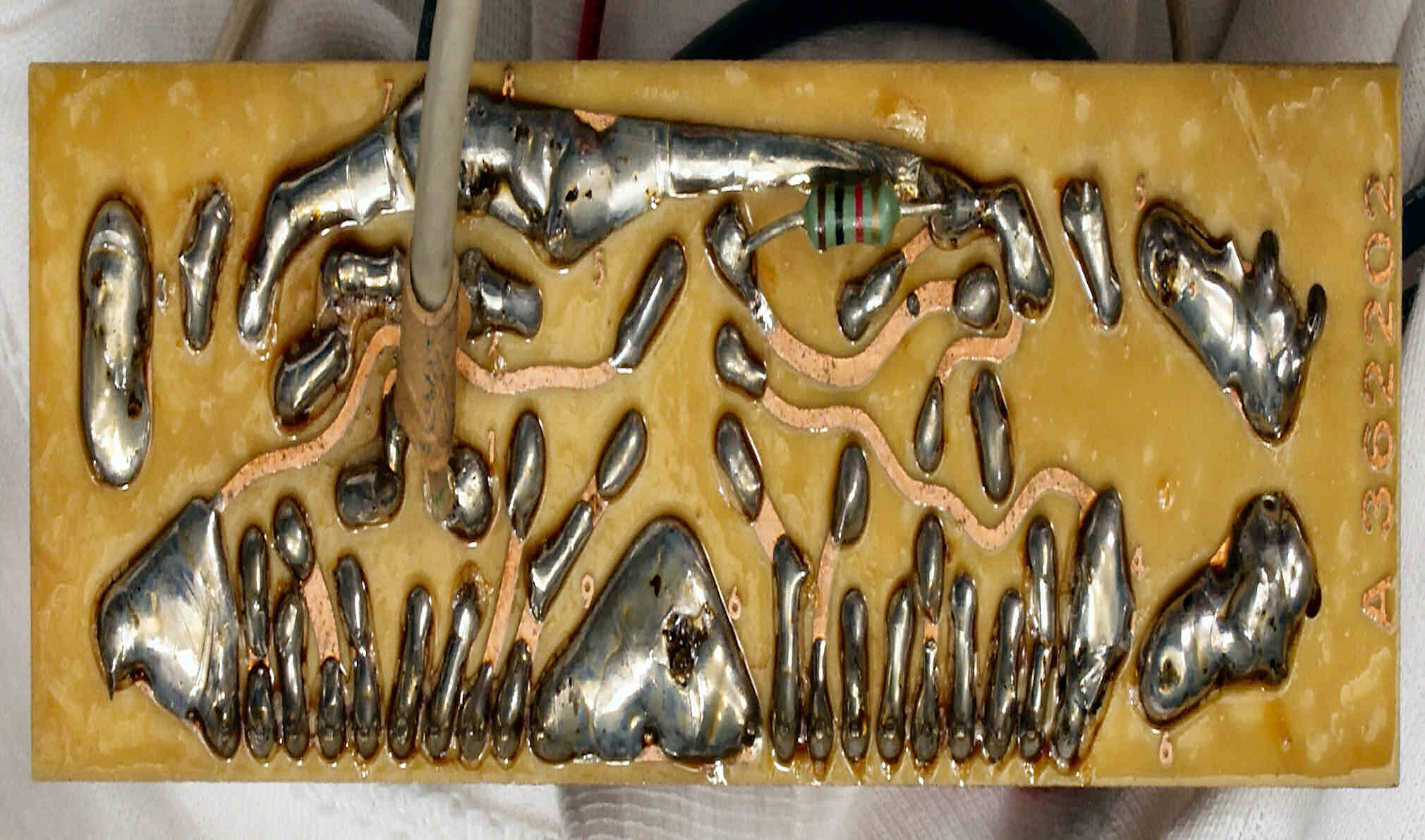

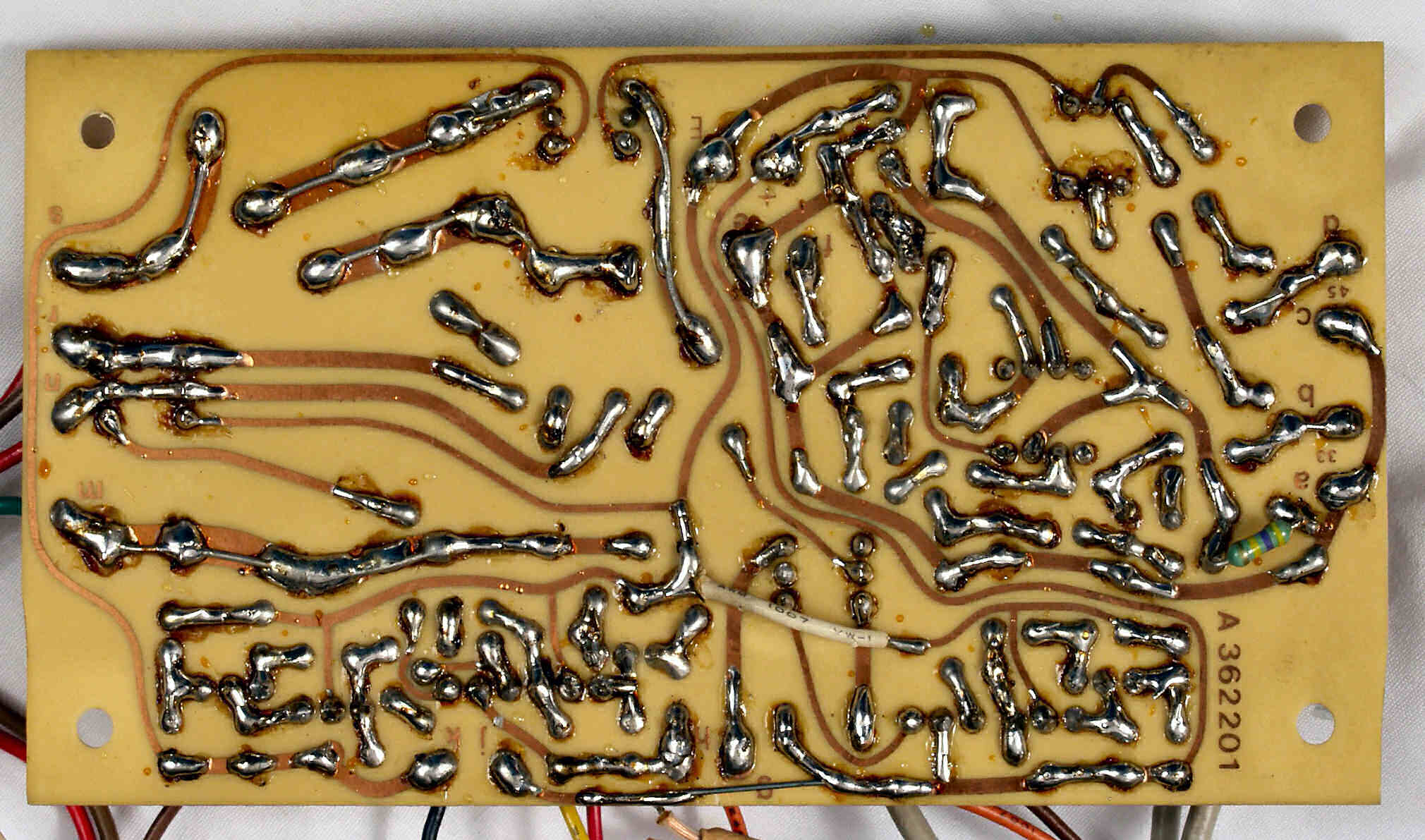

Ｃ２Ｄ．　修理（半田補正）後　モーター部コントロール基板裏

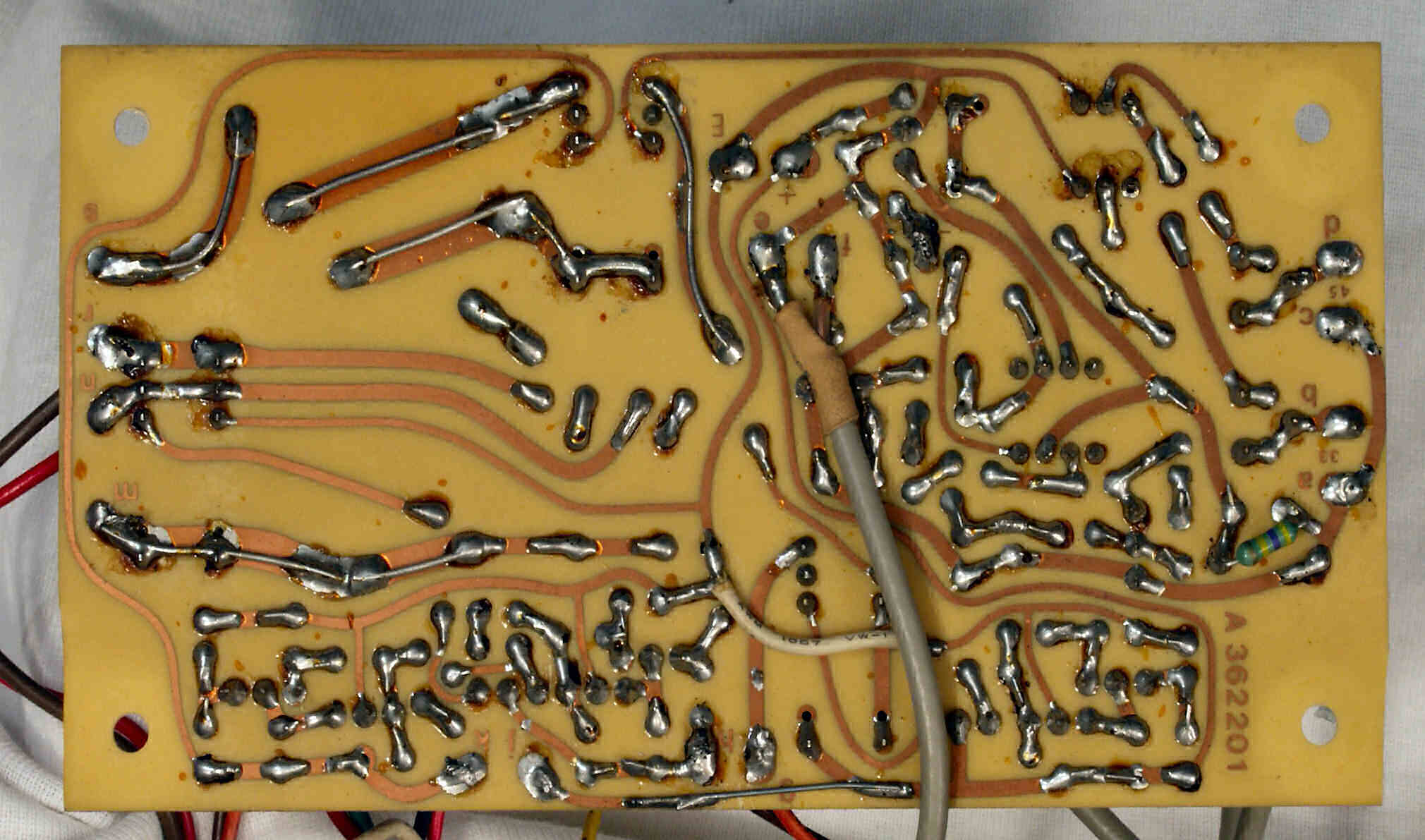

Ｃ２Ｅ．　完成モーター部コントロール基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ３Ａ．　修理前　モーター部ＡＭＰ基板

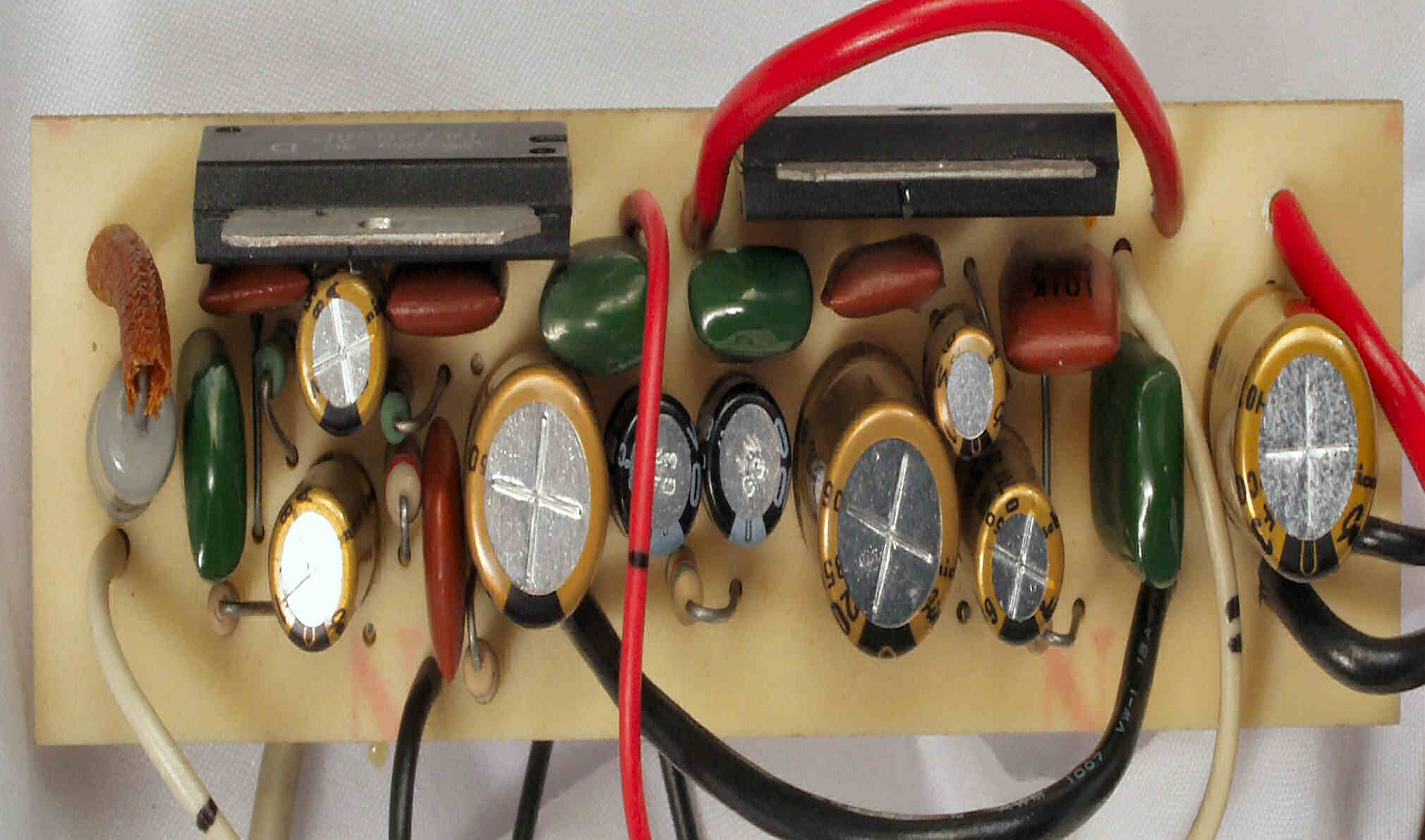

Ｃ３Ｂ．　修理後　モーター部ＡＭＰ基板　電解コンデンサー９個、フイルムコンデンサー４個交換

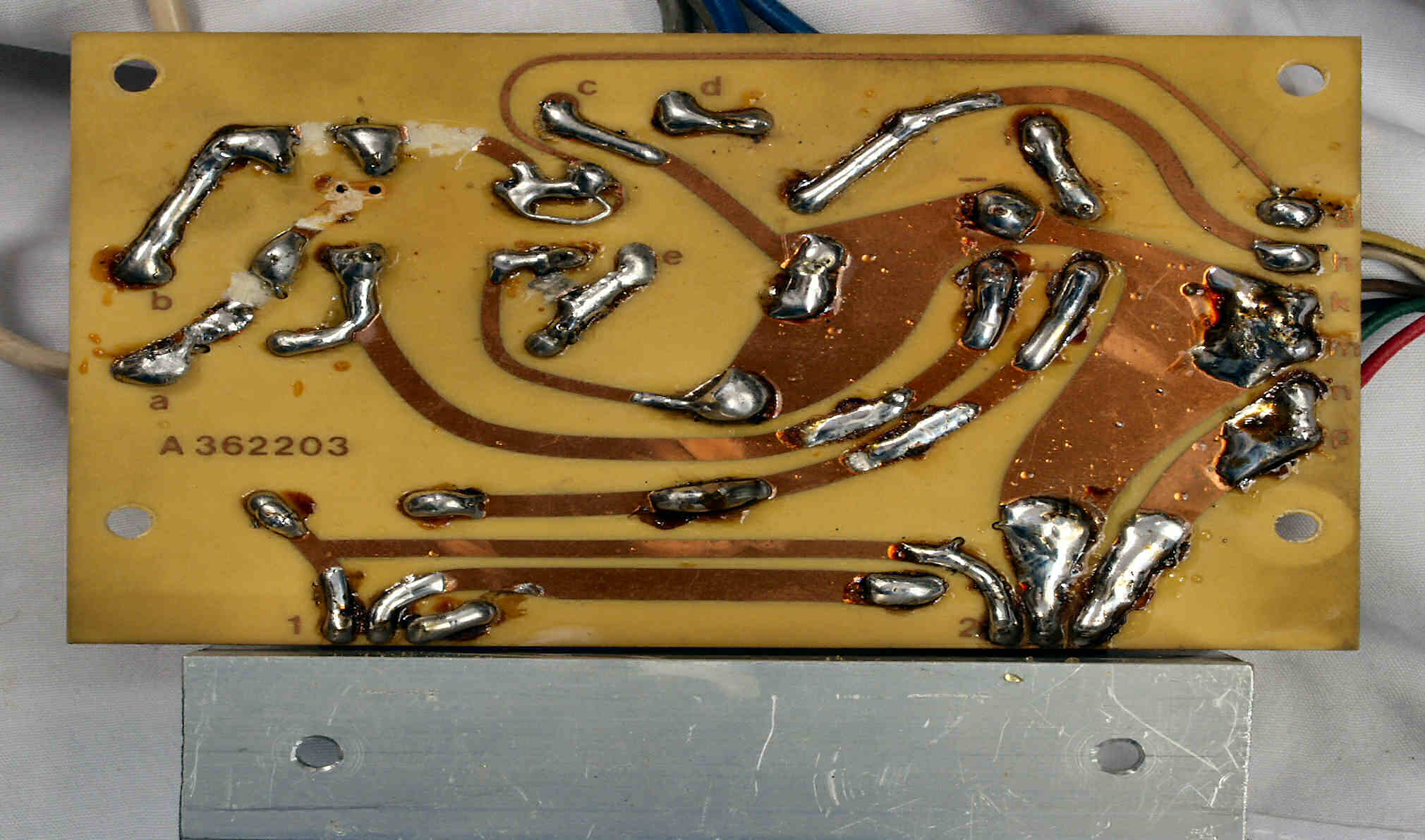

Ｃ３Ｃ．　修理前　モーター部ＡＭＰ基板裏

Ｃ３Ｄ．　修理（半田補正）後　モーター部ＡＭＰ基板裏　フイルムコンデンサー１個追加

Ｃ３Ｅ．　完成モーター部ＡＭＰ基板裏。余分なフラックスを落として、コート液を塗る。

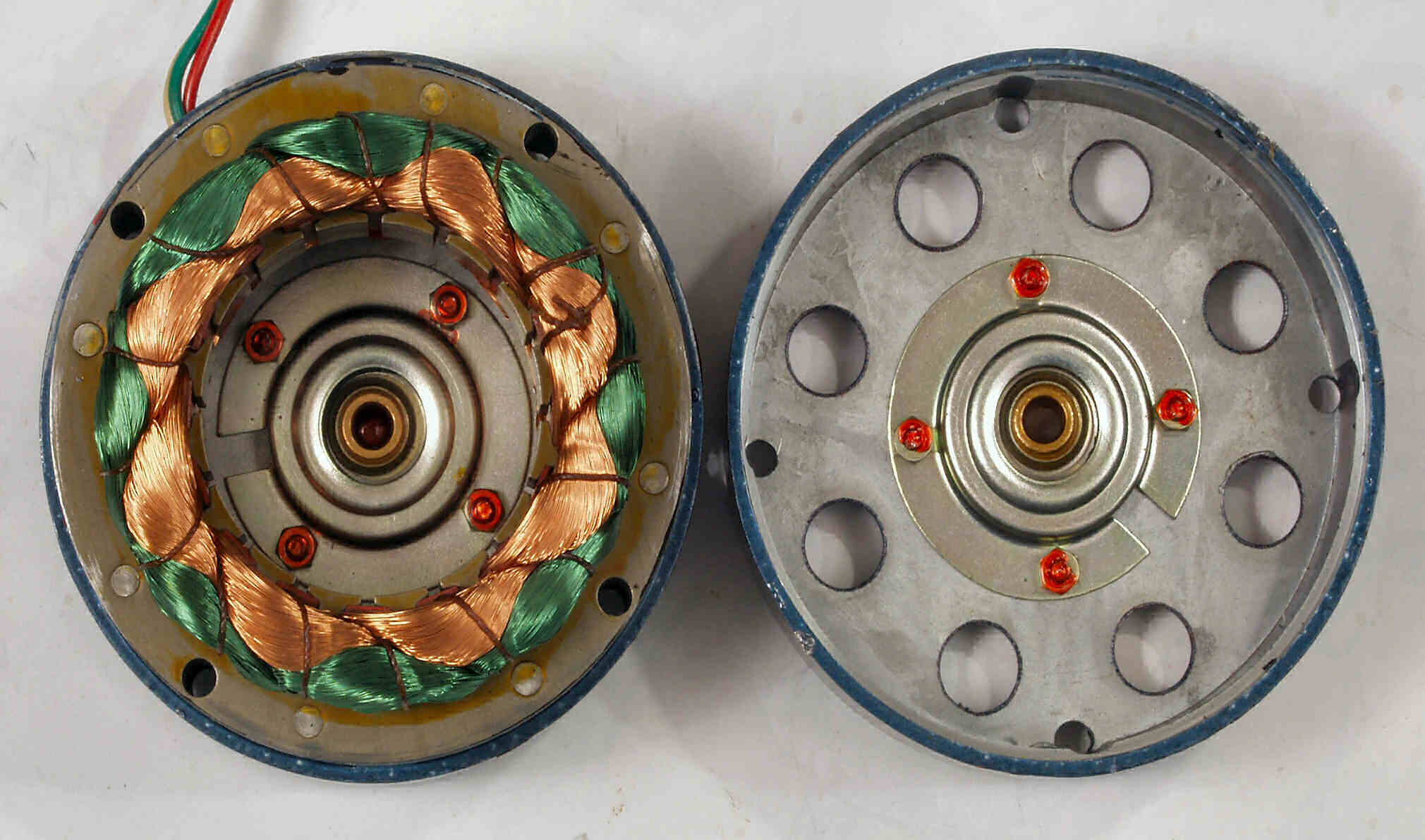

Ｃ４Ａ．　修理中　モーターベアリングを点検・注油

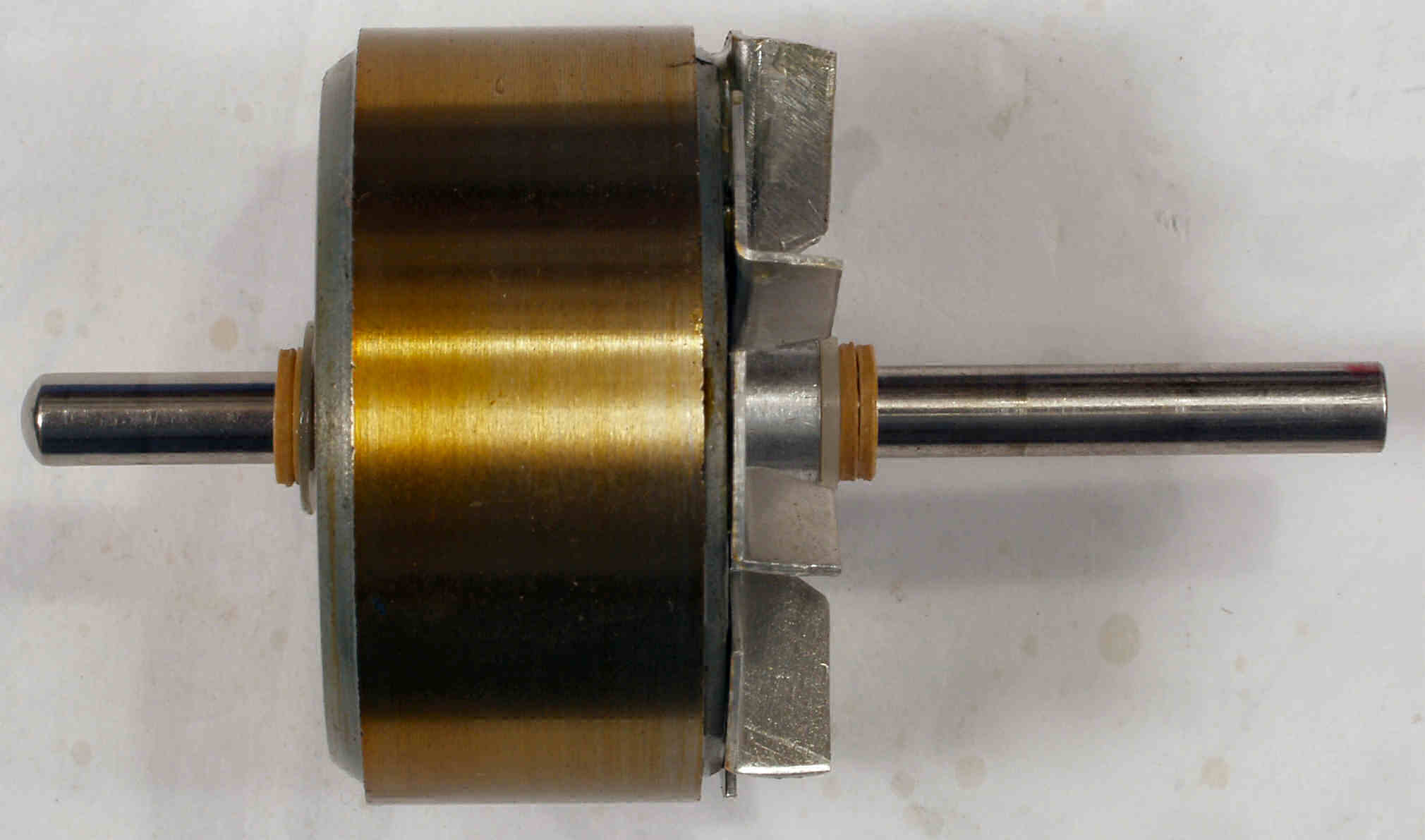

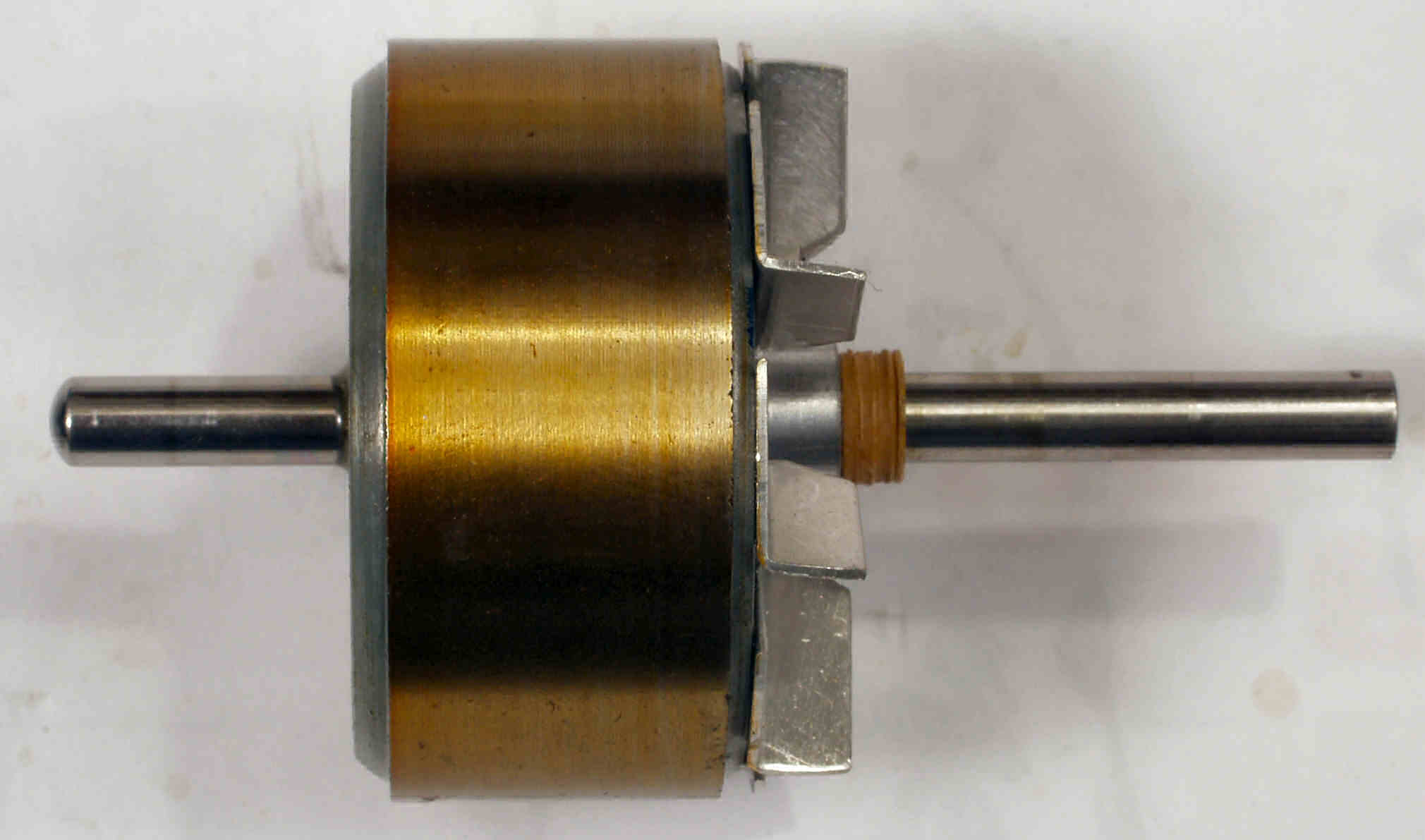

Ｃ４Ｂ．　修理中　モーター回転子（アマチュア）点検・注油、肝心の左側（底）のスペンサーが無い。

Ｃ４Ｃ．　修理後　モーター回転子（アマチュア）点検・注油、スペンサー（ライナー）入れる

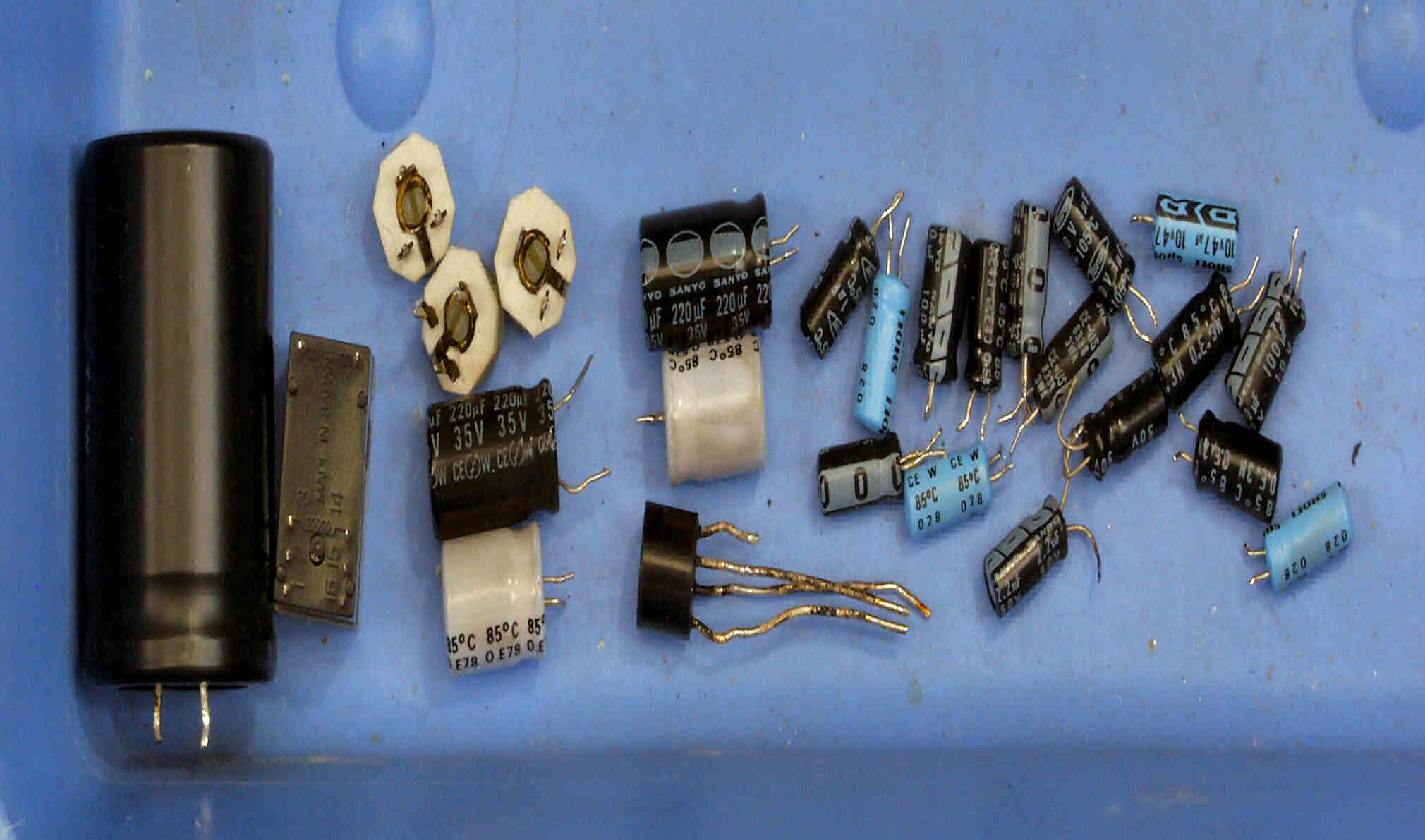

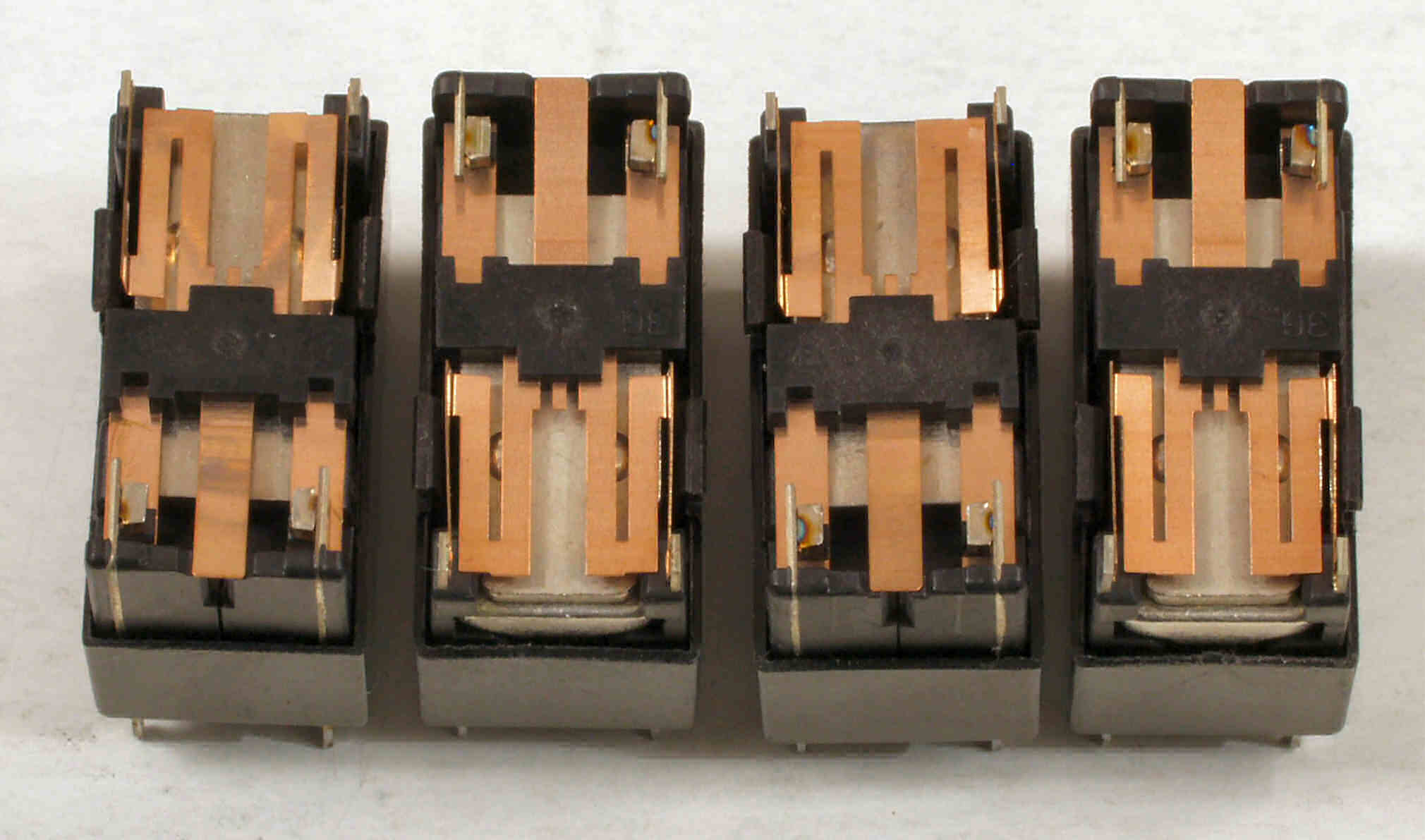

Ｃ５Ａ．　交換部品

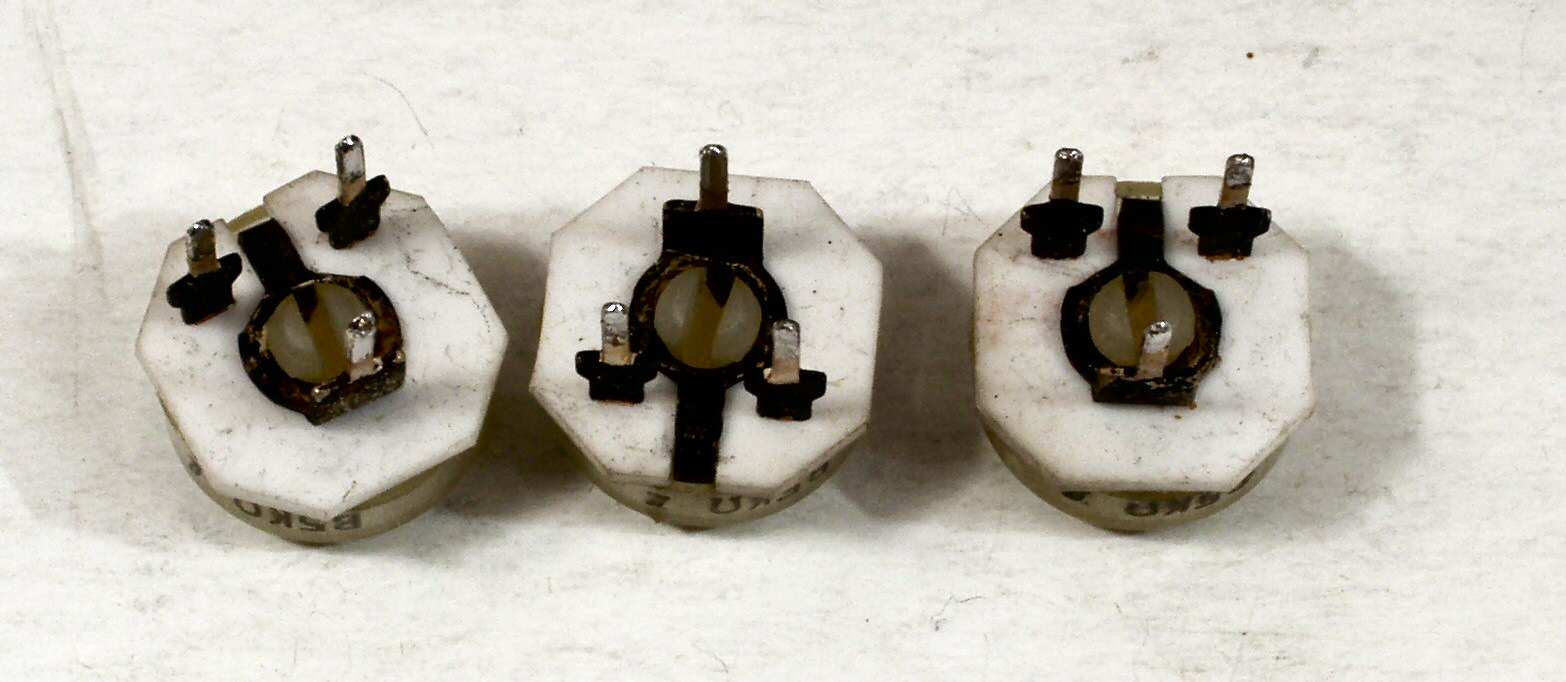

Ｃ５Ｂ．　交換部品、真っ黒に参加した半固定ＶＲ。

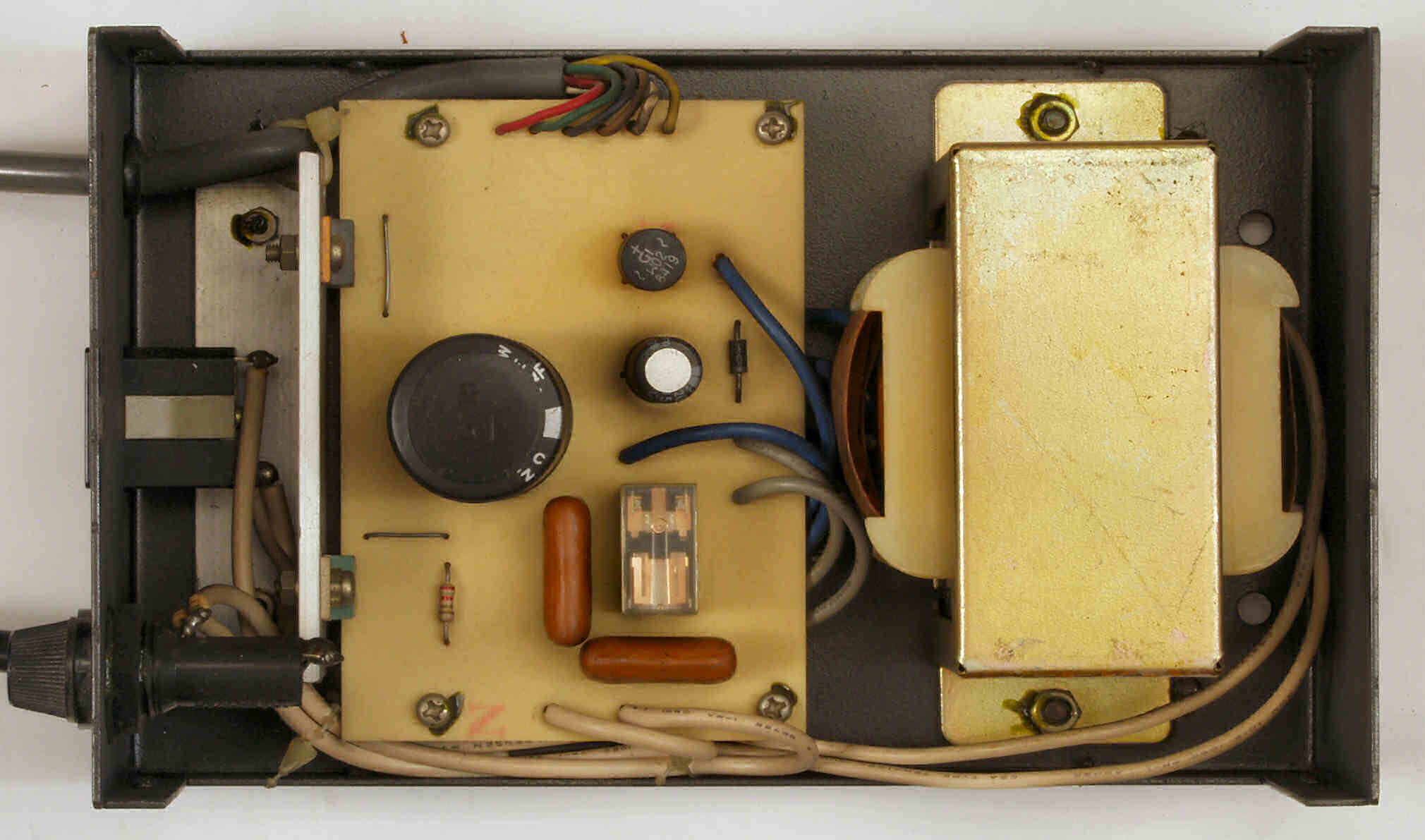

Ｃ６Ａ．　修理前　電源部を上から見る

Ｃ６B．　修理後　電源部を上から見る

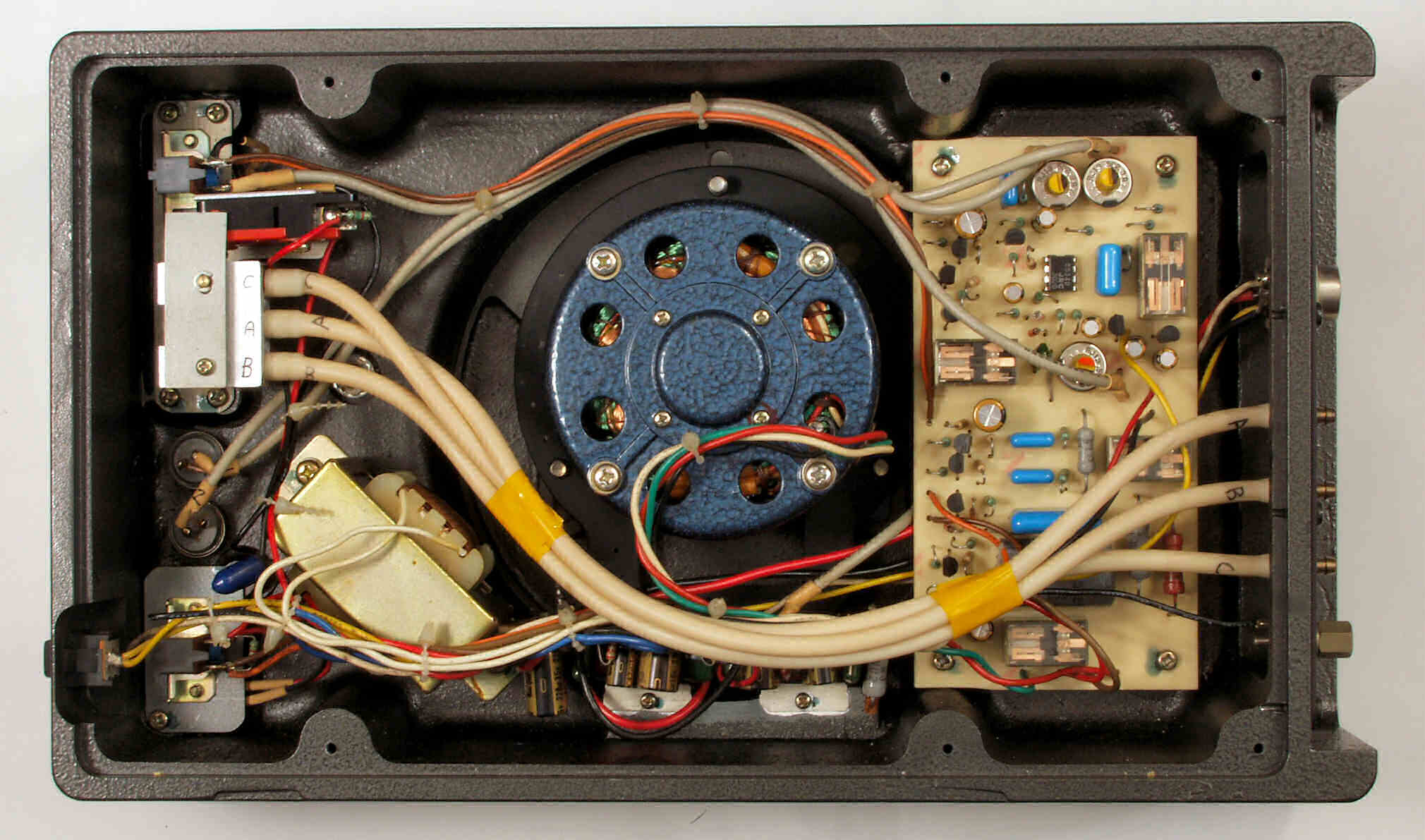

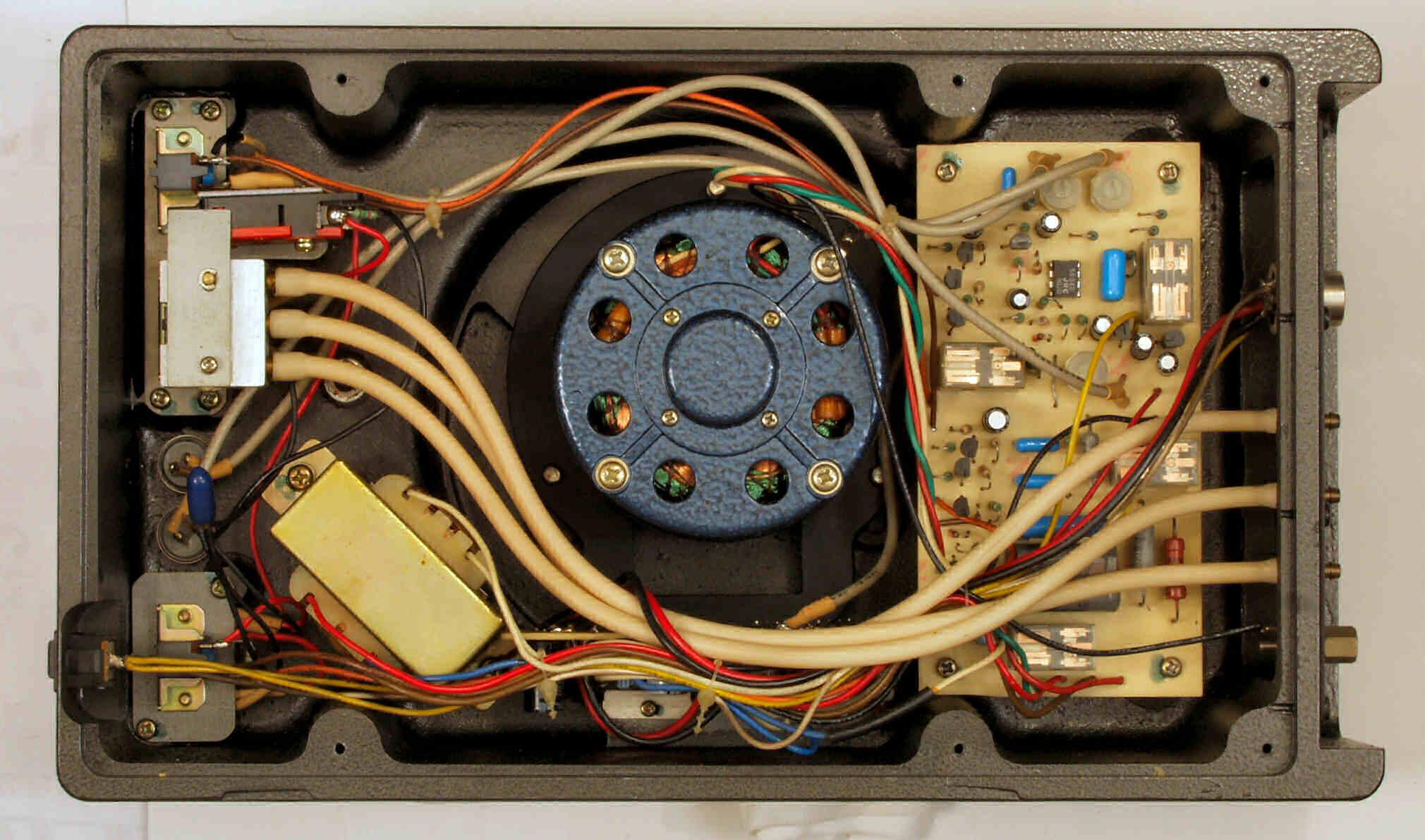

Ｃ７Ａ．　修理前　モーター部　下から見る

Ｃ７Ｂ．　修理後　モーター部　下から見る、配管はまだ

Ｃ７Ｃ．　修理後　モーター部　下から見る

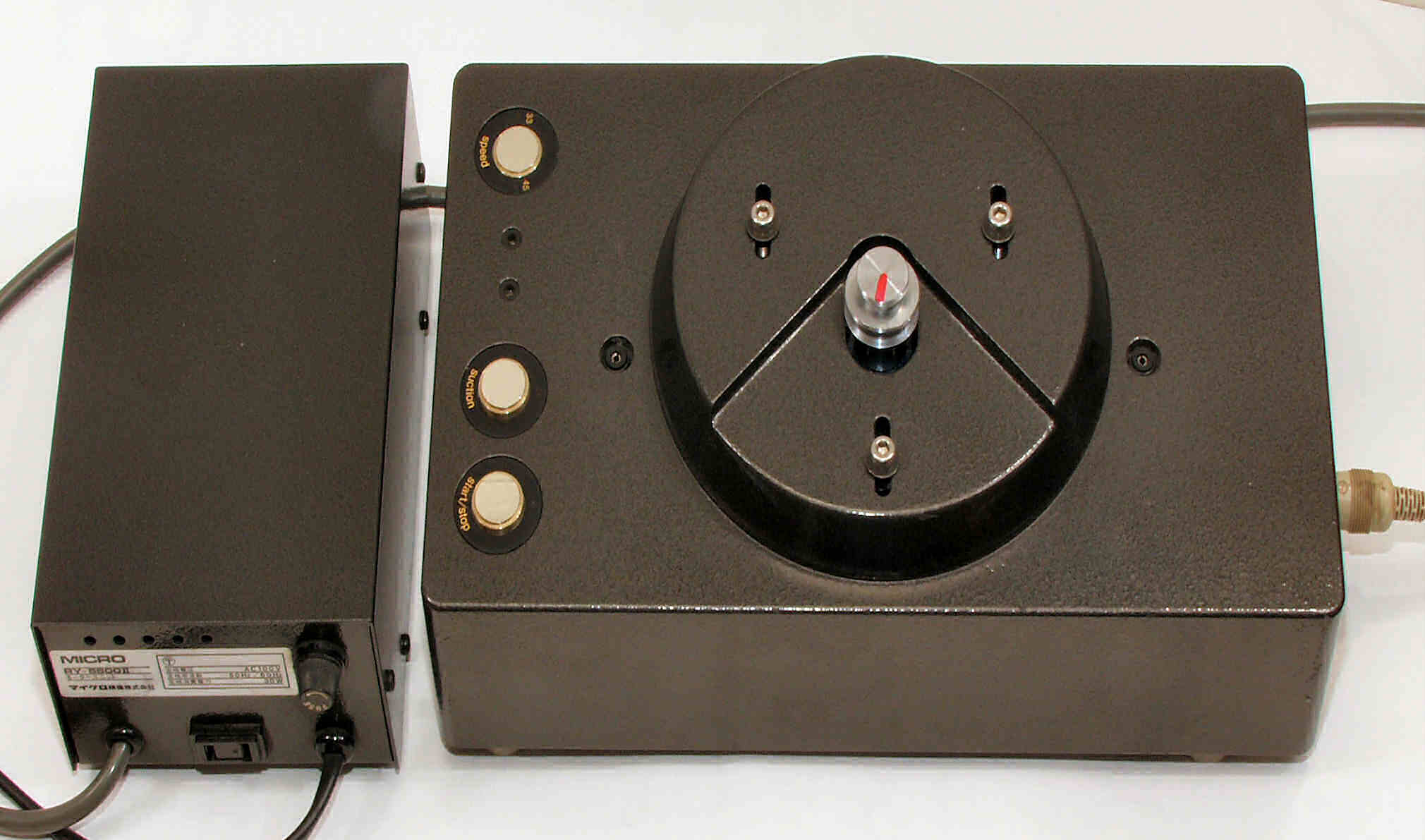

Ｃ８．　　完成

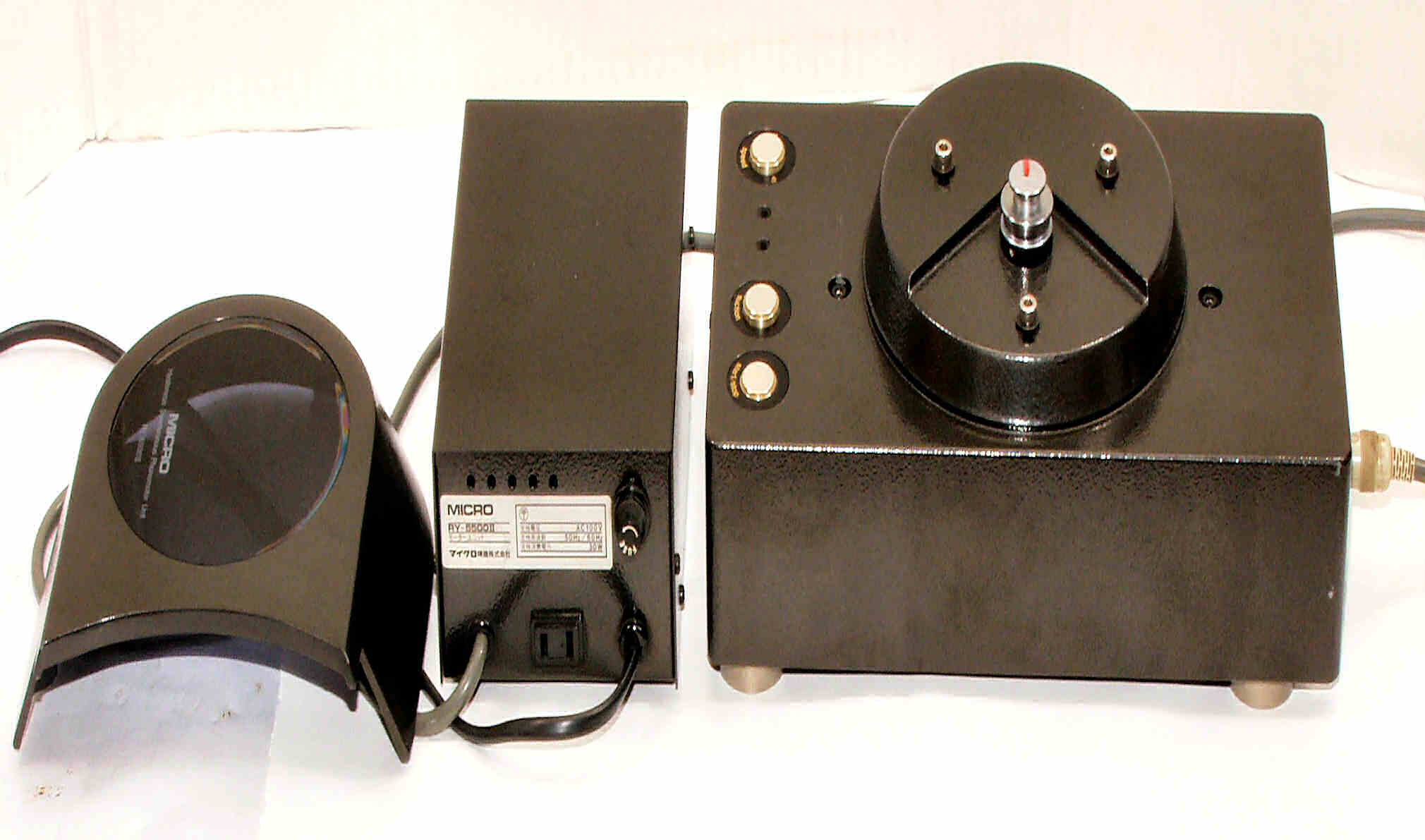

Ｃ９．　完成　エージング中
