ＭＩＣＲＯＳＥＩＫＩ　ＲＹ−５５００�U.　２台目修理記録

再修理（平成２６年５月）　　　　　　　　平成１７年１１月７日到着　　１２月４日完成

Ａ．　修理前の状況 ３３回転は正常、４５回転が安定せずフラつく。 Ｂ．　原因 各部経年劣化。 前回修理？？ Ｃ．　修理状況 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　２２個。 整流器 抵抗 リレー　　　　　　　　　　　　　　　３個。 半固定VR　　　　　　　　　　　　　　３個。 フイルムコンデンサー　　　　　　　　５個。 テフロン・ワッシャー・スペンサー Ｆ．　修理費　　５５，０００円

Ａ．　修理前の点検状況 Ａ１．　点検中　電源部を上から見る、右下のこの小さなリレーでAC１００Vの外部機器をON/OFF！！

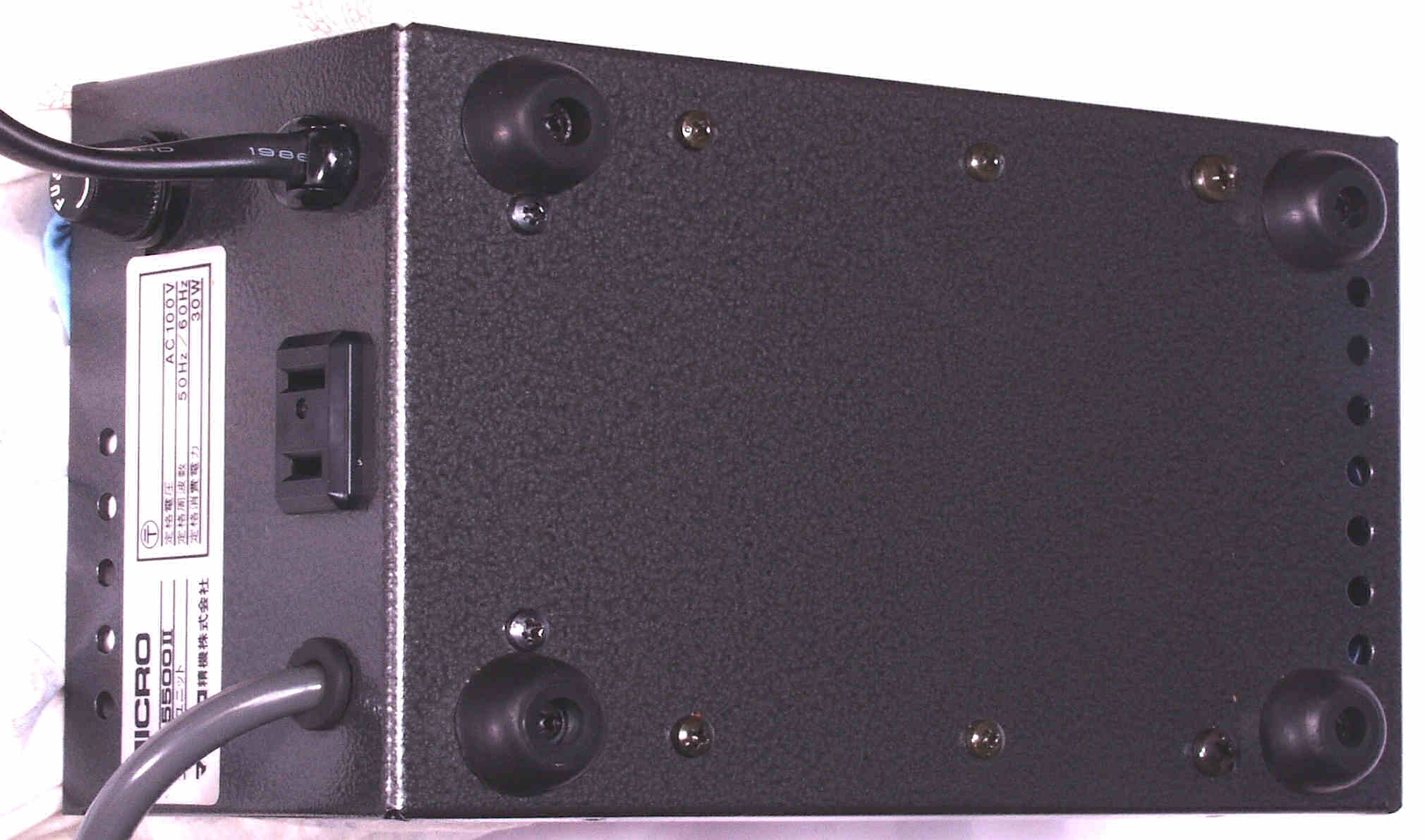

Ａ２．　点検中　電源部を下から見る、放熱が悪い

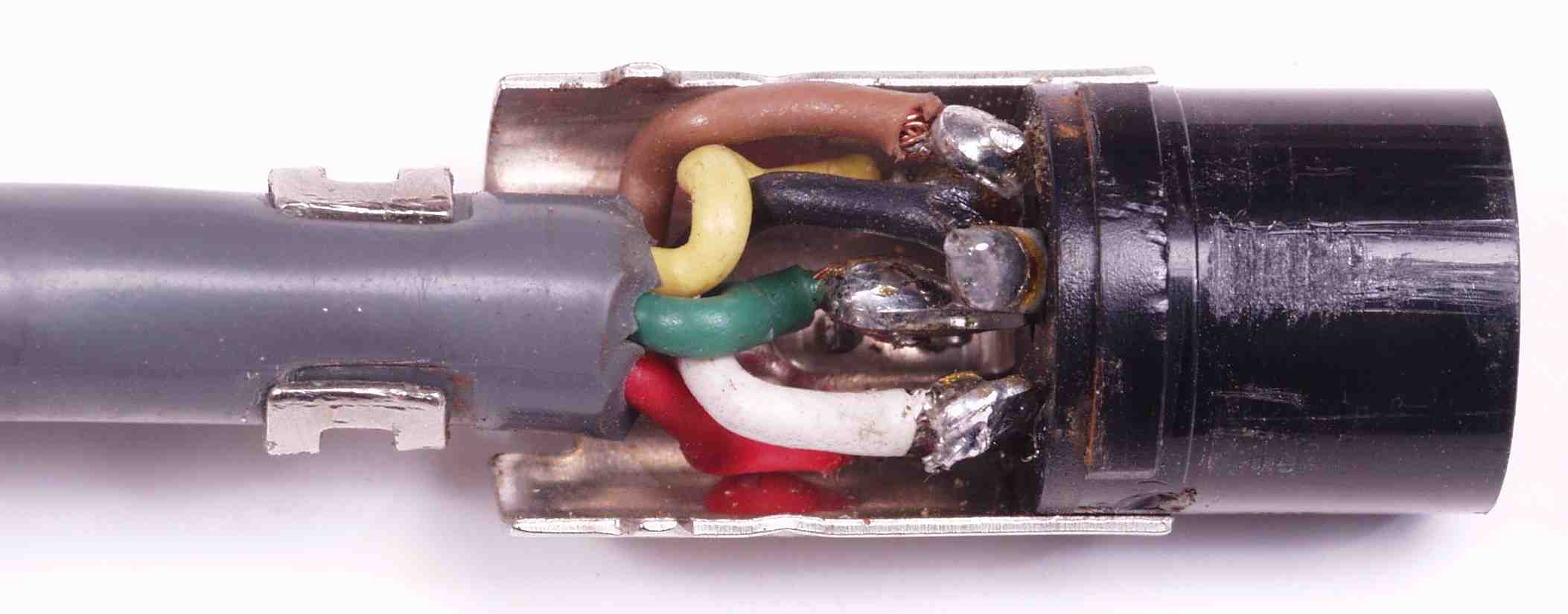

Ａ３．　点検中　コネクター点検、シールドが無い！

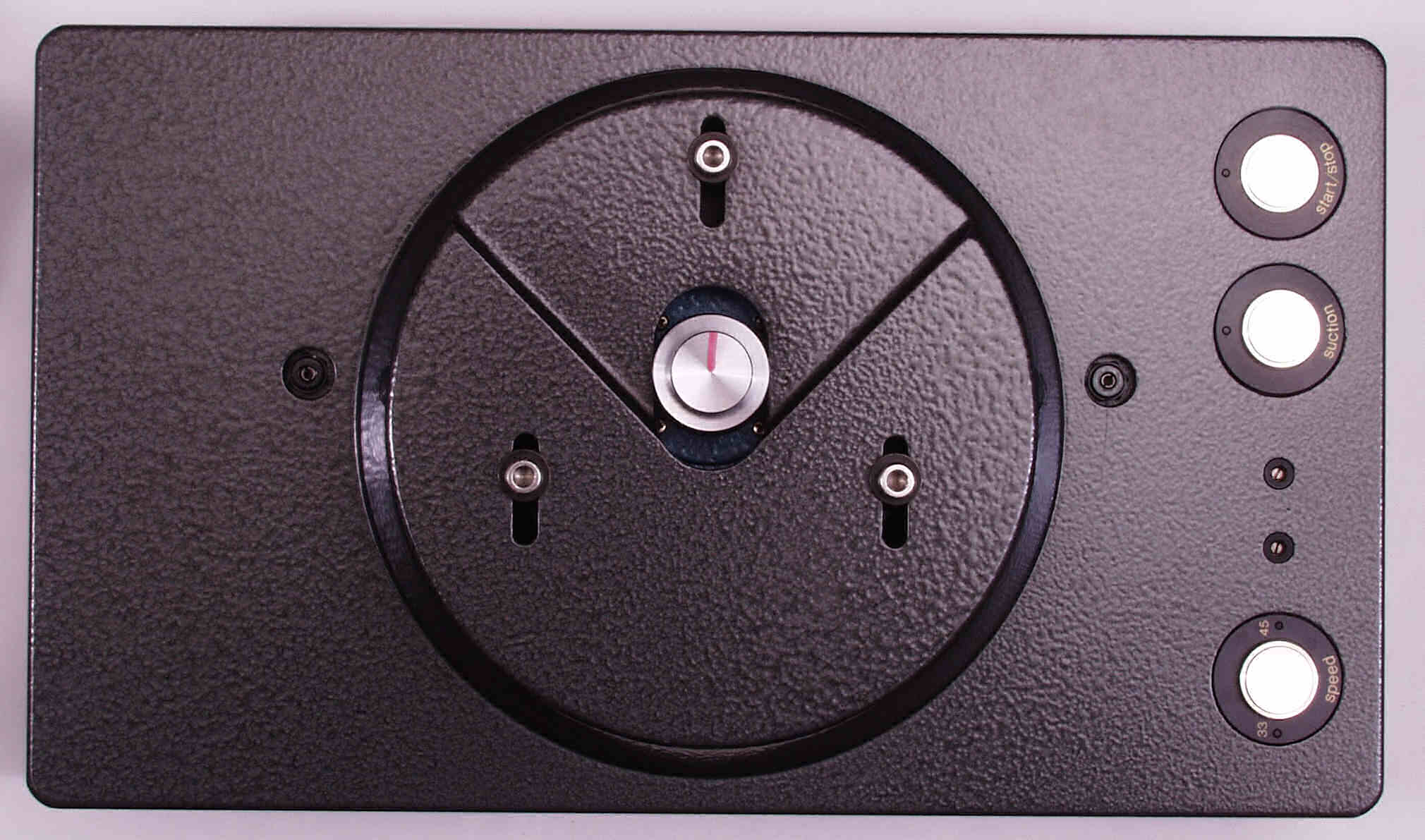

Ａ４．　点検中　モーター部　上から見る

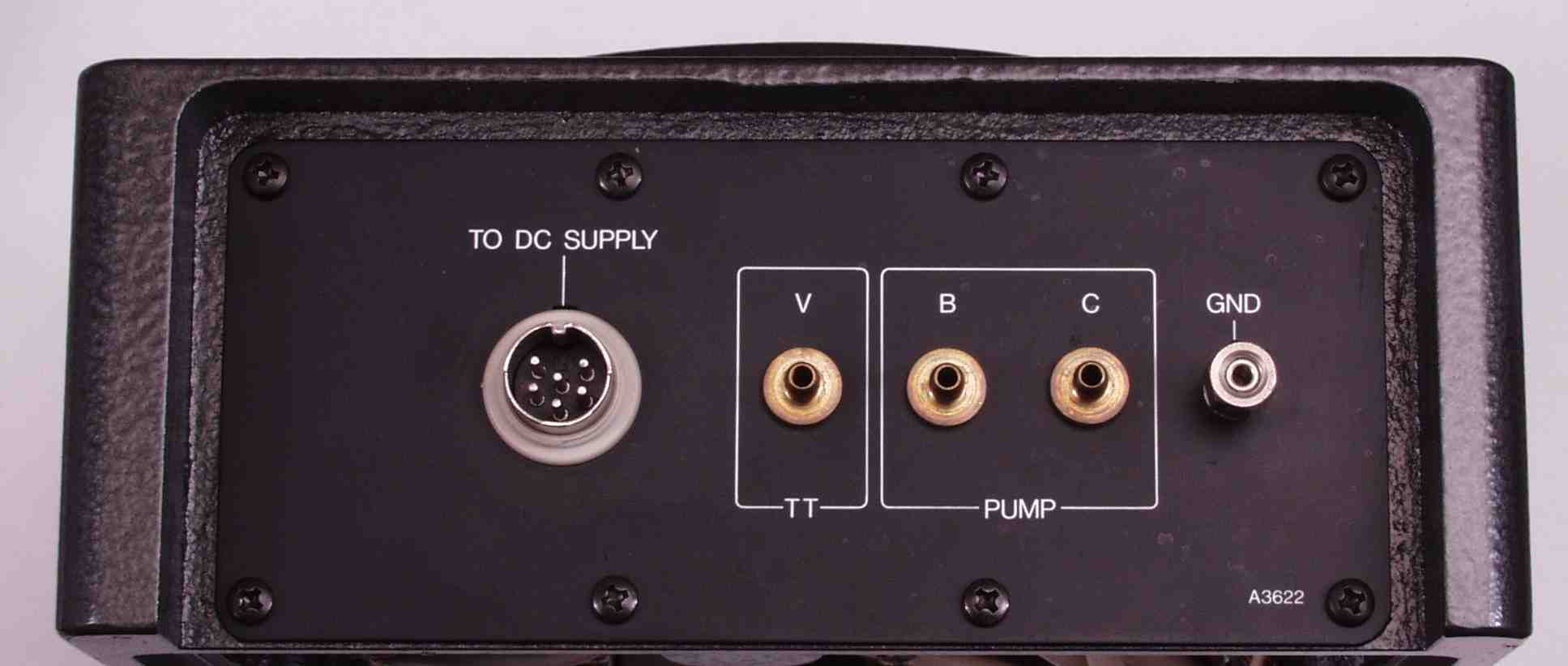

Ａ５．　点検中　モーター部　端子部を見る

Ａ６．　点検中　モーター部　下から見る

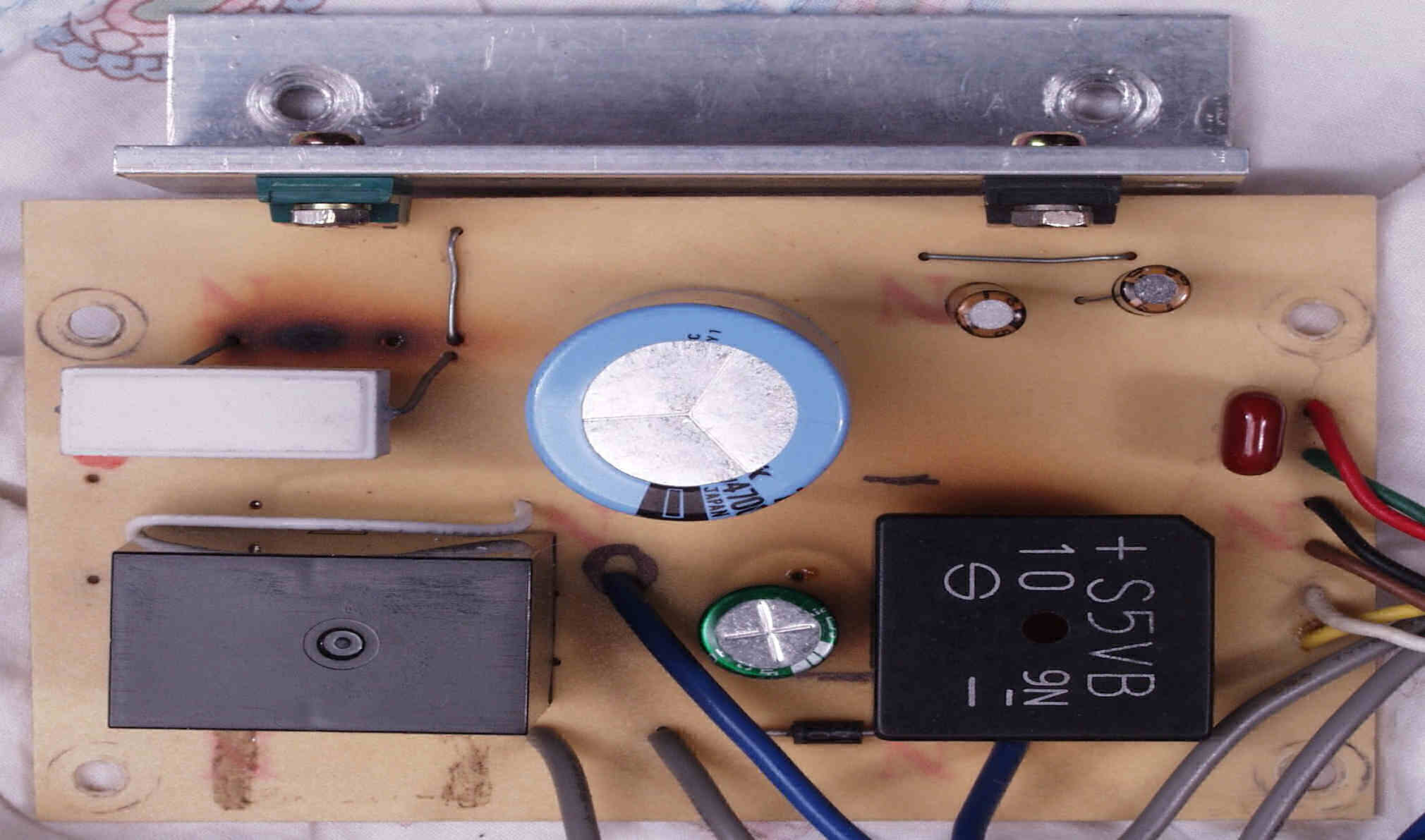

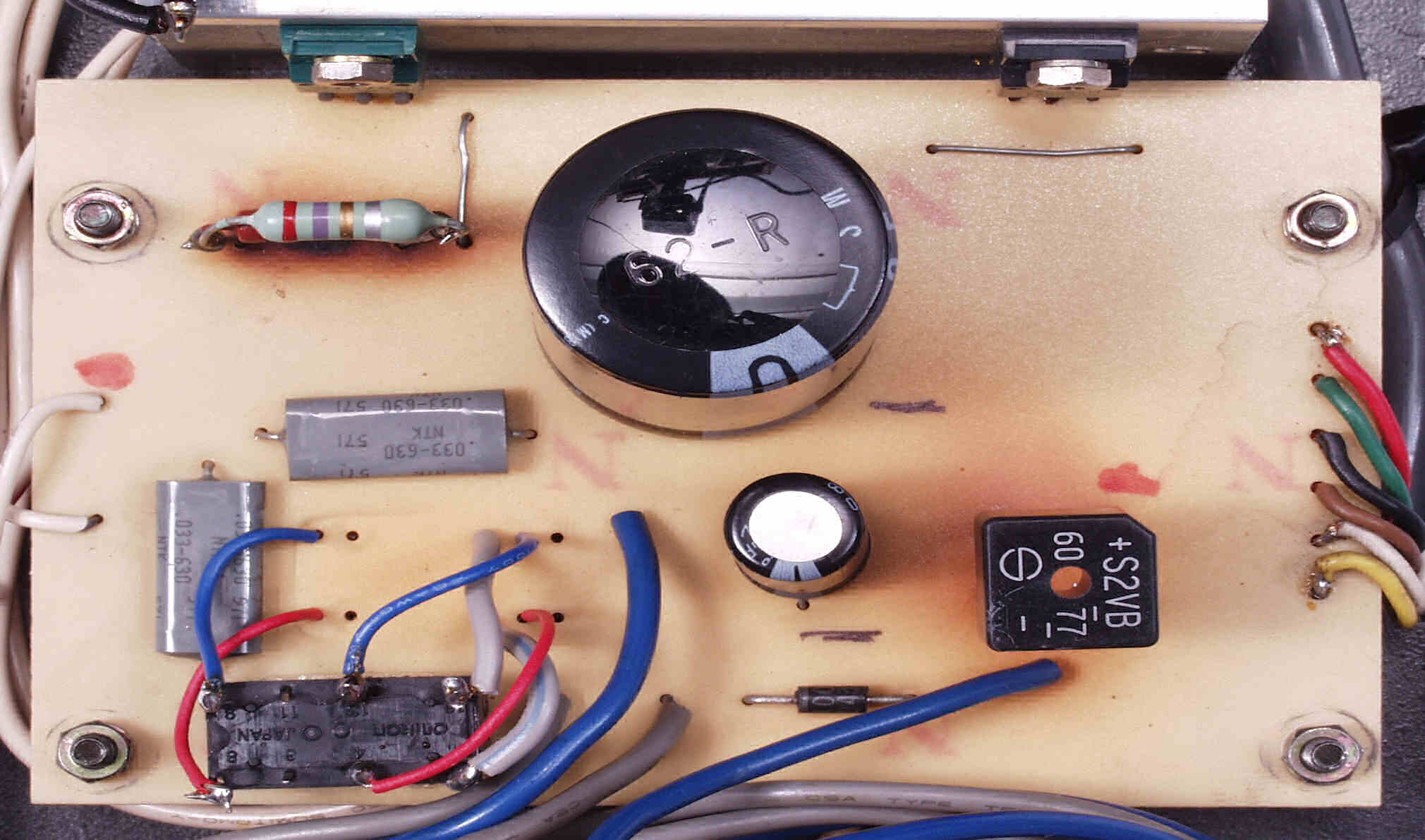

Ｃ．　修理状況 Ｃ１Ａ．　修理前　電源部整流基板、熱で電解コンデンサーの頭が膨れています

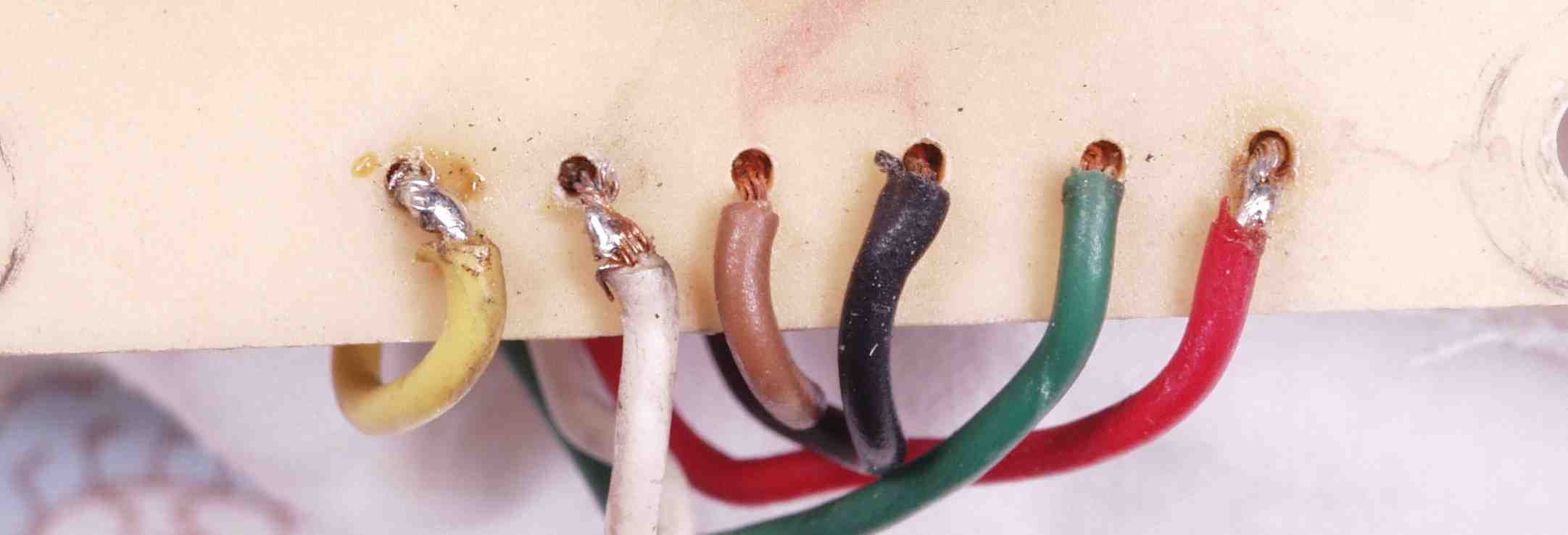

Ｃ１Ａ１．　修理前　電源部整流基板、モーターへの供給線

Ｃ１Ｂ　．修理後　電源部整流基板　整流器１個、リレー１個、抵抗１個、電解コンデンサー４個交換、フイルムコンデンサー１個追加

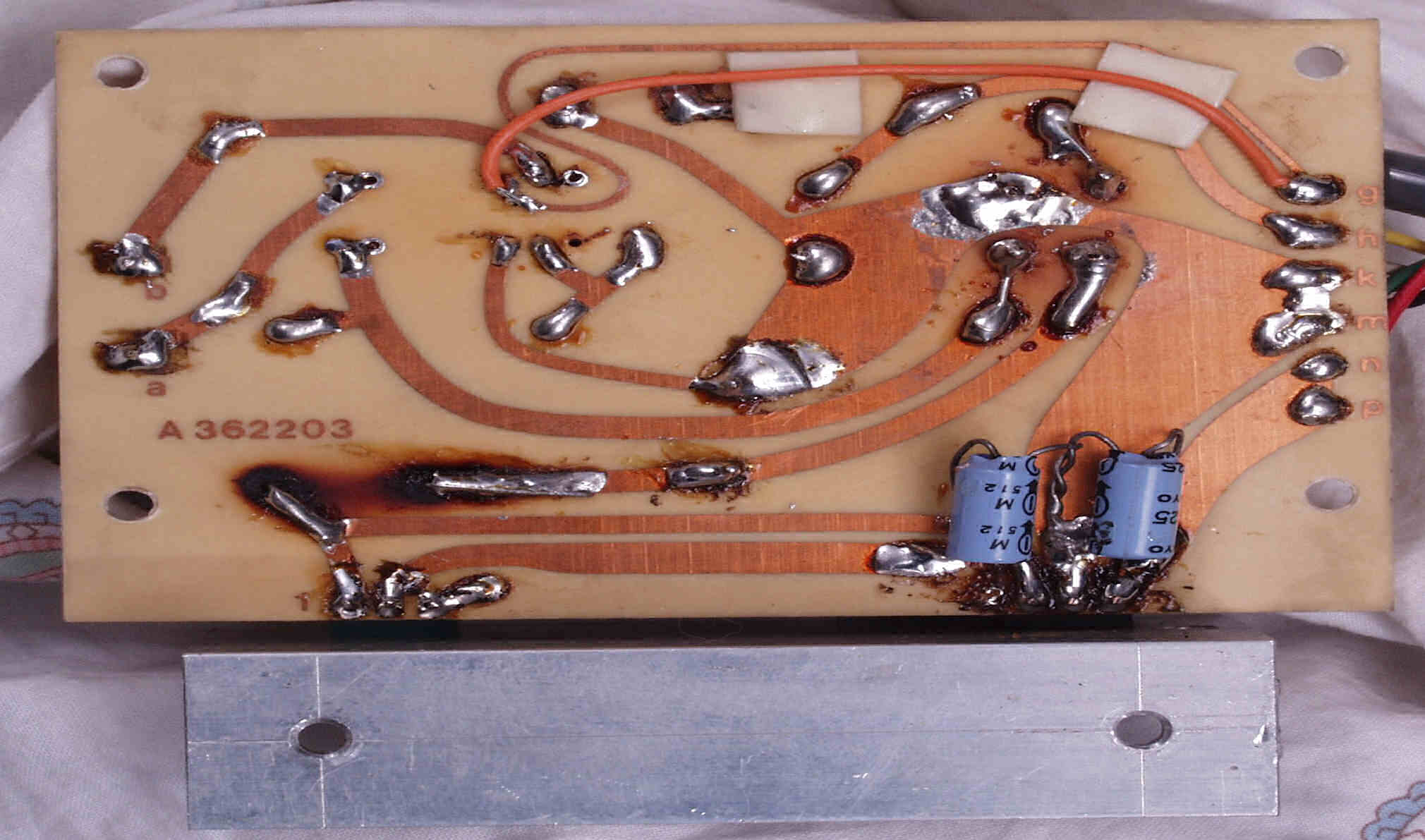

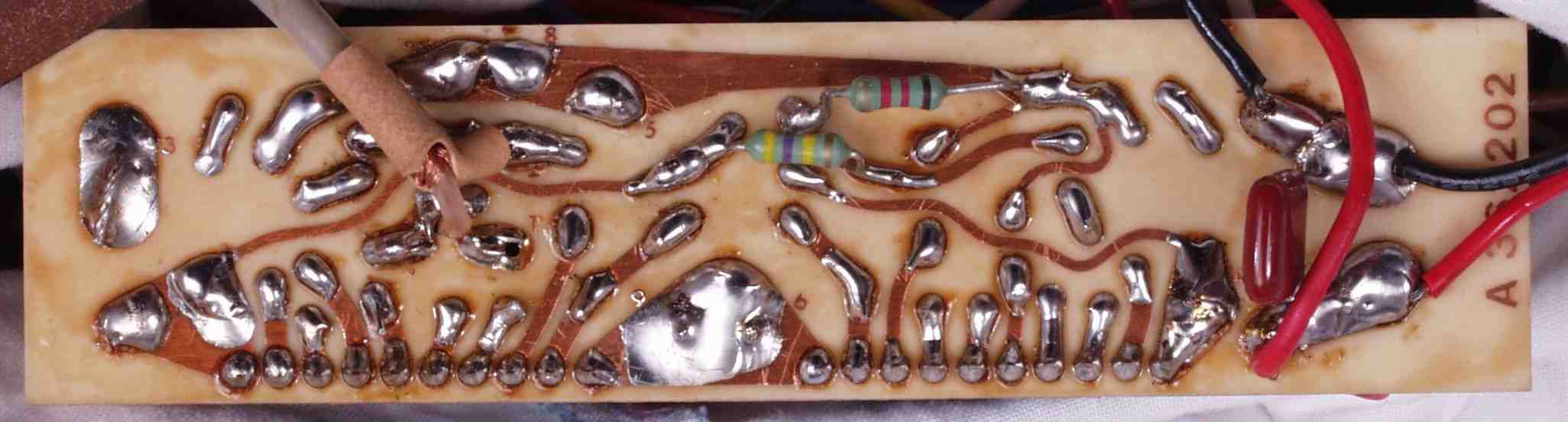

Ｃ１Ｃ．　修理前　電源部整流基板裏

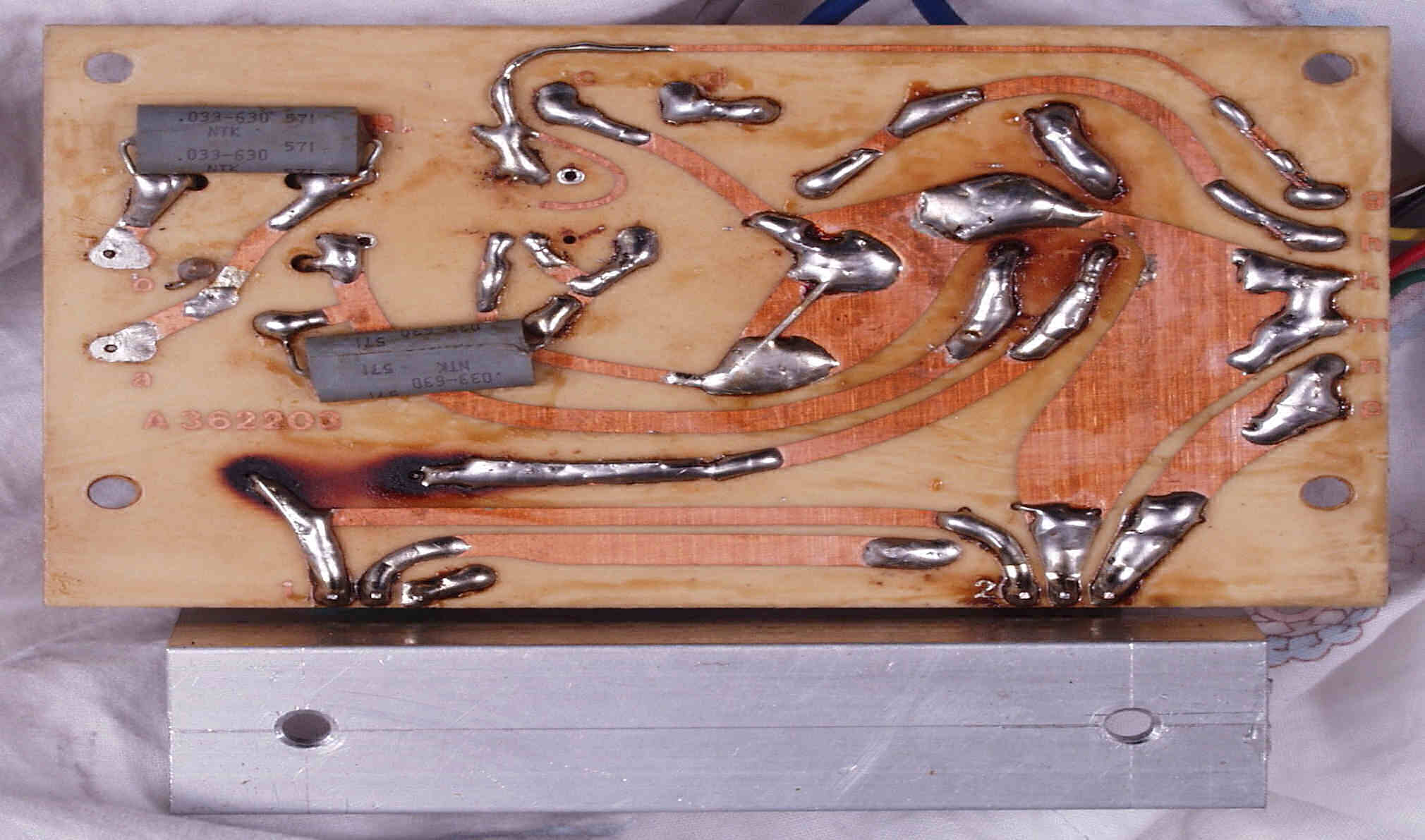

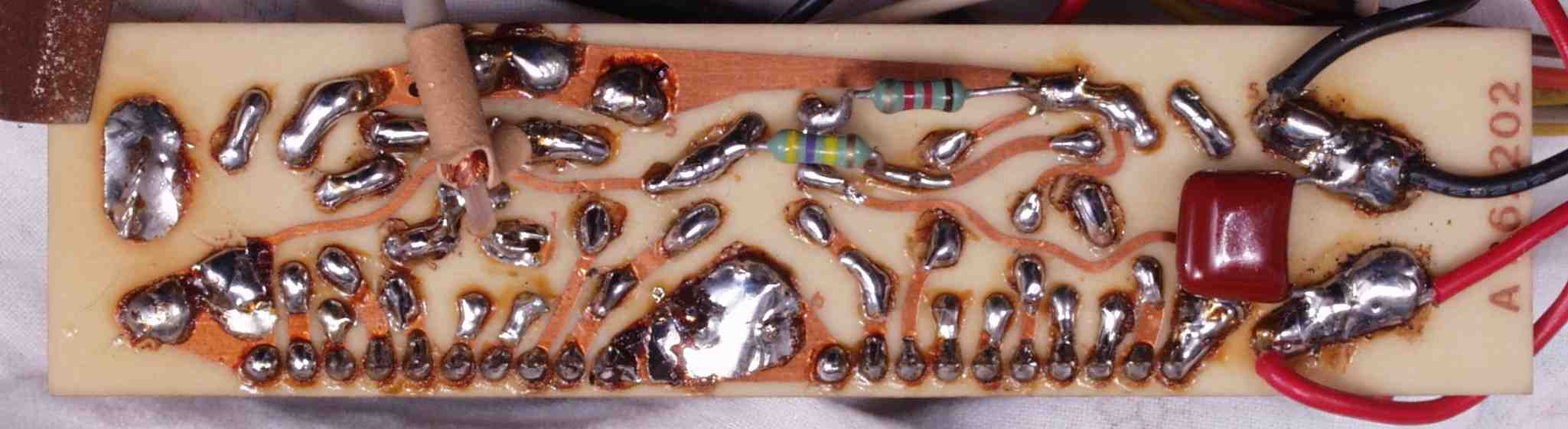

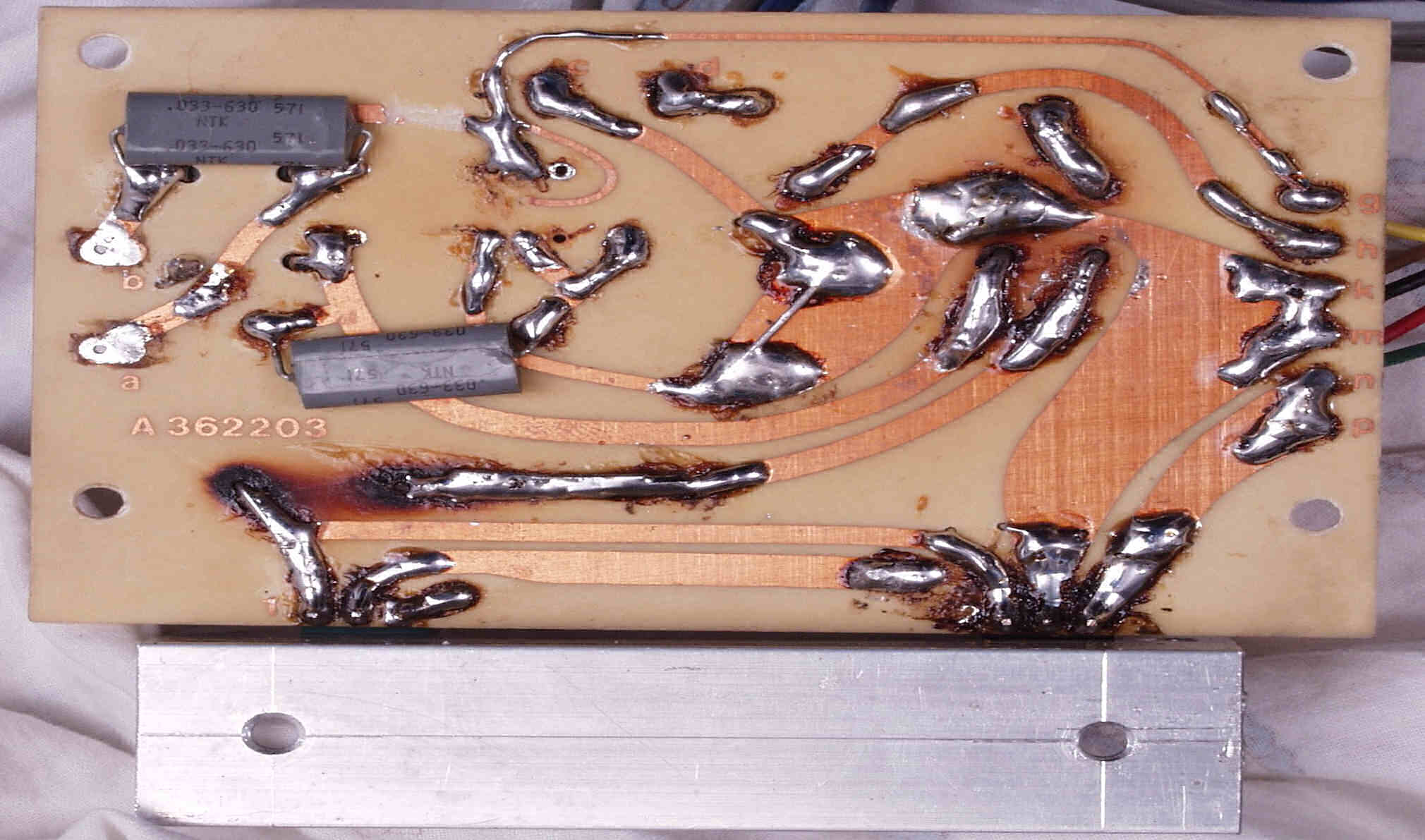

Ｃ１Ｄ．　修理（半田補正）後　電源部整流基板裏

Ｃ１Ｅ．　完成電源部整流基板裏。余分なフラックスを落として、コート液を塗る。

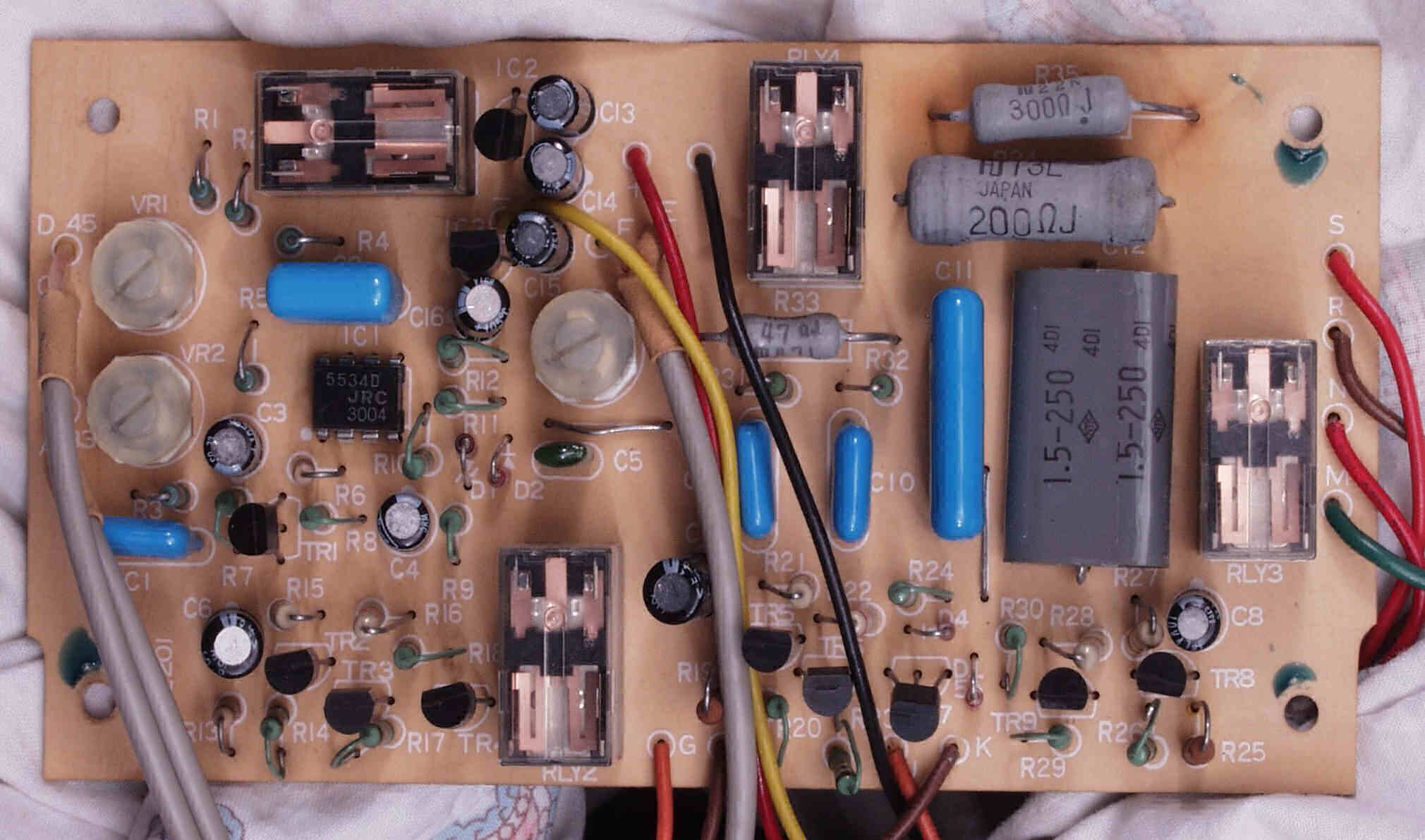

Ｃ２Ａ．　修理前　モーター部コントロール基板

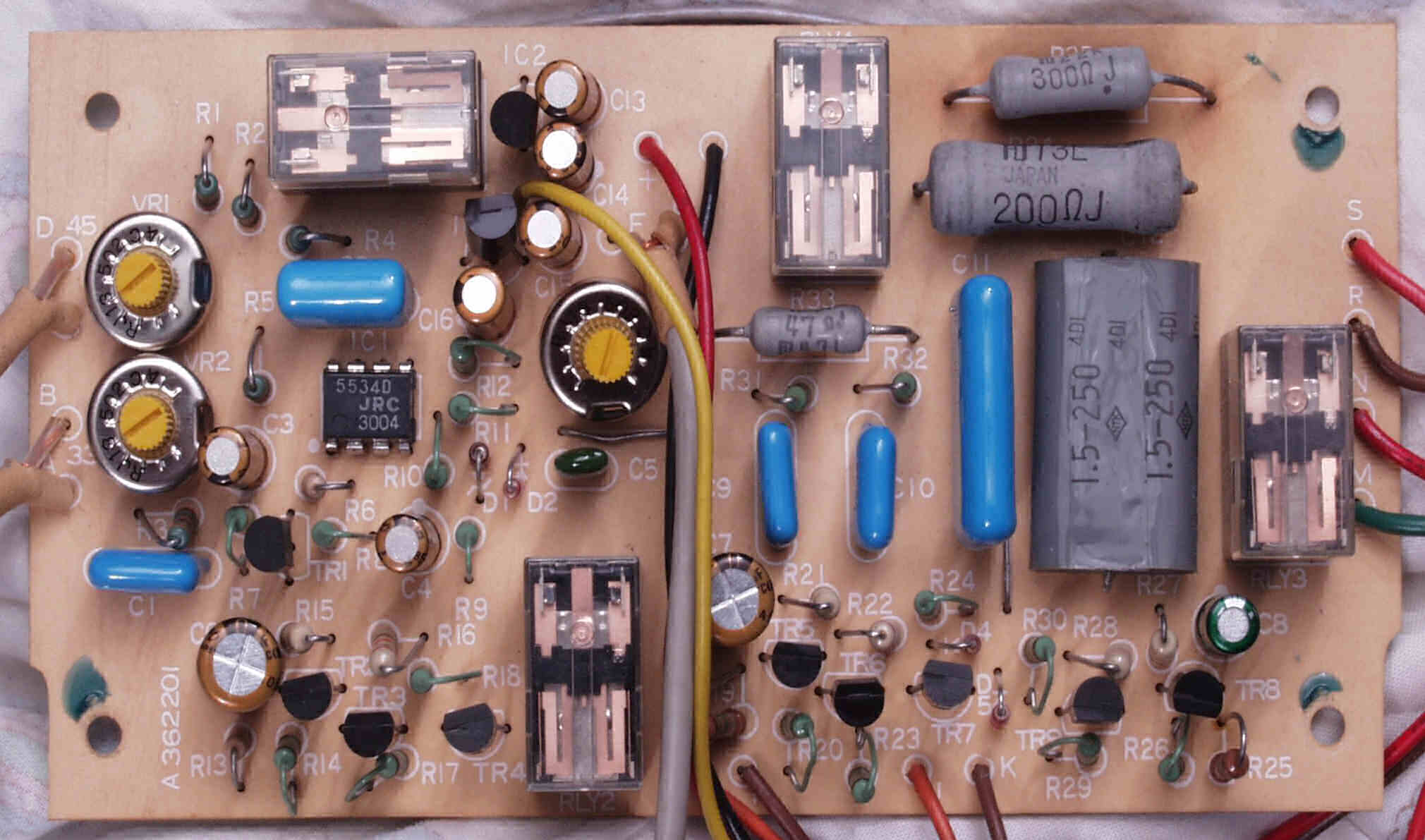

Ｃ２Ｂ．　修理後　モーター部コントロール基板　半固定ＶＲ３個、電解コンデンサー９個交換

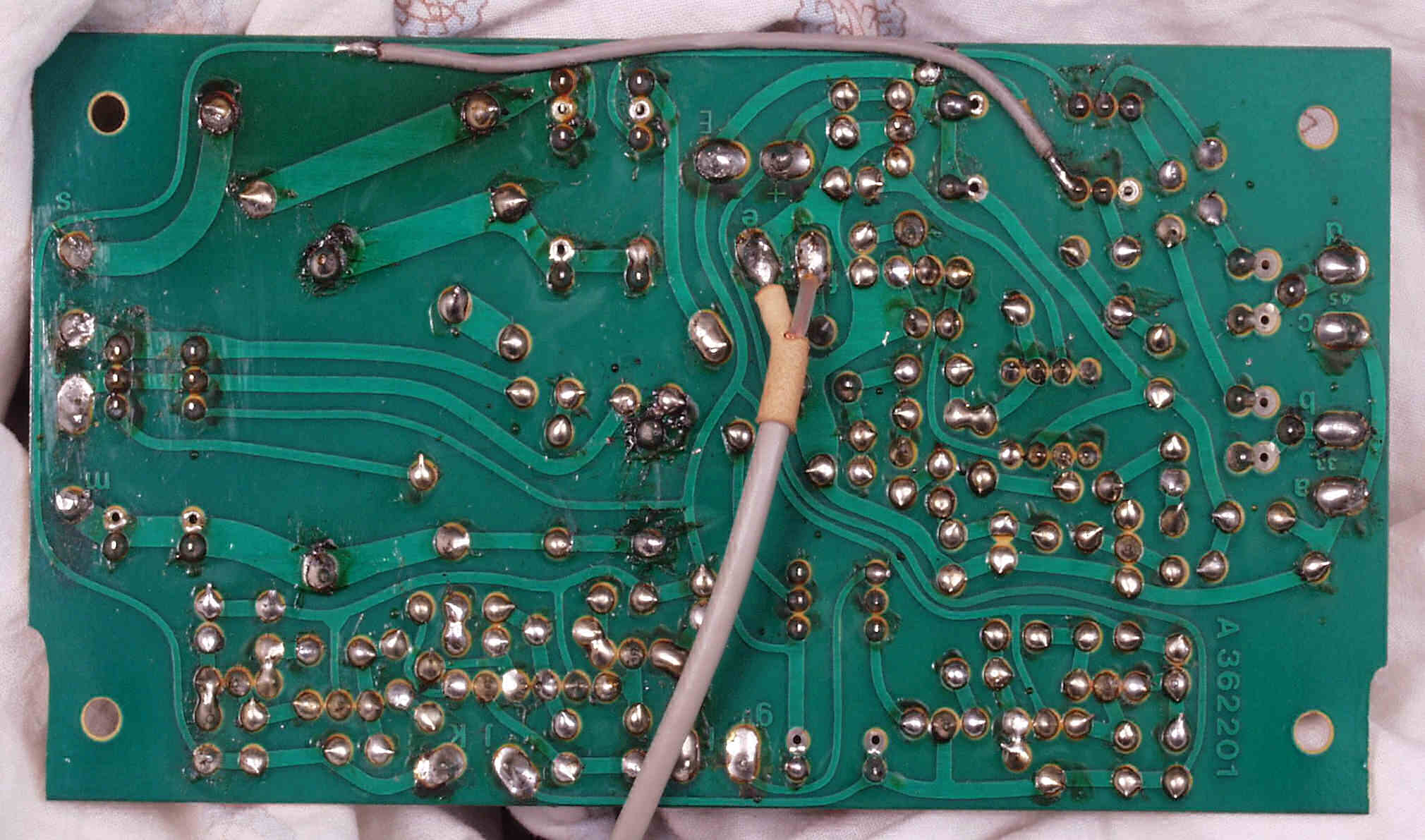

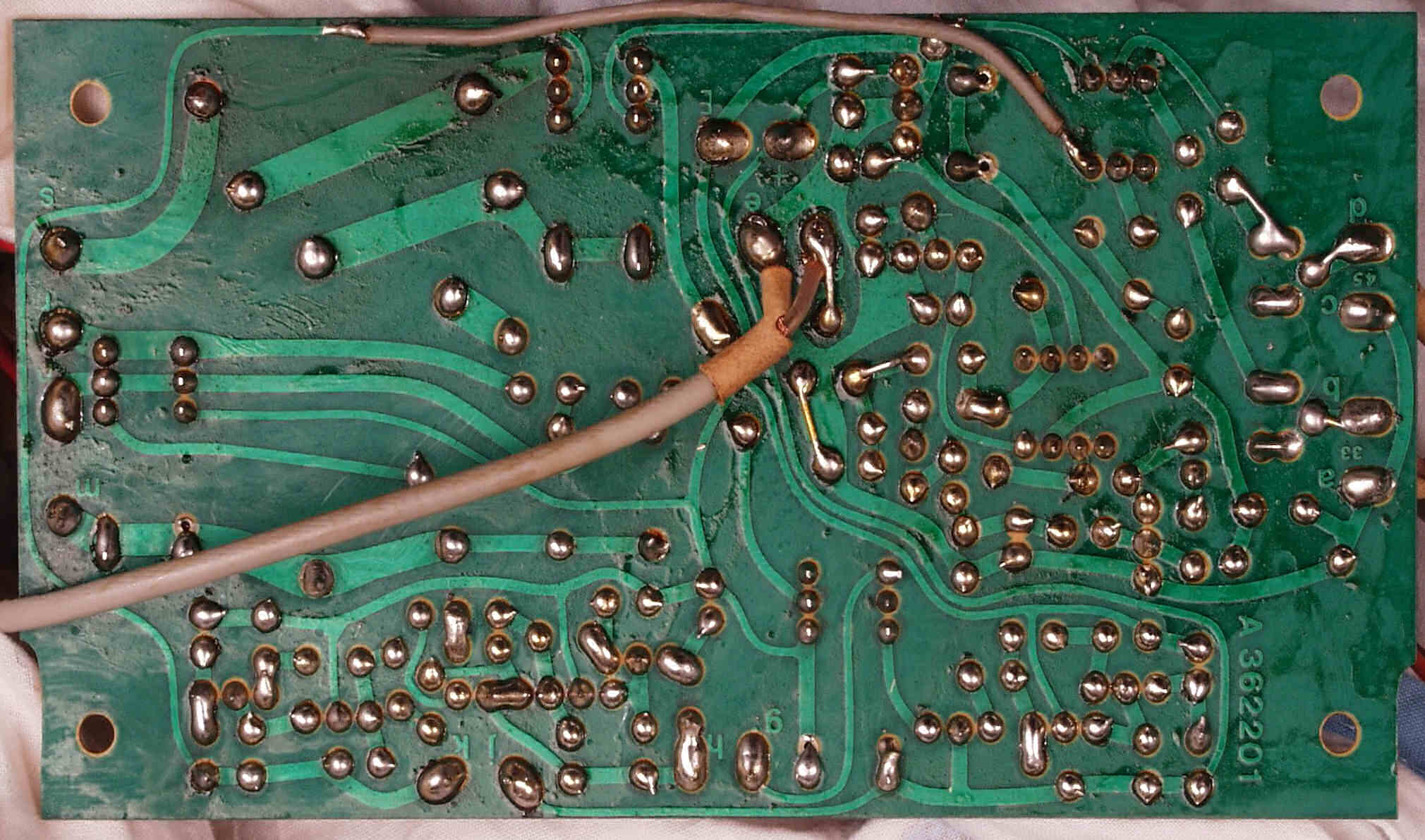

Ｃ２Ｃ．　修理前　モーター部コントロール基板裏

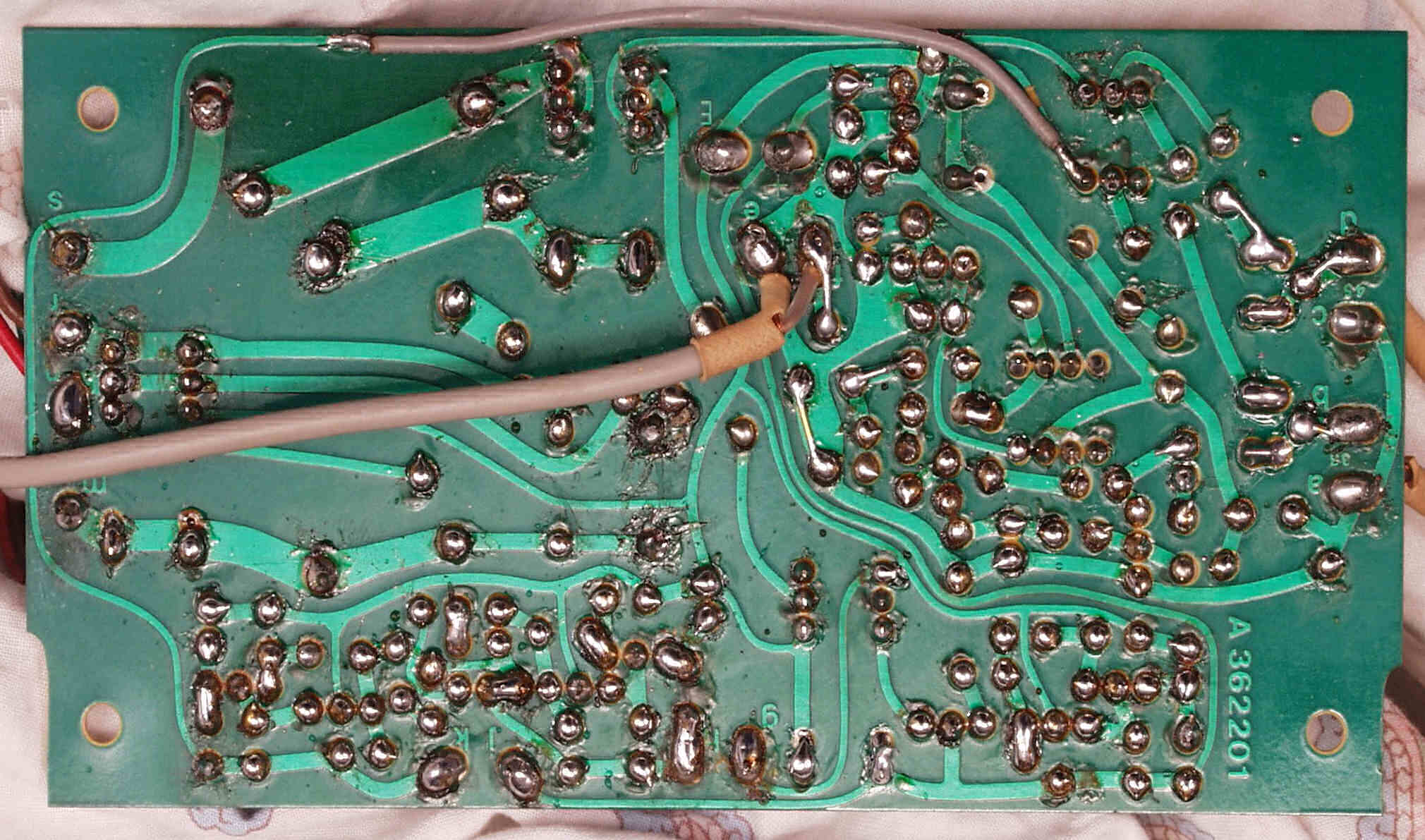

Ｃ２Ｄ．　修理（半田補正）後　モーター部コントロール基板裏

Ｃ２Ｅ．　完成モーター部コントロール基板裏。余分なフラックスを落として、コート液を塗る。

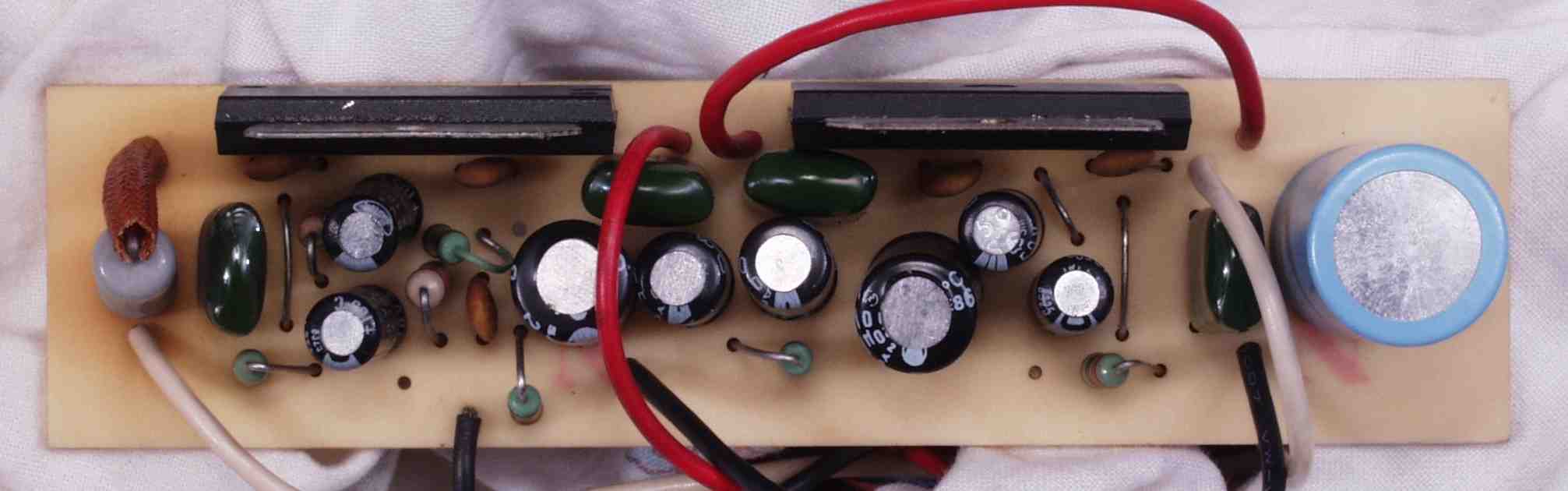

Ｃ３Ａ．　修理前　モーター部ＡＭＰ基板

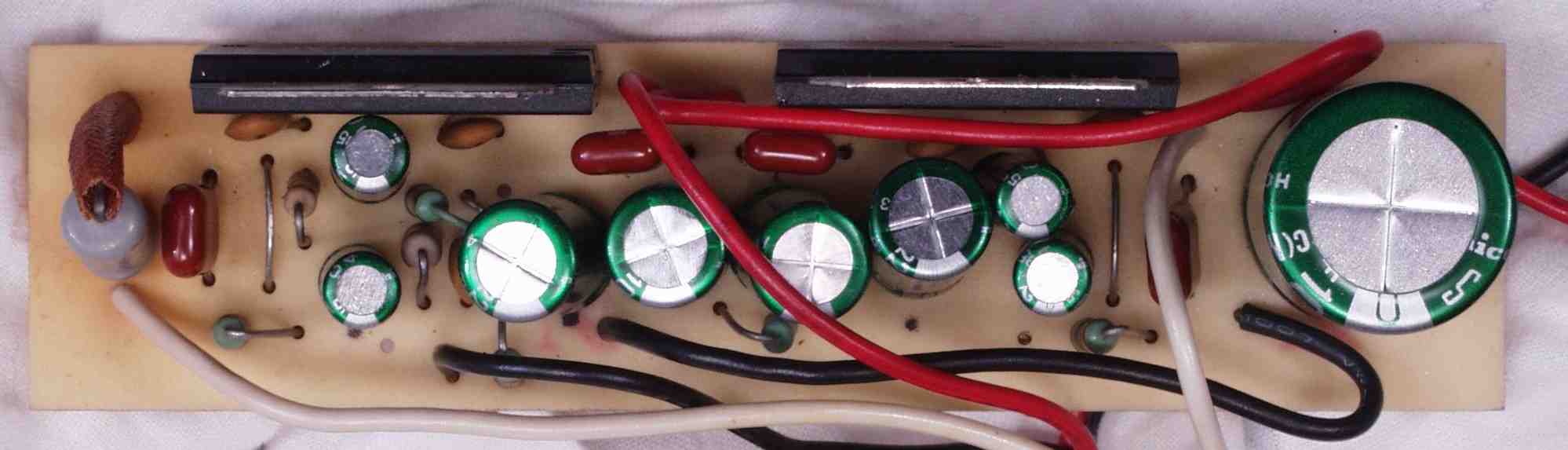

Ｃ３Ｂ．　修理後　モーター部ＡＭＰ基板　電解コンデンサー９個、フイルムコンデンサー４個交換

Ｃ３Ｃ．　修理前　モーター部ＡＭＰ基板裏

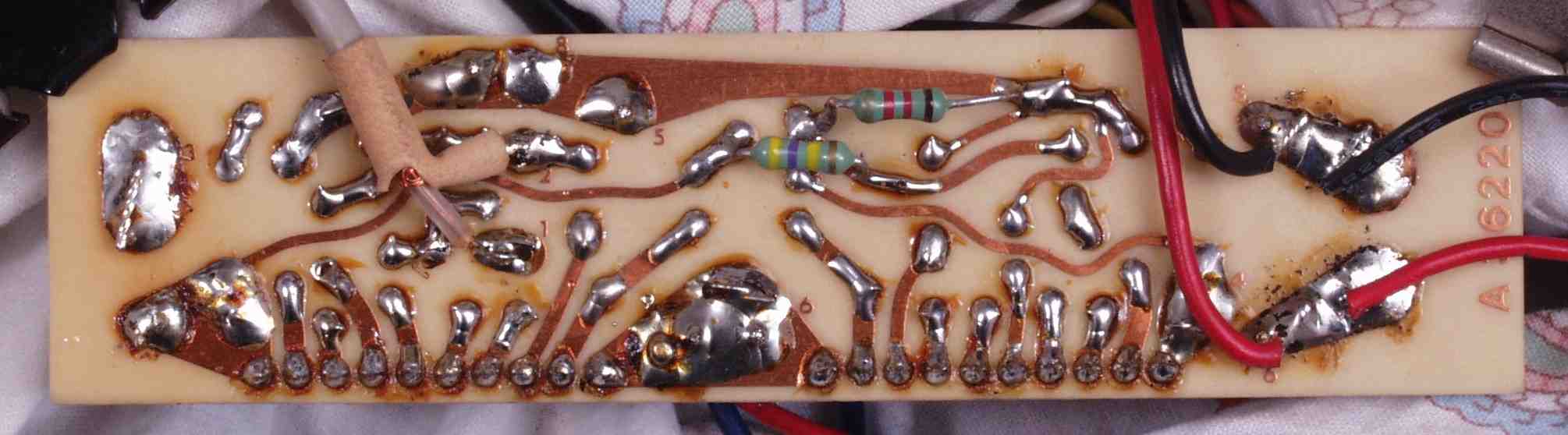

Ｃ３Ｄ．　修理（半田補正）後　モーター部ＡＭＰ基板裏　フイルムコンデンサー１個追加

Ｃ３Ｅ．　完成モーター部ＡＭＰ基板裏。余分なフラックスを落として、コート液を塗る。

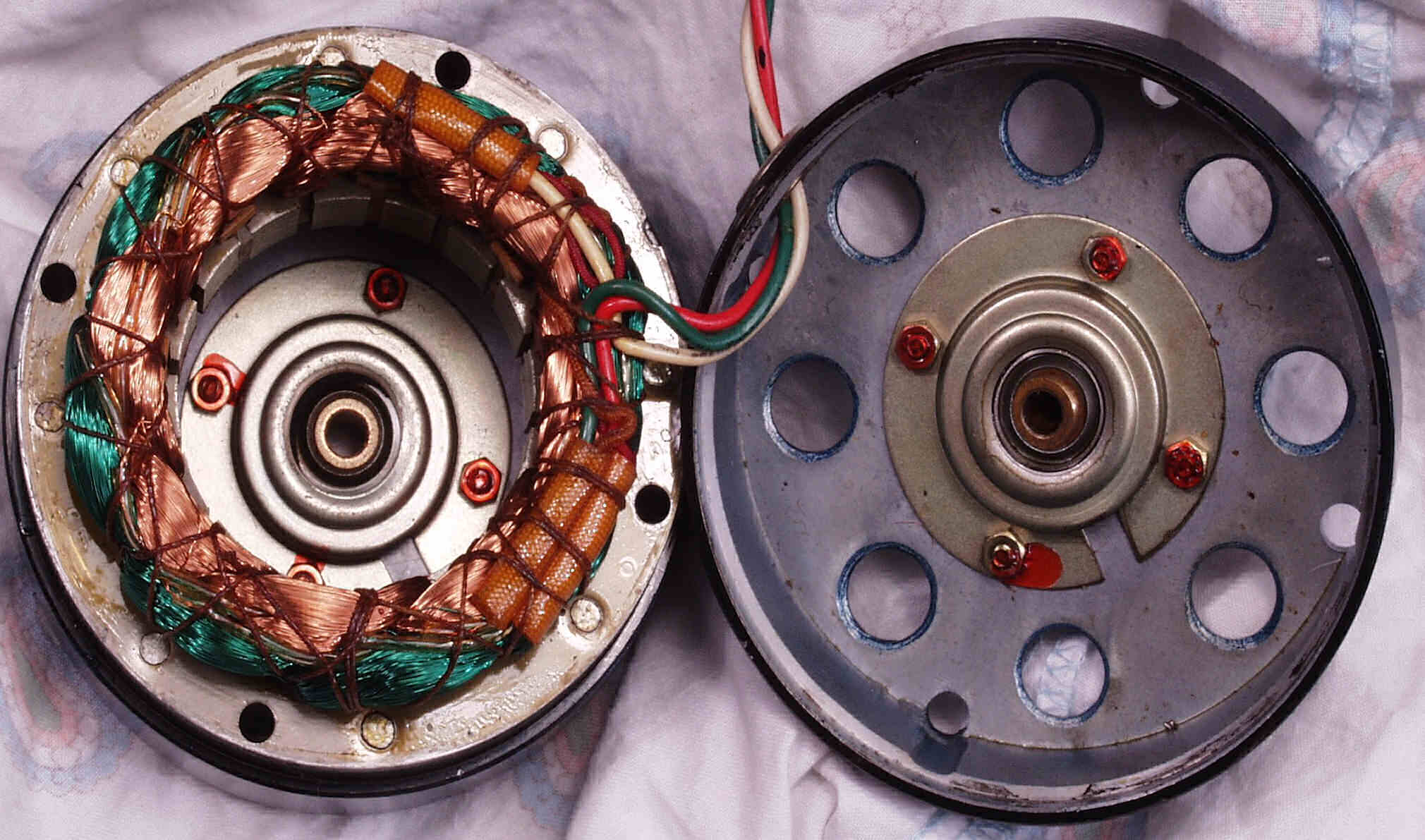

Ｃ４Ａ．　修理中　モターベアリングを点検・注油

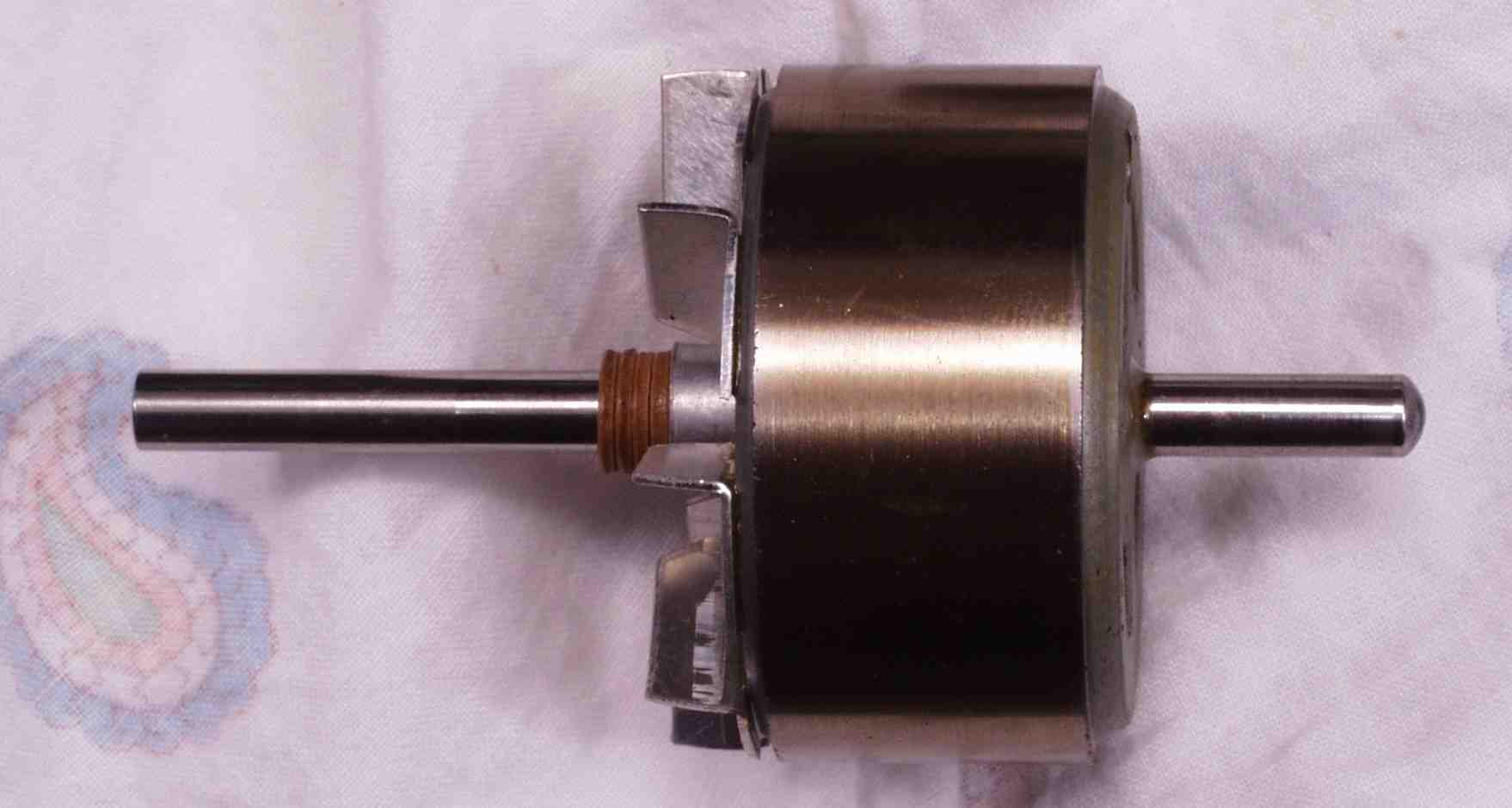

Ｃ４Ｂ．　修理中　モーター回転子（アマチュア）点検・注油、肝心の右側のスペンサーが無い、テフロンライナー入れる

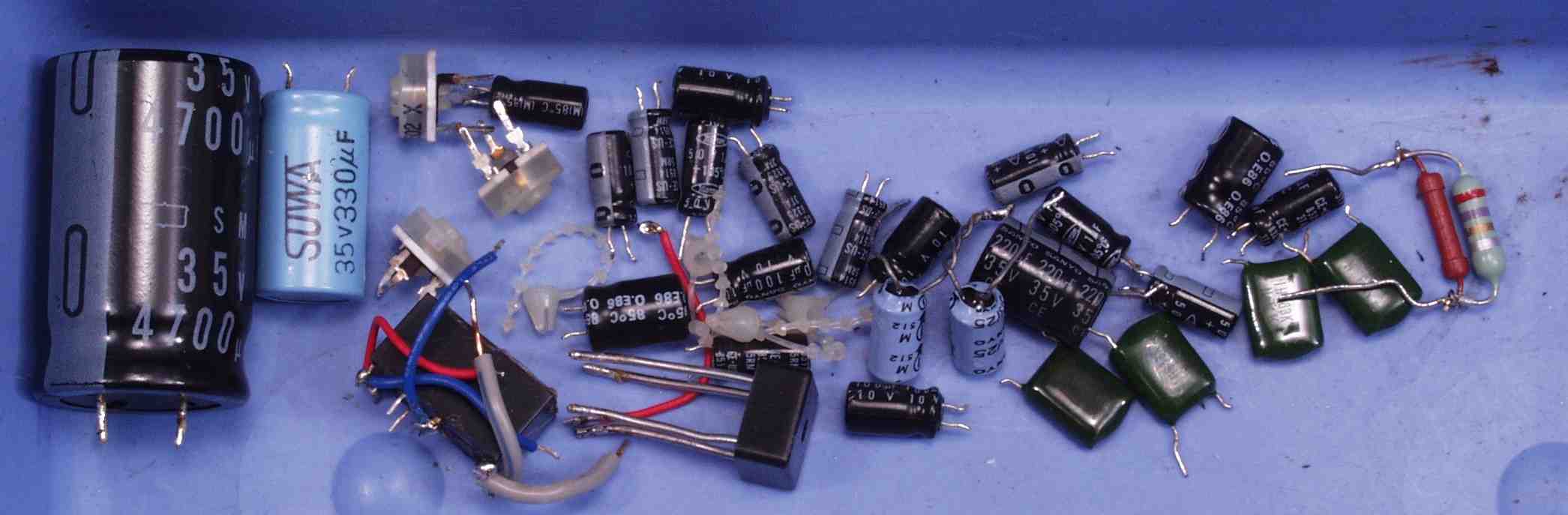

Ｃ５．　交換部品

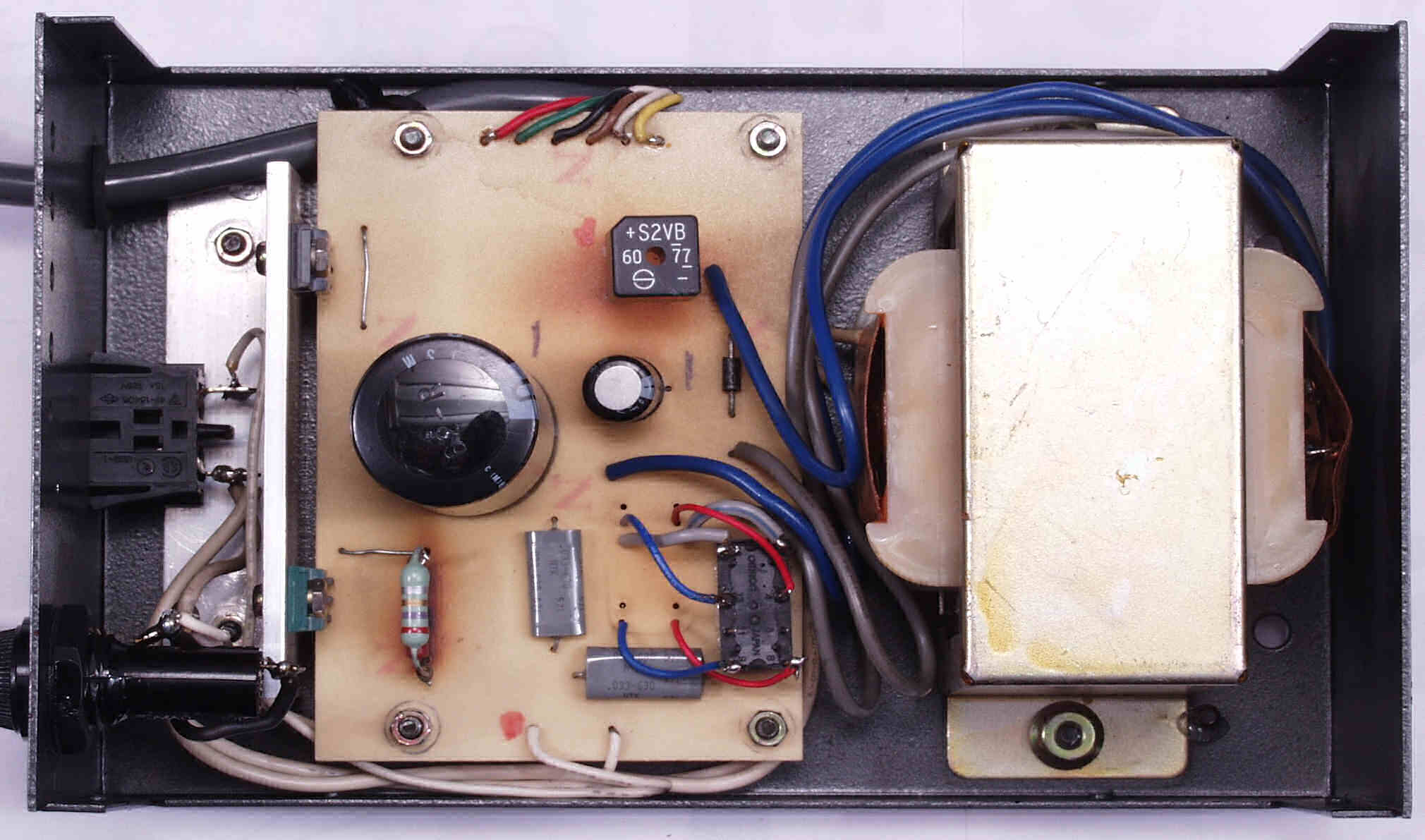

Ｃ６Ａ．　修理前　　電源部を上から見る

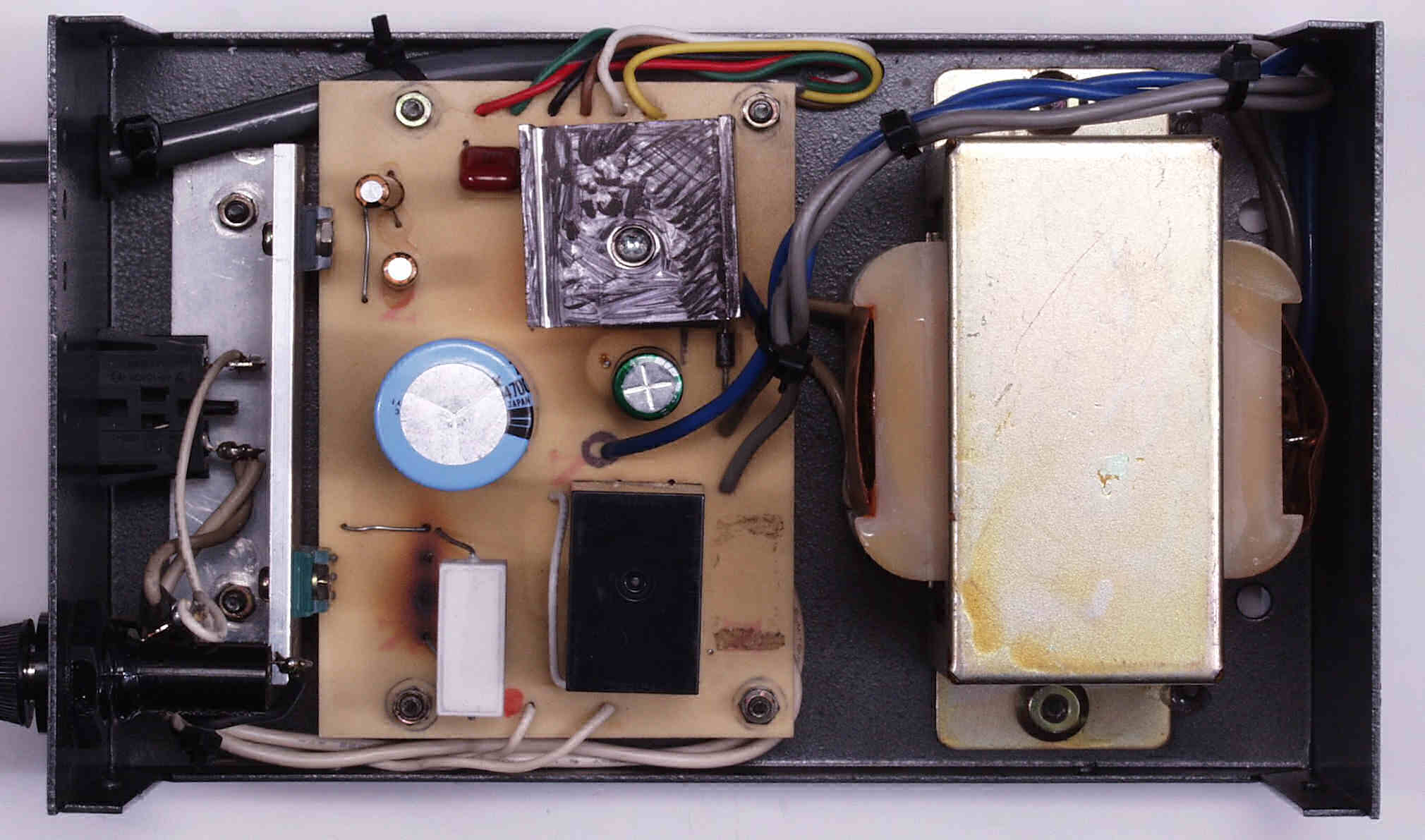

Ｃ６B．　修理後　電源部を上から見る

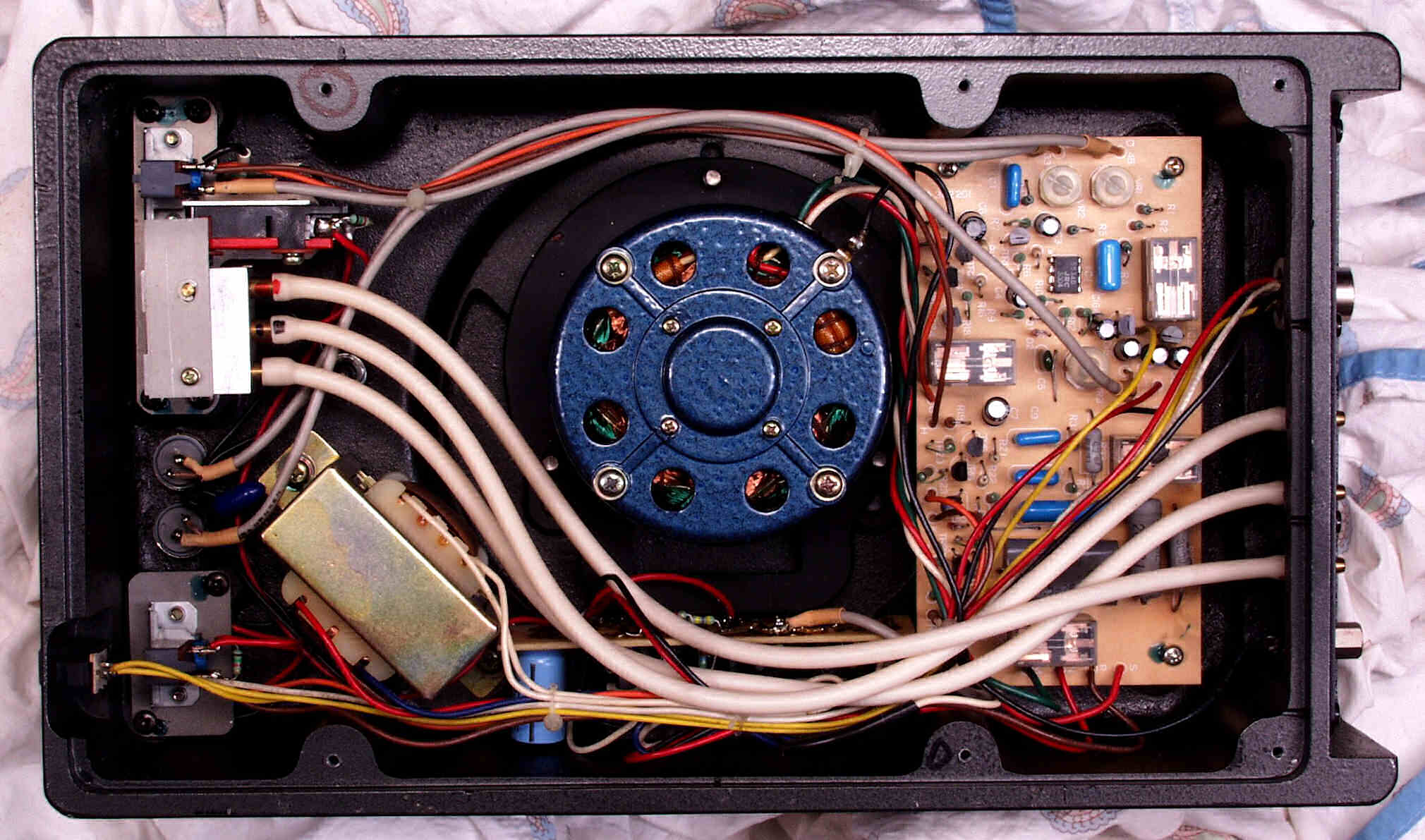

Ｃ７Ａ．　修理前　モーター部　下から見る

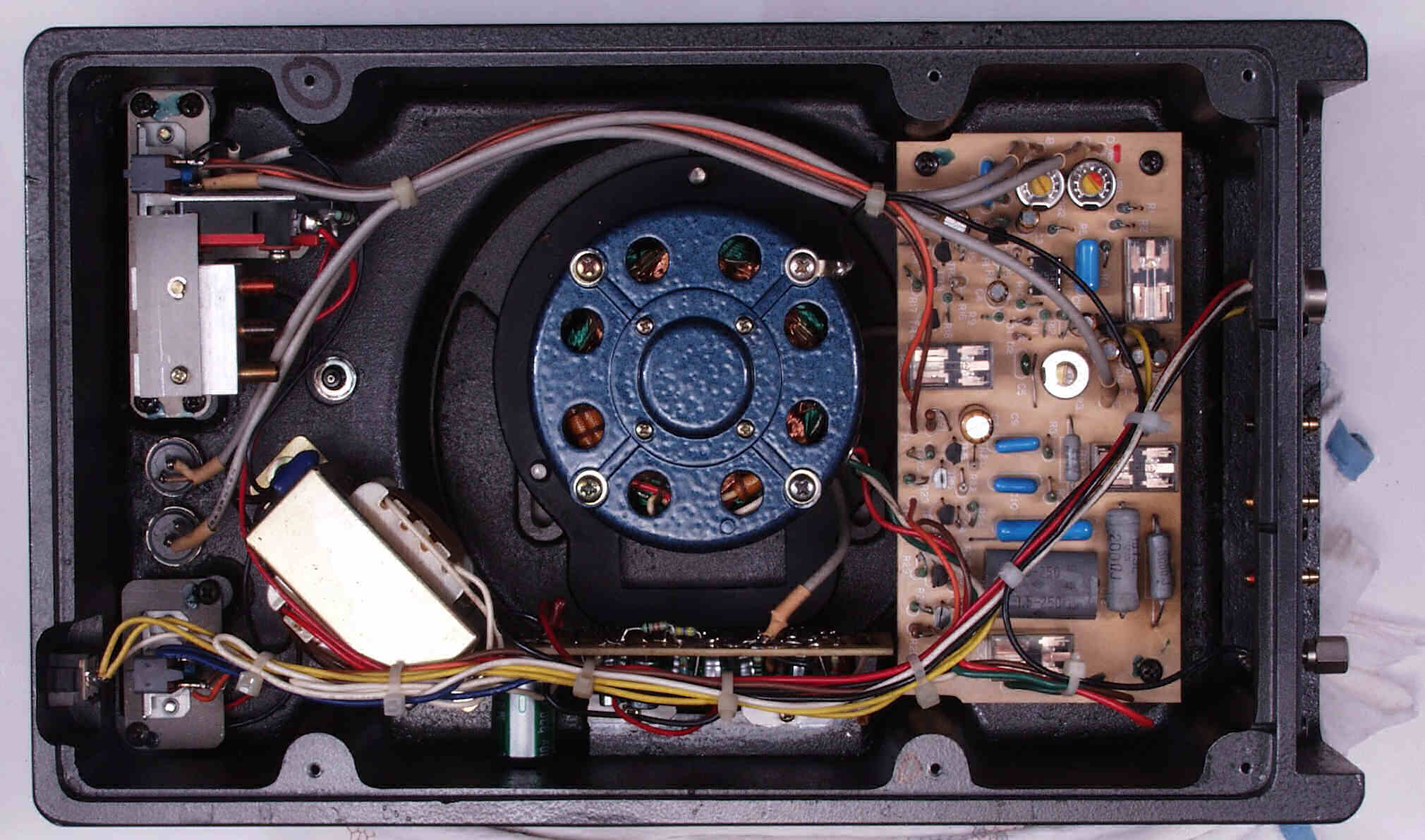

Ｃ７Ｂ．　修理後　モーター部　下から見る、配管はまだ

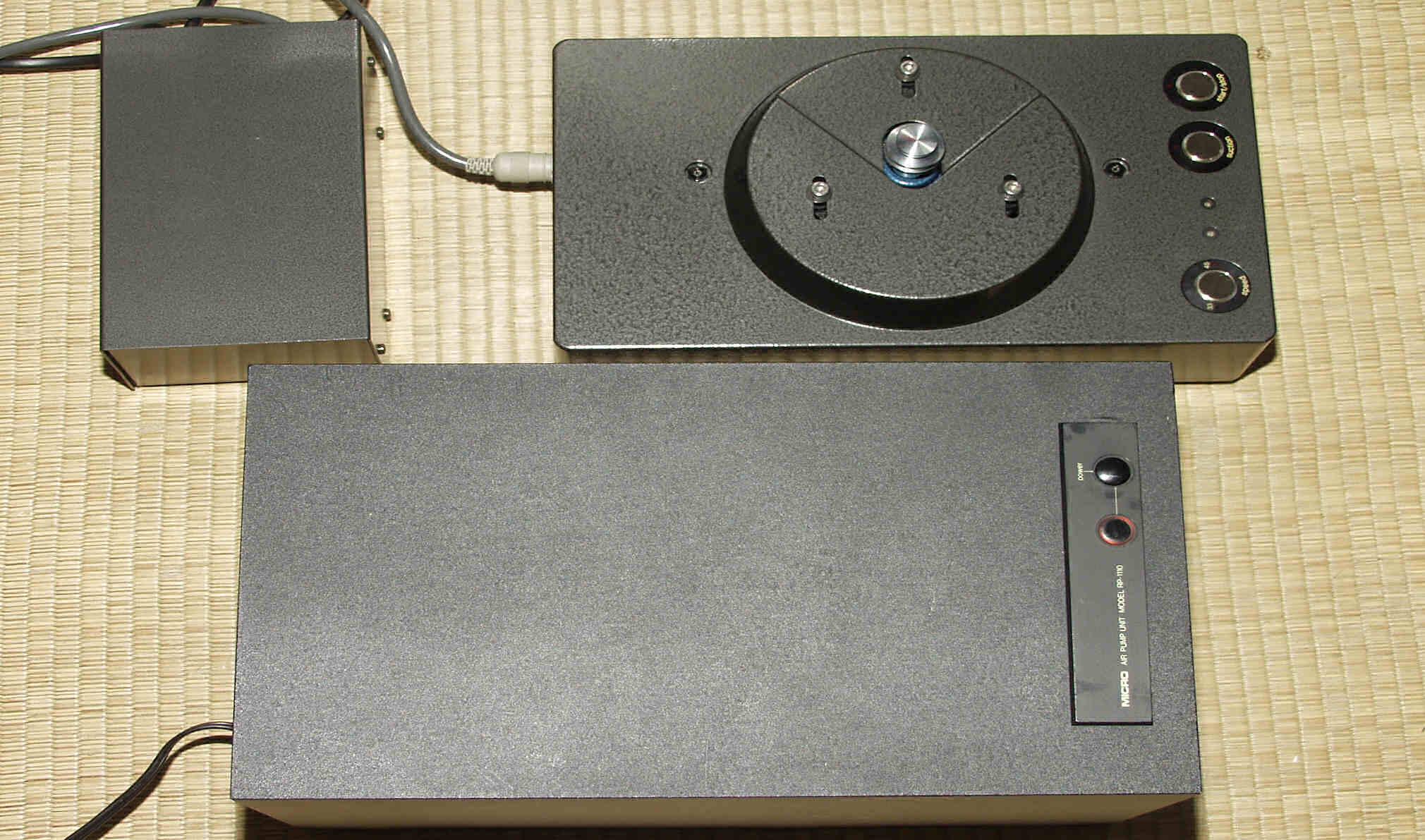

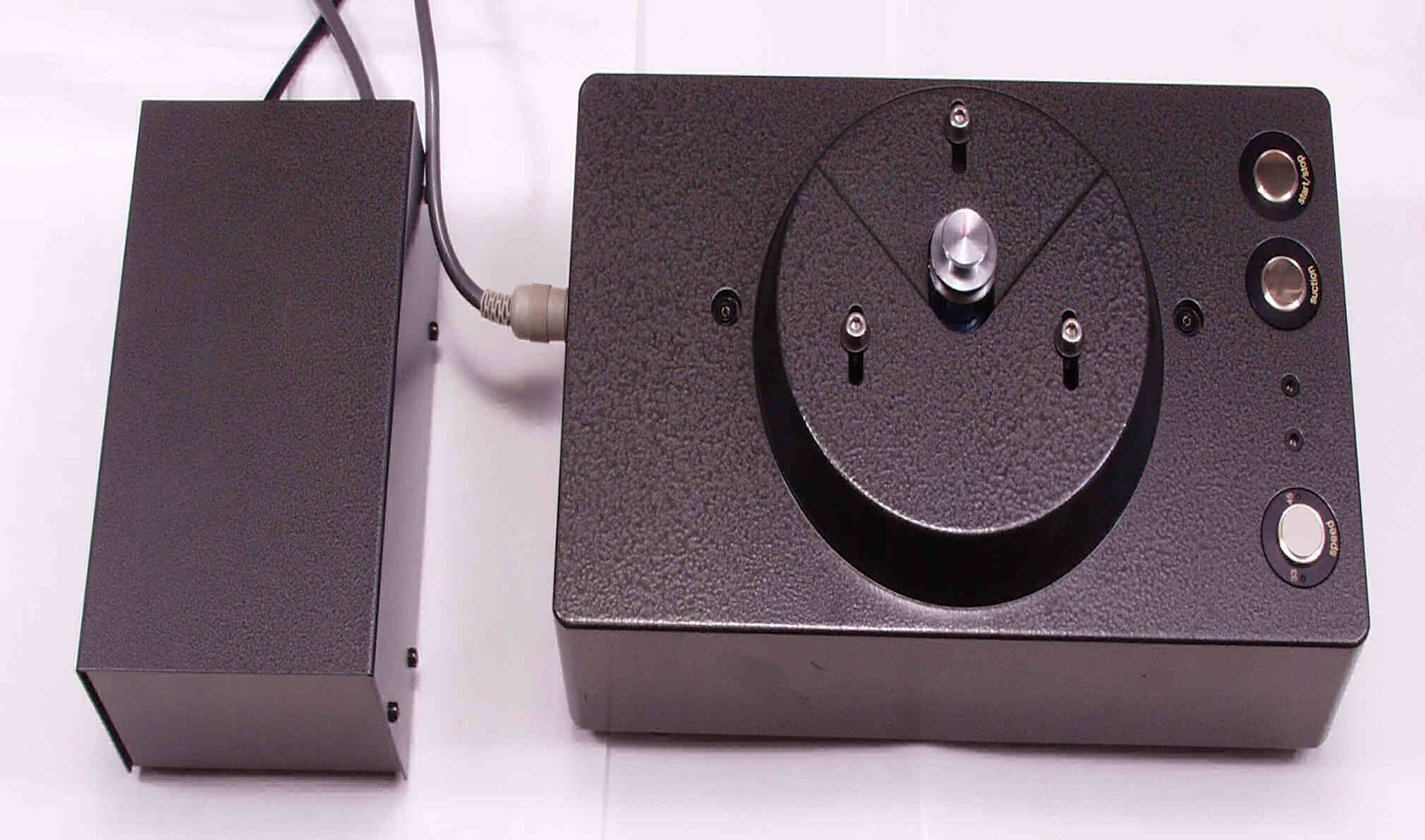

Ｃ８．　　完成

Ｃ９．　完成　エージング中
