MICROSEIKI RP5070. 4台目修理記録 |
同時修理 SX−777Air. 3台目 2024/10/7到着 11/7完成 |
A. 修理前の状況
T. 修理前 吐出圧力測定。 B. 原因
C. 修理状況
D. 使用部品
E. 調整・測定 F. 修理費 55,000円。 オーバーホール修理。 |
A. 修理前の状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 A11. 点検中、 前から見る。 |
A12. 点検中、 前右から見る |
A122. 点検中、 前右から見る。ユーザーが修理。 |
A13. 点検中、 後から見る |
A14. 点検中、 後から、電源入り口、吐出口見る。 |
A15. 点検中、 後から、銘板見る。 |
A16. 点検中、 後左から見る |
A17. 点検中、 上から見る |
A21. 点検中、 下前から見る |
A212. 点検中、 下前から見る。剥がれ。 |
A22. 点検中、 下前左から見る |
A222. 点検中、 下前左から見る、剥がれ。 |
A23. 点検中、 下後から見る |
A24. 点検中、 下後右から見る |
A242. 点検中、 下後右から見る。剥がれ。 |
A31. 点検中、 下から見る。 |
A32. 点検中、 下蓋を取り、下から見る。 |
A33. 点検中、 下蓋を取り、下から見る。圧縮材がボロボロ落ちる(剥がれる)。 |
T1. 点検中、 吐出圧力測定。100mmHg位は欲しい。 |
C. 修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 C11. 修理前 ポンプ取り出し、上から見る。 |
C12. 修理前 ポンプ取り出し、下から見る。 |
C21. 修理中 ポンプ取り出し、上蓋を外し、上から見る。 |
C22. 修理後 ポンプユニット交換し、上から見る。 |
C31. 修理前 ポンプ吸い込み口のフイルター。 |
C32. 修理(交換)後 ポンプ吸い込み口のフイルター。左=交換するフエルト、右=着いていた物。 |
C34. 修理(交換)後 ポンプ出口配管。収縮チュウーブで固定する。 |
C41. 修理前 圧縮材の接着材が劣化した木箱。 |
C42. 修理中 圧縮板にボンドを2回目塗って固めている。 |
C43. 修理後 さらに、塗装する。 |
C44. 修理前 接着材が劣化した木箱、下前右から見る。 |
写真紛失。 |
C45. 修理中 接着材が劣化した木箱、下前右から見る。圧縮板にボンドを塗って固めている。 |
C46. 修理後 接着材が劣化した木箱、下前右から見る。 さらに、塗装する。 |
C47. 修理前 接着材が劣化した木箱、下後左から見る。 |
写真紛失。 |
C48. 修理中 接着材が劣化した木箱、下後左から見る。圧縮板にボンドを塗って固めている。 |
C49. 修理後 接着材が劣化した木箱、下後左から見る。 さらに、塗装する。 |
C51. 修理前 「電源SW」取り付穴 |
C52. 修理中 「電源SW」取り付穴、ボンドを染みこませる。 |
C53. 修理後 「電源SW」取り付穴。さらに、塗装する。 |
C54. 修理前 「電源SW」取り付穴反対側。 |
C55. 修理中 「電源SW」取り付穴反対側、ボンドを染みこませる。 |
C56. 修理後 「電源SW」取り付穴反対側。さらに、塗装する。 |
C61. 修理前 「電源線入り口、吐出口取り付け板」 の穴 |
C62. 修理中 「電源線入り口、吐出口取り付け板」 の穴、ボンドを染みこませる。 |
C63. 修理後 「電源線入り口、吐出口取り付け板」 の穴。さらに、塗装する。 |
C64. 修理前 「電源線入り口、吐出口取り付け板」 の穴反対側。 |
C65. 修理中 「電源線入り口、吐出口取り付け板」 の穴反対側。、ボンドを染みこませる。 |
C66. 修理後 「電源線入り口、吐出口取り付け板」 の穴反対側。さらに、塗装する。 |
C67. 修理中 ボンドが乾燥した所で、浮いた所を万力で引き締める。 |
C67. 修理中 ボンドが乾燥した所で、浮いた所を万力で引き締める。 |
C71. 修理前 取り外した下蓋(底板)表。 |
C72. 修理(塗装)後 取り外した下蓋(底板)表。ペイントする。 |
C73. 修理(塗装)後 取り外した下蓋(底板)表。足を付けて完成。 |
C81. 修理前 下蓋(底板)裏。 |
C82. 修理中 下蓋(底板)裏、ボンドを染みこませる。 |
C83. 修理(塗装)後 下蓋(底板)裏、 さらに塗装する。 |
C84. 修理中 ボンドが乾燥した所で、浮いた所を万力で引き締める。 |

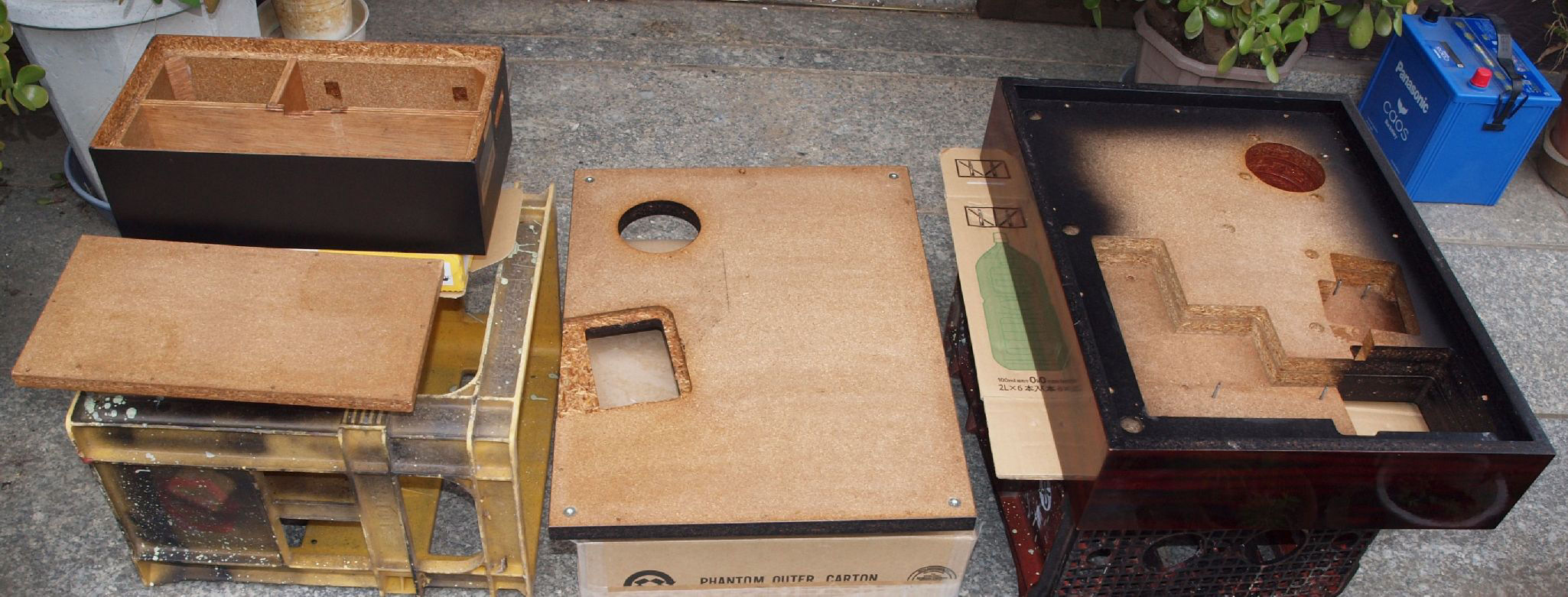

C91. 塗装中 天日乾燥する。SX−777Air. 3台目も一緒。 |
C92. 天日乾燥中。 左はRX−2000 |

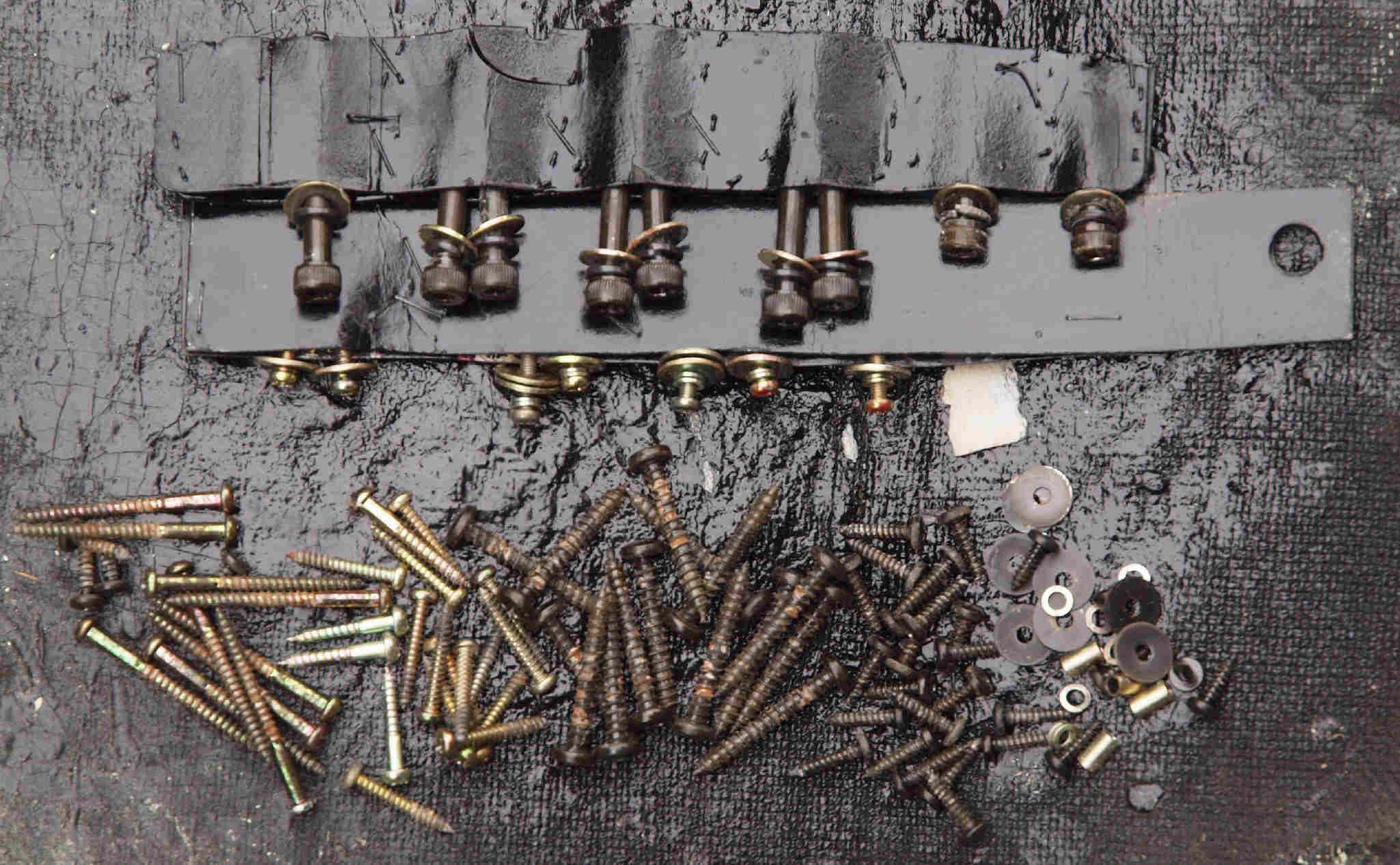

CA1. 修理中 取り付けビス類。SX−777Air. 3台目も一緒。 |

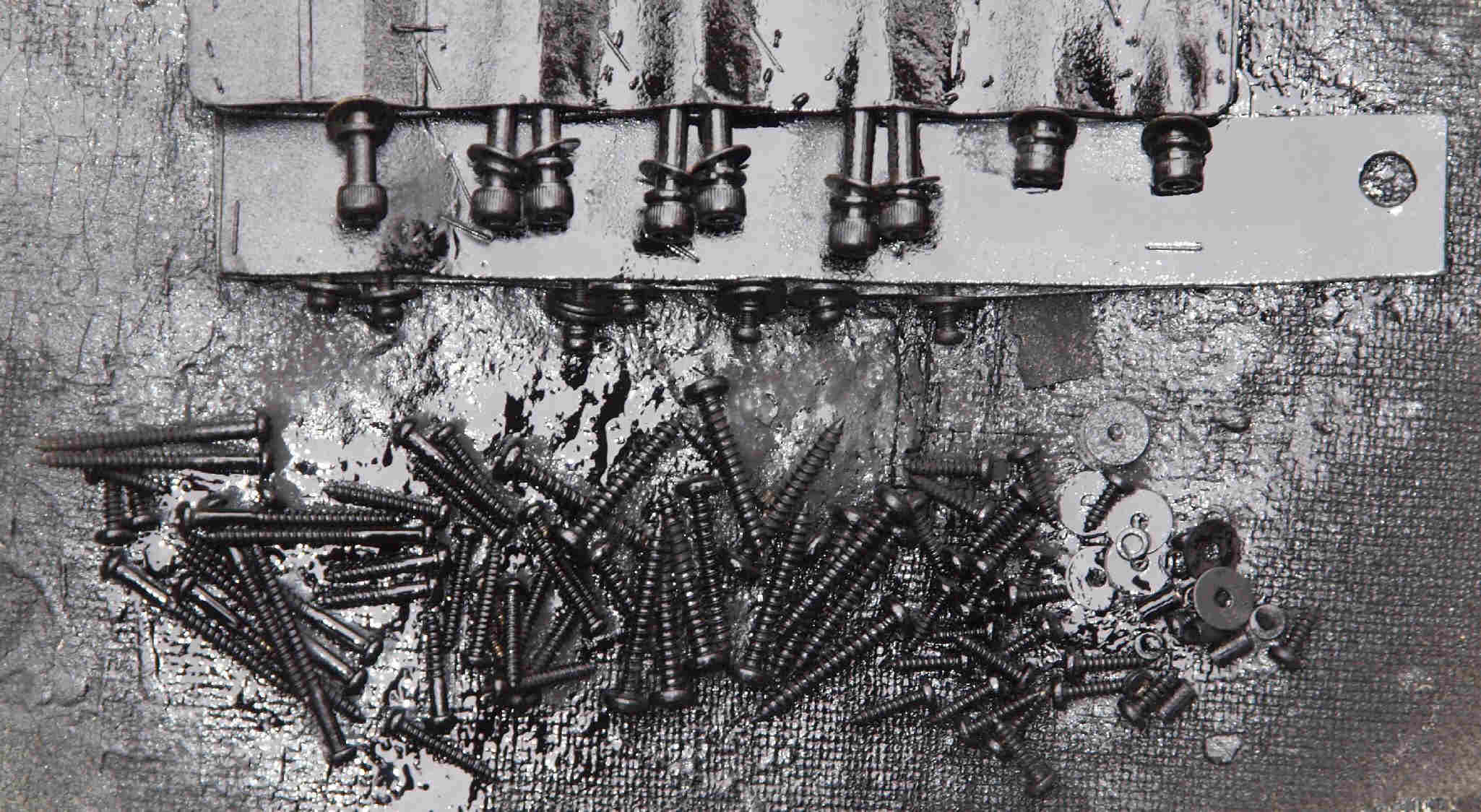

CA2. 修理後 取り付けビス類。SX−777Air. 3台目も一緒。ペイントする。 |
CC1. 修理前 ヒューズ基板。 |
CC2. 修理前 ヒューズ基板裏。 |
CC3. 修理(半田補正)後 ヒューズ基板裏。 |
CC4. 完成ヒューズ基板裏。 余分なフラックスを落として、コート液を塗る。 |
CD1. 修理前 吐出口裏側接続端子。錆が出ている。 |
CD2. 修理後 吐出口裏側接続端子。 |
CE1. 修理前 ユーザーが交換した、チャンバー接続配管。 |
CE2. 修理前 ユーザーが使用した、配管、ビニール製。カシメもビニール製。 |
CE3. 修理後 チャンバー接続配管。収縮チュウーブで固定する。 |
CE4. 修理前 チャンバー出入口接続端子。大分キズ付いている、回した後が残る。 |
CF1. 修理前、 電源SW。 |
CF2. 修理後、 電源SW。 W接点にする。 |
CG1. 修理前 下蓋を取り、下から見る。 |
CG2. 修理後 下蓋を取り、下から見る。 |

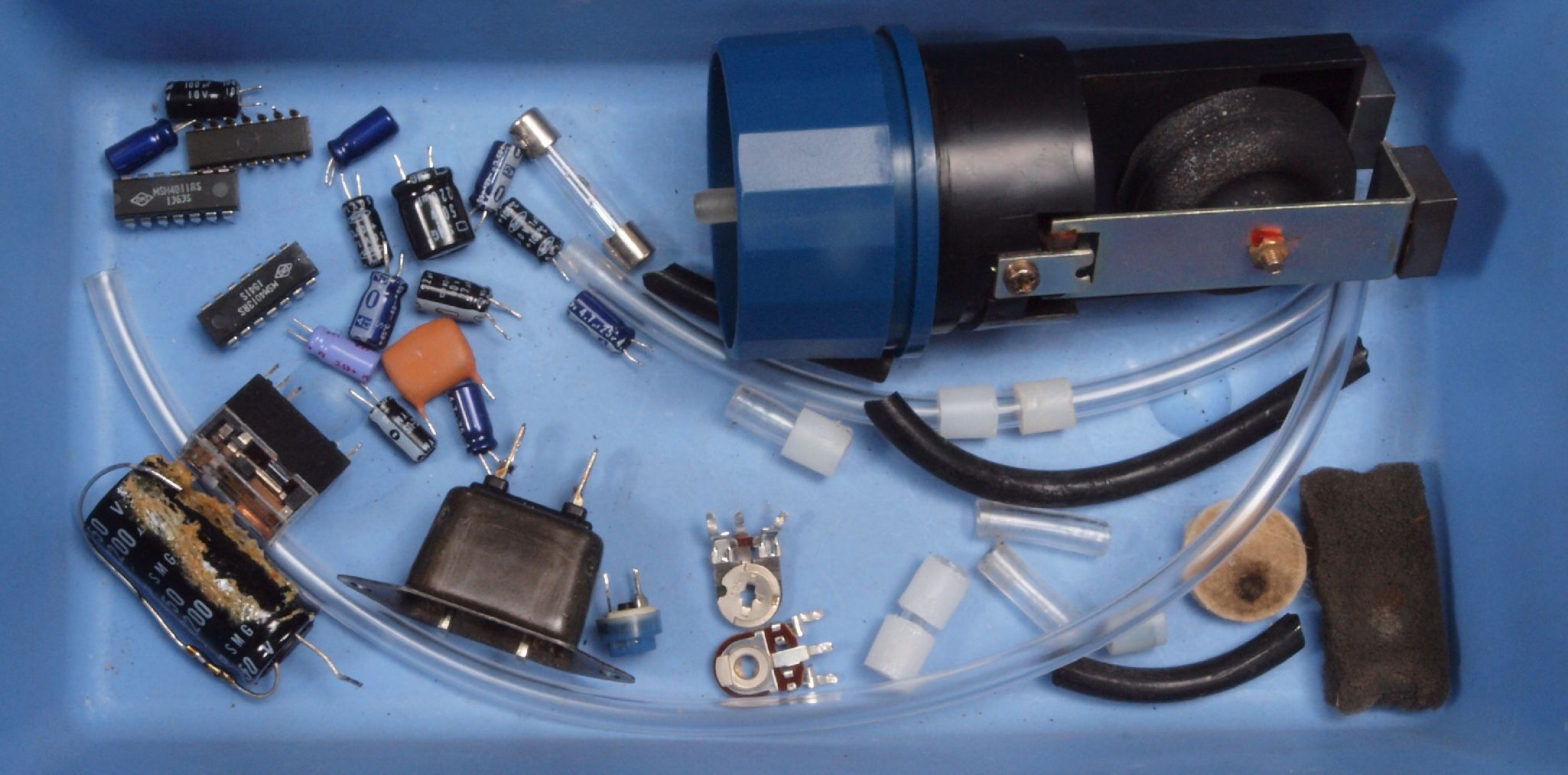

CH1. 交換部品。SX−777Air. 3台目 も一緒。 |
E. 調整・測定.。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 E1. 圧力測定 ターンテーブル浮かし圧力。 |
