ＭＩＣＲＯＳＥＩＫＩ　ＢＬ−１１１．　４台目修理記録

平成２２年９月５日到着　　９月１９日完成

Ｍ．　梱包の状況 Ａ．　修理前の状況 このプレーヤーは２０年位前にサエクのアームと共に中古で購入したものです。 元の使用者が「重くて宅配便で送れない。」とのことで東名高速道路を車で途中まで受け取りに行きました。 以来糸ドライブにてカートリッジを替えながらフォーク・ニューミュージックを中心にずっと使用してきましたが、数年前よりこちらの修理履歴「ＢＬ１１１　２台目（２００８年１０月）」の人と同じように回転ムラが発生するようになりました。 最初のうちは電源スイッチを入れてしばらくしてからたまに発生していましたが、だんだんひどくなってきたので３年位前にテクニクスのＳＬ１２００Ｍｋ５Ｇに替えてしまいました。 しかし、黒の小型のプレーヤーでは他のオーディオ機器とのバランスが悪く修理を決断しました。 Ｂ．　原因 各部経年劣化。 Ｃ．　修理状況 電解コンデンサー交換。 リレー交換。 半固定ＶＲ交換。 モーターＦＧコイル清掃・コート塗布。 モーターをオーバーホール（修理・清掃・給油）。 電源ソケット交換。 Ｋ．　下蓋及び本体下部　修理状況 Ｄ．　使用部品 電解コンデンサー　　　　　　　１３個。 リレー　　　　　　　　　　　　１個。 半固定ＶＲ　　　　　　　　　　３個。 フイルムコンデンサー　　　　　２個。 ３Ｐインレットソケット　　　１個　FURUTECH　FI-10(R) ロジウムメッキ。 Ｅ．　調整・測定 Ｆ．　修理費　　６７，８００円　　オーバーホール修理 Ｓ．　MICRO SEIKI　ＢＬ−１１１　の仕様（マニアル・カタログより）

Ｍ．　梱包の状況 Ｍ１．　ヒモを付ける時は、食い込みしないよう配慮する。

Ｍ２．　この場合、木箱入りなので、ＯＫ。

Ｍ３１．　重いタンテーブルが軸に刺さったまま！　これでは、クションで上下の動きは押さえられますが、 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　タンテーブルの自重の左右の動きは、軸が負う事になります。 　　　　　　　当方からの御願い「ターンテーブルは軸から、完全に浮かすか、別梱包にして下さい」

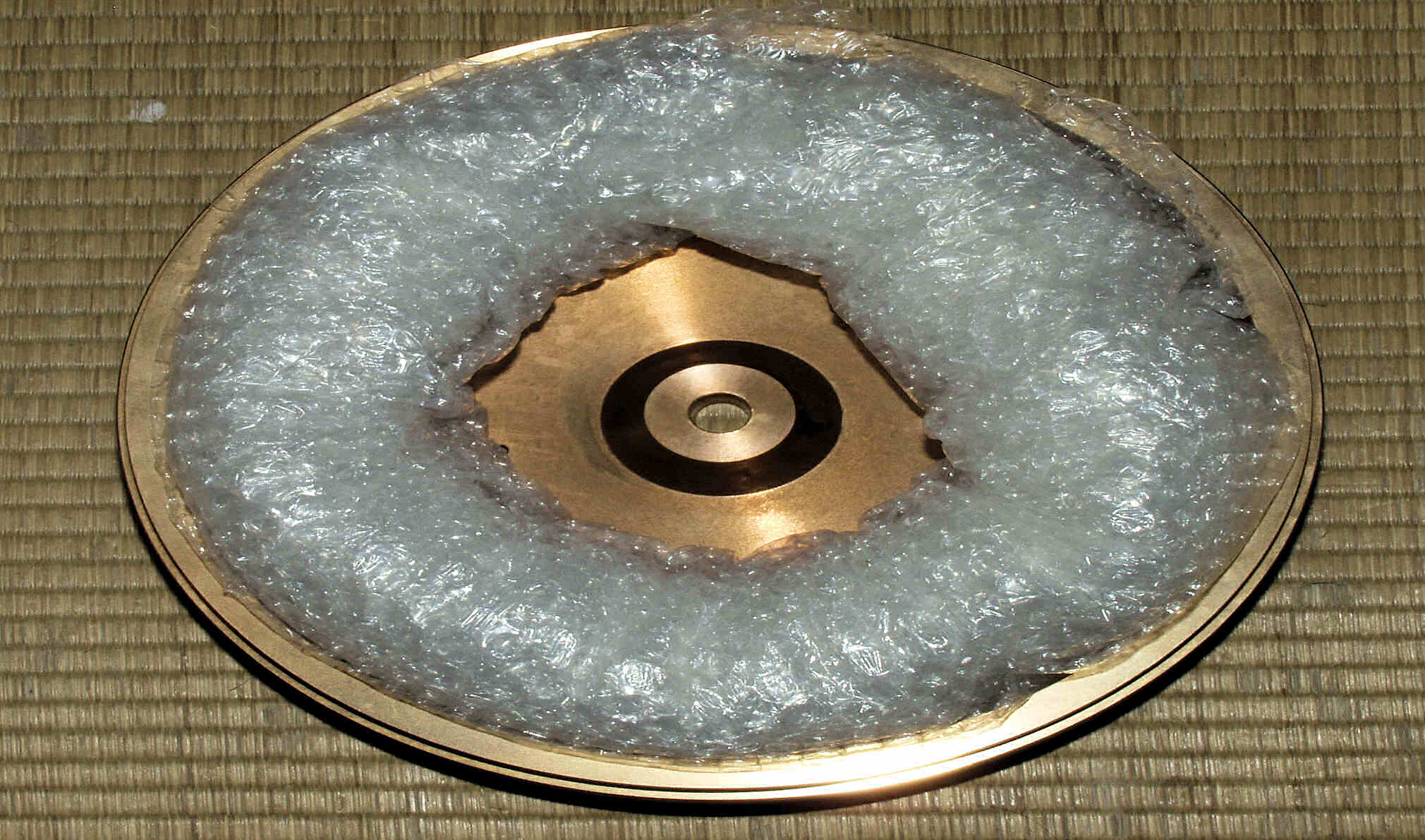

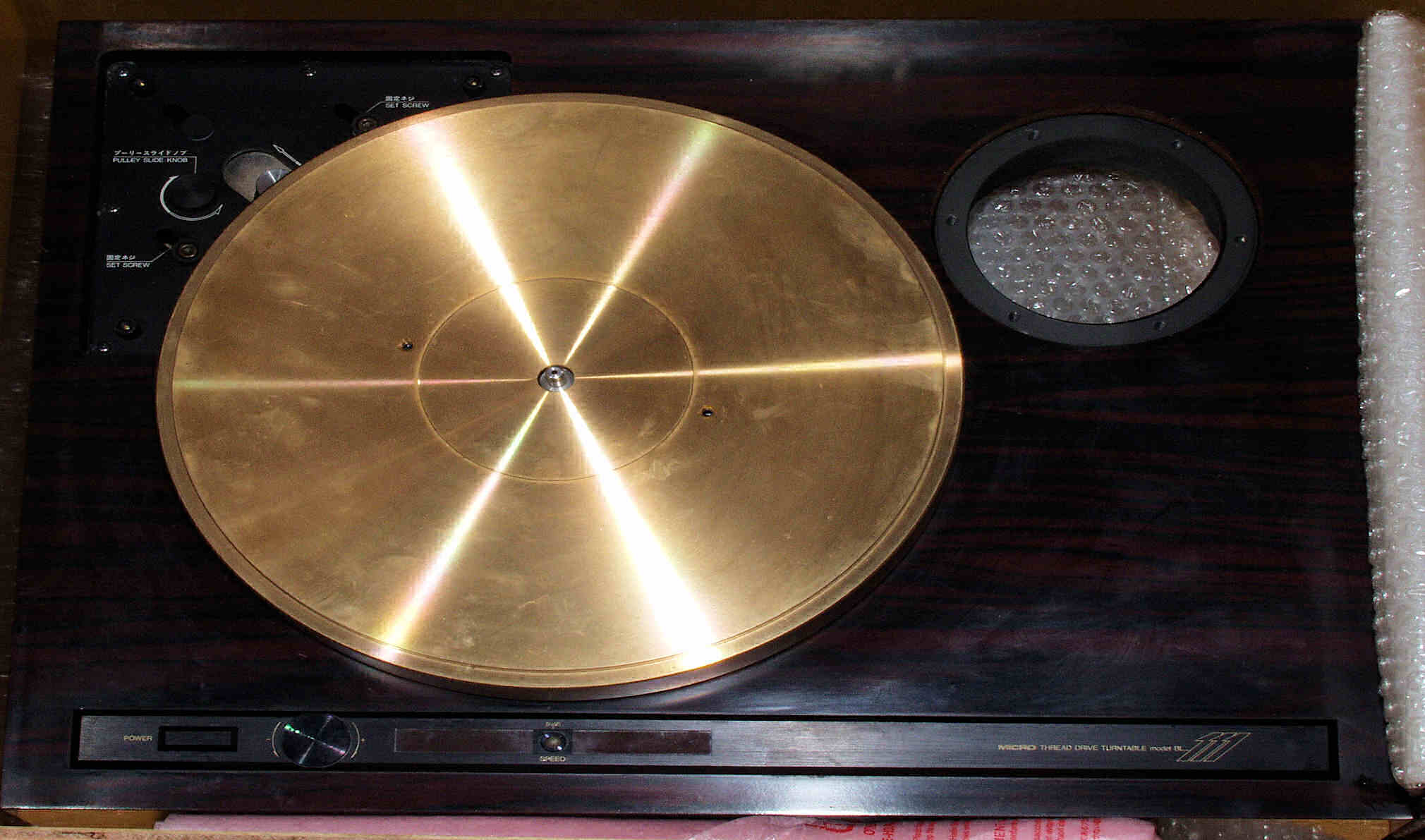

Ｍ３２．　タンテーブルの裏側に、クション材を充填してある。

Ｍ４１．　重い足（インシュレータ）も付いています。

Ｍ４２．　重い足（インシュレータ）も付いています。

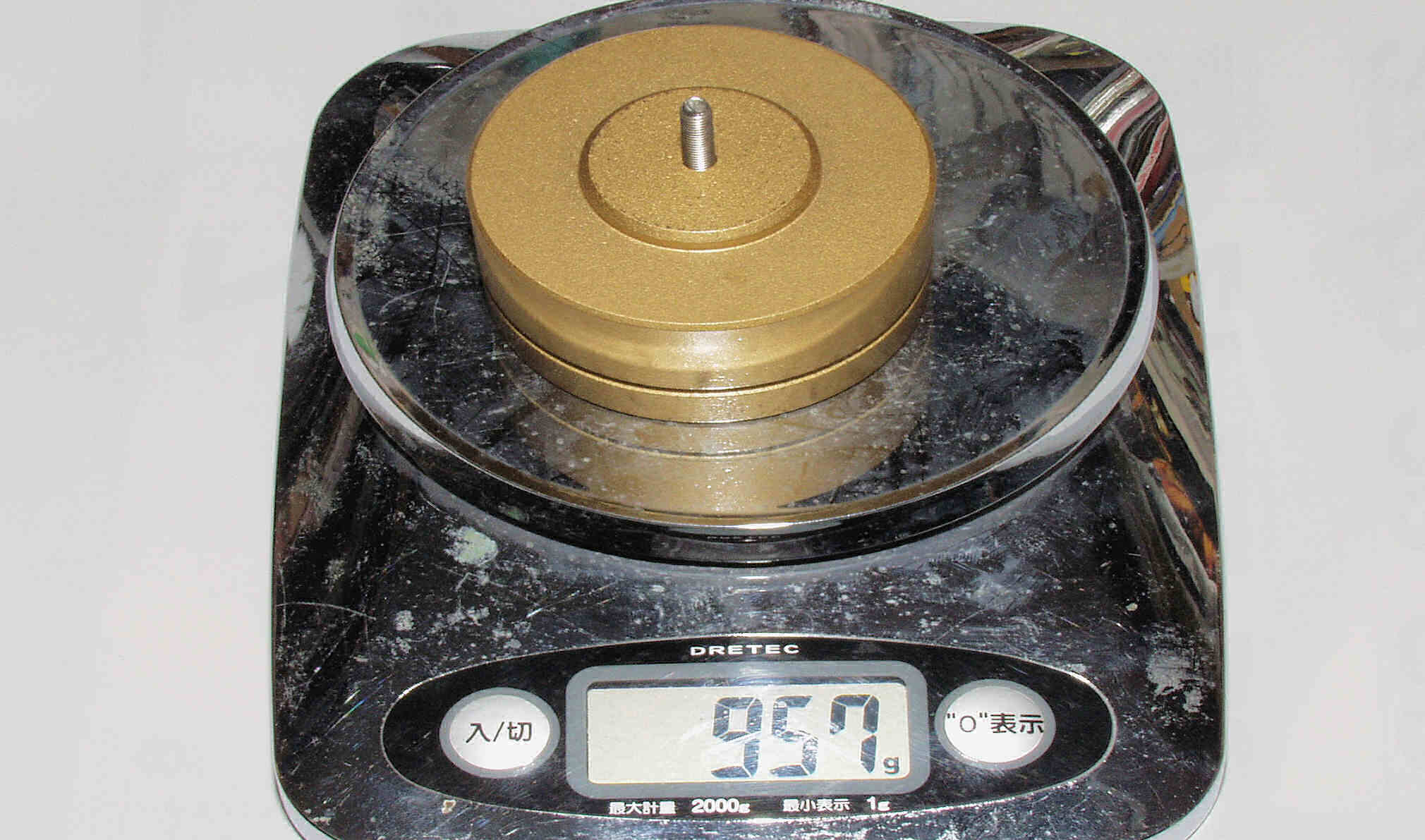

Ｍ４３．　１個１Ｋｇ有ります。

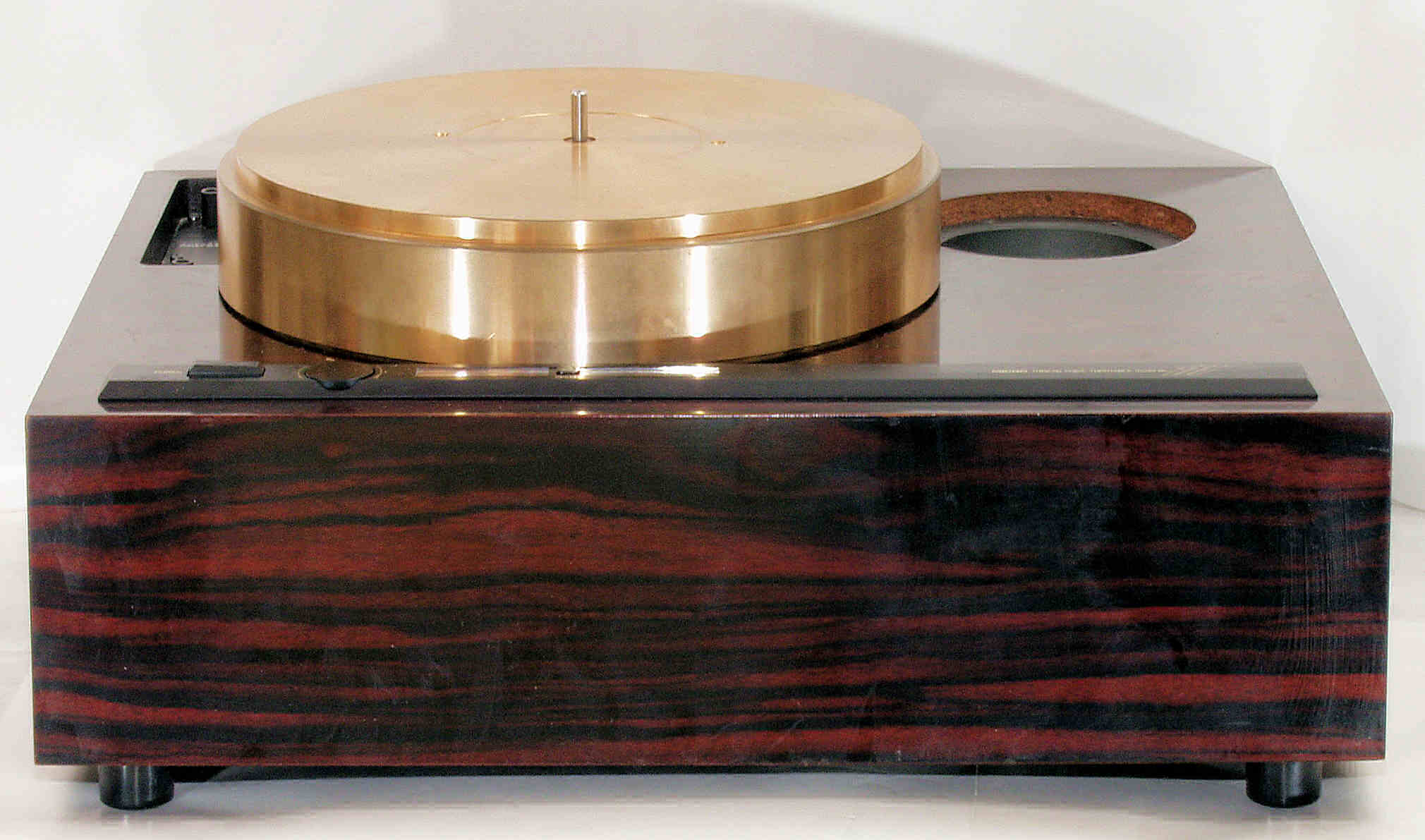

Ａ．　修理前の状況 Ａ１１．　点検中　前から見る。　以下、「重い足（インシュレータ）」は取り外し、ゴム足がも付いています。

Ａ１２．　点検中　前右から見る。

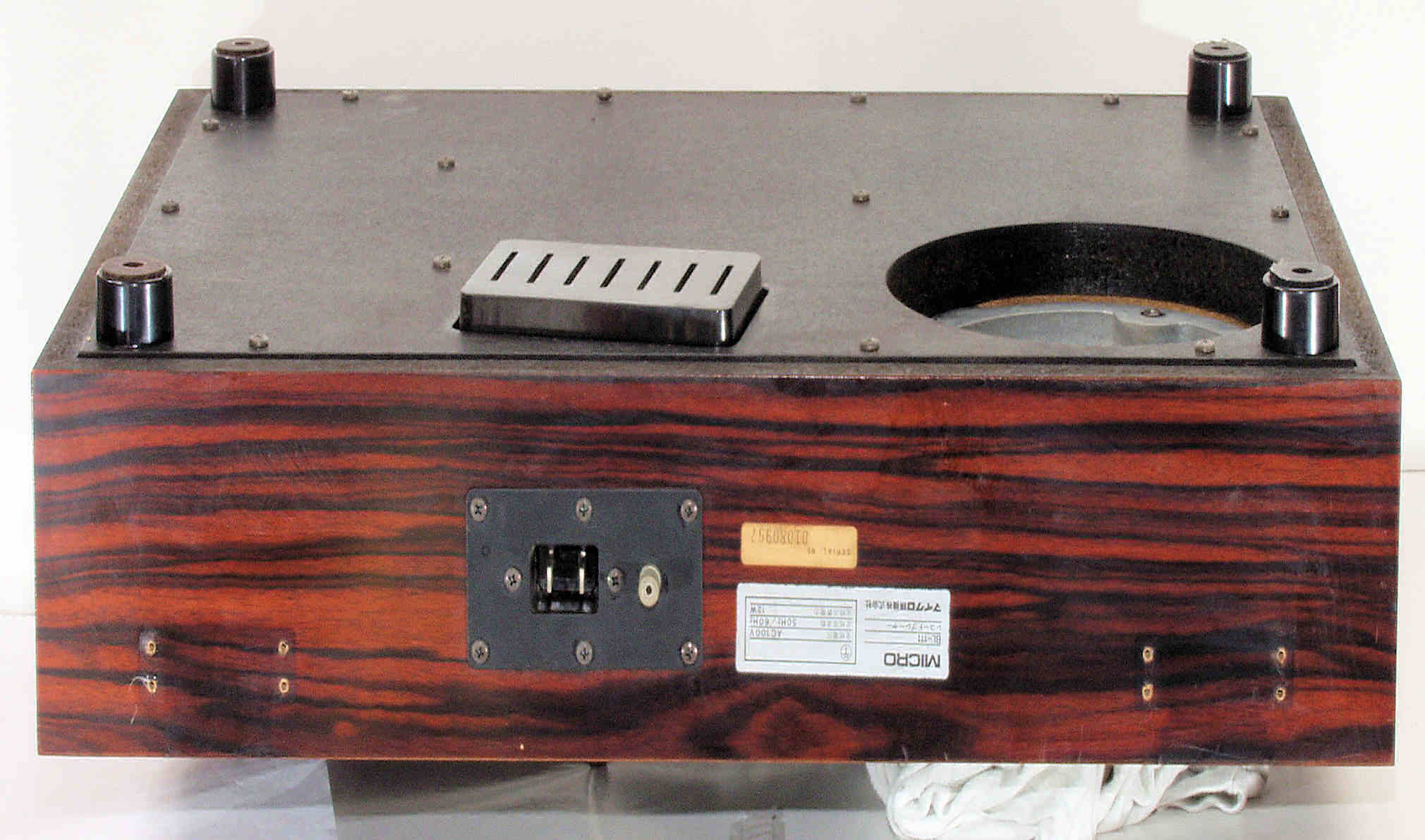

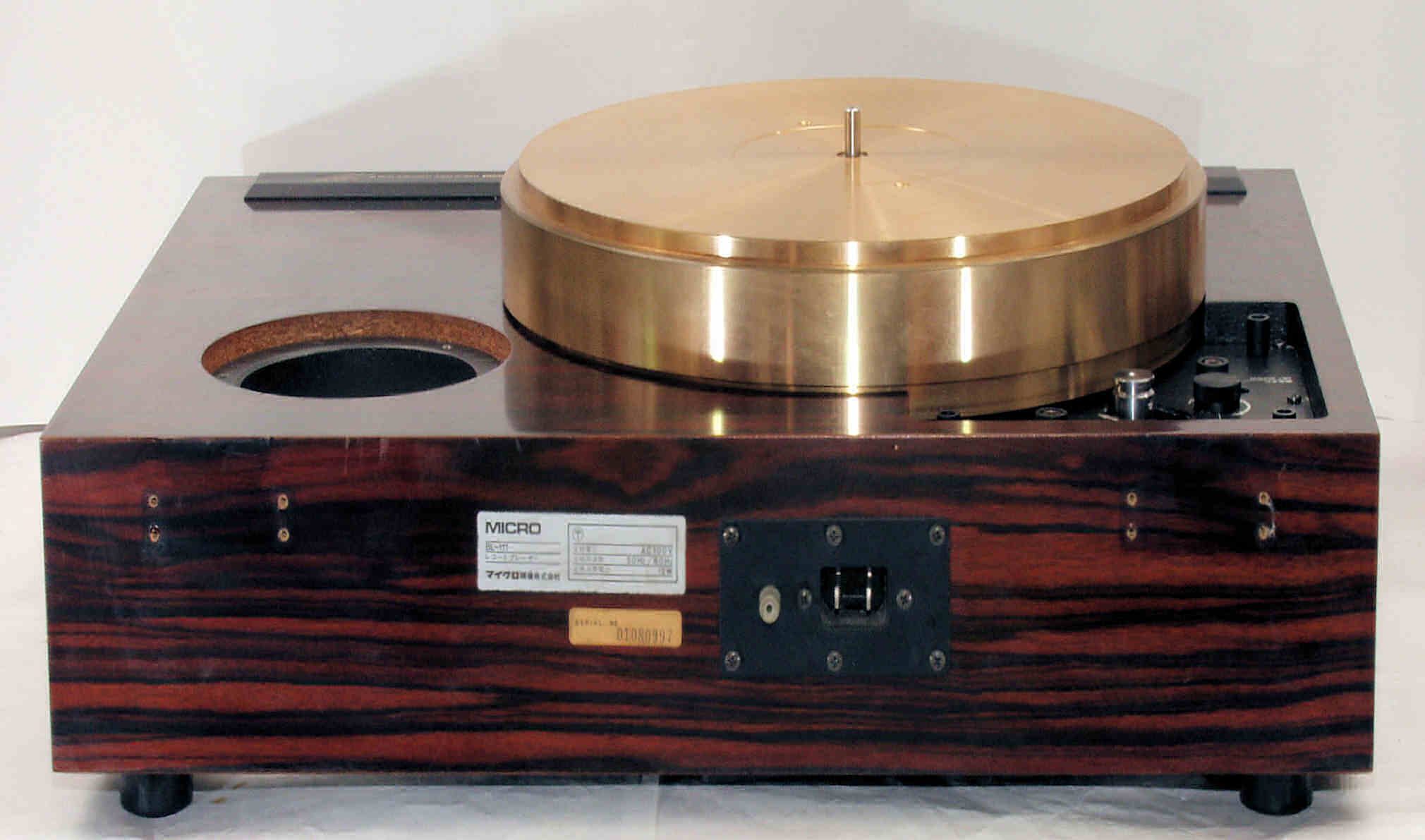

Ａ１３．　点検中　後から見る。

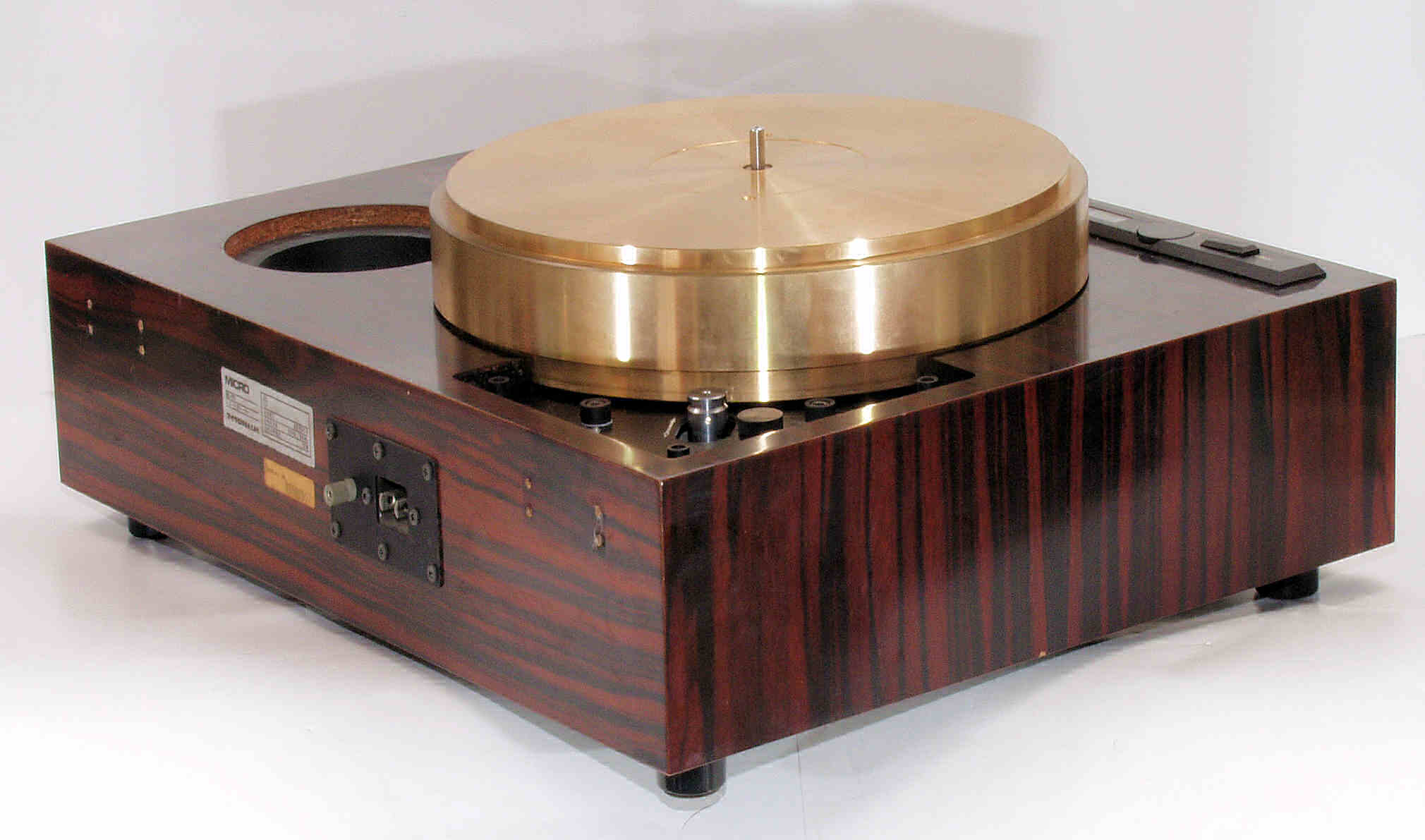

Ａ１４．　点検中　後左から見る。

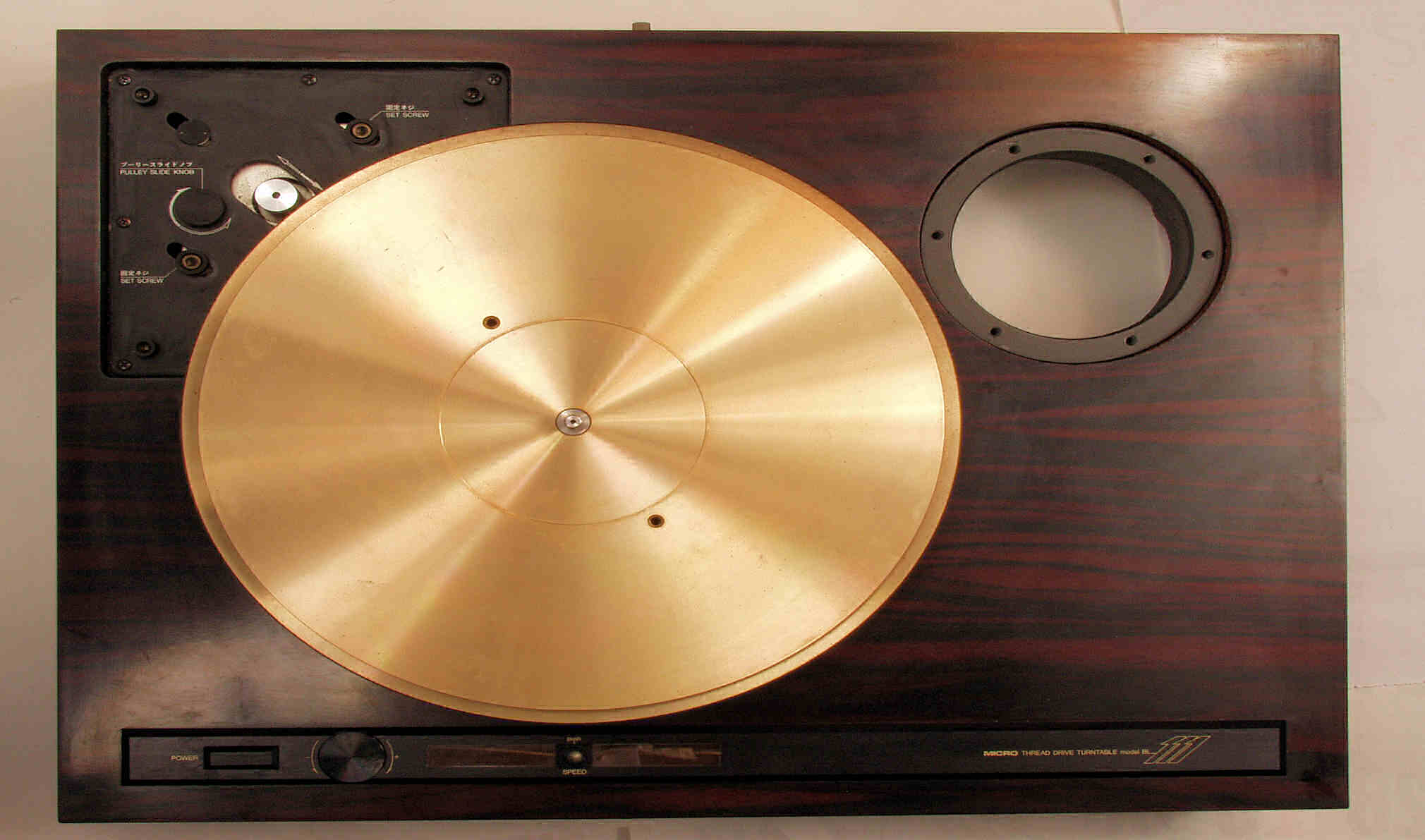

Ａ１５．　点検中　上から見る。

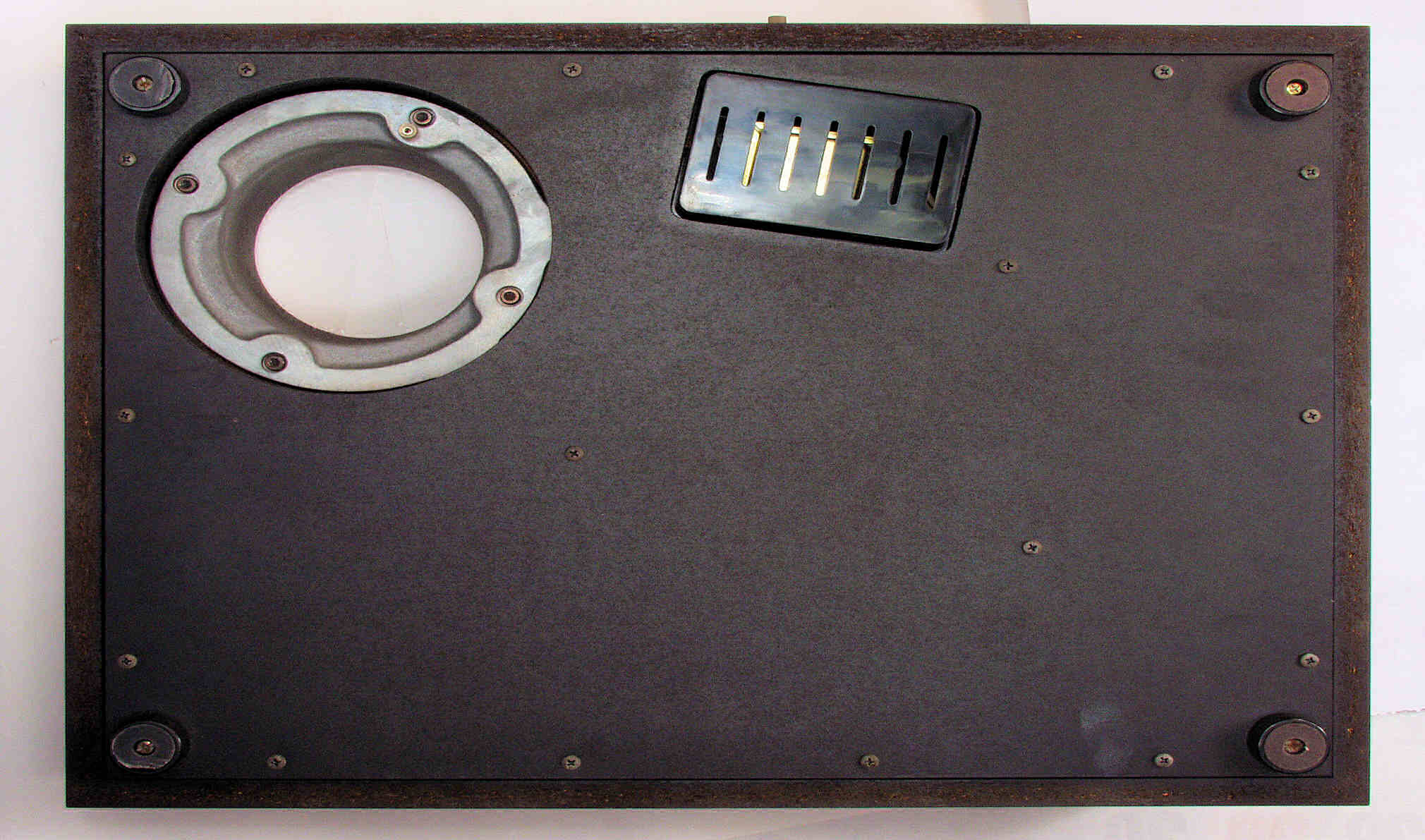

Ａ２１．　点検中　下から見る。

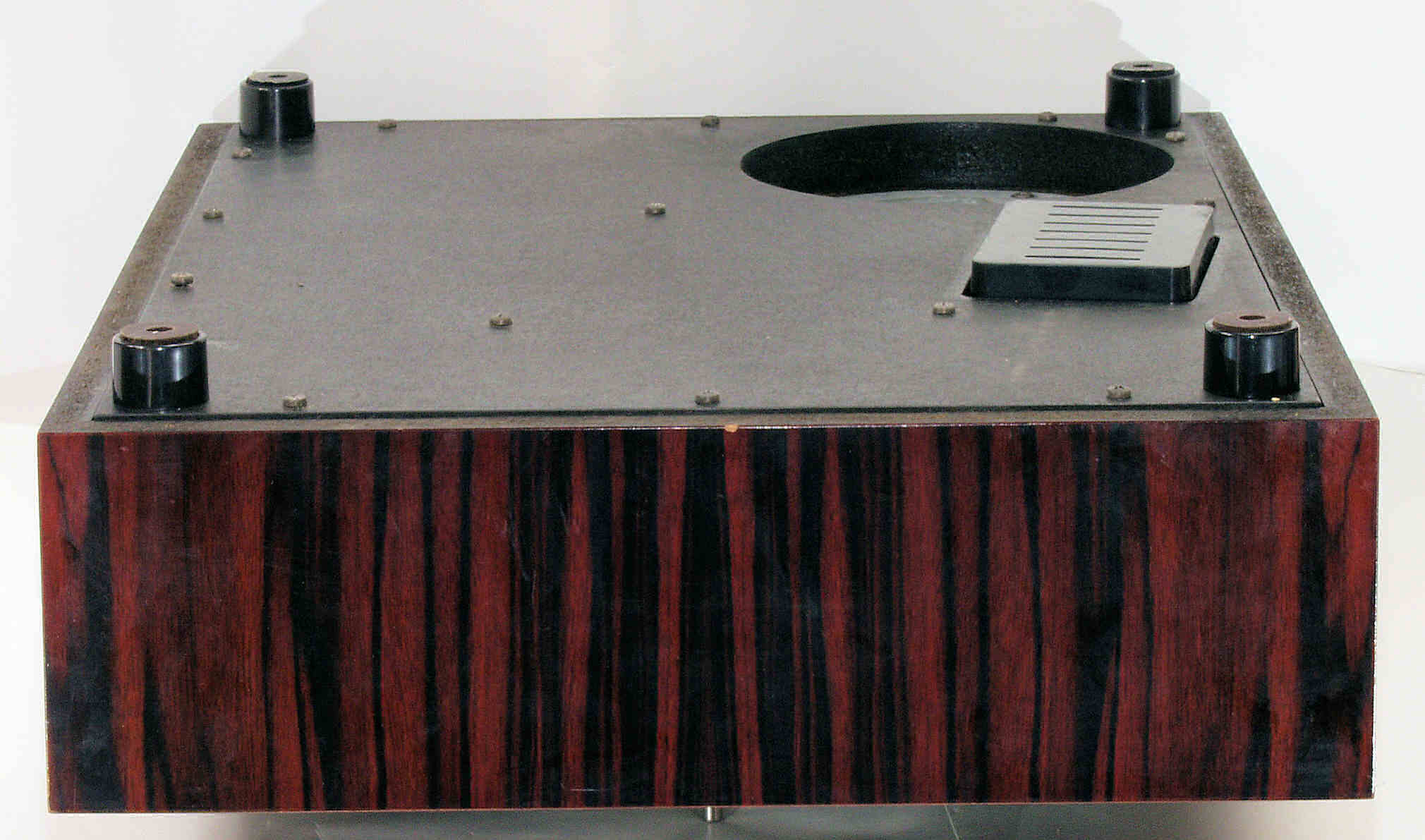

Ａ２２．　点検中　下右から見る。

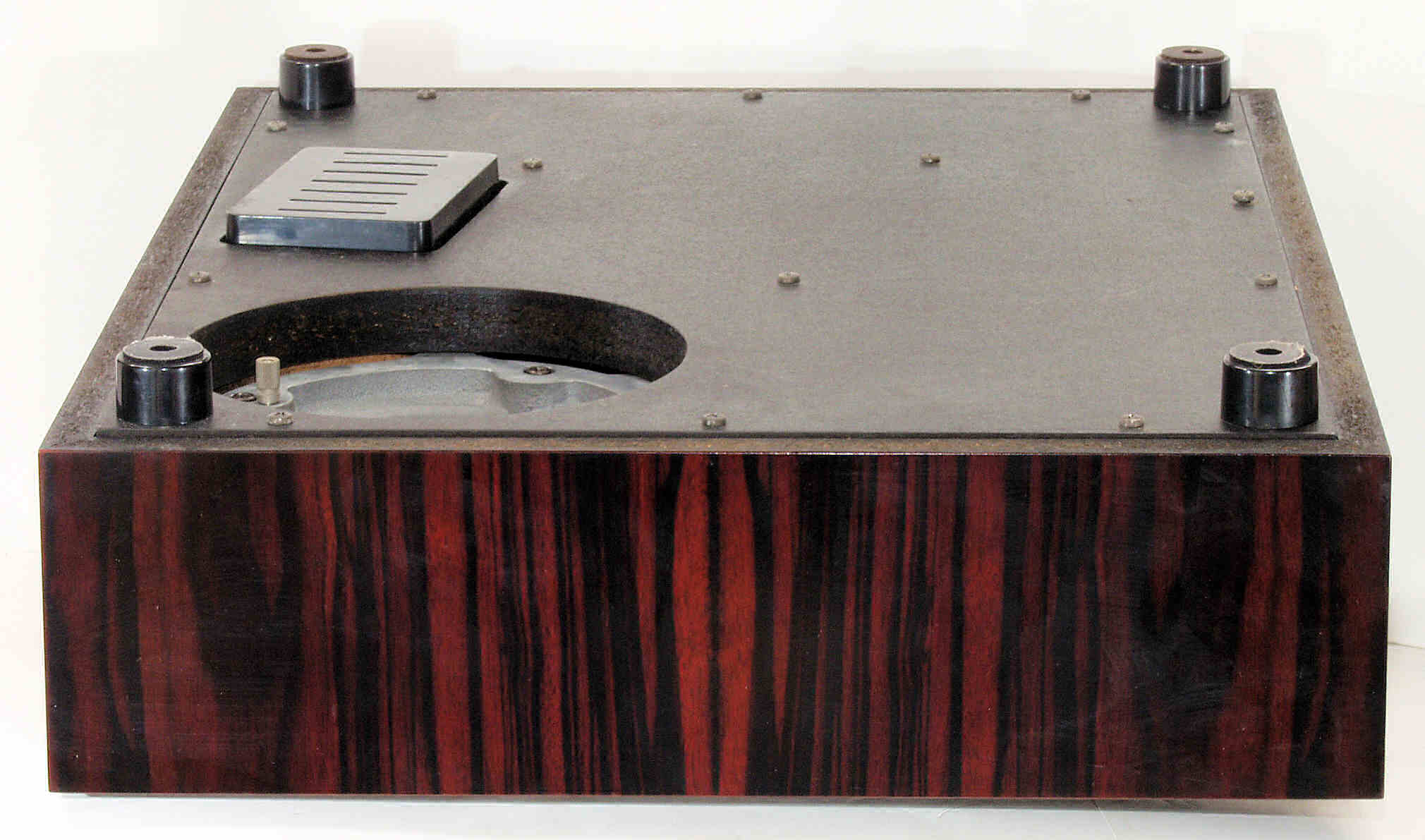

Ａ２３．　点検中　下左から見る。

Ａ２４．　点検中　下後から見る。

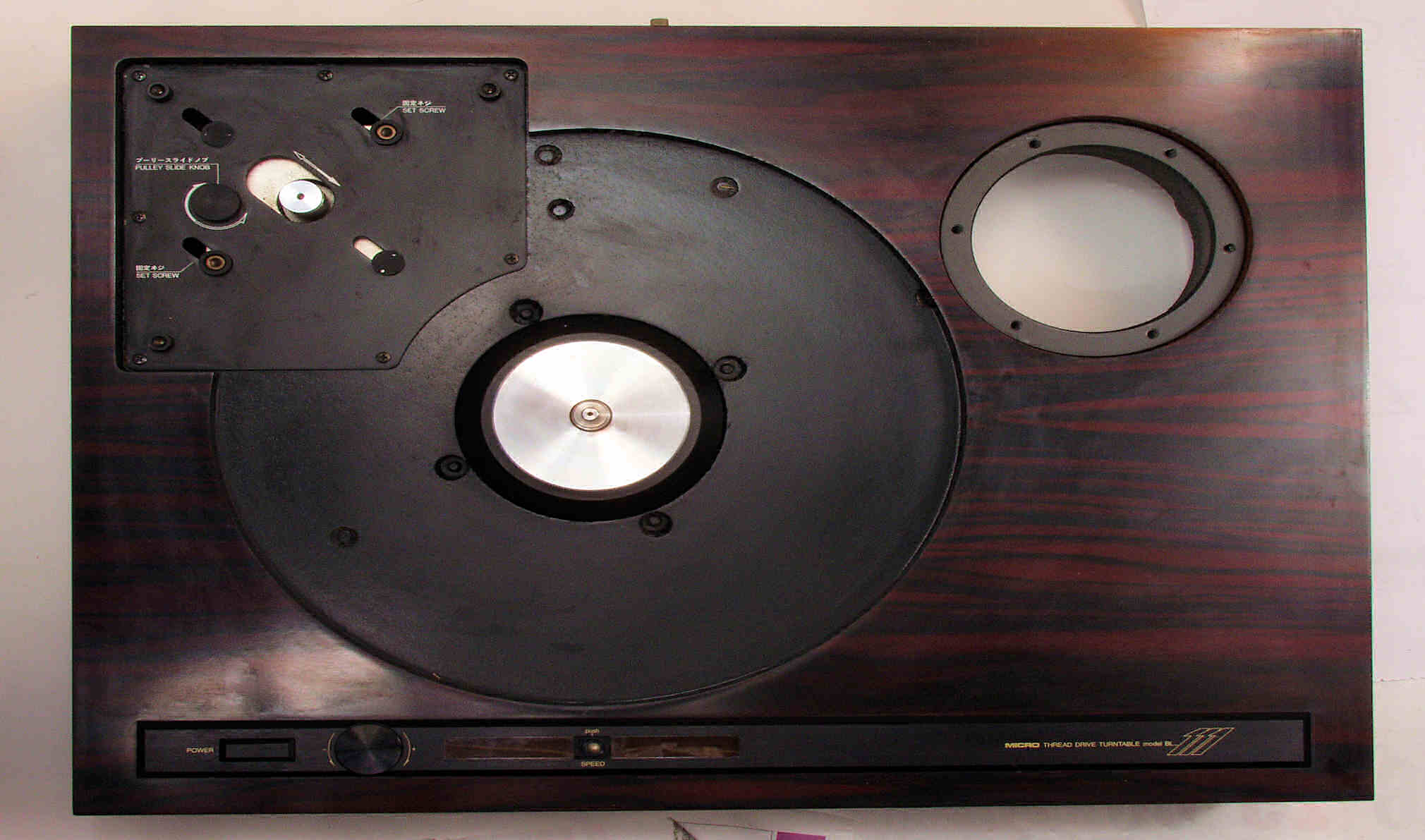

Ａ３１．　点検中　タンテーブルを取り、上から見る。

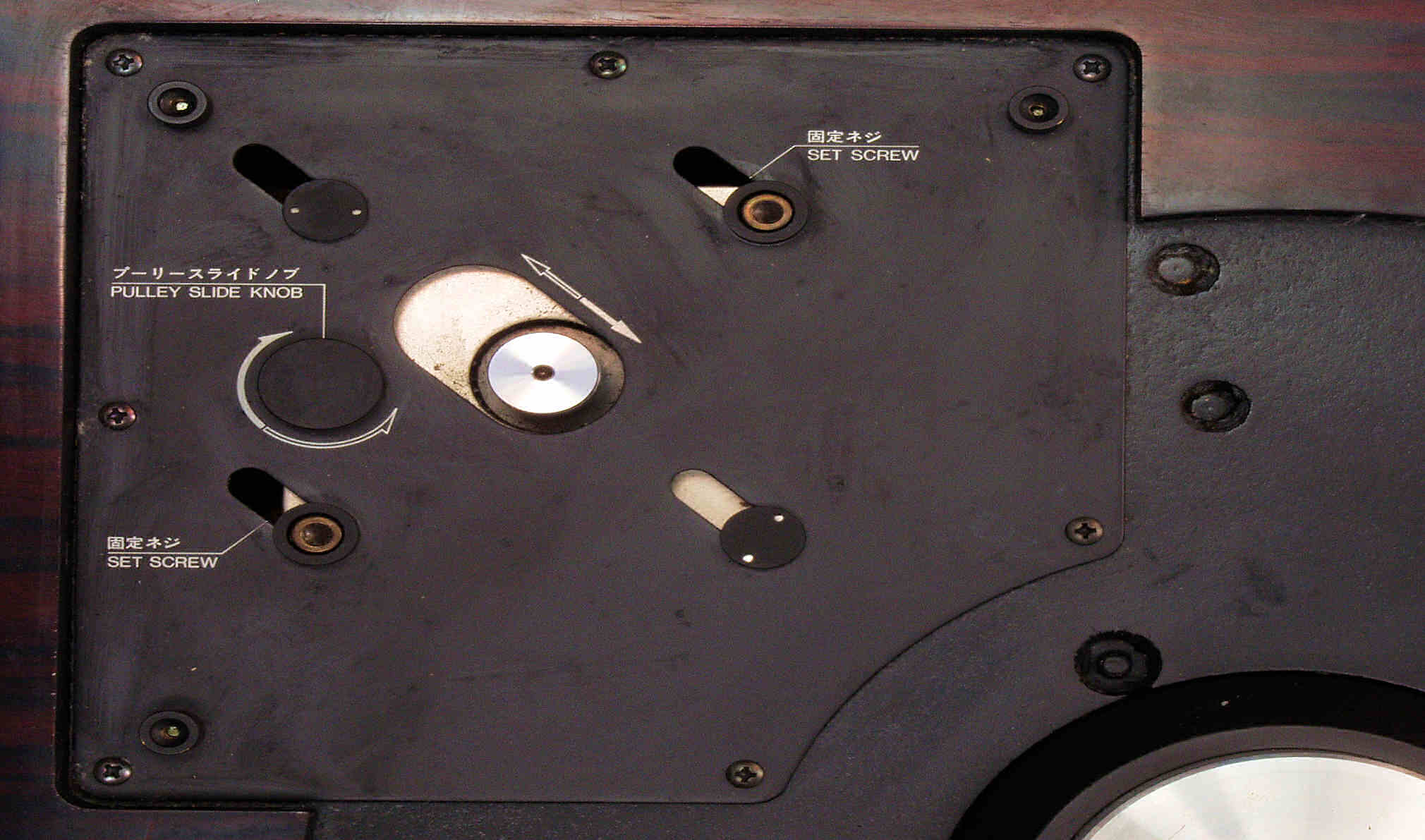

Ａ３２．　点検中　モータ部。

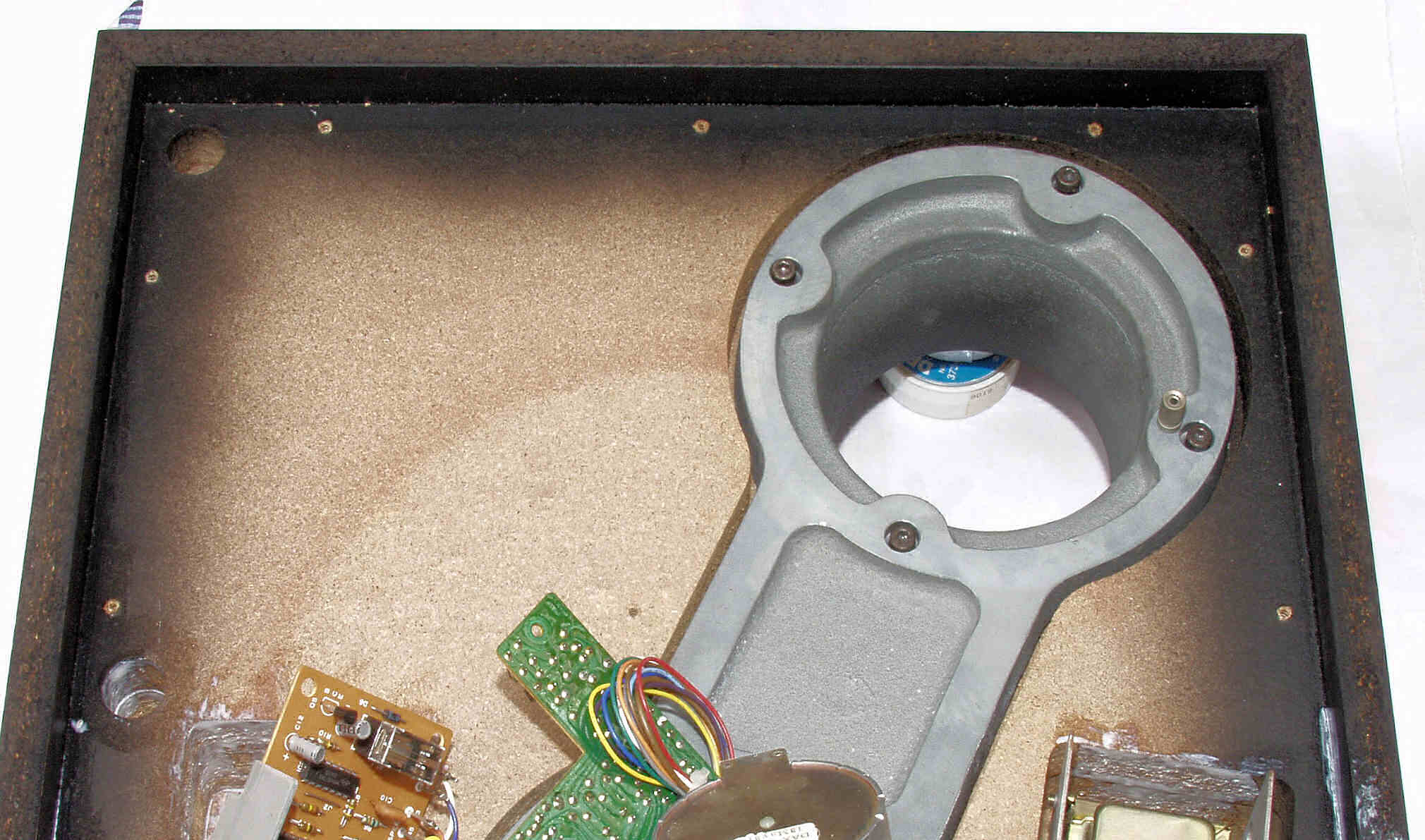

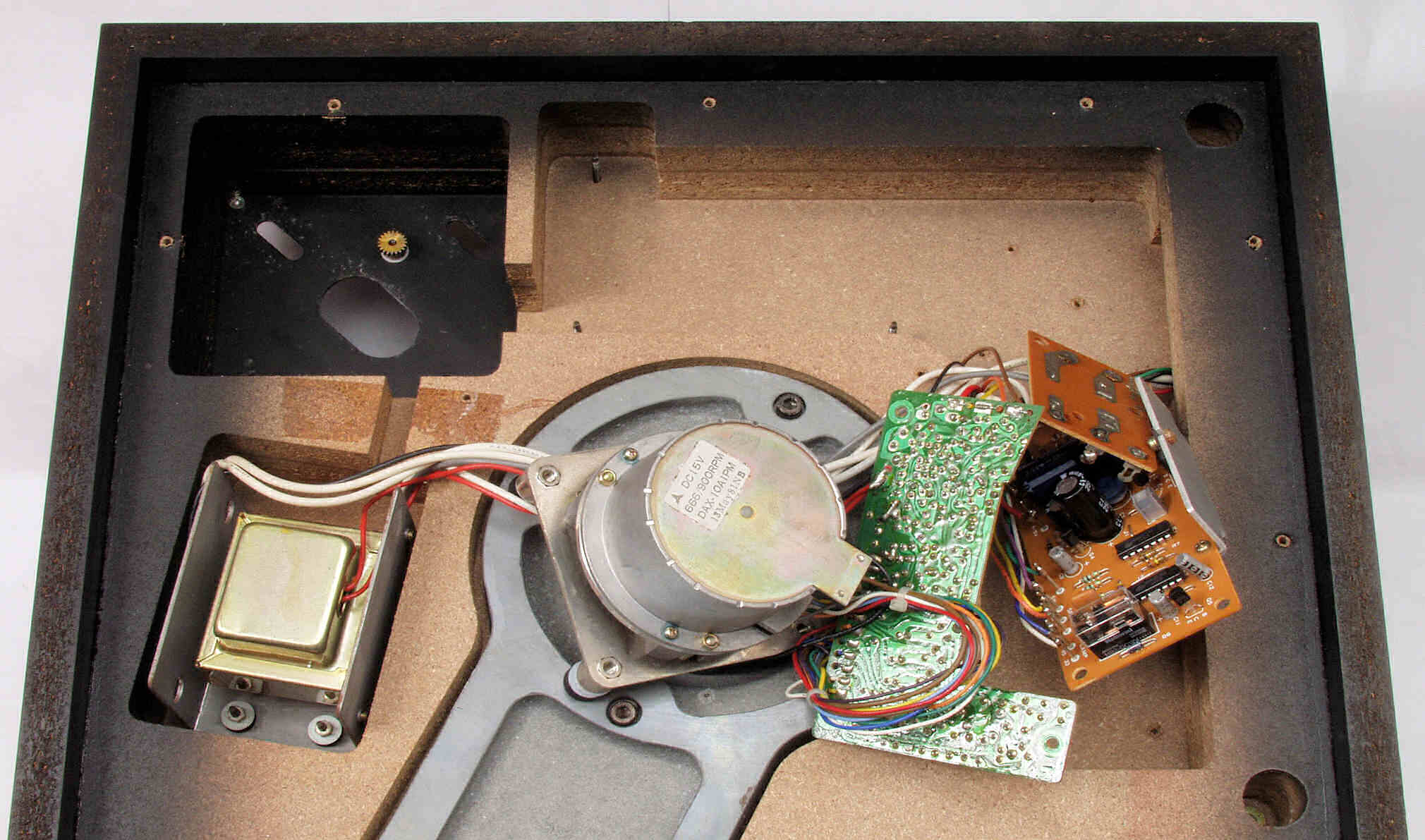

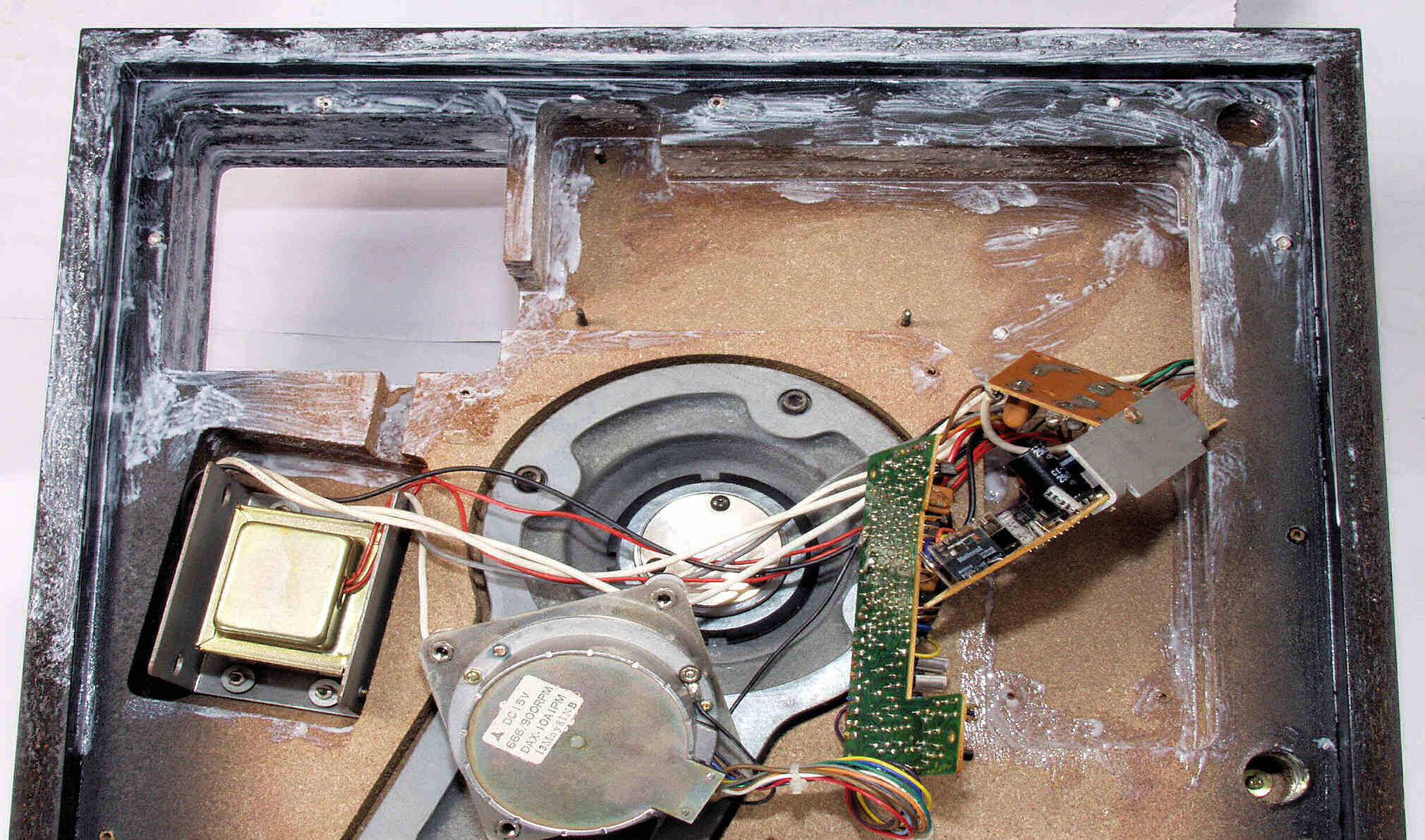

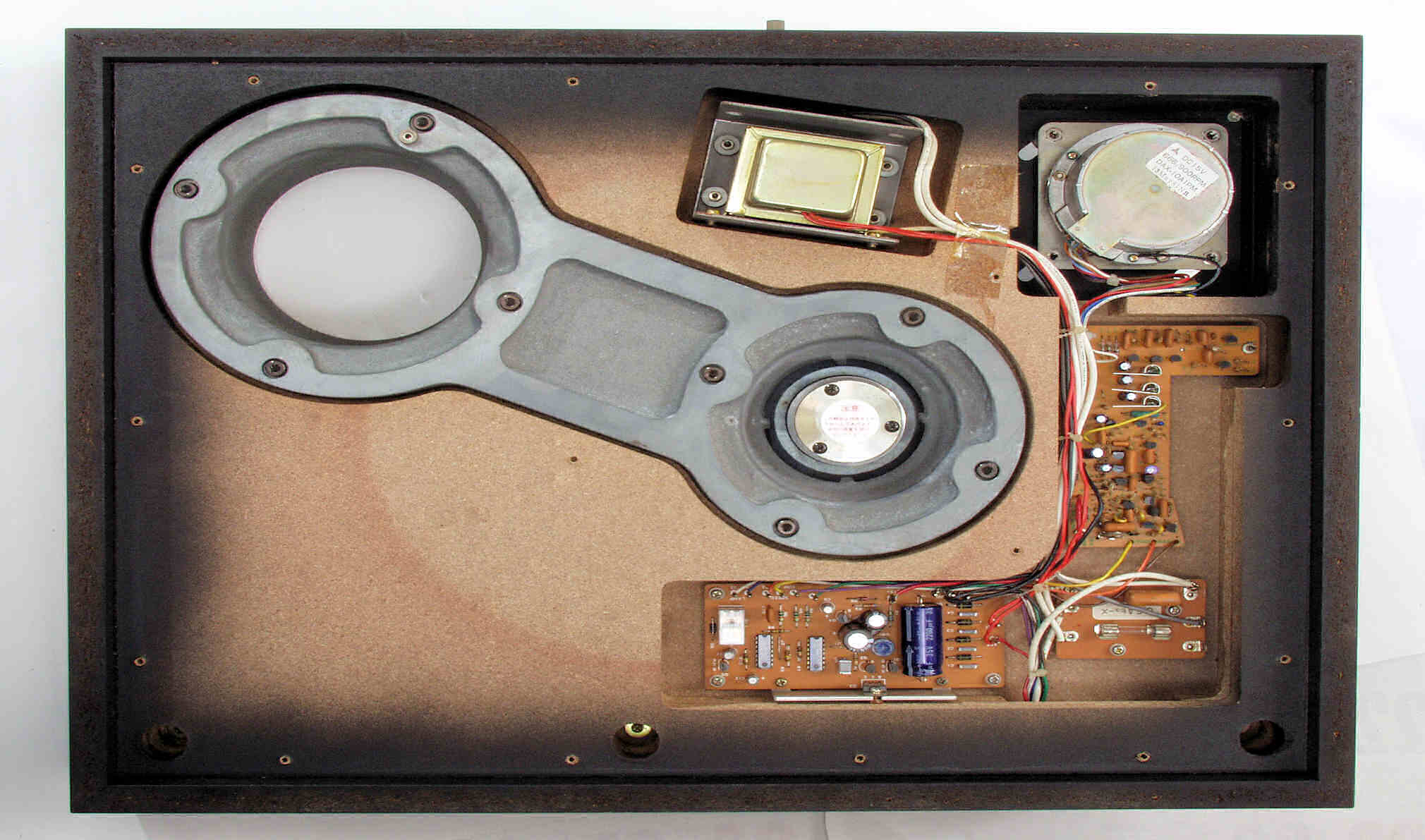

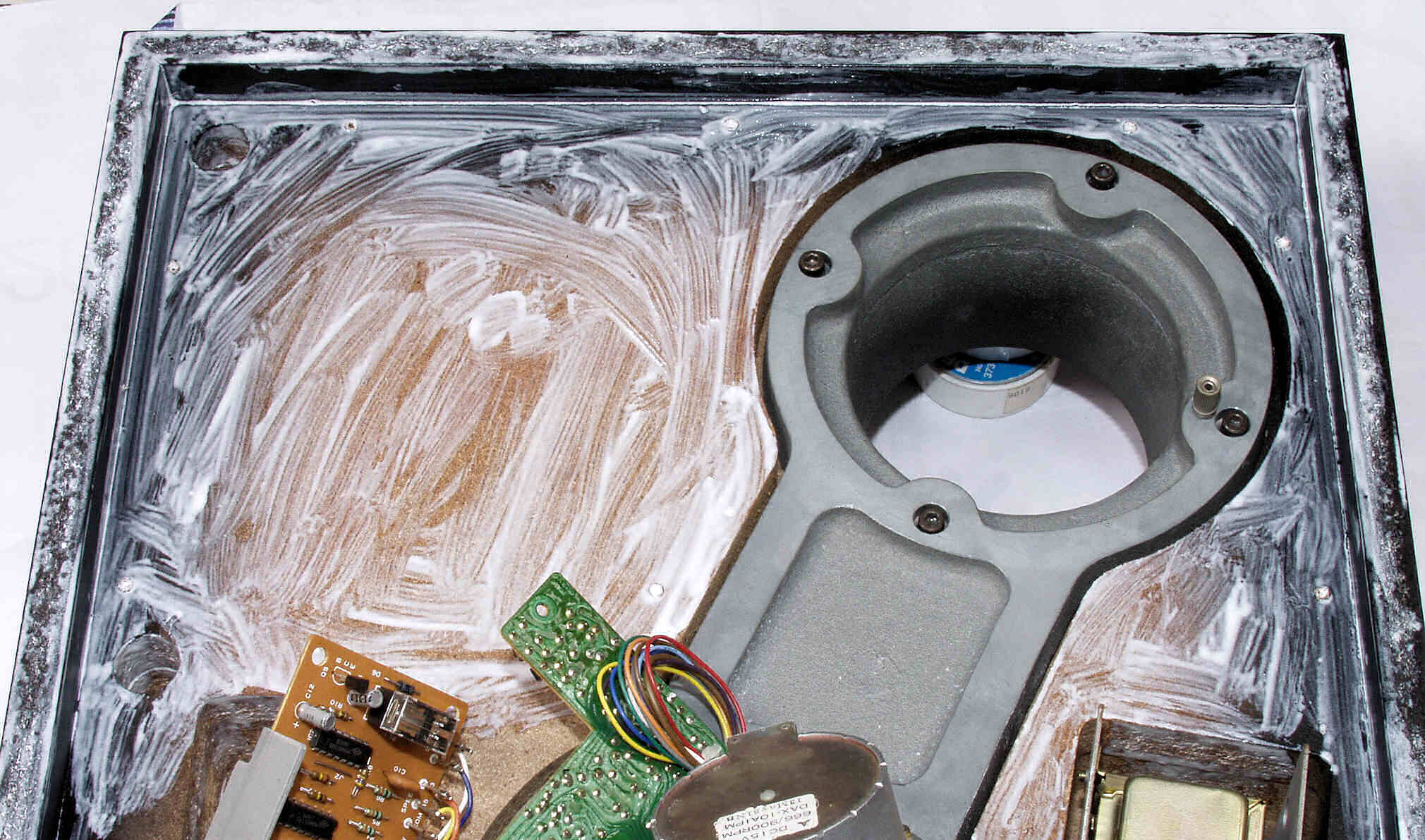

Ａ３３．　点検中　下蓋を取り、下から見る。

Ａ４１．　点検中　下蓋表

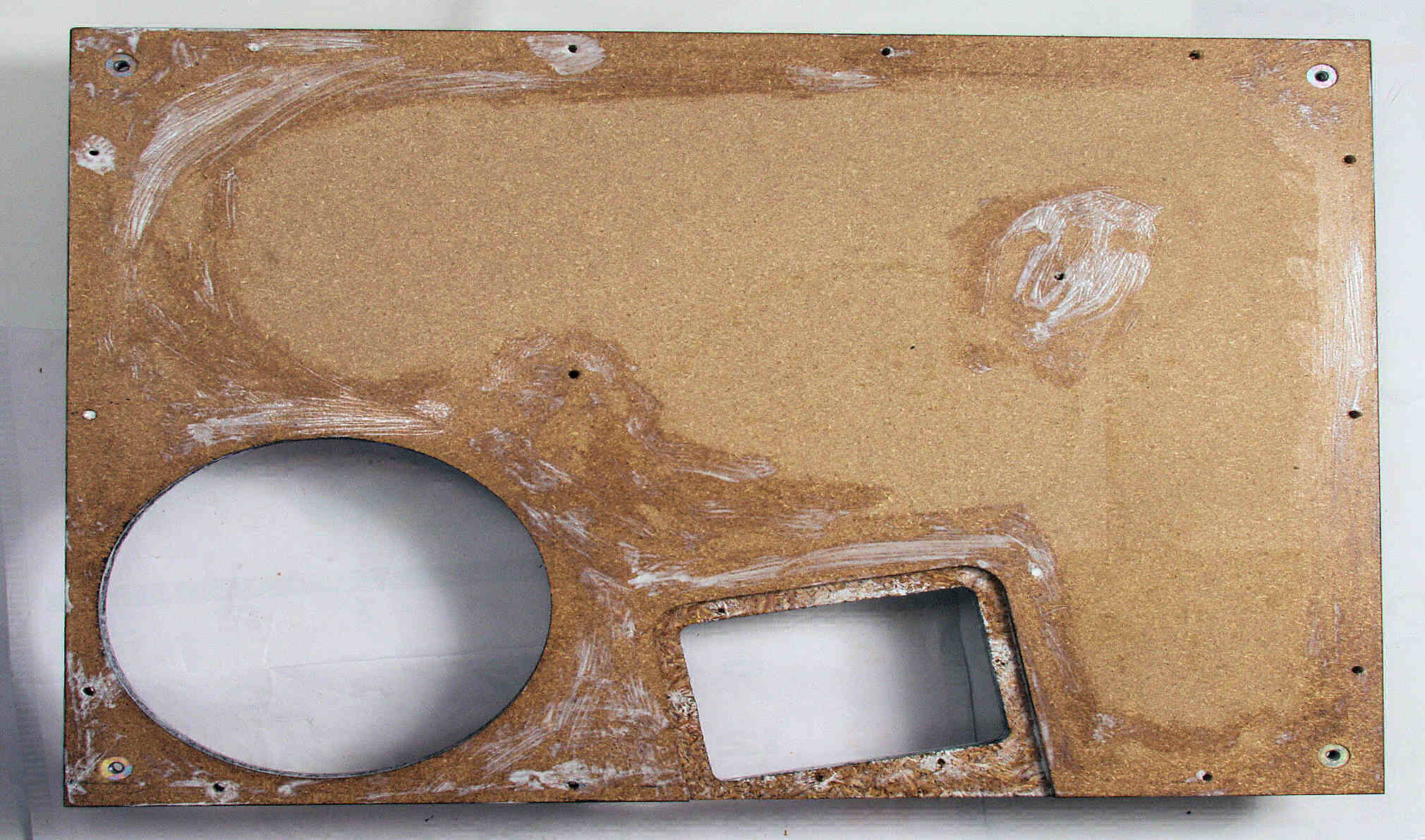

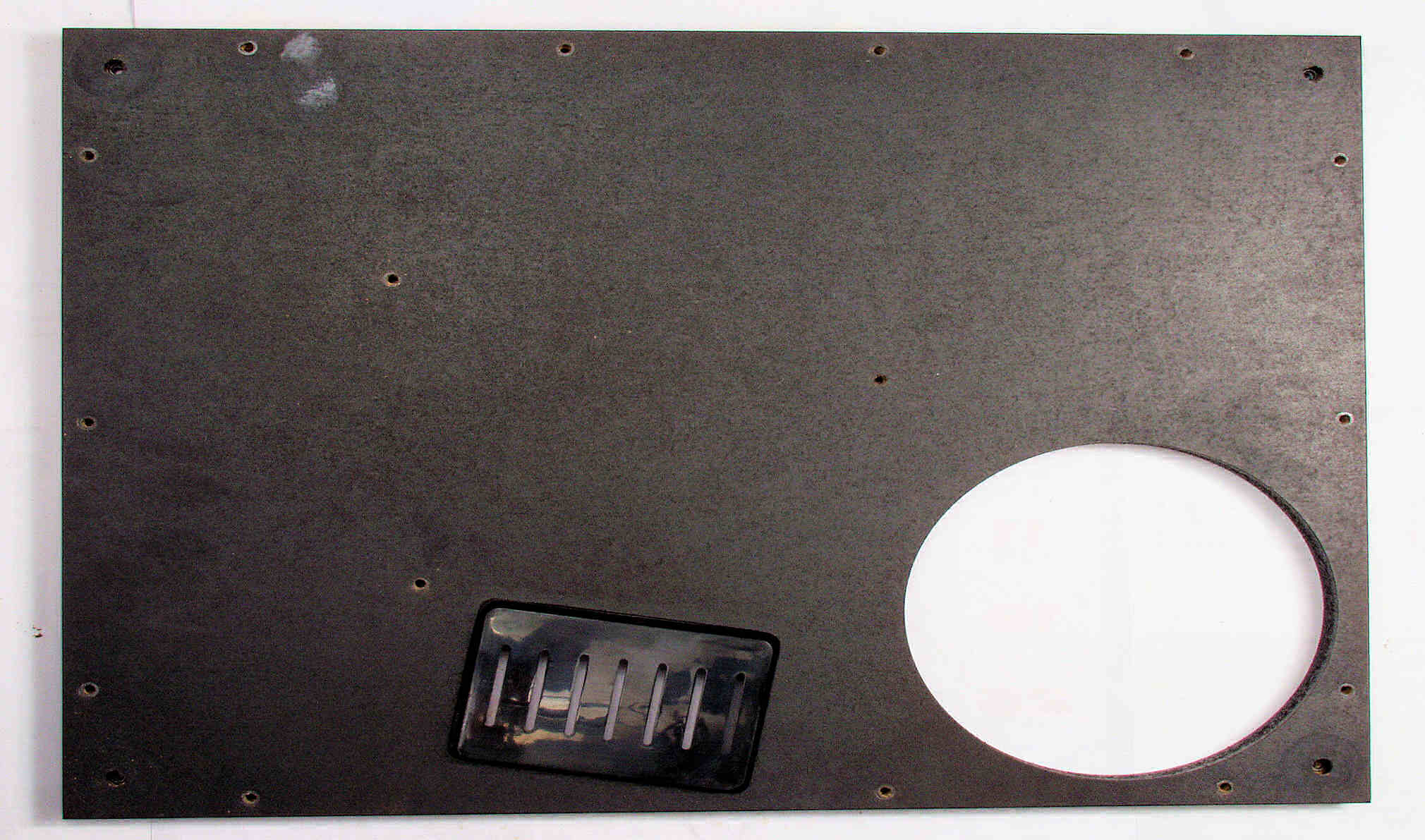

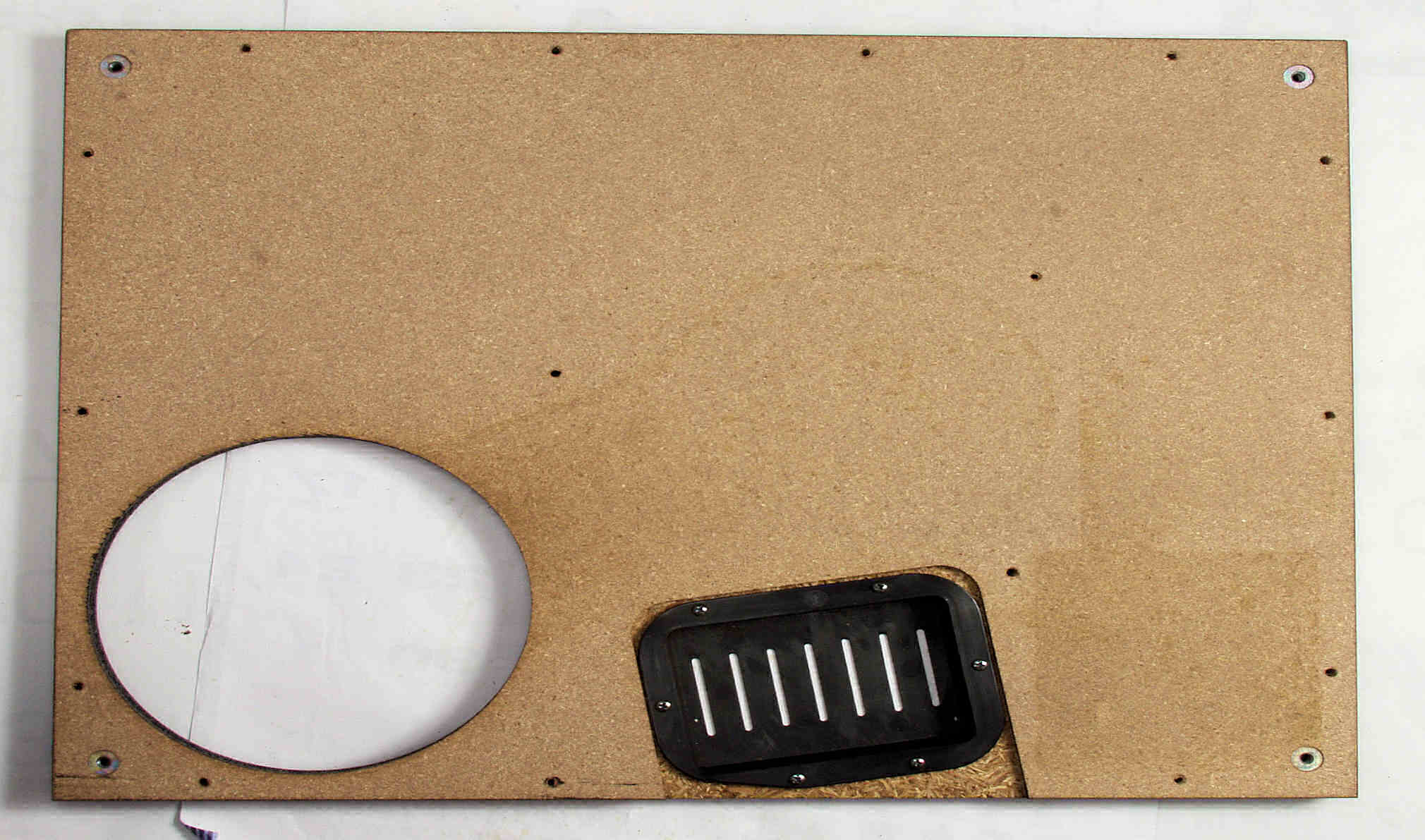

Ａ４２．　点検中　下蓋裏側

Ａ４３．　点検中　下蓋裏側、トランスカバー取り付け部分

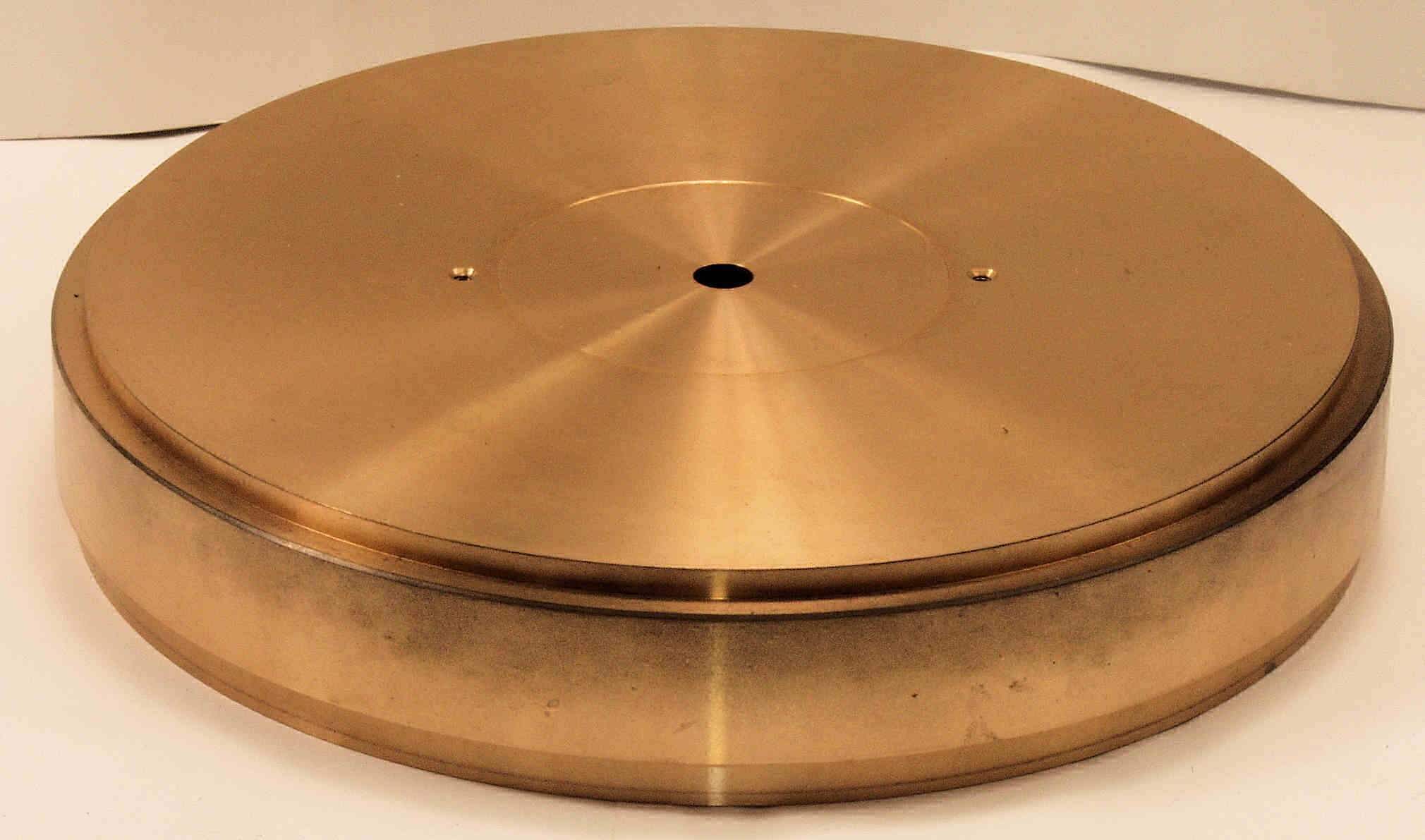

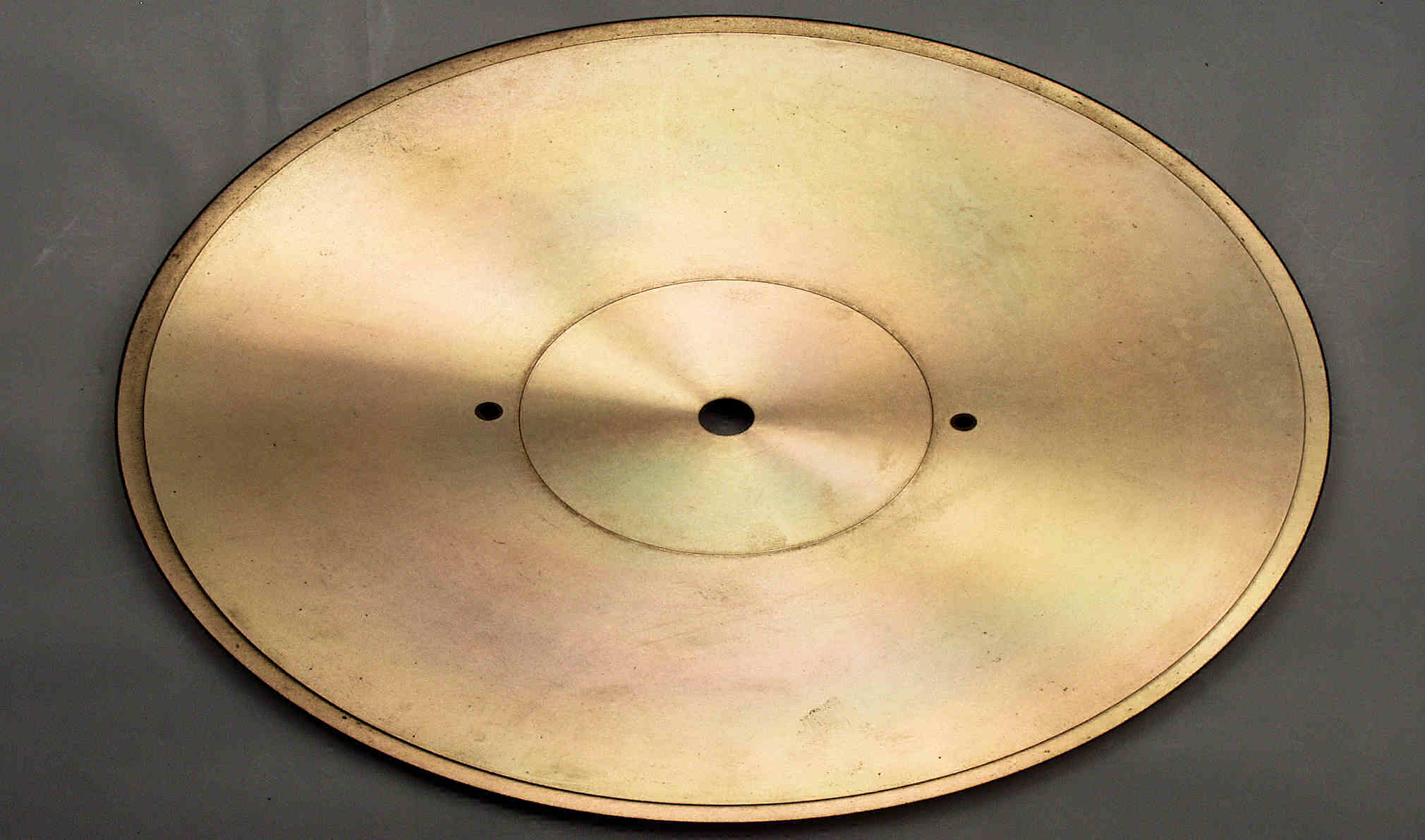

Ａ５１．　点検中　タンテーブル、上から見る。

Ａ５２．　点検中　タンテーブル、上横から見る。

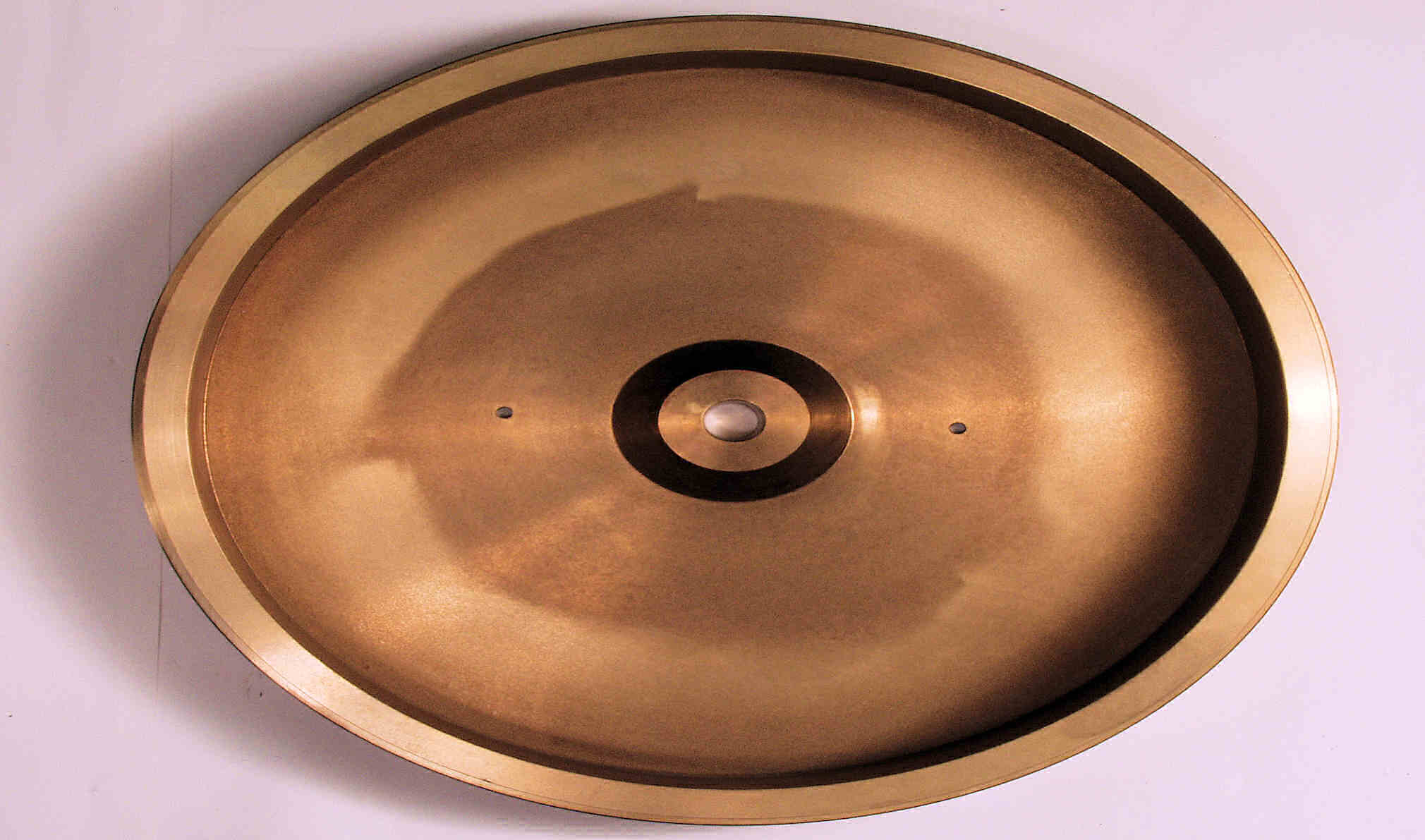

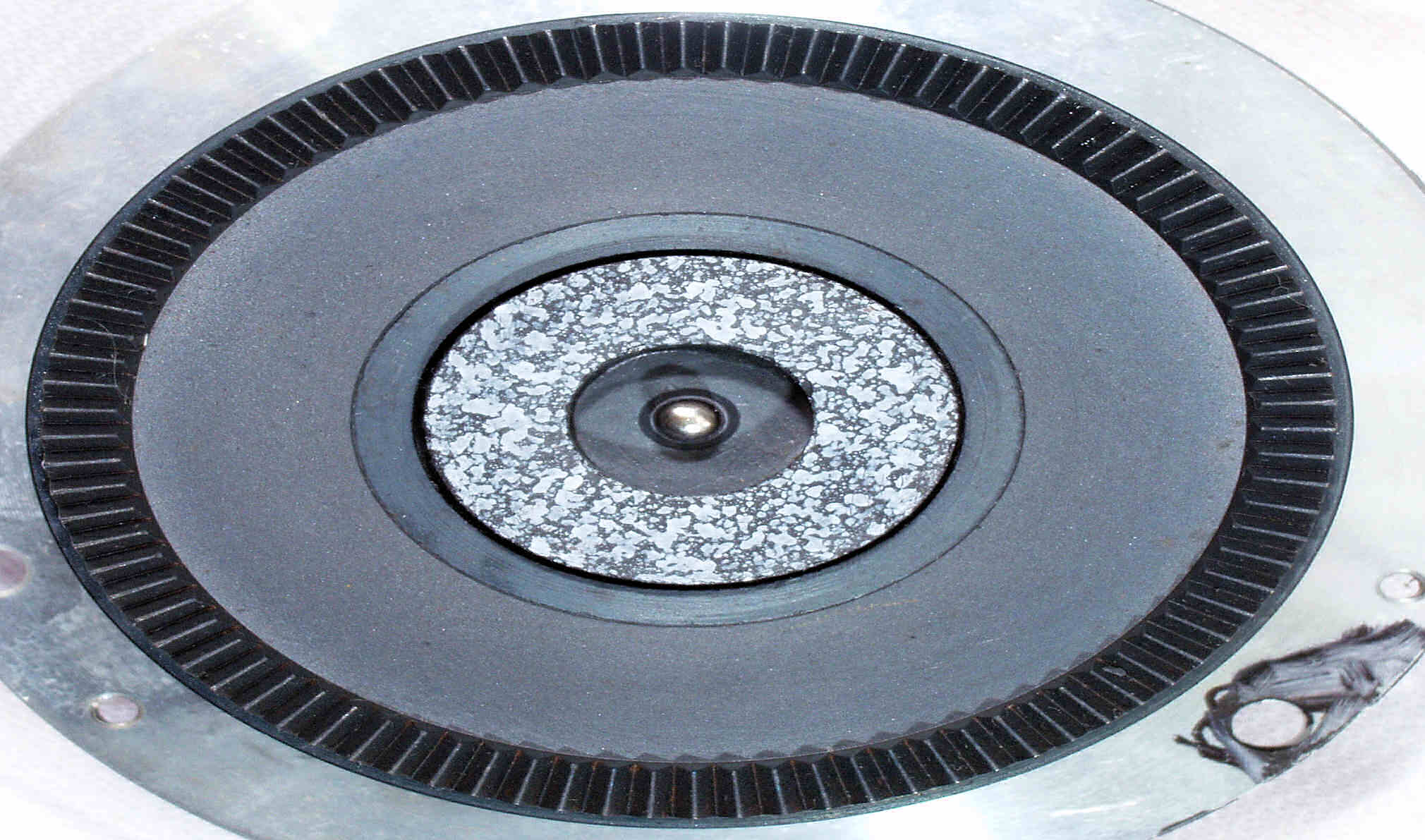

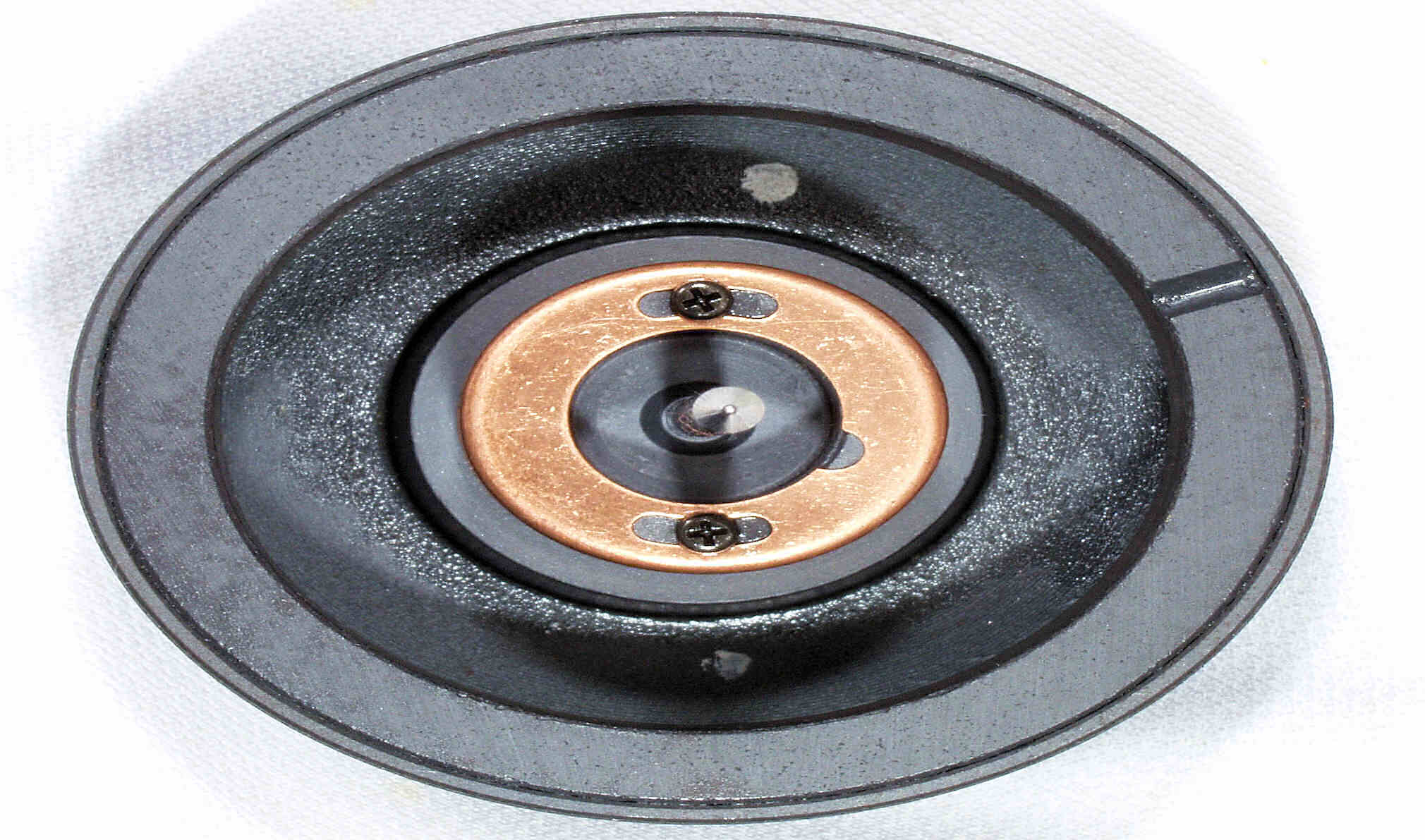

Ａ５３．　点検中　タンテーブルを裏側から見る。

Ａ５４．　点検中　タンテーブルを裏側横から見る。

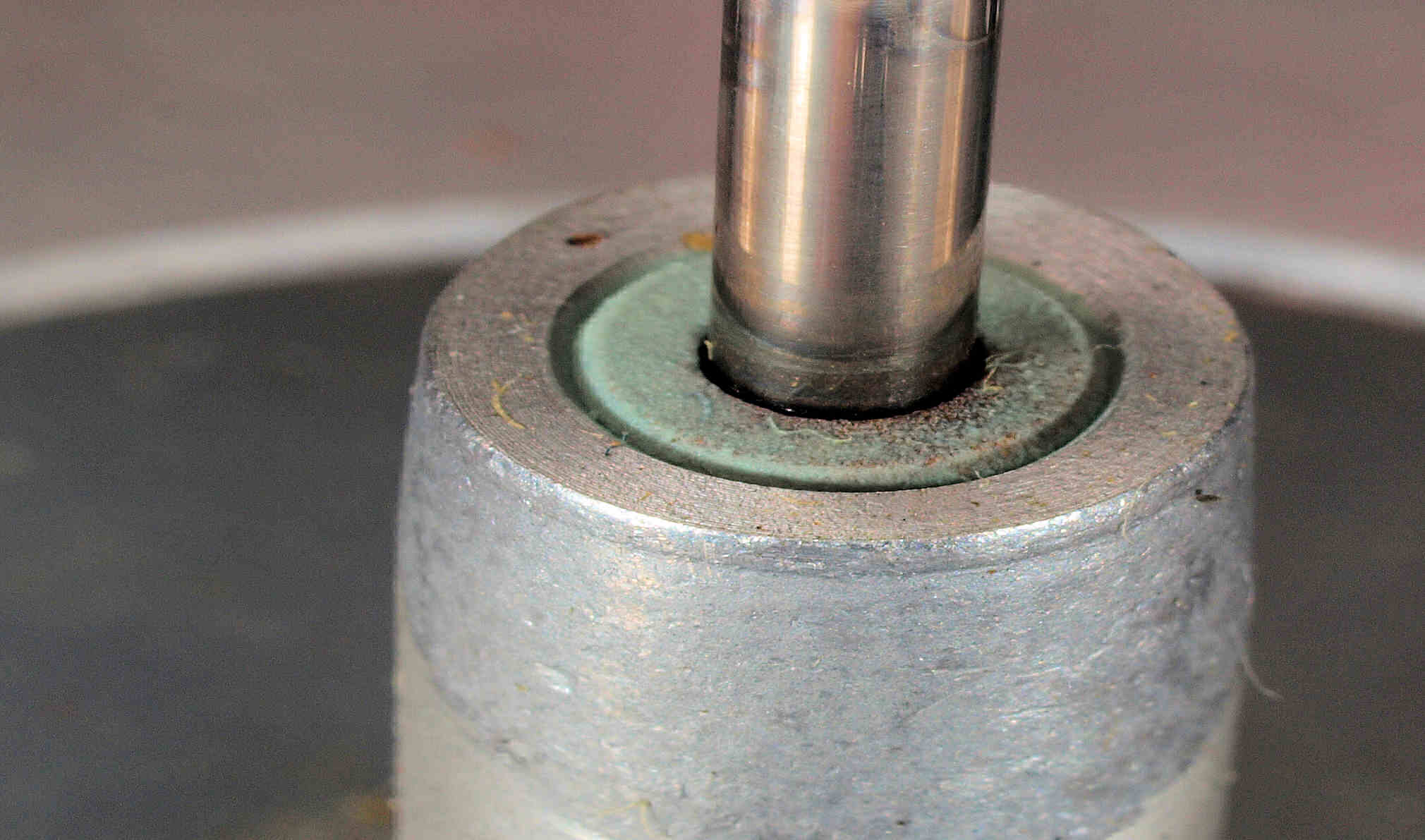

Ａ６１．　モーター軸、オイルが無い

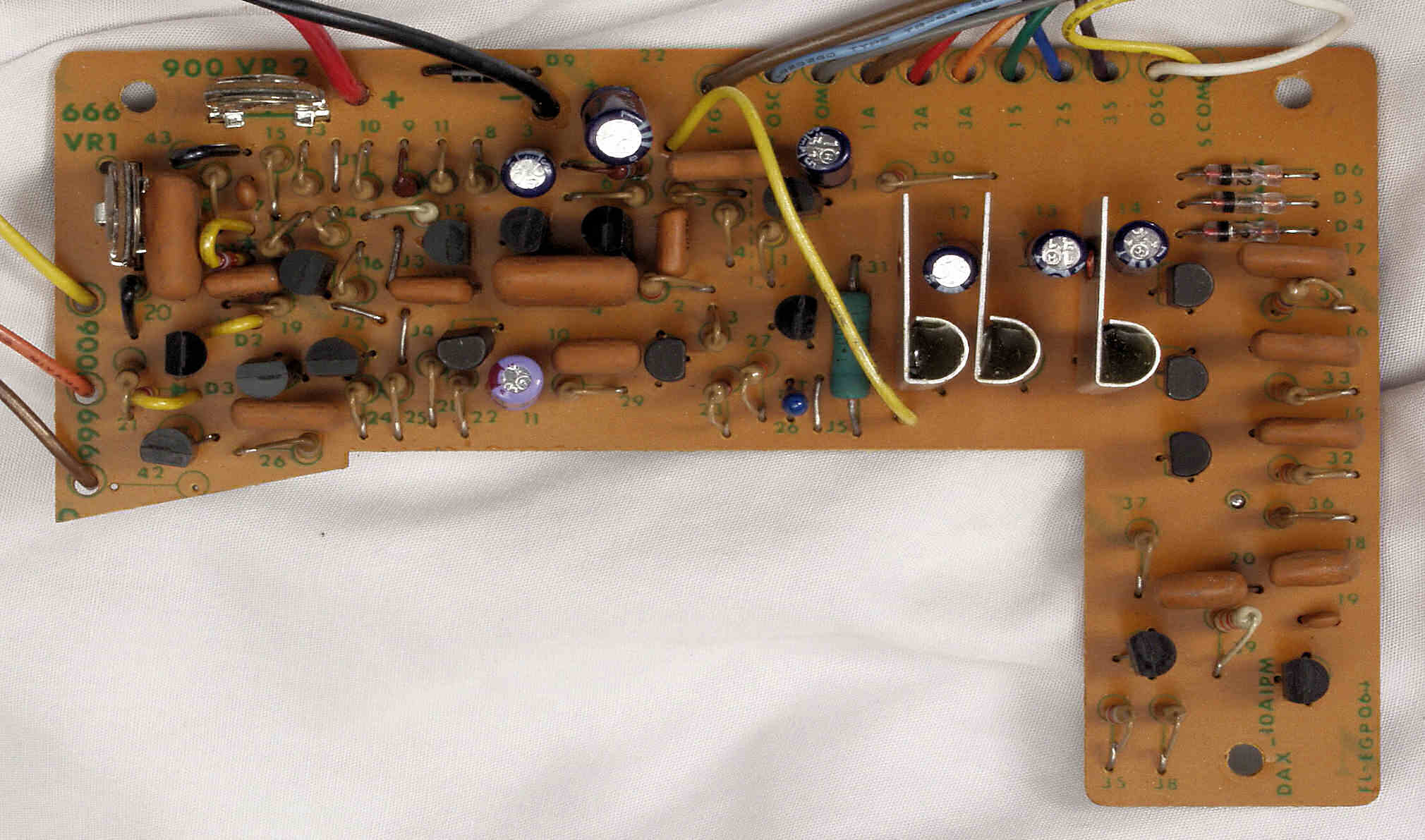

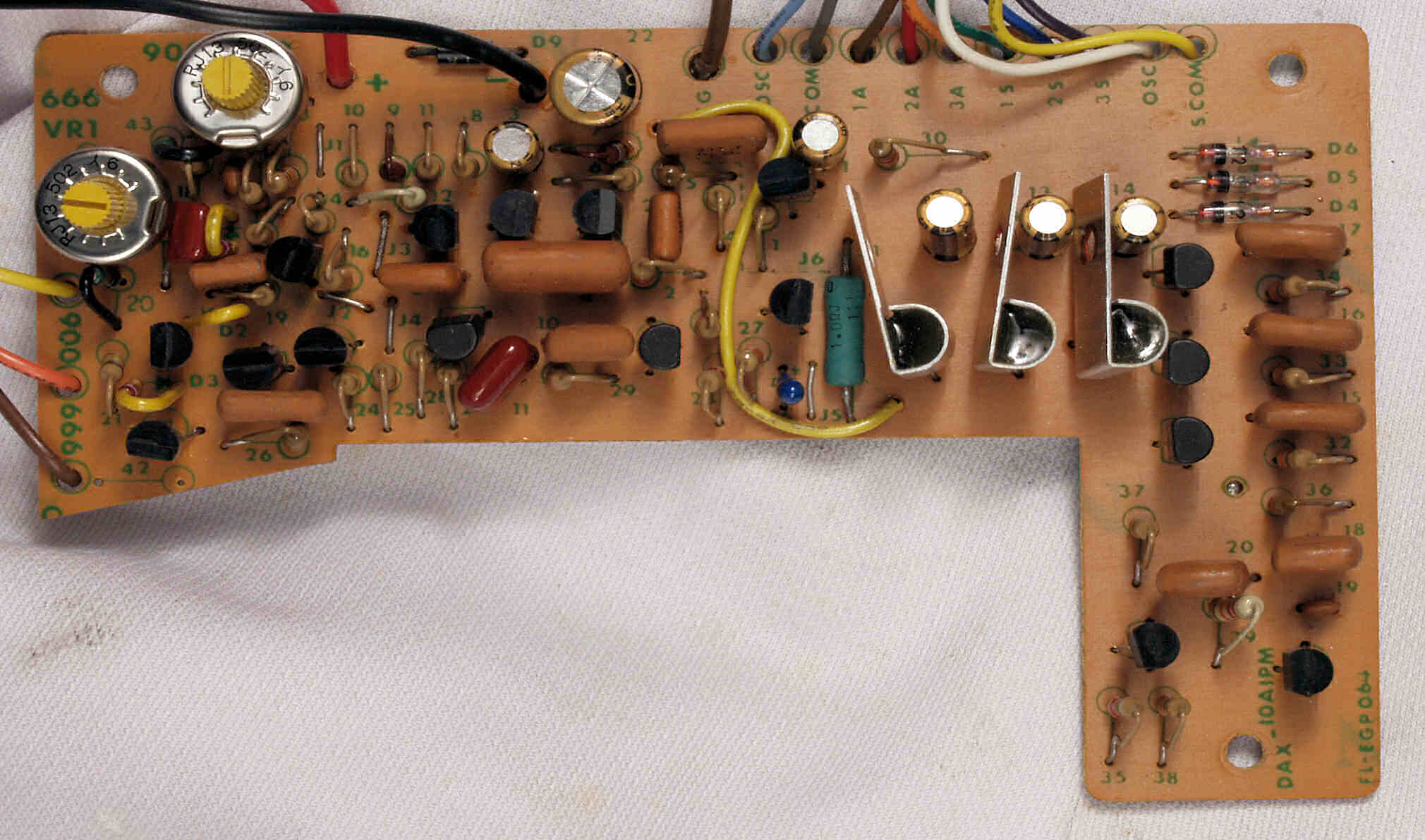

Ｃ．　修理状況 Ｃ１１．　修理前　制御基板

Ｃ１２．　修理後　制御基板　半固定ＶＲ２個、電解コンデンサー７個、フイルムコンデンサー１個交換

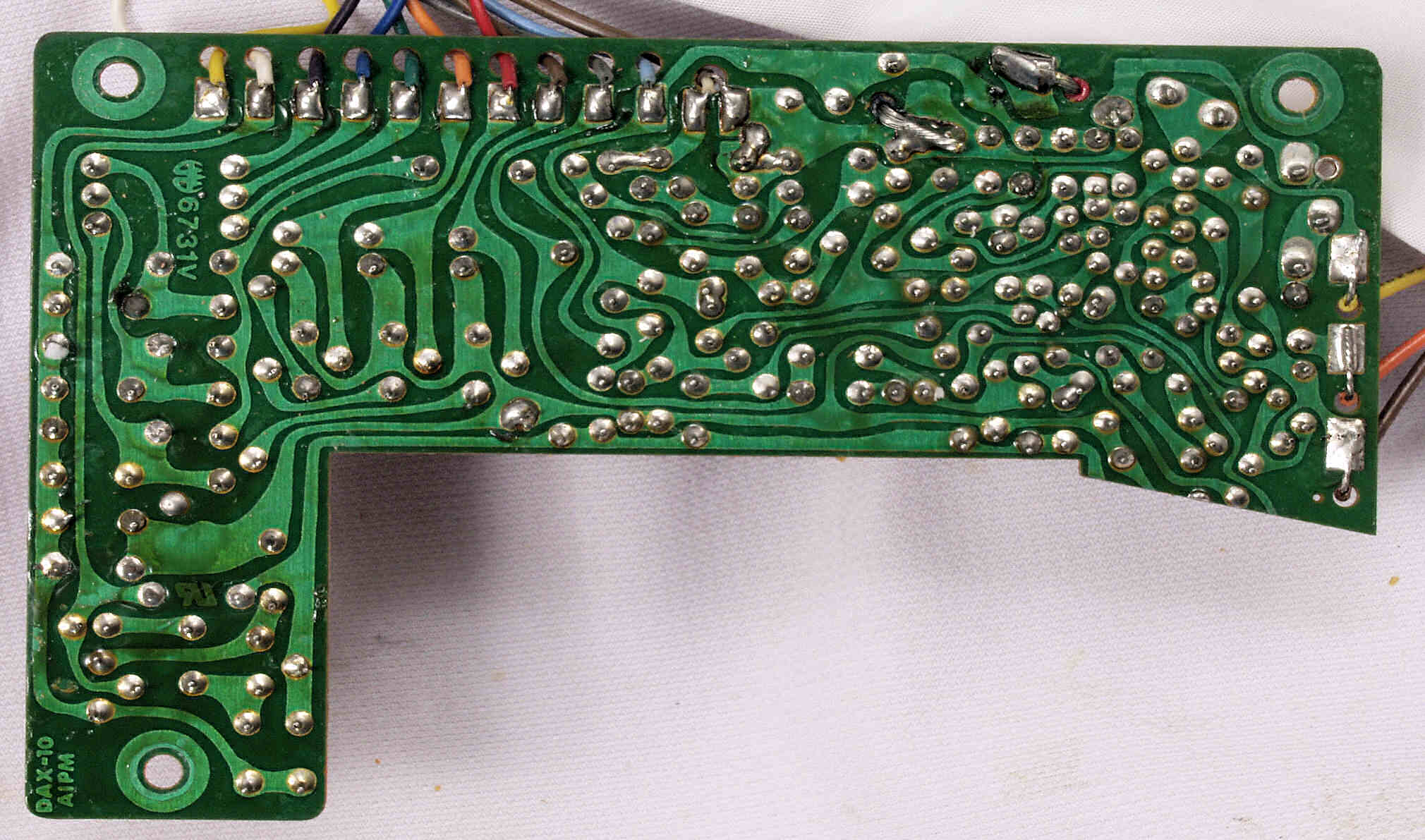

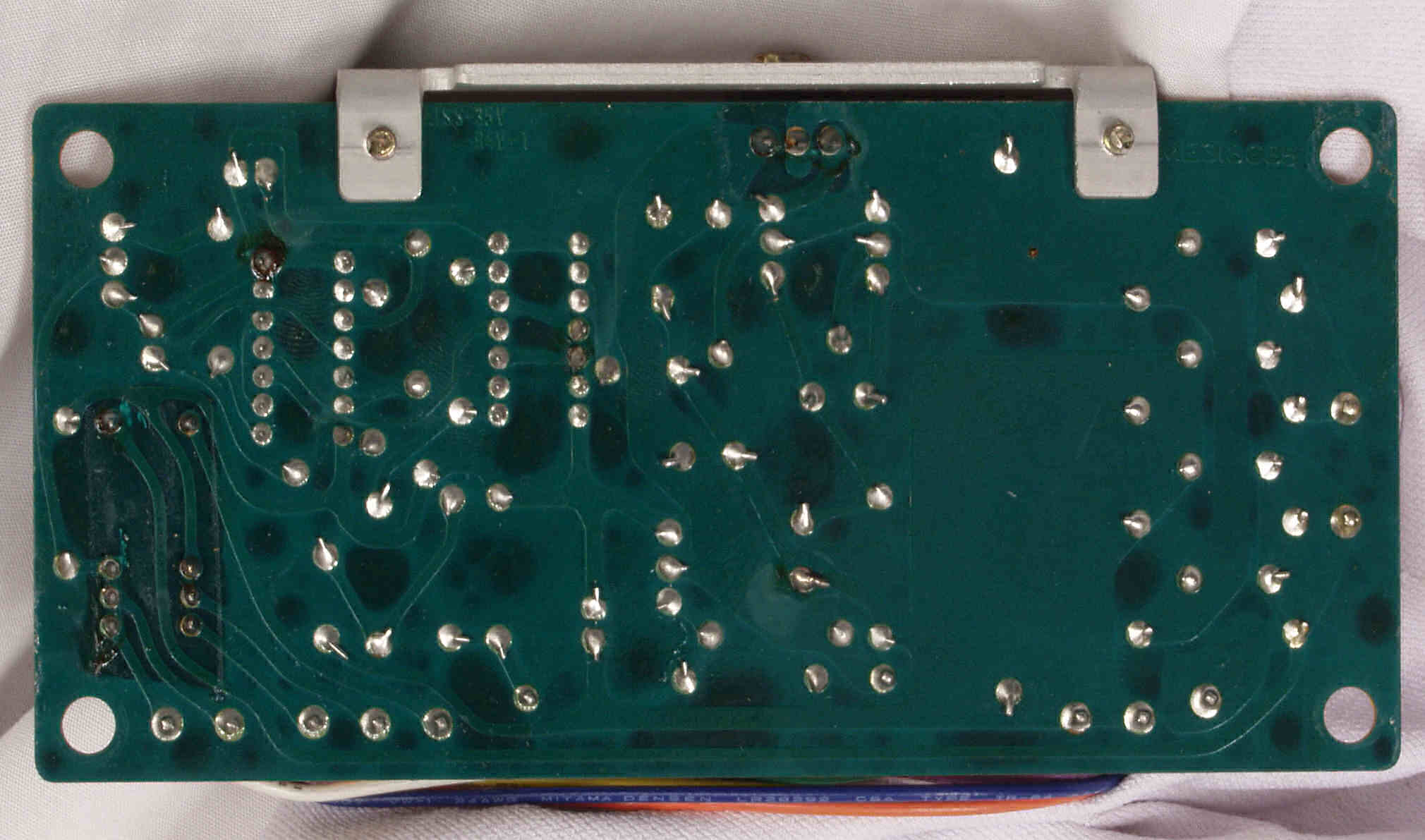

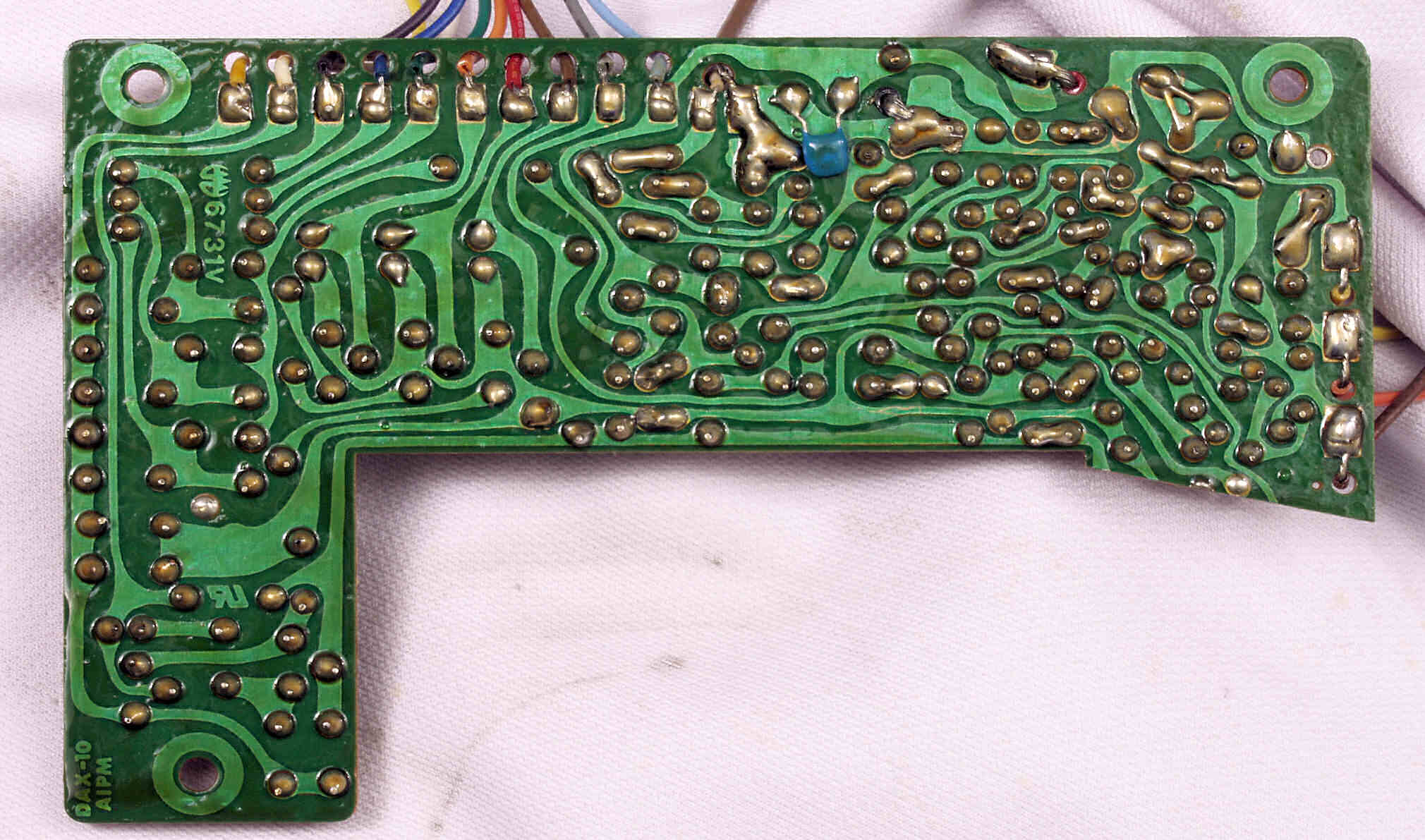

Ｃ１３．　修理前　制御基板裏

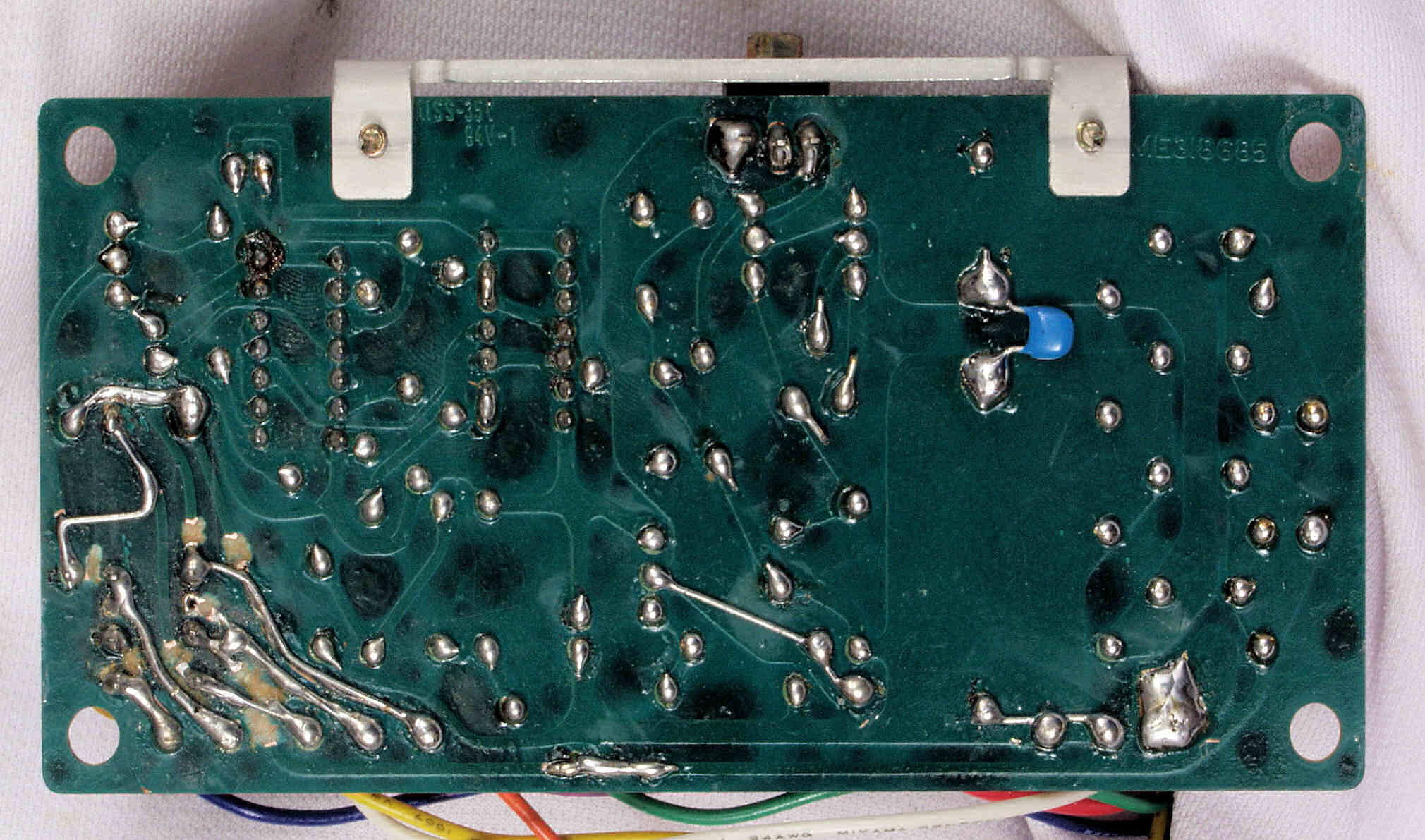

Ｃ１４．　修理（半田補正）後　制御基板裏

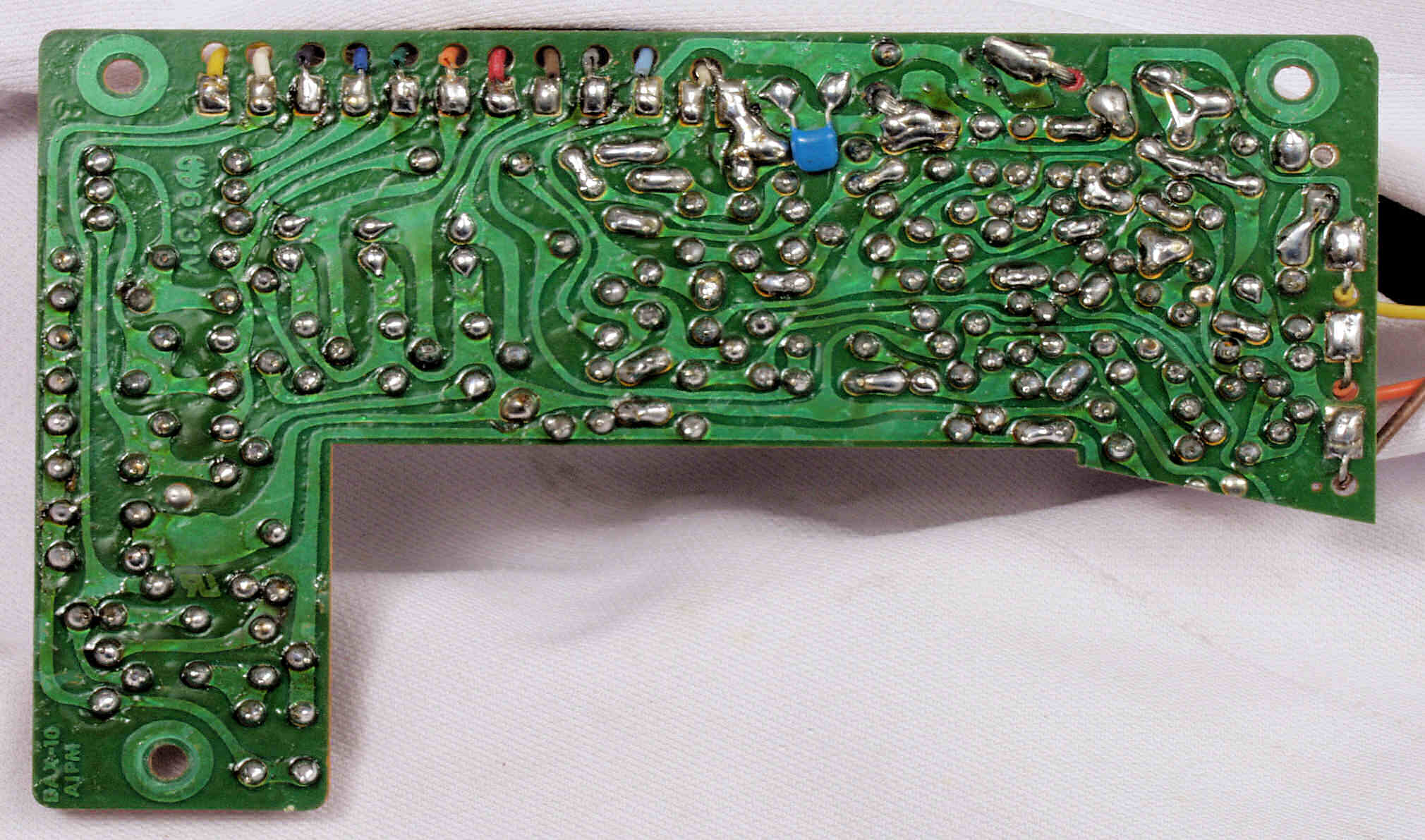

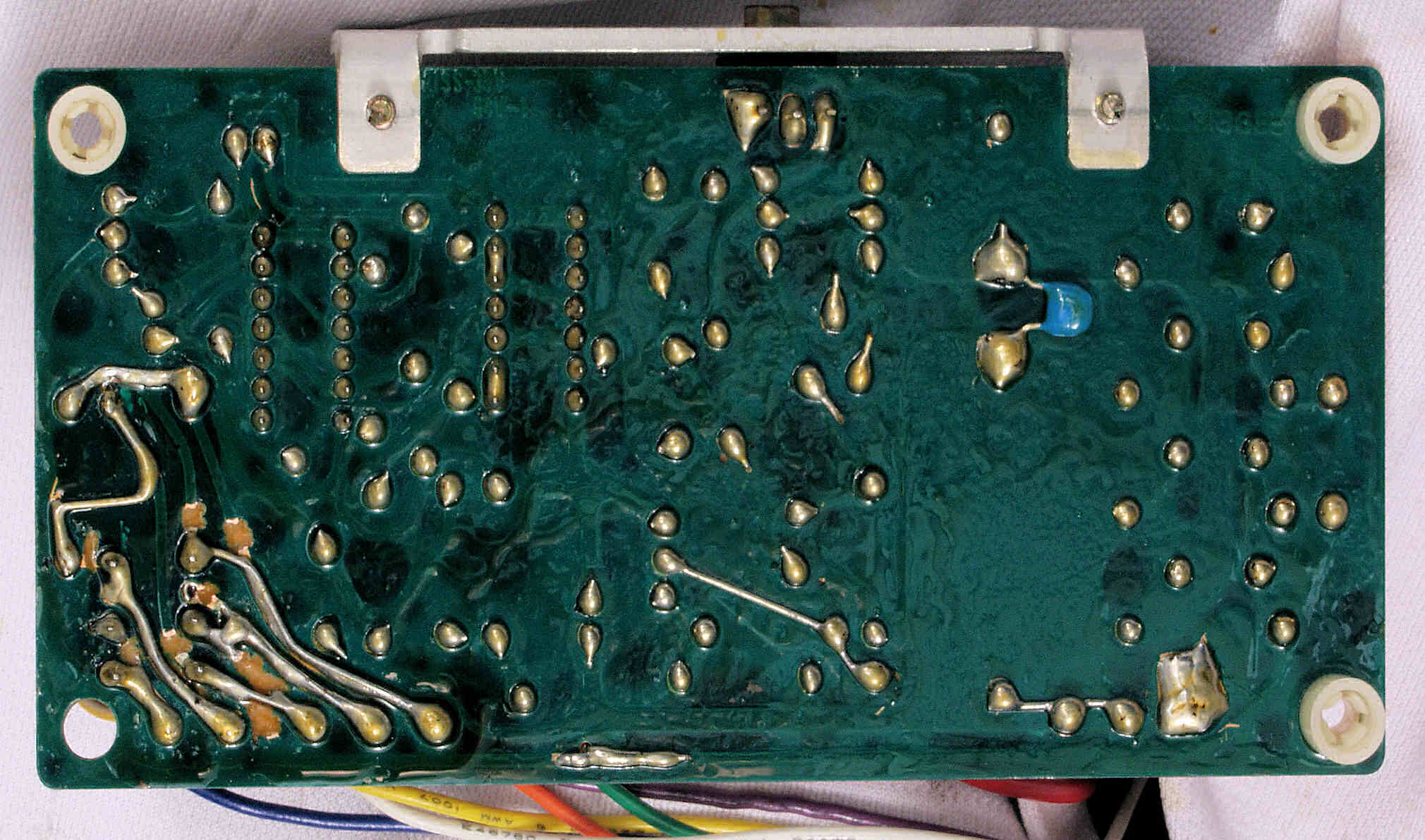

Ｃ１５．　完成制御基板裏。余分なフラックスを落として、コート液を塗る。

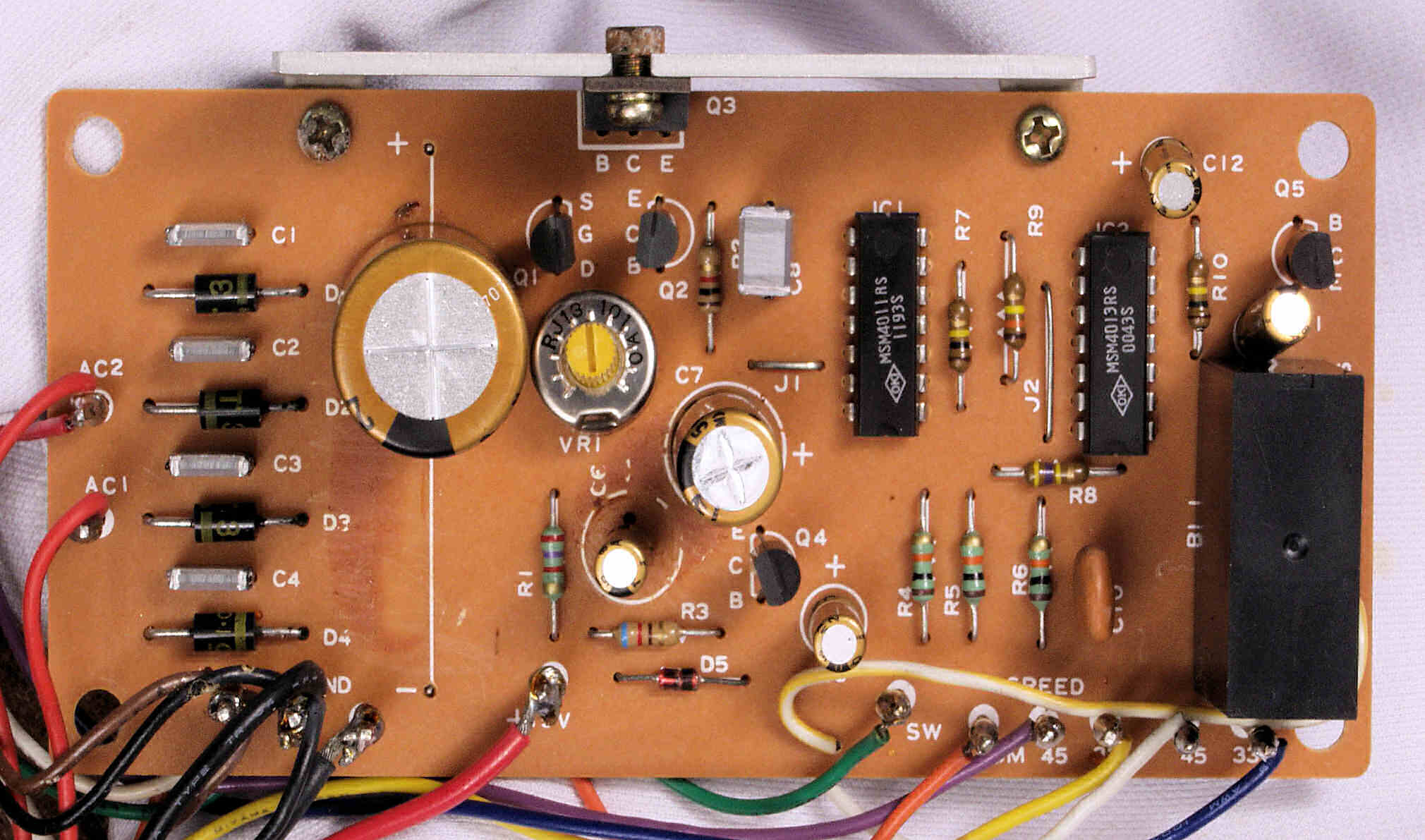

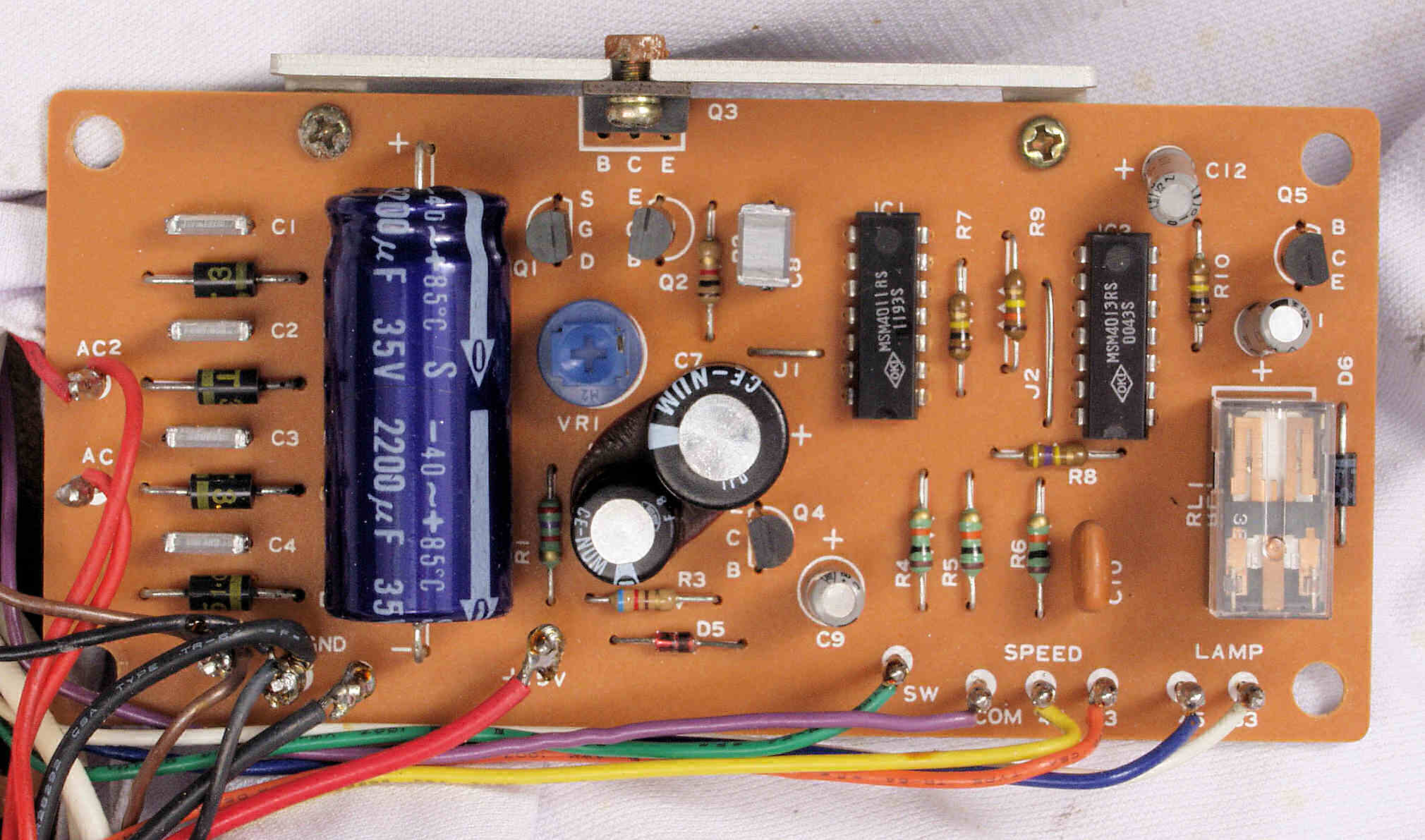

Ｃ２１．　修理前　電源・３３／４５切替基板

Ｃ２２．　修理後　電源・３３／４５切替基板　半固定ＶＲ１個、電解コンデンサー６個、リレー１個交換

Ｃ２３．　修理前　電源・３３／４５切替基板裏

Ｃ２４．　修理（半田補正）後　電源・３３／４５切替基板裏

Ｃ２５．　完成電源・３３／４５切替基板裏。余分なフラックスを落として、コート液を塗る。

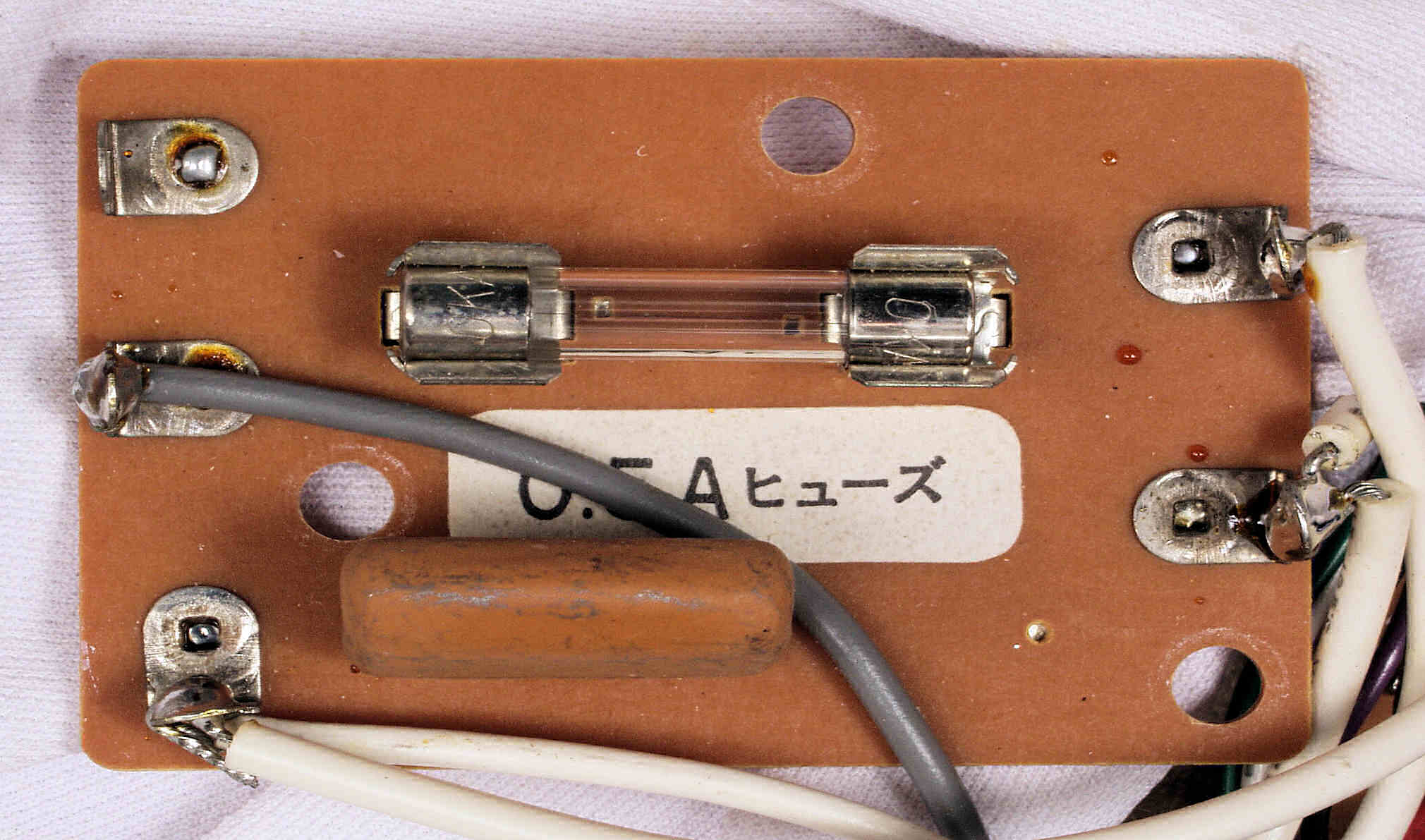

Ｃ３１．　修理後　ヒューズ基板

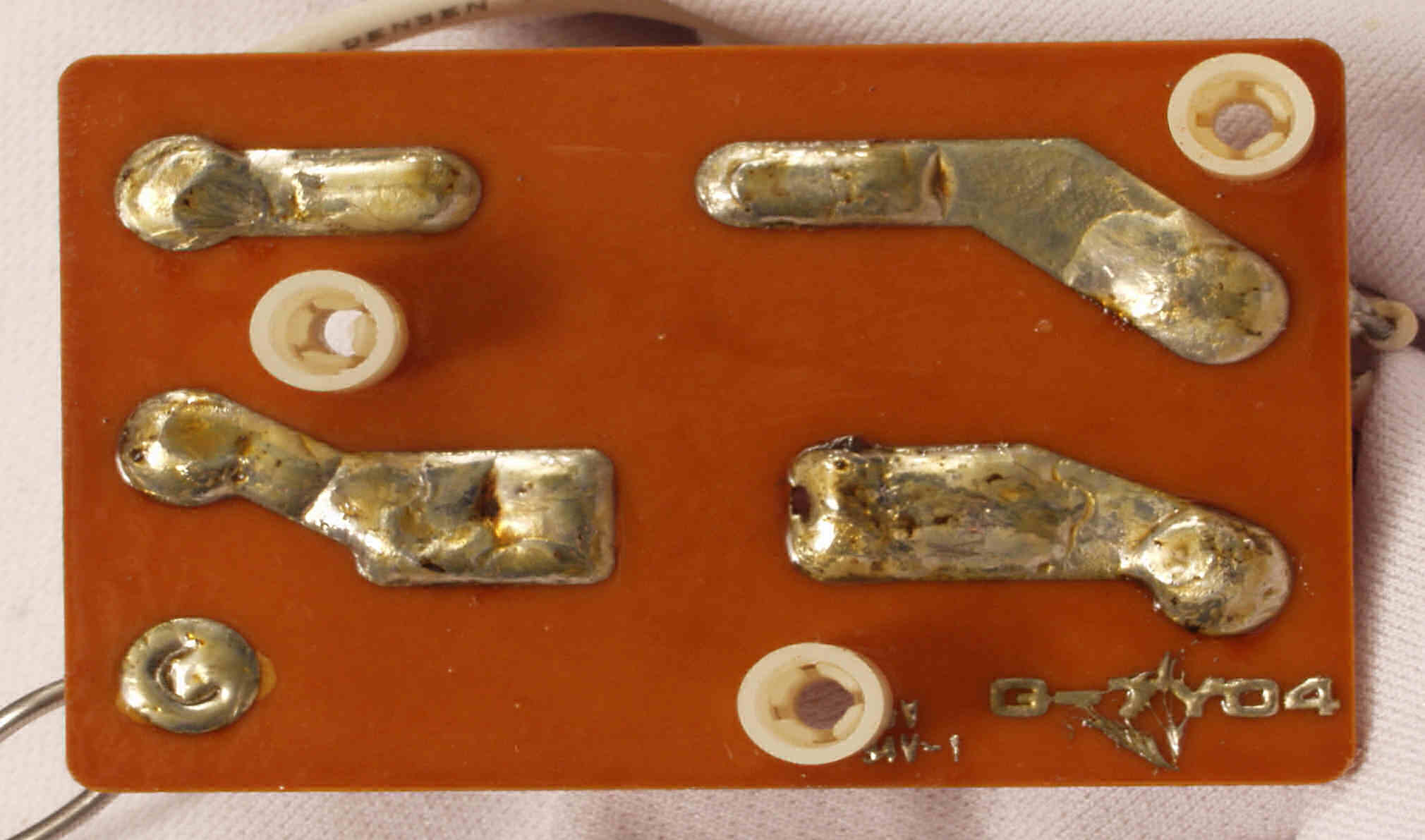

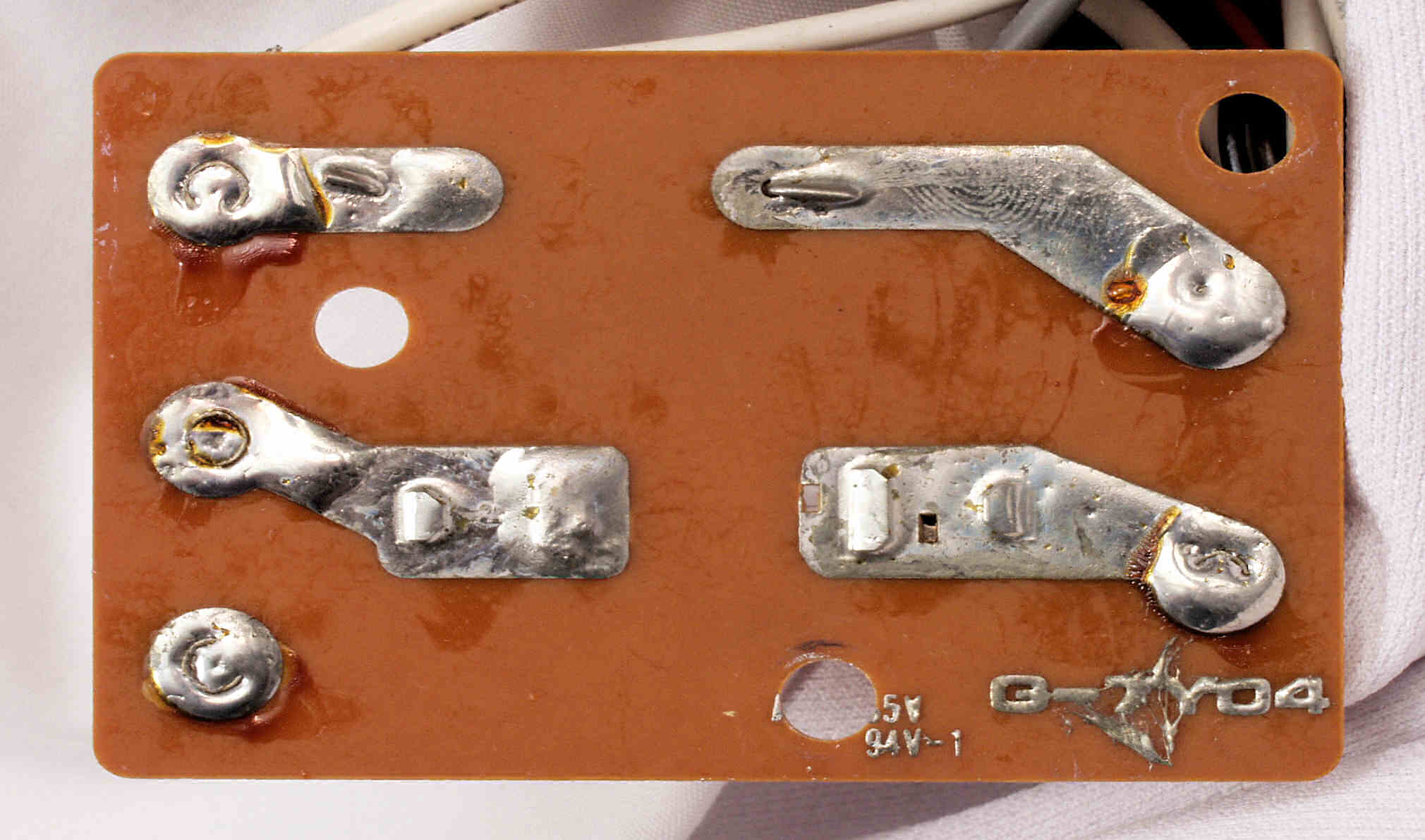

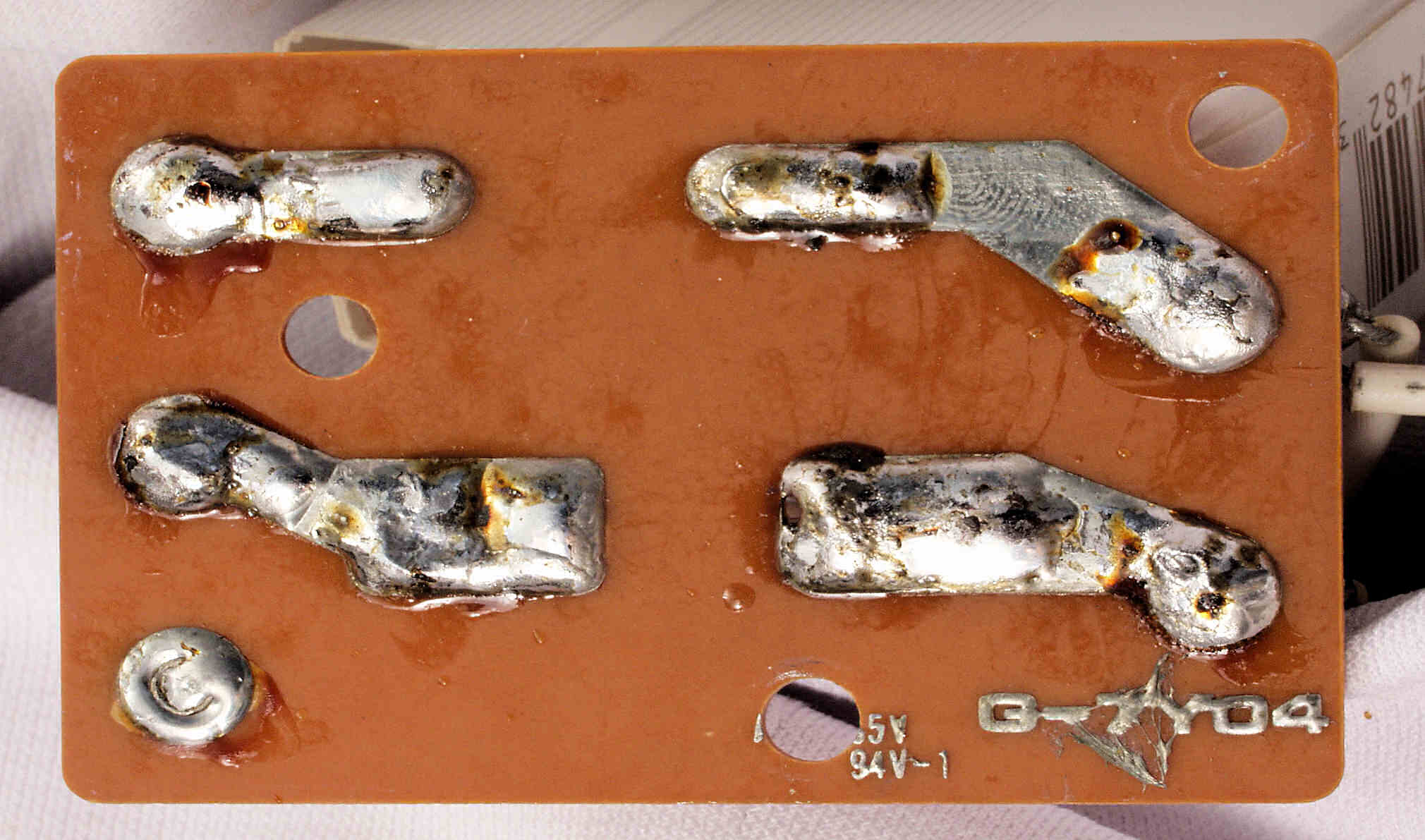

Ｃ３２．　修理前　ヒューズ基板裏

Ｃ３３．　修理（半田補正）後　ヒューズ基板裏

Ｃ３４．　完成ヒューズ基板裏

Ｃ４１．　修理前　電源ソケット

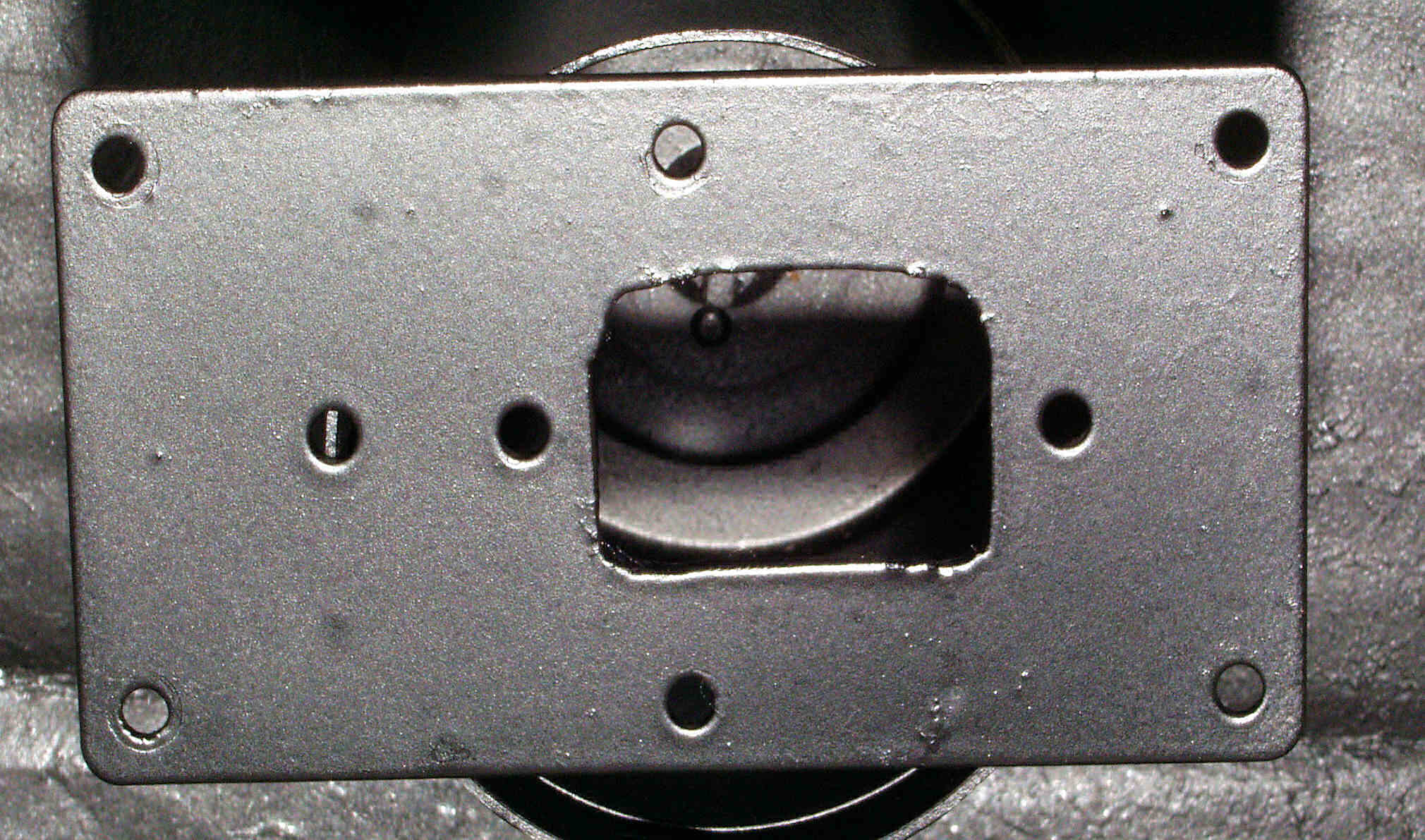

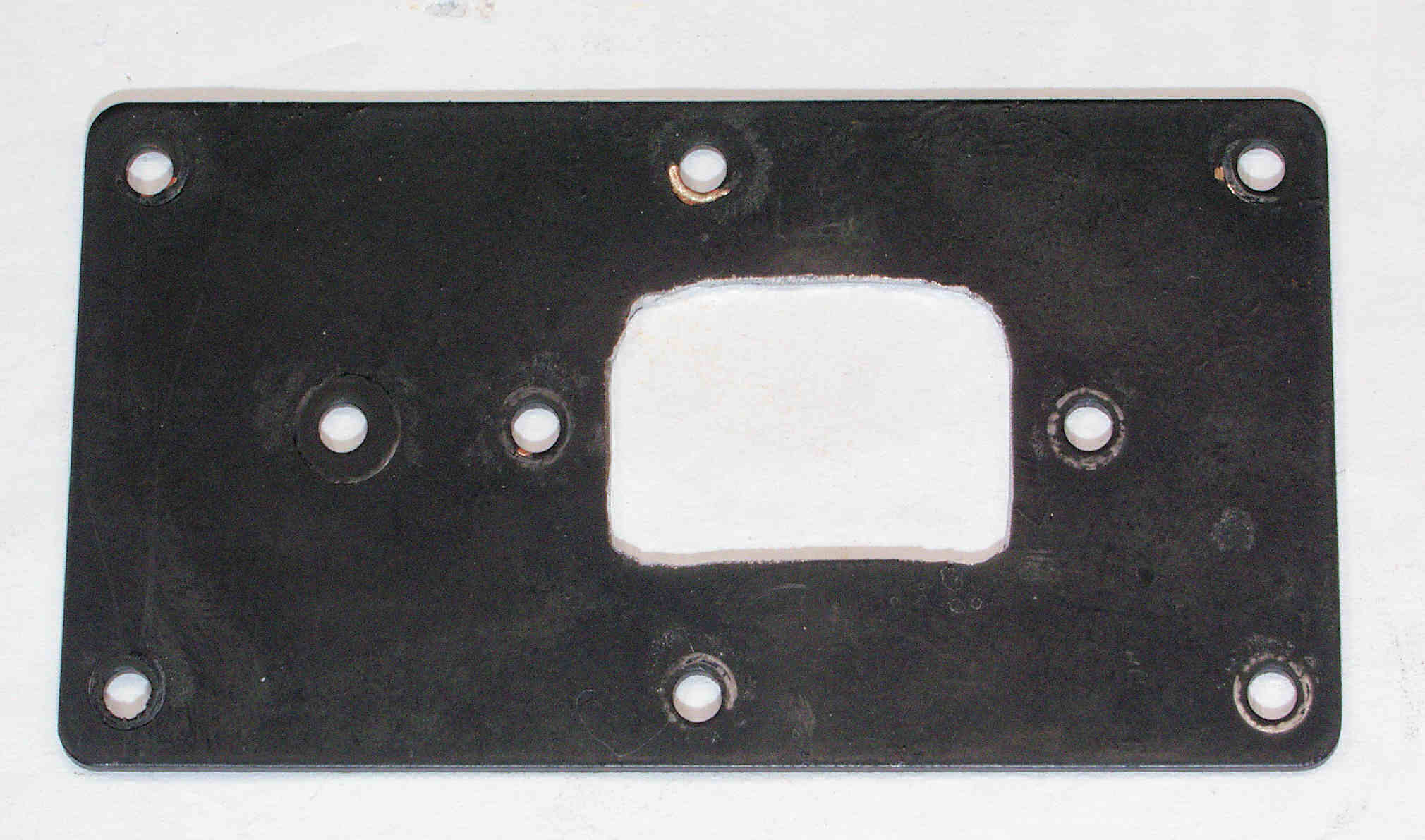

Ｃ４２．　修理中　電源ソケット取り付けプレート。　穴が小さいので加工が必要。

Ｃ４３．　修理中　電源ソケット取り付けプレート。　ついでに軽く塗装する。

Ｃ４４．　修理中　電源ソケット取り付けプレート木部穴、ボンドを染みこませる。

Ｃ４５．　修理中　電源ソケット取り付けプレート穴。　ネジ穴にはドライバー等で奥まで塗り込む。

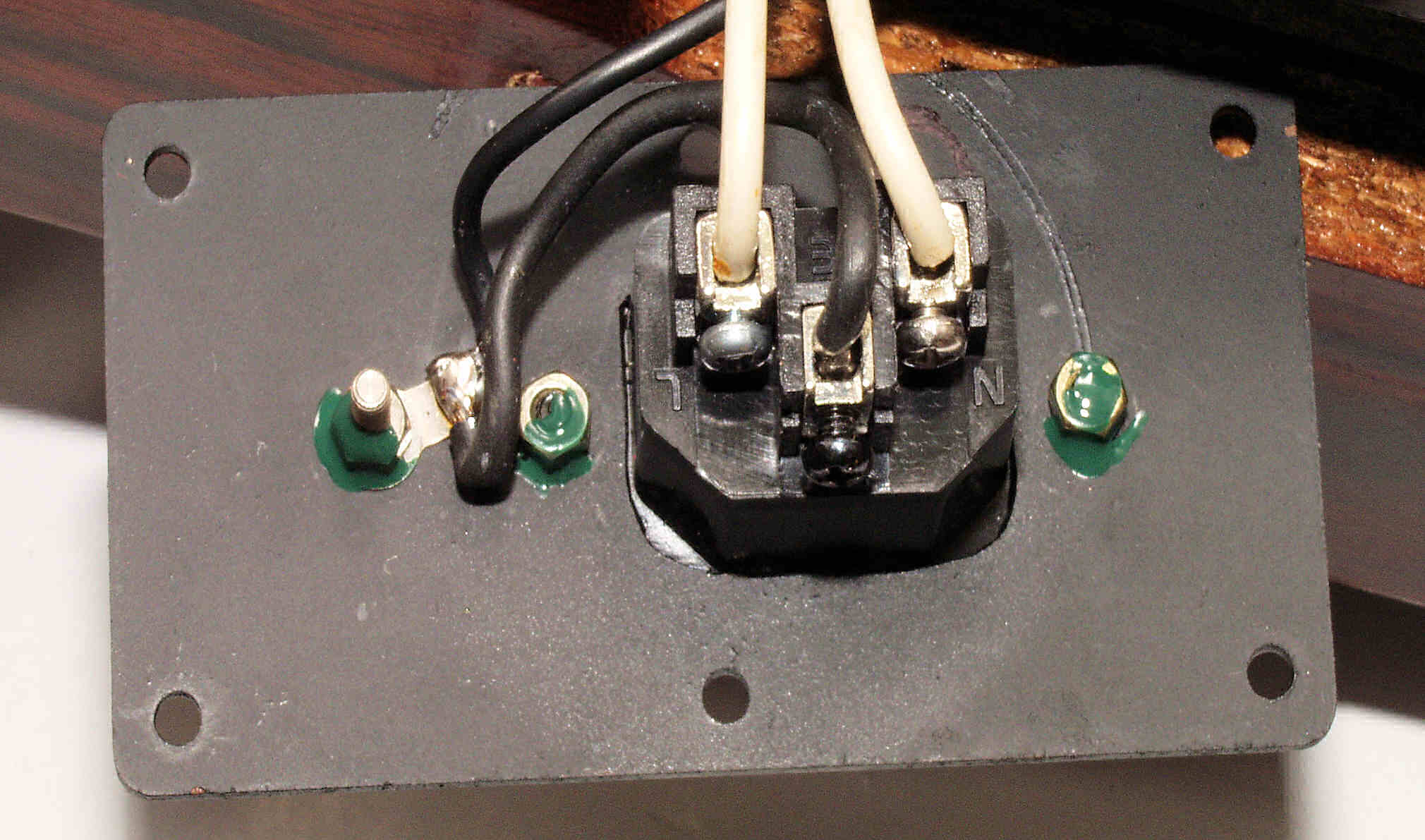

Ｃ４６．　修理（交換）後　電源ソケット交換裏側、アースを取る。

Ｃ４７．　修理（交換）後　電源ソケット交換　FURUTECH　FI-10(R) ロジウムメッキ。

Ｃ４８．　修理中　ダストカバーヒンジ取り付け穴にも、ボンドを染みこませる。

Ｃ４９．　修理中　ダストカバーヒンジ取り付け穴にも、ボンドを染みこませる。

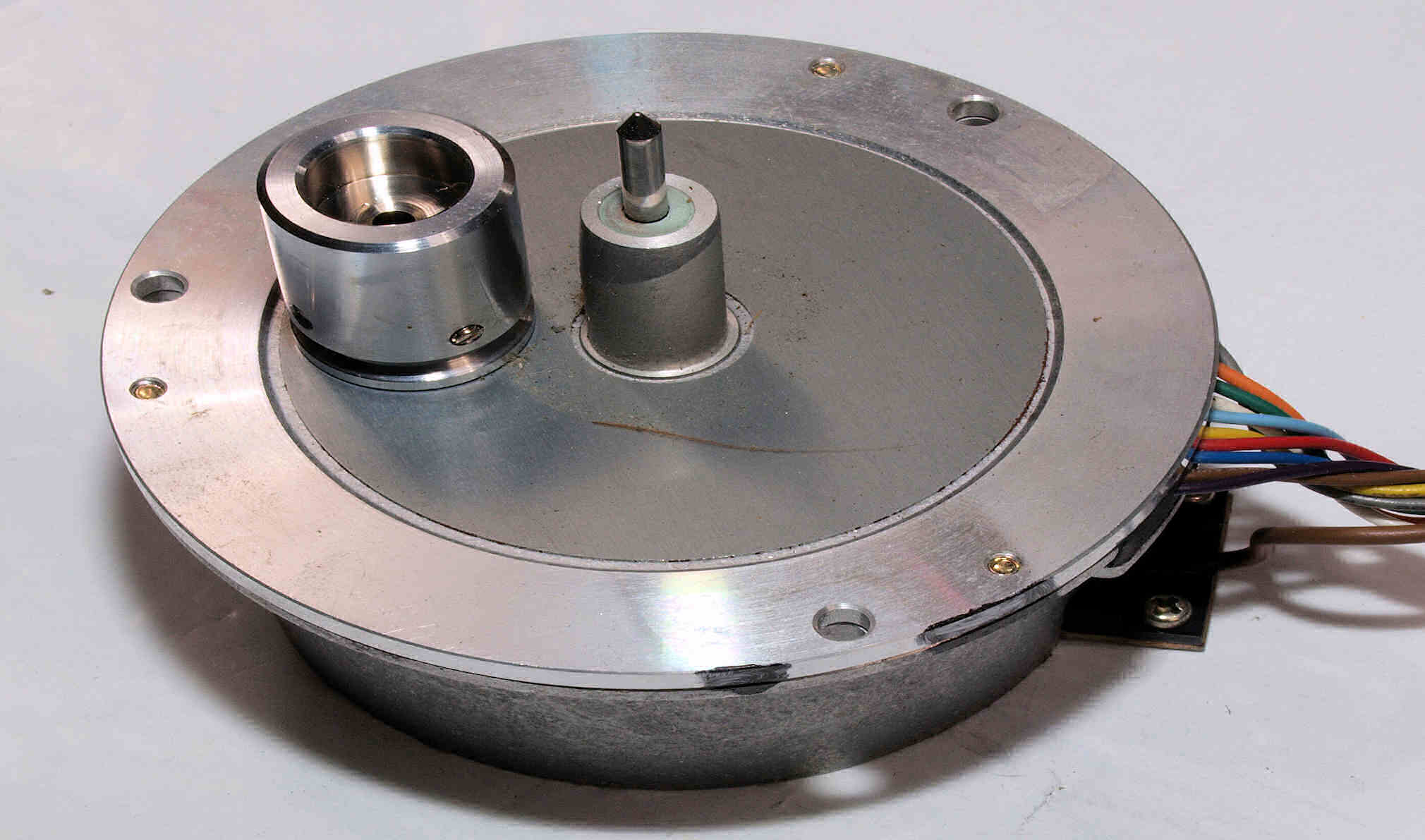

Ｃ５１．　修理中　モーター部を取り出す

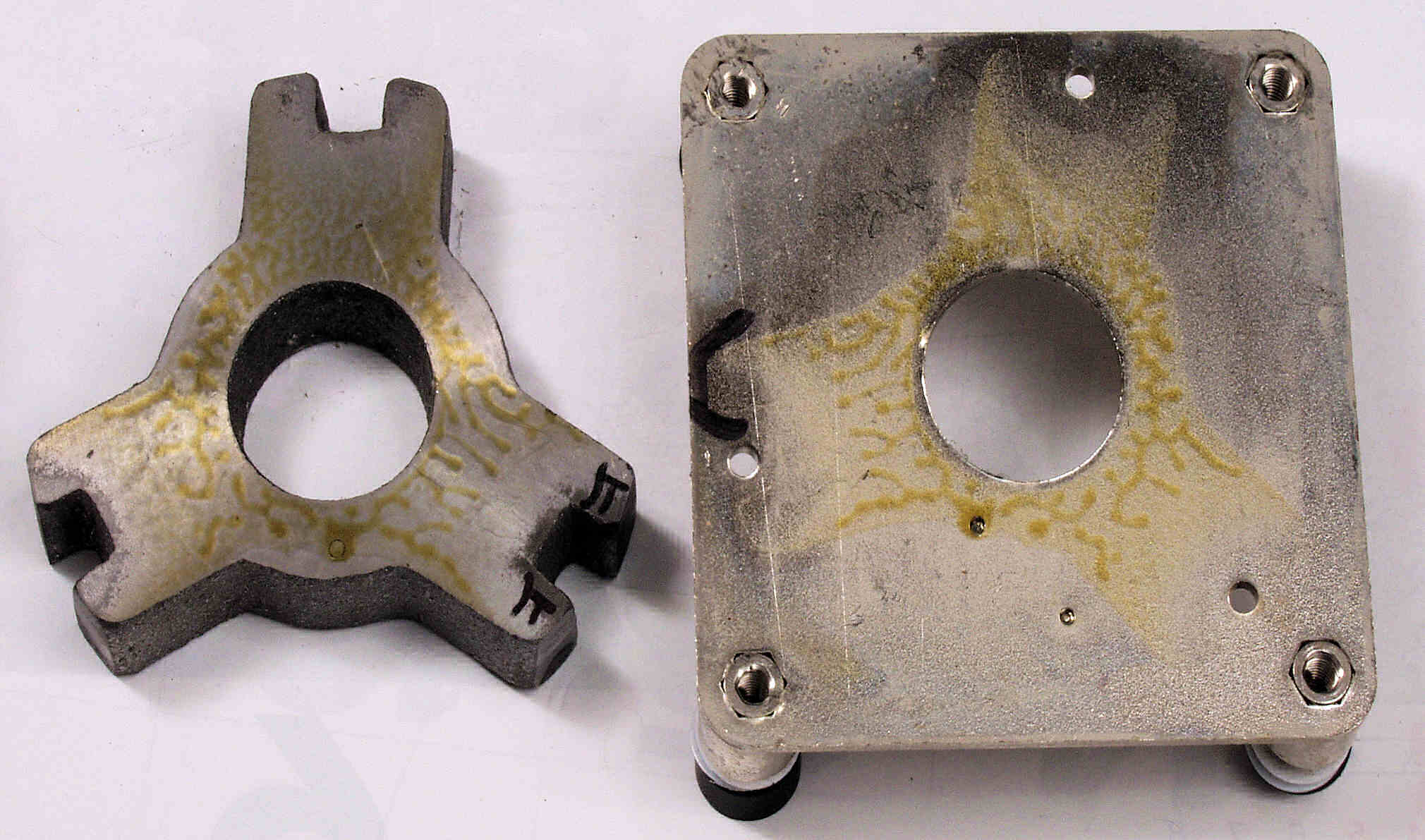

Ｃ５２．　修理中　モーター取り付けアダプターのオイル漏れ跡

Ｃ５３．　修理中　モーターを取り外し、プリーを取る。

Ｃ５３２．　モーター軸、オイルが無い

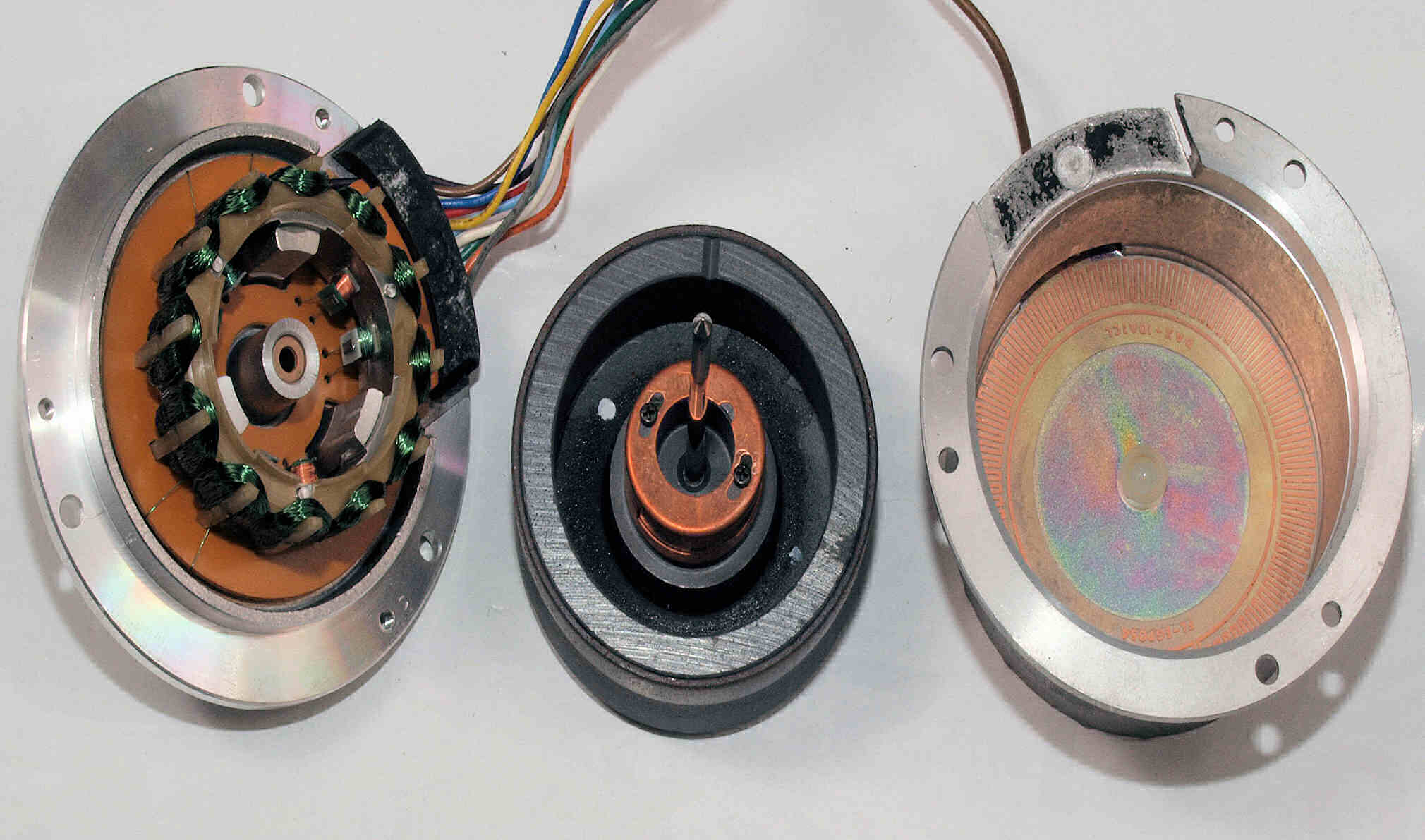

Ｃ５４．　修理中　モーターをオーバーホール（修理・清掃・給油）

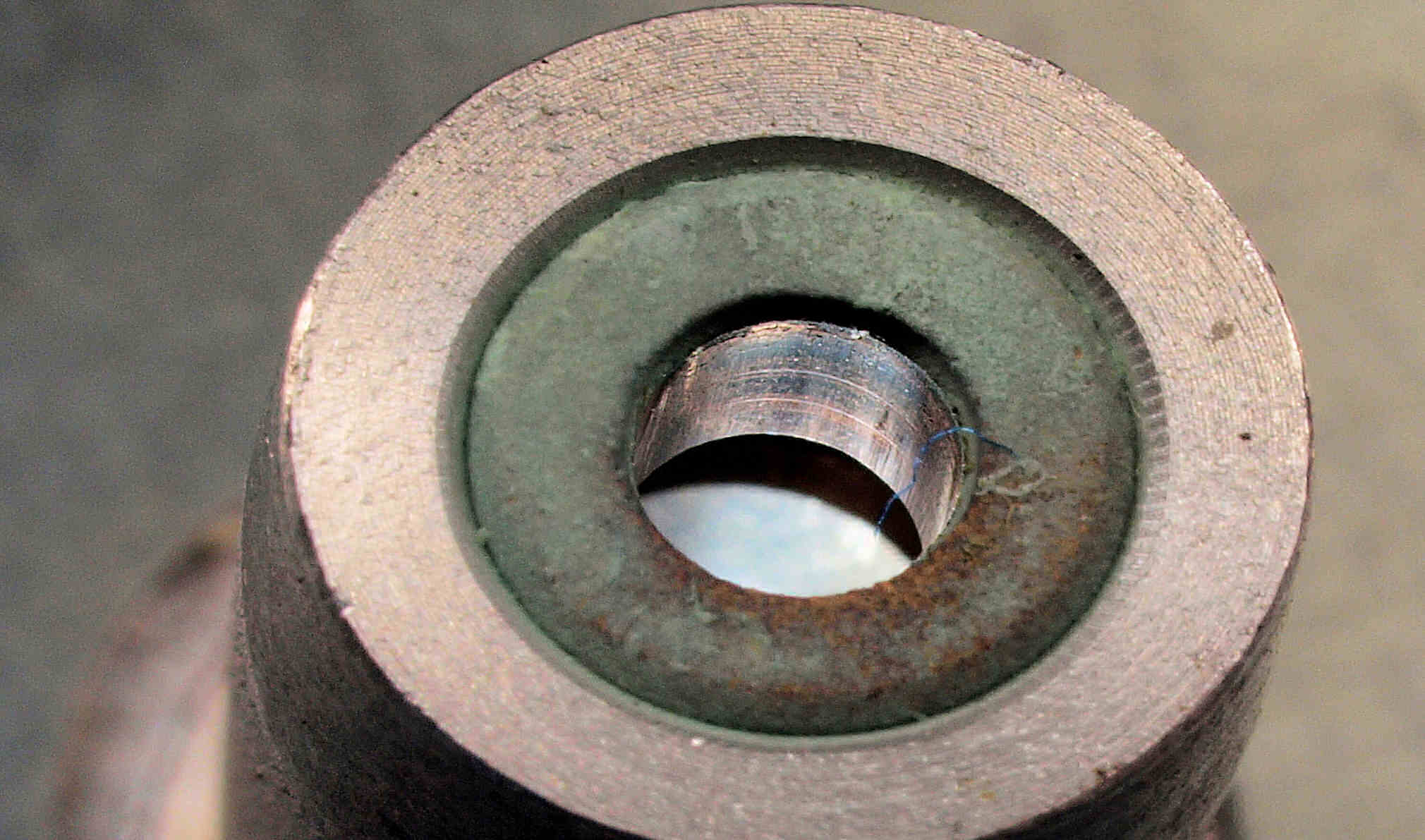

Ｃ５５．　修理中　モーター上部軸受けのキズ

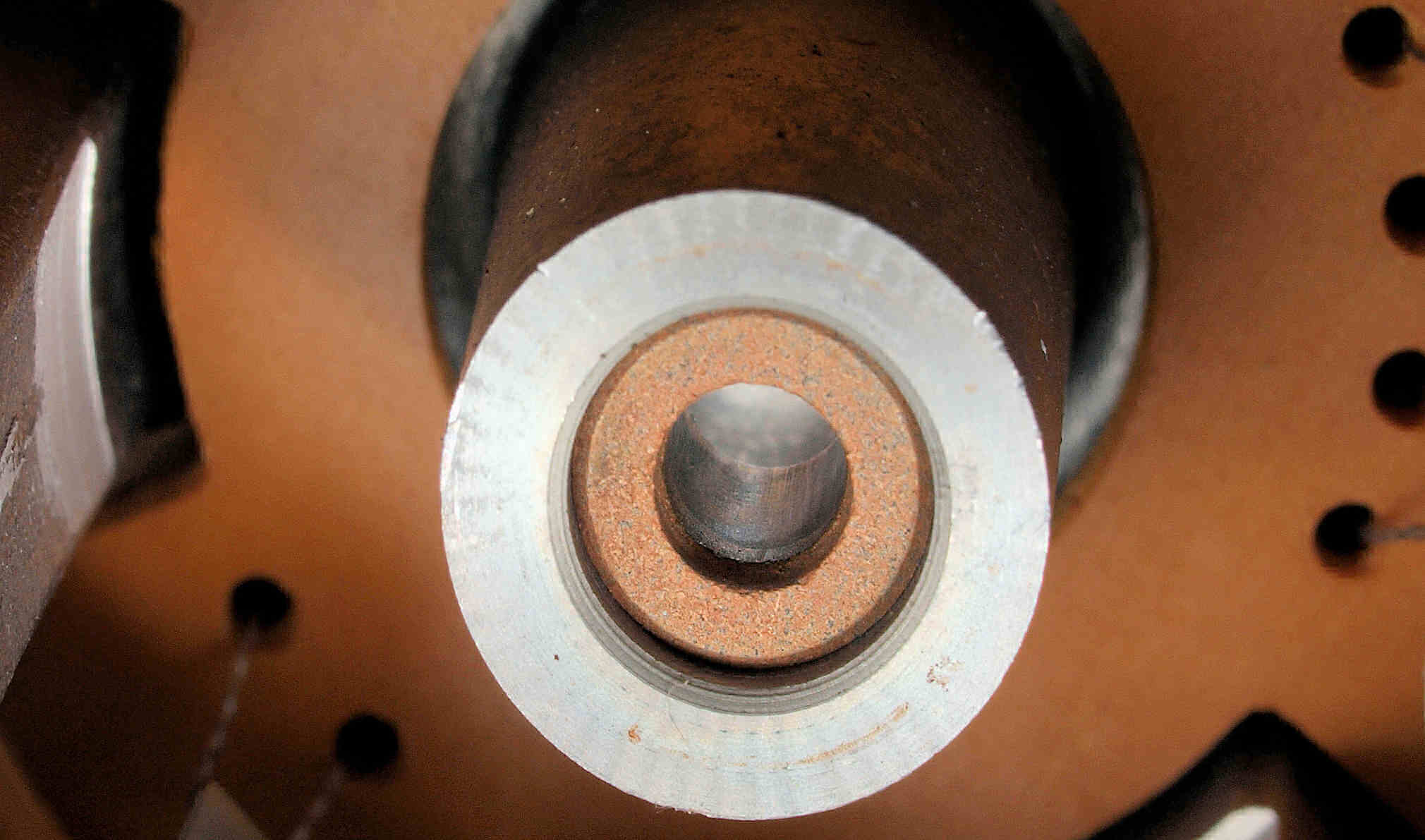

Ｃ５６．　修理中　モーター下部軸受けのキズ

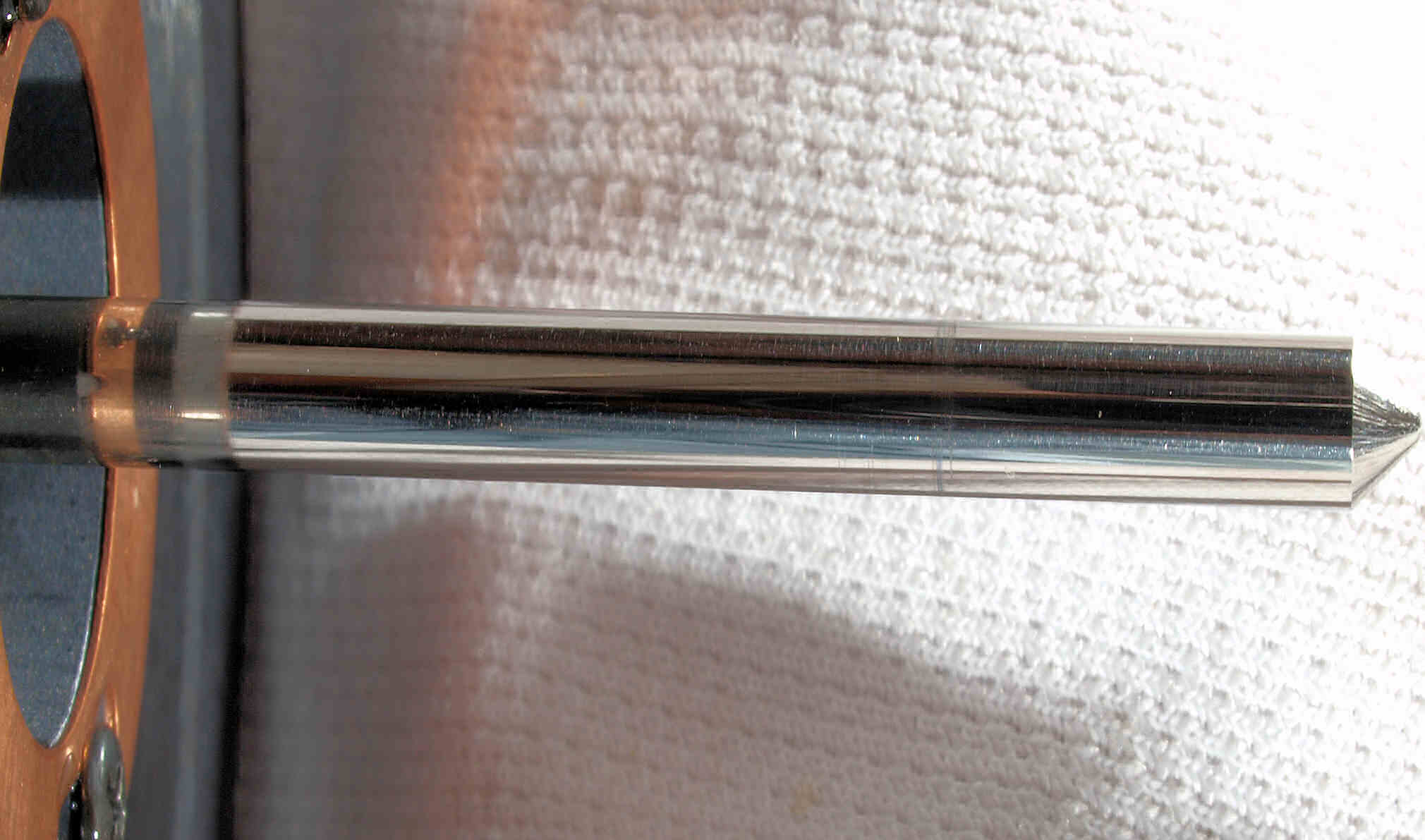

Ｃ５７．　修理中　モーター軸、　比較的綺麗です。

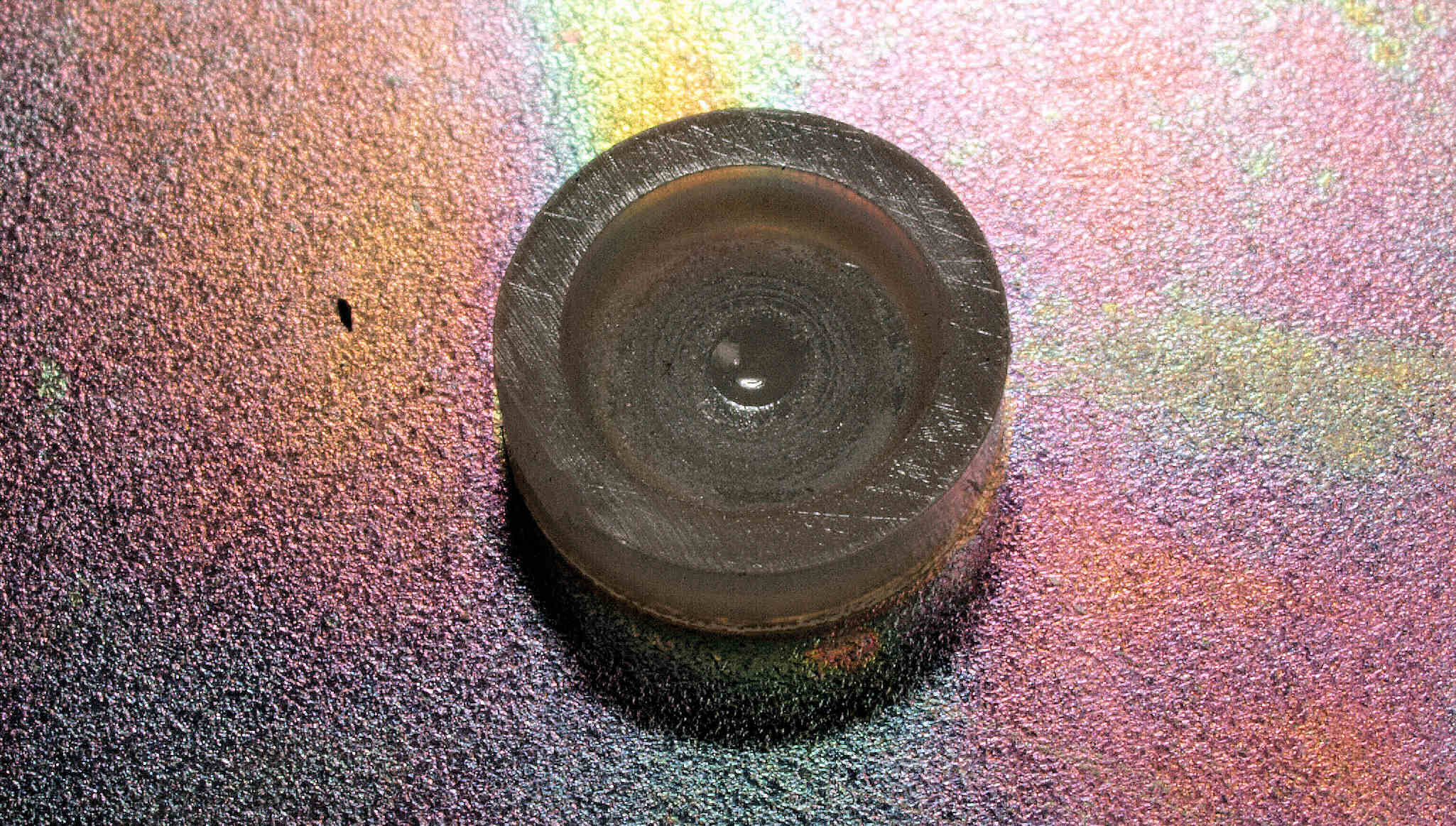

Ｃ５８．　修理中　モーター下、受け皿

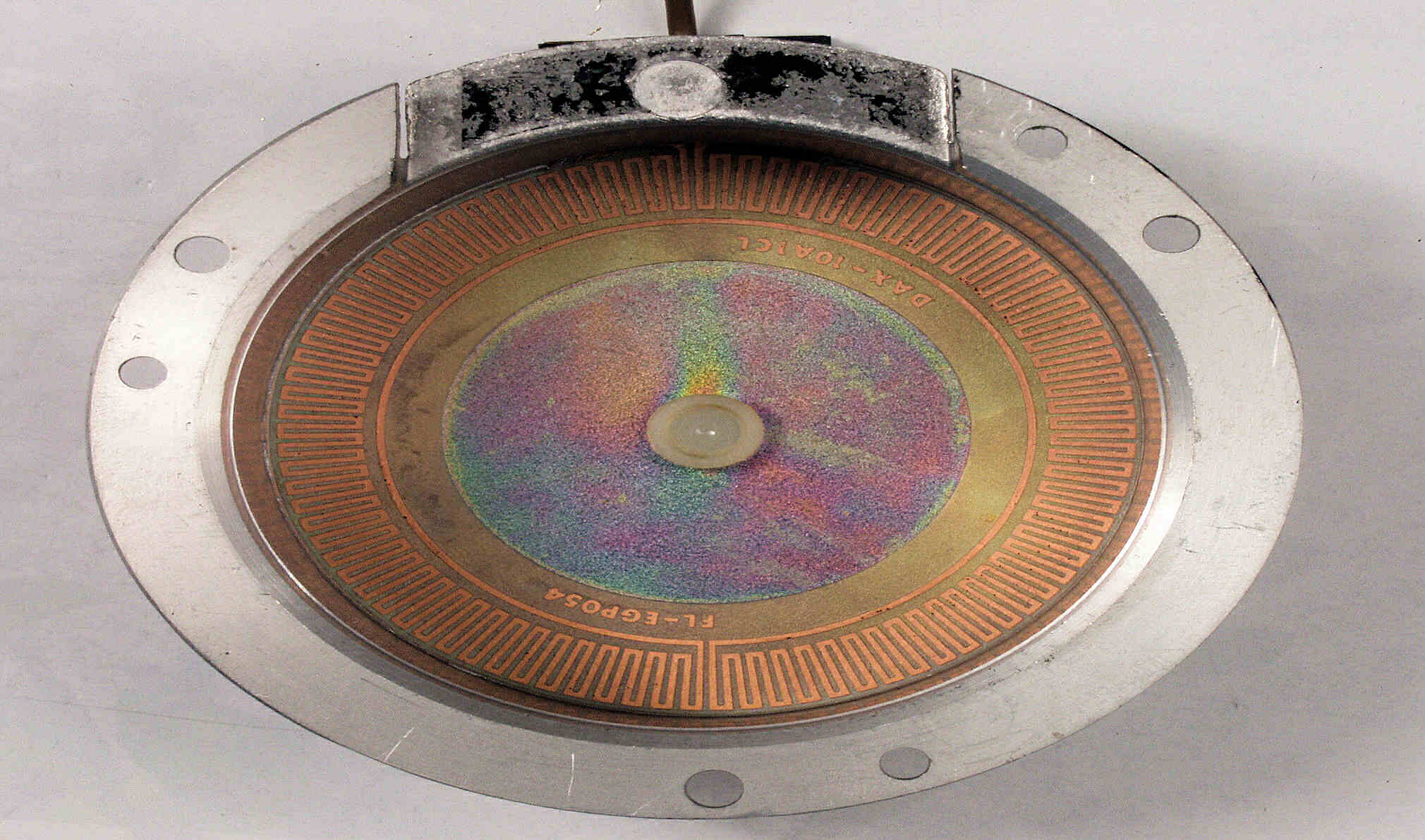

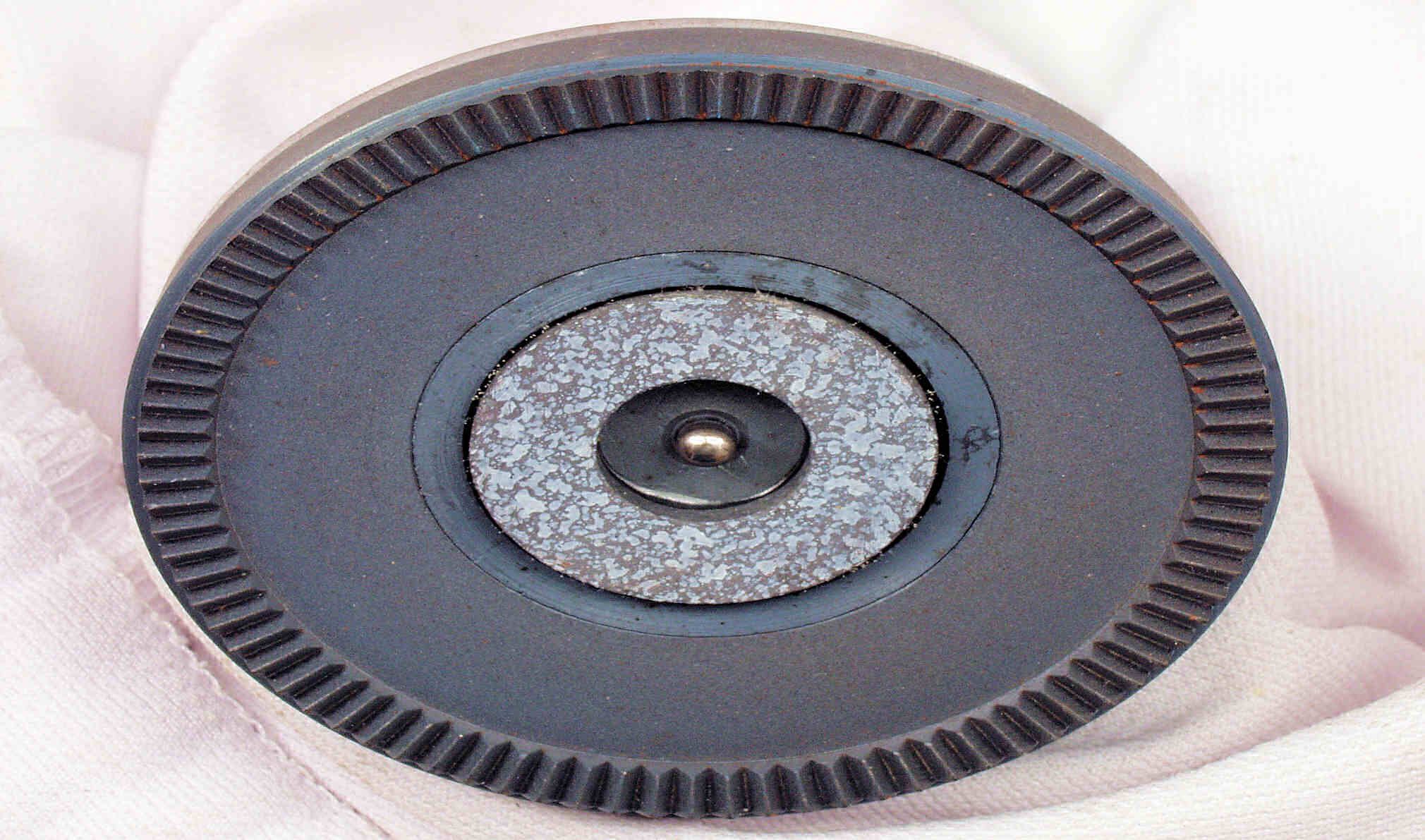

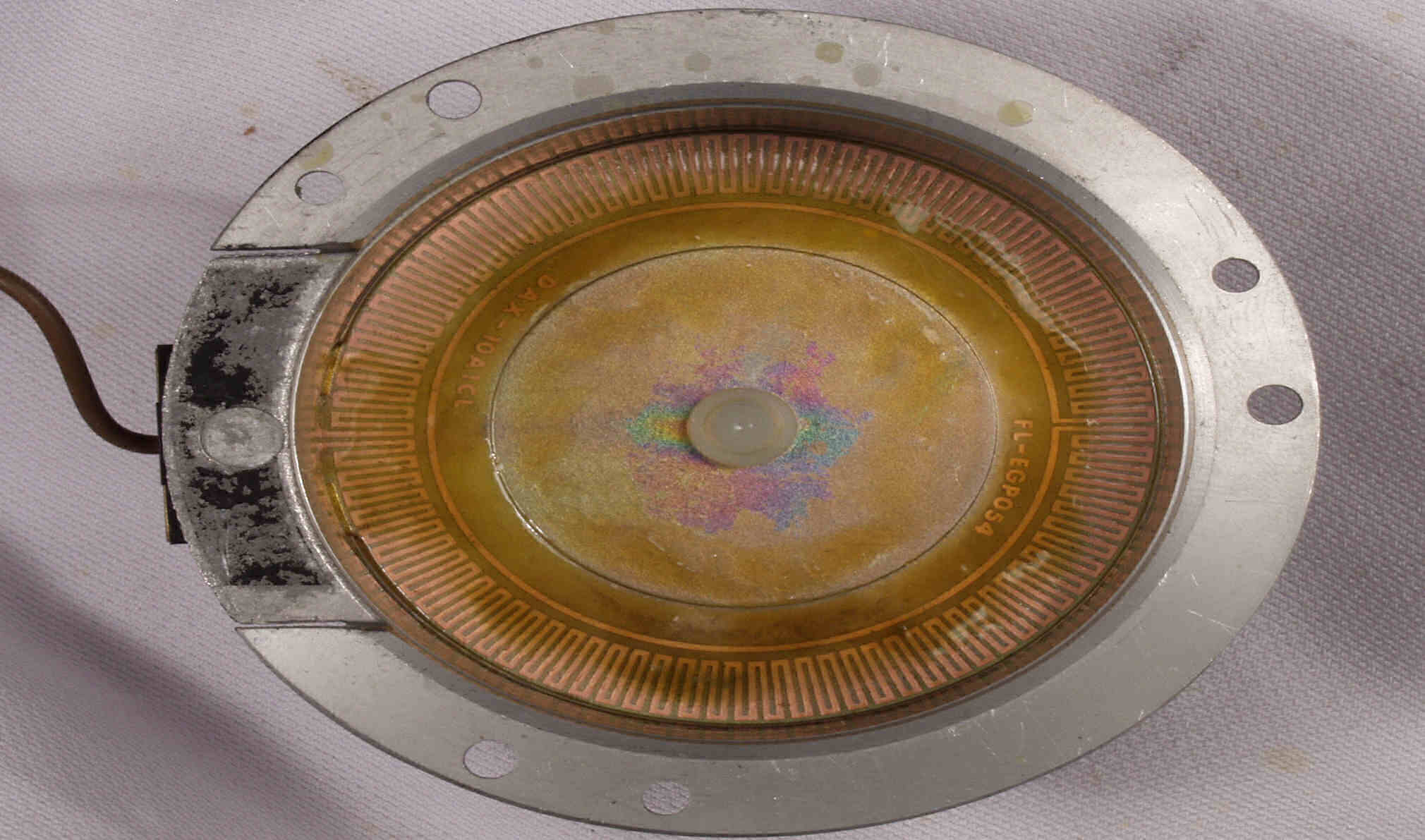

Ｃ５９．　修理中　モーターＦＧコイル。

Ｃ５Ａ．　修理後　モーターＦＧコイル、コート液で固定する。

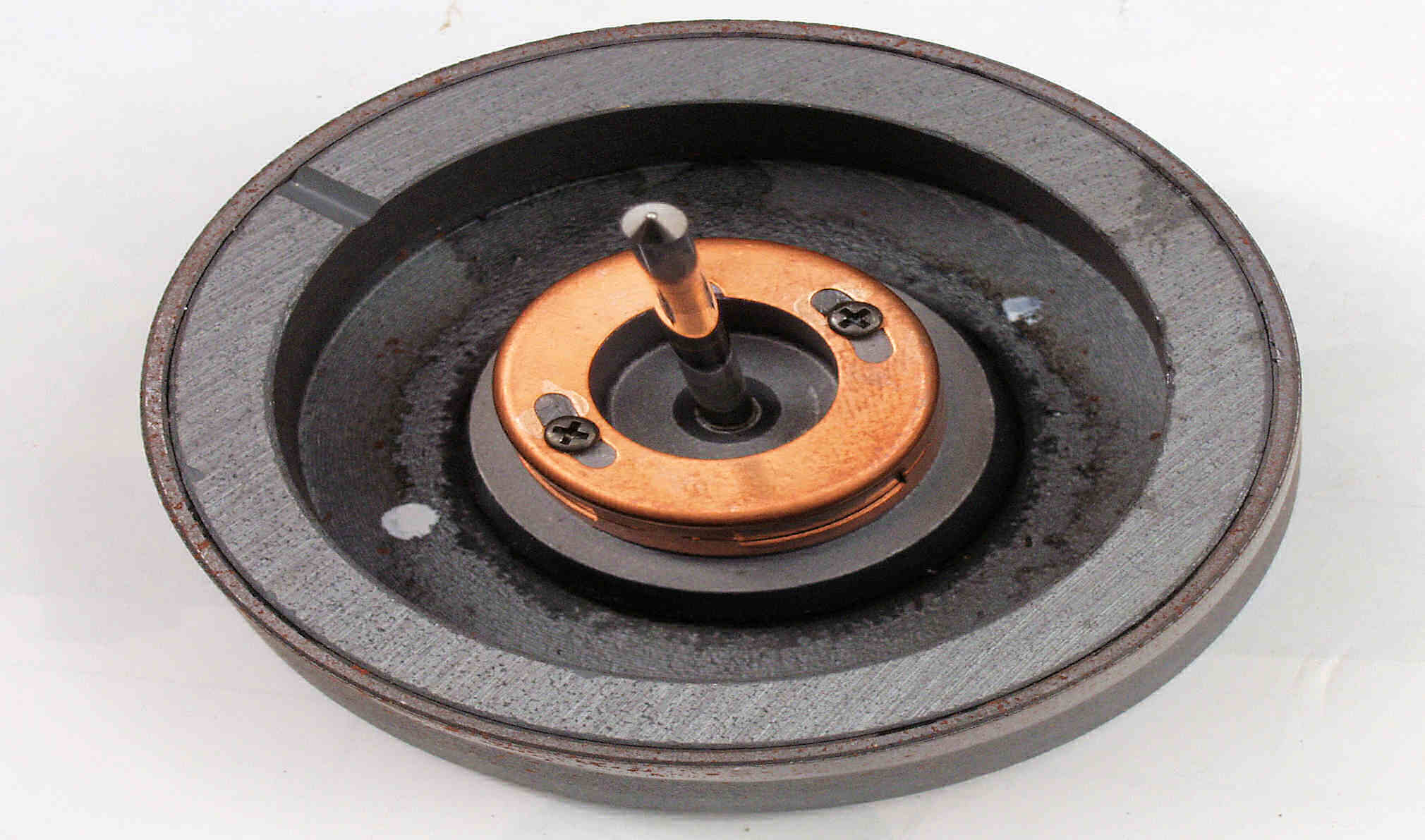

Ｃ６１．　修理中　モーター固定子上から見る、錆が発生している。

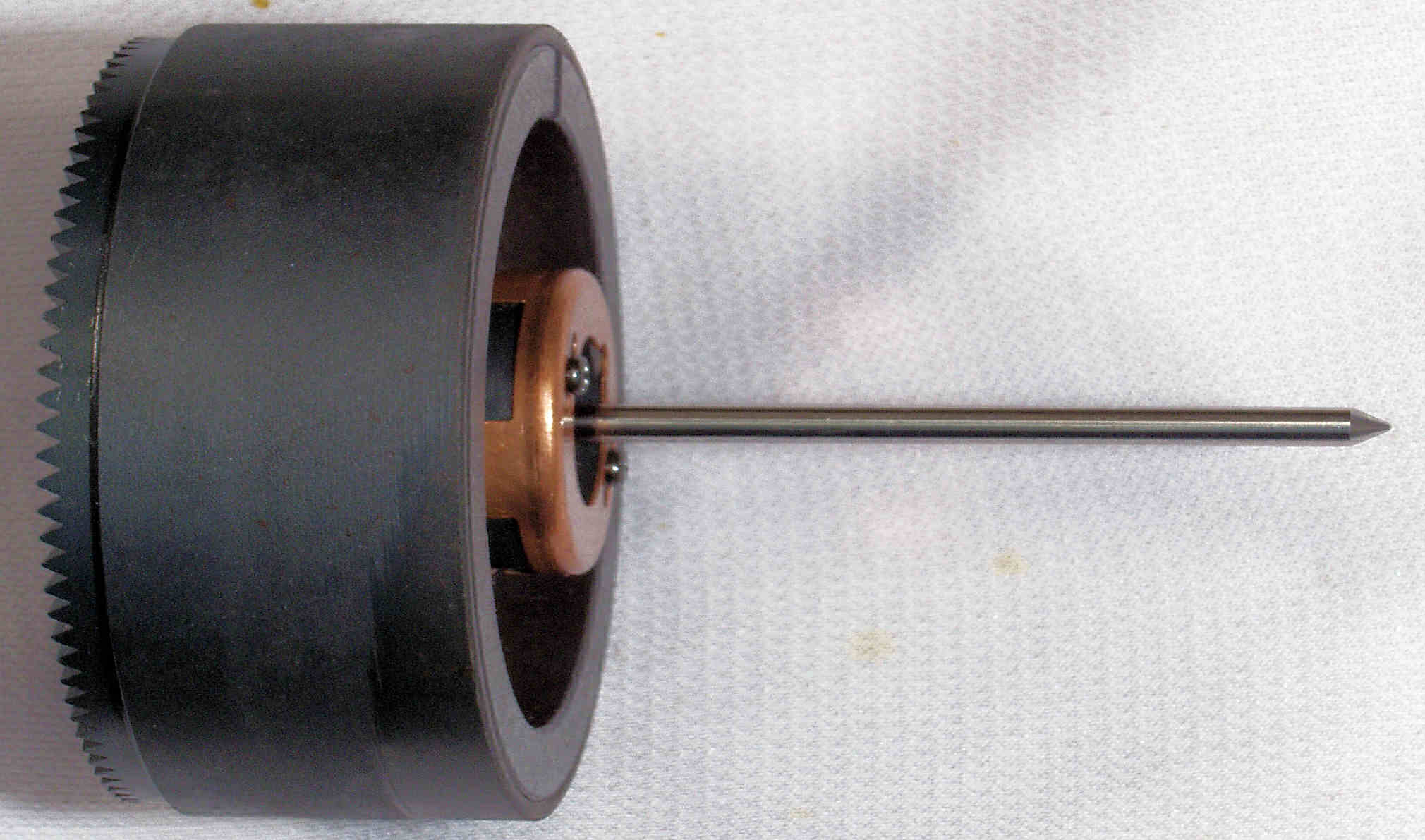

Ｃ６２．　修理後　モーター回転子上から見る、ＣＲＣで洗浄し、鉱物油を軽く塗布。

Ｃ６３．　修理中　モーター固定子横から見る、錆が発生している。

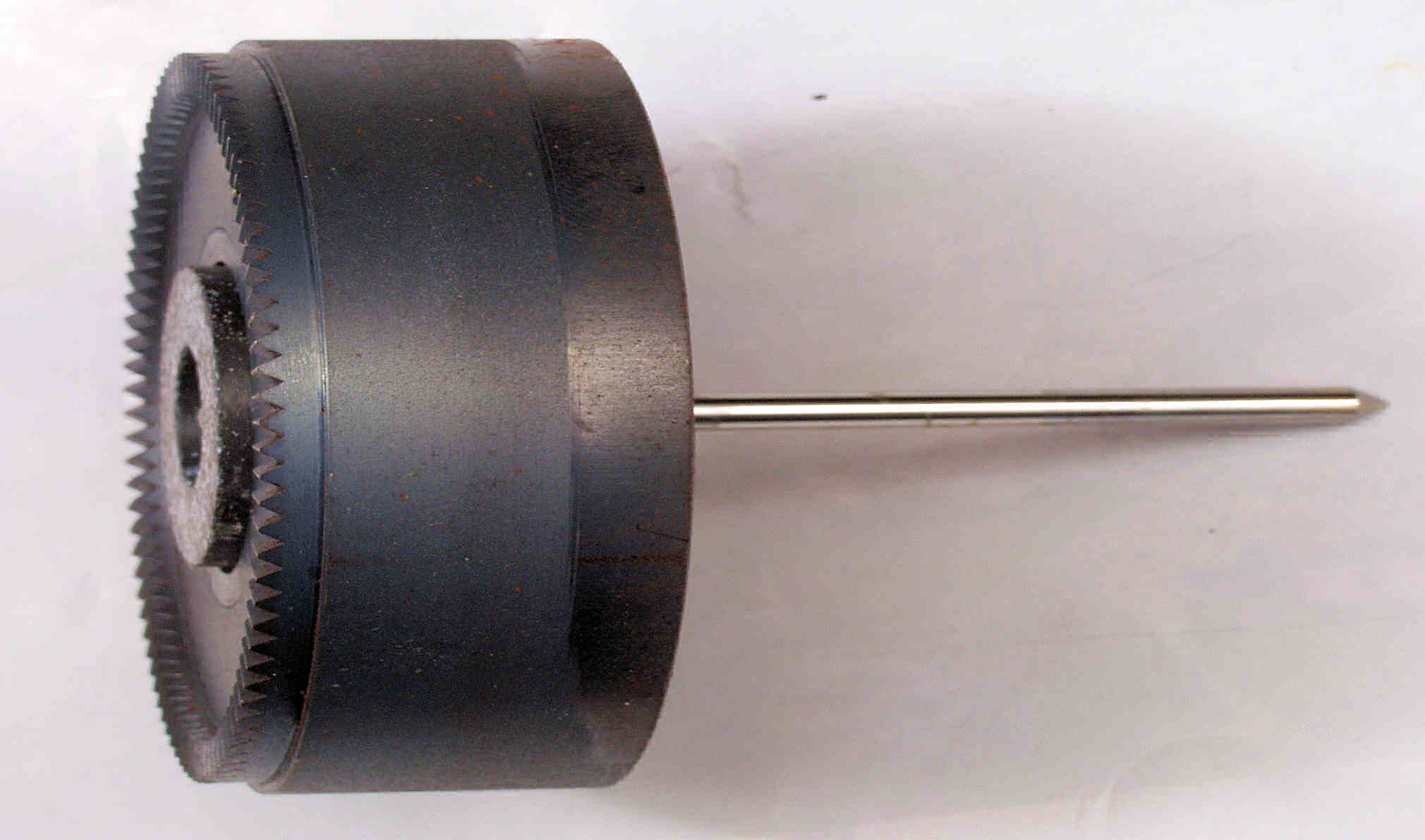

Ｃ６４．　修理後　モーター回転子横から見る、ＣＲＣで洗浄し、鉱物油を軽く塗布。

Ｃ６５．　修理中　モーター固定子下から見る、錆が発生している。

Ｃ６６．　修理後　モーター回転子下から見る、ＣＲＣで洗浄し、鉱物油を軽く塗布。

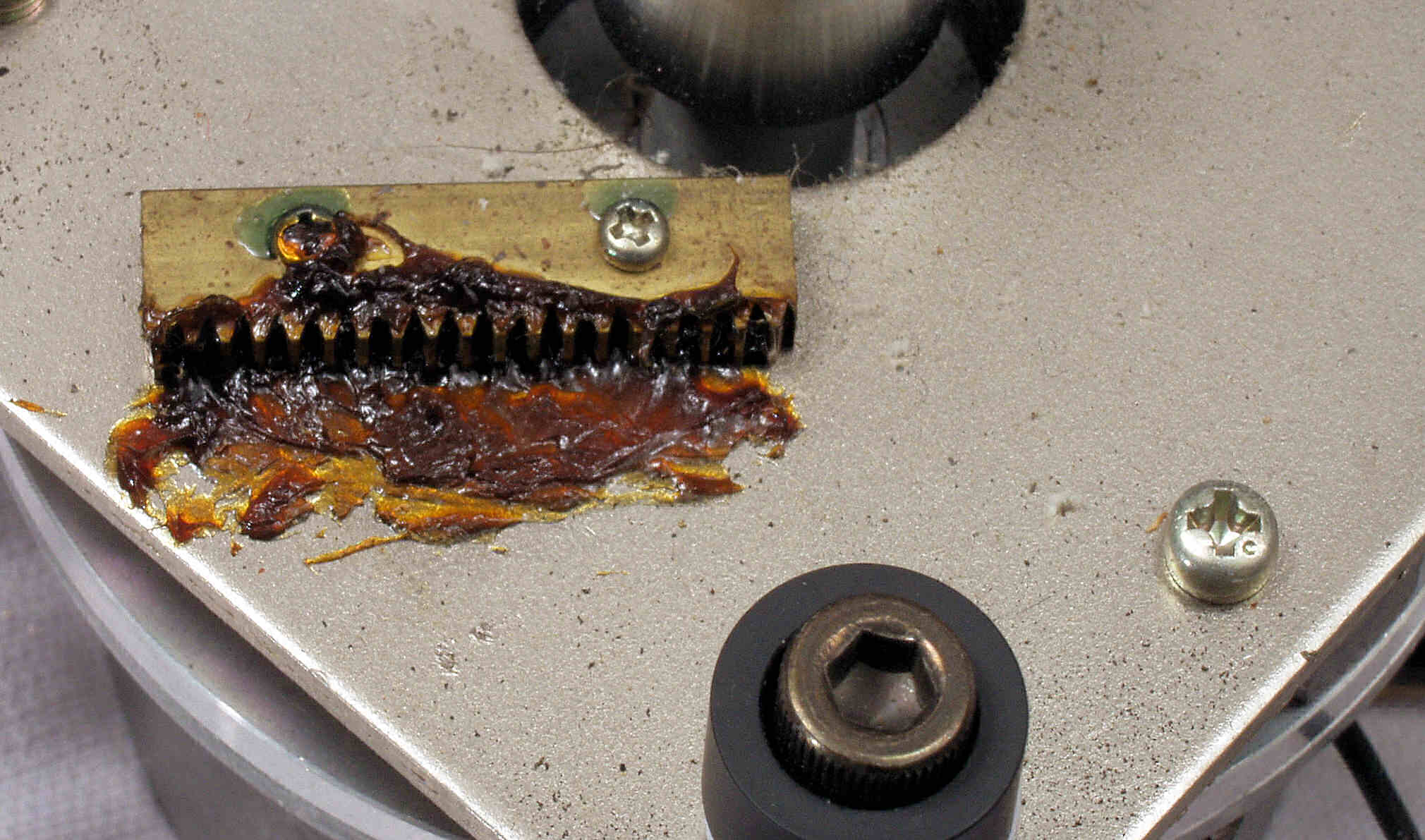

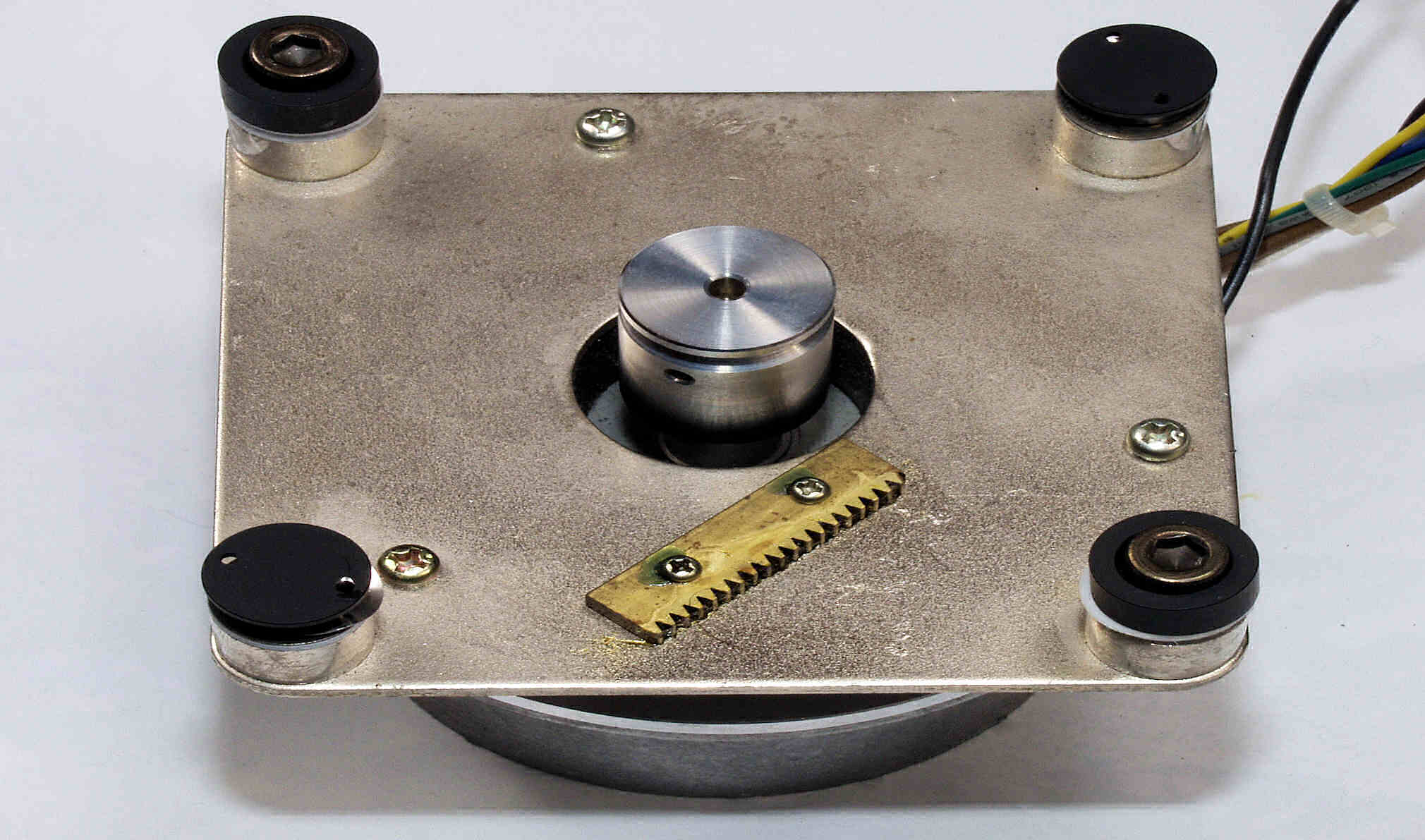

Ｃ７１．　モーター移動ラックギヤー、グリスが汚れている。

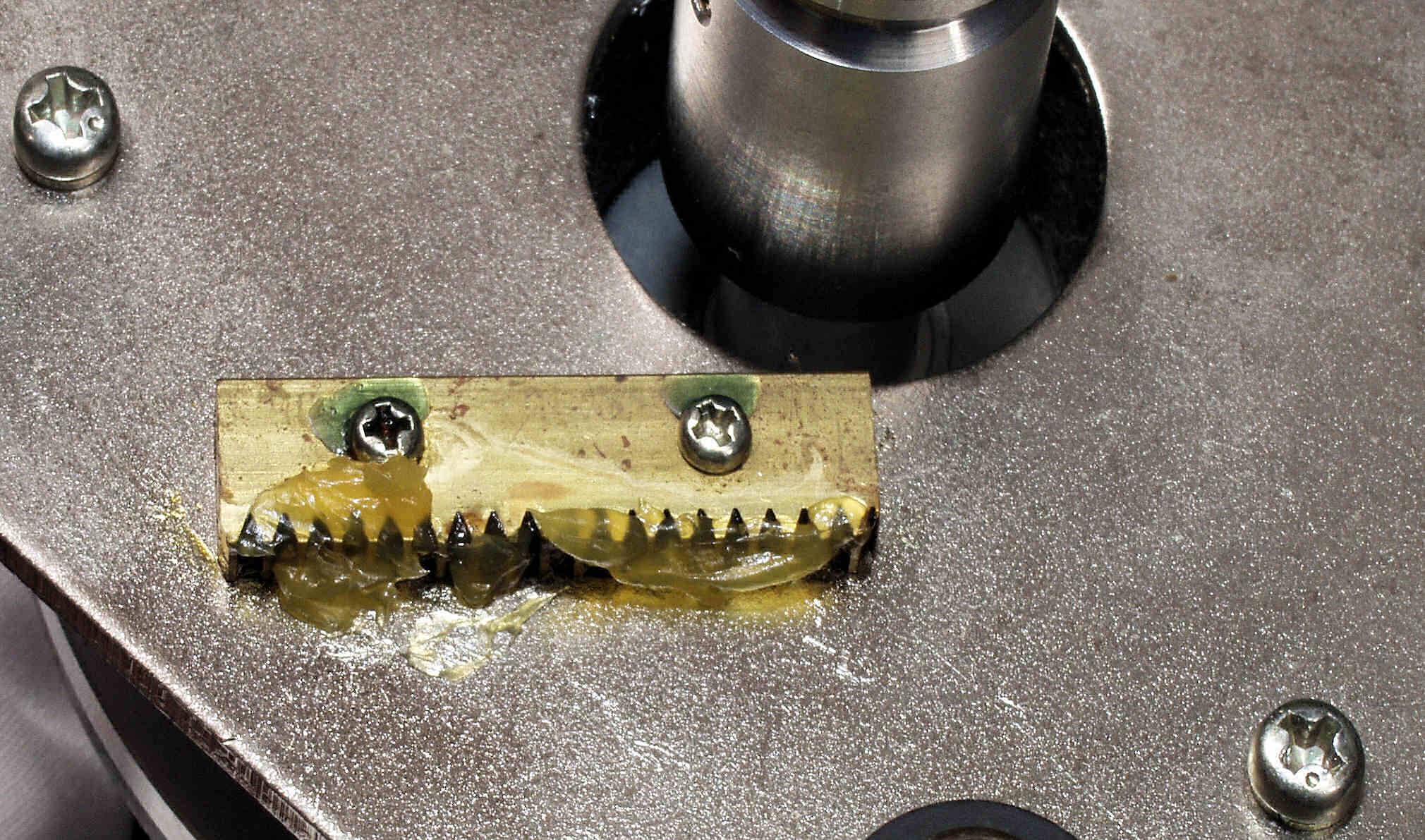

Ｃ７２．　モーター移動ラックギヤー、グリス交換。

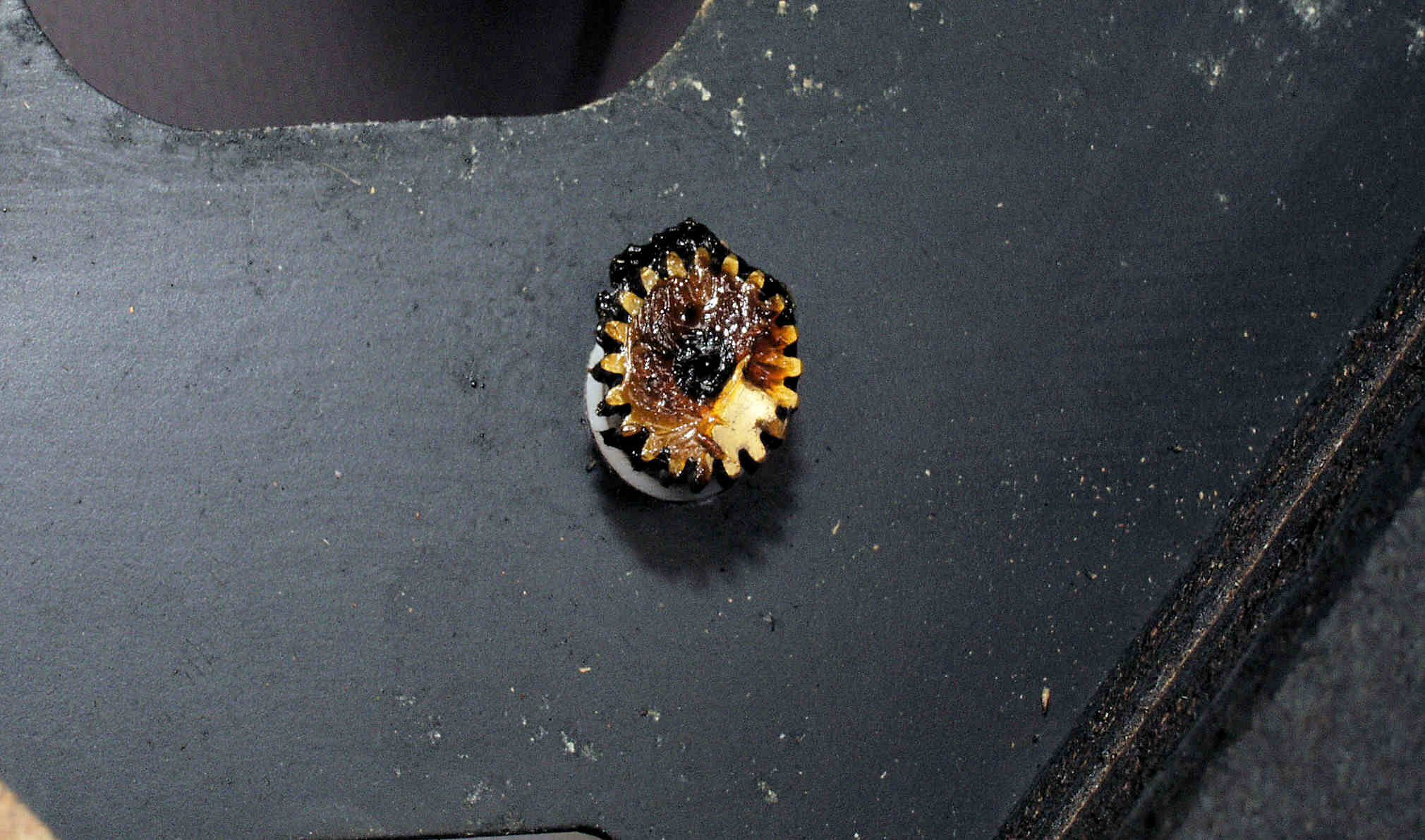

Ｃ７３．　モーター移動ピニオン歯車、グリスが汚れている。

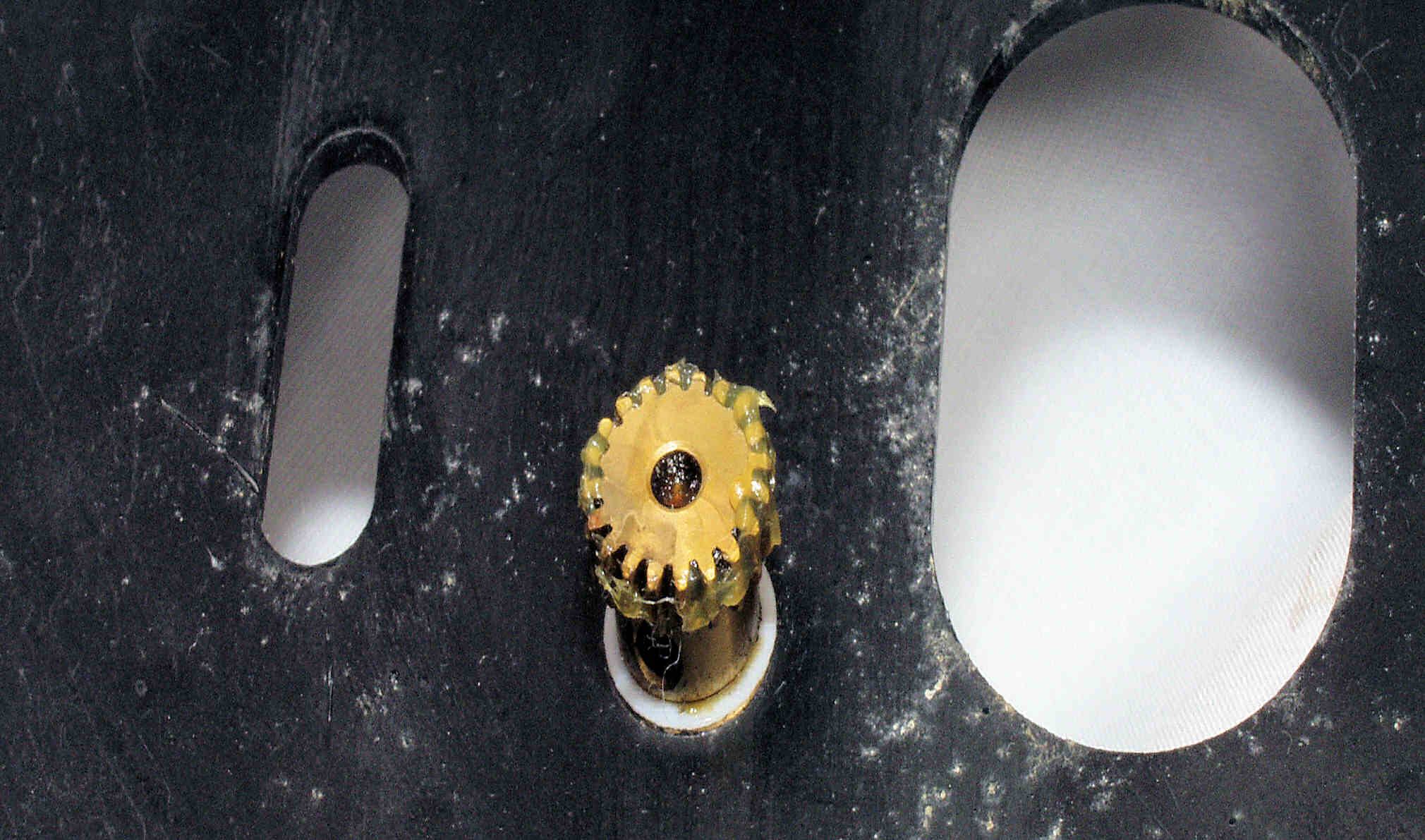

Ｃ７４．　モーター移動ピニオン歯車、グリス交換。

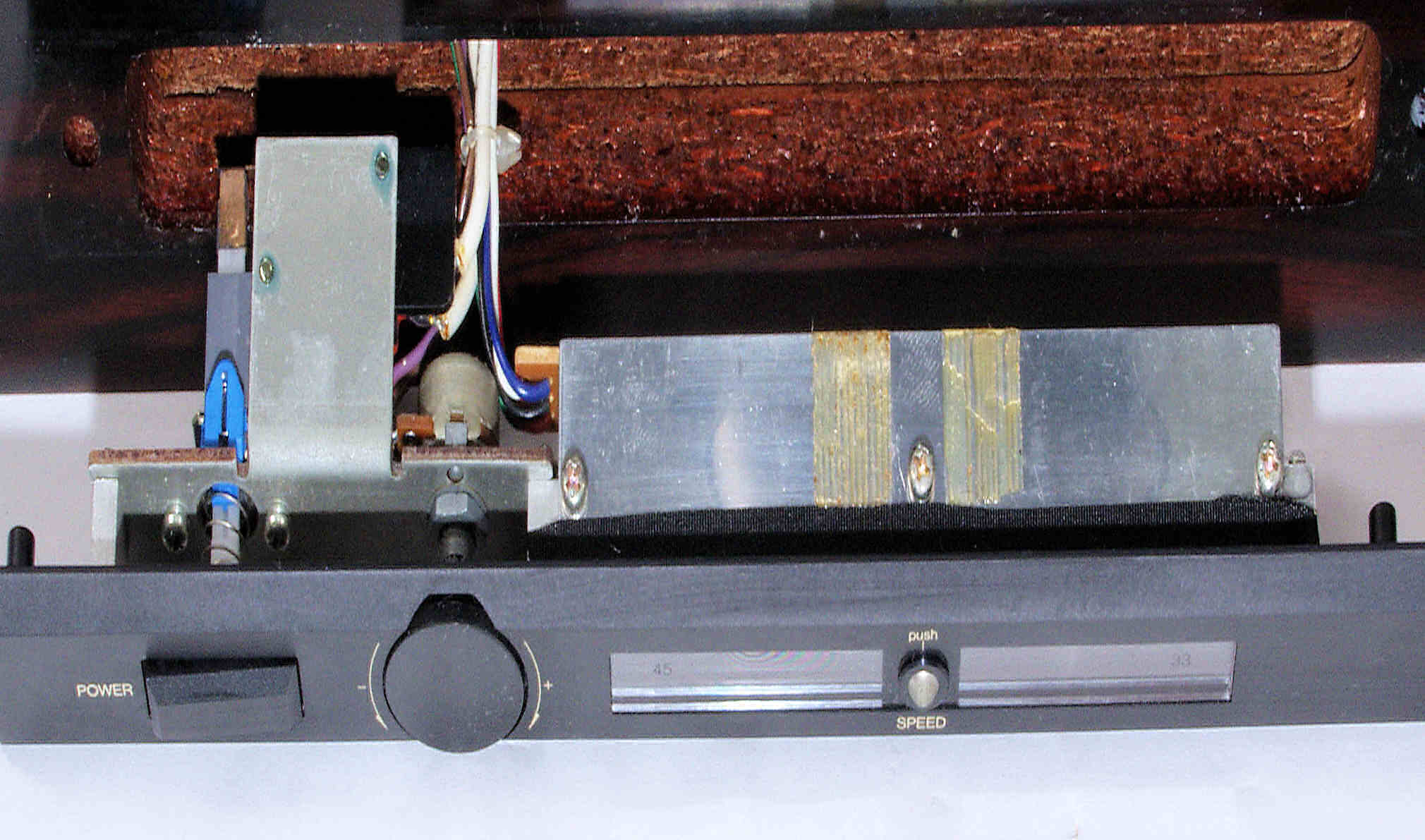

Ｃ８１．　修理中　　操作部、及び表示部点検。

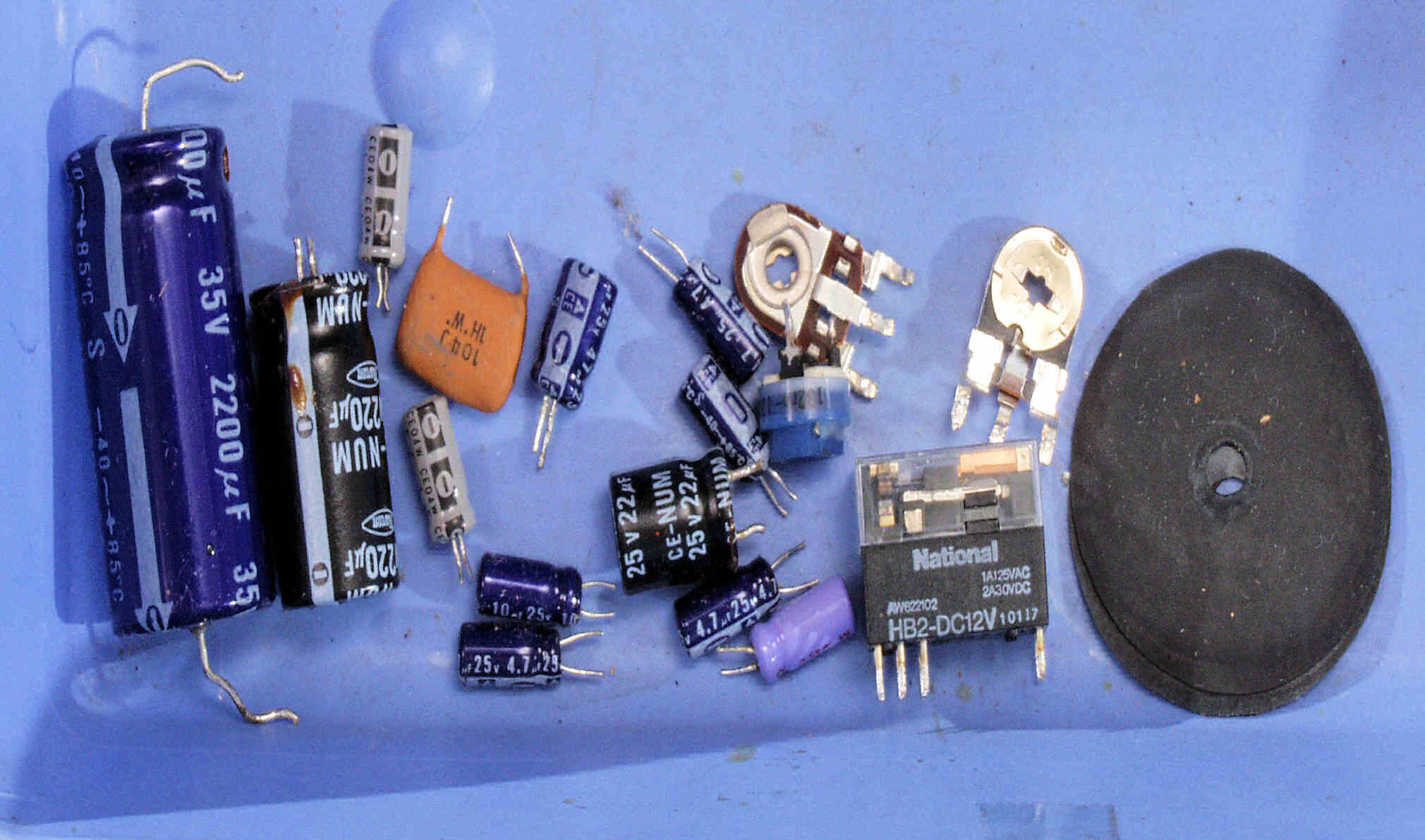

Ｃ８２．　交換部品

Ｃ９１．　修理前　　下から見る

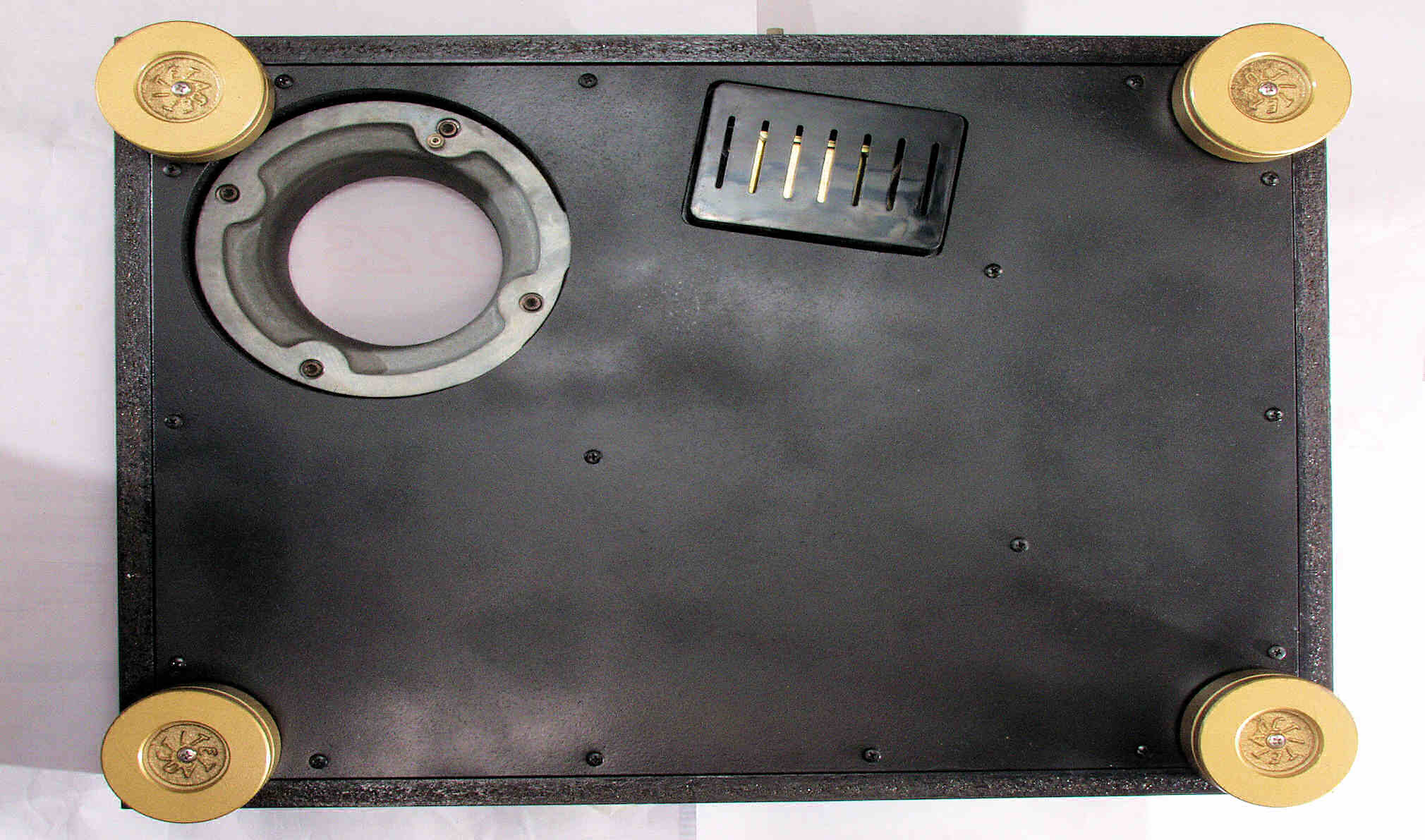

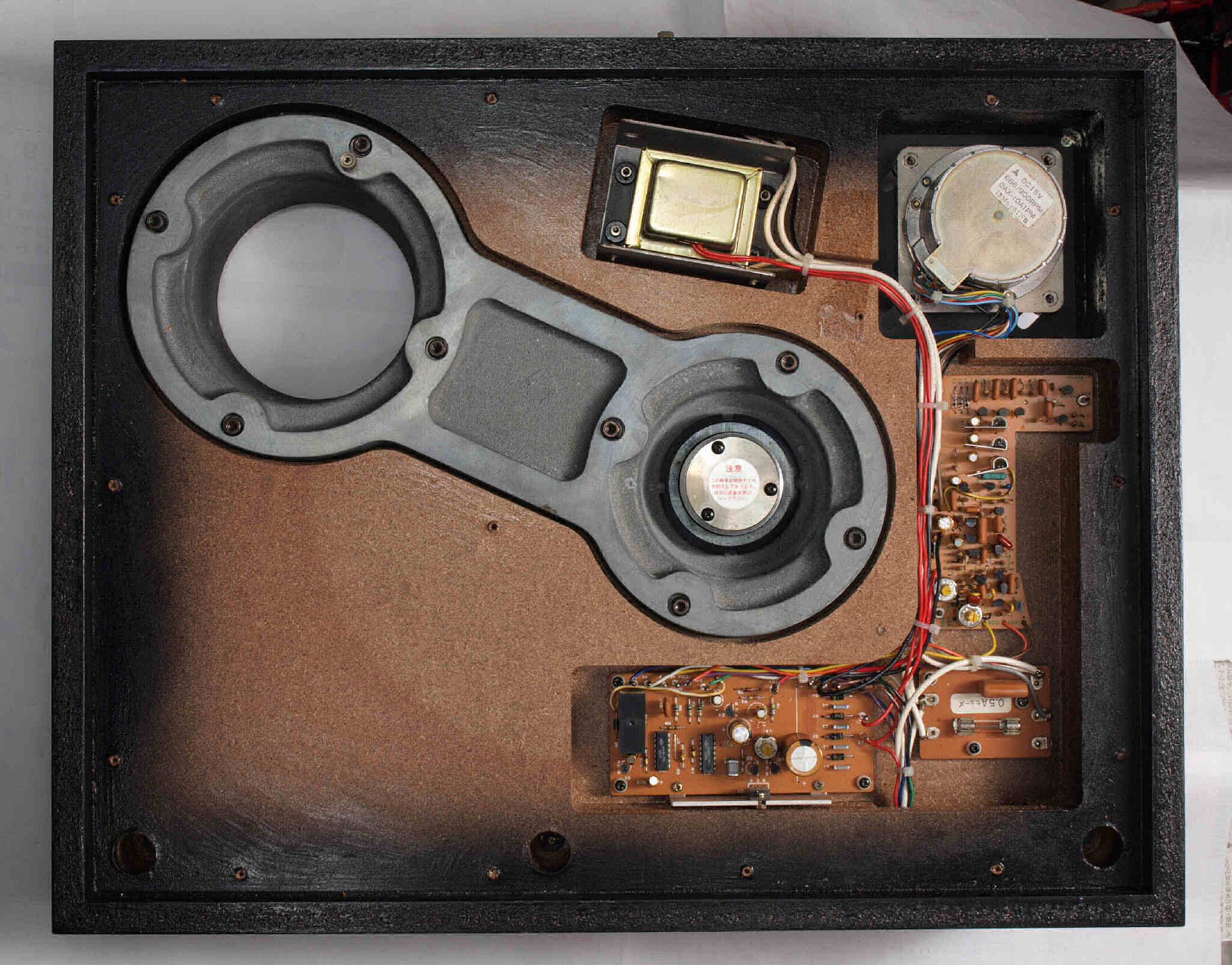

Ｃ９２．　修理後　　下から見る。

Ｃ９３．　下蓋を取り付ける。

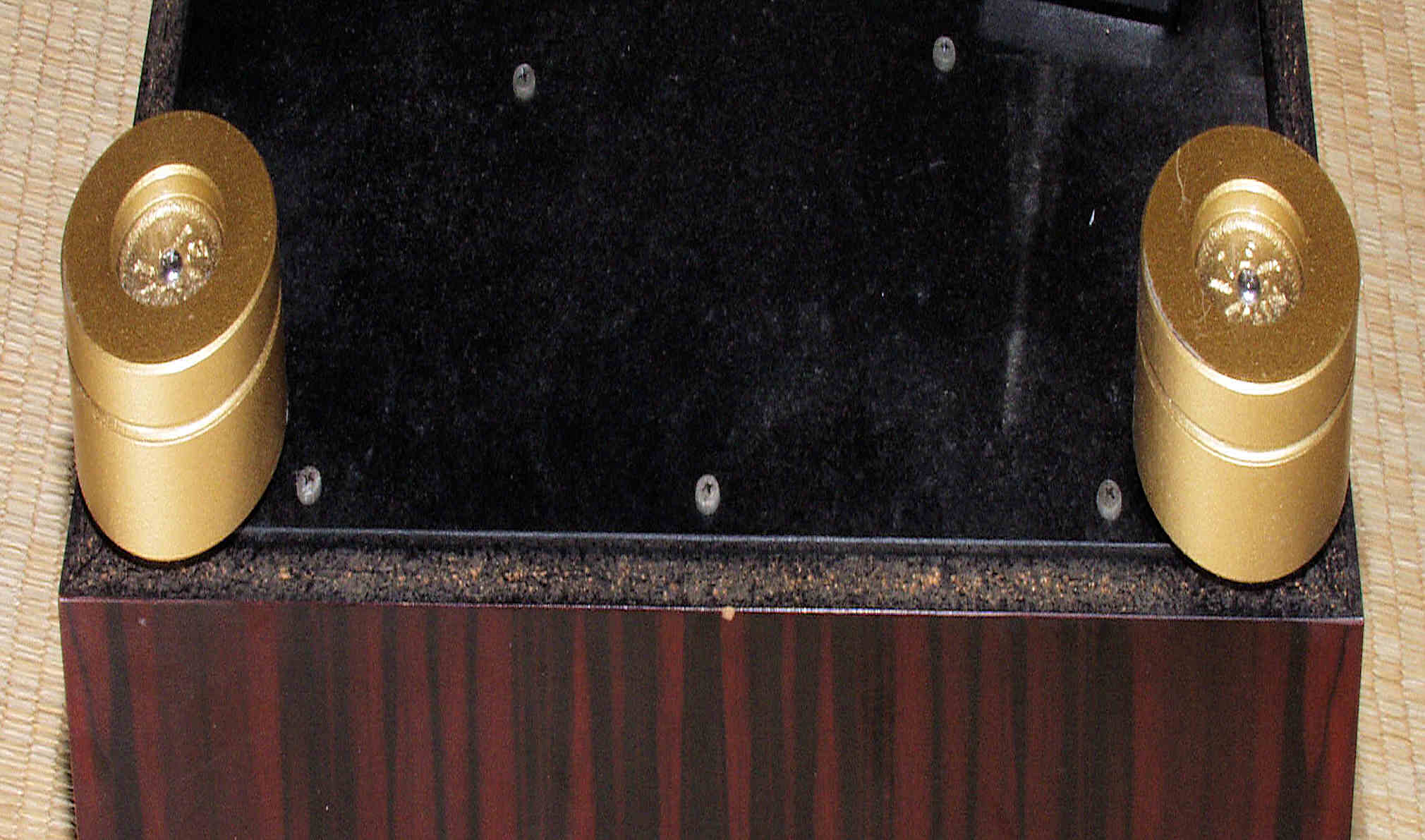

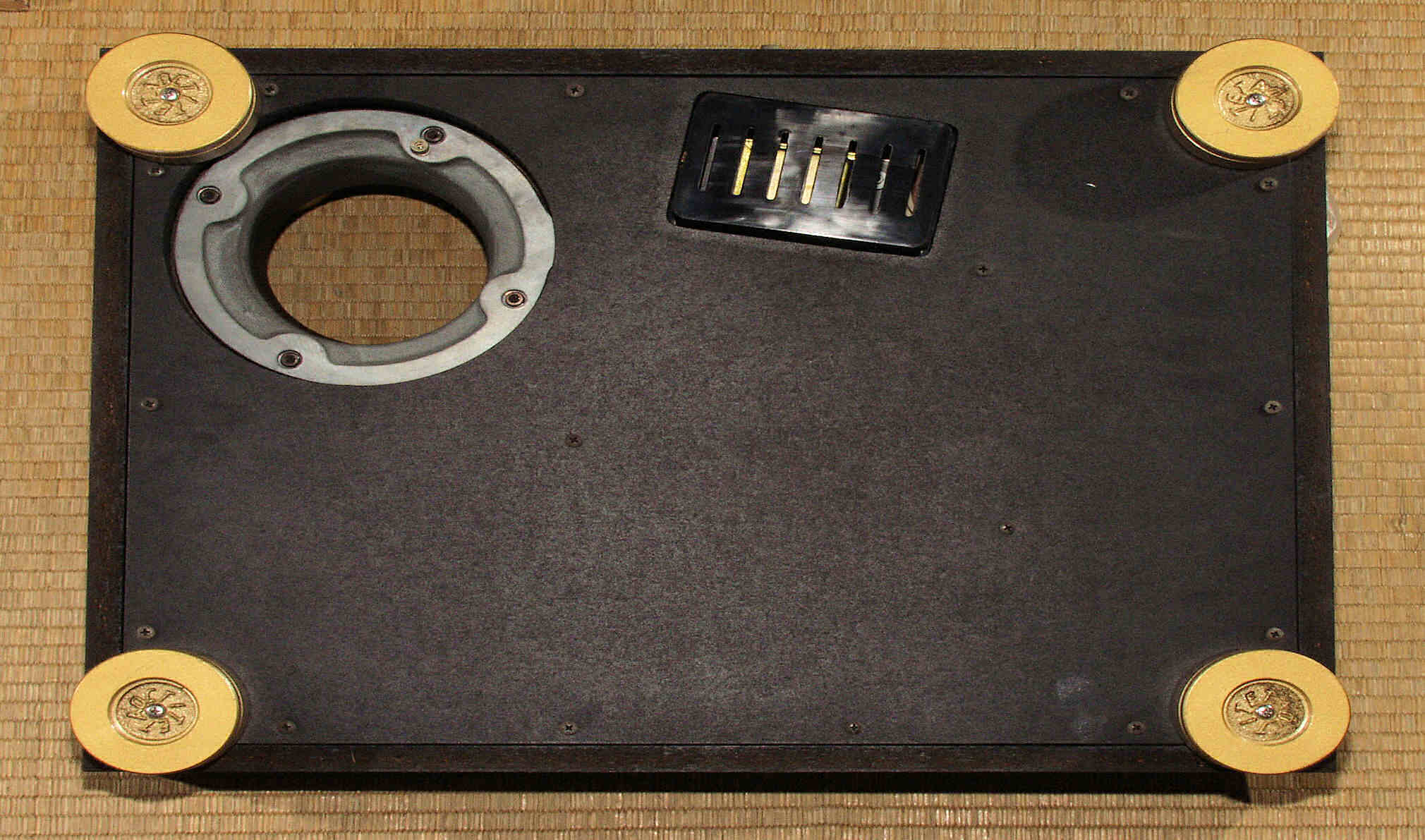

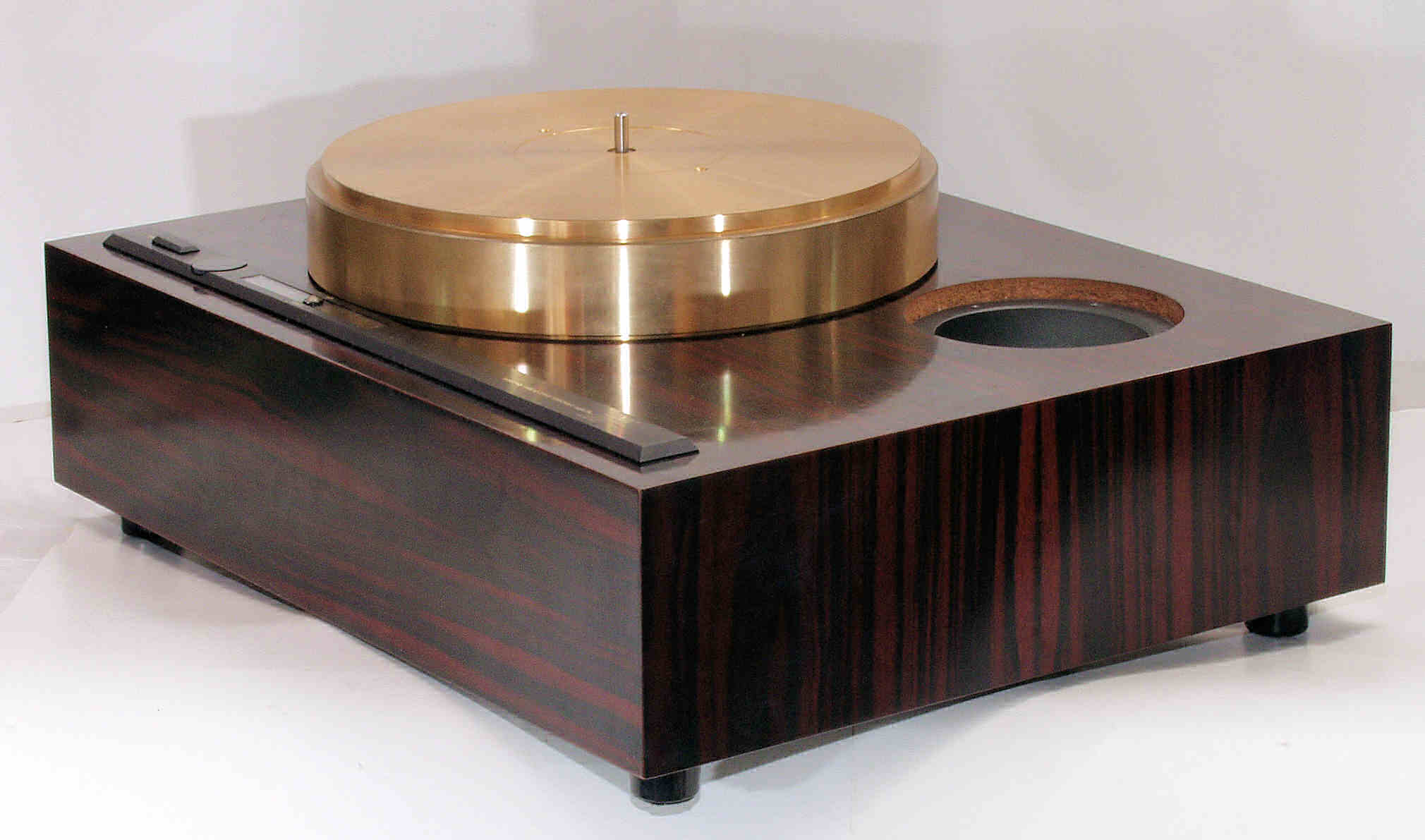

Ｃ９３．　足を取り付けて完成。

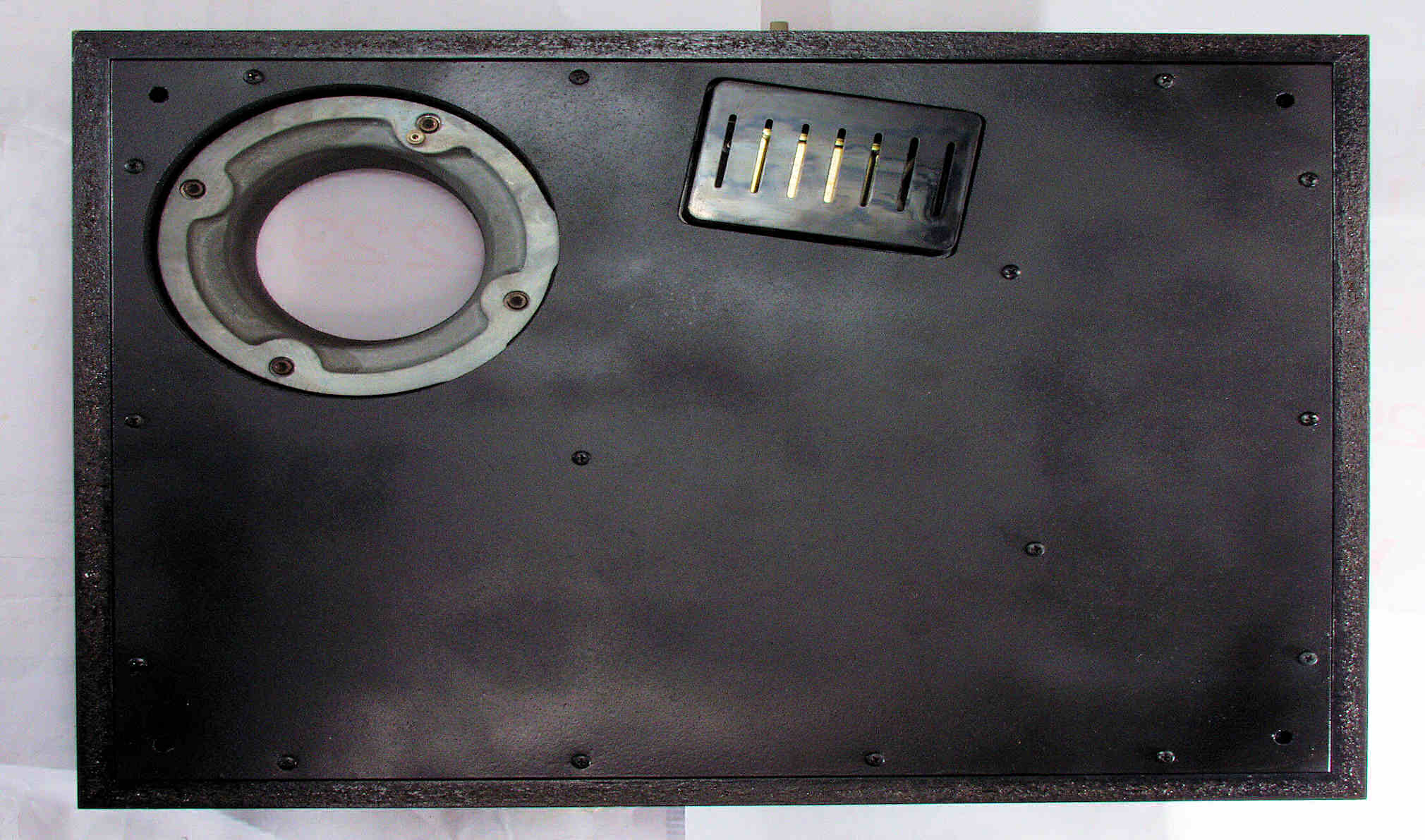

Ｋ．　下蓋及び本体下部　修理状況 Ｋ１１．　修理前　下蓋表

Ｋ１２．　修理中　下蓋表、ラッカーを吹く。

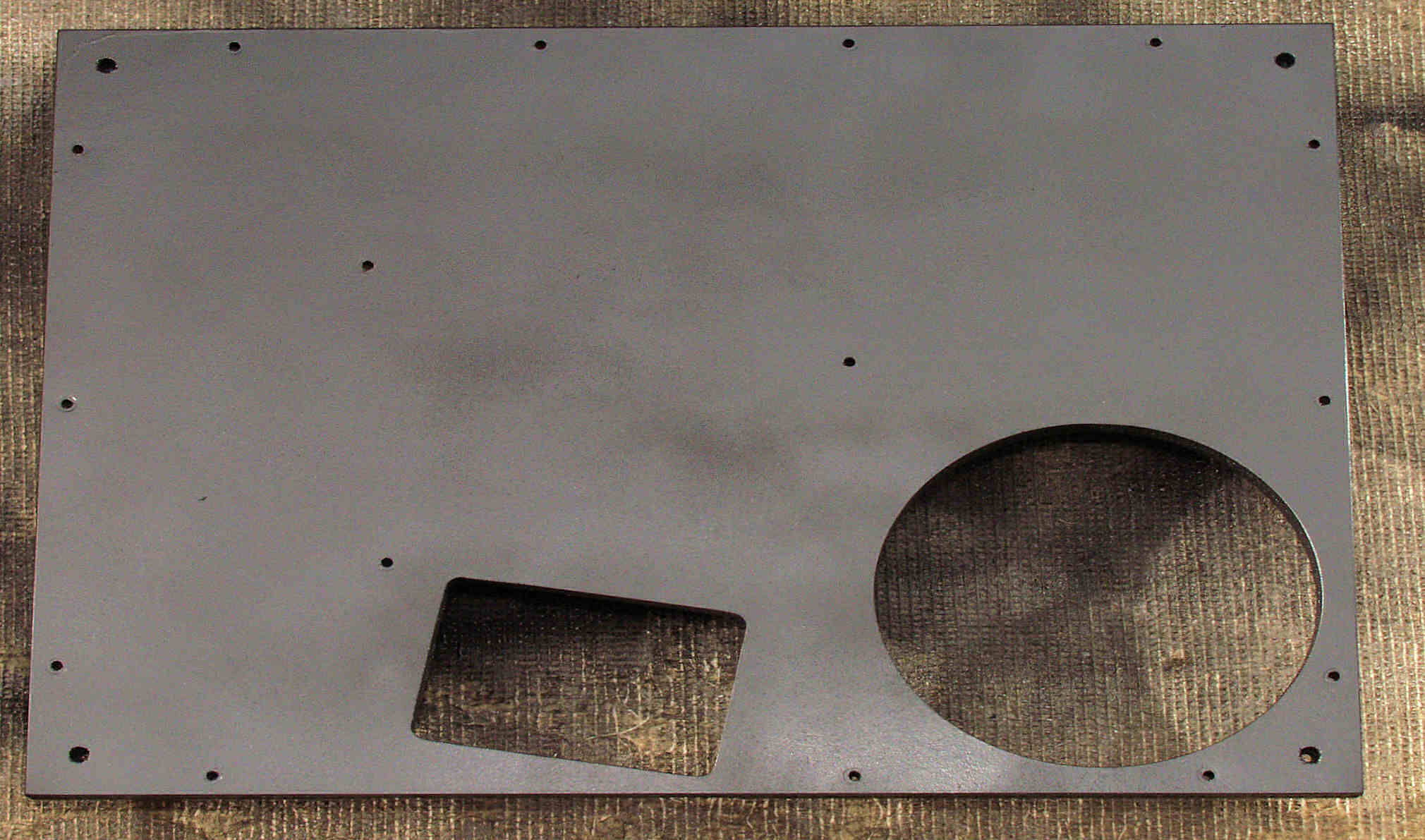

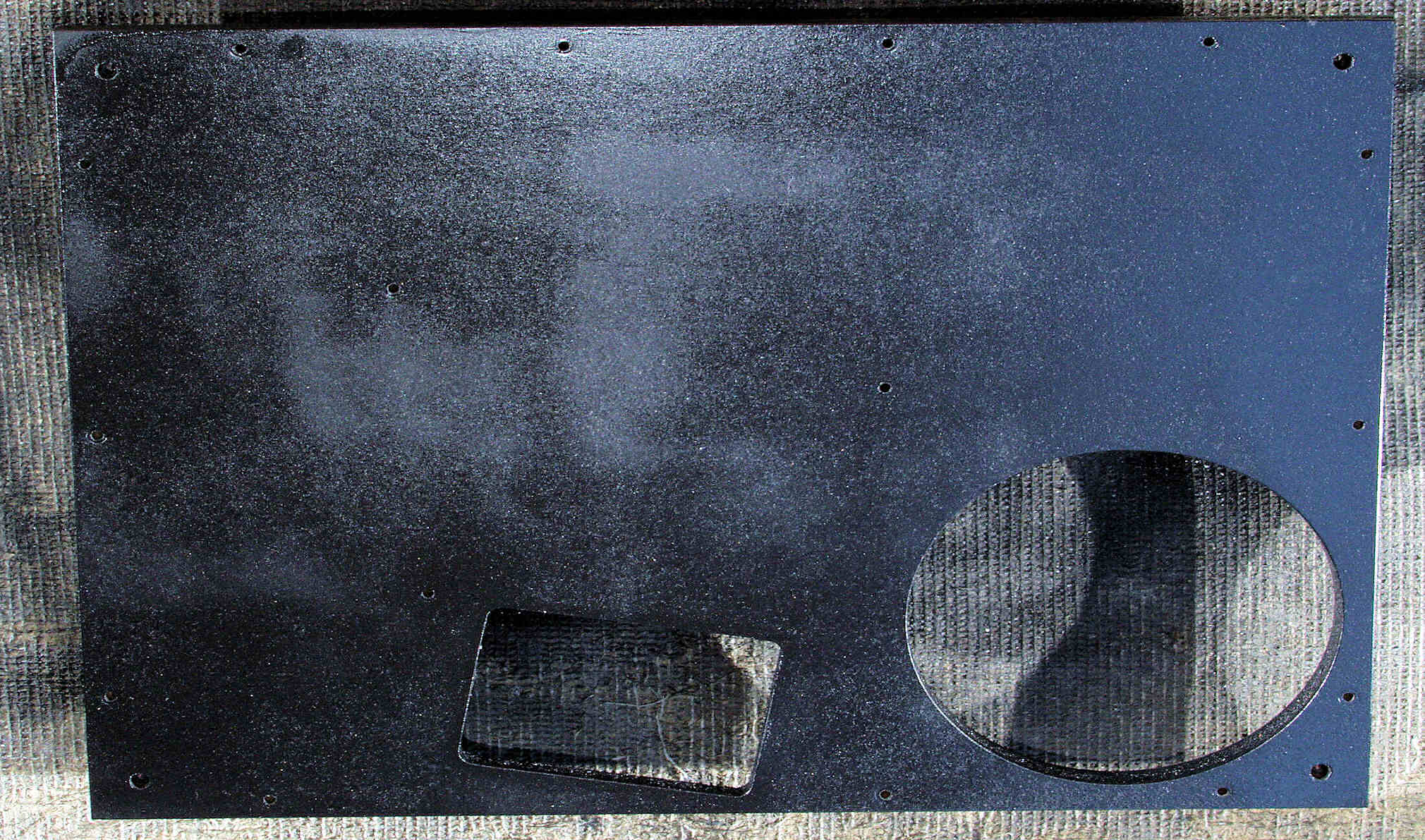

Ｋ１３．　完成　下蓋表、さらにラッカーを吹き、　天日で乾燥する。

Ｋ２１．　修理前　下蓋裏

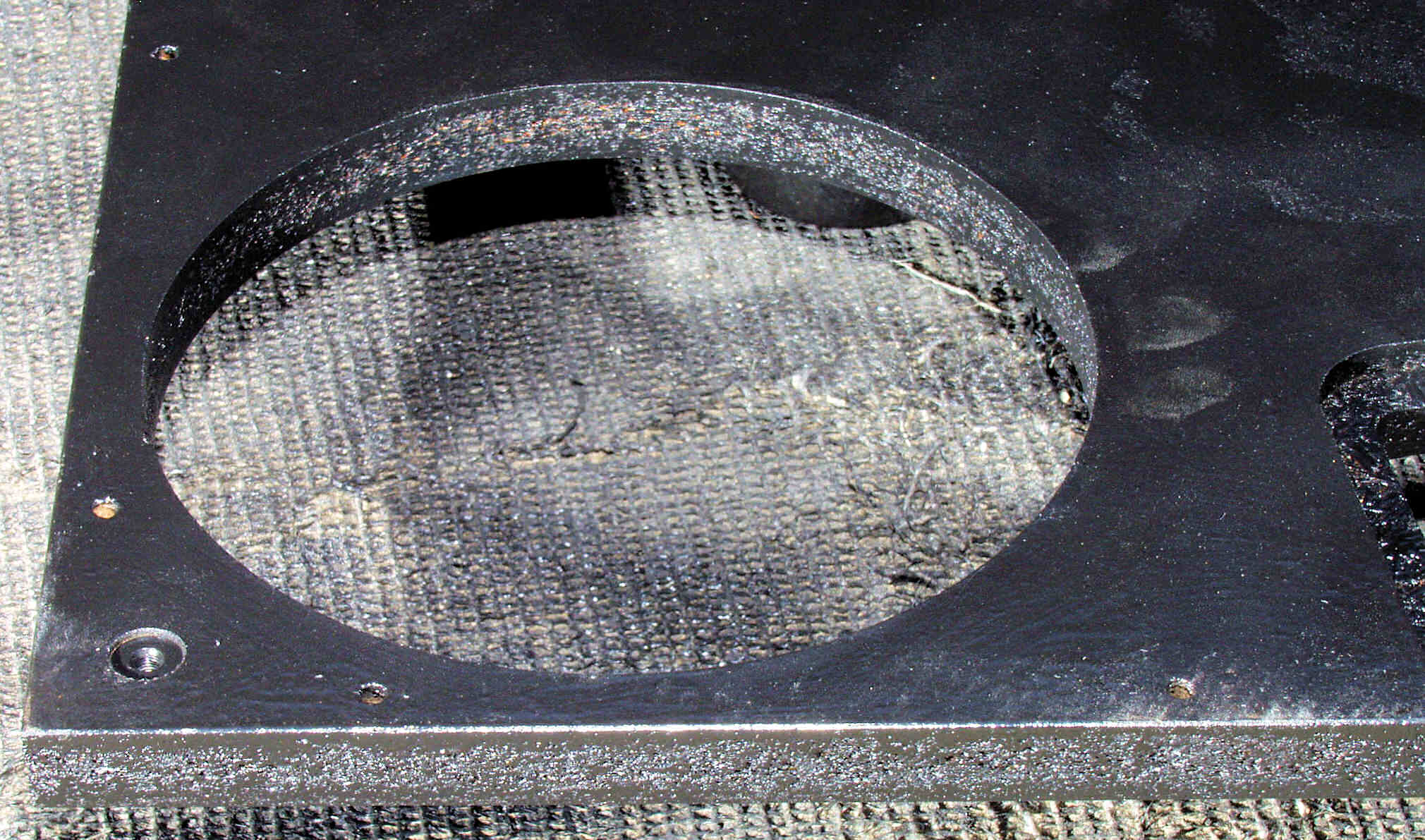

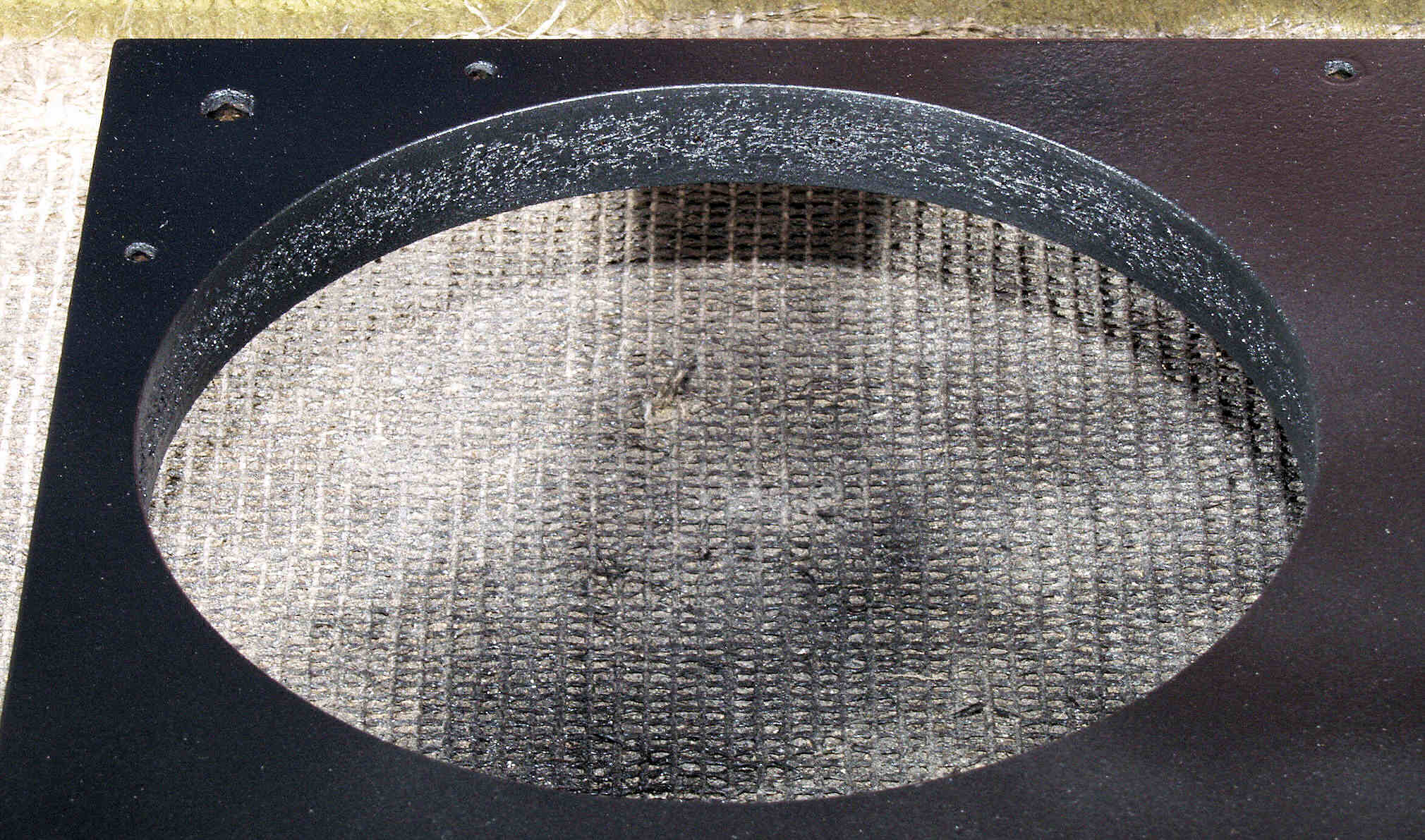

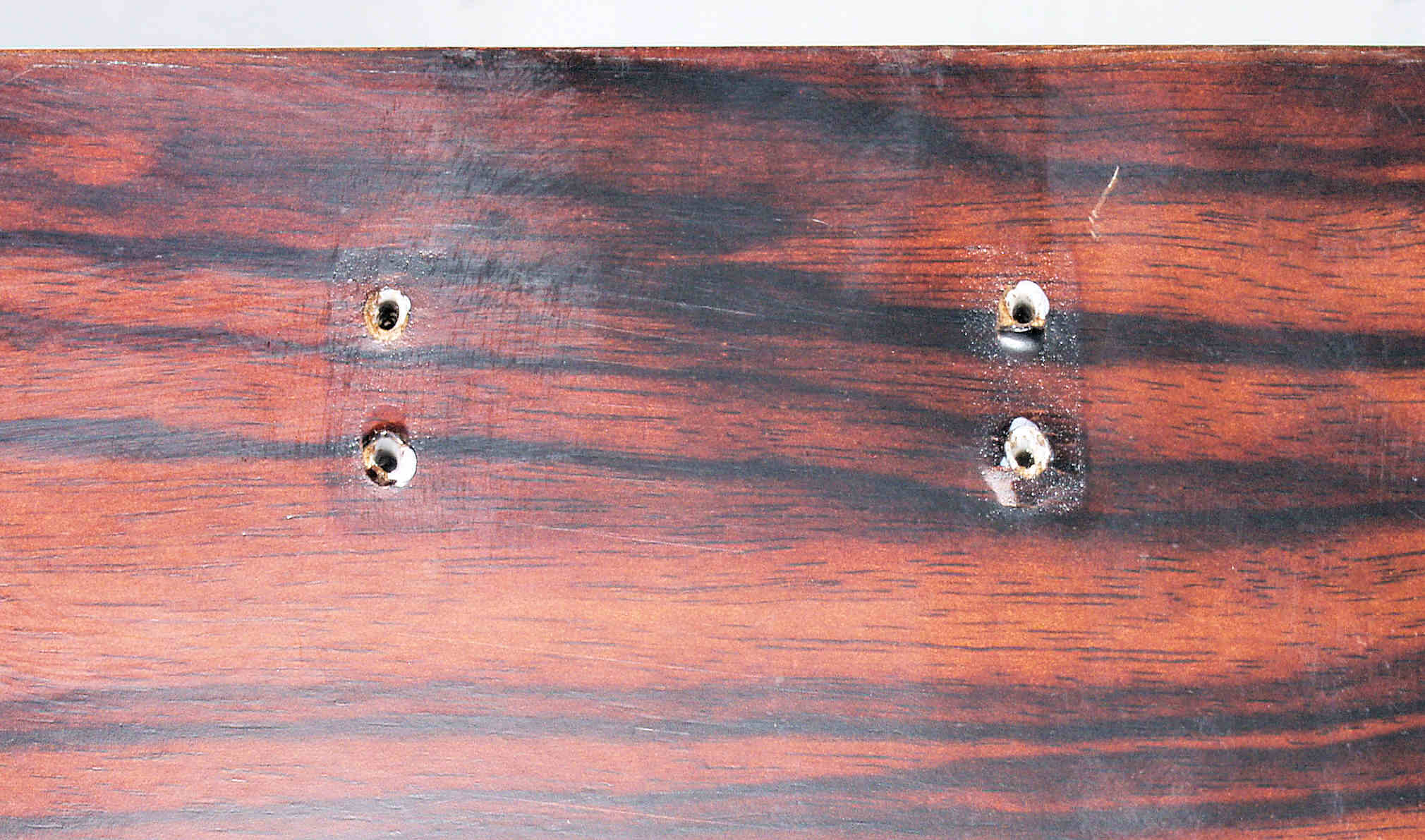

Ｋ２２．　修理前　下蓋のアーム取り付穴

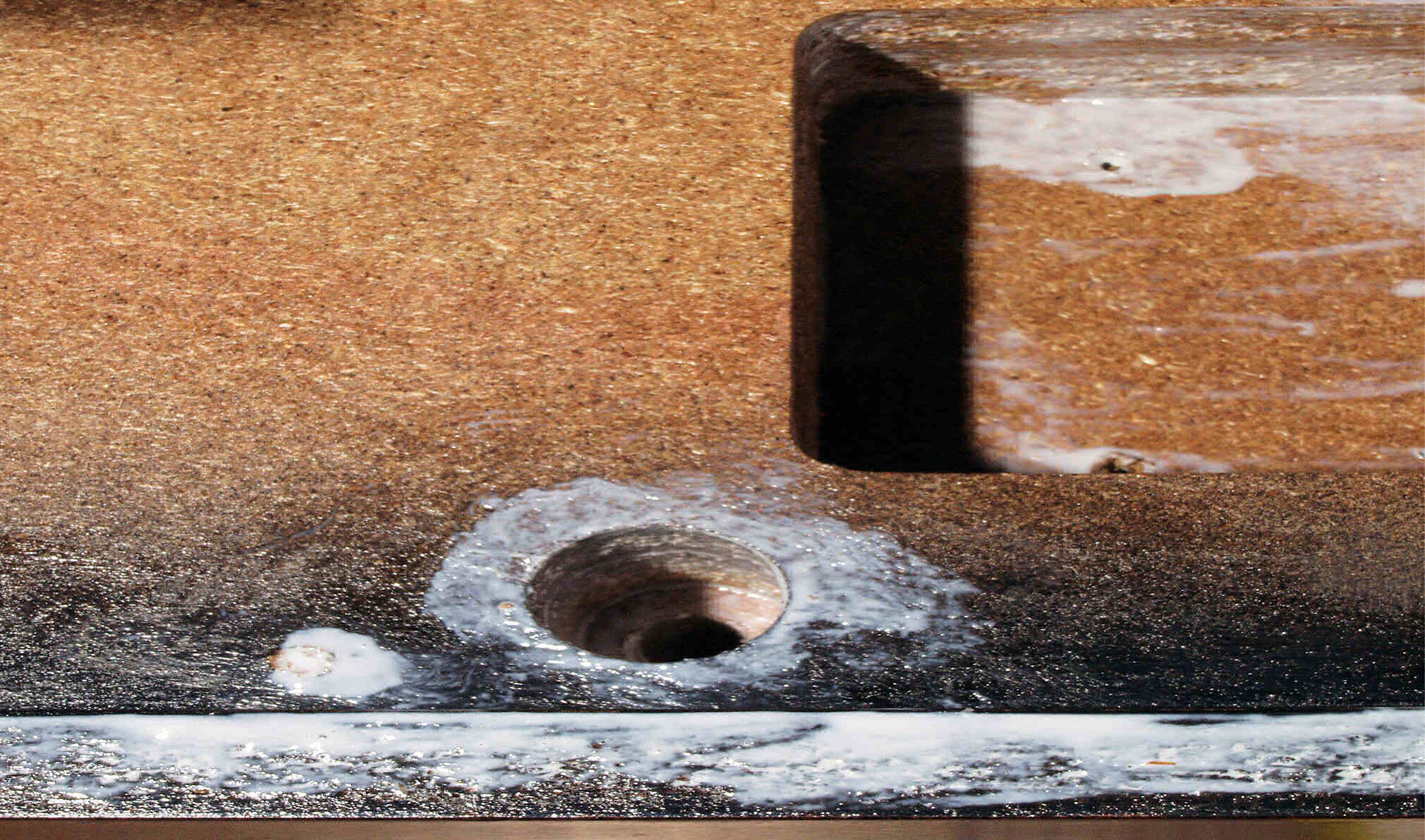

Ｋ２３．　修理後　下蓋のアーム取り付穴、ボンドを染みこませる、ネジ穴も塗る。

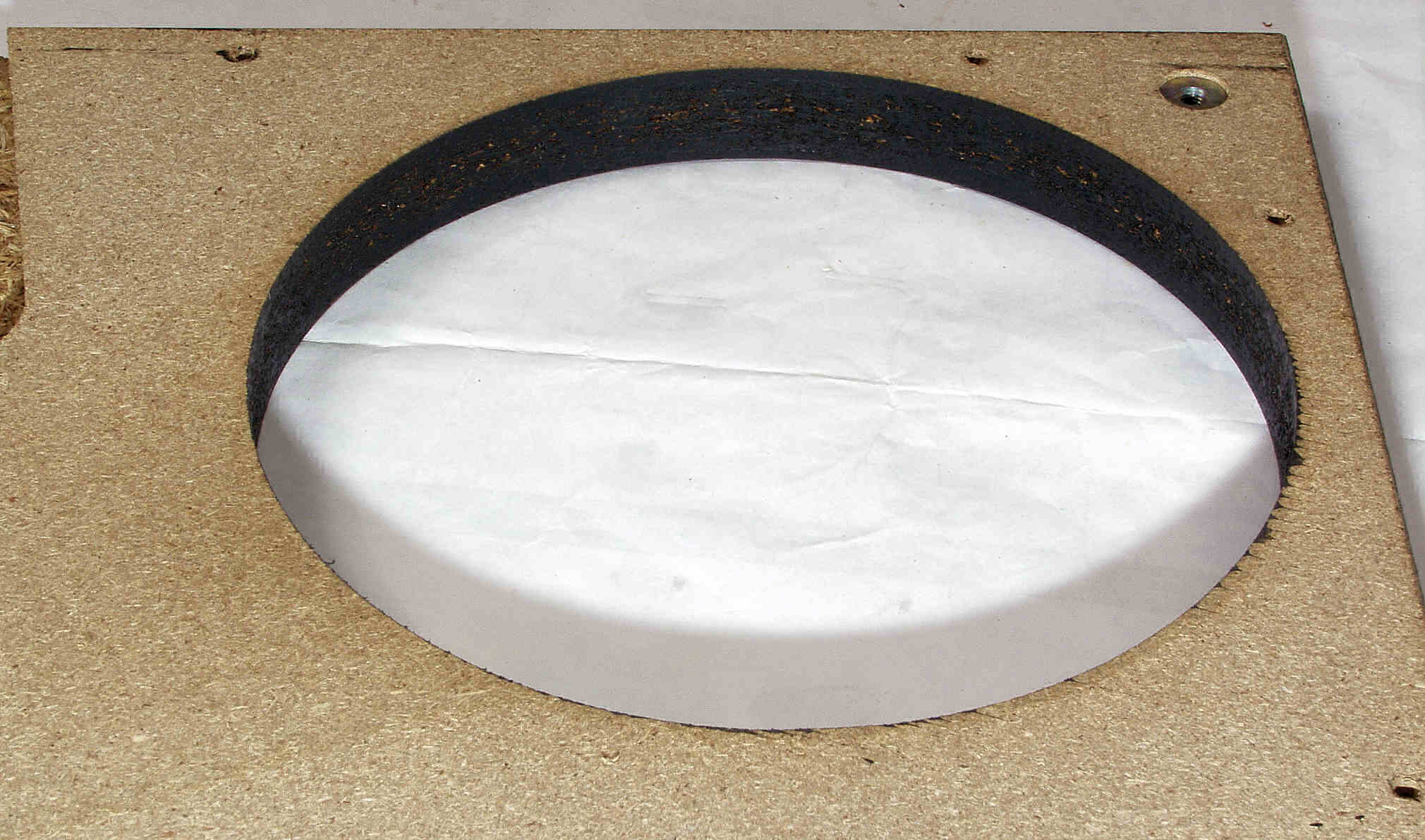

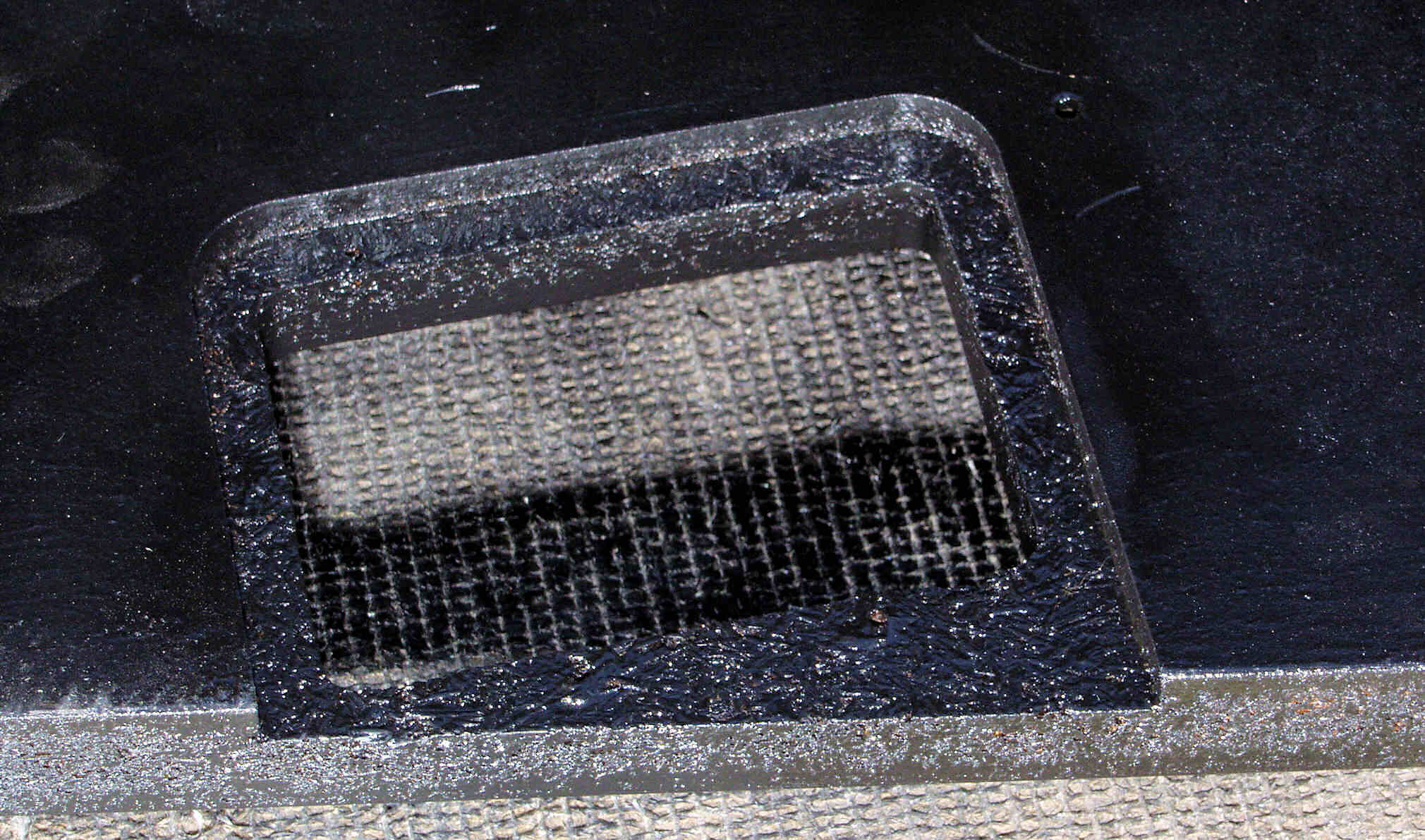

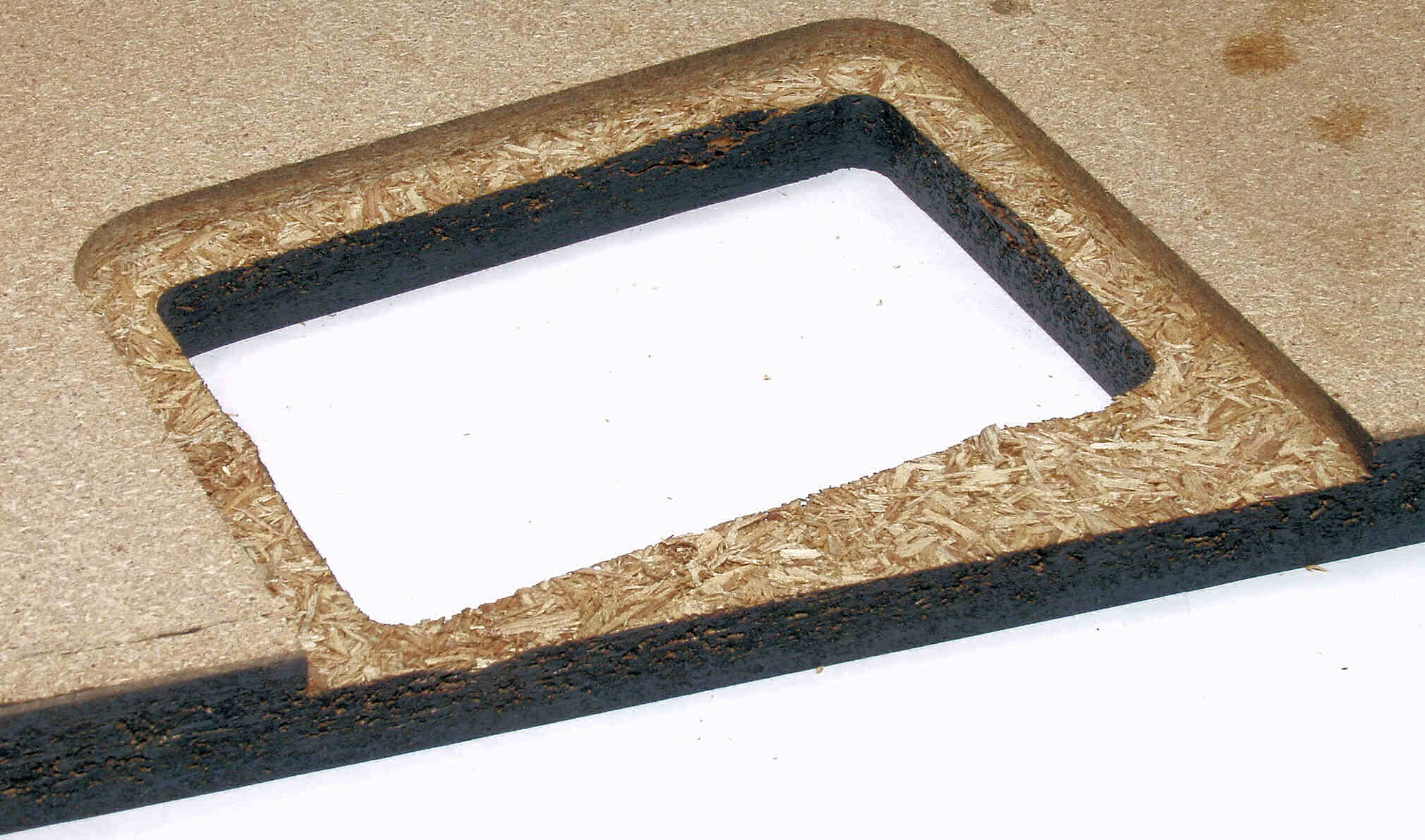

Ｋ２４．　修理前　下蓋のトランスカバー取り付穴

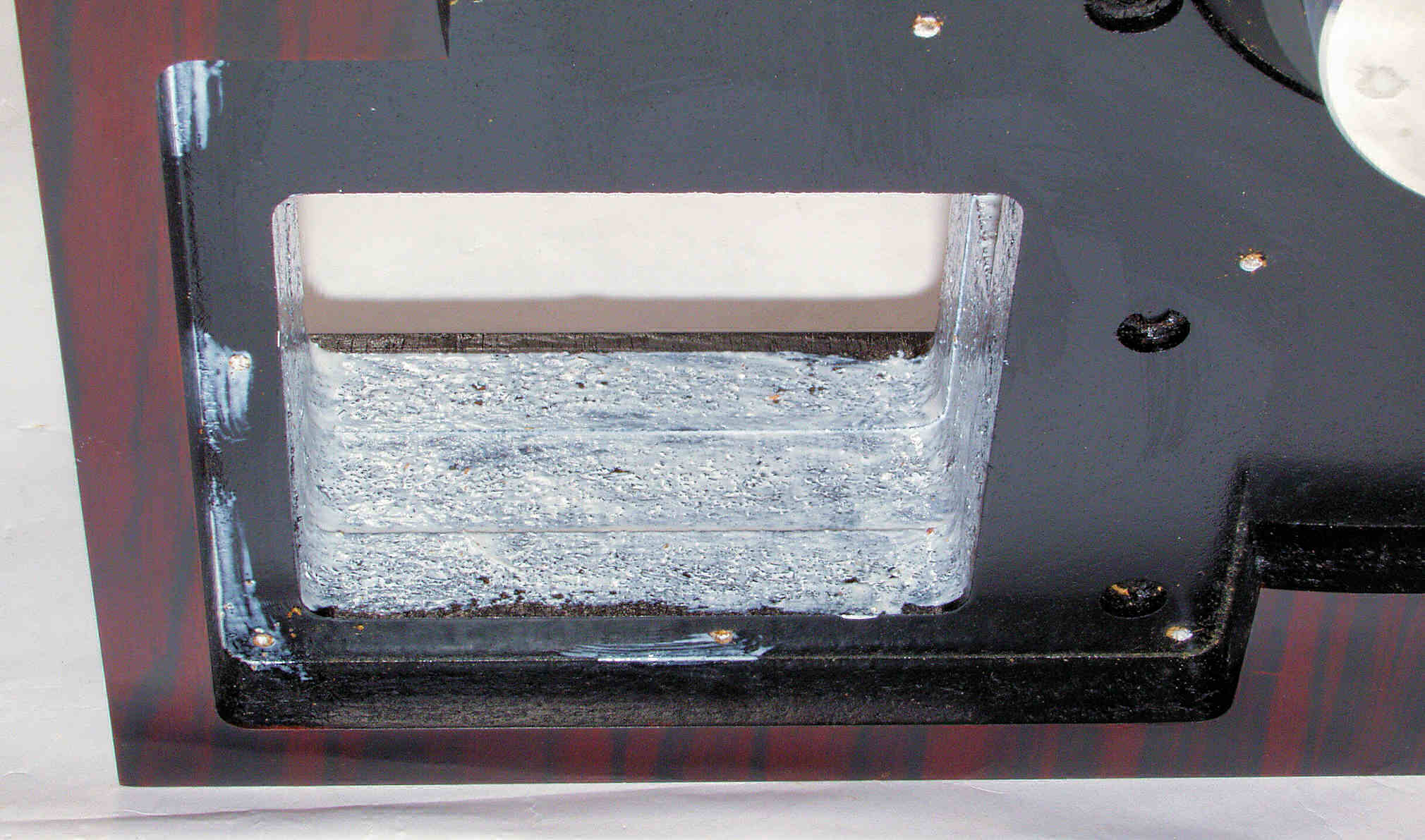

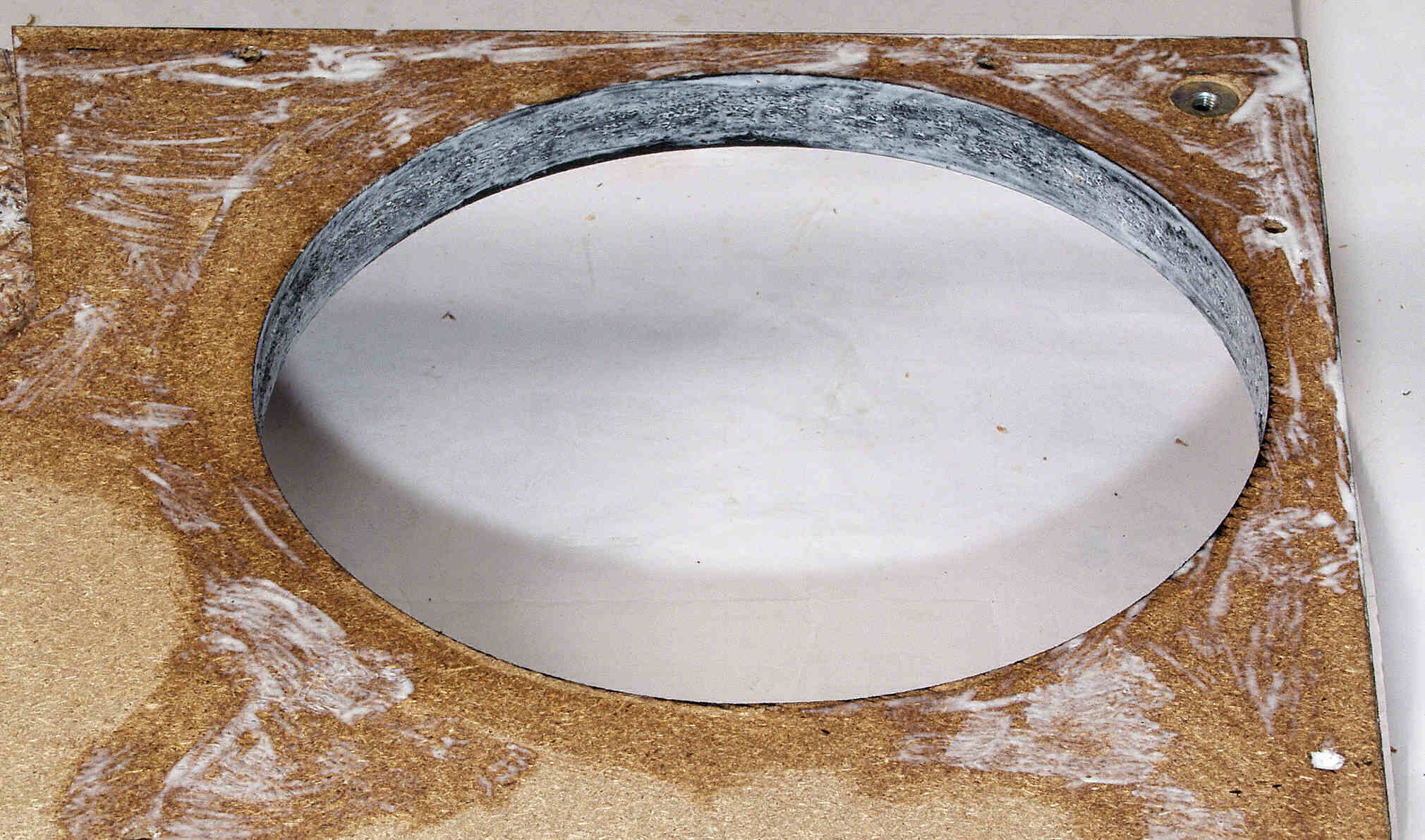

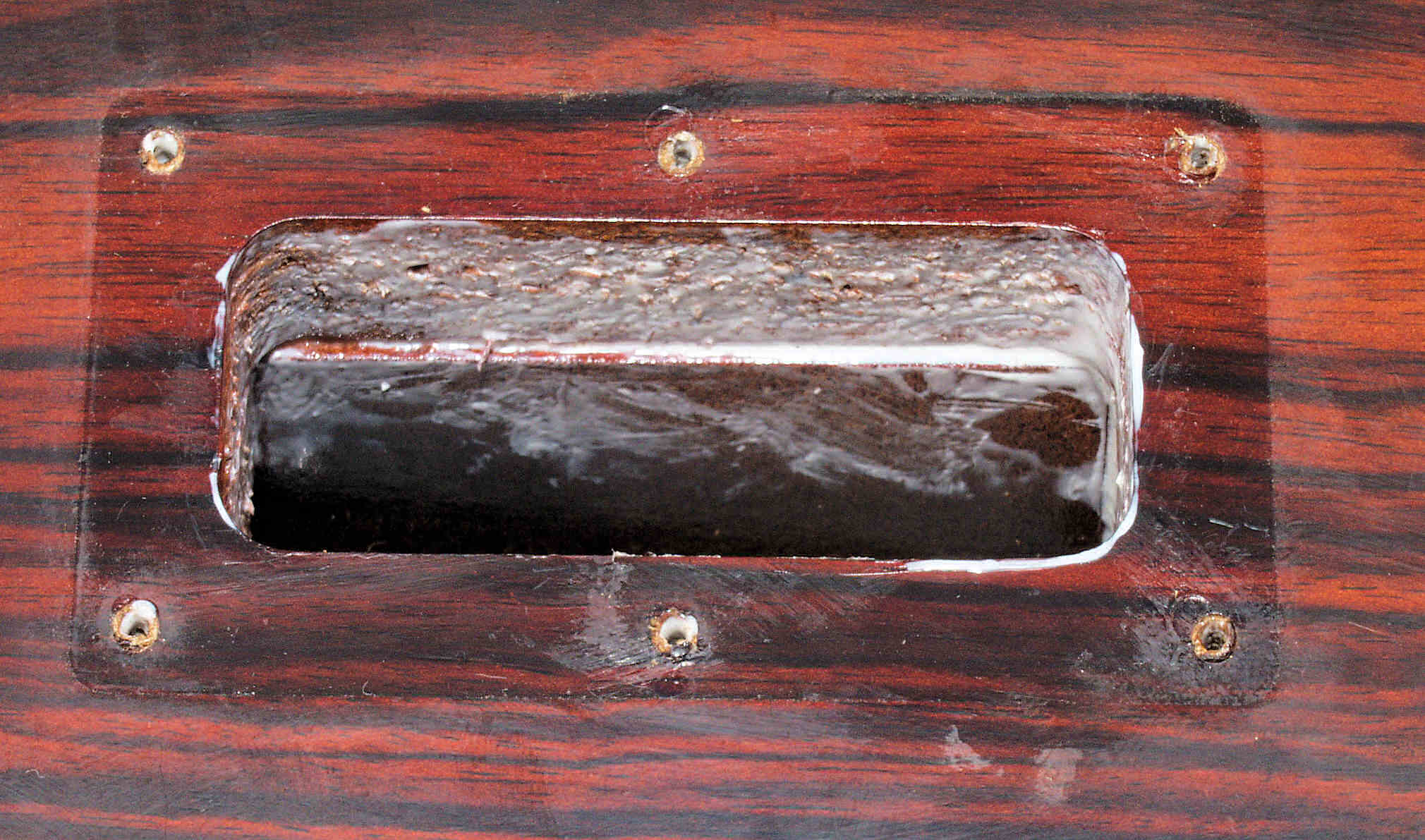

Ｋ２５．　修理後　下蓋のトランスカバー取り付穴、ボンドを染みこませる、ネジ穴も塗る。

Ｋ２５．　修理後　下蓋のトランスカバー取り付穴、　さらに、ラッカーを吹く。

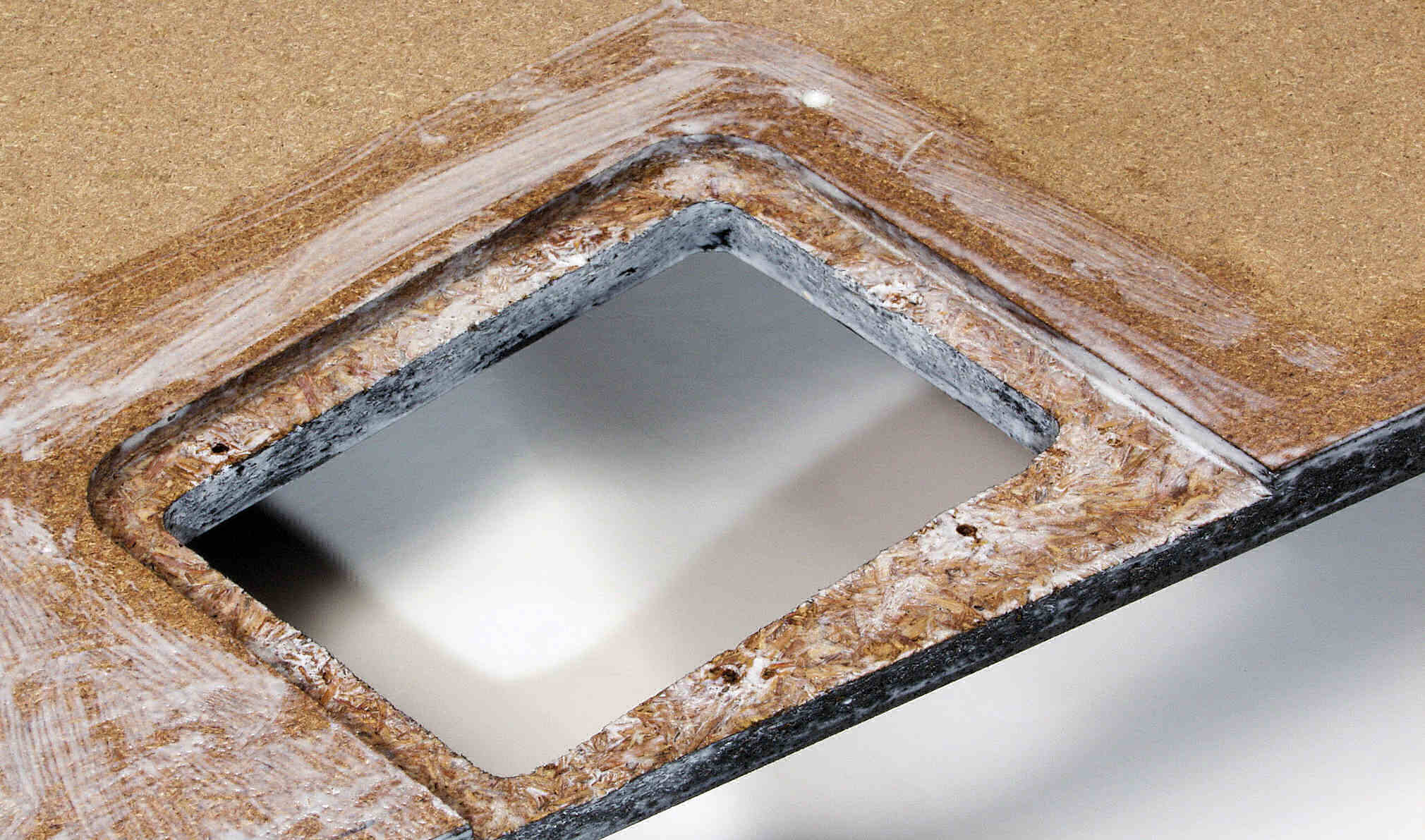

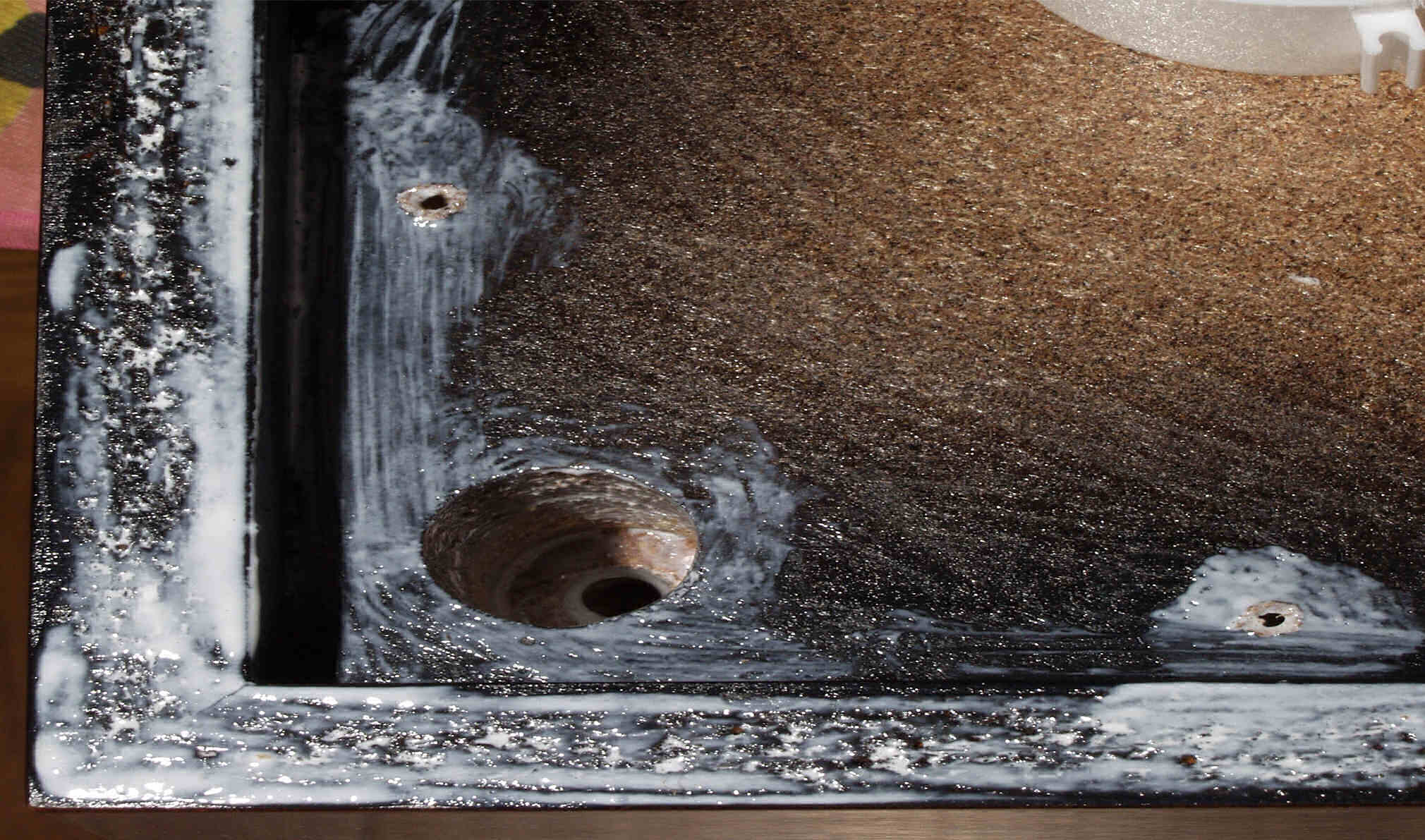

Ｋ２６．　修理中　下蓋裏右側、圧縮材にボンドを染みこませる、ネジ穴も塗る。

Ｋ２７．　修理後　下蓋裏右側、　さらに、ラッカーを吹く。

Ｋ２８．　完成後　下蓋裏右側、　集成材の所等、さらに、ラッカーを吹き固める。

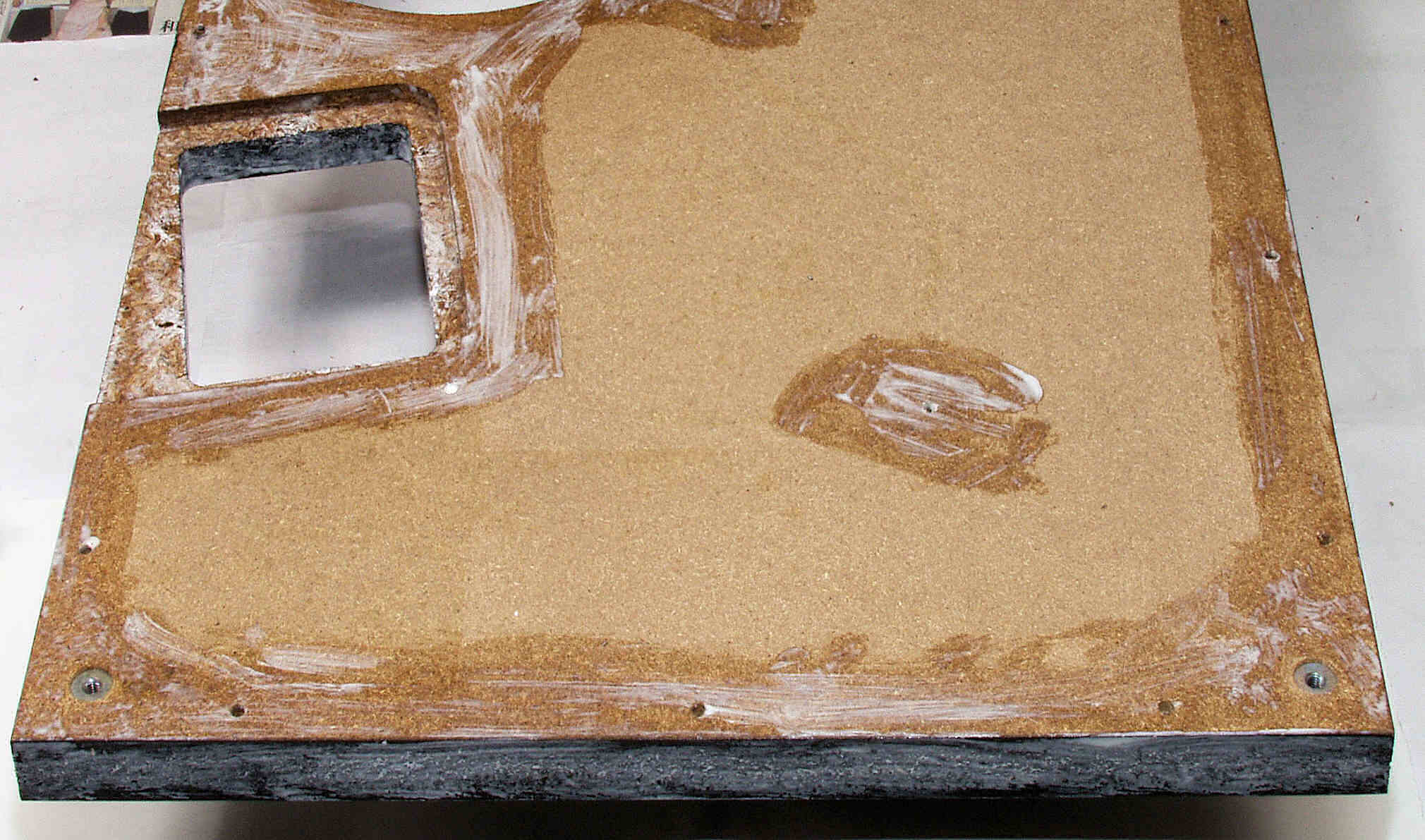

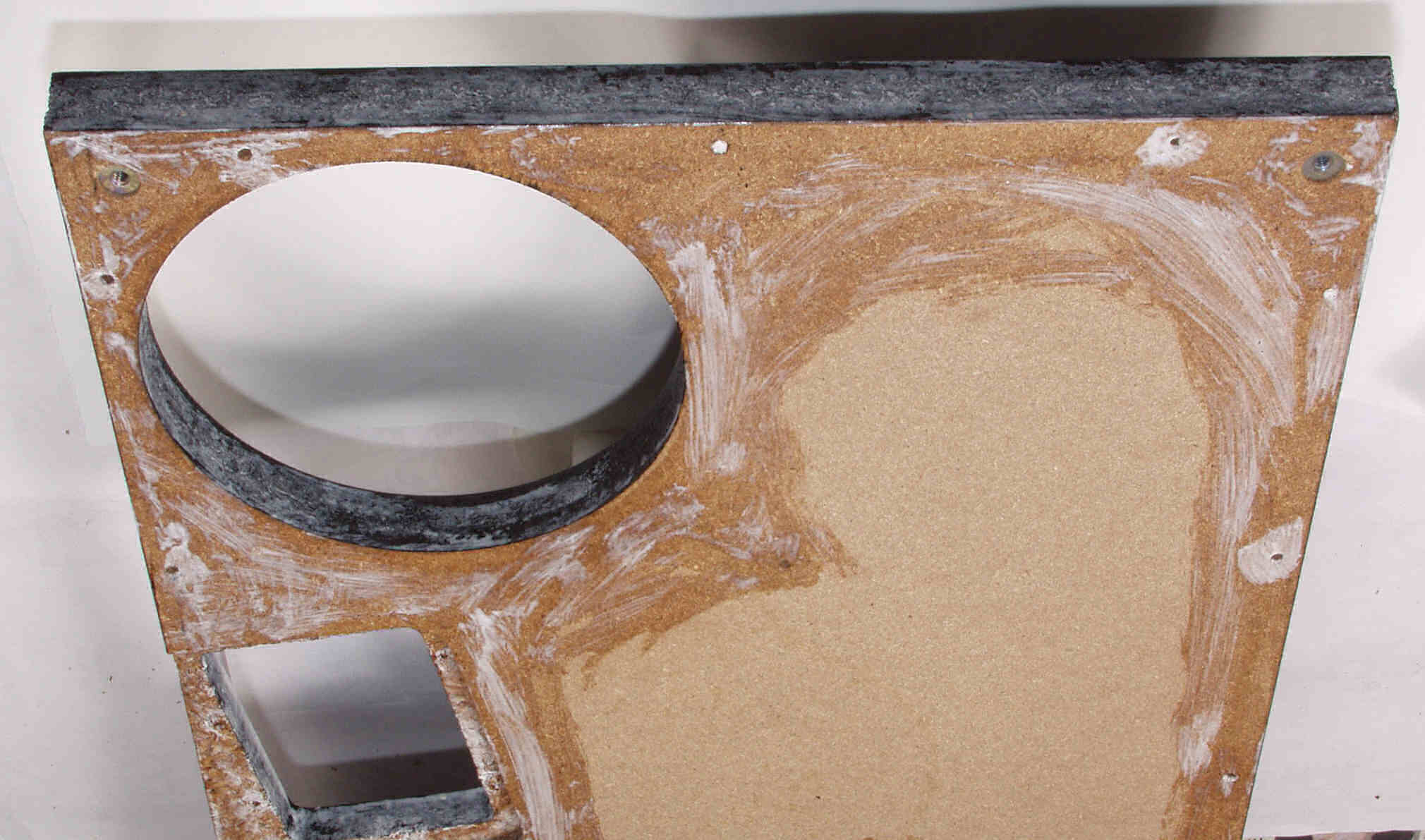

Ｋ２９．　修理中　下蓋裏左側、圧縮材にボンドを染みこませる、ネジ穴も塗る。

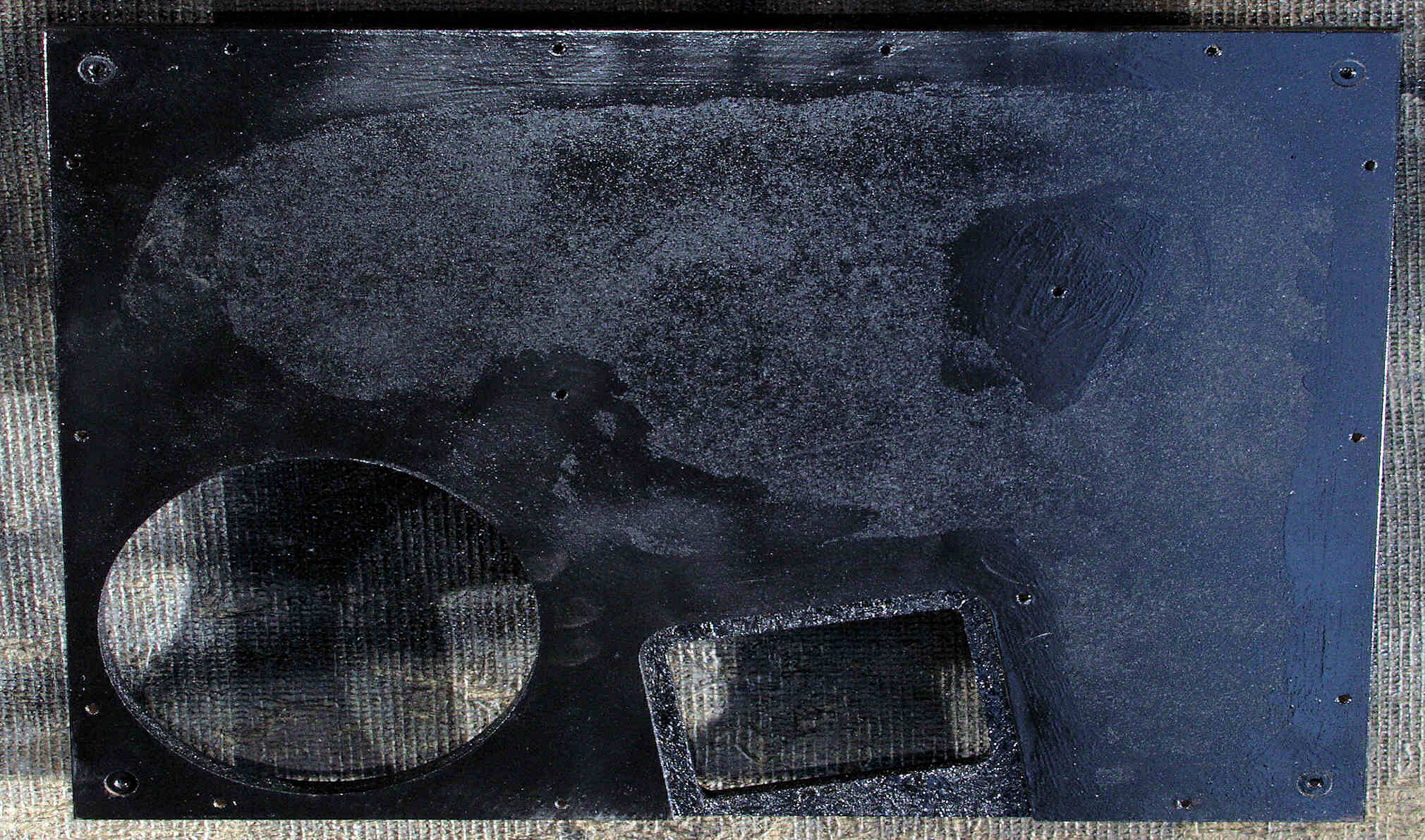

Ｋ２A．　修理中　下蓋裏、圧縮材にボンドを染みこませる、ネジ穴も塗る。

Ｋ２B．　完成　裏側、ラッカーを吹く。

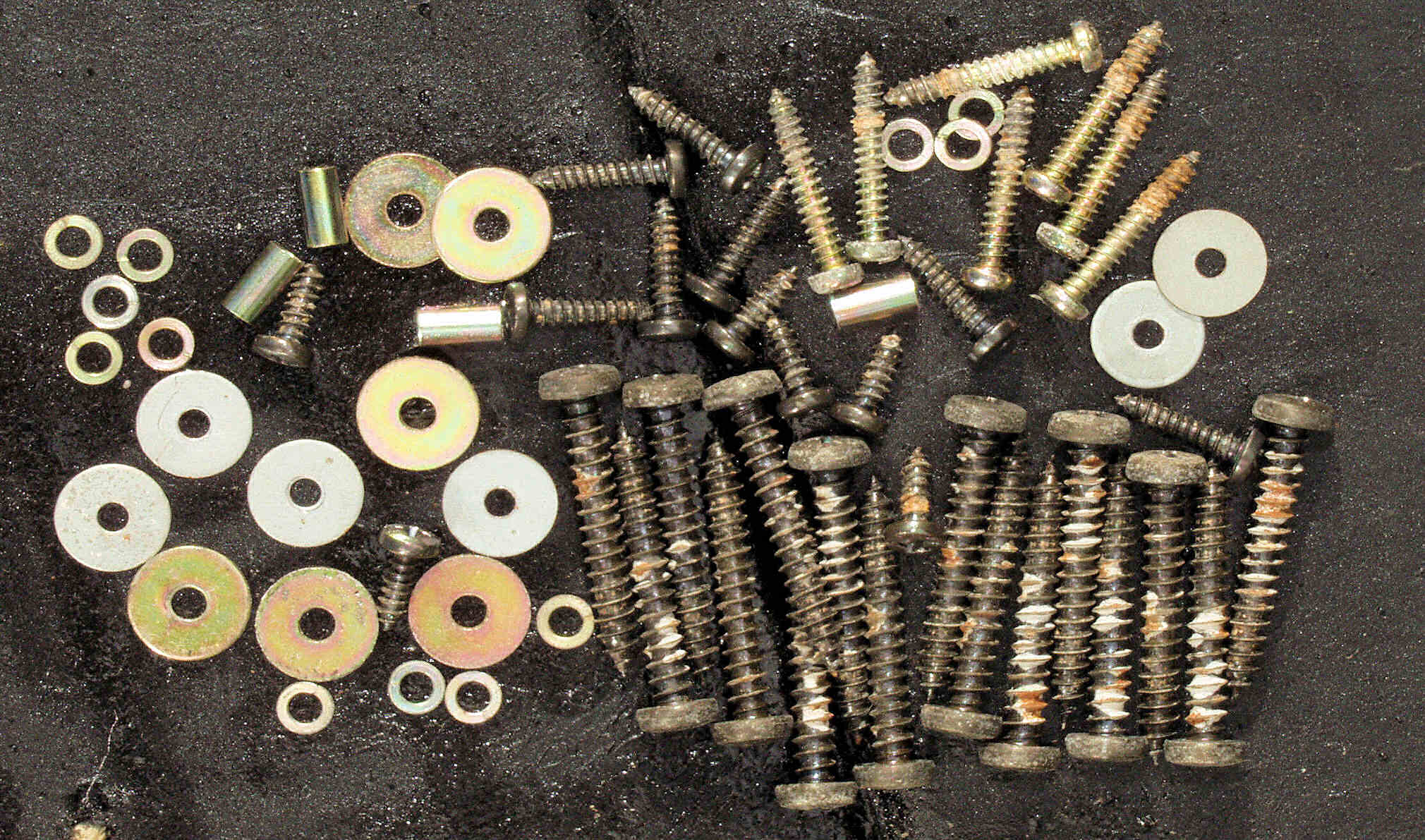

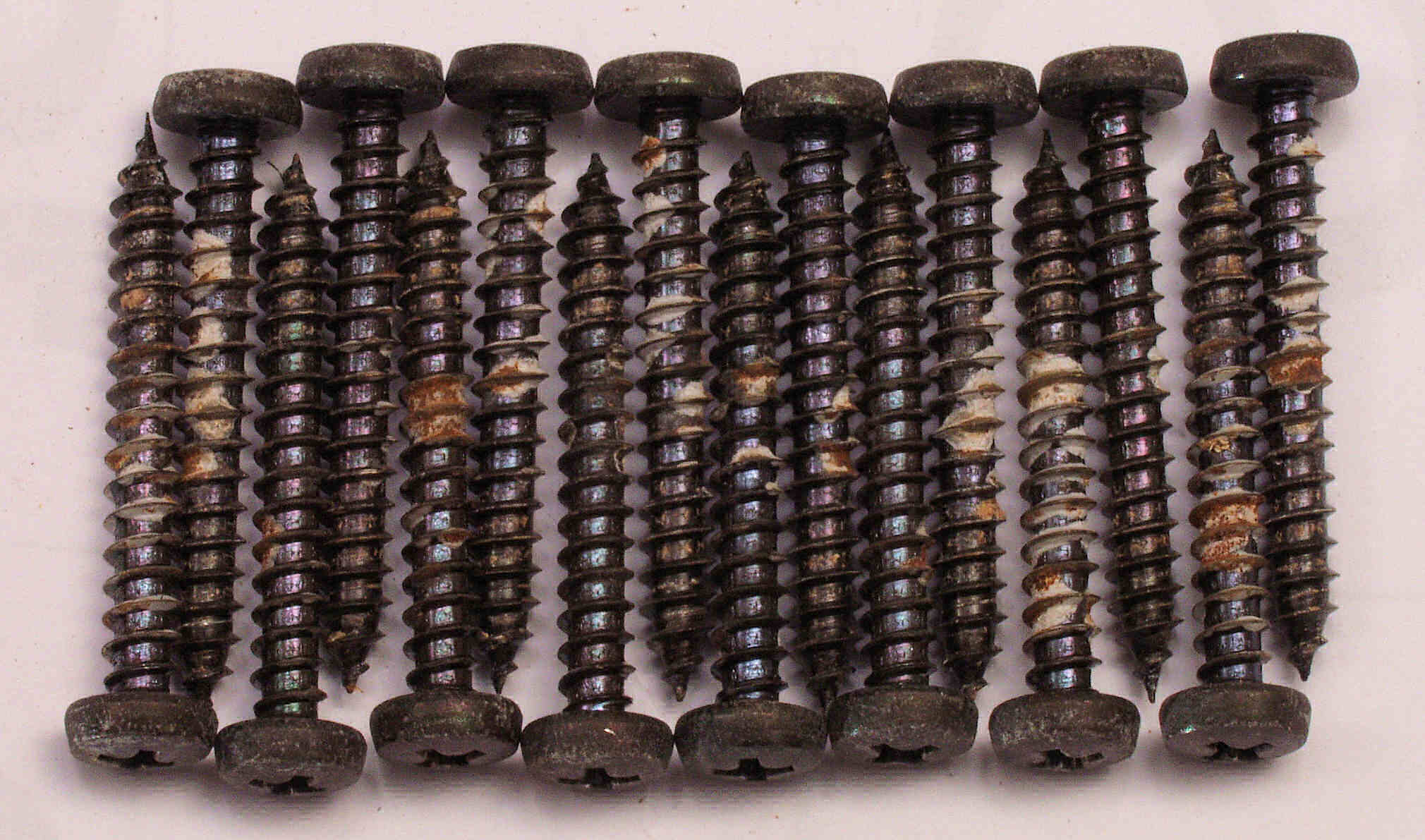

Ｋ３１．　修理前　下蓋等止めネジ、錆が少し出ている。

Ｋ３２．　修理前　ついでに他の止めネジも、塗装する。

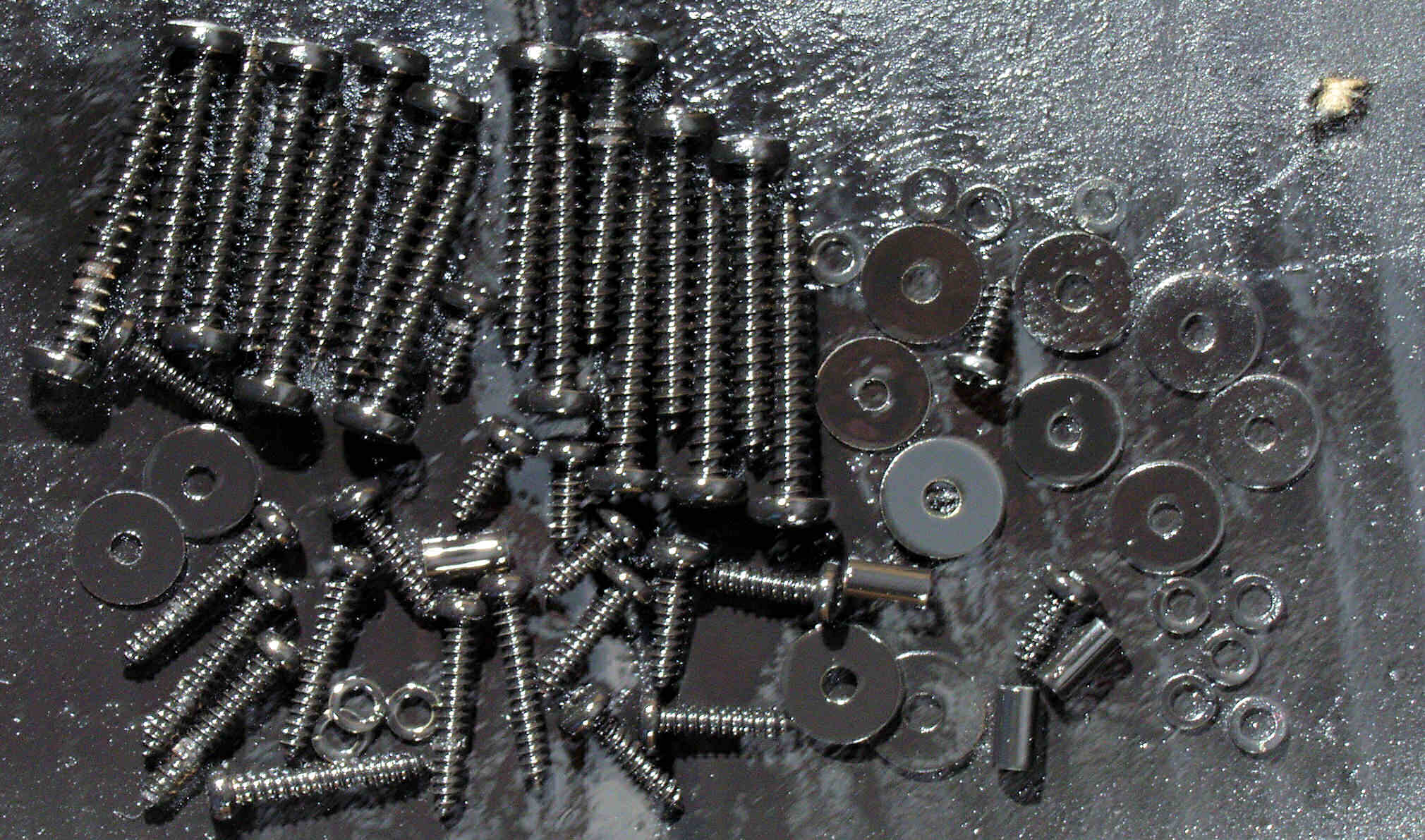

Ｋ３３．　修理後　下蓋等止めネジ、ラッカーを軽く吹き付ける。

Ｋ５１．　修理前　本体木枠下左

Ｋ５２．　修理後　本体木枠下左、、圧縮材にボンドを染みこませる、ネジ穴も塗る。

Ｋ５３．　修理前　本体木枠下右

Ｋ５４．　修理後　本体木枠下右、圧縮材にボンドを染みこませる、ネジ穴も塗る。

Ｋ５５．　修理中　本体木枠下後ろ左

Ｋ５６．　修理中　本体木枠前左。

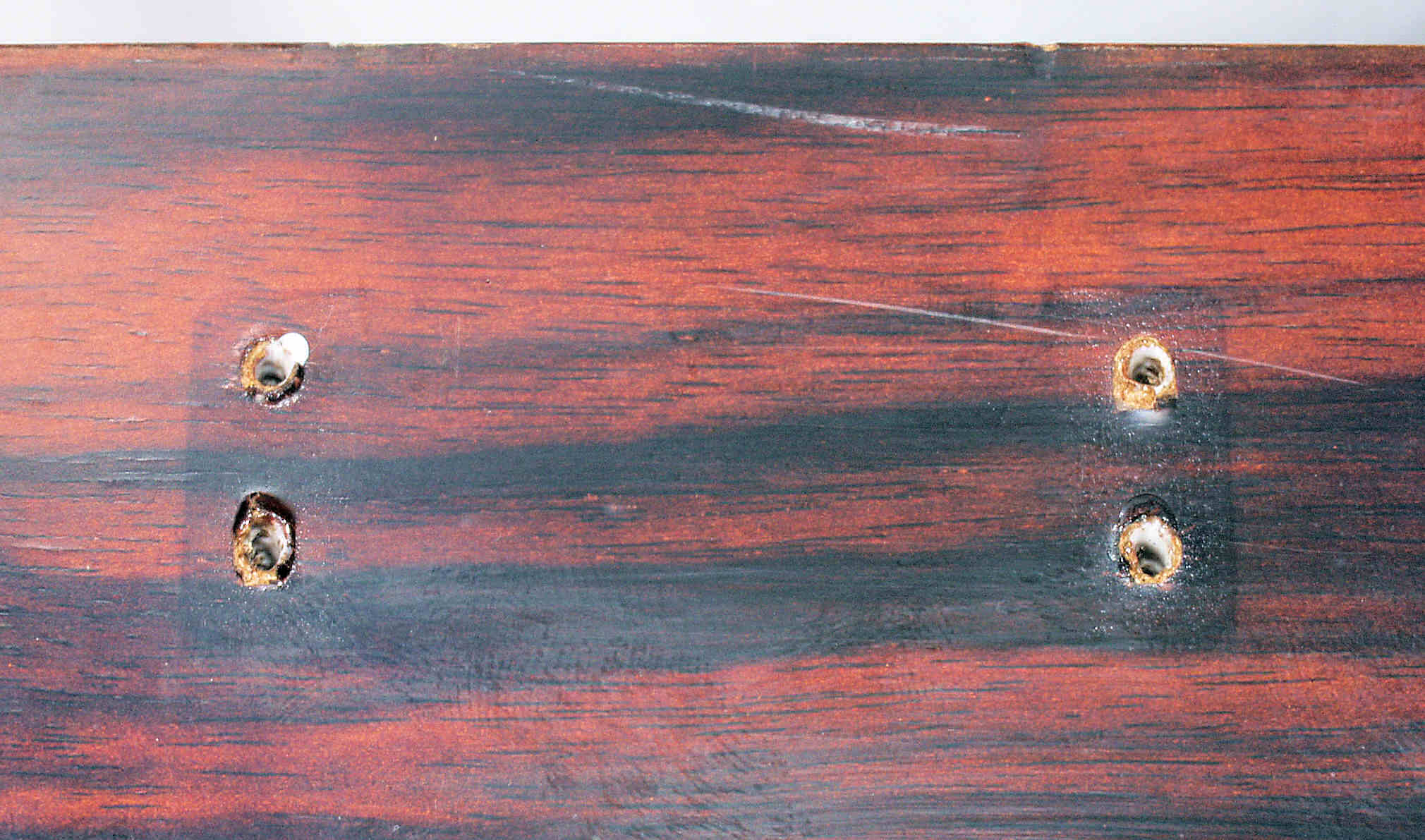

Ｋ５７．　修理後　本体木枠下前右、操作パネル止めネジ穴も塗る、　ケース枠は２回目塗り。

Ｋ５８．　修理後　本体木枠下前中、操作パネル止めネジ穴も塗る、　ケース枠は２回目塗り。

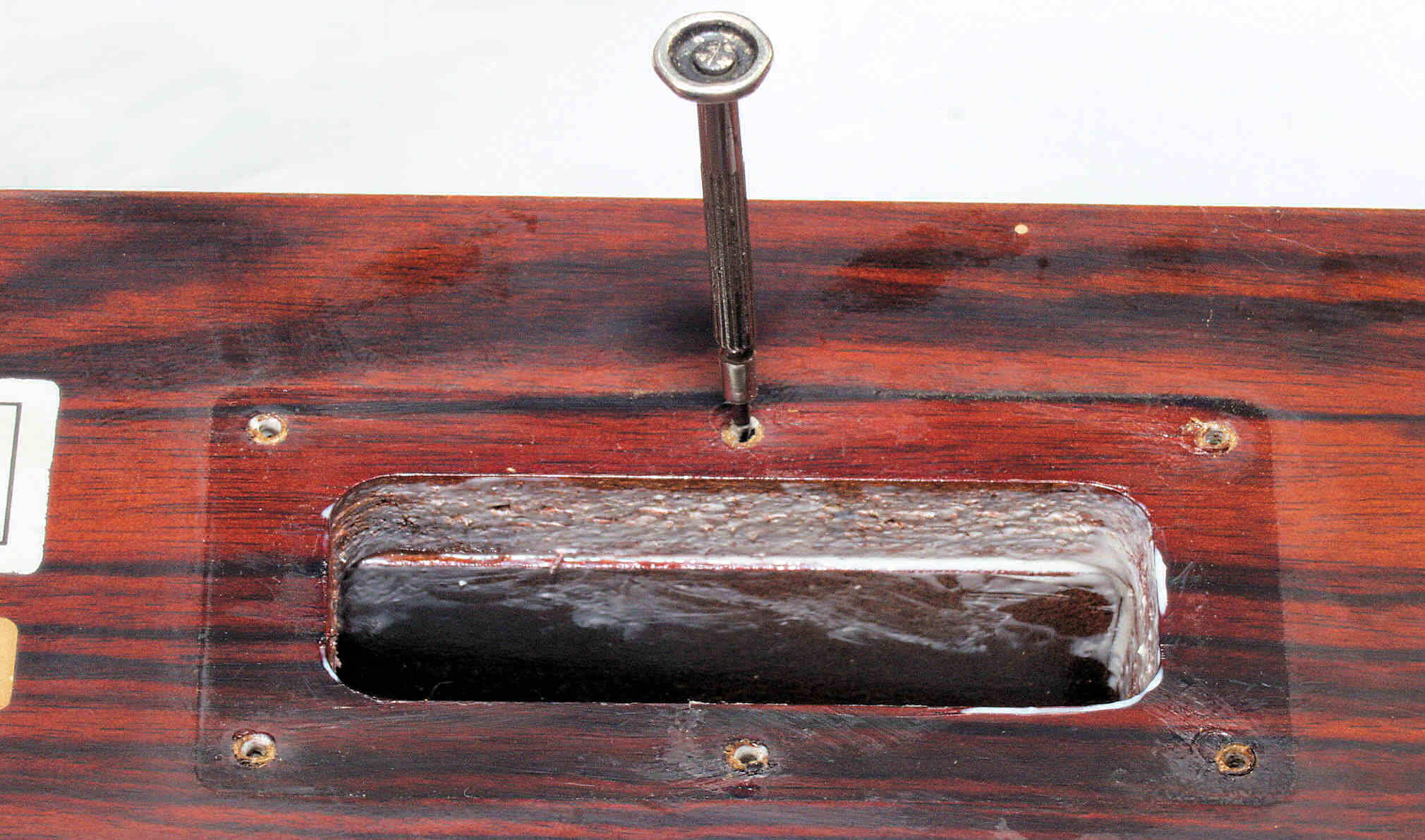

Ｋ５９．　修理後　本体木枠下前左、操作パネル止めネジ穴も塗る、　ケース枠は２回目塗り。

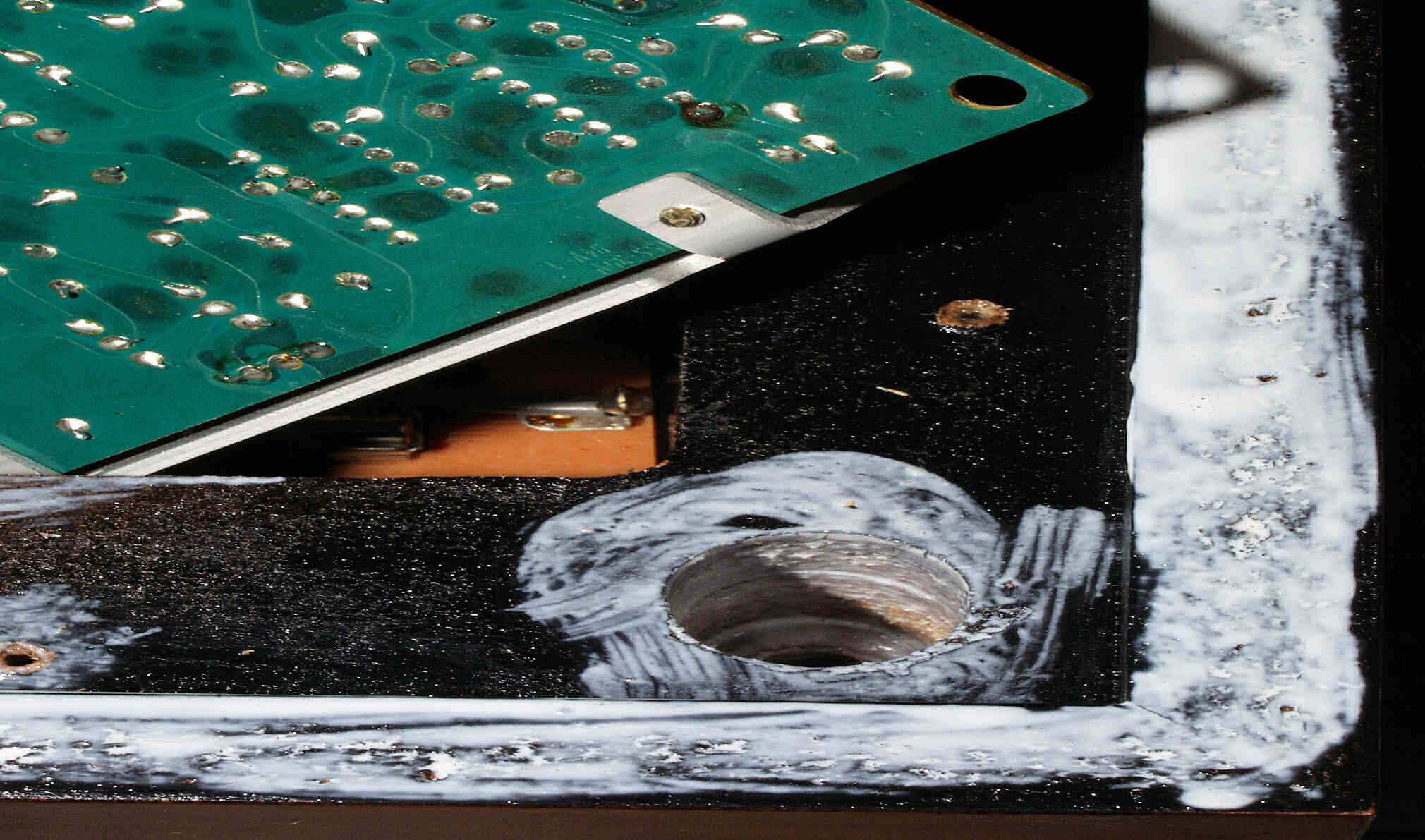

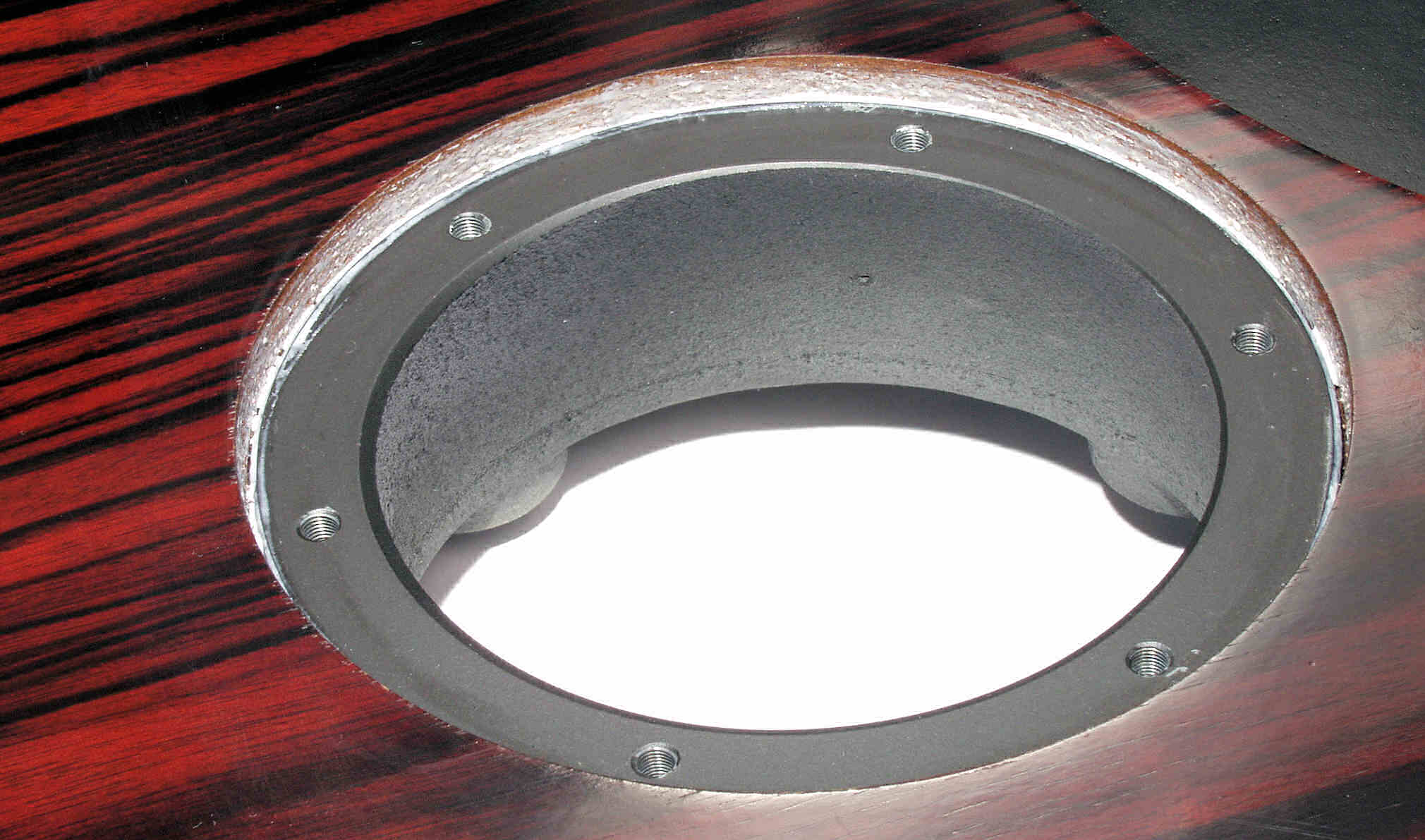

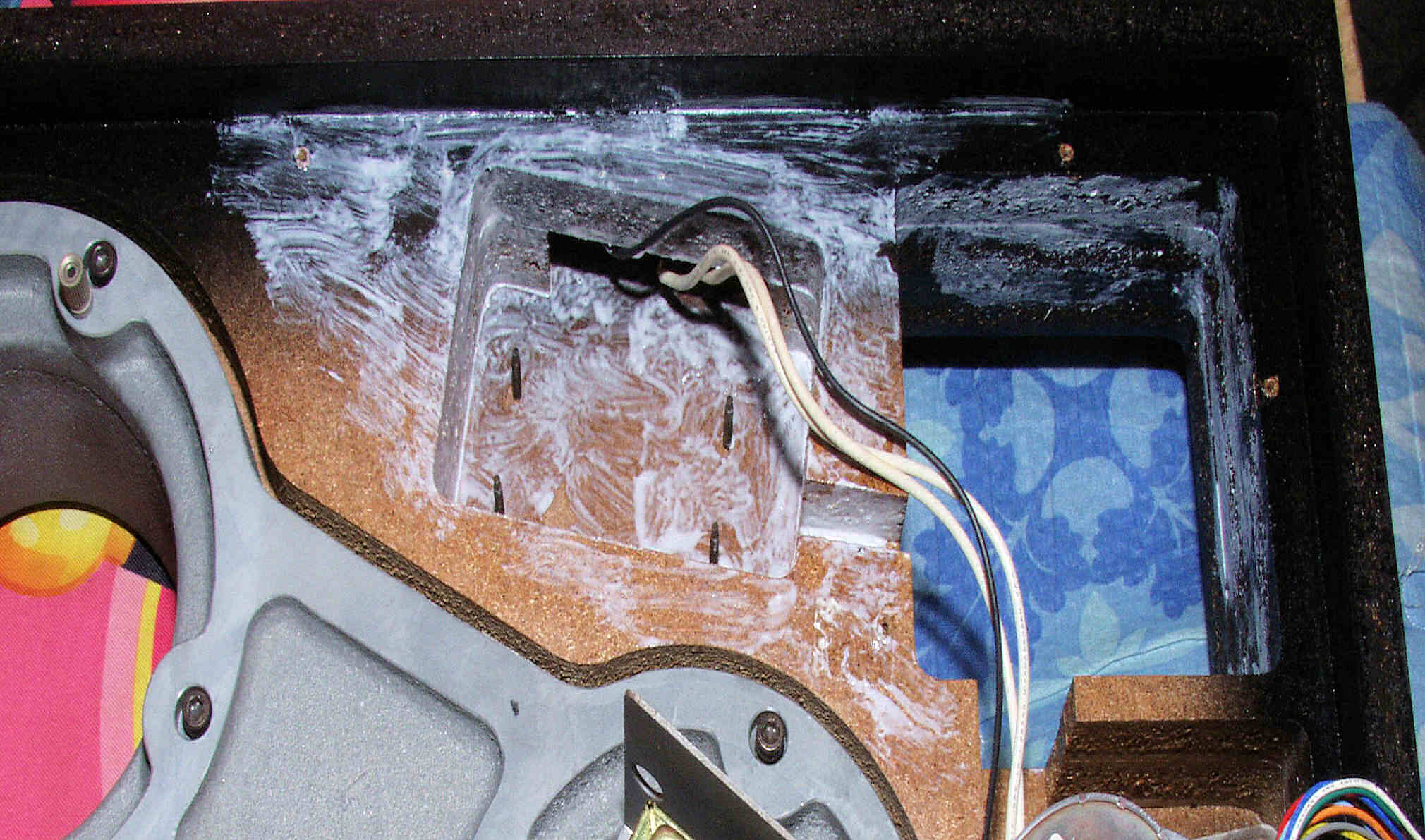

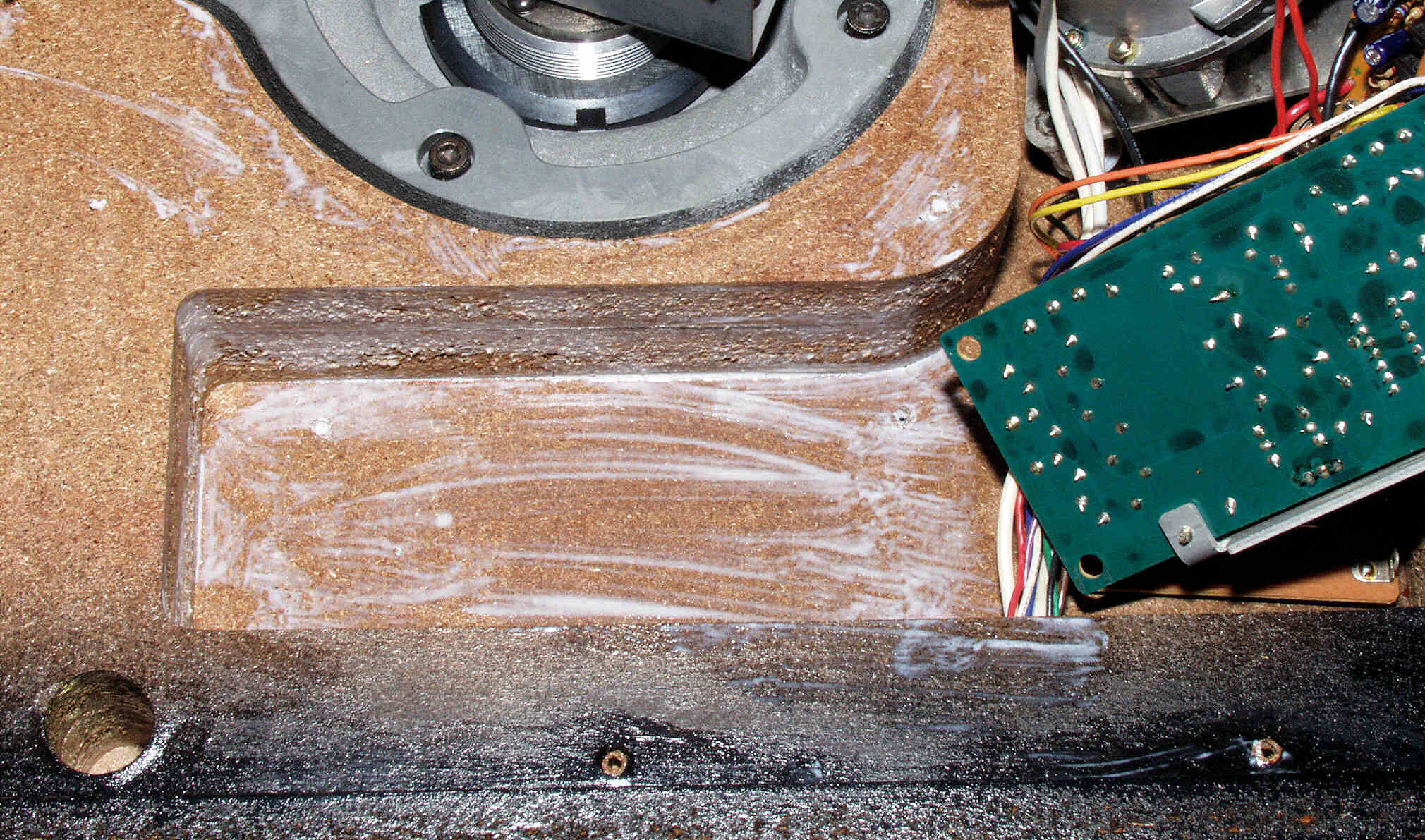

Ｋ６１．　修理中　本体アーム取り付け台周り修正材にもボンドを塗る。

Ｋ６２．　修理中　モータ取付穴に再度ボンドを塗る。

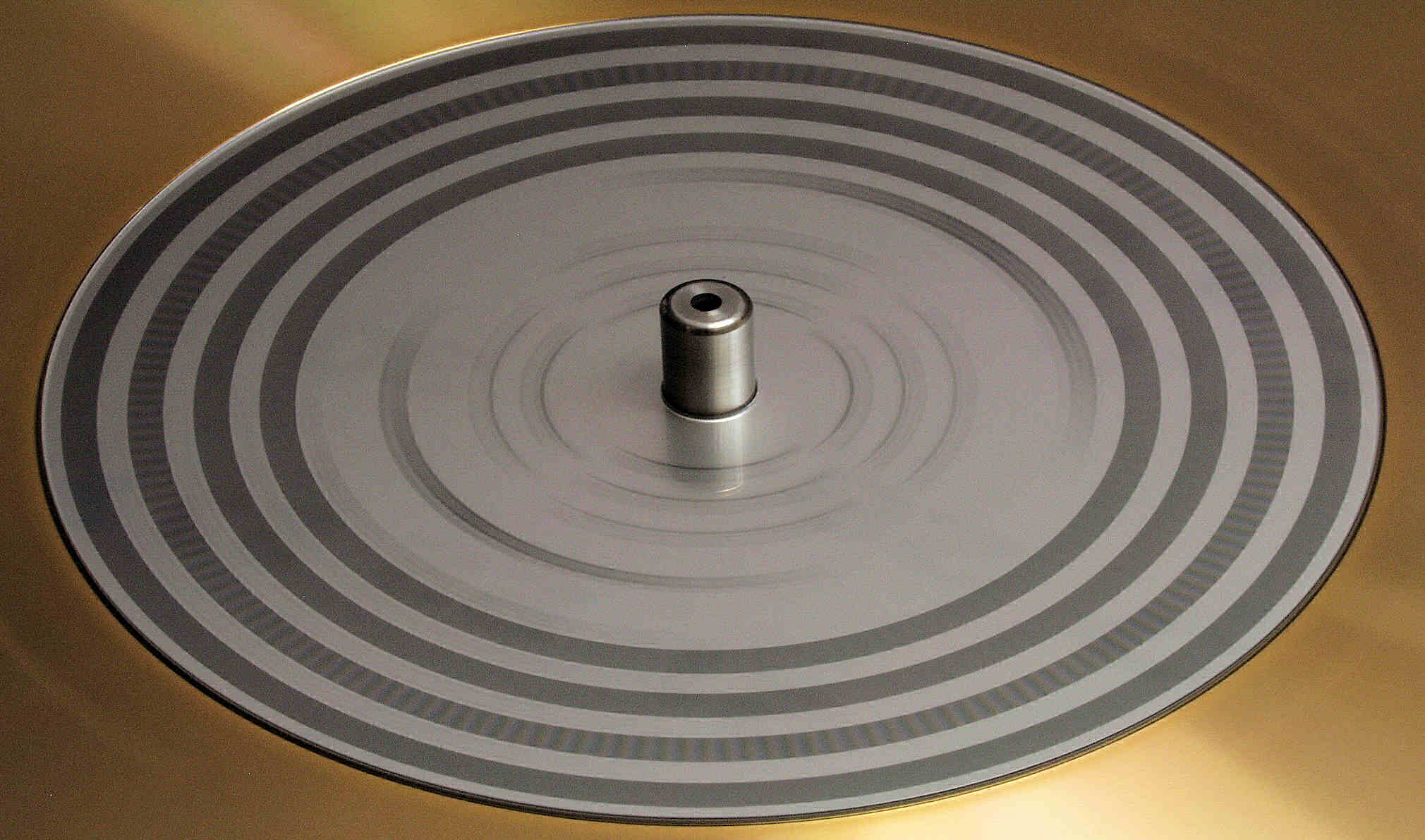

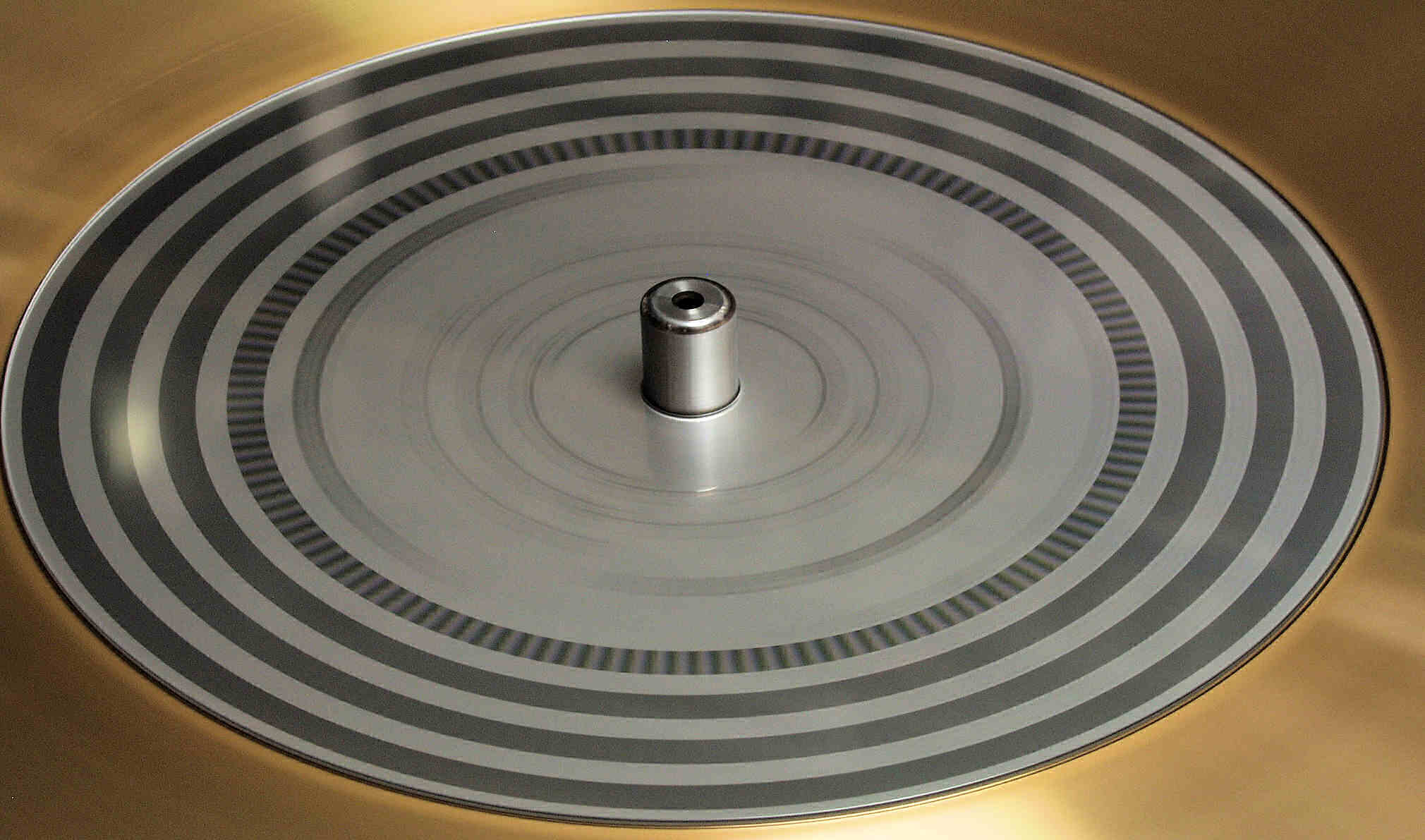

Ｅ．　調整・測定 Ｅ１．　　３３回転ストロボ

Ｅ２．　　４５回転ストロボ

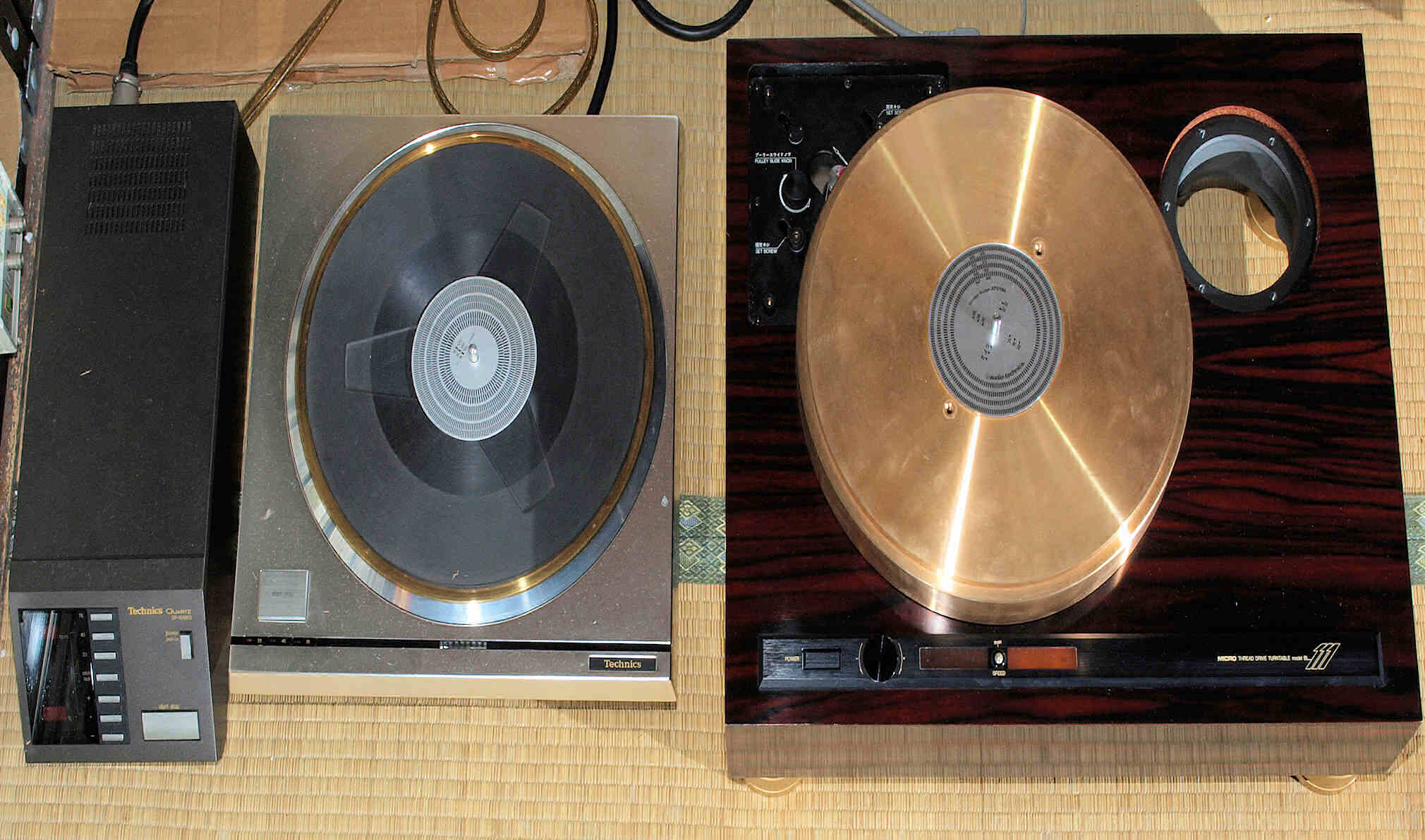

Ｅ５．　完成。　　２４時間エージング、左は「Ｔｅｃｈｎｉｃｓ　ＳＰ−１０ｍｋ�V」。

Ｓ．　MICRO SEIKI　ＢＬ−１１１　の仕様（カタログ・マニアルより）

型式 アームレスプレイヤー　ＢＬ−１１１ 駆動方式 ベルトドライブ方式 使用モーター 8極24スロット、アウターローター型ブラシレスDCサーボモーター 定格回転数 33 1/3、45rpm ターンテーブル 砲金製、直径310mm、重量10kg、慣性モーメント1500kg・cm2 回転ムラ 0.025％以下（WRMS） SN比 60dB以上（JIS） 回転数微調整範囲 ±6％以内 電源電圧 AC100V、50Hz/60Hz 消費電力 12W 外形寸法 幅532×高さ230×奥行440mm 重量 36kg 価格 270,000円 付属 アームマウントベース A-1200シリーズ Ａ-1201 ＭＩＣＲＯ＝ＭＡ-505Ｌ、　505ＬＳ、　505ＬＸ ＡＵＤＩＯ　ＣＲＡＦＴ＝ＡＣ-300ＭＫ�U ＳＡＥＣ＝ＷＥ-407/23 Ａ-1202 ＳＡＥＣ＝ＷＥ-308、 308Ｎ、 308ＳＸ、 317 ＧＲＡＣＥ、Ｇ-660Ｐ Ａ-1203 ＦＲ＝ＦＲ-64、 64Ｓ、 64Ｂ、 ６４ＦＸ、 14 Ａ-1204 ＦＲ＝ＦＲ-24ＭＫ�U 54 ＤＥＮＯＮ＝ＤＡ-303、 305、 307、 309、 401 ＶＩＣＴＯＲ＝ＵＡ-5045 Ａ-1205 ＭＩＣＲＯ＝ＭＡ-505Ｘ�U、 505Ｓ�U、 505ＭＫ�V、 ＭＡ-808Ｘ ＡＵＤＩＯ　ＣＲＡＦＴ＝ＡＣ-3000ＭＣ Ａ-1506 ＳＭＥ＝3009/Ｓ�U、 3009/Ｓ�V、 3010ＲＣ
