ＬＵＸＭＡＮ　ＰＤ５５５修理記録
平成２８年７月２４日持込　　平成２９年１月２５日完成　
Ａ．　修理前の状況
  • 数日前には普通に使えていましたが、本日になってモーターが回らない状況になりました。
    以前、ラックスマンにて給油等をしてもらいましたが、資料が全く無いので、回路等の故障では対応出来ないと言われました。
    （LPの真空吸着は使っておりません。）


Ｂ．　原因
  • 各部経年劣化による故障。

Ｃ．　修理状況
  • 電解コンデンサー交換。
    半固定ＶＲ交換。
    モーターＦＧコイル修理・清掃・コート塗布。
    モーターをオーバーホール（修理・清掃・給油）
    バキューム配管交換

Ｐ．　スタビライザー修理状況

Ｄ．　使用部品
  • 電解コンデンサー　　　　　　　　　　　　１１個。
    抵抗　　　　　　　　　　　　　　　　　　　　４個。
    半固定ＶＲ　　　　　　　　　　　　　　　　　５個。
    フイルムコンデンサー　　　　　　　　　　２個。
    シリコンチューブ　　　　　　　　　　　　　２ｍ。


Ｅ．　調整・測定

Ｆ．　修理費　　１００　，０００円　　オーバーホール修理。

Ｙ．　ユーザー宅の設置状況

Ｓ．　ＬＵＸＭＡＮ　ＰＤ５５５　の仕様（マニアル・カタログより）
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

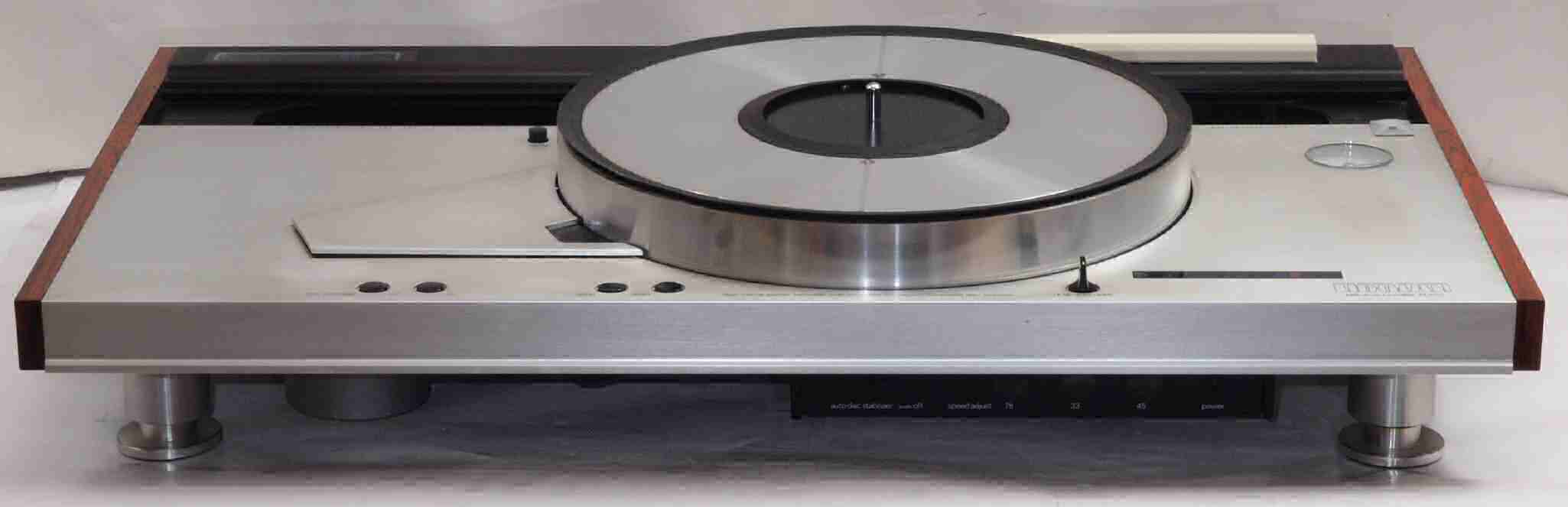

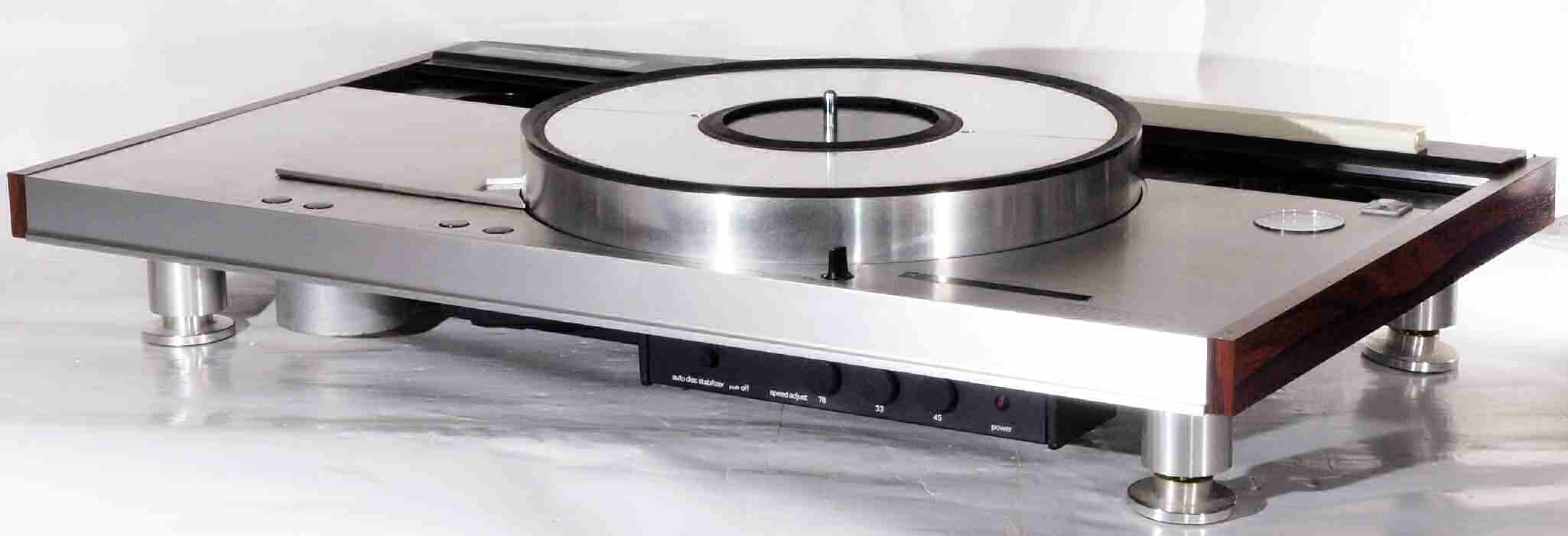

Ａ１１．　点検中　前から見る。　
Ａ１２．　点検中　前右から見る。

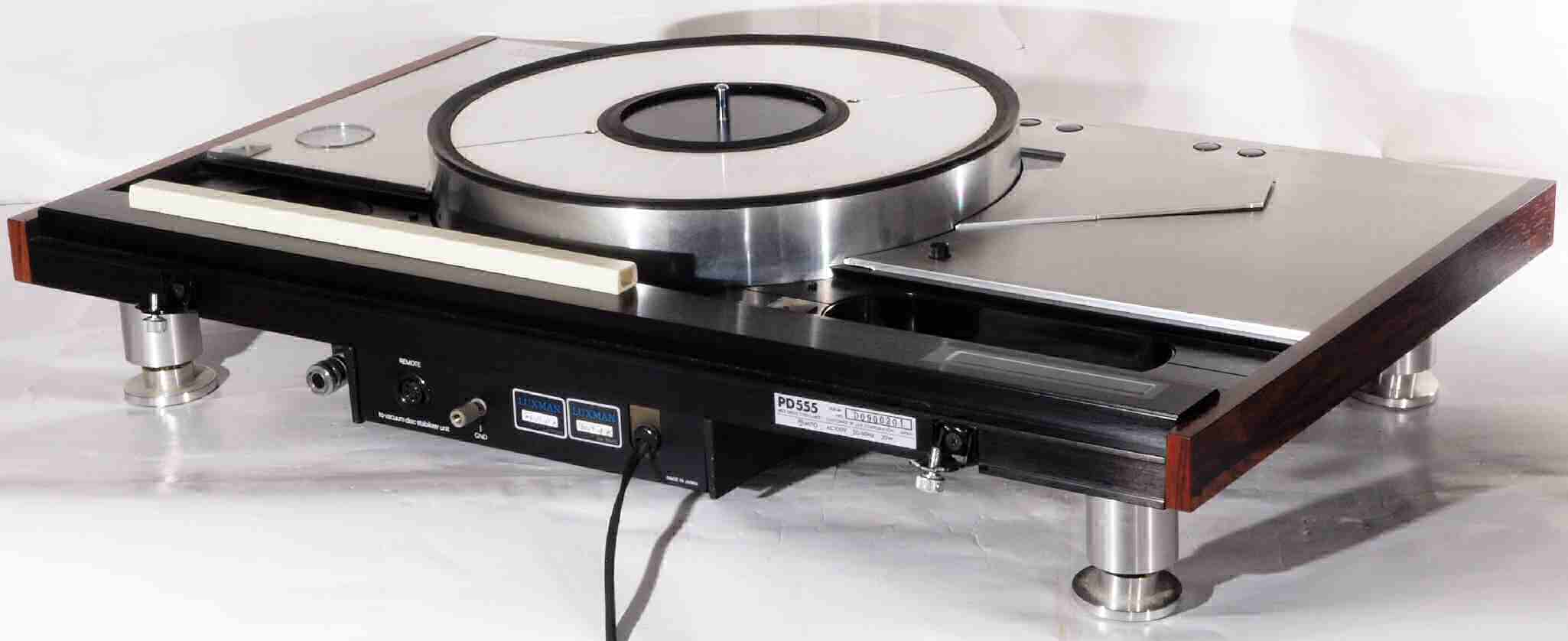

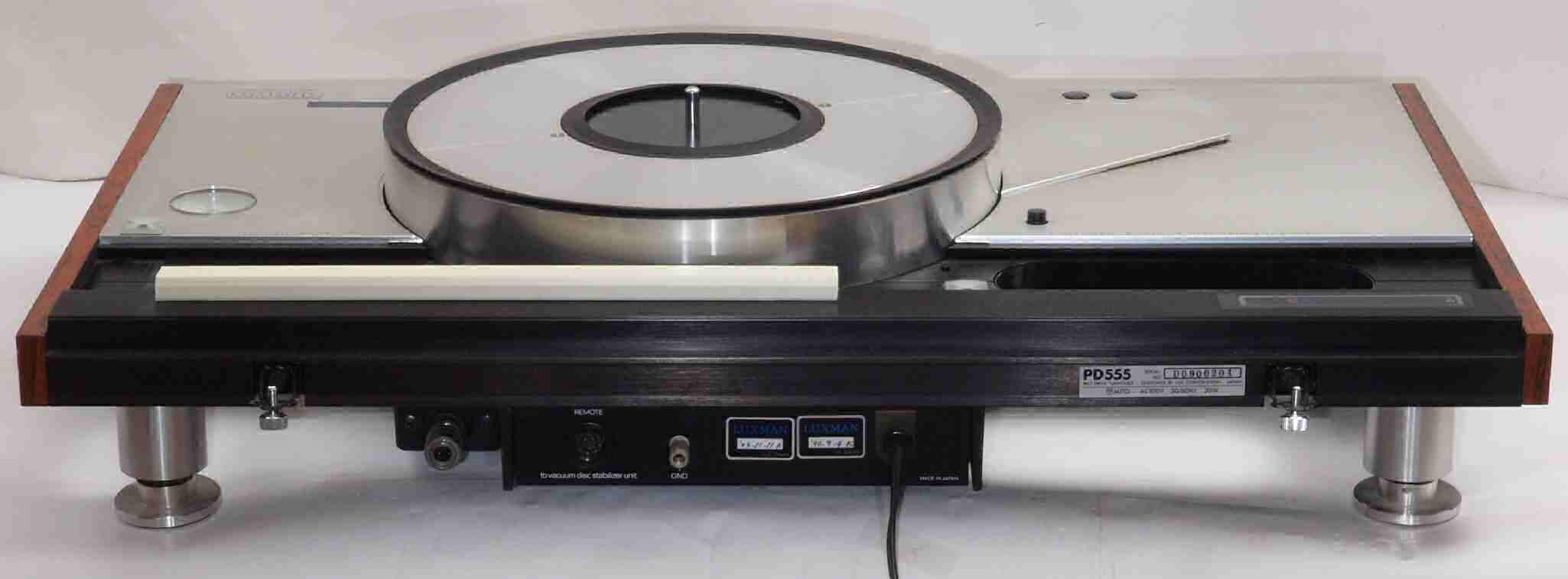

Ａ１３．　点検中　後から見る。

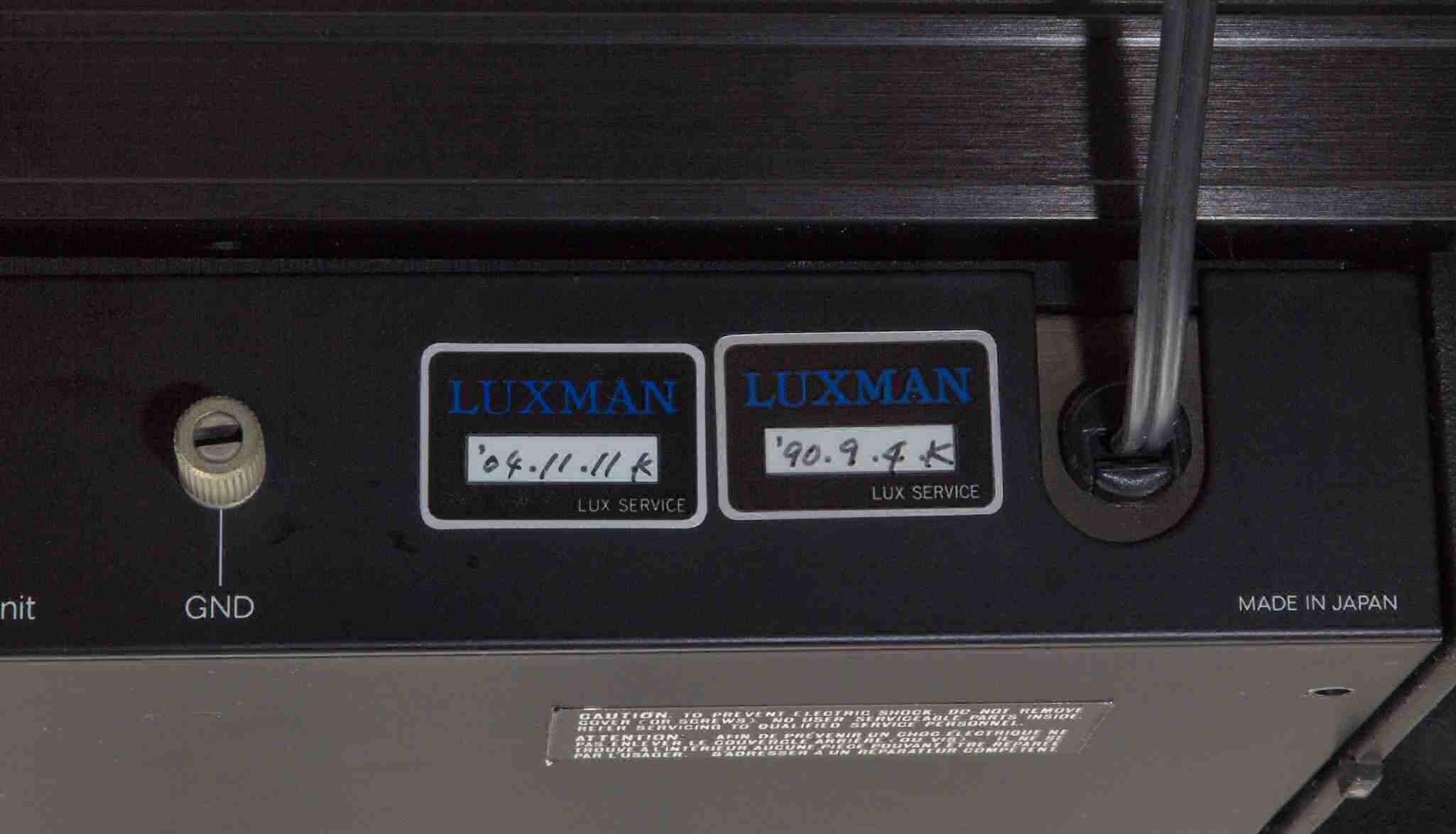

Ａ１３２．　点検中　下後から見る。　ＬＵＸＭＡＮの修理標　１９９０／９／４、　２００４／１１／１１
Ａ１４．　点検中　後左から見る。

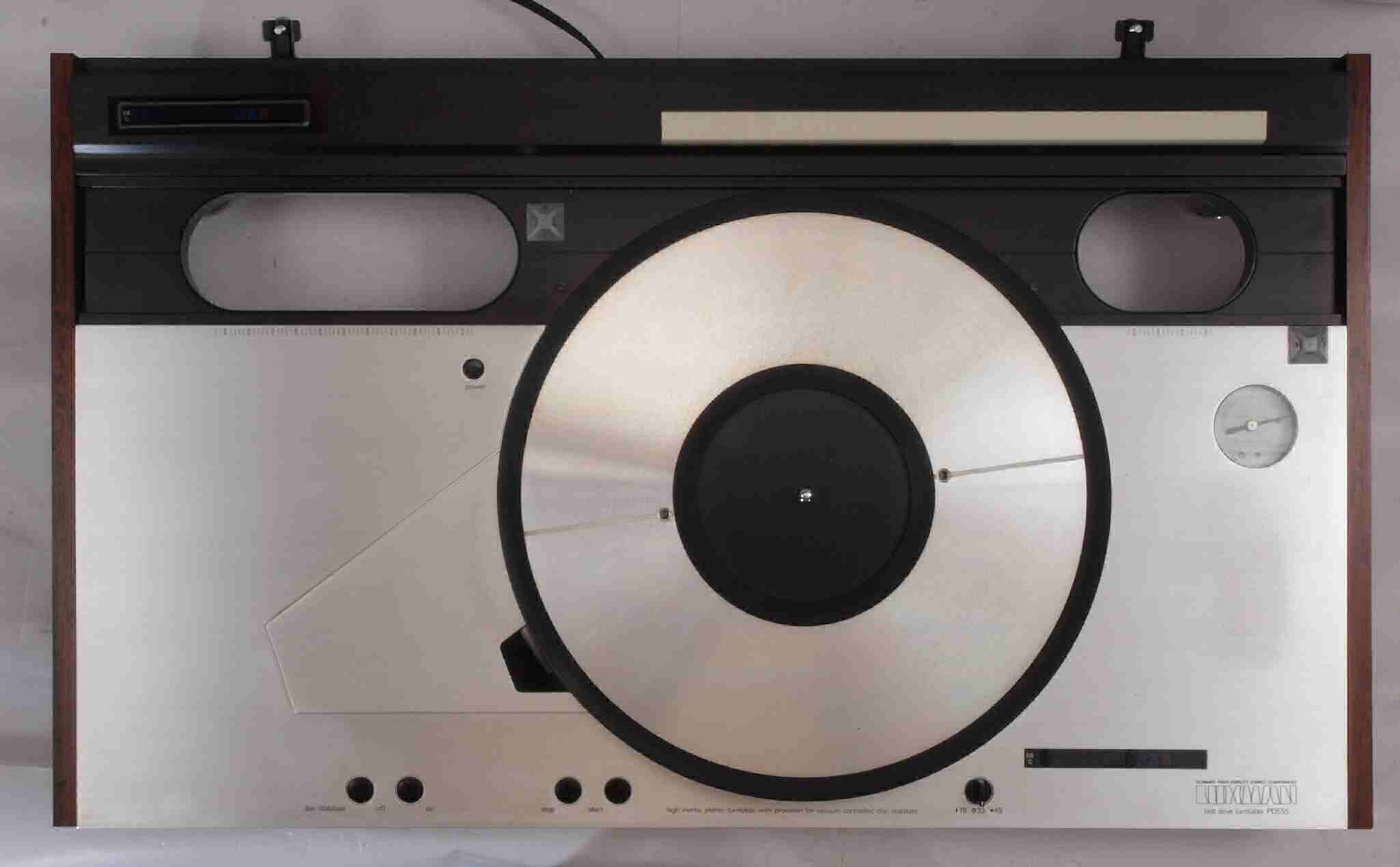

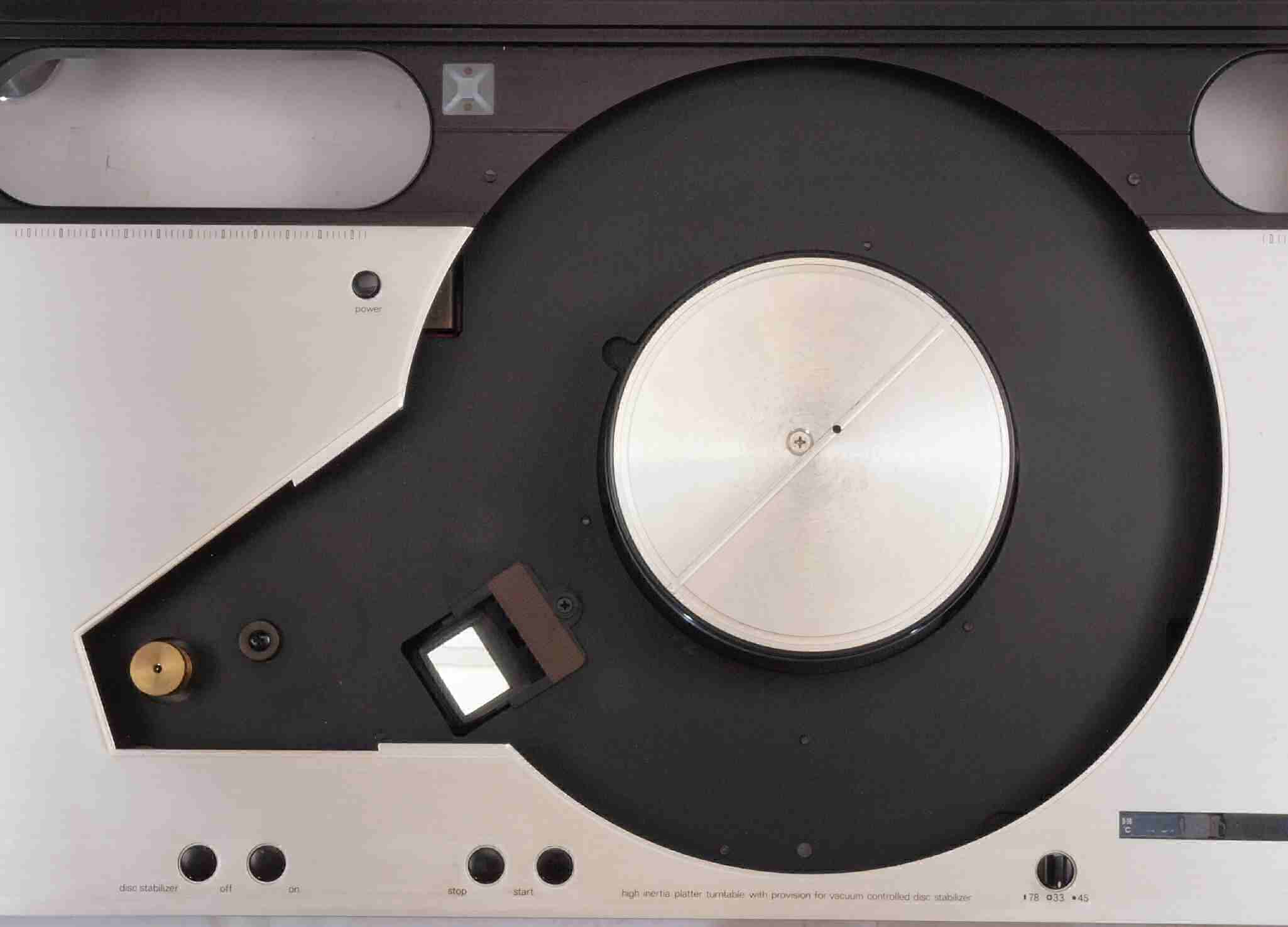

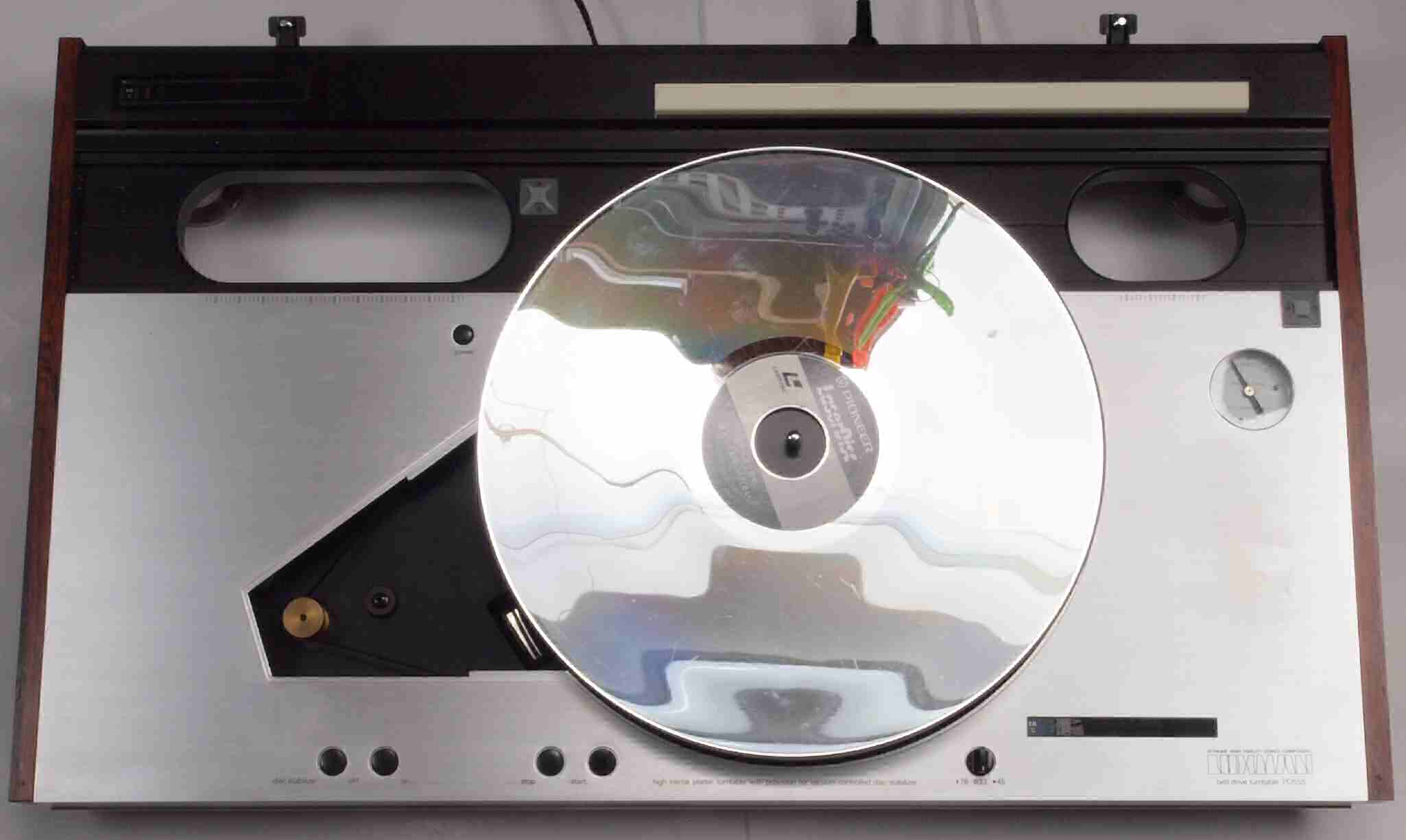

Ａ２１．　点検中　上から見る。
Ａ２２．　点検中　プラッター部。　レコード吸着の溝が見える。

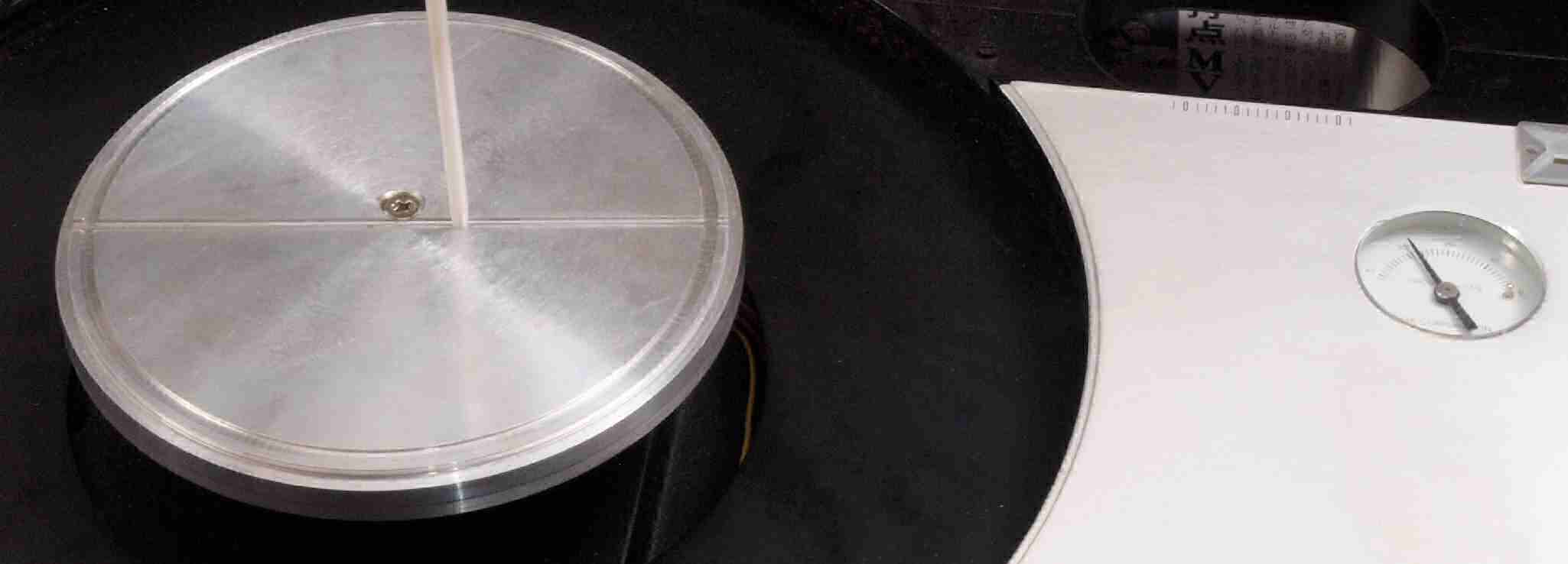

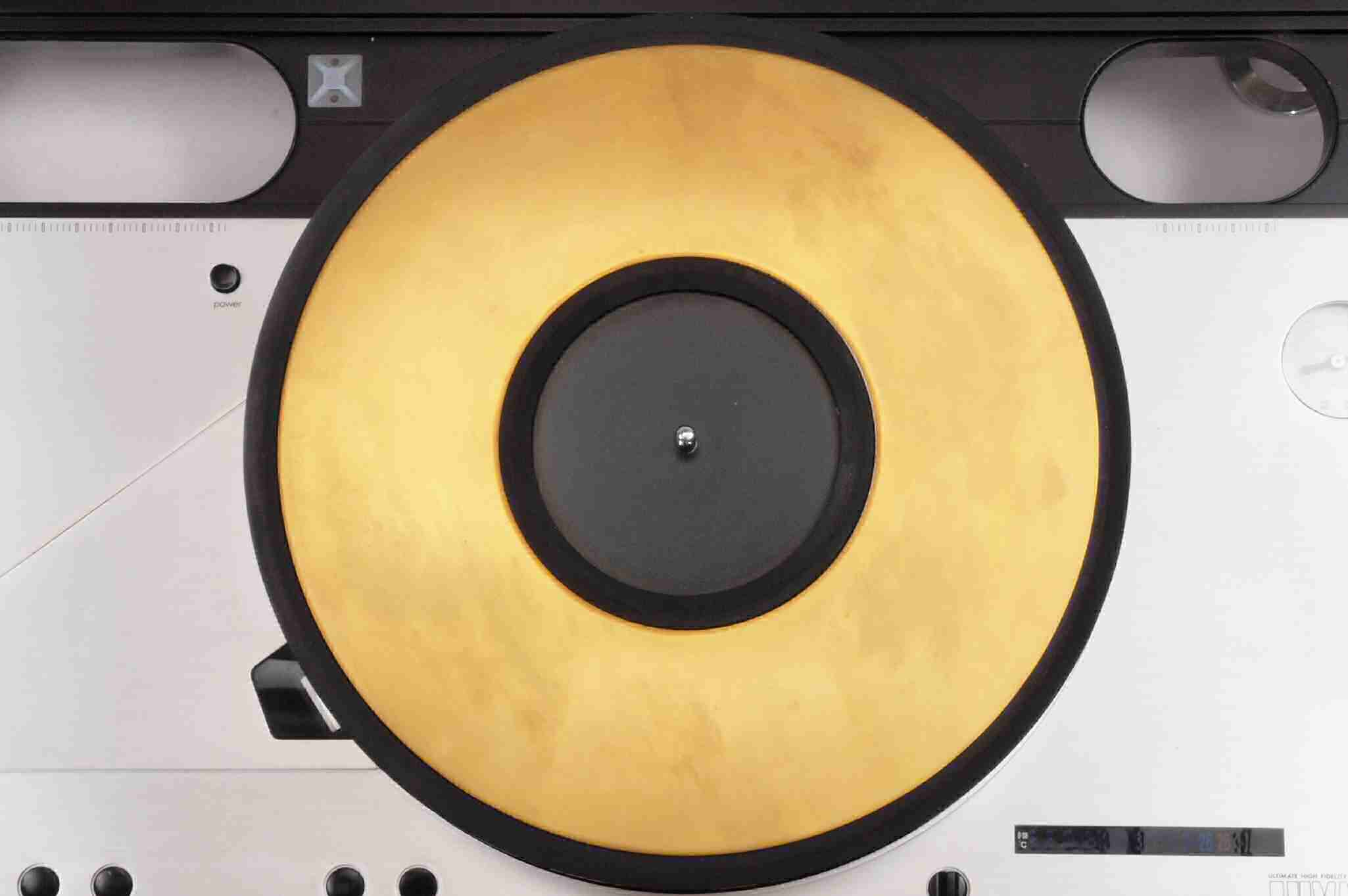

Ａ２３．　点検中　ユーザーは吸着装置が故障なので、真鍮製カバーを製作。

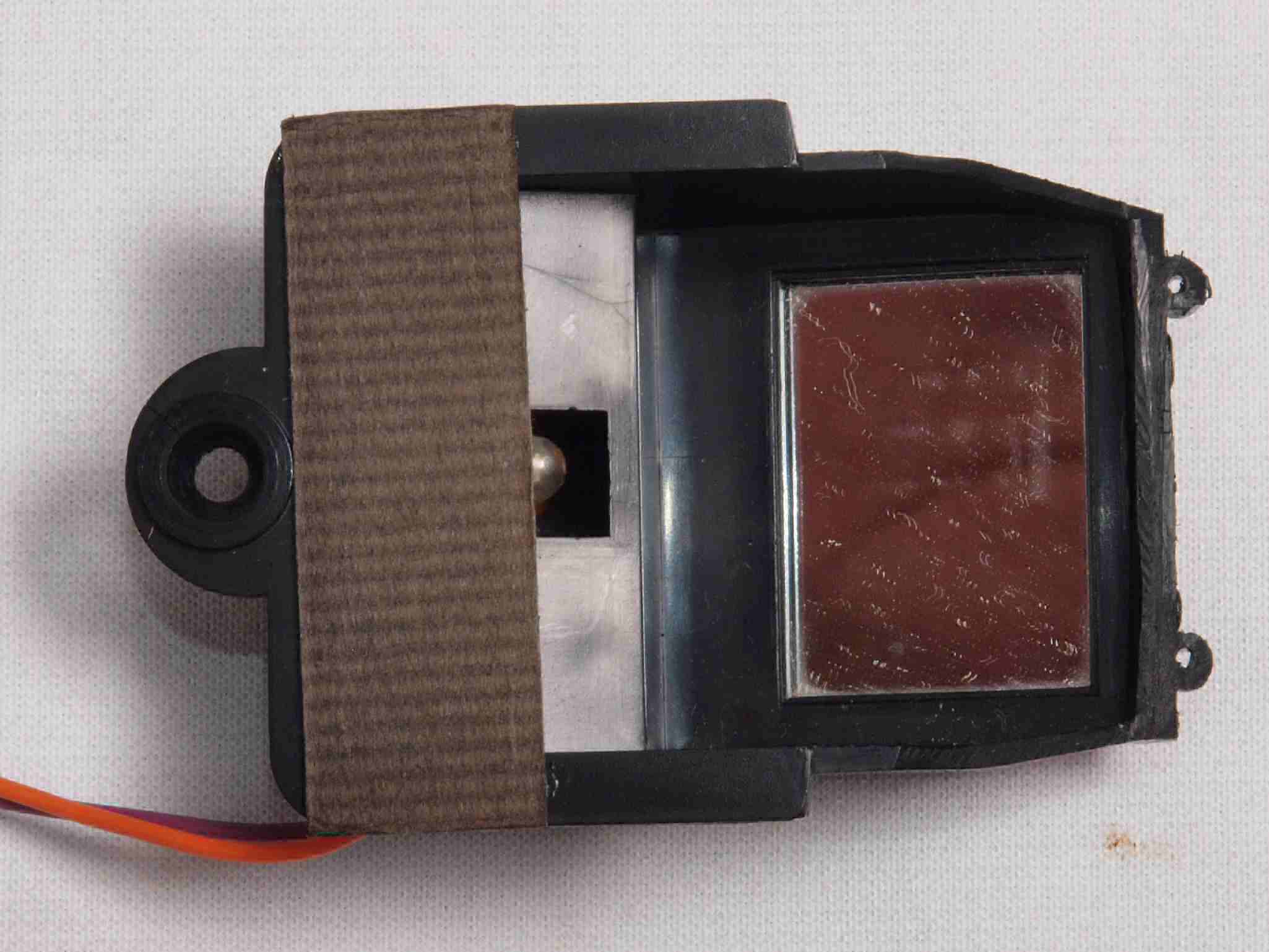

Ａ２４．　点検中　　プラッターを外し駆動機構・ストロボ装置見る。

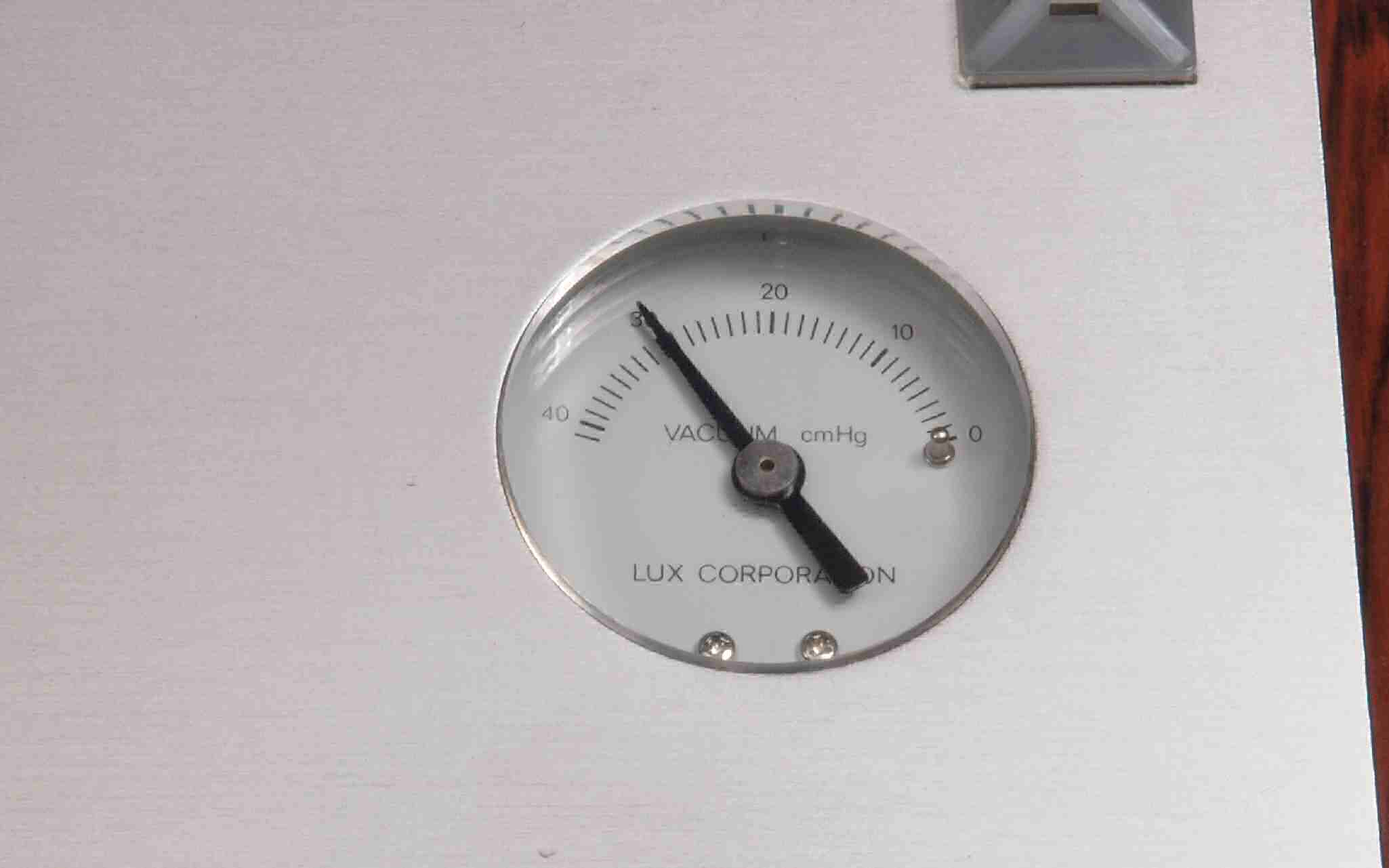

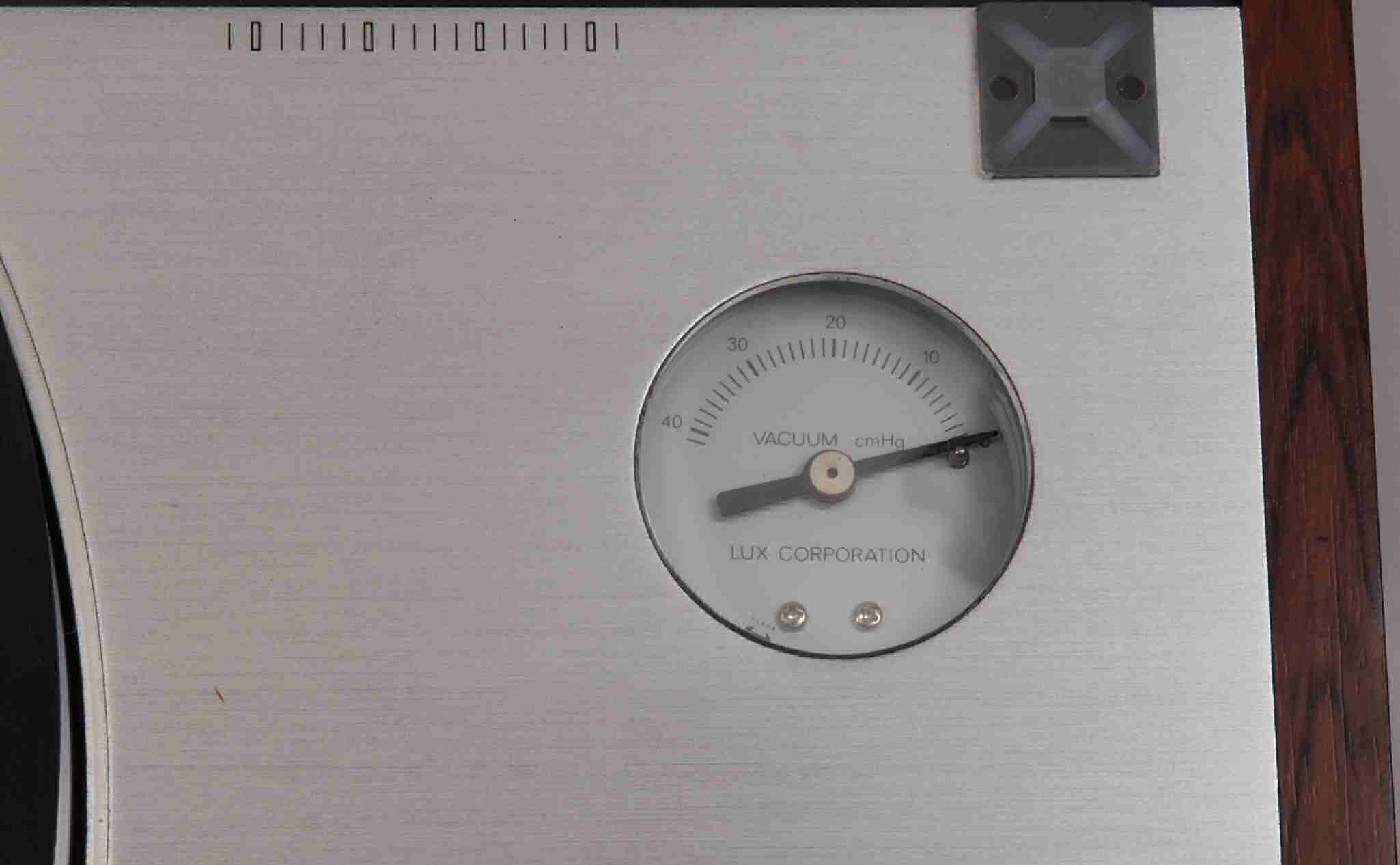

Ａ２５．　点検中　吸着装置の真空度計（バキューム・メータ）

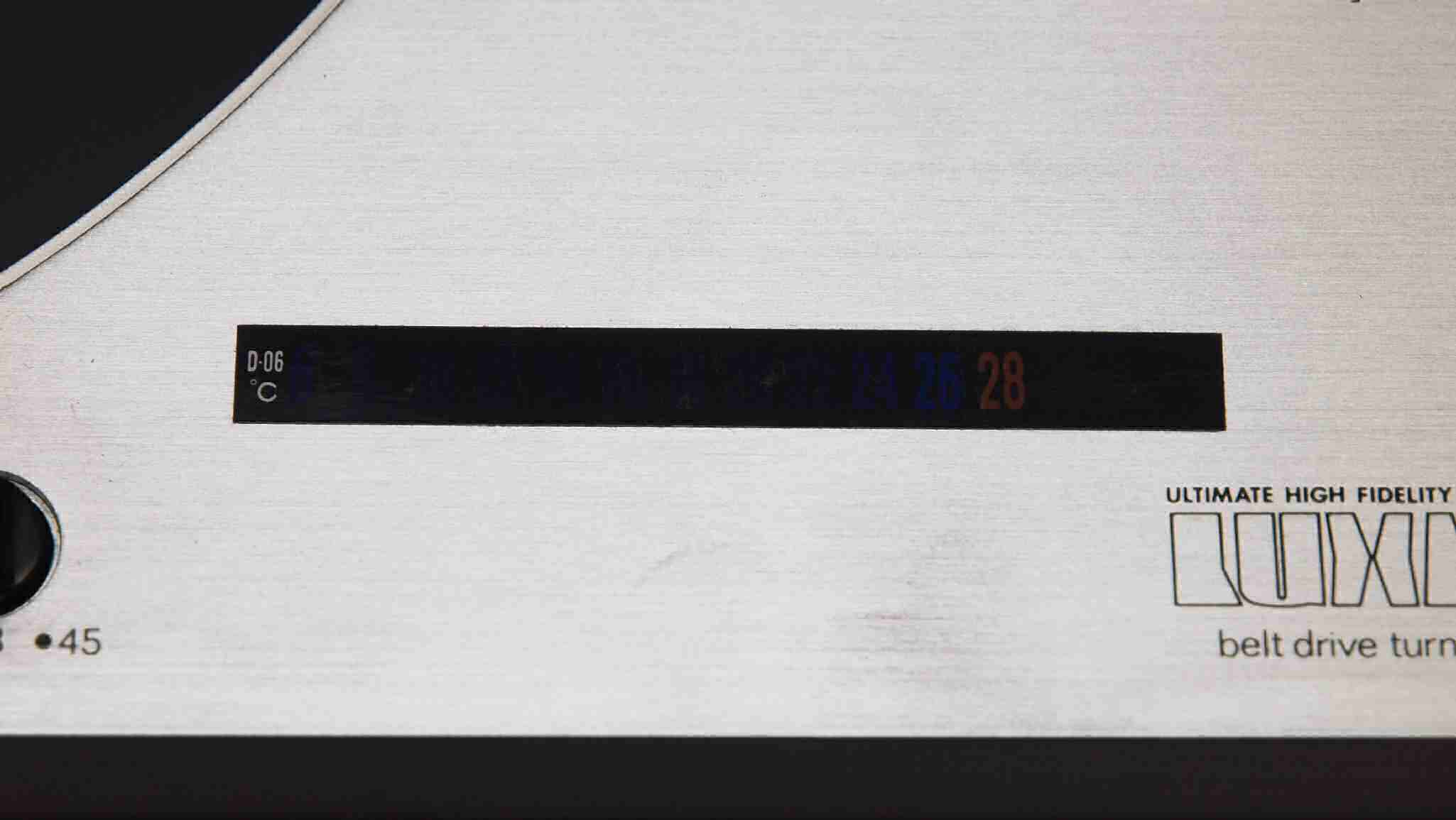

Ａ２６．　点検中　温度計、２８度Ｃ

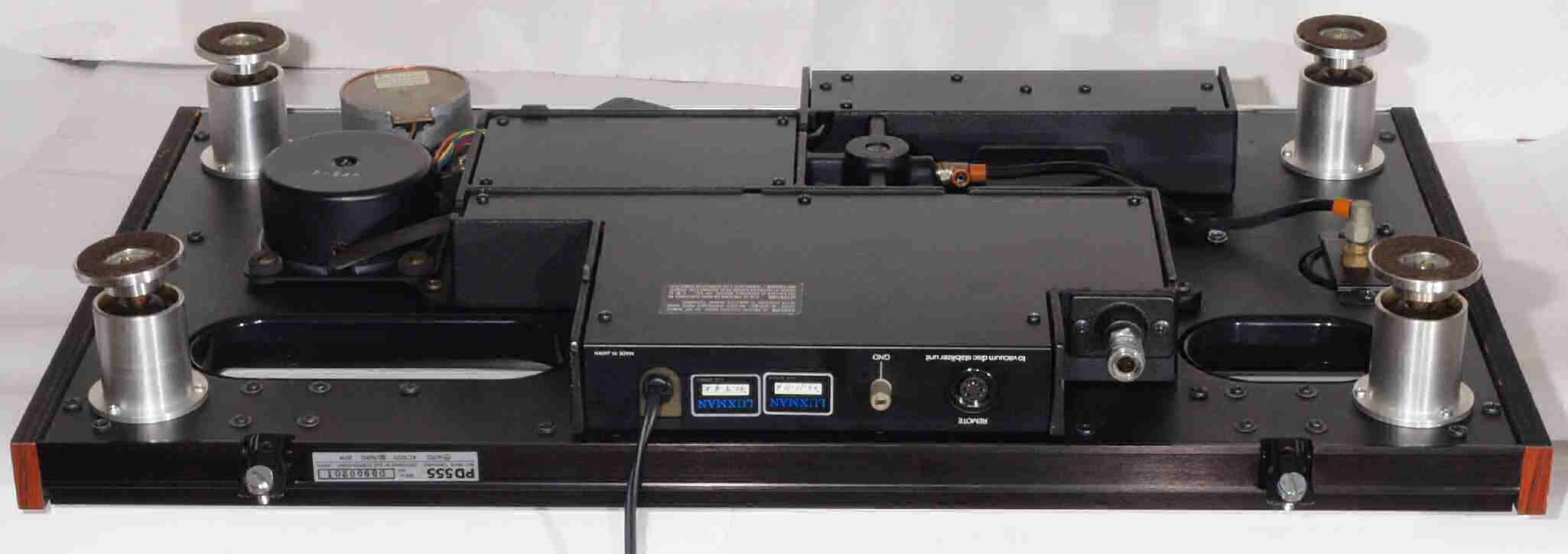

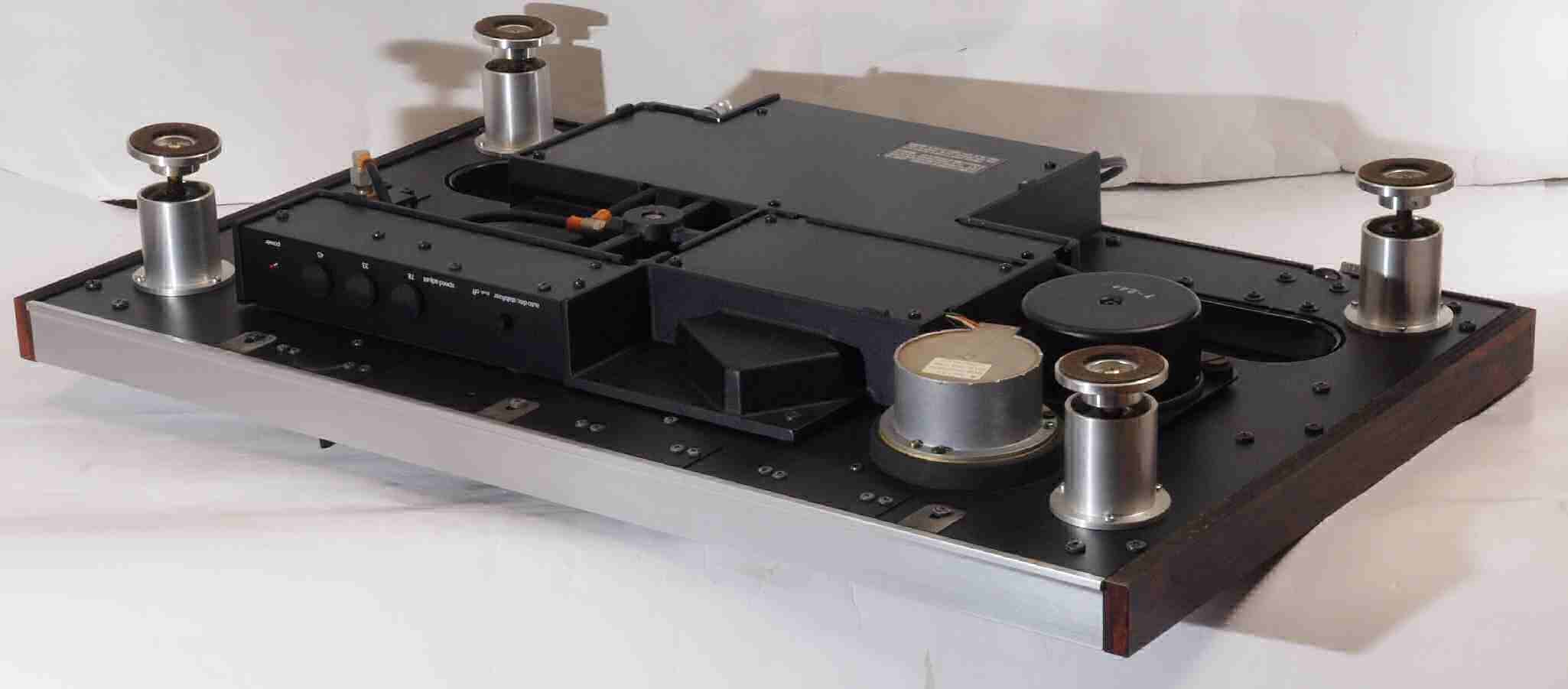

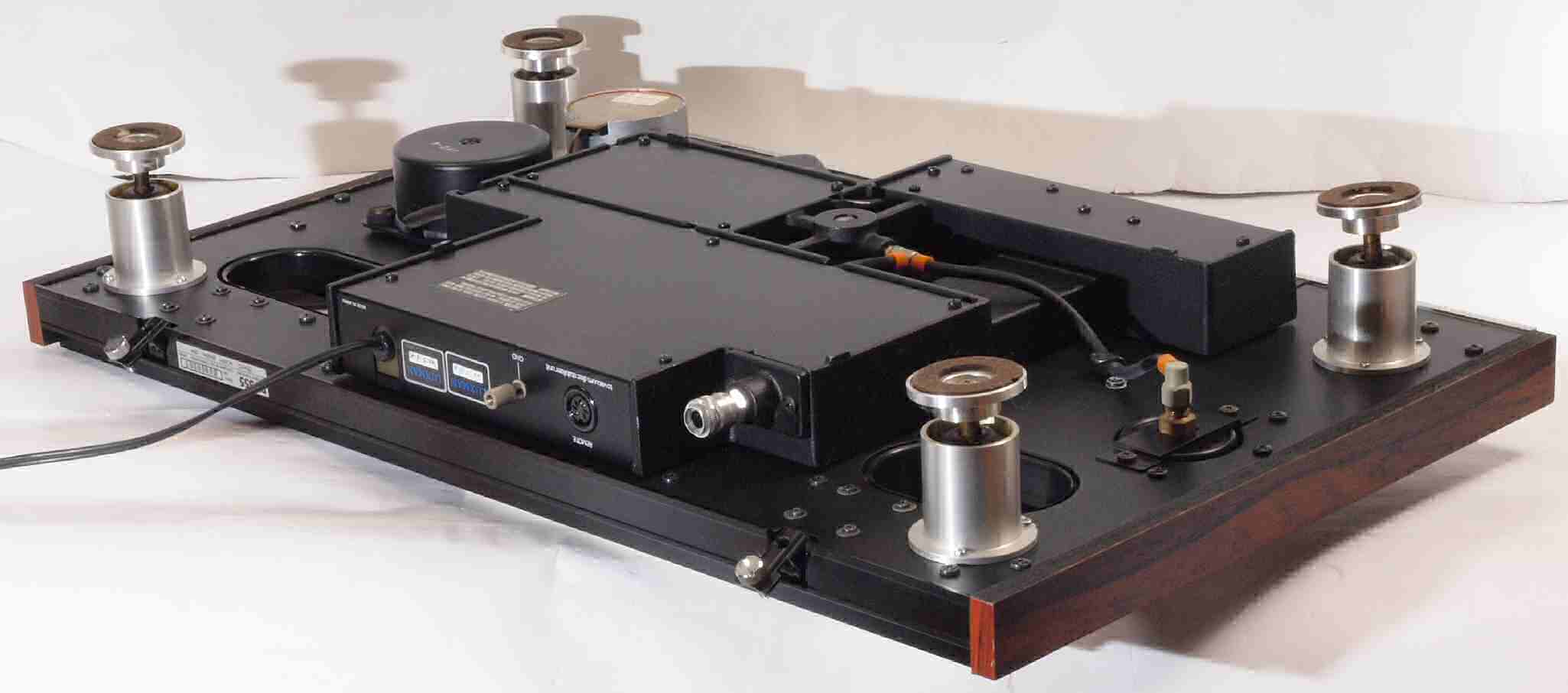

Ａ３１．　点検中　下前から見る。
Ａ３２．　点検中　下前左から見る。
Ａ３３．　点検中　下後から見る。
Ａ３４．　点検中　下後右から見る。

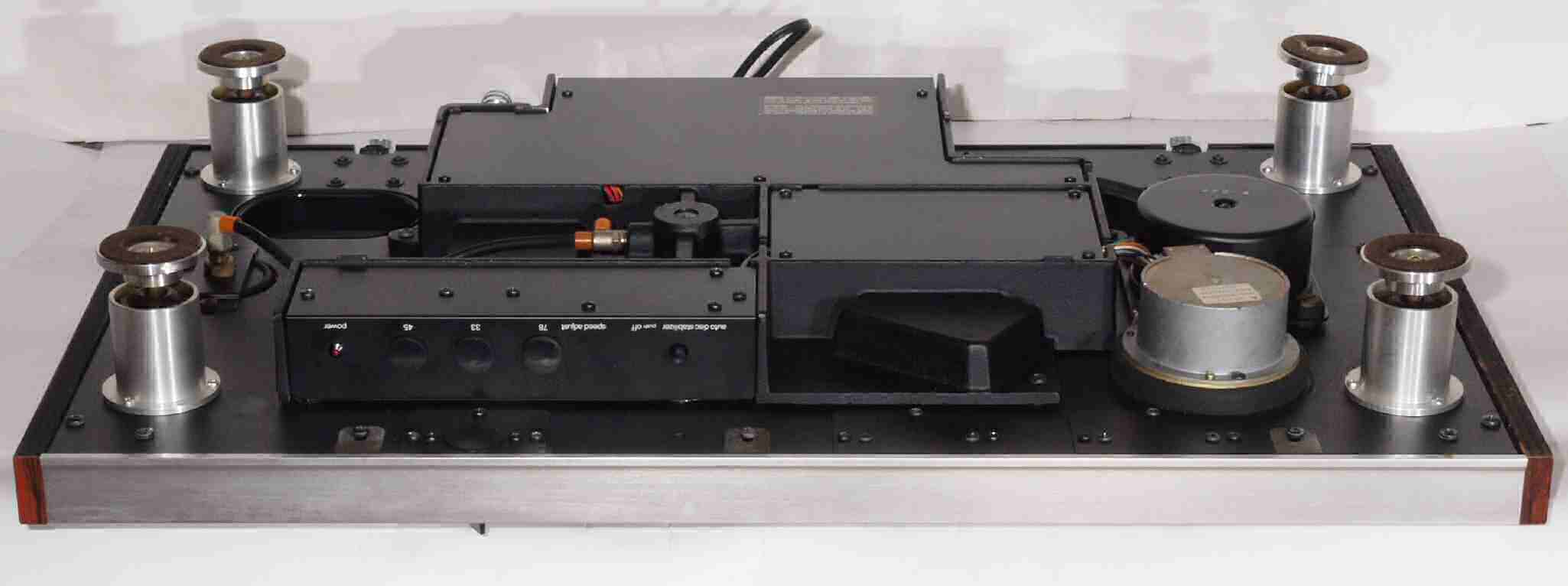

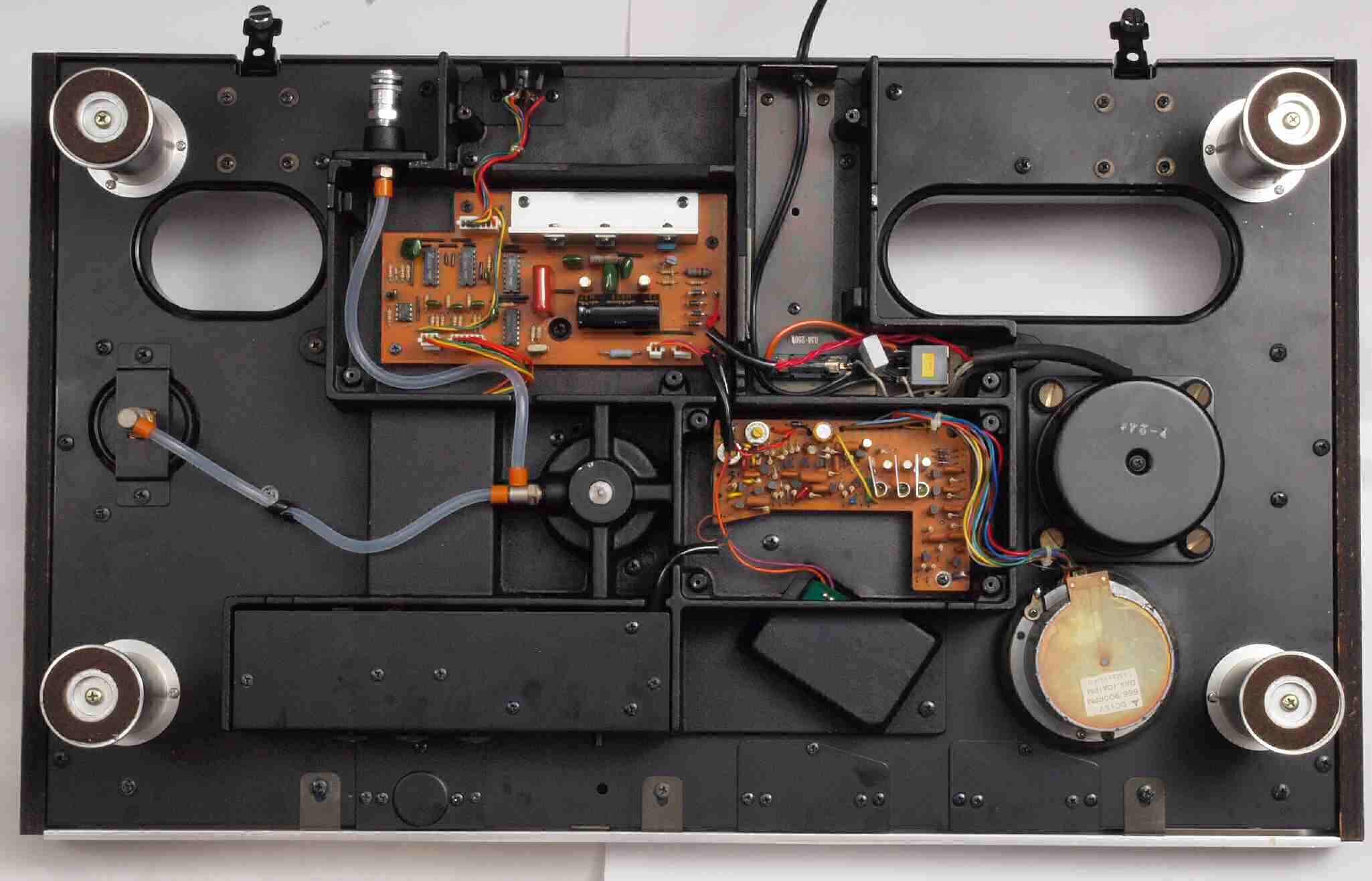

Ａ４１．　点検中　下から見る。

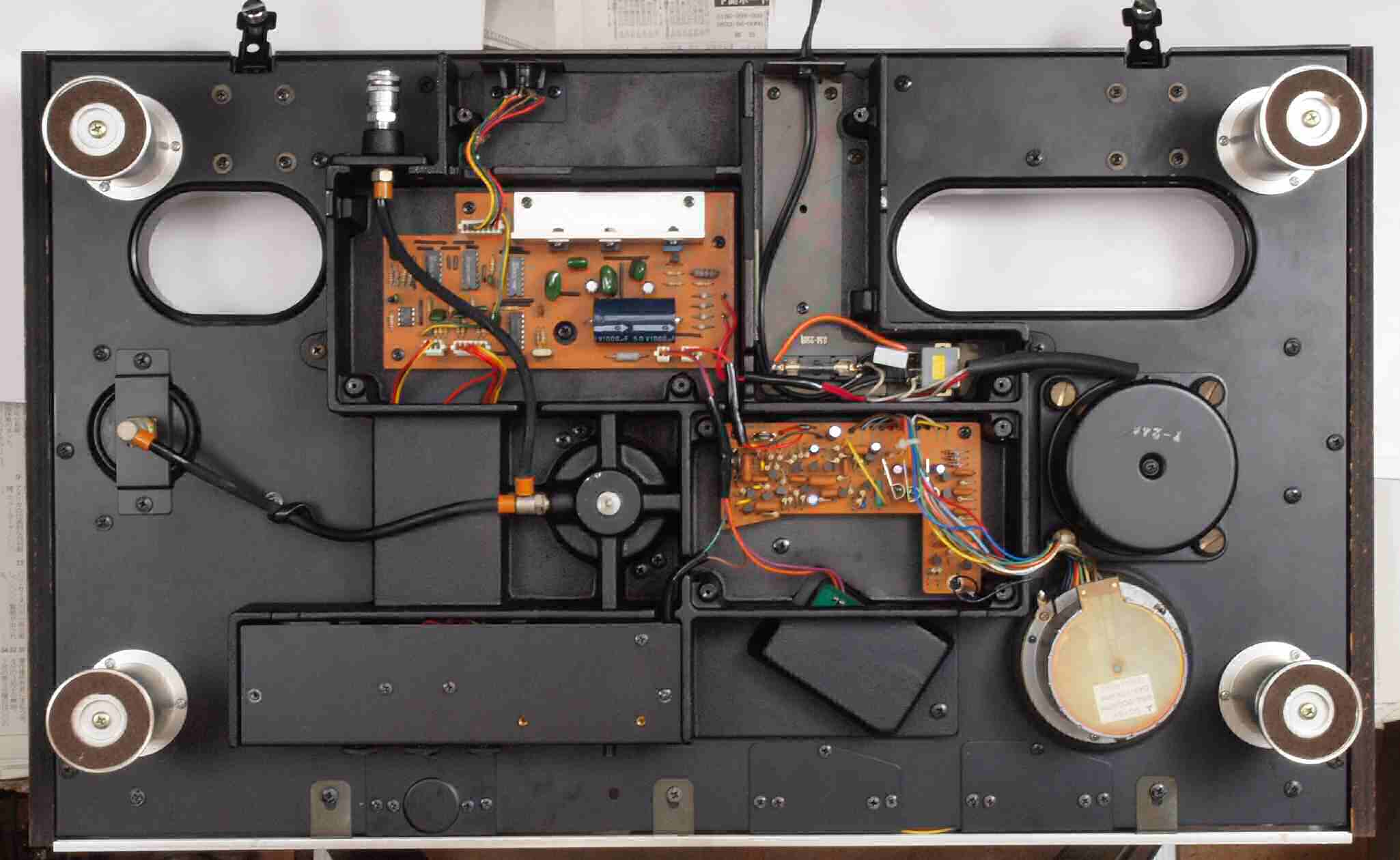

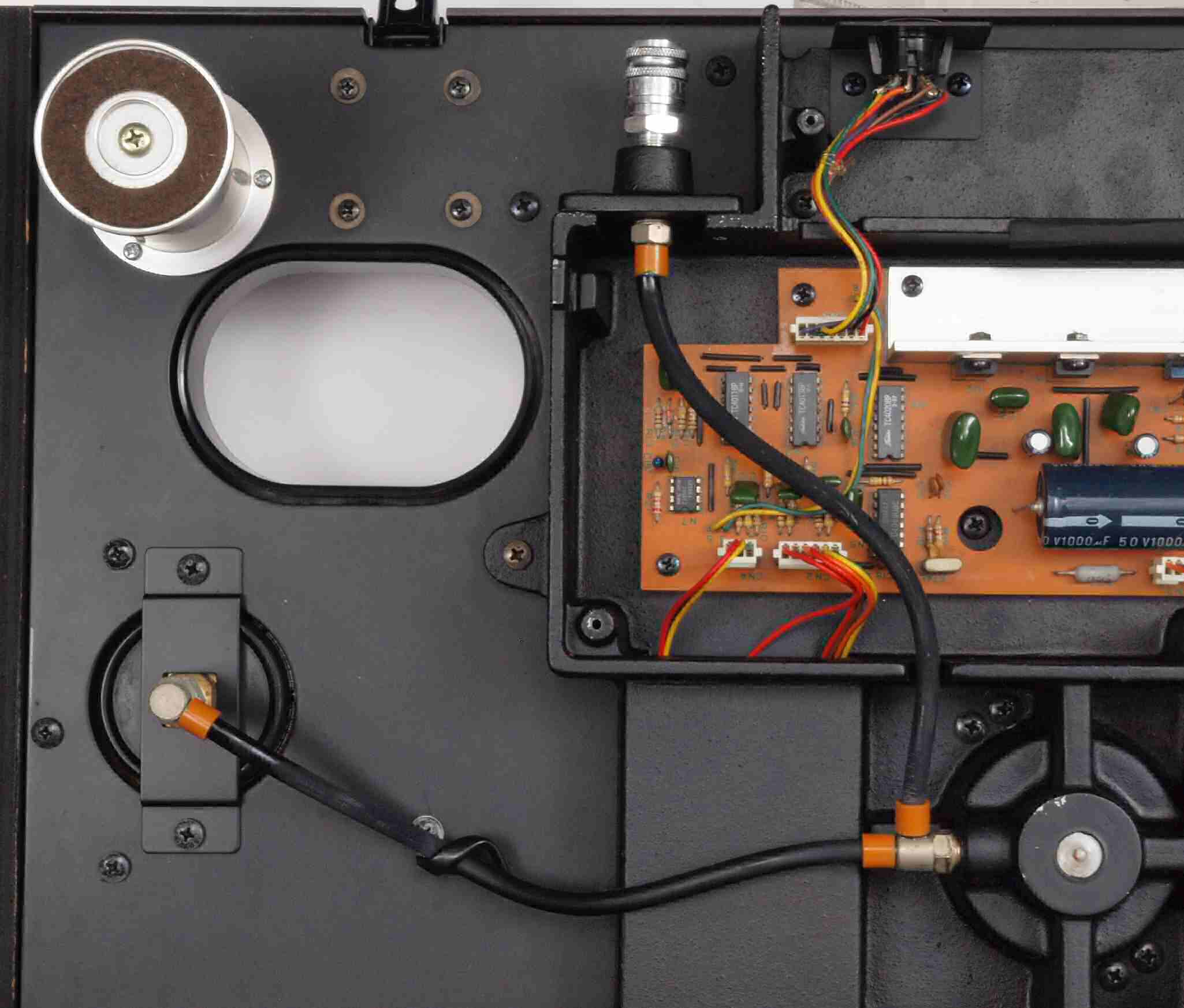

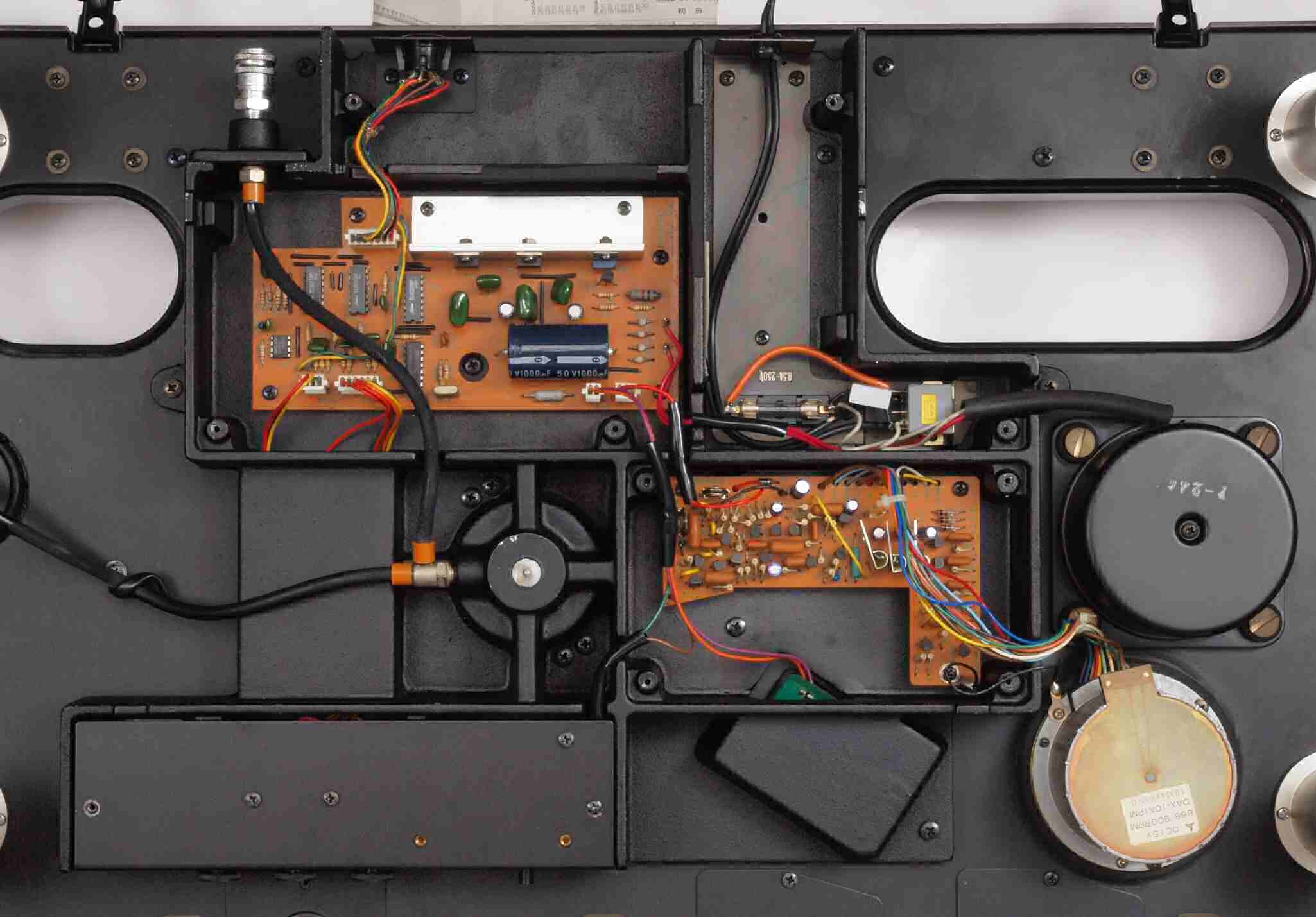

Ａ４２．　点検中　シールドを取り駆動部を下から見る。
Ａ４３．　点検中　吸着装置見る。

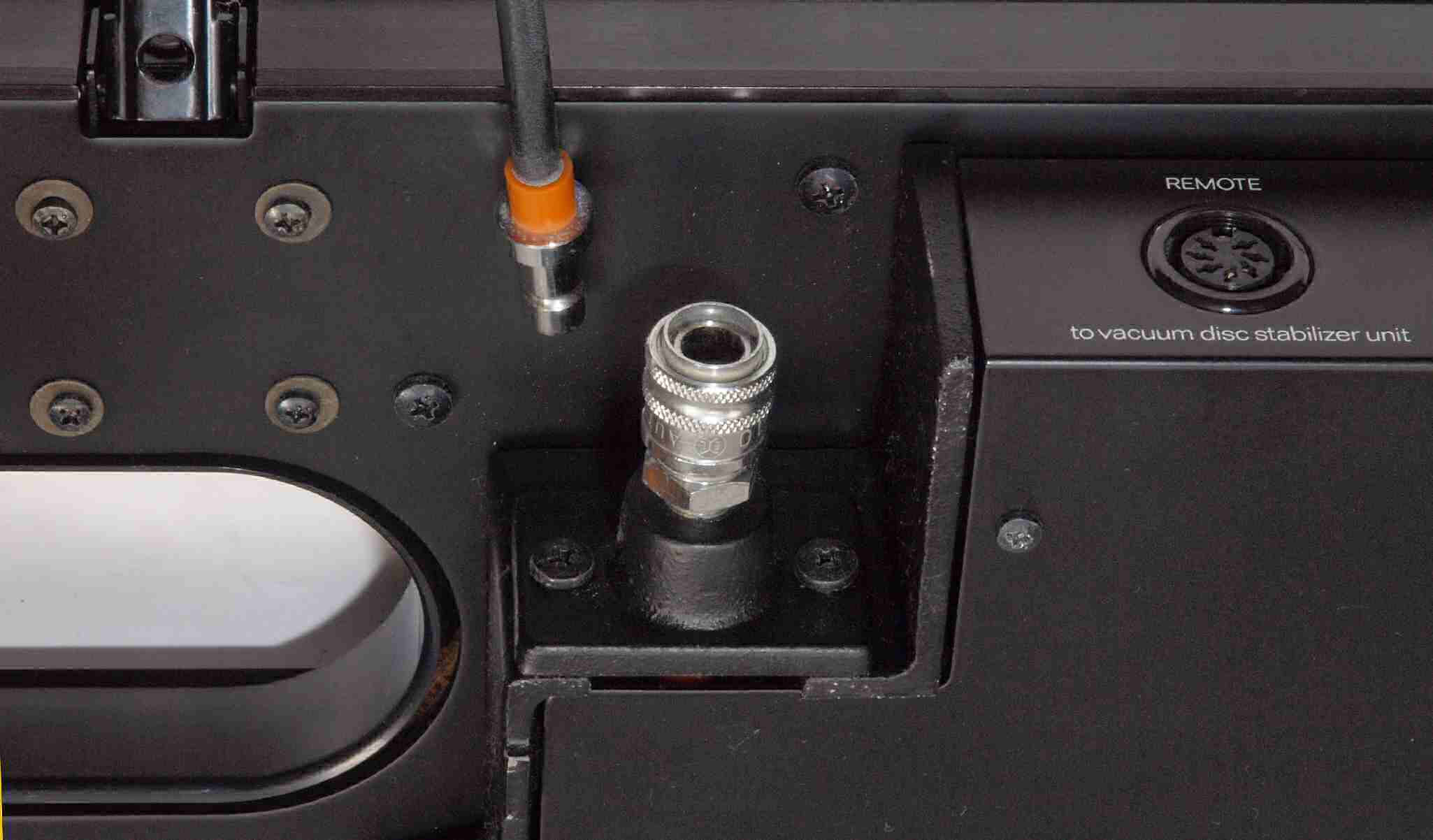

Ａ４４．　点検中　　ポンプとのジョイントプラグ。
Ａ４５．　点検中　スタビザイラー配管は経年劣化（硬化）でズタズタ。

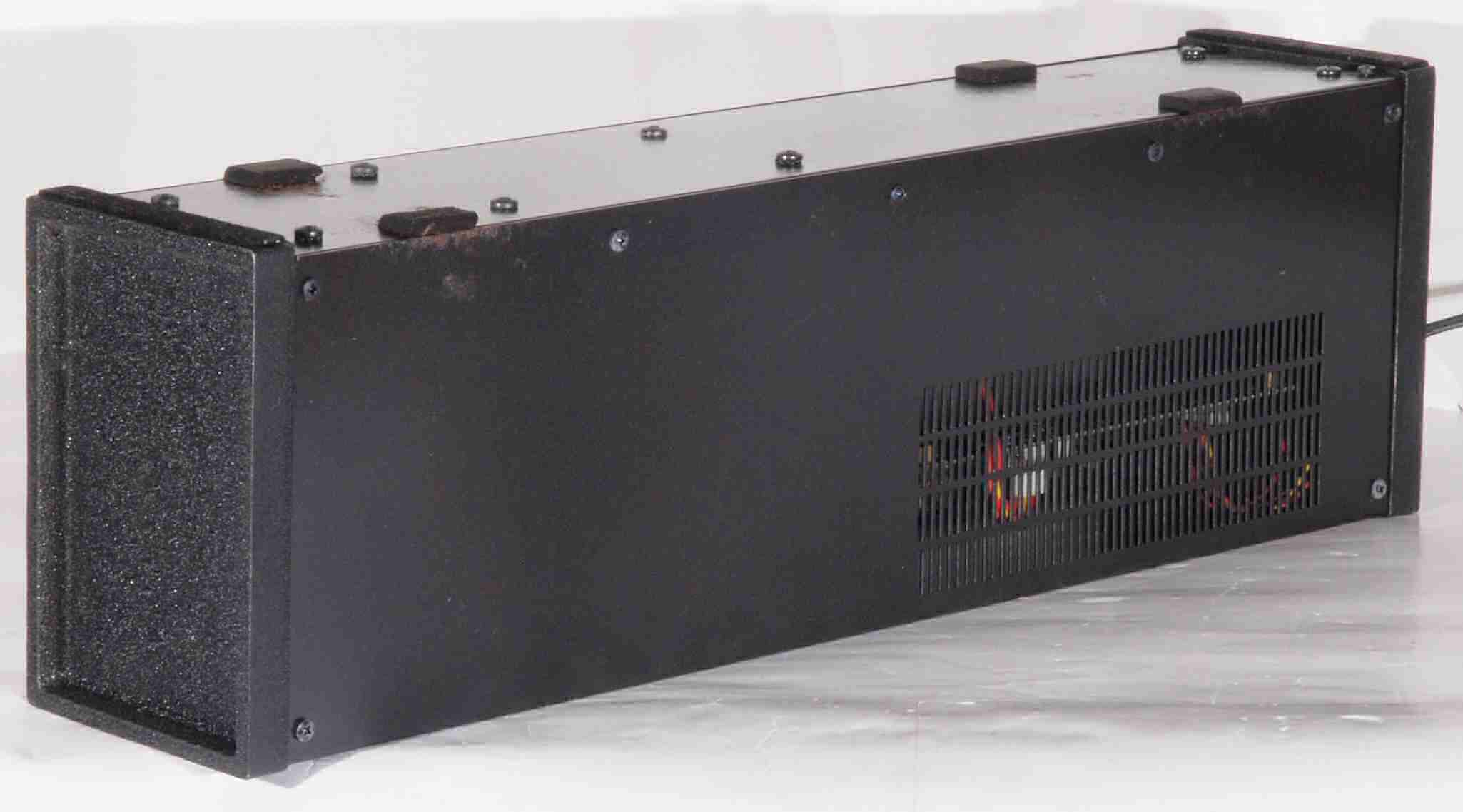

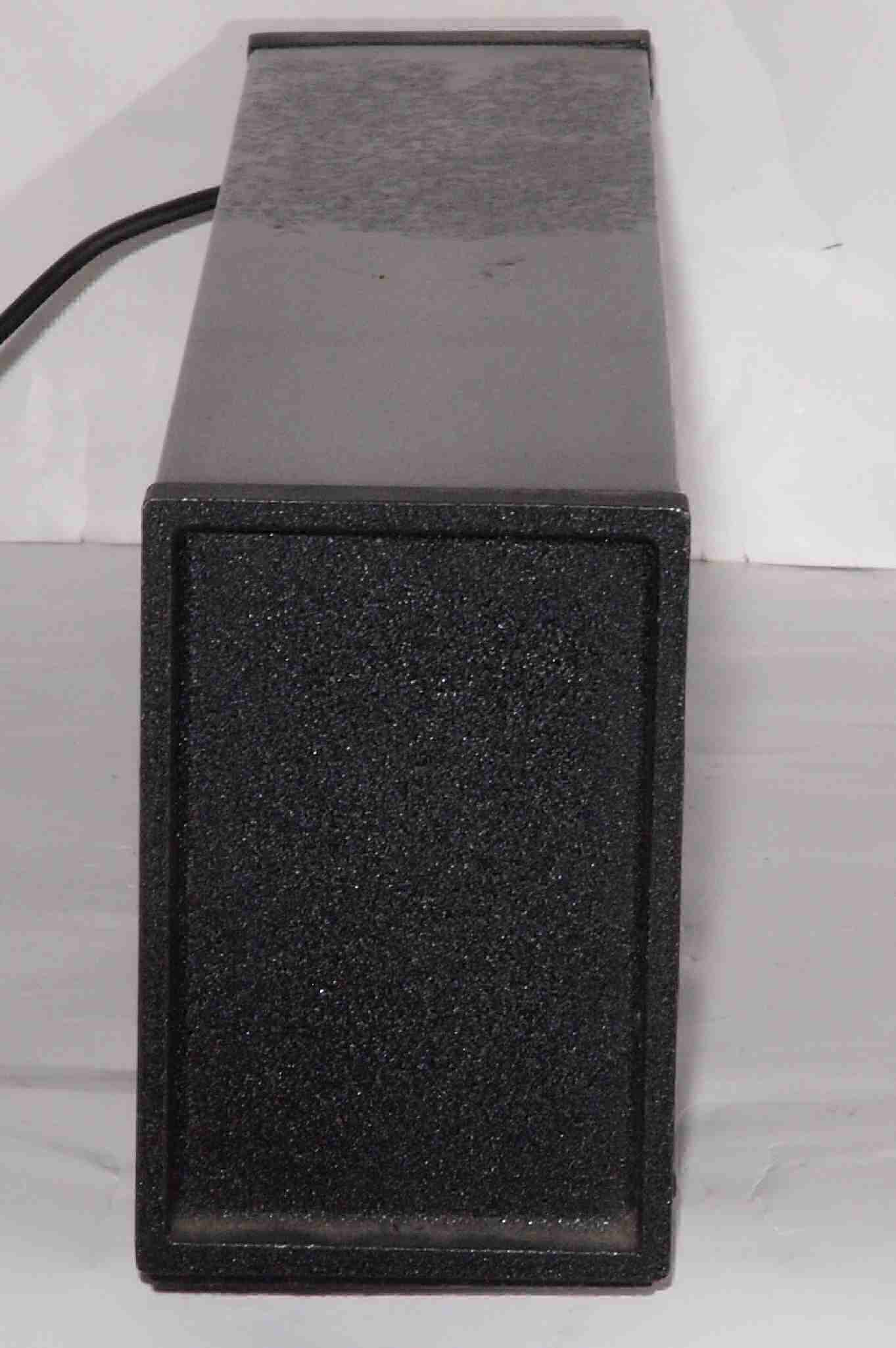

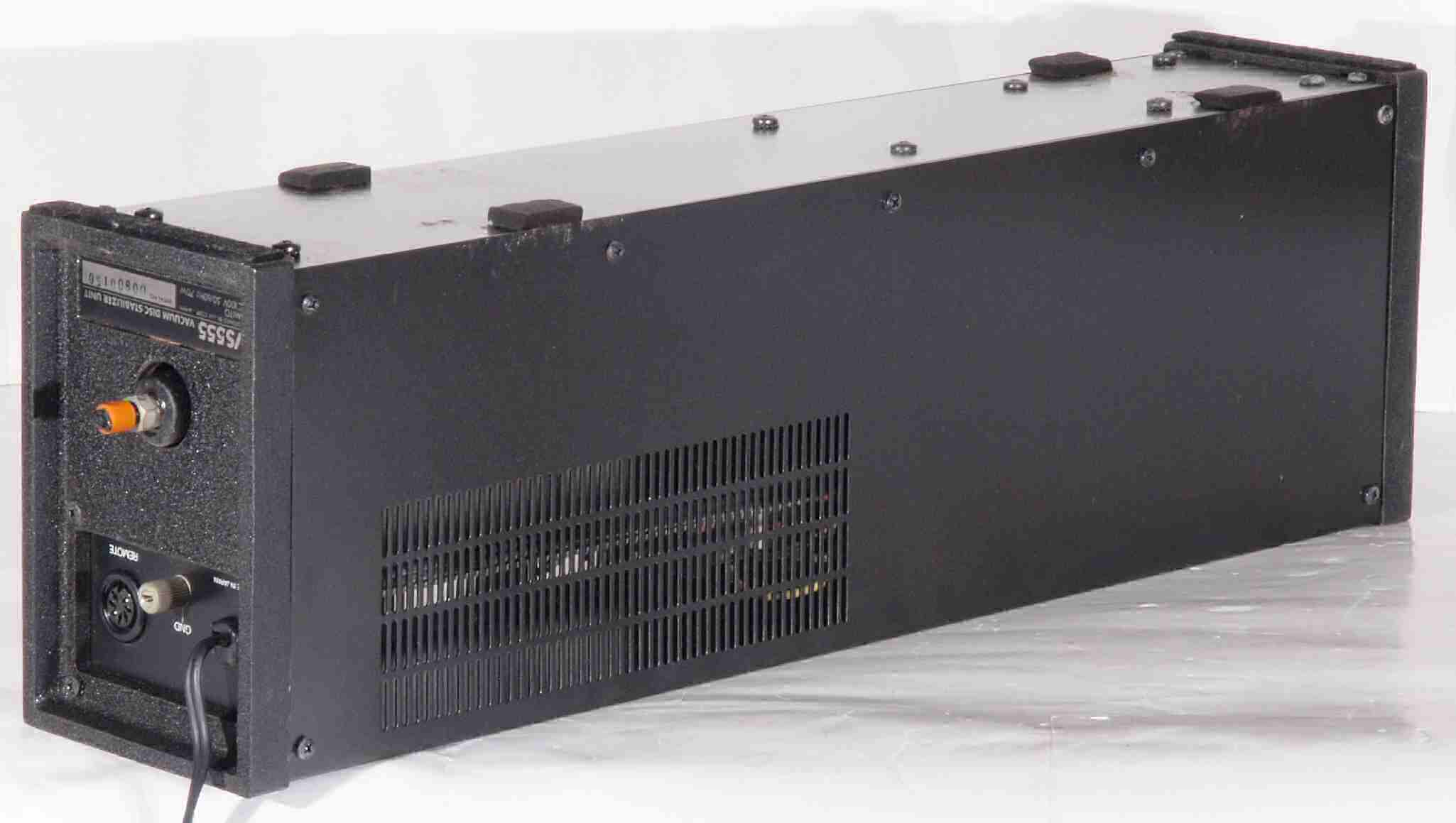

Ａ５１．　スタビライザーユニット点検中　前から見る。
Ａ５２．　スタビライザーユニット点検中　前右から見る。

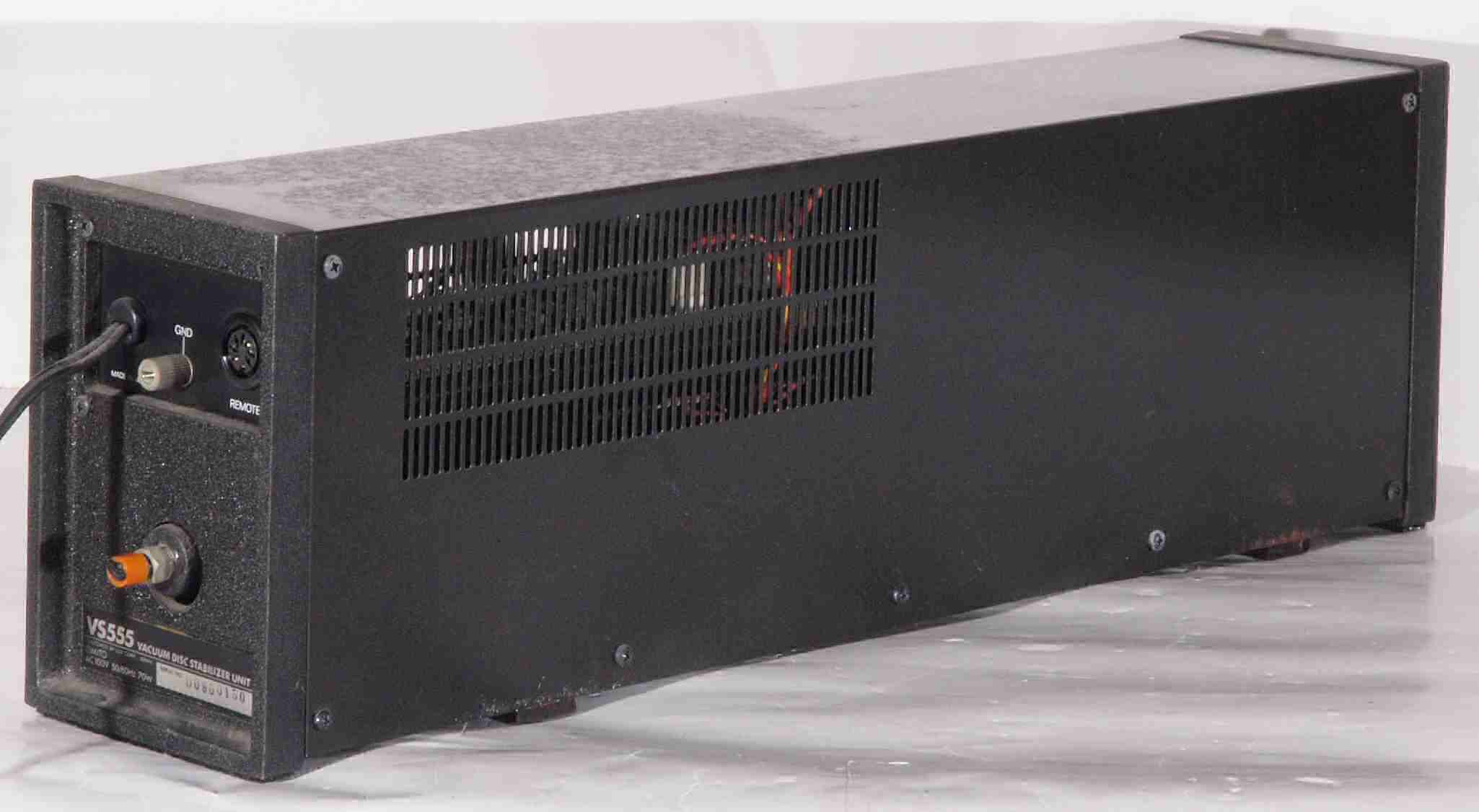

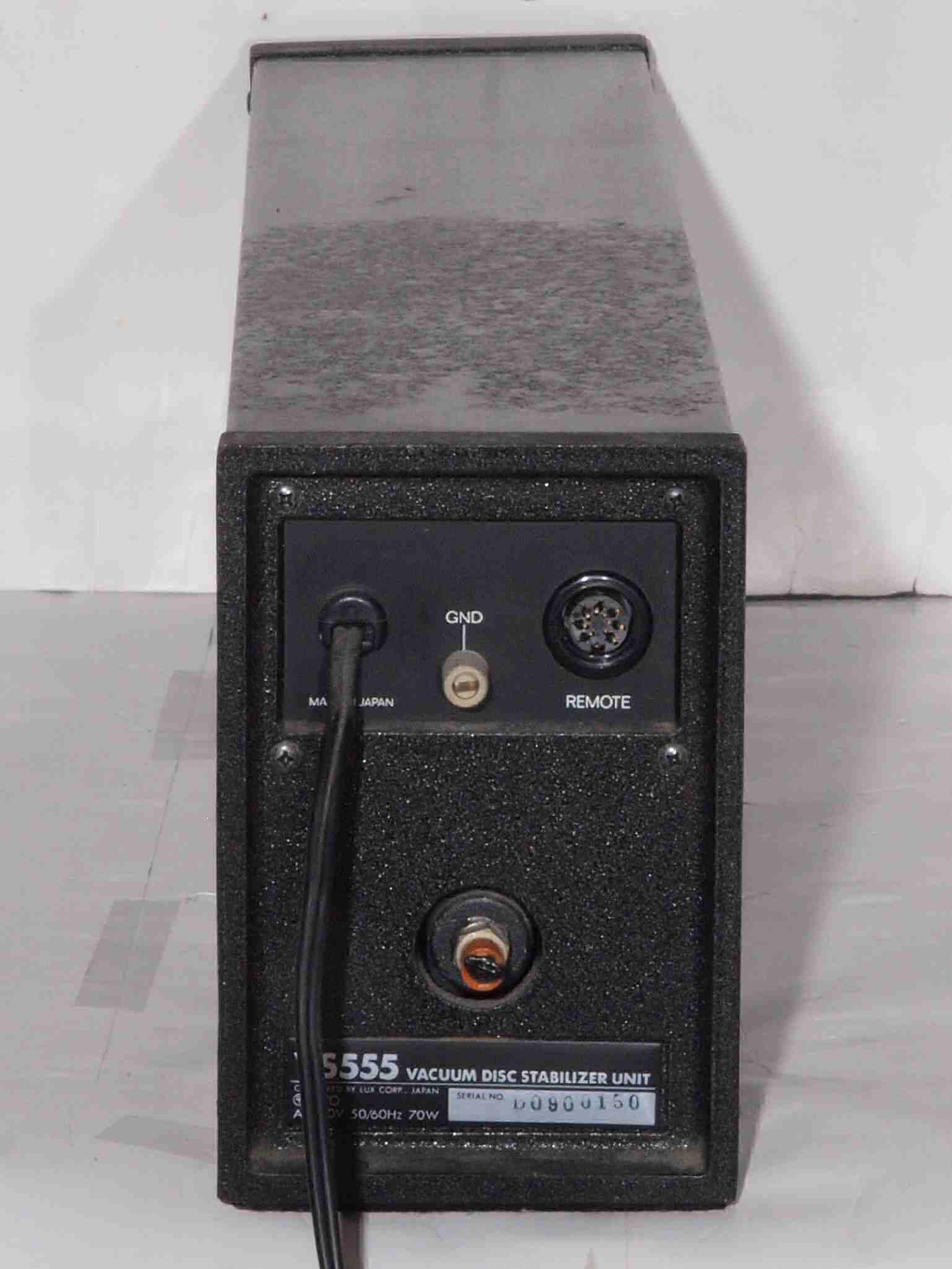

Ａ５３．　スタビライザーユニット点検中　後から見る。
Ａ５４．　スタビライザーユニット点検中　後から見る。ホース取り付け部。
Ａ５５．　スタビライザーユニット点検中　後左から見る。

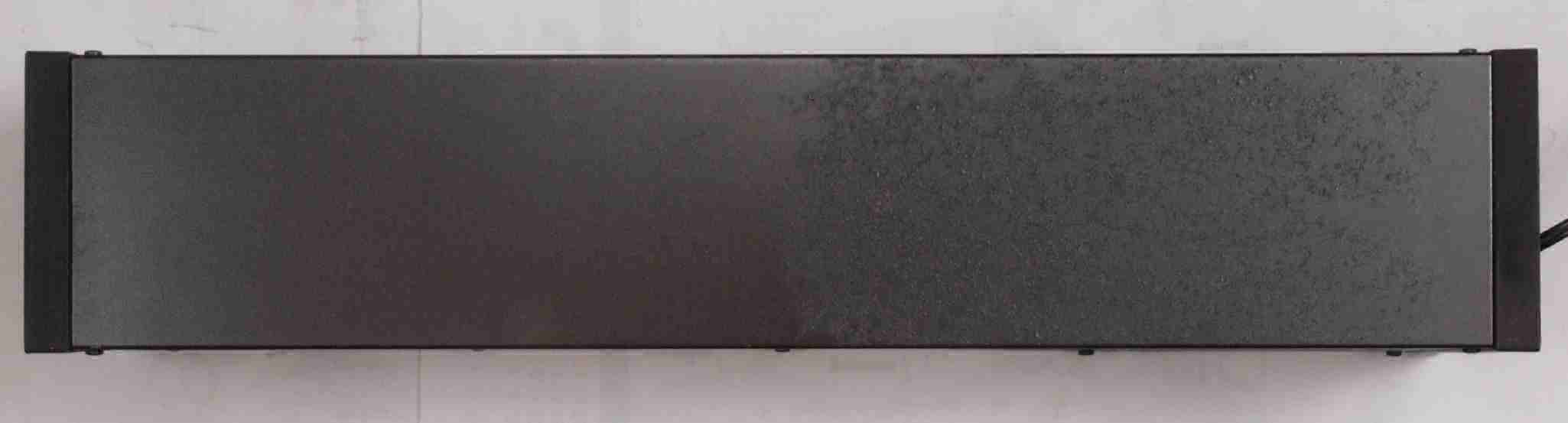

Ａ５６．　スタビライザーユニット点検中　上から見る。

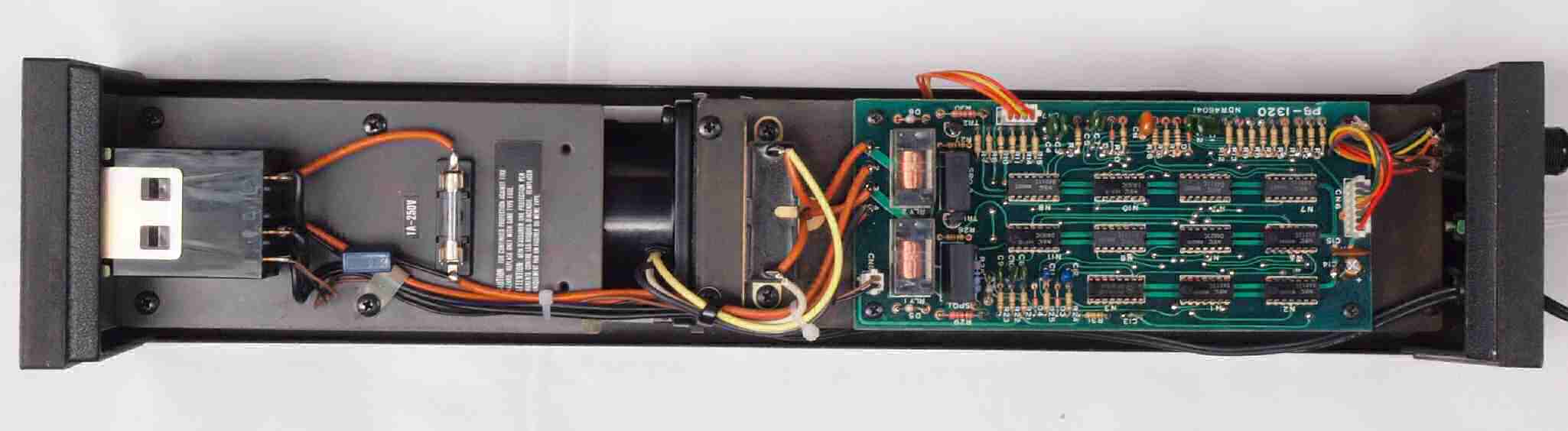

Ａ５７．　スタビライザーユニット点検中。　カバーを取り、上から見る。

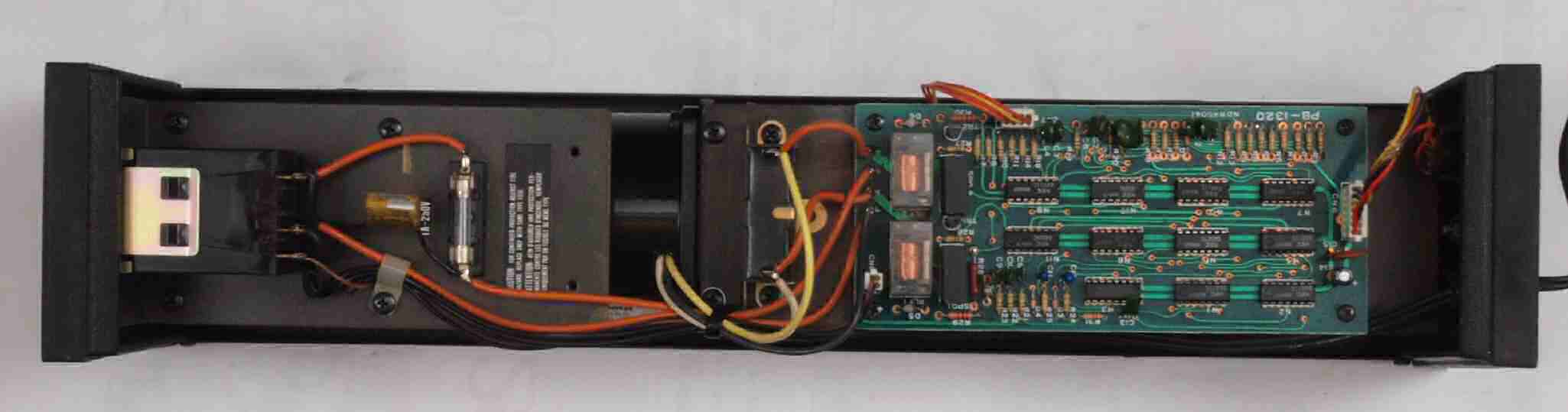

Ａ５８．　スタビライザーユニット点検中。　カバーを取り、清掃後、上から見る。

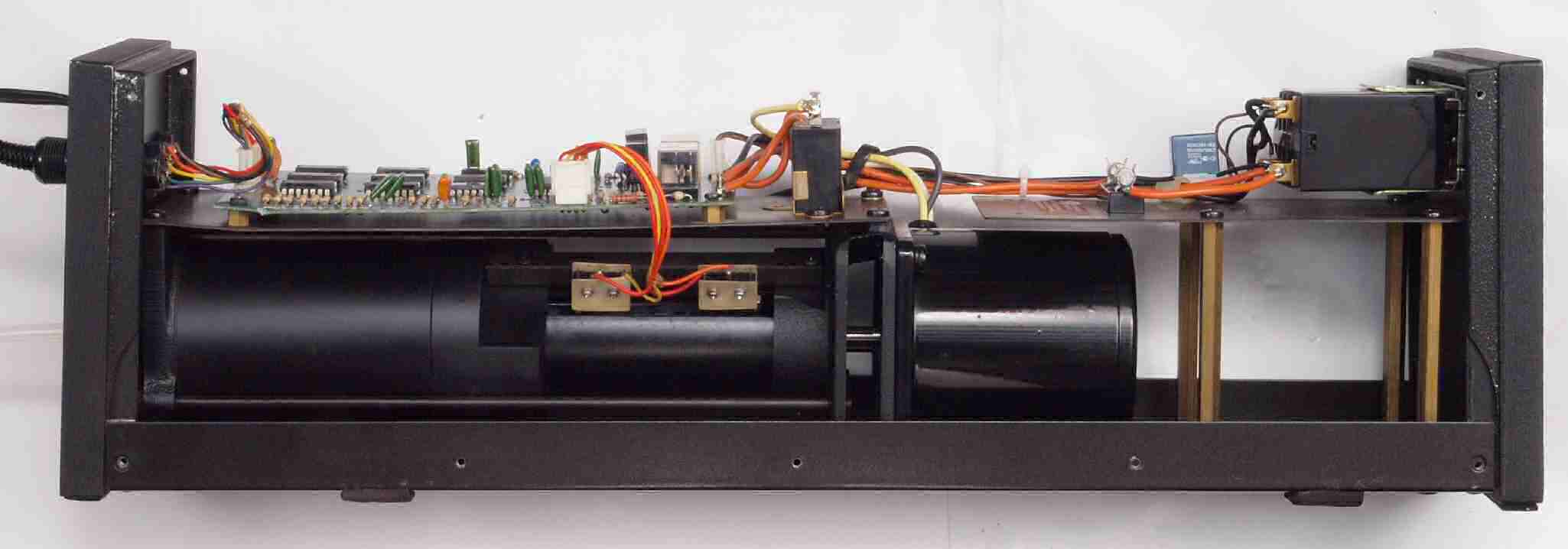

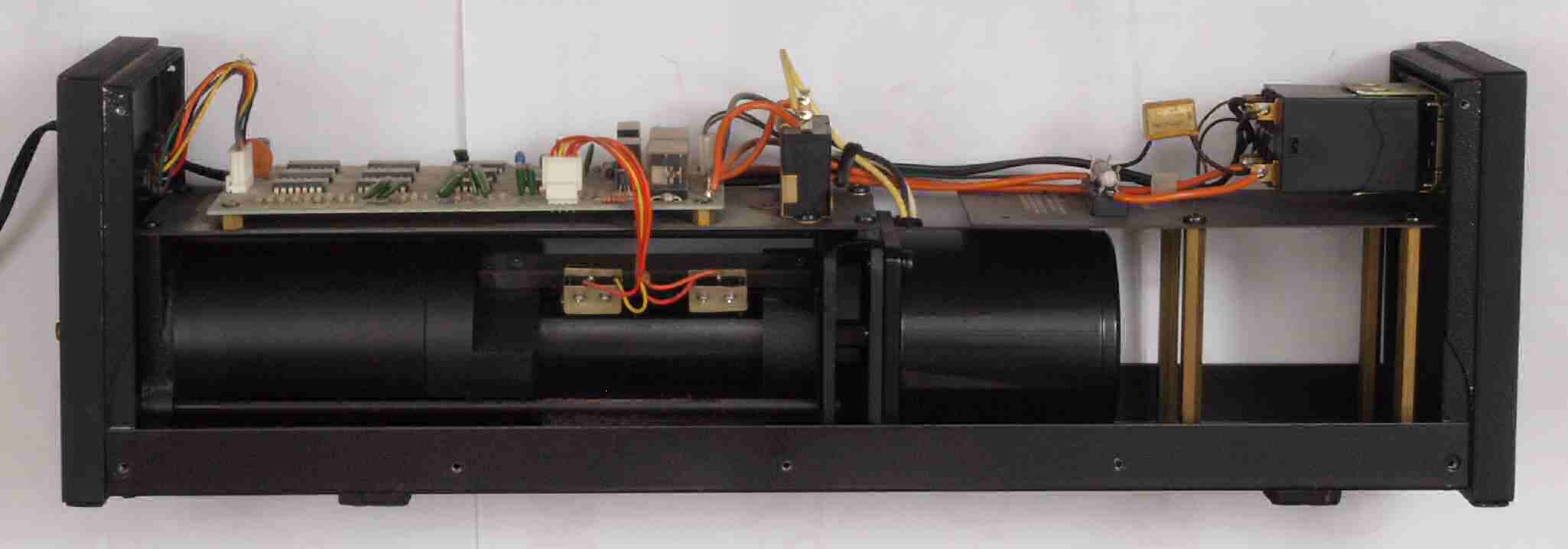

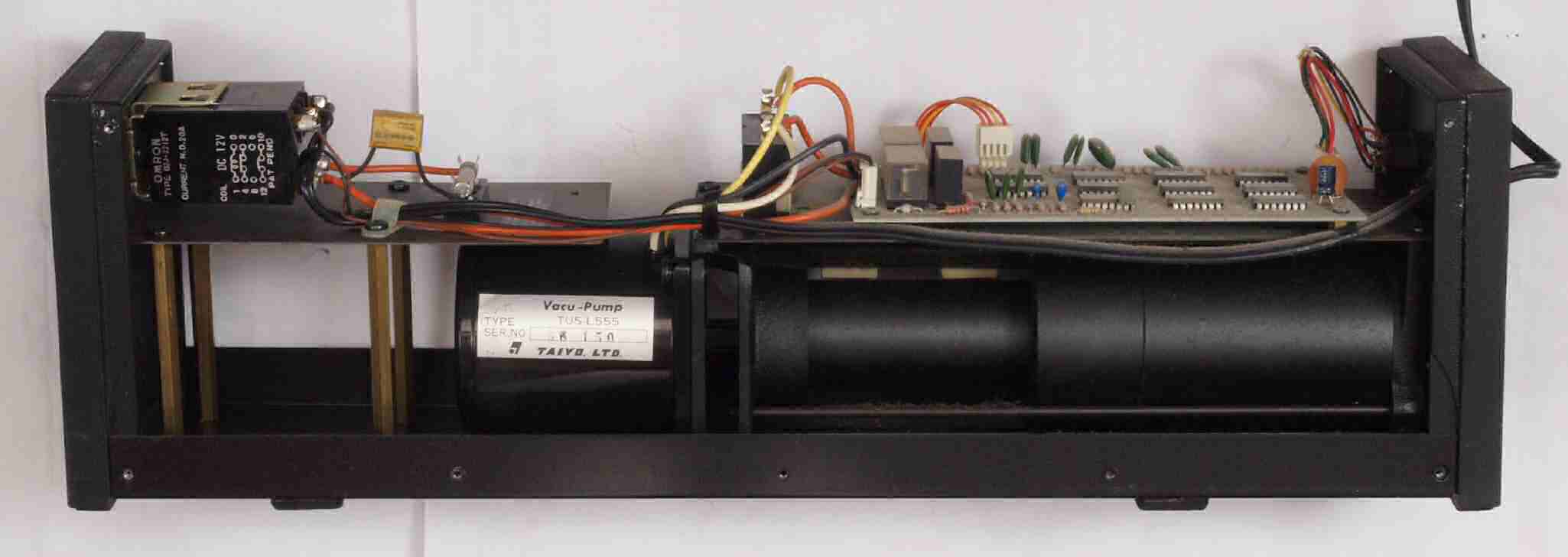

Ａ５９．　スタビライザーユニット点検中。　カバーを取り、清掃後、右から見る。
Ａ５Ａ．　スタビライザーユニット点検中。　カバーを取り、清掃後、左から見る。

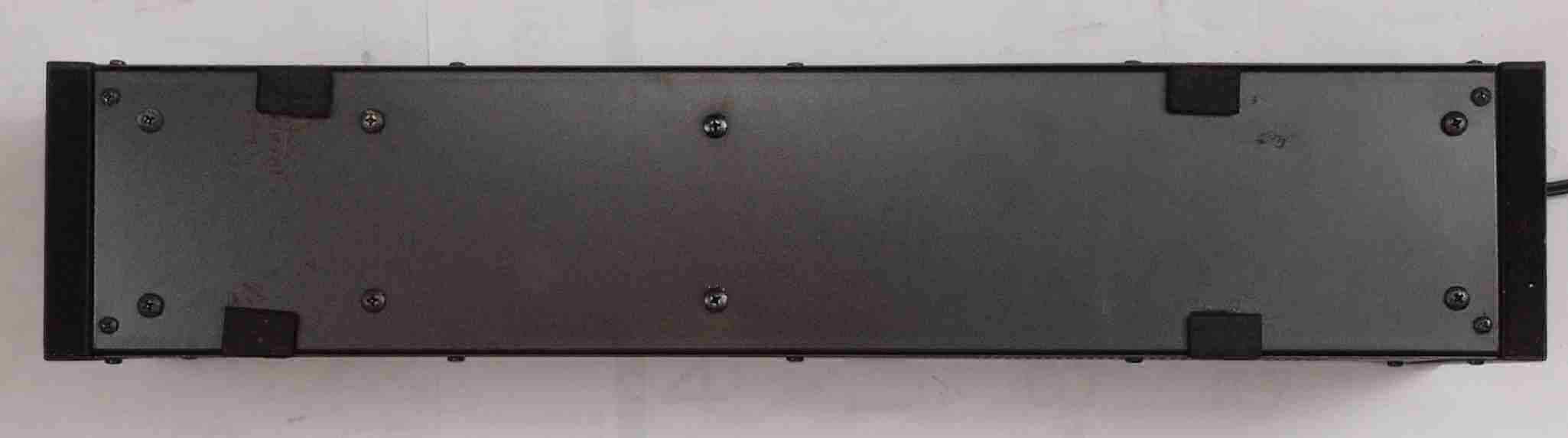

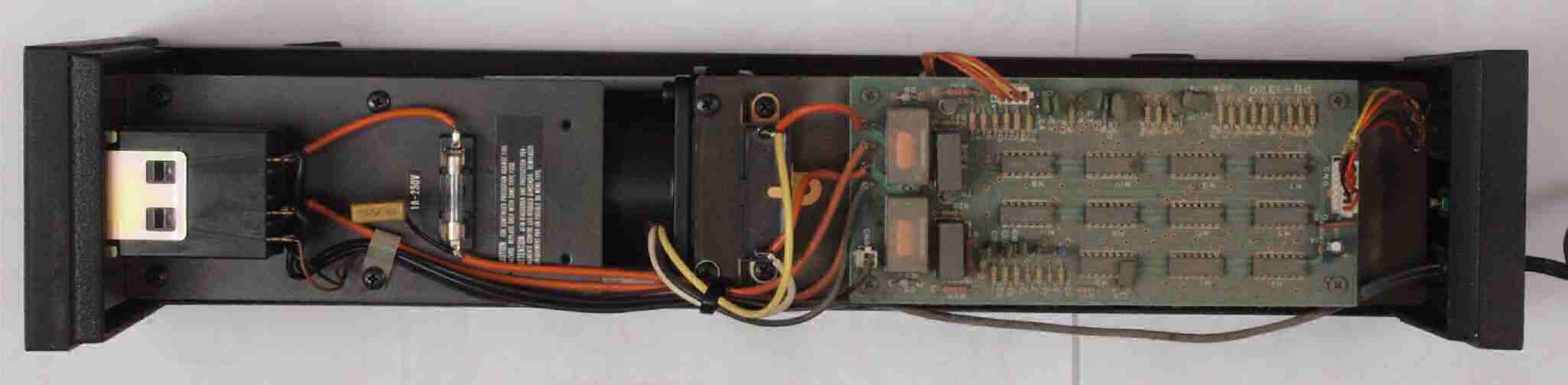

Ａ６１．　スタビライザーユニット点検中　下から見る。
Ａ６２．　スタビライザーユニット点検中　下前左から見る。

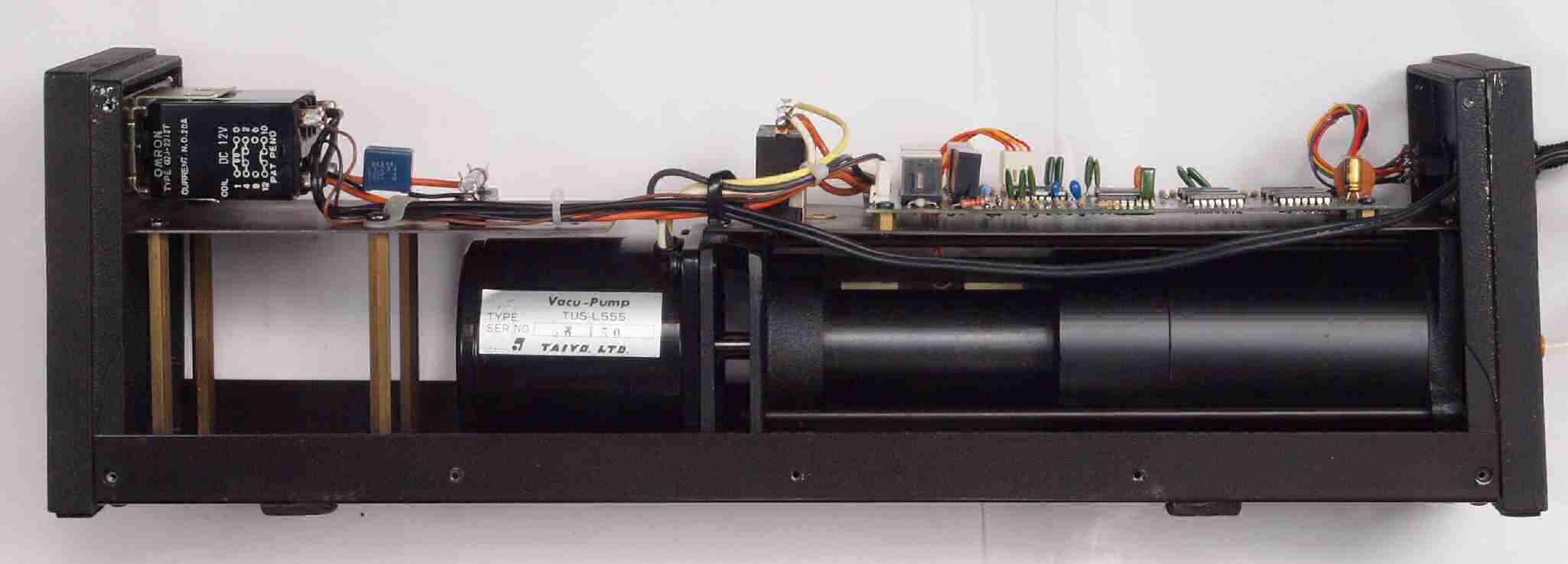

Ａ６３．　点検中　下後右から見る。スタビライザーユニット
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｃ１１．　修理前　定電圧・水晶クロック基板

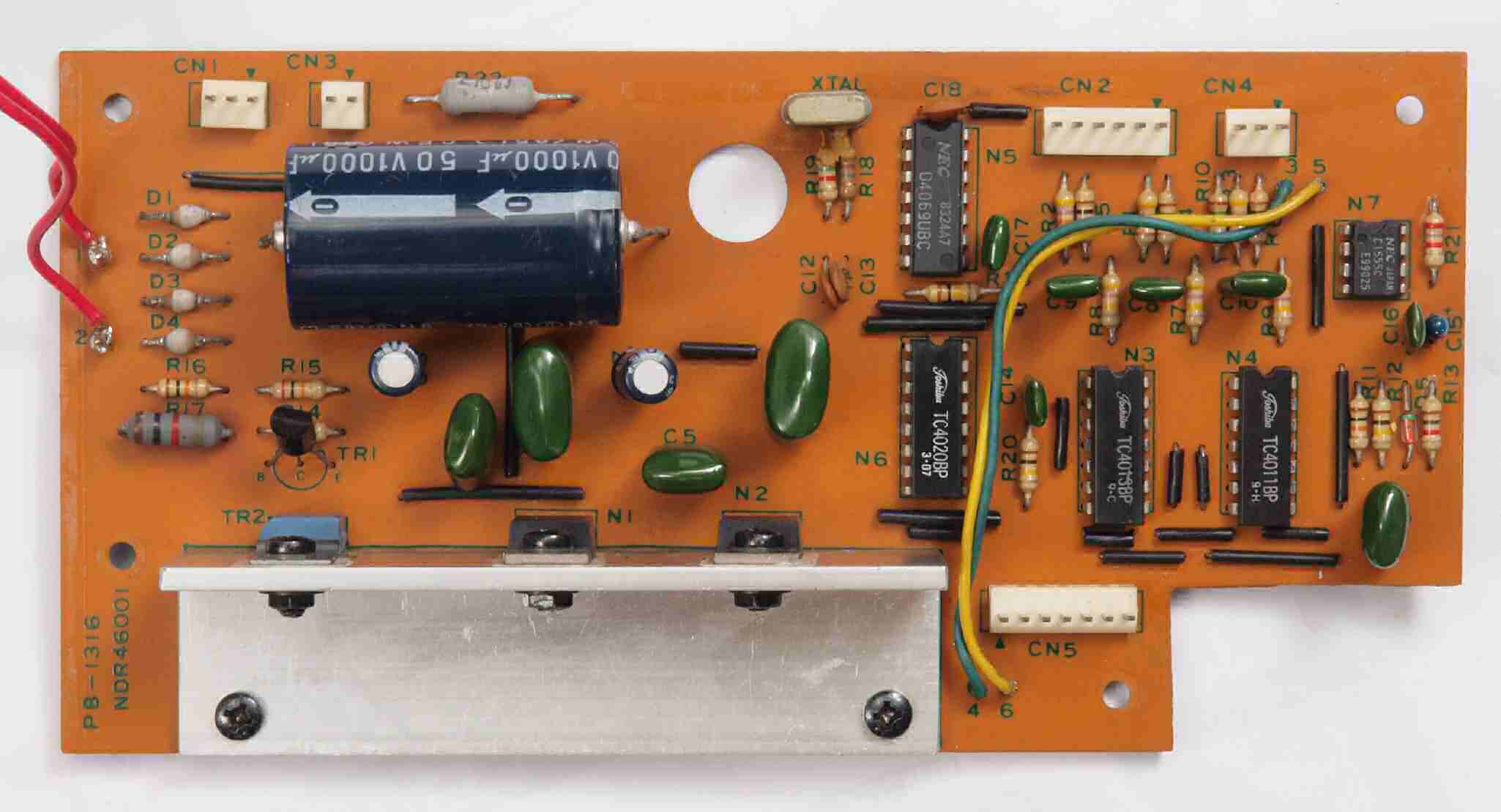

Ｃ１２．　修理後　定電圧・水晶クロック基板
　　　　 　　　　　　　　　　　 　電解コンデンサー３個、整流ダイオード４個、抵抗２個、フイルムコンデンサー１個交換

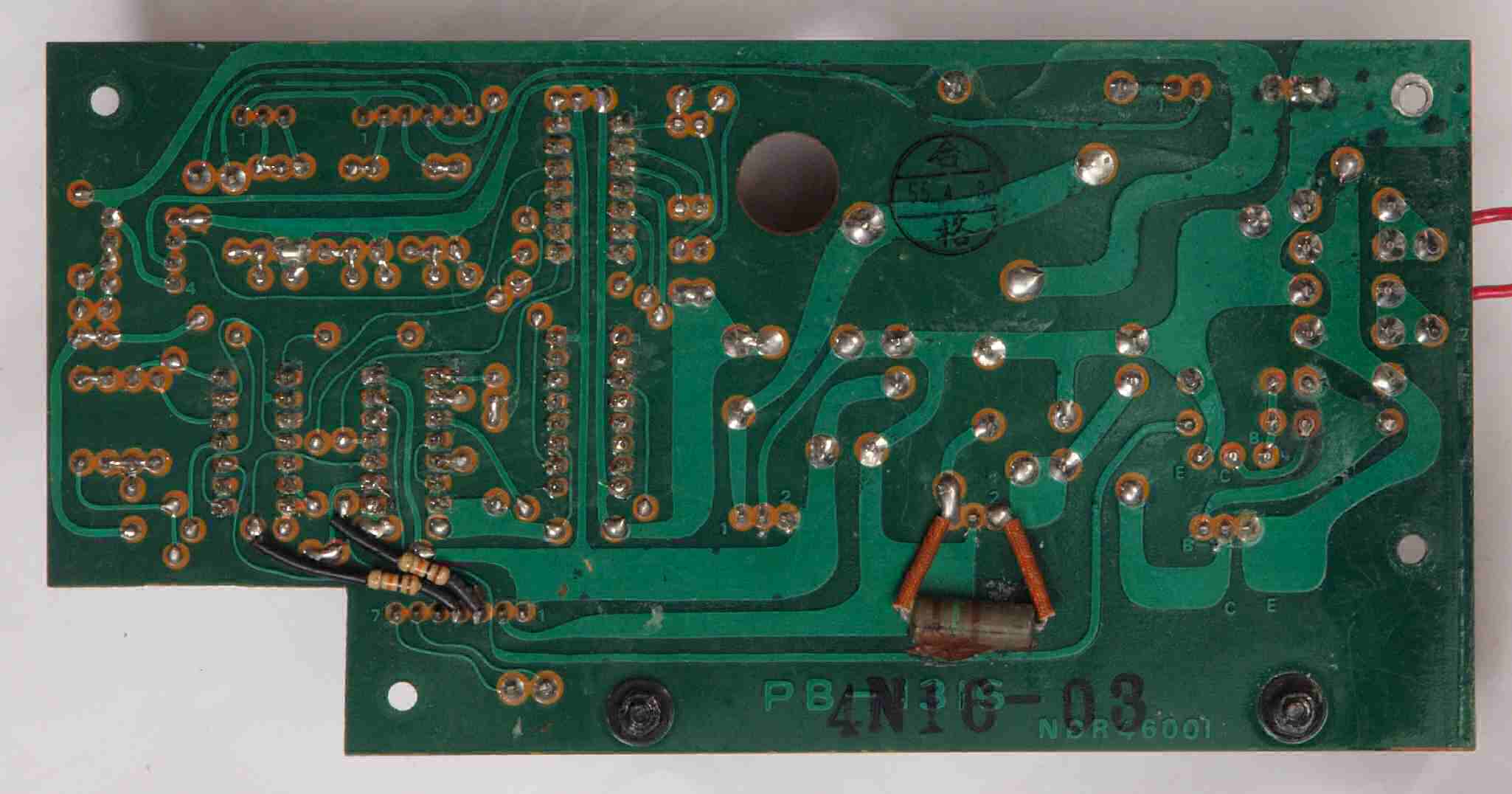

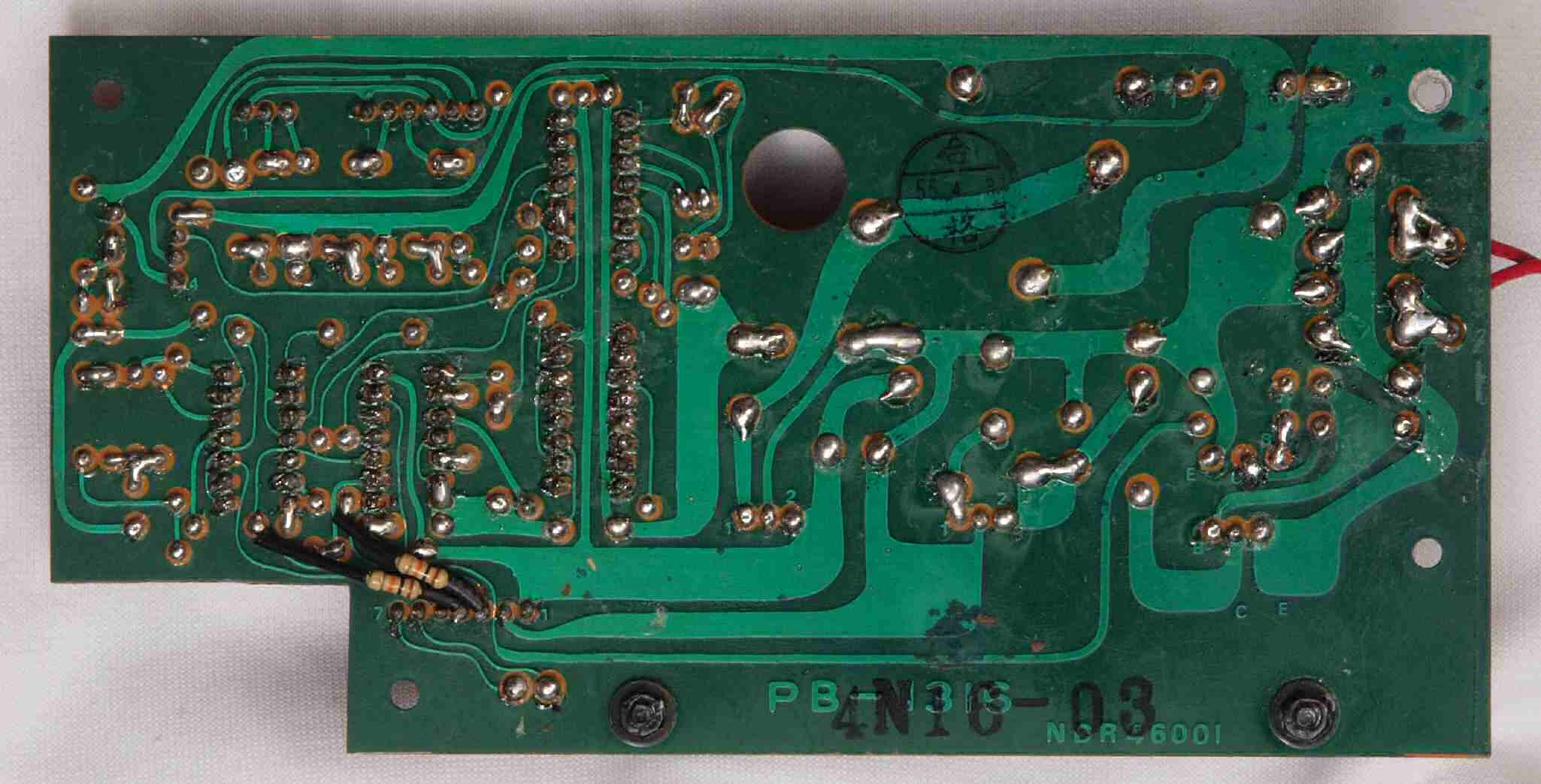

Ｃ１３．　修理前　定電圧・水晶クロック基板裏

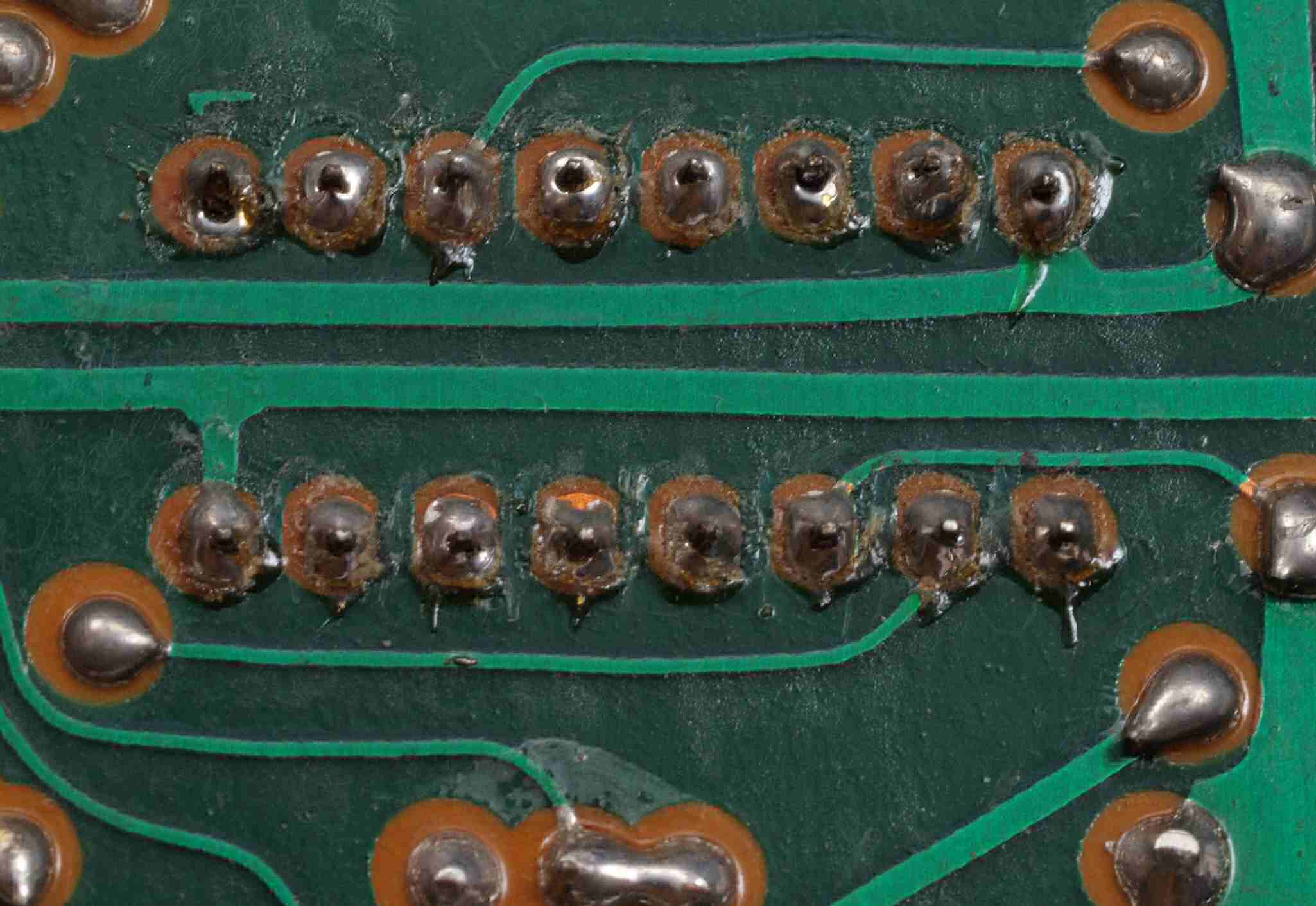

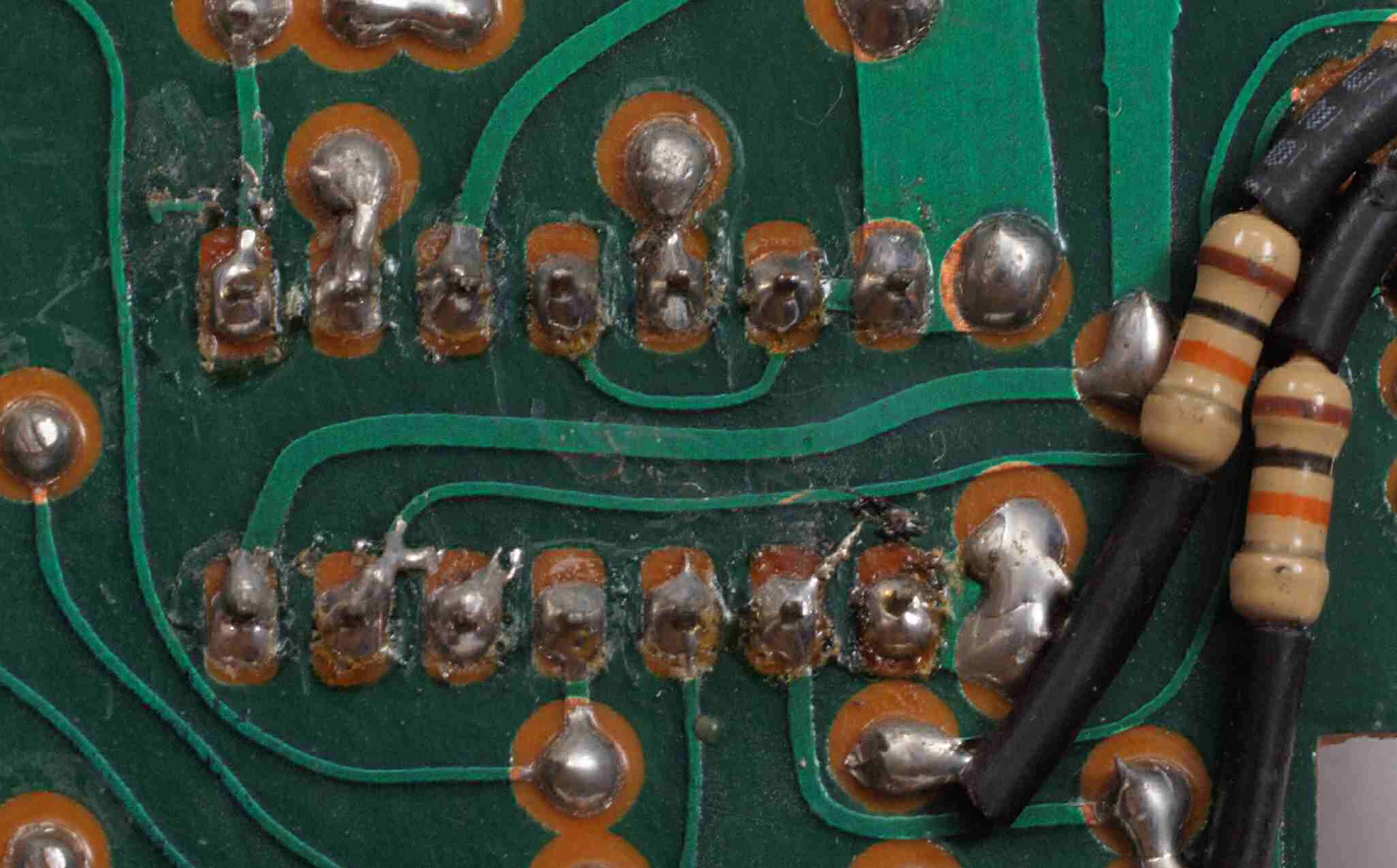

Ｃ１３２．　修理中　定電圧・水晶クロック基板裏。　半田不良予備郡！
Ｃ１３３．　修理中　定電圧・水晶クロック基板裏。　半田不良予備郡２！

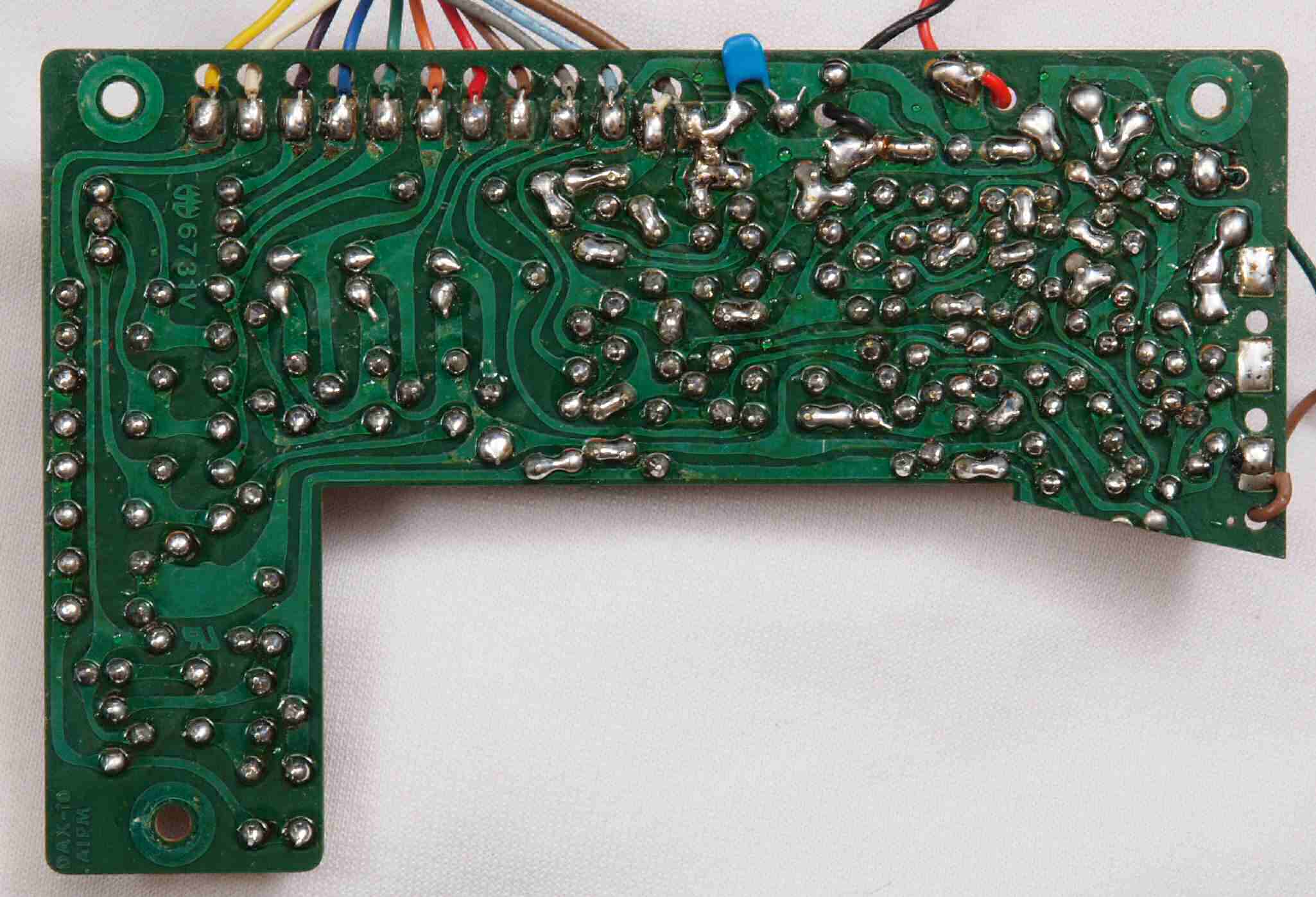

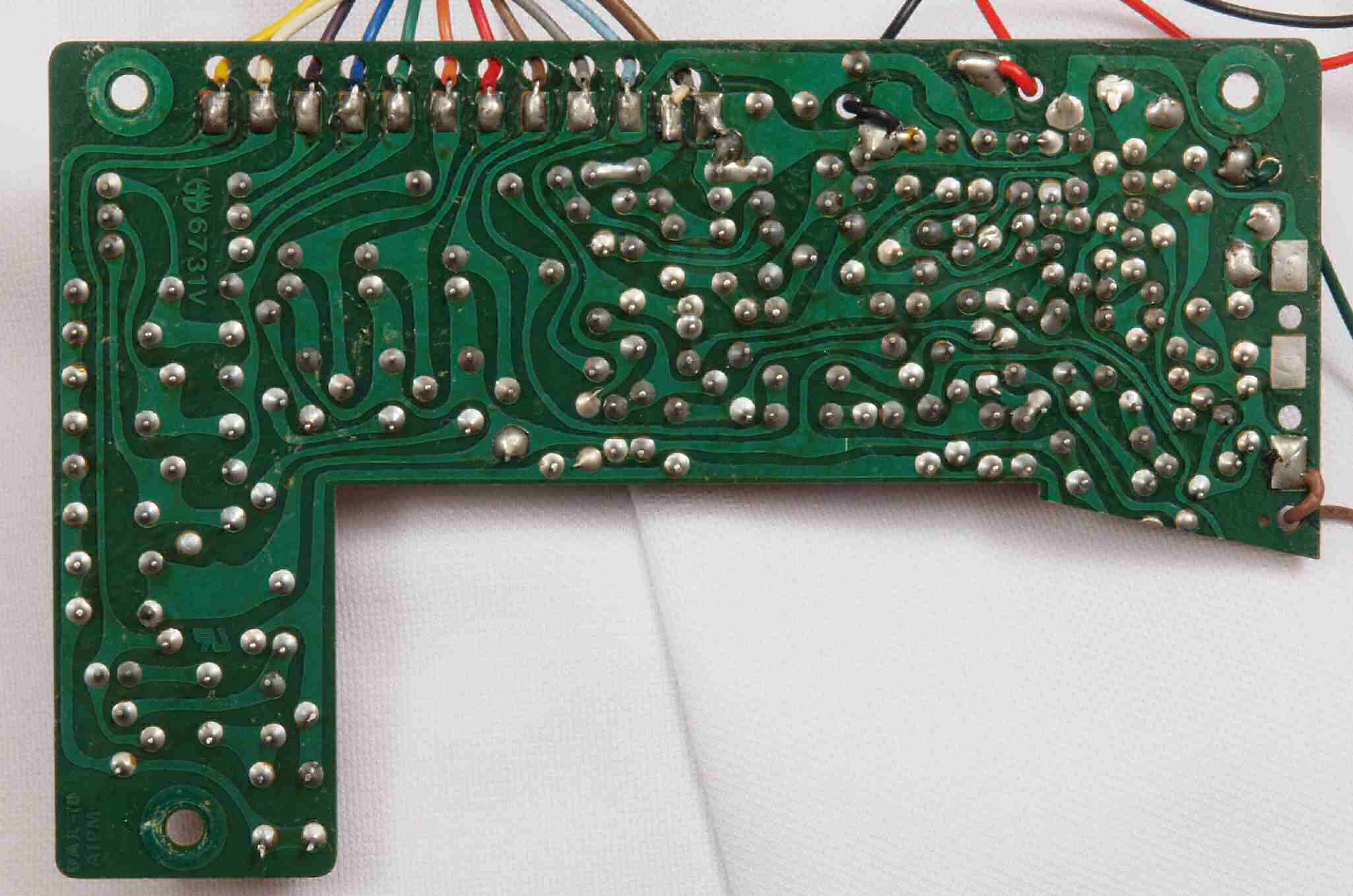

Ｃ１４．　修理（半田補正）後　定電圧・水晶クロック基板裏。　半田を全部やり直す。
Ｃ１５．　完成定電圧・水晶クロック基板裏。　洗浄後、防湿材を塗る。

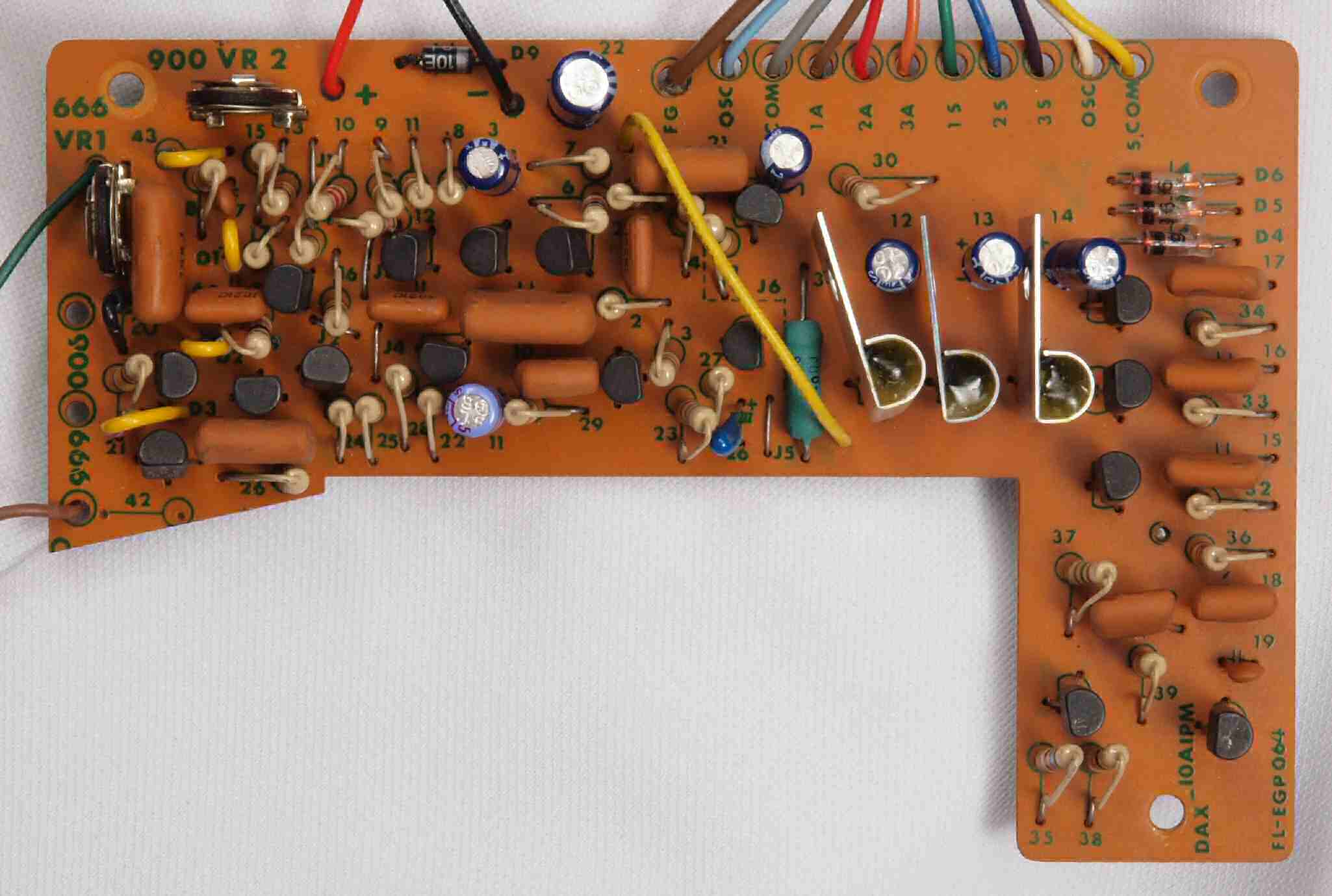

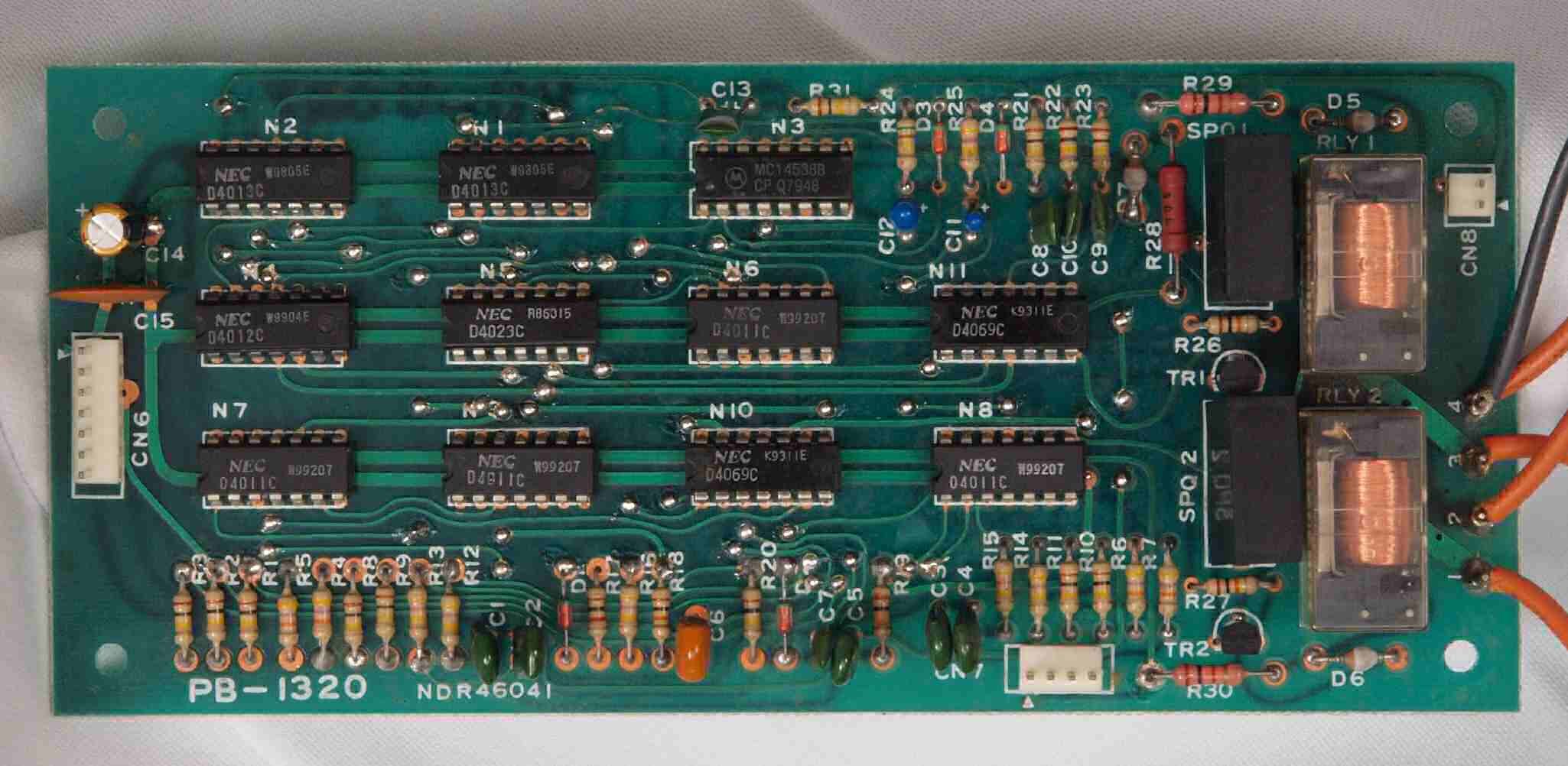

Ｃ２１．　修理前　制御基板

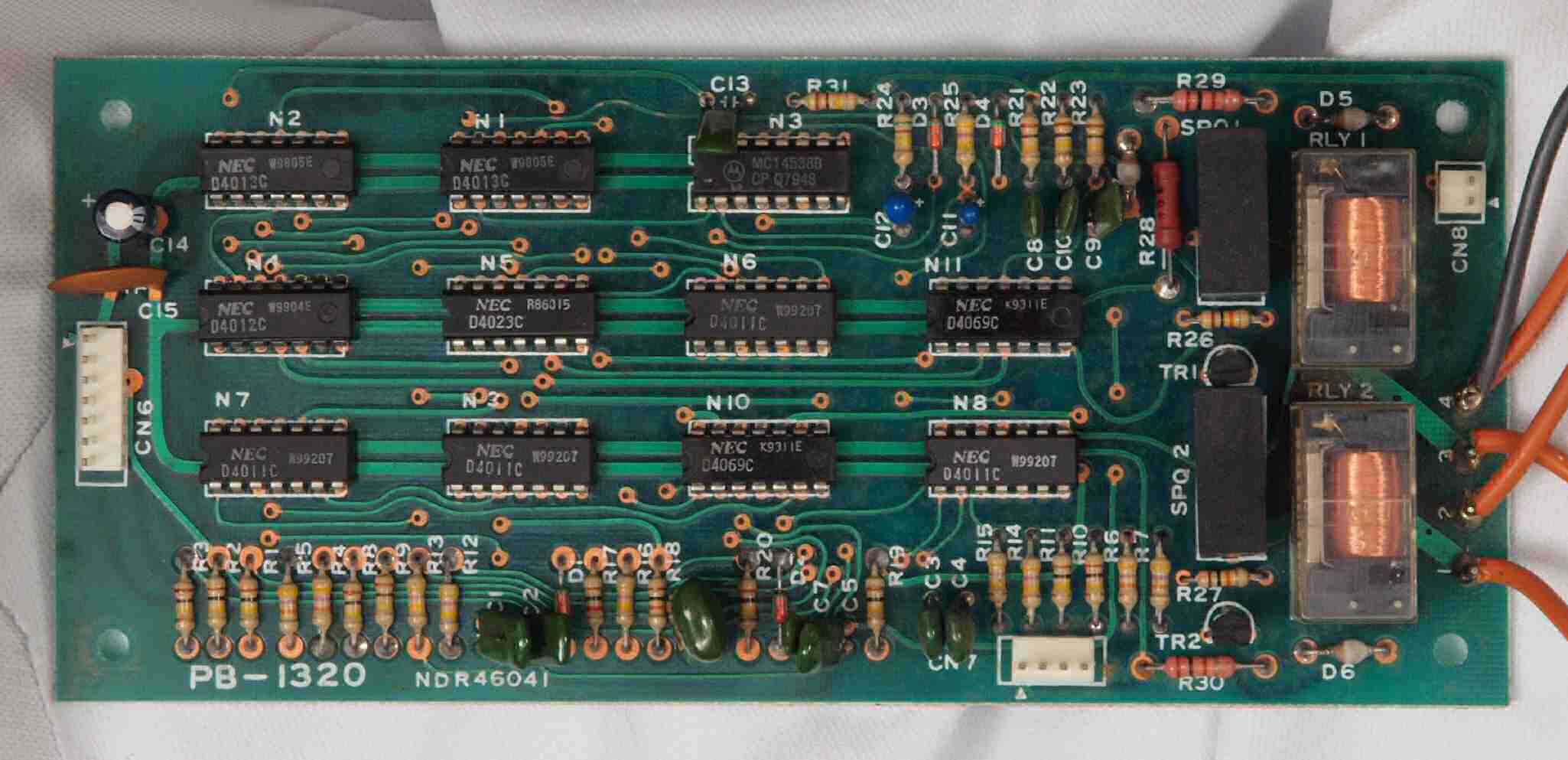

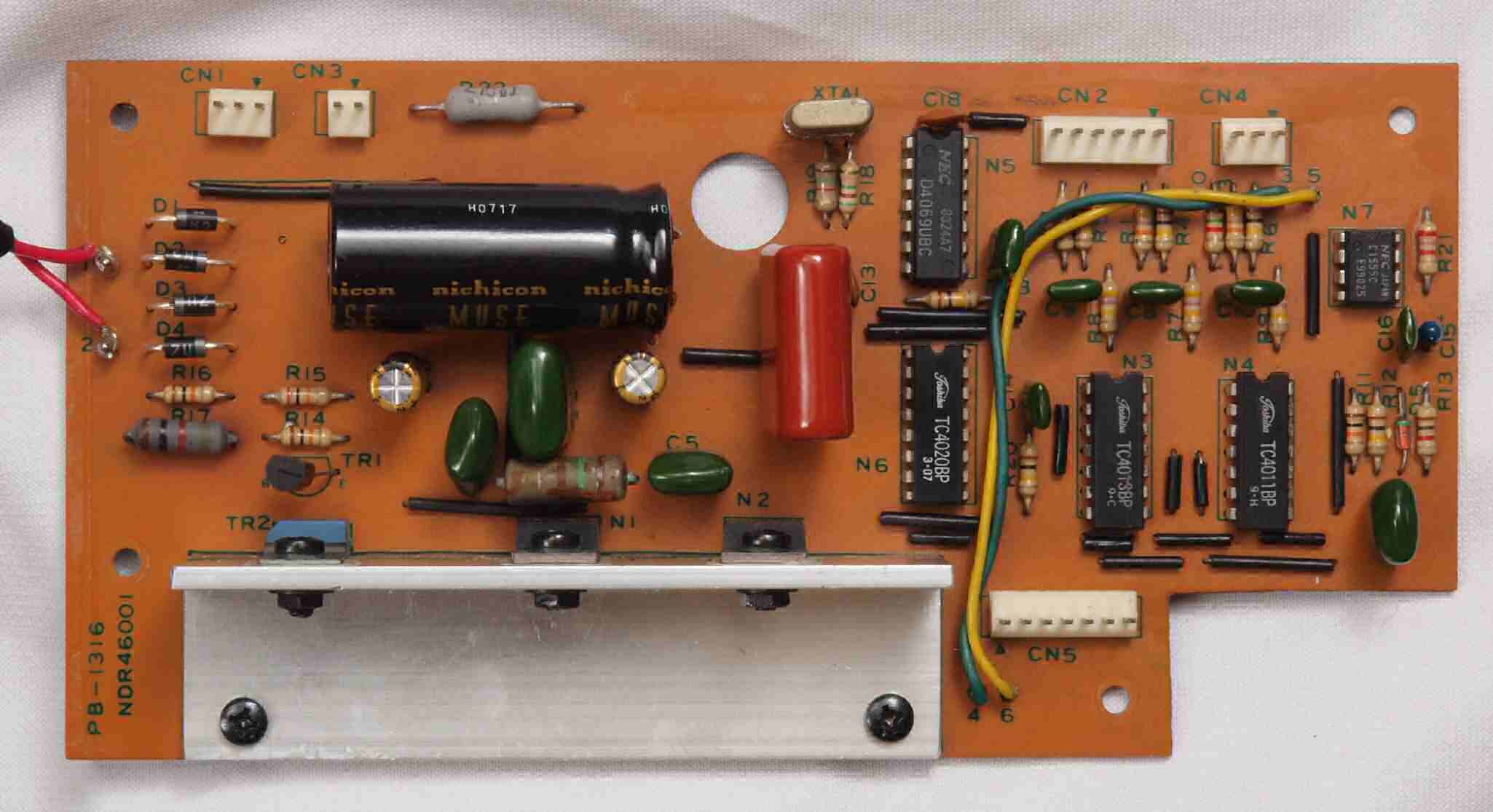

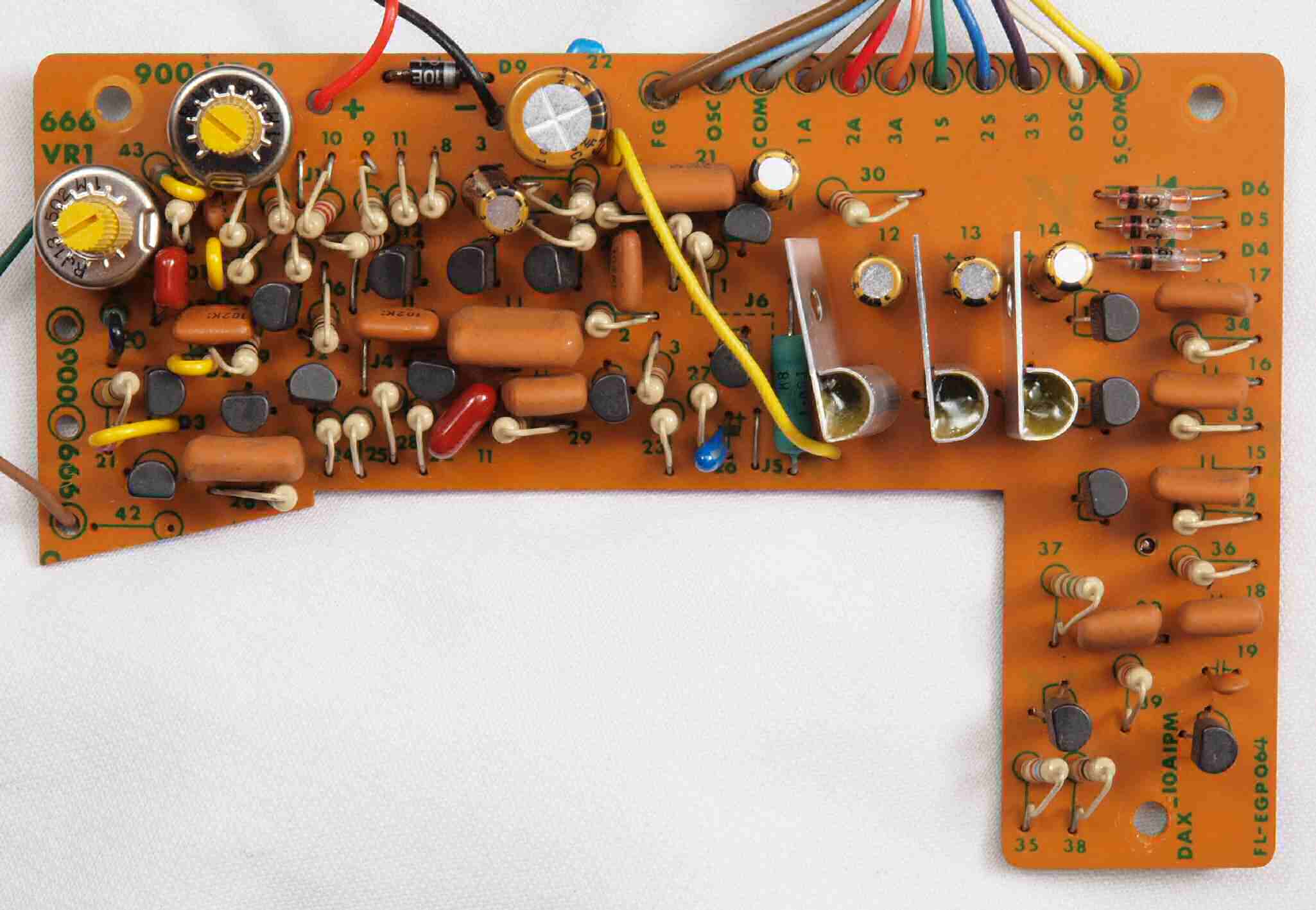

Ｃ２２．　修理後　制御基板　半固定ＶＲ２個、電解コンデンサー７個交換、フイルムコンデンサー１個追加

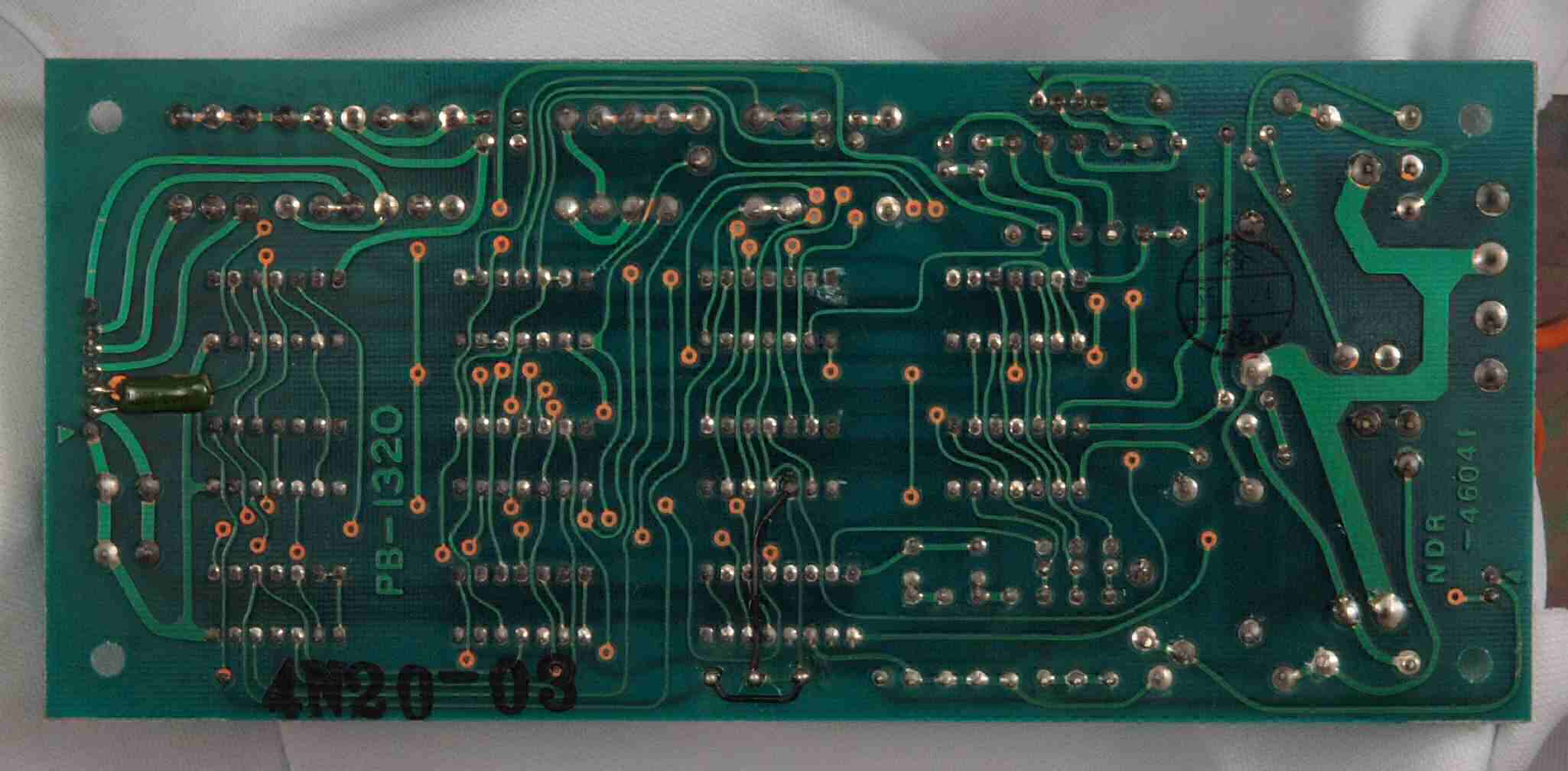

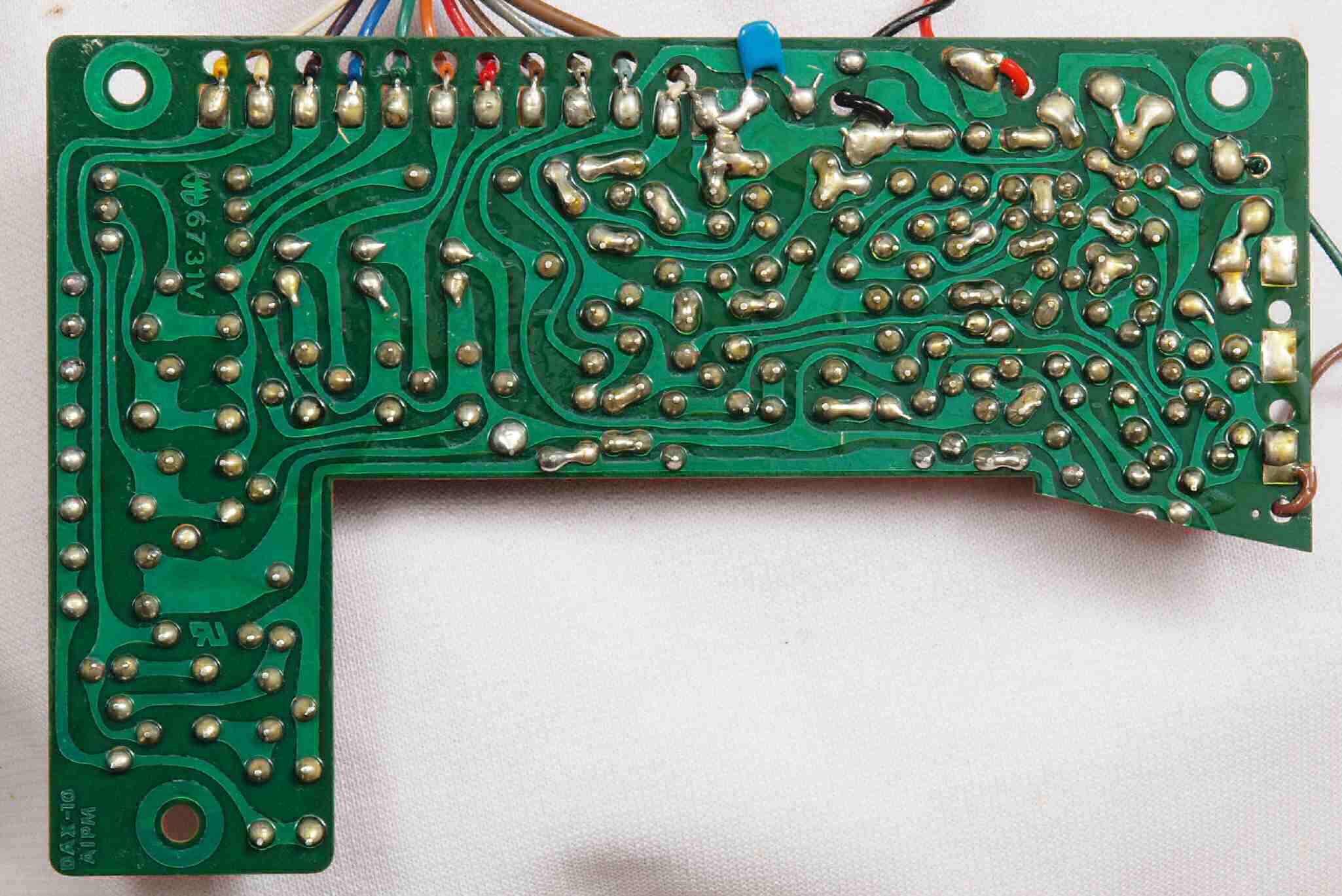

Ｃ２３．　修理前　制御基板裏

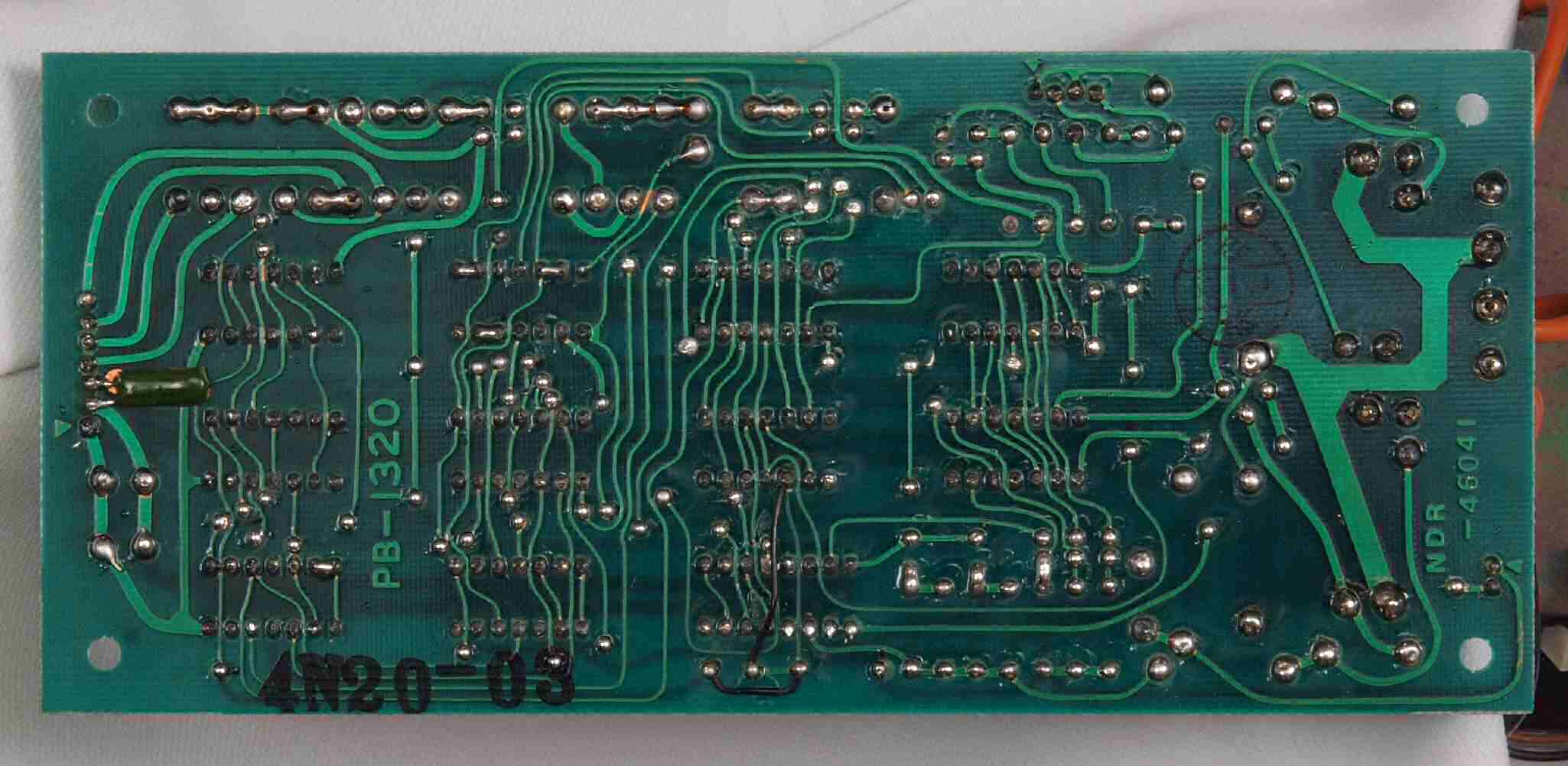

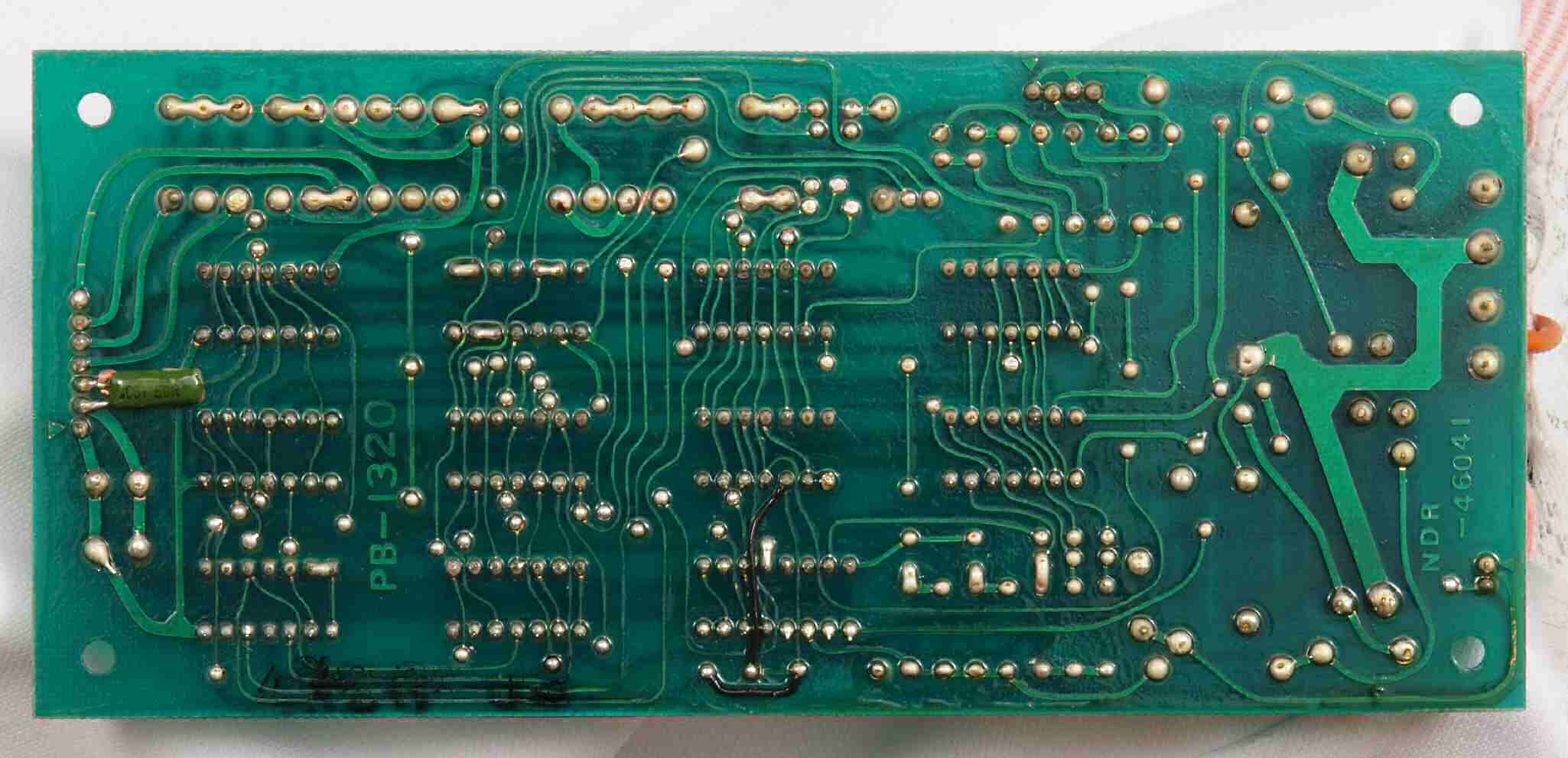

Ｃ２４．　修理（半田補正）後　制御基板裏。　半田を全部やり直す。
Ｃ２５．　完成制御基板裏。　洗浄後、防湿材を塗る。

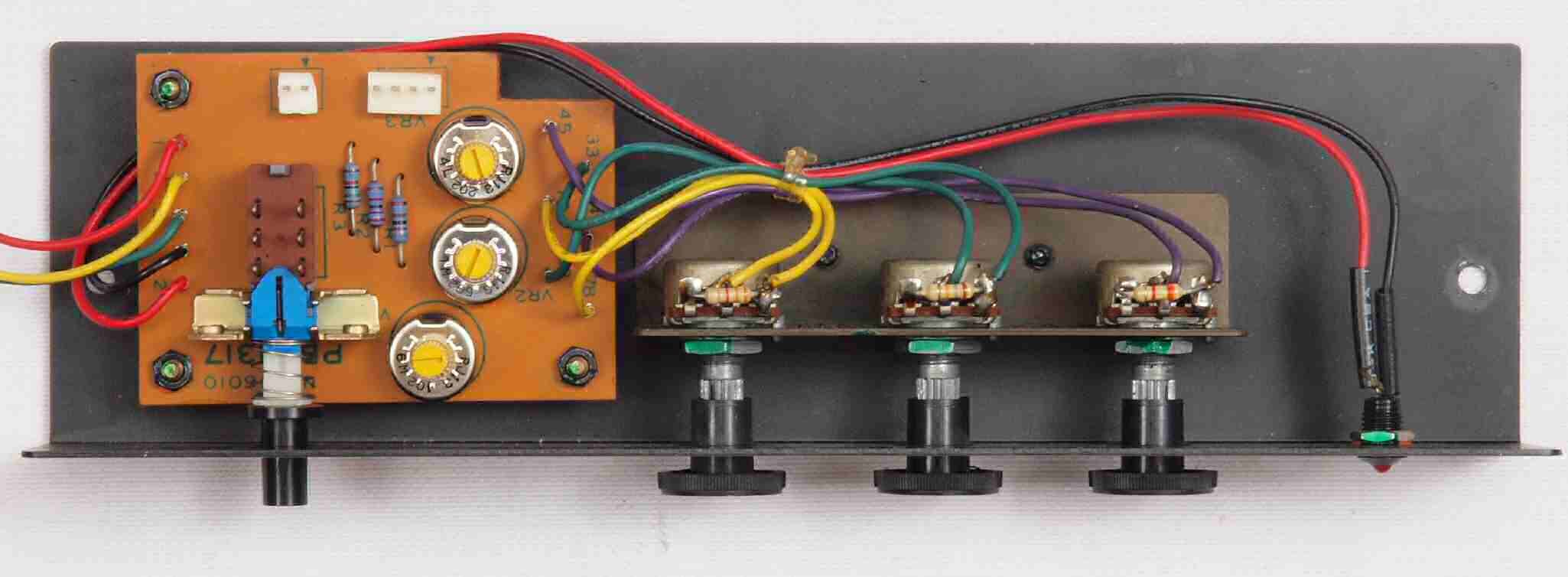

Ｃ３１．　修理前　操作パネル裏

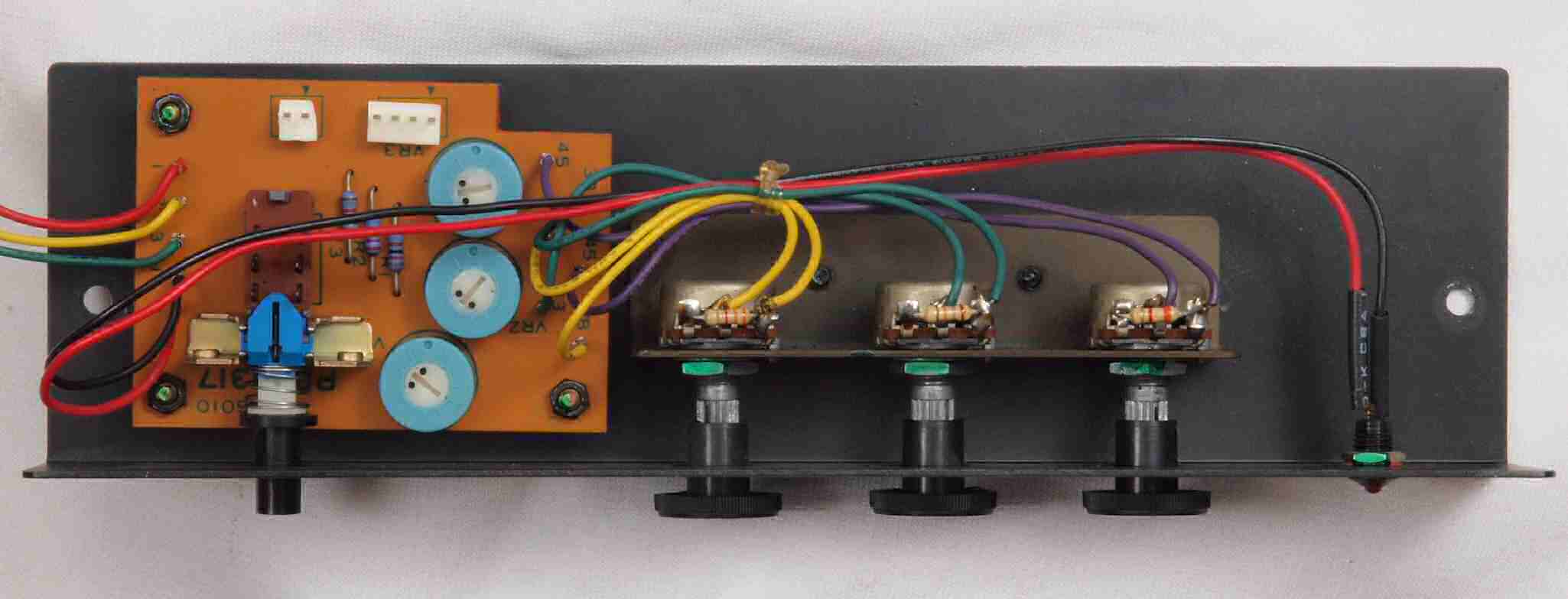

Ｃ３２．　修理後　操作パネル裏

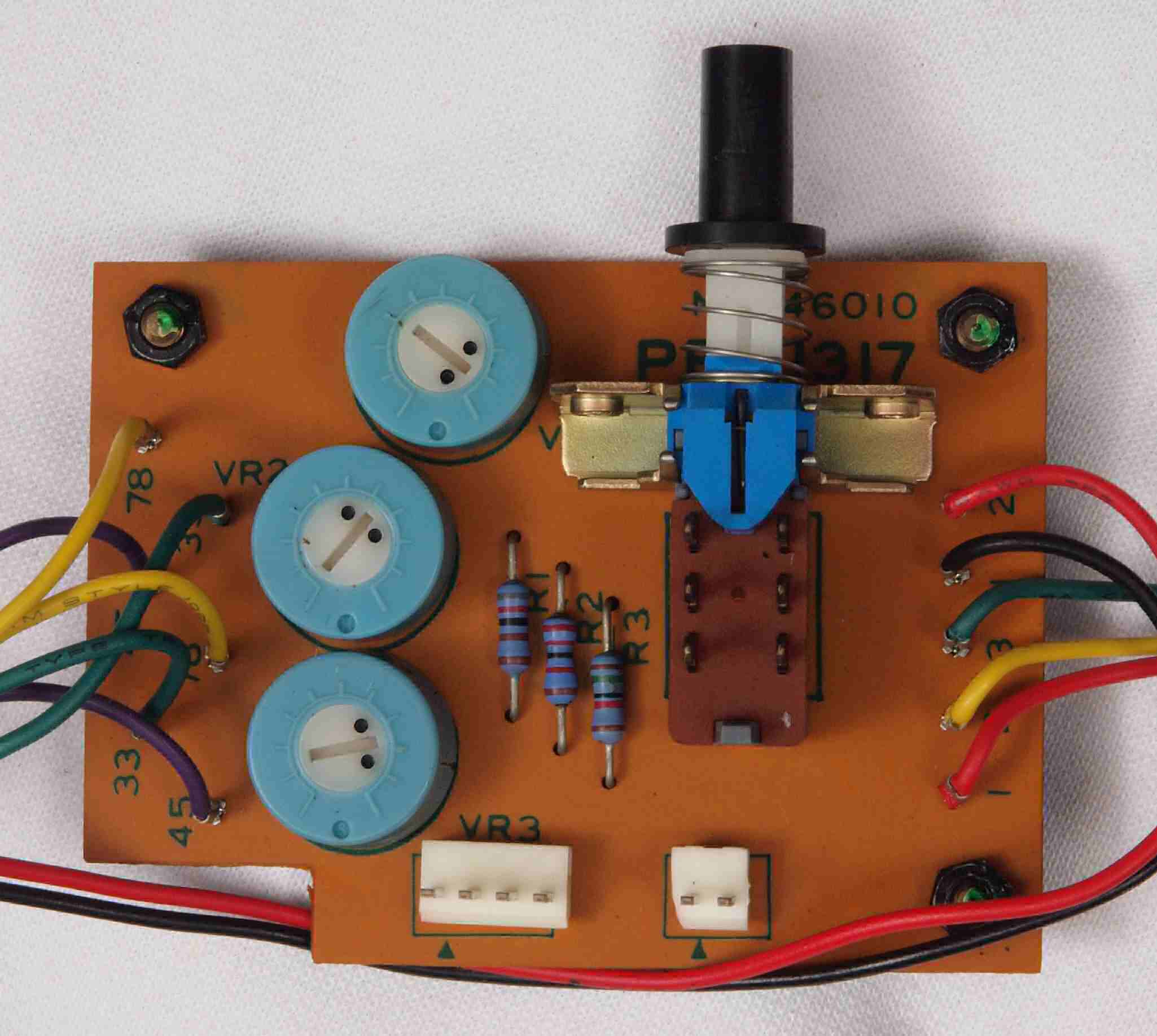

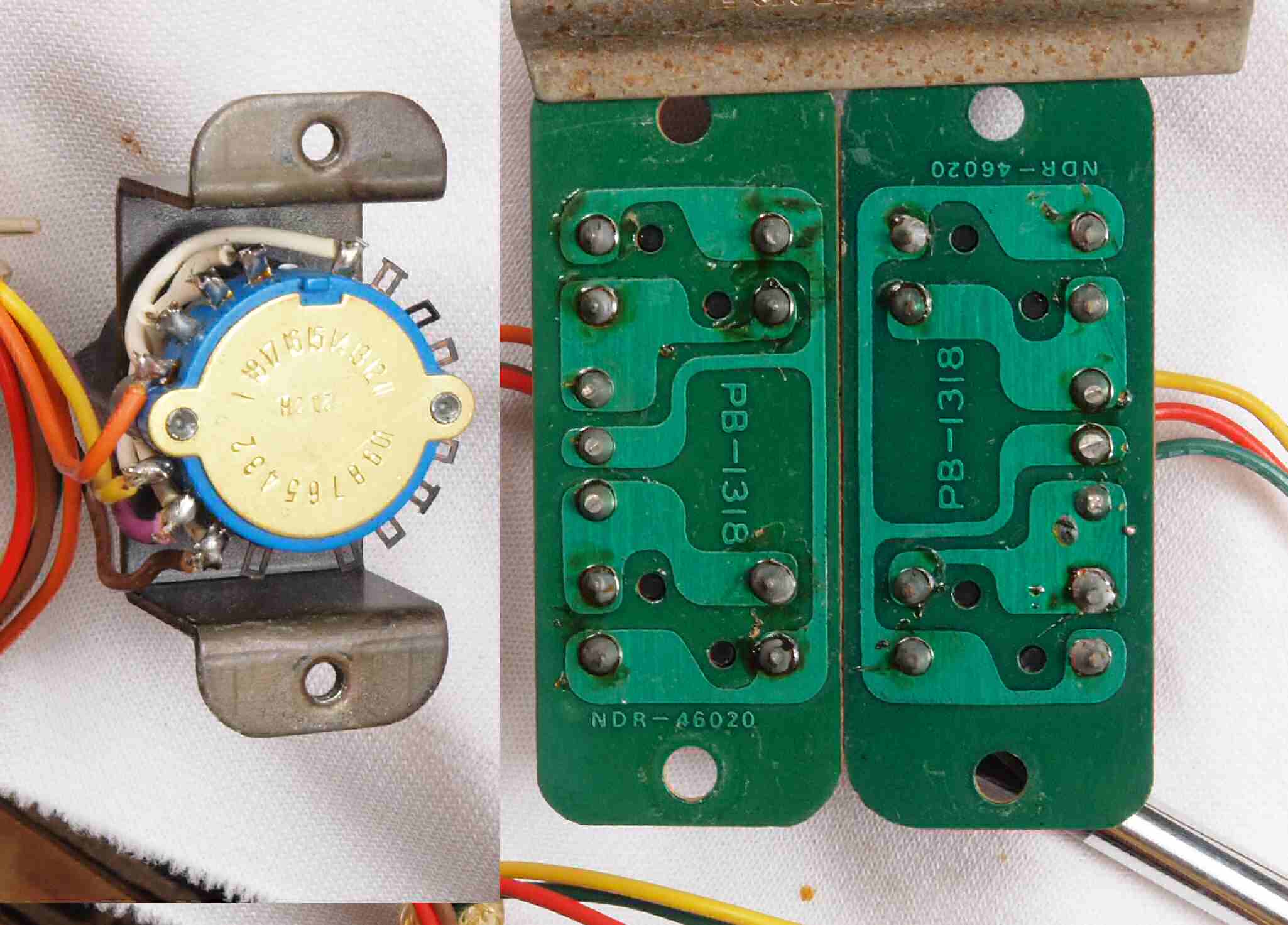

Ｃ３３．　修理前　モードＳＷ基板

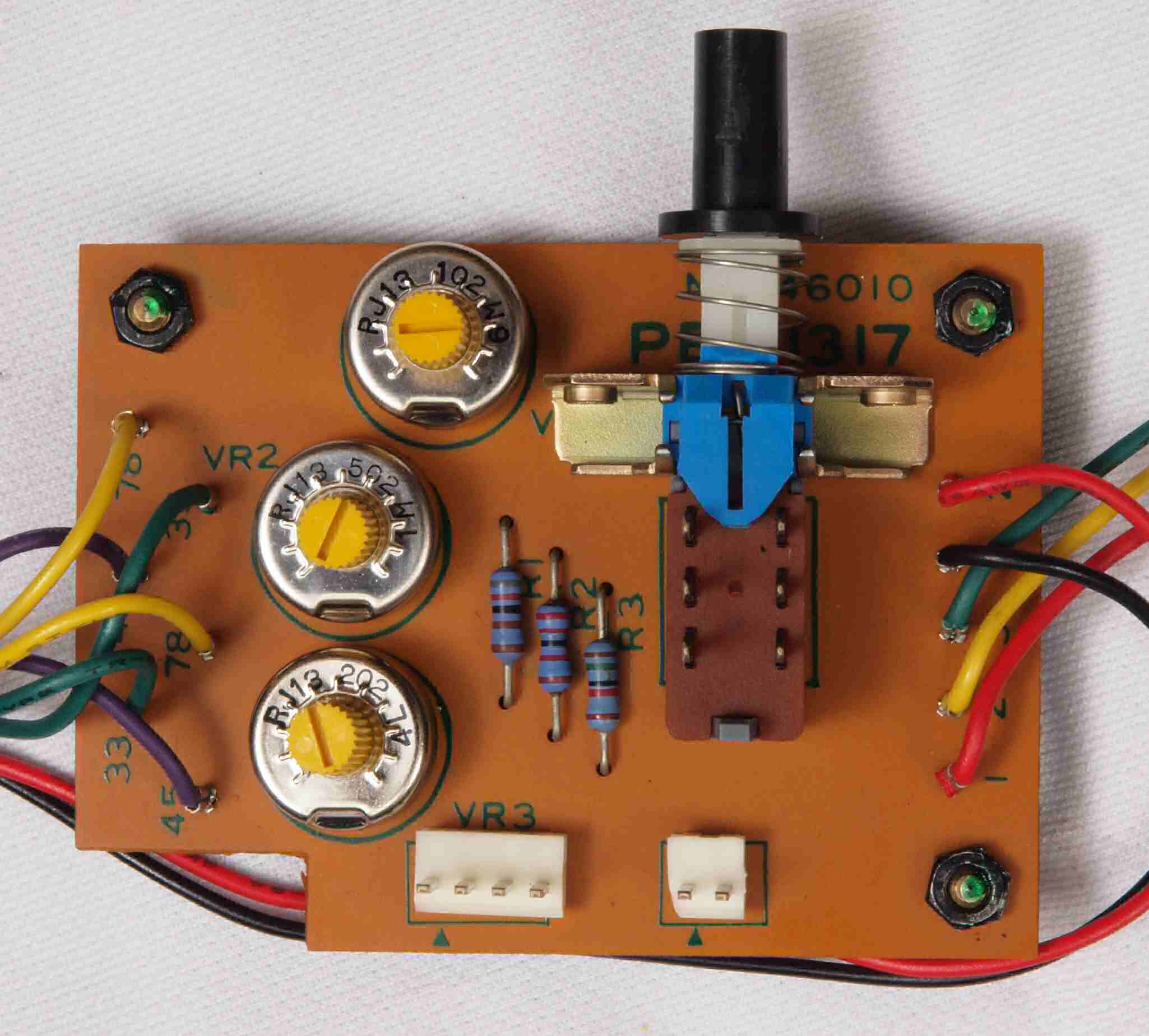

Ｃ３４．　修理後　モードＳＷ基板　半固定ＶＲ３個交換

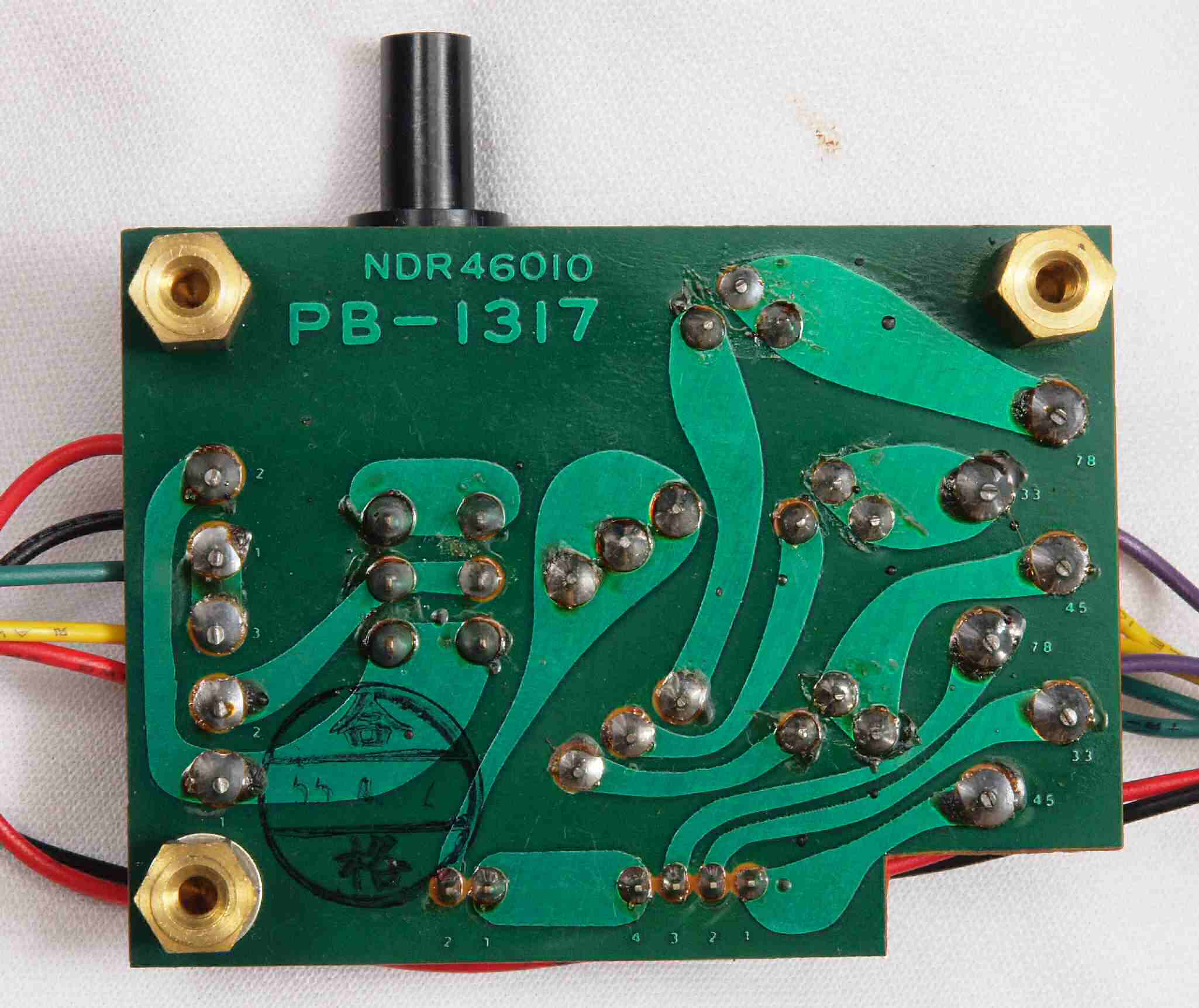

Ｃ３５．　修理前　モードＳＷ基板裏

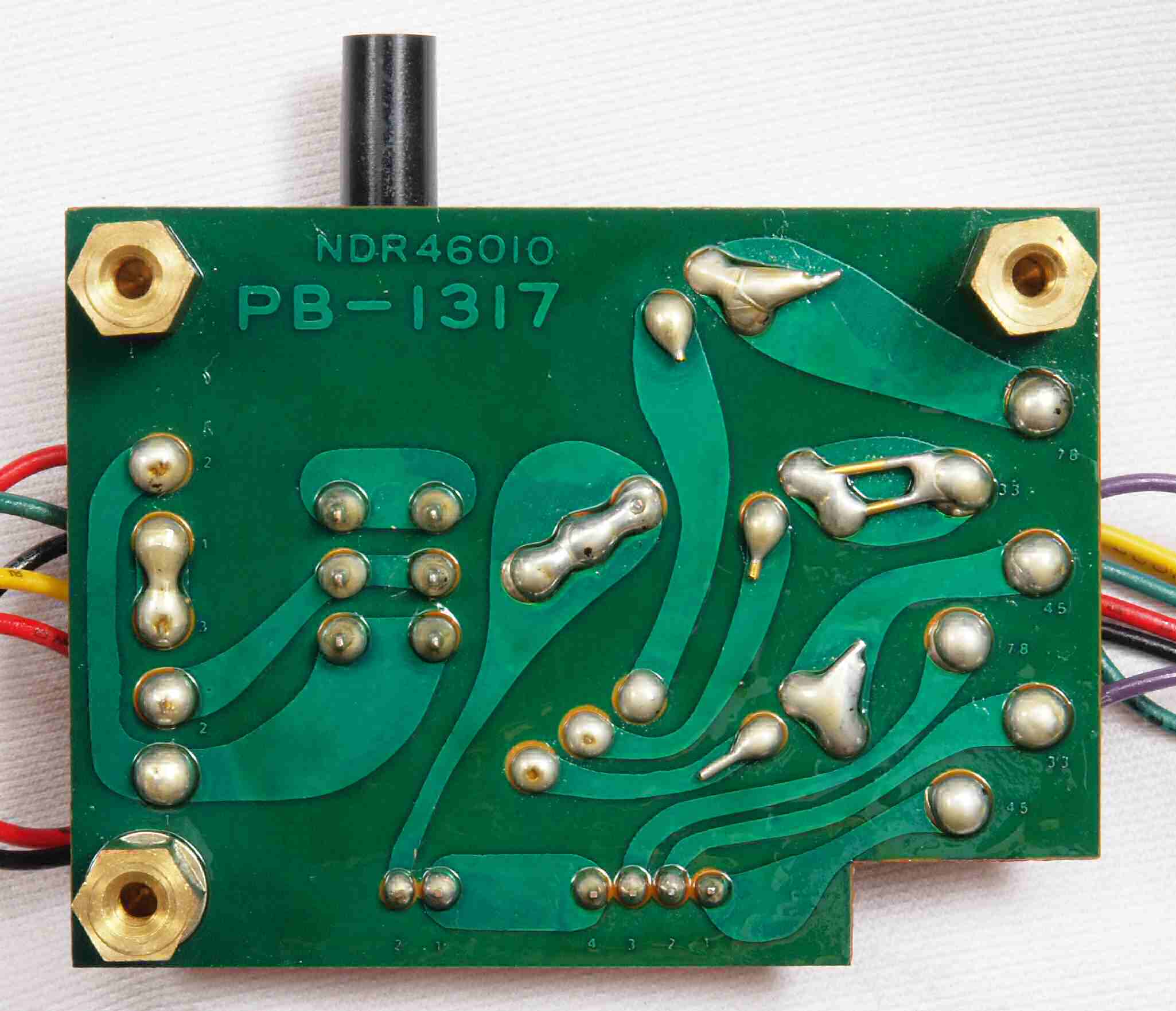

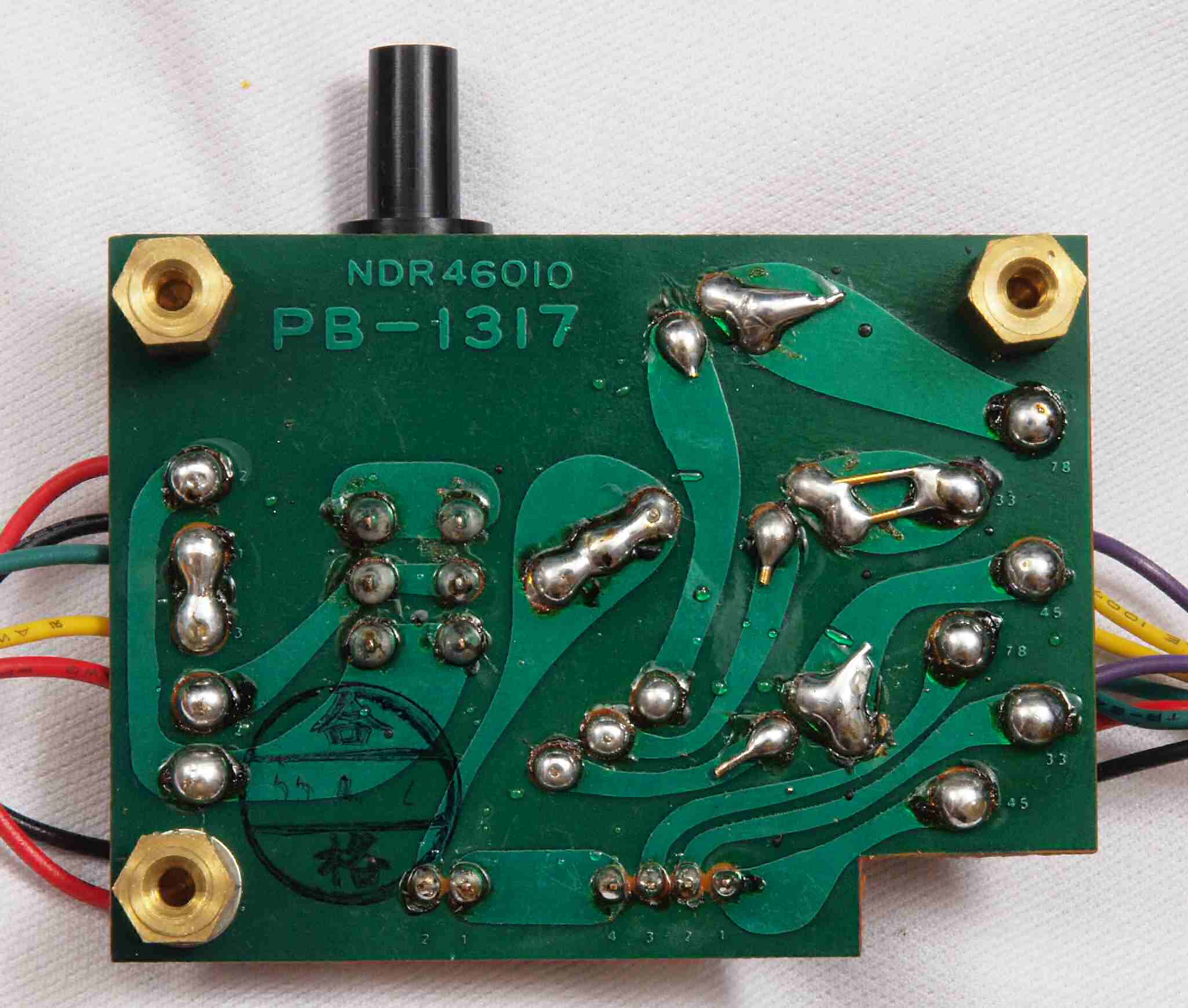

Ｃ３６．　修理（半田補正）後　モードＳＷ基板裏。　半田を全部やり直す。
Ｃ３７．　完成モードＳＷ基板裏。　洗浄後、防湿材を塗る。

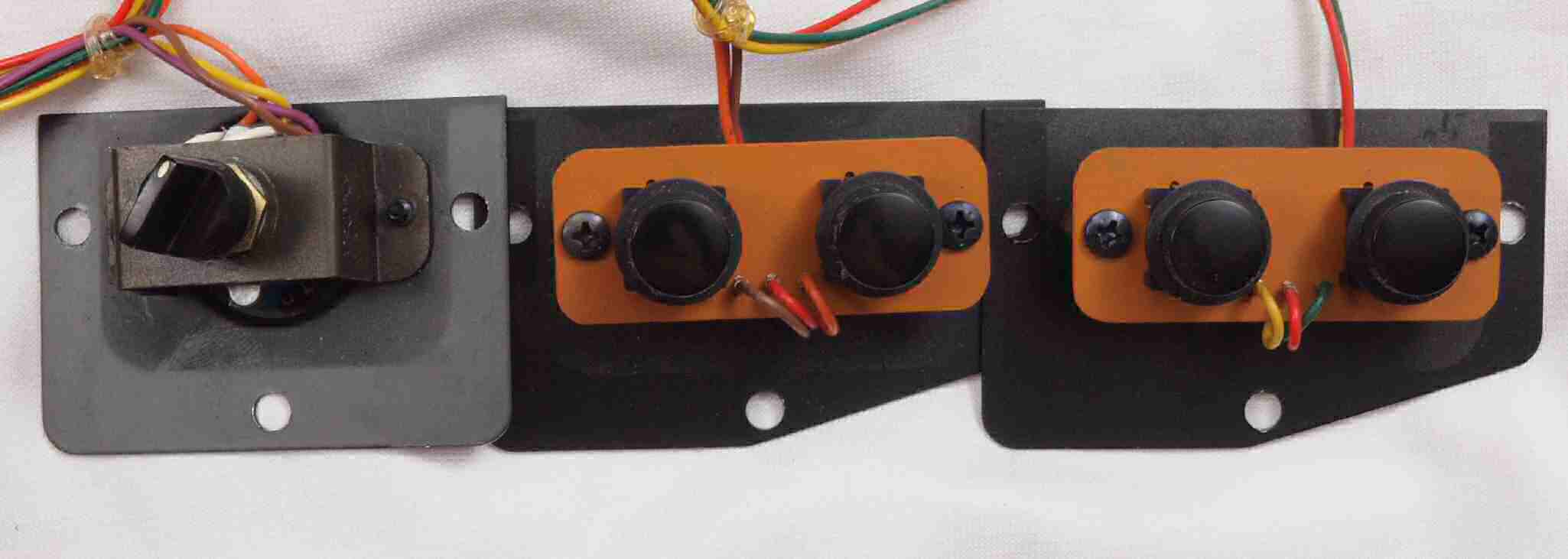

Ｃ４１．　修理後　操作基板。

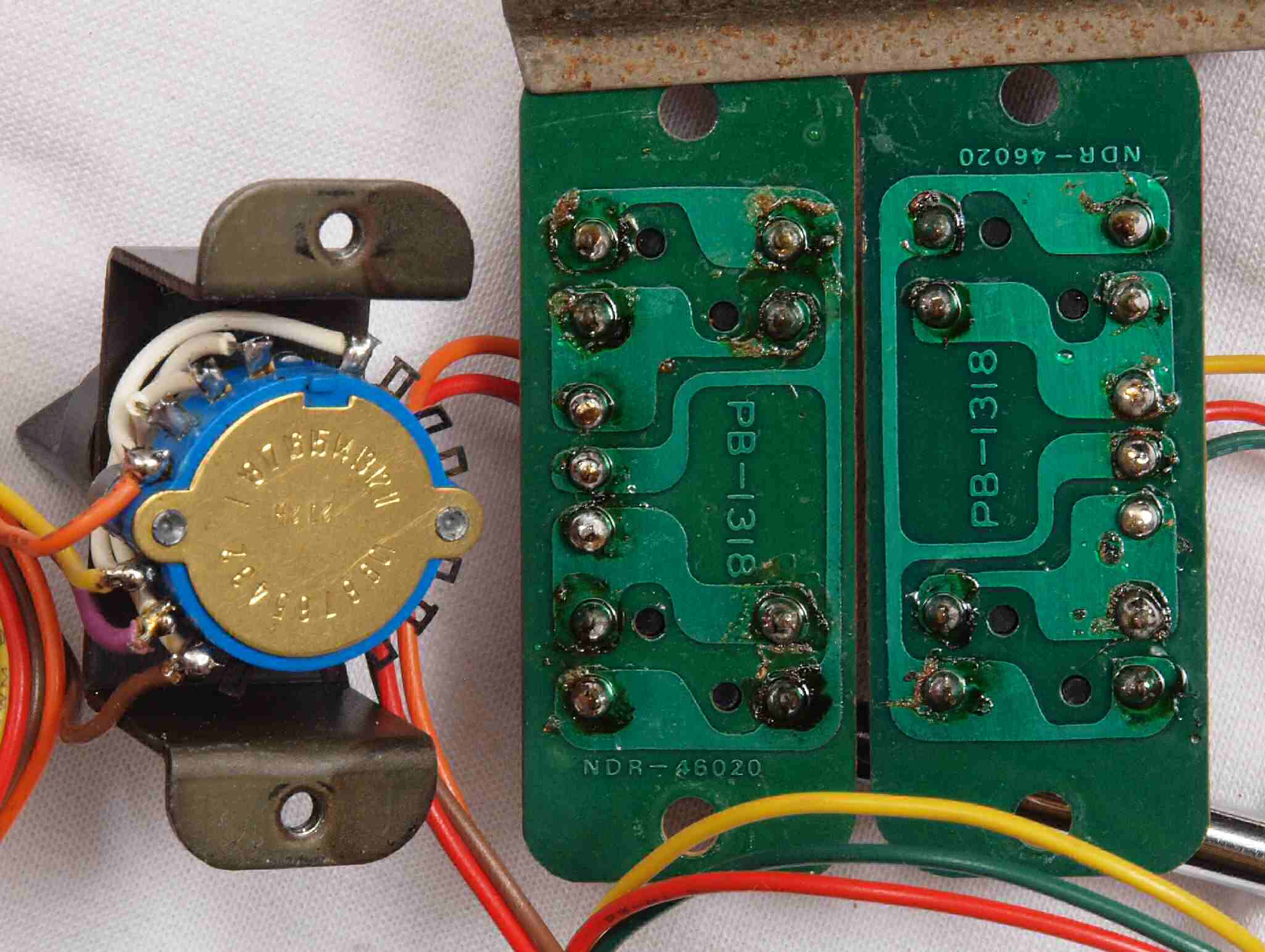

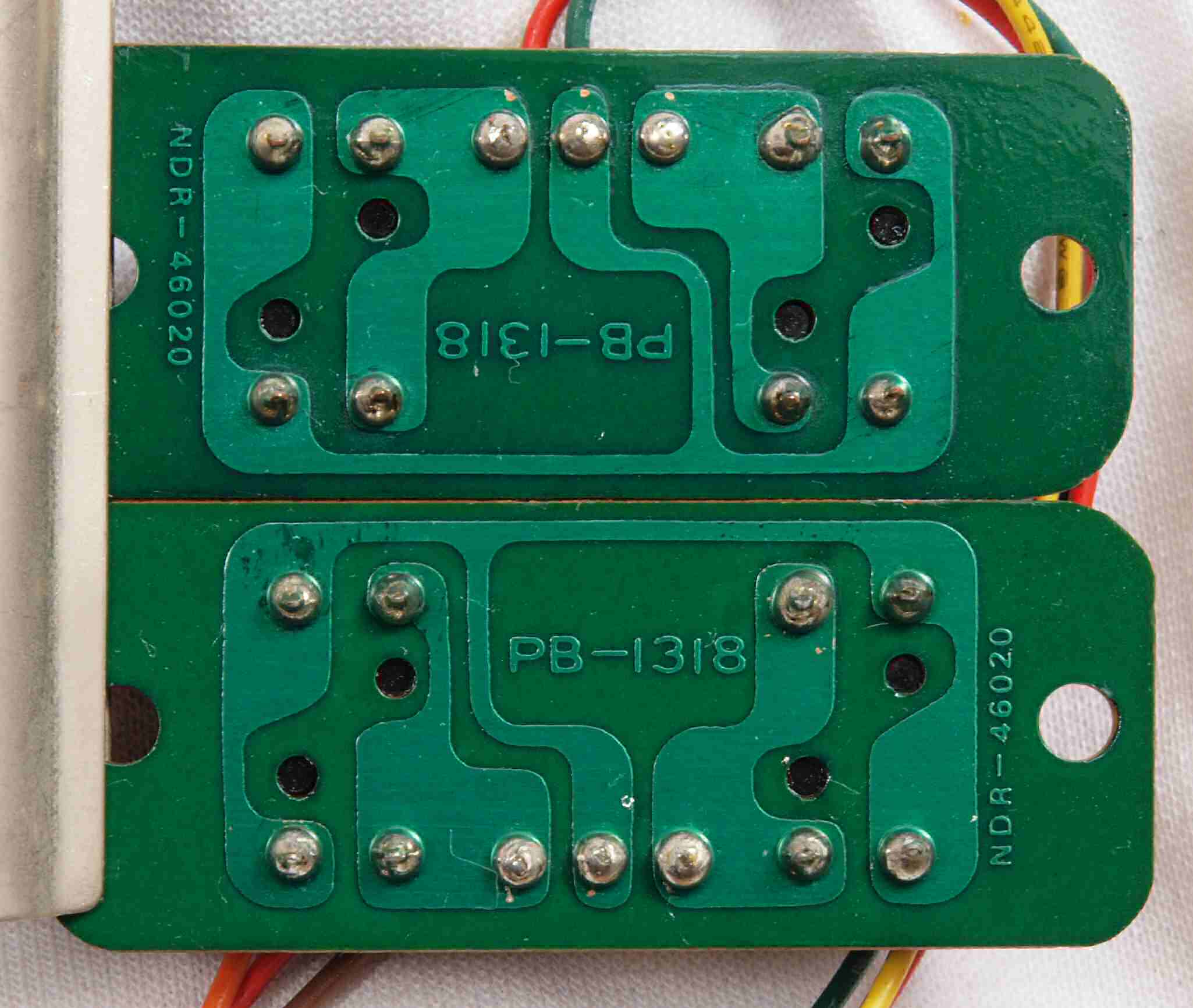

Ｃ4２．　修理前　操作SW基板裏
Ｃ４３．　修理（半田補正）後　操作SW基板裏。　半田を全部やり直す。
Ｃ４４．　完成照明、 操作SW基板裏。　洗浄後、防湿材を塗る。

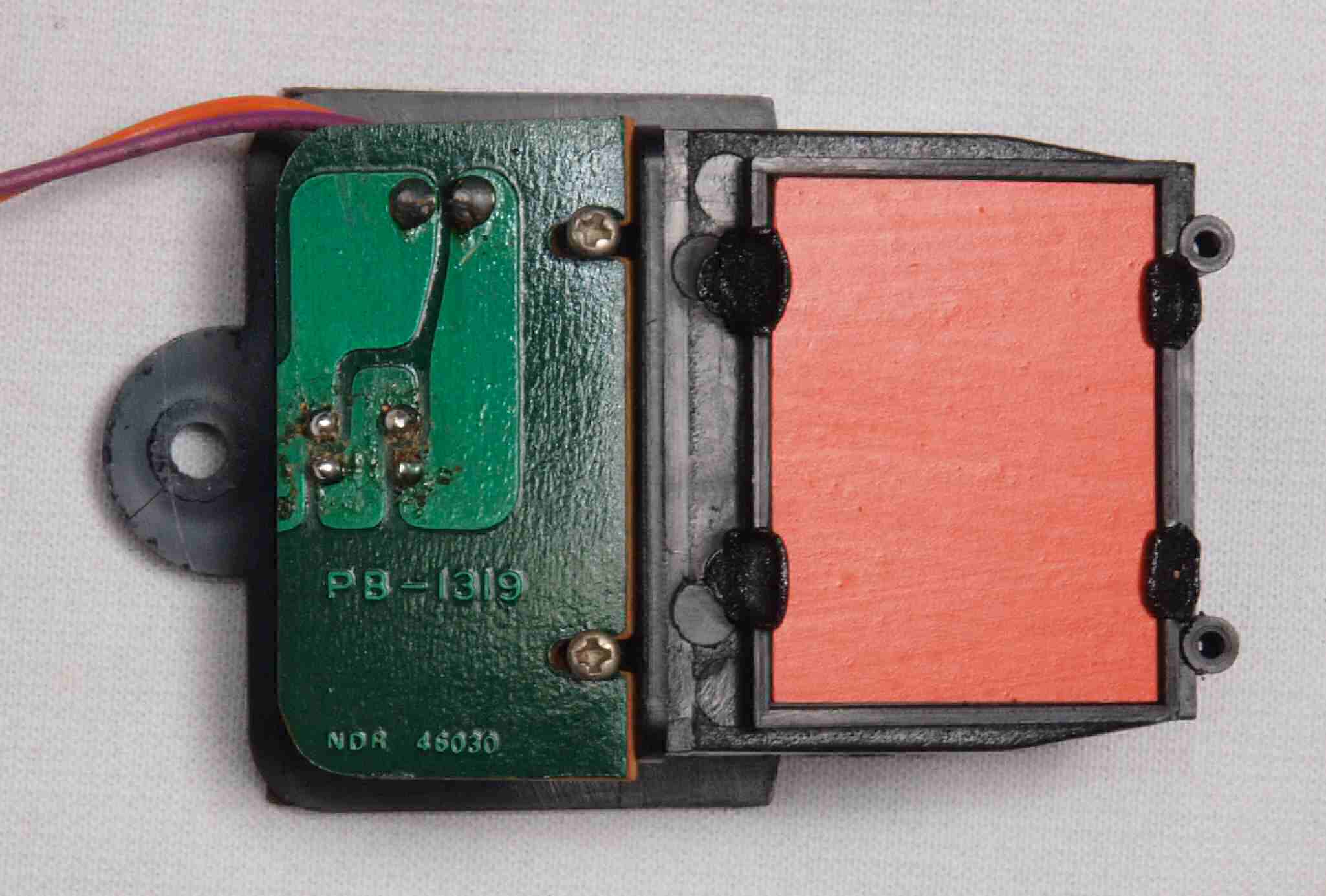

Ｃ４５．　修理前　ＬＥＤ表示基板。
Ｃ４６．　修理前　ＬＥＤ表示基板裏。

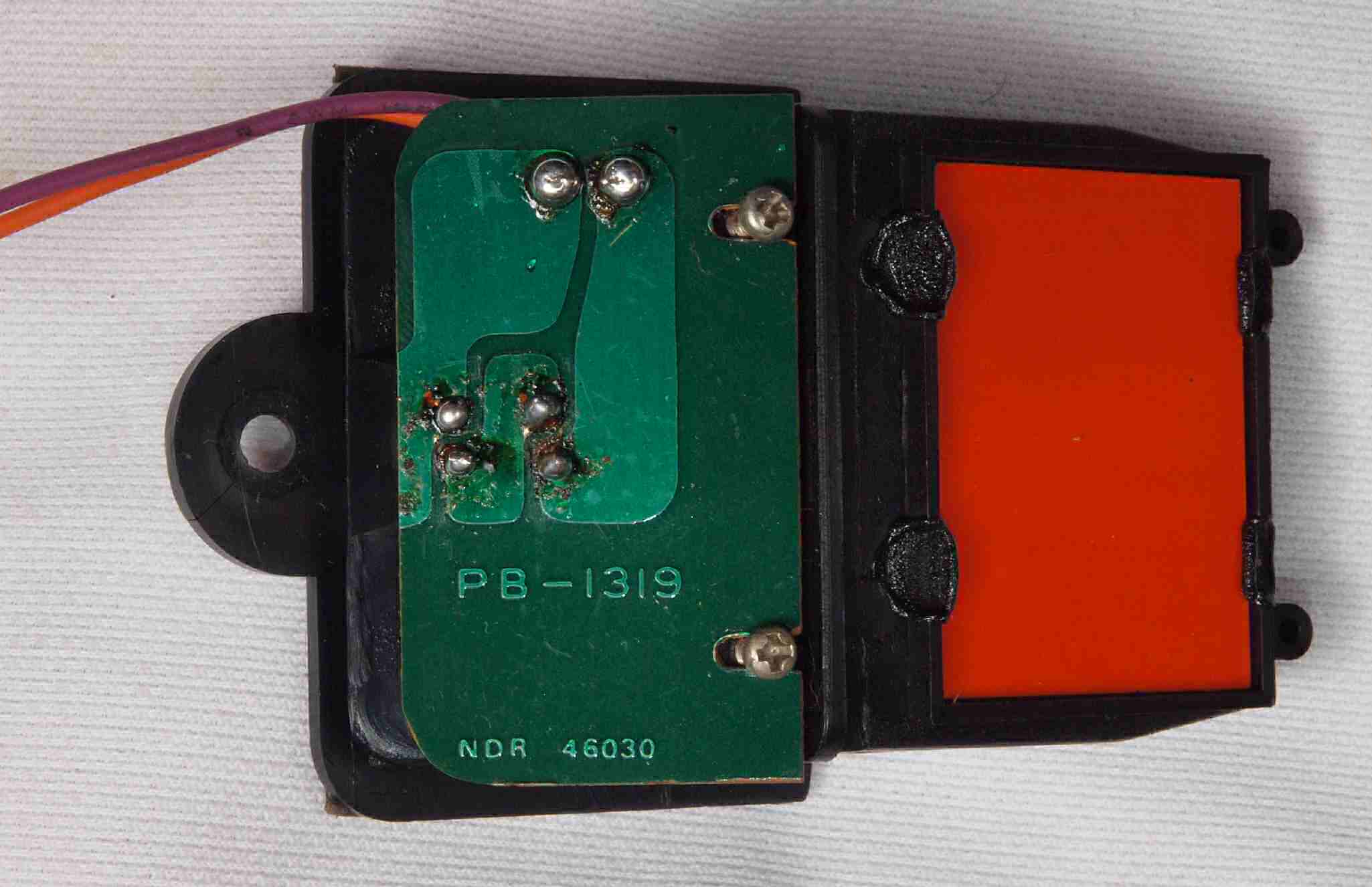

Ｃ４７．　修理（半田補正）後　ＬＥＤ表示基板裏。　半田を全部やり直す。

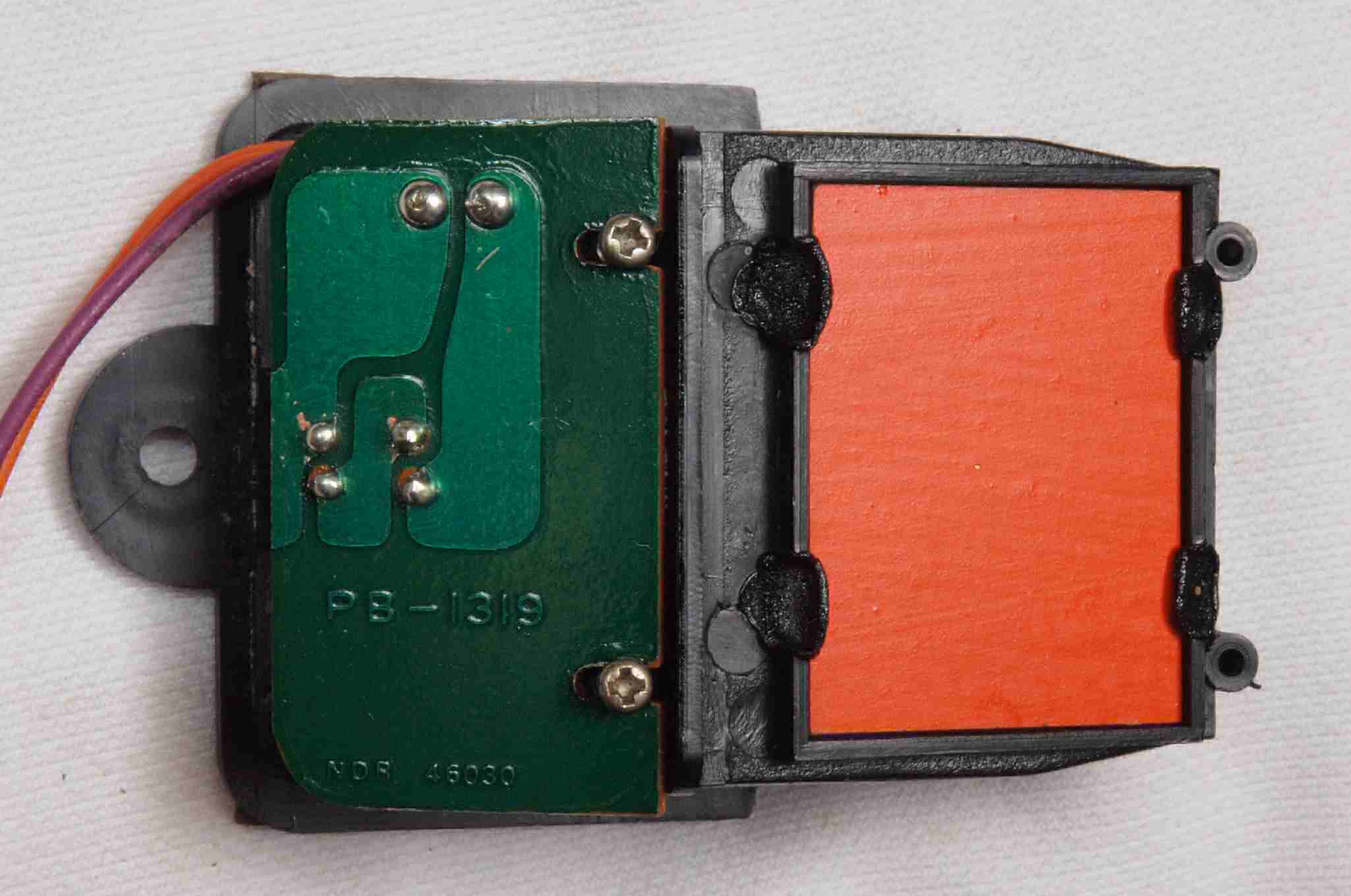

Ｃ４８．　完成ＬＥＤ表示基板裏。　洗浄後、防湿材を塗る。

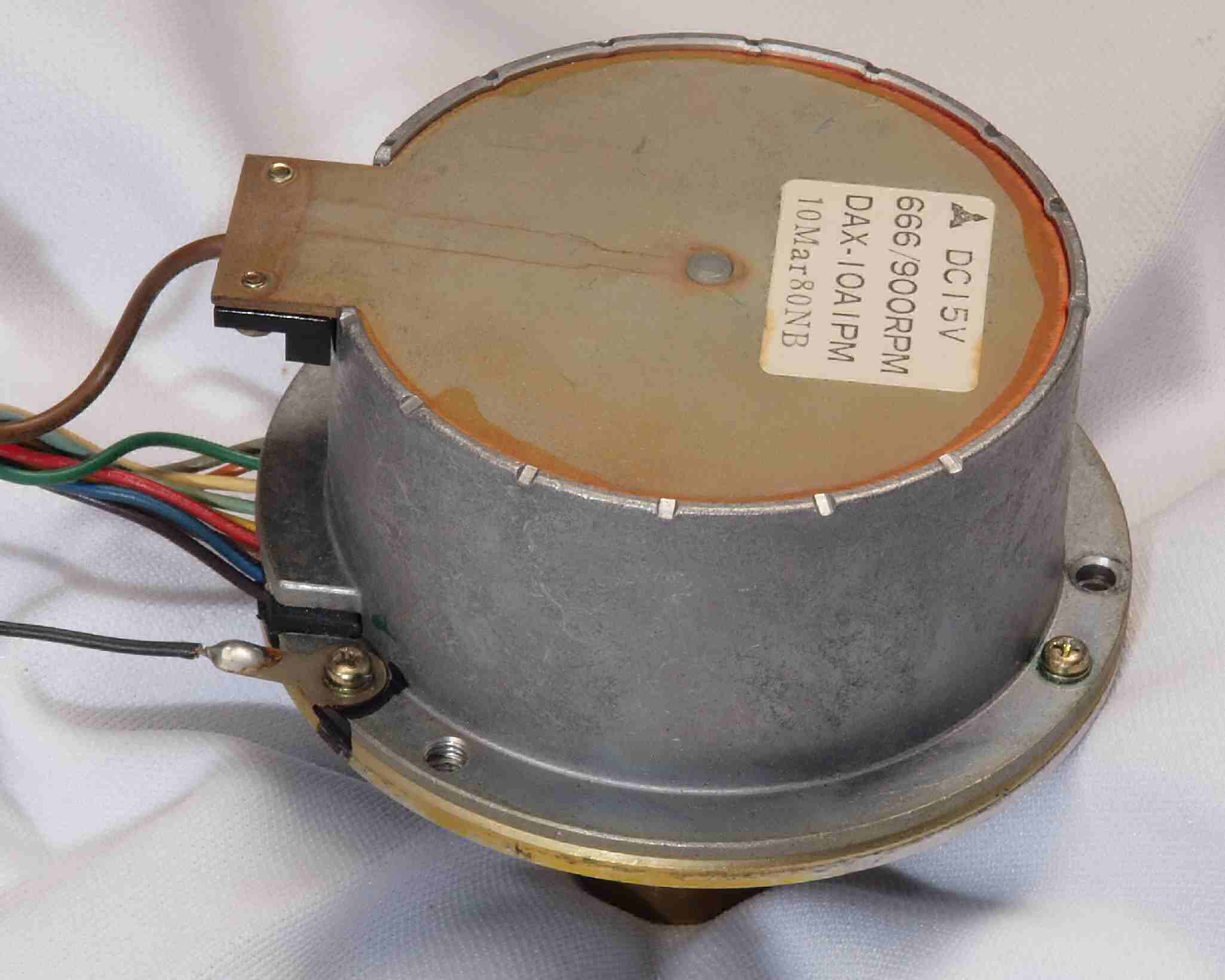

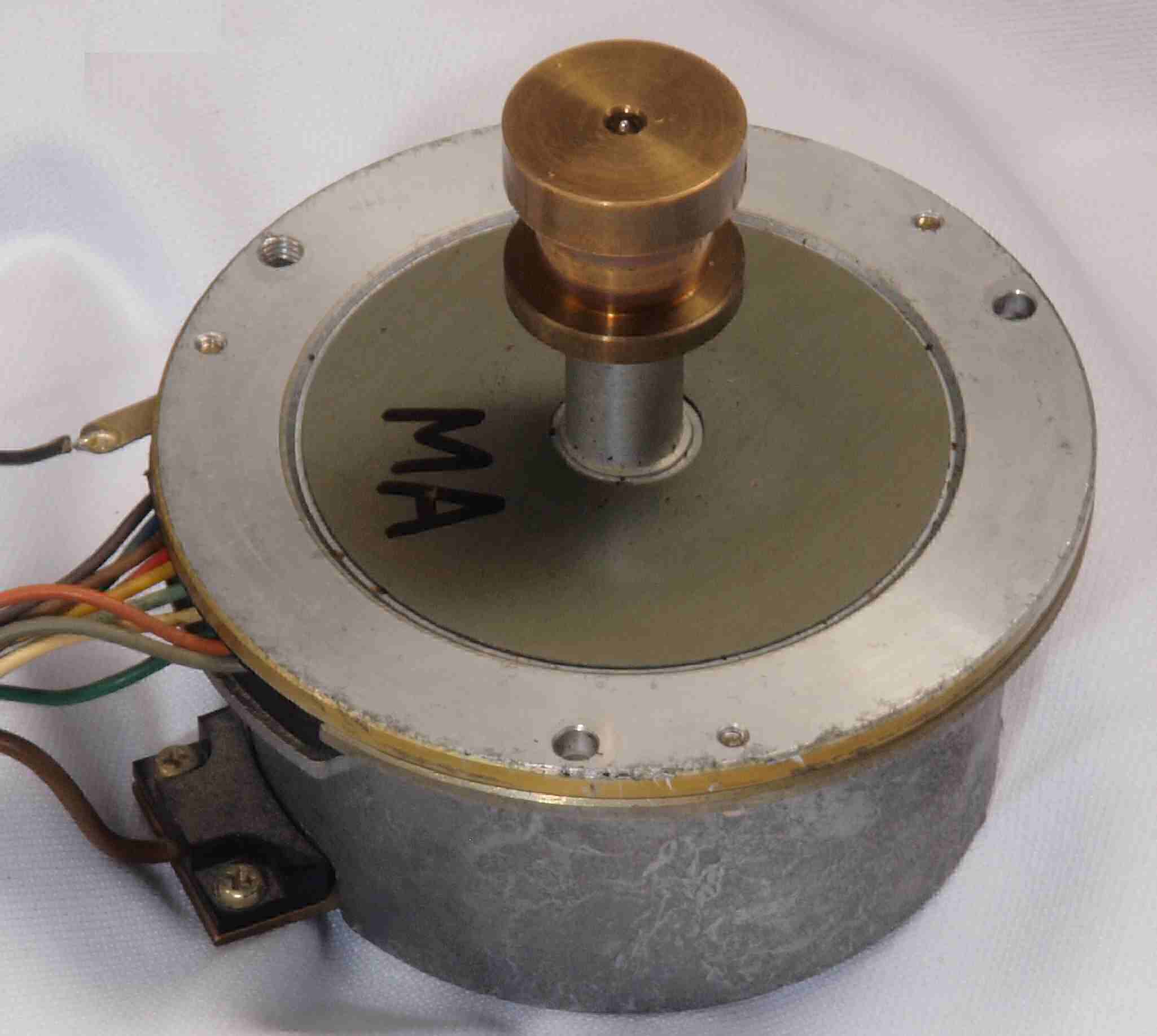

Ｃ５１．　修理中　モーター部を取り出す
Ｃ５２．　修理中　モーター部を取出す、軸側。

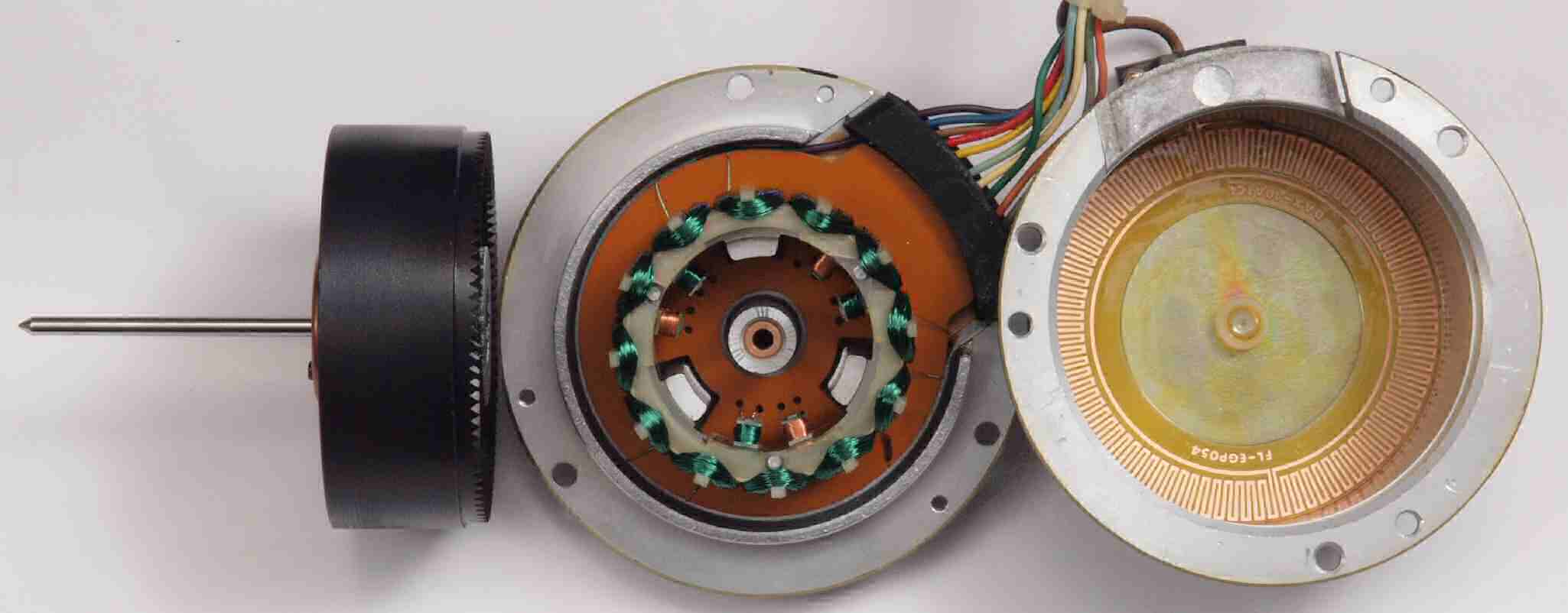

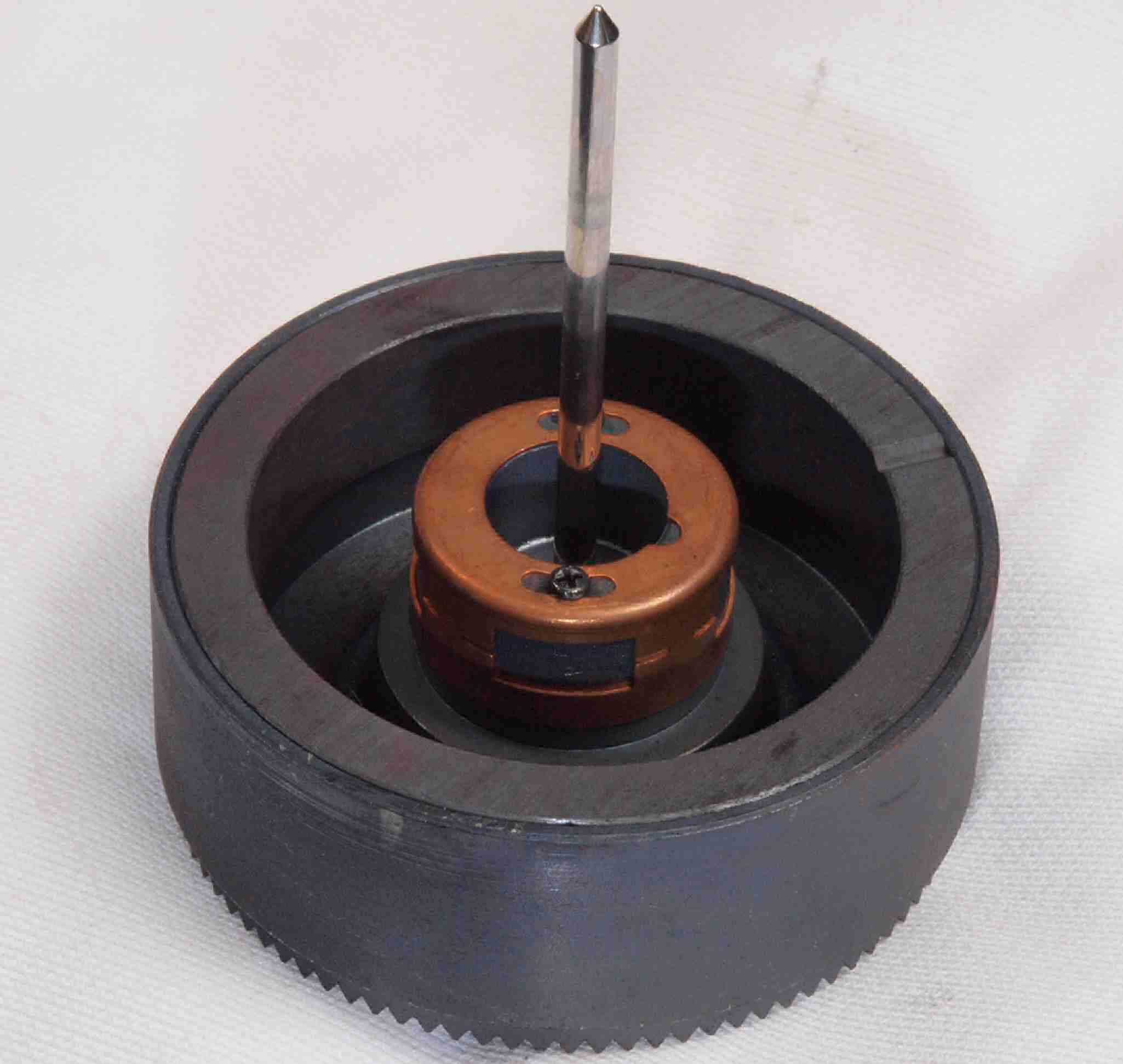

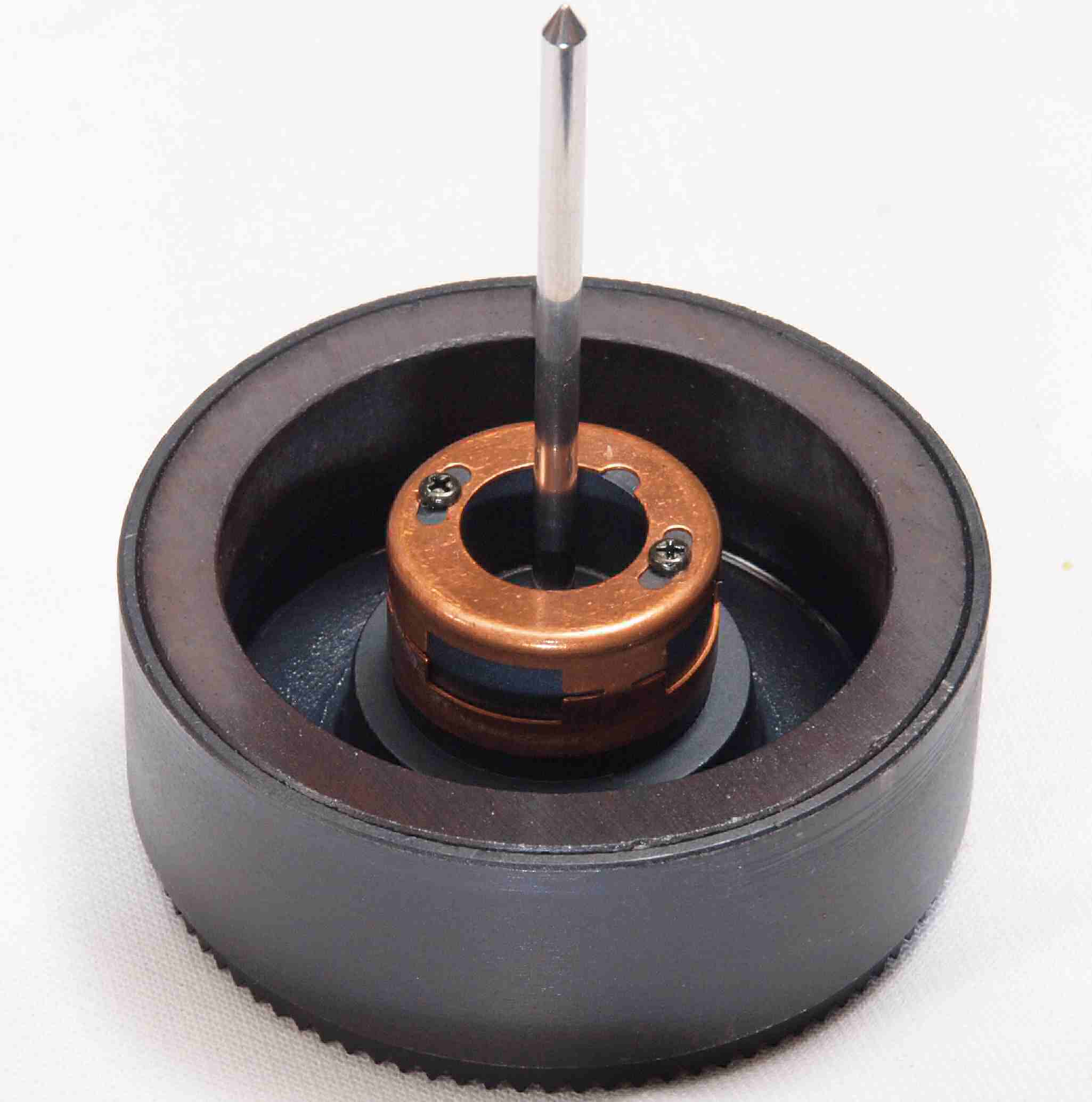

Ｃ５３．　修理中　モータ分解。

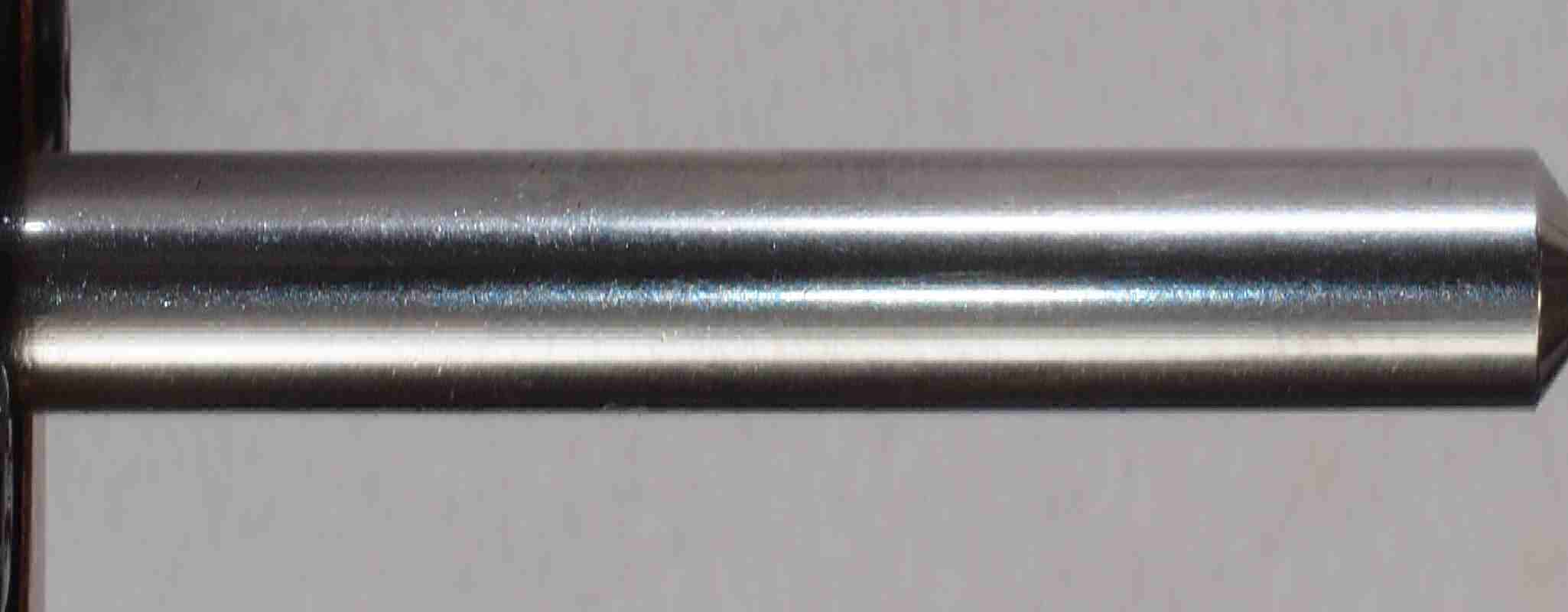

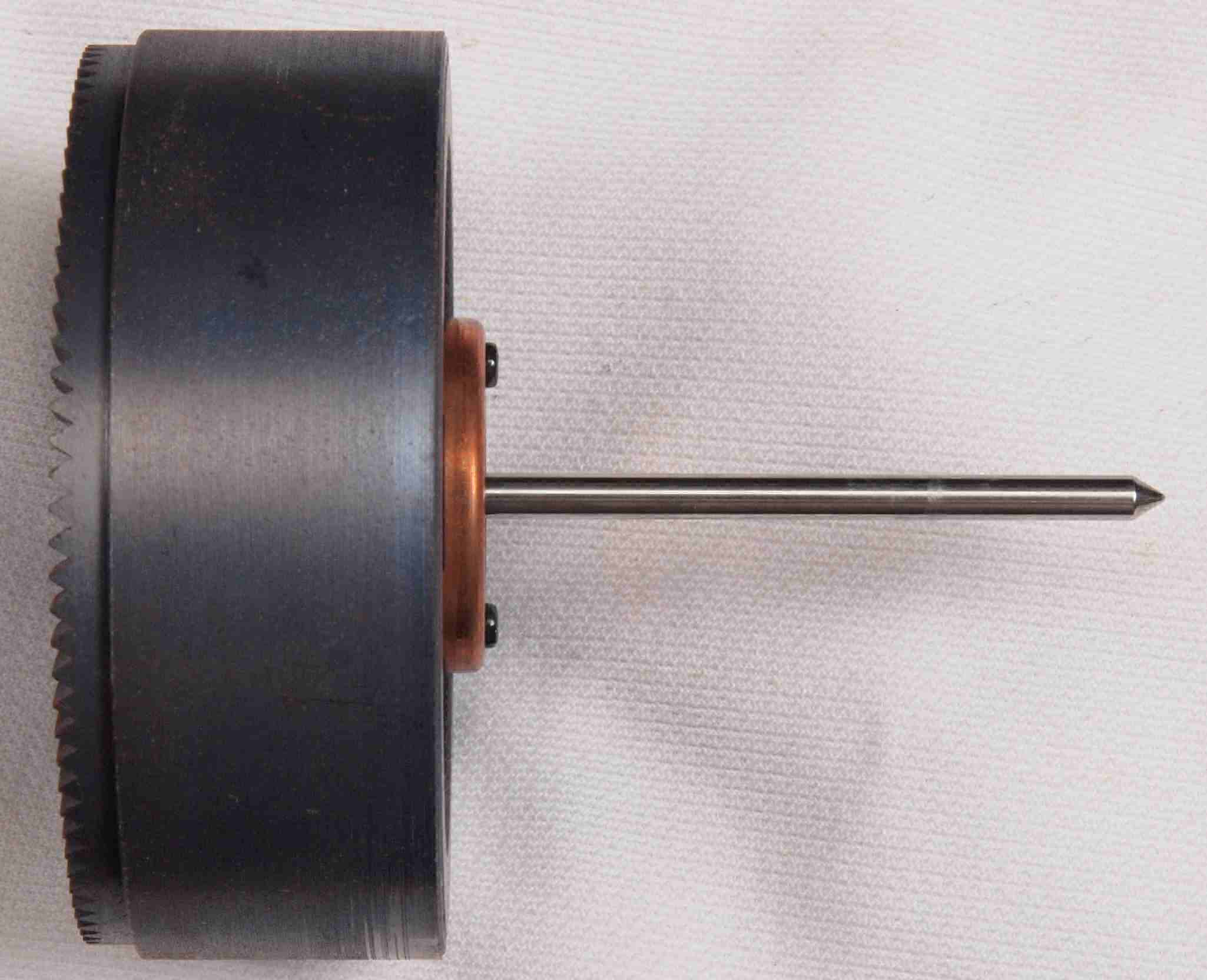

Ｃ６１．　修理中　モーター軸
Ｃ６２．　修理中　モーター軸、拡大。　縦横比変更してあります。

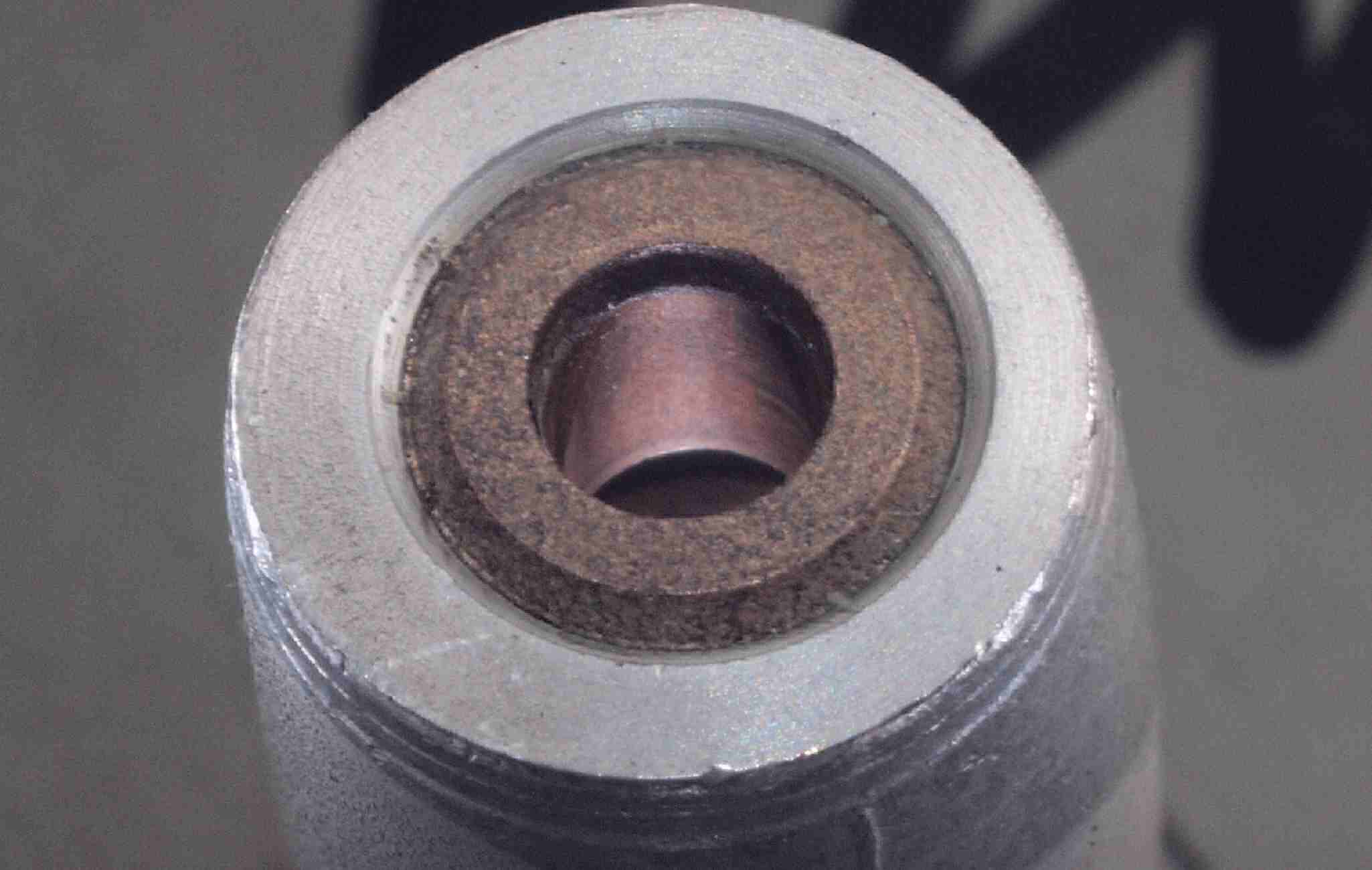

Ｃ６３．　修理中　上側モーター軸受け。

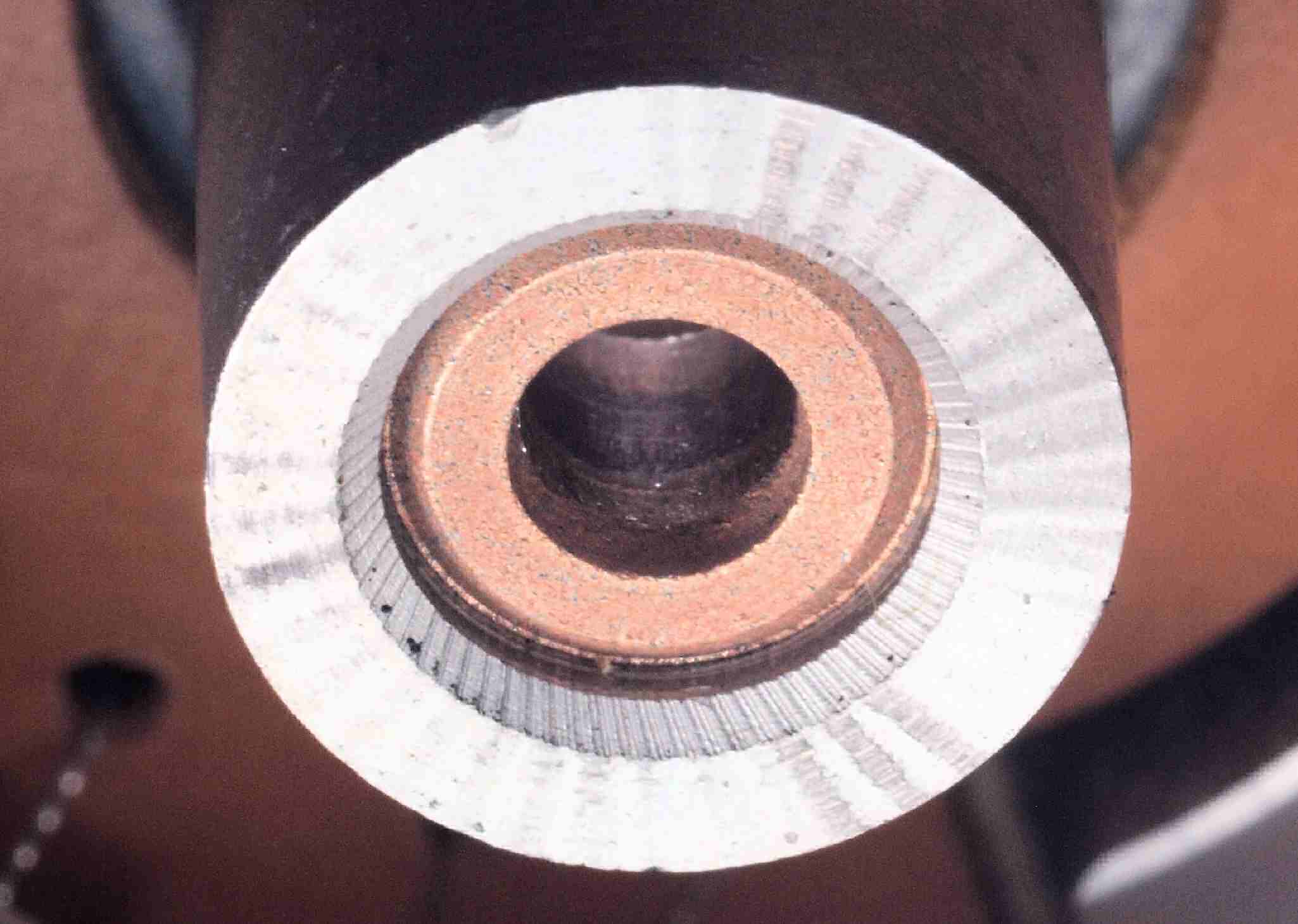

Ｃ６４．　修理中　下側モーター軸受け、油分が無く。

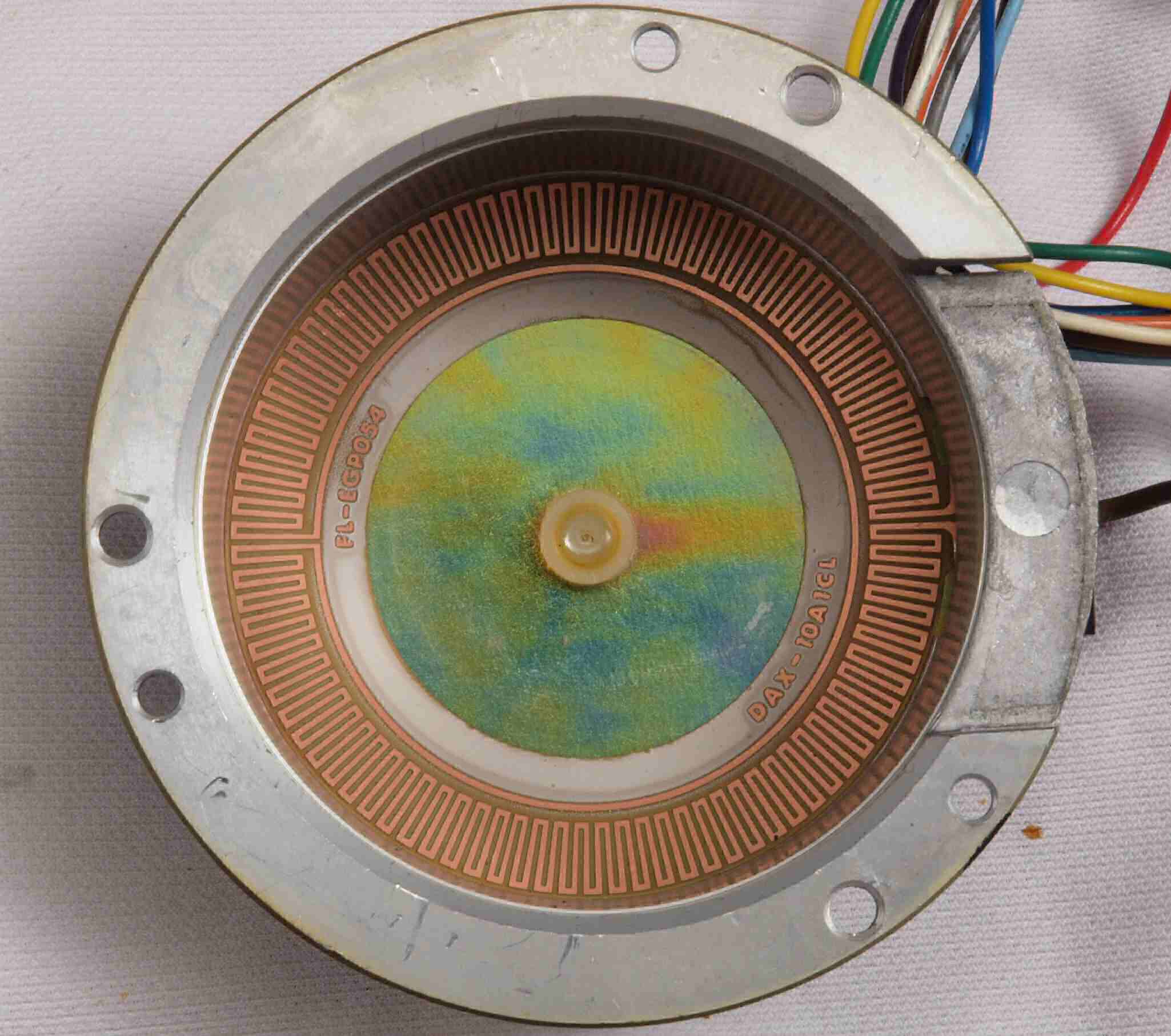

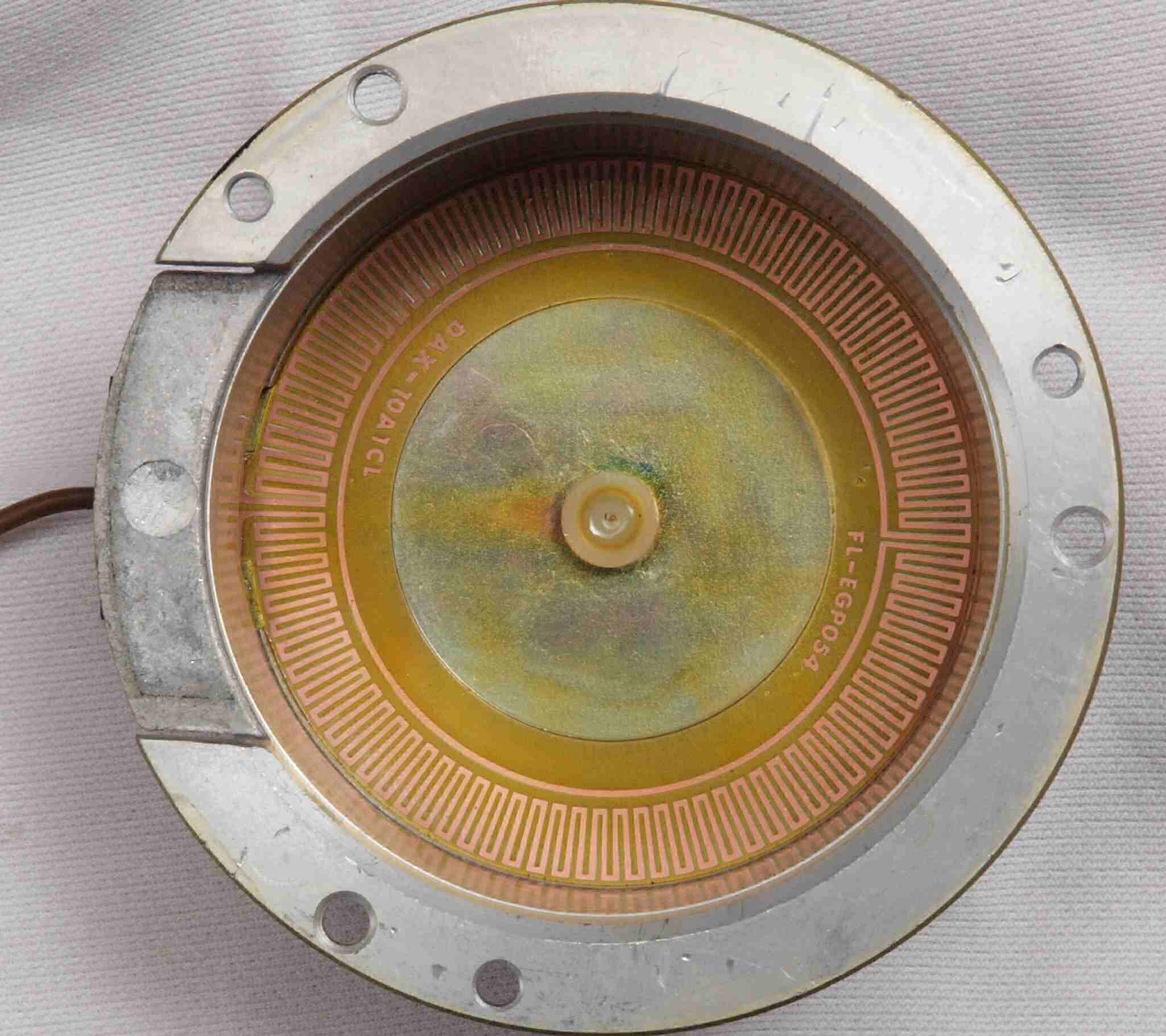

Ｃ７１．　修理前　モーターＦＧコイル。
Ｃ７２．　修理中　モーター下側軸受け。　前回の修理で給油されている？　荷重が掛かるのだからグリスが良いのでは？
Ｃ７３．　修理後　モーターＦＧコイル、コート液で固定する。

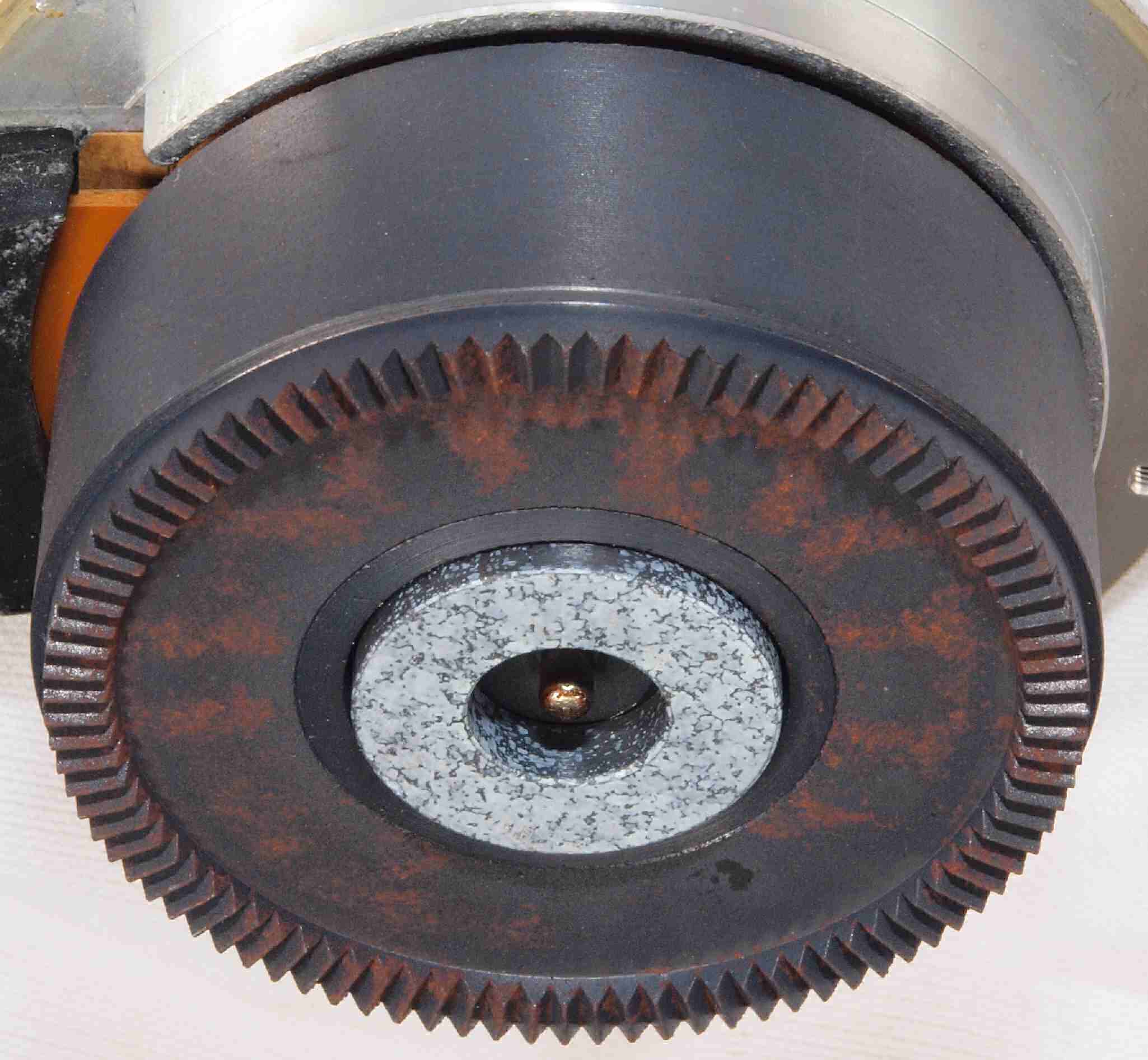

Ｃ８１．　修理中　モーター回転子上から見る、錆が発生している。
Ｃ８２．　修理後　モーター回転子上から見る、ＣＲＣで洗浄し、鉱物油を軽く塗布。

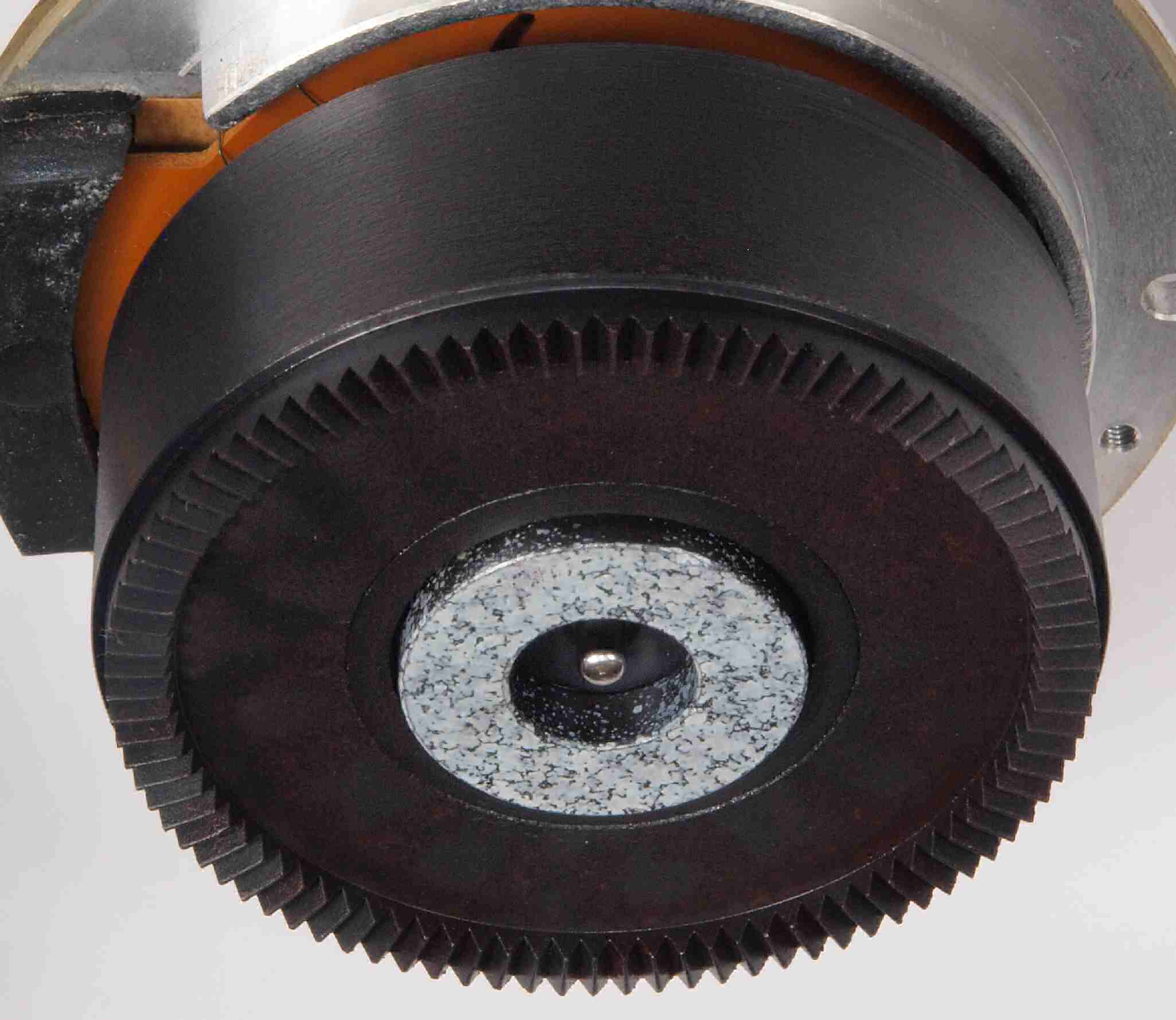

Ｃ８３．　修理中　モーター固定子下から見る、錆が発生している。
Ｃ８４．　修理後　モーター回転子下から見る、ＣＲＣで洗浄し、鉱物油を軽く塗布。

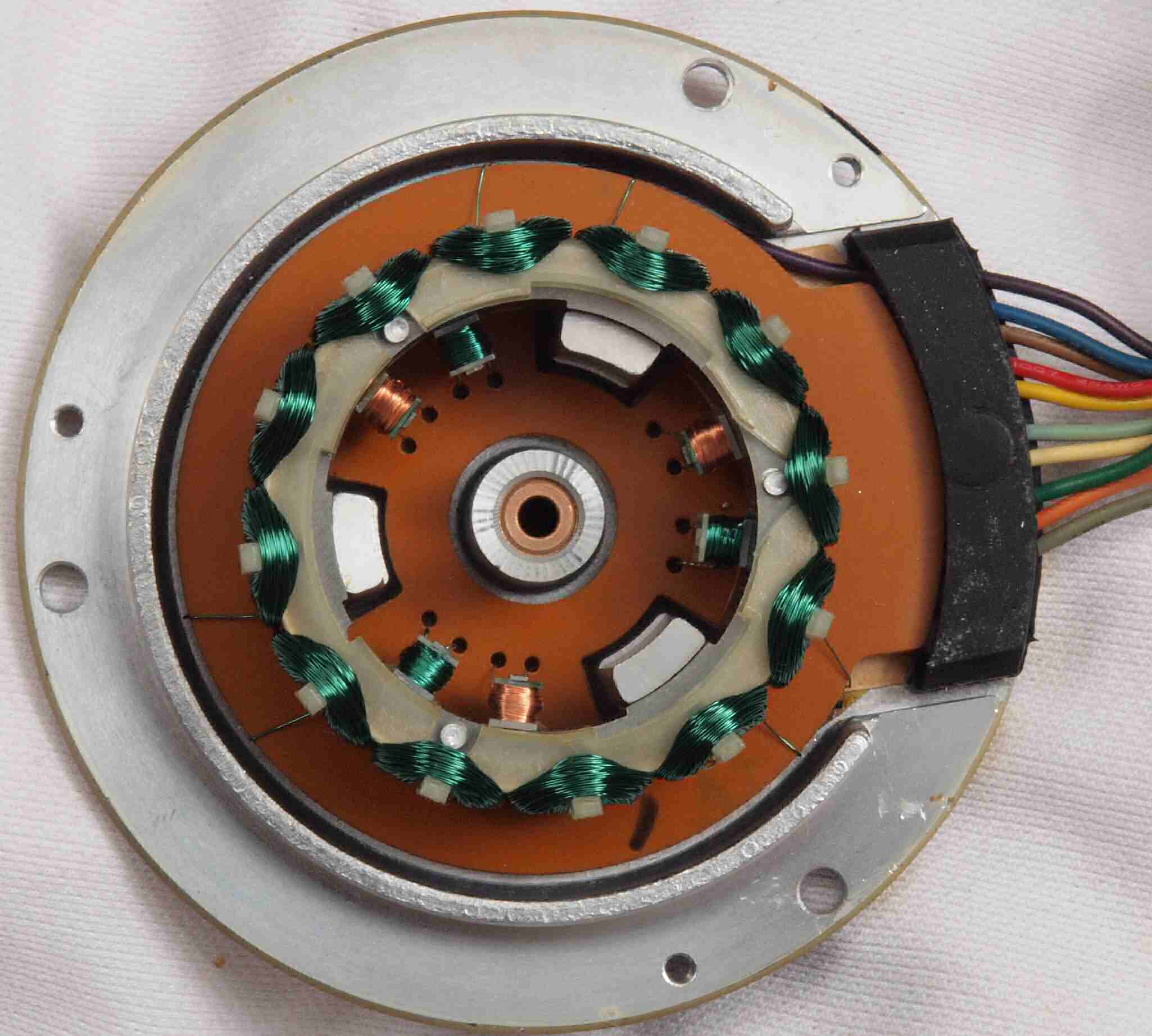

Ｃ８５．　修理中　モーター固定子巻線。
Ｃ９１．　修理前　吸着装置配管。

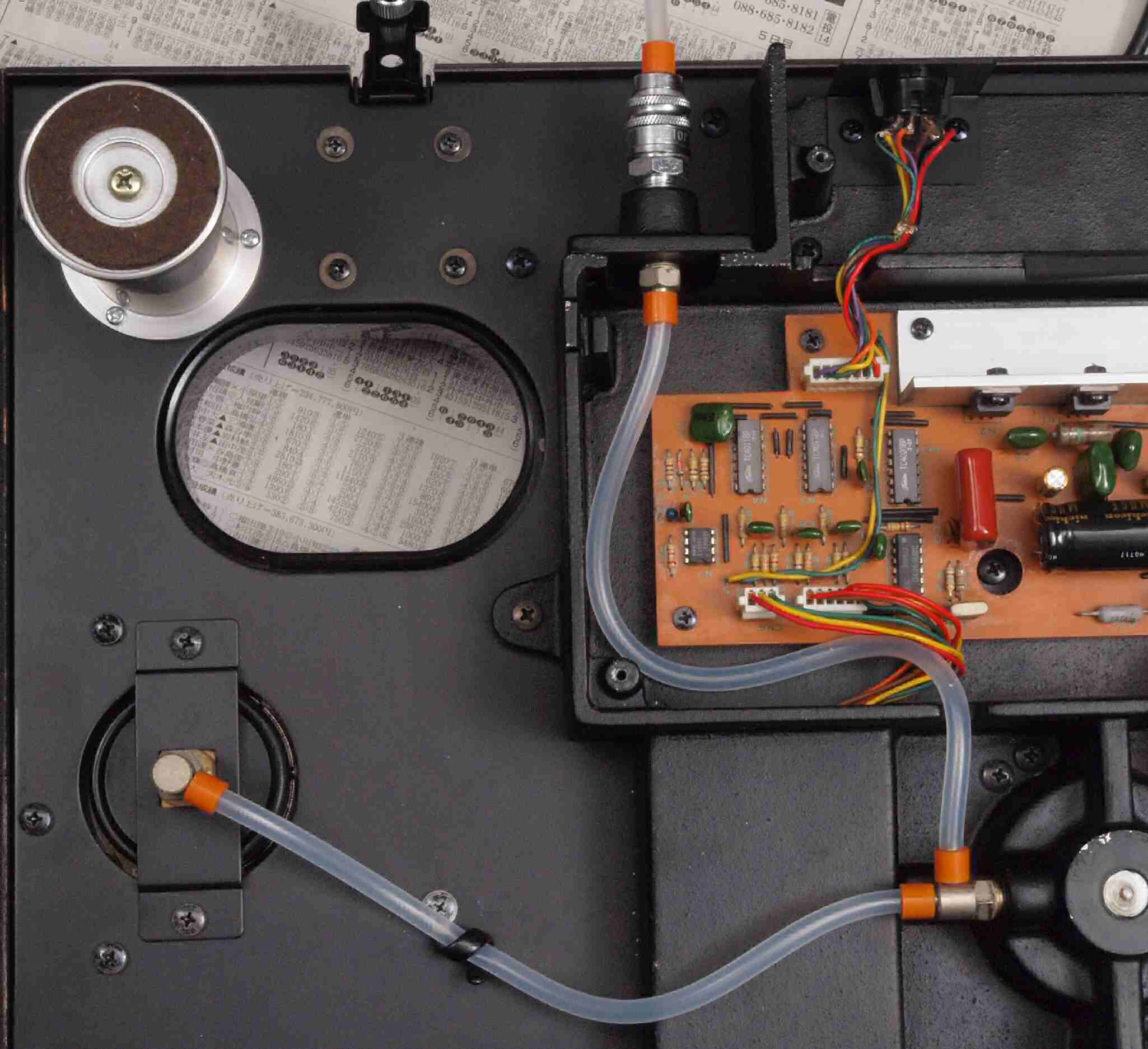

Ｃ９２．　修理後　吸着装置配管。　シリコンチューブで配管する。

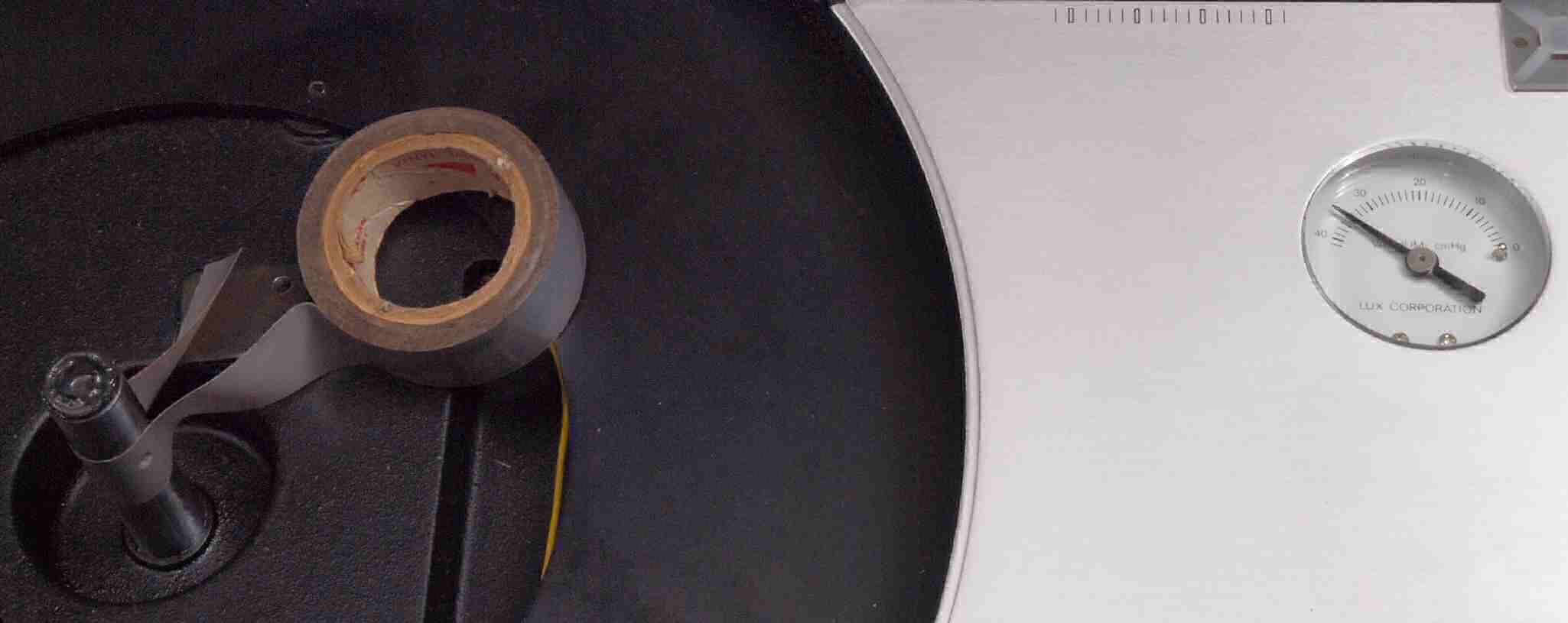

ＣＡ１．　修理中　吸着装置の漏洩テスト。　これでも漏れるので、軸を分解する。

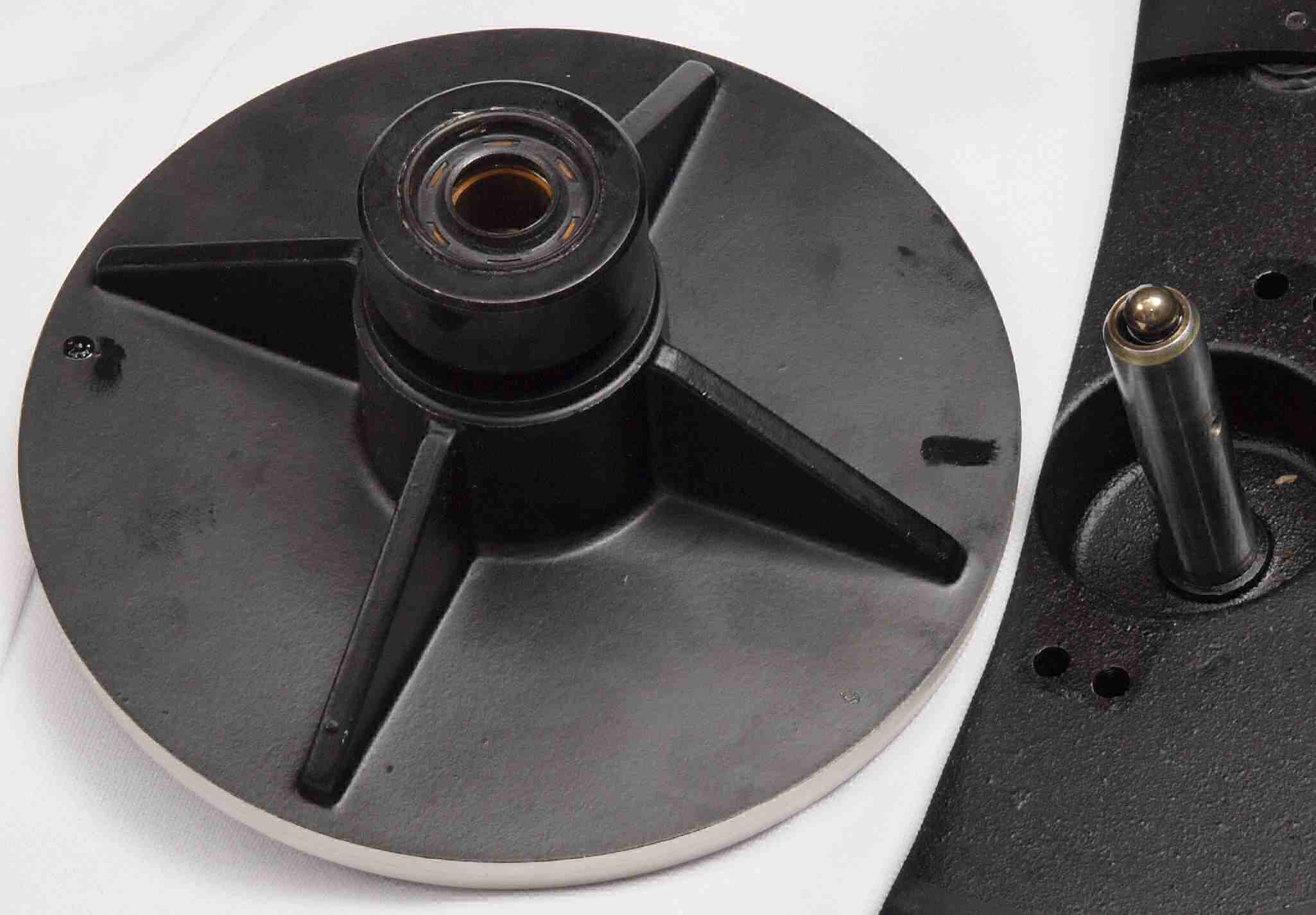

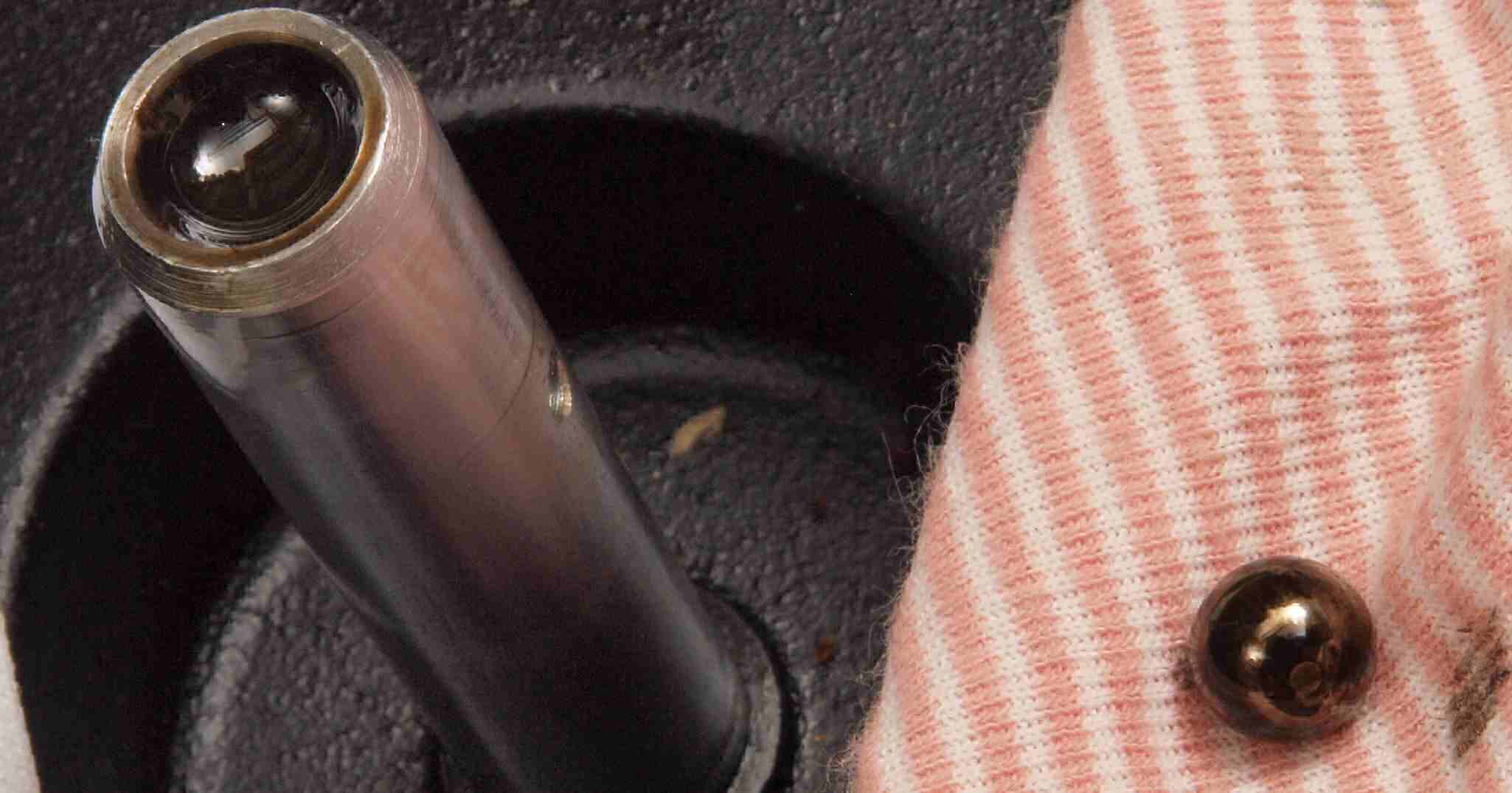

ＣＡ２．　修理中　サブプラッター軸受けを分解する。
ＣＡ３．　修理中　サブプラッター軸受けを分解する。　真っ黒で粘度がないオイル！

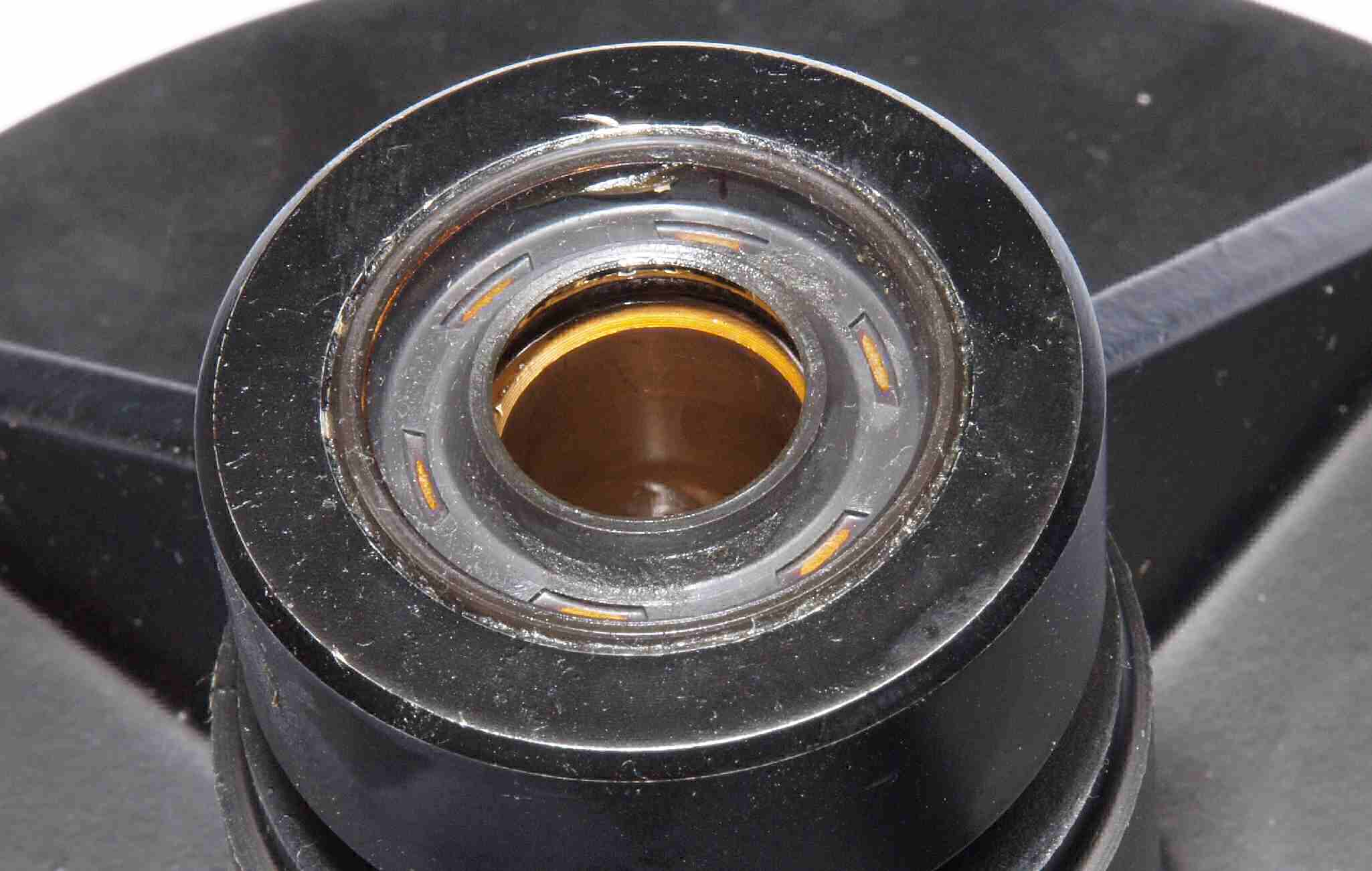

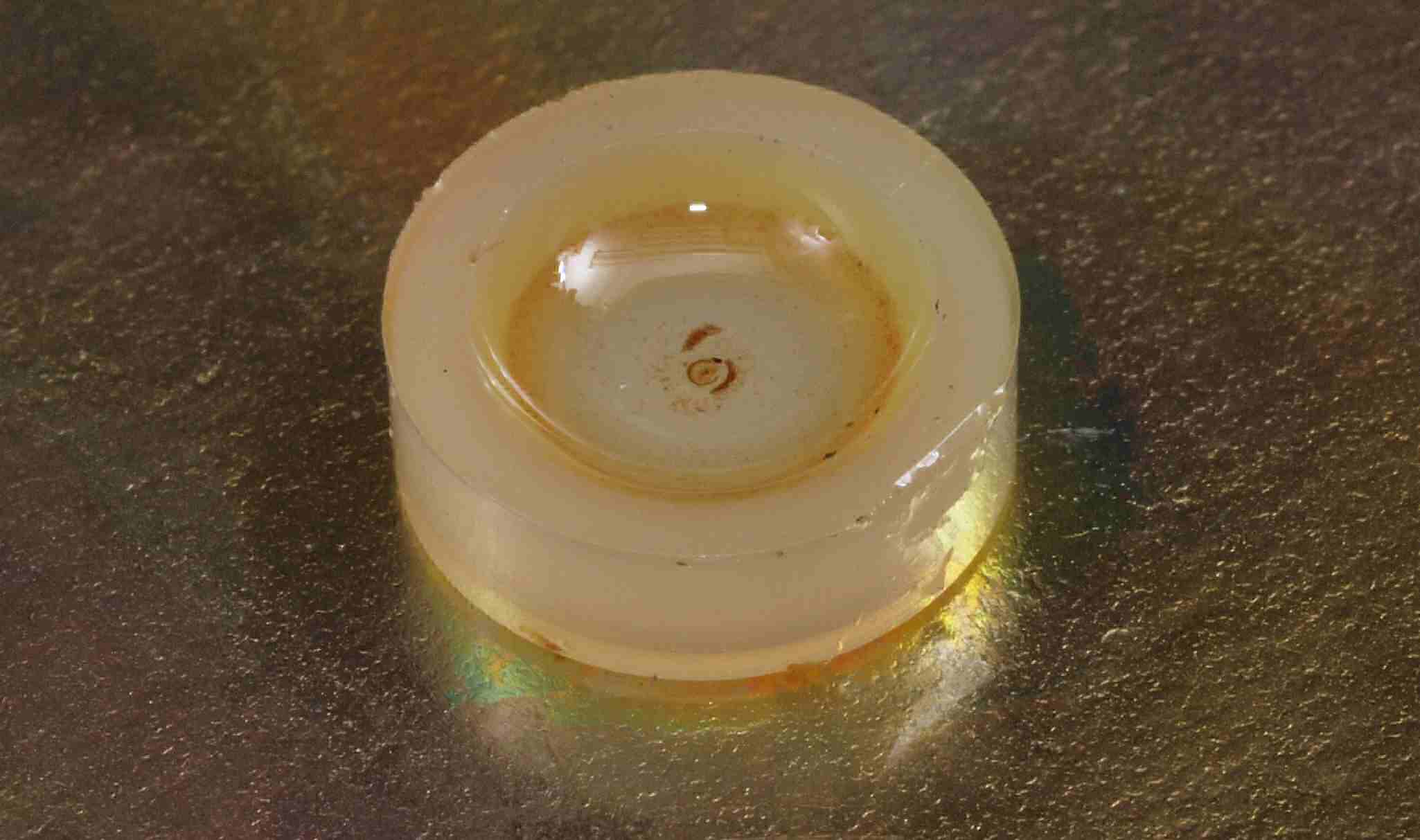

ＣＡ４．　修理中　サブプラッター軸受けを分解する。肝心のオイルシール．．．市場にはなさそう？？

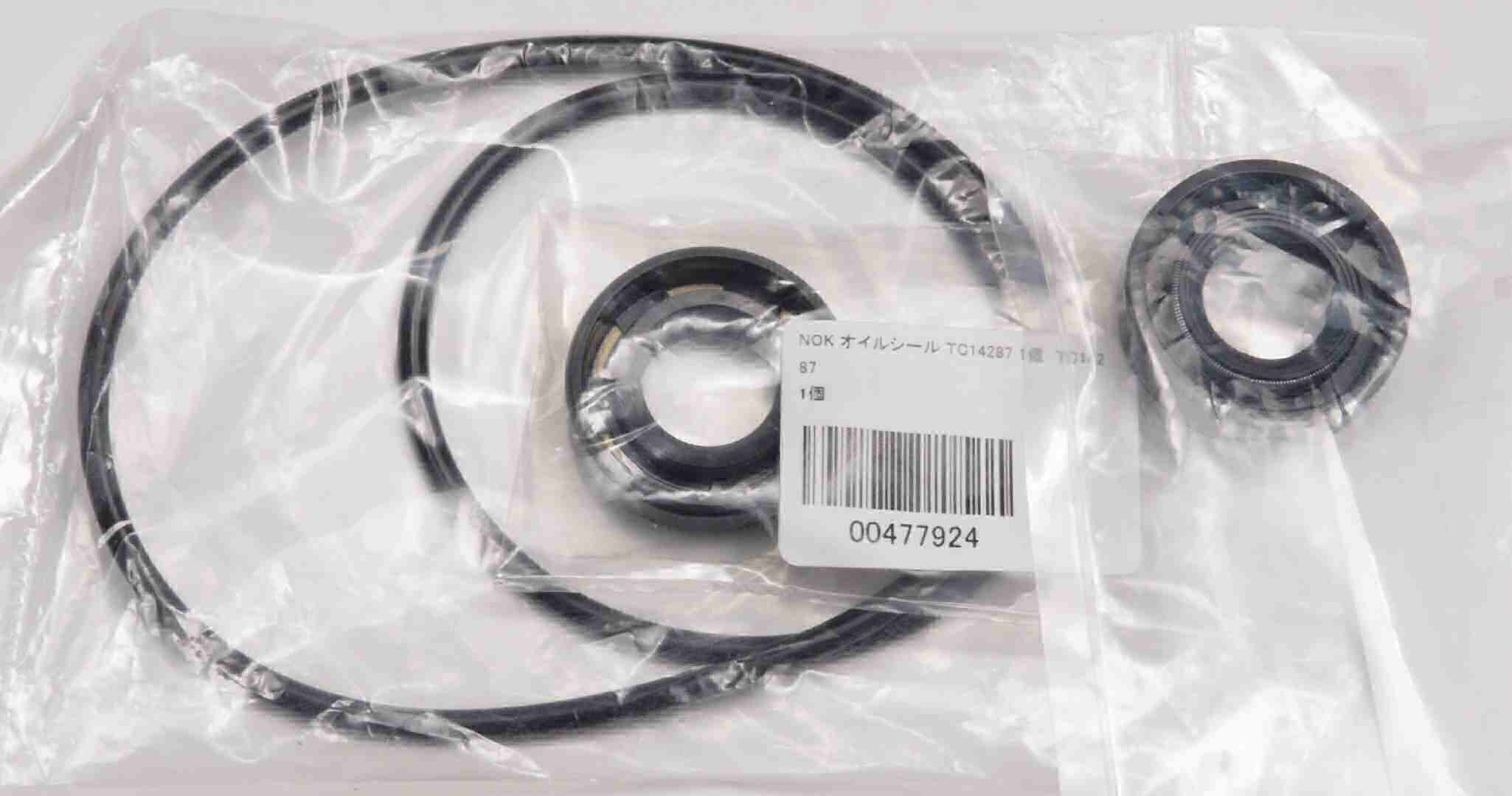

ＣＡ５．　修理中　捜した結果オイルシールは見つかりました。　ユーザーの意思で、今回は未交換。

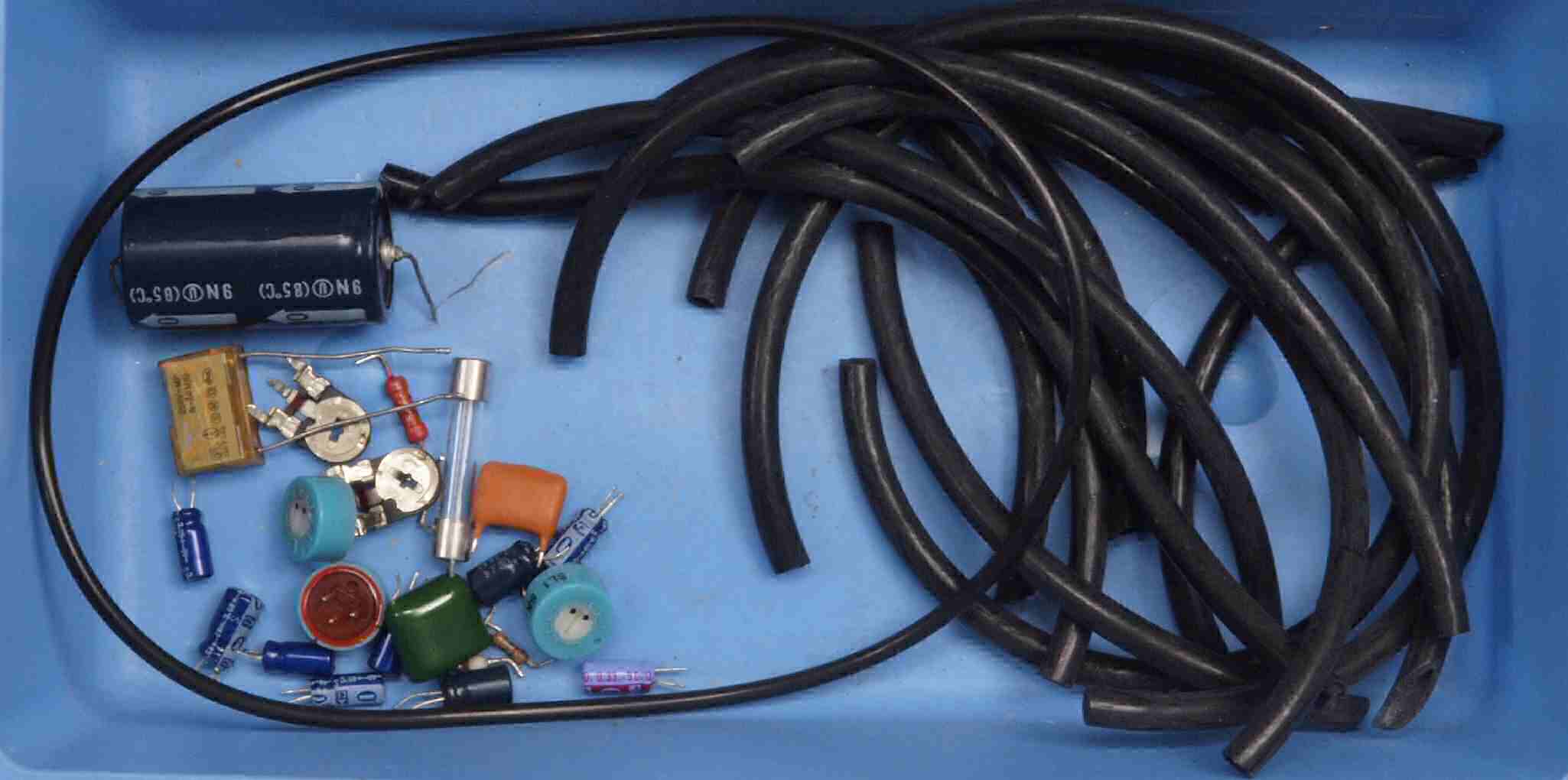

ＣＢ１．　交換部品
ＣＣ１．　修理前　　上から見る
ＣＣ２．　修理前　　上から見る
ＣＣ３．　修理前　　下から見る
ＣＣ４．　修理後　　下から見る。
Ｐ．　スタビライザー修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

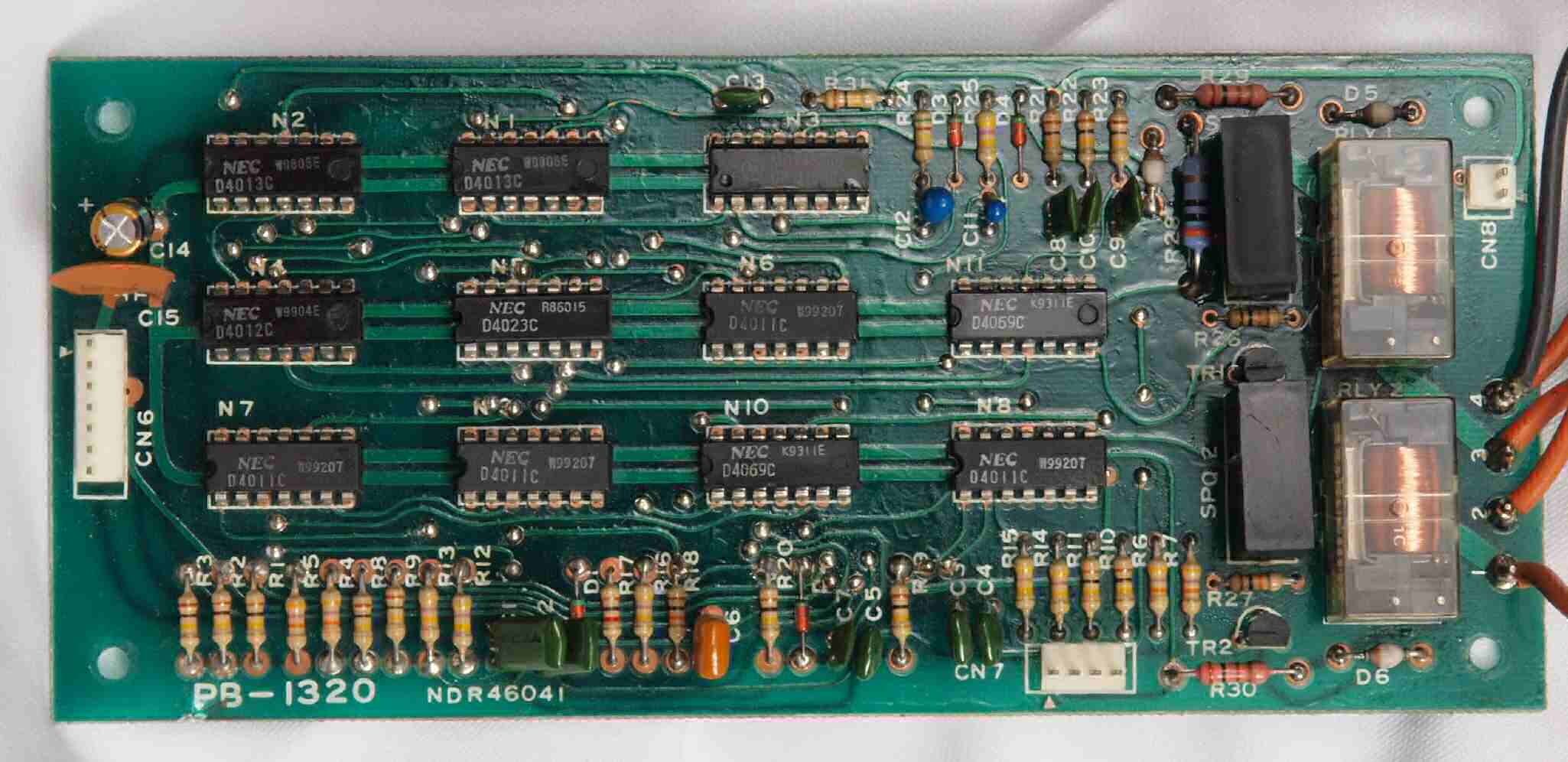

Ｐ１１．　修理前　スタビライザーユニット制御基板
Ｐ１２．　修理後　スタビライザーユニット制御基板。　電解コンデンサー２個、抵抗１個交換。
Ｐ１３．　完成　スタビライザーユニット制御基板　洗浄後、防湿材を塗る。

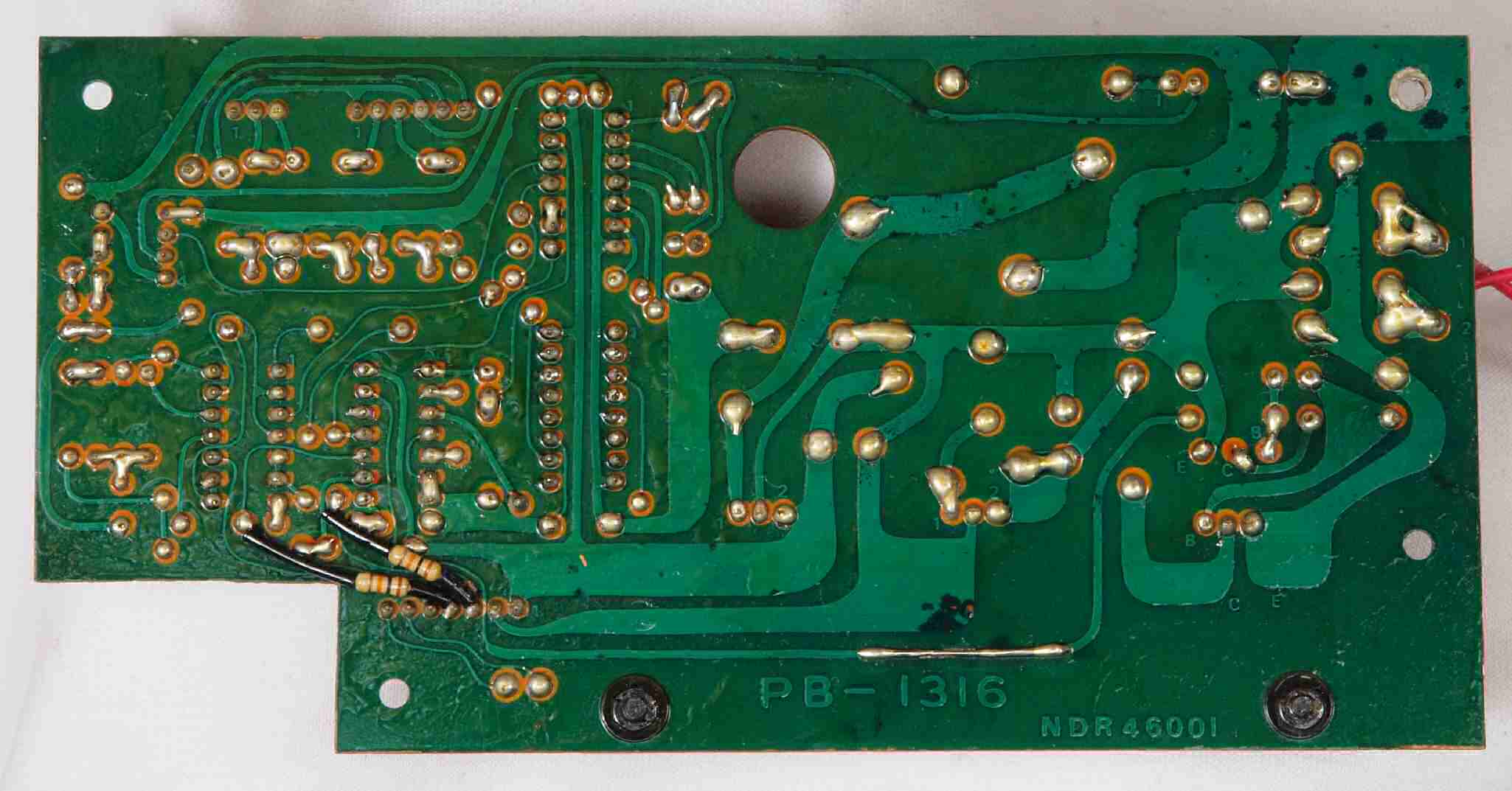

Ｐ１４．　修理前　スタビライザーユニット制御基板裏
Ｐ１５．　修理（半田補正）後　スタビライザーユニット制御基板裏。　半田を全部やり直す。
Ｐ１６．　完成　スタビライザーユニット制御基板裏。　洗浄後、防湿材を塗る。

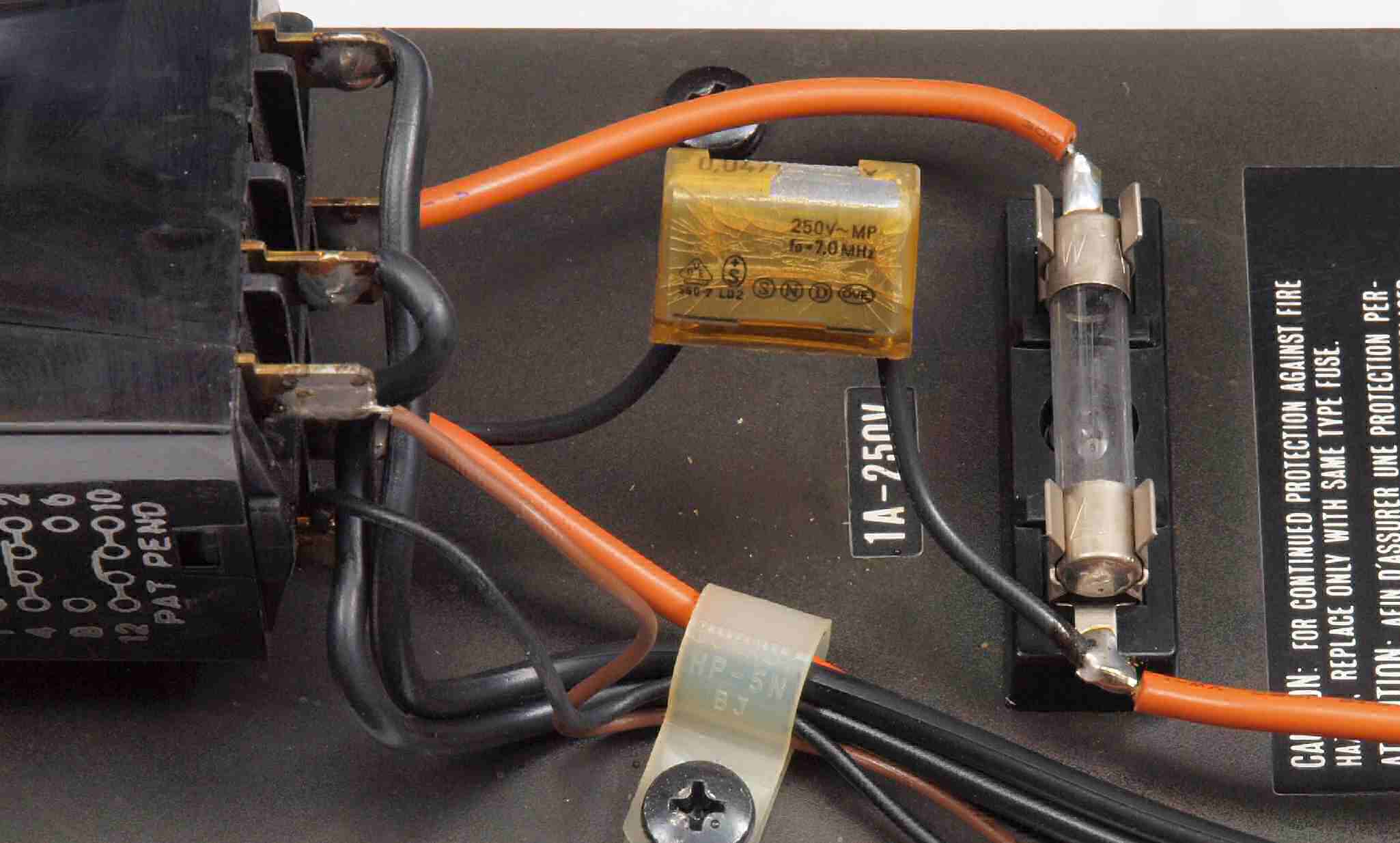

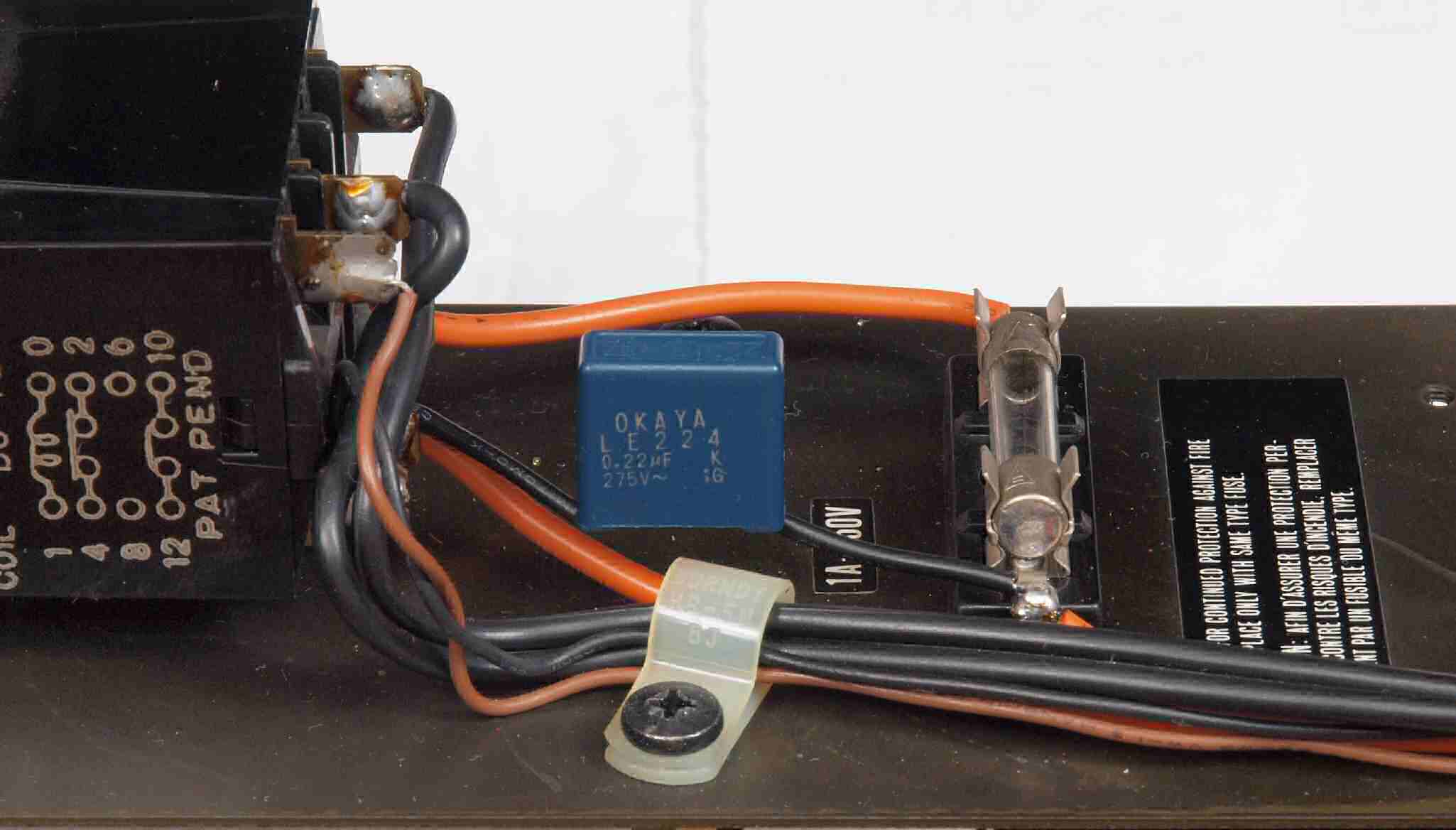

Ｐ２１．　修理前　スタビライザーユニットスパークキラー　コンデンサー
Ｐ２２．　修理（交換）後　スタビライザーユニットスパークキラー　コンデンサー

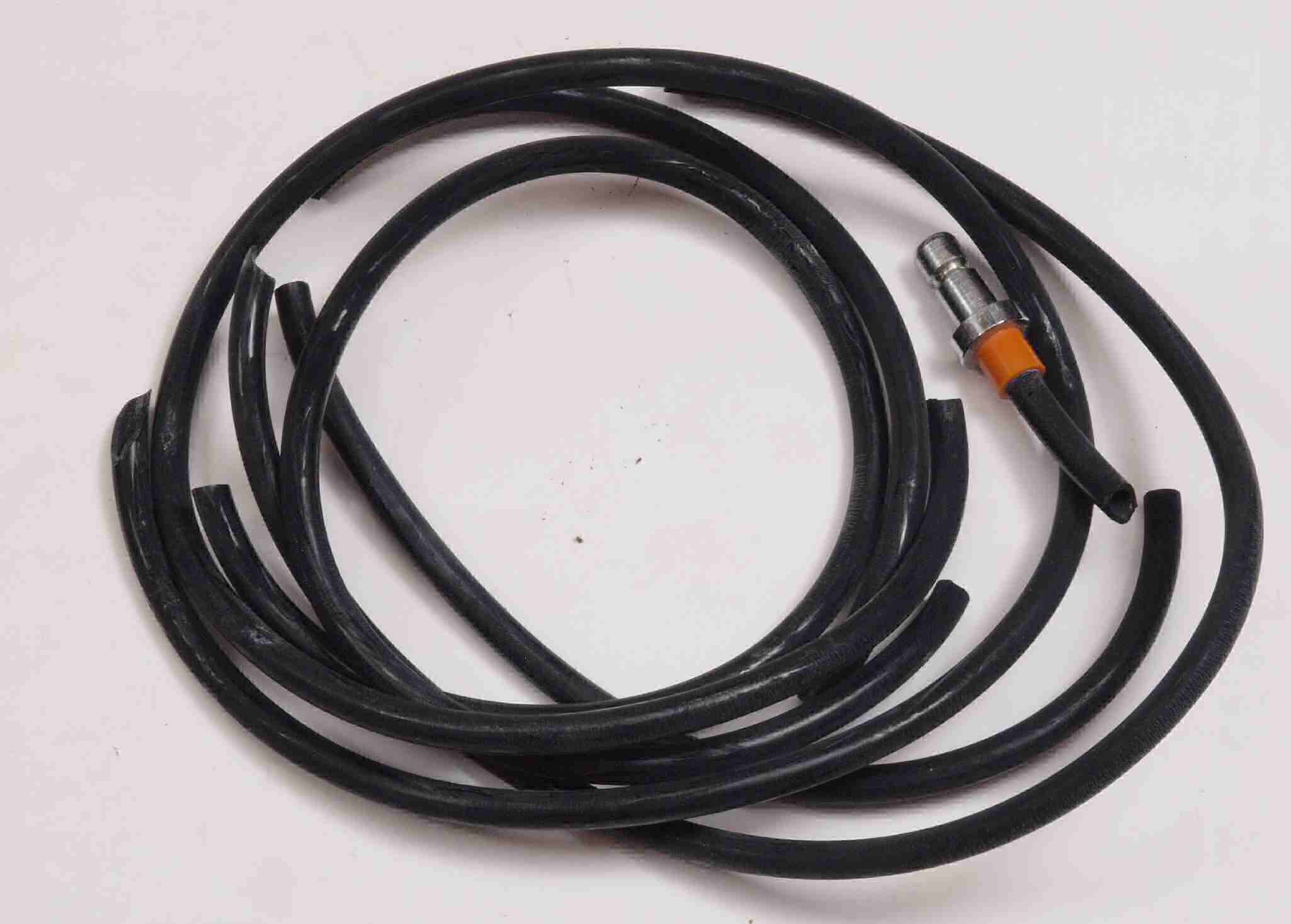

Ｐ３１．　修理前　スタビザイラー配管は経年劣化でズタズタ。

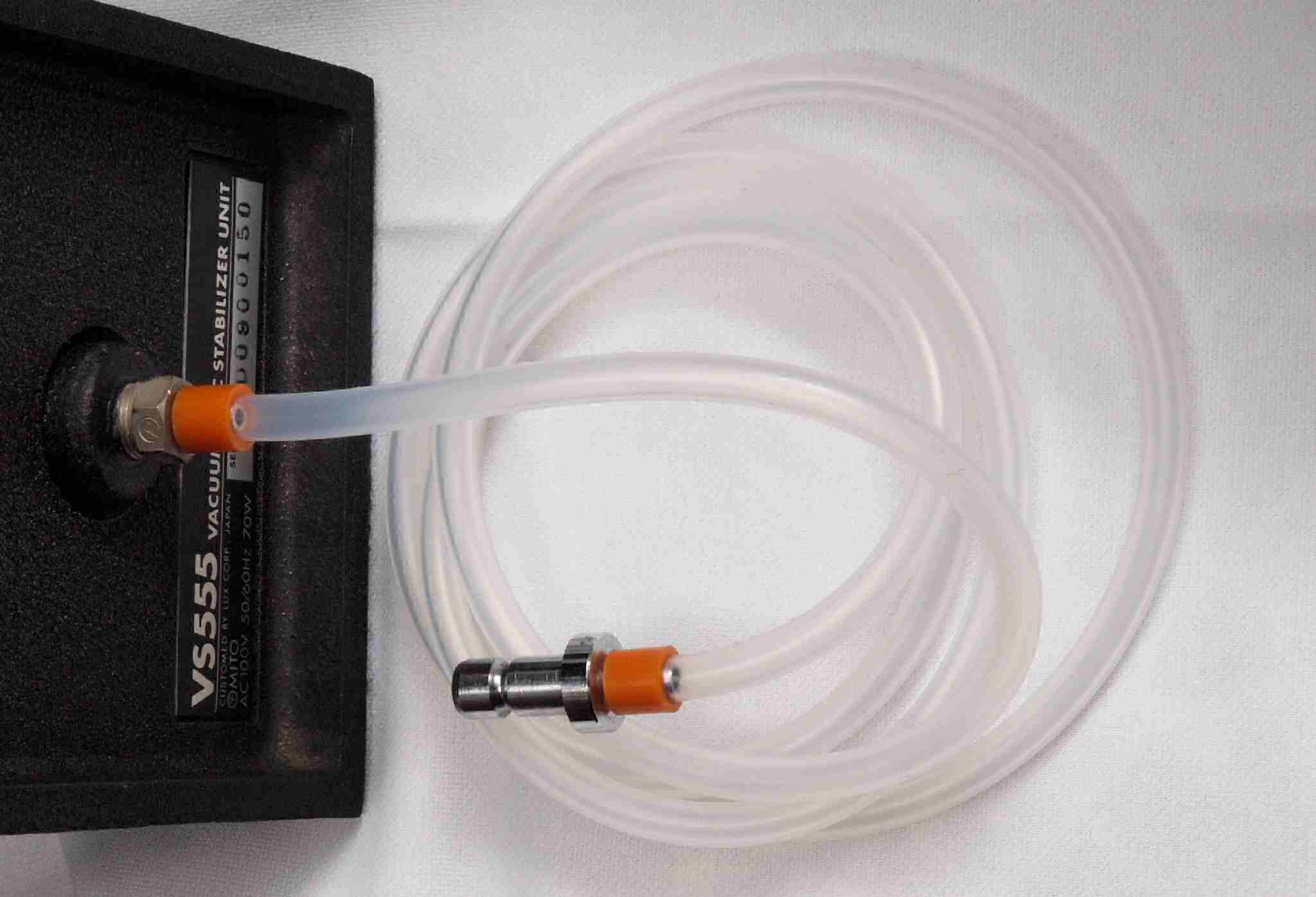

Ｐ３２．　修理後　スタビザイラー配管。　１．２ｍ。

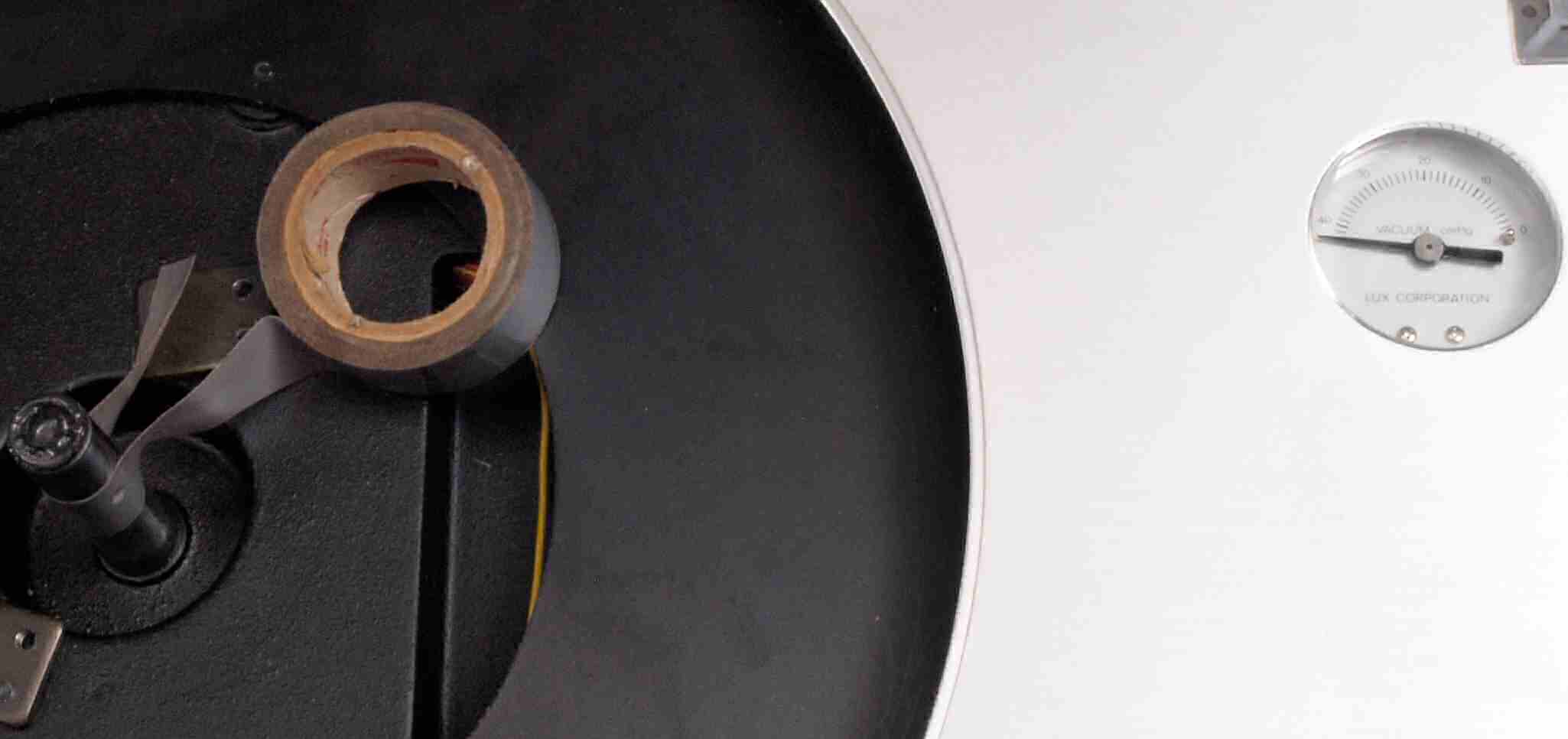

Ｐ４１．　修理中　配管テスト開始。
Ｐ４２．　修理中　配管テスト４５分後。
Ｐ４３．　修理中　配管テスト１２０分後。
Ｐ５１．　修理前　上から見る。
Ｐ５２．　修理後　上から見る。
Ｐ５３．　修理前　右から見る。
Ｐ５４．　修理後　右から見る。
Ｐ５５．　修理前　左から見る。
Ｐ５６．　修理後　左から見る。
Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

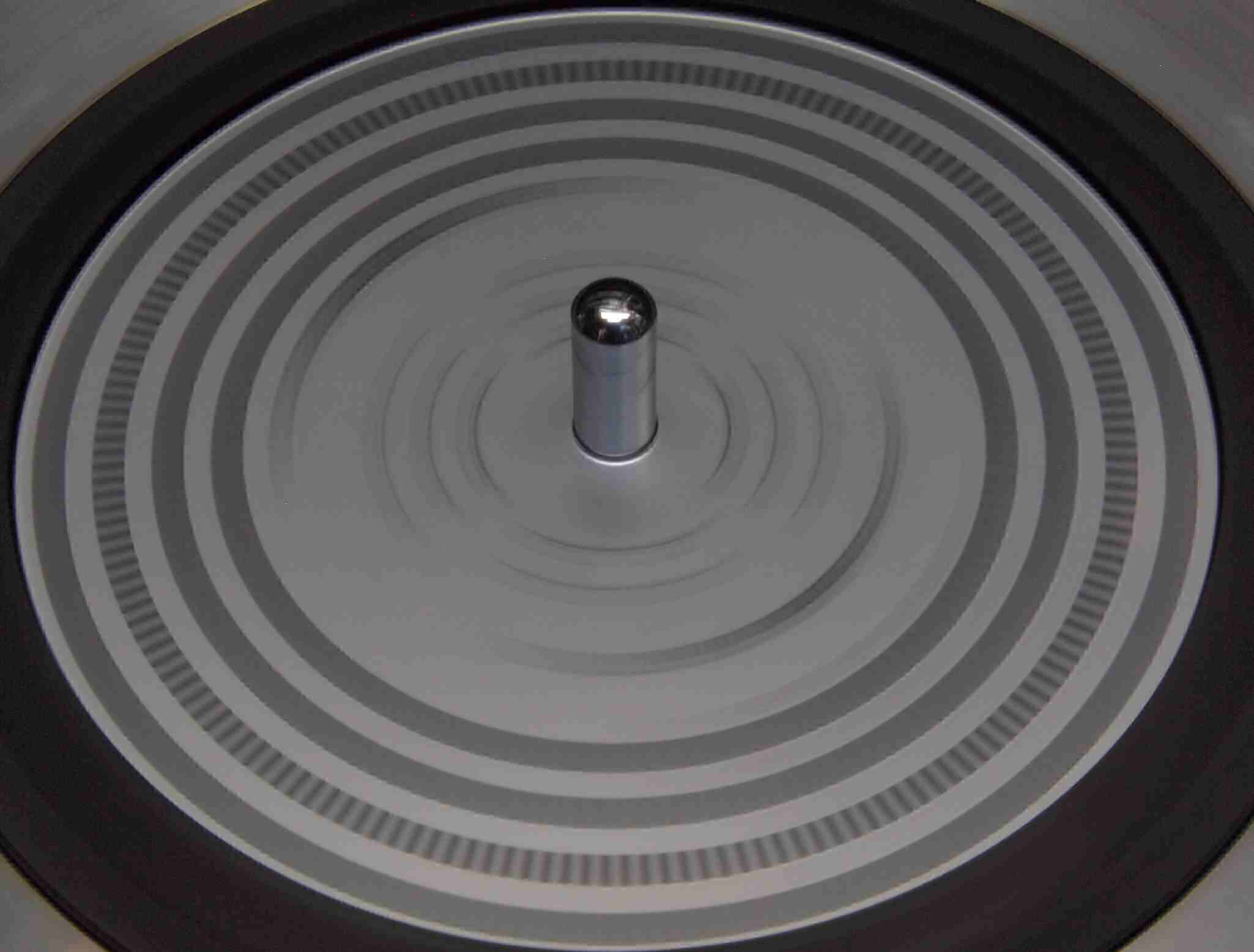

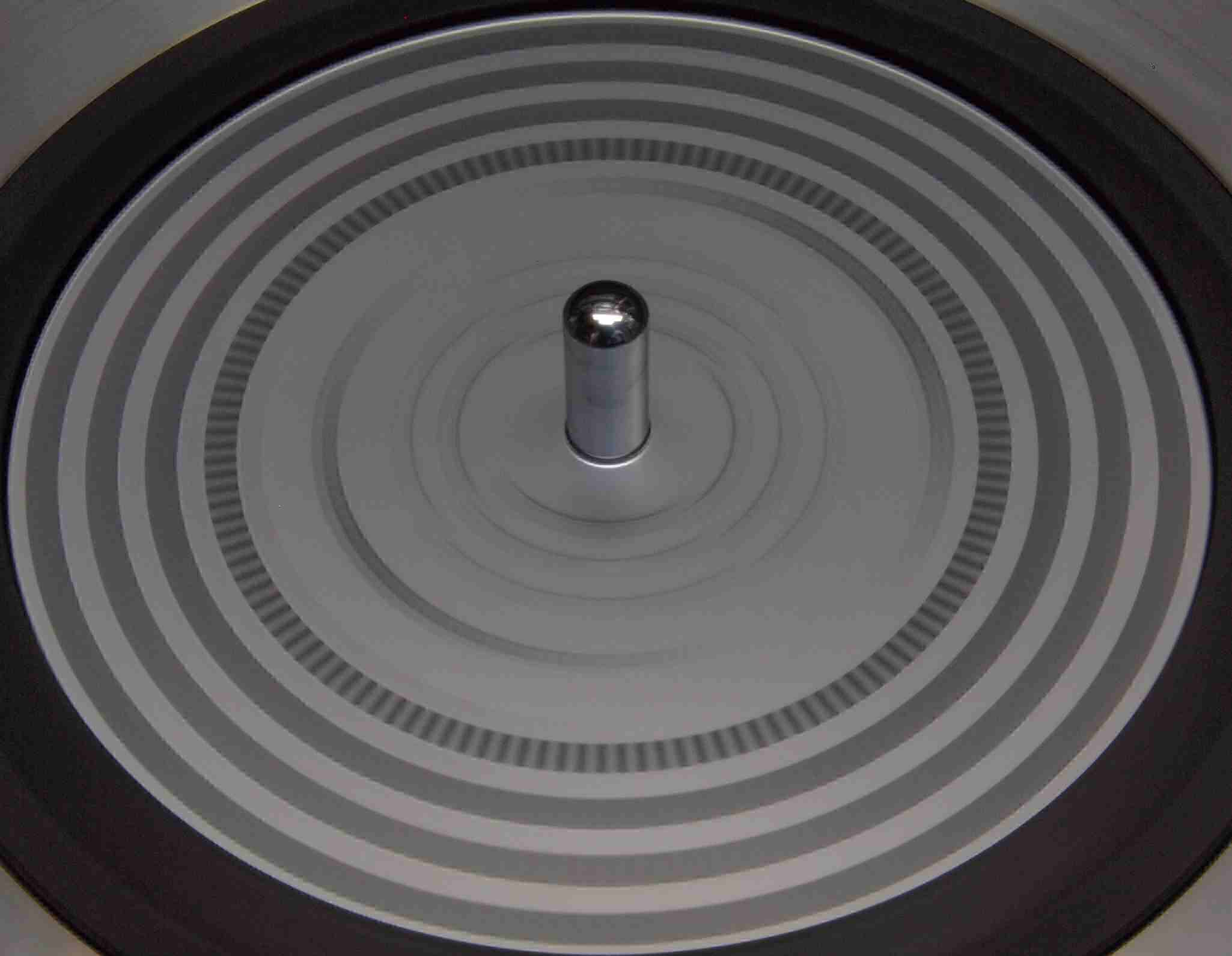

Ｅ１１．　　３３回転、ストロボで測定。

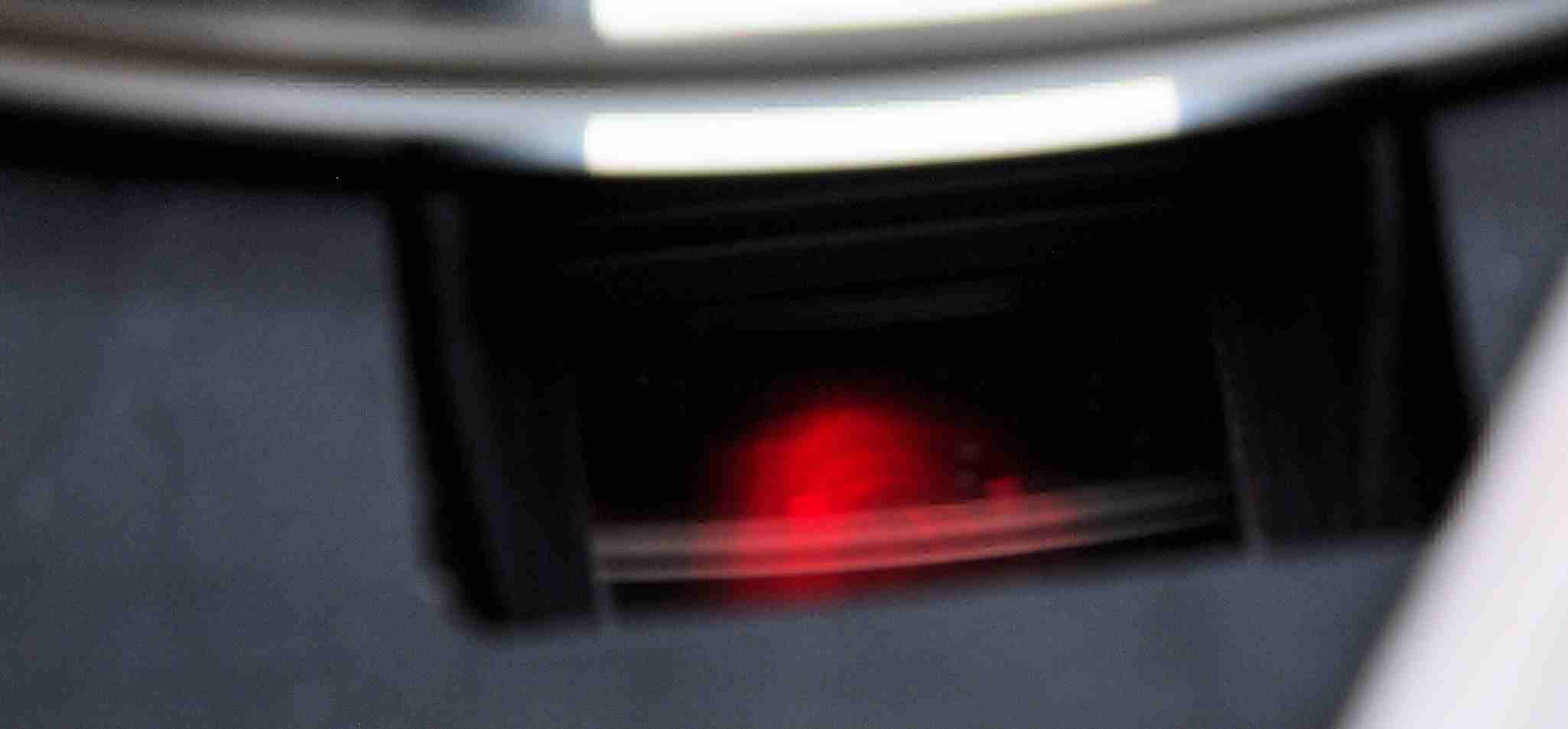

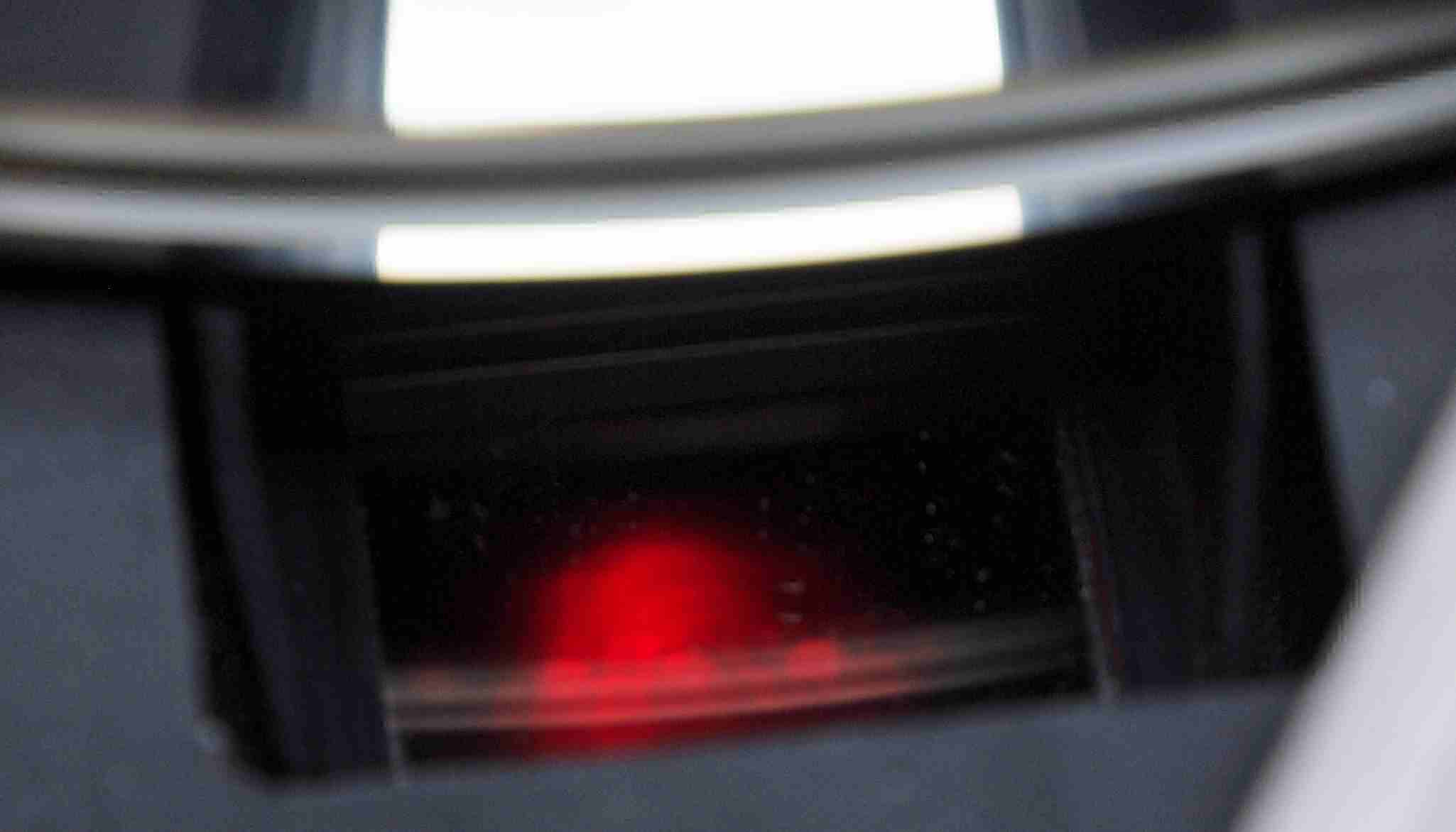

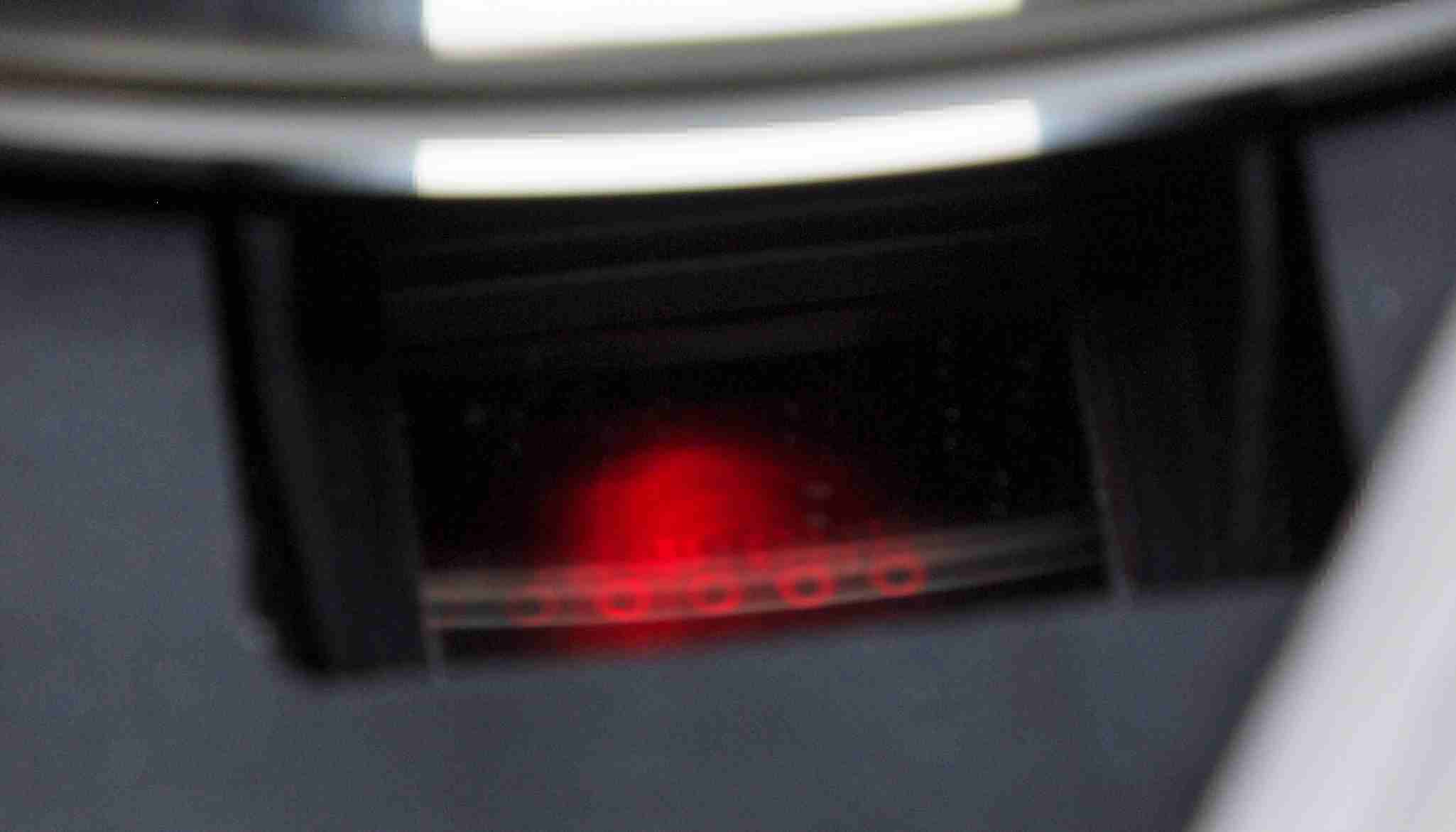

Ｅ１２．　　３３回転、内蔵ストロボで測定。
Ｅ１３．　　４５回転、ストロボで測定。
Ｅ１４．　　４５回転、内蔵ストロボで測定。
Ｅ１5．　　78回転、ストロボで測定。
　　　　　　78回転、ストロボ紛失で未測定。
Ｅ１６．　　78回転、内蔵ストロボで測定。

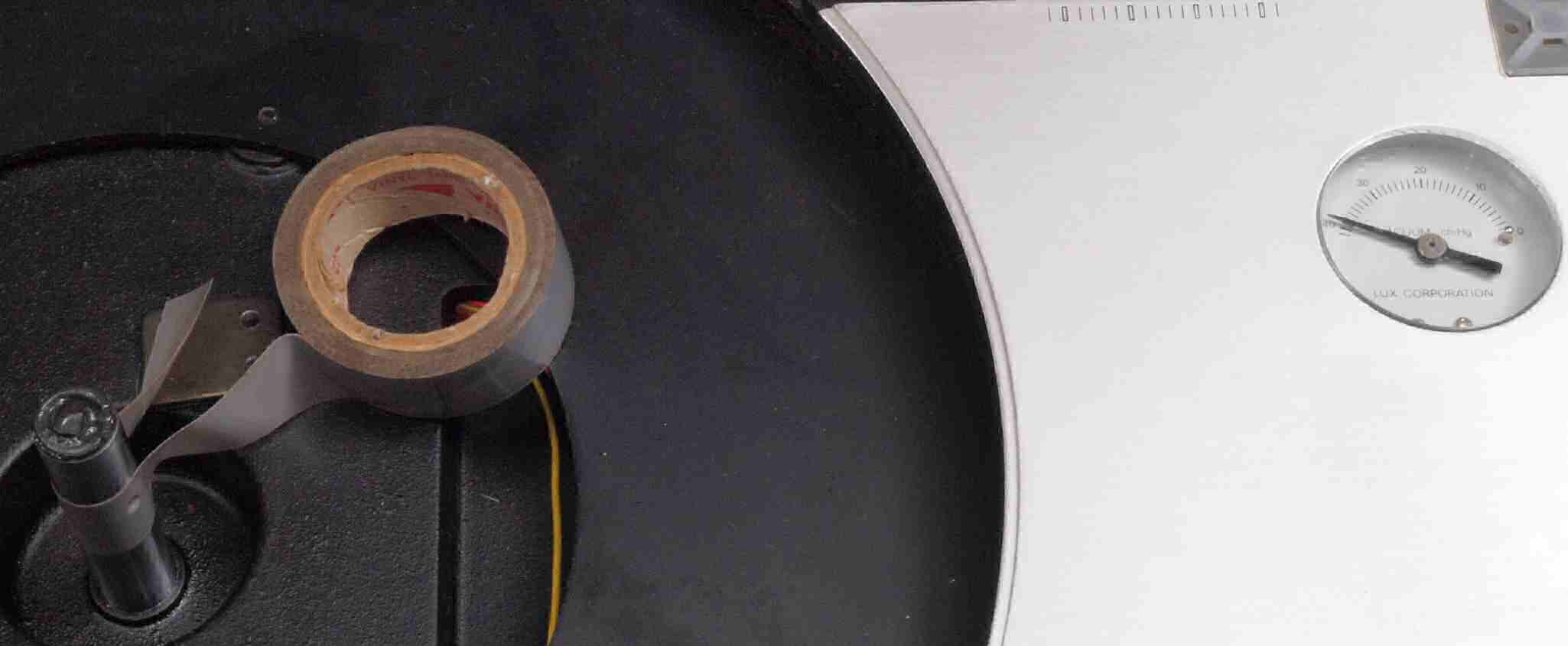

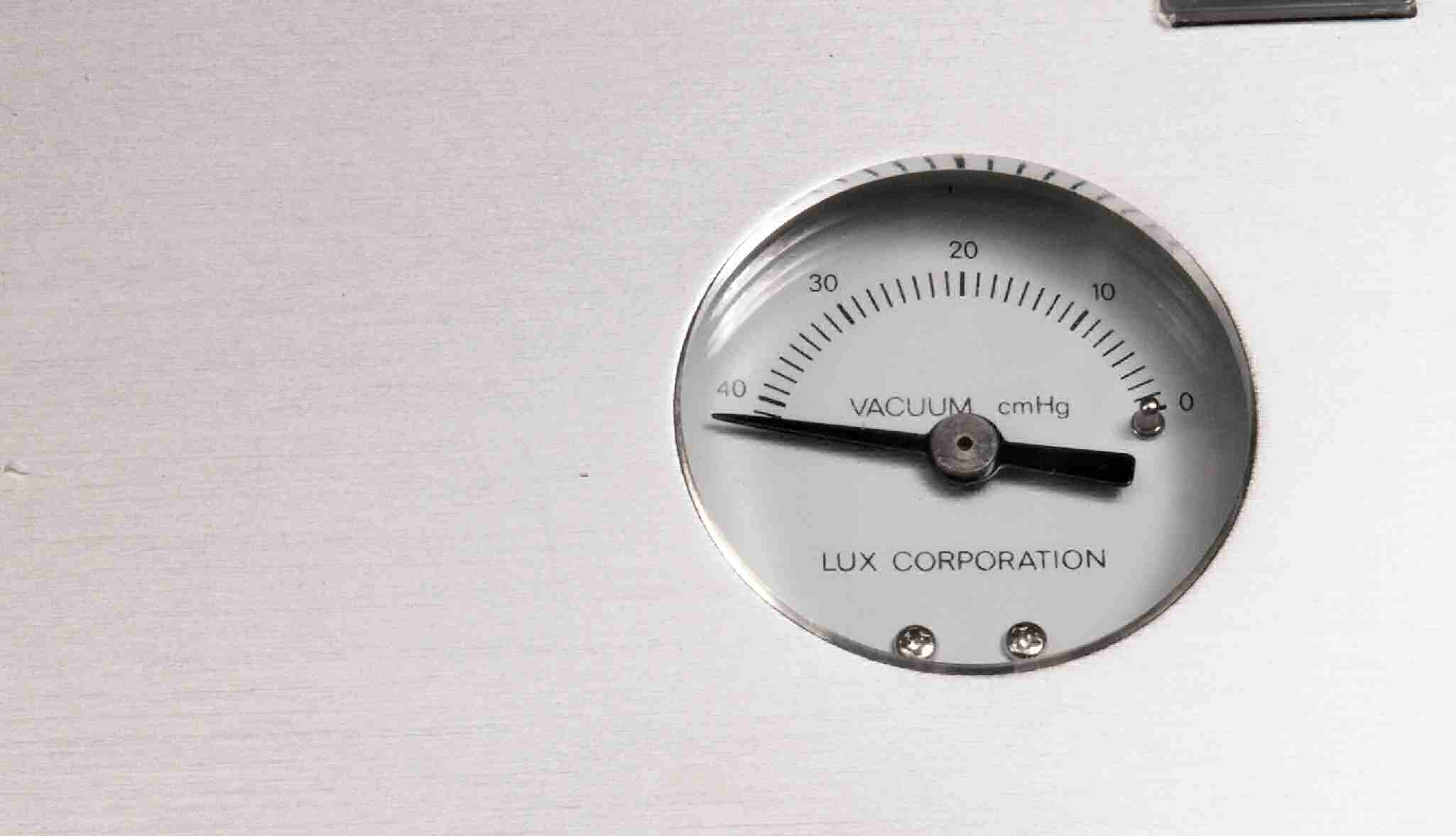

Ｅ２１．　　吸着開始時のバキュームメータ。
Ｅ２２．　　45分後のバキュームメータ。これ以上の向上はシール「ＣＡ５．　修理中　捜した結果オイルシールは見つかりました。」の交換が必要です。

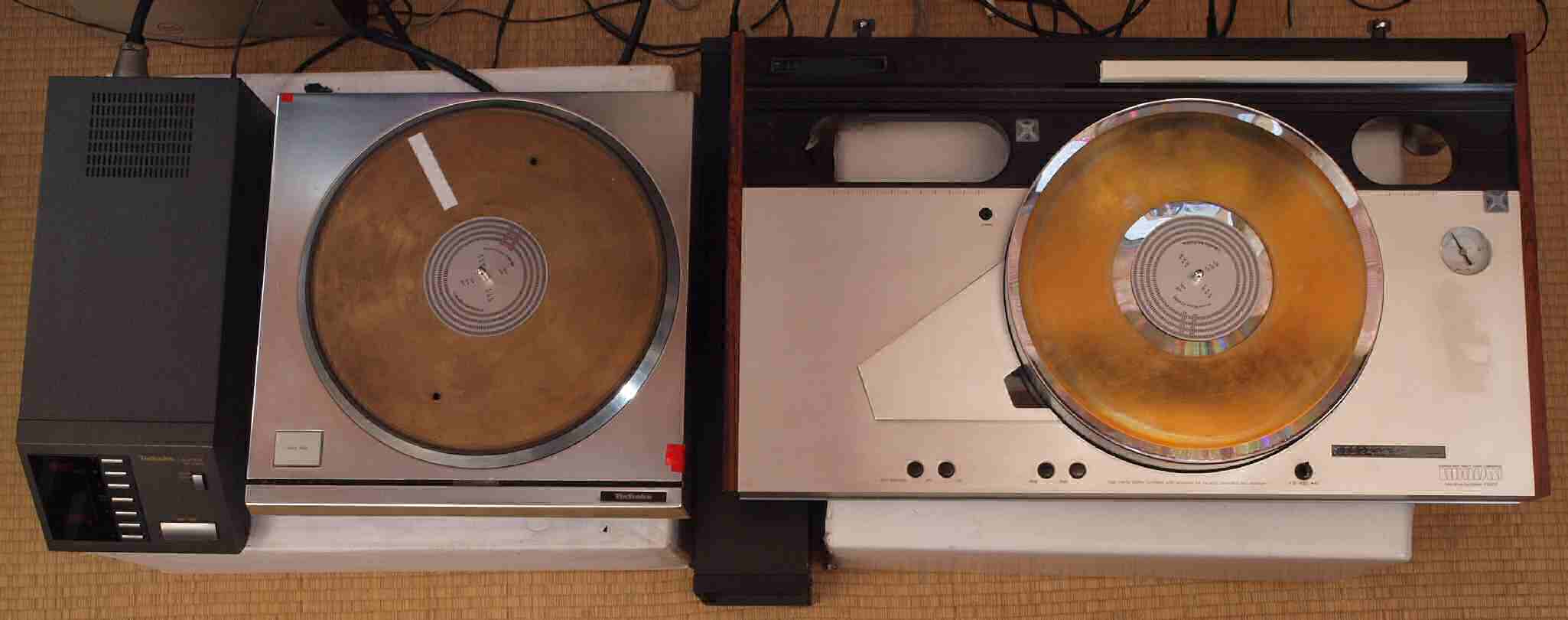

Ｅ３．　完成　引き続き２４時間エージング。　左はＰａｎａｓｏｎｉｃ　ＳＰ－１０ｍｋⅢ．　１９台目　。
Ｙ．　ユーザー宅の設置状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。

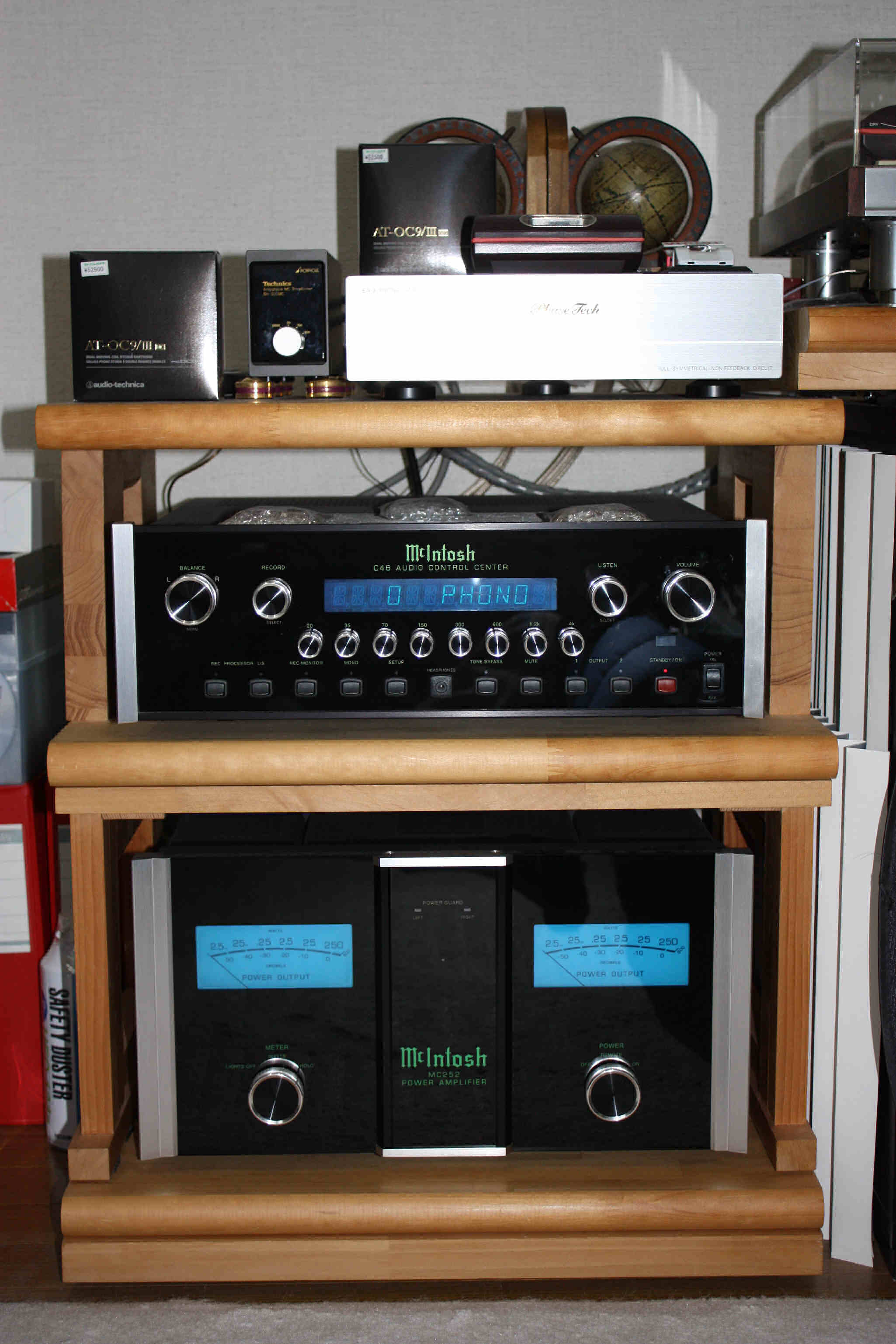

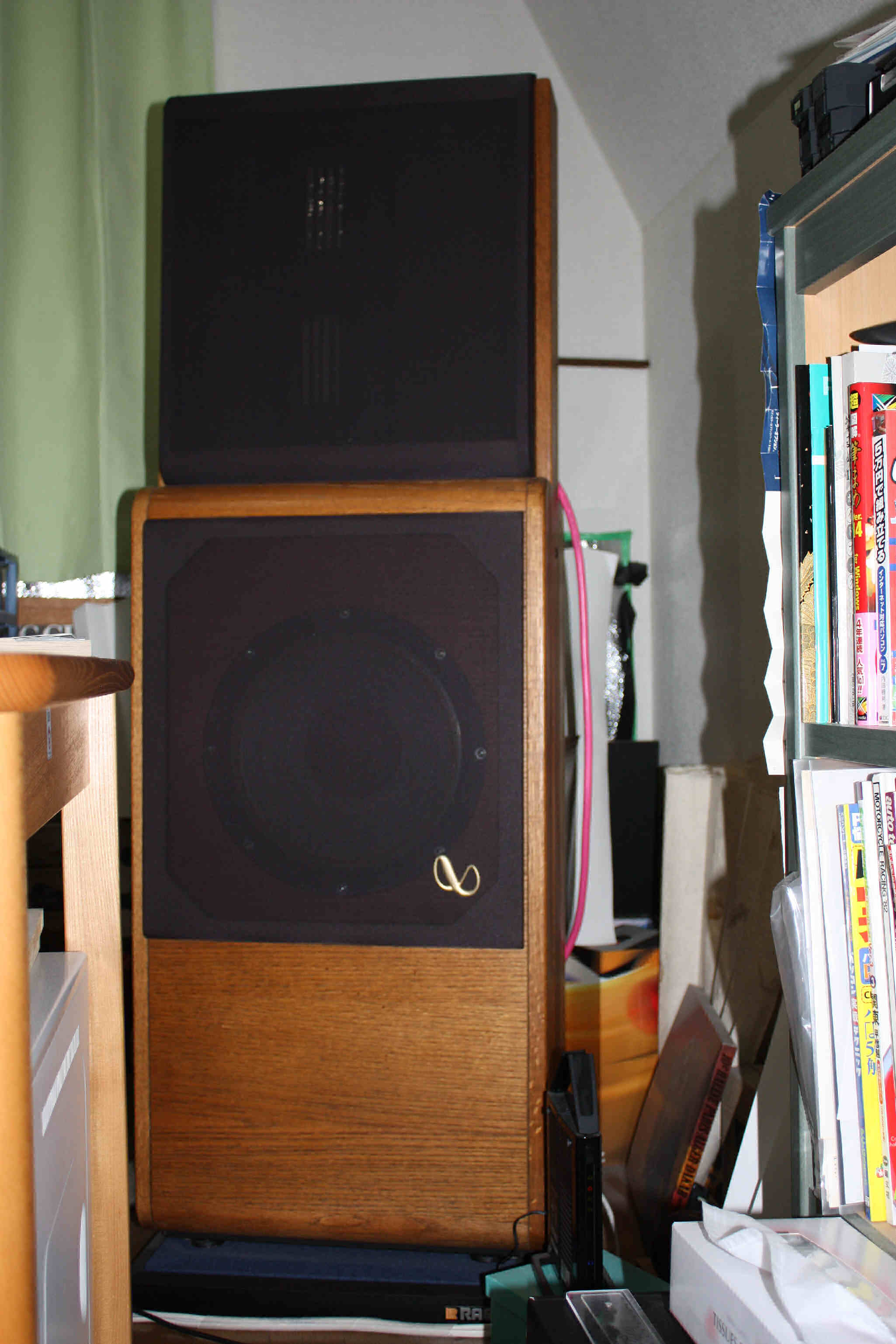

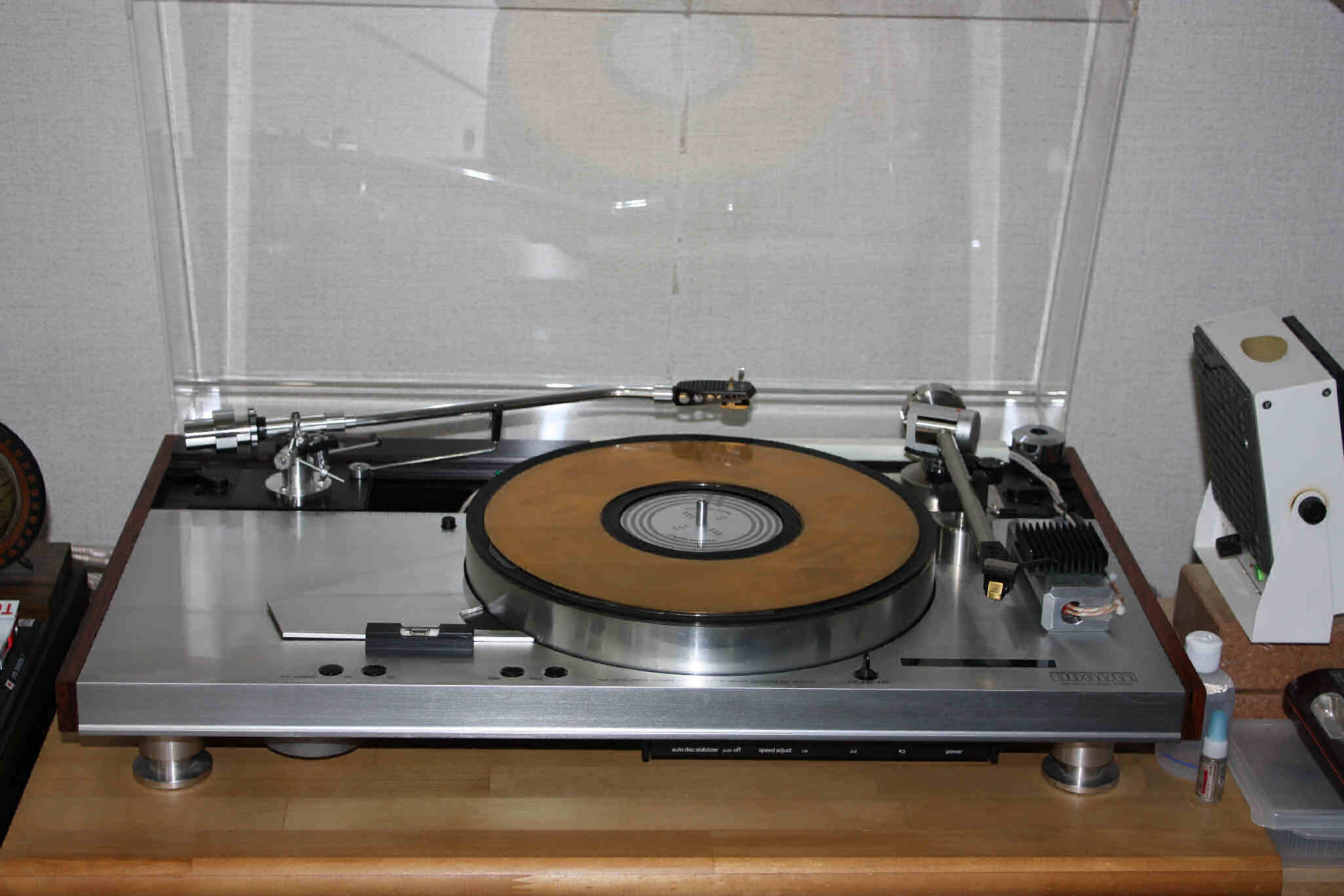

Ｙ１．　設置状況.
Ｓ．　ＬＵＸＭＡＮ　ＰＤ５５５　の仕様（カタログ・マニアルより）　
型式 レコードプレイヤー
フォノモーター部
駆動方式 ベルトドライブ方式
モーター ブラシ&スロットレスDCサーボモーター
ターンテーブル 30cmアルミキャスト製、8.5kg
慣性モーメント 1.2t・cm2
回転数 33rpm、45rpm、78rpm、3スピード切替式
回転数調整範囲 ±2.5％、各回転数独立調整可能
SN比 60dB以上
ワウフラッター 0.03％以下（WRMS）
起動時間 4秒以下（33rpmの時、1回転以下）
総　合
電源 AC100V、50Hz/60Hz
消費電力 PD555＝20W
VS555＝70W
外形寸法 PD555＝幅664×高さ175×奥行392mm
VS555＝幅102×高さ154×奥行512mm
重量 PD555＝26.5kg
VS555＝7.0kg
別売 アームベースパネル TP-SG（\2,000）
アームベースパネル TP-MT（\2,000）
アームベースパネル TP-LH（\2,000）
アームベースパネル TP-LS（\2,000）
アームベースパネル TD-X（\2,000）
価格 セット＝ \450,000（1980年4月発売）
本体 PD555 ＝\330,000（1980年4月発売）
スタビライザーユニット VS555 ＝\120,000（1980年4月発売）
適用トーンアーム一覧表（下線があるものはロングサイズ用）
型番 メーカー 付属品
TP-SG 一般用 アーム取付用ワッシャ
アームレスト
DENON DA305、DA307、DA308、DA309
FR FR54
グレース G940、G840F、G707、G545F、G860F、G860FB、G960、G565F
ADCオーディオクラフト Σ709F、G945、LMF-1、LMF-2
エクセルサウンド AC300C、AC400C、AC300A、AC400A、ES801
TP-MT 3点ネジ止アーム用 アーム取付け用ワッシャ
アームレスト
ビス（2種）
スタックス UA-7、UA-70
FR FR64、FR64S、FR14
グレース G704、G714
マイクロ MA505、MA505L、MA707X、MA303
オルトフォン RMG212、RMG309、RMA309
SAEC WE308、WE308SX
TP-LH 太軸アーム用 アームレスト
FR FR66S
ビクター UA-7045、UA-7082
テクニクス EPA100
オーディオクラフト AC300II、AC400II、AC3000MC
AC4000MC
TP-LS SME用SME3009SII、SME3012、SME3009SIII アーム取付用ビス
TD-X 共通アームベースダイキャスト 取付ビス
