| ＨＭＡ−９５００ ５台目の修理・改造 |
| 平成１４年３月１７日到着 ４月１９日完成 |
| 注意 このＡＭＰはアースラインが浮いています よって、ＡＭＰのシャーシにＳＰの線（アース側）や入力のＲＣＡプラグのアース側も接続してはいけません。 ＲＬ−ＳＰのアース線も接続（共通）してもいけません |
| Ａ． 修理前の状況 左側の音出ず、プロテクト解除しない。 Ｂ． 原因 初段ＦＥＴ劣化。 Ｃ． 修理状況 ＲＬ 終段FET（電界トランジスター）バイアス／バランスＶＲ交換 ドライブＴＲ（トランジスター）交換 初段ＦＥＴ交換 ＴＲ（トランジスター）交換 ＳＰ接続リレー交換 プリント基板補修 Ｄ． 使用部品 初段ＦＥＴ ２個 初段ＴＲ（トランジスター） ４個 ドライブＴＲ（トランジスター） ６個 バイアス／バランス半固定ＶＲ ４個 フュズ入り抵抗 ２個 抵抗 ２個 ＳＰ接続リレー ２個 Ｅ． 改造（部品は全て別途、ユザー用意） 使用している電解コンデンサーをオーデオ用（ニチコン・ＭＵＳＥ／三洋ＯＳコン）に交換 入力ケーブル交換 ＳＰ出力線交換 終段ＦＥＴの電源供給線交換（テフロン線使用） 銀入り無鉛ハンダ使用し、全基板ハンダ補正 Ｆ． 修理・改造費 ６５，０００円 |

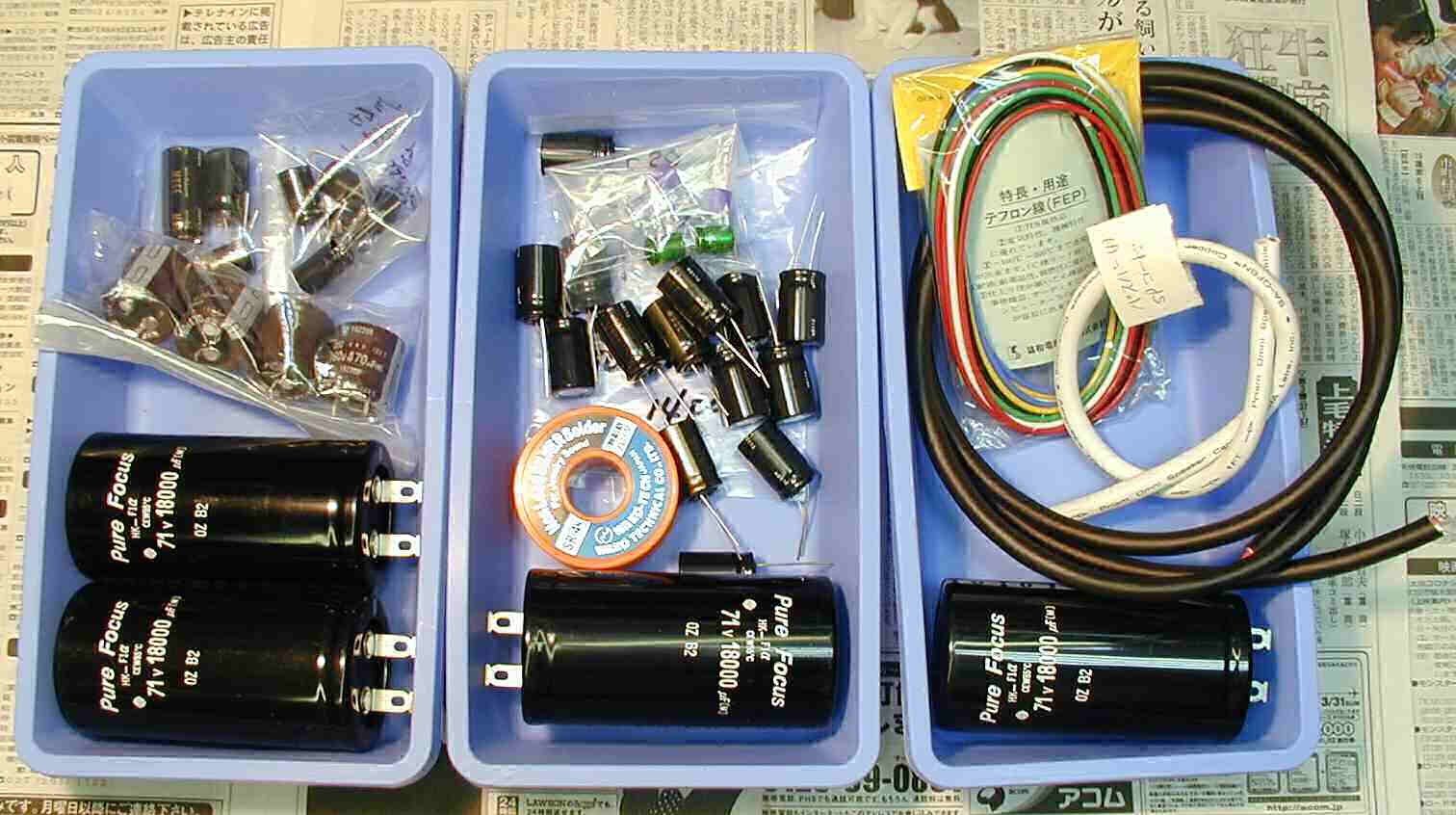

| １． 改造用の交換部品。 カラフルな線はテフロン線、コンデンサーはオ−デオ用、ハンダは銀入り無鉛ハンダ ４個の大きい電解コンデンサーは使用せず（端子が貧弱な為）。 |
 |
| ２． 修理前のドライブ基板。 |
 |

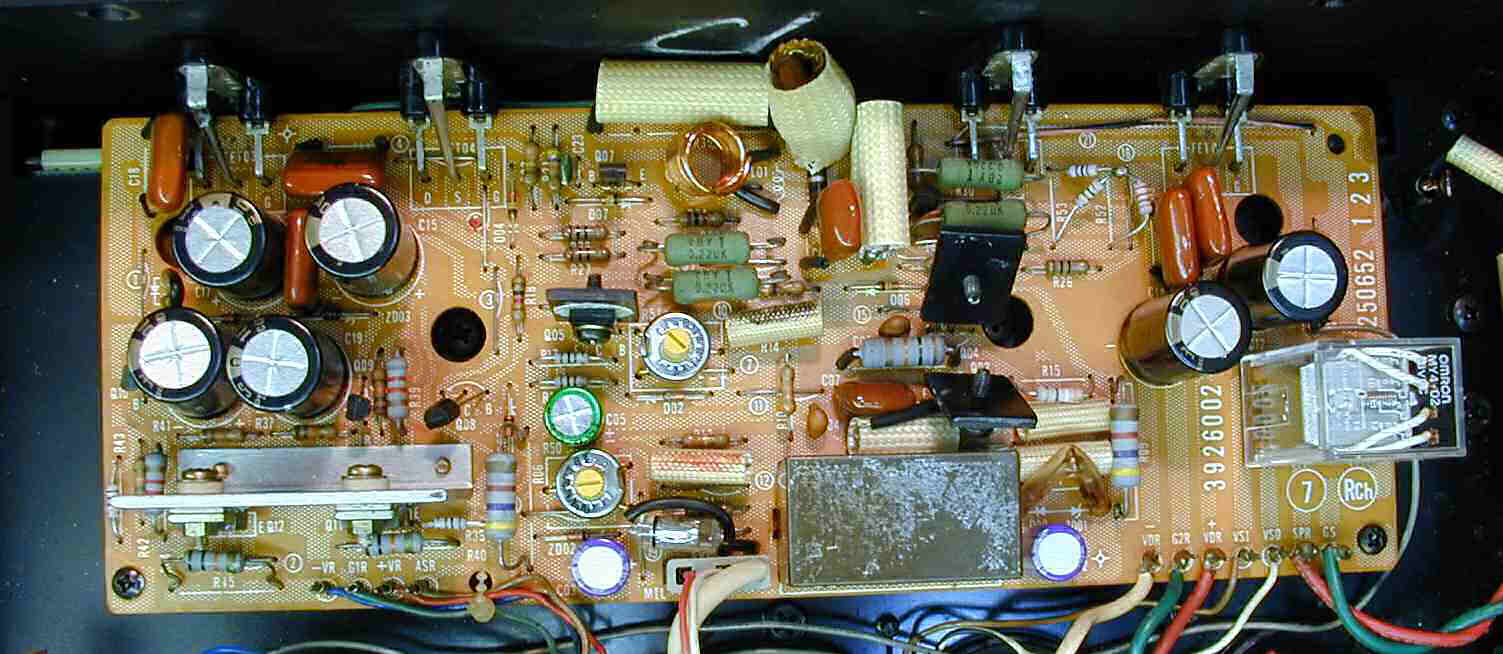

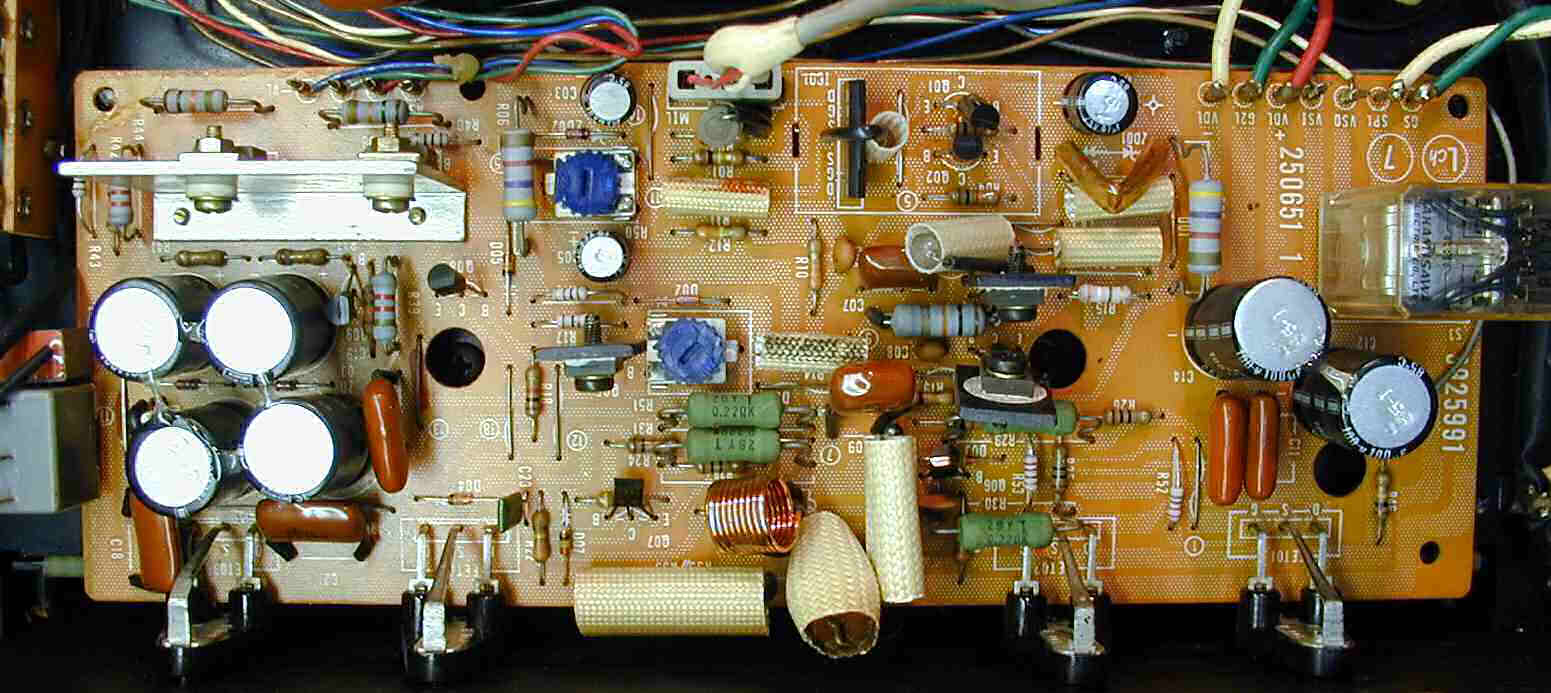

| ３． 修理・改造後ドライブ基板 初段ＦＥＴ、初段ＴＲ（トランジスター）、バランス／バイアス調整用半固定ＶＲ、ＳＰ接続リレー交換。 電解コンデンサー全部交換。 |
 |
| ４． 修理前のドライブ基板裏。 ハンダのひび割れが多数あり。 |
 |

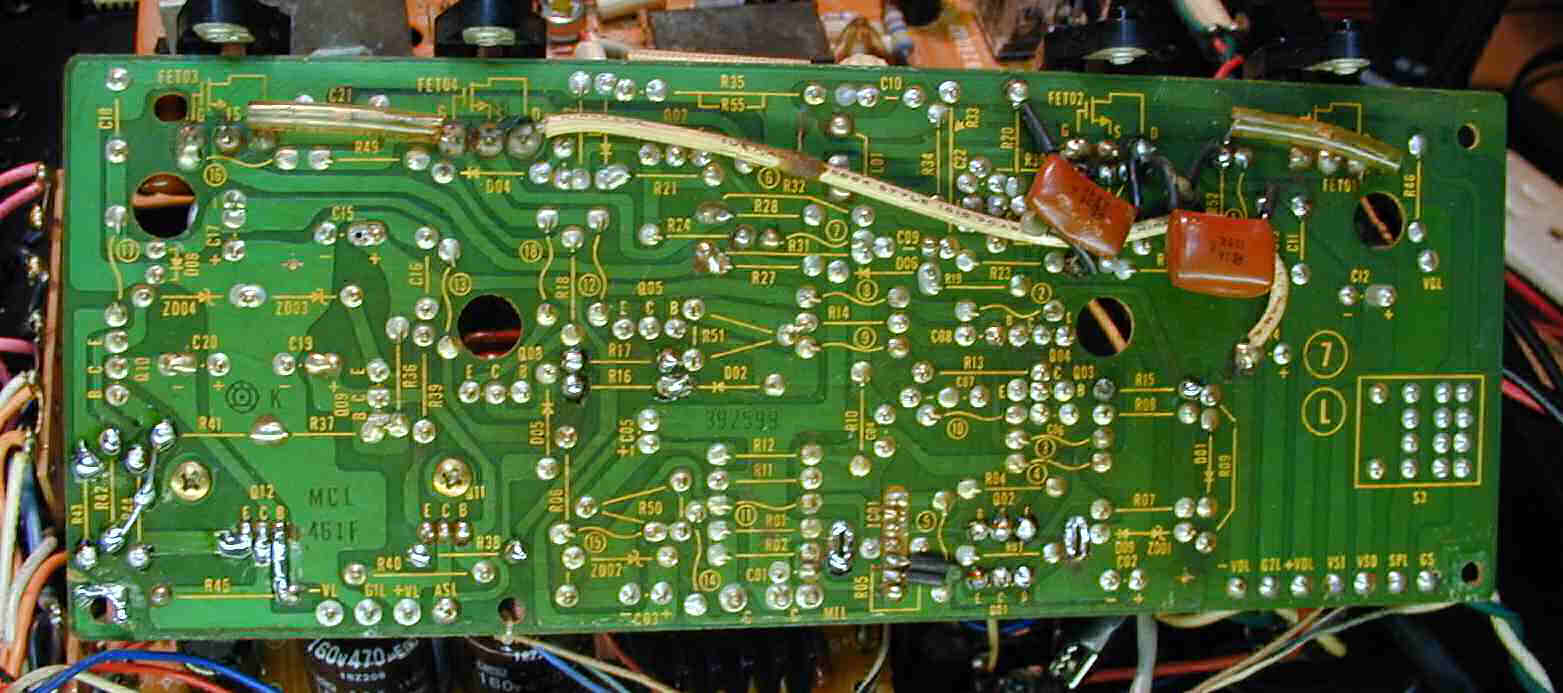

| ５． 修理・改造後の半田補正したドライブ基板。 無鉛の銀入りハンダ使用なので、光らない。 |
 |

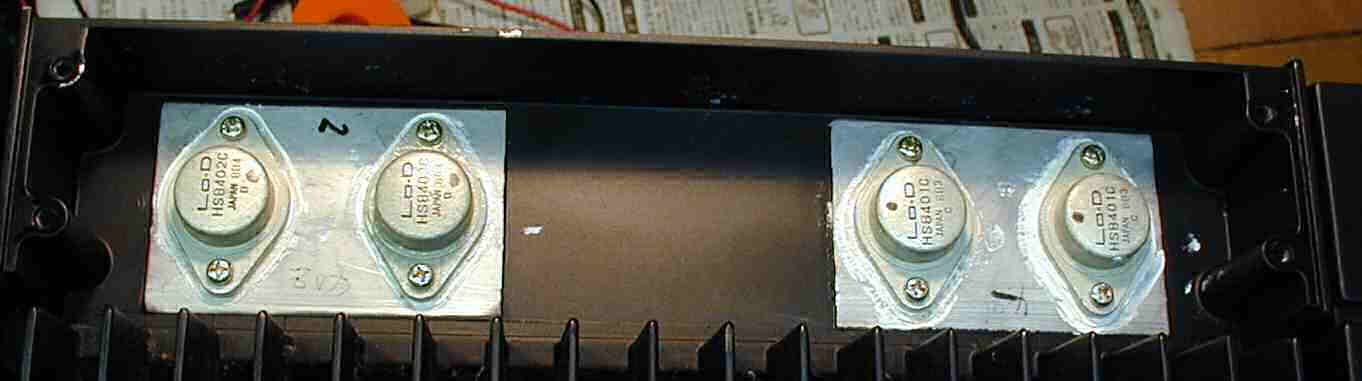

| ６． 放熱グリスを塗り終段ＦＥＴ取り付け |
 |

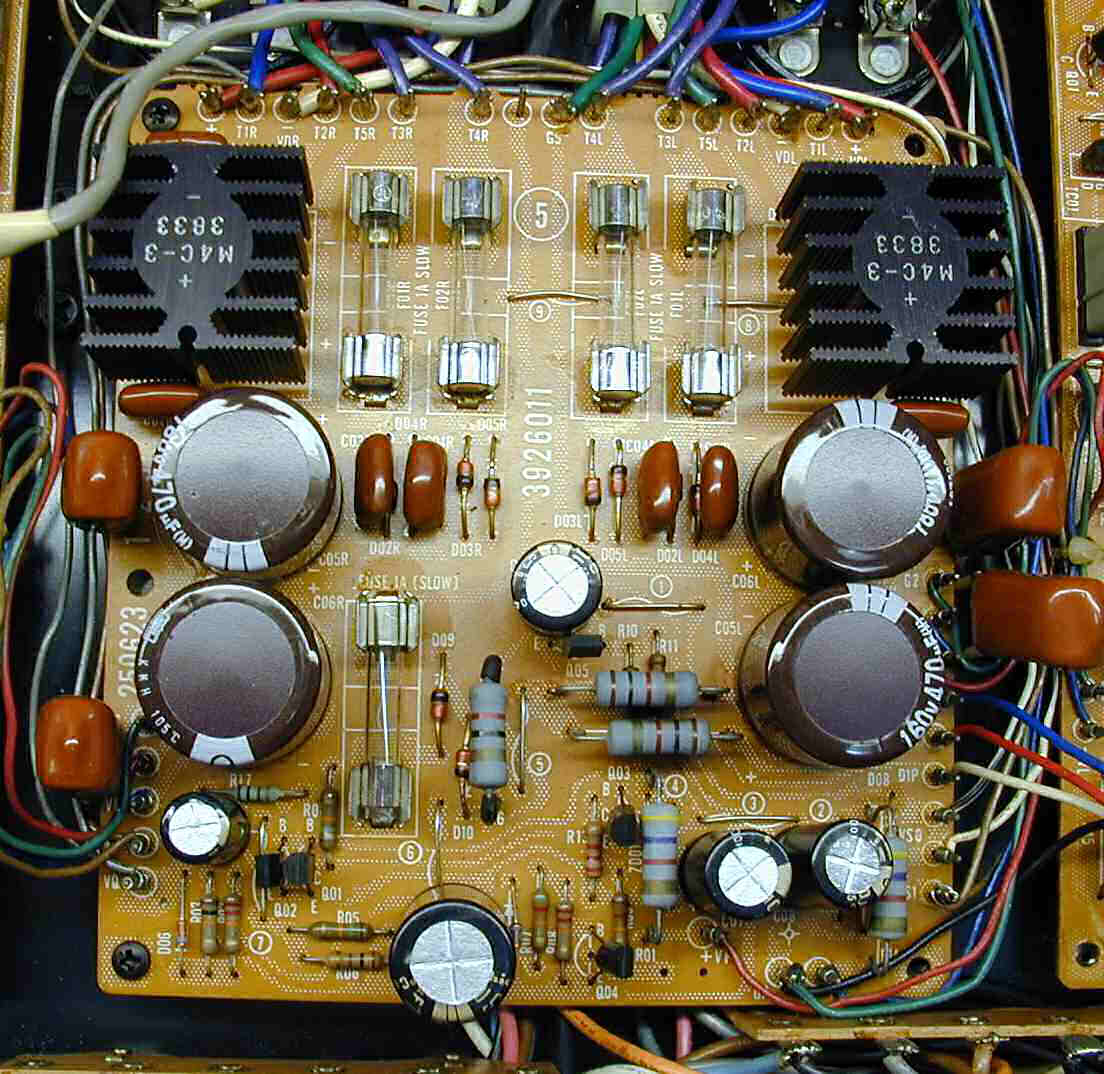

| ７． 修理・改造後の半田補正した電源基板。 全電解コンデンサー交換。 |
 |

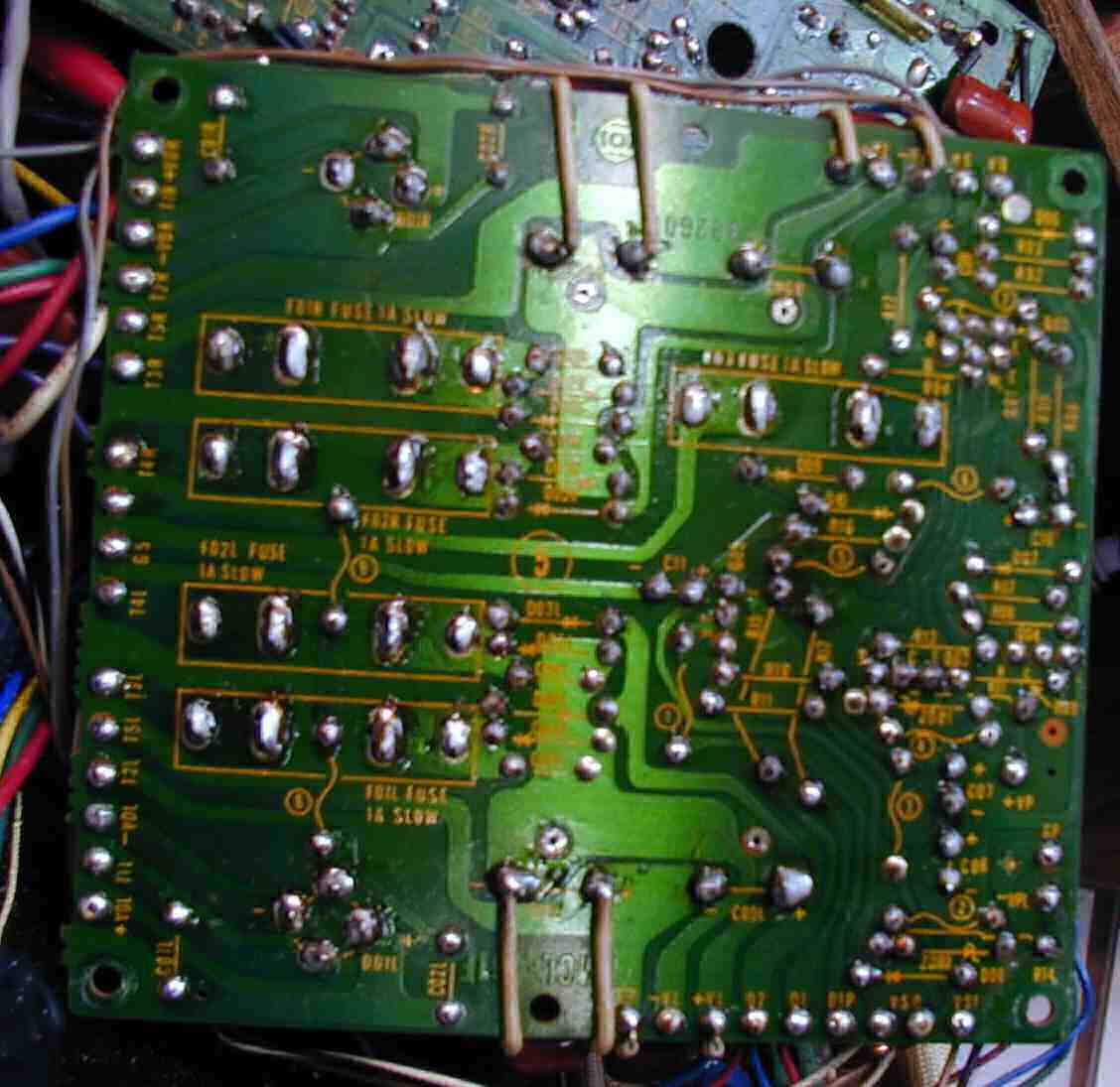

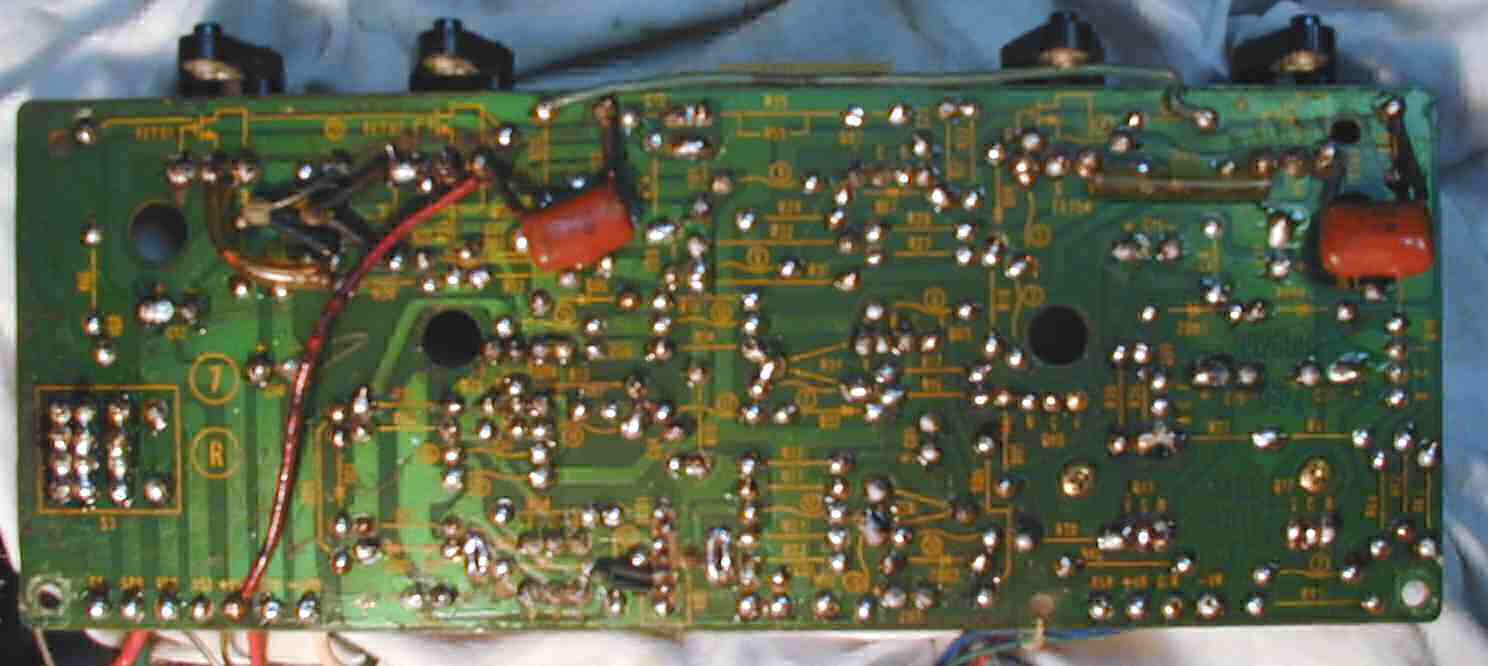

| ８． 修理・改造後の半田補正した電源基板。 無鉛の銀入りハンダ使用なので、光らない。 |
 |

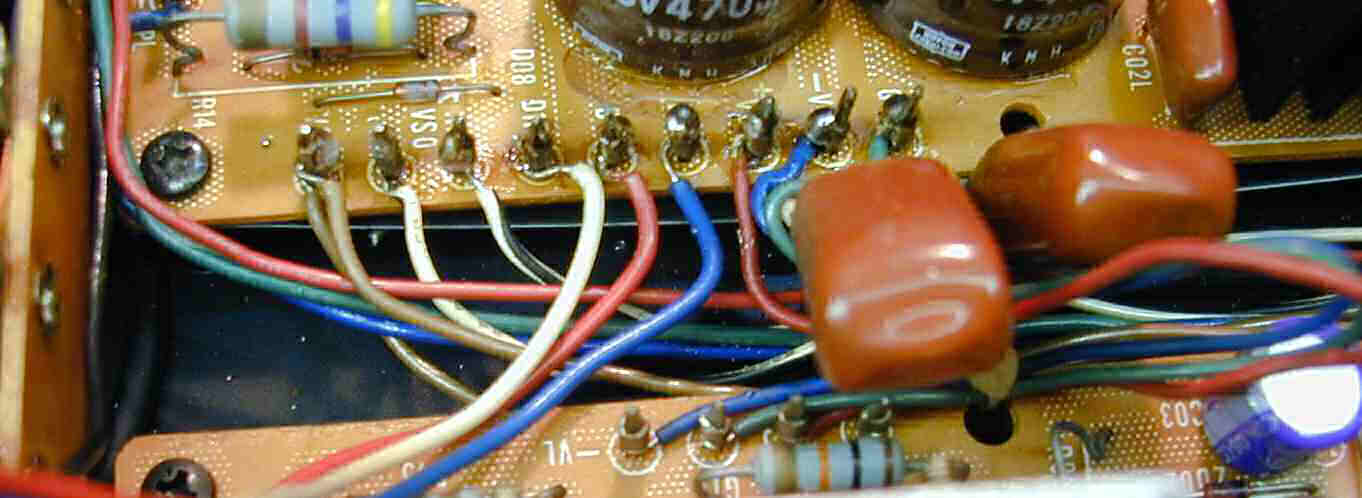

| ９． ラッピングの所はハンダを盛る。 |
 |

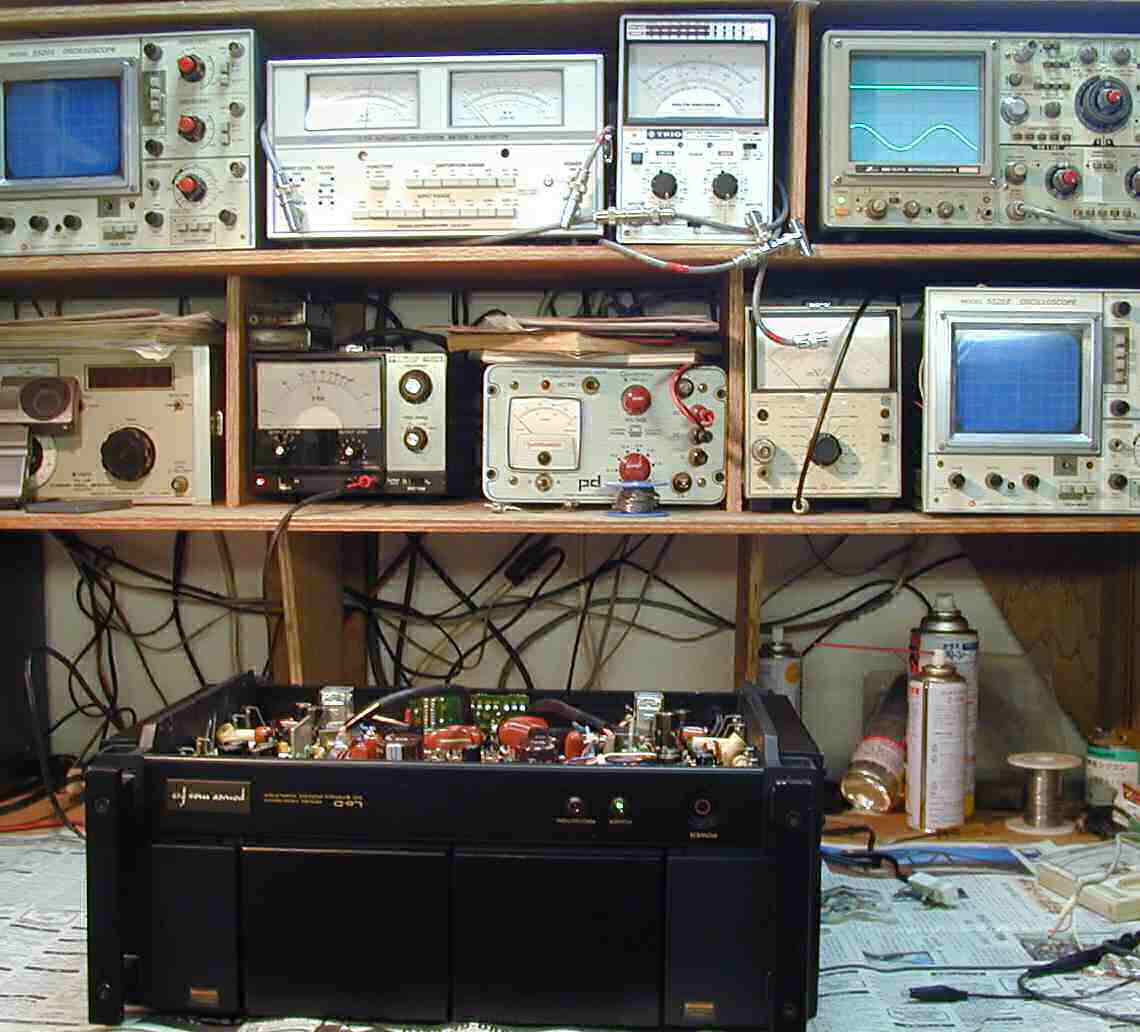

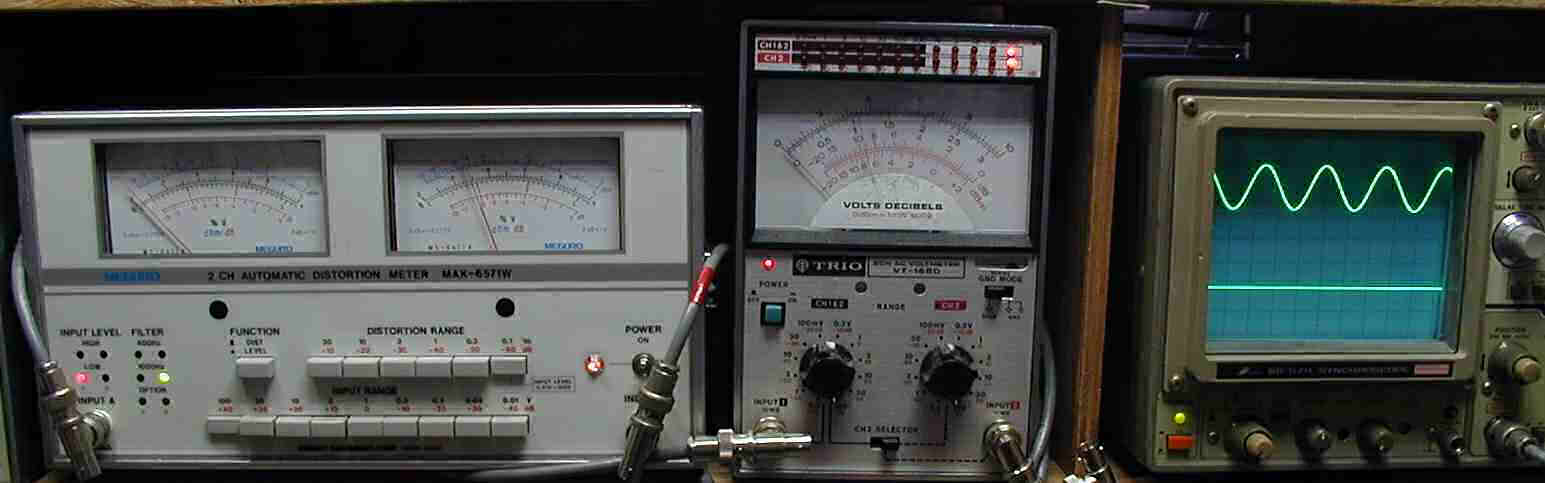

| １０． 出力／歪み率測定・調整 |
 |

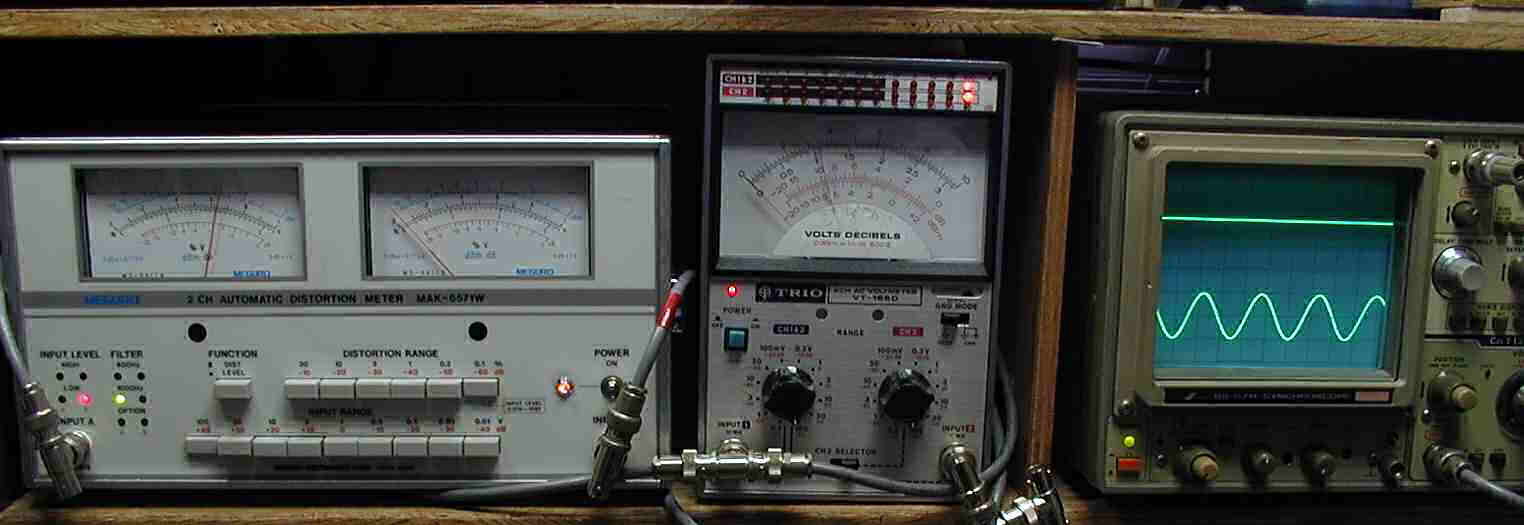

| １１． Ｌ側出力３４Ｖ＝１４４Ｗ。 ０．０６％歪み １０００ＨＺ。 |
 |

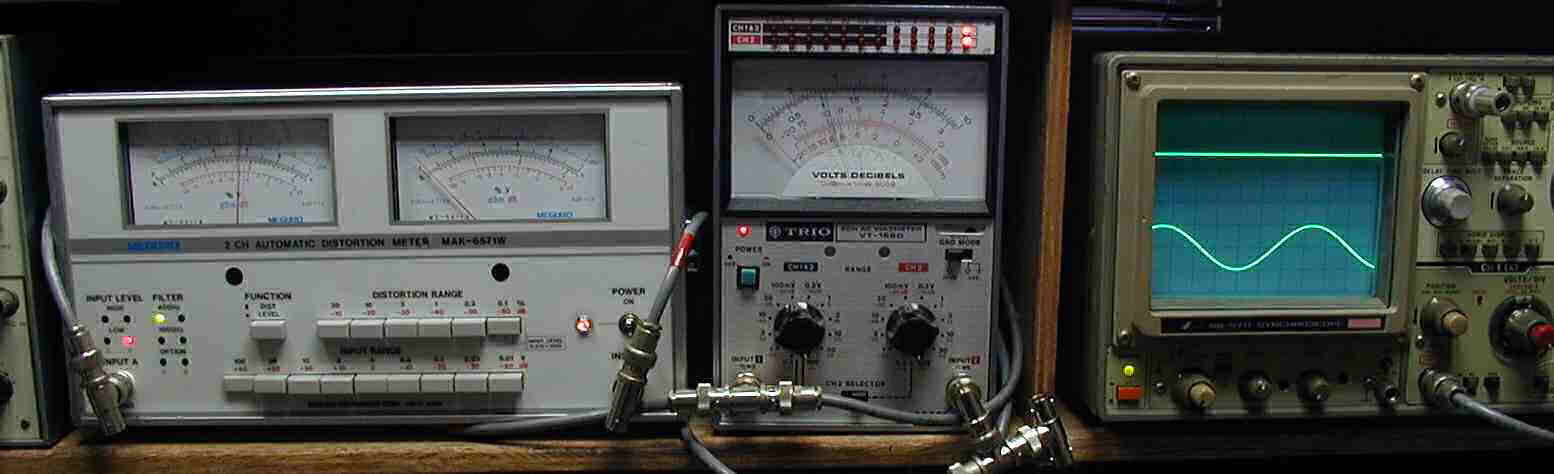

| １２． Ｌ側出力３４Ｖ＝１４４Ｗ。 ０．０６％歪み ４００ＨＺ。 |
 |
| １３． Ｒ側出力３４Ｖ＝１４４Ｗ。 ０．０４％歪み １０００ＨＺ。 |
 |
| １４． Ｒ側出力３４Ｖ＝１４４Ｗ。 ０．０４％歪み ４００ＨＺ。 |
|

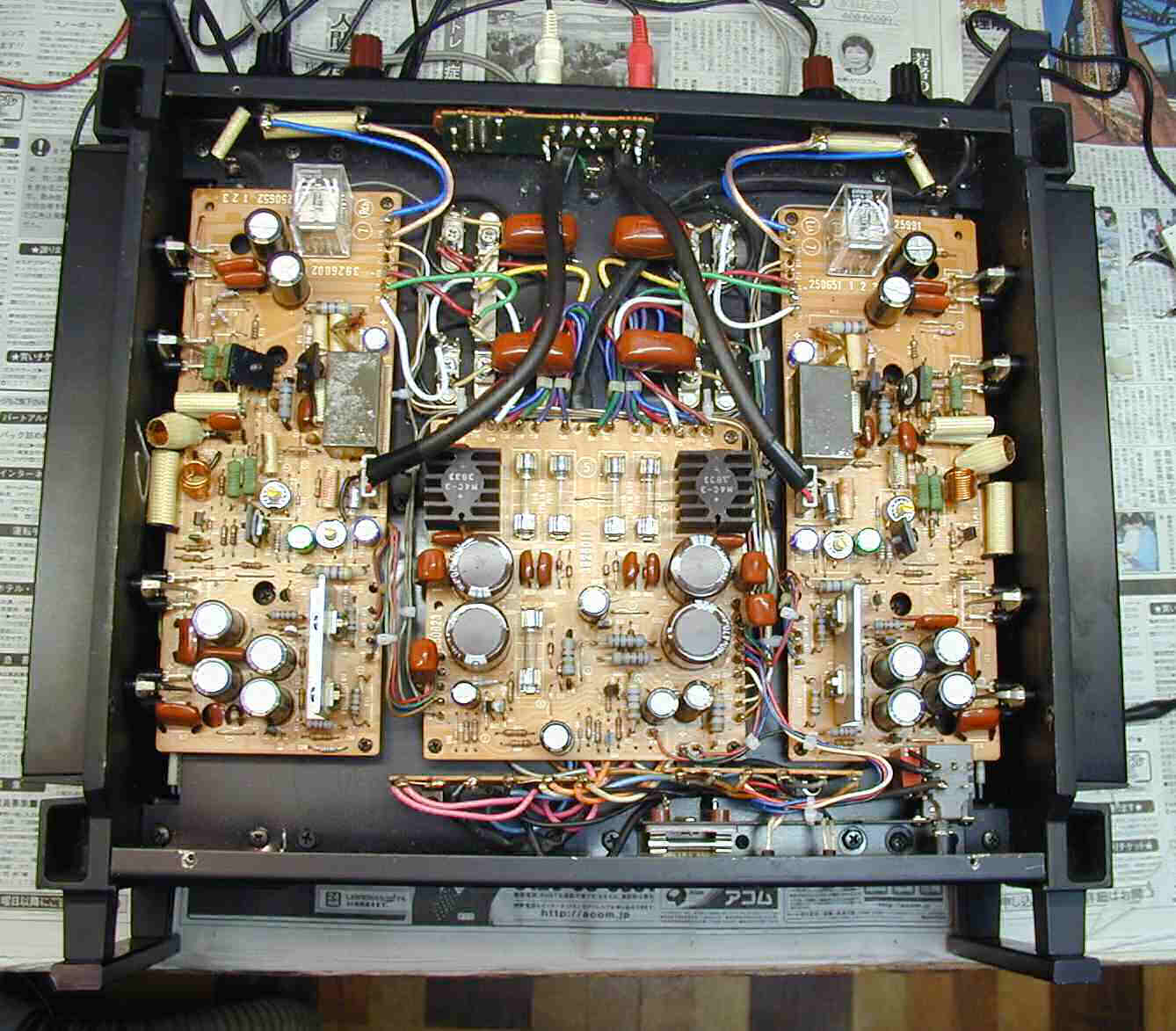

| １５． 完成、下から見る |
 |

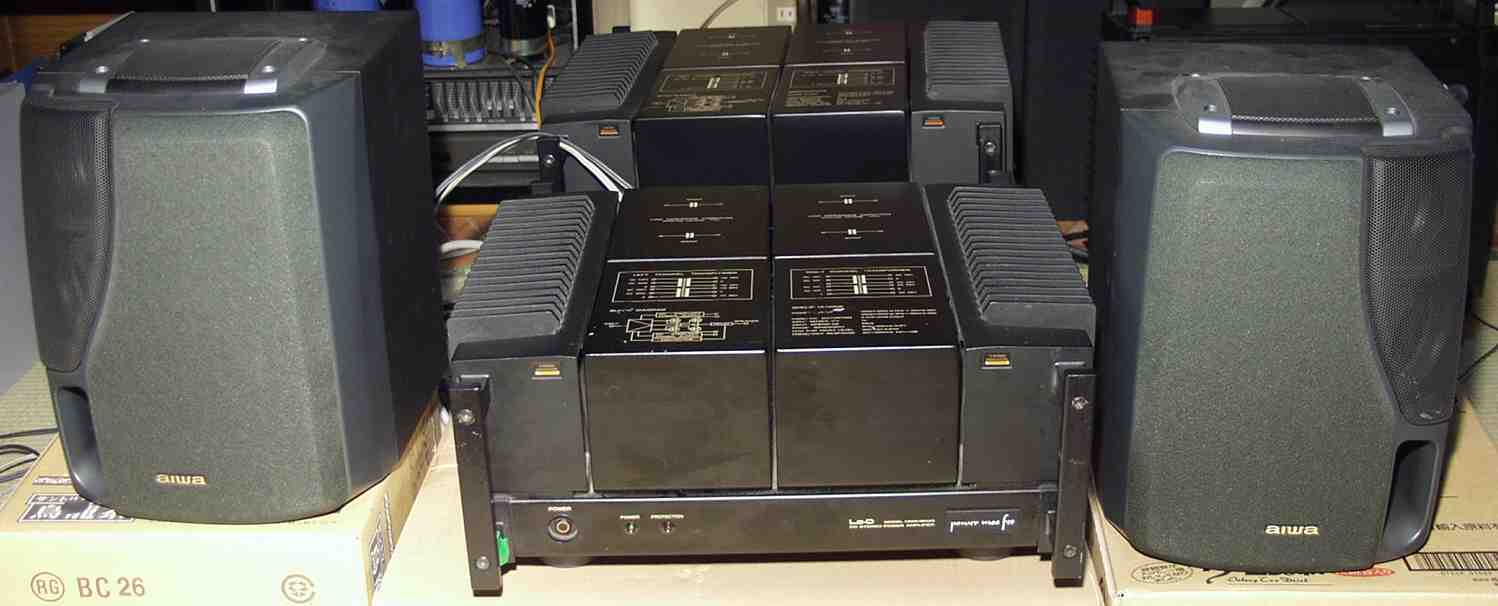

| １６． ２４時間エージング |
 |

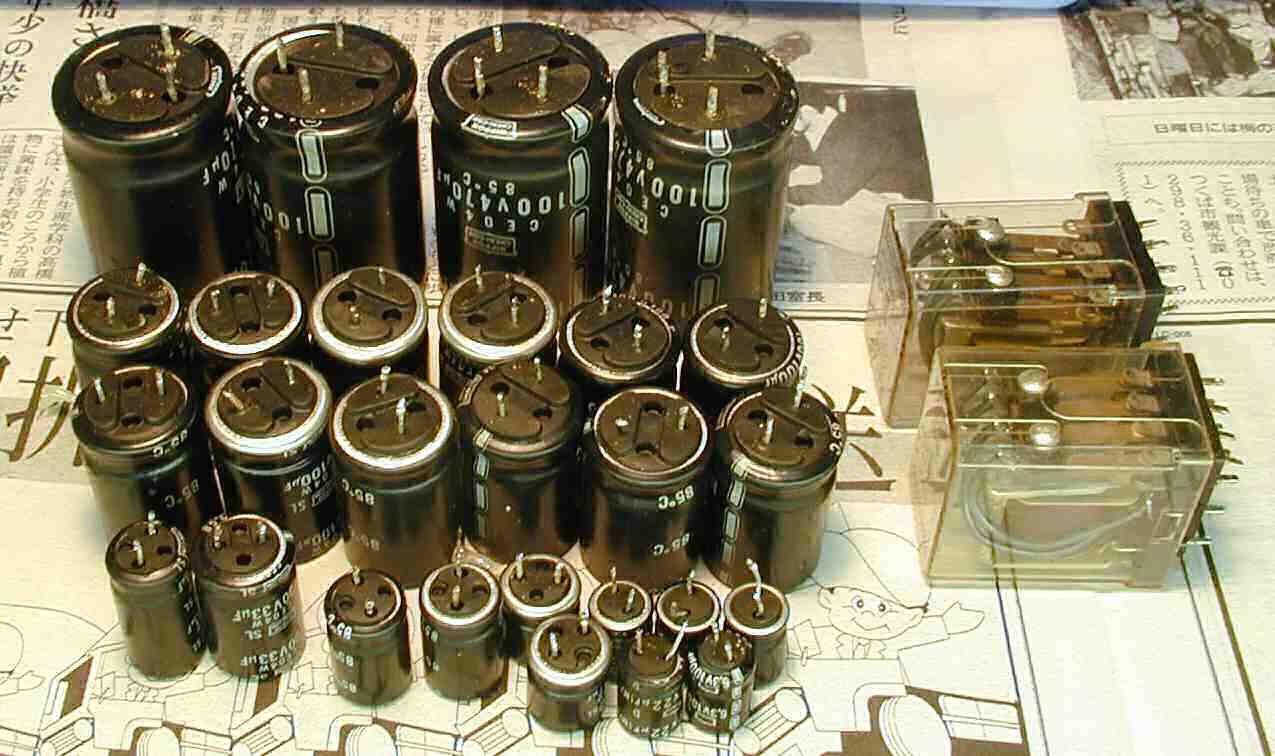

| １７． 取り外した電解コンデンサー、熱のため被覆のビニールが後退した物や、膨らんでいる物有り。 製造は８５年の刻印あり、右はＳＰ接続リレー。 |
 |
