ＳＡＮＳＵＩ　Ｂ−２３０２　修理記録

平成１5年３月１1日持込　　　３月１６日返却

注意　このＡＭＰはアースラインが浮いています 　　　　ＡＭＰのシャーシにＳＰの線（アース側）を接続してはいけません 　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません このＡＭＰは、ＤＣ入力しかなく、バランスの崩れたプリＡＭＰを繋ぐと、過大入力となります 詳しくはここを参照してください

Ａ．　修理前の状況 　　チューニング Ｂ．　原因 Ｃ．　修理状況 　ＶＵ−ＡＭＰ電解コンデンサー、半固定ＶＲ交換 　ＲＬ終段ＡＭＰ電解コンデンサー、半固定ＶＲ、初段ＦＥＴ交換 　入力ＡＭＰ電解コンデンサー、半固定ＶＲ交換 　ＳＰ接続リレー交換（容量１．５倍の同型新タイプ使用） 　配線手直し、補強 　電源投入リレー交換 Ｄ．　使用部品 　電解コンデンサー（ミューズ）　　　　　　　　　　　　　　　　８１個 　ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　　２個 　バランス、バイアス調整用　半固定ＶＲ　　　　　　　　　　１２個 　ＦＥＴ（電界トランジスター）　　　　　　　　　　　　　　　　　　　４個 　電源投入リレー　　　　　　　　　　　　　　　　　　　　　　　　　　１個 Ｅ．　調整・測定 Ｆ．　修理費　　，０００円　　　　オーバーホール修理 　　　　　　　　　　　　　　　　　　　ユーザーの都合で返却

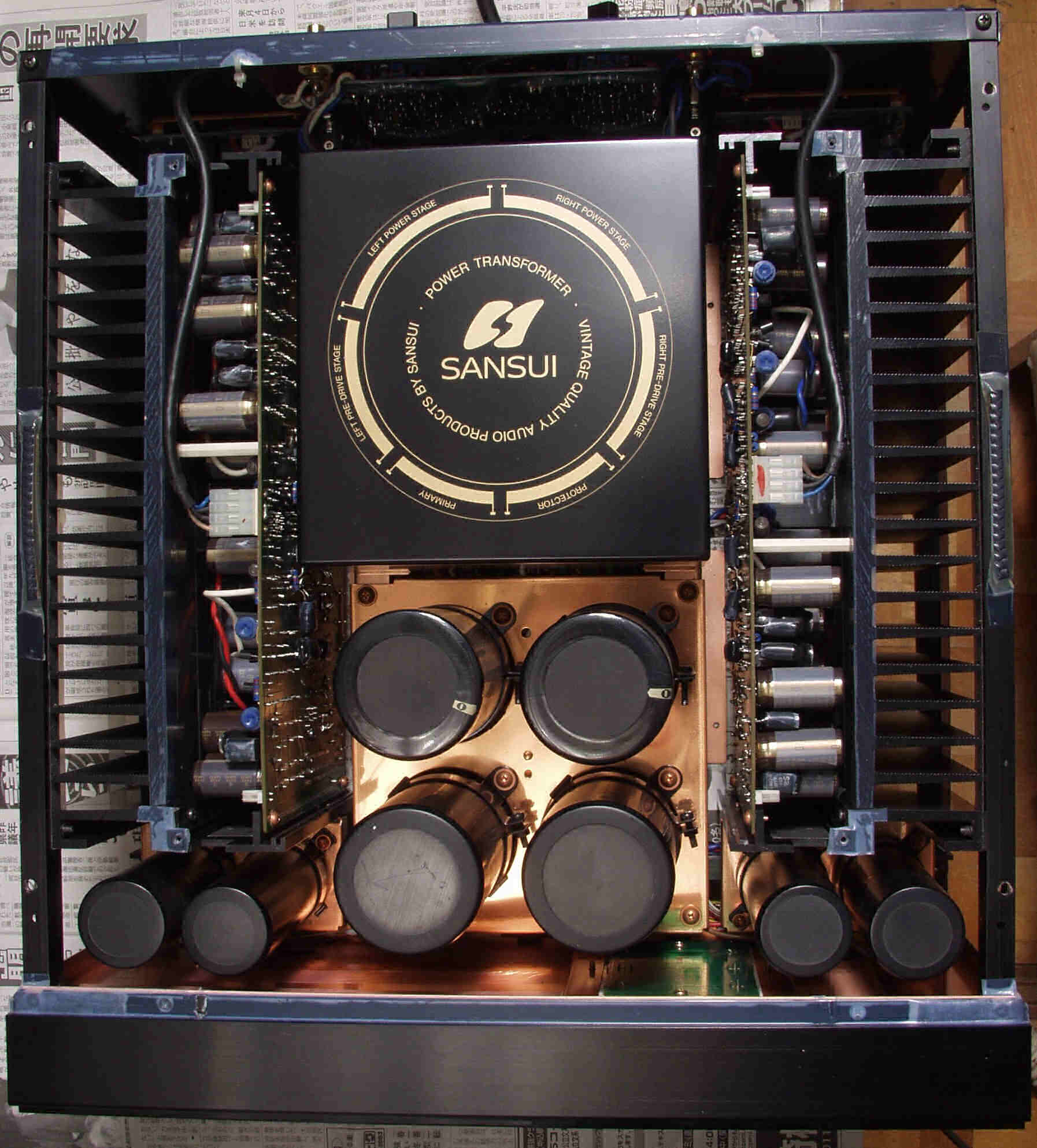

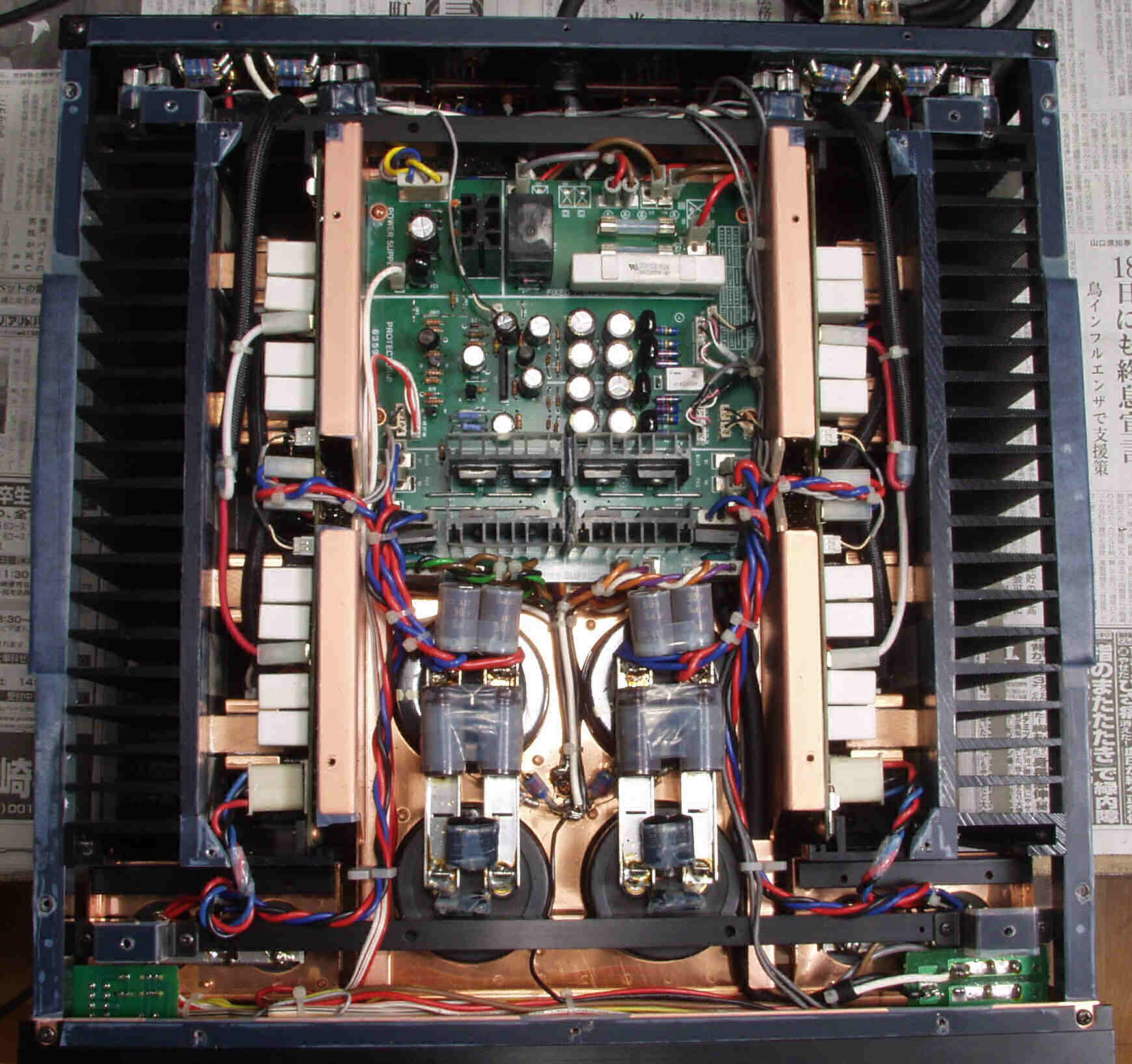

Ａ．　修理前の点検状況 Ｃ１Ａ．　修理前　上から見る

Ｃ１Ｂ．　修理前　下から見る

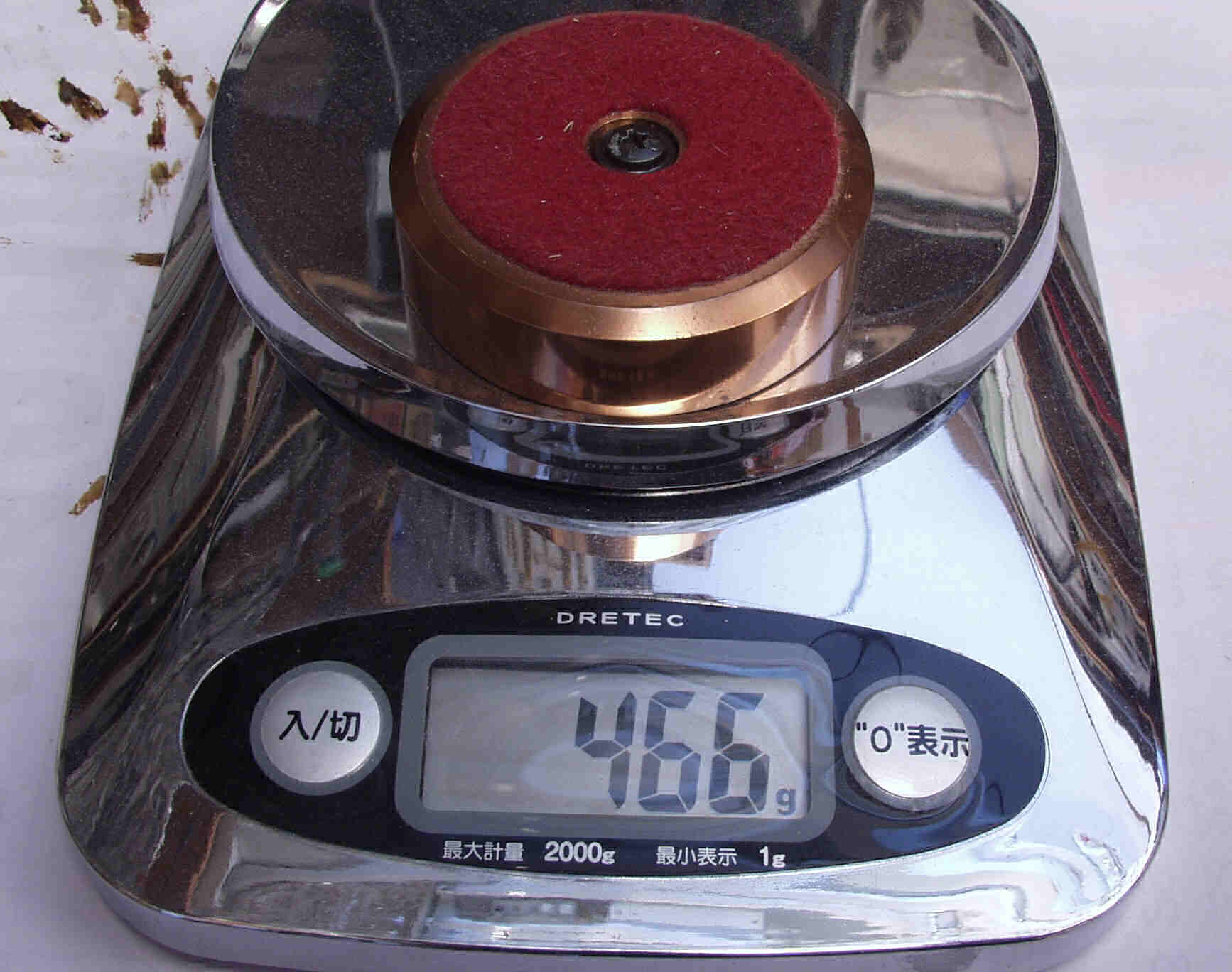

Ａ２Ａ．　下足（インシュレター）の重量は何と４６６ｇの銅製！

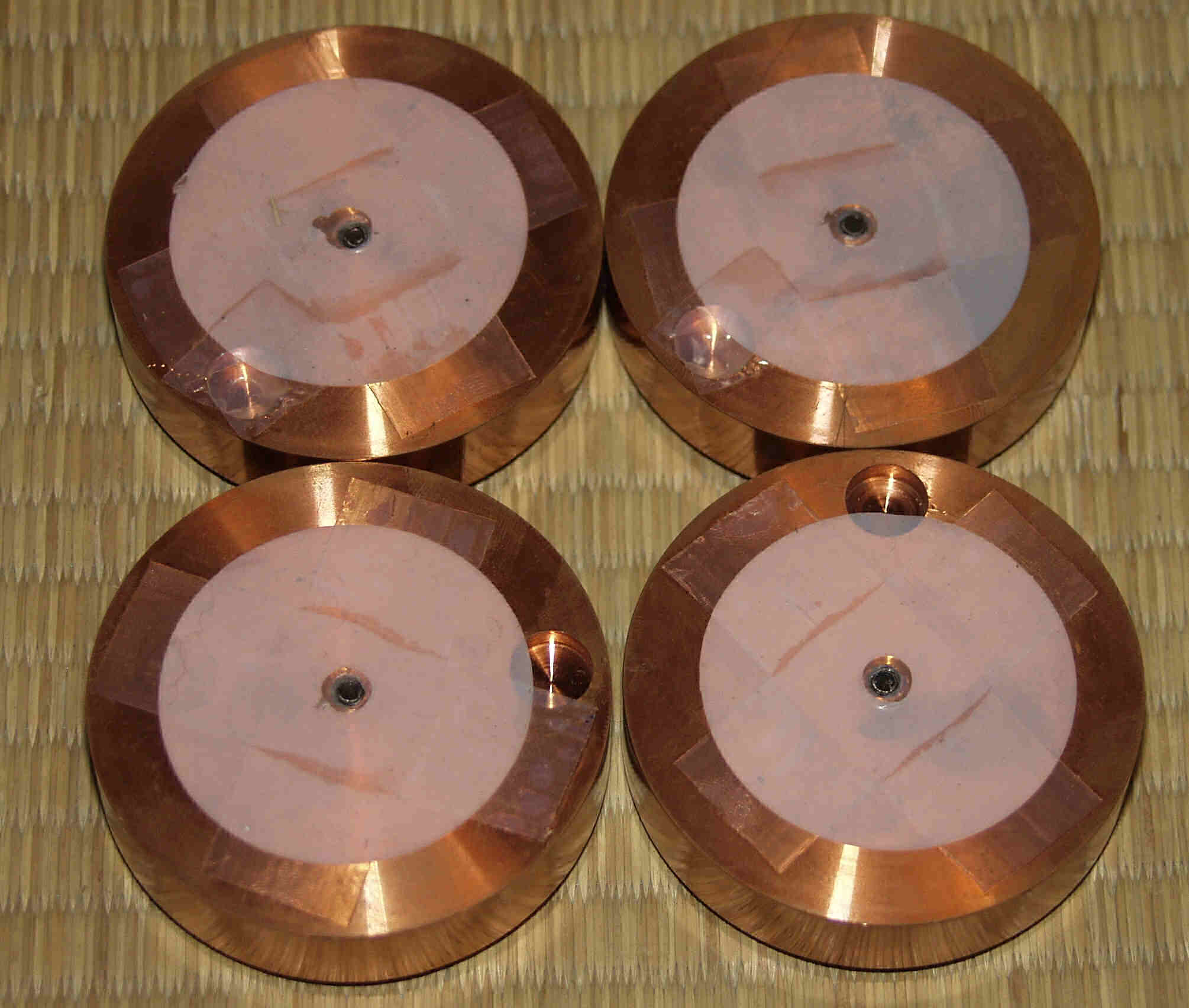

Ａ２Ｂ．　下足（インシュレター）、ユーザーがテフロンテープが貼って有る

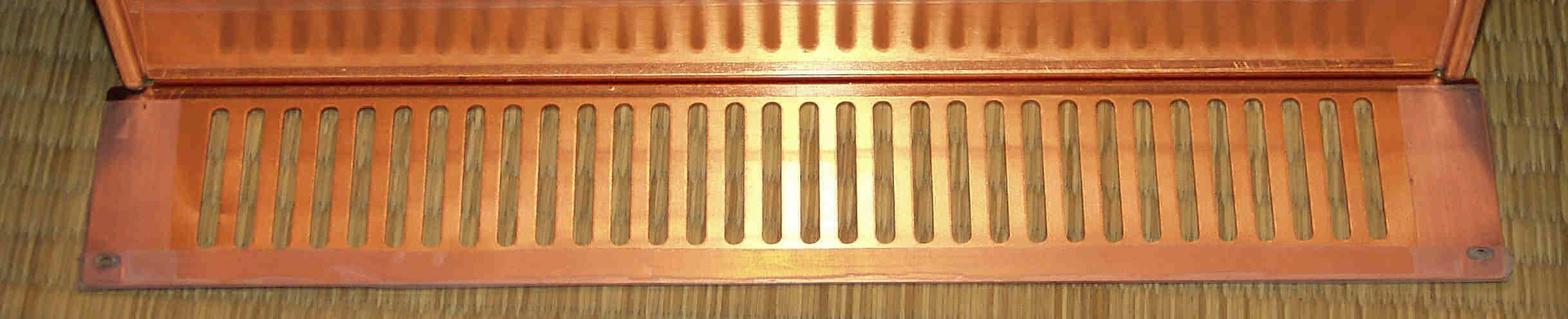

Ａ−３Ａ．　横板にも、ユーザーがテフロンテープが貼って有る

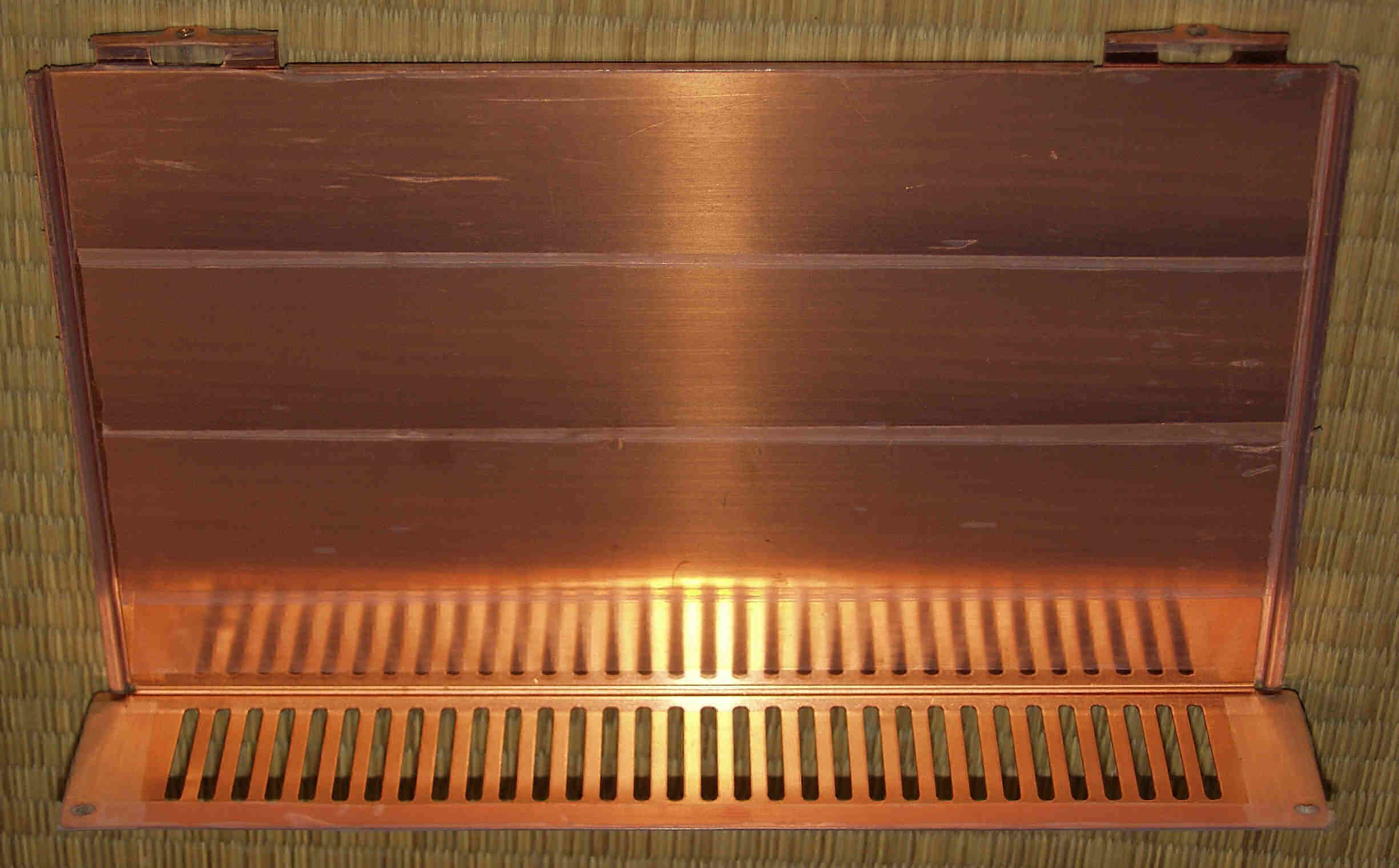

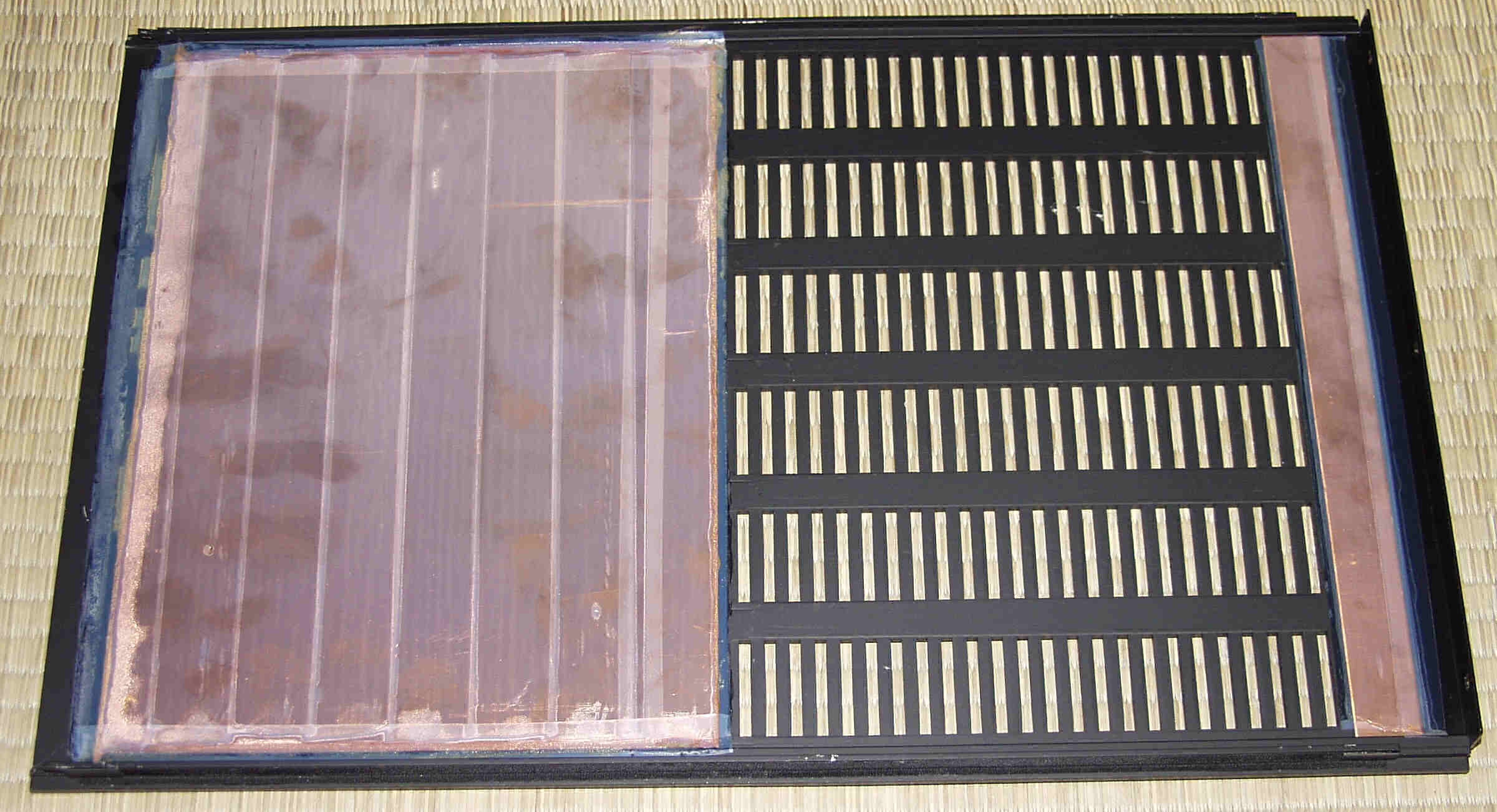

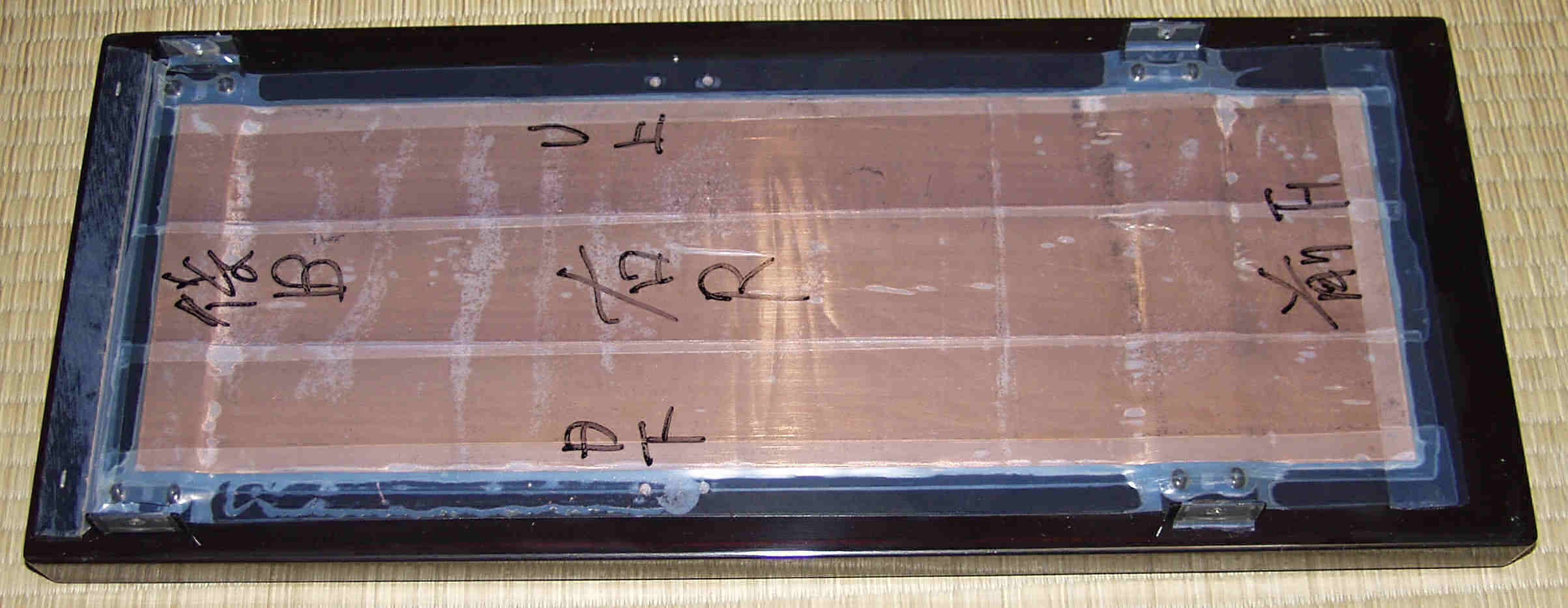

Ａ３Ｂ．　上蓋、ユーザーがテフロンテープが貼って有る

Ａ４Ａ．　ＡＭＰ部のシールド、ユーザーがテフロンテープが貼って有る

Ａ４Ｂ．　ＡＭＰ部のシールド、拡大

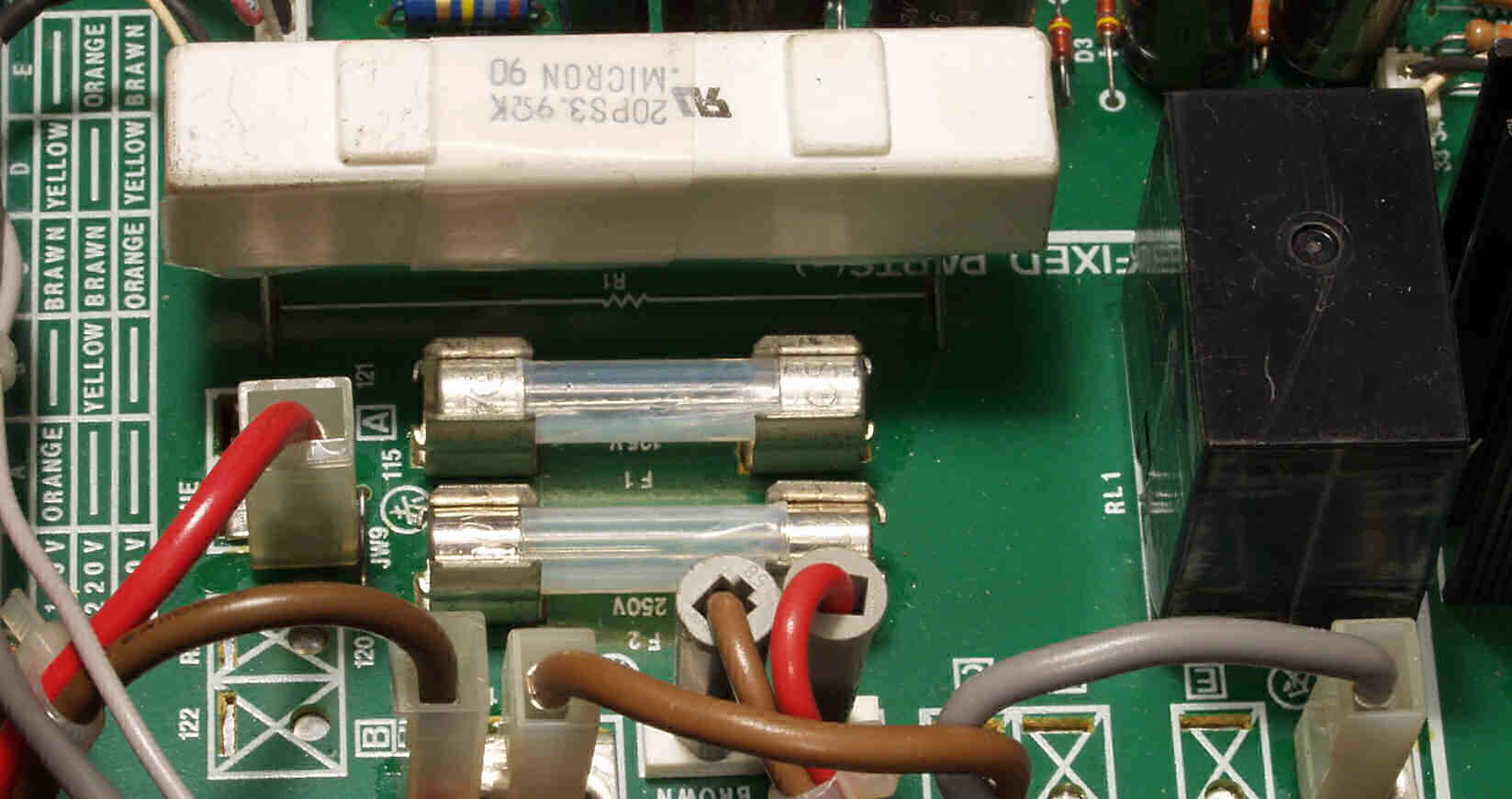

Ａ５Ａ．　電源部　フューズ、抵抗、リレーにユーザーがテフロンテープが貼って有る

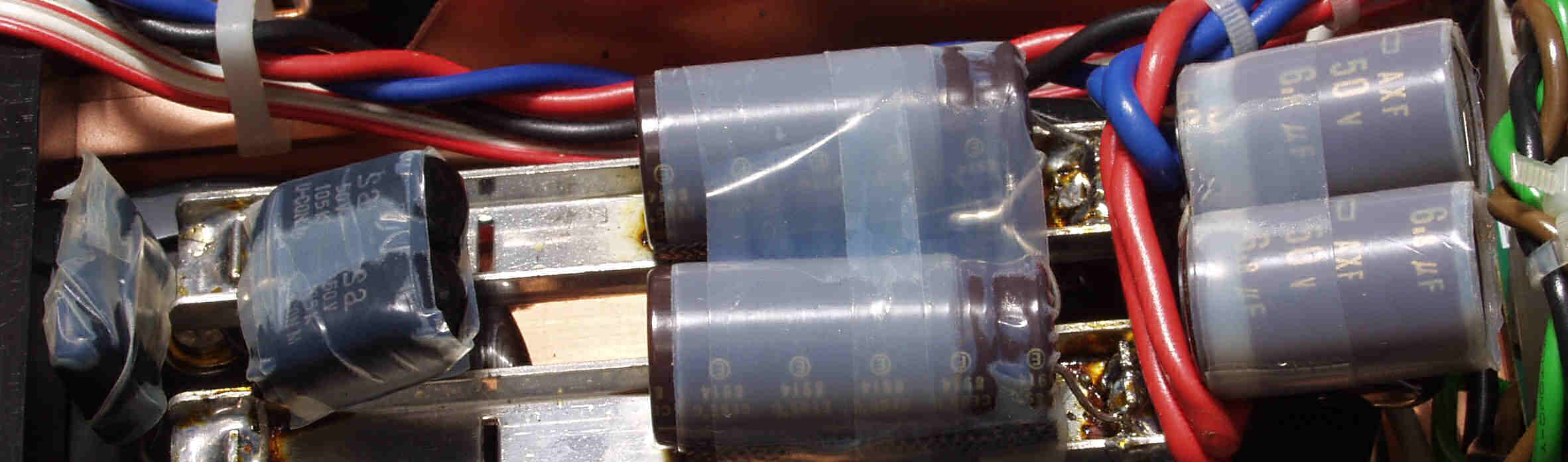

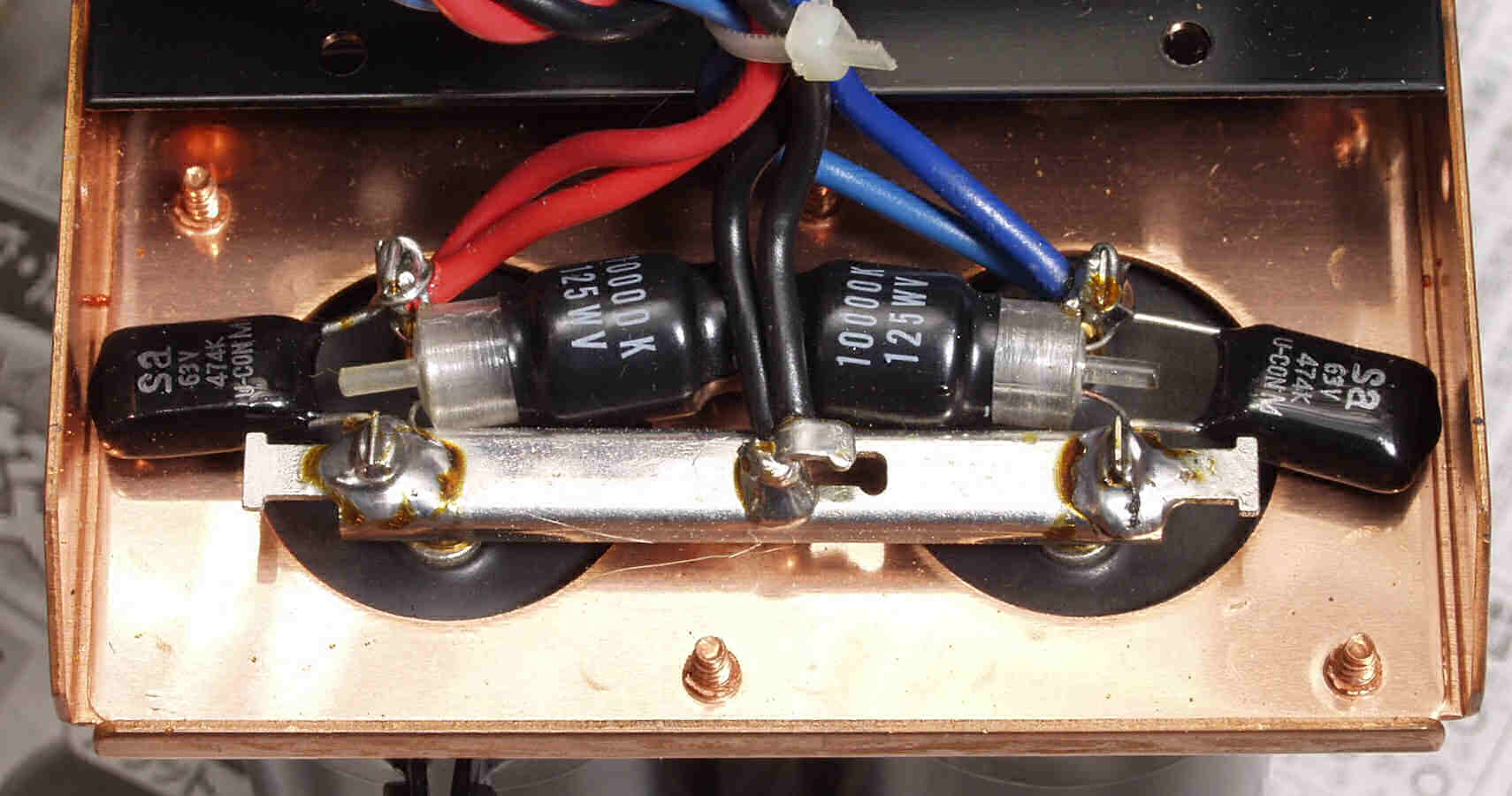

Ａ５Ｂ．　電源部　パスコンにユーザーがテフロンテープが貼って有る

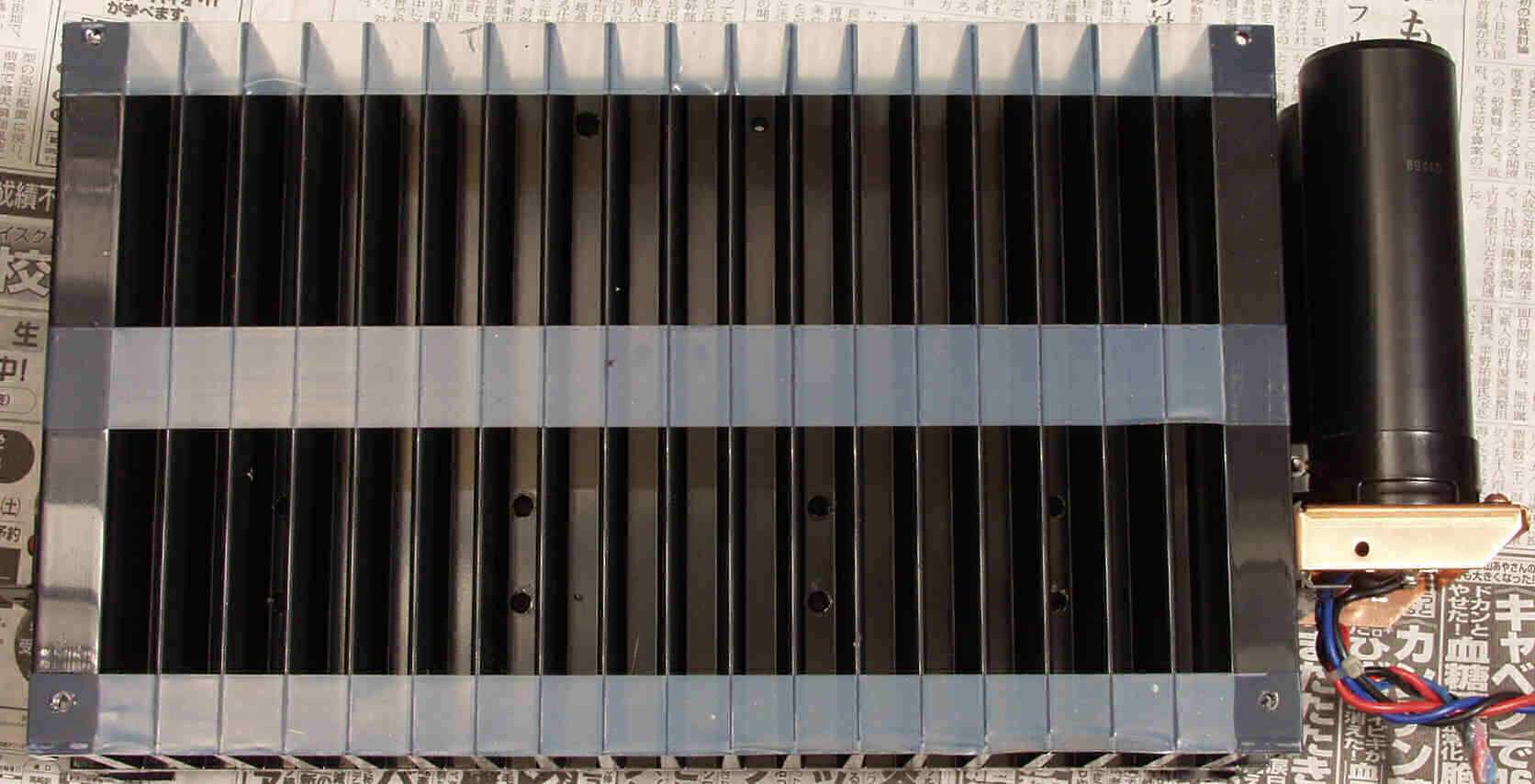

Ａ５Ｃ．　電源部　定電圧ＴＲ（トランジスタ−）放熱器にユーザーがテフロンテープが貼って有る

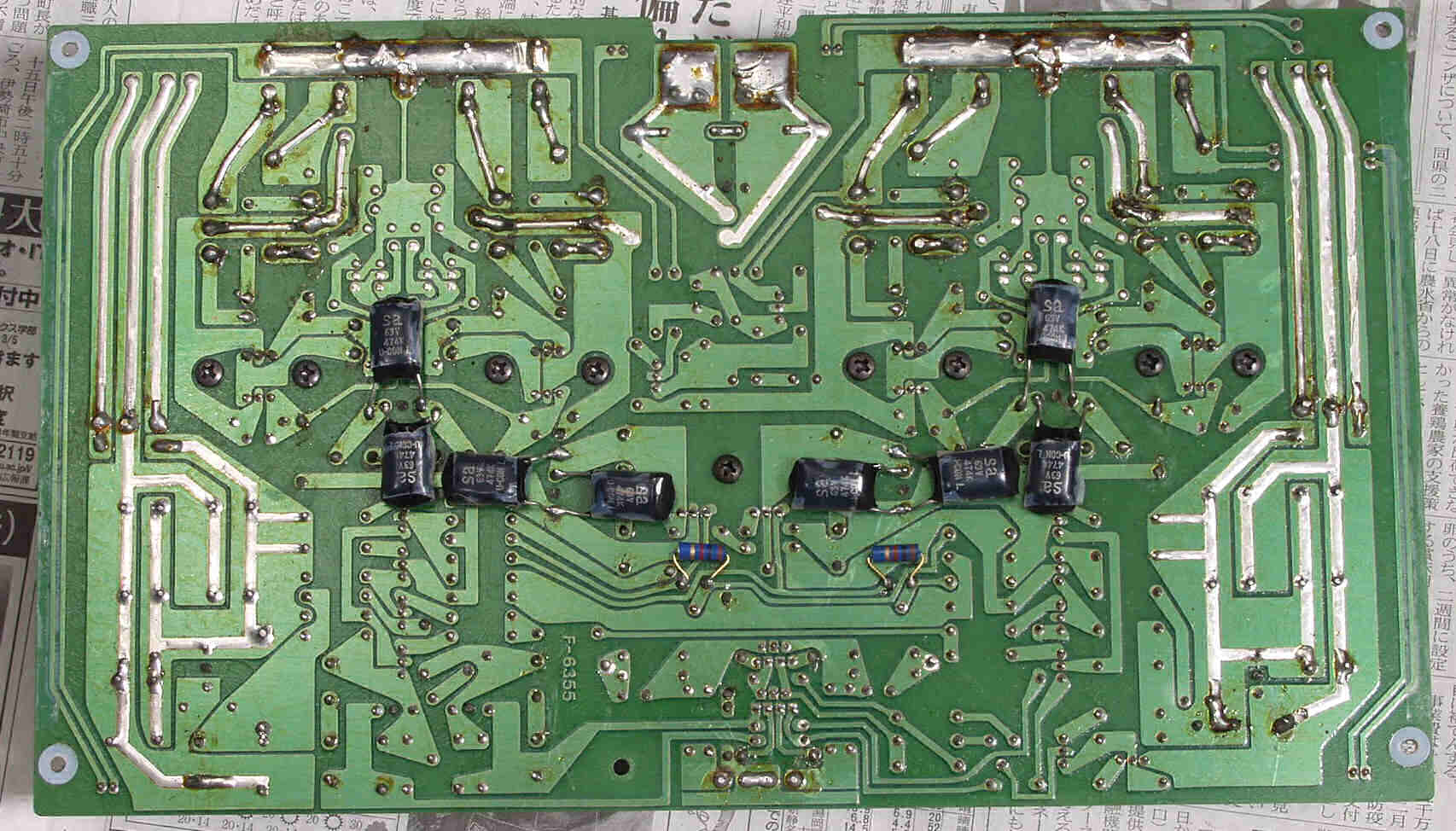

Ａ６Ａ．　ＡＭＰ基板裏　パスコンにユーザーがテフロンテープが貼って有る

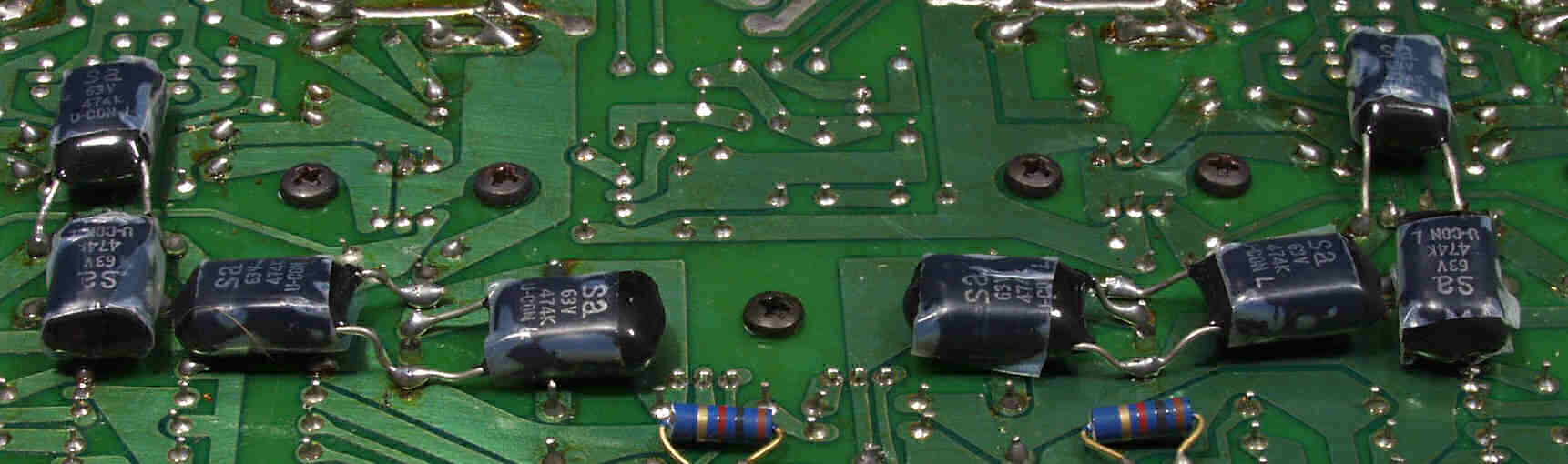

Ａ６B．　ＡＭＰ基板裏　拡大

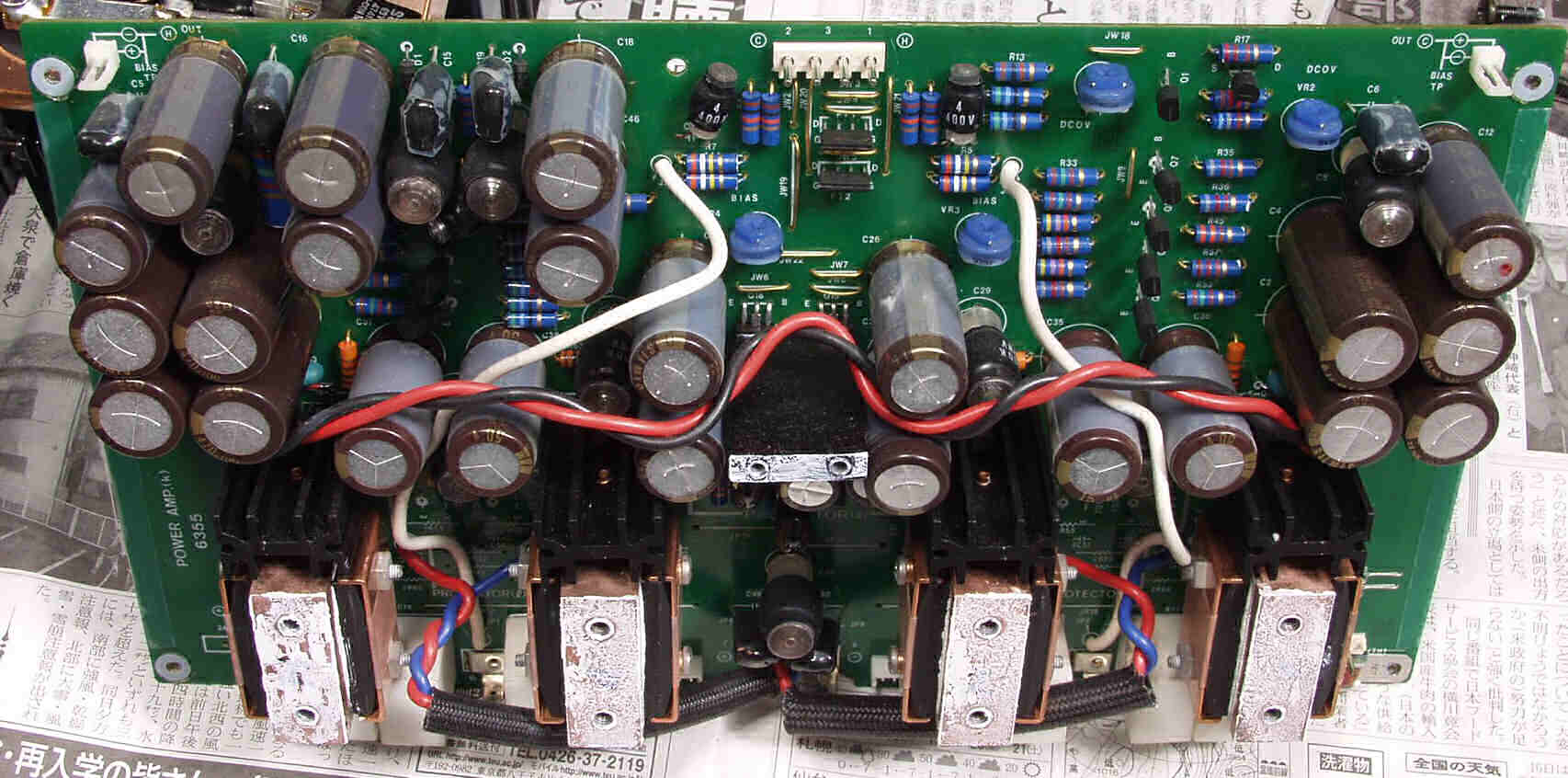

Ａ６Ｃ．　ＡＭＰ基板　電解コンデンサー、パスコンにユーザーがテフロンテープが貼って有る

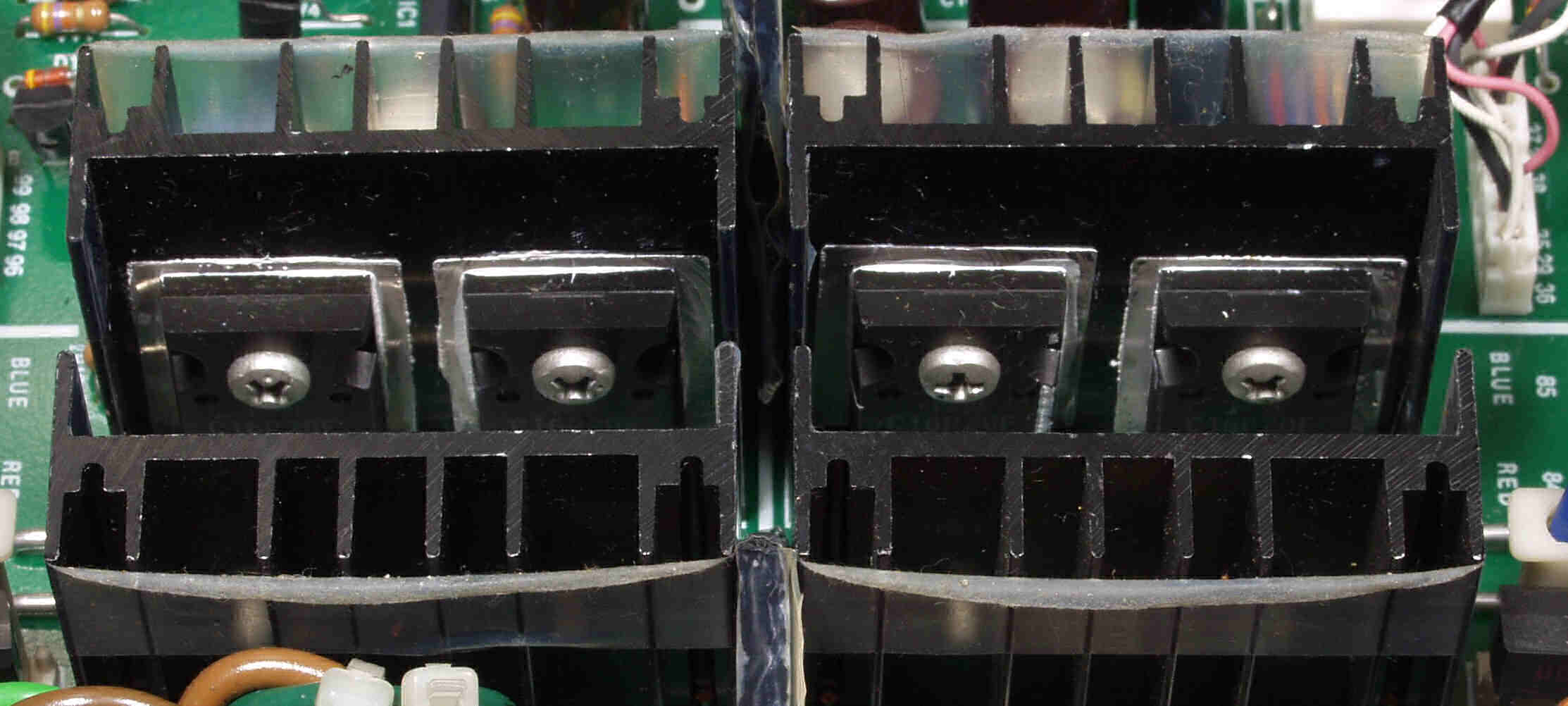

Ａ６Ｄ．　ＡＭＰ基板　放熱器にユーザーがテフロンテープが貼って有る

Ａ６E．　ＡＭＰ基板　このパスコンはテープ無し

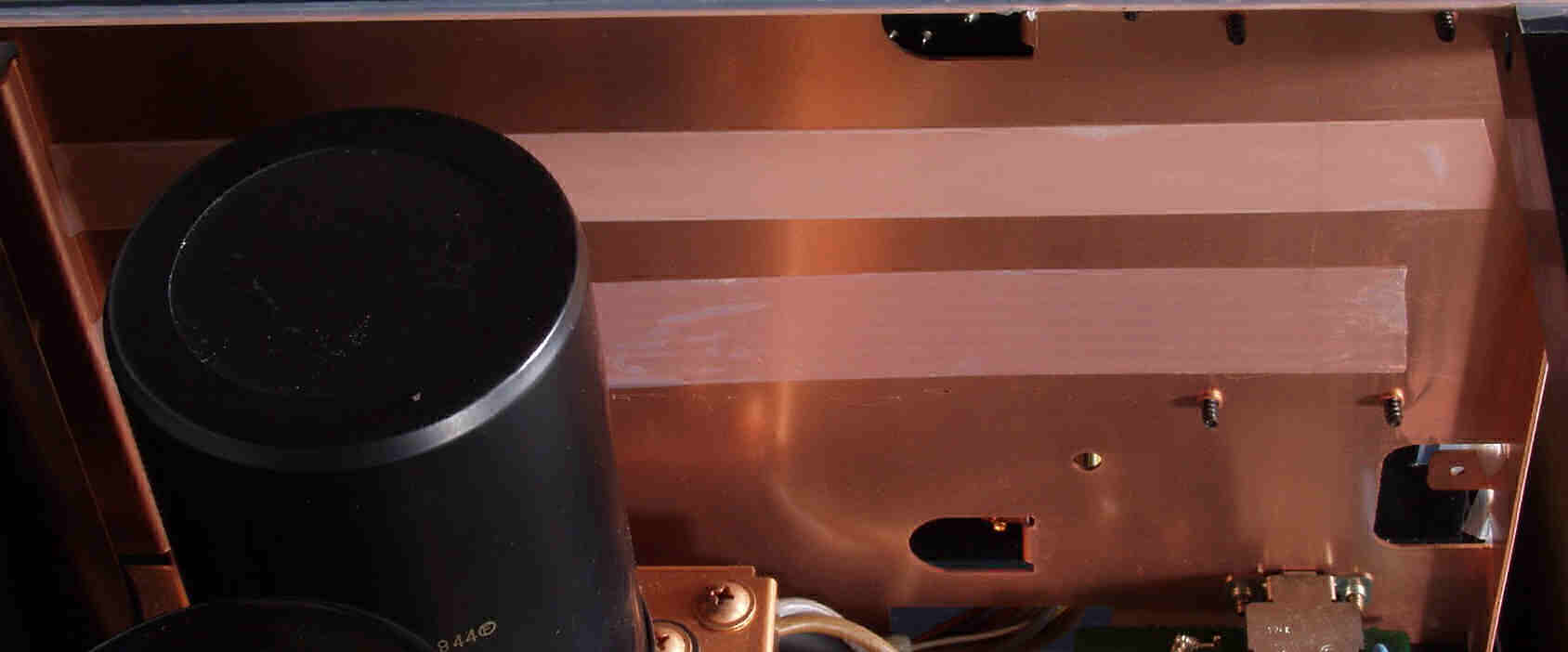

Ａ６F．　ここにもテープ
