Ｓａｎｓｕｉ　ＡＵ−Ｘ１１．　５台目修理記録２

平成２７年４月５日持込　　　５月３日完了

Ａ．　修理前の状況 別ファイルが開きます。 Ｐ．　上下蓋、左右木パネル、前後パネルの塗装 錆や表示文字消えがあるので、これ以上進行させない為に、透明スプレーで押さえる。 Ｃ．　修理状況 別ファイルが開きます。 Ｅ．　調整・測定 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｘ１１ の仕様（マニアル・カタログより）

Ａ．　点検中。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１．　点検中　サイドパネル。

Ａ２．　点検中　サイドパネル下側。　接着材が劣化している。

Ａ３．　点検中　サイドパネル後ろ下。　接着材が劣化して剥げる。

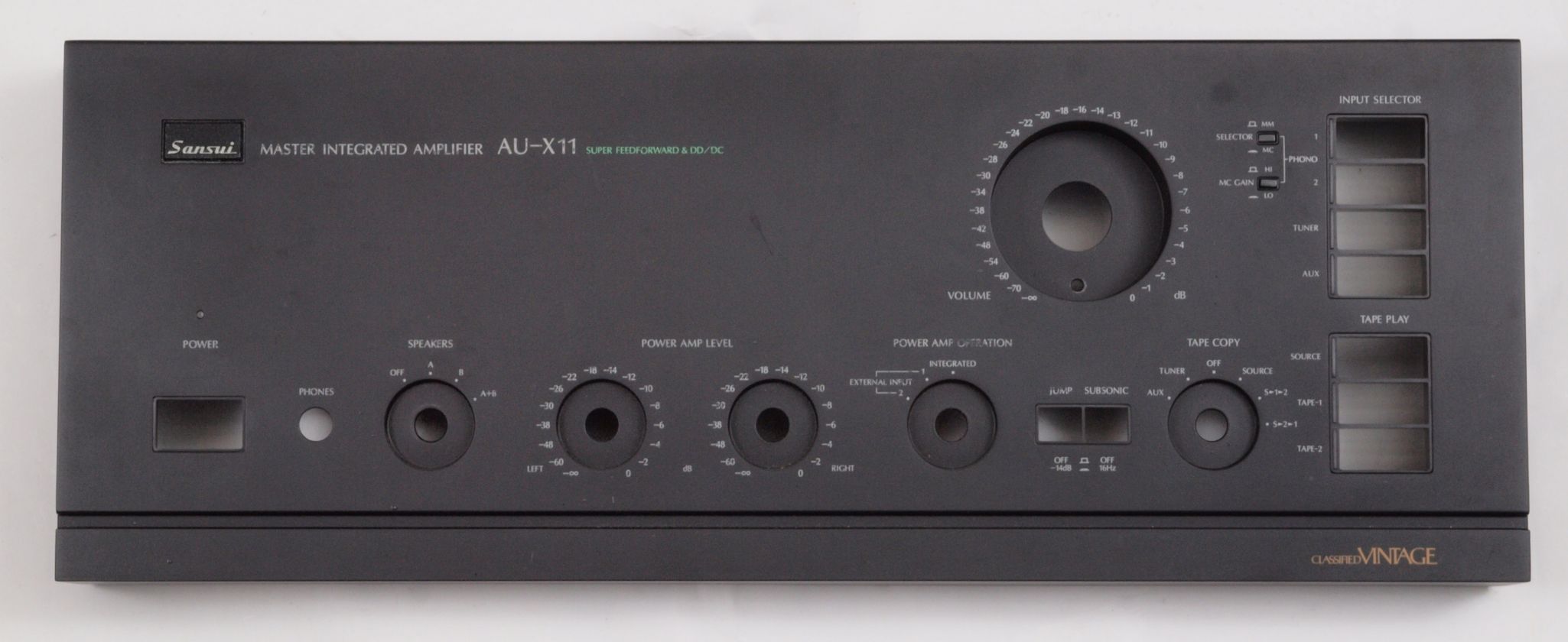

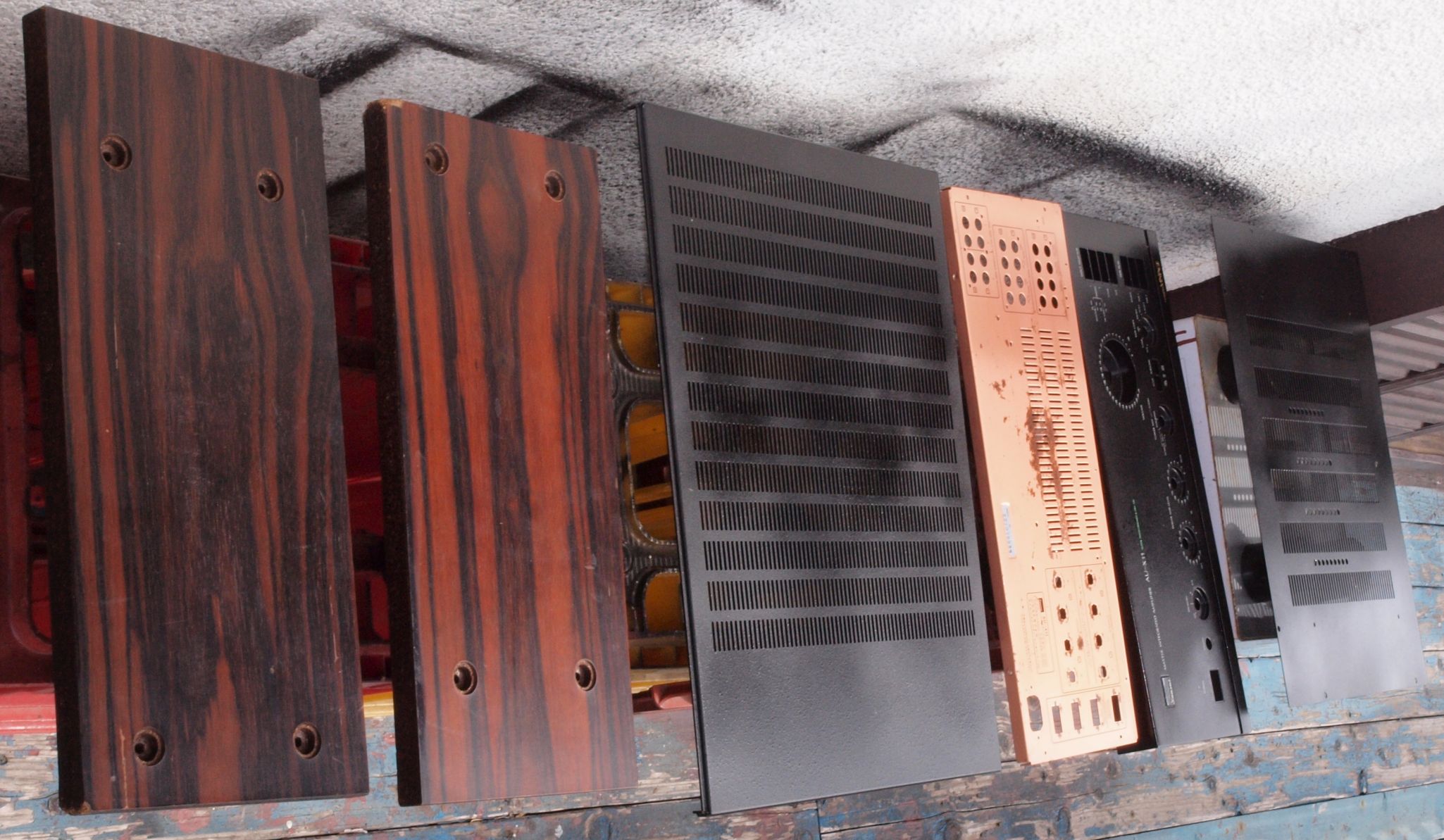

Ｐ．　上下蓋、左右木パネル、前後パネルの塗装。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｐ１１．　修理前　前パネル。

Ｐ１２．　修理（塗装）中　前パネル。　この後さらに透明ラッカーで、梨地仕上げにする。

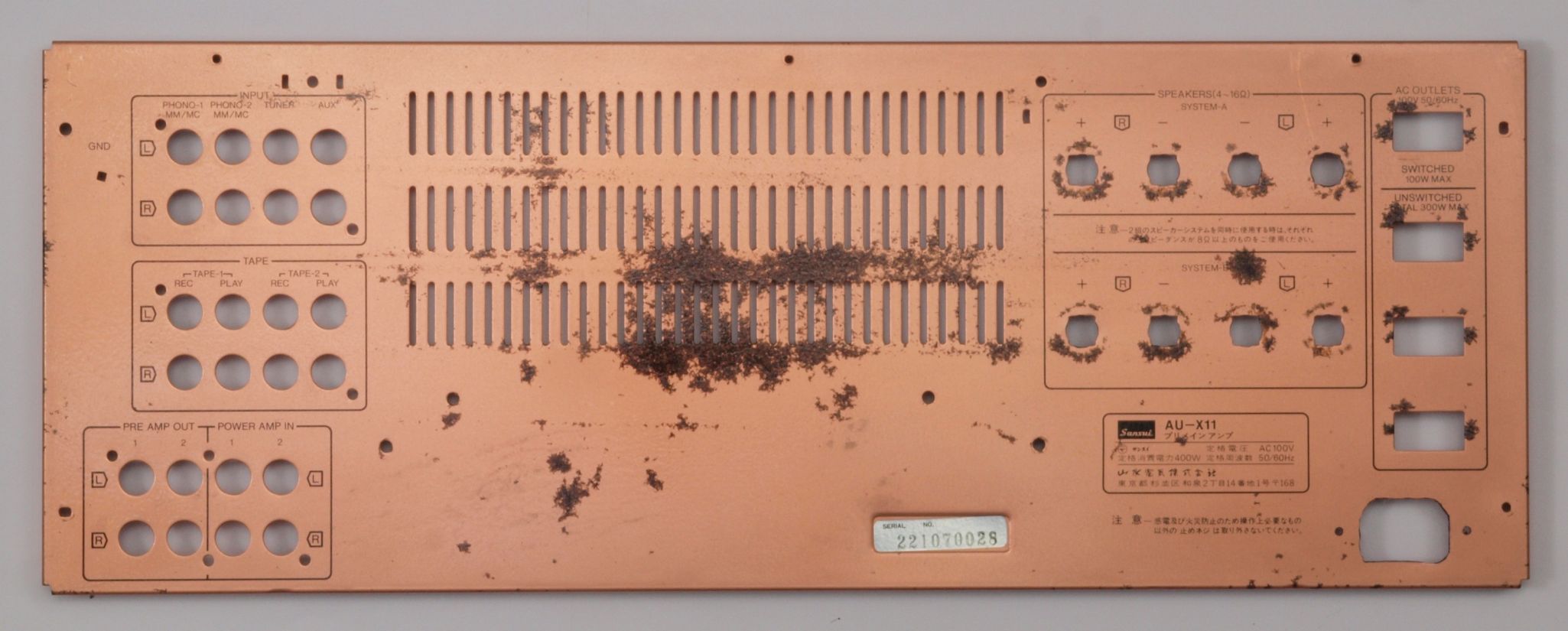

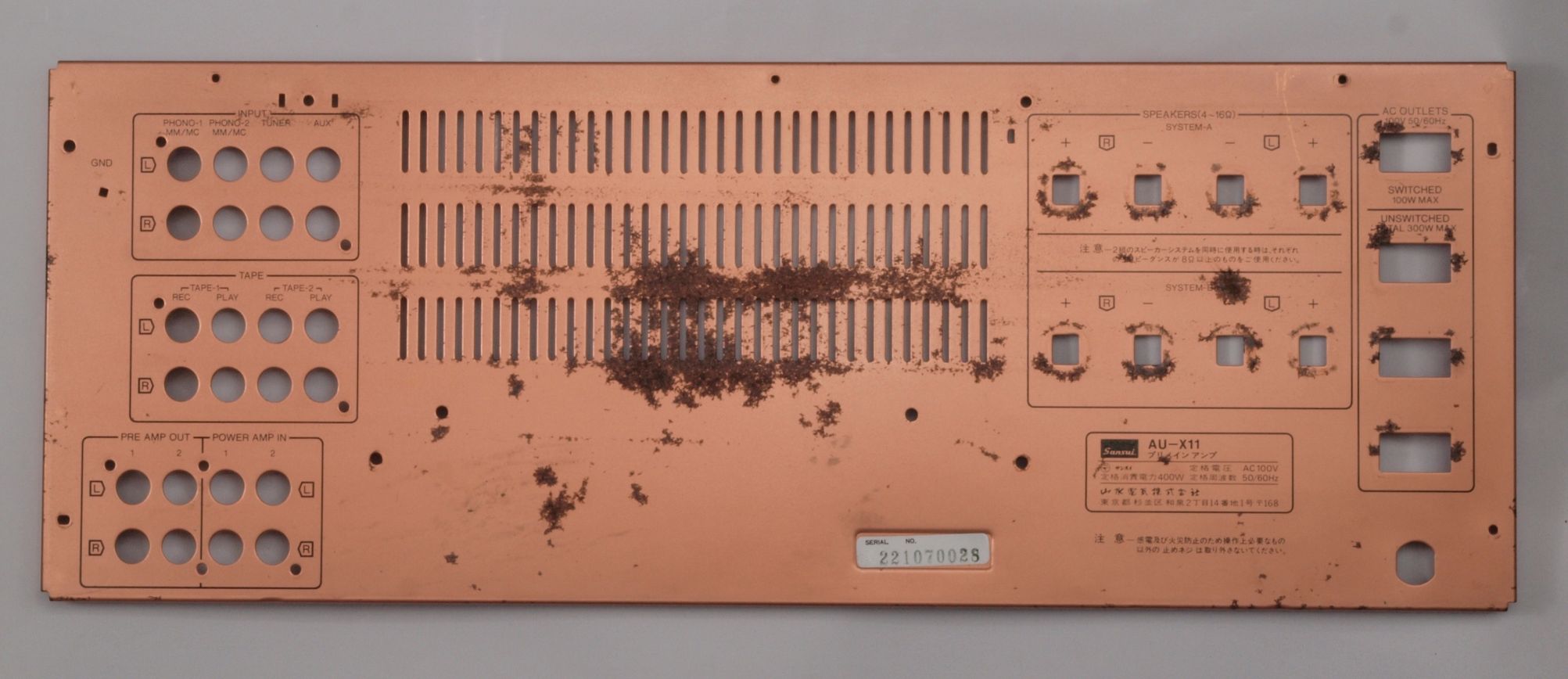

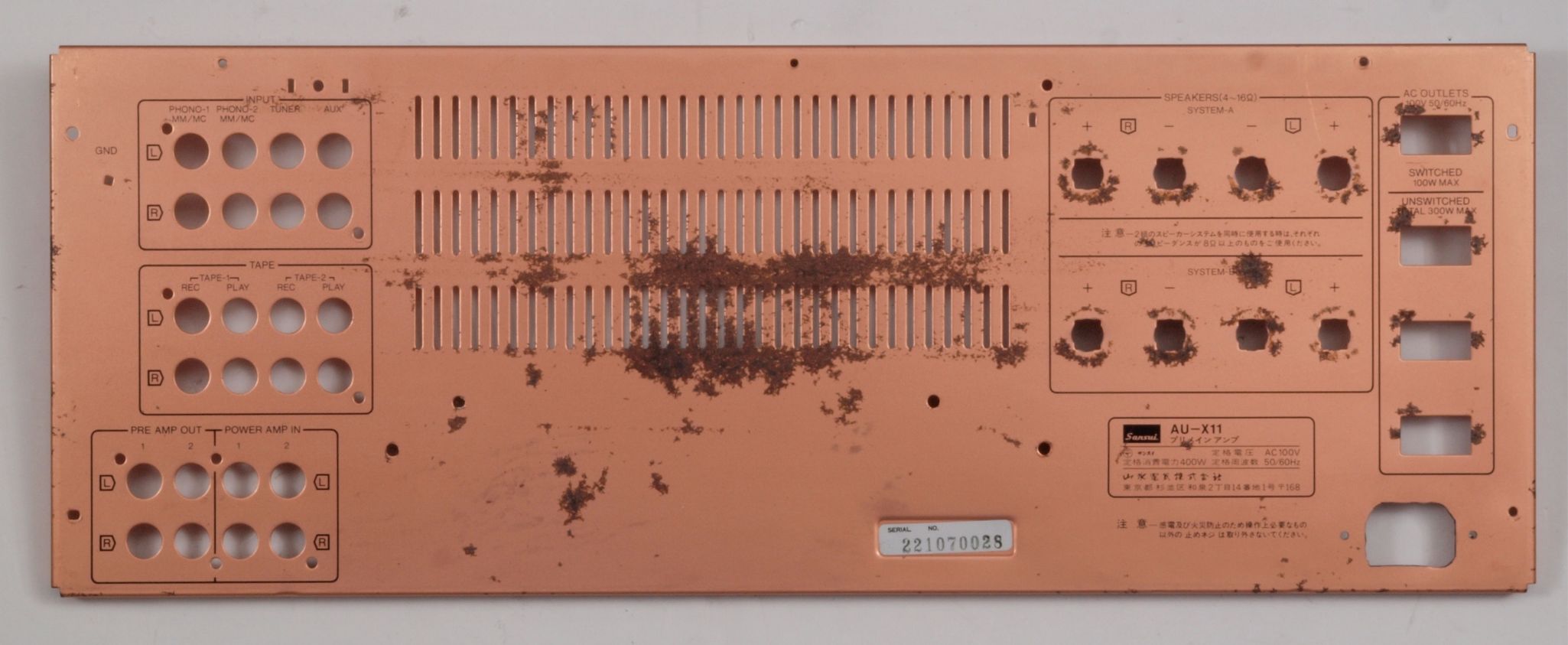

Ｐ２１．　修理前　後パネル。

Ｐ２２．　修理中　後パネル。　SP接続端子と３Ｐインレットの穴加工後。

Ｐ２３．　修理（塗装）中　裏パネル。　この後さらに透明ラッカーで、梨地仕上げにする。

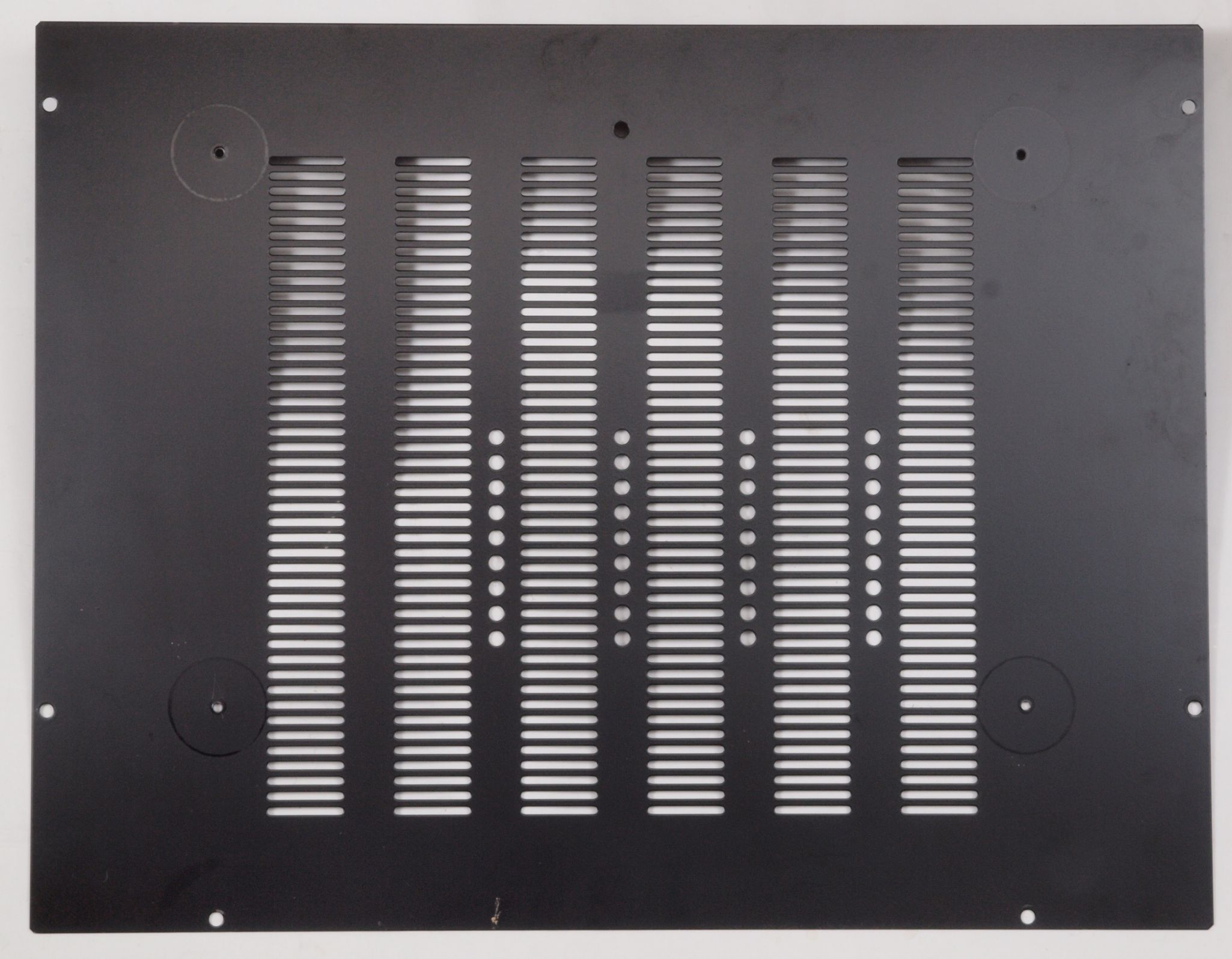

Ｐ３１．　修理前　上蓋。

Ｐ３２．　修理（塗装）中　上蓋。　２回目の塗装終了後、この後さらに透明ラッカーを拭き、梨地仕上げにする。

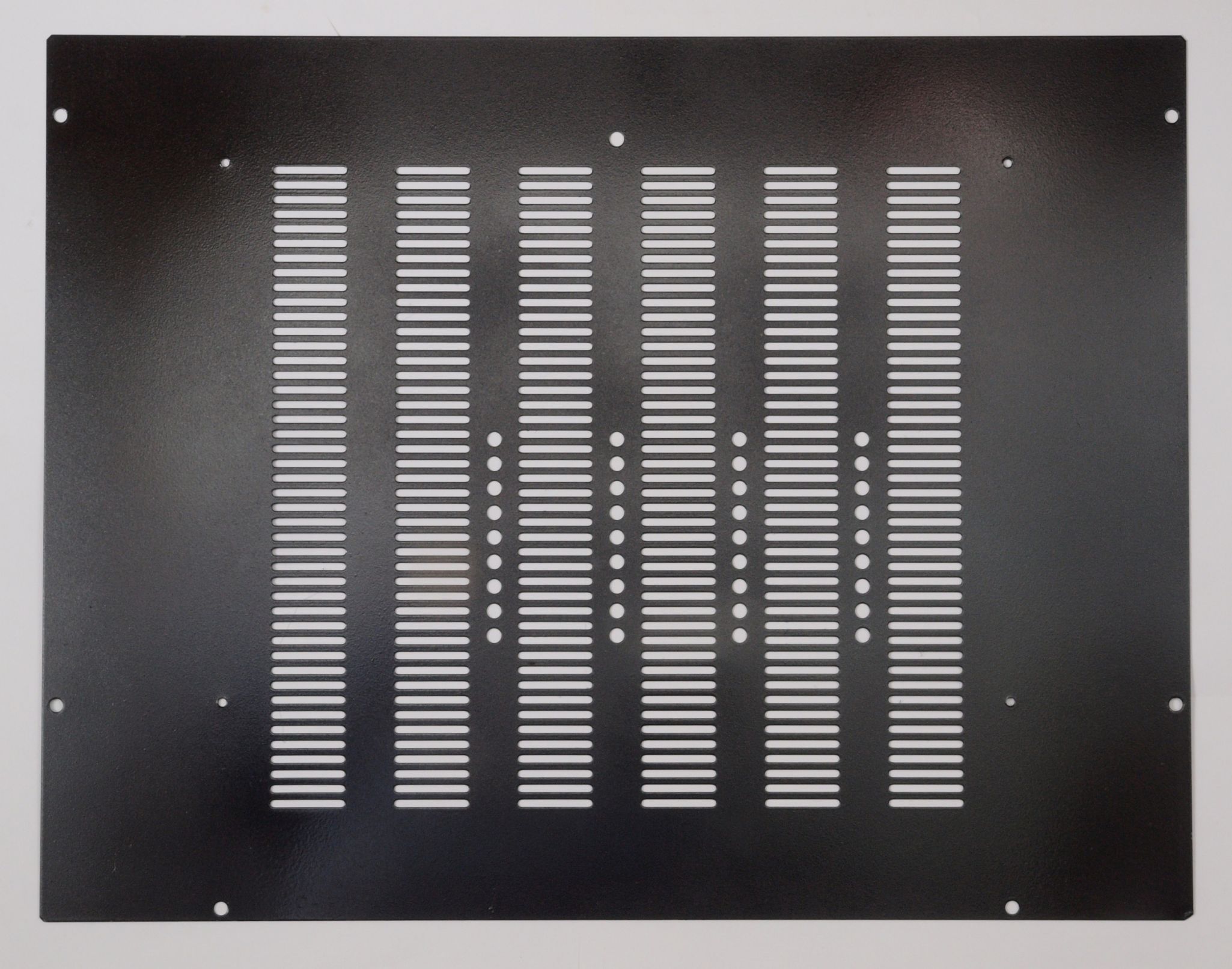

Ｐ４１．　修理前　下蓋。

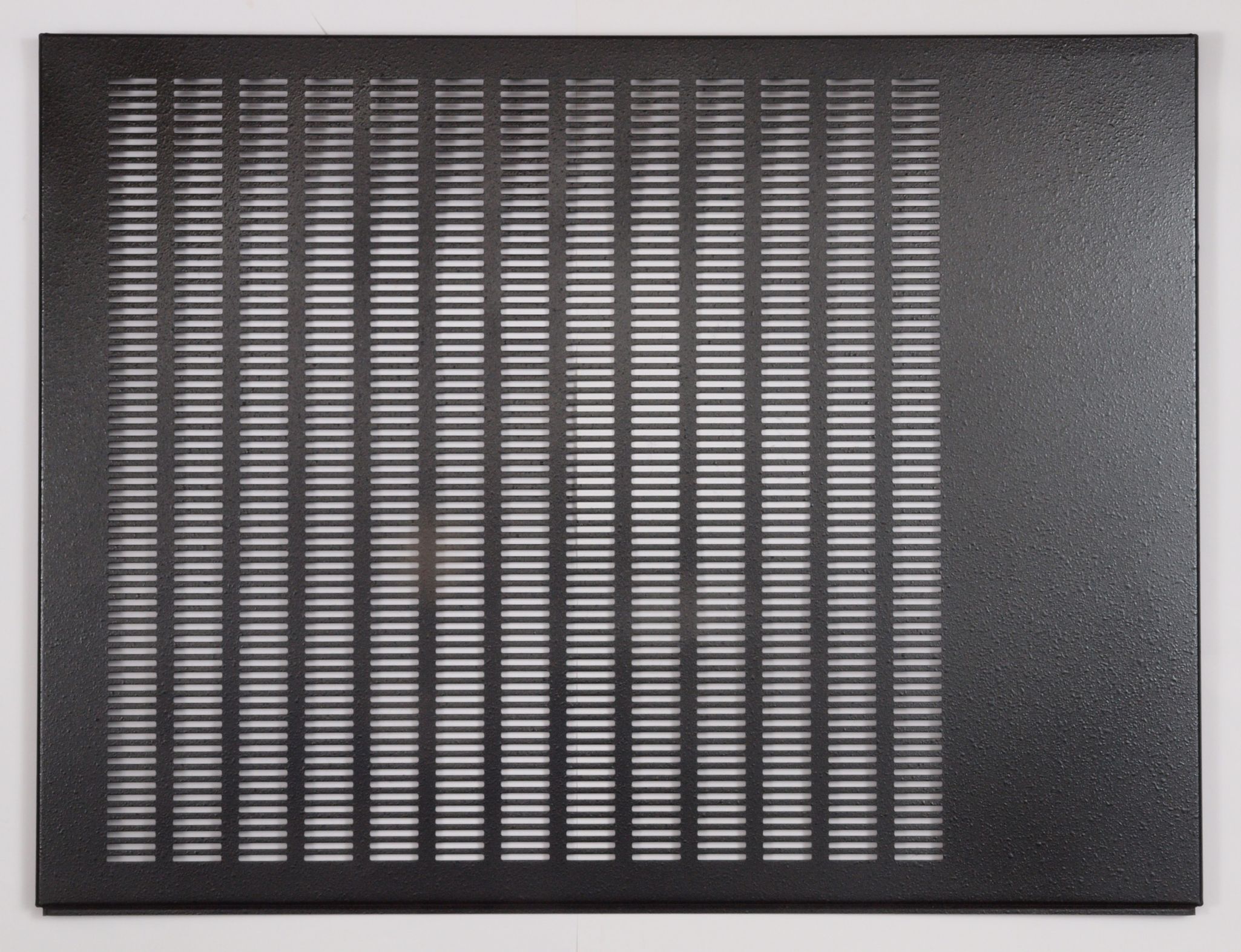

Ｐ４２．　修理（塗装）中　下蓋。　２回目の塗装終了後、この後さらに透明ラッカーを拭き、梨地仕上げにする。

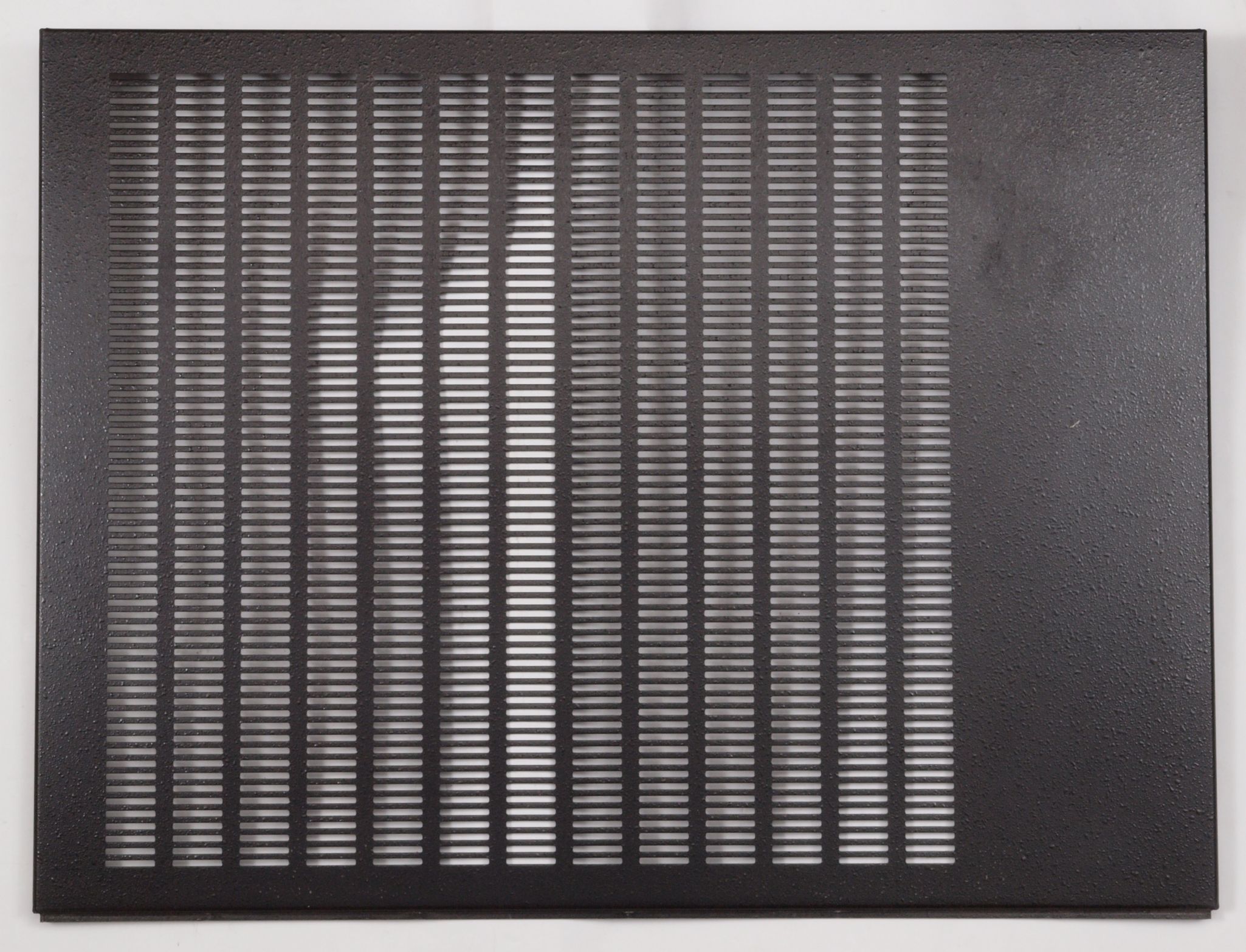

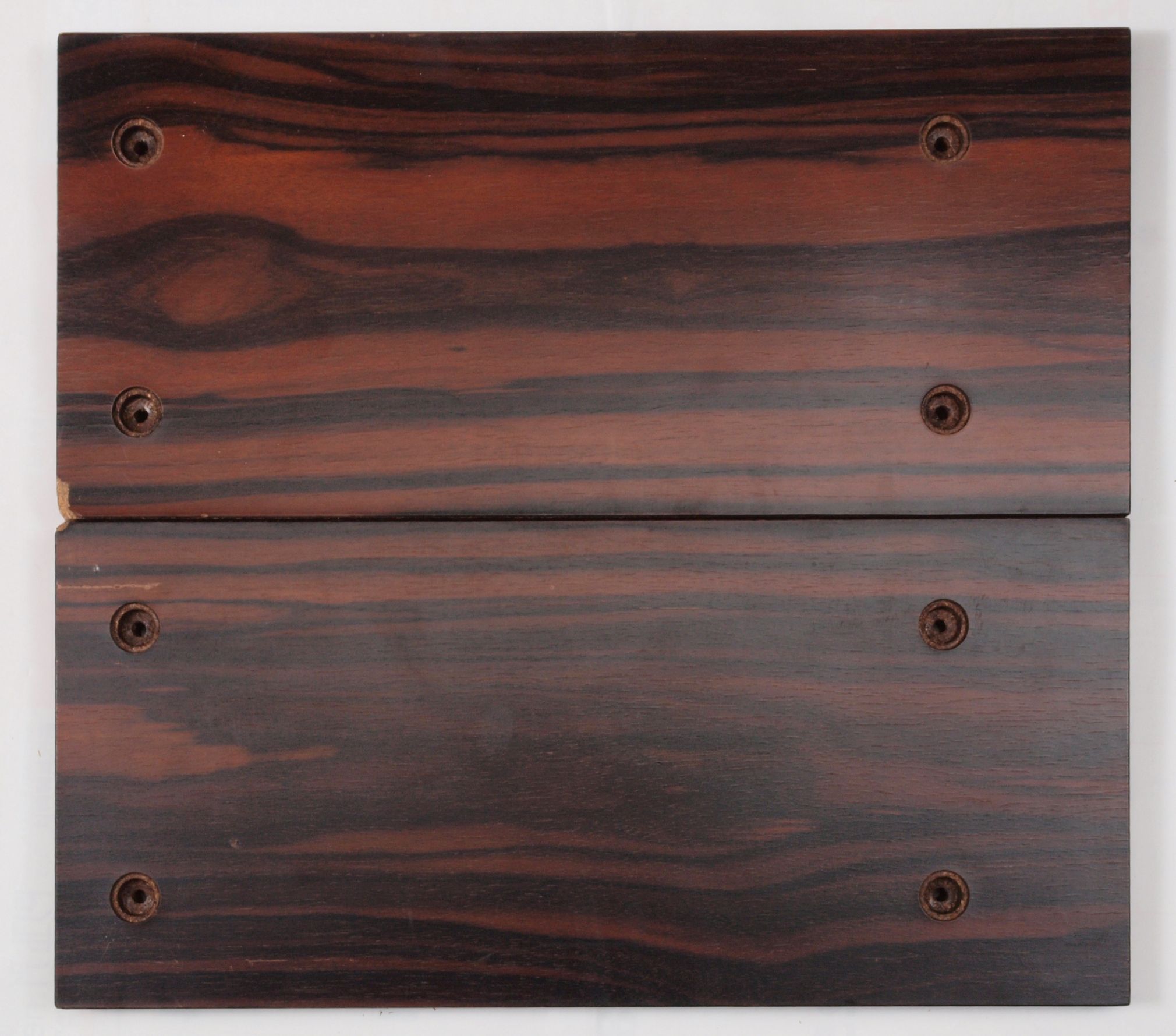

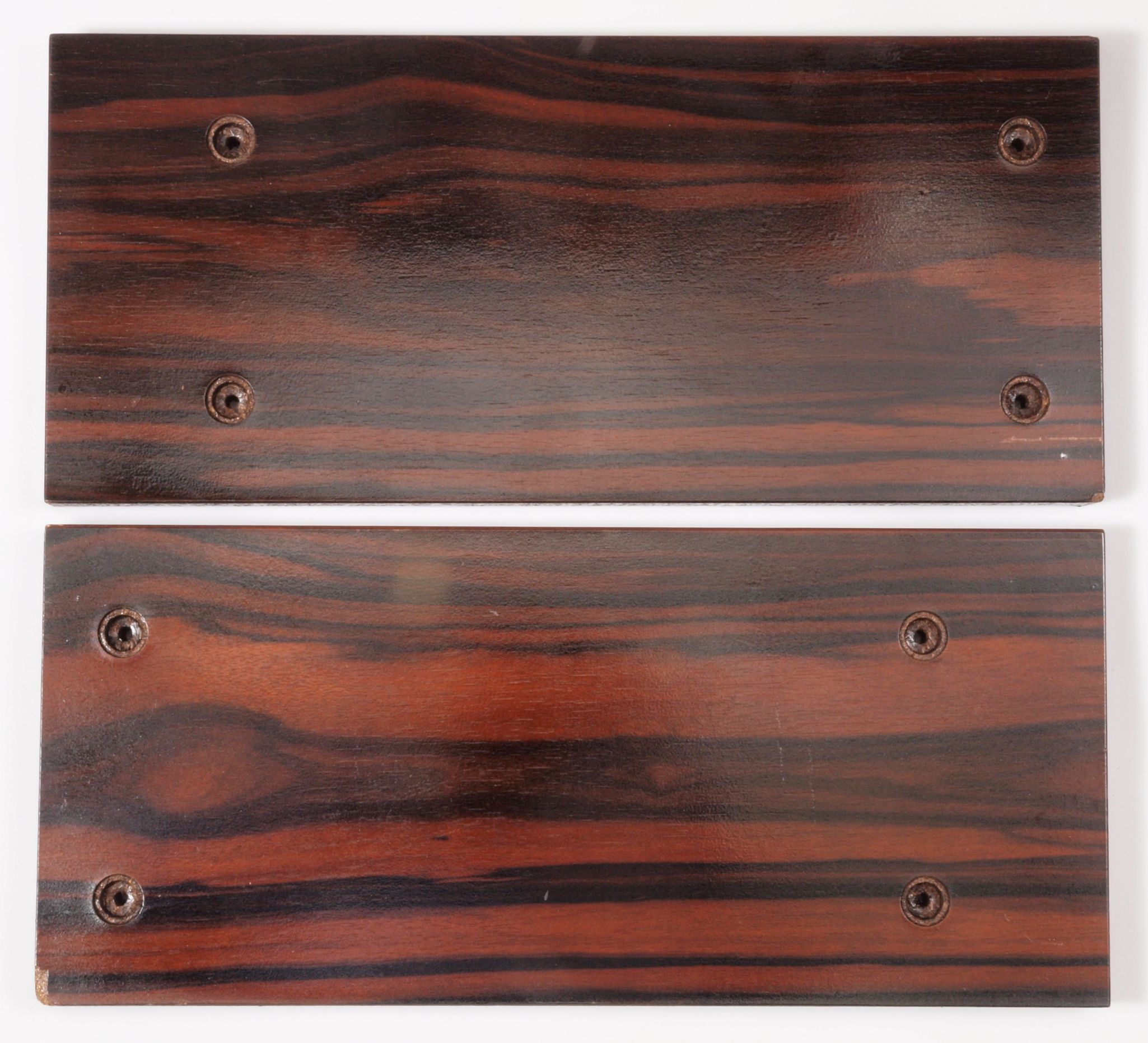

Ｐ５１．　修理前　左右側板パネル表。

Ｐ５２．　修理前　左右側板パネル表。。　２回目の塗装終了後、この後さらに透明ラッカーを拭き、梨地仕上げにする。

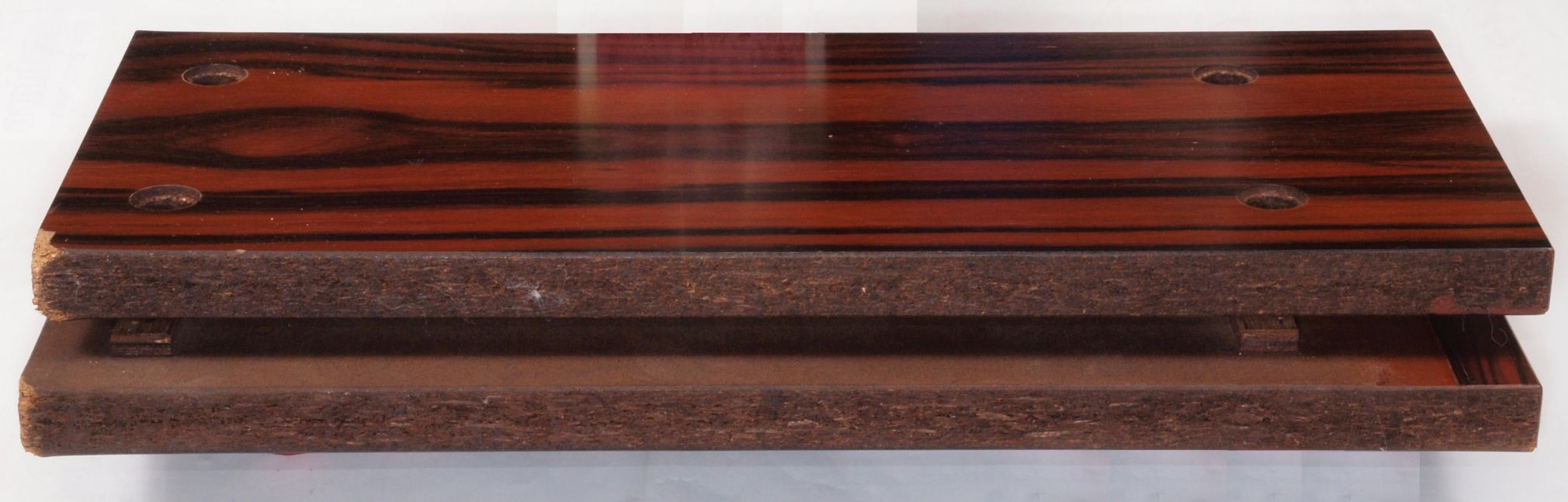

Ｐ６１．　修理前　左右側板パネル下。

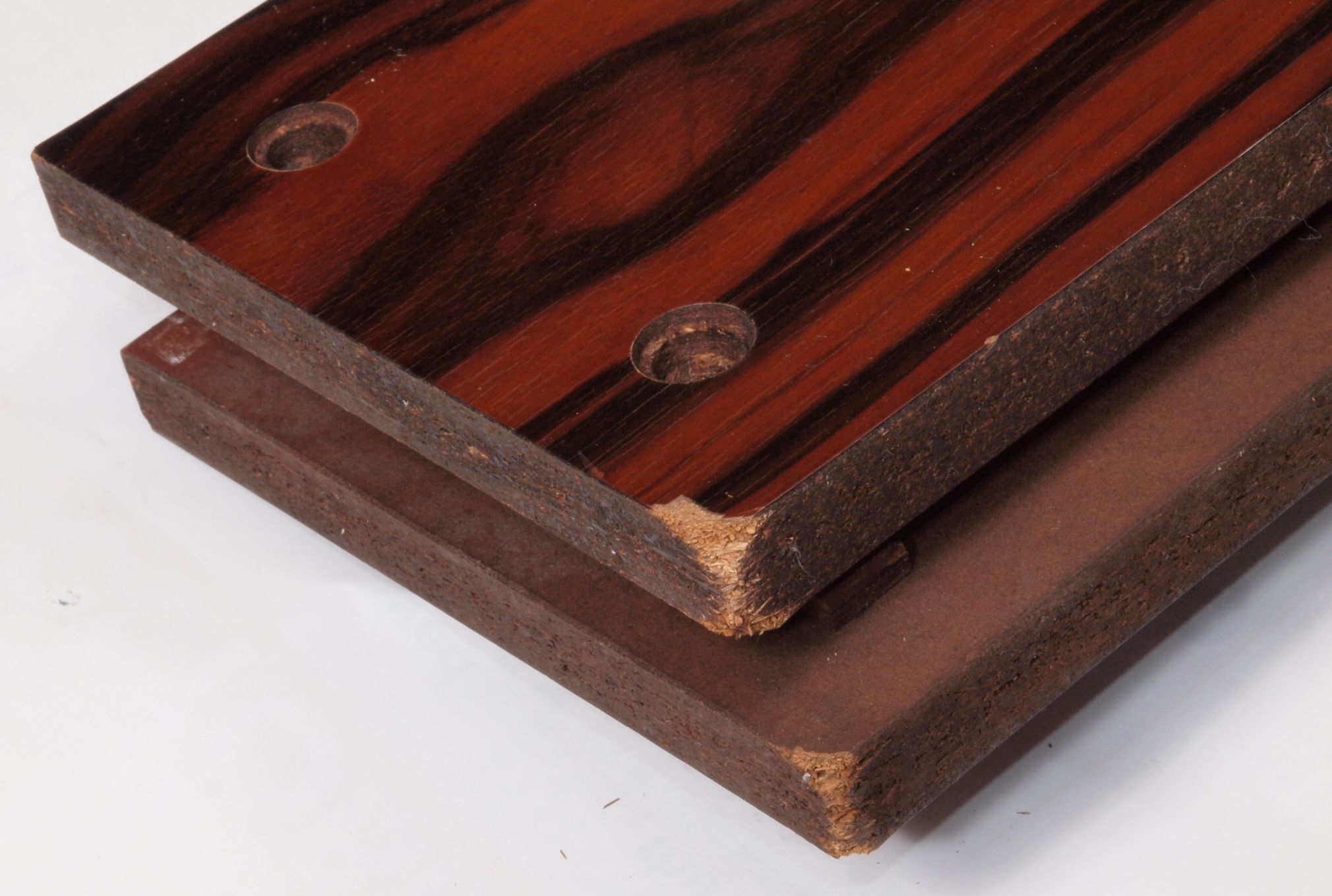

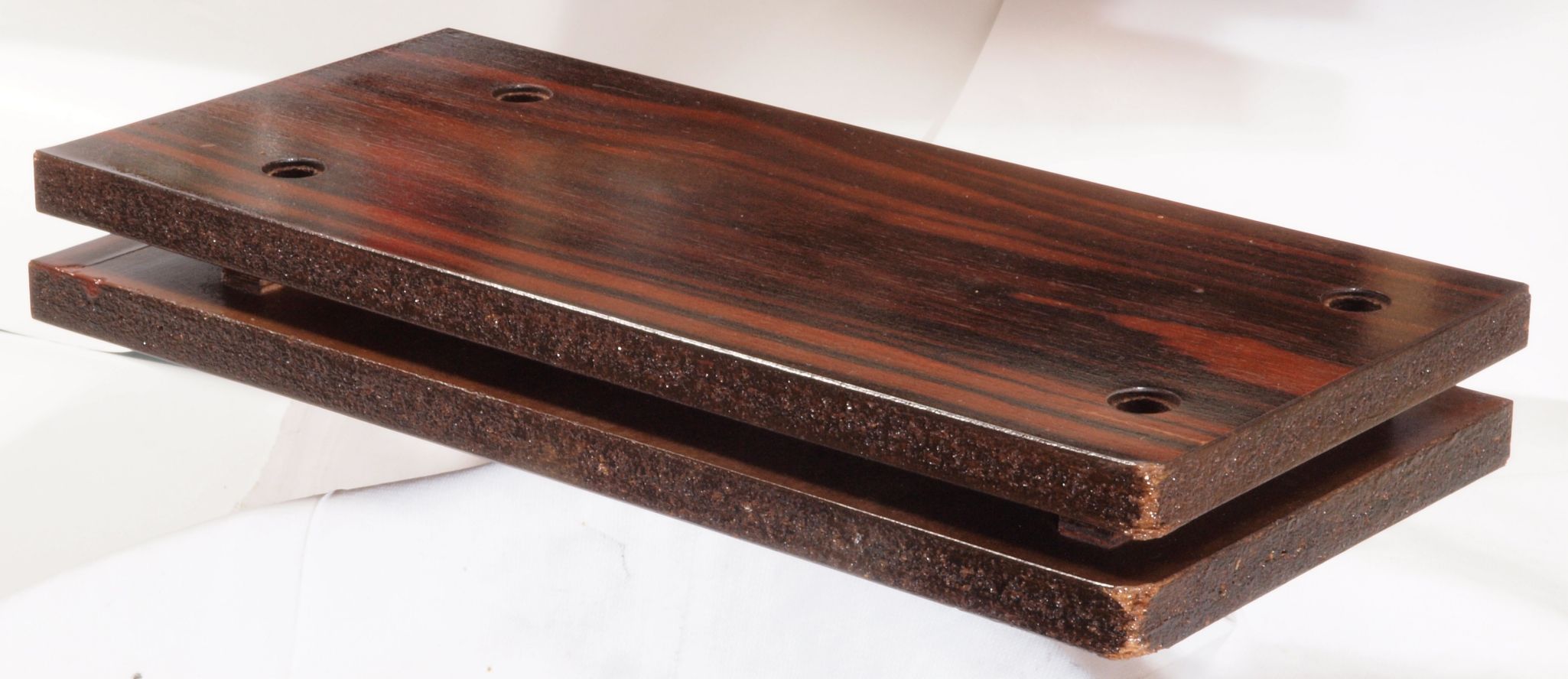

Ｐ６２．　修理中　左右側板パネル下。　木工ボンドをしみ込ませる。

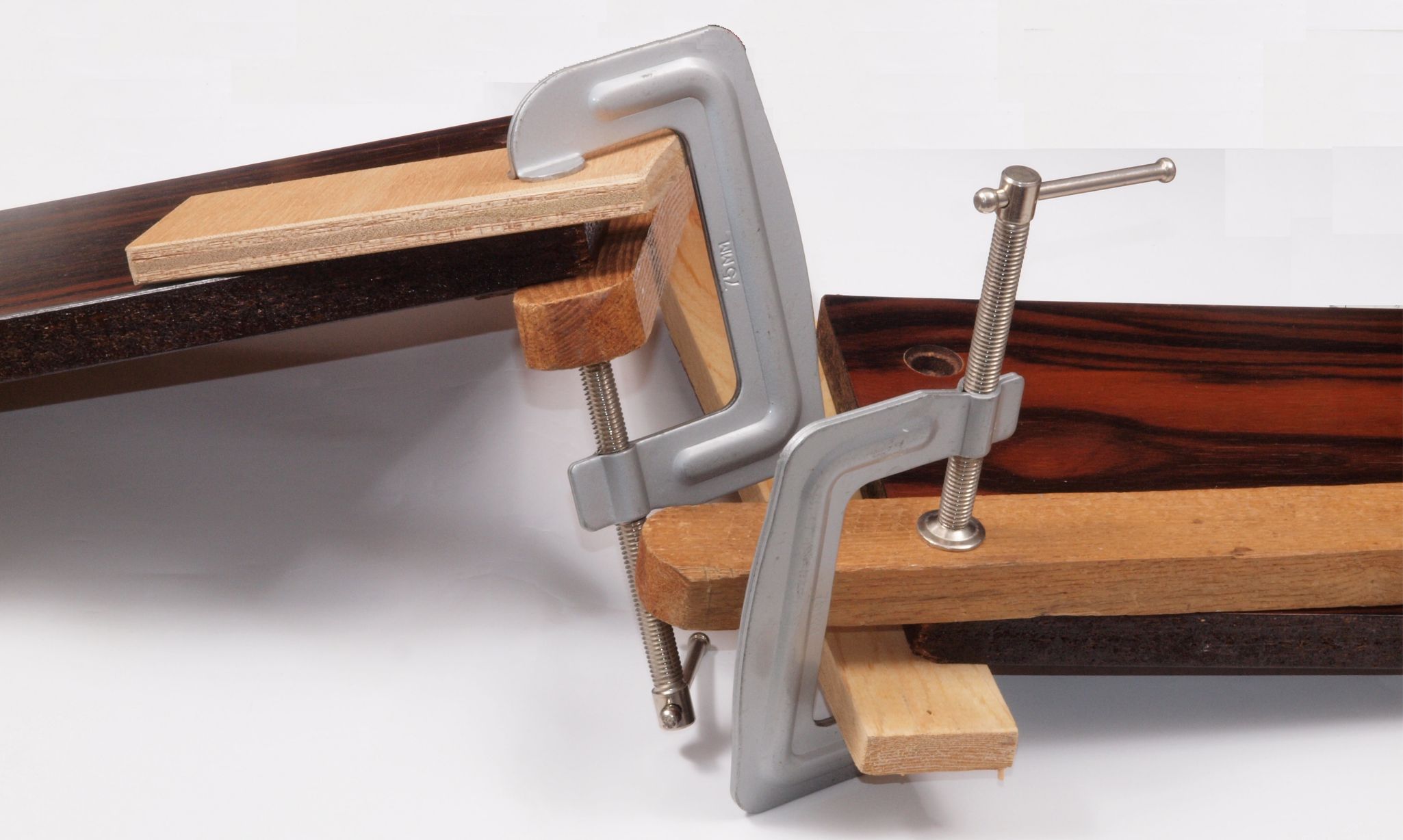

Ｐ６３．　修理中　左右側板パネル。　ふやけた部分をシャコ万力で押さえる。

Ｐ６４．　修理（塗装）中　上蓋表。　２回目の塗装終了後、この後さらに透明ラッカーを拭き、梨地仕上げにする。

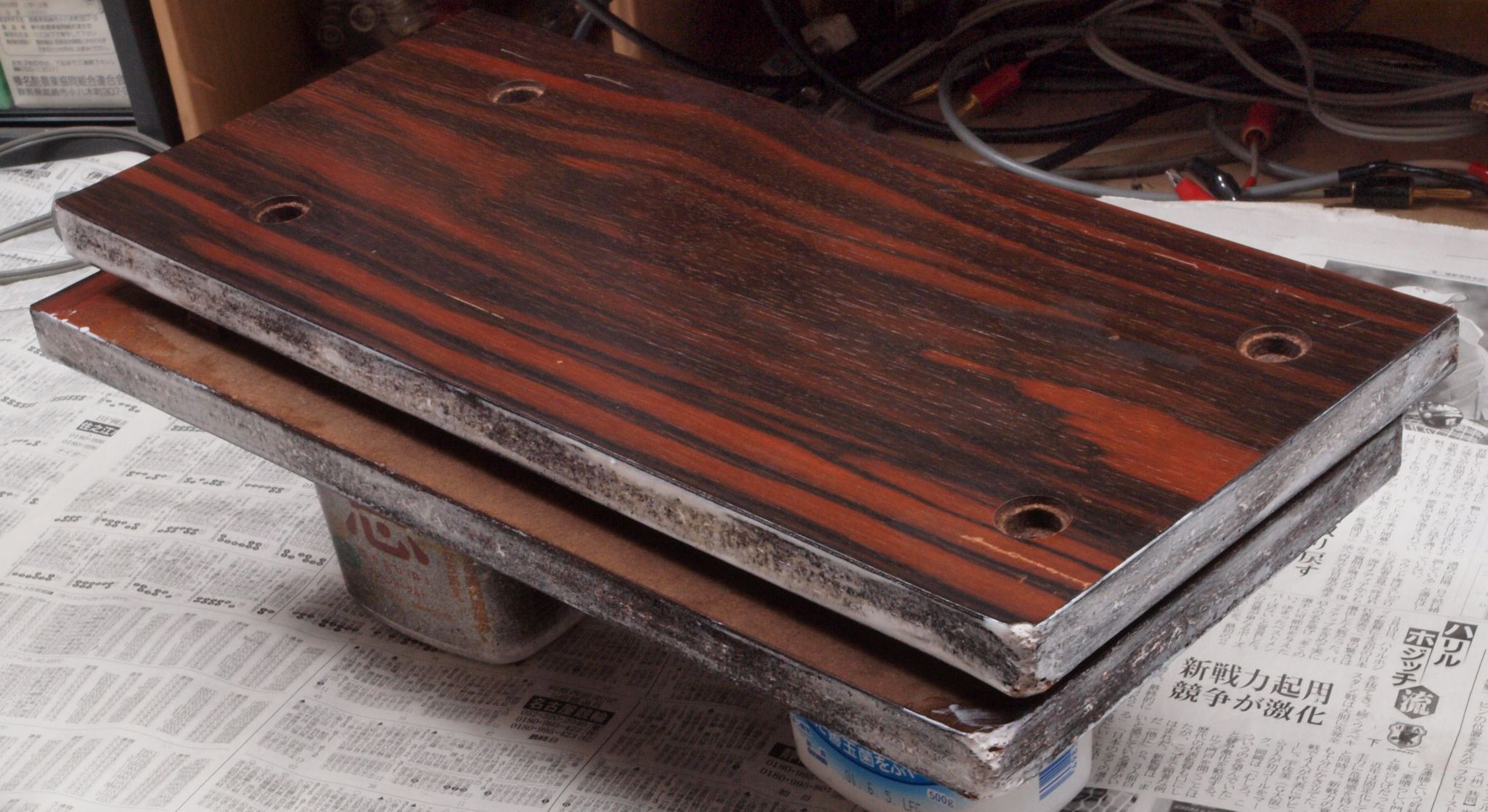

Ｐ７１．　修理中　乾燥中。

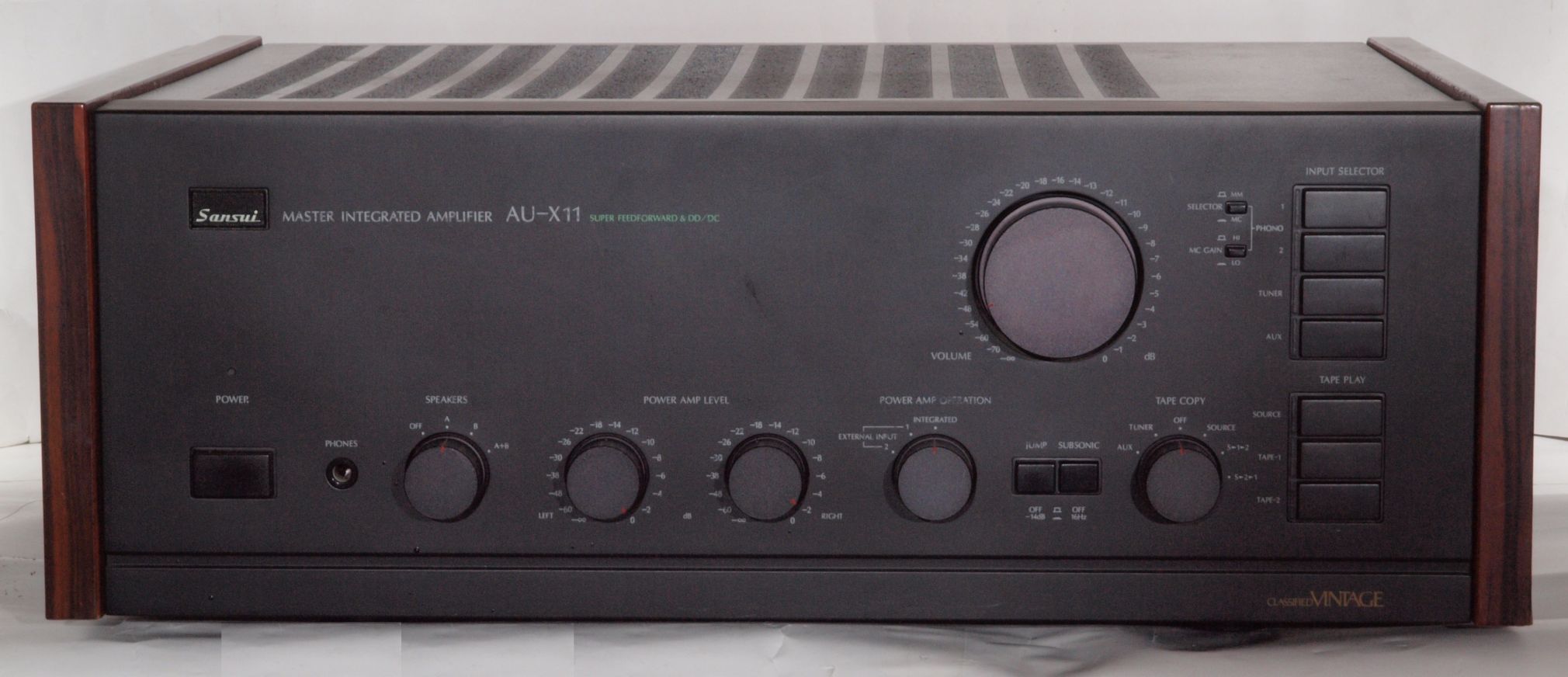

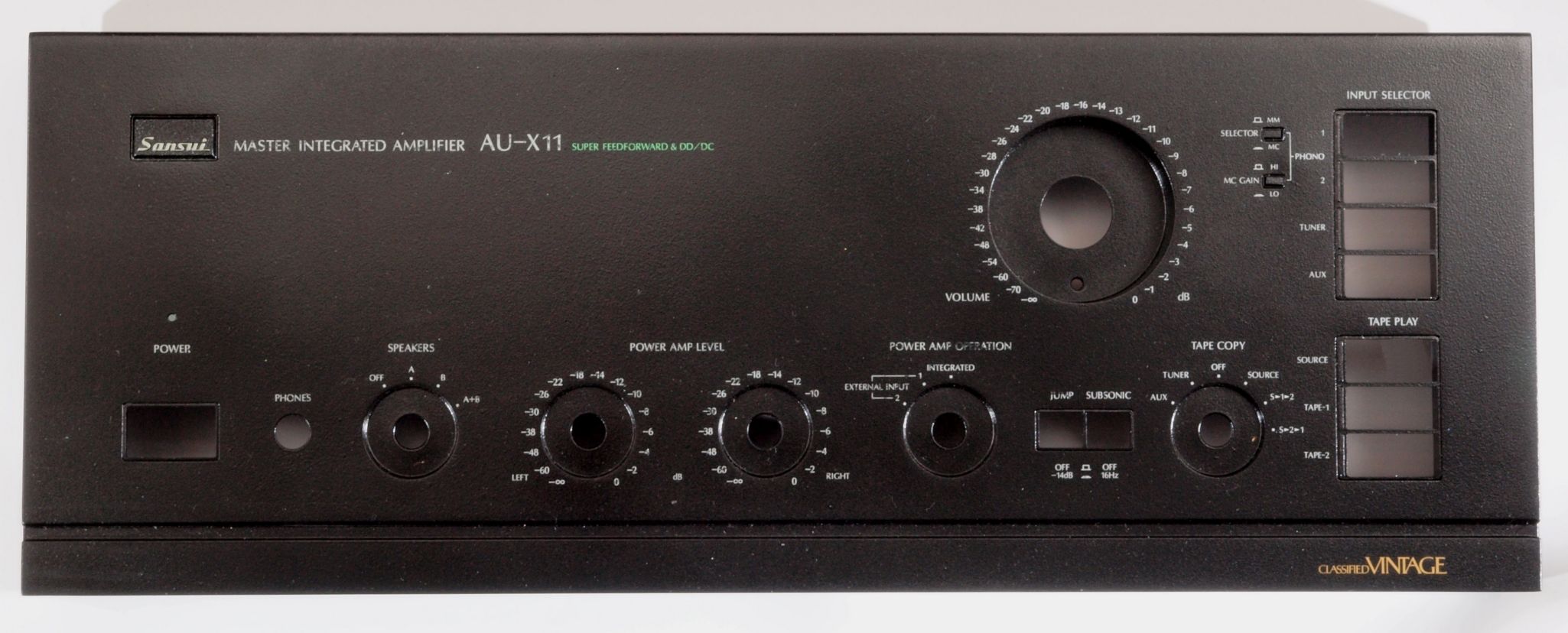

Ｐ８１．　修理前　前から見る。

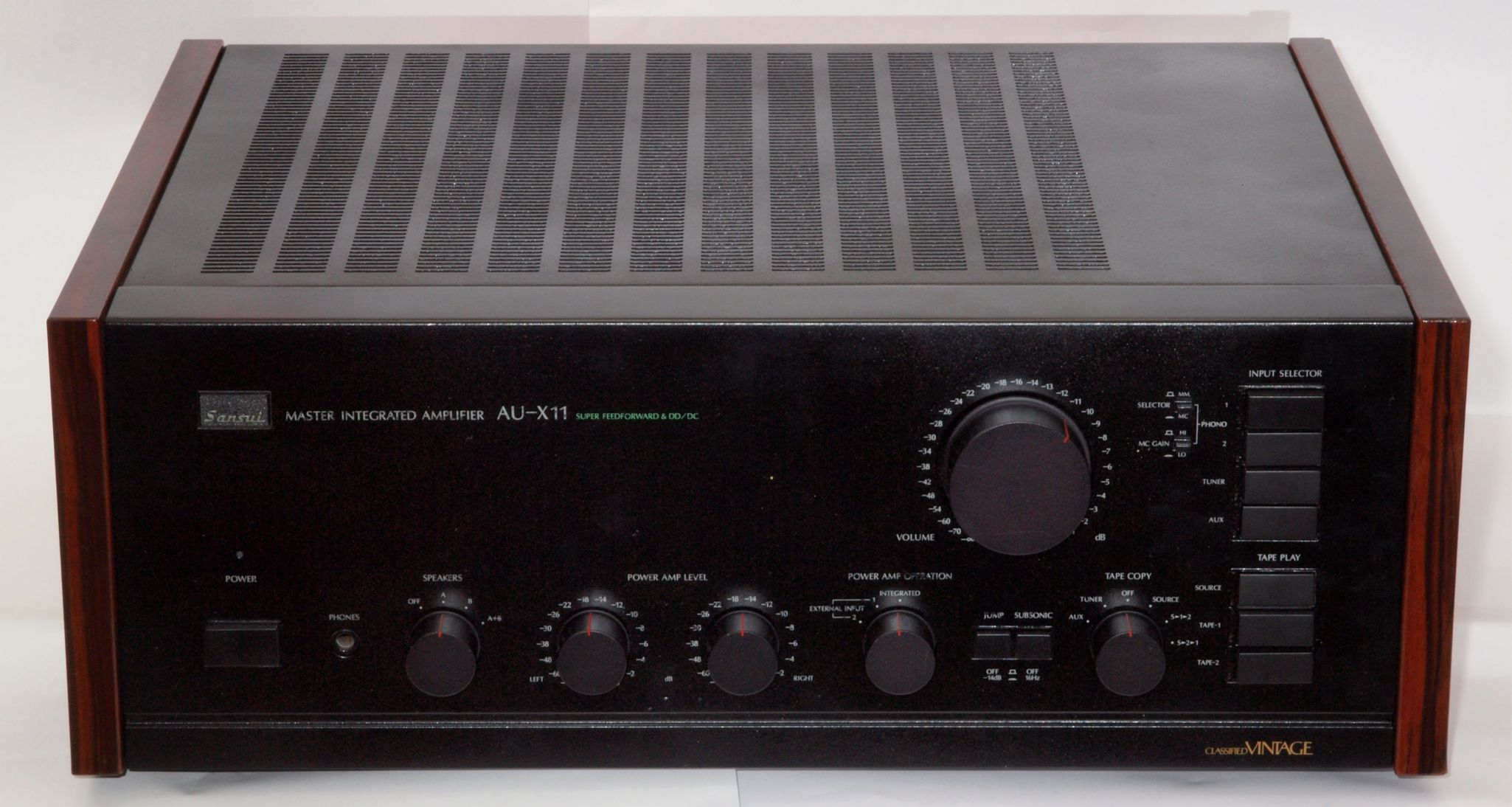

Ｐ８２．　完成後　前から見る。

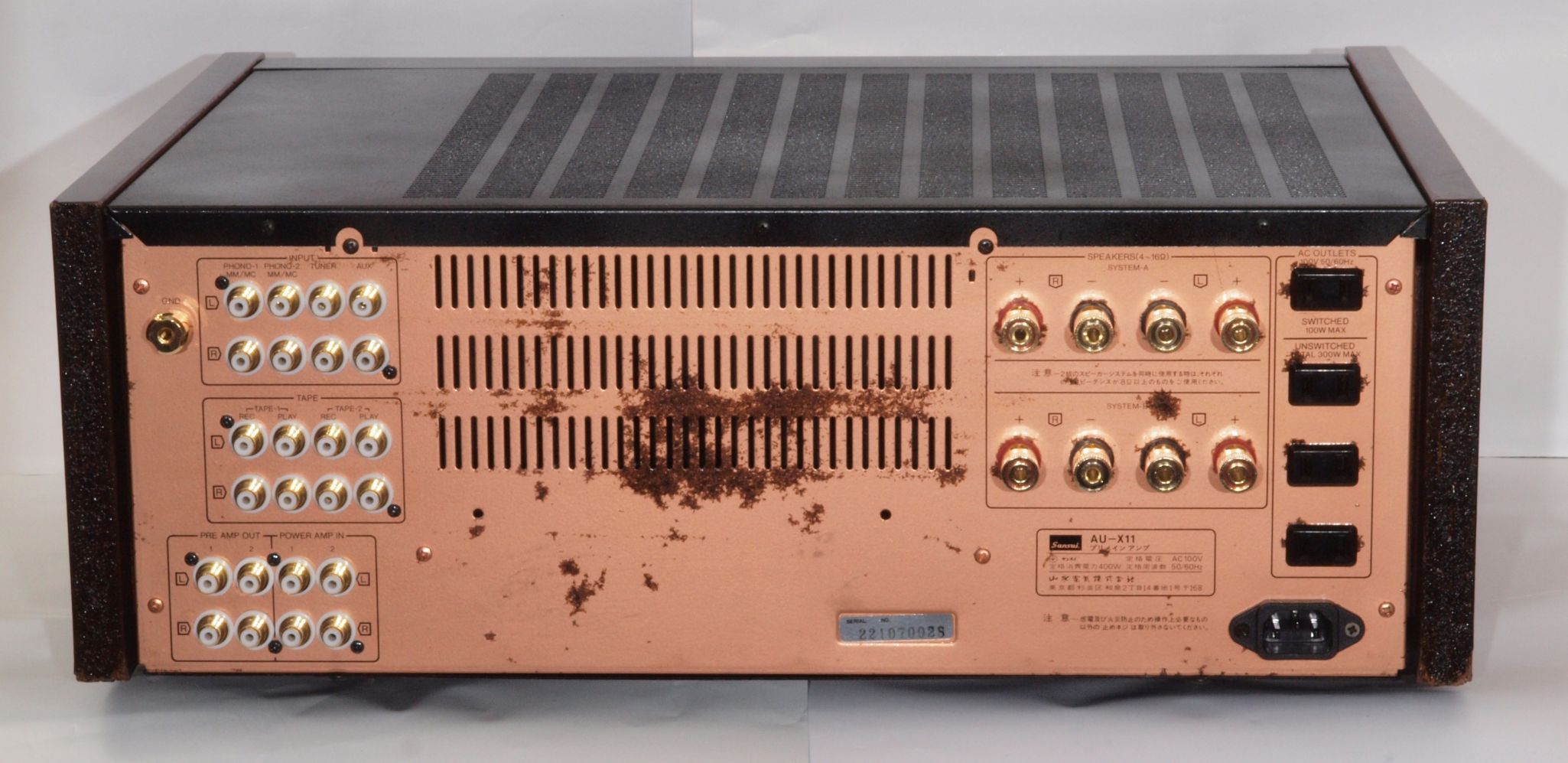

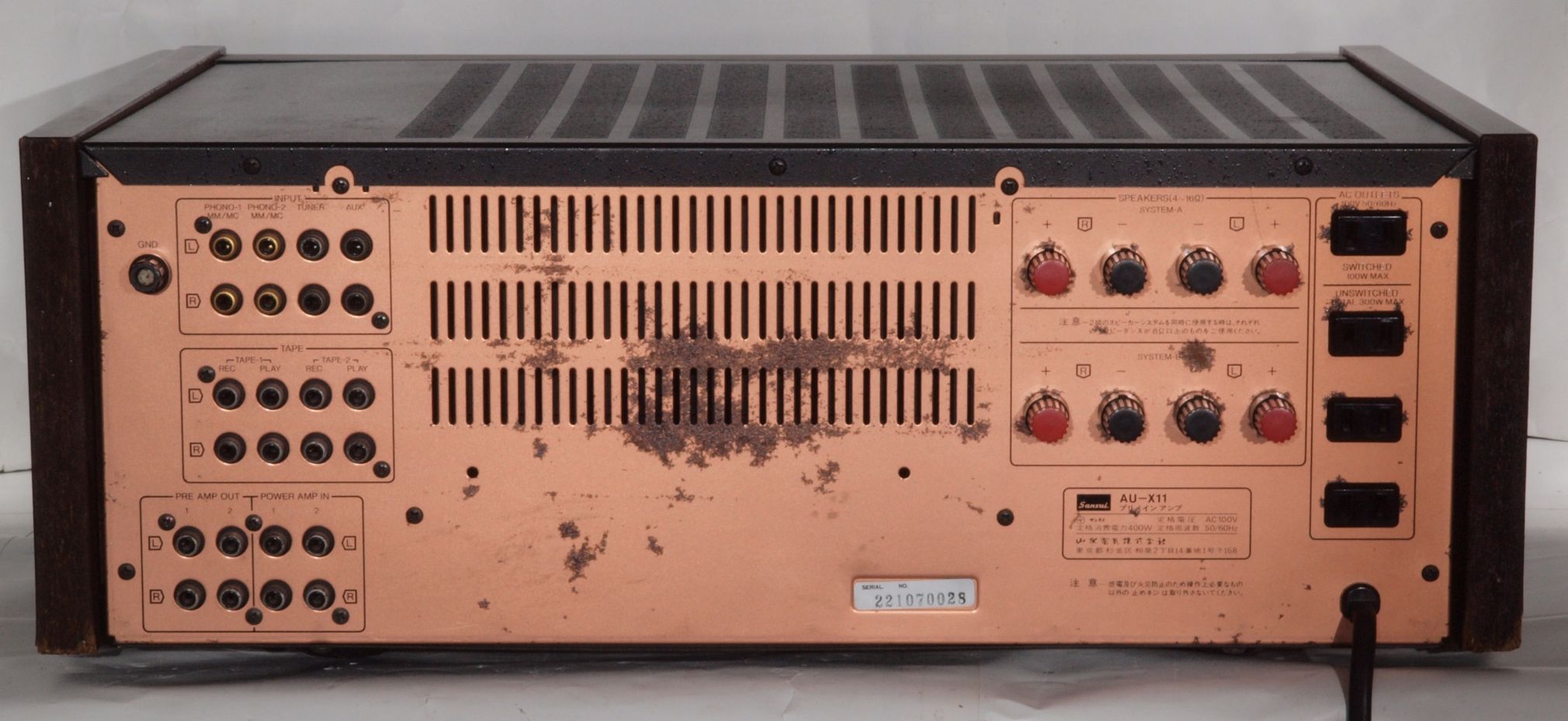

Ｐ８３．　修理前　後から見る。

Ｐ８４．　完成後　後から見る。

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

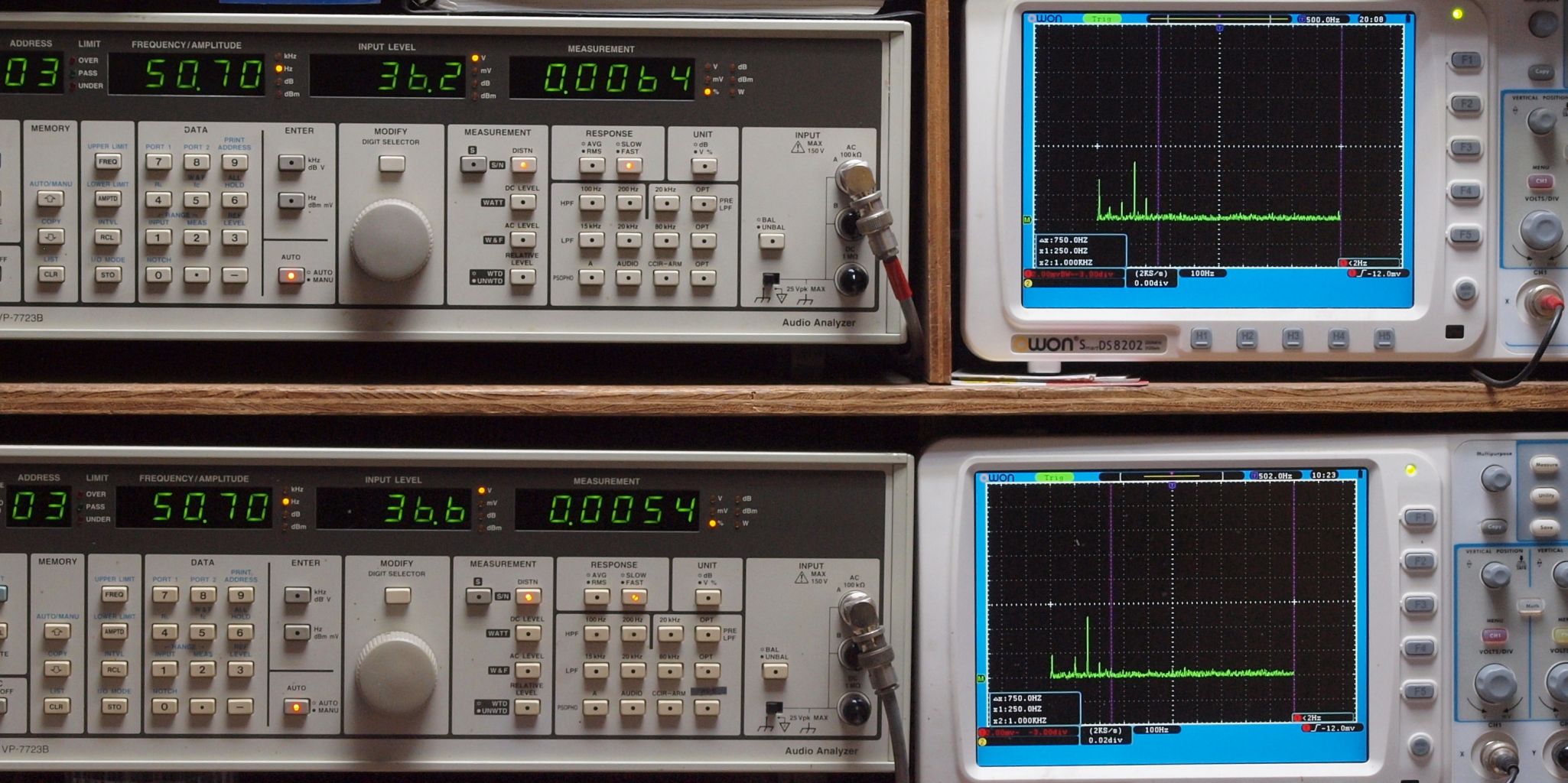

Ｅ２１．　ＡＵＸ_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ、　０．００６４％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３７Ｖ＝１７１Ｗ、　０．００５４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

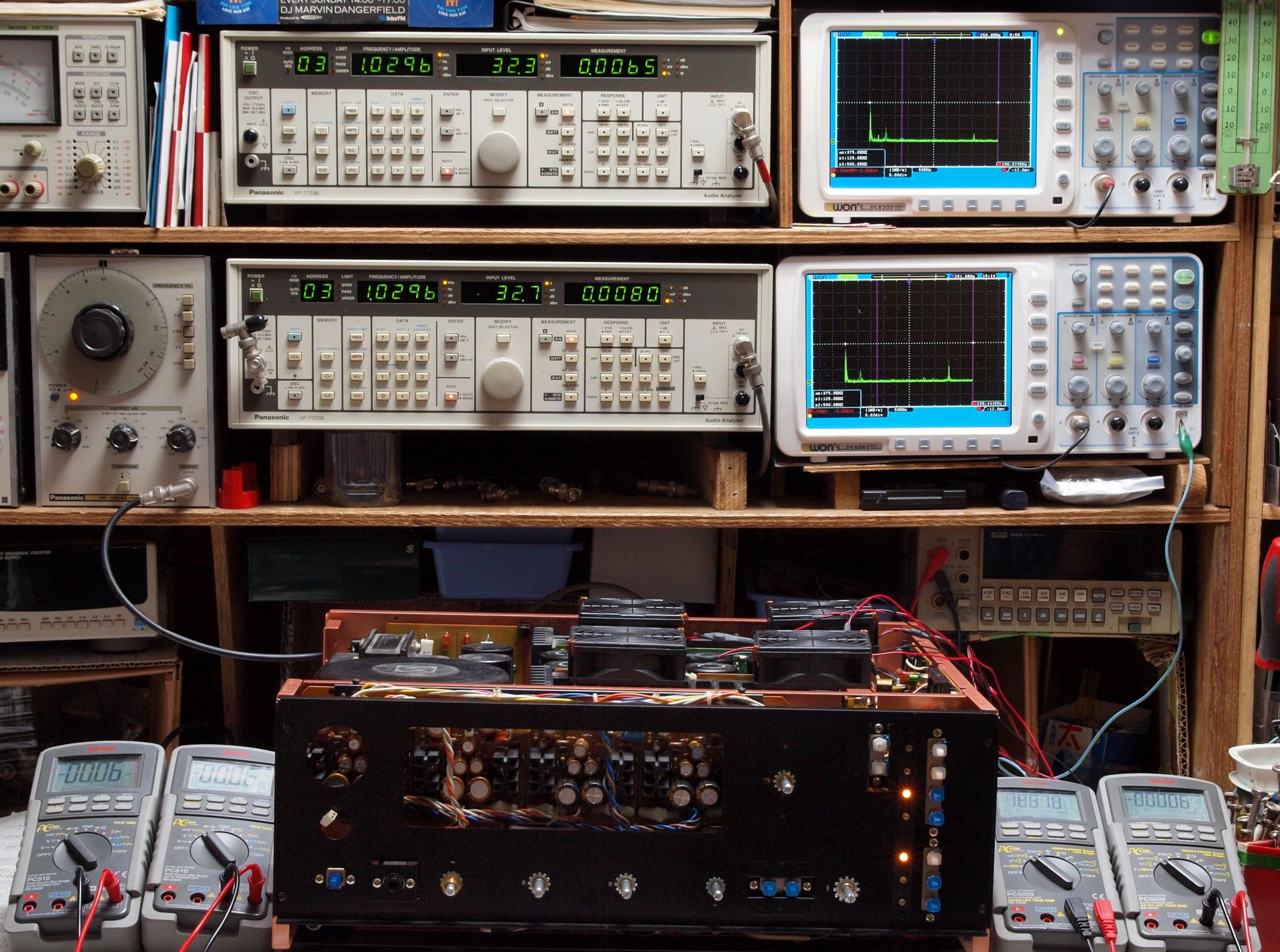

Ｅ２２．　ＡＵＸ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．００６５％歪み。 　　　　　　　 　　　　　　　　 　　Ｌ側ＳＰ出力電圧３７Ｖ＝１７１Ｗ出力、　０．００５３％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　ＡＵＸ_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３７Ｖ＝１７１Ｗ出力、　０．００６４％歪み。 　　　　　 　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧３７Ｖ＝１７１Ｗ出力、　０．００６２％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

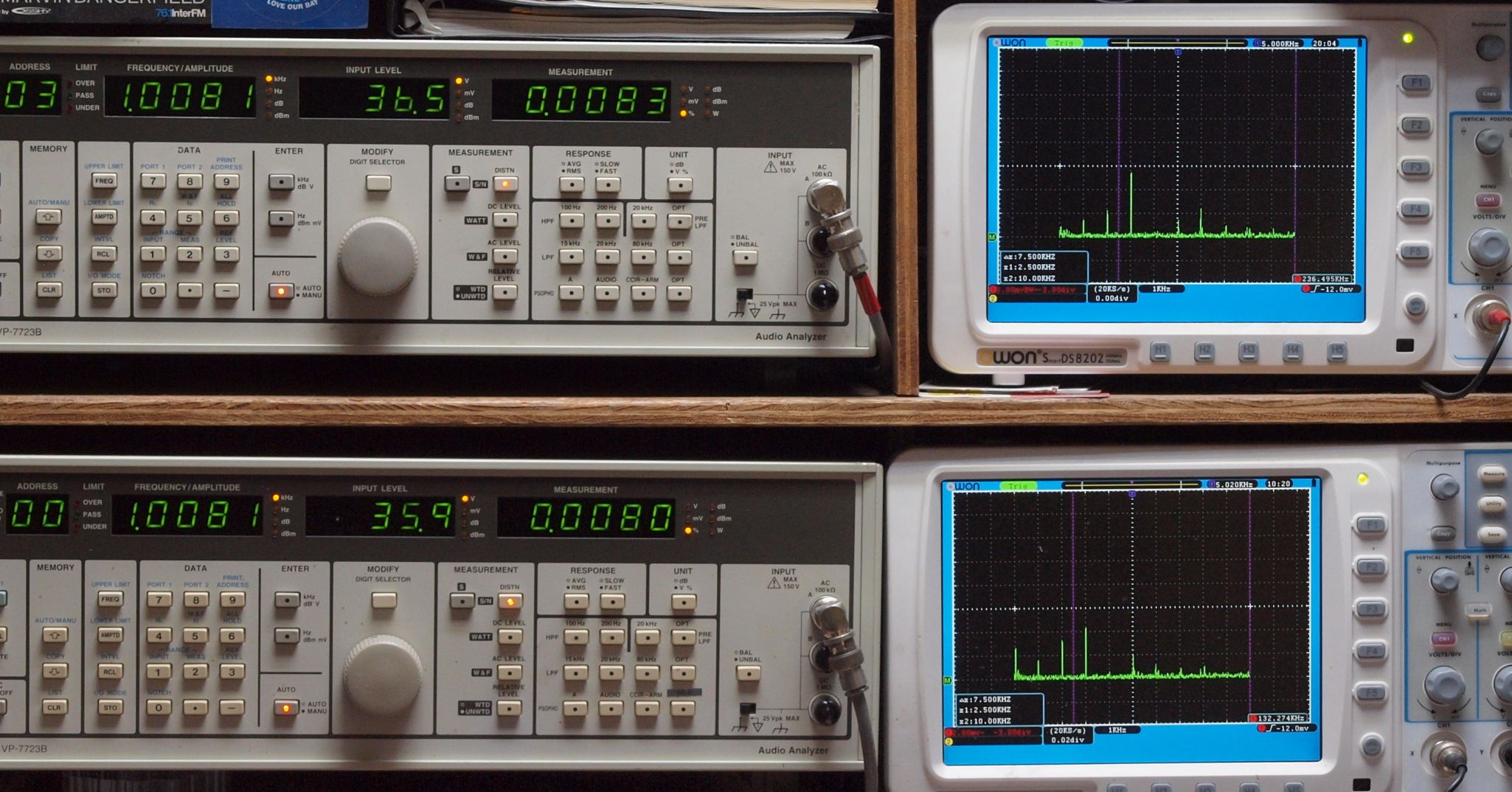

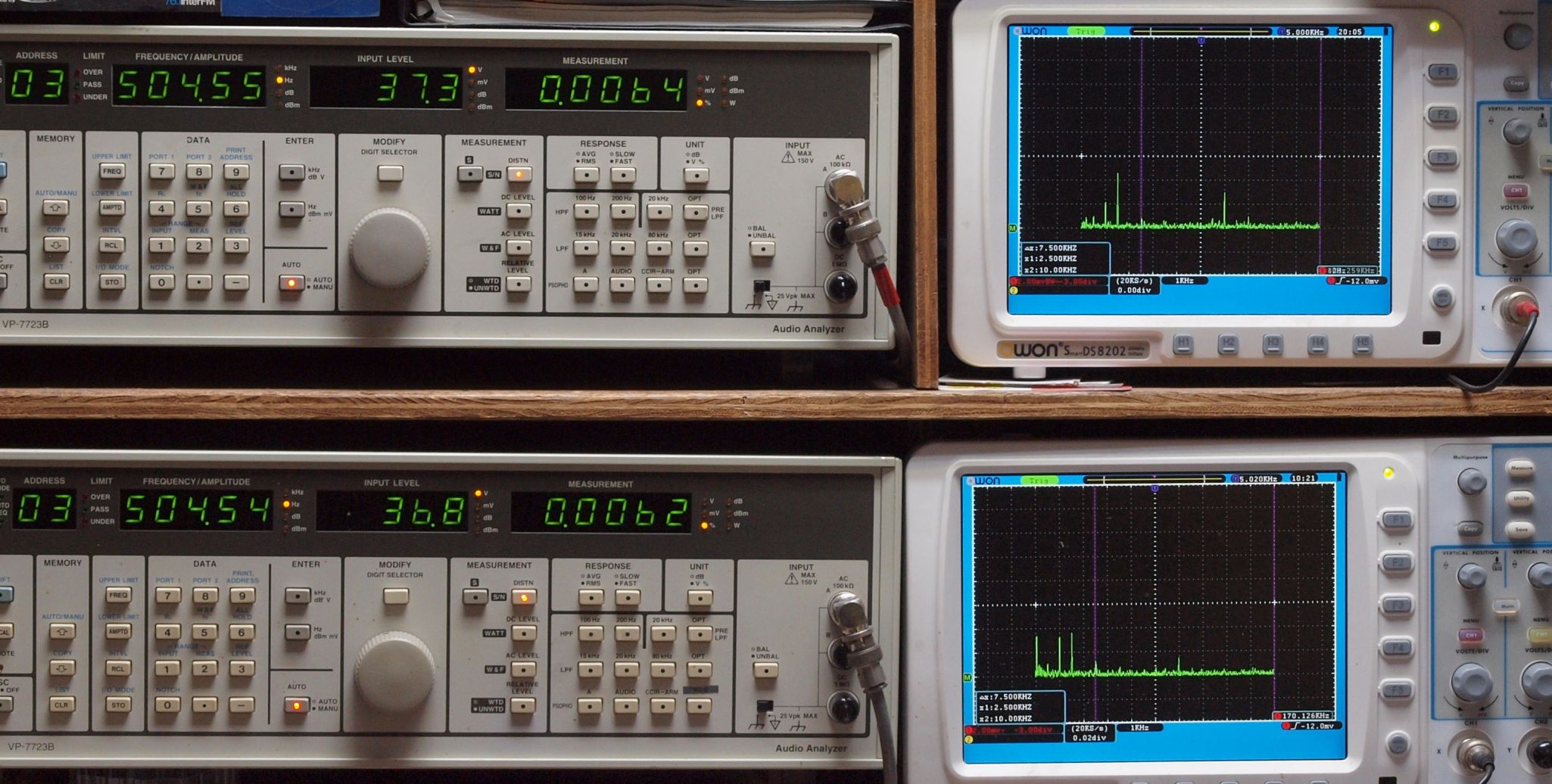

Ｅ２４．　ＡＵＸ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３７Ｖ＝１７１Ｗ出力、　０．００８３％歪み。 　　　　　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．００８０％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

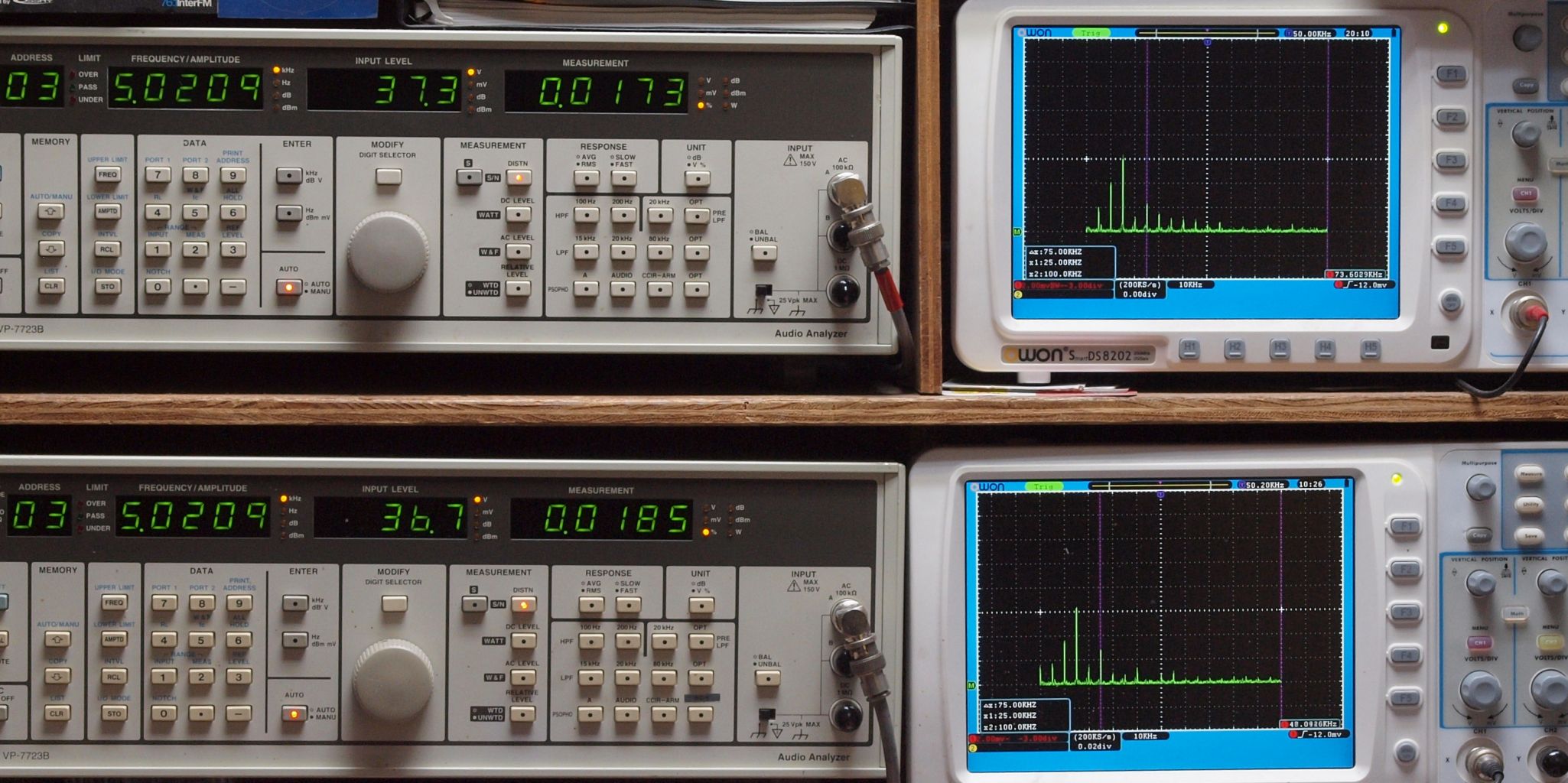

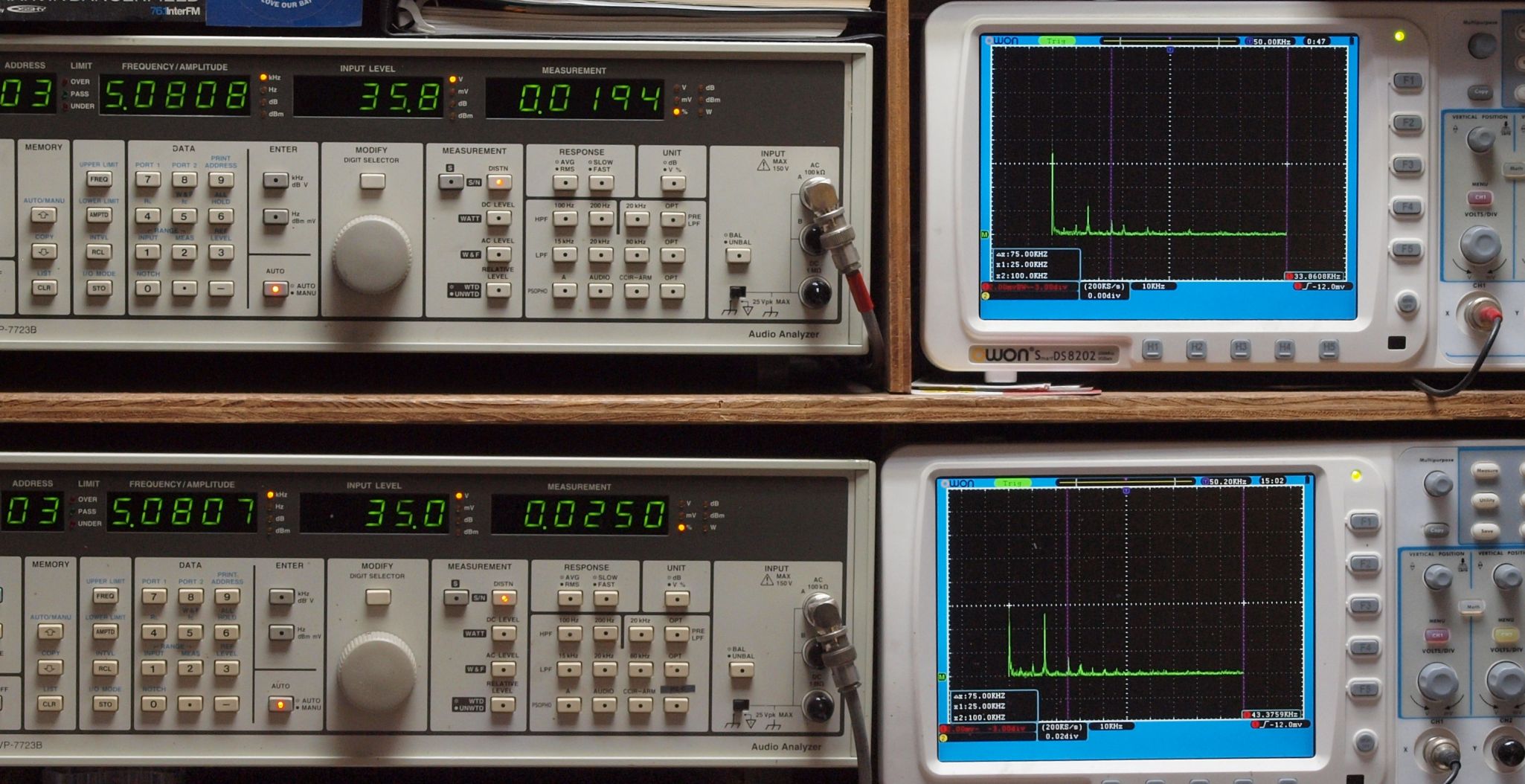

Ｅ２５．　ＡＵＸ_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３７Ｖ＝１７１Ｗ出力、　０．０１７３％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３７Ｖ＝１７１Ｗ出力、　０．０１８５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３７Ｖ＝１７１Ｗ出力、　０．０２０５％歪み。 　　　　　　　　　　　 　　　 　　　Ｌ側ＳＰ出力電圧３７Ｖ＝１７１Ｗ出力、　０．０２５％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　ＡＵＸ_５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．０１３２０％歪み。 　　　　　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．０１１５９％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

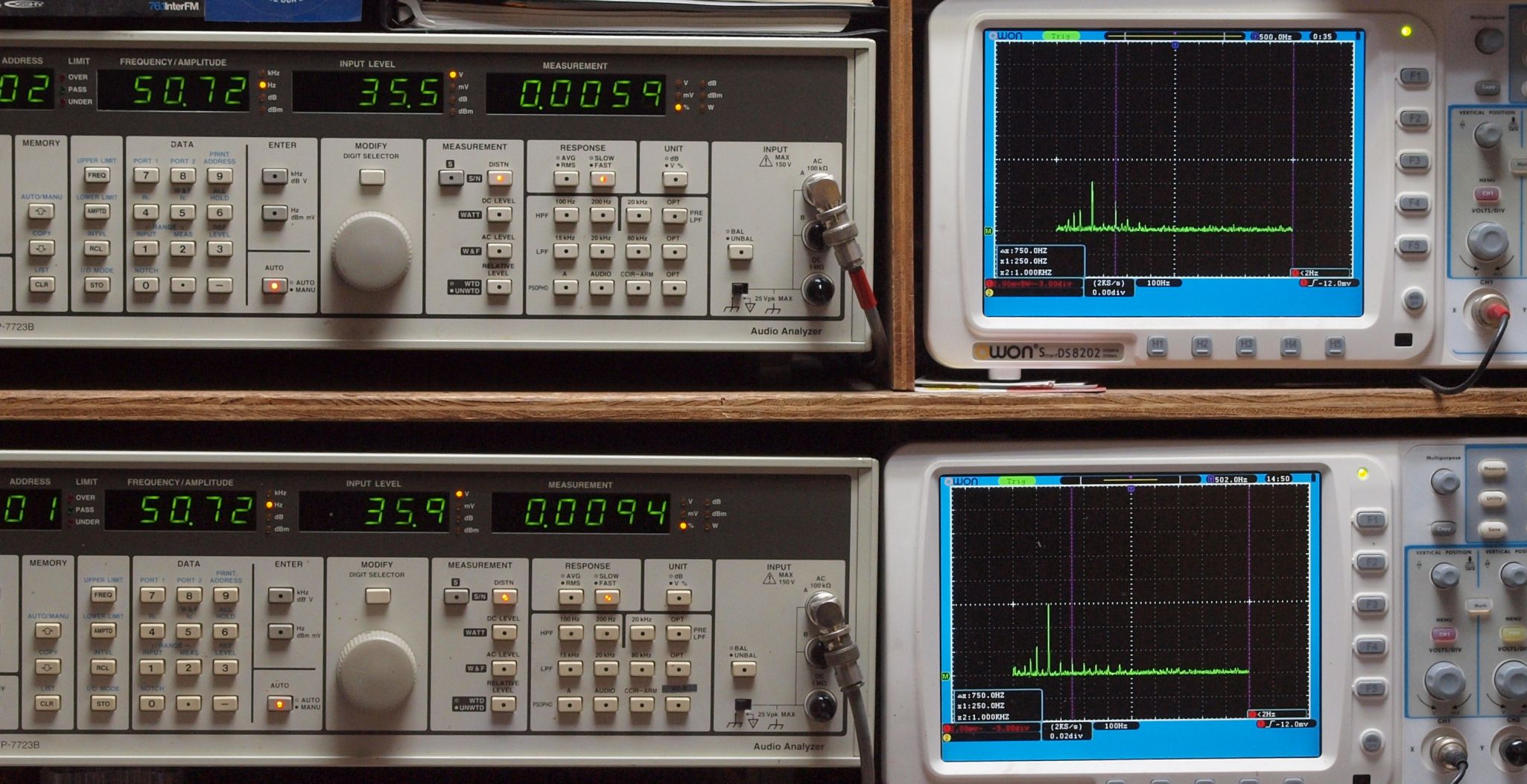

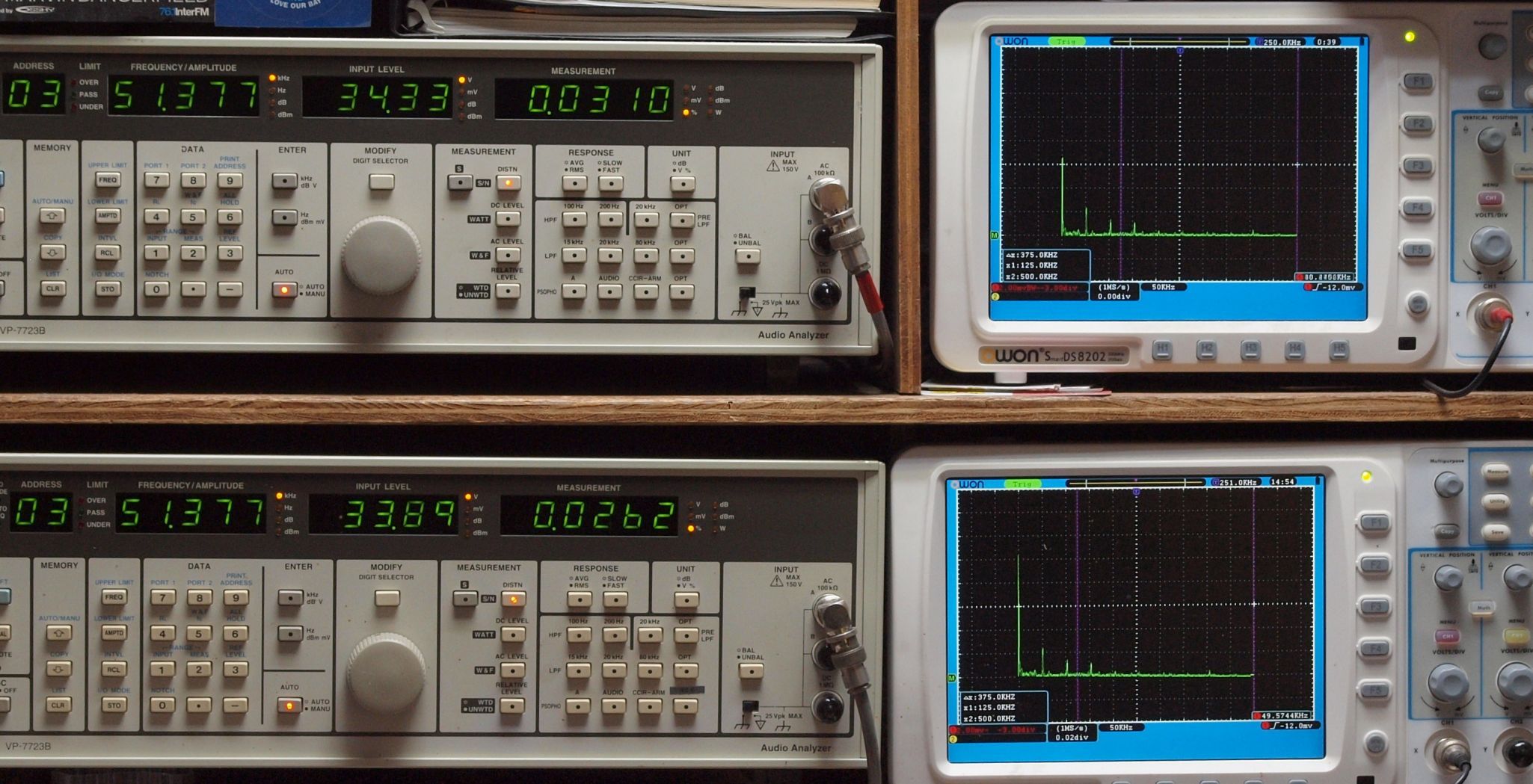

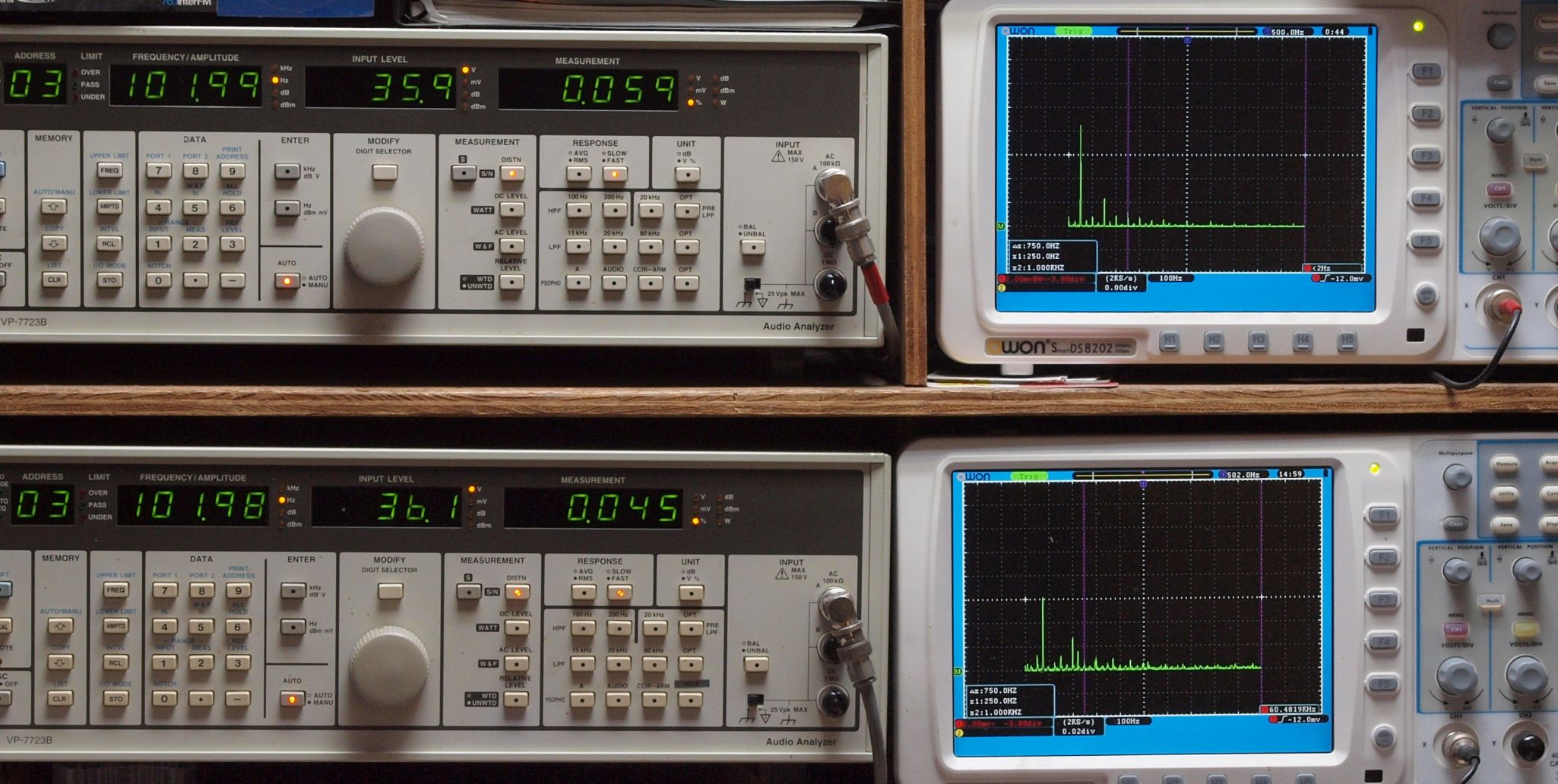

Ｅ３１．　MM_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．００５９％歪み。 　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．００９４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

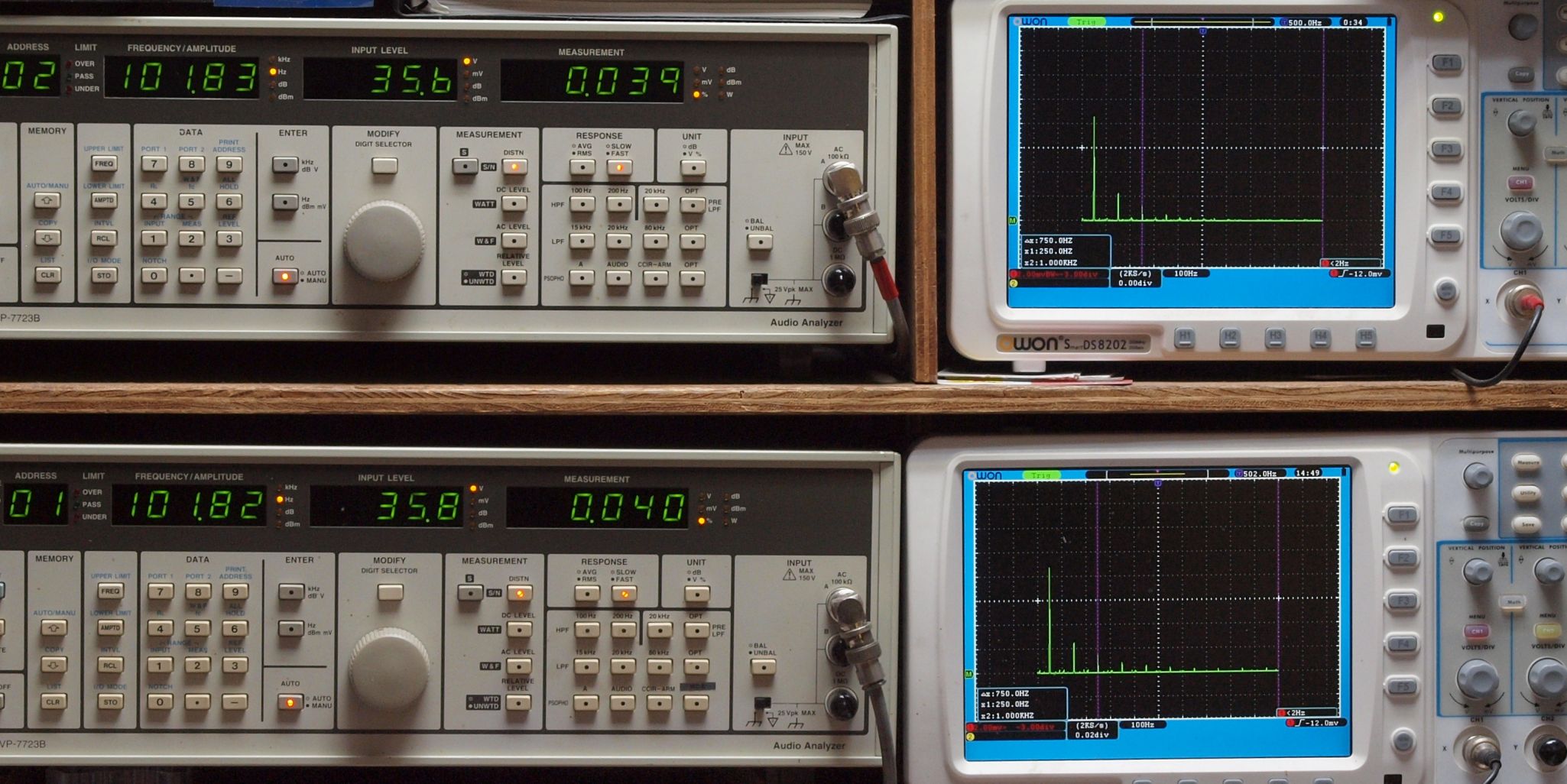

Ｅ３２．　MM_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０３９％歪み。 　　　　　　　 　　　　　　　　　　Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０４０％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０ｋＨｚ、右＝１ｋＨｚ。

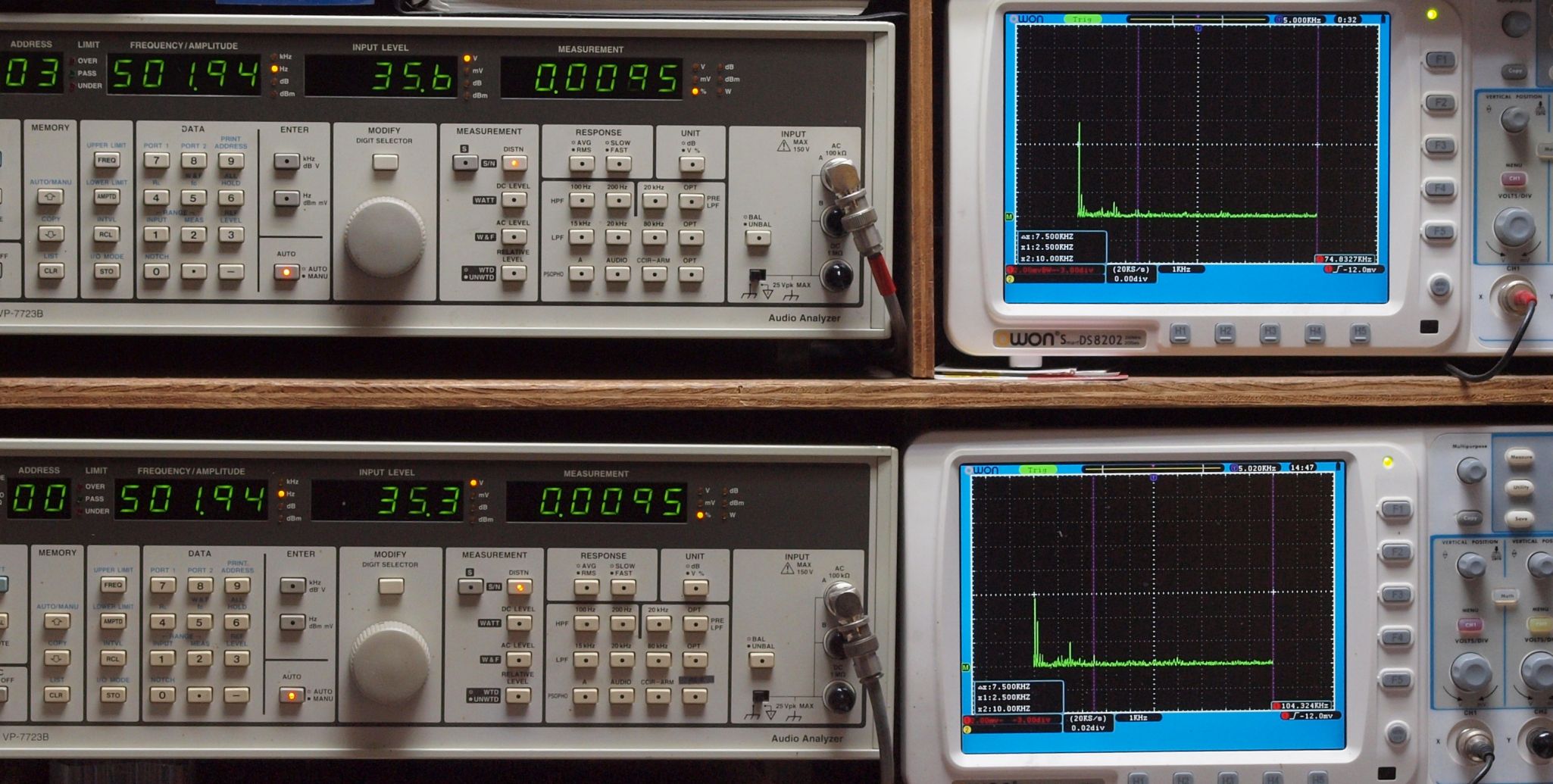

Ｅ３３．　MM_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．００９５％歪み。 　　　　　　　 　　　　　　　　　 Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．００９５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３４．　MM_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３７Ｖ＝１７１Ｗ出力、　０．０１００％歪み。 　　　　　　　 　　　　　　　　 Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．００９３％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

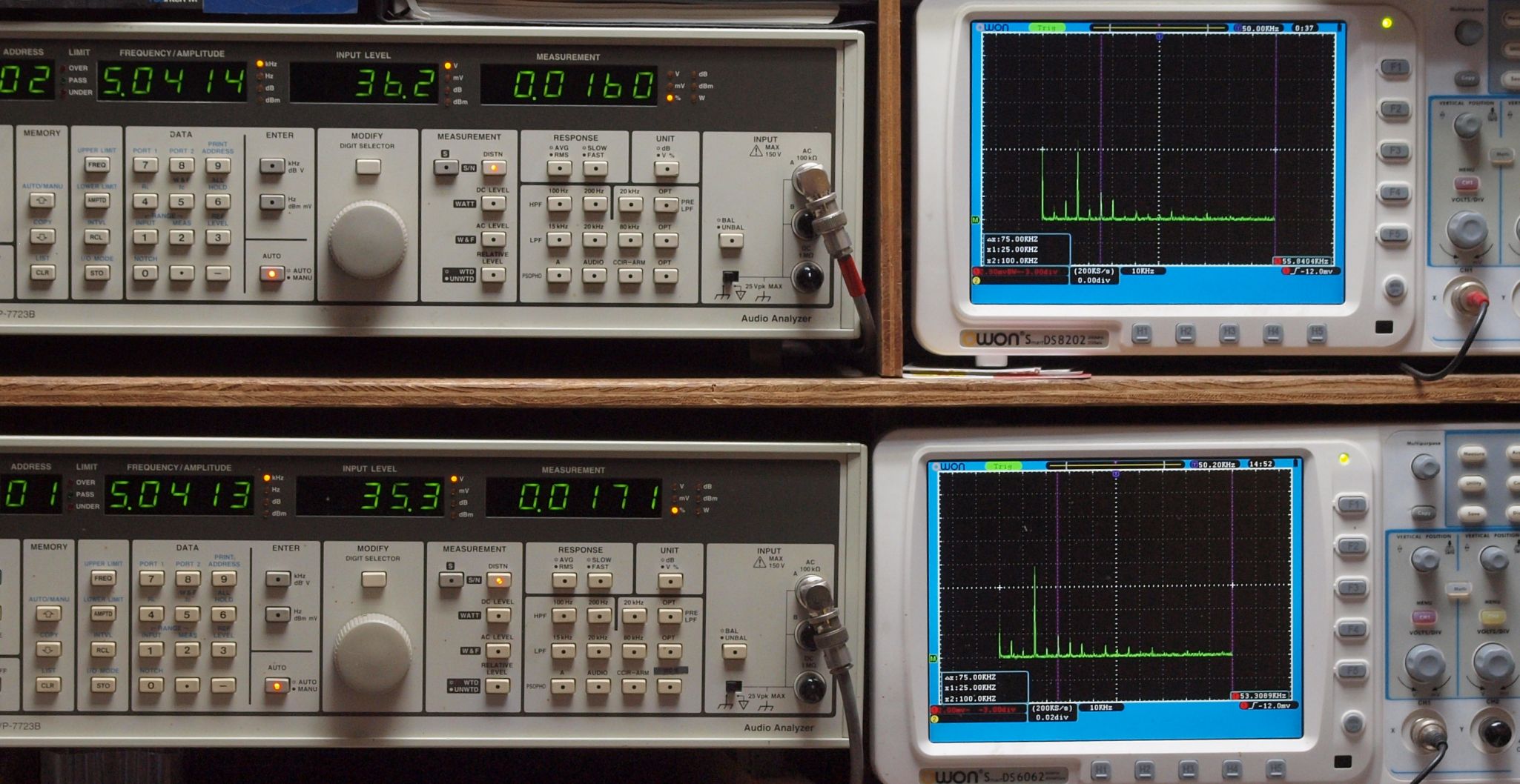

Ｅ３５．　MM_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１６０％歪み。 　　　　　　　 　　　　　　　　 Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１７１％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１００ｋＨｚ。

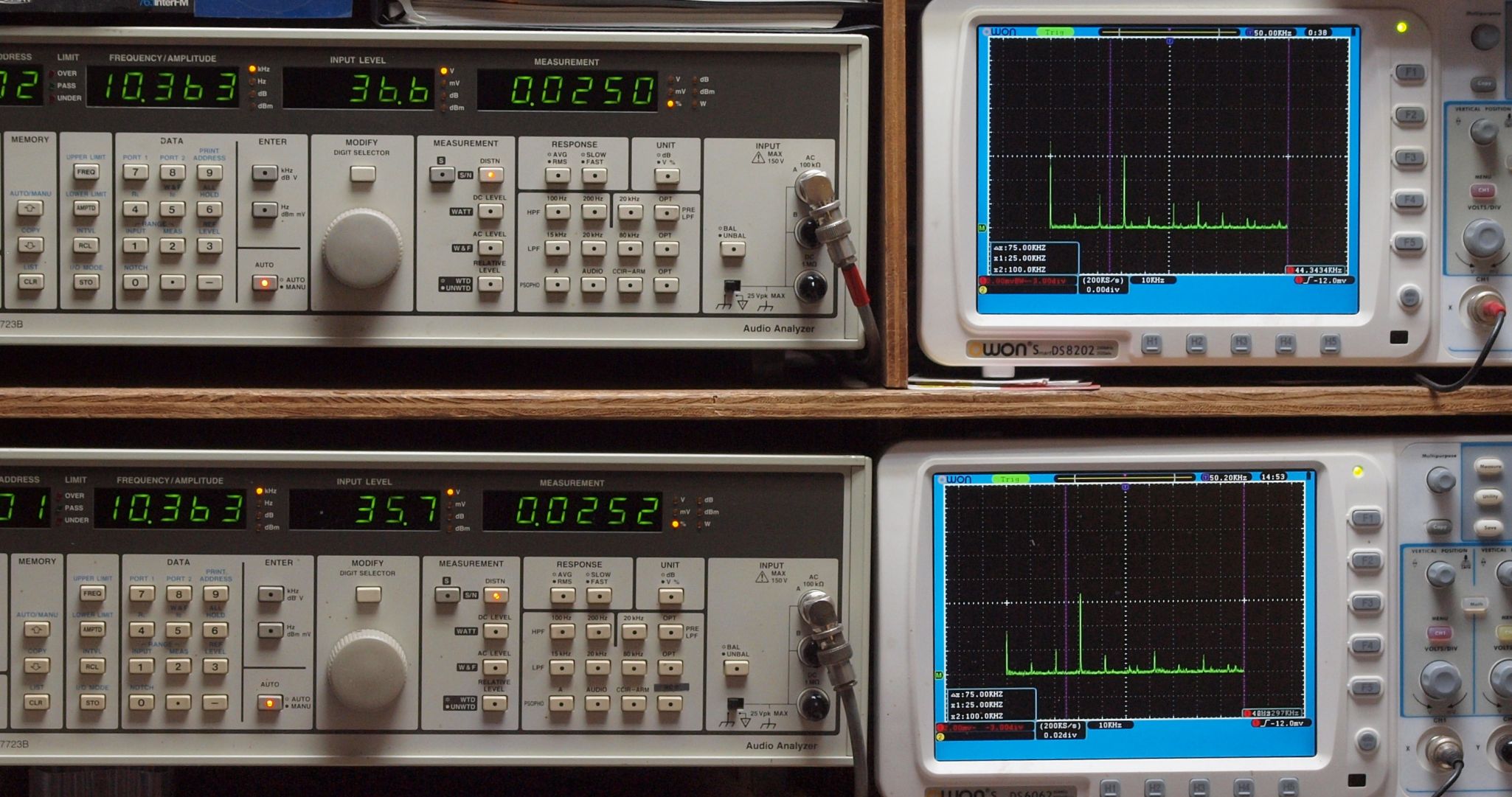

Ｅ３６．　MM_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３７Ｖ＝１７１Ｗ出力、　０．０２５０％歪み。 　　　　　　　　　　　　 　 　　　Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０２５２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３７．　MM_５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０３１０％歪み。 　　　　　　　　　　　　 　 　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０２６２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝５００ｋＨｚ。

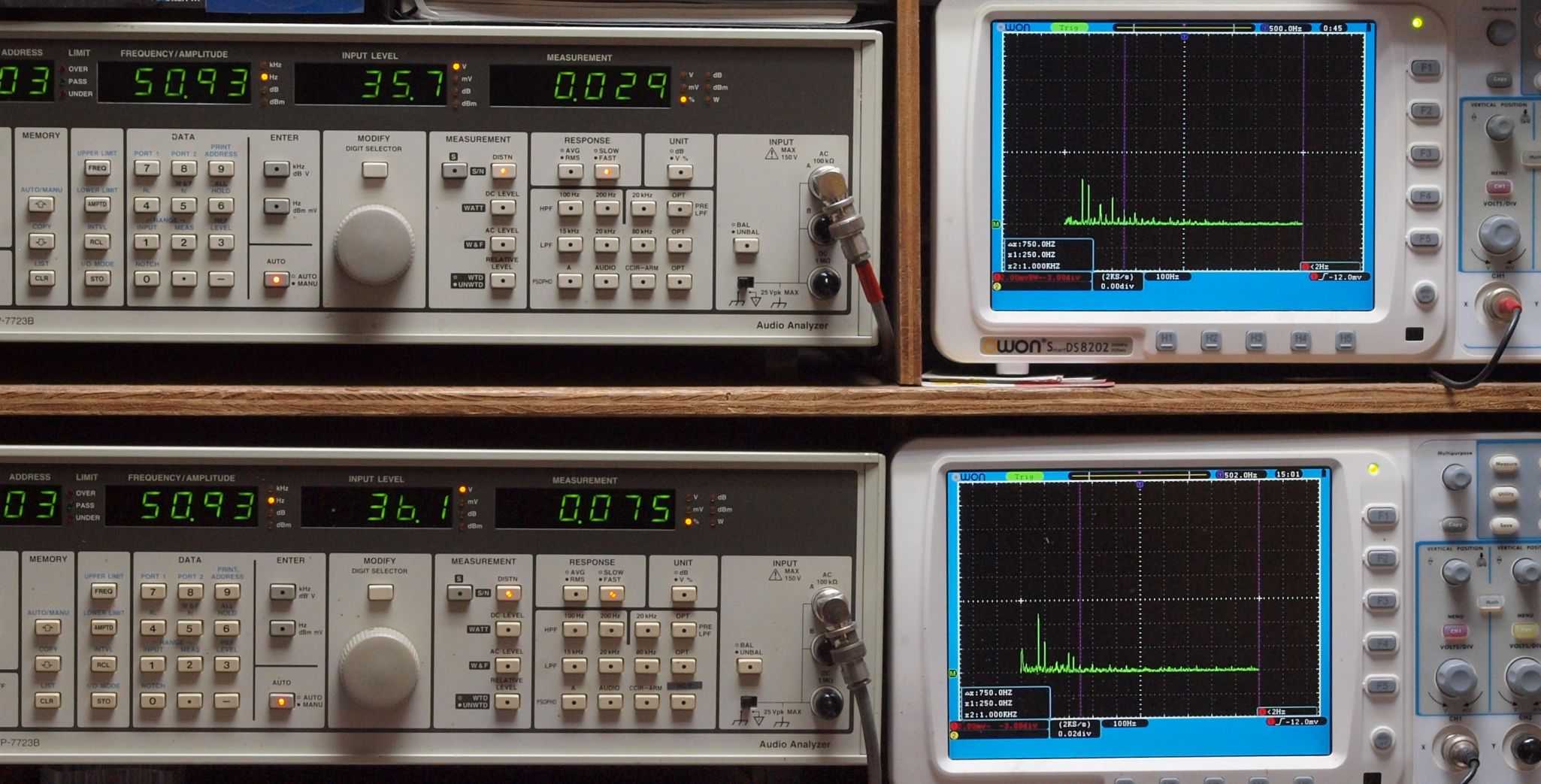

Ｅ４１．　MＣ_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０２９％歪み。 　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０７５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ４２．　MＣ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０５９％歪み。 　　　　　　　 　　　　　　　　　　Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０４５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０ｋＨｚ、右＝１ｋＨｚ。

Ｅ４３．　MＣ_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１５６％歪み。 　　　　　　　 　　　　　　　　　 Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０２２９％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

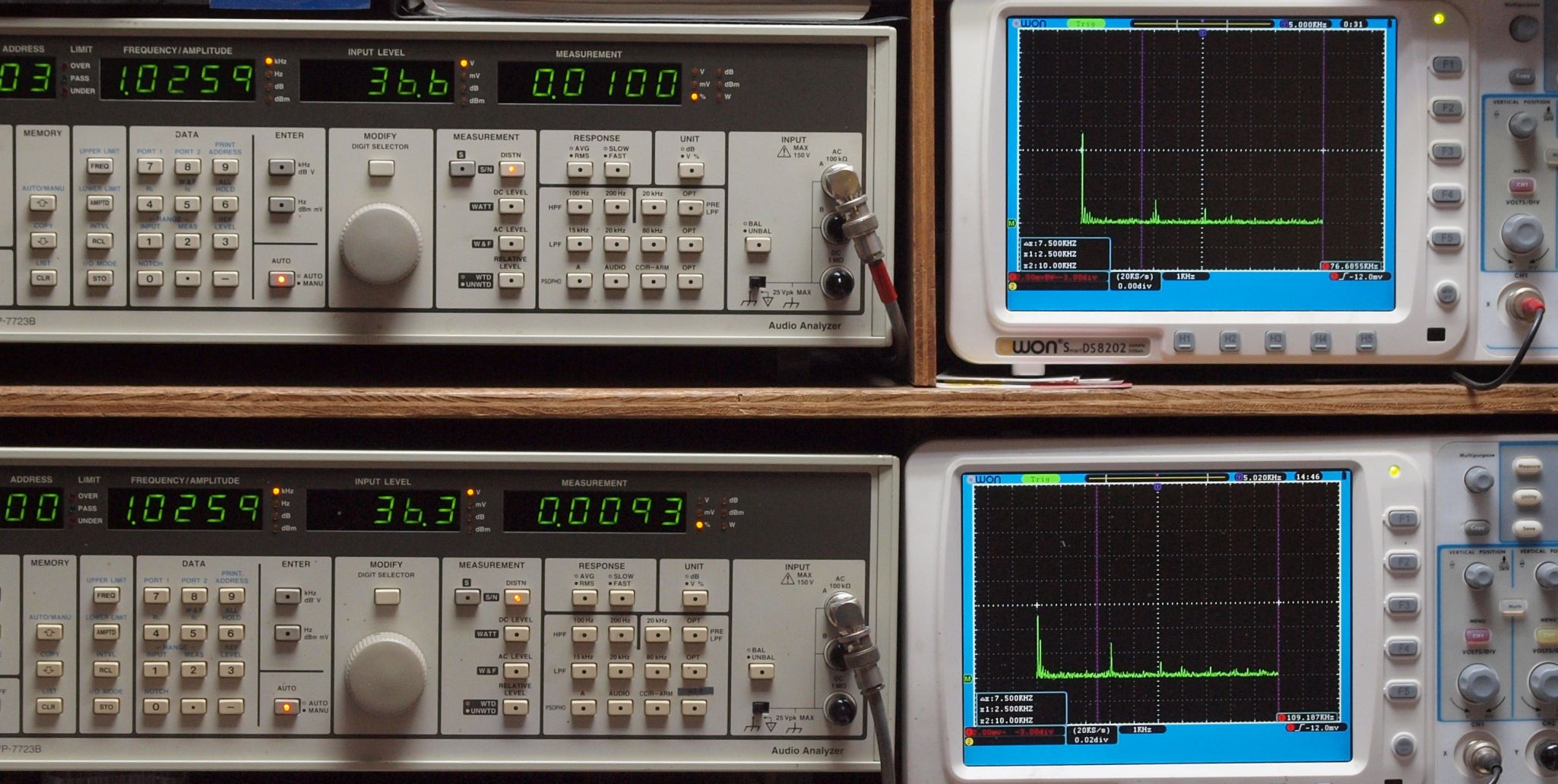

Ｅ４４．　MＣ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１９２％歪み。 　　　　　　　 　　　　　　　　 Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０２１０％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ４５．　MＣ_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１９４％歪み。 　　　　　　　 　　　　　　　　 Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０２５０％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１００ｋＨｚ。

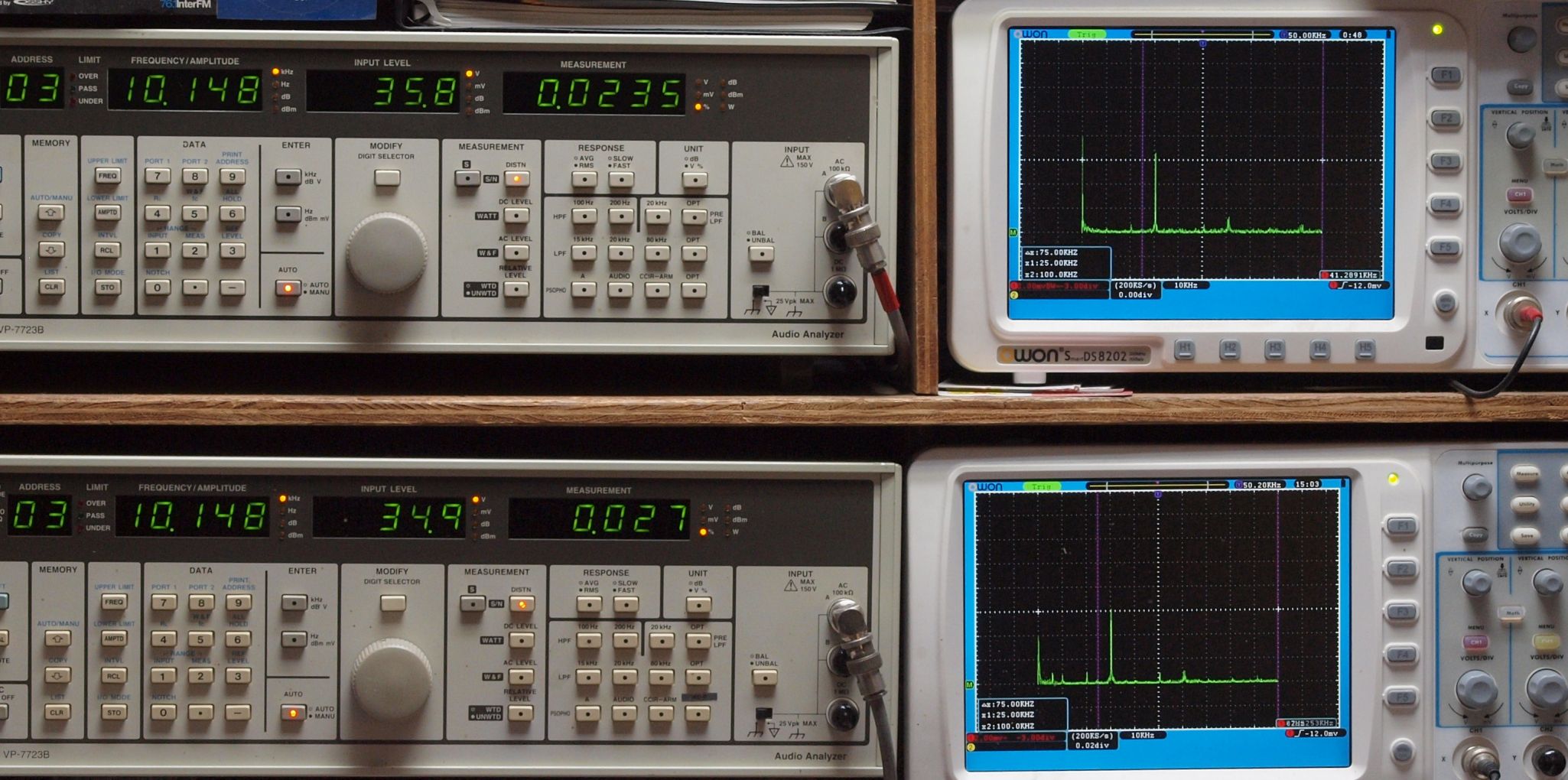

Ｅ４６．　MＣ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０２３５％歪み。 　　　　　　　　　　　　 　 　　　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０２７％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

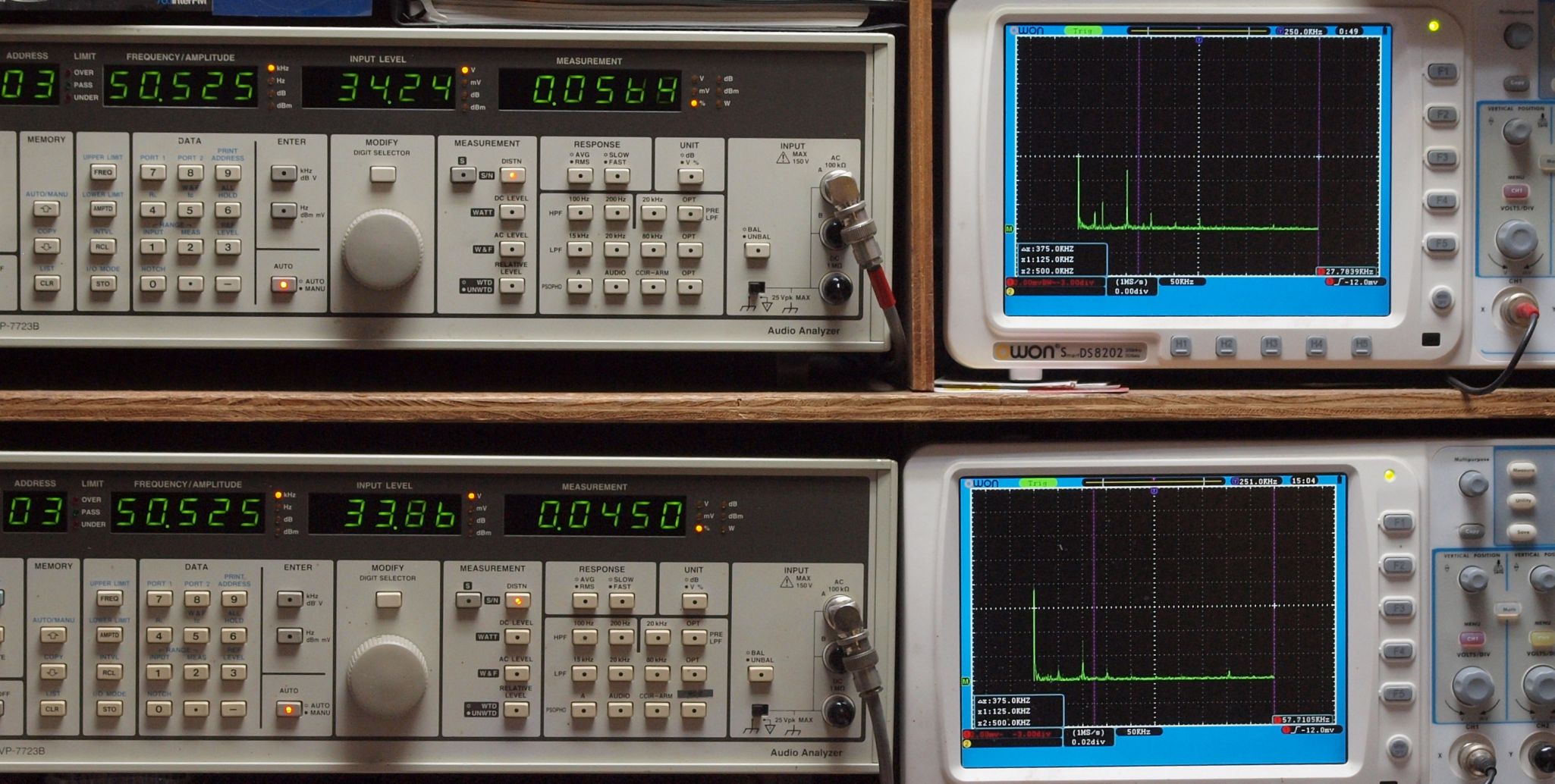

Ｅ４７．　MＣ_５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０５６４％歪み。 　　　　　　　　　　　　 　 　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０４５０％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝５００ｋＨｚ。

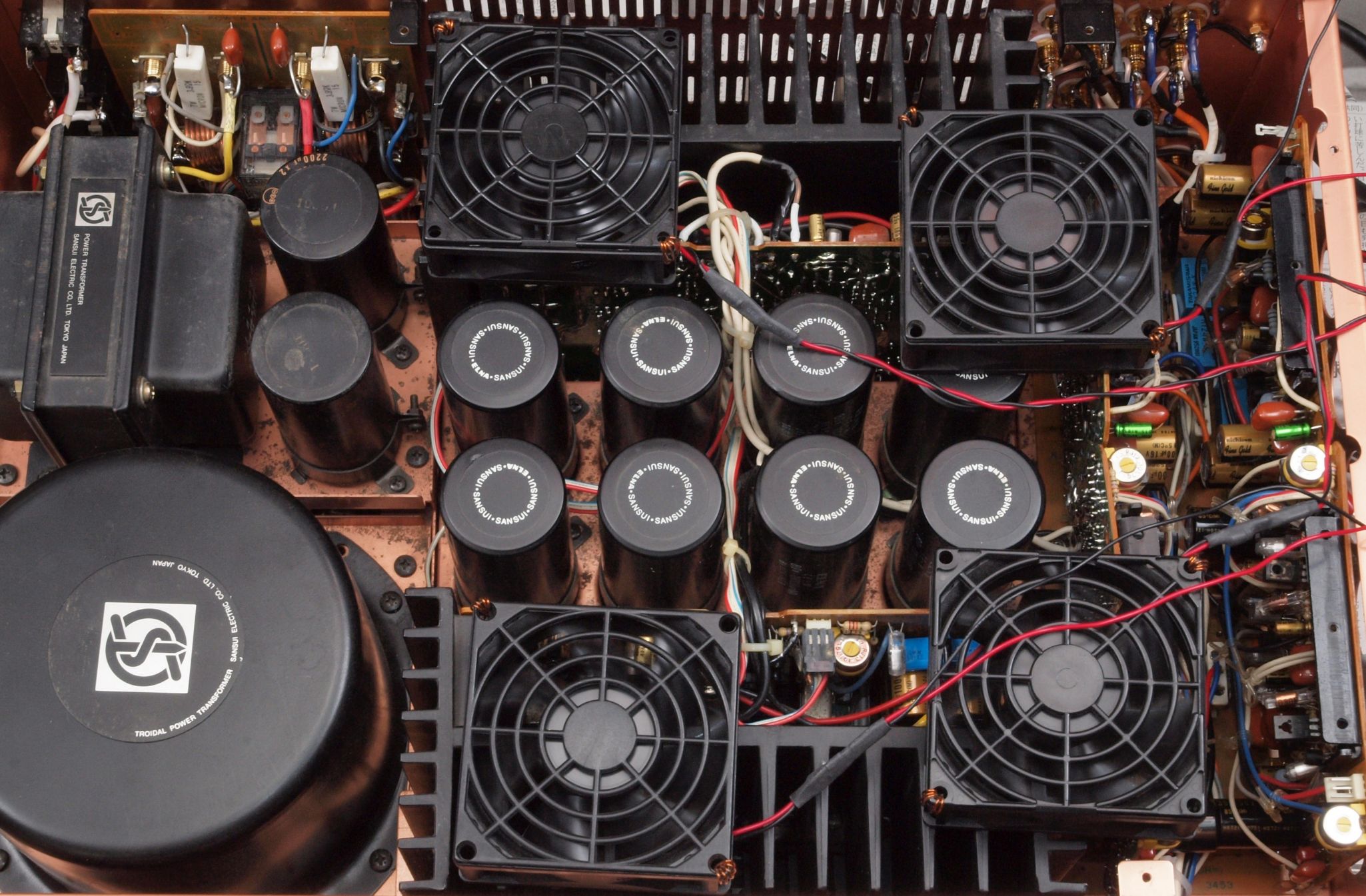

Ｅ５．　フルパワー出力なので、　２４Ｖ高速フアンが全回転でクーリング。

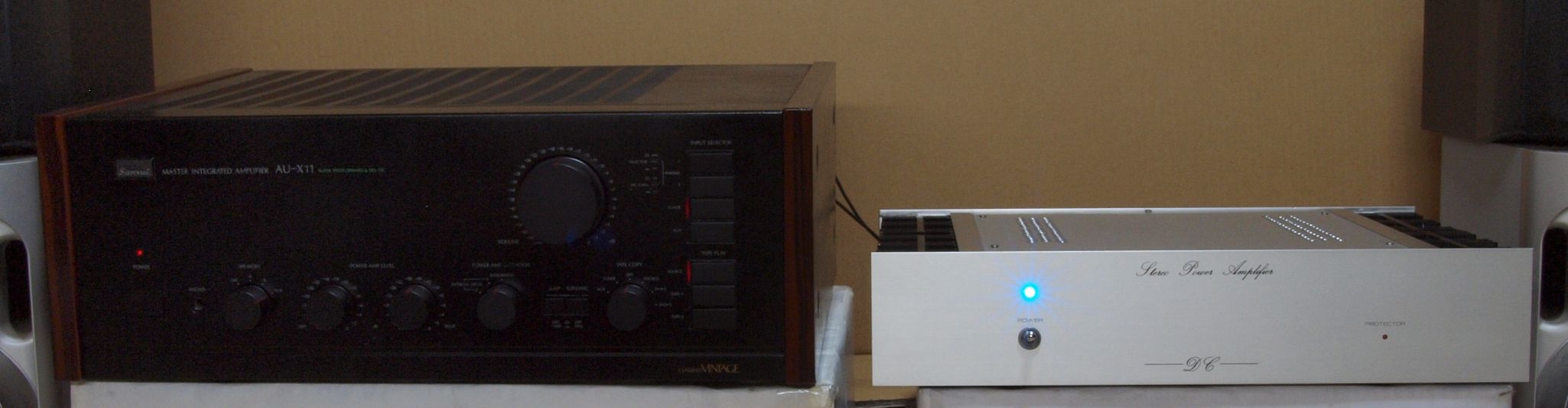

Ｅ６．　２４時間エージングで完成、　右は　自作品　金田式　Ｖ_ＦＴ　ＡＭＰ。

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｘ１１ の仕様（マニアル・カタログより）

形式　 スーパーインテグレーテッドアンプ ＡＵ-Ｘ１１ メイン部　回路方式 ＳＵＰＥＲ　ＦＥＥＤＦＯＲＷＡＲＤ＆ＤＤ／ＤＣ 実効出力 （５Ｈｚ〜２０ｋＨｚ，ＴＨＤ０．００４％）、　１６０Ｗ＋１６０Ｗ（８Ω） （５Ｈｚ〜２０ｋＨｚ，ＴＨＤ０．００４％）、　２２０Ｗ＋２２０Ｗ（４Ω） （１ｋＨｚ，ＴＨＤ０．００３％）、　１６０Ｗ＋１６０Ｗ（８Ω） （１ｋＨｚ，ＴＨＤ０．００５％）、　２２０Ｗ＋２２０Ｗ（４Ω） 全高調波歪率 （５Ｈｚ〜２０ｋＨｚ） ０．００４％以下（８Ω）、０．００６％以下（４Ω） 混変調歪率 （６０Ｈｚ：７ｋＨｚ＝４：１） ０．００４％以下（８Ω）、０．００６％以下（４Ω） 出力帯域幅 （ＩＨＦ，ＴＨＤ０．０２％） ５Ｈｚ〜１００ｋＨｚ（８Ω） ダンピングファクター １００（ＩＨＦ，１０Ｈｚ〜２０ｋＨｚ，８Ω） 周波数特性（１Ｗ） ＤＣ〜３００ｋＨｚ（＋０dB−３dB） 入力感度／入力インピーダンス １Ｖ／２５ｋΩ（１ｋΩ） 残留雑音 ＰＯＷＥＲ　ＡＭＰ　０．２ｍＶ（８Ω） ＰＲＥ　ＡＭＰ＋ＰＯＷＥＲ　ＡＭＰ　０．４ｍＶ（８Ω） ライズタイム／フォールタイム ０．５μｓｅｃ スルーレイト ±２３０Ｖ／μｓｅｃ（８Ω） インサイドスルーレイト ±２６０Ｖ／μｓｅｃ（８Ω） エンベロープ歪 測定限界以下 ＴＩＭ歪 想定限界以下 入出力位相 同相 ヘッドホン端子出力 １５０ｍＷ（８Ω） 負荷インピーダンス ４〜８Ω 使用スピーカー ４〜１６Ω（Ａ，Ｂ） 、８〜１６Ω（Ａ＋Ｂ） プリ部　回路方式 ＭＣ　ＡＭＰ　コンプリンメンタリーＦＥＴ（電界効果トランジスター）入力，ＩＣＬ ＭＭ　ＡＭＰ　ＤＤ/ＤＣ　ＳＥＲＶＯ　ＥＱＵＡＬＩＺＥＲ　 入力感度/入力インピーダンス （１ｋＨｚ） ＰＨＯＮＯ-1,2（ＭＭ）　２．５ｍＶ（４７ｋΩ） ＰＨＯＮＯ-1,2（ＭＣ）　Ｈｉｇｈ　８５μＶ（３０Ω） 　　　　　　　　　　　　　Ｌｏｗ　２７０μＶ（１００Ω） ＡＵＸ，ＴＵＮＥＲ　　　　２００ｍＶ（３３ｋΩ） ＴＡＰＥ　ＰＬＡＹ-1,2（ＰＩＮ）　　２００ｍＶ（３３ｋΩ） 最大許容入力 （１ｋＨｚ，ＴＨＤ０．０１％） ＰＨＯＮＯ-1,2（ＭＭ）　３３０ｍＶ、ＰＨＯＮＯ-1,2（ＭＣ）　４０ｍＶ 出力電圧（１ｋＨｚ） ＴＡＰＥ　ＲＥＣ-1,2（ＰＩＮ）　２００ｍＶ（４７ｋΩ時） ＰＲＥ　ＯＵＴ-1,2　　　　　　１Ｖ（４７ｋΩ時） ＭＡＸ　ＰＲＥ　ＯＵＴ（ＴＨＤ０．０５％）　１０Ｖ（４７ｋΩ時） 出力インピーダンス（１ｋＨｚ） ＴＡＰＥ　ＲＥＣ-1,2（ＰＩＮ）　６００Ω以下 ＰＲＥ　ＡＭＰ　ＯＵＴ-1,2　　６００Ω以下 全高調波歪率 　　　　　　（２０Ｈｚ〜２０ｋＨｚ，２０Ｖ出力時） 　ＰＨＯＮＯ-1,2（ＭＭ）ＲＥＣ　ＯＵＴ　０．００５％以下 　ＰＨＯＮＯ-1,2（ＭＣ）ＲＥＣ　ＯＵＴ　０．００５％以下 混変調歪率 （７０Ｈｚ：７ｋＨｚ＝４：１） ＡＵＸ，ＴＵＮＥＲ，ＴＡＰＥ　ＰＬＡＴ-1,2（１Ｖ時）　０．００５％以下 周波数特性 ＰＨＯＮＯ-1,2 ＝（ＭＣ，ＲＩＡＡ偏差，２０Ｈｚ〜２０ｋＨｚ）±０．２dB ＰＨＯＮＯ-1,2 ＝（ＭＭ，ＲＩＡＡ偏差，２０Ｈｚ〜２０ｋＨｚ）±０．３dB ＡＵＸ，ＴＵＮＥＲ，ＴＡＰＥ　ＰＬＡＹ-1,2 ＝　（ＤＣ〜３００ｋＨｚ）＋０dB，−３dB ＳＮ比 （Ａネットワーク，ショートサーキット） ＰＨＯＮＯ-1,2（ＭＣ）　７７dB以上 ＰＨＯＮＯ-1,2（ＭＭ）　９１dB以上 ＡＵＸ，ＴＵＮＥＲ，ＴＡＰＥ　ＰＬＡＹ-1,2　１１０dB以上 入力換算雑音 （Ａネットワーク，ショートサーキット） ＰＨＯＮＯ-1,2（ＭＣ）　−１５６dBＶ ＰＨＯＮＯ-1,2（ＭＭ）　−１４３dBＶ ＡＵＸ，ＴＵＮＥＲ，ＴＡＰＥ　ＰＬＡＹ-1,2　−１２５dBＶ チャンネルセパレーション （ＩＨＦ，１ｋＨｚ） ＰＨＯＮＯ-1,2（ＭＣ）　５０dB以上 ＰＨＯＮＯ-1,2（ＭＭ）　７０dB以上 ＡＵＸ，ＴＵＮＥＲ，ＴＡＰＥ　ＰＬＡＹ-1,2　９０dB以上 入力間セパレーション （１ｋＨｚ，ショートサーキット） ＴＵＮＥＲ−ＰＨＯＮＯ-1,2（ＭＭ）　９０dB以上 ＴＡＰＥ　ＰＬＡＹ-1,2−ＰＨＯＮＯ-1,2（ＭＭ）　９０dB以上 ＴＵＮＥＲ−ＴＡＰＥ　ＰＬＡＹ-1,2　９０dB以上 ＴＡＰＥ　ＰＬＡＹ-1−ＴＡＰＥ　ＰＬＡＹ-2　１００dB以上 サブソニックフィルター １６Ｈｚ（−３dB，６dB/oct） 入出力位相 ＰＨＯＮＯ　ＭＭ→ＳＰ　ＯＵＴ　同相 ＰＨＯＮＯ　ＭＣ→ＳＰ　ＯＵＴ　同相 定格消費電力 （電気用品取締法） ４００Ｗ 寸法 ５１５Ｗ×１９７Ｈ×４５０Ｄmm 重量 ２８ｋｇ 価格 ￥２７５，０００／１９７９年〜１９８２年頃。
