Ｓａｎｓｕｉ　ＡＵ−Ｘ１１．　４台目　修理記録

平成１８年１０月１６日到着　　　１２月９日返却

Ａ．　修理前の状況 サンスイの「AU-X11」と云うアンプを安価で譲り受けました。 当人がしばらく使用していないので、同奥方から金目の物の処分を仰せ遣って？ その白羽の矢が拙に当たりました。 自宅に着くと、出何処について詰め寄る愚妻を煙に巻き・・ 期待しながら電源を投入するとバチバチとSW裏から火花は出るわ！ 出力音像が波のように左右でうねります。 そんな事を話した職場の先輩と同僚から、「電気屋なら修理すれば」と嗾けられ、コンデンサーを、ほぼＦＧに交換し鳴らしていましたらPHONO-EQと手を入れた終段の発熱が気になりました。 出力の直流を測定したところ60〜80mA程度出ている事を確認しました。 シロウトの拙坊には心配でたまらなくなり、調整を試みました。 終段のVr1で0ma程度にし、鳴らす事２〜３日　うーんまだ火照る・・・？ 出力波形を見ながら、もう一個のVr2をイジったところ、Vr2付近の抵抗R60(270オーム1/4w)１本を焼いてしまいました。 自分でも下手の横好きに呆れますが（滝汗）蓋を開けてから、１年程度経過しており女房殿の辛抱に感謝をし始める今日この頃、葛藤の結果ご連絡しました。 B．原因 技量・知識不足（生兵法は怪我の元） Ｃ．　修理状況 初段ＦＥＴ交換 ドライブＴＲ（トランジスター）交換 片側終段ＴＲ（トランジスター）交換 抵抗交換 Ｄ．使用部品 初段ＦＥＴ交換　　　　　　　　　　　　　　　　　　　　　　２個 ＴＲ（トランジスター）交換　　　　　　　　　　　　　　　　６個 終段ＴＲ（トランジスター）　　　　　　　　　　　　　　　　４個（別途支給） 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　個 Ｆ．　修理費　　　　　　５５，０００円　　　　　　　通常修理、趣旨合わず返却 　　　　　　　　　　　　　　但し、終段ＴＲ（トランジスター）別途 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｘ１１ の仕様（マニアル・カタログより）

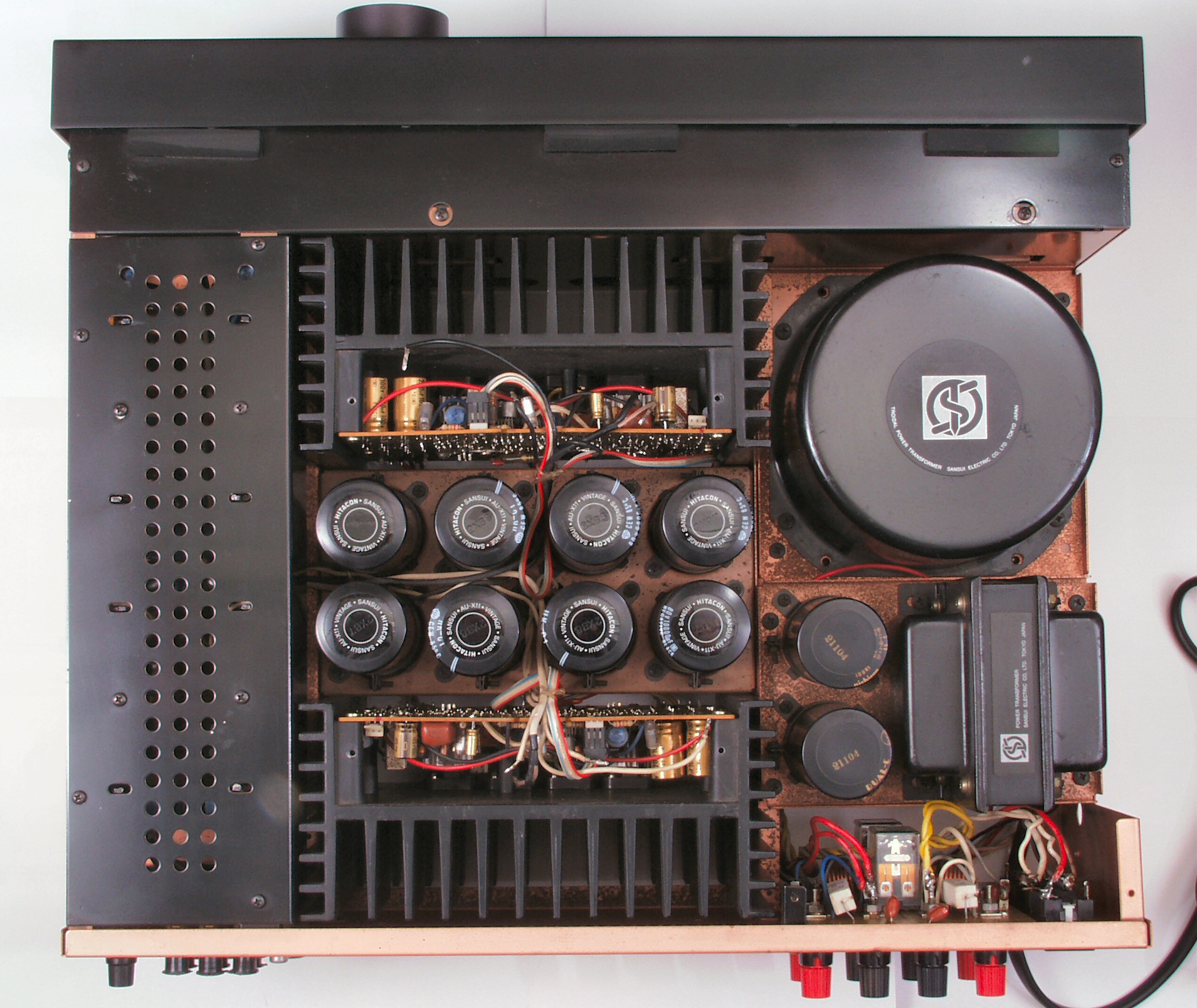

A．　修理前の状況 Ａ１Ａ．　点検中　上から見る

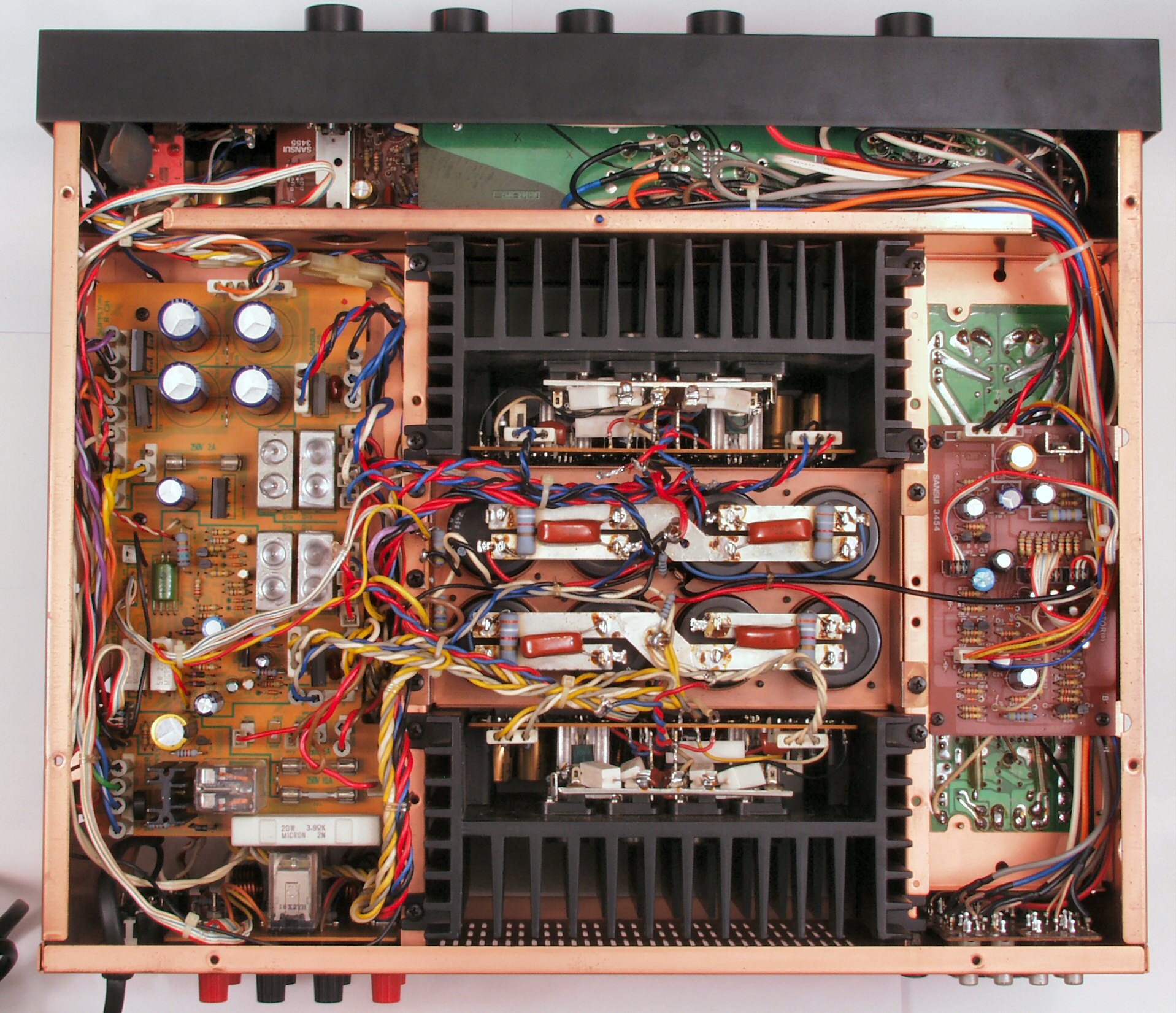

Ａ１Ｂ．　点検中　下から見る

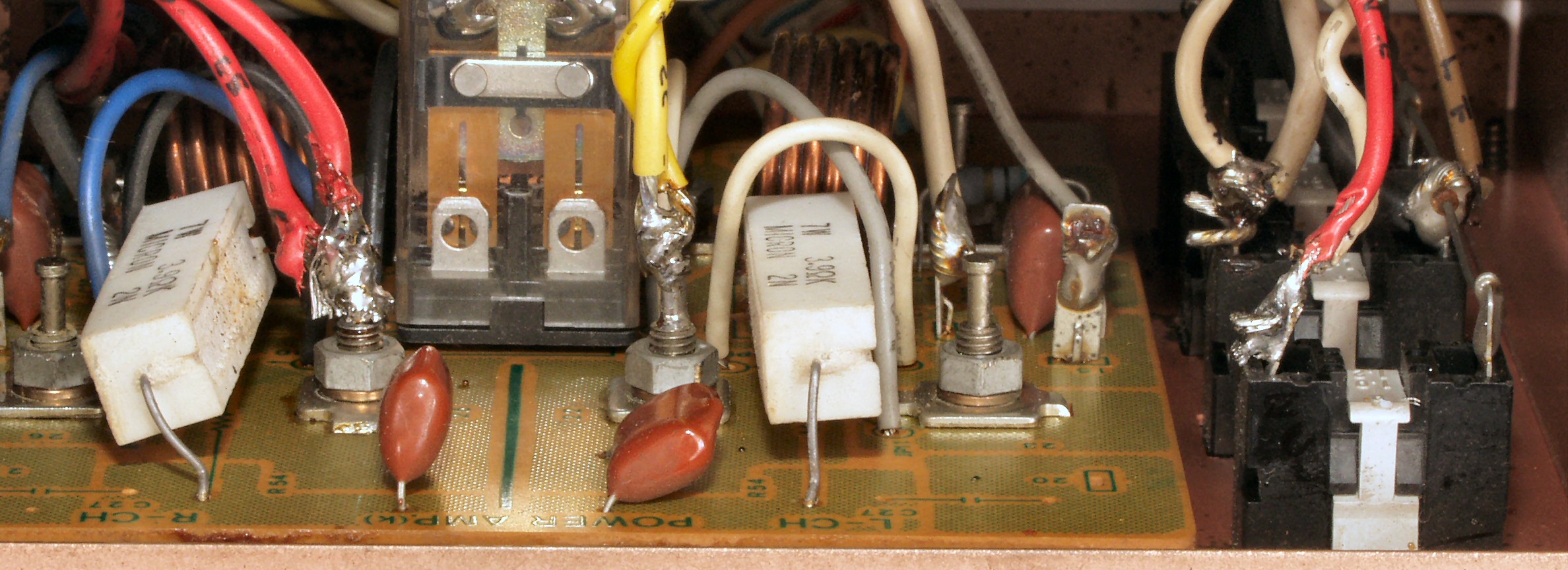

Ａ２．　点検中　足が長い、これが本当のチュウブラ・コンデンサー！！

Ａ３．　点検中　半田付けは、基本の基本。　理論は二の次、練習あるのみ！

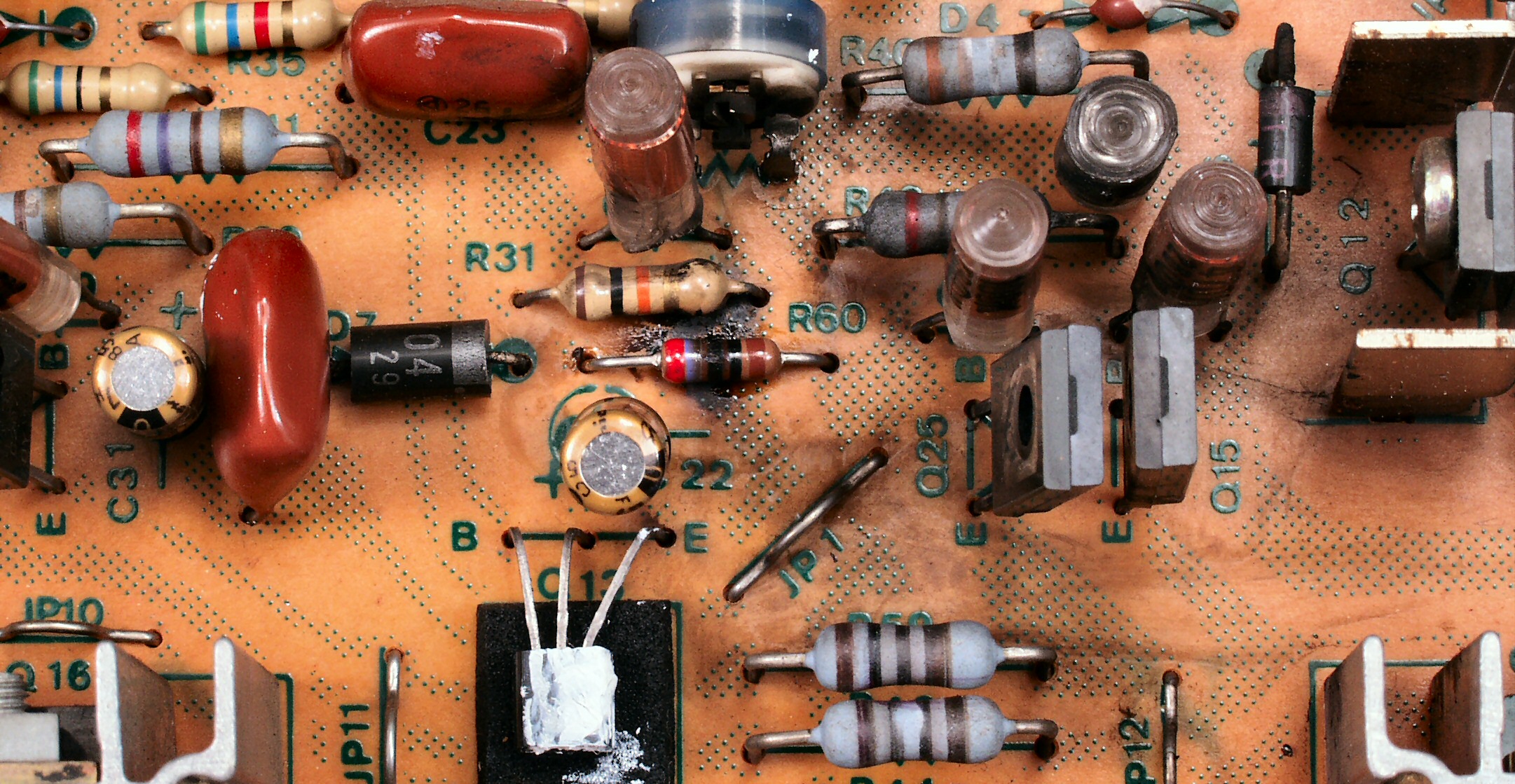

Ａ４．　点検中　Ｒ側終段基板　交換された抵抗、原因を取り除かないので、又焼ける

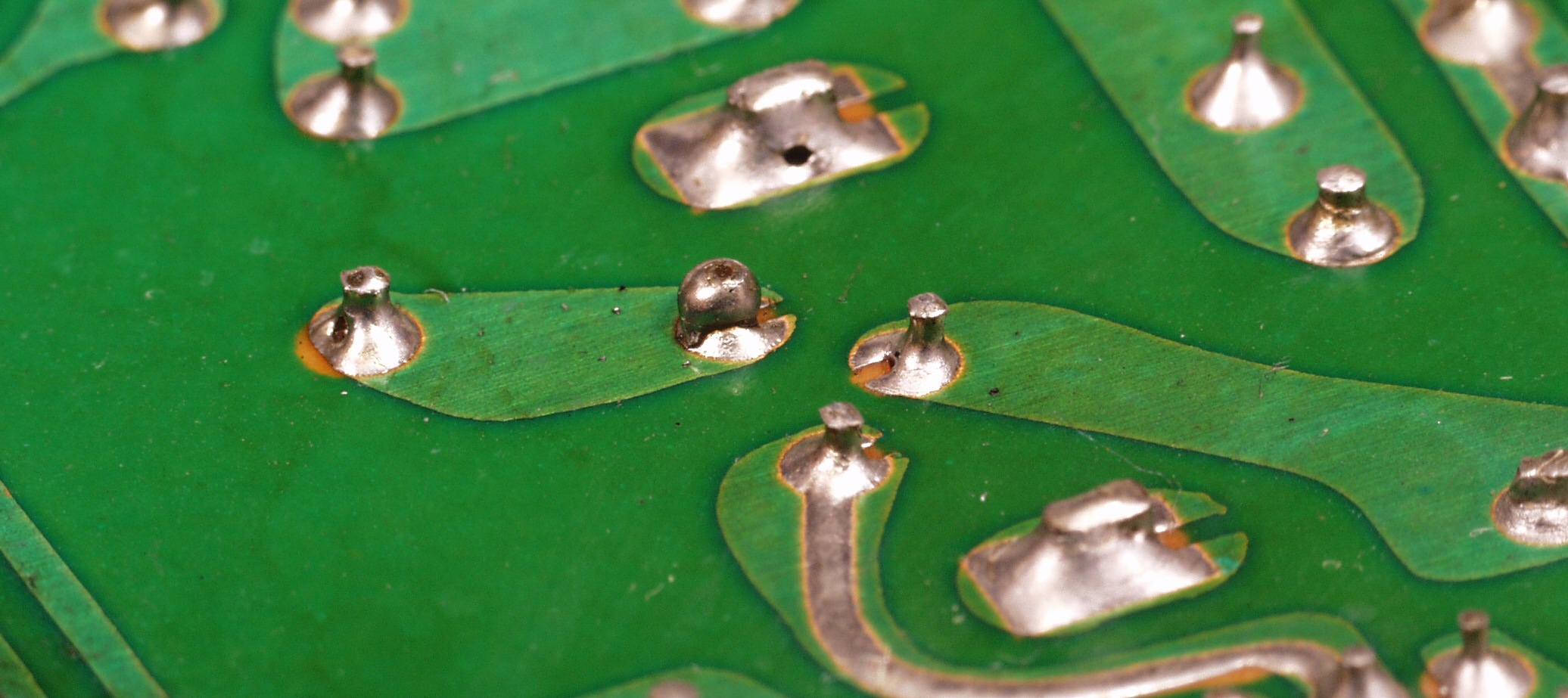

Ａ４Ａ．　点検中　Ｒ側終段基板。　イモ半田

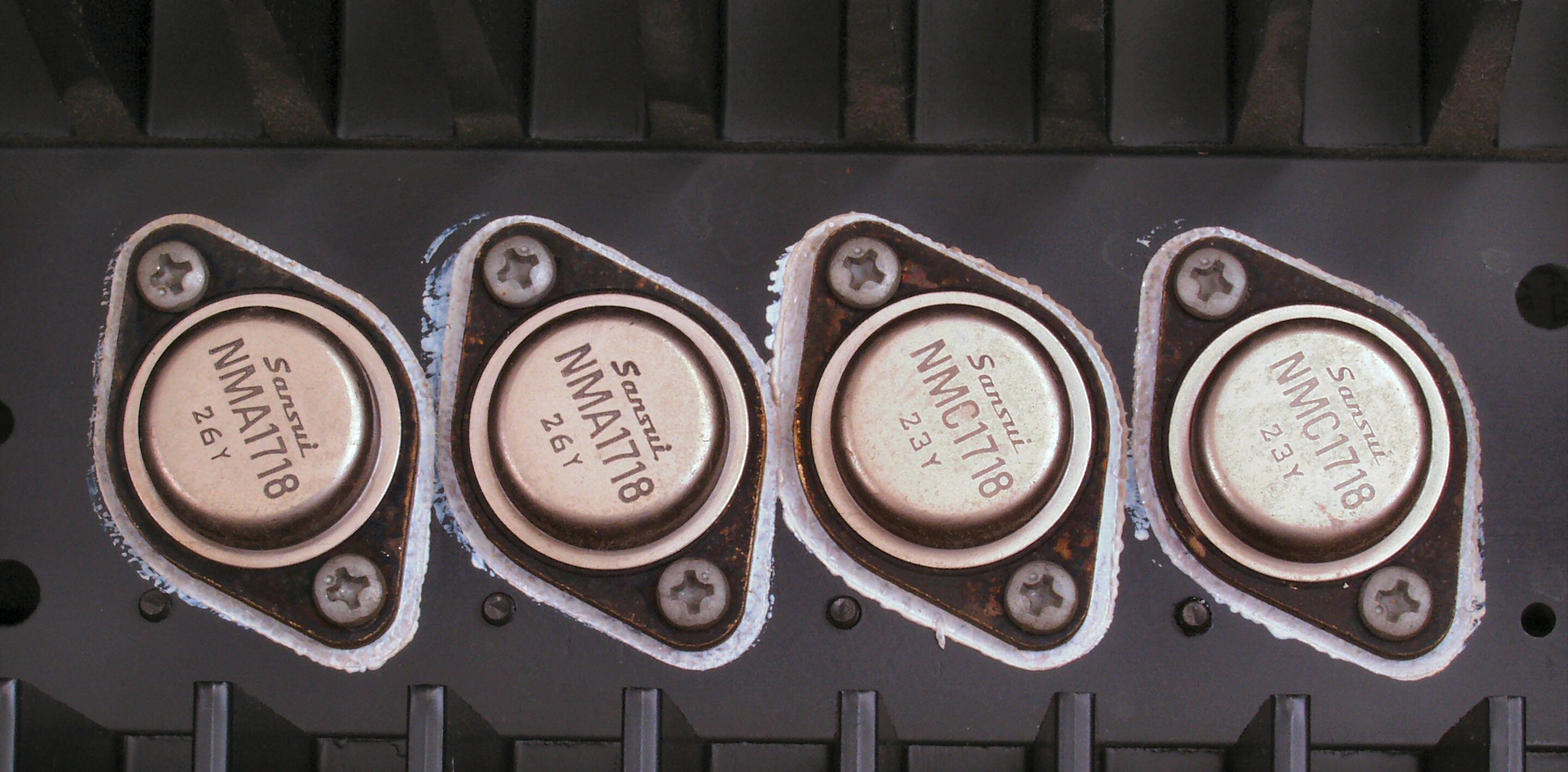

Ａ５．　点検中　Ｒ側終段ＴＲ（トランジスター）　外した形跡あり、左２個短絡

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｘ１１ の仕様（マニアル・カタログより）

形式　 スーパーインテグレーテッドアンプ ＡＵ-Ｘ１１ メイン部　回路方式 ＳＵＰＥＲ　ＦＥＥＤＦＯＲＷＡＲＤ＆ＤＤ／ＤＣ 実効出力 （５Ｈｚ〜２０ｋＨｚ，ＴＨＤ０．００４％）、　１６０Ｗ＋１６０Ｗ（８Ω） （５Ｈｚ〜２０ｋＨｚ，ＴＨＤ０．００４％）、　２２０Ｗ＋２２０Ｗ（４Ω） （１ｋＨｚ，ＴＨＤ０．００３％）、　１６０Ｗ＋１６０Ｗ（８Ω） （１ｋＨｚ，ＴＨＤ０．００５％）、　２２０Ｗ＋２２０Ｗ（４Ω） 全高調波歪率 （５Ｈｚ〜２０ｋＨｚ） ０．００４％以下（８Ω）、０．００６％以下（４Ω） 混変調歪率 （６０Ｈｚ：７ｋＨｚ＝４：１） ０．００４％以下（８Ω）、０．００６％以下（４Ω） 出力帯域幅 （ＩＨＦ，ＴＨＤ０．０２％） ５Ｈｚ〜１００ｋＨｚ（８Ω） ダンピングファクター １００（ＩＨＦ，１０Ｈｚ〜２０ｋＨｚ，８Ω） 周波数特性（１Ｗ） ＤＣ〜３００ｋＨｚ（＋０dB−３dB） 入力感度／入力インピーダンス １Ｖ／２５ｋΩ（１ｋΩ） 残留雑音 ＰＯＷＥＲ　ＡＭＰ　０．２ｍＶ（８Ω） ＰＲＥ　ＡＭＰ＋ＰＯＷＥＲ　ＡＭＰ　０．４ｍＶ（８Ω） ライズタイム／フォールタイム ０．５μｓｅｃ スルーレイト ±２３０Ｖ／μｓｅｃ（８Ω） インサイドスルーレイト ±２６０Ｖ／μｓｅｃ（８Ω） エンベロープ歪 測定限界以下 ＴＩＭ歪 想定限界以下 入出力位相 同相 ヘッドホン端子出力 １５０ｍＷ（８Ω） 負荷インピーダンス ４〜８Ω 使用スピーカー ４〜１６Ω（Ａ，Ｂ） 、８〜１６Ω（Ａ＋Ｂ） プリ部　回路方式 ＭＣ　ＡＭＰ　コンプリンメンタリーＦＥＴ（電界効果トランジスター）入力，ＩＣＬ ＭＭ　ＡＭＰ　ＤＤ/ＤＣ　ＳＥＲＶＯ　ＥＱＵＡＬＩＺＥＲ　 入力感度/入力インピーダンス （１ｋＨｚ） ＰＨＯＮＯ-1,2（ＭＭ）　２．５ｍＶ（４７ｋΩ） ＰＨＯＮＯ-1,2（ＭＣ）　Ｈｉｇｈ　８５μＶ（３０Ω） 　　　　　　　　　　　　　Ｌｏｗ　２７０μＶ（１００Ω） ＡＵＸ，ＴＵＮＥＲ　　　　２００ｍＶ（３３ｋΩ） ＴＡＰＥ　ＰＬＡＹ-1,2（ＰＩＮ）　　２００ｍＶ（３３ｋΩ） 最大許容入力 （１ｋＨｚ，ＴＨＤ０．０１％） ＰＨＯＮＯ-1,2（ＭＭ）　３３０ｍＶ、ＰＨＯＮＯ-1,2（ＭＣ）　４０ｍＶ 出力電圧（１ｋＨｚ） ＴＡＰＥ　ＲＥＣ-1,2（ＰＩＮ）　２００ｍＶ（４７ｋΩ時） ＰＲＥ　ＯＵＴ-1,2　　　　　　１Ｖ（４７ｋΩ時） ＭＡＸ　ＰＲＥ　ＯＵＴ（ＴＨＤ０．０５％）　１０Ｖ（４７ｋΩ時） 出力インピーダンス（１ｋＨｚ） ＴＡＰＥ　ＲＥＣ-1,2（ＰＩＮ）　６００Ω以下 ＰＲＥ　ＡＭＰ　ＯＵＴ-1,2　　６００Ω以下 全高調波歪率 　　　　　　（２０Ｈｚ〜２０ｋＨｚ，２０Ｖ出力時） 　ＰＨＯＮＯ-1,2（ＭＭ）ＲＥＣ　ＯＵＴ　０．００５％以下 　ＰＨＯＮＯ-1,2（ＭＣ）ＲＥＣ　ＯＵＴ　０．００５％以下 混変調歪率 （７０Ｈｚ：７ｋＨｚ＝４：１） ＡＵＸ，ＴＵＮＥＲ，ＴＡＰＥ　ＰＬＡＴ-1,2（１Ｖ時）　０．００５％以下 周波数特性 ＰＨＯＮＯ-1,2 ＝（ＭＣ，ＲＩＡＡ偏差，２０Ｈｚ〜２０ｋＨｚ）±０．２dB ＰＨＯＮＯ-1,2 ＝（ＭＭ，ＲＩＡＡ偏差，２０Ｈｚ〜２０ｋＨｚ）±０．３dB ＡＵＸ，ＴＵＮＥＲ，ＴＡＰＥ　ＰＬＡＹ-1,2 ＝　（ＤＣ〜３００ｋＨｚ）＋０dB，−３dB ＳＮ比 （Ａネットワーク，ショートサーキット） ＰＨＯＮＯ-1,2（ＭＣ）　７７dB以上 ＰＨＯＮＯ-1,2（ＭＭ）　９１dB以上 ＡＵＸ，ＴＵＮＥＲ，ＴＡＰＥ　ＰＬＡＹ-1,2　１１０dB以上 入力換算雑音 （Ａネットワーク，ショートサーキット） ＰＨＯＮＯ-1,2（ＭＣ）　−１５６dBＶ ＰＨＯＮＯ-1,2（ＭＭ）　−１４３dBＶ ＡＵＸ，ＴＵＮＥＲ，ＴＡＰＥ　ＰＬＡＹ-1,2　−１２５dBＶ チャンネルセパレーション （ＩＨＦ，１ｋＨｚ） ＰＨＯＮＯ-1,2（ＭＣ）　５０dB以上 ＰＨＯＮＯ-1,2（ＭＭ）　７０dB以上 ＡＵＸ，ＴＵＮＥＲ，ＴＡＰＥ　ＰＬＡＹ-1,2　９０dB以上 入力間セパレーション （１ｋＨｚ，ショートサーキット） ＴＵＮＥＲ−ＰＨＯＮＯ-1,2（ＭＭ）　９０dB以上 ＴＡＰＥ　ＰＬＡＹ-1,2−ＰＨＯＮＯ-1,2（ＭＭ）　９０dB以上 ＴＵＮＥＲ−ＴＡＰＥ　ＰＬＡＹ-1,2　９０dB以上 ＴＡＰＥ　ＰＬＡＹ-1−ＴＡＰＥ　ＰＬＡＹ-2　１００dB以上 サブソニックフィルター １６Ｈｚ（−３dB，６dB/oct） 入出力位相 ＰＨＯＮＯ　ＭＭ→ＳＰ　ＯＵＴ　同相 ＰＨＯＮＯ　ＭＣ→ＳＰ　ＯＵＴ　同相 定格消費電力 （電気用品取締法） ４００Ｗ 寸法 ５１５Ｗ×１９７Ｈ×４５０Ｄmm 重量 ２８ｋｇ 価格 ￥２７５，０００／１９７９年〜１９８２年頃。
