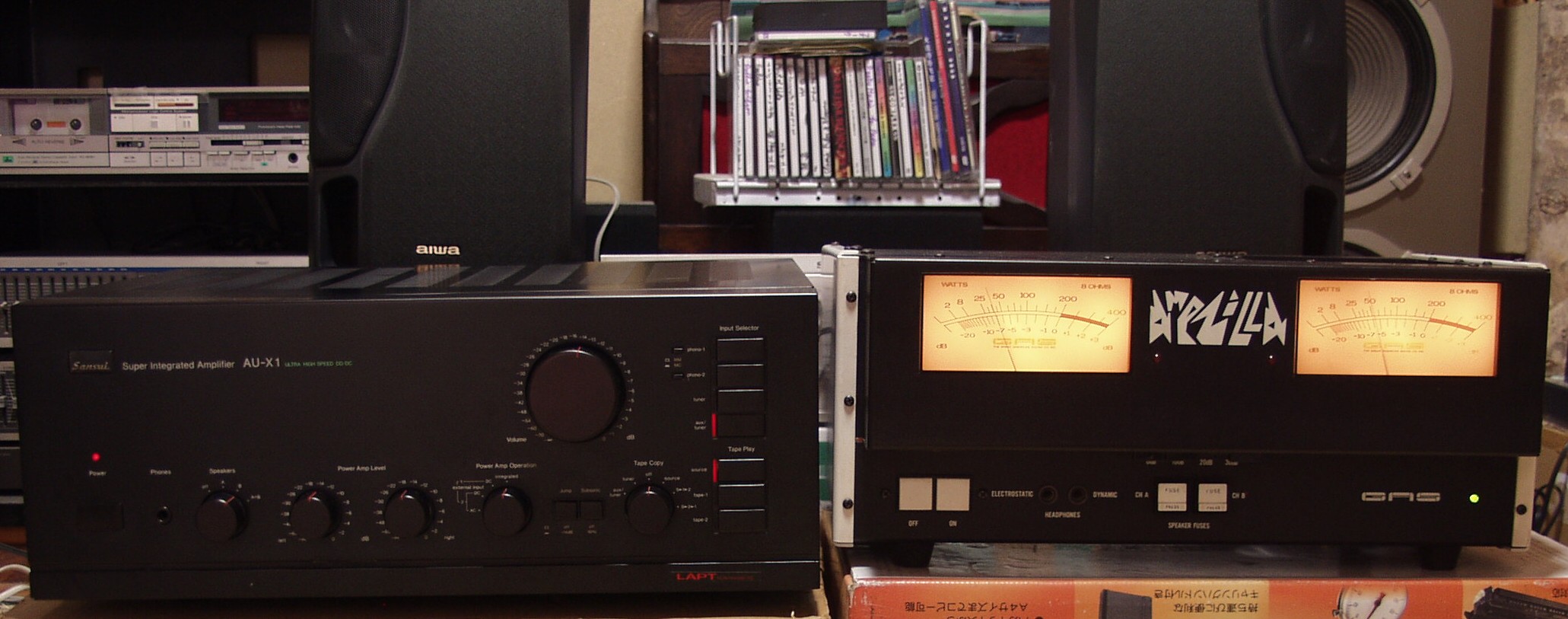

Ｓａｎｓｕｉ　ＡＵ−Ｘ１．　６台目修理記録

平成１６年７月５日到着　　　１１月２日完了

Ａ．　修理前の状況 症状ですが片CH音がでなくて、VRに「ガリ」があります。 B．　原因 プリ電源故障。 バッファーＡＭＰ故障。 Ｃ．　修理状況 プリ電源修理。 バッファーＡＭＰ修理。 ＶＲ類接点復活材で洗浄。 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　個 複合ＦＥＴ（電界効果トランジスター）　　　　　　２個 Ｅ．　調整・測定 Ｆ．　修理費　　　　　　　５５，０００円　　　　通常修理。 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｘ１　の仕様（マニアル・カタログより）

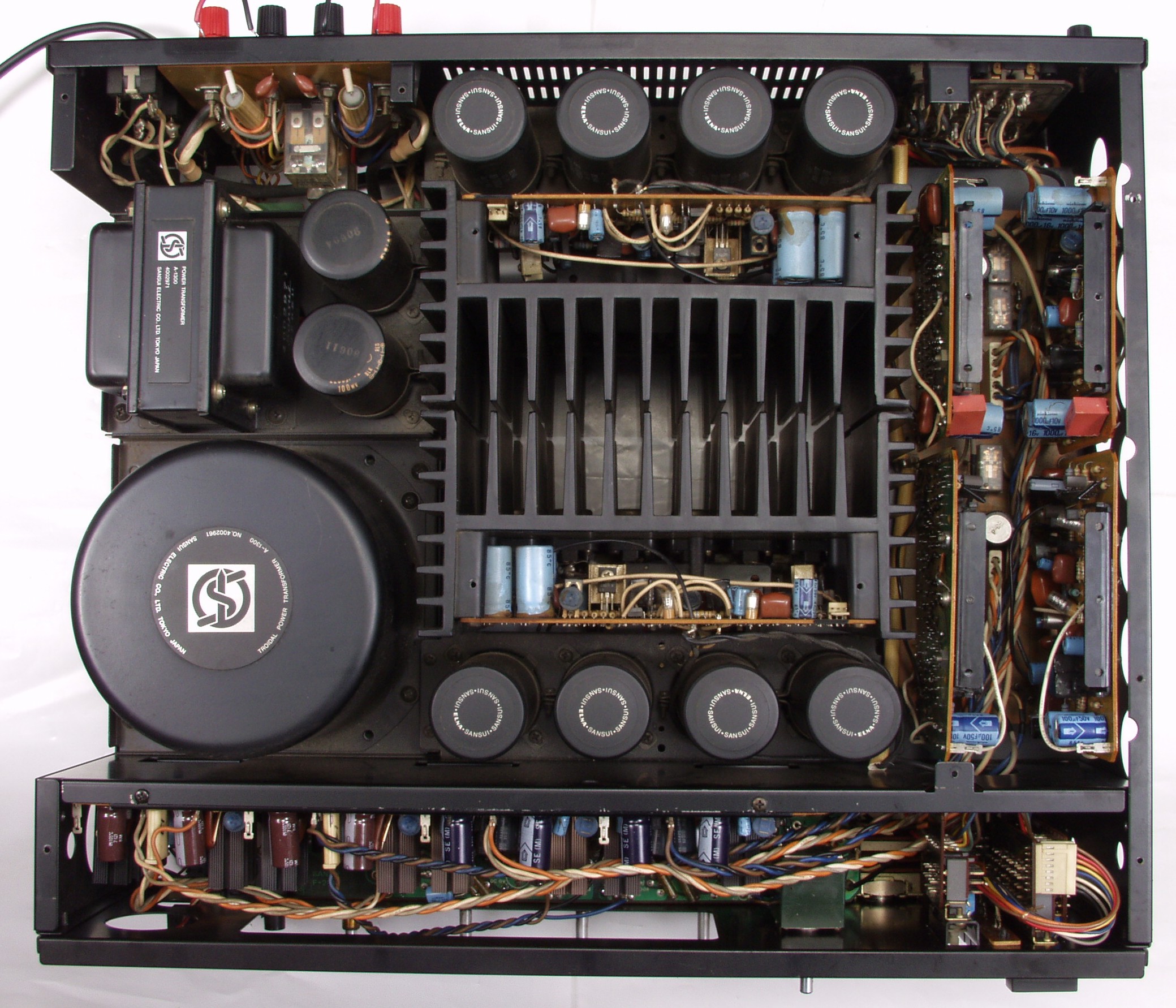

Ａ．　修理前の状況 Ａ１．　点検中　上から見る

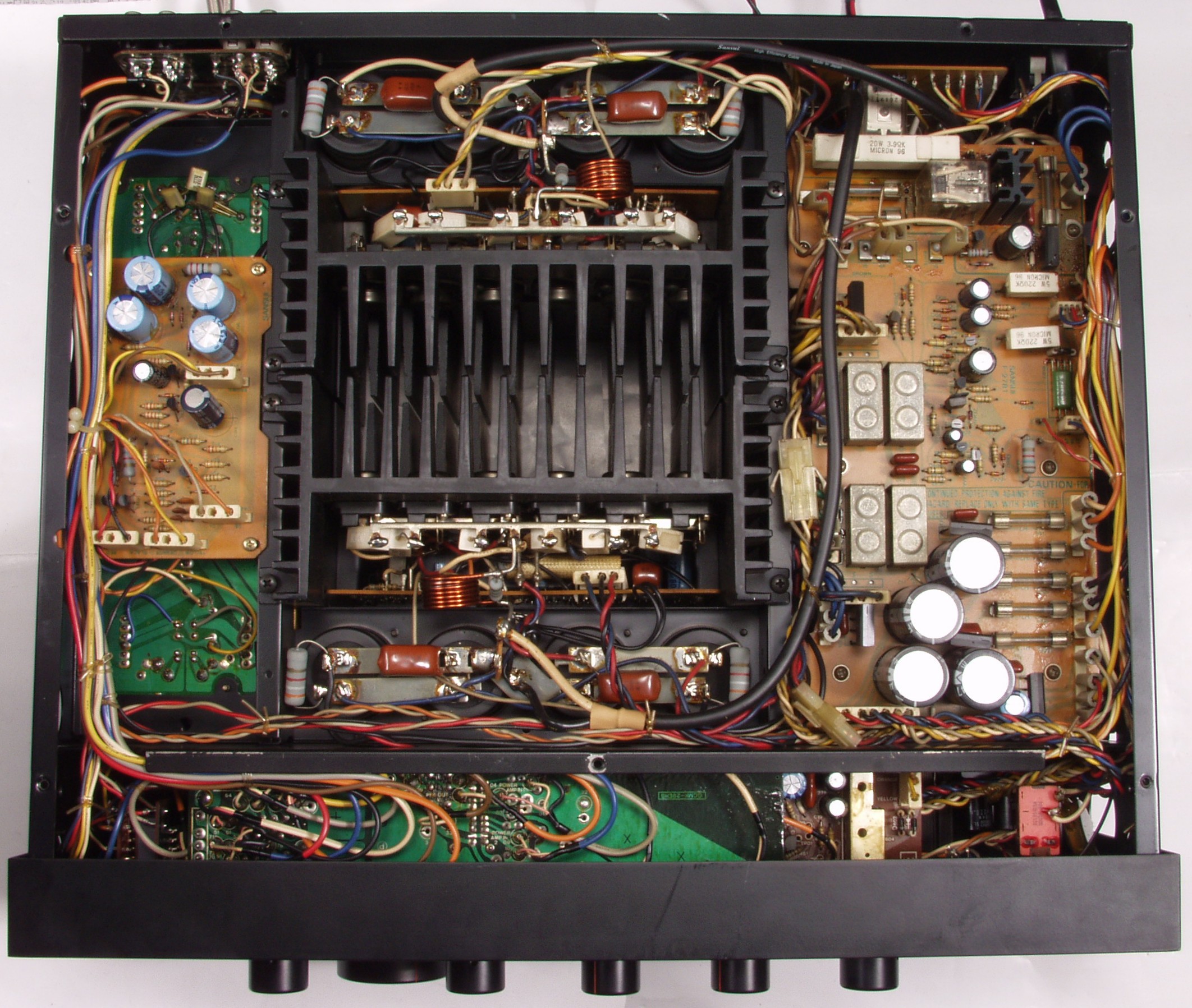

Ａ２．　点検中　下から見る

Ａ３．点検中　出力・歪み率測定　　出力＝３２Ｖ＝１２８Ｗ　歪み率０．８％　ａｔ＝４００ＨＺ　メインＡＭＰ入力 　　　　　　　　　　　　　　　　　　　　　　　　　少し悪いが、依頼範囲外＆通常修理なので、対処せず

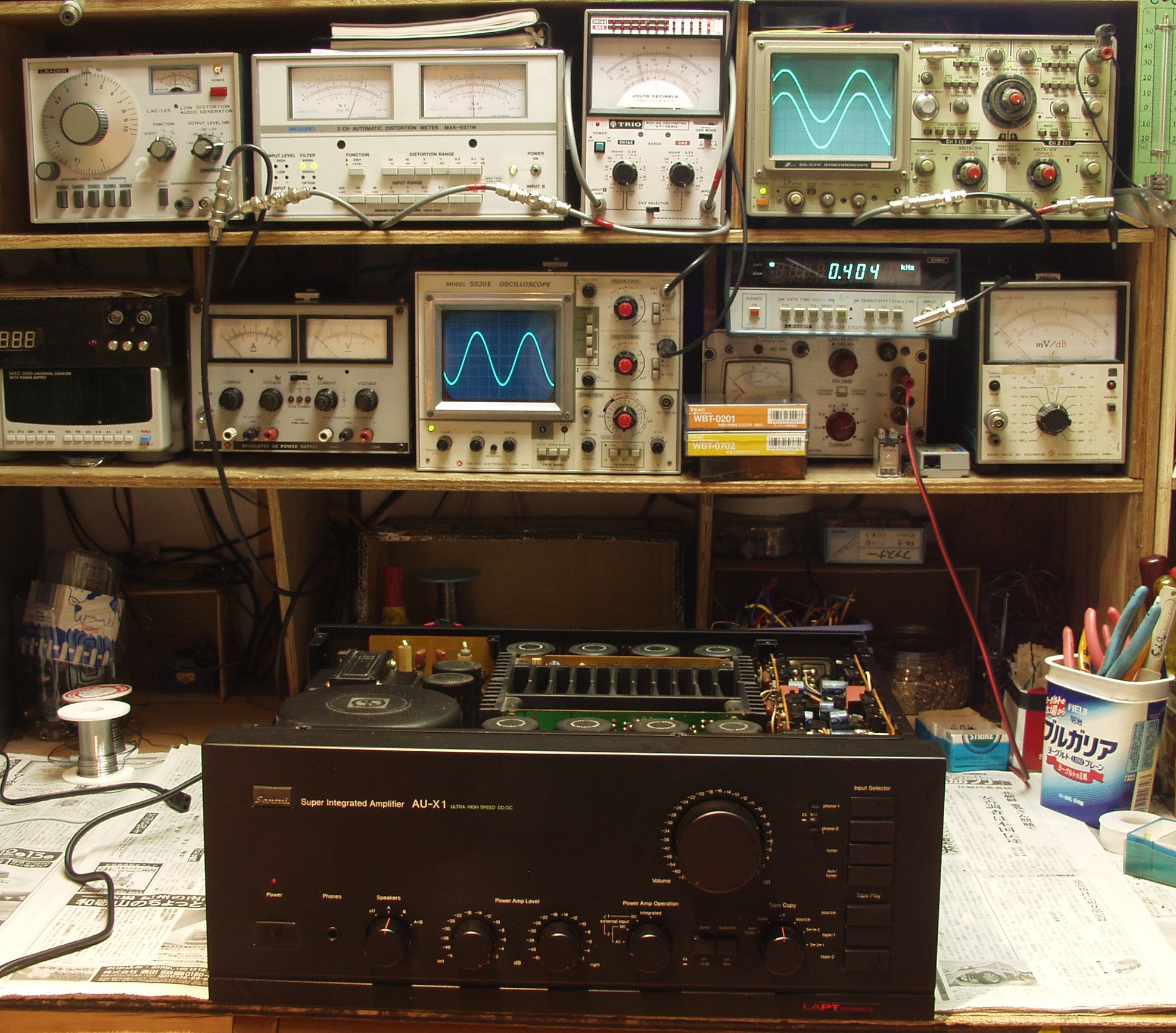

Ａ４．　点検中　出力・歪み率測定中

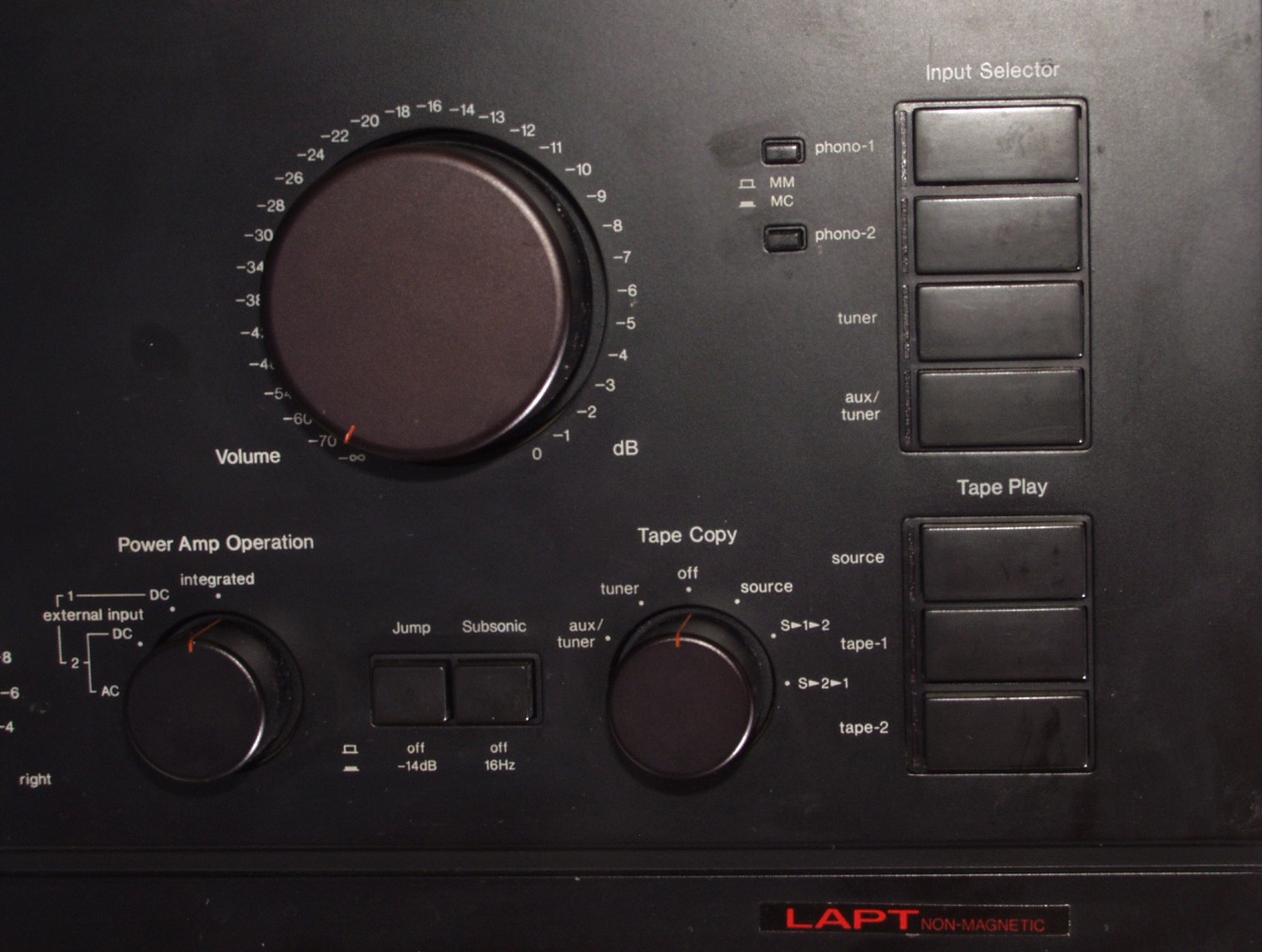

Ａ５．　点検中　表示ランプ２個切れている（Ｐｈｏｎｏ−１＆Ｔａｐｅ−１） 　　　　　　　　　　　　　　　　　　　　　　　　　　依頼範囲外＆通常修理なので、対処せず

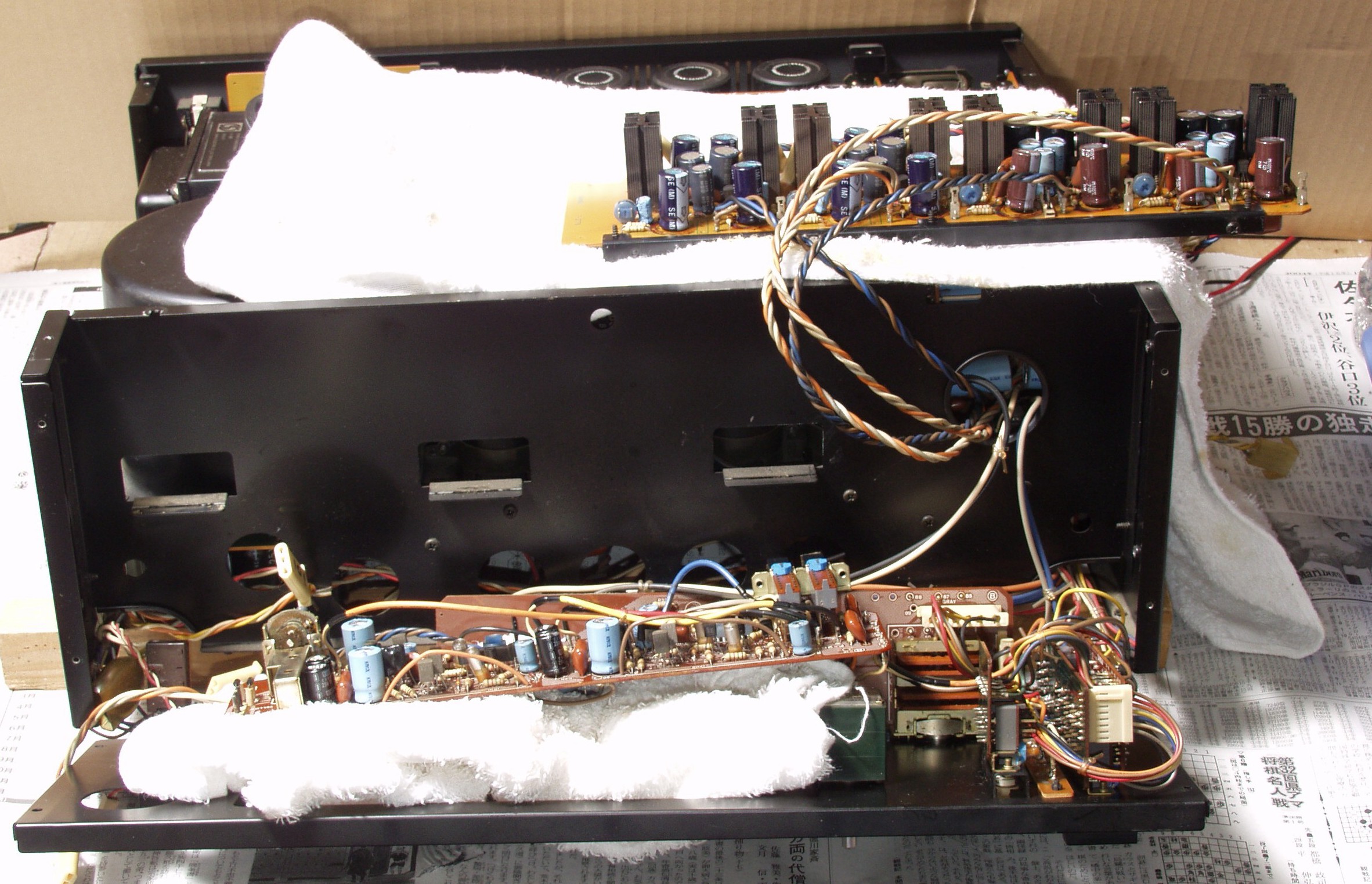

Ｃ．　修理状況 C１．　修理中　汎用機器は、この様に前パネルを取らないと基板が取り出せない

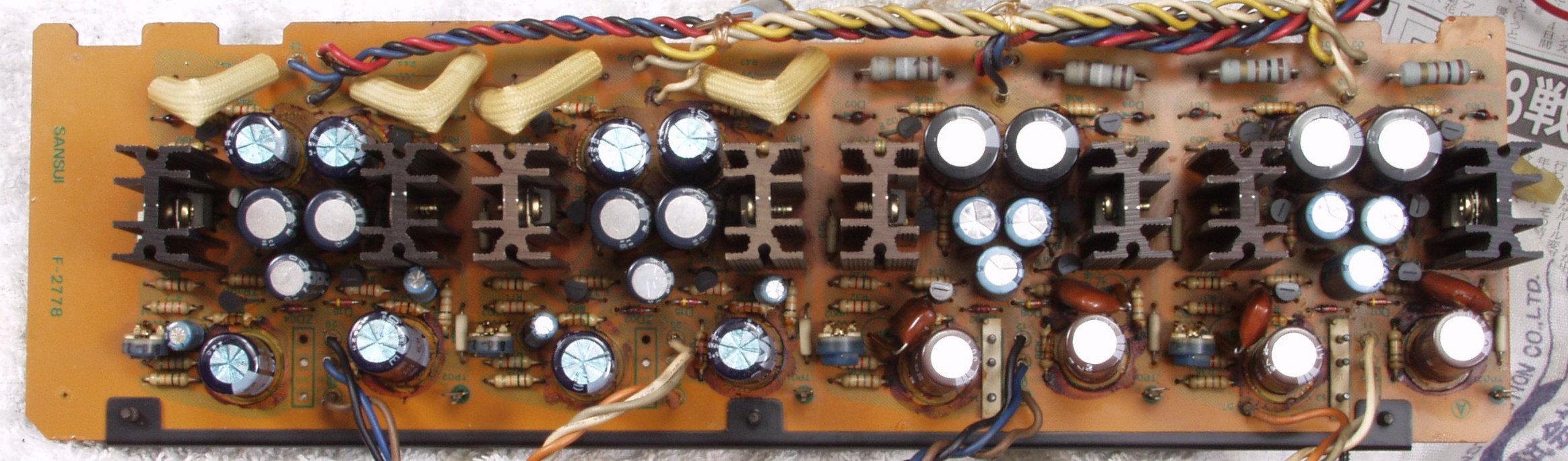

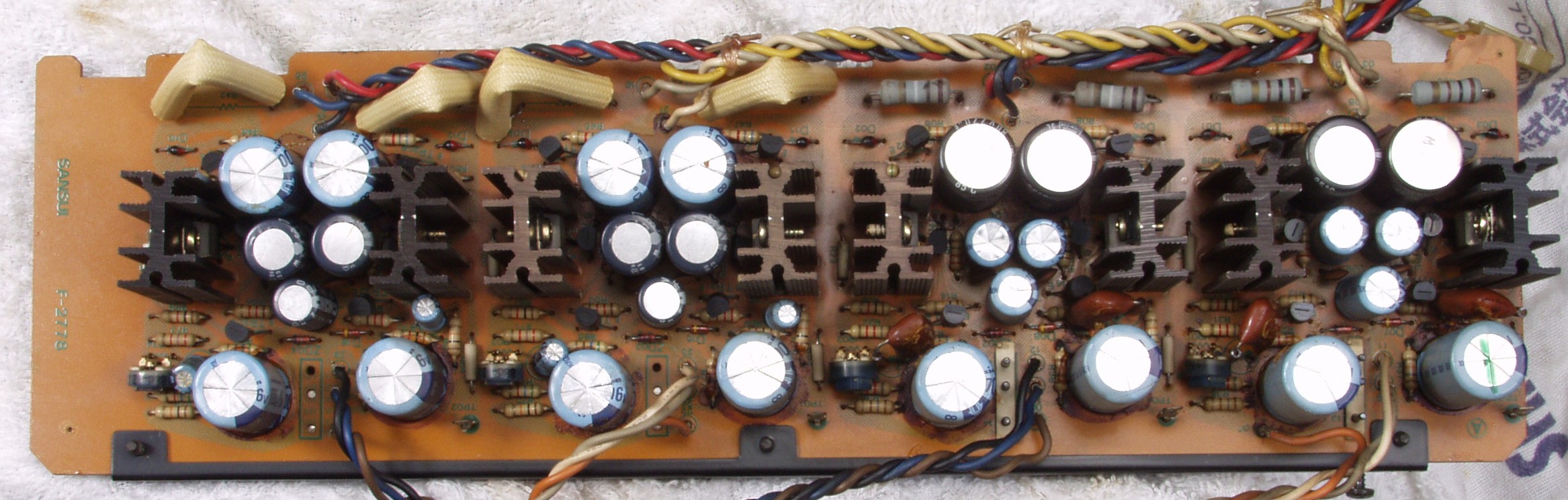

C２Ａ．　修理前　ＥＱ＆ＭＣ−ＡＭＰ電源基板

C２Ｂ．　修理後　ＥＱ＆ＭＣ−ＡＭＰ電源基板　電解コンデンサー１６個交換

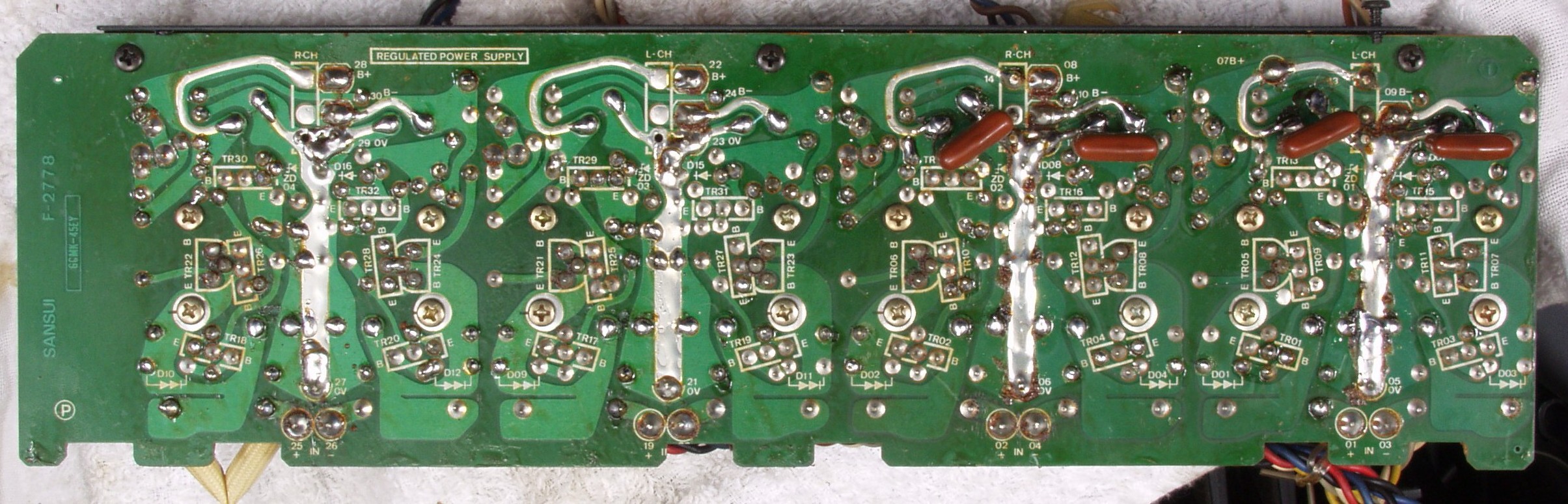

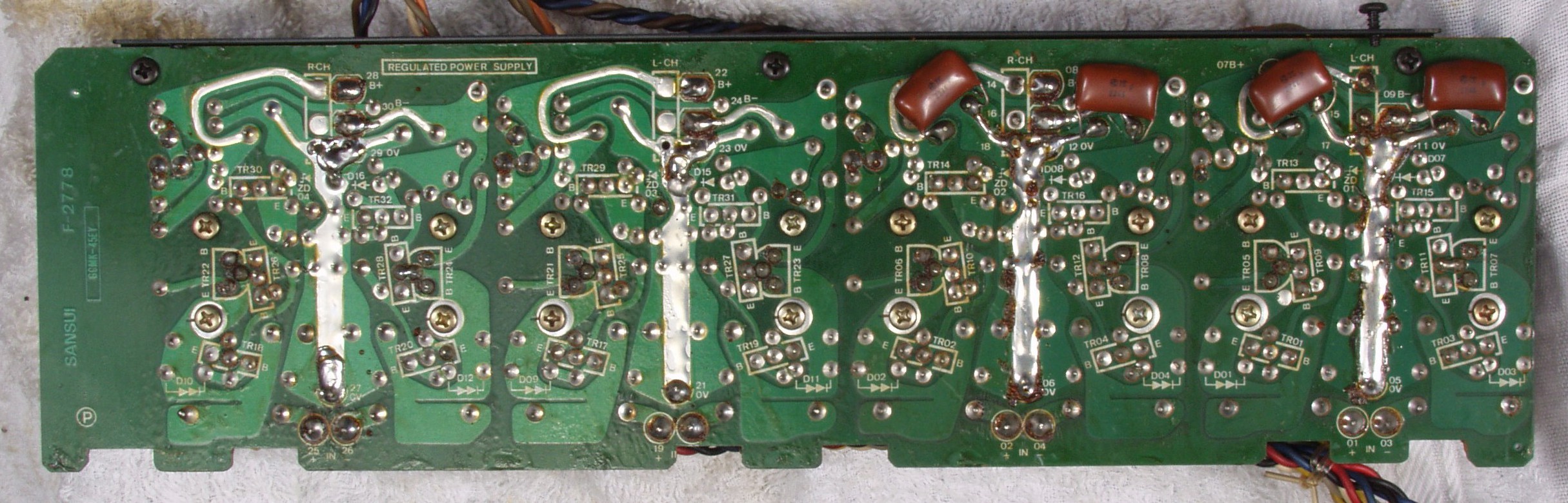

C２C．　修理前　ＥＱ＆ＭＣ−ＡＭＰ電源基板裏

C２B．　修理後（悪所の半田補正）　ＥＱ＆ＭＣ−ＡＭＰ電源基板裏

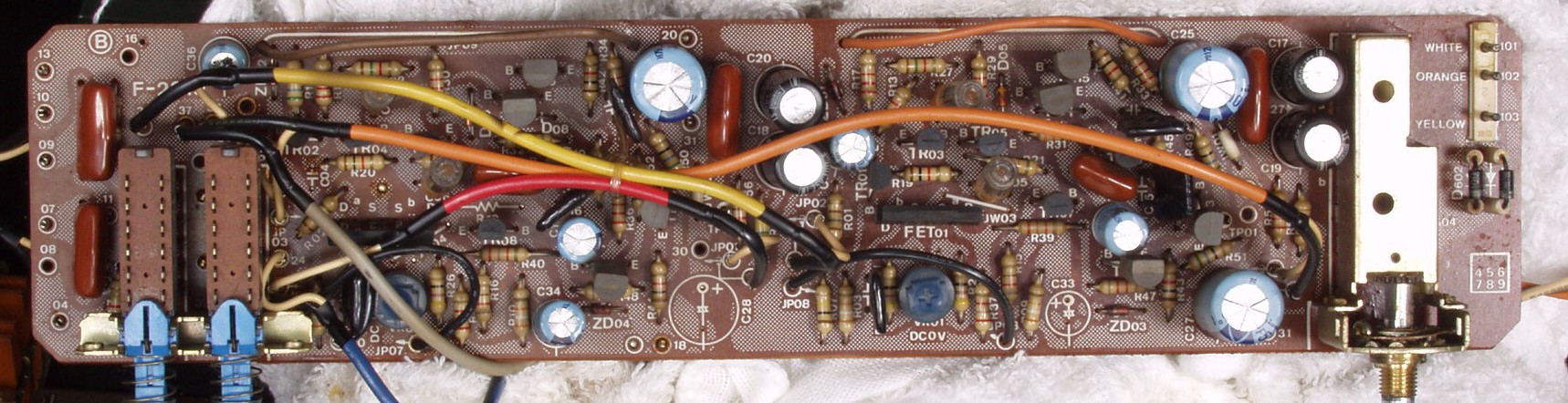

C３Ａ．　修理前　コントロール基板　電解コンデンサー４個、複合FET２個交換

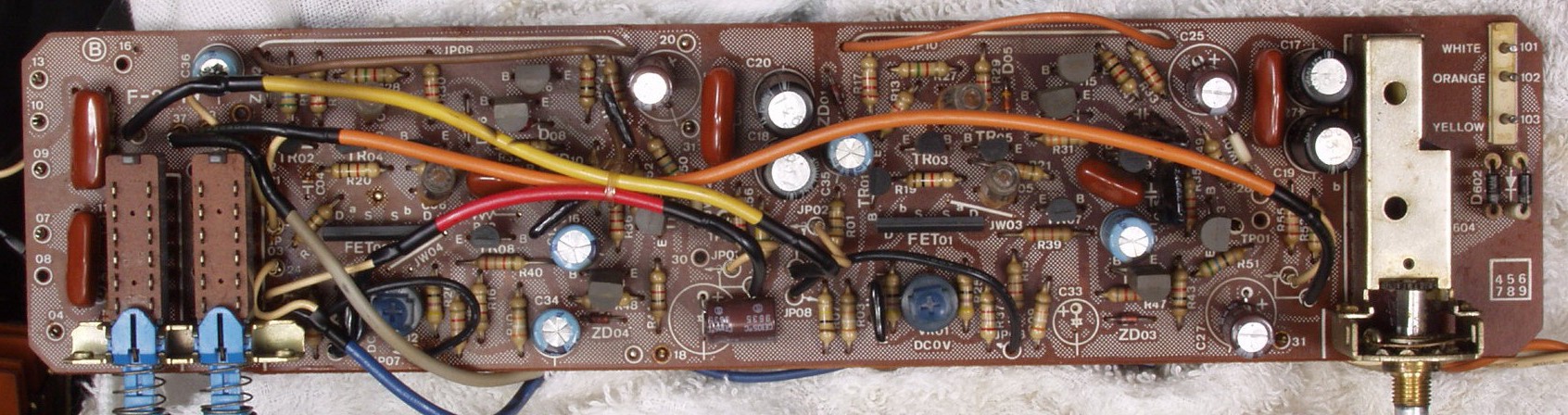

C３Ｂ．　修理後　コントロール基板

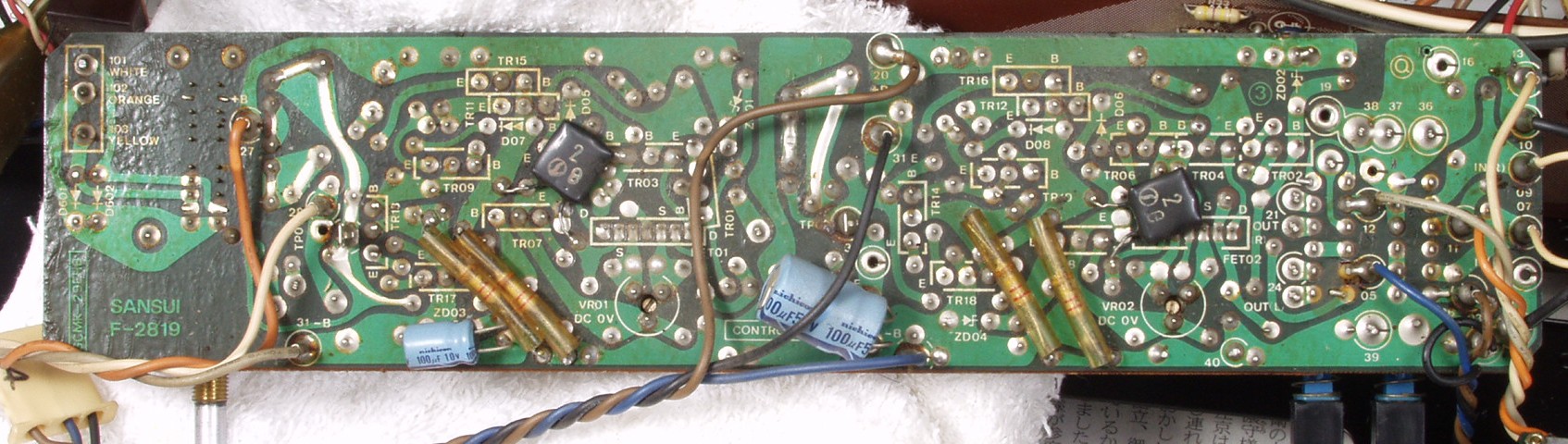

C３C．　修理前　コントロール基板裏

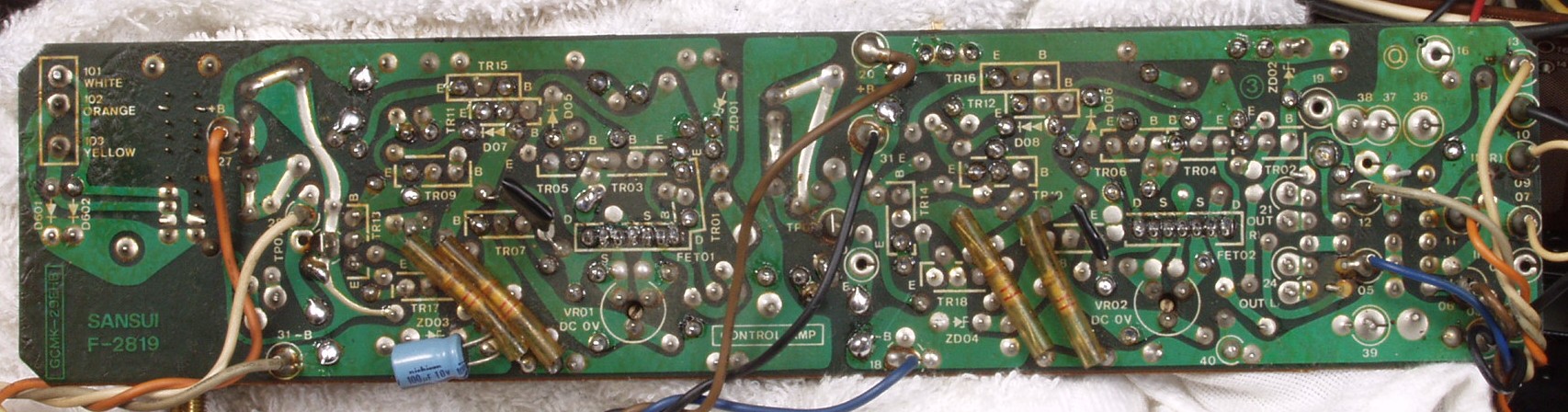

C３D．　修理後（悪所の半田補正）　コントロール基板裏

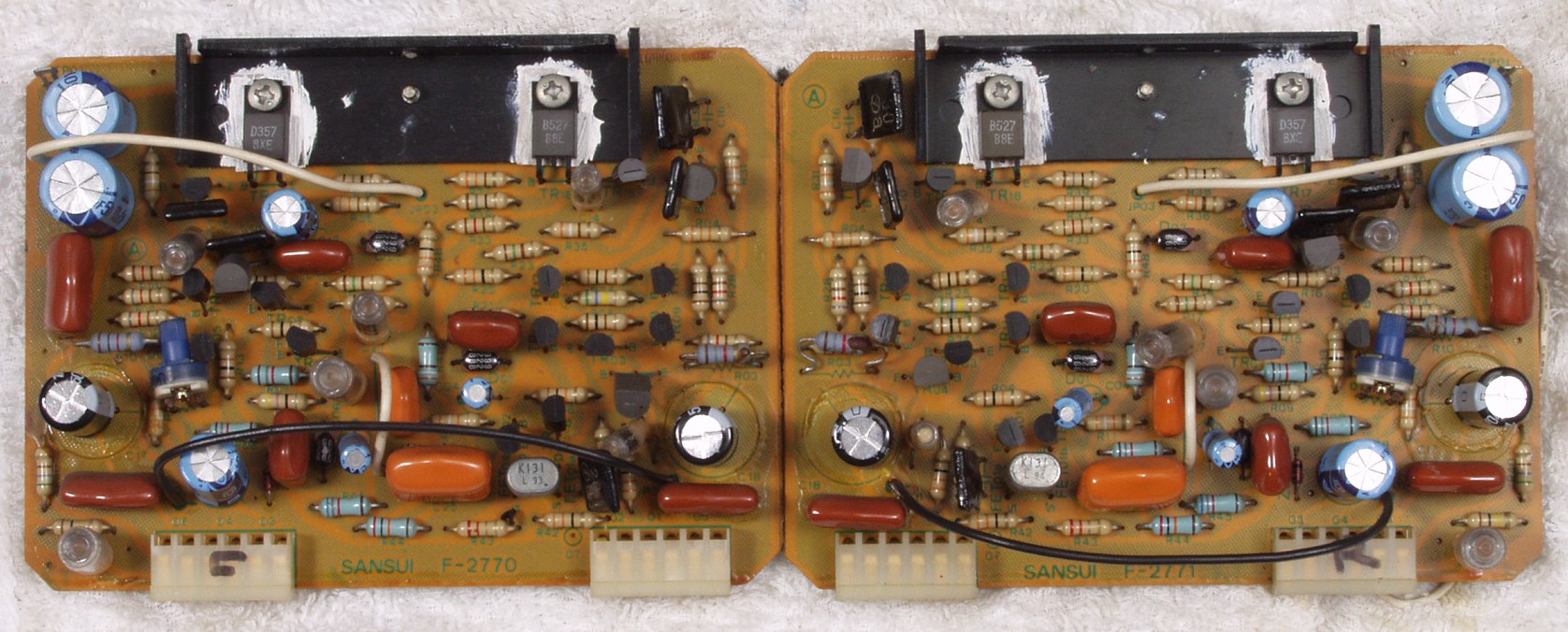

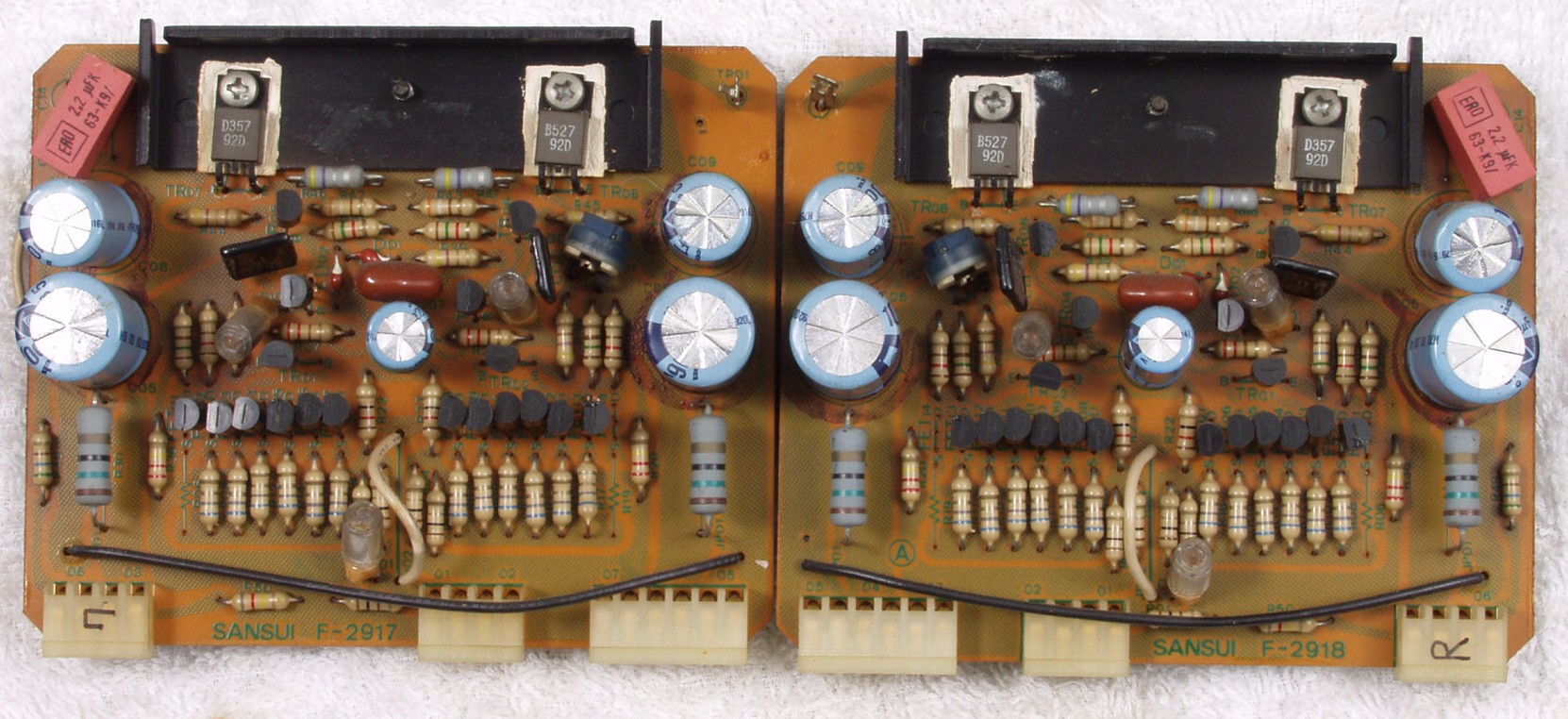

C４Ａ．　修理前　ＲＬ　ＥＱ−ＡＭＰ基板

C４Ｂ．　修理後　　ＲＬ　ＥＱ−ＡＭＰ基板　電解コンデンサー４個、複合ＦＥＴ（電界効果トランジスター）２個交換

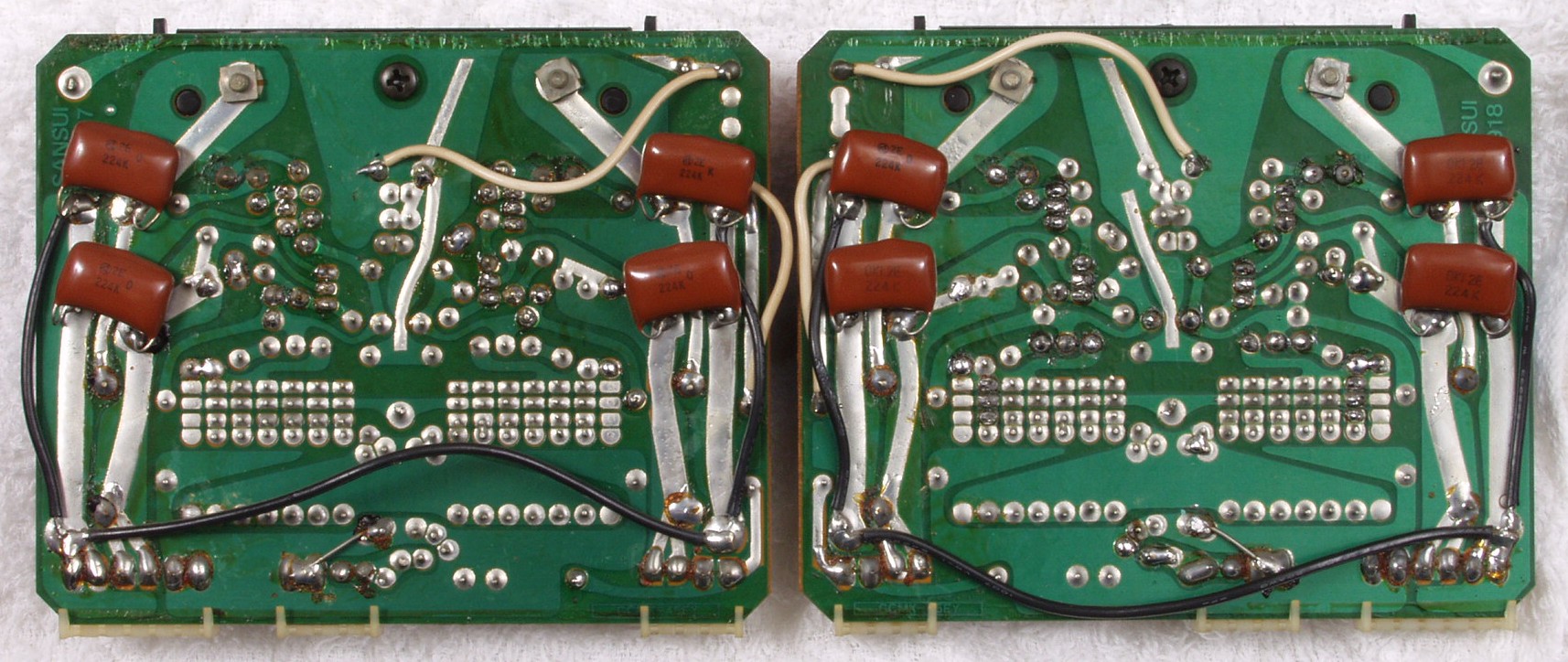

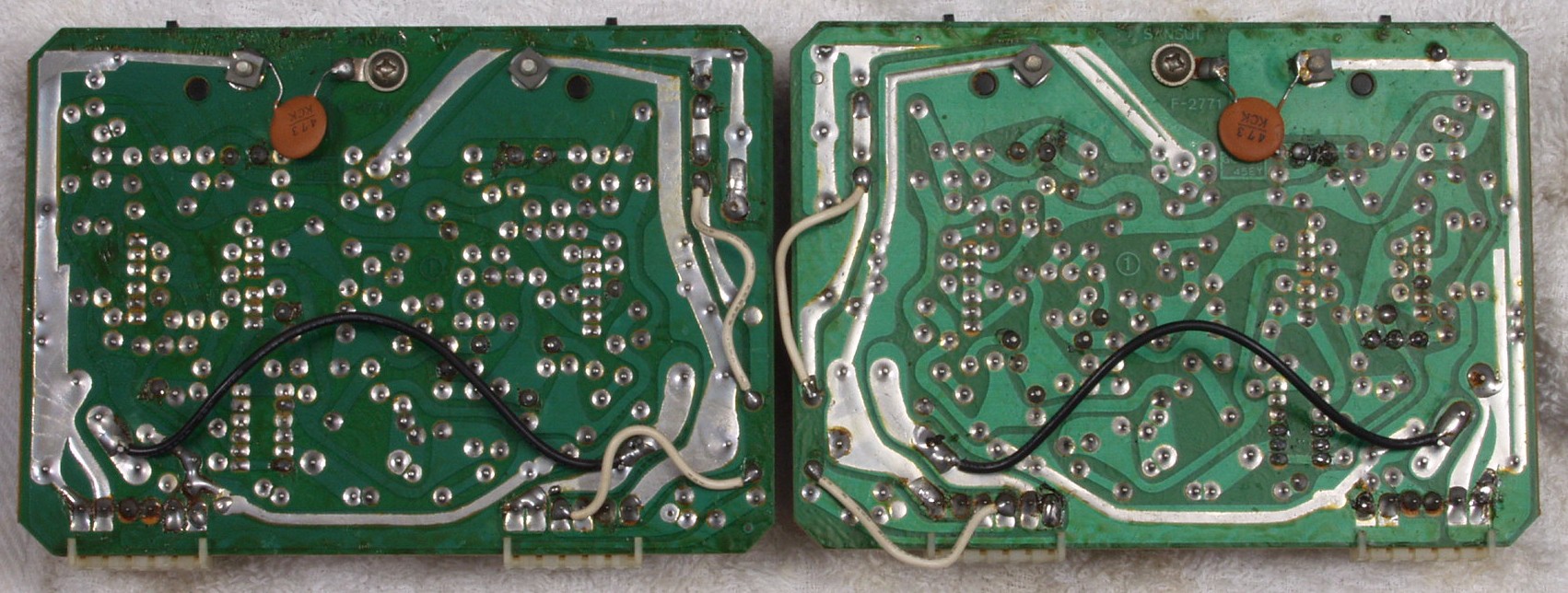

C４Ｃ．　修理前　　ＲＬ　ＥＱ−ＡＭＰ基板裏

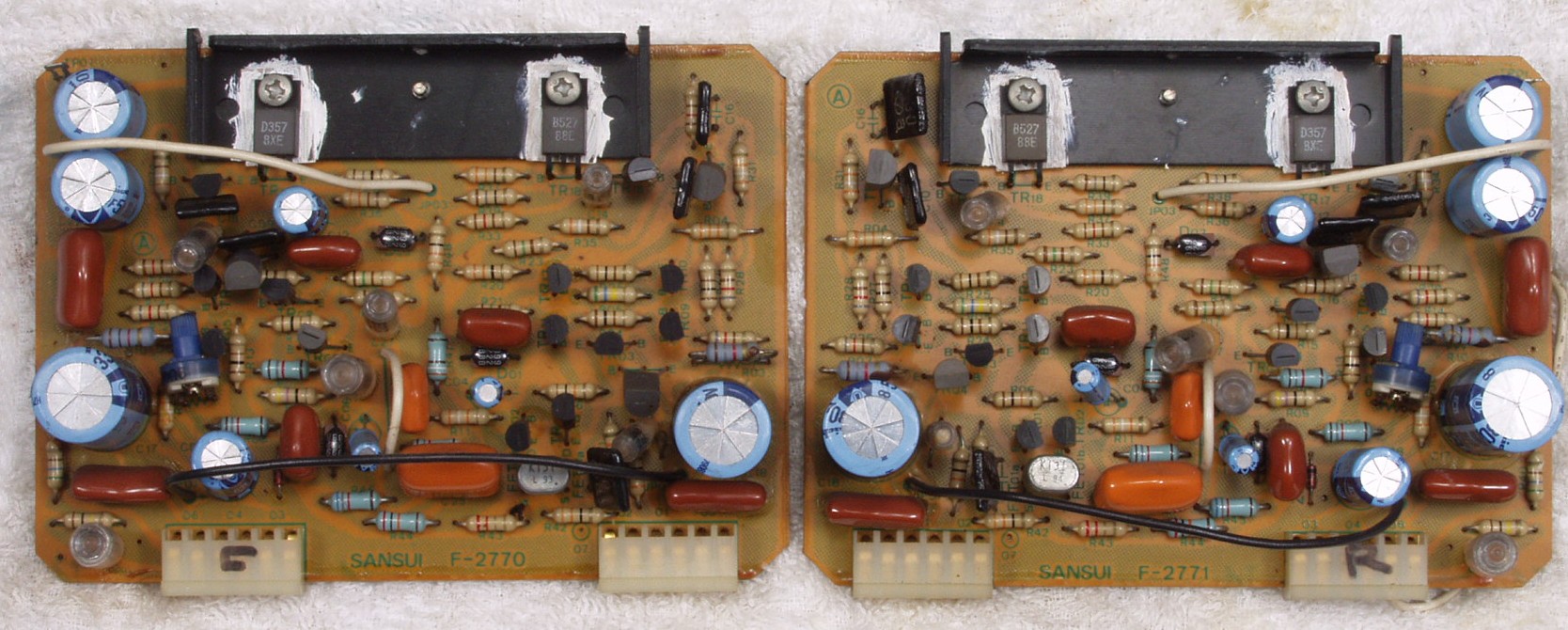

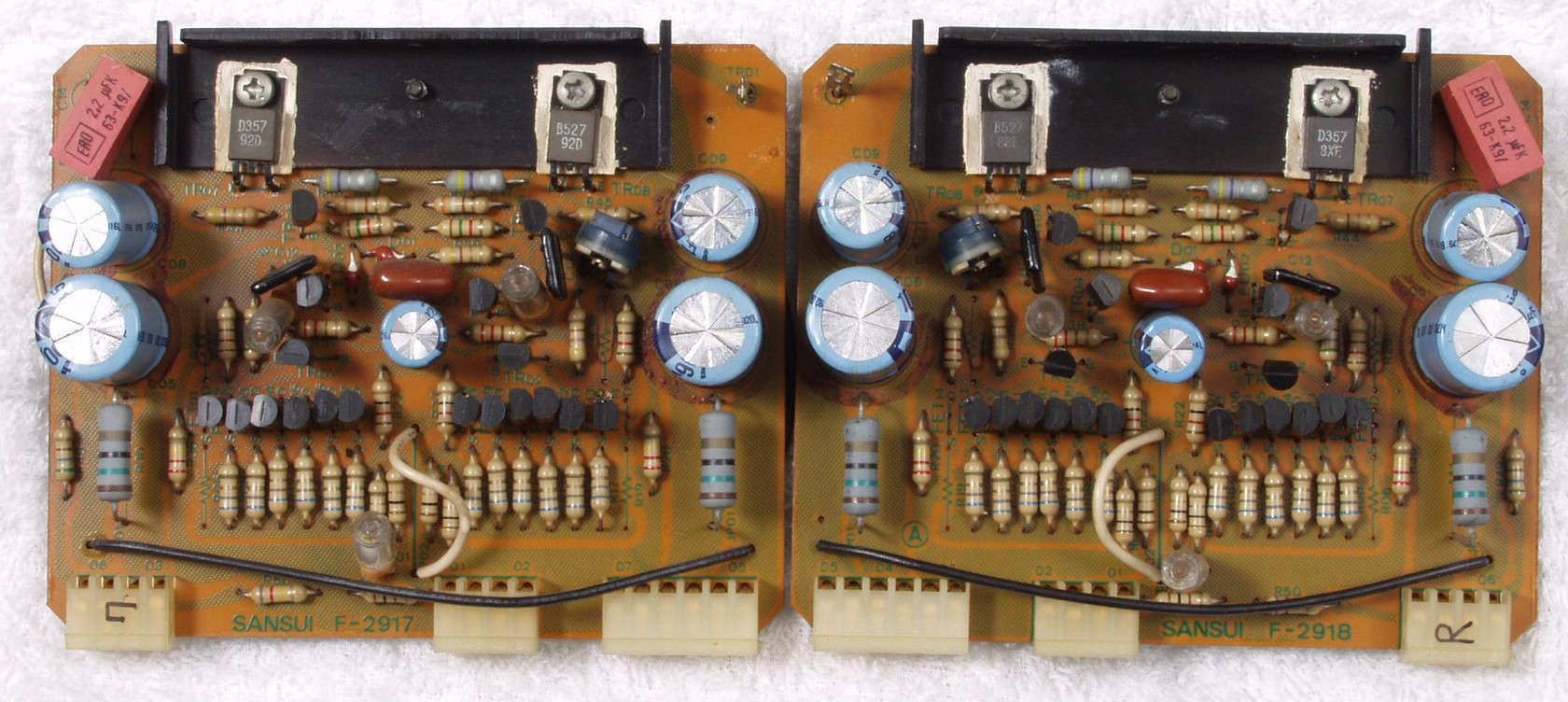

C５Ａ．　修理前　ＲＬ　ＭＣ−ＡＭＰ基板

C５Ｂ．　修理後　ＲＬ　ＭＣ−ＡＭＰ基板　ＴＲ（トランジスター）３個交換

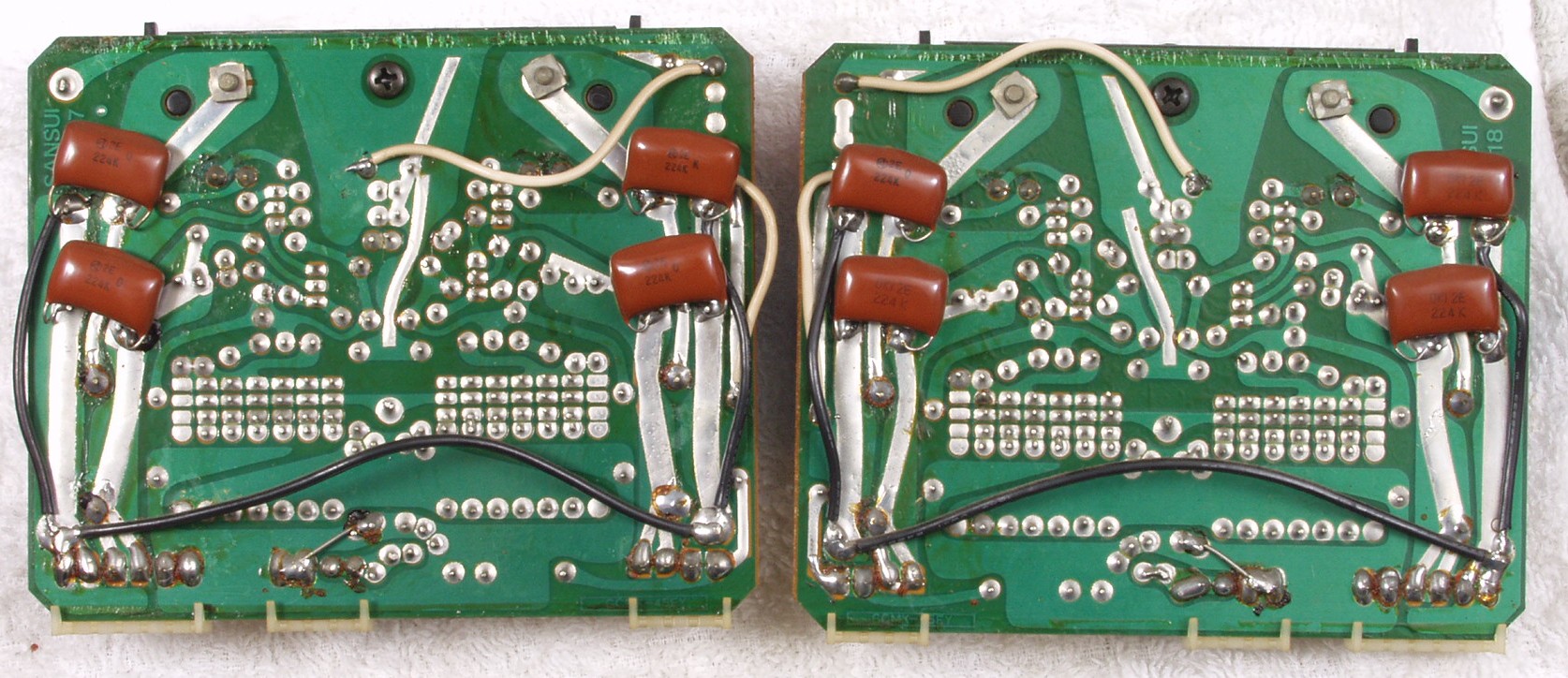

C５Ｃ．　修理前　Ｒ　ＭＣ−ＡＭＰ基板　裏

C５Ｄ．　修理後（半田補正）　Ｒ　ＭＣ−ＡＭＰ基板　裏

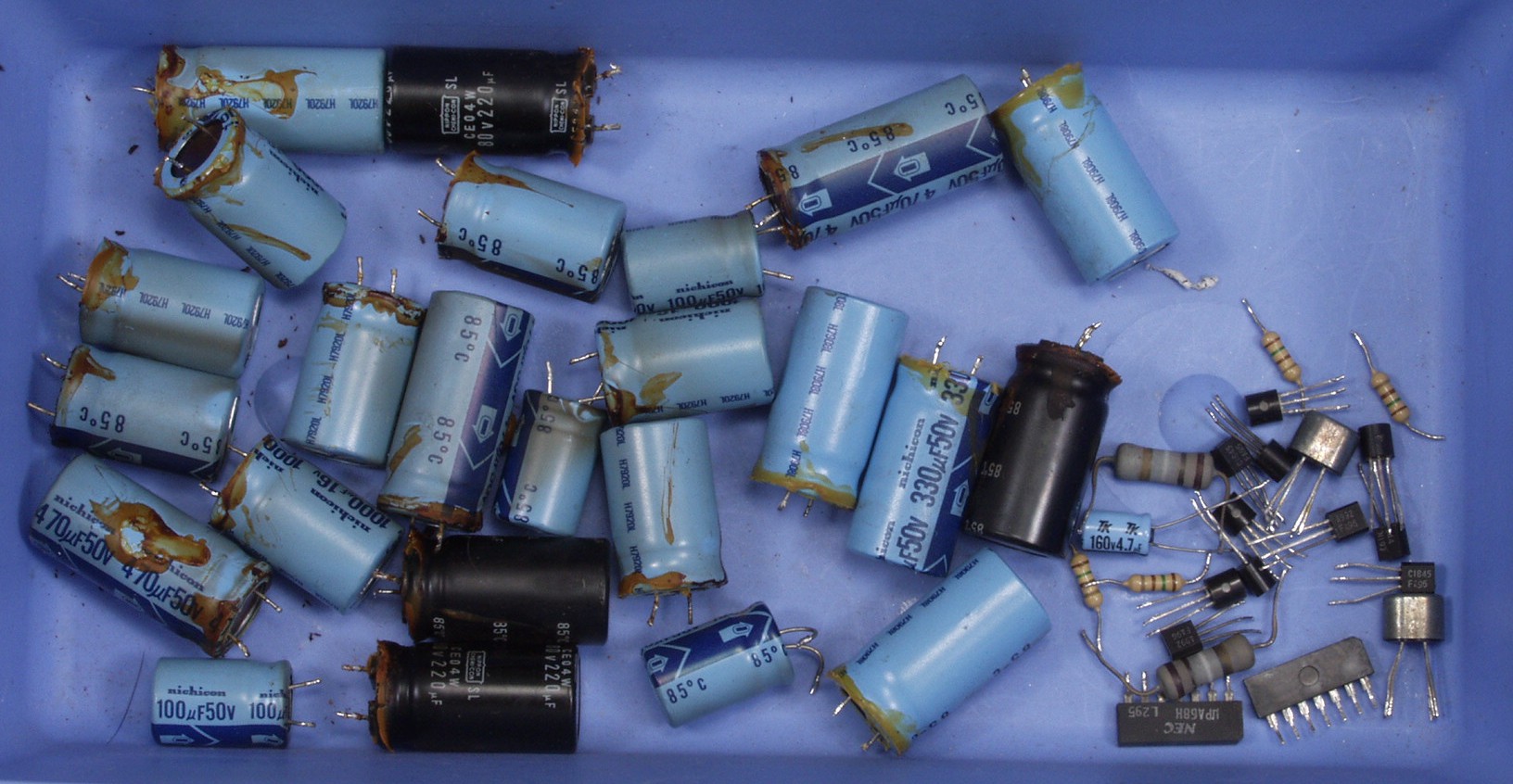

C６．　交換部品

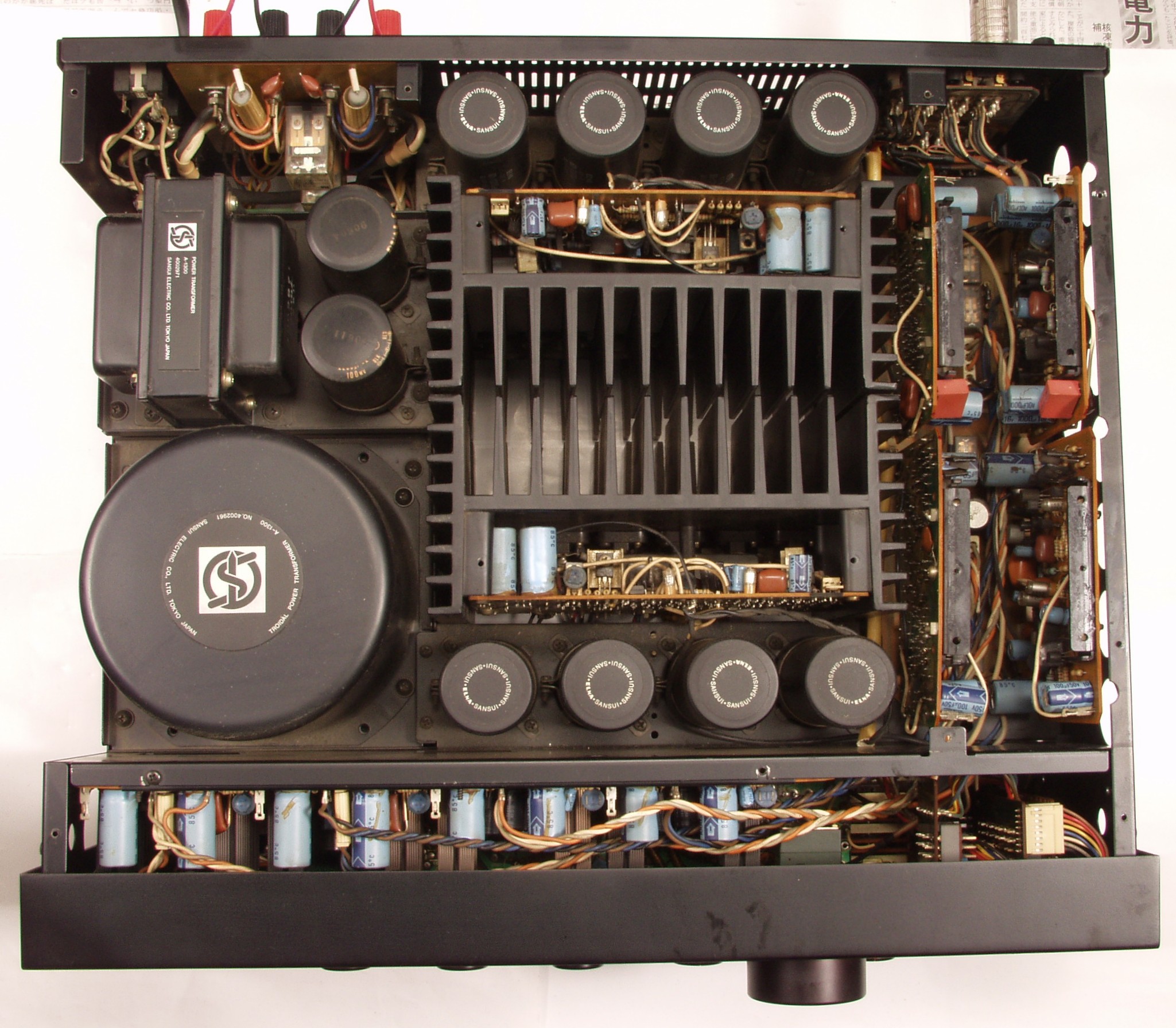

C７Ａ．　修理前　上から

C７Ｂ．　修理後　上から

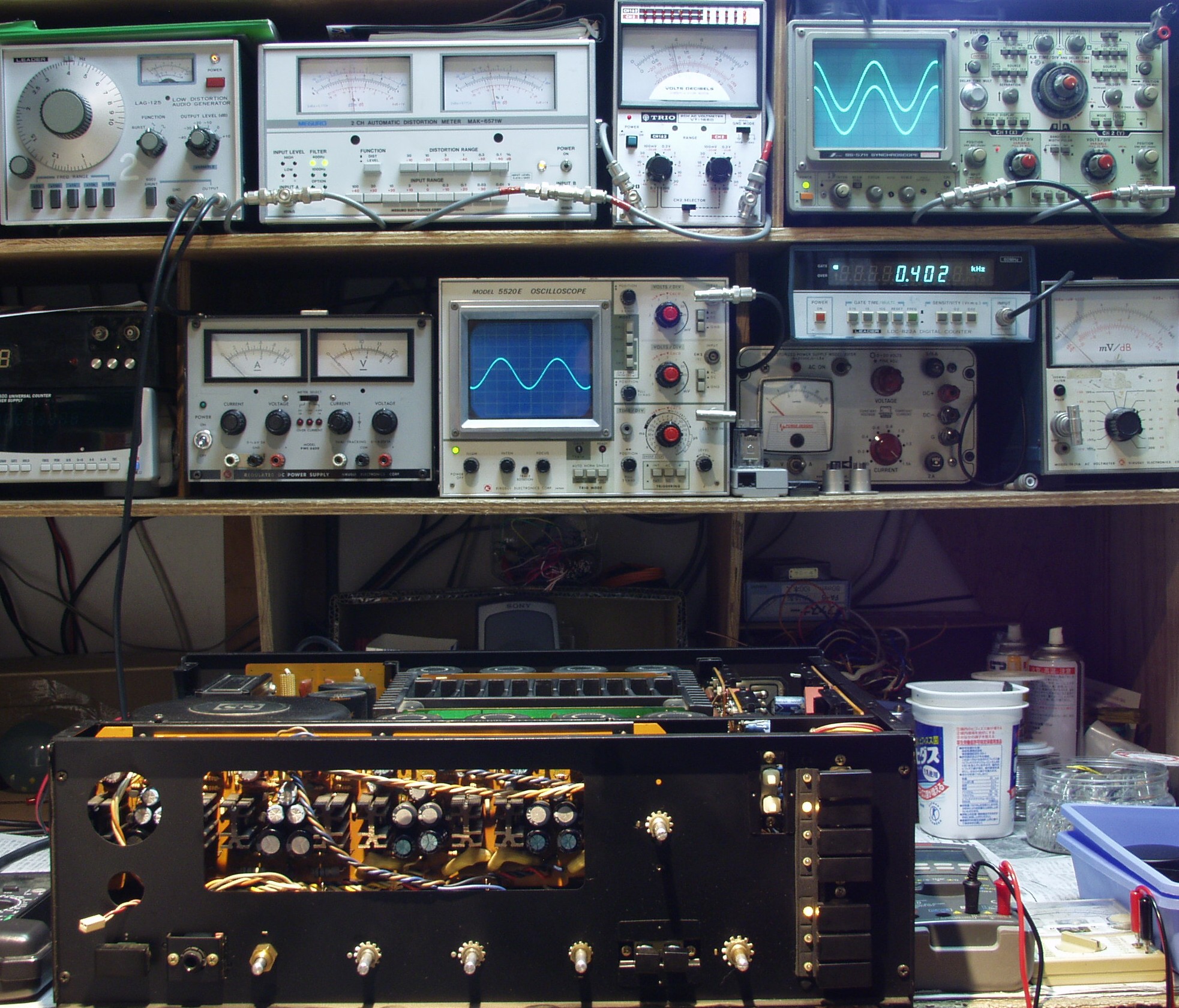

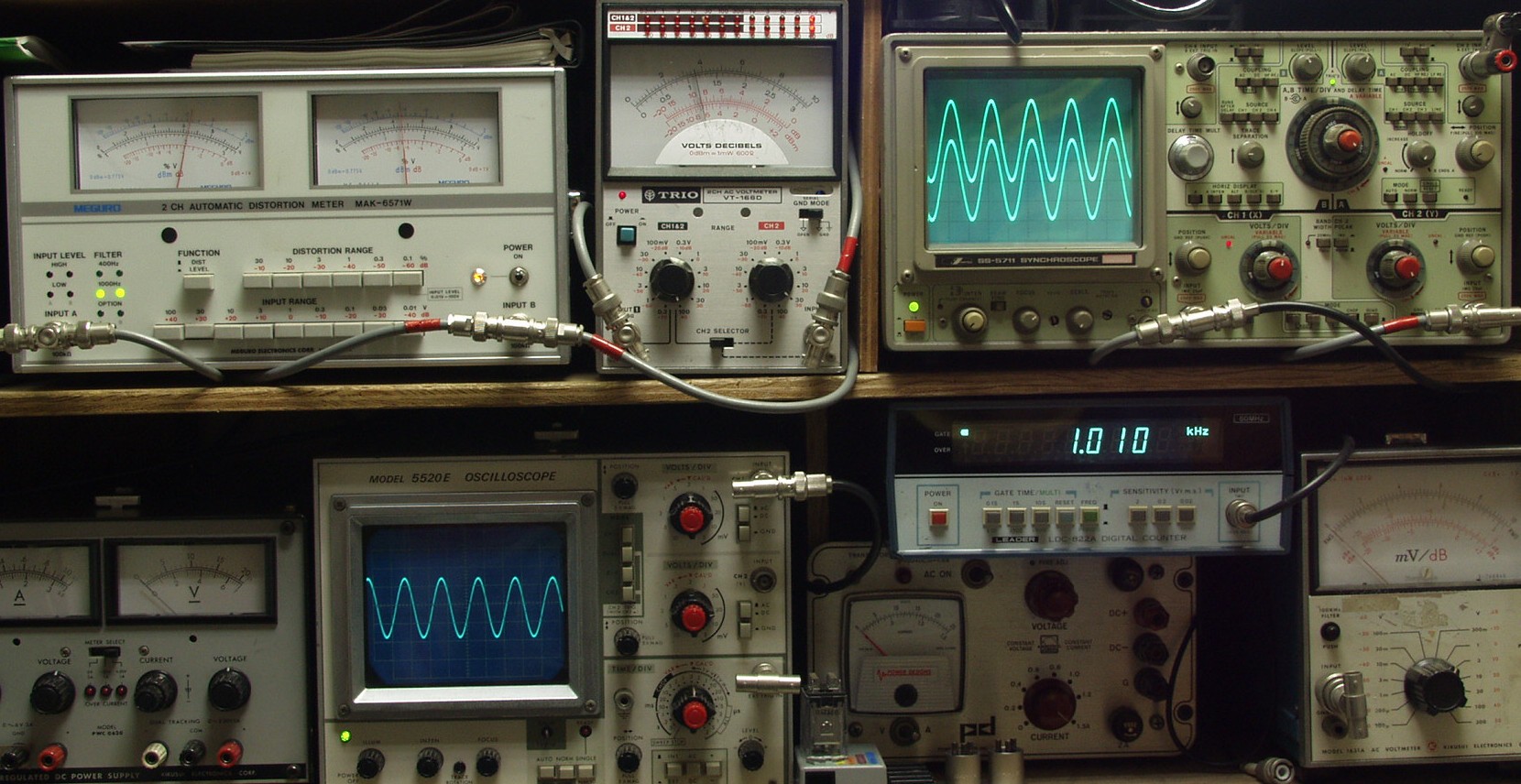

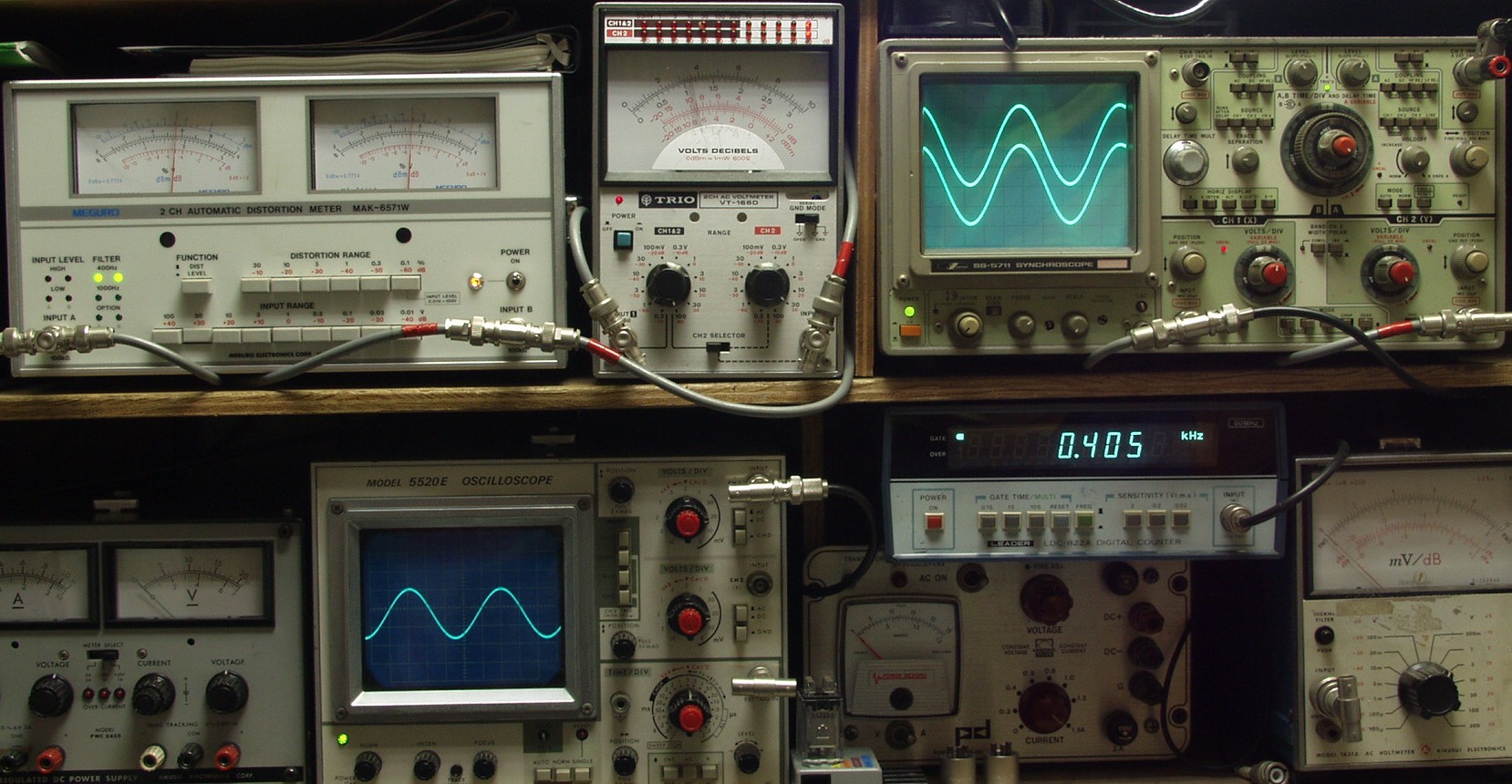

Ｅ．　測定・調整 Ｅ１．　出力／歪み率測定・調整 　　　　＜見方＞ 　　　　　下左オーデオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 　　　　　下中＝入力波形（オーデオ発振器のTTLレベル）　下右＝周波数計 　　　　　上左＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）

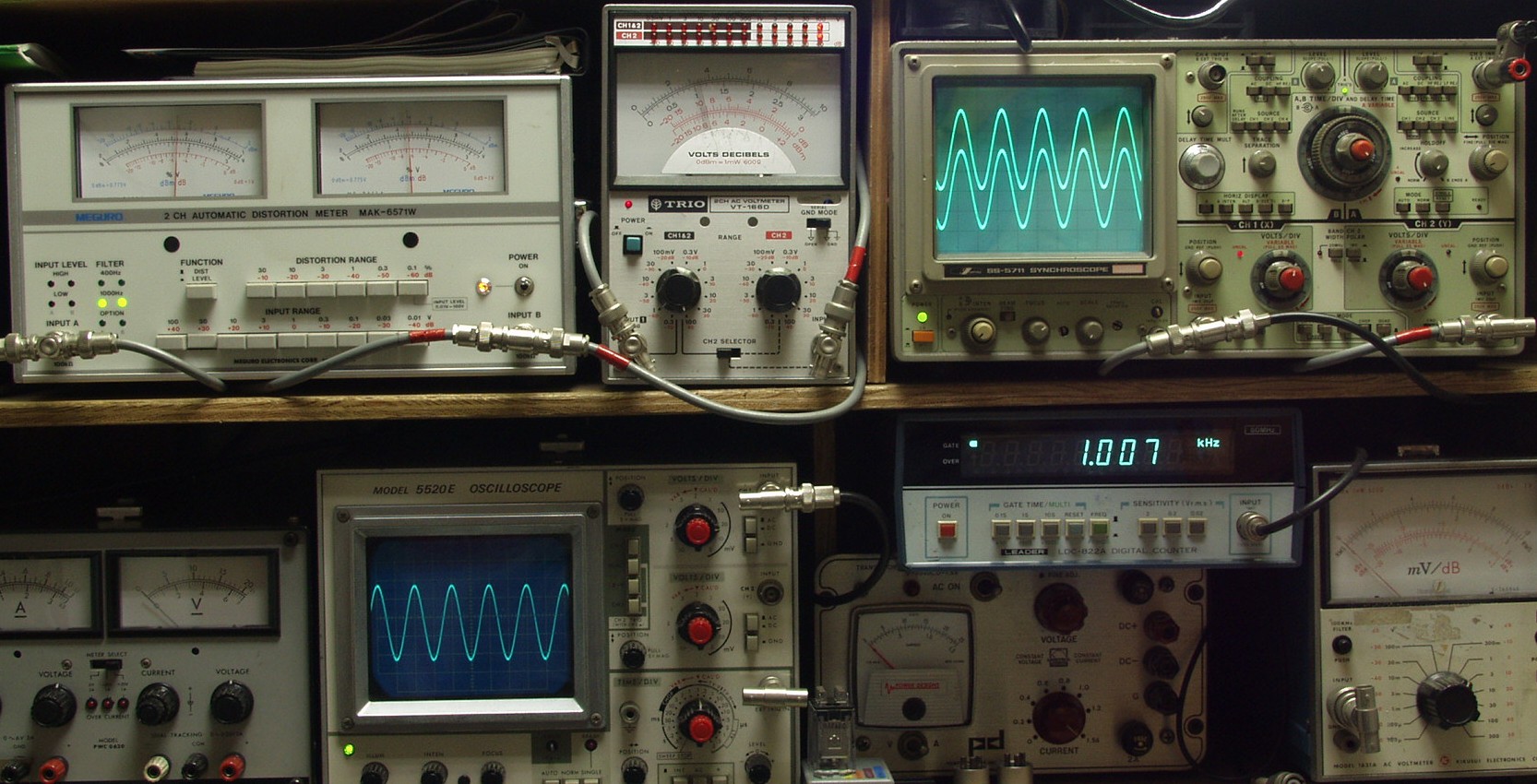

Ｅ２Ａ．　出力・歪み率測定・調整　　出力＝３６Ｖ＝１６２Ｗ　歪み率０．０８％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力

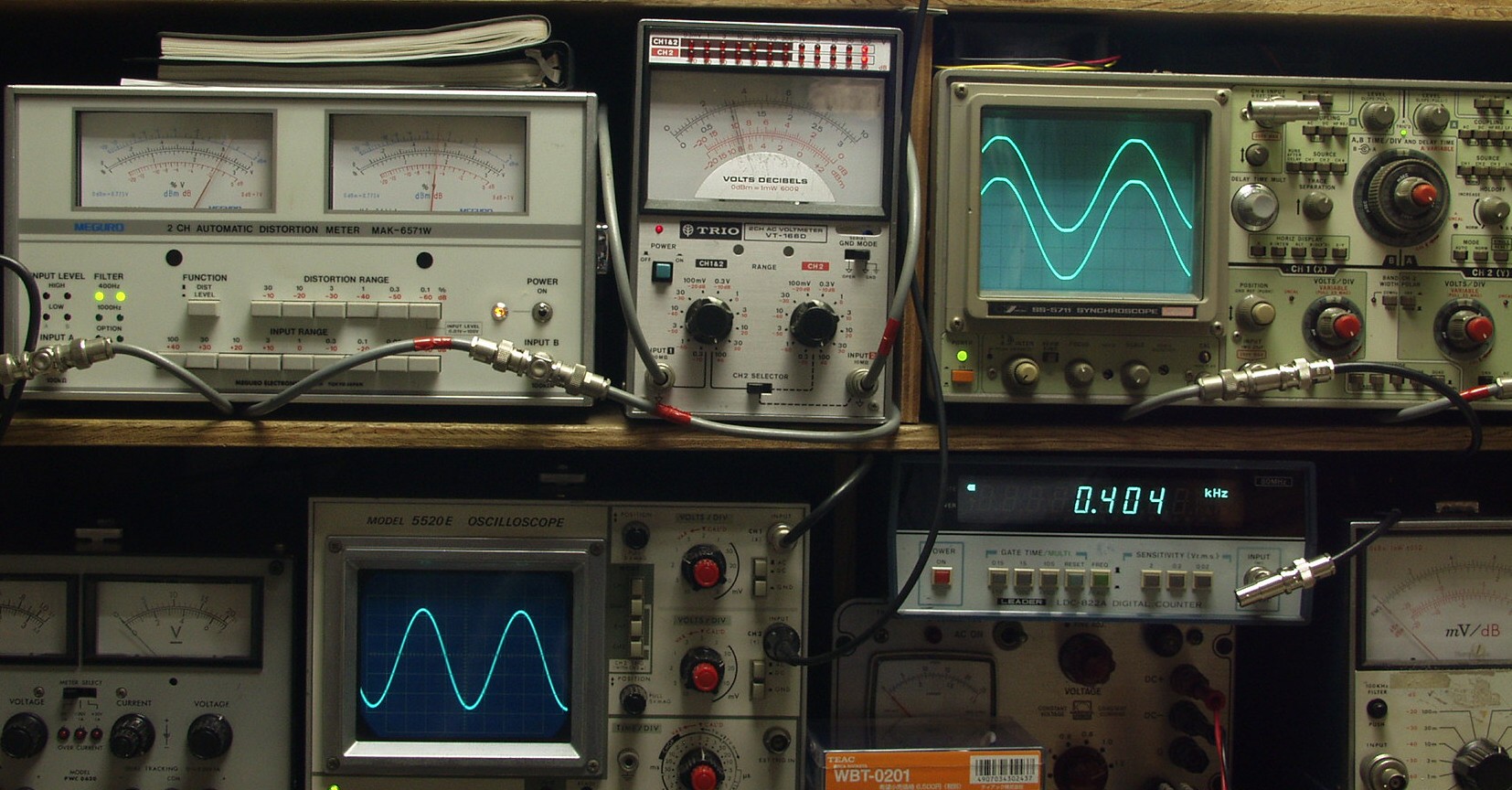

Ｅ２Ｂ．　出力・歪み率測定・調整　　出力＝３６Ｖ＝１６２Ｗ　歪み率０．０９％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力

Ｅ３Ａ．　出力・歪み率測定・調整　　出力＝３６Ｖ＝１６２Ｗ　歪み率０．０８％　ａｔ＝１０００ＨＺ　ＭＭ端子入力

Ｅ３Ｂ．　出力．歪み率測定・調整　　Ｒ−ＳＰ出力＝３６Ｖ＝１６２Ｗ　歪み率０．０６％　ａｔ＝４００ＨＺ　ＭＣ端子入力

Ｅ４Ａ．　出力．歪み率測定・調整　　Ｒ−ＳＰ出力＝３６Ｖ＝１６２Ｗ　歪み率０．２％　ａｔ＝１０００ＨＺ　ＭＣ端子入力

Ｅ４Ｂ．　出力．歪み率測定・調整　　Ｌ−ＳＰ出力＝３６Ｖ＝１６２Ｗ　歪み率０．１５％　ａｔ＝４００ＨＺ　ＭＣ端子入力

Ｅ５．　完成　引き続き２４時間エージング。

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｘ１　の仕様（マニアル・カタログより）

型式 ステレオプリメインアンプ、　ＡＵ−Ｘ１ パワーアンプ 実効出力（5Hz〜20kHz、THD 0.007％） 160W＋160W（8Ω）、　220W＋220W（4Ω） 実効出力（1kHz、THD 0.003％） 160W＋160W（8Ω）、　220W＋220W（4Ω） 全高調波歪率（5Hz〜20kHz） 0.007％以下（8Ω）、　0.008％以下（4Ω） 混変調歪率（70Hz：7kHz＝4：1） 0.007％以下（8Ω）、　0.008％以下（4Ω） 出力帯域幅（IHF、THD 0.02％） 5Hz〜70kHz（8Ω） 周波数特性（1W） DC〜500kHz（+0dB、-3dB） 入力感度/インピーダンス（1kHz） 1V/33kΩ S/N比（IHF、Aネットワーク） 125dB以上 チャンネルセパレーション（IHF、1kHz） 95dB以上 ライズタイム/フォールタイム 0.5μsec スルーレイト ±260V/μsec ヘッドホン端子出力 150mW（8Ω） 使用スピーカー 4〜16Ω（A、B）、　8Ω以上（A＋B） プリアンプ部 入力感度/インピーダンス（1kHz） Phono1、2（MM）＝2.5mV（47kΩ） Phono1、2（MC）＝0.1mV（0.2kΩ以下） AUX、Tuner＝200mV（33kΩ） Tape、Play1、2（PIN）＝200mV（33kΩ） 最大許容入力（1kHz、THD 0.01％） Phono1、2（MM）＝330mV Phono1、2（MC）＝40mV 出力電圧（1kHz） Tape、Rec1、2（PIN）＝200mV（47kΩ時） Pre Out1、2＝1V（47kΩ時） Max Pre Out（THD 0.05％）＝10V（47kΩ時） 出力インピーダンス（1kHz） Tape Rec1、2（PIN）＝600Ω以下 Pre Out1、2＝600Ω以下 全高調波歪率 MC（1kHz、Rec Out）＝0.005％以下 MM（20Hz〜20kHz、Rec Out）＝0.005％以下 Aux、Tuner、Tape Play1、2＝0.005％以下 混変調歪率（70Hz：7kHz＝4：1） Aux、Tuner、Tape Play1、2（1V時）＝0.005％以下 周波数特性 Phono1、2（MC、RIAA偏差、20Hz〜20kHz）＝±0.2dB Phono1、2（MM、RIAA偏差、20Hz〜20kHz）＝±0.2dB SN比（IHF、Aネットワーク、ショートサーキット） Phono1、2（MC）＝76dB以上 Phono1、2（MM）＝91dB以上 Aux、Tuner、Tape Play1、2＝100dB以上 入力換算雑音 （Aネットワーク、ショートサーキット） Phono1、2（MC）＝-156dBV Phono1、2（MM）＝-143dBV チャンネルセパレーション （IHF、1kHz） Phono1、2（MC）＝70dB以上 Phono1、2（MM）＝75dB以上 Aux、Tuner、Tape Play1、2＝80dB以上 入力間セパレーション （1kHz、ショートサーキット） Tuner-Phono1、2（MM）＝90dB以上 Tape Play1、2-Phono1、2（MM)＝90dB以上 Tuner-Tape Play1、2＝100dB以上 Tape Play1-Tape Play2＝100dB以上 サブソニックフィルター 16Hz（-3dB、6dB/oct） その他 消費電力 400W（電気用品取締法） 外形寸法 幅480×高さ195×奥行450mm 重量 27.7kg 価格 ￥210,000(1979年11月発売)
