| Ｓａｎｓｕｉ Ｃ−２３０１． ３台目修理記録２ |
| 同時修理 Ｓａｎｓｕｉ Ｂ−２３０１Ｌ. ５台目修理はこちら 平成２３年１２月１７日到着 平成２４年１月１１日完了 |
| A． 修理前の状況 別ファイルが開きます。 Ｔ． 修理前点検測定 。 Ｃ． 修理状況 別ファイルが開きます。 Ｅ． 調整・測定。 Ｆ． 上位測定器による 調整・測定 Ｘ． Ｂ−２３０１Ｌと接続する為の、バランスケーブル（ＸＬＲ・キャノン） |

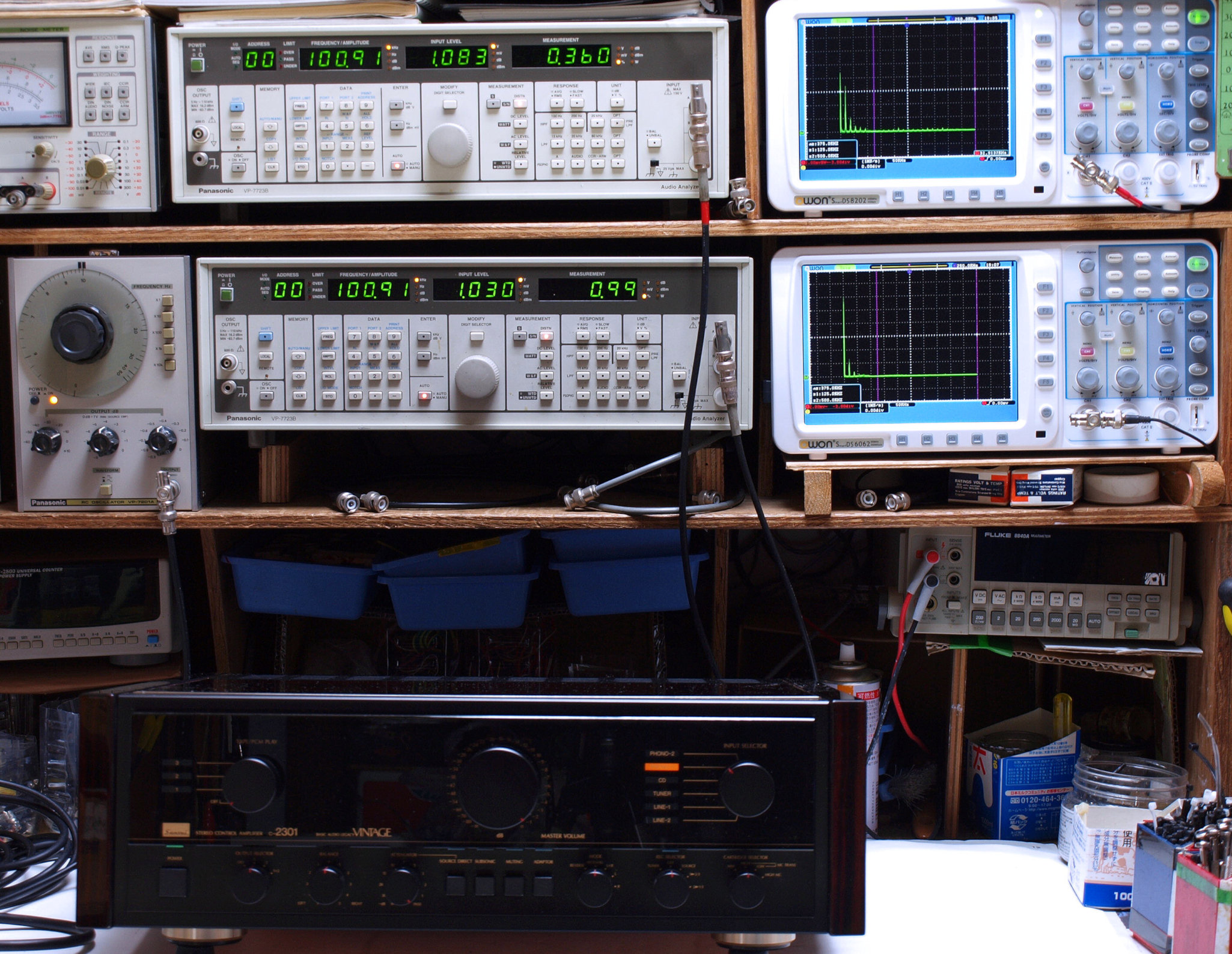

| Ｔ． 修理前点検測定。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｔ１． 出力・歪み率測定・調整 「見方」。 上段中 右側ＳＰ出力を「Audio Analyzer Ｐａｎａｓｏｎｉｃ ＶＰ−７７２３Ｂ」により測定。 表示ＬＥＤ、 左端＝メモリーＮｏ、 中左＝周波数測定、 中右＝出力電圧測定、 右端＝歪み率測定。 上段右端 ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 下段中 左側ＳＰ出力を「Audio Analyzer Ｐａｎａｓｏｎｉｃ ＶＰ−７７２３Ｂ」により測定。 表示ＬＥＤ、 左端＝メモリーＮｏ、 中左＝周波数測定、 中右＝出力電圧測定、 右端＝歪み率測定。 下段右端 ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 下段左端 オーディオ発振器 ＶＰ−７２０１Ａ より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。 |
 |
| Ｔ２１． CD_50Hz入力、Ｒ側出力電圧１Ｖ出力、 ０．０１２％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．０１２％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。 |
 |
| Ｔ２２． CD_100Hz入力、Ｒ側出力電圧１Ｖ出力、 ０．０１１％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．０１２％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。 |
 |
| Ｔ２３． CD_500Hz入力、Ｒ側出力電圧１Ｖ出力、 ０．０１１％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．０１２％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。 |
 |
| Ｔ２４． CD_1ｋHz入力、Ｒ側出力電圧１Ｖ出力、 ０．０１１％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．０１２％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。 |
 |

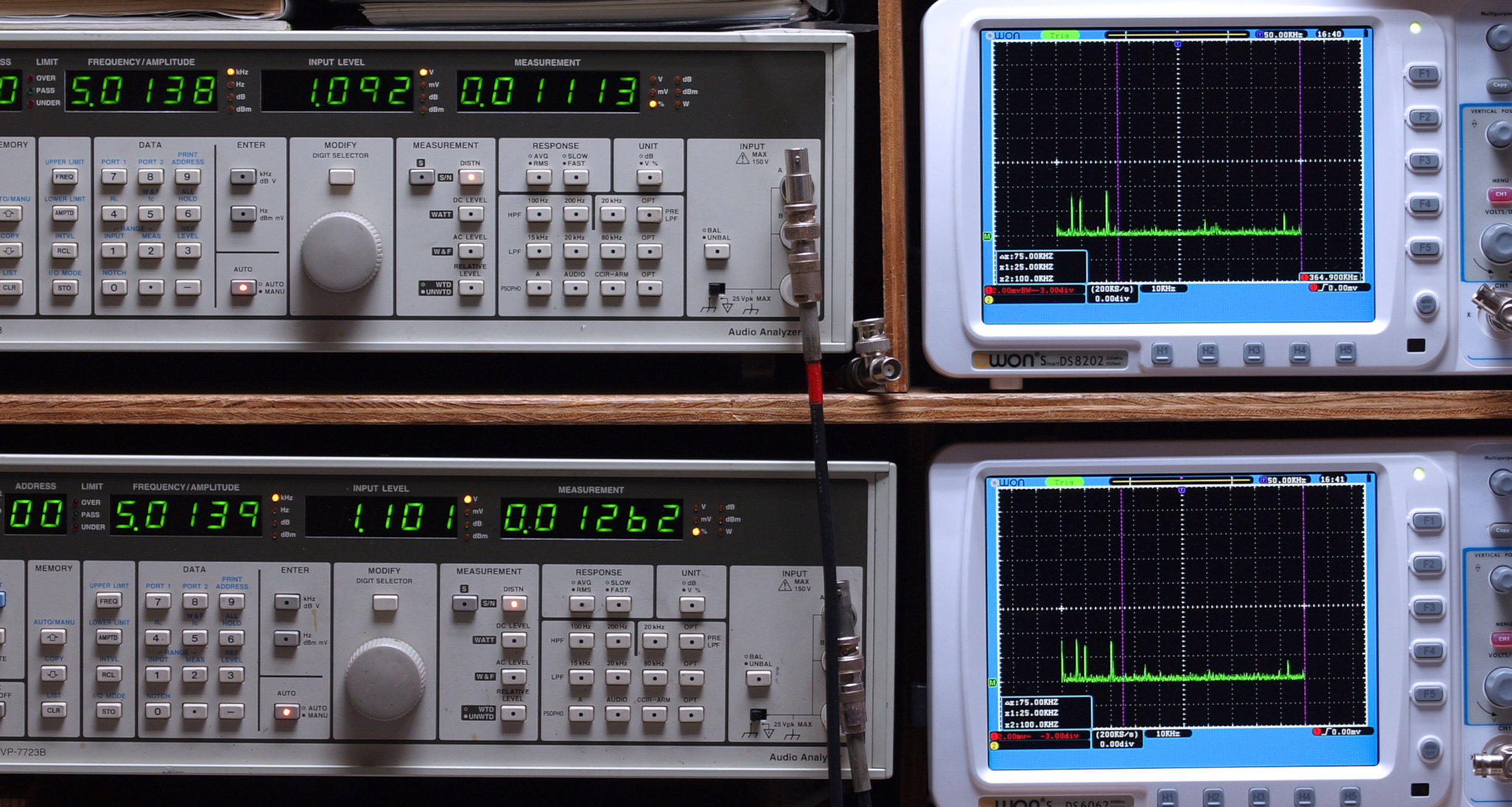

| Ｔ２５． CD_5kHz入力、Ｒ側出力電圧１Ｖ出力、 ０．０１１％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．０１３％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。 |
 |
| Ｔ２６． CD_10kHz入力、Ｒ側出力電圧１Ｖ出力、 ０．０１％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．０１％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。 |
 |
| Ｔ２７． CD_50kHz入力、Ｒ側出力電圧１Ｖ出力、 ０．０１１％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．０１２％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 |
 |
| Ｔ２８． CD_100kHz入力、Ｒ側出力電圧１Ｖ出力、 ０．０１％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．０１％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 |
 |
| Ｔ２９． CD_１50kHz入力、Ｒ側出力電圧１Ｖ出力、 ０．０２５％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．０２８％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 |
 |
| Ｔ３１． MCトランス_50Hz入力、Ｒ側出力電圧１Ｖ出力、 １．０％歪み。 Ｌ側出力電圧１Ｖ出力、 １．０％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。 |
 |
| Ｔ３２． MCトランス_100Hz入力、Ｒ側出力電圧１Ｖ出力、 ０．９３％歪み。 Ｌ側出力電圧１Ｖ出力、 １．３％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。 |
 |

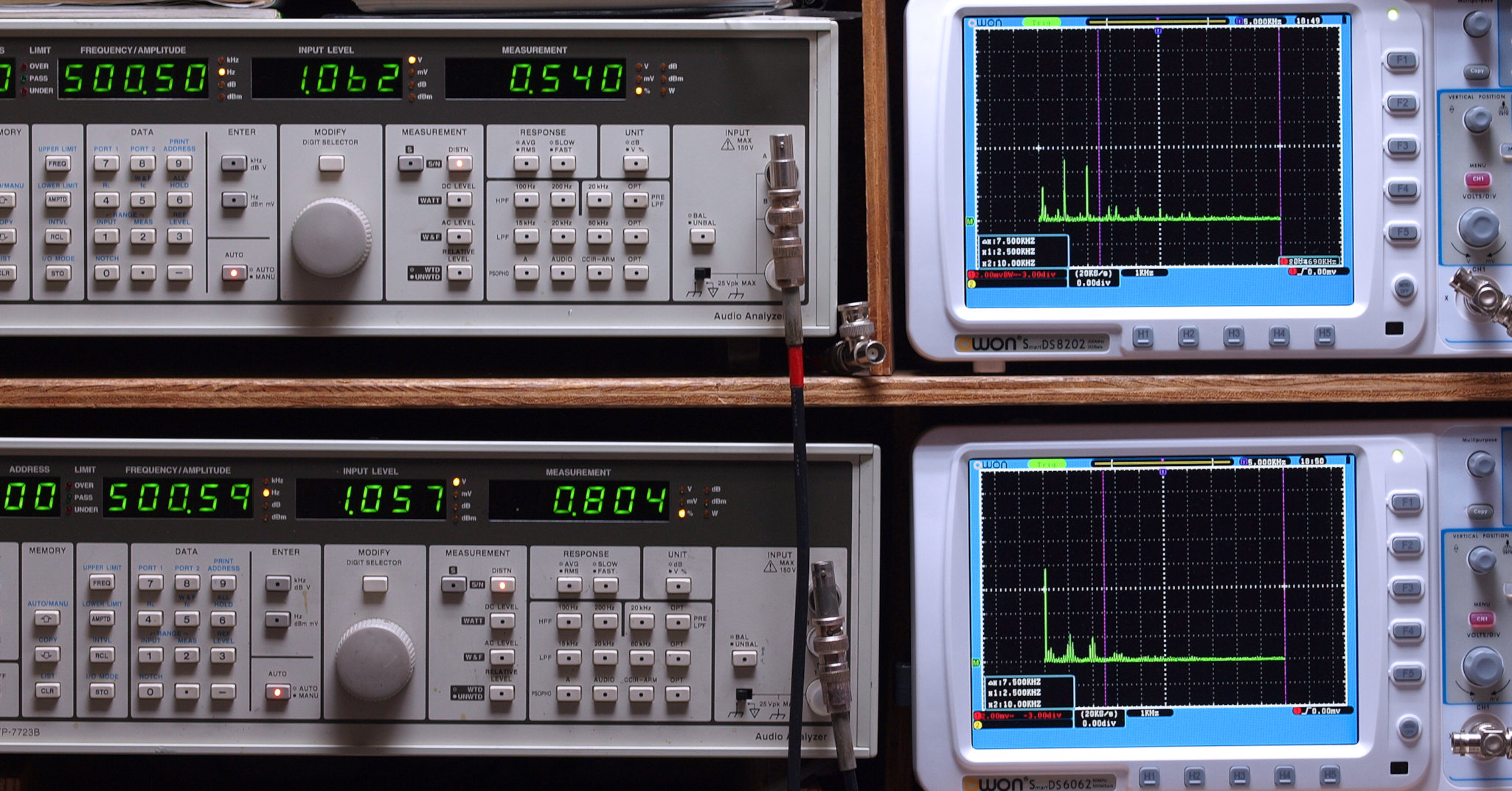

| Ｔ３３． MCトランス_500Hz入力、Ｒ側出力電圧１Ｖ出力、 ０．５４％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．８０％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。 |
 |
| Ｔ３４． MCトランス_1ｋHz入力、Ｒ側出力電圧１Ｖ出力、 ０．４１％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．９８％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。 |
 |
| Ｔ３５． MCトランス_5kHz入力、Ｒ側出力電圧１Ｖ出力、 ０．４４％歪み。 Ｌ側出力電圧１Ｖ出力、 １．１％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。 |
 |
| Ｔ３６． MCトランス_10kHz入力、Ｒ側出力電圧１Ｖ出力、 ０．５８％歪み。 Ｌ側出力電圧１Ｖ出力、 １．０７％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。 |
 |
| Ｔ３７． MCトランス_50kHz入力、Ｒ側出力電圧１Ｖ出力、 ０．３８％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．９５％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 |
 |
| Ｔ３８． MCトランス_100kHz入力、Ｒ側出力電圧１Ｖ出力、 ０．３２％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．８６％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 |
 |
| Ｅ． 調整・測定。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１． 出力・歪み率測定・調整 「見方」。 上段中 右側ＳＰ出力を「Audio Analyzer Ｐａｎａｓｏｎｉｃ ＶＰ−７７２３Ｂ」により測定。 表示ＬＥＤ、 左端＝メモリーＮｏ、 中左＝周波数測定、 中右＝出力電圧測定、 右端＝歪み率測定。 上段右端 ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 下段中 左側ＳＰ出力を「Audio Analyzer Ｐａｎａｓｏｎｉｃ ＶＰ−７７２３Ｂ」により測定。 表示ＬＥＤ、 左端＝メモリーＮｏ、 中左＝周波数測定、 中右＝出力電圧測定、 右端＝歪み率測定。 下段右端 ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 下段左端 オーディオ発振器 ＶＰ−７２０１Ａ より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。 |
 |
| Ｅ２１． CD_50Hz入力、Ｒ側出力電圧１Ｖ出力、 ０．００６１％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．００５６％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。 |
 |
| Ｅ２２． CD_100Hz入力、Ｒ側出力電圧１Ｖ出力、 ０．００６０％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．００６０％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。 |
 |
| Ｅ２３． CD_500Hz入力、Ｒ側出力電圧１Ｖ出力、 ０．００５７％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．００６０％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。 |
 |
| Ｅ２４． CD_1ｋHz入力、Ｒ側出力電圧１Ｖ出力、 ０．００５８％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．００６１％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。 |
 |
| Ｅ２５． CD_5kHz入力、Ｒ側出力電圧１Ｖ出力、 ０．００５７％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．００５９歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。 |
 |
| Ｅ２６． CD_10kHz入力、Ｒ側出力電圧１Ｖ出力、 ０．００５８％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．００６０％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。 |
 |
| Ｅ２７． CD_50kHz入力、Ｒ側出力電圧１Ｖ出力、 ０．００５６％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．００７０％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 |
 |
| Ｅ２８． CD_100kHz入力、Ｒ側出力電圧１Ｖ出力、 ０．００８９％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．００９６％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 |
 |
| Ｅ２９． CD_132kHz入力、Ｒ側出力電圧１Ｖ出力、 ０．００８８％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．００９１％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 |
 |
| Ｅ２Ａ． CD_1ｋHz入力、Ｒ側出力電圧２５Ｖ出力、 ０．００３１％歪み、 この上で飽和する。 Ｌ側出力電圧２５Ｖ出力、 ０．００２１％歪み、 この上で飽和する。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。 |
 |
| Ｅ３１． MＭ_50Hz入力、Ｒ側出力電圧１Ｖ出力、 ０．００８０％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．００６７％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。 |
 |
| Ｅ３２． MＭ_100Hz入力、Ｒ側出力電圧１Ｖ出力、 ０．００６７％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．００９５％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。 |
 |
| Ｅ３３． MＭ_500Hz入力、Ｒ側出力電圧１Ｖ出力、 ０．００７９％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．０１１１％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。 |
 |
| Ｅ３４． ＭＭ_1ｋHz入力、Ｒ側出力電圧１Ｖ出力、 ０．００６７％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．００９８％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。 |
 |
| Ｅ３５． ＭＭ_5kHz入力、Ｒ側出力電圧１Ｖ出力、 ０．０２２５％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．０２０８％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。 |
 |
| Ｅ３６． MＭ_10kHz入力、Ｒ側出力電圧１Ｖ出力、 ０．００７３％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．００６６％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。 |
 |
| Ｅ３７． MＭ_50kHz入力、Ｒ側出力電圧１Ｖ出力、 ０．０１２２％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．０１０３％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 |
 |
| Ｅ３８． MＭ_100kHz入力、Ｒ側出力電圧１Ｖ出力、 ０．０１６６％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．０１４８％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 |
 |
| Ｅ３１． MCトランス_50Hz入力、Ｒ側出力電圧１Ｖ出力、 ０．００６７％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．００６５％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。 |
 |
| Ｅ３２． MCトランス_100Hz入力、Ｒ側出力電圧１Ｖ出力、 ０．００７％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．０１０％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。 |
 |
| Ｅ３３． MCトランス_500Hz入力、Ｒ側出力電圧１Ｖ出力、 ０．００７％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．０１１％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。 |
 |
| Ｅ３４． MCトランス_1ｋHz入力、Ｒ側出力電圧１Ｖ出力、 ０．００６１％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．００６１％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。 |
 |
| Ｅ３５． MCトランス_5kHz入力、Ｒ側出力電圧１Ｖ出力、 ０．００５７％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．００５６％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。 |
 |
| Ｅ３６． MCトランス_10kHz入力、Ｒ側出力電圧１Ｖ出力、 ０．００６０％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．００５８％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。 |
 |
| Ｅ３７． MCトランス_50kHz入力、Ｒ側出力電圧１Ｖ出力、 ０．０１２４％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．００８９％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 |
 |
| Ｅ３８． MCトランス_100kHz入力、Ｒ側出力電圧１Ｖ出力、 ０．０１９７％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．０１５０％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 |
 |
| Ｆ． 上位測定器による 調整・測定。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ０． 下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。 シールドもしっかりしているので上記よりも当然良い結果が出る、使用するケーブルも異なる。 詳しくはこちら |
 |
| Ｆ１１． 入出力特性測定（ＣＤ入力）。 ＣＤ入力端子へ１５０ｍＶ一定入力。 ＶＲはｍａｘ、 平均１Ｖ出力。 左出力＝薄（細い）色、 右出力＝濃い（太い）色。 |
 |
| Ｆ１２． 入出力特性測定（ＣＤ入力）、ＳUB_Ｓｏｎｉｃ Ｏｎ。 ＣＤ入力端子へ１５０ｍＶ一定入力。 ＶＲはｍａｘ、 平均１Ｖ出力。 左出力＝薄（細い）色、 右出力＝濃い（太い）色。 |
 |
| Ｆ１３． 歪み率特性測定（ＣＤ入力）。 ＣＤ入力端子へ１５０ｍＶ一定入力。 ＶＲはｍａｘ、 平均１Ｖ出力。 左出力＝薄（細い）色、 右出力＝濃い（太い）色。 |
 |
| Ｆ２１． 入出力特性測定（MM入力）。 ＭＭ入力へ１ｍＶ一定入力。 ＶＲはｍａｘ。 左出力＝薄（細い）色、 右出力＝濃い（太い）色。 |
 |
| Ｆ２２． 入出力特性測定（Ｈigh−ＭＣ入力） Ｈigh−ＭＣ入力端子へ１ｍＶ入力 ＶＲはｍａｘ。 左出力＝薄（細い）色、 右出力＝濃い（太い）色。 |
 |
| Ｆ２３． 入出力特性測定（Ｈigh−ＭＣ入力＋トランス使用）。 Ｈigh−ＭＣ＋トランス入力端子へ０．２２ｍＶ入力。 ＶＲはｍａｘ。 左出力＝薄（細い）色、 右出力＝濃い（太い）色。 |
 |
| Ｆ２４． 入出力特性測定（Lo−ＭＣ入力＋トランス使用）。 Lo−ＭＣ＋トランス入力端子へ０．１１ｍＶ入力。 ＶＲはｍａｘ。 左出力＝薄（細い）色、 右出力＝濃い（太い）色。 |
 |
| このＡＭＰはバランス出力があります。Ｂ−２３０１Ｌと接続するには、こちらが良い。 但し、ケーブルは３芯を使用する事。 |
| Ｆ３１． 入出力特性測定（ＣＤ入力）、バランス出力で測定。 ＣＤ入力端子へ１５０ｍＶ一定入力。 ＶＲはｍａｘ、 平均１Ｖ出力。 左出力＝薄（細い）色、 右出力＝濃い（太い）色。 |
 |
| Ｆ３２． 歪み率特性測定（ＣＤ入力）、バランス出力で測定。 ＣＤ入力端子へ１５０ｍＶ一定入力。 ＶＲはｍａｘ、 平均１Ｖ出力。 左出力＝薄（細い）色、 右出力＝濃い（太い）色。 |
 |
| Ｆ３３． 歪み率特性測定（MM入力）、バランス出力で測定。 ＭＭ入力へ２ｍＶ一定入力。 ＶＲはｍａｘ。 左出力＝薄（細い）色、 右出力＝濃い（太い）色。 |
 |
| Ｘ． Ｂ−２３０１Ｌと接続する為の、バランスケーブル（ＸＬＲ・キャノン）。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｘ１． ユザーが購入した、Ｂ−２３０１Ｌと接続する為の、バランスケーブル（ＸＬＲ・キャノン） |
 |
| Ｘ２． ユザーが購入した、Ｂ−２３０１Ｌと接続するバランスケーブル、ＸＬＲ・キャノンコネクターとの接続様子。 ４芯シールド線を仕様。 １．シールド、 ２．ホット、 ３．コールド。 |
 |
| Ｘ３． 手持ちバランスケーブル、ＸＬＲ・キャノンコネクターとの接続様子。 ４芯ＯＦＣシールド線を仕様。 １．シールド、 ２．ホット、 ３．コールド。 |
 |
| Ｘ４． 使用電線の比較。 上＝手持ち Ｓｏｎｙ のＯＦＣケーブル。 下＝ゴッサムのケーブル。 |
 |
