Ｓａｎｓｕｉ　Ｂ−２３０１Ｌ．　４台目修理記録

平成１８年７月２７日持込　　　８月１１日完成

注意　このＡＭＰはアースラインが浮いています 　　　　ＡＭＰのシャーシにＳＰの線（アース側）を接続してはいけません 　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません このＡＭＰは、ＤＣ入力しかなく、バランスの崩れたプリＡＭＰを繋ぐと、過大入力となります 詳しくはここを参照してください

Ａ．　修理前の状況 プロテクト解除しない Ｂ．　原因 Ｒ側終段ＴＲ（トランジスター）焼損 Ｒ側中断ＴＲ（トランジスター）焼損 Ｃ．　修理状況 Ｒ側終段ＴＲ（トランジスター）交換 Ｒ側中段ＴＲ（トランジスター）交換 Ｄ．　使用部品 Ｒ側終段ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　８個 Ｒ側中段ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　４個 Ｅ．　調整・測定 Ｆ．　修理費　　５０，０００円　　　　通常修理。 　　　　　　　　　　　　　　　　　　　　　特別にＨＰ作成。 Ｓ．　Ｓａｎｓｕｉ　Ｂ−２３０１L　の仕様（マニアル・カタログより）

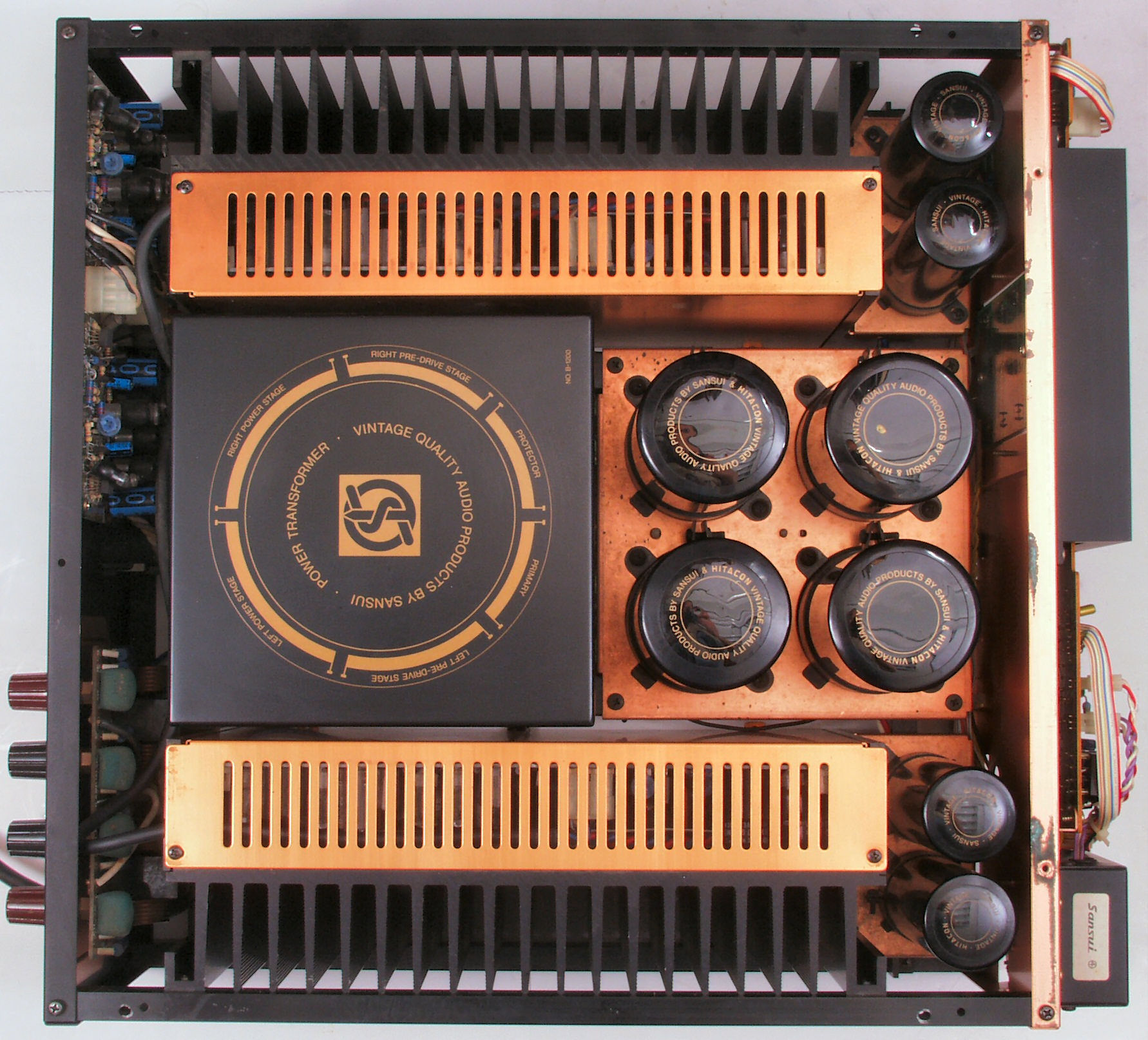

Ａ．　修理前の状況 Ａ１１．　点検中　上から見る

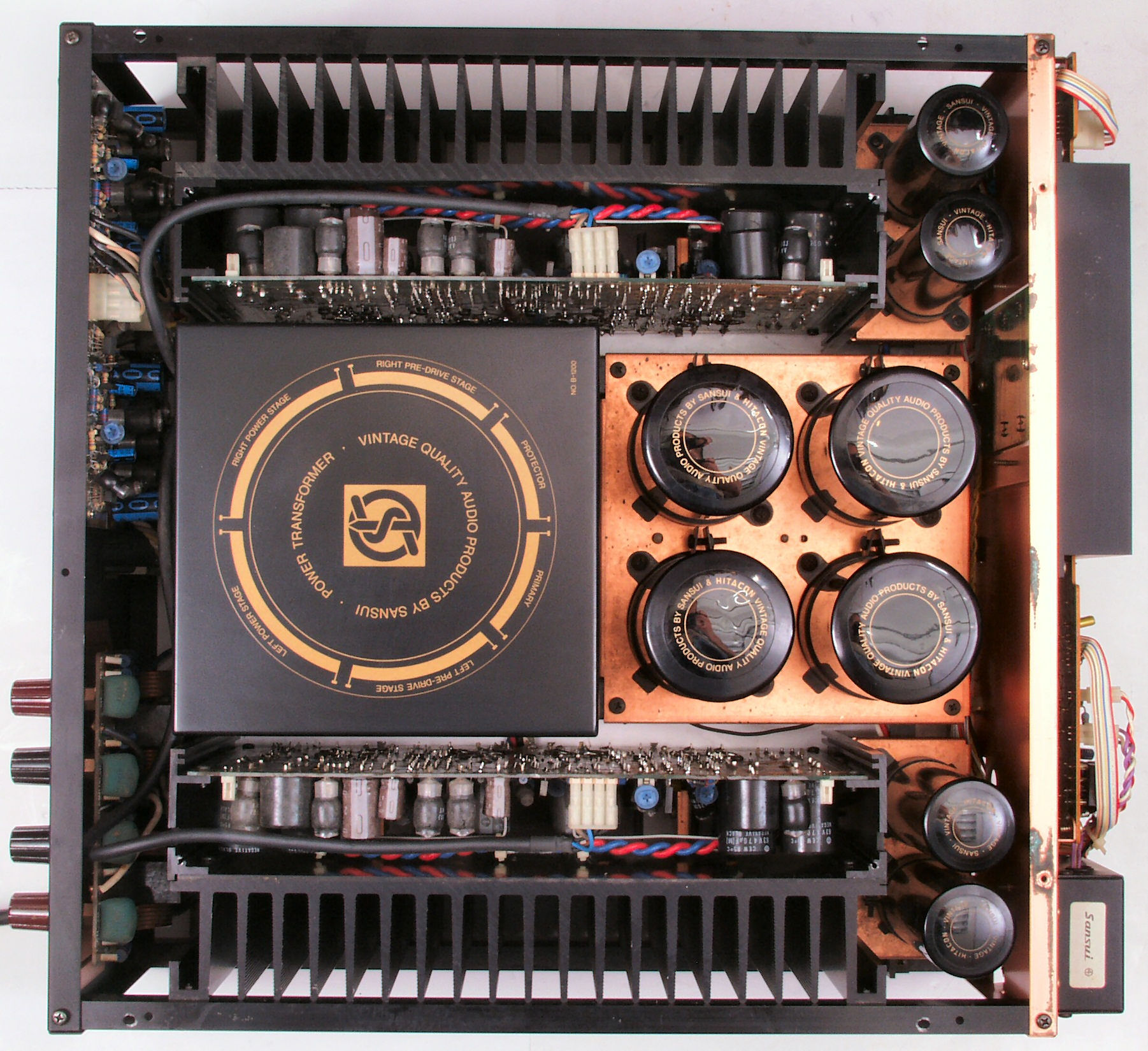

Ａ１２．　点検中　シールドを取り上から見る

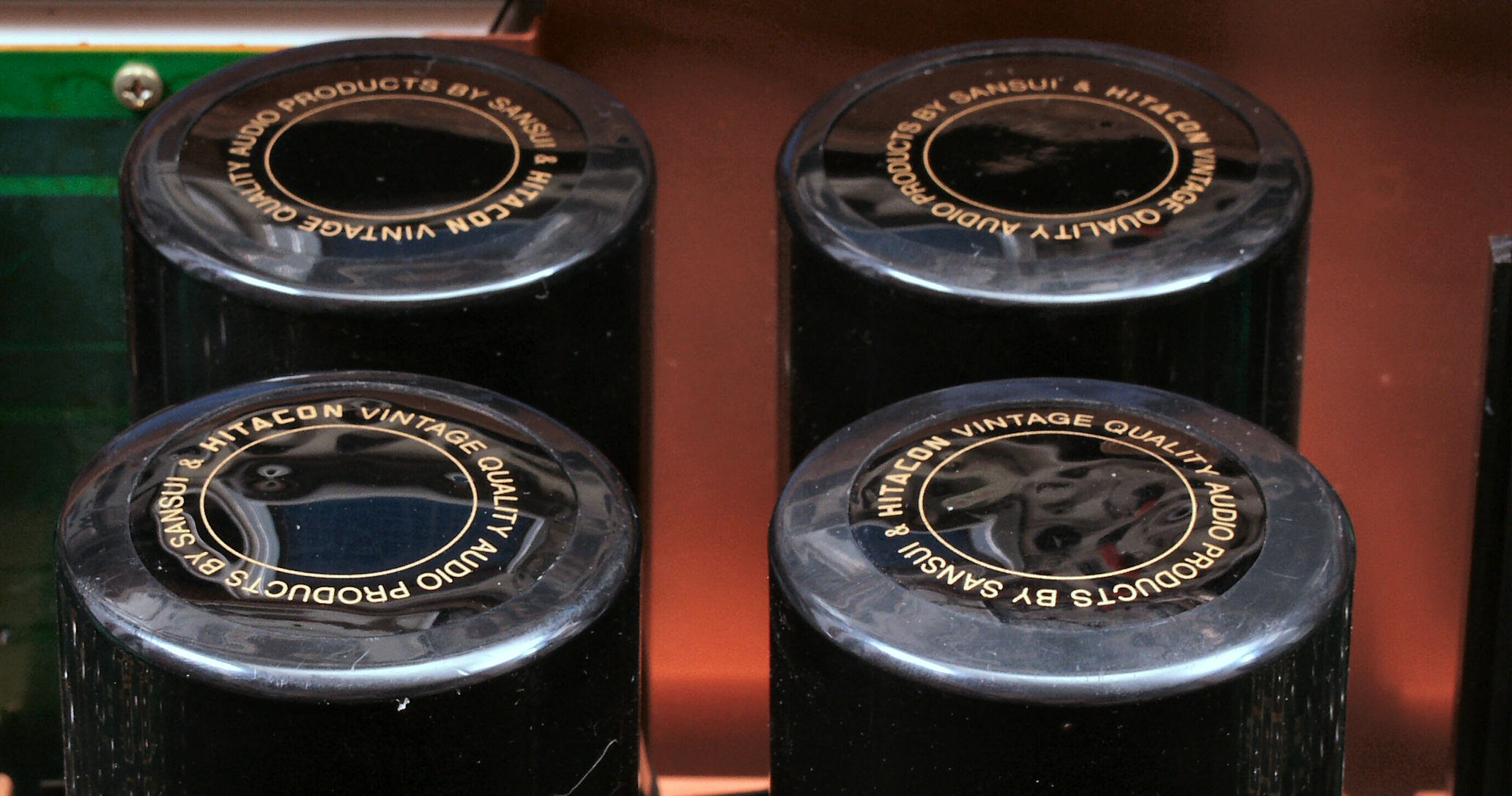

Ａ１３．　点検中　手前の電解コンデンサーが膨れている

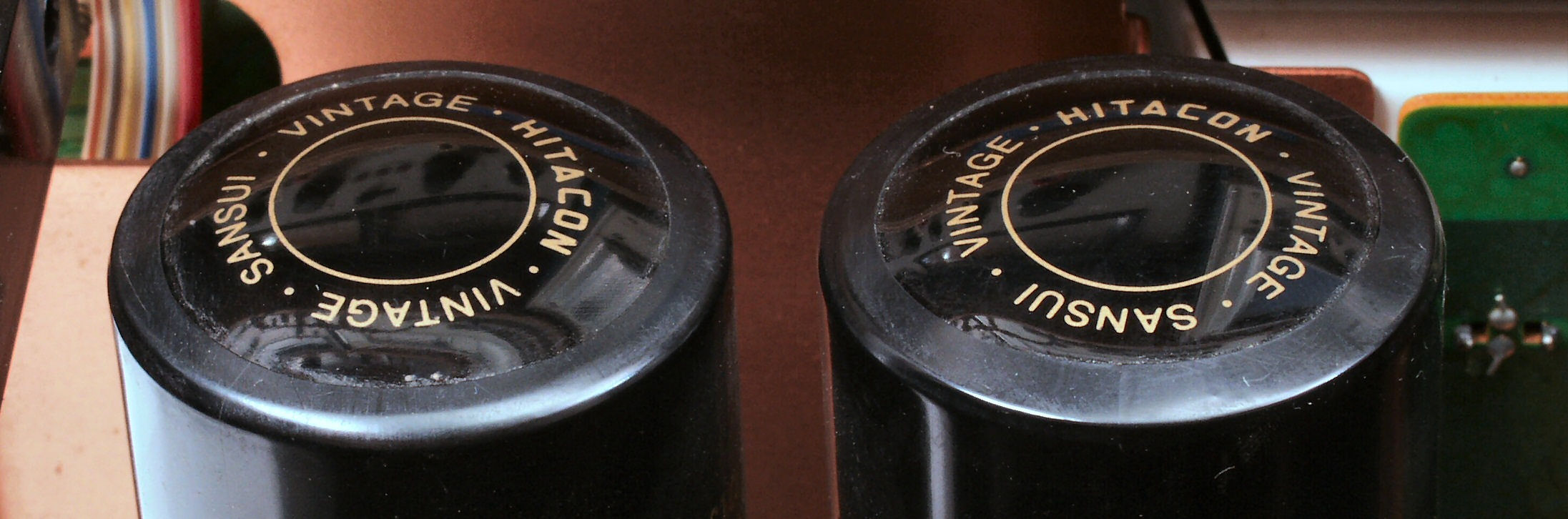

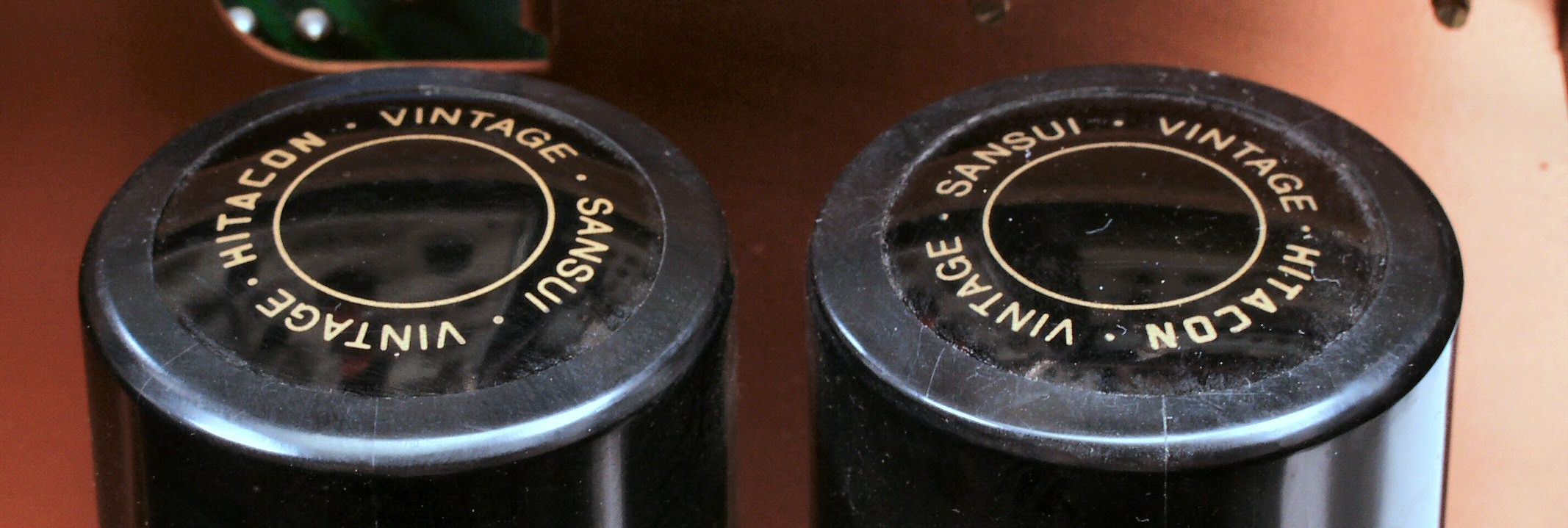

Ａ１４．　点検中　Ｒ側電解コンデンサー

Ａ１５．　点検中　Ｒ側電解コンデンサー

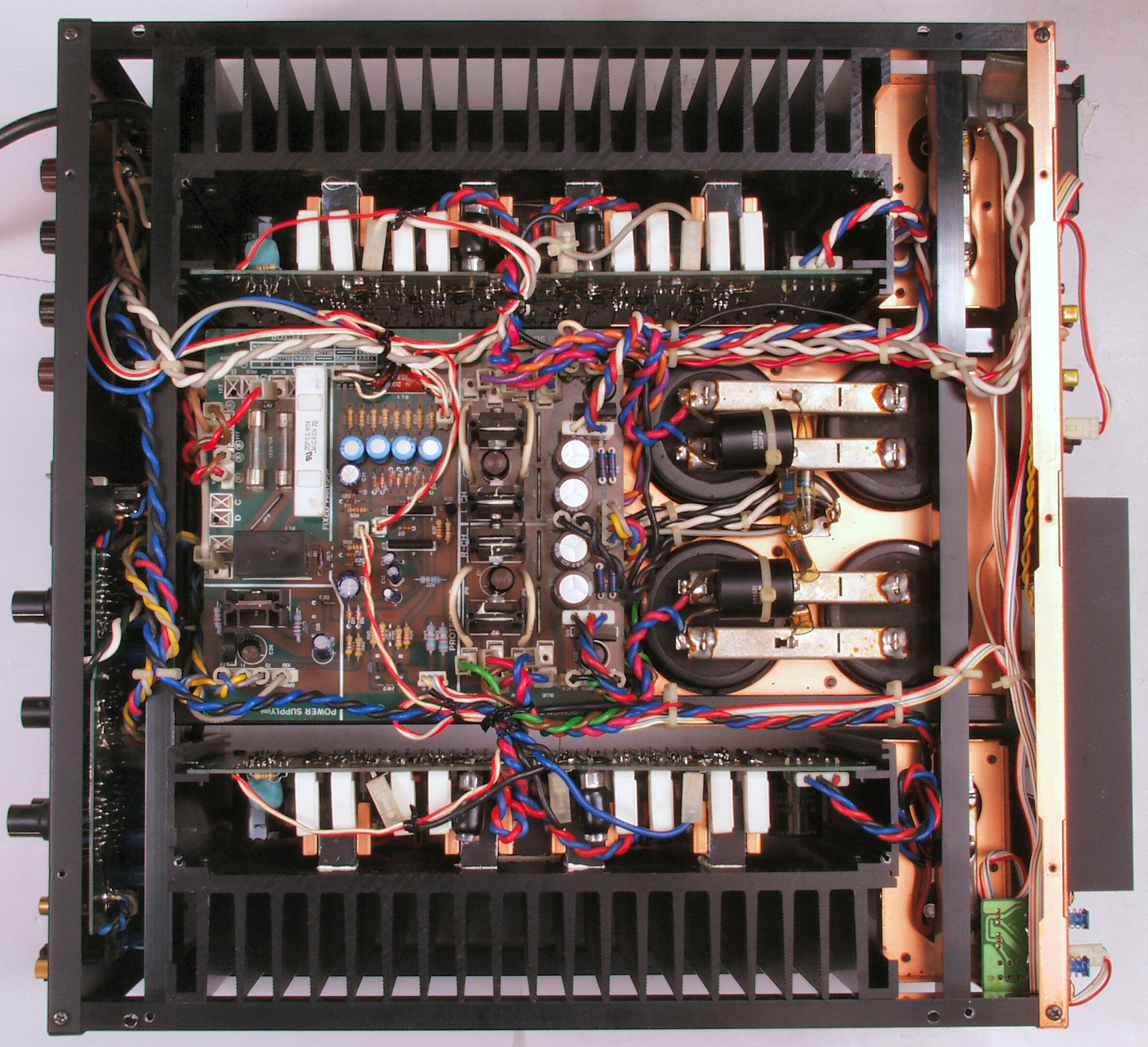

Ａ２１．　点検中　下から見る

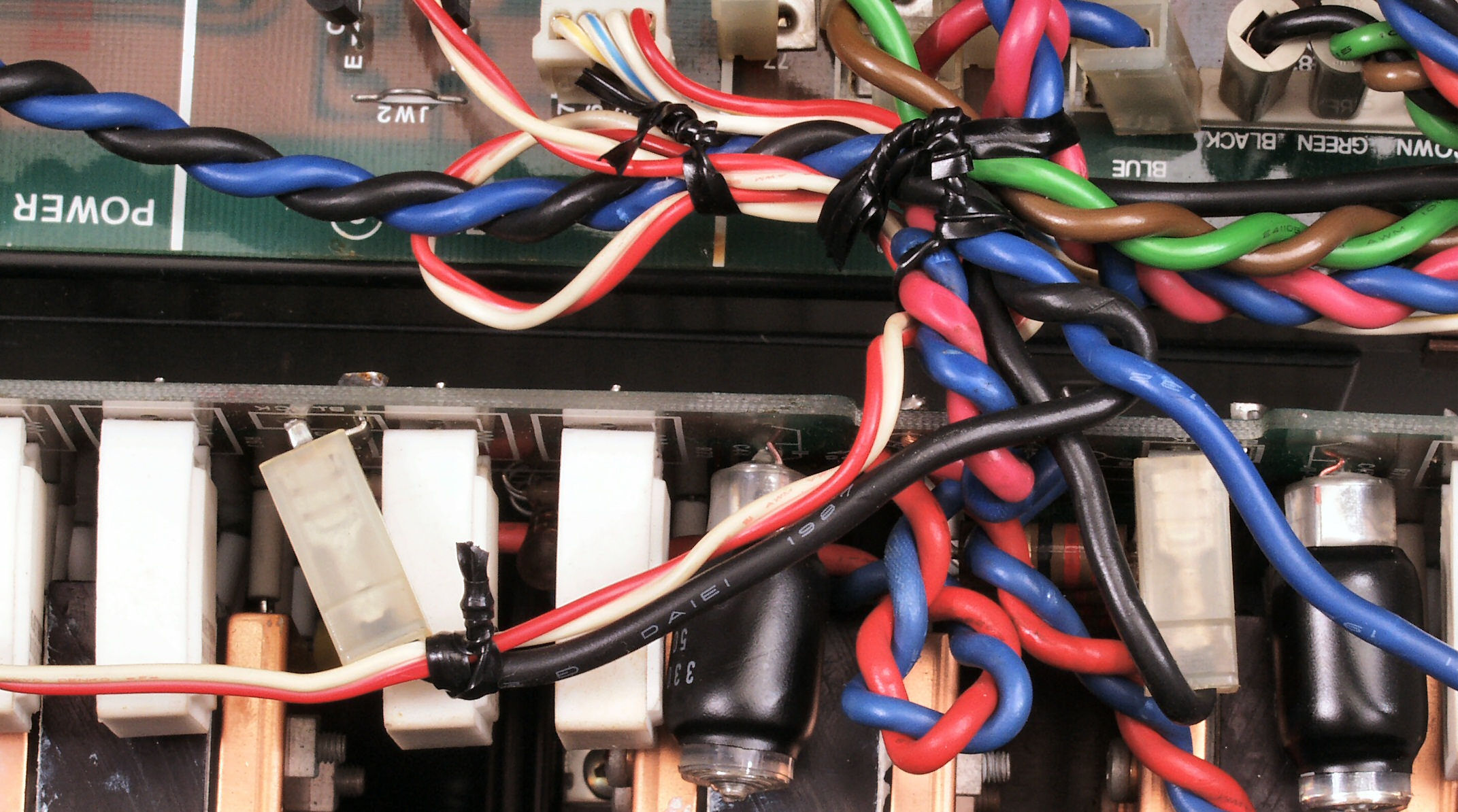

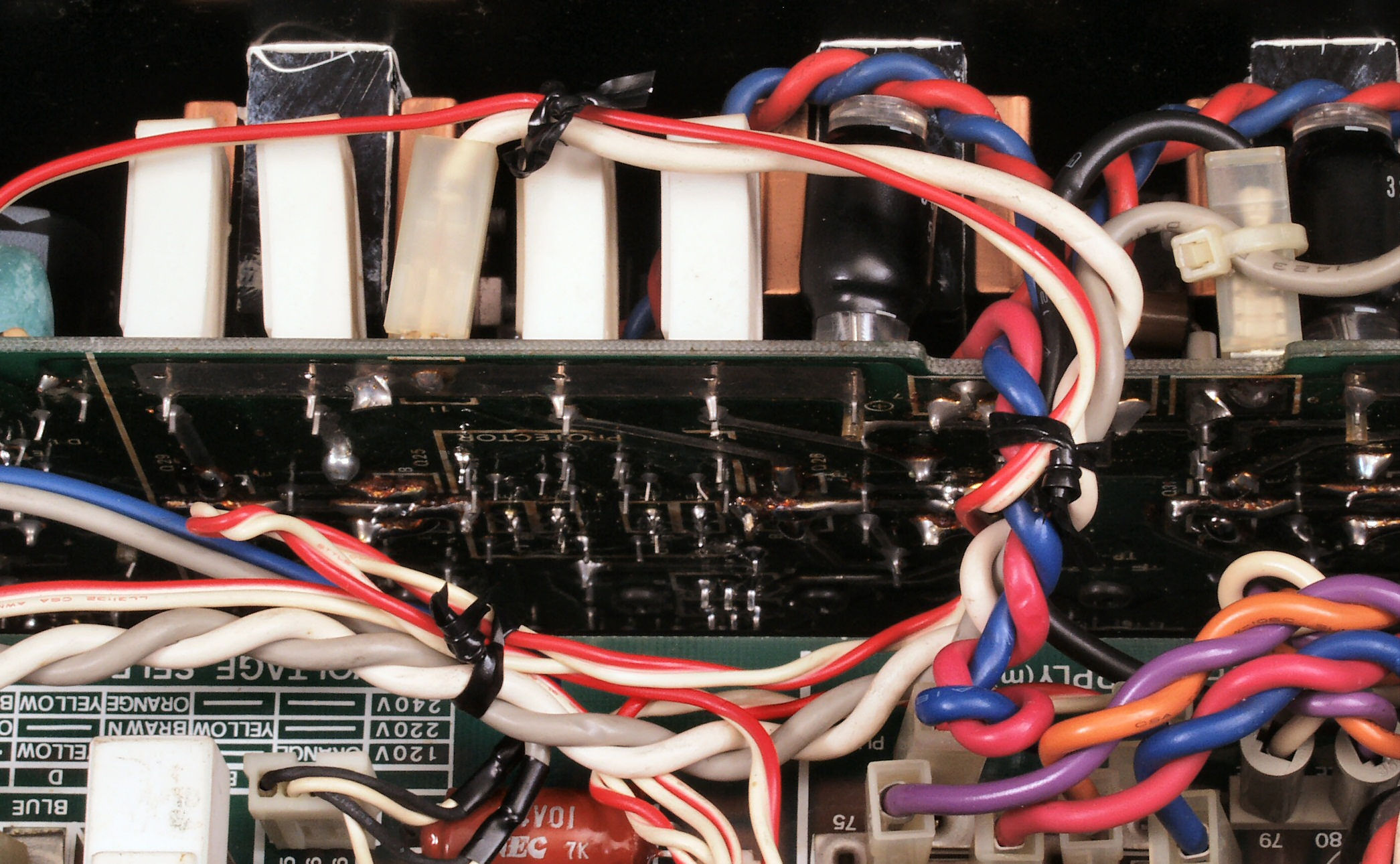

Ａ２２．　点検中　Ｒ側ＡＭＰ給電線、金属線芯のビニタイは使用しない方が良い

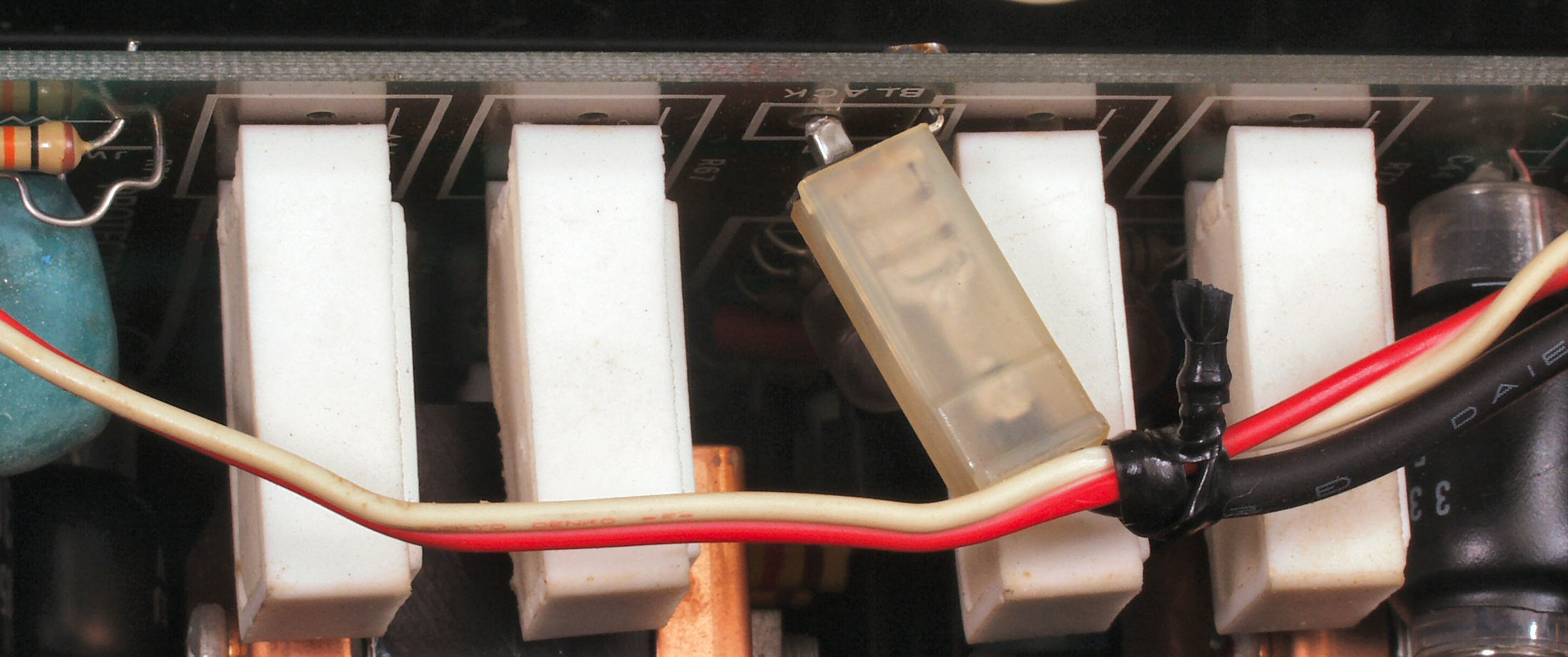

Ａ２３．　点検中　Ｒ側ＡＭＰ給電線、端子の引き抜けている

Ａ２４．　点検中　Ｌ側ＡＭＰ給電線、金属線芯のビニタイは使用しない方が良い

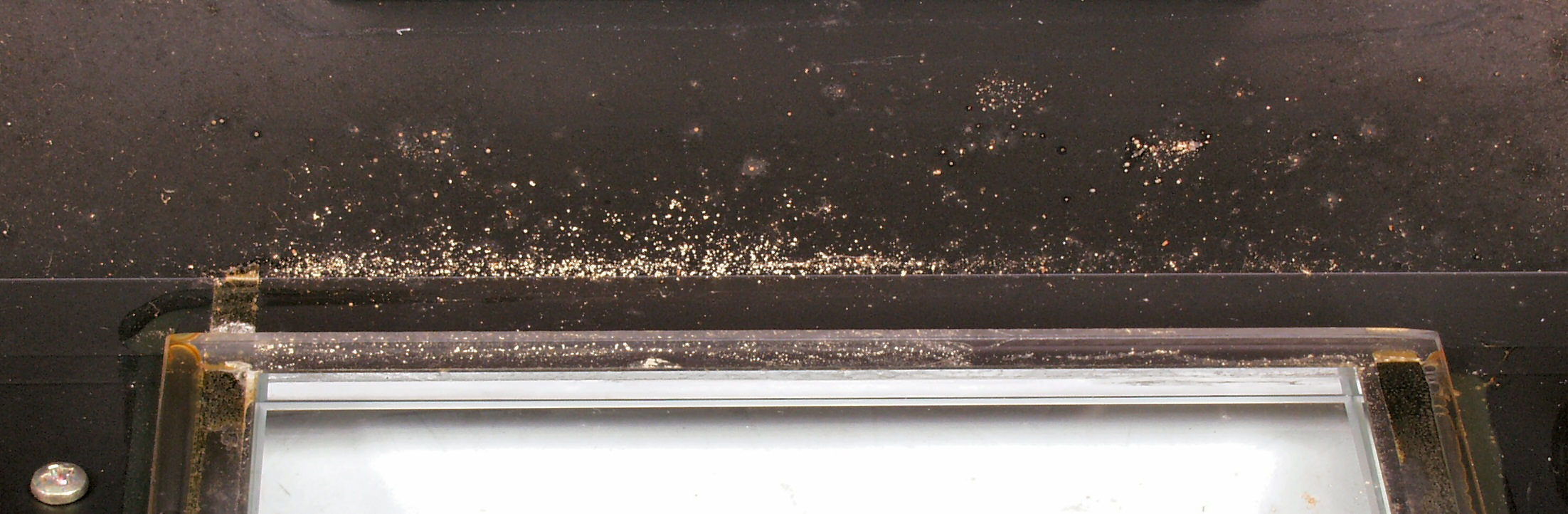

Ａ３．　点検中　パネル裏のＶＵメータ部のカビ

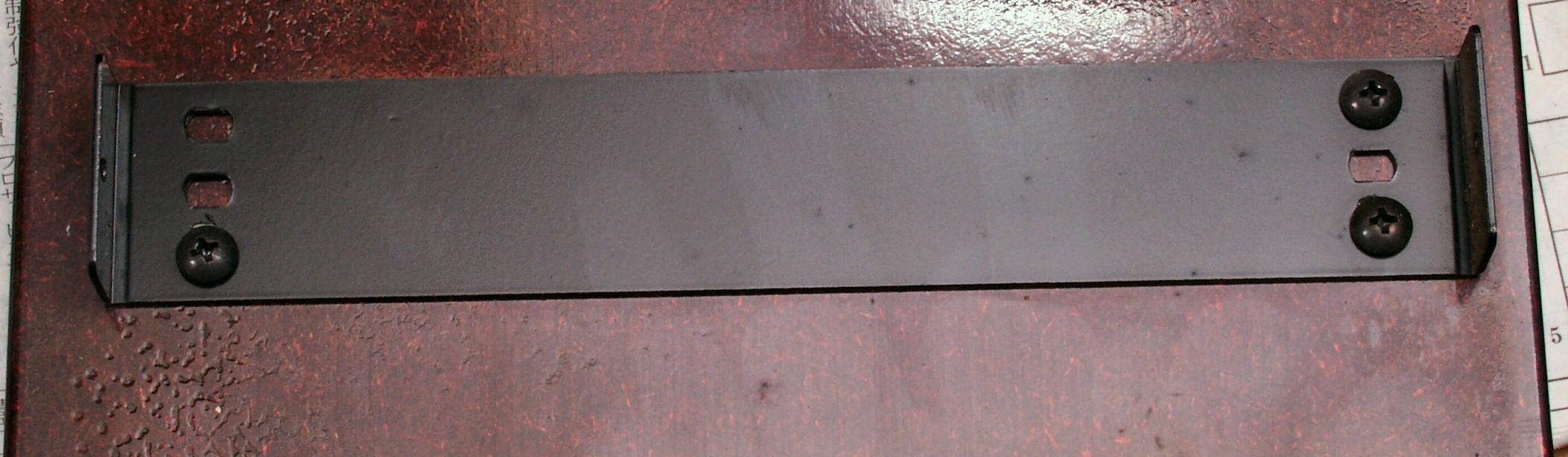

Ａ４．　点検中　側板の止めネジが無い！！

Ｃ．　修理状況 Ｃ１１．　修理前　Ｒ−ＡＭＰ基板

Ｃ１２．　修理後　Ｒ−ＡＭＰ基板　終段ＴＲ（トランジスター）８個、中段ＴＲ（トランジスター）４個交換

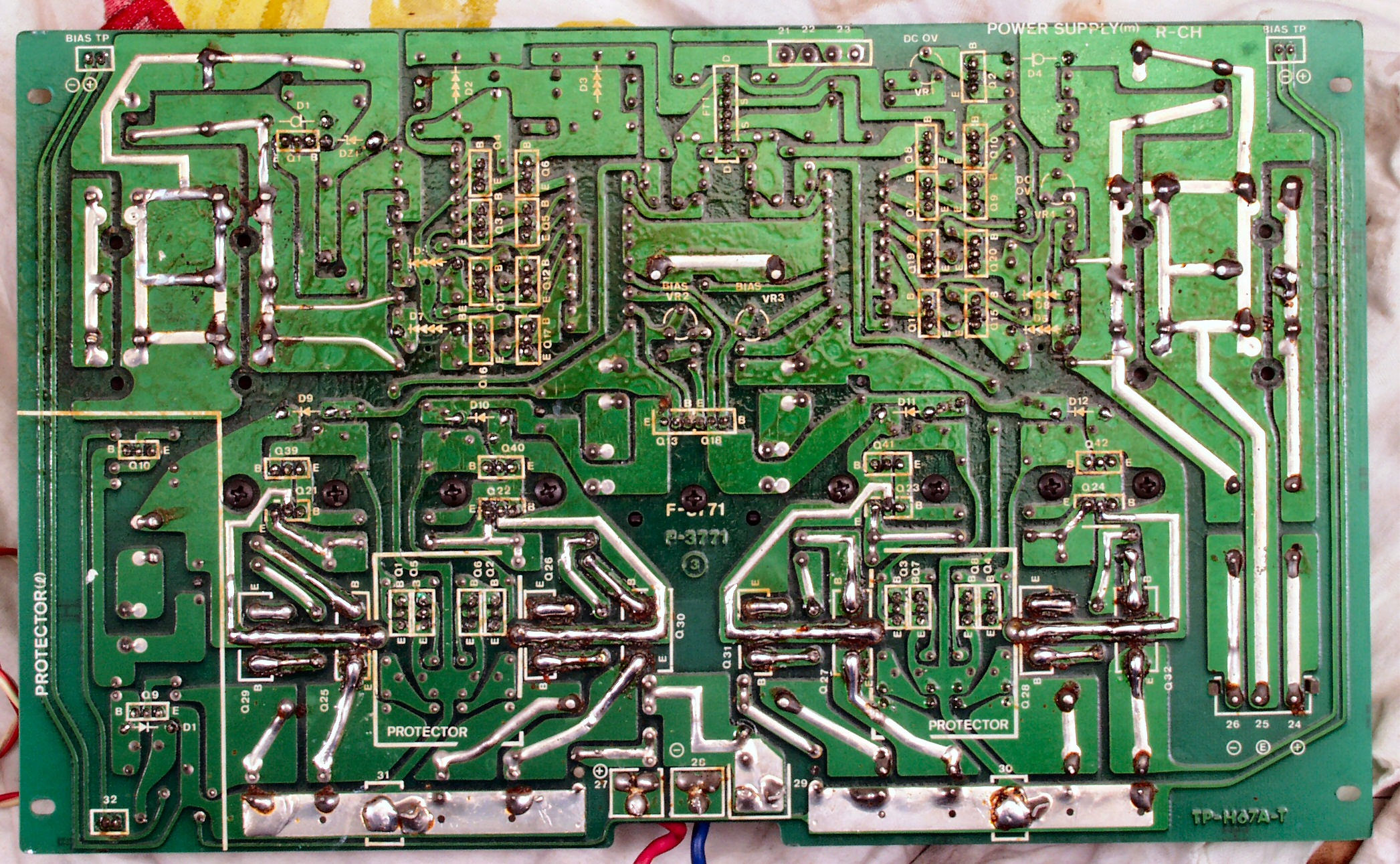

Ｃ１３．　修理前　Ｒ−ＡＭＰ基板裏

Ｃ１４．　修理後　Ｌ−ＡＭＰ基板

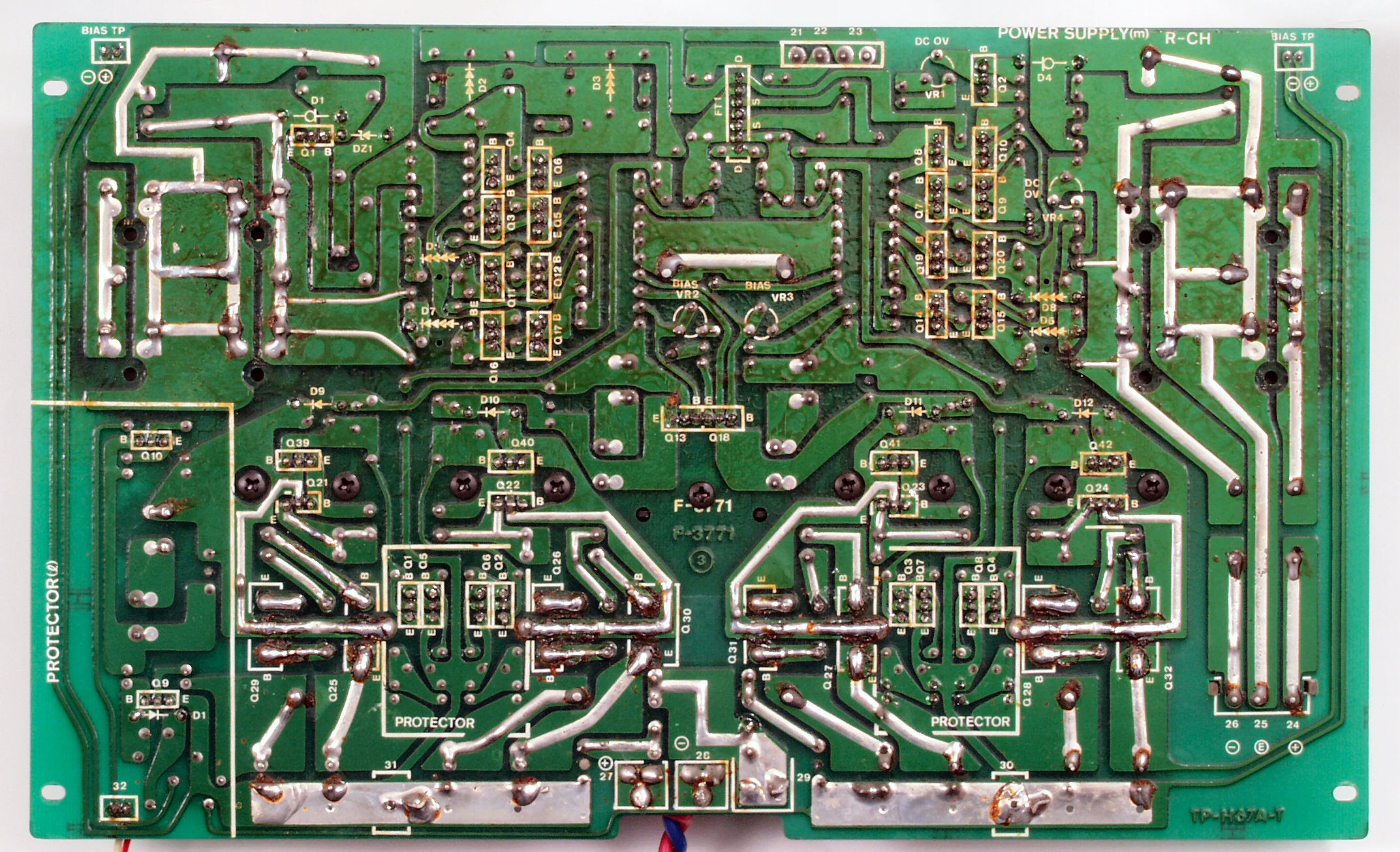

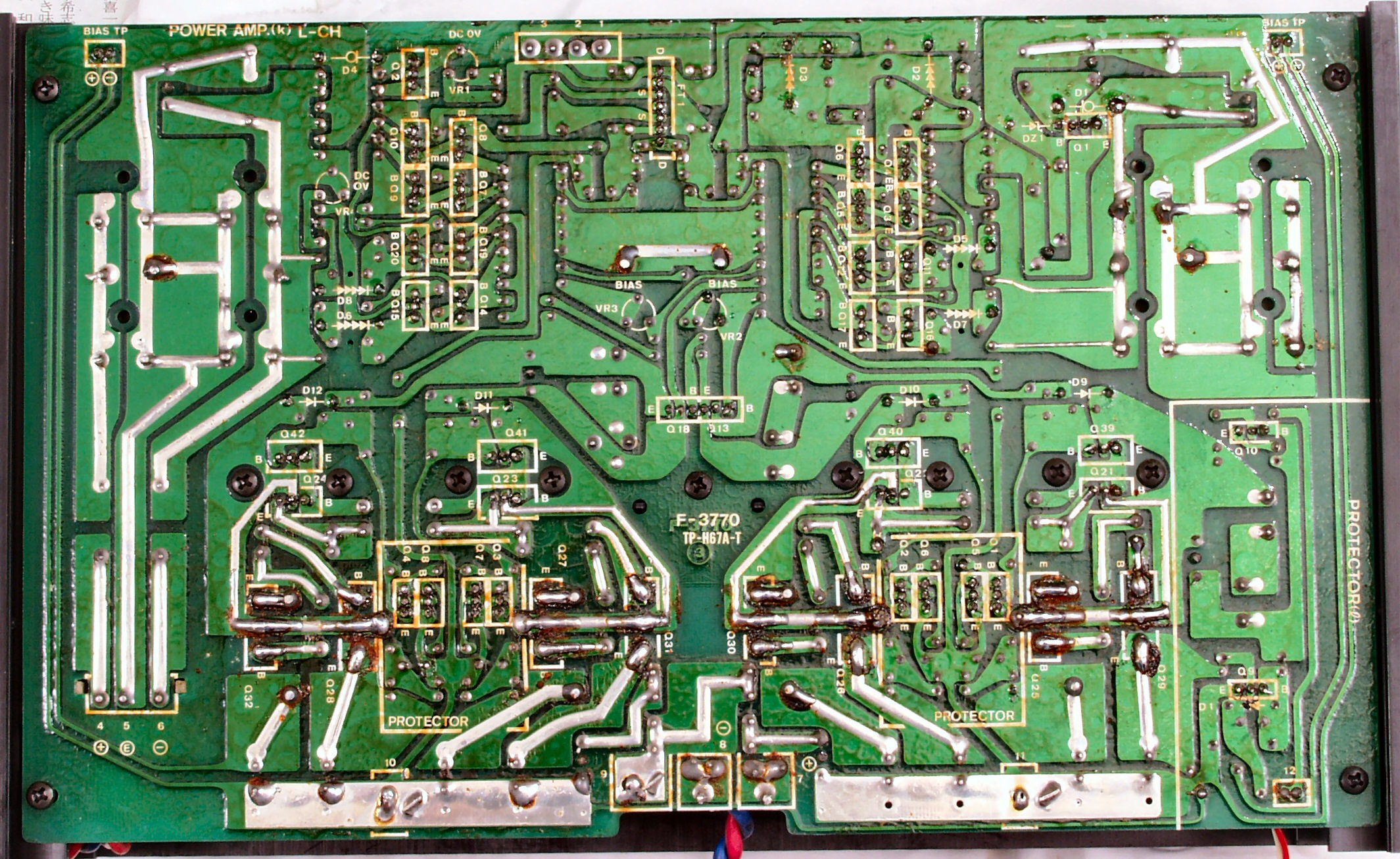

Ｃ１５．　修理前　Ｌ−ＡＭＰ基板裏

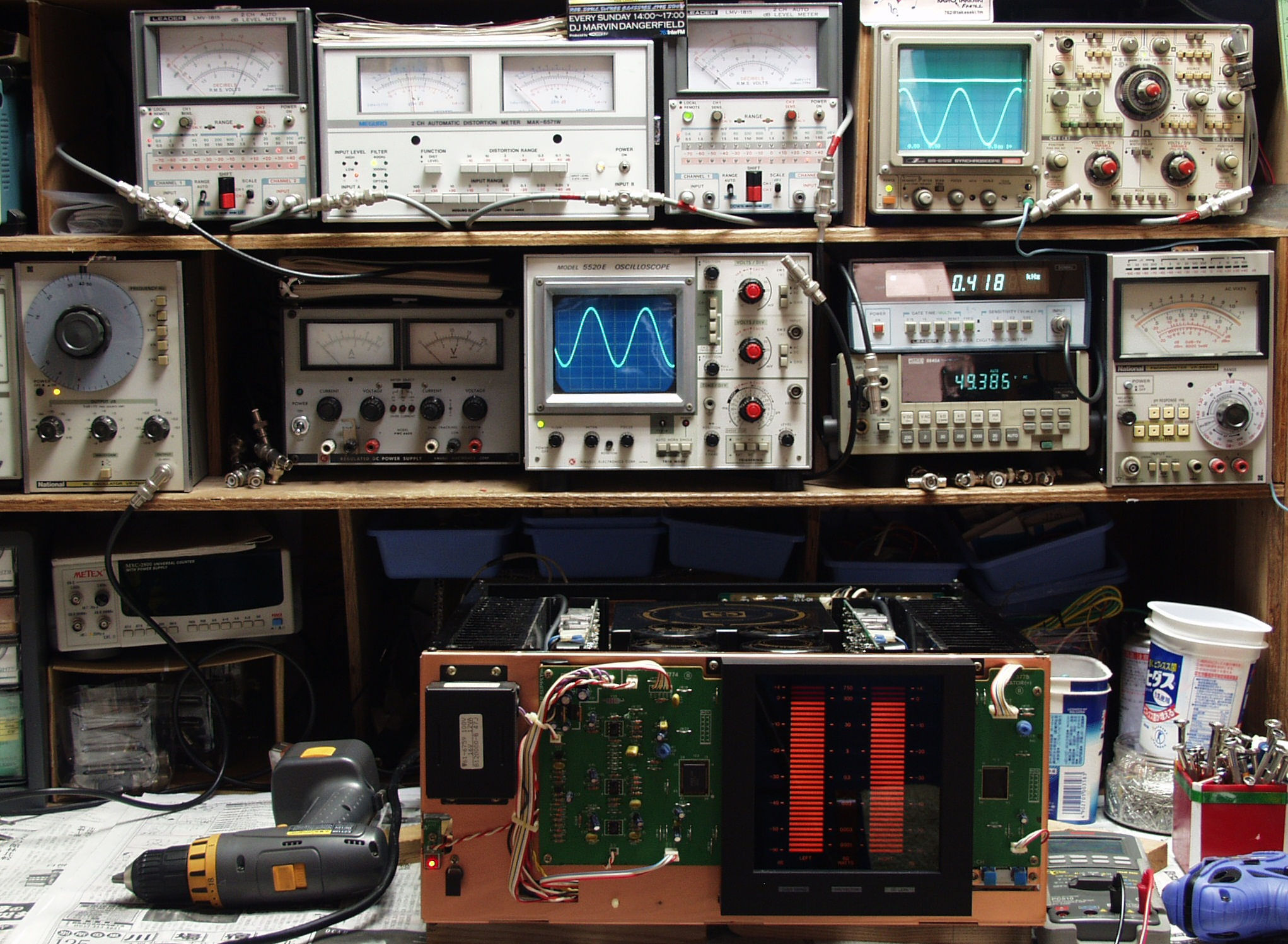

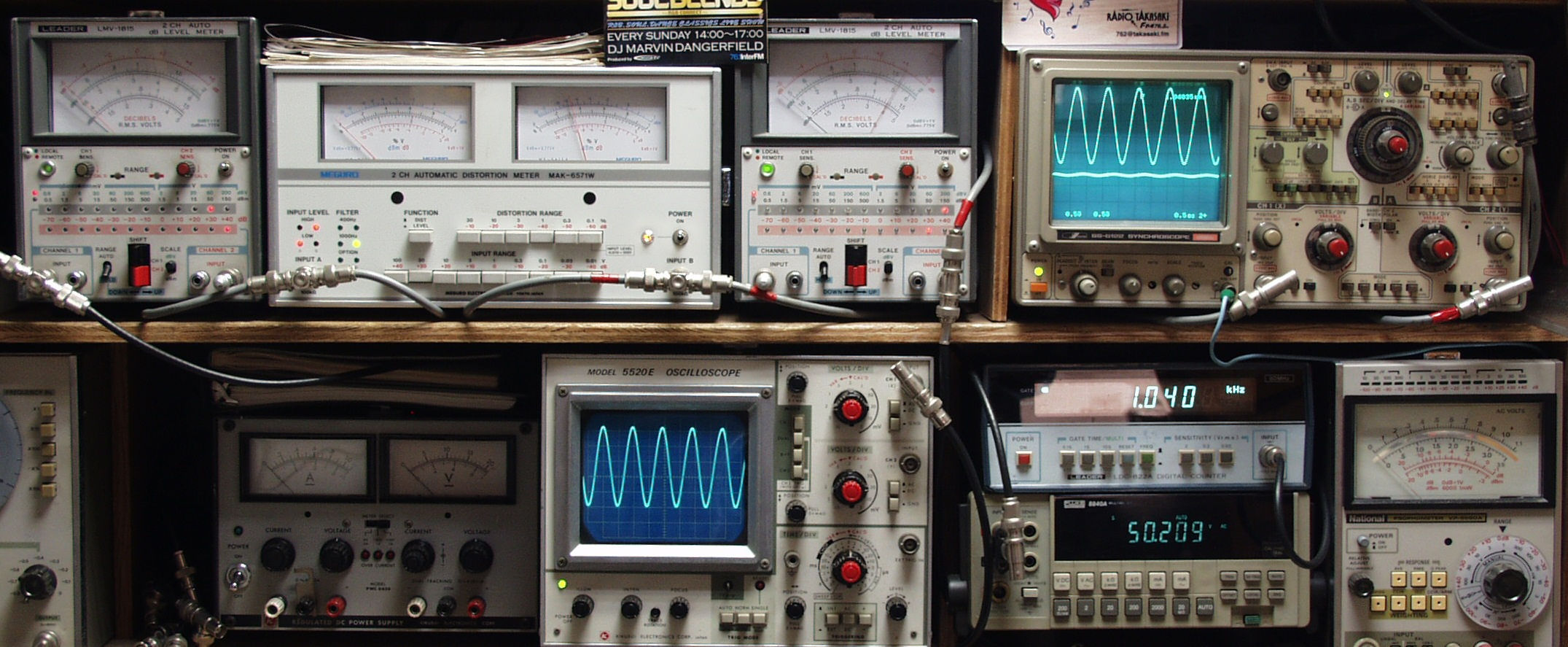

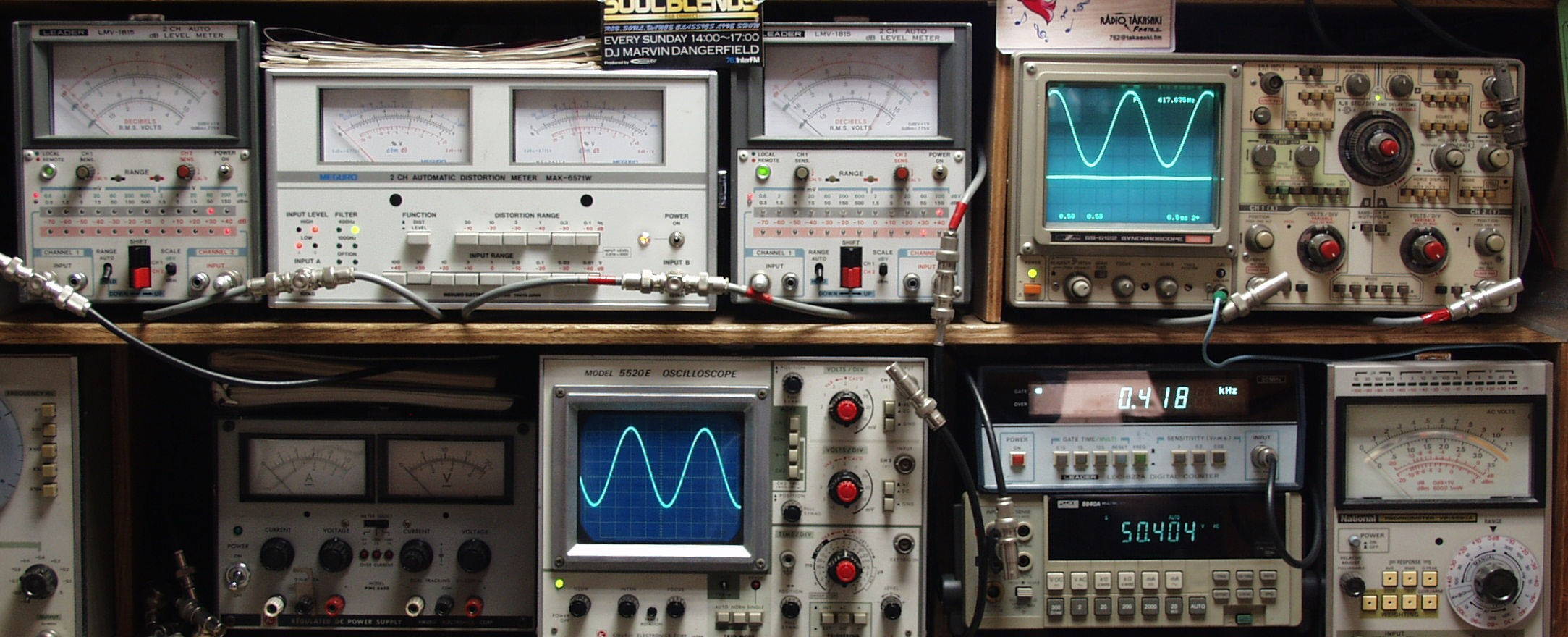

Ｅ．　測定・調整 Ｅ１．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下左オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰからの出力を測定 　　　下中オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下右上＝周波数計 　　　上左端電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用 　　　上中左歪み率計＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上中右＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用 　　　上右端オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力 　　　下中右上デジタル電圧計＝ＳＰ出力電圧測定ＲＬは切り替えて測定

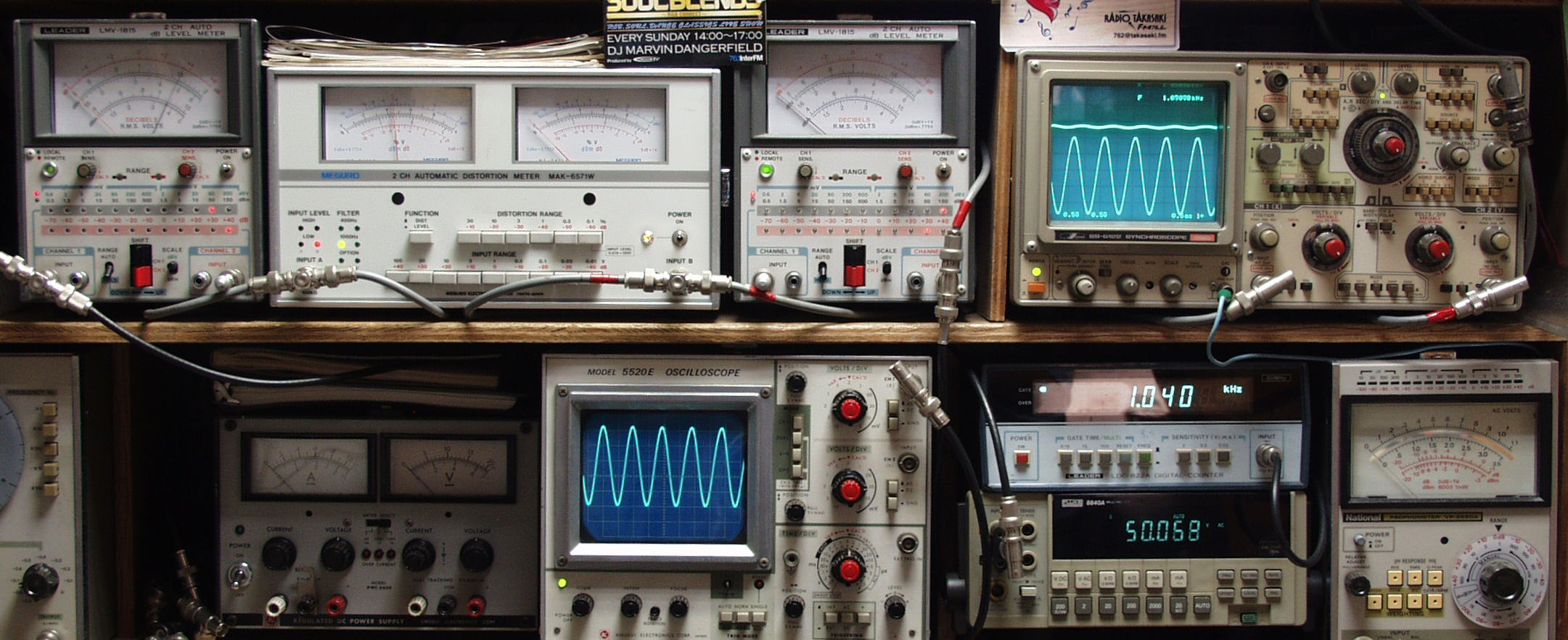

Ｅ２１．　Ｒ側出力＝５０Ｖ＝３１２Ｗ　歪率＝０．３％　１０００ＨＺ入力

Ｅ２２．　Ｌ側出力＝５０Ｖ＝３１２Ｗ　歪率＝０．５％　１０００ＨＺ入力

Ｅ２３．　Ｒ側出力＝５０Ｖ＝３１２Ｗ　歪率＝０．４％　４００ＨＺ入力

Ｅ２４．　Ｌ側出力＝５０Ｖ＝３１２Ｗ　歪率＝０．６％　４００ＨＺ入力

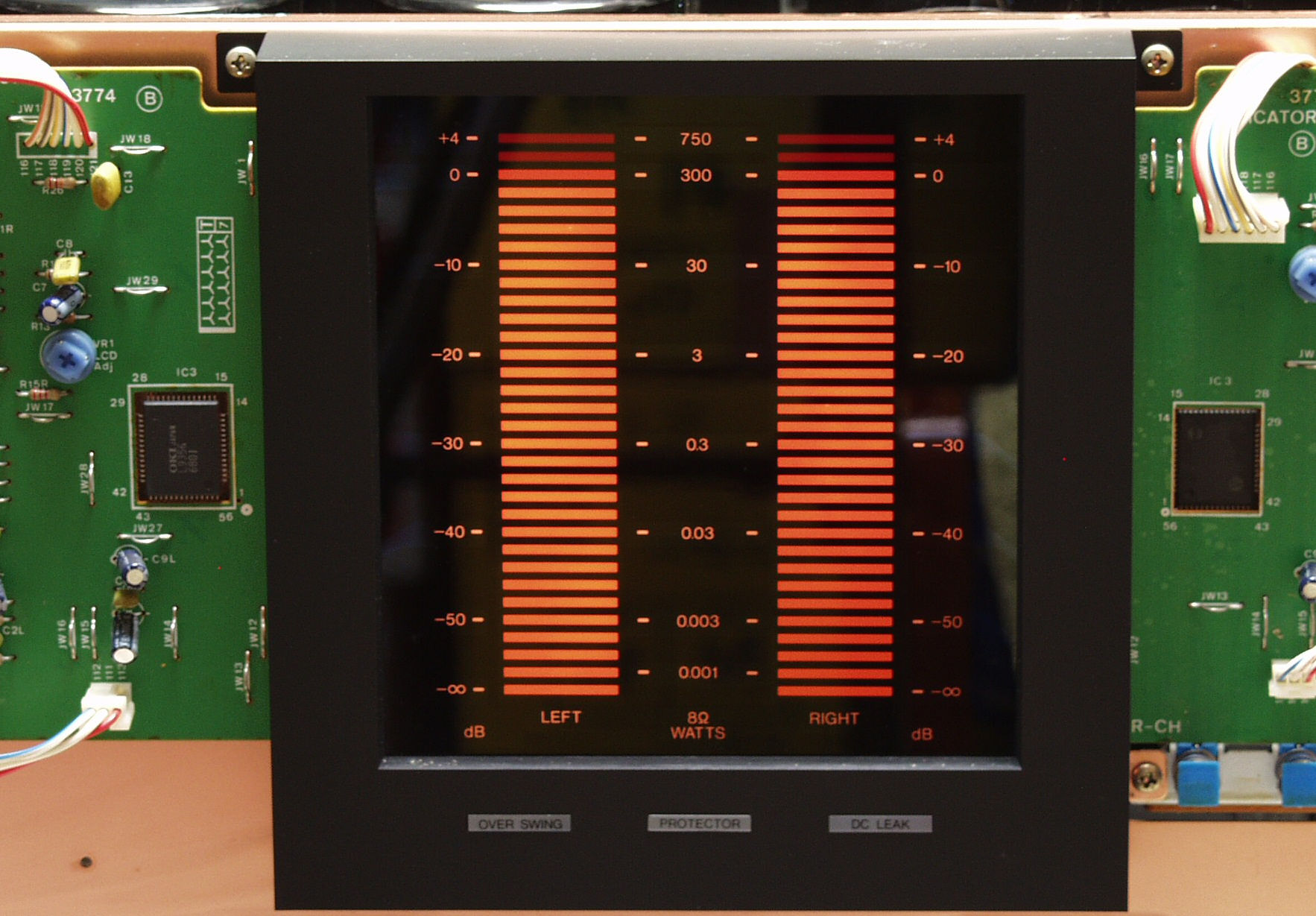

Ｅ３．　その時のＬＥＤ表示

Ｓ．　Ｓａｎｓｕｉ　Ｂ−２３０１L　の仕様（マニアルより）

Ｂ-２３０１ 定格出力 ３００Ｗ＋３００Ｗ（８Ω，２０Ｈｚ〜２０ｋＨｚ） ５５０Ｗ＋５５０Ｗ（４Ω，１ｋＨｚ） 全高調波歪率 ０．００３％以下（定格出力時，１０Ｈｚ〜２０ｋＨｚ） 混変調歪率 ０．００３％以下（６０Ｈｚ：７ｋＨｚ＝４：１） 周波数特性 ＤＣ〜３００ｋＨｚ（＋０，−２dB） Ｓ／Ｎ比 １２０dB スルーレイト ±３００Ｖ／μｓ ライズタイム ０．５μｓ 入力 １Ｖ（１５ｋΩ）Ｎｏｒｍａｌ／２Ｖ（１０ｋΩ）Ｂａｌａｎｃｅｄ ＴＩＭ歪 測定限界以下 エンベロープ歪み 測定限界以下 定格消費電力 ５３０Ｗ（電気法による） 寸法 ４７４Ｗ×２１５Ｈ×４９８Ｄmm 重量 ３７ｋｇ
