Ｓａｎｓｕｉ　ＡＵ−９９００．　５台目修理記録

１５年４月１日到着　　４月２５日完成

A．　修理前の状況 　プロテクト動作 Ｂ．　原因 　経年変化による劣化、何回か修理履歴がある、最後の修理方法が悪い Ｃ．　修理状況 　　ＳＰ接続リレー交換 　　メインＡＭＰバイアス／バランス半固定ＶＲ交換 　　メインAMP　ＴＲ（トランジスター）交換 　　コントロールAMP　ＴＲ（トランジスター）交換 　　ＥＱ−ＡＭＰ　ＴＲ（トランジスタ−）交換 　　結合コンデンサー交換 　　電源ケーブル交換 　　ＳＷ、ＶＲ清掃 　　配線手直し、補強 　　経年劣化による各部ハンダ補正 　　 Ｄ．　使用部品 　　ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　１個 　　メインＡＭＰバイアス／バランス半固定ＶＲ　　　　　４個 　　メインAMP　ＴＲ（トランジスター）　　　　　＋ 　　コントロールAMP　ＴＲ（トランジスター）　＋ 　　ＥＱ−ＡＭＰ　ＴＲ（トランジスター）　　　　　　＝　　４６個 　　電解コンデンサー　　　　　　　　　　　　　　　　　　　６０個 　　整流ダイオード　　　　　　　　　　　　　　　　　　　　　　６本 　　フュ−ズ　　　　　　　　　　　　　　　　　　　　　　　　　　２本 　　電源コード Ｅ．　調整 Ｆ．　修理費　　　９４，６００円　　　　オーバーホール修理。 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−９９００　の仕様（マニアル・カタログより）

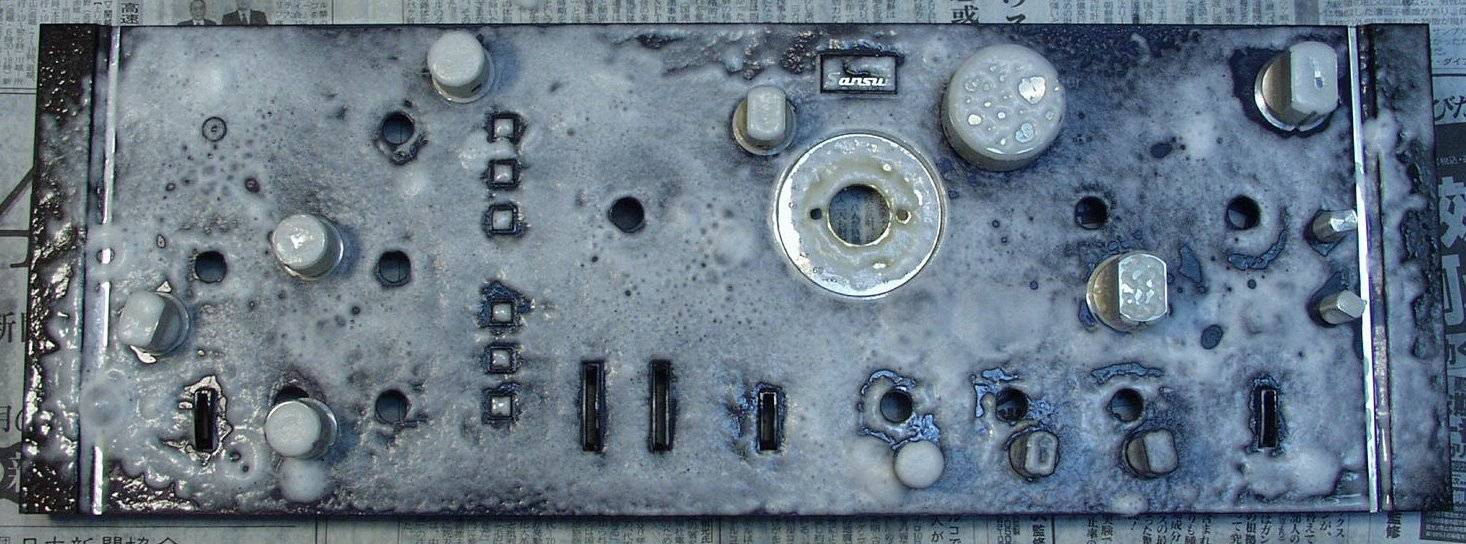

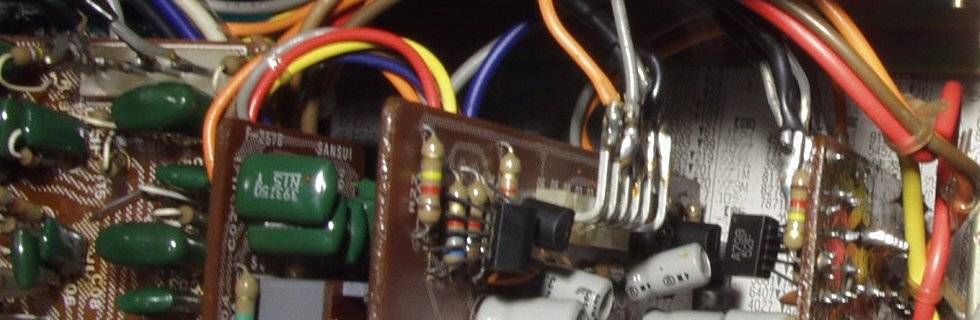

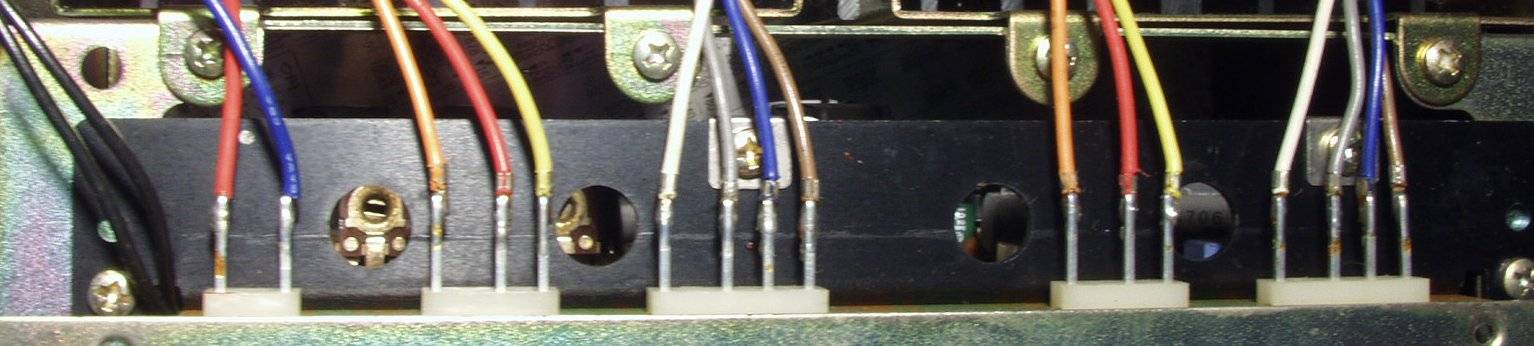

Ａ．　修理前の点検状況 Ａ１．　修理前　　雑音がコネクターと思い半田付けした物　その１ 　　　　　　　　　　お陰で、修理は倍の時間が必要、基盤が抜けない

Ａ２．　修理前　雑音がコネクターと思い半田付けした物　その２

Ａ３．　修理前　雑音がコネクターと思い半田付けした物　その３　コントロール部

Ａ４．　修理前　雑音がコネクターと思い半田付けした物　その４

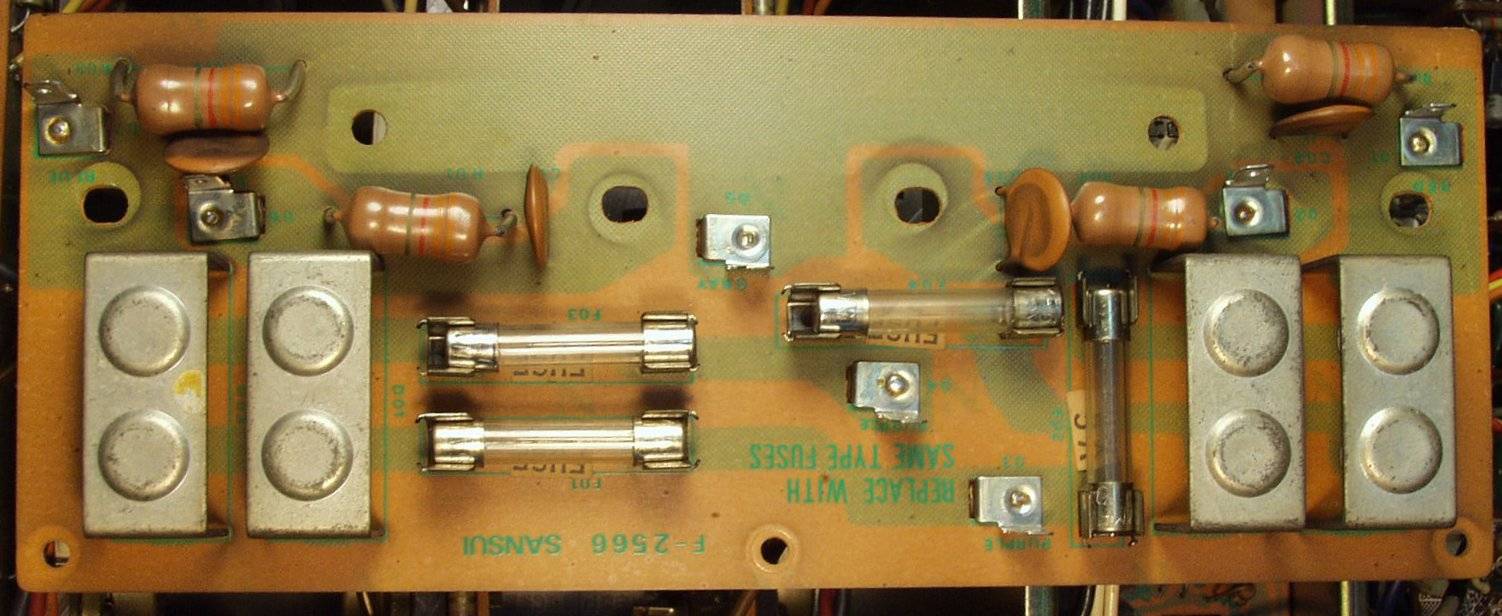

Ｃ．　修理状況 Ｃ１Ａ．　修理後　終段整流基盤

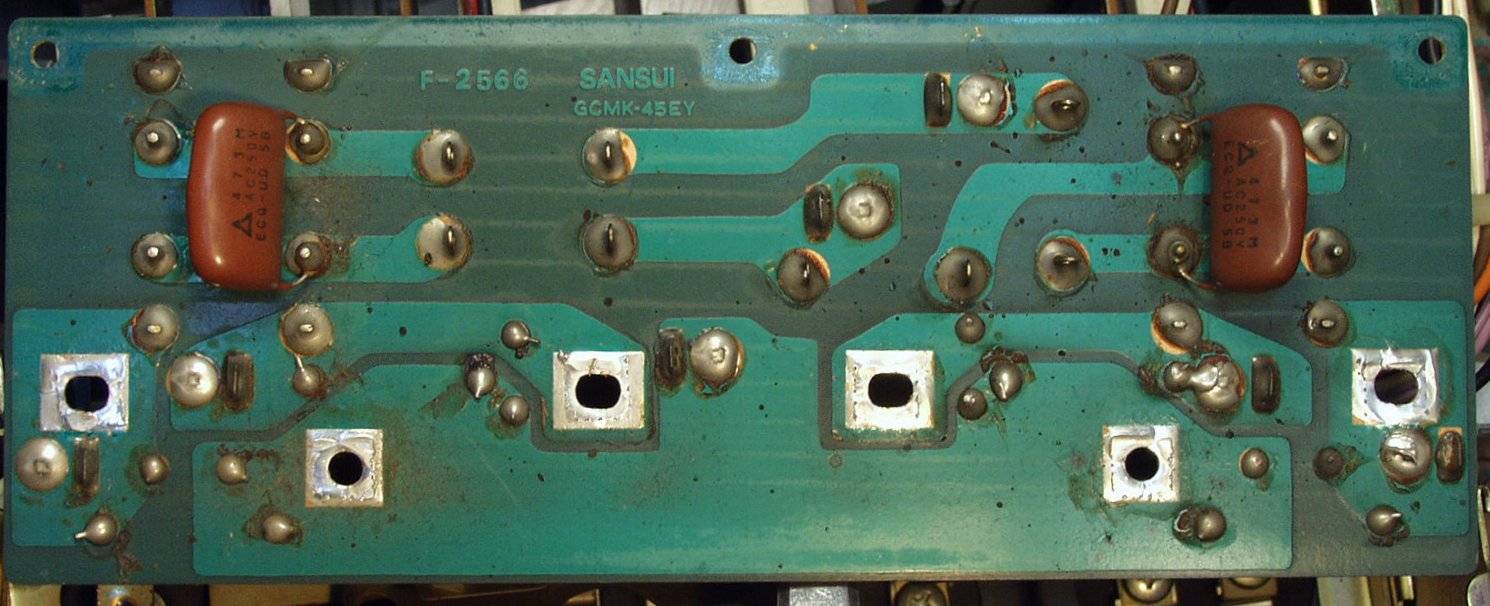

Ｃ１Ｂ．　修理前　終段整流基盤裏

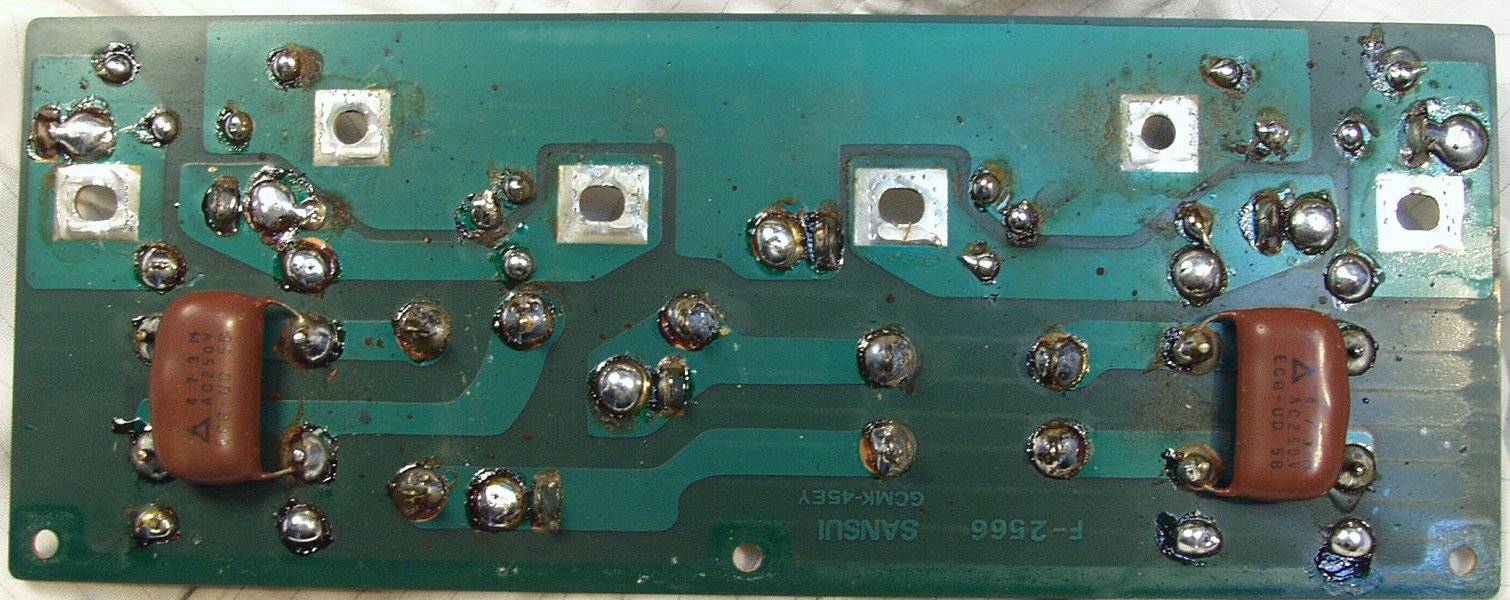

Ｃ１Ｃ．　修理（半田補正）後　終段整流基盤裏　全半田やり直す

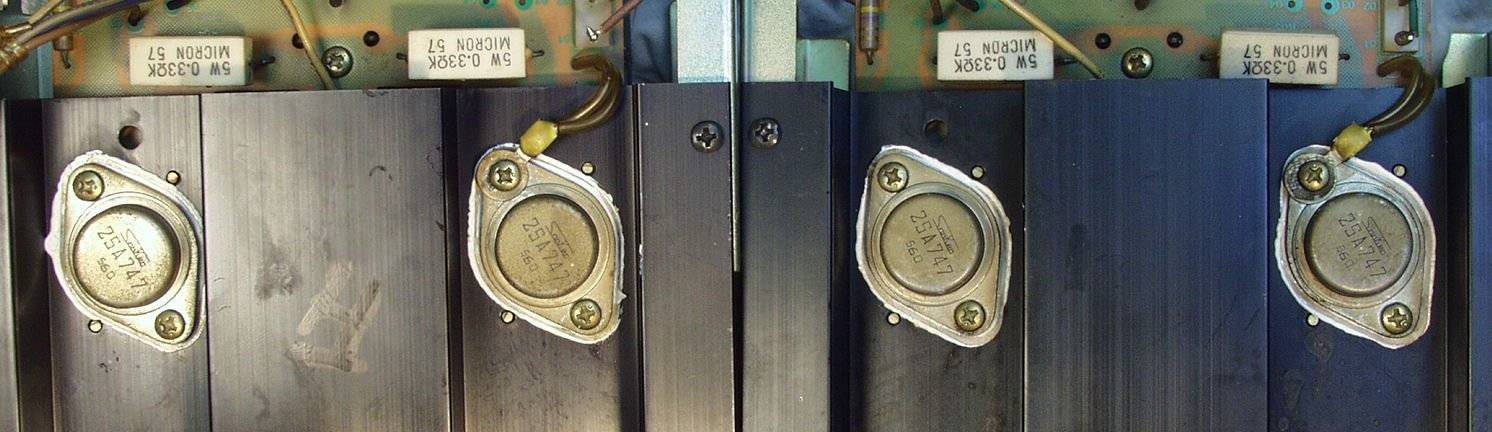

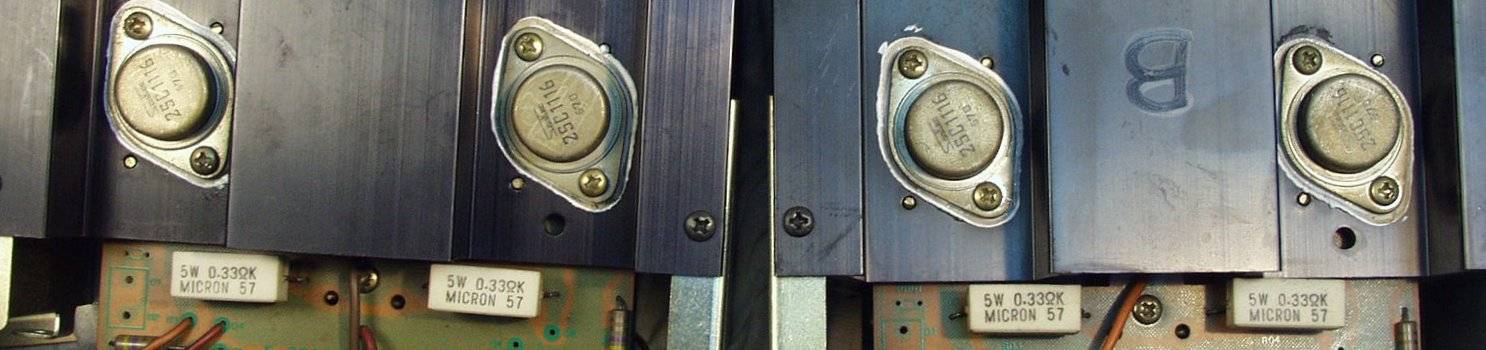

Ｃ１Ｄ．　修理前　終段ＴＲ（トランジスター）ＮＰＮ側　シリコングリスが殆ど無い

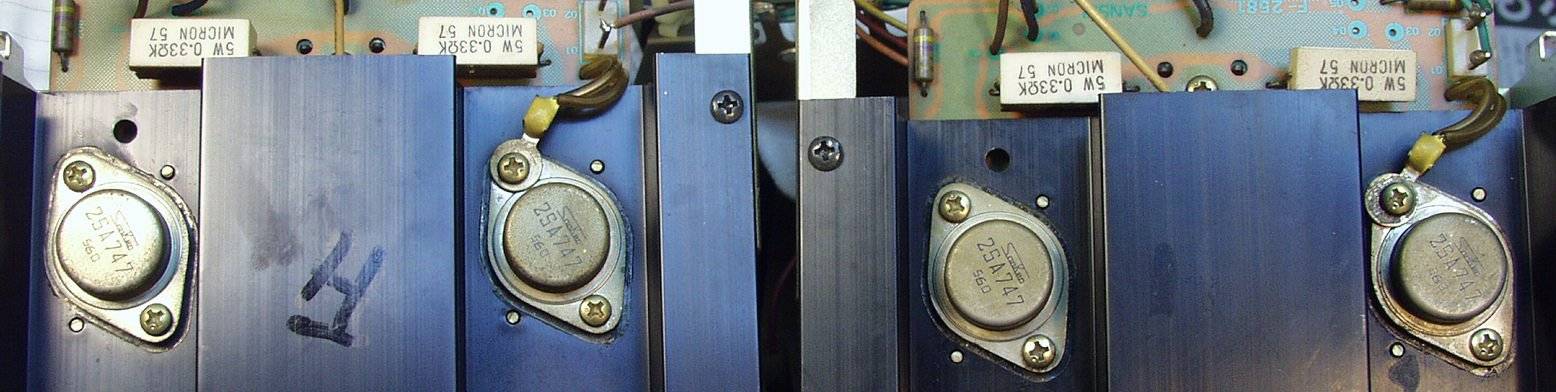

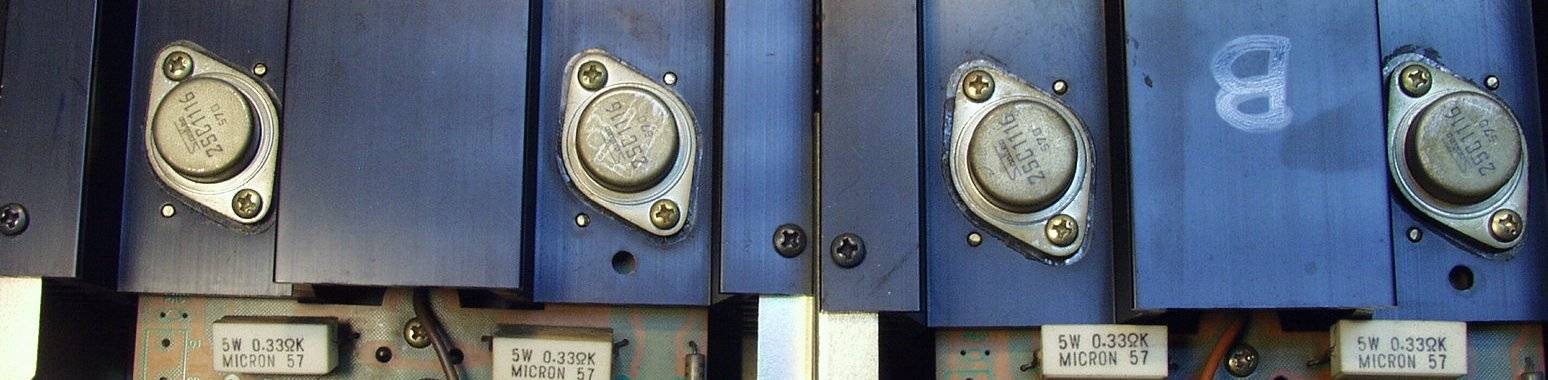

Ｃ１Ｅ．　修理後　終段ＴＲ（トランジスター）

Ｃ１Ｆ．　修理前　終段ＴＲ（トランジスター）ＰＮＰ側　シリコングリスが殆ど無い

Ｃ１Ｇ．　修理後　終段ＴＲ（トランジスター）

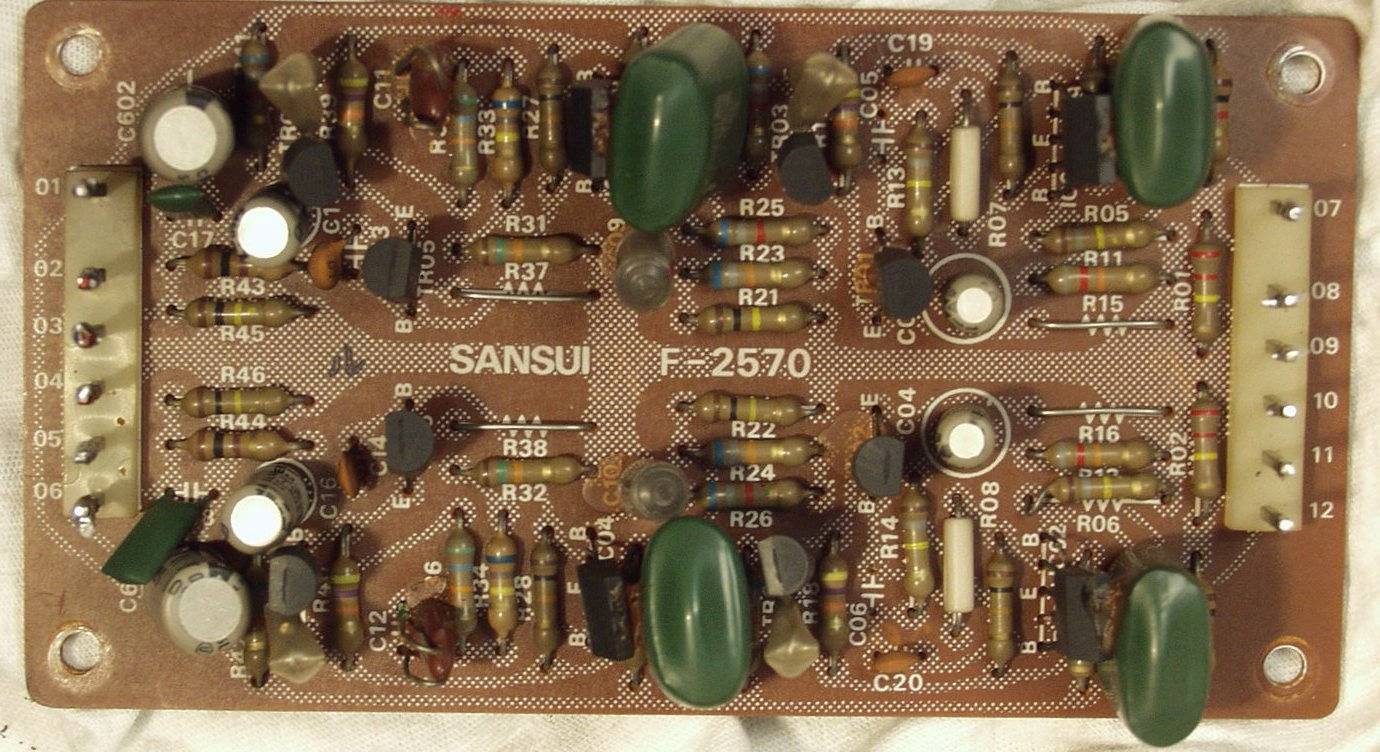

Ｃ２Ａ．　修理前　ドライバー基盤

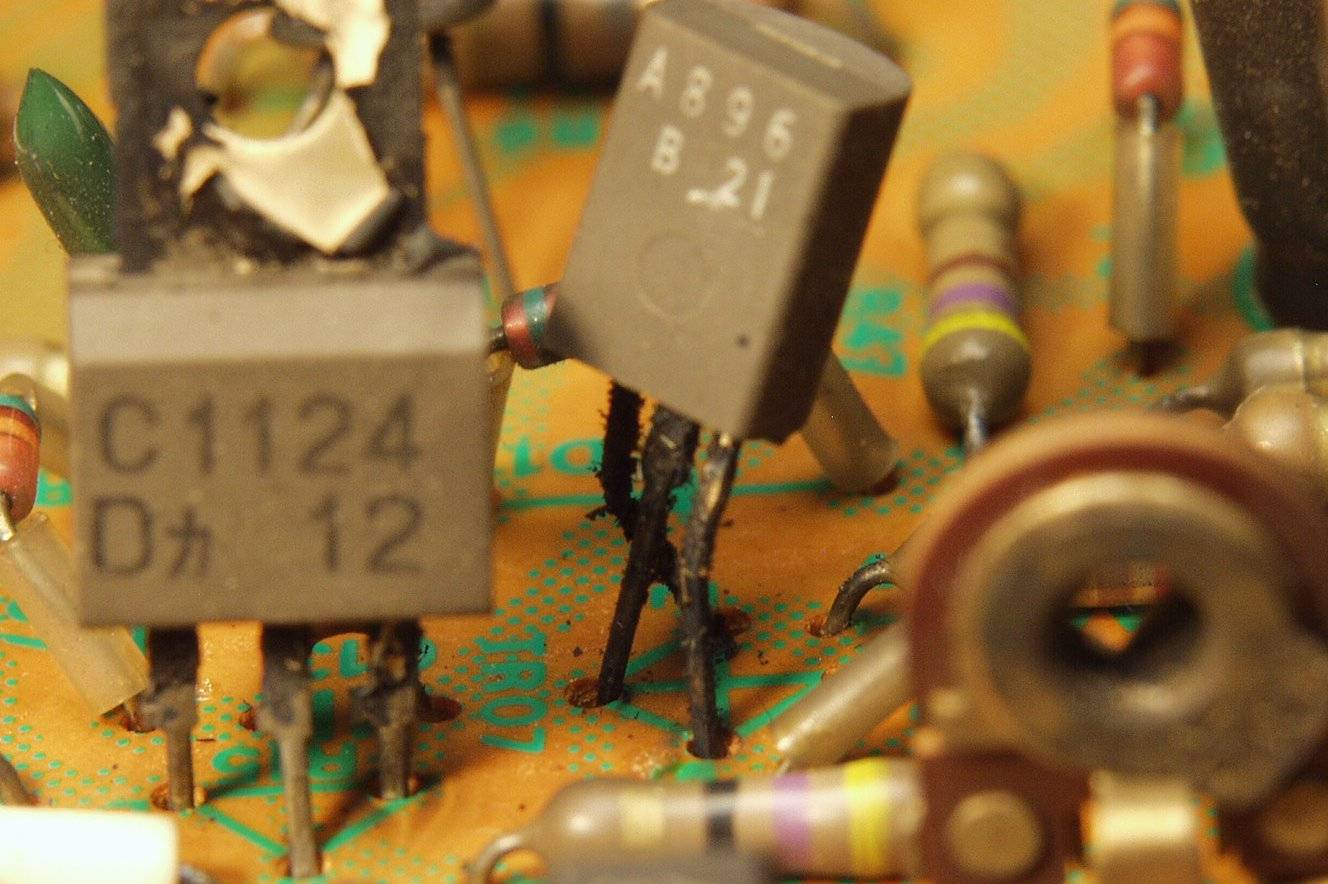

Ｃ２Ｂ．　修理前　ドライバー基盤　左＝半固定ＶＲ　　右＝腐食した初段ＴＲ（トランジスター）　何れも交換

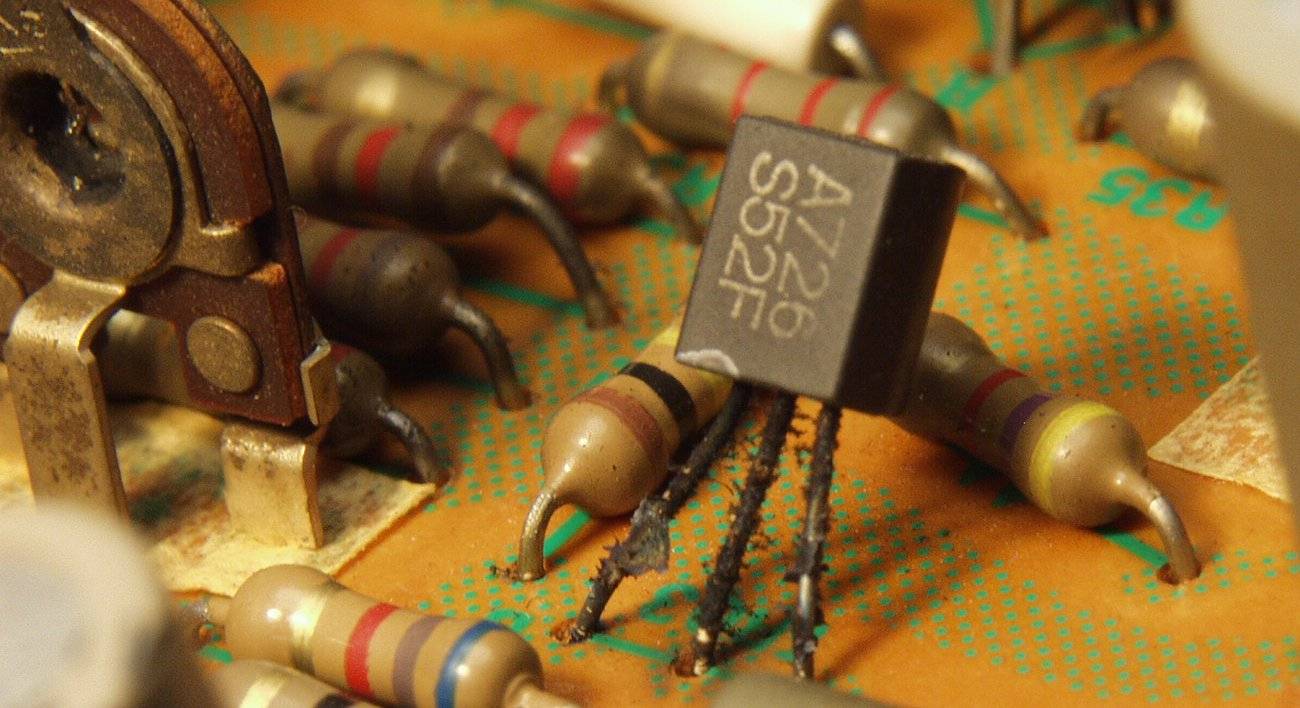

Ｃ２Ｃ．　修理前　ドライバー基盤　左＝腐食した中段ＴＲ（トランジスター）　右＝半固定ＶＲ　何れも交換

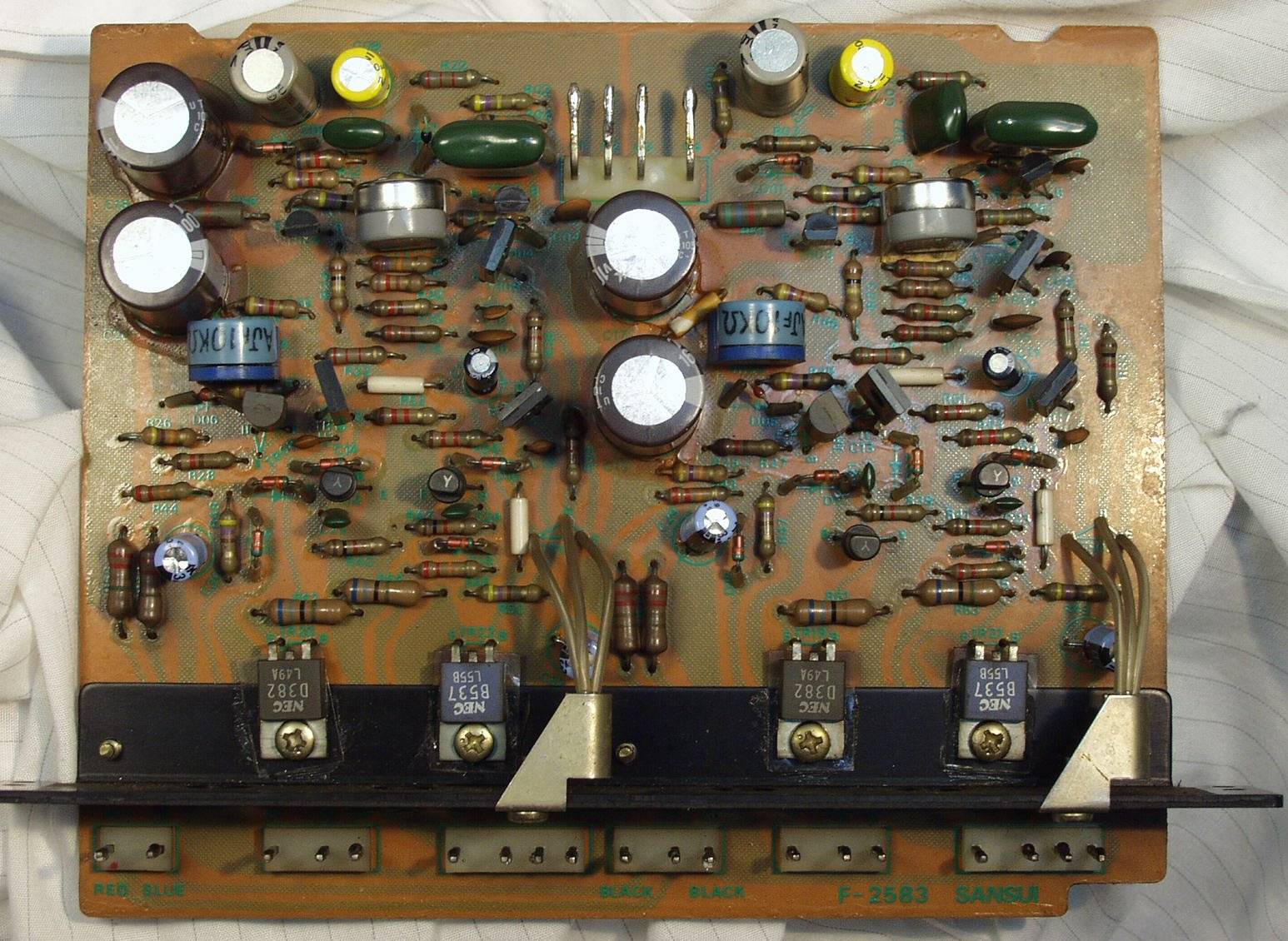

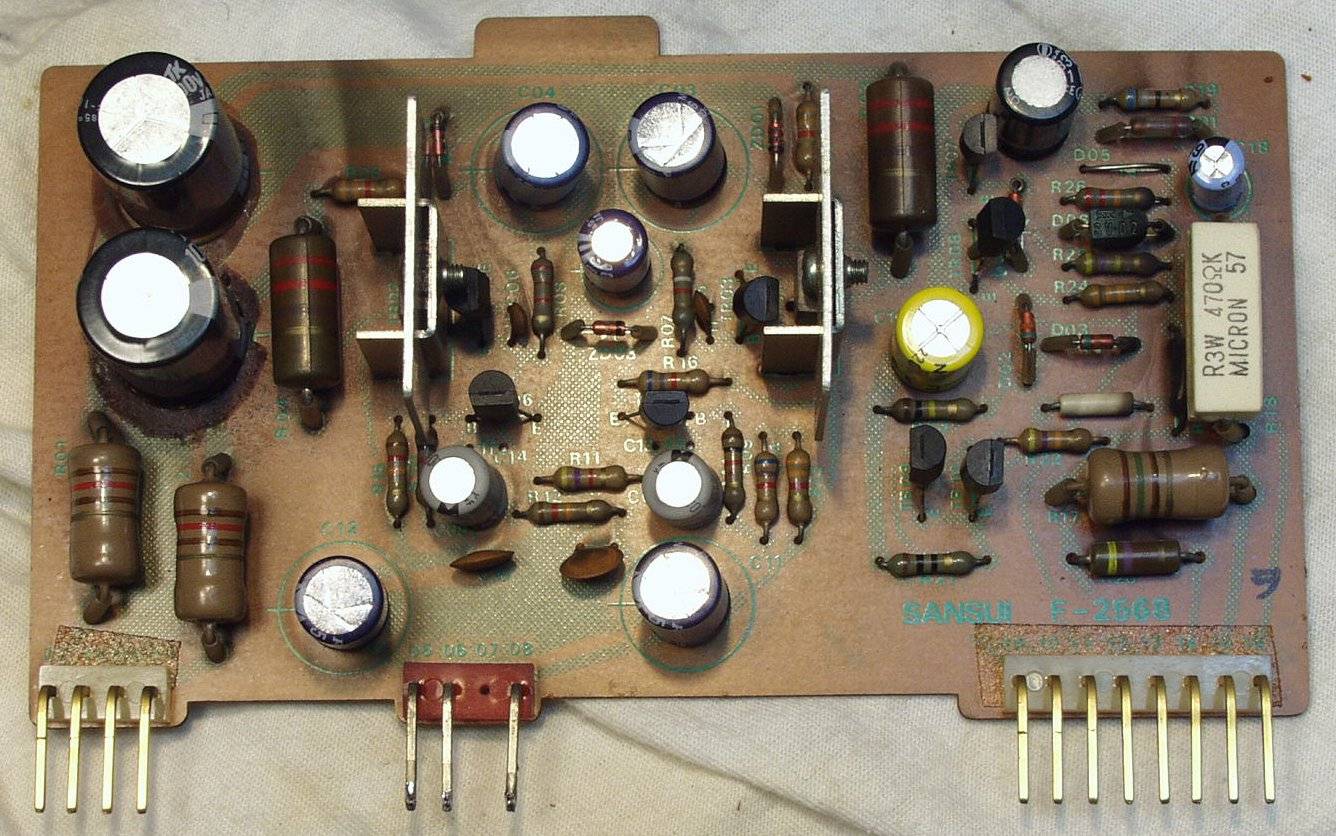

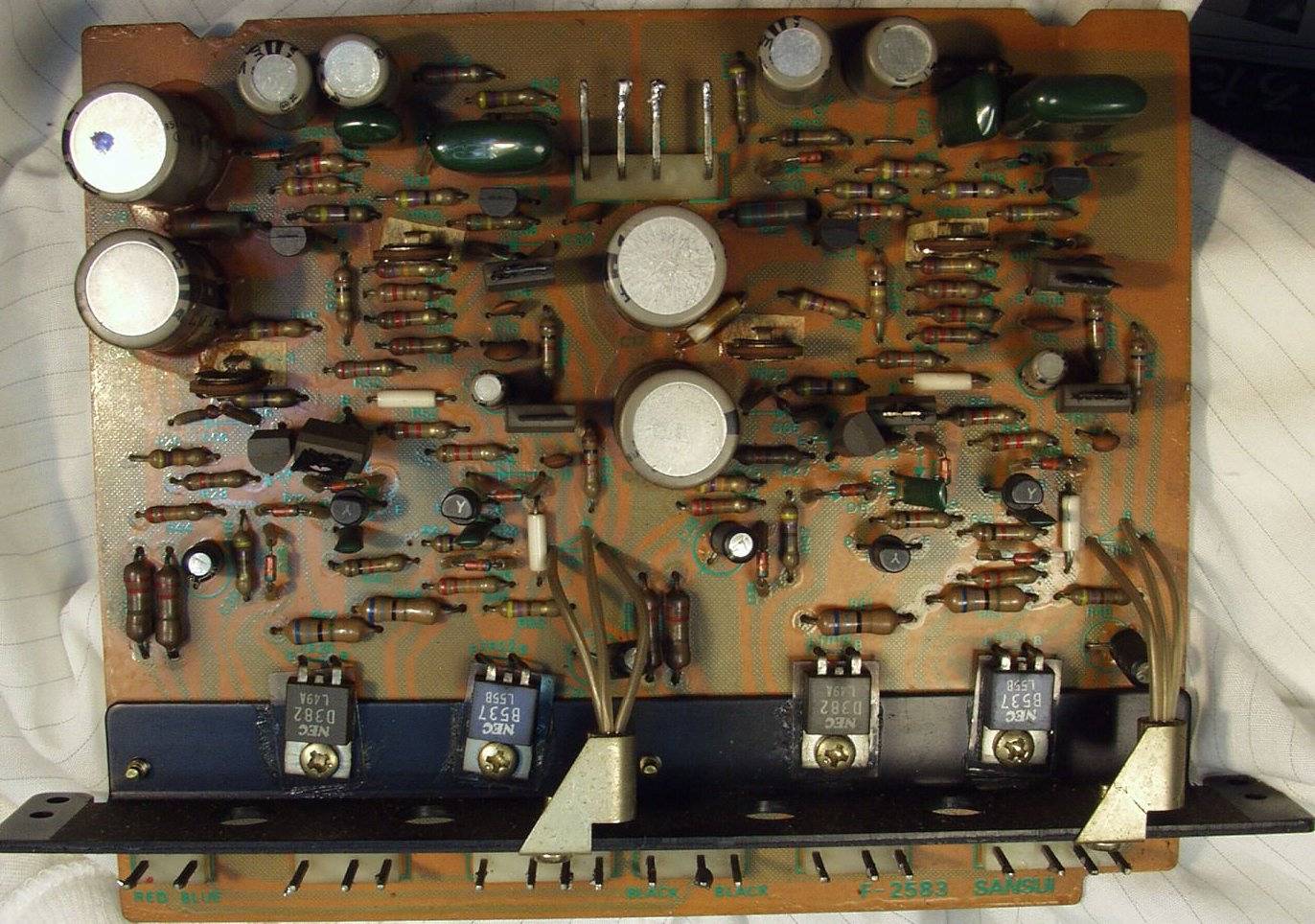

Ｃ２Ｄ．　修理後　ドライバー基盤　初段ＴＲ（トランジスター）４個　中段ＴＲ（トランジスター）６個　半固定ＶＲ４個 　　　　　　　　　　　　電解コンデンサー１４個交換

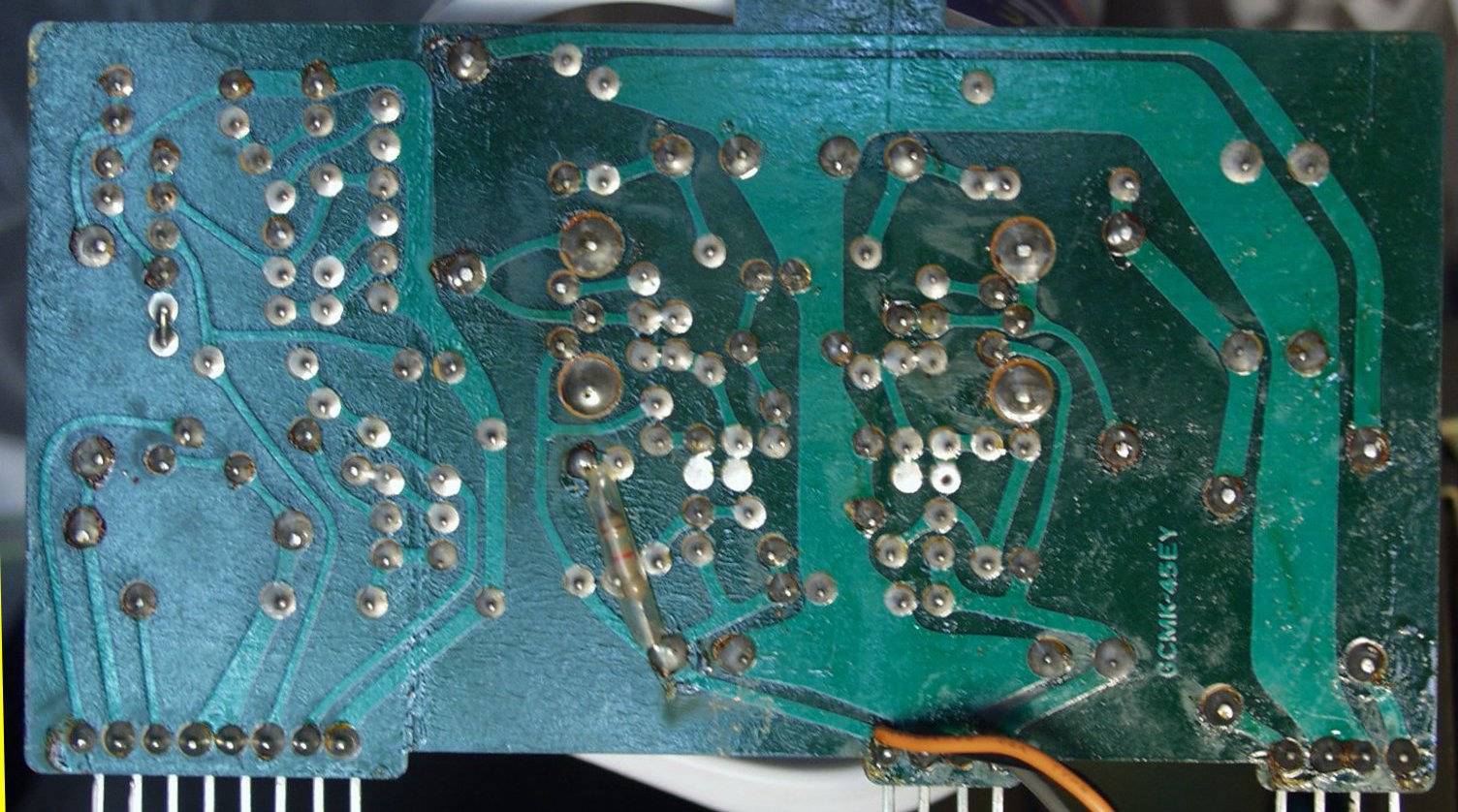

Ｃ２Ｅ．　修理前　ドライバー基盤裏

Ｃ２Ｆ．　修理（半田補正）後　ドライバー基盤裏　全半田やり直す

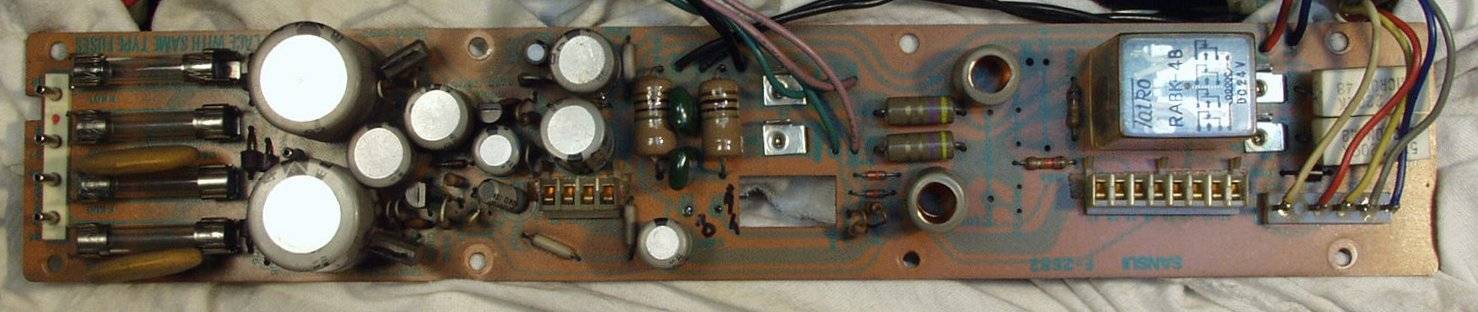

Ｃ３Ａ．　修理前　整流プロテクト基盤

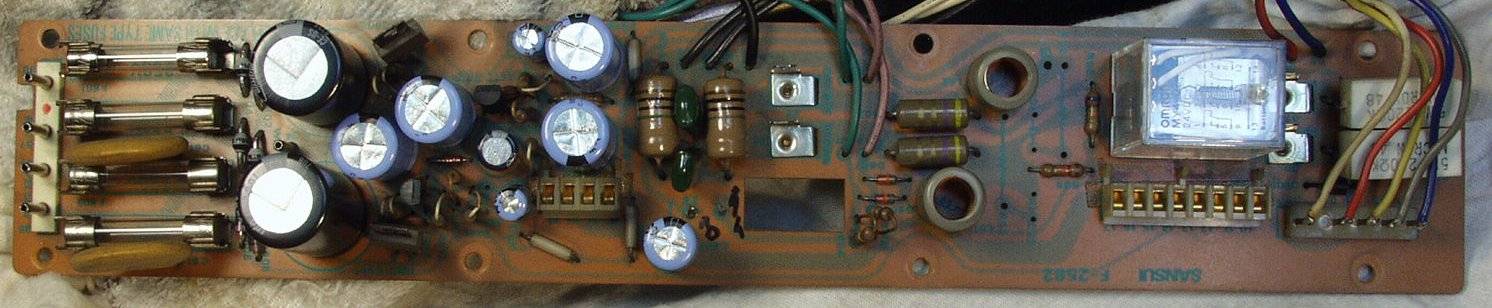

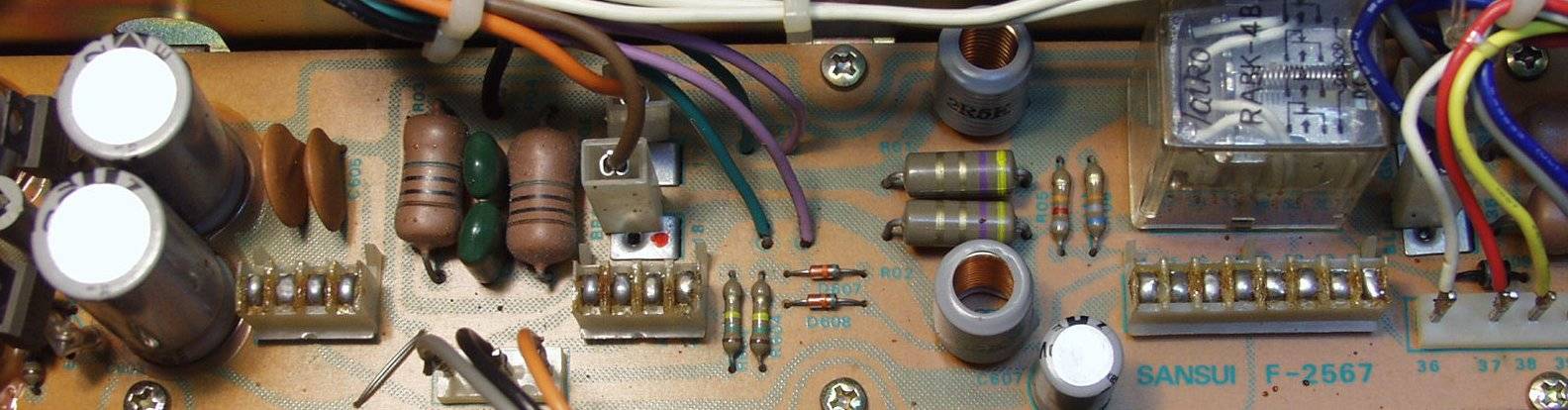

Ｃ３Ｂ．　修理後　整流プロテクト基盤　SP接続リレー　電解コンデンサー１０個　ＴＲ（トランジスター）２個整流ダイオ−ド６本交換

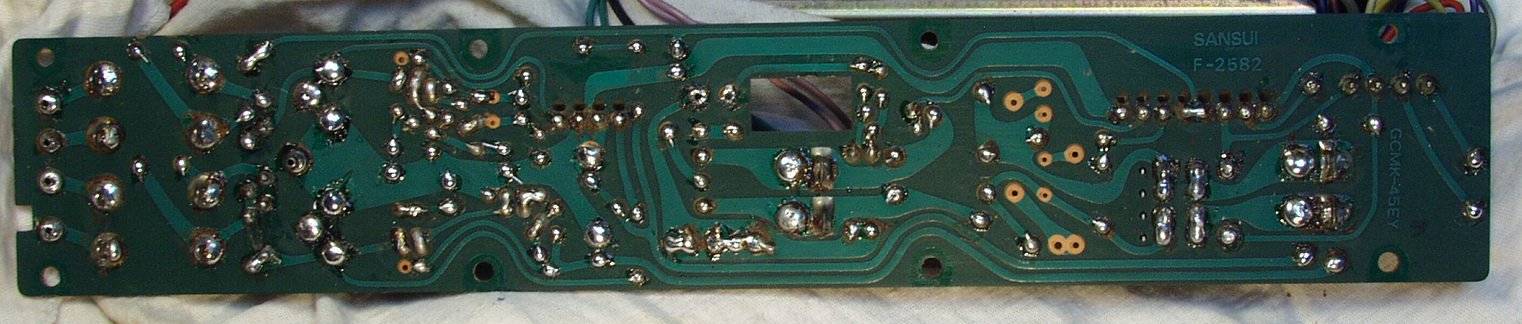

Ｃ３Ｃ．　修理前　整流プロテクト基盤裏

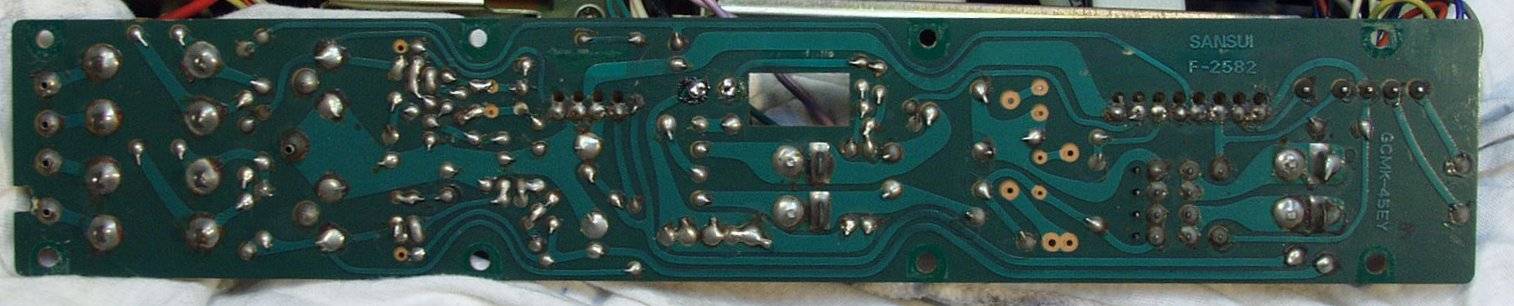

Ｃ３Ｄ．　修理（半田補正）後　整流プロテクト基盤裏　全半田やり直す

Ｃ３Ｅ．　修理前　定電圧基盤

Ｃ３Ｆ．　修理後　定電圧基盤　電解コンデンサー１２個交換

Ｃ３Ｇ．　修理前　定電圧基盤裏

Ｃ３Ｈ．　修理（半田補正）後　定電圧基盤裏　全半田やり直す

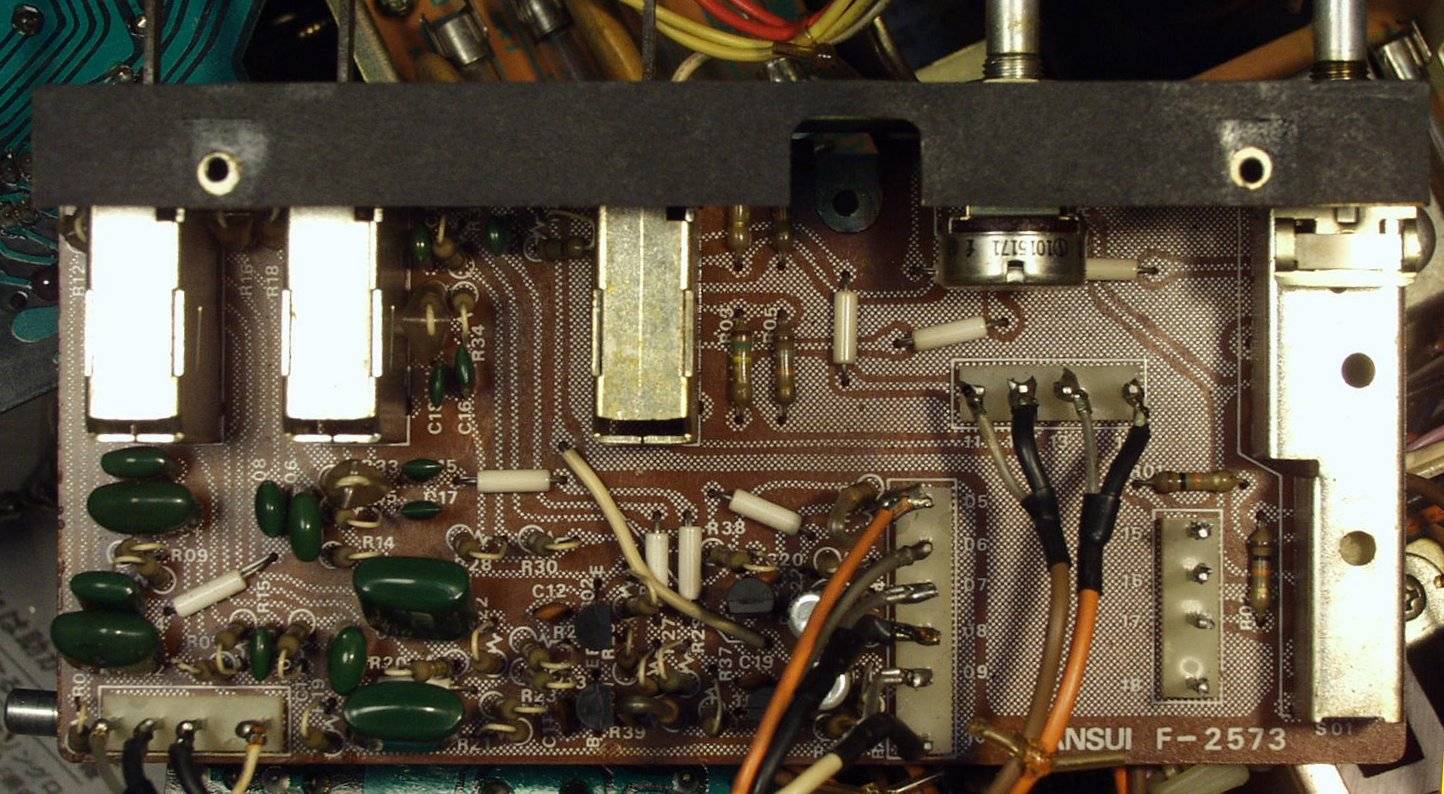

Ｃ４Ａ．　修理前　コントロール（低音＋高音）基盤

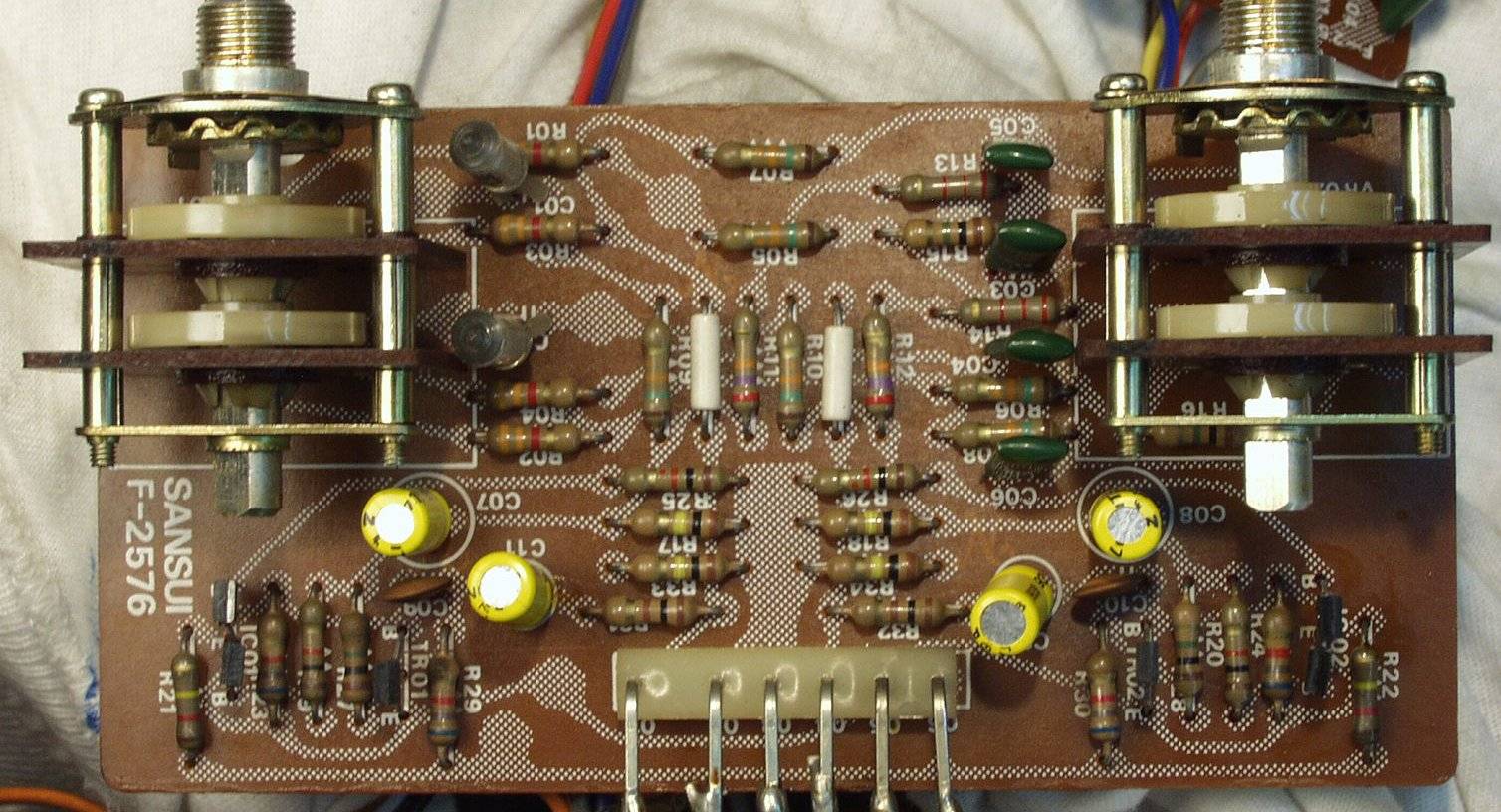

Ｃ４Ｂ．　修理後　コントロール（低音＋高音）基盤　ＴＲ（トランジスター）６個　電解コンデンサー４個交換

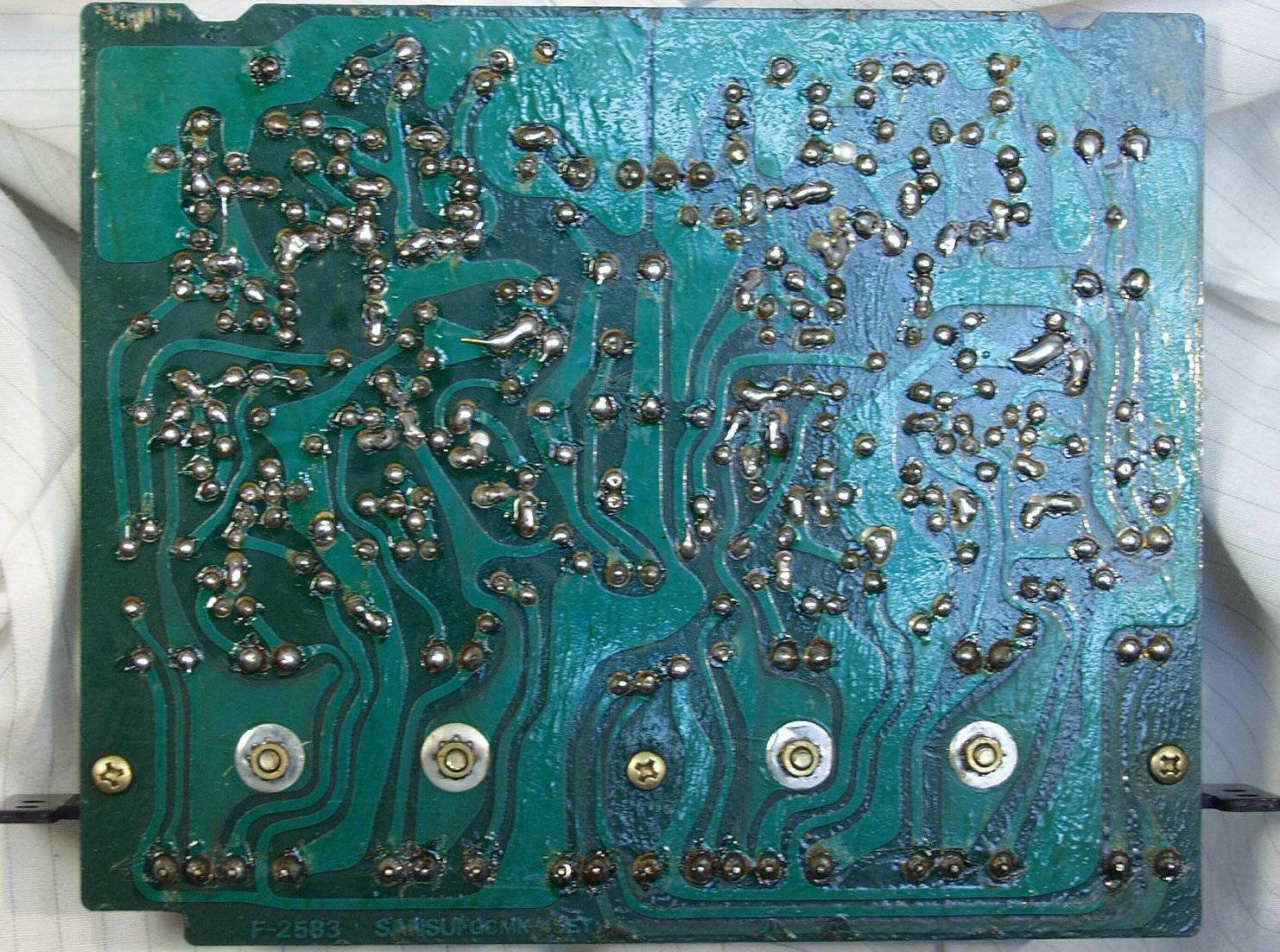

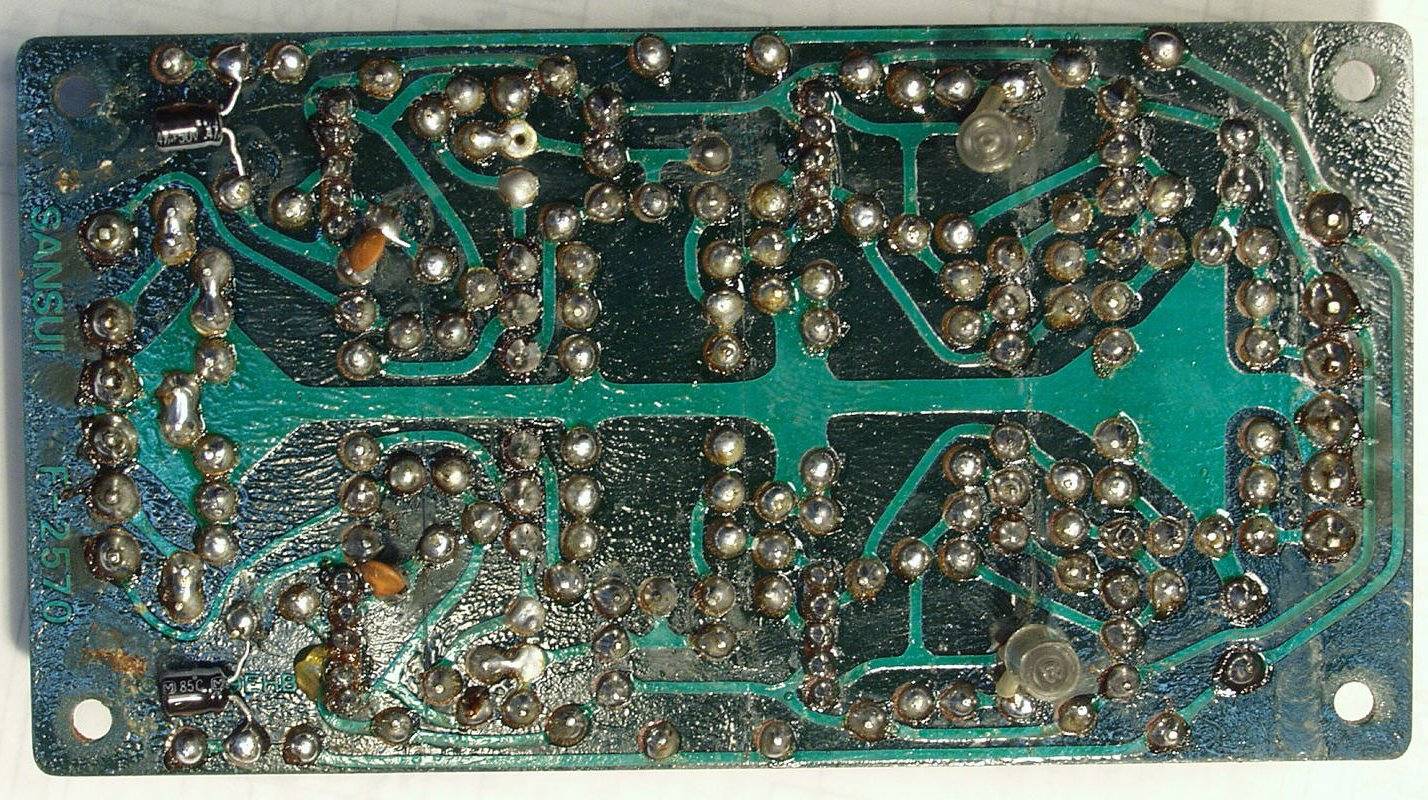

Ｃ４Ｃ．　修理前　コントロール（低音＋高音）基盤裏

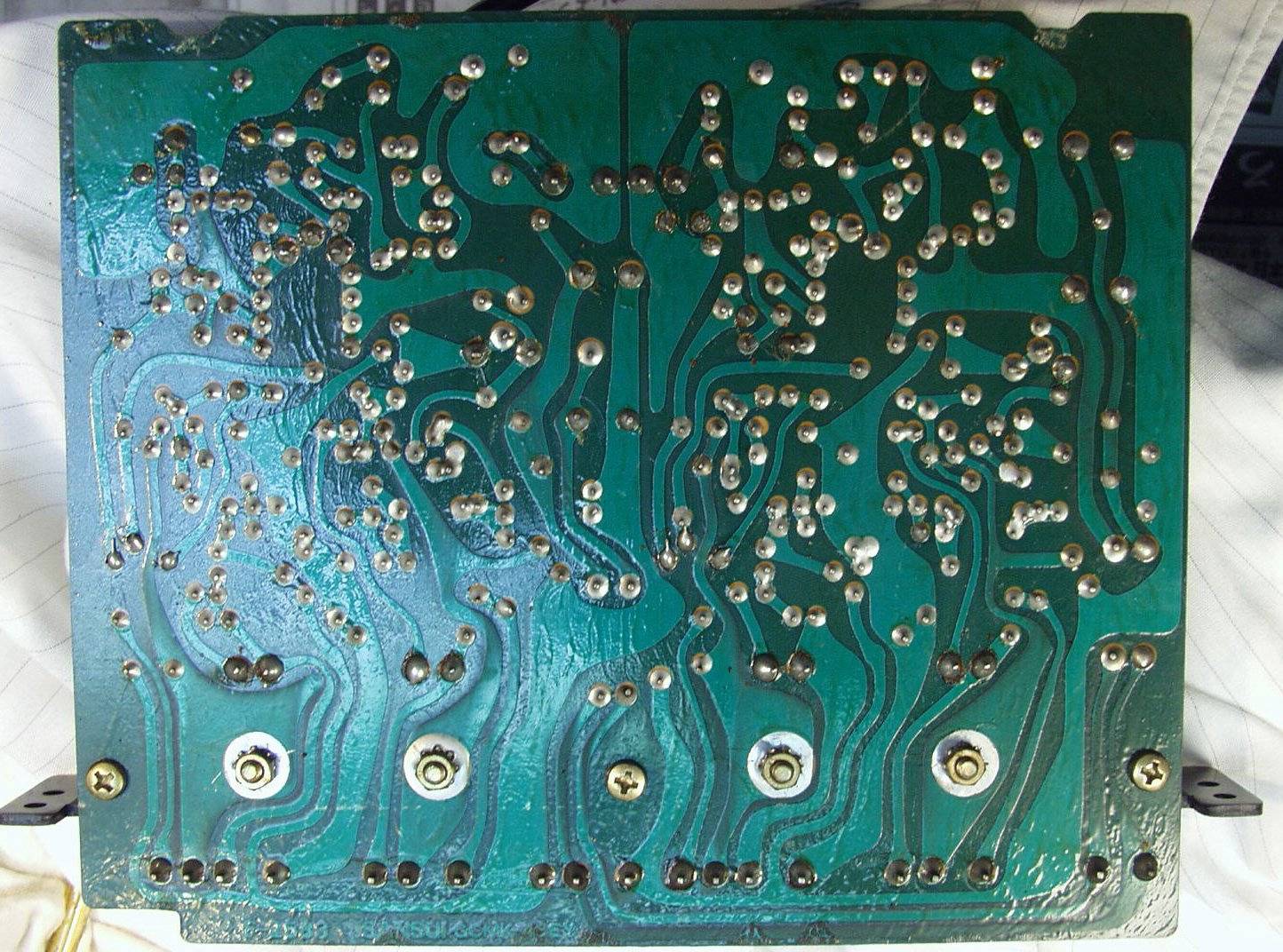

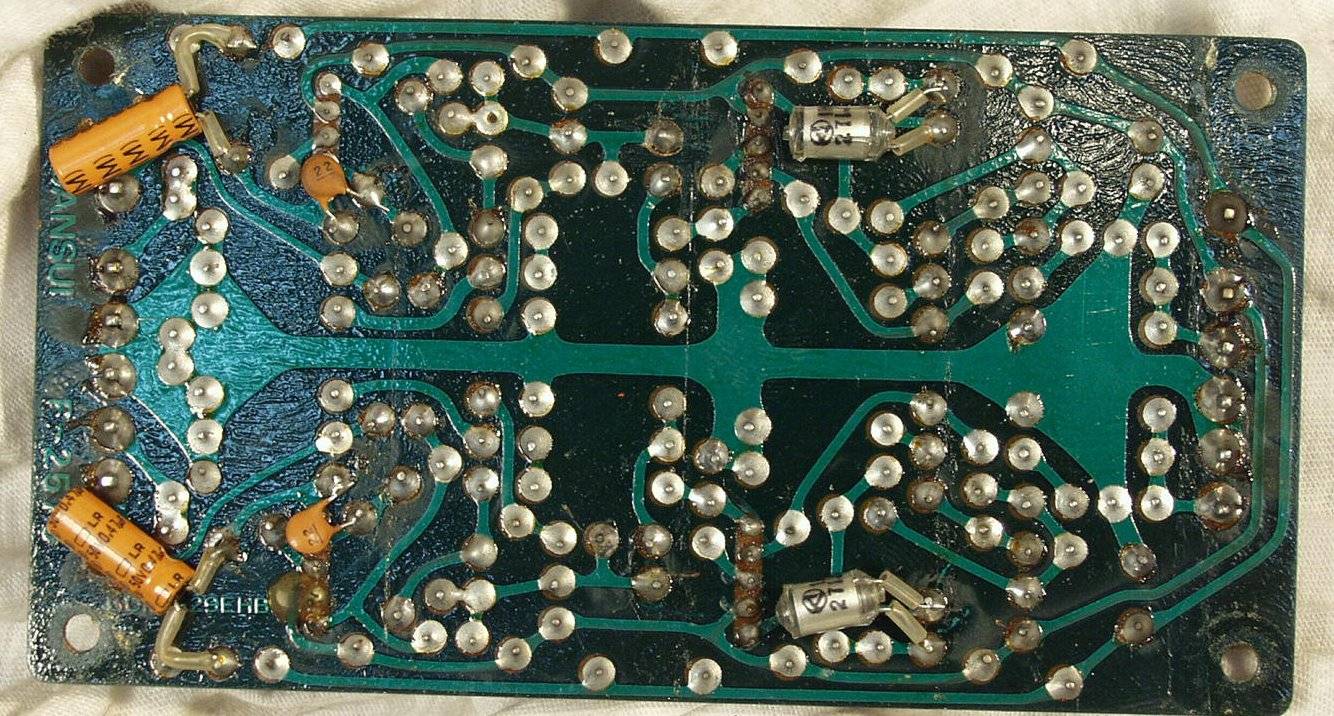

Ｃ４Ｄ．　修理（半田補正）後　コントロール（低音＋高音）基盤裏　全半田やり直す

Ｃ４Ｅ．　修理前　コントロール（中音）基盤

Ｃ４Ｆ．　修理後　コントロール（中音）基盤　ＴＲ（トランジスター）６個　電解コンデンサー４個交換

Ｃ４Ｇ．　修理前　コントロール（中音）基盤裏

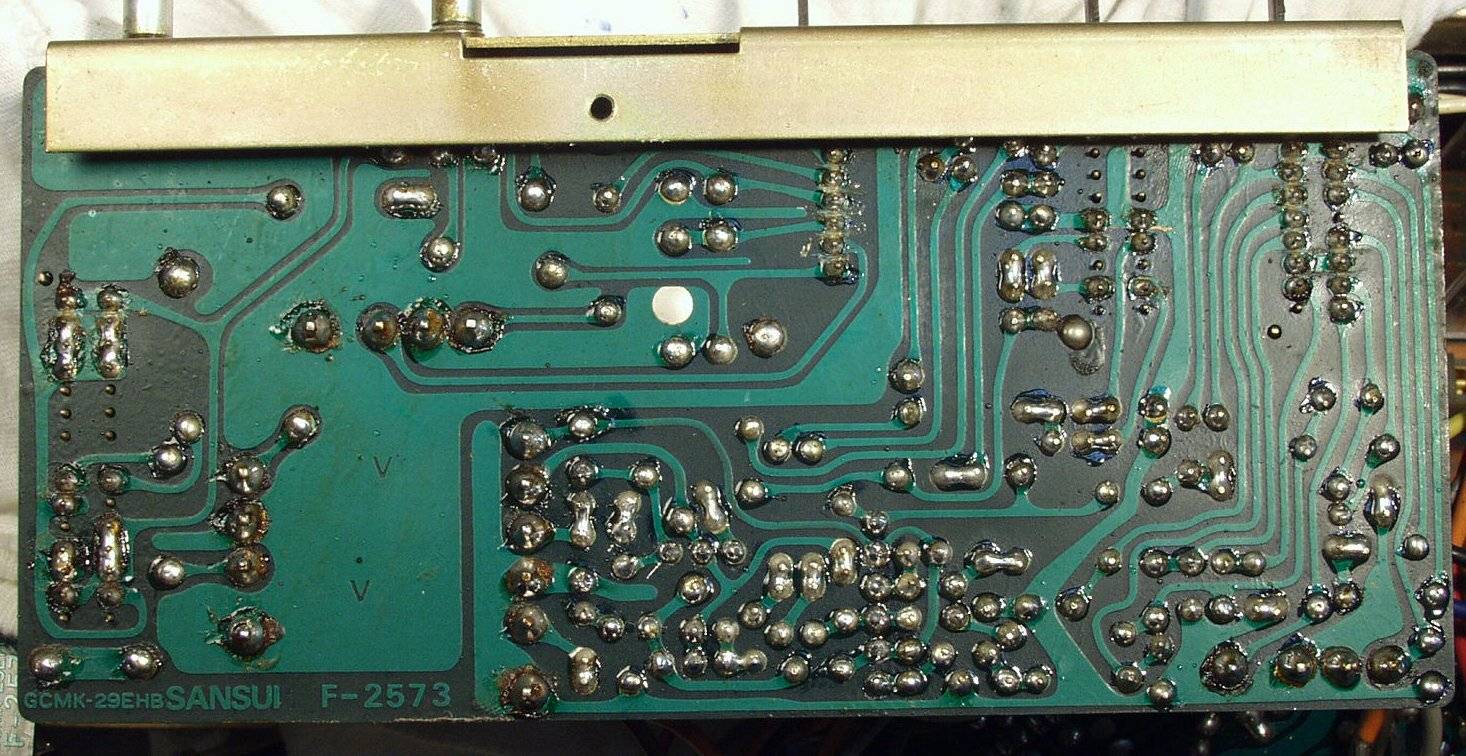

Ｃ４Ｈ．　修理（半田補正）後　コントロール（中音）基盤裏　全半田やり直す

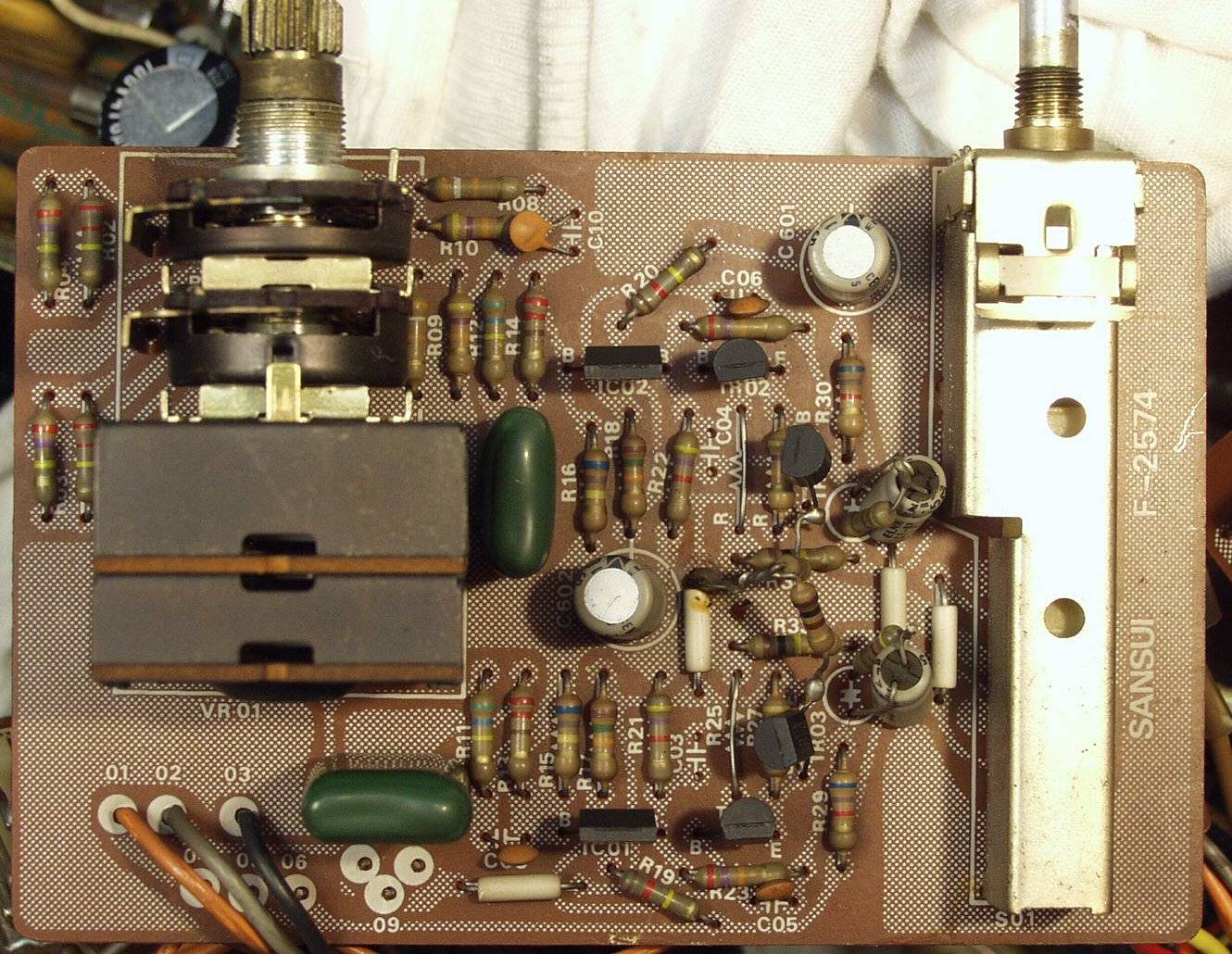

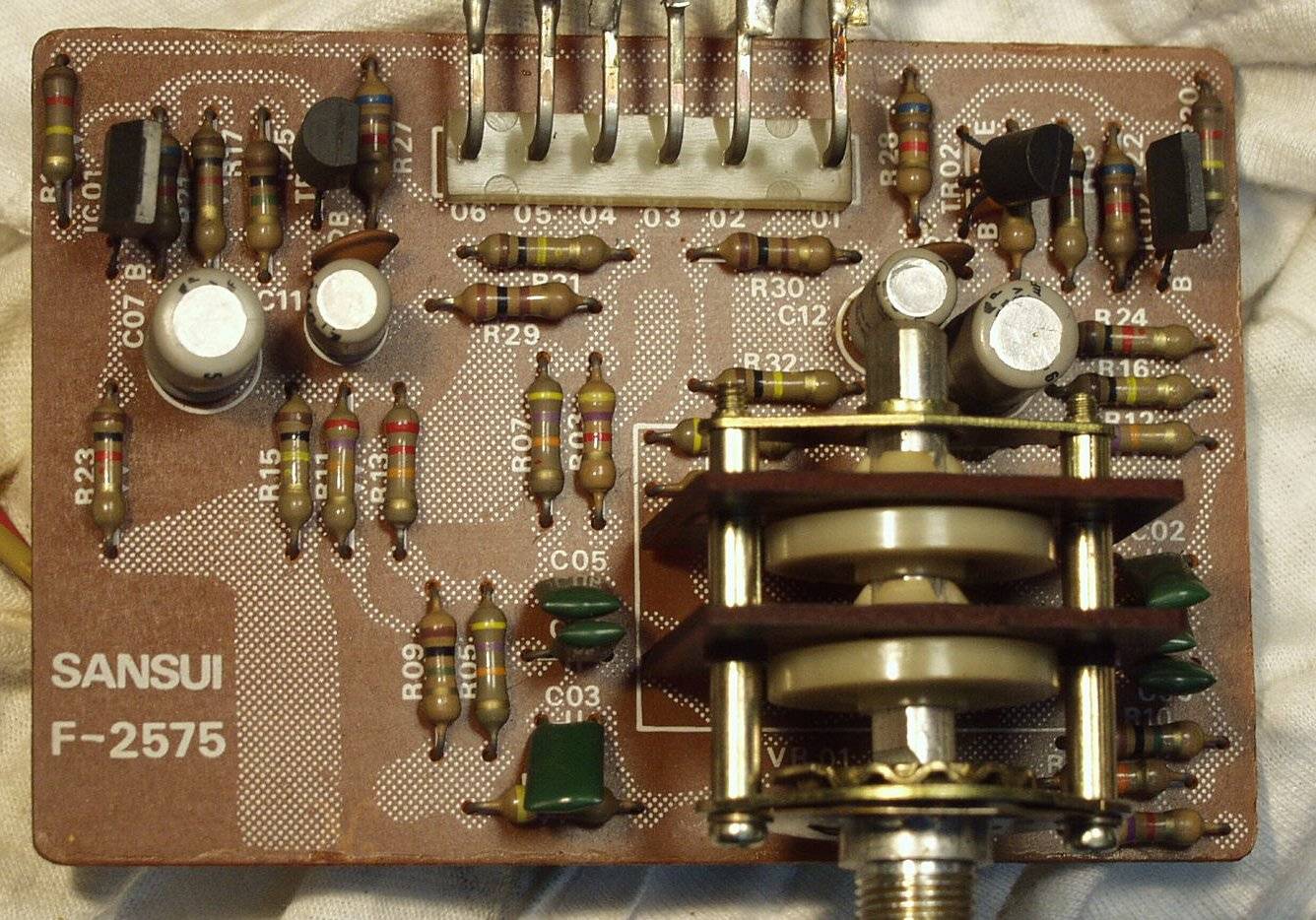

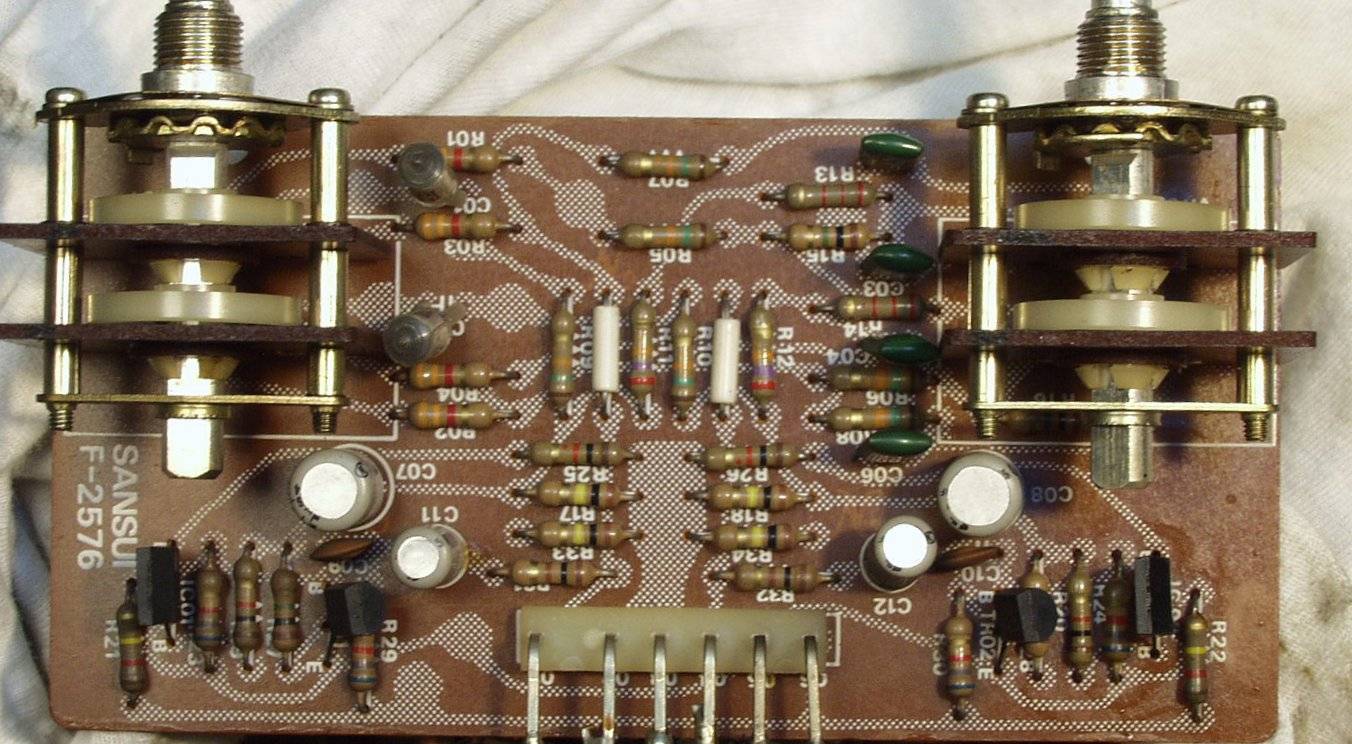

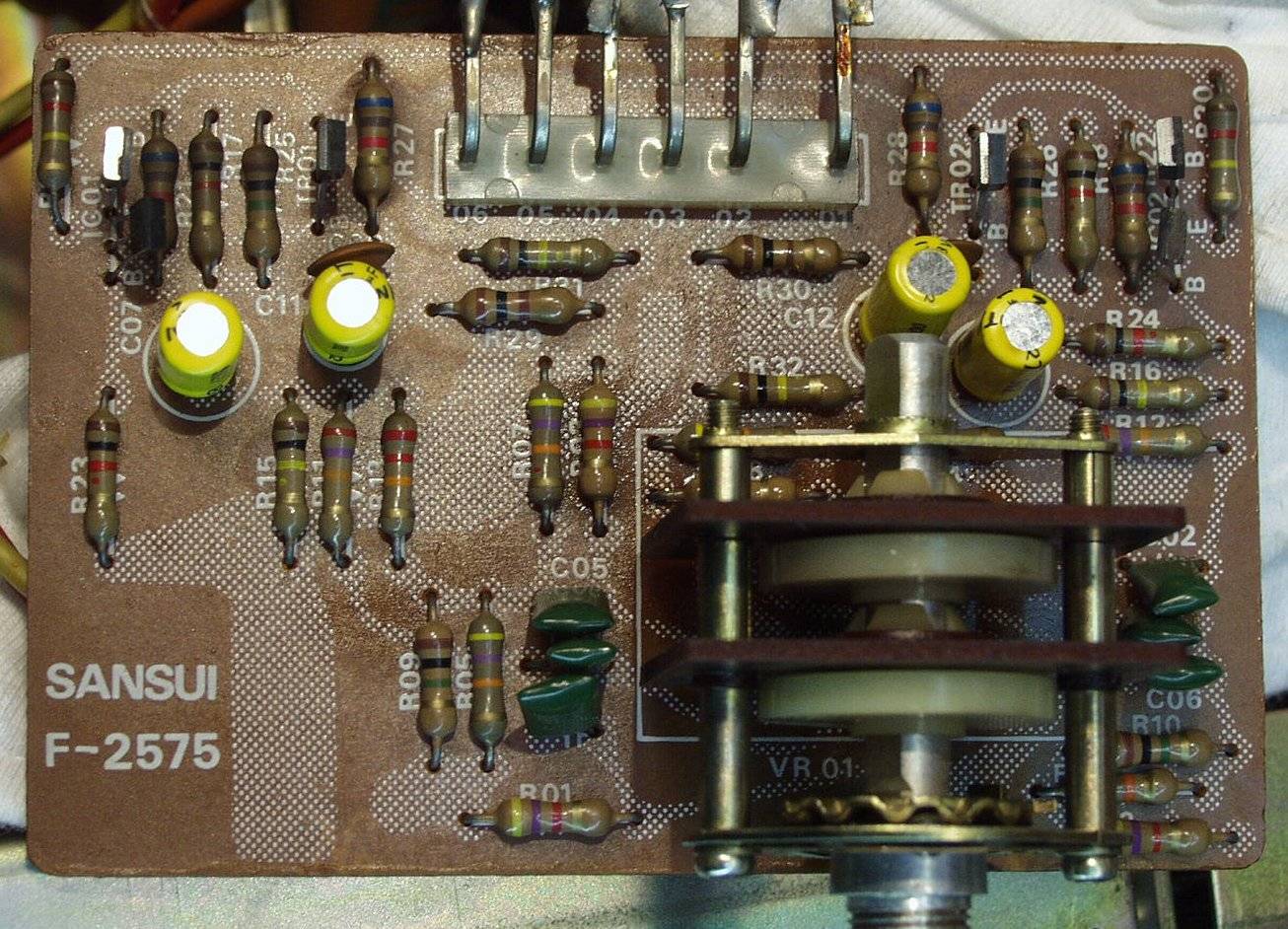

Ｃ４Ｉ．　修理前　メインＶＲ基盤　このVRは特殊な２軸構造

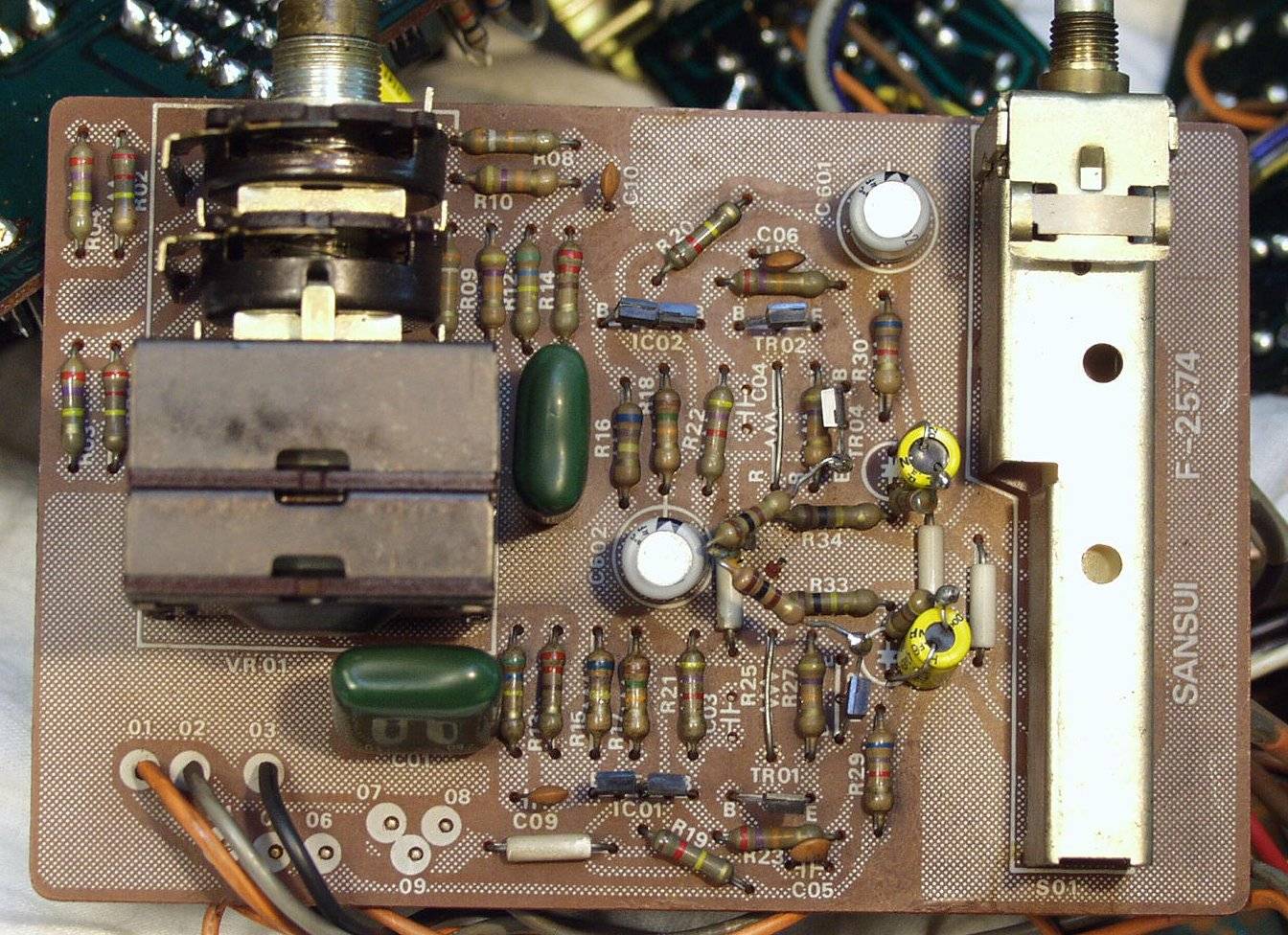

Ｃ４Ｊ．　修理後　メインＶＲ基盤　ＴＲ（トランジスター）６個　電解コンデンサー４個交換

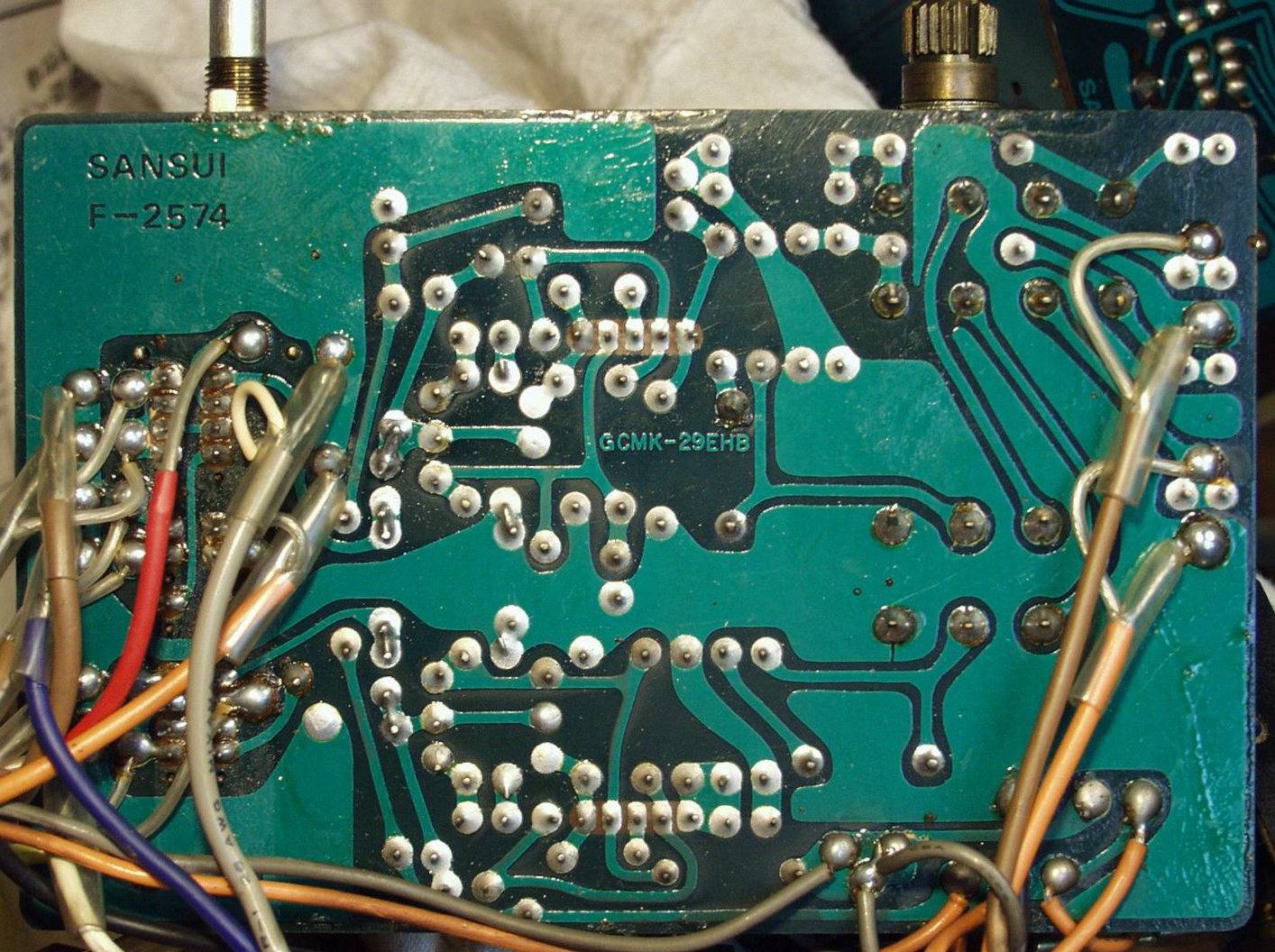

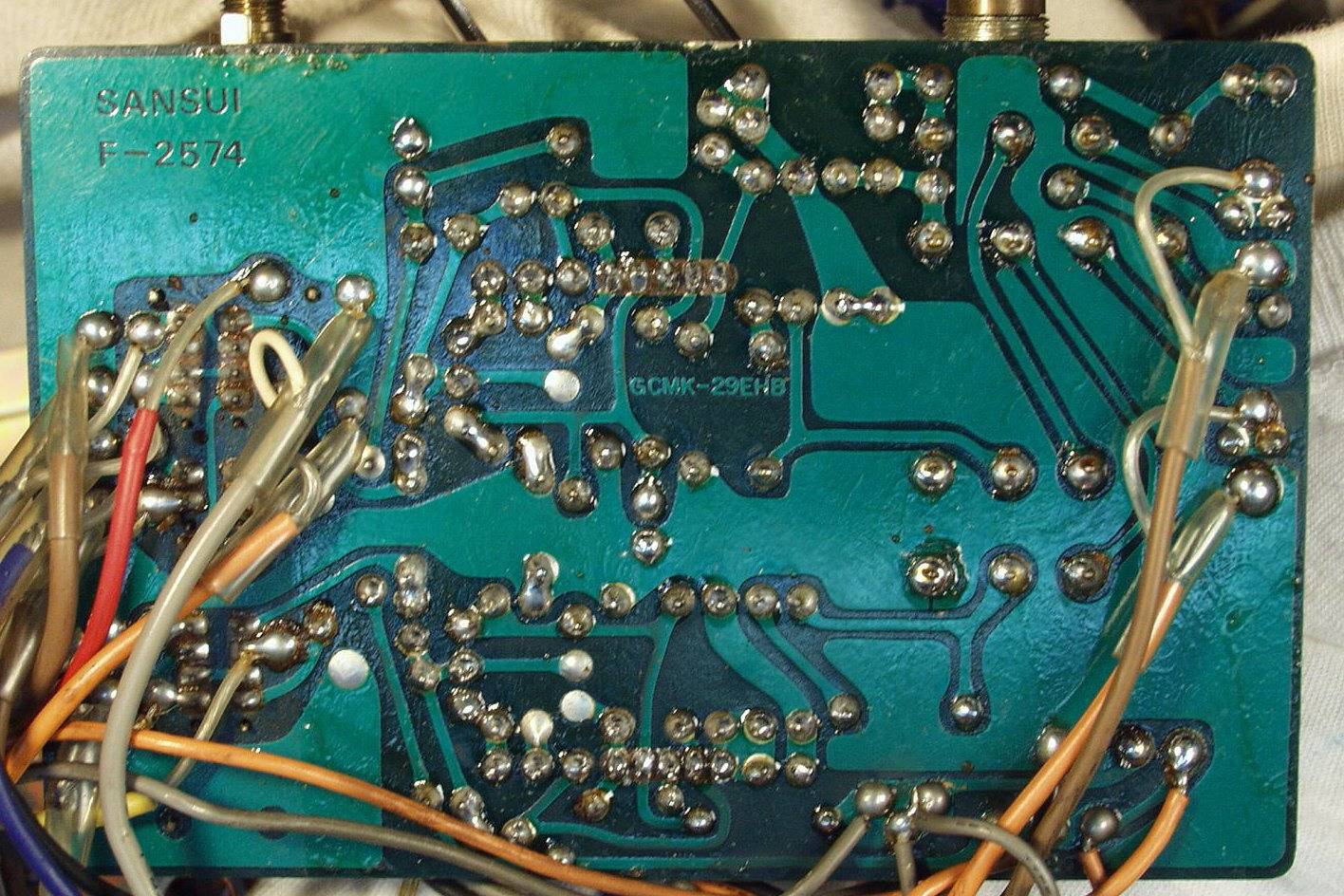

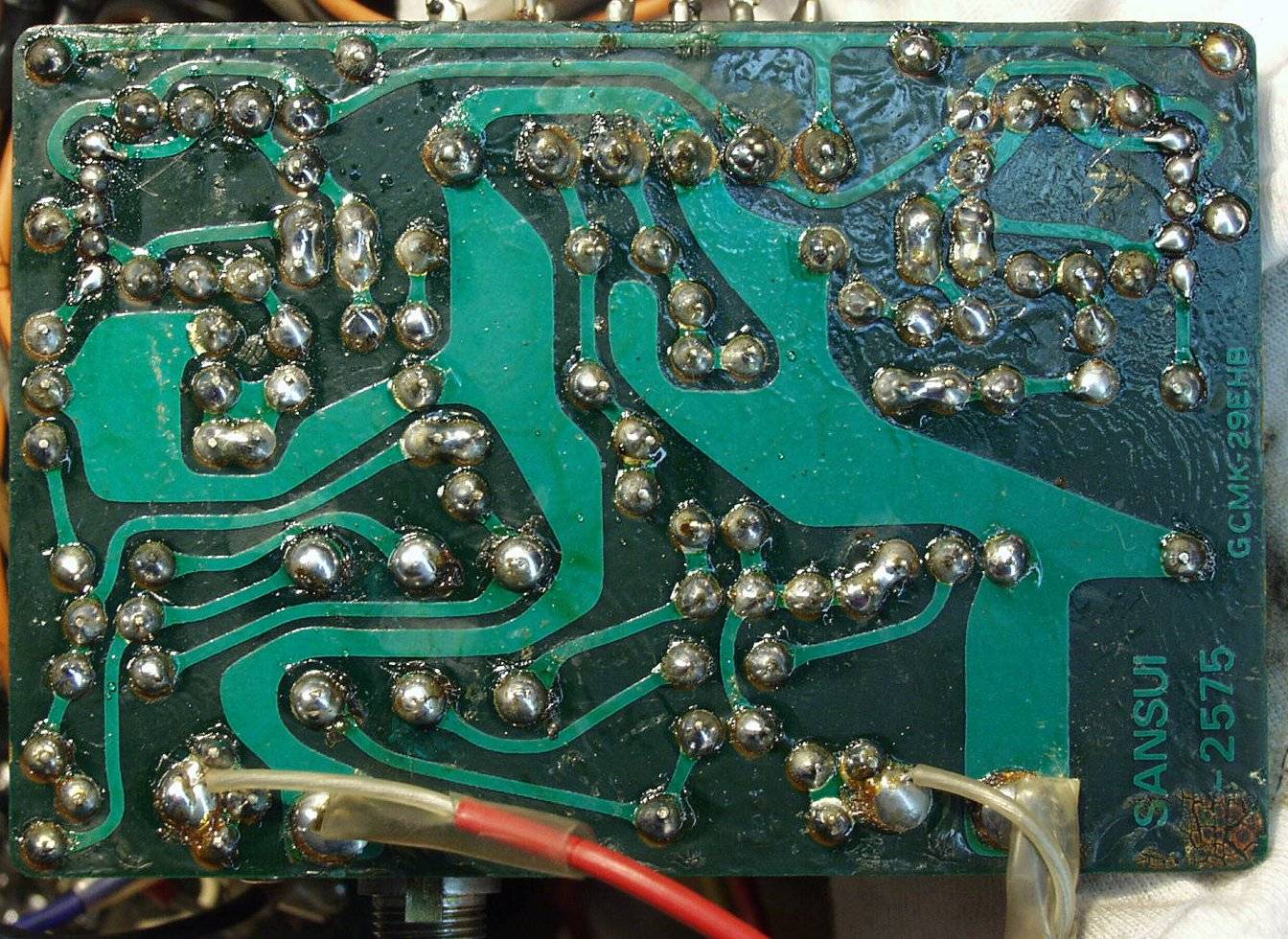

Ｃ４Ｋ．　修理前　メインＶＲ基盤裏

Ｃ４Ｌ．　修理（半田補正）後　メインＶＲ基盤裏　全半田やり直す

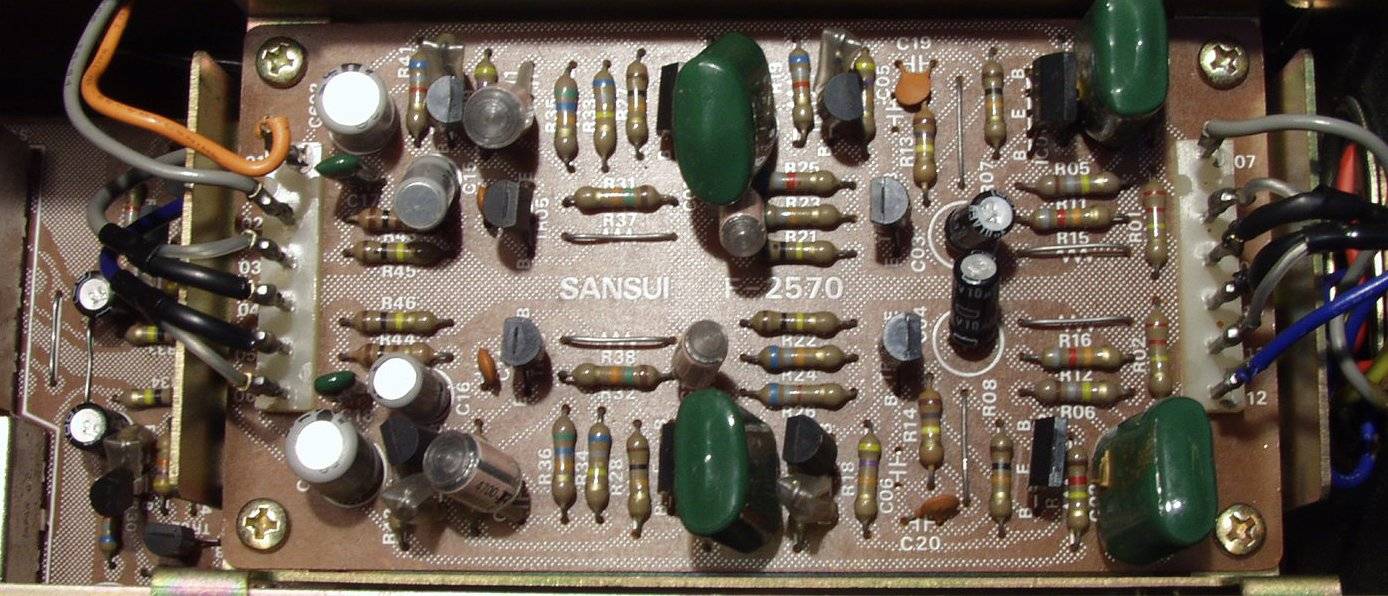

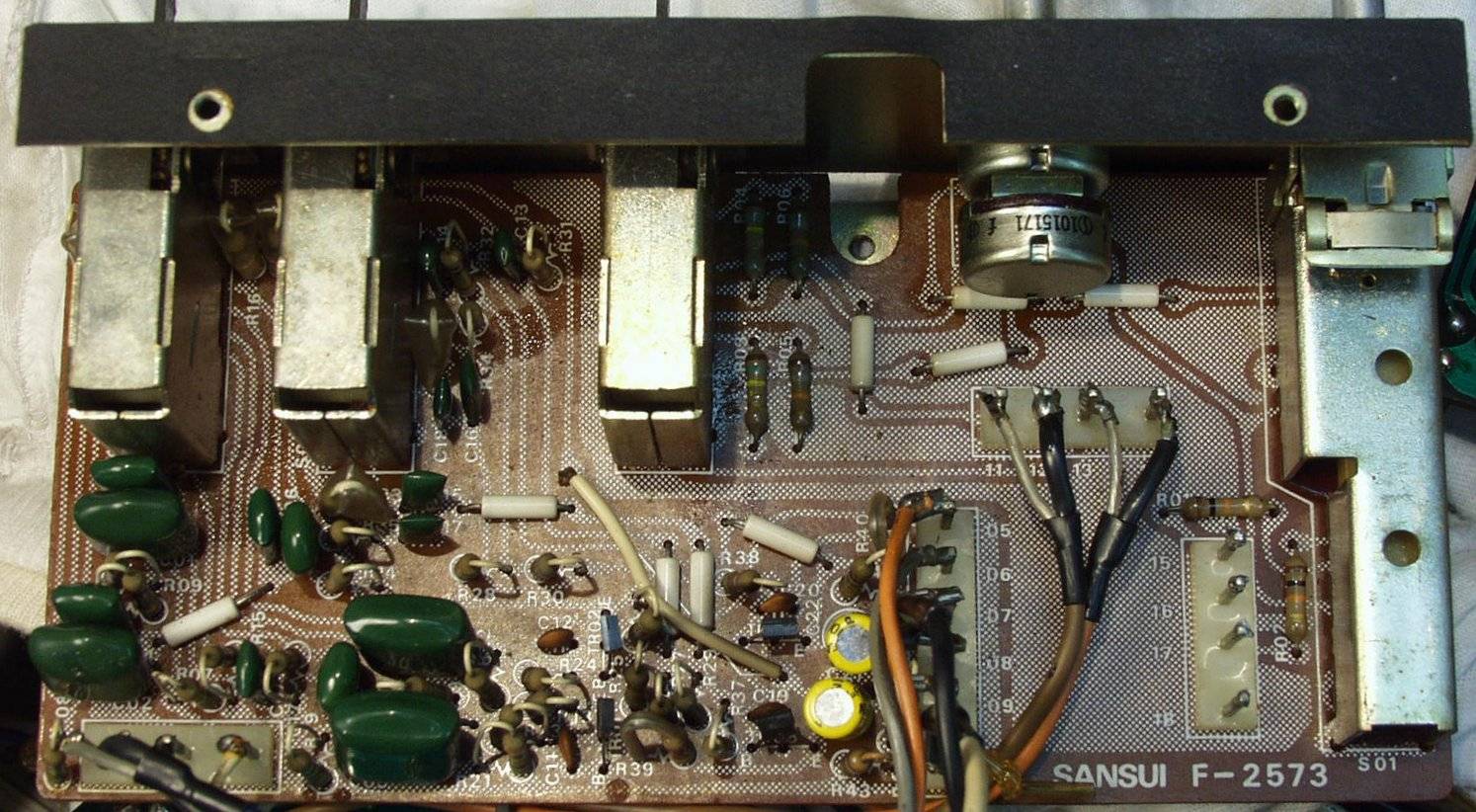

Ｃ４Ｍ．　修理前　フイルター基盤

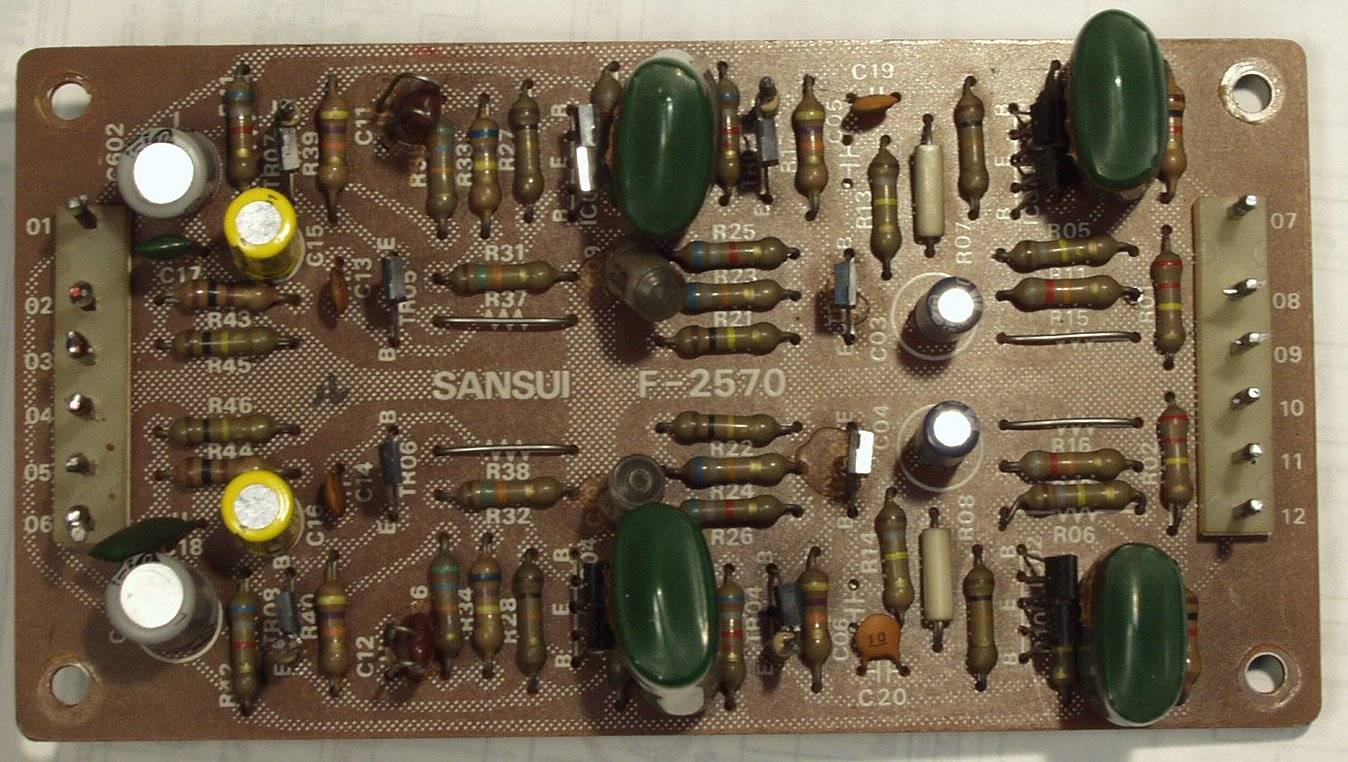

Ｃ４Ｎ．　修理後　フイルター基盤　電解コンデンサー２個　ＴＲ（トランジスター）４個交換

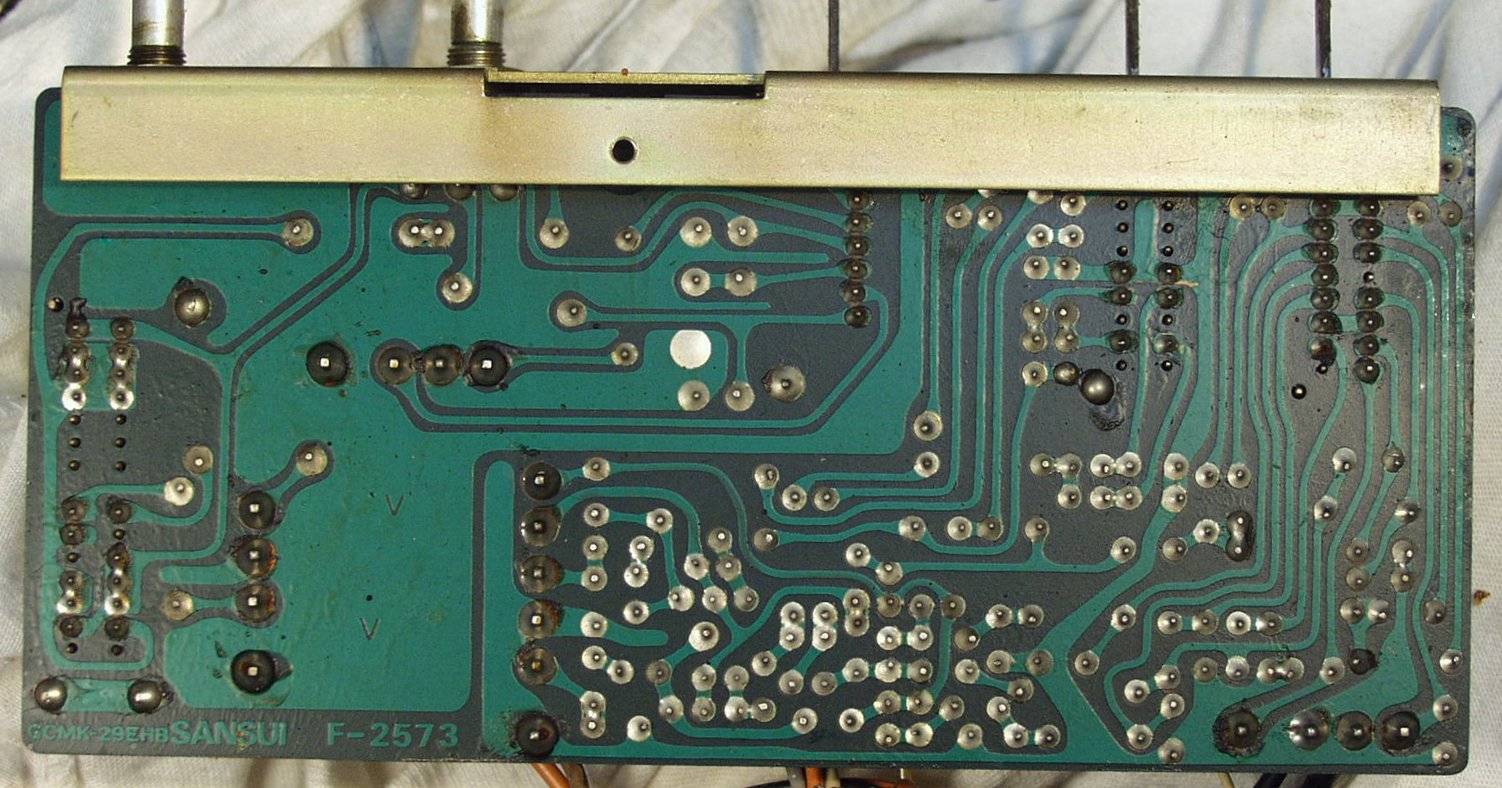

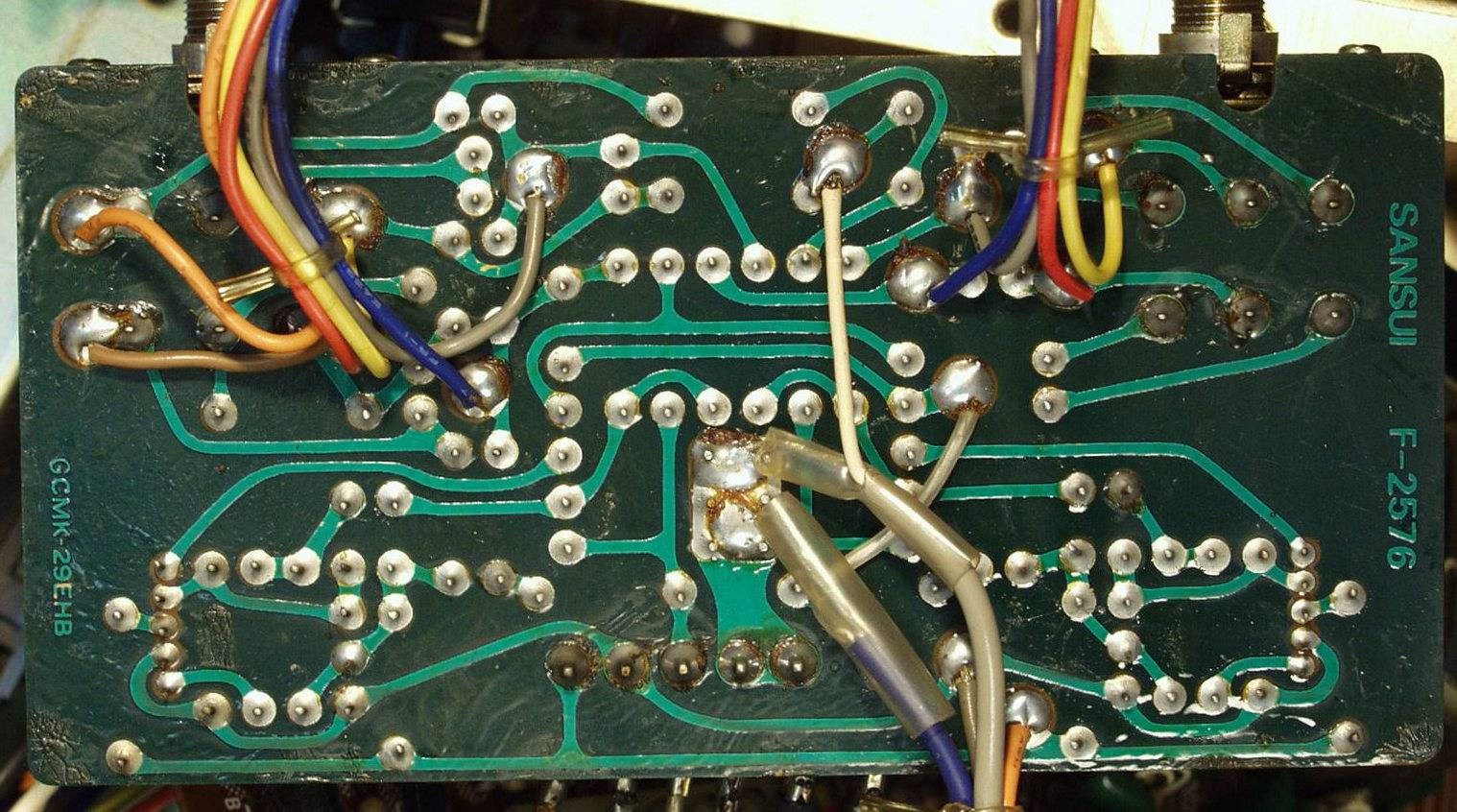

Ｃ４Ｏ．　修理前　フイルター基盤裏

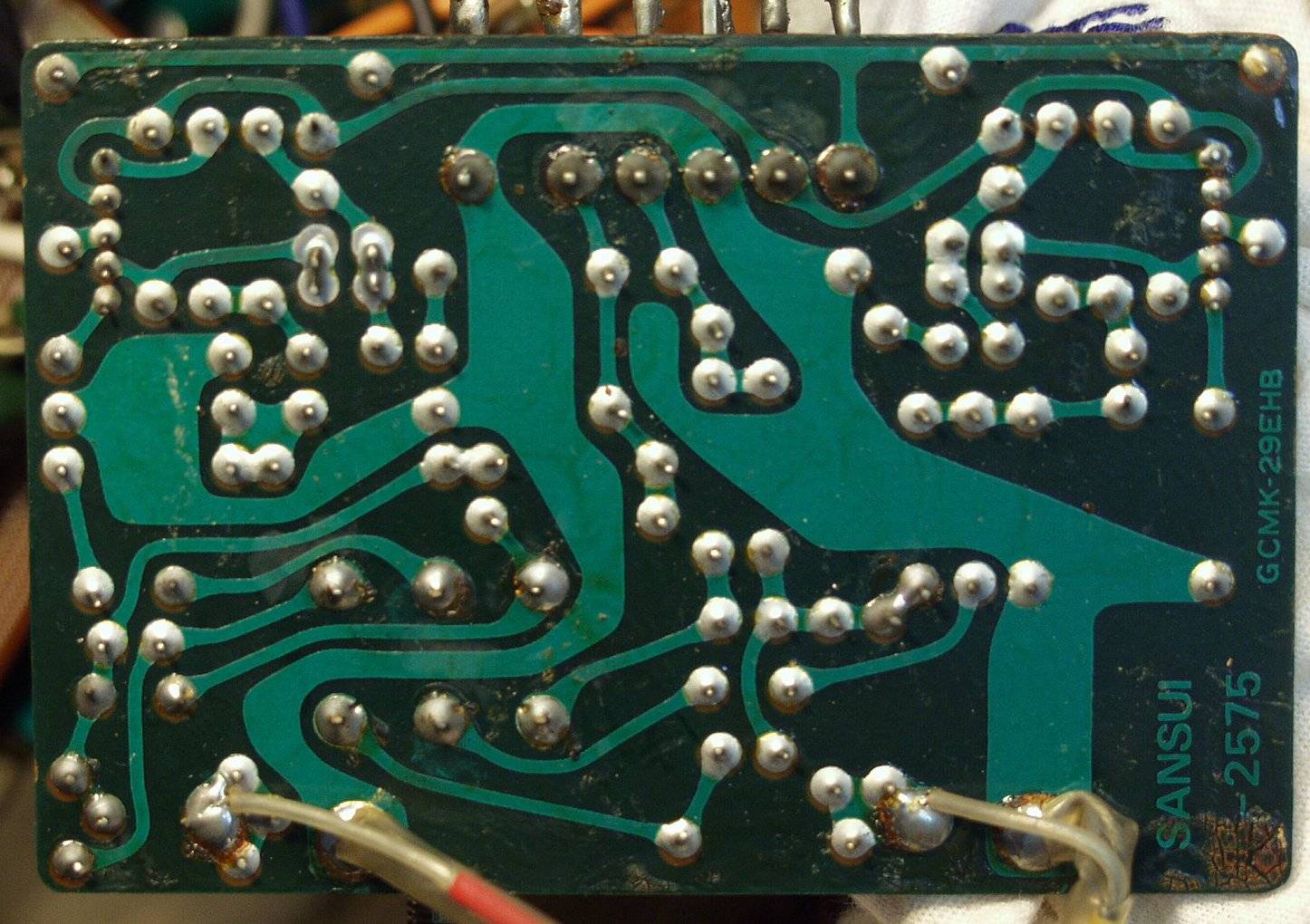

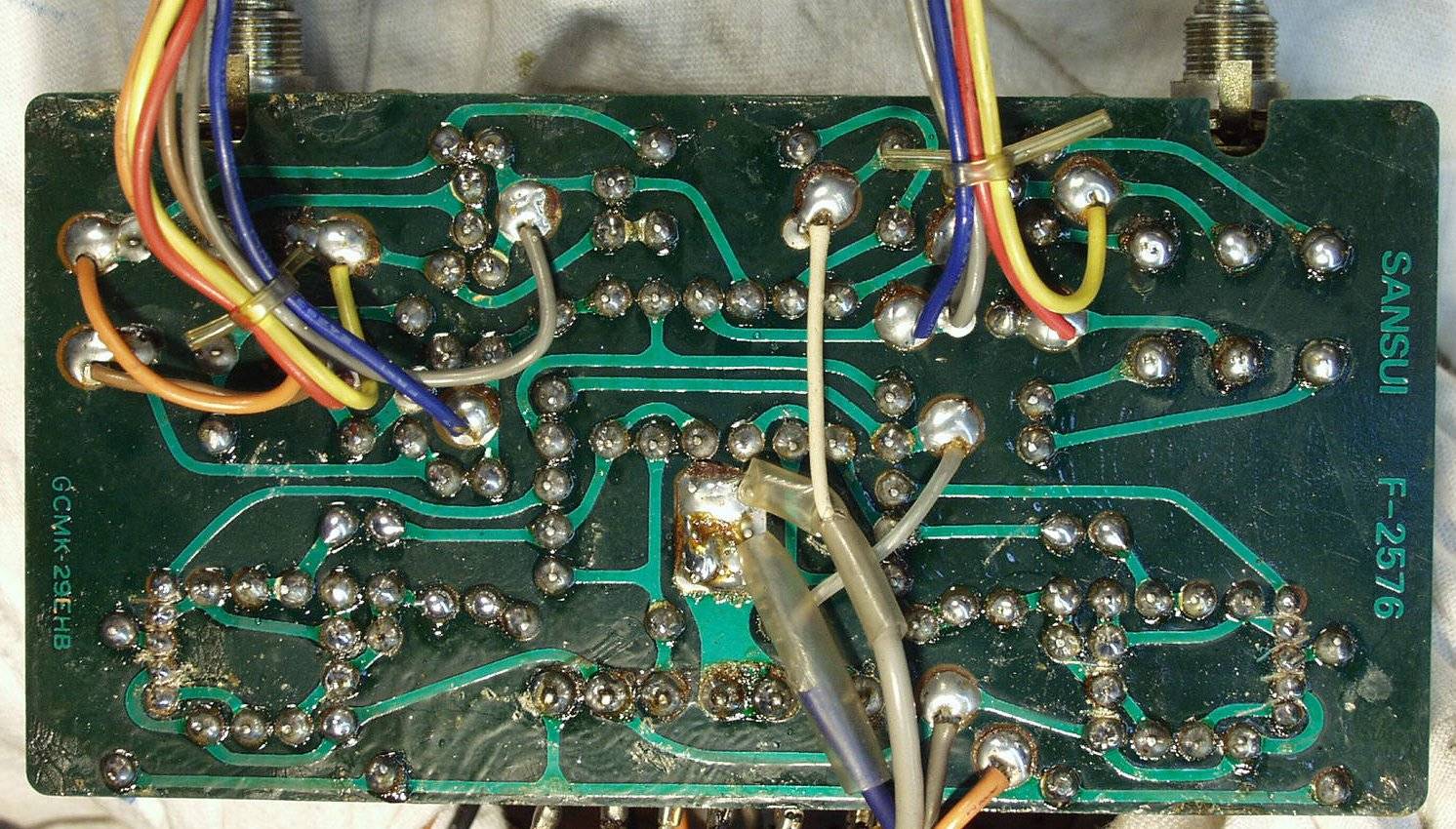

Ｃ４Ｐ．　修理（半田補正）後　フイルター基盤裏

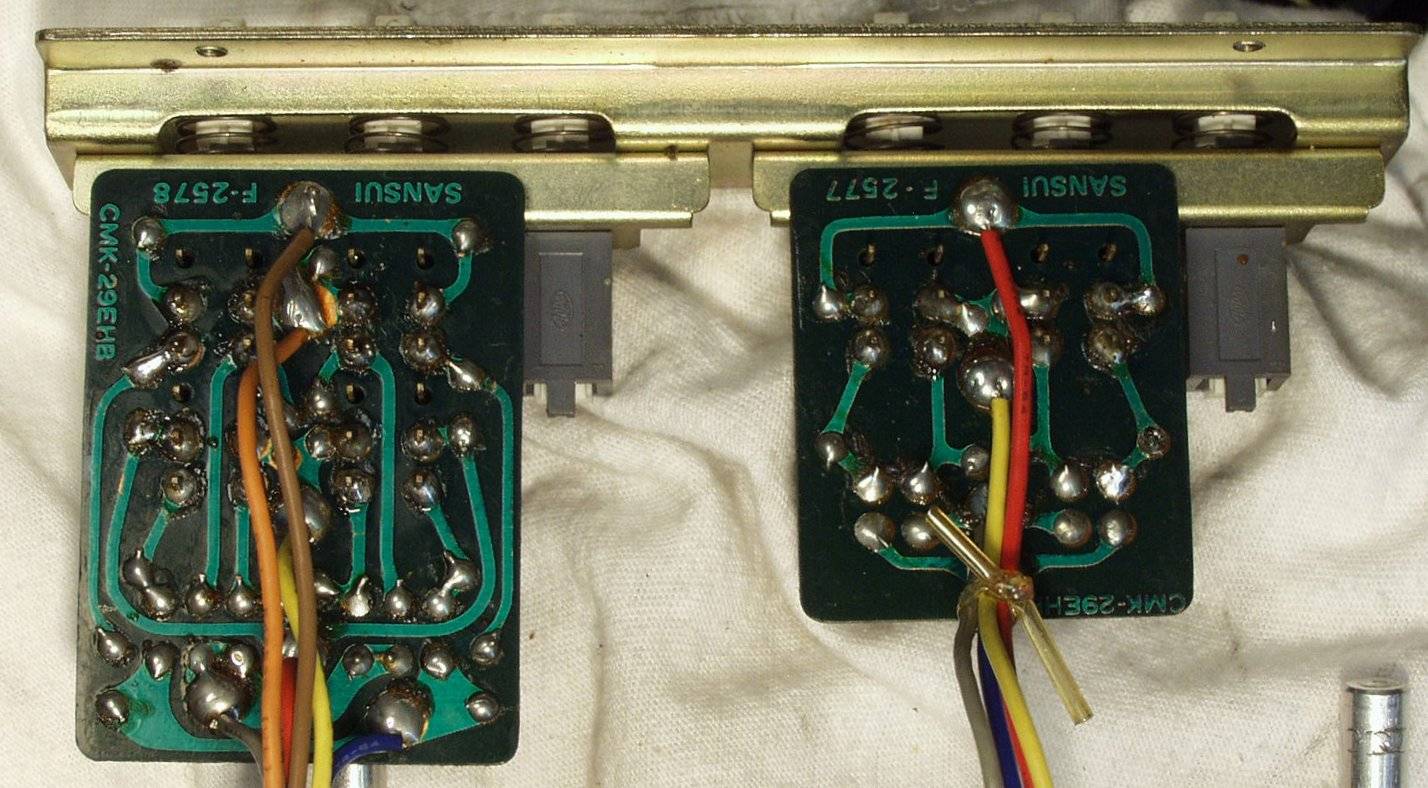

Ｃ４Ｑ．　修理（半田補正）後　ＳＷ基盤　裏　全半田やり直す

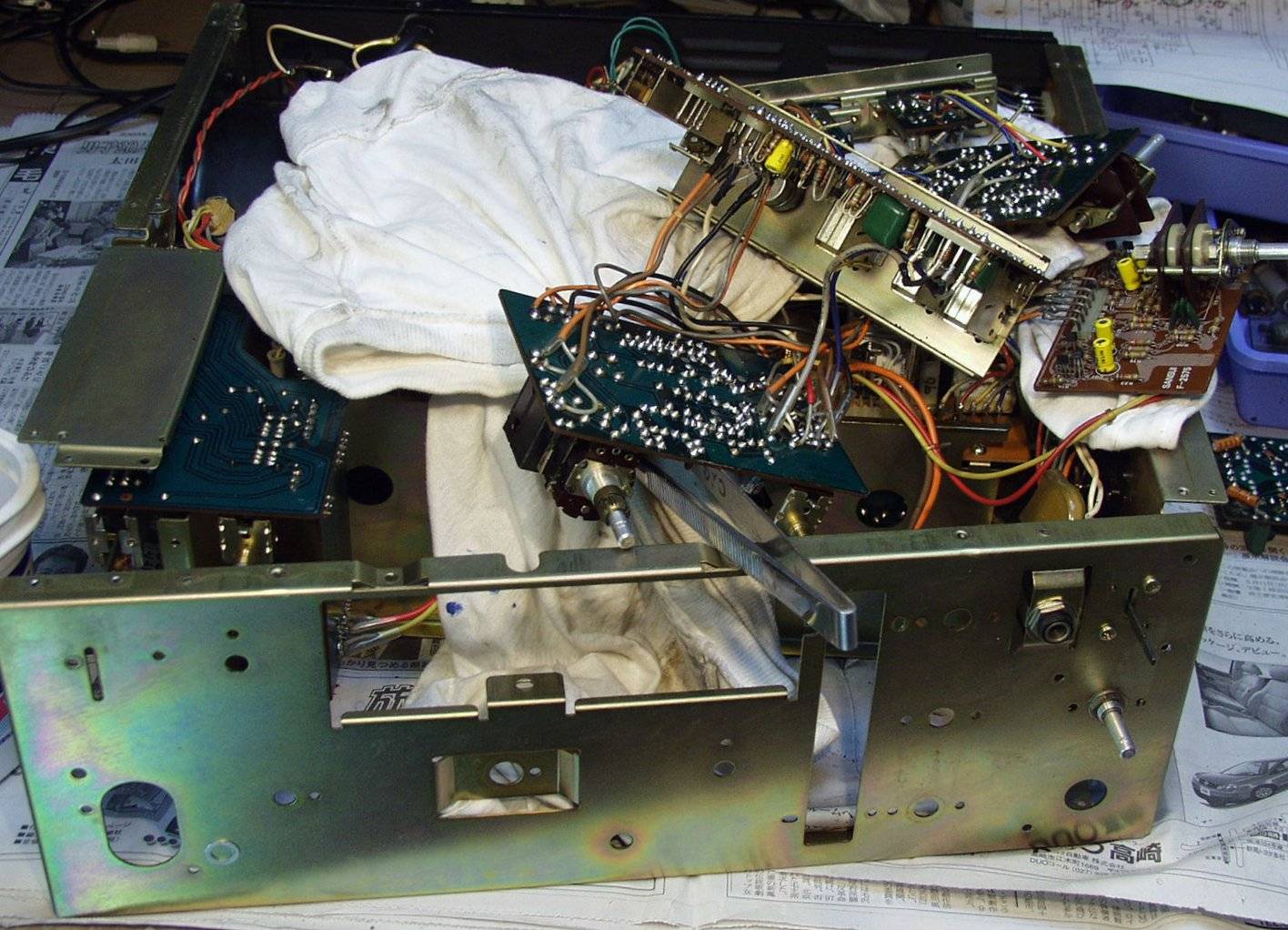

Ｃ５．　修理中　パネルを取り基盤を取り出す

Ｃ６Ａ．　修理前　EQ＿AMP基盤

Ｃ６Ｂ．　修理後　EQ＿AMP基盤　ＴＲ（トランジスター）１２個　電解コンデンサー６個交換

Ｃ６Ｃ．　修理前　EQ＿AMP基盤裏

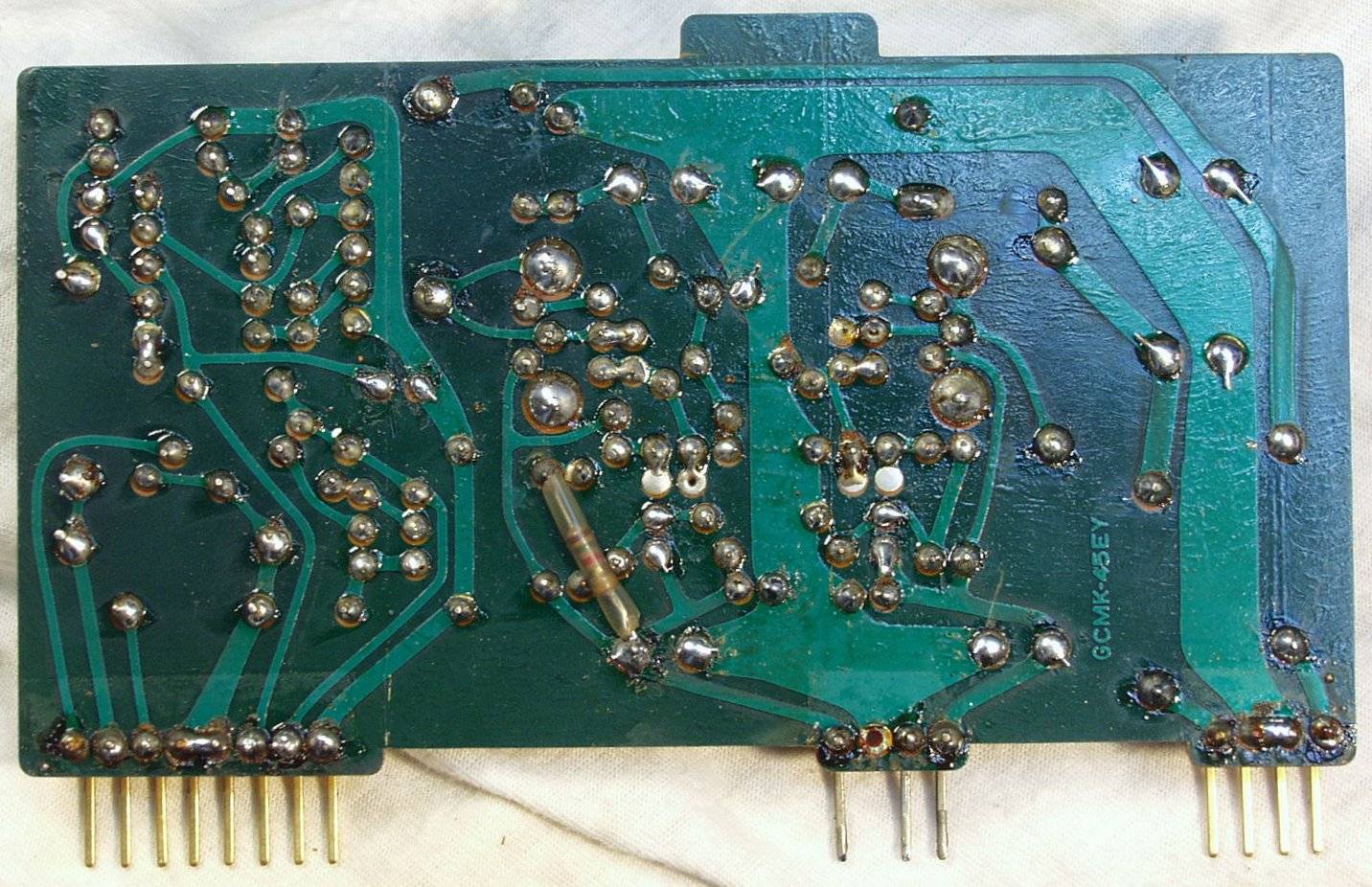

Ｃ６Ｄ．　修理（半田補正）後　EQ＿AMP基盤裏　全半田やり直す　電解コンデンサー２個交換

Ｃ７Ａ．　パネル、ツマミ清掃

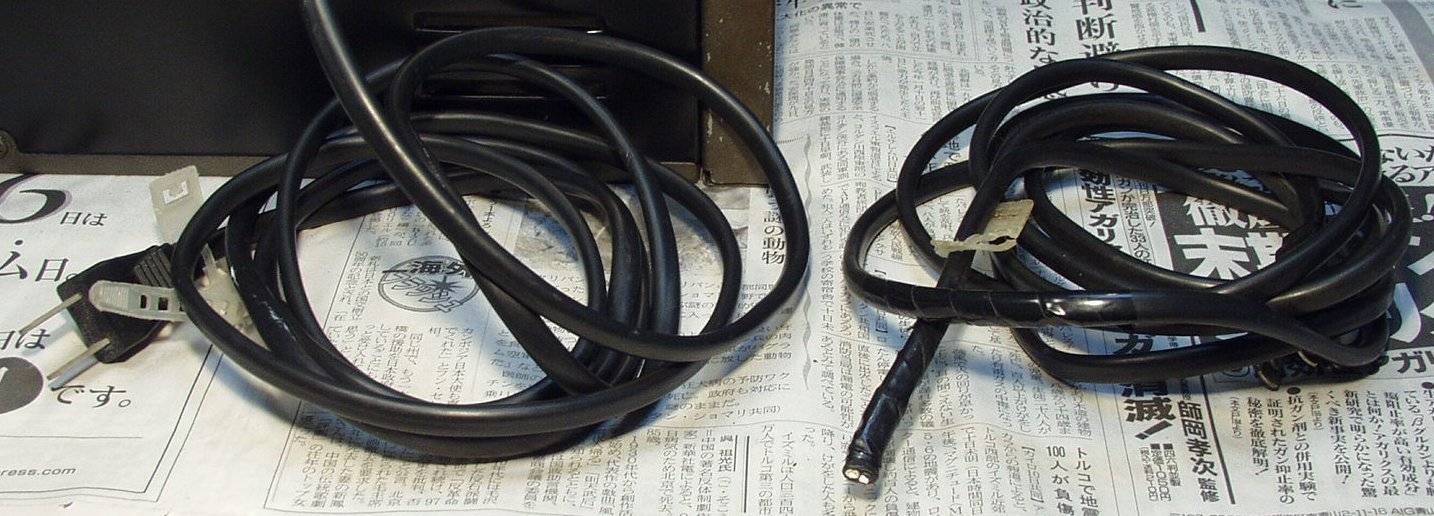

Ｃ７Ｂ．　電源コード交換　右＝交換したコード

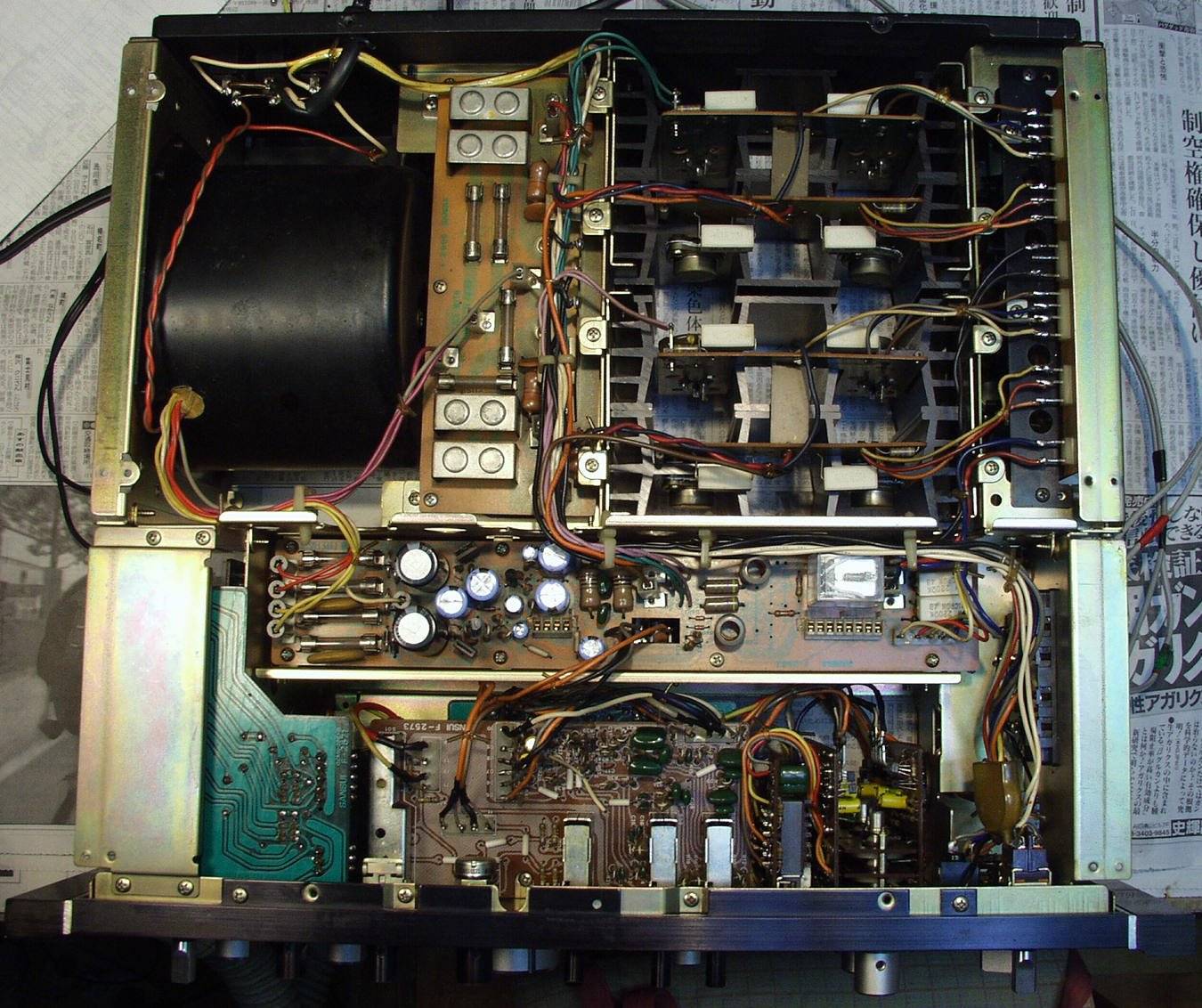

Ｃ８Ａ．　修理後　上から

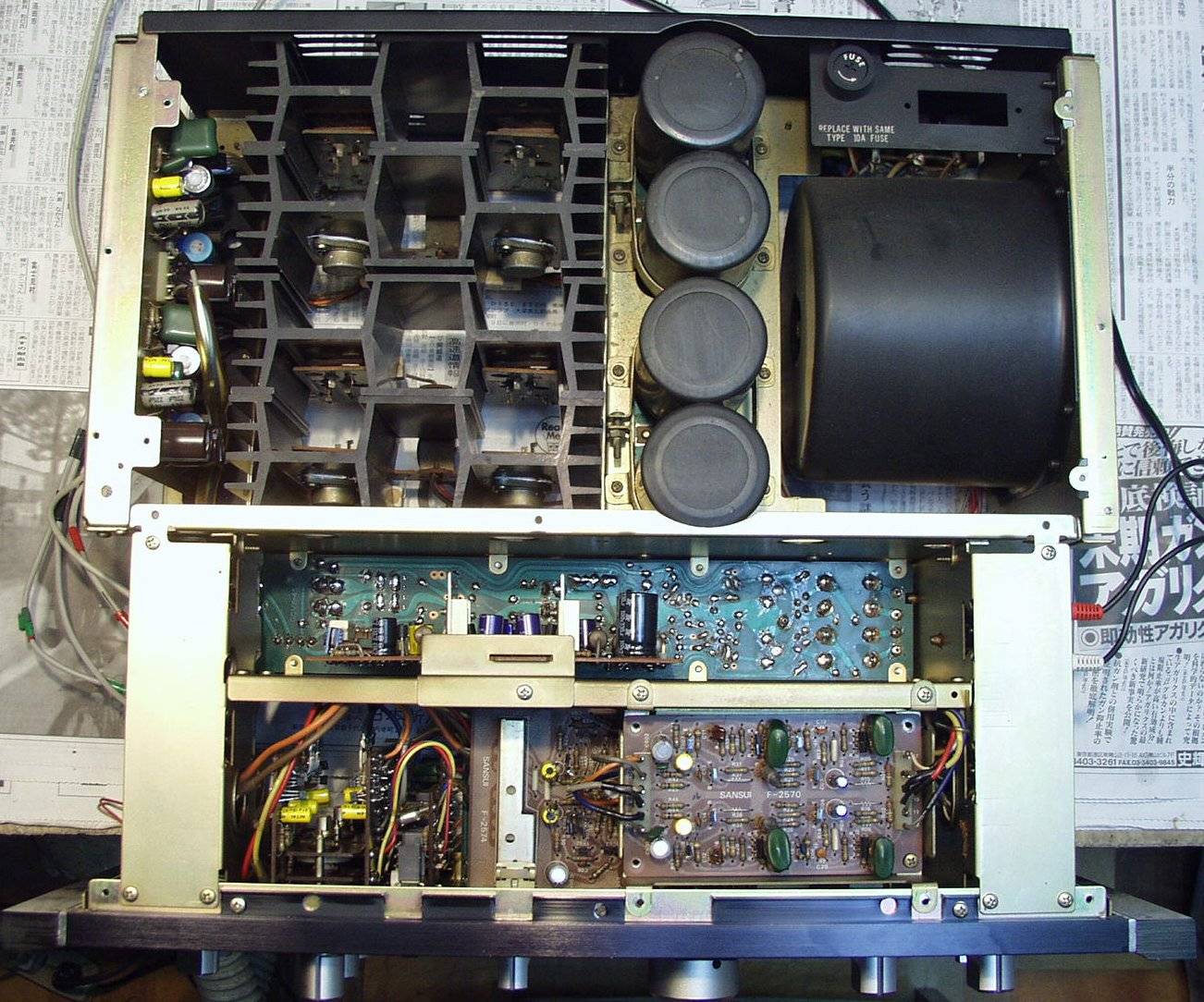

Ｃ８Ｂ．　修理後　下から

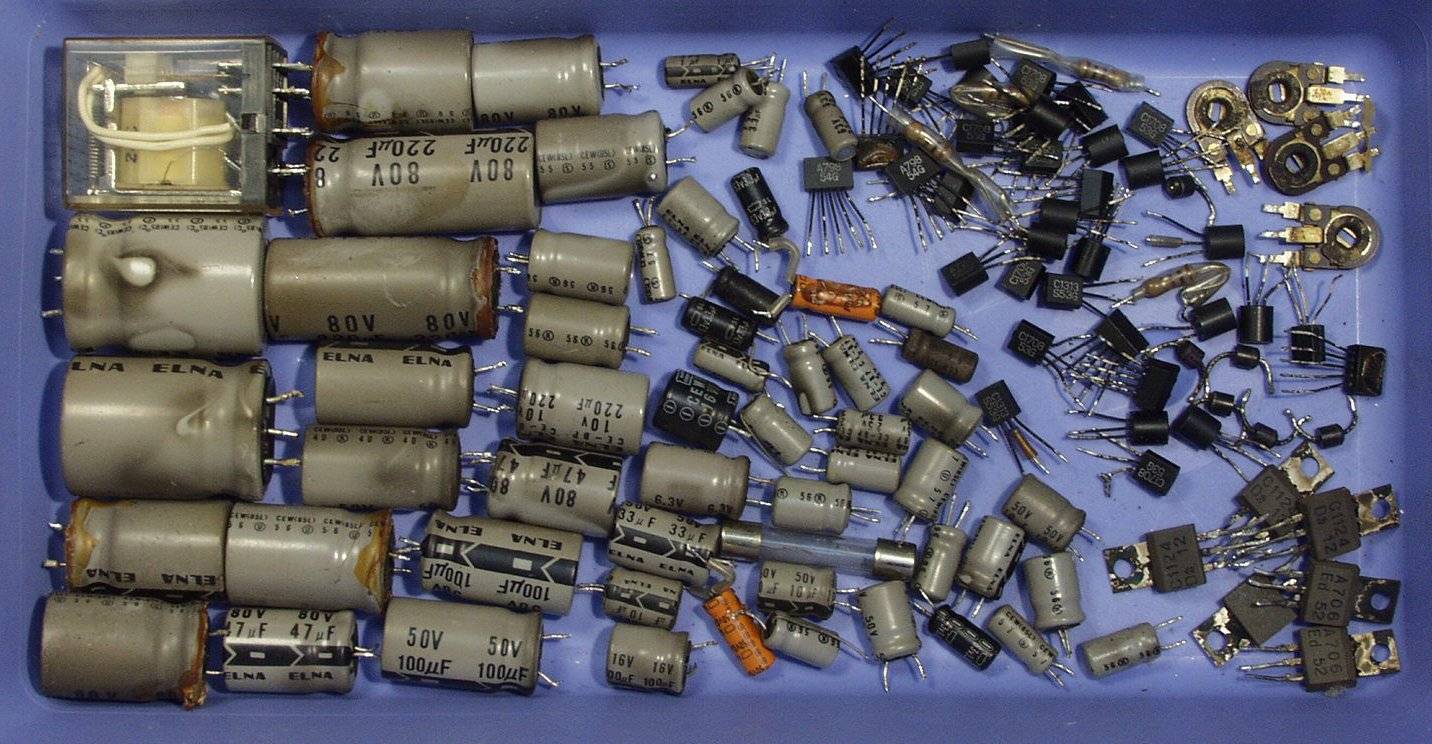

Ｃ９．　交換部品

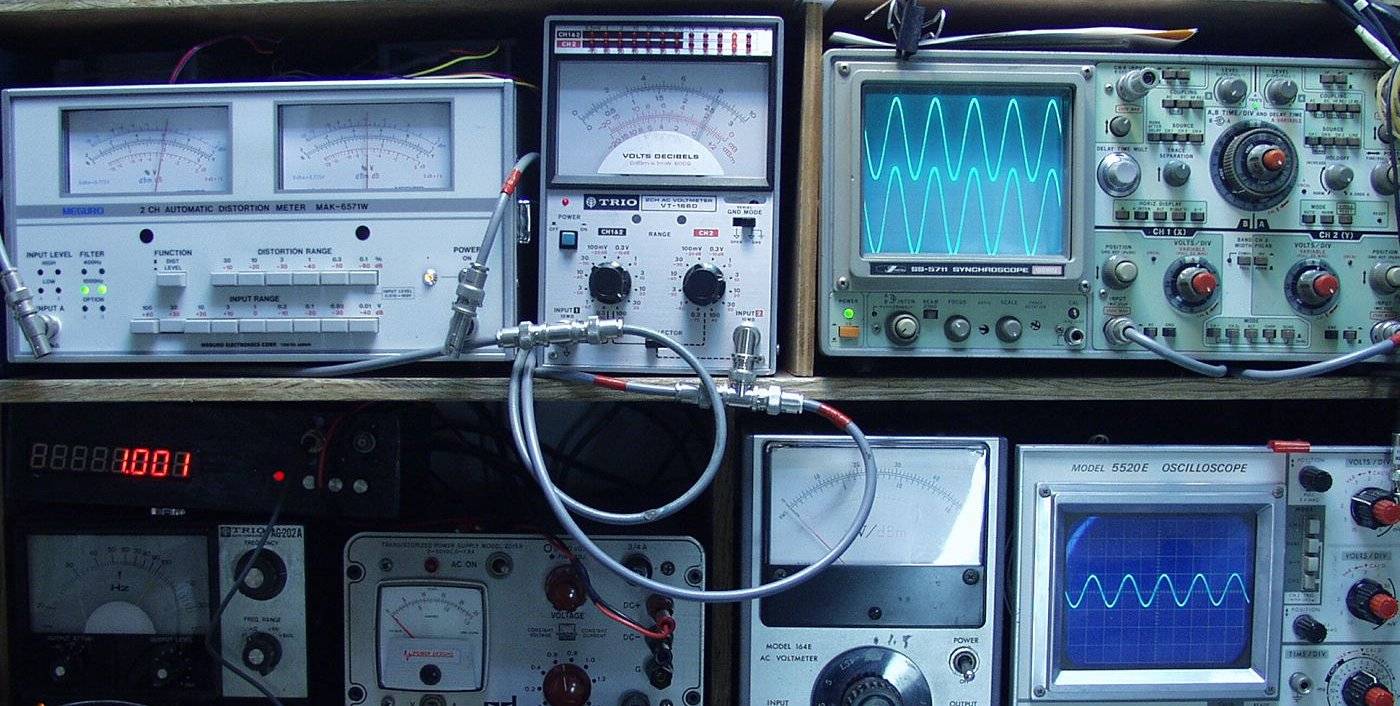

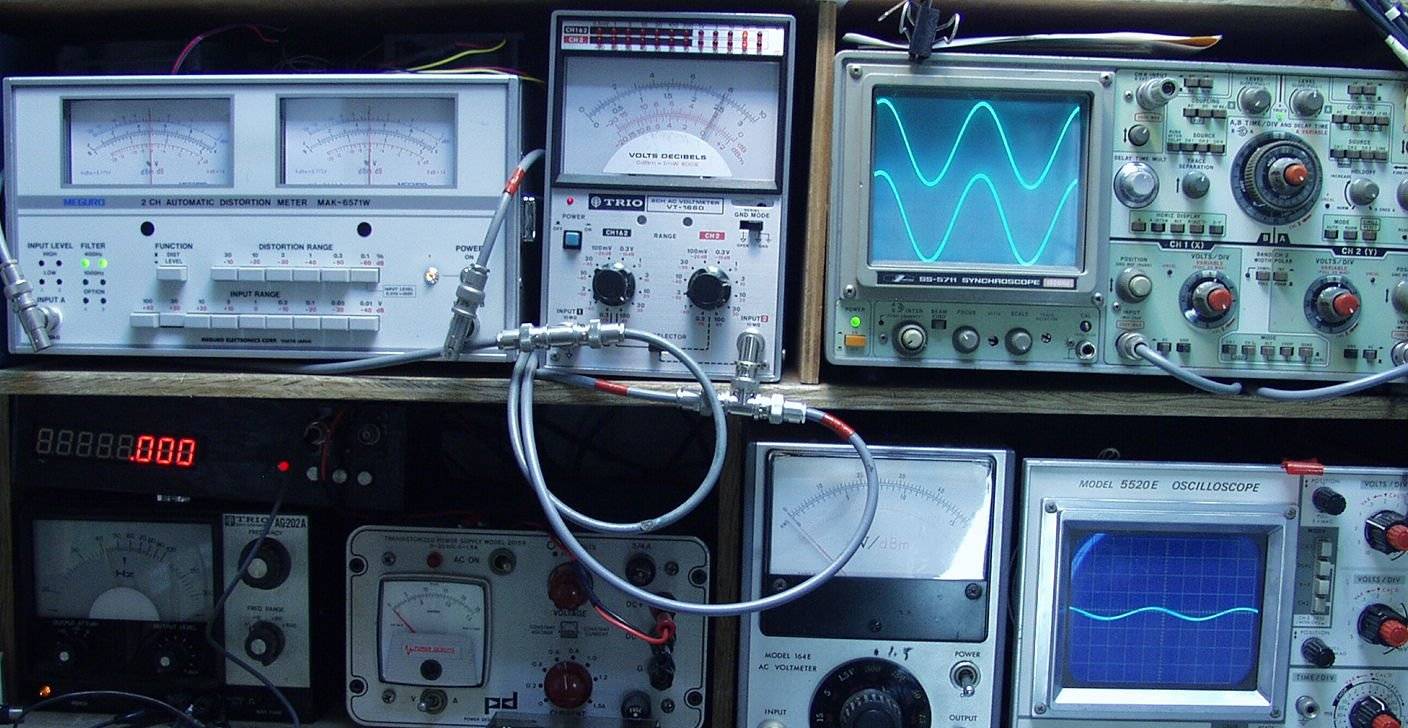

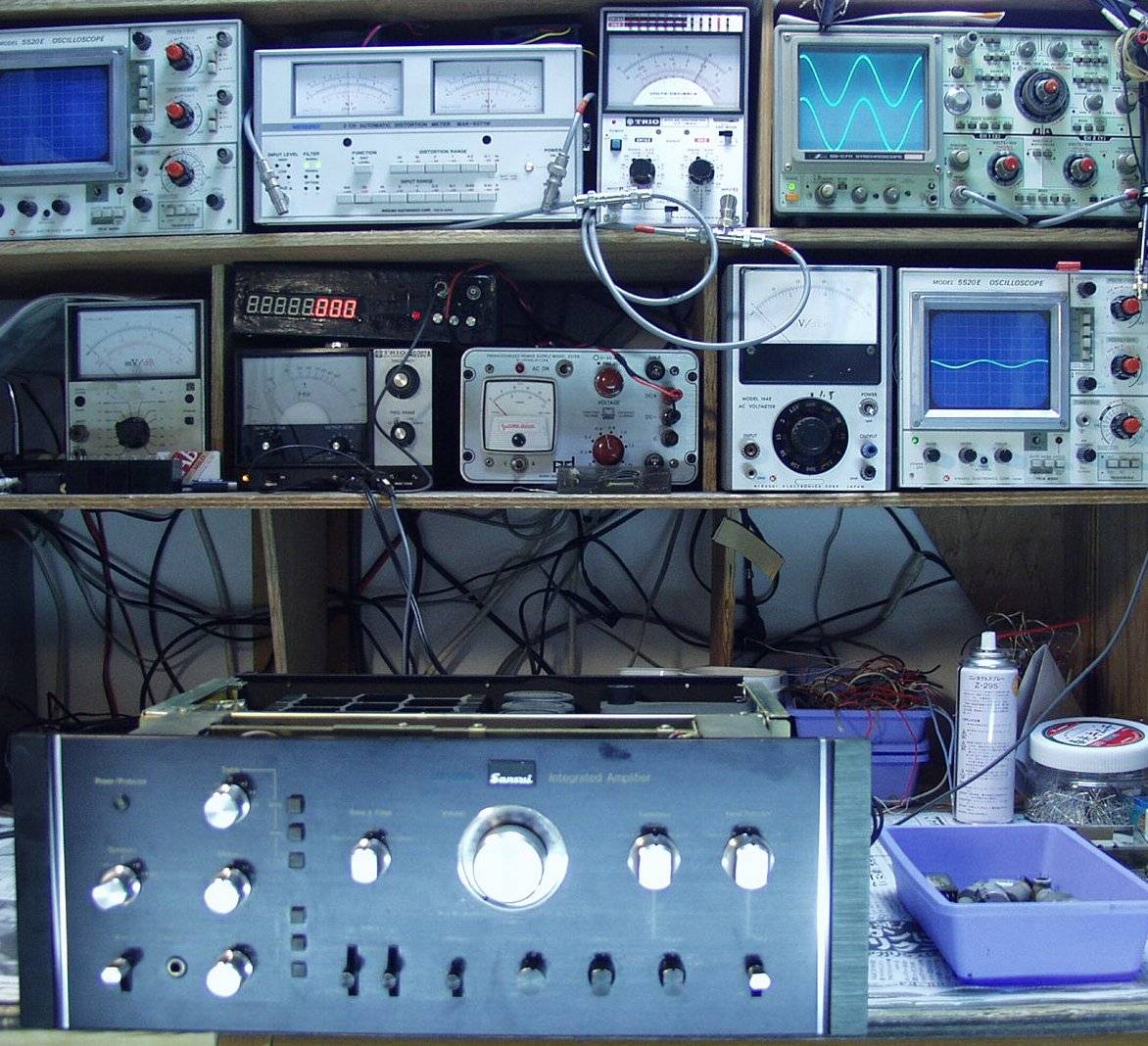

Ｅ．　測定・調整 Ｅ１．　出力／歪み率測定・調整

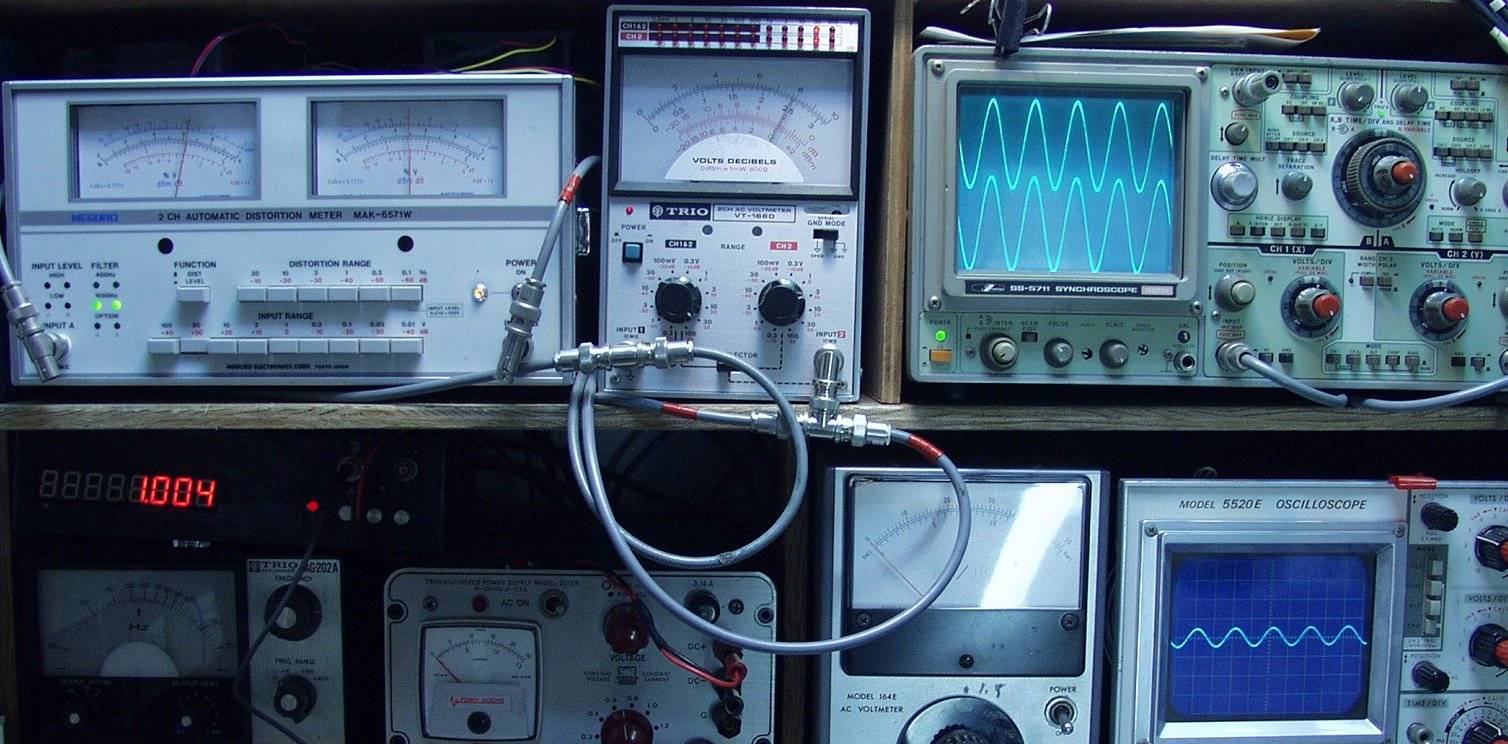

Ｅ２Ａ．　出力／歪み率測定・調整　　出力＝２５Ｖ＝７８Ｗ　歪み率０．０６％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力

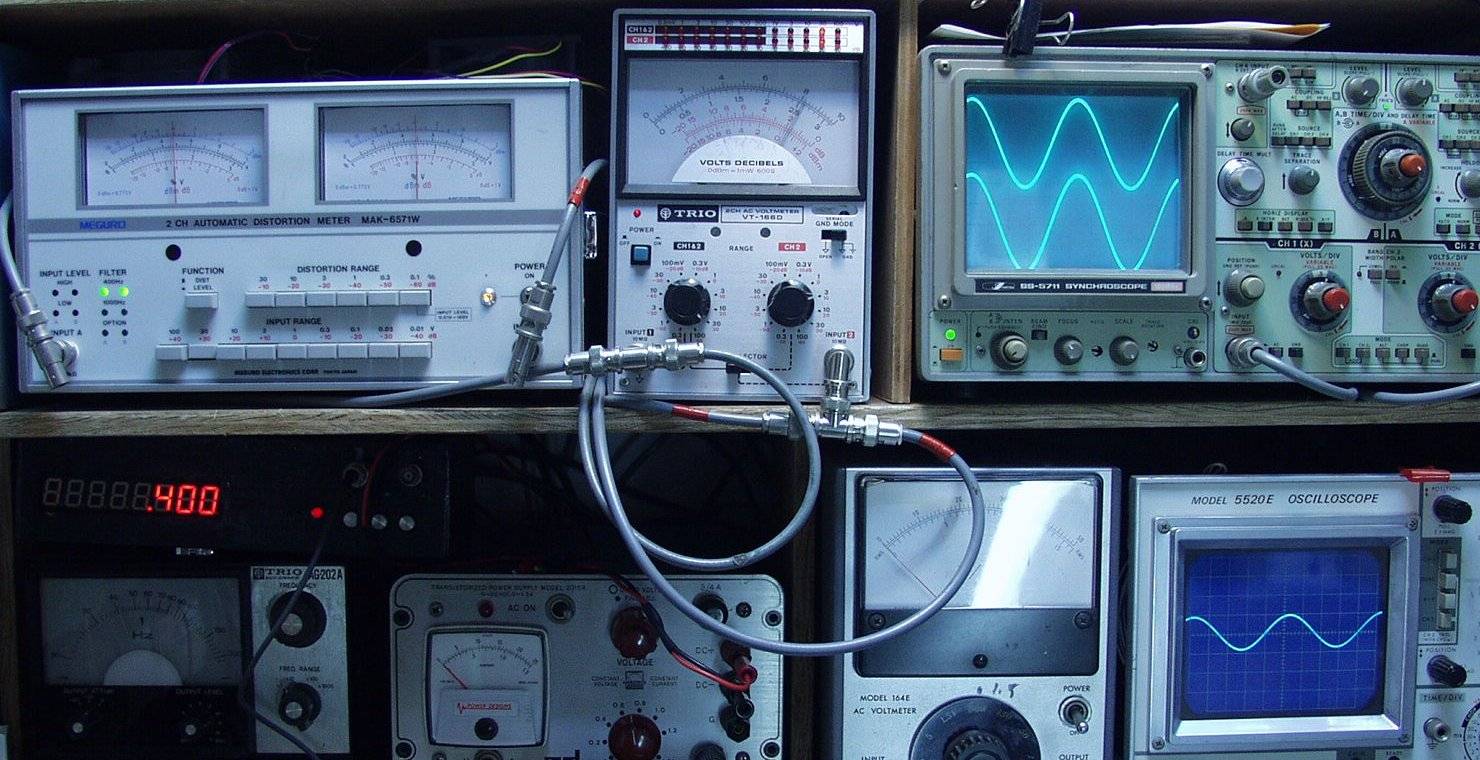

Ｅ２Ｂ．　出力／歪み率測定・調整　　出力＝２５Ｖ＝７８Ｗ　歪み率０．０５％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力

Ｅ３Ａ．　出力／歪み率測定・調整　　出力＝２４Ｖ＝７２Ｗ　歪み率０．０６％　ａｔ＝１０００ＨＺ　ＭＭ端子入力

Ｅ３Ｂ．　出力／歪み率測定・調整　　出力＝２４Ｖ＝７２Ｗ　歪み率０．０５％　ａｔ＝４００ＨＺ　ＭＭ端子入力

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−９９００　の仕様（マニアル・カタログより）

型式 プリメインアンプ　ＡＵ−９９００ 実効出力(両ch動作) 80W+80W(4Ω、8Ω、20Hz〜20kHz) 80W+80W(4Ω、8Ω、1kHz、THD 0.05%以下) 全高調波歪率(定格出力) 0.08%以下 混変調歪率(70Hz:7kHz＝4:1、SMPTE) 0.08%以下 周波数特性(1W時) 10Hz〜50kHz +0 -1dB ダンピングファクター 80(8Ω) RIAA偏差(30Hz〜15kHz) ±0.3dB 負荷インピーダンス 4Ω、8Ω チャンネルセパレーション(1kHz) Phono1、2:55dB以上 Tuner、Aux1、2、Tape Monitor:60dB以上 ハム及びノイズ(IHF) Phono1、2:65dB以上 Tuner、Aux1、2、Tape Monitor:80dB以上 入力感度/インピーダンス(1kHz) Phono1:2mV、4mV、8mV/30kΩ、50kΩ、100kΩ Phono2:2mV/50kΩ Tuner、Aux1、2、Tape Monitor1:130mV/50kΩ Tape Monitor2(Pin/Din):130mV 最大許容入力(1kHz、THD 0.1%以下) Phono1:1000mV(入力感度切替8mV) Phono2:300mV Aux、Tuner:3V 出力レベル Tape rec1(Pin):130mV Tape rec2(Pin/Din):130mV/30mV トーンコントロール Bass:±10dB(30Hz) Midrange:±5dB(1.5kHz) Treble:±10dB(20kHz) トーンセレクター Bass:150Hz、300Hz、600Hz Treble:2kHz、4kHz、8kHz ローフィルター -3dB(20Hz)、12dB/oct -3dB(60Hz)、12dB/oct ハイフィルター -3dB(7kHz)、6dB/oct -3dB(12kHz)、12dB/oct 定格消費電力 180W 外形寸法 幅460x高さ160x奥行375mm 重量 17.9kg 価格 ￥140,000(1975年発売)
