Ｓａｎｓｕｉ　ＡＵ−８５００　測定記録

２０２２／１１／５

倉庫整理の為、オークションに出品するため測定 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−８５００　の仕様（マニアル・カタログより）

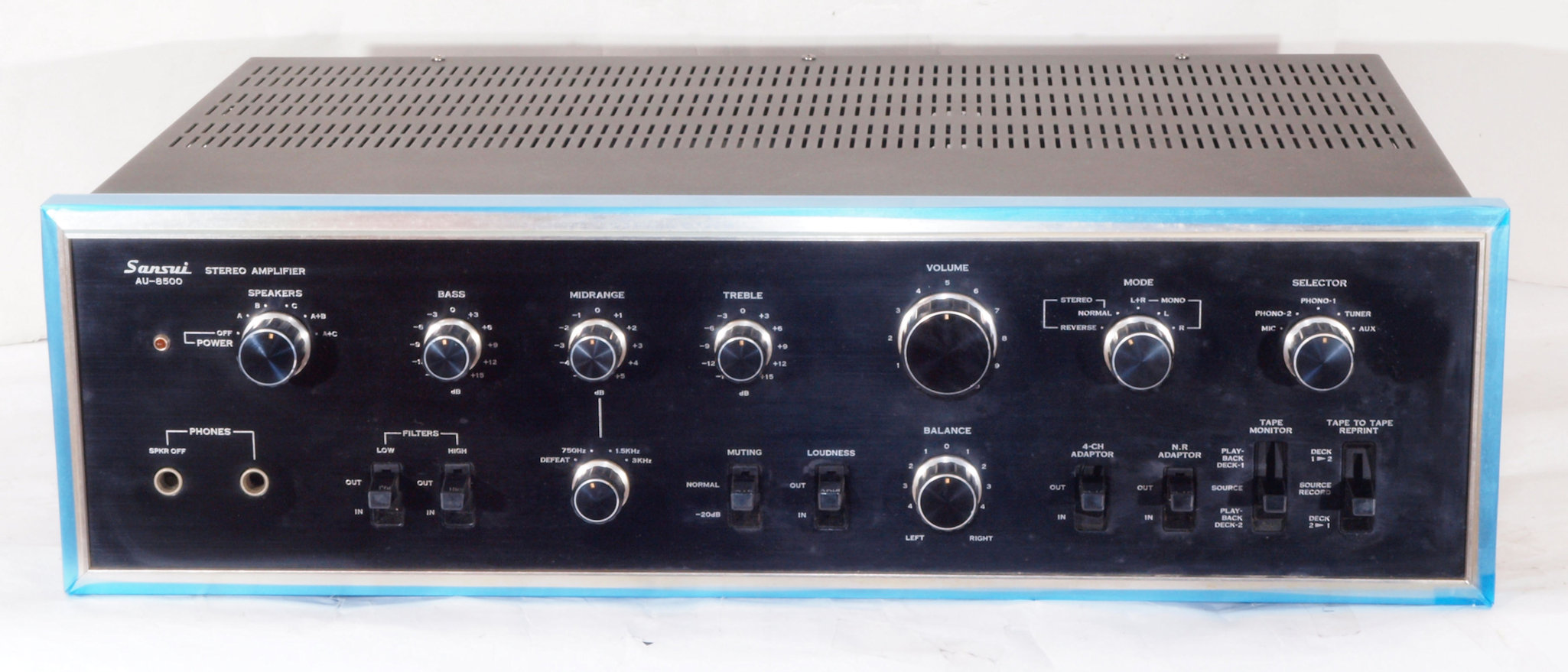

１．　前から見る。

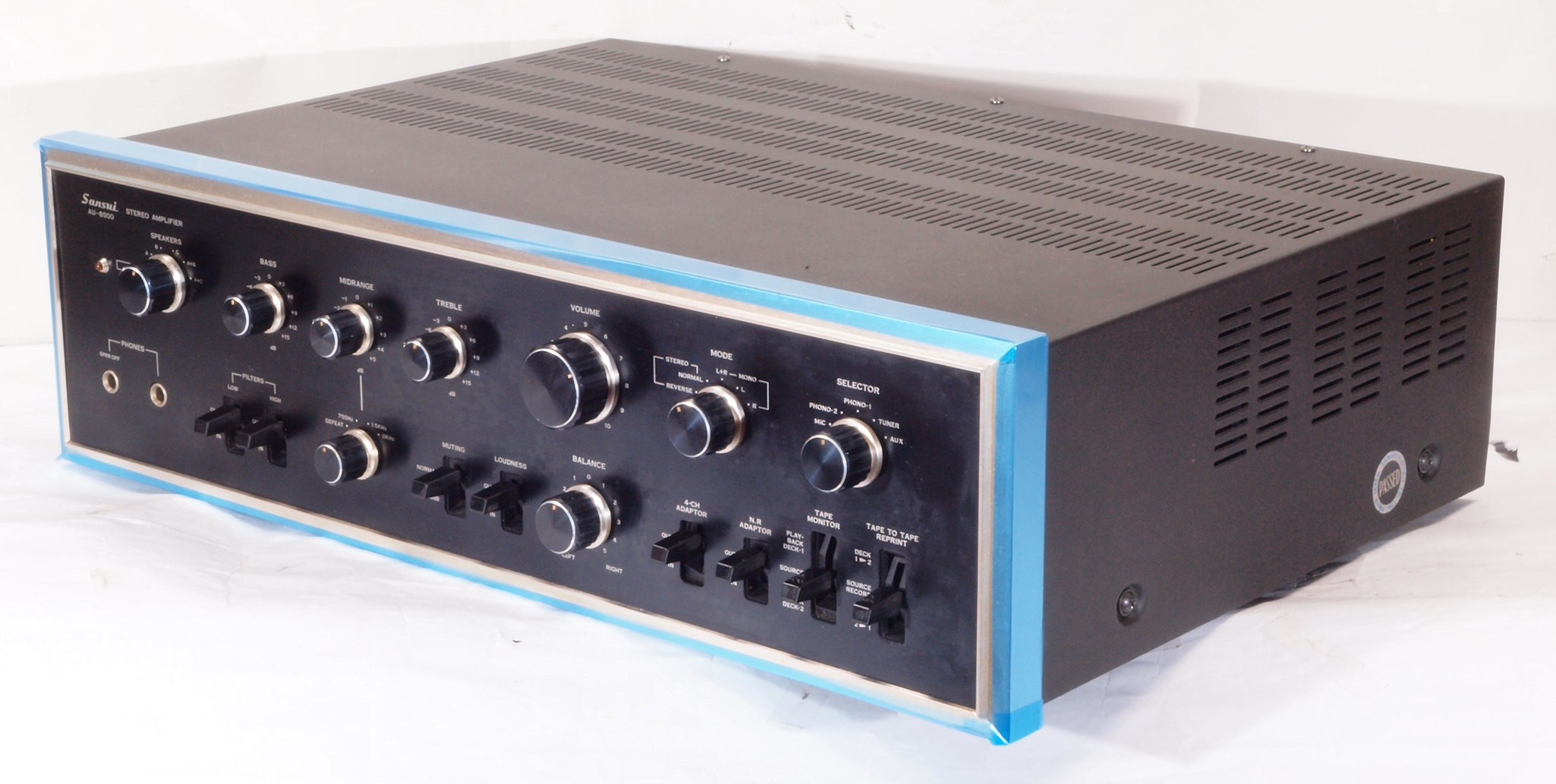

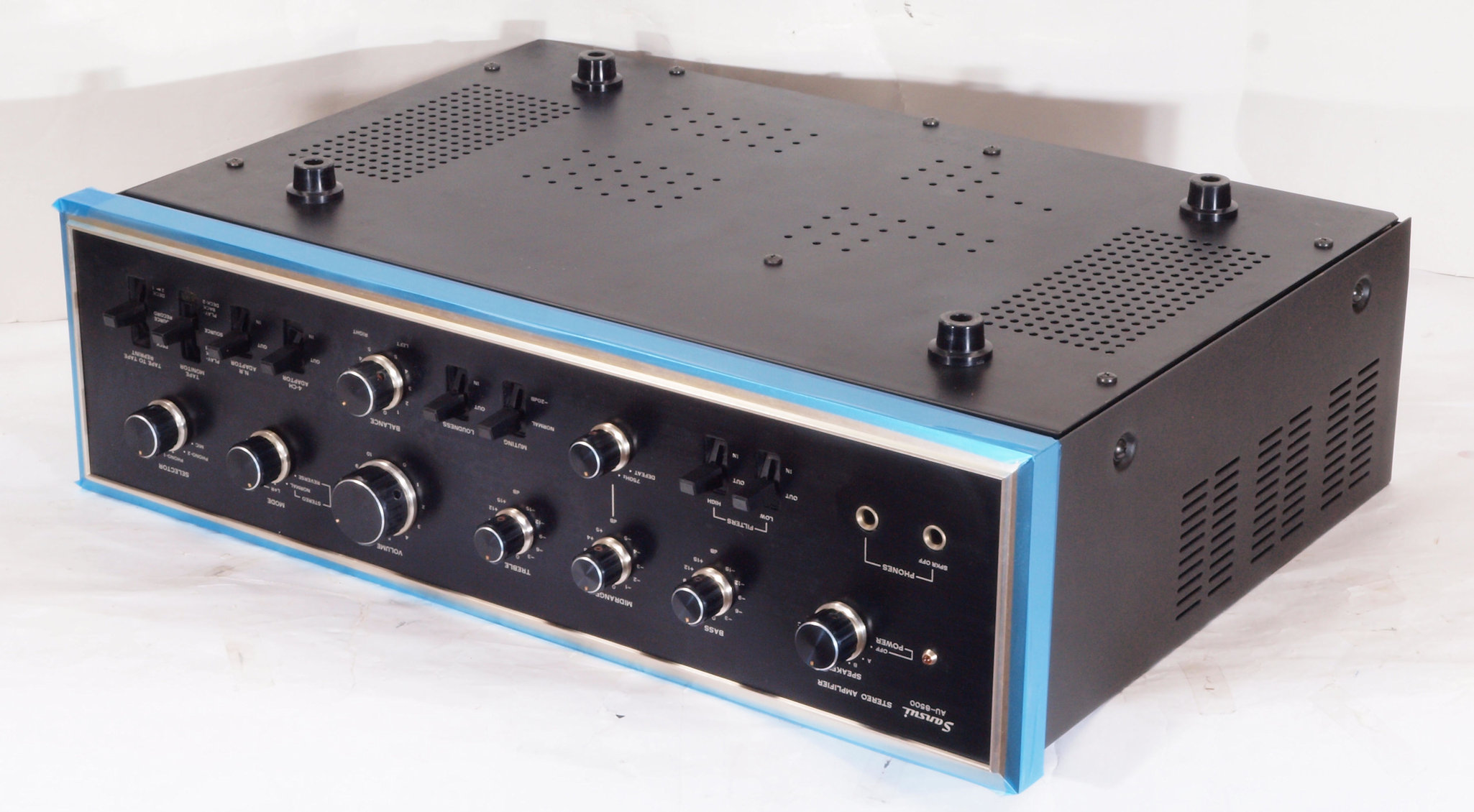

２．　前右から見る。

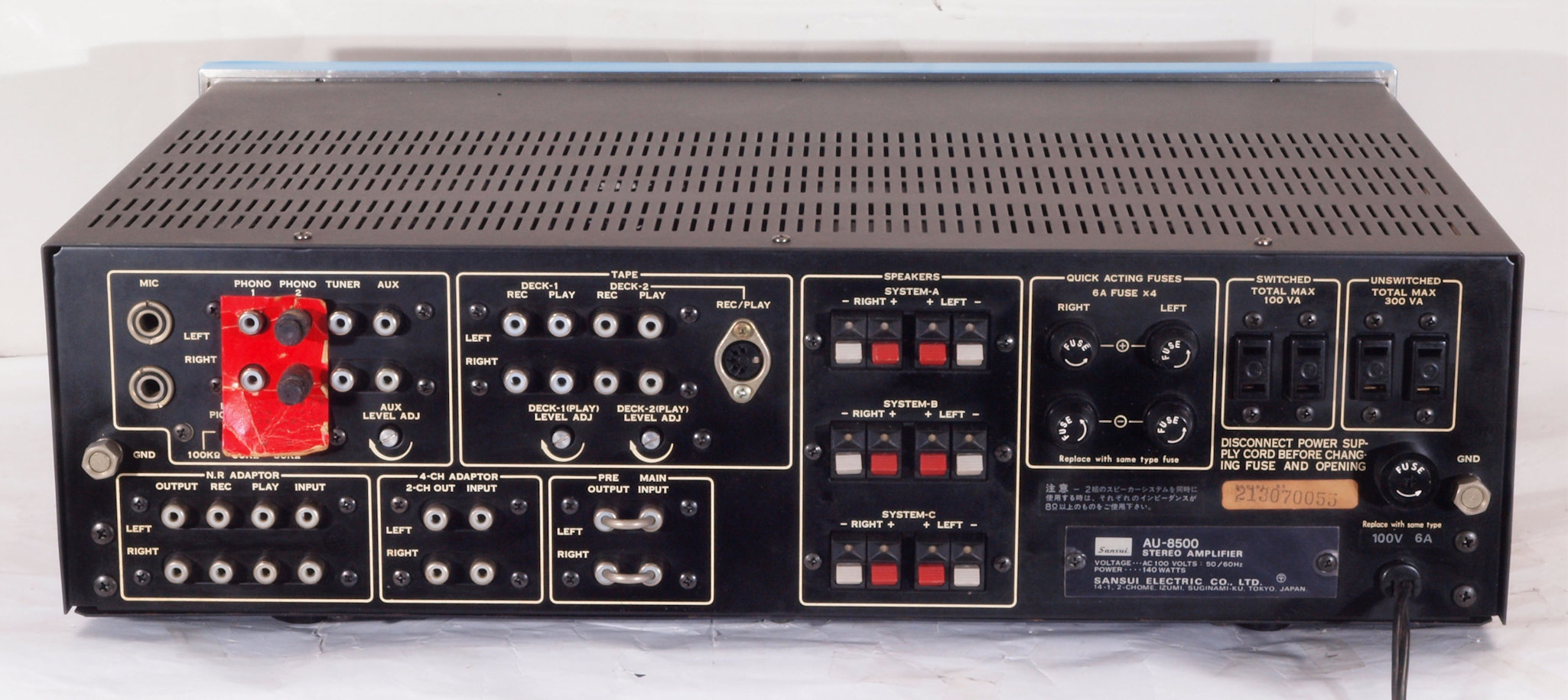

３．　後から見る。

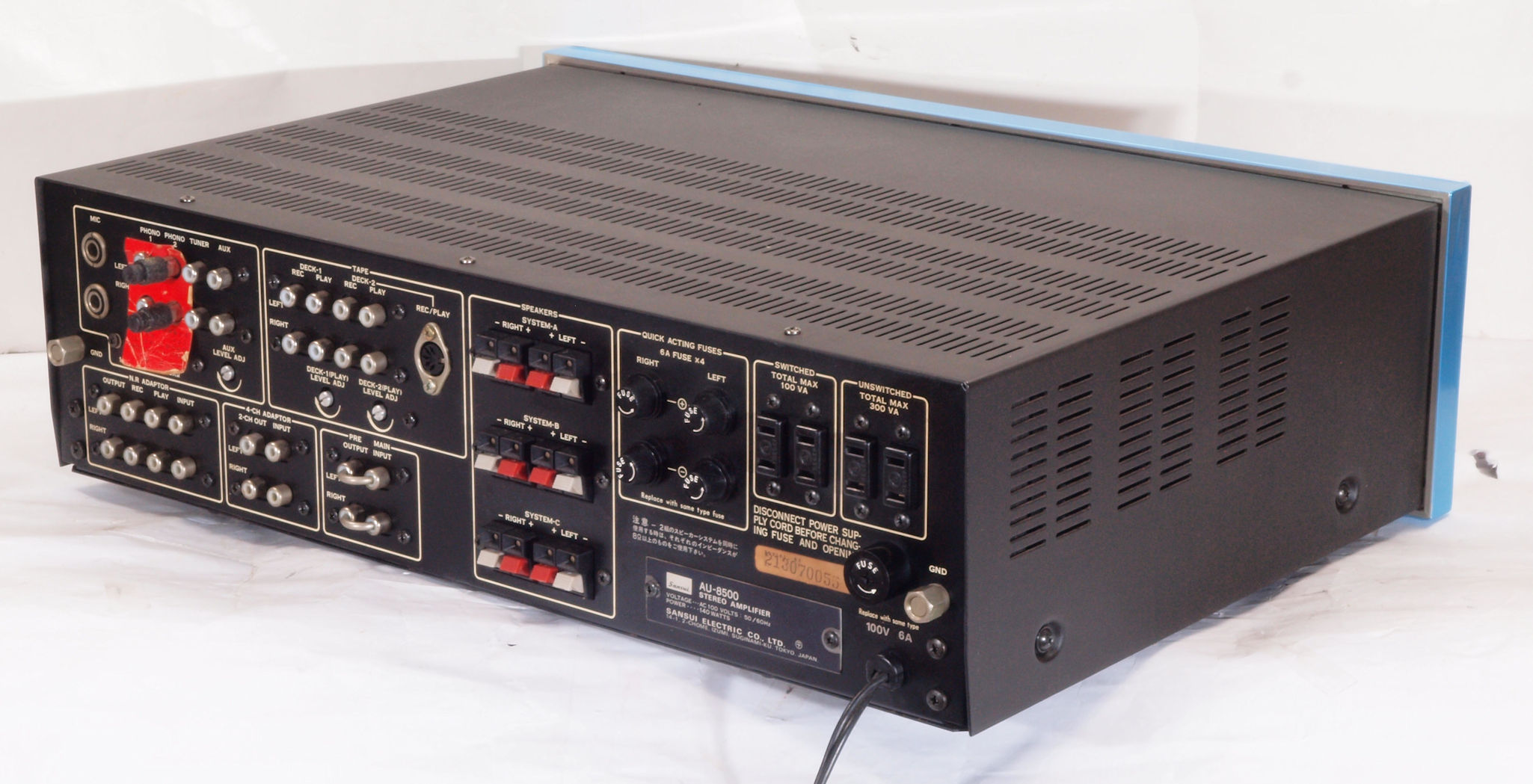

４．　後左から見る。

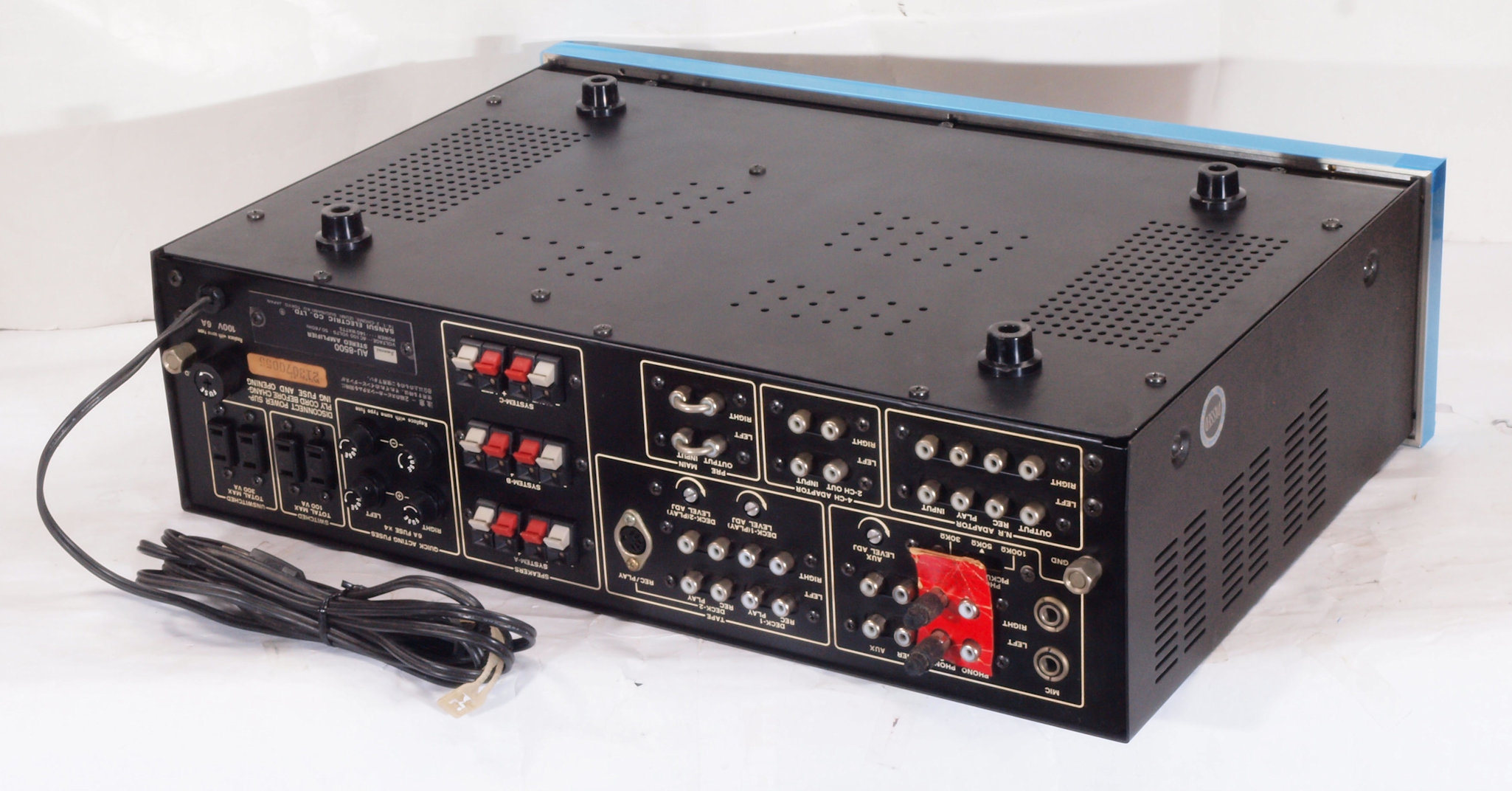

５．　下前左から見る。

６．　下後右から見る。

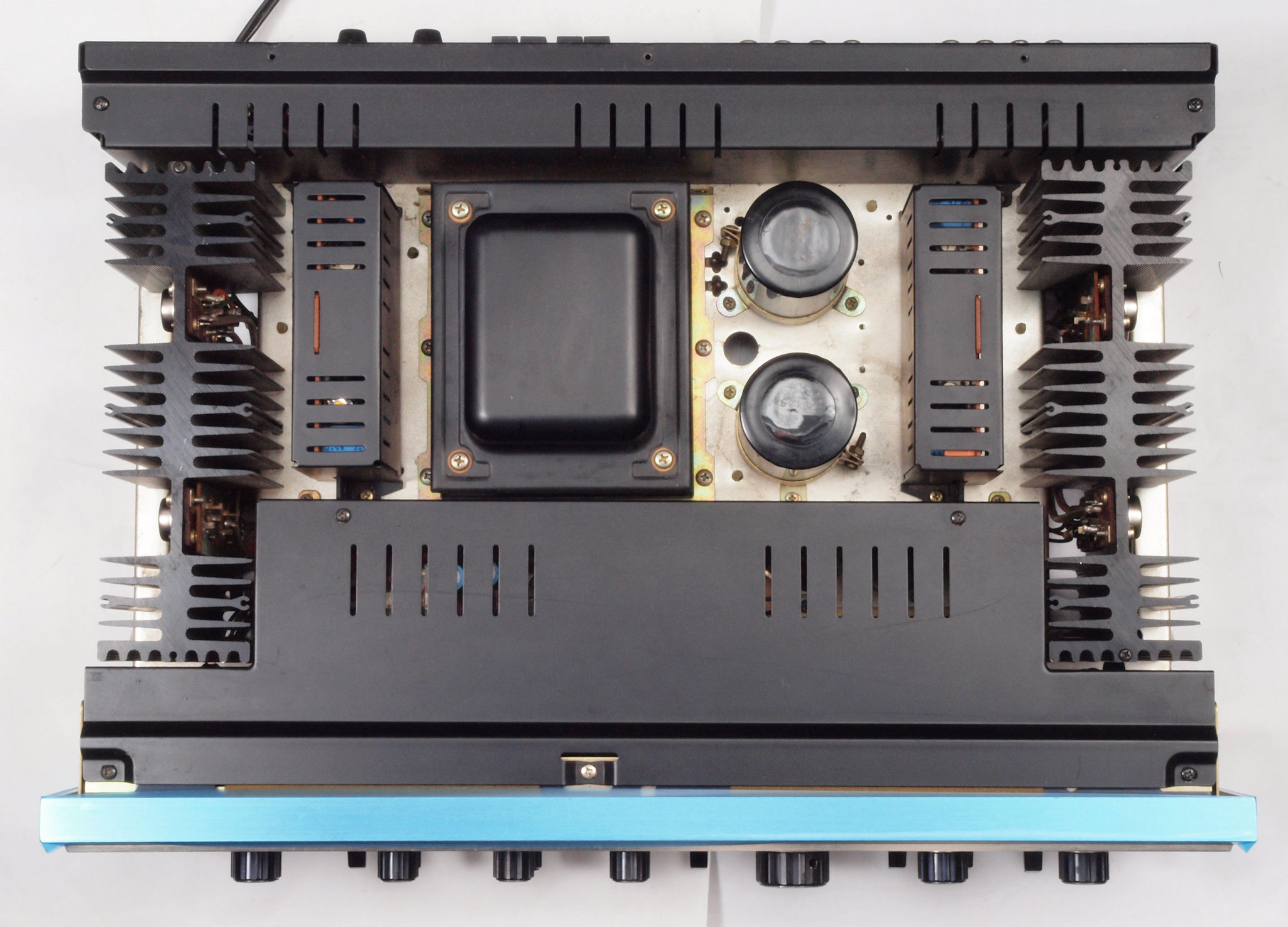

７．　上下パネルを外し、上から見る。

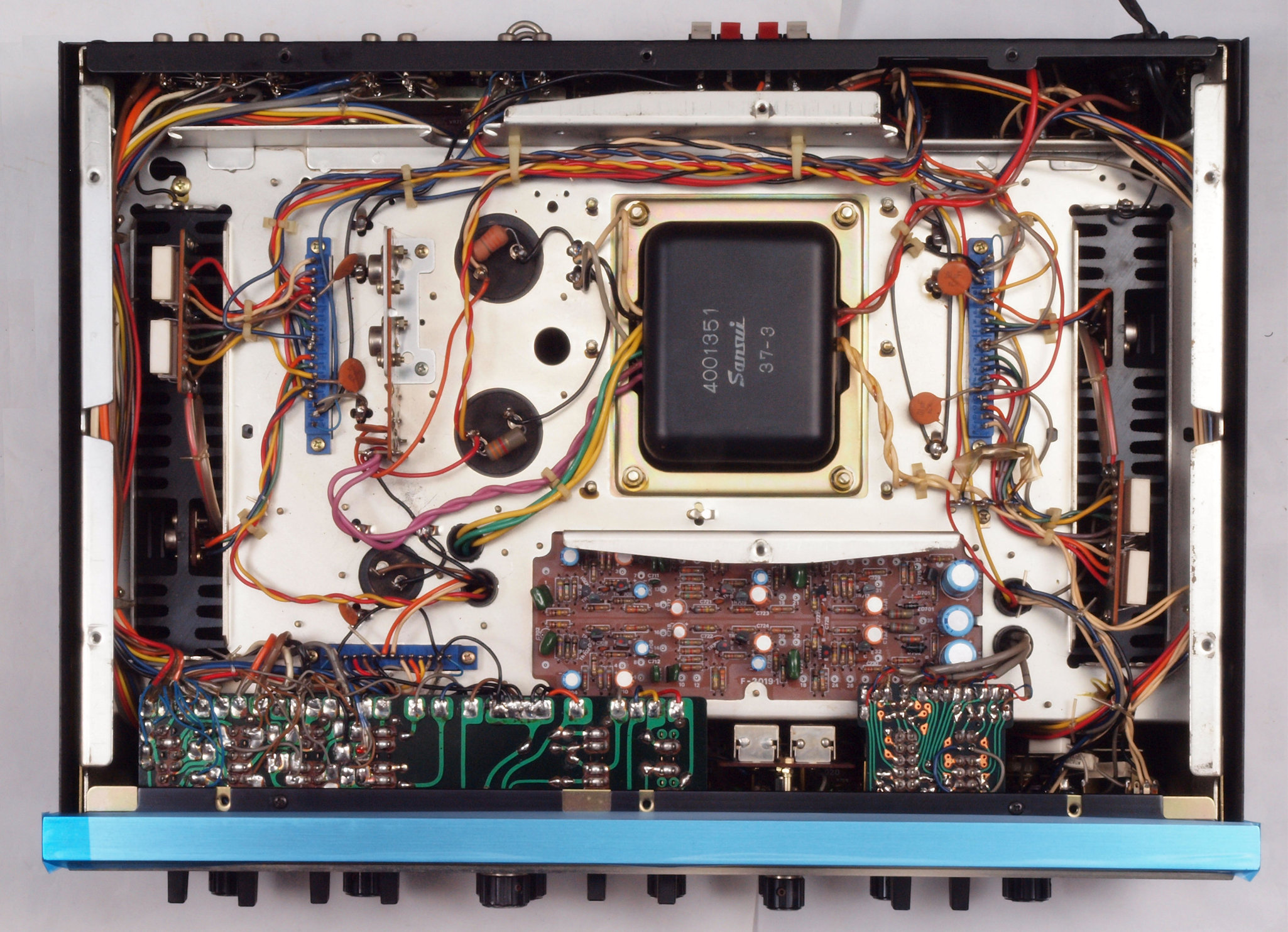

８．　上下パネルを外し、上から見る。修理履歴は少なそう？

Ｅ．　調整・測定。 Ｅ０．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

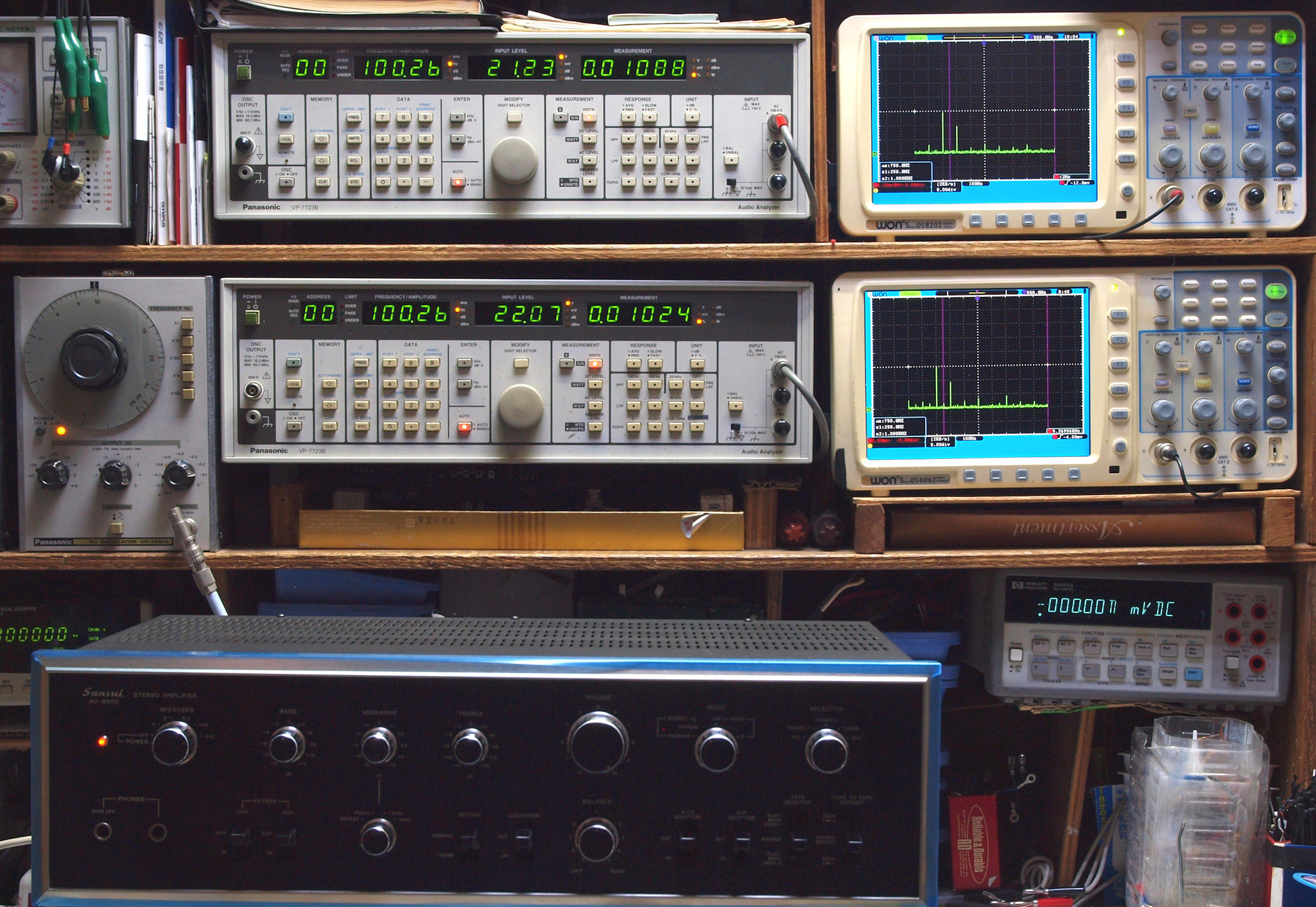

Ｅ１．　ＡＵＸ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力、　０．０１００８％歪み。 　　　　　　　 　　　　　　　 　　Ｌ側ＳＰ出力電圧２２Ｖ＝６０．５Ｗ出力、　０．０１０２４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

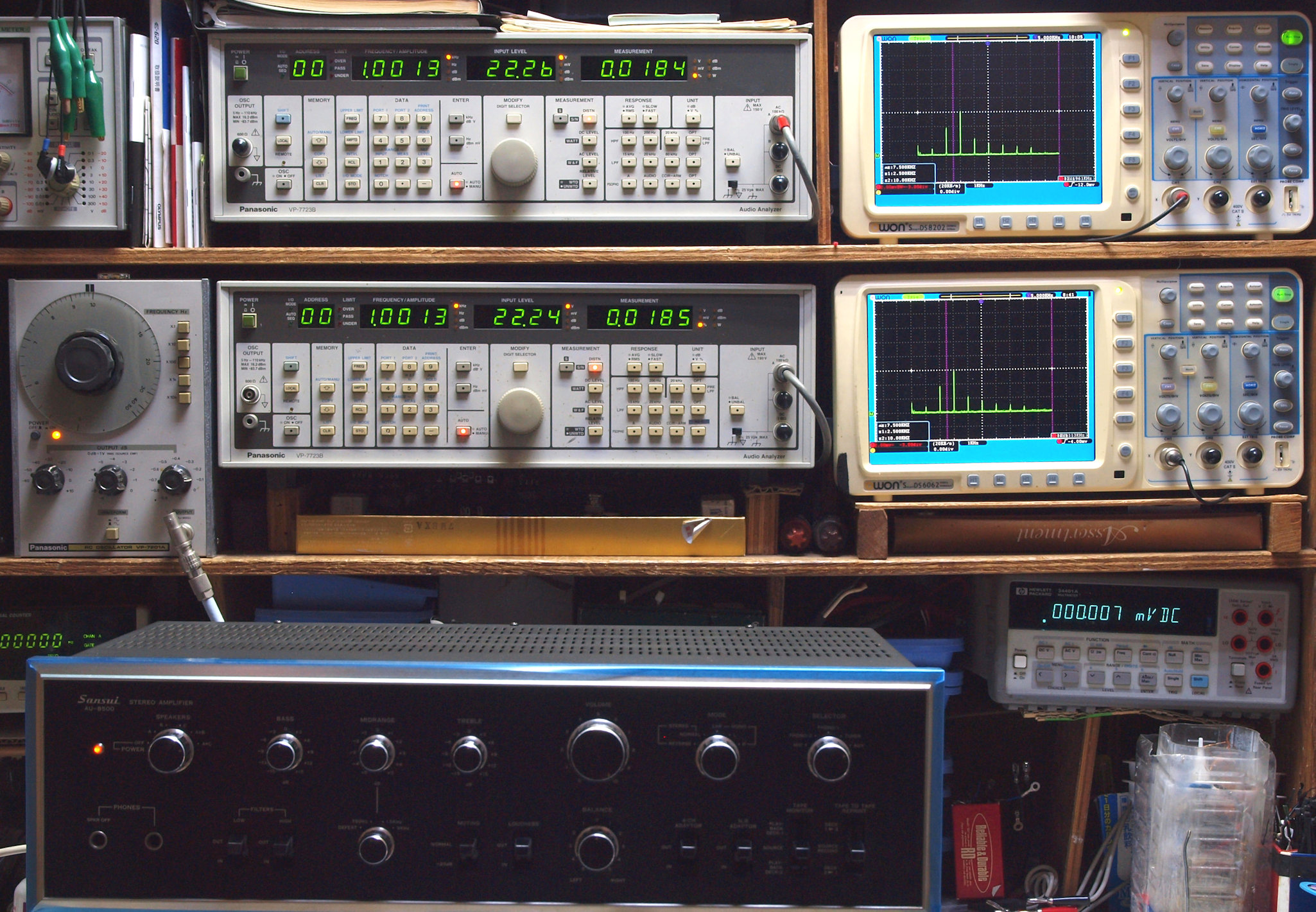

Ｅ２．　ＡＵＸ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２２Ｖ＝６０．５Ｗ出力、　０．０１８４％歪み。 　　　　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧２２Ｖ＝６０．５Ｗ出力、　０．０１８５％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

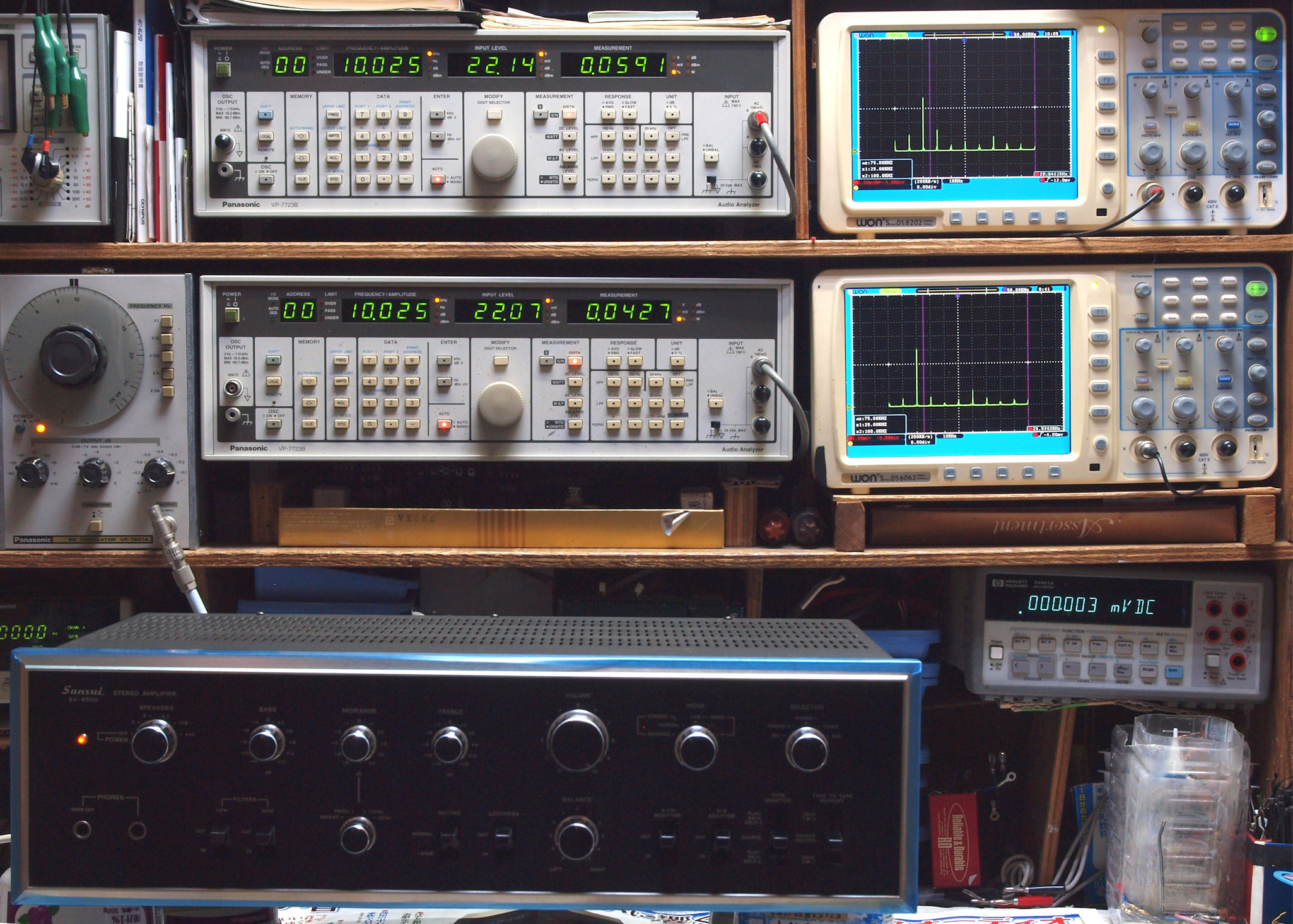

Ｅ３．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２２Ｖ＝６０．５Ｗ出力、　０．０５９１％歪み。 　　　　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧２２Ｖ＝６０．５Ｗ出力、　０．０４２７％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−８５００　の仕様（マニアル・カタログより）

型式 プリメインアンプ　ＡＵ−７５００ 定格出力(定格歪率) 実効出力(両ch動作、20Hz〜20kHz): 60W+60W(8Ω) 実効出力(両ch動作): 90W+90W(4Ω、1kHz) 64W+64W(8Ω、1kHz) 実効出力(片ch動作): 110W/110W(4Ω、1kHz) 70W/70W(8Ω、1kHz) ミュージックパワー(IHF) 240W(4Ω、1kHz) 180W(8Ω、1kHz) 全高調波歪率(定格出力) プリアンプ部:0.05%以下 メインアンプ部:0.1%以下 総合:0.1%以下 混変調歪率(定格出力) プリアンプ部:0.05%以下 [70Hz:7kHz＝4:1、SMPTE] メインアンプ部:0.1%以下 総合:0.1%以下 パワーバンドウィズ 5Hz〜40kHz(IHF、定格歪率) 周波数特性(1W出力時) メインアンプ部:3Hz〜50kHz、+0 -1dB 総合:15Hz〜30kHz、+0.2dB -1dB RIAA偏差 30Hz〜15kHz、±0.5dB(Phono1、2) 負荷インピーダンス 4Ω〜16Ω ダンピングファクター 50(8Ω) 入力感度/入力インピーダンス (1kHz) Phono1:2.5mV/50kΩ Phono2:2.5mV/30kΩ、50kΩ、100kΩ [最大許容入力 300mV、全高調波歪率 0.5%以下] MIC:2.5mV/50kΩ Tuner、AUX(レベル調整可能):100mV/50kΩ Tape Monitor1、2(PIN)(レベル調整可能):100mV/50kΩ Tape Monitor2(DIN):100mV/50kΩ 4ch、N.R.Adaptor:100mV/50kΩ Main Amp:800mV/50kΩ 出力電圧/出力インピーダンス Tape Rec1、2(PIN):100mV/1.5kΩ Tape Rec2(DIN):30mV/70kΩ 4ch、N.R.Adaptor:100mV/1.5kΩ プリアンプ(定格出力):0.8V/1.5kΩ [最大出力、全高調波歪率 0.5%以下]:5V クロストーク(定格出力 1kHz) Phono1、2、MIC:50dB以上 Tuner、AUX:50dB以上 Main Amp:60dB以上 ハム及びノイズ(IHF) Phono1、2:75dB以上 MIC:65dB以上 Tuner、AUX:85dB以上 メインアンプ:100dB以上 トーンコントロール Bass:±15dB(20Hz)、3dBステップ Midrange(Defeat、750Hz、1.5kHz、3kHz):±5dB(1.5kHz)、1dBステップ Treble:±15dB(20kHz)、3dBステップ ラウドネス(ボリューム -30dB) 50Hz:+10dB 10kHz:+8dB ロー・フィルター 50Hz:-3dB(12dB/oct) ハイ・フィルター 12kHz:-3dB(12dB/oct) 使用半導体 トランジスタ:58 FET:2 ダイオード:33 ツェナーダイオード:5 定格消費電力 140W(最大450VA) 外形寸法 幅500x高さ140x奥行347mm 重量 20.5kg 価格 ￥118,000(1973年頃)
