Sansui AU-7500

Ｓａｎｓｕｉ　ＡＵ－７５００　修理記録　

１３年９月１０日

A．修理前の状況
　電源をいれるとＳＰから「ボンボン」と音がしてるのです（コーンも揺れてます）
　以前３年前くらいに修理したのですがまたおかしくなってきた

B．原因
　メインAMPのＴＲ（トランジスター）劣化
　フラットAMP、イコライザーAMPのＴＲ（トランジスター）の劣化

Ｃ．修理状況
　メインAMPのバランス、バイアス調整用　半固定ＶＲ４個交換
　メインAMPのＴＲ（トランジスター）４個交換
　フラットAMPのＴＲ（トランジスター）１０個交換、
　イコライザーAMPのＴＲ（トランジスター）６個交換
　配線手直し、補強
　経年劣化による各部ハンダ補正

Ｄ．使用部品
　バランス、バイアス調整用　半固定ＶＲ　　　　４個
　フラットAMP、イコライザーAMP　ＴＲ（トランジスター）　２０個
　電解コンデンサー　　６個　　　　　抵抗　　　　８個

Ｅ．修理費　　　１４０００円　　　　通常修理。

Ｓ．　Ｓａｎｓｕｉ　ＡＵ－７５００　の仕様（マニアル・カタログより）

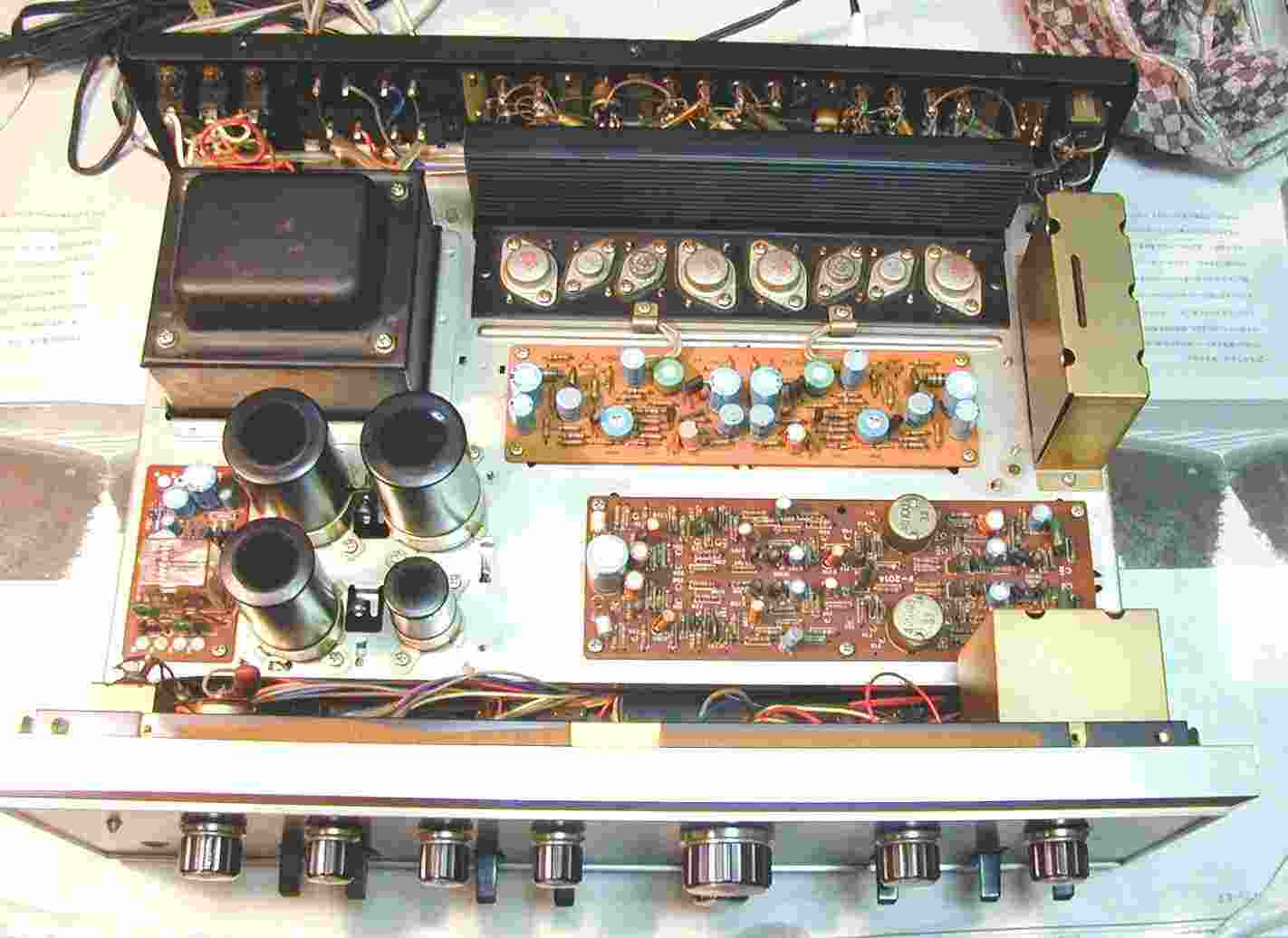

１．蓋を開け、掃除終了。

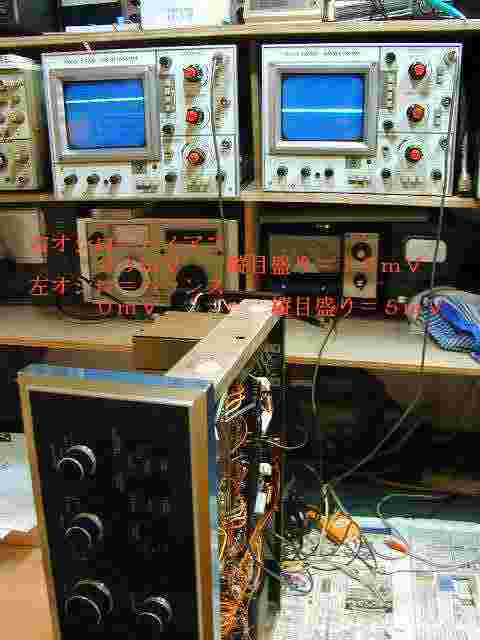

２．バイアス、バランス調整　

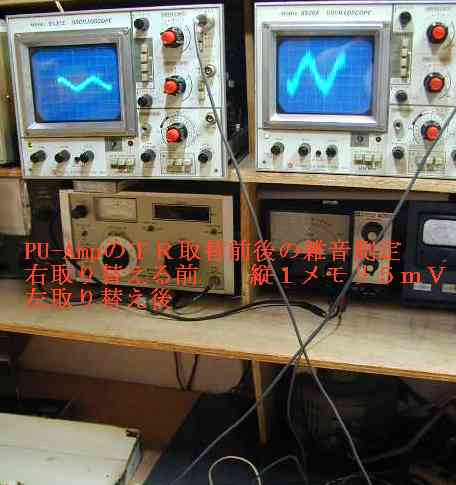

３．左修理後、右＝修理前のイコライザーＡＭＰのノイズ測定
　　大きいうねりはハム

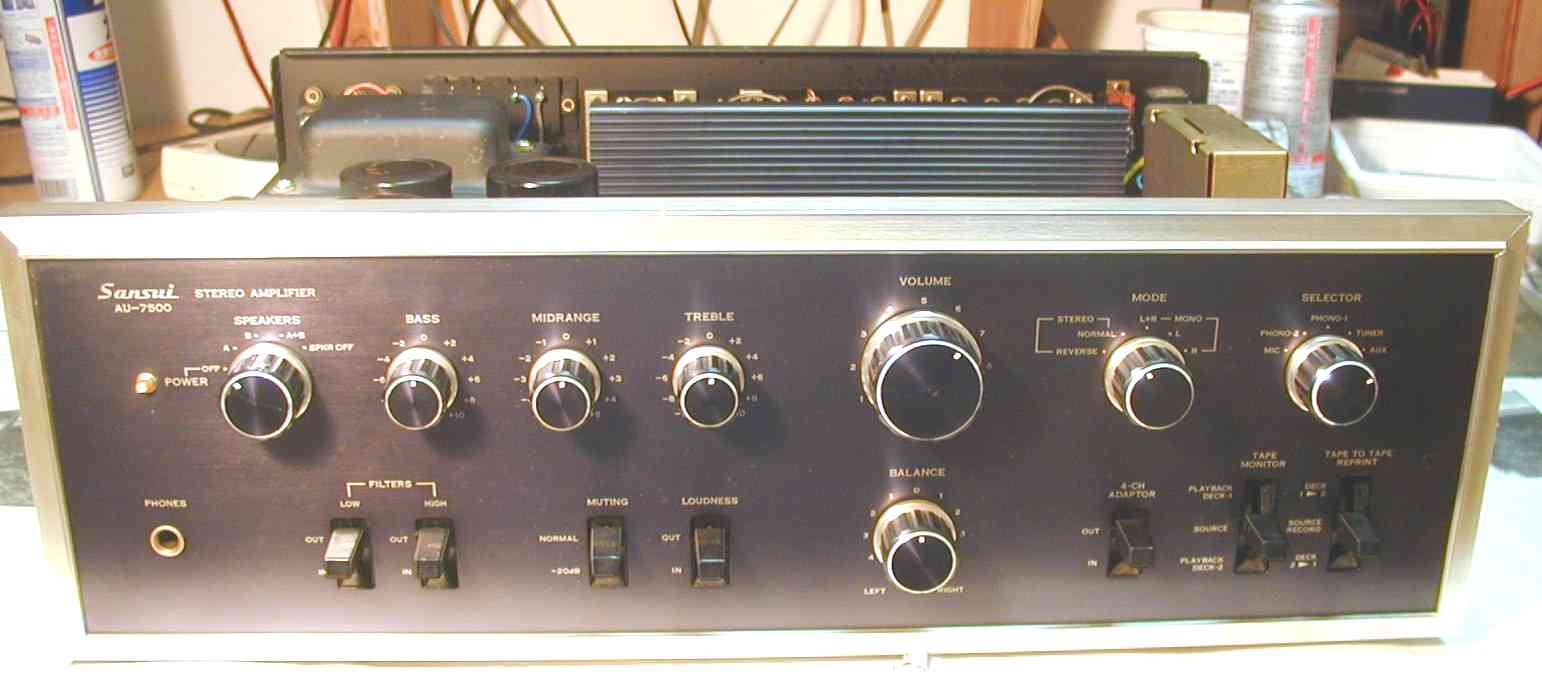

４．修理、調整終わり

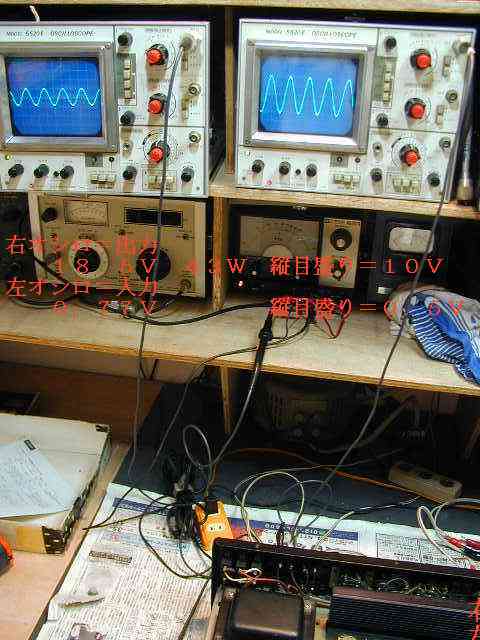

３．出力調整、確認

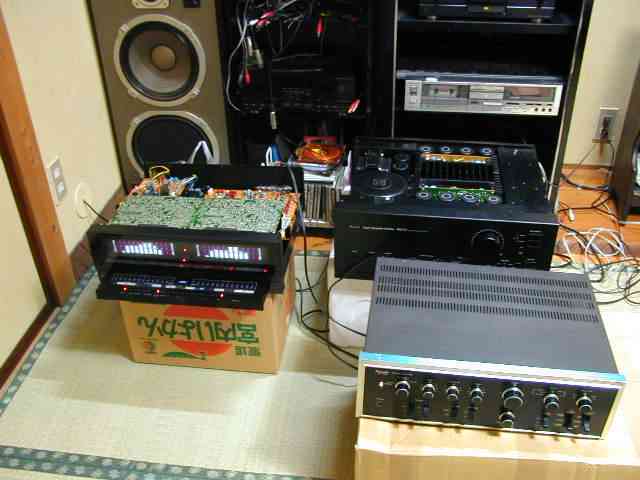

４．３０分定格連続出力後、２４時間のエージング中

Ｓ．　Ｓａｎｓｕｉ　ＡＵ－７５００　の仕様（マニアル・カタログより）　

型式	プリメインアンプ　ＡＵ－７５００
実効出力	両ch動作＝20Hz～20kHz:32W+32W(8Ω)、1kHz:40W+40W(8Ω) 片ch動作＝1kHz:43W/43W(8Ω)
ミュージックパワー	150W(4Ω、1kHz)
全高調波歪率(定格出力時)	Main Amp:0.1%以下
混変調歪率	Main Amp:0.1%以下(70Hz:7kHz＝4:1、SMPTE)
パワーバンドウィズ(IHF)	5Hz～40kHz(8Ω、片ch動作)
周波数特性(1W出力時)	Phono1、2:30Hz～15kHz ±0.5dB(RIAA偏差) Aux:10Hz～30kHz ±1.0dB Main Amp:10Hz～50kHz ±1.0dB
ダンピングファクター	40(8Ω)
入力感度/インピーダンス (1kHz)	Phono1:2.5mV/50kΩ Phono2:2.5mV/30kΩ、50kΩ、100kΩ MIC:2.5mV/50kΩ Tuner、Aux、4ch adaptor、Tape monitor(Pin/Din):100mV/50kΩ Main Amp:800mV/40kΩ
Phono最大許容入力	300mV(THD 0.5%以下)
出力電圧(1kHz)	Tape Rec(Pin/Din)＝100mV/30mV 4ch Adaptor＝100mV Pre Amp＝0.8V(THD 0.08%以下)、4.0V(最大、THD 0.5%以下)
ハム及びノイズ(IHF)	Phono1、2:75dB以上 Tuner、AUX:80dB以上 Main Amp:100dB以上
トーンコントロール	Bass:±15dB(50Hz) Midrange:±5dB(1.5kHz) Treble:±15dB(15kHz)
ラウドネス(Volume -30dB時)	+10dB(50Hz)、+10dB(15kHz)
ローフィルター	-12dB(50Hz、12dB/oct)
ハイフィルター	-11dB(10kHz、12dB/oct)
ミューティング	-20dB
定格消費電力(最大)	100W(315VA)
外形寸法	幅440x高さ140x奥行322mm
重量	12.7kg
価格	￥75,000(1973年発売)
