Ｓａｎｓｕｉ　ＡＵ−５５５　修理記録　
　平成１３年９月
A．　修理前の状況
　　あたたまると右側からサーというノイズが出る。
　　音を出さないで、ボリュームをあげるとノイズが出ます。
　　アンプが熱くなります。

B．　原因
　メインAMPのＴＲ（トランジスター）劣化
　フラットAMP、イコライザーAMPのＴＲ（トランジスター）の劣化

Ｃ．　修理状況
　終段ＴＲ（トランジスタ−）４個交換
　メインAMPのＴＲ（トランジスター）４個交換
　フラットAMPのＴＲ（トランジスター）１０個交換、
　イコライザーAMPのＴＲ（トランジスター）４個交換
　配線手直し、補強
　経年劣化による各部ハンダ補正

Ｄ．　使用部品
　バランス、バイアス調整用　半固定ＶＲ　　　　４個
　フラットAMP、イコライザーAMP　ＴＲ（トランジスター）　１８個
　ｺﾝﾃﾞﾝｻー　　４個
　終段ＴＲ（トランジスター）４個

Ｅ．　修理費　　　１５４００円　　　　通常修理

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−５５５　の仕様（マニアル・カタログより）

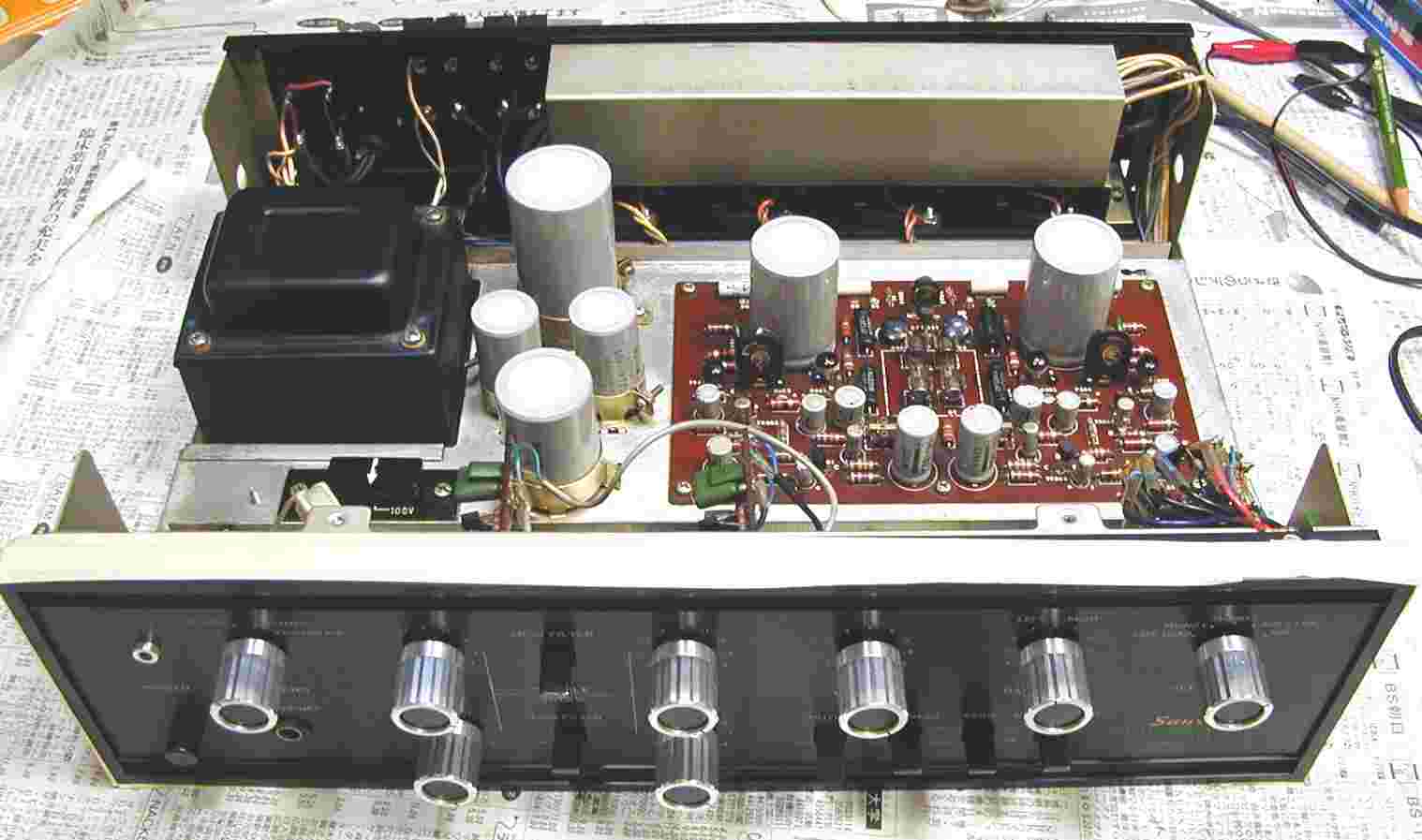

１．　清掃後、前上から見た全体

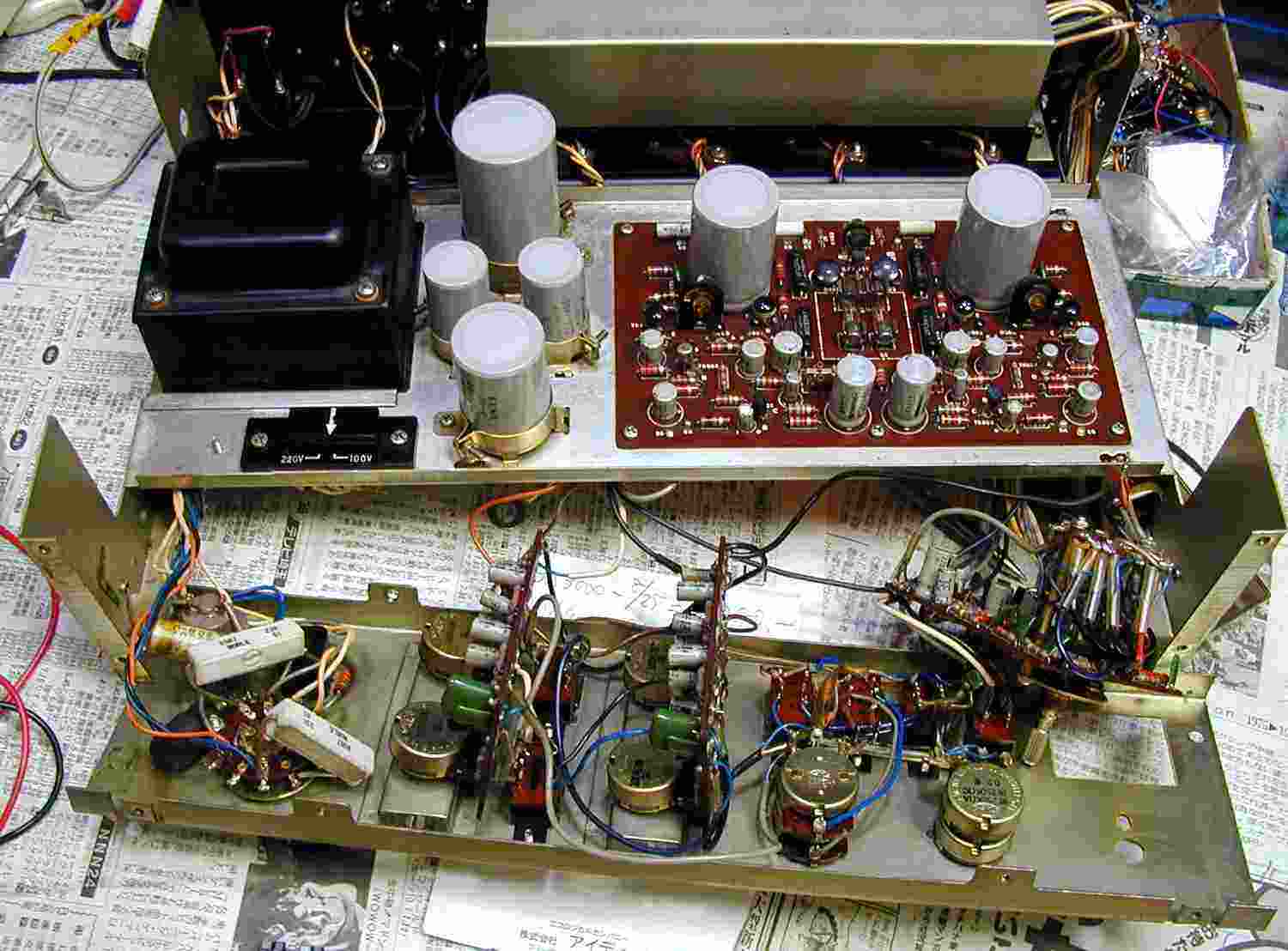

２．　前面パネルを取り外し修理に入る

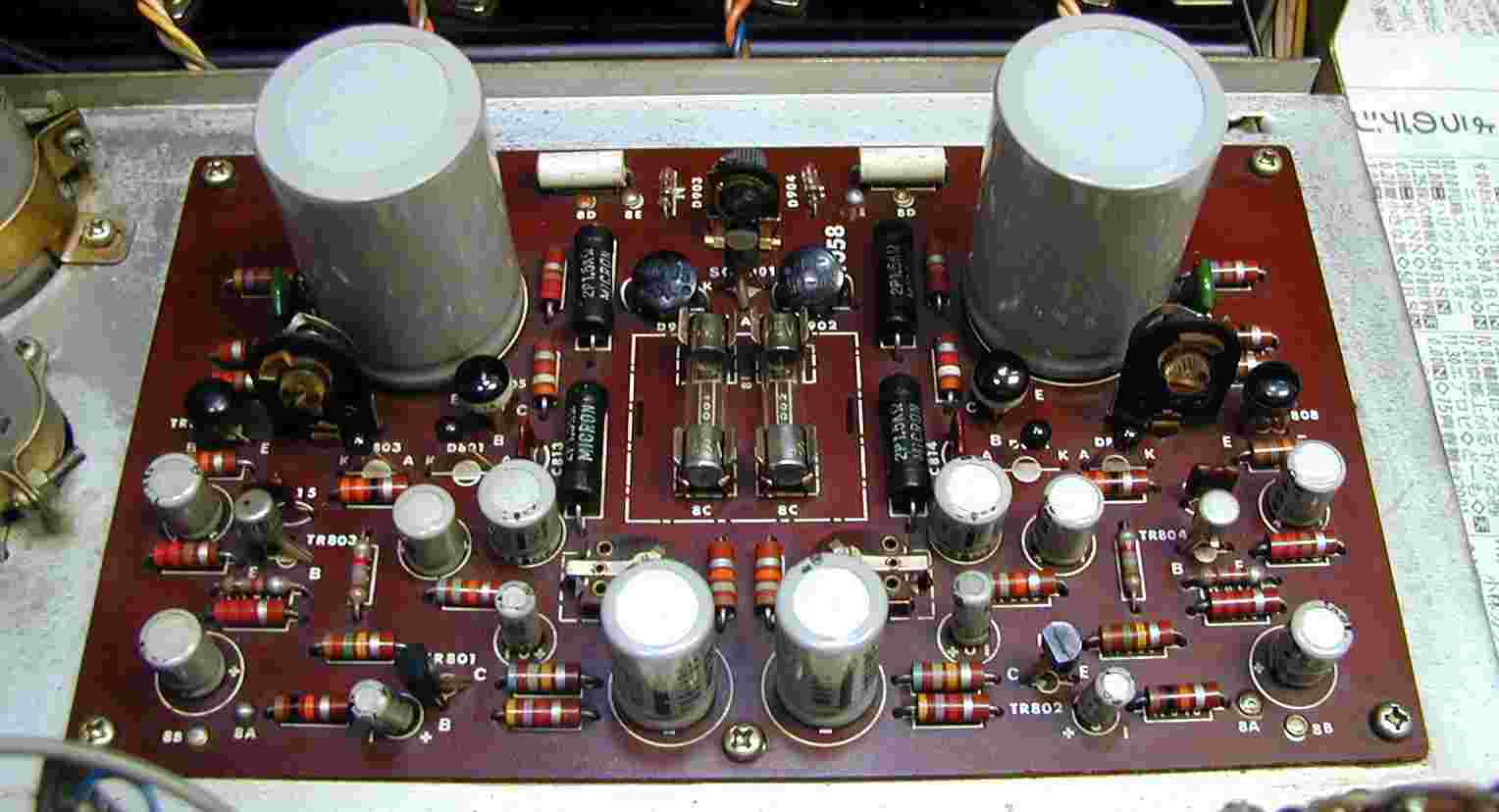

３．　基板上から見た修理前のドライバーＡＭＰ

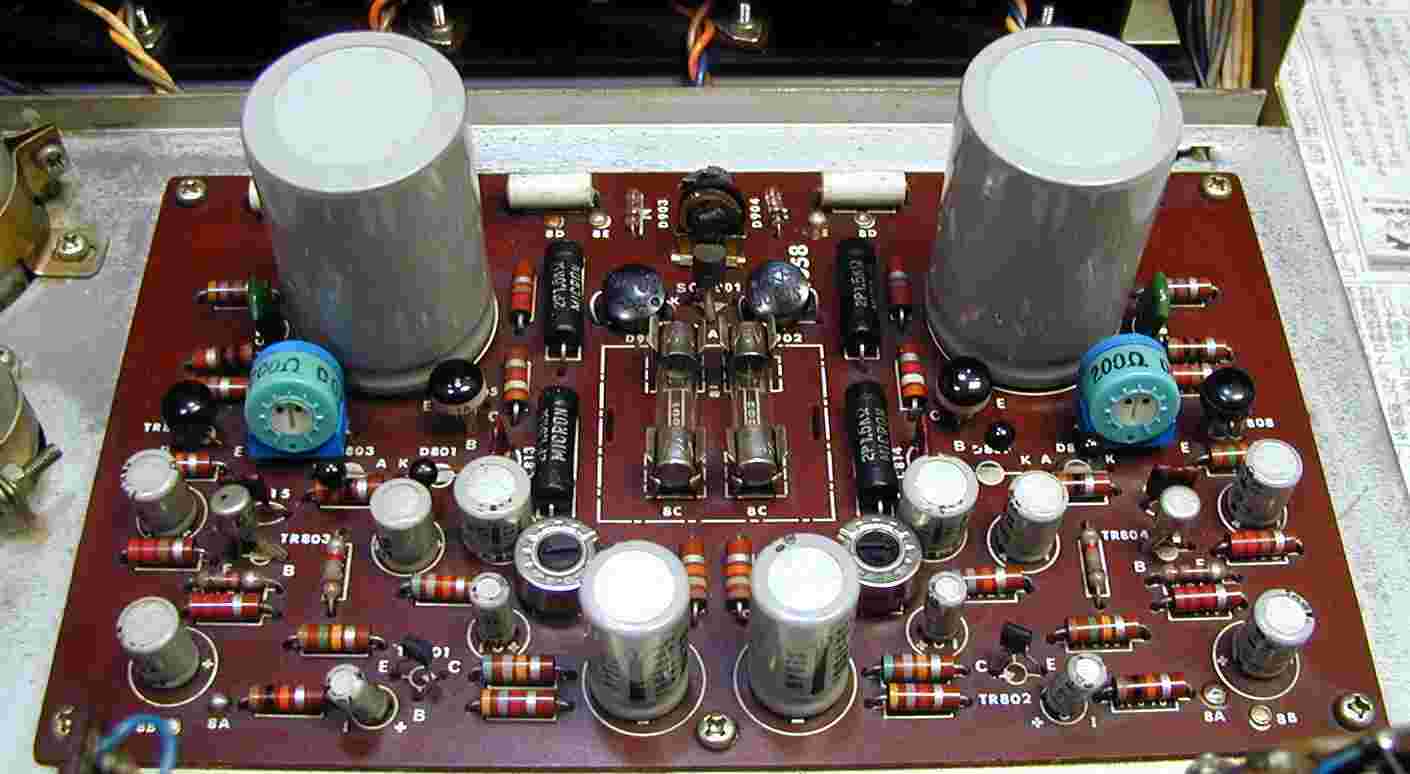

３．　修理後のドライバーＡＭＰ

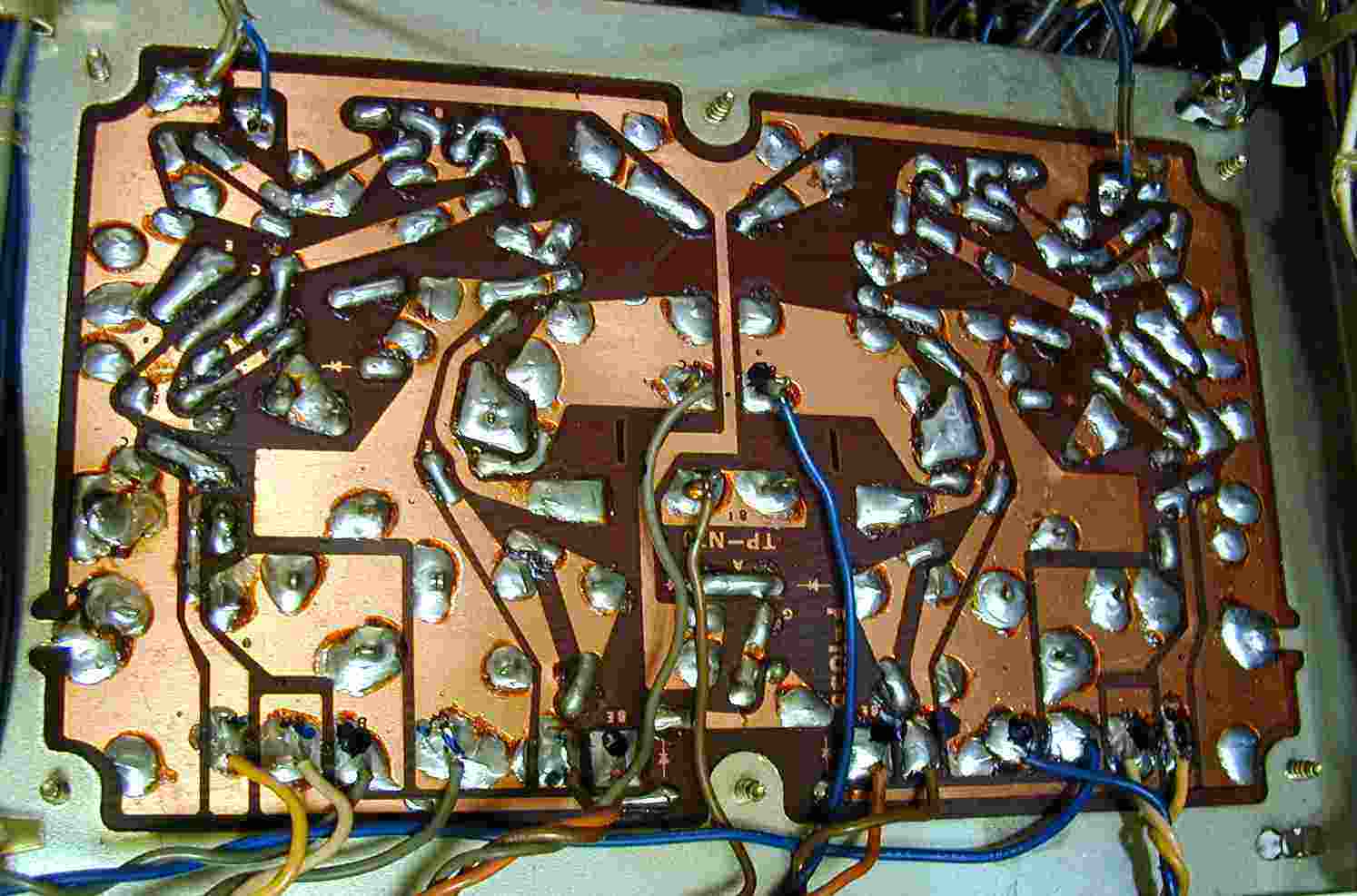

４．　基板下から見たドライバーＡＭＰ基板、ハンダは十分盛る

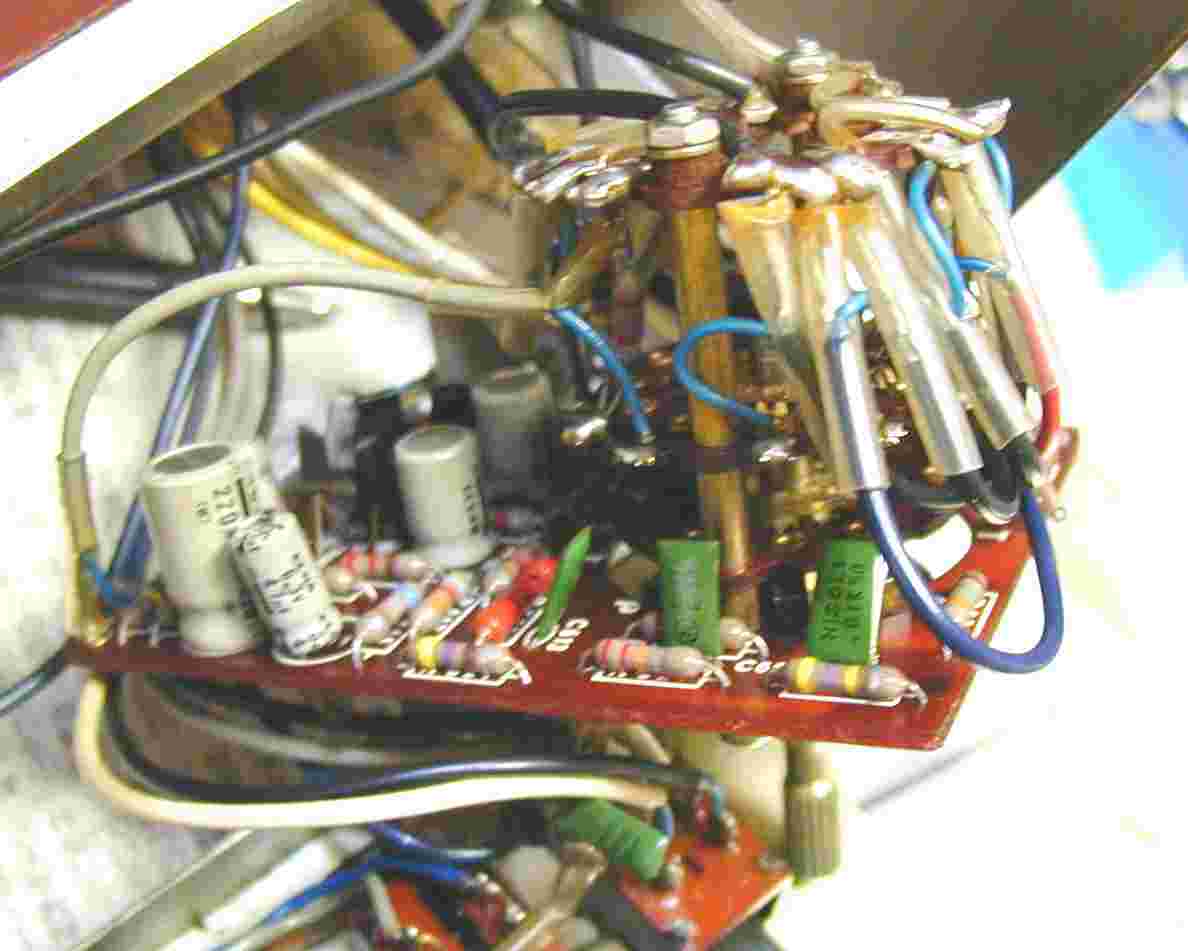

５．　修理中コントロール基板、ＴＲ（トランジスター）を外している所
　　ＴＲ（トランジスター）等は頭を壊して外すと取れやすい。

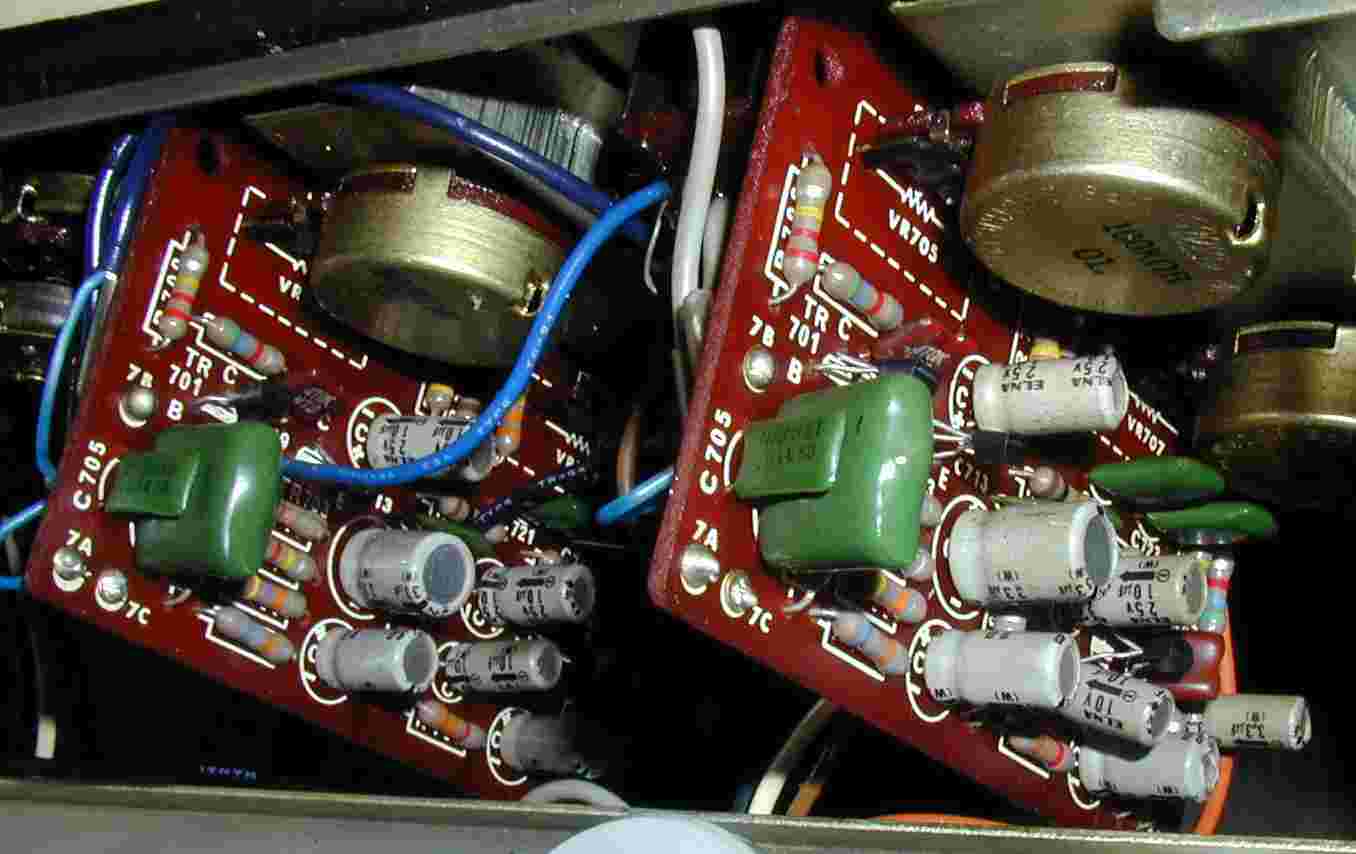

６．　修理終り、取り付けられた、コントロール基板

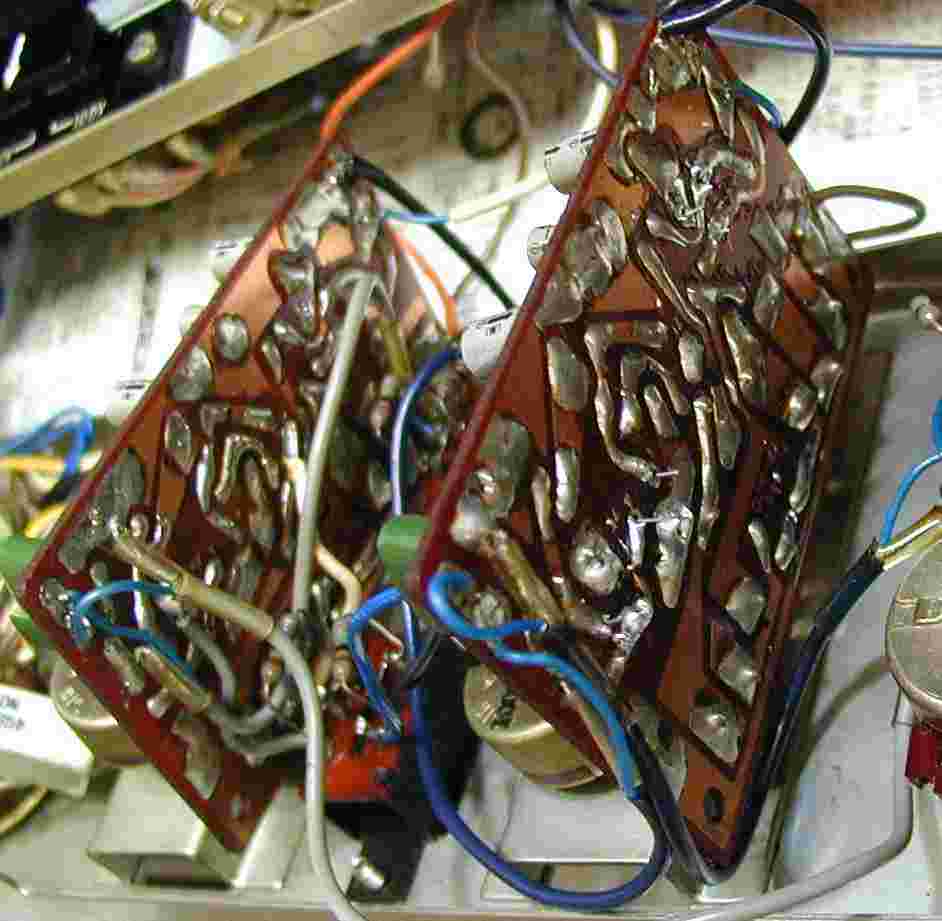

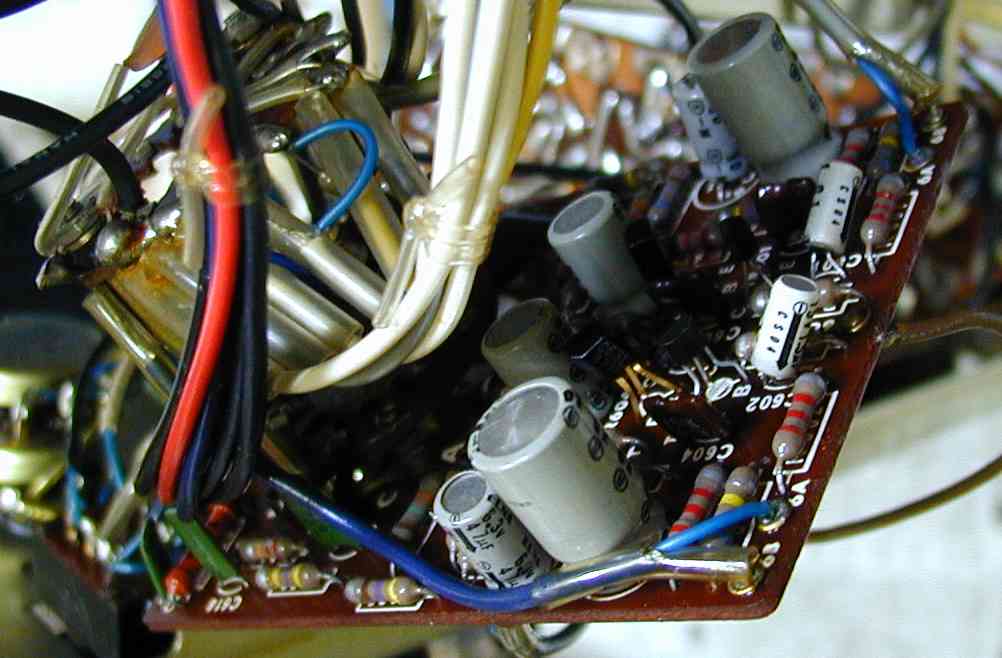

７．　修理中のＥＱ（イコライザー）ＡＭＰ基板
８．　修理後、取り付けた、ＥＱ（イコライザー）ＡＭＰ基板

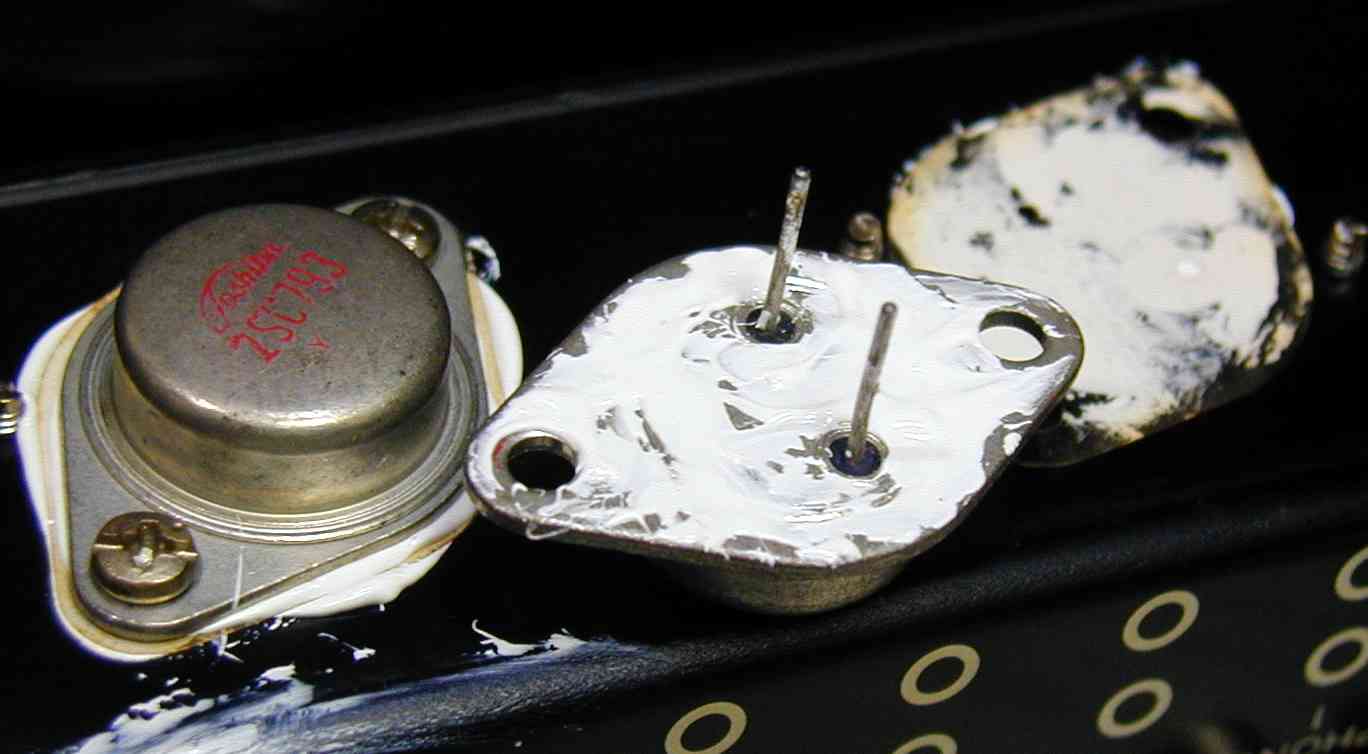

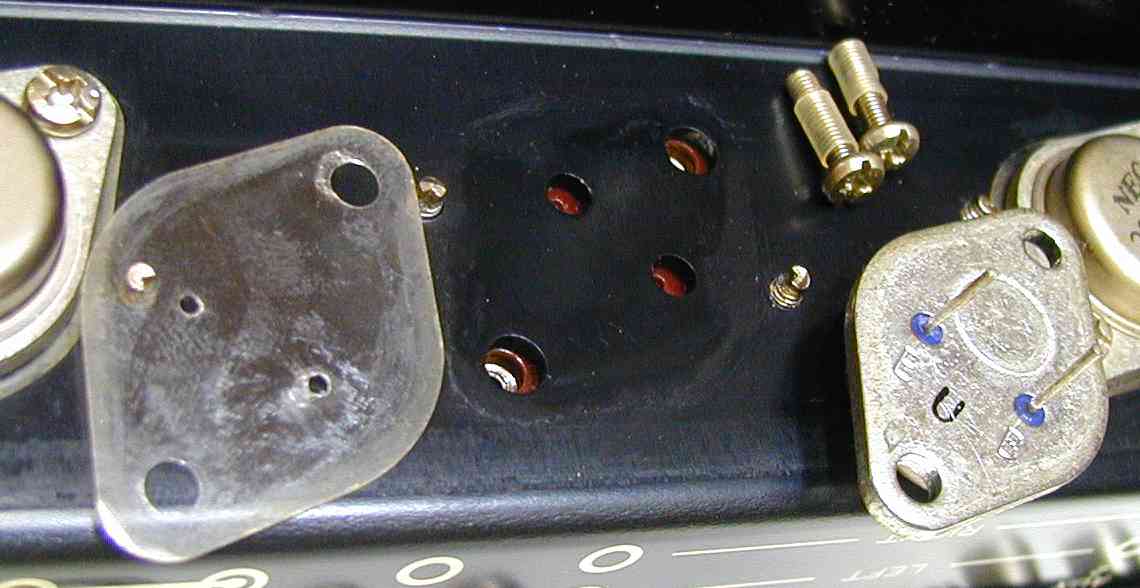

９．　経年でシリコンが流れ落ち、放熱の悪い終段ＴＲ（トランジスター）
１０．　終段ＴＲ（トランジスター）取り付け、シリコングリスは均等に塗る。

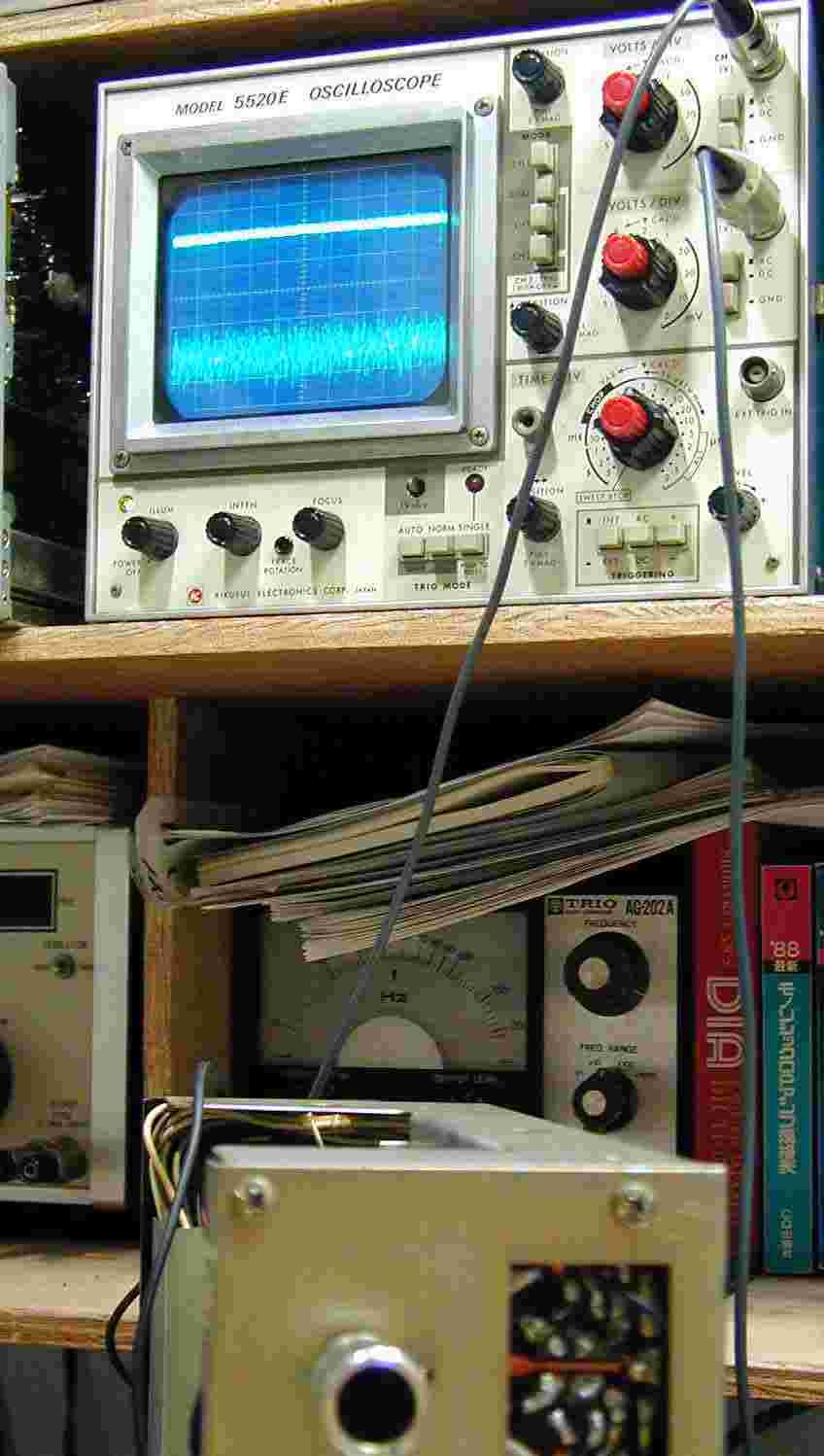

１２．　ノイズ比較、ＭＭＣポジション、ＶＲ最大、上＝修理後、下＝修理前

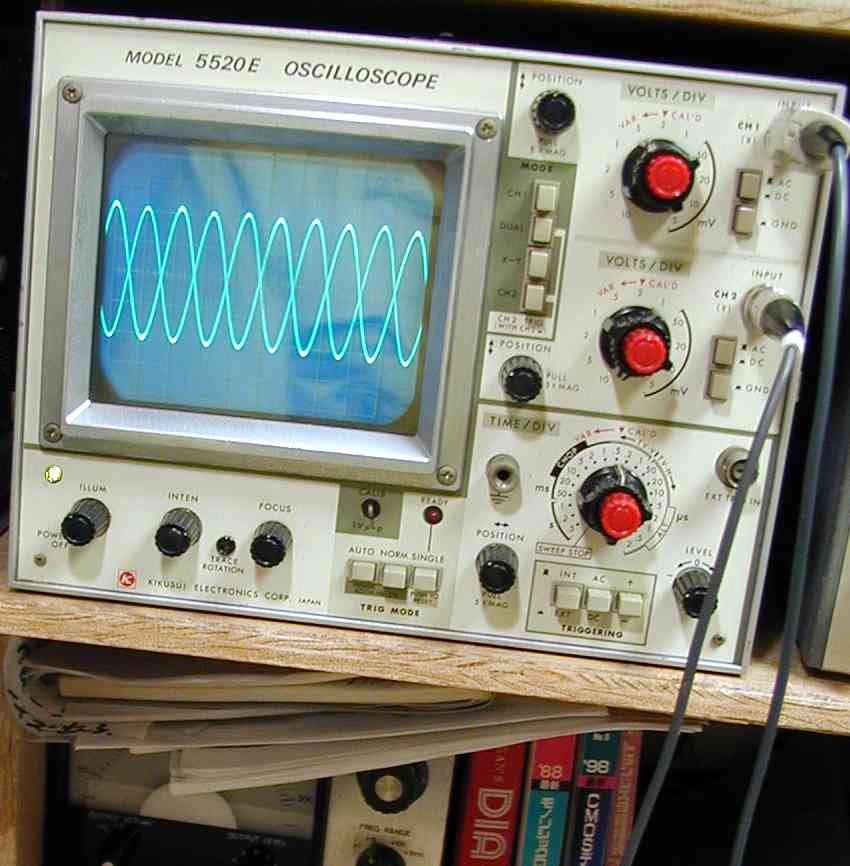

１３．　入出力波形、出力はＳＰ端子で測定、縦目盛り、出力＝１０Ｖ/Ｃｍ　入力＝０．５Ｖ/Ｃｍ
１ ４．　３０分の定格出力実働確認、そして引き続き１２時間エージング

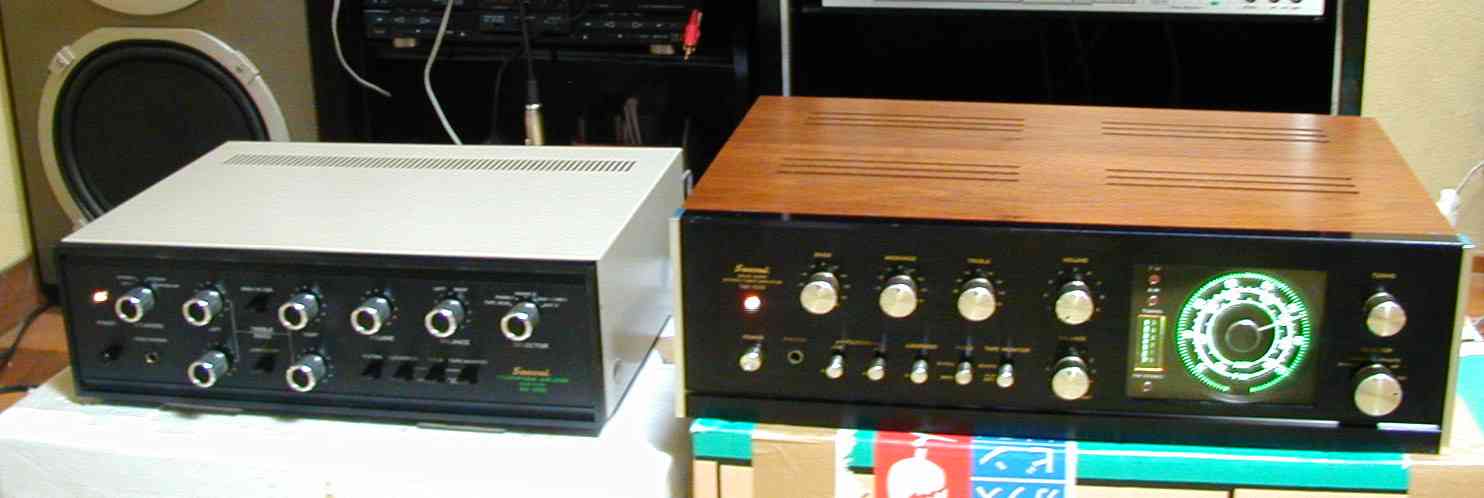

　　　　右は兄のＴＡＣ−５０５
Ｓ．　Ｓａｎｓｕｉ　ＡＵ−５５５　の仕様（マニアル・カタログより）　
　 　 　 　 　 　 　 　 　
型式 ソリッド・ステート/プリメインアンプ　ＡＵ−５５５
メインアンプ部
定格出力
ミュージックパワー(IHF): 60W±1dB(4Ω)
50W±1dB(8Ω)
実効出力: 25/25W±1dB(4Ω)
20/20W±1dB(8Ω)
全高調波歪率 0.5%
混変調歪率(60Hz:7000Hz＝4:1) 0.8%
パワーバンドウィズ(IHF) 20Hz〜30000Hz(歪率 0.5%)
周波数特性 20Hz〜80000Hz、±1dB(常用出力にて)
ハム及び雑音(IHF) クローズドサーキット:100dB
入力感度/インピーダンス 1V/100kΩ
ダンピングファクター High:45
Low:12
負荷インピーダンス 4Ω〜16Ω
プリアンプ部
出力電圧 最大出力電圧:3V
定格出力電圧:1V(150Ω)
全高調波歪率 0.1%(定格出力電圧)
周波数特性 20Hz〜50000Hz、±1dB
ハム及び雑音(IHF) ボリューム最小:100dB
Phono1、2(クローズドサーキット):80dB
Tape Head 19cm/sec.(クローズドサーキット):75dB
AUX1、2(オープンサーキット):80dB
入力感度/インピーダンス Phono1:2mV/47kΩ
Phono2:2mV/100kΩ
Tape Head 19cm/sec.:1.5mV/200kΩ
MIC:3.5mV/10kΩ
AUX1:200mV/100kΩ
AUX2:140mV/100kΩ
Tape Monitor:150mV/100kΩ
録音出力 Phono1、2:37.5dB
Tape Head 19cm/sec.:40dB
MIC:32.5dB
トーンコントロールTreble:20kHz、±13dB
Bass:20Hz、±16dB
ラウドネスコントロール(ボリューム-30dB):50Hz、+8dB
10kHz、+2.5dB
ハイフィルター:20kHz、-10dB
ローフィルター:30Hz、-12dB
ミューティング:-20dB(20Hz〜20000Hz)
総　合
トランジスタ 2SA561x2、2SC281x2、2SC369x2
2SC646x4、2SC733x2、2SC734x4
2SC458LGx2、2SC458Lx4
合計22石
ダイオード 10D-1x4、IN60x2
合計6石
サーミスタ DS410x4
S.C.R. 2SF-656x1
電源 AC100V、117V、220V、240V、50Hz/60Hz
消費電力 120W(最大)
外形寸法 幅382x高さ111x奥行267mm
重量 7.9kg
価格 ￥37,500(1968年5月発売)
　　　 　　　　
