Ｓａｎｓｕｉ　ＡＵ−１１０００　修理記録

平成１３年１０月

A．　修理前の状況 　ヤフーオークションで落札したAU-１１０００プリメインアンプが届くなり１０分後にリレー回路が働き切れてしまい 　スイッチ自体ランプもつかなくなくました。　フューズを見たのですが異常なさそうです。 　送られてきたときにスピーカーからの異音を１０分後にボリュームを絞り聞いて見ましたがバリ音などはなかったのですが。 　そのときに一時的に右の音が切れてします状況もありましたが２分ほどで復音しました。 B．　原因 　メインAMPのＴＲ（トランジスター）劣化 　フラットAMP、イコライザーAMPのＴＲ（トランジスター）の劣化 Ｃ．　修理状況 　メインAMPのバランス、バイアス調整用　半固定ＶＲ交換 　メインAMPのＴＲ（トランジスター）交換 　コントロールAMPのＴＲ（トランジスター）、ＦＥＴ（電界トランジスター）交換、 　イコライザーAMPのＴＲ（トランジスター）、ＦＥＴ（電界トランジスター）交換 　ＳＰ接続リレー交換（容量１．５倍の同型新タイプ使用） 　配線手直し、補強 　経年劣化による各部ハンダ補正 Ｄ．　使用部品 　終段ＴＲ（トランジスター） 　ＳＰ接続リレー 　バランス、バイアス調整用　半固定ＶＲ　　　　　　　４個 　メインAMPのＴＲ（トランジスター）　　　　　　　　　　　　　８個 　コントロールAMP−ＴＲ（トランジスター）　　　　　　１２個 　イコライザーAMP−ＴＲ（トランジスター）　　　　　　６個 　コントロールAMP−ＦＥＴ（電界トランジスター）　４個 　イコライザーAMP−ＦＥＴ（電界トランジスター）　　４個 　電解コンデンサー　　　　　　　　　　　　　　　　　　　６個 　抵抗　　　　８個 Ｅ．　修理費　３５，０００円　　　　通常修理。 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−１１０００　の仕様（マニアル・カタログより）

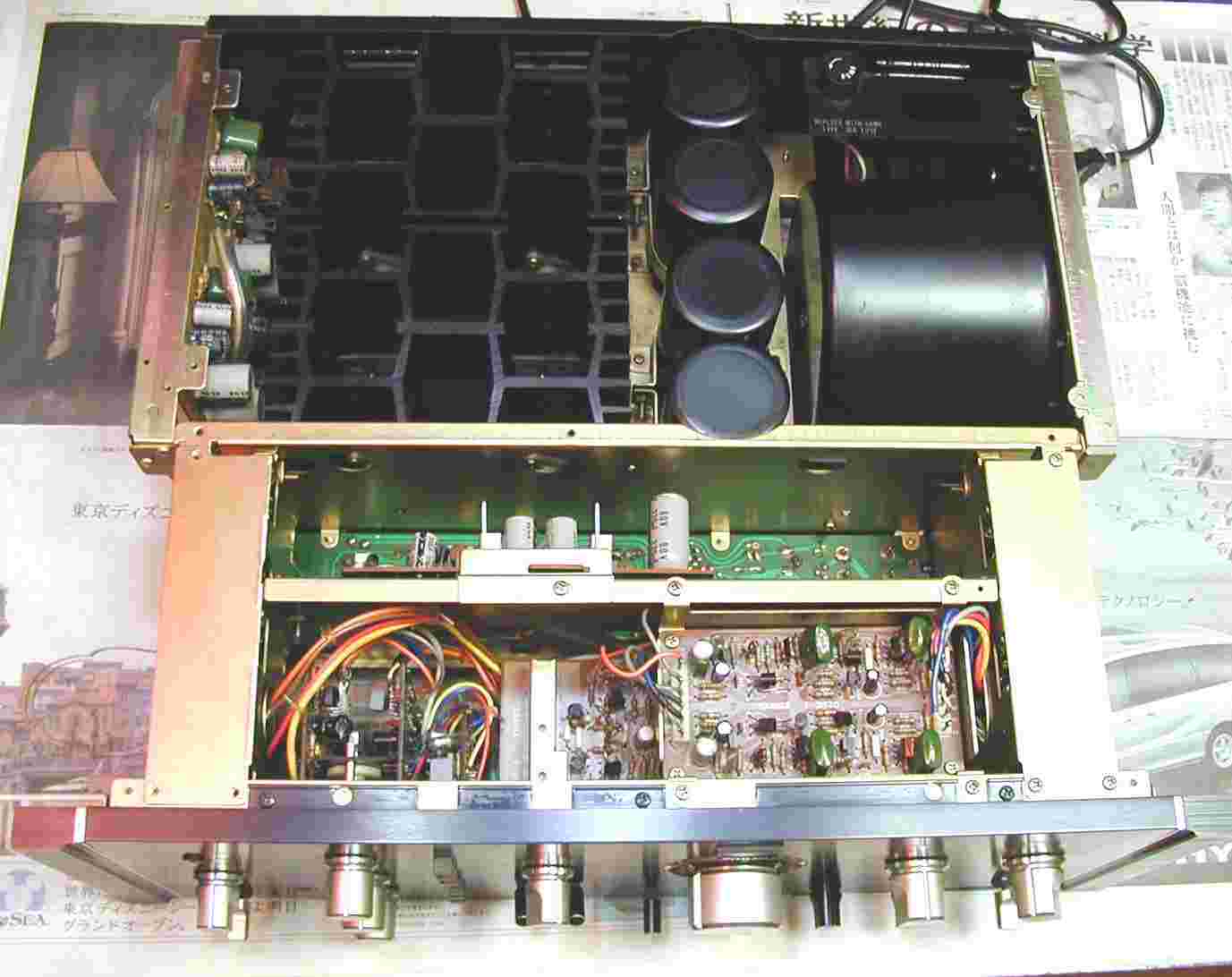

１．　上蓋を開け、前上から見た全体、シリコンが塗って（吹きつけ）ありべたべた。 　　写真写りを良くするために、吹き付けたと思われる。

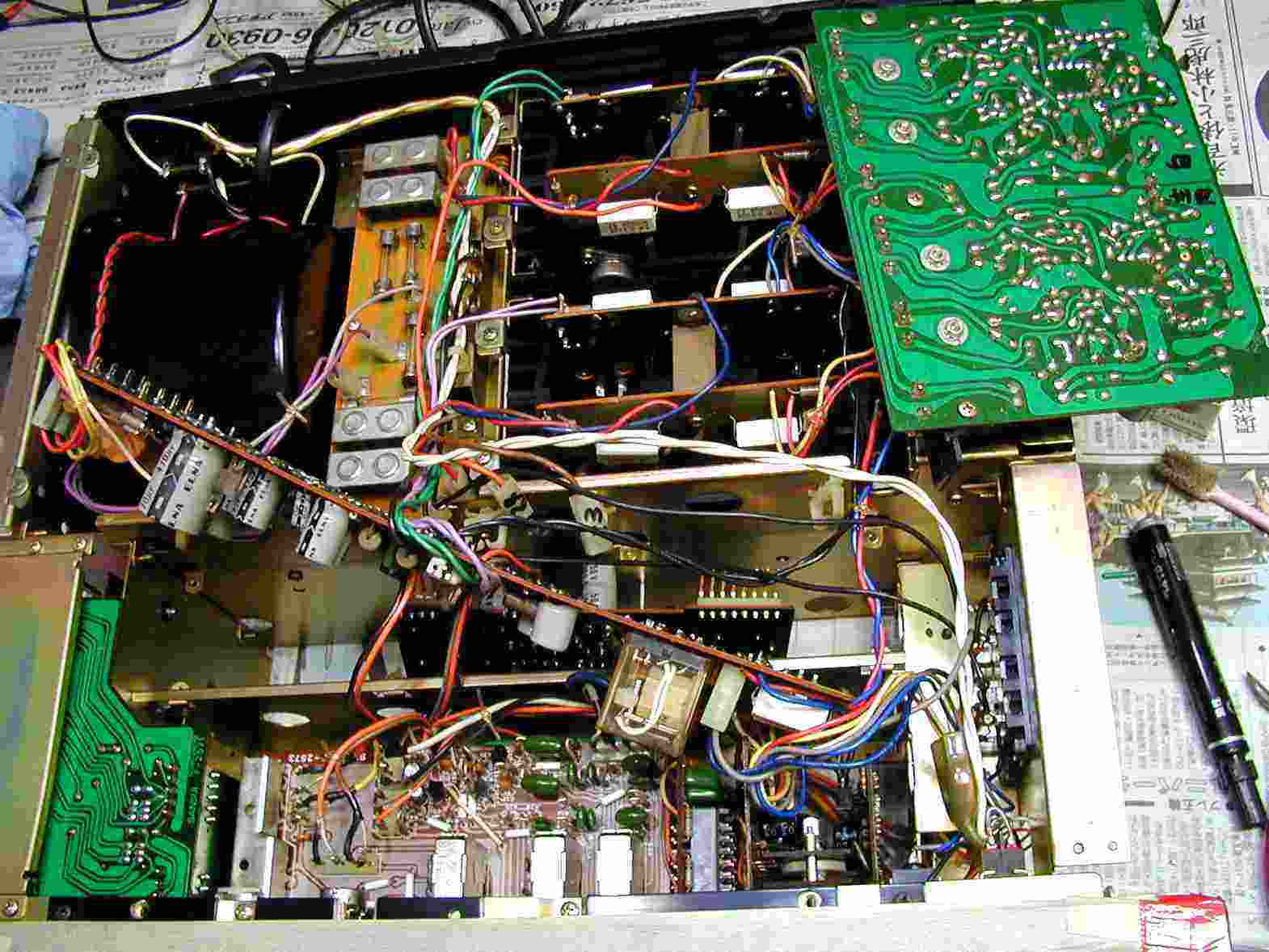

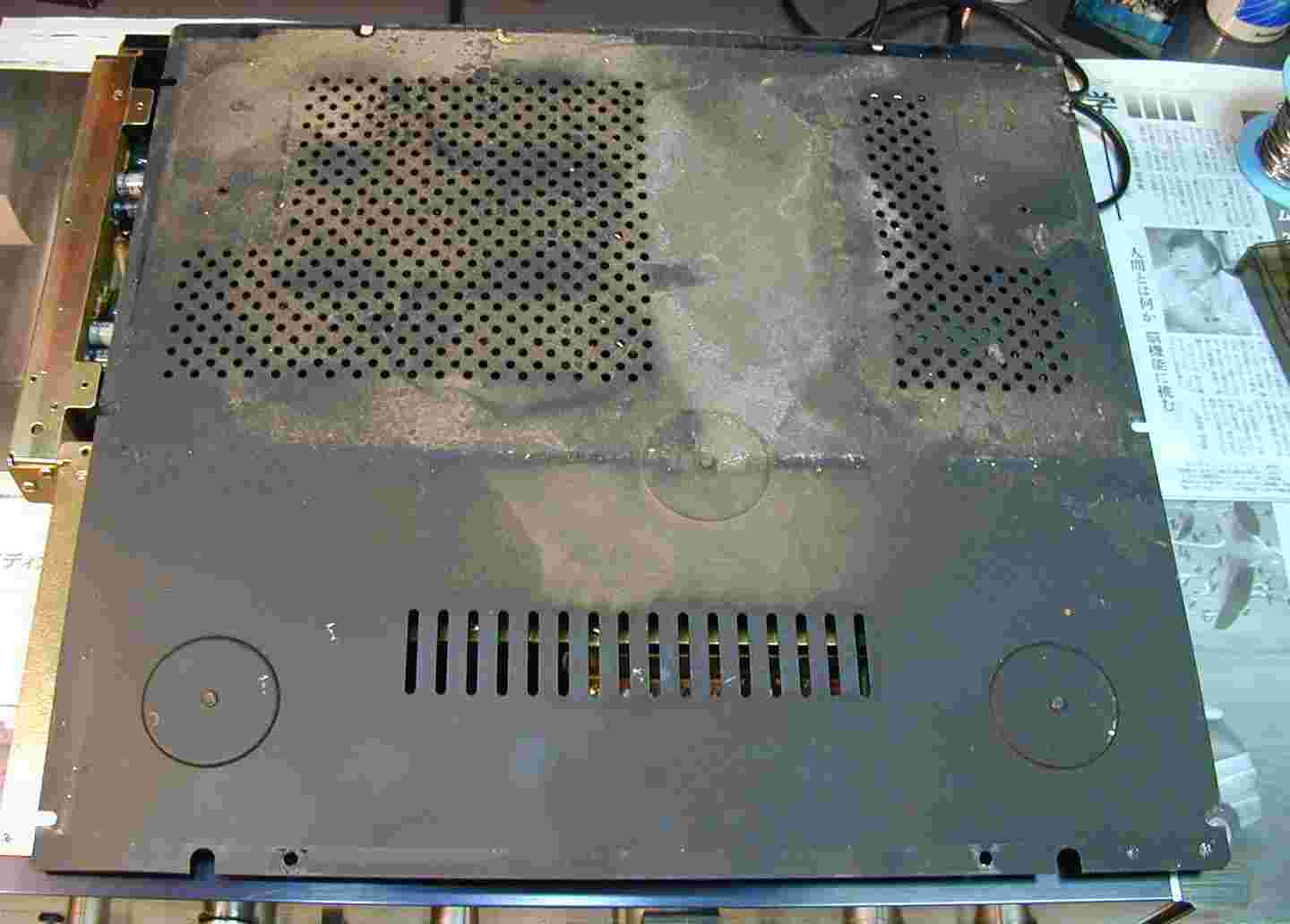

２．　下蓋、上とは対照的に、何もしていない。埃だらけ！！

３．　ＳＰ接続リレー交換、新しいのは１．５倍の容量お持つ。

３．　終段ＴＲ（トランジスター）交換前。 　　放熱を良くするシリコングリスが、熱のため流れたのか、殆ど付着していない。

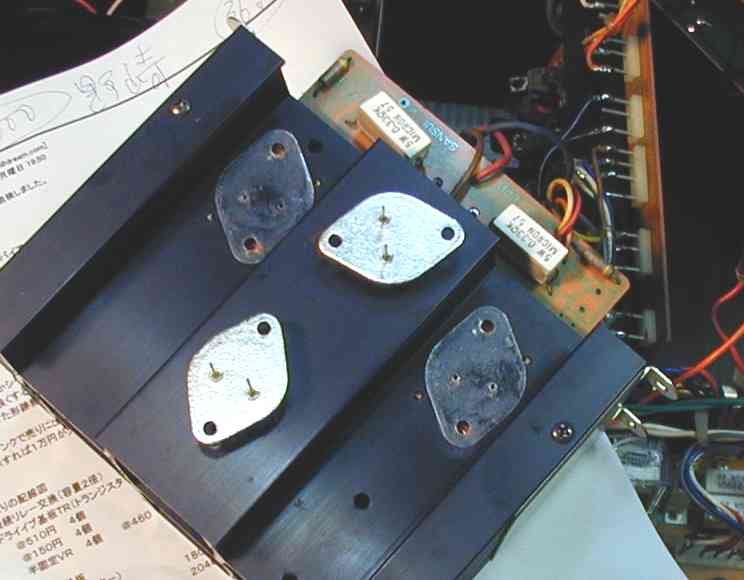

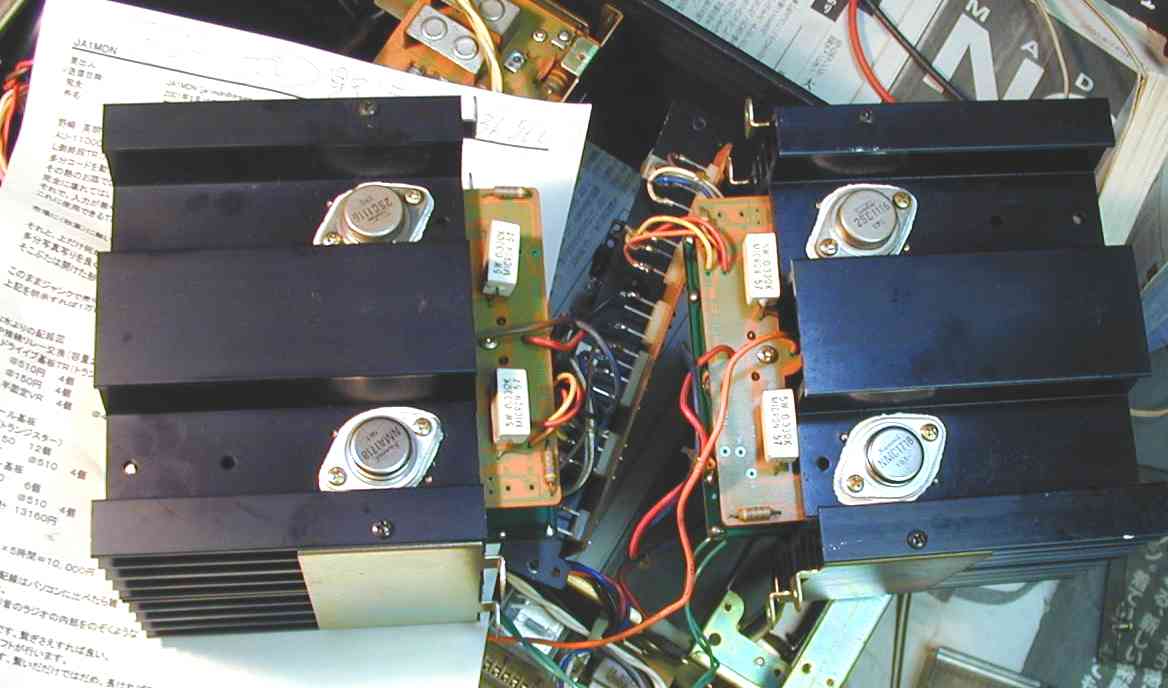

４．　終段ＴＲ（トランジスター）交換後。 　　１８０Ｗ損失を持つ新品を４個使用、古い１５０Ｗ損失のと、バランス良く混在させる。

５．　　修理中のメインＡＭＰ基板。 　多分ノイズがでて、その原因と思いこみ、コネクターを取り外し、ハンダ付けしてある。 　初心者が犯す、ミス。　お陰で作業性が非常に悪い。

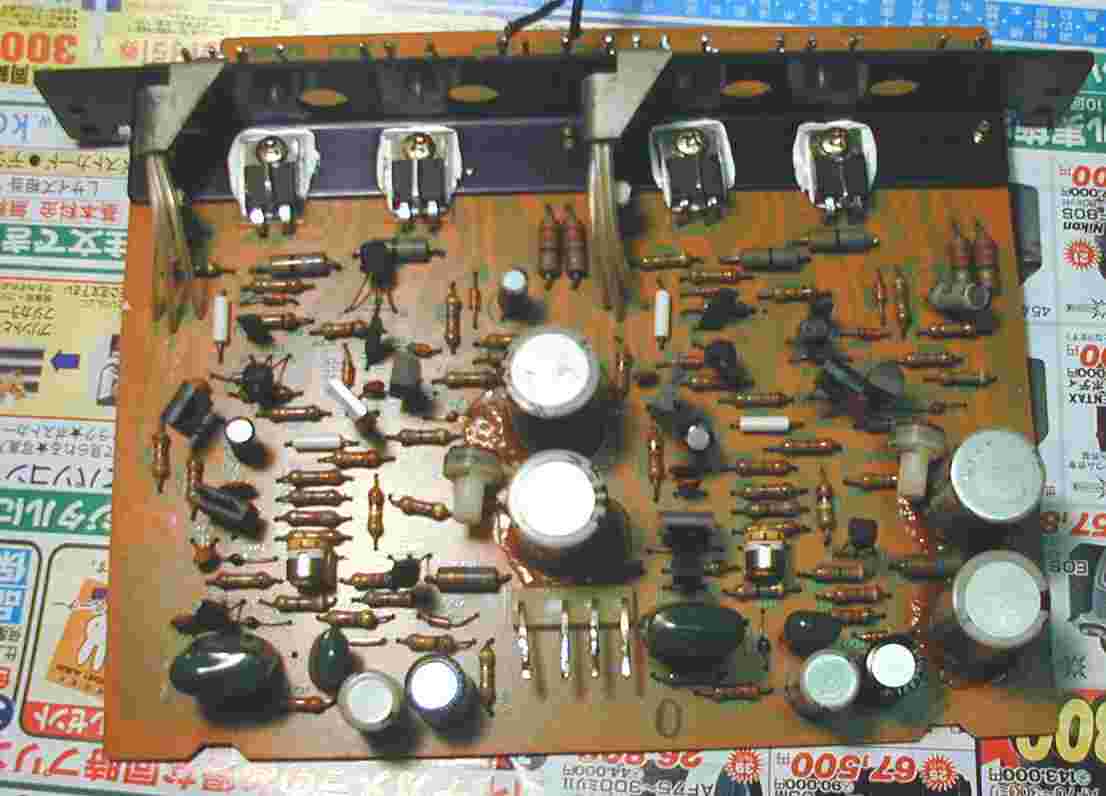

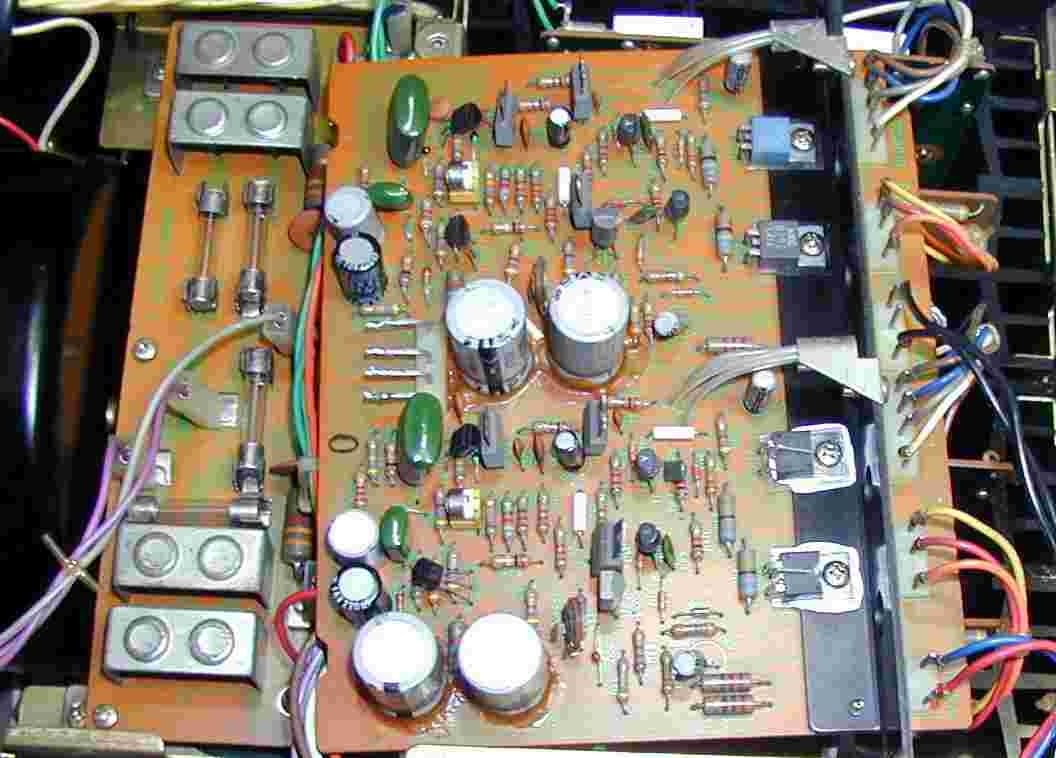

６．　修理後のメインＡＭＰ基板。 　やはり、古い機器なので、殆どのＴＲ（トランジスター）を交換した

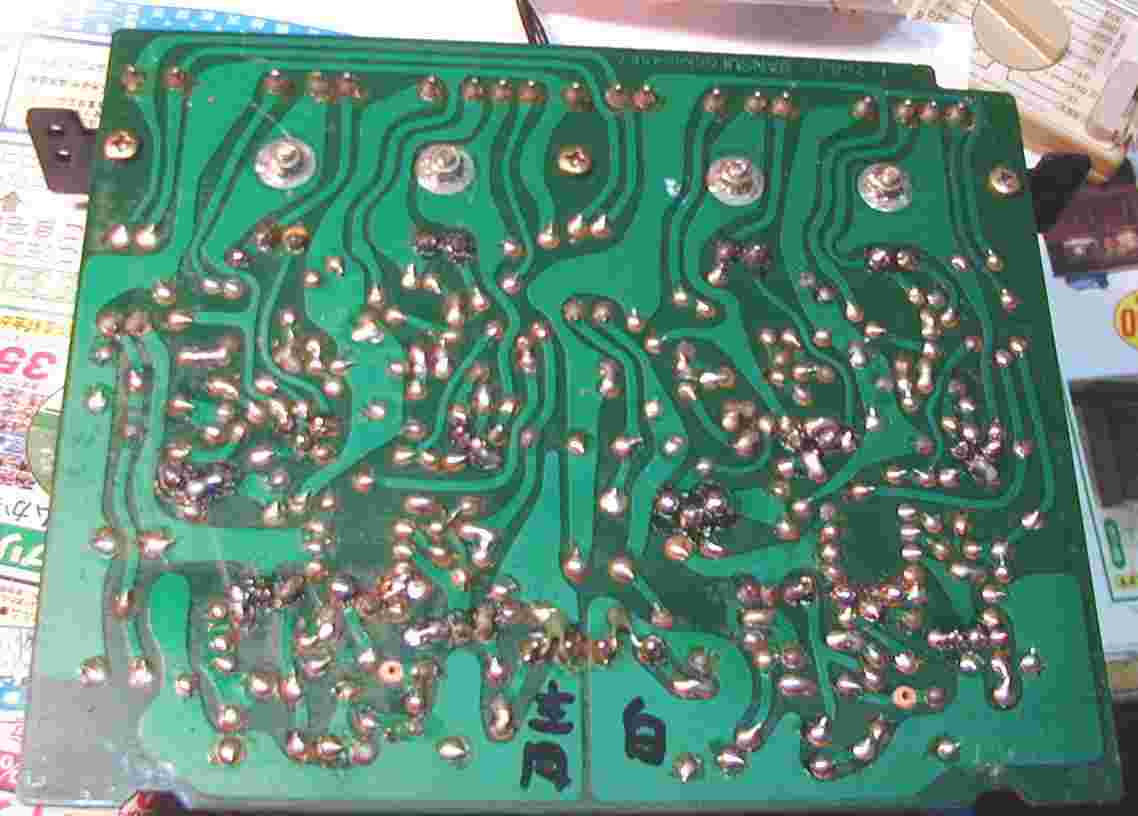

７．　基板裏の銅泊面、ハンダは十分盛る。

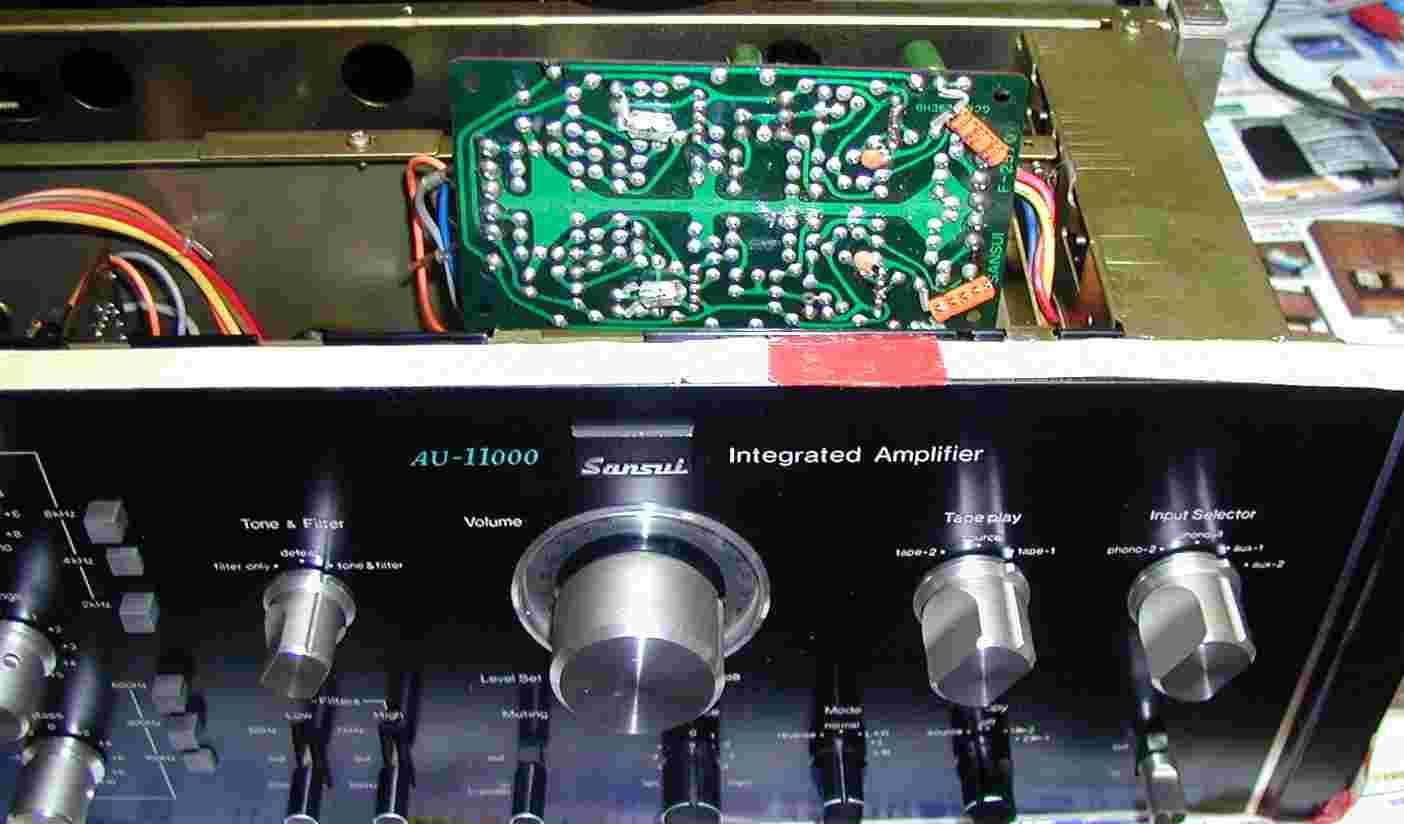

８．　ＥＱ（イコライザー）_ＡＭＰの修理。

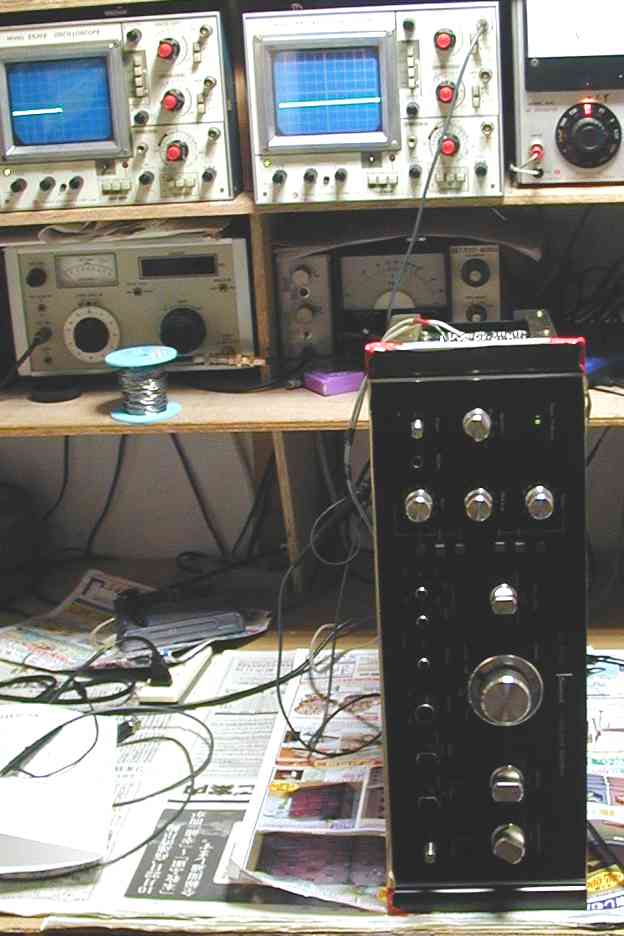

９．　終段ＴＲ（トランジスター）バイアス、バランス調整。

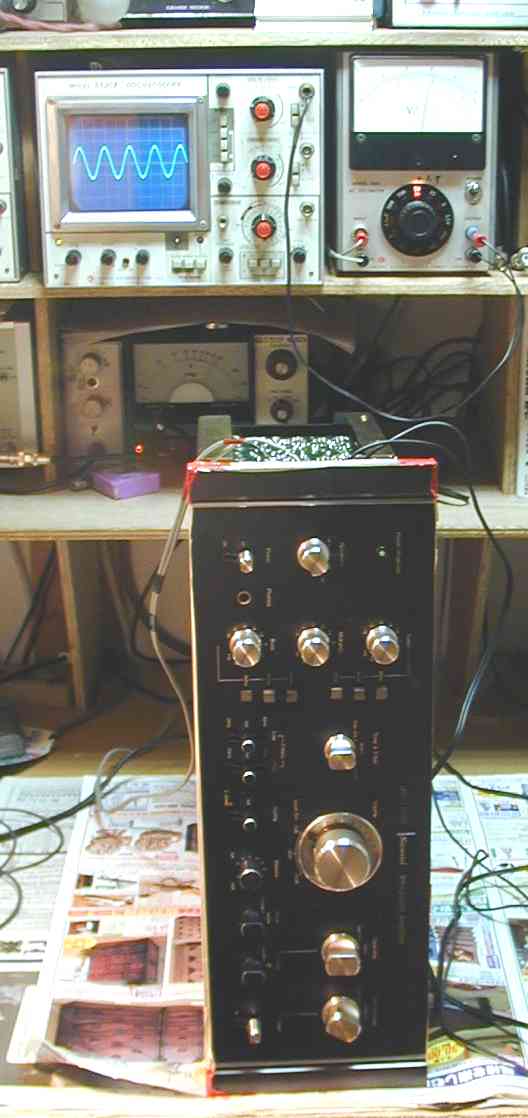

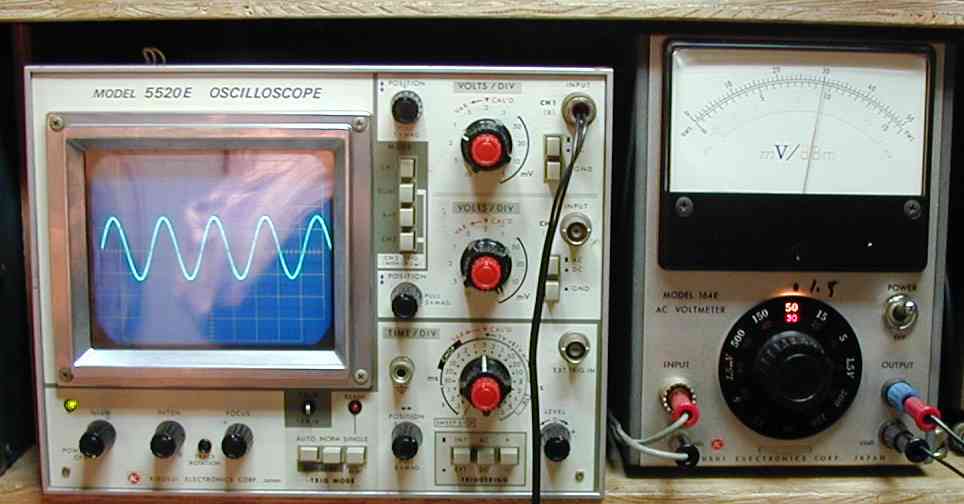

１０．　出力測定、１１０Ｗクリヤー

１１．　出力測定、３０Ｖ×３０Ｖ／８＝１１２．５Ｗ

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−１１０００　の仕様（マニアル・カタログより）

型式 プリメインアンプ　ＡＵ−１１０００ 実効出力(両ch動作) 110W+110W(4Ω、8Ω、20Hz〜20kHz) 110W+110W(4Ω、8Ω、1kHz、THD 0.05%以下) 全高調波歪率(定格出力) 0.08%以下 混変調歪率(70Hz:7kHz＝4:1、SMPTE) 0.08%以下 周波数特性(1W時) 10Hz〜50kHz +0 -1dB ダンピングファクター 80(8Ω) RIAA偏差(30Hz〜15kHz) ±0.3dB 負荷インピーダンス 4Ω、8Ω チャンネルセパレーション(1kHz) Phono1、2:55dB以上 Tuner、Aux1、2、Tape Monitor:60dB以上 ハム及びノイズ Phono1、2:65dB以上 Tuner、Aux1、2、Tape Monitor:80dB以上 入力感度/インピーダンス(1kHz) Phono1:2mV、4mV、8mV/30kΩ、50kΩ、100kΩ Phono2:2mV/50kΩ Tuner、Aux1、2、Tape Monitor1:130mV/50kΩ Tape Monitor2(Pin/Din):130mV 最大許容入力(1kHz、THD 0.1%以下) Phono1:1000mV(入力感度切替8mV) Phono2:300mV Aux、Tuner:3V 出力レベル Tape rec1(Pin):130mV Tape rec2(Pin/Din):130mV/30mV トーンコントロール Bass:±10dB(30Hz) Midrange:±5dB(1.5kHz) Treble:±10dB(20kHz) トーンセレクター Bass:150Hz、300Hz、600Hz Treble:2kHz、4kHz、8kHz ローフィルター -3dB(20Hz)、12dB/oct -3dB(60Hz)、12dB/oct ハイフィルター -3dB(7kHz)、6dB/oct -3dB(12kHz)、12dB/oct 定格消費電力 240W 外形寸法 幅460x高さ160x奥行375mm 重量 19.3kg 価格 ￥180,000(1975年発売)
