Ｓａｎｓｕｉ　ＡＵ−α９０７　ＤＲ．２台目修理記録
２０２６／５／６．到着。　９／１４．完成　
注意　このＡＭＰはＲＬ−ＳＰのアース側にもＡＭＰが入っています
　　　　よって、ＡＭＰのシャーシにＳＰの線（アース側）を接続してはいけません、共通にしてもいけません、終段ＴＲが死にます
A．　修理前の状況
  • Sansui AU-α907DR のオーバーホールを検討しており、受付状況と概算費用について伺いたくご連絡いたしました。
  • 【症状】
    　電源ON直後に左チャンネルのボリュームガリが出る（回すと解消）
    　セレクター、つまみ類回転時のガリ、または左右Chの途切れ。
    　左右音量バランスは大きなくるいは感じません。
    　発熱は購入当初から大きな変化なし
    　音の印象について立体再生があまくなっている気がしております。
  • 【希望】
    　初期性能に近い状態へのリフレッシュ
    　長期使用を見据えた予防整備
    　現在レコードプレーヤーの接続はしておりません。今後の使用、不使用は不明なのでPHONO点検含めてください。
    　Tape 関係、録音等でのアナログアウトの系統は不使用と考えておりますが、そこだけ修理しないなどできるできないの判断ができないためお任せいたします。
    　必要な端子、POWER AMP DIRECT：NORMAL1, NOMAL2 ,INTEGRATED, INPUT SERECTOR: PHONO, LINE, CD　　（PHONOを除き２系統のインプットがあればOK） TAPE : 不要
    　その他スイッチ、使用頻度は低いですがお任せいたします。
    　
  • 【使用環境】
    　非喫煙
    　通常使用（月数回）
  • 【その他】
    　１９９１年に購入後使用して２００８年に山水電気カスタマーセンターIDKでオーバーホールのリクエストで、リレー、プロテクタートランジスタ、ヘッドホンリレー、電源トランジスタの交換を行われております。
    　御社　規定は拝読いたしました。
    　世の中にはもっとコスパの良い商品があるとは思いますが、永く気に入った物を使用することも大切と考えます。
    　この製品も自分ではとても治せないのでお願いする次第でございます。
    　何卒よろしくお願い申し上げます。

B．　原因
  • 入力選択ＳＷにガリ有り。
    半固定ＶＲ劣化。
    各部経年劣化。
    オーバーホール修理依頼。


Ｃ．　修理状況

Ｄ．　使用部品
  • バランス／バイアス半固定ＶＲ　１３ｍｍΦ高級品　　１０個。
    SP接続リレ　　　　　　　　　　　　　　　　　　　２個。
    電解コンデンサー（ミューズ使用）　　　　　５８個。
    フイルムコンデンサー　　　　　　　　　　　　　８個。
    抵抗　　　　　　　　　　　　　　　　　　　　　　　２個。
    テフロンシート　　　　　　　　　　　　　　　　１６枚。
    ＸＬＲコネクター、NEUTRIC NC3FP-B-1　　２個。

Ｅ．　調整・測定

Ｆ．　修理費　　１５３，０００円　　　　オーバーホール修理

Ｙ．　ユーザー宅の設置状況

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−α９０７　ＤＲ　の仕様（マニアル・カタログより）
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

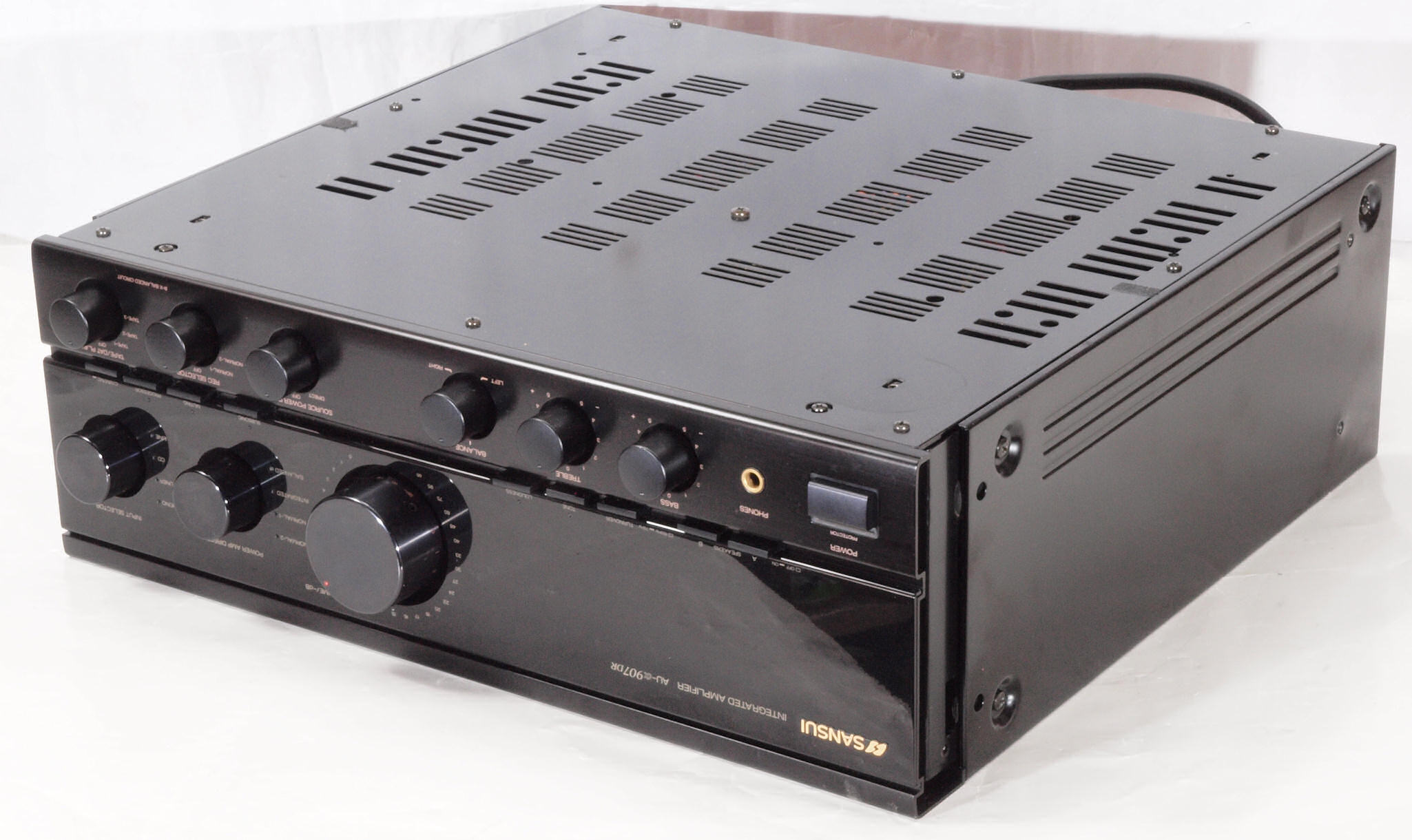

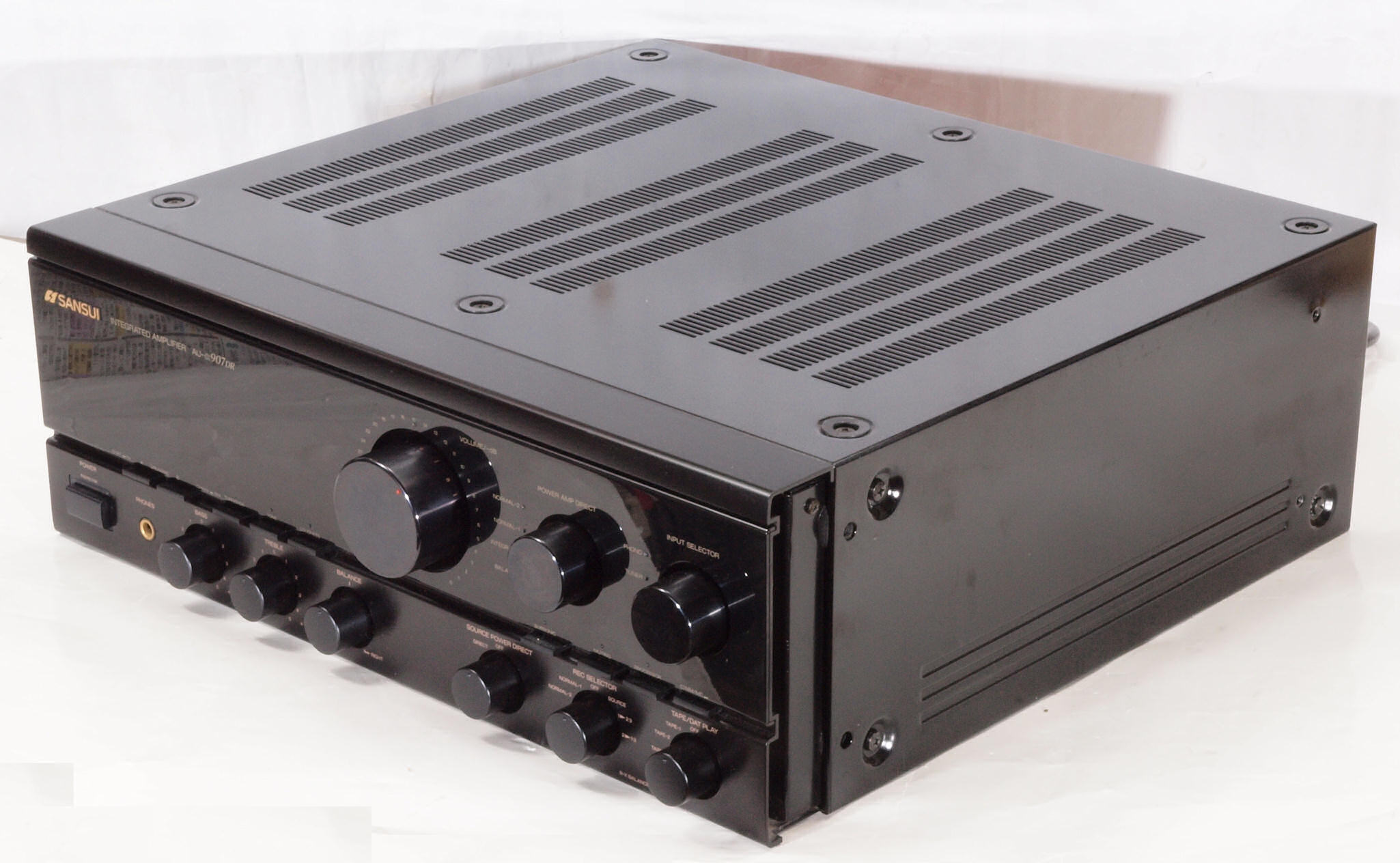

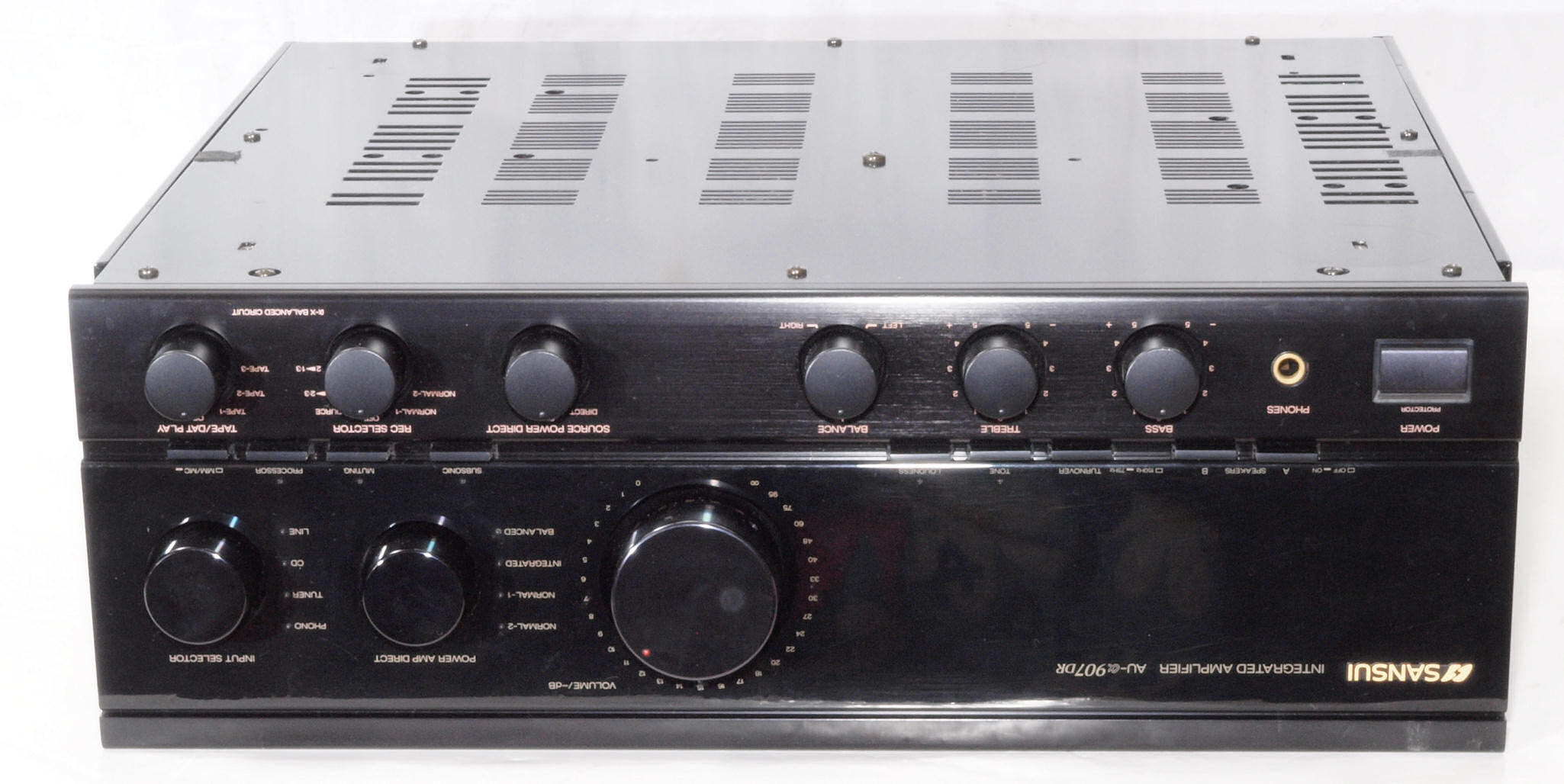

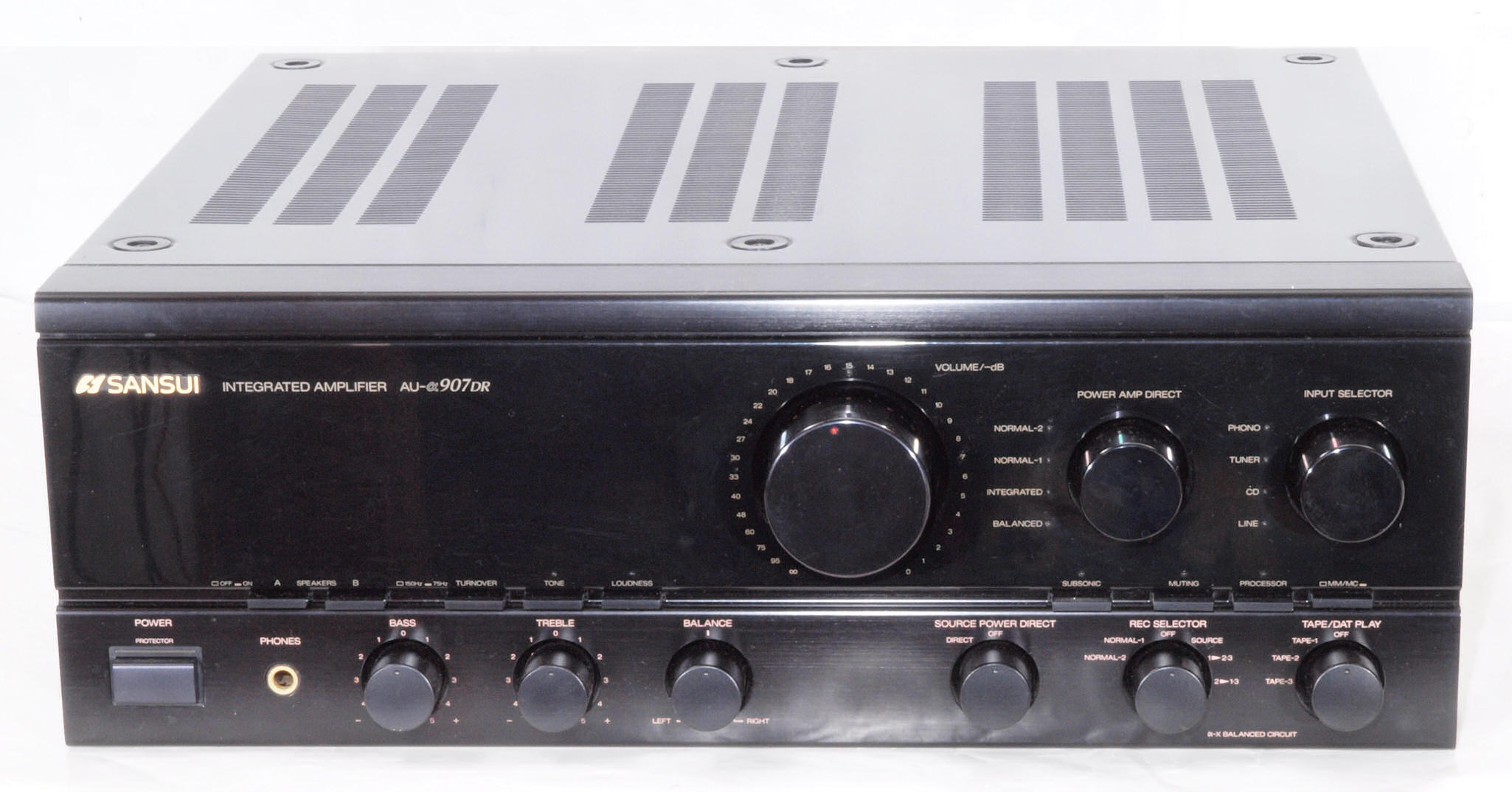

Ａ１１．　点検中　前から見る。　ユザーが左右側面ウッドパネル＋下足を外して有る。
Ａ１２．　点検中　前右から見る

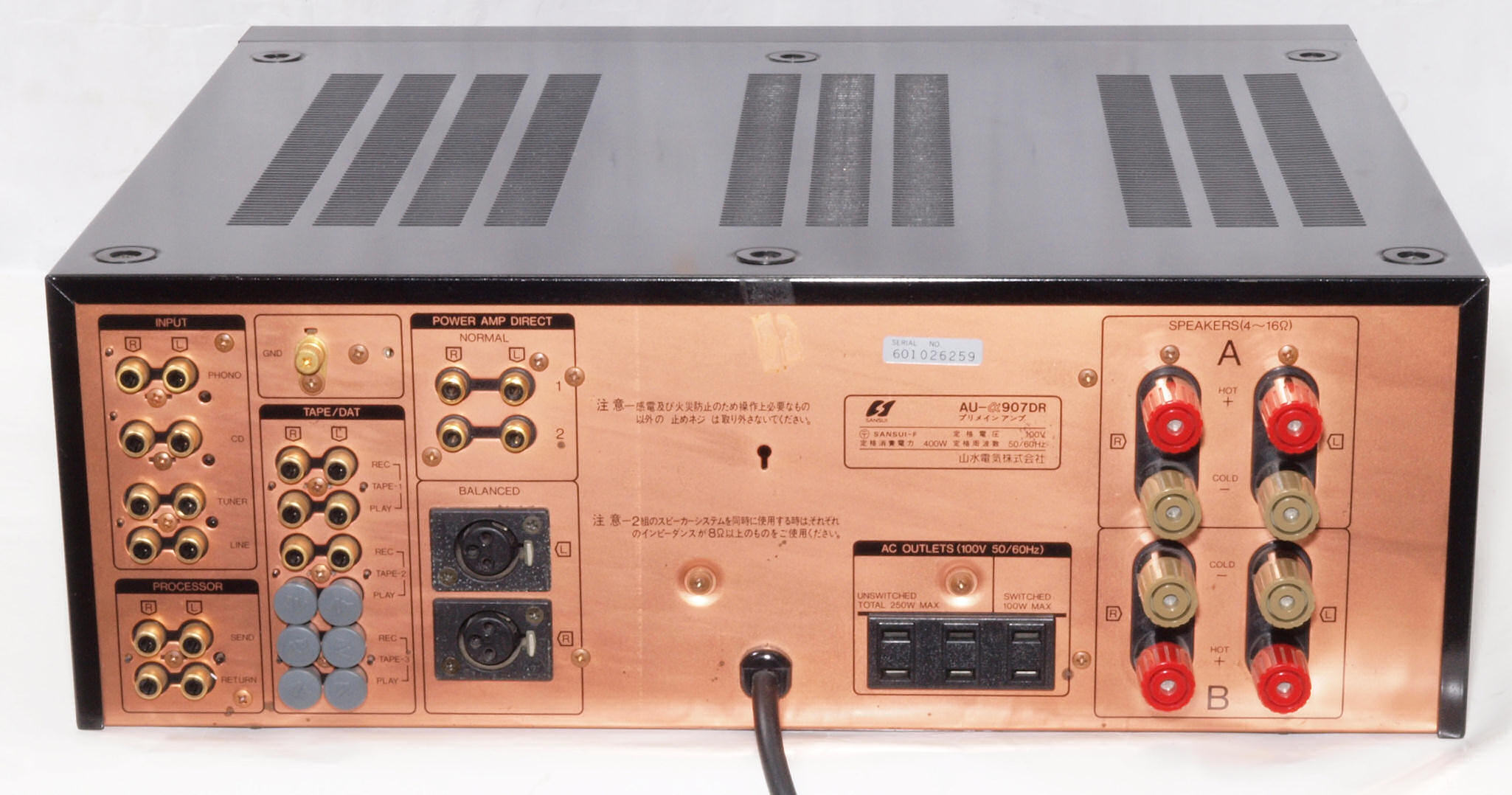

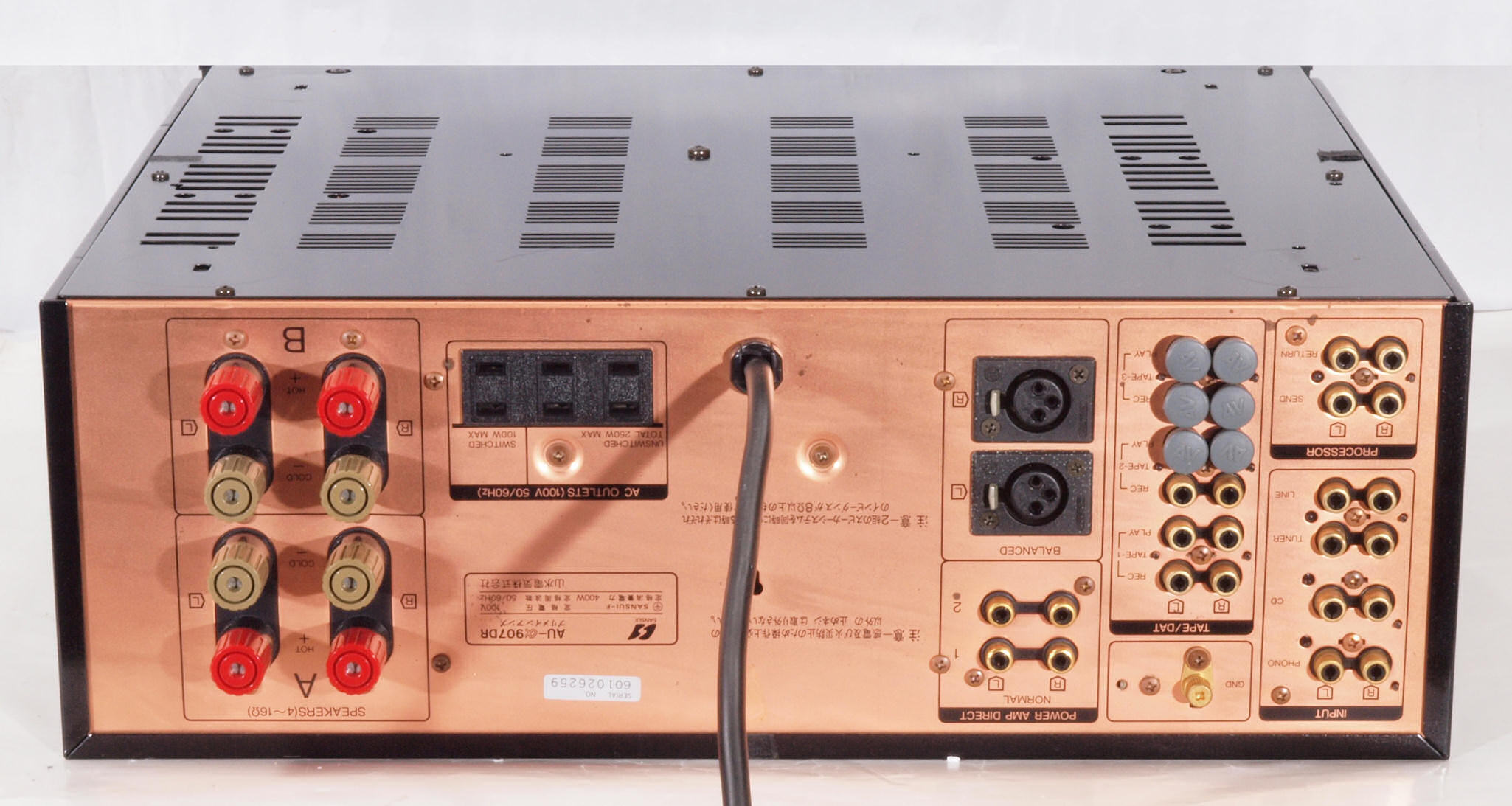

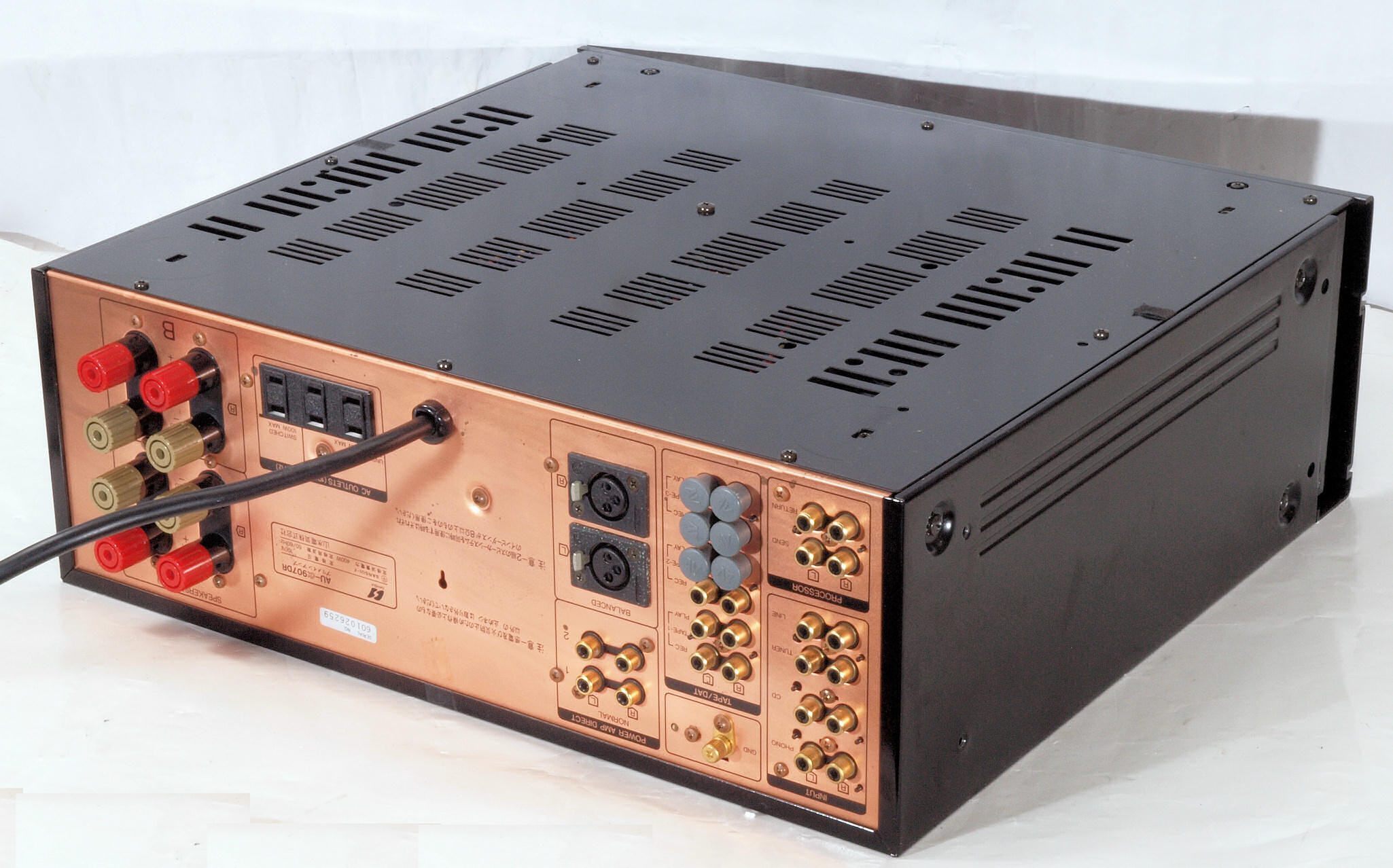

Ａ１３．　点検中　後から見る
Ａ１４．　点検中　後左から見る

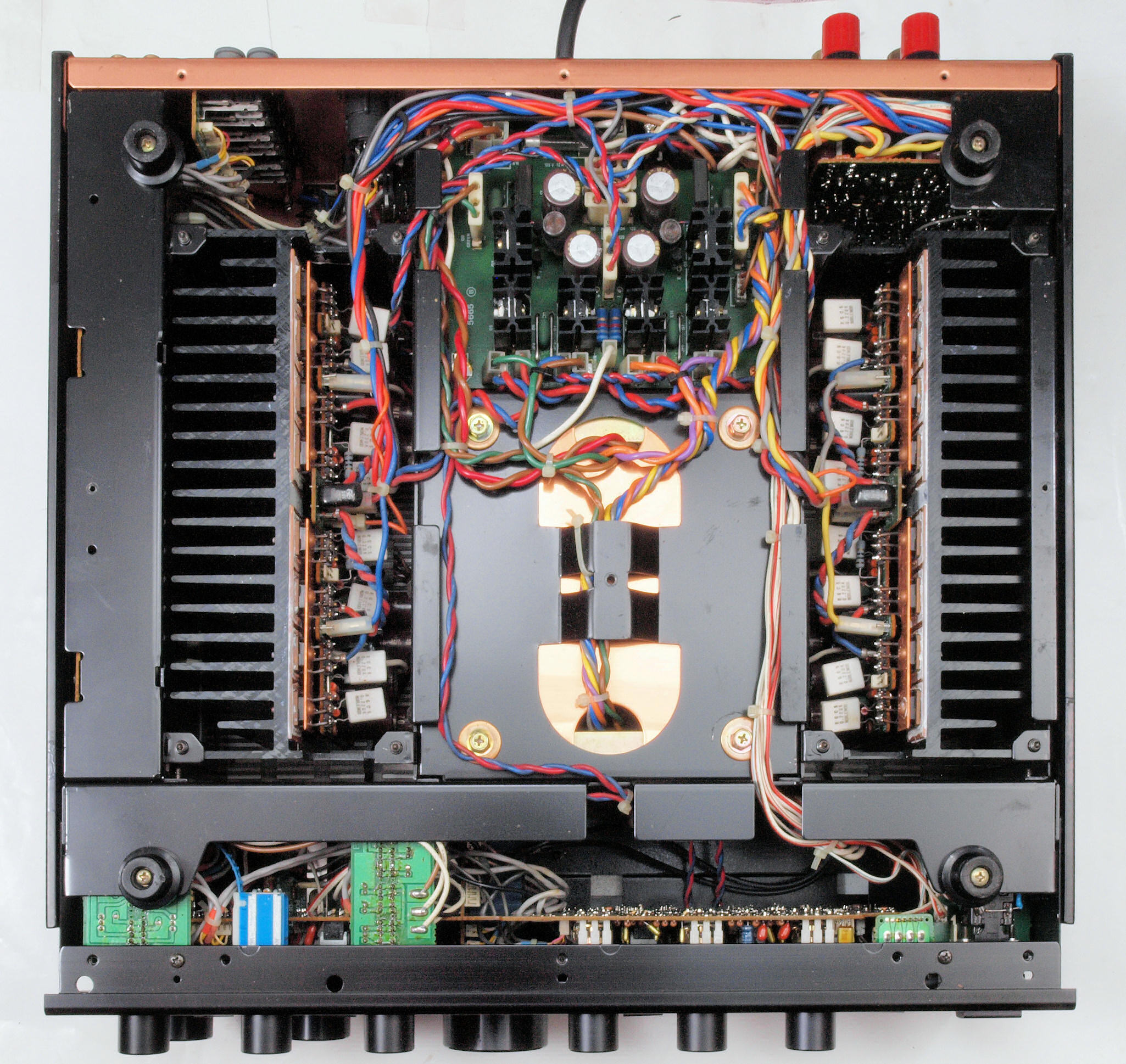

Ａ１５．　点検中　上から見る

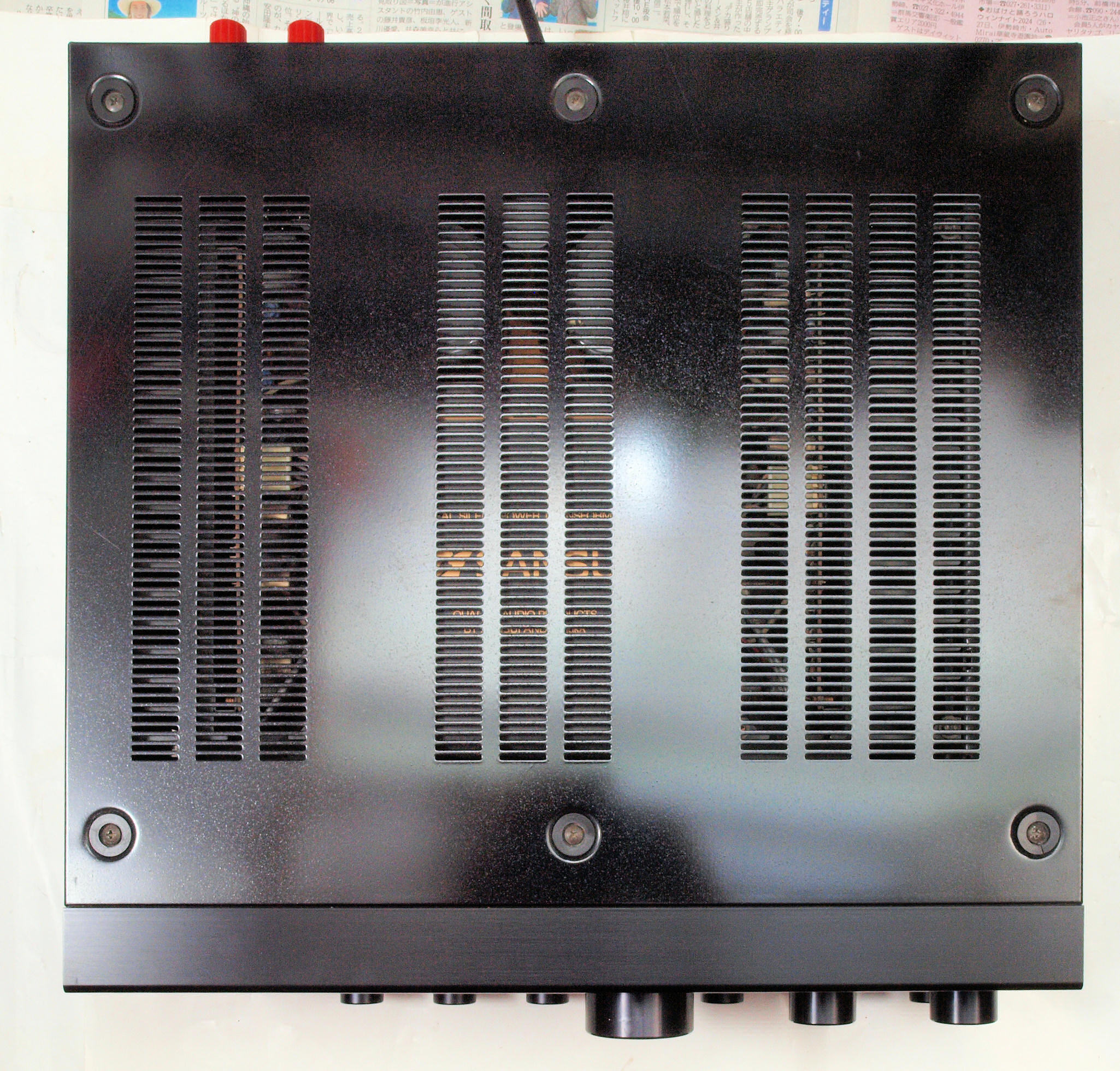

Ａ１６．　点検中　上下蓋を取り、清掃後上から見る
Ａ１７．　点検中　ブロック電解コンデンサーの頭のビニールむけは無。
Ａ２１．　点検中　下前から見る
Ａ２２．　点検中　下前左から見る

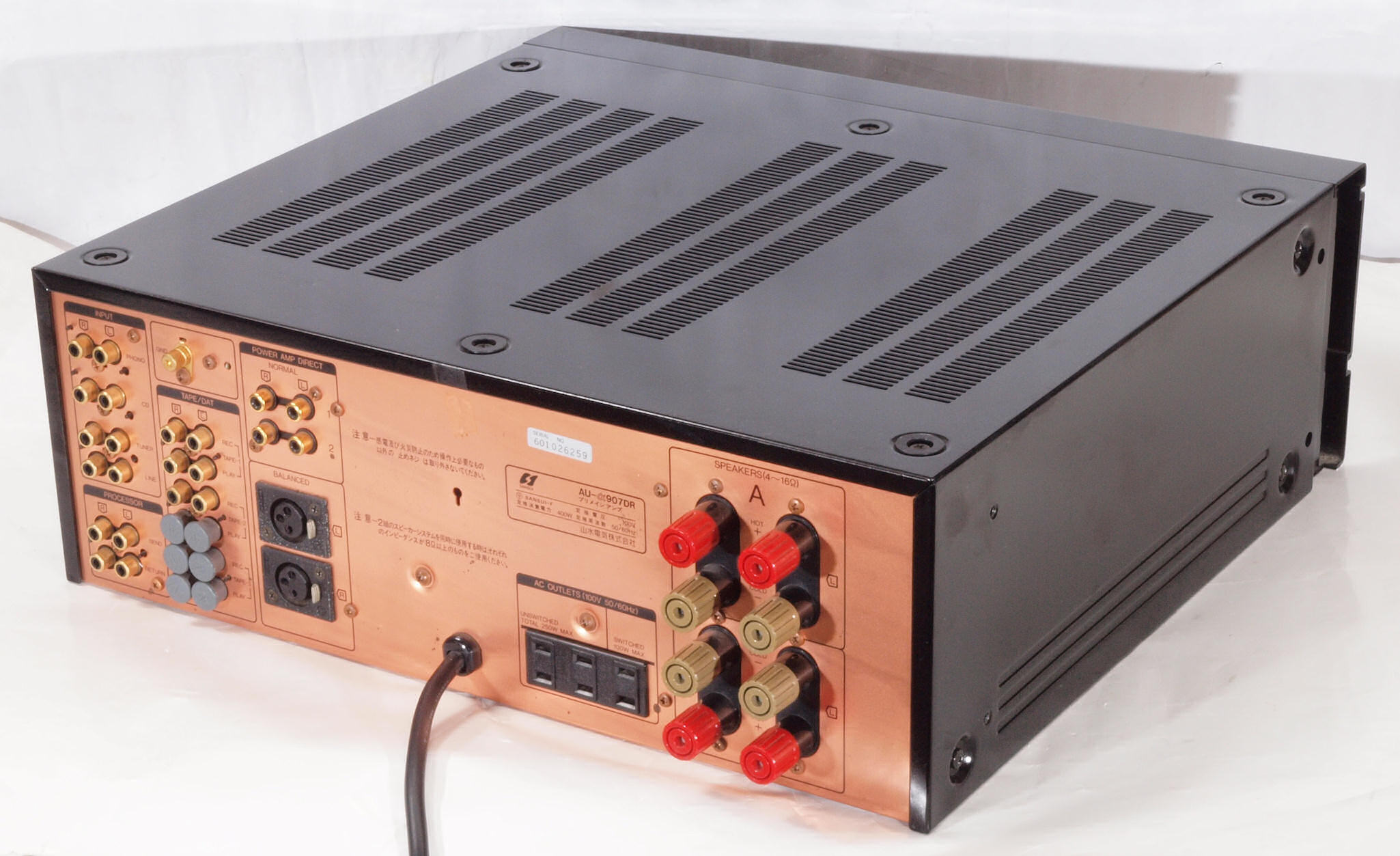

Ａ２３．　点検中　下後から見る
Ａ２４．　点検中　下後右から見る

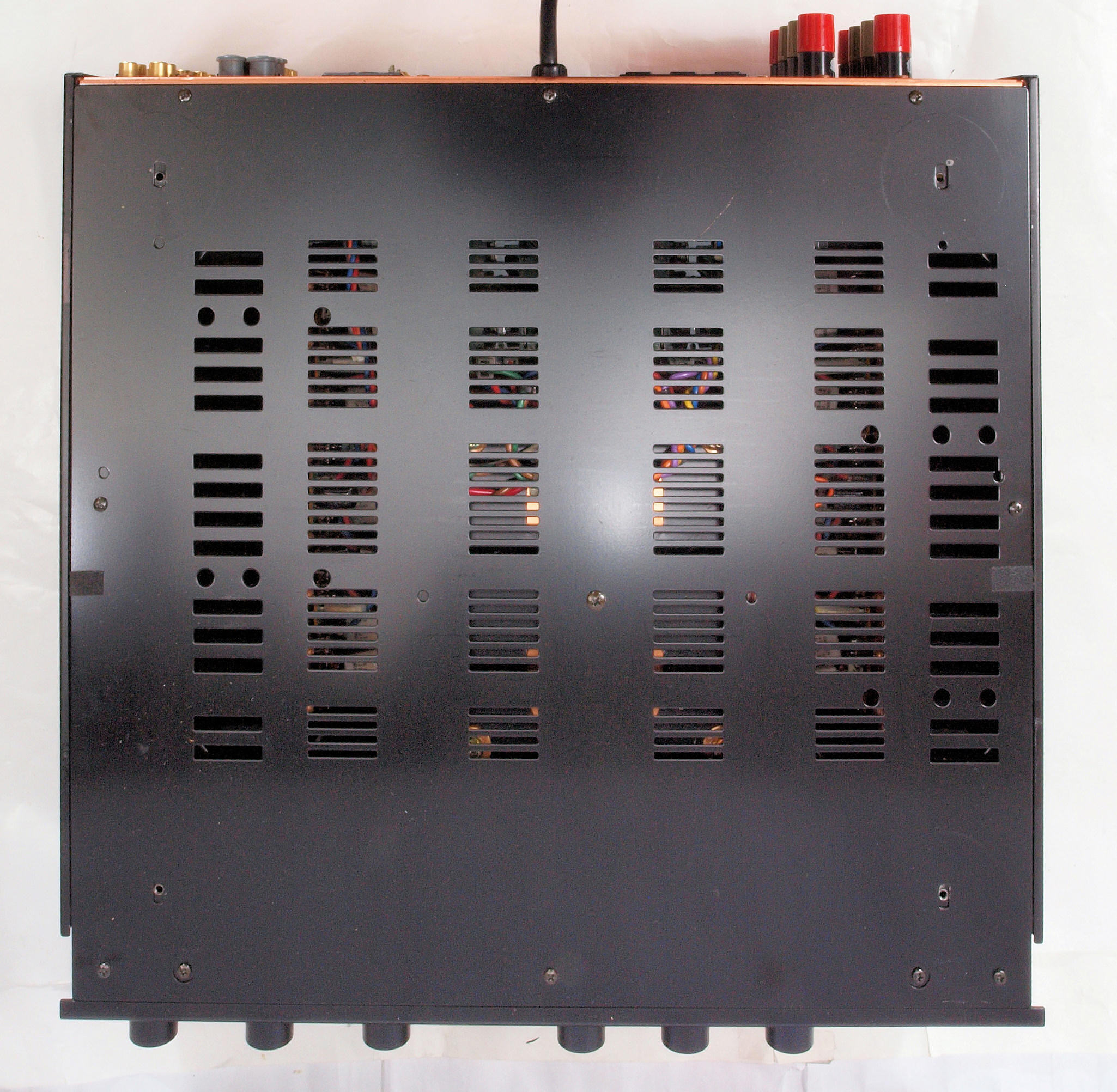

Ａ２５．　点検中　下から見る。
Ａ２６．　点検中　下蓋を取り、清掃後下から見る。
Ａ２７．　点検中　数少ない　ＬＡＰＴ２＝Linear amplifier power transistor．を使用した機種。

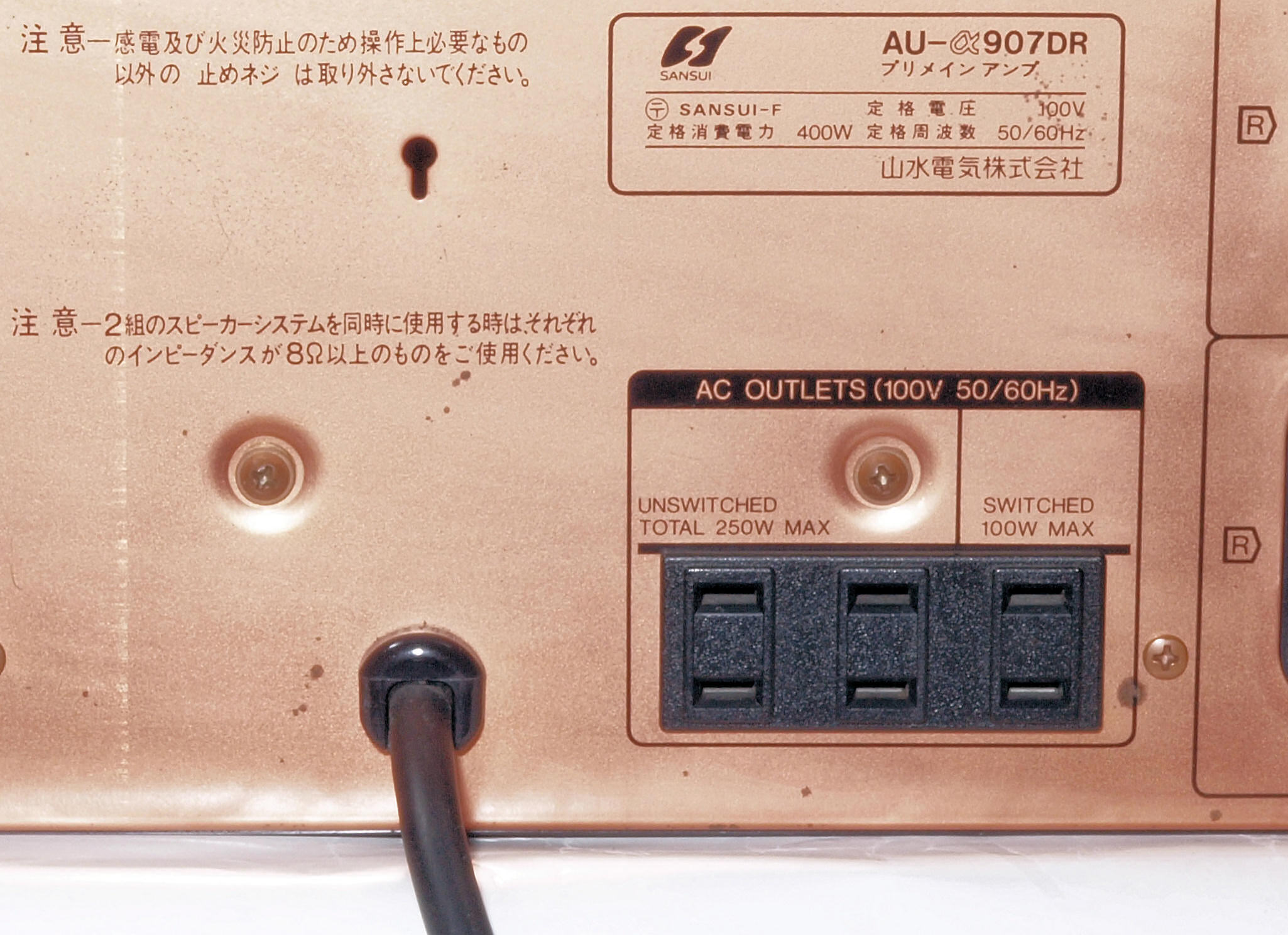

Ａ３１．　点検中　電源コード取り付け。

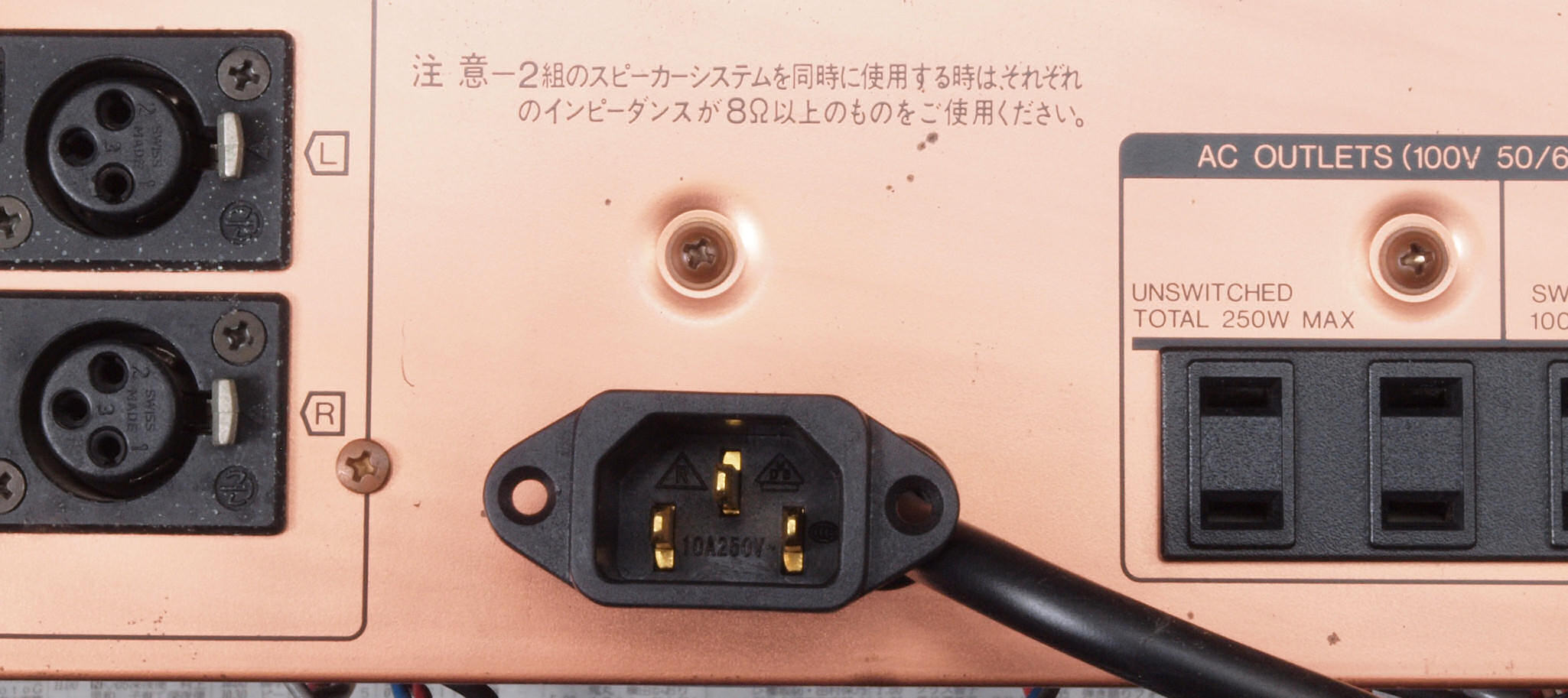

Ａ３２．　点検中　３Ｐインレットに交換可能。　FURUTECH　FI-10(Ｇ)金メッキ使用、今回見送り。

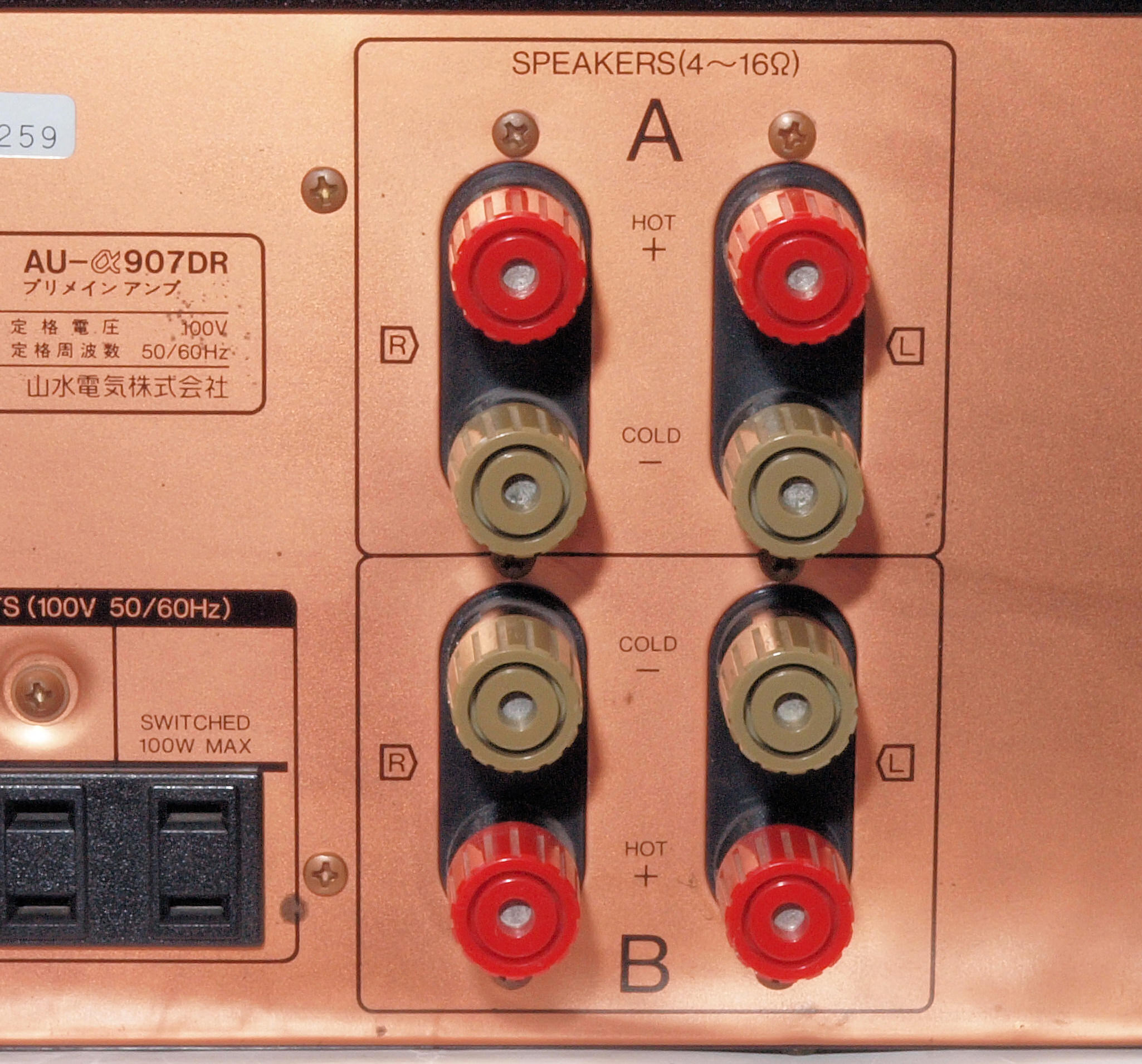

Ａ４１．　点検中　ＳＰ接続端子。取り付け穴が大きく、後ろに基板ある。
Ａ４２．　点検中　ＳＰ接続端子交換可能、今回見送り。
　　　　　　　　　　　後ろの基板構造上ＷＢＴ−０７０５Ｃｕに２組交換可能。　ＷＢＴ−０７０５Ａｇも使用可能。
Ａ４３．　点検中　ＳＰ接続端子。手持ち中国製に交換可能。　上は直線専用丸穴、下はラグ板対応。

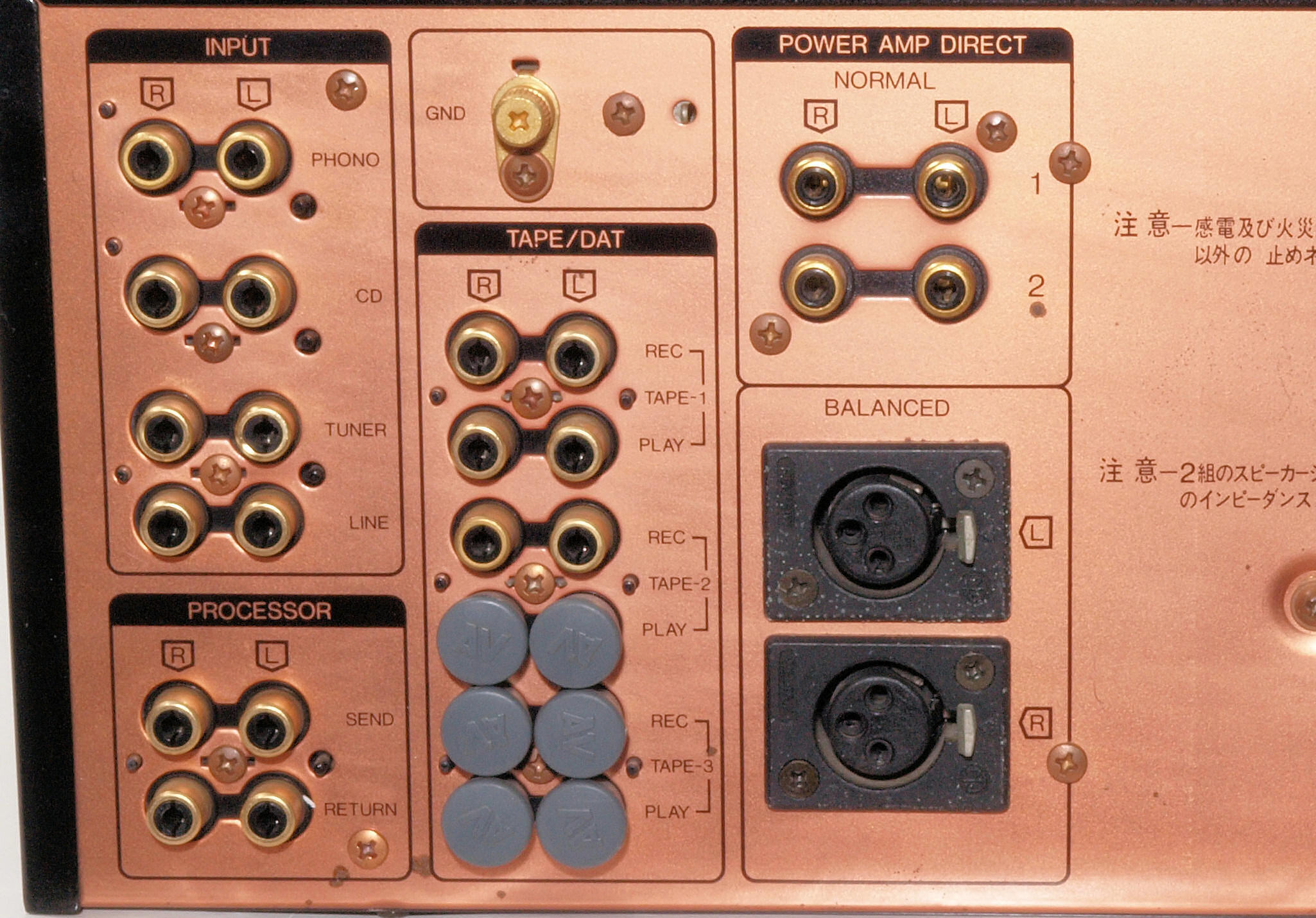

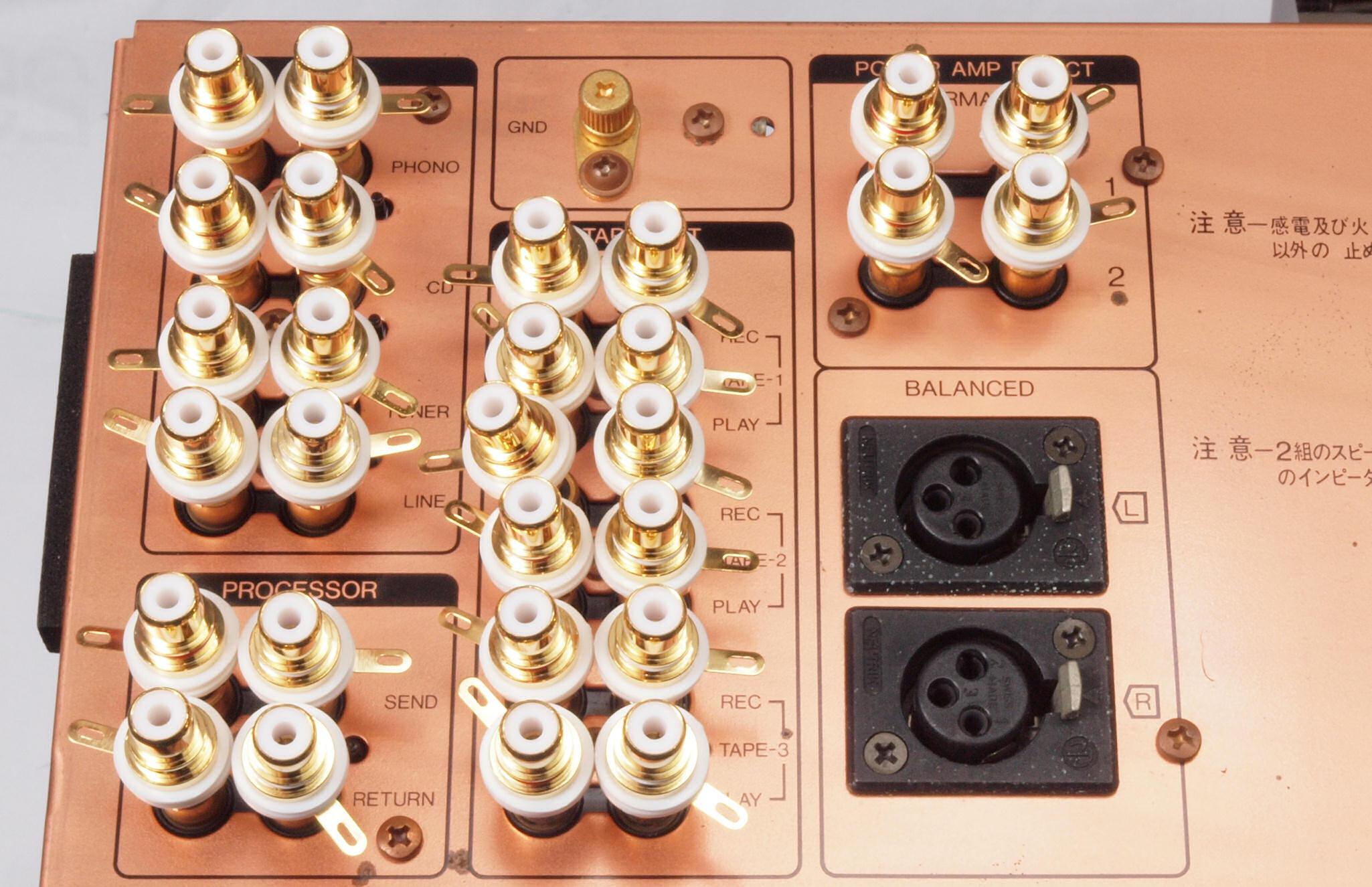

Ａ５１．　点検中　入出力ＲＣＡ端子。
Ａ５２．　点検中　入出力ＲＣＡ端子。　テフロン絶縁製（秋月電子通商で購入の台湾製）に交換可能、今回見送り。
Ａ５３．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。
Ａ５４．　点検中　ＷＢＴ製ＲＣＡ端子ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。
Ａ５５．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

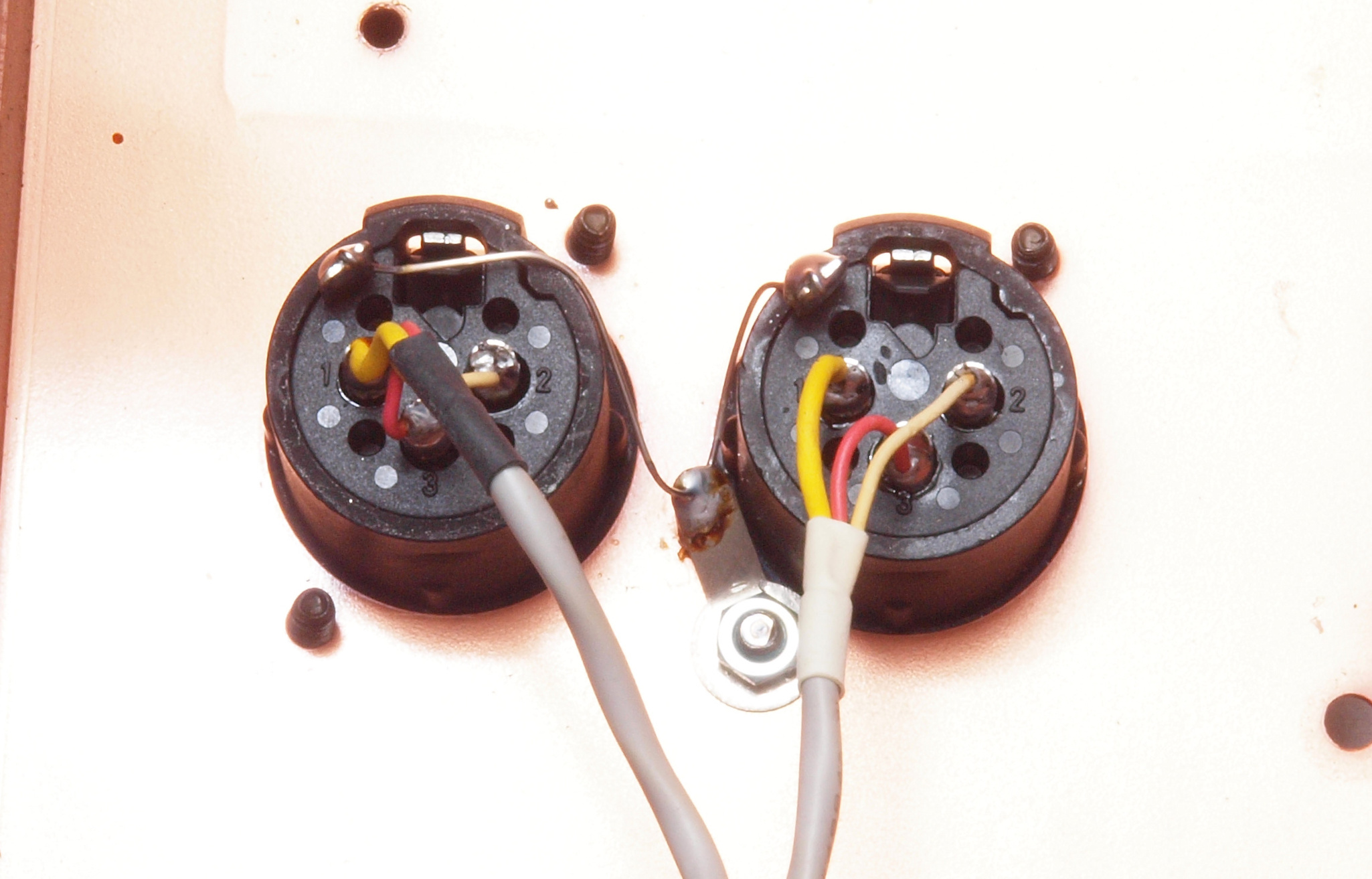

Ａ６１．　点検中　ＸＬＲコネクター（Ｂａｌａｎｃｅｄ入力）。端子が真っ黒に酸化。
Ａ６２．　点検中　ＸＬＲコネクター。　 NEUTRIC NC3FP-B-1　に交換。
Ａ７１．　点検中　交換する電解コンデンサー外観、ニチコン製１００μ／１００Ｖ。製造中止になり、規格により他社製品も使用。
Ａ７２．　点検中　交換する電解コンデンサー外観、ニチコン製２２０μ／１００Ｖ製造中止になり、規格により他社製品も使用。
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｃ１．　修理中　ＲＬ終段ブロックを外し、後パネルを倒し修理中。

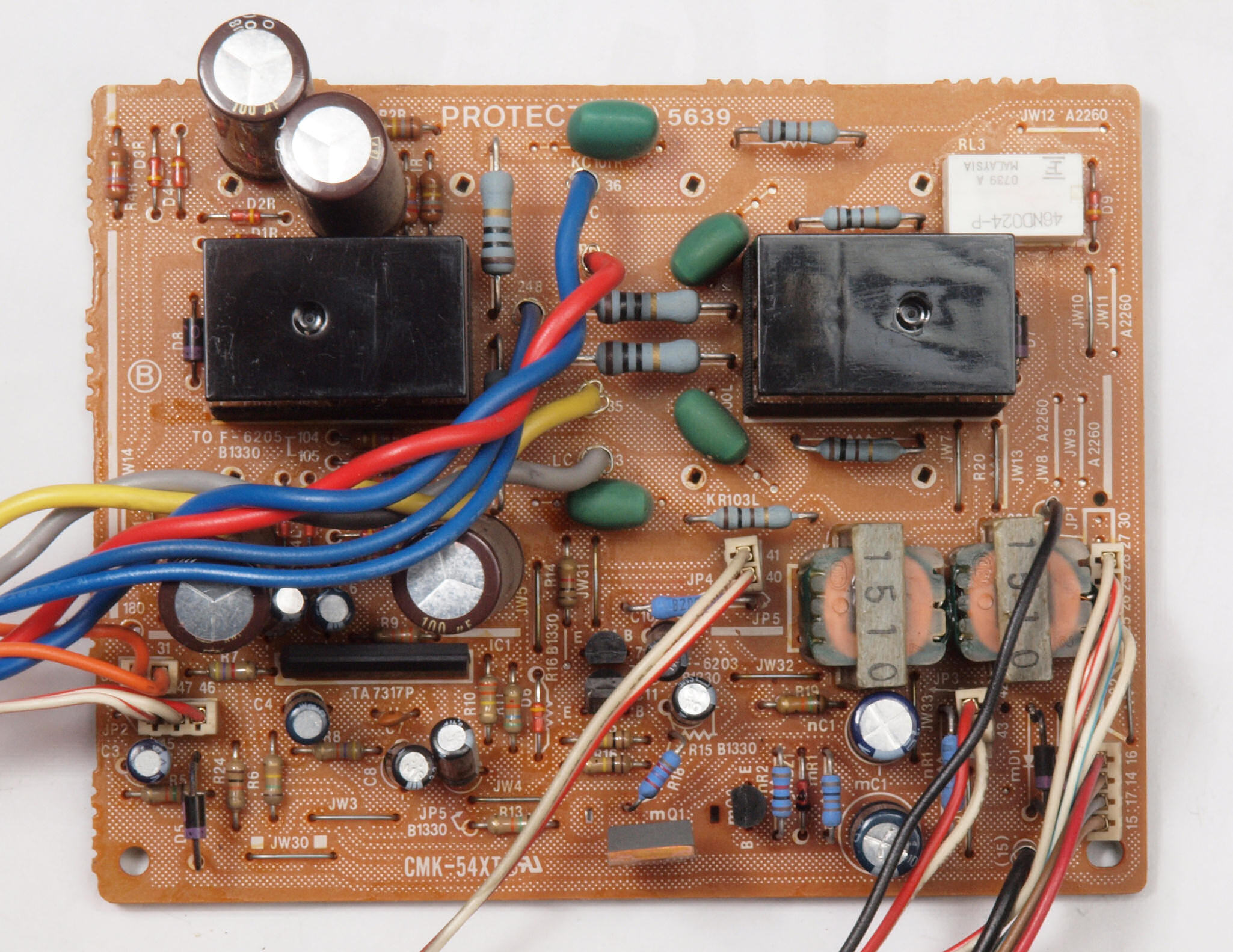

Ｃ１１．　修理前　Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板。
Ｃ１２．　修理中　Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板。　ＳＰ接続端子を取る。
Ｃ１３．　修理後　Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板。　接続リレー２個、電解コンデンサー１３個交換。
Ｃ１４．　修理前　Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板裏。
Ｃ１５．　修理（半田補正）後　Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板裏、　全半田やり直し。
Ｃ１６．　完成Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板裏　洗浄後防湿材を塗る。

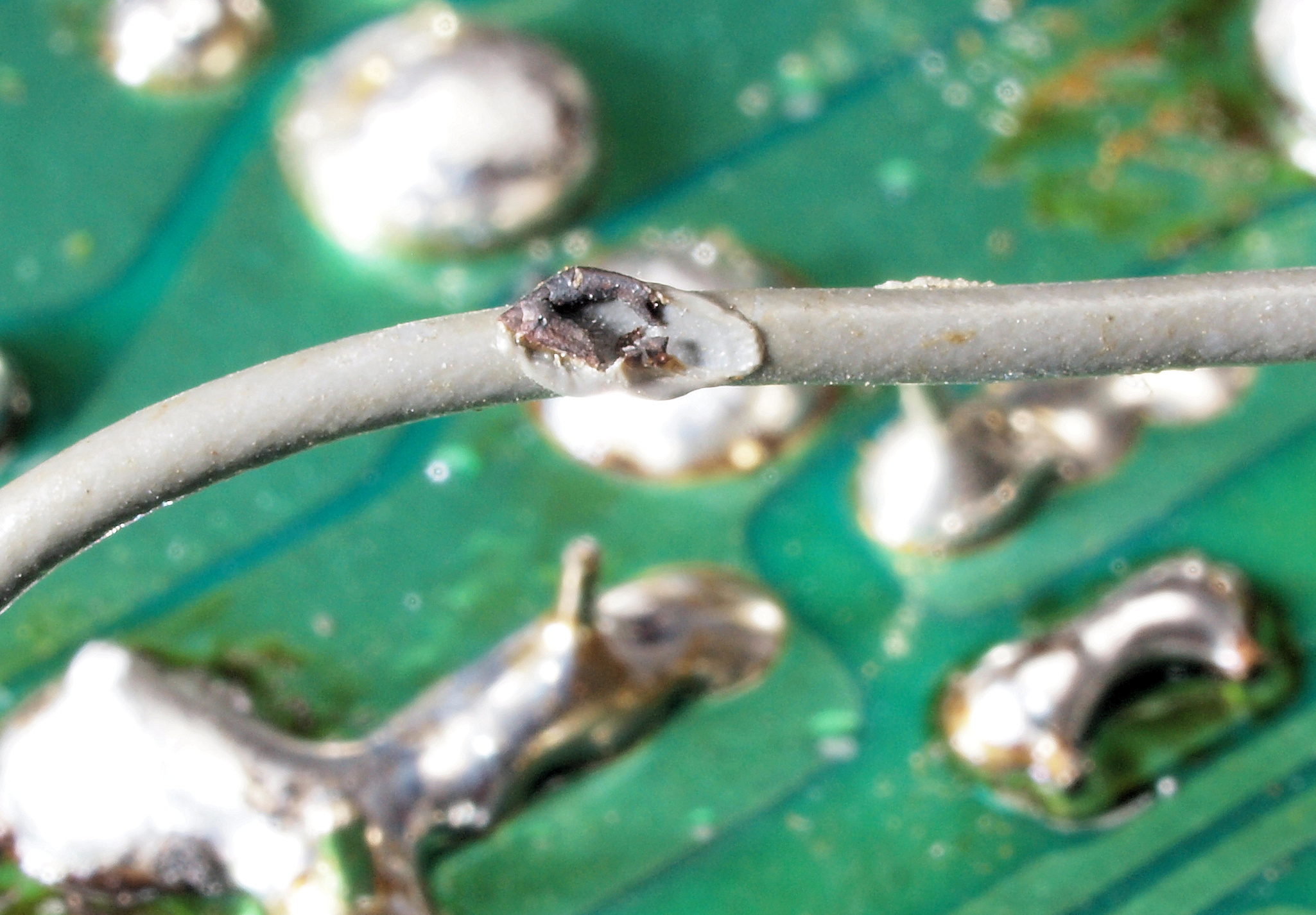

Ｃ１７．　修理中　Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板裏、　ジャンパー線。

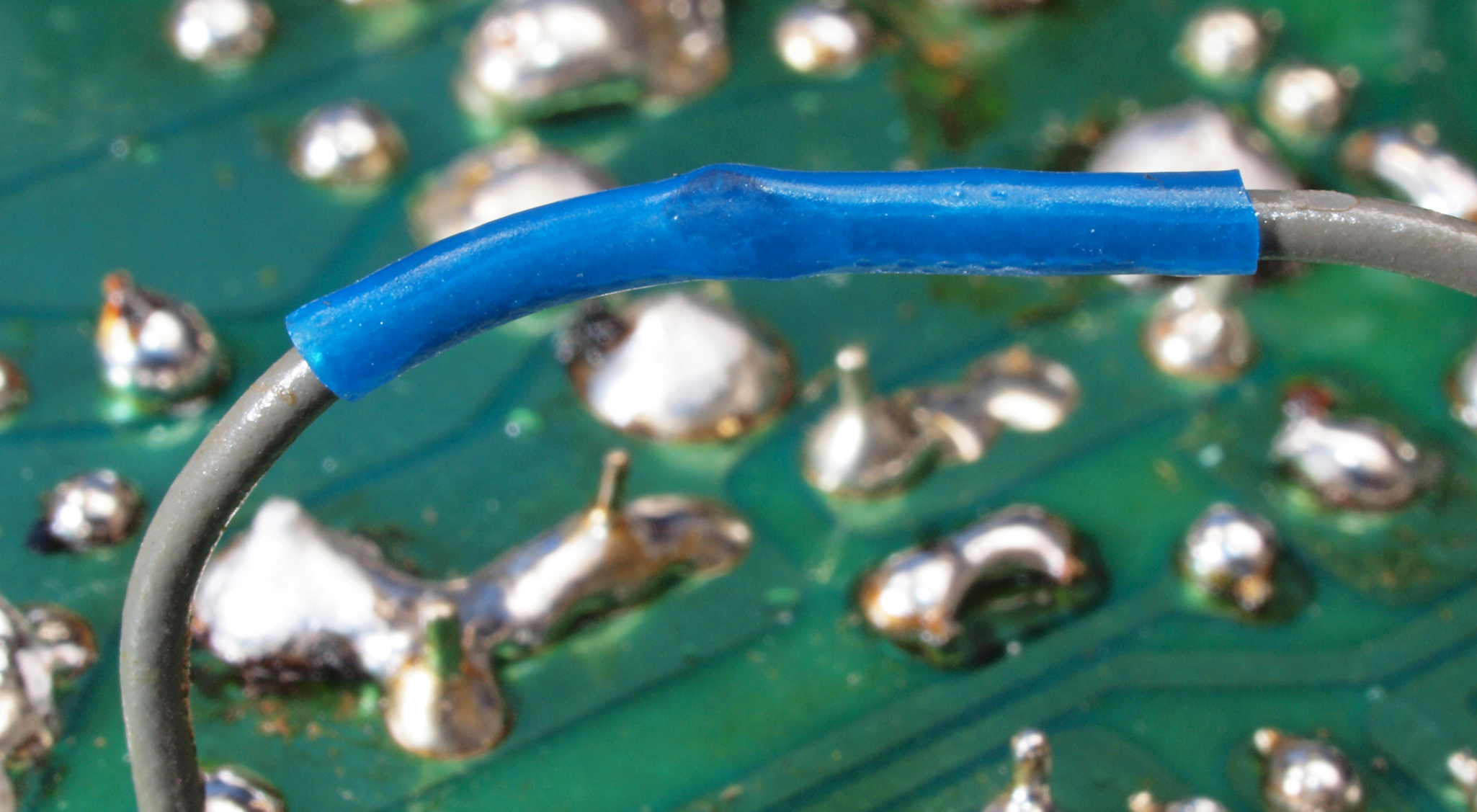

Ｃ１８．　修理後　Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板裏、　ジャンパー線。チューブで保護する。

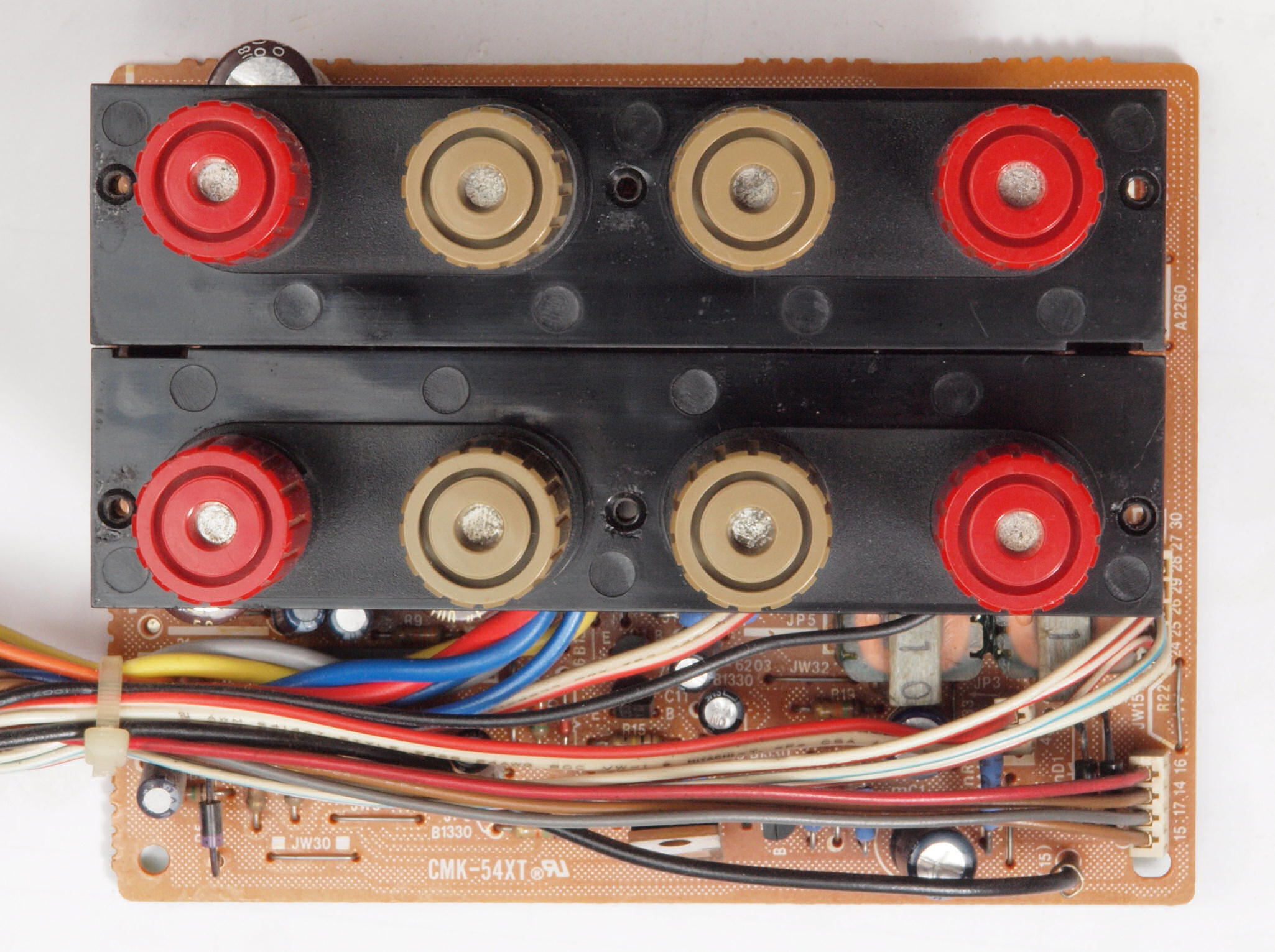

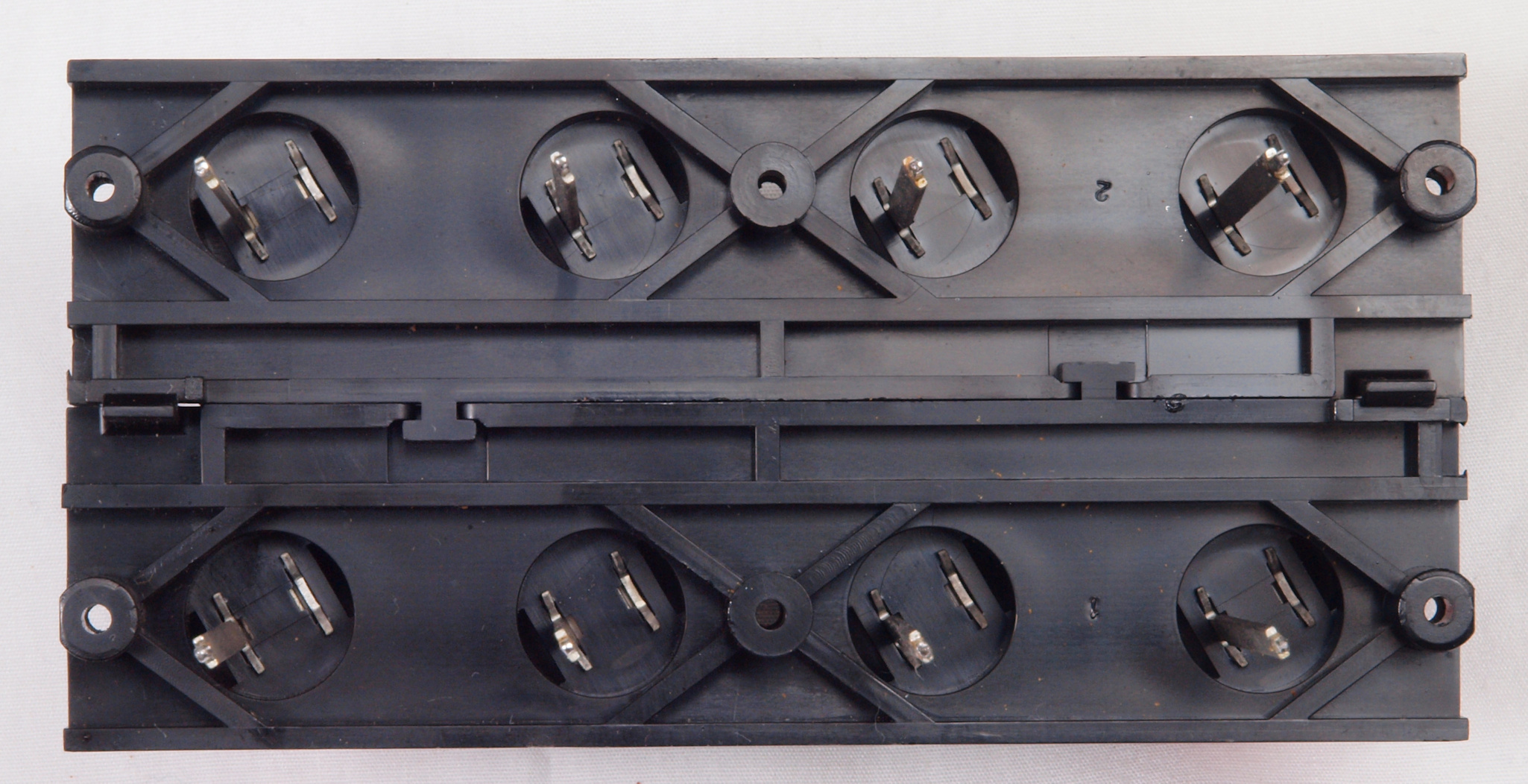

Ｃ２１．　修理中　ＳＰ接続端子裏。
Ｃ２２．　修理中　ＳＰ接続端子裏。　網線で補強する。
Ｃ２３．　修理中　ＳＰ接続端子裏。　さらにホットボンドで固める。　端子を絶縁する。

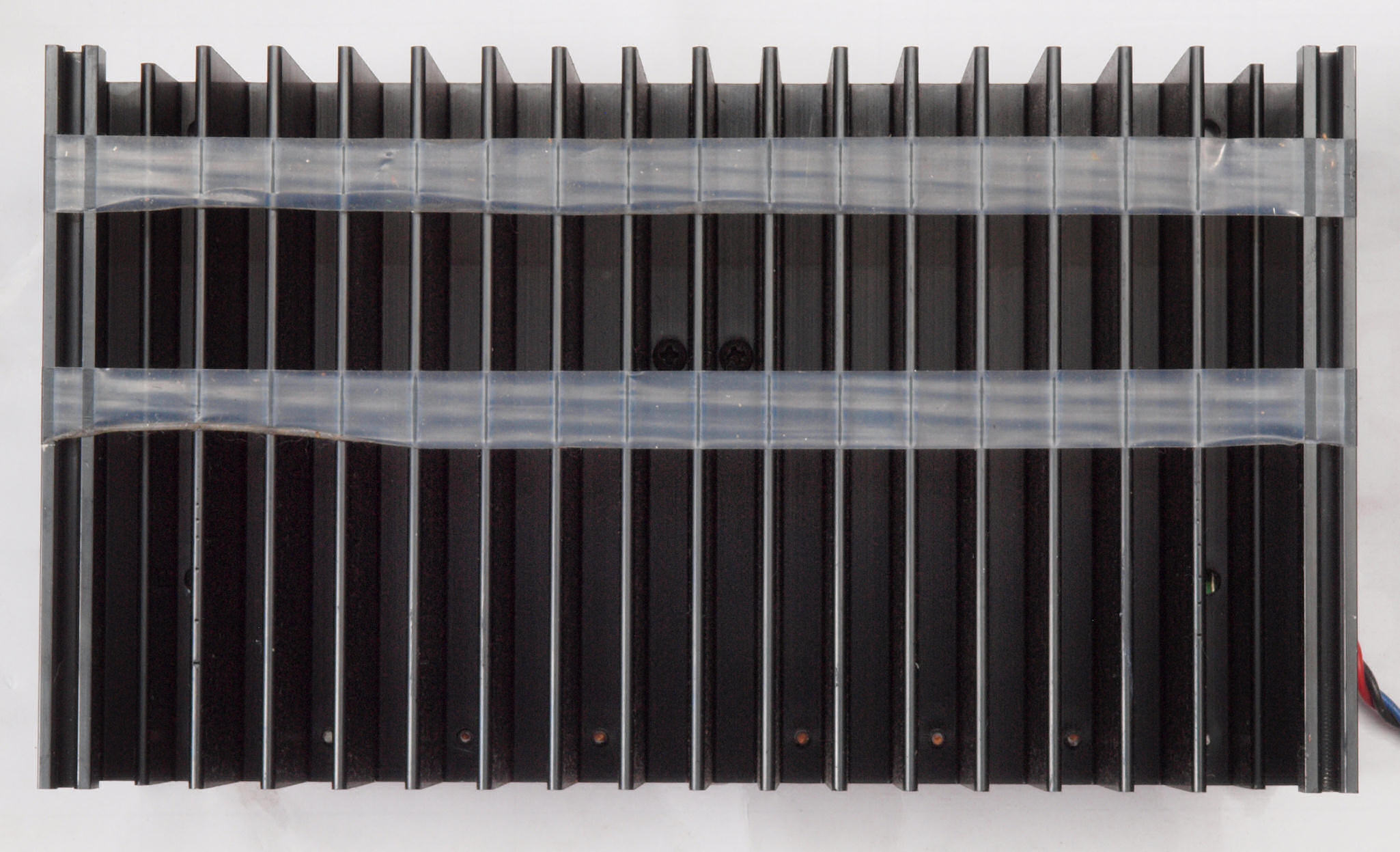

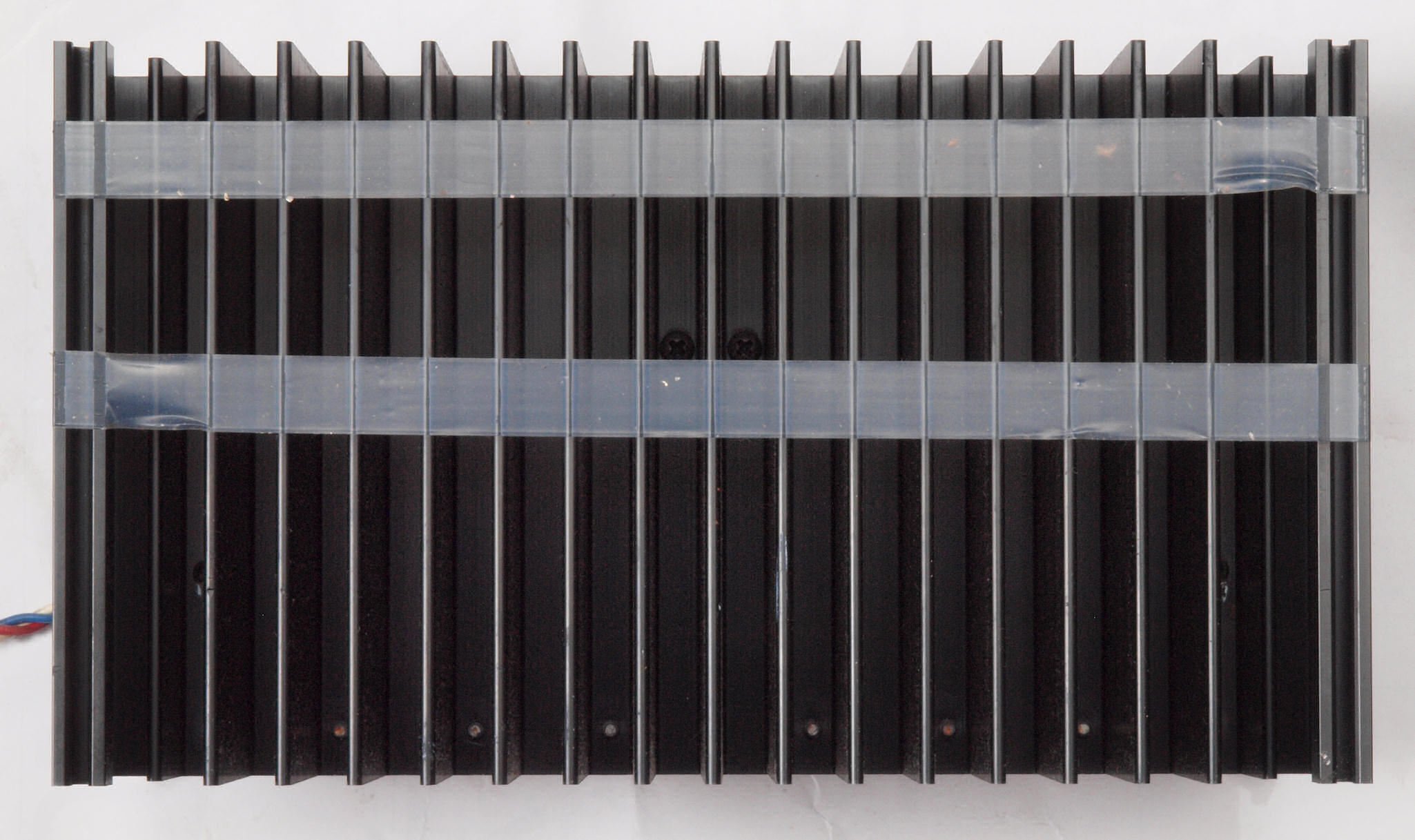

Ｃ３０．　修理前　Ｒ側終段放熱器。

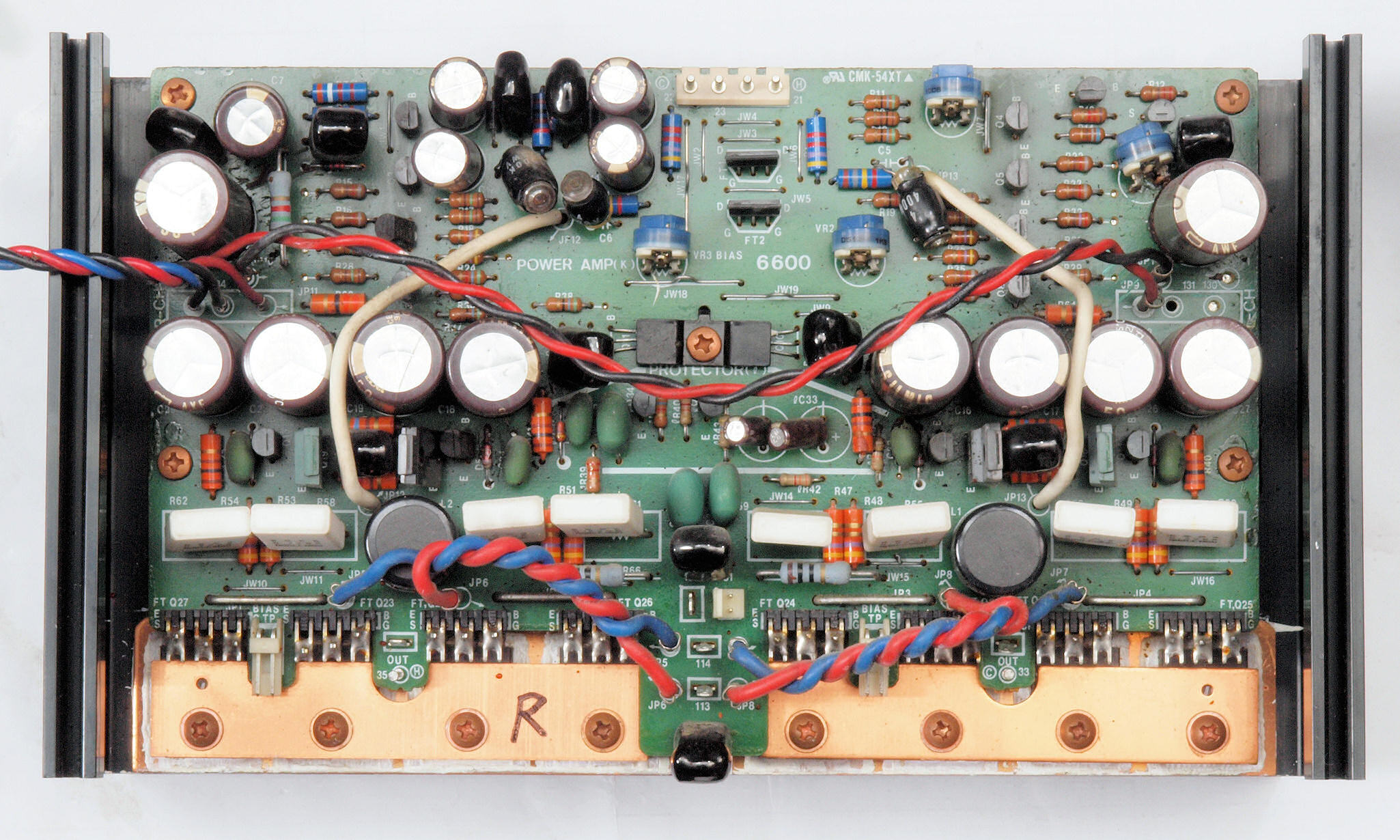

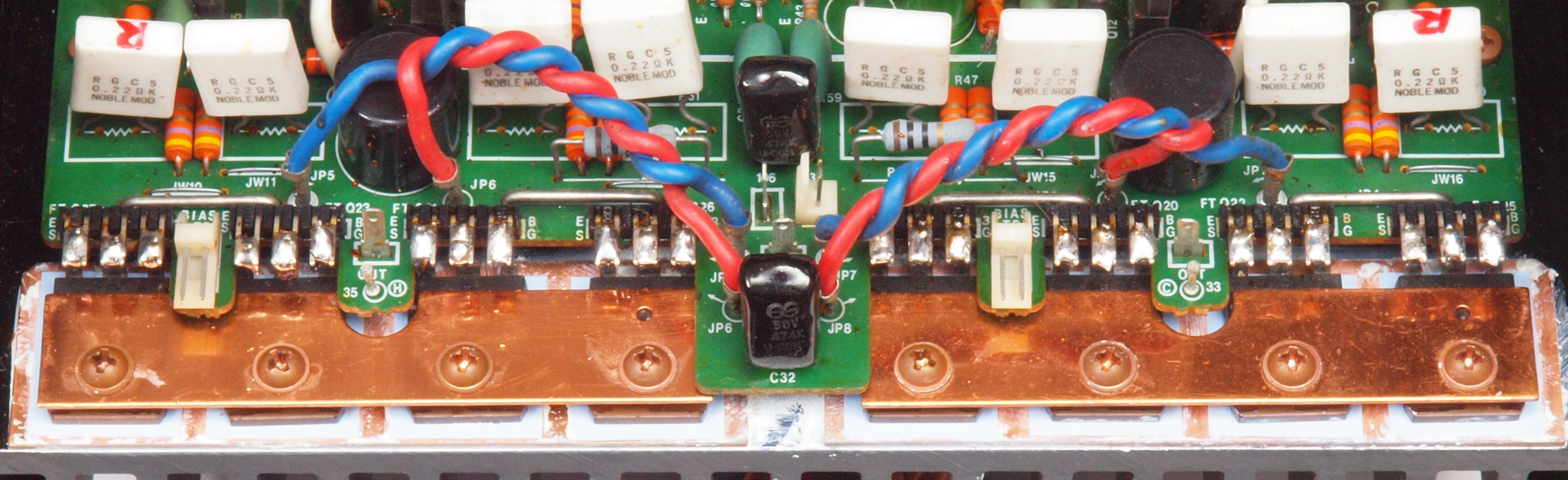

Ｃ３１．　修理前　Ｒ側終段ＡＭＰブロック。

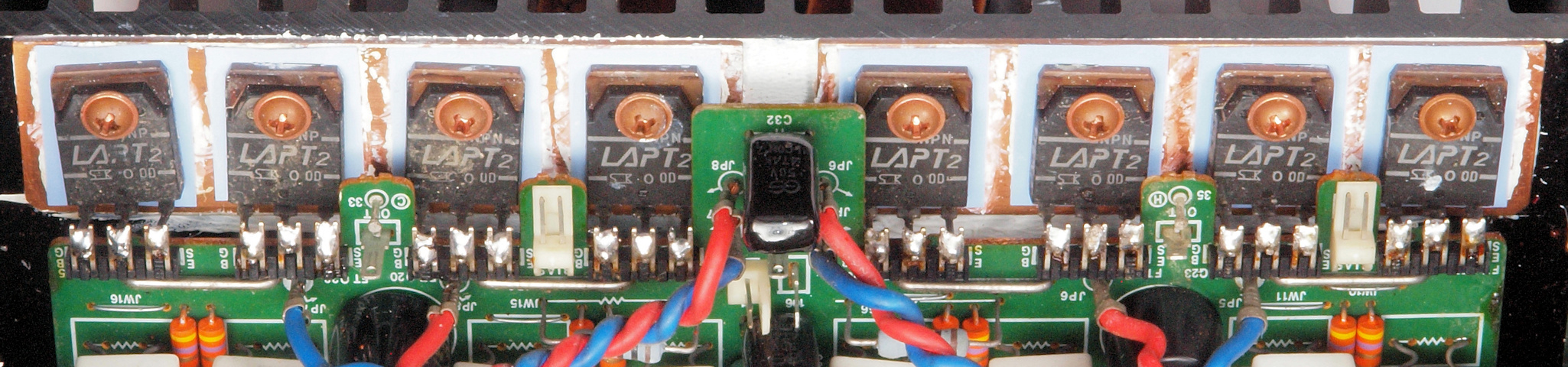

Ｃ３２．　修理中　Ｒ側終段ＡＭＰブロック。終段ＦＥＴ（電界効果トランジスター）のマイカーをテフロンシートに交換。
Ｃ３３．　修理後　Ｒ側終段ＡＭＰブロック。
Ｃ３４．　修理（半田補正）後　Ｒ側終段ＡＭＰブロック終段ＴＲ（トランジスター）。　全半田やり直し。

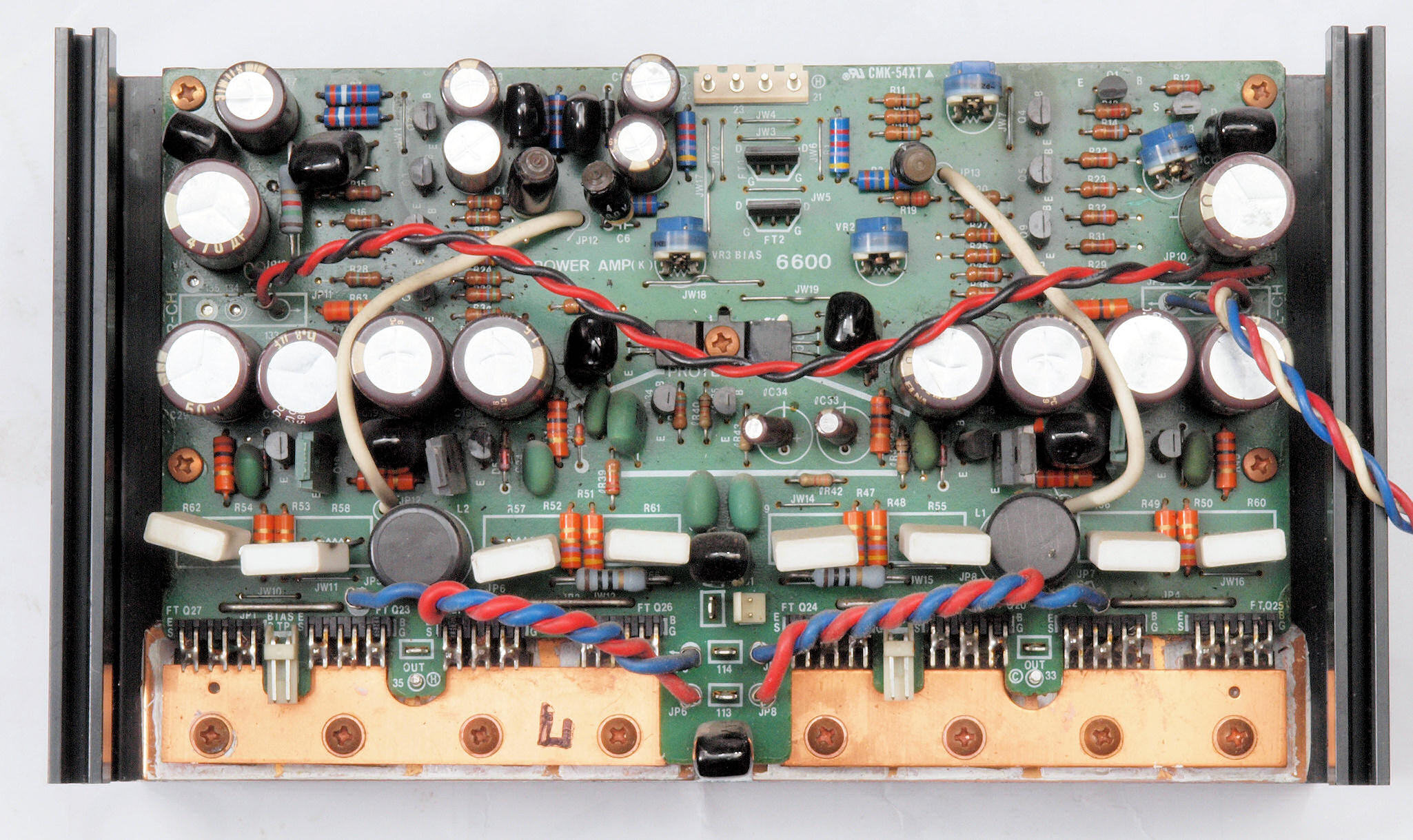

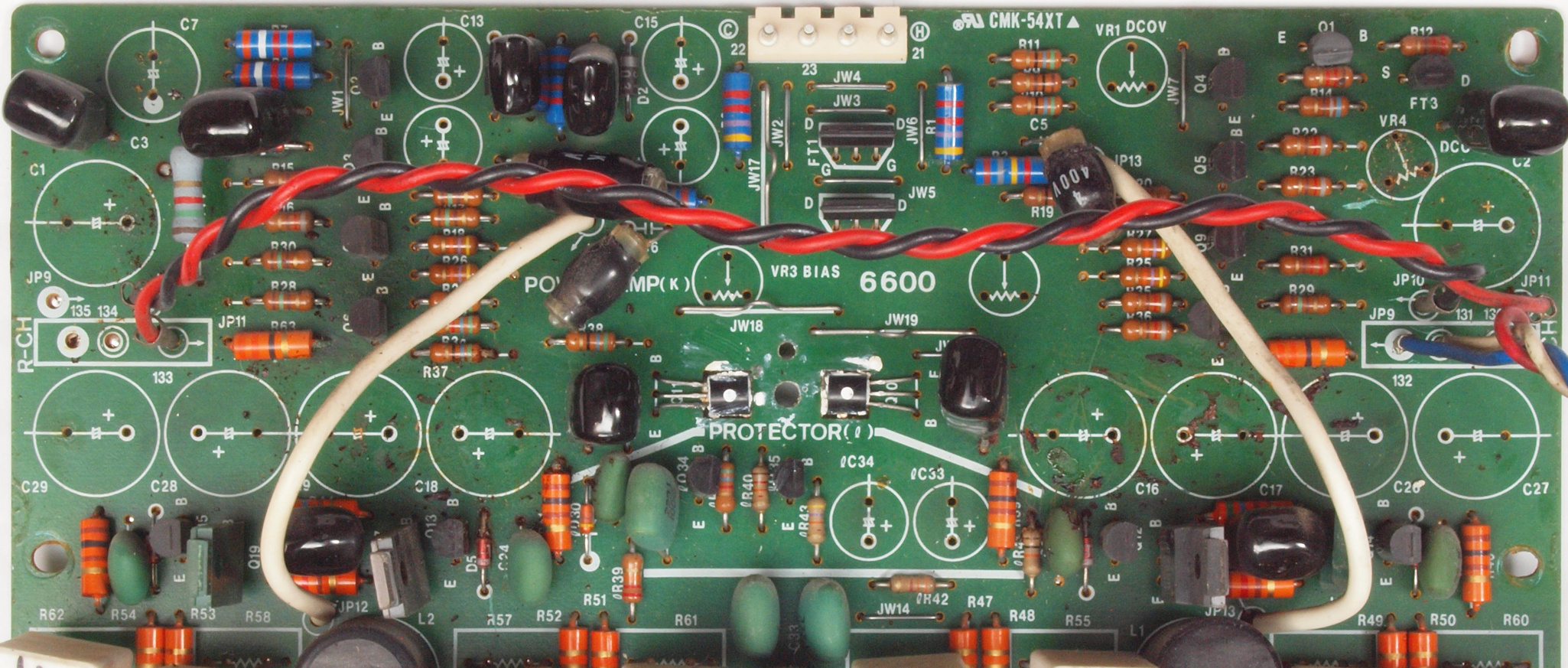

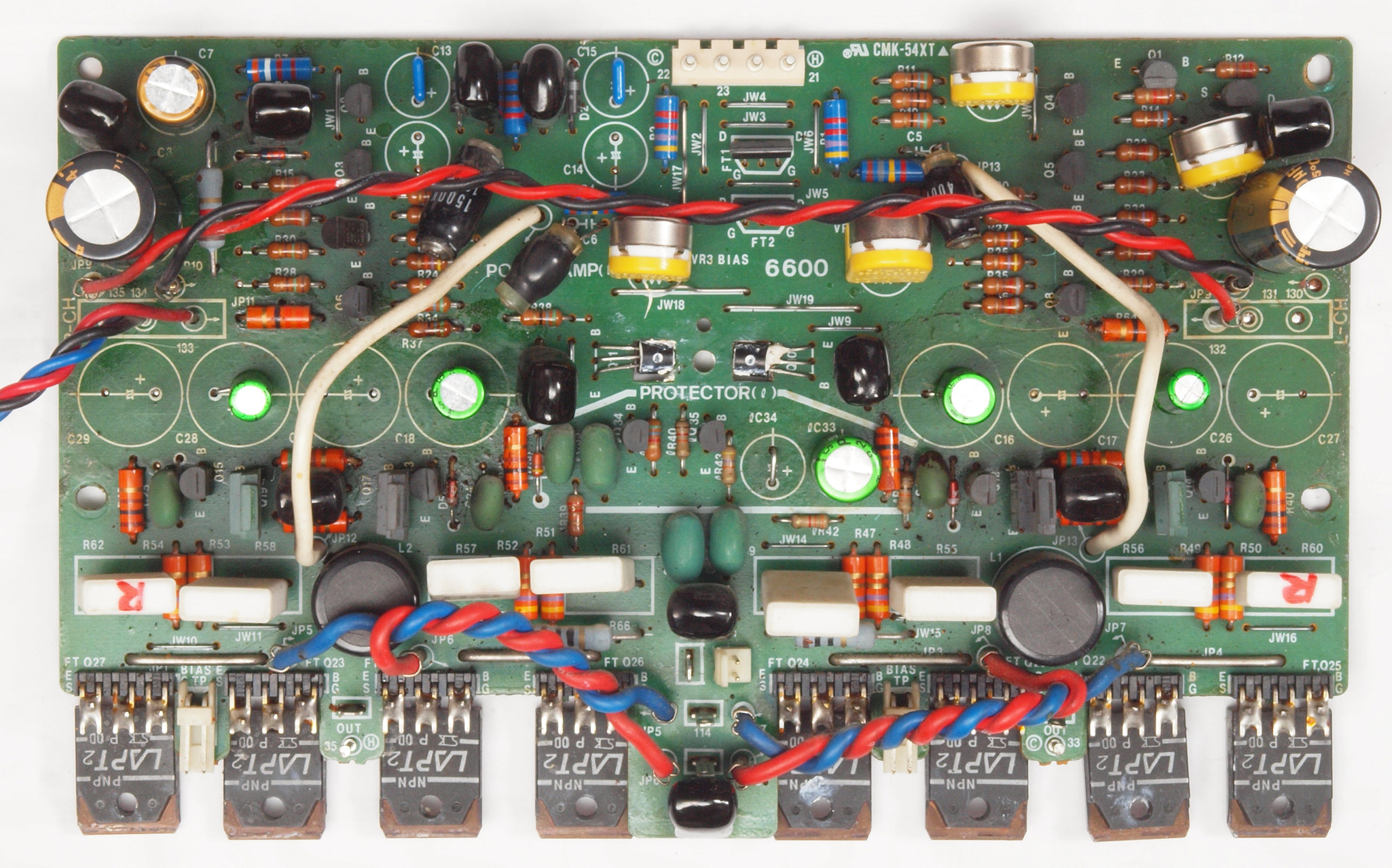

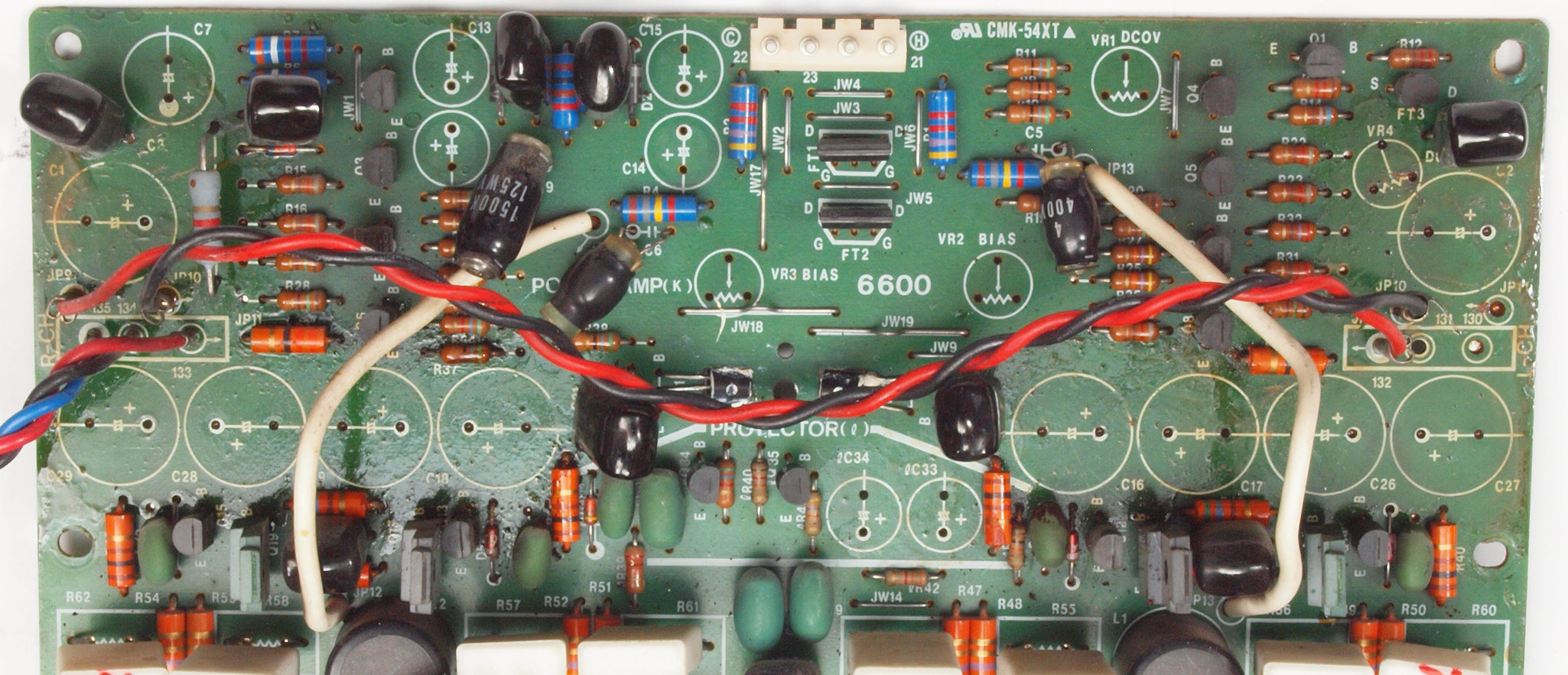

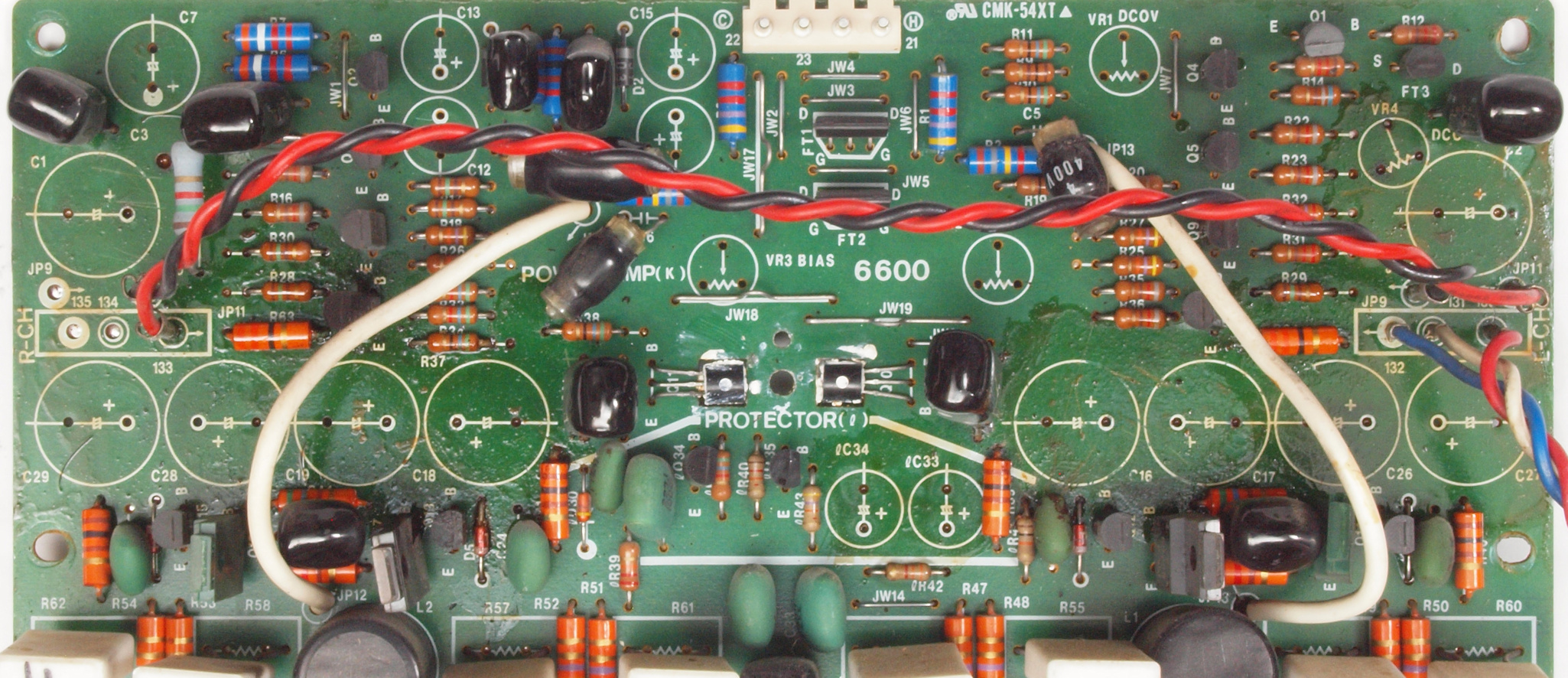

Ｃ４１．　修理前　Ｒ側メインアンプ基板。 ＬＡＰＴ２＝Linear amplifier power transistor．
Ｃ４２．　修理中　Ｒ側メインアンプ基板。　電解コンデンサー固定用の接着材。
Ｃ４３．　修理中　Ｒ側メインアンプ基板。　電解コンデンサー固定用の接着材を取り除いて、防湿材を塗る。
Ｃ４４．　修理後　Ｒ側メインアンプ基板。　半固定ＶＲ４個、電解コンデンサー個１７交換。

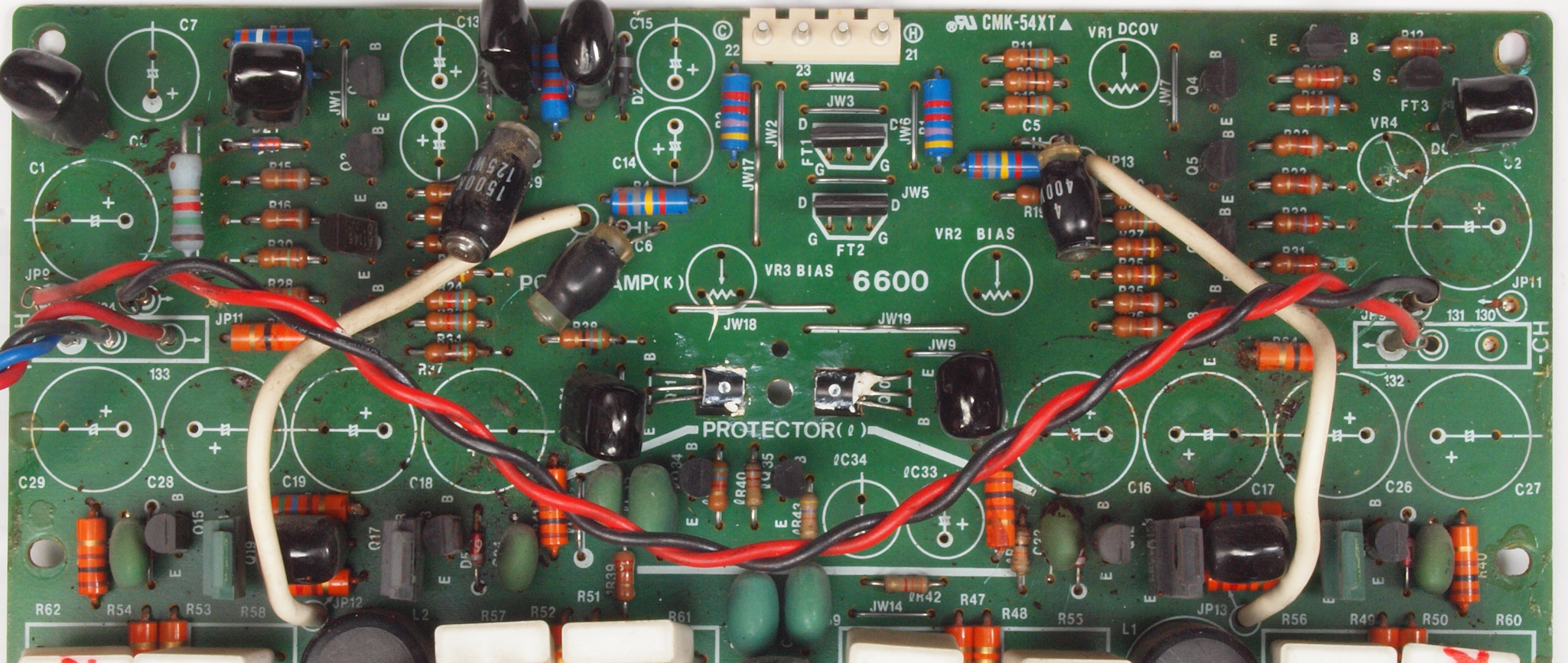

Ｃ４５．　修理前　Ｒ側メインアンプ基板裏。
Ｃ４６．　修理（半田補正）後　Ｒ側メインアンプ基板裏。　全半田やり直し。
Ｃ４７．　完成Ｒ側メインアンプ基板裏。　洗浄後防湿材を塗る。
Ｃ５０．　修理前　Ｌ側終段放熱器。

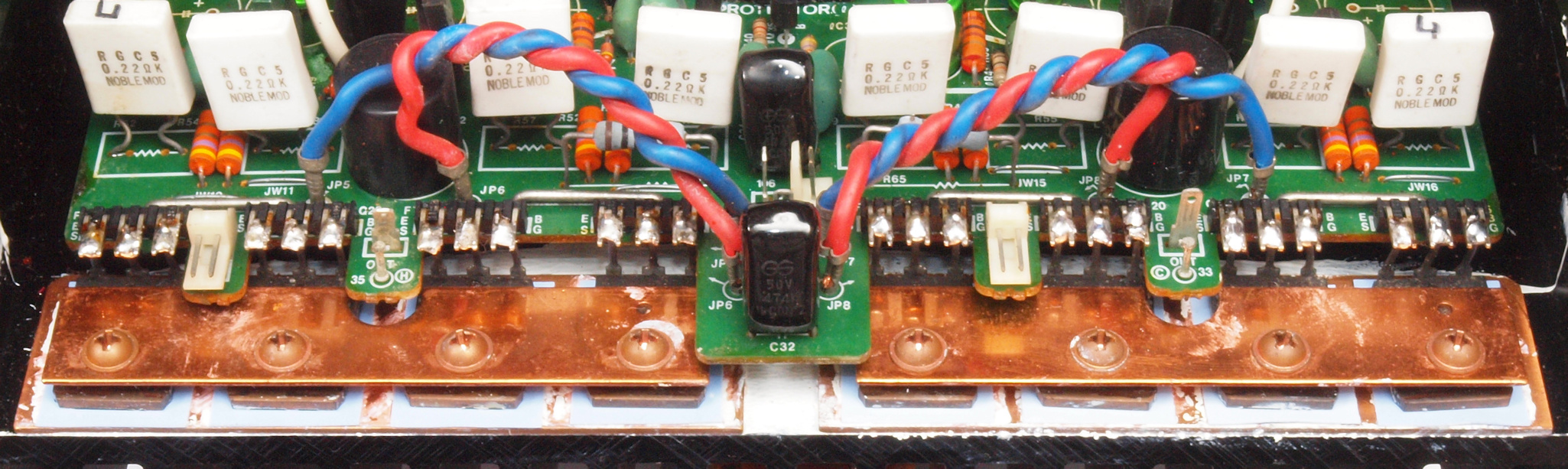

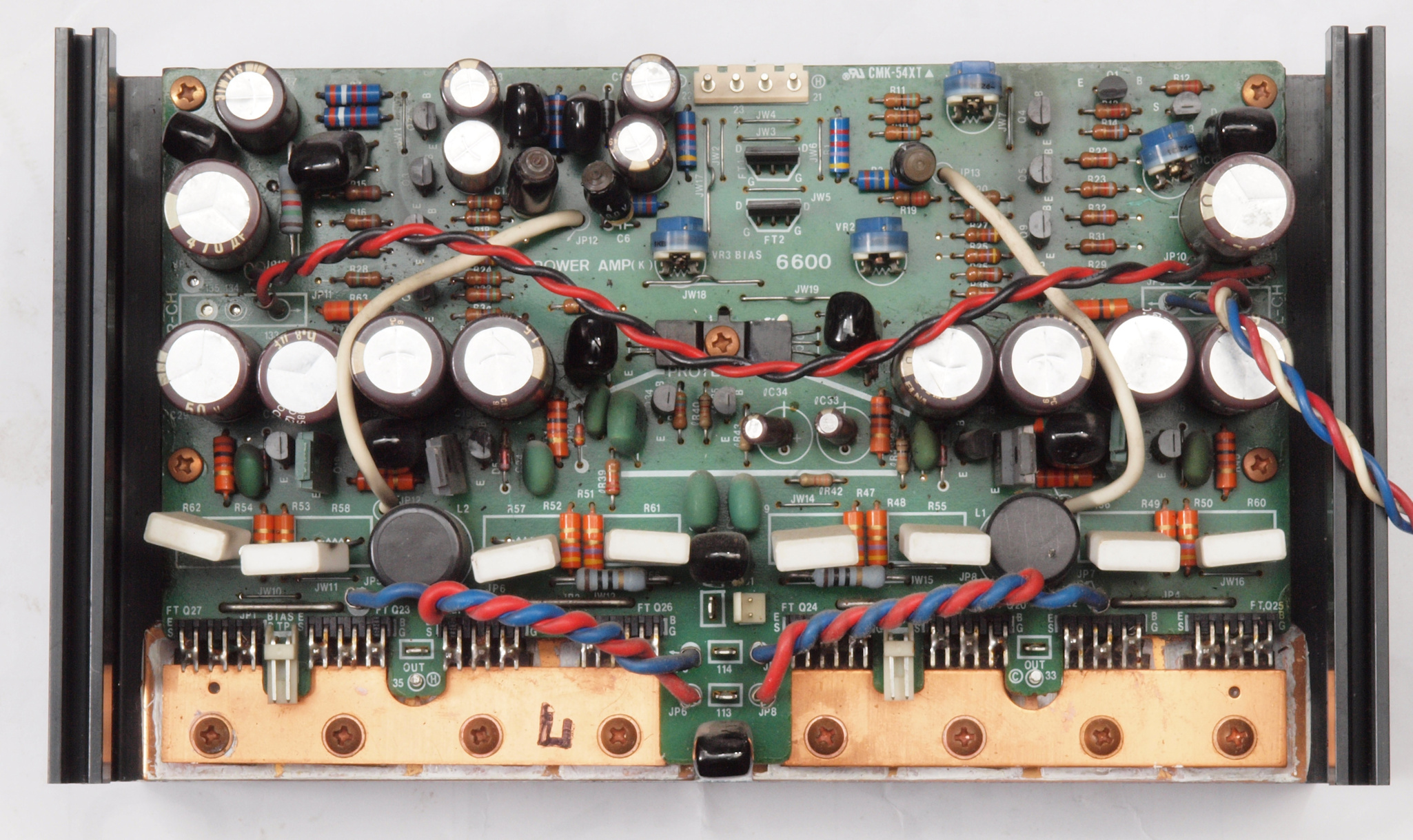

Ｃ５１．　修理前　Ｌ側終段ＡＭＰブロック。
Ｃ５２．　修理中　Ｌ側終段ＡＭＰブロック。終段ＦＥＴ（電界効果トランジスター）のマイカーをテフロンシートに交換。
Ｃ５３．　修理後　Ｌ側終段ＡＭＰブロック。
Ｃ５４．　修理（半田補正）後　Ｌ側終段ＡＭＰブロック終段ＴＲ（トランジスター）。　全半田やり直し。
Ｃ６１．　修理前　Ｌ側メインアンプ基板。　ＬＡＰＴ２＝Linear amplifier power transistor．
Ｃ６２．　修理中　Ｌ側メインアンプ基板。　電解コンデンサー固定用の接着材。
Ｃ６３．　修理中　Ｌ側メインアンプ基板。　電解コンデンサー固定用の接着材を取り除いて、防湿材を塗る。
Ｃ６４．　修理後　Ｌ側メインアンプ基板。　半固定ＶＲ４個、電解コンデンサー個１７交換。
Ｃ６５．　修理前　Ｌ側メインアンプ基板裏。
Ｃ６６．　修理（半田補正）後　Ｌ側メインアンプ基板裏。　全半田やり直し。
Ｃ６７．　完成Ｌ側メインアンプ基板裏。　洗浄後防湿材を塗る。
Ｃ７．　前パネル＆前シャシーを外して修理中。

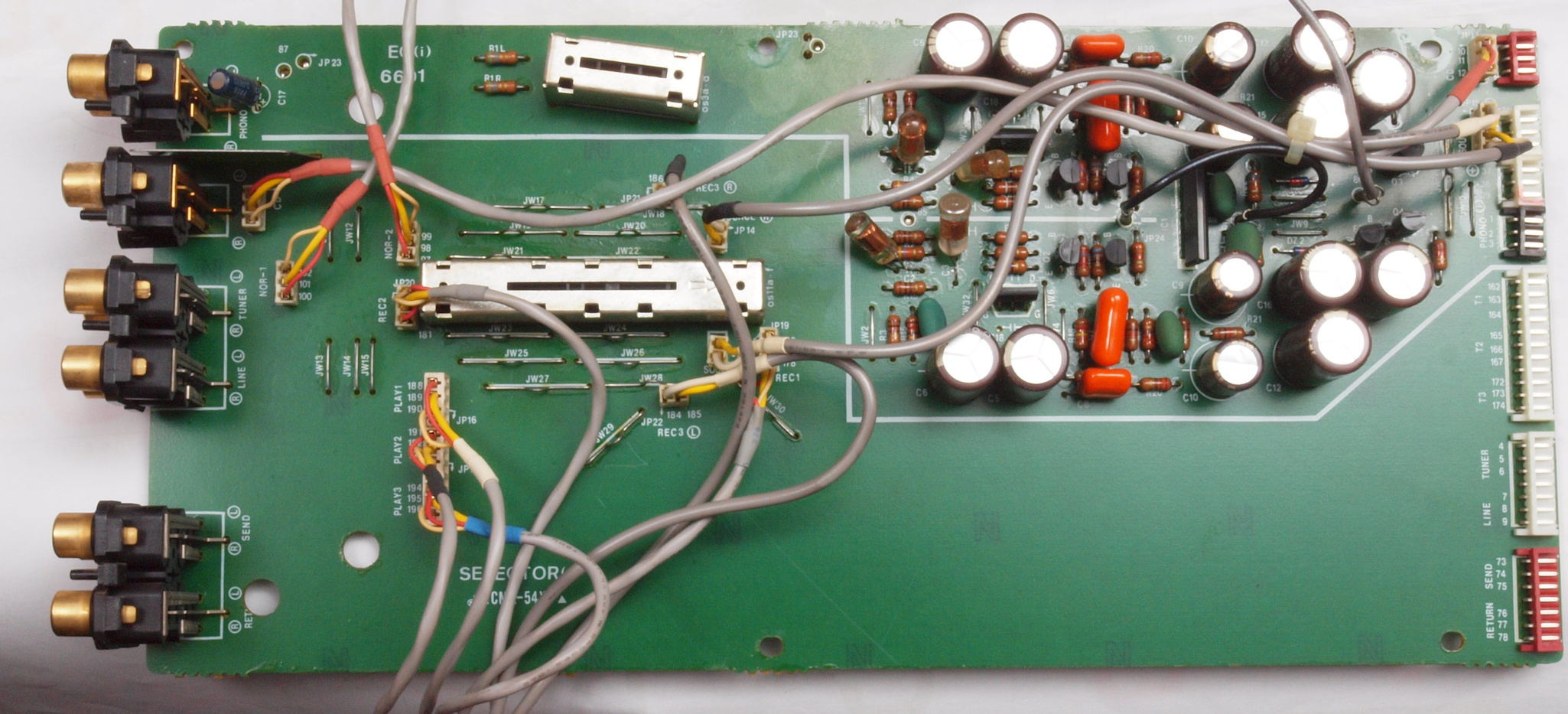

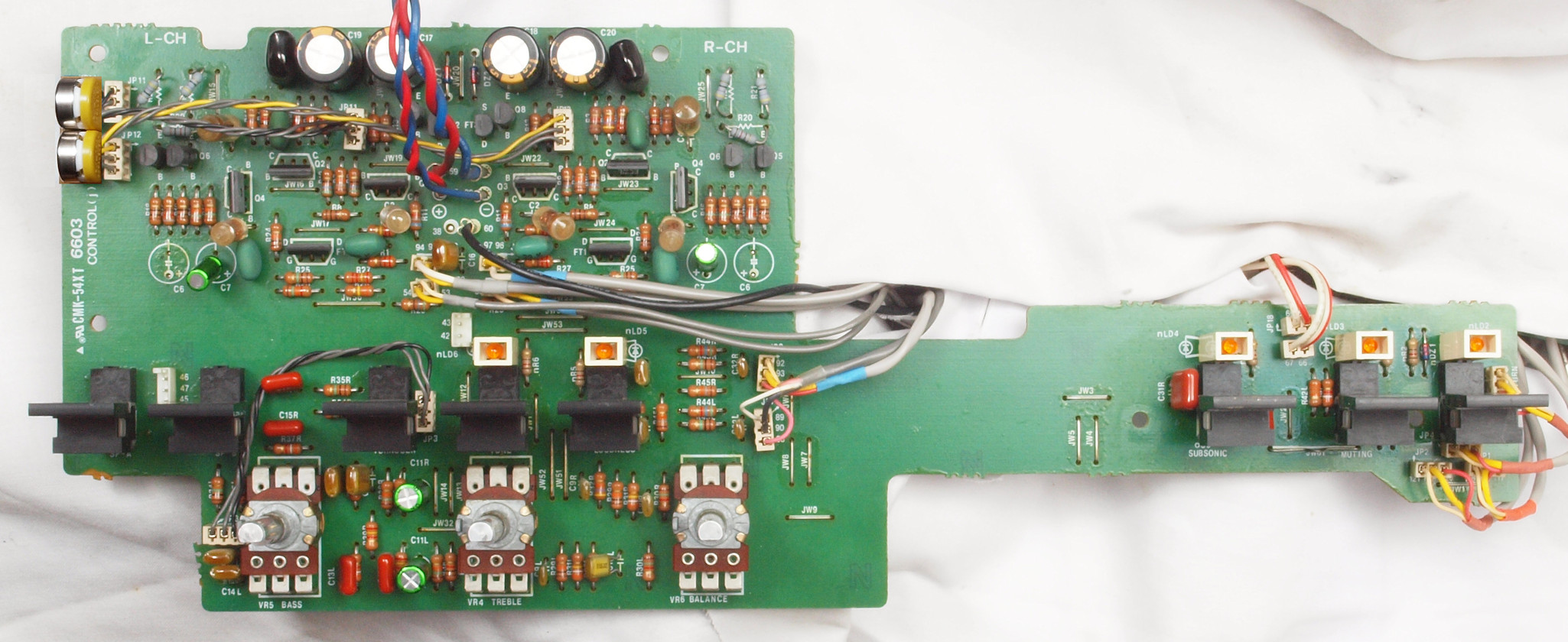

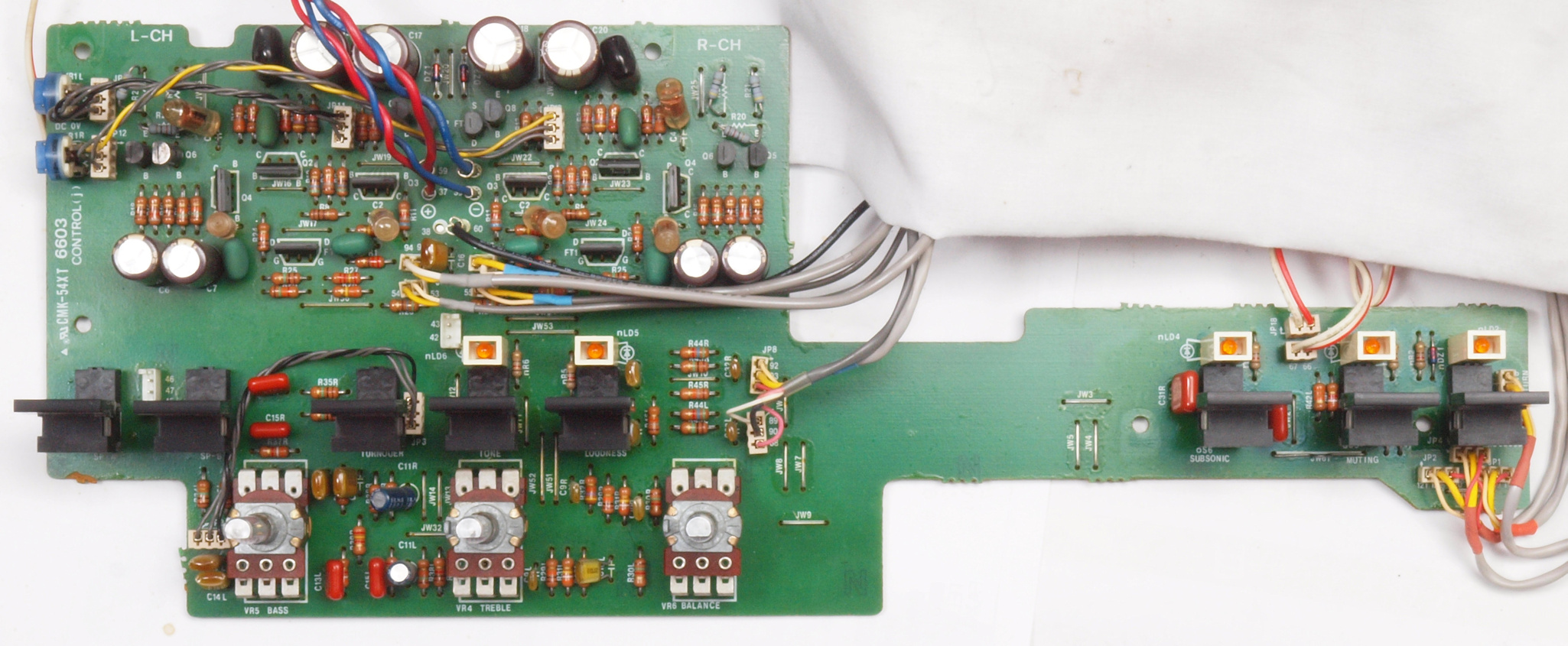

Ｃ７１．　修理前　コントロール基板。
Ｃ７２．　修理後　コントロール基板　半固定ＶＲ２個、電解コンデンサー個１０交換。

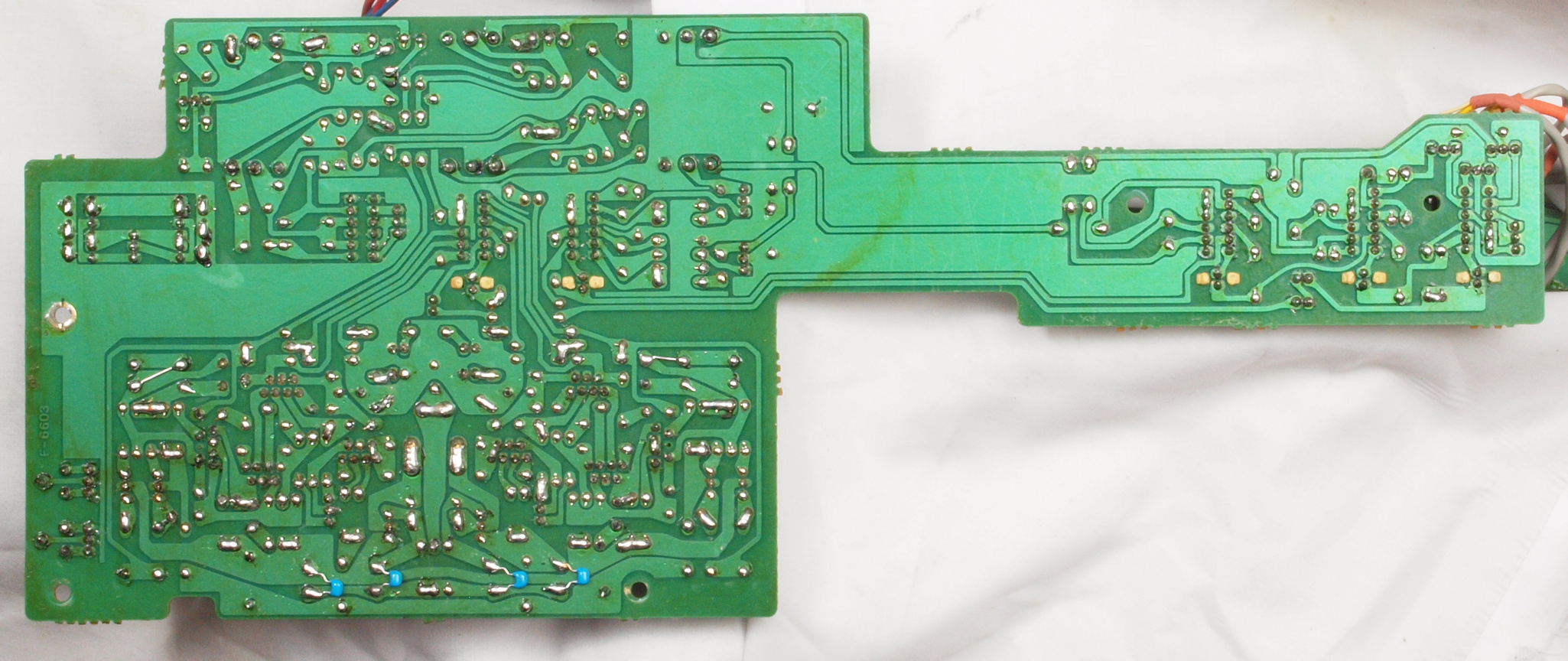

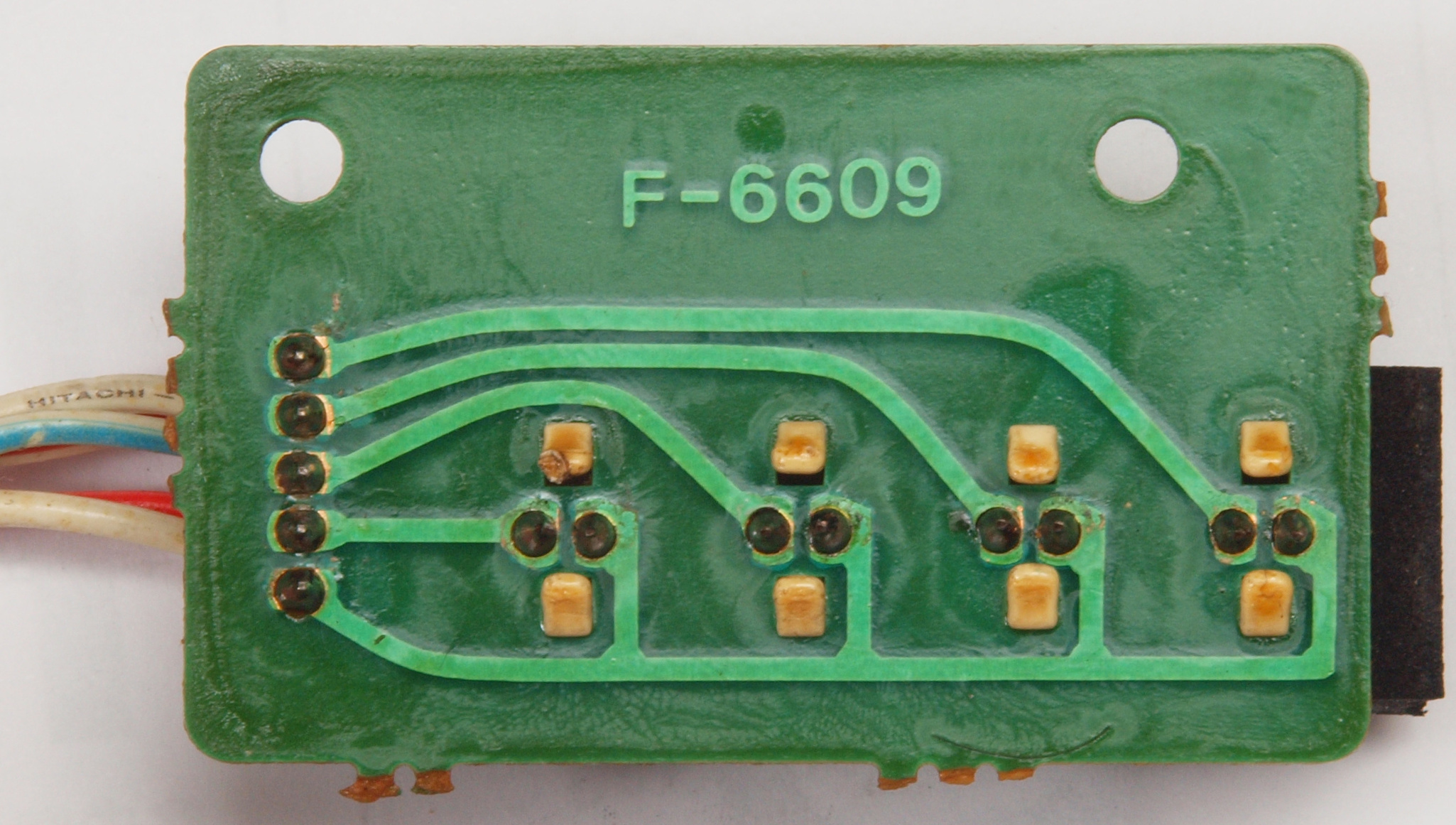

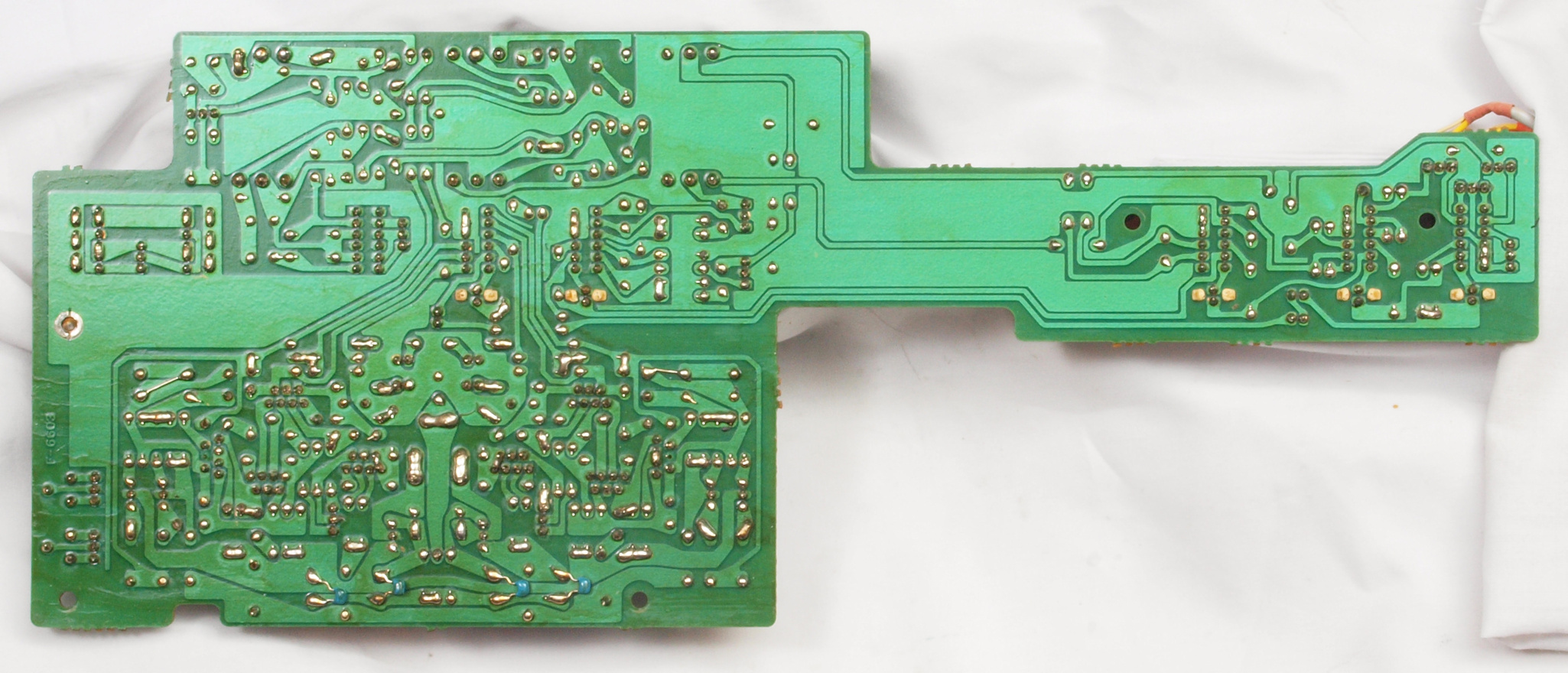

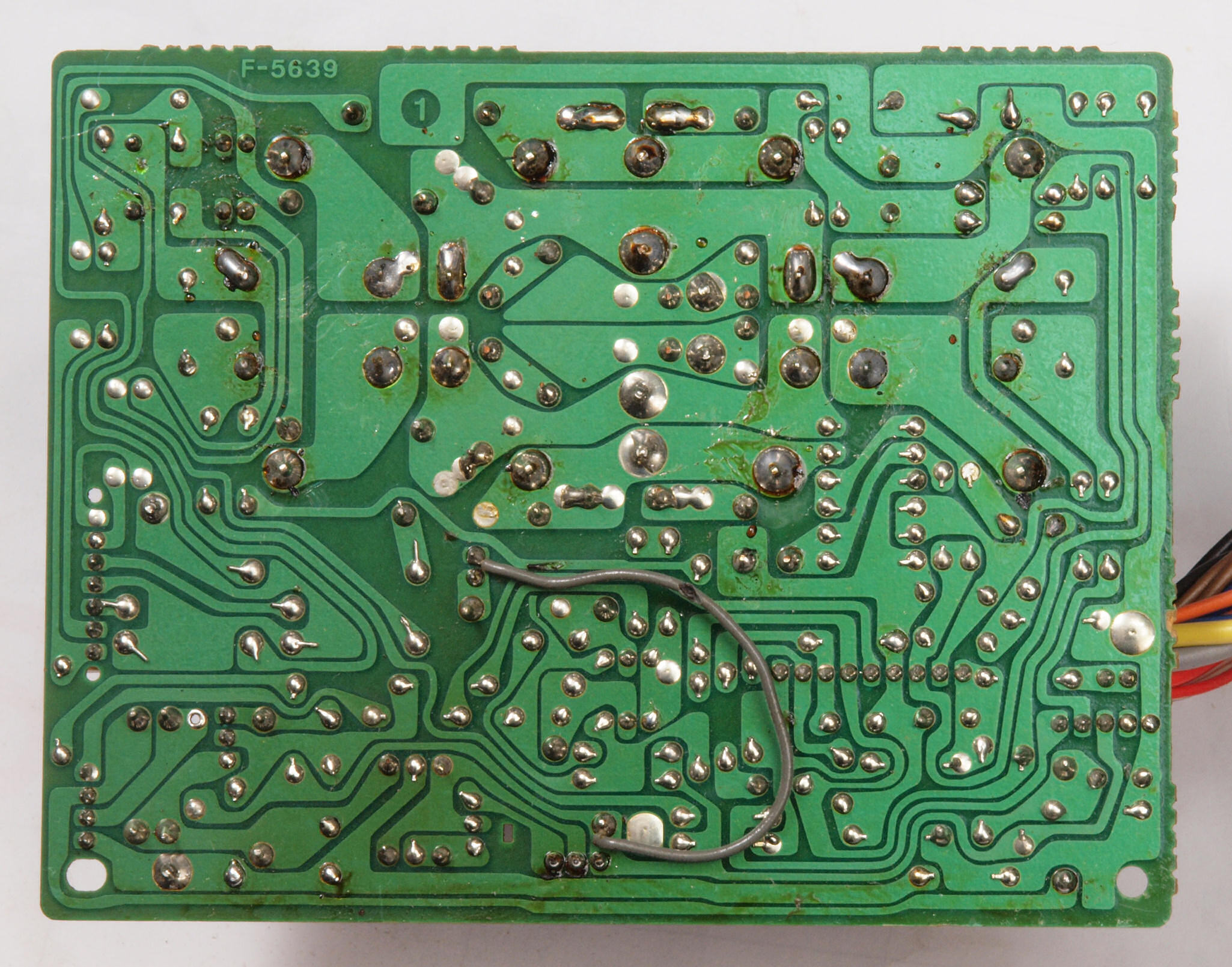

Ｃ７３．　修理前　コントロール基板裏。
Ｃ７４．　修理（半田補正）後、コントロール基板裏。全半田やり直し。抵抗２個追加。セラミックコンデンサー４個追加。

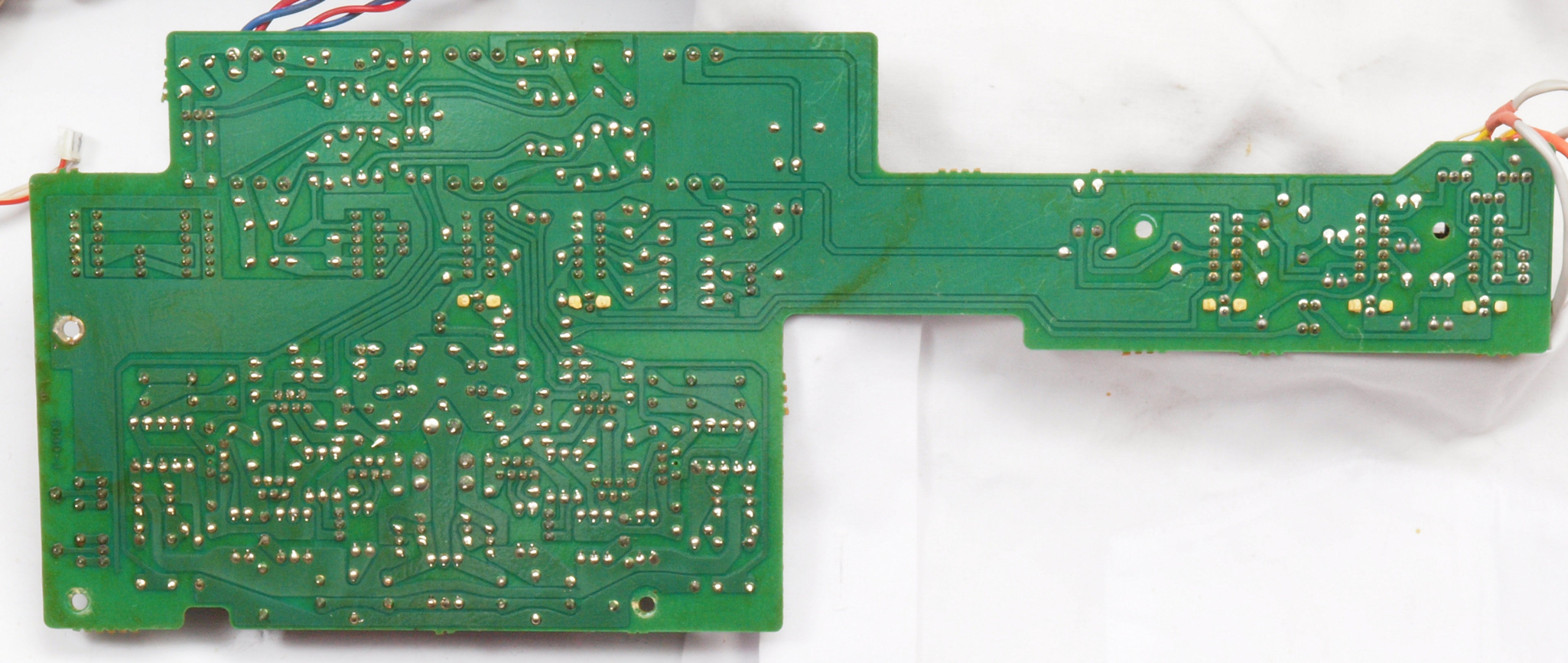

Ｃ７５．　完成コントロール基板裏　洗浄後防湿材を塗る。
Ｃ８１．　修理前　メインＶＲ基板。

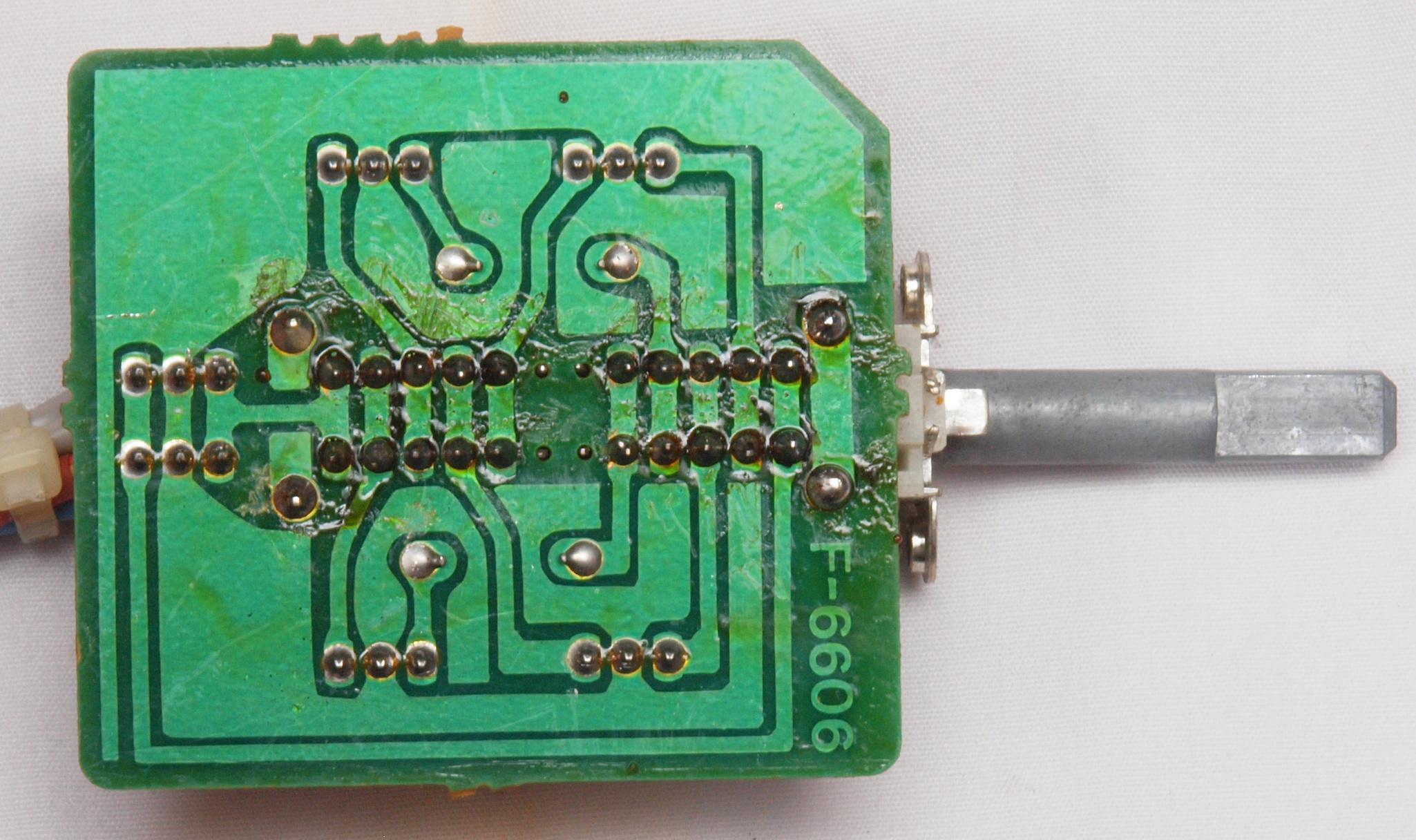

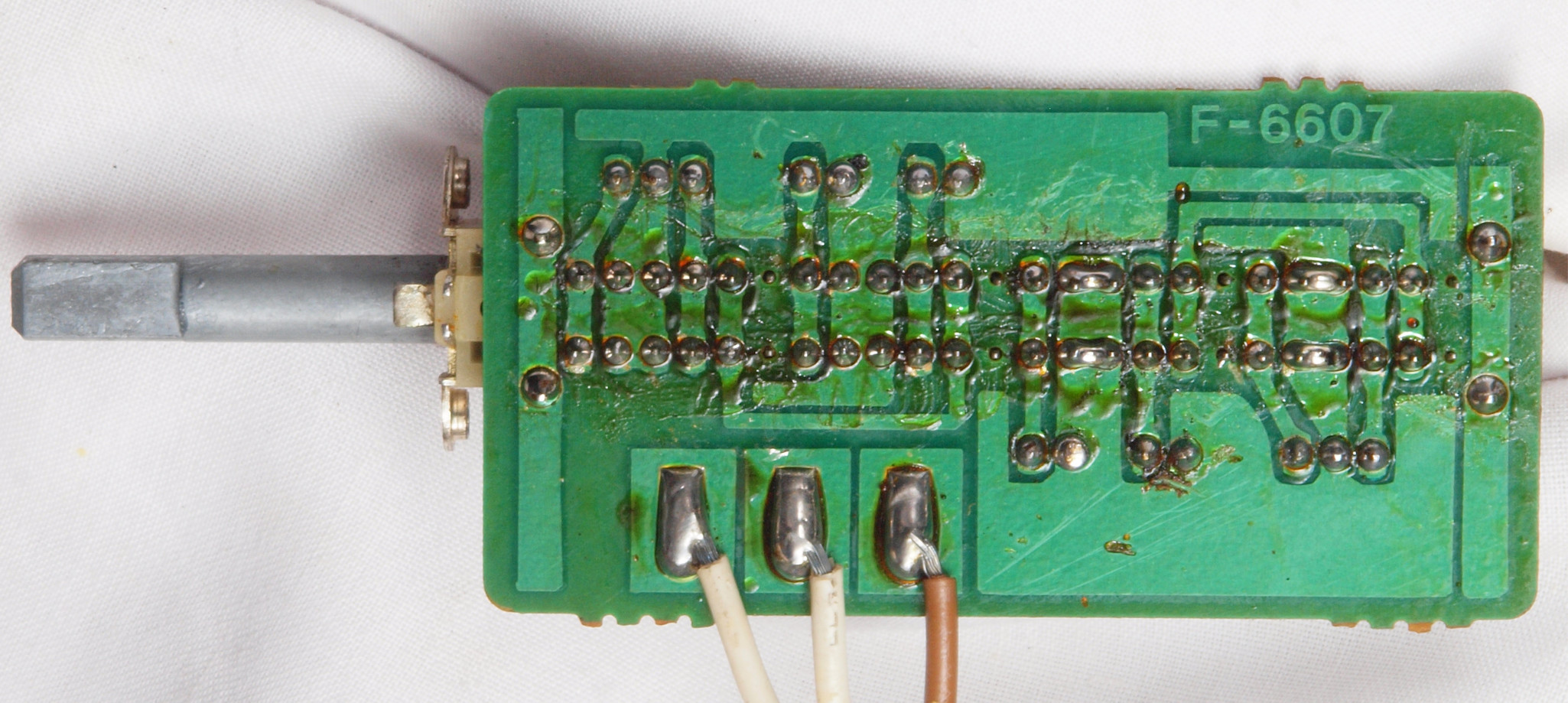

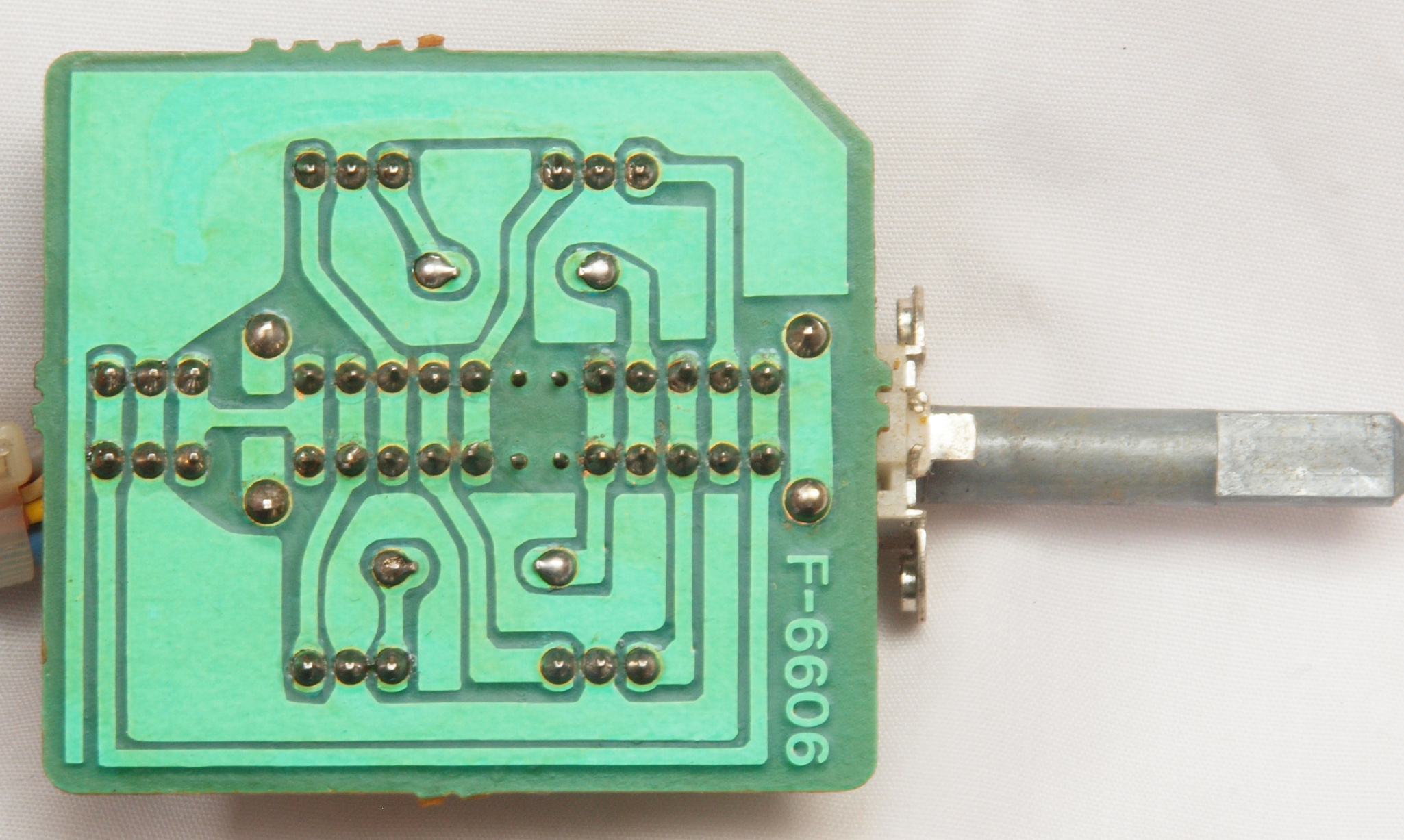

Ｃ８２．　修理前　メインＶＲ基板裏。

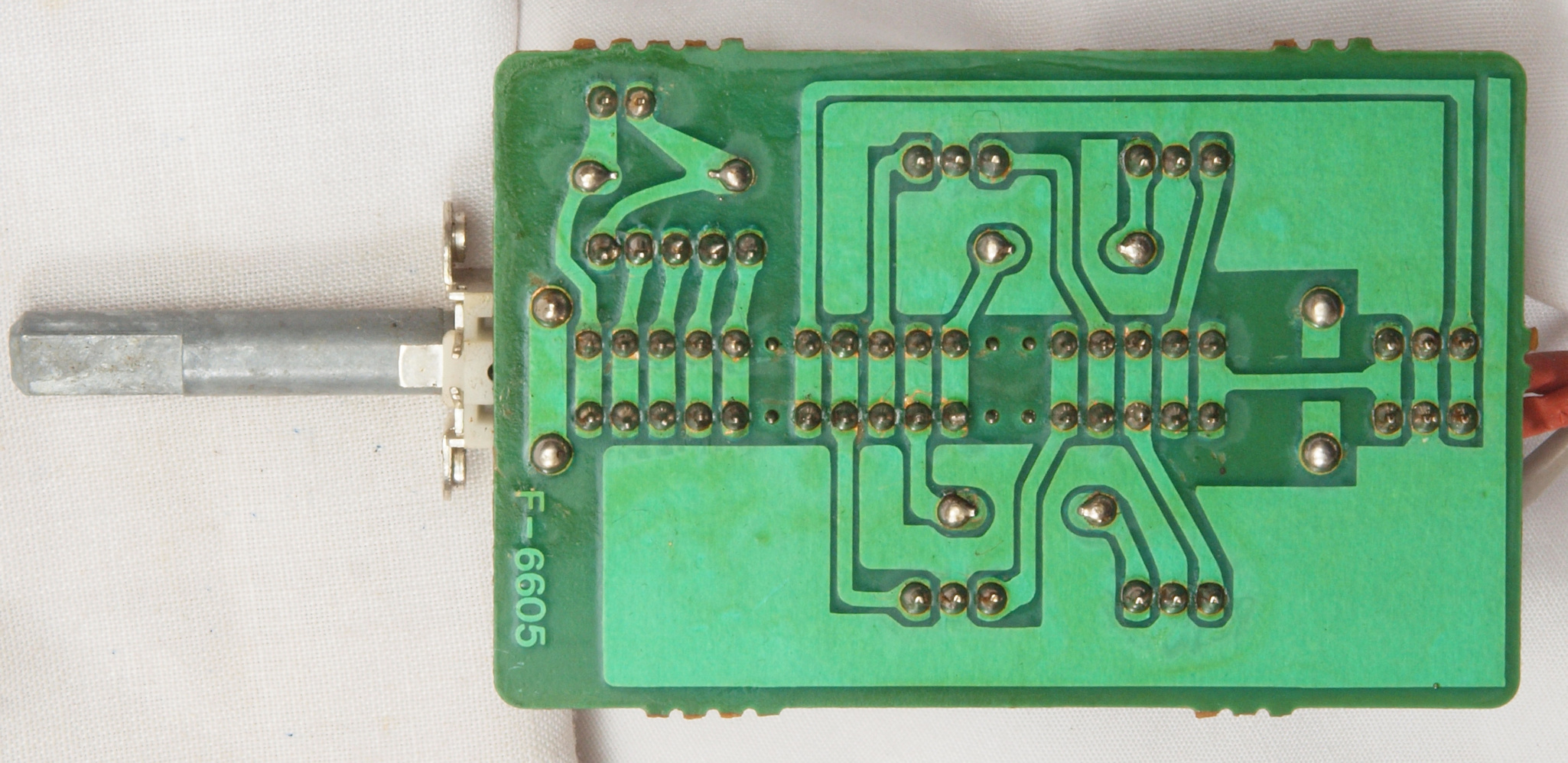

Ｃ８３．　修理（半田補正）後　メインＶＲ基板裏、全半田やり直し。
Ｃ８４．　完成メインＶＲ基板裏、　洗浄後防湿材を塗る。
Ｃ９１．　修理前　ＰｏｗｅｒＡｍｐＤｉｒｅｃｔ　ＳＷ基板。

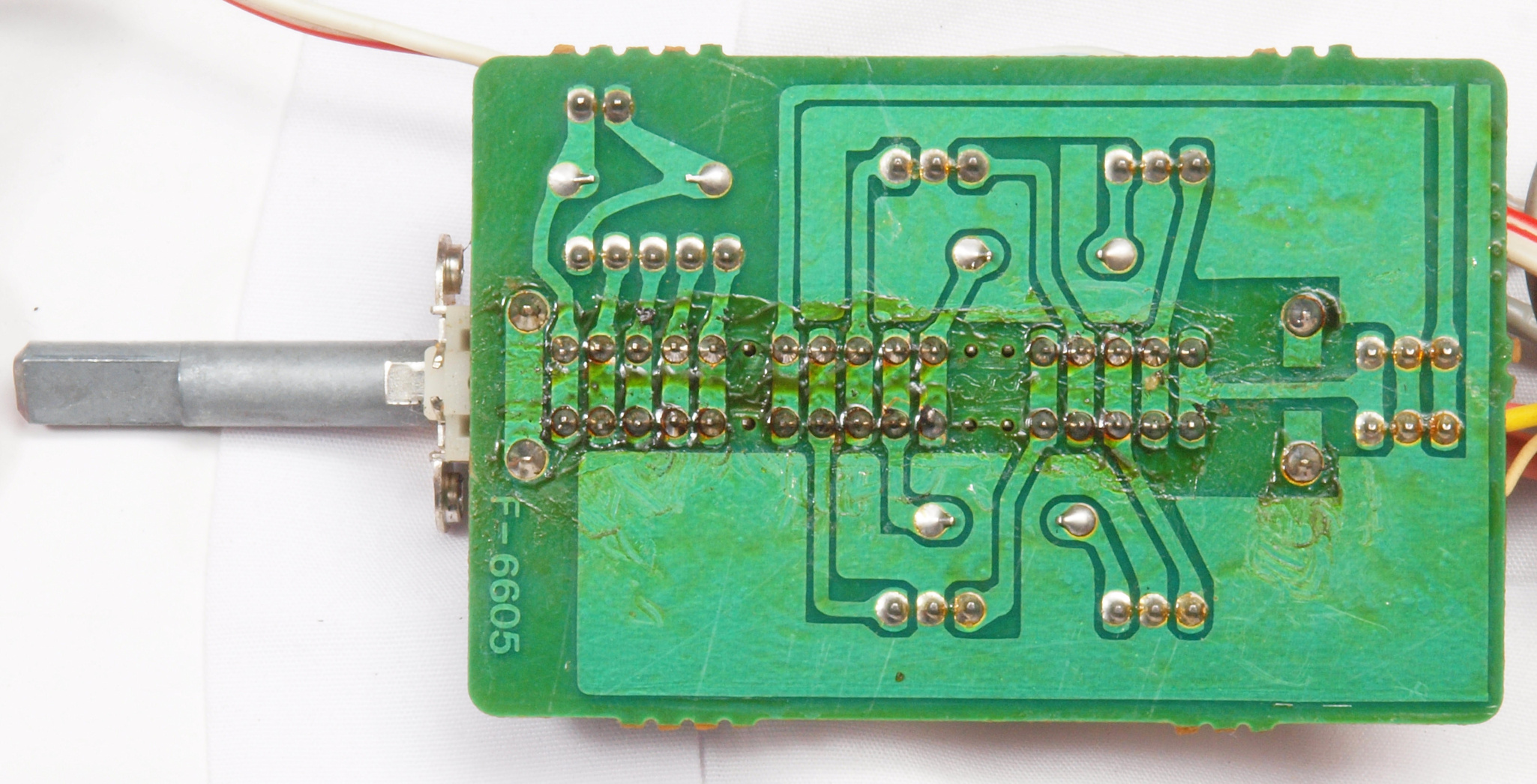

Ｃ９２．　修理前　ＰｏｗｅｒＡｍｐＤｉｒｅｃｔ　ＳＷ基板裏。ＳＷの所は半田補正してある。
Ｃ９３．　修理（半田補正）後　ＰｏｗｅｒＡｍｐＤｉｒｅｃｔ　ＳＷ基板裏、全半田やり直し。
Ｃ９４．　完成ＰｏｗｅｒＡｍｐＤｉｒｅｃｔ　ＳＷ基板裏、　洗浄後防湿材を塗る。

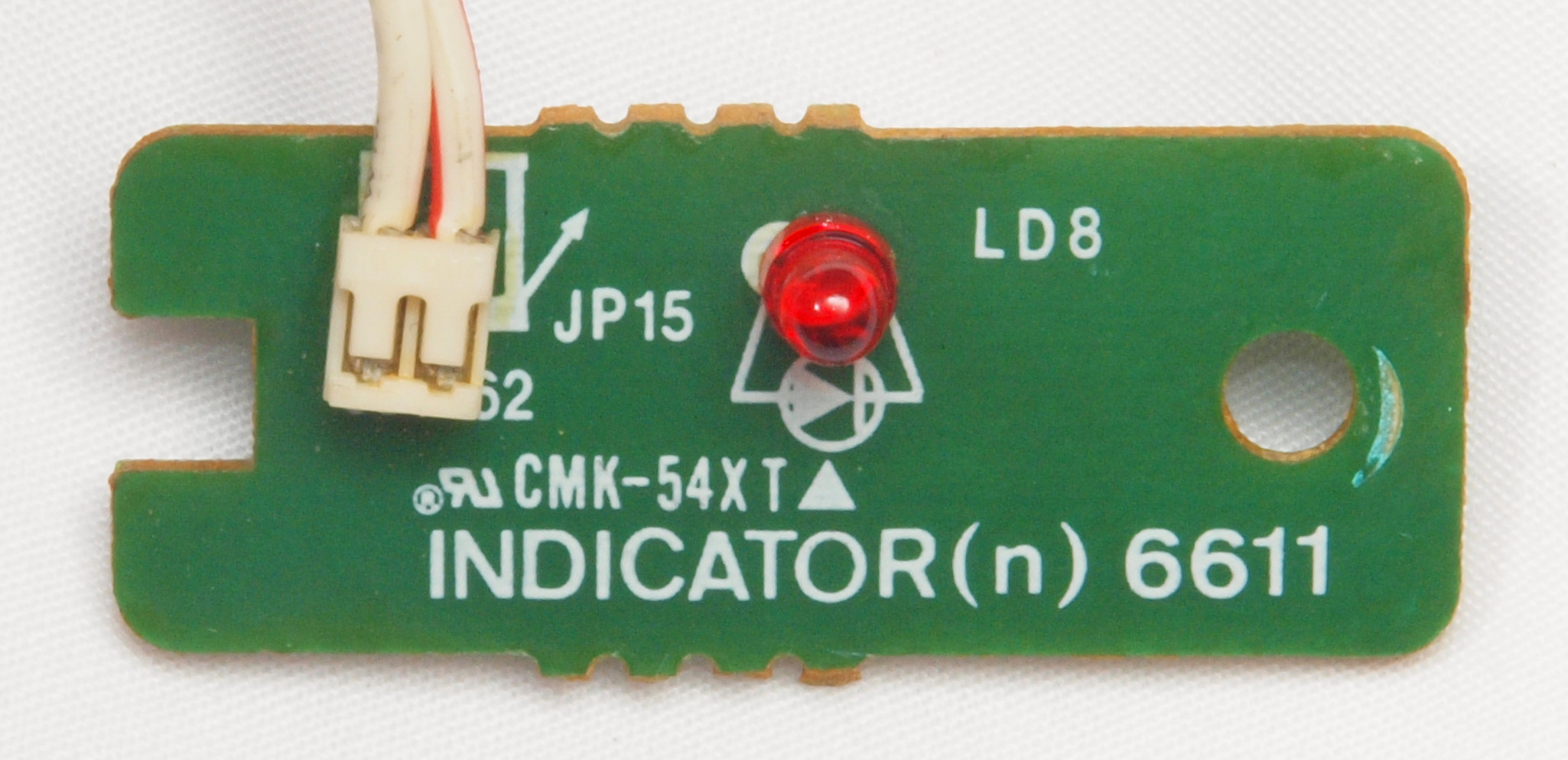

Ｃ９５．　修理前　ＰｏｗｅｒＡｍｐＤｉｒｅｃｔインジケーター基板。

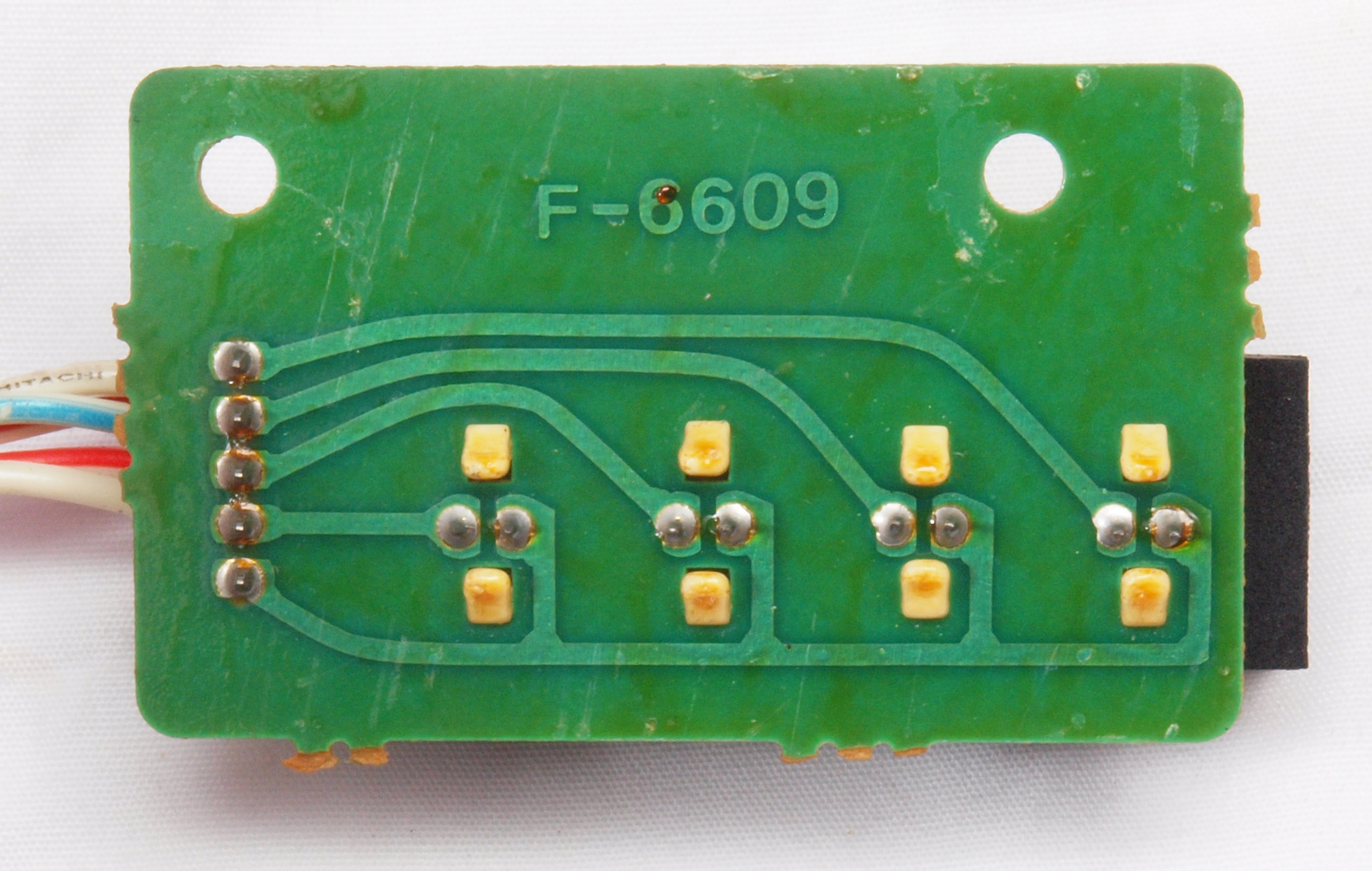

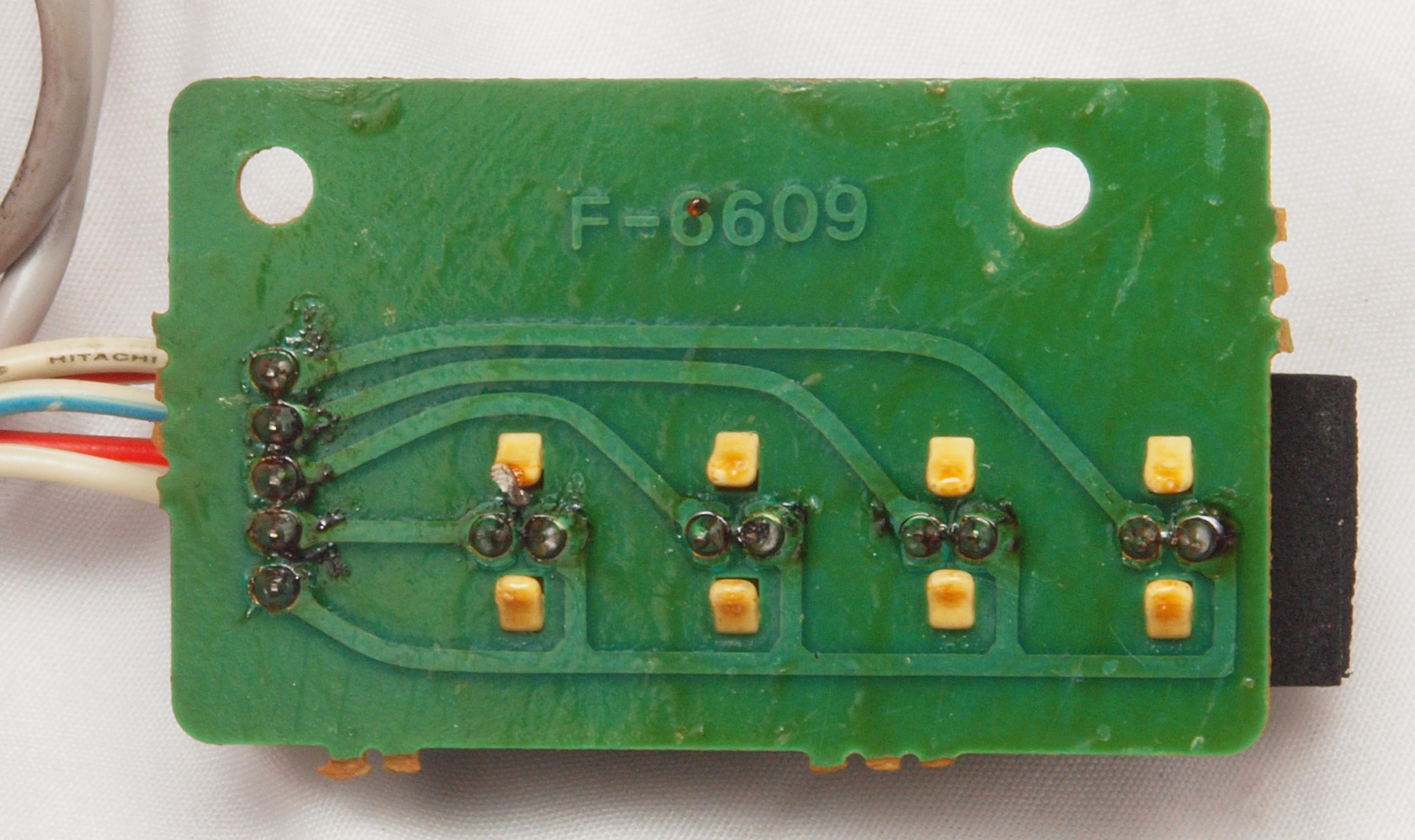

Ｃ９６．　修理前　ＰｏｗｅｒＡｍｐＤｉｒｅｃｔインジケーター基板裏。
Ｃ９７．　修理（半田補正）後　ＰｏｗｅｒＡｍｐＤｉｒｅｃｔインジケーター基板裏、全半田やり直し。
Ｃ９８．　完成ＰｏｗｅｒＡｍｐＤｉｒｅｃｔインジケーター基板裏、　洗浄後防湿材を塗る。
Ｃ９９．　修理前　ＰｏｗｅｒＡｍｐＤｉｒｅｃｔインジケーター基板２。
Ｃ９Ａ．　修理前　ＰｏｗｅｒＡｍｐＤｉｒｅｃｔインジケーター基板２裏。
Ｃ９Ｂ．　修理（半田補正）後　ＰｏｗｅｒＡｍｐＤｉｒｅｃｔインジケーター基板２裏、全半田やり直し。
Ｃ９Ｃ．　完成ＰｏｗｅｒＡｍｐＤｉｒｅｃｔインジケーター基板２裏、　洗浄後防湿材を塗る。

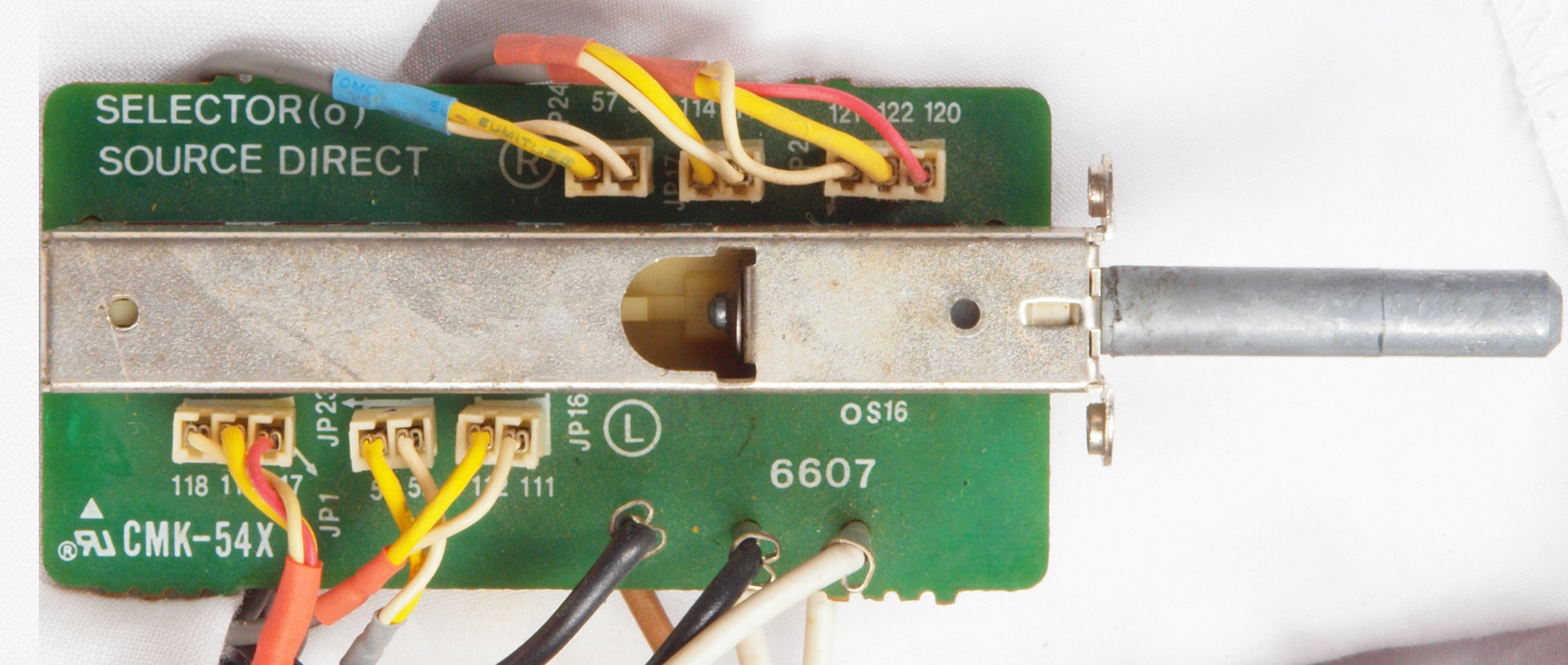

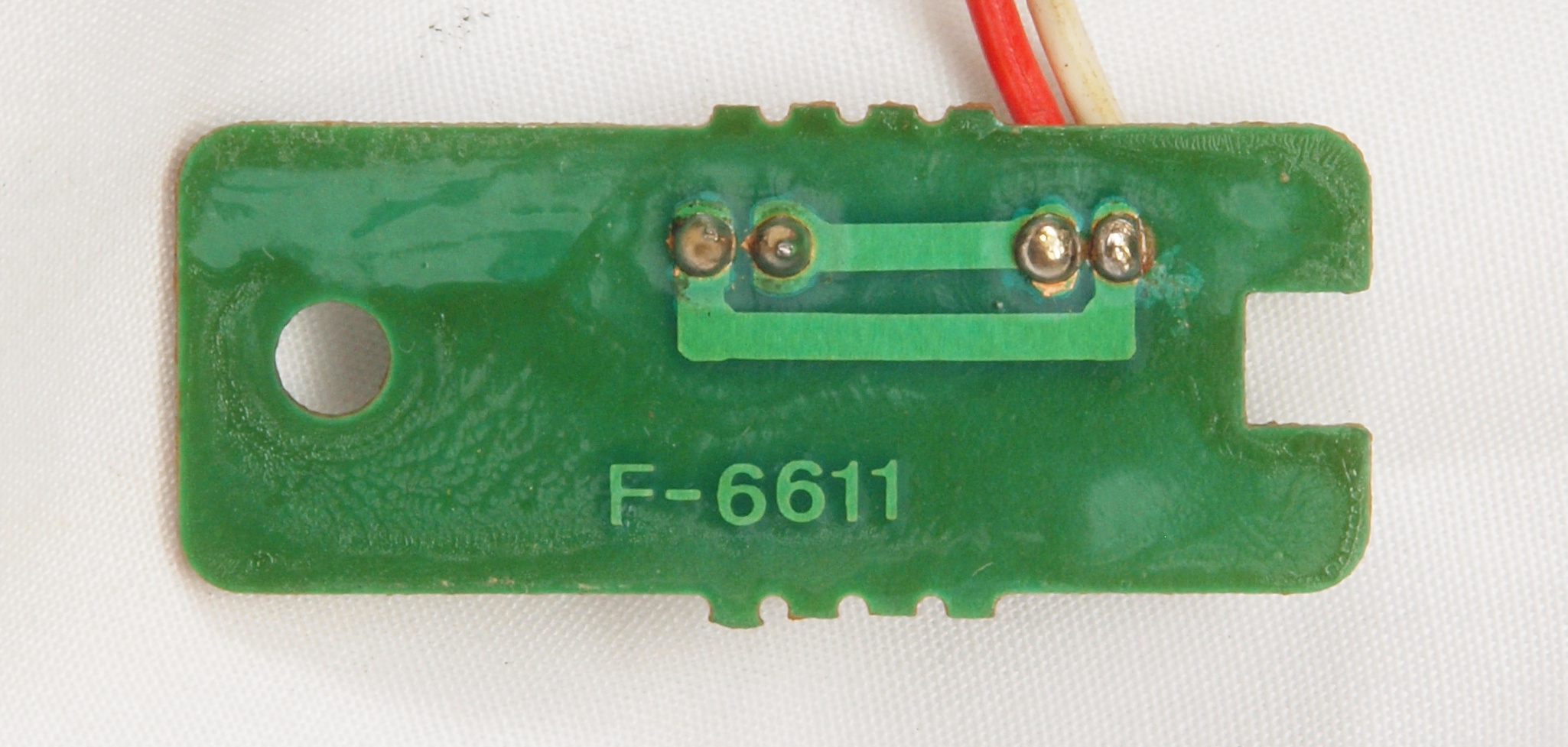

ＣＡ１．　修理前　ＳｏｕｒｃｅＤｉｒｅｃｔ　ＳＷ基板。
ＣＡ２．　修理前　ＳｏｕｒｃｅＤｉｒｅｃｔ　ＳＷ基板裏。ＳＷの所は半田補正してある。

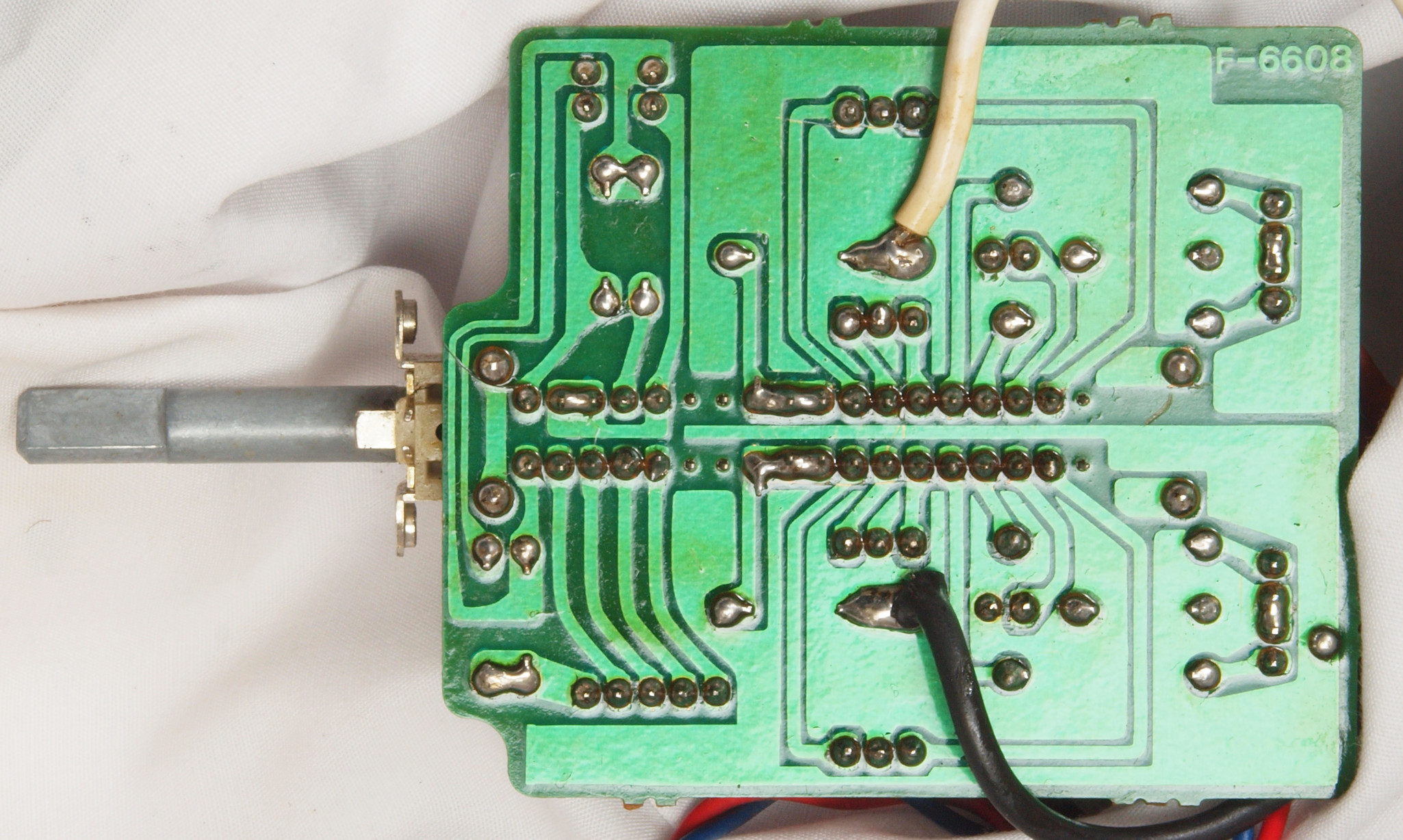

ＣＡ３．　修理（半田補正）後　ＳｏｕｒｃｅＤｉｒｅｃｔ　ＳＷ基板裏、全半田やり直し。
ＣＡ４．　完成ＳｏｕｒｃｅＤｉｒｅｃｔ　ＳＷ基板裏、　洗浄後防湿材を塗る。

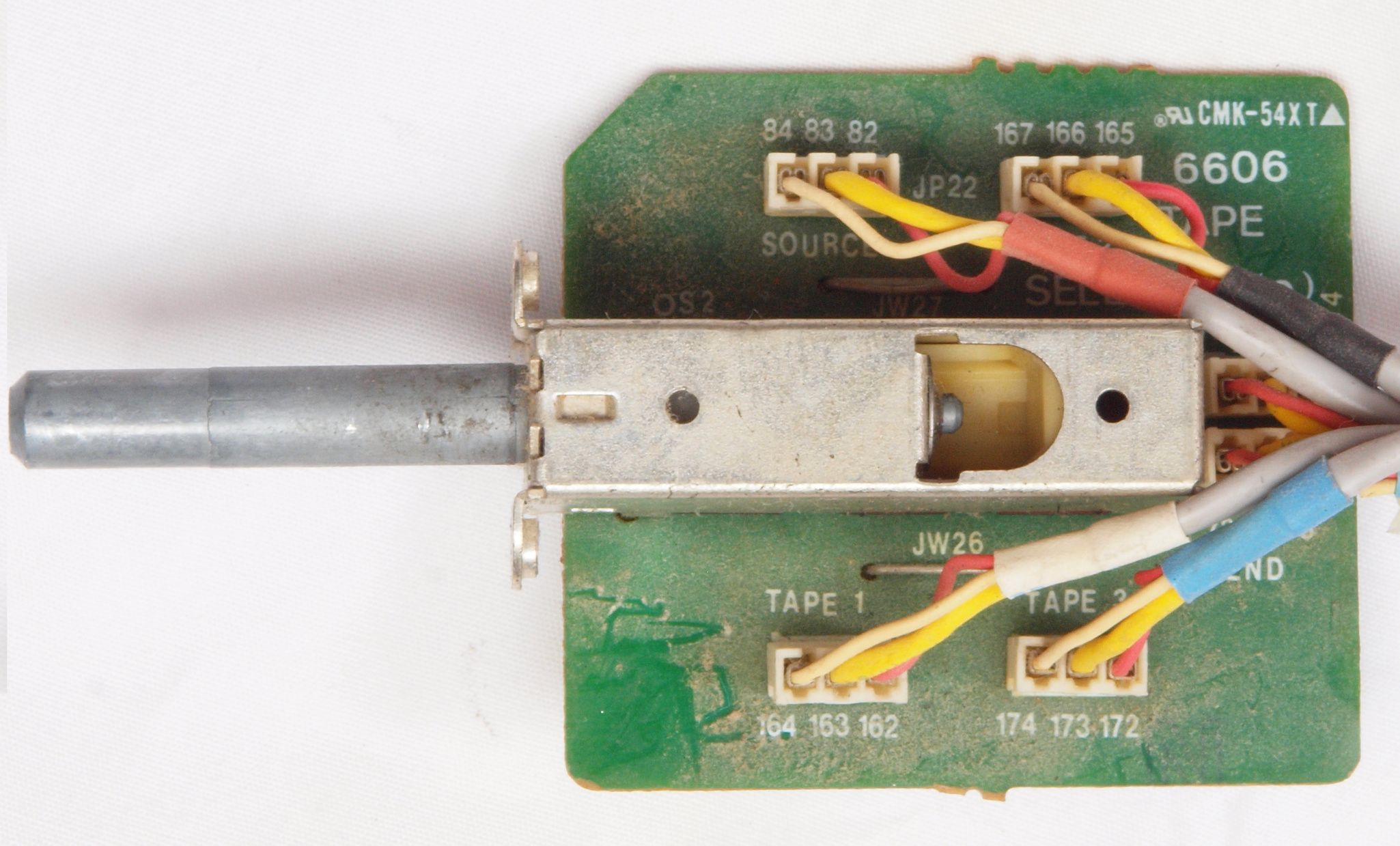

ＣＢ１．　修理前　Ｔａｐｅ／ＤＡＴ切替ＳＷ基板。
ＣＢ２．　修理前　Ｔａｐｅ／ＤＡＴ切替ＳＷ基板裏。ＳＷの所は半田補正してある。
ＣＢ３．　修理（半田補正）後　Ｔａｐｅ／ＤＡＴ切替ｌＳＷ基板裏、全半田やり直し。
ＣＢ４．　完成Ｔａｐｅ／ＤＡＴ切替ＳＷ基板裏、　洗浄後防湿材を塗る。

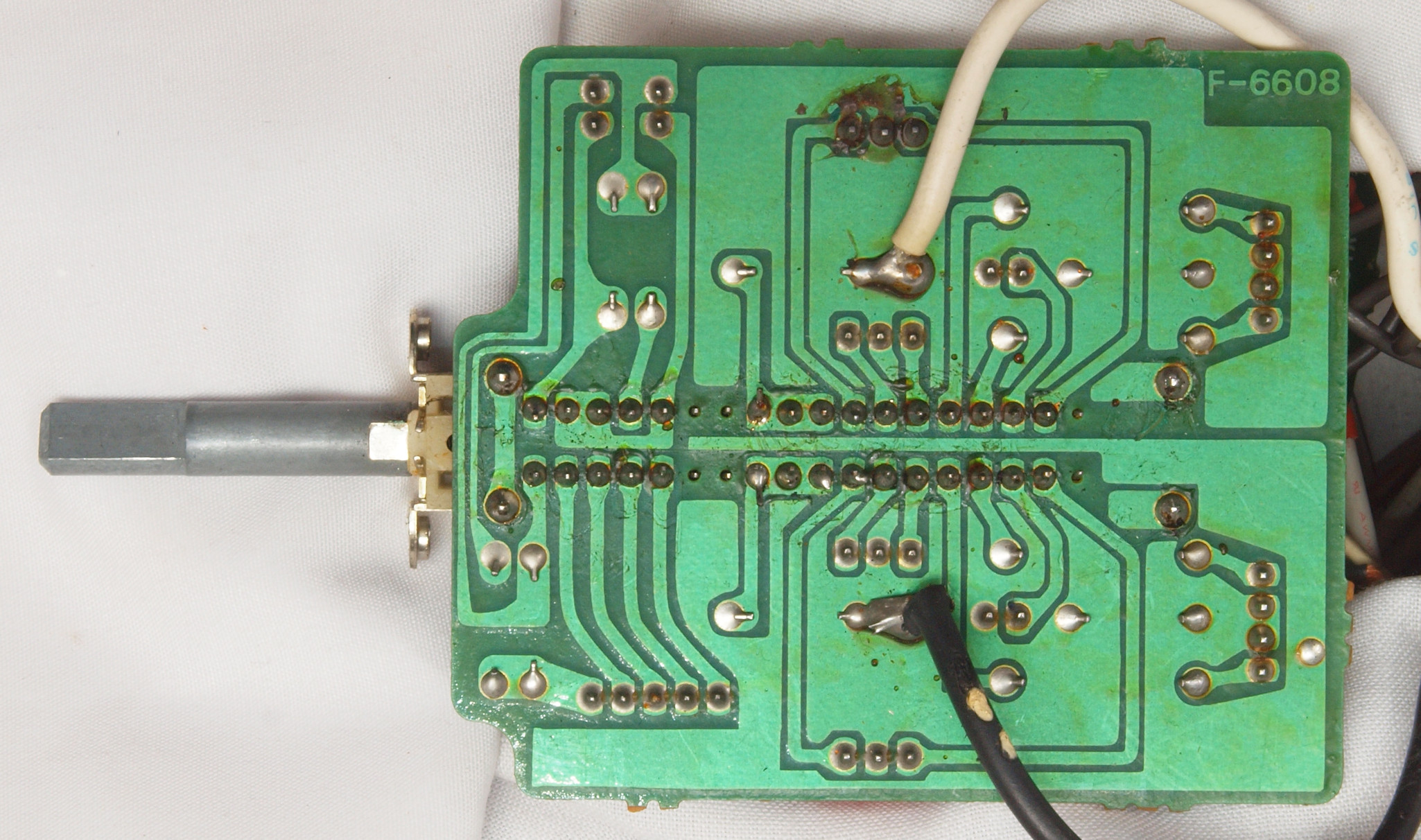

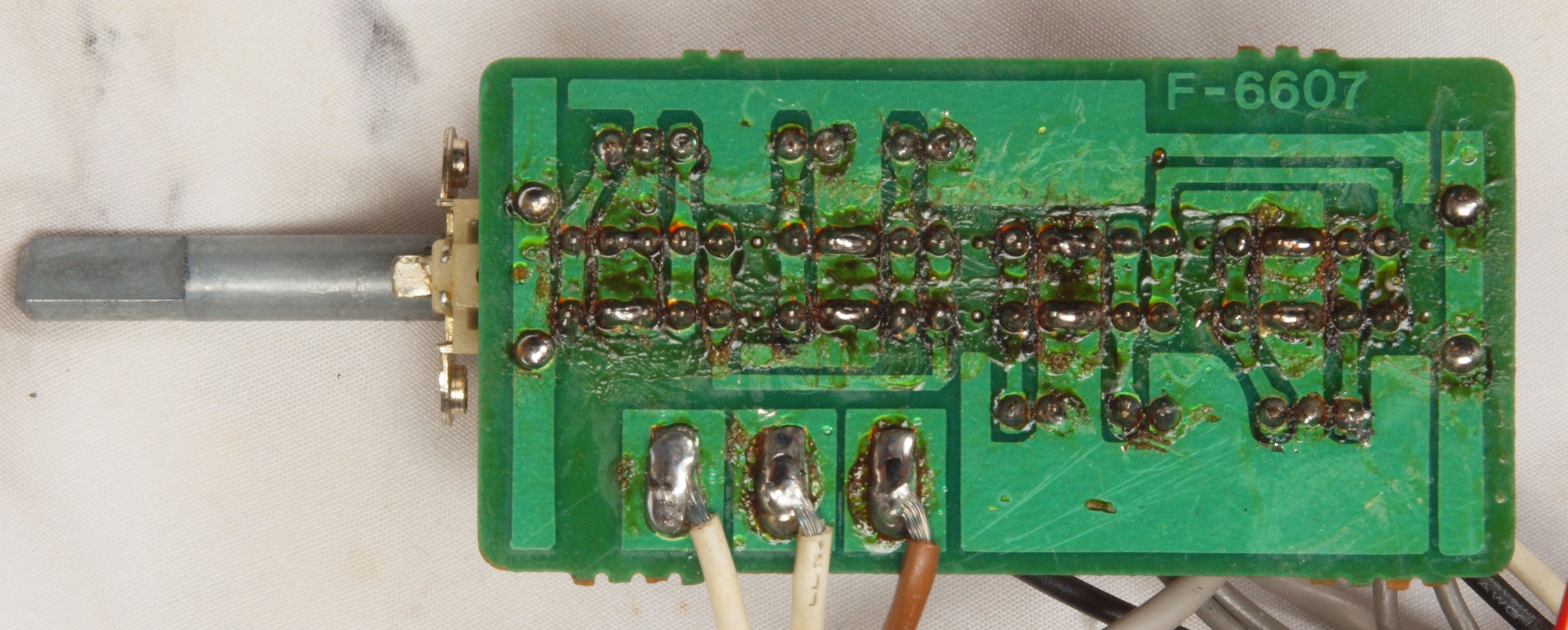

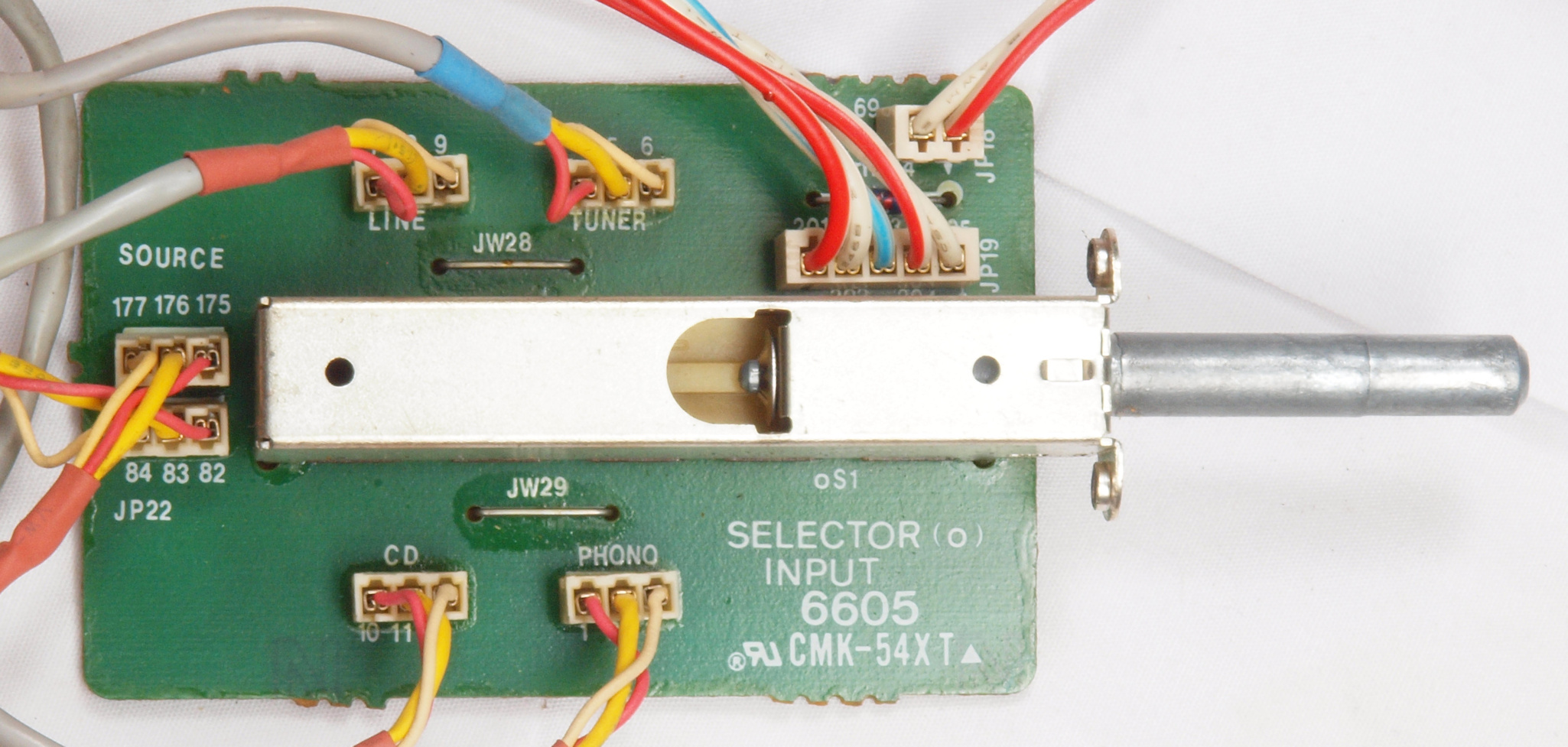

ＣＣ１．　修理前　入力切替ＳＷ基板。

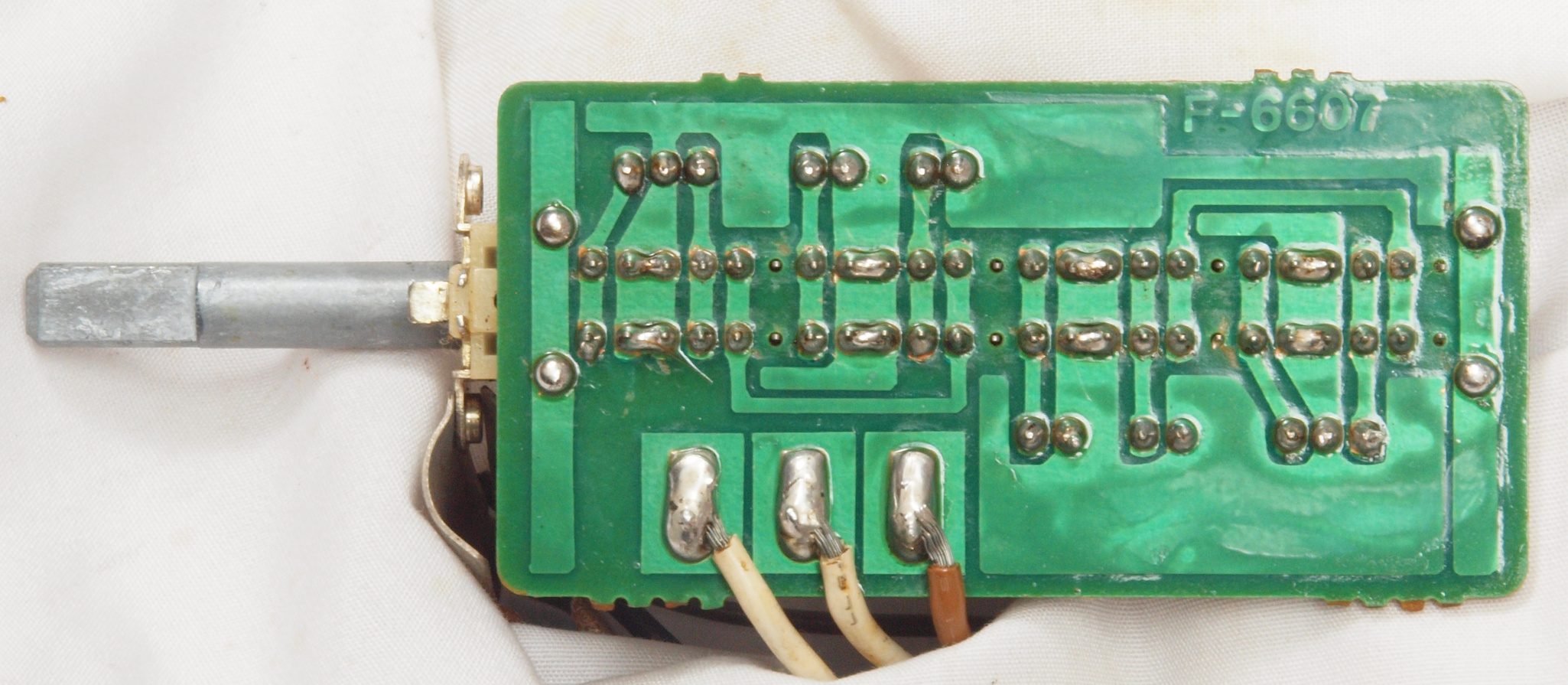

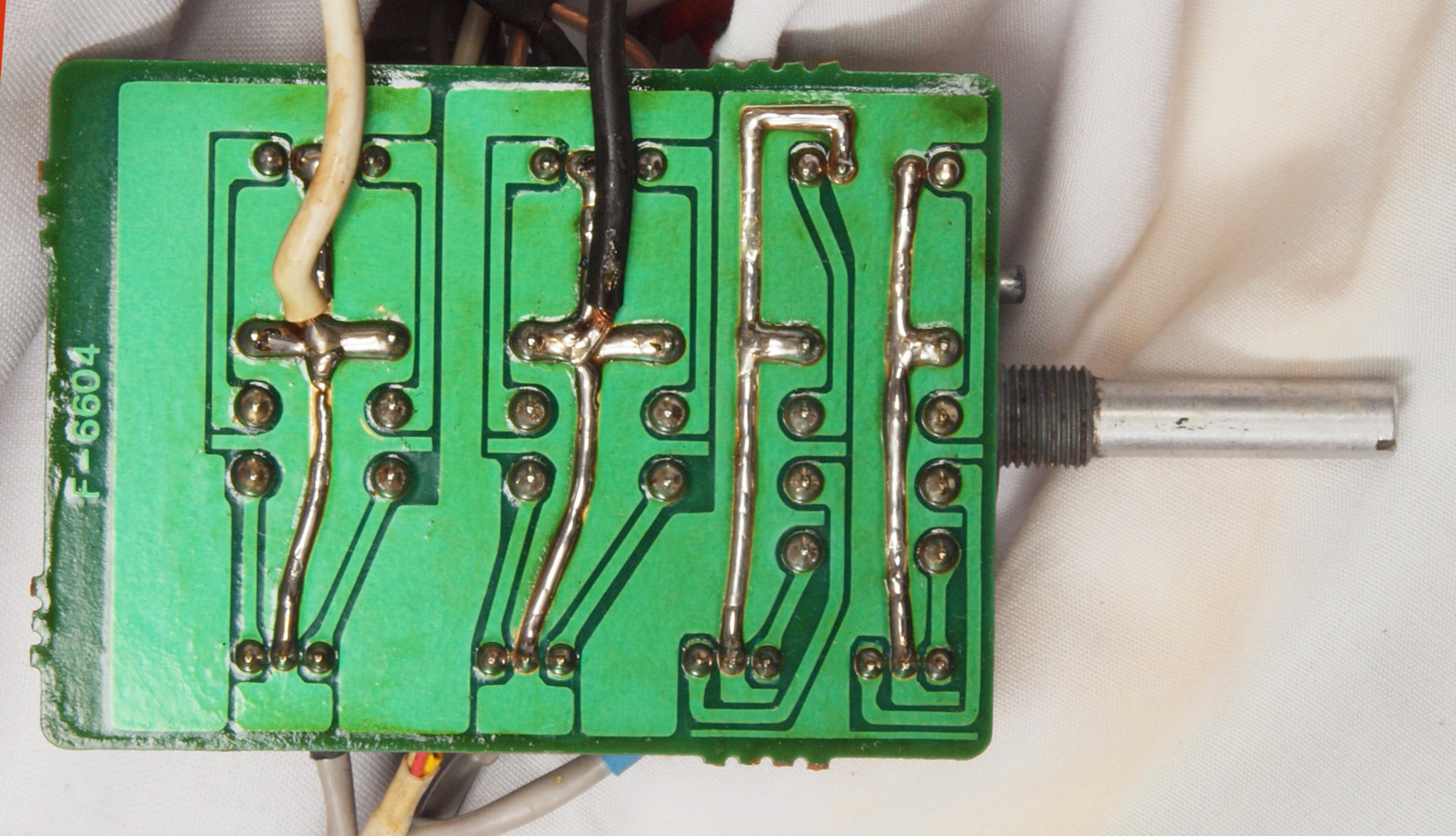

ＣＣ２．　修理前　入力切替ＳＷ基板裏。　ＳＷの所は半田補正してある。
ＣＣ３．　修理（半田補正）後　入力切替ＳＷ基板裏、全半田やり直し。
ＣＣ４．　完成入力切替ＳＷ基板裏、　洗浄後防湿材を塗る。
ＣＣ５．　修理前　入力インジケーター表示基板。

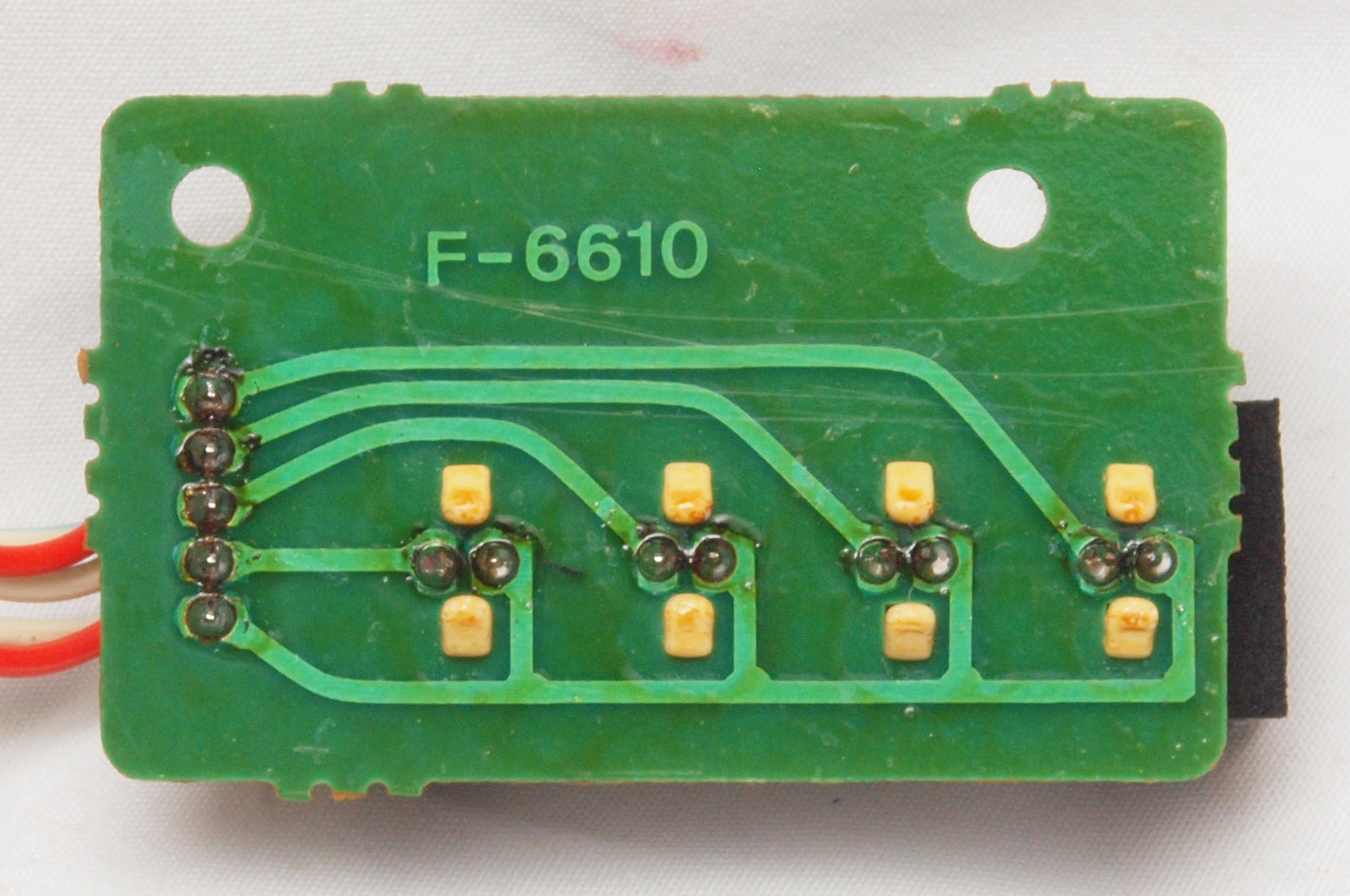

ＣＣ６．　修理前　入力インジケーター表示基板裏。
ＣＣ７．　修理（半田補正）後　入力インジケーター表示基板裏、全半田やり直し。
ＣＣ８．　完成入力インジケーター表示基板裏、　洗浄後防湿材を塗る。

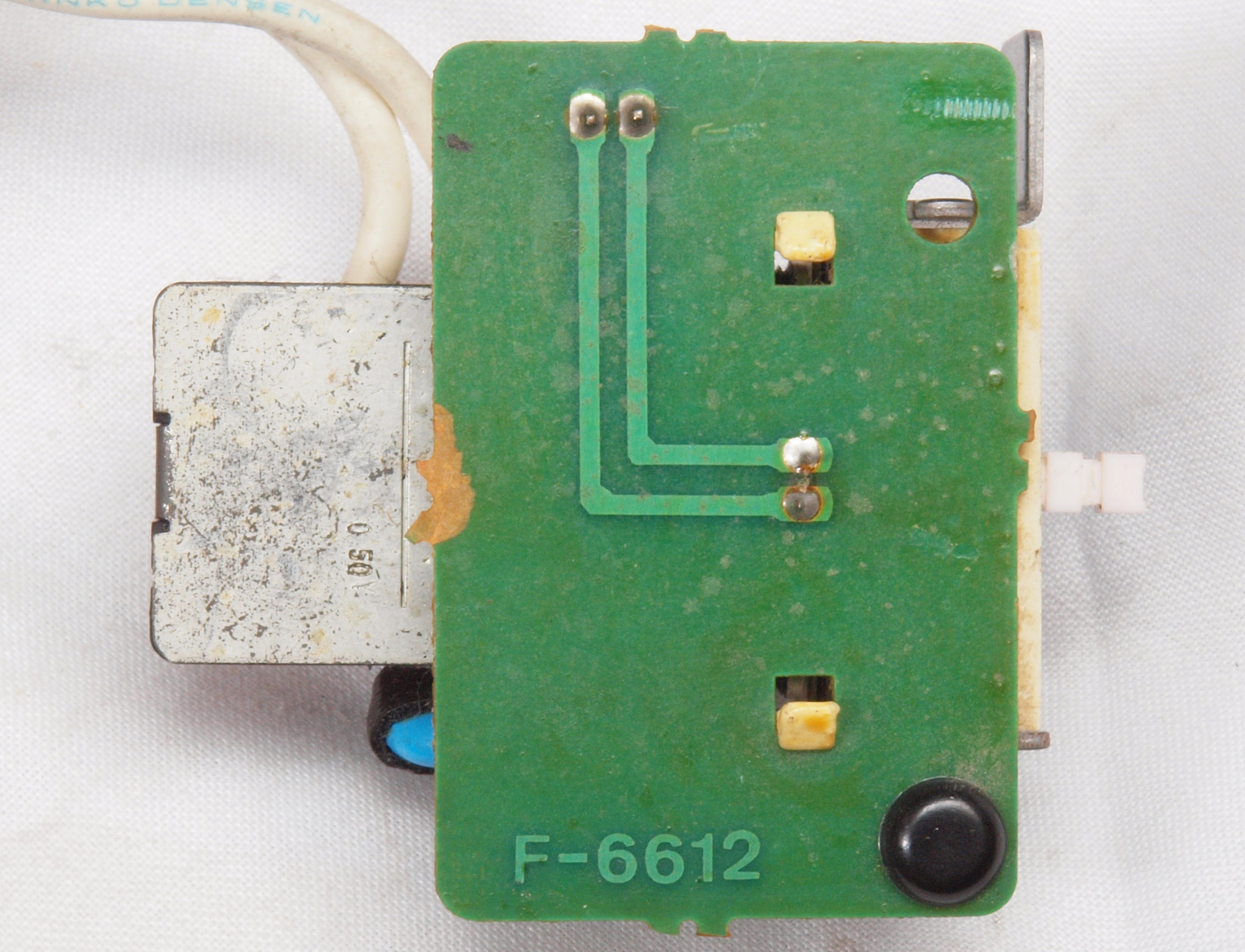

ＣＤ１．　修理前　プロテクターインジケーター、電源ＳＷ基板。
ＣＤ２．　修理（半田補正）後　プロテクターインジケーター、電源ＳＷ基板。　全半田やり直し。

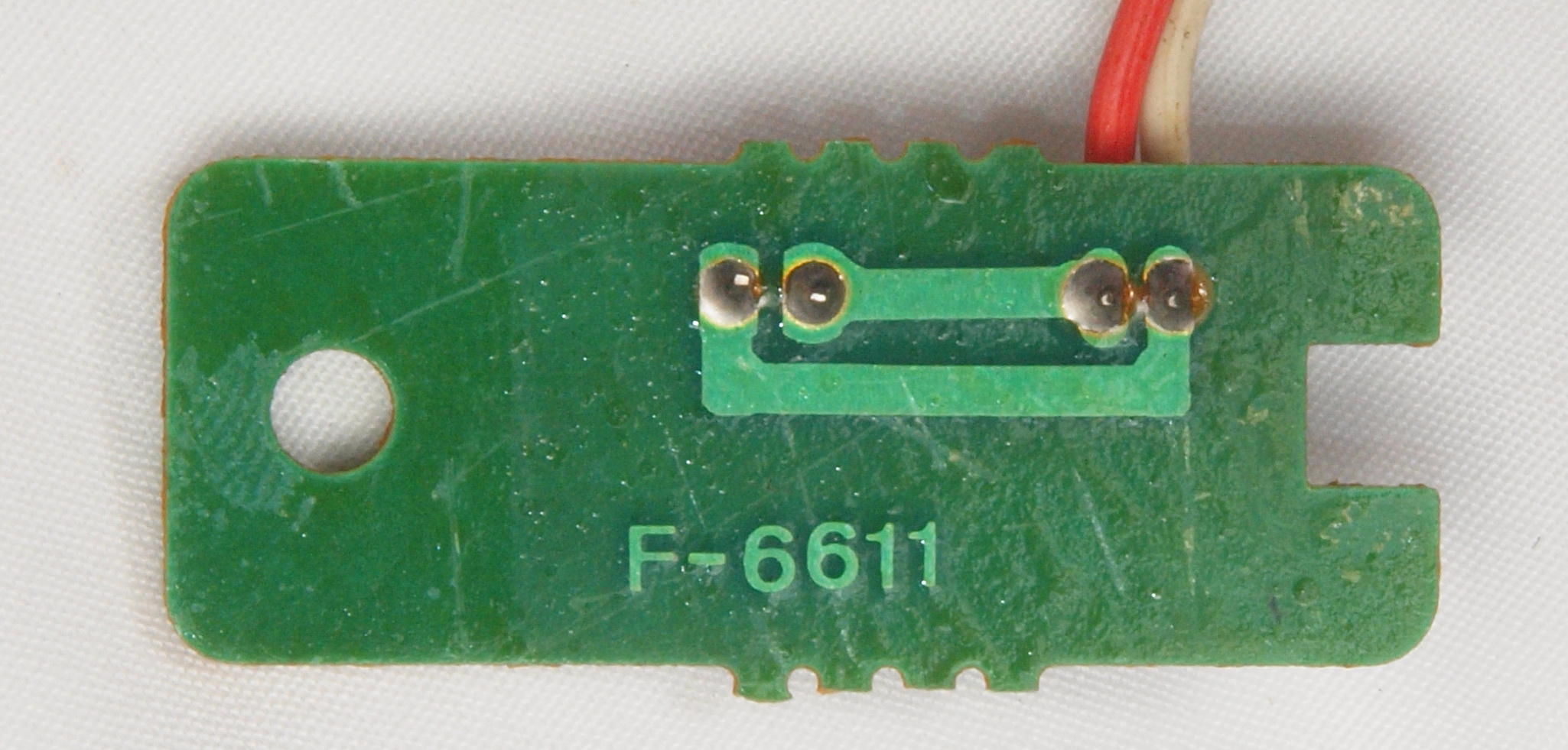

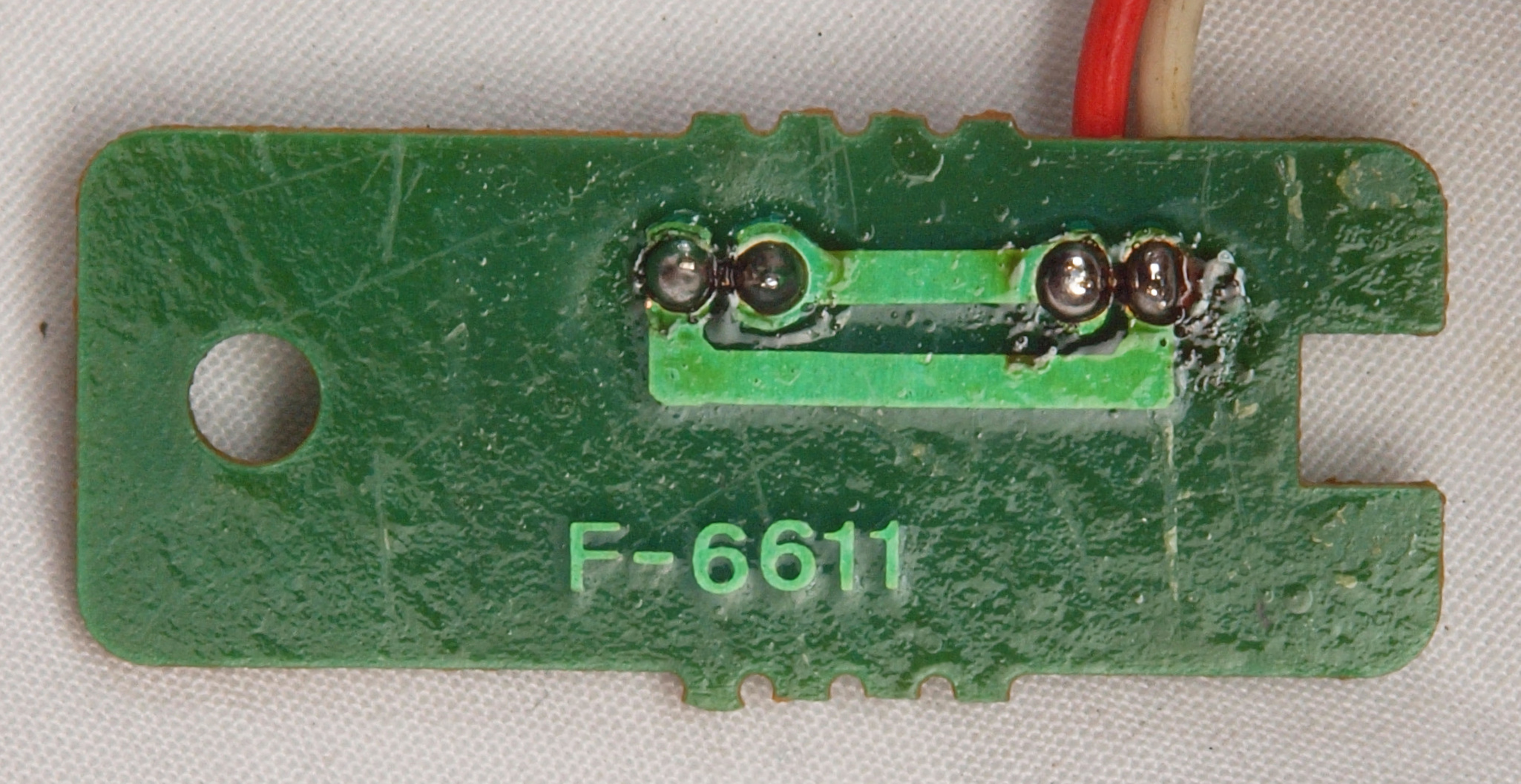

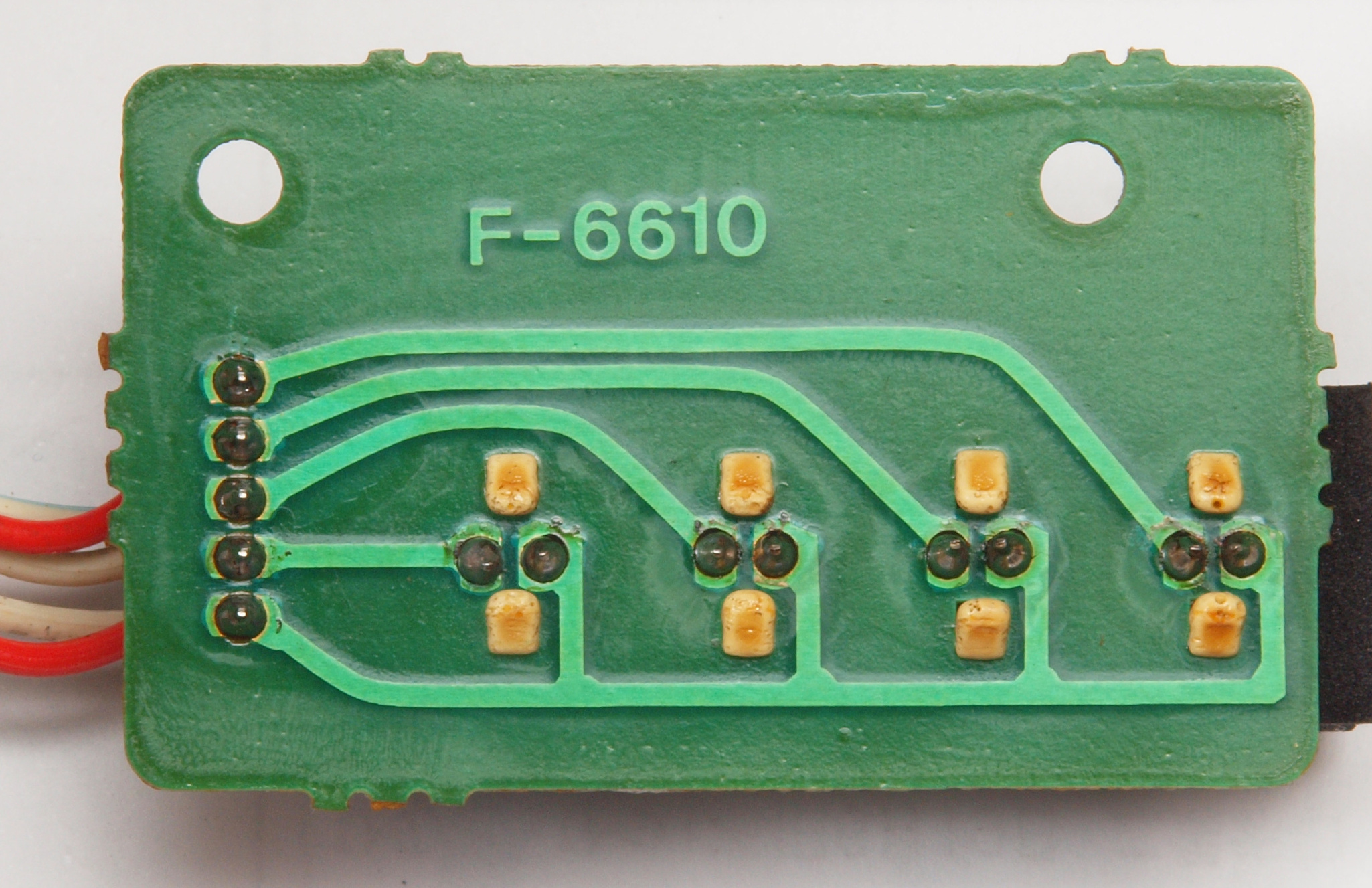

ＣＤ３．　修理前　プロテクターインジケーター、電源ＳＷ基板裏。
ＣＤ４．　修理（半田補正）後　プロテクターインジケーター、電源ＳＷ基板裏。　全半田やり直し。

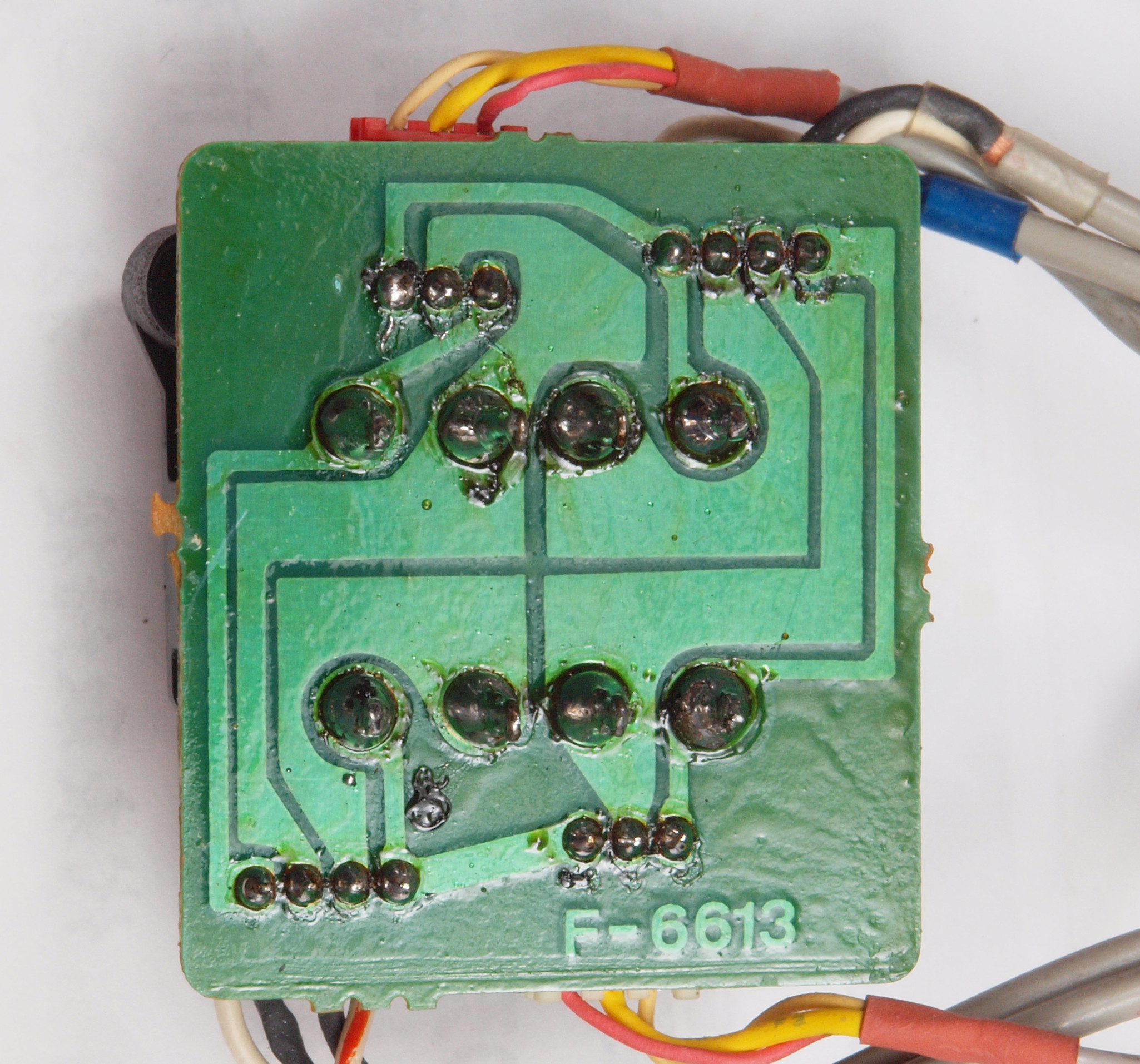

ＣＤ５．　完成プロテクターインジケーター、電源ＳＷ基板裏。　洗浄後防湿材を塗る。

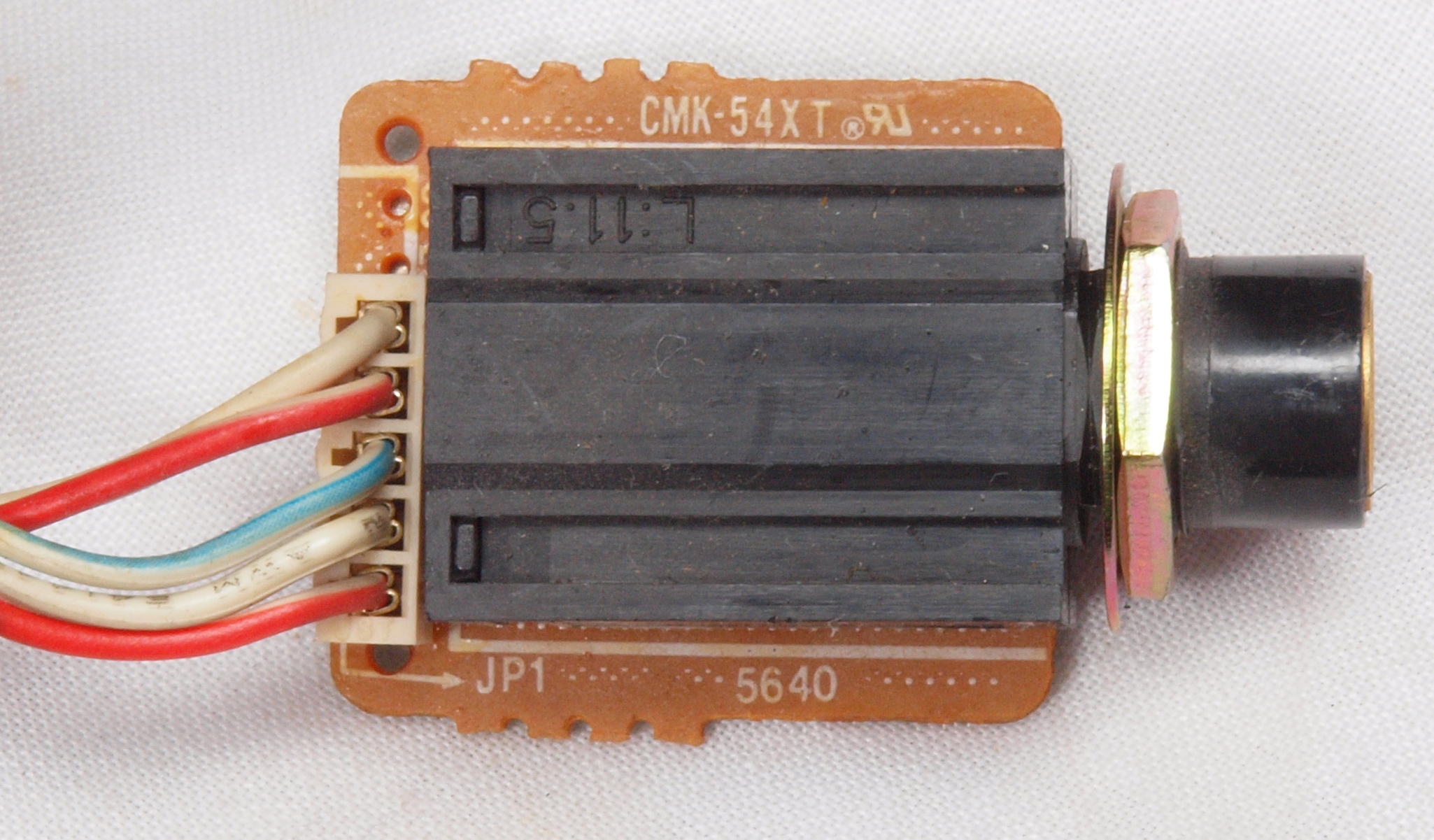

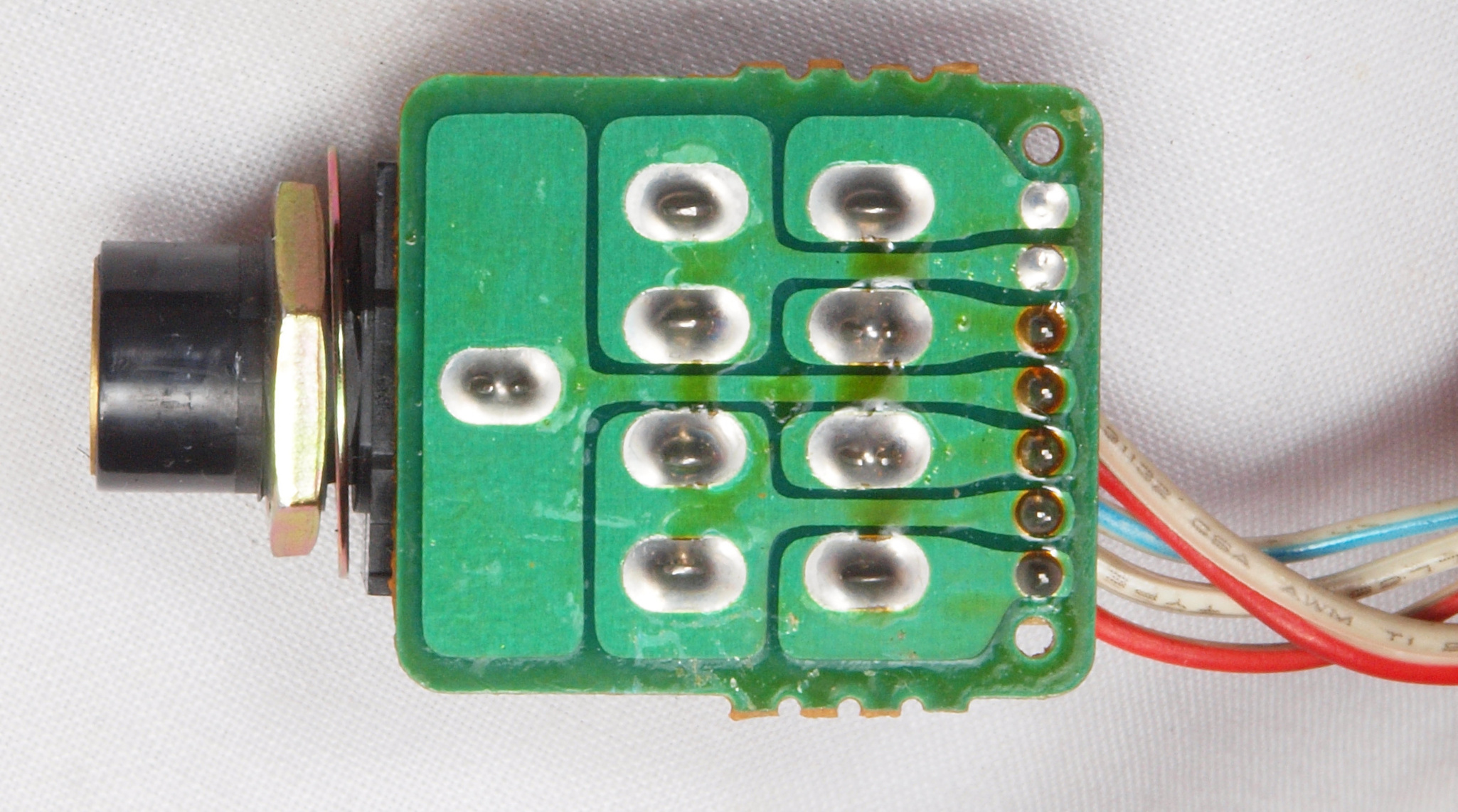

ＣＥ１．　修理前　Ｈｅａｄ Ｐｈｏｎｅ Ｊａｃｋ基板。

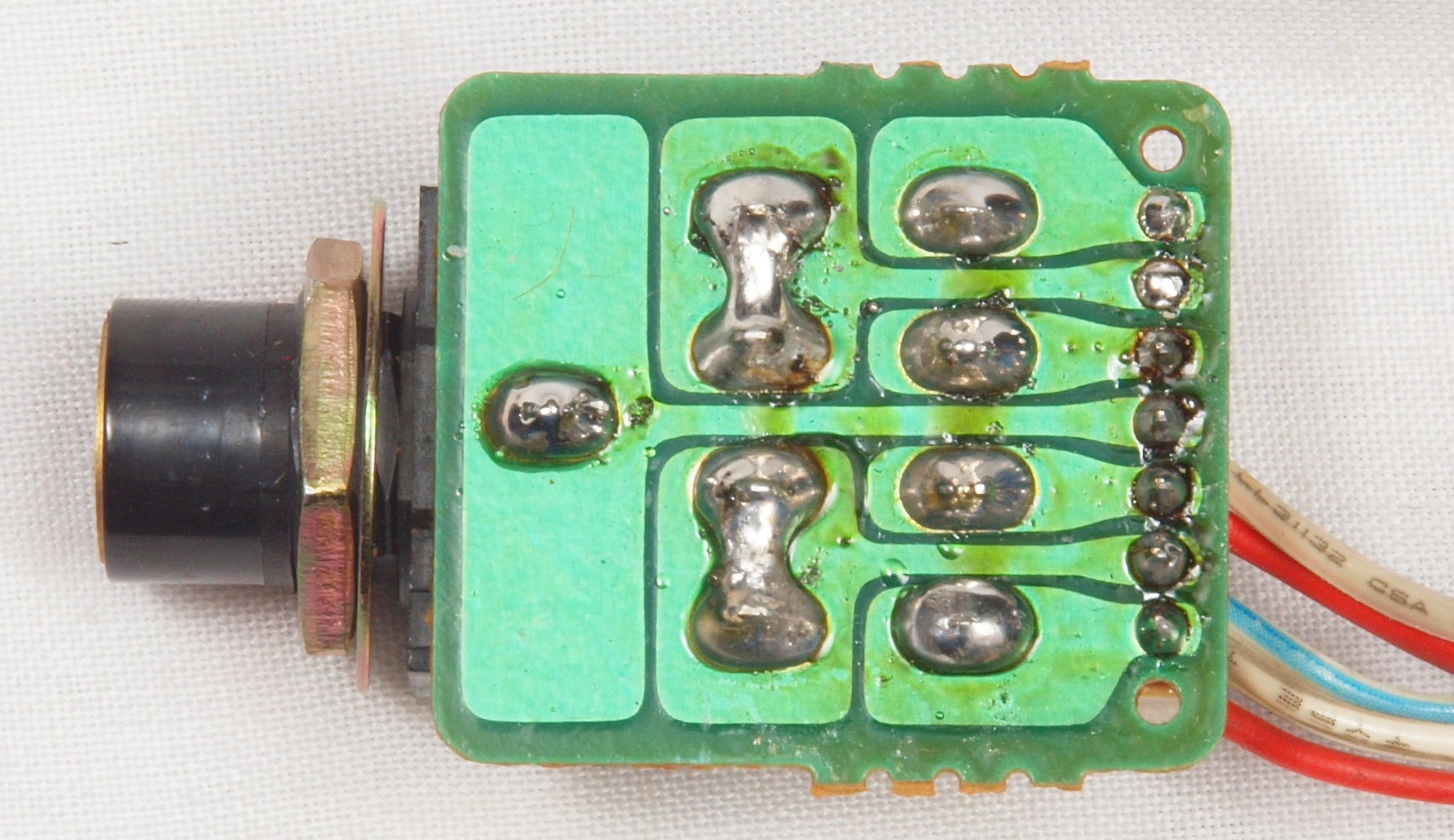

ＣＥ２．　修理前　Ｈｅａｄ Ｐｈｏｎｅ Ｊａｃｋ基板裏。

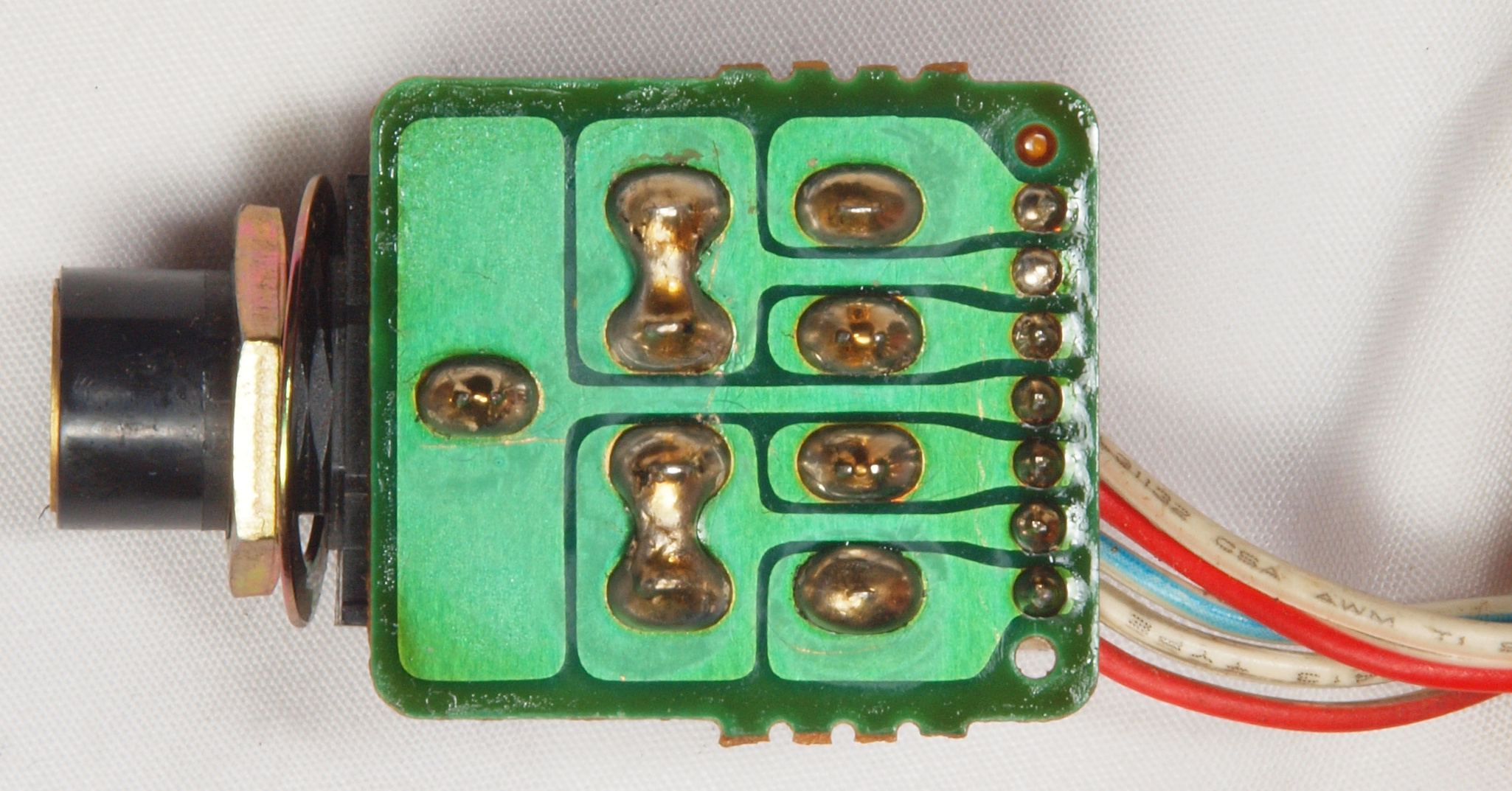

ＣＥ３．　修理（半田補正）後　Ｈｅａｄ Ｐｈｏｎｅ Ｊａｃｋ基板裏。　全半田やり直し。
ＣＥ４．　完成Ｈｅａｄ Ｐｈｏｎｅ Ｊａｃｋ基板裏。　洗浄後防湿材を塗る。
ＣＦ１．　修理前　ＥＱ基板。

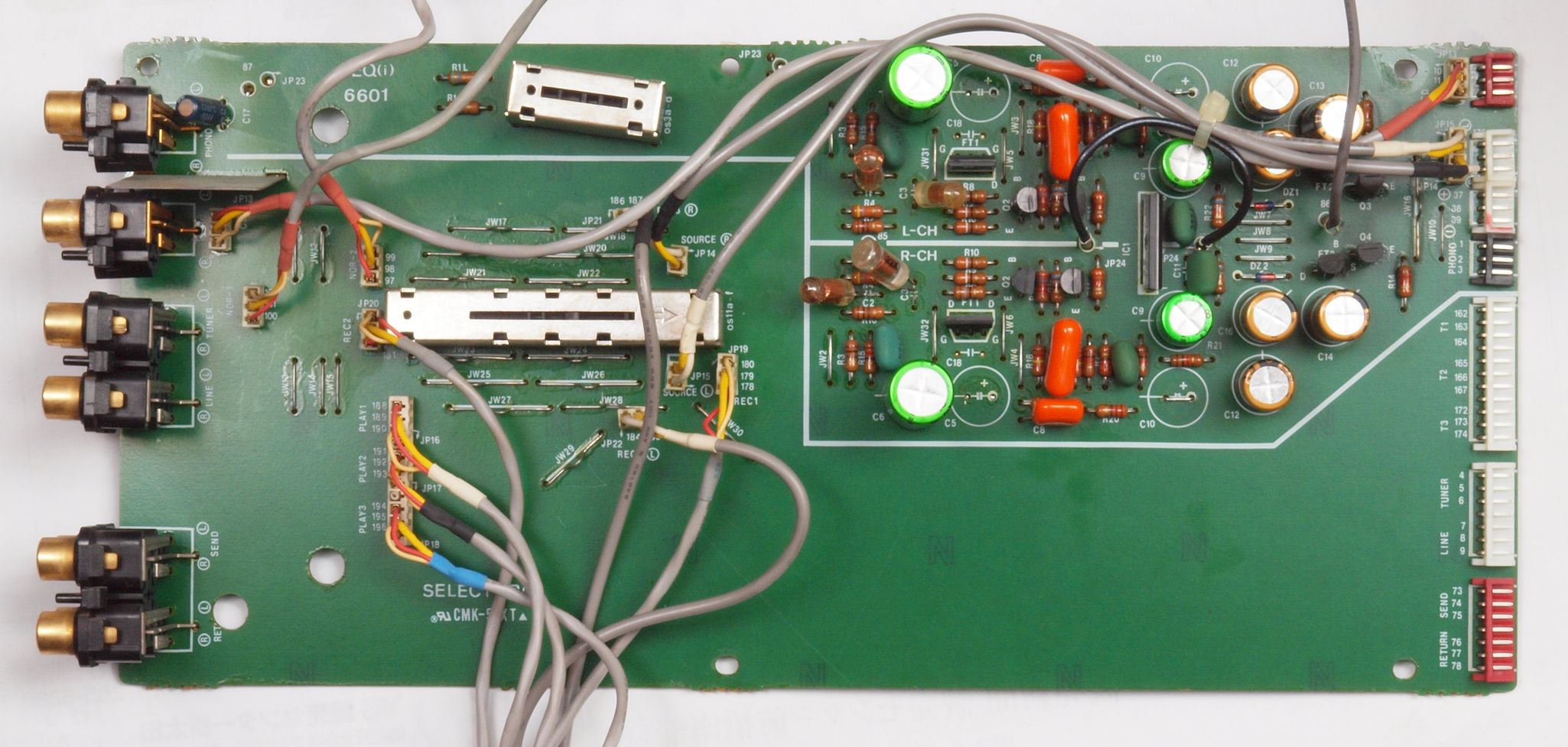

ＣＦ２．　修理後　ＥＱ基板。　電解コンデンサー１４個交換。
ＣＦ３．　修理前　ＥＱ基板裏。
ＣＦ４．　修理（半田補正）後　ＥＱ基板裏。　全半田やり直し。
ＣＦ５．　完成ＥＱ基板裏。　洗浄後防湿材を塗る。

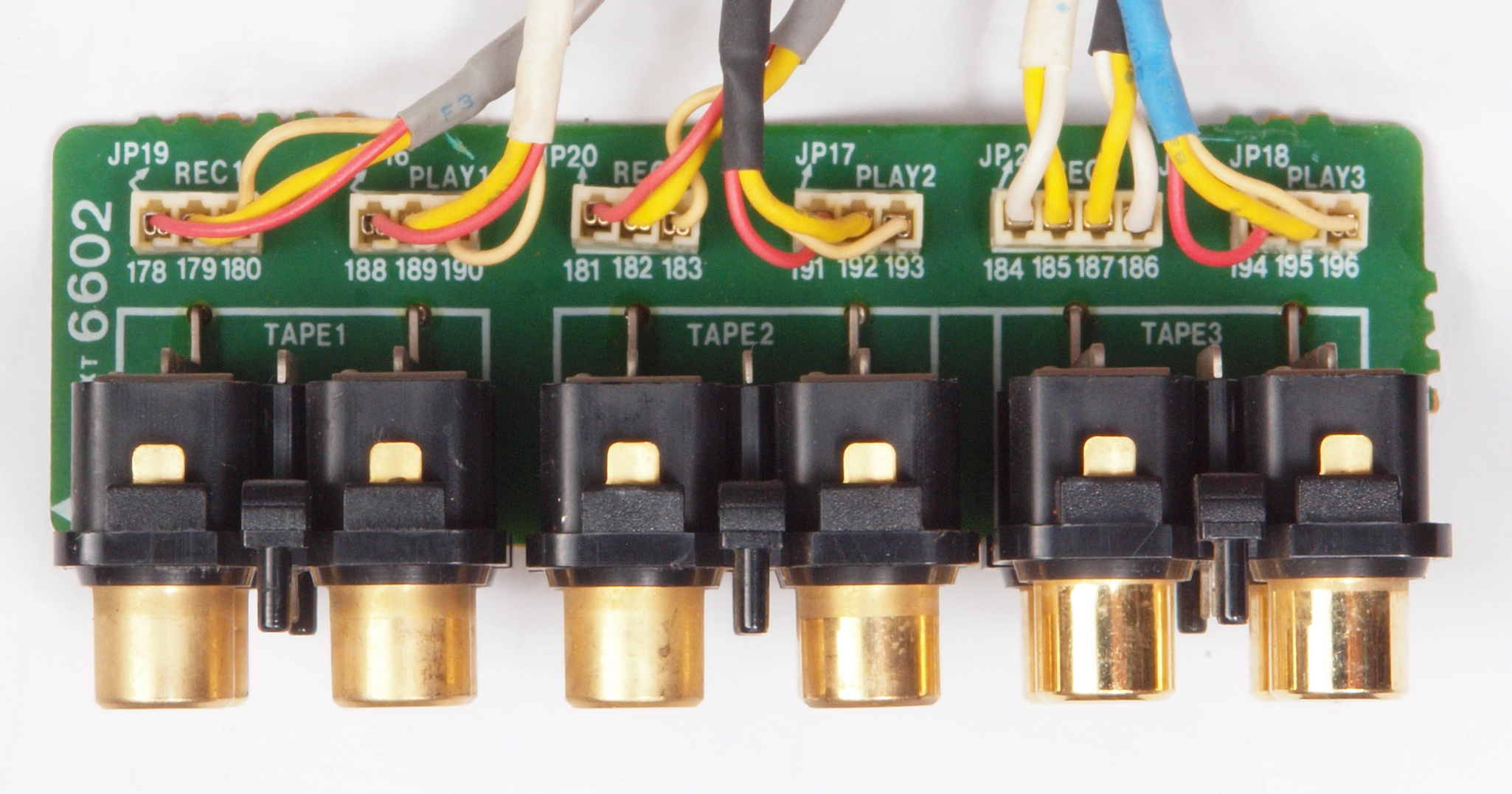

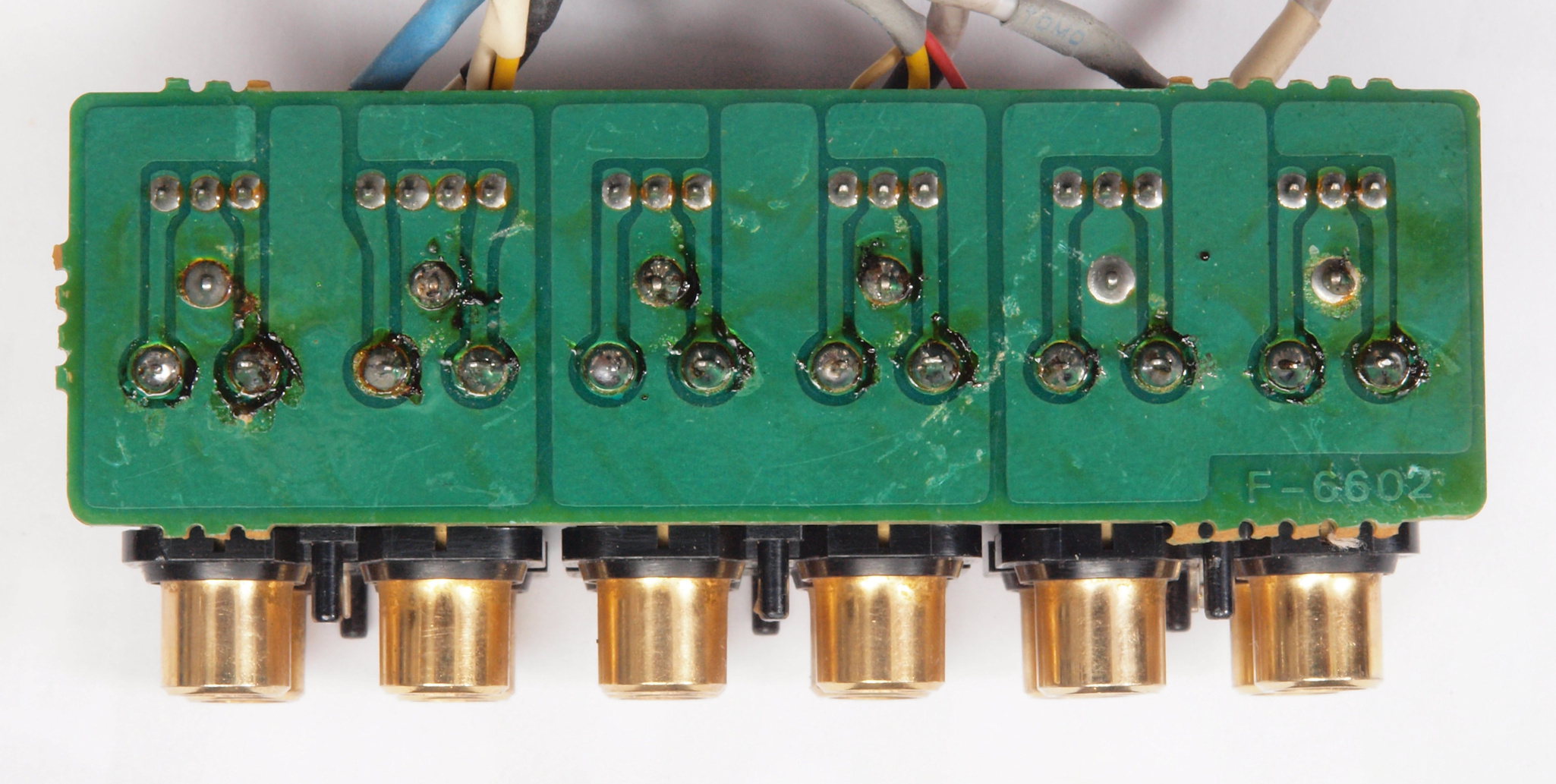

ＣＧ１．　修理前　ＴＡＰＥ／ＤＡＴ入出力ＲＣＡ端子基板。
ＣＧ２．　修理前　ＴＡＰＥ／ＤＡＴ入出力ＲＣＡ端子基板裏。　ＲＣＡ端子は半田補正してある所あり。
ＣＧ３．　修理（半田補正）後　ＴＡＰＥ／ＤＡＴ入出力ＲＣＡ端子基板裏。　全半田やり直し。

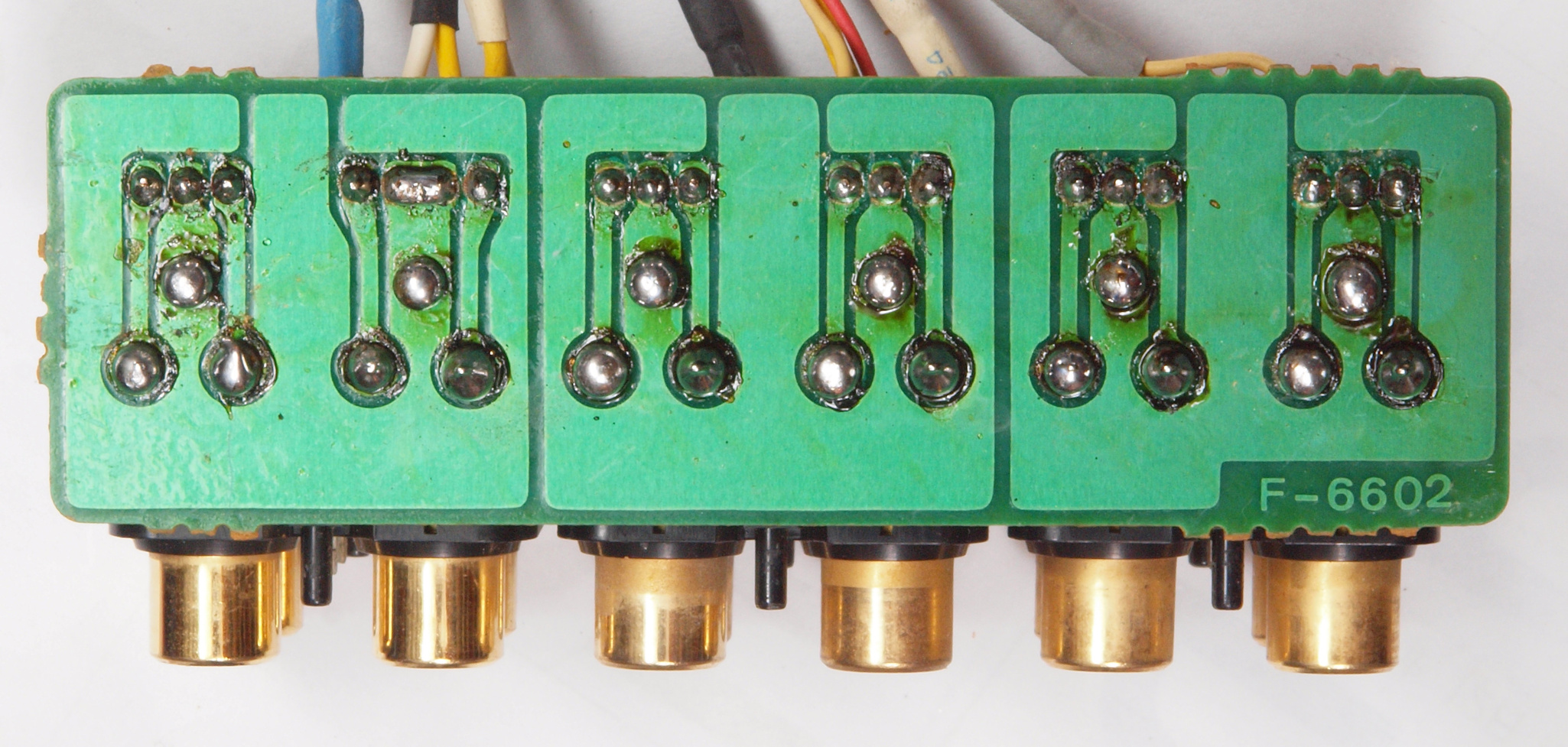

ＣＧ４．　完成　ＴＡＰＥ／ＤＡＴ入出力ＲＣＡ端子基板裏。　洗浄後防湿材を塗る。
ＣＨ１．　修理前　ＰｏｗｅｒＡＭＰ　Ｄｉｒｅｃｔ入力ＲＣＡ端子基板。
ＣＨ２．　修理前　ＰｏｗｅｒＡＭＰ　Ｄｉｒｅｃｔ入力ＲＣＡ端子基板裏。
ＣＨ３．　修理（半田補正）後　ＰｏｗｅｒＡＭＰ　Ｄｉｒｅｃｔ入力ＲＣＡ端子基板裏。　全半田やり直し。
ＣＨ４．　完成ＰｏｗｅｒＡＭＰ　Ｄｉｒｅｃｔ入力ＲＣＡ端子基板裏。　洗浄後防湿材を塗る。

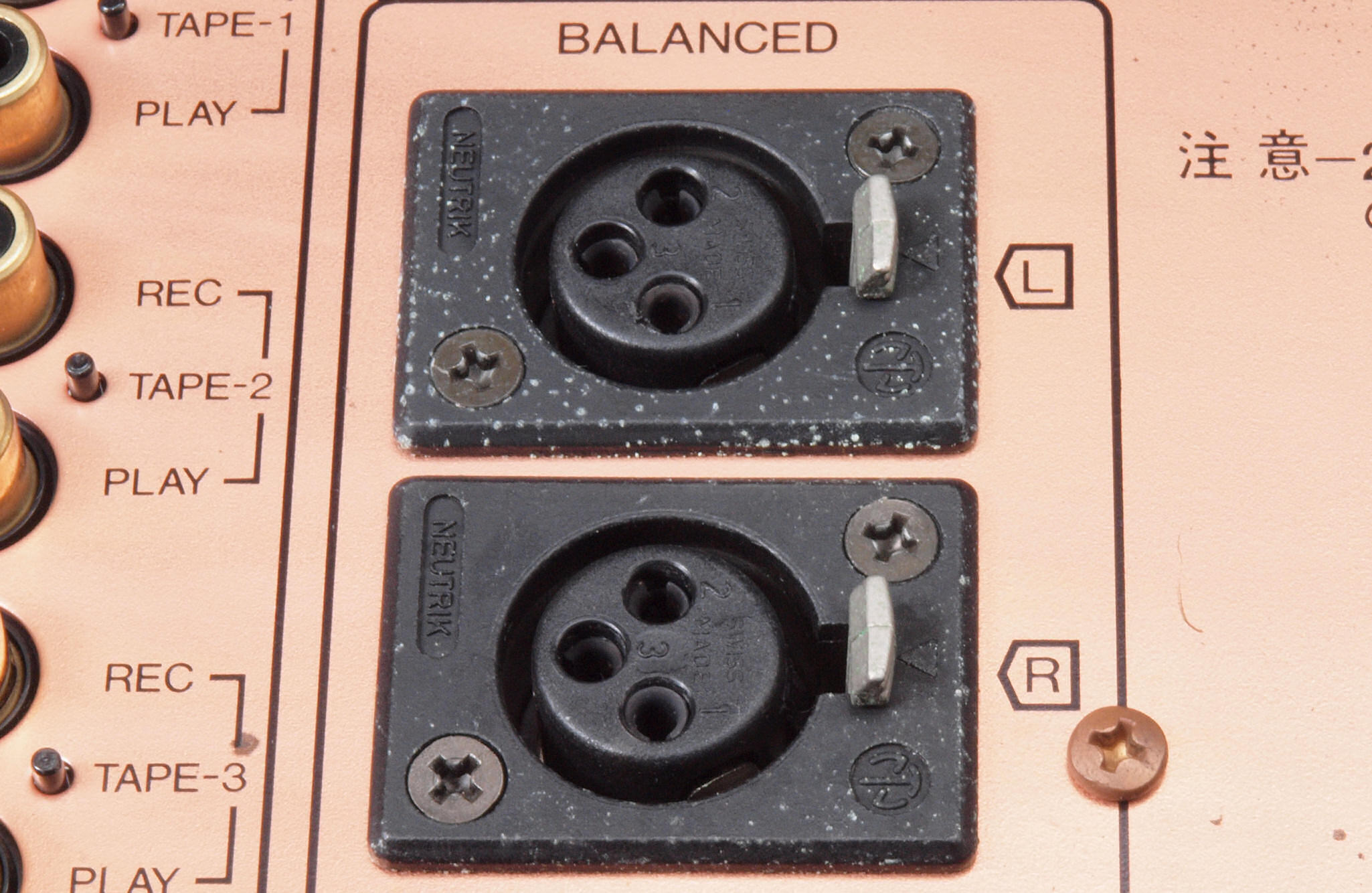

ＣＩ１．　修理前　ＸＬＲコネクター（Ｂａｌａｎｃｅｄ入力）端子。　接続端子が真っ黒に酸化。

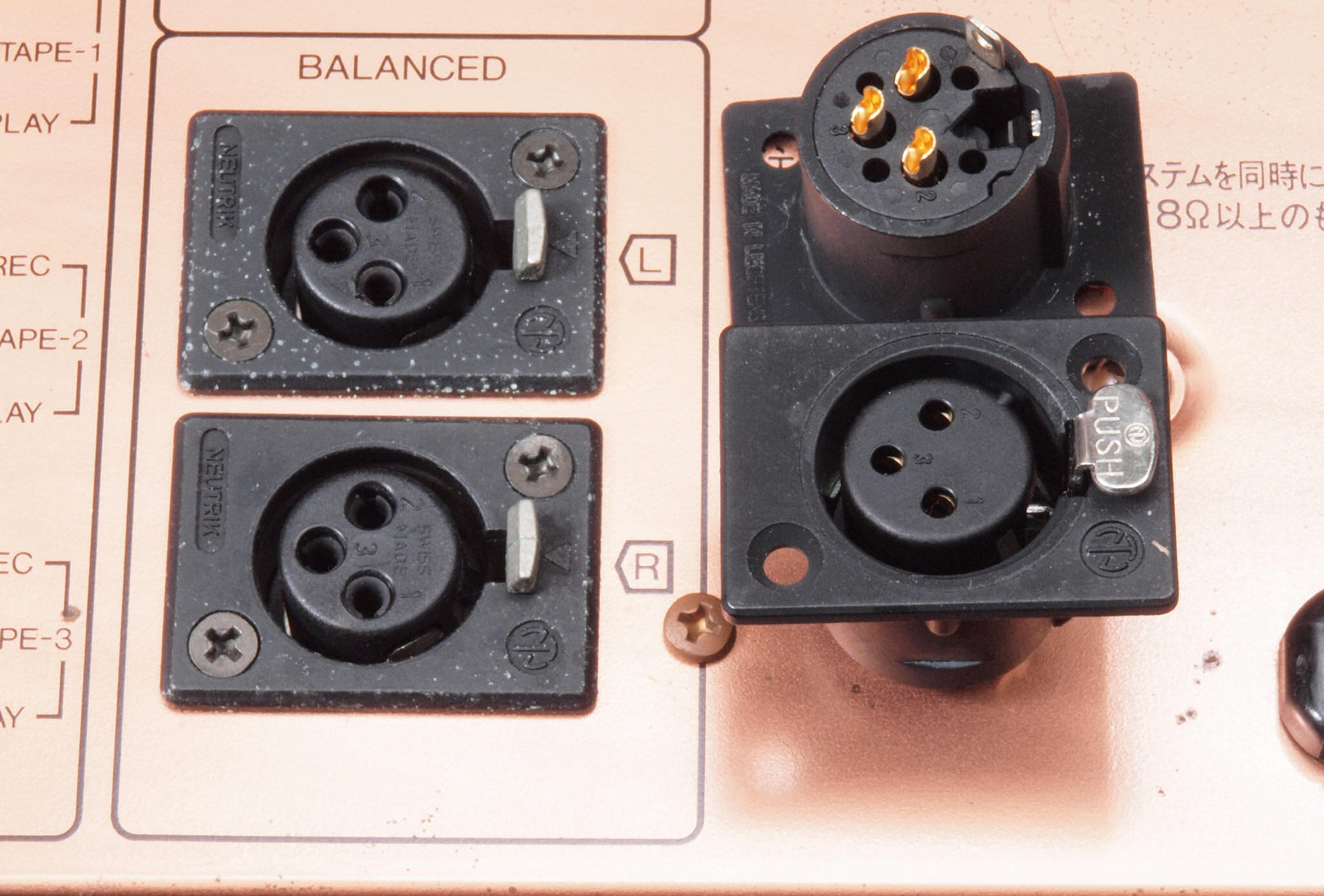

ＣＩ２．　修理（交換）後　ＸＬＲコネクター（Ｂａｌａｎｃｅｄ入力）端子。　純正キャップ付属。

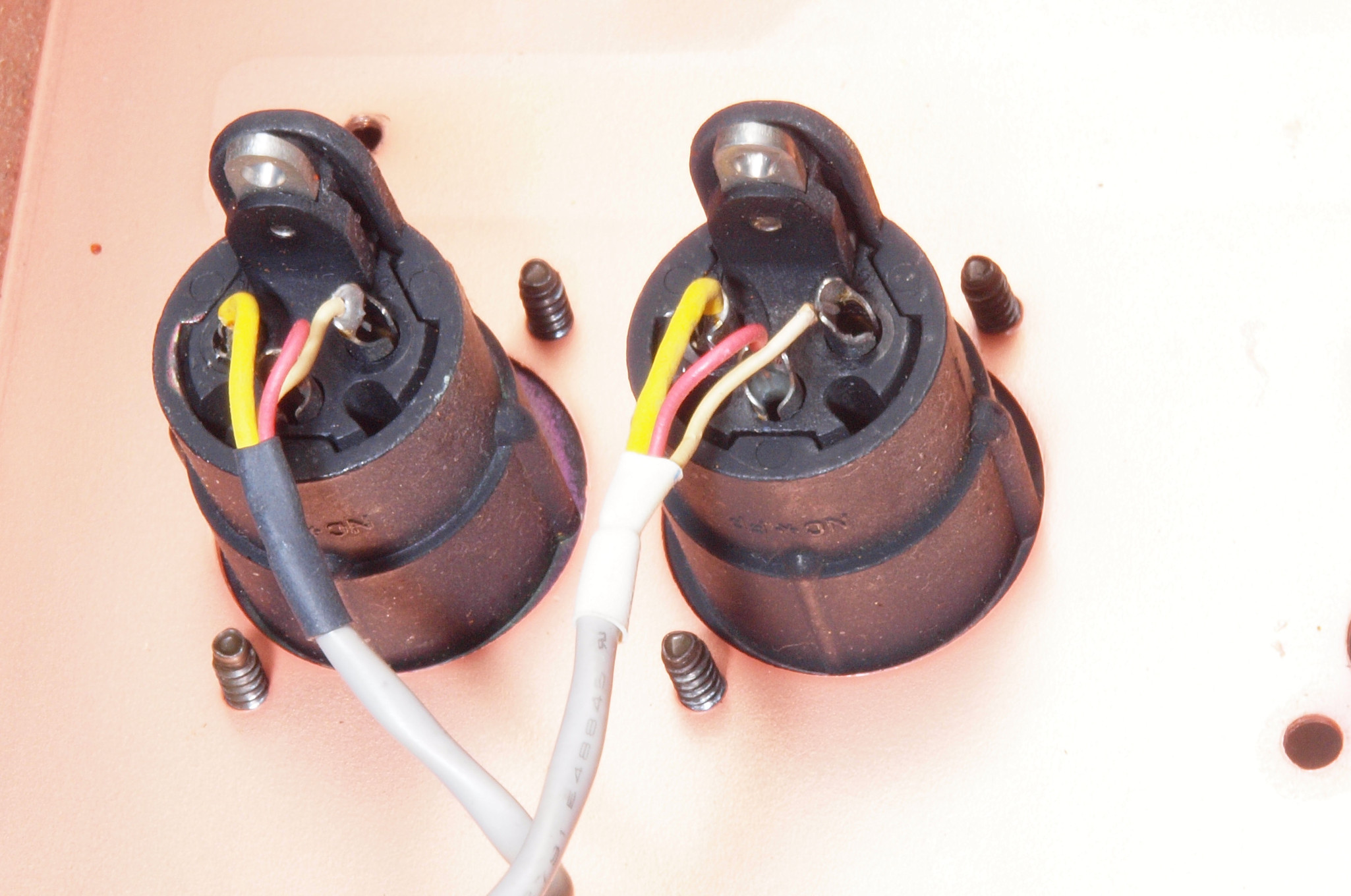

ＣＩ３．　修理前　ＸＬＲコネクター（Ｂａｌａｎｃｅｄ入力）端子裏配線。
ＣＩ４．　修理後　ＸＬＲコネクター（Ｂａｌａｎｃｅｄ入力）端子裏配線。　アースを念の為取る。

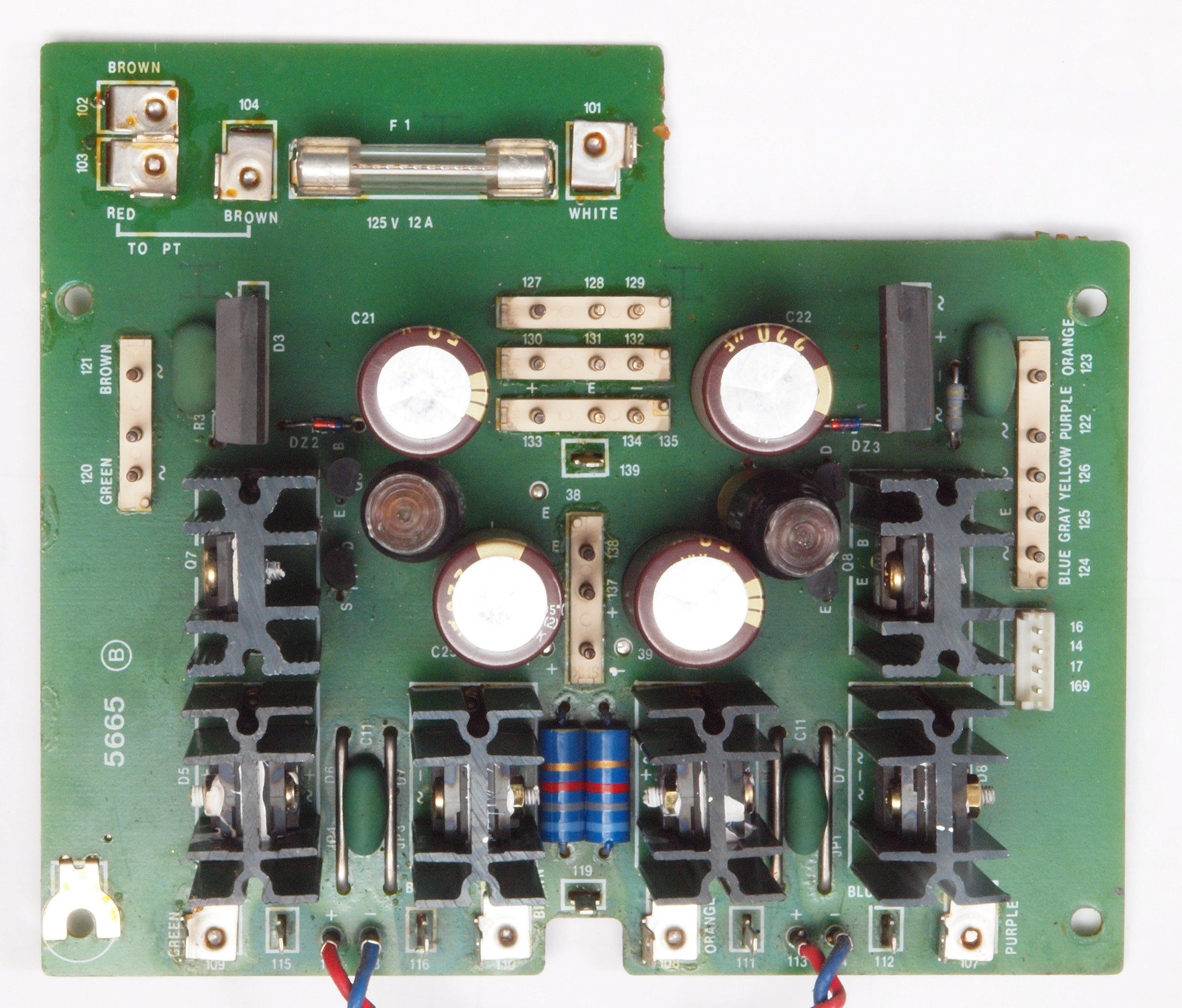

ＣＪ１．　修理前　整流・定電圧基板。
ＣＪ２．　修理後　整流・定電圧基板　電解コンデンサー４個交換。
ＣＪ３．　修理前　整流・定電圧基板裏。
ＣＪ４．　修理（半田補正）後　定電圧基板裏。　全半田やり直し。　セラミックコンデンサー４個追加。
ＣＪ５．　完成整流・定電圧基板裏。　洗浄後防湿材を塗る。

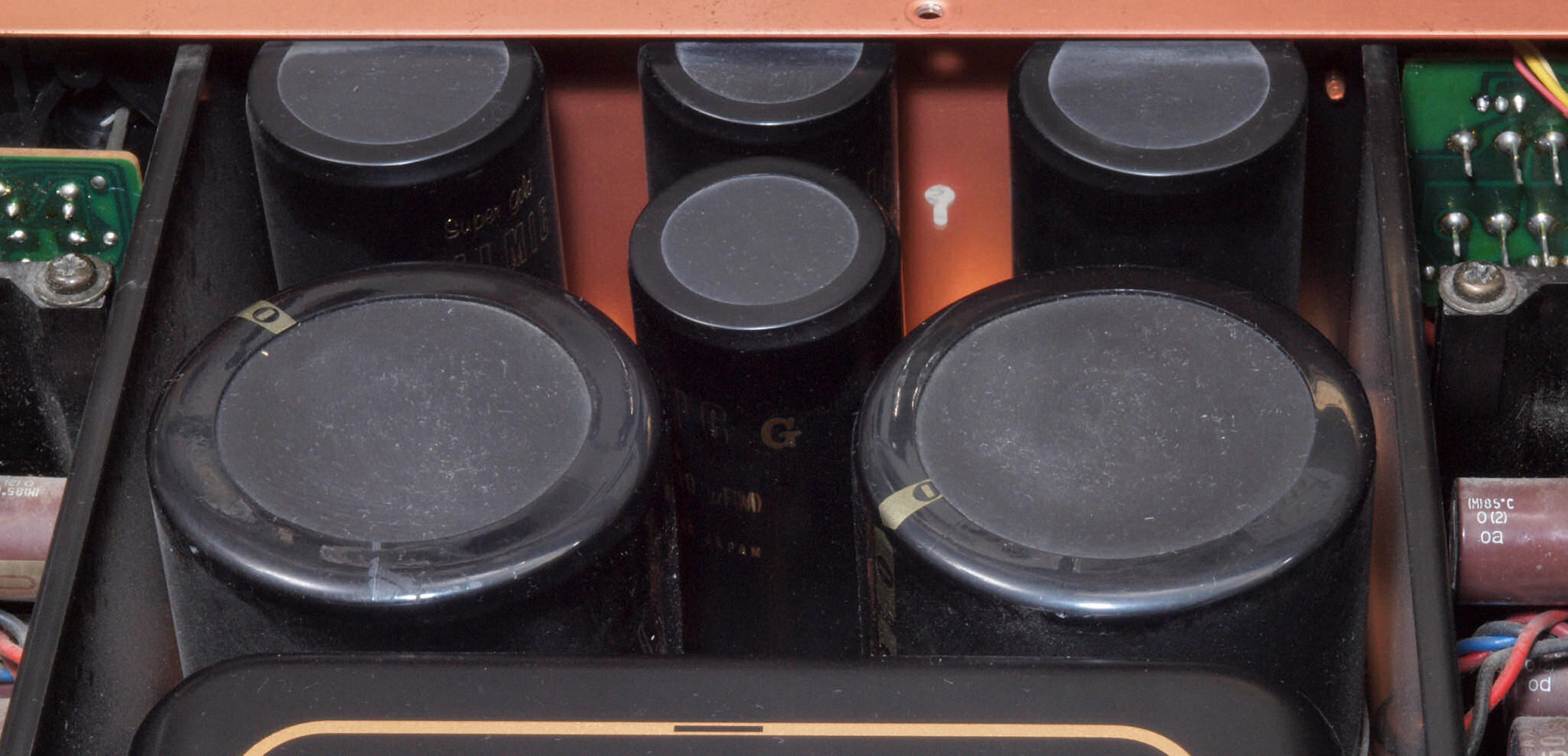

ＣＫ１．　修理前　電源ブロック電解コンデンサー下。
ＣＫ２．　修理後　電源ブロック電解コンデンサー下。　フイルムコンデンサー３個追加。

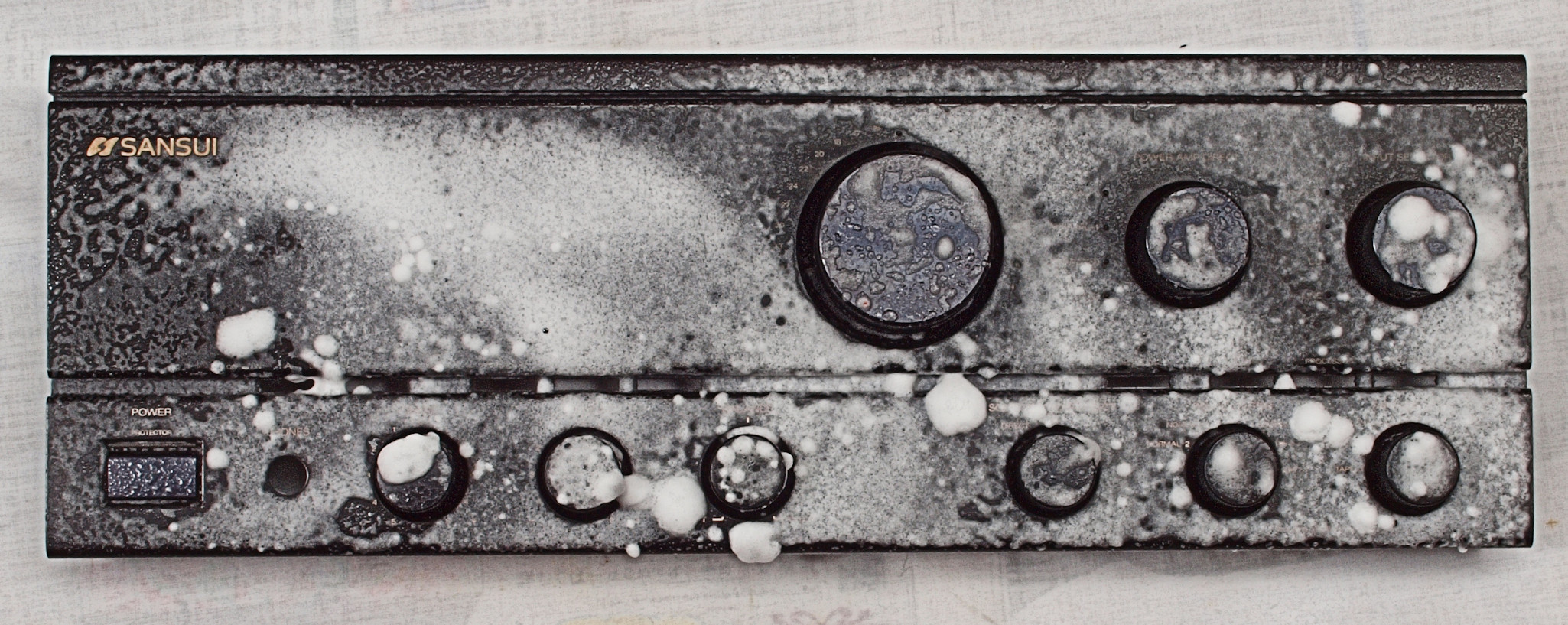

ＣＬ．　パネル清掃

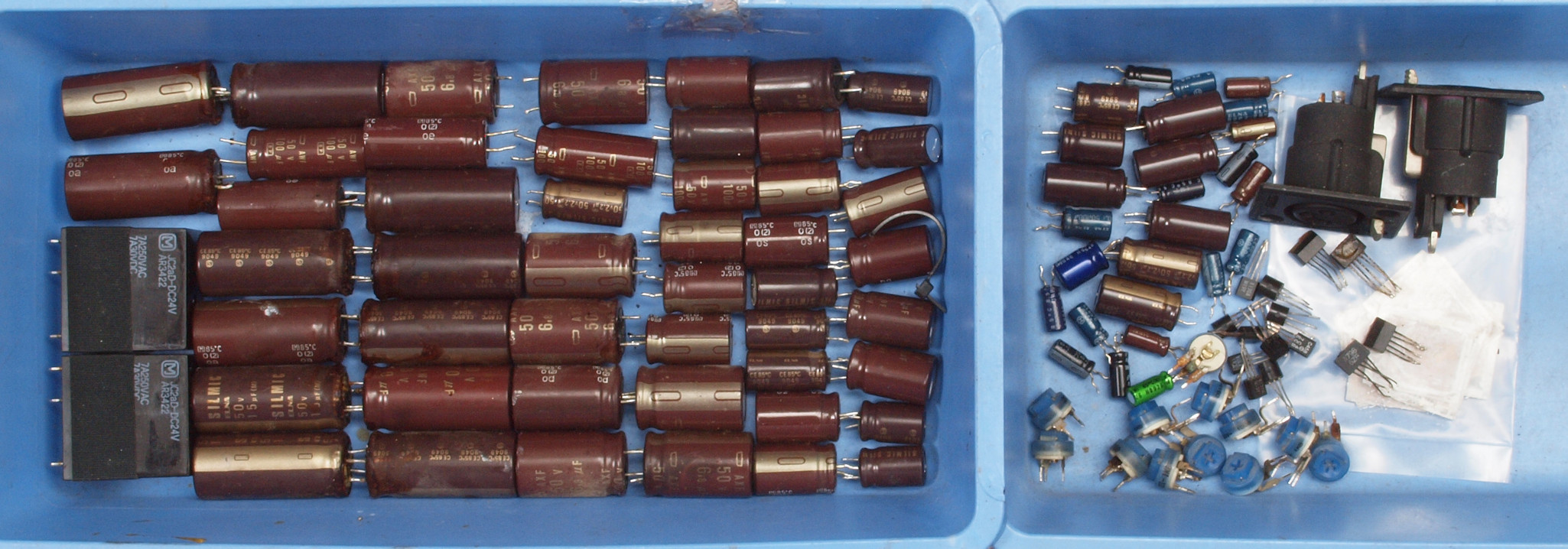

ＣＭ１．　交換部品

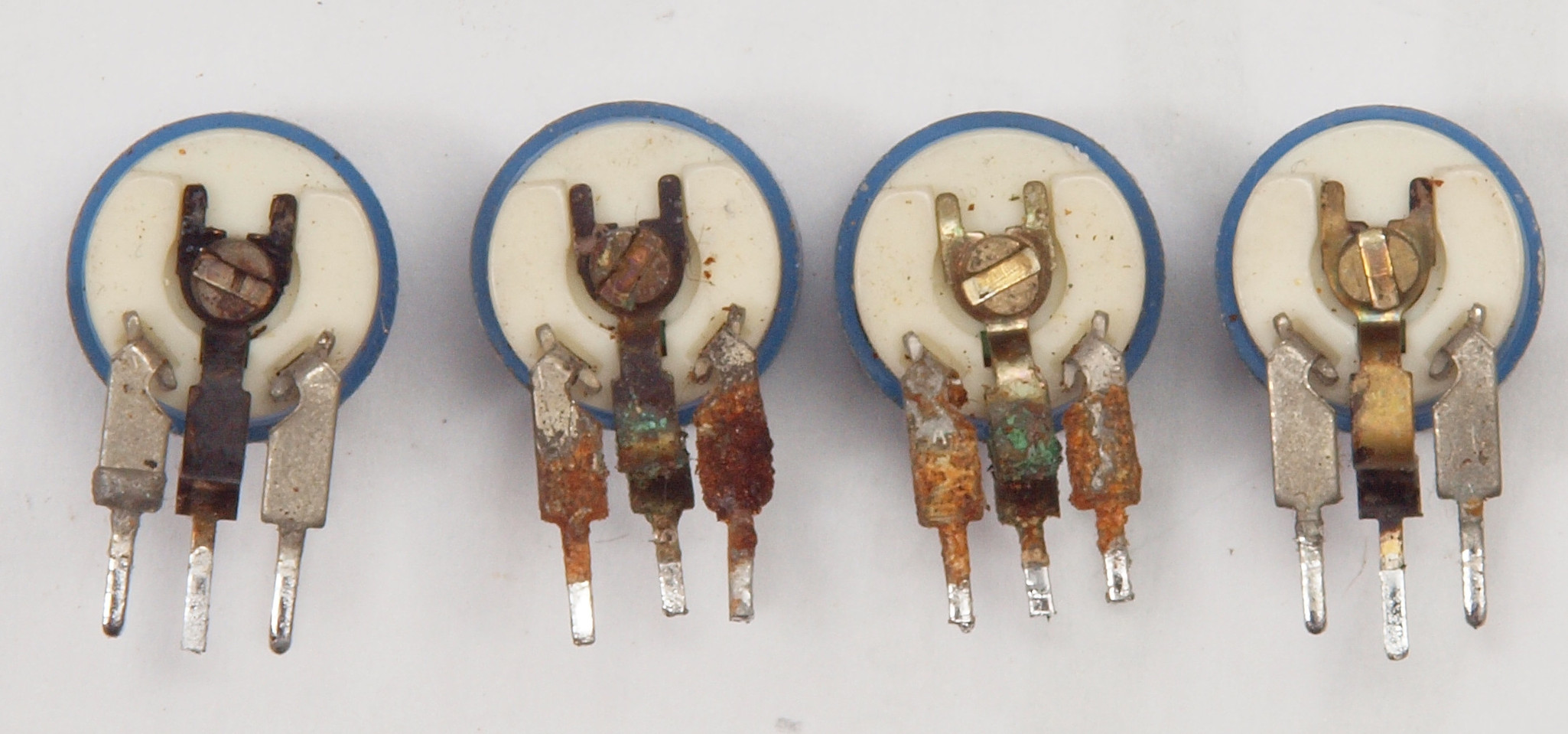

ＣＭ２．　交換部品、半固定ＶＲ。

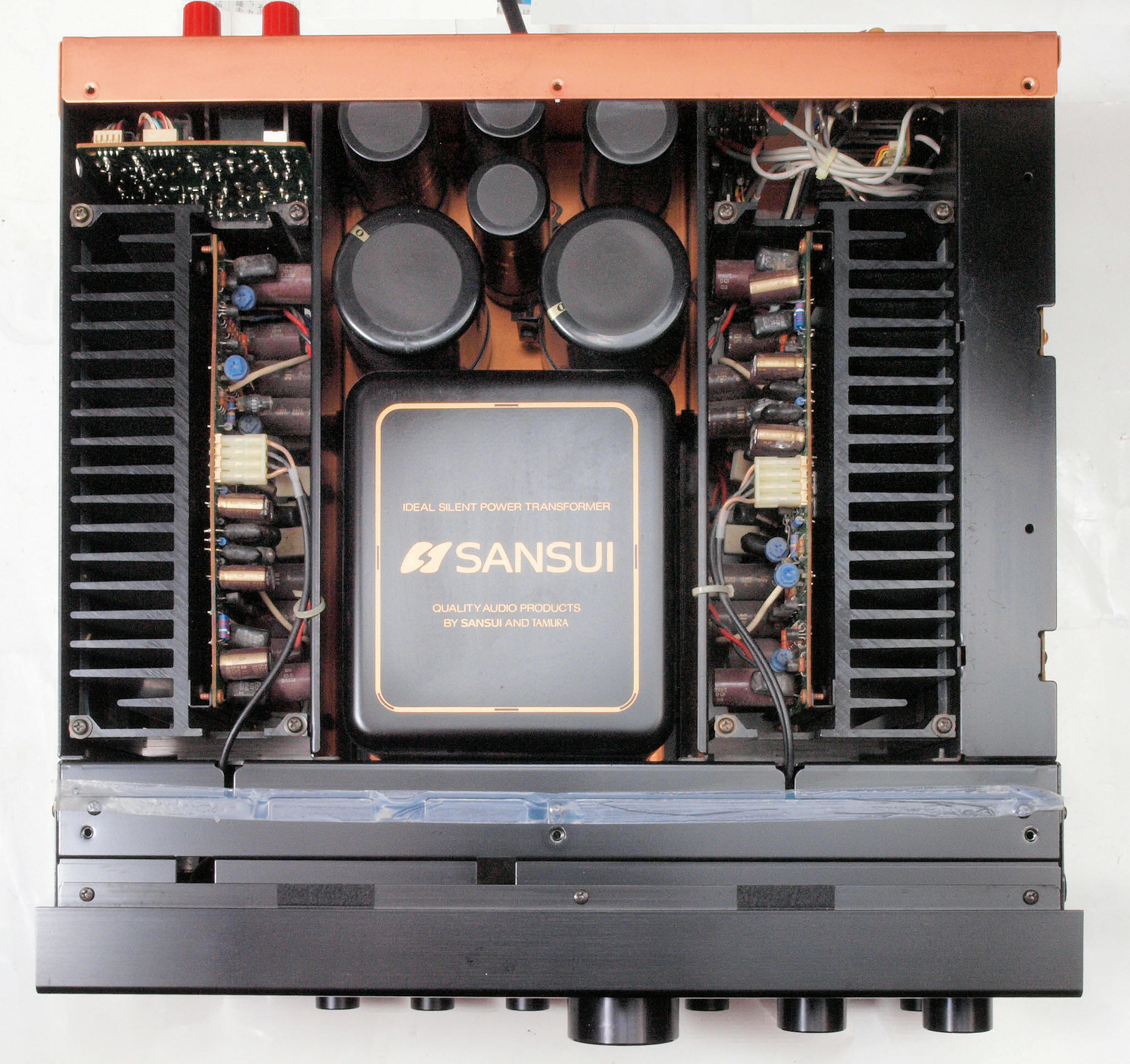

ＣＮ１．　修理前　上から見る
ＣＮ２．　修理後　上から見る
ＣＮ３．　修理前　下から見る
ＣＮ４．　修理後　下から見る
Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｅ０．　出力・歪み率測定・調整
　　　　「見方」。

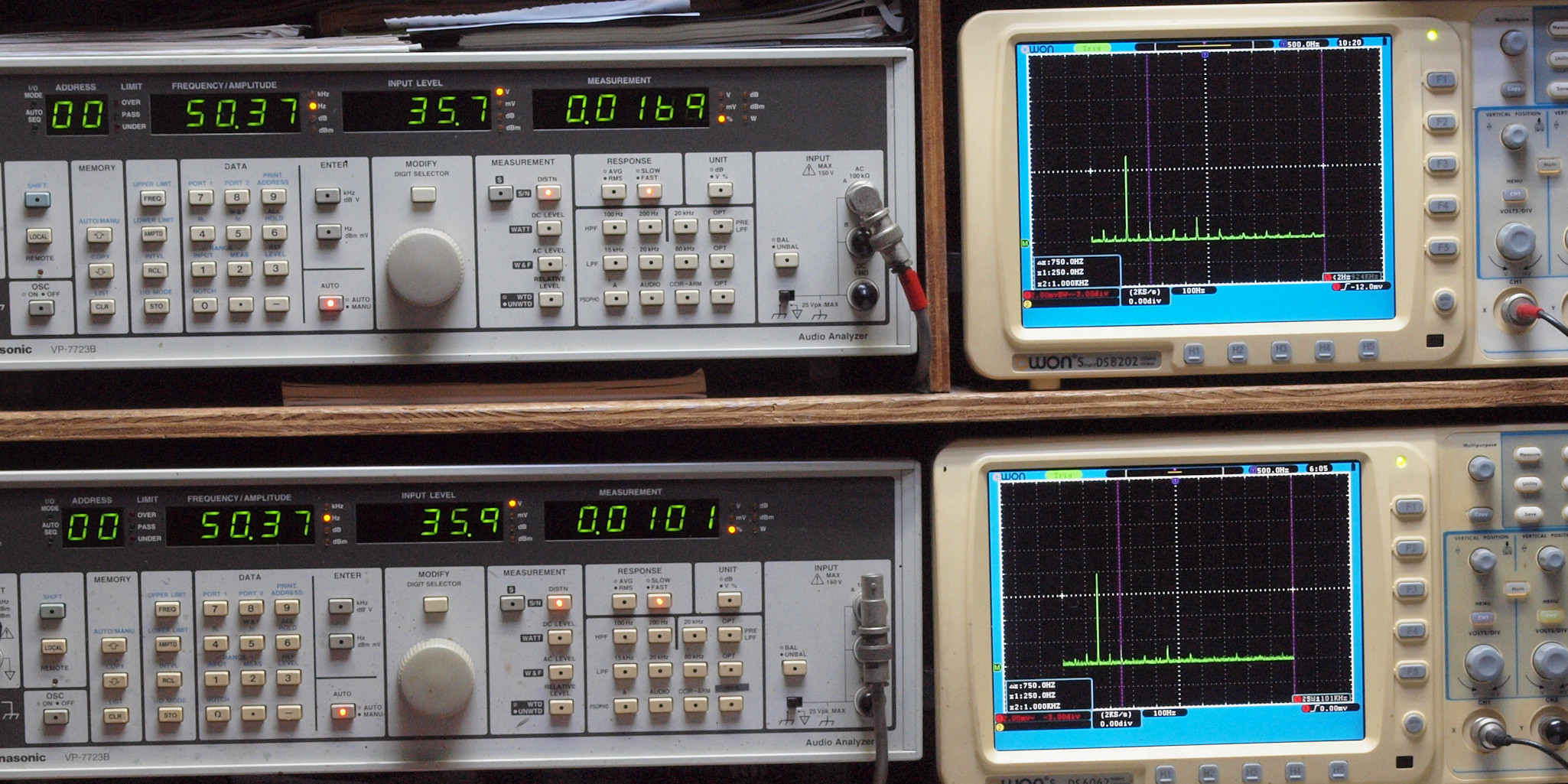

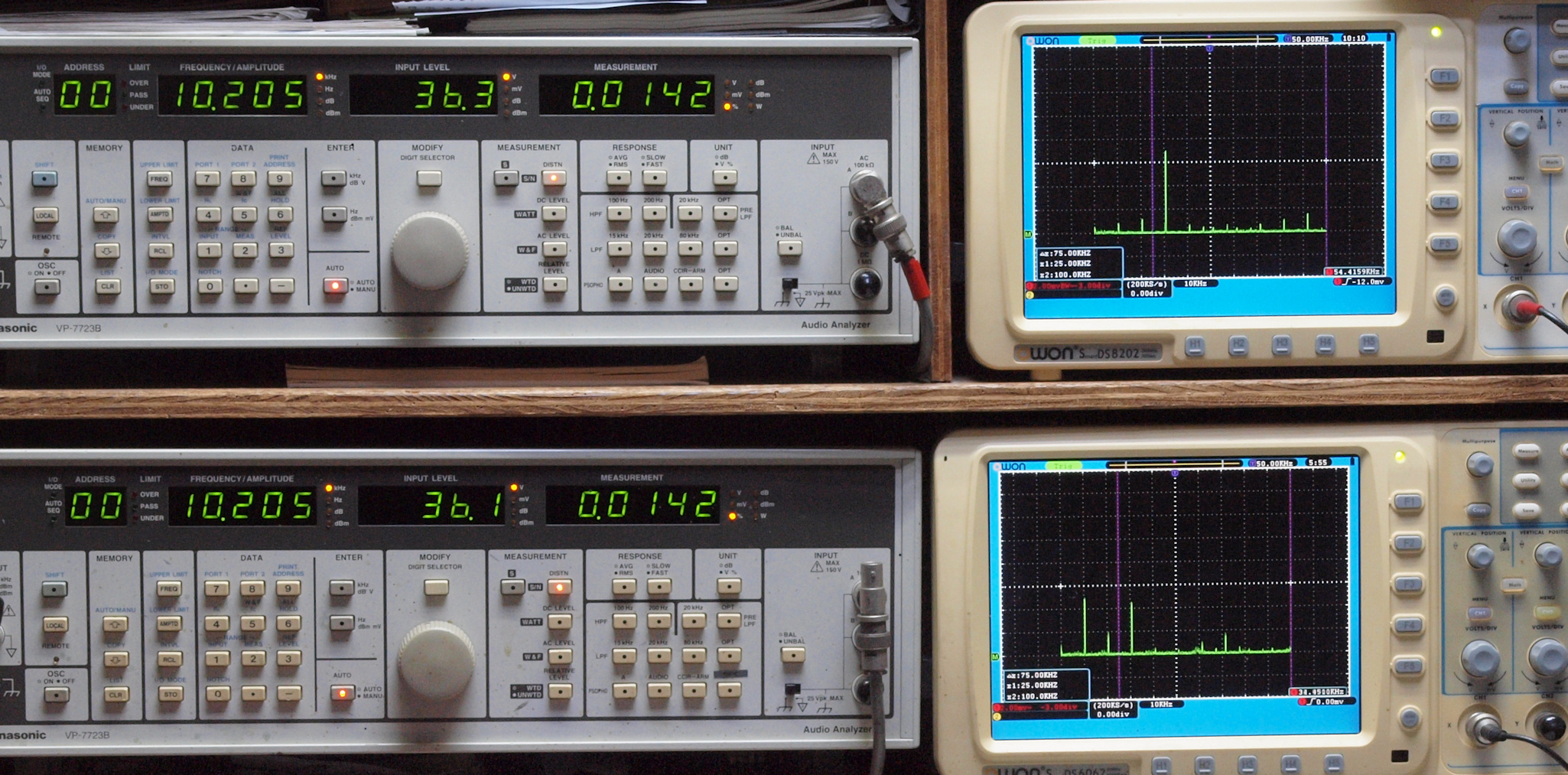

　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

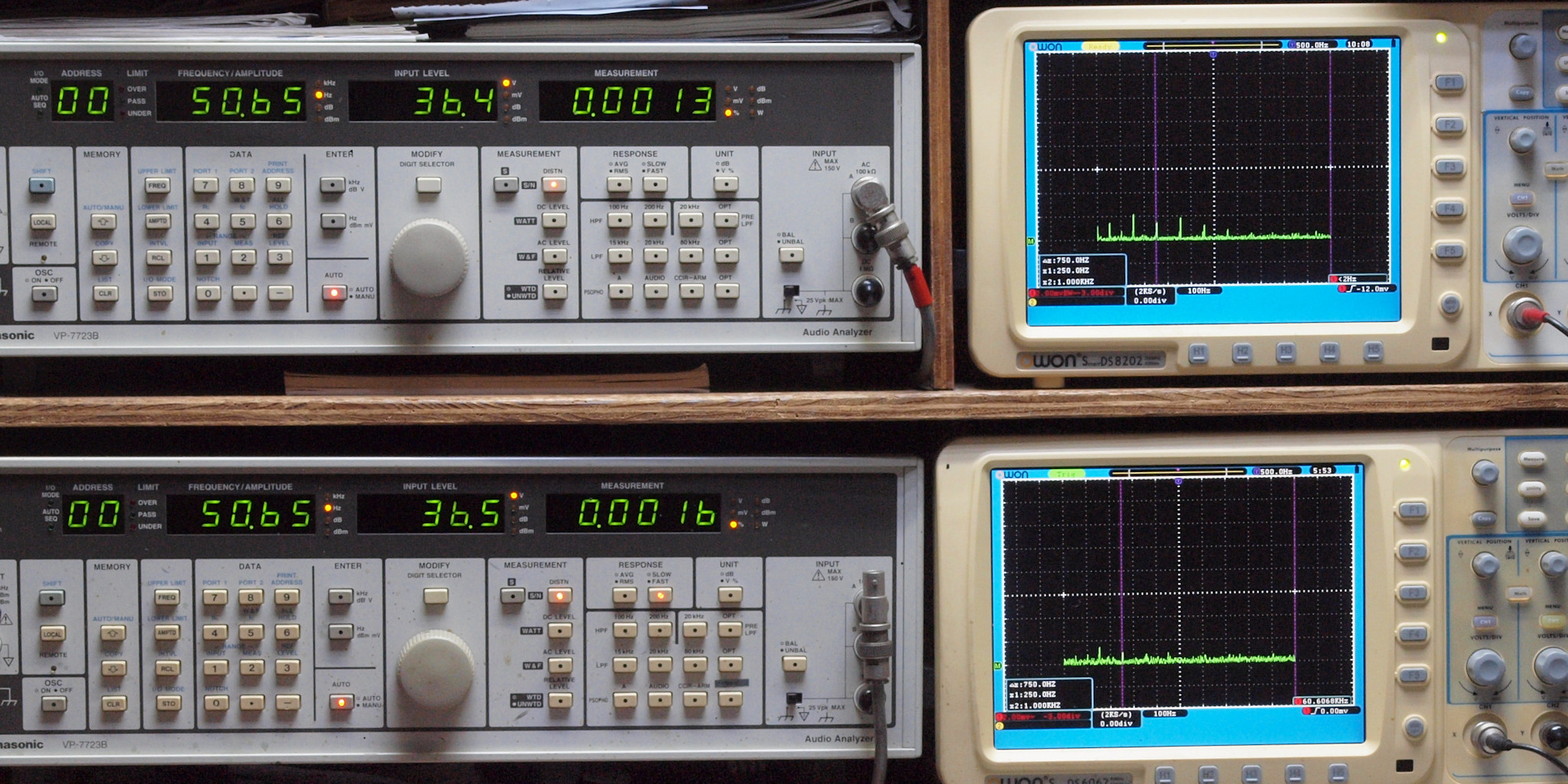

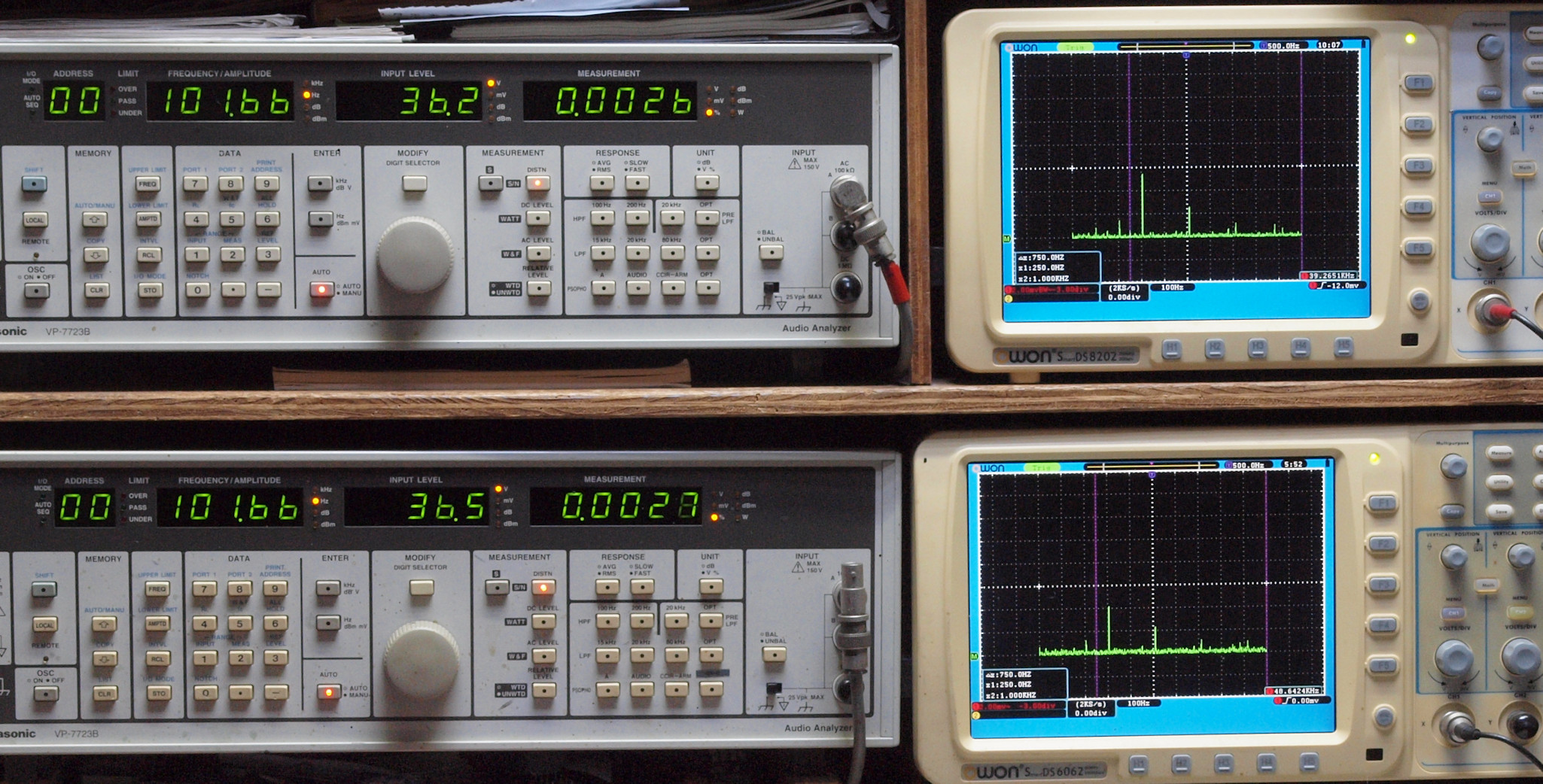

Ｅ１１．　ＣＤ_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．００１３％歪み。
　　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．００１６％歪み。
　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ１２．　ＣＤ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．００２６％歪み。
　　　　　　　 　　　　　　　　　Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．００２７％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ１３．　ＣＤ_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１０６％歪み。
　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１０７％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

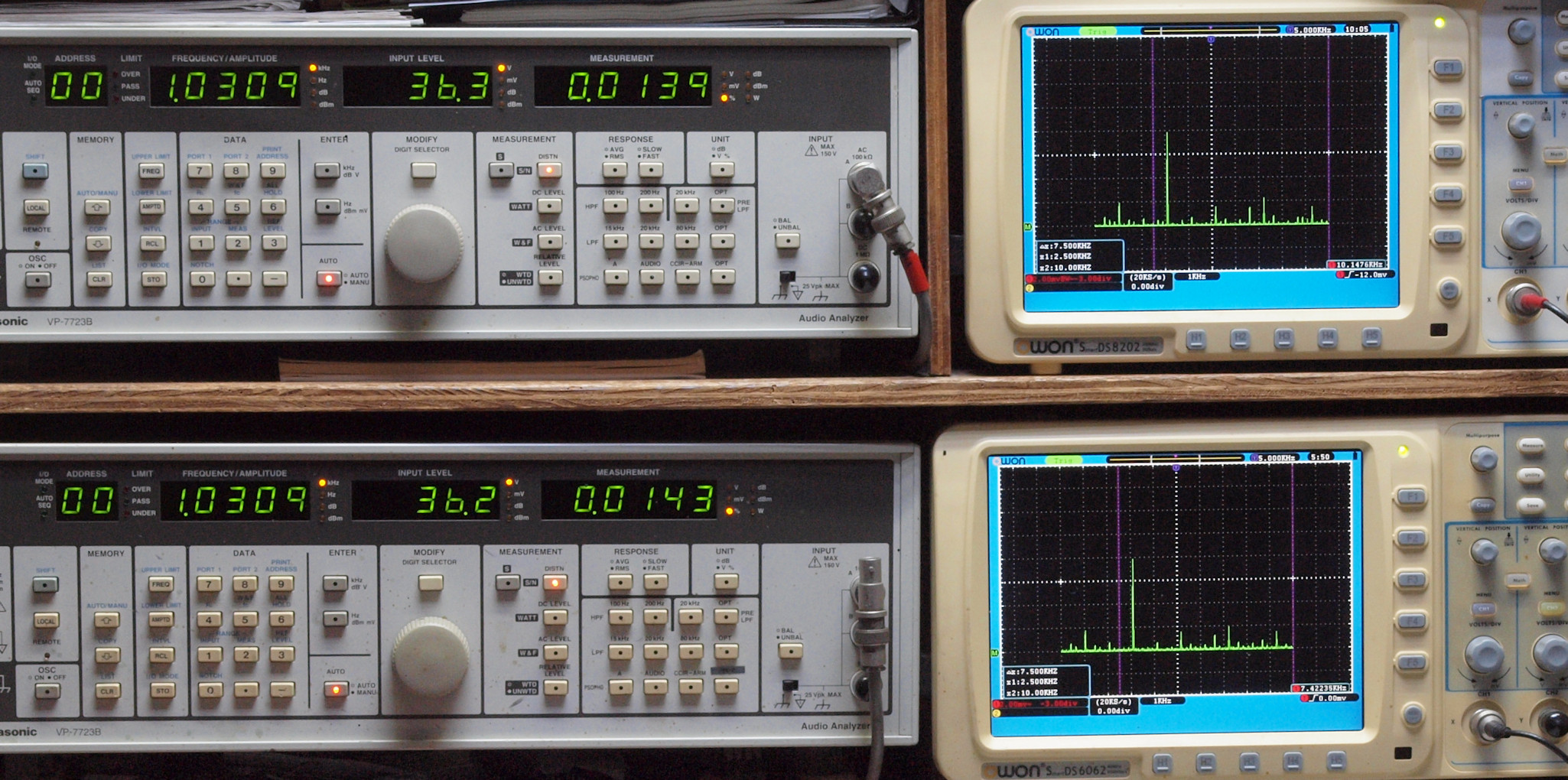

Ｅ１４．　ＣＤ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１３９％歪み。
　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１４３％歪み。
　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

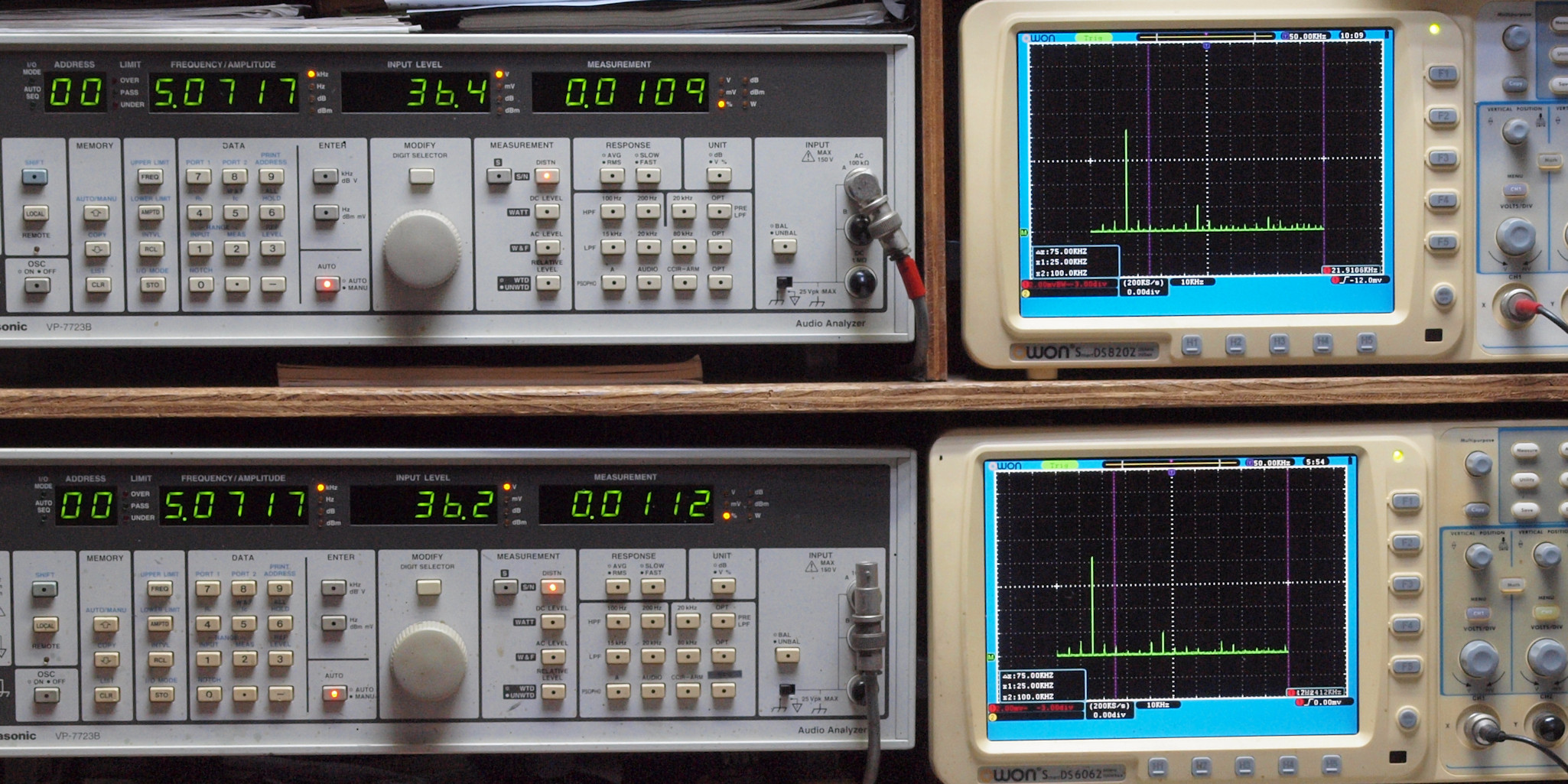

Ｅ１５．　ＣＤ_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１０９％歪み。
　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１１２％歪み。
　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ１６．　ＣＤ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１４２％歪み。
　　　　　　　　　　　　　 　　　Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１４２％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ１７．　ＣＤ_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１５０％歪み。
　　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１５５％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。
Ｅ２１．　MM_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１６９％歪み。
　　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１０１％歪み。
　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ２２．　MM_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１９４％歪み。
　　　　　　　 　　　　　　　　　Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１９７％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ２３．　MM_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１０８％歪み。
　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１１０％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ２４．　MM_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１３９％歪み。
　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１４２％歪み。
　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ２５．　MM_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１１３％歪み。
　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１１０％歪み。
　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ２６．　MM_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０２２０％歪み。
　　　　　　　　　　　　　 　　　Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０２９％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ２７．　MM_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０２０７％歪み。
　　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０５０％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。
Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。
Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

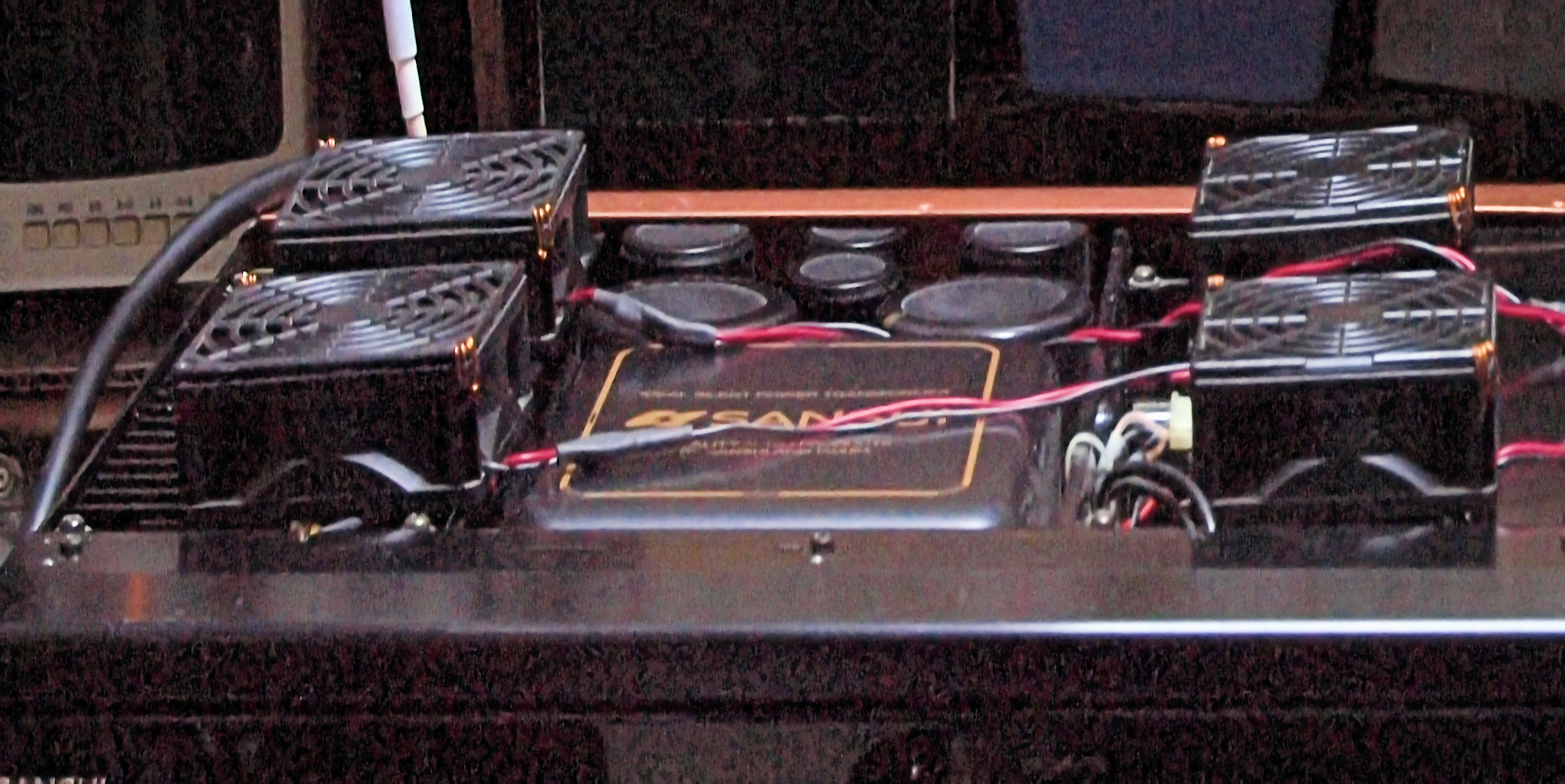

Ｙ１．　設置状況、　正面から見る。
Ｓ．　Ｓａｎｓｕｉ　ＡＵ−α９０７　ＤＲ　の仕様（マニアル・カタログより）　
型式 インテグレーテッドアンプ 　AUα907 DR
パワーアンプ部
定格出力(20Hz〜20kHz、
両ch同時作動、THD0.003%)		 6Ω=190W+190W
8Ω=160W+160W
全高調波歪率 0.003%以下(定格出力時、20Hz〜20kHz、8Ω負荷)
周波数特性 DC〜300kHz、+0 -3dB(1W出力時)
混変調歪率 0.003%以下(8Ω負荷時)
ダンピングファクター 150(8Ω)
入力感度/インピーダンス 1V/5kΩ(1kHz)
SN比 120dB以上(Aネットワーク)
ダイナミックパワー 6Ω=310W、4Ω=390W、2Ω=580W
TIM歪(SAWTOOTH) 測定限界値以下
スルーレイト 200V/μsec
ライズ・タイム 0.5μsec
プリアンプ部
入力感度/インピーダンス
(1kHz)		 Phono MM=2.5mV/47kΩ、Phono MC=300μV/100Ω
CD、Tuner、Line、Tape/DAT1・2・3=150mV/20kΩ
Phono最大許容入力 MM(THD 0.01%)=250mV、MC(THD 0.1%)=25mV
周波数特性(1W) Phono MM=20Hz〜20kHz、±0.2dB
CD、Tuner、Line、Tape/DAT-1・2・3=DC〜300Hz、+0 -3dB
SN比(Aネットワーク) Phono MM=90dB以上、Phono MC=75dB以上
CD、Tuner、Line、Tape/DAT-1・2・3=110dB以上
トーンコントロール BASS最大変化量=±5dB(50Hz)、TREBLE最大変化量=±5dB(15kHz)
サブソニックフィルター 16Hz(-3dB)、6dB/oct
ラウドネス 50Hz=+4dB、10kHz=+3dB
総合
定格消費電力 400W
外形寸法 幅460x高さ159x奥行446mm
重量 33.0kg
価格 ￥250,000(1990年発売)
　　　　 　　　　　　　　　　　　　　　　　aua907dr2-41
