Ｓａｎｓｕｉ　ＡＵ−α９０７．　３台目修理記録

平成２０年４月２日持込　　　５月１４日完成

注意　このＡＭＰはＳＰ出力の線（アース側）も増幅しています。 　　　　アースに接続してはいけません。ＲＬ−ＳＰのアース線も接続（共通）してもいけません 　　　　又、ＤＣ−入力が可能ですが、絶対に使用しないこと＝詳しくはここ参照 　　　　終段ＦＥＴ（電界効果トランジスター）を、現在の高性能に交換してありますので、出力が１．２倍出ますので注意して使用する事

A．　修理前の状況 雑音等の異常を感ずる様な現象も全く無く、ある日突然にAMP電源を入れたところ、両CHとも無音状態であった。 勿論ボリウムを上げても無反応、HEAD-PHONE端子も無音。 　ＳＷ等の可動部分や接続等点検するも異常を発見出来ず。　　２〜３日後、POW-ONした所、正常動作したため１週間程度運転していたが,その後に再び故障発生して現在に至る。 入力はCDやPHONEの何れにおいても同様の現象です。 ボリウム零の状態にてAMP電源ONの数秒後にSP切替ＳＷをON・OFFの操作をした時に「ボソ」と音がする。 　　　・全体として、高音域の伸びが無く、低音に締まりと力強さが足らない状態でした。 　　　・ガリオーム等、その他異常な所は無し。 Ｂ．　原因 経年変化による各部劣化 Ｃ．　修理状況 ＳＰ接続リレー交換（容量１．５倍の同型新タイプ使用）。 バランス、バイアス調整用　半固定ＶＲ交換。 カップリング電解コンデンサー交換。 配線手直し、補強。 各基板、半田補正。 電解コンデンサ−を全部（６個の大容量は除く）オーディオ用に交換（ミューズを使用）。 終段ＴＲ（トランジスター）交換。 ユーザー希望により、「ＭＭ／ＭＣ」切替ＳＷ＝ＭＣに固定する。 ＳＰ接続端子補強。 ＲＣＡ端子補強、　ＲＣＡ端子補強２。 Ｄ．　使用部品 ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　３個。 バランス、バイアス調整用　半固定ＶＲ　　　　　１２個。 電解コンデンサ−　　　　　　　　　　　　　　　　　　６２個。 終段ＴＲ（トランジスター）　　　　　　　　　　　　　　１６個。 Ｅ．　調整・測定 Ｆ．　修理費　　１３０，０００円　　　　オーバーホール修理。 Ｙ．　ユーザー宅の設置状況 Ｓ．　Ｓａｎｓｕｉ　AU−α907　の仕様（マニアル・カタログより）

Ａ．　修理前の点検 Ａ１．　点検中　上蓋をとり上から見る

Ａ２．　点検中　下蓋をとり清掃後下から見る

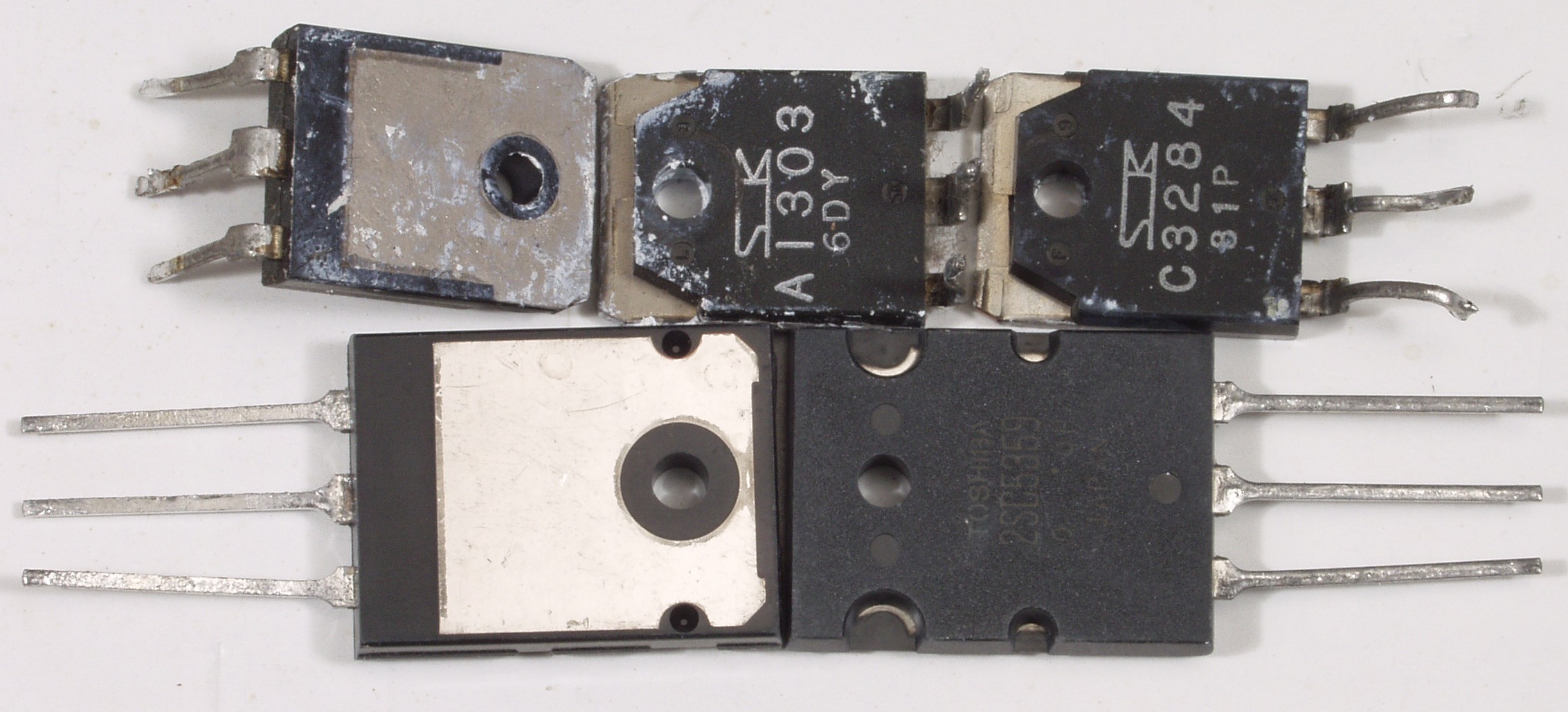

Ａ３．　点検中　交換終段ＴＲ（トランジスター）比較　　 　　　　　　　　　　　　　　　　　　　左＝今回使用する１８０Ｗ損失の物で最新の物（これ以後開発された物はなし） 　　　　　　　　　　　　　　　　　　　中・右＝使用されていた１２５Ｗ損失　　全て東芝製品

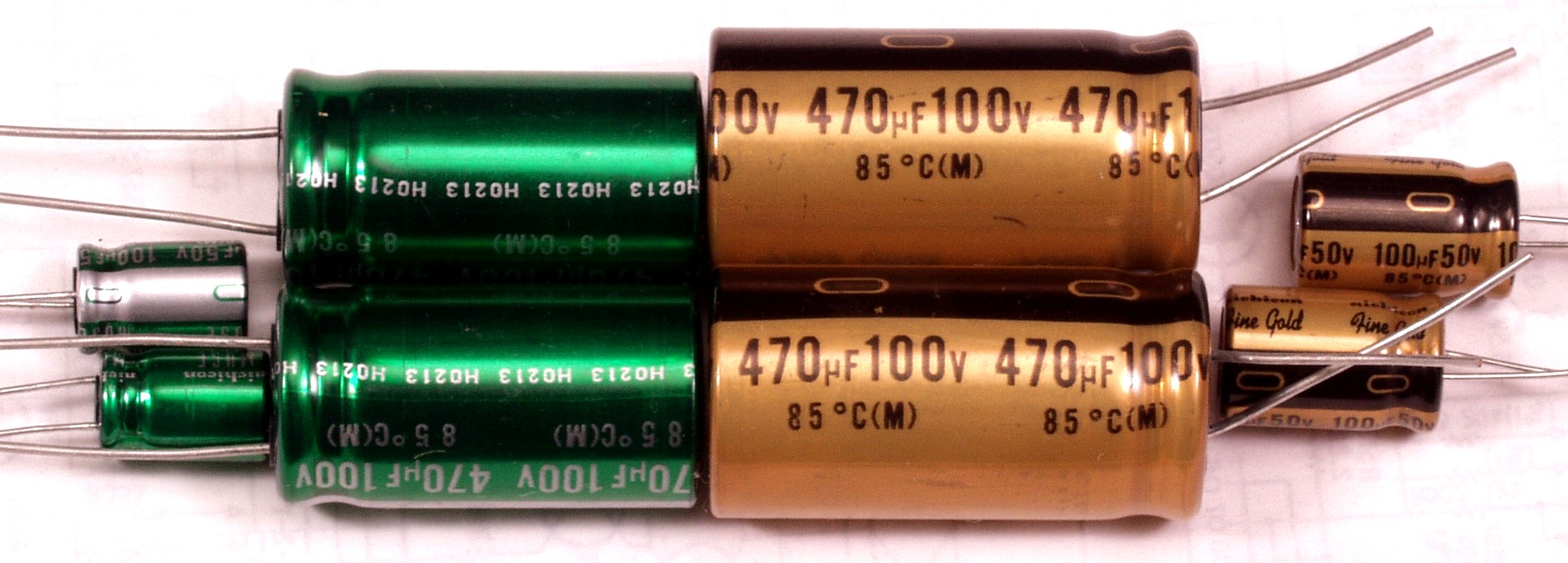

Ａ４．　点検中　電解コンデンサーを全部（Ａ−１．の上の６個の大容量は除く）オーディオ用に交換 　　　　　　　　　　下記のミューズ及びゴールドを個使用（大きさ、容量異なる）

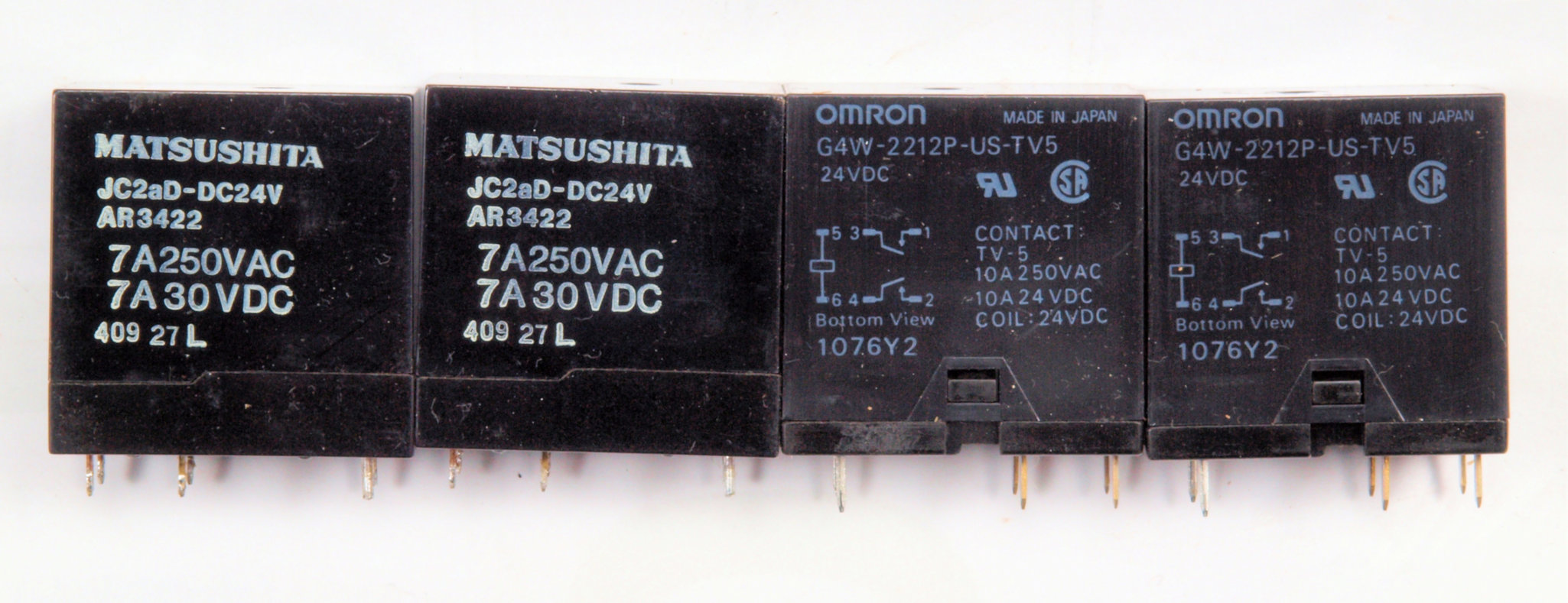

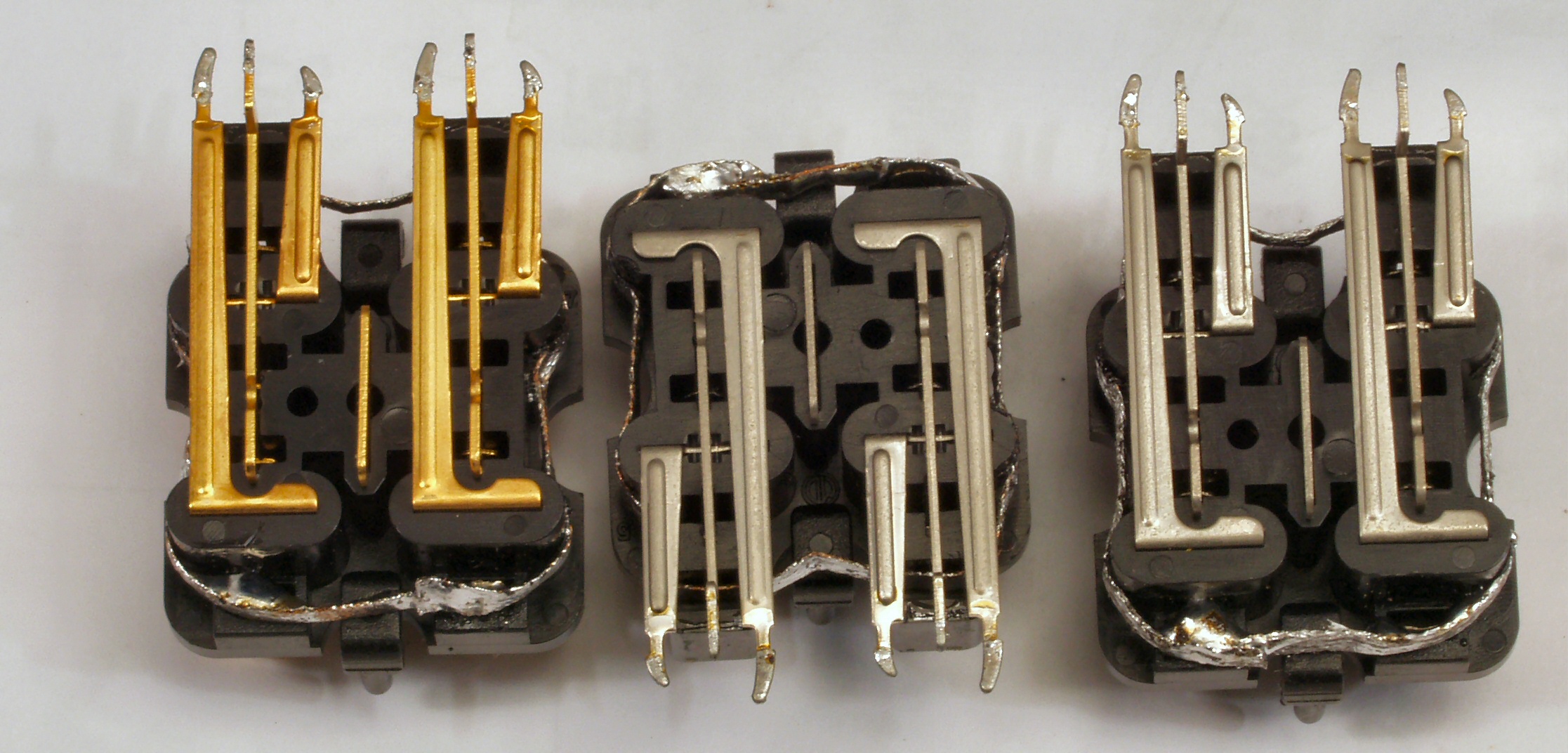

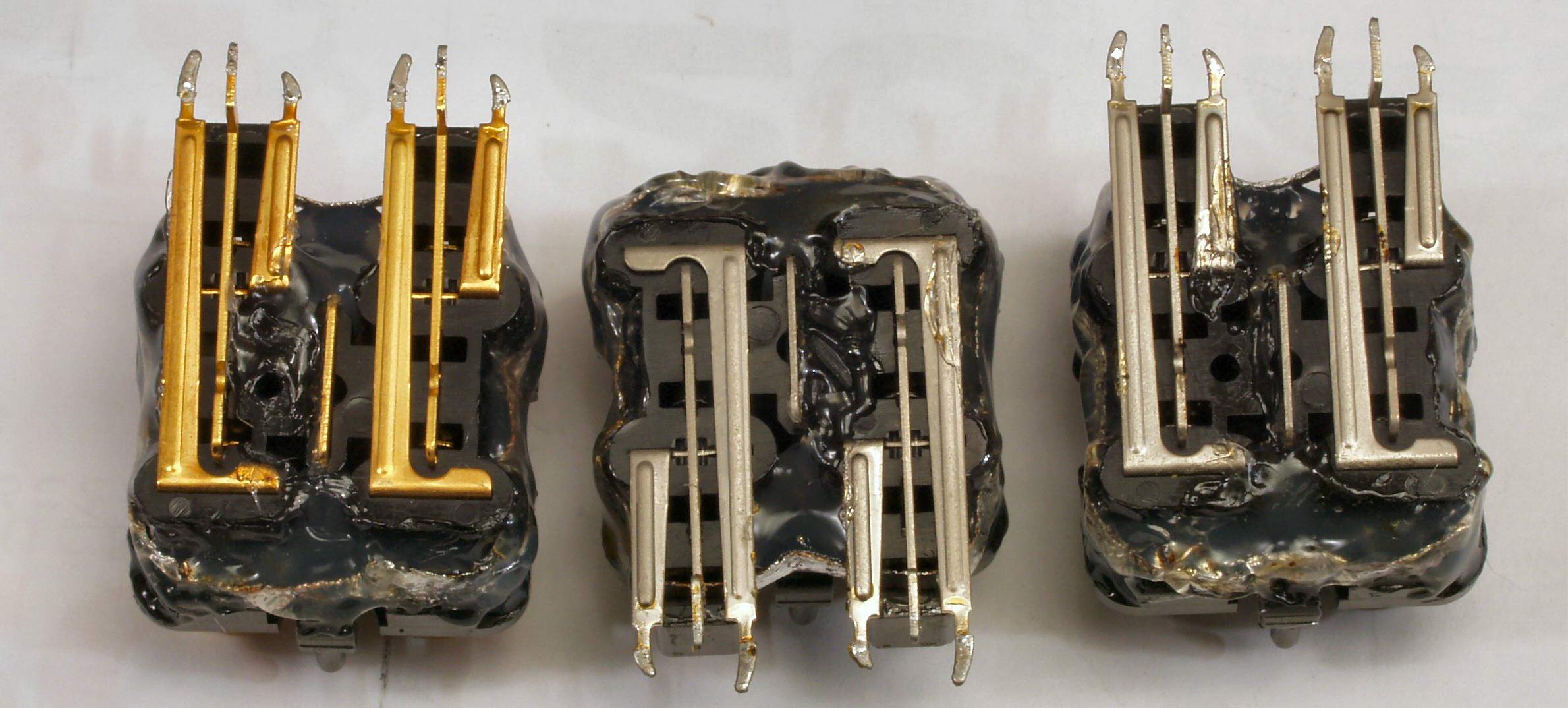

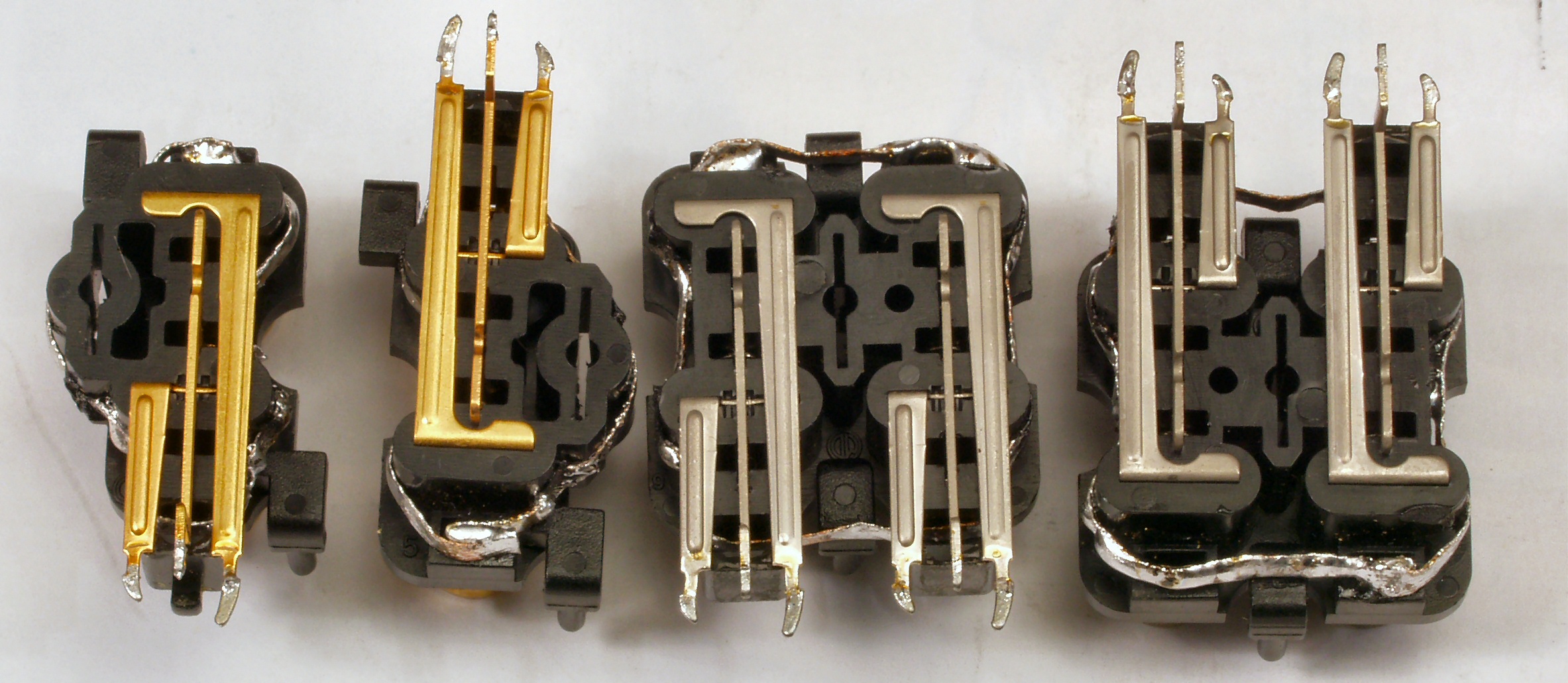

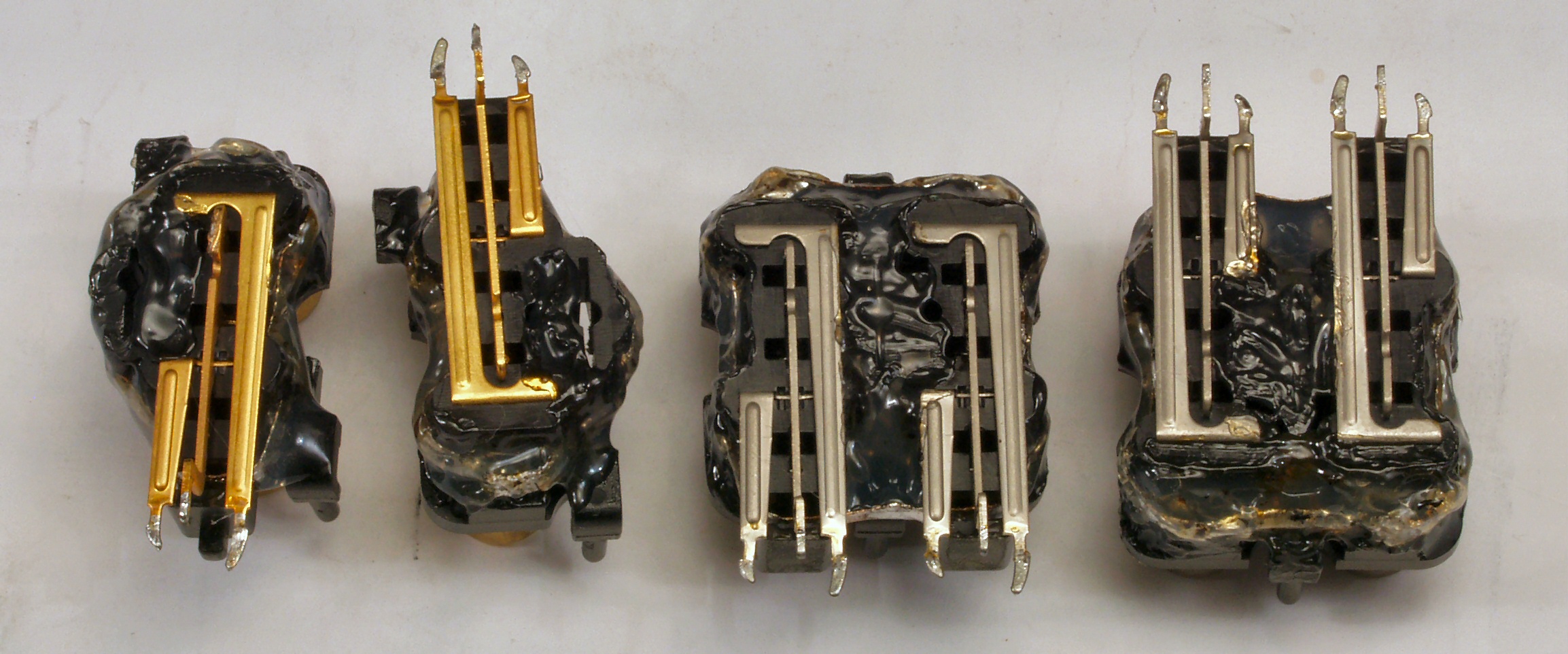

Ａ５．　点検中　SP接続リレー比較　左＝付いていた接点容量７A＝８Ω出力だと３９２Ｗ定格 　　　　　　　　　　　　　　　　　　　　　　　　右＝交換する接点容量１０A＝８Ω出力だと８００Ｗ定格

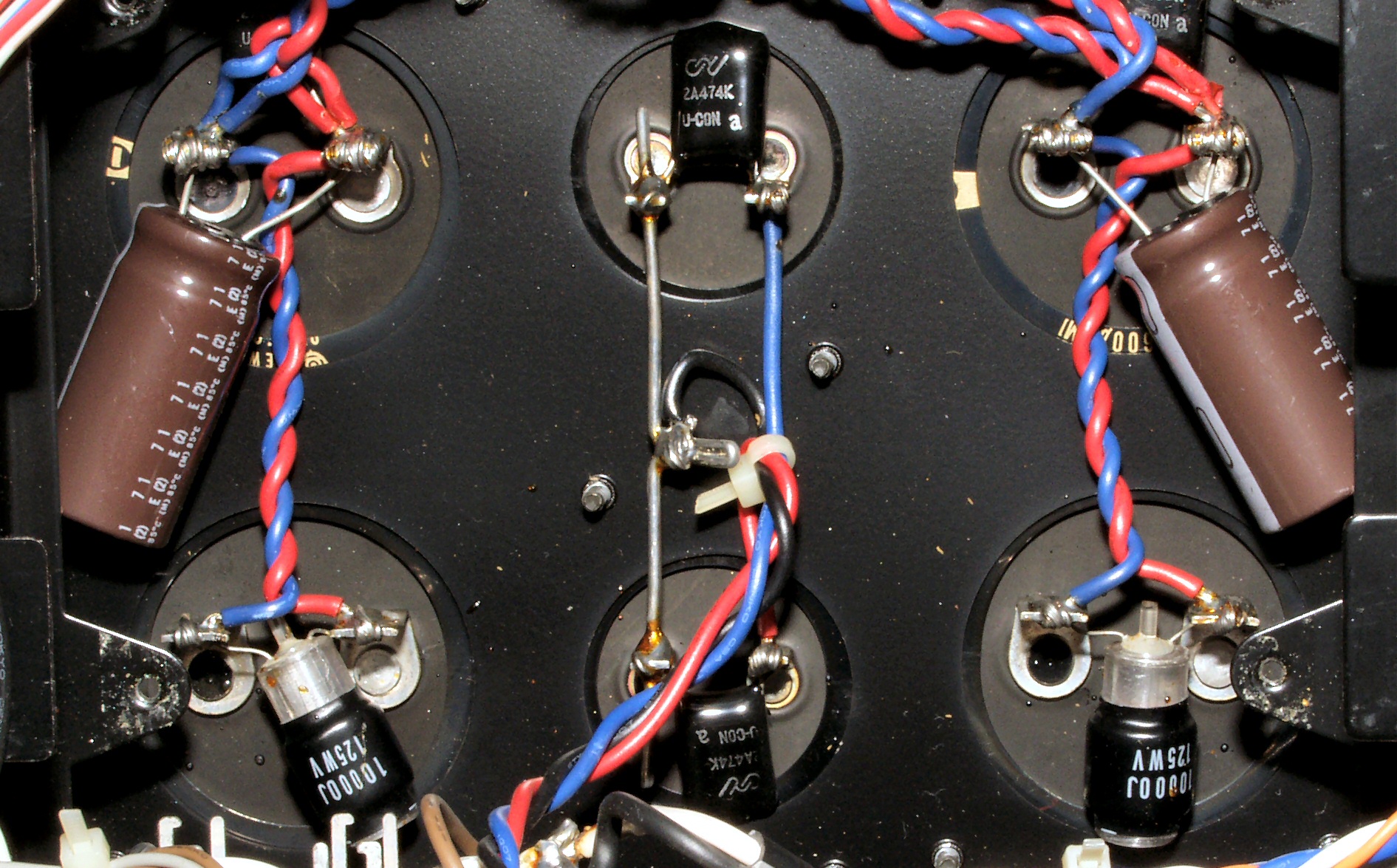

Ａ６．　点検中　大型電解コンデンサー、液漏れなし

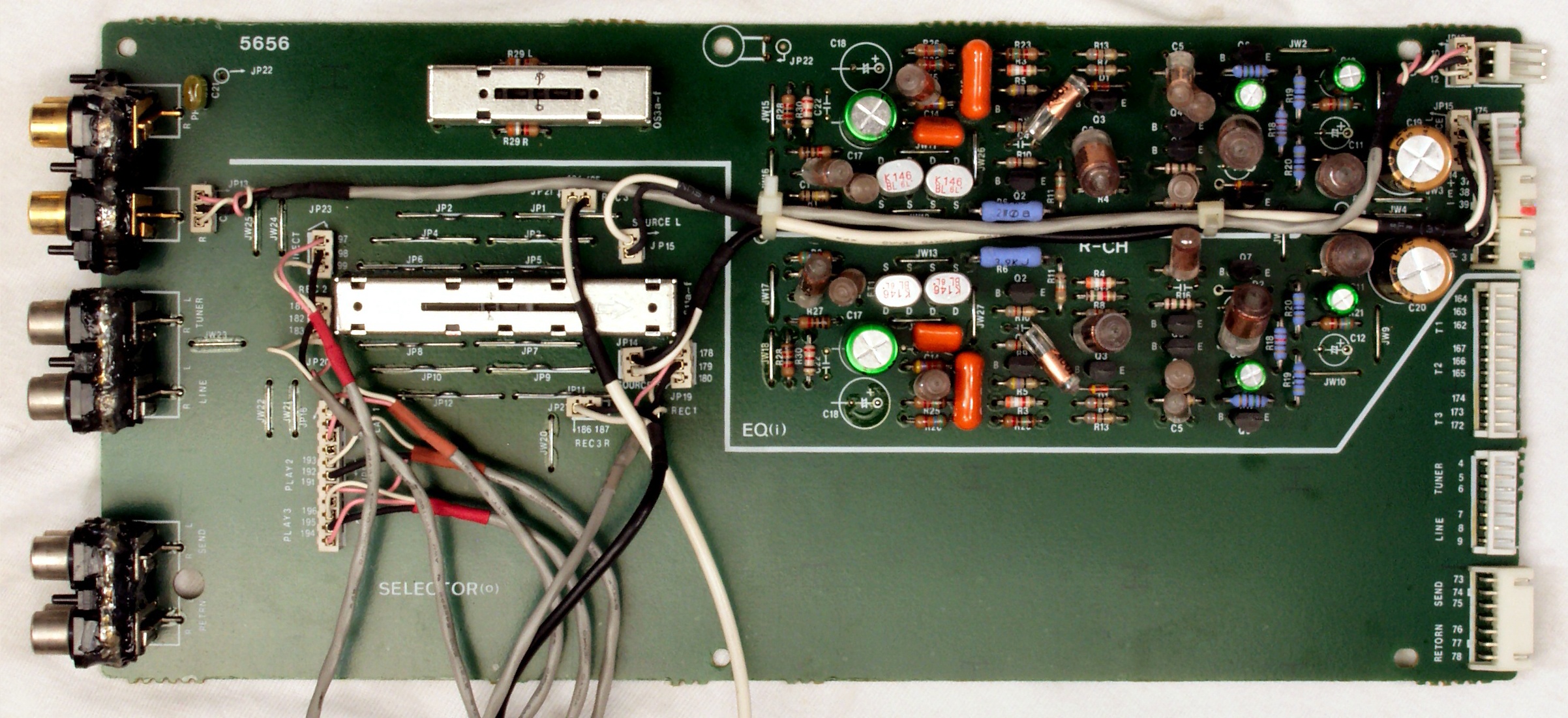

Ｃ．　　修理状況 Ｃ１Ａ．　修理前　ＥＱ基板

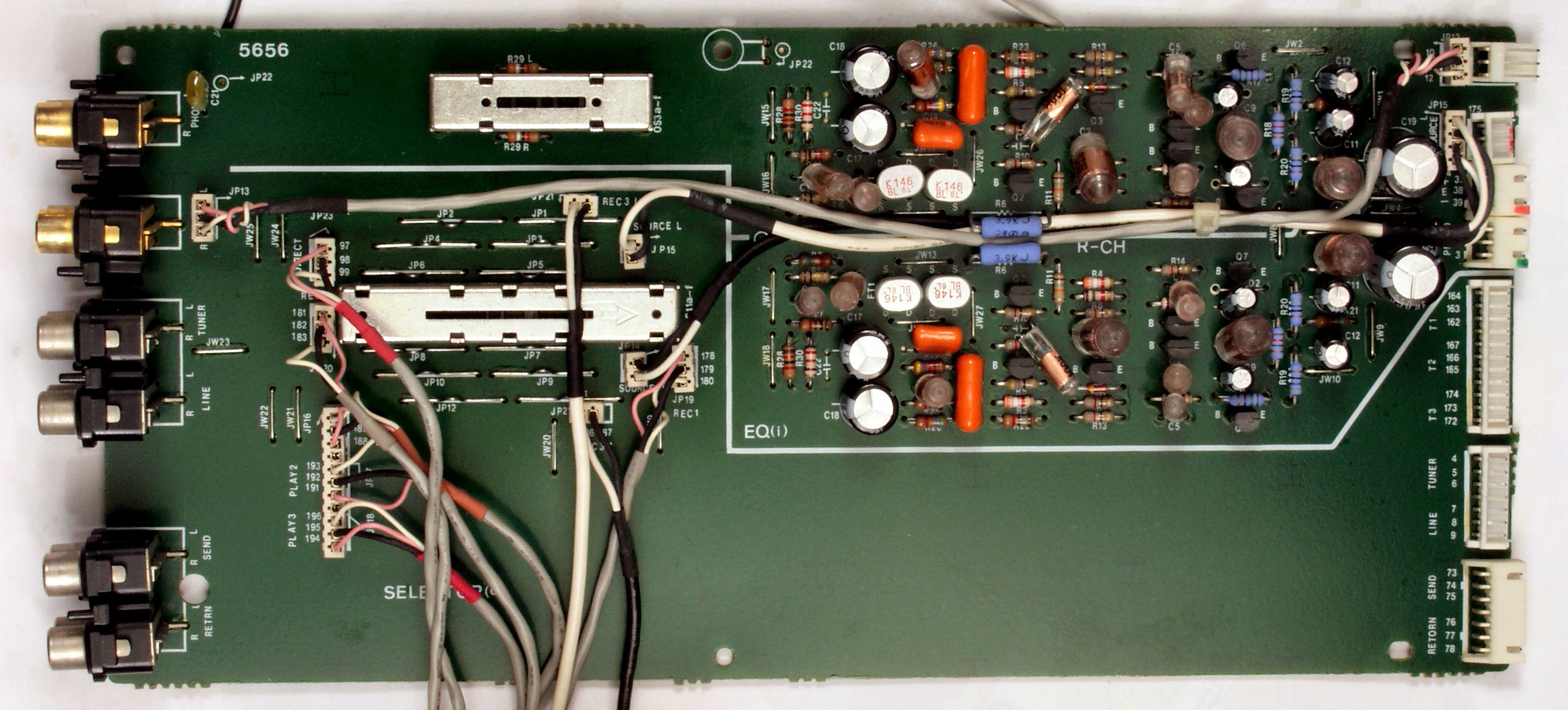

Ｃ１Ｂ．　修理後　ＥＱ基板　音が通る結合（カップリング）コンデンサーは、ＢＰコンデンサーに交換したので２個→１個 　　　　　　　　　　　　電解コンデンサー１７個交換

Ｃ１Ａ１．　修理中　ＥＱ基板のＲＣＡ端子　網線を埋め込み補強する

Ｃ１Ａ２．　修理後　ＥＱ基板のＲＣＡ端子　さらにホットボンドを充填する

Ｃ１Ｃ．　修理前　ＥＱ基板裏

Ｃ１Ｄ．　修理後（ハンダ補正）　ＥＱ基板裏　　全ての半田をやり修す

Ｃ１Ｅ．　完成ＥＱ基板裏　洗浄後

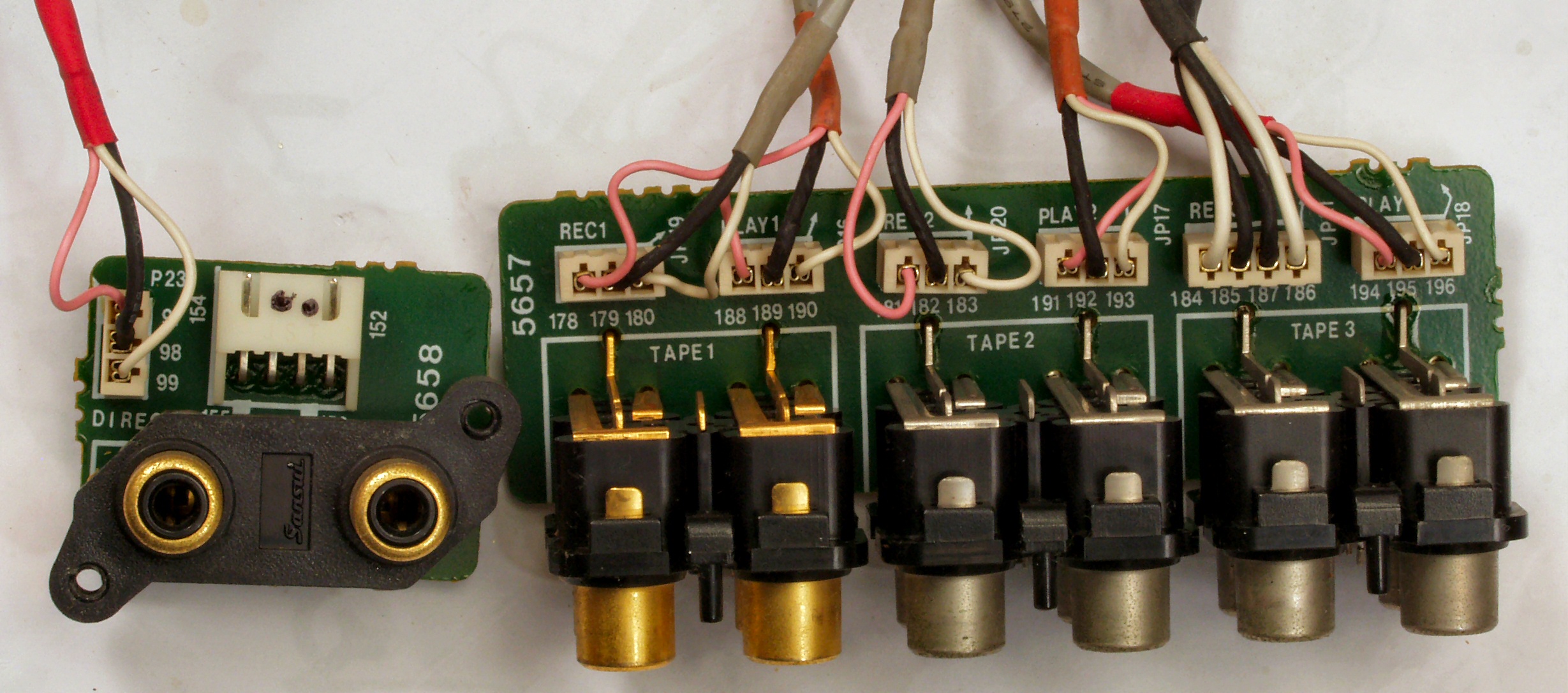

Ｃ１Ｆ．　修理前　Ｔａｐｅ入出力ＲＣＡ端子基板・メインＡＭＰ入力ＲＣＡ端子基板

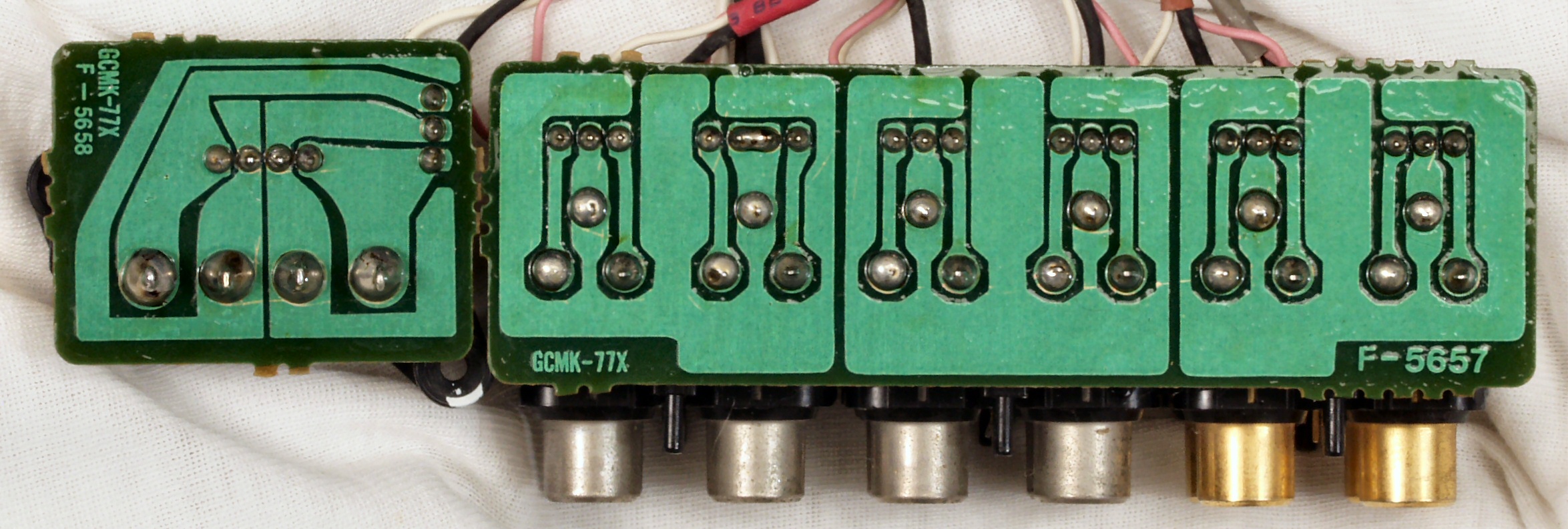

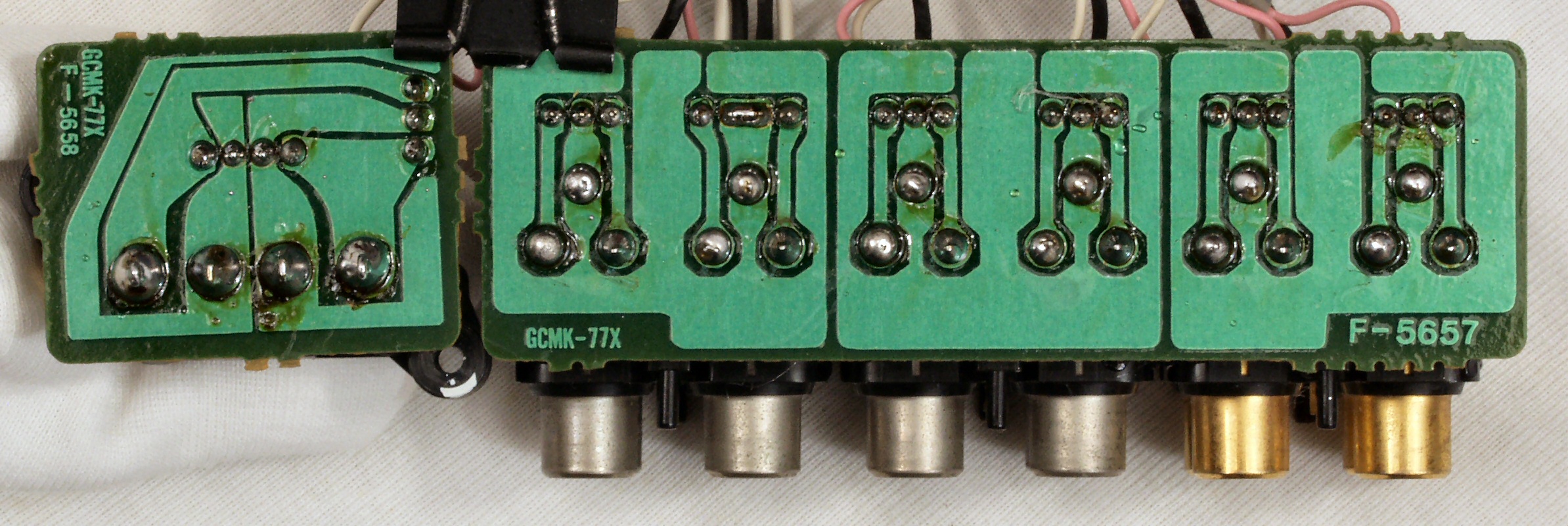

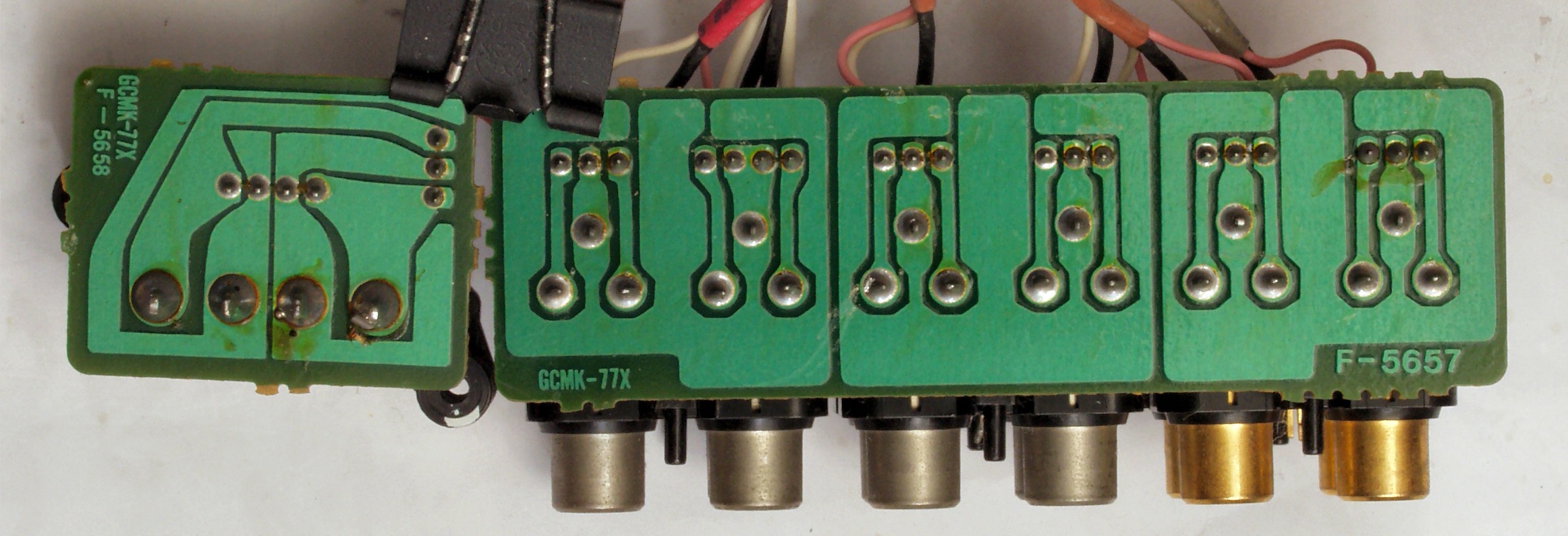

Ｃ１Ｈ．　修理前　Ｔａｐｅ入出力ＲＣＡ端子基板裏・メインＡＭＰ入力ＲＣＡ端子基板裏

Ｃ１Ｉ．　修理（ハンダ補正）後　Ｔａｐｅ入出力ＲＣＡ端子基板裏・メインＡＭＰ入力ＲＣＡ端子基板裏　全ての半田をやり修す

Ｃ１Ｊ．　完成Ｔａｐｅ入出力ＲＣＡ端子基板裏・メインＡＭＰ入力ＲＣＡ端子基板裏　洗浄後

Ｃ１Ｋ．　修理中　Ｔａｐｅ入出力基板のＲＣＡ端子　網線を埋め込み補強する

Ｃ１Ｌ．　修理後　Ｔａｐｅ入出力基板のＲＣＡ端子　さらにホットボンドを充填する

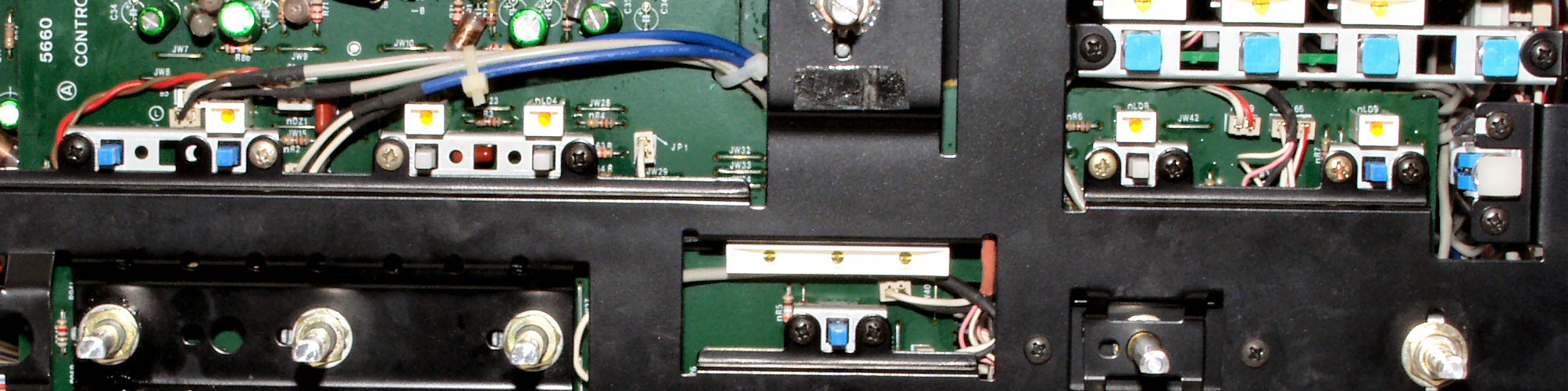

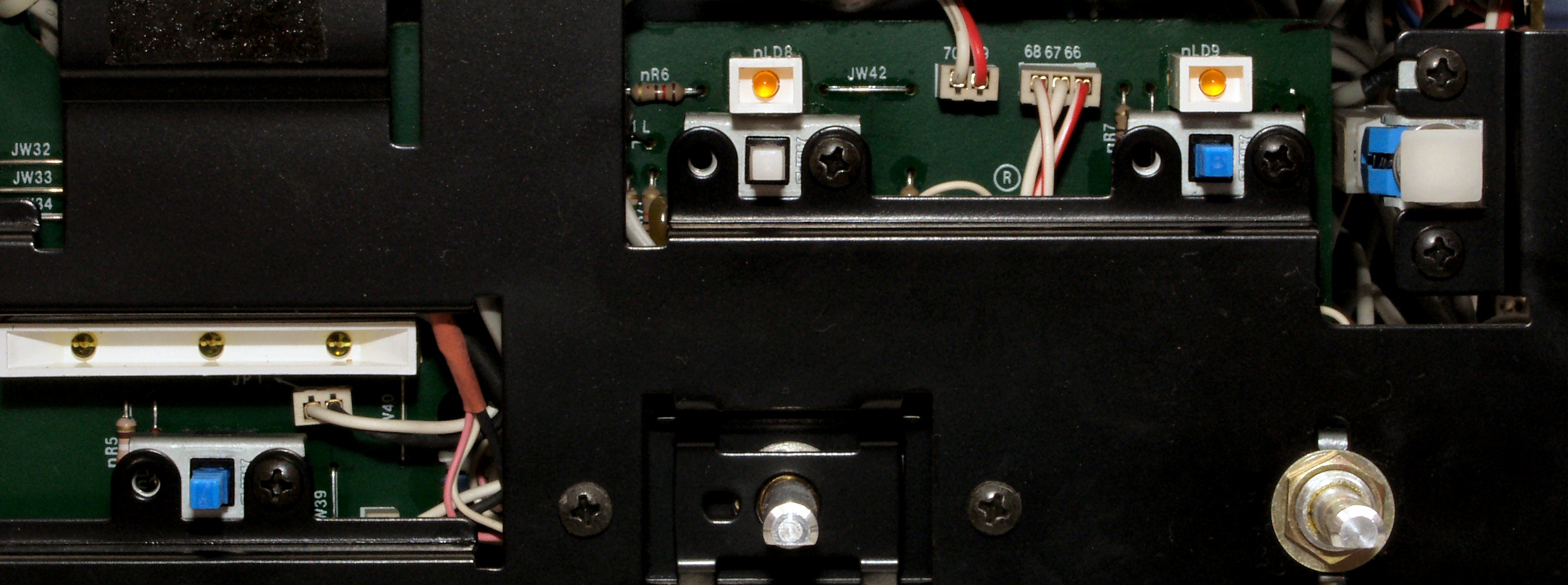

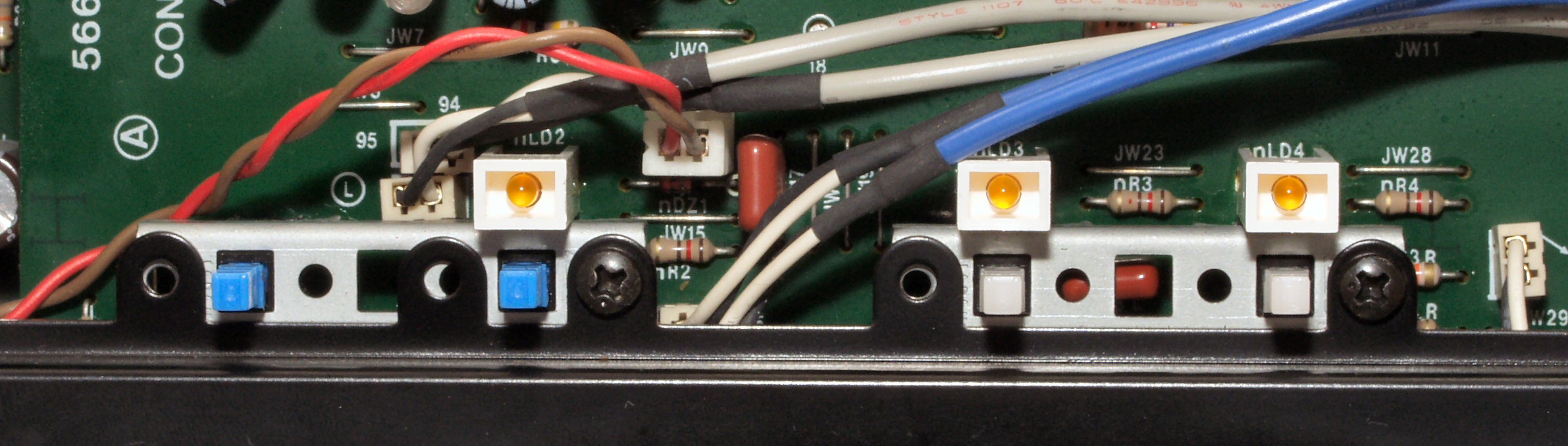

Ｃ２．　前面パネルを取り外して修理中

Ｃ２２．　パネル取り外す　ＳＷの止めネジが半分！　加重が少ないのは解るが？

Ｃ２３．　パネル取り外す　ＳＷの止めネジが半分！　加重が少ないのは解るが？

Ｃ２４．　パネル取り付け前　白いネジが増やした物 　　　　　　　　　　　　　　　　　　　このケチった「ネジ」で会社は利益が増すが、その分信用は減る

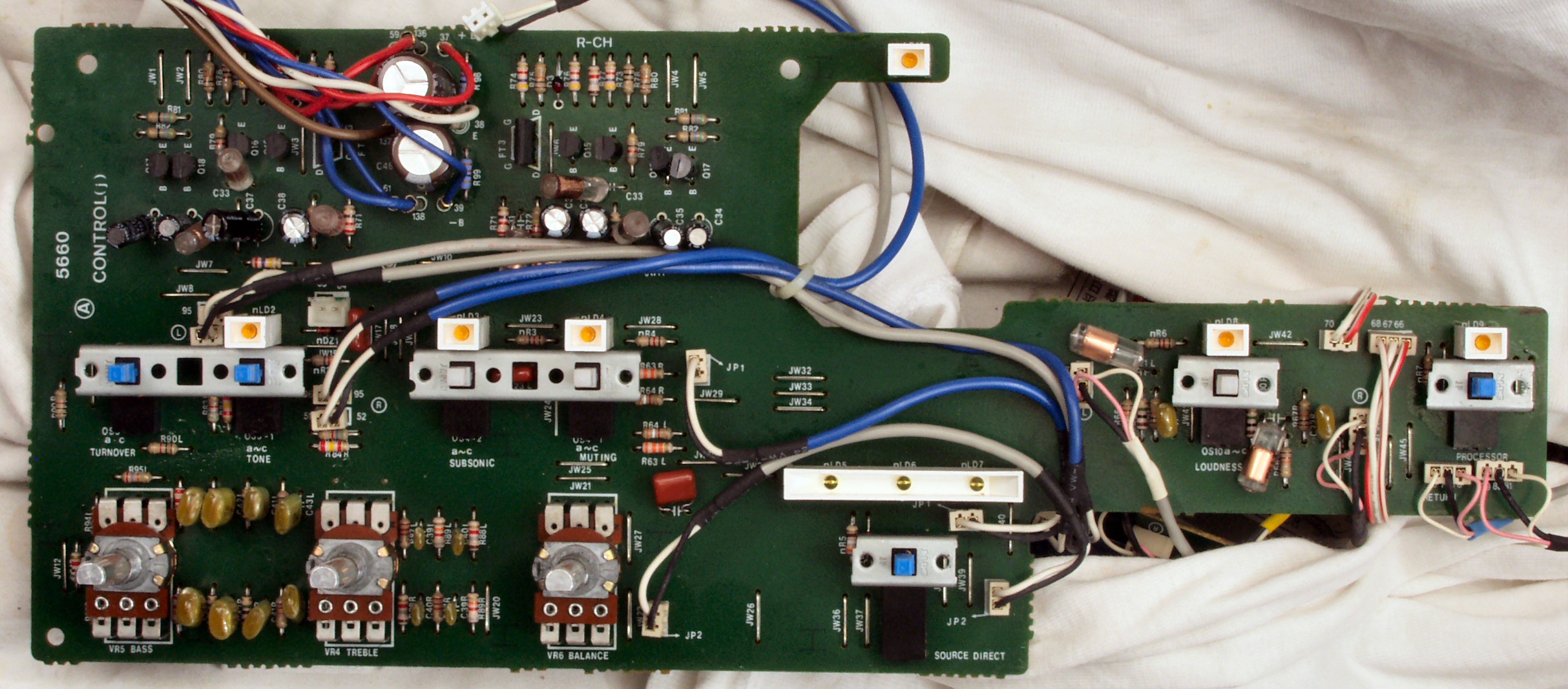

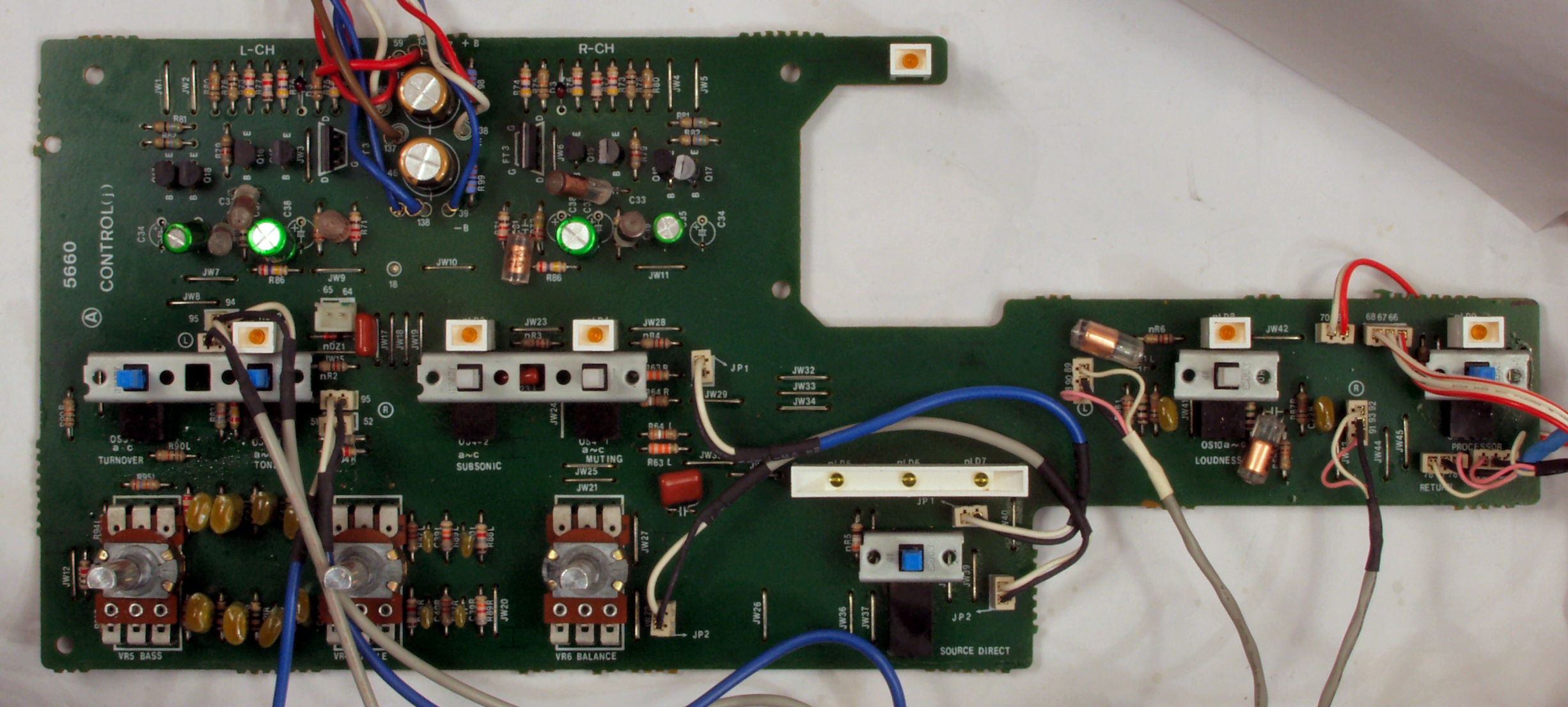

Ｃ２Ａ．　修理前　コントロール1�T基板

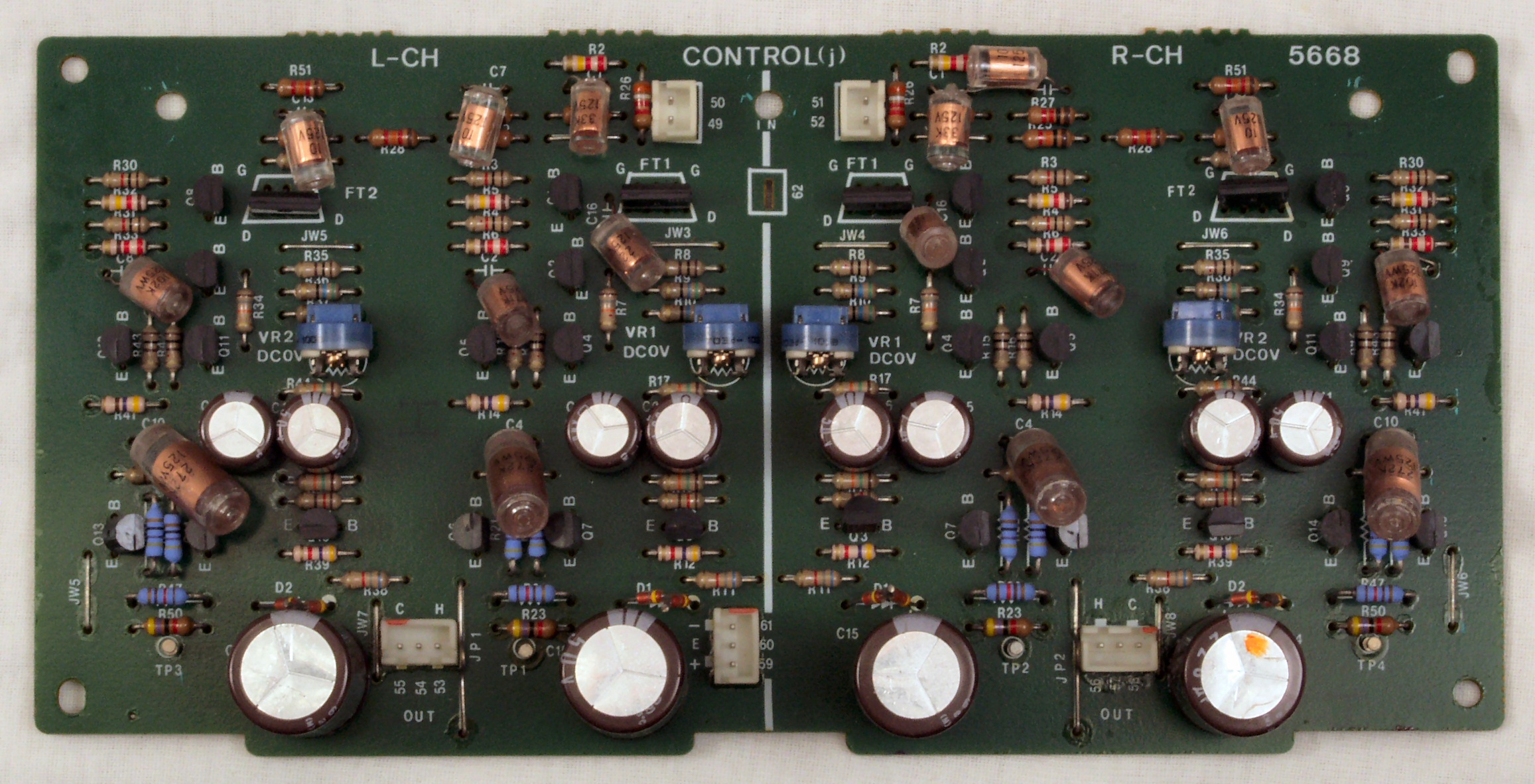

Ｃ２Ｂ．　修理後　コントロール基板�T　音が通る結合（カップリング）コンデンサーは、ＢＰコンデンサーに交換したので２個→１個 　　　　　　　　　　　　電解コンデンサー１４個、半固定ＶＲ４個交換

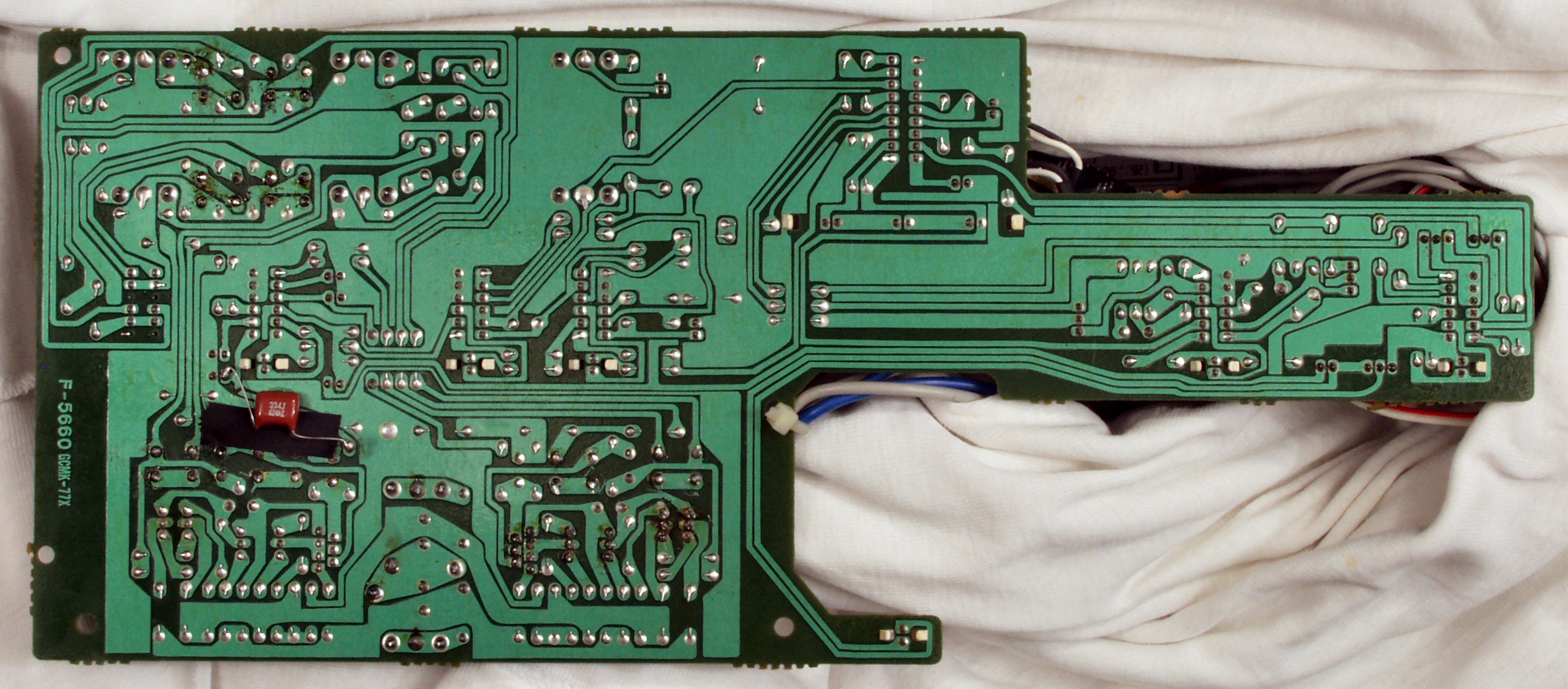

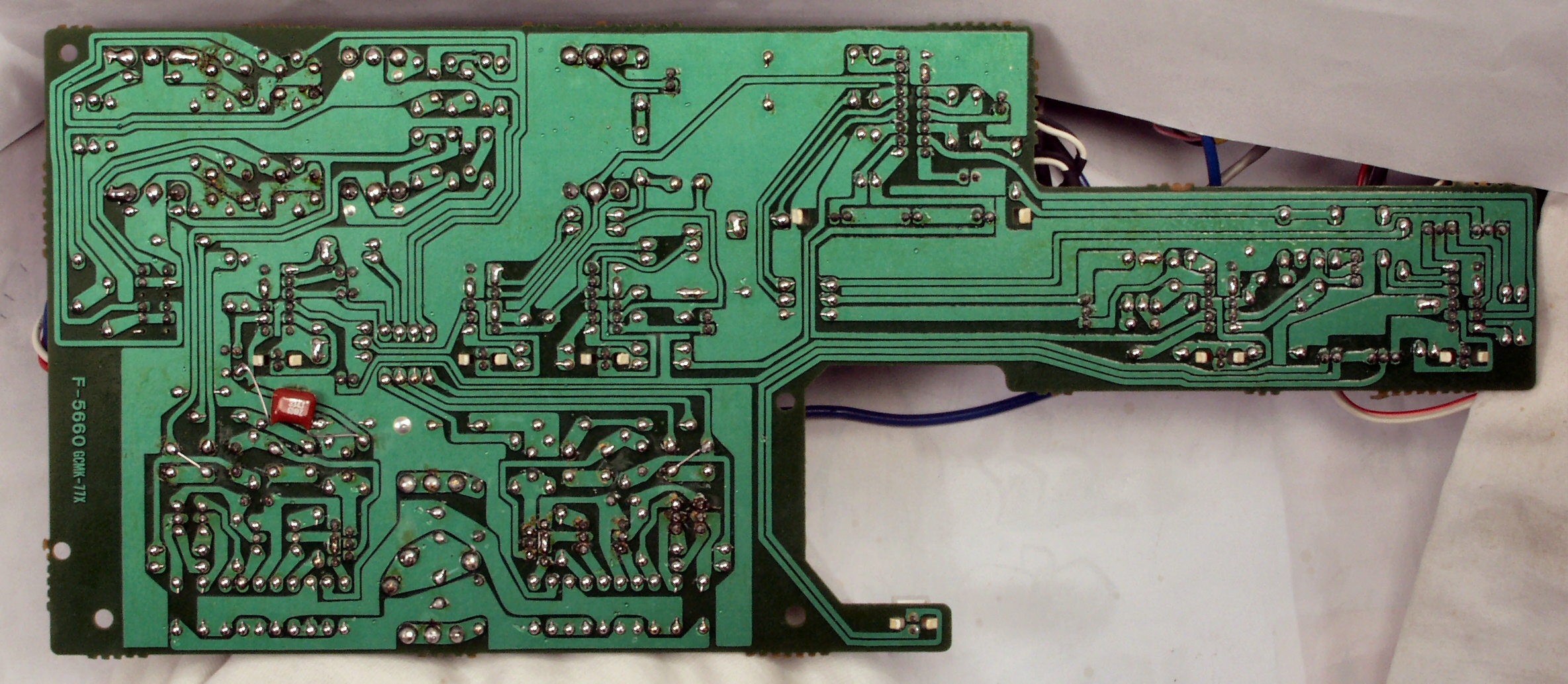

Ｃ２Ｃ．　修理前　コントロール基板�T裏

Ｃ２Ｄ．　修理（ハンダ補正）後　コントロール基板�T裏　　全ての半田をやり修す

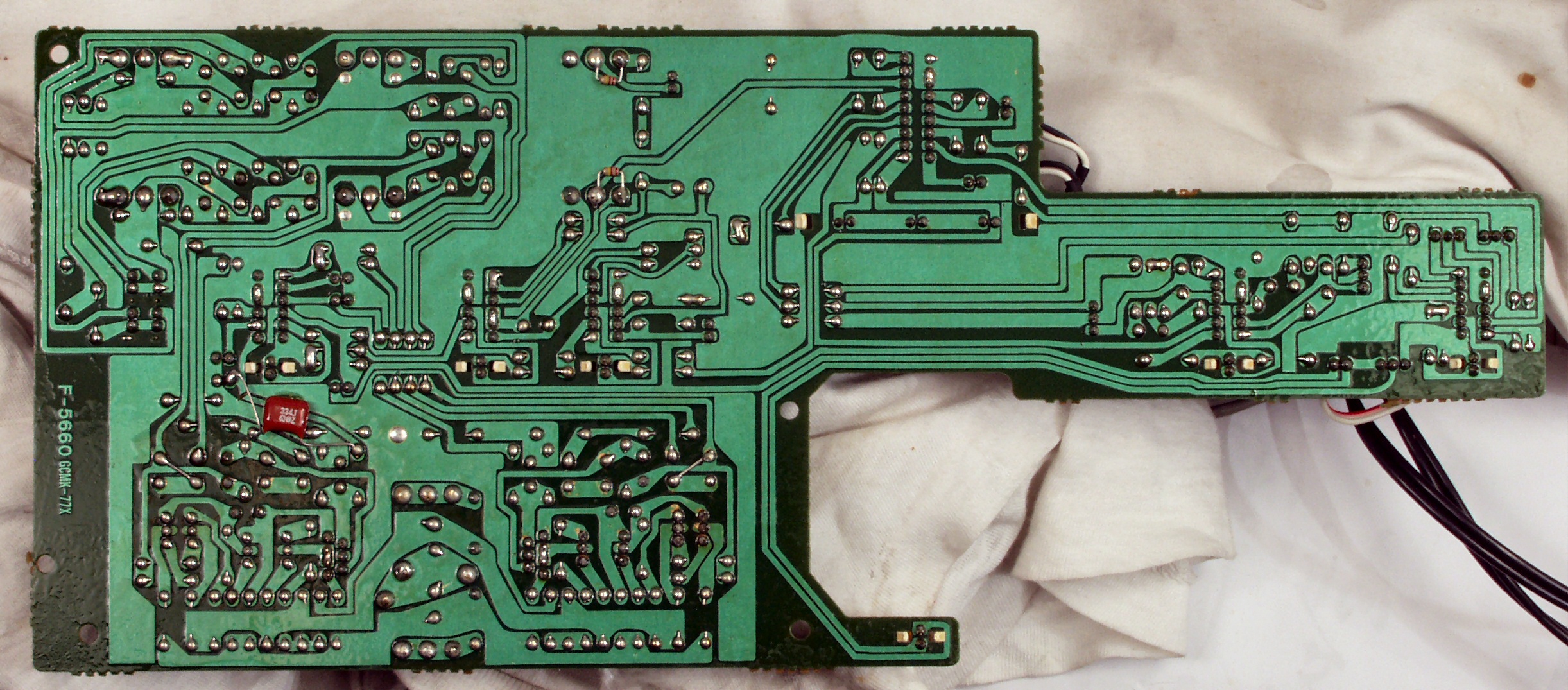

Ｃ２Ｅ．　完成コントロール基板�T裏　洗浄後

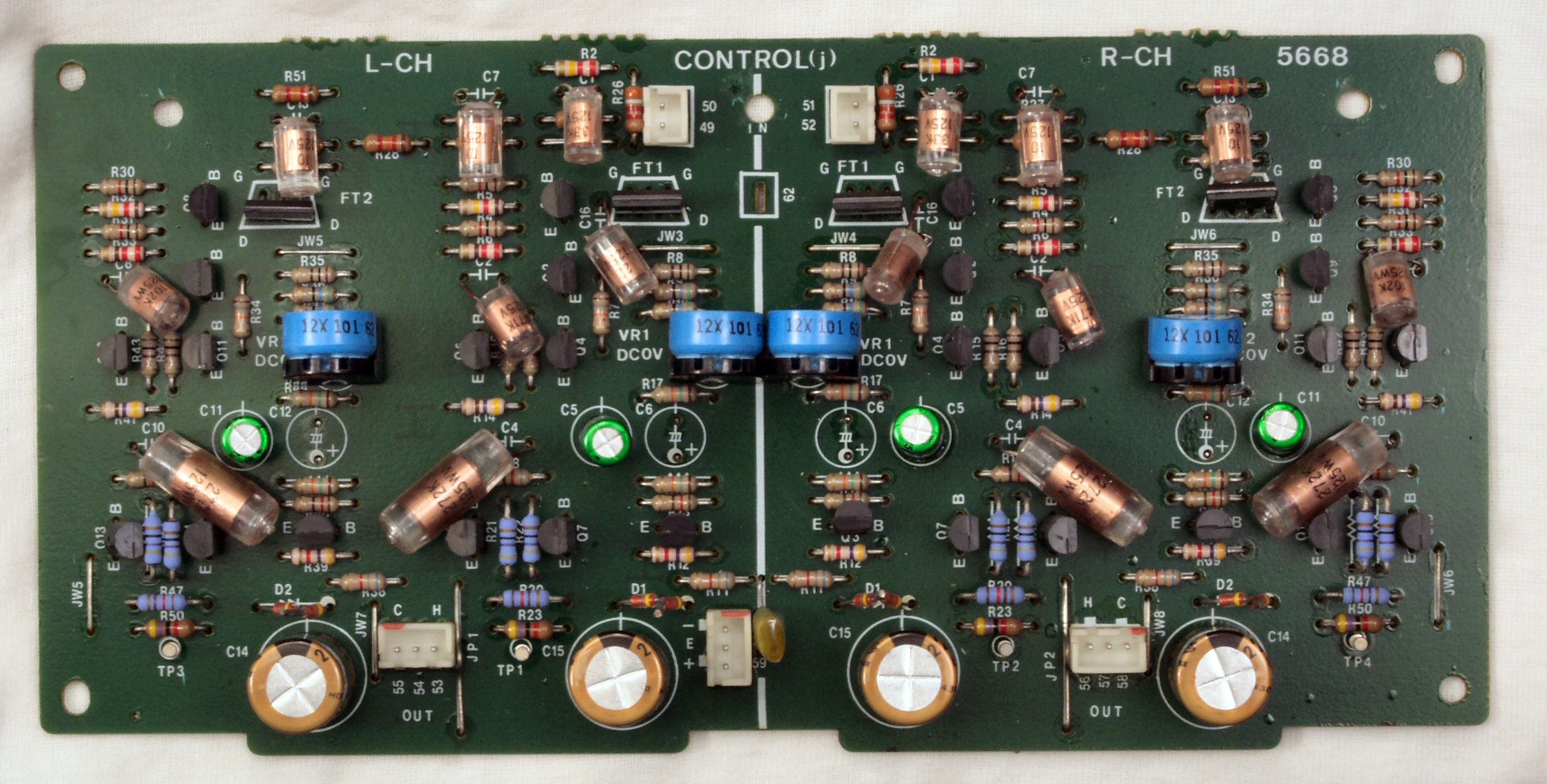

Ｃ３Ａ．　修理前　コントロール基板�U

Ｃ３Ｂ．　修理後　コントロール基板�U　音が通る結合（カップリング）コンデンサーは、ＢＰコンデンサーに交換したので２個→１個 　　　　　　　　　　　電解コンデンサー１０個交換

Ｃ３Ｃ．　修理前　コントロール基板�U裏

Ｃ３Ｄ．　修理（ハンダ補正）後　コントロール基板�U裏

Ｃ３Ｅ．　完成コントロール基板�U裏　洗浄後

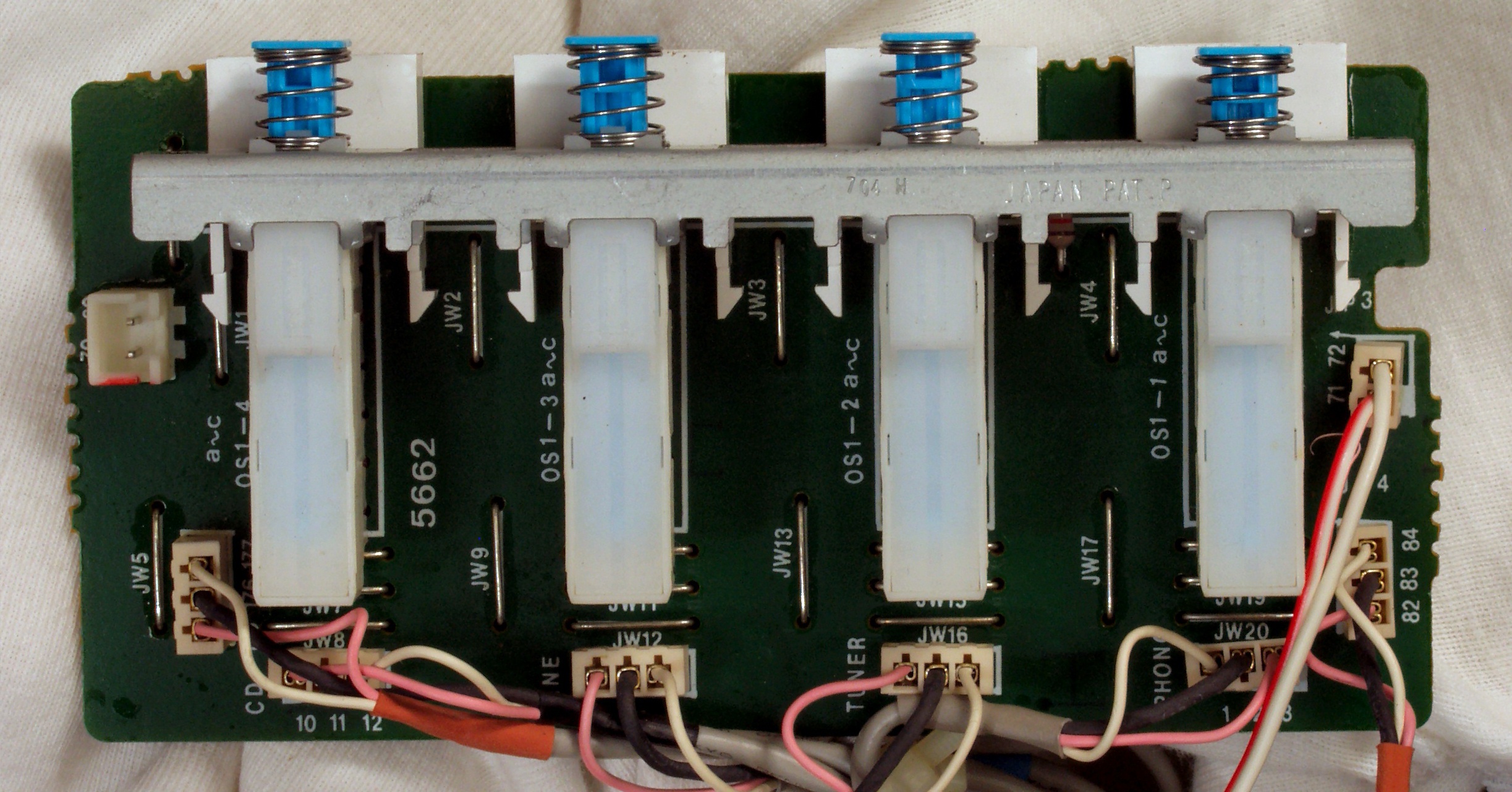

Ｃ４Ａ．　修理中　入力切り替えＳＷ基板

Ｃ４Ｂ．　修理前　入力切り替えＳＷ基板裏

Ｃ４Ｃ．　修理（ハンダ補正）後　入力切り替えＳＷ基板裏　　全ての半田をやり修す

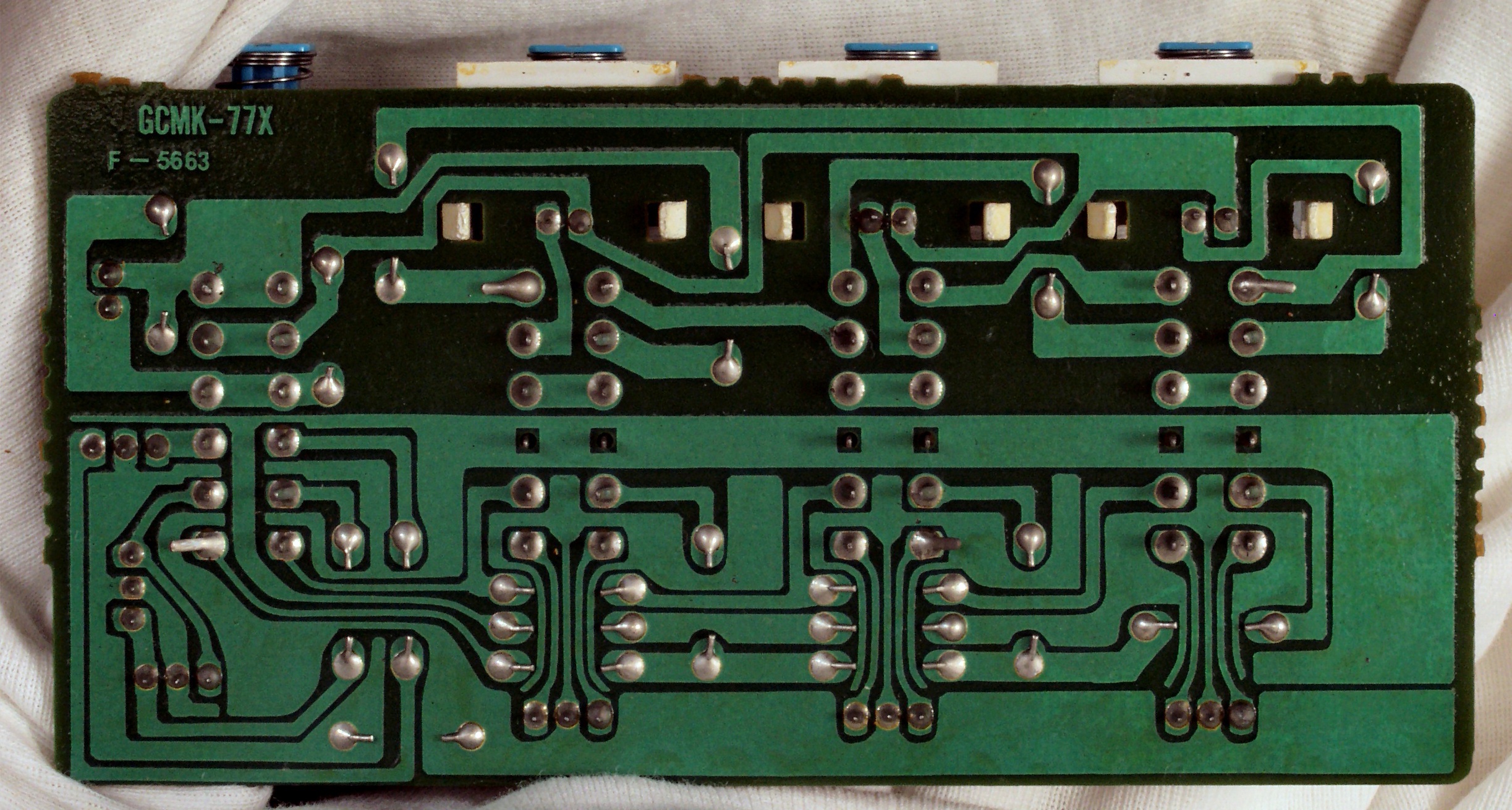

Ｃ４Ｄ．　完成入力切り替えＳＷ基板裏　洗浄後

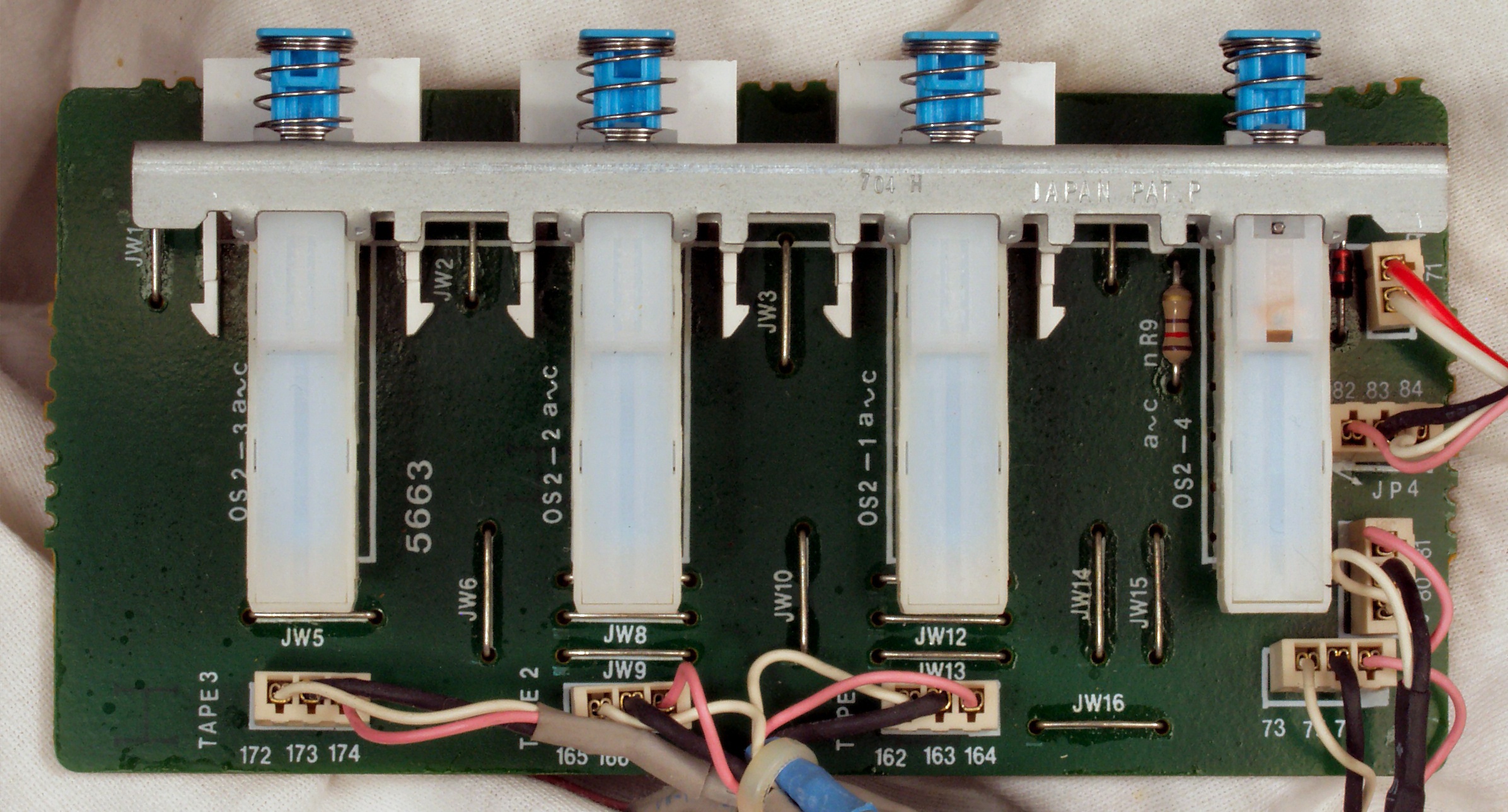

Ｃ４Ｅ．　修理中　ＴＡＰＥ切り替えＳＷ基板

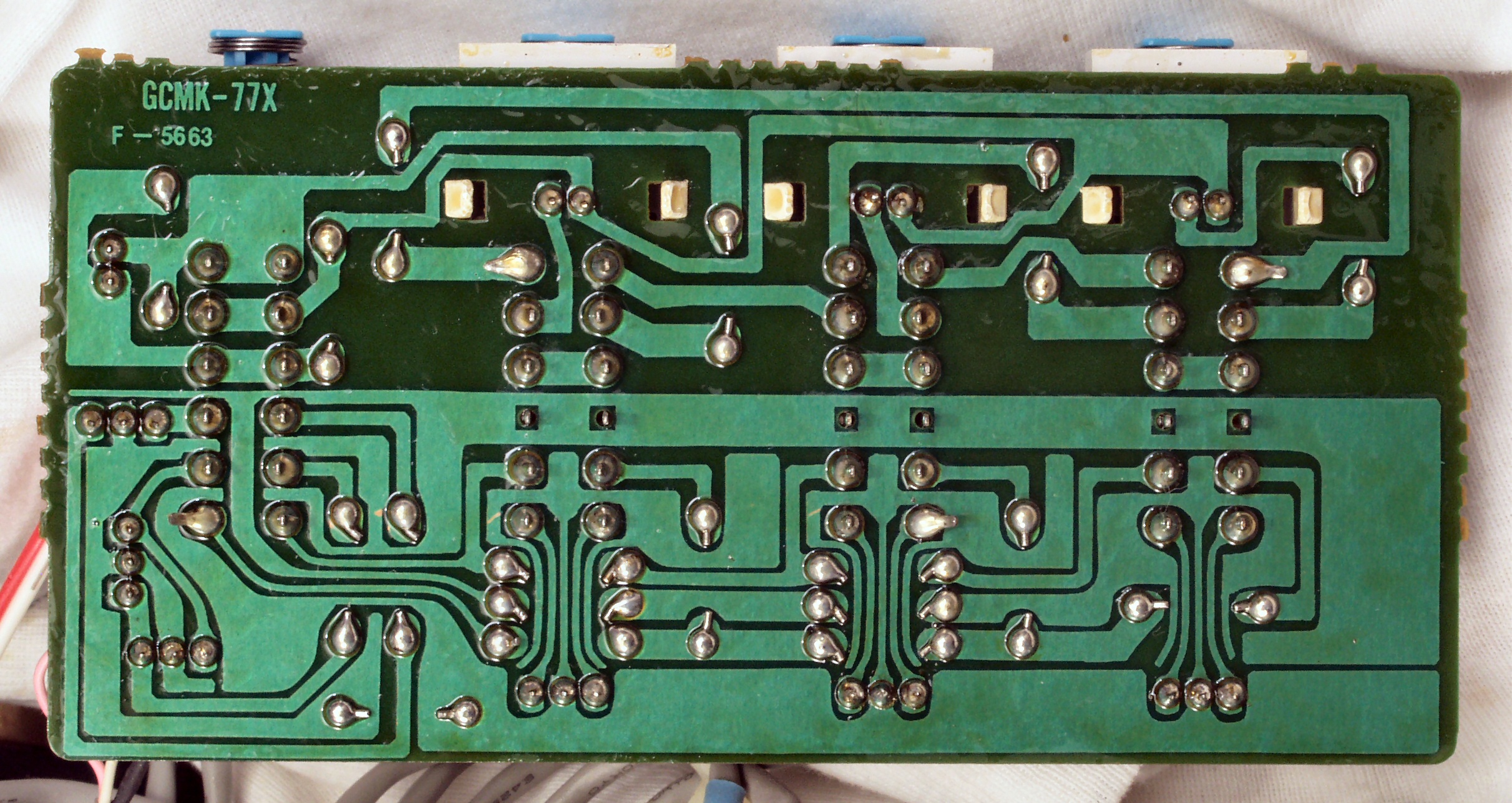

Ｃ４Ｆ．　修理前　ＴＡＰＥ切り替えＳＷ基板裏

Ｃ４Ｇ．　修理（ハンダ補正）後　ＴＡＰＥ切り替えＳＷ基板裏　　全ての半田をやり修す

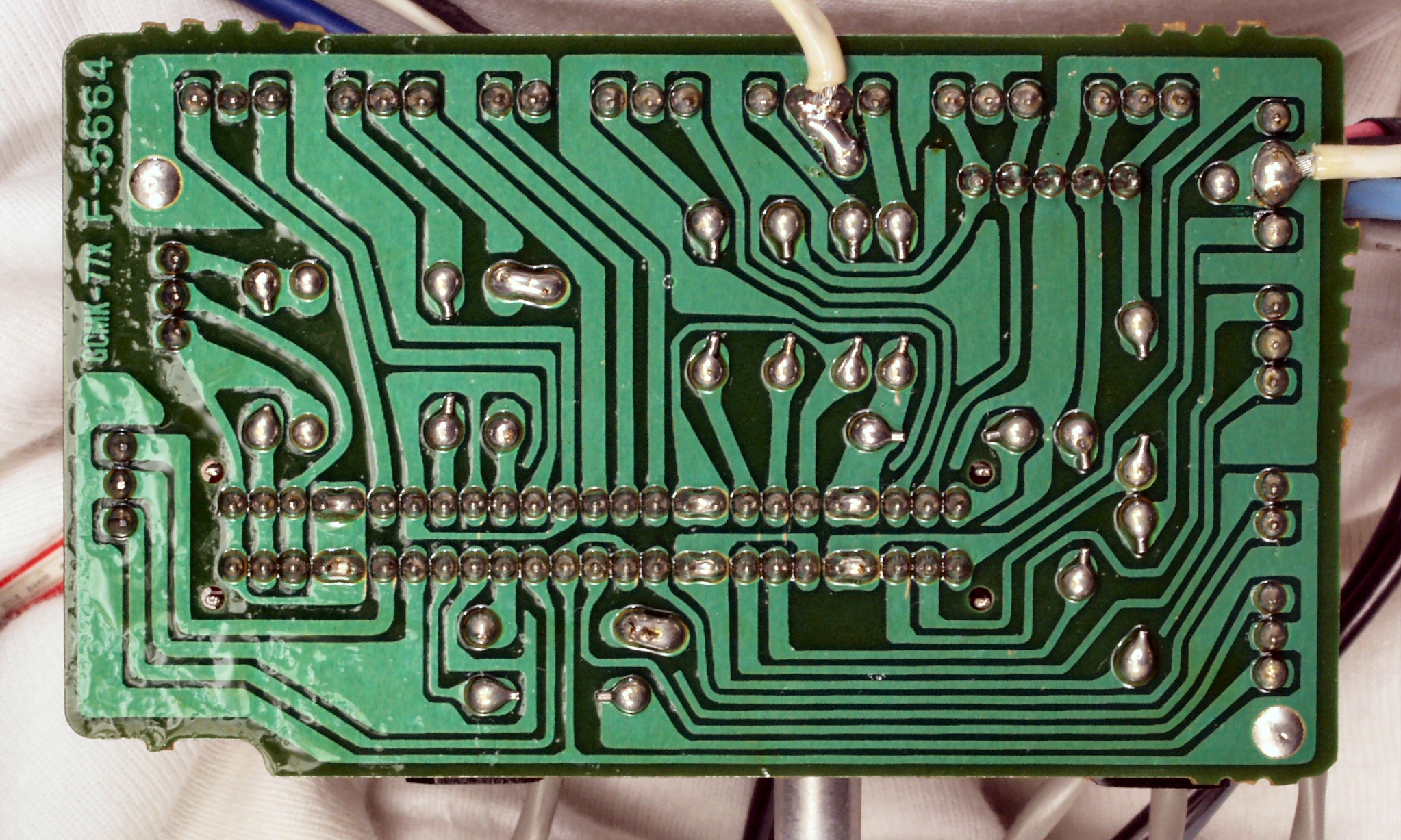

Ｃ４Ｈ．　完成ＴＡＰＥ切り替えＳＷ基板裏　洗浄後

Ｃ４Ｉ．　修理前　ＲＥＣ−ＯＵＴ切り替えＳＷ基板

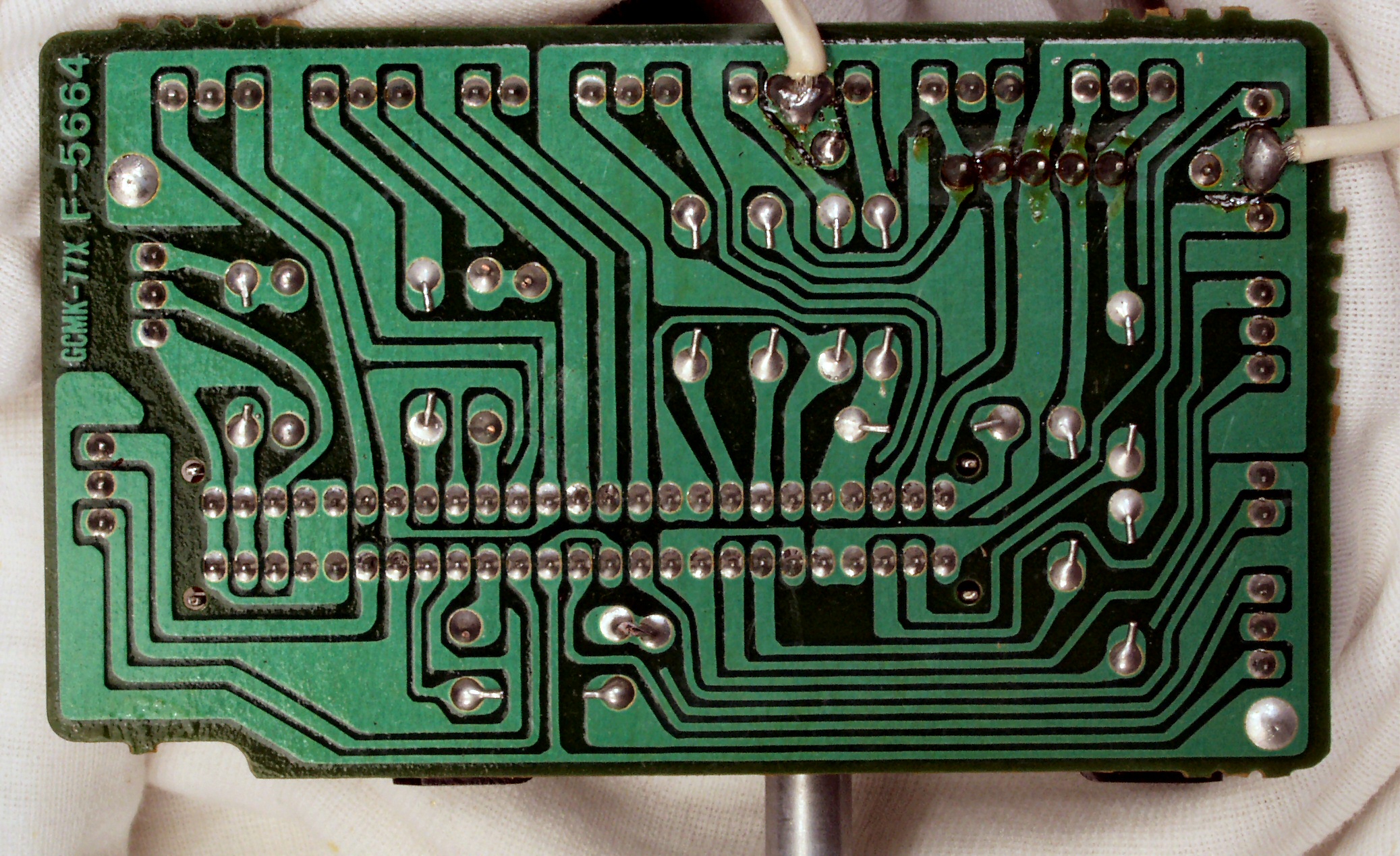

Ｃ４Ｊ．　修理前　ＲＥＣ−ＯＵＴ切り替えＳＷ基板裏

Ｃ４Ｋ．　修理（ハンダ補正）後　ＲＥＣ−ＯＵＴ切り替えＳＷ基板裏　　全ての半田をやり修す 　　　　　　　　　　　　　　　　　　　　左下の白い針金みたいの物は糸屑

Ｃ４Ｌ．　完成ＲＥＣ−ＯＵＴ切り替えＳＷ基板裏　洗浄後

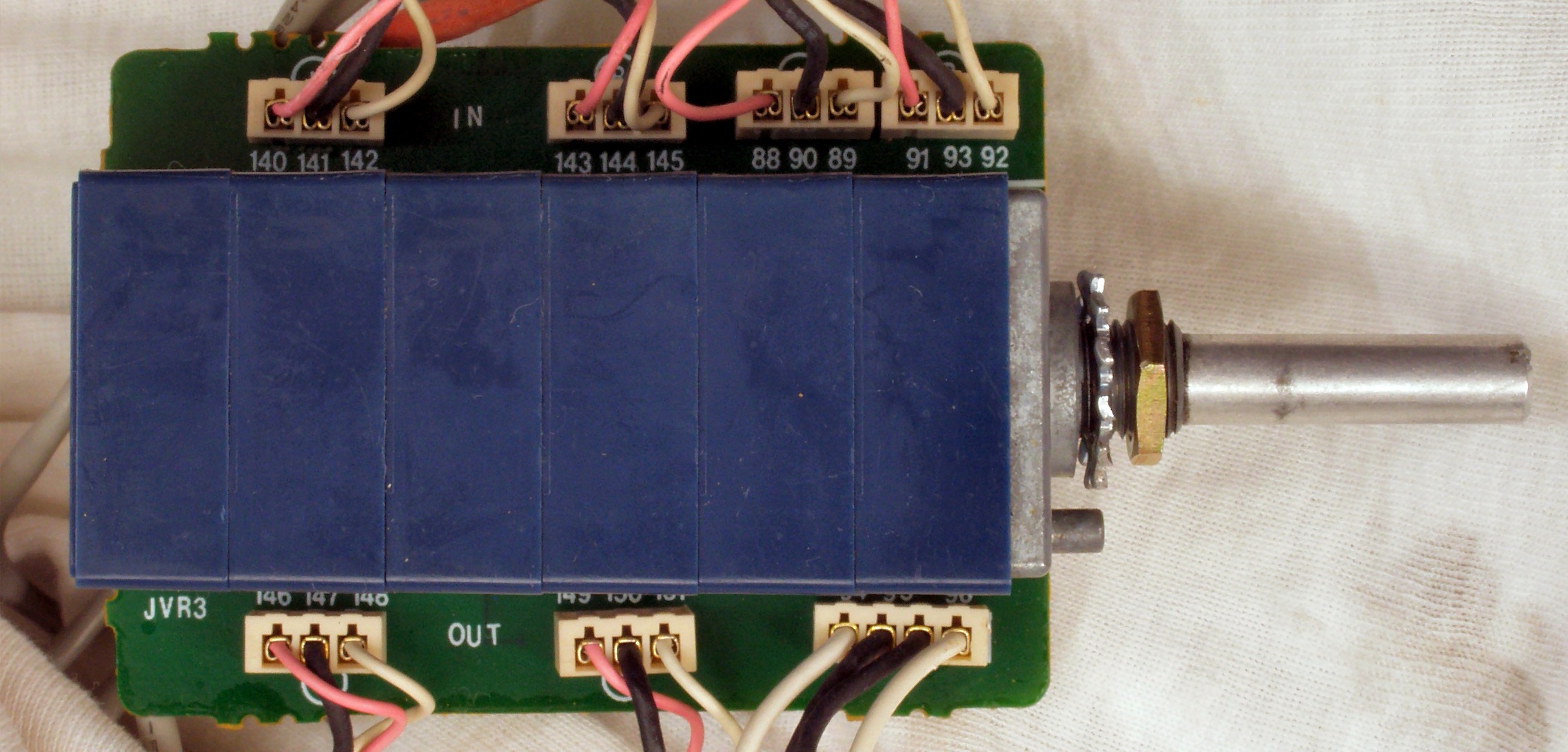

Ｃ４Ｍ．　修理中　メインＶＲ基板

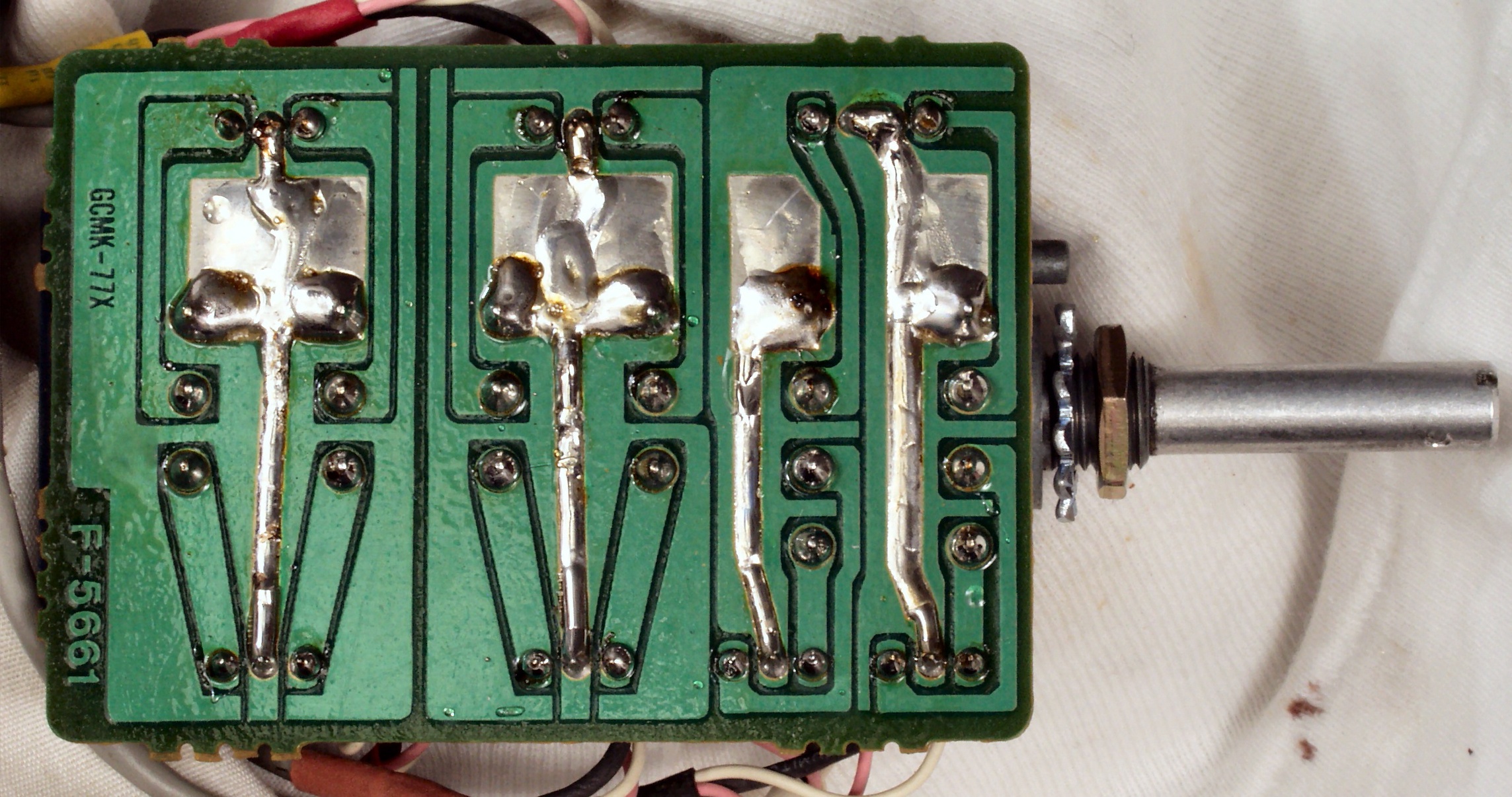

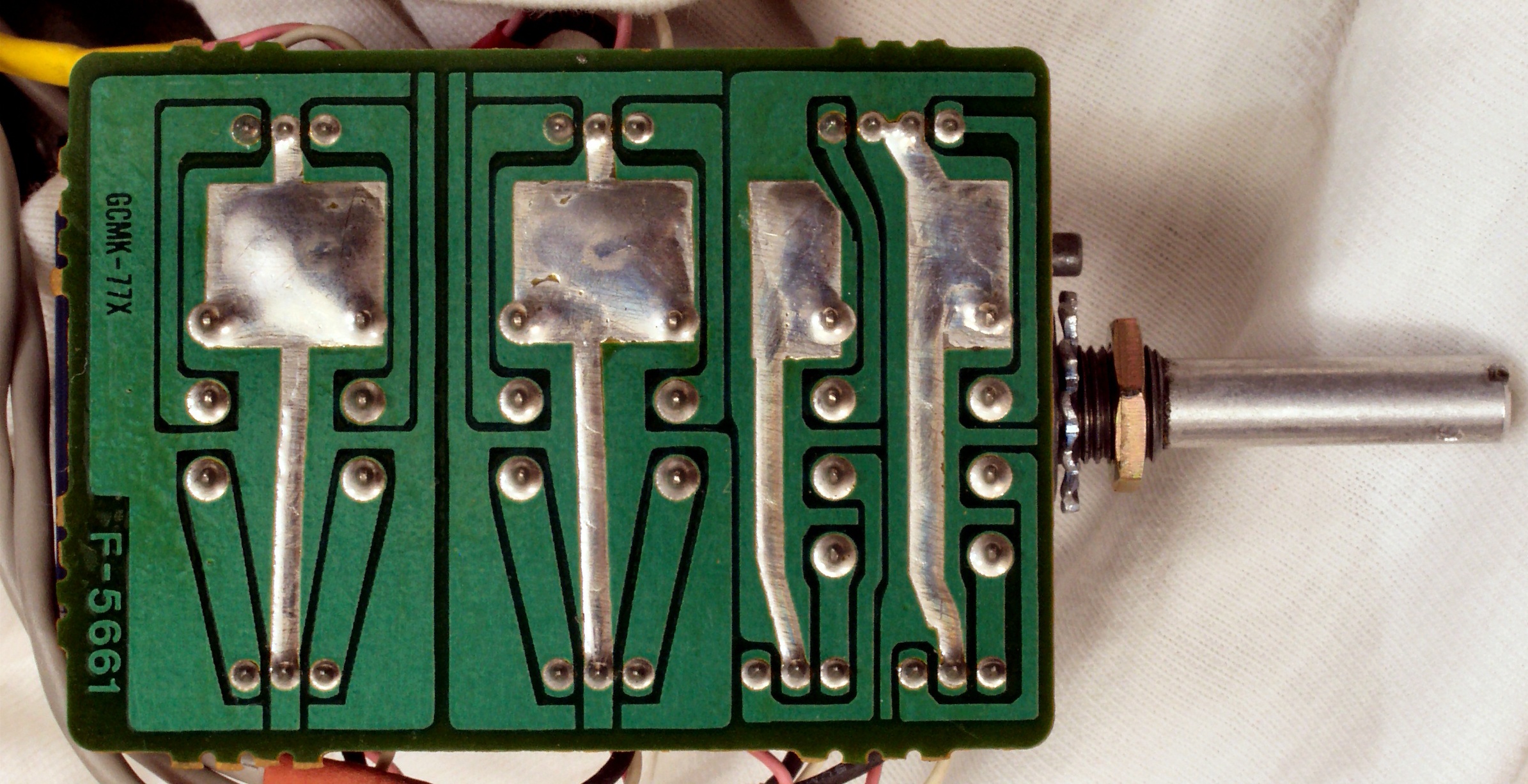

Ｃ４Ｎ．　修理前　メインＶＲ基板裏

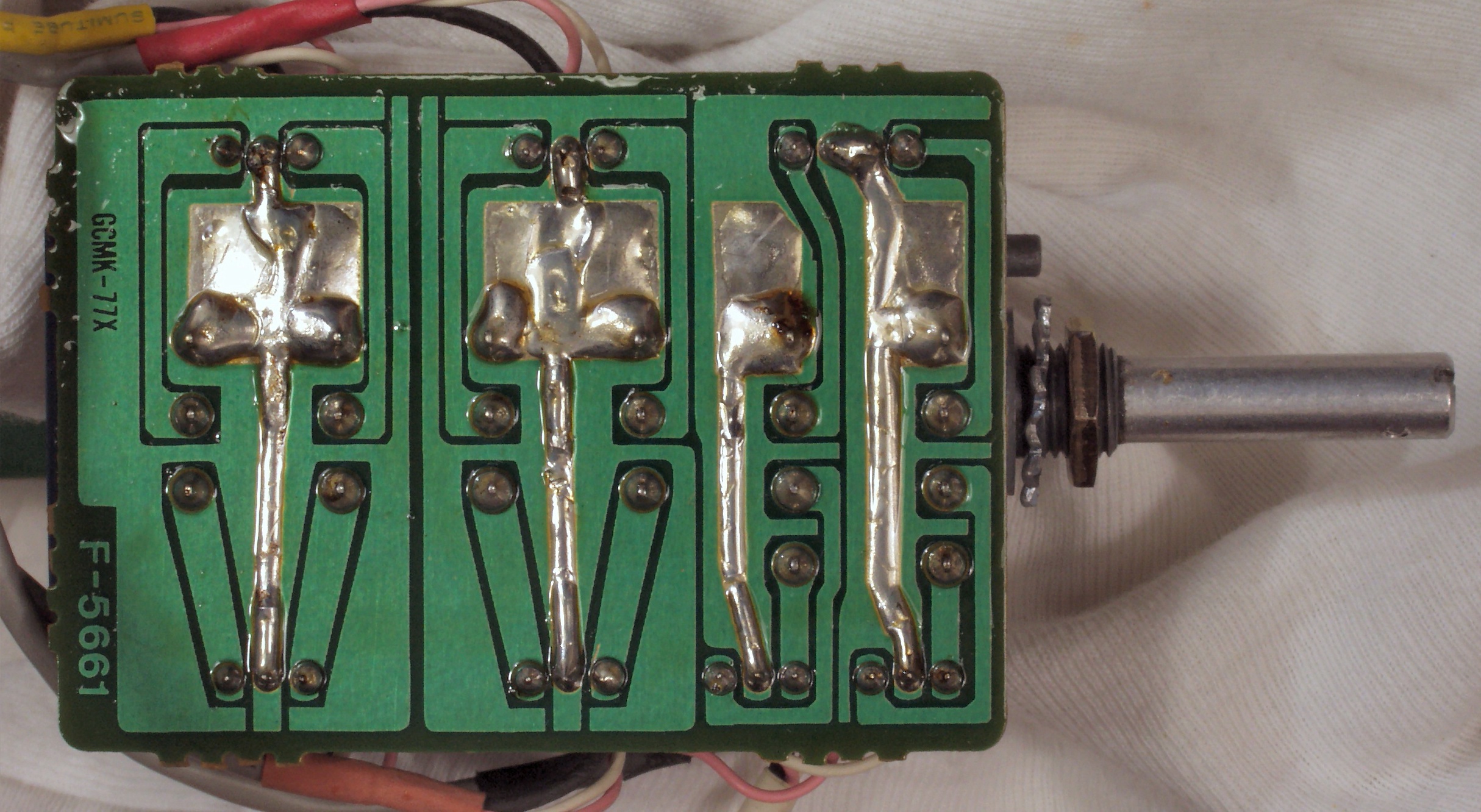

Ｃ４Ｏ．　修理（ハンダ補正）後　メインＶＲ基板裏　　全ての半田をやり修す

Ｃ４Ｐ．　完成メインＶＲ基板裏　洗浄後

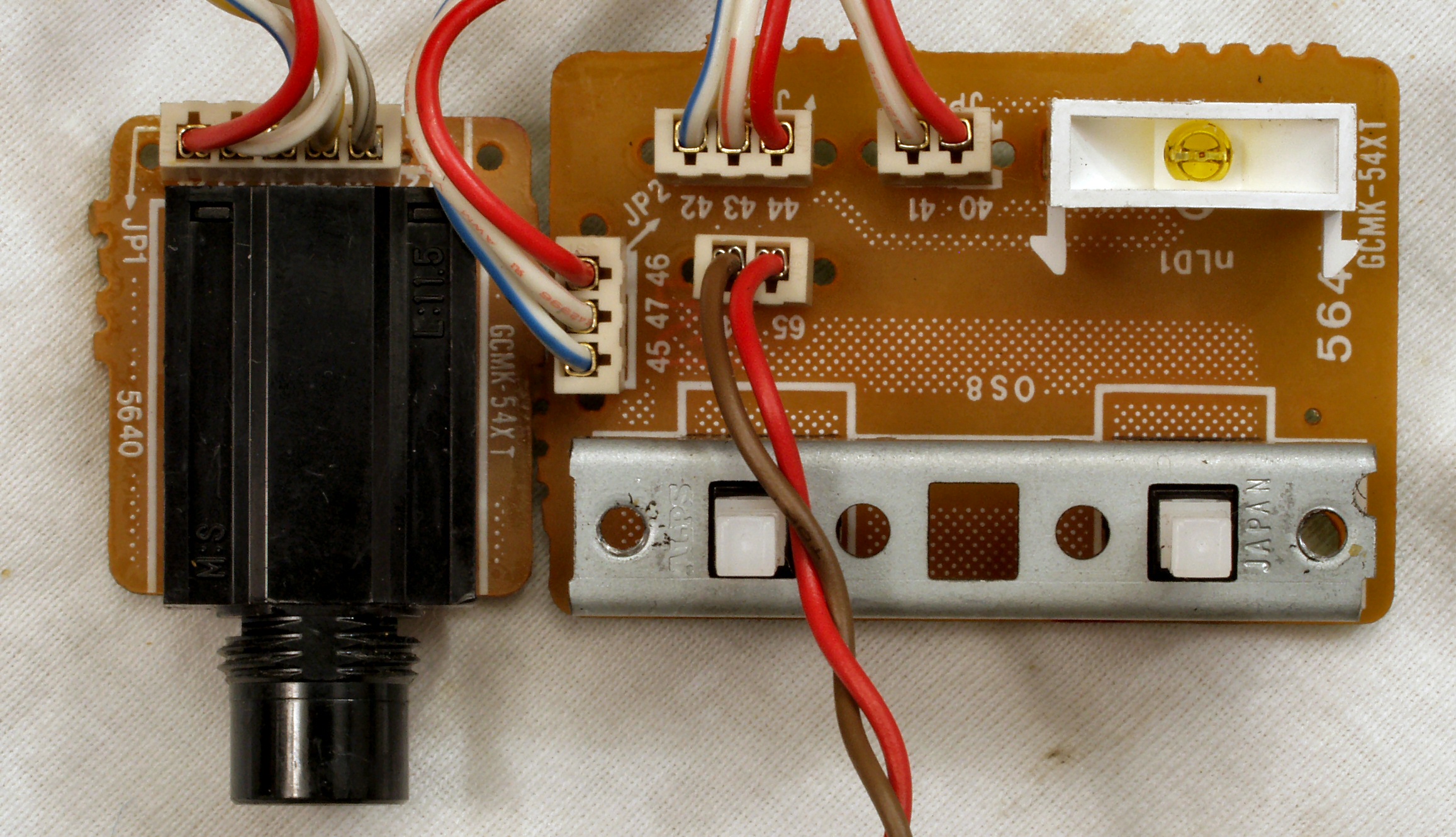

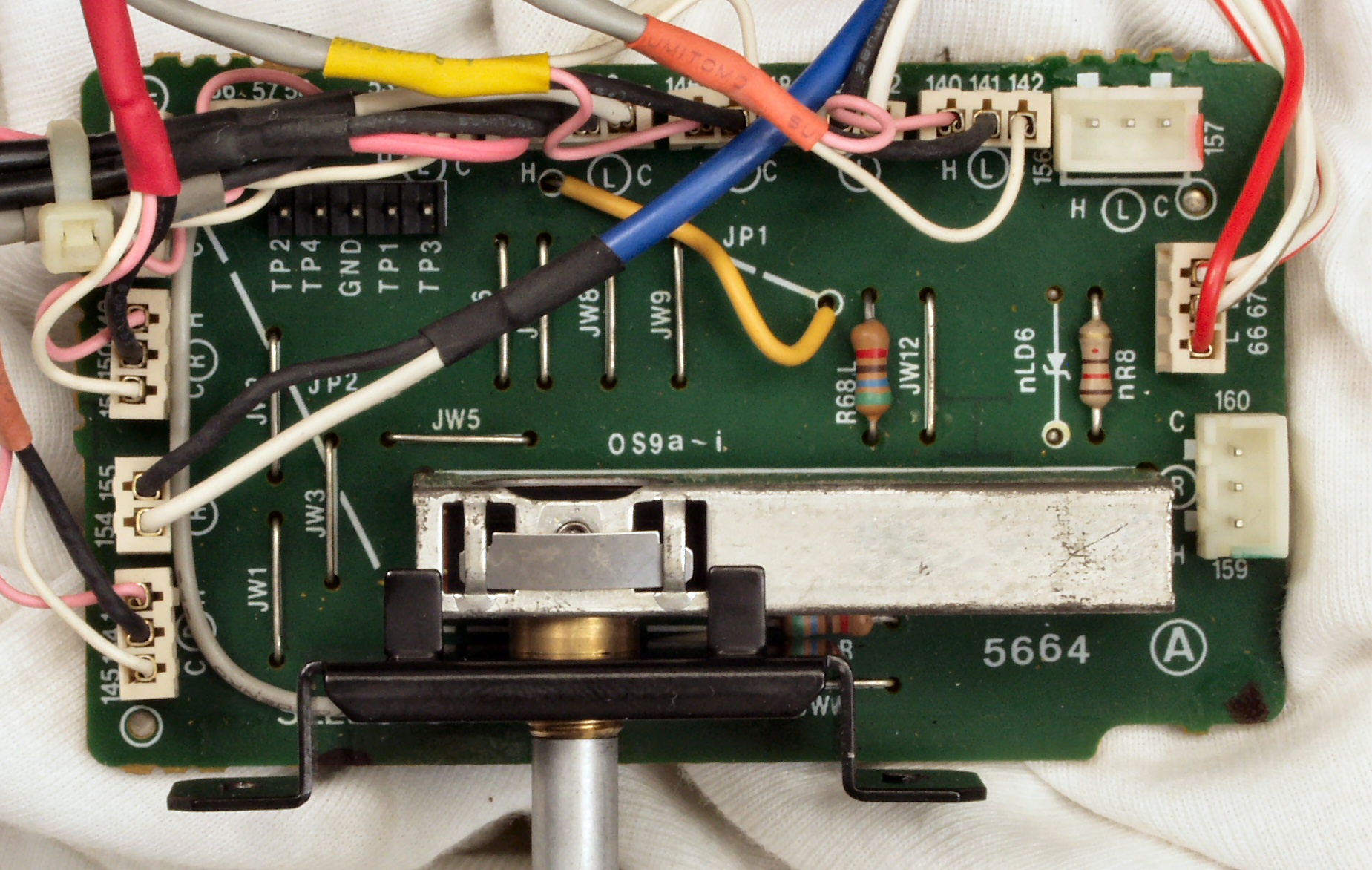

Ｃ４Ｑ．　修理中　電源ＳＷ＆イヤーホーンジャック基板

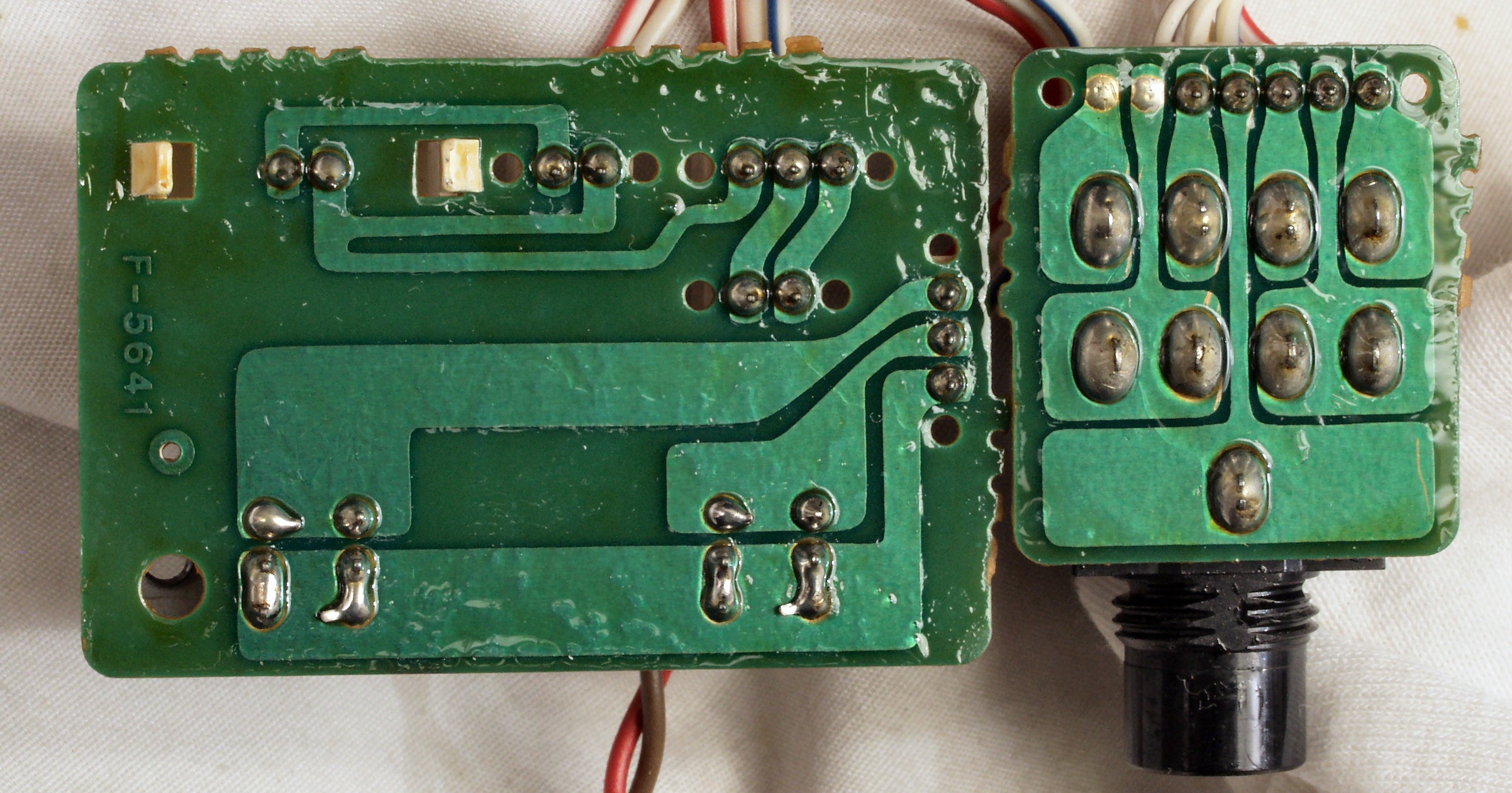

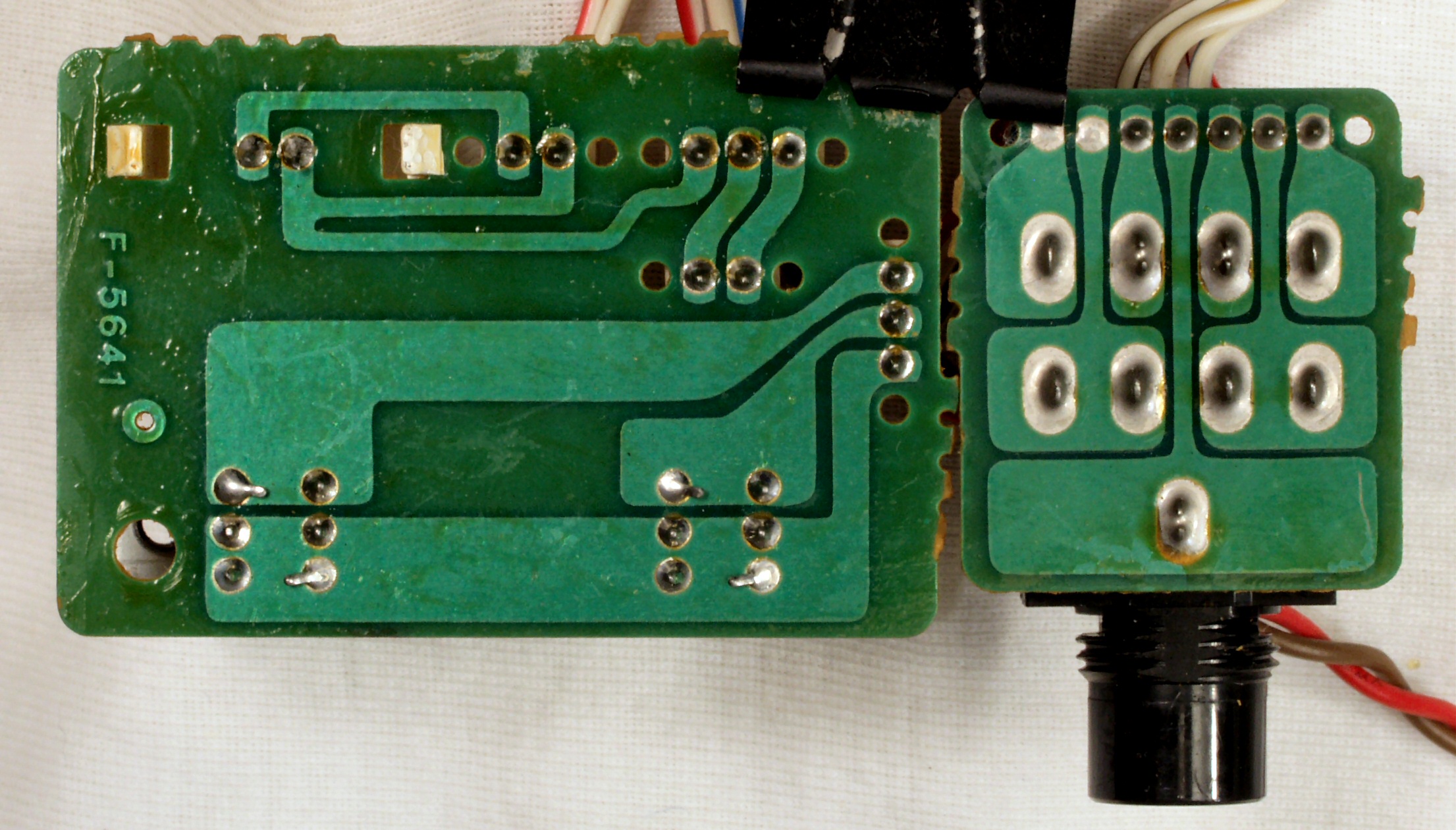

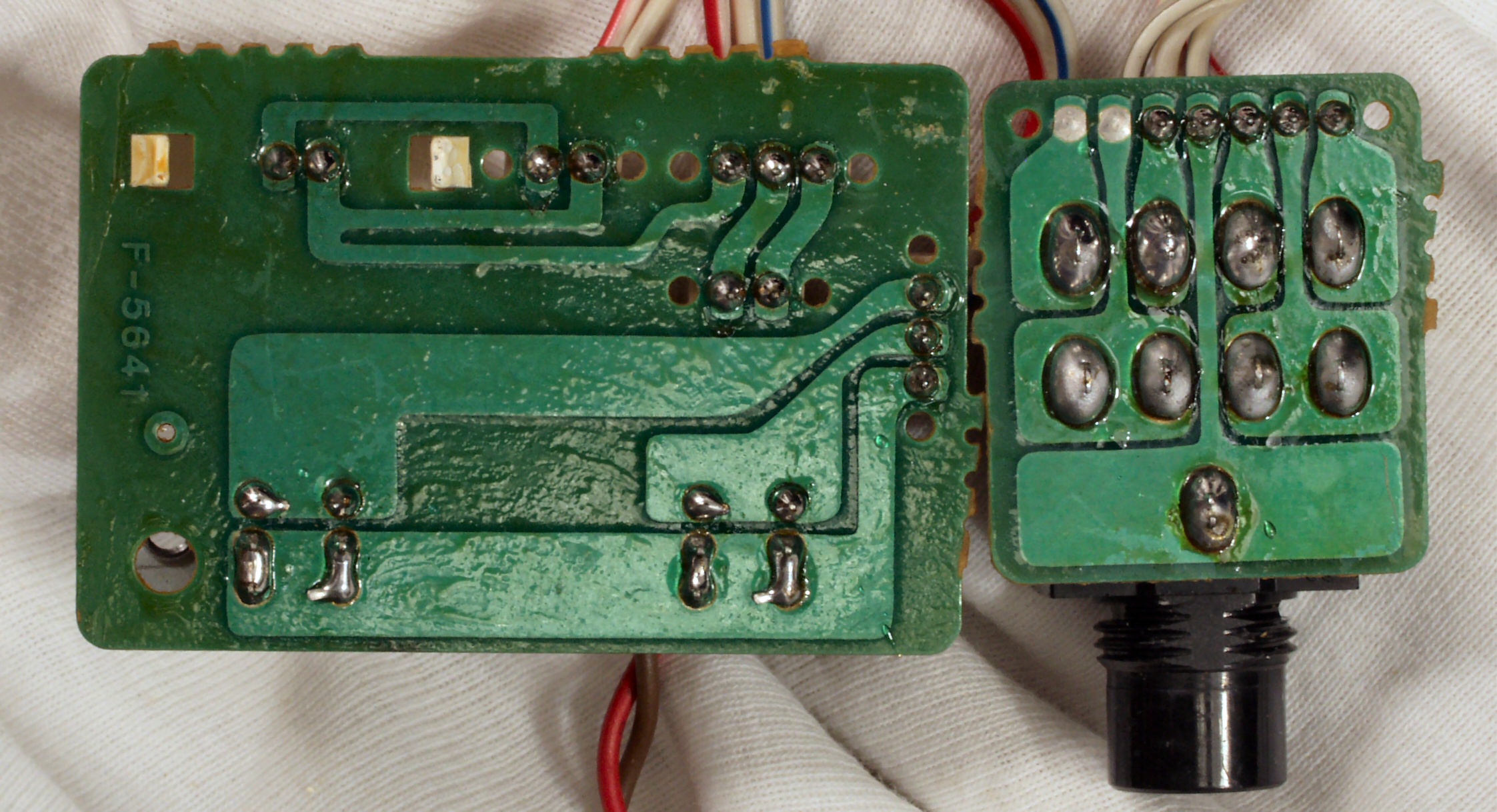

Ｃ４Ｒ．　修理前　電源ＳＷ＆イヤーホーンジャック基板裏

Ｃ４Ｓ．　修理（ハンダ補正）後　電源ＳＷ＆イヤーホーンジャック基板裏

Ｃ４Ｔ．　完成電源ＳＷ＆イヤーホーンジャック基板裏　洗浄後

Ｃ５．　後パネルを取り、ＳＰ接続リレー・プロテクト基板を修理中

Ｃ５Ａ．　修理前　ＳＰ接続端子　肉薄なので割れやすい 　　　　　　　　　　　ＬＶ−１０９修理記録　Ｃ８Ａ．　修理前　ＳＰ接続端子基板　参考

Ｃ５Ｂ．　修理後　ＳＰ接続端子　太い線を付けられるので、補強しておく。　網線を埋め込み補強する

Ｃ５Ｂ１．　修理後　ＳＰ接続端子　太い線を付けられるので、補強しておく。　　さらにホットボンドを充填する

Ｃ５Ｃ．　修理前　ＳＰ接続リレー＆プロテクト基板

Ｃ５Ｄ．　修理後　ＳＰ接続リレー＆プロテクト基板　リレー２個、電解コンデンサ−１１個、フイルムコンデンサー２個交換

Ｃ５Ｅ．　修理前　ＳＰ接続リレー＆プロテクト基板裏

Ｃ５Ｆ．　修理（ハンダ補正）後　ＳＰ接続リレー＆プロテクト基板裏　　全ての半田をやり修す

Ｃ５Ｇ．　完成ＳＰ接続リレー＆プロテクト基板裏　洗浄後

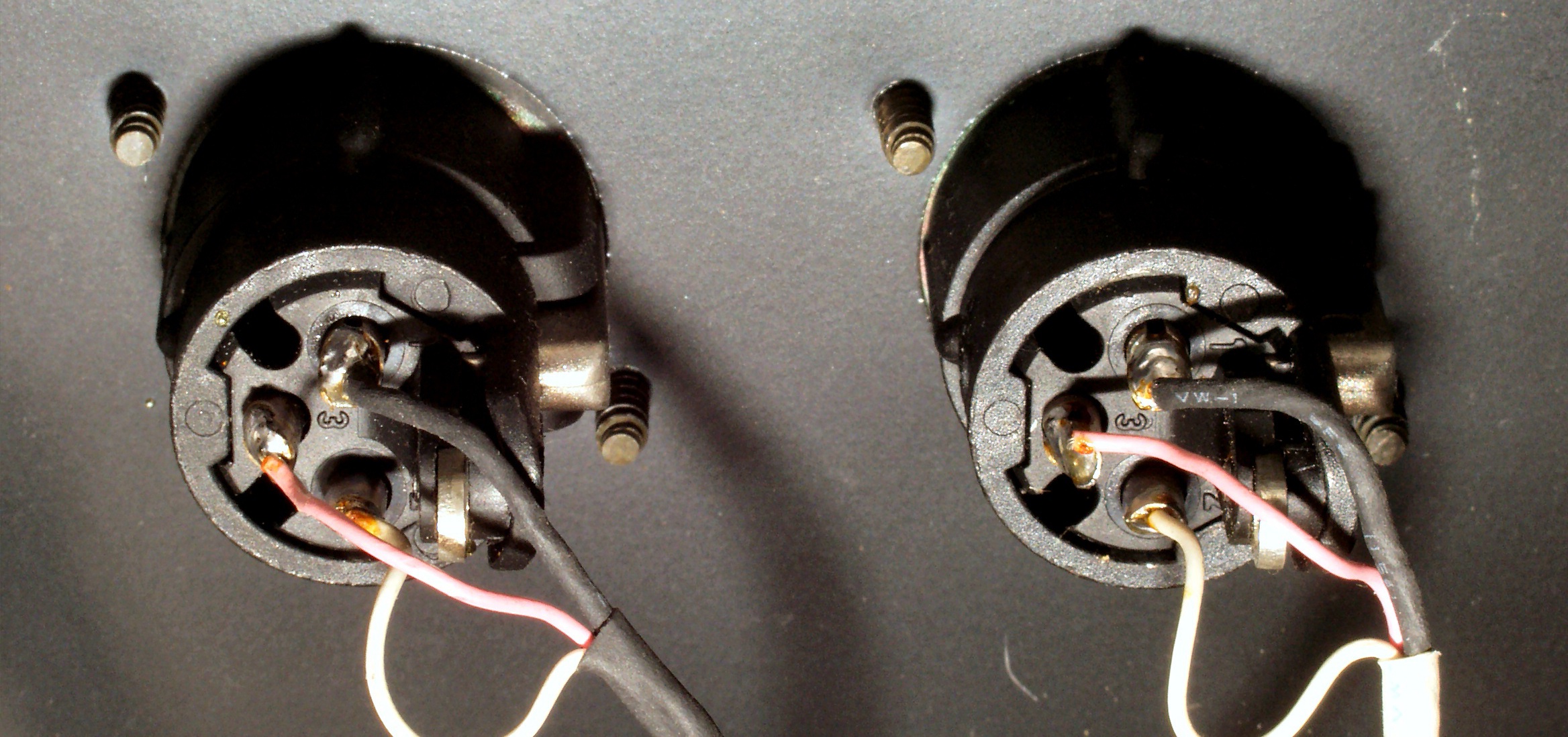

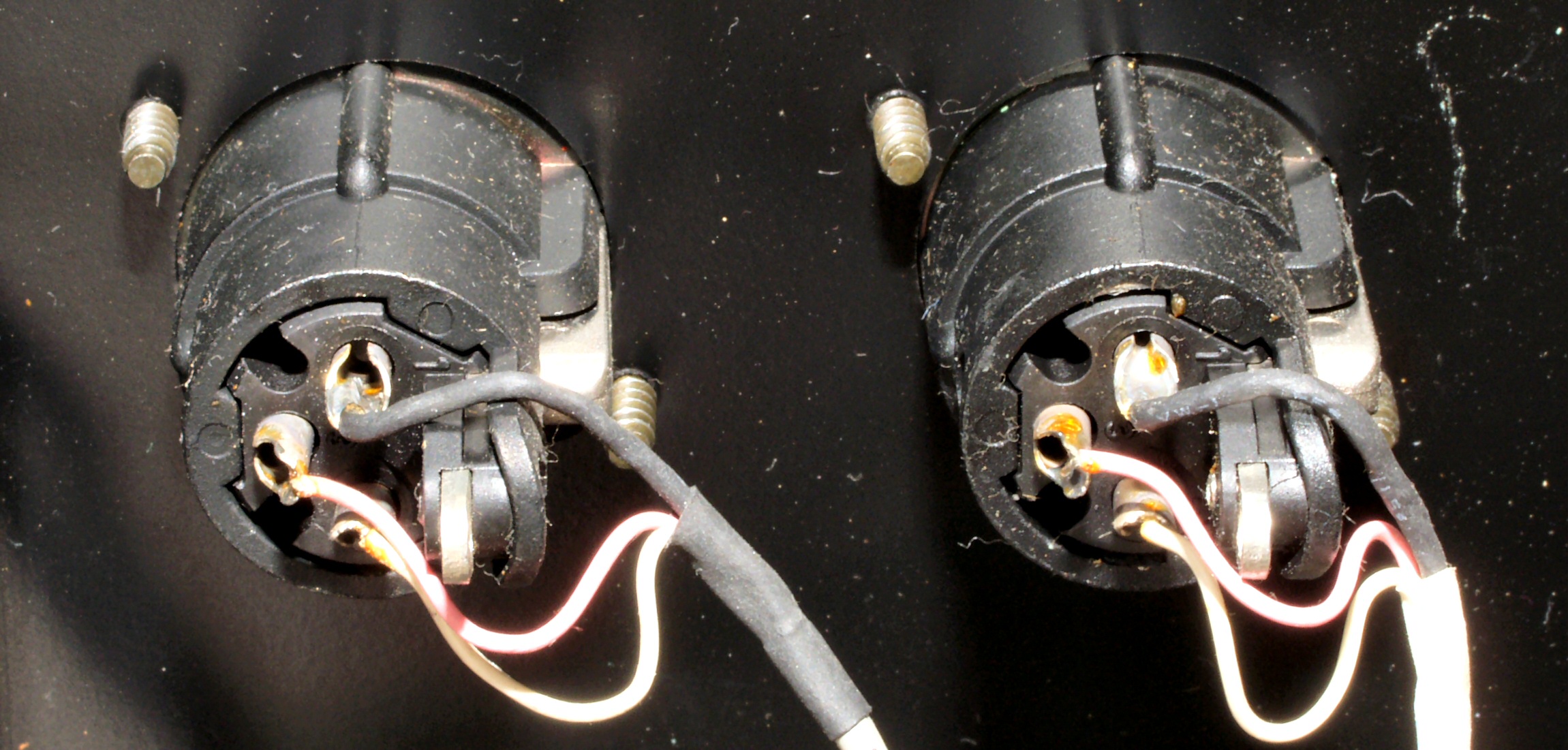

Ｃ５Ｈ．　修理中　平衡入力コネクター

Ｃ５Ｉ．　修理（ハンダ補正）後　平衡入力コネクター

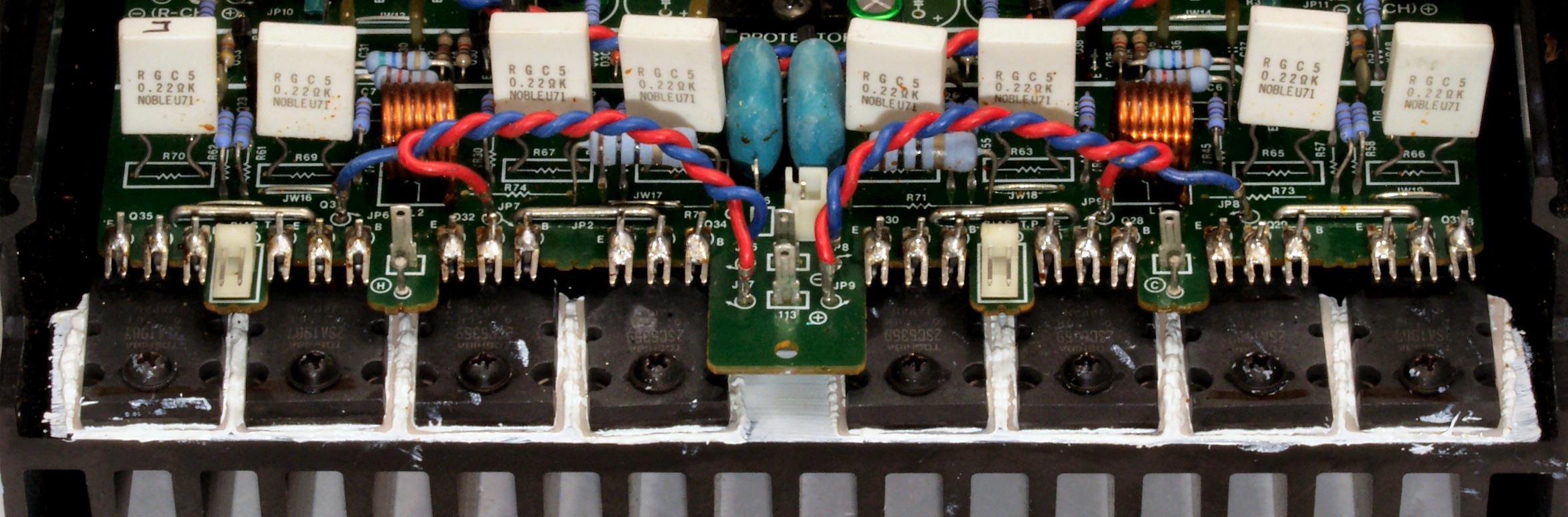

Ｃ６Ａ．　修理前　Ｒ側終段ブロック

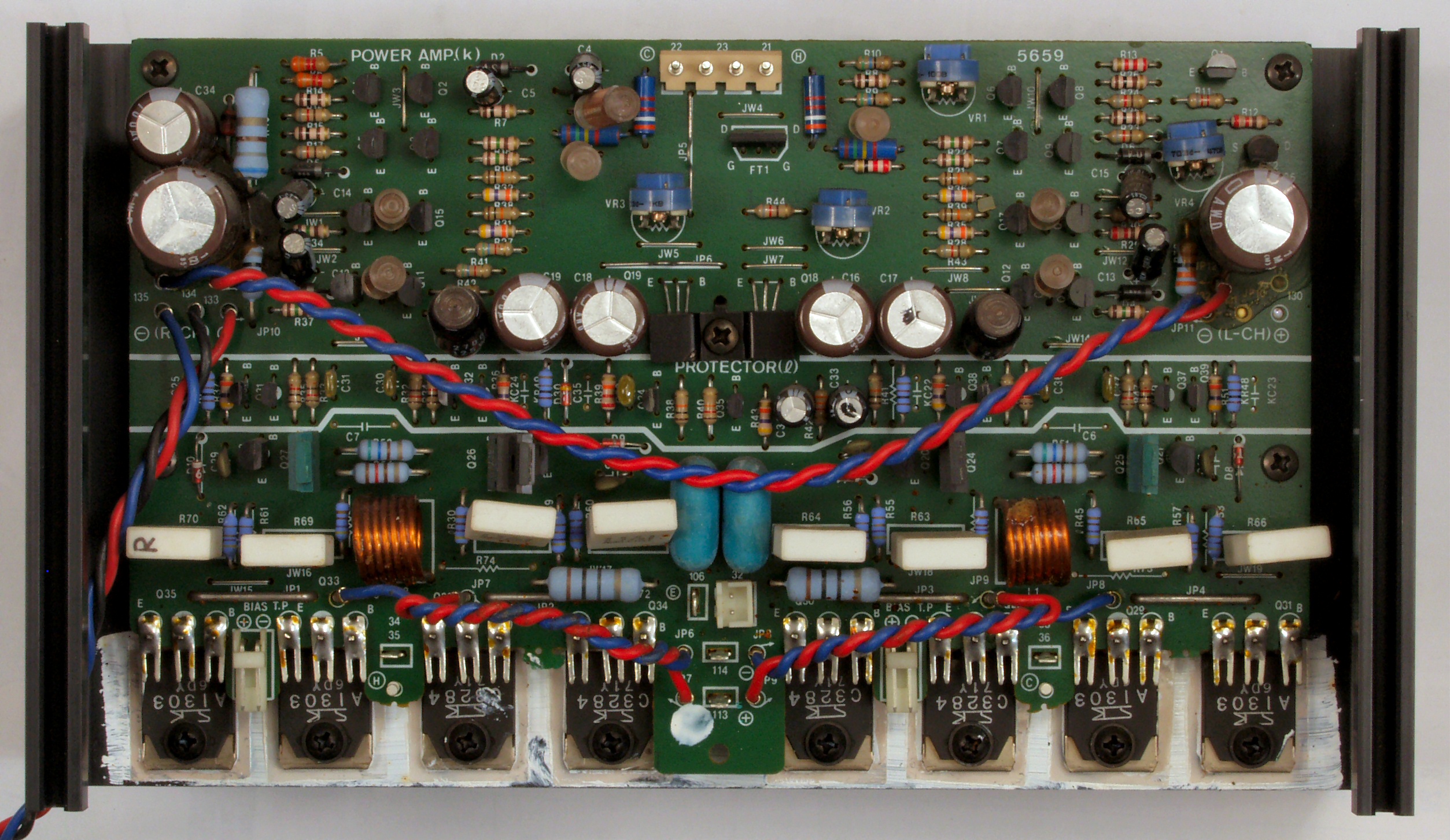

Ｃ６Ｂ．　完成Ｒ側終段ブロック

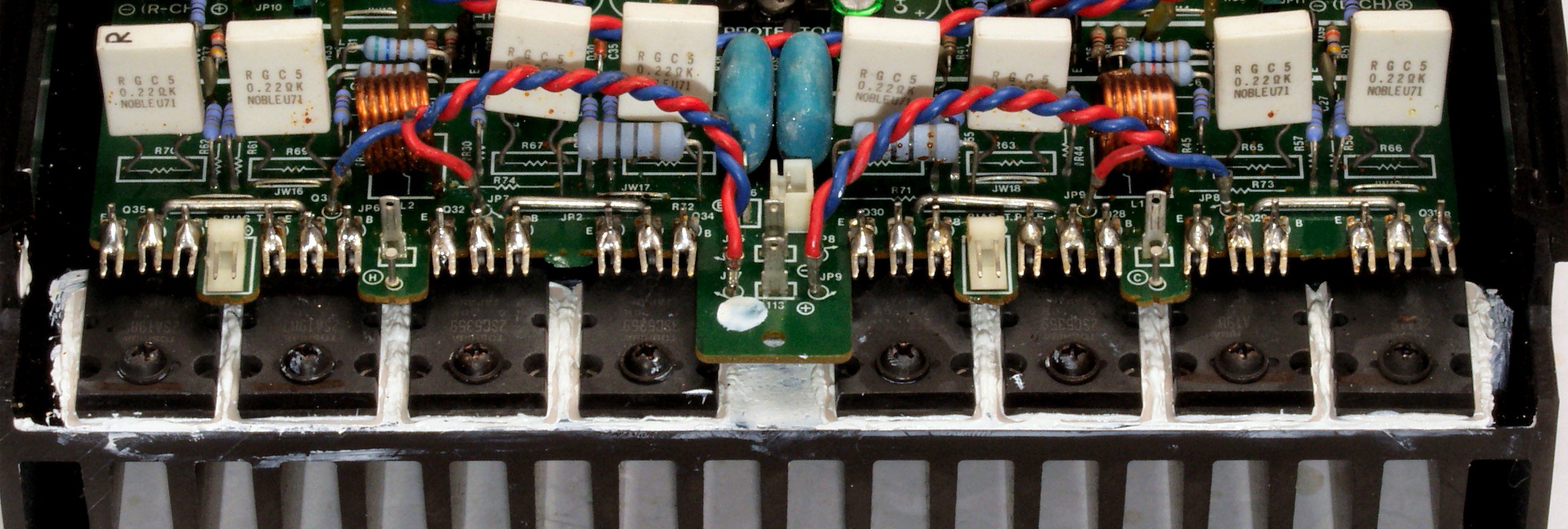

Ｃ６Ｂ１．　修理（交換）後　Ｒ側終段ＴＲ（トランジスター）

Ｃ６Ｃ．　修理前　Ｒ側終段基板

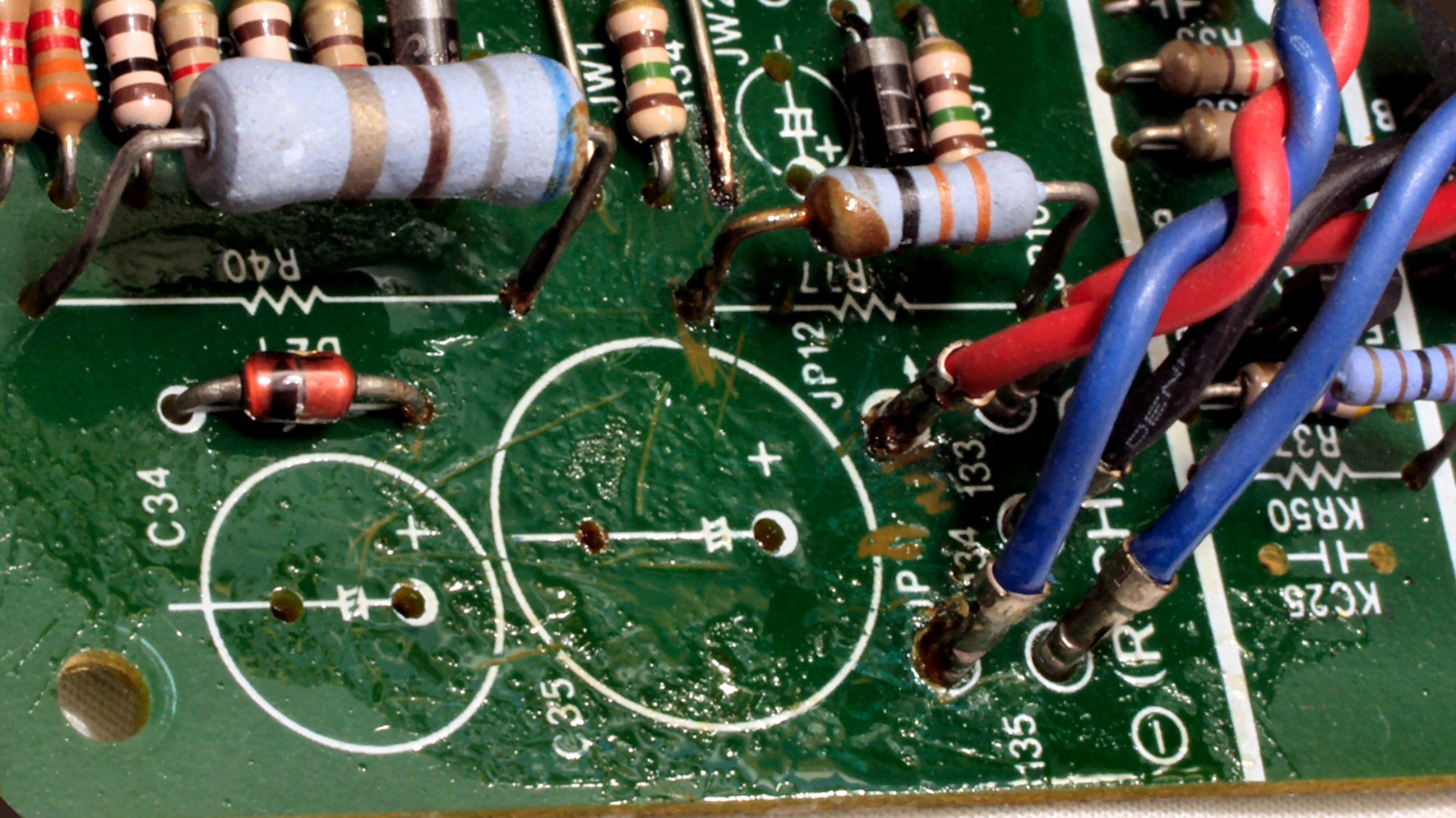

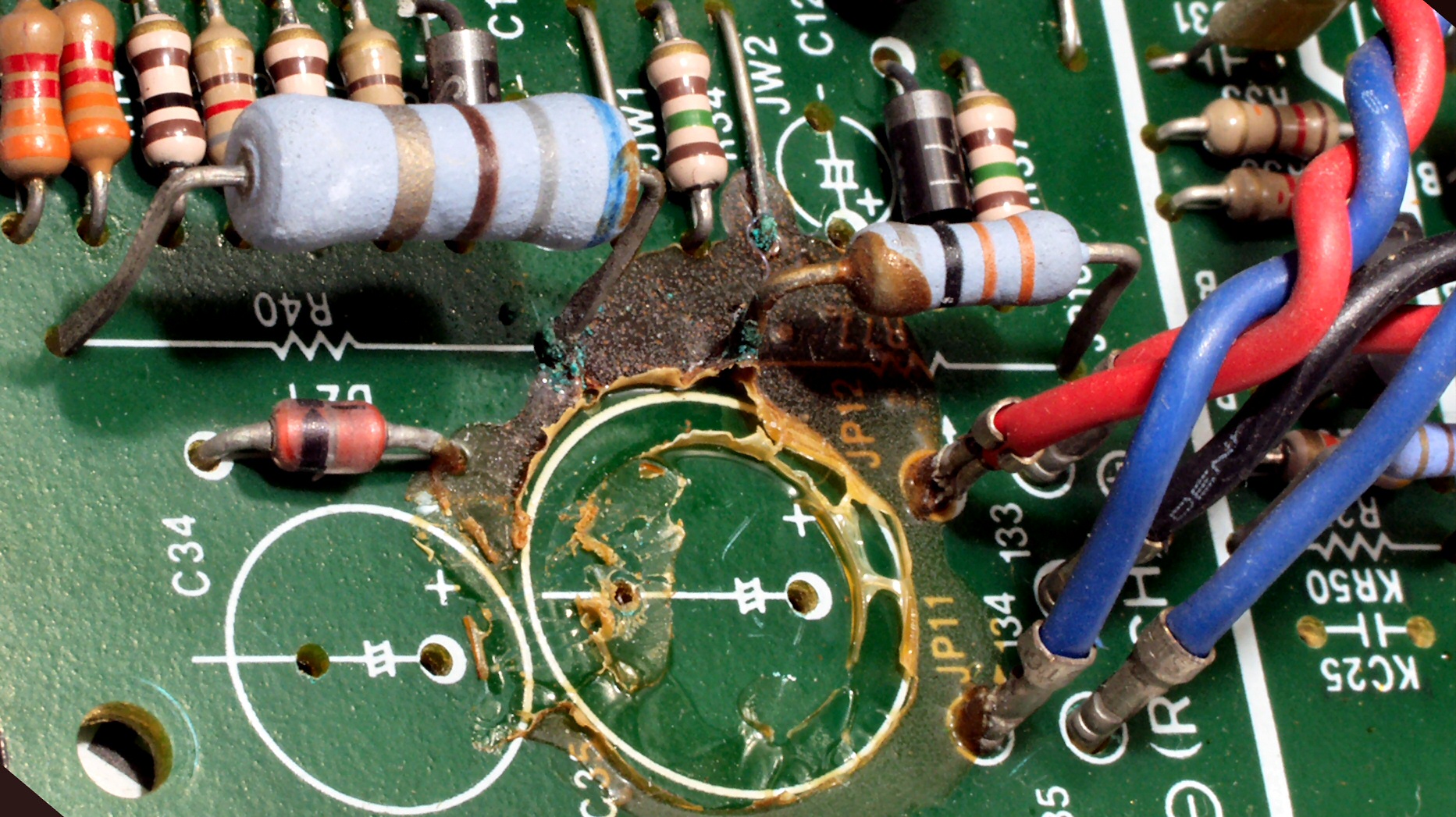

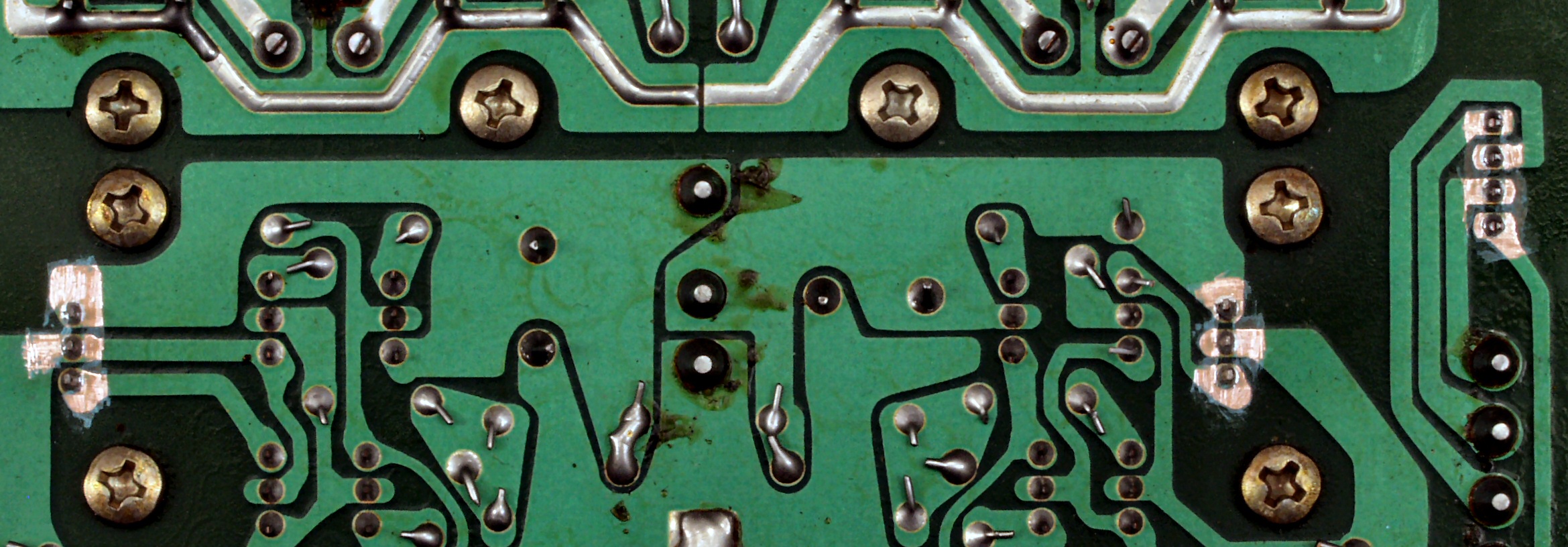

Ｃ６Ｃ１．　修理前　Ｒ側終段基板　電解コンデンサーのブレ止めに使用した接着剤が抵抗やＴＲ（トランジスター）の端子を腐食させている

Ｃ６Ｃ２．　修理前　Ｒ側終段基板　上の拡大

Ｃ６Ｃ３．　修理中　Ｒ側終段基板　清掃する

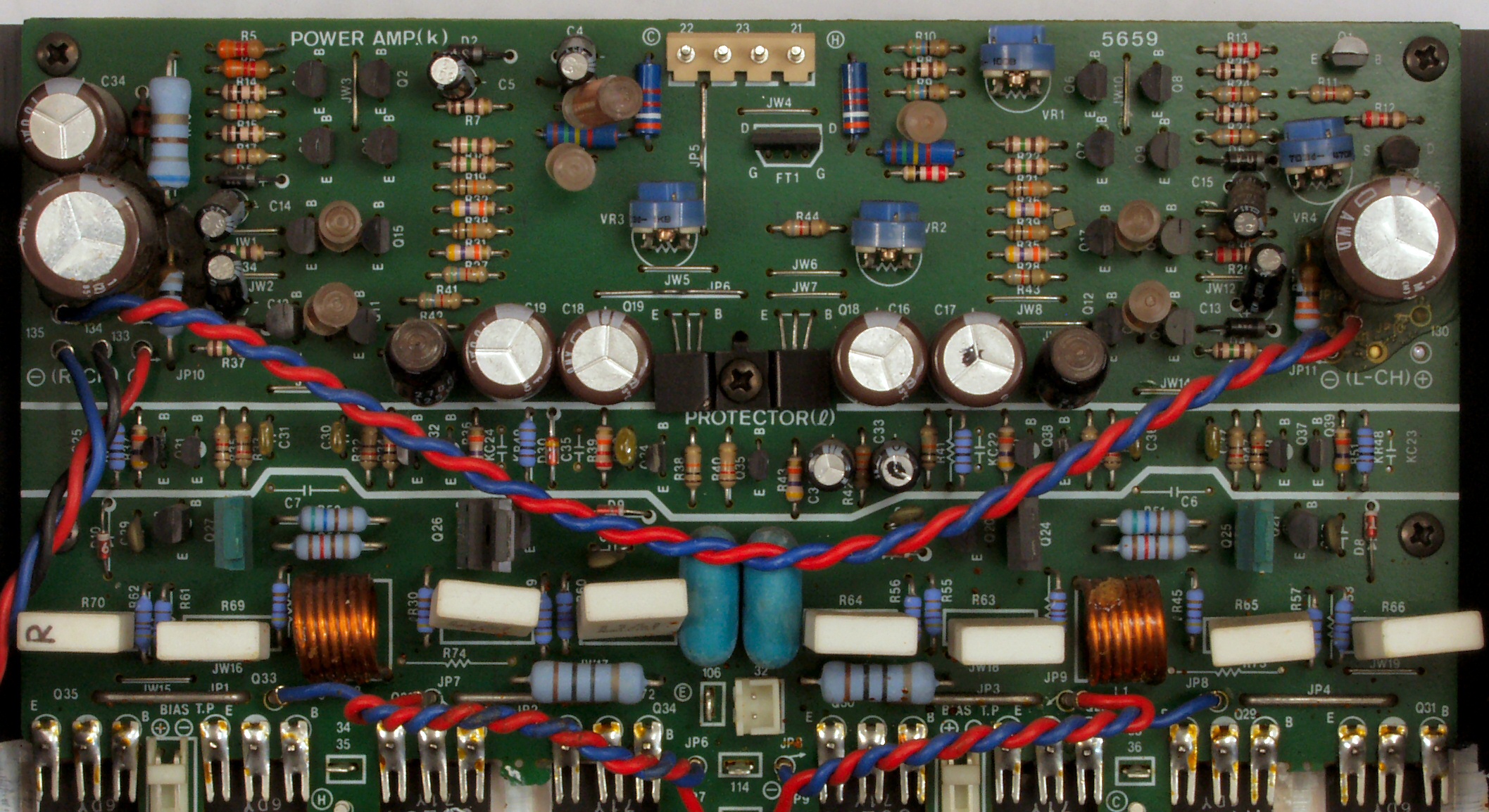

Ｃ６Ｄ．　修理後　Ｒ側終段基板　半固定ＶＲ４個、初段ＦＥＴ（電界効果トランジスター）、電解コンデンサ−１６個交換

Ｃ６Ｅ．　修理中　R側終段基板裏

Ｃ６Ｅ１．　修理中　Ｌ側終段基板裏　ジャンパー線の曲げ方向が良くない、短絡の危険あり！

Ｃ６Ｆ．　修理（半田補正）後　R側終段基板裏　　全ての半田をやり修す

Ｃ６Ｇ．　完成Ｒ側終段裏　洗浄後

Ｃ７Ａ．　修理前　Ｌ側終段ブロック

Ｃ７Ｂ．　完成Ｌ側終段ブロック

Ｃ７Ｂ１．　修理（交換）後　Ｒ側終段ＴＲ（トランジスター）

Ｃ７Ｃ．　修理前　Ｌ側終段基板

Ｃ７Ｄ．　修理後　Ｌ側終段基板　半固定ＶＲ４個、初段ＦＥＴ（電界効果トランジスター）、電解コンデンサ−１６個交換

Ｃ７Ｅ．　修理中　Ｌ側終段基板裏

Ｃ７Ｅ１．　修理中　Ｌ側終段基板裏　ジャンパー線の曲げ方向が良くない、短絡の危険あり！

Ｃ７Ｆ．　修理（半田補正）後　Ｌ側終段基板裏　　全ての半田をやり修す

Ｃ７Ｇ．　完成Ｌ側終段裏　洗浄後

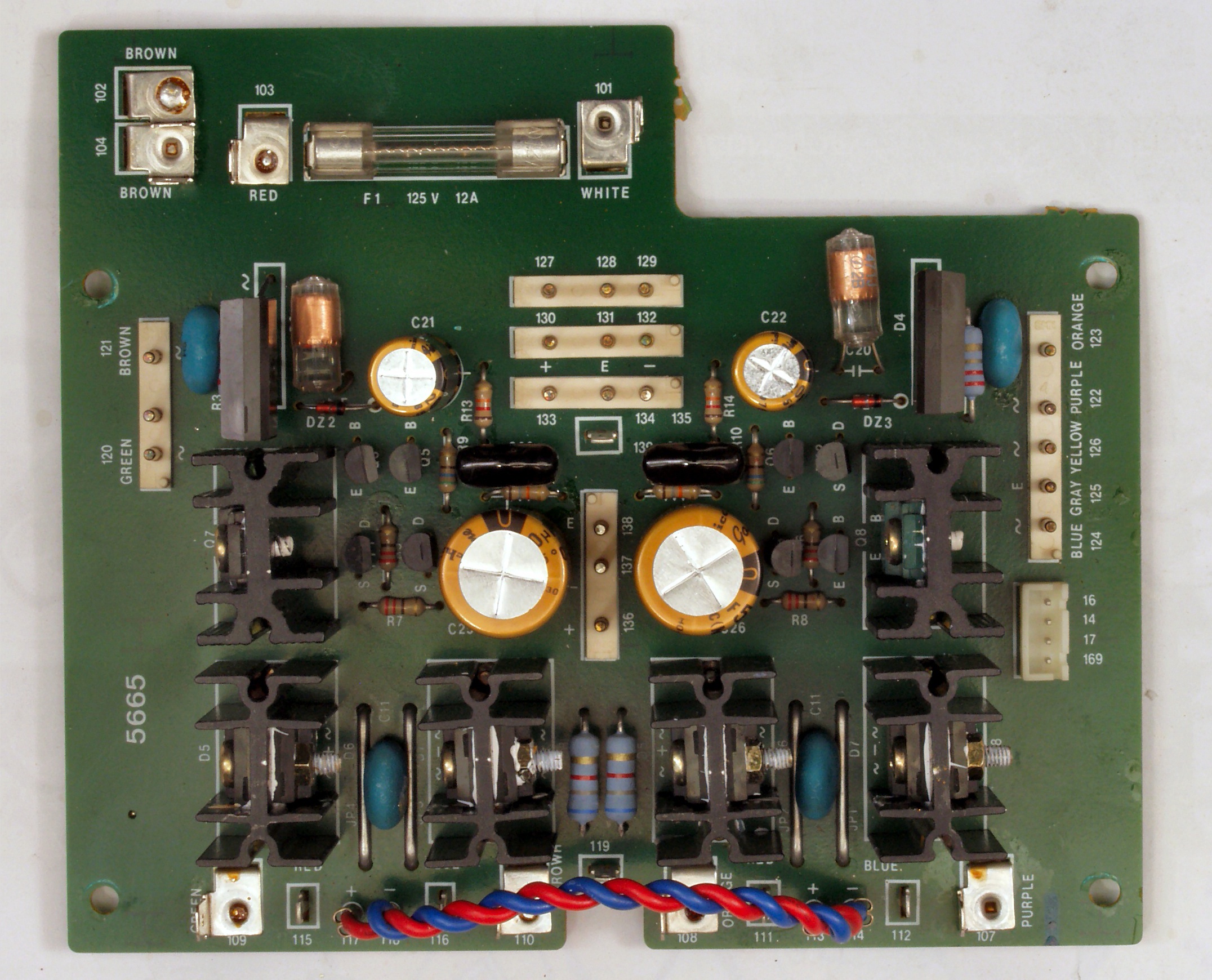

Ｃ８Ａ．　修理前　電源基板

Ｃ８Ｂ．　修理後　電源基板　電解コンデンサ−４個交換

Ｃ８Ｃ．　修理前　電源基板裏

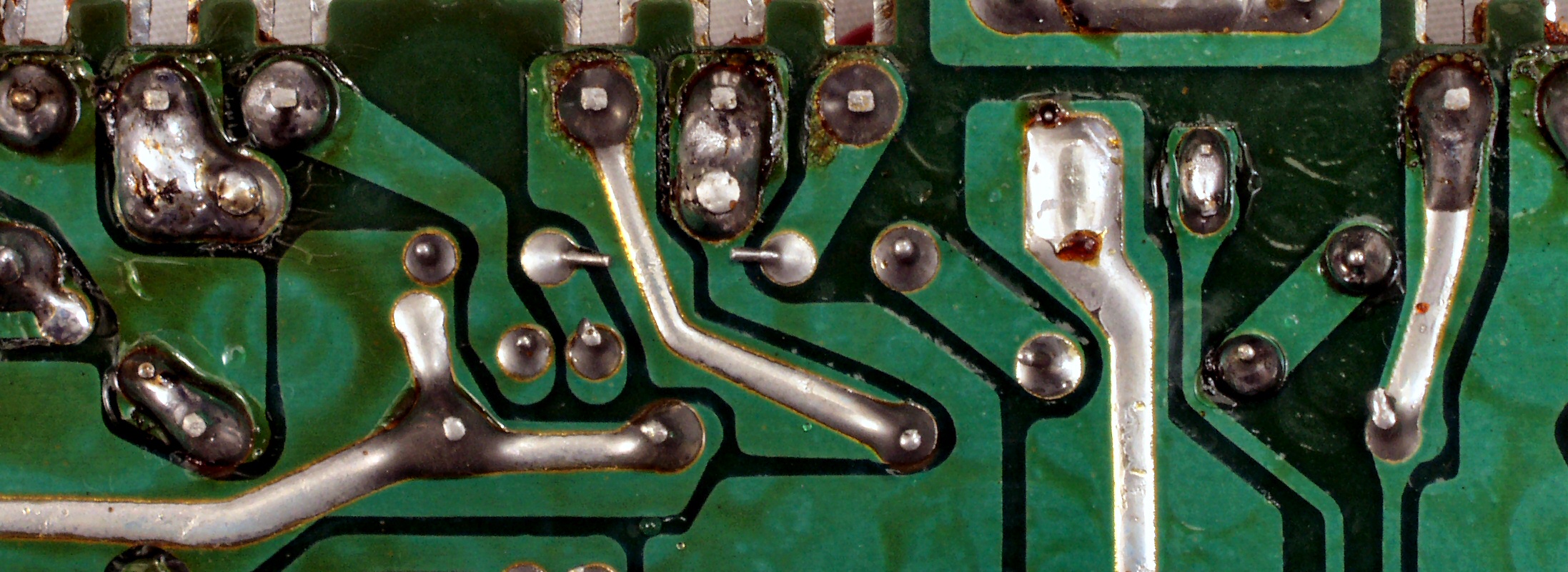

Ｃ８Ｃ１．　修理中　電源基板裏　半田不良ケ所

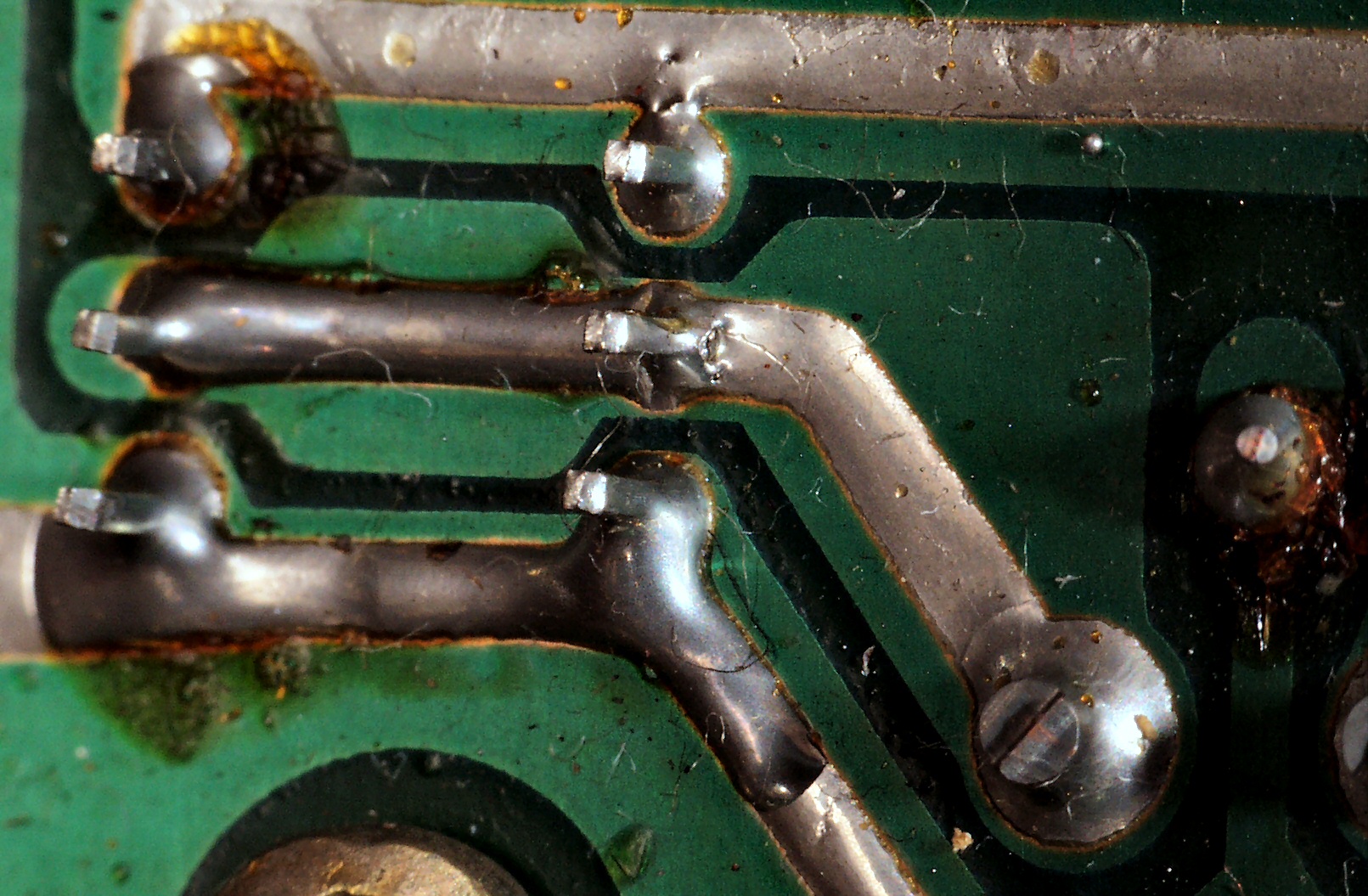

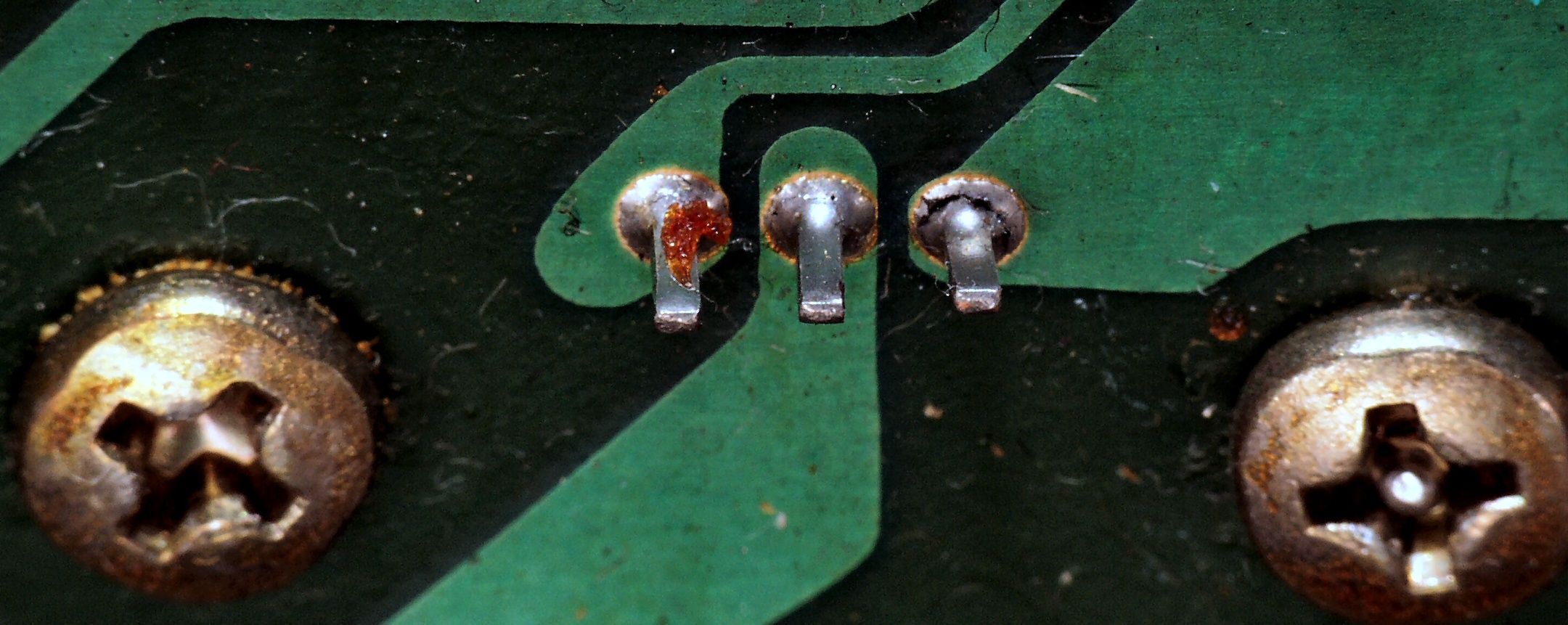

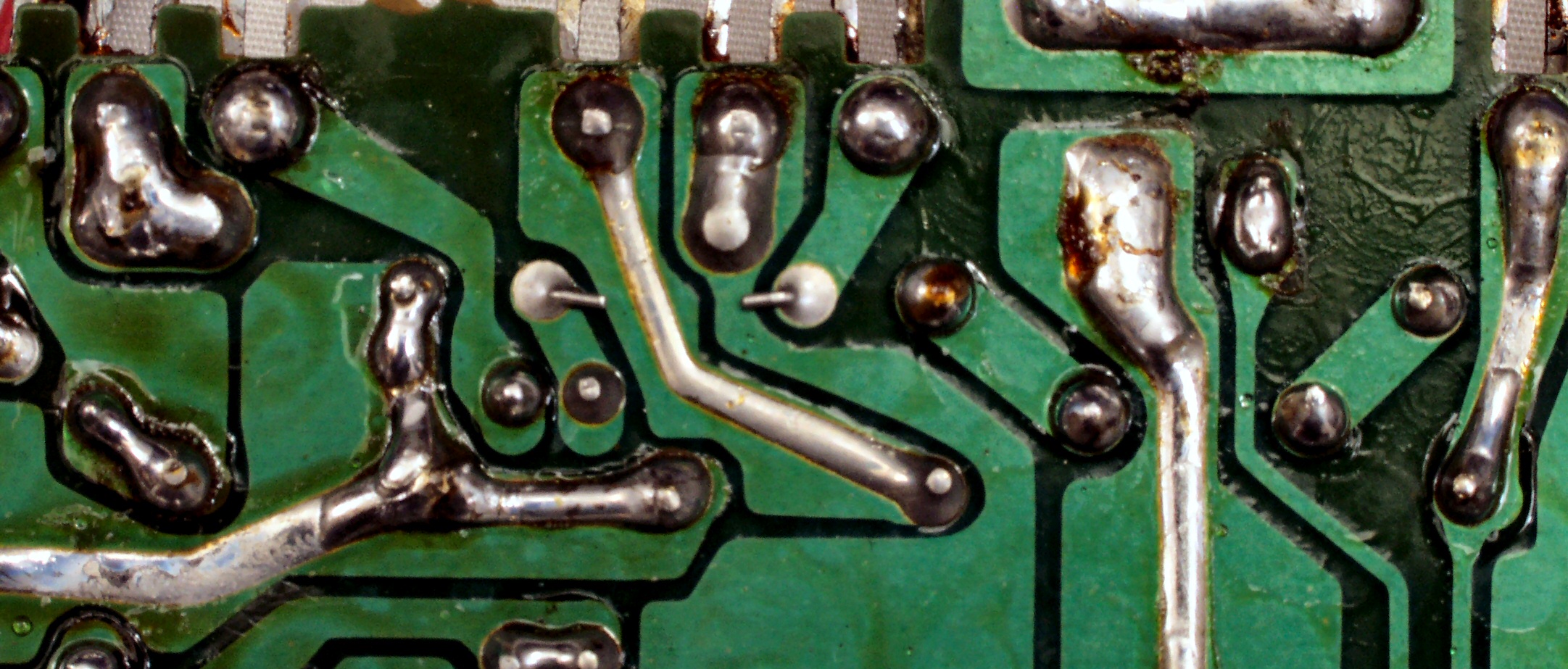

Ｃ８Ｃ２．　修理中　電源基板裏　すが入った、半田不良ケ所

Ｃ８Ｃ３．　修理中　電源基板裏　発熱が多い部品の足（リード線）の所は、半田の部分を広げる

Ｃ８Ｄ．　修理後（ハンダ補正）　電源基板裏　　全ての半田をやり修す

Ｃ８Ｅ．　完成電源基板裏　洗浄後

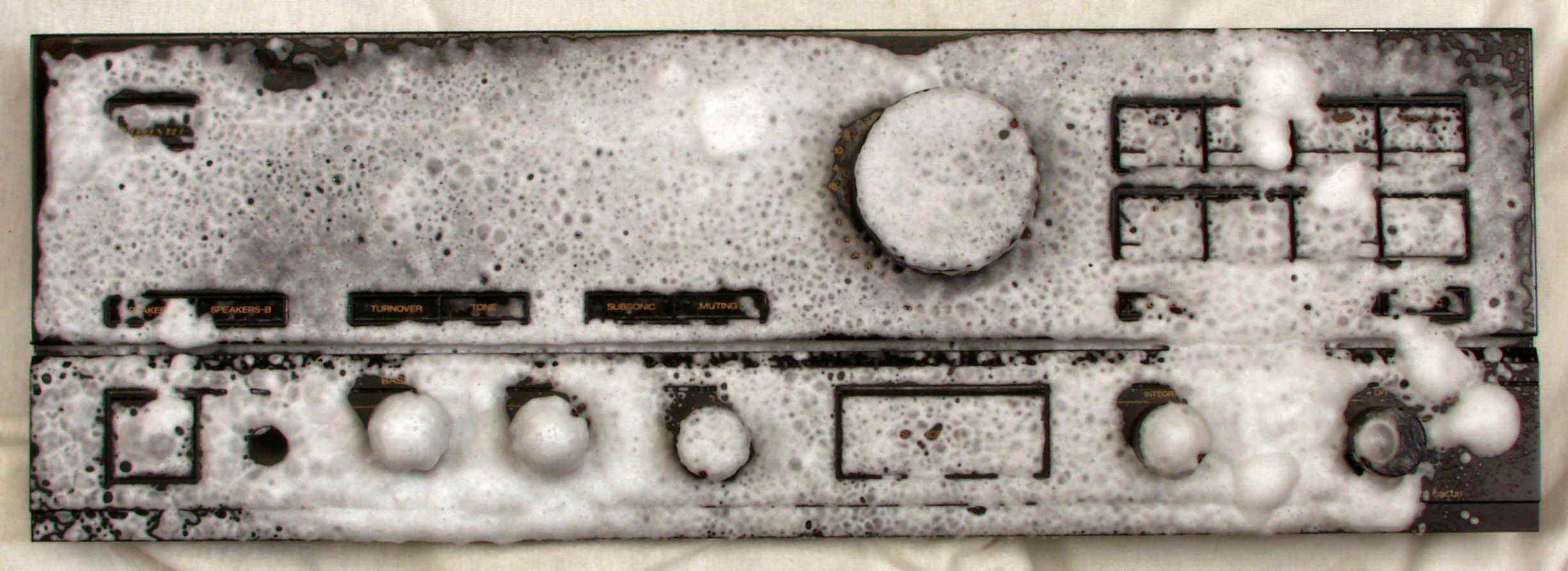

Ｃ９Ａ．　何時ものパネル清掃

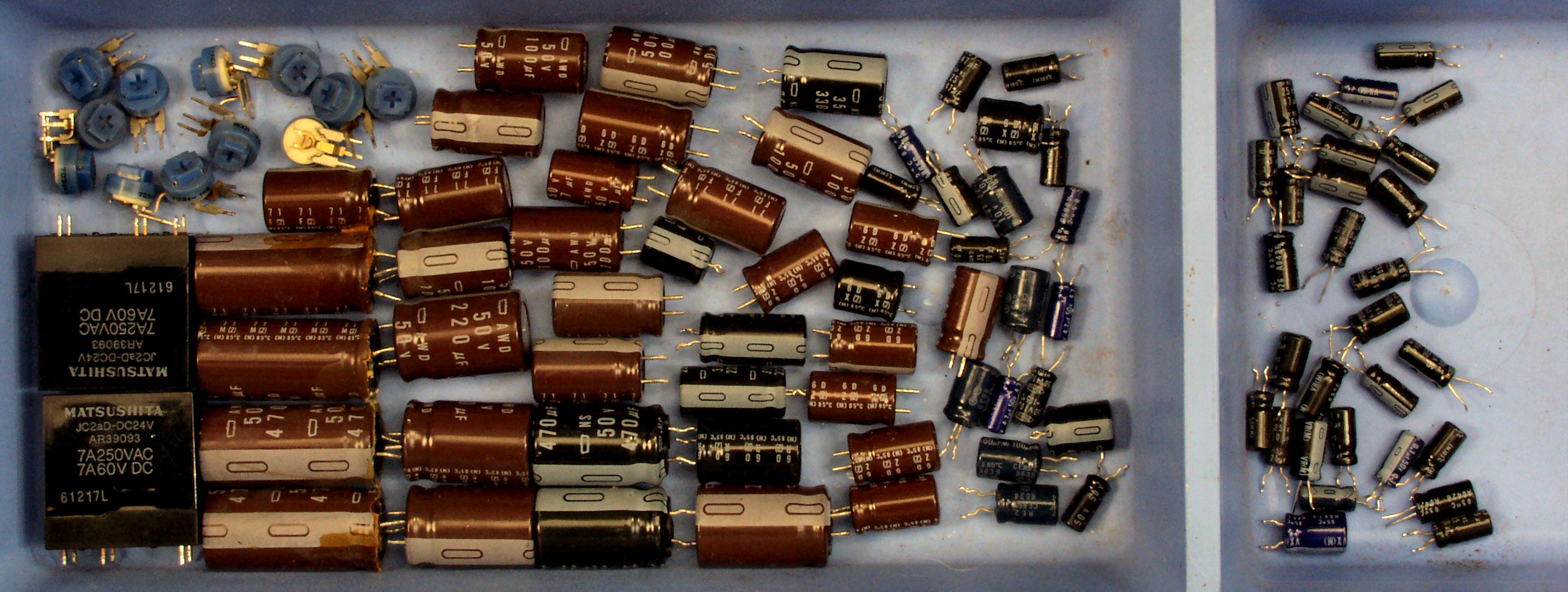

Ｃ９Ｂ．　交換部品　終段ＦＥＴ（電界効果トランジスター）は除く

Ｃ１０Ａ．　修理前　上から

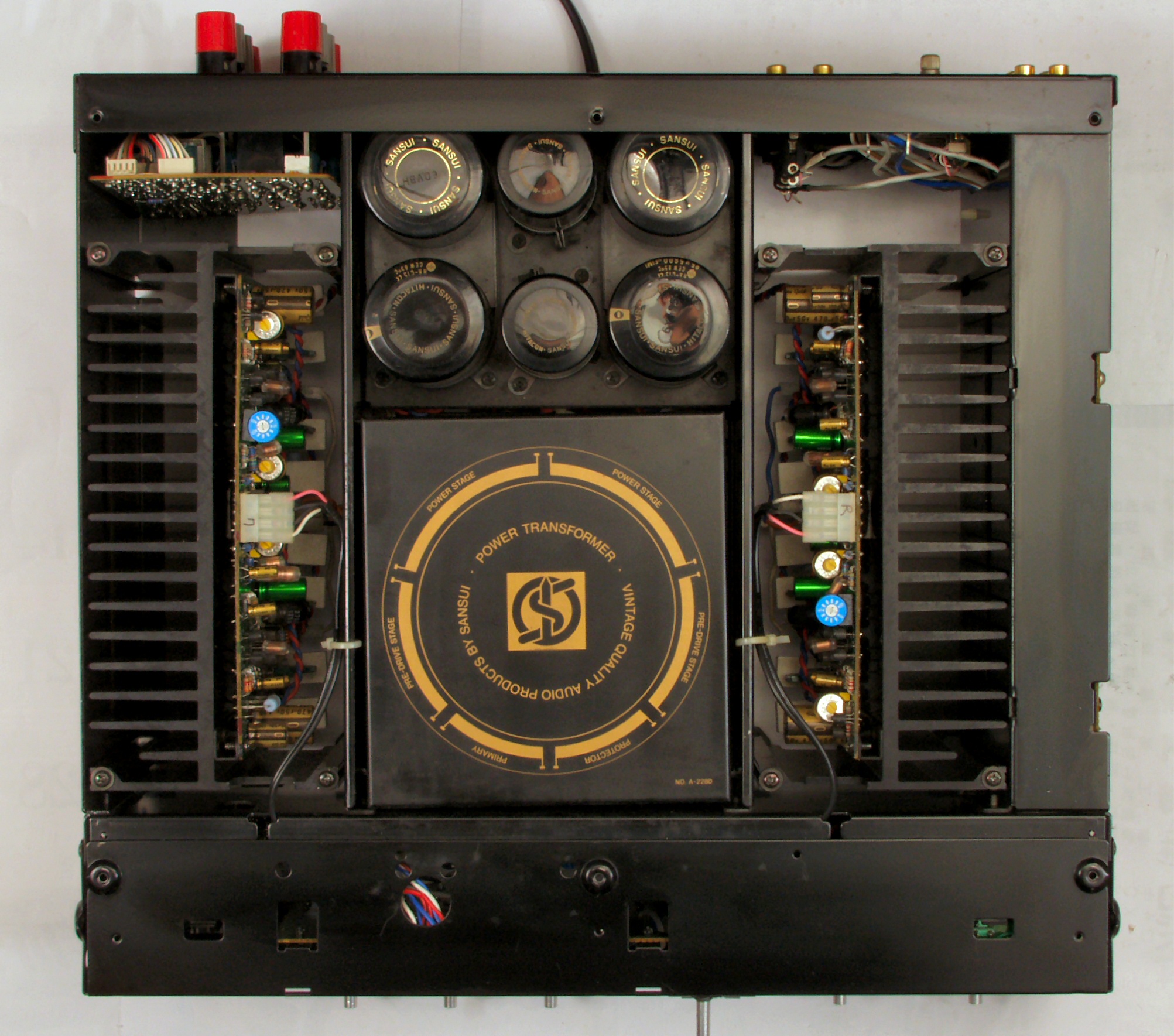

Ｃ１０Ｂ．　修理後　上から

Ｃ１０Ｃ．　修理前　下から

Ｃ１０Ｄ．　修理後　下から

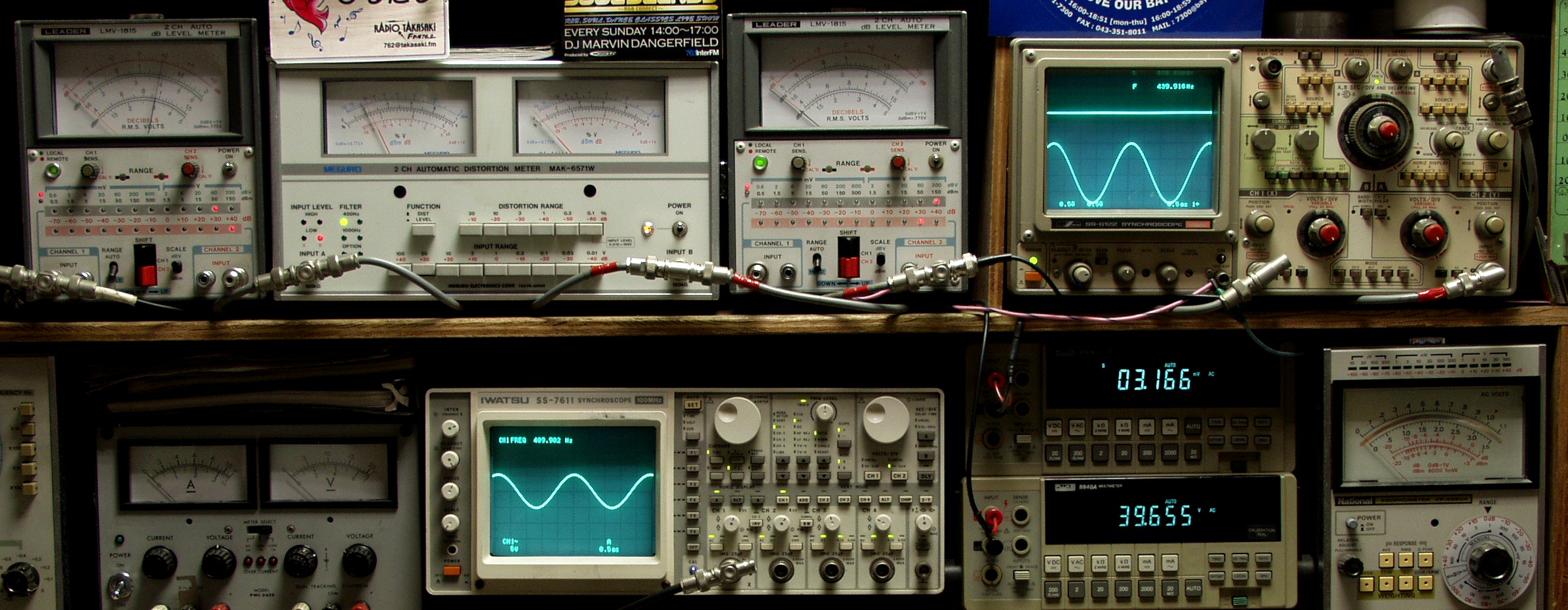

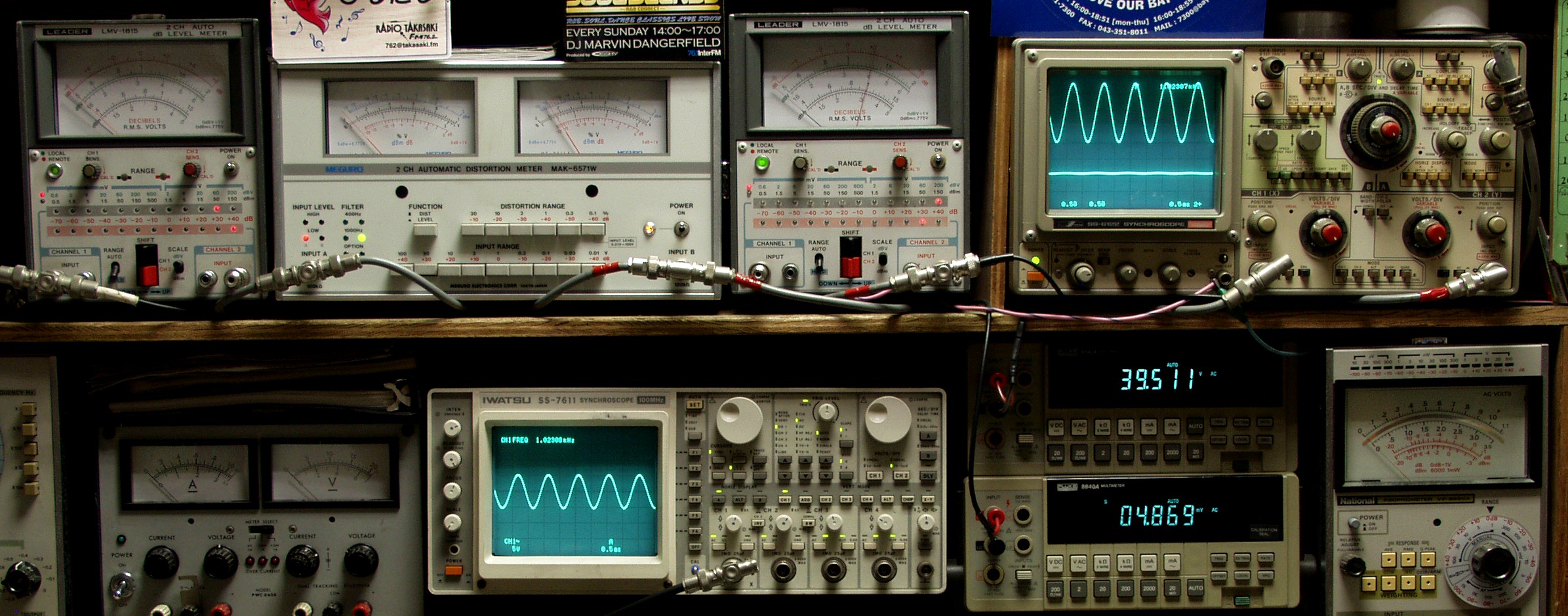

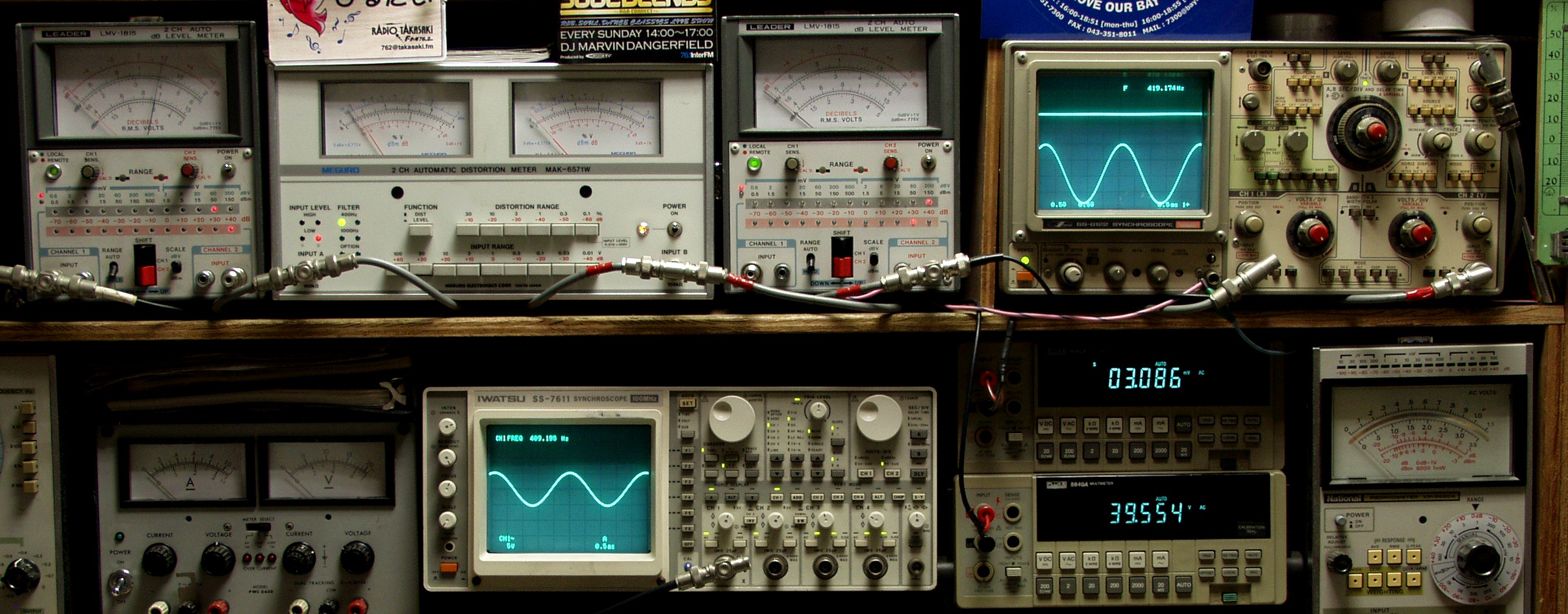

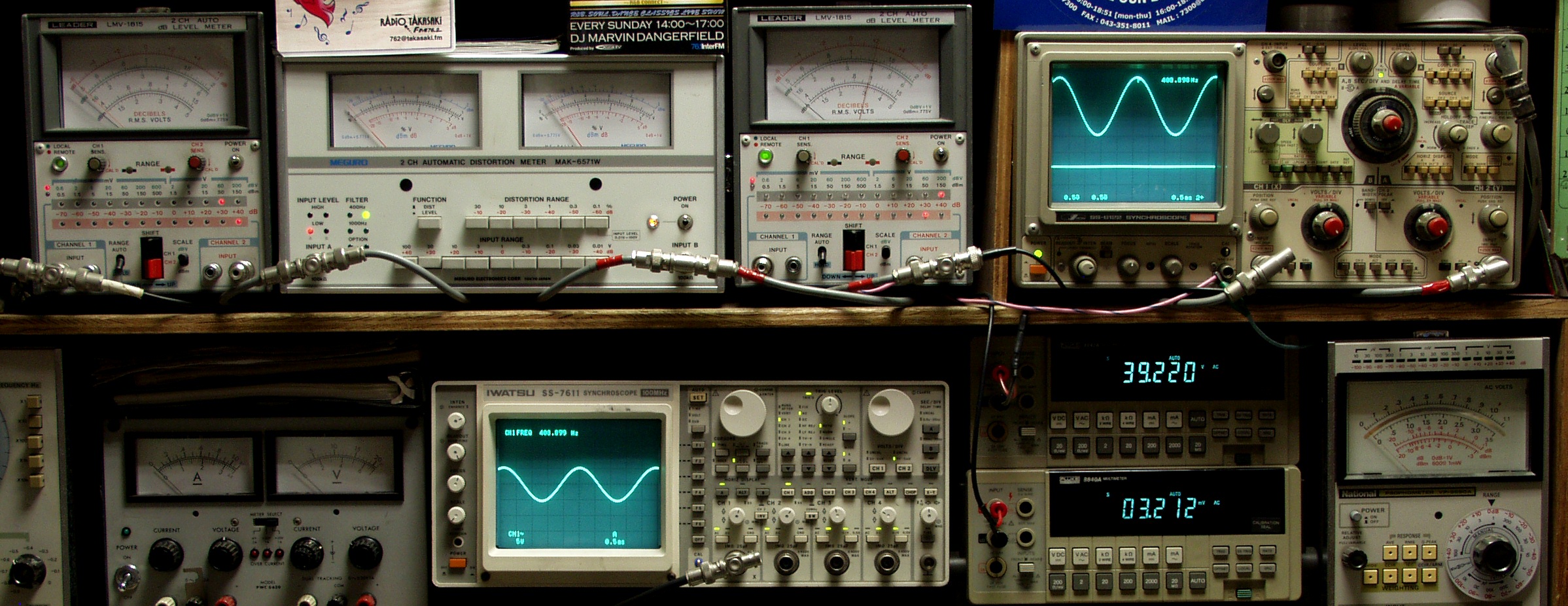

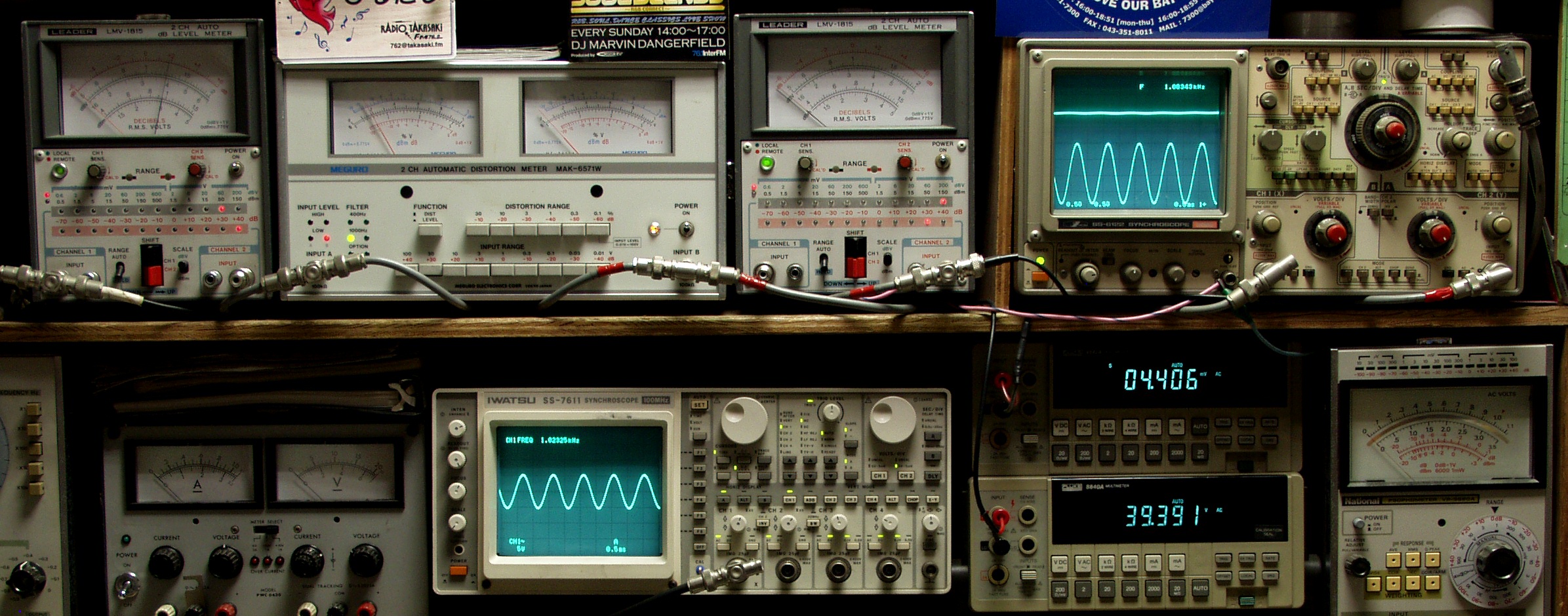

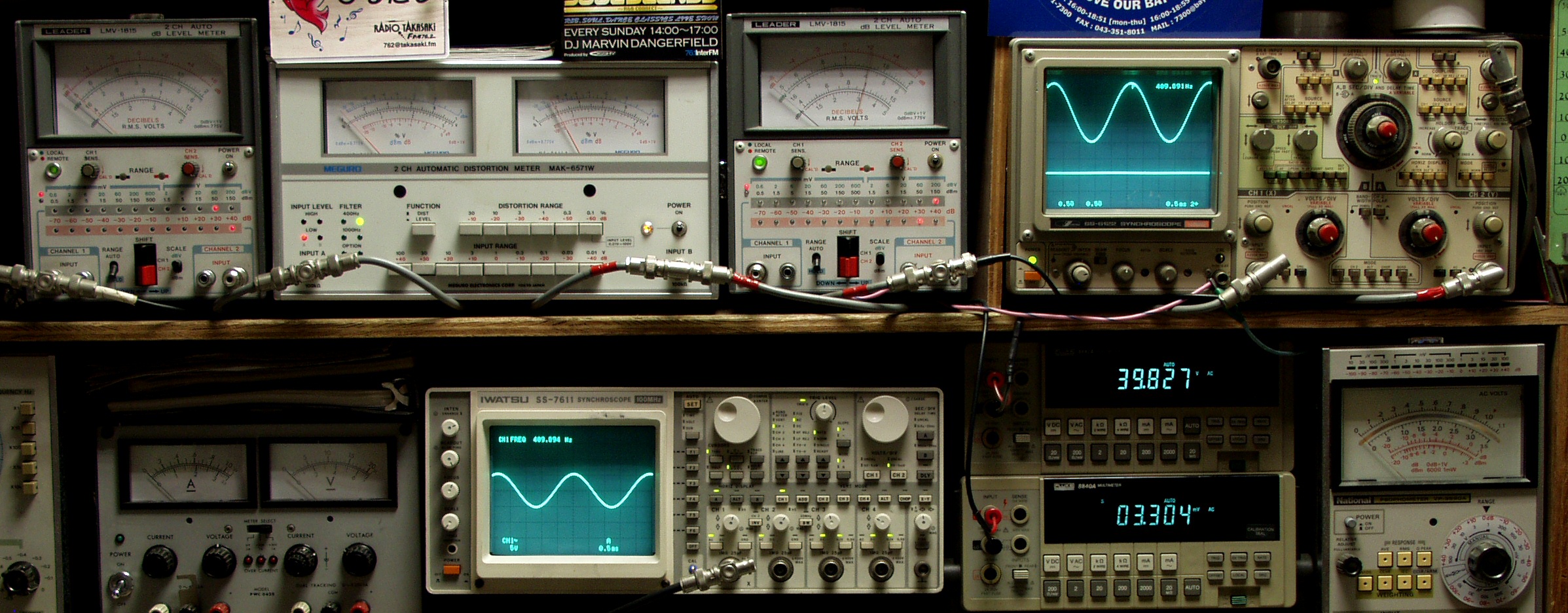

Ｅ．　測定・調整 Ｅ０．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰ出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝ＳＰ出力電圧測定ＲＬは切り替えて測定

Ｅ１１．　Ｒ側ＳＰ出力３９Ｖ＝１９０Ｗ　歪率＝０．０２％　ＡＵＸ入力　１０００ＨＺ

Ｅ１２．　Ｌ側ＳＰ出力３９Ｖ＝１９０Ｗ　歪率＝０．０２％　ＡＵＸ入力　１０００ＨＺ

Ｅ２１．　Ｒ側ＳＰ出力３９Ｖ＝１９０Ｗ　歪率＝０．０２％　ＡＵＸ入力　４００ＨＺ

Ｅ２２．　Ｌ側ＳＰ出力３９Ｖ＝１９０Ｗ　歪率＝０．０２％　ＡＵＸ入力　４００ＨＺ

Ｅ３１．　Ｒ側ＳＰ出力３９Ｖ＝１９０Ｗ　歪率＝０．０３％　ＭＣ入力　１０００ＨＺ、「ＭＭ／ＭＣ」切替ＳＷ＝ＭＣに固定

Ｅ３２．　Ｌ側ＳＰ出力３９Ｖ＝１９０Ｗ　歪率＝０．０３％　ＭＣ入力　１０００ＨＺ

Ｅ４１．　Ｒ側ＳＰ出力３９Ｖ＝１９０Ｗ　歪率＝０．０２％　ＭＣ入力　４００ＨＺ

Ｅ４２．　Ｌ側ＳＰ出力３９Ｖ＝１９０Ｗ　歪率＝０．０３％　ＭＣ入力　４００ＨＺ

Ｅ５．　　２４時間エージング

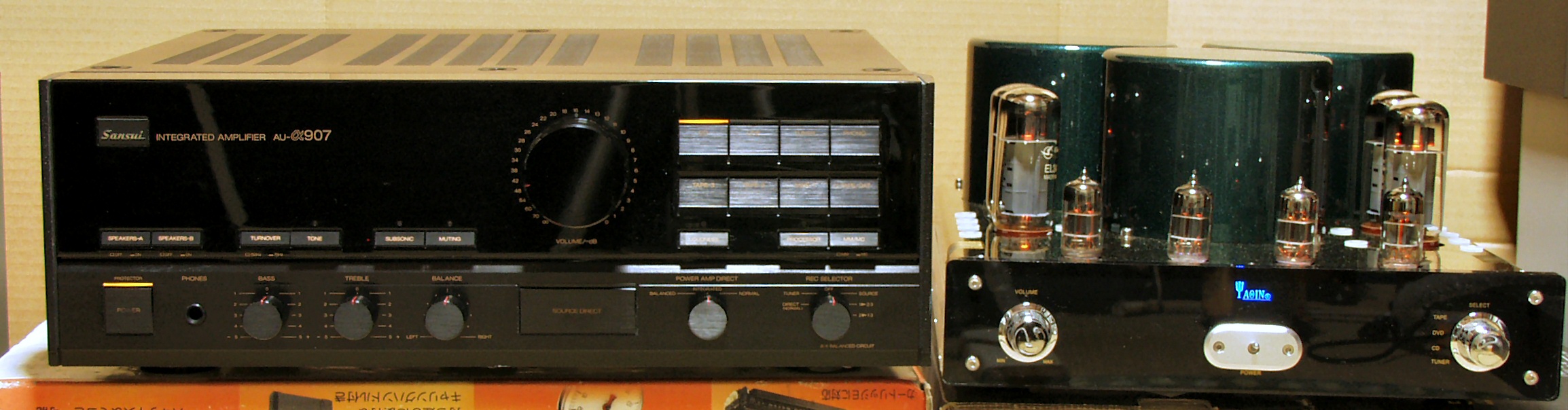

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

Ｓ．　ＡＵ−α９０７　の仕様（マニアル・カタログより）

型式 インテグレーテッドアンプ 　AU-α907 パワーアンプ部 実効出力(10Hz〜20kHz、両ch駆動) 190W+190W(6Ω)、　180W+180W(8Ω) 全高調波歪率(実効出力時) 0.003%以下(8Ω) 混変調歪率 0.003%以下(8Ω) ダンピングファクター 100(6Ω) 周波数特性(1W) DC〜300kHz +0 -3dB 入力感度/インピーダンス(1kHz) Normal:1V/5kΩ、　Balance:1V/5kΩ SN比(Aネットワーク) 120dB以上 TIM歪(SAWTOOTH) 測定限界以下 スルーレイト ±200V/μsec ライズタイム 0.5μsec イコライザー部 入力感度/インピーダンス(1kHz) Phono MM:2.5mV/47kΩ、　Phono MC:300μV/100Ω CD、Tuner、Line、Processor:150mV/47kΩ Tape play/DAT-1、2、3:150mV/47kΩ Phono最大許容入力 (新IHF、THD 0.01%) MM:210mV MC:21mV 周波数特性(1W時) Phono MM:20Hz〜20kHz ±0.2dB CD、Line、Tape play/DAT-1、2、3:1Hz〜300kHz +0 -3dB SN比(1W時) Phono MM:88dB以上、　Phono MC:70dB以上 Tuner、Line、CD:110dB以上、　Tape play/DAT-1、2、3:110dB以上 トーンコントロール Bass:±5dB(50Hz)、　Treble:±5dB(15kHz) ターンオーバー周波数 75Hz、150Hz、7kHz サブソニックフィルター 16Hz(-3dB、6dB/oct) ラウドネス +8dB(50Hz)、+6dB(10kHz) 総合 定格消費電力(電気用品取締法) 370W 外形寸法 幅448x高さ160x奥行441mm 重量 28.0kg 価格 ￥198,000(1986年発売)
