Ｓａｎｓｕｉ　ＡＵ−α９０７ｉ　ＭＯＳＬｉｍｉｔｅｄ．　 ２台目修理記録

平成１４年１０月３０日到着　１２月７日完成

注意　このＡＭＰはＳＰ出力の線（アース側）も増幅しています。 　　　　アースに接続してはいけません。ＲＬ−ＳＰのアース線も接続（共通）してもいけません 　　　　又、ＤＣ−入力が可能ですが、絶対に使用しないこと＝詳しくはここ参照

Ａ．　修理前の状況 アンプは、この8月ヤフオクで購入しました。 ヘッドホン端子が接続してから安定するまでヘッドホンのコードを通じて 振動が伝わるとガリ音がします。 あとインテグレートにしてトーンバランス等調整する時今は何ともないですが 感覚的に非常に危うそうな近々ガリが出そうな感じがあります。 ただ現在最も多く使っているＣＤをキャノンバランス接続で使ってますので特に 支障は今のところないです。 今回1番お願いしたいのは１５年前のアンプですので １）この先も末永く使用したいので、劣化している部品、又は劣化の早い部品等あれば交換いただき 　　できるだけ長く使いたい。 ２）中古で購入した為どうしても欲と疑問が出て満足していても「これがこのアンプの最高の音だろうか」 　　「本来はさらに良い音が出ていたのではないだろうか」という点を満たしたいのと ３）オリジナルにはこだわっていません（ＭＯＳ−ＦＥＴ（電界効果トランジスター）を除いて）のでここを改造すればさらに良い音になる。 Ｂ．　原因 バランス崩れ Ｃ．　修理状況 ＳＰ接続リレー交換（容量１．５倍の同型新タイプ使用）。 バランス、バイアス調整用　半固定ＶＲ交換。 初段ＦＥＴ（電界効果トランジスター）。 電解コンデンサー交換。 配線手直し、補強。 各基板、半田補正。 電解コンデンサーを全部（６個の大容量は除く）オーディオ用に交換（ミューズを６２個使用）。 終段ＦＥＴ（電界効果トランジスター）交換。 Ｄ．　使用部品 ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　２個。 バランス、バイアス調整用　半固定ＶＲ　　　　１２個。 ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　８個。 電解コンデンサー　　　　　　　　　　　　　　　　　　　１４個。 抵抗。 電解コンデンサー　　　　　　　　　　　　　　　　６２個。 終段ＦＥＴ（電界効果トランジスター）交換　　　　１６個。 Ｅ．　調整・測定 Ｆ．　修理費　　１１０，０００円　　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　　メインＶＲ、バランスＶＲ支給。 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−α９０７ｉＭＯＳＬｉｍｉｔｅｄ　の仕様（カタログ・マニアルより）

Ａ．　修理前の状況 交換終段ＦＥＴ（電界効果トランジスター）の比較　　左＝今回使用する１５０Ｗ損失の物で最新の物（これ以後開発された物はなし） 　　　　　　　　　　　　　　　　中・右＝使用されていた１００Ｗ損失　　全て東芝製品

電解コンデンサーを全部（Ａ−１．の上の６個の大容量は除く）オーディオ用に交換 　　　　　　　下記のミューズを６２個使用（大きさ、容量異なる）

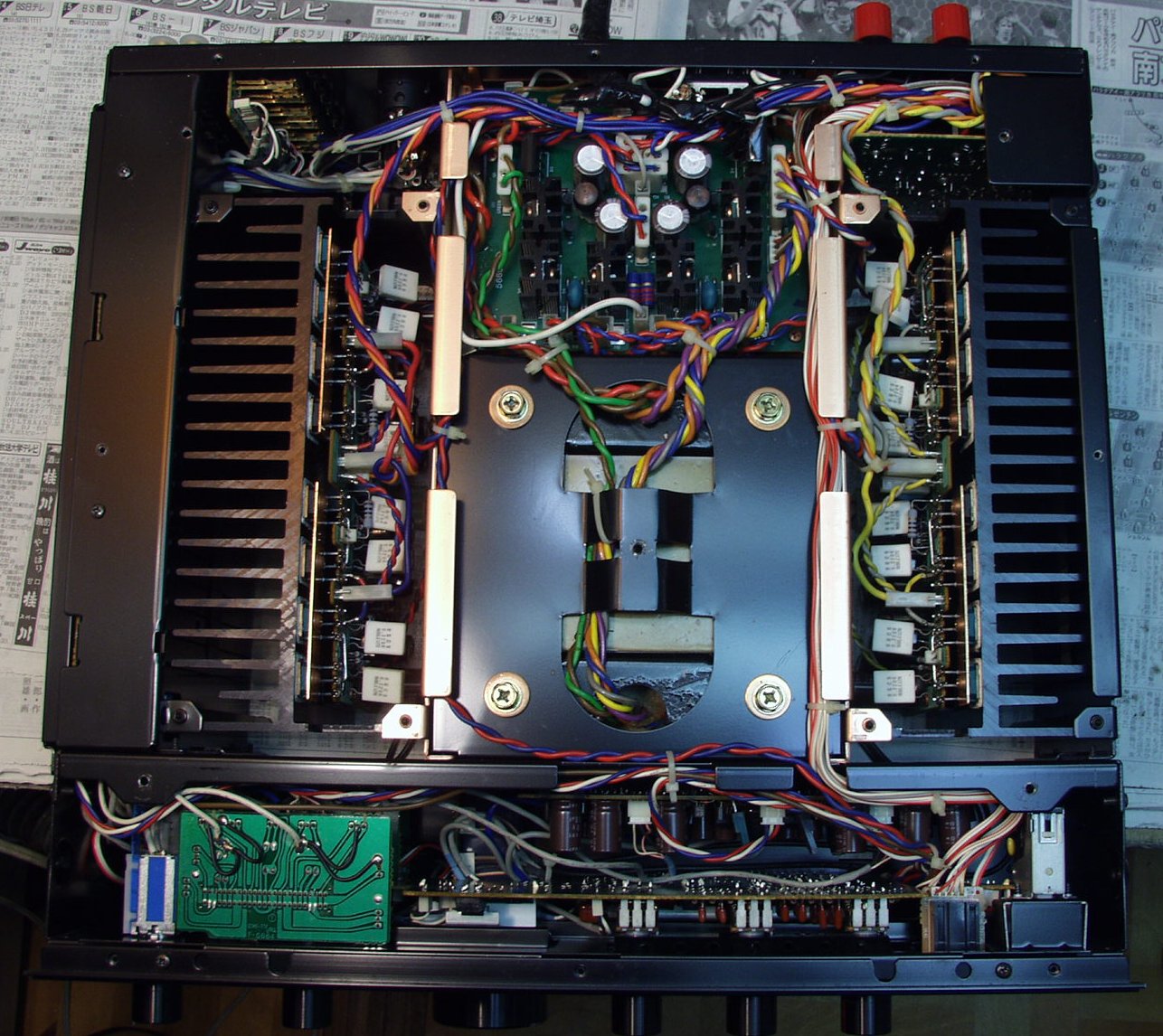

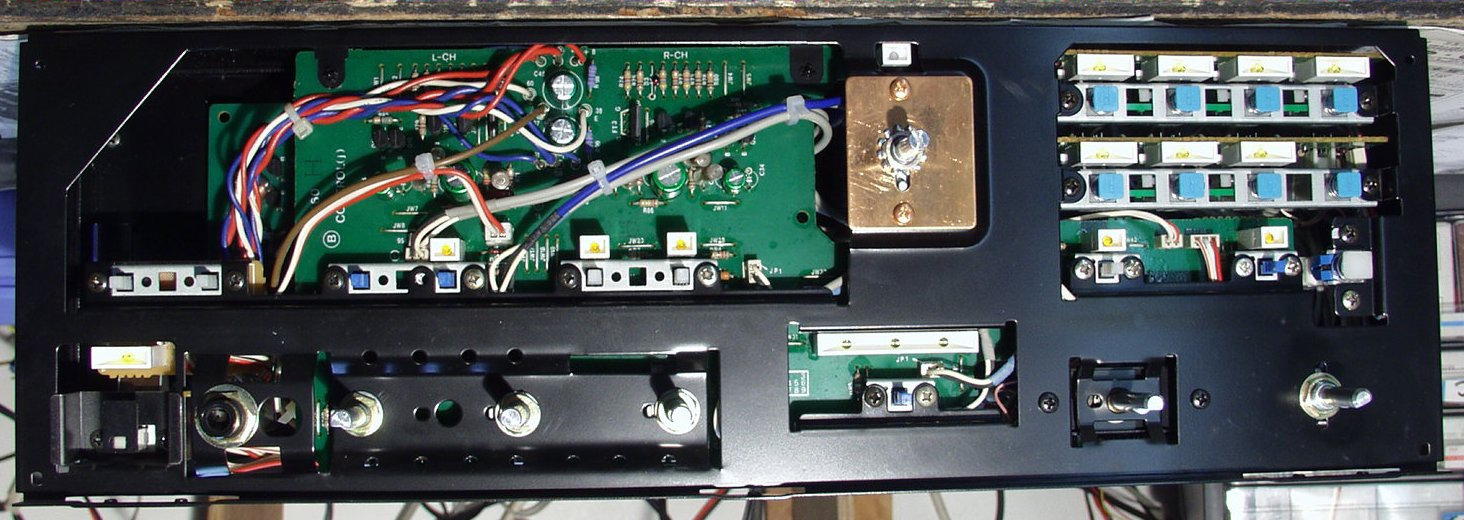

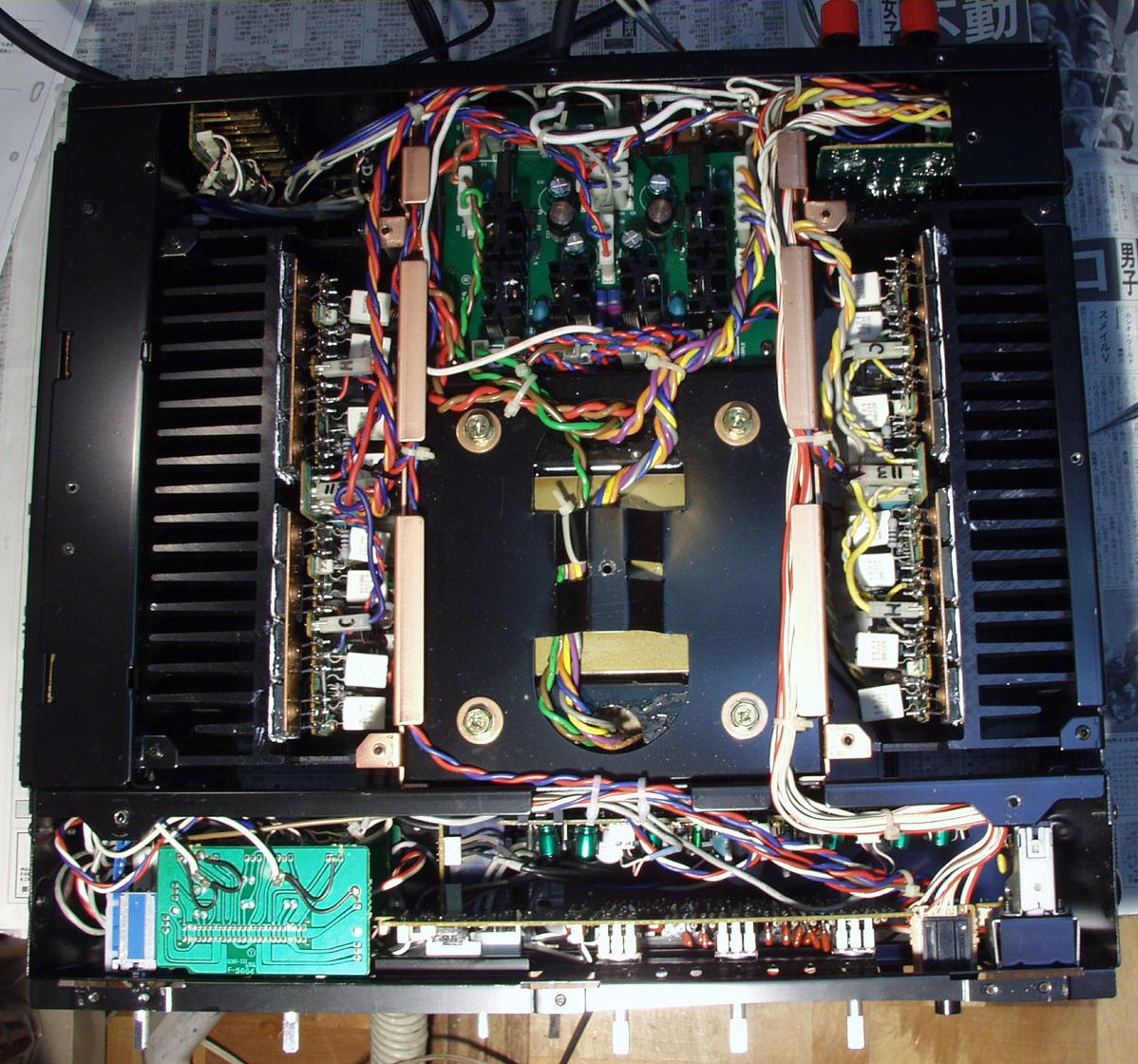

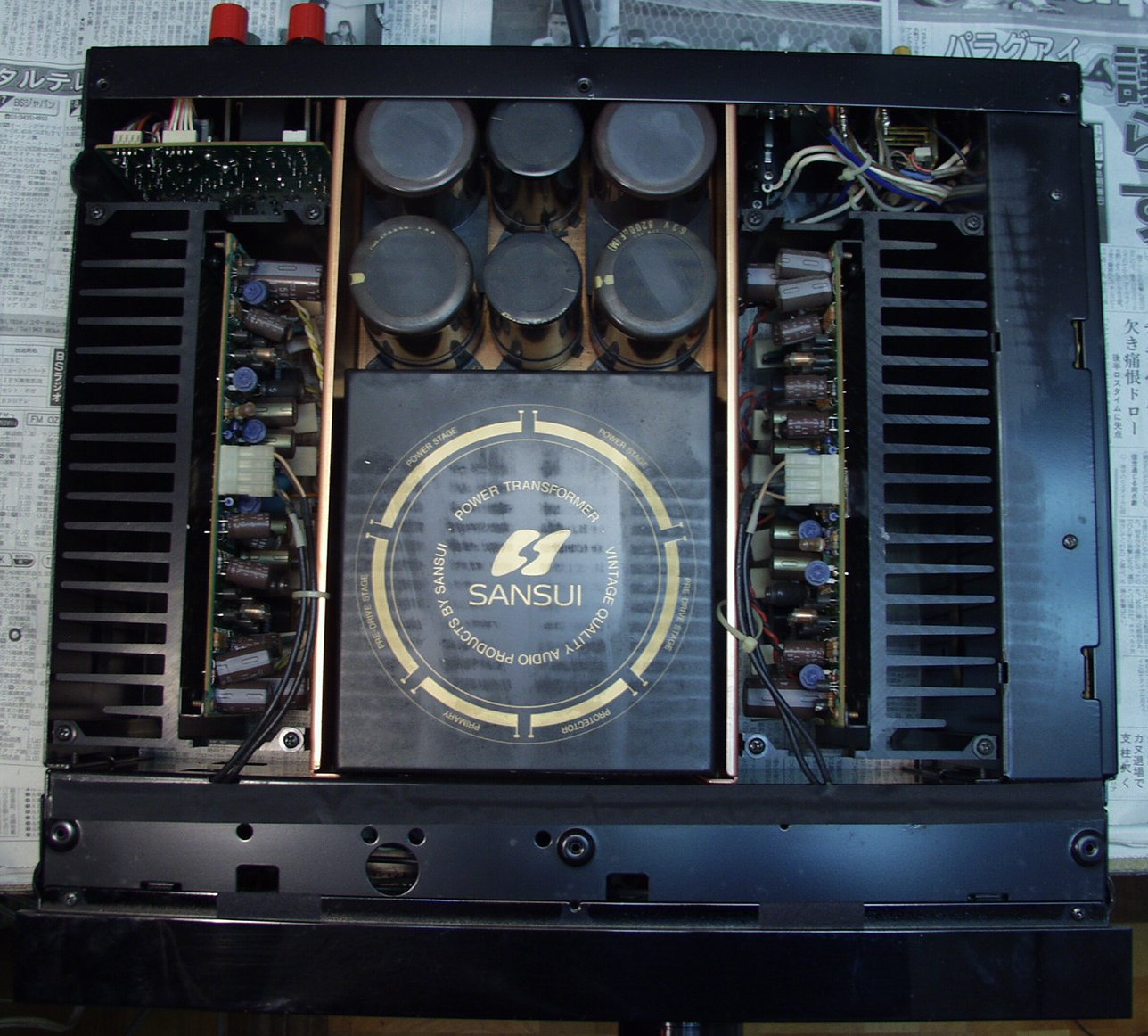

Ａ１．　修理前　上から

Ａ２．　修理前　下から

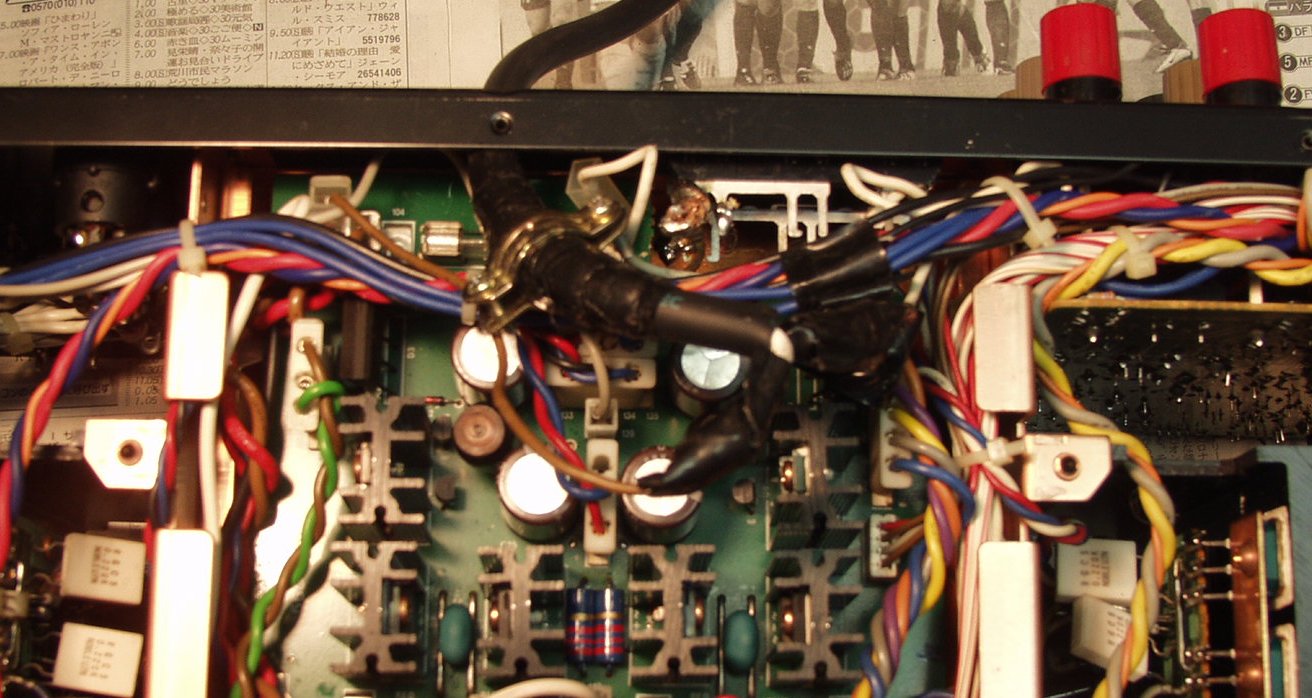

Ａ３．　修理前　電源ケーブルの金具が、下のフューズに当たる可能性有り

Ａ４．　修理前　片側終段部

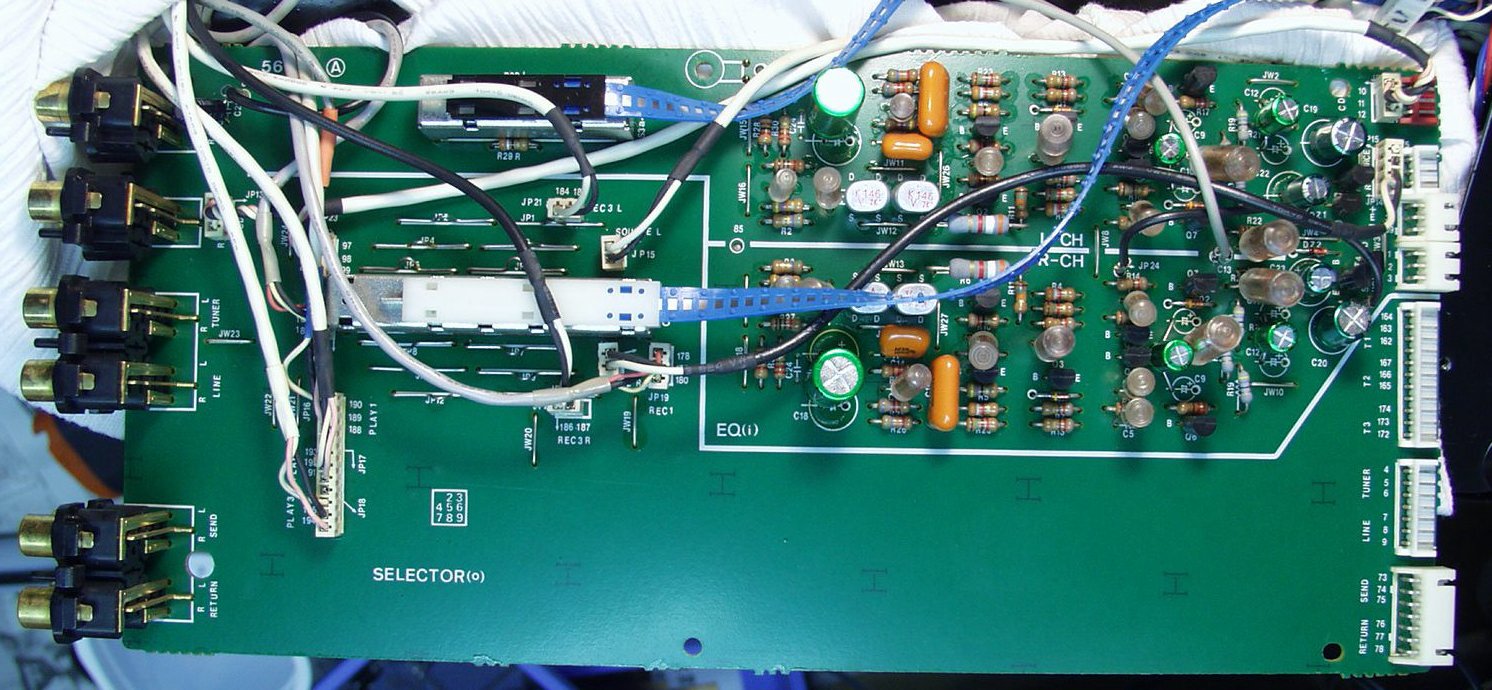

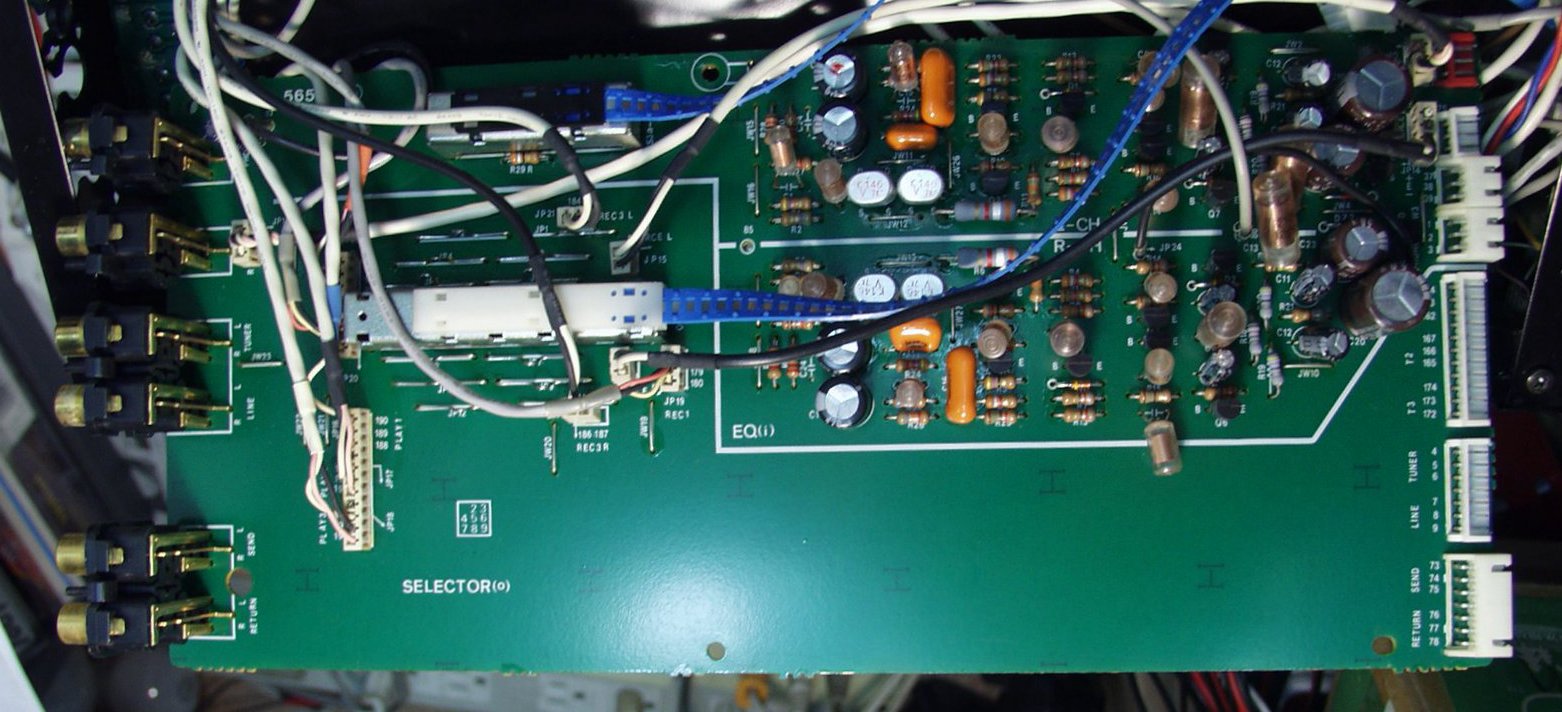

Ｃ．　修理状況 Ｃ１．　修理前　ＥＱ基板

Ｃ２．　修理後　ＥＱ基板　音が通る結合コンデンサーは、ＢＰコンデンサーに交換したので２個→１個

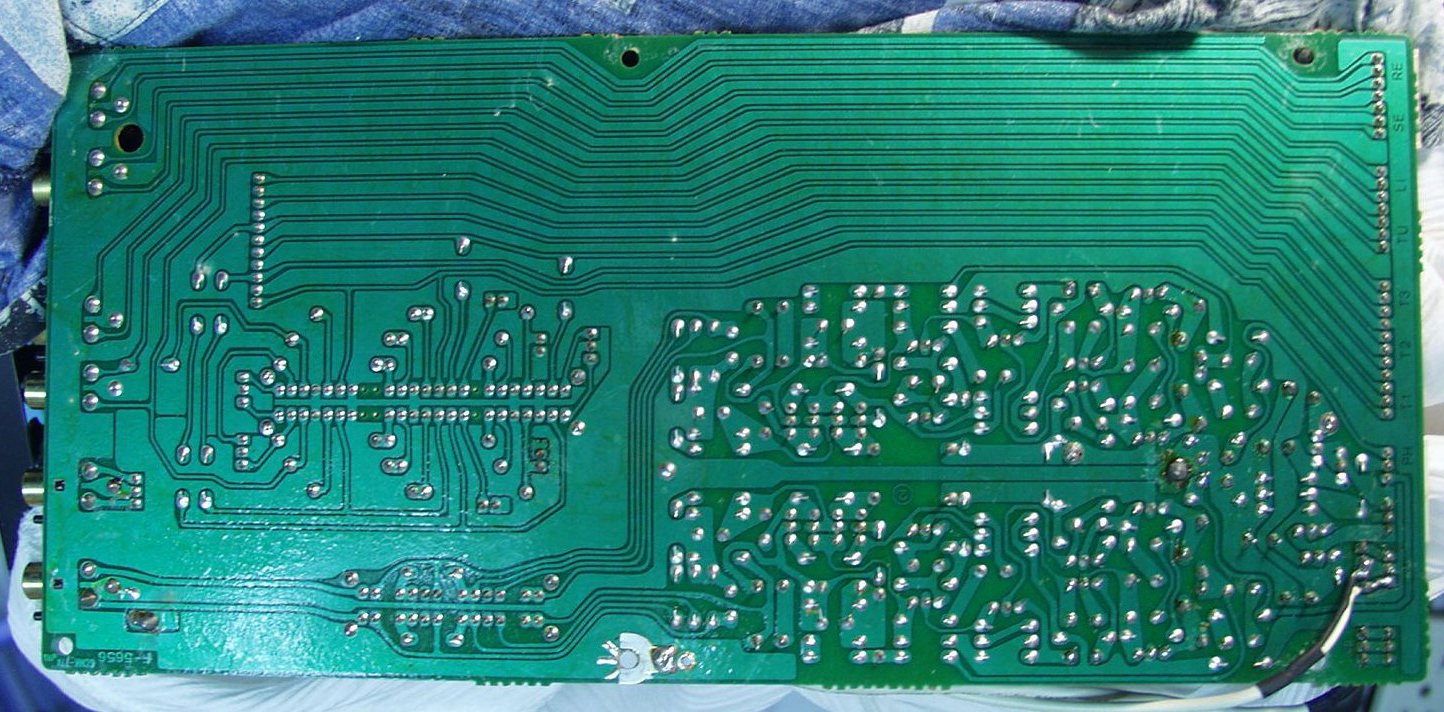

Ｃ３．　修理前　ＥＱ基板裏

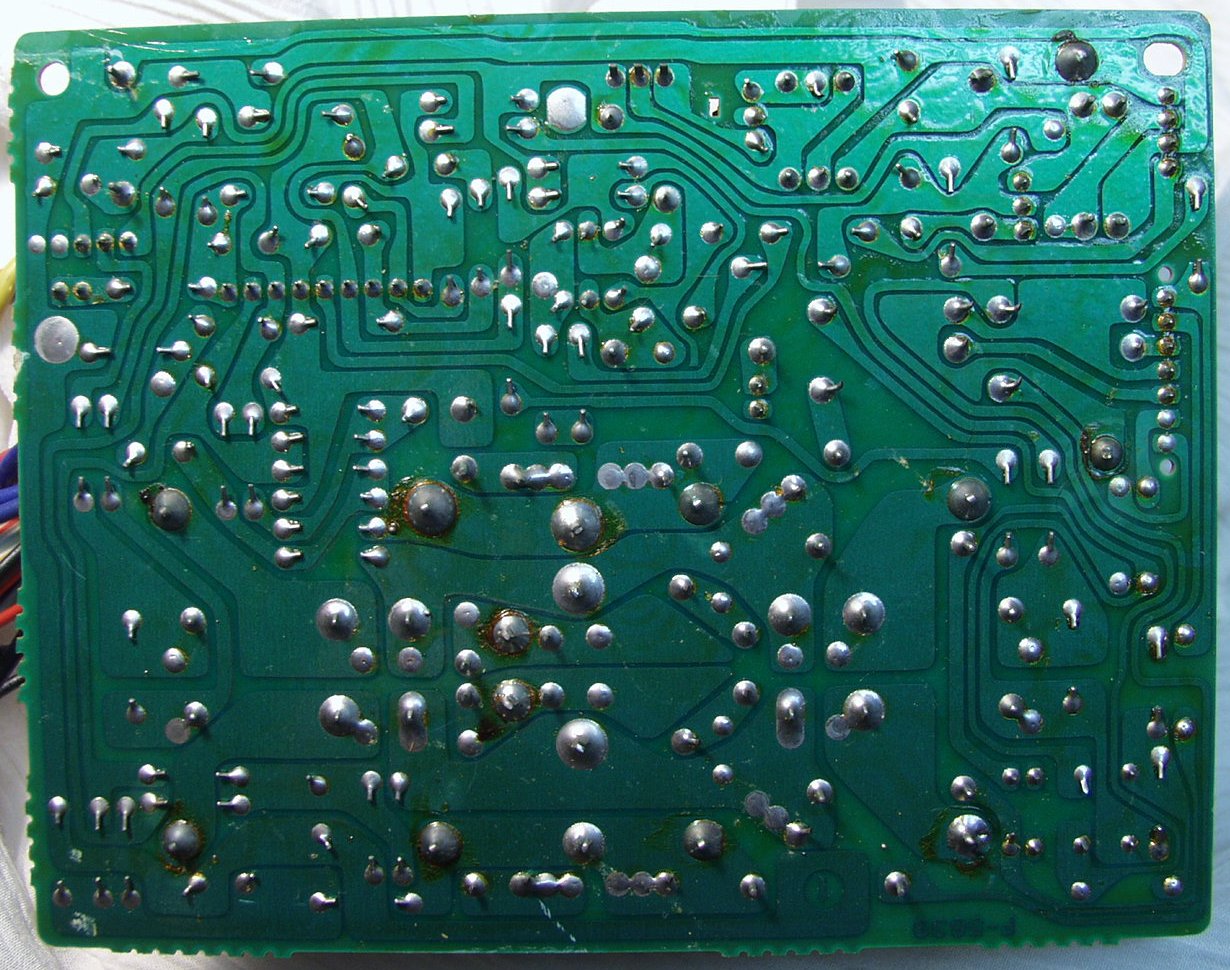

Ｃ４．　修理後（ハンダ補正）　ＥＱ基板裏　　全ての半田をやり修す

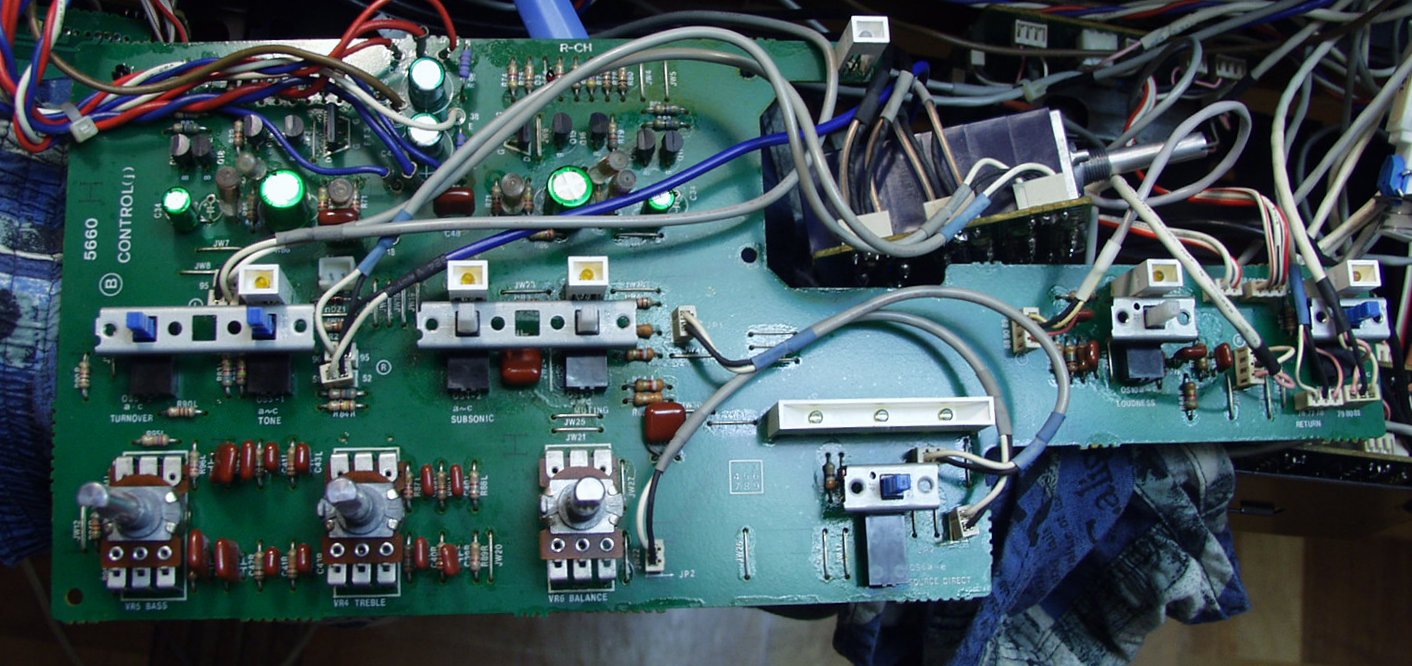

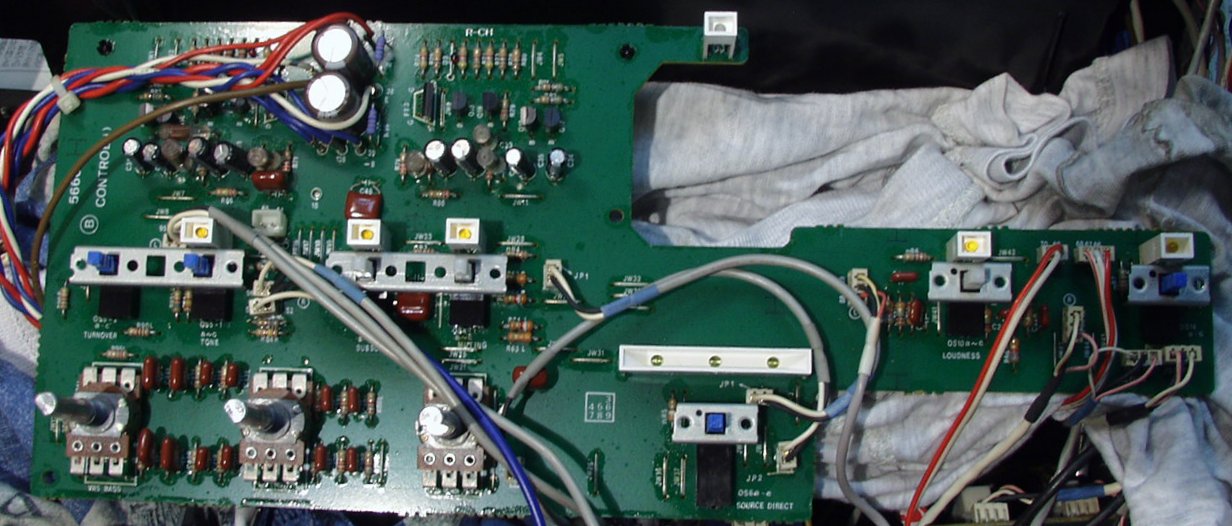

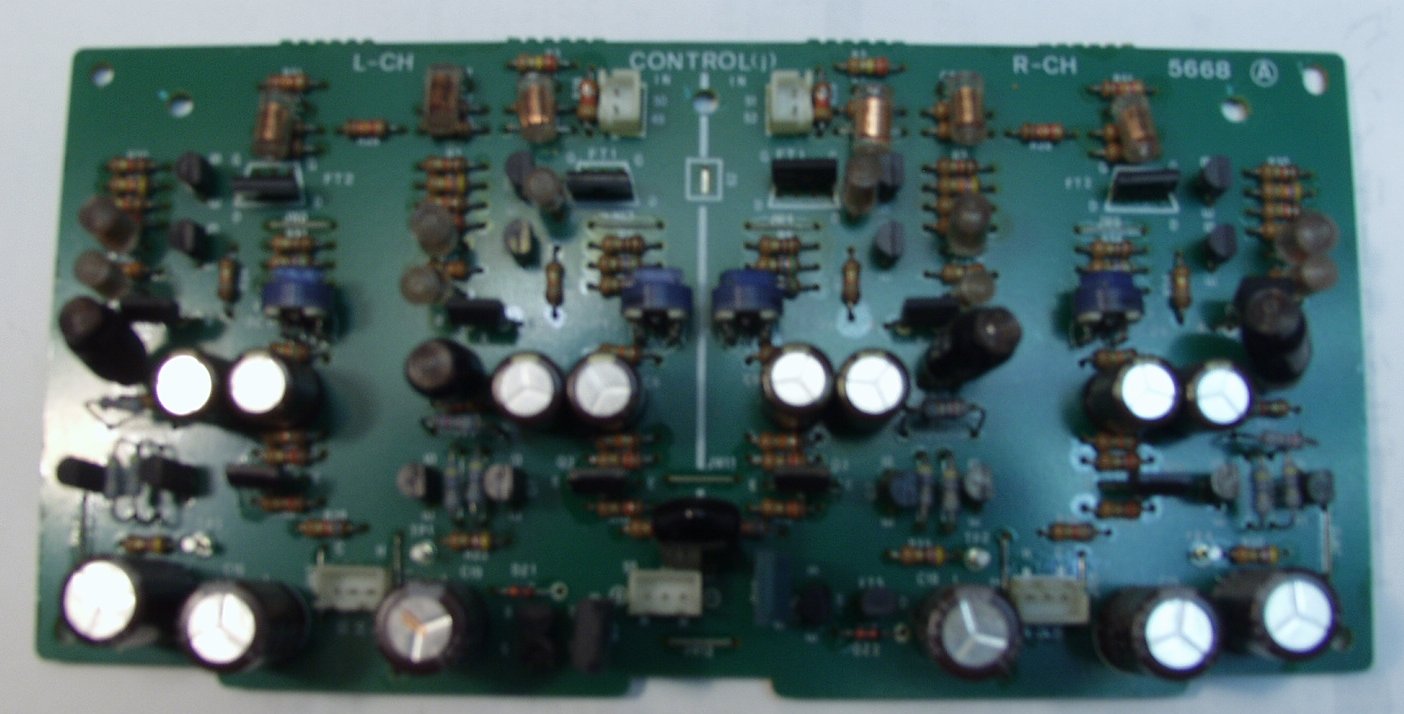

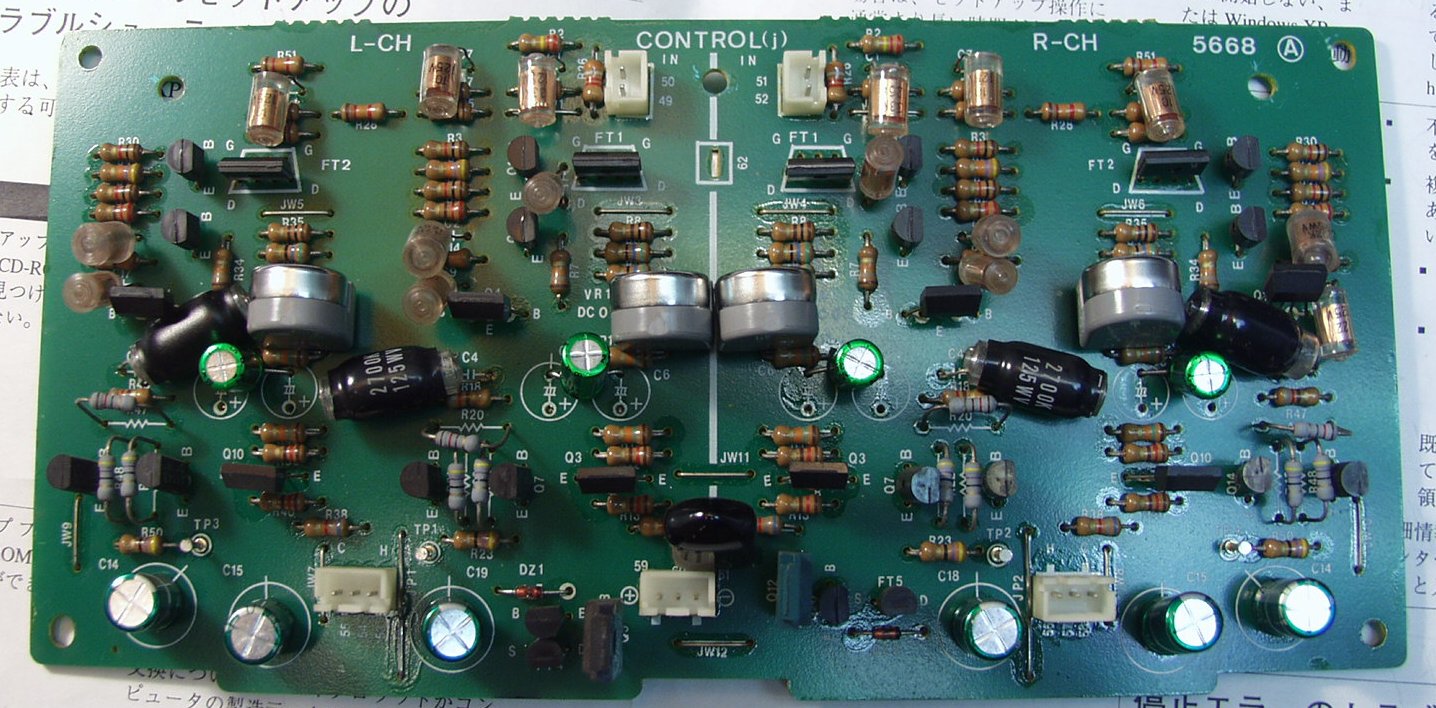

Ｃ５．　修理前　コントロール基板　写真ぼけてました

Ｃ６．　修理後　コントロール基板 　　　　　半固定ＶＲ＝４個　ＦＥＴ（電界効果トランジスター）＝４個　電解コンデンサー＝１０個 　　　　　中段の８個が４個になっているのは、ＢＰコンデンサー使用による

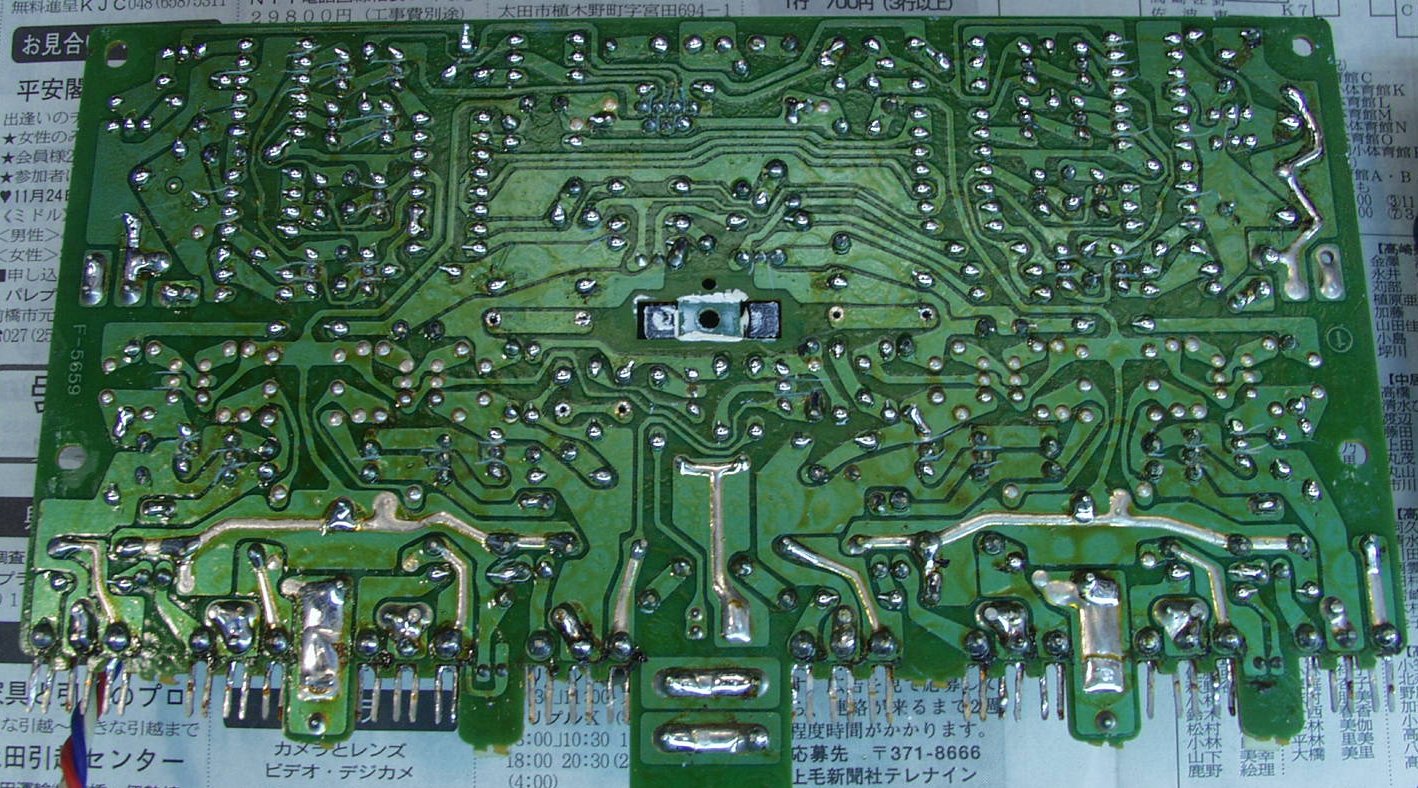

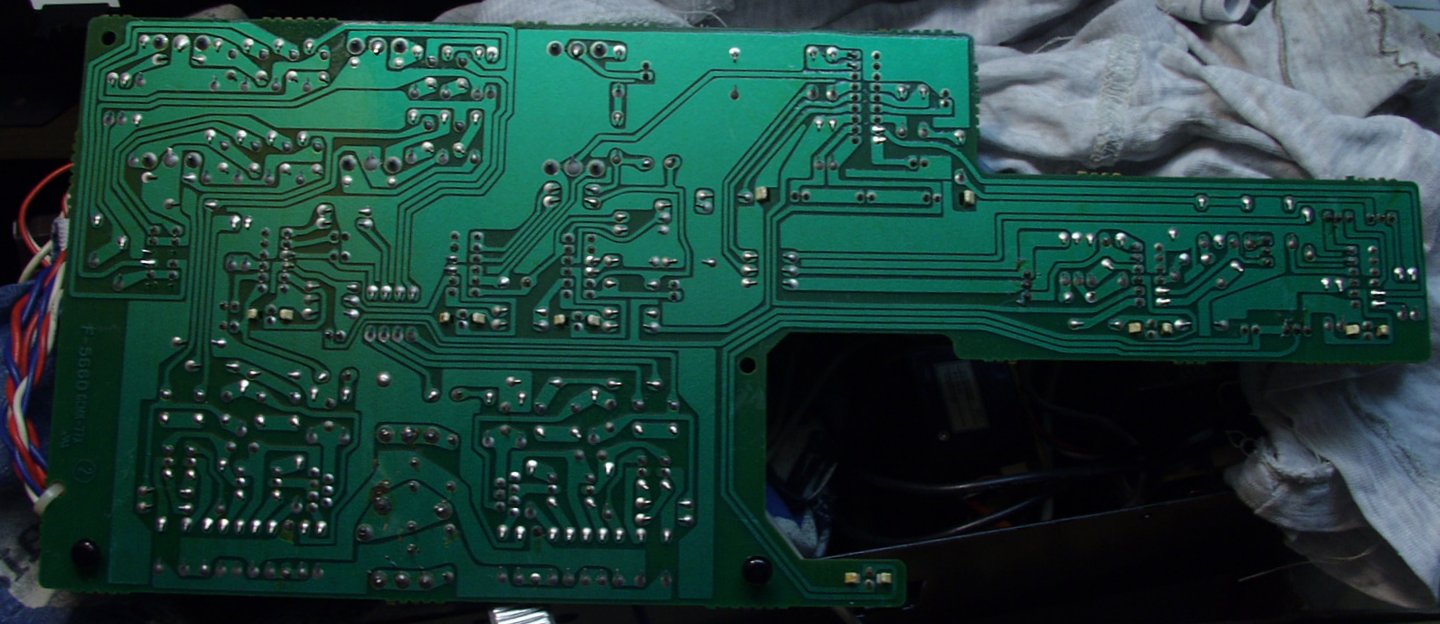

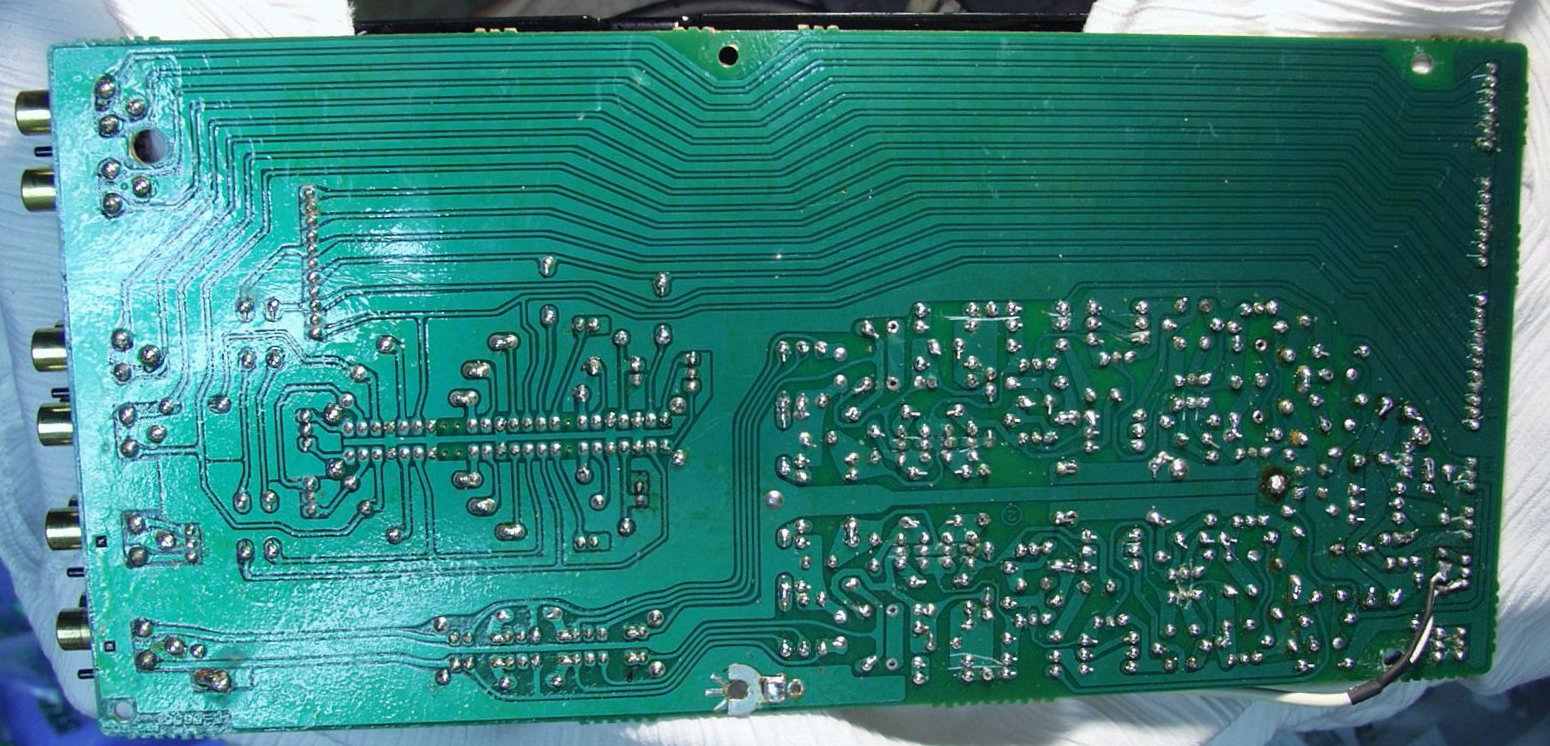

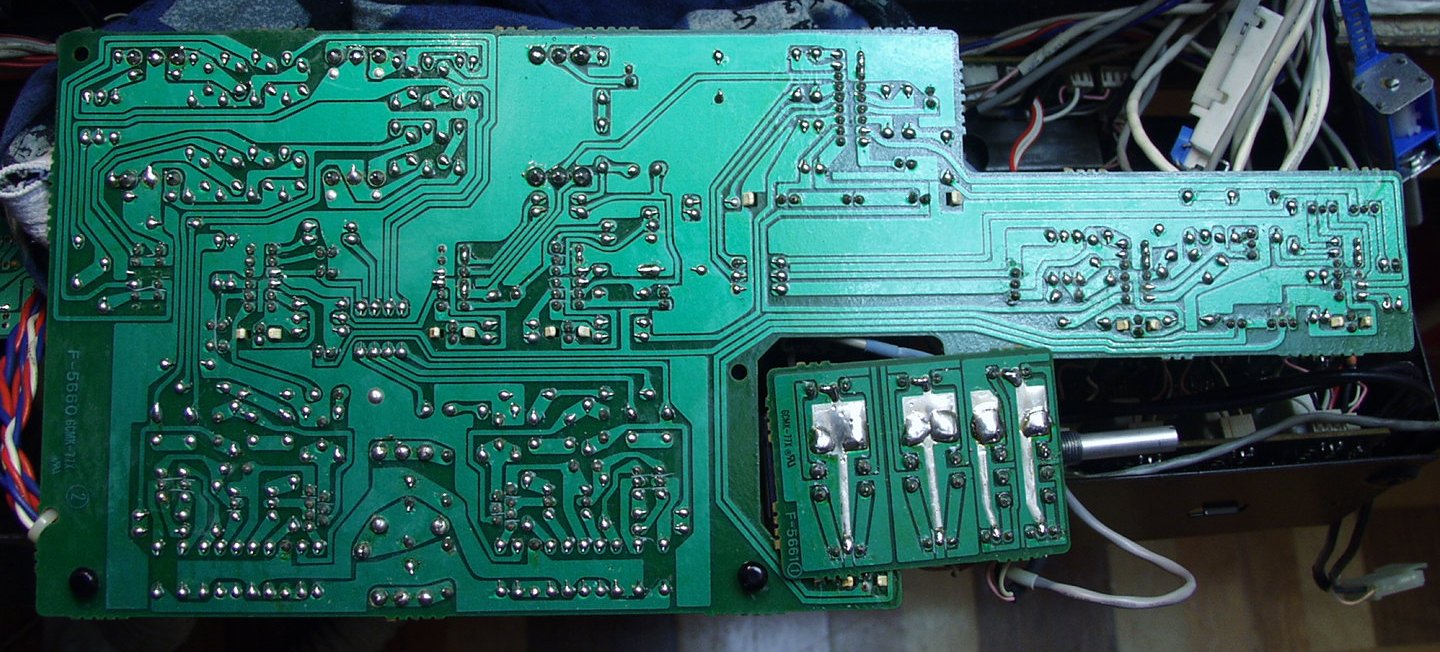

Ｃ７．　修理前　コントロール基板裏

Ｃ８．　修理（ハンダ補正）後　コントロール基板裏　　全ての半田をやり修す

Ｃ９．　修理前　コントロール基板�U

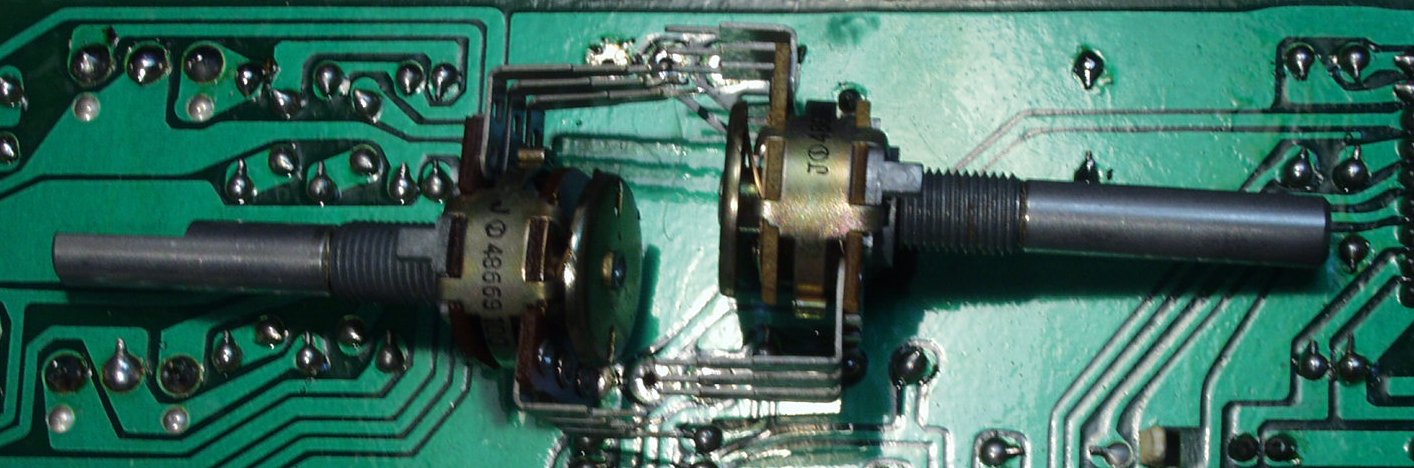

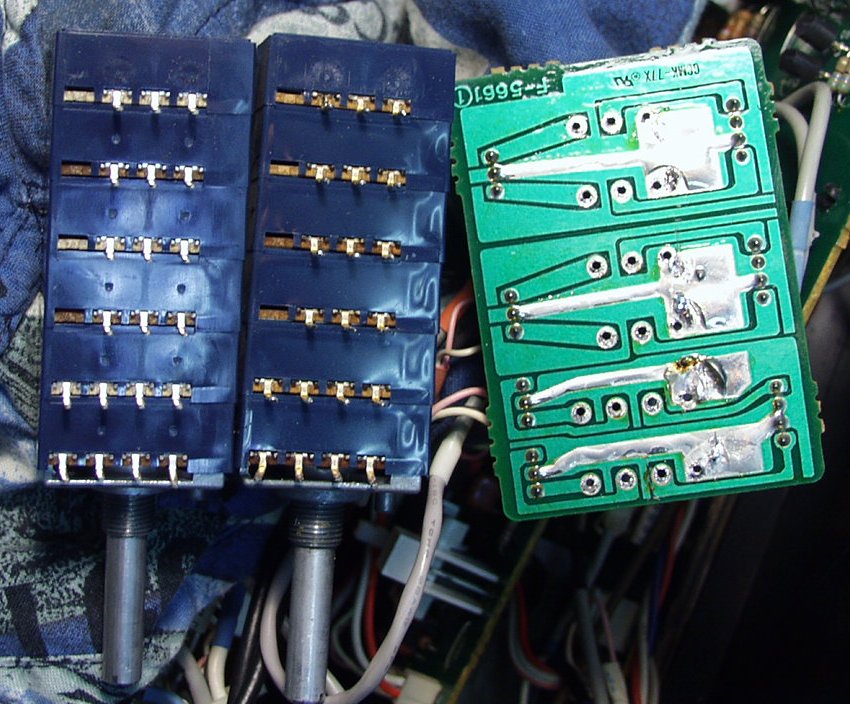

Ｃ１０．交換するバランスＶＲ　左＝古いの　右＝新品

Ｃ１１．交換するメインＶＲ　　左＝新品　右＝古いの

Ｃ１２．　修理後　コントロール基板�U 　　　　　ＦＥＴ（電界効果トランジスター）＝２個　電解コンデンサー＝４個　メインＶＲ、バランスＶＲ交換 　　　　　８個が４個になっているのは、ＢＰコンデンサー使用による

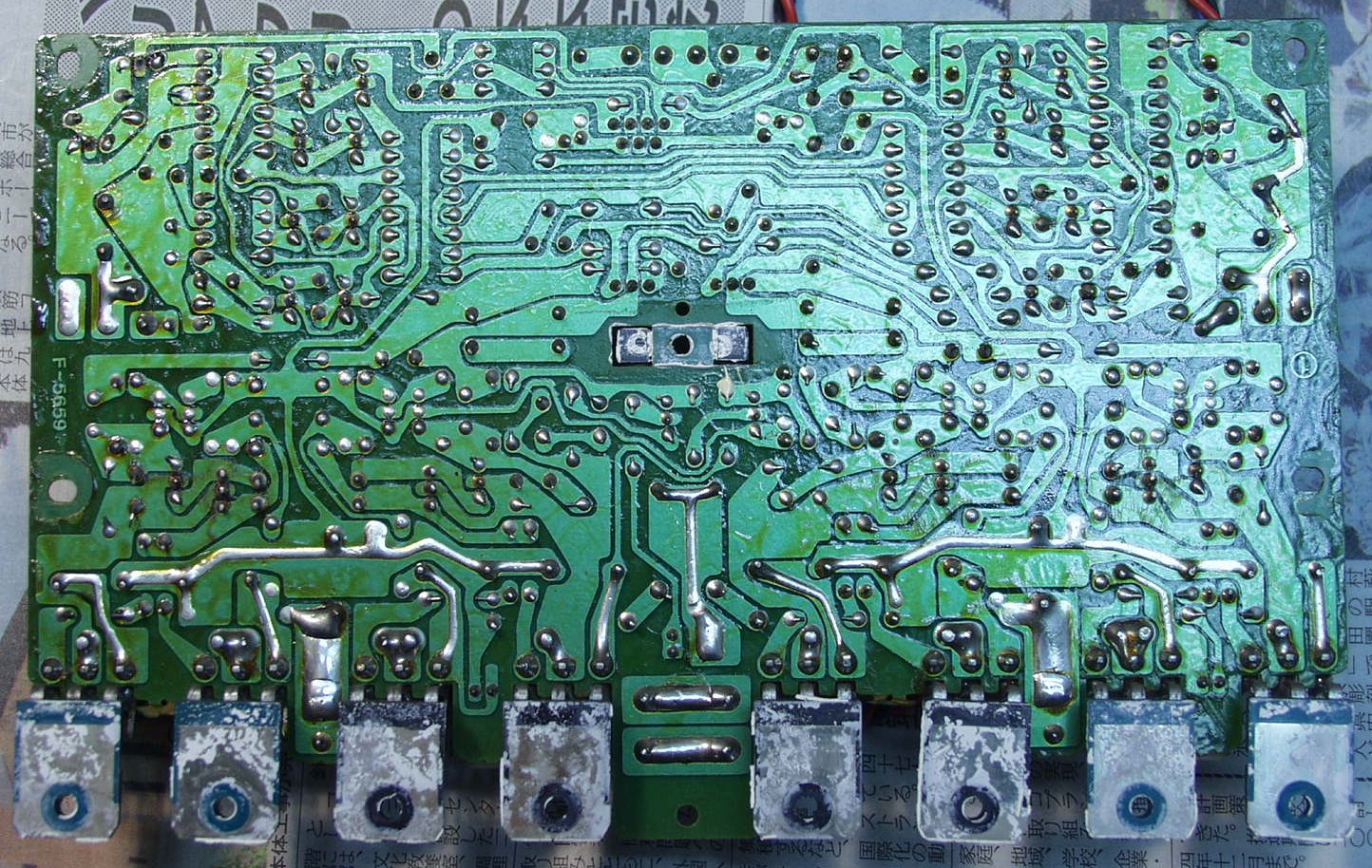

Ｃ１３．　修理前　コントロール基板�U裏

Ｃ１４．　修理（ハンダ補正）後　コントロール基板�U裏　　右下は交換したメインＶＲ　　全ての半田をやり修す

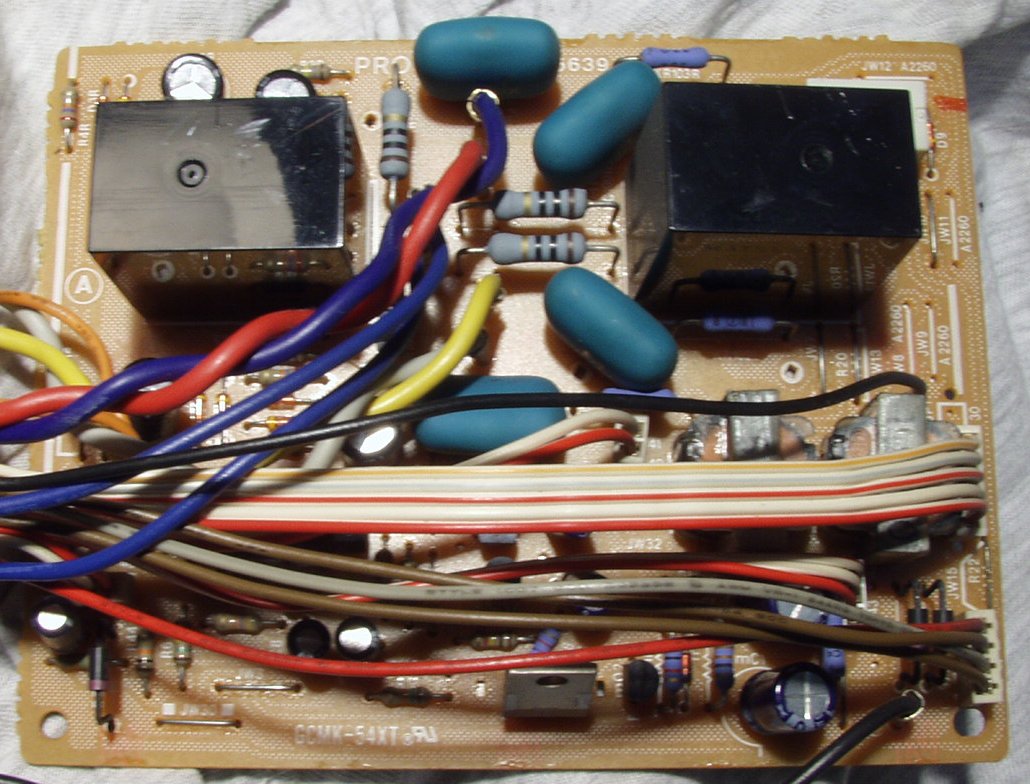

Ｃ１５．　修理前　ＳＰ接続リレー＆プロテクト基板

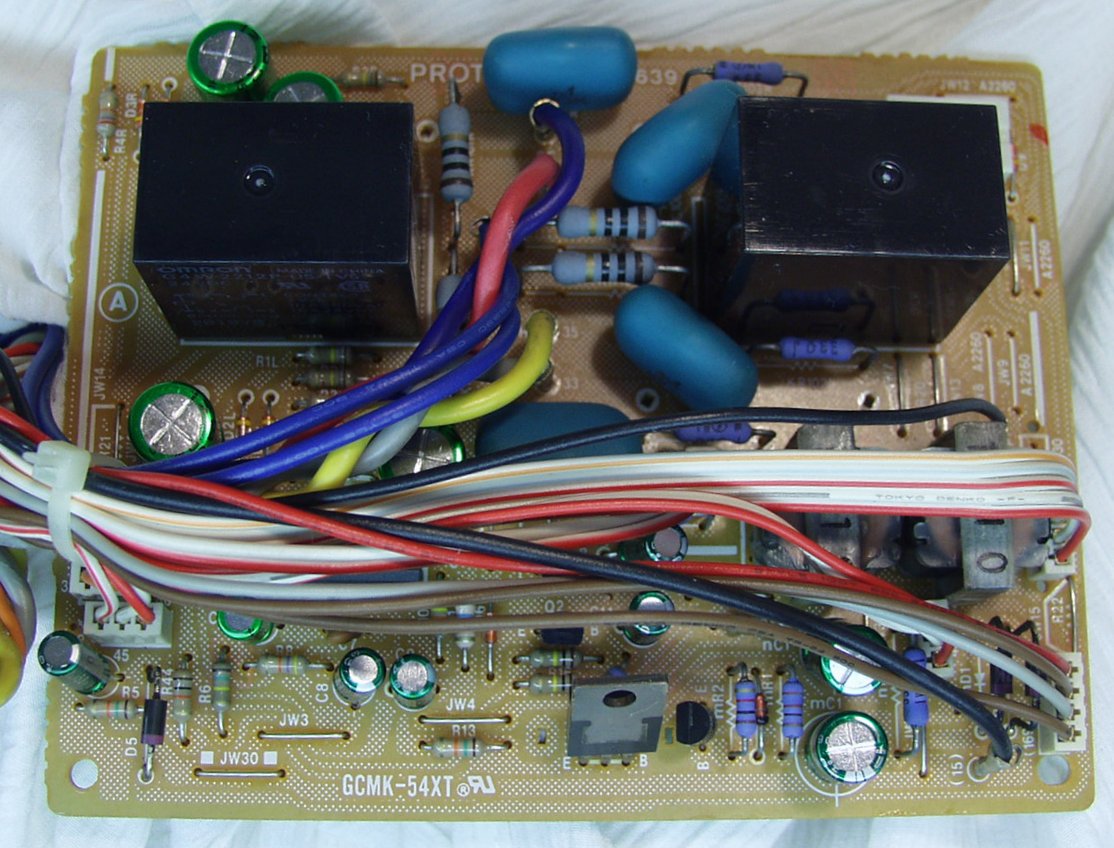

Ｃ１６．　修理後　ＳＰ接続リレー＆プロテクト基板　リレ−２個、電解コンデンサ−交換

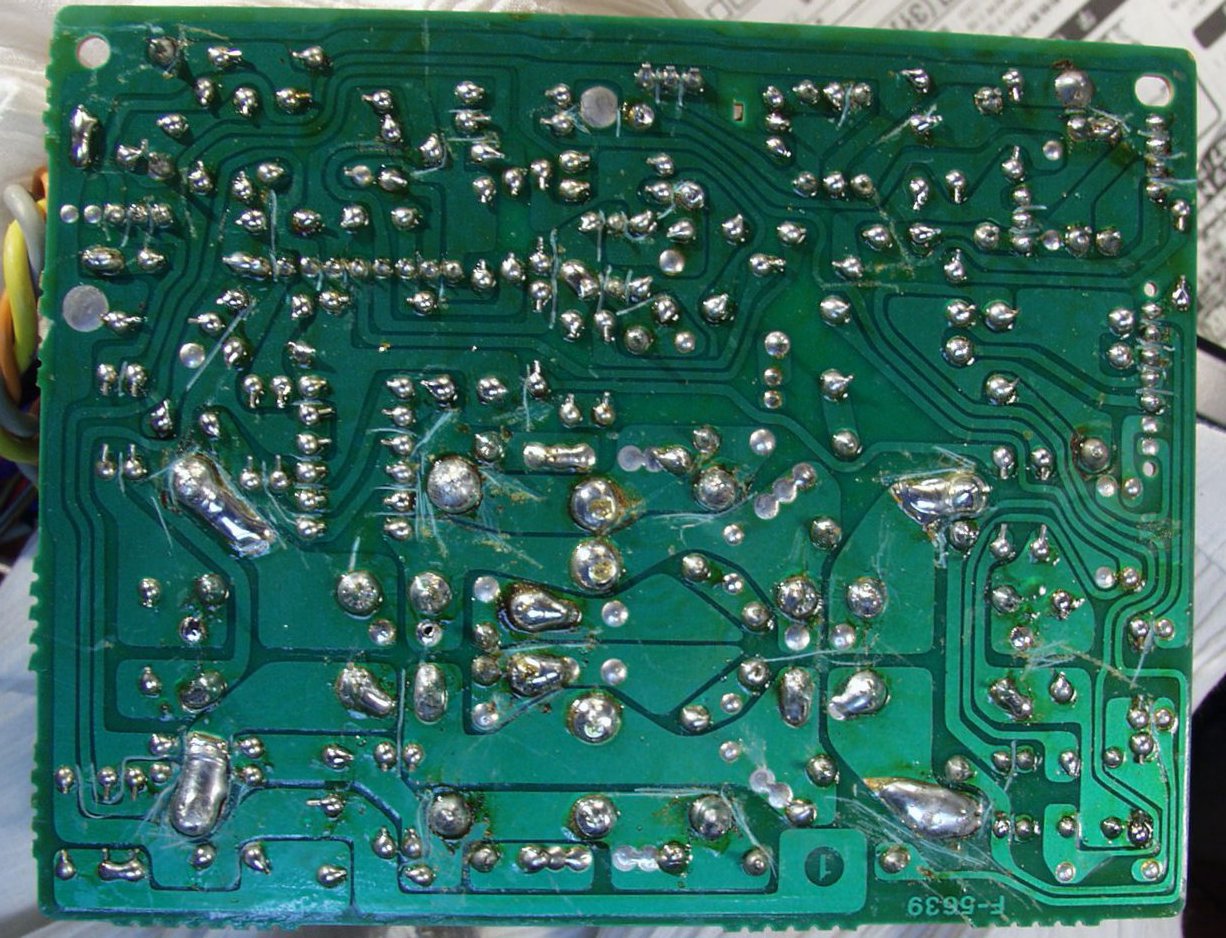

Ｃ１７．　修理前　ＳＰ接続リレー＆プロテクト基板裏

Ｃ１８．　修理後（ハンダ補正）　ＳＰ接続リレー＆プロテクト基板裏　　全ての半田をやり修す

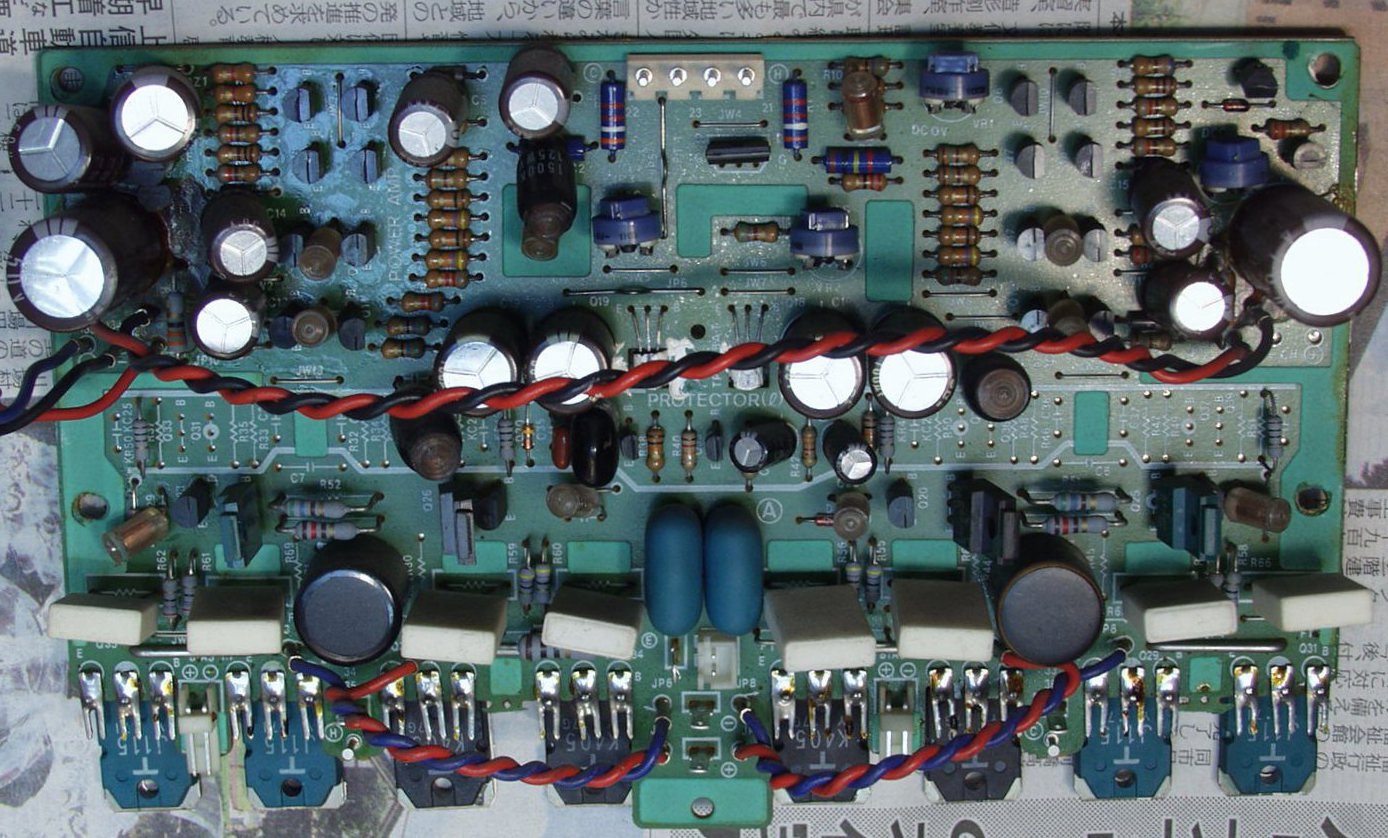

Ｃ１９．　修理前　終段基板

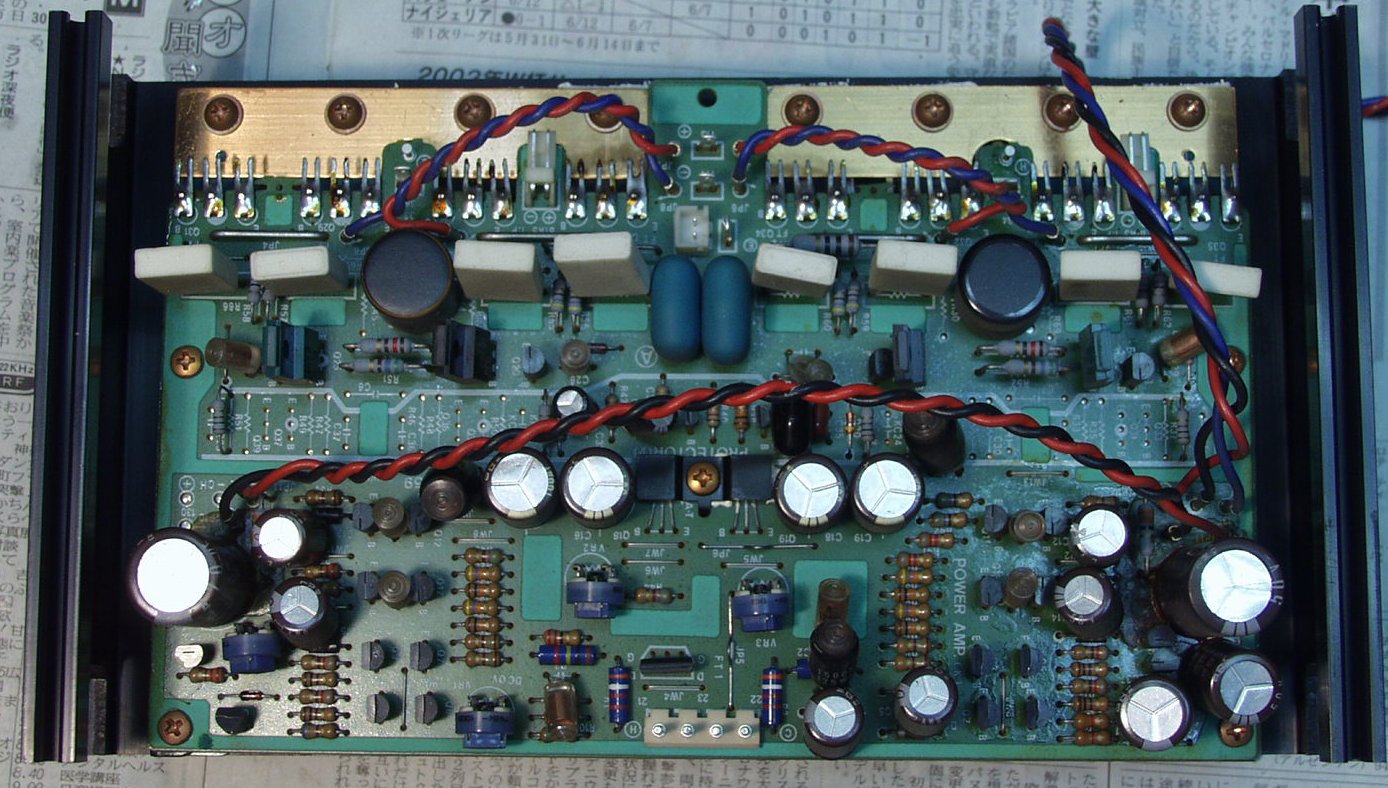

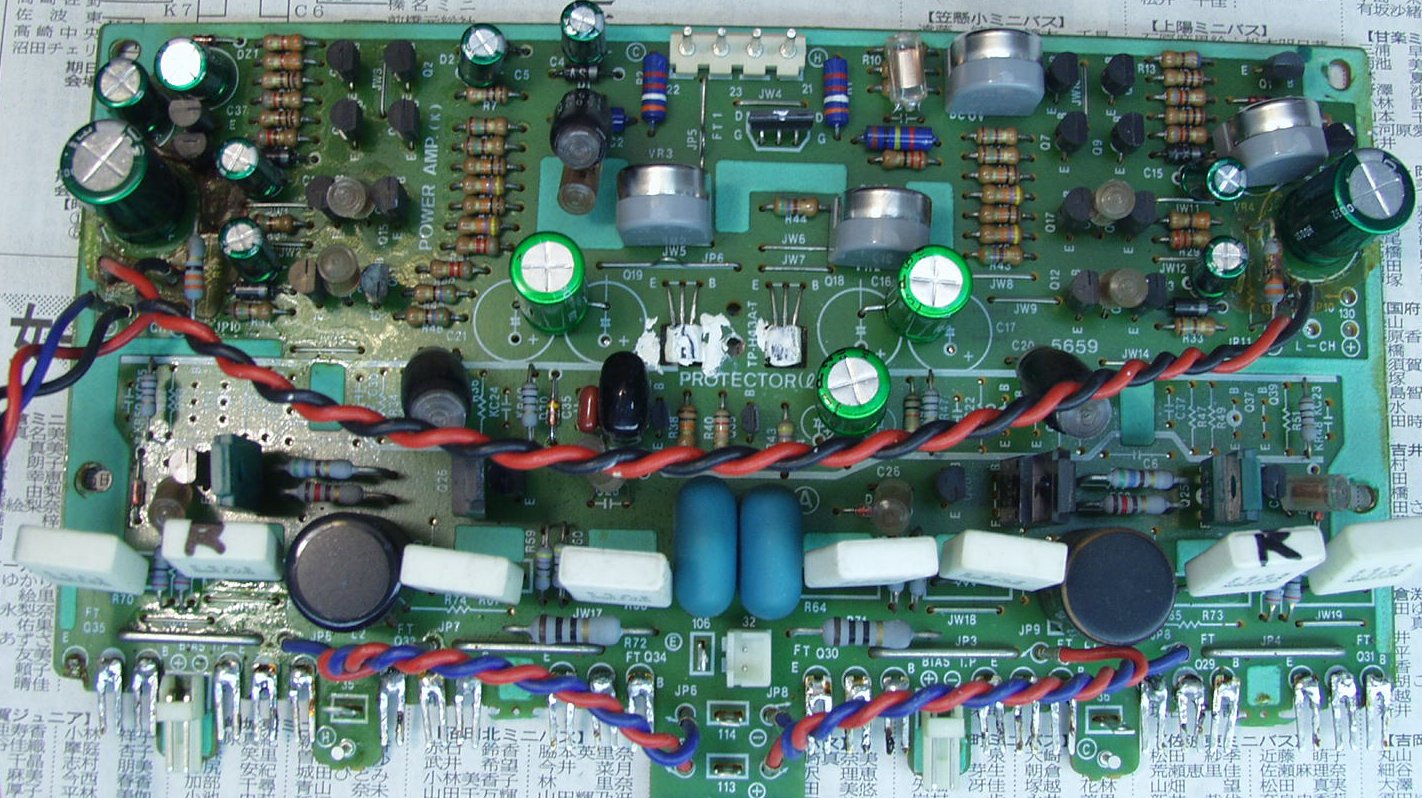

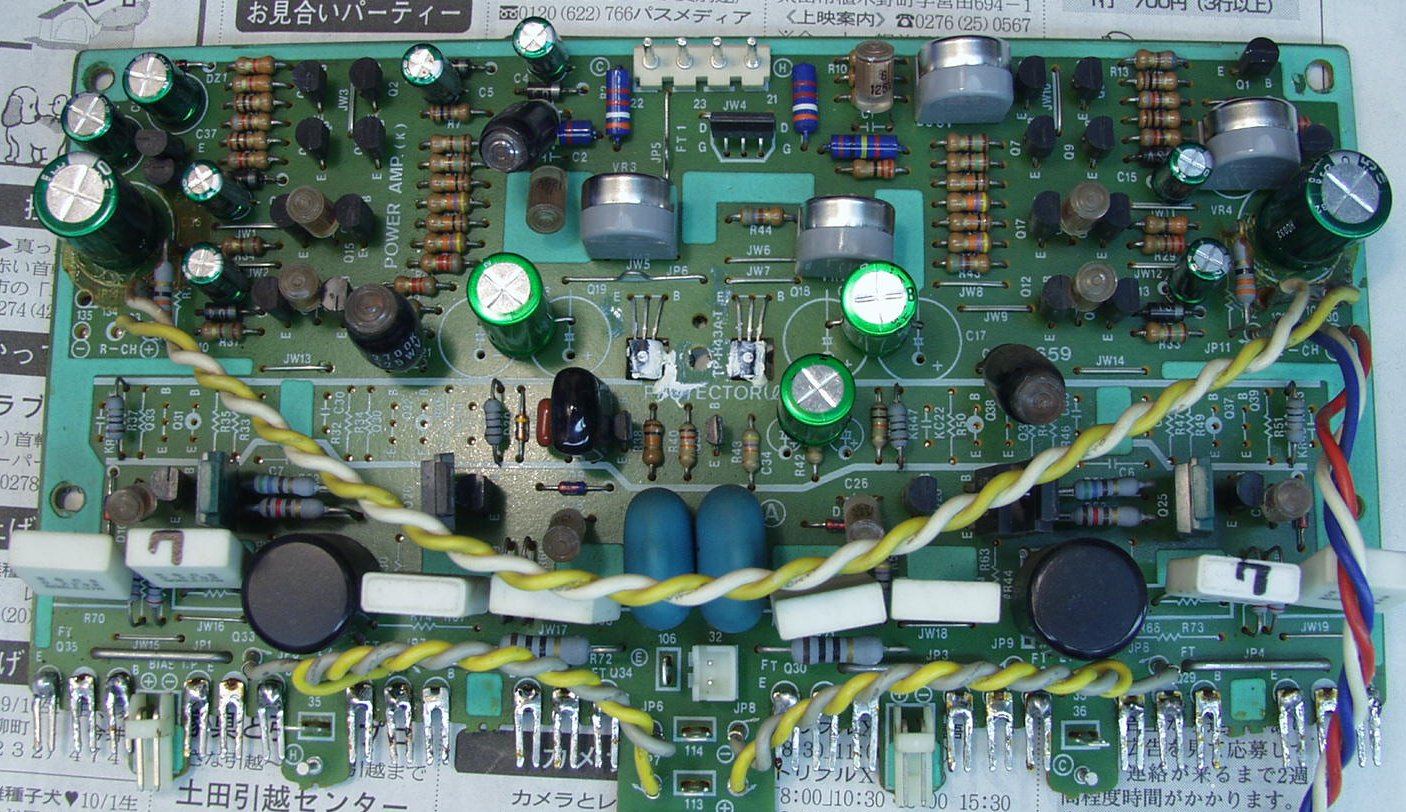

Ｃ２０．　修理後　終段基板　Ｒ側 　　　　　　ＦＥＴ（電界効果トランジスター）＝個　電解コンデンサー＝１３個 　　　　　　中段４個が２個になっているのは、ＢＰコンデンサー使用による

Ｃ２１．　修理後　終段基板　Ｌ側

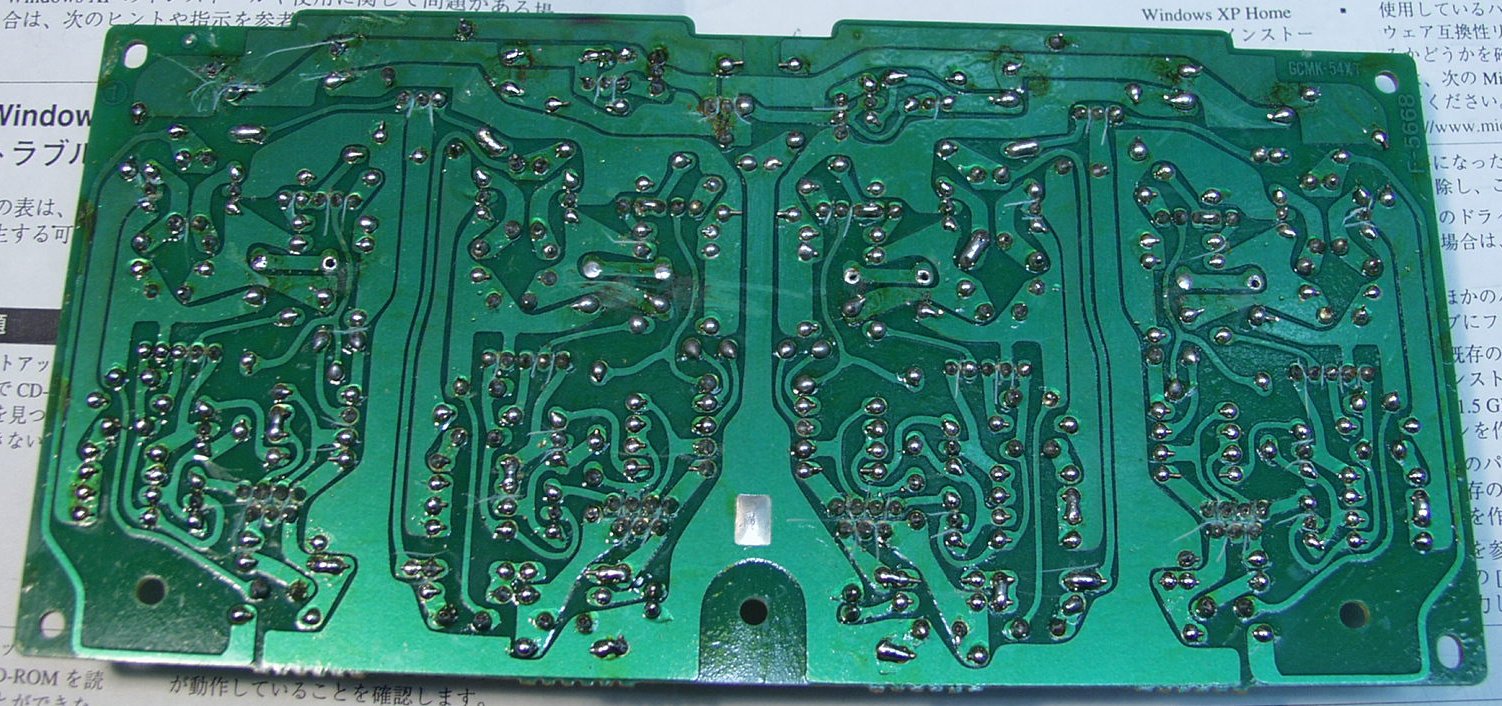

Ｃ２２．　修理前　側終段基板裏

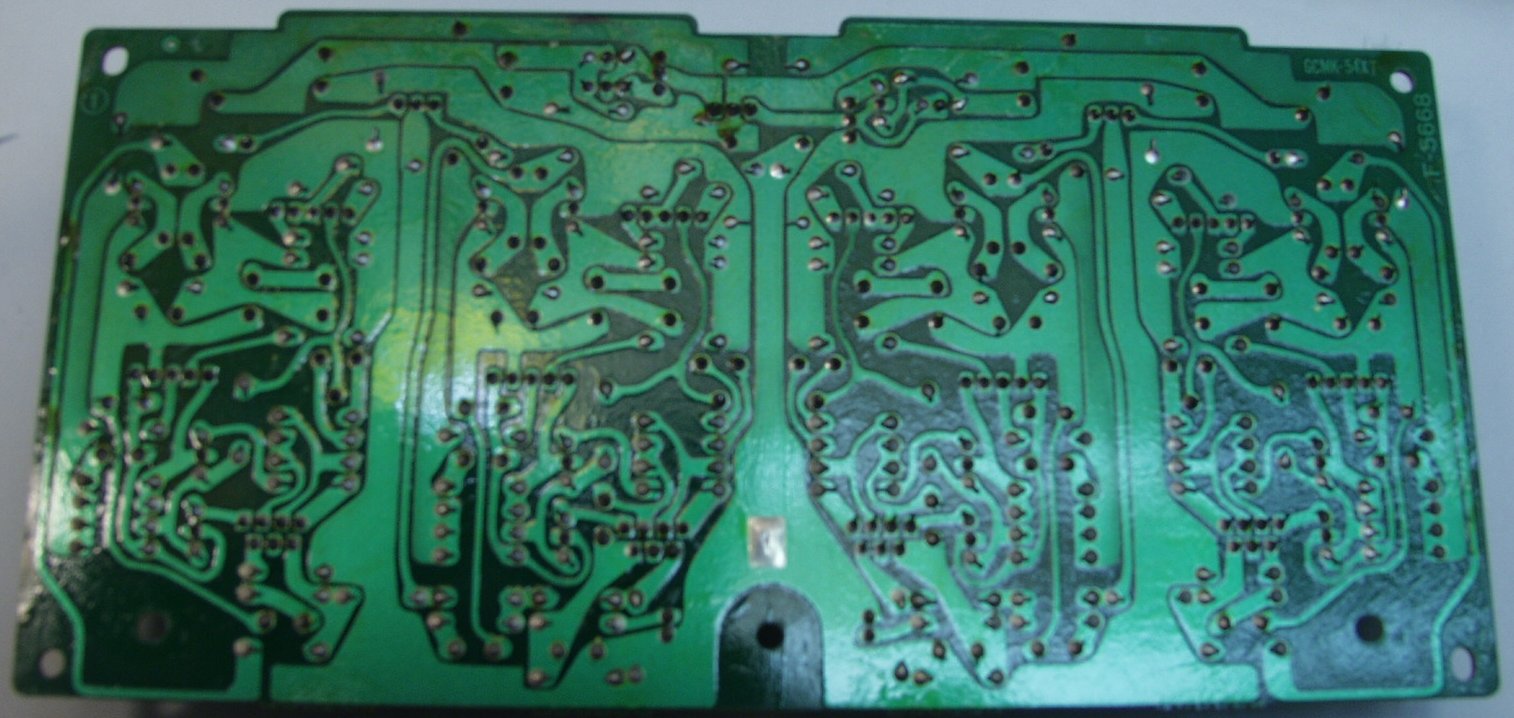

Ｃ２３．　修理後（ハンダ補正）　Ｒ側終段基板裏　　全ての半田をやり修す

Ｃ２４．　修理後（ハンダ補正）　Ｌ側終段基板裏　　全ての半田をやり修す

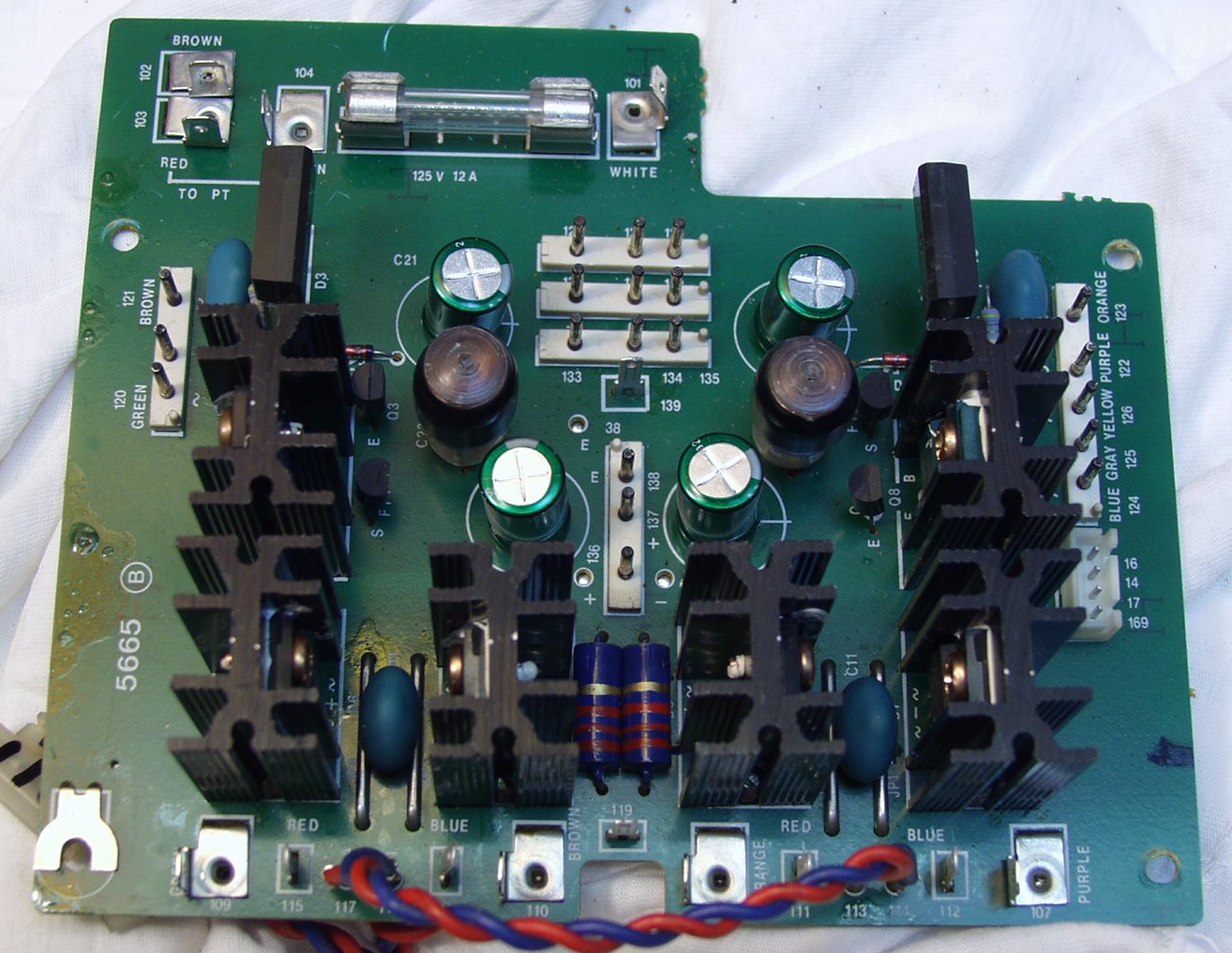

Ｃ２５．　修理前　電源基板

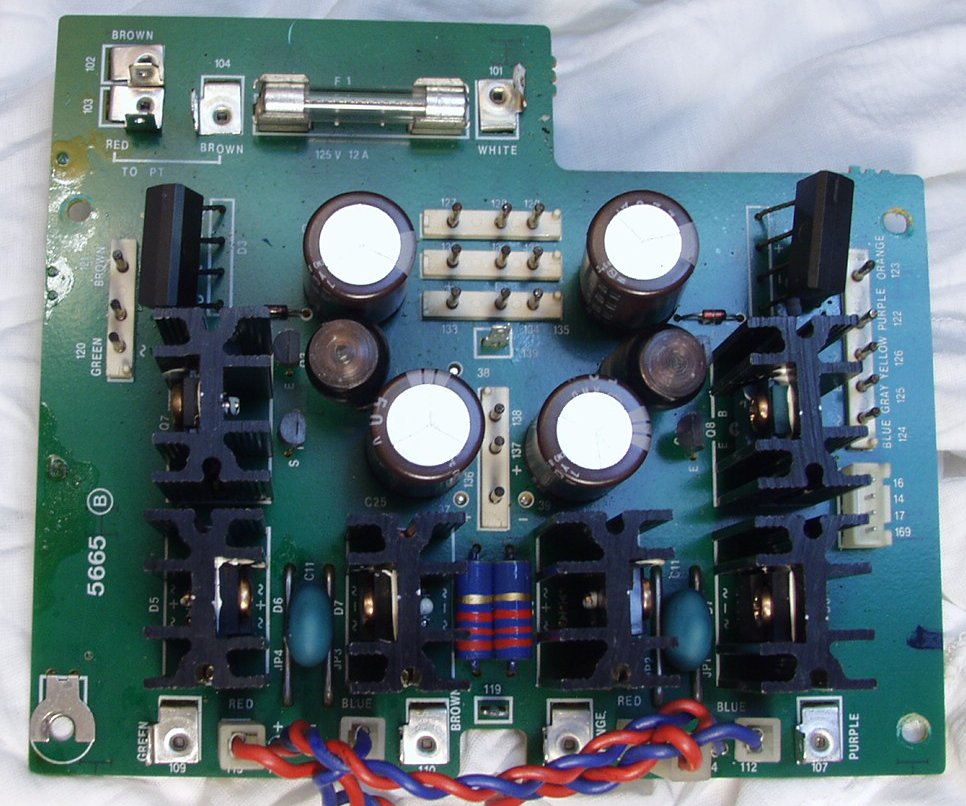

Ｃ２６．　修理後　電源基板

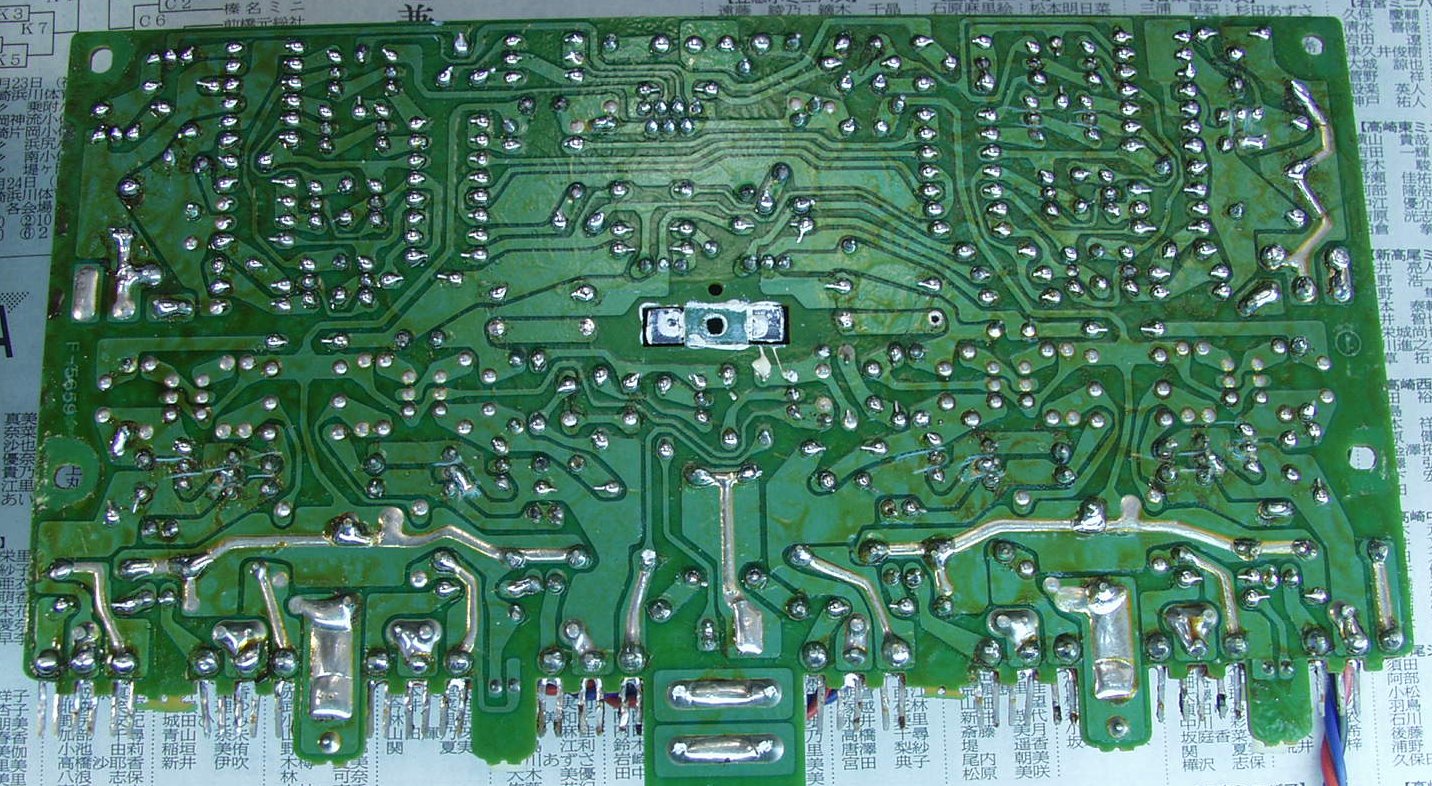

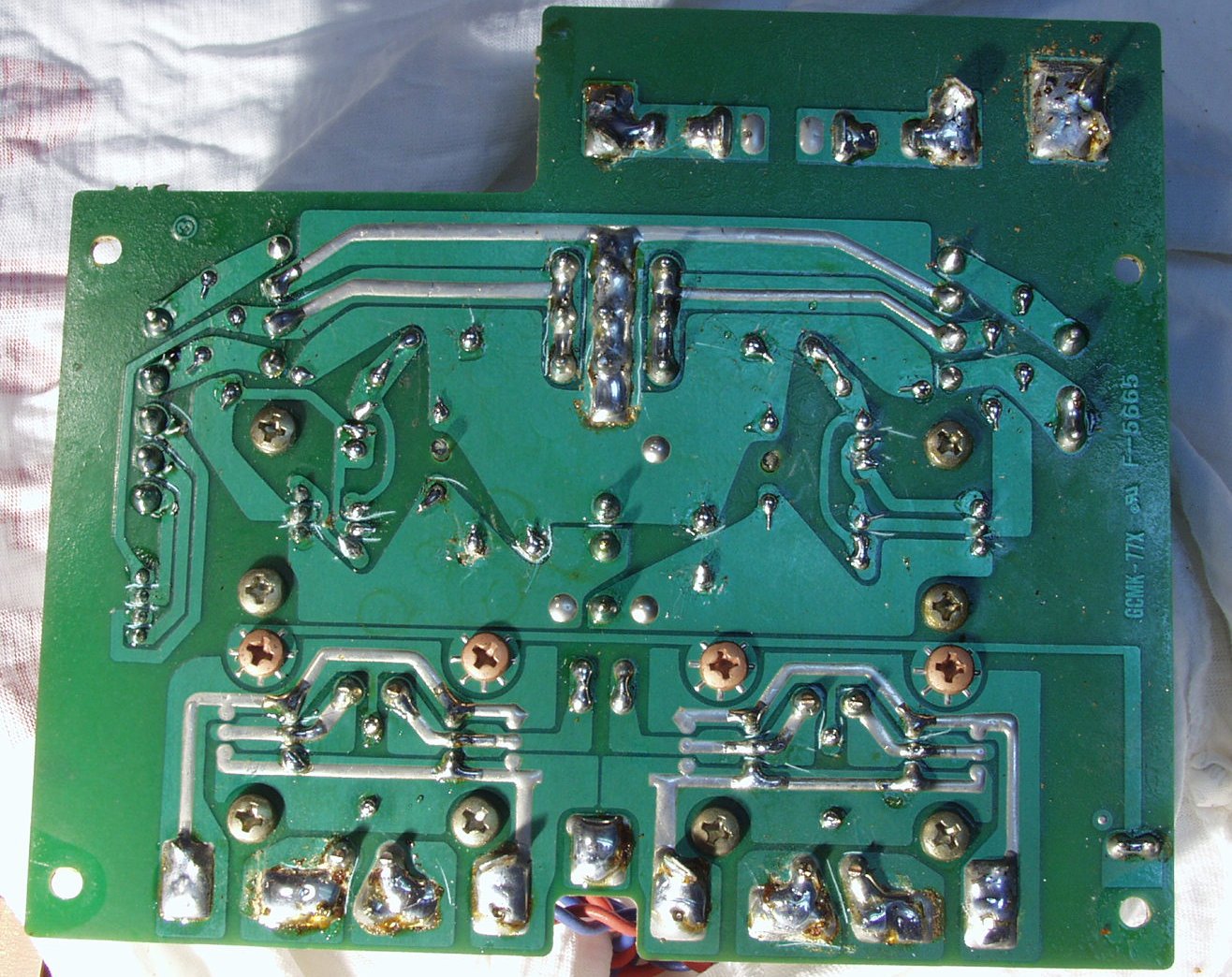

Ｃ２７．　修理前　電源基板裏

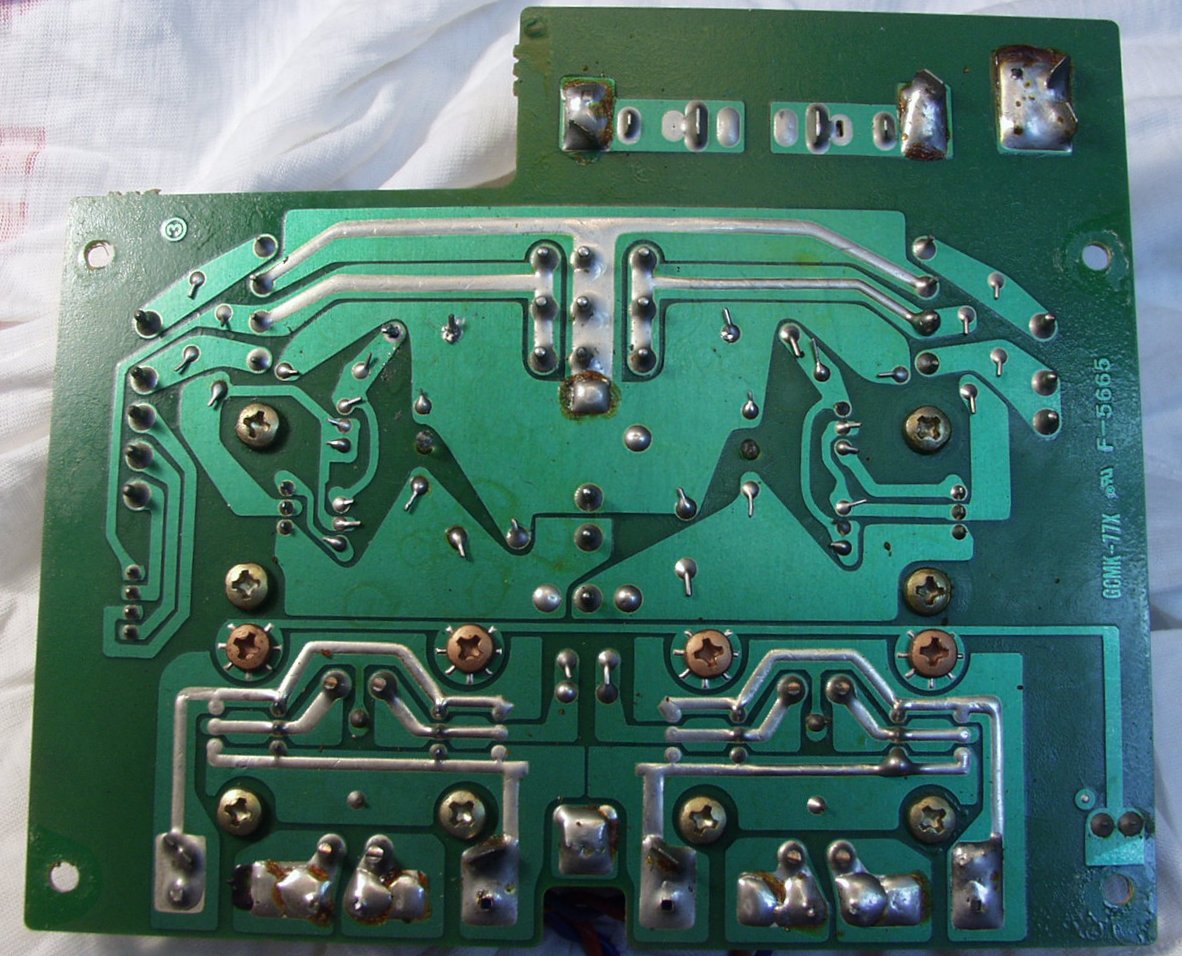

Ｃ２８．　修理後（ハンダ補正）　電源基板裏　　全ての半田をやり修す

Ｃ２９．止めネジも増やしている

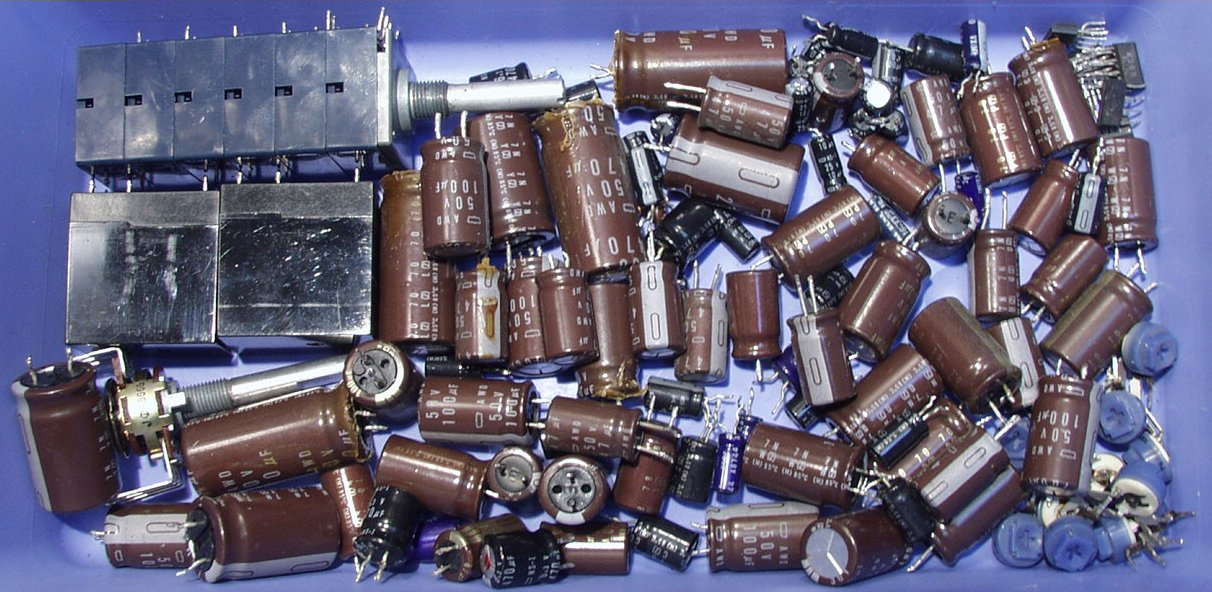

Ｃ３０．交換部品　終段ＦＥＴ（電界効果トランジスター）は除く

Ｅ．　測定・調整 Ｅ１．　出力確認、調整　ＬＥＤも０ｄＢ

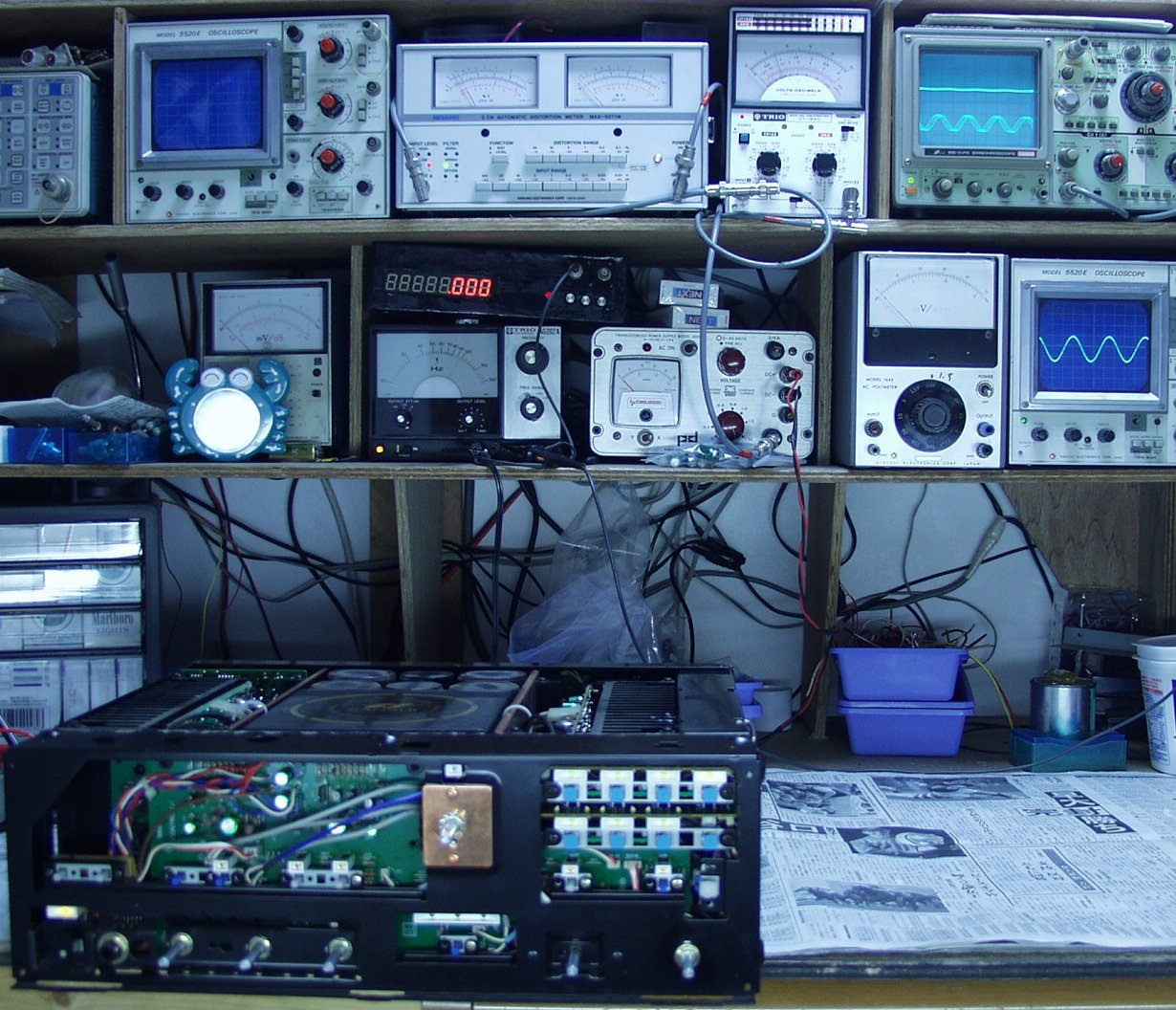

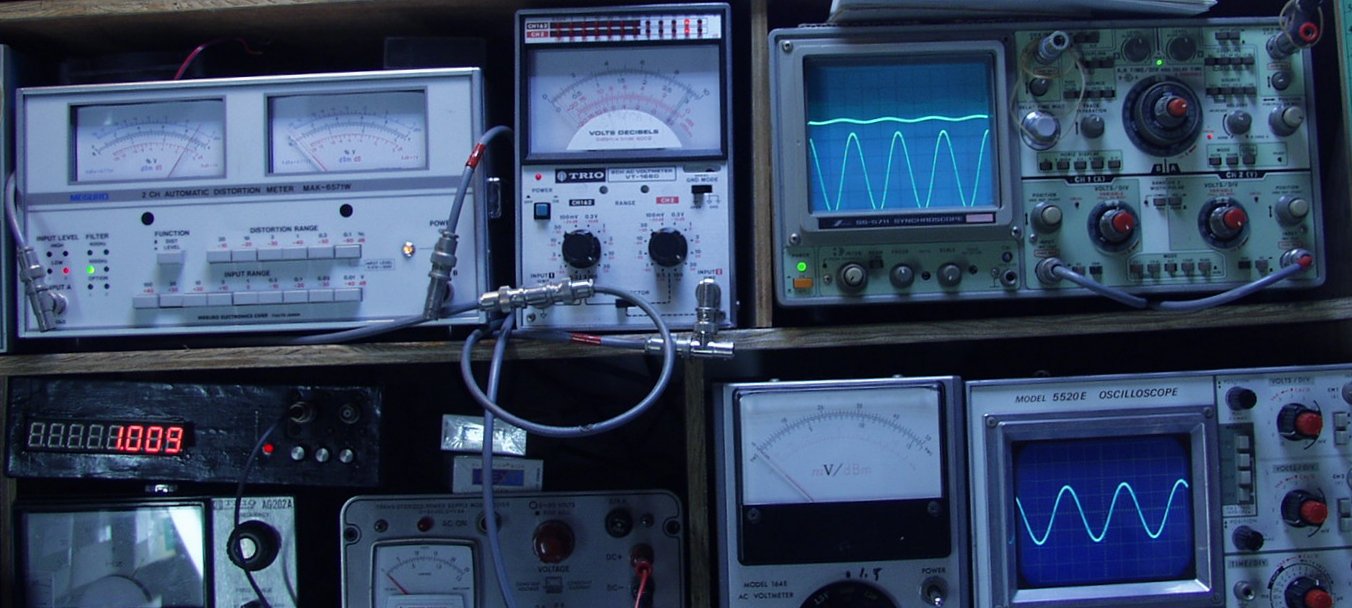

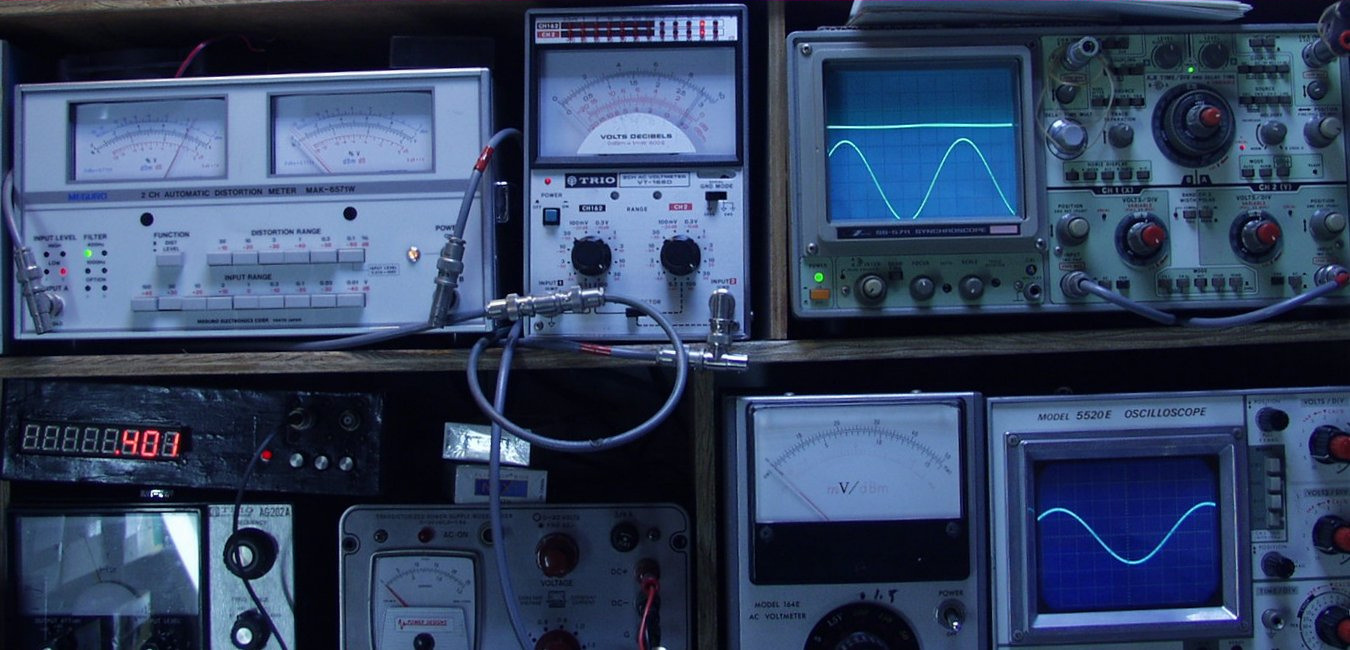

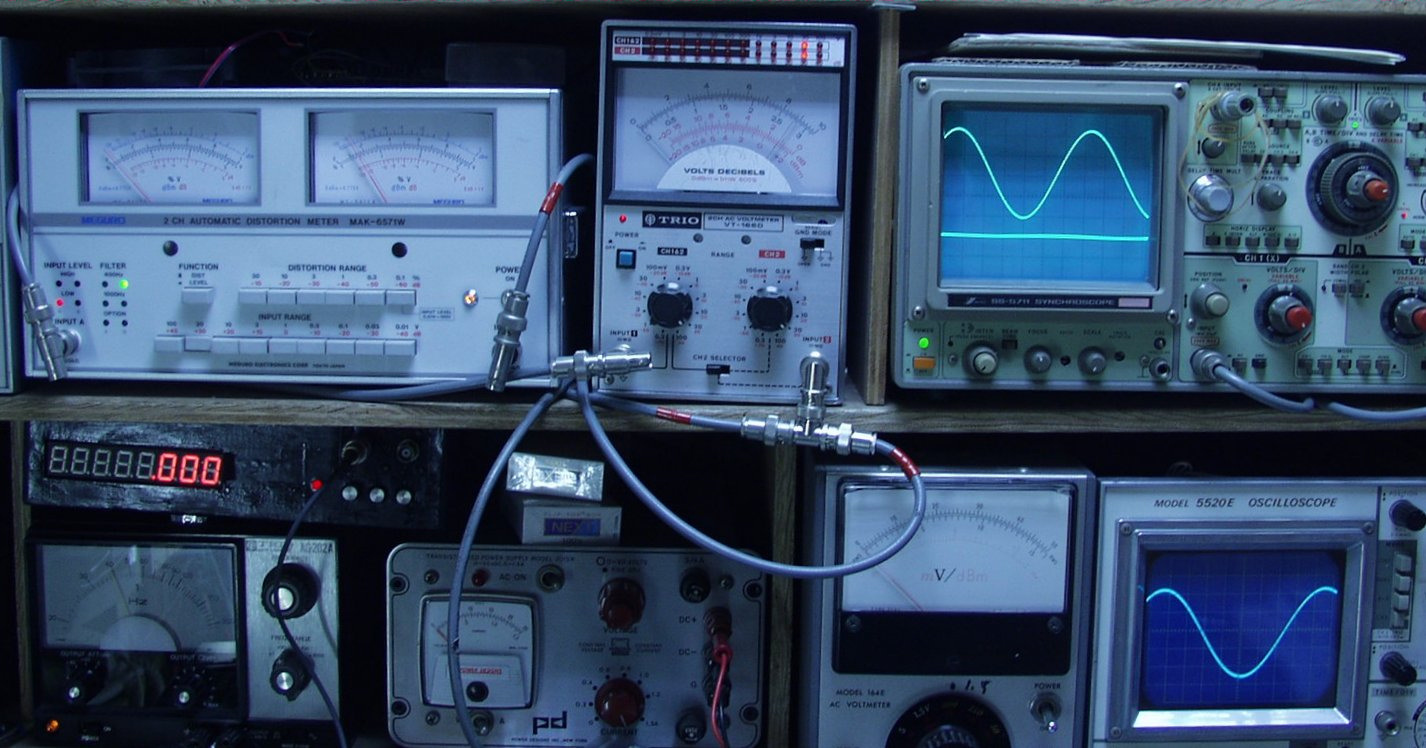

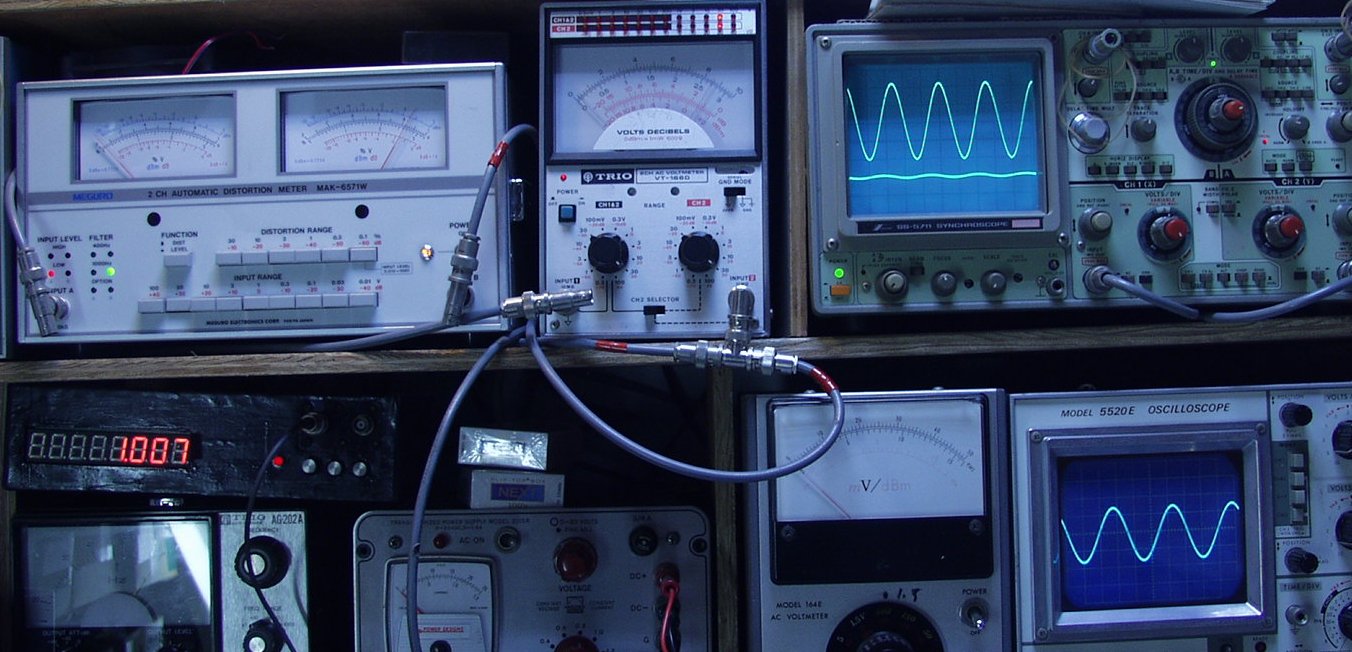

Ｅ２．　Ｒ側ＳＰ出力　２７Ｖ＝９１Ｗ　歪率＝０．０８％　１０００ＨＺ　ＡＵＸ入力

Ｅ３．　Ｌ側ＳＰ出力　２８Ｖ＝９８Ｗ　歪率＝０．０８％　１０００ＨＺ　ＡＵＸ入力

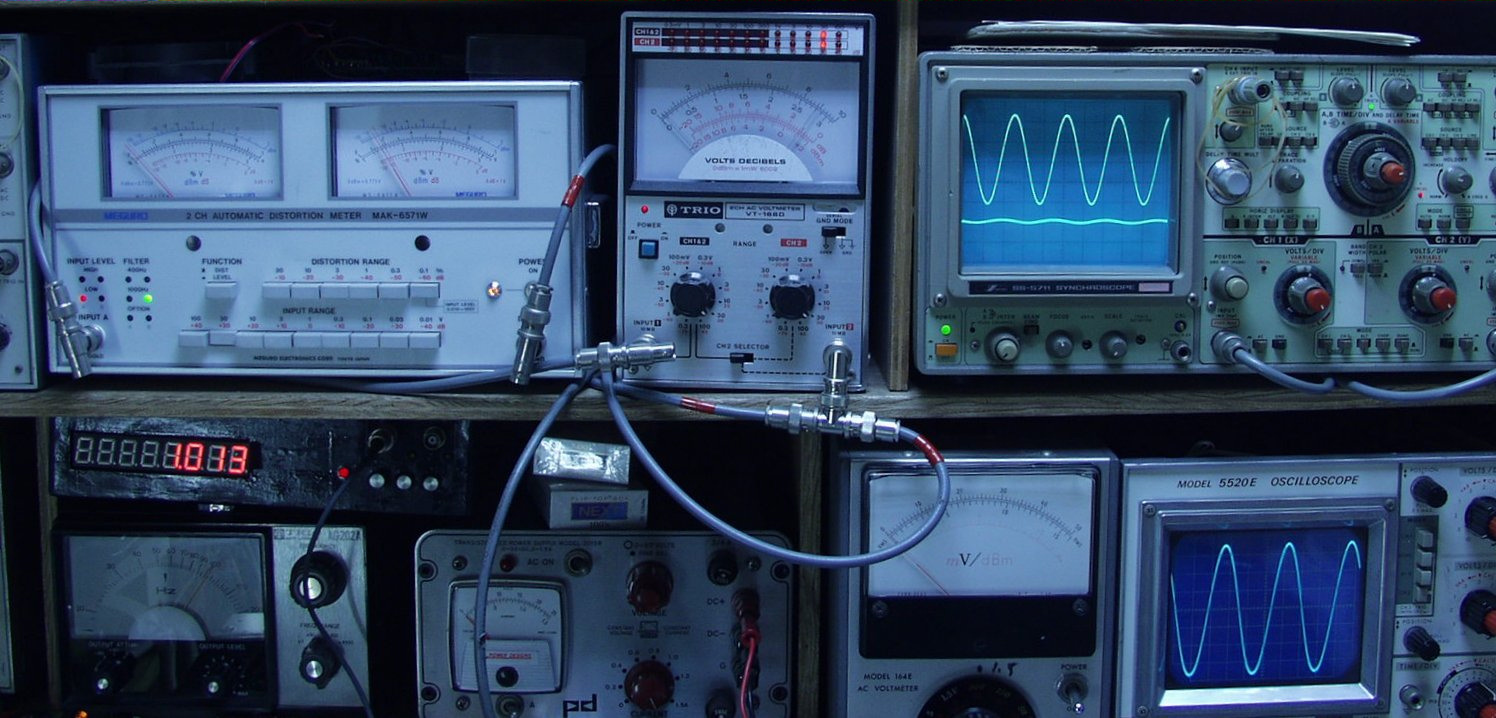

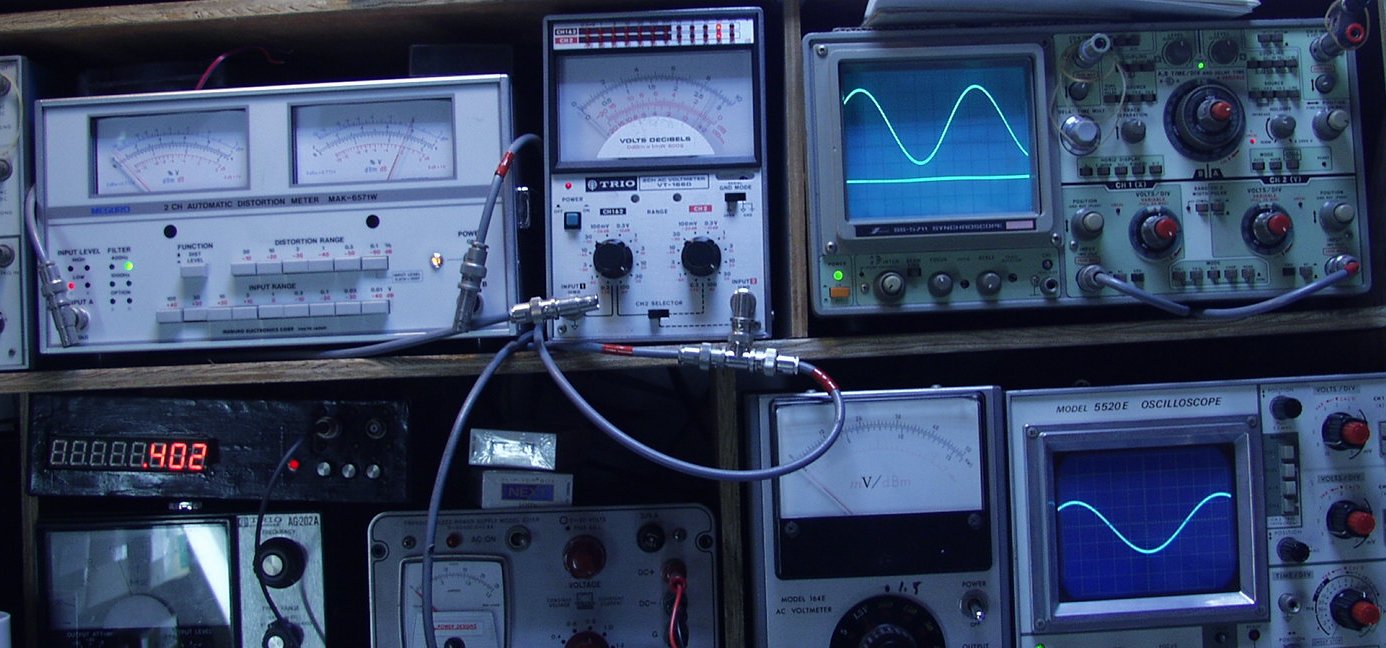

Ｅ４．　Ｒ側ＳＰ出力　２７Ｖ＝９１Ｗ　歪率＝０．０７％　４００ＨＺ　ＡＵＸ入力

Ｅ５．　Ｌ側ＳＰ出力　２８Ｖ＝９８Ｗ　歪率＝０．０７％　４００ＨＺ　ＡＵＸ入力

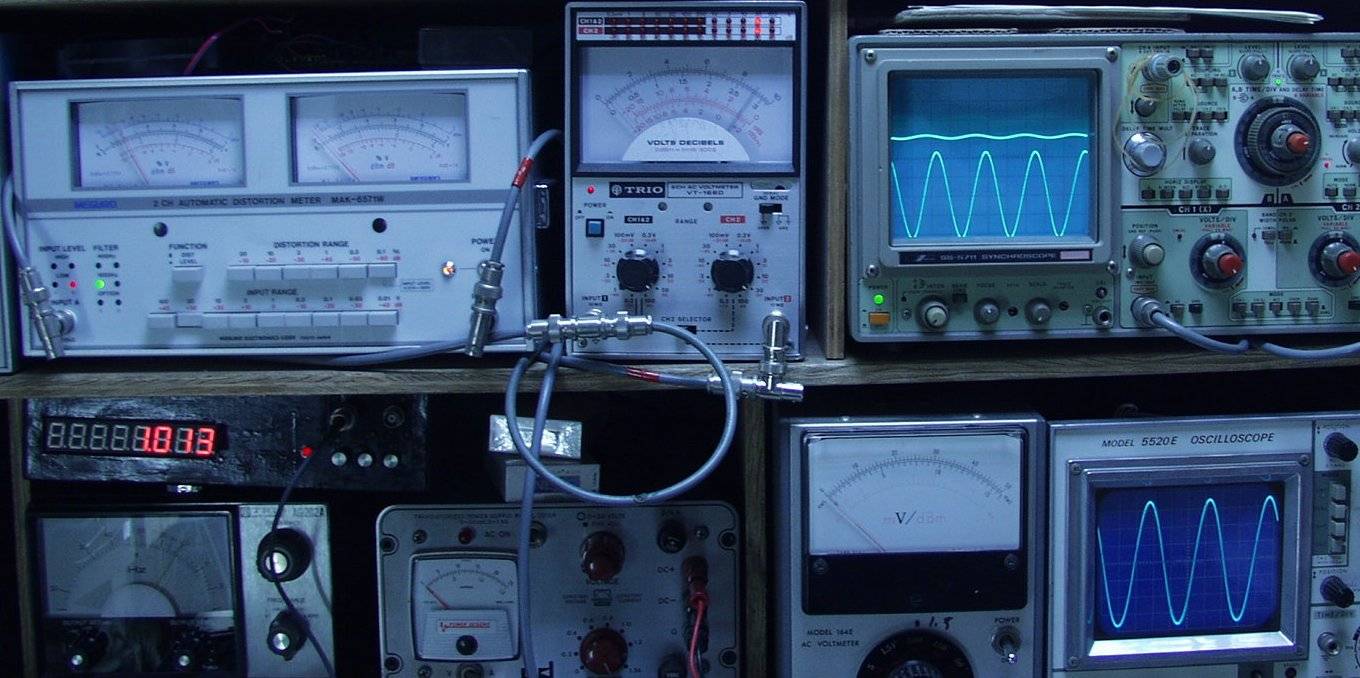

Ｅ６．　その時の無信号時電源電圧

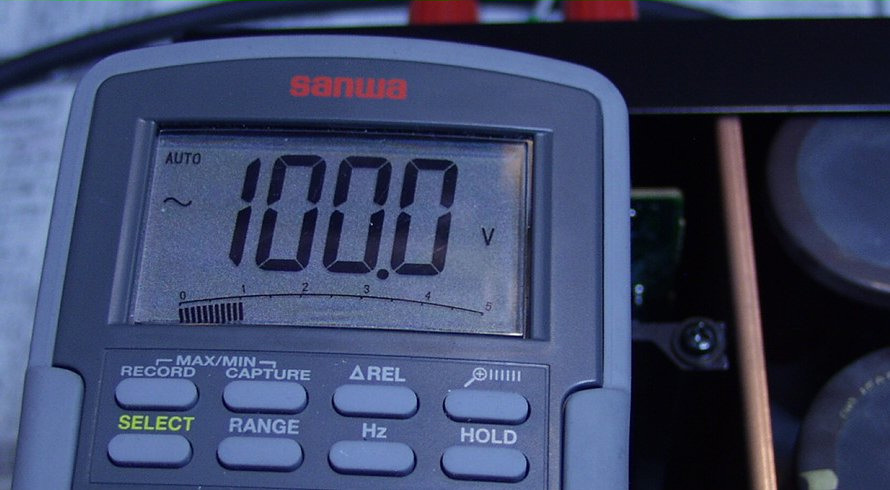

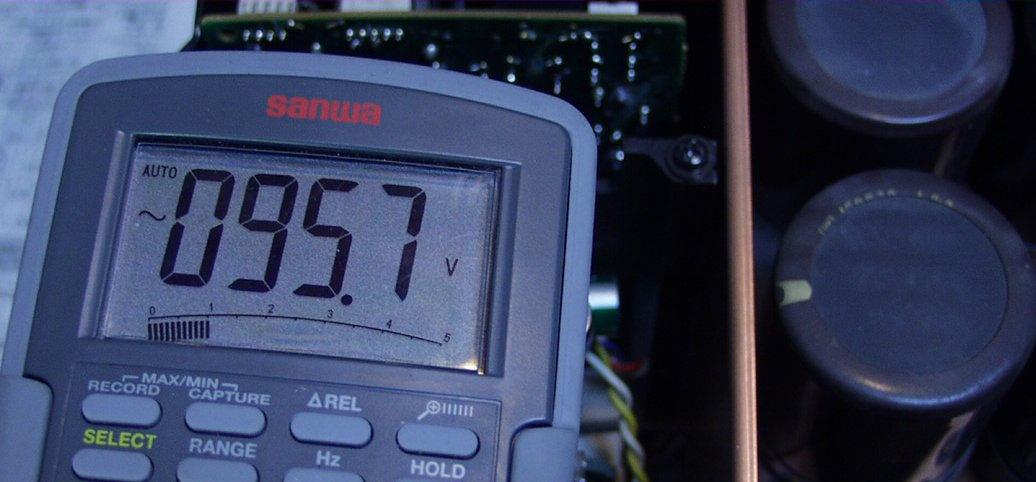

Ｅ７Ａ．　ＲＬ９８Ｗ出力時電源電圧

もう少し電源がしっかりしていると、１００Ｗ／１００Ｗは楽に出力します。

Ｅ８．　Ｒ側ＳＰ出力　２７Ｖ＝９１Ｗ　歪率＝０．０？％　１０００ＨＺ　ＭＣ入力

Ｅ９．　Ｌ側ＳＰ出力　２７Ｖ＝９１Ｗ　歪率＝０．０？％　１０００ＨＺ　ＭＣ入力

Ｅ１０．　Ｒ側ＳＰ出力　２７Ｖ＝９１Ｗ　歪率＝０．０？％　４００ＨＺ　ＭＣ入力

Ｅ１１．　Ｌ側ＳＰ出力　２７Ｖ＝９１Ｗ　歪率＝０．０？％　４００ＨＺ　ＭＣ入力

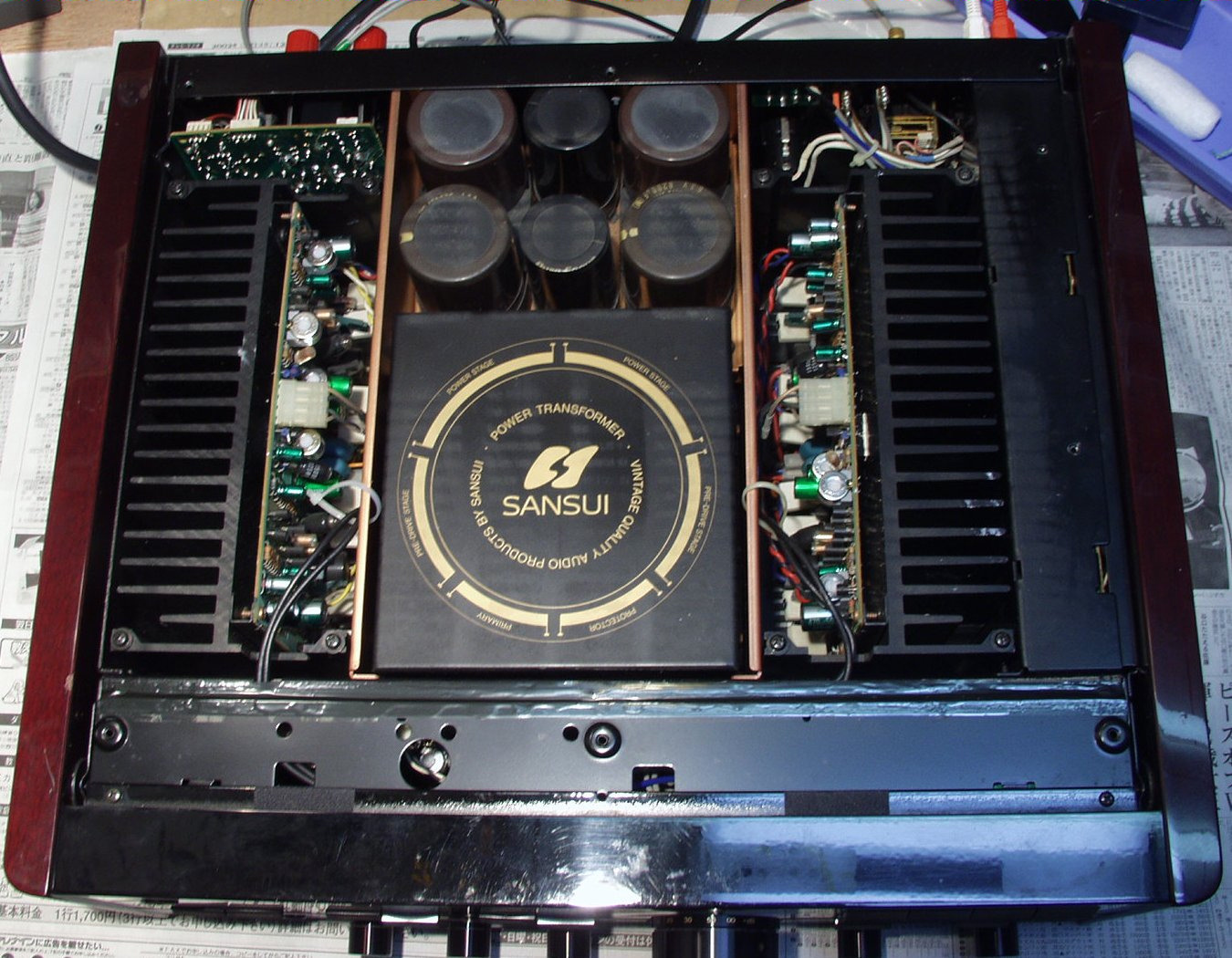

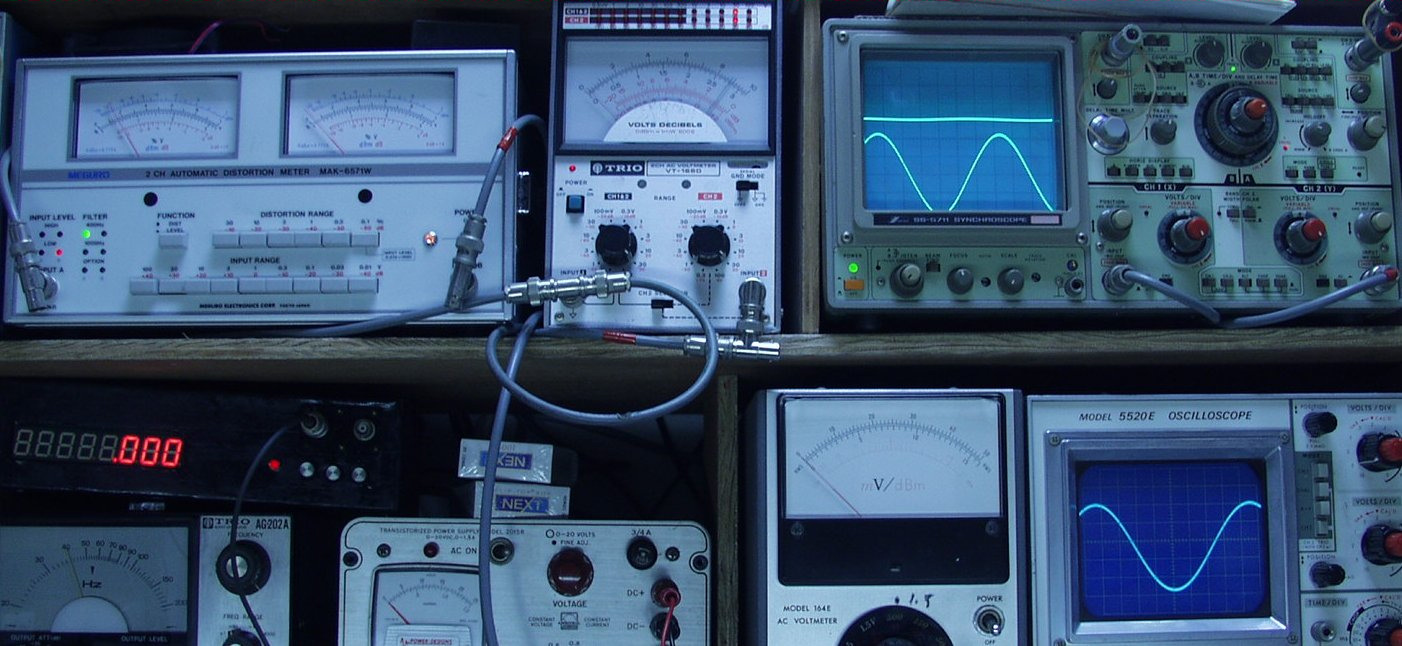

Ｅ１２．　　完成　上から

Ｅ１３．　　完成　下から

Ｅ１４．　２４時間エージング 　　　　　　左右は「グラント・ラムレイ　ＧＬ１００ＡＭ」

納品後のユーザーのメールです 大変満足しております。　素人耳での感想になりますが、素直な感想です。　音の活がよくなりました。音の透明感があがりました。音の力感があがりました。　MOS-FETの交換の結果が気になりましたが、それも音が一段力強くなり且つ綺麗になったという印象です。　それと安心感です。

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−α９０７ｉＭＯＳＬｉｍｉｔｅｄ　の仕様（カタログ・マニアルより）

型式 インテグレーテッドアンプ　Ｓａｎｓｕｉ　ＡＵ−α９０７ｉＭＯＳＬｉｍｉｔｅｄ パワーアンプ部 実効出力(10Hz〜20kHz、両ch同時作動） 6Ω＝100W＋100W、　8Ω＝80W＋80W 全高調波歪率（実効出力時） 0.01％以下（8Ω） 周波数特性（1W） DC〜300kHz、+0 -3dB 混変調歪率 0.01％以下（8Ω） ダンピングファクター 150（8Ω） 入力感度/インピーダンス 1V/5kΩ（1kHz） SN比（Aネットワーク） 120dB以上 ダイナミックパワー 6Ω＝100W、　4Ω＝130W、　2Ω＝170W TIM歪（SAWTOOTH） 測定限界値以下 スルーレイト 200V/μsec ライズ・タイム 0.5μsec プリ・アンプ部 入力感度/インピーダンス（1kHz） Phono MM＝2.5mV/47kΩ Phono MC＝300μV/100Ω CD、Tuner、Line、Tape/DAT1・2＝150mV/20kΩ Phono最大許容入力 MM（THD 0.01％）＝250mV MC（THD 0.1％）＝25mV 周波数特性（1W） Phono MM＝20Hz〜20kHz、±0.2dB CD、Tuner、Line、Tape/DAT-1・2＝DC?300Hz、+0 -3dB SN比（Aネットワーク） Phono MM＝90dB以上 Phono MC＝75dB以上 CD、Tuner、Line、Tape/DAT-1・2＝110dB以上 サブソニックフィルター 16Hz（-3dB）、6dB/oct ラウドネス 50Hz＝+4dB 10kHz＝+3dB 総　合 定格消費電力 280W 外形寸法 幅466×高さ166×奥行453mm 重量 34.0kg 価格 410,000（1994年発売）
