Ｓａｎｓｕｉ　ＡＵ−α９０７ｉ　修理記録

平成１３年１１月１３日到着　　１２月２７日納品指定

寸評　なかなか出来ないでしょうが、この位の内のオーバーホールするのが賢明です。 　　　　プロテクトを多用して、ＴＲ（トランジスター）に沢山ストレスをあたえ手からでは、遅いです。

A．修理前の状況 　完全オーバーホール。 B．原因 　各部劣化の復元 Ｃ．修理状況 　ＳＰ接続リレー交換 　メインＡＭＰバイアス／バランス半固定ＶＲ交換 　終段ＴＲ（トランジスター）交換 　メインAMP初段ＦＥＴ（電界効果トランジスター）交換 　コントロールAMP初段ＦＥＴ（電界効果トランジスター）交換 　ＥＱAMP初段ＦＥＴ（電界効果トランジスター）交換 　各ＡＭＰ電源コンデンサー交換 　配線手直し、補強 　ＲＬ側板修理 Ｄ．使用部品 　ＳＰ接続リレー　　　　　　　　　　　　　　　　　２個 　半固定ＶＲ　　　　　　　　　　　　　　　　　　１２個 　終段ＴＲ（トランジスター）　　　　　　　　　　　８個 　メインAMP初段ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　　　２個 　コントロ−ルAMP初段ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　４個 　ＥＱAMP初段ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　　　　４個 　電源コンデンサー　　　　　　　　　　　　　　　１２個 Ｅ．修理費　４９，０００円 　　　通常修理。 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−α９０７ｉ　の仕様（マニアルより）

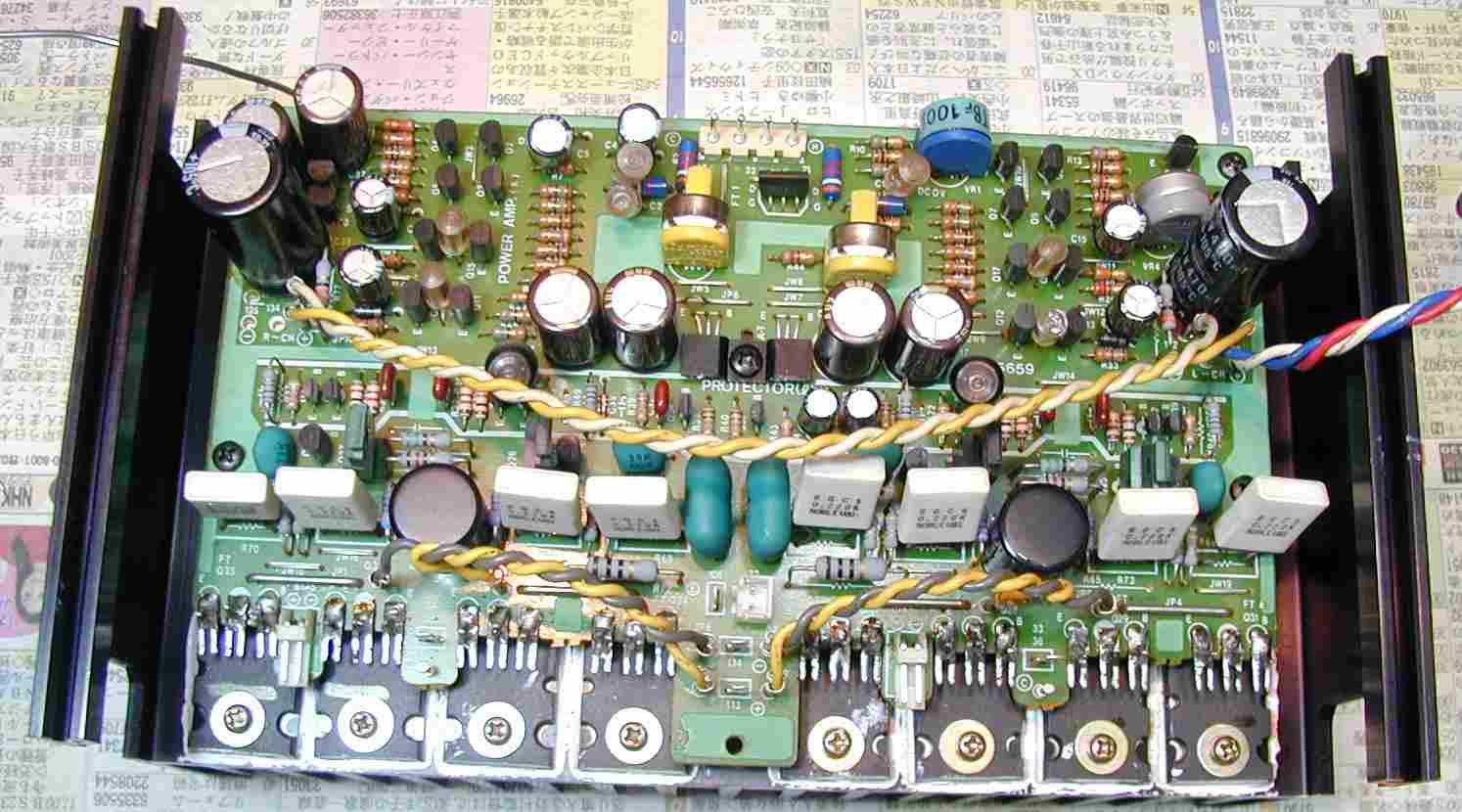

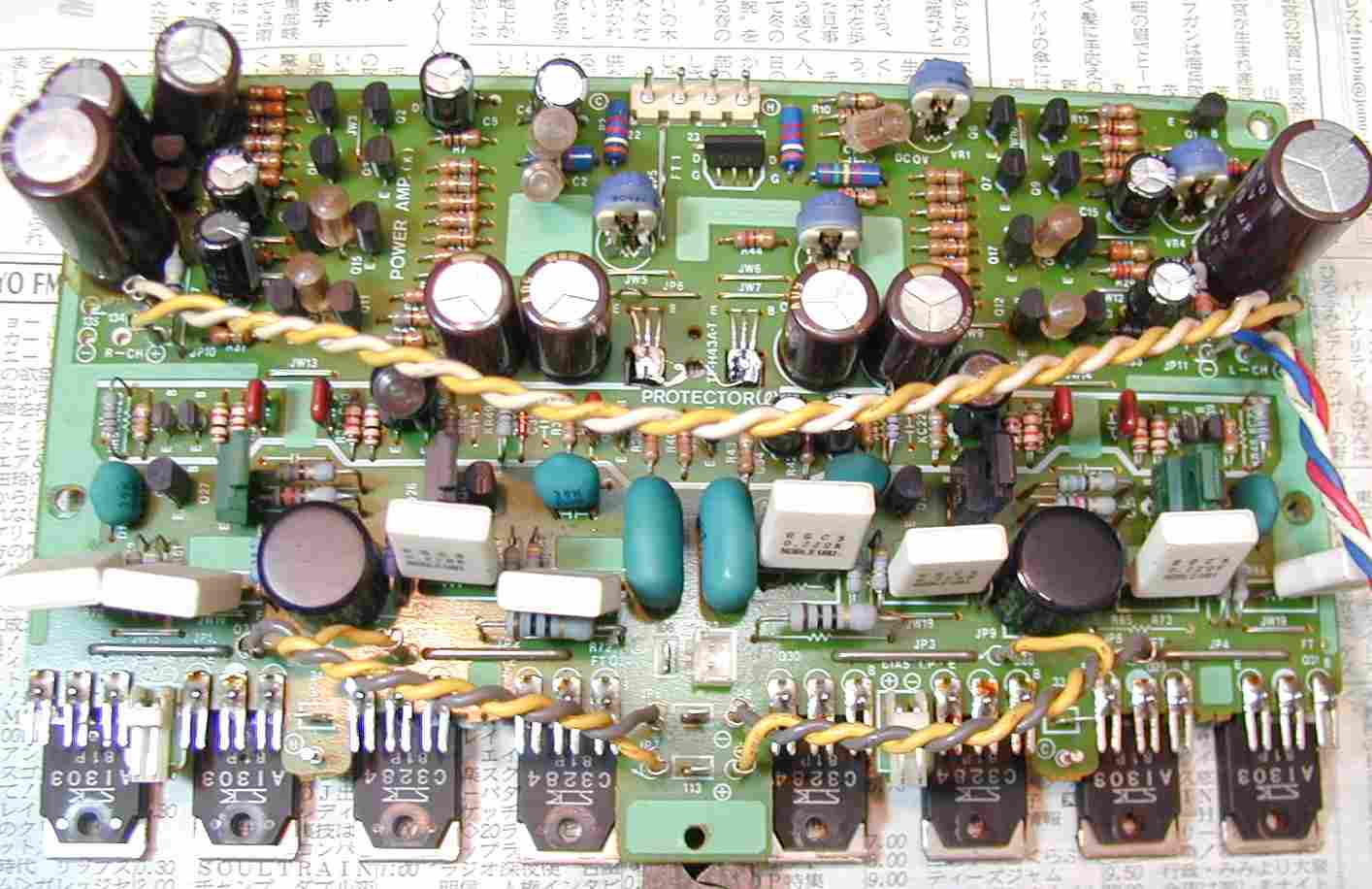

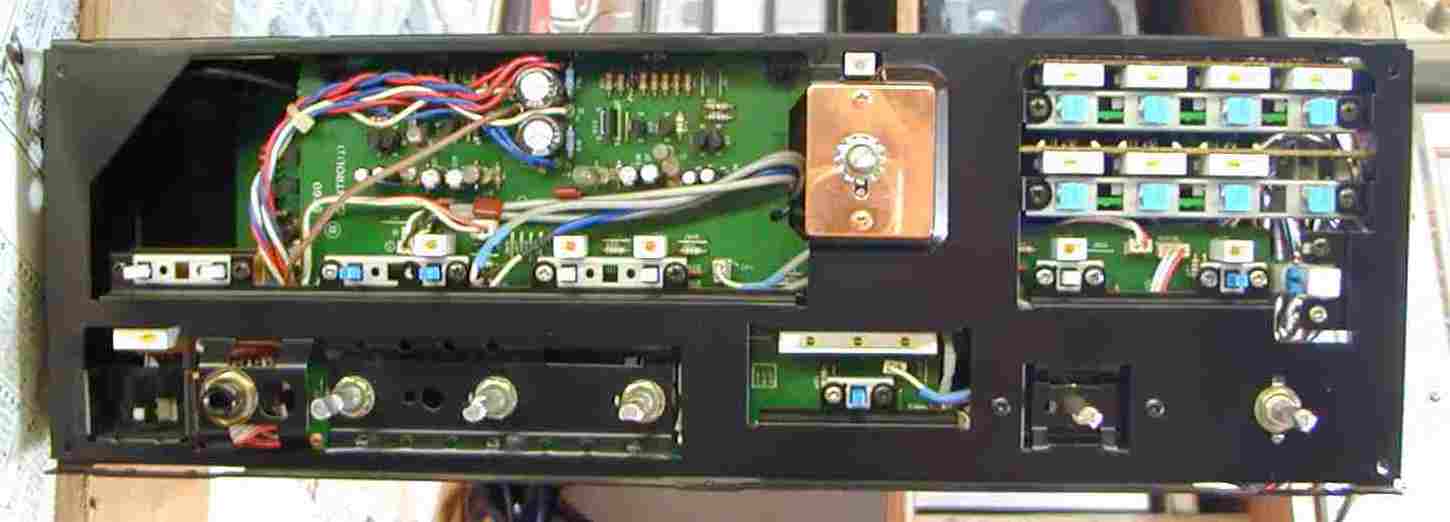

１．修理前の片側メインＡＭＰ基板。 　　下に８個付いているのが、終段ＴＲ（トランジスター）損失＝１２５Ｗ。 　　上、左右の電源コンデンサー＝４７０μ／５０Ｖ／最高使用温度８５度。

２．修理後の片側メインＡＭＰ基板。 　　下に８個付いているのが、終段ＴＲ（トランジスター）損失＝１８０Ｗに交換、 　　これで、増幅率も上がり前段が楽になる。 　　上、左右の電源コンデンサー＝４７０μ／１００Ｖ／１０５度に交換、是で寿命が格段に延びる。 　　４個の半固定ＶＲも１３φ密閉型（金メッキ足）に交換

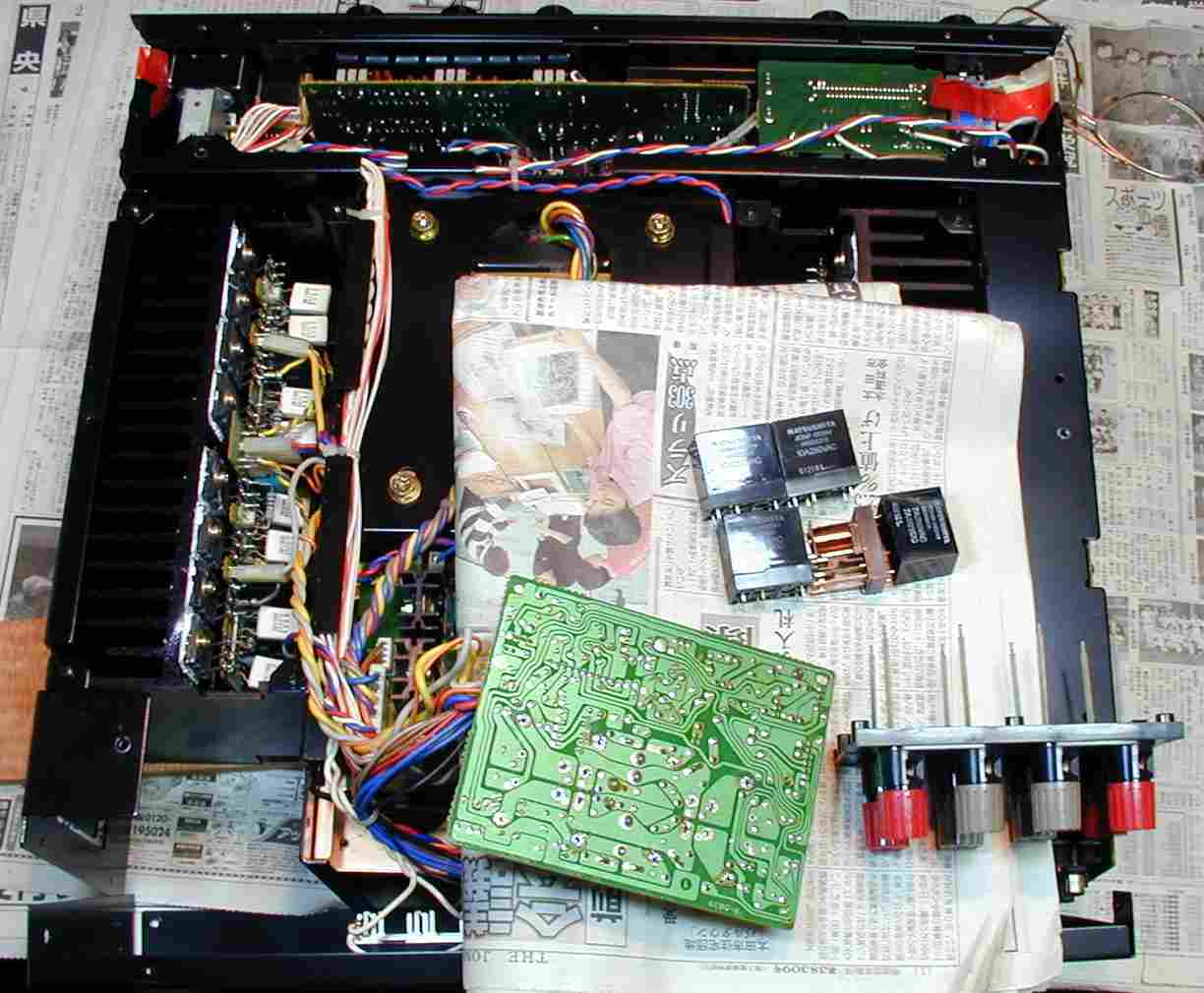

３．ＳＰ接続リレー交換

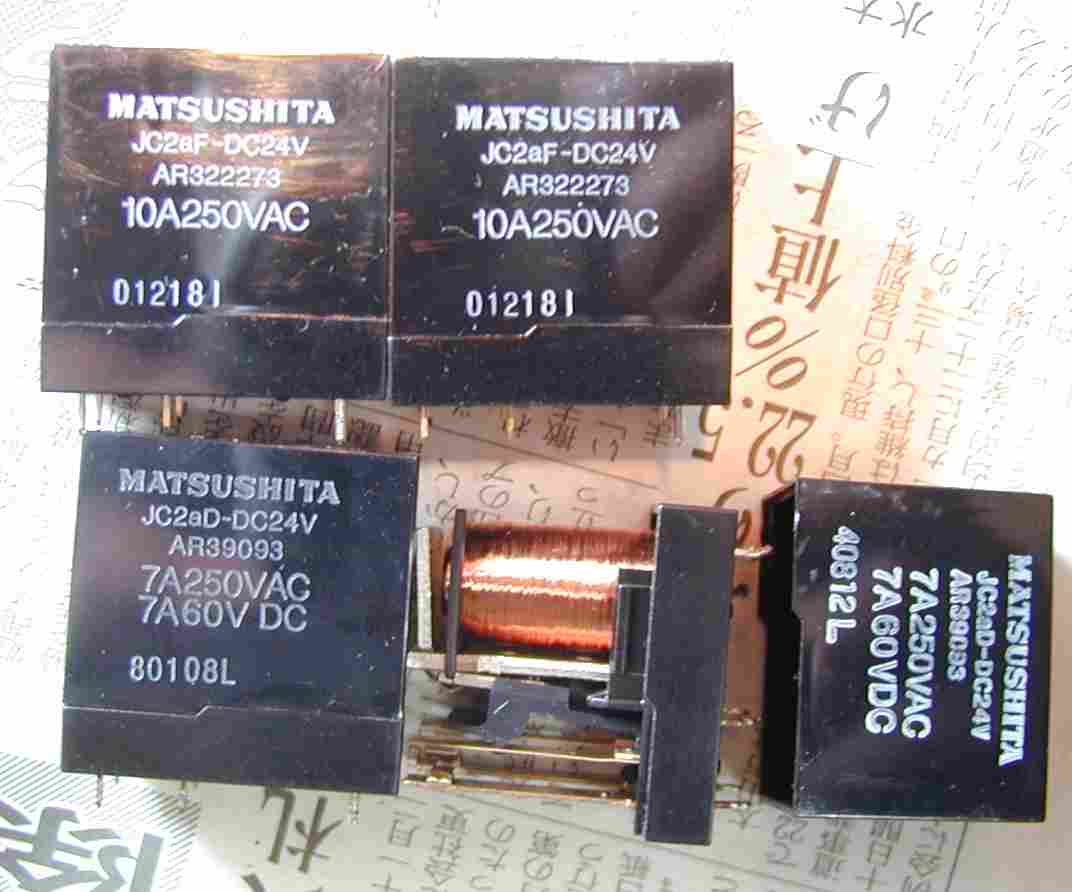

４．上の新しいリレーは容量１０Ａ×２＝２０Ａ　よって安全率２で２Ω負荷で２００Ｗ、 　　　４Ω負荷で４００Ｗ、　８Ω負荷で８００Ｗ。 　　　右下交換したリレー内部＝接点が真っ黒、可動接点もへたっている。

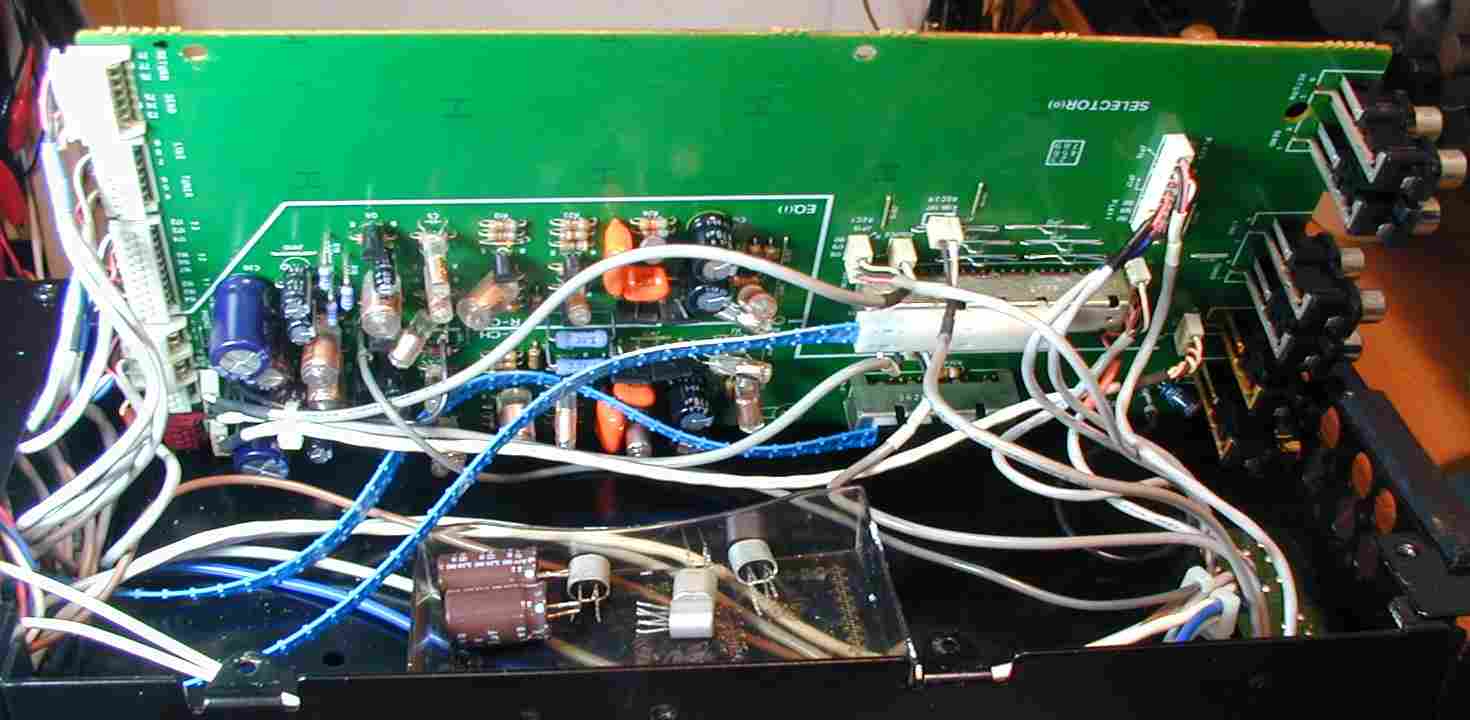

５．ＥＱ（イコライザー）ＡＭＰのＦＥＴ（電界効果トランジスター）交換。電源コンデンサー容量増加＝４７０μ。

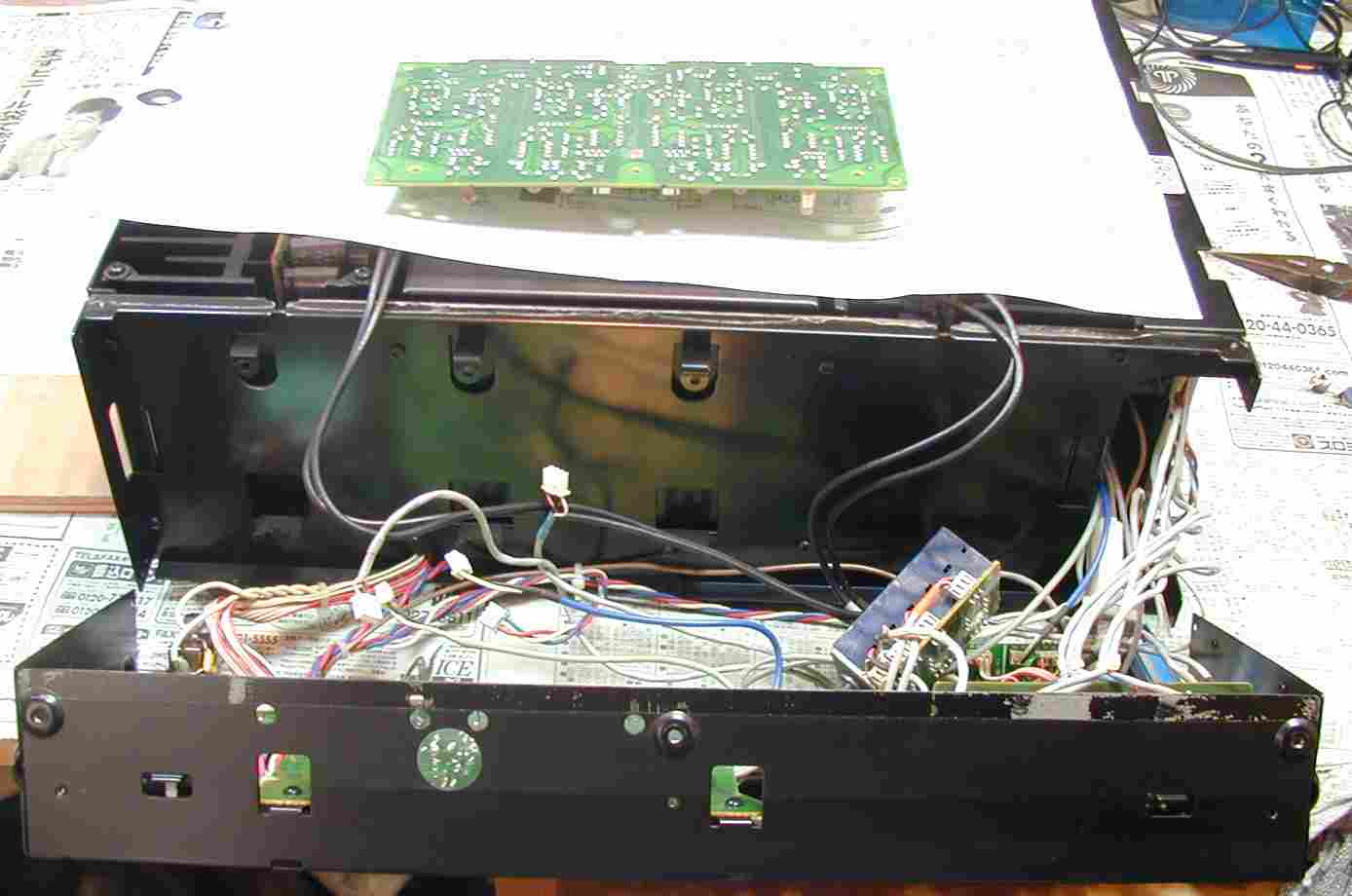

６．コントロールＡＭＰの修理、取り出すの大変。

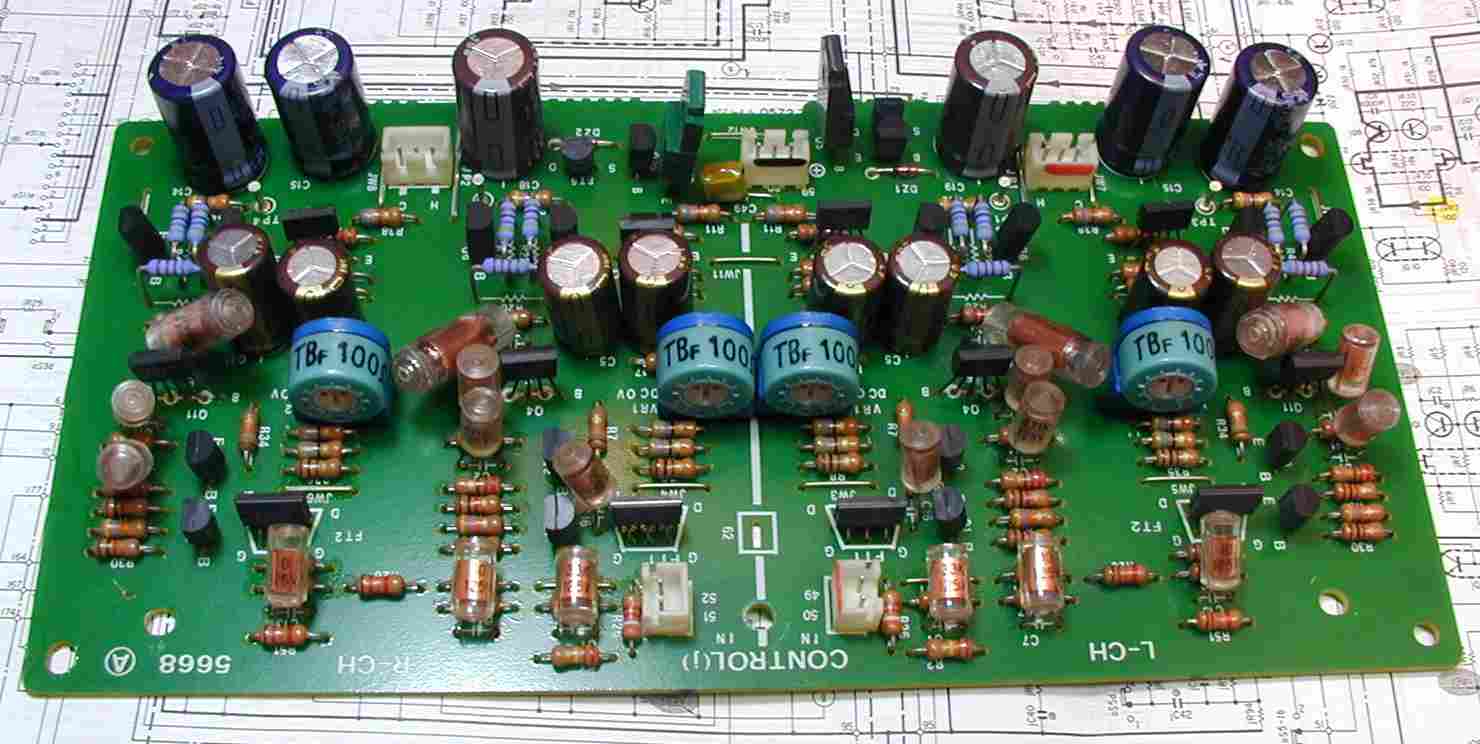

７．コントロールＡＭＰの修理。電源コンデンサー容量増強、バランスＶＲ交換。

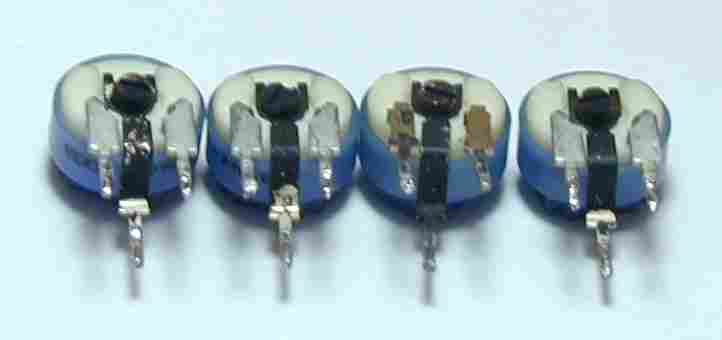

８．交換したバランス用半固定ＶＲ、見たとおり真っ黒。 　　この軸を回したら確実に接触不良になる、調整済みではなく、直ぐに死にますＡＭＰになる。

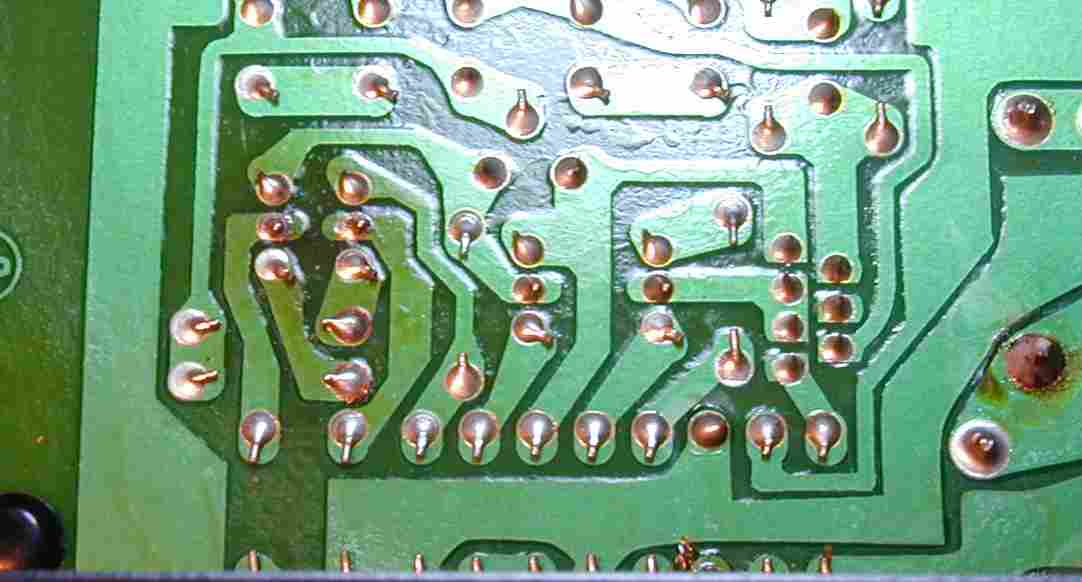

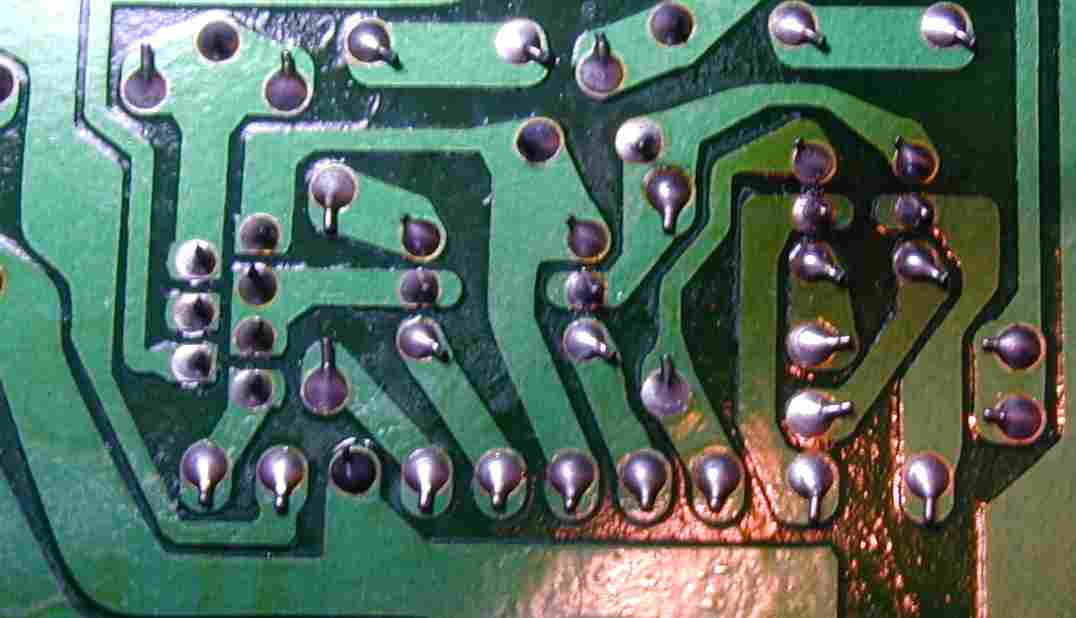

９．ハンダ不良の所、見て解りますか？

１０．ハンダ不良の所その２、見て解りますか？

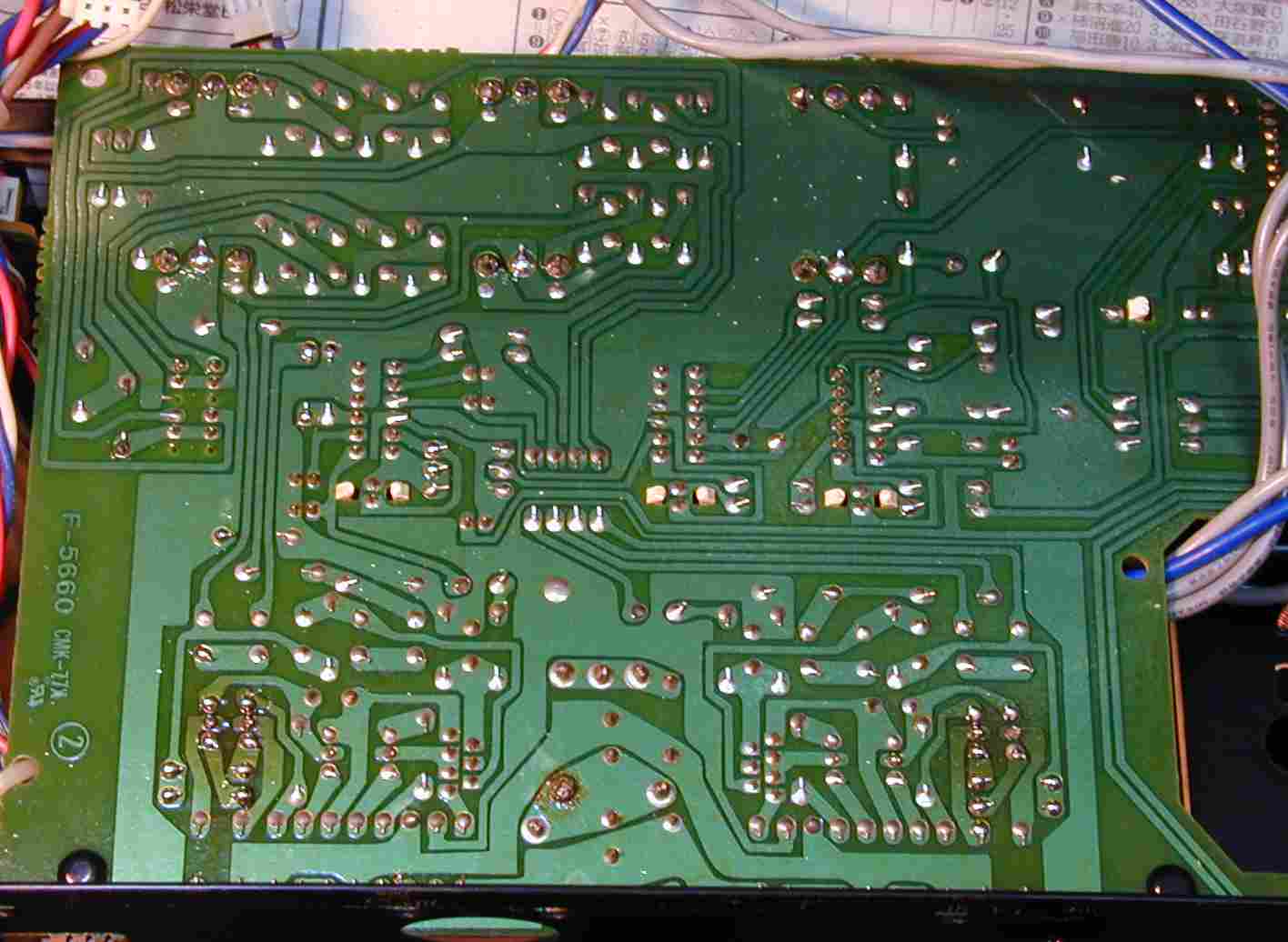

１１．ハンダ補正した（光っている所）、コントロール基板。

１２．パネルへの基板／部品取り付けネジの増強。 　　　頭の白いネジが増強した物、メーカではコスト削減の為、 　　　半分しかネジを付けていない＝蛇足でも有る方が安心です。

１３．ガラスクリーナでパネルの洗浄。黄色いのはタバコのヤニ。

１４．ガラスクリーナでツマミの洗浄。黄色いのはタバコのヤニ。

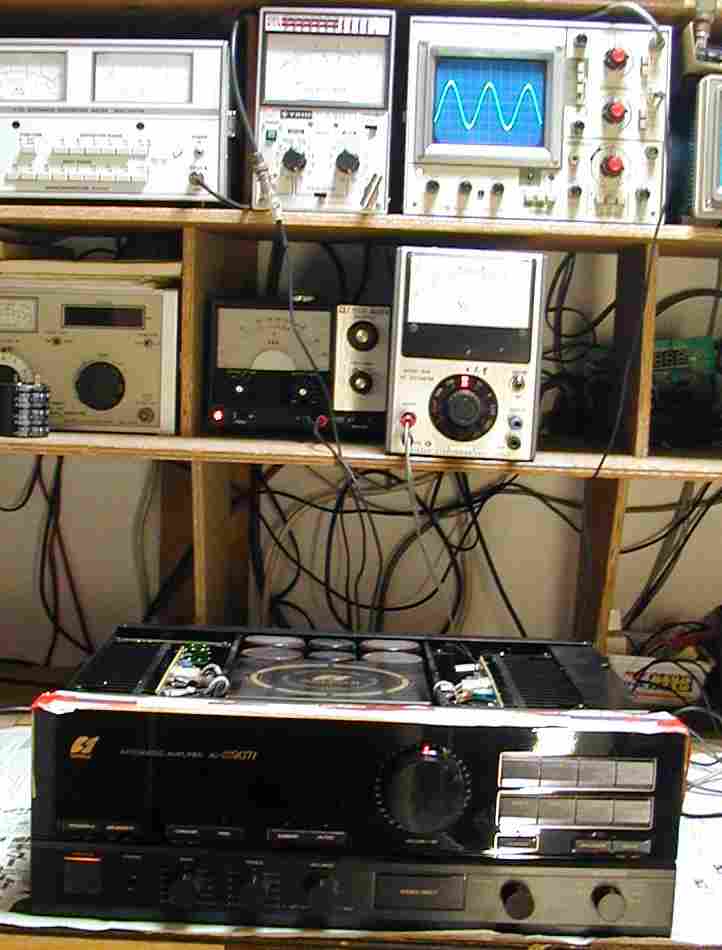

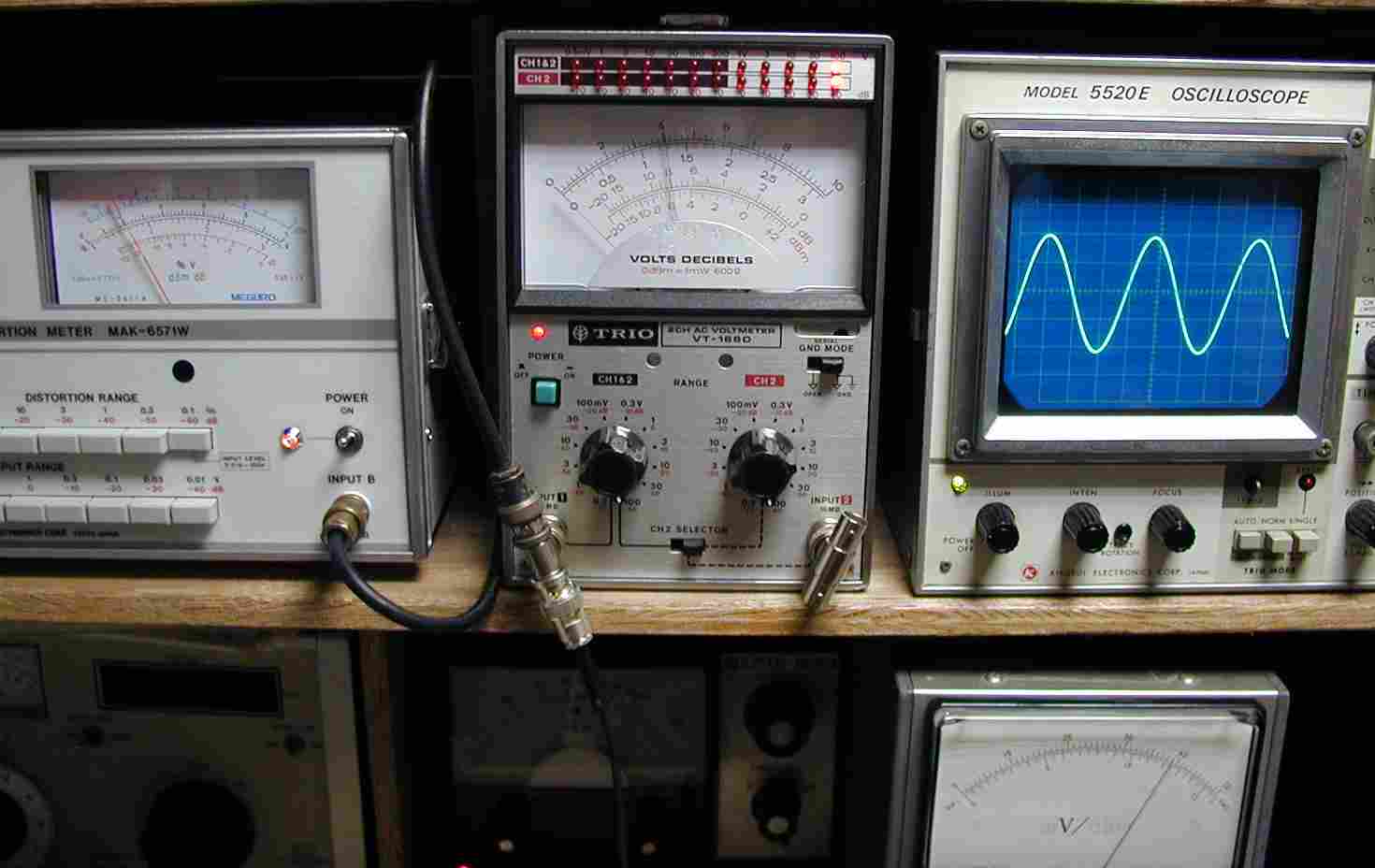

１５．出力／歪み率測定。

１６．出力４０Ｖ＝２００Ｗ／８Ω　歪み率０．０４％（測定レンジ０．１％）。 　　　終段ＴＲ（トランジスター）が良いと軽く行く。

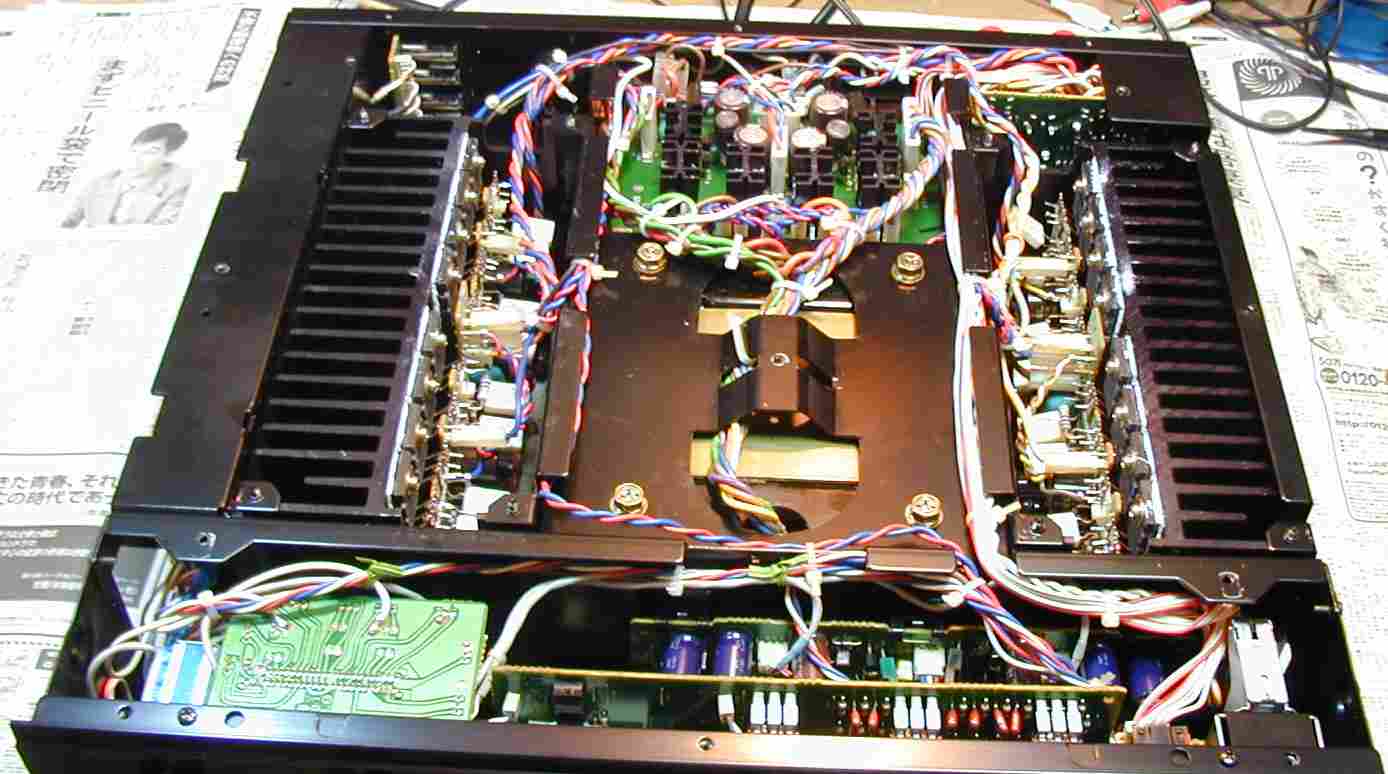

１７．完成。配線はバインドで留める。

１８．　２４時間エージング。

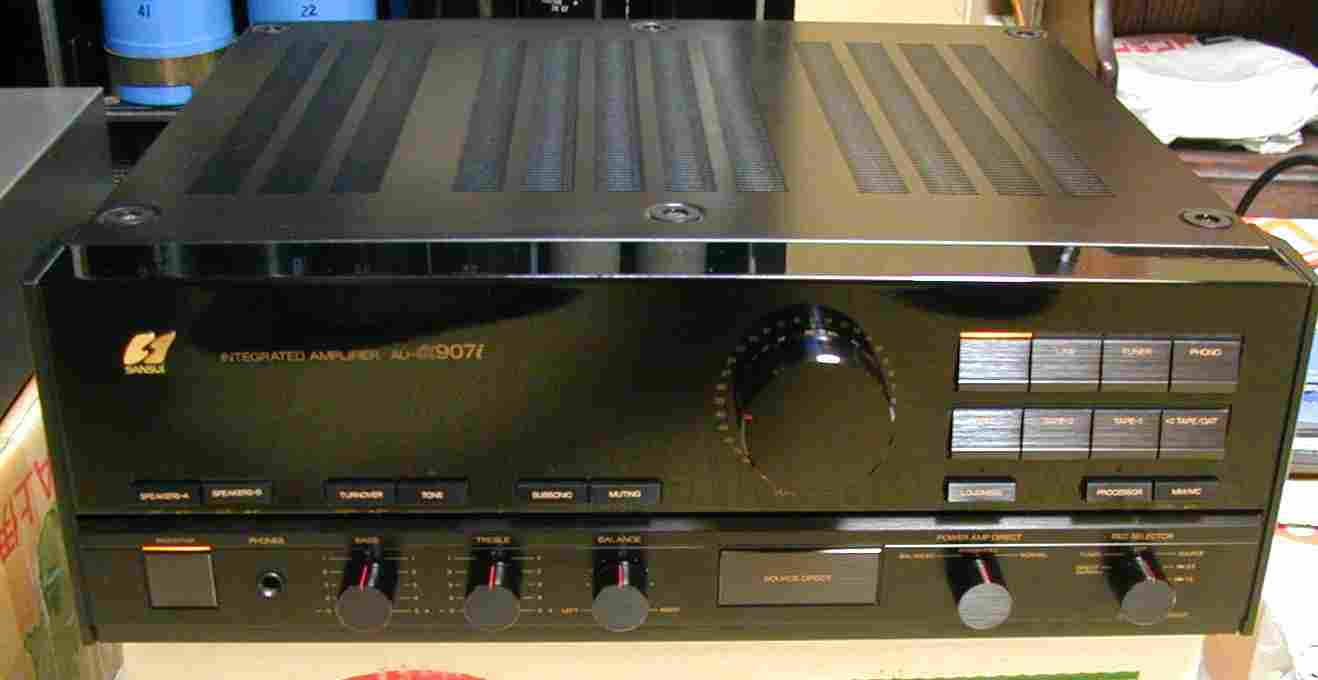

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−α９０７ｉ　の仕様（マニアルより）

型式 α-Xバランスインテグレーテッドアンプ パワーアンプ部 定格出力(20Hz〜20kHz、両ch駆動） 190W＋190W（6Ω）、　160W＋160W（8Ω） 全高調波歪率 0.003％以下（8Ω）、実効出力時 混変調歪率 0.003％以下（8Ω）、実効出力時 ダンピングファクター 150（8Ω） 周波数特性 DC?300kHz +0 -3dB/1W 入力感度/インピーダンス Balance、Normal＝1V/3kΩ（1kHz） SN比（Aネットワーク） 120dB以上 TIM歪（SAWTOOTH） 測定限界値以下 スルーレイト ±200V/μsec（6Ω） ライズ・タイム 0.5μsec プリアンプ部 入力感度/インピーダンス（1kHz） Phono MM＝2.5mV/47kΩ Phono MC＝300μV/100Ω CD、Tuner、Line、Prosessor、Tape/DAT/Play1・2・3＝150mV/47kΩ Phono最大許容入力（THD 0.01％） MM＝250mV、　MC＝25mV 周波数特性 Phono MM＝20Hz?20kHz ±0.2dB CD、Line、Tape/DAT/Play1・2・3＝DC?300kHz +0 -3dB SN比 Phono MM＝90dB以上 Phono MC＝75dB以上 Tuner、Line、CD、Tape/DAT/Play1・2・3＝110dB以上 トーンコントロール Bass最大変化量＝±5dB（50Hz） Treble最大変化量＝±5dB（15kHz） ターンオーバー周波数＝75Hz、150Hz サブソニックフィルター 16Hz（-3dB）、6dB/oct ラウドネス 50Hz＝+6dB、　10kHz＝+4dB 総　　合 定格消費電力 400W 外形寸法 幅448×高さ160×奥行441mm 重量 28.0kg 価格 198,000、1987年発売
