Ｓａｎｓｕｉ　ＡＵ−９５００．　　１０台目修理記録
平成１５年３月１２日到着　　　３月１７日完了
Ａ．　修理前の状況 B．　原因 各部劣化。 初段ＦＥＴ（電界効果トランジスター）／ＴＲ（トランジスター）劣化。 Ｃ．　修理状況 調整用半固定ＶＲ交換。 終段初段TR交換。 ＥＱ−AMP−TR交換。 コントロールAMP初段ＦＥＴ（電界効果トランジスター）／TR交換。 配線手直し、補強。 各部、半田補正。 コンデンサー交換。 Ｄ．　使用部品 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　 　　　４個。 初段TR 　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　４個。 ＥＱ−AMP−TR　　　　　　　　　　　　　　　　　　　　 　　　　　４個。 コントロールAM−TR　　　　　　　　　　　　　　　　　　 　　　１４個。 コントロールAM−FET　　　　　　　　　　　　　　　　　　　　　２個。 オ−デオ用ミュ−ズ電解コンデンサー　　　　　　　　　　　４９個。 メタライズドフイルムコンデンサー　　　　　　　　　　　　　　８個。 電源増量電解コンデンサー　　　　　　　　　　　　　　　　　　５個。 Ｅ．　調整・測定 Ｆ．　修理費　　　　　　　６８，０００円　　　　オーバーホール修理。 Ｓ．　ＳＡＮＳＵＩ　ＡＵ−９５００　の仕様（マニアル・カタログより）
交換に使用するオ−デオ用ミュ−ズ電解コンデンサー

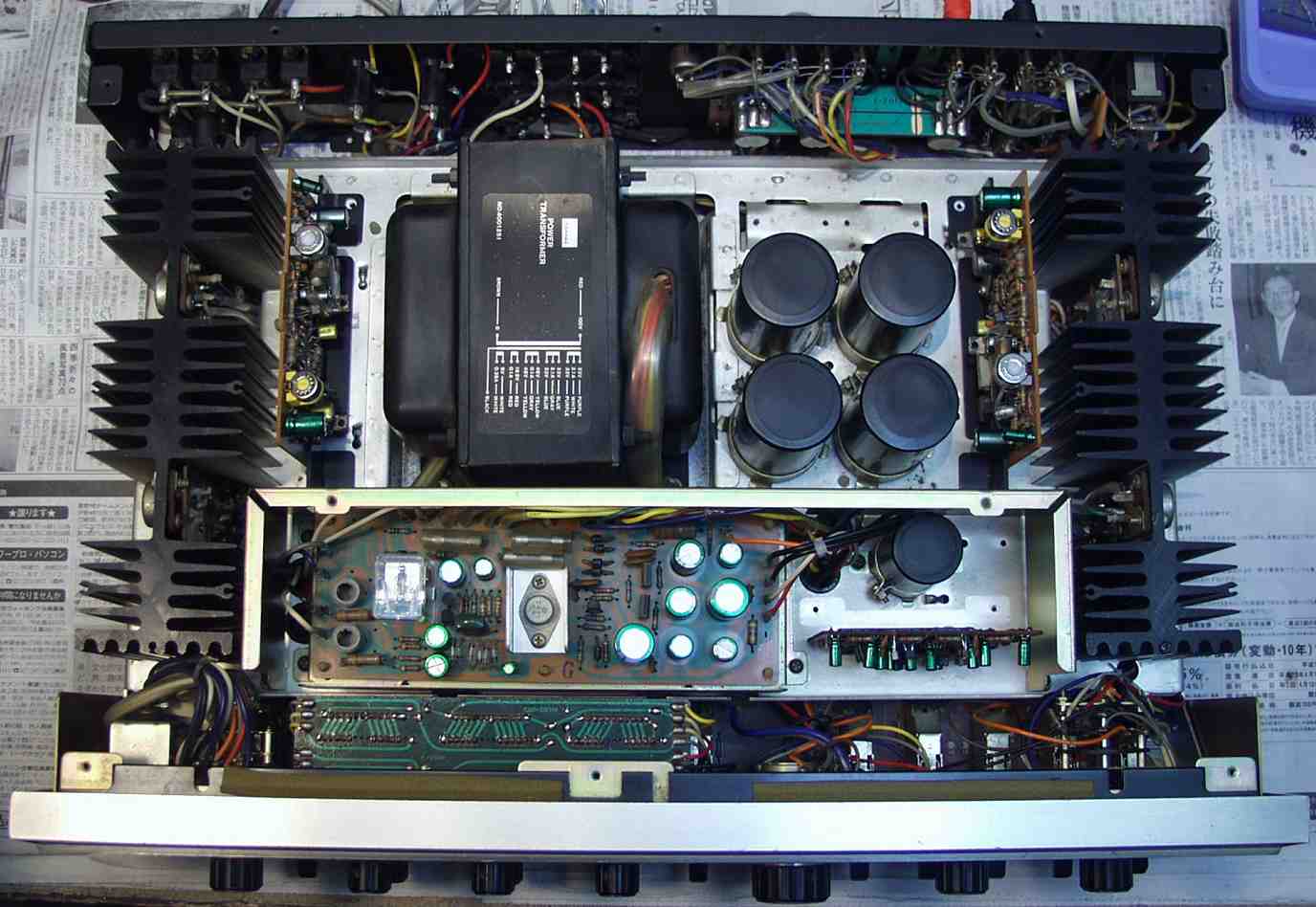

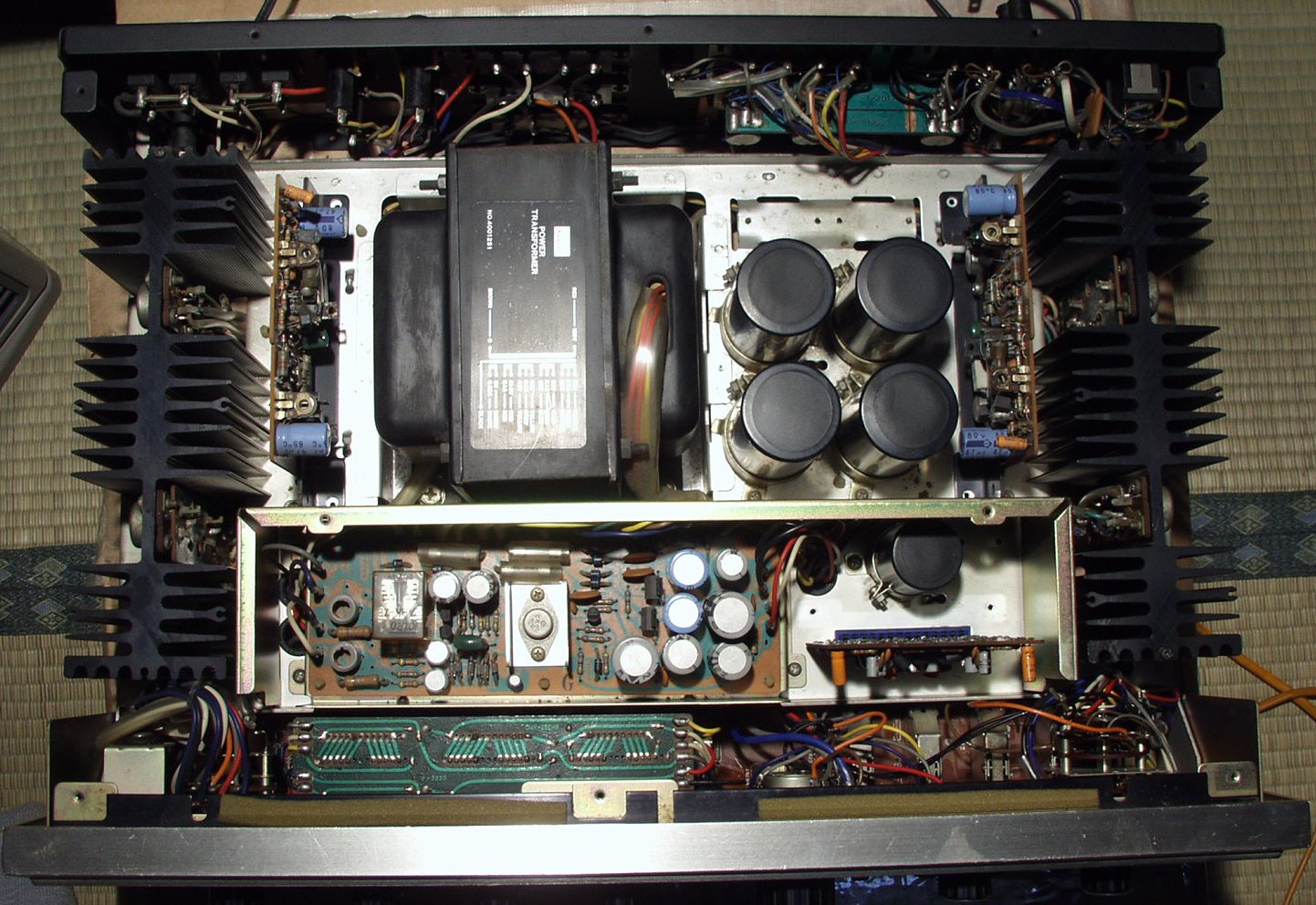

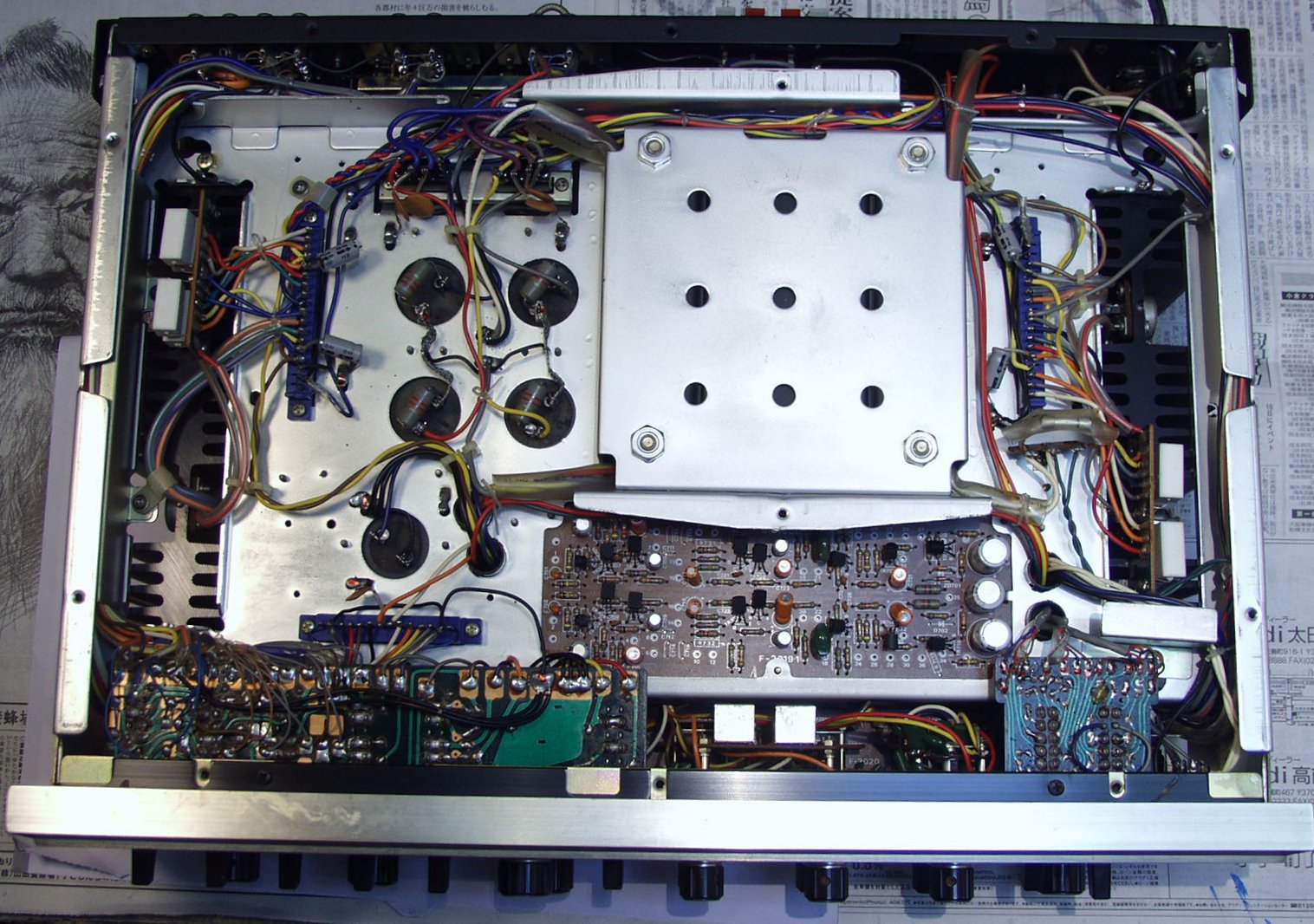

Ｃ．　修理状況 Ｃ１A．　修理前　清掃後、上から見る　右４本のメイン電解コンデンサーの頭が少し凸凹
Ｃ１B．　修理後　上から見る

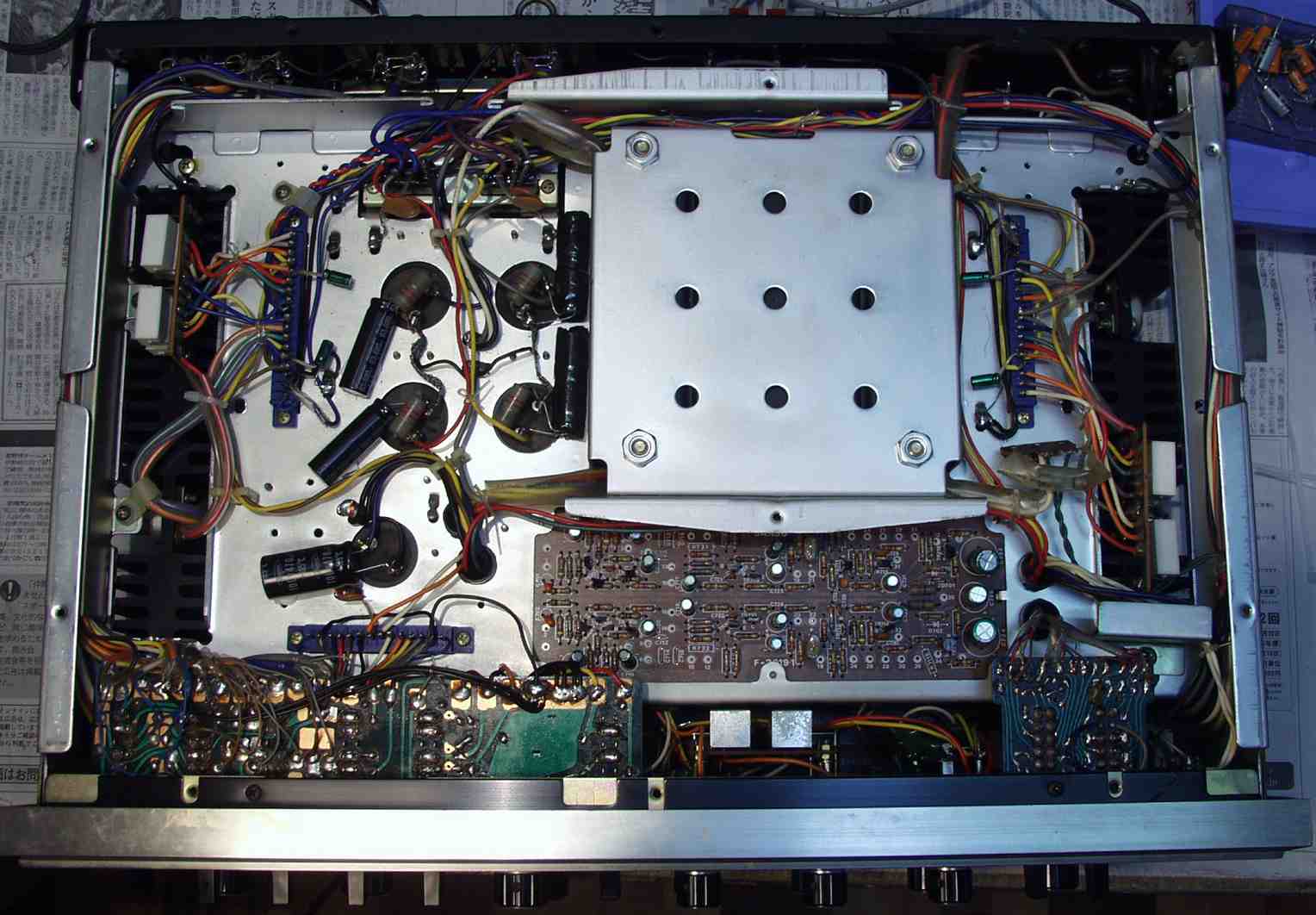

Ｃ１C．　修理前　下から見る
Ｃ１D．　修理後　下から見る

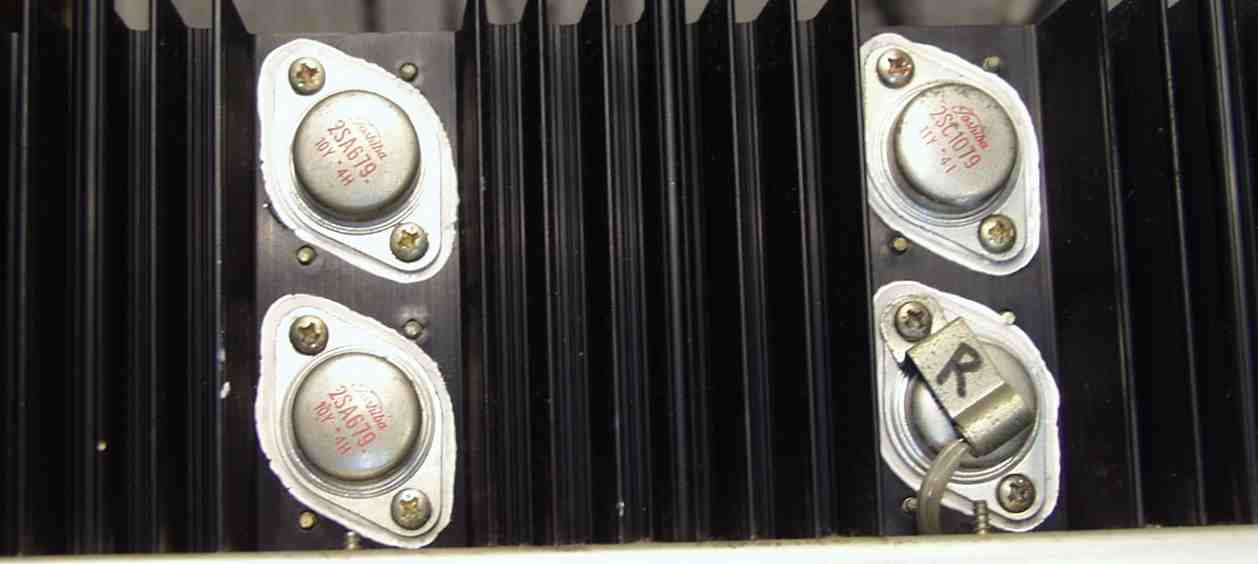

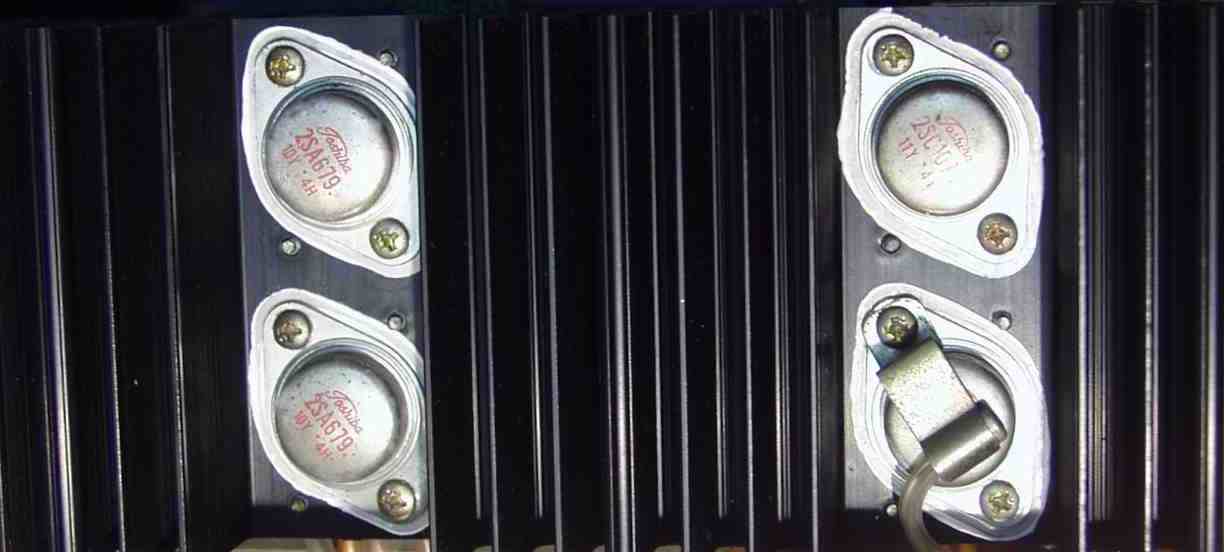

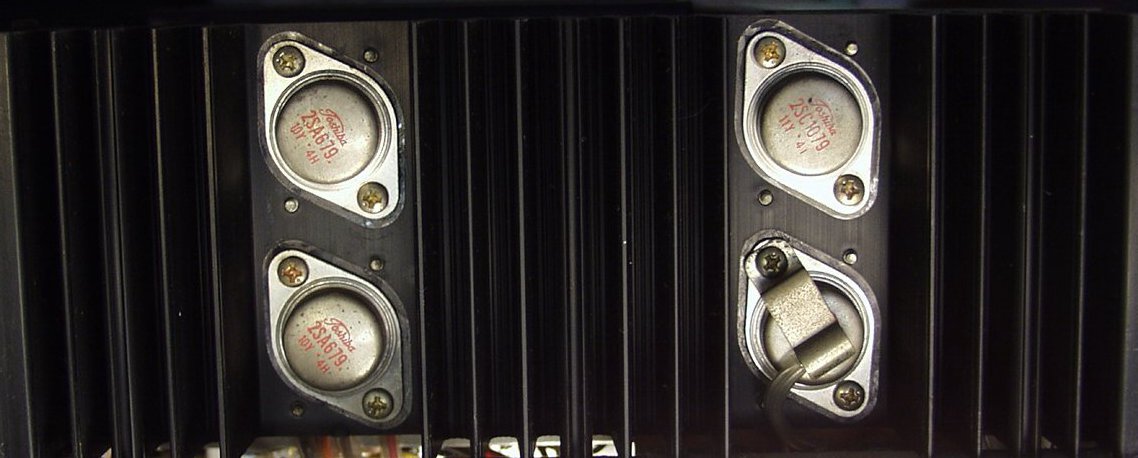

Ｃ２A．　修理前　Ｒ側　終段トランジスター　熱でシリコングリスが流れ出し殆ど無い
Ｃ２B．　修理後　Ｒ側　終段トランジスター
Ｃ２C．　修理前　Ｌ側　終段終段トランジスター　熱でシリコングリスが流れ出し殆ど無い

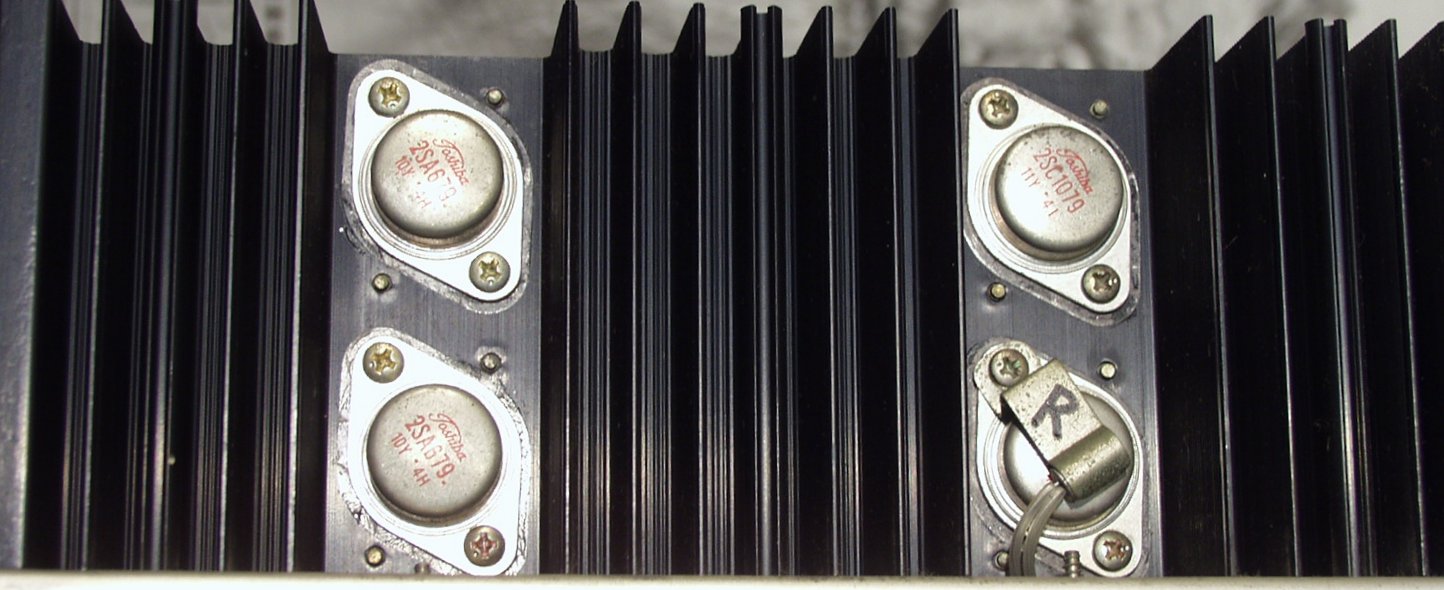

Ｃ２D．　修理後　Ｌ側　終段終段トランジスター

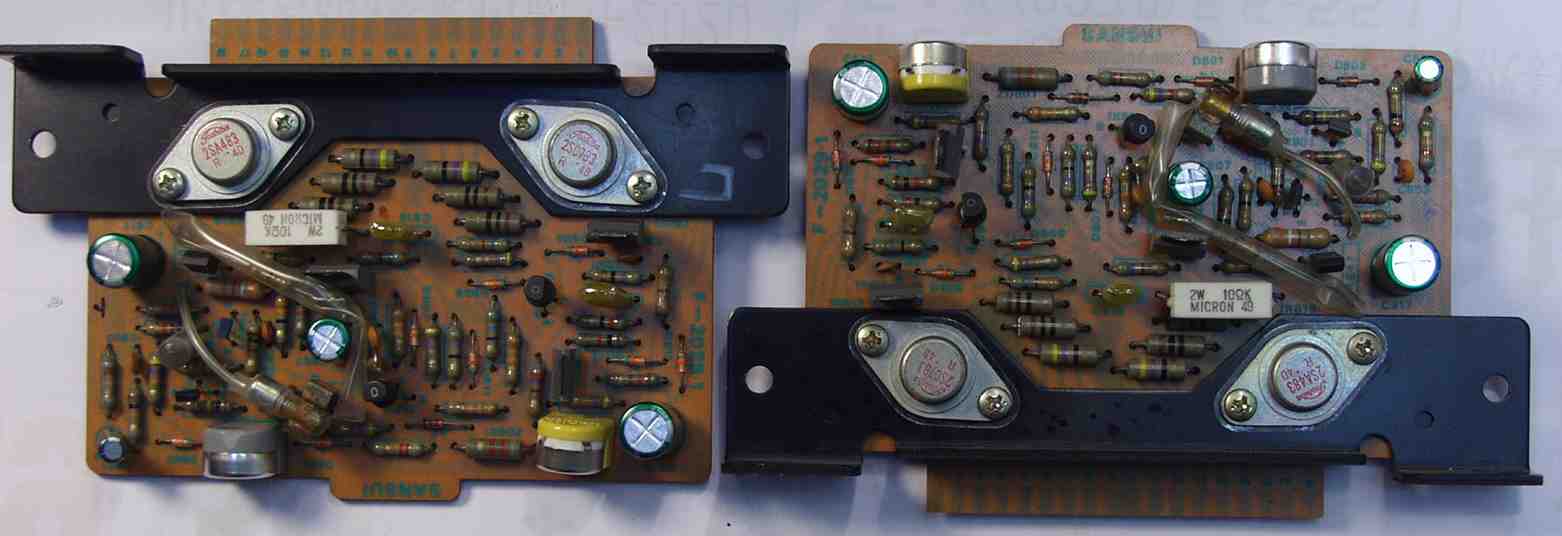

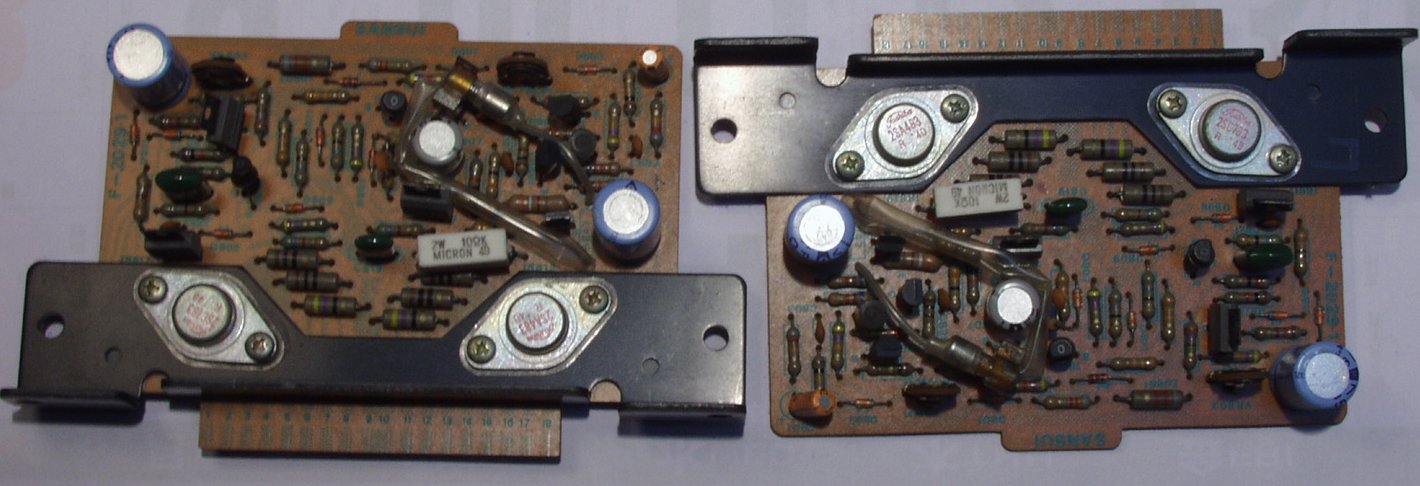

Ｃ３A．　修理前　終段基板
C−３B．　修理後　終段基板　ＴＲ（トランジスター）４個、半固定ＶＲ４個、電解コンデンサー８個、フイルムコンデンサー４個交換

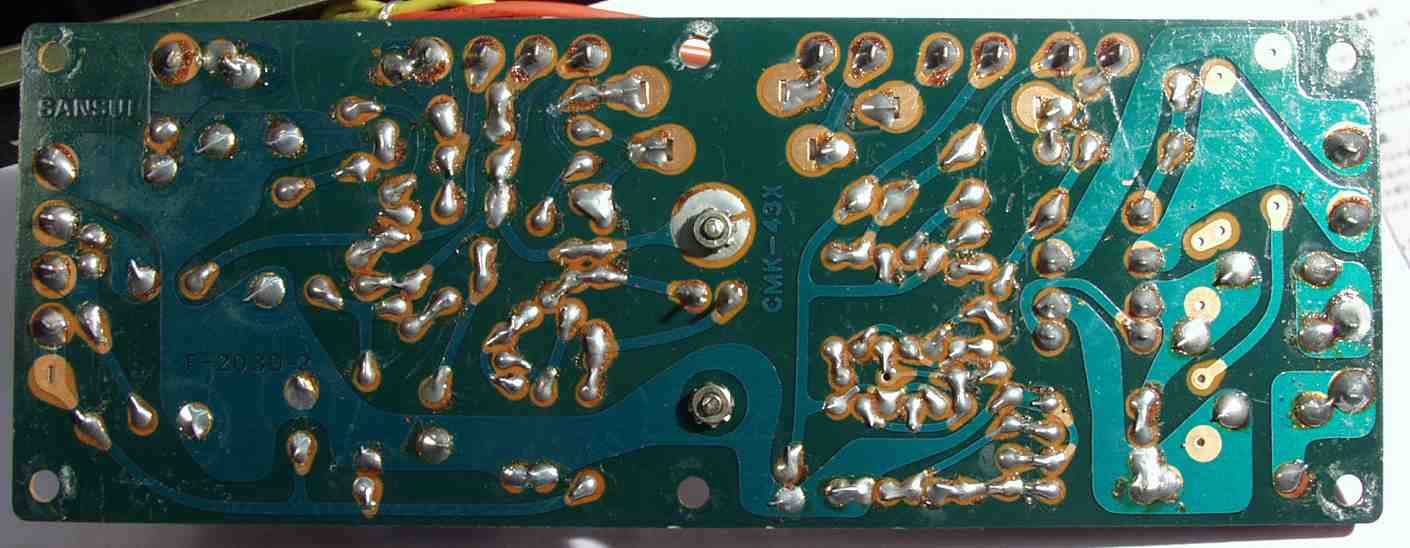

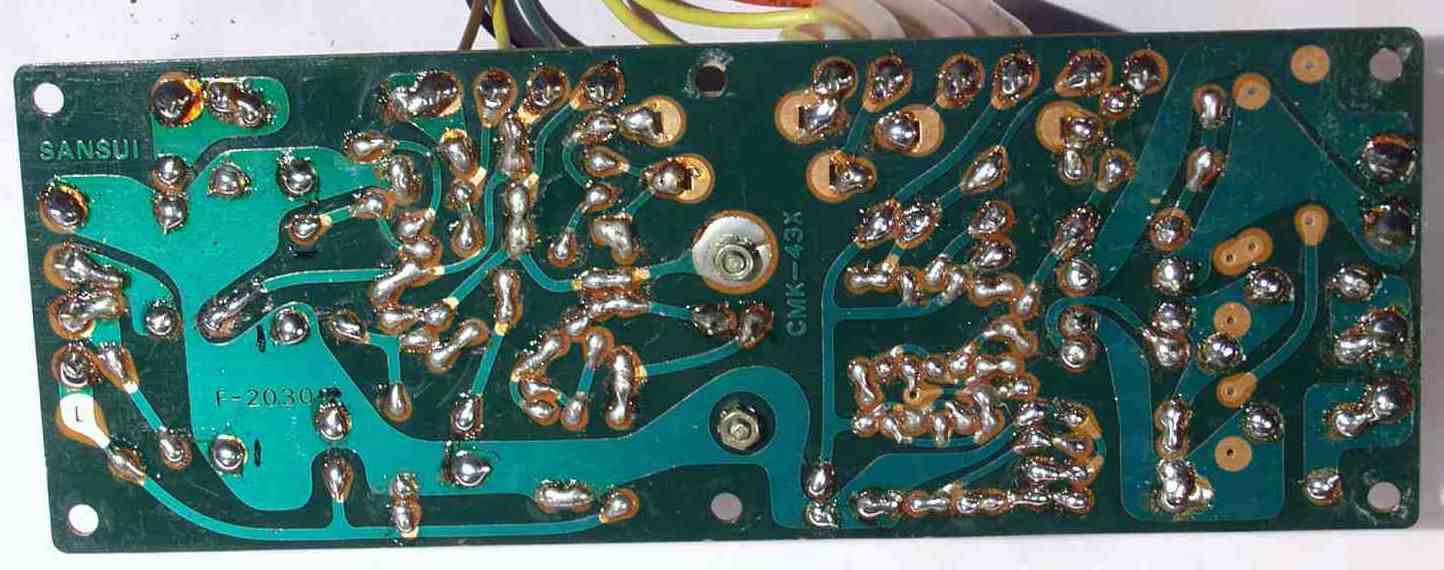

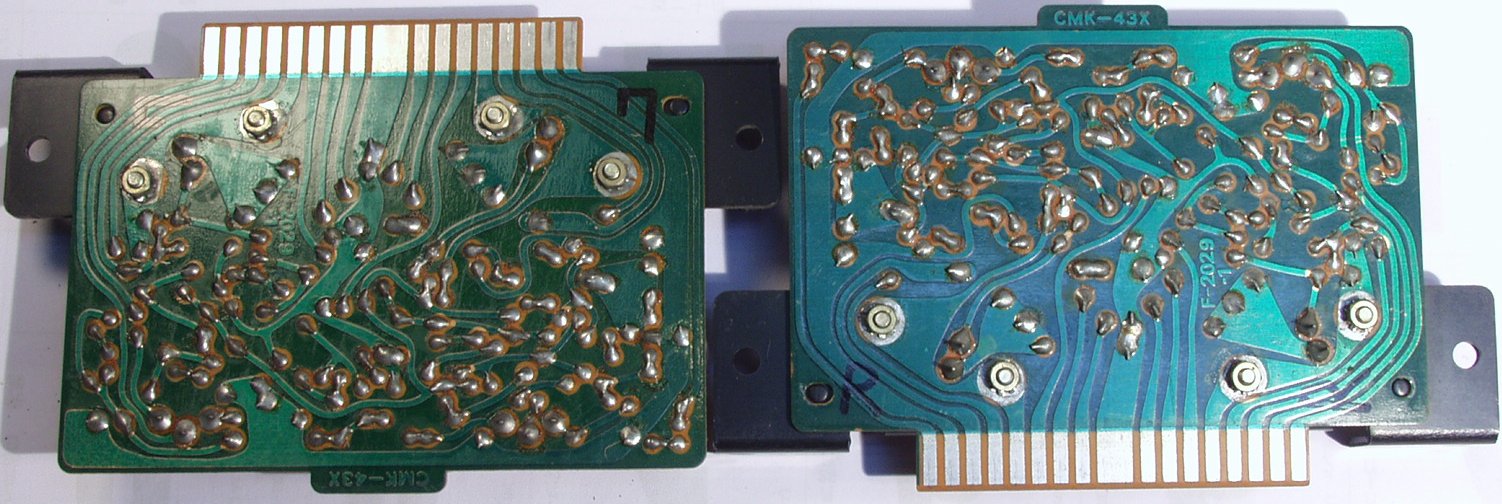

C−３C．　修理前　終段基板裏

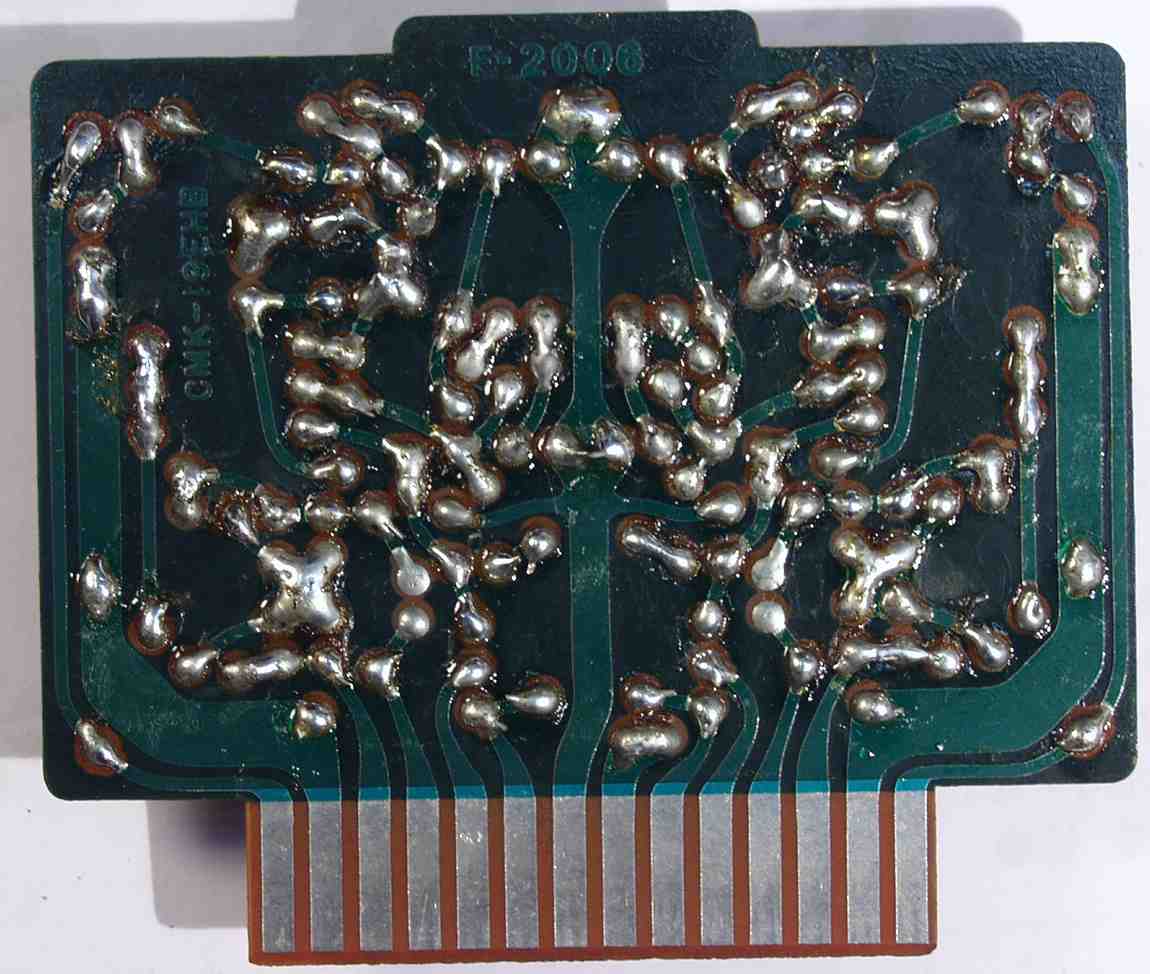

Ｃ３D．　修理後（半田補正）　終段基板裏　全ての半田をやり直す

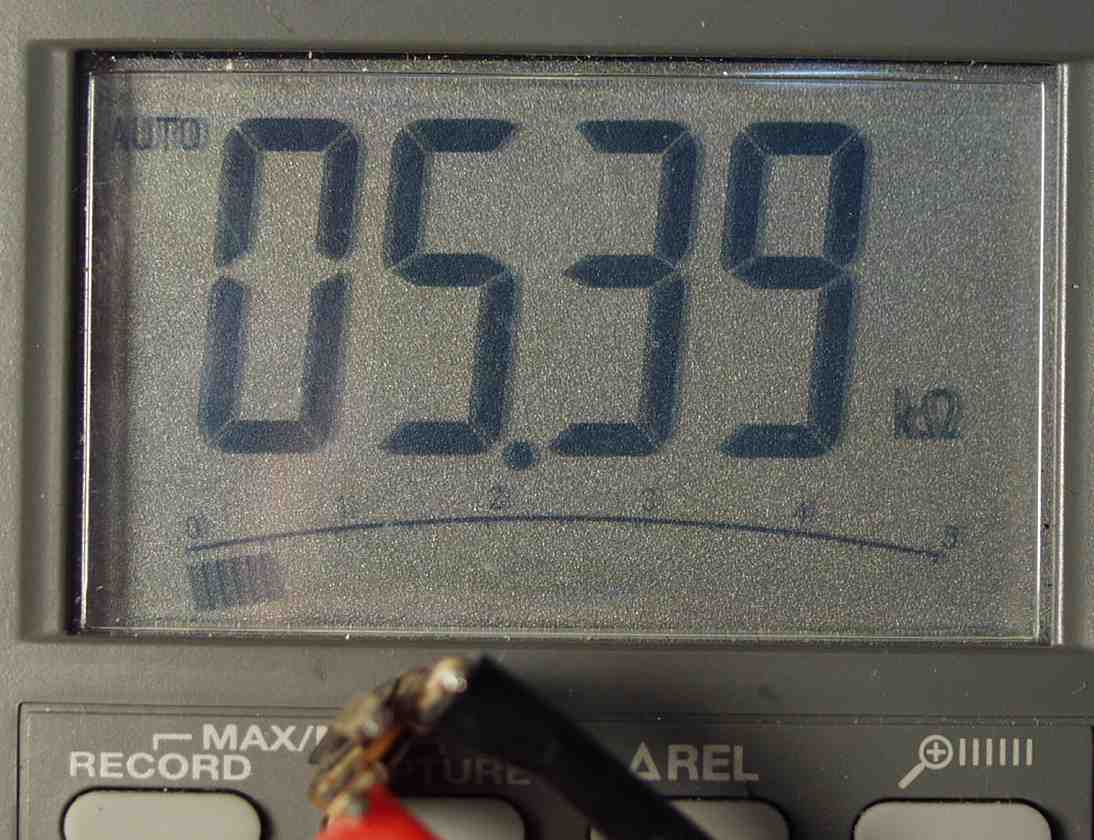

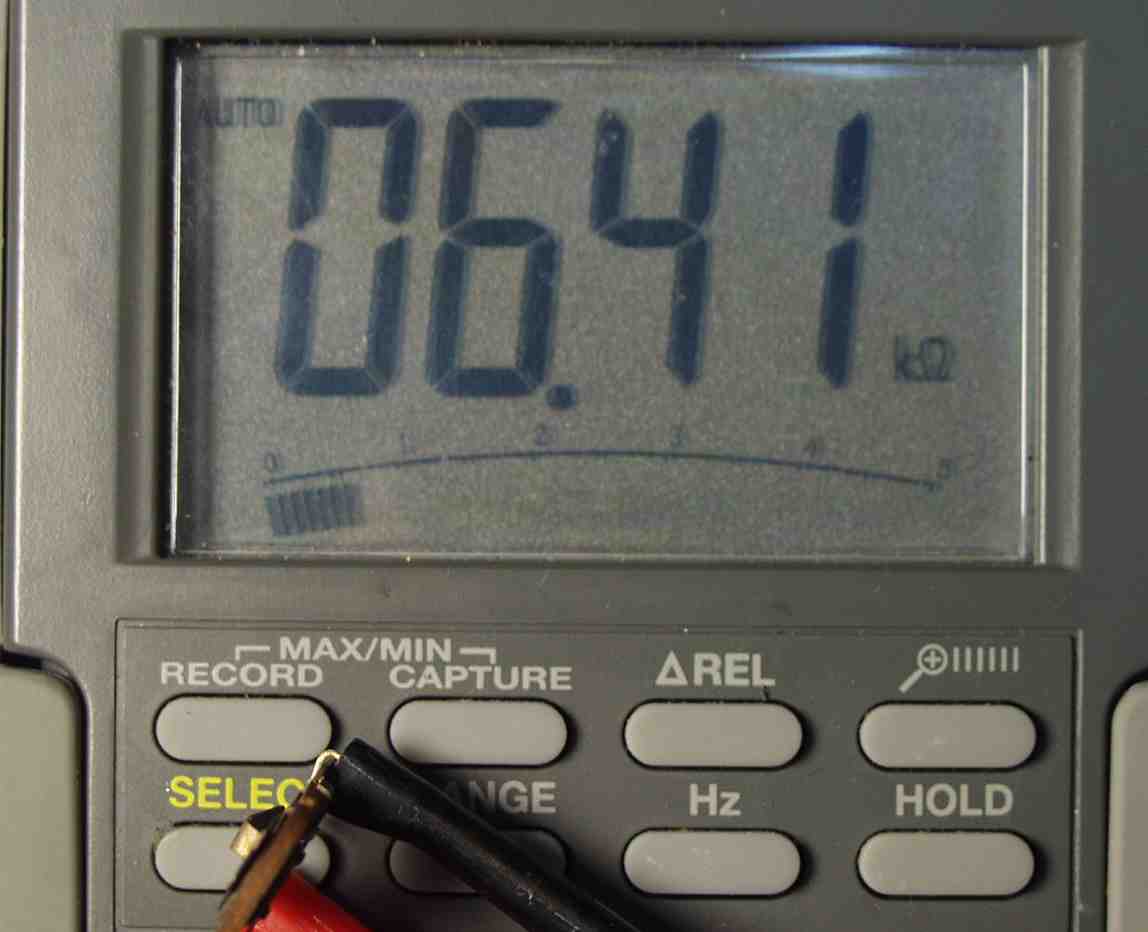

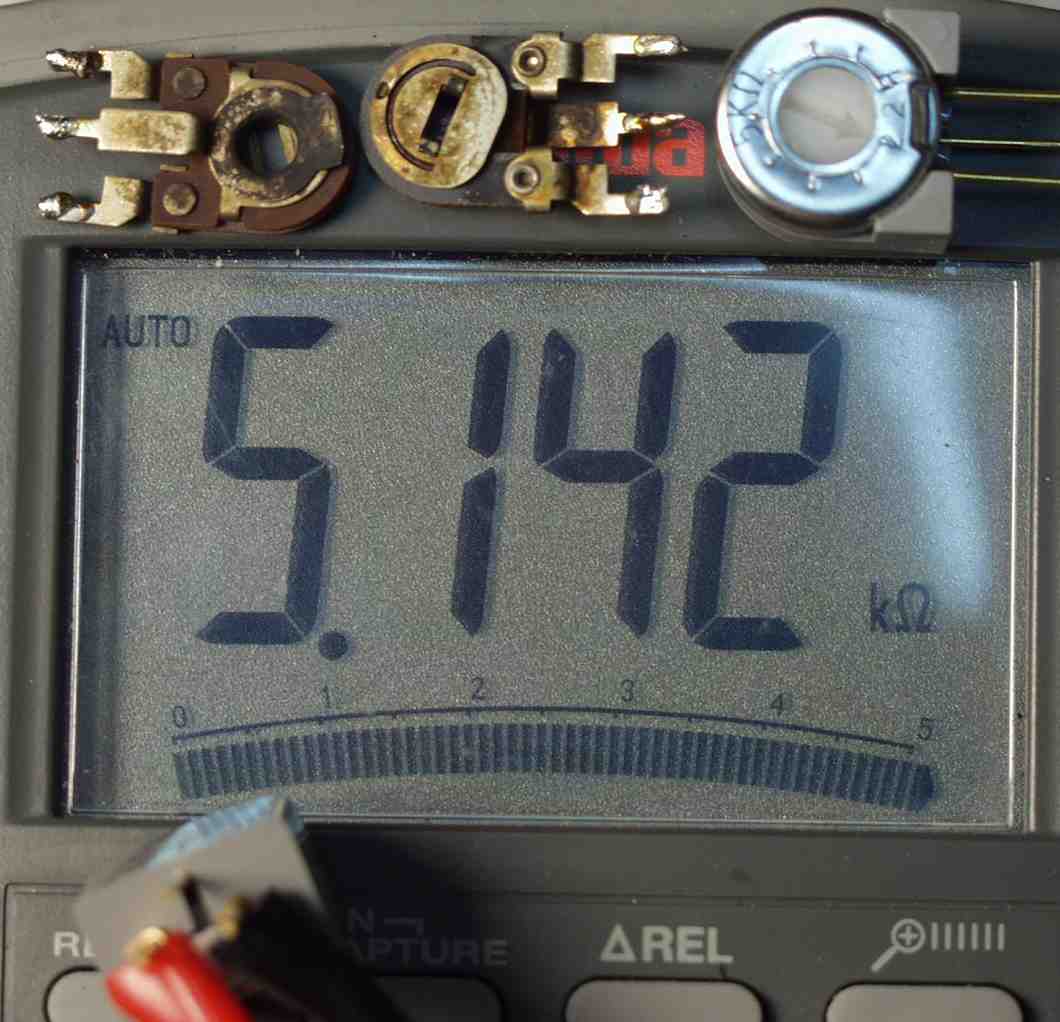

Ｃ３Ｆ．使用していた半固定ＶＲの測定　　　　右端が新しい物

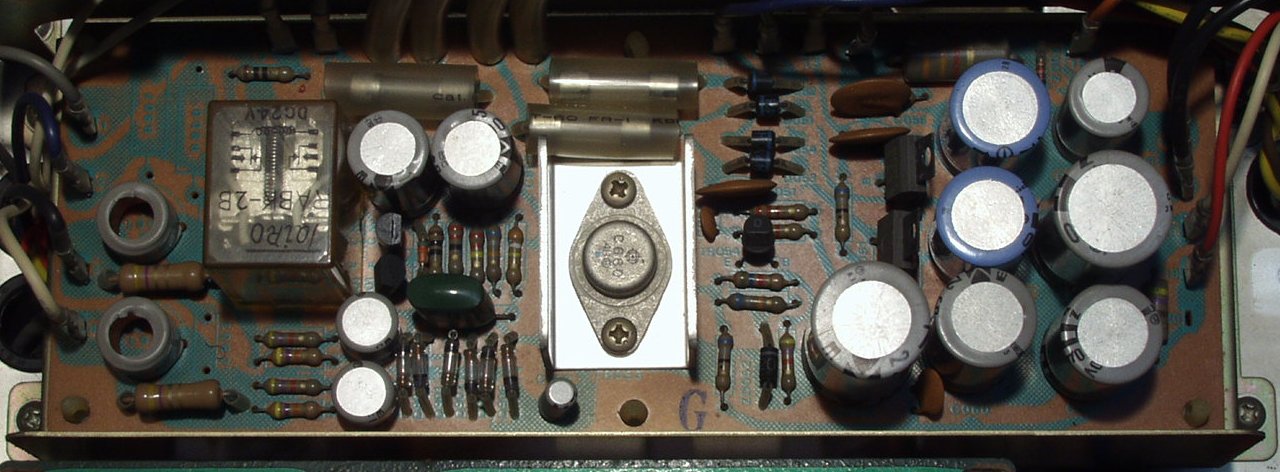

Ｃ４A．　修理前　整流・プロテクト基板

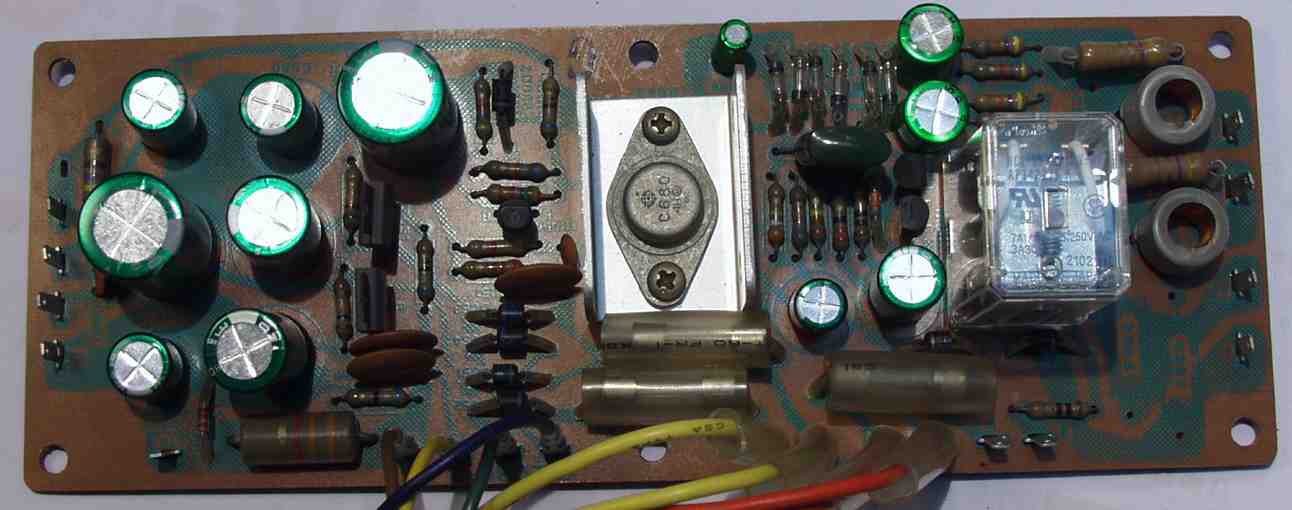

Ｃ４B．　修理後　整流・プロテクト基板　　SP接続リレー、電解コンデンサー１２個交換
Ｃ４C．　修理前　整流・プロテクト基板裏

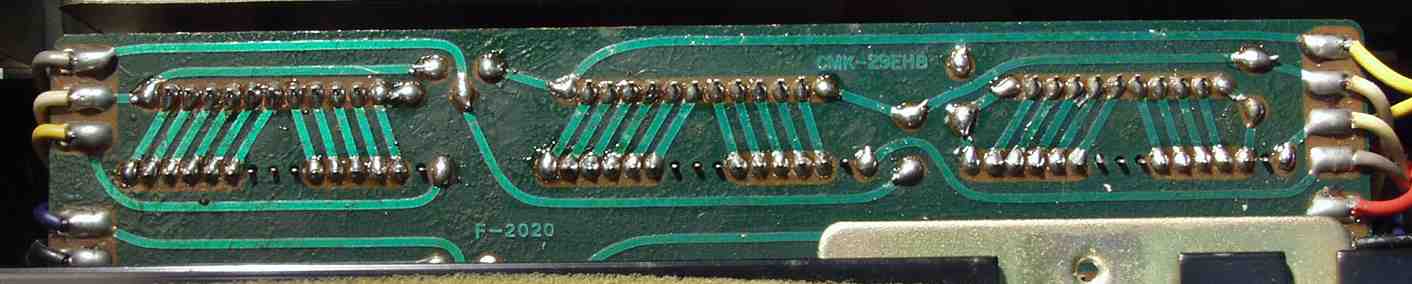

Ｃ４D．　修理後（半田補正）後　整流・プロテクト基板裏　全ての半田をやり直す

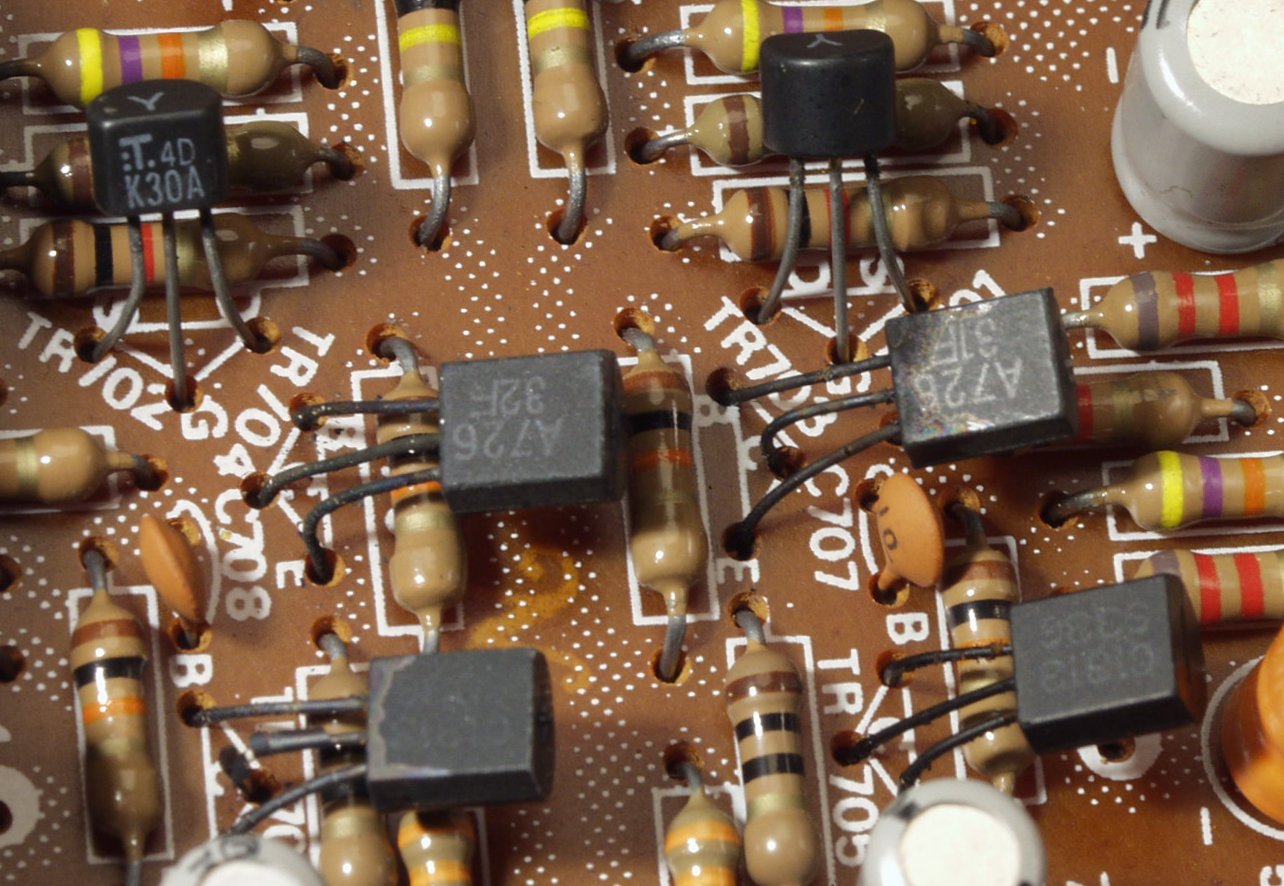

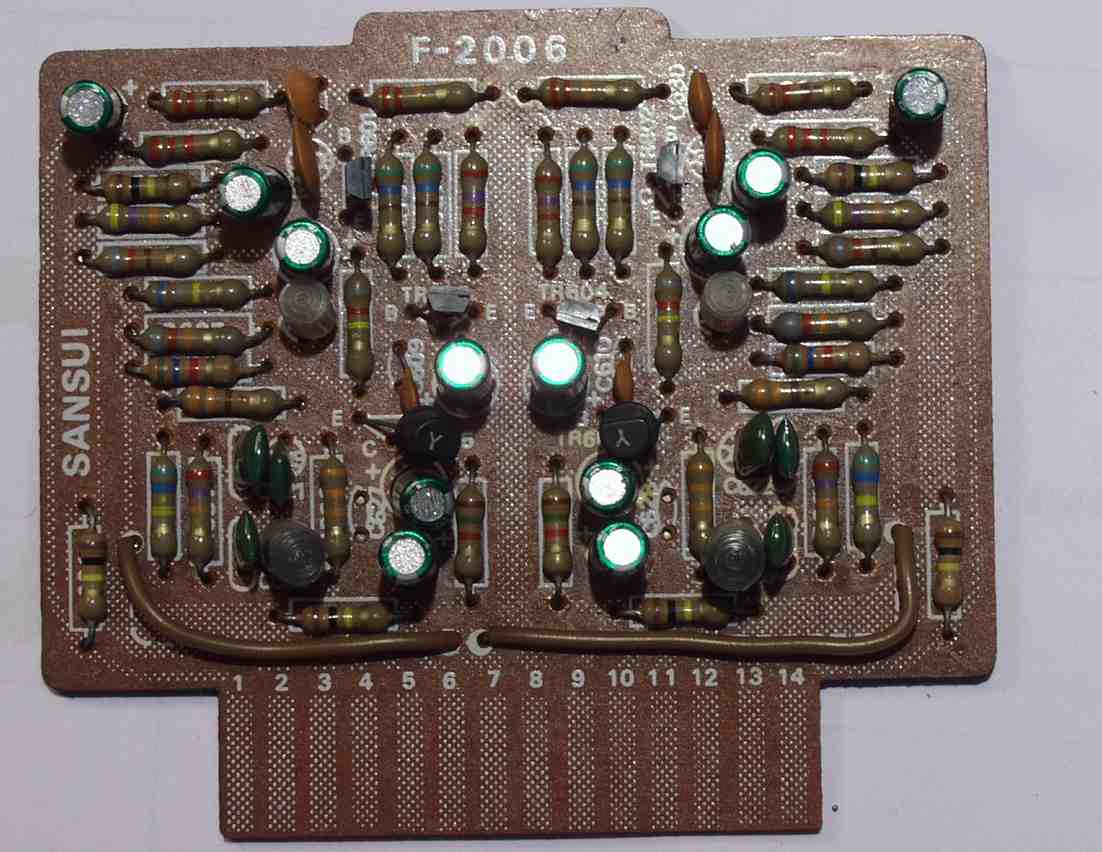

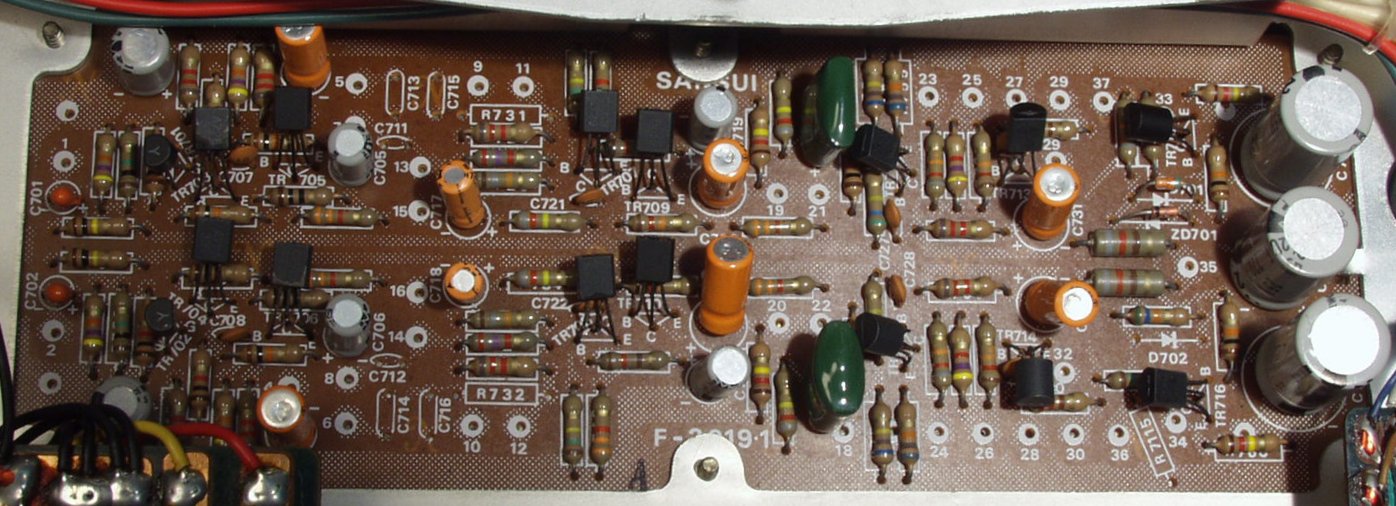

Ｃ５A．　修理前　コントロール基板
Ｃ５B．　修理前　コントロール基板　露結で足が真っ黒
Ｃ５C．　修理後　コントロール基板 　　　　　　　　　ＴＲ（トランジスター）１４個、ＦＥＴ（電界効果トランジスター）２個、電解コンデンサー１７個、フイルムコンデンサー２個交換、　タンタル２個交換

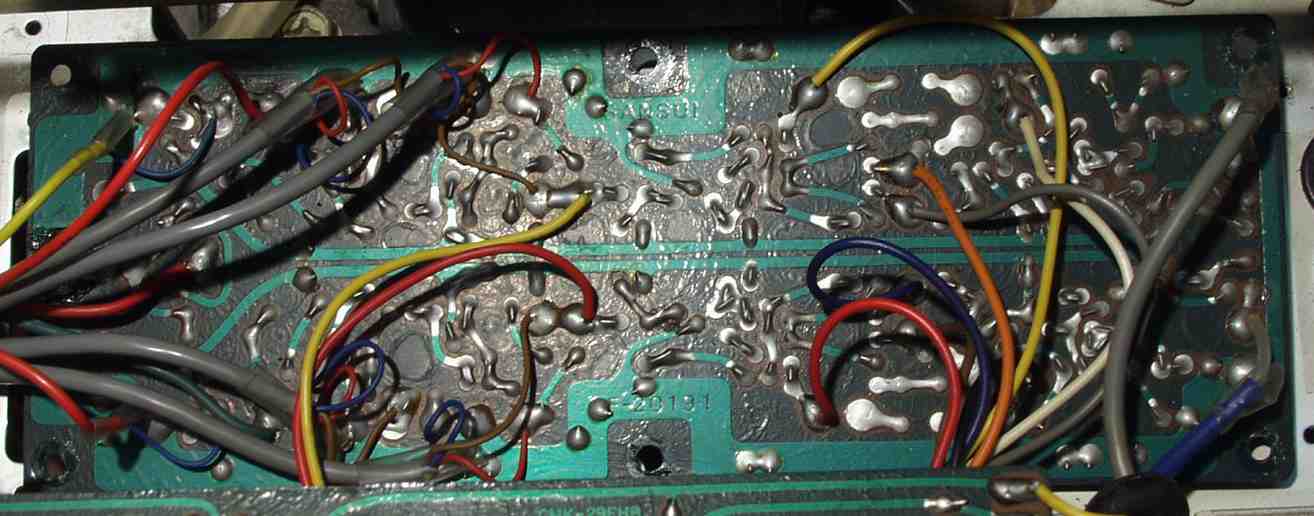

Ｃ５D．　修理前　コントロール基板裏

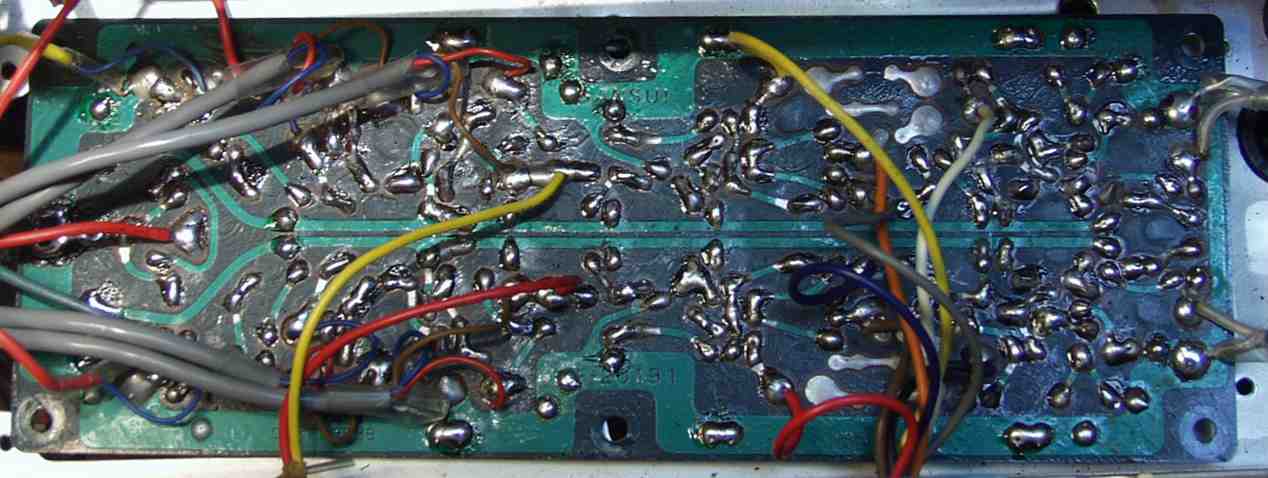

Ｃ５E．　修理後（半田補正）　コントロール基板裏　全ての半田をやり直す

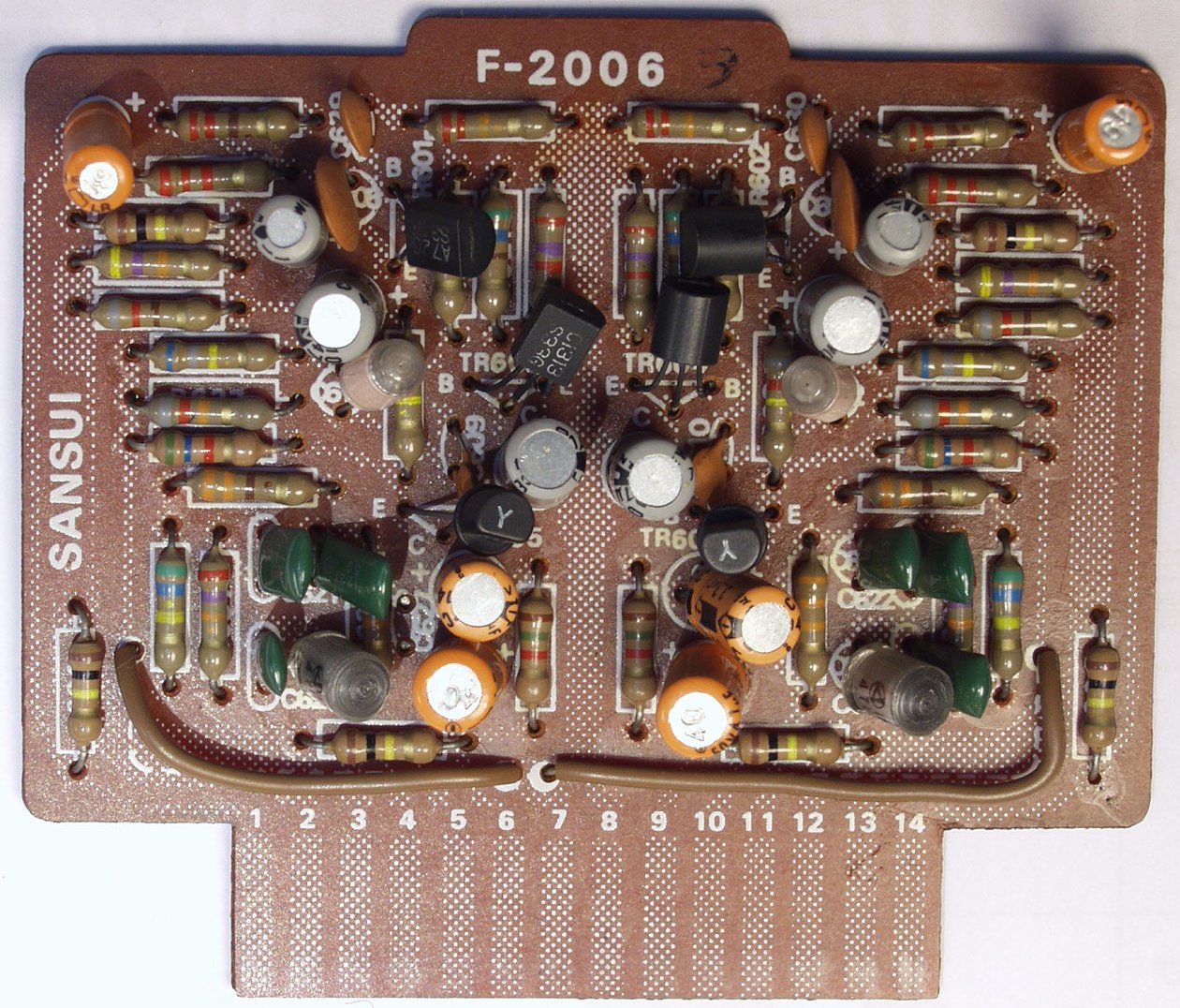

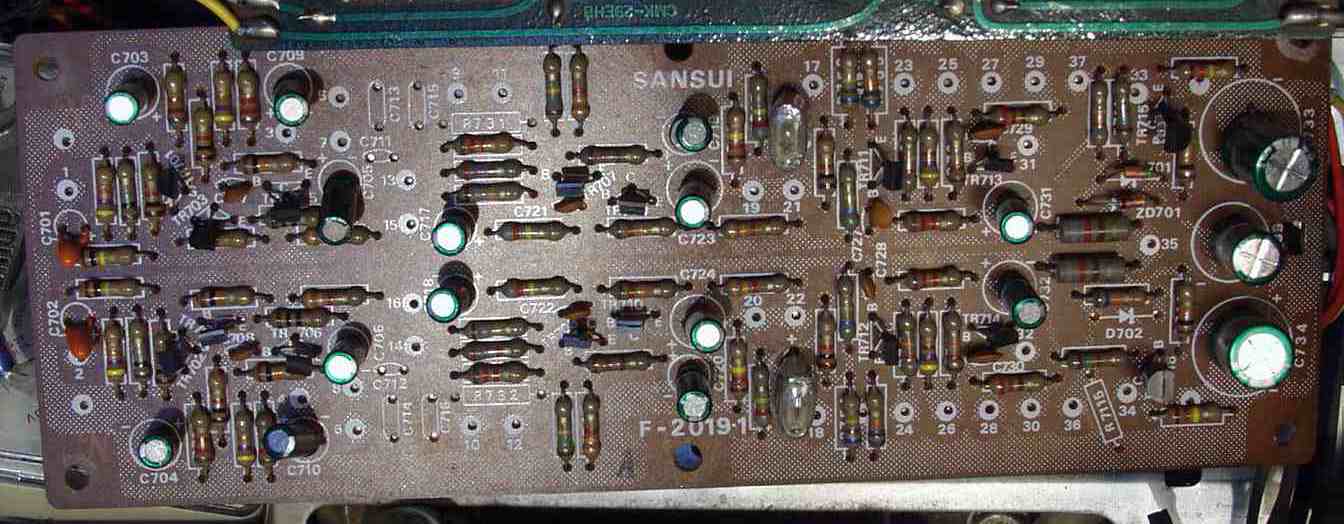

Ｃ６A．　修理前　EQ−ＡＭＰ基板
Ｃ６B．　修理後　EQ−ＡＭＰ基板　　ＴＲ（トランジスター）４個、電解コンデンサー１２個　交換

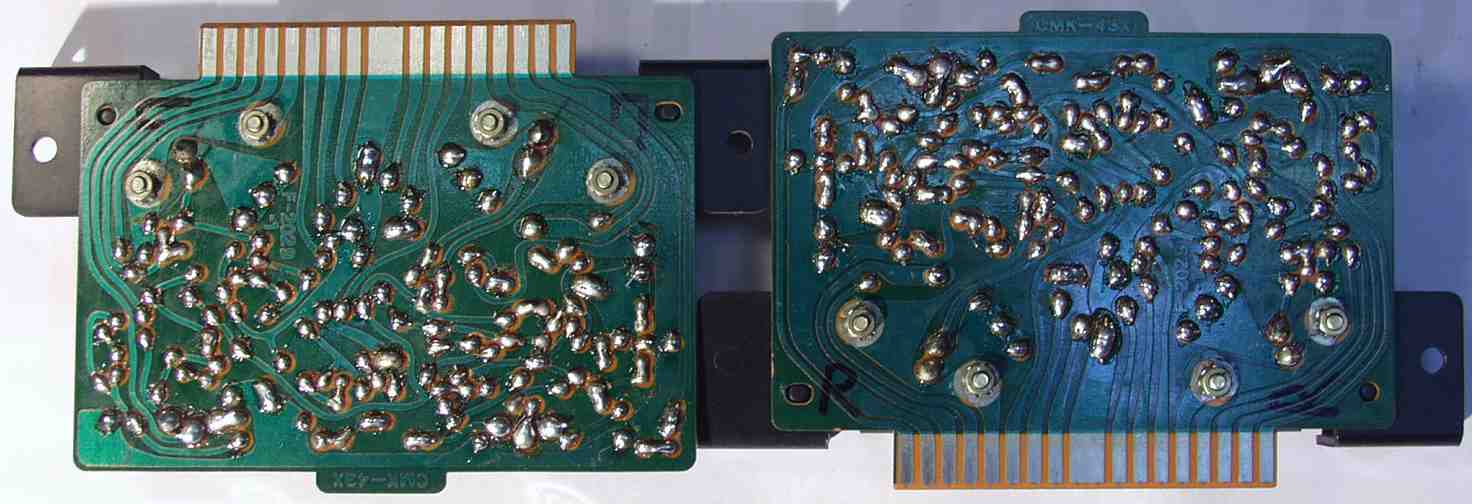

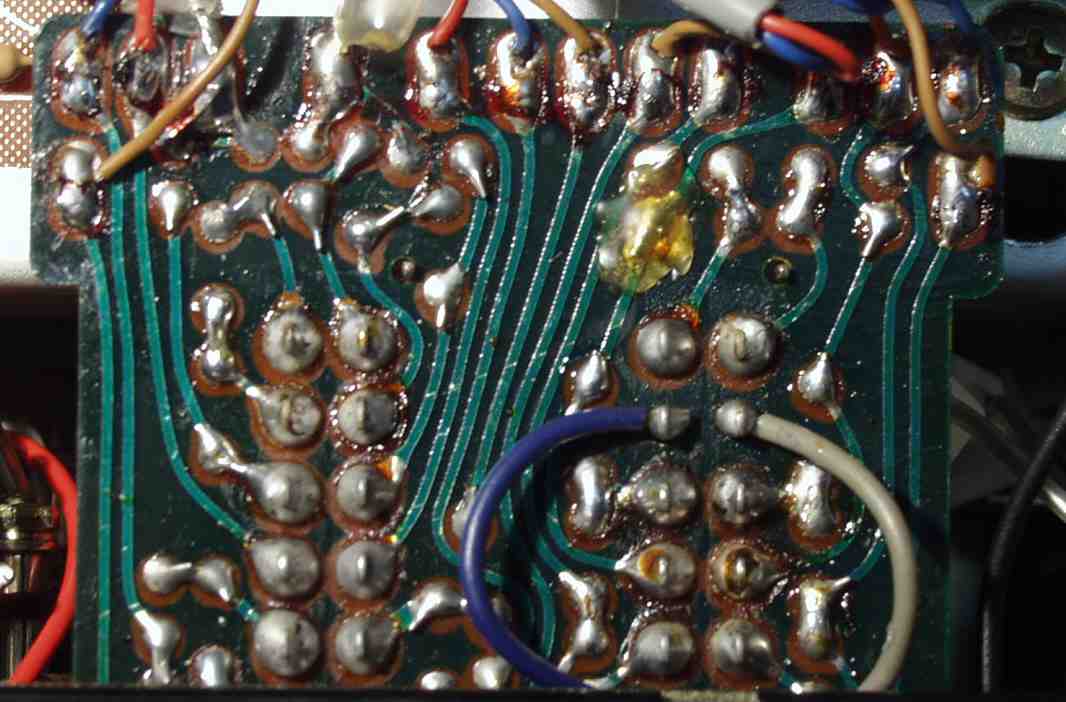

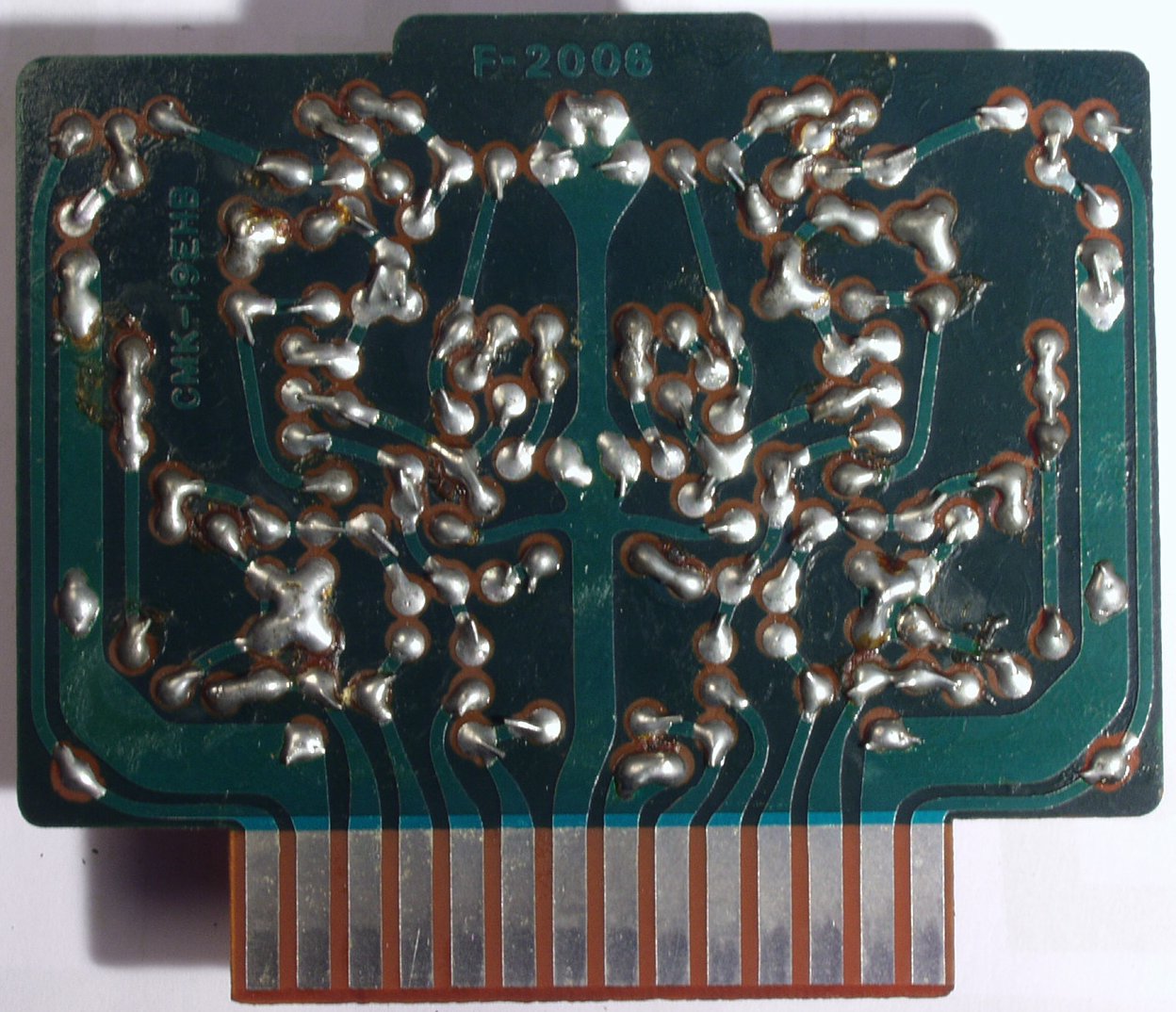

Ｃ６C．　修理前　EQ−ＡＭＰ基板裏

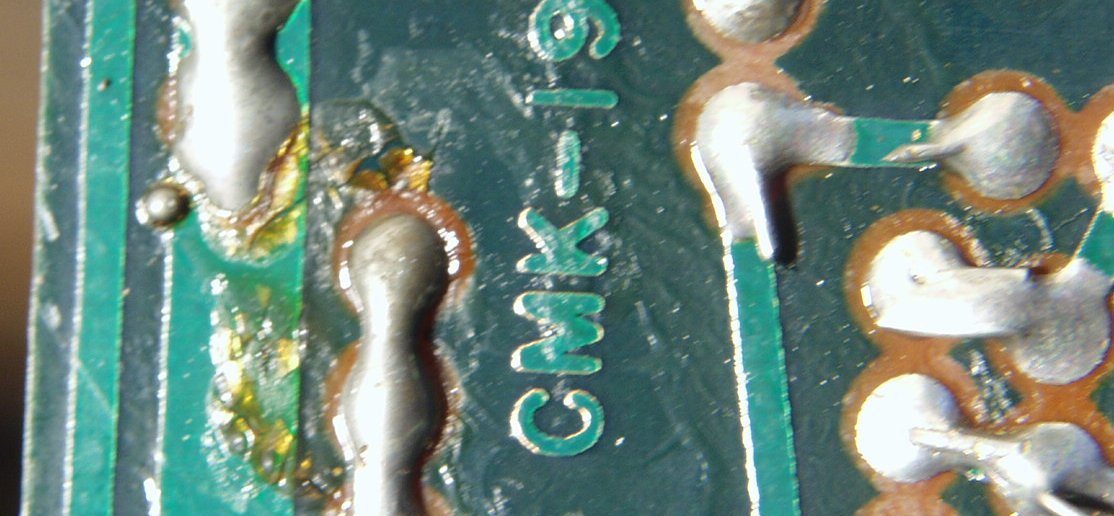

Ｃ６C．　修理前　EQ−ＡＭＰ基板裏　左にハンダの玉がある
Ｃ６D．　修理後（半田補正）　ＥＱ−ＡＭＰ基板裏　全ての半田をやり直す

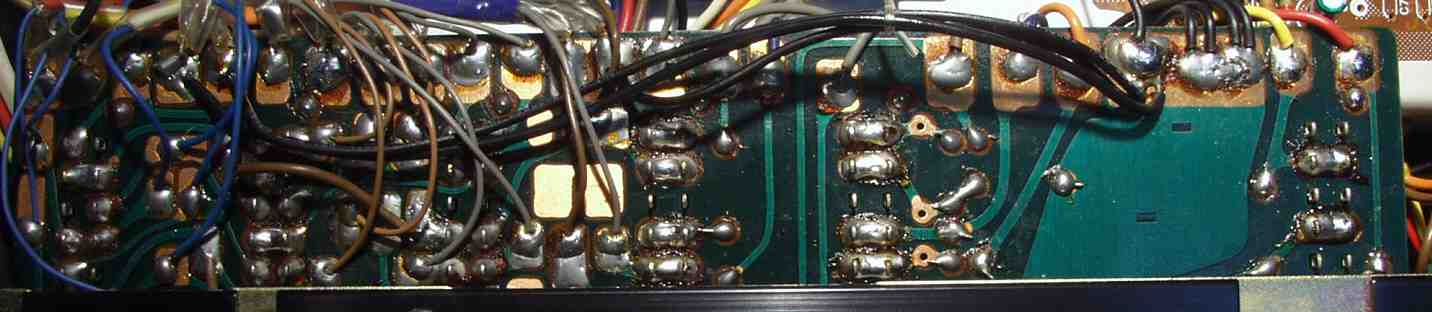

Ｃ７Ａ．　修理（半田補）後　全ての半田のやり直し
Ｃ７Ｂ．　修理（半田補）後　全ての半田のやり直し
Ｃ７C．　修理（半田補）後　全ての半田のやり直し

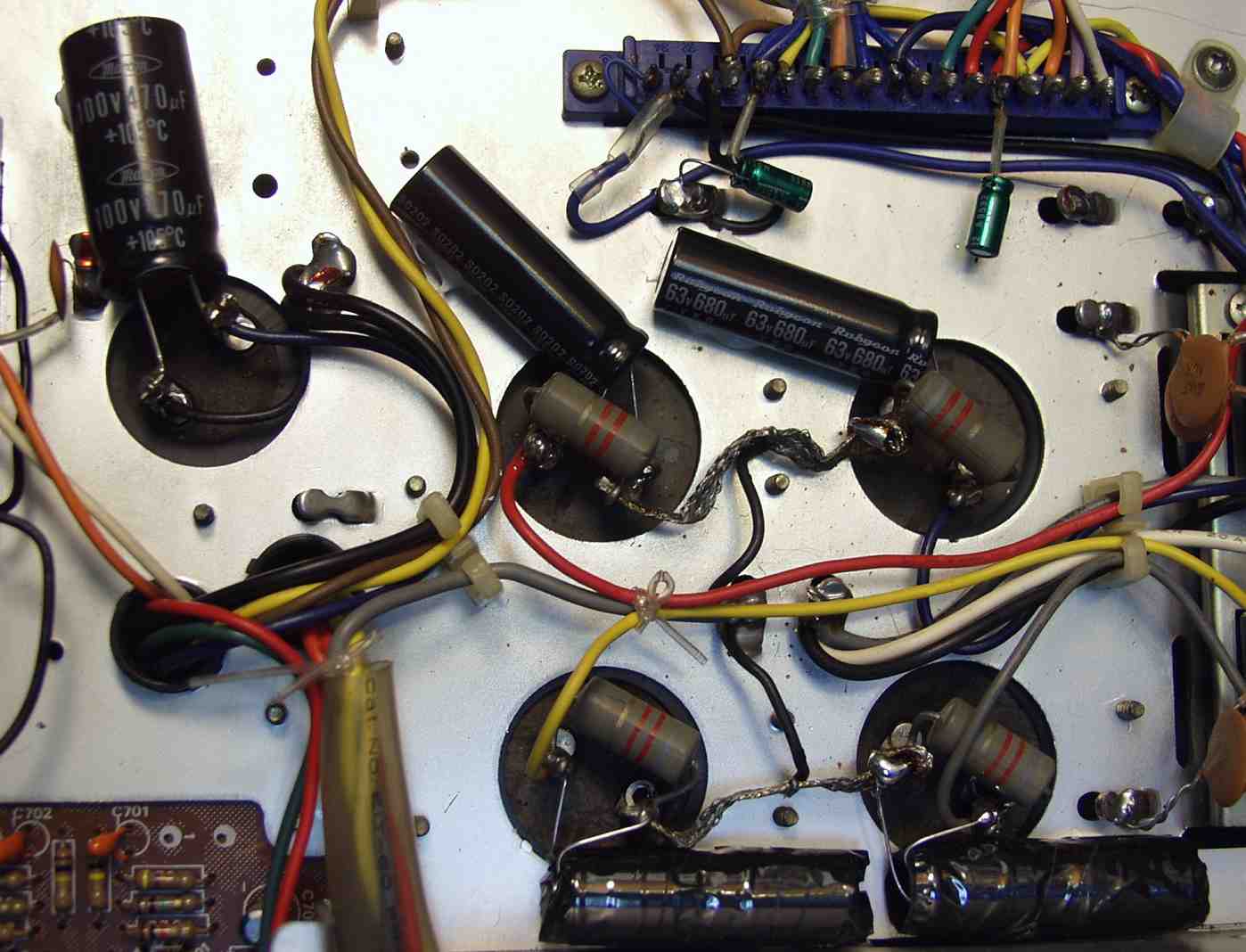

Ｃ８Ａ．　修理後　増強した電解コンデンサー５個 　　　　　　　　　　　経年変化を考慮して増強する４７０μ　６８０μ４個

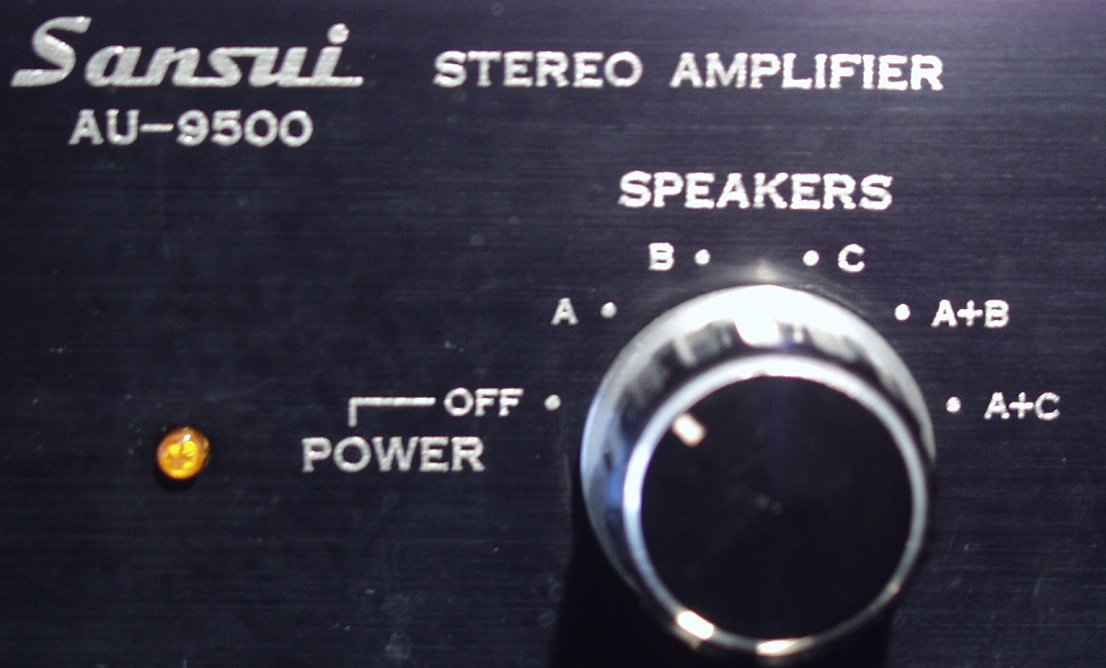

Ｃ８Ｂ．　電源表示灯修理
Ｃ８Ｃ．　パネル清掃

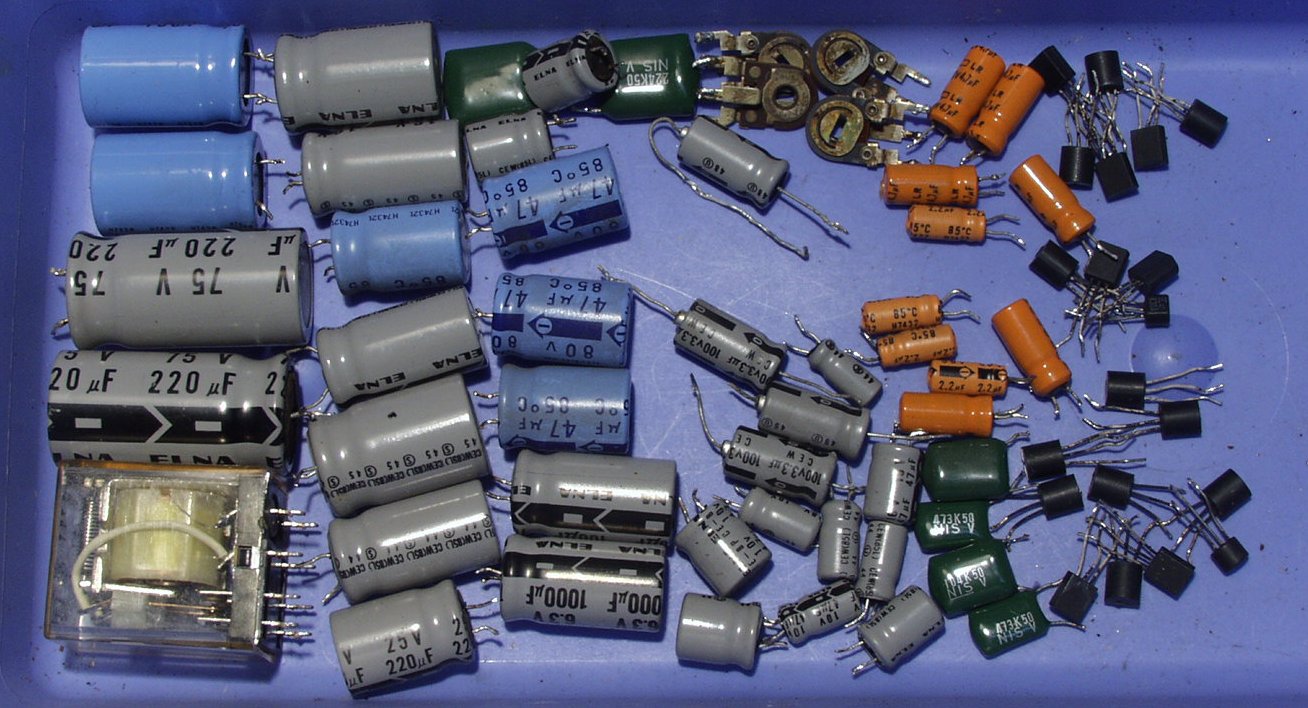

Ｃ９．　交換部品

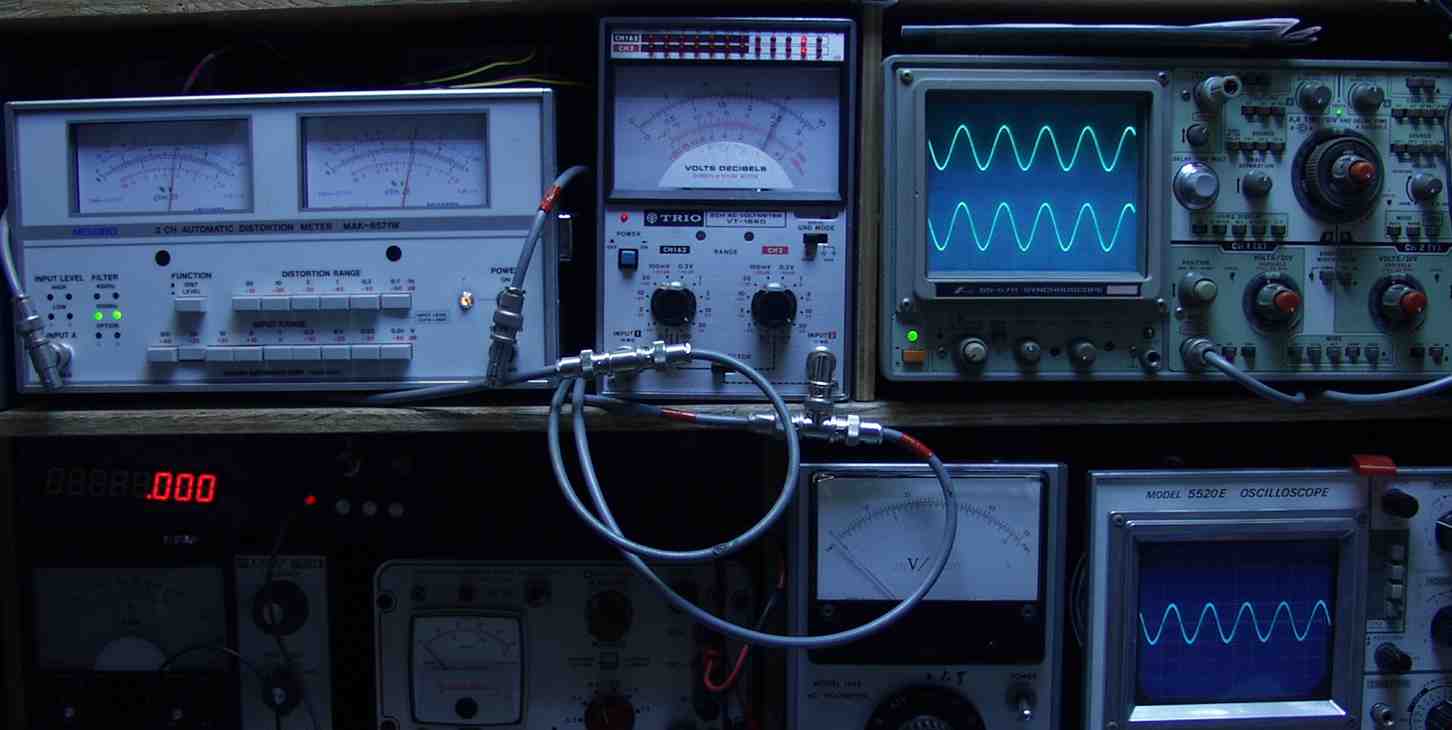

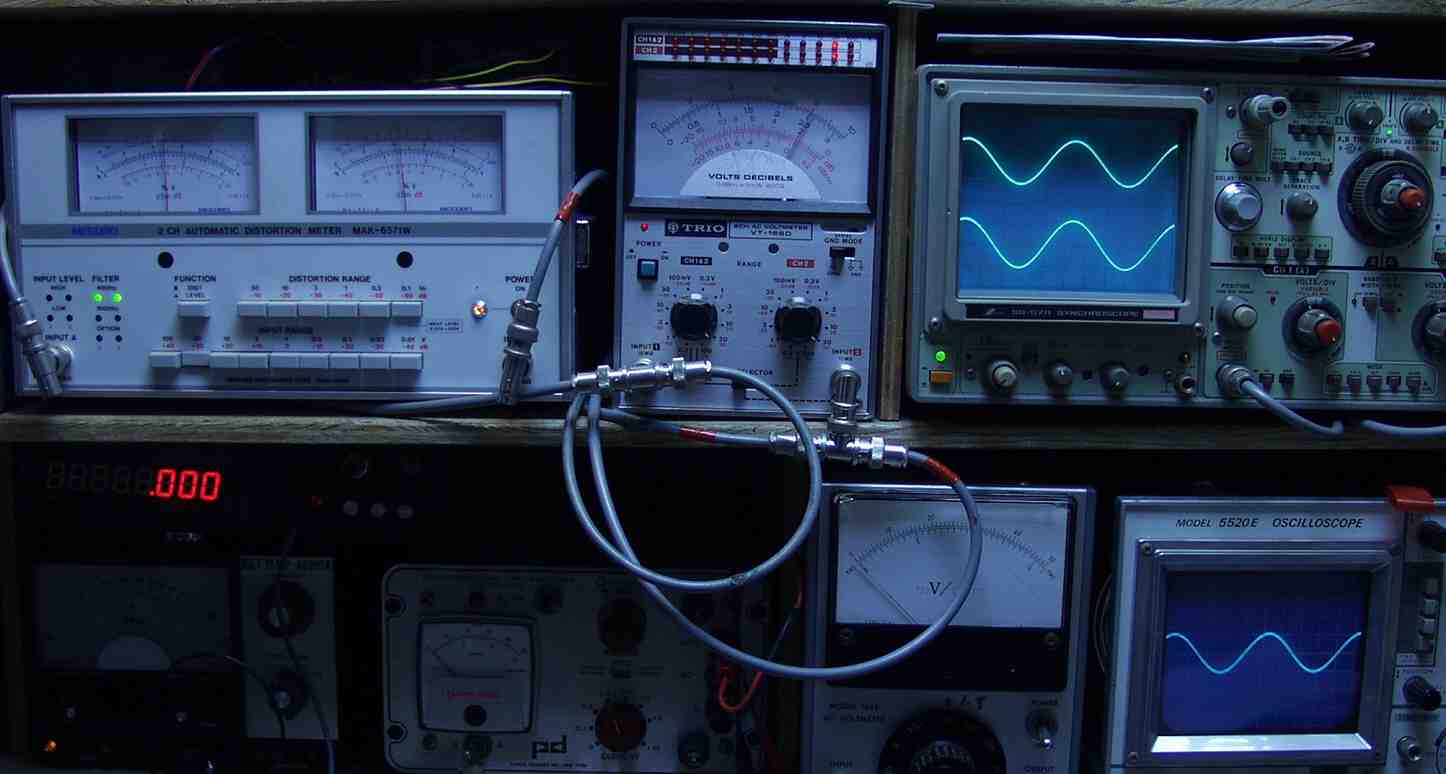

Ｅ．　測定・調整 Ｅ１．　出力／歪み率測定・調整

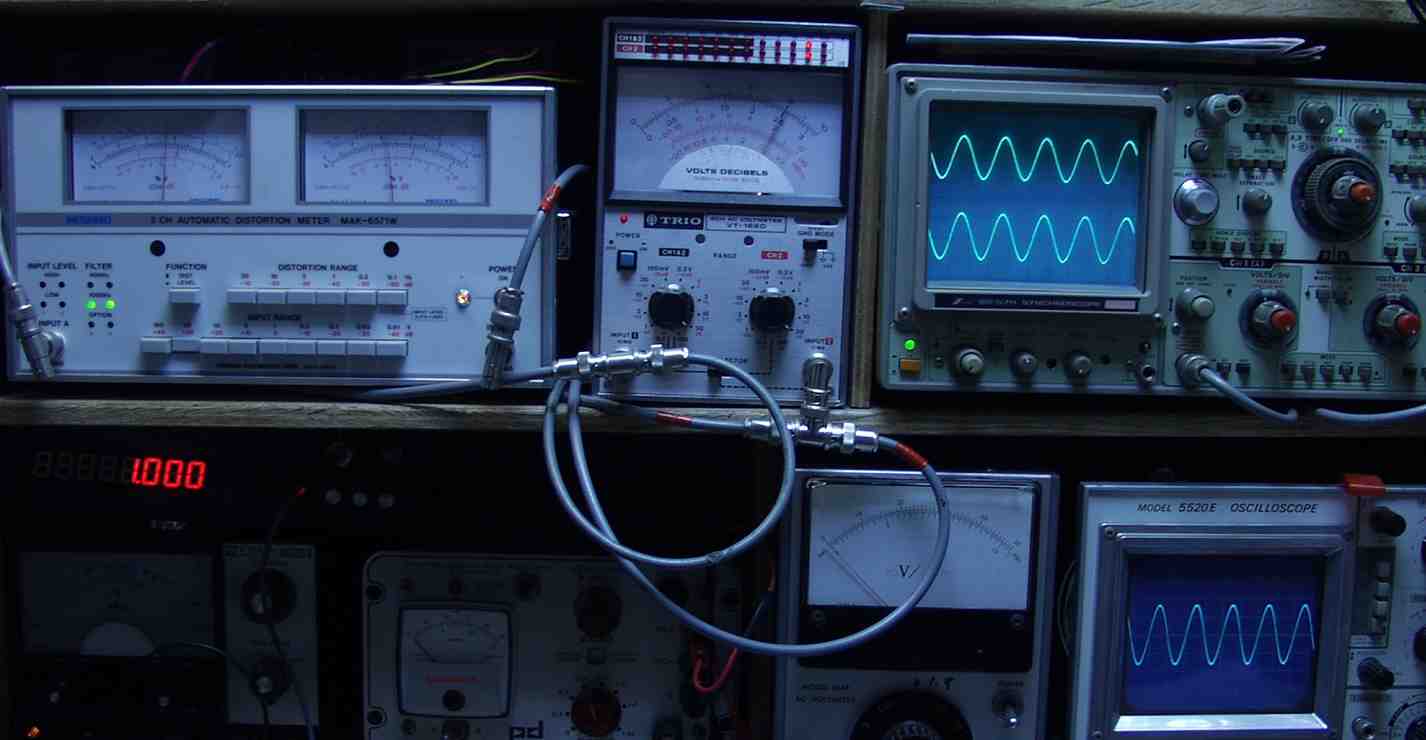

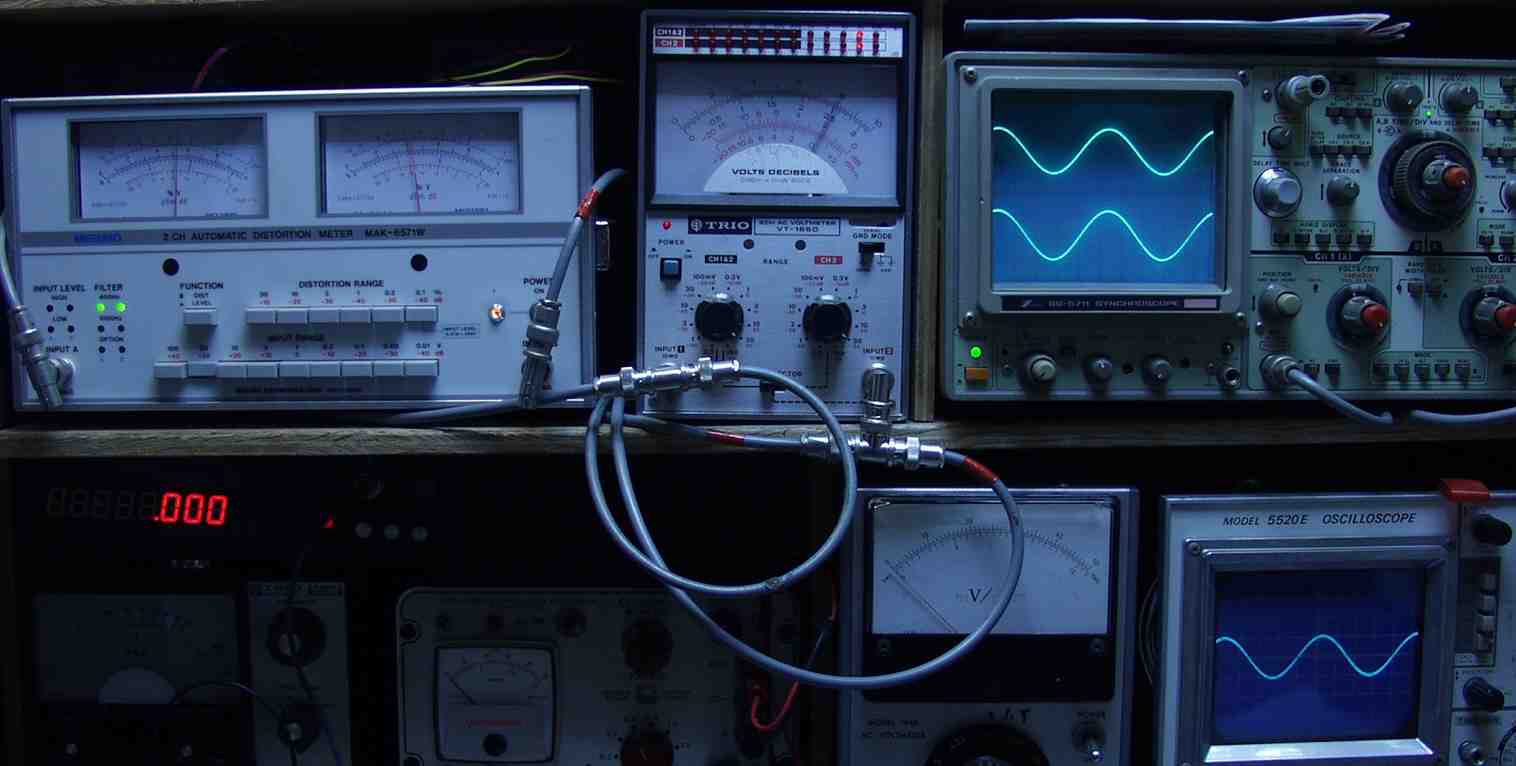

Ｅ２A．　出力／歪み率測定・調整　　出力＝２５Ｖ＝７８Ｗ　歪み率０．０５％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力

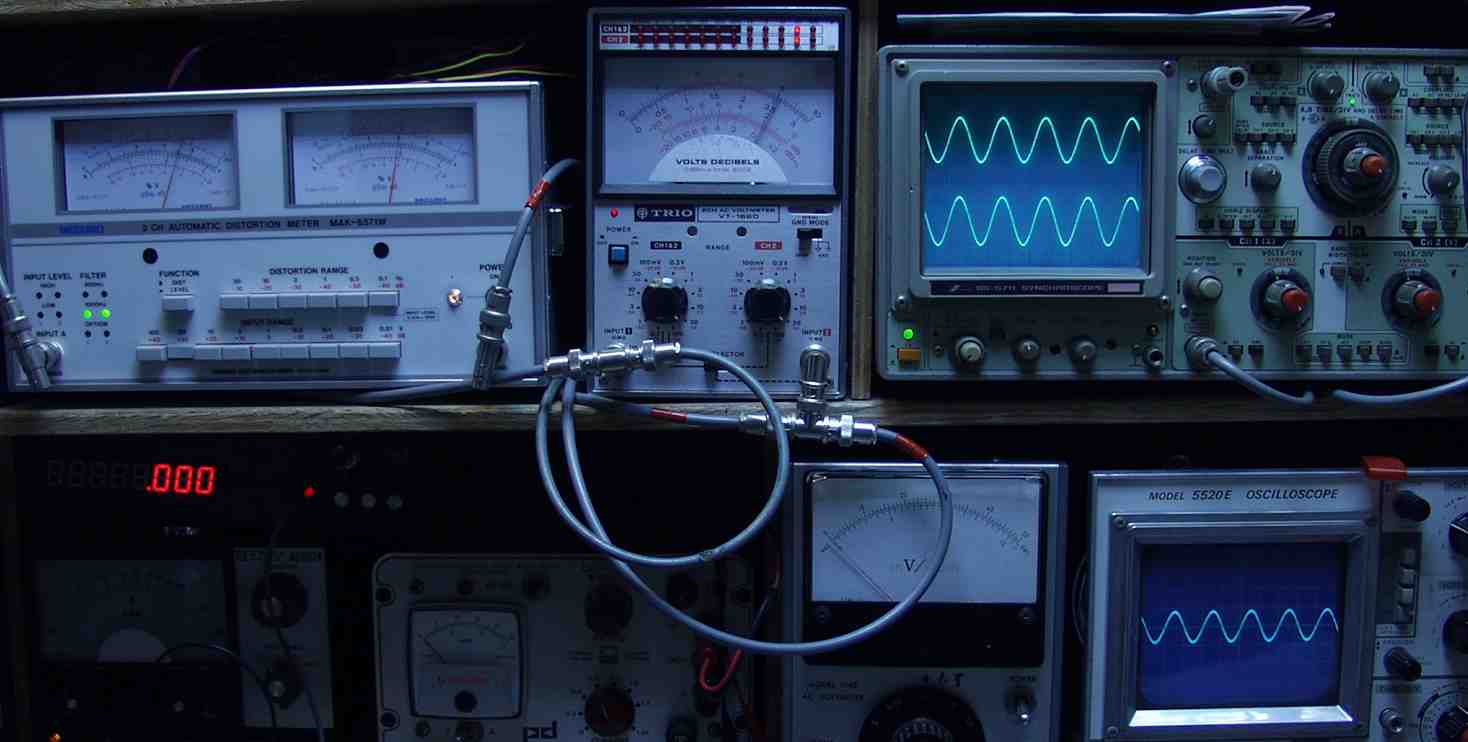

Ｅ２B．　出力／歪み率測定・調整　　出力＝２５Ｖ＝７８Ｗ　歪み率０．０５％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力
Ｅ３A．　出力／歪み率測定・調整　　出力＝２５Ｖ＝７８Ｗ　歪み率０．０７％　ａｔ＝１０００ＨＺ　ＭＭ２端子入力
Ｅ３B．　出力／歪み率測定・調整　　出力＝２５Ｖ＝７８Ｗ　歪み率０．０７％　ａｔ＝４００ＨＺ　ＭＭ２端子入力

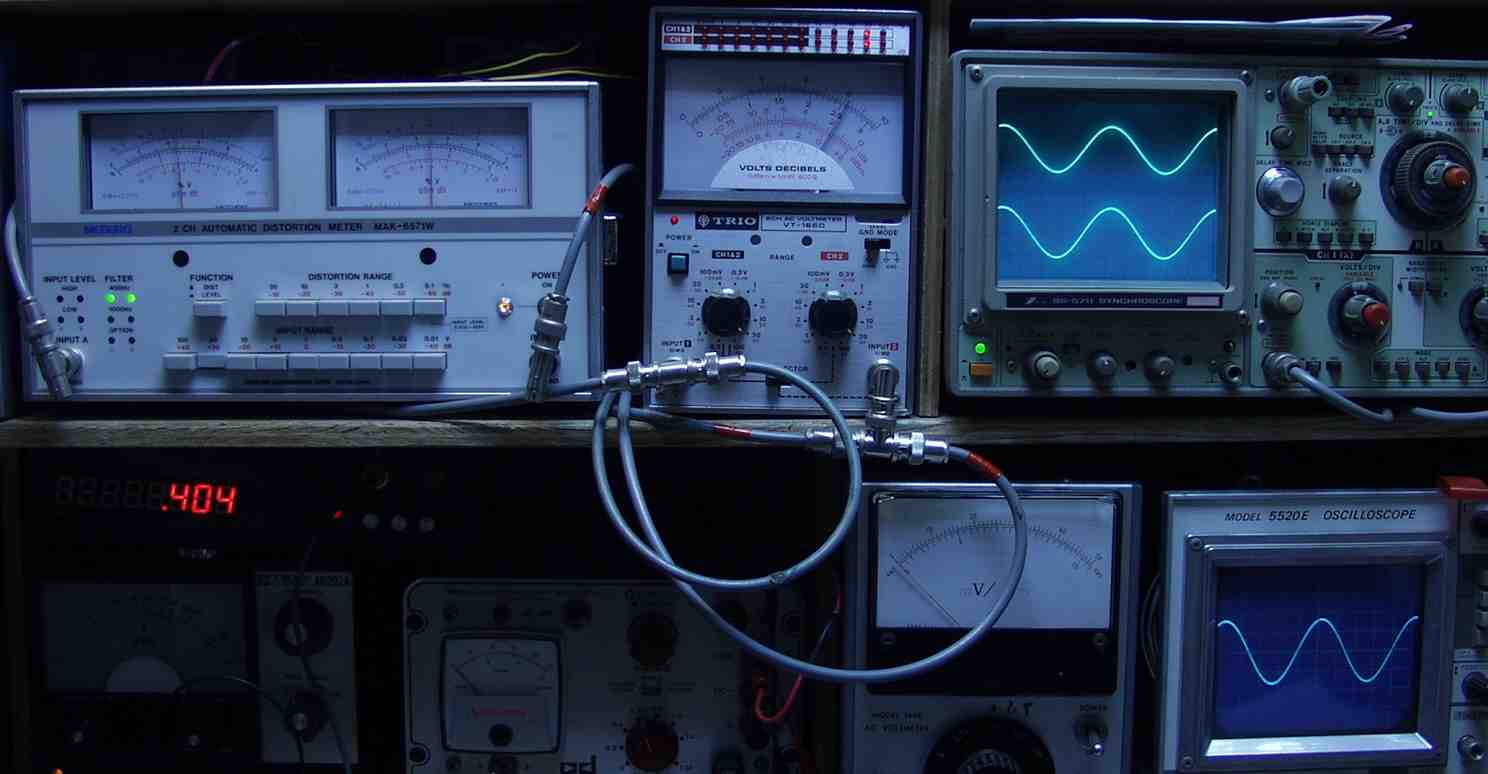

Ｅ４A．　出力／歪み率測定・調整　　出力＝２５Ｖ＝７８Ｗ　歪み率０．０７％　ａｔ＝４００ＨＺ　ＭＭ１端子入力
Ｅ４B．　出力／歪み率測定・調整　　出力＝２５Ｖ＝７８Ｗ　歪み率０．０７％　ａｔ＝４００ＨＺ　ＭＭ１端子入力

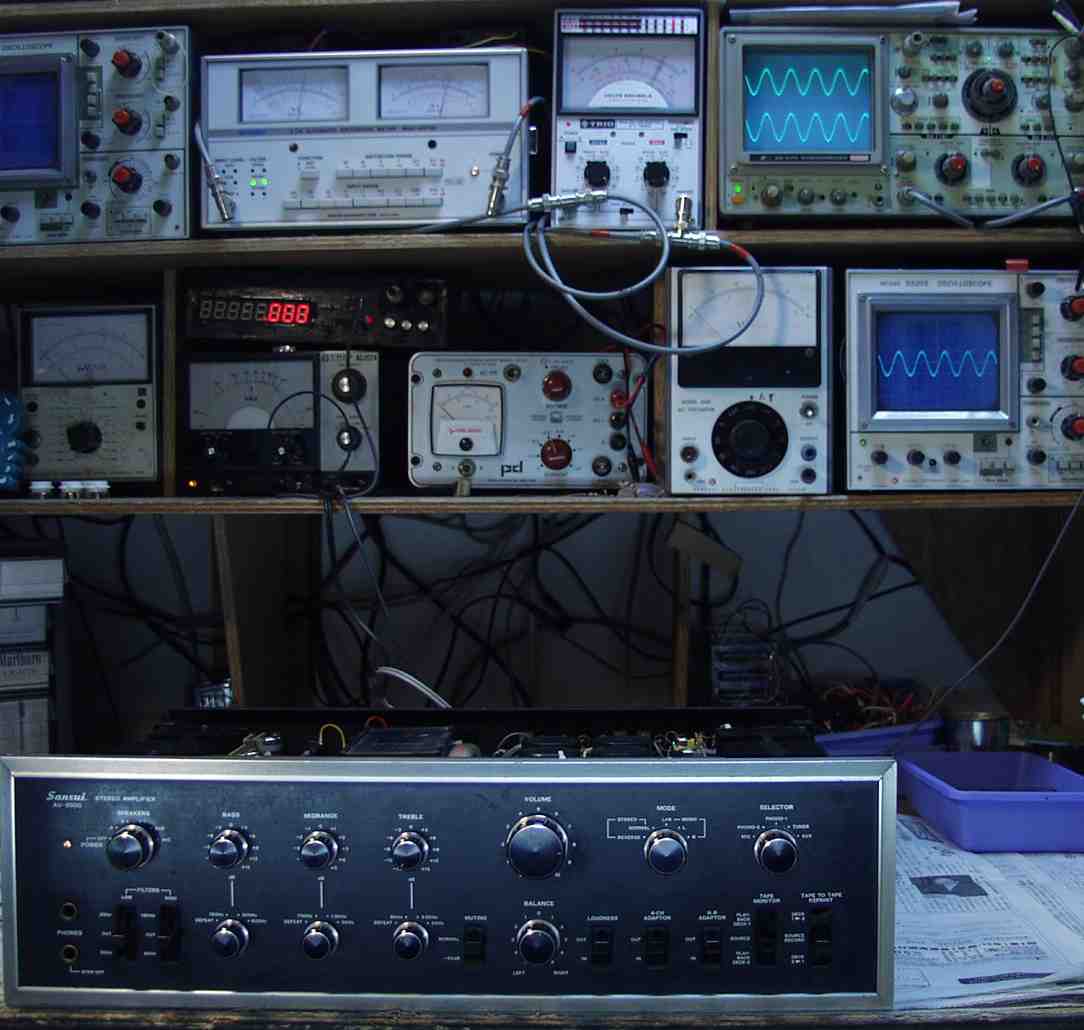

Ｅ８．　　２４時間エージング。
Ｓ．　ＳＡＮＳＵＩ　ＡＵ−９５００　の仕様（マニアル・カタログより）
型式 プリメインアンプ　ＡＵ-９５００　 定格出力 ミュージックパワー（IHF）=260W（4Ω、1kHz）. 実効出力（片ch動作）=85W/85W（8Ω、1kHz）. 実効出力（両ch動作）=80W＋80W（8Ω、1kHz）. 連続実効出力（両ch動作、定格歪率8Ω、20Hz〜20kHz）=75W＋75W 全高調波歪率（定格出力） 0.1％以下 混変調歪率 0.1％以下（定格出力、70Hz=7kHz＝4：1、SMPTE） パワーバンドウィズ（IHF） 5Hz〜40kHz 周波数特性 3Hz〜80kHz、+0 -1dB（メインアンプ、1W出力時） ダンピングファクター 50（8Ω） 入力感度/入力インピーダンス（1kHz） Phono1=2.5mV/50kΩ. Phono2=2.5mV/30kΩ、50kΩ、100kΩ. (最大許容入力 300mV、全高調波歪率 0.5％以下). MIC=2.5mV/50kΩ. Tuner、AUX（レベル調整可能）=100mV/50kΩ. Tape Monitor1、2（PIN）（レベル調整可能）=100mV/50kΩ. Tape Monitor2（DIN）=100mV/50kΩ. 4ch、N.R.Adaptor=100mV/50kΩ. 出力電圧/出力インピーダンス Tape Rec1、2（PIN）=100mV/1.5kΩ. Tape Rec2（DIN）=30mV/70kΩ. 4ch、N.R.Adaptor=100mV/1.5kΩ. プリアンプ（定格出力）=0.8V/1.5kΩ. [最大出力、全高調波歪率 0.5％以下]：4.5V. クロストーク（定格出力 1kHz） Phono1、2=50dB以上 ハム及びノイズ（IHF） Phono1、2=75dB以上. Tuner、AUX=85dB以上. メインアンプ=100dB以上. トーンコントロール Bass（Defeat、150Hz、300Hz、600Hz）=±15dB（20Hz）、3dBステップ. Midrange（Defeat、750Hz、1.5kHz、3kHz）=±5dB（1.5kHz）、1dBステップ. Treble（Defeat、6kHz、3.5kHz、2kHz）=±15dB（20kHz）、3dBステップ. ラウドネス（ボリューム -30dB） 50Hz：+10dB. 10kHz：+8dB. ロー・フィルター 25Hz、50Hz：-3dB（12dB/oct）. ハイ・フィルター 12kHz、6kHz：-3dB（12dB/oct）. 使用半導体 トランジスタ：58 FET：2 ダイオード：37 定格消費電力 205W（最大550VA） 外形寸法 幅500×高さ140×奥行347mm 重量 23.3kg 価格 １２３，０００円（1972年10月発売当時）. １３５，０００円（1975年頃）.
