Ｓａｎｓｕｉ　ＡＵ−９５００．　　８台目修理記録

平成１４年１２月２０日到着　　　２月２日完了

Ａ．　修理前の状況 　サンスイのＡＭＰを使用し３０年。 数年前からＡＭＰのＰＷを入れると数分でＳＰから“バチバチ”音がして、いきなり バッチンと プロテクトがかかってしまい、まったく使用出来ない状態です。 Ｂ．　 原因 　　各部劣化 　　初段ＦＥＴ（電界効果トランジスター）／ＴＲ（トランジスター）劣化。 Ｃ．　修理状況 　　調整用半固定ＶＲ交換 　　終段初段TR交換 　　ＥＱ−AMP−ＴＲ（トランジスター）交換 　　コントロールAMP初段ＦＥＴ（電界効果トランジスター）／ＴＲ（トランジスター）交換 　　配線手直し、補強 　　各部、半田補正 　　終段TR交換 Ｄ． 　使用部品 　　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　 　　　４個 　　初段TR 　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　４個 　　ＥＱ−AMP−ＴＲ（トランジスター）　　　　　　　　　　　　　　 　　　　　４個 　　コントロールAM−ＴＲ（トランジスター）　　　　　　　　　　　　　 　　　１４個 　　コントロールAM−ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　２個 　　オ−デオ用ミュ−ズ電解コンデンサー　　　　　　　　　　　４９個 　　メタライズドフイルムコンデンサー　　　　　　　　　　　　　１０個 　　電源の大型コンデンサー増量　　　　　　　　　　　　　　　５個追加 　　終段TR１５０W損失に交換　　　　　　　　　　　　　　　　　４組８個 　　電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　４個 　　 Ｅ．　測定・調整 Ｆ．　修理費　　　　　　　１０３，０００円　　　　オーバーホール修理。

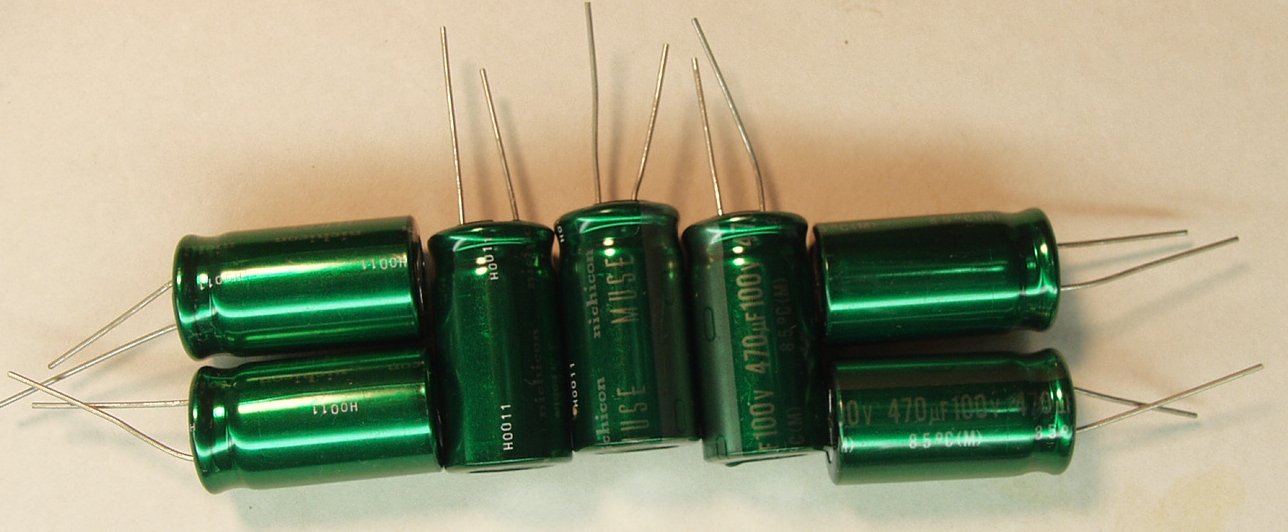

使用部品　オーディオ用ミューズ電解コンデンサー

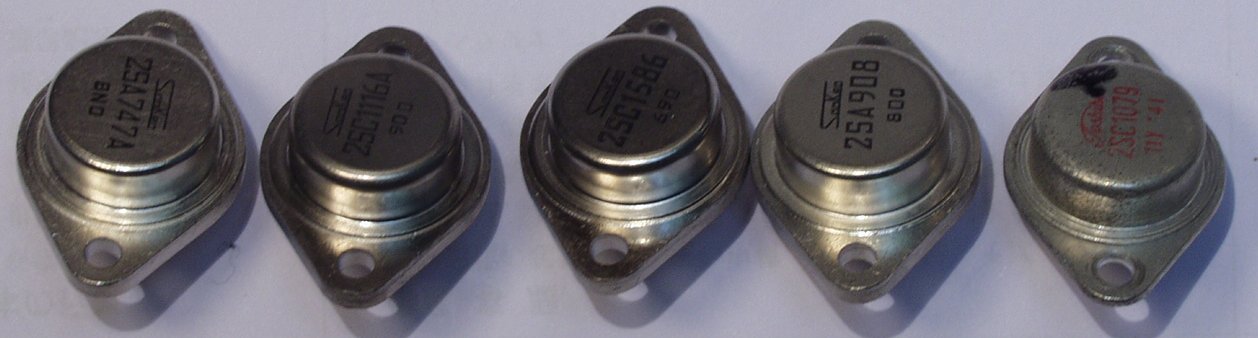

使用部品 　　　　　　左２個＝１００W損失　　　　　次の２個＝１５０W損失　　　右端＝着いていた物＝１００W損失

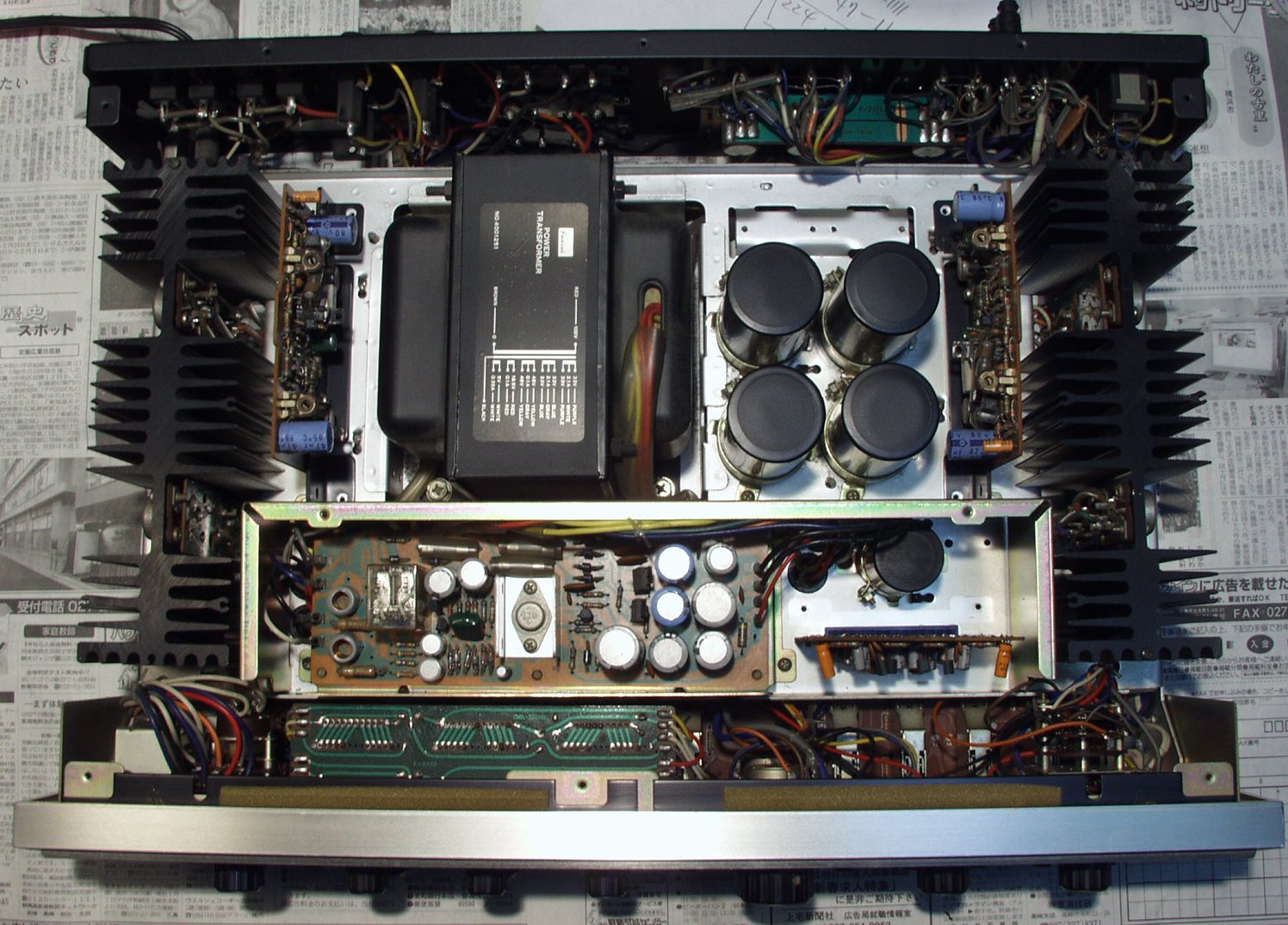

Ｃ．　修理状況 Ｃ−１A．　修理前　上から見る

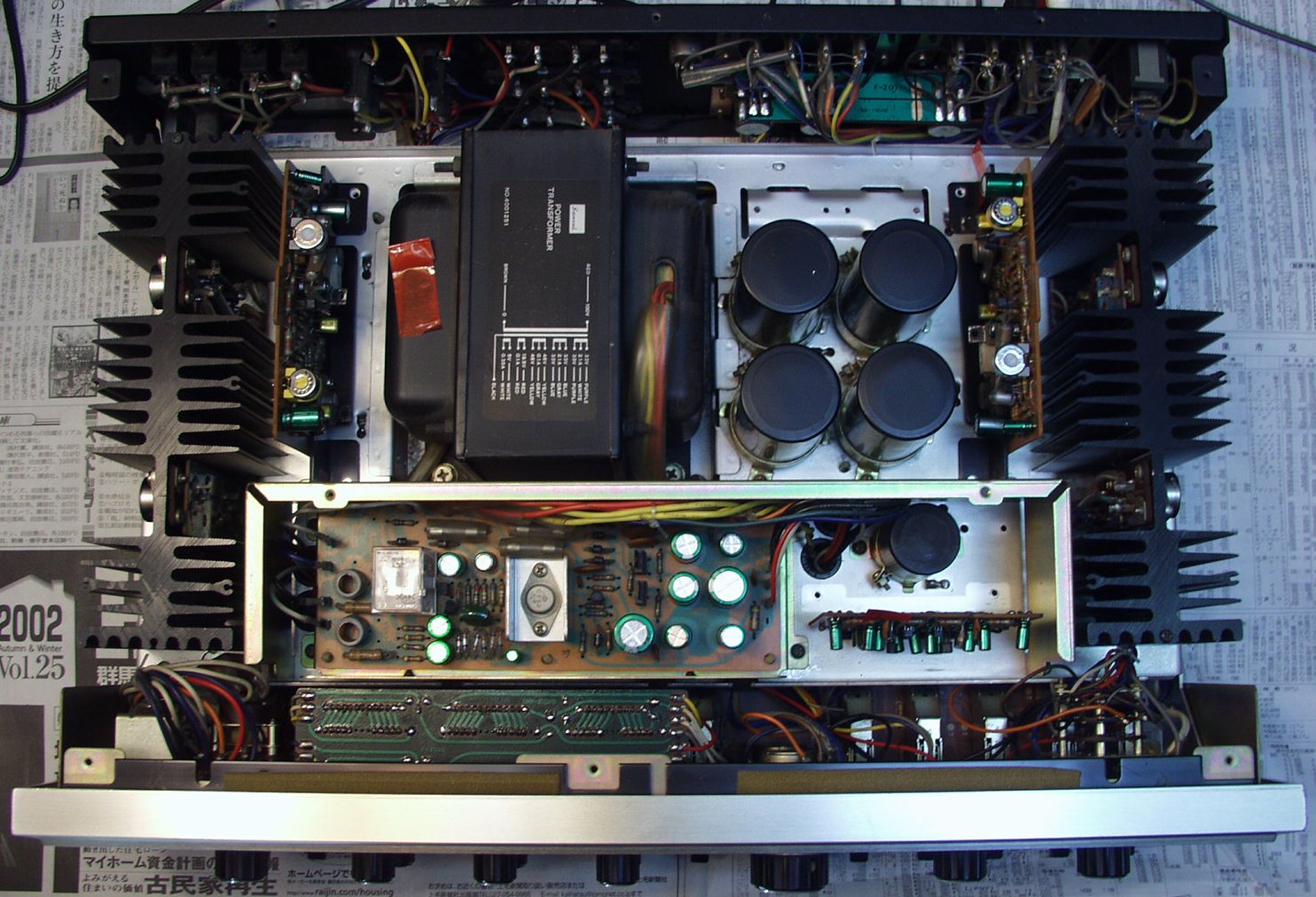

Ｃ−１B．　修理後　上から見る

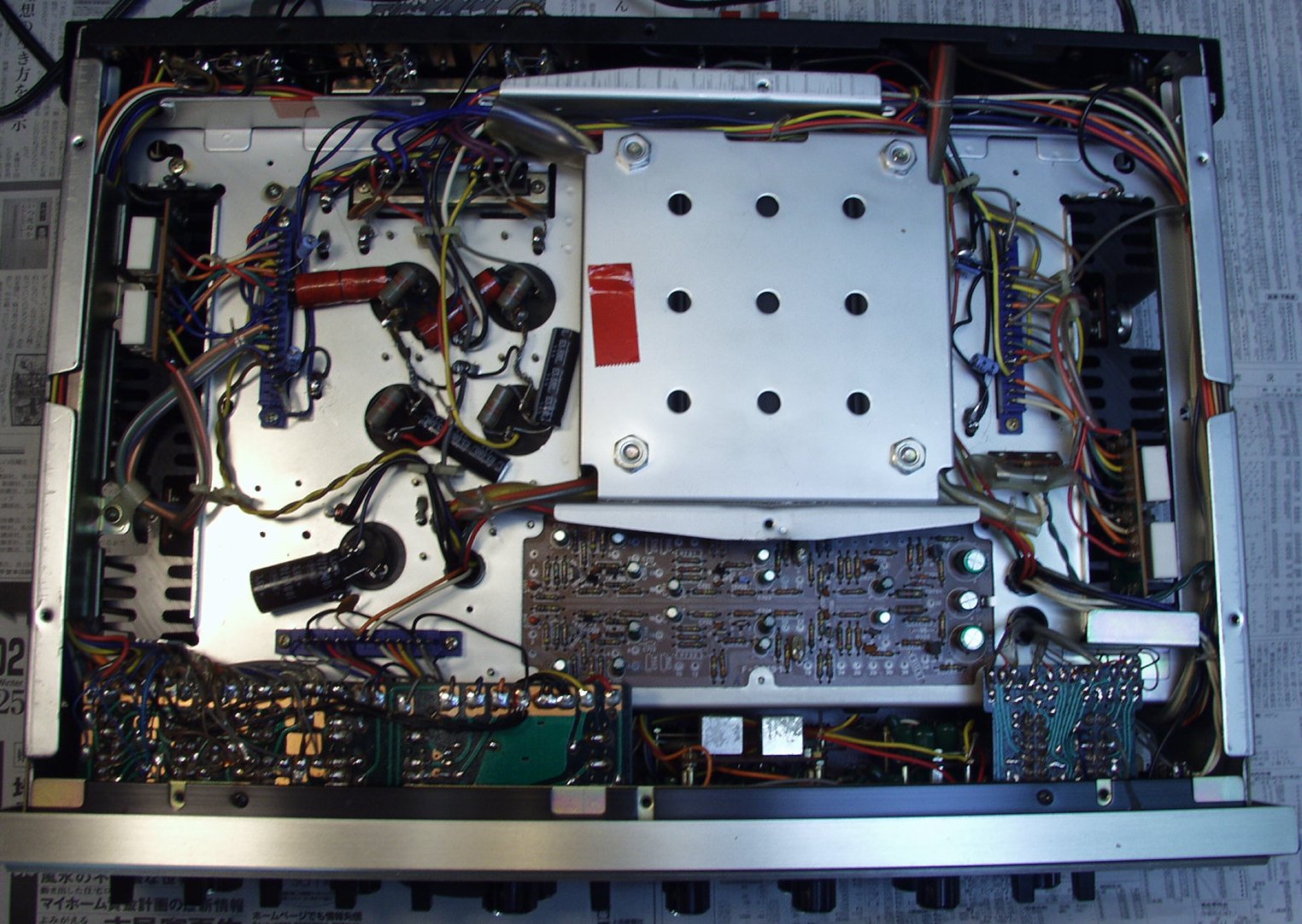

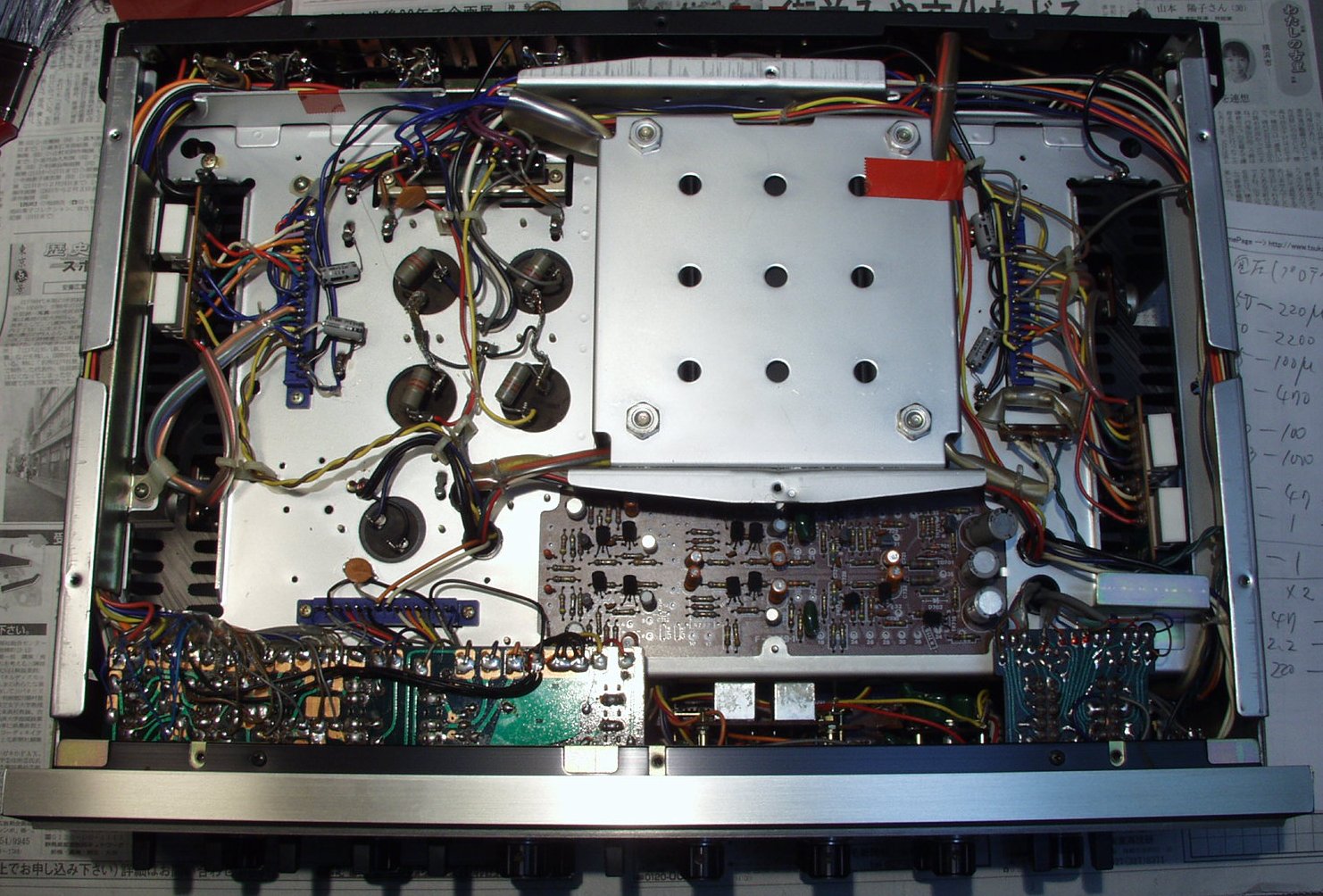

Ｃ−１C．　修理前　下から見る

Ｃ−１D．　修理後　下から見る

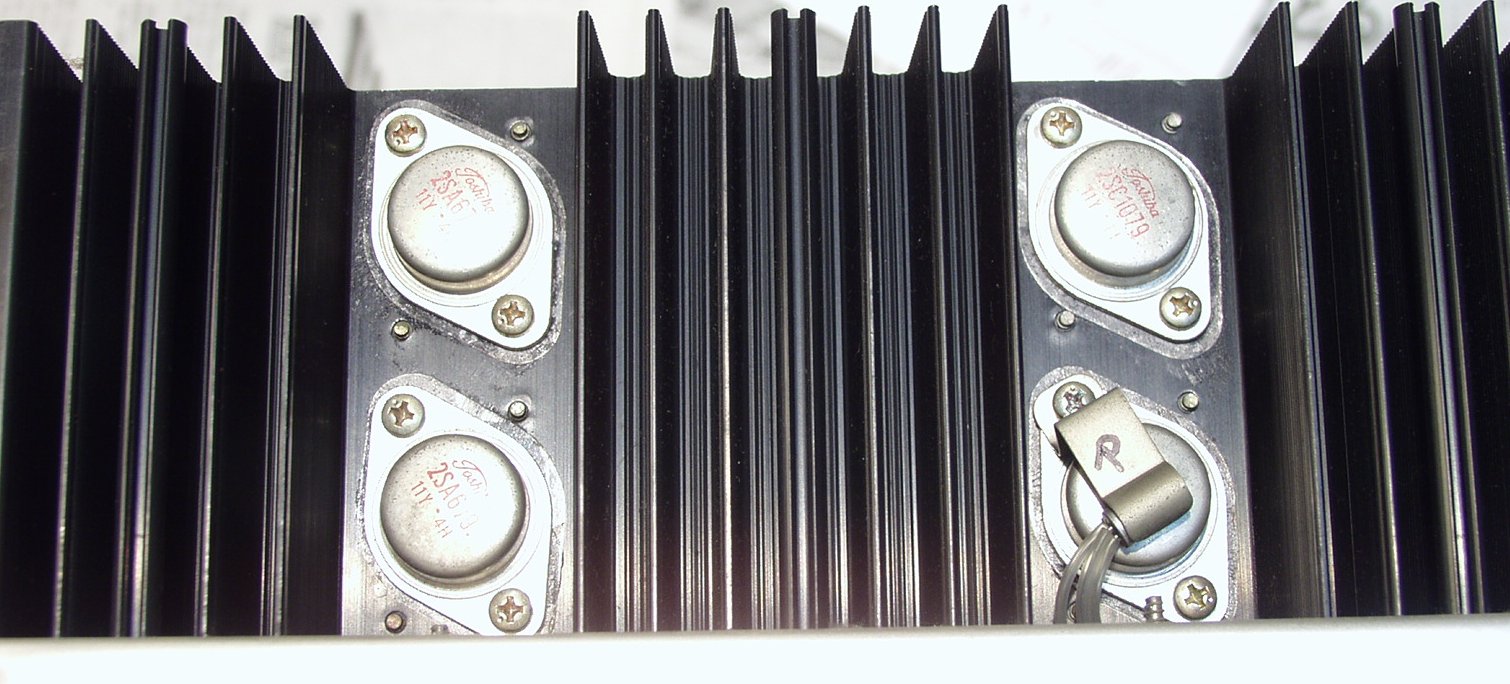

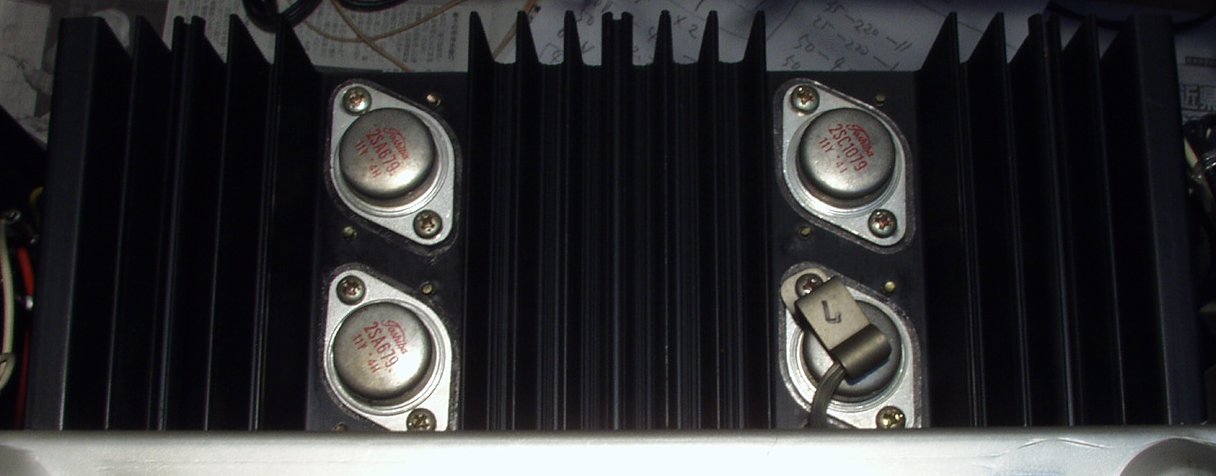

Ｃ−２A．　修理前　Ｒ側　終段トランジスター　熱でシリコングリスが流れ出し殆ど無い、右上１個死に

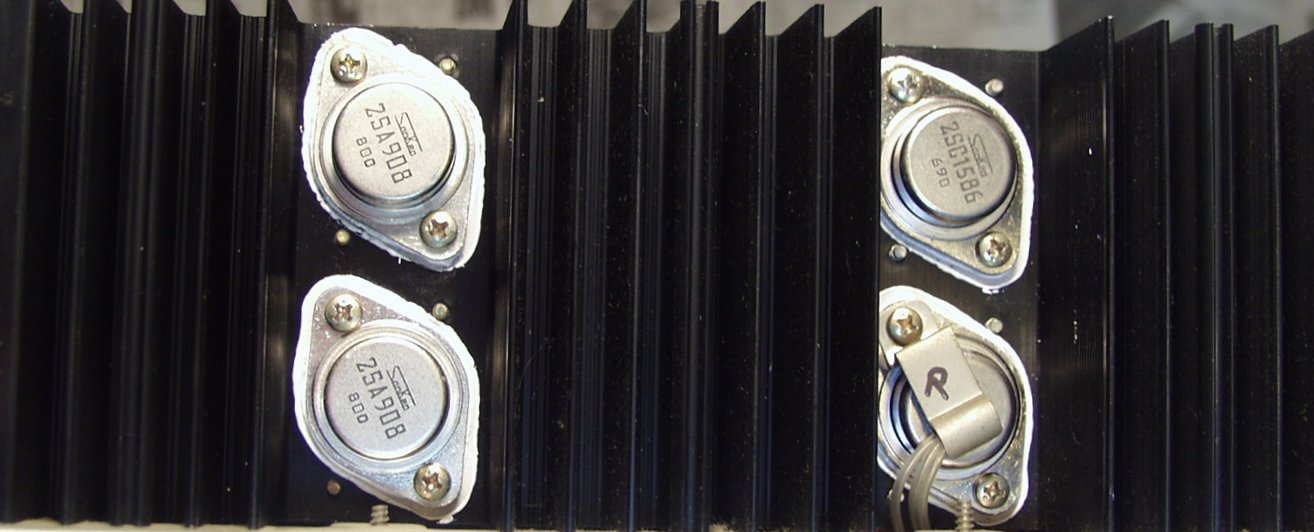

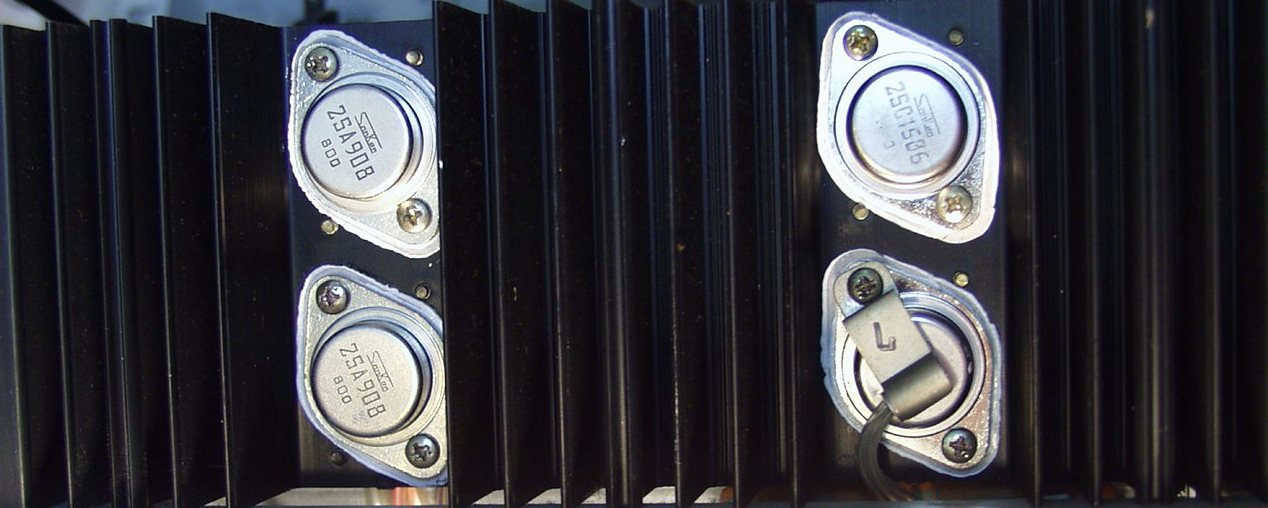

Ｃ−２B．　修理後　Ｒ側　１５０W損失に交換した終段トランジスター

Ｃ−２C．　修理前　Ｌ側　終段終段トランジスター　熱でシリコングリスが流れ出し殆ど無い

Ｃ−２D．　修理後　Ｌ側　　１５０W損失に交換した終段トランジスター

Ｃ−３A．　修理前　終段基板

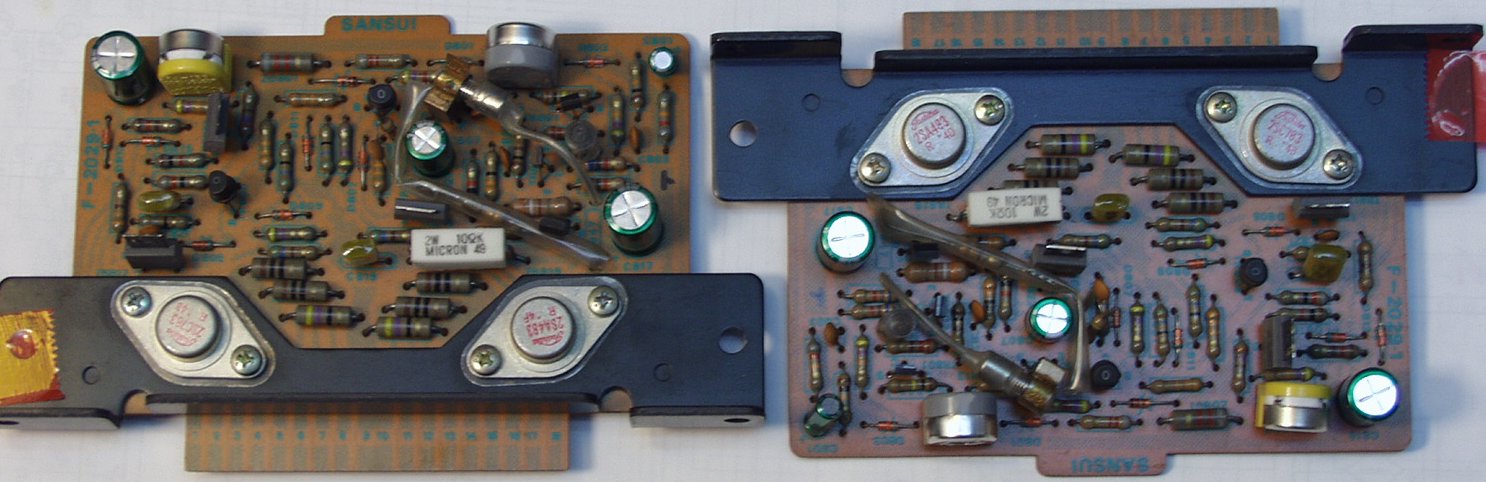

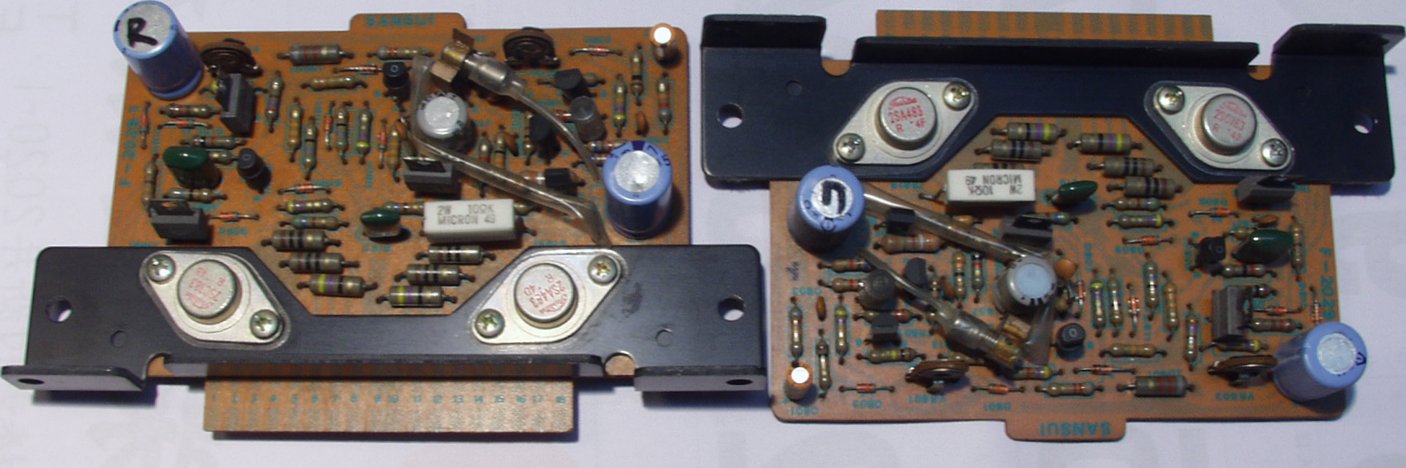

C−３B．　修理後　終段基板　ＴＲ（トランジスター）４個、半固定ＶＲ４個、電解コンデンサー８個、フイルムコンデンサー４個交換

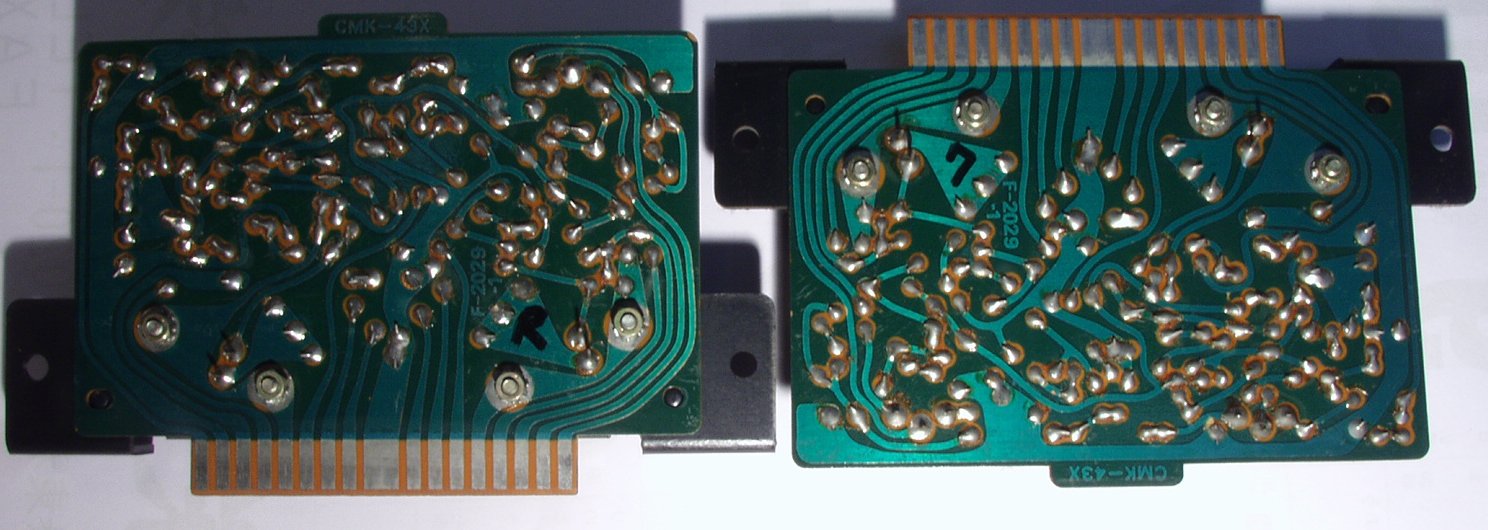

C−３C．　修理前　終段基板裏

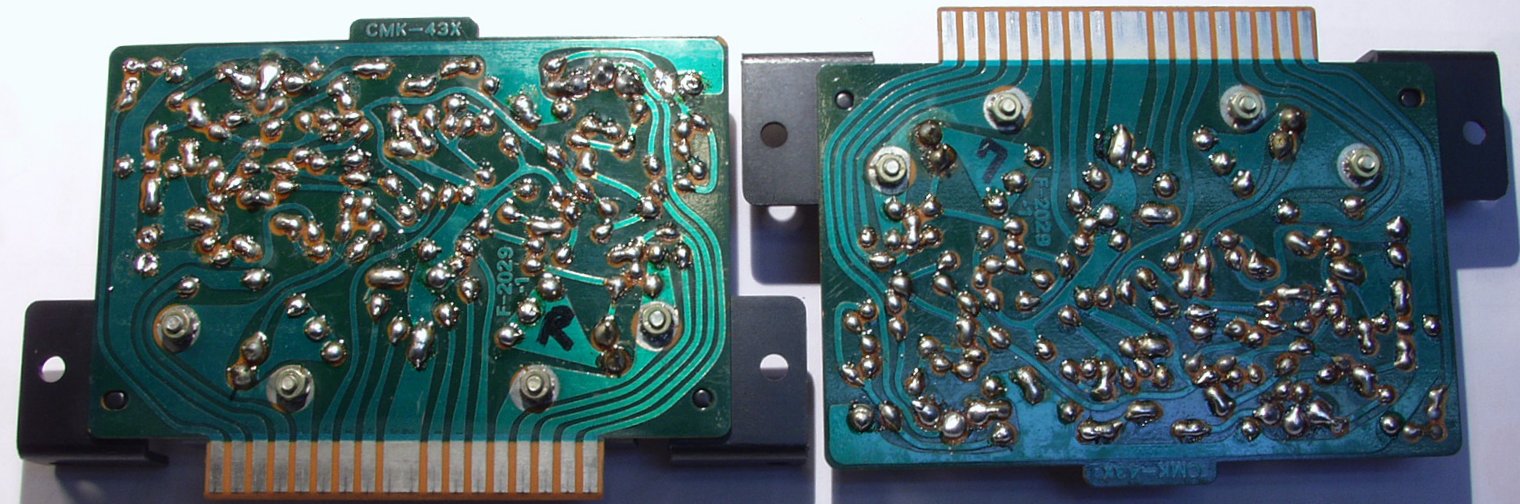

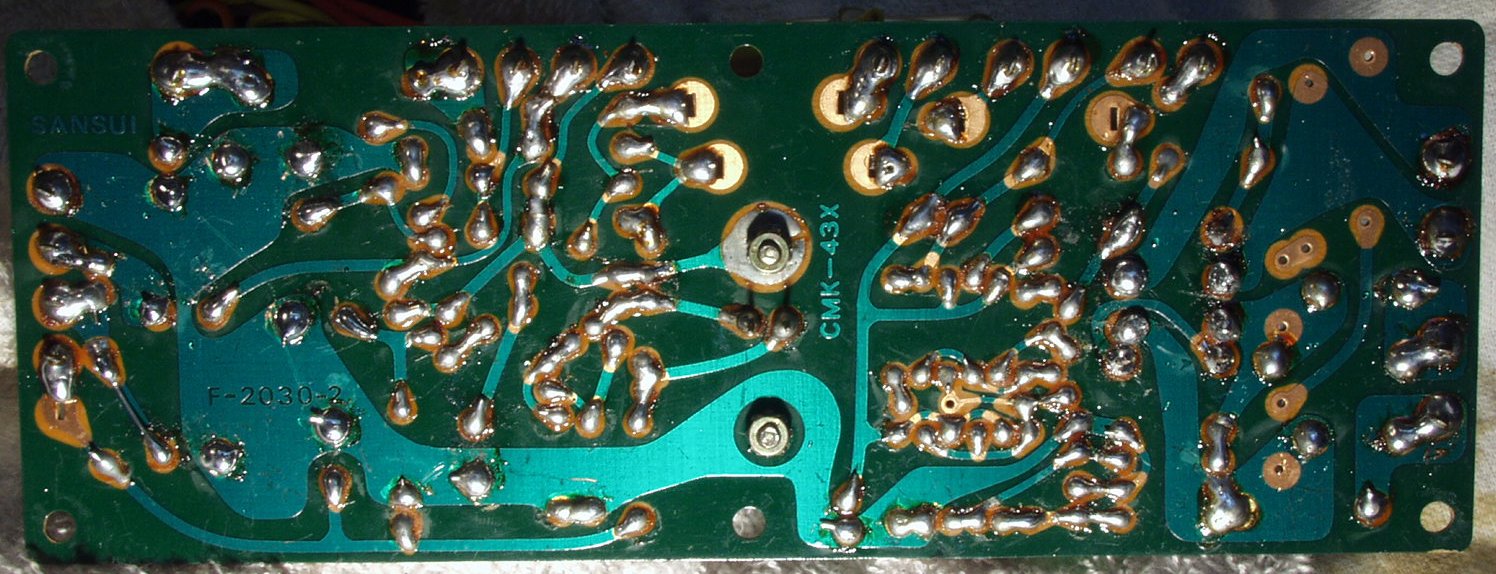

Ｃ−３D．　修理後（半田補正）　終段基板裏　全ての半田をやり直す

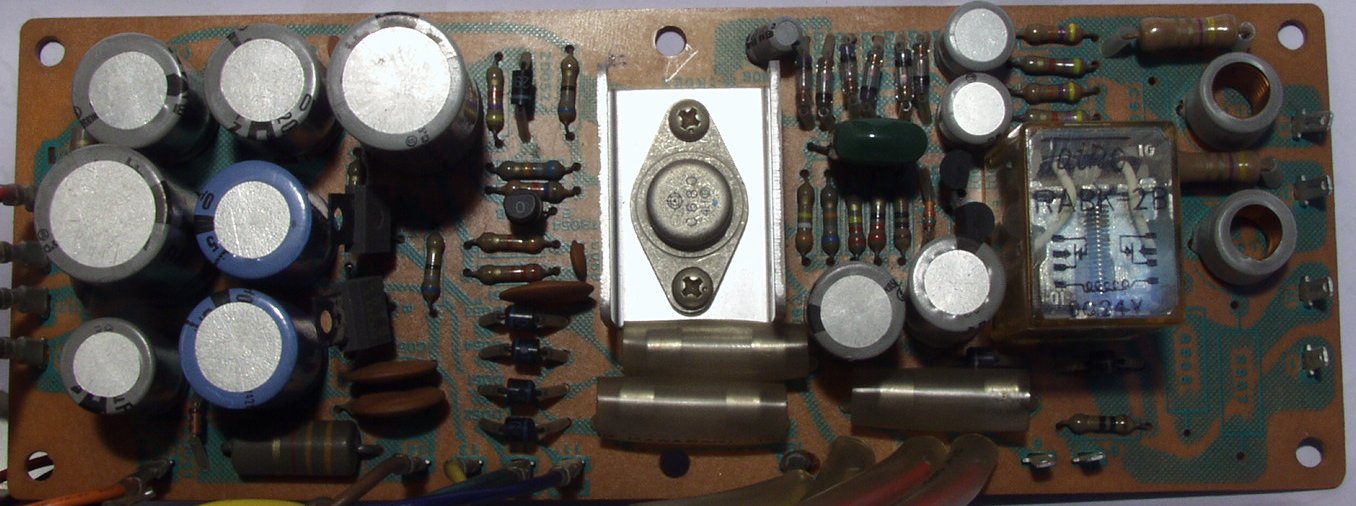

Ｃ−４A．　修理前　整流・プロテクト基板　SP接続リレー交換

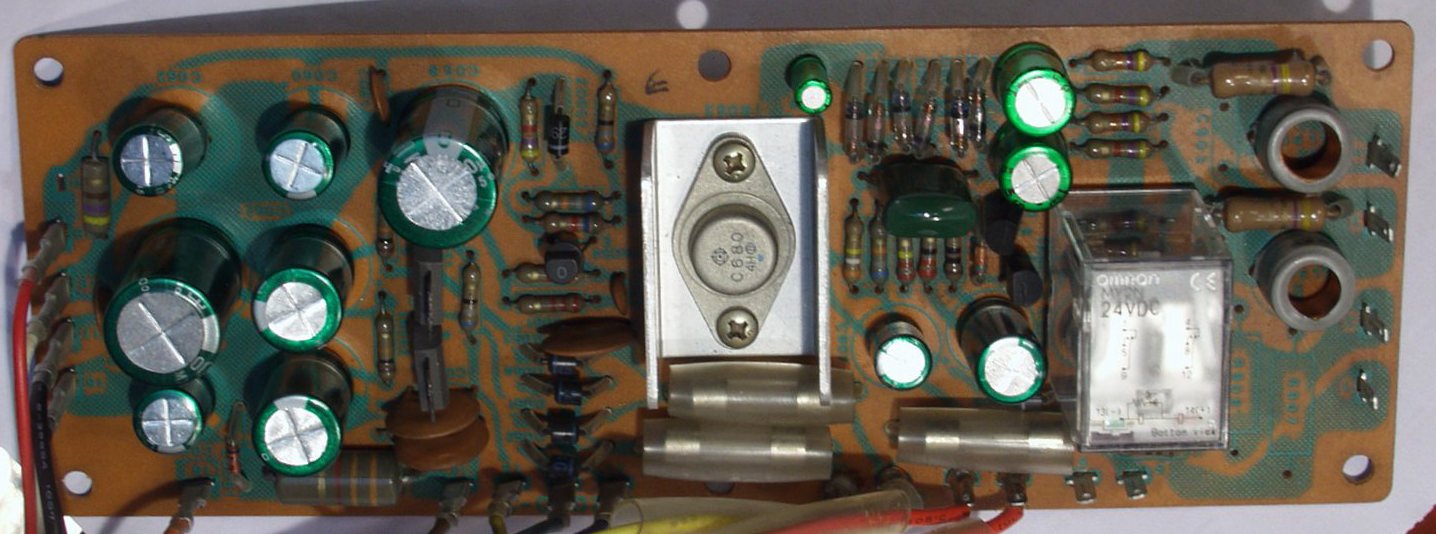

Ｃ−４B．　修理後　整流・プロテクト基板　　SP接続リレー、電解コンデンサー１２個交換

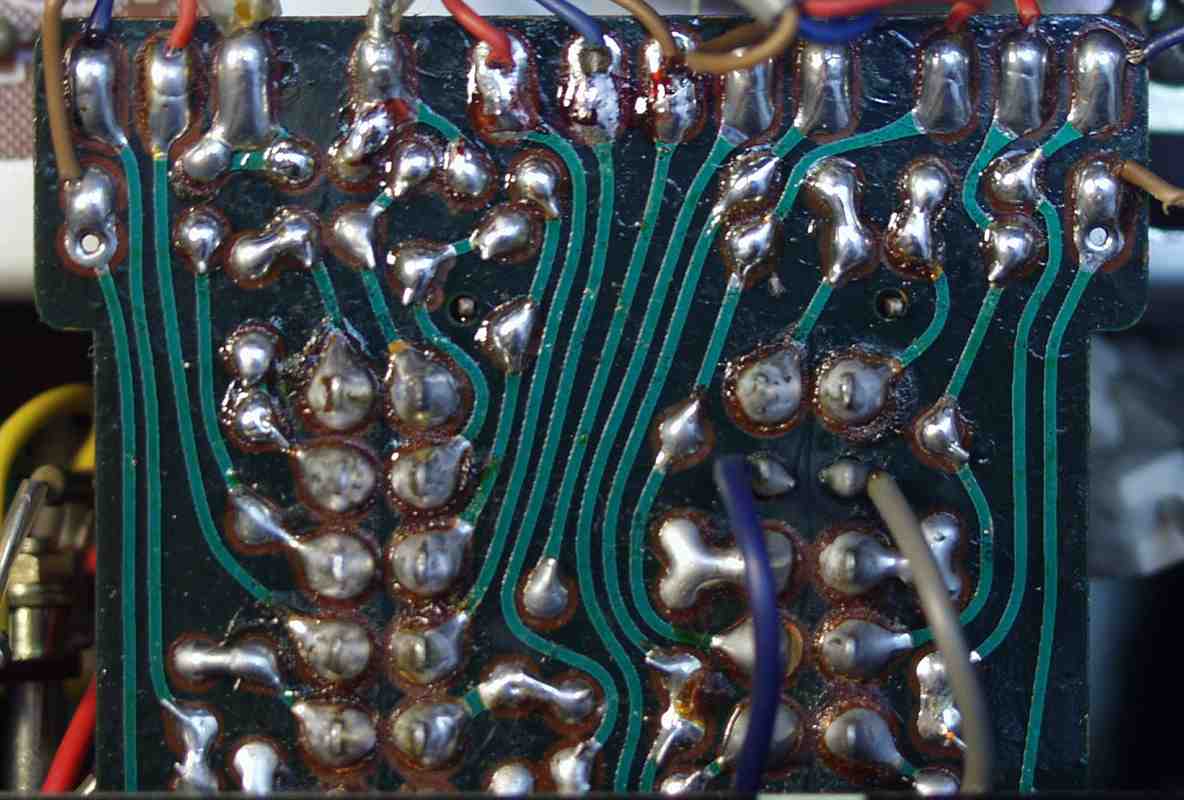

Ｃ−４C．　修理前　整流・プロテクト基板裏

Ｃ−４D．　修理後（半田補正）後　整流・プロテクト基板裏　全ての半田をやり直す

Ｃ−５A．　修理前　コントロール基板　　FET２個、ＴＲ（トランジスター）１４個交換

Ｃ−５B．　修理前　コントロール基板　露結で足が真っ黒

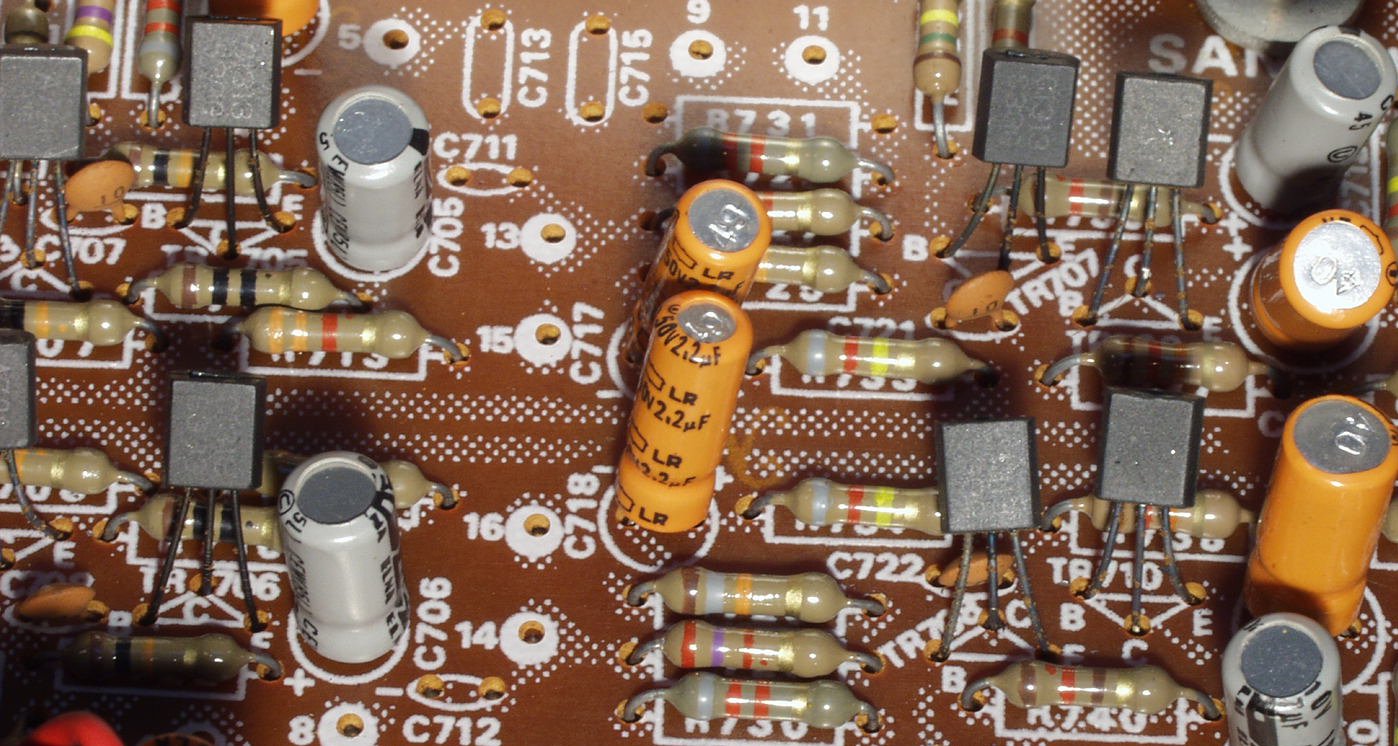

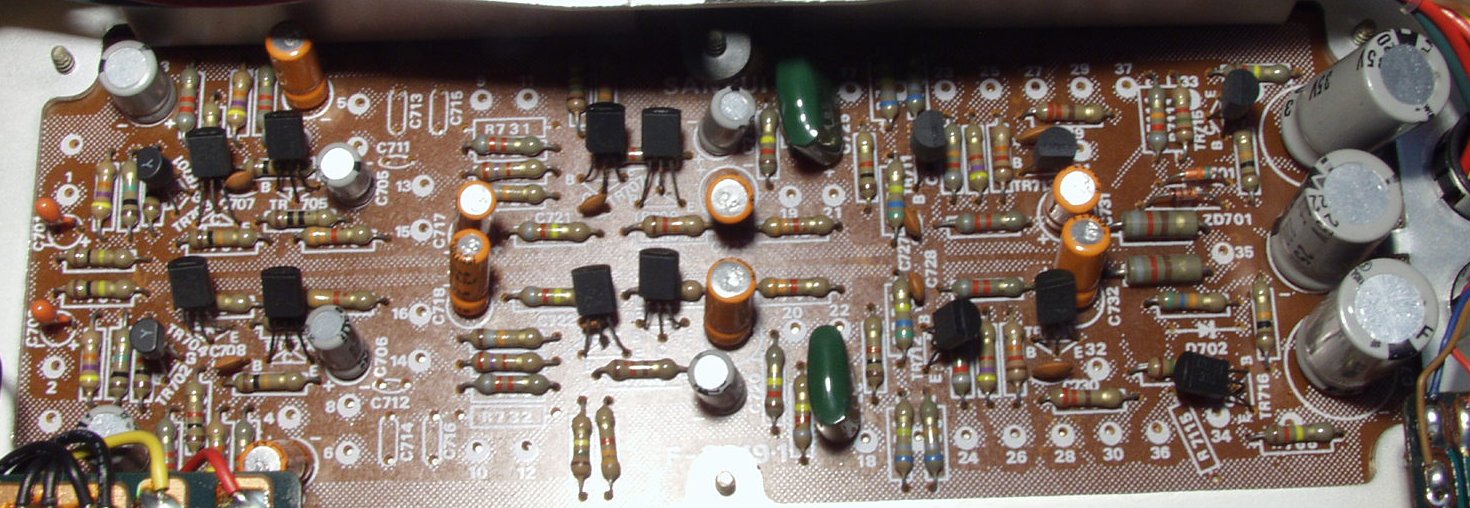

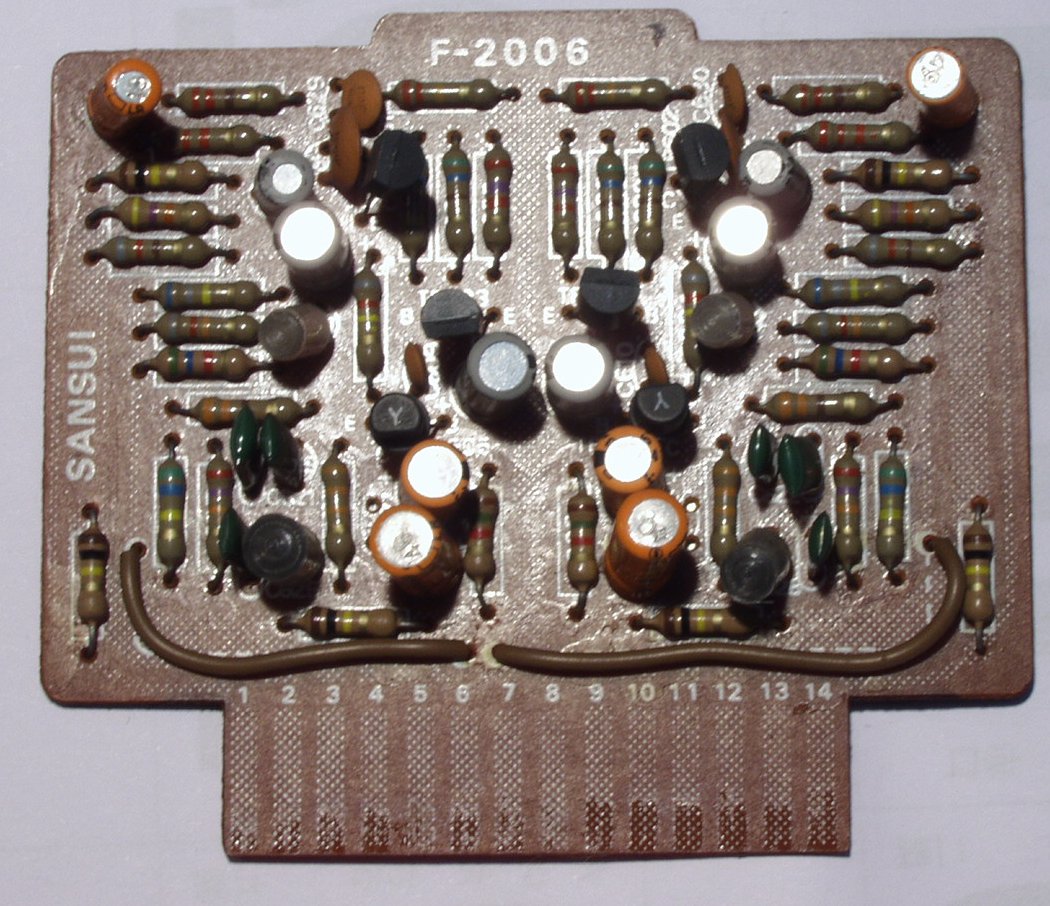

Ｃ−５C．　修理後　コントロール基板　ＴＲ（トランジスター）１４個、ＦＥＴ（電界効果トランジスター）２個、電解コンデンサー１７個、フイルムコンデンサー２個交換

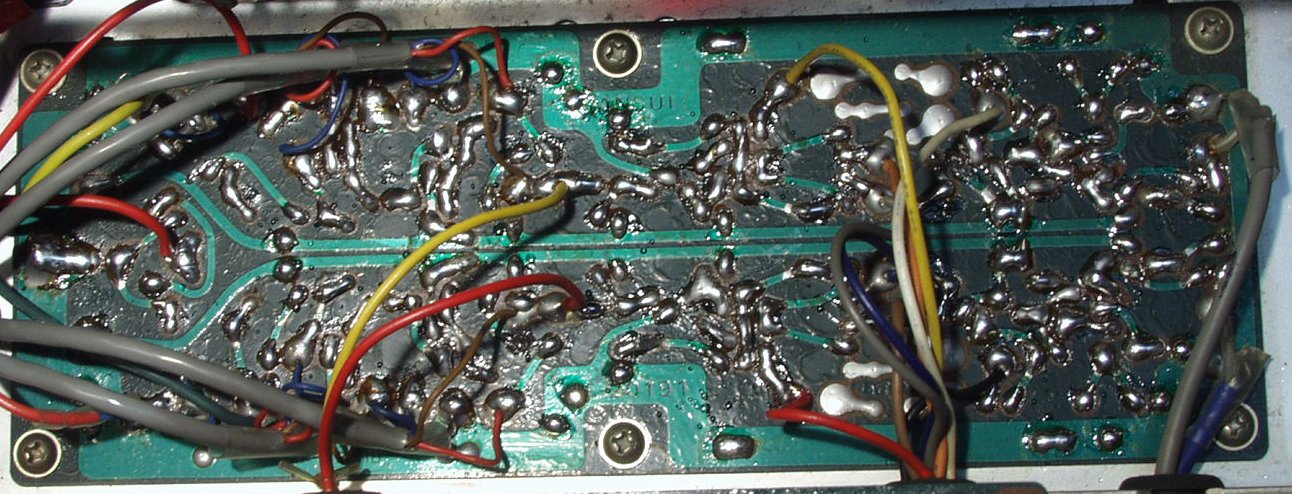

Ｃ−５D．　修理前　コントロール基板裏

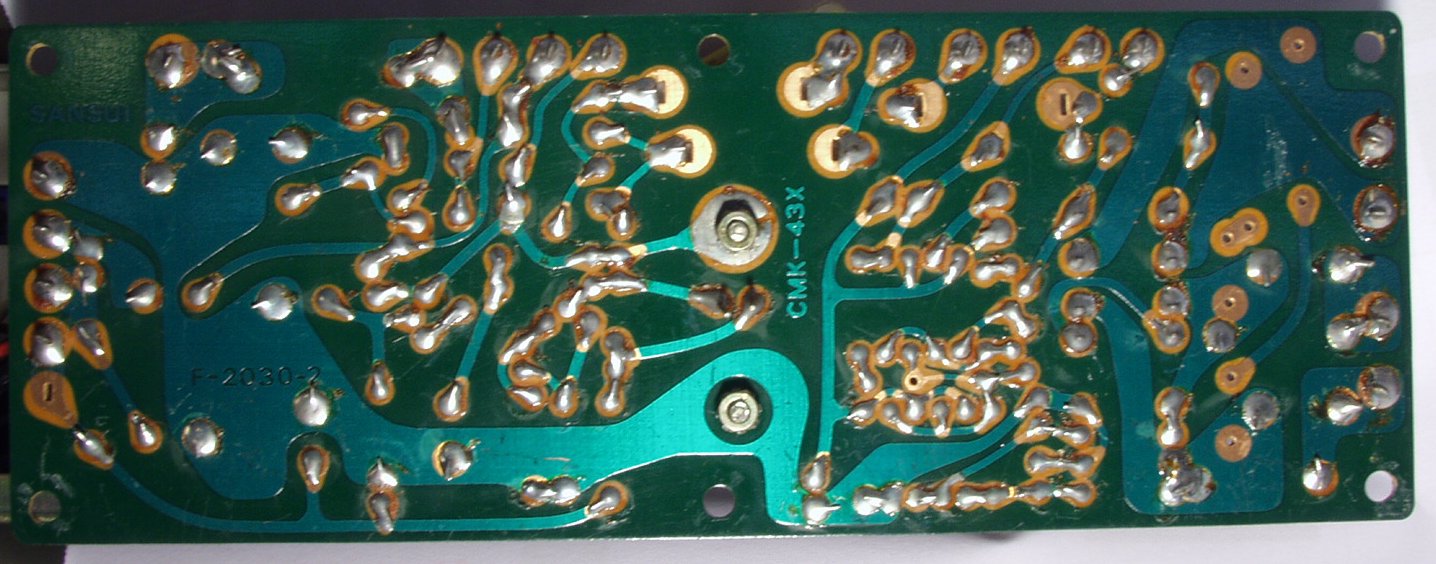

Ｃ−５E．　修理後（半田補正）　コントロール基板裏　全ての半田をやり直す

Ｃ−６A．　修理前　EQ−ＡＭＰ基板

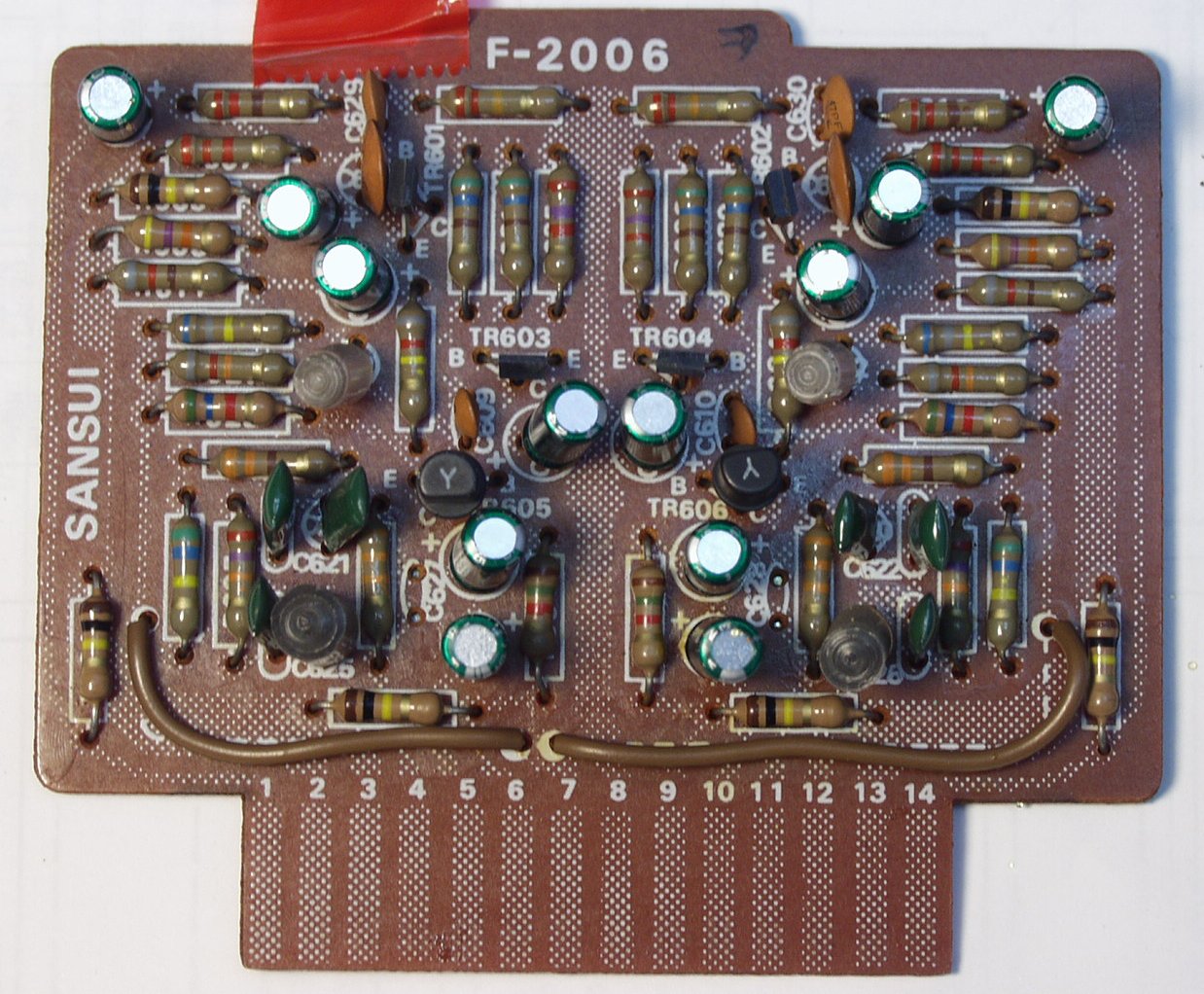

Ｃ−６B．　修理後　EQ−ＡＭＰ基板　ＴＲ（トランジスター）４個、電解コンデンサー１２個交換

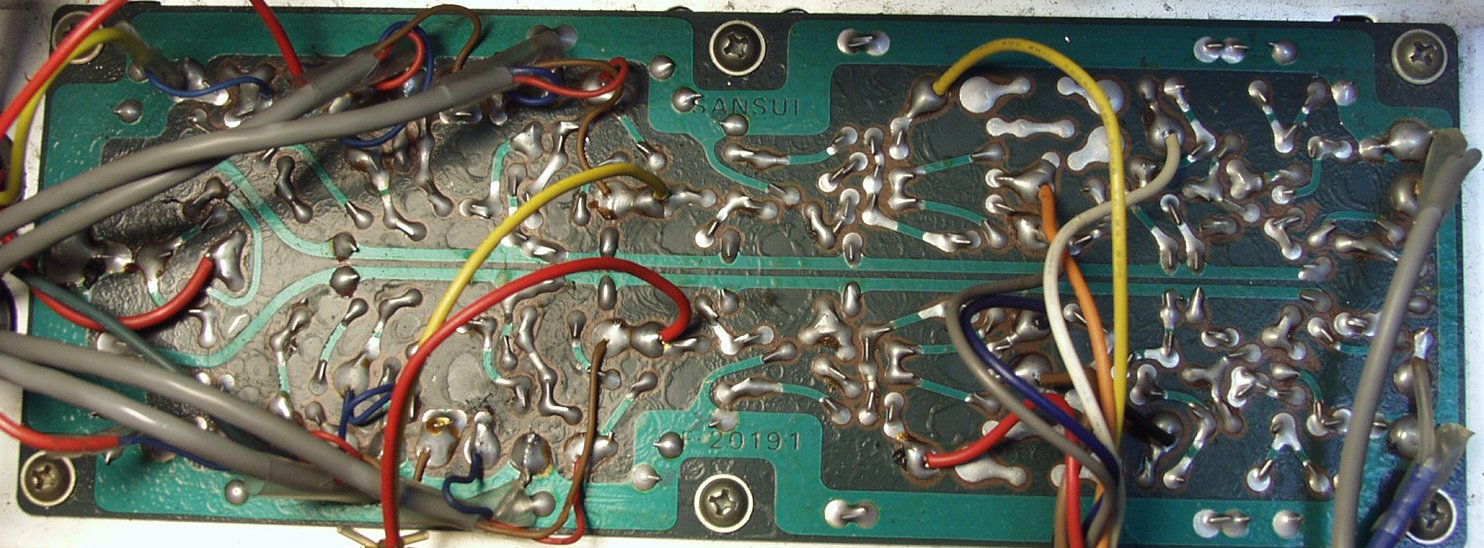

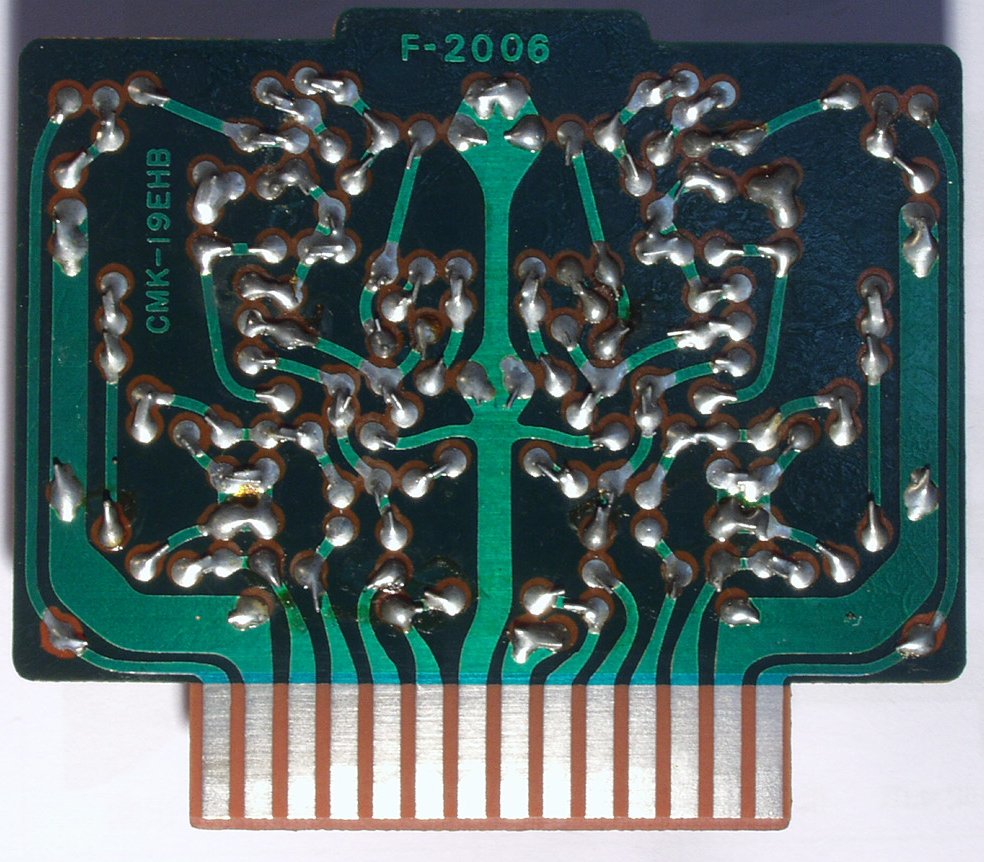

Ｃ−６C．　修理前　EQ−ＡＭＰ基板裏

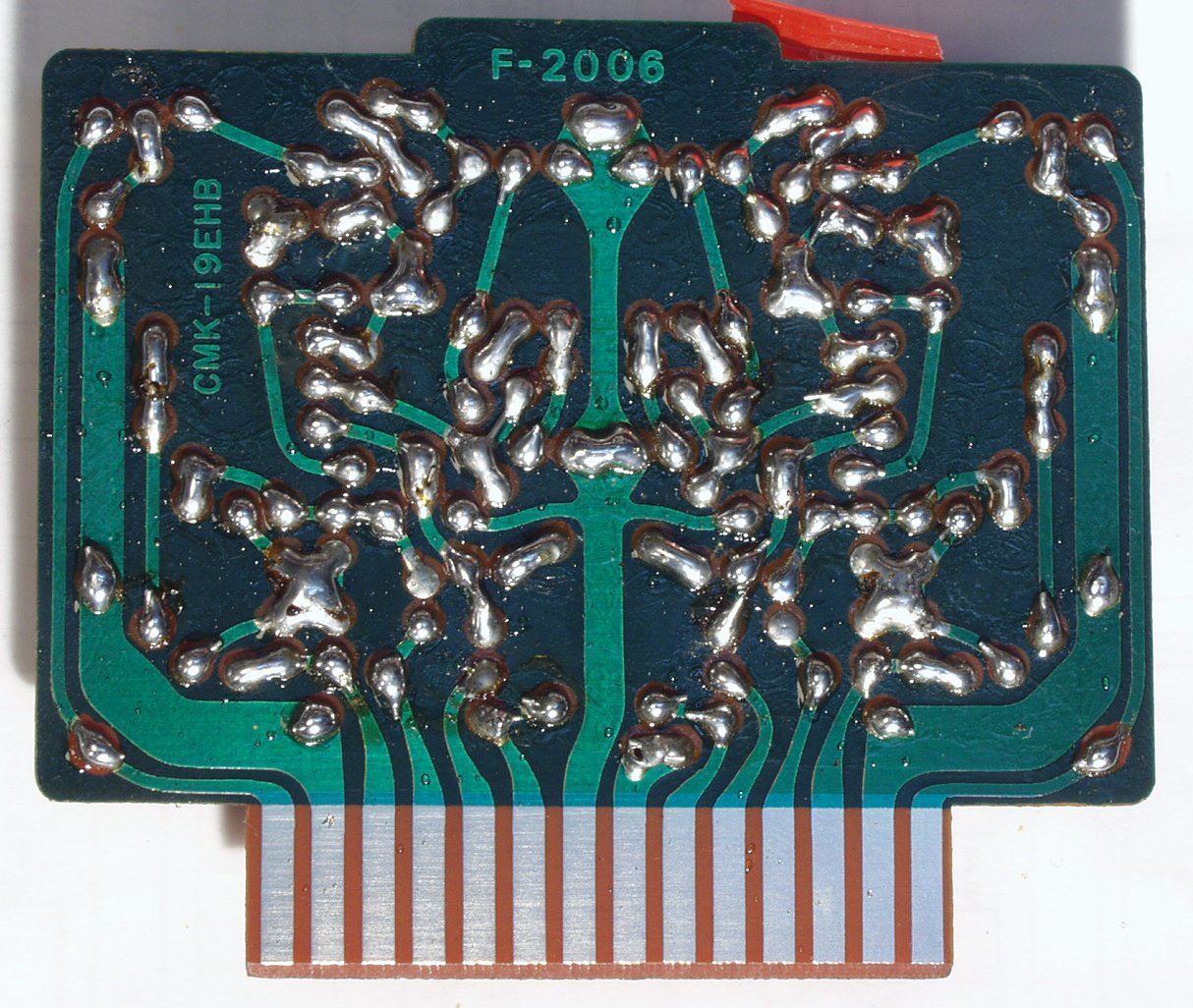

Ｃ−６D．　修理後（半田補正）　ＥＱ−ＡＭＰ基板裏　全ての半田をやり直す

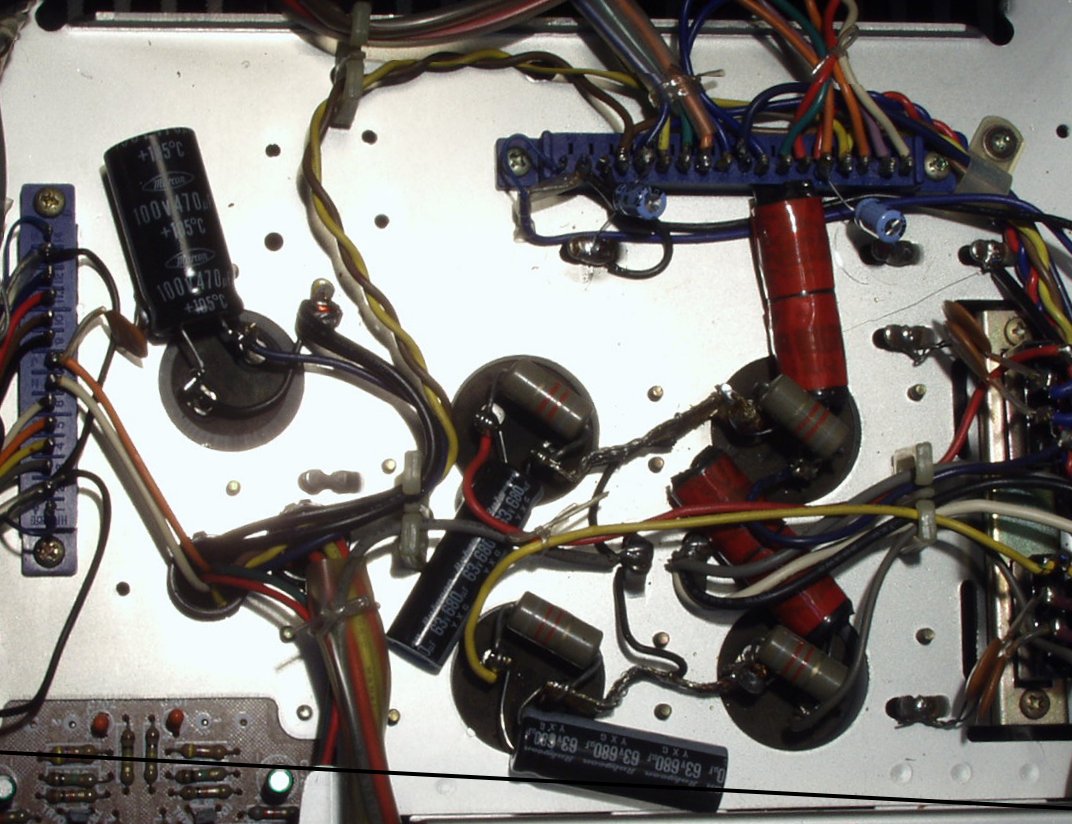

Ｃ−７．　増強した電解コンデンサー５個 　　　　　経年変化を考慮して増強する４７０μ　６８０μ４個

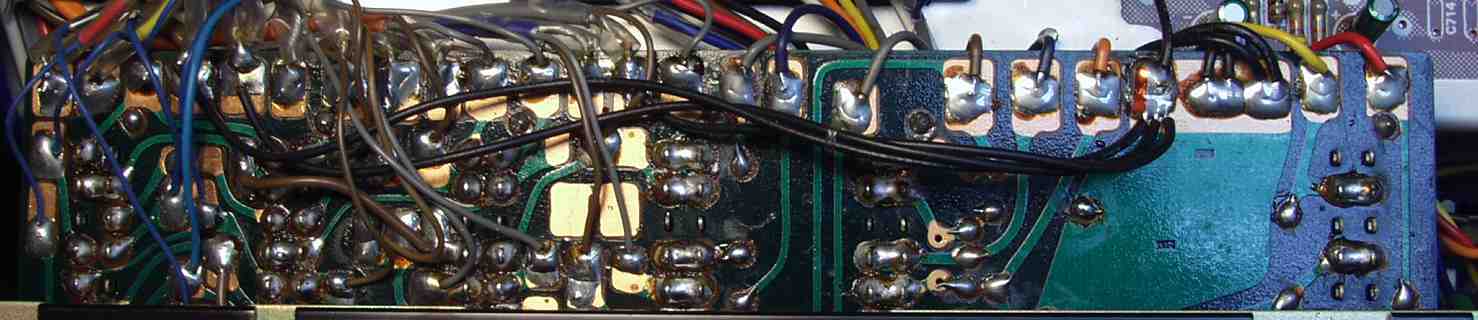

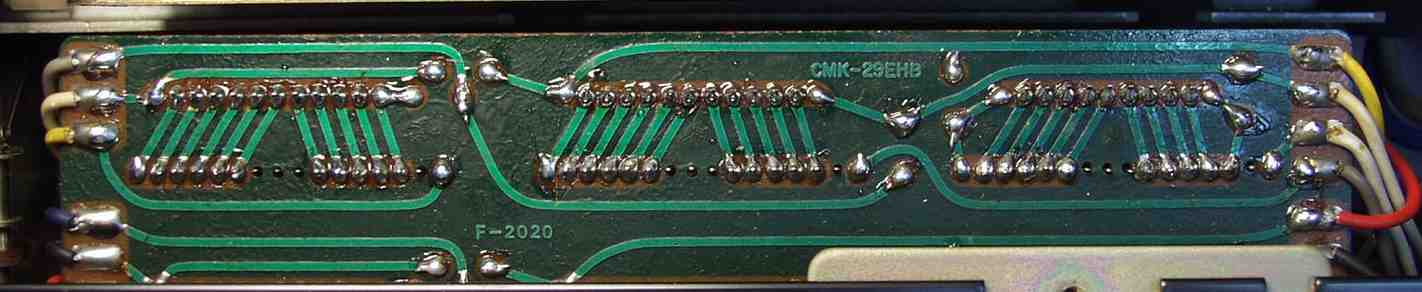

Ｃ−８Ａ．　修理（半田補）後　全ての半田のやり直し

Ｃ−８Ｂ．　修理（半田補）後　全ての半田のやり直し

Ｃ−８Ｃ．　修理（半田補）後　全ての半田のやり直し

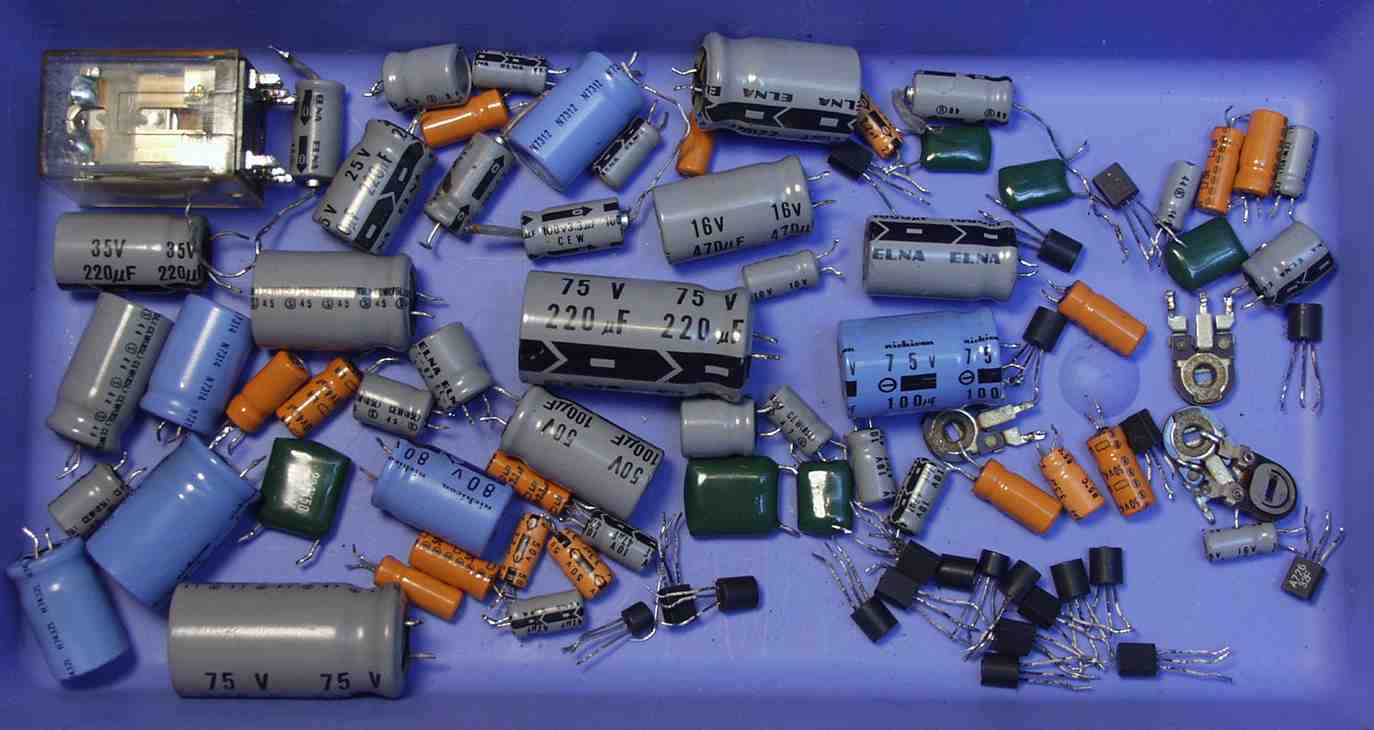

Ｃ−９．　修理後　交換部品　終段ＴＲ（トランジスター）除く

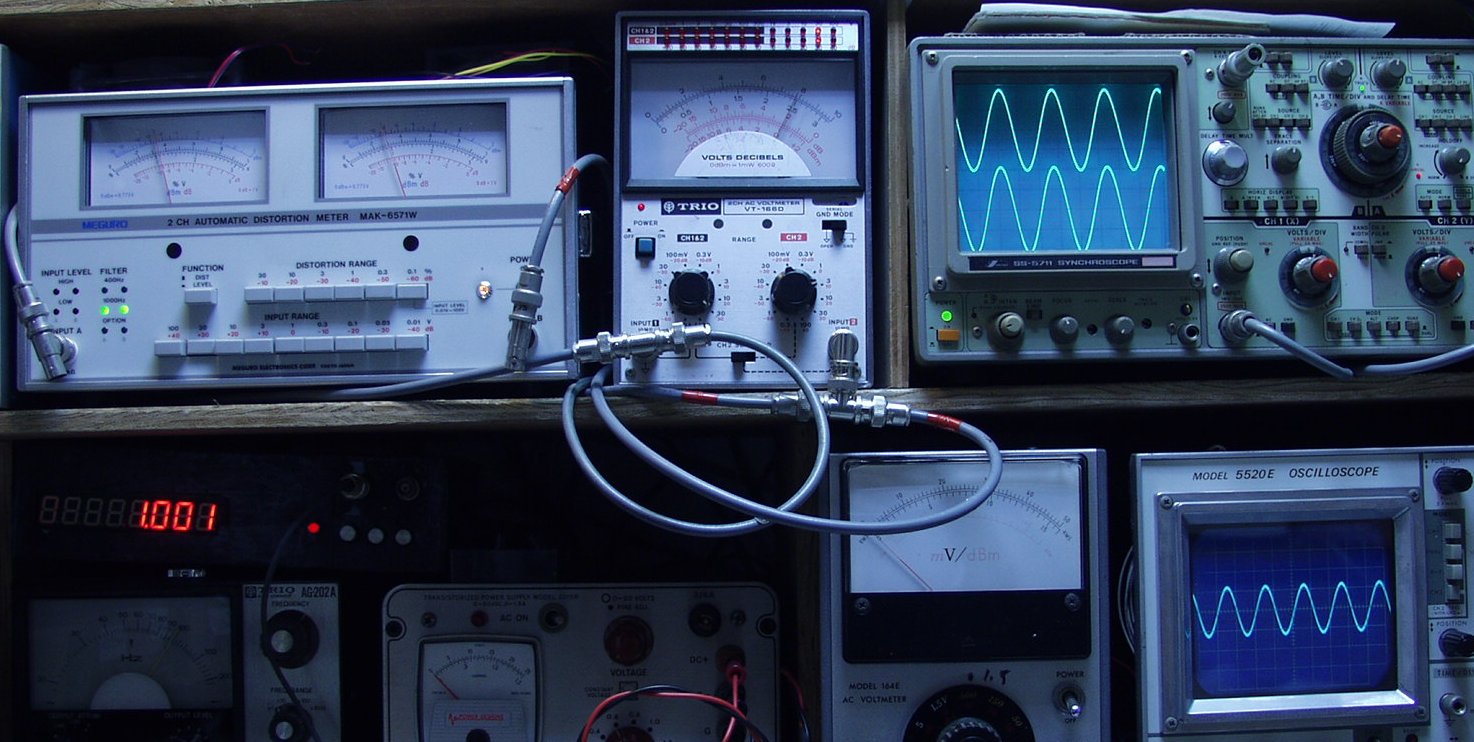

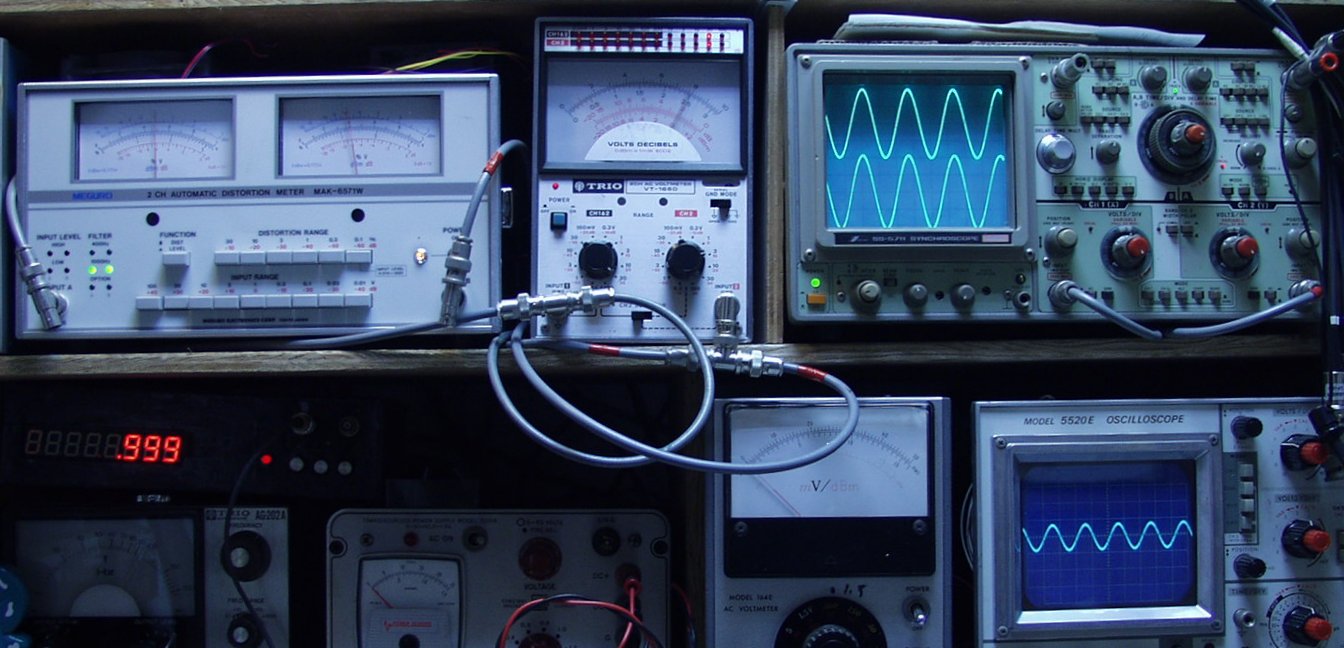

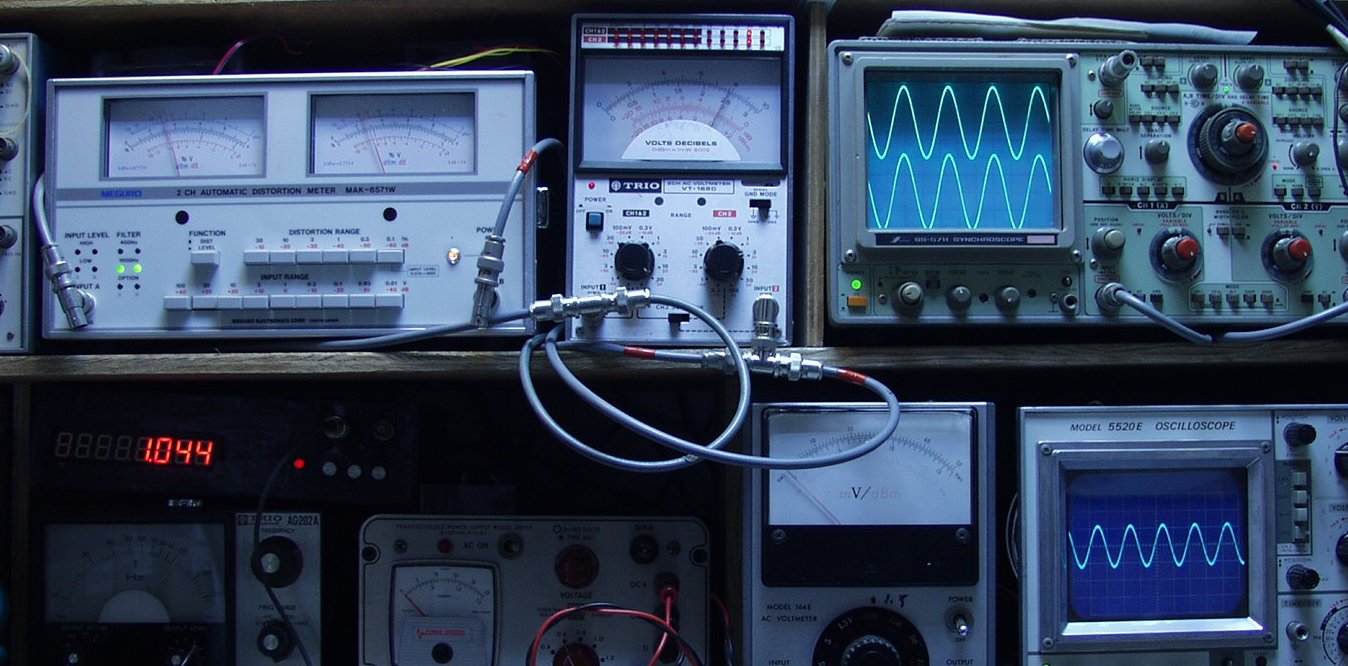

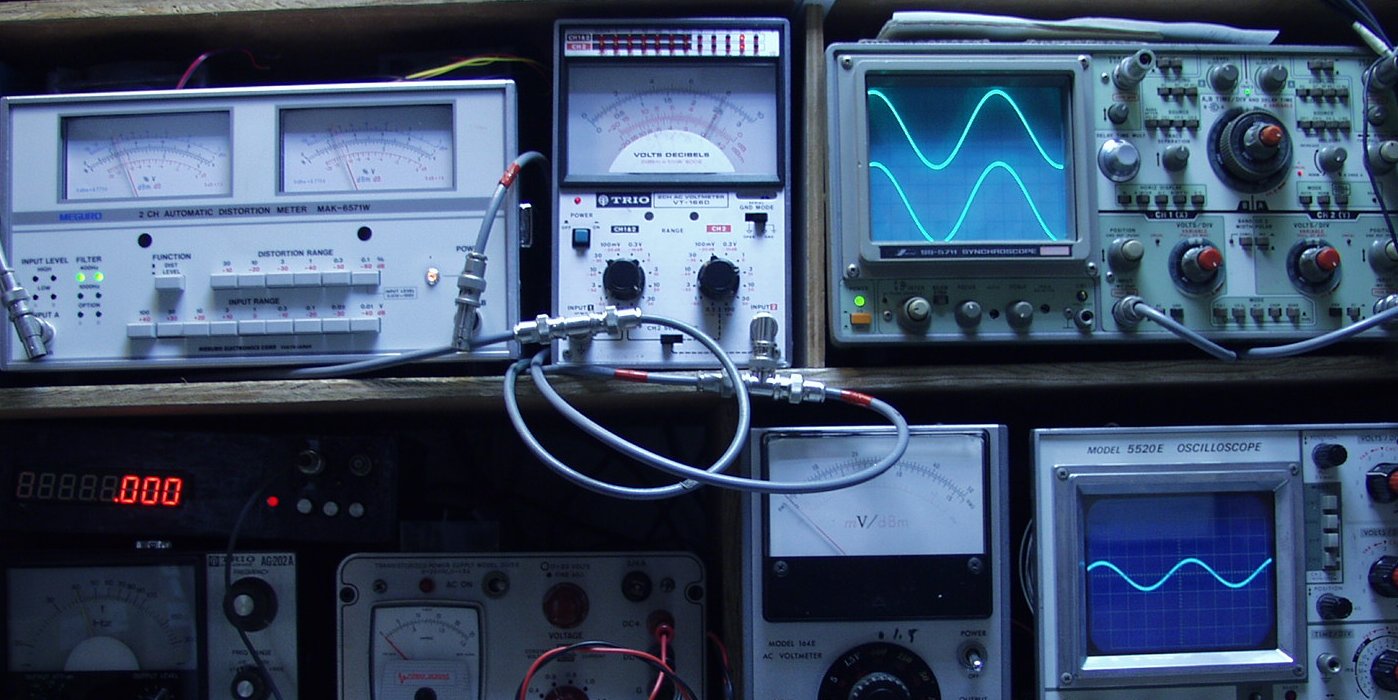

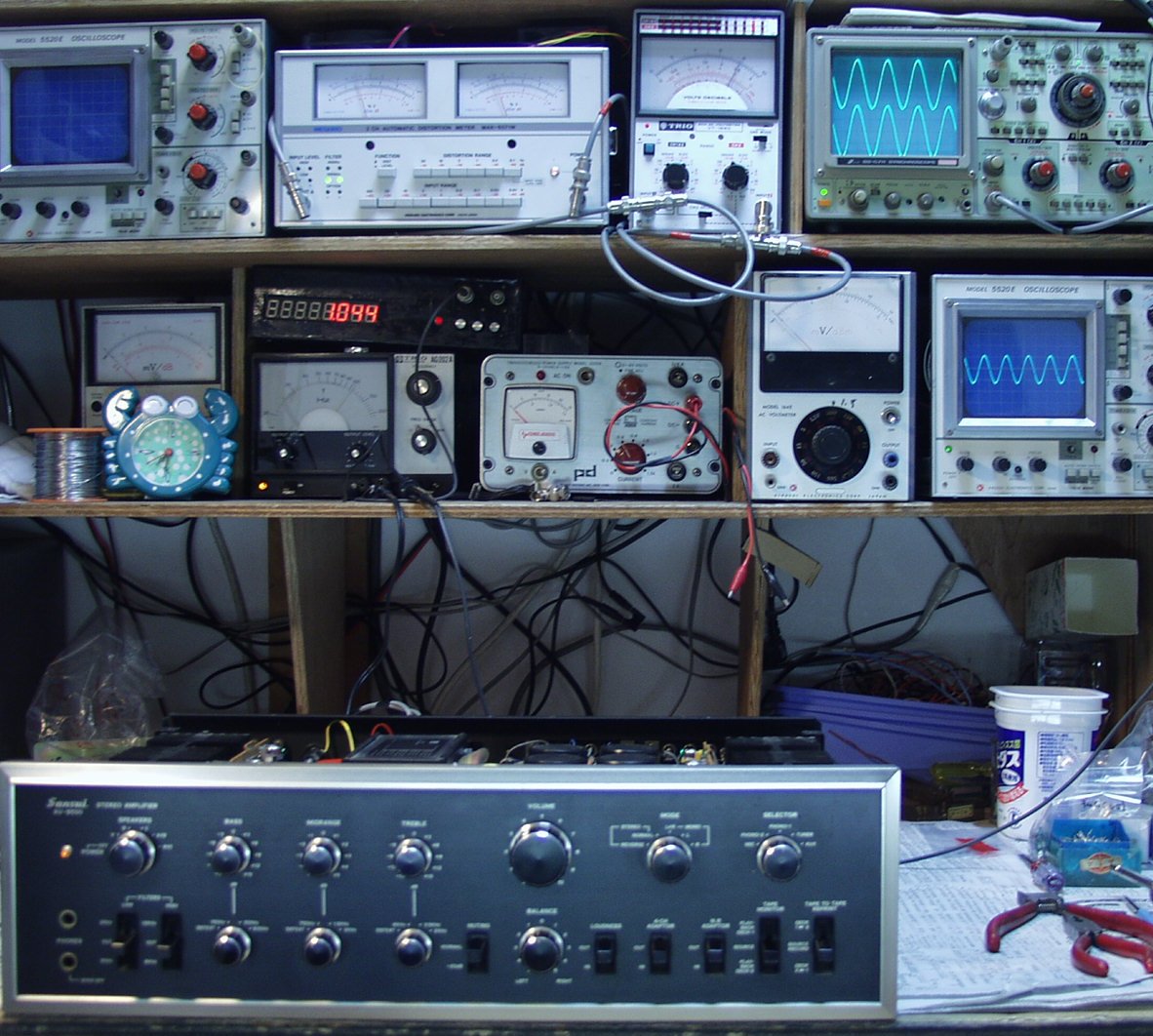

Ｅ．　測定・調整 Ｅ−１．　出力／歪み率測定・調整

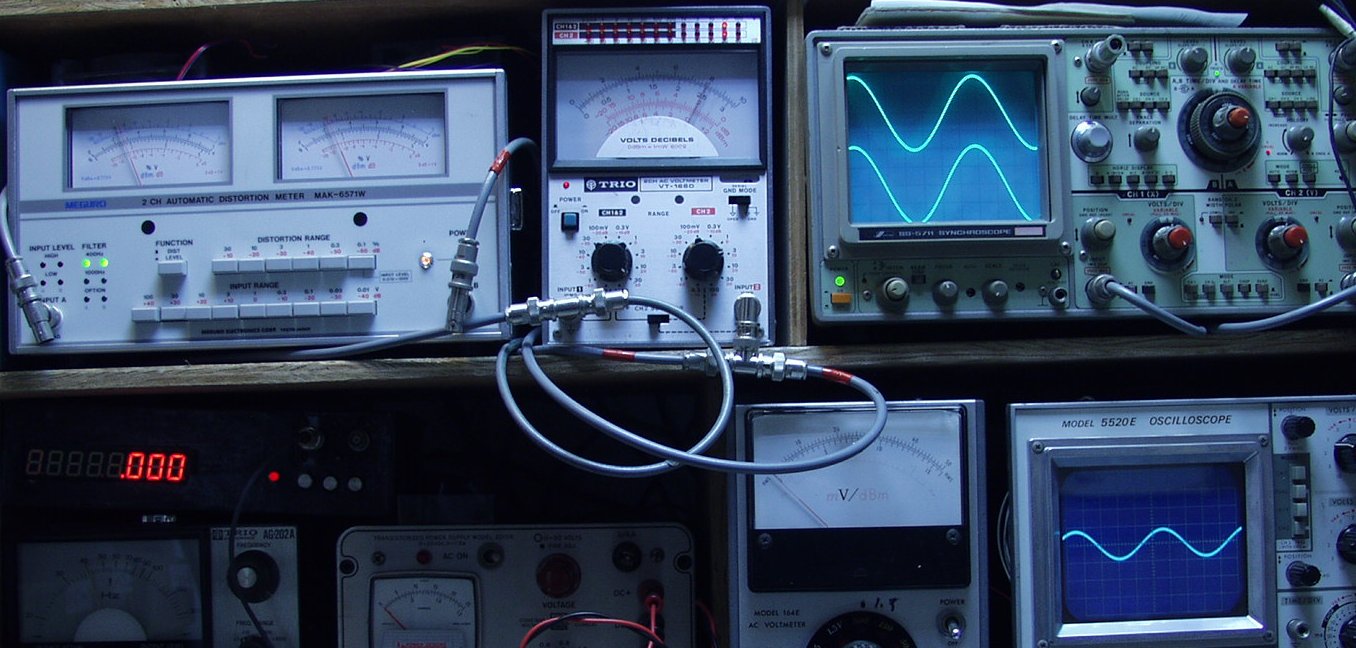

Ｅ−２Ａ．　出力／歪み率測定・調整　　出力＝２５Ｖ＝７８Ｗ　歪み率０．０４％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力

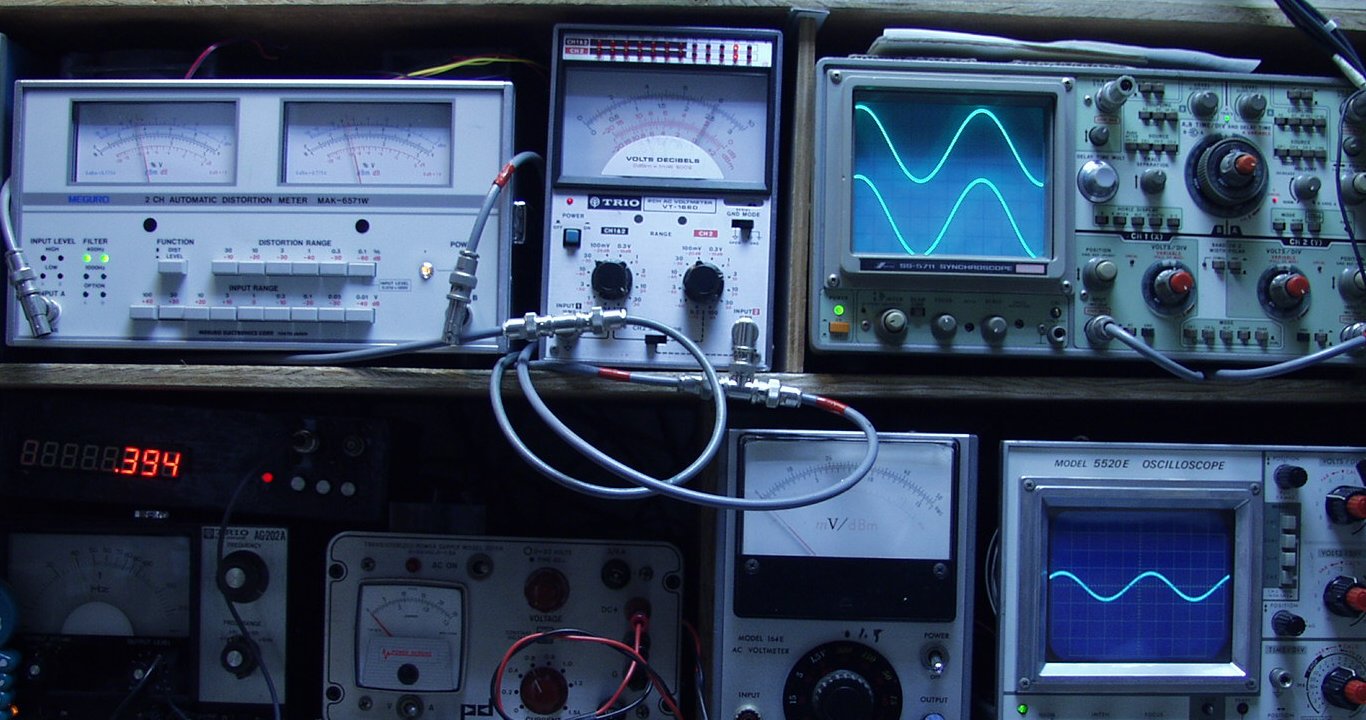

Ｅ−２Ｂ．　出力／歪み率測定・調整　　出力＝２５Ｖ＝７８Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力

Ｅ−３Ａ．　出力／歪み率測定・調整　　出力＝２５Ｖ＝７８Ｗ　歪み率０．０３％　ａｔ＝１０００ＨＺ　ＭＭ−２端子入力

Ｅ−３Ｂ．　出力／歪み率測定・調整　　出力＝２５Ｖ＝７８Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ　ＭＭ−２端子入力

Ｅ−４Ａ．　出力／歪み率測定・調整　　出力＝２５Ｖ＝７８Ｗ　歪み率０．０３％　ａｔ＝１０００ＨＺ　ＭＭ−１端子入力

Ｅ−４Ｂ．　出力／歪み率測定・調整　　出力＝２５Ｖ＝７８Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ　ＭＭ−１端子入力

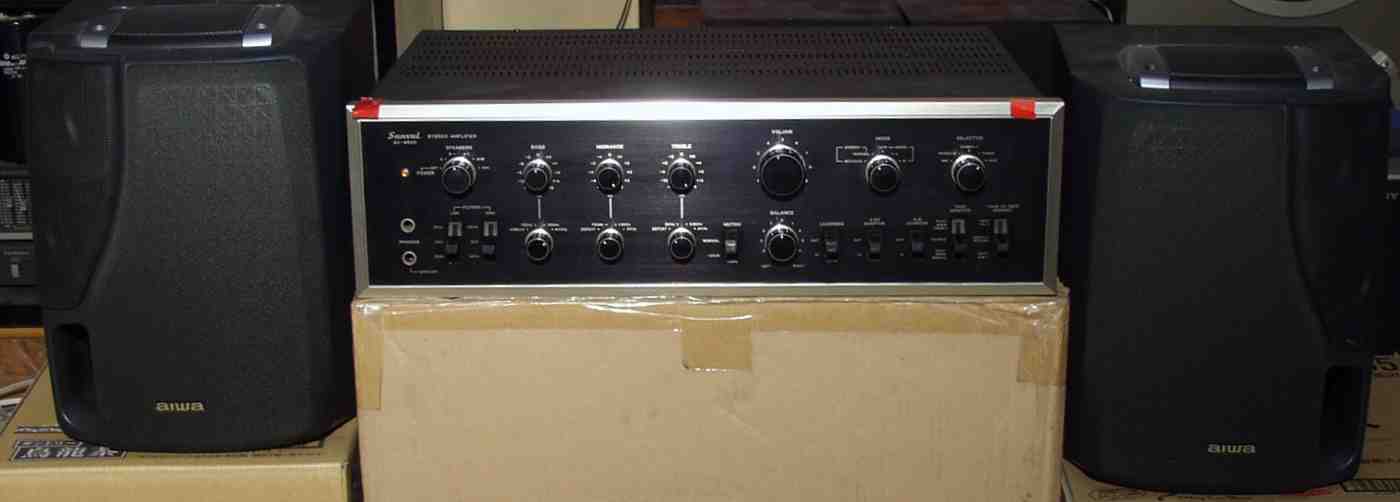

Ｅ−５．　２４時間エージング。

Ｓ．　ＳＡＮＳＵＩ　ＡＵ−９５００　の仕様（マニアル・カタログより）

型式 プリメインアンプ　ＡＵ-９５００　 定格出力 ミュージックパワー（IHF）=260W（4Ω、1kHz）. 実効出力（片ch動作）=85W/85W（8Ω、1kHz）. 実効出力（両ch動作）=80W＋80W（8Ω、1kHz）. 連続実効出力（両ch動作、定格歪率8Ω、20Hz〜20kHz）=75W＋75W 全高調波歪率（定格出力） 0.1％以下 混変調歪率 0.1％以下（定格出力、70Hz=7kHz＝4：1、SMPTE） パワーバンドウィズ（IHF） 5Hz〜40kHz 周波数特性 3Hz〜80kHz、+0 -1dB（メインアンプ、1W出力時） ダンピングファクター 50（8Ω） 入力感度/入力インピーダンス（1kHz） Phono1=2.5mV/50kΩ. Phono2=2.5mV/30kΩ、50kΩ、100kΩ. (最大許容入力 300mV、全高調波歪率 0.5％以下). MIC=2.5mV/50kΩ. Tuner、AUX（レベル調整可能）=100mV/50kΩ. Tape Monitor1、2（PIN）（レベル調整可能）=100mV/50kΩ. Tape Monitor2（DIN）=100mV/50kΩ. 4ch、N.R.Adaptor=100mV/50kΩ. 出力電圧/出力インピーダンス Tape Rec1、2（PIN）=100mV/1.5kΩ. Tape Rec2（DIN）=30mV/70kΩ. 4ch、N.R.Adaptor=100mV/1.5kΩ. プリアンプ（定格出力）=0.8V/1.5kΩ. [最大出力、全高調波歪率 0.5％以下]：4.5V. クロストーク（定格出力 1kHz） Phono1、2=50dB以上 ハム及びノイズ（IHF） Phono1、2=75dB以上. Tuner、AUX=85dB以上. メインアンプ=100dB以上. トーンコントロール Bass（Defeat、150Hz、300Hz、600Hz）=±15dB（20Hz）、3dBステップ. Midrange（Defeat、750Hz、1.5kHz、3kHz）=±5dB（1.5kHz）、1dBステップ. Treble（Defeat、6kHz、3.5kHz、2kHz）=±15dB（20kHz）、3dBステップ. ラウドネス（ボリューム -30dB） 50Hz：+10dB. 10kHz：+8dB. ロー・フィルター 25Hz、50Hz：-3dB（12dB/oct）. ハイ・フィルター 12kHz、6kHz：-3dB（12dB/oct）. 使用半導体 トランジスタ：58 FET：2 ダイオード：37 定格消費電力 205W（最大550VA） 外形寸法 幅500×高さ140×奥行347mm 重量 23.3kg 価格 １２３，０００円（1972年10月発売当時）. １３５，０００円（1975年頃）.　 特色。 チャンネル独立電源供給方式を採用 小出力から７５Ｗ＋７５Ｗまで，２０Ｈｚから２０ｋＨｚにわたって ０．１％以下の低歪率を実現 全帯域にわたって低歪率（０．１％以下）を保証 高安定度を可能にした左右チャンネル独立電源供給方式 パラレル・プッシュプル回路による低歪率，大出力のパワー段 正確な過渡応答。 透明で高品位な音質。 許容入力３００ｍＶ（１ｋＨｚ，ＴＨＤ０．５％以下）の広ダイナミックレンジ カレントリミッター，リレー，ヒューズによる大出力アンプにふさわしい完ぺきな保護回路 ロータリー・スイッチ式の本格的トリプル・トーン・コントロール（Ｔ.Ｔ.Ｃ.） 上昇，下降点の変えられるトーン・セレクター ２段切換のハイ・フィルター，ロー・フィルター テープリプリントも自由自在 ４チャンネル時代に対処した４ＣＨアダプター回路 ノイズ・リダクション（Ｎ.Ｒ.）アダプター 　接続回路 スピーカーシステムは３系統接続可能 ３段にインピーダンスの切替え可能のＰＨＯＮＯ-２端子 プリ，メインアンプ部は，単独使用可能 ミューティングスイッチ
