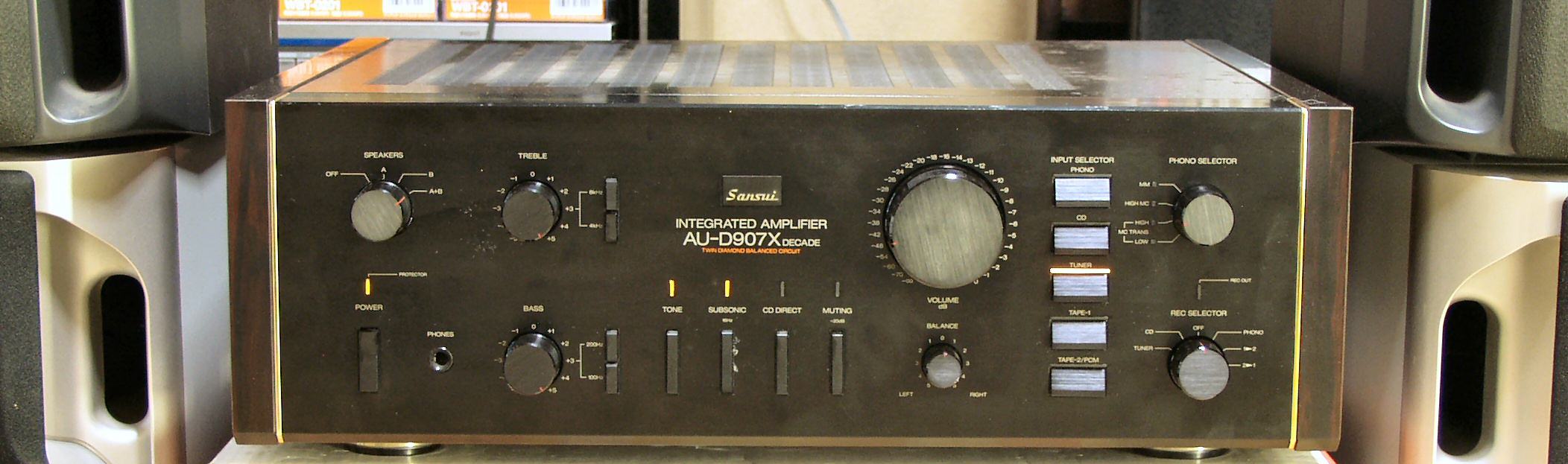

Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７Ｘ　Ｄｅｃａｄｅ．　７台目修理記録

平成１９年３月１０日持込　　５月２７日完成

注意　このＡＭＰはＲＬ−ＳＰのアース側にもＡＭＰが入っています 　　　　よって、ＡＭＰのシャーシにＳＰの線（アース側）を接続してはいけません、共通にしてもいけません、終段ＴＲが死にます

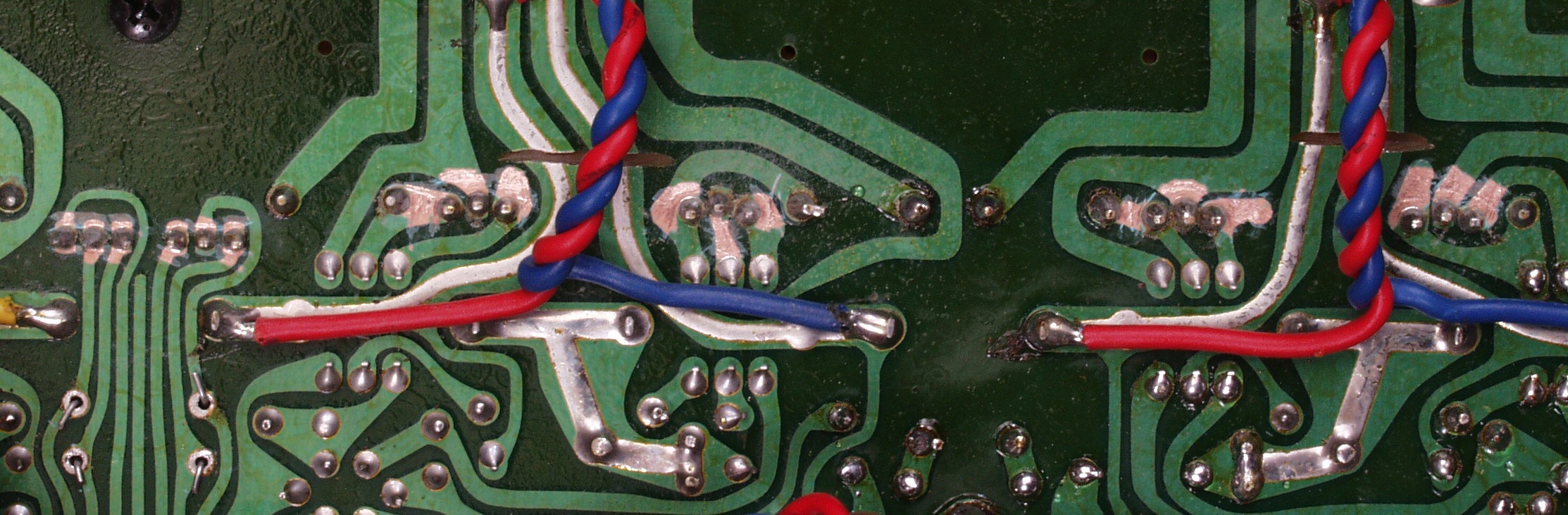

このAMPは、下記の改造（基板CUT）の意味が、即答できる人に修理して貰いましょう。　配線は太く短くは原則。

Ａ．　修理前の状況 　　　購入後、2〜3年使用後、7〜8年近く親戚に預けていた。 この時期使用頻度は少なかった模様。 　　　10年前に引き取り、月2〜3回 使用していたが、 3年ほど前に、電源が入らなくなってしまった。 　　　 元々、引き取った時点で、電源が入るまでのランプ点滅時間が長くなった と感じたが、しばらくすると以前と同じくらいの時間で 　　　電源入る様になったが、 数年の再使用のうちに段々と点滅時間が長くなり、最終的に電源が入らなくなった。 　　　ソースは、主にLPレコード、CD、チューナー。 　　　レコードプレーヤーはオーディオテクニカ のMCカートリッジを、このアンプのMC入力で使用しておりました。 　　　上記症状が現れる前 には、ボリュームのガリなどはありませんでした。 ＡＥ．　仮修理後の測定 Ｂ．　原因 　　　経年変化でプリアンプ部電源回路故障 Ｃ．　修理状況 　　　SP接続リレー交換 　　　メインＡＭＰのバランス／バイアス半固定ＶＲ交換。 　　　メインＡＭＰの初段ＦＥＴ（電界効果トランジスター）交換。 　　　コントロールＡＭＰの初段ＦＥＴ（電界効果トランジスター）交換。 　　　取り外し、各基板の半田不良を修理します、所謂、半田補正作業。 　　　チューナップの為、電解コンデンサーをオーディオコンデンサーに交換。 　　　フイルムコンデンサーをメタライズドフイルムコンデンサーに交換。 　　　入力切り替え表示ランプ交換。 　　　MODE−SW　交換。 Ｄ．　使用部品 　　　バランス／バイアス半固定ＶＲ　１３ｍｍΦ高級品　　　　　　１２個。 　　　ＦＥＴ（電界効果トランジスター）　 　　　　　　　　　　　　　　　　　４個。 　　　SP接続リレ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 　　　電解コンデンサー（ミューズ使用）　　　　　　　　　　　　　　　　　９４個。 　　　フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　４個。 　　　抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 　　　表示ランプ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　５個。 　　　MODE−SW　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 Ｅ．　調整・測定 Ｆ．　修理費　　９５，０００円　　　　オーバーホール修理。 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７Ｘ Ｄｅｃａｄｅ　の仕様（マニアル・カタログより）

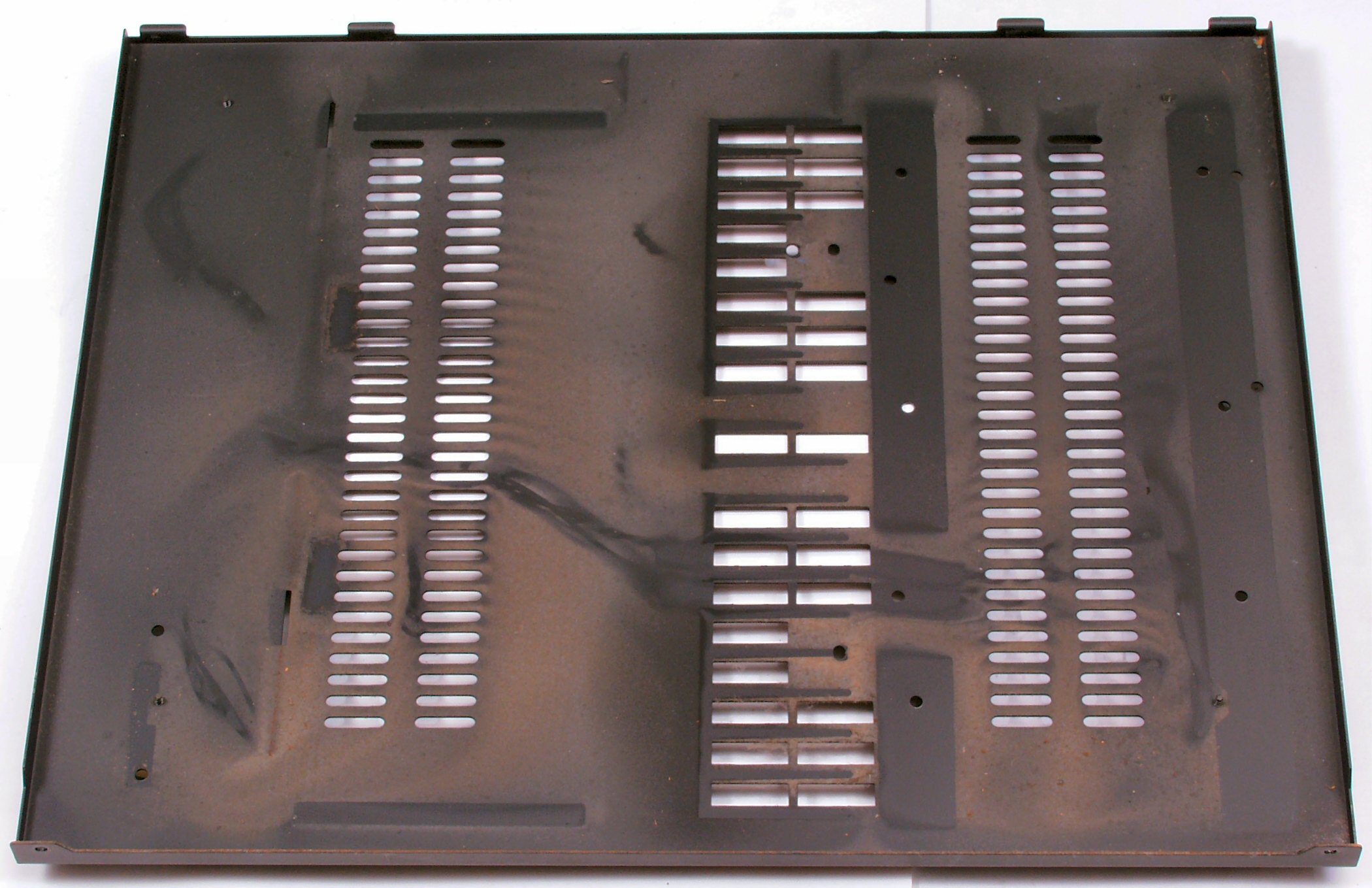

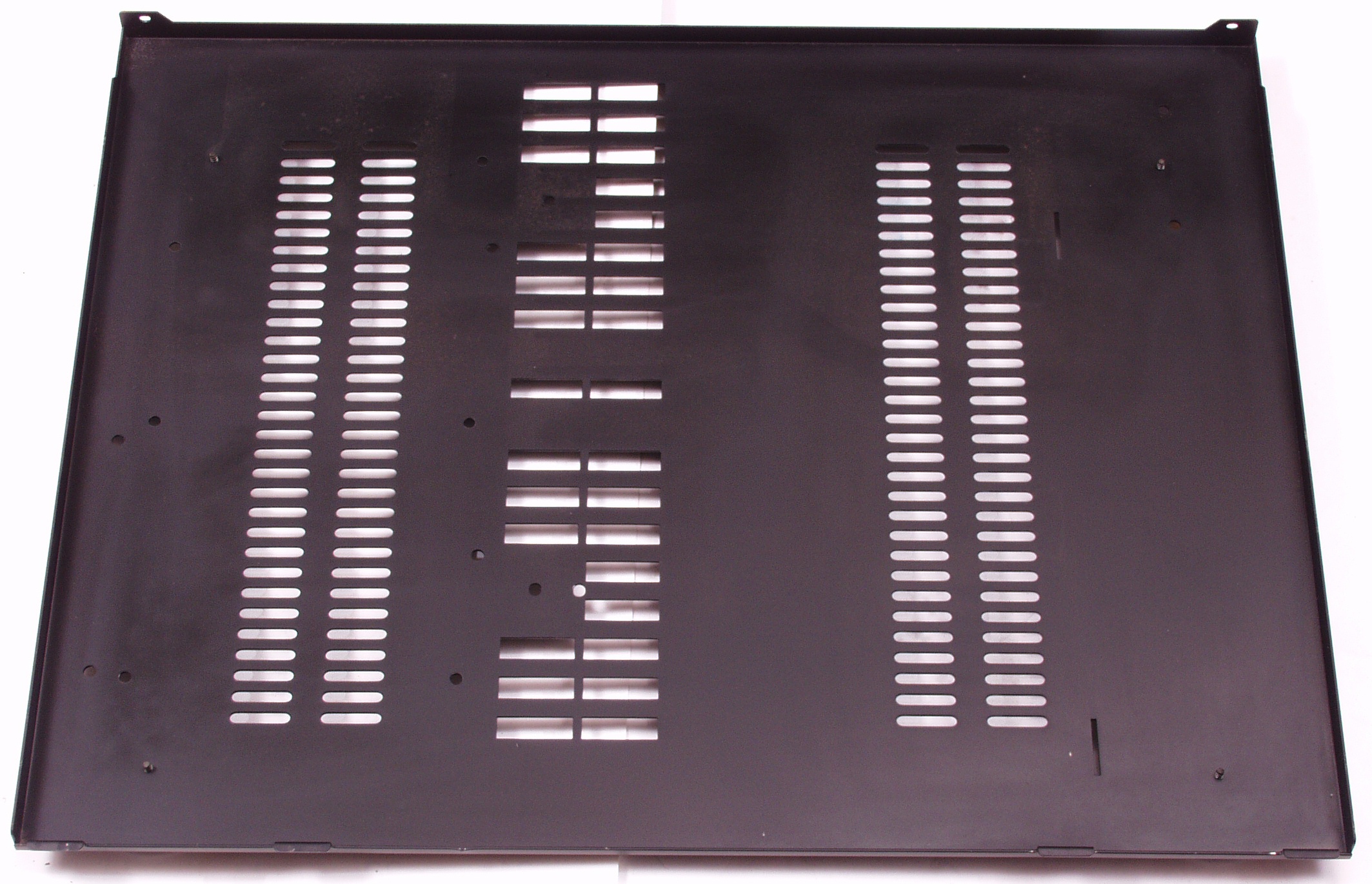

Ａ．　修理前の状況 Ａ１Ａ．　清掃前　底板

Ａ１Ｂ．　清掃前　底板

Ａ３．　点検中　上から見る

Ａ３．　点検中　清掃後、上から見る

Ａ４．　点検中　下から見る

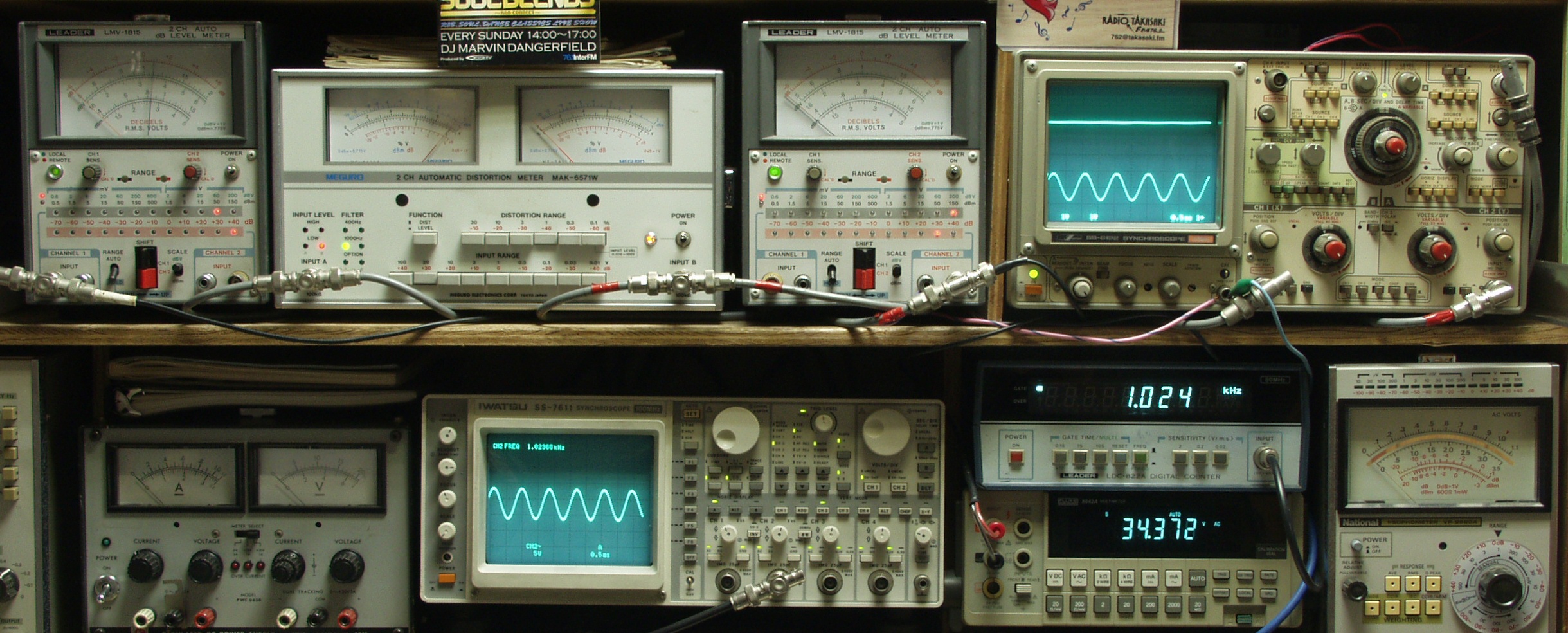

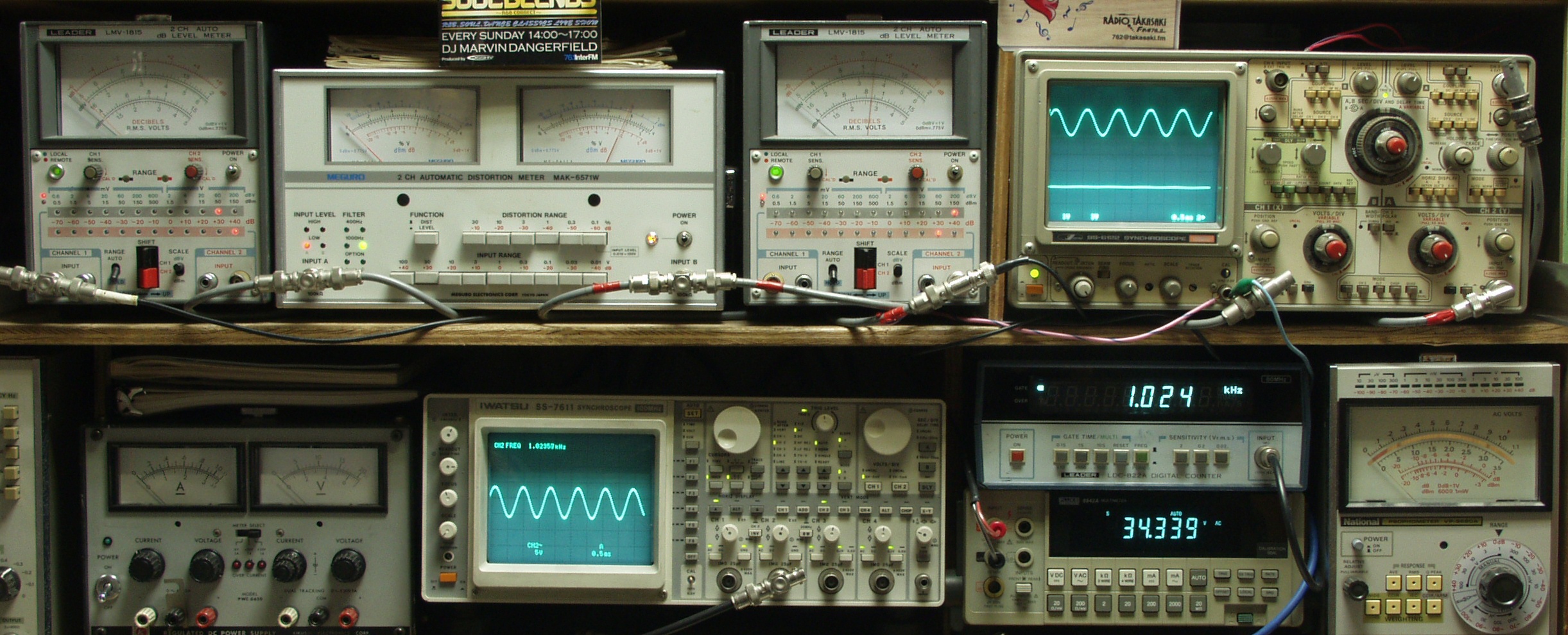

ＡＥ．　仮修理後の測定 ＡＥ１．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ＝１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝出力電圧測定ＲＬは切り替えて測定

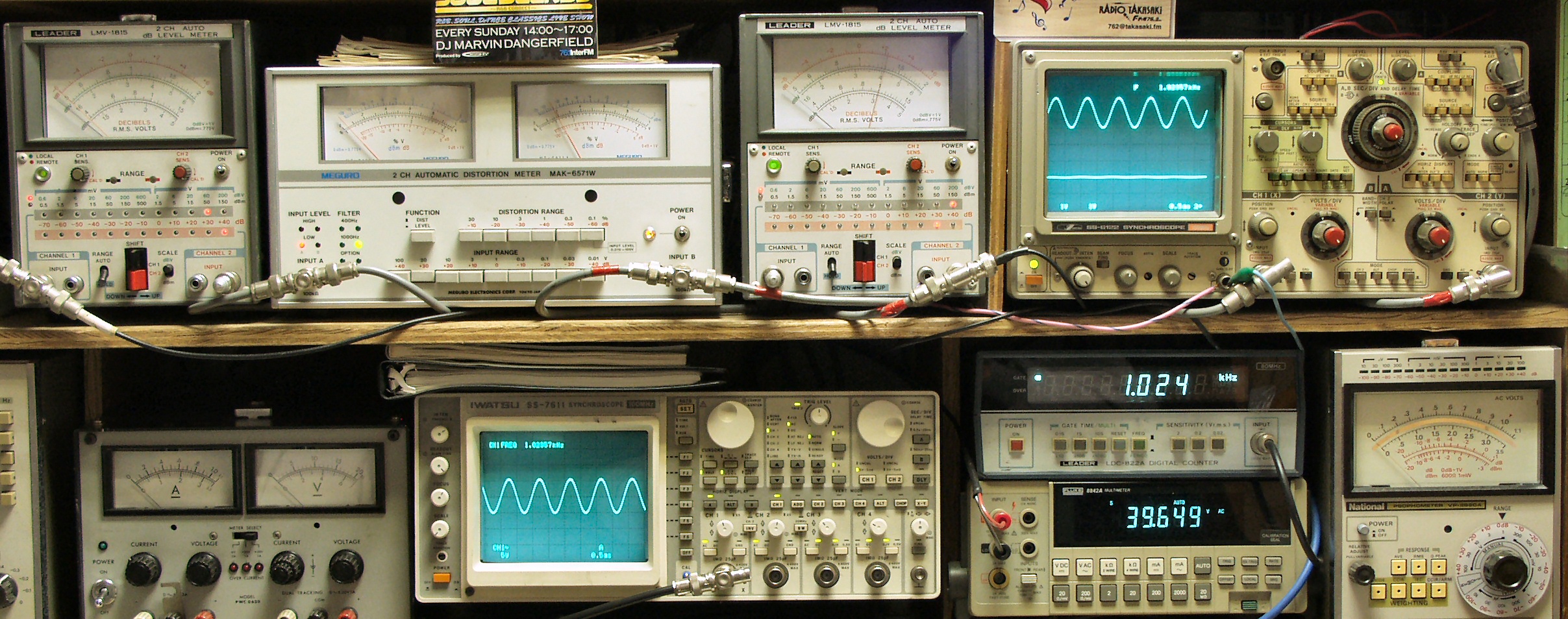

ＡＥ２Ａ．　Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ　歪み率＝０．８％　測定レンジ＝１％　１０００ＨＺ

ＡＥ２Ｂ．　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ　歪み率＝０．８％　測定レンジ＝１％　１０００ＨＺ

Ｃ．　修理状況 Ｃ１．　後パネルを外し、ＳＰ接続リレー基板修理中

Ｃ１Ａ．　修理前　ＳＰ接続リレー基板

Ｃ１Ｂ．　修理後　ＳＰ接続リレー基板。　SP接続リレー２個、電解コンデンサー１４個交換

Ｃ１Ｂ１．　修理中　SP接続リレー比較　左＝付いていた接点容量７A＝８Ω出力だと３９２Ｗ定格 　　　　　　　　　　　　　　　　　　　　　　　　　　　右＝交換する接点容量１０A＝８Ω出力だと８００Ｗ定格

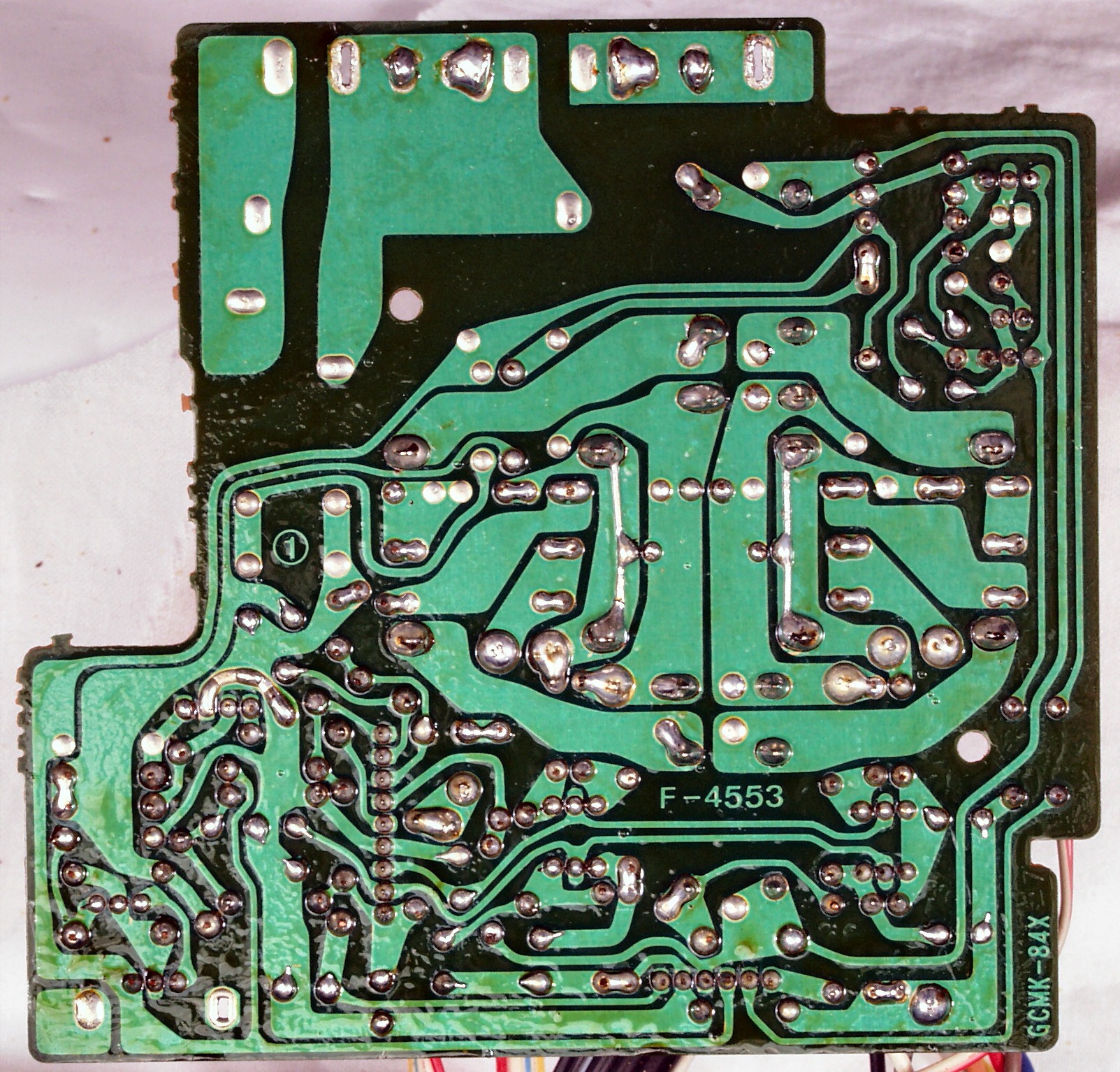

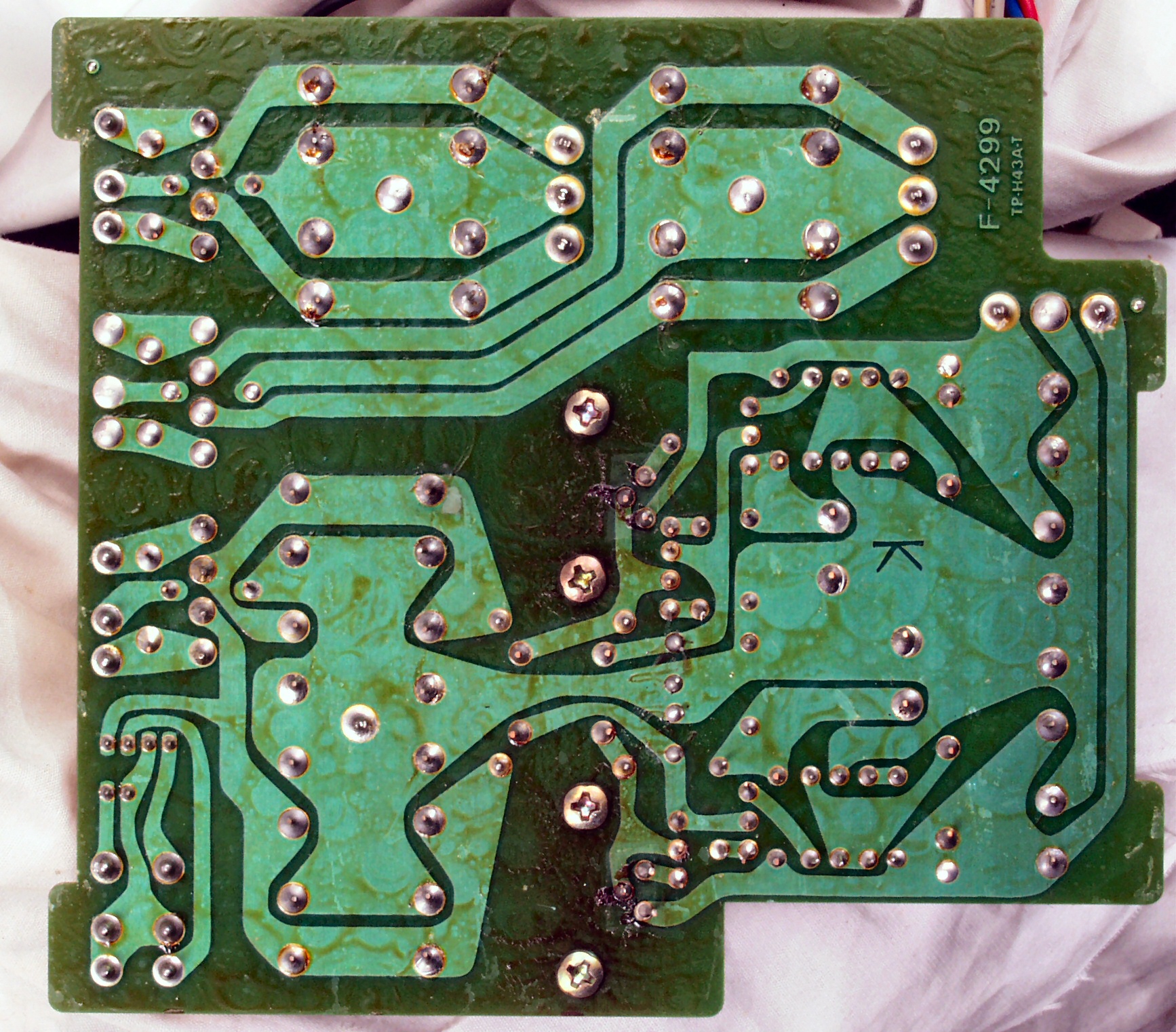

Ｃ１Ｃ．　修理前　ＳＰ接続リレー基板裏

Ｃ１Ｄ．　修理（半田補正）後　ＳＰ接続リレー基板裏　全半田やり直し

Ｃ１Ｅ．　完成ＳＰ接続リレー基板裏、　洗浄後、コート液を塗布。

Ｃ２Ａ．　修理前　Ｒ側・初段ドライブＡＭＰ基板

Ｃ２Ｂ．　修理後　Ｒ側・初段ドライブＡＭＰ基板。　初段ＦＥＴ（電界効果トランジスター）１個、半固定ＶＲ２個、電解コンデンサー６個交換

Ｃ２Ｃ．　修理前　Ｒ側・初段ドライブＡＭＰ基板裏

Ｃ２Ｃ１．　修理前　Ｒ側・初段ドライブＡＭＰ基板裏。　接着剤による腐食、半田劣化が起きている。 　　　　　　　　　　　　　　　銅箔の劣化が大きいので、コンデンサーを表に移動する。

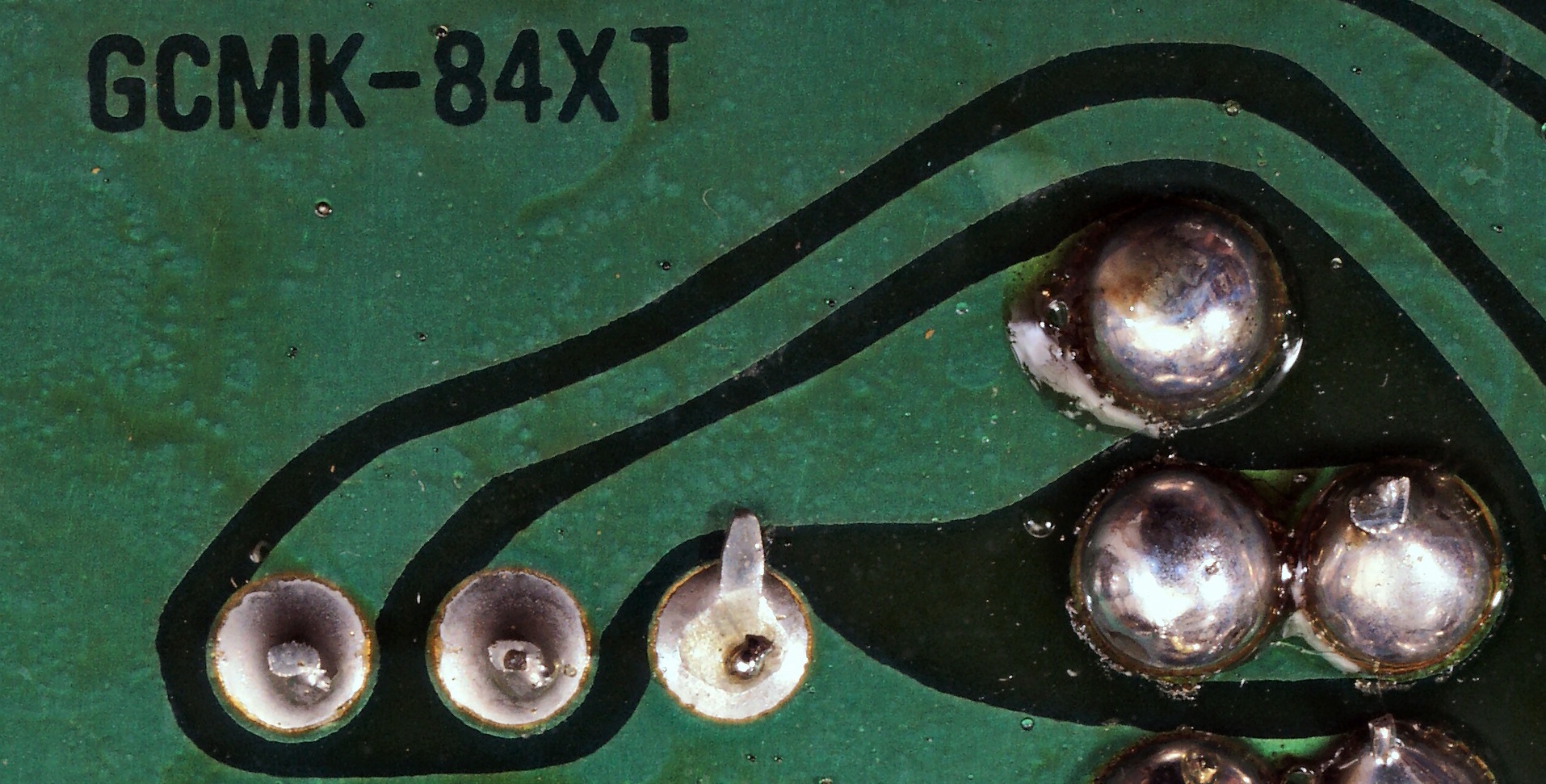

Ｃ２Ｃ２．　修理前　Ｒ側・初段ドライブＡＭＰ基板裏。　半田劣化部分。

Ｃ２Ｄ．　修理（半田補正）後　Ｒ側・初段ドライブＡＭＰ基板裏　　全半田やり直し

写真紛失

Ｃ２Ｅ．　完成Ｒ側・初段ドライブＡＭＰ基板裏、　洗浄後、コート液を塗布。

Ｃ２Ｆ．　修理前　Ｌ側・初段ドライブＡＭＰ基板

Ｃ２Ｇ．　修理後　Ｌ側・初段ドライブＡＭＰ基板　初段ＦＥＴ（電界効果トランジスター）１個、半固定ＶＲ２個、電解コンデンサー６個交換

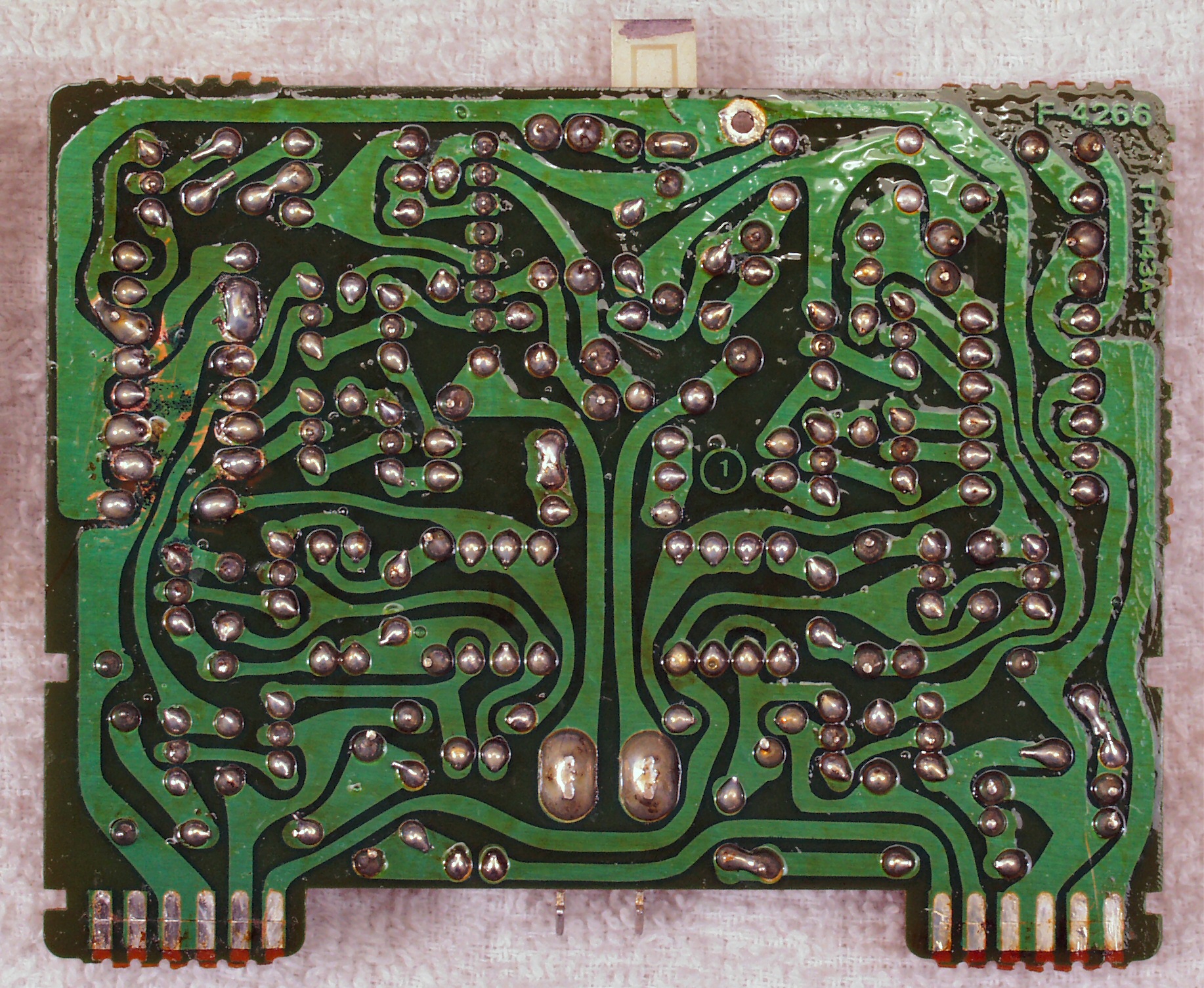

Ｃ２Ｈ．　修理前　Ｌ側・初段ドライブＡＭＰ基板裏

Ｃ２Ｈ−１．　修理前　Ｒ側・初段ドライブＡＭＰ基板裏。　接着剤による腐食、半田劣化が起きている。 　　　　　　　　　　　　　　　銅箔の劣化が大きいので、コンデンサーを表に移動する。

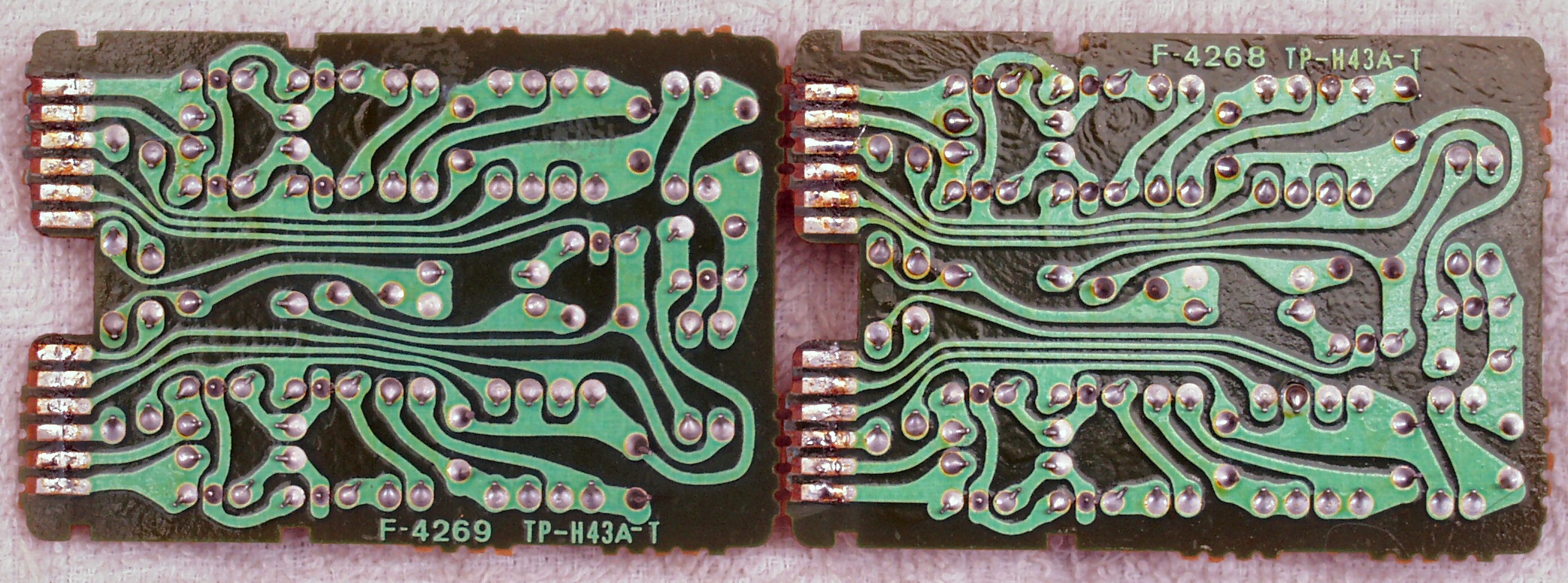

Ｃ２Ｉ．　修理（半田補正）後　Ｌ側・初段ドライブＡＭＰ基板裏。　　全半田やり直し

写真紛失

Ｃ２Ｊ．　完成Ｌ側・初段ドライブＡＭＰ基板裏、　洗浄後、コート液を塗布。

Ｃ３Ａ．　修理前　Ｒ・Ｌプロテクト基板

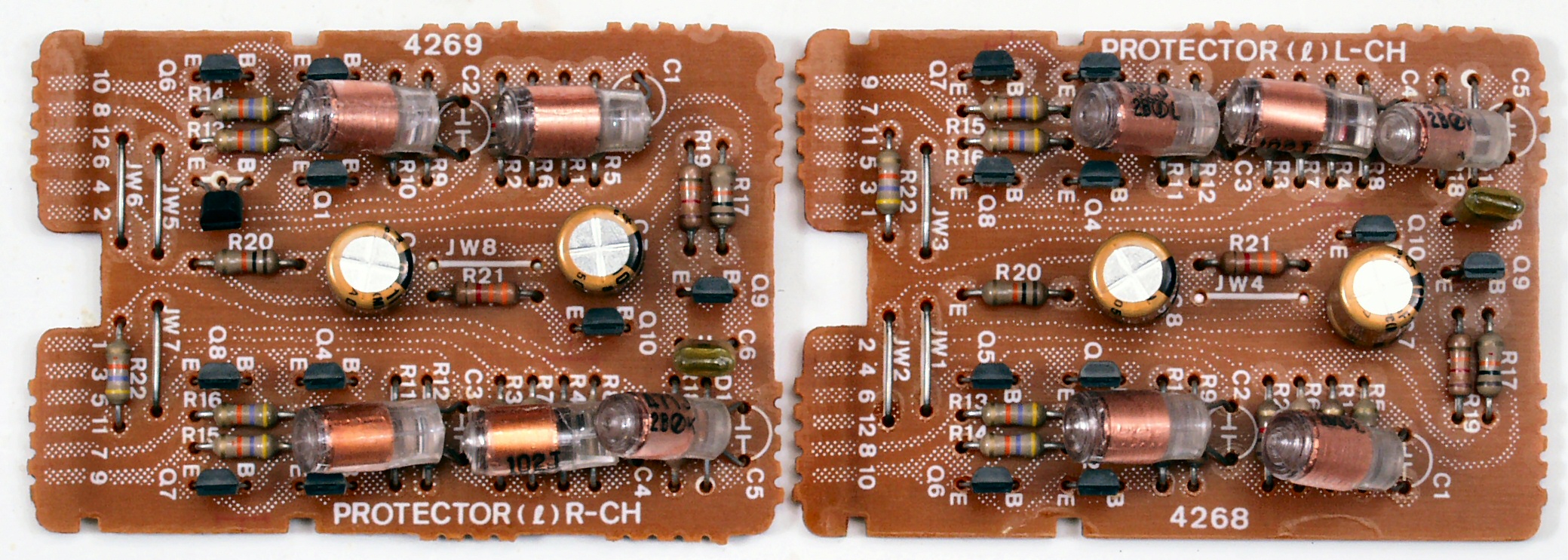

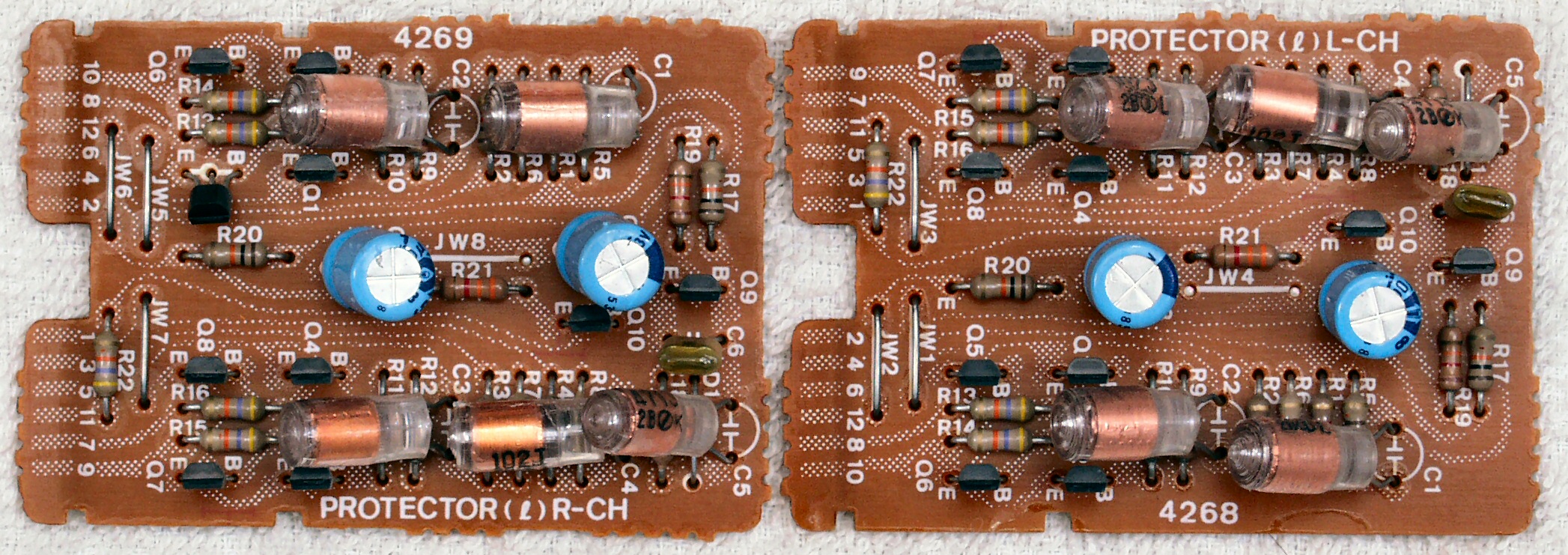

Ｃ３Ｂ．　修理後　Ｒ・Ｌプロテクト基板　電解コンデンサー４個交換

Ｃ３Ｃ．　修理前　Ｒ・Ｌプロテクト基板裏

Ｃ３Ｄ．　修理（半田補正）後　Ｒ・Ｌプロテクト基板裏　　全半田やり直し

Ｃ３Ｅ．　完成Ｒ・Ｌプロテクト基板裏、　洗浄後、コート液を塗布。

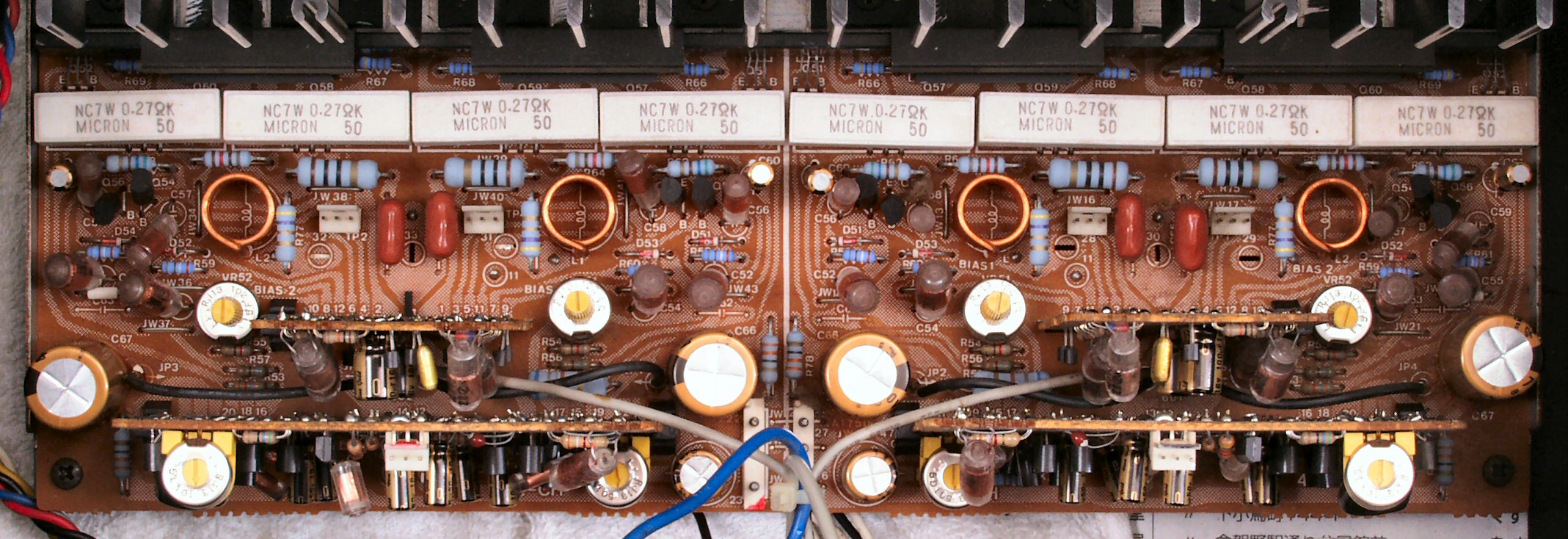

Ｃ４Ａ．　修理前　メイン・ドライブＡＭＰ基板

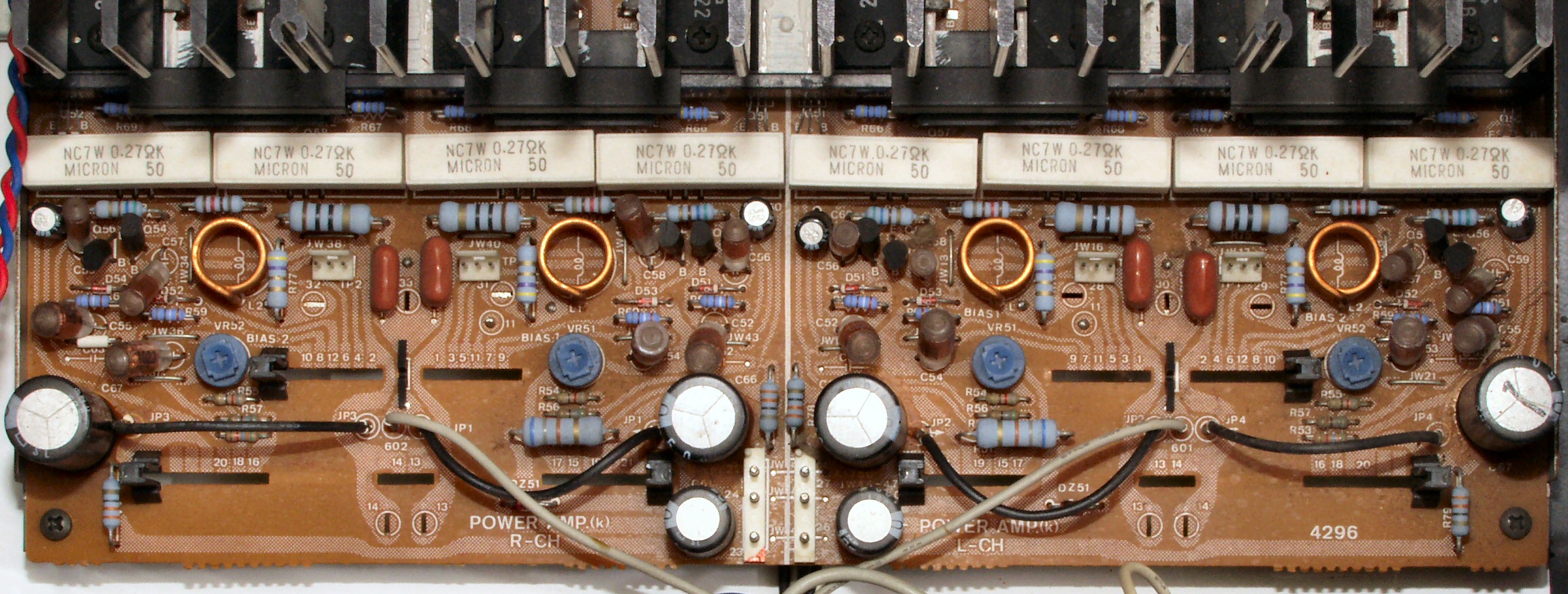

Ｃ４Ｂ．　修理後　メイン・ドライブＡＭＰ基板　半固定ＶＲ４個、電解コンデンサー１０個交換

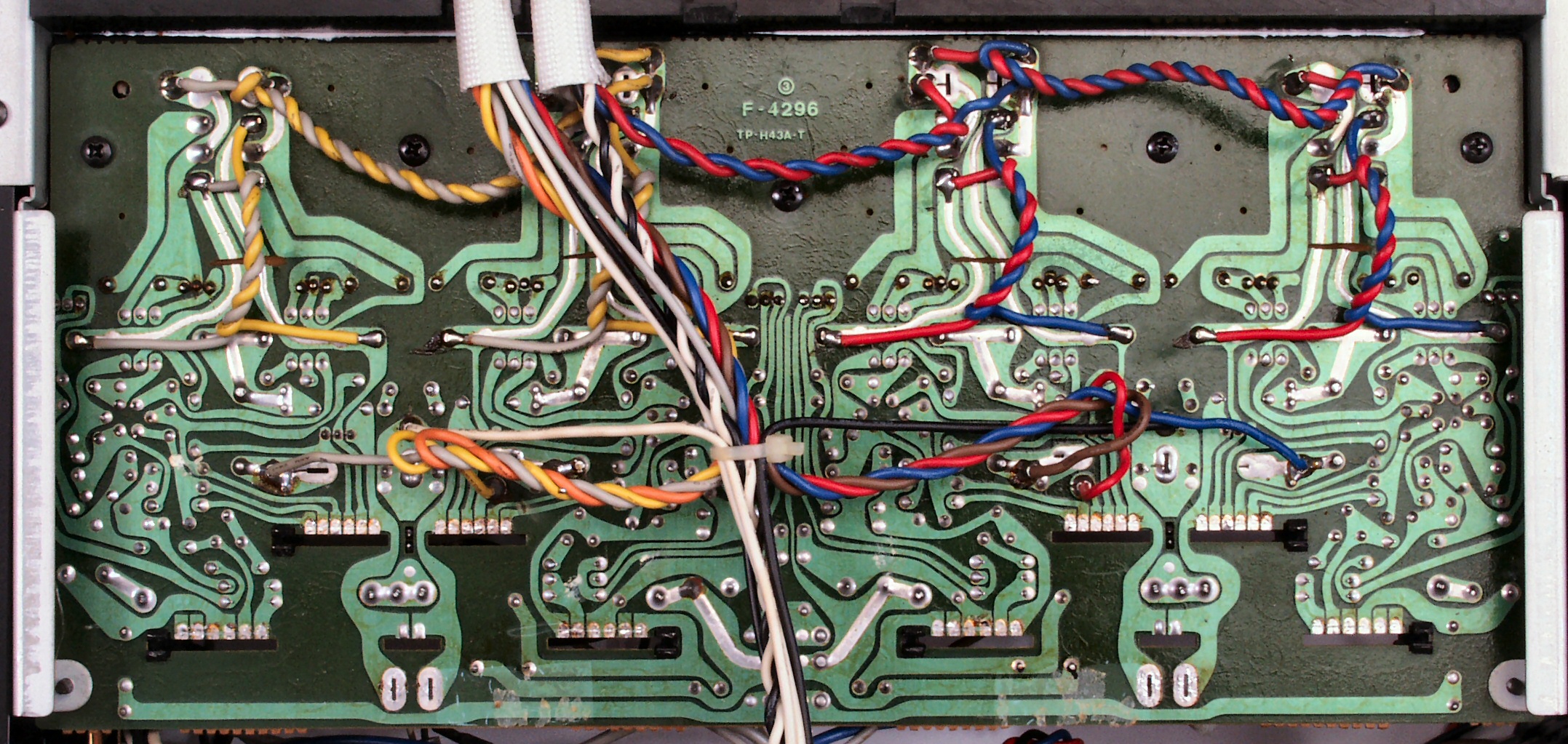

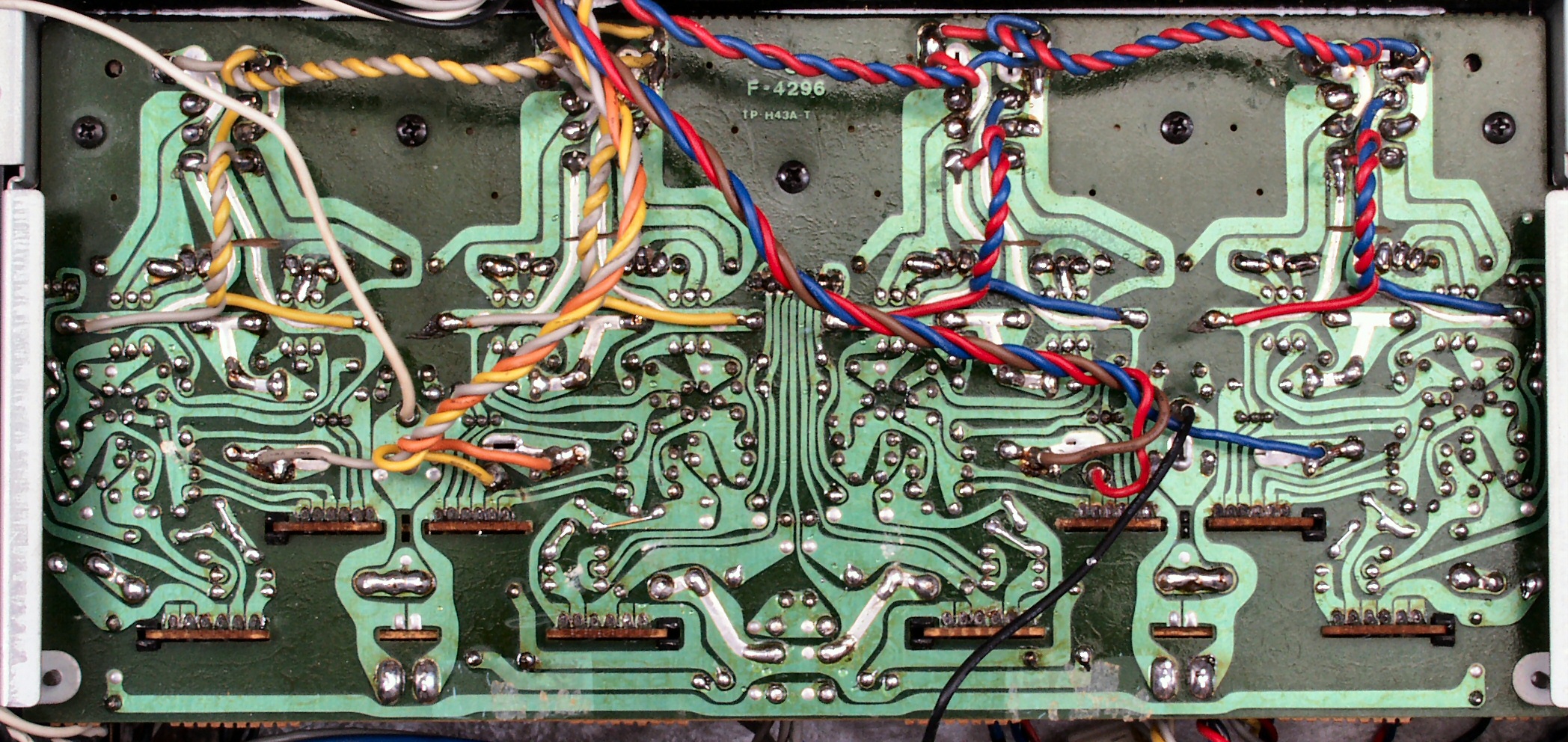

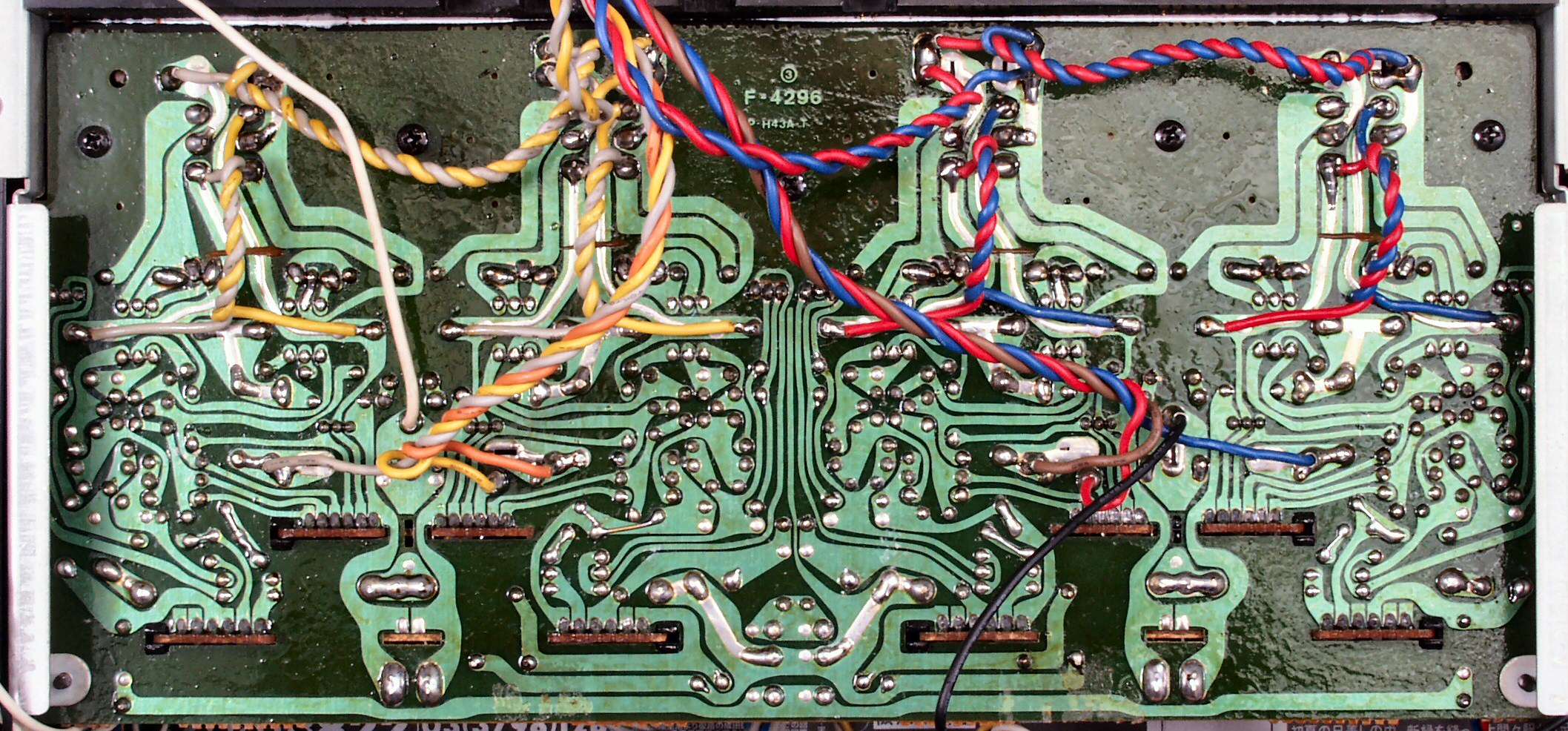

Ｃ４Ｃ．　修理前　メイン・ドライブＡＭＰ基板裏

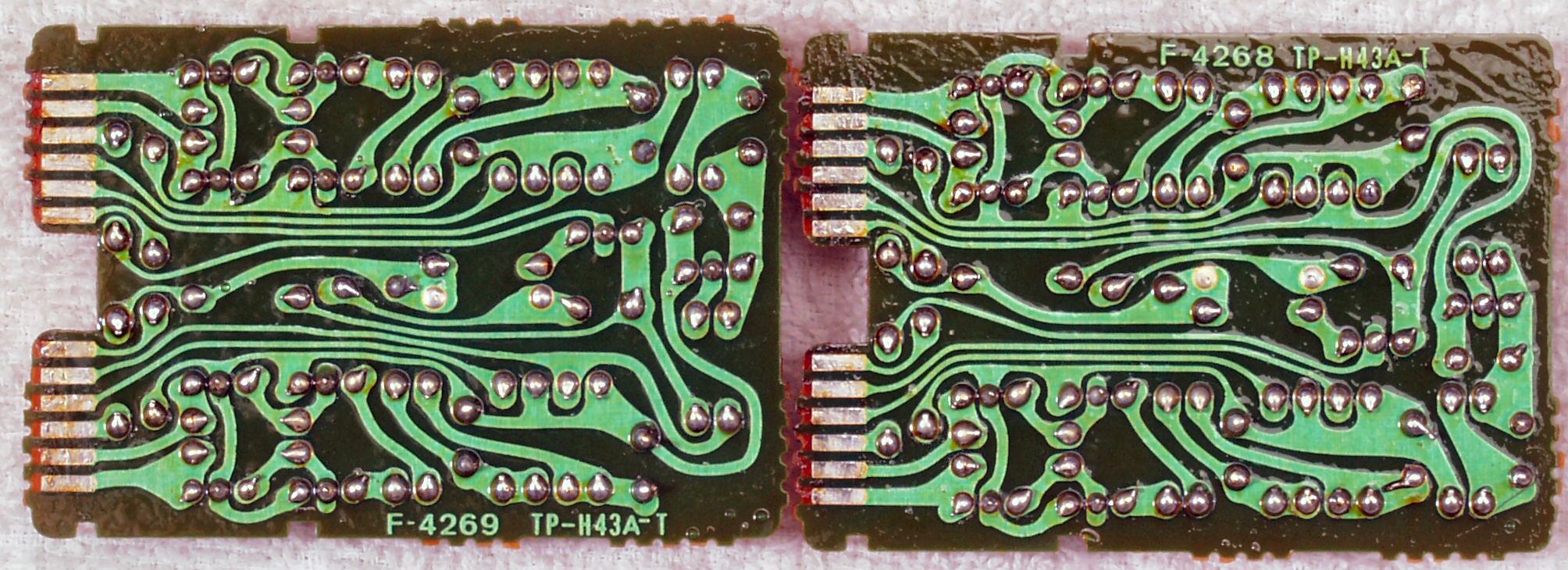

Ｃ４Ｃ１．　修理中　メイン・ドライブＡＭＰ基板裏。　差し込み基板半田付け中

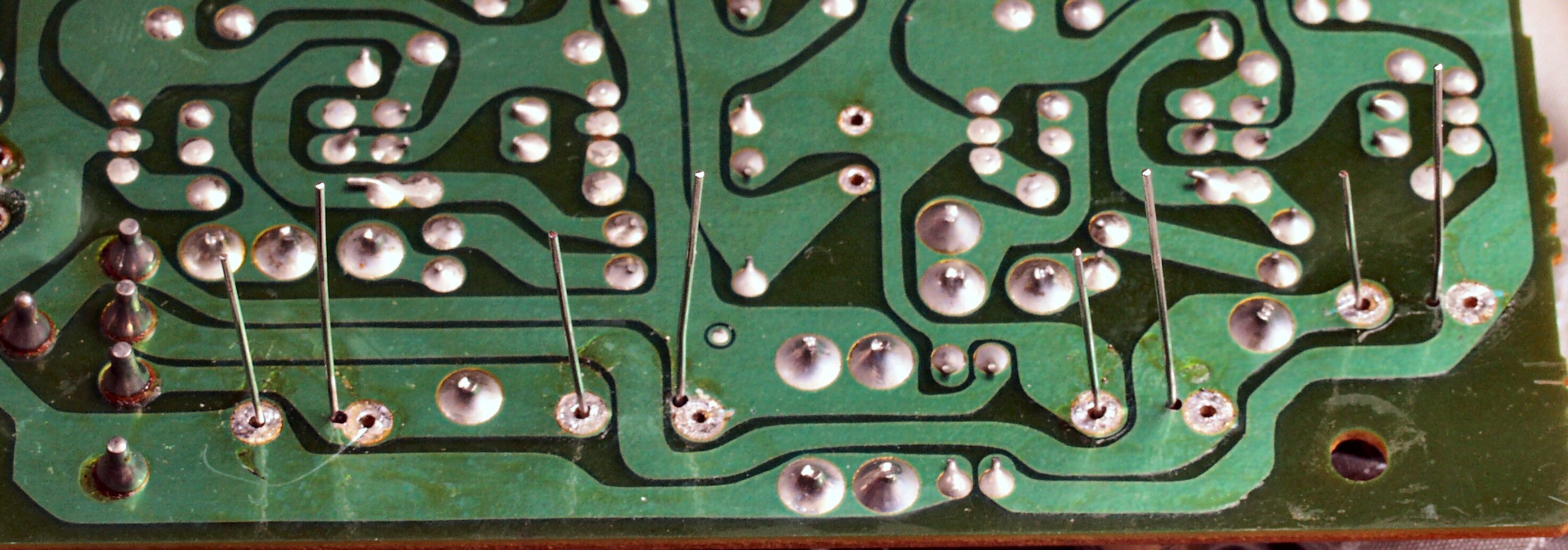

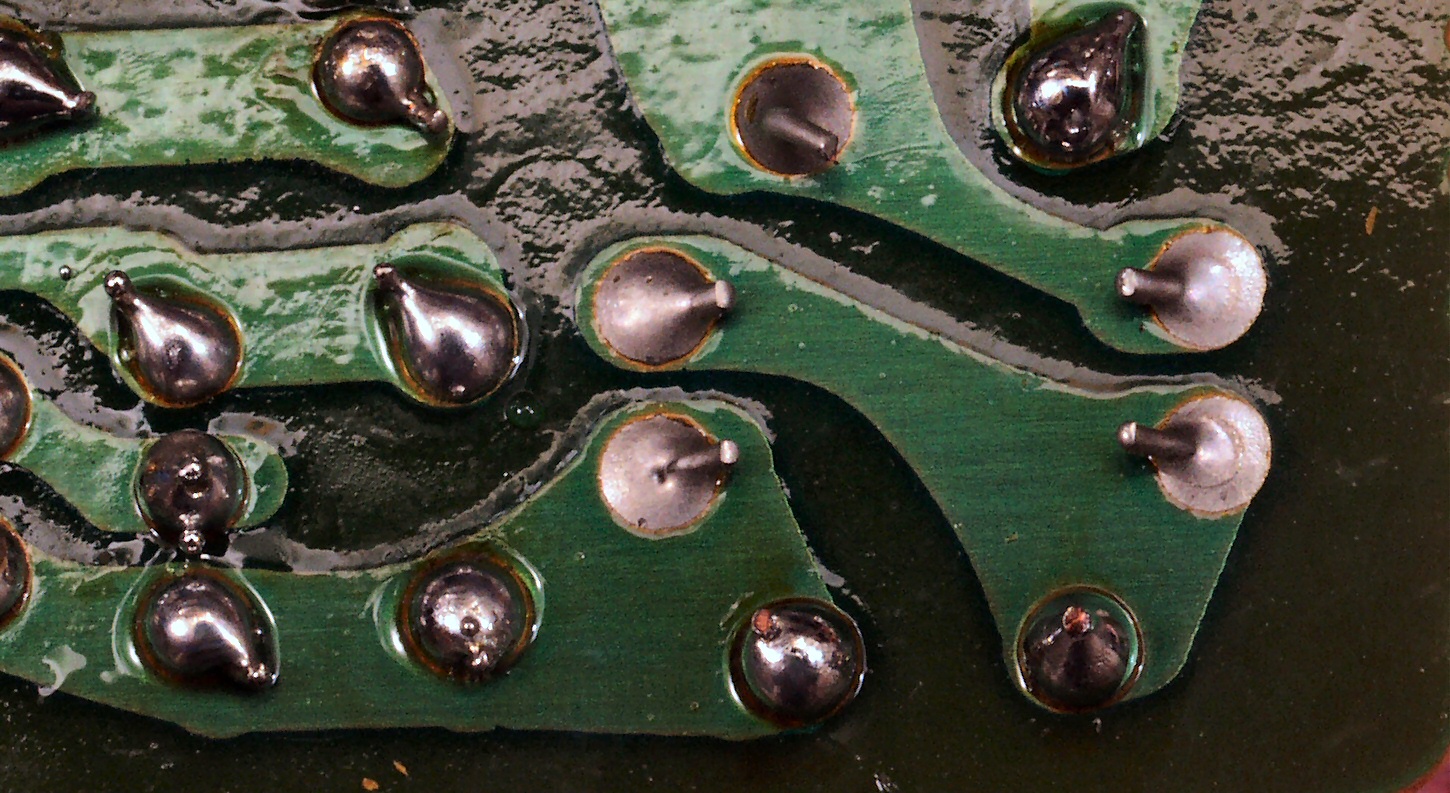

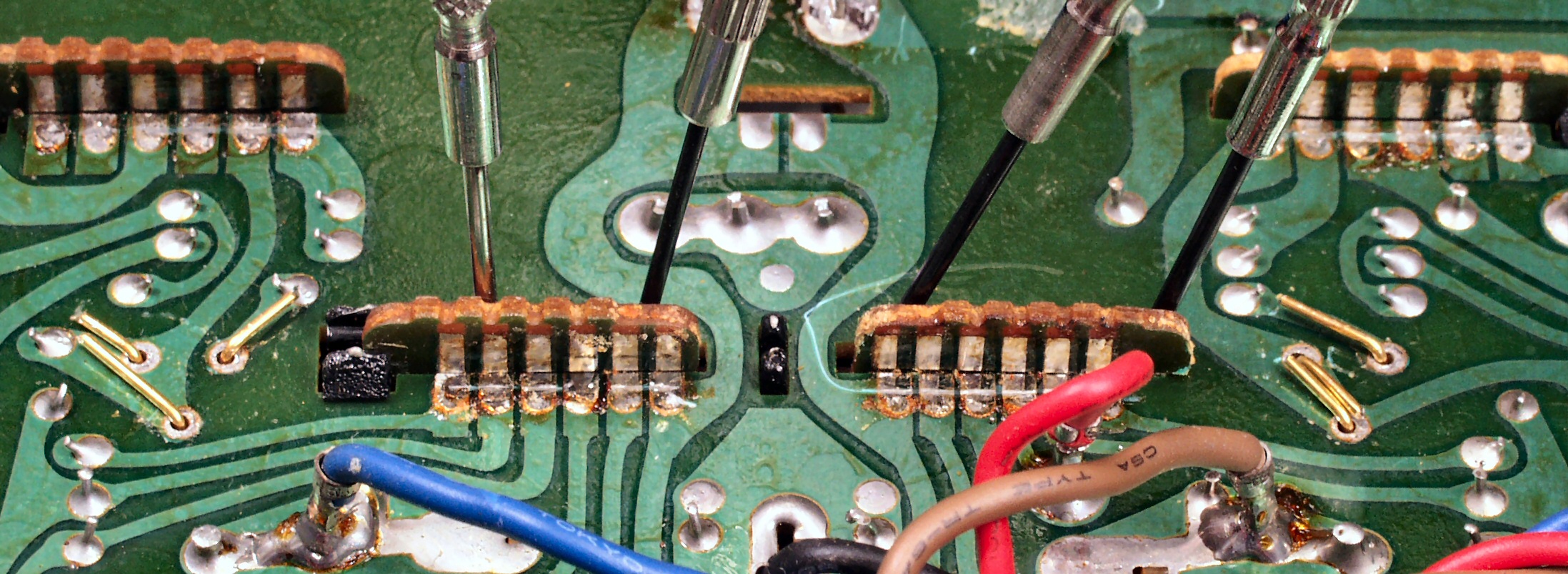

Ｃ４Ｃ２．　修理中　メイン・ドライブＡＭＰ基板裏。　力のかかる所・熱の加わる所は銅箔の半田部部を広げる

Ｃ４Ｃ３．　修理中　メイン・ドライブＡＭＰ基板裏。　力のかかる所・熱の加わる所は銅箔の半田部部を広げる

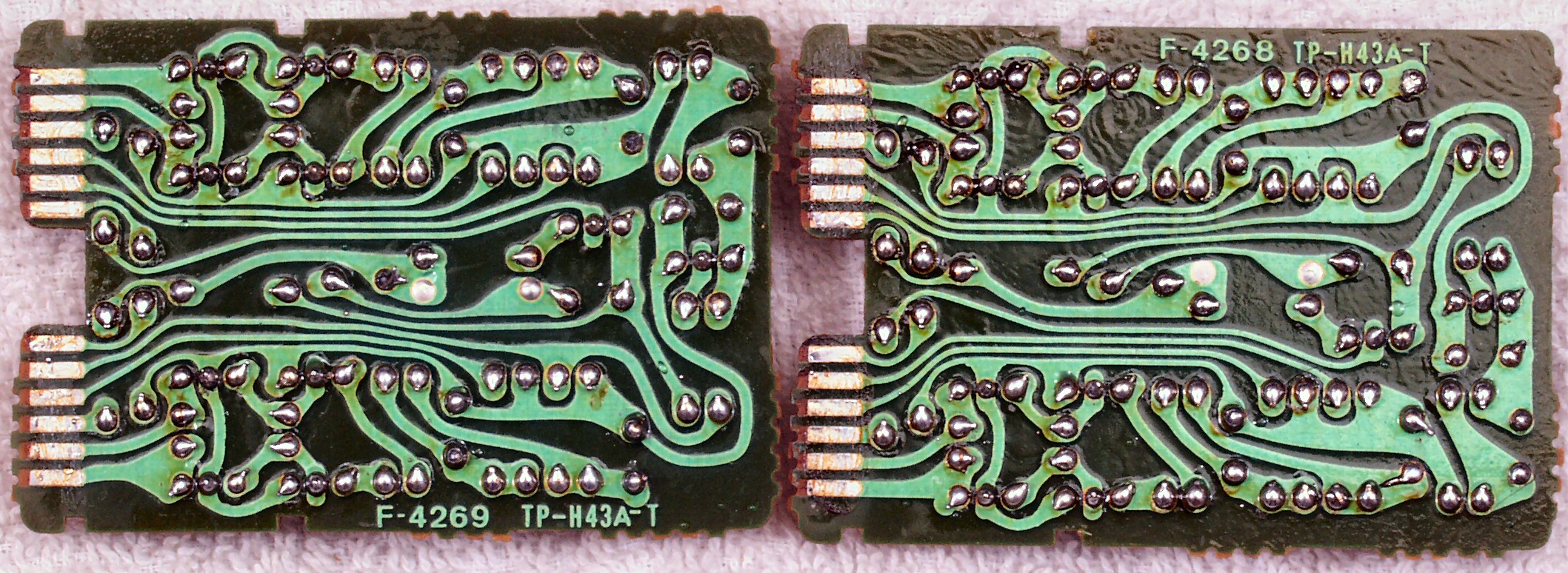

Ｃ４Ｄ．　修理（半田補正）後　メイン・ドライブＡＭＰ基板裏　差し込み基板は未接続

Ｃ４Ｅ．　完成メイン・ドライブＡＭＰ基板裏、　洗浄後、コート液を塗布。

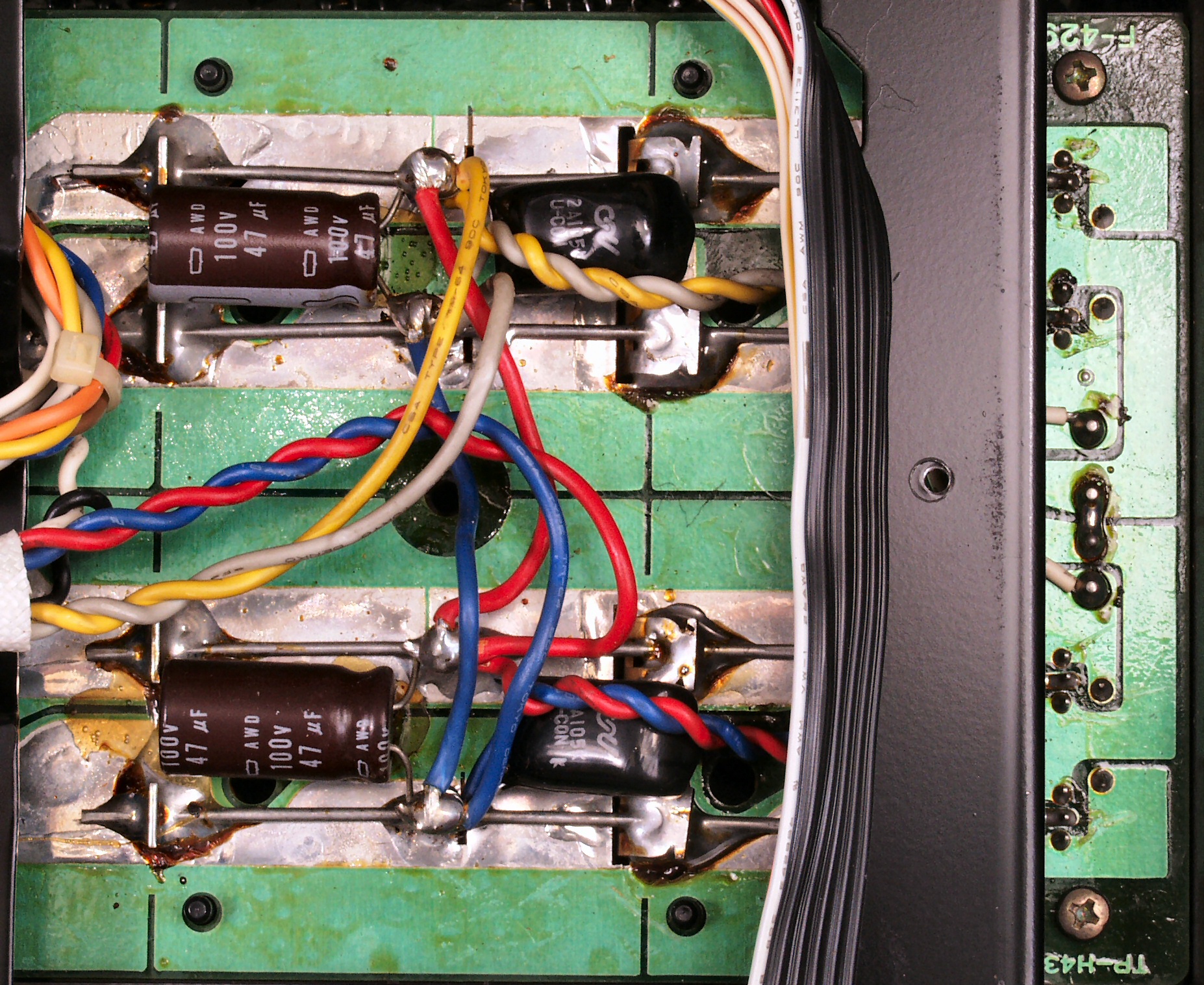

Ｃ４Ｆ．　修理前　電源電解コンデンサー基板裏

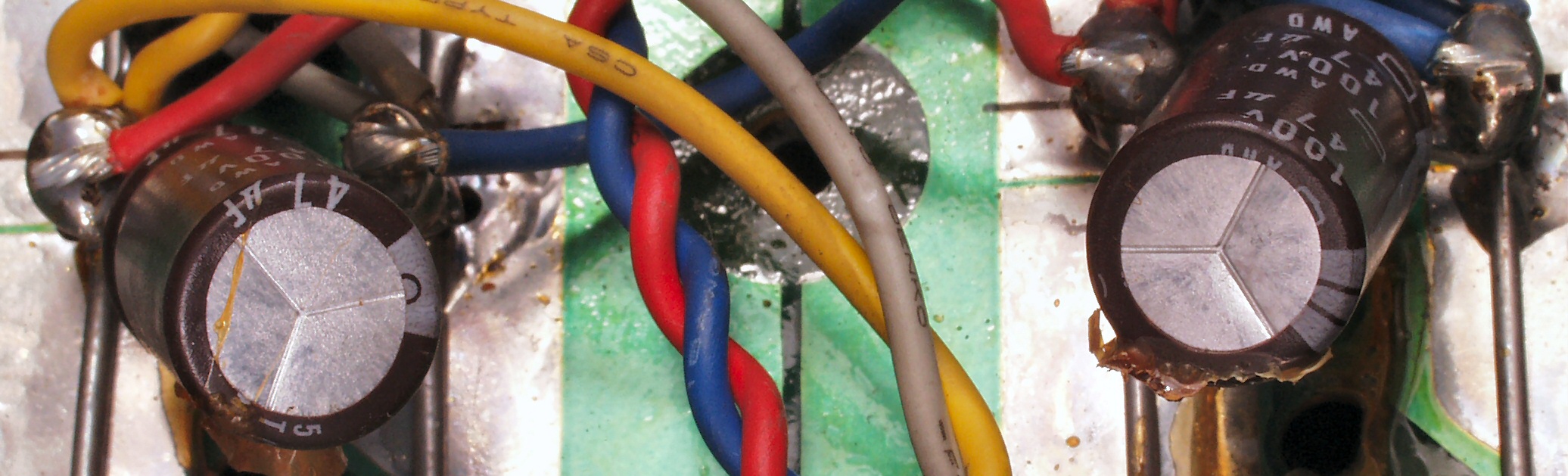

Ｃ４Ｆ１．　修理前　電源電解コンデンサー基板裏。　左電解コンデンサーが液漏れしている。

Ｃ４Ｇ．　修理後　電源電解コンデンサー基板裏　電解コンデンサー２個交換

Ｃ４Ｈ．　完成電源電解コンデンサー基板裏、　洗浄後、コート液を塗布。

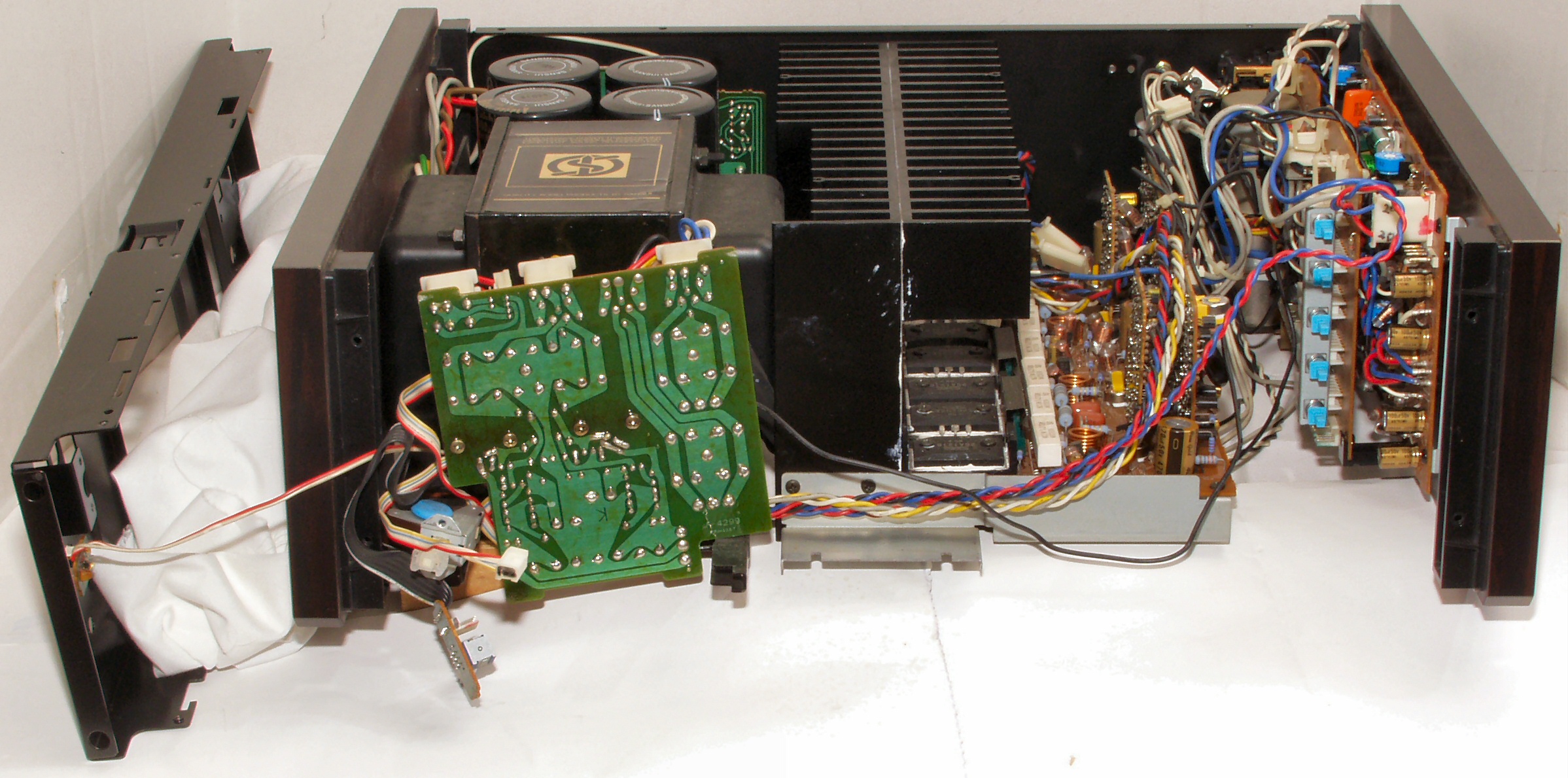

Ｃ５．　前パネルを外し、コントロール基板等修理中

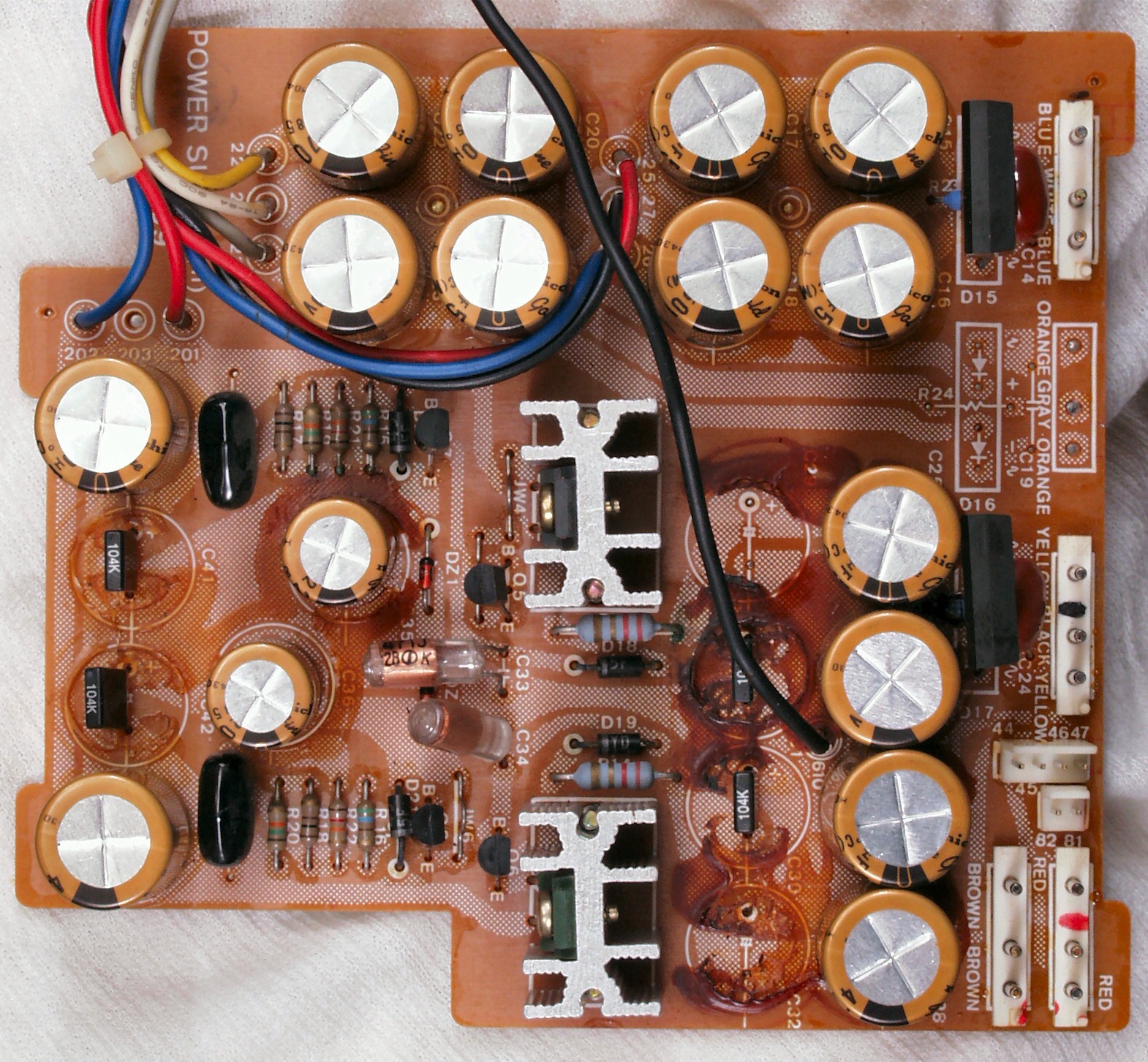

Ｃ５Ａ．　修理前　定電圧基板　狭い場所に納めるため、コンデンサーをパラにしていた 　　　　　　　　　　　　　　　　　　　　下右の４個は使用していない

Ｃ５Ｂ．　修理後　定電圧基板 　　　　　　　　　　　　　　　　　　　　　電解コンデンサー１８個交換、フイルムコンデンサー４個増設。 コンデンサー容量は増量してある

Ｃ５Ｃ．　修理前　定電圧基板裏

Ｃ５Ｄ．　修理（半田補正）後　定電圧基板裏

Ｃ５Ｅ．　完成定電圧基板裏、　洗浄後、コート液を塗布。

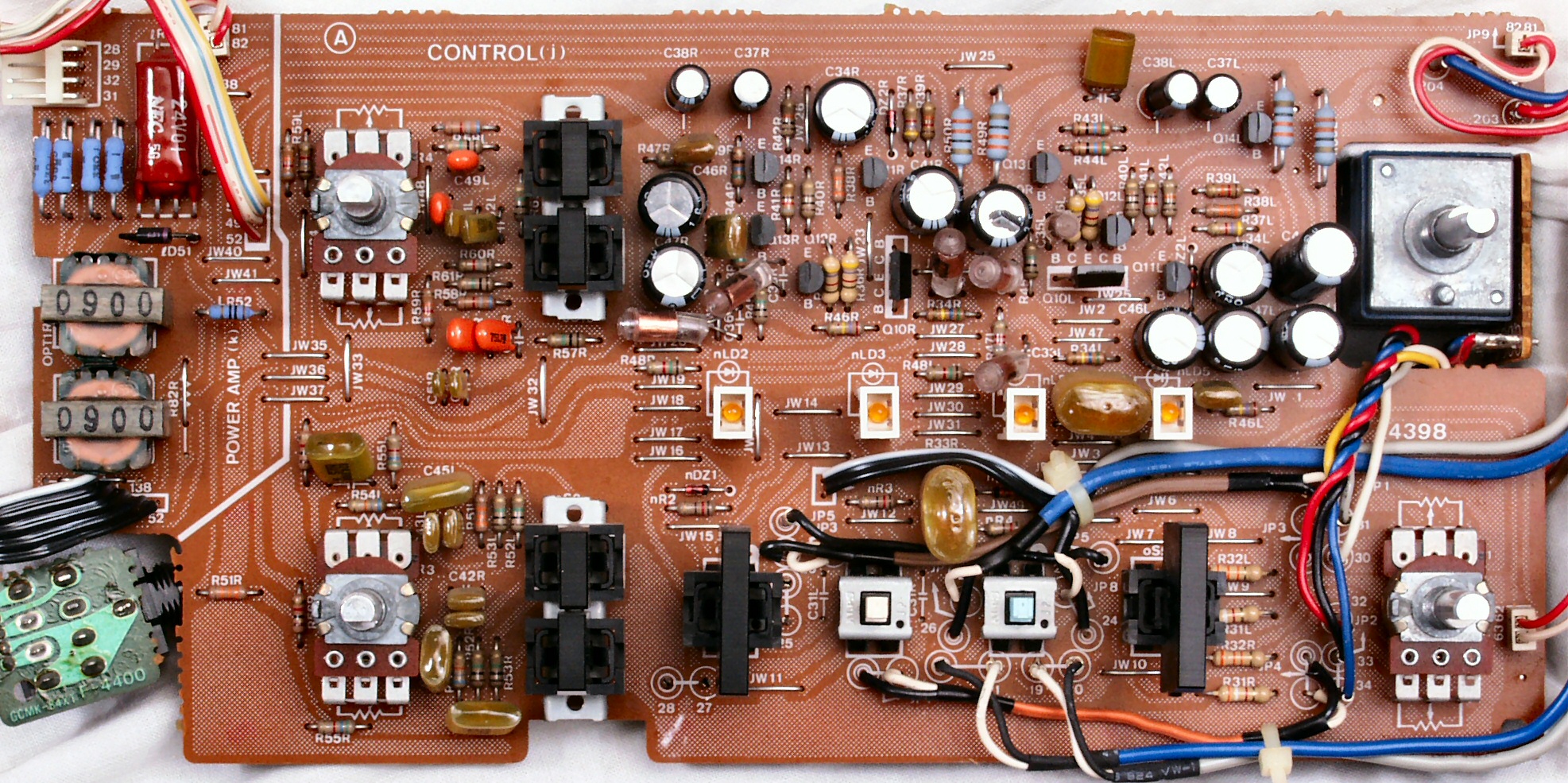

Ｃ６Ａ．　修理前　コントロール基板

Ｃ６Ｂ．　修理後　コントロール基板　電解コンデンサー１４個交換（ＢＰ多用の為減少）

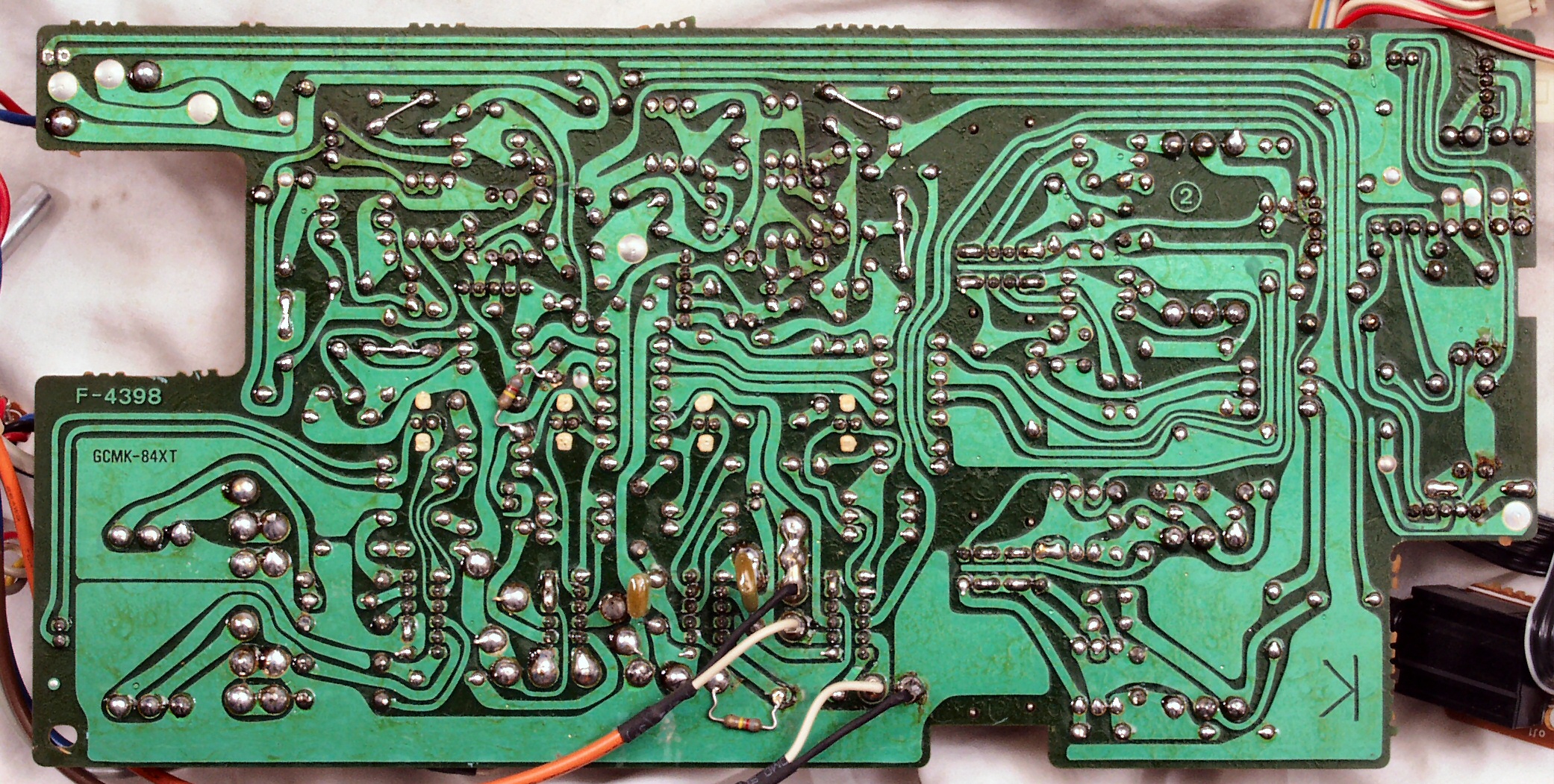

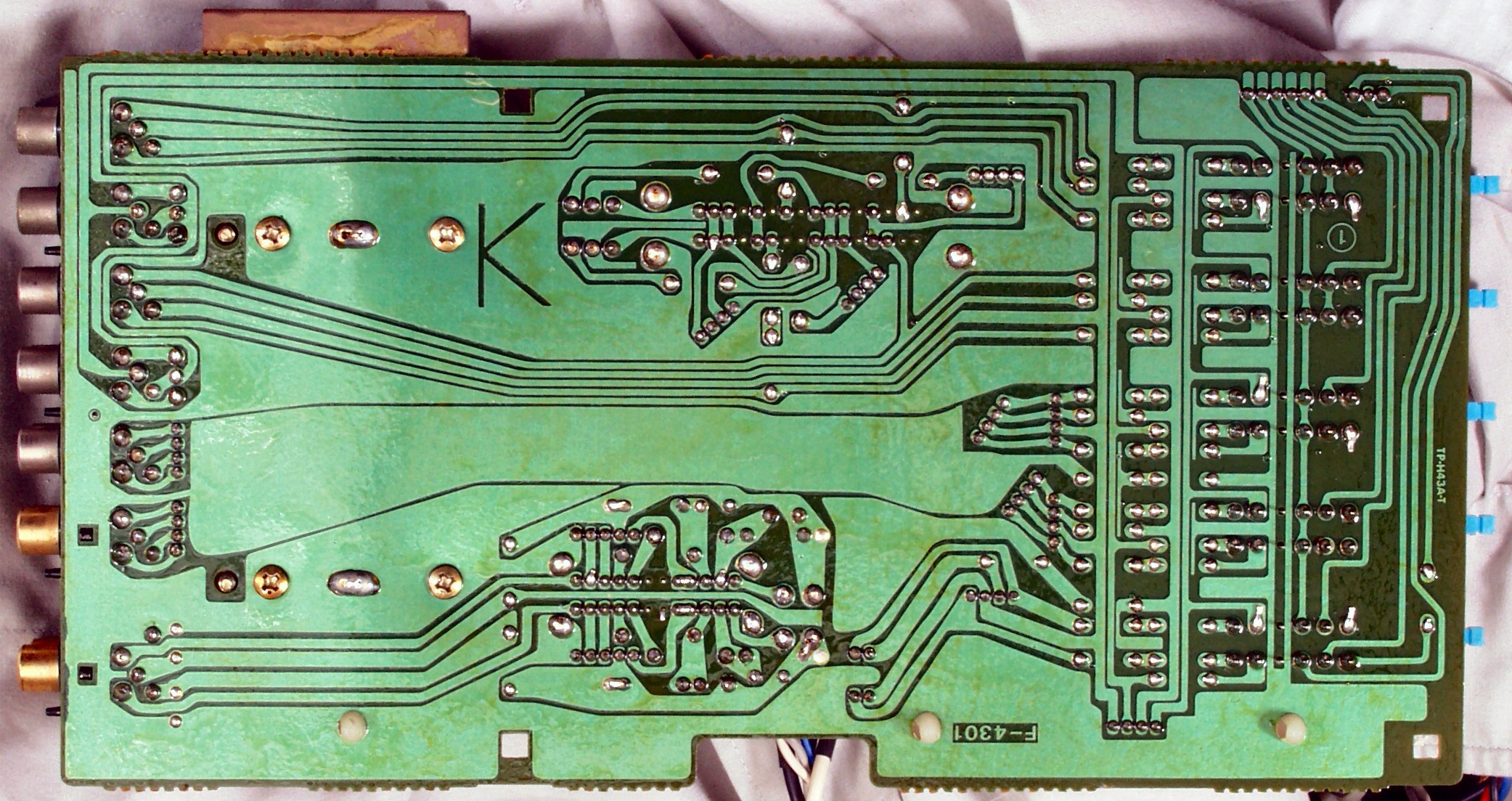

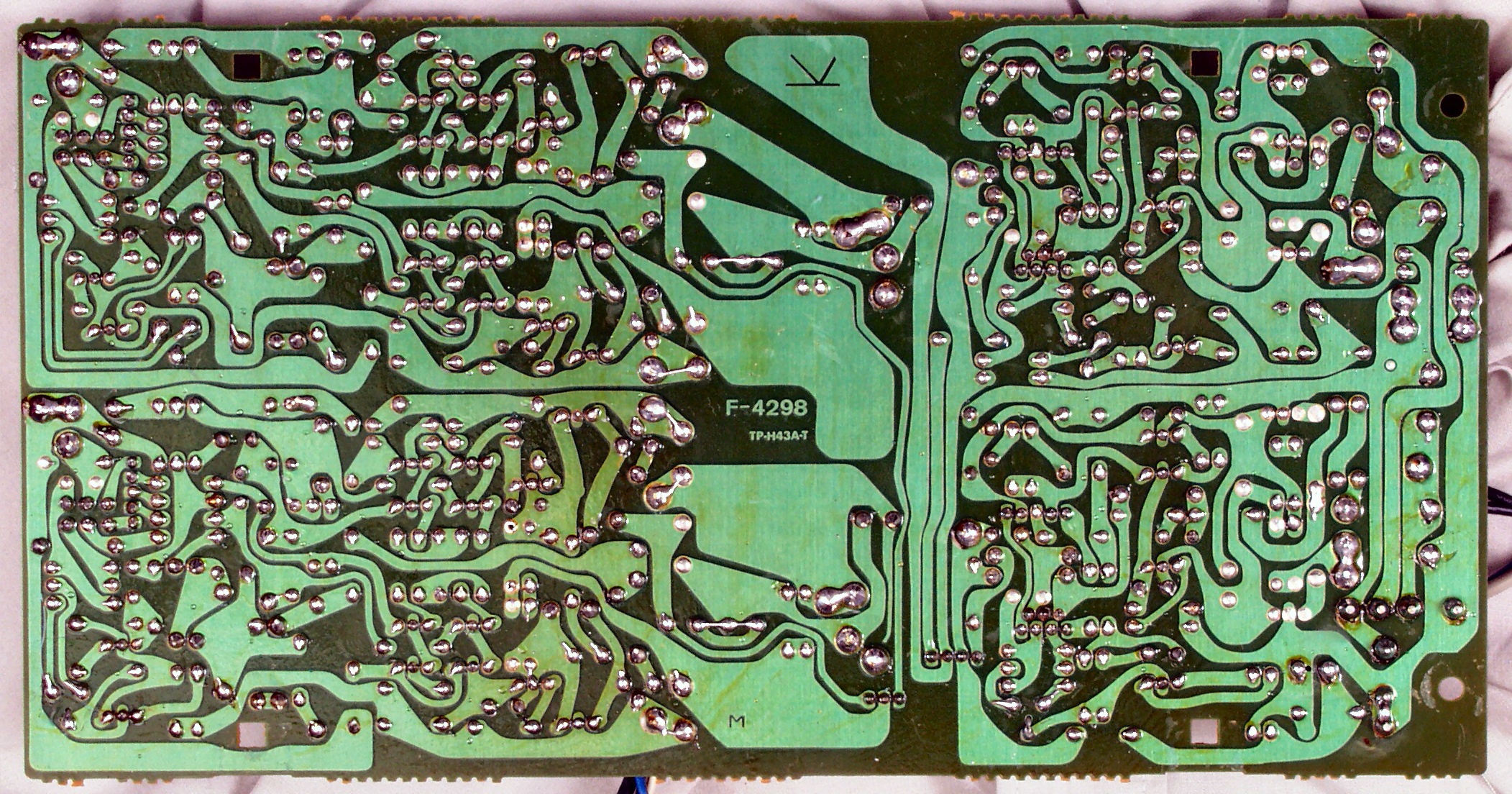

Ｃ６Ｃ．　修理前　コントロール基板裏

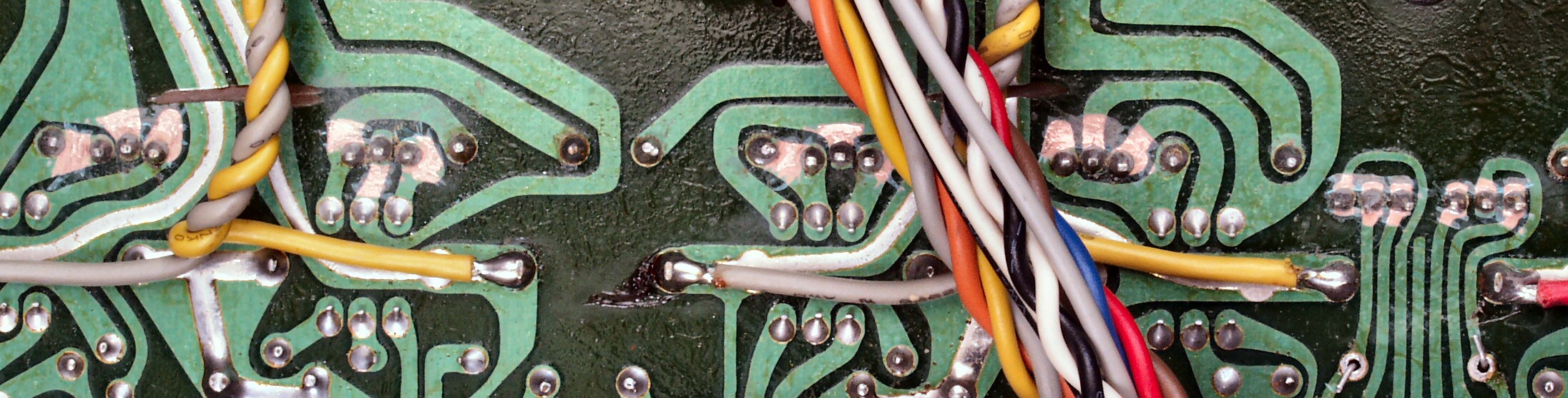

Ｃ６Ｃ１．　修理中　　コントロール基板裏　製作仕様書が悪く、ＶＲの端子が他のラインの上にある、絶縁は塗料のみ。

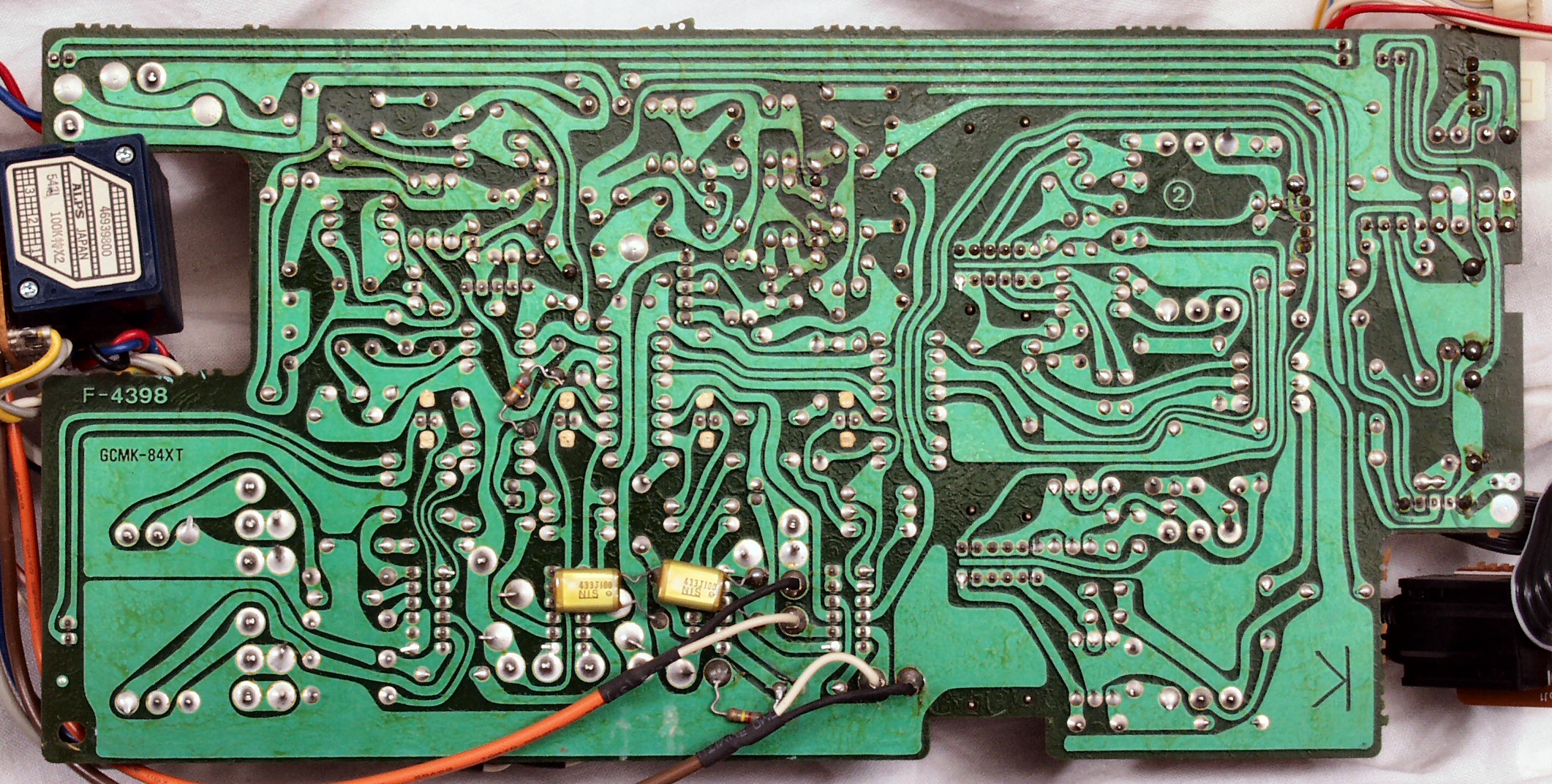

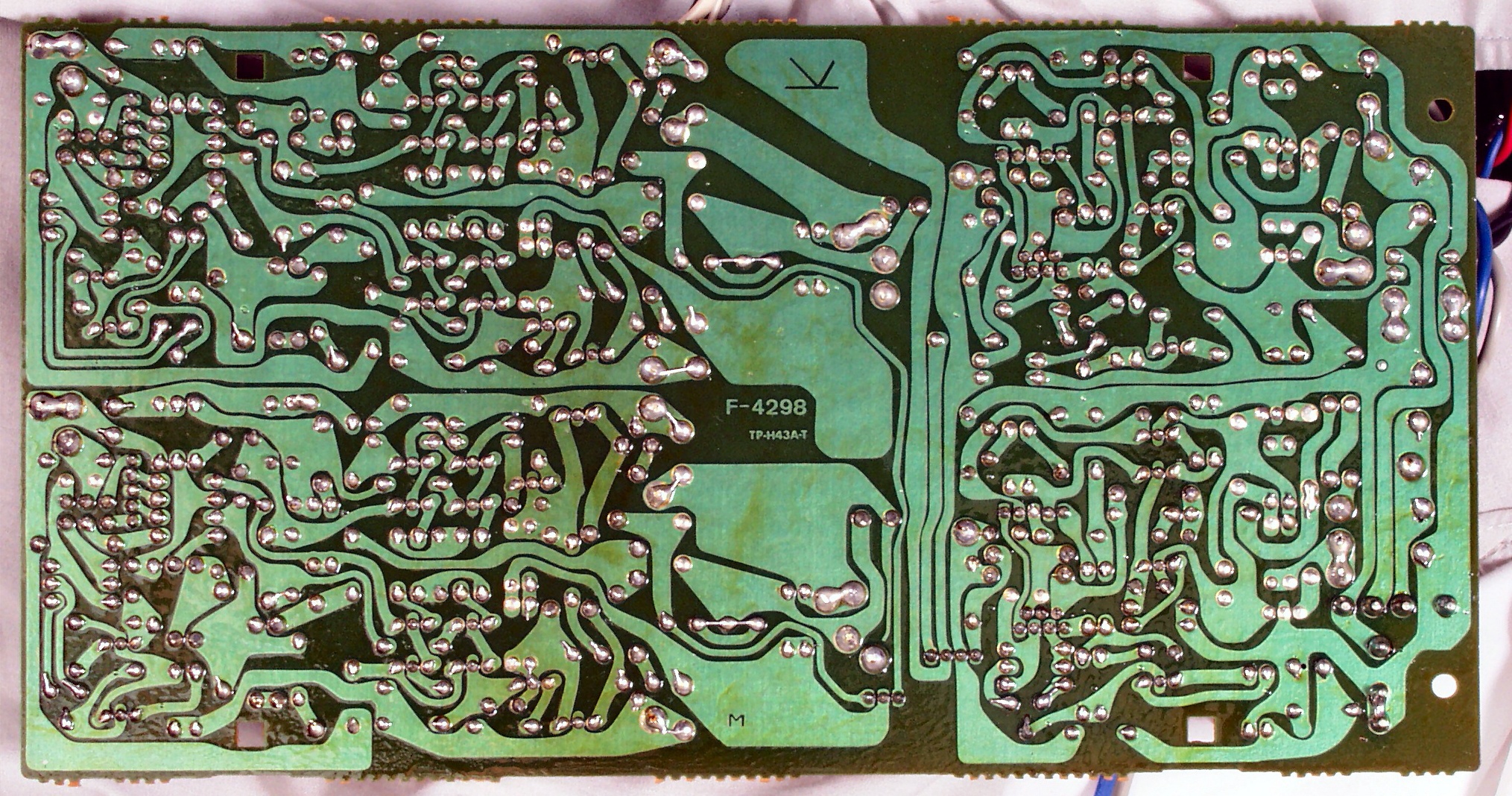

Ｃ６Ｄ．　修理（半田補正）後　コントロール基板裏

Ｃ６Ｅ．　完成コントロール基板裏、　洗浄後、コート液を塗布。

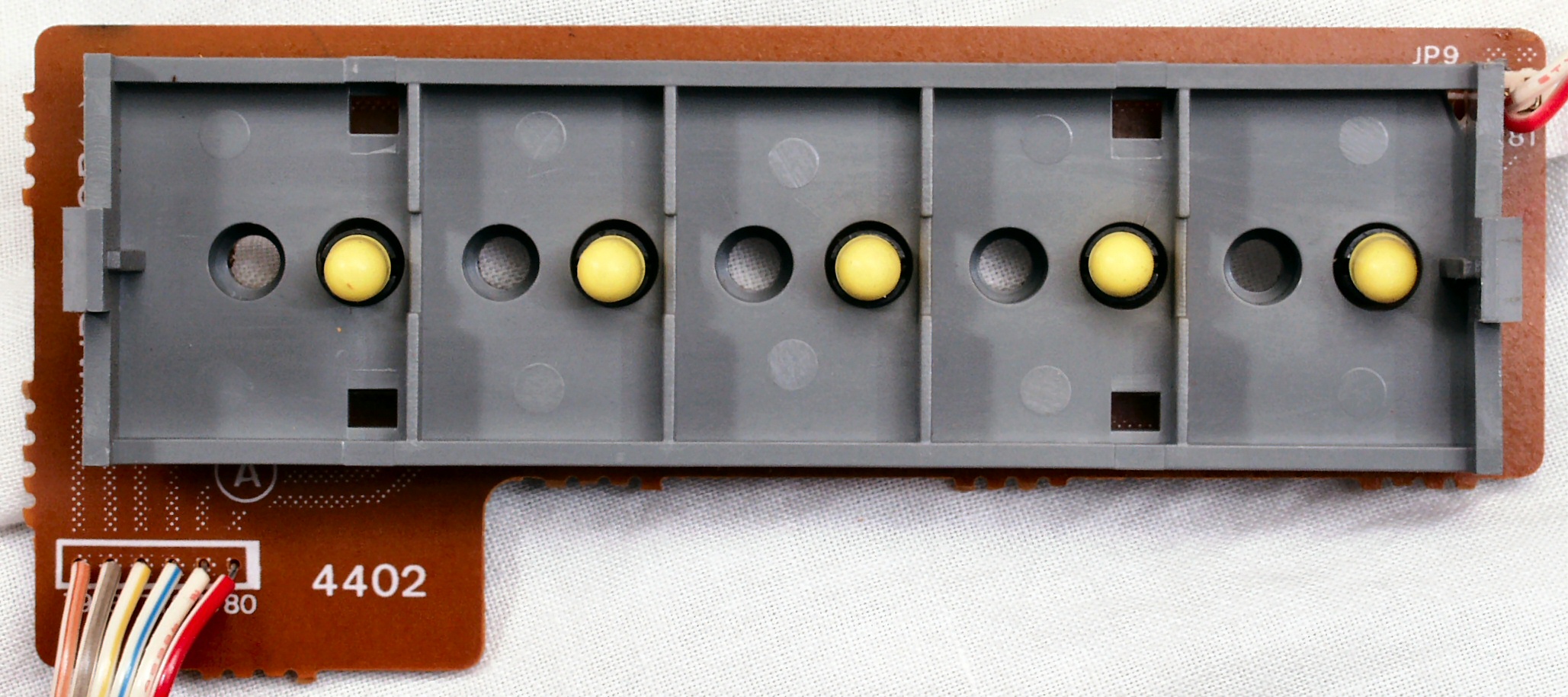

Ｃ７Ａ．　修理中　入力表示基板。　ＬＥＤ全盛ですが、柔らかい光は電球のみ！

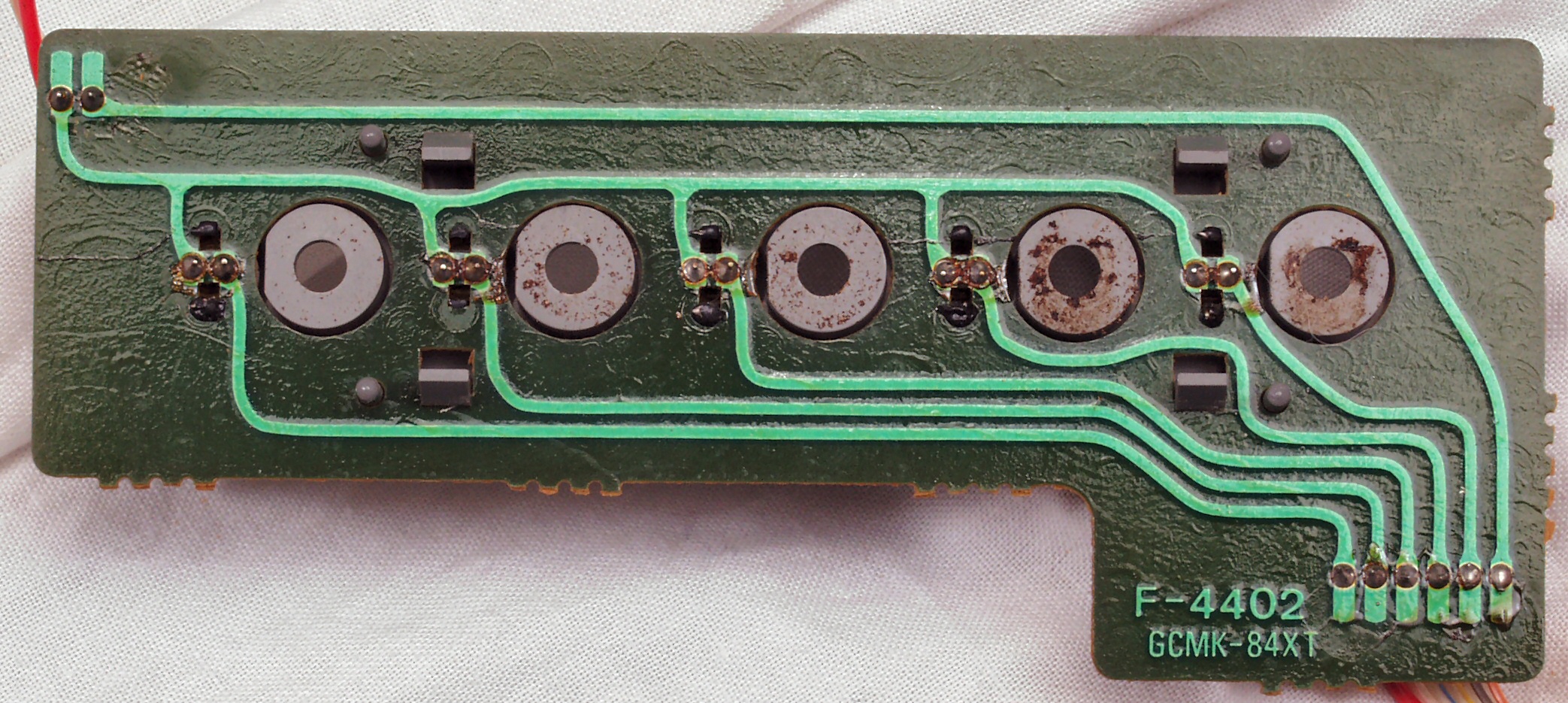

Ｃ７Ｂ．　修理前　入力表示基板裏

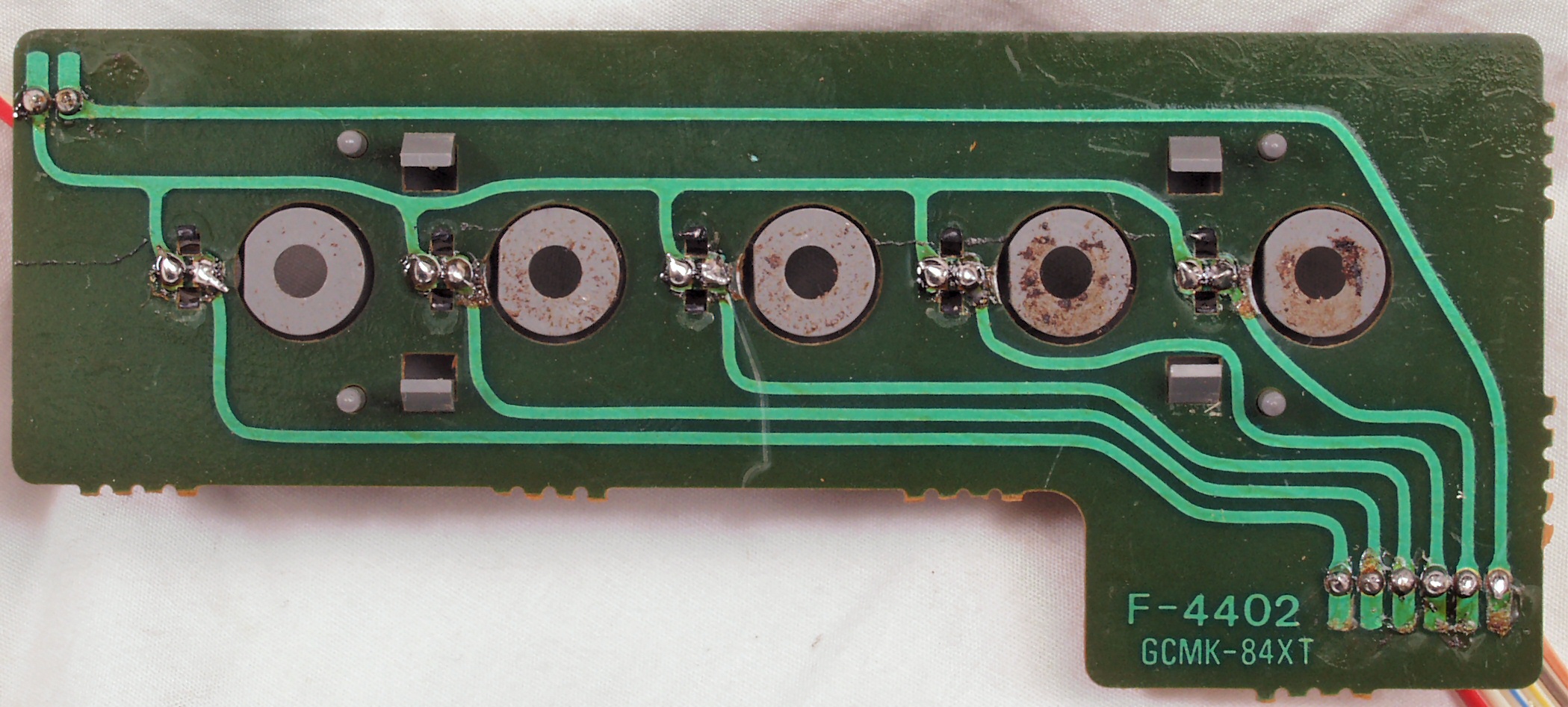

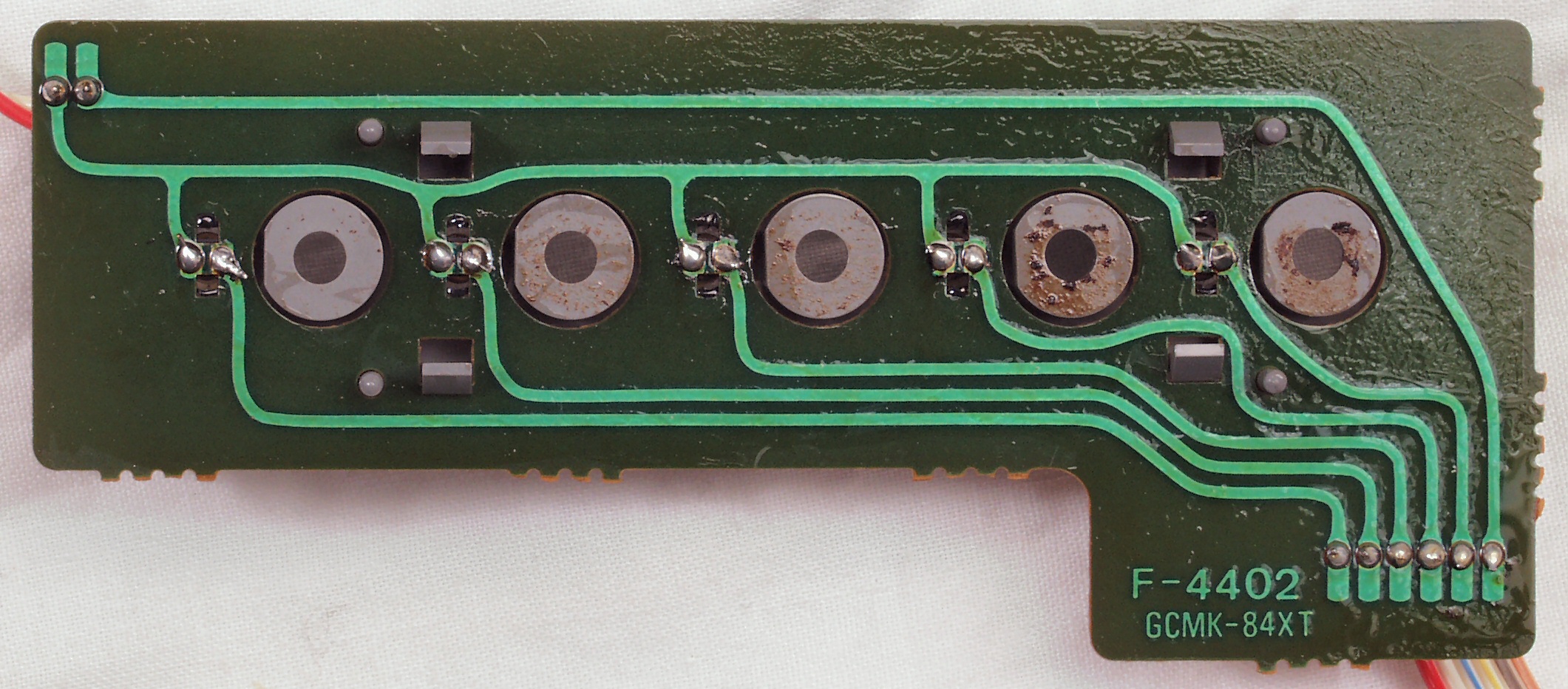

Ｃ７Ｃ．　修理（半田補正）後　入力表示基板裏。　ランプ交換。

Ｃ７Ｄ．　完成入力表示基板裏、　洗浄後、コート液を塗布。

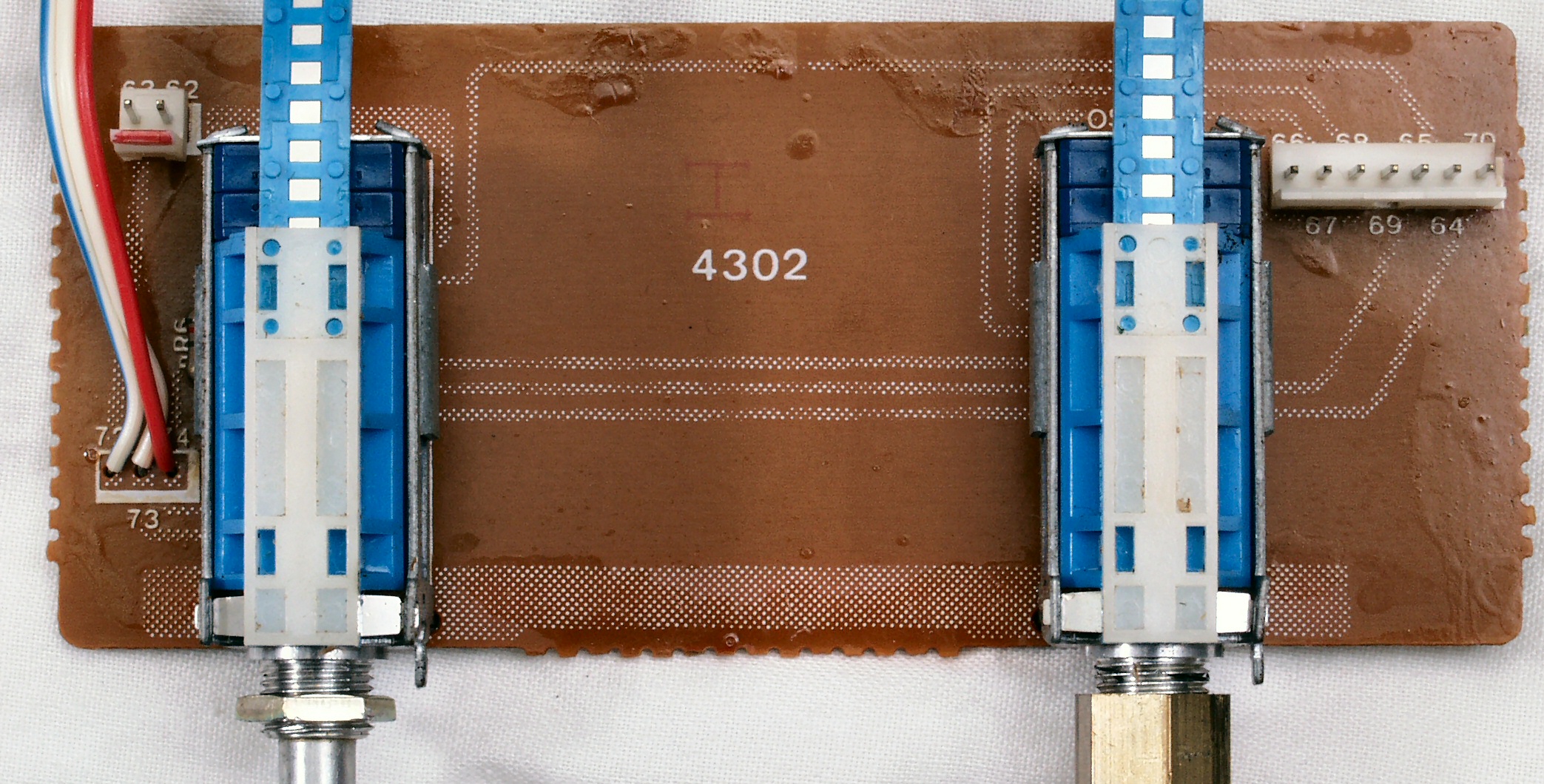

Ｃ８Ａ．　修理中　モード切替ＳＷ基板

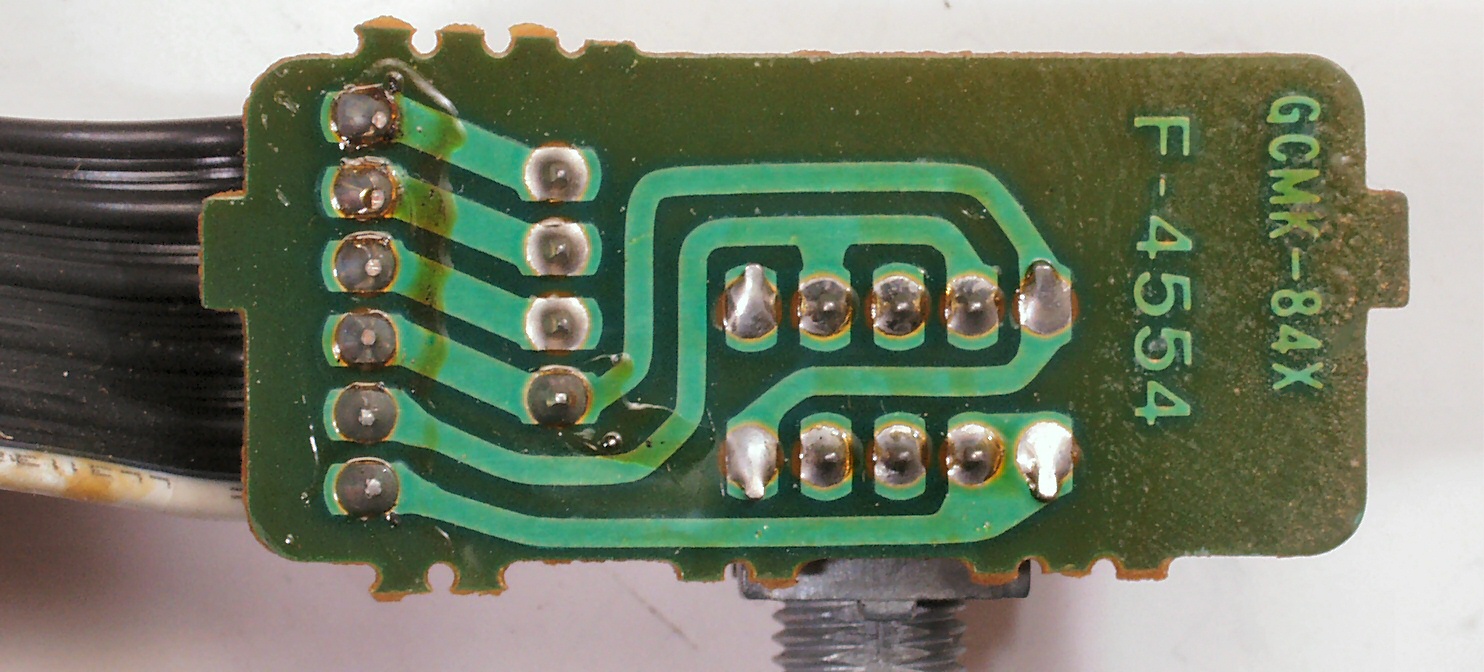

Ｃ８Ｂ．　修理前　モード切替ＳＷ基板裏

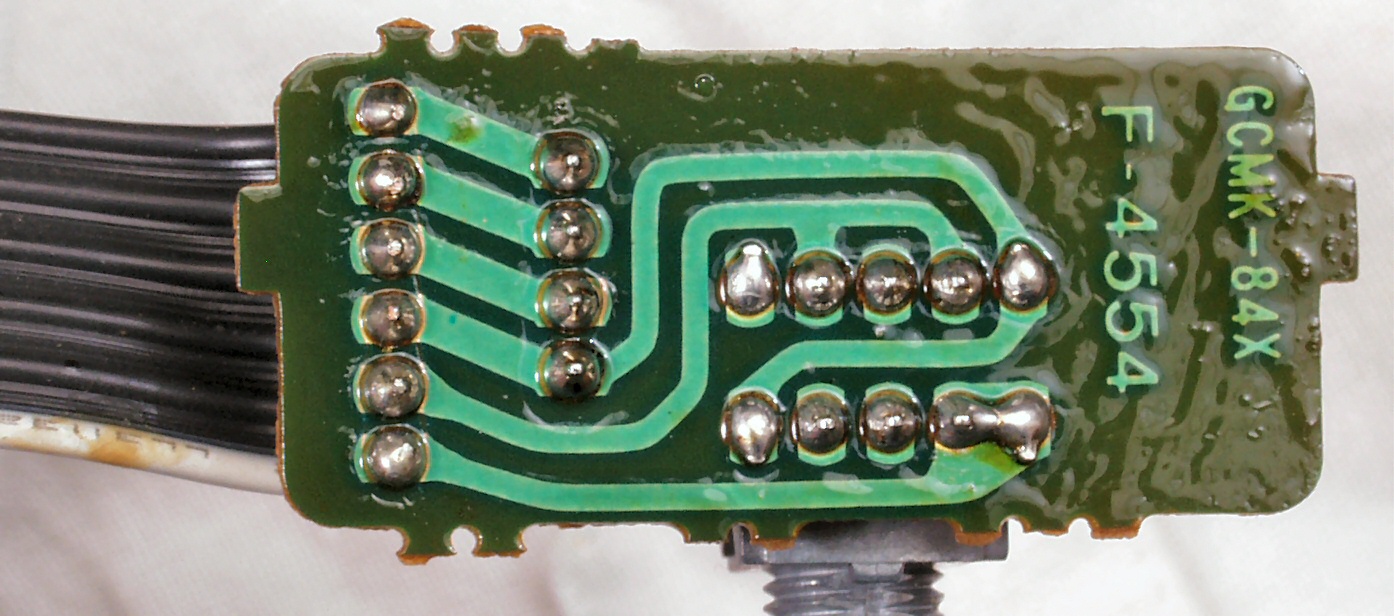

Ｃ８Ｃ．　修理（半田補正）後　モード切替ＳＷ基板裏　　全半田やり直し

Ｃ８Ｄ．　完成モード切替ＳＷ基板裏、　洗浄後、コート液を塗布。

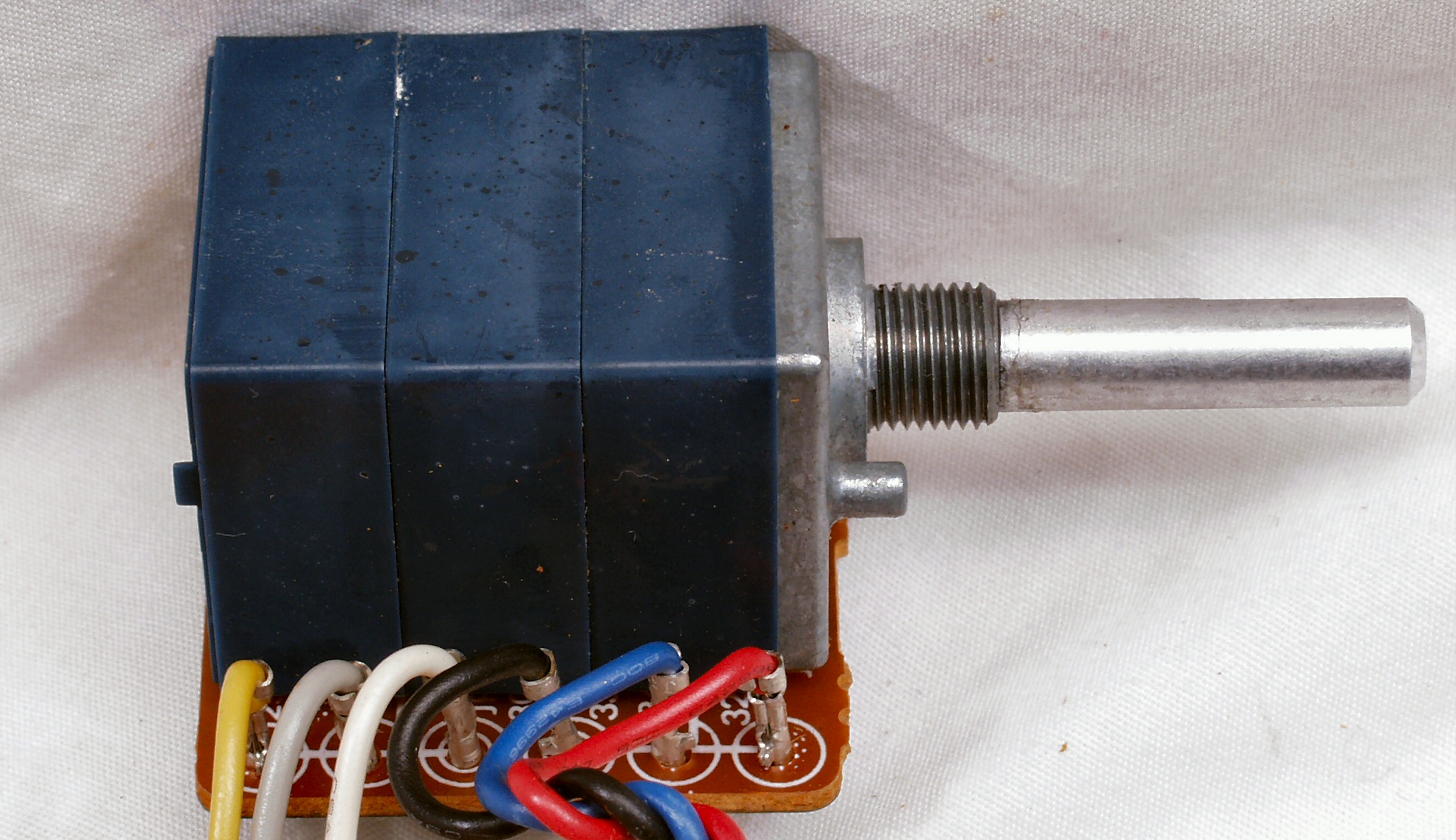

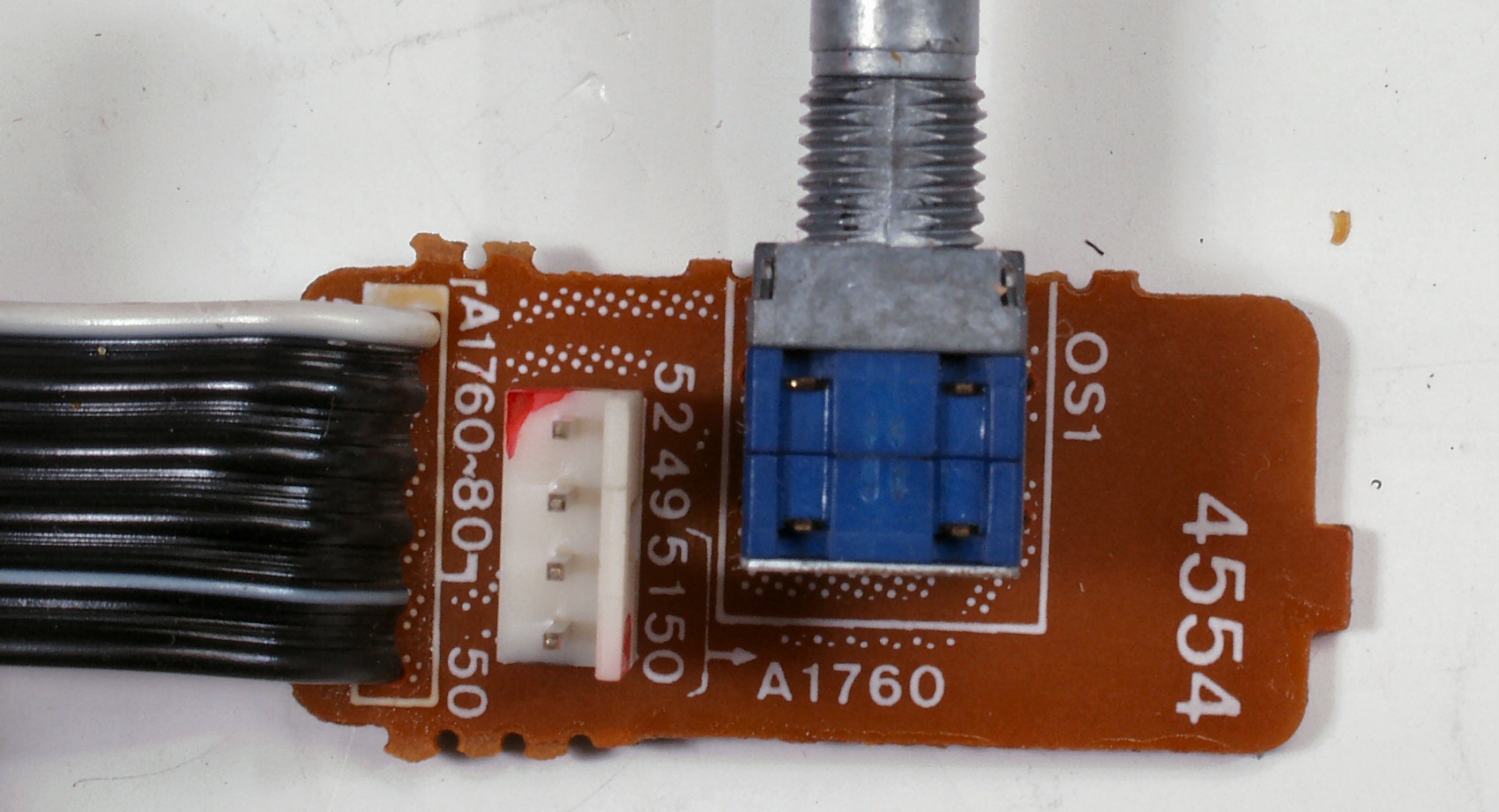

Ｃ９Ａ．　修理中　メインＶＲ基板

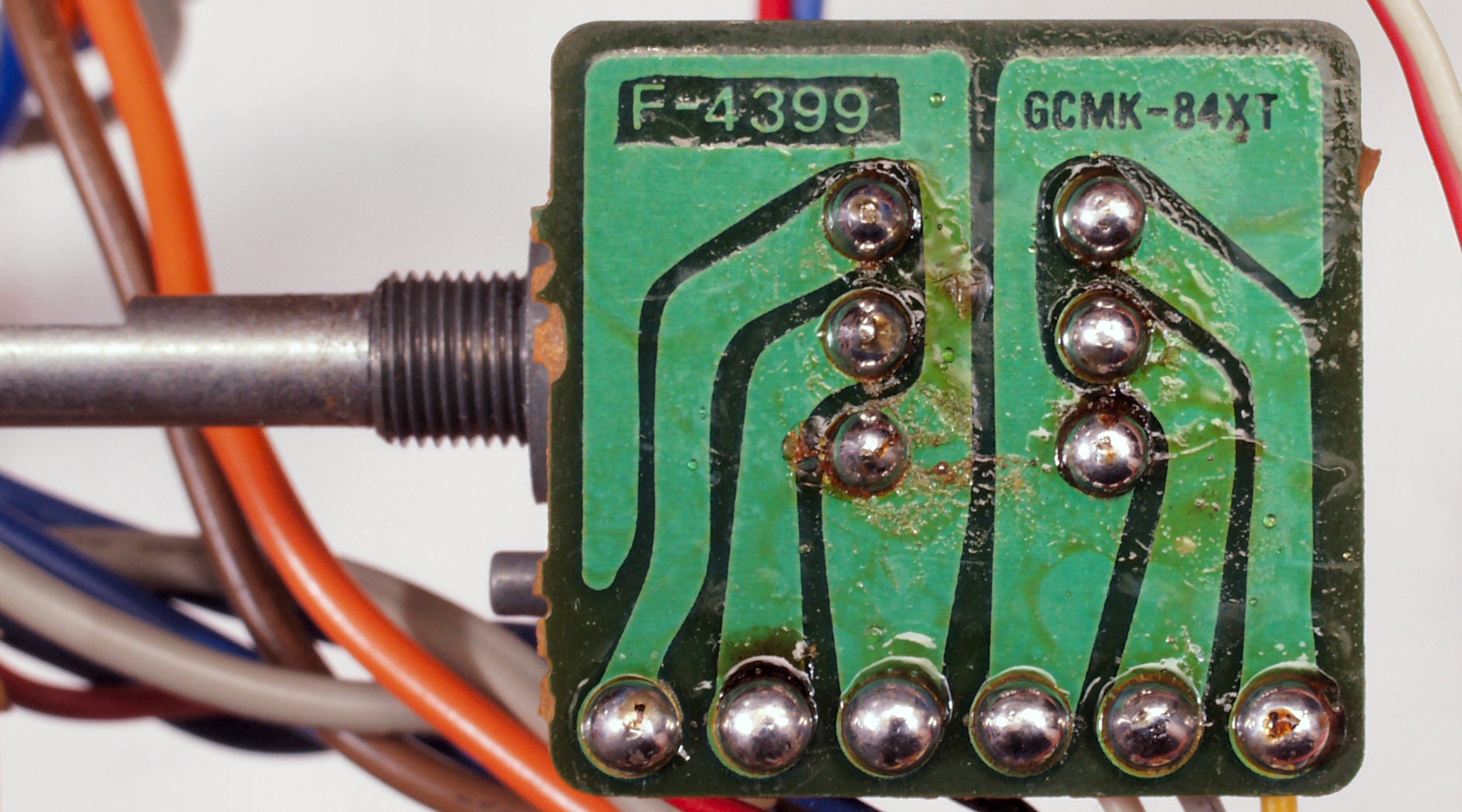

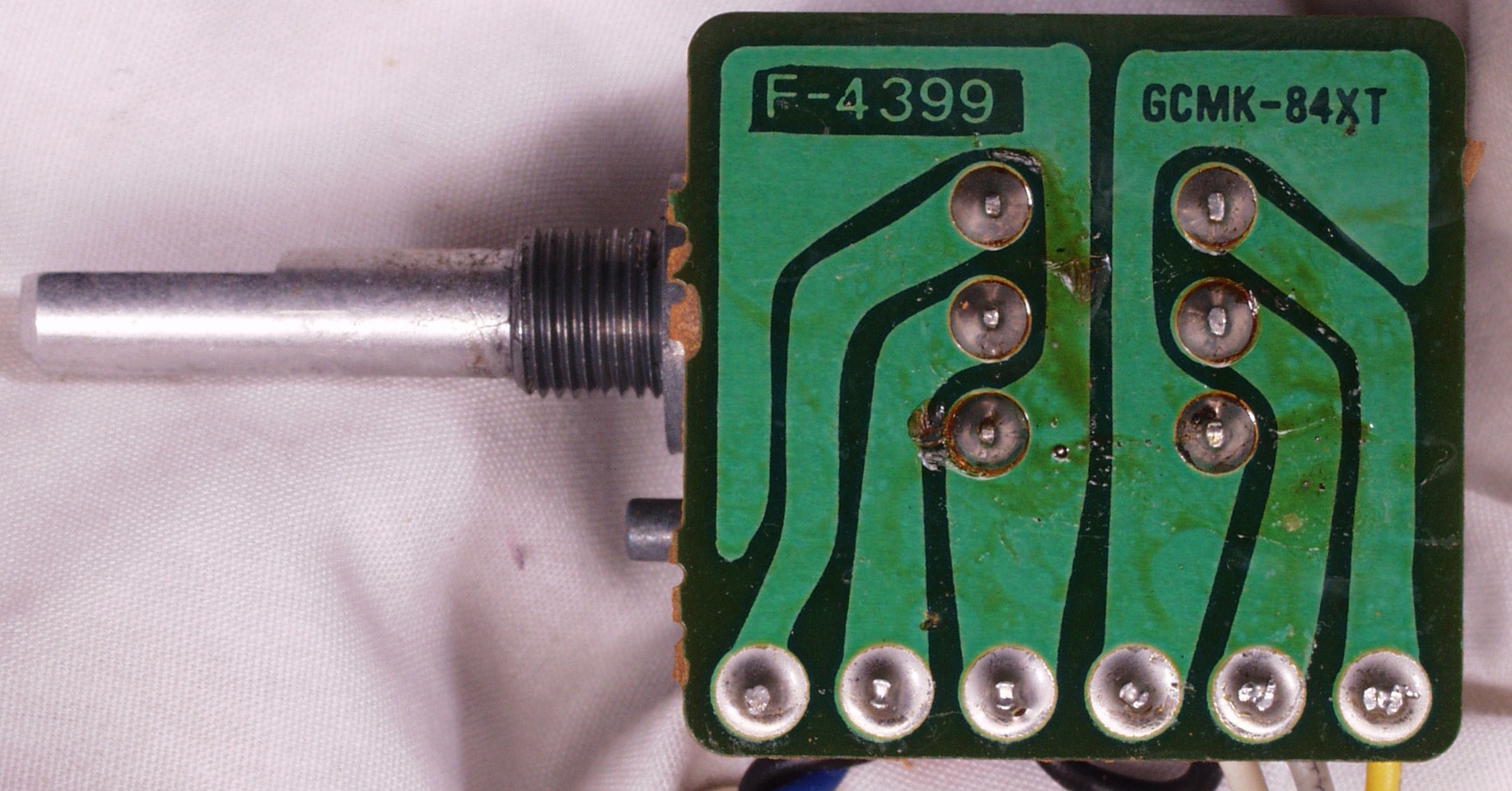

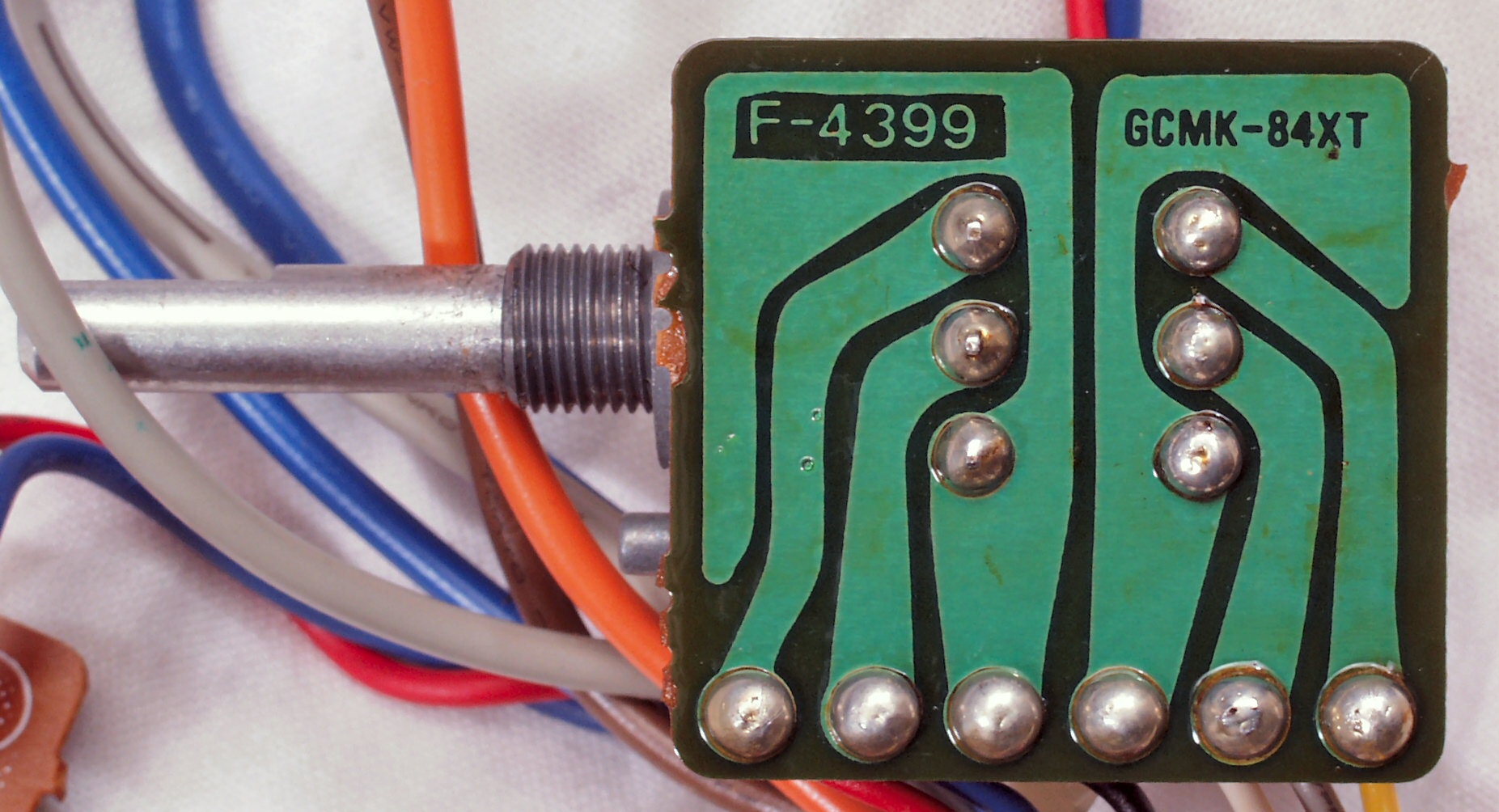

Ｃ９Ｂ．　修理前　メインＶＲ基板裏

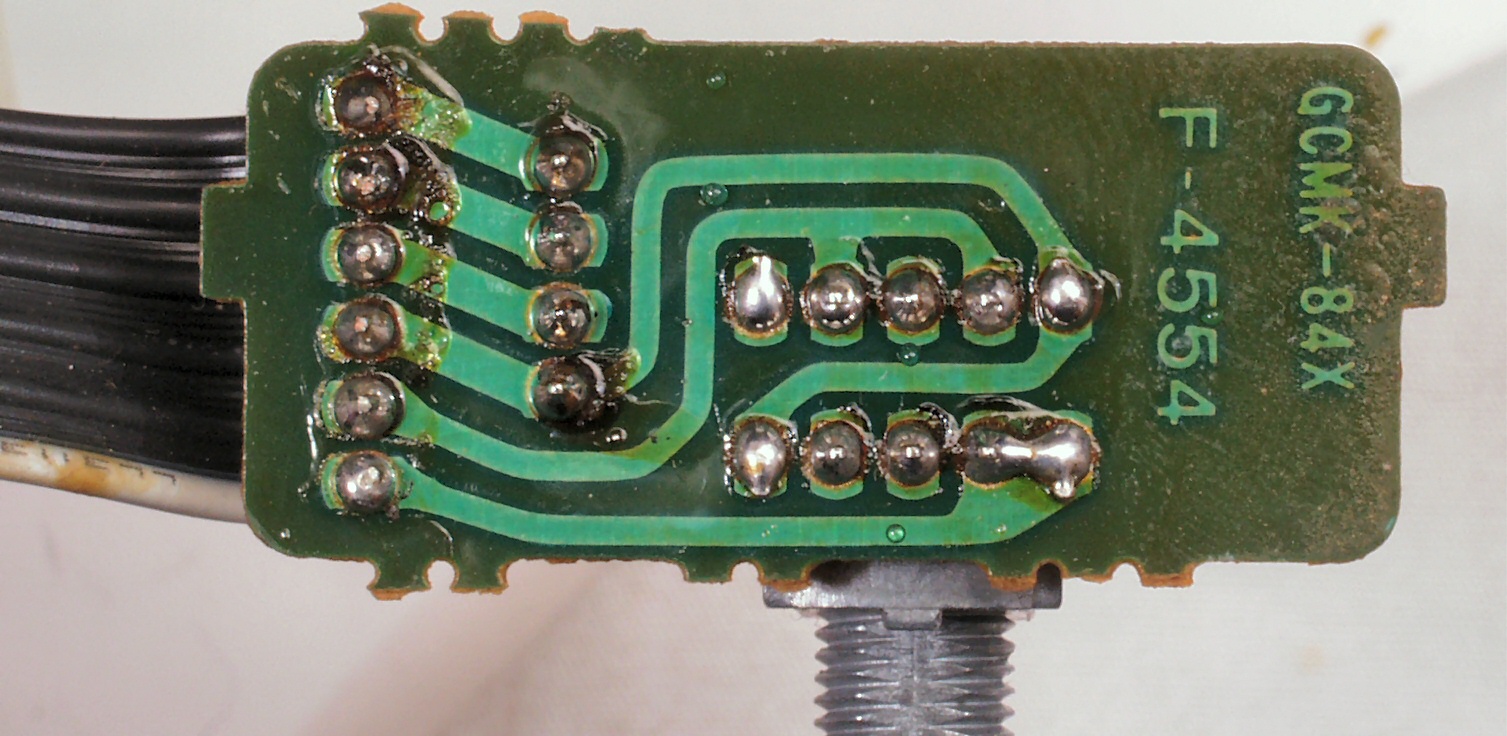

Ｃ９Ｃ．　修理（半田補正）後　メインＶＲ基板裏　　全半田やり直し

Ｃ９Ｄ．　完成メインＶＲ基板裏、　洗浄後、コート液を塗布。

ＣＡＡ．　修理中　ＳＰ切替ＳＷ基板

ＣＡＢ．　修理前　ＳＰ切替ＳＷ基板裏

ＣＡＣ．　修理（半田補正）後　ＳＰ切替ＳＷ基板裏　全半田やり直し

ＣＡＤ．　完成ＳＰ切替ＳＷ基板裏、　洗浄後、コート液を塗布。

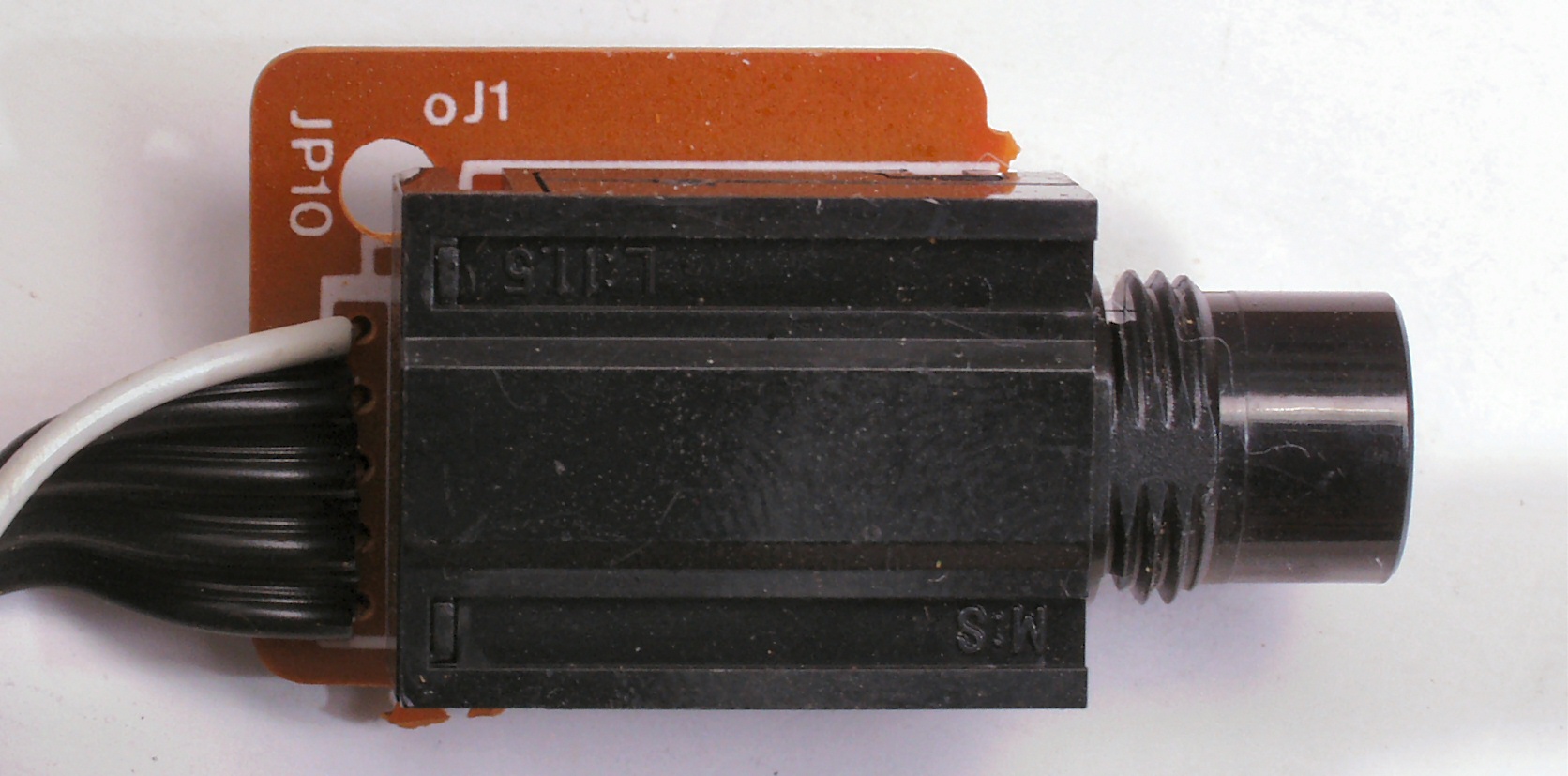

ＣＡＥ．　修理中　ヘッドホーン・ジャック基板

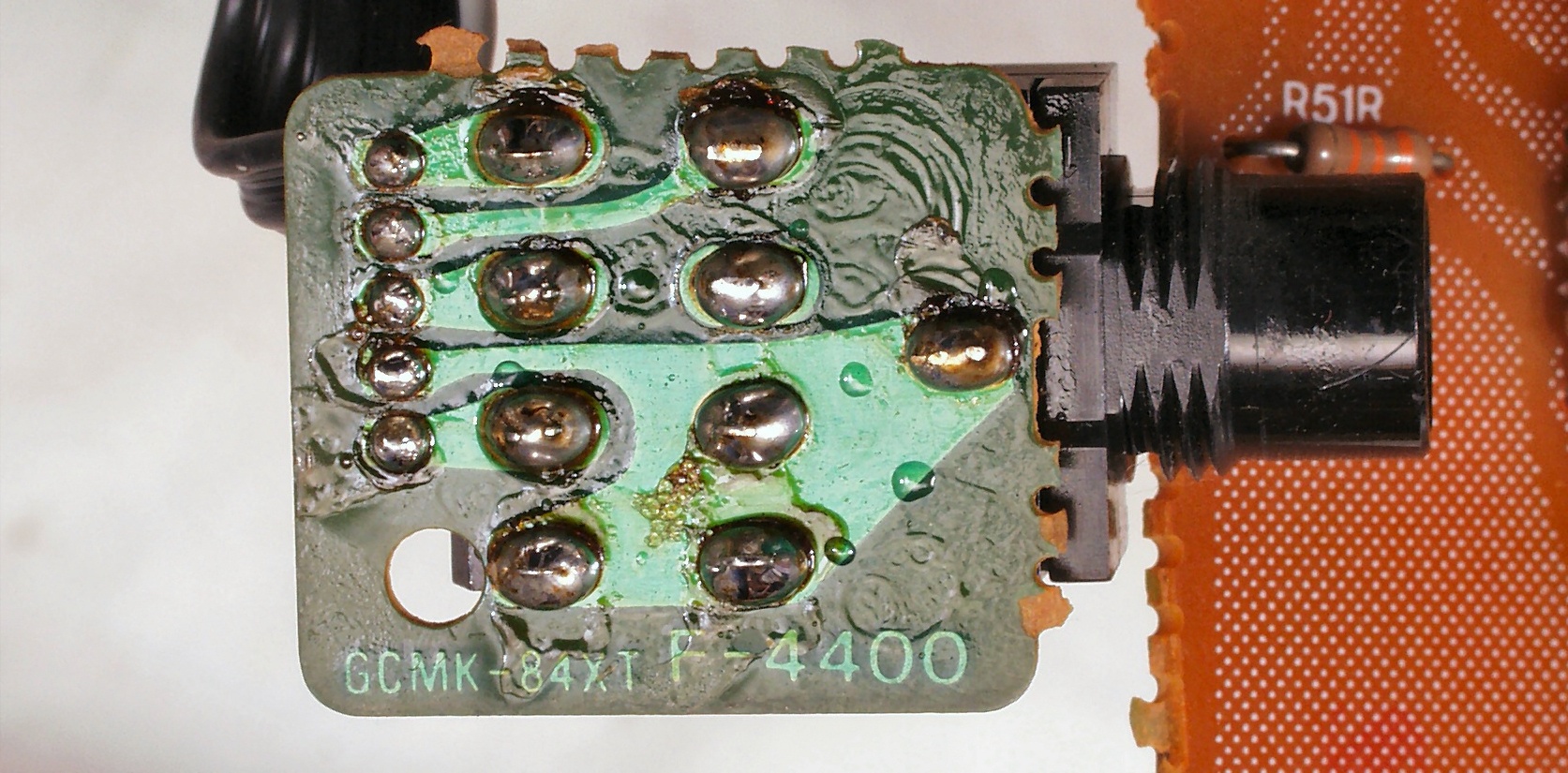

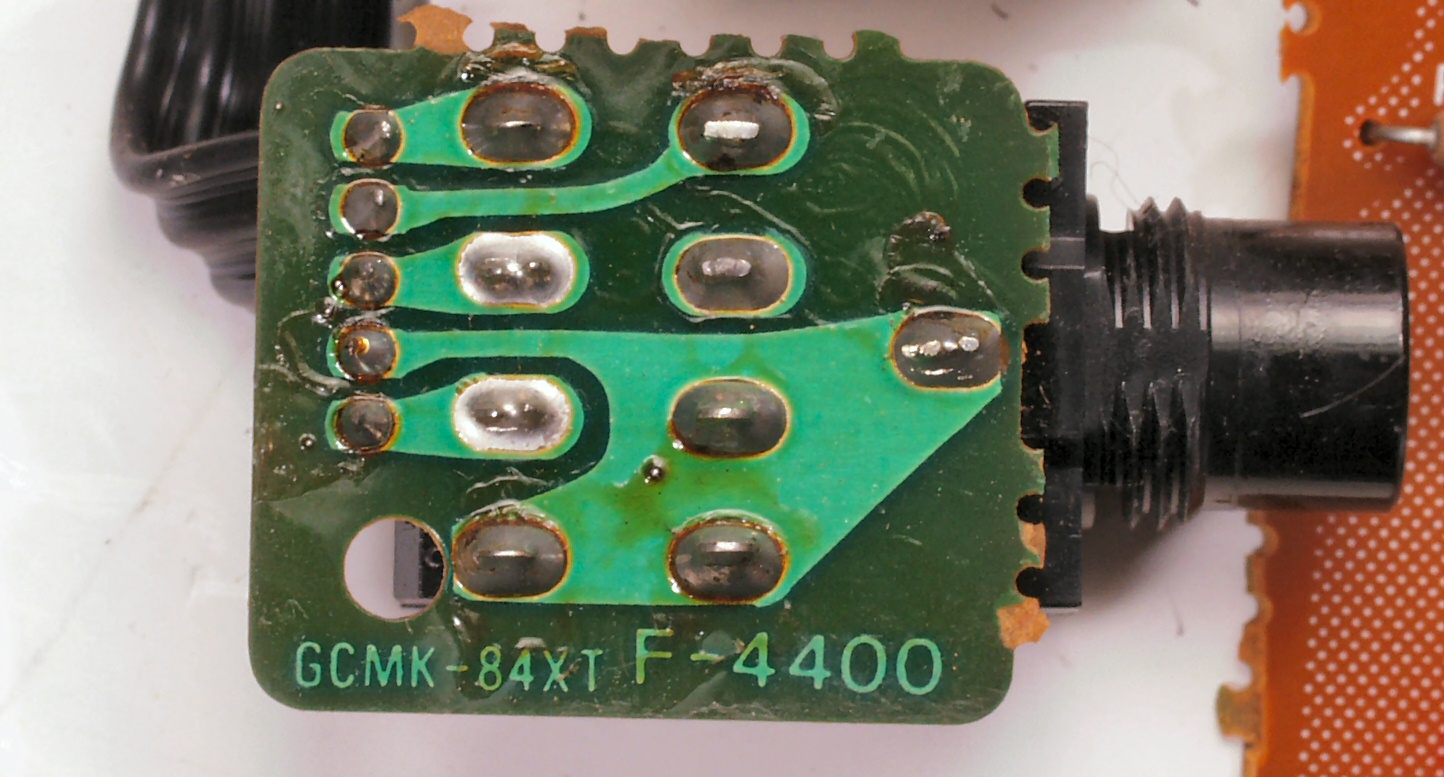

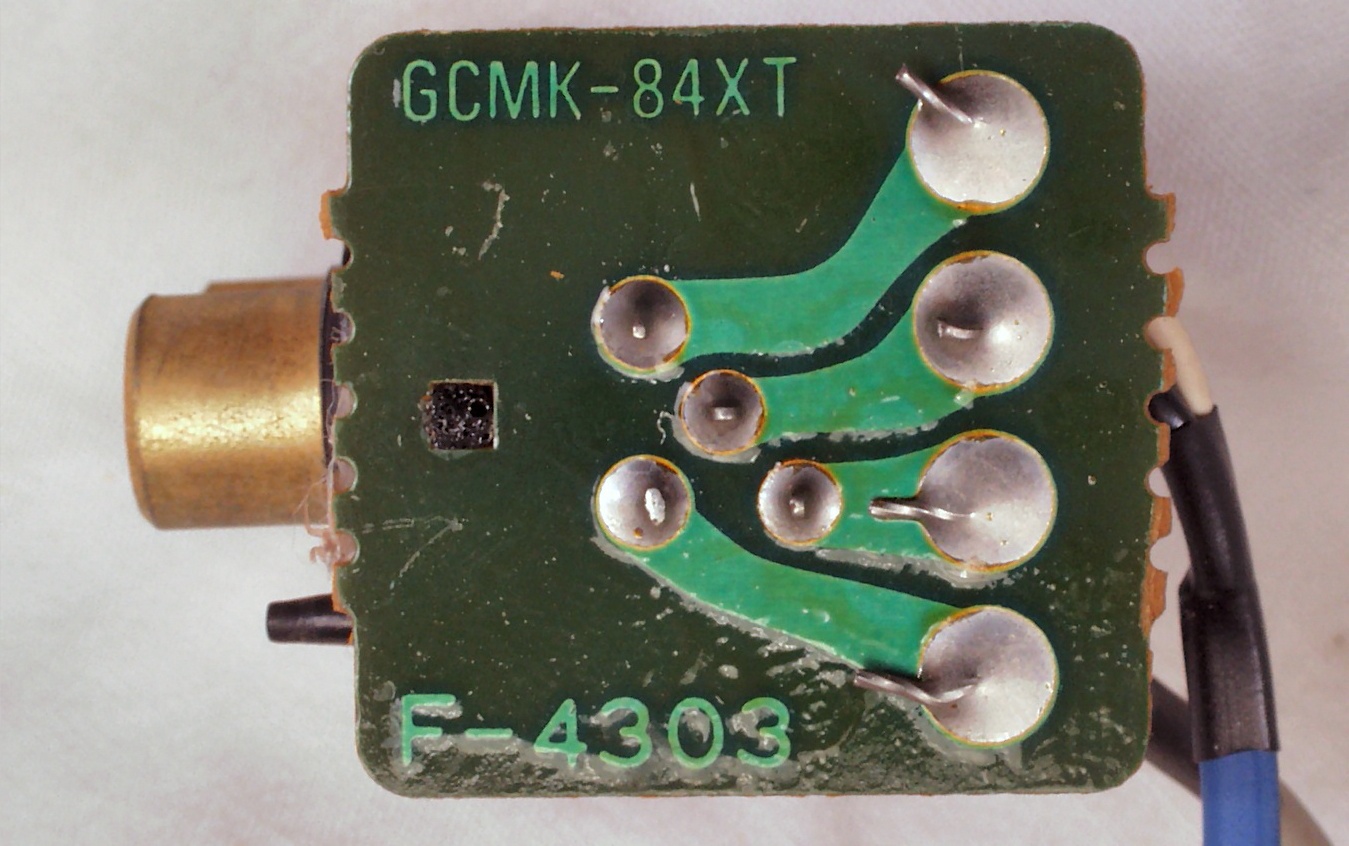

ＣＡＦ．　修理前　ヘッドホーン・ジャック基板裏

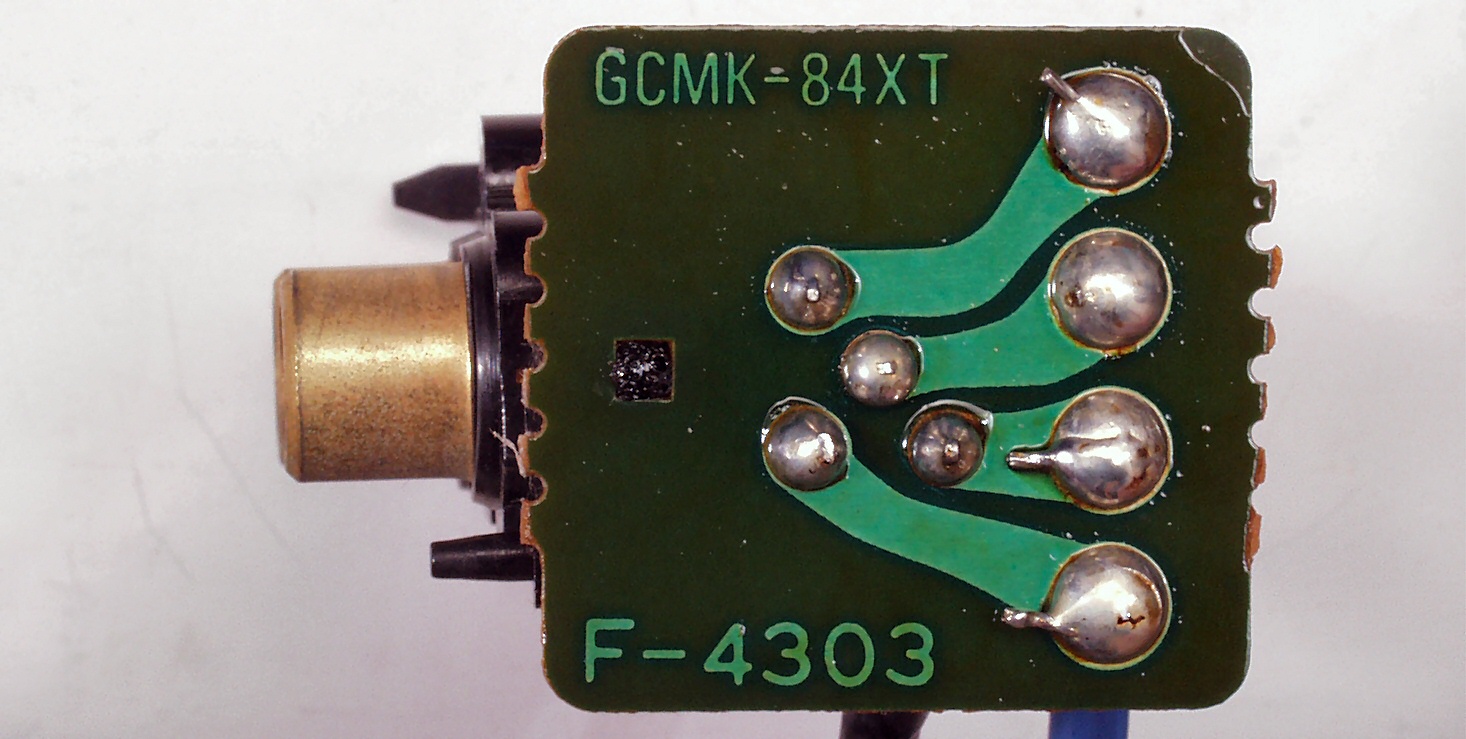

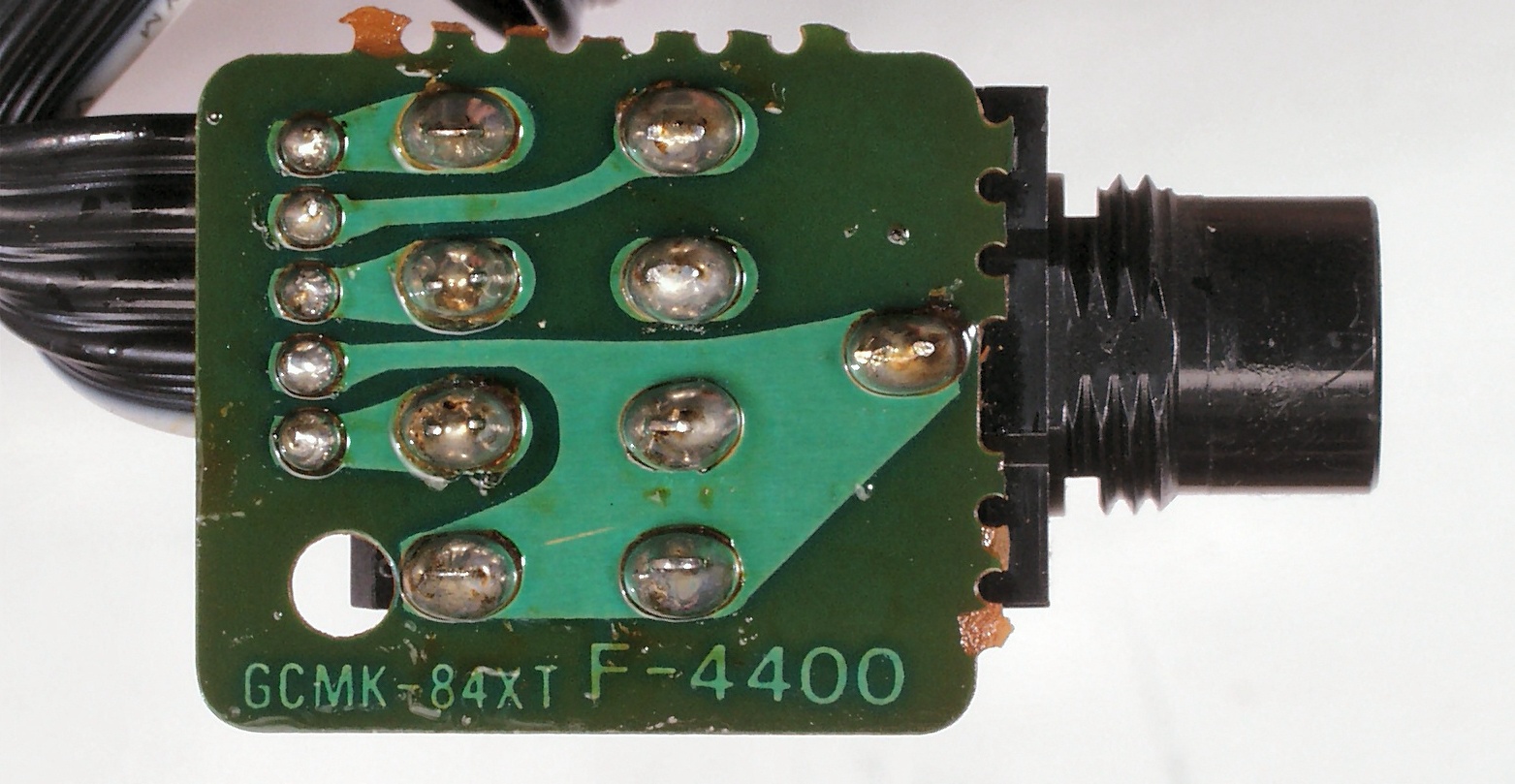

ＣＡＧ．　修理（半田補正）後　ヘッドホーン・ジャック基板裏　全半田やり直し

ＣＡＨ．　完成ヘッドホーン・ジャック基板裏、　洗浄後、コート液を塗布。

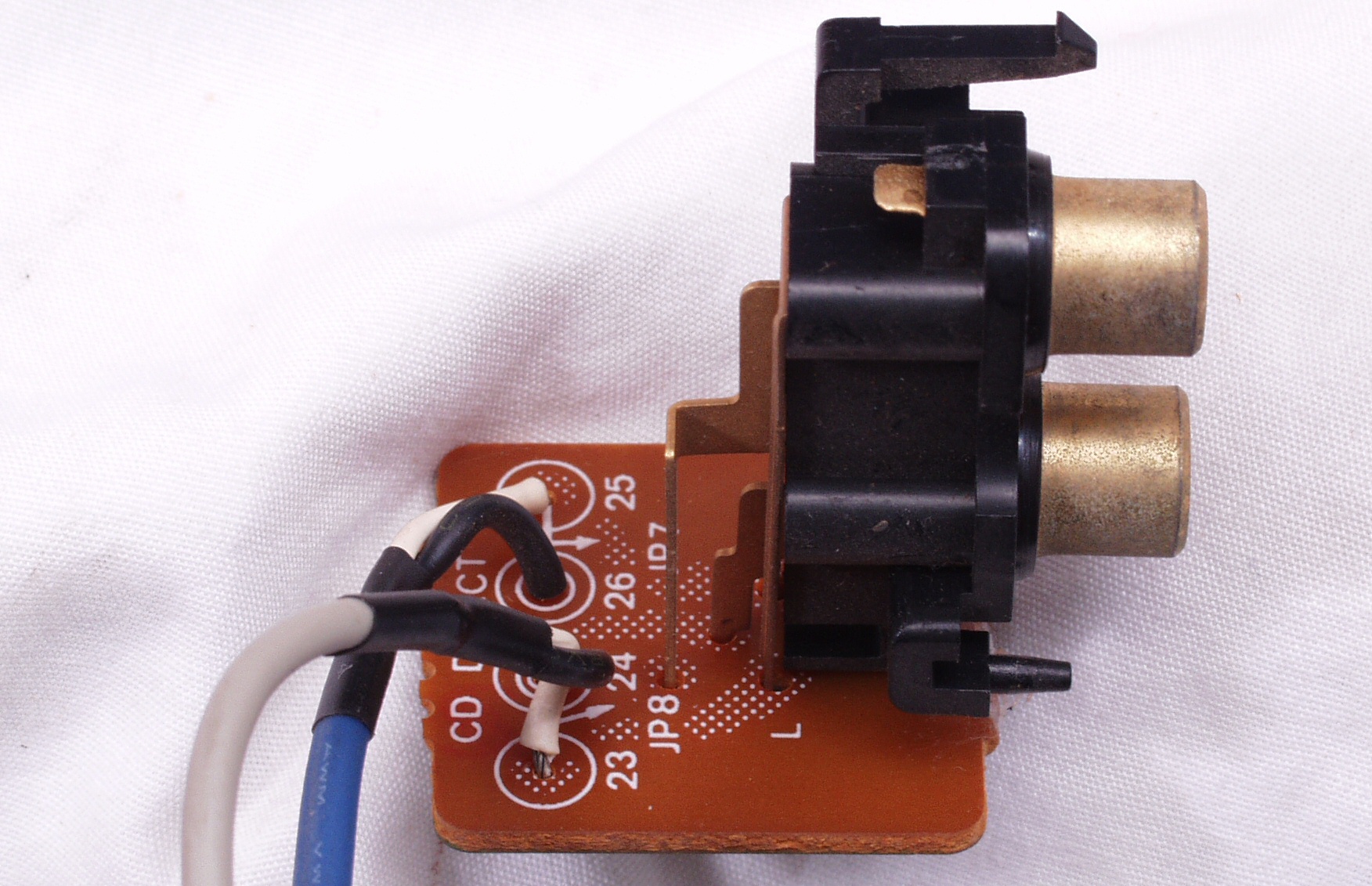

ＣＢＡ．　修理中　ＣＤ＿Ｄｉｒｅｃｔ＿ＲＣＡ端子基板

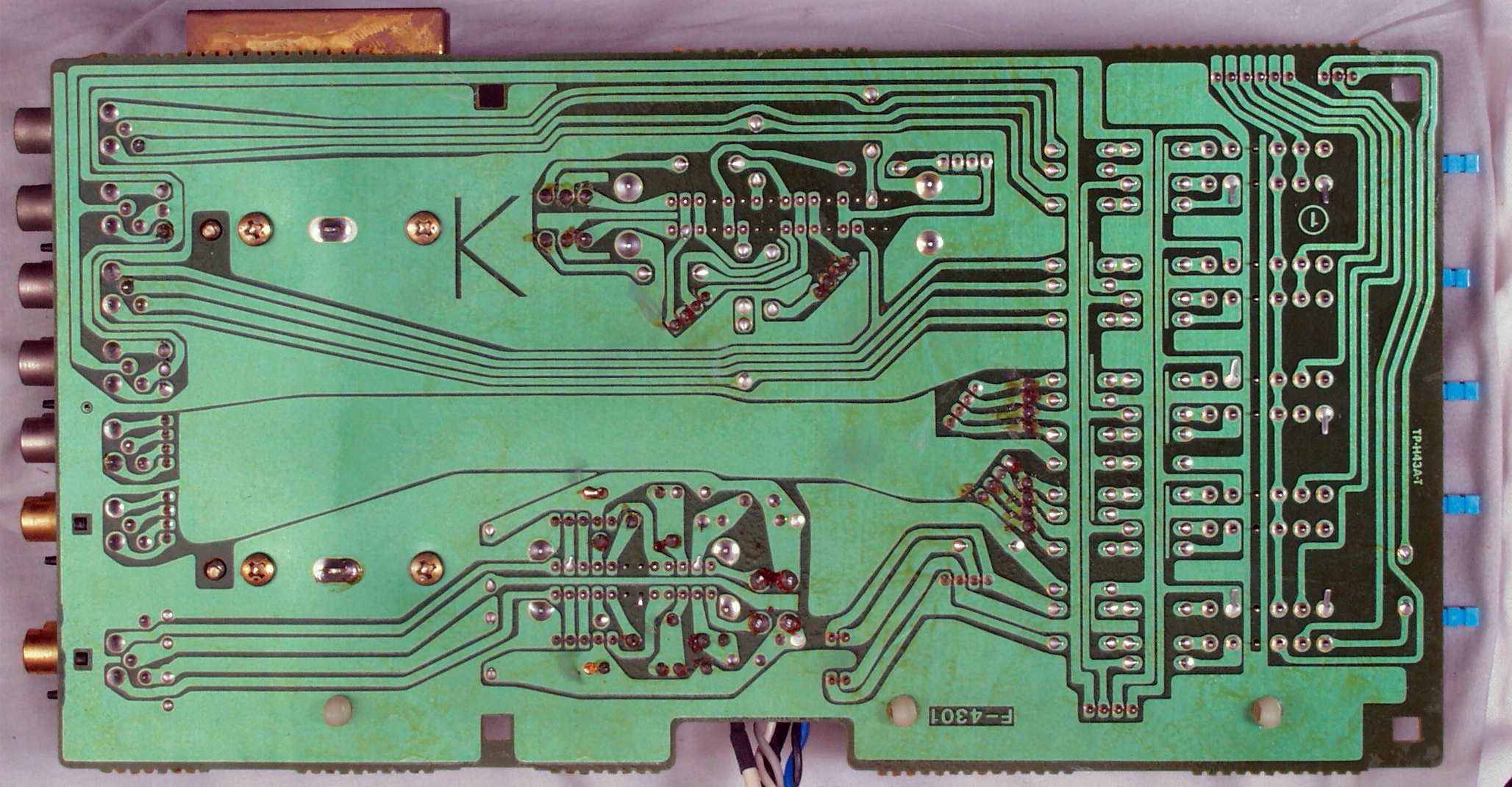

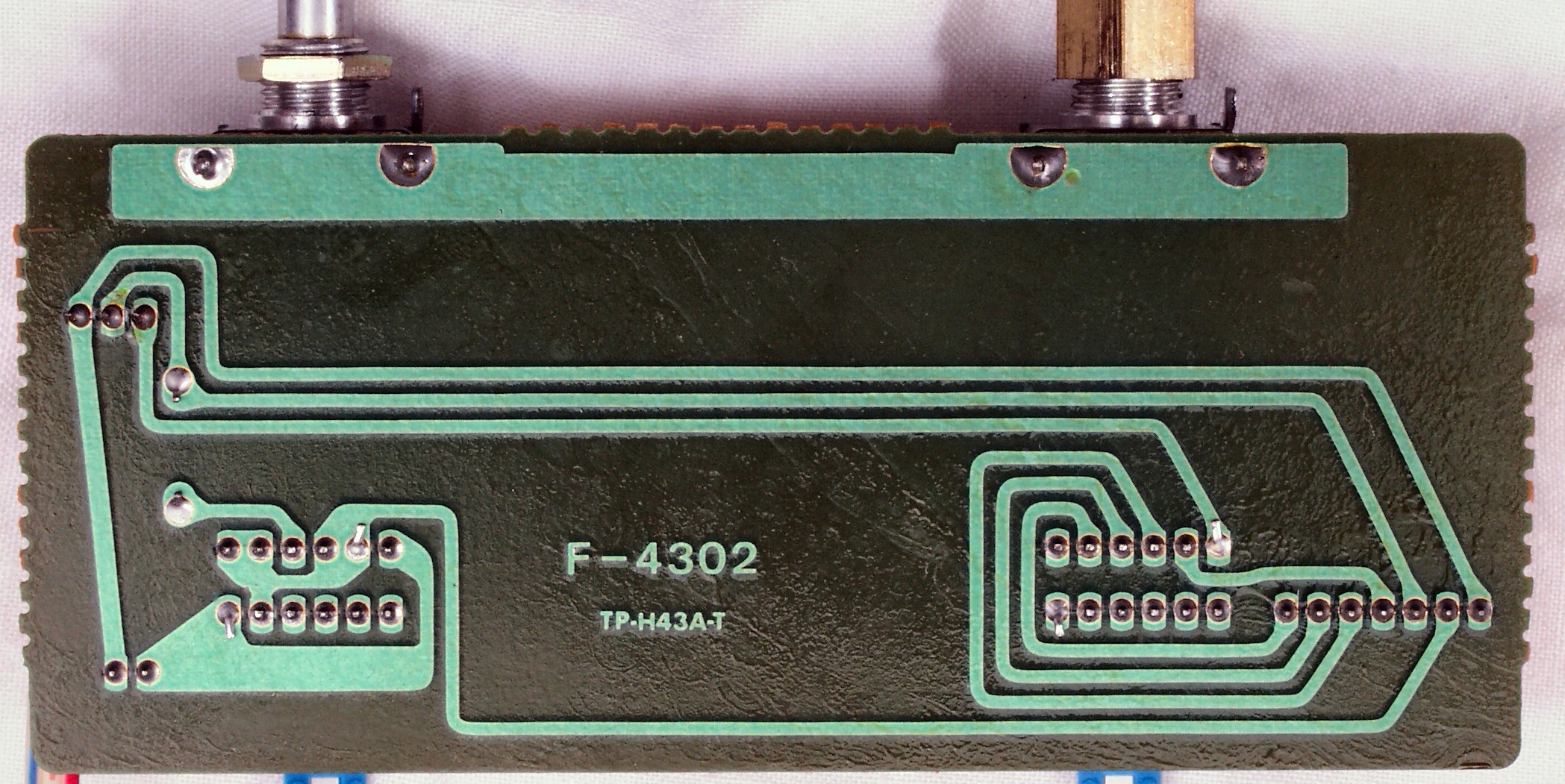

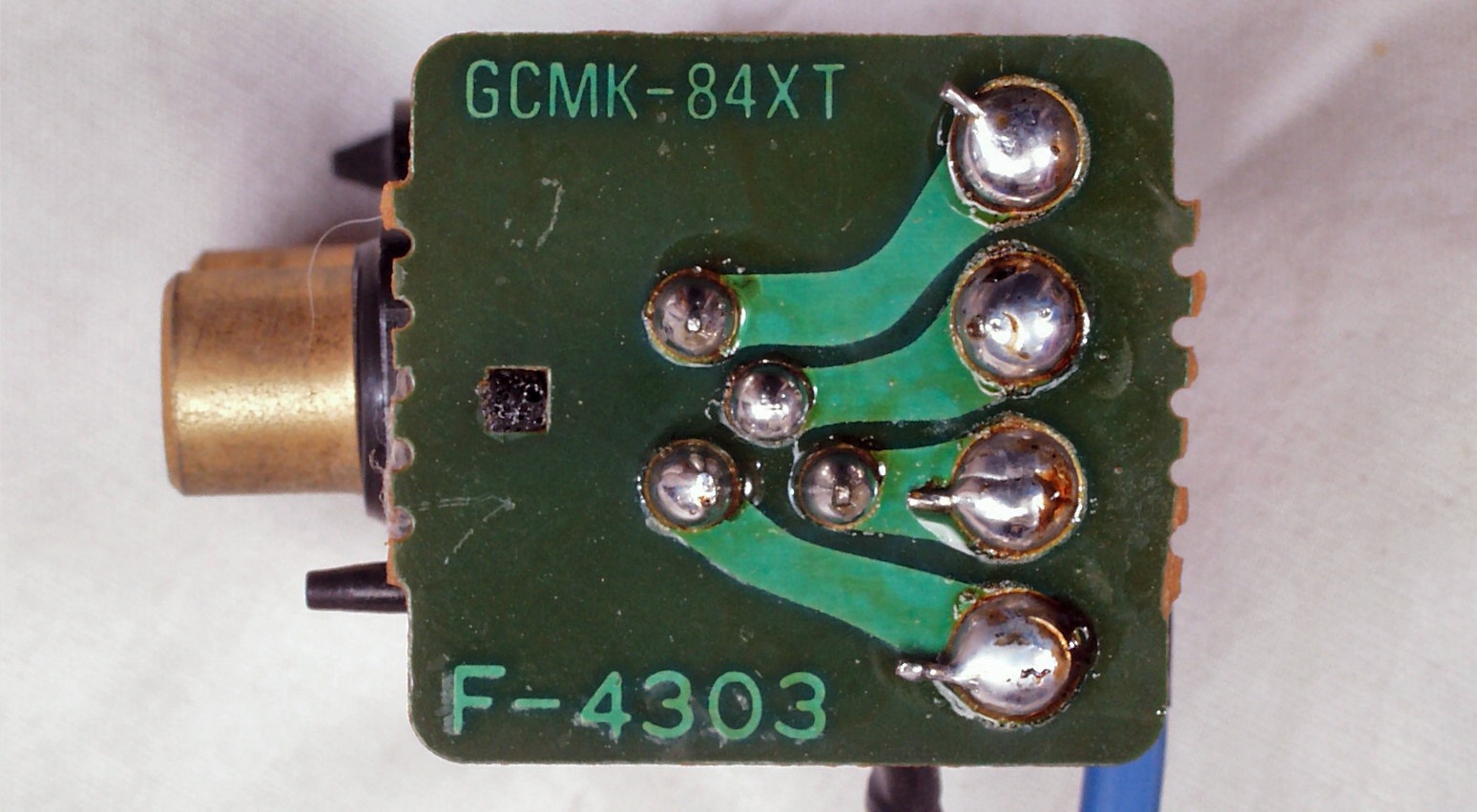

ＣＢＢ．　修理前　ＣＤ＿Ｄｉｒｅｃｔ＿ＲＣＡ端子基板裏

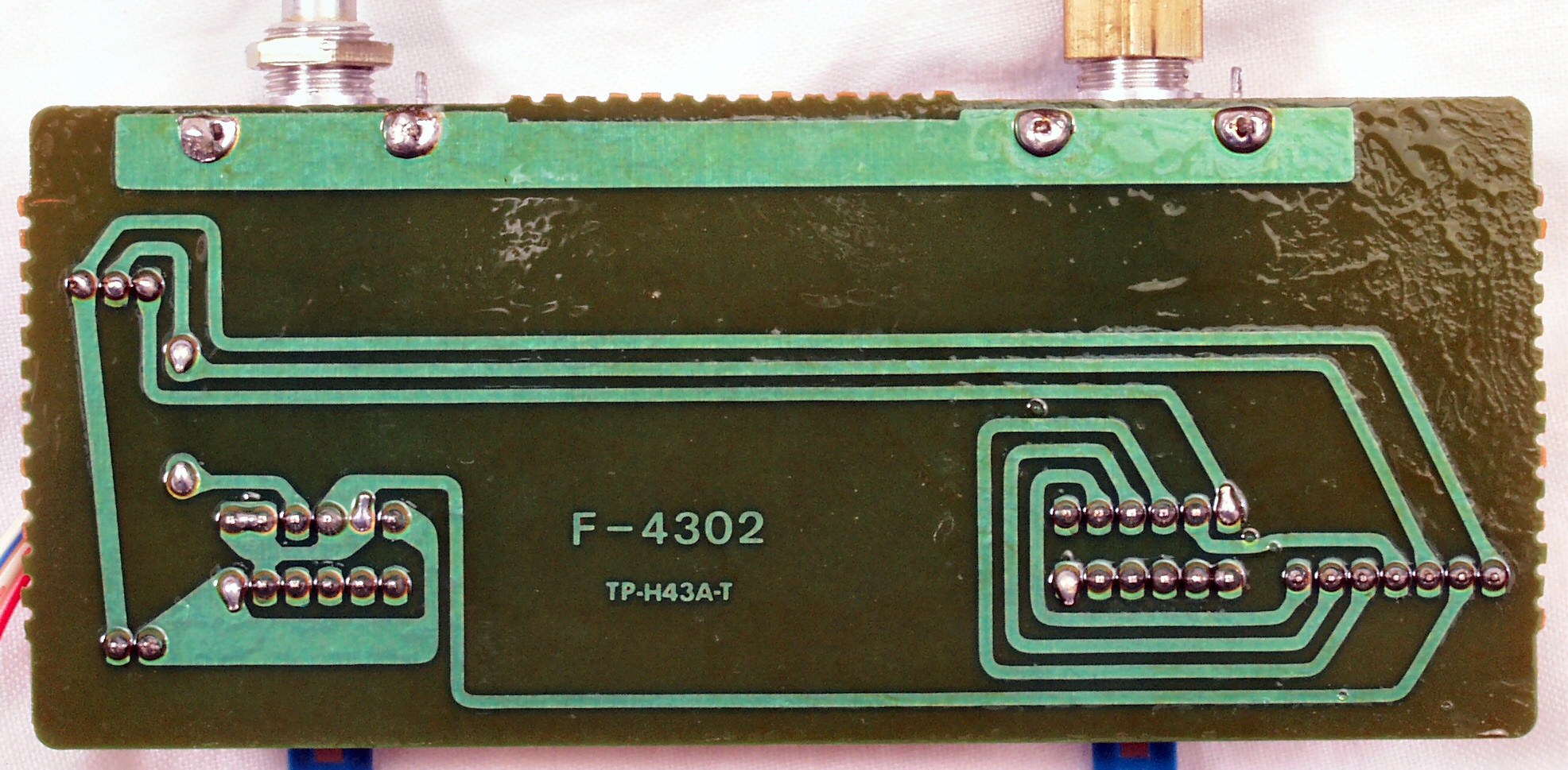

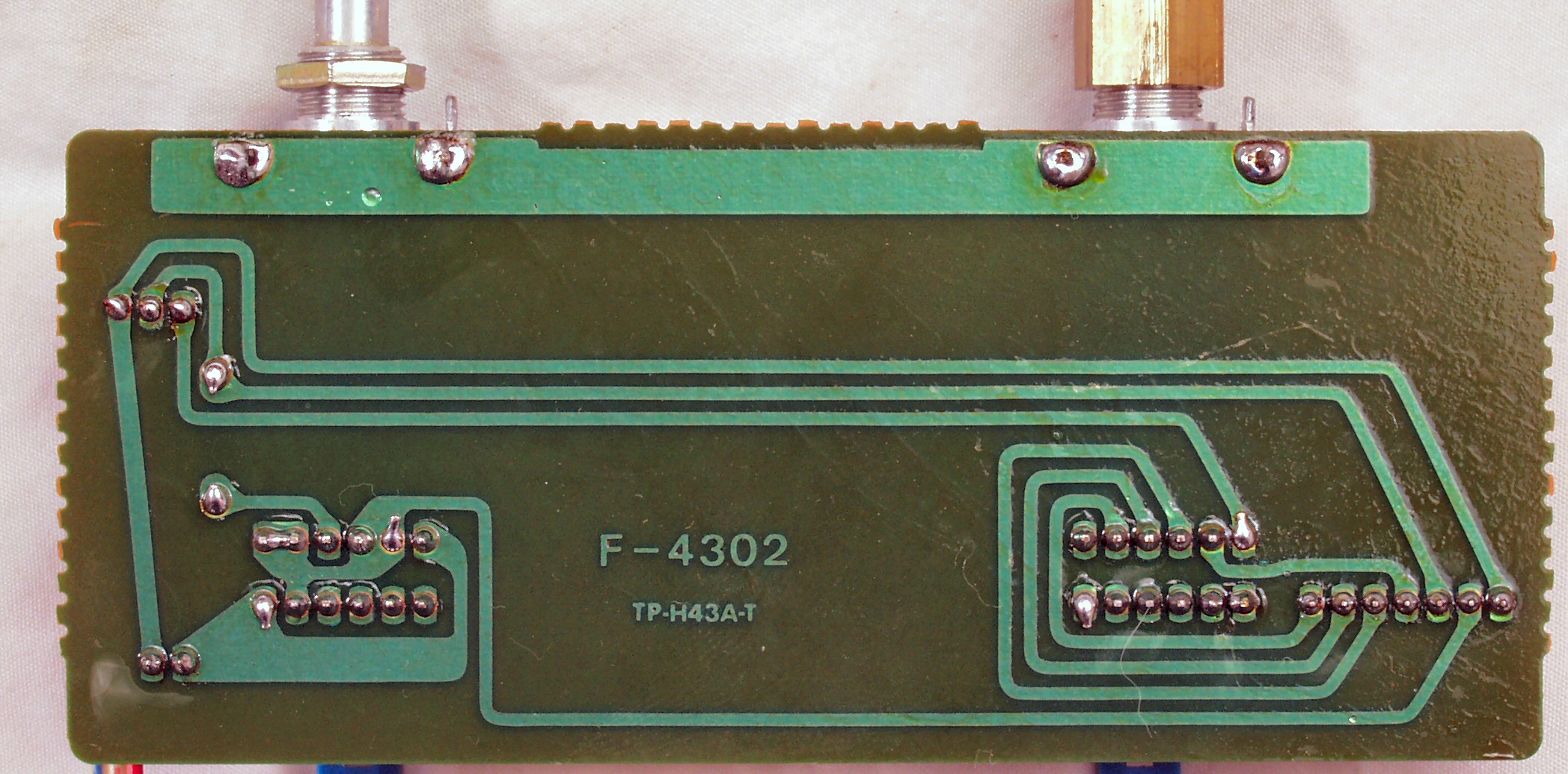

ＣＢＣ．　修理（半田補正）後　ＣＤ＿Ｄｉｒｅｃｔ＿ＲＣＡ端子基板裏　　全半田やり直し

ＣＢＤ．　完成ＣＤ＿Ｄｉｒｅｃｔ＿ＲＣＡ端子基板裏、　洗浄後、コート液を塗布。

ＣＣＡ．　修理前　ＥＱ基板

ＣＣＢ．　修理後　ＥＱ基板　初段ＦＥＴ（電界効果トランジスター）２個、半固定ＶＲ４個、電解コンデンサー２０個（ＢＰに交換したので２個減）交換

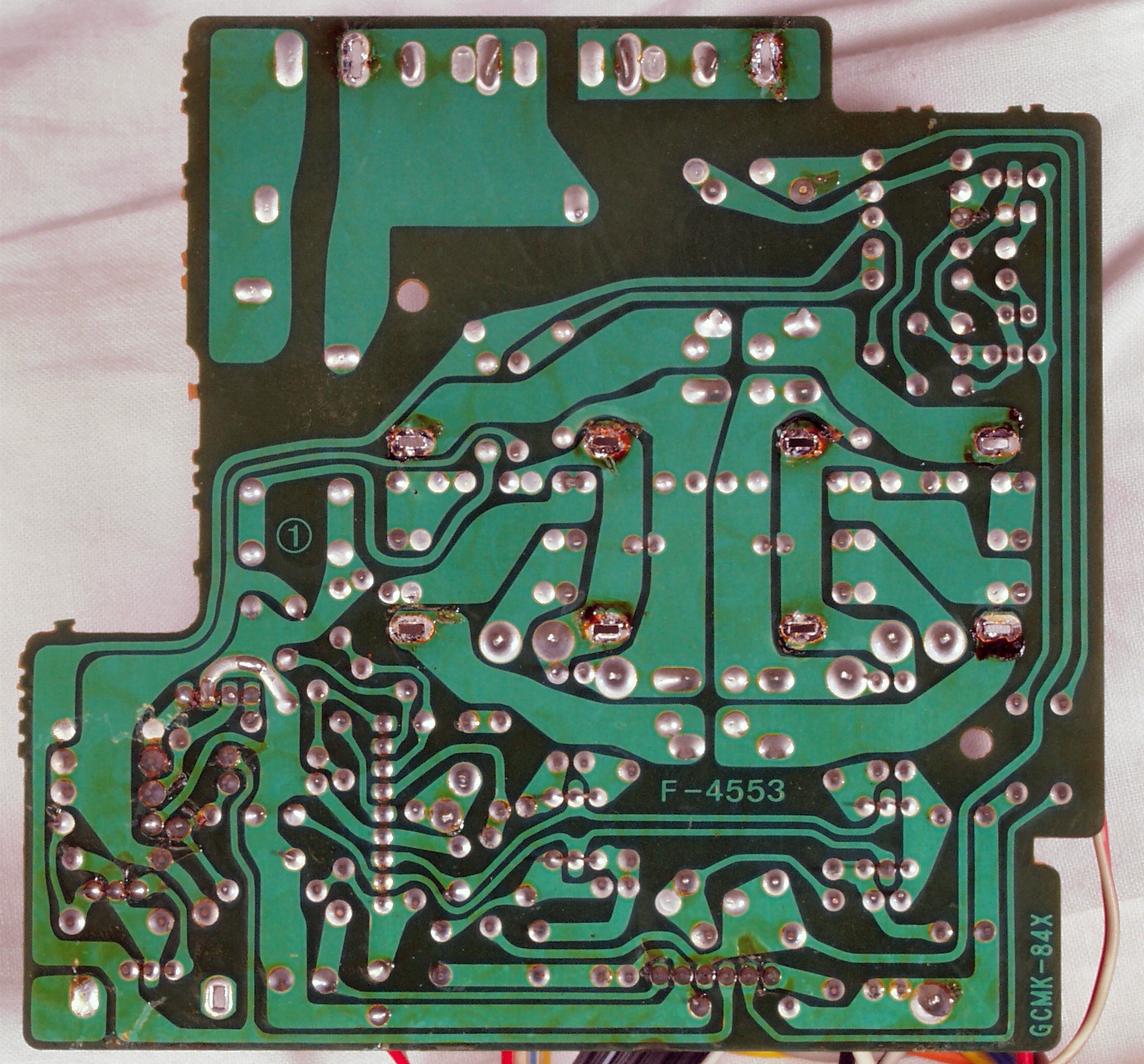

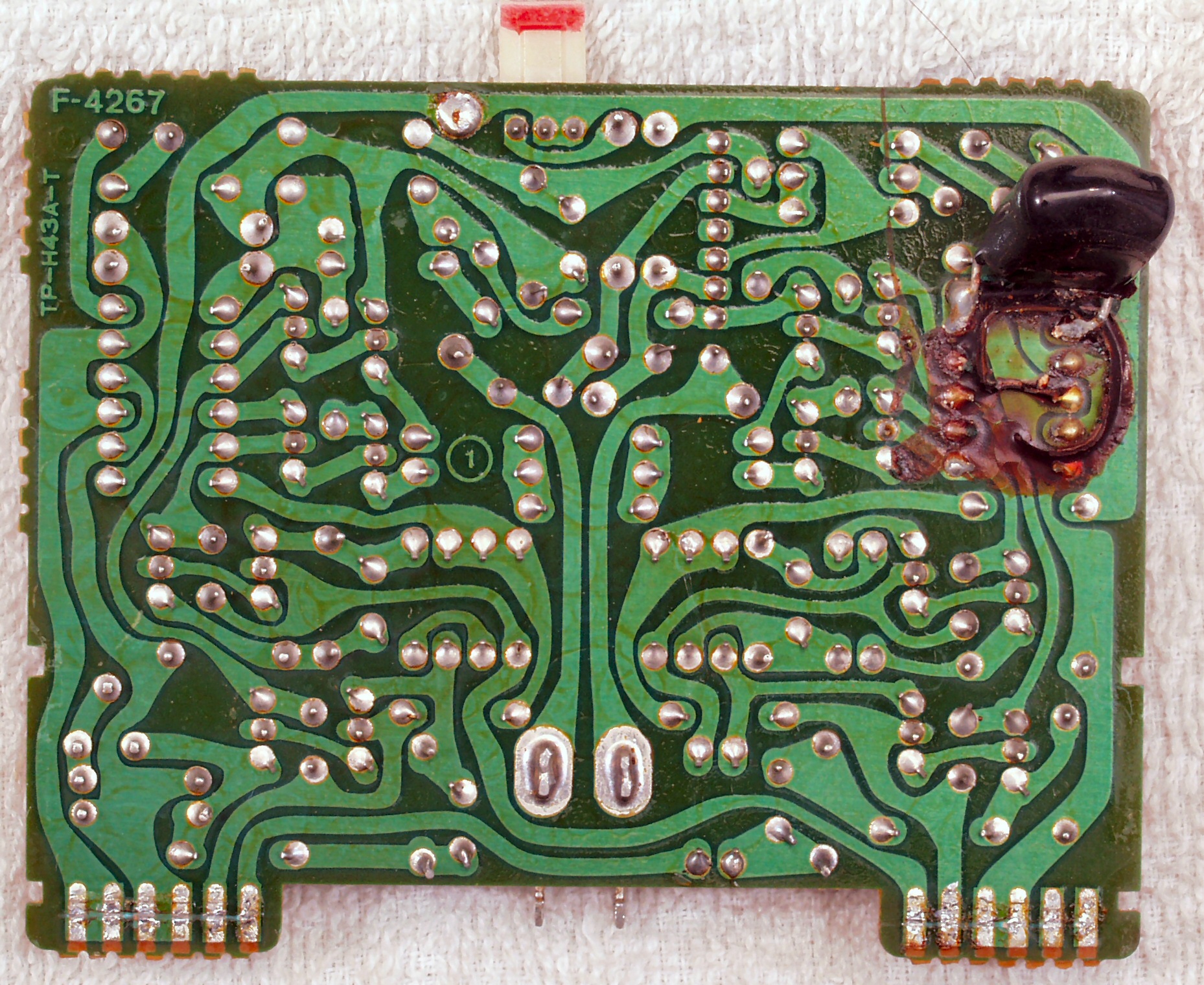

ＣＣＣ．　修理前　ＥＱ基板裏

ＣＣＣ１．　修理中　ＥＱ基板裏　交換する電解コンデンサーの足のピッチが異なるので穴あけする

ＣＣＤ．　修理（半田補正）後　ＥＱ基板裏　　全半田やり直し

ＣＣＥ．　完成ＥＱ基板裏、　洗浄後、コート液を塗布。

ＣＤＡ．　修理前　ＳＷ基板　左の円筒はＭＣトランス

ＣＤＢ．　修理後　ＳＷ基板　低レベルの配線は固定する

ＣＤＣ．　修理前　ＳＷ基板裏

ＣＤＤ．　修理（半田補正）後　ＳＷ基板裏　　全半田やり直し

ＣＤＥ．　完成ＳＷ基板裏、　洗浄後、コート液を塗布。

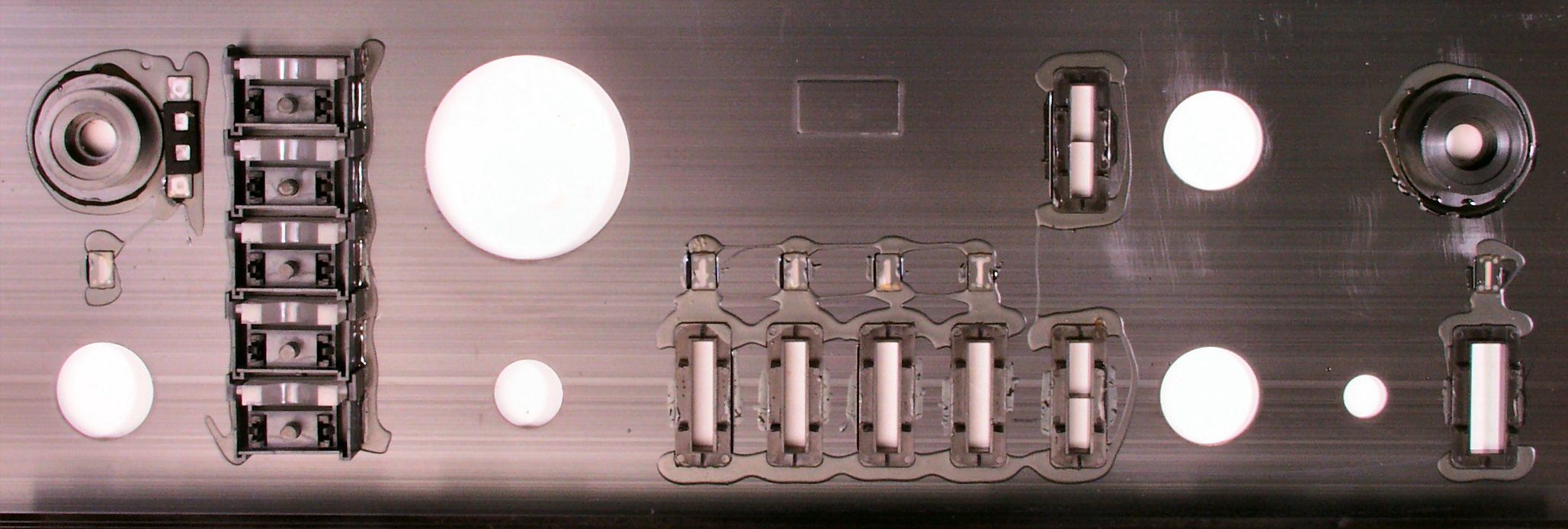

ＣＥ．パネルの修理中　念のため、接着する

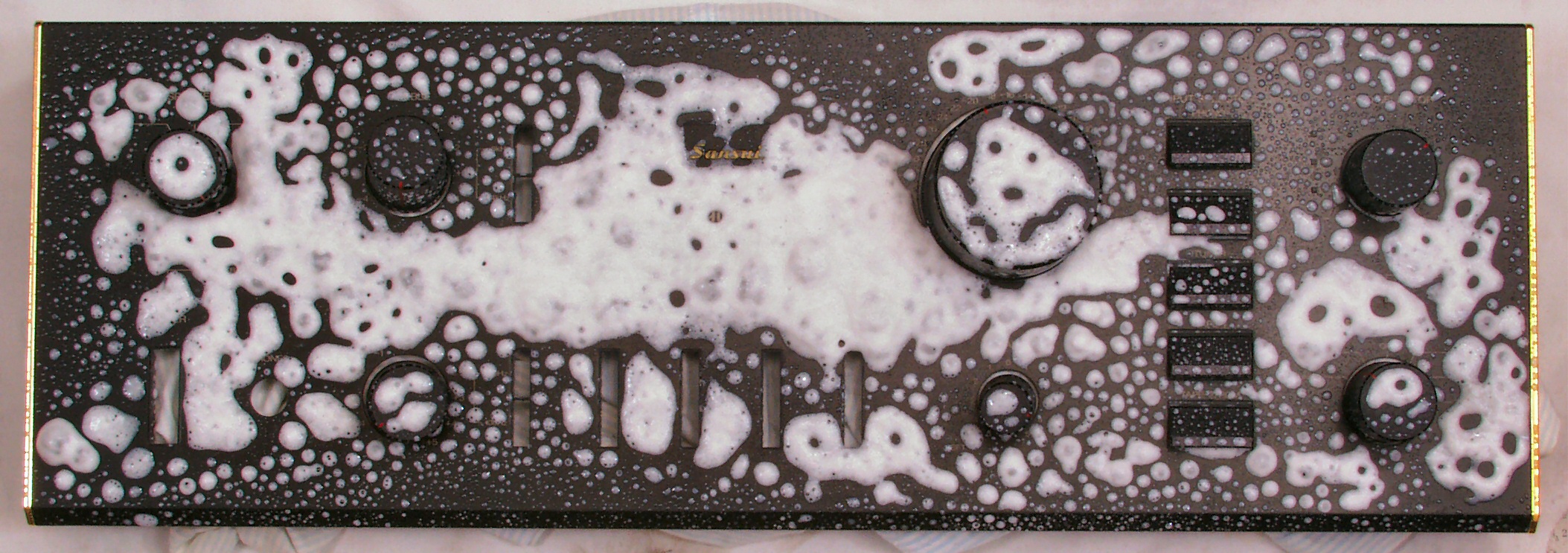

ＣＦ．　パネル清掃

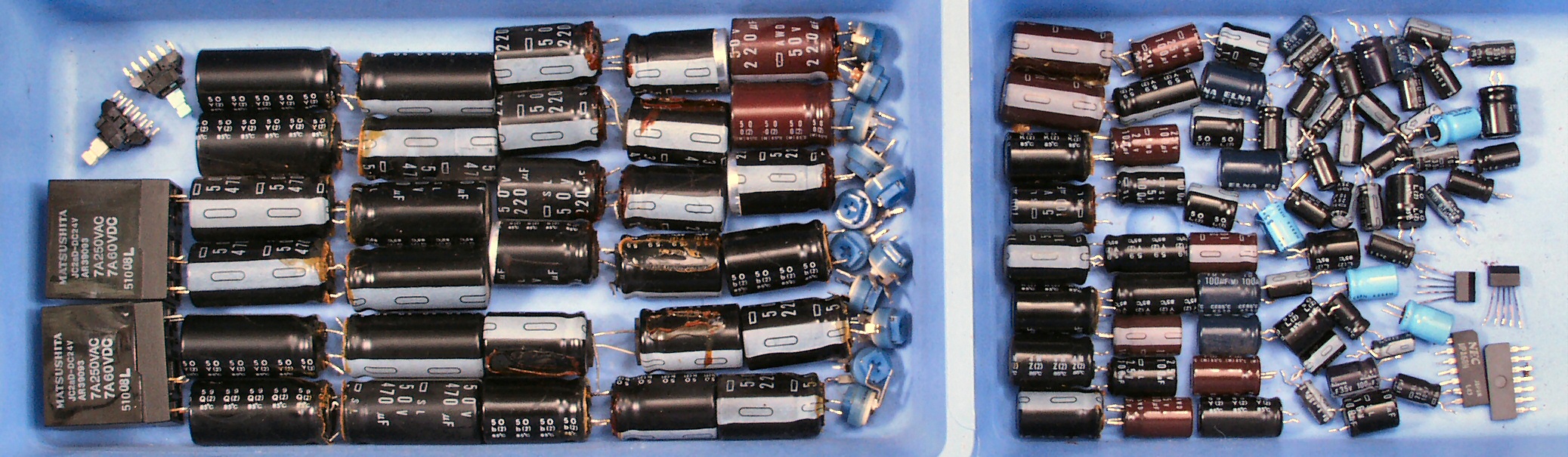

ＣＧ．　交換部品

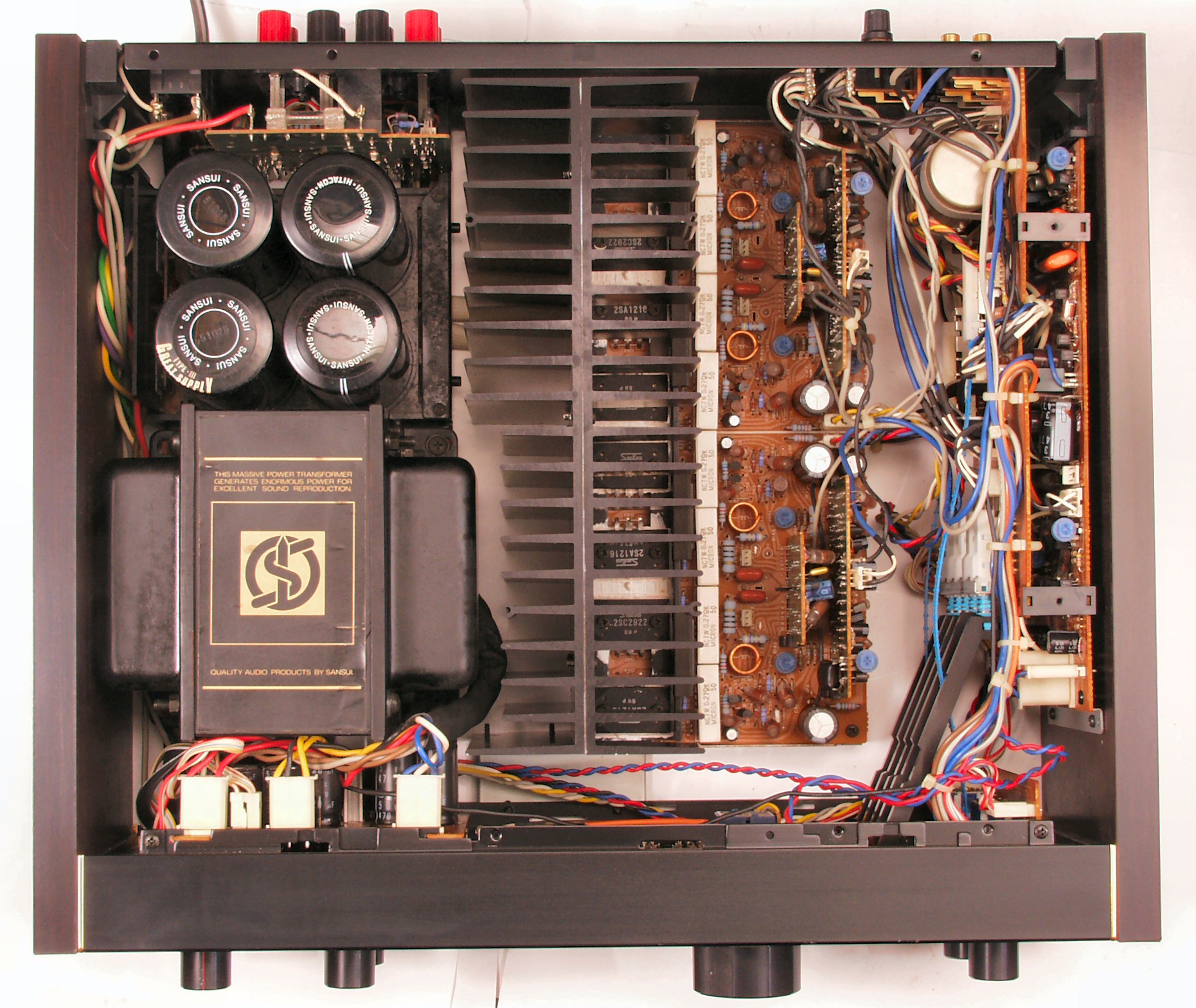

ＣＨＡ．　修理前　上から見る

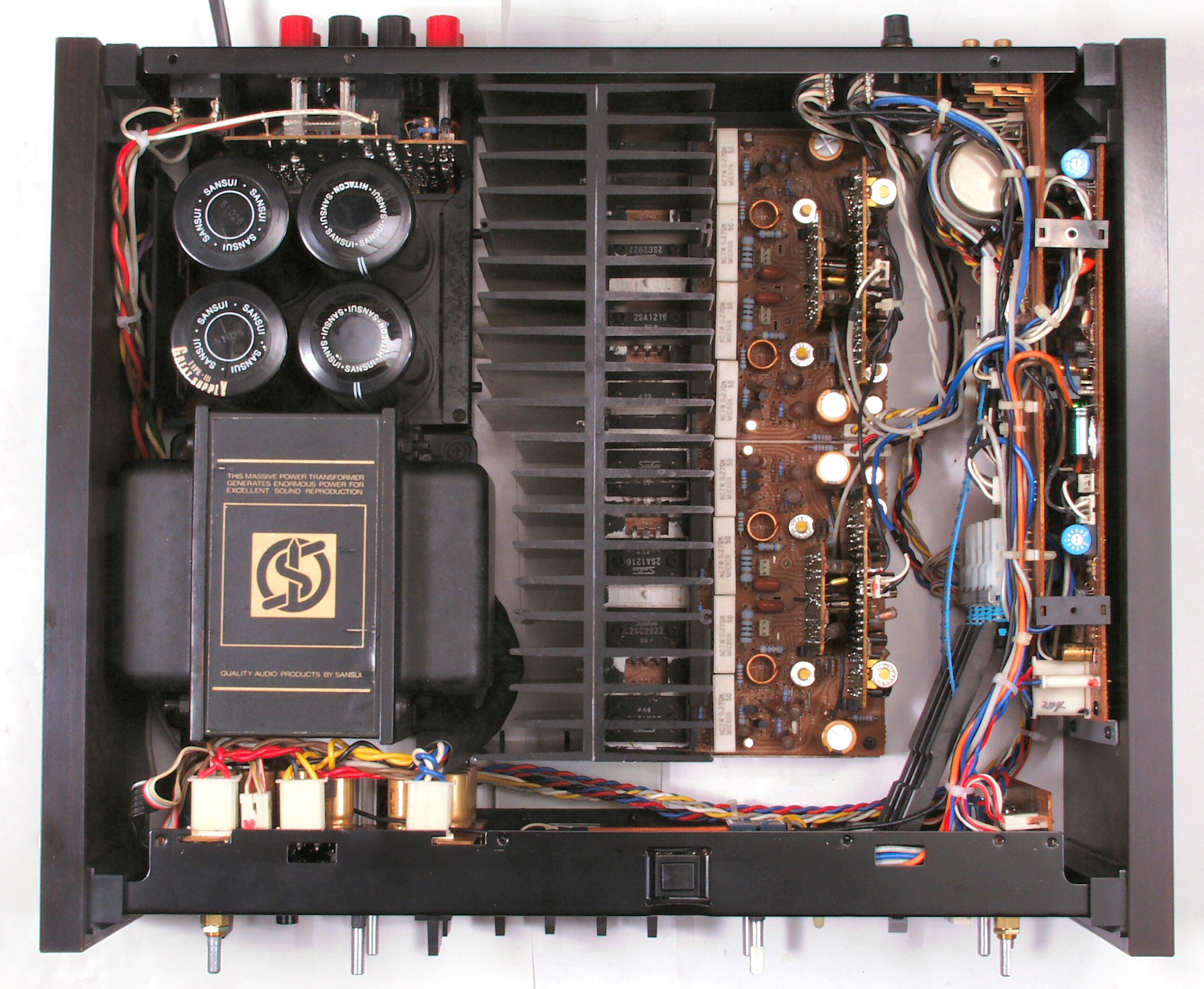

ＣＢ．　修理後　上から見る

ＣＣ．　修理前　下から見る

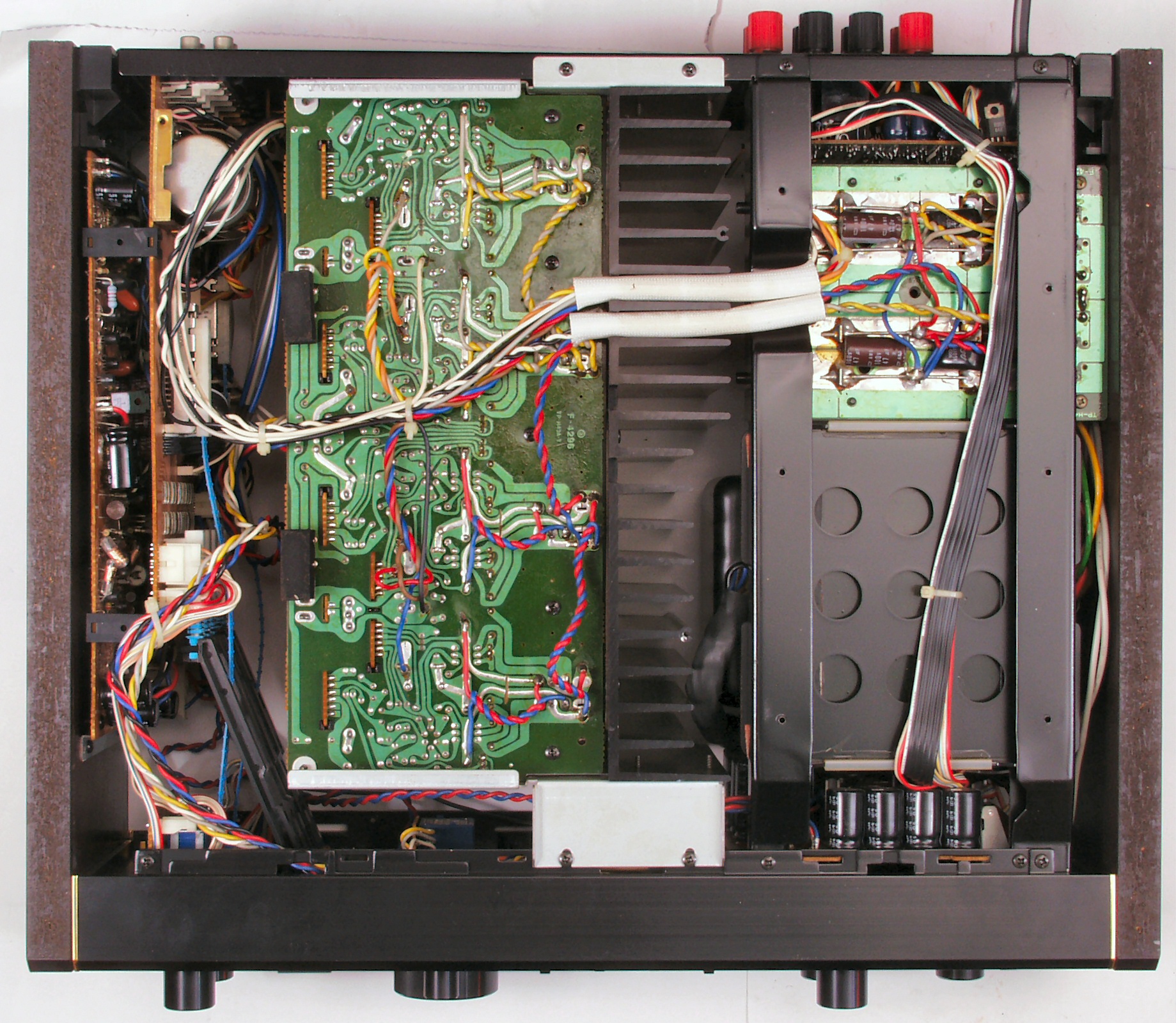

ＣＤ．　修理後　下から見る

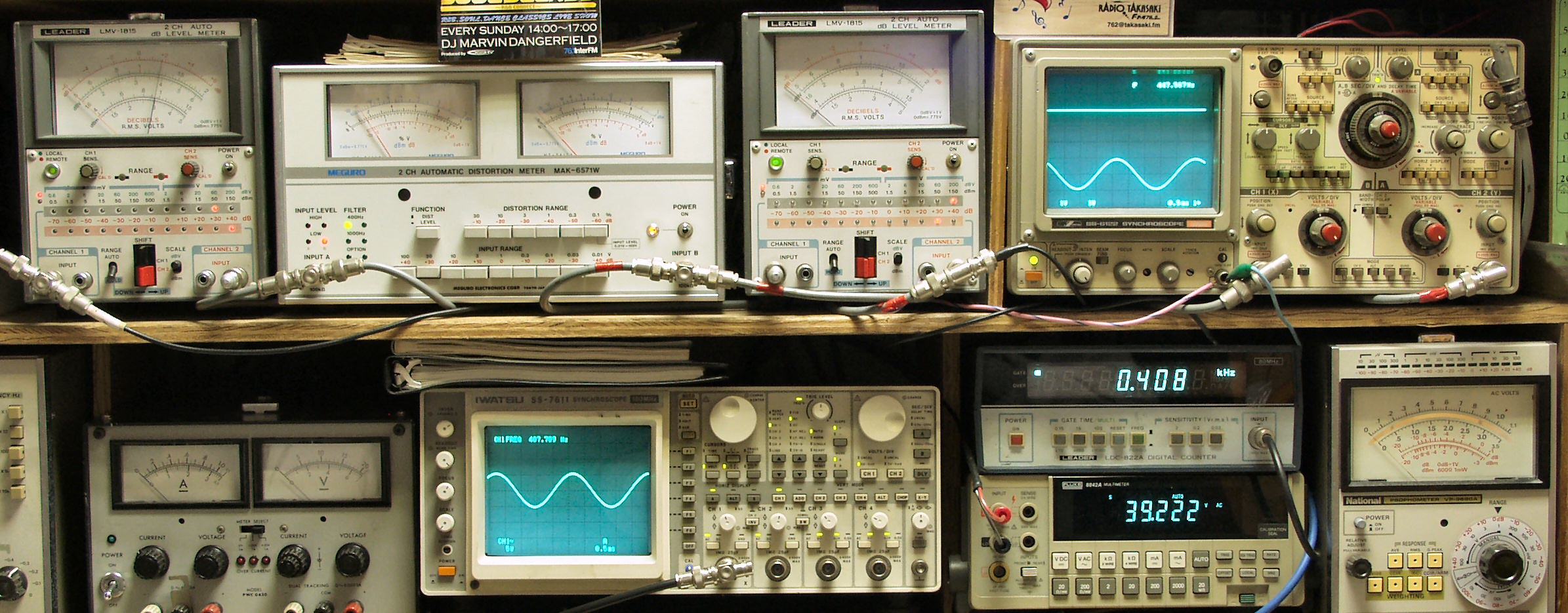

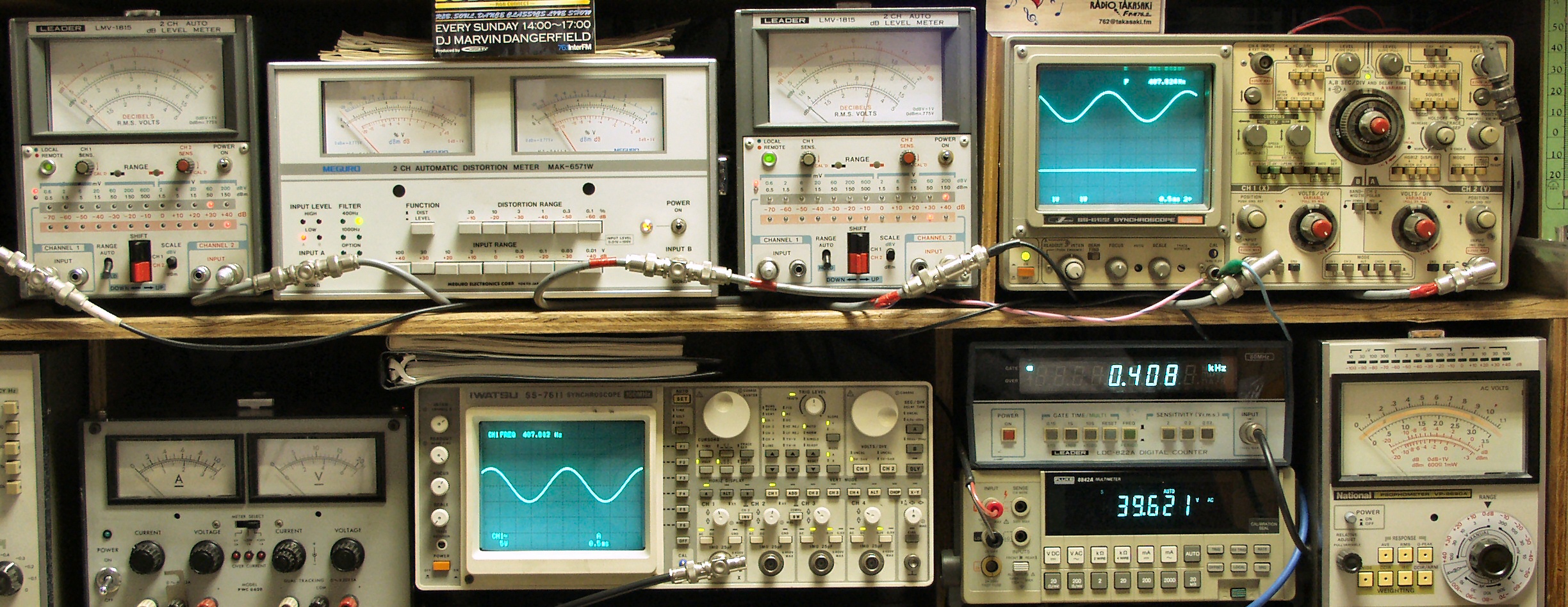

Ｅ．　調整・測定 Ｅ１．　調整後の出力／歪み率測定 　　　　＜見方＞ 　　　　　上左オーディオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００５％） 　　　　　下中＝入力波形（オーディオ発振器のTTLレベル）　下右＝周波数計 　　　　　上左＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）

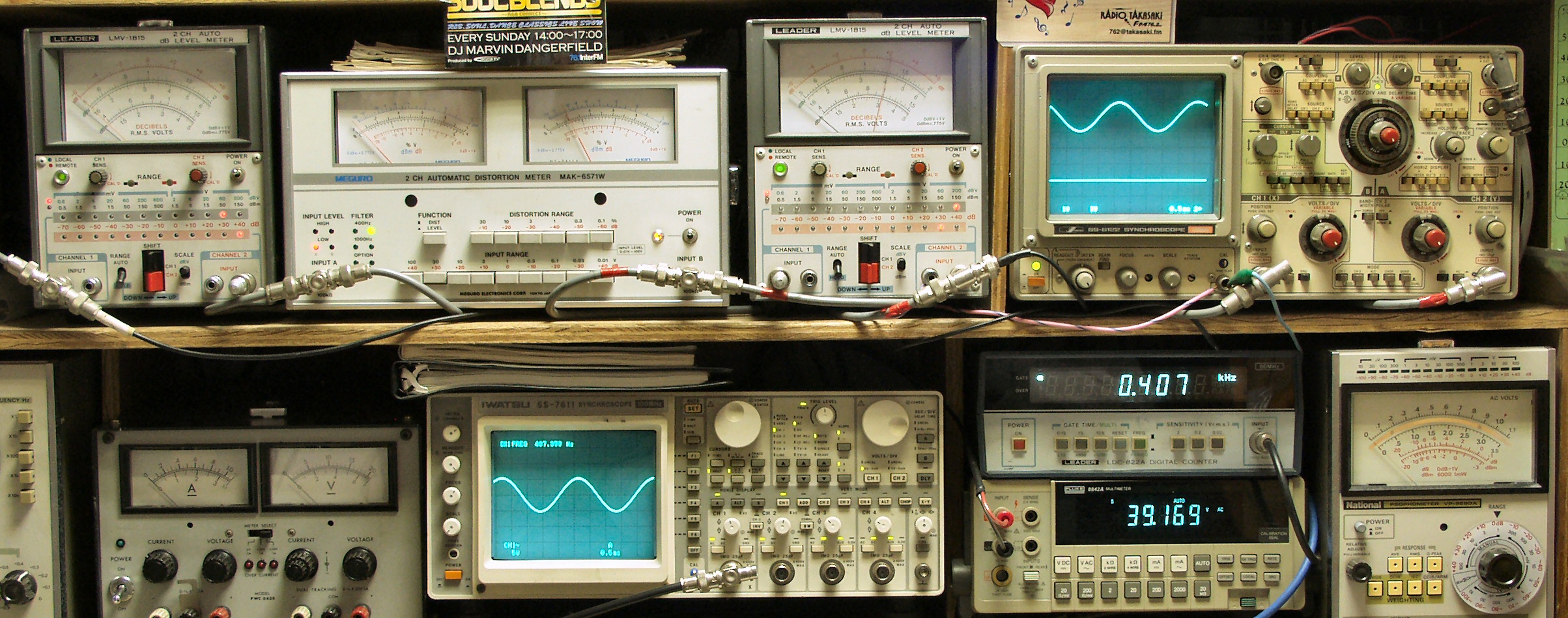

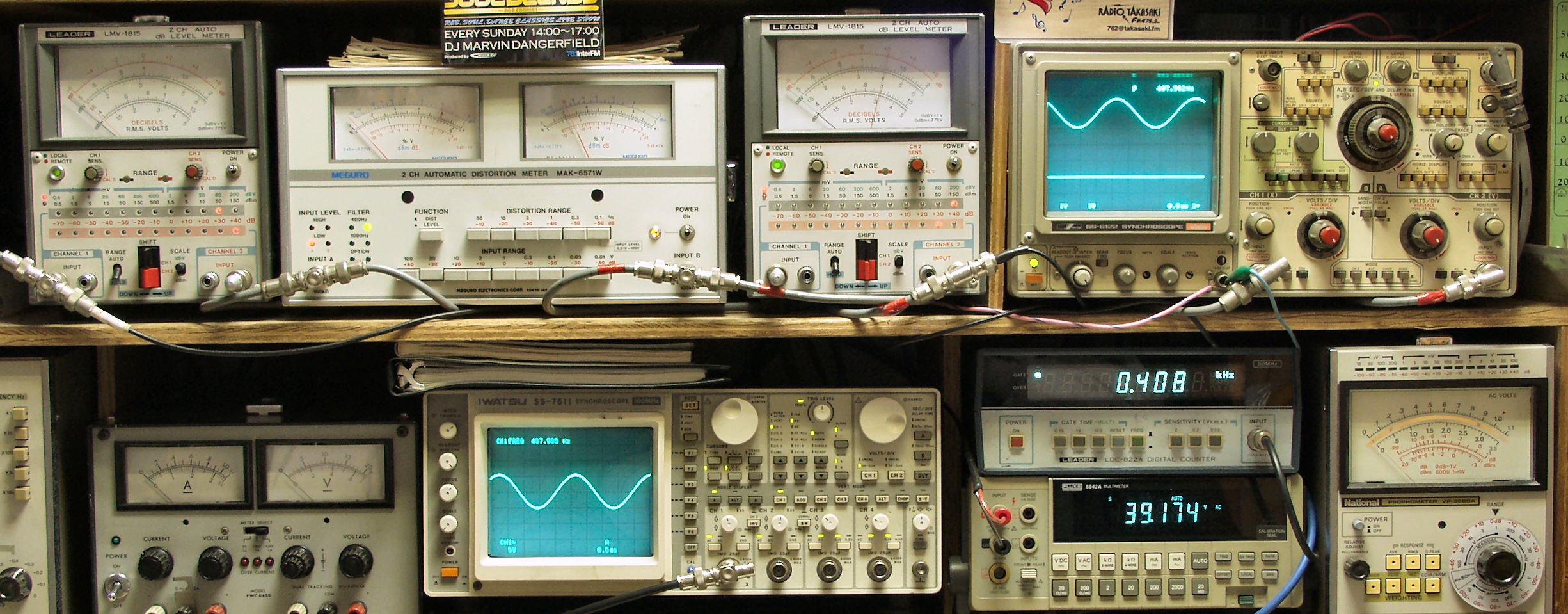

Ｅ２Ａ．　Ｒ側ＳＰ出力３９Ｖ＝１９０Ｗ　歪み率＝０．０３％　１０００ＨＺ　ＡＵＸ入力

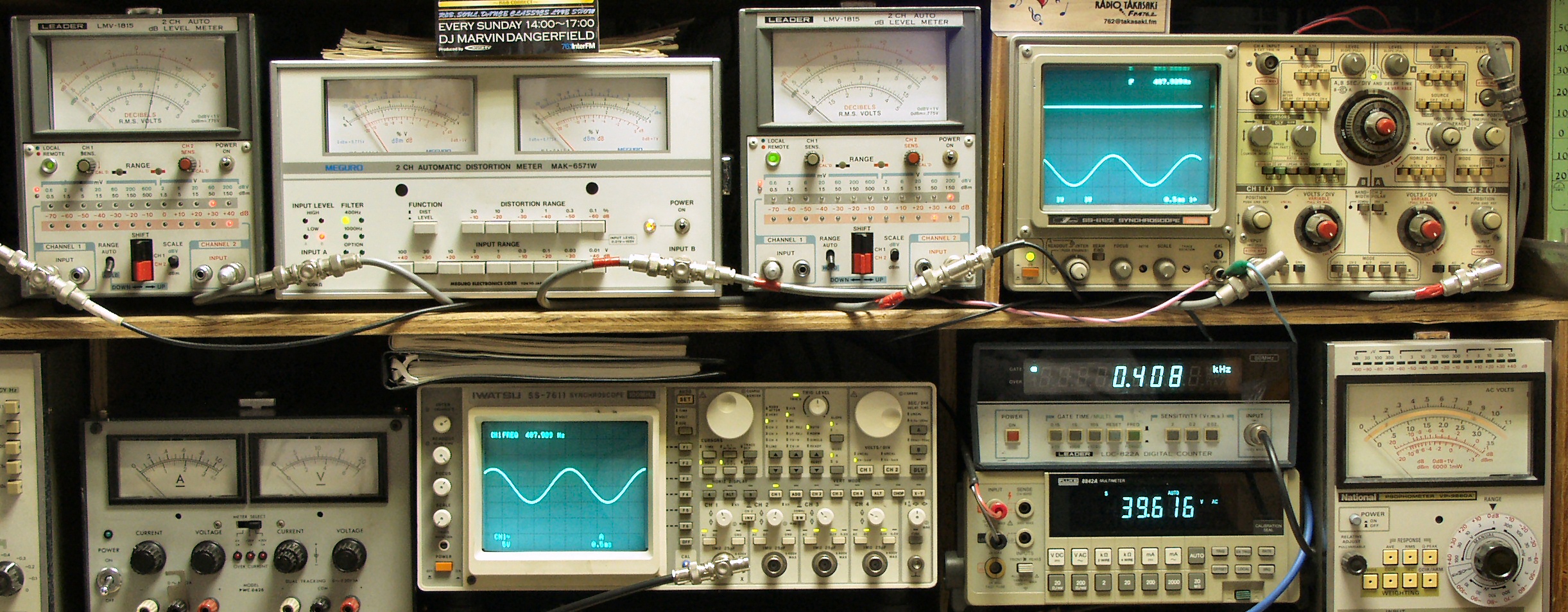

Ｅ２Ｂ．　Ｒ側ＳＰ出力３９Ｖ＝１９０Ｗ　歪み率＝０．０２％　４００ＨＺ　ＡＵＸ入力

Ｅ２Ｃ．　Ｌ側ＳＰ出力３９Ｖ＝１９０Ｗ　歪み率＝０．０３％　１０００ＨＺ　ＡＵＸ入力

Ｅ２Ｄ．　Ｌ側ＳＰ出力３９Ｖ＝１９０Ｗ　歪み率＝０．０２％　４００ＨＺ　ＡＵＸ入力

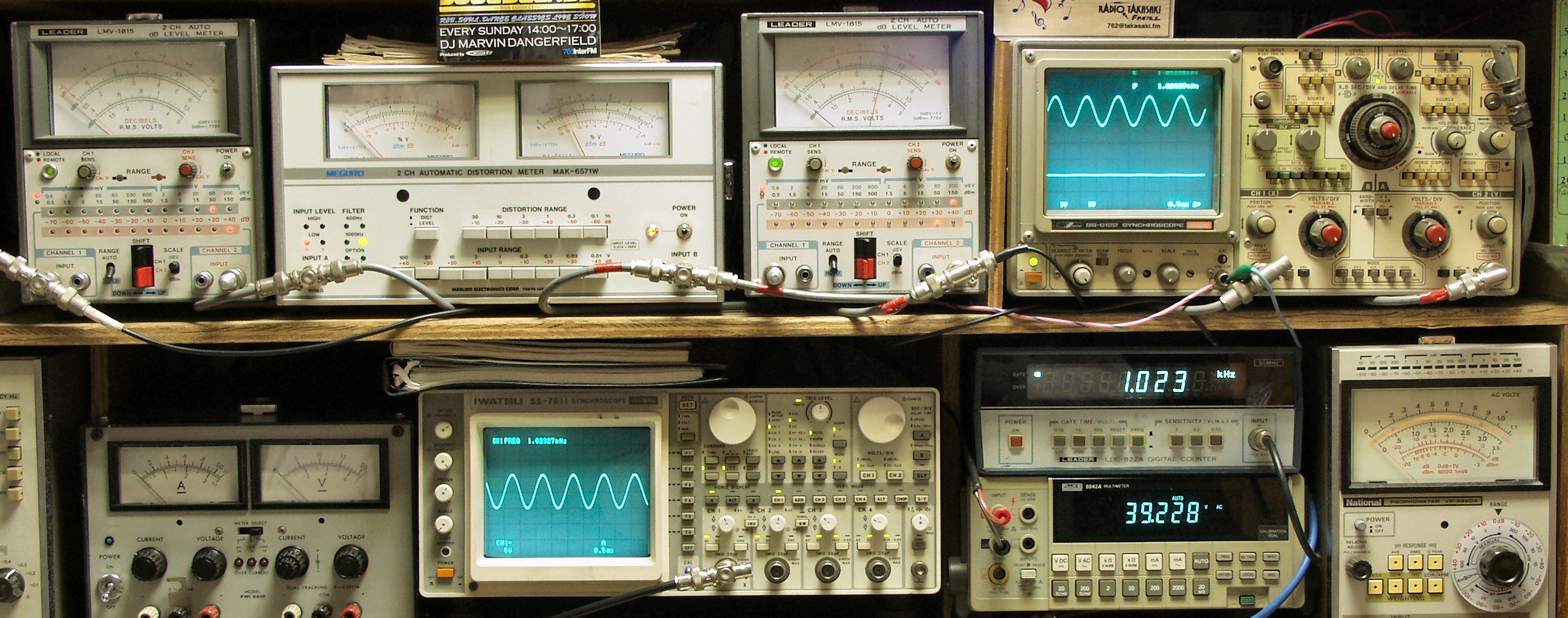

Ｅ３Ａ．　Ｒ側ＳＰ出力３９Ｖ＝１９０Ｗ　歪み率＝０．０２％　１０００ＨＺ　ＭＭ入力

Ｅ３Ｂ．　Ｒ側ＳＰ出力３９Ｖ＝１９０Ｗ　歪み率＝０．０２％　４００ＨＺ　ＭＭ入力

Ｅ３Ｃ．　Ｌ側ＳＰ出力３９Ｖ＝１９０Ｗ　歪み率＝０．０３％　１０００ＨＺ　ＭＭ入力

Ｅ３Ｄ．　Ｌ側ＳＰ出力３９Ｖ＝１９０Ｗ　歪み率＝０．０２％　４００ＨＺ　ＭＭ入力

Ｅ４Ａ．　Ｒ側ＳＰ出力３９Ｖ＝１９０Ｗ　歪み率＝０．０２％　１０００ＨＺ　Ｌｏｗ＿ＭＣ入力

Ｅ４Ｂ．　Ｒ側ＳＰ出力３９Ｖ＝１９０Ｗ　歪み率＝０．０３％　４００ＨＺ　Ｌｏｗ＿ＭＣ入力

Ｅ４Ｃ．　Ｌ側ＳＰ出力３９Ｖ＝１９０Ｗ　歪み率＝０．０３％　１０００ＨＺ　Ｌｏｗ＿ＭＣ入力

Ｅ４Ｄ．　Ｌ側ＳＰ出力３９Ｖ＝１９０Ｗ　歪み率＝０．０３％　４００ＨＺ　Ｌｏｗ＿ＭＣ入力

Ｅ６．　　　　２４時間エージング

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７Ｘ（Ｄｅｃａｄｅ）　の仕様（マニアル・カタログより）

型式 インテグレーテッドDCアンプ　AU-D907X(Decade) パワーアンプ部 Xバランス・アンプ(Twin Diamond Balanced Drive Amp)方式 実効出力(両ch駆動) 180W+180W(6Ω、10Hz〜20kHz) 160W+160W(8Ω、10Hz〜20kHz) 250W+250W(4Ω、1kHz) 210W+210W(6Ω、1kHz) 180W+180W(8Ω、1kHz) 全高調波歪率 0.003%(8Ω、10Hz〜20kHz、実効出力時) 0.005%(6Ω、10Hz〜20kHz、1/2実効出力時) 混変調歪率(60Hz=7kHz＝4=1) 0.003%(8Ω、実効出力時) 出力帯域幅(IHF、両ch動作、THD0.03%) 5Hz〜80kHz ダンピングファクター(新IHF、20Hz〜20kHz) 100(6Ω) 周波数特性(1W) DC〜300kHz +0 -3dB エンベロープ歪 測定限界以下 TIM歪(Sawtooth法) 測定限界以下 スルーレイト ±300V/μsec(6Ω) ライズタイム 0.5μsec イコライザーアンプ部(Hi-Precisionイコライザー) 入力感度/入力インピーダンス(1kHz) Phono MM=2.5mV/47kΩ Phono High MC=2.5mV/100Ω Phono MC Low=100μV/3.2Ω(MCトランス採用) Phono MC High=300μV/40Ω(MCトランス採用) CD、Tuner、Tape1、2=150mV/47kΩ Phono最大許容入力(1kHz、THD 0.01%) MM=300mV High MC=300mV MC High=35mV(トランス方式) 出力レベル/インピーダンス Tape rec=150mV/600Ω RIAA偏差(MM、Rec out) 20Hz〜300kHz ±0.2dB SN比(Aネットワーク、ショートサーキット) Phono MM=90dB Phono MC=80dB以上(100μV) CD、Tuner、Tape=110dB トーンコントロール Bass最大変化量=±10dB(20Hz) Treble最大変化量=±10dB(20kHz) トーンセレクター Bass=100Hz、200Hz Treble=4kHz、8kHz サブソニックフィルター 16Hz(-3dB、6dB/oct) オーディオミューティング -20dB 総合 定格消費電力(電気用品取締法) 370W 外形寸法 幅466x高さ161x奥行431mm 重量 20.5kg 価格 189,000(1984年発売)
