Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７Ｘ．　　７台目修理記録

平成１４年６月５日到着　　６月２２日完成

注意　このＡＭＰはＲＬ−ＳＰのアース側にもＡＭＰが入っています 　　　　よって、ＡＭＰのシャーシにＳＰの線（アース側）を接続してはいけません、共通にしてもいけません、終段ＴＲが死にます

A．　修理前の状況 　　今年3月ヤフーオークションにて都内の方よりお譲り頂いたもの、経年劣化が進行しているようです。 　�@トランスの唸り (電源の入れ方で若干唸る音が変わります)。 　�A「サー」というノイズ　(ツィーターから出ます)。 　�B演奏中に「ブツ」と不定期にノイズ。 　�Cフィルター切り替えスイッチの接触不良　(スイッチのバネが不良?)。 　�D各ボリューム、スイッチのガリ。 B．原因 　ＴＲ（トランジスター）／ＦＥＴ（電界効果トランジスター）の劣化。 Ｃ．　修理状況 　　SP接続リレー交換 　　メインＡＭＰのバランス／バイアス半固定ＶＲ交換 　　メインＡＭＰの初段ＦＥＴ（電界効果トランジスター）交換 　　フラット／コントロールＡＭＰの初段ＦＥＴ（電界効果トランジスター）交換 　　コントロール基板ＦＥＴ（電界効果トランジスター）交換 　　取り外し、各基板の半田不良を修理します、所謂、半田補正作業。 　　配線手直し、補強 Ｄ．使用部品 　バランス／バイアス半固定ＶＲ　１３ｍｍΦ高級品　　　１２個 　メインＡＭＰの初段ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　　　　　　　　２個 　フラット／コントロールＡＭＰの初段ＦＥＴ（電界効果トランジスター）　　　　　　　　　４個 　SP接続リレ　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 　ＳＰ接続端子　　　　　　　　　　　　　　　　　　　　　　　　　　１個 　メインＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　　　１個 　バランスＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　　１個 Ｅ．　修理費　　３８，０００円　　　　通常修理。 　　　　　　　　　　　　　　　　　　　　　　ＳＰ接続端子、メインＶＲ、バランスＶＲ支別途給。 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７Ｘ　の仕様（マニアル・カタログより）

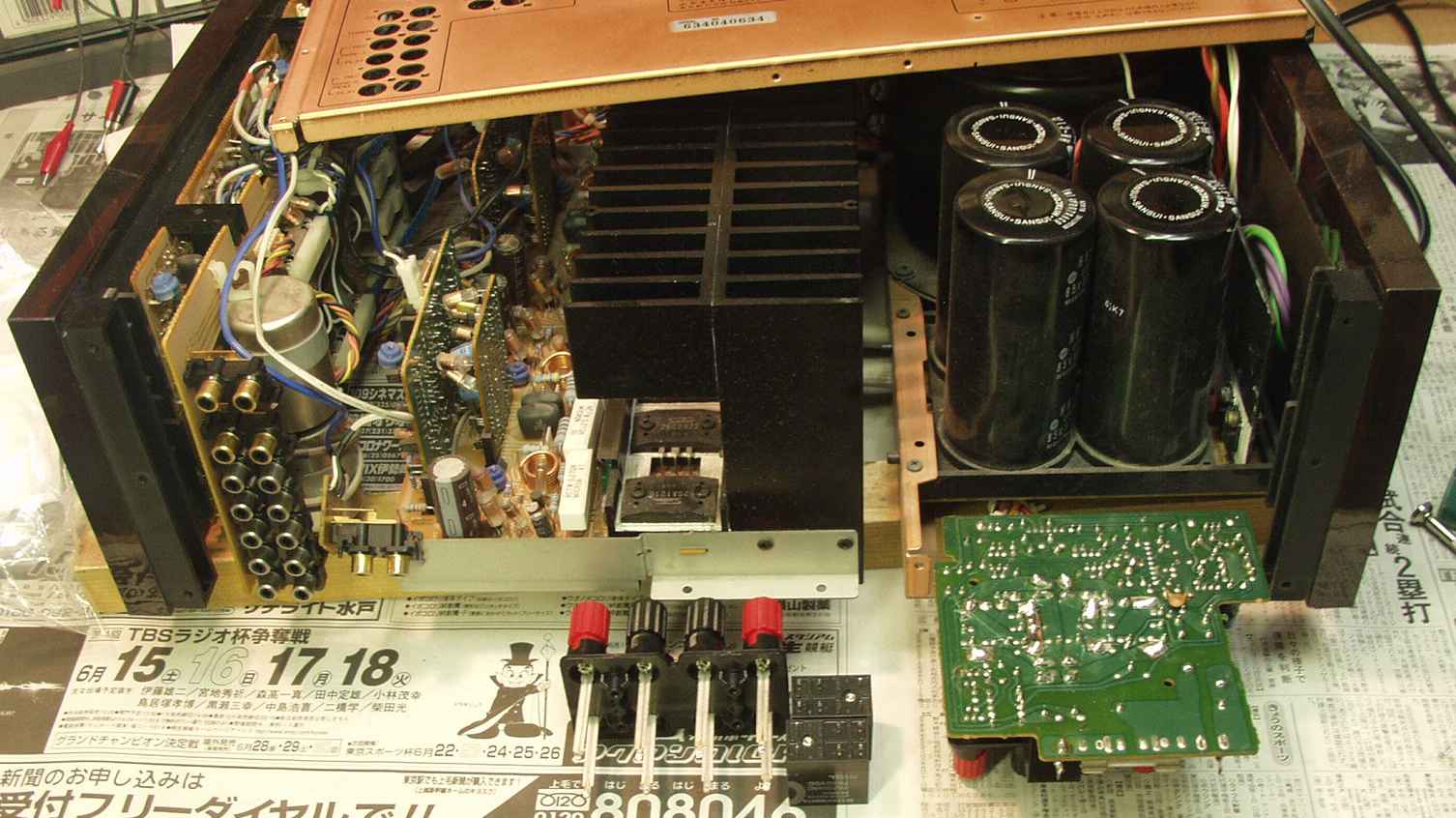

１．　ＳＰ端子、ＳＰ接続リレー交換、プロテクト基板修理

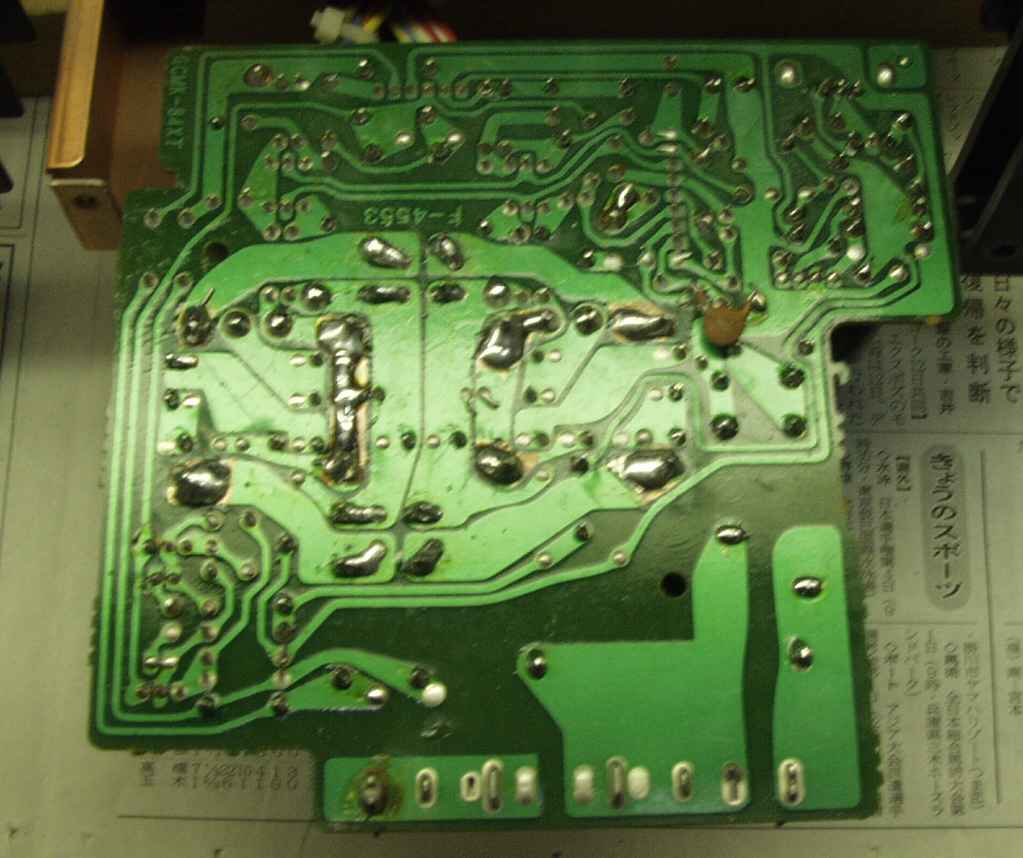

２．　ＳＰ接続リレー基板半田補正

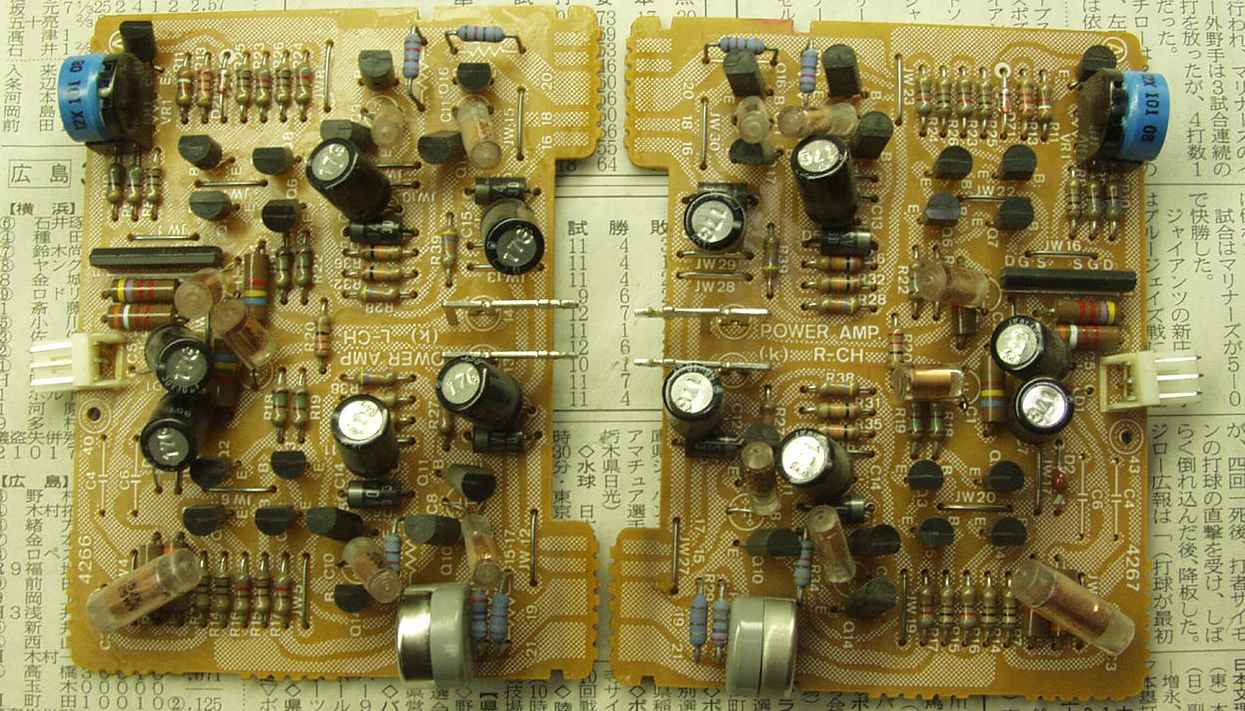

３．　ＲＬメインＡＭＰ修理

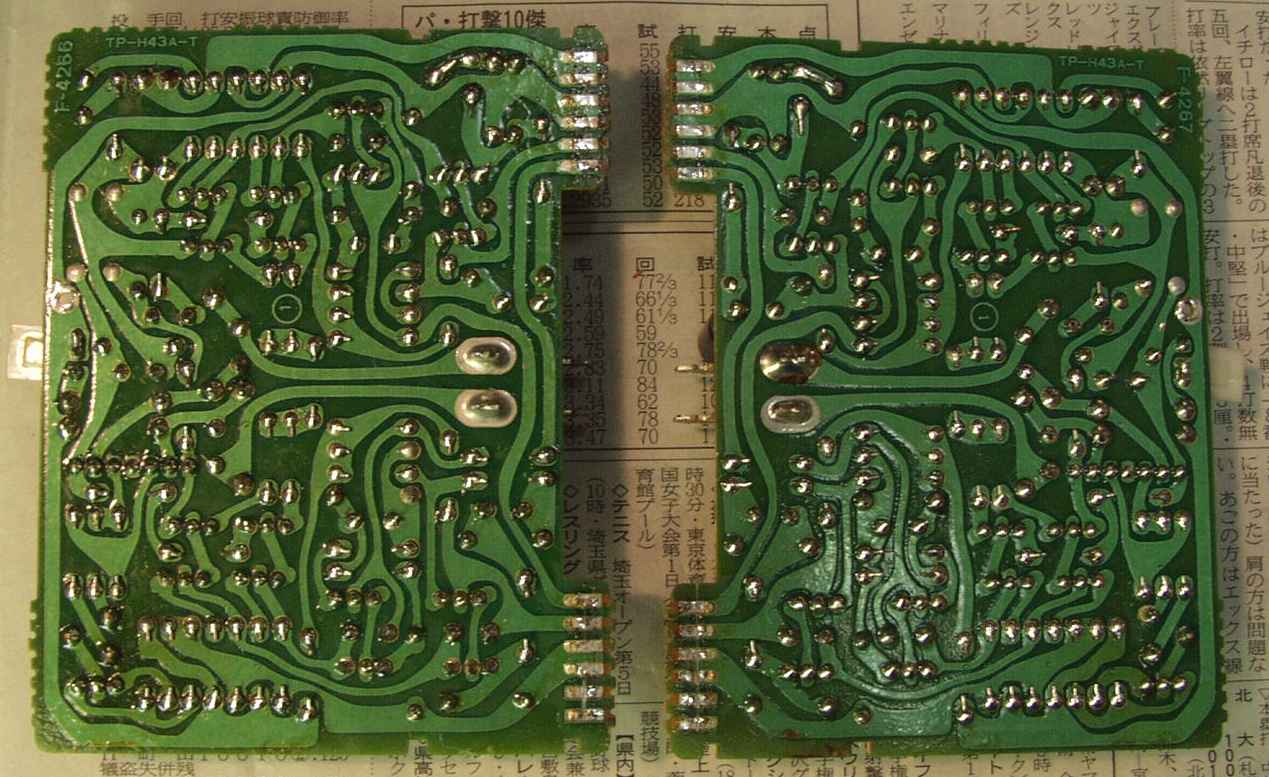

４．　ＲＬメインＡＭＰ半田補正

５．　ＳＷ基板半田補正

６．　ＥＱ基板修理

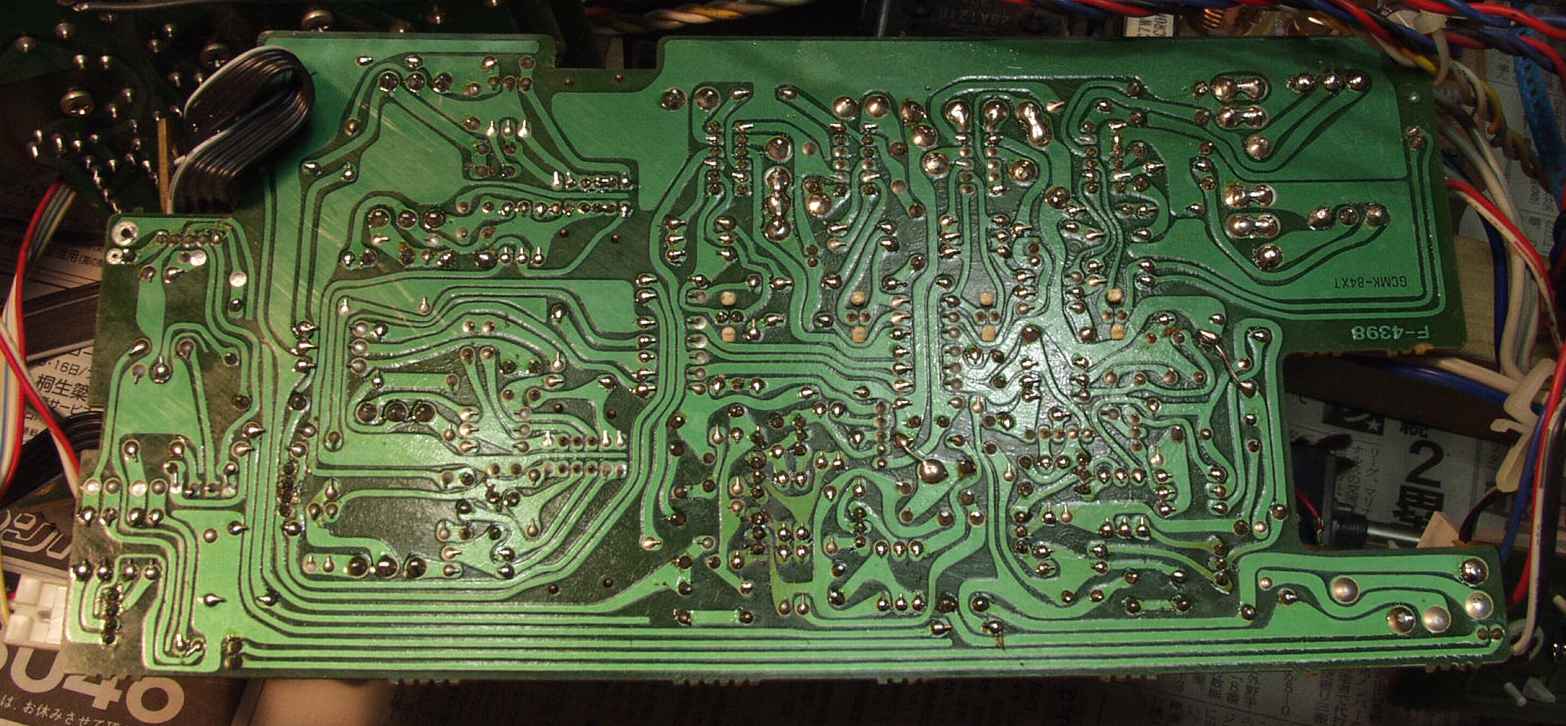

７．　ＥＱ基板半田補正

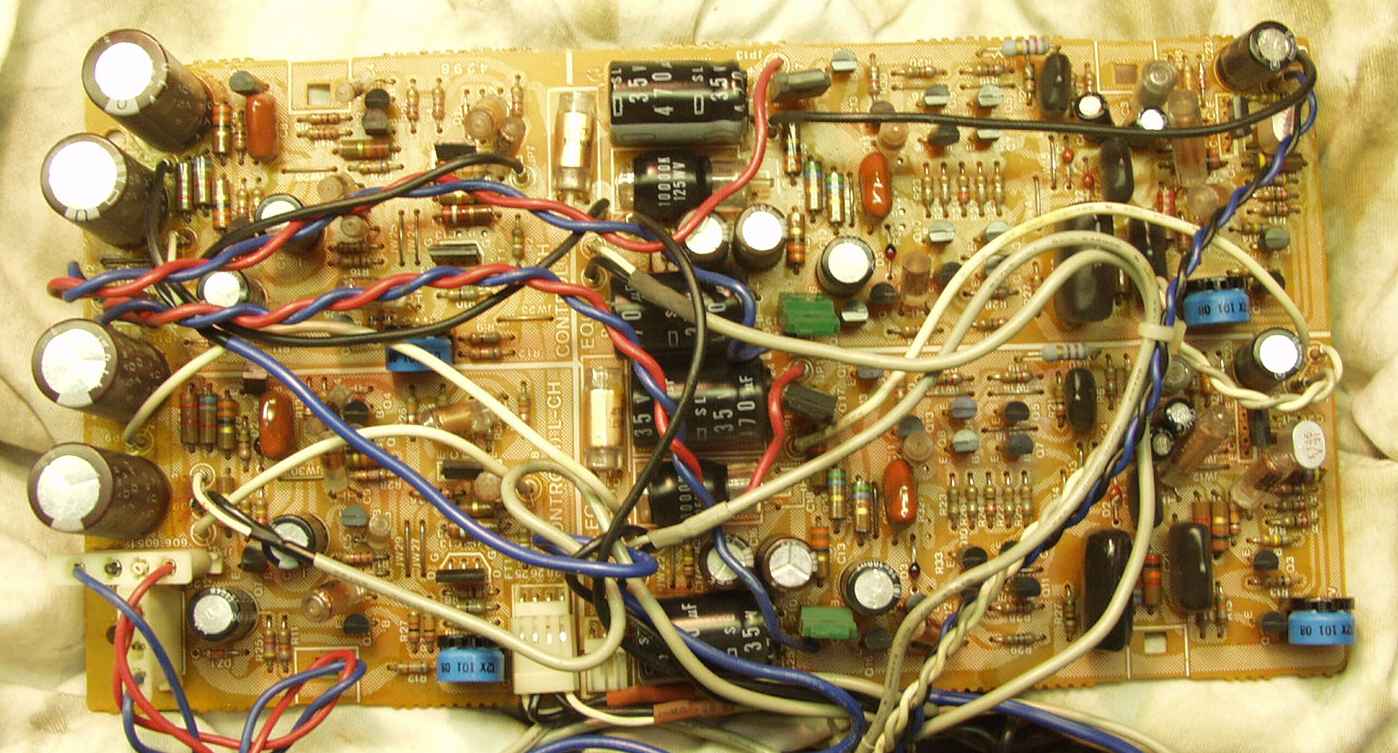

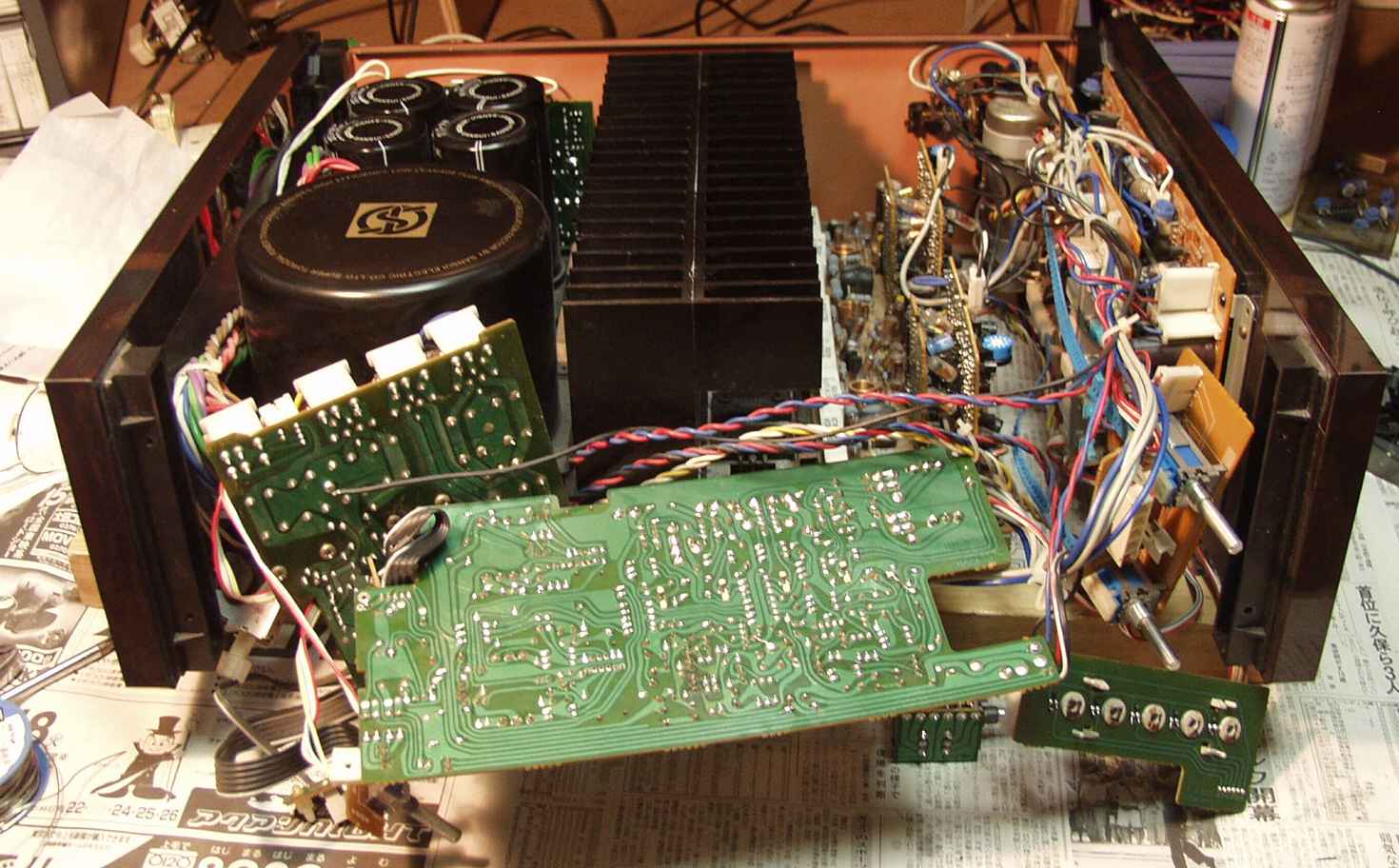

８．　コントロール基板修理、メインＶＲ、バランスＶＲ、入力表示ランプ交換

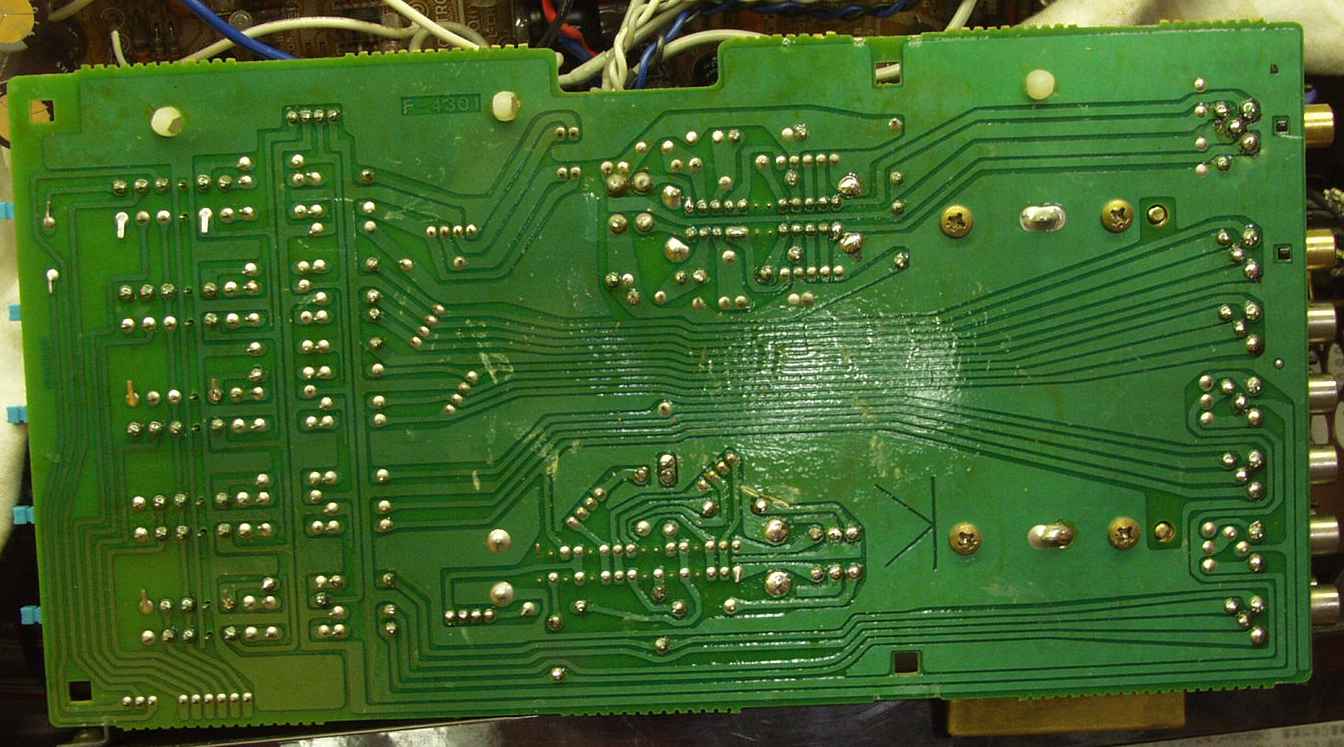

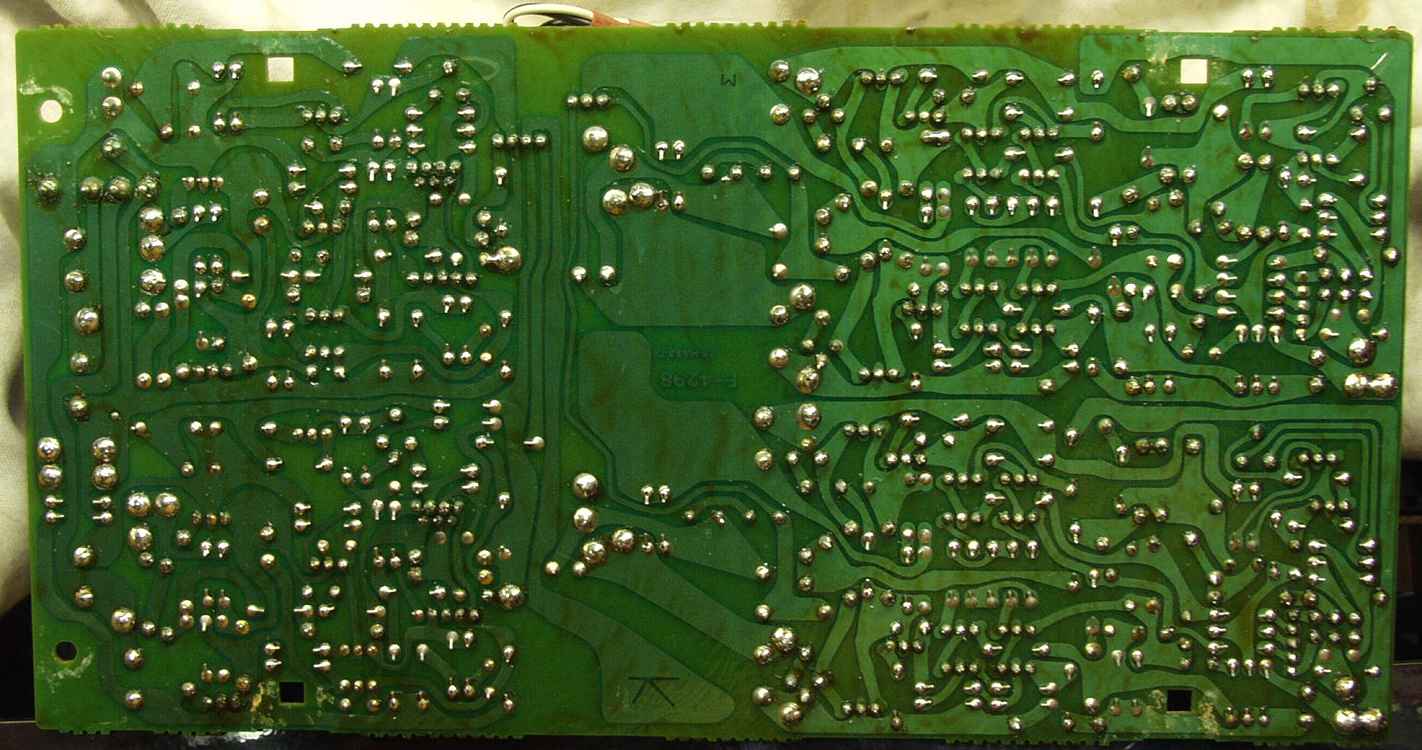

９．　コントロール基板の半田補正

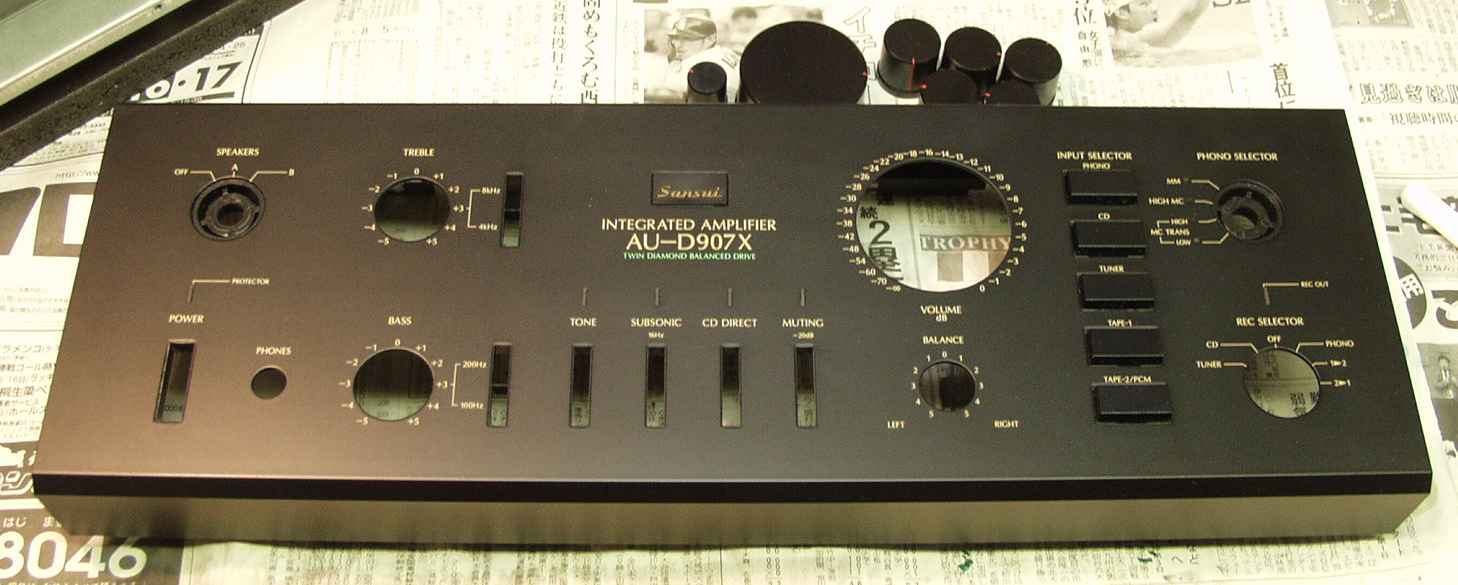

１０．　パネル清掃

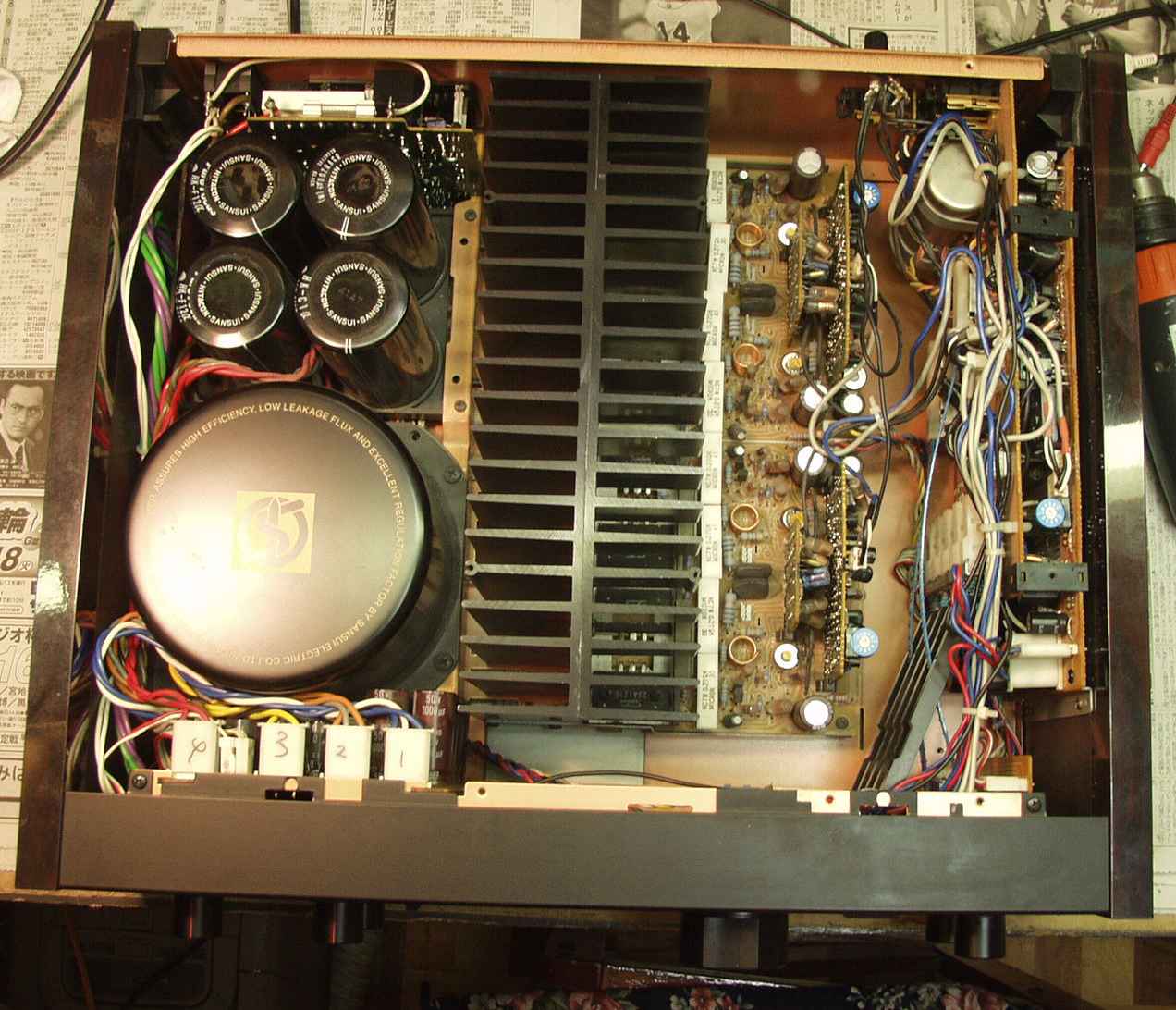

１１．　完成　上から

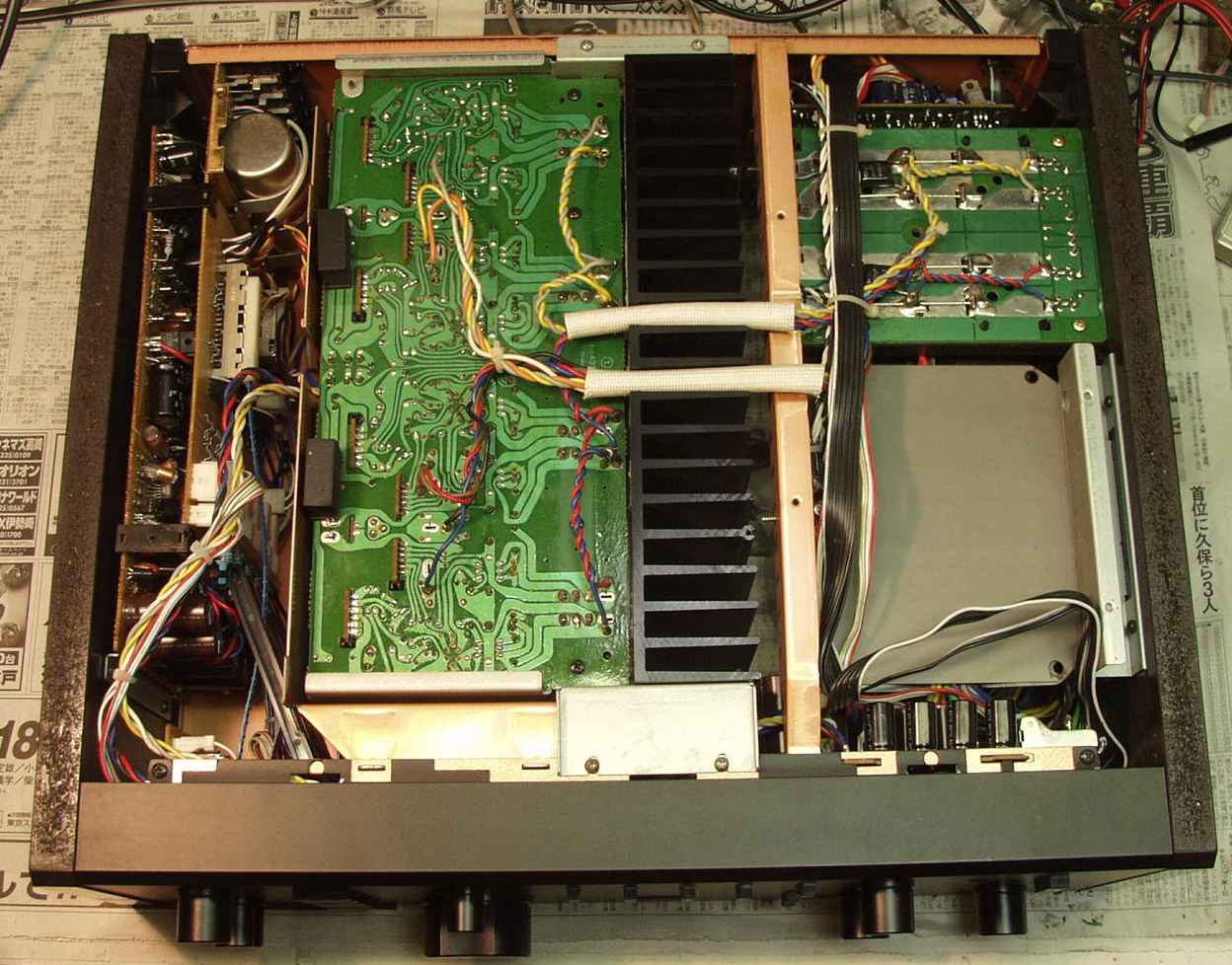

１２．　完成　下から

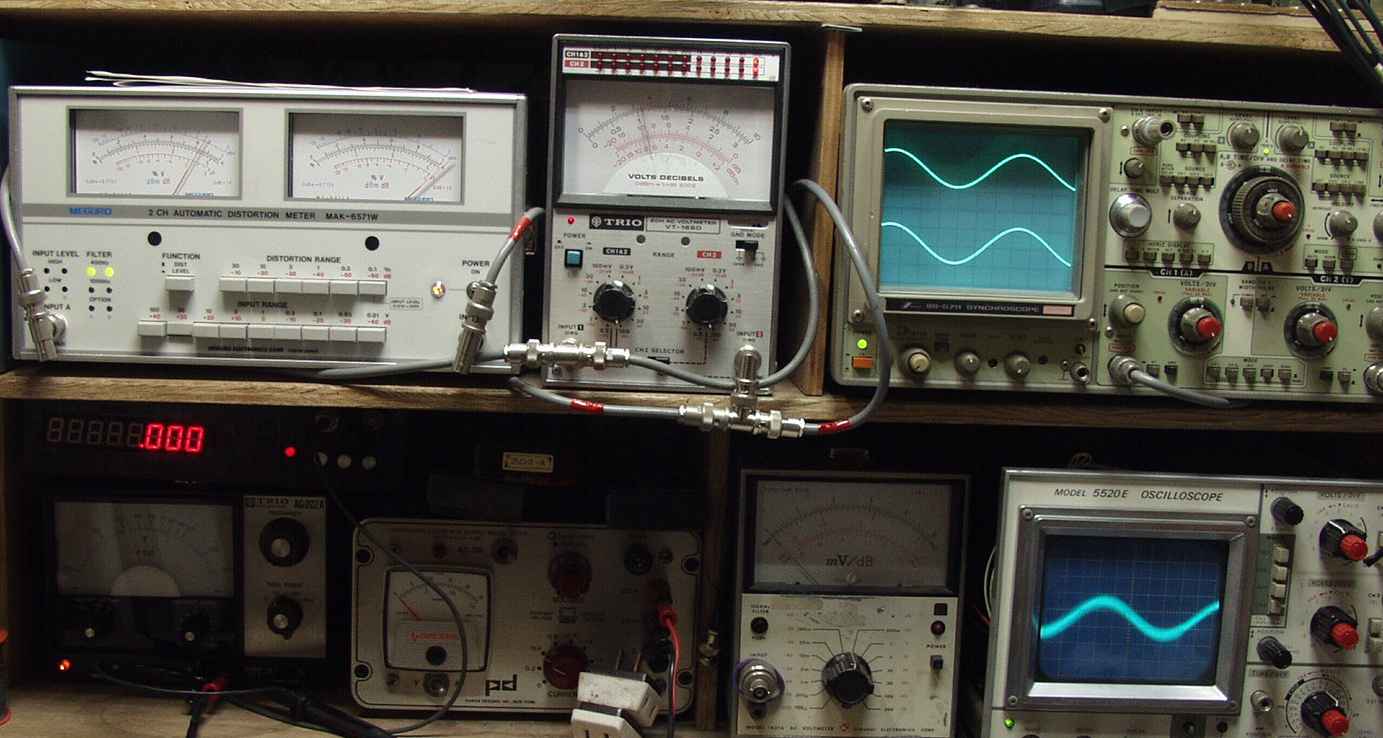

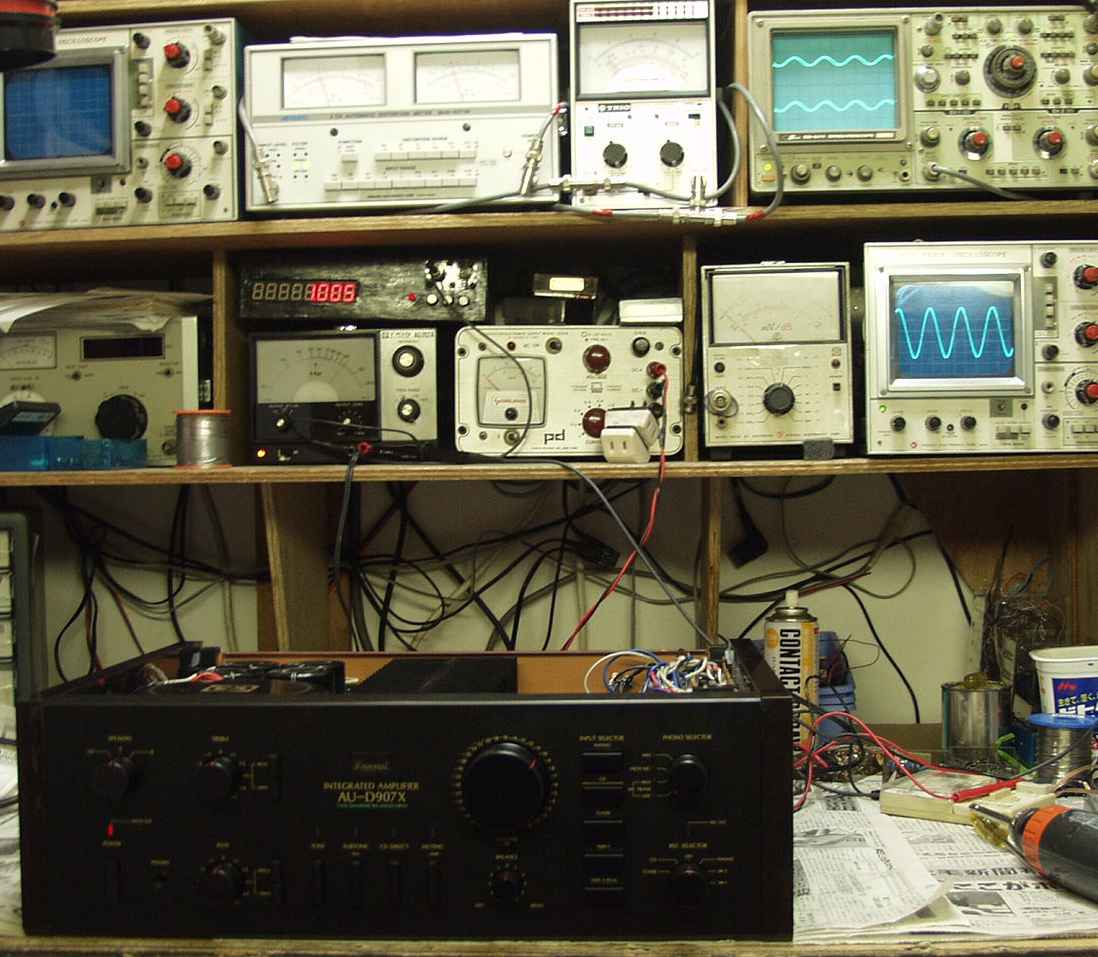

１３．　出力／歪み率確認・調整

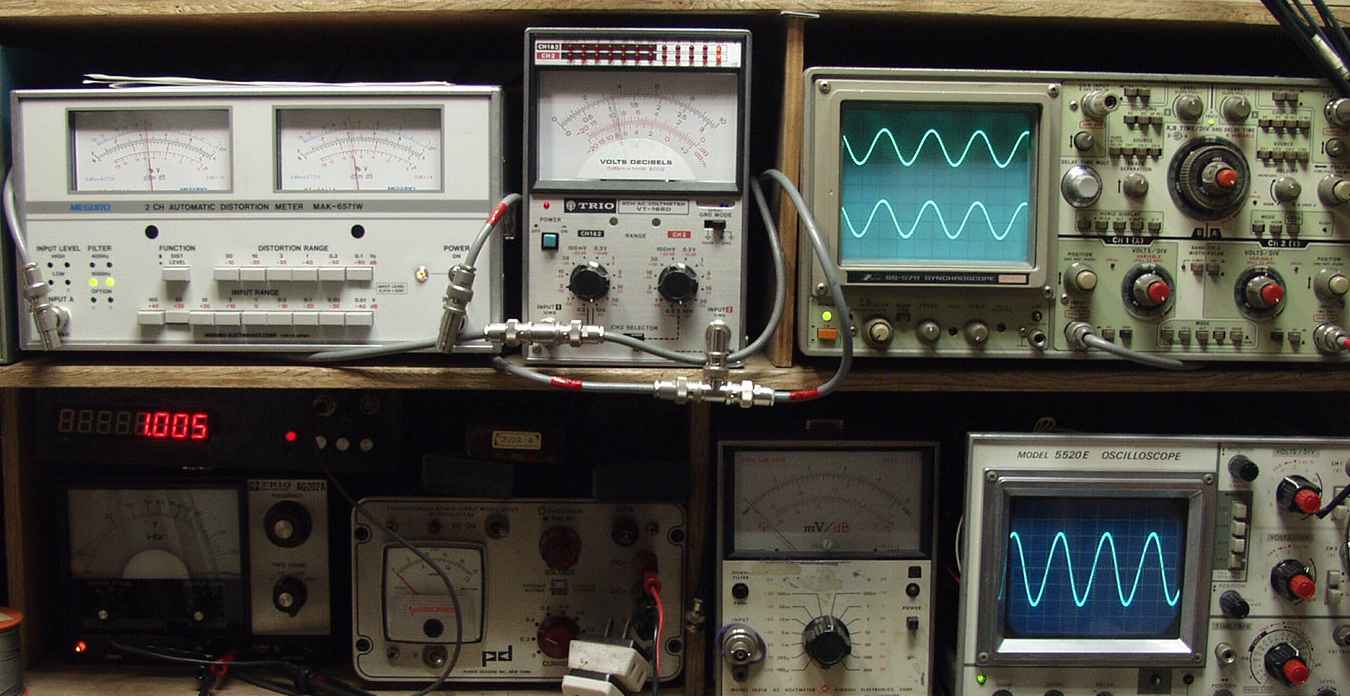

１４．　出力３４Ｖ＝１４４Ｗ　歪み率＝０．０５％　１０００ＨＺ　ＡＵＸ入力 　　　右＝赤針＝上　左＝黒針＝下　　右下＝入力波形

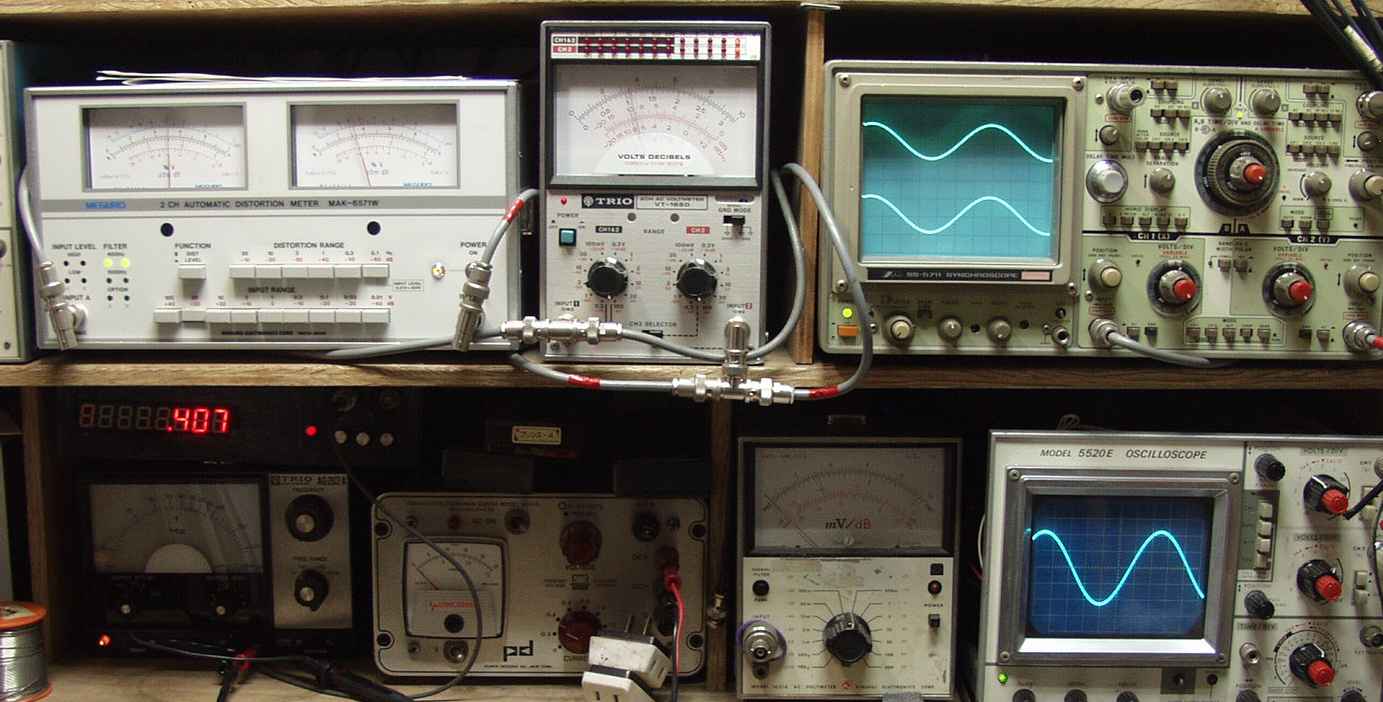

１５．　出力３４Ｖ＝１４４Ｗ　歪み率＝０．０５％　４００ＨＺ　ＡＵＸ入力 　　　右＝赤針＝上　左＝黒針＝下　　右下＝入力波形

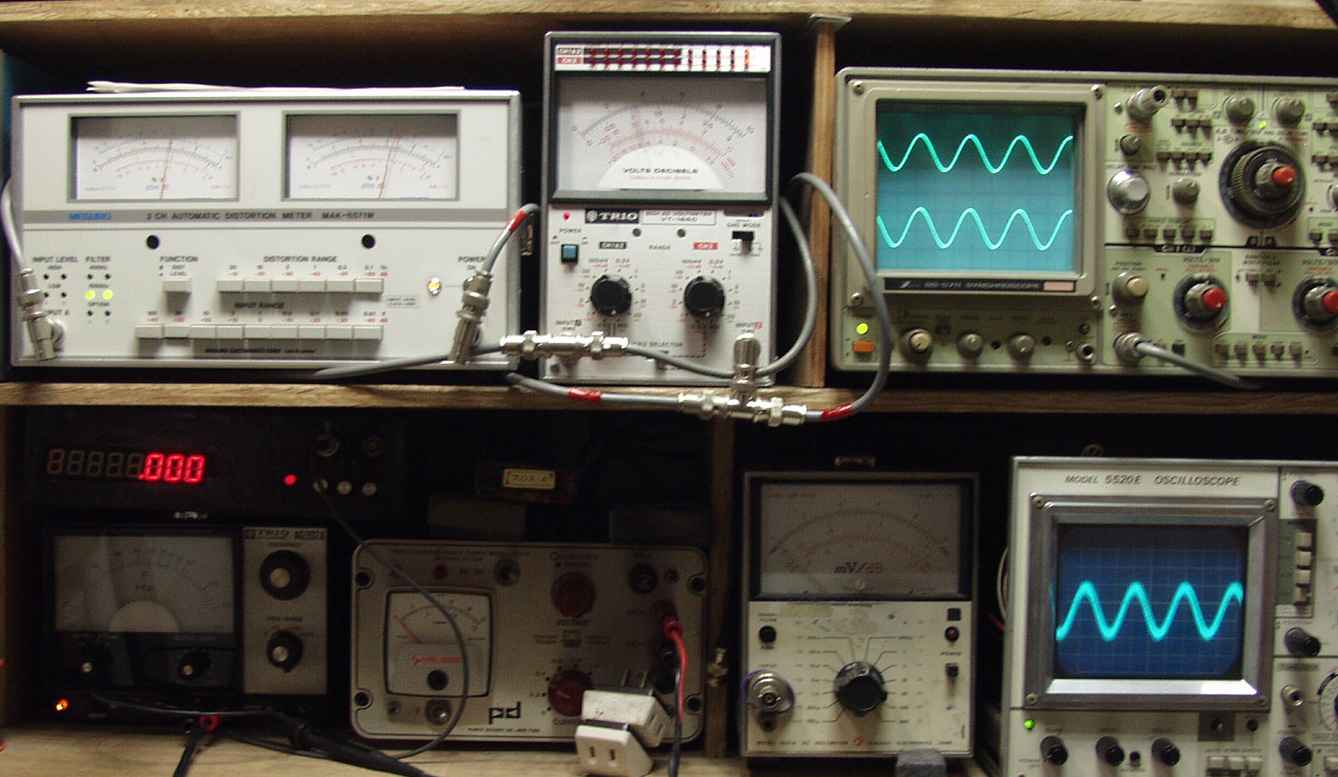

１６．　出力３４Ｖ＝１４４Ｗ　歪み率＝０．０７％　１０００ＨＺ　ＭＣ入力 　　　右＝赤針＝上　左＝黒針＝下　　右下＝入力波形

１７．　出力３４Ｖ＝１４４Ｗ　歪み率＝０．１％　４００ＨＺ　ＭＣ入力 　　　右＝赤針＝上　左＝黒針＝下　　右下＝入力波形、ハムを拾っている

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７Ｘ　の仕様（マニアル・カタログより）

型式 インテグレーテッドDCアンプ　AU-D907X パワーアンプ部 Xバランス・アンプ(Twin Diamond Balanced Drive Amp)方式 実効出力(両ch駆動) 180W+180W(6Ω、10Hz〜20kHz) 160W+160W(8Ω、10Hz〜20kHz) 250W+250W(4Ω、1kHz) 210W+210W(6Ω、1kHz) 180W+180W(8Ω、1kHz) 全高調波歪率 0.003%(8Ω、10Hz〜20kHz、実効出力時) 0.005%(6Ω、10Hz〜20kHz、1/2実効出力時) 混変調歪率(60Hz=7kHz＝4=1) 0.003%(8Ω、実効出力時) 出力帯域幅(IHF、両ch動作、THD0.03%) 5Hz〜80kHz ダンピングファクター(新IHF、20Hz〜20kHz) 100(6Ω) 周波数特性(1W) DC〜300kHz +0 -3dB エンベロープ歪 測定限界以下 TIM歪(Sawtooth法) 測定限界以下 スルーレイト ±300V/μsec(6Ω) ライズタイム 0.5μsec イコライザーアンプ部(Hi-Precisionイコライザー) 入力感度/入力インピーダンス(1kHz) Phono MM=2.5mV/47kΩ Phono High MC=2.5mV/100Ω Phono MC Low=100μV/3.2Ω(MCトランス採用) Phono MC High=300μV/40Ω(MCトランス採用) CD、Tuner、Tape1、2=150mV/47kΩ Phono最大許容入力(1kHz、THD 0.01%) MM=300mV High MC=300mV MC High=35mV(トランス方式) 出力レベル/インピーダンス Tape rec=150mV/600Ω RIAA偏差(MM、Rec out) 20Hz〜300kHz ±0.2dB SN比(Aネットワーク、ショートサーキット) Phono MM=90dB Phono MC=80dB以上(100μV) CD、Tuner、Tape=110dB トーンコントロール Bass最大変化量=±10dB(20Hz) Treble最大変化量=±10dB(20kHz) トーンセレクター Bass=100Hz、200Hz Treble=4kHz、8kHz サブソニックフィルター 16Hz(-3dB、6dB/oct) オーディオミューティング -20dB 総合 定格消費電力(電気用品取締法) 370W 外形寸法 幅466x高さ161x奥行431mm 重量 20.5kg 価格 189,000(1984年発売)
