Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７Ｘ．　　３台目修理記録
平成１３年１１月９日
注意　このＡＭＰはＲＬ−ＳＰのアース側にもＡＭＰが入っています
　　　　よって、ＡＭＰのシャーシにＳＰの線（アース側）を接続してはいけません、共通にしてもいけません、終段ＴＲが死にます
A．　修理前の状況
　サンスイのD907Xで症状は電源を入れると煙りがでるようになりました。

B．　原因
　清掃中か調整中にショウト（短絡）させたと思われる。人為的な故障は被害が甚大です。

Ｃ．　修理状況
　メインAMPのバランス、バイアス調整用　半固定ＶＲ交換
　メインAMPの片側終段ＴＲ（トランジスター）交換
　メインAMPの片側全ＴＲ（トランジスター）交換
　メインAMPの、ＦＥＴ（電界効果トランジスター）交換
　コントロールAMPのＴＲ（トランジスター）、ＦＥＴ（電界効果トランジスター）交換、
　イコライザーAMPのＴＲ（トランジスター）、ＦＥＴ（電界効果トランジスター）交換
　プロテクト回路ＴＲ（トランジスター）交換
　ＳＰ接続リレー交換（容量１．５倍の同型新タイプ使用）
　配線手直し、補強
　経年劣化による各部ハンダ補正
　電源トランスが、片方、取り付けていないので固定する

Ｄ．　使用部品
　ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　２個
　バランス、バイアス調整用　半固定ＶＲ　　　　　　　８個
　メインAMPの片側終段ＴＲ（トランジスター）　　　　　　　４
　メインAMPのＴＲ（トランジスター）　　　　　　　　　　　　　８個
　プロテクト回路ＴＲ（トランジスター）　　　　　　　６個
　コントロールAMP　　ＦＥＴ（電界効果トランジスター）　２個
　イコライザ−AMP　ＦＥＴ（電界効果トランジスター）　　２個
　終段ＴＲ（トランジスター）抵抗　　　　　　　　　　　　　８個

Ｅ．　修理費　　３８，８８０円　　　　通常修理。

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７Ｘ　の仕様（マニアル・カタログより）

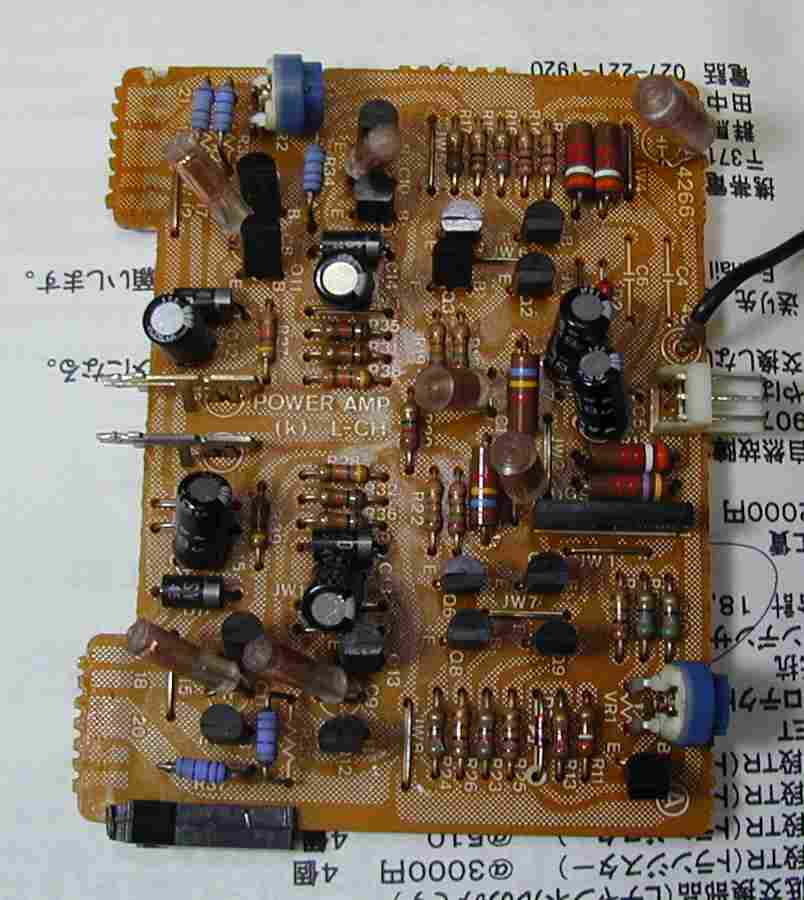

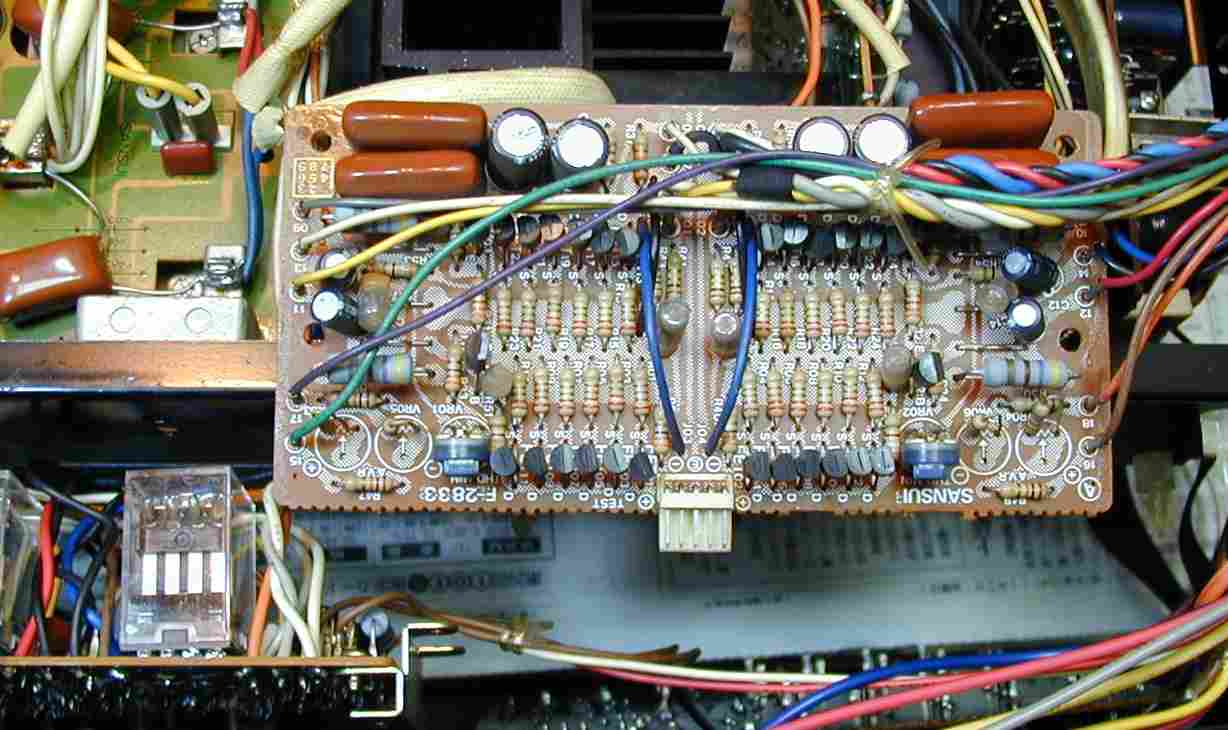

１．　修理前のドライブ基板。

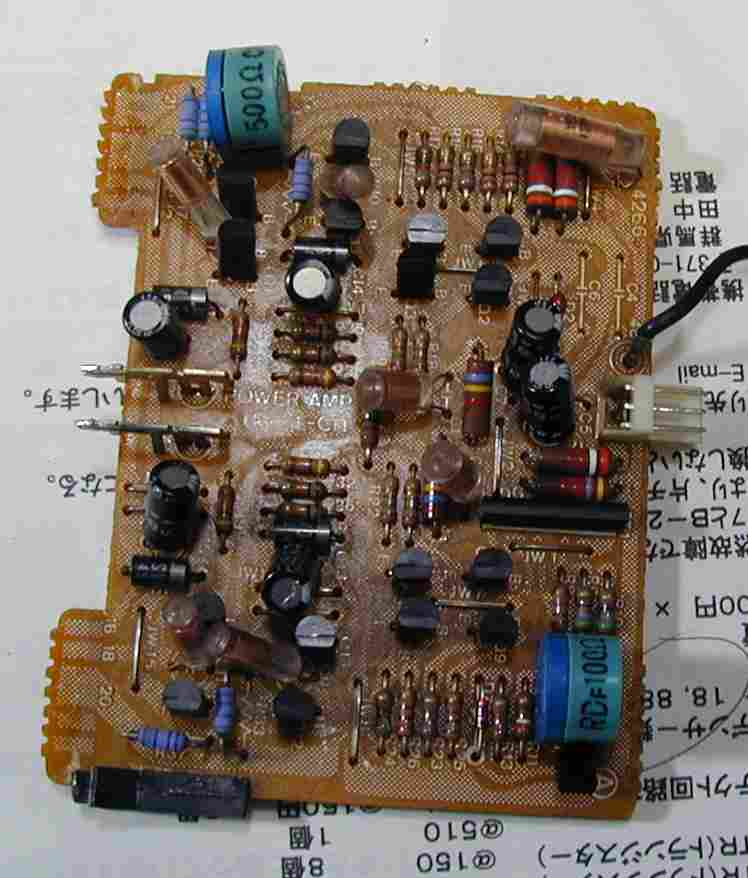

２．　修理後のドライブ基板。

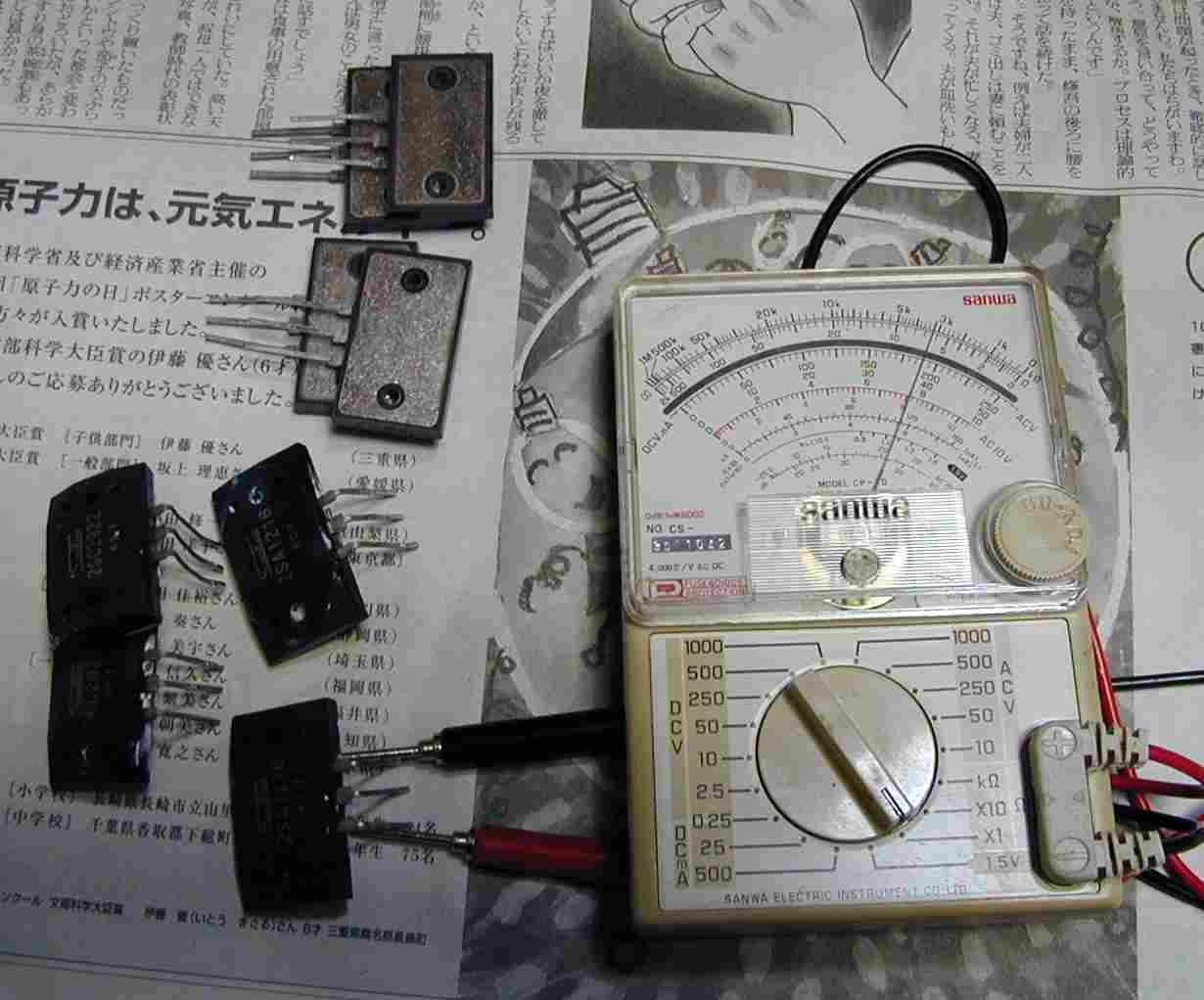

３．　終段ＴＲ（トランジスター）、上新品、下短絡したもの。

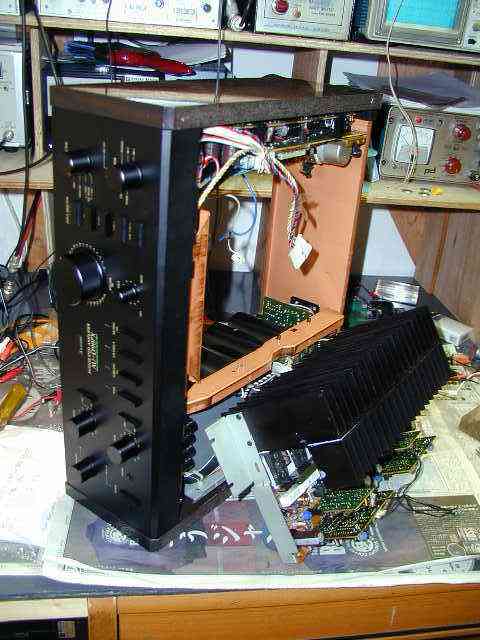

４．　終段ＴＲ（トランジスター）交換

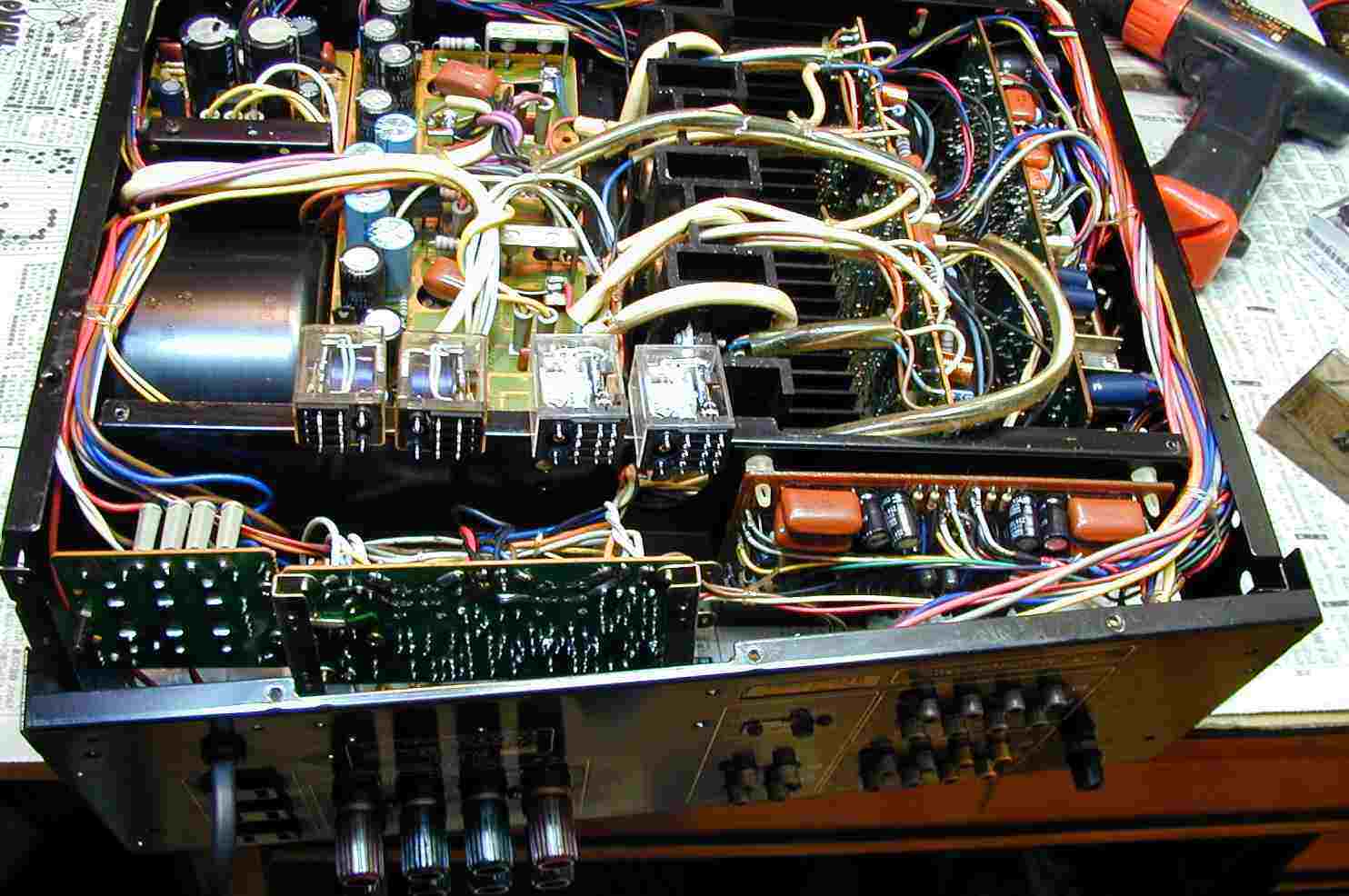

５．　プロテクト基板の取り出し、ＲＬ２枚ある。

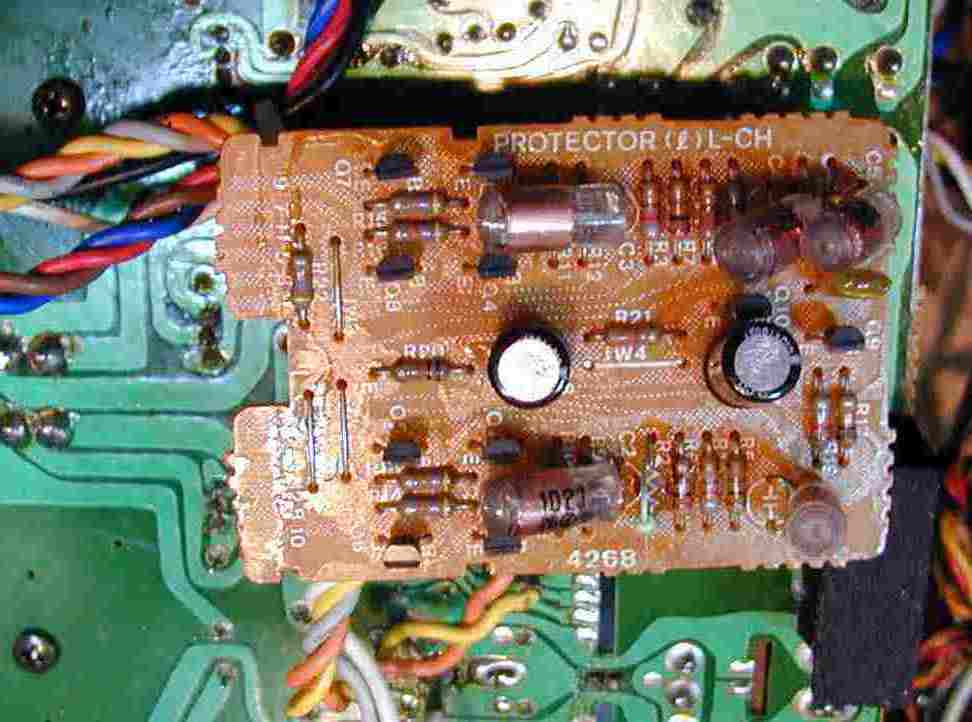

６．　プロテクト基板の修理。　ＴＲ（トランジスター）が短絡し、抵抗が燃えている。
７．　ＳＰ接続リレーの交換。　右＝新品　左＝古い物。

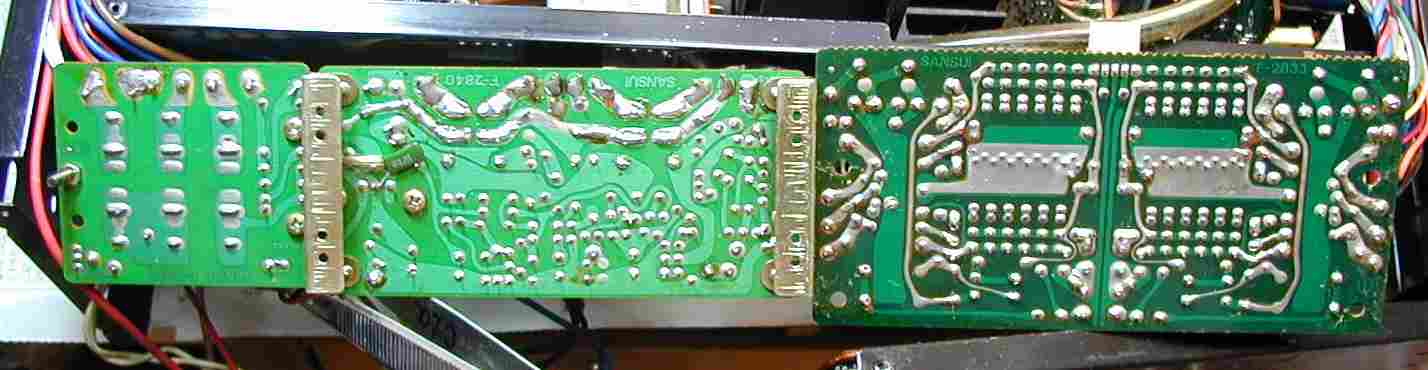

８．　ＳＰ接続リレー基板の裏、ハンダは十分に盛る。

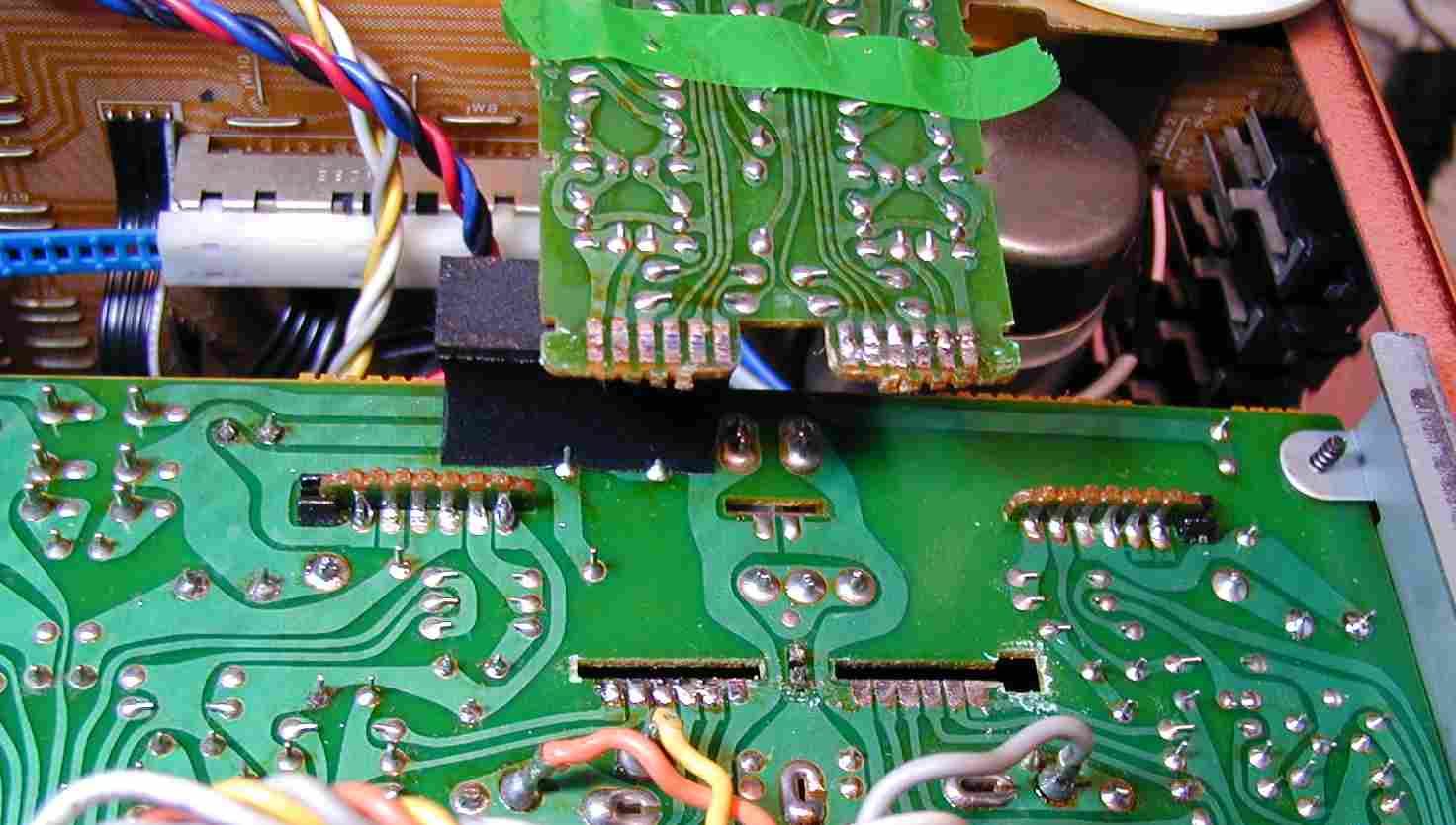

９．　ＭＣ−ＡＭＰの修理、このタイプは後期型。

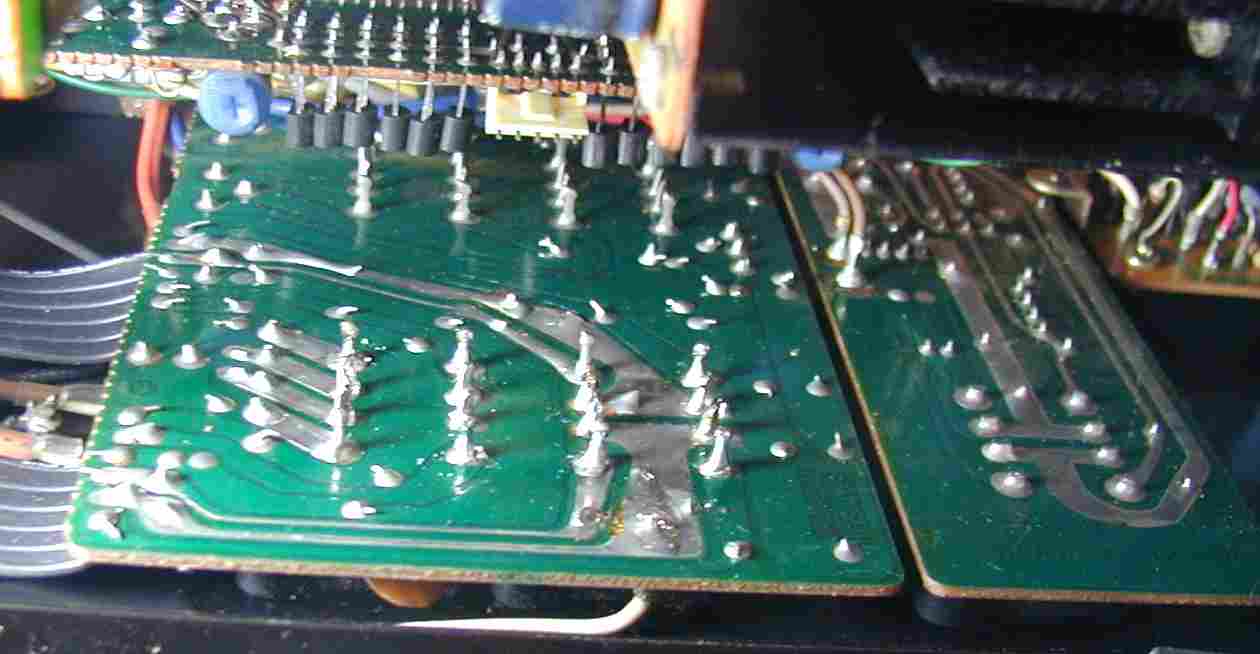

１０．　入力端子裏側のハンダ付け補正　力が加わるので、十分にハンダ盛る。
１１．　ＥＱ−ＡＭＰのの修理　デジカメ写真無くなりました
１２．　出力測定　　デジカメ写真無くなりました
１３．　１２時間エージング
Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７Ｘ　の仕様（マニアル・カタログより）　
型式 インテグレーテッドDCアンプ　AU-D907X
パワーアンプ部 Xバランス・アンプ(Twin Diamond Balanced Drive Amp)方式
実効出力(両ch駆動) 180W+180W(6Ω、10Hz〜20kHz)
160W+160W(8Ω、10Hz〜20kHz)
250W+250W(4Ω、1kHz)
210W+210W(6Ω、1kHz)
180W+180W(8Ω、1kHz)
全高調波歪率 0.003%(8Ω、10Hz〜20kHz、実効出力時)
0.005%(6Ω、10Hz〜20kHz、1/2実効出力時)
混変調歪率(60Hz=7kHz＝4=1) 0.003%(8Ω、実効出力時)
出力帯域幅(IHF、両ch動作、THD0.03%) 5Hz〜80kHz
ダンピングファクター(新IHF、20Hz〜20kHz) 100(6Ω)
周波数特性(1W) DC〜300kHz +0 -3dB
エンベロープ歪 測定限界以下
TIM歪(Sawtooth法) 測定限界以下
スルーレイト ±300V/μsec(6Ω)
ライズタイム 0.5μsec
イコライザーアンプ部(Hi-Precisionイコライザー)
入力感度/入力インピーダンス(1kHz) Phono MM=2.5mV/47kΩ
Phono High MC=2.5mV/100Ω
Phono MC Low=100μV/3.2Ω(MCトランス採用)
Phono MC High=300μV/40Ω(MCトランス採用)
CD、Tuner、Tape1、2=150mV/47kΩ
Phono最大許容入力(1kHz、THD 0.01%) MM=300mV
High MC=300mV
MC High=35mV(トランス方式)
出力レベル/インピーダンス Tape rec=150mV/600Ω
RIAA偏差(MM、Rec out) 20Hz〜300kHz ±0.2dB
SN比(Aネットワーク、ショートサーキット) Phono MM=90dB
Phono MC=80dB以上(100μV)
CD、Tuner、Tape=110dB
トーンコントロール Bass最大変化量=±10dB(20Hz)
Treble最大変化量=±10dB(20kHz)
トーンセレクター Bass=100Hz、200Hz
Treble=4kHz、8kHz
サブソニックフィルター 16Hz(-3dB、6dB/oct)
オーディオミューティング -20dB
総合
定格消費電力(電気用品取締法) 370W
外形寸法 幅466x高さ161x奥行431mm
重量 20.5kg
価格 189,000(1984年発売)

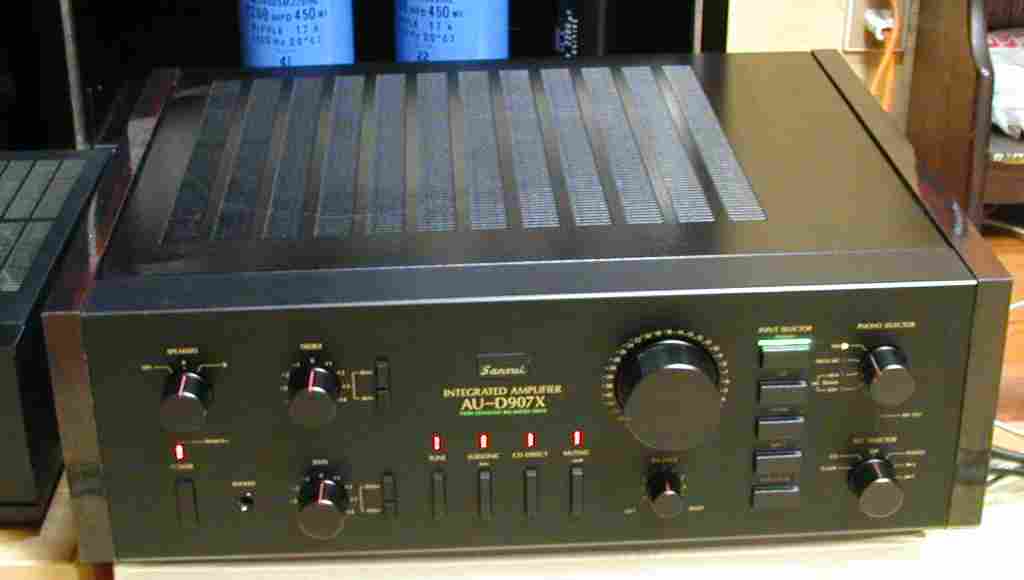

　　 　　　　　　　　　　　　　　　　　　　d907x-3b
